MODE D’EMPLOI

Informations

importantes

Configuration et

branchements

Utilisation

MODÉLE

PG-C20XE

PROJECTEUR LCD

Fonctions pratiques

guide de dépannage

Maintenance et

Annexes

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/ 23/EEC så som kompletteras av 93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/ 23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or and of the same rating as

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Chinese, Korean and Arabic. Carefully read through the operation instructions before operating the LCD projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Chinesisch, Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des LCD-Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur LCD.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, kinesiska, koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, chino, coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector LCD.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, cinese, coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore LCD.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Chinees, Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de LCD projector in gebruik neemt.

Avant d’utiliser ce projecteur LCD, veuillez lire attentivement ce mode d’emploi.

MODE D’EMPLOI FRANÇAIS

importantes

Informations

IMPORTANT

Pour vous aider à retrouver votre Projecteur LCD couleur en cas de perte ou de vol, veuillez noter le Numéro de Série, inscrit sur le fond du projecteur, et conserver soigneusement cette information. Avant de recycler l’emballage, vérifiez convenablement son contenu en vous reportant à la liste «Accessoires fournis» de la page 11.

AVERTISSEMENT:

Source de lumière de grande intensité. Ne pas fixer le faisceau lumineux ou le regarder directement. Assurez-vous en particulier que les enfants ne fixent pas directement le faisceau lumineux.

AVERTISSEMENT:

Afin de réduire les risques d’incendie ou de choc éléctrique, ne pas exposer cet appareil à des liquides.

N° de modèle: PG-C20XE

N° de série:

ATTENTION:

Afin de réduire le risque de choc éléctrique, ne pas enlever le coffret. Aucune des pièces à l’intérieur ne peut être réparée par l’utilisateur. Pour toute réparation, s’adresser à un technicien d’entretien qualifié.

AVERTISSEMENT:

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l’utilisateur peut être obligé de prendre les mesures nécessaires.

AVERTISSEMENT:

Le ventilateur de refroidissement de ce projecteur continue de fonctionner pendant environ 90 secondes après la mise hors tension du projecteur. Pendant une utilisation normale, mettez toujours le projecteur hors tension en utilisant l’interrupteur ON/OFF du projecteur ou la touche POWER sur la télécommande. Assurez-vous que le ventilateur de refroidissement s’est complètement arrêté avant de déconnecter le cordon d’alimentation. PENDANT UNE UTILISATION NORMALE, NE METTEZ JAMAIS LE PROJECTEUR HORS TENSION EN DÉCONNECTANT LE CORDON D’ALIMENTATION. SINON, CELA POURRAIT CONDUIRE À UNE DÉFAILLANCE PRÉMATURÉE DE LA LAMPE.

Précautions concernant le remplacement de la lampe

Reportez-vous à “Remplacement de la lampe de projection” aux pages 40 et 41.

Informations

importantes

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-PGC20X // 1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

USER SERVICE SCREW VIS POUR ENTRETIEN PAR L’UTILISATEUR

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC- PGC20X// 1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

Mises en garde importantes

ATTENTION: S.v.p. lire toutes les instructions suivantes avant de mettre en marche votre projecteur LCD pour la première fois. Veuillez conserver ces instructions afin de pouvoir les consulter à l’avenir.

importantes

Informations

Pour assurer votre sécurité et une longue durée de fonctionnement de votre projecteur LCD, veuillez lire attentivement les “Mises en garde importants” suivants avant de le mettre en marche. Ce projecteur a été conçu et fabriqué de manière à sauvegarder votre sécurité. Toutefois, DES RISQUES DE CHOC ÉLÉCTRIQUE OU D’INCENDIE PEUVENT SURVENIR AU CAS D’UNE UTILISATION INCORRECTE. Pour ne pas empêcher le bon fonctionnement des dispositifs de sécurité intégrés dans ce projecteur LCD, veuillez observer les règles essentielles suivantes lors du montage, de l’utilisation et de la réparation.

1. Débrancher le projecteur de la prise secteur avant le nettoyage.

2. Ne pas utiliser des liquides ou des aérosols à nettoyer. Utiliser un chiffon humide pour le nettoyage.

3. Ne pas utiliser des raccords qui n’ont pas été recommandés par le fabricant du projecteur LCD. Ils pourraient causer des dangers.

4. Ne pas utiliser ce projecteur LCD près de l’eau, par exemple près d’une baignoire, d’un lavabo, d’un évier ou d’une bassine à vaisselle, dans un sous-sol humide, près d’une piscine etc. Ne jamais renverser un liquide sur ce projecteur.

5. Ne pas placer ce projecteur LCD sur un chariot, un support ou une table instables. Le projecteur LCD pourrait tomber et causer des blessures graves à un enfant ou un adulte et/ou subir des dégâts sérieux.

6. Montage sur le mur ou sur le plafond—ce produit ne devrait être monté sur un mur ou un plafond qu’en suivant les recommandations du fabricant.

7. L’ensemble de l’appareil et du chariot doit être déplacé avec précaution. Un arrêt brusque, l’emploi de force extrême et des surfaces inégales pourraient renverser l’ensemble de l’appareil et du chariot.

8. Les fentes et les ouvertures sur le coffret de l’appareil servent à la ventilation de l’appareil. Pour assurer le fonctionnement fiable de ce projecteur LCD et le protéger d’une surchauffe, ses ouvertures ne doivent pas être bloquées ou couvertes. Ne jamais couvrir les ouvertures d’une étoffe ou d’un autre matériau.

9. Ce projecteur LCD ne doit jamais être placé près de ou sur un radiateur ou un évent de chauffage. Ce projecteur LCD ne doit pas être placé dans un endroit encastré, par exemple dans une bibliothèque, si une ventilation adequate n’a pas été fournie.

10. Ce projecteur LCD ne doit être alimenté que par le type de source d’alimentation indiqué sur le dos de l’appareil ou dans la fiche technique. Si vous avez des questions au sujet du type de courant électrique dont votre maison est alimentée, adressez-vous au vendeur de ce projecteur LCD ou à votre compagnie d’électricité.

11. Ne pas placer ce projecteur LCD dans un endroit où quelqu’un pourrait marcher sur le cordon d’alimentation et l’endommager.

12. Suivre tous les avertissements et les instructions indiqués sur ce projecteur LCD.

13. Lorsque le projecteur n’est pas utilisé, le débrancher de la prise de courant afin de prévenir des dégâts causés par des foudres ou des surintensités du courant électrique.

14. Ne pas surcharger les prises de courant et les cordons d’alimentation d’un grand nombre d’appareils. Un incendie ou un choc éléctrique pourrait en résulter.

15. Ne jamais enfoncer un objet dans les fentes de ce projecteur LCD. L’objet pourrait toucher des pièces sous haute tension ou causer un court-circuit. Un incendie ou un choc éléctrique pourrait en résulter.

16. Ne jamais tenter de réparer ce projecteur LCD vous- même. Si les plaques du coffret étaient ouvertes, vous seriez exposé à une tension dangereuse ou à d’autres dangers. S’adresser à un technicien qualifié pour toute réparation.

17. Débrancher ce projecteur LCD de la prise secteur au mur et demander les services d’un technicien d’entretien qualifié dans les cas suivants:

a. Lorsque le cordon ou la prise d’alimentation secteur

ont subi des dégâts ou sont usés.

b. Lorsqu’un liquide a été renversé sur ce projecteur

LCD.

c. Lorsque ce projecteur LCD a été mouillé par la pluie

ou par de l’eau.

d. Lorsque ce projecteur LCD ne fonctionne pas

normalement en suivant toutes les instructions du manuel d’entretien. Régler uniquement les contrôles indiqués dans le manuel d’entretien. Le réglage des autres contrôles pourrait causer des dégâts et demandera souvent beacoup de travail par un technicien qualifié afin de remettre ce projecteur LCD en marche.

e. Lorsque le projecteur LCD est tombé ou les plaques

de couverture ont subi des dégâts.

f. Ce projecteur LCD doit être réparé lorsque son

fonctionnement subit un changement distinct.

18. Lorsque des pièces doivent être remplacées, s’assurer que le technicien d’entretien utilise les pièces de rechange spécifiées par le fabricant qui ont les mêmes caractéristiques que les pièces originales. Des pièces de rechange non autorisées pourraient causer un incendie, un choc éléctrique ou d’autres dangers.

19. Ce projecteur LCD est équipé de l’un des différents types de fiches suivants. Si la fiche ne convient pas à la prise murale, veuillez contacter un électricien. Ne supprimez pas la fonction de sécurité de la fiche.

a. Fiche d’alimentation à deux conducteurs. b. Fiche d’alimentation à trois conducteurs dont une

borne de mise à la terre. Cette fiche ne convient qu’à une prise avec mise à la terre.

Caractéristiques spéciales

1. COMPATIBILITÉ AVANCEÉ AVEC DES STATIONS DE TRAVAIL ET DES PC HAUT DE GAMME

Compatible avec jusqu’à 85 Hz de vitesse de régénération verticale. Signaux de synchronisation sur vert et synchronisation composite pour l’utilisation avec une grande variété d’ordinateurs personnels et de stations de travail haut de gamme. (Page 12)

2. UNIFORMITÉ NUMÉRIQUE 3D

Équipé avec la nouvelle technologie d’uniformité numérique 3D offrant une image plus claire et plus uniforme.

3. CORRECTION NUMÉRIQUE ACTIVE DE LA DISTORSION

TRAPÉZOÏDALE

Corrige la distorsion trapézoïdale qui se produit quand l’image projetée n’est pas perpendiculaire à l’écran. Cette méthode permet non seulement une correction horizontale mais aussi une

correction verticale, tout en maintenant le format de l’image et en éliminant les lignes irrégulières. (Page 20)

4. INTERFACE GRAPHIQUE UTILISATEUR (GUI) FACILE A UTILISER

Un système de menus multicolores permet d’ajustement simplement les images. (Page 23)

5. TECHNOLOGIE DE SYNCHRONISATION AUTOMATIQUE POUR PERFECTION AUTOMATIQUE DE L’IMAGE

Procède automatiquement aux réglages nécessaires pour des images d’ordinateur parfaitement synchronisées. (Page 28)

Informations

importantes

6. COMPRESSION ET EXPANSION INTELLIGENTES

En utilisant une technologie intelligente de remise aux dimensions, ce projecteur peut présenter en détail des images avec des résolutions plus élevées ou plus basses, sans en compromettre la qualité. (Page 33)

7. FONCTION DE CORRECTION DU GAMMA

Permet d’accentuer la richesse des images des scènes sombres et de corriger le contraste en fonction de l’image et de la luminosité de la pièce. Trois réglages du gamma sont disponibles. (Page 32)

8. FONCTION DE MODE D’ÉCONOMIE D’ÉNERGIE

Peut être mise en/hors service à l’aide d’un commutateur et permet de contrôler la quantité de lumière projetée. Choisissez «ON» ou «OFF» pour diminuer ou augmenter la luminosité, la consommation d’énergie et le bruit du ventilateur. (Page 35)

9. RÉSOLUTION XGA POUR PRÉSENTATIONS HAUTE RÉSOLUTION

Grâce à sa résolution XGA (1.024 ⳯ 768), ce projecteur peut afficher des informations de présentation extrêmement bien détaillées.

10. COMPATIBLE SXGA

Les images de résolution SXGA (1.280 ⳯ 1.024) sont intelligemment redimensionnées à la taille plein écran 1.024 ⳯ 768.

Table des matières

Informations importantes

Mises en garde importantes …………………… 3

importantes

Informations

Caractéristiques spéciales ……………………… 4

Table des matières ……………………………… 5

Conseils sur le fonctionnement………………… 6 Comment avoir accès aux modes d’emploi

PDF (pour Windows et Macintosh) ………… 7

Nomenclature des organes ……………………… 8

Configuration et branchements

Accessoires fournis ……………………………… 11

branchements

Configuration et

Branchement du projecteur …………………… 12

Utilisation

Démarches de base ……………………………… 16 Configuration de l’écran ………………………… 18 Fonctionnement de la souris sans fil avec la

télécommande ………………………………… 21

Utilisation des écrans de menu GUI

Utilisation

Fonctions pratiques

(Interface graphique utilisateur) …………… 23 Sélection de la langue d’affichage sur écran … 26 Sélection du mode du système d’entrée vidéo

(mode ENTRÉE 2 ou 3 seulement) ………… 26 Réglages de l’image ……………………………… 27 Réglage de l’image de l’ordinateur

(mode ENTRÉE 1 seulement) ……………… 28

Réglage de synchronisation automatique…… 28

Réglage de l’image de l’ordinateur ………… 29

Fonctions pratiques

Fonction d’arrêt sur image ……………………… 30 Agrandissement numérique de l’image ……… 31 Correction Gamma ……………………………… 32 Sélection du mode d’affichage de l’image …… 33 Vérification du signal d’entrée et de la durée

d’utilisation de la lampe……………………… 34 Fonction de mise hors tension automatique … 34 Sélection de l’image de fond …………………… 35 Fonction de mode d’économie d’énergie …… 35 Fonction de renversement/inversion de

l’image ………………………………………… 36 Réglage mode spécial …………………………… 36

Maintenance et guide de dépannage

Entretien du filtre à air …………………………… 37 Lampe/Témoins d’entretien …………………… 39 Remplacement de la lampe de projection …… 40 Utilisation du système de sécurité

Kensington …………………………………… 42 Guide de dépannage ……………………………… 42

Annexes

Fixation du capuchon d’objectif ……………… 43 Affectation des broches des connecteurs …… 44 Spécifications du port RS-232C ……………… 45 Tableau de compatibilité des ordinateurs …… 47 Fiche technique …………………………………… 48 Dimensions ………………………………………… 49 Glossaire …………………………………………… 50 Index ………………………………………………… 51

Maintenance et

guide de dépannage

Annexes

Conseils sur le fonctionnement

Précautions concertant le boîtier de lampe

Danger potentiel de particules de verre en cas d’éclatement de la lampe. Si la lampe est brisée, faites-la remplacer par un revendeur de projecteurs LCD Sharp agréé ou une station technique agréé.

CAUT I ON

ATTENTI ON

BQC-PGC20X //1

Précautions liées à l’installation du projecteur

Ⳮ35˚C

Ⳮ5˚C

Pour que l’entretien de ce projecteur soit aussi minime que possible et que la qualité des images soit irréprochable, Sharp conseille de l’installer à l’abri de l’humidité, des poussières et de la fumée de cigarette. En effet, lorsque le projecteur est utilisé dans ces conditions d’environnement, il sera nécessaire de nettoyer l’objectif et le filtre plus souvent (voire, de remplacer le filtre plus fréquemment) et il peut même être requis d’effectuer un nettoyage intérieur à intervalles régliers. Il convient de noter, toutefois, que dans la mesure où le projecteur est nettoyé périodiquement, son utilisation dans ces conditions d’environnement ne réduit pas la durée de service de l’appareil. Le nettoyage interne de l’appareil ne doit être réalisé que par le distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou le centre de service technique.

• N’exposez pas le projecteur à des températures extrêmement chaudes ou froides. Température de fonctionnement: Ⳮ5°C à Ⳮ35°C Température de stockage: ⳮ20°C à Ⳮ60°C

Informations

importantes

Remarques sur le fonctionnement

• La marque montrée ci-à gauche attire l’attention de l’utilisateur sur une partie du projecteur émettant une chaleur intense pendant le fonctionnement.

• L’orifice d’aération, le couvercle du boîtier de lampe et les zones adjacentes peuvent devenir extrêmement chauds pendant l’utilisation du projecteur. Pour éviter des brûlures, ne touchez pas ces pièces avant qu’elles ne soient suffisamment refroidies.

• Laissez un espace d’au-moins 10 cm entre le ventilateur de refroidissement (orifice d’aération) et la paroi ou l’obstacle le plus proche.

• Si le ventilateur de refroidissement est obstrué, un dispositif de protection met automatiquement la lampe du projecteur hors tension. Ceci n’est pas le signe d’une défaillance. Débranchez le cordon d’alimentation du projecteur au niveau de sa prise secteur et attendez au-moins 10 minutes. Remettez ensuite l’appareil sous tension en rebranchant son cordon d’alimentation. Le projecteur devrait retrouver son fonctionnement normal.

Fonction de contrôle de la température

Si une surchauffe se produit dans le projecteur par suite de problèmes d’installation ou d’un encrassement du filtre à air, l’indication «TEMP.» apparaît dans le coin inférieur gauche de l’image. Si la température continue de monter, la lampe s’éteint, le témoin avertisseur de température sur le projecteur clignote et l’appareil se met hors tension après un délai de 90 secondes de refroidissement. Reportez-vous à la page 39 «Lampe/Témoins d’entretien» pour les détails.

• Le ventilateur de refroidissement maintient la température interne et son fonctionnement est contrôlé de façon automatique. Il se peut que le son produit par le ventilateur change pendant le fonctionnement du projecteur à cause des changements de la vitesse de ventilation.

Fonction de contrôle de la lampe

Lorsque le projecteur est mis sous tension après que sa lampe a été utilisée pendant 900 heures, l’indication «LAMPE» apparaît dans le coin inférieur gauche de l’image afin de vous inviter à remplacer la lampe. Reportez-vous aux pages 40 et 41 en ce qui concerne ce travail. Une fois que la lampe a servi pendant

1.000 heures, l’alimentation du projecteur est automatiquement coupée et celuici passe en mode d’attente. Reportez-vous à la page 39 «Lampe/Témoins d’entretien» pour les détails.

Comment avoir accès aux modes d’emploi PDF (pour Windows et Macintosh)

Des modes d’emploi PDF en plusieurs langues sont inclus dans ce CD-ROM. Pour les utiliser, vous devez installer Adobe Acrobat Reader dans votre ordinateur (Windows ou Macintosh). Si vous n’avez pas encore installé ce logiciel, vous pouvez le télécharger à partir d’Internet (http://www.adobe.com) ou l’installer à partir du CD-ROM.

importantes

Informations

Pour installer Acrobat Reader à partir du CD-ROM

Pour Windows:

1 Introduisez le CD-ROM dans le lecteur.

Pour Macintosh:

1 Introduisez le CD-ROM dans le lecteur.

2 Faites un double clic sur l’icône «My Computer».

3 Faites un double clic sur le lecteur «CD-ROM».

4 Faites un double clic sur le dossier «manuals».

5 Faites un double clic sur le dossier «acrobat».

6 Faites un double clic sur le dossier «windows».

7 Faites un double clic sur le programme

d’installation désiré et suivez les instructions à l’écran.

Pour les autres systèmes d’exploitation:

Veuillez télécharger Acrobat Reader à partir d’Internet (http://www.adobe.com).

Pour les autres langues:

Si vous préférez utiliser Acrobat Reader pour les autres langues que celles incluses dans le CD-ROM, veuillez télécharger la version appropriée à partir d’Internet.

2 Faites un double clic sur l’icône «CD-ROM».

3 Faites un double clic sur le dossier «manuals».

4 Faites un double clic sur le dossier «acrobat».

5 Faites un double clic sur le dossier «mac».

6 Faites un double clic sur le programme

d’installation désiré et suivez les instructions à l’écran.

Accès aux modes d’emploi PDF

Pour Windows:

1 Introduisez le CD-ROM dans le lecteur.

2 Faites un double clic sur l’icône «My Computer».

Pour Macintosh:

1 Introduisez le CD-ROM dans le lecteur.

2 Faites un double clic sur l’icône «CD-ROM».

3 Faites un double clic sur le lecteur «CD-ROM».

4 Faites un double clic sur le dossier «manuals».

5 Faites un double clic sur le dossier «pg-c20xe»

6 Faites un double clic sur la langue (nom du

dossier) que vous désirez obtenir.

7 Faites un double clic sur le fichier pdf «c20» pour

accéder aux modes d’emploi du projecteur.

8 Faites un double clic sur le fichier pdf.

• Si vous ne pouvez pas ouvrir le fichier pdf souhaité en double-cliquant avec la souris, démarrez d’abord Acrobat Reader puis spécifier le fichier désiré à l’aide du menu «File » et «Open ».

• Voir le fichier «readme.txt» inclus dans le CD-ROM pour les informations importantes concernant le CD-ROM non incluses dans le mode d’emploi.

3 Faites un double clic sur le dossier «manuals».

4 Faites un double clic sur le dossier «pg-c20xe»

5 Faites un double clic sur la langue (nom du

dossier) que vous désirez obtenir.

6 Faites un double clic sur le fichier pdf «c20» pour

accéder aux modes d’emploi du projecteur.

7 Faites un double clic sur le fichier pdf.

Nomenclature des organes

Les chiffres suivant les désignations des pièces font référence aux principales pages de ce mode d’emploi dans lesquelles des explications sont fournies sur le sujet.

Projecteur

Vue de face et de haut

Informations

importantes

Touche d’alimentation

(ON/OFF)

Témoin d’alimentation

Touche d’entrée/précédent

(INPUT/BACK)

Touches de réglage/keystone

(KEYSTONE ∂/ƒ)

Commande de ZOOM

Bague de mise au point

FOCUS

Ventilateur de refroidissement

(Orifice d’aération)

Bouton de libération des pieds

17 23

20 23

ON/OFF

POWER

KEYSTONE

INPUT

BACK ENTER MENU

LAMP

TEMP.

AUTO SYNC

Témoin de remplacement de

lampe

Témoin avertisseur de

température Touche de synchronisation

automatique/validation

(AUTO SYNC/ENTER)

Touche de menu (MENU)

Filtre à air/Ventilateur de refroidissement

(Entrée d’aération)

Haut-parleur

Capteur de télécommande

Œillet pour la courroie

du capuchon d’objectif

Vue latérale et arrière

Prise d’entrée vidéo-S 2

S-VIDEO INPUT 2

(Mini DIN à 4 broches)

Prise d’entrée vidéo 3

VIDEO INPUT 3 (RCA)

Prises d’entrée audio

AUDIO INPUT (RCA)

Port RS-232C

(Mini DIN à 9 broches)

S-VIDEO VIDEO

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

(INPUT 1)

Connecteur de système de

sécurité Kensington

Prise secteur

Capteur de télécommande

Port de sortie pour l’ordinateur (COMPUTER OUTPUT pour INPUT 1) (HD 15)

Prise de sortie audio pour entrée 1 AUDIO OUTPUT pour INPUT 1

(mini-fiche stéréo 3,5 mm) Port d’entrée pour l’ordinateur 1

(COMPUTER INPUT 1)

(HD 15) Prise d’entrée audio 1

(AUDIO INPUT 1) (mini-fiche stéréo 3,5 mm)

Télécommande

22 23

importantes

Informations

Vue avant

Nomenclature des organes

Vue arrière

Touches de

souris (∂/ƒ)/

réglage (∂/ƒ)

Touche de souris

(ß)

Touche de souris

(MOUSE)

Touche d’arrêt sur

image (FREEZE)

Touche de menu

(MENU)

Touche d’entrée

(INPUT)

Touches keystone

(KEYSTONE)

Touches d’intensité

sonore (VOLUME)

22 23

Touche de souris

(©)

Touche d’alimentation

(POWER)

Touche de clic droit /

validation

(R-CLICK/ENTER) Touche

d’agrandissement

(ENLARGE)

Touche de synchronisation

automatique (AUTO SYNC)

Touche de sourdine

audio/vidéo (AV MUTE)

Touche de redimensionnement

(RESIZE)

Touche GAMMA

Touche de clic gauche/ précédent (L-CLICK/BACK)

Ouverture du volet

Volet

Mise en place des piles

Faites pression sur la

languette et soulevez le couvercle du logement des piles dans la direction de la flèche pour l’ouvrir.

• Si la télécommande est mouillée, essuyez-la immédiatement.

•Évitez une chaleur excessive et l’humidité.

• Si vous n’avez pas l’intention d’utiliser la télécommande pendant une période prolongée, retirez les piles.

• N’utilisez pas simultanément une pile neuve avec une pile usée ou deux types de piles différents.

• Certaines opérations ne peuvent être réalisées qu’avec la télécommande. Manipulez la télécommande avec attention.

Insérez deux piles de

taille AAA, en veillant à ce que les polarités correspondent aux repères ⴐ et ⴑ de l’intérieur du logement des piles.

Insérez les pattes situées à l’extrémité du couvercle dans les fentes correspondantes et poussez sur le couvercle pour le refermer.

Configuration et branchements

Configuration et

branchements

Accessoires fournis

Télécommande

Deux piles de taille AAA

Cordon d’alimentation

Pour l’Europe, Hong Kong et Singapour

branchements

Configuration et

(Pour l’Europe à l’exception du Royaume-Uni) (Pour le Royaume-Uni, Hong Kong et Singapour)

• La configuration des prises secteur murales diffère d’un pays à l’autre. Utilisez le cordon d’alimentation secteur qui correspond à la prise murale de votre pays.

Pour l’Australie, la Nouvelle Zélande et l’Océanie

Câble d’ordinateur RVB

Récepteur de souris sans fil

Filtre à air de rechange

Câble audio d’ordinateur

Câble de contrôle de souris PS/2

Capuchon d’objectif

CD-ROM

Câble DIN-D-sub RS-232C

Câble de contrôle de souris USB

Courroie pour le capuchon d’objectif

Guide de référence rapide pour le projecteur LCD

Mode d’emploi du projecteur LCD

Branchement du projecteur

Raccordement du cordon d’alimentation

Branchez le cordon d’alimentation fourni dans la prise secteur à l’arrière du projecteur.

Cordon d’alimentation

ATTENTION

• Assurez-vous que le cordon d’alimentation est connecté fermement sur une prise secteur murale.

• La configuration des prises secteur murales diffère d’un pays à l’autre. Utilisez le cordon d’alimentation secteur qui correspond à la prise murale de votre pays.

Configuration et

branchements

Branchement du projecteur à un ordinateur

Vous pouvez raccorder votre projecteur à un ordinateur afin de projeter des images couleur, réalisées sur l’ordinateur.

Branchement d’un ordinateur en utilisant l’entrée standard 15 broches

Câble d’ordinateur RVB

Câble audio d’ordinateur

1 Branchez une des extrémités du câble d’ordinateur RVB

fourni au port COMPUTER INPUT 1 du projecteur.

2 Branchez l’autre extrémité sur le port de sortie Moniteur

de l’ordinateur. Fixez les connecteurs en serrant les vis à oreille.

3 Pour utiliser le système audio intégré, branchez une

extrémité du câble audio de l’ordinateur fourni à la prise AUDIO INPUT 1 sur le projecteur.

4 Branchez l’autre extrémité à la prise de sortie audio de

l’ordinateur.

ATTENTION

• Avant le branchement, mettez le projecteur et l’ordinateur hors tension. Une fois que toutes les connexions sont réalisées, mettez d’abord le projecteur sous tension. Mettez toujours l’ordinateur sous tension en dernier lieu.

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

(INPUT 1)

• Lisez attentivement le mode d’emploi de votre ordinateur.

• Référez-vous au «Tableau de compatibilité des ordinateurs» à

la page 47 pour la liste complète des signaux d’ordinateur compatibles avec ce projecteur. Si vous l’employez avec des ordinateurs ne figurant pas sur cette liste, il se peut que certaines fonctions n’agissent pas.

• Un adaptateur Macintosh peut être nécessaire pour l’utilisation avec certains ordinateurs Macintosh. Contactez le distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou le centre de service technique le plus proche.

Branchement du projecteur

Branchement à d’autres ordinateurs compatibles

Lors du branchement du projecteur à un ordinateur compatible autre qu’un IBM-PC (VGA/SVGA/XGA/SXGA) ou Macintosh (station de travail par exemple), un câble différent peut s’avérer nécessaire. Contactez votre revendeur pour plus d’informations à ce sujet.

• Le branchement à des ordinateurs autres que ceux qui sont recommandés peut endommager le projecteur ou l’ordinateur, voire les deux.

Fonction «Branchement simplifié»

• Ce projecteur est compatible avec les normes VESA et DDC 1/DDC 2B. Le projecteur et un ordinateur VESA DDC se communiqueront leurs exigences de réglage, ce qui autorise une configuration simple et rapide.

• Avant d’utiliser la fonction «Branchement simplifié», mettez tout d’abord le projecteur sous tension et allumez ensuite l’ordinateur branché.

branchements

• La fonction DDC, «Branchement simplifié» de ce projecteur agit seulement quand elle est utilisée en combinaison avec un ordinateur

Configuration et

compatible VESA DDC.

Branchement du projecteur sur un équipement vidéo

Vous pouvez brancher votre projecteur à un magnétoscope, un lecteur de disque laser, un lecteur DVD, un décodeur DTV* ou un autre appareil audiovisuel.

ATTENTION

• Mettez toujours le projecteur hors tension avant de raccorder des appareils audiovisuels, afin de protéger le projecteur et les équipements à raccorder.

Branchement d’une source vidéo (magnétoscope, lecteur de disque laser, décodeur DTV ou lecteur de DVD) en utilisant l’entrée vidéo standard

1 Branchez une des extrémités du câble vidéo-S à la prise

S-VIDEO INPUT 2 ou une des extrémités du câble vidéo à la prise VIDEO INPUT 3 du projecteur, et l’autre extrémité à la prise de sortie de la source vidéo.

2 Pour utiliser le système audio intégré, branchez les

connecteurs RCA rouge et blanc aux prises AUDIO INPUT rouge et blanche correspondantes du projecteur et aux prises de sortie audio de la source vidéo.

La prise S-VIDEO INPUT 2 utilise un système de signaux vidéo dans lequel l’image est divisée en signal de couleur et de luminance pour obtenir une meilleure qualité d’image.

• Pour obtenir une meilleure qualité de l’image, vous pouvez utiliser la prise S-VIDEO INPUT 2 du projecteur. Le câble vidéo-S est vendu séparément.

• Si votre appareil vidéo ne possède pas de prise de sortie vidéo-S, utilisez la prise de sortie vidéo composite.

Projecteur

AUDIO INPUTINPUT 3INPUT 2

S-VIDEO VIDEO

(S-VIDEO, VIDEO INPUT)

2 Câble audio (vendu séparément)

Vers les prises de sortie audio

1 Câble vidéo (vendu séparément)

Vers la prise de sortie vidéo

Câble vidéo-S (vendu séparément)

Vers la prise de sortie vidéo-S

Magnétoscope, Lecteur

de digque laser,

Décodeur DTV ou

Lecteur DVD

*DTV est un terme générique utilisé pour décrire le nouveau système de télévision numérique aux Etats-Unis.

Branchement du projecteur

Branchement d’une source vidéo (décodeur DVD ou lecteur de DVD) en utilisant l’entrée 15 broches

1 Branchez une des extrémités du câble HD-15/RCA ou

du câble HD-15RVB au port COMPUTER INPUT 1 du projecteur.

2 Branchez l’autre extrémité aux prises correspondantes

sur la source vidéo.

3 Pour utiliser le système audio intégré, branchez une

extrémité du câble audio à la prise AUDIO INPUT 1 sur le projecteur. Branchez l’autre extrémité à la prise de sortie audio de la source vidéo.

• Le projecteur accepte uniquement les signaux 480P DTV par le port COMPUTER INPUT 1. Par conséquent, réglez votre décodeur DTV sur la sortie RVB.

• La qualité des images peut être réduite en fonction de la compatibilité du signal DTV.

Câble HD-15/RCA (vendu séparément)

Configuration et

branchements

Projecteur

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

(INPUT 1)

OUTPUT

Câble HD-15-RVB (vendu séparément)

2 Vers les prises de sortie vidéo

2 Vers les prises d’entrée vidéo

Câble audio (vendu séparément)

3 Vers les prises de sortie audio

Connexion d’un amplificateur ou d’un autre appareil audio

1 Branchez une des extrémités du câble audio à la prise

AUDIO OUTPUT pour l’entrée INPUT 1 du projecteur.

2 Branchez l’autre extrémité aux prises correspondantes

des appareils audio.

ATTENTION

• Mettez toujours le projecteur hors tension lors de la connexion des appareils audio afin de protéger le projecteur et l’appareil branché.

• En raccordant des appareils audio externes, vous pouvez amplifier le volume et obtenir un son amélioré.

• La prise AUDIO OUTPUT pour INPUT 1 vous permet de sortir un signal audio vers des appareils audio à partir de la prise AUDIO INPUT 1 connectées à un appareil audiovisuel.

Décodeur DTV

Lecteur DVD

Projecteur

INPUT 1

COMPUTER COMPUTER

OUTPUT

AUDIO

(INPUT 1)

Câble audio (vendu séparément)

Vers les prises d’entrée audio

Amplificateur

Branchement du projecteur

Connexion au port RS-232C

Lorsque le port RS-232C du projecteur est raccordé à un ordinateur avec un câble RS-232C (Modem nul, type croisé, vendu séparément), l’ordinateur peut servir pour contrôler le projecteur et vérifier son état de fonctionnement. Reportez-vous aux pages 45 et 46 pour plus de détails.

Câble DIN-D-sub RS-232C

1 Branchez le câble DIN-D-sub RS-232C fourni au port RS-232C du projecteur. 2 Branchez un câble RS-232C (Modem nul, type croisé, vendu séparément) à l’autre extrémité du câble DIN-D-

branchements

Configuration et

sub RS-232C et au port sériel de l’ordinateur.

2 Câble RS-232C

(Modem nul, type croisé,

vendu séparément)

1 Câble DIN-D-sub

RS-232C

Projecteur

RS-232C

AUDIO

INPUT 1

ATTENTION

• Ne branchez et ne débranchez pas le câble RS-232C de votre ordinateur pendant que celui-ci est sous tension. Cela pourrait endommager l’ordinateur.

• Il se peut que la souris sans fil ou la fonction RS-232C n’agisse pas si le port d’ordinateur n’est pas correctement configuré. Reportez-vous au mode d’emploi de votre ordinateur pour les détails sur la configuration et l’installation correcte du logiciel de pilotage de la souris.

Utilisation

Démarches de base

Témoins d’entretien

POWER

ON/OFF

KEYSTONE

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

Témoins d’entretien

POWER

ON/OFF

KEYSTONE

LAMP

TEMP.

LAMP

TEMP.

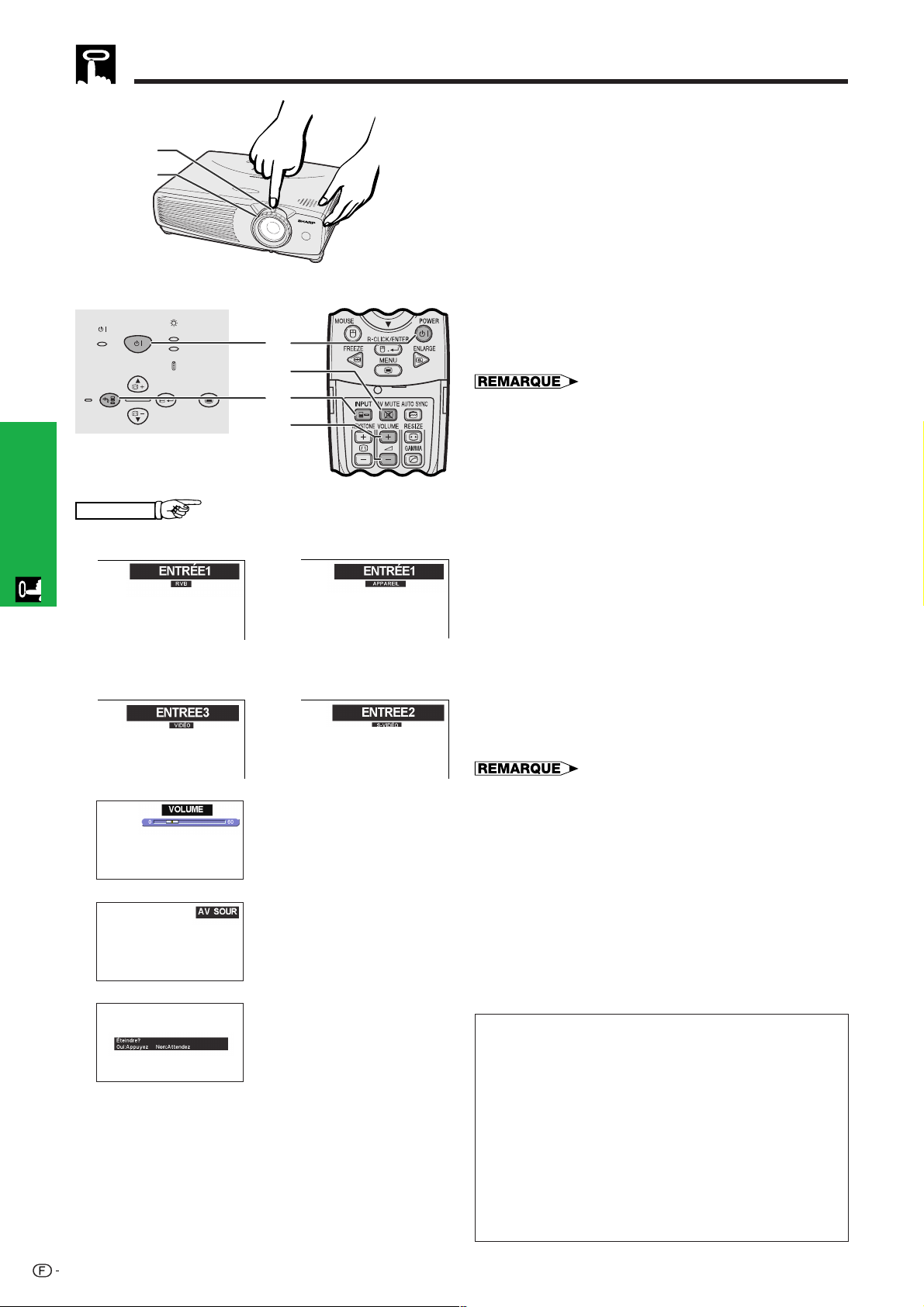

1 Procédez aux connexions nécessaires avant de

commencer les opérations. Branchez le cordon d’alimentation sur une prise murale. Le témoin d’alimentation s’allume en rouge et le projecteur entre en mode d’attente.

• Le témoin d’alimentation clignote si le couvercle du filtre latéral n’est pas bien en place.

2 Appuyez sur ON/OFF sur le projecteur ou sur

POWER sur la télécommande pendant plus d’une

seconde.

• Le témoin de remplacement de lampe clignotant en vert signale le préchauffage de la lampe. Attendez que le témoin cesse de clignoter avant d’utiliser le projecteur.

• L’alimentation de l’appareil ne peut pas être coupée avant une minute après avoir mis l’appareil hors tension.

• Si l’appareil est remis sous tension immédiatement après avoir été mis hors tension, il faudra attendre un certain temps avant que la lampe ne s’allume.

• Après le déballage du projecteur et sa première mise en service,

une légère odeur peu être émise par l’orifice d’aération, mais cette odeur disparaîtra à l’usage.

• N’appuyez sur aucune touche avant que l’image de démarrage ne disparaisse. Avant que «Réglage d’image» n’apparaisse, seules ON/OFF ou POWER peuvent être utilisées.

Quand l’appareil est sous tension, le témoin de remplacement de lampe s’allume pour signaler l’état de la lampe.

Témoin vert: La lampe fonctionne. Témoin vert clignotant: Préchauffage de la lampe. Témoin rouge: La lampe doit être remplacée.

Démarches de base

3 4

3 Glissez la commande de ZOOM. L’image peut

être ajustée jusqu’à la taille souhaitée dans les limites de la portée du zoom.

4 Tournez la bague de mise au point FOCUS jusqu’à

ce que l’image à l’écran soit nette.

Utilisation

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

8 7

POWER

INPUT

BACK ENTER MENU

EXEMPLE

MODE D’ENTRÉE 1 (RVB)

MODE D’ENTRÉE 1 (APPAREIL)

MODE D’ENTRÉE 3 (VIDÉO)

MODE D’ENTRÉE 2 (S-VIDÉO)

5 Appuyez sur INPUT pour sélectionner le mode

d’entrée souhaité. Appuyez de nouveau sur cette touche pour changer de mode.

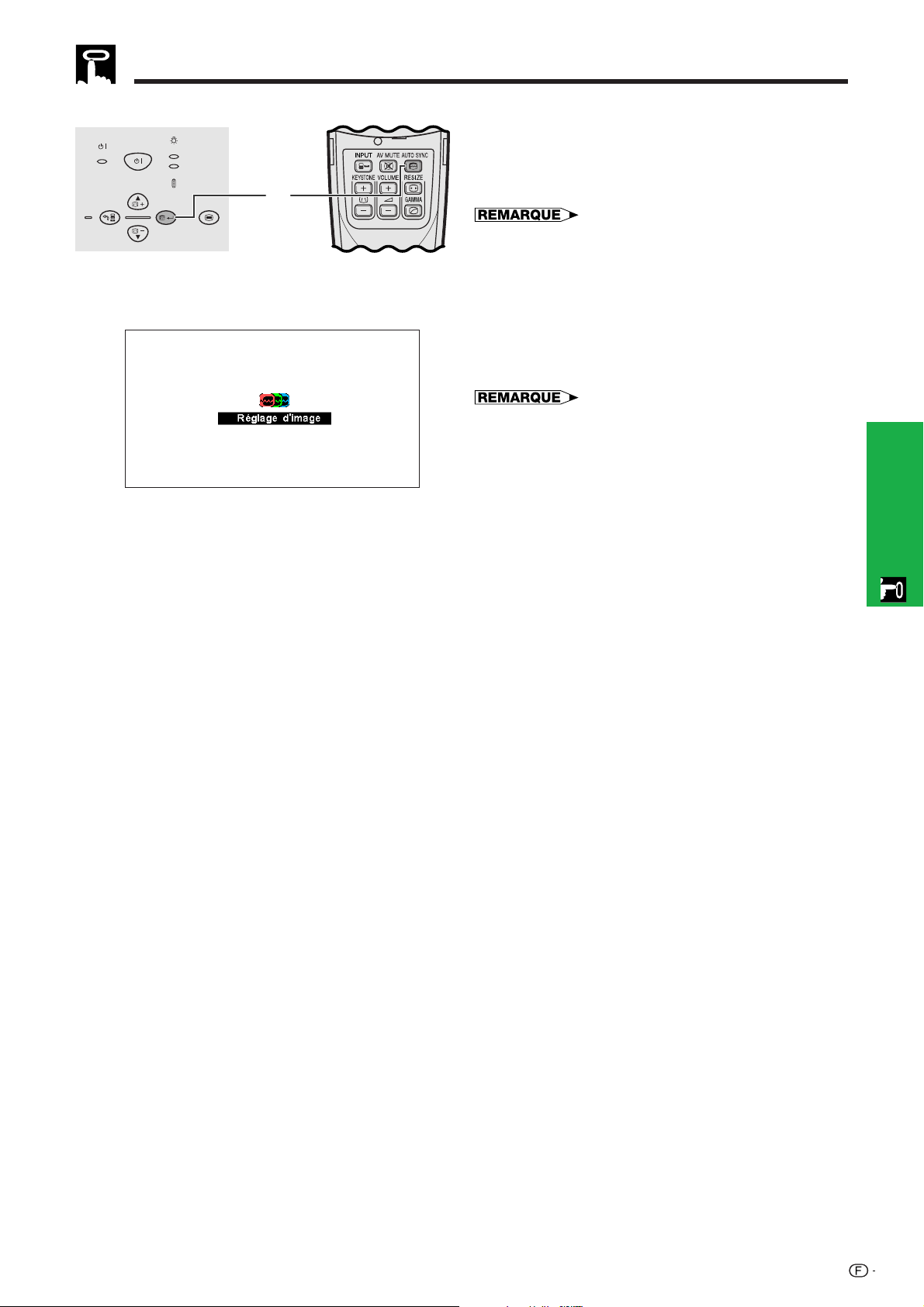

• Quand le signal d’entrée choisi est reçu «Réglage d’image» est affiché.

• Si aucun signal n’est reçu, l’indication «PAS SIGN.» apparaît. Quand est reçu un signal pour la réception duquel le projecteur n’est pas préréglé, «NON ENREG.» sera affiché.

6 Appuyez sur VOLUME sur la télécommande pour

régler le volume.

7 Appuyez sur AV MUTE sur la télécommande pour

couper temporairement l’image et le son. Appuyez une nouvelle fois sur AV MUTE pour rétablir l’image et le son.

8 Appuyez sur ON/OFF sur le projecteur ou sur

POWER sur la télécommande pendant plus d’une

seconde. Appuyez une nouvelle fois sur ON/OFF ou sur POWER pendant que cet écran apparaît.

• Si vous appuyez accidentellement sur ON/OFF ou POWER mais que vous ne voulez pas couper l’alimentation, attendez que cet écran disparaisse.

• Si ON/OFF ou POWER est actionné deux fois, le témoin d’alimentation s’allume en rouge et le ventilateur de refroidissement fonctionne pendant 90 secondes.

• Attendez que le ventilateur de refroidissement s’arrête avant de débrancher le cordon d’alimentation.

• Vous pouvez remettre l’appareil sous tension en appuyant sur ON/OFF ou POWER. Quand le courant est rétabli, le témoin d’alimentation et le témoin de remplacement de lampe s’allument en vert.

• Le témoin d’alimentation clignote si le couvercle du filtre latéral droit n’est pas bien en place.

AVERTISSEMENT:

Configuration de l’écran

Placez le projecteur perpendiculairement à l’écran avec tous les pieds de réglage plats et de niveau pour obtenir une qualité d’image optimale. Déplacez le projecteur vers l’avant ou l’arrière si les bords de l’image sont déformés.

• L’objectif du projecteur doit être centré au milieu de l’écran. Si le centre de l’objectif n’est pas perpendiculaire à l’écran, l’image sera déformée, ce qui amoindrit son visionnement.

• Disposez l’écran de sorte qu’il ne soit pas éclairé directement par le soleil ou une lumière de la pièce. Toute lumière tombant directement sur l’écran délave les couleurs et amoindrit la vue des images. Fermez les rideaux ou réduisez l’éclairage si l’écran doit être placé dans une pièce ensoleillée ou éclairée.

• Un écran polarisant ne peut pas être utilisé avec ce projecteur.

Installation standard (projection avant)

Placez le projecteur à la distance requise de l’écran selon les dimensions d’image que vous souhaitez obtenir (voir tableau ci-dessous).

Mode NORMAL (4:3)

Dimension de l’image

(Diag.) (X)

635 cm (250⬙) 508 cm (200⬙) 381 cm (150⬙) 254 cm (100⬙)

213 cm (84⬙) 183 cm (72⬙) 152 cm (60⬙) 102 cm (40⬙)

Distance de projection (L)

Maximum (L1)

10,0 m

9,6 m 7,2 m 4,8 m 4,0 m 3,4 m 2,8 m 1,9 m

Minimum (L2)

9,9 m 7,9 m 5,9 m 3,9 m 3,3 m 2,8 m 2,3 m 1,6 m

Distance du centre d’objectif au

bord inférieur de l’image (H)

38,1 cm 30,5 cm 22,9 cm 15,2 cm 12,8 cm 11,0 cm

9,1 cm 6,1 cm

Utilisation

Mode ALLONGE (16:9)

Mode BORDS (4:3)

Dimension de l’image

(Diag.) (X)

572 cm (225⬙) 508 cm (200⬙) 381 cm (150⬙) 338 cm (133⬙) 269 cm (106⬙) 254 cm (100⬙)

234 cm (92⬙) 213 cm (84⬙) 183 cm (72⬙) 152 cm (60⬙) 102 cm (40⬙)

Dimension de l’image

(Diag.) (X)

457 cm (180⬙) 381 cm (150⬙) 254 cm (100⬙)

213 cm (84⬙) 183 cm (72⬙) 152 cm (60⬙) 102 cm (40⬙)

Distance de projection (L)

Maximum (L1)

10,0 m 10,0 m

7,8 m 6,9 m 5,5 m 5,2 m 4,8 m 4,4 m 3,7 m 3,1 m 2,0 m

Distance de projection (L)

Maximum (L1)

10,0 m

9,6 m 6,3 m 5,3 m 4,6 m 3,8 m 2,5 m

Minimum (L2)

9,8 m 8,7 m 6,5 m 5,7 m 4,6 m 4,3 m 4,0 m 3,6 m 3,1 m 2,6 m 1,7 m

9,5 m 7,9 m 5,3 m 4,4 m 3,8 m 3,1 m 2,1 m

Distance du centre d’objectif au

bord inférieur de l’image (H)

ⳮ9,3 cm ⳮ8,3 cm ⳮ6,2 cm ⳮ5,5 cm ⳮ4,4 cm ⳮ4,2 cm ⳮ3,8 cm ⳮ3,5 cm ⳮ3,0 cm ⳮ2,5 cm ⳮ1,7 cm

Distance du centre d’objectif au

bord inférieur de l’image (H)

ⳮ9,1 cm ⳮ7,6 cm ⳮ5,1 cm ⳮ4,3 cm ⳮ3,7 cm ⳮ3,0 cm ⳮ2,0 cm

• Les valeurs précédées du signe moins (ⳮ) indiquent la distance du centre de l’objectif sous le bas de l’écran.

Utilisation

Configuration de l’écran

Utilisation des pieds d’ajustement

Vous pouvez ajuster la hauteur de l’image en relevant le projecteur avec les boutons de libération des pieds.

1 Appuyez sur les boutons de libération des pieds et soulevez le

projecteur à l’angle souhaité. (Ajustable jusqu’à environ 7° de la position standard)

2 Relâchez les boutons de libération des pieds. Une fois que les

pieds d’ajustement sont verrouillés, relâchez le projecteur.

3 Si l’écran fait un angle, les ajusteurs peuvent être utilisés pour

ajuster l’angle de l’image.

Pour remettre le projecteur à sa position originale

En maintenant le projecteur, appuyez sur les boutons de libération des pieds et abaissez lentement le projecteur dans sa position originale.

• Après un réglage, l’image peut être déformée (effet Keystone) selon les positions relatives du projecteur et de l’écran.

ATTENTION

• N’appuyez pas sur les boutons de libération des pieds sans tenir fermement le projecteur quand les pieds sont sortis.

• Ne saisissez pas le projecteur par son objectif lorsque vous voulez le lever ou l’abaisser.

• En abaissant le projecteur, veillez à ne pas vous coincer les doigts entre la patte de réglage et le projecteur.

Installation pour image renversée

Rétroprojection

• Placez un écran translucide entre le projecteur et le public.

• Utilisez le système de menu du projecteur pour renverser l’image projetée. (Reportez-vous à la page 36 pour l’utilisation de cette fonction.)

• Une qualité optimale d’image peut être obtenue lorsque le projecteur est placé à la perpendiculaire par rapport à l’écran avec les quatre pattes à plat et de niveau.

ATTENTION

• A l’emploi d’un miroir, veillez à disposer correctement le projecteur et le miroir de manière que la lumière ne soit pas réfléchie dans les yeux des spectateurs.

Projection à l’aide d’un miroir

• Quand la distance entre le projecteur et l’écran n’est pas suffisante pour une rétroprojection normale, vous pouvez utiliser un miroir pour réfléchir l’image sur l’écran.

• Placez un miroir (normal et plat) devant l’objectif.

• Projetez l’image normale sur le miroir.

• L’image réfléchie par le miroir est projetée sur l’écran

translucide.

Installation au plafond

• Nous vous recommandons l’utilisation du support de montage au plafond en option Sharp pour ce type d’installation.

• Avant de monter le projecteur au plafond, prenez contacter le distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou le centre de service technique le plus proche afin d’en obtenir le support (vendu séparément) de montage au plafond recommandée. (Support de montage au plafond AN-Z7T et tuberallonge AN-TK201/202 pour AN-Z7T.)

• Lorsque le projecteur est en position inversée, prenez le bord supérieur de l’écran comme ligne de référence.

• Utilisez le système de menu du projecteur pour sélectionner le mode de projection approprié. (Reportez-vous à la page 36 pour l’utilisation de cette fonction.)

Configuration de l’écran

Correction numérique Keystone

• Lorsque l’image est déformée en raison de l’angle de projection, utilisez la fonction de correction numérique Keystone pour l’ajuster.

• La correction numérique Keystone peut être réalisée en appuyant sur KEYSTONE ou en choisissant la correction «Rég. trapeze» dans le menu GUI.

Utilisation du menu GUI

Projecteur

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3, 4

2, 3 1, 5

Télécommande

(GUI) Affichage sur écran

Projecteur Télécommande

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Options»

et appuyez ensuite sur ENTER.

3 Appuyez ∂/ƒ tpour sélectionner «Rég. trapeze»,

et appuyez ensuite sur ENTER.

4 Appuyez sur ∂/ƒ pour déplacer la marque

sur le réglage souhaité.

5 Pour sortir du menu GUI, appuyez sur MENU.

• Pour réinitialiser le réglage trapèze, appuyez sur BACK.

• Les lignes droites et les bords de l’image peuvent apparaître déformés pendant le réglage trapèze.

Utilisation des touches KEYSTONE

Utilisation

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

1 Appuyez sur KEYSTONE pour faire le réglage.

Fonctionnement de la souris sans fil avec la télécommande

Vous pouvez utiliser la télécommande comme souris sans fil.

Connexion du récepteur de la souris sans fil

Connexion à un port USB sur un ordinateur PC ou Macintosh

1 Branchez une des extrémités du câble de contrôle de souris USB fourni à la prise correspondante sur l’ordinateur. 2 Branchez l’autre extrémité au port USB du récepteur de souris sans fil.

Câble de contrôle de souris USB

Récepteur de souris sans fil

Utilisez le port USB (PC ou Macintosh) pour brancher le

Port USB

Utilisation

câble de contrôle de souris USB fourni au récepteur de souris sans fil.

Connexion au port PS/2 d’un ordinateur PC

1 Mettez l’ordinateur PC hors tension. 2 Branchez une des extrémités du câble de contrôle de souris PS/2 fourni à la prise correspondante sur l’ordinateur. 3 Branchez l’autre extrémité au port PS/2 du récepteur de souris sans fil. 4 Mettez l’ordinateur PC sous tension.

Câble de contrôle de souris PS/2

Récepteur de souris sans fil

Utilisez le port PS/2 (PC) pour brancher le

Port PS/2

ATTENTION

• Ne branchez et ne débranchez pas les câbles de contrôle de la souris de l’ordinateur lorsque celui-ci est sous tension. Cela pourrait endommager l’ordinateur.

• Ne branchez pas à la fois le câble de contrôle de souris PS/2 et USB au récepteur de souris sans fil.

• Windows 95 ne prend pas en charge le logiciel pilote de souris USB.

• Les spécifications minimales du système requis pour le système de souris USB sont les suivantes:

Windows

Matériel: Ordinateur compatible PC/AT avec un port USB avec Windows 98/Windows 2000 ou supérieur installé. SE: Windows 98/Windows 2000 ou supérieur

Macintosh

Matériel: Ordinateur Macintosh muni d’un port USB SE: Mac OS 8.5 ou supérieur

câble de contrôle de souris PS/2 fourni au récepteur de souris sans fil.

• Les fonctions de souris sans fil permettent de faire fonctionner des ordinateurs compatibles avec les systèmes de souris PS/2 ou USB.

Fonctionnement de la souris sans fil avec la télécommande

Mise en place de la télécommande et du récepteur souris

• La télécommande permet de contrôler le projecteur dans les limites, indiquées sur les illustrations ci-dessous.

• Le récepteur de souris sans fil est utilisable avec la télécommande dans les limites indiquées sur les illustrations ci-dessous, afin de contrôler les fonctions de la souris de l’ordinateur branché.

• Pour faciliter le fonctionnement, le signal des télécommandes peut être réfléchi par l’écran. Toutefois, la portée réelle du signal peut varier selon le matériau dont l’écran est fabriqué.

Commande du projecteur

Télécommande

30˚

7 m

45˚

Sourdine

MOUSE

R-CLICK

30˚

Touches actives en mode MOUSE

Télécommande

(Vue avant)

45˚

30˚

Télécommande

Utilisation de la souris sans fil

Télécommande

30˚

120˚

4 m

Récepteur de souris sans fil

Utilisation comme souris sans fil

• Quand vous appuyez sur MOUSE, les touches de la télécommande s’allument et la télécommande entre en mode MOUSE.

• Pendant le mode MOUSE, le curseur peut être utilisé comme pointeur. Le mode MOUSE dure pendant environ dix secondes pendant que les touches sont allumées.

• Quand vous appuyez sur MENU ou sur ENLARGE, la télécommande quitte le mode MOUSE et retourne au mode normal.

• Vérifiez si le récepteur de souris sans fil fourni est branché à l’ordinateur.

Utilisation

Télécommande

(Vue arrière)

AV MUTE

L-CLICK

• La souris sans fil peut ne pas fonctionner correctement si le port sériel de votre ordinateur n’est pas bien réglé. Reportez-vous au mode d’emploi de votre ordinateur pour les détails sur la configuration et l’installation correcte du logiciel de pilotage de la souris.

• Pour les souris à une seule touche, utilisez soit L-CLICK, soit R-CLICK.

Utilisation des écrans de menu GUI (Interface graphique utilisateur)

Ce projecteur possède trois jeux d’écrans de menu (ENTRÉE 1 (RVB), ENTRÉE 1 (APPAREIL) et ENTRÉE 2 (SVIDÉO) ou 3 (VIDÉO)) qui vous permettent de régler l’image et de modifier différents réglages du projecteur. Ces écrans du menu sont opérationnels à partir du projecteur ou de la télécommande avec les touches ci-dessous.

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 4, 6

3, 5

POWER

INPUT

Utilisation

BACK ENTER MENU

1, 8

Mode ENTRÉE 1 (RVB)

Mode ENTRÉE 1 (APPAREIL)

(GUI) Affichage sur écran

Mode ENTRÉE 2 (S-VIDÉO) ou 3 (VIDÉO)

1 Appuyez sur MENU pour afficher le menu principal. 2 Appuyez sur ∂/ƒ pour choisir une rubrique de réglage dans le menu principal. 3 Appuyez sur ENTER pour afficher le sous menu. 4 Appuyez sur ∂/ƒ pour choisir une rubrique de réglage dans le sous menu. 5 Appuyez sur ENTER pour activer la rubrique de réglage choisie. 6 Appuyez sur ∂/ƒ pour procéder au réglage. 7 Appuyez sur BACK pour retourner à l’écran précédent. 8 Appuyez sur MENU pour sortir du menu GUI.

• Pour les détails sur les rubriques de l’écran du menu, reportez-vous aux tableaux des pages 24 et 25.

Utilisation des écrans de menu GUI (Interface graphique utilisateur)

Rubriques de la barre de menu en mode ENTRÉE 1 (RVB)

Rubriques de la barre de menu en mode ENTRÉE 1 (APPAREIL)

Menu principal Menu principal


Sync.fine

Options Info signal

Langue English

Contraste

Luminos.

Rouge

Bleu

Réinitial.

Horloge

Phase

Pos.hori

Pos.vert

Réinitial.

Minut.lampe

Réglage trapeze

Extinction Auto

Arrière-fond

Mode écon. d’alim.

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ127ⳮ127

Ⳮ120ⳮ120

Ⳮ50ⳮ50

Ⳮ127ⳮ127

OFF

Blue

None

OFF



Options Info signal

Langue English

Sous menuSous menu

Contraste

Luminos.

Rouge

Bleu

Réinitial.

Couleur

Teinte

Netteté

Réinitial.

Minut.lampe

Réglage trapeze

Extinction Auto

Arrière-fond

Mode écon. d’alim.

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

OFF

Blue

None

OFF

Ⳮ30ⳮ30

Ⳮ127ⳮ127

Utilisation

Mode PRJ

Modes spéciaux

Avant

PlafⳭavant

Arrière

PlafⳭarr.

640⳯480

480P

Mode PRJ

Modes spéciaux

Avant

PlafⳭavant

Arrière

PlafⳭarr.

640⳯480

480P

Utilisation des écrans de menu GUI (Interface graphique utilisateur)

Rubriques de la barre de menu en mode ENTRÉE 2 (S-VIDÉO) ou ENTRÉE 3 (VIDÉO)

Menu principal



Options Info signal

Langue English

Utilisation

Sous menu

Contraste

Luminos.

Rouge

Bleu

Réinitial.

Couleur

Teinte

Netteté

Réinitial.

Minut.lampe

Réglage trapeze

Extinction Auto

Arrière-fond

Mode écon. d’alim.

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ127ⳮ127

OFF

Blue

None

OFF

Mode PRJ

Sys. vidéo Auto

Avant

PlafⳭavant

Arrière

PlafⳭarr.

PAL

NTSC3.58

SECAM

NTSC4.43

PAL M

PAL N

PAL (60Hz)

•«Teinte»» n’apparaît pas lors de la réception de signaux «PAL», «SECAM», «PAL M», «PAL N» ou «PAL (60Hz)» en mode ENTRÉE 2 (S-VIDÉO) ou ENTRÉE 3 (VIDÉO).

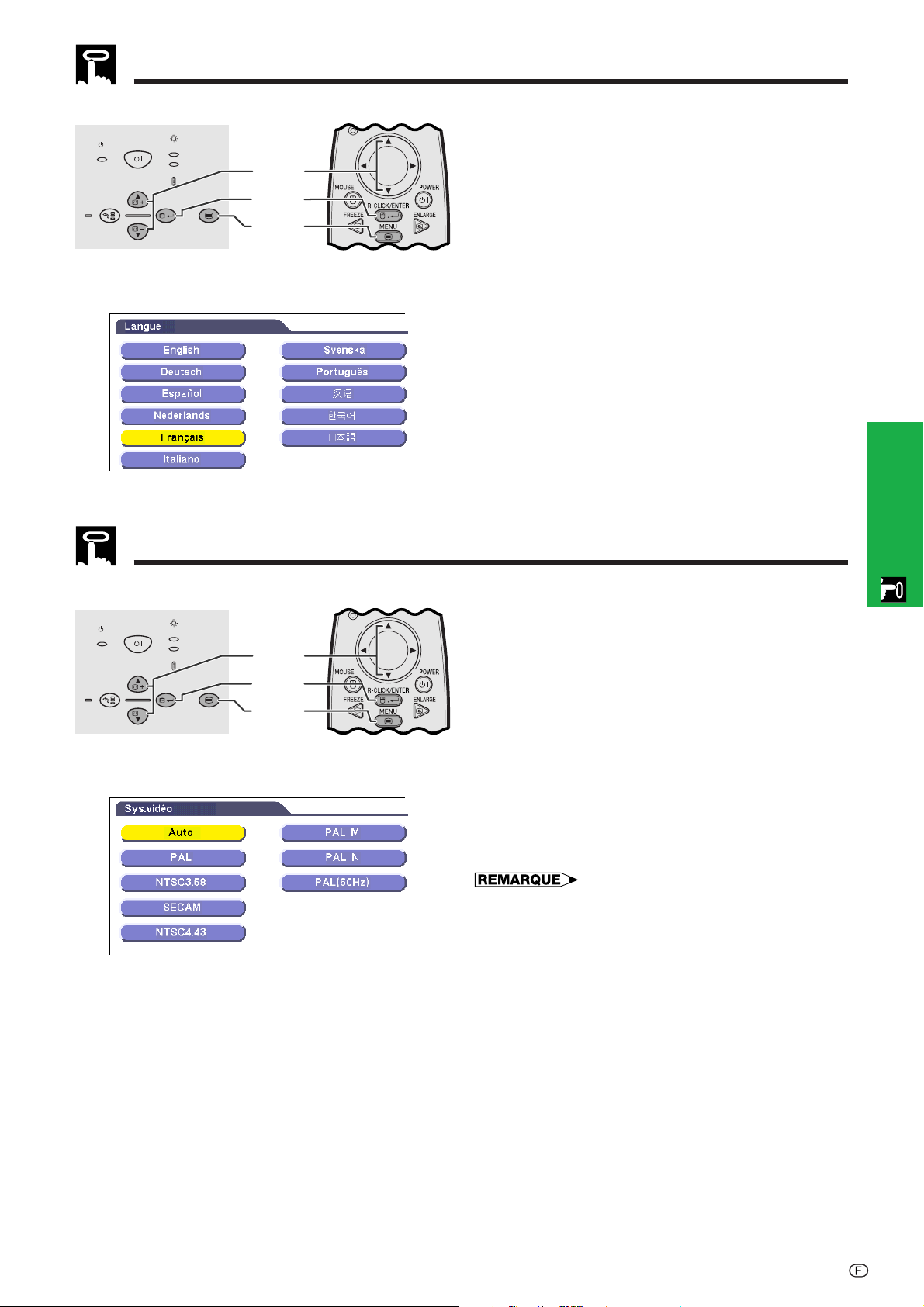

Sélection de la langue d’affichage sur écran

Projecteur

Télécommande

L’anglais est la langue préréglée pour l’affiche sur l’écran. La langue peut être réglée sur l’anglais,

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3 2, 4 1, 5

l’allemand, l’espagnol, le hollandais, le français, l’italien, le suédois, le portugais, le chinois, le coréen ou le japonais.

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Langue»

et appuyez sur ENTER.

(GUI) Affichage sur écran

3 Appuyez sur ∂/ƒ pour sélectionner la langue

souhaitée.

4 Appuyez sur ENTER pour mémoriser le réglage.

L’affichage sur écran est alors programmé pour afficher dans la langue sélectionnée.

5 Pour sortir du menu GUI, appuyez sur MENU.

Sélection du mode du système d’entrée vidéo (mode ENTRÉE 2 ou 3 seulement)

Utilisation

Projecteur

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

(GUI) Affichage sur écran

2, 3 2, 4 1, 5

Télécommande

Le mode du système d’entrée vidéo a été préréglé sur «Auto». Il peut toutefois être modifié pour un autre

système spécifique, si le mode sélectionné n’est pas compatible avec l’appareil audio-visuel branché.

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Sys.vidéo»

et appuyez ensuite sur ENTER.

3 Appuyez sur ∂/ƒ pour sélectionner le mode

souhaité pour le système vidéo.

4 Appuyez sur ENTER pour mémoriser le réglage.

5 Pour sortir du menu GUI, appuyez sur MENU.

• Lorsque le mode de système est réglé sur «Auto», il arrive que l’image reçue ne soit pas claire en raison des différences de signal. Dans ce cas, changez le système de vidéo du signal source.

Réglages de l’image

Utilisation

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) Affichage sur écran

Mode ENTRÉE 1 (RVB)

Mode ENTRÉE 1 (APPAREIL)

Vous pouvez ajuster l’image du projecteur selon vos préférences grâce aux réglages suivants.

Description des rubriques de réglage

Rubrique sélectionée

Contraste Luminos. Rouge Bleuv Réinitial.

Couleur

Teinte

Netteté

Touche ƒ

Pour diminuer le contraste Pour diminuer la luminosité Pour un rouge moins intense Pour un bleu moins intense

Tous les réglages de l’image reviennent aux valeurs réglées en usine.

Pour une moindre intensité des couleurs Les tons chair deviennent plus violets Pour atténuer la netteté

•«Couleur», «Teinte» et «Netteté» n’apparaissent pas en mode ENTRÉE 1 (RVB).

•«Teinte» n’apparaît pas lors de la réception de signaux «PAL », «SECAM», «PAL M», «PAL N» ou «PAL (60Hz)» en mode ENTRÉE 2 (S-VIDÉO) ou ENTRÉE 3 (VIDÉO).

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour choisir «Image» en mode

ENTREE 1 (RVB), ou pour choisir «Image1» ou «Image2» en mode ENTRÉE 1 (APPAREIL),

ENTRÉE 2 (S-VIDÉO) ou ENTRÉE 3 (VIDÉO) et appuyez sur ENTER.

Touche ∂

Pour augmenter le contraste Pour augmenter la luminosité Pour un rouge plus intense Pour un bleu plus intense

Pour une plus grande intensité des couleurs Les tons chair deviennent plus verts Pour accentuer la netteté

Mode ENTRÉE 2 (S-VIDÉO) ou ENTRÉE 3 (VIDÉO)

3 Appuyez sur ∂/ƒ pour sélectionner une rubrique

de réglage spécifique et appuyez sur ENTER.

4 Appuyez sur ∂/ƒ pour déplacer le repère

de la rubrique de réglage sélectionnée au réglage souhaité.

5 Pour sortir du menu GUI, appuyez sur MENU.

• Pour réinitialiser toutes les rubriques de réglages, sélectionnez «Réinitial.» et appuyez sur ENTER.

• Les réglages peuvent être mémorisés séparément en modes ENTRÉE 1, ENTRÉE 2 et ENTRÉE 3.

Réglage de l’image de l’ordinateur (mode ENTRÉE 1 seulement)

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

Affichage sur écran

Réglage de synchronisation automatique

• Utilisé pour le réglage automatique des images de l’ordinateur.

• Le réglage de synchronisation automatique est effectué manuellement en appuyant sur AUTO SYNC.

• Le réglage de synchronisation est effectué automatiquement à chaque fois que le projecteur est mis sous tension lorsqu’il est connecté à un ordinateur ou lorsque la sélection d’entrée est modifiée.

1 Appuyez sur AUTO SYNC.

Pendant le réglage Auto Sync, «Réglage d’image» est affiché de la façon montrée ci-à gauche.

• Le réglage de synchronisation automatique peut exiger un peu de temps selon l’image de l’ordinateur raccordé au projecteur.

• Si vous ne pouvez pas obtenir une qualité d’image optimale avec le réglage de synchronisation automatique, utilisez le réglage manuel. (Reportez-vous à la page 29.)

Utilisation

Réglage de l’image de l’ordinateur (mode ENTRÉE 1 seulement)

Utilisation

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) Affichage sur écran

Réglage de l’image de l’ordinateur

Lors de l’affichage de mires d’ordinateur qui sont extrêmement bien détaillées (quadrillage, rayures verticales, etc.), des interférences peuvent se produire entre les pixels LCD et provoquer des scintillements, des rayures verticales ou des irrégularités du contraste sur certaines parties de l’écran. Dans ce cas, ajustez les rubriques «Horloge», «Phase», «Pos.hori» et «Pos.vert» pour obtenir une qualité d’image optimale.

Description des rubriques de réglage

Rubrique sélectionnée Horloge Phase

Pos.hori

Pos.vert

• L’image de l’ordinateur peut être facilement réglée en appuyant sur AUTO SYNC ( détails.

(Sélectionnez le mode d’entrée d’ordinateur souhaité à l’aide de la touche INPUT.)

Description

Pour régler le bruit vertical. Pour régler le bruit horizontal (identique à la fonction d’alignement d’un magnétoscope). Centre l’image à l’écran en la déplaçant vers la gauche ou la droite. Centre l’image à l’écran en la déplaçant de haut en bas.

). Voir page 28 pour plus de

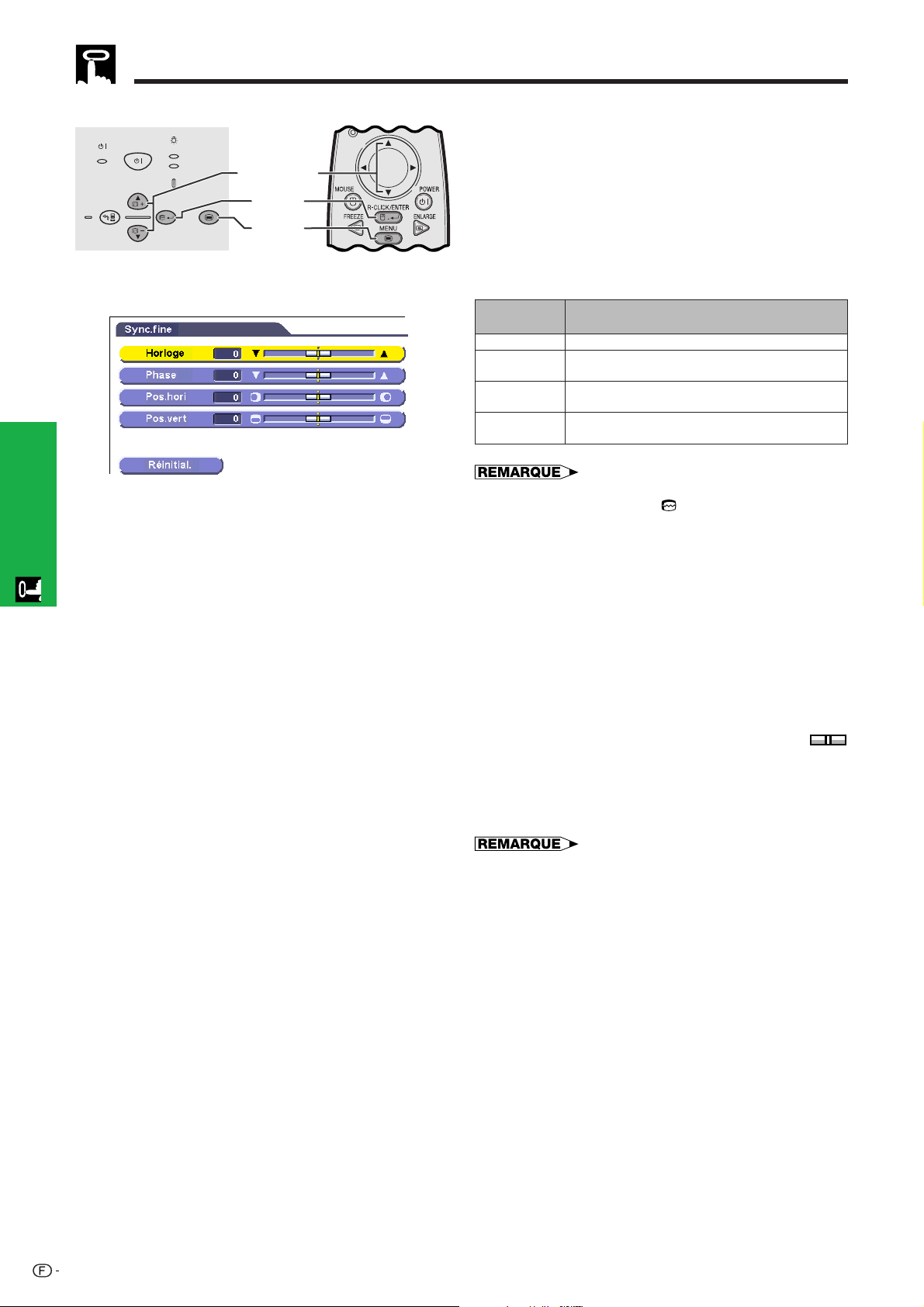

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Sync.fine»

et appuyez sur ENTER.

3 Appuyez sur ∂/ƒ pour sélectionner une rubrique

de réglage spécifique et appuyez sur ENTER.

4 Appuyez sur ∂/ƒ pour déplacer le repère

de la rubrique de réglage sélectionnée au réglage souhaité.

5 Pour sortir du menu GUI, appuyez sur MENU.

• Pour réinitialiser toutes les rubriques de réglage, sélectionnez «Réinitial.» sur l’écran de menu «Sync.fine» et appuyez sur ENTER.

Fonctions pratiques

Fonction d’arrêt sur image

Télécommande

1, 2

Affichage sur écran

Cette fonction vous permet de faire immédiatement un arrêt sur une image en déplacement. Elle est utile lorsque vous désirez afficher une image fixe d’un ordinateur ou d’une vidéo, en vous donnant ainsi le temps de l’expliquer à votre public. Vous pouvez également utiliser cette fonction pour afficher une image fixe d’un ordinateur tout en effectuant les préparations pour les prochaines images d’ordinateur à présenter.

1 Appuyez sur FREEZE sur la télécommande pour

2 Appuyez une nouvelle fois sur FREEZE pour que

Fonctions pratiques

effectuer un arrêt sur image.

le déroulement de l’image reprenne.

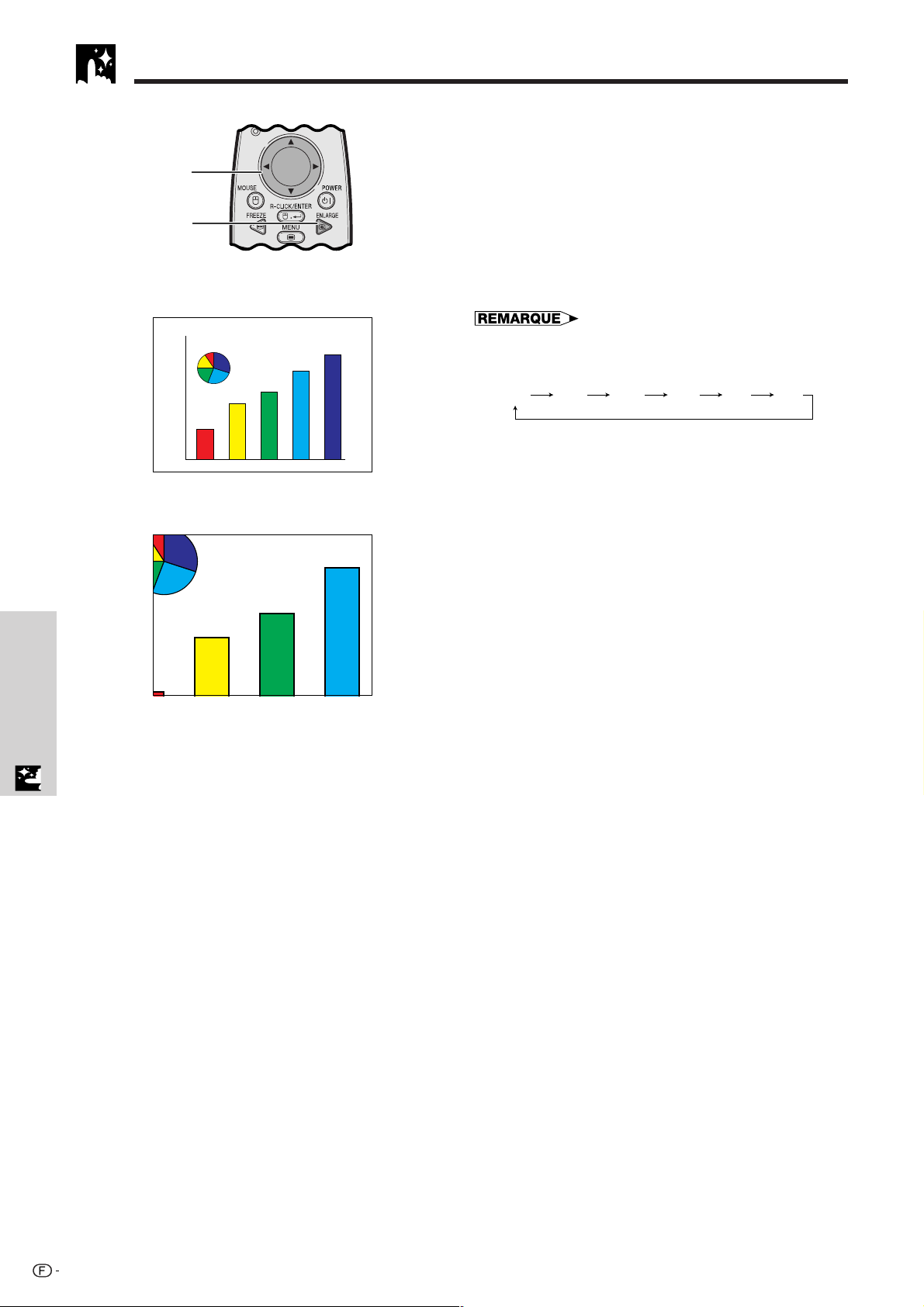

Agrandissement numérique de l’image

Télécommande

Affichage sur écran

Cette fonction vous permet d’agrandir une zone spécifique de l’image. Elle est utile si vous voulez présenter en détail une zone de l’image.

1 Appuyez sur ENLARGE sur la télécommande. A

chaque pression sur cette touche, l’image est agrandie.

2 Lorsque l’image est agrandie, vous pouvez vous

déplacer autour à l’aide des touches ∂/ƒ ou ß/ ©.

• Pour revenir à ⳯ 1, appuyez sur BACK.

• A chaque pression sur ENLARGE, l’agrandissement de l’image est modifié de la manière suivante.

ⴒ1 ⴒ2 ⴒ3 ⴒ4 ⴒ6 ⴒ8

• Si le signal d’entrée est modifié pendant l’agrandissement d’une image numérique, l’image revient à ⳯ 1. Le signal d’entrée est modifié (a) lorsque INPUT est enfoncée, (b) lorsque le signal d’entrée est interrompu, ou (c) lorsque la résolution d’entrée et le taux de régénération

sont modifiés.

Fonctions pratiques

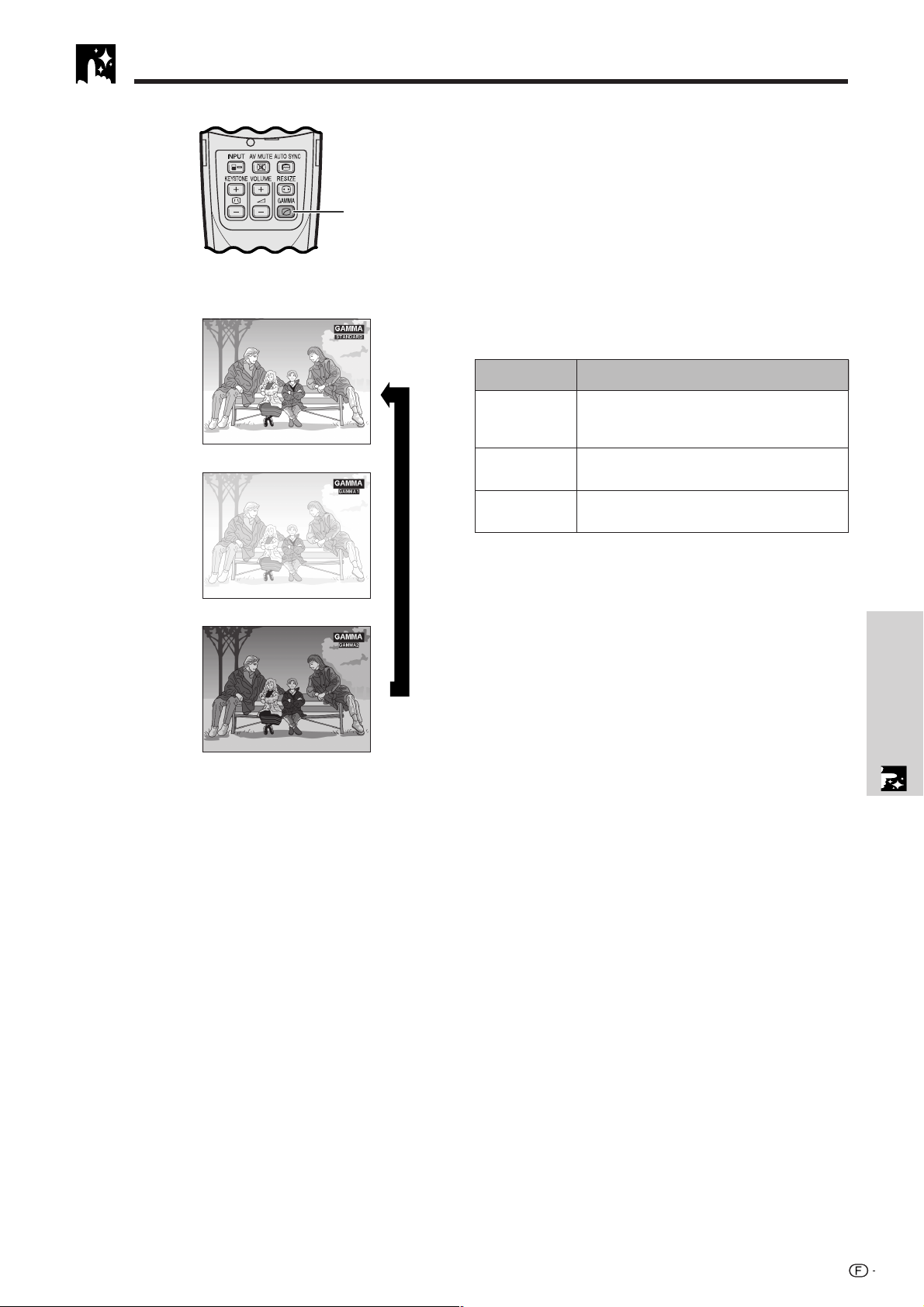

Correction Gamma

STANDARD

GAMMA 1

Télécommande

Affichage sur écran

• Gamma est une fonction d’amélioration de la qualité de l’image qui procure une image plus riche en éclairant les parties sombres de l’image sans altérer la luminosité des parties plus claires.

• Trois réglages gamma sont disponibles pour offrir des différences dans les images affichées et selon la luminosité de la pièce.

• Lorsque vous présentez des images comportant de nombreuses scènes sombres, comme un film ou un concert, ou lorsque vous affichez des images dans une pièce bien éclairée, cette fonction rend les scènes plus faciles à regarder et donne une plus grande impression de profondeur dans l’image.

Modes Gamma

Mode GammaMode sélectionné

STANDARD

GAMMA 1

GAMMA 2

Accentuation du contraste et de la reproduction des couleurs pour obtenir une image très définie.

Convient à la visualisation d’images dans une pièce lumineuse.

Contrôle du contraste et de la luminosité pour obtenir une image chaude et humide.

GAMMA 2

1 Appuyez sur GAMMA sur la télécommande. A

chaque pression sur cette touche, le niveau gamma change de la manière indiquée ci-contre.

Fonctions pratiques

Sélection du mode d’affichage de l’image

SVGA (800 ⳯ 600) XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

1024 ⳯ 768 1024 ⳯ 768 1024 ⳯ 768

800 ⳯ 600

–

1280 ⳯ 1024

Télécommande Cette fonction vous permet de modifier ou de

personnaliser le mode d’affichage pour améliorer l’image entrée. En fonction du signal d’entrée, vous pouvez sélectionner votre mode d’affichage de l’image

préféré.

1 Appuyez sur RESIZE sur la télécommande. A

chaque pression sur RESIZE, le mode d’image change de la manière ci-dessous.

ORDINATEUR

VIDÉO/DTV

Fonctions pratiques

EXEMPLE

Rapport hauteur/largeur de 4:3

Autres rapports hauteur/largeur

Signal d’entree

VGA,

SVGA

Rapport hauteur/largeur de 4:3

SXGA

Autres rapports hauteur/largeur

EXEMPLE

Rapport hauteur/largeur de 4:3 480I/P, NTSC, PAL, SECAM

4:3 1024 ⳯ 768

Boîte aux lettres

Compressé

NORMAL POINT PAR POINT

Image d’ecran sortie

NORMAL POINT PAR POINT

REDIMENSINNER

NORMAL

REDIMENSINNER

NORMAL

NORMAL ALLONGE BORDS

1024 ⳯ 576 1024 ⳯ 768 1024 ⳯ 768

1024 ⳯ 576

REDIMENSINNER

POINT PAR POINT

REDIMENSINNER

POINT PAR POINT

768 ⳯ 576 768 ⳯ 576 768 ⳯ 576

480I/P, NTSC,

PAL,

SECAM

Signal d’entree

Rapport hauteur/largeur de 4:3

Boîte aux lettres

Compressé

Image d’ecran sortie

NORMAL ALLONGE BORDS

REDIMENSINNER

NORMAL

REDIMENSINNER

NORMAL

REDIMENSINNER

NORMAL

REDIMENSINNER

ALLONGE

REDIMENSINNER

ALLONGE

REDIMENSINNER

ALLONGE

REDIMENSINNER

BORDS

REDIMENSINNER

BORDS

REDIMENSINNER

BORDS

Vérification du signal d’entrée et de la durée d’utilisation de la lampe

Projecteur Télécommande

Cette fonction vous permet de vérifier les informations du signal d’entrée actuel et la durée d’utilisation de la

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2 2 1

lampe.

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour choisir «Options” puis

appuyez sur ENTER. Les informations sur le signal d’entrée actuel et la durée d’utilisation de la lampe sont affichées.

(GUI) Affichage sur écran

• Nous vous recommandons de remplacer la lampe après environ 900 heures d’utilisation. Reportez-vous aux pages 40 et 41 pour le remplacement de la lampe.

Fonction de mise hors tension automatique

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) Affichage sur écran

Si aucun signal d’entrée n’est détecté pendant plus de 15 minutes, le projecteur se met automatiquement hors tension.

Description de la mise hors tension automatique

OFF

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Options»

3 Appuyez sur ∂/ƒ pour sélectionner «Extinction

4 Appuyez sur ∂/ƒ pour sélectionner «ON» ou

5 Pour sortir du menu GUI, appuyez sur MENU.

•«Extinction Auto» est réglé à l’usine sur «ON».

L’appareil se met automatiquement hors tension après 15 minutes sans entrée de signal.

La mise hors tension automatique est hors service.

et appuyez sur ENTER.

Auto» et appuyez sur ENTER.

«OFF».

Fonctions pratiques

Sélection de l’image de fond

Projecteur Télécommande

Cette fonction vous permet de sélectionner une image qui sera affichée lorsqu’aucun signal n’est transmis au

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3, 4

2, 3 1, 5

projecteur.

Description des images de fond

Blue

None

Écran bleu Écran noir

1 Appuyez sur MENU.

(GUI) Affichage sur écran

2 Appuyez sur ∂/ƒ pour sélectionner «Options»

et appuyez ensuite sur ENTER.

3 Appuyez sur ∂/ƒ pour sélectionner «Arrière-

fond» et appuyez ensuite sur ENTER.

4 Appuyez sur ∂/ƒ pour sélectionner «Blue» ou

None».

5 Pour sortir du menu GUI, appuyez sur MENU.

Fonction de mode d’économie d’énergie

Projecteur Télécommande

POWER

KEYSTONE

INPUT

BACK ENTER MENU

Fonctions pratiques

ON/OFF

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

(GUI) Affichage sur écran

Peut être mise en/hors service à l’aide d’un commutateur et permet de contrôler la quantité de lumière projetée. Choisissez “ON” ou “OFF” pour diminuer ou augmenter la luminosité, la consommation d’énergie et le bruit du ventilateur. (Page 35)

Description des modes d’économie d’énergie

OFF

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Options»

3 Appuyez sur ∂/ƒ pour sélectionner «Mode écon.

4 Appuyez sur ∂/ƒ pour sélectionner «ON» ou

5 Pour sortir du menu GUI, appuyez sur MENU.

La quantité de lumière est de 70%. La consommation électrique est de 200 W.

La quantité de lumière est de 100%. La consommation électrique est de 230W.

et appuyez sur ENTER.

d’alim.» et appuyez ensuite sur ENTER.

«OFF».

•«Mode écon. d’alim.» est réglé à l’usine sur «OFF».

• Lorsque «OFF» est choisi pour «Mode écon. d’alim.», le

bruit du ventilateur devient plus fort.

• Même lorsque «ON» est choisi pour «Mode écon. d’alim.», le bruit du ventilateur peut devenir plus fort si la température interne augmente au point de mettre en service la fonction de refroidissement.

Fonction de renversement/inversion de l’image

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 3 1, 4

POWER

INPUT

BACK ENTER MENU

(GUI) Affichage sur écran

Ce projecteur est doté d’une fonction de renversement/ inversion de l’image. Vous avez ainsi la possibilité de renverser ou d’inverser l’image projetée pour des applications variées.

Description des images projetées

Rubrique sélectionnée

Avant

PlafⳭavant

Arrière

PlafⳭarr.

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Mode PRJ»

et appuyez sur ENTER.

3 Appuyez sur ∂/ƒ pour sélectionner le mode de

projection souhaité et appuyez sur ENTER.

4 Pour sortir du menu GUI, appuyez sur MENU.

• Cette fonction est utilisée lors de la configuration pour image renversée et le montage au plafond. Reportez-vous à la page 19 pour ces configurations.

Image projetée

Image normale Image inversée Image renversée Image inversée renversée

Réglage mode spécial

Projecteur Télécommande

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 4 1, 5

(GUI) Affichage sur écran

POWER

INPUT

BACK ENTER MENU

Fonctions pratiques

D’habitude, le type de signal d’entrée est détecté et le mode de résolution correct est automatiquement sélectionné. Cependant, comme le projecteur ne peut pas distinguer la résolution d’un signal 640⳯480 d’un ordinateur ou 480P d’un décodeur DTV, choisissez un mode approprié dans les «Modes spéciaux».

1 Appuyez sur MENU.

2 Appuyez sur ∂/ƒ pour sélectionner «Modes

spéciaux» et appuyez ensuite sur ENTER.

3 Appuyez sur ∂/ƒ pour sélectionner le mode de

résolution optimale.

4 Appuyez sur ENTER pour mémoriser le réglage.

5 Pour sortir du menu GUI, appuyez sur MENU.

• Lors de l’entrée de signaux DTV 480P, sélectionnez «480P» à l’étape 3 ci-dessus.

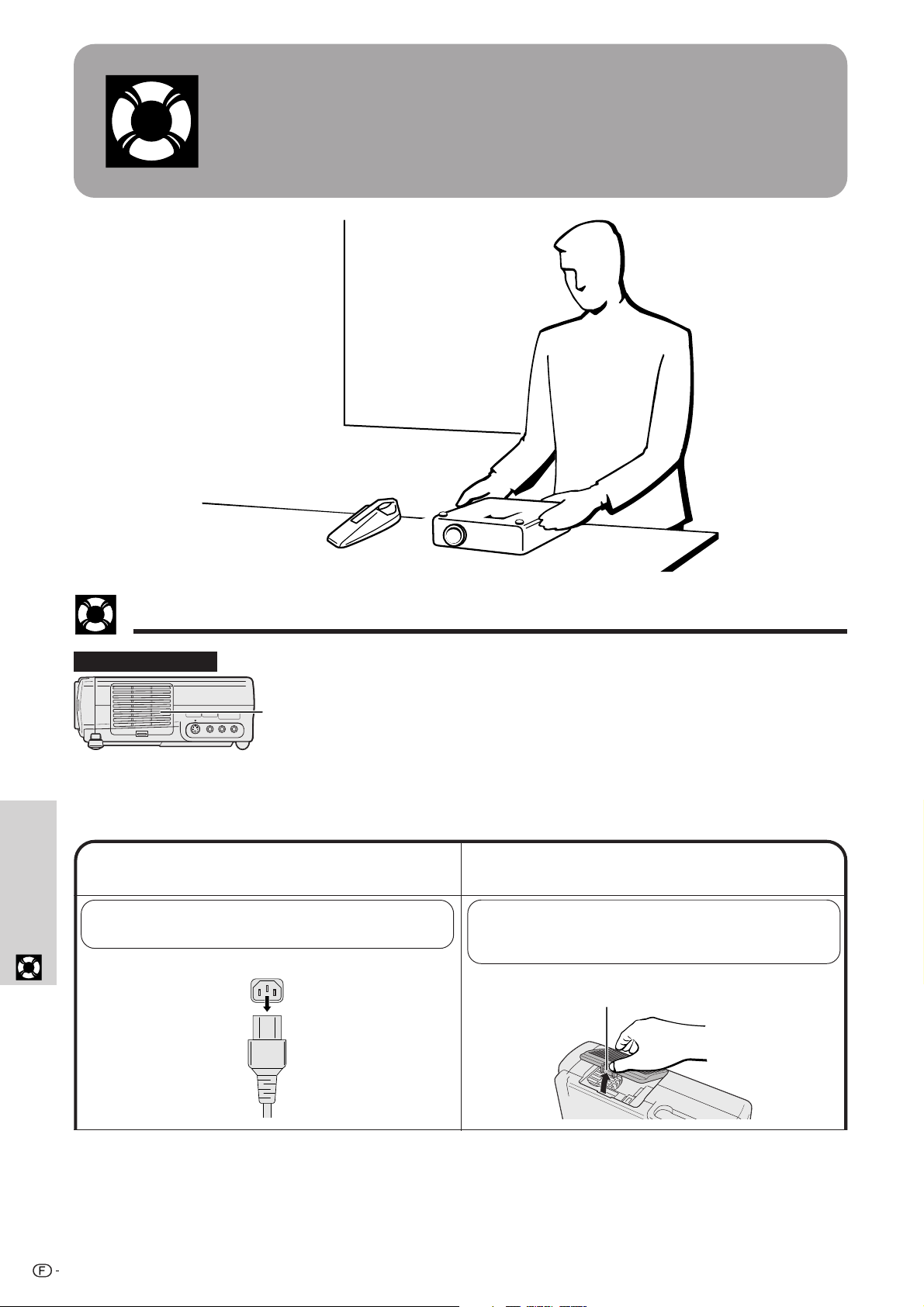

Maintenance et guide de dépannage

Entretien du filtre à air

Vue latérale droite

Nettoyage du filtre à air

Débranchez le cordon d’alimentation.

Maintenance et

Retirez la fiche du cordon d’alimentation hors de la

guide de dépannage

prise secteur.

Filtre à air

• Ce projecteur est équipé d’un filtre à air qui lui assure une condition de fonctionnement optimale.

• Le filtre à air doit être nettoyé toutes les 100 heures d’utilisation. Nettoyez-le plus souvent si le projecteur est utilisé dans un environnement poussiéreux ou enfumé.

• Faire changer le filtre (PFILD0123CEZZ) par le distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service technique le plus proche quand il n’est plus possible de le nettoyer.

Retirez le couvercle du filtre.

Retournez le projecteur. Appuyez sur la languette et retirez le couvercle du filtre dans la direction de la flèche.

Languette

Entretien du filtre à air

;;;;;

Nettoyez le filtre à air.

Enlevez la poussière sur le filtre et son couvercle en utilisant un aspirateur.

Remplacement du filter à air

Débranchez le cordon

1 32

d’alimentation.

Retirez la fiche du cordon d’alimentation hors de la prise secteur.

Retirez le couvercle du filtre.

Retournez le projecteur. Appuyez sur la languette et retirez le couvercle du filtre dans la direction de la flèche.

Remettez le couvercle du filtre en

place.

Insérez la languette à l’extrémité du couvercle du filtre dans l’ouverture du couvercle et appuyez sur le couvercle pour le remettre en place.

Languette

Retirez le filtre à air.

1 Retirez la butée du filtre à air. 2 Retirez le filtre à air.

Languette

Remettez le filtre à air en place. Remettez le couvercle du filtre en

1 Mettez en place le nouveau filtre à air. 2 Remettez la butée du filtre à air en place.

place.

Insérez la languette à l’extrémité du couvercle du filtre dans l’ouverture du couvercle et appuyez sur le couvercle pour le remettre en place.

Languette

guide de dépannage

Maintenance et

• Assurez-vous que le couvercle du filtre est convenablement installé. S’il ne l’est pas, il ne sera pas possible de mettre l’appareil sous tension.

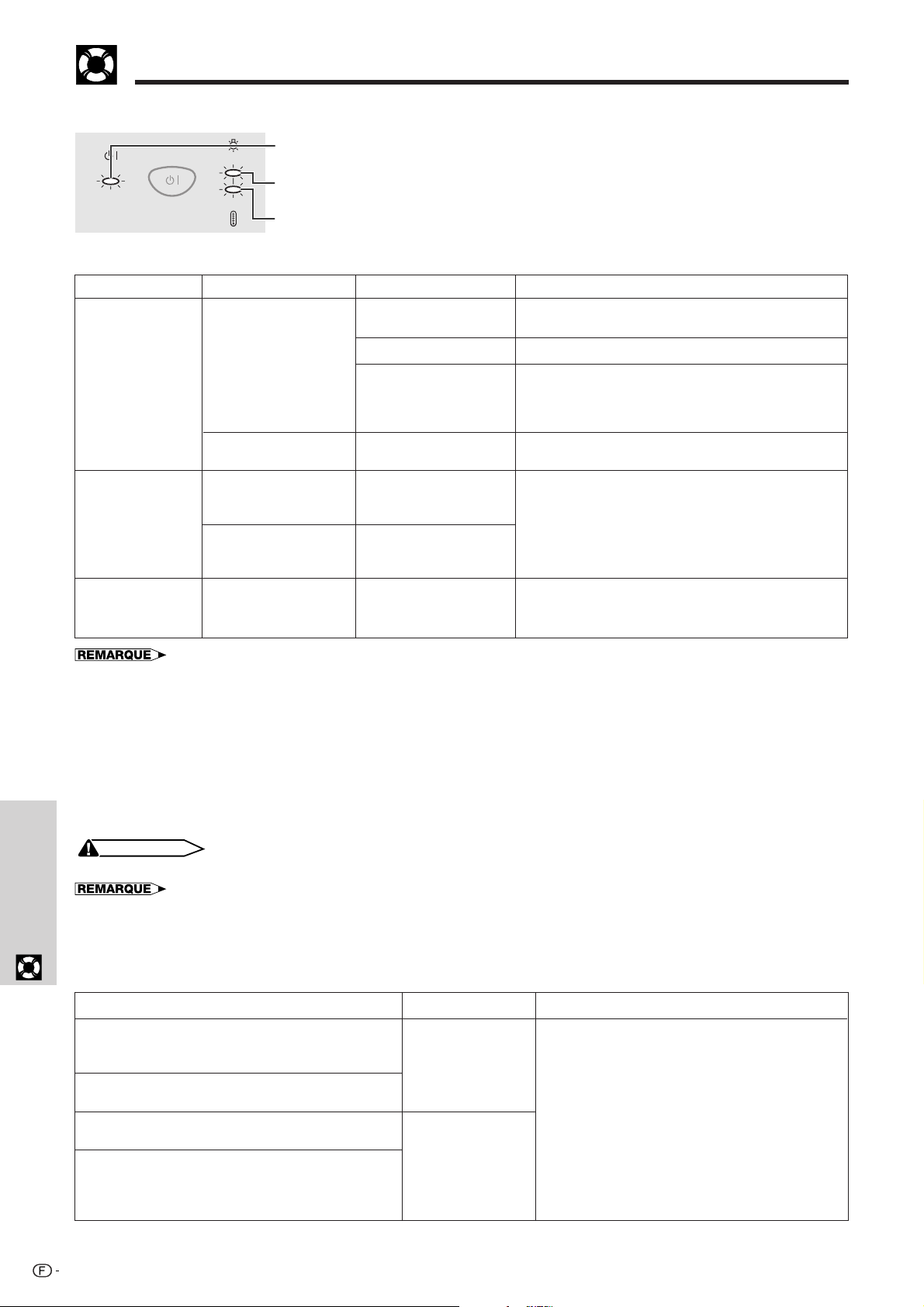

Lampe/Témoins d’entretien

Témoins d’entretien

• Les témoins d’avertissement du projecteur servent à signaler les problèmes survenus à l’intérieur de celui-ci.

• Il existe deux témoins d’avertissement: un témoin avertisseur de température, signalant une surchauffe, et un témoin de remplacement de lampe qui avertit quand il faut changer la lampe.

• Si un problème se produit, le témoin avertisseur de température ou de remplacement de lampe s’allume en

POWER

ON/OFF

KEYSTONE

LAMP

TEMP.

Témoin d’alimentation

Témoin de remplacement de lampe

Témoin avertisseur de température

rouge. Après avoir mis l’appareil hors tension, suivez les instructions données ci-dessous.

Témoin d’entretien Symptôme Solution possible

Témoin avertisseur de température

Témoin de remplacement de lampe

Témoin d’alimentetion

La température interne est anormalement élevée.

Le témoin clignote en rouge.

La lampe ne s’allume pas.

La lampe doit être remplacée.

Le témoin clignote en rouge quand le projecteur est en service.

Problème

• Admission d’air obstruée.

• Filtre à air colmaté.

• Panne du

ventilateur.

• Défaillance d’un circuit interne.

• Refroidissement en cours.

• La lampe est grillée.

• Panne des circuits

de la lampe.

• La lampe a servi pendant plus de 900 heures.

• Le couvercle du fitre est ouvert.

• Placez le projecteur dans un endroit bien ventilé.

• Nettoyez le filtre. (Cf. pages 37 et 38.)

• Emportez le projecteur chez votre distributeur de

projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service technique le plus proche pour réparation.

• Attendez que le témoin s’arrête de clignoter et mettez l’appareil hors tension.

• Remplacez délicatement la lampe. (Cf. pages 40 et 41.)

• Emportez le projecteur chez votre distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service technique le plus proche pour réparation.

• Installez le couvercle du filtre convenablement.

• Si le témoin avertisseur de température s’allume, passez en revue les causes et les solutions possibles ci-dessus, puis attendez que le projecteur ait complètement refroidi pour le remettre sous tension. (Au moins 5 minutes)

• Si l’appareil est mis hors tension puis de nouveau sous tension après une période de repos très brève, le témoin de remplacement de lampe

peut s’allumer empêchant la mise sous tension. Si cela se produit, débranchez le cordon d’alimentation de la prise murale puis rebranchezle.

Lampe

Selon l’environnement de son utilisation, la lampe de ce projecteur peut fonctionner pendant un total de 1.000 heures environ. Il est conseillé de remplacer la lampe après un total de 900 heures d’utilisation ou lorsque vous constatez une détérioration notoire de la qualité des images et des couleurs. La durée d’utilisation de la lampe peut être vérifiée avec l’affichage à l’écran (voir page 34).

ATTENTION

• Forte intensité lumineuse! N’essayez pas de regarder par l’ouverture et l’objectif pendant que le projecteur fonctionne.

épannage

• Comme l’environnement d’utilisation peut varier fortement, il est possible que la durée de fonctionnement de la lampe de projection soit

Maintenance et

inférieure à 1.000 heures.

guide de d

• Le chiffre de «1.000 heures» ci-dessus n’indique d’une durée de vie moyenne et doit être utilisé à titre d’information uniquement. Il est différent de la période de garantie.

• Pour des raisons de sécurité, l’appareil ne pourra plus être mis sous tension à partir de la quatrième fois après que la lampe a été utilisée pendant 1.000 heures si celle-ci n’est pas changée.

Symptôme

Le témoin de remplacement de lampe s’allume en rouge et «LAMPE» apparaît en jaune dans le coin inférieur gauche de l’image.

Dégradation sensible de la qualité de l’image et de la couleur.

L’alimentation est coupée automatiquement et le projecteur se met en mode d’attente.

«LAMPE» apparaît en rouge dans le coin inférieur gauche de l’image et l’alimentation est coupée.

Problème

• La lampe a été utilisée pendant plus de 900 heures.

• La lampe a été utilisée pendant plus de 1.000 heures.

• Achetez une unité de lampe de remplacement (module lampe/boîtier) de modèle BQC-PGC20X//1 chez votre distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service le plus proche.

• Remplacez la lampe. (Cf. pages 40 et 41.) Vour pouvez, si vous le désirez, faire remplacer la lampe par votre distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service le plus proche.

Solution possible

Remplacement de la lampe de projection

ATTENTION:

•

Danger potentiel de particules de verre en cas de rupture de la lampe. Faites remplacer la lampe par le distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou le centre de service technique si une rupture se produit.

• Ne retirez pas le boîtier de la lampe aussitôt après avoir utilisé le projecteur car elle est extrêmement chaude. Attendez au moins une heure après avoir débranché le cordon d’alimentation de sorte que le boîtier de lampe soit tout à fait froid avant de retirer celui-ci.

Il est conseillé de remplacer la lampe après environ 900 heures successives d’utilisation ou lorsque vous constatez une détérioration notoire de la qualité des images et des couleurs. Remplacez la lampe en suivant les instructions ci-dessous. Si la lampe ne fonctionne pas après son remplacement, emportez le projecteur chez votre distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service le plus proche pour réparation. Achetez une unité de remplacement de la lampe (module lampe/boîtier) de type BQC-PGC20X//1 chez votre distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou au centre de service. Changez ensuite la lampe avec précaution en suivant les instructions ci-dessous. Si vous le désirez, la lampe pourra être remplacée par le distributeur de projecteurs à cristaux liquides dûment agréé par Sharp ou le centre de service.

Retrait et installation de la lampe

ATTENTION

• Retirez le boîtier de la lampe en le tenant par sa poignée. Ne touchez pas la surface en verre du boîtier ou l’intérieur du projecteur.

• Pour éviter de vous brûler et d’endommager la lampe, effectuez soigneusement les démarches ci-après.

• Assurez-vous de changer le filtre à air lors du remplacement de la lampe. Un filtre à air est fourni avec le boîtier de la

lampe.

Mettez l’appareil hors

1 3

tension.

Appuyez sur ON/OFF sur le projecteur ou sur POWER sur la télécommande. Attendez que le ventilateur de refroidissement s’arrête.

ON/OFF

Retirez le filtre à air.

1 Retirez la butée du filtre à air. 2 Retirez le filtre à air.

Débranchez le cordon

d’alimentation.

Retirez la fiche du cordon d’alimentation hors de la prise secteur.

Remettez le filtre à air

en place.

1 Mettez en place le nouveau

filtre à air.

2 Remettez la butée du filtre à

air en place.

Retirez le couvercle du filtre.

Retournez le projecteur. Appuyez sur la languette et retirez le couvercle du filtre dans la direction de la flèche.

Languette

Remettez le couvercle du filtre en place.

Insérez la languette à l’extrémité du couvercle du filtre dans l’ouverture du couvercle et appuyez sur le couvercle pour le remettre en place.

Languette

guide de dépannage

Maintenance et

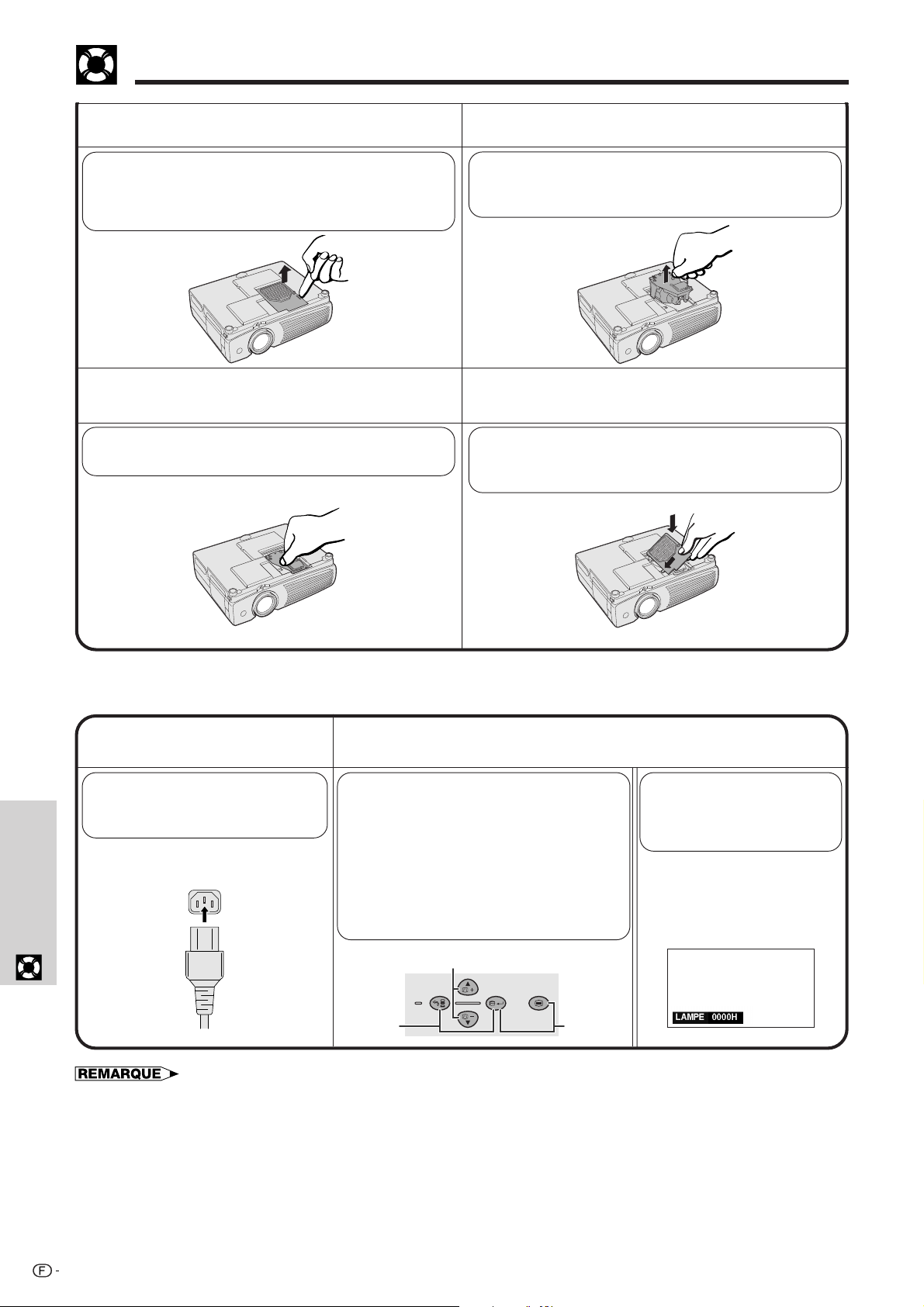

Remplacement de la lampe de projection

Retirez le couvercle du boîtier de la lampe.

Retournez le projecteur et desserrez la vis de service utilisateur qui immobilise le couvercle du boîtier de lampe. Puis, ouvrez le couvercle dans la direction de la flèche.

Déposez le boîtier de la lampe.

Desserrez les vis de fixation sur le boîtier de lampe. Tenez le boîtier par sa poignée et tirez-le vers vous.

Insérez le nouveau boîtier de lampe. Fixez le couvercle du boîtier de la

910

Poussez fermement le boîtier de la lampe dans le logement du boîtier. Serrez les vis de fixation.

Glissez le couvercle du boîtier de la lampe dans le sens de la flèche. Serrez ensuite la vis de service utilisateur.

lampe.

Remise à zéro du compteur de lampe

Branchez le cordon

d’alimentation.

Branchez la fiche du cordon d’alimentation dans la prise secteur du projecteur.

épannage

Maintenance et

guide de d

• Réinitialisez ce compteur uniquement après avoir remplacé la lampe de projection.

Remettez à zéro le compteur de la lampe.

1 Appuyez en même temps sur

KEYSTONE ∂ et KEYSTONE ƒ sur le projecteur.

2 Appuyez en même temps sur

INPUT et AUTO SYNC sur le projecteur.

3 Appuyez en même temps sur

AUTO SYNC et MENU sur le projecteur.

INPUT

BACK ENTER MENU

AUTO SYNC

L’indication «LAMPE 0000H» apparaît, indiquant que le compteur de lampe est réinitialisé.

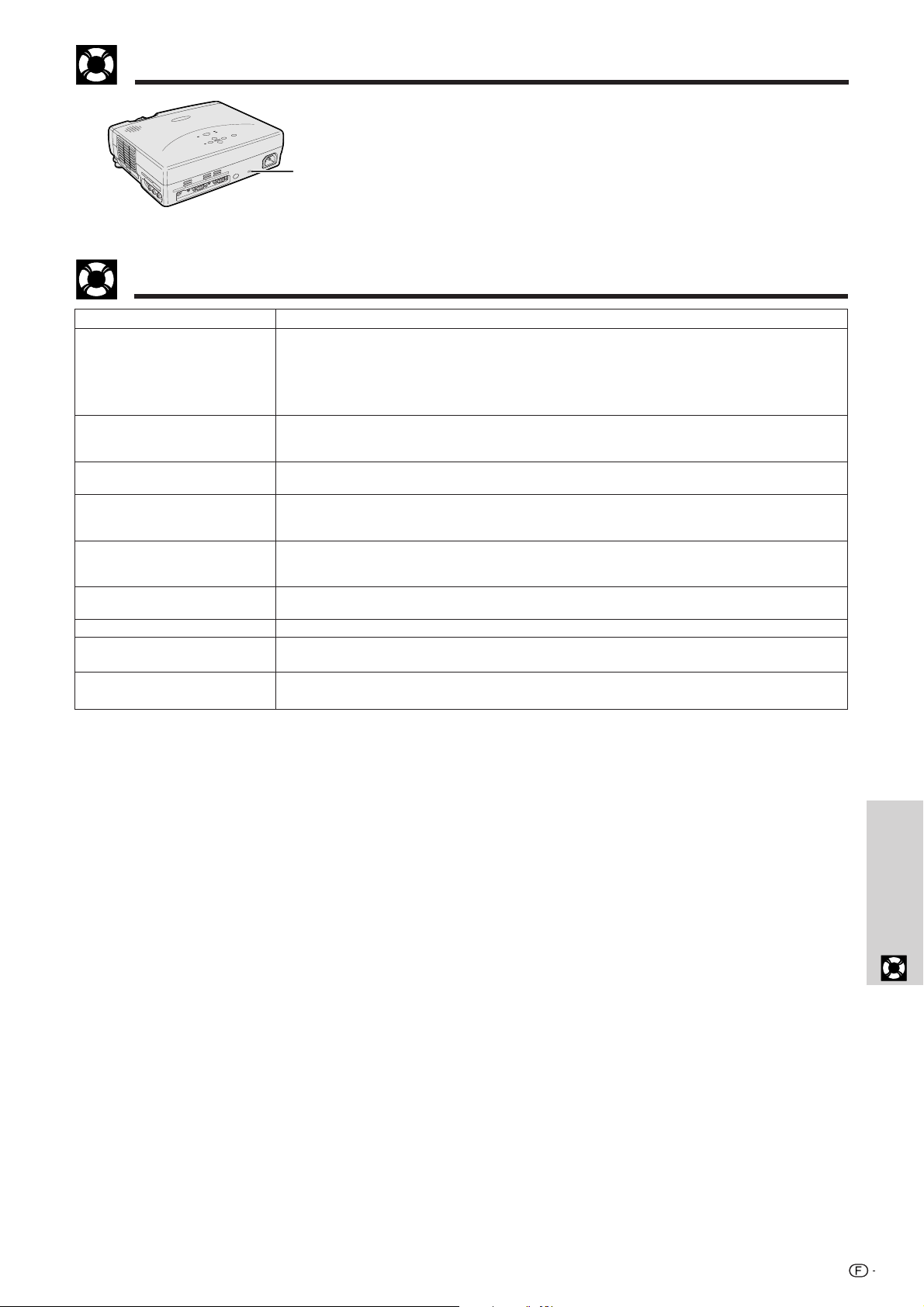

Utilisation du système de sécurité Kensington

Ce projecteur est muni d’un connecteur aux normes de sécurité Kensington, destiné à une utilisation avec un système de sécurité Kensington. En ce qui concerne

Connecteur de système de sécurité Kensington

son utilisation avec le projecteur, reportez-vous aux explications fournies avec le système.

Guide de dépannage

Problème

Pas d’image, pas de son.

Le son est audible, mais absence d’image.

Les couleurs sont de mauvaise qualité.

L’image est floue.

L’image est visible, mais absence de son.

Un son anormal se produit parfois à l’intérieur du coffret.

Le témoin d’entretien s’allume. Apparition de parasites sur

l’image. Les images 480P n’apparaissent

pas.

Points à vérifier

• Le cordon d’alimentation du projecteur n’est pas branché dans une prise secteur.

• Le couvercle du filtre n’est pas bien en place.

• L’entrée sélectionnée est incorrecte. (Cf. page 17.)

•

Les câbles ne sont pas raccordés correctement sur les panneaux latéral et arrière du projecteur. (Cf. pages 12–15.)

• Les piles de la télécommande sont épuisées. (Cf. page 9.)

•

Les câbles ne sont pas raccordés correctement sur les panneaux latéral et arrière du projecteur. (Cf. pages 12–15.)

• Les réglages «Contraste» et «Luminos.» sont placés à leur position minimum. (Cf. page 27.)

• Les réglages «Couleur» et «Teinte» ne sont pas corrects. (Cf. page 27.)

• Effectuez la mise au point. (Cf. page 17.)

• La distance de projection est trop longue ou trop courte pour permettre une bonne mise au point.

(Cf. page 18.)

•

Les câbles ne sont pas raccordés correctement sur les panneaux latéral et arrière du projecteur. (Cf. pages 12–15.)

• Le volume est réglé à la position minimum. (Cf. page 17.)

• Si l’image est normale, ce son provient des contactions du coffret, causées par le changement de sa température. Ceci n’a aucune incidence sur le fonctionnement de l’appareil.

• Reportez-vous à «Lampe/Témoins d’entretien» en page 39.

• Ajustez le réglage de «Phase». (Cf. page 29.)

• Réglez le mode de résolution sur 480P. (Cf. page 36.)

guide de dépannage

Maintenance et

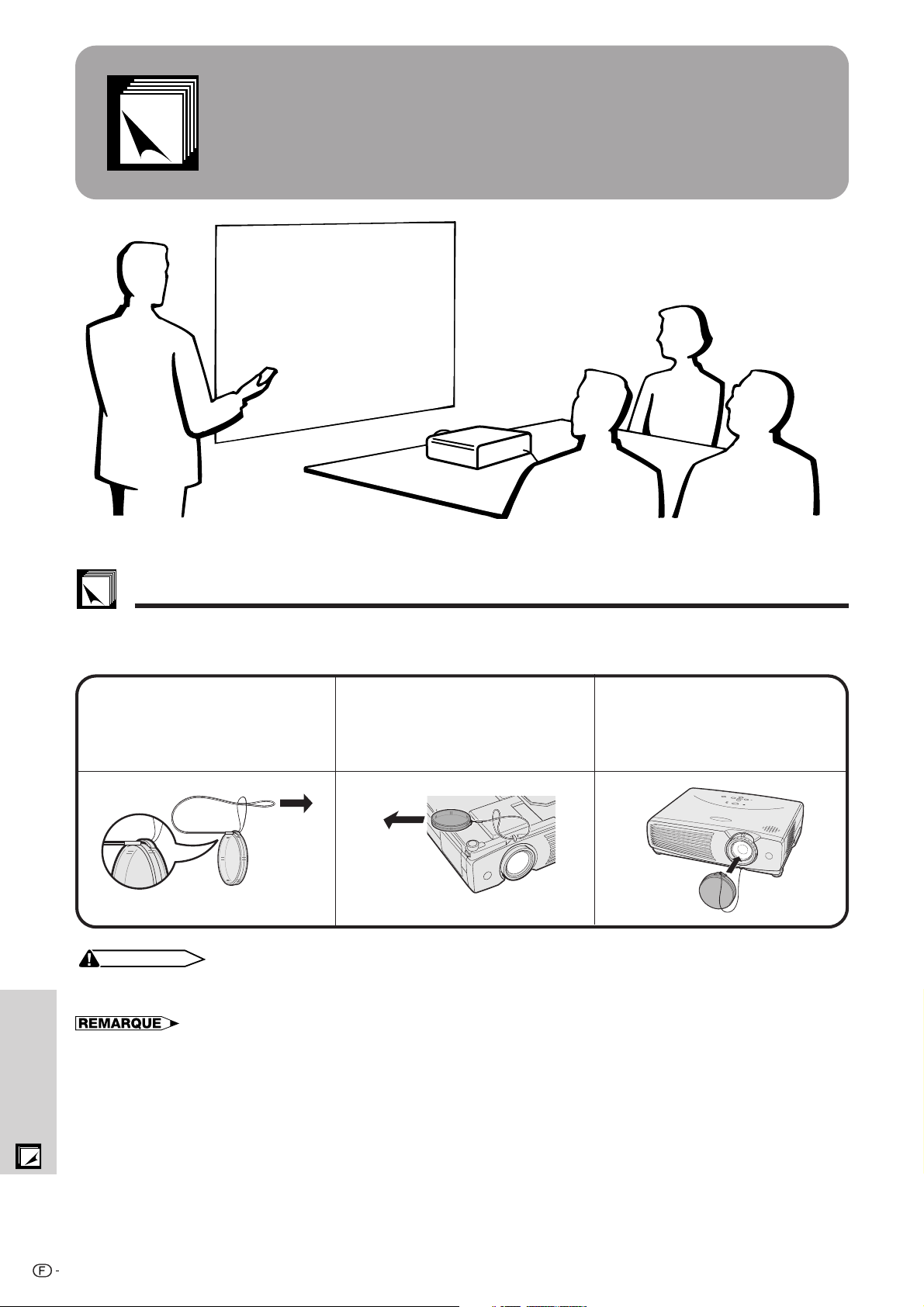

Annexes

Fixation du capuchon d’objectif

Mettez en place le capuchon d’objectif pour empêcher que l’objectif ne soit endommagé lors du transport du projecteur. La courroie du capuchon d’objectif fournie empêche que le capuchon ne soit perdu.

Fixez la courroie du

capuchon d’objectif sur le capuchon.

ATTENTION

• Ne soulevez pas et ne transportez pas le projecteur par son objectif ou le capuchon de ce dernier, car ceci endommagerait l’objectif.

Fixez la courroie du

capuchon d’objectif sur le projecteur.

Fixez le capuchon

d’objectif sur le projecteur avec l’œillet dirigé vers le haut.

• Vous pouvez aussi utiliser l’extrémité d’un crayon à mine ou d’un autre objet pointu pour faire passer la courroie du capuchon d’objectif dans les ouvertures.

Annexes

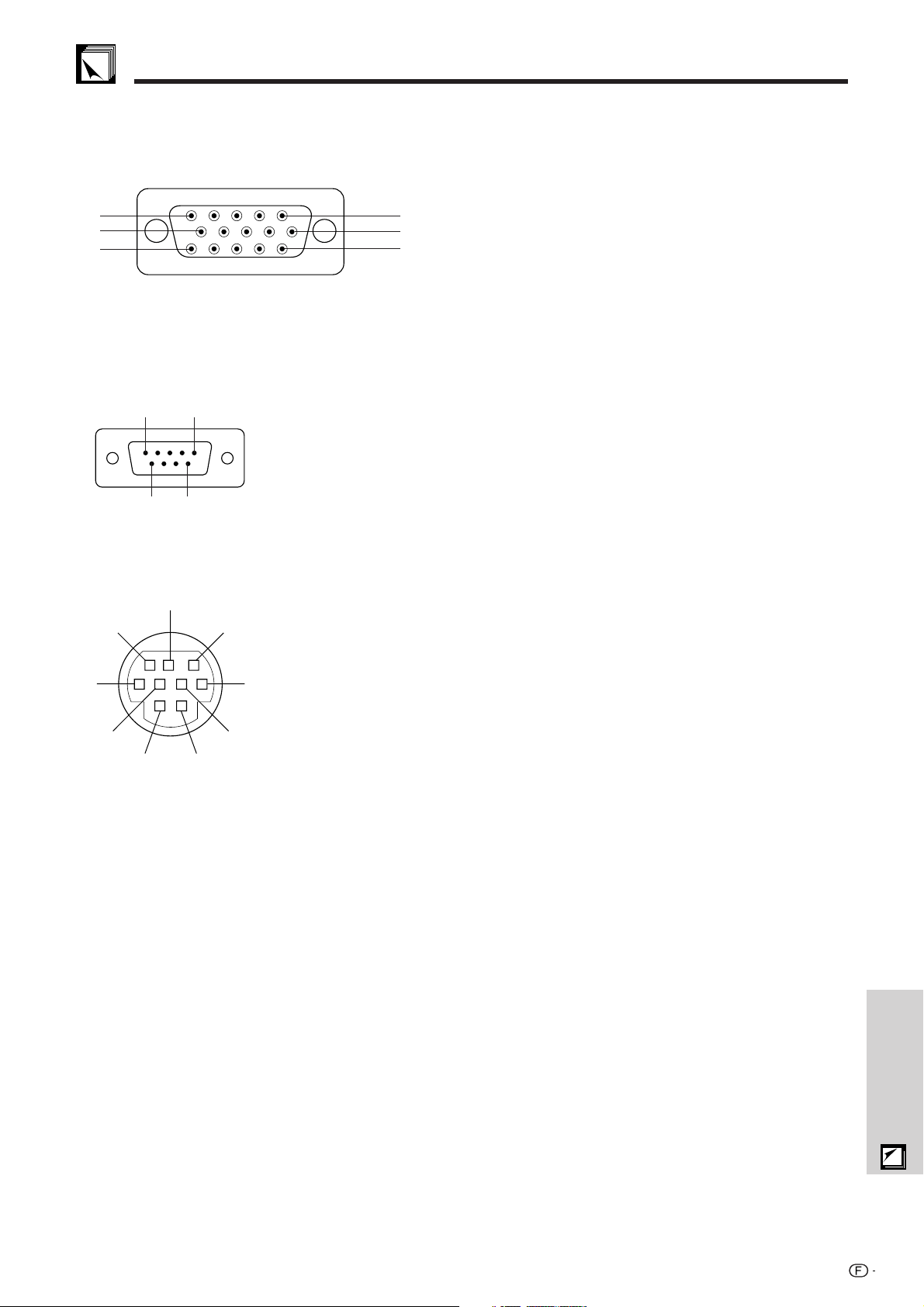

Affectation des broches des connecteurs

Port COMPUTER INPUT 1: Connecteur femelle D-sub miniature à 15 broches

Entrée ordinateur

Analogique

1. Entrée vidéo (rouge)

2. Entrée vidéo (vert/sync sur vert)

3. Entrée vidéo (bleu)

4. Pas de connexion

5. Sync composite

6. Masse (rouge)

7. Masse (vert/sync sur vert)

8. Masse (bleu)

10 15

1 6 11

Port RS-232C: Connecteur mâle à 9 broches D-sub du câble DIN-D-sub RS-232C

No. broche Signal Nom E/S Référence

6 9

1 Pas de connexion 2RDRéception de données Entrée Relié au circuit interne 3 SD Emission de données Sortie Relié au circuit interne 4 Pas de connexion 5 SG Masse du signal Relié au circuit interne 6 Pas de connexion 7 Pas de connexion 8 Pas de connexion 9 Pas de connexion

9. Pas de connexion

10. Pas de connexion

11. Masse

12. Données

13. Signal de sync

14. Signal de sync

15. Base de temps des

bidirectionnelles

horizontale

verticale

données

Prise RS-232C: Connecteur femelle Mini DIN à 9 broches

No. broche Signal Nom E/S Référence

1 Pas de connexion

2RDRéception de données Entrée Relié au circuit interne 3 SD Emission de données Sortie Relié au circuit interne 4 Pas de connexion 5 SG Masse du signal Relié au circuit interne 6 Pas de connexion 7 Pas de connexion 8 Pas de connexion 9 Pas de connexion

Annexes

Spécifications du port RS-232C

Commande par ordinateur personnel

Un ordinateur peut être utilisé pour contrôler le projecteur en raccordant à celui-ci un câble RS-232C (Modem nul, type croisé, vendu séparément). (Reportez-vous à la page 15 pour le branchement.)

Conditions de communication

Effectuez les réglages du port sériel de l’ordinateur pour qu’ils correspondent à ceux du tableau. Format du signal: Conforme à la norme RS-232C. Débit en bauds: 9.600 bps Longueur de donnée: 8 bits Bit de parité: Inutilisé Bit d’arrêt: 1 bit Contrôle de flux: Aucun

Format par défaut

Les commandes émanant de l’ordinateur sont transmises dans l’ordre suivant: commande, paramètre et code de retour. Après avoir traité la commande de l’ordinateur, le projecteur transmet un code de réponse à l’ordinateur.

Format de commande

C1 C2 C3 C4 P1 P2 P3 P4

Commande 4 chiffres Paramètre 4 chiffres

Code de retour (0DH)

Format du code de réponse

Réponse normale

O K

Réponse à problème (Défaillance due à un paramètre, une commande incorrecte ou à d’autres erreurs de communication)

E R R

Quand plus d’un code est transmis, envoyez chaque commande uniquement après que le code de réponse OK du projecteur pour la commande précédente a été vérifié.

• Lorsque vous utilisez la fonction de commande ordinateur du projecteur, l’état de fonctionnement du projecteur ne peut pas être lu pour l’ordinateur. Par conséquent, confirmez l’état en transmettant les commandes d’affichage de chaque menu de

réglage et en vérifiant l’état sur l’affichage sur écran. Si le projecteur reçoit une instruction autre qu’une commande d’affichage de menu, il exécutera la commande sans afficher l’affichage sur écran.

Code de retour (0DH)

Annexes

Spécifications du port RS-232C

Commandes

EXEMPLE

• Lorsque «LUMINOS.» de RÉGLAGE DE L’IMAGE ENTRÉE 1 (RVB) est réglé sur 10.

ProjecteurOrdinateur

RABR 1 0_  OK

→ ←

RUBRIQUE DE

COMMANDE

MODE SPÉCIAL

MISE HORS TENSION AUTOMATIQUE

MODE ÉCON. D’ALIM.

RÉGLAGE ALIMENTATION

COMMUTATION ENTRÉE

CONTRÔLE ENTRÉE

RÉGLAGE DU VOLUME

AV SOUR

RÉGLAGE TRAPEZE

RÉGLAGE DE L’IMAGE ENTRÉE 1 (RVB)

RÉGLAGE DE L’IMAGE 1 ENTRÉE 2 (S-VIDÉO)/ ENTRÉE 3 (VIDÉO)

RÉGLAGE DE L’IMAGE 2 ENTRÉE 2 (S-VIDÉO)/ ENTRÉE 3 (VIDÉO)

RÉGLAGE DE L’IMAGE 1 ENTRÉE 1 (APPAREIL)

RÉGLAGE DE L’IMAGE 2 ENTRÉE 1 (APPAREIL)

SYNCRONISATION AUTOMATIQUE D’ENTRÉE

COMMANDE

C2 C3 C4 P1 P2 P3 P4

OVLA__*

EKYS***

DAJS___

PARAMÈTRE

CONTENU DES

COMMANDES

640480

480P

MISE HORS TENSION AUTOMATIQUE (A)

MISE HORS TENSION AUTOMATIQUE (M)

MODE ÉCON. D’ALIM. A

MODE ÉCON. D’ALIM. M

HORS TENSION (ATTENTE)

SOUS TENSION

ENTREE1 (RVB)

ENTREE1 (APPAREIL)

ENTREE2 (S-VIDÉO)

ENTREE3 (VIDÉO)

CONTRÔLE ENTRÉE

VOLUME (00 – 60)

AV SOUR A

AV SOUR M

RÉGLAGE TRAPEZE

(127 – 127)

CONTRASTE (30 – 30)

LUMINOS. (30 – 30)

ROUGE (30 – 30)

BLEU (30 – 30)

RÉINITIAL.

CONTRASTE (30 – 30)

LUMINOS. (30 – 30)

ROUGE (30 – 30)

BLEU (30 – 30)

RÉINITIAL.

COULEUR (30 – 30)

TEINTE (30 – 30)

NETTETÉ

(0 – 7)

RÉINITIAL.

CONTRASTE (30 – 30)

LUMINOS. (30 – 30)

ROUGE (30 – 30)

BLEU (30 – 30)

RÉINITIAL.

COULEUR (30 – 30)

TEINTE (30 – 30)

NETTETÉ

(0 – 7)

RÉINITIAL.

SYNC. AUTO. COMMENCE

RUBRIQUE DE

COMMANDE

CHOIX DU SYSTÈME VIDÉO

SÉLECTION DE NIVEAU DE FOND

CHOIX DU LANGAGE

SÉLECTION GAMMA ENTRÉE 1 (RVB)

SÉLECTION GAMMA ENTRÉE 2 (S-VIDÉO)/ ENTRÉE 3 (VIDÉO)

SÉLECTION GAMMA ENTRÉE 1 (APPAREIL)

REDIMENSIONNER ENTRÉE 1 (RVB)

REDIMENSIONNER ENTRÉE 2 (S-VIDÉO)/ ENTRÉE 3 (VIDÉO)

REDIMENSIONNER ENTRÉE 1 (APPAREIL)

RÉGLAGE DE L’ECRAN

COMMANDE

C1 C2 C3 C4 P1 P2 P3 P4

PARAMÈTRE

CONTENU DES

COMMANDES

AUTO

PAL

NTSC 3.58

SECAM

NTSC 4.43

PAL (M)

PAL (N)

PAL (60 Hz)

BLUE

NONE

ENGLISH

DEUTSCH

ESPAÑOL

NEDERLANDS

FRANÇAIS

ITALIANO

SVENSKA

PORTUGUÊS

STANDARD

GAMMA1

GAMMA2

STANDARD

GAMMA1

GAMMA2

STANDARD

GAMMA1

GAMMA2

NORMAL

POINT PAR POINT

NORMAL

ALLONGE

BORDS

NORMAL

ALLONGE

BORDS

RENVERSÉE A

RENVERSÉE M

INVERSÉE A

INVERSÉE M

Annexes

• Si un trait de soulignement (_) apparaît dans la colonne des paramètres, entrez un espace. Si un astérisque (*) apparaît, entrez un nombre compris dans la plage entre les parenthèses sous CONTENU DES COMMANDES.

Tableau de compatibilité des ordinateurs

Fréquence horizontale: 15–80 kHz Fréquence verticale: 43–85 Hz Horloge pixel: 12–108 MHz Compatible avec les signaux de synchronisation sur le vert et de synchronisation composite. SXGA (1.280  1.024) compatible avec la compression intelligente

PC/

MAC/

VGA

SVGA

XGA

Résolution

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

Fréquence horizontale

Fréquence

(kHz)

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5

37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 35,5 43 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

verticale

34,7 37,9 37,5 43,3 31,3 50 35,1 56

(Hz)

85 60 70 85 50 60 70 72 75 85

Standard

VESA



Affichage

Surdimensionnement

Vrai

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19" MAC 16" MAC 21"

Fréquence

Résolution Affichage

1.152  864

SXGA

1.152  882

1.280 1.024

640  480

VGA

XGA

1.024  768

832  624

SVGA

1.152  870

SXGA

horizontale

Fréquence

(kHz)

verticale

55,0 60 66,2 70 67,5 75 54,8 60 65,9 72 64,0 60

35,0

48,4 60 60,0 49,7 75 68,7

(Hz)

Standard

VESA



Compression

intelligente

Surdimensionnement

Compression

intelligente

• Il se peut que ce projecteur ne puisse pas afficher les images, provenant d’ordinateurs portables en mode simultané (CRT/LCD). Dans cette éventualité, mettez hors tension l’affichage LCD de l’ordinateur portable et fournissez les données d’affichage en mode «CRT seulement». Vous trouverez des détails sur le changement des modes d’affichage dans le mode d’emploi de votre ordinateur portable.

• Ce projecteur peut recevoir des signaux 640  350 VESA format VGA alors que «640  400» apparaît à l’écran.

Annexes

Fiche technique

Type de produit

Modèle

Système vidéo

Système d’affichage

Panneau LCD

Objectif

Lampe de projection

Rapport de contraste

Signal d’entrée vidéo

Signal d’entrée vidéo-S

Résolution horizontale

Sortie audio

Signal d’entrée RVB ordinateur

Horloge pixel

Fréquence verticale

Fréquence horizontale

Signal de commande d’ordinateur

Haut-parleur

Tension nominale

Courant d’entrée

Fréquence nominale

Consommation

Température de fonctionnement

Température de stockage

Coffret

Fréquence de porteuse à infrarouge

Dimensions (env.)

Poids (env.)

Accessoires fournis

Pièces de remplacement

Projecteur LCD PG-C20XE Système PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43/DTV 480P Panneau LCD  3, méthode d’obturation optique RVB Format d’écran: 22,9 mm (0,9) (13,9 [H]  18,5 [L] mm) Méthode d’affichage: Panneau à cristaux liquides TN translucides Méthode d’entraînement: Panneau à matrice active et transistors à couche mince (TFT) Nombre de points: 786.432 (1.024 [H]  768 [V]) Objectif zoom 1–1,2, F2,3–2,6, f  36,0–43,2 mm Lampe de 150 W 500:1 Connecteur RCA: VIDEO, vidéo composite, 1,0 Vc-c, sync négative, terminé 75 Ω Connecteur RCA: AUDIO, 0,5 Vrms, plus de 22 kΩ (stéréo) Mini-connecteur DIN à 4 broches Y (signal de luminance): 1,0 Vc-c, sync négative, terminé 75 Ω C (signal de chrominance): Impulsion de synchronisation 0,286 Vc-c, terminé 75 Ω 580 lignes TV (entrée vidéo) 1,0 W (monaural)

INI-CONNECTEUR D-SUB À 15 BROCHES (Port COMPUTER INPUT 1, Port COMPUTER OUTPUT):

Entrée analogique de type séparé RVB/synchronisation composite/synchronisation sur vert: 0–0,7 Vc-c, positif, terminé 75 Ω

MINI-PRISE STÉRÉO: AUDIO, 0,5 Vrms, plus de 22 kΩ (stéréo)

IGNAL DE SYNCHRONISATION HORIZONTALE: Niveau TTL (positif/négatif) ou synchronisation

composite (Apple seulement)

IGNAL DE SYNCHRONISATION VERTICALE: Comme ci-dessus

S 12–108 MHz 43–85 Hz 15–80 kHz Connecteur femelle Mini DIN à 9 broches (Port RS-232C) 2,8 cm (1

⁄64 ) rond Secteur 100–240 V 2,6 A 50/60 Hz 230 W (Choisissez «OFF» pour «Mode écon. d’alim.».) 200 W (Choisissez «ON» pour «Mode écon. d’alim.».) De 5°C à 35°C De 20°C à 60°C Plastique 38 kHz 260  74  207 mm (L  H P) (unité principale seulement) 260  82  207 mm (L  H P) (y compris la patte de réglage et les parties saillantes) 5,73 livres (2,6 kg) Télécommande, Deux piles de taille AAA, Cordon d’alimentation (3,6 m), Câble d’ordinateur RVB (3 m), Câble audio d’ordinateur (3 m), Câble de contrôle de souris PS/2 (1 m), Câble de contrôle de souris USB (1,5 m), Câble DIN-D-sub RS-232C (15 cm), Récepteur de souris sans fil, Filtre à air de rechange, Capuchon d’objectif (installé), Courroie pour le capuchon d’objectif, CD-ROM, Mode d’emploi du projecteur LCD, Guide de référence rapide pour le projecteur LCD Unité de lampe (module lampe/boîtier) (BQC-PGC20X//1), Télécommande (RRMCG1613CESA), Piles de taille AAA, Cordon d’alimentation, Câble d’ordinateur RVB (QCNWG0002CEZZ), Câble audio d’ordinateur (QCNW-4870CEZZ), Câble de contrôle de souris PS/2 (QCNW-5113CEZZ), Câble de contrôle de souris USB (QCNW-5680CEZZ), Câble DIN-D-sub RS-232C (QCNW-5288CEZZ), Récepteur de souris sans fil (RUNTK0694CEZZ), Filtre à air (PFILD0123CEZZ), Capuchon d’objectif (PCOVZ1095CEKA) Courroie pour le capuchon d’objectif (UBNDT0013CEZZ), CD-ROM (UDSKA0048CEN1), Mode d’emploi du projecteur LCD (TINS-7271CEZZ), Guides de référence rapide pour le projecteur LCD (TINS-7272CEZZ, TINS-7284CEZZ, TINS-7285CEZZ)

Ce projecteur SHARP utilise des panneaux d’affichage à cristaux liquides (LCD). Ces panneaux très sophistiqués comportent des transistors à couche mince (TFT) de 786.432 pixels ( RVB). Comme pour tous les appareils électroniques très perfectionnés, tels que les téléviseurs à grand écran, les systèmes vidéo et les camescopes, il existe certaines tolérances acceptables auxquelles cet appareil doit se conformer.

Spécifications susceptibles d’être modifiées sans préavis.

Cet appareil possède dans les limites acceptables un certain nombre de transistors TFT inactifs, qui peuvent provoquer des points éclairés ou non éclairés sur l’écran. Toutefois, ceci n’affecte en rien la qualité des images et la durée de vie de l’appareil.

Annexes

Dimensions

100-240V

Vue du dessus

Vue arrière

(INPUT 1)

OUTPUT

COMPUTER COMPUTERAUDIO AUDIO

INPUT 1

RS-232C

Vue latérale

LAMP

TEMP.

AUTO SYNC

260

KEYSTONE

ON/OFF

ZOOM FOCUS

BACK ENTER MENU

INPUT

POWER

207

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

S-VIDEO VIDEO

169,5

Vue avant

58118

Annexes

Vue du fond

Unité: mm

Glossaire

Agrandissement

Effectue automatiquement un zoom avant sur une partie de l’image.

Arrêt sur image

Fonction d’immobilisation de l’image en mouvement.

Compatibilité

Capacité d’utilisation avec différents modes de signaux d’image.

Compression et expansion intelligentes

Remise aux dimensions de grande qualité d’images de résolution inférieure ou supérieure pour correspondre à la résolution d’origine du projecteur.

Correction gamma

Permet d’accentuer la richesse des images des scènes sombres et de corriger le contraste en fonction de l’image et de la luminosité de la pièce. Trois réglages du gamma sont disponibles.

Correction numérique active de la distorsion trapézoïdale

Corrige la distorsion trapézoïdale qui se produit quand l’image projetée n’est pas perpendiculaire à l’écran. Cette méthode permet non seulement une correction horizontale mais aussi une correction verticale, tout en maintenant le format de l’image et en éliminant les lignes irrégulières.

Fonction de mode d’économie d’énergie

Fond

Image de réglage initial projetée lorsqu’aucun signal n’est entré.

GUI

Interface graphique utilisateur. Une interface utilisateur avec graphiques pour faciliter les opérations.

Horloge

Le réglage de l’horloge sert à ajuster le bruit vertical lorsque le niveau de l’horloge est incorrect.

PDF (Portable Document Format)

Format de documentation utilisé pour transférer le texte et les images à partir du CD-ROM.

Phase

Le déplacement de phase est un déplacement de synchronisation entre des signaux isomorphiques ayant la même résolution. Lorsque le niveau de phase est incorrect, l’image projetée présente généralement un scintillement horizontal.

Point par point

Mode projetant les images dans leur résolution d’origine.

Rapport hauteur/largeur

Rapport entre la largeur et la hauteur d’une image. Ce rapport est à l’ordinaire de 4:3 pour une image d’ordinateur et de vidéo. Il existe également des images larges avec un rapport hauteur/largeur de 16:9 et 21:9.

Résolution XGA

Résolution de 1.024  768 pixels utilisant le signal d’un ordinateur compatible IBM/AT (DOS/V).

RS-232C

Fonction de commande du projecteur à partir d’un ordinateur par les ports RS-232C du projecteur et de l’ordinateur.

Souris sans fil

Fonction permettant de commander la souris d’un ordinateur avec la télécommande fournie.

Sync sur vert

Mode de signal vidéo d’un ordinateur qui chevauche le signal de synchronisation horizontale et verticale vers une broche de signal de couleur verte.

Synchronisation automatique

Pour optimaliser les images d’ordinateur en réglant automatiquement certaines caractéristiques.

Annexes

Synchronisation composite

Signal combinant des impulsions de synchronisation horizontale et verticale.

Index

Agrandissement numérique de l’image ........................... 31

Bague de mise au point FOCUS...................................... 17

Bouton de libération des pieds ........................................ 19

Câble audio d’ordinateur ................................................. 12

Câble de contrôle de souris PS/2 .................................... 21

Câble de contrôle de souris USB .................................... 21

Câble DIN-D-sub RS-232C .............................................. 15

Câble d’ordinateur RVB ................................................... 12

Capteur de télécommande .............................................. 22

Capuchon d’objectif......................................................... 43

Commande de ZOOM ..................................................... 17

Compression et expansion intelligentes .......................... 4

Connecteur de système de sécurité Kensington ............ 42

Cordon d’alimentation ...................................................... 12

Correction numérique active de la distorsion

trapézoïdale......................................................................

Durée d’utilisation de la lampe ........................................ 34

Filtre à air ......................................................................... 37

Filtre à air de rechange .................................................... 37

Fonction de mise hors tension automatique .................... 34

Fonction de mode d’économie d’énergie ........................ 5

Fond ................................................................................. 35

GUI (Interface graphique utilisateur) ............................... 23

Haut-parleur ..................................................................... 8

Horloge ............................................................................ 29

Informations du signal ..................................................... 34

Langue d’affichage sur écran .......................................... 26

Mode d’affichage de l’image ........................................... 33

Œillet pour la courroie du capuchon d’objectif................ 43

PDF .................................................................................. 7

Phase ............................................................................... 29

arr. ........................................................................... 36

Plaf

Plafond ............................................................................. 19

Point par point .................................................................. 33

Port COMPUTER INPUT 1 ............................................... 12

Port COMPUTER OUTPUT pour INPUT 1 ........................ 8

Port RS-232C ................................................................... 15

Prise AUDIO INPUT 1 ...................................................... 12

Prise AUDIO OUTPUT pour INPUT 1 ............................... 14

Prise S-VIDEO INPUT 2.................................................... 13

Prise VIDEO INPUT 3 ....................................................... 13

Annexes

Prises AUDIO INPUT........................................................ 13

Prise secteur .................................................................... 12

Rapport hauteur/largeur .................................................. 33

Récepteur de souris sans fil ............................................ 21

Réglage de synchronisation automatique ....................... 28

Réglages de l’image ........................................................ 27

Résolution XGA ................................................................ 4

Rétroprojection................................................................. 19

Souris sans fil ................................................................... 21

Sync sur vert .................................................................... 44

Télécommande ................................................................ 22

Témoin avertisseur de température ................................. 39

Témoin d’alimentation ...................................................... 16

Témoin de remplacement de lampe ................................ 39

Touche d’agrandissement (ENLARGE)............................ 31

Touche d’alimentation (ON/OFF) ...................................... 17

Touche d’alimentation (POWER) ...................................... 17

Touche d’arrêt sur image (FREEZE) ................................. 30

Touche de clic droit (R-CLICK) ........................................ 22

Touche de clic gauche (L-CLICK) ................................... 22

Touche de menu (MENU) ................................................. 23

Touche d’entrée (INPUT) .................................................. 17

Touche de précédent (BACK) ......................................... 23

Touche de redimensionnement (RESIZE) ........................ 33

Touche de sourdine audio/vidéo (AV MUTE) ................... 17

Touche de souris (MOUSE).............................................. 22

Touche de synchronisation automatique (AUTO SYNC) ...

Touche de validation (ENTER) ......................................... 23

Touches de keystone (KEYSTONE) ................................. 20

Touches de réglage ......................................................... 23

Touches de souris ............................................................ 22

Touches d’intensité sonore (VOLUME) ............................ 17

Touche GAMMA ............................................................... 32

Ventilateur de refroidissement (Entrée d’aération) ........... 37

Ventilateur de refroidissement (Orifice d’aération) .......... 6

Volet ................................................................................. 9

SHARP CORPORATION

Sharp PG-C20XE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Mises en garde importantes

Caractéristiques spéciales

Table des matières

Conseils sur le fonctionnement

Comment avoir accès aux modes d’emploi PDF (pour Windows et Macintosh)

Nomenclature des organes

Configuration et branchements

Accessoires fournis

Branchement du projecteur

Utilisation

Démarches de base

Configuration de l’écran

Fonctionnement de la souris sans fil avec la télécommande

Utilisation des écrans de menu GUI (Interface graphique utilisateur)

Sélection de la langue d’affichage sur écran

Sélection du mode du système d’entrée vidéo (mode ENTRÉE 2 ou 3 seulement)

Réglages de l’image

Réglage de l’image de l’ordinateur (mode ENTRÉE 1 seulement)

Réglage de synchronisation automatique

Réglage de l’image de l’ordinateur

Fonctions pratiques

Fonction d’arrêt sur image

Agrandissement numérique de l’image

Correction Gamma

Sélection du mode d’affichage de l’image

Vérification du signal d’entrée et de la durée d’utilisation de la lampe

Fonction de mise hors tension automatique

Sélection de l’image de fond

Fonction de mode d’économie d’énergie

Fonction de renversement/inversion de l’image

Réglage mode spécial

Maintenance et guide de dépannage

Entretien du filtre à air

Lampe/Témoins d’entretien

Remplacement de la lampe de projection

Utilisation du système de sécurité Kensington

Guide de dépannage

Annexes

Fixation du capuchon d’objectif

Affectation des broches des connecteurs

Spécifications du port RS-232C

Tableau de compatibilité des ordinateurs

Fiche technique

Dimensions

Glossaire

Index
