MANUALE DI ISTRUZIONI

Introduzione

MODELLO

PG-B10S

Funzionamento

principale

Proiezione

Funzioni

Utilizzo del

PROIETTORE LCD

Collegamenti

dello schermo

Impostazione

Appendice

IMPORTANTE

Per poter denunciare lo smarrimento o il furto del proiettore, si consiglia di annotare il numero di seriale riportato sul fondo del proiettore e di custodire tali informazioni. Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a pagina 9.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/ EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/ 68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

Modello n.: PG-B10S

Serie n.:

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/ EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 5A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 5A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth Blue : Neutral

Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as

• The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by

the letter E or by the safety earth symbol

or coloured green or green-and-yellow.

• The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured

black.

• The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured

red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese) and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch) und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié) et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska) och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino (chino tradicional y chino simplificado) y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese (cinese tradizionale e cinese semplificato) e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees) en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês, (Chinês Tradicional e Chinês Simplificado) e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Prima di utilizzare il proiettore, leggere con attenzione il presente manuale di istruzioni.

Introduzione

ITALIANO

Vi sono due ragioni di rilievo per registrare rapidamente la garanzia del nuovo proiettore SHARP appena acquistato servendosi della CARTOLINA DI REGISTRAZIONE contenuta nella sua confezione.

1. GARANZIA

La prima consiste nell’assicurarsi la possibilità di ricevere immediatamente tutti i vantaggi della garanzia su componenti, assistenza e manodopera applicabili all’acquisto effettuato.

2. LEGGE SULLA SICUREZZA DEI PRODOTTI PER I CONSUMATORI

La seconda consiste nell’assicurarsi la possibilità di ricevere immediatamente qualunque notifica di sicurezza relativa a controlli, modifiche o ritiri che SHARP sia eventualmente tenuta a fornire ai sensi della legge 1972 sulla sicurezza dei prodotti per i consumatori. LEGGERE ATTENTAMENTE L’IMPORTANTE CLAUSOLA RELATIVA AI “LIMITI DI GARANZIA”.

ATTENZIONE

Sorgente di luce ad elevata brillantezza. Non fissare lo sguardo sul fascio di luce e non guardarlo direttamente. Prestare particolare attenzione per evitare che i bambini guardino direttamente nella direzione del fascio luminoso.

: Per ridurre il rischio di incendi o di scosse elettriche, non esporre questo

SOLTANTO NEGLI USA

prodotto alla pioggia o all’umidità.

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE. NON

RIMUOVERE LE VITI, SALVO QUELLE INDICATE

PER L’EFFETTUAZIONE

DELL’ASSISTENZA DA PARTE DELL’UTENTE.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE,

NON RIMUOVERE IL COPERCHIO. AD ECCEZIONE DELL’ UNITÀ

LAMPADA, NESSUN COMPONENTE PUÒ ESSERE SOTTOPOSTO

ALL’ASSISTENZA TECNICA DA PARTE DELL’UTENTE. PER

L’ASSISTENZA TECNICA, RIVOLGERSI A PERSONALE QUALIFICATO.

Il simbolo con il fulmine con la punta a freccia all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di “tensione pericolosa” non isolata, all’ interno dell’ involucro del prodotto; essa risulterà essere di entità sufficiente a dare luogo a rischi di scosse elettriche per le persone.

Il simbolo con il punto esclamativo all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di istruzioni di rilievo per il funzionamento e la manutenzione (l’assistenza tecnica) nella documentazione fornita unitamente al prodotto.

ATTENZIONE

: In base alle normative FCC, tutte le variazioni o le modifiche non autorizzate apportate alla presente

attrezzatura senza l’approvazione esplicita del fabbricante possono annullare la facoltà dell’utente di utilizzare tale attrezzatura.

SOLTANTO NEGLI USA

NOTA INFORMATIVA

Questo componente è stato sottoposto a vari test che hanno provato la sua conformità con I limiti per I dispositive digitali della Classe A, giusto la Parte 15 delle norme FCC. Questi limiti sono stati stabiliti per fornire una protezione ragionevole contro interferenze dannose quando il componente viene usato in un ambiente commerciale. Questo componente genera, utilizza e può irradiare l’energia di frequenze radio e, se non viene installato ed usato in conformità con il manuale delle istruzioni, può causare interferenze dannose alle comunicazioni radio. L’uso di questo componente in un’area residenziale può causare interferenze dannose e in tal caso, l’utente dovrà correggere queste interferenze a sue spese.

Utilizzare il cavo per computer in dotazione con il dispositivo. Il cavo viene fornito per garantire la conformità del dispositivo con le norme di verifica della Classe A FCC.

ATTENZIONE

Questo è un prodotto Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l’utilizzatore può essere tenuto a prendere provvedimenti adeguati.

SOLTANTO NEGLI USA

ATTENZIONE

La ventola

in questo proiettore continua a funzionare per circa 90 secondi dopo che il proiettore è passato nel modo di attesa. Durante il funzionamento normale, quando l’unità è nel modo di attesa, usare sempre il tasto STANDBY (Attesa) sul proiettore o sul telecomando.

Assicurarsi che la ventola di raffreddamento si sia fermata prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÁ INFERIORE AL PREVISTO.

SMALTIMENTO DEL PRODOTTO

Questo proiettore utilizza una saldatura a stagno e piombo, e una lampada pressurizzata contenete un piccolo quantitativo di mercurio. Lo smaltimento di questi materiali potrebbe essere regolamentato da norme istituite per la tutela dell’ambiente. Per informazioni sullo smaltimento o sul riciclaggio, rivolgersi alle autorità locali o, se negli Stati Uniti, all’Associazione delle industrie elettroniche, sul sito www.eiae.org.

Attenzione nella sostituzione della lampada

Vedere “Sostituzione della lampada”, alla pagina 65.

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-PGB10S+11 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. HIGH PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LA VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-PGB10S+11. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A HAUTE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

ATENZIONE DURANTE LA SOSTITUZIONE DELLA LAMPADA

PRIMA DI RIMUOVERE LA VITE SCOLLEGARE IL CAVO DI ALIMENTAZIONE. SUPERFICIE CALDA ALL’INTERNO. PRIMA DI SOSTITUIRE LA LAMPADA, ATTENDERE UN’ORA PER CONSENTIRE IL RAFFREDDAMENTO. SOSTITUIRE SOLO CON LO STESSO TIPO DI LAMPADA SHARP TIPO BQC-PGB10S+11. I RAGGI UV POSSONO PROVOCARE DANNI AGLI OCCHI. SPEGNERE LA LAMPADA PRIMA DI ESEGUIRE LA MANUTENZIONE. LAMPADA AD ALTA PRESSIONE: RISCHIO DI ESPLOSIONE. RISCHIO POTENZIALE DI FERIMENTO CON SCAGLIE DI VETRO IN CASO DI ROTTURA DELLA LAMPADA. MANEGGIARE CON CURA. FATE RIFERIMENTO AL MANUALE DI ISTRUZIONI.

Questo proiettore SHARP utilizza un pannello LCD (display a cristalli liquidi). Questo panello particolarmente avanzato contiene TFT con 480.000 pixel (× RGB). Come con tutti i componenti elettronici ad alta tecnologia, ad esempio televisori a grande schermo, sistemi video e videocamere, c’è una certa tolleranza accettabile per la conformità del componente. L’unità ha alcuni pixel inattivi all’interno del livello di tolleranza accettabile che può causare dei punti non attivi nell’immagine. Questo non influisce sulla qualità dell’immagine o sulla durata dell’unità stessa.

• Microsoft e Windows sono marchi depositati della Microsoft Corporation, negli Stati Uniti e/o in altre

nazioni.

• PC/AT è un marchio depositato della International Business Machines Corporation negli Stati Uniti.

• Adobe Reader è un marchio della Adobe Systems Incorporated.

• Macintosh è un marchio depositato della Apple Computer, Inc. negli Stati Uniti e/o altre nazioni.

• Tutti gli altri nomi di società o prodotti sono marchi o marchi depositati delle compagnie proprietarie.

Istruzioni per la consultazione del presente manuale di instruzioni

••

• Nel presente manuale di istruzioni, le immagini e lo schermo visualizzato sono stati modificati

••

per facilitare la spiegazione, pertanto potrebbero variare leggermente da quello che viene effettivamente visualizzato.

Uso dello schermo menù

Gli schermi menu consentono di regolare l’immagine e le varie impostazioni del proiettore. È possibile utilizzare il menu per eseguire due funzioni, ovvero la regolazione e l’impostazione. (Per la regolazione delle voci di menu, consultare le pagine 32 e 33. Per l’impostazione delle voci di menu, consultare le pagine 34 e 35.)

Esempio:

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

Display visualizzato sullo schermo

Selezioni del menu

(Regolazioni)

Tasto utilizzato in questo passaggio

• La procedura seguente indica come utilizzare un menu di regolazione.

• La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

Premere .

•

Appare sul display lo schermo del menu “Immagine” per il modo dell’ingresso selezionato.

Nota

•

Il display schermo menu mostrato sulla destra appare quando il modo INGRESSO 1 (RGB) viene selezionato.

Premere gli altri schermi menu.

• L’icona del menu dello schermo menu

\ o

| per visualizzare

selezionato viene evidenziata.

Icona del menu Schermo menu

Nota

• Il menu “Sinc. fine” non è disponibile per INGRESSO 2 o 3.

•

Per informazioni sulle voci dei menu, consultare il diagramma alle pagine 30 e 31.

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Tasto ENTER

Tasto UNDO

Tasto MENU Tasti

', ", \, |

Icone del menu

Tasti utilizzato in questa operazione

Introduzione

Informazioni

....................Indica ulteriori informazioni sull’impostazione e il funzionamento.

Nota

........Indica le precauzioni da osservare durante l’utilizzo del proiettore.

Per la consultazione successiva

Manutenzione Localizzazione dei guasti Glossario

Pagina 60

Pagine 71 e 72

Pagina 76

Indice

Introduzione

Istruzioni per la consultazione del presente

manuale di instruzioni .................................. 3

Indice .................................................................... 4

NORME DI SICUREZZA IMPORTANTI................ 6

Per accedere ai manuali di istruzioni nel

formato PDF ................................................... 8

Accessori ............................................................. 9

Nomenclatura .................................................... 10

Proiettore (Vista anteriore e superiore) ................... 10

Informazioni sugli indicatori del proiettore ............. 11

Proiettore (Vista posteriore) .....................................12

Terminali di INGRESSO/USCITA e

apparecchiature collegabili principali............... 13

Telecomando (Vista anteriore) .................................14

Uso del telecomando ........................................ 15

Campo disponibile .................................................. 15

Installazione delle batterie .......................................15

Funzionamento principale

Dall’impostazione alla proiezione ................... 16

Proiezione

Proiezione dell’immagine ................................. 18

Accensione del proiettore ....................................... 18

Regolazione dell’obiettivo .......................................19

Funzione di spostamento lente variabile .................20

Regolazione della posizione

dell’immagine proiettata ................................... 21

Uso del piede di regolazione .................................. 22

Attivazione del modo INGRESSO ............................23

Regolazione del volume ......................................... 23

Visualizzazione di una schermata nera e

disattivazione temporanea dell’audio ............... 24

Correzione della deformazione trapezoidale .......... 24

Spegnimento del proiettore

(attivazione del modo di attesa per il proiettore) ..

Funzioni

Modo di visualizzazione delle immagini ......... 26

Attivazione/disattivazione del modo

di visualizzazione delle immagini ...................... 26

Fermo immagine e zoom .................................. 28

Per fermare un’immagine mobile ............................28

Visualizzazione di una parte ingrandita

dell’immagine ....................................................28

Funzione blocco tastiera .................................. 29

Blocco dei tasti operativi .........................................29

Disattivazione della funzione blocco tastiera ..........29

Utilizzo del menu

Voci del menù .................................................... 30

Uso dello schermo menù ................................. 32

Selezioni del menu (Regolazioni) ............................32

Selezioni del menu (Impostazioni) ..........................34

Regolazione dell’immagine .............................. 36

Regolazione dell’immagine ..................................... 36

Temp col (Regolazione della

temperatura dei colori) ..................................... 36

Gamma (Correzione gamma) ..................................37

sRGB (Impostazioni sRGB) .....................................37

Tipo segnale (Impostazioni del tipo di segnale) .... 38

Memoria (Memorizzazione e selezione delle

impostazioni di regolazione) ............................ 38

Regolazioni delle immagini del computer ...... 39

Regolazione delle immagini del computer ............. 39

Modi speciali (Impostazioni del Modo Speciale) .... 39

Sinc.auto. (Regolazione Sinc.auto) ........................ 40

Info segnale (Controllo del segnale d’entrata) ........40

Utilizzo del menu “Opzioni” ............................. 41

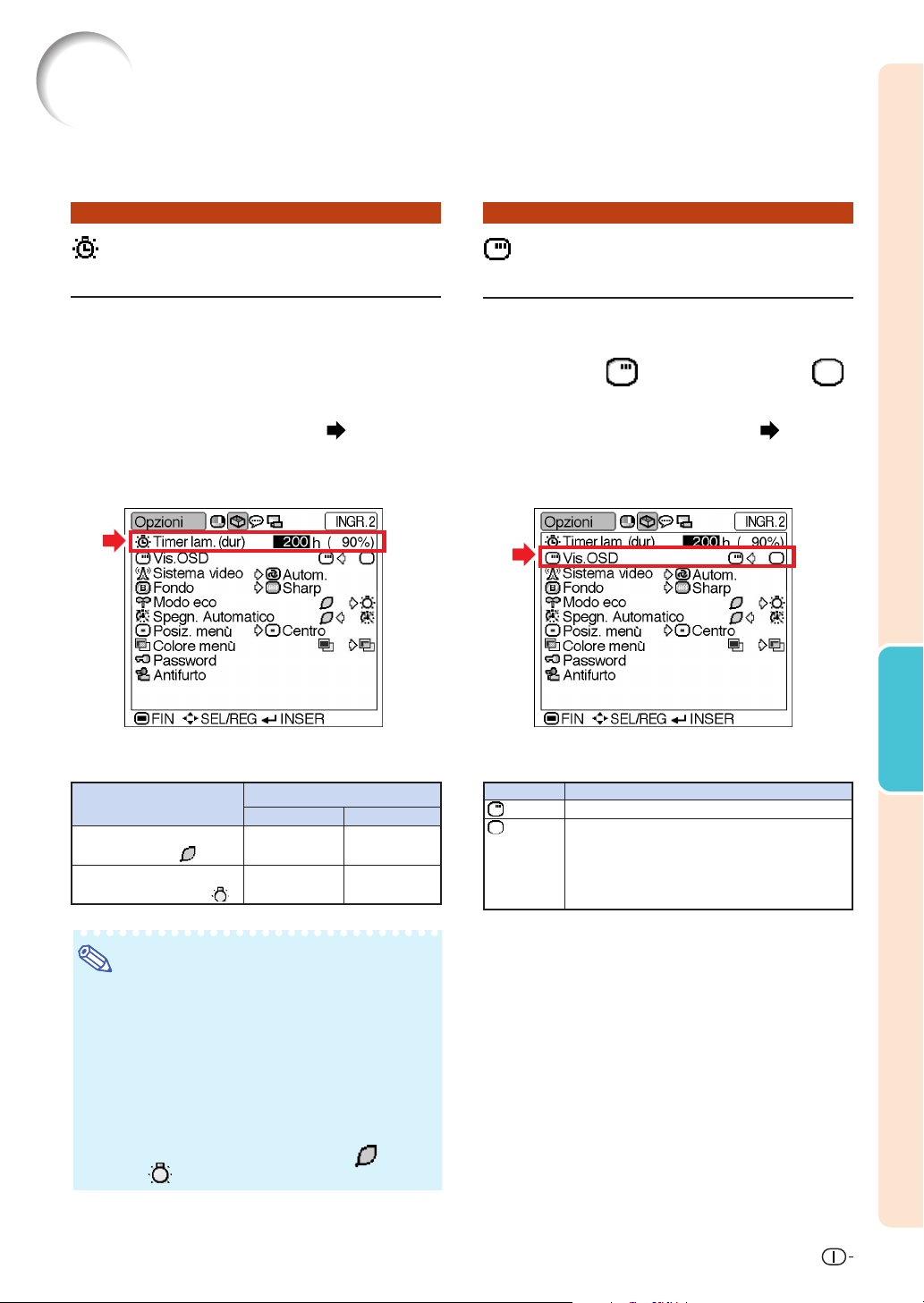

Timer lam. (dur) (Controllo dello stato

di durata della lampada) ................................... 41

Vis. OSD (Impostazione del display visualizzato

sullo schermo) .................................................. 41

Sistema video (Impostazione del sistema video) ....42

Fondo (Selezione di un’immagine

di avvio e di sfondo) ......................................... 42

Modo eco (Impostazione del Modo eco) ............... 43

Spegn. Automatico (Funzione di spegnimento

automatico) ....................................................... 43

Posiz. menu (Scelta della posizione della

schermata dei menu) ....................................... 44

Colore menu (Scelta del colore del menu) ............. 44

Password (Impostazione di una password) ............45

Se si dimentica la password................................... 45

Antifurto (Impostazione dell’antifurto) ......................46

Utilizzo del menu “Lingua” .............................. 48

Selezione della lingua visualizzata sullo schermo ..48

Utilizzo del menu “Modo PRO” ........................ 49

Inversione dell’immagine proiettata........................ 49

Collegamenti

Collegamento del proiettore

ad altri dispositivi ........................................ 50

Prima di effettuare il collegamento ..........................50

Potete collegare questo proiettore a: ......................50

Collegamento del proiettore al computer ............... 51

Collegamento al componente video .......................52

Controllo del proiettore tramite un computer........... 54

Collegamento al monitor .........................................55

Collegamento del cavo di alimentazione

al proiettore .......................................................55

Impostazione dello schermo

Impostazione dello schermo ............................ 56

Formato dello schermo e distanza di proiezione .... 57

Proiezione di un’immagine capovolta...................... 58

Appendice

Per trasportare il proiettore ............................. 59

Come usare la borsa a tracolla .............................. 59

Manutenzione .................................................... 60

Sostituzione del filtro dell’aria ......................... 61

Pulizia e sostituzione del filtro dell’aria inferiore ......61

Indicatori manutenzione ................................... 63

Riguardante la lampada ................................... 65

Lampada ................................................................. 65

Precauzioni riguardanti la lampada........................ 65

Sostituzione della lampada ..................................... 65

Rimozione ed installazione dell’unità lampada ...... 66

Ripristino del timer della lampada .......................... 67

Assegnazioni dei pin di collegamento ............ 68

RS-232C Caratteristiche tecniche

e impostazioni del comando ...................... 69

Scheda di compatibilità del computer ............ 70

Localizzazione dei guasti ................................. 71

Per l’assistenza SHARP ................................... 73

Specifiche .......................................................... 74

Dimensioni ......................................................... 75

Glossario............................................................ 76

Indice .................................................................. 77

Introduzione

NORME DI SICUREZZA IMPORTANTI

ATTENZIONE: Leggete queste istruzioni prima di usare il prodotto e poi conservate le istruzioni

per ogni riferimento futuro.

L’energia elettrica può effettuare molte funzioni utili. Questo prodotto è stato prodotto per assicurare la vostra sicurezza personale. MA L’USO ERRATO PUO’ CAUSARE POTENZIALI SCOSSE ELETTRICHE O RISCHI DI INCENDI. Per non disabilitare le protezioni incorporate in questo prodotto, osservate le seguenti regole principali per l’installazione, l’uso e il lavoro di servizio.

1. Leggere le di istruzioni

Prima di utilizzare il prodotto, occorre leggere tutte le istruzioni di sicurezza e di funzionamento.

2. Conservare le istruzioni

Occorre conservare le istruzioni di sicurezza e di funzionamento per potervi fare riferimento in futuro.

3. Rispettare le avvertenze

Occorre seguire scrupolosamente tutte le avvertenze presenti sul prodotto e nelle istruzioni per il funzionamento.

4. Seguire le istruzioni

Occorre seguire tutte le istruzioni per l’uso e per il funzionamento.

5. Pulizia

Prima di effettuare la pulizia, scollegare il prodotto dalla presa di corrente. Per la pulizia, non usare detergenti liquidi o aereosol. Usare un panno umido.

6. Accessori

Non utilizzare accessori non consigliati dal fabbricante del prodotto poiché essi possono causare pericoli.

7. Acqua e umidità

Non utilizzare il prodotto in prossimità di acqua, ad esempio presso una vasca da bagno, un lavabo, un lavandino o un lavatoio, in cantine umide, presso una piscina e così via.

8. Collocazione

Non collocare il prodotto su carrelli, supporti, cavalletti, staffe o tavoli instabili. Il prodotto potrebbe cadere causando gravi lesioni a bambini o adulti e danneggiandosi gravemente. Utilizzare esclusivamente carrelli, supporti, cavalletti, staffe o tavoli consigliati dal fabbricante o venduti unitamente al prodotto. Il prodotto deve sempre essere installato seguendo le istruzioni del fabbricante e utilizzando accessori di montaggio consigliati da quest’ultimo.

9. Trasporto

La combinazione di prodotto e carrello deve essere spostata con attenzione. Le fermate brusche, l’applicazione di una forza eccessiva e gli spostamenti su superfici accidentate possono provocare il ribaltamento del prodotto e del carrello.

10. Ventilazione

L’involucro è dotato di fessure e aperture di ventilazione volte a garantire un funzionamento affidabile del prodotto e a proteggerlo dal surriscaldamento. Non coprire o ostruire le aperture collocando il prodotto su letti, divani, tappeti o altre superfici simili. Il prodotto non deve essere collocato in strutture incassate come librerie o rastrelliere, a meno che non venga fornita una ventilazione adeguata o che siano comunque rispettate rigorosamente le istruzioni del fabbricante.

11. Sorgenti di alimentazione

Questo prodotto deve essere alimentato esclusivamente da sorgenti di alimentazione del tipo indicato sull’etichetta di identificazione. Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al rivenditore del prodotto o all’azienda elettrica locale. Per i prodotti progettati per funzionare a batterie o con alimentazione di altro genere, fare riferimento alle istruzioni per il funzionamento.

12. Messa a terra o polarità

Questo prodotto è stato dotato di uno dei seguenti tipi di spine. Se la spina non dovesse entrare nella presa murale, rivolgetevi ad un elettricista. Non modificate la spina togliendo la spina di messa a terra.

a. Spina a due cavi (principale). b. Spina a tre cavi (principale) con un terminale di messa a

terra. Questa spina entra solo nelle prese murali con messa a terra.

13. Protezione del cavo di alimentazione

Il percorso dei cavi di alimentazione deve essere scelto in modo che sia improbabile calpestarli o schiacciarli collocando oggetti sopra o contro di essi; occorre prestare particolare attenzione ai cavi in corrispondenza delle spine, delle prese multiple e dei punti di uscita dal prodotto.

14. Fulmini

Per una maggiore protezione del prodotto durante i temporali, o nei periodi in cui esso non è sotto sorveglianza o rimane inutilizzato a lungo, scollegarlo dalla presa di rete e staccare il cavo di alimentazione. Ciò previene eventuali danni al prodotto dovuti a fulmini e a sbalzi della tensione di alimentazione.

15. Sovraccarico

Non sovraccaricare le prese di corrente, le prolunghe o le prese multiple integrate, poiché ciò può causare rischi di incendi o scosse elettriche.

16. Penetrazione di oggetti e liquidi

Non spingere oggetti di alcun tipo all’interno del prodotto attraverso le aperture, poiché essi possono venire a contatto con punti in cui è presente una tensione pericolosa o mettere in corto circuito componenti che possono dare luogo a incendi o scosse elettriche. Non versare sul prodotto liquidi di alcun genere.

17. Assistenza tecnica

Non tentare di effettuare personalmente interventi di assistenza tecnica sul prodotto, poiché l’apertura o la rimozione dei coperchi può comportare l’esposizione a tensioni pericolose o ad altri pericoli. Rivolgersi esclusivamente a personale qualificato.

18.

Problemi che richiedono assistenza tecnica

Qualora si verifichino le seguenti condizioni, scollegare il prodotto dalla presa di corrente e rivolgersi a personale qualificato per l’assistenza tecnica:

a. se il cavo o la spina di alimentazione sono

danneggiati. b. se nel prodotto sono penetrati liquidi o corpi estranei. c. se il prodotto è stato esposto alla pioggia o all’acqua. d. se il prodotto non funziona in modo normale quando

si seguono le istruzioni per il funzionamento.

Regolate esclusivamente i comandi descritti nelle

istruzioni per il funzionamento, poiché una

regolazione errata di altri comandi può provocare

danni e comporta spesso lunghi interventi dei tecnici

qualificati per ripristinare il funzionamento normale

del prodotto. e. se il prodotto è caduto o è stato danneggiato in

qualunque modo. f. se il prodotto presenta chiare variazioni delle

prestazioni.

19. Ricambi

Accertarsi che i tecnici che effettuano gli interventi di assistenza tecnica utilizzino i ricambi specificati dal fabbricante o ricambi con caratteristiche identiche a quelle dei componenti originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

20. Controlli per la sicurezza

Al termine di qualsiasi intervento di assistenza tecnica o di riparazione di questo prodotto, richiedere al tecnico addetto all’assistenza di effettuare i controlli per la sicurezza per verificare che il prodotto sia in condizioni di funzionamento adeguate.

21. Montaggio a parete o a soffitto

Questo prodotto va montato a parete o a soffitto nel modo raccomandato dal fabbricante.

22. Calore

Questo prodotto deve essere collocato lontano da sorgenti di calore come radiatori, riscaldatori, fornelli o altri prodotti (compresi gli amplificatori) che dissipano calore.

Assicuraii di leggere le seguenti norme di sicurezza prima di impostare il proiettore.

■

Precauzioni riguardanti l’unità lampada

■

Se si rompe la lampada si possono verificare dei danni causati dai frammenti di vetro. In caso si dovesse rompere la lampada, rivolgetevi al più vicino rivenditore autorizzato dalla Sharp o al centro di servizio per una sostituzione. Fate riferimento alla sezione “Sostituzione della lampada” alla pagina 65.

BQC-PGB10S+11

Precauzioni riguardanti l’impostazione del proiettore

■

Per un minimo di lavori di servizio e per mantenere un’alta qualità dell’immagine, la SHARP raccomanda di installare questo proiettore in un’area priva di umidità, polvere e fumo di sigarette. Quando il proiettore viene esposto a tali ambienti, bisogna pulire l’obiettivo più spesso. Se il proiettore viene pulito regolarmente, l’uso dello stesso in tali ambienti non riduce la durata operativa generale dell’unità. La pulizia interna va eseguita solo da un rivenditore autorizzato dalla Sharp o presso un centro di servizio.

Non installate il proiettore in luoghi dove potrebbe essere esposto alla luce diretta del sole o ad una forte illuminazione.

■

Posizionate lo schermo in modo tale che non sia esposto alla luce diretta del sole o esposto a fonti di illuminazione. Se la luce dovesse colpire lo schermo direttamente, i colori saranno sbiaditi e sarà difficile vedere le immagini correttamente. Chiudete le tende e diminuite le luci se dovete installare lo schermo in una stanza assolata o illuminata.

Il proiettore può essere inclinato in modo sicuro ad un angolo massimo di 12 gradi.

■ Il posizionamento deve avvenire entro ±12 gradi rispetto alla posizione orizzontale.

Se il ventilatore di raffreddamento è bloccato, scatta un circuito di protezione che mette automaticamente il proiettore nel modo di attesa. Questo non è segno di malfunzionamento. Rimuovete il cavo di alimentazione del proiettore dalla presa murale ed attendere almeno 10 minuti. Posizionate il proiettore in una posizione dove le valvole di aspirazione e scarico non sono bloccate, ricollegate il cavo di alimentazione ed accendete il proiettore. Il proiettore ritorna alla condizione operativa normale.

Precauzioni riguardante il trasporto del proiettore

■

Quando trasportate il proiettore, assicuratevi di non esporre lo stesso ad urti violenti e/o vibrazioni, altrimenti si possono verificare dei danni. Fate particolare attenzione all’obiettivo. Prima di spostare il proiettore, assicuratevi di scollegare il cavo di alimentazione dalla presa murale e scollegate eventuali cavi connessi alla stessa.

■

Non trasportare il proiettore toccando la lente.

■

Durante il trasporto del proiettore assicurarsi di fissare il blocco della lente e il coprilente al proiettore.

Altri componenti collegati

■

Quando collegate un computer o un altro componente Audio/Video al proiettore, fate i collegamenti DOPO aver scollegato il cavo di alimentazione del proiettore dalla presa CA e aver spento il componente da collegare.

■

Leggete il manuale di istruzioni del proiettore e del componente da collegare per ulteriori informazioni su come effettuare i collegamenti.

Utilizzo del proiettore in altre nazioni

■

Il voltaggio di alimentazione e la forma della spina possono variare secondo la regione e la nazione in cui usate il proiettore. Quando usate il proiettore oltremare, assicuratevi di usare il cavo di alimentazione appropriato per la nazione in cui vi trovate.

Introduzione

Non esponete il proiettore ad urti violenti e/o vibrazioni.

■ Fate attenzione all’obiettivo per non colpire o danneggiare la superficie dell’obiettivo.

Riposatevi gli occhi ogni tanto.

■ Se fissate lo schermo per delle ore vi stancherete gli occhi. Assicuratevi di riposare gli occhi ogni tanto.

Evitare luoghi con temperature estreme.

■ La temperatura operativa del proiettore va da 41°F a 95°F (da +5°C a +35°C).

■

La temperatura di immagazzinaggio del proiettore va da –4°F a 140°F (da –20°C a +60°C).

Non bloccate le valvole di aspirazione e scarico.

■ Lasciate uno spazio di almeno 7 7/8 pollici (20 cm) tra la valvola di scarico e la parete o un’altra superficie.

■ Assicuratevi che non siano bloccate la valvola di aspirazione e la valvola di scarico.

Funzione monitoraggio temperatura

■

Se inizia il surriscaldamento del proiettore per via dei problemi di impostazione o per il bloccaggio delle valvole dell’aria, “ ” e “ ” si illuminano nell’angolo inferiore sinistro dell’immagine. Se continua ad aumentare la temperatura, la lampada si spegne, l’indicatore avvertimento temperatura lampeggia sul proiettore e, dopo un periodo di raffreddamento di 90 secondi, il proiettore passa nel modo di attesa. Fate riferimento alla sezione “Indicatori manutenzione” alla pagina 63 per ulteriori

Informazioni

•

Il ventilatore di raffreddamento regola la temperatura interna e le prestazioni sono controllate automaticamente. Il suono del ventilatore può cambiare durante il funzionamento del proiettore per via dei cambiamenti della velocità del ventilatore. Questo non è segno di malfunzionamento.

•

Non scollegate il cavo di alimentazione durante la proiezione o il raffreddamento. Altrimenti si possono verificare dei danni dovuti all’aumento della temperatura interna ed inoltre si ferma il ventilatore di raffreddamento.

Per accedere ai manuali di istruzioni nel formato PDF

Nel CD-ROM sono disponibili i manuali d’uso in formato PDF in più lingue, in modo da poter utilizzare il proiettore anche senza questo manuale. Per usare questi manuali, bisogna installare Adobe Reader nel PC (Windows o Macintosh).

Scaricate Adobe Reader da Internet (http://www.adobe.com).

Accesso ai manuali PDF

Per Windows:

1 Inserire il CD-ROM nel drive CD-ROM. 2

Cliccare due volte sull’icona “Risorse del computer”.

3 Cliccare due volte sul drive “CD-ROM”. 4 Cliccare due volte sulla cartella “MANUALS”. 5 Cliccare due volte sulla lingua (nome della

cartella) da visualizzare.

6 Cliccare due volte sul file pdf “B10” per

accedere ai manuali del proiettore.

Nota

• Se il file PDF desiderato non si apre quando cliccate due volte con il mouse, avviare Adobe Reader, poi

specificare il file desiderato usando il menu “File”, “Apri”.

• Consultare il file “readme.txt” disponibile sul CD-ROM per informazioni importanti non incluse in questo

manuale di istruzioni.

Per Macintosh:

1 Inserire il CD-ROM nel drive CD-ROM. 2 Cliccare due volte sull’icona “CD-ROM”. 3 Cliccare due volte sulla cartella “MANUALS”. 4 Cliccare due volte sulla lingua (nome della

cartella) da visualizzare.

5 Cliccare due volte sul file pdf “B10” per

accedere ai manuali del proiettore.

Accessori

Accessori in dotazione

Telecomando RRMCGA187WJSA

Cavo di alimentazione* (1)

Due batterie R-6 (formato “AA” size, UM/SUM-3, HP-7 o simili)

(2) (3)

Introduzione

(4)

Per gli Usa, il Canada, ecc. (6' (1,8 m)) QACCDA029WJPZ

Per l’Europa tranne il Regno Unito (6' (1,8 m)) QACCVA006WJPZ

Per il Regno Unito, Hong Kong e Singapore (6' (1,8 m)) QACCBA015WJPZ

Per l’Australia, Nuova Zelanda e Oceania (6' (1,8 m)) QACCLA024WJPZ

*Usate un cavo di alimentazione corrispondente alla presa murale della vostra nazione.

Cavo RGB (9'10" (3,0 m)) QCNWGA012WJPZ

Blocco della lente (attaccato) SPAKXA333WJZZ

Accessori opzionali

Borsa a tracolla GCASNA009WJSA

CD-ROM documentazione tecnica e manuale proiettore UDSKAA039WJN1

Coprilente (attaccato) CCAPHA017WEF5

Etichetta “QUICK GUIDE (Guida rapida)” TLABZA439WJZZ

Filtro dell’aria aggiuntivo PFILDA010WJZZ

Manuale di istruzioni (questo manuale)

■ Cavo 3 RCA verso D-sub a 15 pin (9'10" (3,0 m)) AN-C3CP

■ Adattatore RS-232C DIN-D-sub (5 57/64'' (15 cm)) AN-A1RS

■ Ricevitore remoto AN-MR1EL

Nota

• A seconda della regione, alcuni accessori potrebbero non essere disponibili. Rivolgetevi al vostri rivenditore

autorizzato della Sharp o ad un centro di servizio.

Nomenclatura

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Proiettore (Vista anteriore e superiore)

Tasto INPUT

Per accendere la corrente.

Tasto ON

Indicatore di alimentazione

Tasto STANDBY

Per portare il proiettore nel

modo di attesa.

Indicatore lampada

Indicatore avvertimento

temperatura

Tasto AUTO SYNC

Per regolare automaticamente

le immagini quando avete

collegato l’unità ad un

computer.

Per commutare il modo d’entrata 1, 2 o 3.

Tasto KEYSTONE

Per immettere il modo di correzione della deformazione trapezoidale.

Tasti di regolazione (',",\, |)

• Per selezionare le voci del menu.

• Per regolare il modo di

correzionedella della deformazione trapezoidale quando la modalità è attiva.

Tasti volume

Per regolare il livello sonoro dell’altoparlante.

Tasto ENTER

Per impostare le voci selezionate o regolate sul menù.

Tasto MENU

Per visualizzare lo schermo di regolazione e quello di impostazione.

Sensore del

telecomando

Manopola zoom

Piedino di

regolazione anteriore

(nella parte inferiore

del proiettore)

Pulsante HEIGHT

ADJUST

(regola altezza)

Applicazione e rimozione del coprilente

• Premere i due pulsanti del coprilente e applicare il coprilente sulla lente. Quindi rilasciare i pulsanti per fissare il coprilente in posizione.

• Premere i due pulsanti del coprilente e rimuovere il coprilente dalla lente.

Anello di

messa a fuoco

Valvola di

aspirazione

Altoparlante

Leva di spostamento

della lente

Informazioni sugli indicatori del proiettore

Introduzione

Indicatore di alimentazione

Verde illuminato/Rosso illuminato Rosso lampeggiante

...

Anormale

(Fare riferimento alla pagina 63.)

...

Normale

Indicatore lampada

Verde illuminato Verde lampeggiante Rosso illuminato

...

Normale

...

La lampada è in fase di riscaldamento.

...

Sostituire la lampada.

(Fare riferimento alla pagina 63.)

Indicatore avvertimento temperatura

Non si illumina Rosso illuminato

...

Normale ...

La temperatura interne è eccessivamente alta.

(Fare riferimento alla pagina 63.)

Installazione e rimozione del blocco della lente

Nel fissare il blocco della lente, assicurarsi di riportare la leva di spostamento della lente in posizione centrale. Se la lente è orientata verso l’alto o verso il basso, non è possibile fissare il blocco della lente.

Quando si incolla l’etichetta “QUICK GUIDE (Guida rapida)”

Se incollate l’etichetta “QUICK GUIDE (Guida rapida)” (in dotazione) al proiettore, la verifica della procedura di configurazione risulterà più semplice. Avere cura di applicare l’etichetta “QUICK GUIDE (Guida rapida)” sulla parte superiore del proiettore, come illustrato nel disegno a destra. Per evitare il rischio di bloccare una presa d’aria o una ventola di areazione, non applicare l’etichetta “QUICK GUIDE (Guida rapida)” in altre posizioni.

Etichetta “QUICK GUIDE

(Guida rapida)”

Nomenclatura

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Proiettore (Vista posteriore)

Terminale INPUT 1

Terminale per il segnale

RGB e la componente segnale del computer.

Terminale di uscita RGB

Terminale per il

collegamento di un

monitor.

Terminale RS-232C

Terminale per il

controllo del proiettore

utilizzare un computer.

Terminale INPUT 2

Terminale per il collegamento del componente video con un terminale S-VIDEO.

Terminale INPUT 3

Terminale per il collegamento del componente video.

Terminale AUDIO

INPUT

Terminale di ingresso audio condiviso per INPUT 1, 2 e 3.

Valvola di scarico

Regolazione posteriore

(nella parte inferiore del proiettore)

Conenttore dello

standard Kensington

Security

Uso del bloccaggio Kensington

• Questo proiettore è stato dotato di un connettore standard Kensington Security da usare con il sistema di sicurezza MicroSaver della Kensington. Fate riferimento alle informazioni in dotazione con il sistema per ulteriori istruzioni su come usare il proiettore in modo sicuro.

Presa CA

Terminali di INGRESSO/USCITA e apparecchiature collegabili principali

Introduzione

Terminale INPUT 1

Consente il collegamento del computer. (Fare riferimento alla pagina 51.) Consente il collegamento di apparecchiature video con terminale di uscita componente (lettore DVD, decoder DTV e così via). (Fare riferimento alla pagina 53.)

Terminale INPUT 2

Consente il collegamento di apparecchiature video con terminale di uscita S-video (VCR, lettore DVD e così via). (Fare riferimento alla pagina 52.)

Terminale RGB OUTPUT

Terminale RS-232C

Consente il collegamento del computer per il controllo del proiettore. (Fare riferimento alla pagina 54.)

Consente il collegamento di un monitor per visualizzarvi l’immagine proiettata. (Fare riferimento alla pagina 55.)

Terminale INPUT 3

Consente il collegamento di apparecchiature video senza terminale di uscita S-video. (Fare riferimento alla pagina 52.)

Terminale AUDIO INPUT

Consente il collegamento di un cavo audio (terminale di ingresso audio condiviso per INPUT1, 2 e 3). (Fare riferimento alla pagina 51.)

Nomenclatura

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Telecomando (Vista anteriore)

Per portare il proiettore nel modo

Tasto STANDBY

di attesa.

Tasto KEYSTONE

Per immettere il modo di

correzione della deformazione

trapezoidale.

Tasto UNDO

Per annullare un’operazione o

tornare al display precedente.

Tasti FORWARD/BACK

Stessa funzione dei tasti [Page

Down] e [Page Up] sulla tastiera

del computer quando si utilizza il

Ricevitore remoto (AN-MR1EL)

opzionale.

Tasti ENLARGE

(ingrandire/ridurre)

Per ingrandire o ridurre una parte

dell’immagine.

Tasto AUTO SYNC

Per regolare automaticamente le

immagini quando avete collegato

l’unità ad un computer.

Tasti INPUT

Per passare ai relative modi di

ingresso.

Tasto ON

Per accendere la corrente.

Tasto MENU

Per visualizzare lo schermo di regolazione e quello di impostazione.

Tasti di regolazione

(',",\, |)

• Per selezionare le voci del menu.

• Per regolare il modo di correzione della deformazione trapezoidale quando la modalità è attiva.

Tasto ENTER

Per impostare le voci selezionate o regolate sul menu.

Tasto FREEZE

Per fermare le immagini.

Tasto AV MUTE

Per visualizzare temporaneamente la schermata scura e disattivare l’audio.

Tasto RESIZE

Per commutare il formato dello schermo (NORMALE, BORDO, ecc.)

Tasti volume

Per regolareil livello sonoro dell’altoparlante.

Uso del telecomando

Campo disponibile

Potete usare il telecomando per manovrare il proiettore all’interno dei campi indicati nell’illustrazione.

Introduzione

Sensore del telecomando

30°

Nota

• Il segnale proveniente dal telecomando può essere riflesso dallo schermo per una facile operazione. Tuttavia, la distanza effettiva del segnale dipende dal materiale dello schermo.

Quando usate il telecomando:

•

Assicurarsi di non far cadere l’unità o di esporre la stessa all’umidità e alle alte temperature.

•

Il telecomando potrebbe non funzionare correttamente sotto le lampade fluorescenti. In tal caso, allontanate il proiettore dalla lampada fluorescente.

Installazione delle batterie

Le batterie (due batterie R-6 (formato “AA”, UM/SUM-3, HP-7 o simili)) sono in dotazione nella confezione.

1 Premere il tasto ▲ nel coperchio

e farlo scorrere nella direzione della freccia.

2 Installare le batterie.

•

Installate le batterie assicurandovi di rispettare la corretta polarità per far corrispondere i marchi e all’interno del vano batterie.

Trasmettitore segnale telecomando

Telecomando

30°

23' (7 m)

3 Inserire il coperchio e farlo

scorrere finché non scatta in posizione.

L’uso errato delle batterie può causare fuoriuscite o scoppi. Seguite le precauzioni qui sotto.

Attenzione

•

Installate le batterie assicurandovi che le polarità siano corrette secondo i marchi e all’interno al vano batterie.

• Batterie di diversi tipi hanno diverse caratteristiche, per cui non bisogna mai mescolare batterie di vari tipi.

• Non mescolate batterie vecchie con delle nuove.

Ciò può ridurre la durata di nuove batterie o può causare fuoriuscite da vecchie batterie.

• Rimuovete le batterie dal telecomando quando sono scariche, altrimenti possono perdere del liquido. Il liquido delle batterie è dannoso per la pelle, per cui dovete strofinarle e poi rimuovere le stesse usando un panno.

• Le batterie in dotazione con questo proiettore, potrebbero consumarsi entro breve tempo, a seconda dell’utilizzo. Assicuratevi di sostituirle appena possibile con delle nuove.

• Rimuovete le batterie dal telecomando se non intendete usare il telecomando per un lungo periodo di tempo.

Dall’impostazione alla proiezione

In questa sezione viene descritto un esempio di collegamento del proiettore a un computer.

7 Tasto STANDBY

3 Tasto ON

5 Tasto INPUT

6 Tasto KEYSTONE

6 Tasti di regolazione

(',",\, |)

7 Tasto STANDBY

3 Tasto ON

6 Tasto KEYSTONE

6 Tasti di regolazione

(',",\, |)

4 Manopola zoom

4 Anello di messa

a fuoco

Leva di spostamento della lente

4 Pulsante HEIGHT

ADJUST(regola altezza)

. Posizionare il proiettore in modo che sia rivolto verso il muro o verso uno schermo

5 Tasto INPUT

Pagina 56

2. Collegare il proiettore al computer e inserire il cavo di

alimentazione nel connettore CA del proiettore

Per collegare apparecchiature diverse dal computer, consultare le pagine 13 e 50.

3. Accendere il proiettore

Sul proiettore

Pagine 51, 55

Sul telecomando

Pagina 18

4. Regolare l’immagine proiettata

1 Mettere a fuoco l’immagine proiettata e regolarne le dimensioni

Messa a fuoco

••

• Mettere a fuoco

••

l’immagine proiettata utilizzando l’anello di messa a fuoco.

Pagina 19

2 Regolare la posizione dell’immagine proiettata e l’angolo di proiezione

Posizione di proiezione

••

• Regolare la

••

posizione dell’immagine proiettata utilizzando la leva di spostamento della lente.

Pagina 21

Zoom

••

•

Regolare le

••

dimensioni dell’immagine proiettata utilizzando la manopola dello zoom.

Angolo

••

• Regolare

••

l’angolo di proiezione utilizzando il pulsante HEIGHT ADJUST (regola altezza).

Riduzione zoom

Ampliamento zoom

Pagina 19

Pagina 22

5. Selezionare il modo INGRESSO

Selezionare “INGRESSO 1” utilizzando il tasto INPUT sul proiettore oppure il tasto INPUT 1 sul telecomando.

Sul proiettore

Sul telecomando

Display visualizzato sullo schermo (RGB)

Display visualizzato sullo schermo (Componente)

Funzionamento

principale

••

• Premendo sul proiettore, si alterna il modo di ingresso in

••

Utilizzando il telecomando, premere

•

••

per passare tra i diversi modi INGRESSO.

INGRESSO 1 INGRESSO 2 INGRESSO 3

Pagina 23

6. Correggere la deformazione trapezoidale

Regolazione della deformazione trapezoidale tramite il modo di correzione della deformazione trapezoidale.

Sul proiettore

Sul telecomando

Compressione del lato superiore.

Compressione del lato inferiore.

Pagina 24

7. Spegnimento del proiettore

Premere sul tasto STANDBY, quindi premere nuovamente il tasto durante la visualizzazione del messaggio di conferma per mettere il proiettore nel modo di attesa.

Sul proiettore

••

•

Scollegare il cavo di alimentazione dalla presa CA dopo l’arresto del ventilatore di raffreddamento.

••

Sul telecomando

STANDBY

Display visualizzato sullo schermo

Pagina 25

Proiezione dell’immagine

Accensione del proiettore

Collegare il componente esterno necessario al proiettore prima di seguire le seguenti procedure. (Fate riferimento alla pagina 50.)

Informazioni

• La lingua preimpostata dalla fabbrica è l’inglese. Se si vuole cambiare il display che appare sullo schermo in un’altra lingua, reimpostare il linguaggio a seconda della procedura a pagina 48.

Collegare il cavo di alimentazione alla presa murale.

• L’indicatore si illumina di rosso e il proiettore entra nel modo di attesa.

Indicatore

di alimentazione

Tasto ON

2 Premere sul proiettore o

sul telecomando.

•

Si illumina di verde I’indicatore. Dopo l’illuminazione dell’indicatore lampada, il proiettore è pronto per iniziare l’operazione.

Nota

•

Si illumina l’indicatore lampada per indicare lo stato operativo della lampada.

Verde: La lampada è pronta. Lampeggia di verde:

Rosso: La lampada va sostituita.

• Se il proiettore viene messo nel modo di attesa e riacceso subito dopo, l’indicatore lampada può richiedere un po’ di tempo prima di illuminarsi.

• Quando “Antifurto” viene impostato, la scatola del codice chiave immesso apparirà. Immettete il codice chiave. Per ulteriori dettagli riguardo alla funzione “Antifurto”, (impostazione dell’antifurto)

fare riferimento alla pagina 46.

La lampada è in fase di riscaldamento.

Indicatore

lampada

Tasto ON

▼Scatola di immissione del codice chiave

Regolazione dell’obiettivo

L’immagine è messa a fuoco e regolato al formato desiderato usando l’anello di messa a fuoco o la manopola zoom sul proiettore.

1 La messa a fuoco viene regolata

girando l’anello di messa a fuoco.

2 Lo zoom viene regolato

spostando la manopola zoom.

Manopola

zoom

Anello di messa a fuoco

Proiezione

Riduzione zoom

ento zoom

pliam

Indicazione delle dimensioni dell’immagine proiettata e distanza di proiezione

Per ulteriori dettagli, consultare “Formato dello schermo e distanza di proiezione” a pagina 57. Esempio: modo NORMALE (4:3)

Dimensioni dell’immagine

300"

200"

100"

84" 60"

"×

160"

120"

Distanza di proiezione

)

–

(

–

(

)

–

(

)

–

(

)

–

(

Proiezione dell’immagine

Funzione di spostamento lente variabile

Oltre a utilizzare la funzione di zoom e la regolazione dell’angolo di proiezione tramite il piede di regolazione, è possibile spostare la lente verso l’alto, verso il basso, a destra e a sinistra (360°) per regolare la posizione di proiezione muovendo la leva di spostamento della lente situata nella parte anteriore del proiettore. Si tratta di una funzione utile nei casi in cui non è possibile spostare lo schermo.

Spostamento verso l’alto o verso il

Spostamento verso destra o verso sinistra

basso

Intervallo di regolazione

Leva di spostamento della lente

Intervallo di regolazione

Leva di spostamento della lente

Intervallo di regolazione

Intervallo di regolazione della leva di spostamento della lente

L’intervallo di regolazione tramite la leva di spostamento della lente è limitato. L’immagine può essere regolata come illustrato di seguito.

Altezza dell’immagine proiettata × 50%

Punto centrale dell’immagine

Asse zoom

Intervallo di regolazione del centro dell’immagine

Centro dell’immagine

Larghezza dell’immagine proiettata × 30%

Regolazione della posizione dell’immagine proiettata

Regolare la posizione dell’immagine proiettata utilizzando la leva di spostamento della lente.

Informazioni

• Durante l’utilizzo, ovvero la proiezione, assicurarsi che il proiettore non subisca urti. In caso di urti al proiettore, è possibile che l’ immagine proiettata subisca una deviazione rispetto alla posizione regolata.

• Nel trasportare il proiettore, fissare il blocco della lente e il coprilente al proiettore.

• Quando l’angolo di proiezione viene regolato tramite il piede di regolazione, la deviazione dell’immagine proiettata subita eseguendo lo spostamento della lente in direzione laterale non può essere corretta dal modo di correzione della deformazione trapezoidale.

Proiezione

Proiezione dell’immagine

Uso del piede di regolazione

È possibile modificare l’altezza del proiettore utilizzando i piedi di regolazione situati nella parte anteriore e posteriore del proiettore. Se lo schermo è situato in posizione più elevata rispetto al proiettore, è possibile sollevare l’immagine proiettata regolando il proiettore.

1 Premere il pulsante HEIGHT

ADJUST (regola altezza).

•

Viene estratto il piede di regolazione anteriore.

Sollevare il proiettore per regolarne l’altezza mentre si preme il pulsante HEIGHT ADJUST.

• È possibile regolare il proiettore fino a un massimo di circa 12 gradi (5 fasi).

• Nell’abbassare il proiettore, potrebbe risultare difficoltoso spostare il piede di regolazione anteriore se la superficie su cui poggia il proiettore non è sufficientemente scorrevole. In tal caso, arretrare leggermente il proiettore e regolarne nuovamente l’altezza.

Pulsante HEIGHT ADJUST (regola altezza)

Piedino di regolazione anteriore

3 Una volta regolata correttamente

l ’ altezza del proiettore, allontanare le mani dal pulsante HEIGHT ADJUST del proiettore.

4 Utilizzare il piede di regolazione

posteriore per livellare il proiettore.

•

È possibile regolare il proiettore in base a incrementi di ±1 grado dalla posizione standard.

Nota

• Quando l’altezza dell’immagine viene regolata tramite i piedi di regolazione, l’immagine è interessata da deformazione trapezoidale. In tal caso, consultare “Correzione della deformazione trapezoidale” a pagina 24 per correggere il difetto.

Informazioni

• Non premere il pulsante HEIGHT ADJUST quando il piede di regolazione anteriore non è in grado di supportare stabilmente il proiettore.

• Non tenete il proiettore per l’obiettivo mentre lo alzate o abbassate.

• In caso di abbassamento del proiettore, fare attenzione a non chiudervi le dita nell’area tra il piedino di regolazione e il proiettore.

Regolazione posteriore

Attivazione del modo INGRESSO

Selezionare il modo di ingresso corretto per le apparecchiature collegate.

Premere , o sul telecomando per selezionare il modo INGRESSO.

••

• Premendo sul proiettore, si alterna il modo

••

di ingresso in

INGRESSO 1 INGRESSO 2 INGRESSO 3

Nota

Tasti INPUT

"Display del modo INGRESSO (esempio)

Modo INGRESSO 1

Utilizzo del RGB

➝

Proiezione

• Quando non è in ricezione nessun segnale, appare sul display “NO SEGN.”. Quando viene ricevuto un segnale non preselezionato nel proiettore, appare sul display “NON REGIS.”.

• Il modo INGRESSO non viene visualizzato se la voce “Vis.OSD” del menu “Opzioni” viene impostata su “Disattivazione”. (Fate riferimento alla pagina 41.)

Sui modi INGRESSO

INGRESSO 1 (RGB/ Componente)

INGRESSO 2 (S-Video)

INGRESSO 3 (Video)

Utilizzato per la proiezione di immagini da apparecchi collegati al terminale di input RGB che inviano segnali RGB o segnali componente.

Usato per la proiezione delle immagini da componenti collegati al terminale di ingresso S-VIDEO.

Usato per la proiezione delle immagini da un componente collegato al terminale di ingresso VIDEO.

Regolazione del volume

Premere o sul telecomando per regolare il volume dell’altoparlante.

Utilizzo del Componente

➝

Modo INGRESSO 2

Utilizzo nel modo S-Video

➝

Modo INGRESSO 3

Utilizzo nel modo Video

Nota

• Premere per diminuire il volume. Premere

• Nel proiettore, potete regolare il volume premendo

per aumentare il volume.

o .

Tasti volume

Proiezione dell’immagine

Visualizzazione di una schermata nera e disattivazione

temporanea dell’audio

Premere sul telecomando per visualizzare temporaneamente una

schermata scura e disattivare l’audio.

Nota

•

Se premete di nuovo , verrà di nuovo visualizzata l’immagine proiettata e attivato l’audio.

Correzione della deformazione trapezoidale

Tasto AV MUTE

Quando l’immagine viene proiettata dall’alto o dal basso verso lo schermo ad un’angolazione, l’immagine può avere una deformazione trapezoidale. La funzione per correggere la deformazione trapezoidale si chiama Keystone.

Nota

• Il modo di correzione della deformazione trapezoidale può essere regolata fino a un angolo di circa ±35 gradi e anche lo schermo può essere impostato di un’inclinazione pari fino a circa ±35 gradi (quando il modo di visualizzazione delle immagini è impostato su “NORMALE” (

pagina 26)).

alla

• Il modo di correzione della deformazione trapezoidale non può essere utilizzato in direzione laterale.

Fate riferimento

1 Premere per attivare il

modo di correzione della deformazione trapezoidale.

• Potete inoltre utilizzare nel proiettore.

Tasto KEYSTONE

Tasto UNDO

" Display visualizzato sullo schermo (Modo di

correzione della deformazione trapezoidale)

Tasti

', ", \, |

Premere ', ", \ o | per regolare

la correzione della deformazione trapezoidale.

• È possibile correggere la deformazione trapezoidale utilizzando i pulsanti

, e sul proiettore.

Compressione del lato superiore.

Nota

• Premere per tornare all’impostazione predefinita.

• Le linee dritte o i bordi dell’immagine possono apparire dentati durante la regolazione dell’immagine.

Compressione del lato inferiore.

3 Premere .

•

La schermata relativa al modo di correzione della deformazione trapezoidale non verrà più visualizzata.

Nota

•

Potete usare le stesse impostazioni usate nel modo NORMALE 4:3 anche per il modo 16:9.

Spegnimento del proiettore

(attivazione del modo di attesa per il proiettore)

STANDBY

Premere sul proiettore o sul telecomando, quindi premere nuovamente il tasto durante la visualizzazione del messaggio di conferma per mettere il proiettore nel modo di attesa.

Tasto STANDBY

Proiezione

Nota

•

Se si preme o sbaglio e non desidera che il proiettore passi nel modo di attesa, aspettare che scompaia il messaggio di conferma.

Scollegare il cavo di alimentazione dalla presa CA

STANDBY

per

dopo l’arresto del ventilatore di raffreddamento.

Informazioni

•

Non scollegate il cavo di alimentazione durante la proiezione o il raffreddamento. La ventola di raffreddamento del proiettore continua a funzionare per circa 90 secondi dopo che il proiettore entra in modo di attesa. Altrimenti si possono verificare dei danni dovuti all’aumento della temperatura interna ed inoltre si ferma il ventilatore di raffreddamento.

Modo di visualizzazione delle immagini

Questa funzione vi permette di modificare o personalizzare il modo di visualizzazione dell’immagine per aumentare la qualità dell’immagine. A seconda del segnale di ingresso, potete scegliere “NORMALE”, “DOT BY DOT”, “BORDO” o “STIRATURA” .

Attivazione/disattivazione del modo di visualizzazione delle immagini

Tasto UNDO

Premere .

• Se si premere la visualizzazione cambia come mostrato alle pagine 26 e 27.

•

Per ritornare all’immagine standard, premete mentre è visualizzato “RIDIMENSIONA” sullo schermo.

COMPUTER

NORMALE DOT BY DOT BORDO STIRATURA

SVGA (800 × 600)

Rapporto di ingrandimento 4:3

Altri rapporti di ingrandimento

Segnale di ingresso

Risoluzione

inferiore

rispetto a

SVGA

XGA (1024 × 768)

SXGA (1280 × 960)

SXGA+ (1400 × 1050)

SXGA (1280 × 1024)

1280 × 720

Tipo immagineComputer

Rapporto di ingrandimento 4:3

800 × 600

750 × 600

—

NORMALE

Proietta un’immagine

sull’intero schermo

mantenendo il rapporto

di ingrandimento.

***

SVGA

—

1024 × 768

1280 × 960 1400 × 1050 1280 × 1024

—

Immagine di uscita dello schermo

DOT BY DOT

Proietta la risoluzione

originaledel segnale

del’immagine.

600 × 450

562 × 450

—

BORDO

Proietta un’immagine 4:3

completamente

STIRATURA

(colonna successiva)

Tasto RESIZE

800 × 450

750 × 450 800 × 450

STIRATURA

Proietta un’immagine 16:9

regolarmente sull’intero

schermo

(bande nere in alto/in basso).

Rapporto di ingrandimento 4:3

Risoluzione

superiore

rispetto a

SVGA

Rapporto di ingrandimento 4:3

SXGA (1280 × 1024)

Rapporto di ingrandimento 5:4

1280 × 720

Rapporto di ingrandimento 16:9

Modo per proiettare un’immagine con il rapporto di aspetto originale senza tagliarne

delle parti.

: Area tagliata sulla quale le immagini non possono essere proiettate. : Area in cui i segnali sono fuori dallo schermo.

VIDEO

• “STIRATURA” è fisso quando inviate dei segnali 540P, 720P o 1080I.

Immagine di uscita dello schermo

Segnale di ingresso

Tipo immagineDVD / Video

NORMALE

Proietta un’immagine

sull’intero schermo.

completamente STIRATURA

Rapporto di ingrandimento 4:3

BORDO

Proietta un’immagine 4:3

(colonna successiva)

STIRATURA

Proietta un’immagine 16:9

regolarmente sull’intero schermo

(bande nere in alto/in basso).

480I, 480P,

NTSC, PAL, SECAM

540P, 720P,

1080I (16:9)

Modo per proiettare un’immagine con il rapporto di aspetto originale senza tagliarne delle parti.

: Area tagliata sulla quale le immagini non possono essere proiettate. : Area nella quale le immagini non sono incluse nei segnali originali.

Lettere

Immagine compressa 4:3

Rapporto di ingrandimento 16:9

(rapporto tra larghezza e altezza

4:3 nella schermata 16:9)

Funzioni

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

Fermo immagine e zoom

Potete bloccare istantaneamente l’immagine e allargarne una parte specifica tramite il telecomando. Con l’utilizzo di queste funzioni, potete spiegare l’immagine al pubblico in modo più efficace.

Tasto UNDO

Tasti ', ", \, |

Tasti ENLARGE (ridurre/ingrandire)

Tasto FREEZE

Per fermare un’immagine mobile

1 Premere .

• Viene attivato il fermo immagine.

2 Premere nuovamente per

ritornare all’immagine mobile dal dispositivo attualmente collegato.

Visualizzazione di una parte ingrandita dell’immagine

1 Premere .

• Premere o per ingrandire o ridurre l’immagine proiettata.

Nota

•

Potete cambiare l’ubicazione dell’immagine ingrandita usando ', ", \ o |.

Premere per annullare l’operazione.

• L’ingrandimento torna a ×1.

Nota

Nei seguenti casi, l’immagine ritorna al formato normale (×1).

•

Quando il modo di INGRESSO viene cambiato.

• Quando avete premuto .

• Quando è stato modificato il segnale di

ingresso. Quando cambia la risoluzione del segnale di

•

ingresso e la velocità della frequenza verticale.

Funzione blocco tastiera

Utilizzare questa funzione per bloccare il funzionamento della tastiera del proiettore.

Tasto ON

Blocco dei tasti operativi

Tenere premuto nel proiettore per circa 3 secondi mentre il proiettore viene spento.

Nota

• Il sistema blocco tastiera non influisce sul funzionamento dei tasti de telecomando.

• Non è possibile utilizzare la funzione di blocco tastiera in fase di riscaldamento del proiettore.

"Display visualizzato sullo schermo

Disattivazione della funzione blocco tastiera

Tenere premuto nel proiettore per circa 3 secondi.

Nota

• Il sistema blocco tastiera non influisce sul funzionamento dei tasti de telecomando.

• Non è possibile utilizzare la funzione di blocco tastiera in fase di riscaldamento del proiettore.

"Display visualizzato sullo schermo

Funzioni

Voci del menù

Nell’immagine seguente vengono raffigurate le opzioni che è possibile impostare nel proiettore.

Menu “Immagine”

Menu principale Menu secondario

Immagine

Pagina 36

Nota

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Reset

Pagina 36

Temp col

Pagina 36

Gamma

Pagina 37

sRGB

[Attivazione/Disattivazione]

Pagina 37

Tipo segnale

Pagina 38

Memoria

Pagina 38

Quando si utilizza il modo INGRESSO 1:

•

Nel menù “Immagine” di INGRESSO 1, “Colore”, “Sfumatura” e “Definizione” vengono visualizzati solamente quando “Tipo Segnale” è impostato su “Componente” o impostato su “Autom.” e il segnale di ingresso viene riconosciuto come segnale del componente.

•

Nel menù “Immagine” di INGRESSO 1, “sRGB” viene visualizzato solamente quando “Tipo segnale” è impostato su “RGB” o impostato su “Autom.” e il segnale di ingresso viene riconosciuto come segnale RGB.

+30−30

5500 K 6500 K 7500 K 8500 K 9300 K 10500 K

Standard Presentazione Cinema Gioco

Autom. RGB Componente

Memoria 1 Memoria OFF

Memoria 5

Quando si utilizza il modi INGRESSO 2 e INGRESSO 3:

• Nel menu “Immagine” la voce “Tipo segnale” non è disponibile.

• Nel menu “Immagine” della modalità INGRESSO 2 o INGRESSO 3, l’opzione “Definizione” è regolabile sui

valori compresi tra -3 e +3.

Menu “Sinc.fine”

+30−30

+15−15

+30−30

Nota

Sinc.fine

Pagina

Clock

Fase

Orizz.

Vert.

Reset

Pagina

Modi speciali

Pagina

Sinc.auto.

[Attivazione/Disattivazione]

Pagina

Info segnale

Pagina

Quando si utilizza il modo INGRESSO 1:

• Il menu “Sinc. fine” viene visualizzato soltanto quando la modalità di ingresso del proiettore è impostata su INGRESSO 1.

Menu “Opzioni”

Menu principale Menu secondario

Opzioni

Pagina

Nota

Quando si utilizza il modo INGRESSO 1:

• Nel menu “ Opzioni “ la voce “Sistema video” non è disponibile.

Menu “Lingua”

Timer lam. (dur)

Pagina

Vis.OSD

[Attivazione/Disattivazione]

Pagina

Sistema video

Pagina

Fondo

Pagina

Modo eco

[Eco/Normale]

Pagina

Spegn. Automatico

[Attivazione/Disattivazione]

Pagina

Posiz. menù

Pagina

Colore men

[Opaco/Transluci.]

Password

Antifurto

Autom.

PAL NTSC3.58 SECAM NTSC4.43 PAL-M PAL-N PAL-60

Sharp Blu Nessuno

Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

Old Password New Password Conferma

Codice vecchio Codice nuovo Conferma

Utilizzo del

Menu “Modo PRO”

Lingua

Pagina

Modo PRO Fronte

Pagina

English Deutsch Español Nederlands Français Italiano Svenska Português

Retro

Uso dello schermo menù

Esempio:

Selezioni del menu

(Regolazioni)

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

• La procedura seguente indica come utilizzare un menu di regolazione.

• La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

1 Premere .

•

Appare sul display lo schermo del menu “Immagine” per il modo dell’ingresso selezionato.

Nota

•

Il display schermo menu mostrato sulla destra appare quando il modo INGRESSO 1 (RGB) viene selezionato.

2 Premere

gli altri schermi menu.

• L’icona del menu dello schermo menu selezionato viene evidenziata.

Icona del menu Schermo menu

\ o

| per visualizzare

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Tasto ENTER

Tasto UNDO

Tasto MENU

Tasti ', ", \, |

Icone del menu

Nota

• Il menu “Sinc. fine” non è disponibile per INGRESSO 2 o 3. Per informazioni sulle voci dei menu,

•

consultare il diagramma alle pagine 30 e 31.

3 Premere

' o

" per selezionare

la voce da regolare.

• La voce selezionata viene evidenziata.

Nota

• Per visualizzare un’unica voce di regolazione, premere

selezionato la voce. Solo la barra del menù e la voce di regolazione selezionata appariranno sul display.

' o

Premendo la voce seguente (“Rosso” dopo “Luminos.”).

• Premere schermo precedente.

4 Premere

", viene visualizzata

per ritornare allo

\ o

| per regolare la

voce selezionata.

• La regolazione viene memorizzata.

dopo aver

Utilizzo del

5 Premere .

• La schermata menu scompare.

Uso dello schermo menù

Selezioni del menu

(Impostazioni)

• La procedura seguente indica come utilizzare un menu di impostazione.

• La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

1 Premere .

• Appare sul display lo schermo del menu

“Immagine” per il modo dell’ingresso selezionato.

Nota

• Nella parte inferiore destra appaiono le indicazioni a schermo quando viene selezionata il modo INGRESSO 1 (RGB).

Tasto ENTER

Tasto UNDO

Tasto MENU

Tasti ', ", \, |

Icone del menu

2 Premere

\ o

| per visualizzare

gli altri schermi menu.

• L’icona del menu dello schermo menu selezionato viene evidenziata.

Icona del menu Schermo menu

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Nota

• Il menu “Sinc. fine” non è disponibile per INGRESSO 2 o 3.

• Per informazioni sulle voci dei menu, consultare il diagramma alle pagine

30 e 31.

Esempio:

schermo menu “Opzioni” per il modo INGRESSO 1

3 Premere

la voce da impostare, quindi premere menu secondario.

• La voce selezionata viene evidenziata.

• Dopo avere selezionato “Password” o

“Antifurto” nel menu “Opzioni”, premere

Nota

' o

" per selezionare

| per visualizzare il

• Premere o \ per ritornare allo schermo precedente.

• Per alcune voci, premere \ o | per selezionare l’icona utilizzando “

4 Premere

l’impostazione della voce visualizzata sul menu secondario.

' o

" per selezionare

5 Premere .

• Viene impostata la voce selezionata.

6 Premere .

• Lo schermo menu scompare.

Menu secondario

”.

Utilizzo del

Regolazione dell’immagine

Potete regolare l’immagine del proiettore secondo il vostro gusto personale tramite il menu “Immagine”.

Regolazione dell’immagine

Selezionare la voce nel menu “Immagine” e regolate l’immagine.

Regolazione delle schermate dei menu Pagina 32

Esempio:

Descrizione delle voci regolabili

Voci selezionabili Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu

Nota

•

“Colore”, “Sfumatura” e “Definizione” non appaiono sul display quando selezionate INGRESSO 1 e l’impostazione “Tipo segnale” verso “RGB”, o l’impostazione di “Tipo segnale” verso “Autom.” e il segnale di ingresso hanno un segnale RGB.

• Non è possibile regolare le opzioni “Rosso” e “Blu” quando “sRGB” è impostato su “ON”.

•

“Definizione” può essere regolato in caso di rivelazione dei segnali 480I, 480P, 540P, 580I, 580P, 720P, 1035I o 1080I mentre “Tipo segnale” per INGRESSO 1 è impostato su “Componente” o impostato su “Autom.”, e il proiettore e il segnale di ingresso è riconosciuto come segnale del componente. Per azzerare tutte le voci di regolazione,

•

selezionate “Reset” e premere

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

Tasto \ Tasto | Per diminuire il contrasto. Per ridurre la luminosità. Per diminuire l’intensità dei colori. I toni della pelle diventano viola. Per ridurre la nitidezza. Per diminuire il rosso. Per diminuire il blu.

Per aumentare il contrasto. Per aumentare la luminosità. Per aumentare l’intensità dei colori. I toni della pelle diventano verdastri. Per aumentare la nitidezza. Per aumentare il rosso. Per aumentare il blu.

Temp col (Regolazione della

temperatura dei colori)

Selezionare “Temp col” nel menu “Immagine” e l’impostazione della temperatura dei colori desiderata.

Impostazione delle schermate dei menu Pagina 34

Esempio:

Descrizione delle impostazioni della

mpostazioni selezionabili

5500K 6500K 7500K 8500K 9300K

10500K

Nota

• I valori per “Temp col” sono approssimativi.

• Non è possibile regolare l’opzione “Temp col”

quando “sRGB” è impostato su “ON”.

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

temperatura dei colori

Descrizione Per ridurre la temperatura dei colori e ottenere immagini più calde e rosso incandescente.

Per aumentare la temperatura dei colori e ottenere immagini più fredde e blu fosforescente.

Gamma (Correzione gamma)

sRGB (Impostazioni sRGB)

Gamma è una funzione di miglioramento delle immagini che offre immagini più definite aumentando la luminosità delle parti scure senza alterare la luminosità delle parti chiare. Quando visualizzate immagini con frequenti scene scure, quali le immagini di film o concerti, oppure quando visualizzate immagini in una stanza piena di luce, questa funzione consente di vedere le scene scure più facilmente e fornisce maggiore profondità alle immagini.

Per visualizzare l’immagine in una tinta naturale basata su un’immagine originale del computer, selezionare la voce “sRGB” e impostarla su “

Selezionare “sRGB” nel menu “Immagine” e impostare l’opzione su “ ” (Attivazione).

Impostazione delle schermate dei menu Pagina 34

Selezionare “Gamma” nel menu “Immagine” e il modo gamma desiderato.

Impostazione delle schermate dei menu Pagina 34

Esempio:

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

Descrizione del modo Gamma

Impostazioni selezionabili

Standard Presentazione

Cinema

Gioco

Per immagini standard Per aumentare la luminosità delle parti scure delle immagini per migliorare le presentazioni. Per aumentare la profondità delle parti scure delle immagini per vedere le immagini come al cinema. Per una gradazione del colore naturale per giocare con i videogiochi e così via.

Descrizione

” (Attivazione).

Esempio:

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

Nota

•

Quando “sRGB” è impostato su “ ” (Attivazione);

• Gamma non è disponibile.

• “Rosso”, “Blu” o “Te m p co l” nel menu

“Immagine” non possono essere regolati.

• Per ulteriori informazioni sulla funzione sRGB, visitate il sito Web http://www.srgb.com/.

Informazioni

•

Quando “sRGB” è impostato su “ ” (Attivazione), l’immagine proiettata può scurirsi, tuttavia ciò non indica un funzionamento non corretto.

Utilizzo del

Nota

• Gamma non è disponibile per INGRESSO 1 quando “sRGB” nel menu “Immagine” è impostato su “Attivazione”:

Regolazione dell’immagine

Tipo segnale

tipo di segnale)

(Impostazioni del

Memoria

(Memorizzazione e

selezione delle impostazioni di regolazione)

L’impostazione del tipo di segnale è preselezionata su “Autom.”; comunque, in rari casi, potrebbe non essere visualizzata un immagine chiara. In questo caso, selezionate “RGB” o “Componente” a seconda del segnale di ingresso.

Selezionare “Tipo segnale” nel menu

“Immagine” e impostarlo su “Autom.” , “RGB” o “Componente” per INGRESSO 1.

Impostazione delle schermate dei menu Pagina 34

Esempio:

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

Descrizione delle impostazioni del tipo di segnale

Impostazioni selezionabili

Autom.

RGB

Componente

I segnali di ingresso vengono riconosciuti automaticamente come RGB o componente. Impostato quando vengono ricevuti i segnali RGB Impostato quando vengono ricevuti i segnali Componente.

Descrizione

Utilizzare questa funzione per memorizzare le impostazioni di regolazione nel menu “Immagine”. Indipendentemente dal modo di ingresso o dal tipo di segnale selezionato, è possibile selezionare e applicare le impostazioni archiviate nella posizione di memorizzazione.

Selezionare “Memoria” dal menu “Immagine” e la posizione della memoria dove volete immagazzinare le immagini. Poi, regolare le voci di regolazione nel menu “Immagine”.

Impostazione delle schermate dei menu Pagina 34

Esempio:

schermo menu “Immagine” per il modo INGRESSO 1 (RGB)

Descrizione delle posizioni di memorizzazione

Impostazioni selezionabili

Memoria 1 Memoria 2 Memoria 3 Memoria 4 Memoria 5 Memoria OFF

Le impostazioni di tutte le voci nel menu “Immagine” possono essere archiviate in una posizione di memorizzazione. Le impostazioni memorizzate possono essere selezionate in qualsiasi modo di ingresso. A parte da “Memoria 1” a “Memoria 5”, è possibile memorizzare altre impostazioni nel menu

“Immagine” per ciascuno modo di ingresso. Non è possibile applicare le impostazioni memorizzate

in “Memoria OFF” quando è selezionato un altro modo di ingresso.

Descrizione

Se si desidera applicare le impostazioni memorizzate nel menu “Immagine”, selezionare “Memoria” nel menu “Immagine” e la posizione di memorizzazione in cui sono state archiviate le impostazioni.

Nota

•

È possibile modificare le impostazioni di memorizzazione dopo avere selezionato la posizione di memorizzazione per tali impostazioni.

Regolazioni delle immagini del computer

Tramite il menu “Sinc.fine” potete regolare l’immagine del computer, far corrispondere la modalità di visualizzazione del computer e controllare il segnale di ingresso.

Regolazione delle immagini del computer

Quando “Sinc.auto.” è impostato su “Disattivazione” o quando le linee verticali o l’interferenza si verificano in parti dello schermo, anche se “Sinc.auto.” è impostato su “Attivazione”, regolate “Clock”, “Fase”, “Orizz.” o “Vert.” per ottenere l’immagine computerizzata migliore.

Selezionate la voce nel menu “Sinc.fine” e regolate l’immagine del computer.

Regolazione delle schermate dei menu

Esempio: schermo menu “Sinc.fine” per

il modo INGRESSO 1

Pagina 32

Modi speciali (Impostazioni

del Modo Speciale)

Normalmente, viene rivelato il tipo del segnale d’entrata e viene selezionato automaticamente il modo della risoluzione corretta. Tuttavia, per alcuni segnali, la risoluzione ottimale in “Modi speciali” sullo schermo del menu “Sinc.fine” deve essere selezionata secondo il modo di visualizzazione del computer.

Selezionate “Modi speciali” nel menu “Sinc. fine” e la risoluzione appropriata.

Impostazione delle schermate dei menu Pagina 34

Esempio: schermo menu “Sinc.fine” per

il modo INGRESSO 1

Utilizzo del

Descrizione delle voci di regolazione

Voci selezionabili

Clock Fase

Orizz.

Vert.

Regolare il rumore verticale. Regolare il rumore orizzontale (simile alla registrazione nel videoregistratore) Centrare l’immagine sullo schermo spostandola a sinistra o a destra. Centrare l’immagine sullo schermo spostandola in alto o in basso.

Tasti \ e | per

Nota

• Potete regolare automaticamente l’immagine del computer impostando “Sinc.auto.” nel menu “Sinc.fine” premendo il tasto AUTO SYNC. Fate riferimento alla prossima pagina per dettagli.

• Per azzerare tutte le voci di regolazione, selezionate “Reset” e premere

Nota

• La visualizzazione di motivi creati al computer ripetuti una volta ogni due righe (strisce orizzontali) può provocare lo sfarfallio dell’immagine rendendone la proiezione disturbata.

• Quando è stato collegato un lettore DVD o un video digitale, selezionate 480P come segnale d’entrata.

• Per informazioni sul segnale di ingresso selezionato, vedere “Info segnale (Controllo del segnale d’entrata)” nel capitolo successivo.

Regolazioni delle immagini del computer

Sinc.auto. (Regolazione

Sinc.auto)

Usato per regolare automaticamente I’immagine del computer.

Selezionare “Sinc.auto.” nel menu “Sinc.fine” e impostatelo su “ ”(Attivazione) o “ ”(Disattivazione).

Impostazione delle schermate dei menu Pagina 34

Esempio: schermo menu “Sinc.fine” per

il modo INGRESSO 1

Info segnale (Controllo del

segnale d’entrata)

Selezionare “Info segnale” nel menu “Sinc. fine” per vedere le informazioni sul segnale di ingresso corrente.

Verifica delle schermate dei menu Pagina 34

Esempio: schermo menu “Sinc.fine” per

il modo INGRESSO 1

Descrizione della regolazione Sinc.auto.

Impostazioni selezionabili

La regolazione Sinc.auto. si verificherà quando il proiettore viene acceso o

Attivazione

Disattivazione

quando i segnali di ingresso vengono cambiati quando collegati ad un computer.

La regolazione Sinc.auto. non viene eseguita automaticamente.

Descrizione

Nota

•

La regolazione Sinc.auto. viene anche effettuata premendo

telecomando.

•

Può essere necessario un po’ di tempo per completare la regolazione “Sinc.auto.”, a seconda dell’immagine del computer collegato al proiettore.

•

Quando I’immagine ottimale non può essere ottenuta con la regplazione “Sinc.auto.”, utizzare le regolazioni manuali. (Fare riferimento alla pagina 39.)

sul proiettore o sul

Nota

• Il proiettore visualizzerà il numero di linee digitalizzate disponibile per le apparecchiature AV come per esempio il lettore DVD o di video digitali.

Utilizzo del menu “Opzioni”

Potete utilizzare il menu “Opzioni” per ottimizzare l’utilizzo del proiettore.

Timer lam. (dur)

(Controllo

dello stato di durata della lampada)

Potete confermare il tempo di utilizzo complessivo della lampada e il tempo rimasto (percentuale).

Viene visualizzato il menu “Opzioni” per controllare lo stato di durata della lampada.

Verifica delle schermate dei menu Pagina 34

Esempio:

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizione della durata della lampada

Condizione di utilizzo lampada Operato esclusivamente

nel modo Eco ( ) Operato esclusivamente

nel modo Standard (

Tempo di durata rimanente

100% 5%

circa circa

4.000 ore 200 ore

circa circa

2.000 ore 100 ore

)

Nota

• Si consiglia di sostituire la lampada quando la durata residua della lampada arriva al 5%. Per la sostituzione della lampada, contattare il rivenditore autorizzato di proiettori Sharp di zona o il centro di assistenza. Nella tabella sopra sono indicate le stime indicative

•

nel caso di utilizzo nelle modalità mostrate. La durata rimanente della lampada varia all’interno della gamma dei valori indicati a seconda della frequenza con cui “Modo eco” viene cambiata tra “

eco) e “

” (Modo normale) (vedere pagina 43).

” (Modo

Vis. OSD (Impostazione del

display visualizzato sullo schermo)

Questa funzione vi permette di accendere o spegnere i messaggi sullo schermo.

Selezionare “ ” (Attivazione) o “ ” (Disattivazione) in “Vis. OSD” nel menu “Opzioni”.

Impostazione delle schermate dei menu Pagina 34

Esempio:

Descrizione delle impostazioni “Vis. OSD”

Impostazioni selezionabili

Attivazione Disattivazione

Visualizzato quando viene premuto il tasto STANDBY

mentre è attiva la funzione di blocco tastiera.

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizione Sono visualizzati tutti i display sullo schermo. INGRESSO/VOLUME/ AV MUTE/FERMO IMMAGINE/ SINC.AUTO./ INGRAND./

“Estato premuto un tasto non valido.” / “Tutti i tasti sul proiettore sono stati bloccati.”* non appaiono sul display.

Utilizzo del

Utilizzo del menu “Opzioni”

Sistema video

(Impostazione del sistema video)

Il modo del sistema di ingresso video è preselezionato su “Autom.”; tuttavia si può non ricevere un’immagine nitida dal componente audiovideo collegato, a seconda delle differenze tra i segnali video. In tal caso, commutate il segnale video.

Selezionare “Sistema video” nel menu “Opzioni” e il sistema video appropriato.

Impostazione delle schermate dei menu Pagina 34

Esempio:

Impostazioni selezionabili

PAL

SECAM

NTSC4.43

NTSC3.58

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizione dei sistemi video

Descrizione Quando collegate dei componenti video PAL. Quando collegate dei componenti video SECAM. Quando riproducete dei segnali NTSC in componenti video PAL. Quando collegate dei componenti video NTSC.

Fondo (Selezione di

un’immagine di avvio e di sfondo)

Selezionare “Fondo” nel menu “Opzioni”, l’immagine visualizzata all’avvio e quando non viene inviato alcun segnale al proiettore.

Impostazione delle schermate dei menu Pagina 34

Esempio:

Descrizione delle immagini di sfondo

Impostazioni selezionabili

Sharp Blu

Nessuno

Nota

• Se il segnale di ingresso presenta interferenze, verrà visualizzata la schermata.

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizione Immagine default SHARP Schermo blu Schermo nero

Nota

• Il segnale video può essere impostato solo nel modo INGRESSO 2 o INGRESSO 3.

• Quando si imposta il sistema sul modo “Autom.”, è possibile che non si ricevano immagini chiare

a causa delle differenze fra i segnali. In questo caso, commutare al sistema video del segnale sorgente.

Modo eco (Impostazione del

Modo eco)

Spegn. Automatico

(Funzione di spegnimento automatico)

Selezionare “ ” (Modo eco) o “ ” (Modo normale) in “Modo eco” nel menu “Opzioni”.

Impostazione delle schermate dei menu Pagina 34

Esempio:

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizione del Modo eco

Impostazioni selezionabili

(Modo eco)

(Modo normale)

Luminosità

90%

100%

(quando si utilizza 100 V)

Consumo di corrente

170 W

185 W

Durata della

Lampada

circa

4.000 ore circa

2.000 ore

Quando il segnale di ingresso non viene rilevato per più di 15 minuti, il proiettore entrerà nel modo di attesa automaticamente se impostato su “ (Attivazione). La funzione di spegnimento automatico viene disabilitato se è stato impostato su “ ” (Disattivazione).

”

Selezionare “ ” (Attivazione) o “ ” (Disattivazione) in “Spegn. Automatico” nel

menu “Opzioni”.

Impostazione delle schermate dei menu Pagina 34

Esempio:

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Utilizzo del

Nota

• Sebbene la durata della lampada e il rumore migliorino quando “Modo eco” viene impostato

” (Modo eco), la luminosità diminuisce

su “ del 10%.

• “Modo eco” è impostato su “ ” (Modo normale) in fabbrica.

Nota

• Quando la funzione Spegnimento automatico

è su “Attivazione”, 5 minuti prima che il proiettore passi nel modo di attesa, appare sullo schermo il messaggio “Entrata mode ATTESA in X min.”, che indica i minuti rimasti.

Utilizzo del menu “Opzioni”

Posiz. menu (Scelta della

posizione della schermata dei menu)

Selezionare “Posiz. menù” nel menu “Opzioni” e la posizione desiderata per lo

schermo menu.

Impostazione delle schermate dei menu Pagina 34

Esempio:

Descrizione delle posizioni del menu

Impostazioni selezionabili

Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizione Visualizzato al centro dell’immagine. Visualizzato nella parte superiore destra dell’immagine. Visualizzato nella parte inferiore destra dell’immagine. Visualizzato nella parte superiore sinistra dell’immagine. Visualizzato nella parte inferiore sinistra dell’immagine.

Colore menu (Scelta del

colore del menu)

Selezionate “ ” (Opaco) o “ ” (Transluci.) in “Colore menu” del menù “Opzioni”.

Impostazione delle schermate dei menu Pagina 34

Esempio:

Impostazioni selezionabili

Opaco Transluci.

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Descrizioni dei colori del menu

Descrizione Il menu viene visualizzato opaco. Il menu viene visualizzato translucido. La parte del menu che si sovrappone all’immagine diventa trasparente.

Se desiderate modificare la password, seguite la procedura riportata di seguito.

Password (Impostazione di una password)

Potete impostare un password per attivare la funzione “Antifurto” (Pagina 46). Non c’è nessuna pre-impostazione di fabbrica per l’impostazione della password o dell’ “Antifurto”. In questo modo, sarà possibile impostare la password e l’“Antifurto” liberamente. E’ per ciò consigliato che, anche nel caso decidiate di non utilizzare la funzione “Antifurto”, impostiate almeno la password per prevenire l’impostazione dell’ “Antifurto” da parte di estranei.

Selezionare “Password” nel menu “Opzioni” e premere e seguire la procedura sottostante per immettere la password.

Impostazione delle schermate dei menu Pagina 34

1 Premere

2 Premere

3 Inserire la nuova password a 4 cifre

Premere numero desiderato e poi premere

' o

" per selezionare il

2 Inserire le 3 cifre rimanenti e

premere

" e

| per inserire la

password in “Old Password” e poi

" e

| per inserire la

premere

nuova password e poi premere

nuovamente in “Conferma” e premere

Nota

•

Se non si desidera impostare una password, lasciare

vuoti i campi nelle procedure 2 e 3 e premere

•

Per annullare le impostazioni della password, premere

Utilizzo del

3 Inserire la password nuovamente in

(VOL)

“Conferma” e poi premere

Nota

•

Quando viene impostata una password, dovete immettere la password per modificare l’impostazione “Antifurto”.

Se si dimentica la password

Se si dimentica la password, eliminarla seguendo la procedura seguente e impostarne una nuova.

Nota

• Se si tiene premuto per più di 3 secondi, i tasti operativi sul proiettore verranno bloccati. (Fate riferimento alla pagina 29.)

• La password può essere eliminata solo tramite i tasti sul proiettore. La password non può essere cancellata utilizzando le procedure descritte qua sopra mentre la funzione “Antifurto” è impostata.

•

Se avete dimenticato la password mentre è attivata la funzione “Antifurto”, dovete contattare il vostro rivenditore di proiettori Sharp autorizzato oppure ad un Centro di Servizio Sharp (fate riferimento alla pagina 73). Può essere necessario consegnarli il proiettore per ripristinare lo stesso alle condizioni originali di fabrica (ripristino password e codice chiave).

Premere

Utilizzo del menu “Opzioni”

Antifurto

La funzione antifurto previene l’uso non autorizzato del proiettore. Potete scegliere di usare questa funzione o meno. Se non desiderate usare questa funzione, non inserite il codice chiave. Se attivate la funzione antifurto, gli utenti dovranno inserire il codice corretto ogni volta che accendono il proiettore. Se non viene inserito il codice chiave, non verranno proiettate le immagini. Qui sotto segue una descrizione su come usare questa funzione.

Impostazione delle schermate dei menu Pagina 34

Esempio:

(

Impostazione dell’antifurto)

schermo menu “Opzioni” per il modo INGRESSO 2 (S-Video)

Premere un qualsiasi tasto sul telecomando o sul proiettore per impostare

la prima cifra in “Codice nuovo”.

Nota

• Non è possibile bloccare con un codice chiave i seguenti tasti sul telecomando:

• Tasto ON

• Tasto STANDBY

• Tasto ENTER

• Tasto UNDO

• Tasto MENU

• Tasto FORWARD

• Tasto BACK

4 Inserire le rimanenti 3 cifre

premendo i tasti desiderati.

Per impostare il codice chiave, attenersi alla procedura seguente.

1 Selezionare “Antifurto” nel menu

“Opzioni”, quindi premere

• Verrà visualizzata la schermata per l’immissione della password.

2 Premere

" e

| per immettere

la password.

•Verrà visualizzata la schermata per l’immissione della codice chiave. "

Display visualizzato sullo schermo (codice chiave)

5 Inserire lo stesso codice chiave

nuovamente in “Conferma”.

Nota

Se è stata impostata la funzione “Antifurto”, appare la casella di immissione del codice chiave subito dopo l’attivazione dell’alimentazione. Immettere il codice chiave non appena appare.

• Premere i tasti del telecomando se i tasti del telecomando sono stati usati per immettere il codice chiave. Alla stessa maniera, premere i tasti del proiettore se i tasti del proiettore sono stati usati per immettere il codice chiave. “Antifurto” non può essere selezionato senza che

•

sia impostata la “Password”. (Vedere a pagina 45.)

•

Quando viene selezionato “Antifurto”, apparirà la casella per l’immissione della password. Inserire il codice chiave dopo aver immesso la password corretta.

Informazioni

•

Dopo l’attivazione della funzione, è importante non dimenticare il codice chiave. Vi raccomandiamo di segnare il codice chiave e di tenerlo in un luogo sicuro dove solo gli utenti autorizzati lo potranno trovare. Se perdete o dimenticate il codice chiave, dovete contattare il vostro rivenditore di proiettori Sharp autorizzato oppure ad un Centro di Servizio Sharp (fare riferimento alla pagina 73). Può essere necessario consegnarli il proiettore per ripristinare lo stesso alle condizioni originali di fabrica (ripristino password e codice chiave).

Per modificare il codice, seguire la procedura riportata di seguito.

Nota

• Quando viene selezionato “Antifurto”, apparirà la casella per l’immissione della password. Dopo che la Password è stata immessa, potete cambiare il codice chiave.

Per cancellare i dati immessi nella schermata di immissione del codice chiave, attenersi alla procedura seguente.

▼Scatola di immissione del codice chiave

Nota

• Dopo avere selezionato “Antifurto”, viene visualizzata la schermata per l’immissione del codice chiave.

• Se non viene immesso alcun codice chiave, l’immagine non viene visualizzata anche se il proiettore riceve il segnale di ingresso.

1 Premere i tasti sul telecomando o

sul proiettore per inserire il codice chiave a 4 cifre preselezionato in “Codice vecchio”.

Premere un qualsiasi tasto sul telecomando o sul proiettore per inserire il nuovo codice chiave.

3 Inserire lo stesso codice chiave a

4 cifre in “Conferma”.

Nota

• Se non si desidera impostare un codice chiave, lasciare bianco il campo del codice chiave nei

passi 2 e 3 qui sopra e premere

1 Premere sul telecomando o

sul proiettore per accendere il proiettore.

2 Inserire il codice chiave impostato

quando è stata visualizzata la schermata per la relativa immissione.

Nota

• Nell’immettere il codice chiave, premere i tasti indicati in precedenza sul proiettore o sul telecomando.

Utilizzo del

Utilizzo del menu “Lingua”

Selezione della lingua visualizzata sullo schermo

L’inglese è la lingua preselezionata per il display visualizzato sullo schermo. Tuttavia, potete cambiare la lingua alle lingue tedesco, spagnolo, olandese, francese, italiano, svedese, portoghese, cinese, coreano o giapponese.

Visualizzare il menu “Lingua” e selezionare la lingua desiderata per il display.

Esempio: schermo menu “Lingua” per il

modo INGRESSO 1 (RGB)

Tasto ENTER

Tasto MENU

Tasti ', ", \, |

Premere nel telecomando.

• Verrà visualizzato il menu “Immagine”.

2 Premere \ e | per selezionare

l’icona de menu “Lingua”.

• Verrà visualizzato il menu “Lingua”.

Premere ' o " per selezionare la lingua desiderata, e poi premere

• La lingua selezionata verrà impostata come lingua del display.

4 Premere .

• Il menu “Lingua” non verrà più visualizzato.

Nota

• La stessa procedura può essere eseguita utilizzando i tasti sul proiettore.

Utilizzo del menu “Modo PRO”

Inversione dell’immagine proiettata

Potete capovolgere l’immagine proiettata per svariate applicazione utilizzando il menu “Modo PRO”.

Visualizzate il menu “Modo PRO” e selezionate il modo di proiezione desiderato.

Esempio: schermo menu “Modo PRO” per

il modo INGRESSO 1 (RGB)

Tasto ENTER

Tasto MENU

Tasti ', ", \, |

1 Premere sul telecomando.

• Verrà visualizzato il menu “Immagine”.

2 Premere \ o | per selezionare

l’icona del menu “Modo PRO”.

• Verrà visualizzato il menu “Modo PRO”.

3 Premere

“Retro”, quindi premere

• L’immagine proiettata verrà invertita.

Descrizione del modo del proiettore

Impostazioni selezionabili

Fronte Retro

o " per selezionare

Descrizione Immagine normale Immagine girata

4 Premere .

• Verrà visualizzato il menu “Modo PRO”.

Nota

• Questa funzione viene utilizzata per l’impostazione delle immagini invertite. Per informazioni su questa impostazione, consultare pagina 58.

• La stessa procedura può essere eseguita utilizzando i tasti sul proiettore.

Utilizzo del

Collegamento del proiettore ad altri dispositivi

Prima di effettuare il collegamento

Nota

•

Prima di effettuare il collegamento, assicuratevi di aver scollegato il cavo di alimentazione del proiettore dalla presa CA e di aver spento i dispositivi da collegare. Dopo aver fatto tutti i collegamenti, accendete il proiettore e poi gli altri dispositivi. Quando collegate un computer, assicuratevi che lo stesso sia l’ultimo componente da accendere dopo aver fatto tutti i collegamenti.

• Assicurarsi di leggere i manuali delle istruzioni dei dispositivi da collegare prima di fare i collegamenti.

Potete collegare questo proiettore a:

Un computer usando:

■ Un cavo RGB e un cavo audio stereo o mono dal diametro di 3,5 mm (disponibile in commercio) (

Fare riferimento alla pagina

■ Un adattatore DIN-D-sub RS-232C(AN-A1RS) (venduto separatamente) ed un cavo di controllo seriale RS-232C (disponibile in commercio) (Fare riferimento alla pagina 54.)

51.)

Un Componente video o audio / video:

■ Un VCR, un riproduttore DVD o altro equipaggiamento audiovisivo (Fare riferimento alla pagina 52.)

■ Un lettore DVD o un decodificatore DTV* (Fare riferimento alla pagina 53.)

*DTV è il termine globale per descrivere il nuovo

sistema televisivo digitale negli Stati Uniti.

Un monitor usando:

■ Due cavi RGB (uno fornito, uno disponibile in commercio) (Fare riferimento alla pagina 55.)

Collegamento dei cavi a vite

■ Collegare il cavo con vite a testa piatta assicurandosi che venga installato correttamente nel terminale. Poi fissate i connettori correttamente serrando le viti ai lati della spina.

■ Non rimuovere il nucleo di ferrite fissato al cavo RGB.

Anima in ferrite

Collegamento del proiettore al computer

Collegamento al computer tramite cavo RGB

Collegare il proiettore al computer utilizzando il cavo RGB in dotazione.

• Fissate i connettori serrando le viti.

Per immettere un segnale audio, collegare il proiettore al computer tramite un cavo audio stereo o mono dal diametro di 3,5 mm (disponibile in commercio o disponibile come parte di servizio Sharp QCNWGA038WJPZ).

Nota

•

Se il proiettore non rileva automaticamente un segnale RGB, l’immagine proiettata verrà visualizzata come deformata. Per correggere il difetto, modificare l’impostazione del menu da “Autom.” a “RGB”. Questa impostazione si trova nel menu “Immagine”. Fate riferimento alla pagina 38.

•

Fare riferimento alla pagina 70 “Scheda di compatibilità del computer” per una lista di segnali computer compatibili con il proiettore. L’uso con segnali computer diversi da quelli elencati può causare il mancato funzionamento di alcune funzioni.

•

Può essere necessario usare un adattatore Macintosh per l’uso con alcuni computer Macintosh. Rivolgetevi al più vicino rivenditore autorizzato della Sharp o centro di servizio.

•

A seconda del computer usato, un’immagine può non essere proiettata a meno che l’impostazione di uscita del segnale non cambia all’uscita esterna. Fate riferimento al manuale delle istruzioni del computer per la commutazione delle impostazioni di uscita del segnale del computer.

• Quando si utilizza un cavo audio mono dal

diametro di 3,5 mm, il volume risulta ridotto per metà rispetto a quando si utilizza un cavo audio stereo dal diametro di 3,5 mm.

Accessori in dotazione

Computer

Cavo RGB

Cavo audio stereo o mono dal

diametro di 3,5 mm (disponibile in commercio o disponibile come parte di servizio Sharp QCNWGA038WJPZ)

Cavo RGB

Al terminale di uscita RGB Al terminale di uscita audio

Collegamenti

Funzione “Plug and Play” (se collegate un terminale a 15 pin)

■ Questo proiettore è compatibile con lo standard VESA DDC 1/DDC 2B. Il proiettore e il computer compatibile VESA DDC comunicano i loro requisiti d’impostazione per un’impostazione rapida e facile.

■ Prima di usare la funzione “Plug and Play”, assicuratevi di accendere prima il proiettore e per ultimo il computer collegato.

Nota

• La funzione DDC “Plug and Play” di questo proiettore è disponibile solo se usata insieme ad un com-

puter compatibile VESA DDC.

Collegamento del proiettore ad altri dispositivi

Collegamento al componente video

Quando si utilizza un cavo Cavo S-VIDEO

Collegamento di un componente video usando un cavo S-VIDEO, video composito o audio

Usando un cavo S-VIDEO, video, o audio, potete collegare un VCR; un lettore LD o altri componti Audio/Video ai terminali INPUT 2, INPUT 3 e AUDIO.

1 Collegare il proiettore al

componente video usando un cavo S-VIDEO o un cavo video composito (ambedue disponibili in commercio).

Collegare il proiettore all’apparecchio video utilizzando una minipresa con diametro da 3,5 mm per cavo audio RCA (disponibile in commercio).

Nota

•

Il terminale INPUT 2 (S-VIDEO) utilizza un sistema di segnale video in cui l’immagine viene separata in segnali di colore e di luminanza per realizzare immagini di qualità più elevata. Per visualizzare immagini di qualità più elevata, utilizzare un cavo S-video disponibile in commercio, per collegare il terminale INPUT 2 del proiettore e il terminale di uscita S-video dell’apparecchio video.

•

Per l’ingresso audio si richiede una minipresa con diametro da 3,5 mm per cavo audio RCA (disponibile in commercio).

VCR o un altro componente audio/video

Al terminale d’uscita S-VIDEO Al terminale d’uscita audio

Minipresa con diametro da 3,5 mm per cavo

audio RCA (disponibile in commercio) Cavo S-VIDEO

(disponibile in commercio)

Quando si utilizza un Cavo video composito

VCR o un altro componente audio/video

Al terminale d’uscita video Al terminale d’uscita audio

Minipresa con diametro da 3,5 mm per cavo

audio RCA (disponibile in commercio) Cavo video composito

(disponibile in commercio)

Collegamento al componente video

Utilizzare un cavo 3 RCA D-sub a 15 pin per il collegamento del terminale INPUT 1 all’apparecchio video, come per esempio i lettori DVD e i decodificatori DTV*.

*DTV è il termine globale per descrivere il nuovo

sistema televisivo digitale negli Stati Uniti.

Collegare il proiettore all’apparecchio video utilizzando il cavo 3 RCA D-sub a 15 pin (venduto separatamete).

• Fissate i connettori serrando le viti.

Collegare il proiettore all’apparecchio video utilizzando una minipresa con diametro da 3,5 mm per cavo audio RCA (disponibile in commercio).

Nota

•

Se il proiettore non rileva automaticamente un segnale COMPONENTE, l'immagine proiettata verrà visualizzata come deformata. Per correggere il difetto, modificare l'impostazione del menu da “Autom.” a “Componete”. Questa impostazione si trova nel menu “Immagine”. Fate riferimento alla pagina 38.

•

Per l’ingresso audio si richiede una minipresa con diametro da 3,5 mm per cavo audio RCA (disponibile in commercio).

Cavo opzionale

Al terminale di uscita del componente analogico

Lettore DVD o Decodificatore DTV*

Cavo 3 RCA verso D-sub a 15

pin (venduto separatamete) Minipresa con diametro da 3,5 mm per cavo audio RCA

(disponibile in commercio)

Cavo 3 RCA verso D-sub a 15 pin AN-C3CP (9'10" (3,0 m))

Al terminale di uscita audio

Collegamenti

Collegamento del proiettore ad altri dispositivi

Controllo del proiettore tramite un computer

Collegamento ad un computer tramite adattatore RS-232C DIND-sub e cavo di comando seriale RS-232C

Se il terminale RS-232C del proiettore viene collegato ad un computer con adattatore RS-232C DIN-D-sub (venduto separatamente) e cavo di controllo seriale RS-232C (tipo incrociato, disponibile in commercio), è possibile utilizzare il computer per azionare il proiettore e controllare lo stato del proiettore. Per maggiori dettagli, consultare pagina 69 .

Collegare l’adattatore RS-232C DIND-sub (venduto separatamente) ad un cavo di controllo seriale RS-232C (disponibile in commercio).

Utilizzare i cavi sopraindicati per collegare il proiettore e il computer.

Nota

• Non connettere il cavo RS-232C a una porta

diversa dal terminale RS-232C del computer. In caso contrario, è possibile danneggiare il computer o il proiettore.

• Non collegare o scollegare il cavo di

controllo seriale RS-232C al computer mentre questo è acceso onde evitare di danneggiare il computer.

• È possibile che la funzione RS-232C non

sia utilizzabile se il terminale del computer non è configurato correttamente. Per maggiori dettagli fare riferimento al manuale d’uso del computer.

• Consultare pagina 68 per informazioni sul

collegamento del cavo di controllo seriale RS-232C.

Al terminale RS-232C

Accessorio opzionale

Computer

Adattatore RS-232C DIN-D-sub AN-A1RS (5 57/64" (15 cm))

Adattatore RS-232C DIN-D-sub (venduto separatamente)

Cavo di controllo seriale RS-232C (disponibile in commercio)

Collegamento al monitor

Per guardare le immagini sul proiettore e sul monitor

È possibile visualizzare le immagini del computer sia sul proiettore che su un monitor separato utilizzando i cavi RGB.

1 Collegare il proiettore al com-

puter tramite il cavo RGB fornito.

• Assicurare i connettori stringendo le viti ad alette.

Collegare il proiettore al monitor tramite il cavo RGB del computer (disponibile in commercio).

• Assicurare i connettori stringendo le viti ad alette.

Nota

• I segnali RGB analogici ed anche i segnali del componente possono essere inviati al monitor.

• Per questo collegamento è necessario un cavo RGB per computer (disponibile in commercio).

Accessorio in dotazione

l m

Alla porta d,entrata RGB

onitor

l com

Cavo RGB

puter

Cavo RGB

Computer

Monitor

Alla porta

d,entrata RGB

Cavo RGB del Computer (disponibile in commercio)

Collegamenti

Collegamento del cavo di alimentazione al proiettore

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in dotazione nella presa CA posta sul retro del proiettore.

Accessorio in dotazione

Cavo di alimentazione

Impostazione dello schermo

Posizionare il proiettore in modo perpendicolare rispetto allo schermo con tutti i piedi piatti e piani per ottenere un’immagine ottimale.

Nota

•

L’obiettivo del proiettore va centrato al centro dello schermo. Se la linea orizzontale che passa attraverso il centro dell’obiettivo non è perpendicolare rispetto allo schermo, l’immagine risulterà storta, rendendo così difficile la visione delle immagini.

•

Per un immagine ottimale posizionate lo schermo in modo tale che non sia nella luce diretta del sole o esposto ad altre fonti

di illuminazione. Se la dovesse colpire colpisce lo schermo direttamente, i colori saranno sbiaditi e sarà difficile vedere le immagini correttamente. Chiudere le tende e diminuire la luce le luci se si deve installare lo schermo in una stanza assolata o illuminata.

•

Non è possibile usare uno schermo di polarizzazione con questo proiettore.

Impostazione standard (proiezione frontale)

■ Posizionare il proiettore alla distanza necessaria dallo schermo secondo il formato immagine desiderato. (Fare riferimento alla pagina 57.)

Esempio di impostazione standard

Dimensioni dello schermo: 100" (254 cm) Modo STIRATURA: 16:9

Vista llaterale

Schermo

/64" (145,2 cm)

H1 : 57

-8

/16"(-20,5 cm)

VIsta superiore

Schermo

" (65,8 cm)

25 :

Centro dello schermo

Centro dell’obiettivo

Posizione di spostamento lente superiore (posizione elevata)

Centro dell’obiettivo

Posizione di spostamento lente inferiore (configurazione da scrivania)

Centro dell’obiettivo

Posizione di spostamento lente all’estrema sinistra

Centro dell’obiettivo

• La distanza dallo schermo al

proiettore può variare secondo il formato dello schermo.

P.57

• Potete usare l’impostazione di

fabbrica quando posizionate il proiettore davanti allo schermo. Se l'immagine proiettata risulta invertita, regolare nuovamente l'impostazione su “Fronte” nel menu “Modo PRO”.

P.49

• Posizionare il proiettore in modo

tale che la linea orizzontale che passa attraverso il centro dell’obiettivo sia perpendicolare rispetto allo schermo.

Posizione di spostamento lente all’estrema destra

Formato dello schermo e distanza di proiezione

Modo NORMALE (4:3)

Formato immagine (schermo) Distanza di proiezione [L]

Diag. [χ] Larghezza Altezza Minimo [L1] Massimo [L2] Inferiore [H1]

Distanza dal centro dell’obiettivo alla parte

inferiore dell’immagine [H]

Superiore [H2] 300" (762 cm) 610 cm (240") 457 cm (180") 9,0 m (29' 6") 11,3 m (37' 1") 458,1 cm (18023/64") 0 cm (0") ±181,1 cm (±7119/64") 250" (635 cm) 508 cm (200") 381 cm (150") 7,5 m (24' 7") 9,4 m (30' 10") 381,8 cm (1505/16") 0 cm (0") ±150,9 cm (±5913/32") 200" (508 cm) 406 cm (160") 305 cm (120") 6,0 m (19' 8") 7,5 m (24' 7") 305,4 cm (12015/64") 0 cm (0") ±120,7 cm (±47 150" (381 cm) 305 cm (120") 229 cm (90") 4,5 m (14' 9") 5,6 m (18' 4") 229,1 cm (9013/64") 0 cm (0") ±90,5 cm(±35 5/8") 100" (254 cm) 203 cm (80") 152 cm (60") 3,0 m (9'10") 3,7 m (12' 2") 152,7 cm (601/8") 0 cm (0") ±60,4 cm(±23

84" (213 cm) 171 cm (67") 128 cm (50") 2,5 m (8' 2") 3,1 m (10' 2") 128,3 cm (5033/64") 0 cm (0") ±50,7 cm(±19 72" (183 cm) 146 cm (58") 110 cm (43") 2,1 m (6'11") 2,7 m (8'10") 109,9 cm (4317/64") 0 cm (0") ±43,5 cm(±171/8") 60" (152 cm) 122 cm (48") 91 cm (36") 1,8 m (5'11") 2,2 m (7' 3") 91,6 cm (361/16") 0 cm (0") ±36,2 cm(±141/4") 40" (102 cm) 81 cm (32") 61 cm (24") 1,2 m (3'11") 1,5 m (4' 11") 61,1 cm (24

: Formato immagine (diag.) (pollici/cm) L: Distanza di proiezione(m/piedi) L1: Distanza di proiezione minima (m/piedi) L2: Distanza di proiezione massima (m/piedi) H: Distanza dal centro dell’obiettivo alla parte inferiore dell’immagine (cm/pollici) H1:

Distanza inferiore dal centro della lente alla parte inferiore dell’immagine (cm/pollici)

H2:

Distanza superiore dal centro della lente alla parte inferiore dell’immagine (cm/pollici)

W: Distanza dal centro della lente al centro dell’immagine [cm/pollici]

Modo STIRATURA (16:9)

Formato immagine (schermo) Distanza di proiezione [L]

Formula del formato dell’immagine e della distanza di proiezione

[m/cm]

L1 (m) = L2 (m) = H1 (cm) = H2 (cm) = W (cm) = ±

[Piedi/pollici]

L1 (piedi) = L2 (piedi) = H1 (pollici) = H2 (pollici) =

pollici

W (

Distanza dal centro dell’obiettivo alla parte

/16") 0 cm (0") ±24,1 cm (±931/64")

0,0302χ – 0,035 0,0377χ – 0,035

1,5271 0

0,6036

(0,0302χ – 0,035) / 0,3048 (0,0377χ – 0,035) / 0,3048

1,5271χ / 2,54 0

) = ±0,6036χ / 2,54

inferiore dell’immagine [H]

Diag. [χ] Larghezza Altezza Minimo [L1] Massimo [L2] Inferiore [H1] Superiore [H2] 300" (762 cm) 664 cm (261") 374 cm (147") 9,8 m (32' 2") 12,3 m (40' 4") 435,6 cm (1711/2") –61,4 cm (–2411/64") ±197,4 cm (±77 250" (635 cm) 553 cm (218") 311 cm (123") 8,2 m (26' 11") 10,2 m (33' 6") 363,0 cm (142 29/32") –51,2 cm (–20 5/32") ±164,5 cm (±6449/64") 225" (572 cm) 498 cm (196") 280 cm (110") 7,4 m (24' 3") 9,2 m (30' 2") 326,7 cm (1285/8") –46,1 cm (–18 5/32") ±148,0 cm (±5817/64") 200" (508 cm) 443 cm (174") 249 cm (98") 6,5 m (21' 4") 8,2 m (26' 11") 290,4 cm (114

/64") –40,9 cm (–167/64") ±131,6 cm (±5113/16") 150" (381 cm) 332 cm (131") 187 cm (74") 4,9 m (16' 1") 6,1 m (20' ) 217,8 cm (853/4") –30,7 cm (–123/32") ±98,7 cm (±38 133" (338 cm) 294 cm (116") 166 cm (65") 4,3 m (14' 1") 5,4 m (17' 9") 193,1 cm (761/32") –27,2 cm (–1045/64" 106" (269 cm) 235 cm (92") 132 cm (52") 3,5 m (11' 6") 4,3 m (14' 1") 153,9 cm (6019/32") –21,7 cm (–835/64") ±69,7 cm (±277/16") 100" (254 cm) 221 cm (87") 125 cm (49") 3,3 m (10'10") 4,1 m (13' 5") 145,2 cm (5711/64") –20,5 cm (–85/64") ±65,8 cm (±25

92" (234 cm) 204 cm (80") 115 cm (45") 3,0 m (9' 10") 3,7 m (12' 2") 133,6 cm (5219/32") –18,8 cm (–713/32") ±60,5 cm (±23 84" (213 cm) 186 cm (73") 105 cm (41") 2,7 m (8' 10") 3,4 m (11' 2") 122,0 cm (481/32") –17,2 cm (–649/64") ±55,3 cm (±2149/64") 72" (183 cm) 159 cm (63") 90 cm (35") 2,3 m (7' 7") 2,9 m (9' 6") 104,6 cm (413/16") –14,7 cm (–525/32") ±47,4 cm (±18 60" (152 cm) 133 cm (52") 75 cm (29") 1,9 m (6' 3") 2,4 m (7'10") 87,1 cm (3419/64") –12,3 cm (–427/32") ±39,5 cm (±15 40" (102 cm) 89 cm (35") 50 cm (20") 1,3 m (4' 3") 1,6 m (5' 3") 58,1 cm (22

Distanza inferiore dal centro della lente alla parte inferiore dell’immagine (cm/pollici)

H2:

Distanza superiore dal centro della lente alla parte inferiore dell’immagine (cm/pollici)

W: Distanza dal centro della lente al centro dell’immagine [cm/pollici]

Formula del formato dell’immagine e della distanza di proiezione

[m/cm]

L1 (m) = L2 (m) = H1 (cm) = H2 (cm) = W (cm) = ±

[Piedi/pollici]

L1 (piedi) = L2 (piedi) = H1 (pollici) = H2 (pollici) = W (

pollici

/8") –8,2 cm (–315/64") ±26,3 cm (±10

0,0329χ – 0,035 0,041χ – 0,035

1,452

– 0,2047

0,6579

(0,0329χ – 0,035) / 0,3048 (0,041χ – 0,035) / 0,3048

1,452χ / 2,54 – 0,2047χ / 2,54

) = ±0,6579χ / 2,54

Distanza dal centro della lente al centro

dell'immagine [W]

Distanza dal centro della lente al centro

dell’immagine [W]

) ±87,5 cm (±34

/64")

/32")

/64")

/32")

/64")

/32")

/16")

/32")

/64")

dello schermo

Impostazione

Nota

• Può essersi verificato un errore di ± 3% nei valori sopra.

• I valori con il segno meno (

) indicano la distanza dal centro dell’obiettivo sotto la parte inferiore dell’immagine.

Impostazione dello schermo

Proiezione di un’immagine capovolta

Proiezione da dietro lo schermo

■ Posizionare uno schermo trasparente tra il proiettore e il

pubblico.

■ Invertire l’immagine impostando “Retro” nel “Modo PRO”.

(Fare riferimento alla pagina 49.)

Quando l'immagine viene proiettata da dietro lo schermo tramite l'impostazione predefinita.

▼

Display visualizzato sullo schermo

Pubblico

Schermo trasparente

Proiezione usando uno specchio

■

Posizionare uno specchio (tipo normale piatto) davanti all’obiettivo.

■ Quando lo schermo trasparente è situato tra lo specchio e il

pubblico, selezionare “Fronte” nel menu “Modo PRO”. (Fare riferimento alla pagina 49.) Quando lo specchio è situato dal lato del pubblico, selezionare

■

“

Retro” nel menu “Modo PRO”. (Fare riferimento alla pagina 49.)

Pubblico

Impostare su “Fronte”

Schermo trasparente

Specchio

Pubblico

Impostare su “Retro”.

Specchio

Informazioni

• Quando usate uno specchio, assicuratevi di posizionare

attentamente sia il proiettore che lo specchio in modo tale che la luce non arrivi direttamente negli occhi del pubblico.

Installazione in soffitto

■

Vi raccomandiamo di usare la staffa opzionale per il montaggio al soffitto della Sharp per quest’installazione. Prima di installare il proiettore, rivolgetevi al più vicino rivenditore autorizzato dalla Sharp o centro assistenza per ottenere la staffa per il montaggio al soffitto (venduta separatamente).

•

Staffa di montaggio al soffitto AN-B10T, suoi tubi di prolunga ANTK201 e AN-TK202 (per paesi all’infuori degli Stati Uniti).

■ Assicurarsi di regolare la posizione del proiettore secondo la

distanza (H) dalla posizione centrale dell’obiettivo (fare riferimento alla pagina 57) al bordo inferiore dell’immagine quando si monta il proiettore nel soffitto.

■ Non montare il proiettore capovolto.

Impostare su “Retro”.

▼

Display visualizzato sullo schermo

L’immagine è invertita.

Per trasportare il proiettore

Come usare la borsa a tracolla

Nel trasportare il proiettore, fissare il coprilente e il blocco della lente alla lente e collocare il proiettore nel contenitore fornito con il prodotto.

1 Aprire il coperchio della borsa

a tracolla.

Rimuovere il rivestimento interno dalla borsa a tracolla e piegatelo nella direzione delle frecce.

3 Reinstallare il rivestimento

interno nella borsa a tracolla.

Informazioni

•

Assicurarsi di inserire il cuscinetto interno per proteggere l’obiettivo ed il proiettore.

4 Posizionare il proiettore e gli

accessori nella borsa a tracolla.

Informazioni

•

Assicurarsi di avere fissato il coprilente e il blocco per la lente per proteggere la lente. (Fare riferimento alla pagine 10 e 11)

• Assicurarsi che il proiettore sia sufficientemente raffreddato prima di inserirlo nella borsa.

Informazioni

•

Questa borsa a tracolla serve solo per conservare e trasportare il proiettore.

•

La spedizione del proiettore in una borsa a tracolla come pacchetto può causare danni al proiettore. Se spedite il proiettore nella borsa a tracolla come pacchetto, assicuratevi di inserirlo in una scatola molto robusta piena di materiale di protezione per evitare eventuali danni.

•

Non esponete la borsa a tracolla o il proiettore alla luce diretta del sole, alle fonti di calore o nell’automobile parcheggiata. La borsa a tracolla o il proiettore possono cambiare colore o deformarsi.

Coprilente

Regolare la tracolla.

Blocco della lente

Appendice

Manutenzione

Pulizia del proiettore

■ Assicurarsi di scollegare il cavo di alimentazione prima di pulire il proiettore.

■ L’involucro e il pannello operativo sono di plastica. Evitare di usare benzene o acquaragia, poiché queste sostanze possono danneggiare l’involucro.

■ Non usare sostanze volatili, ad esempio spray insetticida sul proiettore. Non fissare oggetti in gomma o plastica sul proiettore per un lungo periodo. Gli effetti di certe sostanze sulla plastica può causare danni alla qualità o alla rifinitura del proiettore.

Acuaragia

Cera

■ Rimuovere la sporcizia delicatamente con un panno morbido in flanella.

t d

lic

Pulizia dell’obiettivo

■ Usare un soffiatore disponible in commercio oppure un fazzoletto di pulizia (per occhiali e obiettivi) per pulire l’obiettivo. Non usare nessun tipo di prodotti di pulizia liquidi, poiché possono rimuovere il rivestimento superficiale dell’obiettivo.

■ Siccome la superficie dell’obiettivo si danneggia con grande facilità, assicurarsi di non graffiare o colpire l’obiettivo.

tto

i p

liz

Pulizia della valvola di scarico e di aspirazione

■ Usare un aspirapolvere per rimuovere la polvere dalla valvola di scarico e la valvola di aspirazione.

Detergente delicato di

luitocion acqua

■ Se risultasse difficile rimuovere la sporcizia, inumidire un panno con un detergente delicato diluito con acqua, strizzare il panno bene e poi strofinare il proiettore. Dei detergenti per pulizia troppo forti potrebbero sbiadire, deformare, o danneggiare la copertura del proiettore. Assicurarsi di testarlo su una piccola, incospicua area del proiettore prima dell’uso.

Sostituzione del filtro dell’aria

" Vista inferiore

•

Questo proiettore è munito di filtri dell’aria per assicurare una condizione di funzionamento ottimale del proiettore.

•

I filtri dell’aria devono essere puliti ogni 100 ore d’uso. Pulire i filtri con una maggiore frequenza se il proiettore viene utilizzato in un ambiente polveroso o fumoso.

•

Contattare il rivenditore autorizzato di proiettori Sharp di zona o il centro di assistenza per sostituire il filtro (PFILDA010WJZZ) quando non è più possibile pulirlo.

Pulizia e sostituzione del filtro dell’aria inferiore

1 Premere sul proiettore

STANDBY

sul telecomando per mettere il proiettore nel modo di attesa.

• Attendere fino a quando la ventola di raffreddamento non si ferma.

Filtro dell’aria (non rimovibile)

Appendice

" Vista posteriore

Filtro dell’aria

Tasto STANDBY

STANDBY

Tasto STANDBY

Scollegare il cavo di alimentazione.

• Scollegare il cavo di alimentazione dalla presa CA.

3 Rimuovere il coperchio del filtro.

• Capovolgere il proiettore. Allentare la vite di servizio (1) che assicura il coperchio del filtro. Premendo la linguetta, rimuovere il coperchio del filtro (2).

Presa CA

Linguetta

Vite di servizio dell’utente

(per il coperchio del filtro)

Appendice

Sostituzione del filtro dell’aria

4 Rimuovere il filtro dell’aria.

• Afferrare il filtro dell'aria con le dita e sollevarlo dal coperchio.

5 Pulire il filtro dell’aria.

• Togliere la polvere dal filtro dell’aria e dal coperchio con la prolunga di un aspiratore.

6 Sostituire il filtro dell’aria.

• Inserire il filtro dell'aria al di sotto delle linguette del coperchio del filtro.

Riposizionare il coperchio del filtro.

• Allineare la linguetta del coperchio del filtro e collocarla in posizione premendola per chiuderla (1). Quindi stringere la vite di servizio (2) per fissare il coperchio del filtro.

Nota

• Verificare che il coperchio del filtro sia installato correttamente. L’alimentazione non viene attivata se il coperchio non è installato correttamente.

• Se nel filtro dell’aria inferiore (non asportabile) si raccoglie della polvere o dello sporco, pulire il filtro con il tubo flessibile di un aspirapolvere.

Linguetta

Vite di servizio dell’utente

(per il coperchio del filtro)

Indicatori manutenzione

■ Le spie di avvertimento sul proiettore indicano problemi all’interno dello stesso.

■ Se si verifica un problema, si illumina di rosso l’indicatore avvertimento temperatura o quello lampada

e il proiettore passa nel modo di attesa. Una volta che il proiettore si trova nel modo di attesa, seguire le procedure qui sotto.

Indicatore avvertimento temperatura

Indicatore lampada

Indicatore di alimentazione

Sull’indicatore avvertimento temperatura

Se la temperatura all’interno del proiettore aumenta, a causa del blocco delle ventole dell’aria o della posizione delle impostazioni,“ inferiore sinistro dell’immagine. Se la temperatura dovesse continuare a salire, la lampada si spegnerà e l'indicatore avvertimento temperatura si illuminerà, il ventilatore di raffreddamento funzionerà per altri 90 secondi e poi il proiettore si troverà nel modo di attesa. Dopo la visualizzazione dell’indicazione

“

”, dovete effettuare le seguenti

misure.

”si illumina nell’angolo

Sull’indicatore lampada

■ La durata della lampada è dello 0% quando l’unità viene utilizzata per circa

4.000 ore in “Modo eco” o per circa 2.000 in “Modo normale” (vedere pagina 43).

■ Quando il periodo di durata rimanente della lampada è del 5% o inferiore, “ (giallo) verrà visualizzato sullo schermo. Quando la percentuale diventa 0%, “ ” cambia in “ spegne automaticamente e quindi anche il proiettore passa nel modo di attesa. A questo punto, si illumina di rosso l’indicatore sostituzione lampada.

■ Se cercate di accendere il proiettore una quarta volta senza sostituire la lampada, il proiettore rimarrà spento.

” (rosso), la lampada si

”

Indicatore di manutenzione

Normale

Indicatore

avvertimento

temperatura

Indicatore

lampada

Indicatore di

alimentazione

Non si illumina

Verde illuminato

Ver de

lampeggia

quando la

lampada è in

fase di

riscaldamento.

Verde

illuminato/

Rosso

illuminato

Anomalo

Rosso illuminato/ Attesa

Rosso illuminato

Rosso illuminato Attesa

lampeggiante

Rosso

Condizione

La temperatura interna è eccessivamente alta.

Tempo di cambiare la lampada.

Non si illumina la spia.

L'indicatore di alimentazione lampeggia in rosso quando il proiettore è acceso.

Problema Possibile soluzione

•

Fori di aspirazione bloccati

•

Guasto del ventilatore di raffreddamento

•

Guasto del circuito interno

•

Presa d’aria otturata

•

La durata della lampada residua scende al 5% o meno.

• Lampada saltata

• Guasto del circuito

della lampada

• Il coperchio del filtro o dell'unità lampada è aperto.

Cambiare la posizione del proiettore in un’area con una corretta ventilazione.

•

Pulire il filtro dell’aria del proiettore. (Fare riferimento alla pagina 61.)

•

Portare il suo proiettore al più vicino rivenditore autorizzato Sharp o centro di servizio (fare riferimento alla pagina

73) per i lavori di riparazione.

•

Sostituire la lampada procedendo con attenzione. (Fate riferimento alla pagina 66.)

•

Portare il suo proiettore al più vicino rivenditore autorizzato Sharp o centro di servizio (fare riferimento alla pagina 73) per i lavori di riparazione e per la sostituzione della lampada.

•

Fare attenzione nel rimpiazzare la lampada.

•

Installare i coperchi in modo ben saldo.

•

Se l'indicatore di alimentazione lampeggia ed è di colore rosso quando il coperchio del filtro e quello dell'unità lampada sono installati correttamente, rivolgersi al rivenditore autorizzato Sharp o centro di servizio più vicino.

Appendice

Indicatori manutenzione

Informazioni

• Se si illumina l’indicatore avvertimento temperatura e il proiettore passa nel modo di attesa, seguire la lista delle soluzioni possibili riportata nella pagina precedente e aspettare che si raffreddi completamente il proiettore prima di collegare il cavo di alimentazione e di riaccendere il proiettore. (Almeno 5 minuti.)

• Se si spegne la corrente per un breve momento, a causa di un’interruzione nell’erogazione dell’elettricità o per altri motivi, mentre si utilizza il proiettore e l’alimentazione viene ripristinata immediatamente dopo, l’indicatore lampada si illumina di rosso e la lampada potrebbe non essere accesa. In tal caso, scollegare il cavo di alimentazione dalla presa CA, sostituire il cavo di alimentazione nella presa CA, quindi riaccendere di nuovo la corrente.

• Se si desidera pulire le valvole dell’aria durante la proiezione, assicurarsi di aver messo il proiettore nel modo di attesa. Dopo l’arresto del ventilatore di raffreddamento, pulire le valvole.

• La ventola di raffreddamento mantiene costante la temperatura interna del proiettore. Questa funzione viene controllata automaticamente. Durante il funzionamento il rumore emesso dalla ventola di raffreddamento può cambiare in base alla variazione della velocità della ventola. Questo comportamento non è indice di un funzionamento errato.

• Non scollegare il cavo di alimentazione dopo che il proiettore è passato nel modo di attesa e durante l’azione del ventilatore di raffreddamento. Il ventilatore di raffreddamento gira per 90 secondi.

Riguardante la lampada

Lampada

■ Si consiglia di sostituire la lampada (in vendita separatamente) quando la durata residua raggiunge

il 5% o meno, oppure quando si nota un significativo deterioramento della qualità dei colori e delle immagini. La durata della lampada (percentuale) può essere controllata con la visualizzazione a video. Fate riferimento alla pagina 41.

■ Per la sostituzione della lampada contattate un rivenditore autorizzato della Sharp o un centro di

servizio.

NOTA IMPORTANTE PER I CLIENTI USA:

La lampada in dotazione con questo proiettore è protetta da una garanzia di 90 giorni per i componenti e le prestazioni. Tutti i lavori di servizio di questo proiettore sotto garanzia, compresa la sostituzione della lampada, vanno fatti dal rivenditore autorizzato dalla Sharp o dal centro di servizio. Per ulteriori informazioni sul nome del più vicino rivenditore autorizzato dalla Sharp o centro di servizio, chiamate il numero verde: 1-888-GO-SHARP (1-888-467-4277).

Precauzioni riguardanti la lampada

■ Questo proiettore utilizza una lampada pressurizzata a mercurio. Un forte suono potrebbe indicare

un guasto alla lampada. Il guasto della lampada potrebbe essere attribuito a diverse fonti, come ad esempio: shock eccessivo, raffreddamento improprio, graffi alla superficie della lampada a causa di un uso incorretto. Il periodo di tempo che separa la lampada dalla sua stessa rottura varia a seconda della lampada e/o della condizione e della frequenza di uso. È importante notare che un guasto può risultare essere spesso la rottura del bulbo.

■ Quando l’indicatore sostituzione lampada e l’icona sullo schermo si illuminano o lampeggiano, è

raccomandabile sostituire la lampada immediatamente, anche se la lampada appare funzionare correttamente.

■ Se si dovesse rompere la lampada, le particelle di vetro potrebbero disperdersi nella lampadina o il

gas della lampada potrebbe diffondersi nella stanza dalle ventole di areazione. Dato che il gas della lampada include mercurio, ventilate la stanza in maniera buona se si dovesse rompere la lampada ed evitate tutte le esposizoni al gas emesso. In caso di esposizione del gas, consultate un medico al più presto possibile.

■ Se si dovesse rompere la lampada, c’è anche una possibilità che le particelle si diffondano nel

proiettore. In questo caso, vi consigliamo di contattare un rivenditore autorizzato della Sharp o un centro di servizio per rimuovere la lampada danneggiata e assicurare un funzionamento sicuro.

SOLTANTO NEGLI USA

Sostituzione della lampada

Attenzione

• Non rimuovete l’unità lampada immediatamente dopo l’utilizzo del proiettore. La lampada diventa molto calda e il contatto con lo stesso può causare scottature o altre lesioni.

• Aspettate almeno nun’ora dopo aver scollegato il cavo di alimentazione per lasciare raffreddare la superficie dell’unità lampada prima di rimuovere l’unità lampada.

■ Se la nuova lampada non si illumina dopo la sostituzione, portate il vostro proiettore al più vicino

rivenditore autorizzato dalla Sharp o centro di servizio per i lavori di riparazione. Acquistate una lampada di sostituzione del tipo BQC-PGB10S+11 dal più vicino rivenditore autorizzato dalla Sharp o centro di servizio. Poi sostituite la lampada delicatamente seguendo le istruzioni fornite in questa sezione. Se desiderate potete far sostituire la lampada presso il più vicino rivenditore autorizzato della Sharp o presso un centro di servizio.

Appendice

Riguardante la lampada

Rimozione ed installazione dell’unità lampada

Informazioni

• Assicurarsi di rimuovere l’unità lampada usando la maniglia. Assicurarsi di non toccare la superficie di vetro dell’unità lampada o la parte interna del proiettore.

• Per evitare di farvi male o di causare danni alla lampada, assicurarsi di seguire attentamente i passi qui sotto. Ad eccezione di quelle dell'unità lampada e del

•

relativo coperchio, evitare di allentare le altre viti.

• Fare riferimento al manuale d’installazione in dotazione con l’unità lampada.

1 Premere sul proiettore

STANDBY

sul telecomando per

mettere il proiettore nel modo di attesa.

•

Attendere fino a quando la ventola di raffreddamento non si ferma.

Attenzione!

• Non rimuovere l’unità lampada dal proiettore immediatamente dopo l’uso. La lampada è molto calda e può causare ustioni o lesioni alle persone.

Unità lampada

Tasto STANDBY

BQC-PGB10S+11

STANDBY

Tasto STANDBY

Scollegare il cavo di alimentazione.

• Scollegare il cavo di alimentazione dalla presa CA.

• Lasciare la lampada fino a quando si è raffreddata completamente (1 ora circa).

3 Cambiare il filtro dell’aria.

• Cambiare il filtro dell’aria quando si installa l’unità lampada (vedere le pagine 61 e 62).

4 Rimuovere il coperchio

dell'unità lampada.

• Capovolgere il proiettore. Allentare la vite di servizio (1) che assicura il coperchio dell'unità lampada. Premendo la linguetta, rimuovere il coperchio dell'unità lampada (2).

Presa CA

Vite di servizio

dell’utente (per il coperchio dell’unità lampada)

Linguetta

5 Rimuovere l’unità lampada.

•

Allentare le viti di fissaggio dall’unità lampada. Tenere l’unità lampada per la maniglia e tiratela nella direzione della freccia. A questo punto mantenere l’unità lampada in posizione orizzontale e non inclinarla.

6 Inserire la nuova unità lampada.

• Premere l’unità lampada fermamente nello scomparto dell’unità lampada. Serrare le viti di fissaggio.

Riposizionare il coperchio dell'unità lampada.

•

Allineare la linguetta del coperchio dell'unità lampada (1) e collocarla in posizione premendola per chiuderla (2). Quindi stringere la vite di servizio (3) per fissare il coperchio dell'unità lampada.

Maniglia

Vite di fissaggio

Informazioni

• Se l'unità lampada e il relativo coperchio non sono installati correttamente, anche se il cavo di alimentazione è collegato non sarà possibile accendere il proiettore.

Ripristino del timer della lampada

Azzerare il timer della lampada dopo la sostituzione della lampada.

Collegare il cavo di alimentazione.

• Collegare il cavo di alimentazione nella presa CA del proiettore.

Azzerare il timer della lampada.

•

Tenendo premuti contemporaneamente, premere e

nel proiettore.

•

Appare l’indicazione “LAMP 0000H” sul display, indicando così che è stato azzerato il timer della lampada.

Informazioni

•

Assicurarsi di ripristinare il timer della lampada solo alla sostituzione della lampada. Se si azzera il timer della lampada continuando ad usare la stessa lampada, quest’ultima si può danneggiare o scoppiare.

Presa CA

Tasto ON

Vite di servizio

dell’utente (per il coperchio dell’unità lampada)

Tasti

volume

Appendice

Tasto AUTO SYNC

Assegnazioni dei pin di collegamento

Terminale dei segnali INGRESSO1 e uscita RGB: connettore femmina D-sub mini a 15 pin

Ingresso RGB

1. Input video (rosso)

2. Input video (verde/sinc su verde)

3. Input video (blu)

4. Non collegato

5. Non collegato

6. Terra (rosso)

7. Terra (verde/sinc su verde)

8. Terra (blu)

9. Non collegato

10. GND (terra)

11. Non collegato

12. Dati bidirezionali

13. Segnale sinc orizzontale: Livello TTL

14. Segnale sinc verticale: Livello TTL

15. Clock dati

Terminale RS-232C: Mini connettore femmina DIN a 9 pin

N. pin Segnale Nome I/O Riferimento

1 Non collegato 2 RD Dati di ricevimento Ingresso Collegato al circuito interno 3 SD Dati di invio Uscita Collegato al circuito interno 4 Non collegato 5 SG Massa segnale Collegato al circuito interno 6 Non collegato 7 RS Collegato al perno 8 8 CS Collegato al perno 7 9 Non collegato

Adattatore DIN-D-sub RS-232C: connettore maschio D-sub a 9 pin

N. pin Segnale Nome I/O Riferimento

Ingresso componenti

(CR)

1. P

2. Y

3. PB (CB)

4. Non collegato

5. Non collegato

6. Terra (P

7. Terra (Y)

8. Terra (P

9. Non collegato

10. Non collegato

11. Non collegato

12. Non collegato

13. Non collegato

14. Non collegato

15. Non collegato

)

Nota

• Il perno 8 (CS) e il perno 7 (RS) sono messi in cortocircuito all’interno del proiettore.

Ollegamento consigliato del cavo RS-232C: connettore femmina D-sub a 9 pin

N. pin Segnale N. pin Segnale

1CD 1 CD

2RD 2 RD 3SD 3 SD 4ER 4 ER 5SG 5 SG 6DR 6 DR 7RS 7 RS 8CS 8 CS 9CI 9 CI

Nota

• A seconda dell’apparecchiatura di controllo usata, potrebbe essere necessario collegare il perno 4 e il perno 6 all’apparecchiatura di controllo (ad esempio PC).

Proiettore

N. pin

4 5 6

N. pin

4 5 6

RS-232C Caratteristiche tecniche e impostazioni del comando

Comando PC

Un computer può essere usato per controllare il proiettore, collegando un cavo di controllo seriale RS-232C (tipo incrociato, in vendita separatamente) al proiettore. (Per maggiori informazioni riguardanti il collegamento, fare riferimento alla pagina 54.)

Condizioni per la comunicazione

Configurare le impostazioni della porta seriale del computer in modo da abbinarle a quelle della tabella. Formato segnale: Conforme allo standard RS-232C. Bit di parità : Nessuno Velocità di trasmissione: 9.600 bps Stop bit: 1 bit Lunghezza dati: 8 bit Controllo flusso: Nessuno

Formato base

I comandi del computer vengono inviati nel seguente modo: comando, parametro e codice di ritorno. Dopo che il proiettore elabora il comando dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando a 4 cifre Parametro a 4 cifre

Formato codice risposta

Risposta normale

O K E R R

Codice ritorno (0DH)

Risposta problema (errore di comunicazione o comando sbagliato)

Informazioni

• Durante l'utilizzo del proiettore tramite i comandi RS-232C da un computer, attendere per almeno 30 secondi dopo avere acceso il sistema prima di trasmettere i comandi.

• Quando viene inviato più di un codice, inviare ciascun comando solo dopo che il codice di risposta per il comando precedente del proiettore è stato verificato.

Codice ritorno (0DH)

Codice ritorno (

0DH)

Comandi

Esempio: Quando accendete il proiettore, selezionate le seguenti impostazioni.

POWR _ 1__

CONTENUTO COMANDO

Attesa

Accensione INGRESSO 1 INGRESSO 2 INGRESSO 3 INGRESSO 1 Tipo segnale : Autom. INGRESSO 1 Tipo segnale : RGB INGRESSO 1 Tipo segnale : Componente

Tempo di utilizzo della lampada (ore) Tempo di attività della lampada restante (percentuale)

Stato della Lampada

Stato dell’unità

PULSANTI & CHIAVE TELECOMANDO

Controllo Nome Modello

AV mute Disattivazione AV mute Attivazione

Avvio Sinc Auto

COMANDO

W W

G E E S S S T T P B

A B B J

PARAMETRO

OK o ERR

0~9999

0~100

0:Attivazione, 1:Disattivazione, 2:Ritenta, 3:Attendere, 4:Errore Lampada

0: Normale, 1: Altezza Temp., 2: Err. Ventilatore,

4: Err. del coperchio del filtro o della lampada 8: Attività della lampada 5% o meno, 16: Lamp. bruciata, 32: Lamp. Spenta, 64: Temp. inusualmente alta

PROJECTOR NAME

OK o ERR

→ ←

RITORNO

Nota

•

Se appare una bassa sottoscritta (_) nella colonna dei parametri, immettere uno spazio. Se appare un asterisco (*), immettere un valore nell’intervallo indicato tra parentesi sotto la voce CONTENUTO COMANDO.

ProiettoreComputer

Appendice

Scheda di compatibilità del computer

Computer

• Supporto a segnale multiplo

Frequenza orizzontale: 15–70 kHz, Frequenza verticale: 43–85 Hz, Pixel Clock: 12–108 MHz

• Compatibile con il segnale di sicnronizzazione sul verde

• Compatibile con SXGA+ , SXGA e XGA in compressione intelligente

• Tecnologia di compressione intelligente e sistema di espansione

La seguente, è una lista di modi conformi alla VESA. Nonostante ciò, questo proiettore supporta altri segnali che non appartengono agli standard VESA.

Frequenza verticale

(Hz)

60 70 85 60 70 85 60 70 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 43 50 60 70 75 85 60 70 75 60 60 67 75 75 75

DisplayPC/MAC/WS Risoluzione Standard VESA

✔

Sopra scala

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

Compressione intelligente

Vero

Compressione

intelligente

Sopra scala

MAC 13" MAC 16" MAC 19" MAC 21"

VGA

SVGA

XGA

SXGA

SXGA+

VGA

SVGA

XGA

SXGA

640 × 350

640 × 400

720 × 350

720 × 400

640 × 480

800 × 600

1.024 × 768

1.152 × 864

1.280 × 1.024

1.400 × 1.050 640 × 480 832 × 624

1.024 × 768

1.152 × 870

Frequenza orizzontale

(kHz)

27,0 31,5 37,5 27,0 31,5 37,9 27,0 31,5 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 35,5 40,3 48,4 56,5 60,0 68,7 55,0 66,2 67,5 64,0 64,0 34,9 49,7 60,2 68,7

Nota

• Questo proiettore potrebbe non essere in grado di far apparire delle immagini dal computer notebook nel modo simultaneo (CRT/LCD). In questo caso, spegnere il display LCD sul computer notebook e fate uscire i dati del display nel modo “solamente CRT”. Dettagli su come cambiare i modi del display possono essere trovati nel manuale operativo del vostro computer notebook. Quando questo proiettore riceve segnali dal formato 640

•

350 VESA VGA , “640

400” apparirà sullo schermo.

• Durante la proiezione del segnale RGB di interlacciamento tramite INGRESSO 1 con “Tipo segnale” impostato su “Autom.” o “RGB”, è possibile che l’immagine non venga proiettata nella maniera desiderata. In tal caso, selezionare INGRESSO 2 (S-Video) o INGRESSO 3 (Video).

DTV

Segnale Frequenza verticale (Hz)Frequenza orizzontale (kHz)

480I 480P 540P

580I 580P 720P

1035I 1035I 1080I 1080I

15,7 31,5 33,8 15,6 31,3 45,0 28,1 33,8 28,1 33,8

60 60 60 50 50 60 50 60 50 60

Localizzazione dei guasti

Problema

Nessuna immagine e

nessun suono, oppure il

proiettore non si avvia.

Il suono viene riprodotto ma

non appare l’immagine.

I colori sono sbiaditi o di

cattiva qualità.

L’immagine è offuscata;

appaiono delle interferenze.

Controllo

•

Il cavo di alimentazione del proiettore non è stato collegato alla presa murale.

• È spenta la corrente del dispositivo esterno collegato.

• È errato il modo d’entrata selezionato.

• La funzione AV MUTE è attivata.

•

I cavi sono stati collegati erratamente al pannello laterale del proiettore.

• Sono scariche le batterie del telecomando.

•

L’uscita esterna non è stata impostata durante il collegamento del computer notebook.

• Il coperchio del filtro o dell’unità lampada non è installato correttamente.

•

Cavi collegati in modo sbagliato al panello del pannello del proiettore.

• La regolazione “Luminos.” è impostata al minimo.

• La regolazione dell’immagine è impostata in modo errato.

(Solo entrata video)

• Il sistema d’entrata video è stato impostato in modo errato. (Solo INGRESSO 1)

• Il tipo di segnale d’entrata (RGB/componente) è impostato in modo errato.

• Regolare la messa a fuoco.

• La distanza di proiezione eccede il campo di messa a fuoco.

(Solo per l’entrata del computer)

• Effettuare le regolazioni “Sinc.fine”. (regolazione “Clock”)

• Effettuare le regolazioni “Sinc.fine”. (regolazione “Fase”)

• Possono essere visualizzate delle interferenze a seconda del

tipo di computer.

• I cavi sono stati collegati in modo errato sul pannello laterale del proiettore.

• Il volume è al minimo.

Pagina

—

23 24

51-55

15 51

61, 66

51-55

19 57

39 39

—

51-55

Appare l’immagine ma

non si sente il suono.

A volte si sente un

suono anomalo

dall’involucro.

L’indicatore Manutenzione

si illumina.

Non è possibile

accendere o mettere nel

modo di attesa l’unità

utilizzando i tasti ON o

STANDBY sul proiettore.

• Se l’immagine è normale, il suono dipende dalla riduzione dell’involucro dovuto agli sbalzi di temperatura nella stanza. Questo non influirà sulle prestazioni o sul funzionamento.

• Fare riferimento alla sezione “Indicatori manutenzione”.

• E’ stato impostato il livello di bloccaggio dei tasti .

Se il bloccaggio dei tasti è impostato su attivo ON, sono bloccati tutti i tasti.

—

Appendice

Localizzazione dei guasti

L’immagine è verde nel

COMPONENTE

INGRESSO 1.

L’immagine è rosa (non

verde) in INGRESSO 1

RGB.

L’immagine è scura.

L’immagine è troppo

chiara e biancastra.

• Cambiare l’impostazione del tipo di segnale d’entrata.

• Lampeggia in rosso l’indicatore lampada. Sostituire la lampada.

• La regolazione dell’immagine è impostata in modo errato.

ControlloProblema Pagina

63 36

Per l’assistenza SHARP

Se sorgono dei dubbi durante l’impostazione o l’utilizzo di questo proiettore, fate prima riferimento alla sezione “Localizzazione dei guasti” alle pagine 71 e 72. Se questo manuale di istruzioni non basta per risolvere il problema, rivolgetevi al Reparto di servizio del vostro rivenditore autorizzato della SHARP elencato di seguito.

Stati Uniti Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Canada Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

Messico Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

America latina Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Germania Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Regno Unito Sharp Electronics (U.K.) Ltd.

0161-205-2333 custinfo@sharp-uk.co.uk http://www.sharp.co.uk

Italia Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Francia Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Australia Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Nouva Zelanda Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharpnz.co.nz

Singapore Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malesia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

U.A.E. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Spagna Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Svizzera Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Svezia Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Austria Sharp Electronics Austria (Ges.m.b.H.)

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Tailandia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Corea Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

India Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

Appendice

Specifiche

Tipo di prodotto

Modello

Sistema video

Metodo di visualizzazione

Display a cristalli liquidi

Obiettivo

Lampada di proiezione

Segnale di ingresso/uscita

componente

(INPUT 1)

Risoluzione orizzontale

Segnale di ingresso/uscita RGB

del computer

(INPUT 1)

Segnale d’entrata S-video

(INPUT 2)

Segnale d’entrata video

(INPUT 3)

Segnale di controllo computer

(RS-232C)

Clock pixel

Frequenza verticale

Frequenza orizzontale

Segnale d’entrata audio

Uscita audio

Sistema di altoparlanti

Voltaggio nominale

Corrente d’entrata

Frequenza nominale

Consumo di corrente (normale)

Consumo di corrente (attesa)

Dispersione del calore

Temperatura operativa

Temperatura di magazzinaggio

Involucro

Frequenza del veicolo I/R

Dimensioni (circa)

Peso (circa)

Accessori in dotazione

Ricambi

Proiettore LCD PG-B10S NTSC3.58/NTSC4.43/PAL/PAL-M/PAL-N/PAL-60/SECAM/ DTV480I/DTV480P/DTV540P/DTV580I/DTV580P/DTV720P/DTV1035I/DTV1080I/ DTV1080 Display a cristalli liquidi × 3, metodo a otturatore ottico RGB Formato del pannello: 0,55" (14,0 mm)(8,5 [A] × 11,2 [L]mm) Numero di punti: 480.000 punti (800 [A] × 600 [V]) 1–1,25 × obiettivo zoom, F1,6–1,9, f = 16,8–20,9 mm Lampada 130 W CA Connettore D-sub mini a 15 pin Y: 1,0 Vp-p, sinc negativo, 75 Ω terminato PB: 0,7 Vp-p, 75 Ω terminato PR: 0,7 Vp-p, 75 Ω terminato 520 linee TV (DTV720P) Connettore D-sub mini a 15 pin RGB separato/sinc nell’entrata anlogico di tipo verde: 0–0,7 Vp-p, positivo, 75 Ω terminato SEGNALE SINC ORIZZONTALE: Livello TTL (positivo/negativo) SEGNALE SINC VERTICALE: Come sopra Connettore DIN mini a 4 pin Y (segnale di luminanza): 1,0 Vp-p, sinc negativa, 75 Ω terminato C (segnale di crominanza): Scoppio 0,286 Vp-p, 75 Ω terminato Connettore RCA: VIDEO, video composto, 1,0 Vp-p, sinc negativa, 75 Ω terminato

connettore DIN mini a 9 pin

12–108 MHz 43–85 Hz 15–70 kHz ø3,5 mm Presa mini: AUDIO, 0,5 Vrms, più di 22 kΩ (stereo) 1,0 W (mono) 2,8 cm circolare ×1 CA 100–240 V 1,9 A 50/60 Hz 185 W (Modo normale)/170 W (Modo eco) 175 W (Modo normale)/160 W (Modo eco) 4 695 BTU/ora (Modo normale)/640 BTU/ora (Modo eco) 660 BTU/ora (Modo normale)/600 BTU/ora (Modo eco) Da 41°F a 95°F (da +5°C a +35°C) Da –4°F a 140°F (da –20°C a +60°C) Plastica 38 kHz 11 37/64" × 3 5/8" × 8 3/4" (294 (L) × 92 (A) × 222 (P) mm) (solo involucro principale) 11 39/64" × 4 11/64" × 9 11/32" (294,5 (L) × 105,8 (A) × 237 (P) mm) (incluso il piedino di regolazione e le parti sporgenti) 6,0 lbs. (2,7 kg) Telecomando, Due batterie R-6, Cavo di alimentazione per gli Usa, il Canada, ecc. (6', 1,8 m), Cavo di alimentazione per l’Europa, tranne il Regno Unito (6', 1,8 m), Cavo di alimentazione per il Regno Unito, Hong Kong e Singapore (6', 1,8 m), Cavo di alimentazione per l’Australia, Nuova Zelanda e Oceania (6', 1,8 m), Cavo RGB (9'10", 3,0 m), Borsa a tracolla, Coprilente (attaccato), Filtro dell’aria aggiuntivo, proiettore, Etichetta “QUICK GUIDE (Guida rapida)”, Manuale di istruzioni Unità lampada (Lampada/modulo gabbia)(BQC-PGB10S+11), Telecomando (RRMCGA187WJSA), Due batterie R-6 (formato “AA”, UM/SUM-3, HP-7, o simili), Cavo di alimentazione per gli Usa, il Canada, ecc. (QACCDA029WJPZ), Cavo di alimentazione per l’Europa tranne il Regno Unito (QACCVA006WJPZ), Cavo di alimentazione per il Regno Unito, Hong Kong e Singapore (QACCBA015WJPZ), Cavo di alimentazione per l’Australia, Nuova Zelanda e Oceania (QACCLA024WJPZ), Cavo RGB (QCNWGA012WJPZ), Borsa u tracolla (GCASNA009WJSA), Coprilente (CCAPHA017WEF5), Filtro dell’aria (PFILDA010WJZZ), ROM documentazione tecnica e manuale proiettore (UDSKAA039WJN1), Etichetta “QUICK GUIDE (Guida rapida)” (TLABZA439WJZZ), Manuale di istruzioni (TINS-B104WJZZ)

W (

I-50

CA di

100 V) -6 W (

CA di

240 V)

Blocco della lente

con una CA di con una CA di

(attaccato), CD-ROM documentazione tecnica e manuale

100 V 240 V

con una CA di con una CA di

Blocco della lente (SPAKXA333WJZZ), CD-

100 V 240 V

Per facilitare una politica di miglioramenti continui, la SHARP si riserva il diritto di cambiare il disegno e le caratteristiche per perfezionamenti senza preavviso. Le caratteristiche di prestazioni numericamente indicate sono valori nominali delle unità di produzione. Possono tuttaria verificarsi variazioni di valori rispetto ai suddetti nelle unità individuali.

Dimensioni

Unità: pollici (mm)

Vista laterale

(15)

(222)

Vista posteriore

Vista superiore

(294)

ø 65

Vista laterale

(64)

Vista anteriore

Vista inferiore

(194

(92)

(49,5)

(48,8)

(43,2)

(49,7)

(57)

(60,4)

(195,6)

(207,4)

(64,2)

(86,6)

(45)

(28,5)

(65)

, (99

(189

(206

Appendice

Glossario

Antifurto

Se non viene immesso il “codice chiave” corretto, il proiettore non funziona anche se i segnali vengono immessi.

Blocco tastiera

Modo che può bloccare i tasti operativi del proiettore per prevenire una regolazione non autorizzata degli stessi.

Bordo

Proietta un’immagine 4:3 interamente all’interno di uno schermo 16:9, mantenendo il rapporto di grandezza a 4:3.

Clock

La regolazione dell’orologio viene usata per regolare le interferenze verticali quando è errato il livello dell’orologio.

Compressione intelligente

Cambio formato ad alta qualità delle immagini con una risoluzione inferiore e superiore per armonizzare con la risoluzione originale del proiettore.

Correzione trapezoidale

Funzione per correggere in modo digitale un’immagine distorta quando il proiettore è posizionato ad un angolo, per togliere le irregolarità nelle immagini con deformazione trapezoidale e per comprimere l’immagine non solo orizzontalmente ma anche verticalmente mantenendo il rapporto 4:3.

Dot by dot

Modalità per proiettare le immagini con la risoluzione originale.

Fase

Lo spostamento della fase è uno spostamento temporizzato tra i segnali isomorfici con la stessa risoluzione. Quando è errato il livello di fase, l’immagine proiettata visualizza un lampeggio orizzontale.

Ridimensiona

Questa funzione vi permette di modificare o personalizzare il modo di visualizzazione dell’immagine per aumentare la qualità dell’immagine. Potete scegliere tra quattro modi diversi: NORMALE, DOT BY DOT, BORDO e STIRATURA.

Sinc. auto.

Ottimizza le immagini proiettate dal computer regolando automaticamente certe caratteristiche.

Spostamento lente

Funzione che consente di regolare la posizione dell’immagine proiettata tramite la leva di spostamento lente per orientare la lente di lato e verso l’alto o verso il basso (360°).

sRGB

Uno standard internazionale di riproduzione dei colori regolato dalla IEC (Commissione Elettrotecnica Internazionale). Dato che l’area colorata è stata fissata dall’IEC, i colori cambiano seguendo le caratteristiche DLP, in modo che le immagini appaiano sul display in una tinta naturale basati su un immagine originale, quando “sRGB” è impostato su “Attivazione”.

Stiratura

Modo che allunga l’immagine 4:3 orizzontalmente per visualizzarla completamente su uno schermo 16:9.

Temp col (Temperatura dei colori)

Funzione che può essere usata per regolare la temperatura dei colori secondo il tipo di immagine inviata al proiettore. Diminuite la temperatura dei colori per visualizzare delle immagini più calde, rossastre per ottenere una tonalità naturale della pelle delle persone oppure aumentate la temperatura per creare dei toni più fredde, bluastre ed ottenere così un’immagine più chiara.

Fondo

Immagine dall’impostazione iniziale proiettata quando non viene emesso nessun segnale.

Gamma

Gamma e la funzione di aumento della qualità dell’immagine che offre un’immagine più ricca rendendo più chiare le parti scure dell’immagine senza alterare la luminosità delle parti chiare. Potete selezionare tra quattro modi diversi: STANDARD, PRESENTAZIONE, CINEMA e GIOCO.

Password

Una password viene impostata in modo che i cambiamenti non possono avvenire nell’impostazione “Antifurto”.

Rapporto di ingrandimento

Larghezza ed altezza dell’immagine. Il rapporto di grandezza normale del computer e dell’immagine video è 4:3. Ci sono anche immagini ampie con un rapporto di 16:9 e 21:9.

Indice

Accessori in dotazione .......................................... 9

Accessori opzionali ................................................ 9

Adattatore RS-232C DIN-D-sub ..........................54

Anello di messa a fuoco ...................................... 19

Antifurto ............................................................... 46

Batterie................................................................. 15

Blu ........................................................................36

Blocco della lente ................................................ 11

Blocco tastiera ..................................................... 29

BORDO ................................................................ 26

Borsa a tracolla .................................................... 59

Cavo di alimentazione ......................................... 55

Cavo RGB ............................................................ 51

Clock .................................................................... 39

Codice chiave ...................................................... 46

Colore .................................................................. 36

Colore menù ........................................................ 44

Connettore dello standard Kensington Security ..........

Contrasto ............................................................. 36

Coprilente ............................................................ 10

Correzione della deformazione trapezoidale ..........

Definizione ........................................................... 36

DOT BY DOT ....................................................... 26

Fase ..................................................................... 39

Filtro dell’aria ....................................................... 61

Fondo ................................................................... 42

Gamma ................................................................ 37

Indicatore avvertimento temperatura .................. 63

Indicatore di alimentazione.................................. 63

Indicatore lampada .............................................. 63

Info segnale ......................................................... 40

Lampada ..............................................................65

Leva di spostament della lente ............................ 20

Lingua (Lingua visualizzata sullo schermo) ........ 48

Luminos. .............................................................. 36

Manopola zoom ................................................... 19

Memoria ...............................................................38

Modi INGRESSO 1 – 3 ........................................ 23

Modi speciali ........................................................39

Modo eco ............................................................. 43

Modo PRO (Capovolgimento/Inversione delle immagini proiettate)

.. 49

Rapporto di ingrandimento .................................. 26

Regolazione dell’immagine ................................. 36

Regolazione posteriore ....................................... 22

Regolazioni delle immagini del computer ........... 39

Rosso ................................................................... 36

Sensore del telecomando.................................... 15

Sfumatura ............................................................ 36

Sinc.auto (Regolazione Sinc.auto.) ..................... 40

Sinc.fine ............................................................... 39

Sistema video ...................................................... 42

Sostituzione della lampada ................................. 65

Spegn. automatico............................................... 43

Spostaneento della lente ..................................... 20

sRGB ................................................................... 37

STIRATURA......................................................... 26

Tasti di regolazione .............................................. 32

Tasti ENLARGE ................................................... 28

Tasti volume ......................................................... 23

Tasto AUTO SYNC .............................................. 40

Tasto AV MUTE.................................................... 24

Tasto BACK ......................................................... 14

Tasto ENTER ....................................................... 33

Tasto FORWARD .................................................14

Tasto FREEZE ..................................................... 28

Tasto INPUT ........................................................ 23

Tasto KEYSTONE................................................ 24

Tasto MENU ......................................................... 32

Tasto ON .............................................................. 18

Tasto RESIZE ...................................................... 26

Tasto STANDBY .................................................. 25

Tasto UNDO ......................................................... 25

Telecomando ....................................................... 14

Temp col (Temperatura dei colori) ....................... 36

Terminale AUDIO INPUT ..................................... 51

Terminale INPUT 1 .............................................. 51

Terminale INPUT 2 .............................................. 52

Terminale INPUT 3 .............................................. 52

Terminale RGB OUTPUT .................................... 55

Terminale RS-232C ............................................. 54

Timer lam. (dur) ................................................... 41

Tipo segnale ........................................................ 38

Valvola di aspirazione .......................................... 60

Valvola di scarico ................................................. 60

Vert....................................................................... 39

Vis. OSD .............................................................. 41

NORMALE ........................................................... 26

Opzioni ................................................................. 41

Orizz..................................................................... 39

Password ............................................................. 45

PDF ........................................................................8

Piedino di regolazione anteriore.......................... 22

Posiz. menu ......................................................... 44

Presa CA.............................................................. 55

Pulsante HEIGHT ADJUST .................................22

Appendice

SHARP CORPORATION

Sharp PG-B10S User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduzione

Istruzioni per la consultazione del presente manuale di instruzioni

Indice

NORME DI SICUREZZA IMPORTANTI

Accessori

Nomenclatura

Proiettore (Vista anteriore e superiore)

Informazioni sugli indicatori del proiettore

Proiettore (Vista posteriore)

Terminali di INGRESSO/USCITA e apparecchiature collegabili principali

Telecomando (Vista anteriore)

Uso del telecomando

Campo disponibile

Installazione delle batterie

Dall’impostazione alla proiezione

Proiezione dell’immagine

Accensione del proiettore

Regolazione dell’obiettivo

Funzione di spostamento lente variabile

Regolazione della posizione dell’immagine proiettata

Uso del piede di regolazione

Attivazione del modo INGRESSO

Regolazione del volume

Correzione della deformazione trapezoidale

Modo di visualizzazione delle immagini

Attivazione/disattivazione del modo di visualizzazione delle immagini

Fermo immagine e zoom

Per fermare un’immagine mobile

Visualizzazione di una parte ingrandita dell’immagine

Funzione blocco tastiera

Blocco dei tasti operativi

Disattivazione della funzione blocco tastiera

Voci del menù

Uso dello schermo menù

Regolazione dell’immagine

Regolazione dell’immagine

Gamma (Correzione gamma)

sRGB (Impostazioni sRGB)

Regolazioni delle immagini del computer

Regolazione delle immagini del computer

Utilizzo del menu “Opzioni”

Password (Impostazione di una password)

Se si dimentica la password

Utilizzo del menu “Lingua”

Selezione della lingua visualizzata sullo schermo

Utilizzo del menu “Modo PRO”

Inversione dell’immagine proiettata

Collegamento del proiettore ad altri dispositivi

Prima di effettuare il collegamento

Potete collegare questo proiettore a:

Collegamento del proiettore al computer

Collegamento al componente video

Controllo del proiettore tramite un computer

Collegamento al monitor

Collegamento del cavo di alimentazione al proiettore

Impostazione dello schermo

Formato dello schermo e distanza di proiezione

Proiezione di un’immagine capovolta

Per trasportare il proiettore

Come usare la borsa a tracolla

Appendice

Manutenzione

Sostituzione del filtro dell’aria

Pulizia e sostituzione del filtro dell’aria inferiore

Indicatori manutenzione

Riguardante la lampada

Lampada

Precauzioni riguardanti la lampada

Sostituzione della lampada

Rimozione ed installazione dell’unità lampada

Ripristino del timer della lampada

Assegnazioni dei pin di collegamento

RS-232C Caratteristiche tecniche e impostazioni del comando

Scheda di compatibilità del computer

Localizzazione dei guasti

Per l’assistenza SHARP
