Sharp MX-2314N, MX-2614N, MX-3114N OPERATION MANUAL [da]

Download

Søgning baseret på hvad du ønsker at gøre

Søgning ved brug af indholdsfortegnelse

BETJENINGSVEJLEDNING

Søgning baseret på

Søgning ved brug af

hvad du ønsker at gøre

FREMSTILLE EN KOPI UDSKRIVE ET

DOKUMENT

SCANNE ET BILLEDE/

SENDE EN INTERNET-FAX

indholdsfortegnelse

FØR BRUG AF MASKINEN

KOPIMASKINE

PRINTER

SCANNER/INTERNET-FAX

DOKUMENTARKIVERING

SYSTEMINDSTILLINGER

GEMME ET JOB OG

GENBRUGE DET

SENERE

FEJLFINDING

VEDLIGEHOLDE

MASKINEN

Om denne betjeningsvejledning

FREMSTILLE EN KOPI

Spare ressourcer Reducere antallet

af fejlkopier

2013/04/04

Tilføje dato og

sidenumre

Andre nyttige funktioner

Samle udskrifter i

en brochure

Fremstille en kopi fra

denne type original

Fremstille en kopi på

denne type papir

Spare ressourcer

Kopiere flere sider over på

Kopiere på begge sider af papiret

Kopiere for- og bagside af et kort på én side

én side af et ark papir

Reducere antallet af fejlkopier

Kontrollere antallet af

Udskrive ét sæt kopier til korrekturlæsning

scannede sider før udskrivning

Fremstille en kopi fra denne type original

Originaler i flere farver og sort/hvid

Originaler i blandede størrelser

Indbundne originaler såsom bøger (én side ad gangen)

Flere originalsider, end der kan ilægges på én gang

Tykke originaler (skygger ved kanterne)

Bog eller brochure (fremstil modstillede sider)

Fremstille en kopi på denne type papir

Kuverter og andre specialmedier

Fanepapir Overhead

A3 bredt papir

Tilføje dato og sidenumre

2013/04/04

Tilføj datoen

Tilføje sidenummer

Tilføje et stempel

Tilføje tekst

ABCDEFG

Samle udskrifter i en brochure

Fremstille en hæftet brochure

Oprette en tom margen til hulning

Hæfte udkast

Hulle udkast

Andre nyttige funktioner

Funktioner anvendt til særlige formål

z Fremstille en kopi af arrangerede fotos z Fremstille en stor plakat z Fremstille en spejlvendt kopi z Kopiere over på midten af papiret z Fremstille en negativ kopi

Praktiske funktioner

z Brug af to maskiner samtidigt z Give prioritet til et kopieringsjob z Kontrollere status for et reserveret job z Indsætte omslag/skilleark i kopiudkast z Kopiere en tynd original z Justere farven

UDSKRIVE ET DOKUMENT

Spare ressourcer Udskrive uden en

computer

Udskrive på

denne papirtype

Andre nyttige funktioner

Tilføje tekst eller

et billede

Udskrive flotte

udskrifter

Samle udskrifter i

en brochure

Spare ressourcer

Udskrive på begge sider af papiret

Udskrive flere sider på én side af papiret

FTP

Udskrive uden en computer

Udskrive en fil på en FTP

Udskrive en fil fra en netværksmappe

Udskrive en fil fra en USB-hukommelsesenhed

Udskrive en fil gemt i maskinen

Udskrive flotte udskrifter

Udskrive så det passer til papirstørrelsen

Udskrive ved brug af farveindstilllinger, der er egnede til dataene

Vælg printertilstanden.

Justere lysstyrken og kontrasten

Fremhæve utydelig tekst og linjer

Samle udskrifter i en brochure

Fremstille en hæftet brochure

Oprette en tom margen til hulning

Udskrive flere sider på én side af papiret

Hæfte udkast

Hulle udkast

Udskrive på denne papirtype

Kuverter

Overhead Udskrive specifikke sider

Rotere billedet 180 grader

Fanepapir

på andet papir

Tilføje tekst eller et billede

Tilføje et vandmærke til udskriftsdata

Overlejring af fast form i udskriftsdata

Overlejring af et billede i udskriftsdata

Andre nyttige funktioner

Korrekt størrelse eller retning for udskriftsdata

z Forstørre eller formindske udskriftsbilledet z Udskriv et spejlbillede

Sikkerhed er vigtigt

z Udskrive fortroligt z Udskrivning af en krypteret pdf-fil

Funktioner anvendt til særlige formål

z Udskrive en "fakturakopi" z Fremstille en stor plakat

Praktiske funktioner

z Give prioritet til et udskrivningsjob z Brug af to maskiner samtidigt z Gemme ofte anvendte udskrivningsindstillinger z Gemme et udskrivningsjob

SCANNE ET BILLEDE/SENDE EN INTERNET-FAX

Sende et tydeligt

billede

Spare sig for

besvær

Andre nyttige funktioner

Sende denne

type dokument

Scanne fra min

computer

Forhindre transmission til

den forkerte destination

Sende en mindre

fil

Sende et tydeligt billede

Justere kontrasten eller billedkvaliteten

Sende uden skygger ved kanterne

Justere opløsningen før afsendelse

Slette baggrunden for et transmitteret dokument

Sende denne type dokument

Tykke originaler (skygger ved kanterne)

Flere originalsider, end der kan ilægges på én gang

Original trykt på begge sider

Indbundne originaler såsom bøger (én side ad gangen)

Originaler i blandede størrelser

Original med baggrund

Forhindre transmission til den forkerte destination

Kontrollere resultatet af transmissionen

Stemple scannede originalsider

Kontrollere loggen for tidligere transmissioner

Sende en mindre fil

Sende med lav opløsning

Formindske et billede før afsendelse

Sende to originalsider som en enkelt side

Komprimere en fil før afsendelse

Sende et billede i sort/hvid

ID eller andet kort

Spare sig for besvær

12 3

aaa@aa.aa.c bbb@bb.bb. ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.c

Gemme ofte anvendte indstillinger

Få vist transmissionsloggen

Sende en Internet-fax fra en computer

aaa@aa.aa.c bbb@bb.bb. ccc@cc.cc.c ddd@dd.dd. eee@ee.ee.e

Sende til flere destinationer

Let angivelse af en adresse (søgenummer)

Indbundne originaler såsom bøger (én side ad gangen)

Andre nyttige funktioner

Praktiske styringsfunktioner

z Videresende en modtaget fax til en netværksadresse z Udskrive en liste over transmissionsdestinationer

Praktiske funktioner

z Scanne en tynd original z Vælge en transmissionsdestination fra en global adressebog z Sende på et angivet tidspunkt z Give prioritet til en transmission z Sende i USB-hukommelsesfunktion

GEMME ET JOB OG GENBRUGE DET SENERE

Søge efter en fil Organisere mine

filer

Gemme et vigtigt

dokument

Udskrive et batch

af filer

abc

Søge efter en fil

Søge efter en fil ved brug af

Søge ved at kontrollere

et nøgleord

indholdet af filer

Organisere mine filer

Slette en fil

Jævnligt slette filer Skifte mappen

Slette alle filer

VEDLIGEHOLDE MASKINEN

Rengøre

maskinen

Udskifte

overskudstonerbeholderen

Udskifte en

tonerpatron

Bortskaffe

hulaffald

Udskifte

hæfteklammeindsats.

Udskifte

stempelpatron.

Rengøre maskinen

Rengøre dokumentglasset og den automatiske dokument-feeder

Rengøring af valsen i originalfremføringen

Rengøre laserenheden

Rengøre tonerdoseringen for den fotofølsomme tromle

Rengøring af valsen i specialbakken

OM DENNE BETJENINGSVEJLEDNING

Man kan søge efter et emne på to måder i denne vejledning: du kan bruge en "Jeg vil gerne..."-menu, eller du kan bruge en almindelig indholdsfortegnelse. Følgende forklaringer går ud fra, at Adobe reader 8.0 anvendes (visse knapper kommer ikke frem i standardtilstanden.)

Tilbage til forsiden ( )

Søgning baseret på hvad

du ønsker at gøre

Menuside Side med

Tilbage til forrige viste side ( )

Søgning ved brug af indholdsfortegnelse

indholdsforteg nelse

Brødside

SÅDAN ANVENDES DENNE VEJLEDNING

Klik på en knap nedenfor for at flytte til siden, du gerne vil se.

(1) (2) (3) (4)

(5)

(1) Tilbage til forsiden-knap

Hvis en operation ikke gik som forventet, klikkes på denne knap for at begynde forfra.

(2) En side tilbage-knap

Viser forrige side.

(3) En side frem-knap

Viser næste side.

(4) Tilbage til forrige viste side-knap

Viser den side, der blev vist før den aktuelle side.

• Hvis en knap ikke vises, så gå til Adobe Reader Hjælp for at få vist knappen.

• Forsigtig, når der udskrives

Hvis alle sider er udskrevet, bliver menusiden for "Jeg vil gerne..." også udskrevet. For kun at udskrive siderne, der er indeholdt i forklaringe til en funktion, skal du angive siderne.

(6)

(5) Adobe Reader Hjælp-knap

Åbner Adobe Reader Hjælp.

(6) Indholds-knap

Viser indholdet af hvert kapitel. Hvis for eksempel den aktuelle side er en side i kapitlet om printer, viser denne knap indholdet af printerkapitlet.

VEJLEDNINGER VEDLAGT MASKINEN

Betjeningsvejledninger i PDF-format (denne vejledning)

Vejledningerne i PDF-format giver detaljerede forklaringer af fremgangsmåder for brugen af maskinen i hver enkelt funktion. For at se PDF-vejledningerne skal de hentes fra harddisken i maskinen. Fremgangsmåden for download af vejledninger forklares under "Sådan læses Betjeningsvejledningen" i Startvejledningen. Alternativt kan du se den tilhørende cd-rom.

1. FØR BRUG AF MASKINEN

Dette kapitel giver oplysninger om emner som grundlæggende betjeningsprocedurer, hvordan der ilægges papir, og maskinens vedligeholdelse.

2. KOPIMASKINE

Dette kapitel giver detaljerede forklaringer på fremgangsmåder for brug af kopieringsfunktionen.

3. PRINTER

Dette kapitel giver detaljerede forklaringer på fremgangsmåder for brug af printerfunktionen.

4. SCANNER/INTERNET-FAX

Dette kapitel giver detaljerede forklaringer på fremgangsmåder for brug af scannerfunktionen og Internet- faxfunktionen.

5. DOKUMENTARKIVERING

Dette kapitel giver detaljerede forklaringer på fremgangsmåder for brug af dokumentarkiveringsfunktionen. Dokumentarkiveringsfunktionen gør det muligt at gemme dokumentdata fra et kopierings- eller faxjob, eller data fra et udskrivningsjob, som en fil på maskinens harddisk. Filen kan kaldes frem efter behov.

6. SYSTEMINDSTILLINGER

Dette kapitel forklarer "Systemindstillinger", som anvendes til at konfigurere en mangfoldighed af parametre, så de passer til de mål og behov, som findes på din arbejdsplads. De aktuelle indstillinger kan blive vist eller udskrevet fra "Systemindstillinger".

7. FEJLFINDING

Dette kapitel forklarer, hvordan papirstop afhjælpes og giver svar på ofte stillede spørgsmål angående betjening af maskinen i hver enkelt funktion. Der henvises til denne vejledning, når du har problemer ved brug af maskinen.

Trykt vejledning

Vejledningens navn Indhold

Startvejledning

Denne vejledning indeholder anvisninger for sikker brug af maskinen, beskriver forberedelser, som skal udføres før brug af maskinen, og angiver specifikationerne for maskinen og dens eksterne enheder.

iii

OM DENNE BETJENINGSVEJLEDNING

Denne vejledning forklarer, hvordan MX-2314N/2614N/3114N digital fuld farve multifunktionssystemet anvendes.

Bemærk venligst

• Yderligere oplysninger om installation af drivere og software, som omtales i denne manual, finder du i den separate Installationsvejledning for software.

• Med hensyn til oplysninger om styresystemet, henvises til brugervejledningen om styresystemet eller online-hjælpefunktionen.

• Forklaringer af skærme og fremgangsmåder i et Windows-miljø refererer først og fremmest til Windows 7. Skærmene kan variere afhængig af det operative systems version eller softwareapplikationen.

• Forklaringerne af skærme og fremgangsmåder i et Macintosh-miljø er baseret på Mac OS X v10.4 for så vidt angår Mac OS X. Skærmene kan variere afhængig af det operative systems version eller softwareapplikationen.

• Hvor der står "MX-xxxx" i denne vejledning, skal "xxxx" erstattes med navnet på din model.

•

Denne vejledning indeholder henvisninger til faxfunktionen. Bemærk venligst, at faxfunktionen imidlertid ikke er tilgængelig i visse lande og regioner.

• Denne vejledning er blevet udarbejdet med stor omhu. Hvis du har kommentarer eller spørgsmål om vejledningen, bedes du kontakte nærmeste autoriserede servicecenter.

• Dette produkt er gennemprøvet og har gennemgået en grundig kvalitetskontrol. Hvis der alligevel mod vores forventning skulle vise sig at være en defekt eller et problem, bedes du kontakte dit nærmeste autoriserede servicecenter.

•

Bortset fra tilfælde dækket af lovgivningen, er SHARP ikke ansvarlig for fejl, der opstår under brug af produktet eller dets ekstraudstyr, heller ikke for fejl der skyldes ukorrekt betjening af produktet og dets ekstraudstyr, eller andre fejl eller skader, der opstår på grund af brug af produktet.

Advarsel

• Gengivelse, tilpasning eller oversættelse af indholdet i denne vejledning uden forud skriftlig tilladelse er forbudt, bortset fra hvad der er tilladt ifølge lovgivning om kopiering.

• Alle oplysninger indeholdt i denne vejledning kan ændres uden forudgående varsel.

Illustrationer og betjeningspanelet og berøringspanelet vist i denne vejledning

De perifere enheder er generelt valgfri, men visse modeller omfatter imidlertid visse perifere enheder som standardudstyr. Fremgangsmetoderne i denne vejledning antager, at en korrekt udkastbakke og papirskuffe er installeret på maskinen. For nogle funktioner og fremgangsmåder forudsætter forklaringerne, at der er installeret andre enheder end de ovenfor nævnte.

Displayets skærme, meddelelser og tastnavne, der er vist i denne manual, kan være forskellige fra dem, der faktisk er på maskinen på grund af produktforbedringer.

Ikoner der anvendes i vejledningerne

Ikonerne i vejledningerne angiver følgende typer af oplysninger:

Advarsel Dette gør dig opmærksom på en situation, hvor der er livsfare eller risiko for personskade.

Forsigtig Dette gør dig opmærksom på en situation, hvor der er livsfare eller risiko for materiel skade.

Advarer dig om en situation, hvor der er risiko for at beskadige maskinen eller for maskinsvigt.

Giver en yderligere forklaring på en funktion eller fremgangsmåde.

Forklarer, hvordan en operation annulleres eller korrigeres.

Angiver navnet på en systemindstilling og giver en kort forklaring på indstillingen.

Når "Systemindstillinger:" vises:

Der forklares en almen indstilling.

Når "Systemindstillinger (Administrator):" vises:

En indstilling, der kun kan blive udført af en administrator, bliver forklaret.

KAPITEL 1 FØR BRUG AF MASKINEN

Dette kapitel giver oplysninger om emner som grundlæggende betjeningsprocedurer, hvordan der ilægges papir, og maskinens vedligeholdelse.

FØR MASKINEN ANVENDES

UDSTYRSNAVNE OG FUNKTIONER . . . . . . . . . . . 1-3

• MASKINENS YDRE . . . . . . . . . . . . . . . . . . . . . . 1-3

• MASKINENS INDRE . . . . . . . . . . . . . . . . . . . . . 1-5

• AUTOMATISK DOKUMENTFEEDER OG

GLASRUDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

• SIDE OG BAGSIDE . . . . . . . . . . . . . . . . . . . . . . 1-7

• BETJENINGSPANEL . . . . . . . . . . . . . . . . . . . . . 1-8

BETJENINGSPANEL . . . . . . . . . . . . . . . . . . . . . . . 1-10

• STATUSDISPLAY . . . . . . . . . . . . . . . . . . . . . . 1-12

• SYSTEM LINJE . . . . . . . . . . . . . . . . . . . . . . . . 1-13

SÅDAN TÆNDES OG SLUKKES DER FOR

STRØMMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

• ENERGISPAREFUNKTIONER . . . . . . . . . . . . 1-16

• TASTEN [ENERGISPARE] . . . . . . . . . . . . . . . 1-16

BRUGERBEKRÆFTELSE . . . . . . . . . . . . . . . . . . . 1-17

• KONTROL VIA BRUGERNUMMER. . . . . . . . . 1-17

•

KONTROL VIA LOGINNAVN / ADGANGSKODE. .

HJEMMESKÆRM. . . . . . . . . . . . . . . . . . . . . . . . . . 1-22

FJERNBETJENING AF MASKINEN . . . . . . . . . . . 1-23

ELEMENTER, DER ER REGISTREREDE I

JOBLOGGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

. . . 1-19

ORIGINALER

PLACERING AF ORIGINALEN . . . . . . . . . . . . . . . 1-38

• ANBRINGELSE AF ORIGINALER I DEN

AUTOMATISKE DOKUMENTFEEDER . . . . . . 1-38

• PLACERING AF ORIGINALEN PÅ

GLASRUDEN . . . . . . . . . . . . . . . . . . . . . . . . . . 1-40

PERIFERE ENHEDER

PERIFERE ENHEDER . . . . . . . . . . . . . . . . . . . . . . 1-42

FINISHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-44

• DELENES NAVNE . . . . . . . . . . . . . . . . . . . . . . 1-44

• FORSYNINGER . . . . . . . . . . . . . . . . . . . . . . . . 1-44

• VEDLIGEHOLDELSE AF FINISHER . . . . . . . . 1-45

HÆFTEMODUL . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-47

• BORTSKAFFELSE AF

HULNINGSAFFALD. . . . . . . . . . . . . . . . . . . . . 1-47

SHARP OSA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-49

• PROGRAMKOMMUNIKATIONSMODUL

(MX-AMX2). . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-49

• EKSTERNT KONTOMODUL (MX-AMX3) . . . . 1-50

ILÆGNING AF PAPIR

VIGTIGE OPLYSNINGER OM PAPIR . . . . . . . . . . 1-27

• BAKKERNES NAVNE OG PLACERINGER. . . 1-27

•

BETYDNINGEN AF "R" I PAPIRSTØRRELSER

• ANVENDELIGT PAPIR . . . . . . . . . . . . . . . . . . 1-28

BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4 . . . 1-30

• ILÆGNING AF PAPIR OG ÆNDRING AF

PAPIRSTØRRELSE . . . . . . . . . . . . . . . . . . . . . 1-30

BAKKEINDSTILLINGER FOR BAKKE 3 TIL 4

(stand/500 og 2000 ark papirskuffe) . . . . . . . . . . 1-32

• ILÆGNING AF PAPIR I PAPIRBAKKE 3 -

PAPIRBAKKE 4 . . . . . . . . . . . . . . . . . . . . . . . . 1-32

• SKIFT AF PAPIRSTØRRELSE I

PAPIRBAKKE 3 - PAPIRBAKKE 4. . . . . . . . . . 1-33

ILÆGNING AF PAPIR I SPECIALBAKKEN . . . . . 1-35

• VIGTIGE PUNKTER, NÅR DU BRUGER

SPECIALBAKKEN . . . . . . . . . . . . . . . . . . . . . . 1-36

. . . 1-27

1-1

VEDLIGEHOLDELSE

REGELMÆSSIG VEDLIGEHOLDELSE . . . . . . . . 1-52

• RENGØRING AF GLASRUDEN OG DEN

AUTOMATISKE DOKUMENT-FEEDER . . . . . 1-52

• RENGØRING AF TONERDOSERINGEN

PÅ DEN FOTOFØLSOMME TROMLE. . . . . . . 1-54

• RENGØRING AF PT DOSERINGEN PÅ

DET PRIMÆRE TRANSPORTBÆLTE . . . . . . 1-57

• RENGØRING AF FREMFØRING I

SPECIALBAKKEN ALSEN . . . . . . . . . . . . . . . . 1-59

• RENGØRING AF DEN FREMFØRINGEN

ORIGINAL I DOKUMENT-FEEDEREN . . . . . . 1-59

• RENSNING AF LASERENHEDEN. . . . . . . . . . 1-60

UDSKIFTNING AF TONERKASSETTER. . . . . . . . 1-64

UDSKIFTNING AF

OVERSKUDSTONERBEHOLDER. . . . . . . . . . . . . 1-67

UDSKIFTNING AF STEMPELPATRONEN . . . . . . 1-69

FØR BRUG AF MASKINEN

INDTASTNING AF TEKST

HOVEDTASTERNES FUNKTIONER . . . . . . . . . . . 1-70

• TASTATUR. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-71

1-2

FØR BRUG AF MASKINEN

FØR MASKINEN ANVENDES

Dette afsnit indeholder grundlæggende oplysninger om maskinen. Læs dette kapitel før du anvender maskinen.

UDSTYRSNAVNE OG FUNKTIONER

MASKINENS YDRE

(1) Automatisk dokumentfeeder

Denne indfører og scanner flere originaler automatisk. Begge sider af to-sidede originaler kan automatisk scannes.

PLACERING AF ORIGINALEN (side 1-38)

(2) Frontlåge

Åbn denne låge for at sætte hovedafbryderen i "On" eller "Off" position eller for at skifte tonerpatron.

☞ SÅDAN TÆNDES OG SLUKKES DER FOR

STRØMMEN (side 1-15)

☞ UDSKIFTNING AF TONERKASSETTER (side 1-64)

(3) Udkastbakke (centerbakke)

Udkast leveres til denne bakke.

(1)

(3)

(2)

(4)

(4) Betjeningspanel

(5) Udkastbakke (højre bakke)

(6) Finisher*

(5)

Dette anvendes til at vælge funktioner og indtaste antallet af kopier.

BETJENINGSPANEL (side 1-8)

Når den er installeret, kan kopierne leveres til denne bakke.

Dette modul kan anvendes til at hæfte kopierne sammen. Et hæftemodul kan også installeres til at lave huller i kopierne.

☞ FINISHER (side 1-44)

(6)

Når der er installeret en finisher

* Perifer enhed.

1-3

Indholdet

(7)

FØR BRUG AF MASKINEN

(13)

(15)

(8)

(7) USB-tilslutning (A-type)

Understøtter USB 2.0 (Højhastighed). Dette anvendes til at tilslutte en USB enhed, såsom en USB hukommelsesenhed til maskinen. Som USB-kabel skal benyttes et skærmet kabeltype.

(8) Tastatur*

Brug dette i stedet for softwaretastaturet, der vises på betjeningspanelet. Når det ikke er i brug, kan det opbevares under betjeningspanelet.

☞ TASTATUR (side 1-71)

(9) Bakke 1

Denne opbevarer papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4 (side

1-30)

(10) Bakke 2 (når en papirskuffe er installeret)*

Heri lægges papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4 (side

1-30)

(11) Bakke 3 (når en papirskuffe er installeret)*

Heri lægges papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4 (side

1-30)

* Perifer enhed.

(10)(9) (11) (14)

(12)

(12) Bakke 4 (når en papirskuffe er installeret)*

Heri lægges papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4 (side

1-30)

(13) Bakke 2 (når en stand/500 og 2000 ark papirskuffe er

installeret)*

Heri lægges papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4 (side

1-30)

(14) Bakke 3 (når en stand/500 og 2000 ark papirskuffe er

installeret)*

Heri lægges papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 3 TIL 4

(stand/500 og 2000 ark papirskuffe) (side 1-32)

(15) Bakke 4 (når en stand/500 og 2000 ark papirskuffe er

installeret)*

Heri lægges papir.

☞ BAKKEINDSTILLINGER FOR BAKKE 3 TIL 4

(stand/500 og 2000 ark papirskuffe) (side 1-32)

1-4

Indholdet

MASKINENS INDRE

FØR BRUG AF MASKINEN

(16) (17) (18) (21)(20)(19)

(16) Tonerkassetter

Disse indeholder toner for udskrivning. Når en patron løber tør for toner, skal patronens farve udskiftes.

☞

UDSKIFTNING AF TONERKASSETTER (side 1-64)

(17) Sikringsenhed

Varme anvendes her til at brænde det overførte billede fast på papiret.

Forsigtig

Fixeringsenheden er varm. Pas på, at du ikke brænder dig, når du fjerner et papir, der er blevet indført forkert.

(18) Transportbælte

Ved farveudskrivning bliver tonerbillederne af de fire farver på hver af de fotofølsomme tromler kombineret på transportbæltet. Ved sort/hvid udskrivning er det kun det sorte tonerbillede, der føres over på transportbæltet.

Overføringsbåndet må ikke berøres eller beskadiges. Dette kan forårsage fejl på billedet.

(19) Højre låge

Åbn denne låge for at fjerne en papirfejlindføring.

(20) Låge til vendebakke

Det bruges, når der udskrives 2-sidet. Dette låg skal åbnes, hvis du vil fjerne en papirfejlindføring.

(21) Specialbakke

Anvend denne bakke til at indføre papiret manuelt. Når du ilægger et stort ark papir, skal du huske at trække

bypass udvidelsesbakken ud.

☞

ILÆGNING AF PAPIR I SPECIALBAKKEN (side 1-35)

(24)(23) (27) (28)(26)(25)(22)

(22) Hovedafbryder

Tænk eller sluk for maskinens strøm. Når du anvender fax- eller internet-fax-funktionerne,

holdes denne kontakt på "on" (Tændt).

☞ SÅDAN TÆNDES OG SLUKKES DER FOR

STRØMMEN (side 1-15)

(23) Overskudstoner-beholder

Denne opsamler den mængde overskydende toner, der bliver tilbage efter udskrivning.

☞

UDSKIFTNING AF OVERSKUDSTONERBEHOLDER (side 1-67)

Din servicetekniker vil tage den med retur.

(24) Udløser for overskudstonerbeholder

Aktiver denne udløser, når du skal udløse låsen til overskudstonerbeholderen for at udskifte den eller for at rense laserenheden.

☞ RENSNING AF LASERENHEDEN (side 1-60) ☞ UDSKIFTNING AF

OVERSKUDSTONERBEHOLDER (side 1-67)

(25) Håndtag

Benyttes ved evt. flytning af maskine.

(26) Højre låg på papirskuffe

(når en papirskuffe er installeret)

Disse låger åbnes, hvis du vil fjerne en papirfejlindføring i bakke 2, bakke 3 eller bakke 4.

(27) Papirbakkens højre låge

Disse låger åbnes, hvis du vil fjerne en papirfejlindføring i bakke 1.

(28) Åbning af højre side-panel

For at fjerne papirstop, træk og hold denne arm op for at åbne højre sidelåge.

1-5

Indholdet

FØR BRUG AF MASKINEN

AUTOMATISK DOKUMENTFEEDER OG GLASRUDE

(2)

(3) (4) (5) (6) (7)(1)

(8)

(1) Papirfremføringsvalse

Denne valse roterer, således at originalen automatisk bliver indført.

(2) Låg til dokumentfeederen

Dette låg åbnes, hvis du vil fjerne en original, der har sat sig fast eller hvis du vil rengøre papirindføringsvalsen.

(3) Originalguider

Disse medvirker til, at originalen fremføres korrekt. Justér guiderne til bredden af originalen.

☞ PLACERING AF ORIGINALEN (side 1-38)

(4) Dokument-feeder

Anbring originalerne i denne bakke. En-sidede originaler skal anbringes med forsiden opad.

☞ PLACERING AF ORIGINALEN (side 1-38)

(5) Originaludkastbakke

Originaler havner i denne bakke efter scanning.

(6) Scanningsområde

Originaler, der anbringes i dokumentfeederen, scannes her.

☞ REGELMÆSSIG VEDLIGEHOLDELSE (side 1-52)

(7) Originalstørrel-sesføler

Denne registrerer størrelsen på originalen, der anbringes på glasruden.

☞ PLACERING AF ORIGINALEN PÅ GLASRUDEN

(side 1-40)

(8) Glasrude

Anvend denne til at scanne en bog eller anden tyk original, der ikke kan indføres gennem den automatisk dokument-feeder.

☞ PLACERING AF ORIGINALEN PÅ GLASRUDEN

(side 1-40)

1-6

Indholdet

SIDE OG BAGSIDE

FØR BRUG AF MASKINEN

(1)

(2) (3)

(4)

(5)

(1) USB-tilslutning (A-type)

Understøtter USB 2.0 (Højhastighed). Dette anvendes til at tilslutte en USB enhed, såsom en USB hukommelsesenhed til maskinen.

(2) USB-tilslutning (B-type)

Understøtter USB 2.0 (Højhastighed). Hvis en computer forbindes til dette stik, kan maskinen anvendes som printer. Som USB-kabel skal benyttes en skærmet kabeltype.

(3) LAN-tilslutning

Forbind LAN-kablet til dette stik, når maskinen anvendes på et netværk. Som LAN-kabel skal benyttes en skærmet kabeltype.

(4) Tilslutning forbeholdt service

Forsigtig

Dette stik er kun til brug for serviceteknikere. Hvis der tilsluttes et kabel til dette stik, kan det bevirke, at maskinen ikke fungerer som den skal.

Vigtig oplysning for serviceteknikere: Kablet der tilsluttes til servicestikket skal være mindre end 3 m (118") langt.

(5) Strømstik

1-7

Indholdet

BETJENINGSPANEL

FØR BRUG AF MASKINEN

(1)

(7)

(5)(4) (6)(3)(2)

(8)

(9)

(1) Betjeningspanel

Meddelelser og taster vises på LCD-displayet. Berør de viste taster for at udføre en række funktioner. Tasterne [FORETRUKNE] ( ), [JOBSTATUS] ( ) og [SYSTEM INDSTILING] ( ) er også tilgængelige her. Når en tast trykkes, lyder der et bip og det valgte element fremhæves. Dette giver dig en bekræftelse, når du udfører en funktion.

☞ BETJENINGSPANEL (side 1-10)

(2) Tasten [FORETRUKNE] ( )

Tryk på denne tast for at få vist hjemmeskærmen. Ofte anvendte indstillinger kan registreres på hjemmeskærmen for at aktivere hurtig og nem brug af maskinen.

☞ HJEMMESKÆRM (side 1-22)

(3) Tasten [JOBSTATUS] ( )

Rør ved denne tast for at vise jobstatusskærmbilledet. Jobstatusskærmen anvendes til at undersøge oplysninger om jobs og annullering af jobs. For detaljer henvises til kapitlerne for hver af funktionerne i denne vejledning.

(4) PRINT FUNKTIONEN ( )

• Indikatoren READY

Udskriftsdata kan modtages, når denne indikator er tændt.

• DATA-indikator

Blinker, mens der modtages udskriftsdata og lyser konstant, mens udskrivningen finder sted.

(5) Numeriske taster

Disse anvendes til at indtaste antallet af kopier, faxnumre og andre talværdier. Disse taster anvendes også til at indtaste indstillinger i form af talværdier (undtagen systemindstillingerne).

(6) Tasten [SLET] ( )

Tryk på denne tast for at nulstille valg af forkert antal kopier.

(7) Tasten [SYSTEM INDSTILING] ( )

Rør ved denne tast for at vise skærmen med systemindstillingsmenuen. Systemindstillingerne anvendes til at konfigurere papirbakkeindstillingerne, gemme adresser for transmissionsoperationer og indstille parametre, der gør maskinen nemmere at anvende.

(8) IMAGE SEND indstillingsindikatorer ( )

• LINE-indikator

Denne lyser op under transmission eller modtagelse af en fax eller Internet-Fax. Denne lyser også under transmission af et billede i scanningstilstand.

• DATA-indikator

Denne blinker, når en modtaget fax eller Internet-Fax ikke kan udskrives på grund af et problem som f.eks. udgået for papir. Denne lyser op, når et transmissionsjob ikke er blevet sendt.

(9) Stylus pen

Denne pen kan bruges til at berøre en tast, der vises på berøringspanelet.

1-8

Indholdet

(10) (11) (12) (13)

(16) (17) (18)(14) (15)

FØR BRUG AF MASKINEN

(10) Tasten [START FARVE]

Tryk på denne tast for at kopiere eller scanne en original i farver. Denne tast kan ikke anvendes til fax eller internet-fax.

(11) Tasten [START SORT/HVID]

Tryk på denne tast for at kopiere eller scanne en sort/hvid original. Denne tast anvendes også til at sende en fax i fax-funktion.

(12) Indikator for hovedstrøm

Denne lyser op, når maskinens afbryderknap er i tændt position ("on").

☞ SÅDAN TÆNDES OG SLUKKES DER FOR

STRØMMEN (side 1-15)

(13) Tasten [STRØM] ( )

Anvend denne tast for at tænde og slukke for maskinen.

☞ SÅDAN TÆNDES OG SLUKKES DER FOR

STRØMMEN (side 1-15)

(14) Tasten [LOGOUT] ( )

Tryk på denne tast for at logge ud når du er logget ind og er færdig med at bruge maskinen. Når faxfunktionen anvendes, kan der også trykkes på denne tast for at sende tonesignaler på en impulsopkaldslinje.

☞ BRUGERBEKRÆFTELSE (side 1-17)

(15) [#/P] tast ( )

Når kopifunktionen anvendes, tryk på denne tast for at bruge et jobprogram. Når faxfunktionen anvendes, kan denne tast bruges, mens der ringes op.

(16) Tasten [SLET ALLE] ( )

Tryk på denne tast for at vende tilbage til maskinens udgangspunkt. Anvend denne tast, når du ønsker at annullere alle indstillinger, der er blevet valgt, og starte betjeningen fra den oprindelige tilstand.

(17) Tasten [STOP] ( )

Tryk på denne tast for at stoppe et kopijob eller scanning af en original

(18) Tasten / indikatoren [ENERGISPARE] ( )

Anvend denne tast til at bringe maskinen i automatisk energisparefunktion for at spare på energi. Tasten [ENERGISPARE] ( ) blinker, når maskinen er i automatisk slukningstilstand.

☞ TASTEN [ENERGISPARE] (side 1-16)

Betjeningspanelets indikatorer kan afvige, afhængig af landet og regionen.

1-9

Indholdet

FØR BRUG AF MASKINEN

BETJENINGSPANEL

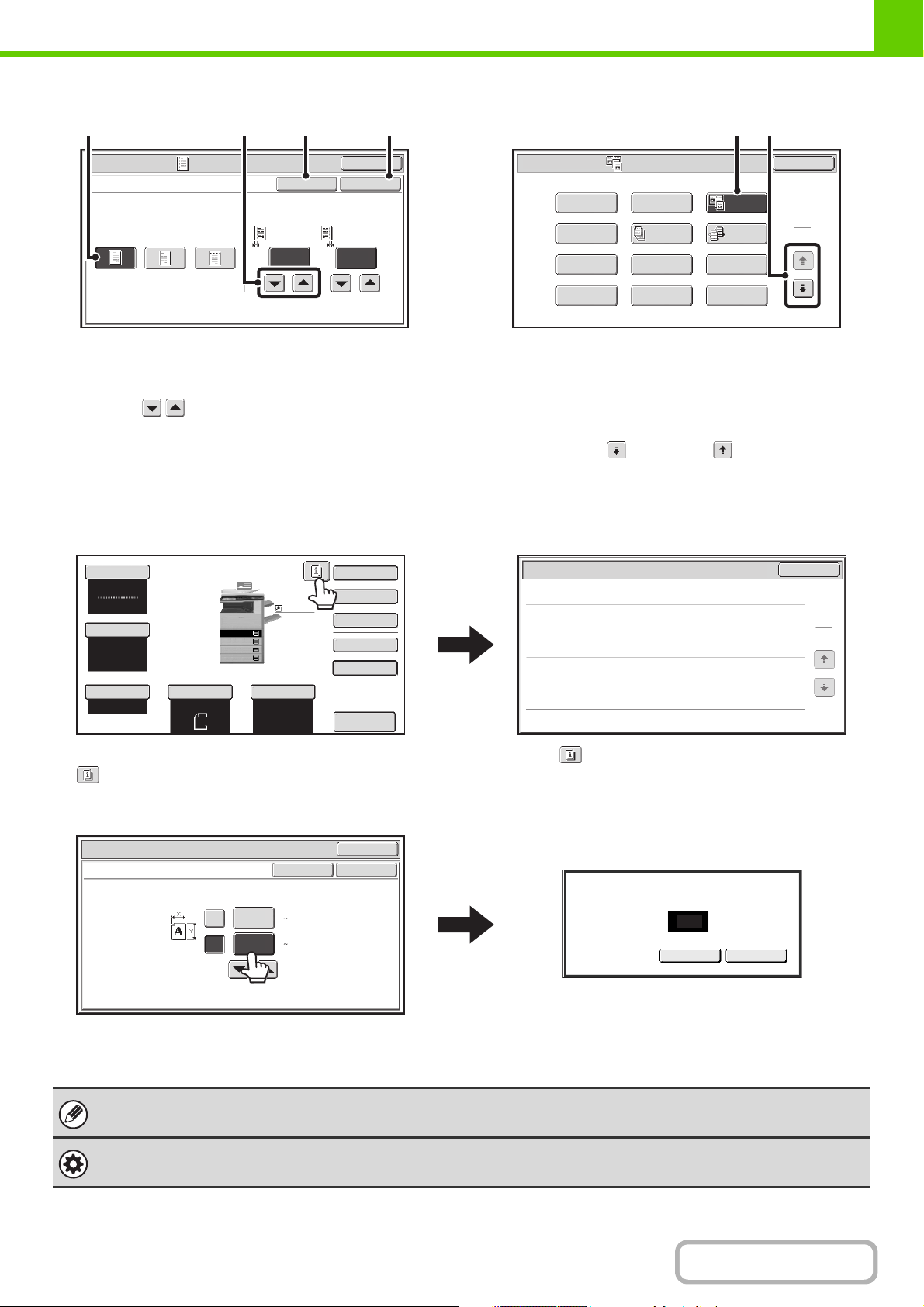

Dette afsnit forklarer, hvordan berøringspanelet anvendes. Meddelelser og taster vises i betjeningspanelets display. Tasterne [JOBSTATUS] ( ), [FORETRUKNE] ( ) og [SYSTEM INDSTILING] ( ) er også tilgængelige på betjeningspanelet.

Tasten [JOBSTATUS] ( )

Tasten [FORETRUKNE] ( )

Tasten [SYSTEM INDSTILING] ( )

Display

•Se "INDTASTNING AF TEKST" (side 1-70) vedrørende indtastning af tekst.

• Tryk på tasten [JOBSTATUS] ( ) for at få vist jobstatusskærmen. Se kapitlerne for de enkelte funktioner i denne vejledning for at få flere oplysninger.

•Se "HJEMMESKÆRM" (side 1-22) for at få flere oplysninger om tasten [FORETRUKNE] ( ).

• Tryk på tasten [SYSTEM INDSTILING] ( ) for at få vist skærmen med systemindstillingsmenuen. Se "Fælles

operationsmetoder" (side 6-4) i "6 SYSTEMINDSTILLINGER" for at få oplysninger om skærmene og procedurerne for

brug af systemindstillingerne.

Pas på, at du ikke ved et uheld rører ved områder på betjeningspanelet, der ikke er nødvendige for de tilsigtede handlinger, når du bruger betjeningspanelet. Det kan medføre fejlfunktion.

Brug af betjeningspanelets display

Eksempel 1

(1)

(2)

KOPI

Job status screen.

Printjob

Jobkø Sæt/Fremføring Status

KOPI

Computer01 002 / 000 Venter

0312345678 001 / 000 Venter

SEND IMAGE

Scan til

DOKUMENT ARKIV

Fax-Job Internet-Fax

020 / 001 Kopierer

002 / 000 Venter

Biptone

1 1

Spool

Jobkø

Afsluttet

Detaljer

Prioritet

Stop/Slet

(3)

(1) Taster for valg af tilstand

Anvend disse taster til at skifte mellem kopiering, billedafsendelse og dokumentarkiveringstilstande*. * Produktivitets Kit er påkrævet på MX-2314N. Hvis Produktivitets Kit ikke er installeret, anvendes printertilstand.

(2) Indstillingerne for hver funktion vælges og annulleres nemt ved at man trykker tasterne på skærmen med fingeren.

Når et element vælges, vil der lyde et bip og elementet vil blive fremhævet for at bekræfte valget.

(3) Tasterne, der er gråtonede, kan ikke vælges.

Hvis du berør en tast, der ikke kan vælges, vil der lyde et dobbeltbip.

1-10

Indholdet

FØR BRUG AF MASKINEN

Eksempel 2

(3) (4)(2)(1)

SpecialFunktioner

Marginskift

DW2950

Højre Venstre Ned

Side 1

Fortryd

(0~20) mm

Side 2

(0~20) mm

(1) Hvis den oprindelige status for en tast er fremhævet,

er tasten valgt. For at ændre dit valg skal du trykke en af de andre taster, så den fremhæves.

(2) Tasterne kan anvendes til at forøge eller

reducere en værdi. Hvis du ønsker at ændre en værdi

hurtigt, holdes fingeren på tasten. (3) Tryk denne tast for at annullere indstillingen. (4) Tryk på tasten [OK] for at indtaste og gemme en

indstilling.

Eksempel 4

Eksempel 3

(1) (2)

SpecialFunktioner

Marginskift

Håndbogskopi

Omslag/

Skilleark

Bog Kopi

Rader

Jobform

Overhead

Skilleark

Fanebladskopi

Flersidet

Kopi

Tandem

Kopi

Multi-Shot

Kortformat

1 2

(1) Visse elementer under specialfunktioner vælges ved

blot at trykke elementets tast. Hvis du vil annullere et valgt element, berøres den fremhævede tast endnu engang, således at den ikke mere er fremhævet.

(2) Når indstillingerne spreder sig over flere skærme,

trykkes tasten eller tasten for at skifte mellem skærmene.

Farvetilstand

Fuld Farve

Belysning

Auto

Zoomfaktor

100%

Original

Auto

Alm.

A4R

Papirvalg

Auto

Almindelig

Special-

Funktioner

2-Sidet Kopi

Udkast

Fil

Hurtig Fil

Preview

Når mindst en specialfunktion er valgt, vises tasten

på basisskærmen.

Eksempel 5

Original

Inputstr.

Fortryd

(25 432)

420

297

(25 297) mm

Funktionsgennemsyn

Marginskift

Rader

Omslag/ Skilleark

Forskyd:Højre For:10mm/Bag:10mm

Kant:10mm Center:10mm

For:2-Sidet/Bag:Skilleark Indsættelse A:10Side/B:10Side

Tasten kan berøres for at få vist en liste over de valgte specialfunktioner.

Indtast værdi via num.tast.

297

(25-297)

Fortryd

Berør en taltast på displayet for at indtaste en værdi

direkte med taltasterne.

Tryk på taltasterne for at indtaste en hvilken som helst talværdi, og berør derefter tasten [OK].

Betjeningspanelet (skærmen), der er vist i denne vejledning, er et beskrivende billede. Den faktiske skærm er en smule anderledes.

Systemindstillinger (Administrator): Lyd Ved Tastetryk

Denne funktion anvendes til at justere volumen på det bip, der lyder, når tasten trykkes. Tastlyden kan også deaktiveres.

1-11

Indholdet

FØR BRUG AF MASKINEN

STATUSDISPLAY

Når basisskærmen for en tilstand vises, viser højre side af berøringspanelet maskinens status. Den viste informationen forklares nedenfor.

Eksempel: Basisskærm for kopitilstand

Der kopieres fra skuffe 1. Klar til næste scanning.

Farvetilstand

Fuld Farve

Belysning

Auto

Zoomfaktor Original Papirvalg

100%

Auto

A4R

Auto

Almindelig

Alm.

Afbryd

Special-

Funktioner

2-Sidet Kopi

Udkast

Fil

Hurtig Fil

Preview

Jobstatus

MFP-status

020/015

Kopierer

020/015

Venter

xxx

020/015

xxx

Venter

020/015

xxxx

Venter

(1)

Information om vedligeholdelse

(2) (3)

Jobstatus

MFP-status

DC DC DC

(1) Tast til valg af display

Statusdisplayet kan skiftes mellem "Jobstatus" og "MFP-status". Hvis jobstatusskærmen vises, skifter statusdisplayet automatisk til "MFP-status".

(2) "Jobstatus" display

Her vises de første 4 udskrivningsjobs i udskrivningskøen (igangværende job og jobs, der venter på at blive udskrevet). Jobtypen, det indstillede antal af kopier, antallet af udførte kopier, og jobstatus vises. Jobs kan ikke manipuleres på denne skærm. Jobs kan kun manipuleres på jobstatusskærmen. For detaljer henvises til kapitlerne for hver af funktionerne i denne vejledning.

(3) "MFP-status" display

Her vises maskinens systeminformation. "Information om vedligeholdelse"

Her vises maskinens vedligeholdelsesinformation i form af koder.

1-12

Indholdet

SYSTEM LINJE

Systemlinjen forekommer for neden af berøringspanelet. Elementerne, der forekommer i systemlinjen, er forklaret nedenfor.

Farvetilstand

Fuld Farve

Belysning

Auto

Zoomfaktor

100%

Skuffe1

Original

Auto

A4R

Alm.

Papirvalg

Auto

Almindelig

Special-

Funktioner

2-Sidet Kopi

Udkast

Fil

Hurtig Fil

Preview

FØR BRUG AF MASKINEN

MFP-status

020/015

Kopierer

020/015

Venter

020/015

Venter

020/015

Venter

(1)

(1) Jobstatusvisning

De igangværende eller reserverede jobs er indikeret med ikoner. Ikonerne er som følger.

Udskriftsjob Kopieringsjob

Scan til

Scan til FTP-job

e-mail-job

Scan til netværksmappe

Scan til desktop-job

-job

InternetFaxtransmission (inkl.Direkte SMTP)

PC-IFaxtransmission

Internet-Fax modtagelse (inkl.Direkte SMTP)

Rundsending* Indgående routingjob

Scan til HDD filudskriftsjob

Tandemkopi / udskriftsjob

Metadata sendejob

* Dette vises i et multimodus udsendelsesjob

(2)

(3)

Når en anden basisskærm end billed-send-tilstand vises, vises nummeret på bakken, der anvendes til papirindføring, under papirindføring. Farven, der forekommer på jobstatusdisplayet, afhænger af jobstatussen som indikeret i tabellen nedenfor. Jobstatusdisplayet kan berøres for at vise jobstatusskærmen.

Jobstatus visning

Grøn

Gul

Maskinekonfiguration

Et udskrivnings-, scannings- eller andet job udføres normalt.

Maskinen varmer op, er på standby eller et job annulleres.

Rød Det er papirstop eller anden fejl.

Grå Maskinen har ingen jobs.

(2) Ikonvisning

Dette ikon vises, når data sendes eller modtages.

Dette ikon vises, nar fax-, scan- eller internet-faxdata lagres i maskinens hukommelse. Nar data, der skal sendes, bliver gemt, vises . Nar modtaget data gemmes, vises . Nar bade data, der skal transmitters, og modtaget data bliver gemt, vises .

1-13

Vises, nar en servicetekniker har aktiveret simuleringstilstand.

Denne forekommer, nar en USB hukommelse eller anden USB enhed er tilsluttet maskinen.

Indholdet

Vises, nar datasikkerhedskit anvendes.

Ikonet vises, når maskinen bliver tilsluttet med eksterne applikationer.

Dette vises, når IC-kortlæseren er tilsluttet.

Dette vises, når IC-kortlæseren kommunikerer med maskinen.

Dette vises, når IC-kortlæseren ikke er sikkert tilsluttet.

Når en USB-adapter til trådløst LAN er sluttet til maskinen

• : Sluttet til et adgangspunkt

• : Ikke sluttet til et adgangspunkt

• : Venter i ad-hoc-tilstand

(3) Tasten lysstyrke-indstilling

Tryk på denne tast for at indstille lysstyrken på berøringspanelet. Når tasten berøres, forekommer følgende skærm ved siden af tasten.

FØR BRUG AF MASKINEN

Berør tasten [+] eller [-] for at indstille lysheden. Når du er færdig, berør tasten for indstilling af lysstyrke igen for at lukke skærmen.

1-14

Indholdet

FØR BRUG AF MASKINEN

SÅDAN TÆNDES OG SLUKKES DER FOR STRØMMEN

Maskinen har to strømafbrydere. Hovedafbryderen er at se i nederste venstre side, når frontpanelet åbnes. Den anden strømafbryder er tasten [STRØM] ( ) på betjeningspanelet øverst til højre.

Hovedafbryder

Når hovedafbryderen er tændt, lyser hovedafbryderindikatoren på betjeningspanelet.

Positionen "Tændt"

Positionen "Slukket"

Sådan tændes der for strømmen

(1) Indstil hovedafbryderen på "Tændt". (2) Tryk på tasten [STRØM] ( ) for at tænde

for strømmen.

Tasten [STRØM]

Indikator for hovedstrøm

Tasten [STRØM]

Sådan slukkes der for strømmen

(1) Tryk på tasten [STRØM] ( ) for at slukke

for strømmen.

(2) Indstil hovedafbryderen på "Fra".

• Hvis strømindikatoren blinker, skal du trykke på tasten [STRØM] ( ), når den lyser vedvarende.

• Når du slukker på hovedafbryderen, skal du sikre dig, at alle lamperne på betjeningspanelet er slukkede.

• Hvis hovedstrømmen pludselig afbrydes på grund af strømsvigt eller af andre årsager, skal du tænde for strømmen til maskinen igen, og derpå slukke i den korrekte rækkefølge. Hvis maskinen efterlades i længere tid, efter at hovedstrømmen er blevet slået fra før tasten [STRØM] ( ), kan det resultere i unormal støj, forringet billedkvalitet og andre problemer. Slukning for hovedstrømmen eller fjernelse af nedledningen, mens nogle af indikatorerne er tændt eller står og blinker, kan skade harddisken og forårsage at data går tabt.

• Sluk på både [STRØM] ( ) og hovedafbryderen og tag stikket ud af stikkontakten, hvis du fornemmer en maskinfejl, hvis der er et slemt tordenvejr i nærheden, eller hvis du flytter maskinen.

Når du anvender fax- eller internet-fax-funktionerne, skal hovedstrømskontakten altid holdes på "on" (Tændt).

Genstart af maskinen

For at visse indstillinger bliver gældende, skal maskinen genstartes. Hvis en meddelelse på berøringspanelet beder dig om at genstarte maskinen, trykkes på tasten [STRØM] ( ) for at slukke for strømtilførselen, og derefter trykkes igen på tasten for at tænde for strømmen igen.

På nogle af maskinens stadier, vil tryk på tasten [STRØM] ( ) for at genstarte, ikke gøre indstillingerne gældende. I sådan tilfælde bruges hovedafbryderen til at slukke for strømmen og derefter tilslutte den igen.

1-15

Indholdet

FØR BRUG AF MASKINEN

ENERGISPAREFUNKTIONER

Dette produkt har følgende energisparefunktioner, som hjælper med at bevare naturlige ressourcer og reducere miljøforurening.

Indstilling af økoscanning

Der kan udføres andre funktioner end udskrivning, f.eks. billedsending og dokumentarkiveringsfunktion, mens fikseringsenheden er slukket.

Indstilling af strømstyring

Indstillingen af strømstyring omfatter energisparesystem, automatisk slukkefunktion og andre funktioner, der reducerer strømforbruget, når maskinen er i venteposition.

Forvarmet tilstand (Lav strømtilstand)

Forvarmningstilstand sænker automatisk temperaturen på fixeringsenheden og reducerer hermed energiforbruget, hvis maskinen når tidsintervallet for standby som indstilles under "Indstilling Af Energisparesystem" i systemindstillingerne (administrator). Dette holder fikseringsenheden på en lav temperatur og reducerer strømforbruget, mens maskinen er på standby. Maskinen bliver automatisk aktiveret og vender tilbage til normal drift, når et udskrivningsjob modtages, en tast trykkes på betjeningspanelet eller når der bliver anbragt en original.

Dvaletilstand (Autosluk tilstand)

Automatisk nedlukningstilstand slukker automatisk for strømmen til displayet og fixeringsenheden, hvis maskinen forbliver i standbytilstand i det tidsinterval, der er indstillet i "Timer til Automatisk Slukning" i systemindstillingerne (administrator). Denne tilstand giver det laveste energiforbrugsniveau. Der spares betragteligt mere energi end i forvarmningstilstanden, men aktiveringstiden er imidlertid længere. Denne tilstand kan deaktiveres i systemindstillingerne (administrator). Maskinen vågner automatisk op og genoptager normal drift, når der modtages et udskrivningsjob, eller når der trykkes på den blinkende tasten [ENERGISPARE]

().

Indstilling af tænd/sluk-skema

Indstillingen af tænd/sluk-skema er en funktion, der indstiller tidspunktet for, hvornår maskinen skal tændes eller slukkes, så strømforbruget pr. dag eller uge reduceres. Konfigurer denne indstilling fra [Indstilling af tænd/sluk-skema] i websidemenuen.

TASTEN [ENERGISPARE]

Tryk på tasten [ENERGISPARE] (), hvis du vil anbringe maskinen i automatisk nedlukningstand eller aktivere den fra automatisk nedlukningstand. Tasten [ENERGISPARE] automatisk nedlukningstand eller ej.

Når tasteindikatoren [ENERGISPARE]( )er slukket i standby-tilstanden.

Når tasteindikatorens [ENERGISPARE]( ) blinker.

Maskinen er klar til at blive anvendt. Hvis tasten [ENERGISPARE]( ) trykkes, når indikatoren er slukket, vil indikatoren blinke og maskinen træde ind i automatisk slukningstilstand efter et kort tidsrum.

Maskinen er i automatisk nedlukningstilstand. Hvis der trykkes på tasten [ENERGISPARE] ( ), når indikatoren blinker, vil indikatoren slukke, og maskinen træder ind i klartilstanden efter et kort tidsrum.

() har en indikator, der angiver, hvorvidt maskinen er i

Tasten / indikatoren [ENERGISPARE]

1-16

Indholdet

FØR BRUG AF MASKINEN

BRUGERBEKRÆFTELSE

Brugerbekræftelse begrænser maskinens brug til registrerede brugere. Man kan bestemme hvilke funktioner, som den enkelte bruger har tilladelse til at bruge og dermed tilpasse maskinen til behovene på din arbejdsplads. Når maskinens administrator har aktiveret funktionen brugerbekræftelse, skal alle brugere logge på maskinen for at anvende den. Der er forskellige typer brugerbekræftelse, og hver type har sin egen login-metode. For flere oplysninger henvises til gennemgangen af login-metoder.

☞ KONTROL VIA BRUGERNUMMER (se nedenfor) ☞ KONTROL VIA LOGINNAVN / ADGANGSKODE (side 1-19)

KONTROL VIA BRUGERNUMMER

Følgende procedure anvendes til at logge ind vha. et brugernummer, der er modtaget fra maskinens administrator.

Brugerbekræftelse

Når kontrolleret via brugernummer

Indtast dit brugernummer (5 til 8 cifre) med de numeriske taster.

Hvert indtastet ciffer vil blive vist som " ".

Admin Login

1-17

Indholdet

FØR BRUG AF MASKINEN

Brugerbekræftelse

Når brugernummeret er et 8-cifret tal, er dette trin ikke nødvendigt. (Login finder automatisk sted efter at brugernummeret er indtastet.)

Admin Login

Tryk på knappen [OK].

Når det indtastede brugernummer er blevet kontrolleret, vil forbrugsopgørelse forekomme kortvarigt.

Forbrugsstatus: brugte/rest. sider Sort-hvid : Fuld farve : 2-farvet : Enkeltfarve :

Antallet af resterende sider vises, når sidebegrænsning er angivet under "Sidebegrænsning Gruppeliste" i systemindstillingerne (administrator). (Det resterende antal sider som brugeren har til rådighed i hver tilstand (kopiering, scanning, etc.) vises.) Tidsrummet, som skærmen bliver vist i, kan ændres vha. "Indstilling Af Tid For Visning Af Meddelelser" i systemindstillingerne (administrator).

87,654,321/12,345,678

87,654,321/12,345,678 87,654,321/12,345,678 87,654,321/12,345,678

Når du er færdig med at anvende maskinen og er klar til at logge ud, trykker du på tasten [LOGOUT] ( ).

LOGOUT

Hvis en forudindstillet tidsperiode er gået, efter at maskinen sidst har været i brug, vil funktionen Automatisk rydning blive aktiveret. Når Automatisk rydning bliver aktiveret, finder log ud automatisk sted. Når PC-scanningstilstand anvendes, finder logout imidlertid ikke sted, når tasten [LOGOUT] ( ) trykkes og Automatisk rydning fungerer ikke. Skift til en anden tilstand på maskinen og log så ud.

Hvis et forkert brugernummer indtastes 3 gange i træk

Hvis "Advarsel Når Login Mislykkes" aktiveres i systemindstillingerne (administrator), vil maskinen låse i 5 minutter, hvis et forkert brugernummer indtastes 3 gange i træk. Verificer det brugernummer du skulle bruge over for maskinens administrator.

Administratoren kan åbne den låste tilstand. Dette gøres fra [Brugerkontrol] og derefter fra [Standardindstillinger] på webside menuen.

1-18

Indholdet

FØR BRUG AF MASKINEN

KONTROL VIA LOGINNAVN / ADGANGSKODE

Følgende procedure anvendes til at logge ind vha. et loginnavn og adgangskode modtaget fra maskinens administrator eller administratoren for LDAP-serveren.

(Forskellige elementer vil forekomme på skærmen, når LDAP-kontrol anvendes).

Brugerbekræftelse

Brugernavn

Adgangskode

Godkendt til:

Brugerbekræftelse

Brugernavn

Adgangskode

Godkendt til:

Når kontrolleret via loginnavn og adgangskode

Tryk tasten [Login Navn] eller tasten

Hvis tasten [Login Navn] trykkes, vises en skærm til valg af brugernavnet. Gå til næste trin. Hvis der trykkes på tasten forekommer et område for indtastning af "Registreringsnummer" [---]. Brug de numeriske taster til indtaste dit registreringsnummer, som er gemt under "Brugerliste" i systemindstillingerne (administrator). Gå til trin 3, når du har indtastet dit registreringsnummer.

(A)

Enheds Kontotilstand Brugervalg

126

User 0001

User 0003

Admin Login

Direkte

Indtastning

ABC

Bruger

User 0005

User 0007

User 0009

ABCD EFGH IJKL MNOP QRSTU VWXYZ etc.

Alle

(B) (C)

Tilbage

User 0002

User 0004

User 0006

User 0008

User 0010

User 0012User 0011

Vælg brugernavnet.

(A) Tasten [Direkte Indtastning]

Anvend denne tast, hvis du ikke er blevet gemt i

1 2

"Brugerliste" i systemindstillingerne (administrator) og kun anvender LDAP-kontrol. En tekstindtastningsskærm kommer frem. Indtast din loginnavn.

(B) Brugervalgtaster

Tryk på dit brugernavn, der har været gemt i "Brugerliste" i systemindstillingerne (administrator).

Tryk denne tast, hvis du vil vende tilbage til loginskærmen.

(D)

(D) Indeksfaner

Alle brugere vises på fanen [Alle]. Brugere er grupperet på de andre faner i henhold til søgetegnene, der blev indtastet, da brugeren blev gemt.

LDAP-kontrol kan anvendes, når administratoren af en server giver LDAP-service på LAN (local area network).

1-19

Indholdet

FØR BRUG AF MASKINEN

Brugerbekræftelse

Tryk på tasten [Adgangskode].

En ny skærm til indtastning af adgangskoden vil forekomme.

Brugernavn

Adgangskode

Godkendt til:

User 0001

Indtast din adgangskode, der er gemt i "Brugerliste" i systemindstillingerne (administrator).

Hvis du logger dig på en LDAP-server, indtastes adgangskoden, der er gemt sammen med dit LDAP-server loginnavn. Hvert indtastet tegn vil blive vist som " ". Når du er færdig med at vælge adgangskoden, trykkes der på tasten [OK]. Når der anvendes kontrol via LDAP-server og du har forskellige adgangskoder gemt i "Brugerliste" i systemindstillingerne (administrator) og i LDAP-serveren, anvendes adgangskoden, der er gemt på LDAP-serveren.

• Når en LDAP-server er blevet gemt, kan [Godkendt til:] ændres.

• Hvis du logger ind med brugervalgsnøgle...

LDAP-serveren blev gemt, da dine brugeroplysninger blev gemt, og derfor vil LDAP-serveren være godkendelsesserveren, når du vælger din loginnavn. Gå til trin 4.

• Når du logger ind med tasten [Dir. Indtastn.]...

Tryk [Godk endt til:] tasten.

Brugerbekræftelse

Brugernavn

Adgangskode

Godkendt til:

Vælg LDAP serveren og tryk [OK] tasten.

Godkend til:

Dir. Indtastn.

server 1

server 2

server 3

server 4

server 5

server 6

server 7

1-20

Indholdet

FØR BRUG AF MASKINEN

Brugerbekræftelse

Brugernavn

Adgangskode

Godkendt til:

User 0001

(Forskellige elementer vil forekomme på skærmen, når LDAP-kontrol anvendes).

Berør tasten [OK].

Når det indtastede loginnavn og adgangskoden er kontrolleret, vil forbrugsopgørelse forekomme kortvarigt.

Forbrugsstatus: brugte/rest. sider Sort-hvid : Fuld farve : 2-farvet : Enkeltfarve :

87,654,321/12,345,678 87,654,321/12,345,678 87,654,321/12,345,678 87,654,321/12,345,678

Når du er færdig med at anvende maskinen og er klar til at logge ud, trykker du på tasten [LOGOUT] ( ).

LOGOUT

Hvis et forkert loginnavn eller adgangskode indtastes 3 gange i træk

Hvis "Advarsel Når Login Mislykkes" aktiveres i systemindstillingerne (administrator), vil maskinen låse i 5 minutter, hvis et forkert loginnavn eller adgangskode indtastes 3 gange i træk. Verificer login navnet og adgangskoden som du skulle bruge over for maskinens administrator.

• Administratoren kan åbne den låste tilstand. Dette gøres fra [Brugerkontrol] og derefter fra [Standardindstillinger] på webside menuen.

• Når LDAP-kontrol anvendes, kan tasten [E-mail adresse] forekomme afhængig af godkendelsesmetoden. Hvis tasten [E-mail adresse] forekommer i trin 3, tryk på tasten. En tekstindtastningsskærm kommer frem. Indtast din e-mail-adresse.

Brugerbekræftelse

Brugernavn

E-mail Address

Adgangskode

Godkendt til:

User 0002

server 2

Systemindstillinger (Administrator): Brugerliste

Dette anvendes til at gemme navne på brugere af maskinen. Detaljerede oplysninger, såsom loginnavn, brugernummer og adgangskode, gemmes også. Bed maskinens administrator om de oplysninger, som du har brug for til at anvende maskinen.

1-21

Indholdet

FØR BRUG AF MASKINEN

HJEMMESKÆRM

Når der trykkes på tasten [Hjem] () på betjeningspanelet, vises hjemmeskærmen på betjeningspanelet. Funktionsvalgtaster vises på hjemmeskærmen. Disse taster kan berøres for at åbne basisskærmen for hver funktion. Tasten [Min menu] kan berøres for at vise genveje til funktioner gemt i "Min menu".

Første skærm

(1) (1)

SEND IMAGE

KOPI

App 01 App 02 App 03 App 04

DOKUMENT

ARKIV

Min menu

(1) Taster til valg af funktion

Brug disse taster til at skifte mellem kopi, billed-send, dokumentarkivering og Sharp OSA tilstande. Tastnavne og -billeder kan ændres. (kun første skærm)

(2) Baggrundsbillede

Baggrundsbillede på hjemmeskærmen. Baggrundsbilledet kan ændres.

(3) Tasten [Min Menu]

Berør for at gå til skærmen min menu. Tastnavne og

-billeder kan ændres.

Anden skærm

(3)(2)

Total Antal

DOKUMENT ARKIV

AdresseKontrol

Papirbakke Indstil.

04/04/2013 11:40

(7)

KOPI

Min menu

(5)

SEND IMAGE

Dok.ArkiveringsKontrol

(6)(4)

(5) Titel

Viser titlen på skærmen min menu.

(6) Genvejstast

En registreret funktion forekommer som en genvejstast. Tasten kan berøres for at vælge den registrerede funktion.

(7) Brugernavn

Viser navnet af den bruger, der er logget på. Brugernavnet vises, når brugebekræftelse er aktiveret på maskinen.

(4) Programtaster*

Det er muligt at vise i alt otte Sharp OSA programgenveje og genveje til Min menu. * Produktivitets Kit er påkrævet på MX-2314N.

Genveje til funktioner kan registreres som taster på skærmen min menu. Når der genvejstast berøres, vil skærmen for den funktion vises. Registrer ofte benyttede funktioner på skærmen min menu for hurtigt og nemt få adgang til disse funktioner. Når der anvendes brugergodkendelse, vil skærmen min menu for "Foretrukken Betjeningsgruppe" blive vist.

Brug websiden for at konfigurere følgende indstillinger:

• Ændring af navnet på tasten for hjemmeskærmen, ændring af billede, lagring af en applikationstast

• Lagring af taster, som vises i skærmen min menu.

• Systemindstillinger (Administrator): Indstillinger for Min menu Registrering udføres i [Systemindstillinger] - [Driftsindstillinger] – [Indstillinger for Min menu] i websidemenuen.

• Systemindstillinger (Administrator): Liste for Min menu Når brugergodkendelse er aktiveret, kan skærmen min menu indstilles for hver "Foretr. Handling Gruppeliste". Registrering udføres i "Liste for Min menu" i [Brugerkontrol] i websidemenuen.

1-22

Indholdet

FØR BRUG AF MASKINEN

FJERNBETJENING AF MASKINEN

Fjernbetjeningsfunktionen giver dig mulighed for at betjene maskinen fra din computer. Når denne funktion er tilføjet, vises den samme skærm som betjeningspanelskærmen på din computer. Dette giver dig mulighed for at betjene maskinen fra din computer på samme måde, som hvis du stod foran maskinen.

Maskinen

Din computer

Betjeningspanel

Betjen maskinen ved brug af din computerskærm.

Netværk

Fjernbetjeningsfunktionen kan kun benyttes på én computer ad gangen.

Sådan anvendes fjernbetjeningsfunktionen

Før du benytter denne funktion, skal du indstille "Betjenings rettigheder" til "Tilladt" i "Fjernbetjening – software" i "Indstilling af fjernbetjening" i systemindstillingerne (administrator).

☞ 6. SYSTEMINDSTILLINGER "Indstilling af fjernbetjening" (side 6-67)

For at bruge fjernbetjeningsfunktionen skal maskinen være tilsluttet til et nerværk, og et VNC-program skal være installeret på din computer (anbefalet VNC-software: RealVNC). Denne funktion anvendes på følgende måde:

Eksempel: RealVNC

Tilslut til maskinen fra computeren.

(1) Start VNC-viseren

(2)(3)

Følg opfordringerne på maskinens betjeningspanel for at udføre tilslutningen.

Når maskinen er tilsluttet til fjernsoftwaren, vises på systemlinjen på maskinens berøringspanel. Hvis du ønsker at afbryde, lukkes fjernsoftwaren, eller berør .

(2) Indtast maskinens IP-adresse i

indtastningsfeltet "Server".

(3) Klik på knappen [OK].

Brug betjeningspanelet på samme måde, som du ville gøre på maskinen. Bemærk, at du ikke kan holde en tast nedtrykket for løbende at ændre den værdi, der indtastes. For detaljerede fremgangsmåder henvises til kapitlerne for hver af funktionerne i denne vejledning.

Systemindstillinger (Administrator): Indstilling af fjernbetjening

Indstil betjeningsautoriteten for fjernbetjeningsfunktionen.

1-23

Indholdet

FØR BRUG AF MASKINEN

ELEMENTER, DER ER REGISTREREDE I JOBLOGGEN

(Produktivitets Kit er påkrævet på MX-2314N.) Maskinen registrerer udførte jobs i jobloggen. I det følgende gennemgås de vigtigste oplysninger, som er registreret i job loggen.

• For at gøre det lettere at holde styr på, hvor mange gange forskelligt konfigurerede maskiner er brugt, er elementerne i denne job log faste, uanset formålet med registreringen eller hvilke perifere enheder, som er installeret.

• I nogle tilfælde er jobinformationen muligvis ikke korrekt registreret, f.eks. i tilfælde af strømsvigt under et job.

Nr. Element Beskrivelse

1 Hovedelementer Job-ID Job-ID'et er registrereet.

Job-ID'er vises i loggen som fortløbende numre op til 999999, hvorefter optællingen genindstilles til 1.

2 Jobtilstand

Jobtilstand, f.eks. kopi eller print.

3 Computernavn

4 Brugernavn Brugernavn ved anvendelse af brugerbekræftelse.

5 Login Navn Loginnavn ved anvendelse af brugerbekræftelse.

6 Startdato & Tid Datoen og tidspunktet, hvor jobbet blev påbegyndt.

7 Færdiggørelse Dato &

Tid

8 Samlet tælling for

sort/hvid

Fuld Farve Total Tæller

2-farve Total Tæller

Enkelt-farve Total Tæller

Tæl ifølge størrelse

Antal ark i forhold tilstørrelse

Navnet på den computer, som har sendt et printjob.*

Datoen og tidspunktet, hvor jobbet blev afsluttet.

For printjobs registreres det samlede antal. For et send job, registreres antallet af sendte sort/hvide sider. rundsendingstransmissioner, registreres det samlede antal sider. Ved scanning til HDD, registreres det samlede antal gemte sort/hvide sider.

For printjobs registreres det samlede antal. For et send job, registreres antallet af sendte sider i fuld farve. rundsendingstransmissioner, registreres det samlede antal sider. Ved scanning til HDD jobs, registreres det samlede antal gemte sider i fuld farve.

Angiver

den samlede 2-farve optælling.

Angiver

den samlede enkel-farve optælling.

Tælling ifølge original-/papirstørrelse i farvetilstand og sort/hvid tilstand.

Angiver arktælling per papirtype.

Ved

14 Ugyldig papirtælling

(sort/hvid)

15 Ugyldigt Papir

Tæller(farve)

Angiver sort/hvid ugyldig arktælling.

Angiver farve ugyldig arktælling.

1-24

Indholdet

FØR BRUG AF MASKINEN

Nr. Element Beskrivelse

16 Hovedelementer Antal reserverede sæt Antallet af specificerede sæt eller reserverede destinationer.

17 Antal færdiggjorte sæt Antallet af færdiggjorte sæt eller antallet af destinationer, hvortil der er

gennemført en korrekt transmission.

18 Antal reserverede

sider

19 Antal færdiggjorte

sider

20 Resultat Resultatet af et job.

21 Fejlårsag

23 Hæftning Status for hæftning

25 Hulning Tæller Tælling af hulning.

26 Printer Tone Tone, som anvendes til et printjob.

28 Afsendernavn Afsendernavn for et billedafsendelsesjob.

29 Afsenderadresse Afsenderadresse for et billedafsendelsesjob.

30 Transmissionstype Transmissionstype for et billedafsendelsesjob.

31 Administrativt

32 Broadcast nummer Broadcast nummeret for et billedafsendelsesjob.

33 Indtastning af ordre Bestilling af en broadcast transmission for et billedafsendelsesjob.

34 Fil Type Filformat på et billedafsendelsesjob.

Udskriftsjobrelateret Punkt

Billedafsendelsesrelateret Punkt

Udkast Udkasttilstand for et printjob.

Hæftning Tæller

Direkte Adresse Adresse på et billedafsendelsesjob.

Serienummer

Antallet af reserverede originalsider af en kopi, print, scanningsjob eller andet job.

Antallet af færdiggjorte sider i et sæt.

Årsagen til en fejl, som forekommer, mens et job er i gang.

Tælling for hæftning.

Det administrative serienummer for et billedafsendelsesjob.

Dette bruges til at koordinere kommunikation med udskrivning ved serielle polling jobs.

35 Komprimeringstype/

Kompressionsrate

36 Kommunikationstid Angiver kommunikationstiden for billed-send-jobs.

37 Faxnr. Angiver det gemte afsendernummer.

39 Opbevaringstilstand Opbevaringstilstand for dokumentarkivering

40 Filnavn Navnet på en fil, der er gemt ved hjælp af dokumentarkivering eller

41 Data størrelse [KB] Filstørrelse

42 Fælles Funktionalitet Farveindstilling Farveindstillingen, som brugeren har valgt.

43 Specialfunktioner Specialfunktioner, som var valgt, da jobbet blev udført.

44 Filnavn 2 Registrerer filnavne for udskriftsjobs.*

Dokumentarkivrelateret Punkt

Dokument Arkivering Status for dokumentarkivering.

Komprimeringstype og kompressionsrate for et billedafsendelsesjob.

fastholdelse af print.*

1-25

Indholdet

FØR BRUG AF MASKINEN

Nr. Element Beskrivelse

45 Detaljerede emner Originalstørrelse Størrelse på den scannede original.

Filens papirstørrelse ved et printjob, hvor der bruges dokumentarkivering.

46 Originaltype Originaltype (tekst, printed foto osv.), som er indstillet på skærmen for

belysningsindstillinger.

47 Papirstørrelse Ved printjobs: papirstørrelse.

Ved send jobs: den sendte papirstørrelse. Ved Scan til HDD jobs: papirstørrelsen på den gemte fil.

48 Papirtype Den type papir, som bruges til udskrivning.

49 Papiregenskab: Bloker

Duplex

Viser, at duplex blev blokeret under "Papirtype".

50 Papiregenskab:

Fastsat Papirside

51 Papiregenskab: Bloker

Hæfter

52 Papiregenskab: Bloker

Hullemask.

53 Duplex Indstilling Viser indstillingen for duplex.

54 Opløsning Viser opløsningen for scanning.

55 Maskinelement Modelnavn Angiver maskinens modelnavn

56 Enhedsserienummer Angiver maskinens serienummer.

57 Navn Angiver det maskinnavn, der er indstillet på websiderne.

58 Maskinplacering Angiver den maskinplacering, der er indstillet på websiderne.

*I nogle miljøer registreres dette ikke.

Viser, at den fastsatte papirside blev valgt under "Papirtype".

Viser, at hæftning blev blokeret under "Papirtype".

Viser, at hulning blev blokeret under "Papirtype".

1-26

Indholdet

FØR BRUG AF MASKINEN

ILÆGNING AF PAPIR

VIGTIGE OPLYSNINGER OM PAPIR

Dette afsnit giver oplysninger, som du bør kende, før der lægges papir i papirbakkerne. Det er nødvendigt, at læse dette afsnit, før der ilægges papir.

BAKKERNES NAVNE OG PLACERINGER

Bakkernes navne er som følger.

Specialbakke

Bakke 1

Bakke 2* Bakke 3*

Bakke 4*

*Valgfri papirskuffe er installeret.

BETYDNINGEN AF "R" I PAPIRSTØRRELSER

Visse original- og papirstørrelser kan anbringes enten i lodret eller vandret retning. For at kunne kende forskel på lodret og vandret retning, vil papirstørrelser i den vandrette retning blive efterfulgt af et "R" (for eksempel A4R, 8-1/2" x 11"R). Størrelser, der kun kan anbringes i den vandrette retning (A3W, A3, B4, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13") omfatter ikke "R" i deres størrelsesangivelse.

A4R

(8-½" x 11"R)

(8-½" x 11")

(11" x 17")

Vandret retning

"R" er tilføjet.

Lodret retning

"R" er ikke tilføjet.

1-27

Kan kun anbringes i den

vandrette retning

"R" er ikke tilføjet.

Indholdet

FØR BRUG AF MASKINEN

ANVENDELIGT PAPIR

Der forhandles mange typer papir. I dette afsnit gennemgås almindeligt papir og de specielle medier, som kan anvendes sammen med maskinen. For detaljerede oplysninger om de papirstørrelser og -typer som kan lægges i hver af maskinens bakker, se specifikationerne i Startvejledningen og "Papirbakke Indstil." (side 6-13) i "6. SYSTEMINDSTILLINGER".

Almindeligt papir, specielt medie.

Almindeligt papir, der kan anvendes.

• SHARP standard almindeligt papir (80 g/m2 (21 lbs.)). For papirspecifikationer, se specifikationerne i Startvejledningen.

• Almindeligt papir, som ikke er SHARP standardpapir (60 g/m

Genbrugspapir, farvet papir, hullet papir, fortrykt papir og letterhead papir skal opfylde de samme specifikationer som almindeligt papir. Kontakt din forhandler eller nærmeste autoriserede servicecenter angående brugen af disse papirtyper.

Papirtyper, der kan anvendes i hver bakke.

Der kan lægges følgende typer papir i hver bakke.

til 105 g/m2 (16 lbs. til 28 lbs.))

Bakker 1 til 4

Almindeligt papir Tilladt Tilladt Tilladt

Fortrykt Tilladt Tilladt Tilladt

Genbrugspapir Tilladt Tilladt Tilladt

Brevpapir Tilladt Tilladt Tilladt

For-hullet Tilladt Tilladt Tilladt

Farve Tilladt Tilladt Tilladt

Kraftigt papir 1*

Kraftigt papir 2*

Kraftigt papir 3*

Etiket – – Tilladt

Blankt papir – – Tilladt

Overhead – – Tilladt

Fanepapir – – Tilladt

Kuvert – – Tilladt

Tyndt papir*

Tilladt – Tilladt

– – Tilladt

Bakker 3 til 4 (stand/500 og

2000 ark papirskuffe)

Specialbakke

*1 Kraftigt papir 1: 106 g/m2 til 220 g/m2 (28 lbs bond til 80 lbs cover) kraftigt papir *2 Kraftigt papir 2: 221 g/m2 til 256 g/m2 (80 lbs cover til 140 lbs index) kraftigt papir *3 Kraftigt papir 3: 257 g/m *4 Tyndt papir fra 55 g/m2 to 59 g/m2 (13 lbs bond til 16 lbs bond) kan anvendes.

til 300 g/m2 (140 lbs index til 110 lbs cover) kraftigt papir

1-28

Indholdet

FØR BRUG AF MASKINEN

Udskriftssiden opad eller nedad.

Papiret er ilagt med udskriftssiden opad eller nedad afhængig af papirtypen og bakken.

Bakker 1 til 4

Læg papiret i med siden, der skal udskrives, vendt opad. Hvis papirtypen er "Brevpapir" eller "Fortrykt", skal det imidlertid lægges i med udskriftssiden nedad*.

Bakker 3 til 4 (stand/500 og 2000 ark papirskuffe)

Læg papiret i med siden, der skal udskrives, vendt opad. Hvis papirtypen er "Brevpapir" eller "Fortrykt", skal det imidlertid lægges i med udskriftssiden nedad*.

Specialbakke

Læg papiret i med siden, der skal udskrives, vendt nedad. Hvis papirtypen er "Brevpapir" eller "Fortrykt", skal det imidlertid lægges i med udskriftssiden opad*. * Hvis "Deaktivering af Duplex" er aktiveret i systemindstillingerne (administrator), læg papiret i på den normale måde

(forside op i bakke 1 til 4; forside ned i bypassbakken).

Papir som ikke kan anvendes

• Specielle medier til inkjet-printere.(fint papir, glossy papir, glossy film osv.)

• Karbonpapir eller termopapir

• Klæbepapir

• Papir med clips

• Papir med foldemærker

• Iturevet papir

• Olierede overheadtransparenter

• Tyndt papir mindre end 55 g/m

• Papir, der er 300 g/m

(110 lbs.) eller tykkere.

(15 lbs.)

Ikke-anbefalet papir

• Stryg-på transferpapir

• Japansk papir

• Perforeret papir

• Der forhandles forskellige typer almindeligt papir og specielle medier. Nogle typer kan ikke anvendes sammen med maskinen. Kontakt din forhandler eller nærmeste autoriserede servicecenter angående brugen af disse papirtyper.

• Billedkvaliteten og tonerens opløsning på papiret kan ændres på grund af påvirkning fra omgivelserne, arbejdsbetingelserne og papirets egenskaber og bevirke at billedkvaliteten bliver dårligere end på SHARP standardpapir. Kontakt din forhandler eller nærmeste autoriserede servicecenter angående brugen af disse papirtyper.

• Brug af ikke anbefalet eller forbudt papir kan medføre skæv indføring, fejlindføring, dårlig toneropløsning (toneren sidder ikke fast på papiret og kan gnubbes af), eller maskinfejl.

• Brug af ikke anbefalet papir kan medføre papirstop eller dårlig billedkvalitet. Før der anvendes ikke-anbefalet papir, skal det kontrolleres om udskrivningen kan udføres ordentligt.

• Uregelmæssigt papir

• Hæftet papir

• Fugtigt papir

• Krøllet papir

• Papir, på hvilket der er blevet udskrevet enten på udskriftssiden eller bagsiden af en anden printer eller en multifunktionsenhed.

• Papir med et bølgelignende mønster på grund af fugtoptagelse

1-29

Indholdet

FØR BRUG AF MASKINEN

BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4

ILÆGNING AF PAPIR OG ÆNDRING AF PAPIRSTØRRELSE

I bakkerne fra 1 til 4 kan der kan maksimalt ilægges 500 ark papir fra format A5R til A3 (5-1/2" x 8-1/2"R til format 11" x 17").

Træk papirbakken ud.

Træk forsigtigt bakken ud, indtil den stopper. For at lægge papir i, gå til trin 3. For at ilægge en anderledes

størrelse papir, gå videre til næste trin.

Justér papirstyrene A og B ved at klemme på deres låsemekanismer og

anbringe dem, således at de passer til de lodrette og vandrette dimensioner på papiret der skal anvendes.

Papirstyrene A og B kan skubbes. Skub hvert styr, mens du klemmer på dets låsemekanisme.

Luft papiret.

Luft papiret godt, før det lægges i. Hvis papiret ikke luftes, kan flere ark blive ført ind samtidig og resultere i fejlindføring.

Læg papiret i bakken.

Læg papiret i med siden, der skal udskrives, vendt opad. Stakken må ikke være højere end markeringslinjen (maks. 500

Markeringslinje

ark).

1-30

Indholdet

FØR BRUG AF MASKINEN

Skub forsigtigt papirbakken ind i maskinen.

Skub bakken helt ind i maskinen.

Hvis du har lagt en anden type eller størrelse papir, end der var lagt i tidligere, skal du huske at ændre "Papirbakkeindstillingerne" i systemindstillingerne. Hvis disse indstillinger ikke er konfigureret korrekt, vil automatisk papirvalg ikke fungere korrekt, og udskrivning kan ske på den forkerte papirstørrelse eller papirtype, og der kan forekomme papirstop.

Der må ikke anbringes tunge genstande på bakken eller trykkes ned på bakken.

Systemindstillinger: Papirbakke Indstil. (side 6-13)

ÆDisse indstillinger kan ændres, når du ændrer størrelsen eller typen af papir, der lægges i en bakke.

1-31

Indholdet

FØR BRUG AF MASKINEN

BAKKEINDSTILLINGER FOR BAKKE 3 TIL 4 (stand/500 og 2000 ark papirskuffe)

ILÆGNING AF PAPIR I PAPIRBAKKE 3 - PAPIRBAKKE 4

Papir i størrelse A4 eller 8-1/2" x 11" kan lægges i bakke 3 og bakke 4. Disse er parallelle højkapacitetsbakker, i hvilke der kan lægges i alt ca. 2000 ark SHARP standardpapir (80g/m bakke 3 eller bakke 4, se "SKIFT AF PAPIRSTØRRELSE I PAPIRBAKKE 3 - PAPIRBAKKE 4" (side 1-33). Se "BAKKEINDSTILLINGER FOR BAKKE 1 TIL 4" (side 1-30) for at få oplysninger om ilægning af papir og ændring af papirstørrelsen for en enkelt bakke.

(20 lbs.)). Hvis du ønsker at ændre papirstørrelsen i

Træk papirbakke 3-4 ud.

Træk forsigtigt bakken ud, indtil den stopper.

Luft papiret.

Luft papiret godt, før det lægges i. Hvis papiret ikke luftes, kan flere ark blive ført ind samtidig og resultere i fejlindføring.

Markeringslinje

Læg papir i venstre og højre bakke.

Løft papirstyret og læg papir i bakke 3.* Der kan ilægges ca. 1150 ark SHARP standardpapir (80g/m (20 lbs.)). Sørg for at sætte papirstyret tilbage i dets oprindelige position, når du har ilagt papiret. Løft papirstyret og læg papir i bakke 4.* Der kan ilægges ca. 850 ark SHARP standardpapir (80g/m2 (20 lbs.)).

*1 Papirstakken må ikke være højere end markeringslinjen.

1-32

Indholdet

FØR BRUG AF MASKINEN

Skub forsigtigt bakke 3 og bakke 4 ind i maskinen.

Skub bakken helt ind i maskinen.

Indstil papirtypen.

Hvis papirstørrelsen blev ændret fra en AB-størrelse til en tommestørrelse, eller fra en tommestørrelse til en AB-størrelse,

eller hvis papirtypen blev ændret, skal du huske at ændre de pågældende indstillinger som forklaret i "Papirbakke Indstil." (side 6-13) i "6. Systemindstillinger".

Du er nu færdig med at lægge papir i bakke3/bakke 4.

SKIFT AF PAPIRSTØRRELSE I PAPIRBAKKE 3 PAPIRBAKKE 4

Følg nedenstående trin for at ændre papirstørrelsen i bakke 3 - bakke 4. Dette afsnit forklarer kun, hvordan du ændrer papirstørrelsen. Vedrørende procedurerne for åbning og lukning af bakken og ilægning af papir, se "ILÆGNING AF PAPIR I PAPIRBAKKE 3 - PAPIRBAKKE 4" (side 1-32).

Fjern papirformatstyret.

Med bunden af bakken trykket helt ned skal du holde krogen ved bunden af papirformatstyret nede, og trække papirformatstyret lidt opad.

Bakke 3

Krog

• Der må ikke anbringes tunge genstande på bakken eller trykkes ned på bakken.

• Før du skifter papirstørrelse i bakke 1, skal du hæve papirstyret.

Bakke 4

Papirstyr

Juster papirformatstyret til den

(A)

• Når du fastgør papirstyret, skal du kontrollere, at det øverste og nederste af styret er tilpasset til samme papirstørrelse.

• Hvis det øverste og nederste af papirstyret ikke er tilpasset til samme papirstørrelse, vil det medføre skæv indføring og papirstop.

(B)

A4 LT

papirstørrelse, der skal bruges.

Papirstørrelserne er indgraveret ved åbningen (A) på bunden af bakken, og ved hullet (B) øverst på papirformatstyret. ("LT" betyder størrelse 8-1/2" x 11"). Anbring bunden af papirstyret ud for åbningen, og anbring hullet øverst ud for låsetappen.

1-33

Indholdet

FØR BRUG AF MASKINEN

Tryk papirstyret ind, så det låser på plads.

Tryk papirstyret ind, indtil krogen i bunden låser på plads. (Du vil høre et klik, når krogen låser). Bevæg papirstyret let for at kontrollere, at det er låst på plads.

Gentag trin 1 til 3 for at justere det fjerneste papirstyr til den papirstørrelse, der skal bruges.

Sørg for at justere det fjerne papirstyr til samme størrelse som det nærmeste papirstyr.

• Når du fjerner og fastgør det fjerne papirstyr, skal du passe på ikke at ramme maskinens frontlåge.

• Juster både forreste og bageste styr. Hvis du kun justerer det ene styr, kan det medføre skæv indføring og papirstop.

Indstil papirtype og papirstørrelse.

Vedrørende proceduren til konfiguration af disse indstillinger, se "Papirbakke Indstil." (side 6-13) i "6. Systemindstillinger".

Forkert indstilling af papirtype eller papirstørrelse kan medføre automatisk valg af forkert type eller størrelse af papir, og det kan resultere i papirstop eller på anden måde forhindre udskrivningen.

Model MX-DE20

Papirstørrelser Bakke 2: A3 (11" x 17") til A5R (5-1/2" x 8-1/2"R)

Bakke 3: A4 (8-1/2" Bakke 4: A4 (8-1/2"

Papirkapacitet Bakke 2: 500

Bakke 3: 1150 Bakke 4: 850

x 11") x 11")

Mål 583 mm (B) x 577 mm (D) x 382 mm (H) (22-61/64" (B) x 22-23/32" (D) x 15-3/64" (H))

Vægt Ca. 30 kg (66,2 lbs.)

1-34

Indholdet

FØR BRUG AF MASKINEN

ILÆGNING AF PAPIR I SPECIALBAKKEN

Specialbakken kan anvendes til at udskrive på almindeligt papir, konvolutter, etiketteark, fanepapir og andre specielle medier. Der kan ilægges op til 100 ark papir (op til 40 ark kraftigt papir) til kontinuerlig udskrivning i lighed med andre bakker.

Åbn specialbakken.

Når du ilægger et stort ark papir, skal du huske at trække

bypass udvidelsesbakken ud. Træk specialbakken hele vejen ud.

Der må ikke anbringes tunge genstande på specialbakken eller trykkes ned på bakken.

Indstil guiderne til bredden af papiret.

Ilæg papiret langs guiderne hele vejen ind i specialbakken, indtil det stopper.

Læg papiret i med siden, der skal udskrives, vendt nedad.

• Papiret må ikke tvinges ind.

• Hvis guiderne er indstillet bredere end papiret, flyttes disse ind, indtil de passer korrekt til bredden af papiret. Hvis de er indstillet for bredt, kan papiret blive indført skævt eller blive krøllet.

1-35

Indholdet

FØR BRUG AF MASKINEN

VIGTIGE PUNKTER, NÅR DU BRUGER SPECIALBAKKEN

• Når du anvender almindeligt papir, der ikke er SHARP-standardpapir eller et specielt medie udover overheadfilm, der ikke er SHARP-anbefalet, eller når der udskrives på bagsiden af tidligere anvendt papir, skal papiret lægges i ét ark ad gangen. Hvis der ilægges mere end ét ark ad gangen, vil det føre til fejlindføring.

• Før du ilægger papir, rettet eventuelt krøllet papir ud.

• Når du lægger nyt papir i, skal du først fjerne alt papir i bypass-skuffen, lægge det oven i det nye papir, og så lægge det hele i skuffen som en enkelt stak. Hvis der tilføjes papir uden at fjerne det resterende papir, kan det resultere i fejlindføring.

Indføring af papir

Placer papir, der er A5 (7-1/4" x 10-1/2") eller mindre, i vandret retning.

Indføring af fanepapir

For at udskrive på fanepapir, skal fanepapiret lægges i manuel feederen med den side, der skal udskrives, nedad.

Nedad

• Anvend kun fanepapir, der er fremstillet af papir. Fanepapir, der er lavet af et materiale udover papir (film osv.) kan ikke anvendes.

• For at udskrive på fanerne af fanepapir... I kopitilstand, anvend "Fanebladskopi" i specialfunktioner. I udskriftsmodus, skal du bruge fanen udskriv.

Indføring af overheadfilm

• Anvend overheadfilm, der er anbefalet af SHARP. Når der lægges overheadfilm i specialbakken, skal det afrundede hjørne være forrest til venstre, når filmen ligger vandret, eller bagest til venstre når filmen vender lodret.

• Når der ilægges mange ark overheadfilm i specialbakken, skal

Vandret Lodret

der sørges for, at arkene luftes adskillige gange før de ilægges.

• Når du udskriver på overheadfilm, skal du sørge for at fjerne hvert ark, når det kommer ud af maskinen. Hvis arkene får lov til at danne stak i udkastbakken, kan det resultere i, at de krøller.

1-36

Indholdet

FØR BRUG AF MASKINEN

Læg kuverter i

Når der ilægges kuverter i manual feederen, placeres de, så de er tilpasset den venstre side af retningen som vist nedenfor. Der kan udskrives på forsiderne af kuverterne. Sørg for at anbringe forsiden nedad.

Vigtige punkter, når du anvender konvolutter

• Udskriv ikke på begge sider af en kuvert. Dette kan resultere i fejlindføringer eller ringe udskrivningskvalitet.

• Begrænsninger gælder visse typer kuverter. For at få yderligere oplysninger, konsulteres en kvalificeret servicetekniker.

• Visse driftsmiljøer kan forårsage krølning, udtværing, fejlindføringer, ringe tonerfastbrænding eller maskinfejl.

• Anvend ikke følgende kuverter: Kuverter med metallukninger, plastikkroge eller båndkroge; kuverter med snor, kuverter med ruder eller bagklædninger, kuverter med forsider, der er prægede, kuverter i dobbeltlag, selvlukkende kuverter, håndlavede kuverter, kuverter med luft indeni, krøllede kuverter eller kuverter med foldemærker, iturevne eller beskadigede kuverter

• Kuverter med en forkert justeret hjørnelimsposition på bagsiden kan ikke anvendes, da det kan resultere i krølning.

• Udskriftskvaliteten garanteres ikke i området 10 mm (13/32") rundt om kanterne på kuverten.

• Udskriftskvaliteten garanteres ikke på dele af kuverter, hvor der er en stor forskel i tykkelsen, såsom på firelagsdele eller dele, der er mindre end tre lag.

• Udskriftskvaliteten garanteres ikke på konvolutter, der har "peel-off"-strips til lukning af kuverterne.

Kan anvendes

Kan ikke anvendes

1-37

Indholdet

FØR BRUG AF MASKINEN

ORIGINALER

Dette afsnit forklarer, hvordan man anbringer originaler i den automatiske dokument-feeder og på glasruden.

PLACERING AF ORIGINALEN

ANBRINGELSE AF ORIGINALER I DEN AUTOMATISKE DOKUMENTFEEDER

Dette afsnit forklarer, hvordan man anbringer originaler i den automatiske dokument-feeder.

Tilladte originalformater

Minimal originalformat Maksimal originalstørrelse

Standardformater

(Minimumstørrelse som genkendes automatisk) A5: 148 mm (højde) x 210 mm (bredde) 5-1/2" (højde) x 8-1/2" (bredde)

Ikke-standard-formater

(Minimumstørrelse som kan vælges manuelt) 131 mm (højde) x 140 mm (bredde) 5-1/8" (højde) x 5-1/2" (bredde)

Når originalen er i ikke-standardstørrelse henvises til den passende forklaring neden for den tilstand, du anvender.

Standardstørrelser

(Maksimumstørrelse som genkendes automatisk) A3: 297 mm (højde) x 420 mm (bredde)

12" x 18" papirstørrelse (A3W) kan ikke anvendes.

11" (højde) x 17" (bredde)

Ikke-standardstørrelser

(Maksimumstørrelsen som kan vælges manuelt) Kopieringstilstand: 297 mm (højde) x 432 mm (bredde)

(11-5/8" (højde) x 17" (bredde)

Billedsendingstilstand:297 mm (højde) x 1000 mm (bredde)

11" (højde) x 39-3/8" (bredde)

☞ 2. KOPIMASKINE "ANGIVELSE AF ORIGINALSTØRRELSE" (side 2-29) ☞ 4. SCANNER / INTERNET-FAX "BILLEDINDSTILLINGER" (side 4-53)

Tilladte originalvægte

1-puolinen kopiointi: 35 g/m2 - 128 g/m2 (9 Ibs. - 34 Ibs.) 2-puolinen kopiointi: 50 g/m

Hvis du vil scanne originaler fra 35 g/m Scanning uden "Langsom Scantilst." kan resultere i fejlindføring af originalen. Når "Langsom Scantilst." er valgt, er automatisk tosidet scanning ikke mulig.

- 105 g/m2 (15 Ibs. - 28 Ibs.)

til 49 g/m2 (9 lbs. til 14 lbs.), anvend "Langsom Scantilst." i specialfunktionerne.

1-38

Indholdet

FØR BRUG AF MASKINEN

Husk at fjerne papir fra glasruden.

Åbn den automatiske dokumentfeeder og sørg for, at en original ikke befinder sig på glasruden og luk dernæst forsigtigt den automatiske dokumentfeeder.

Justér originalguiderne til originalens format.

Anbring originalen.

Indicator line

• Originalerne af forskellige størrelser kan placeres sammen i den automatiske dokumentfeeder. I dette tilfælde vælg "Bl. Str. Original" i specialfunktionerne af den tilstand, du anvender.

• Før du lægger originaler i dokument-feederen, skal du sørge for at fjerne hæfteklammer eller papirclips.

• Hvis originaler har fugtige pletter pga. korrekturlak, blæk eller lim, skal du vente, indtil originalerne er tørre, før du laver kopier. Hvis ikke kan den indvendige del af dokument-feederen eller glasruden blive snavset.

• Anvend ikke følgende originaler. Registrering af forkert originalformat, originalfejlindføring og udtværinger kan blive et result.

Overheadfilm, tegnepergamentpapir, karbonpapir, termisk papir eller originaler, der er udskrevet med thermoprint, bør ikke indføres gennem dokument-feederen. Originaler, der skal indføres gennem feederen, må ikke være beskadigede, krøllede, foldede, limet løst sammen eller have huller. Originaler med flere huller end 2- eller 3-hullet papir, bliver måske ikke indført korrekt.

• Hvis du bruger originaler, som har to eller tre huller i siden, skal du lægge dem således, at hullerne ikke er placeret ved fødesprækken på dokumentføderen.

Sørg for, at kanterne på originalerne er lige. Før originalerne vendt opad helt ind i dokumentfeederen. Isæt et antal originaler, der ikke overskrider målelinien på dokumentfeeder-bakken. Der kan indføres op til 100 ark. Sørg for at fjerne originaler, som er færdige med at blive scannet, fra den oprindelige udgangsbakke.

Hulpositioner

Indføringsåbning

1-39

Indholdet

FØR BRUG AF MASKINEN

PLACERING AF ORIGINALEN PÅ GLASRUDEN

Dette afsnit forklarer, hvordan man anbringer originalen på glasruden.

Tilladte originalformater

Maksimal originalstørrelse

Standardstørrelser

A3: 297 mm (højde) x 420 mm (bredde) 11" (højde) x 17" (bredde)

Ikke-standardstørrelser

297 mm (højde) x 432 mm (bredde) 11-5/8" (højde) x 17" (bredde)

Når originalen er i ikke-standardstørrelse henvises til den passende forklaring neden for den tilstand, du anvender.

☞ 2. KOPIMASKINE "ANGIVELSE AF

ORIGINALSTØRRELSE" (side 2-29)

☞ 4. SCANNER / INTERNET-FAX

"BILLEDINDSTILLINGER" (side 4-53)

Åbn den automatiske dokument-feeder.

Anbring originalen.

Anbring originalen med forsiden nedad i det venstre hjørne, der er længst væk, på glasruden.

Originalstørrel

-sesføler

Placer ikke genstande under originalstørrelsesføleren. Hvis du lukker den automatiske dokumentfeeder med en genstand under, kan du ødelægge originalstørrelsesføleren og forhindre korrekt registrering af originalstørrelsen.

Hvis du placerer en lille ikke-standardstørrelse original på glasruden, er det praktisk at anbringe et blankt ark A4 eller B5 (8-1/2" x 11" eller 5-1/2" x 8-1/2") papir oven på originalen for at gøre det nemmere at registrere originalstørrelsen.

Glasrudeskala

mærke

(5-1/2" x 8-1/2")

A4 (8-1/2" x 11")

Originalen bør altid anbringes i det venstre hjørne, der er længst væk, uanset dens størrelse.

Ret øverste venstre hjørne af originalen ind med mærkets styrekant.

Glasrudeskala

mærke

A4R (8-1/2" x 11"R)

B5R

B4 (8-1/2" x 14")

A3 (11" x 17")

1-40

Indholdet

FØR BRUG AF MASKINEN

Luk den automatiske dokument-feeder.

Husk at lukke den automatiske dokument-feeder, når du har placeret originalen. Hvis du lader den stå åben, vil områder uden for originalen blive kopieret sort, og der vil blive brugt

unødvendigt meget toner.

Kopiering fra tykke bøger

Følg trinnene nedenfor for at holde bogen nede ved scanning af tykke bøger eller andre kraftige originaler.

(1) Tryk forsigtigt den bagerste del af

dokument-feederen op.

Hængslerne, der støtter den automatiske dokument-feeder, vil frigøre sig og den bageste del af den automatiske dokument-feeder vil hæve sig.

(2)

(1)

(2) Luk den automatiske dokument-feeder

langsomt.

Forsigtig

• Luk den automatiske dokumentfeeder langsomt. Hårdhændet lukning af den automatiske dokumentfeeder kan skade den.

• Kontroller at dine fingre ikke kommer i klemme, når den automatiske dokumentfeeder lukkes.

Den automatiske dokument-feeder kan ikke lukkes korrekt i denne tilstand. Hvis du vil have, at den automatiske dokument-feeder vender tilbage til dens normale tilstand, åbnes den helt og lukkes igen.

1-41

Indholdet

FØR BRUG AF MASKINEN

PERIFERE ENHEDER

Dette afsnit beskriver de perifere enheder, der kan anvendes med maskinen og forklarer, hvordan man anvender finisher samt Sharp OSA (programkommunikationsmodul og eksternt kontomodul).

PERIFERE ENHEDER

Perifere enheder kan installeres på maskinen for at forøge dens funktionalitetsrækkevidde. De perifere enheder er som regel ekstraudstyr, men nogle modeller inkluderer visse perifere enheder som standardudstyr.

(Pr. nov. 2012)

Produktnavn Produktnummer Beskrivelse

Bordmodul/1x500 ark papirskuffe MX-DE12

Ekstra bakke. Maksimalt 500 ark papir kan ilægges hver bakke.Bordmodul/2x500 ark papirskuffe MX-DE13

Bordmodul/3x500 ark papirskuffe MX-DE14

Yderligere papirbakker. Bakke 2 kan rumme maksimalt 500 ark

Stand/500 og 2000 ark papirskuffe MX-DE20

Udkastbakke (Højre Bakke)

Feederbakke til langt papir MX-LT10 Heri kan lægges langt papir med en størrelse på op til 1200 mm.

Finisher MX-FN17

Hæftemodul

Barcode font kit MX-PF10 Føjer stregkodeskrifttyper til maskinen.

PS3 udvidelseskit MX-PK11

XPS Udvidelseskit MX-PUX1

MX-TR13N MX-TR12*

MX-PN11A

MX-PN11B

MX-PN11C

MX-PN11D

papir, bakke 3 kan rumme maksimalt 1150 ark, og bakke 4 kan rumme maksimalt 850 ark.

Denne kan tilsættes i højre side af maskinen (højre bakke).

Kopienhed, der muliggør anvendelsen af hæftningsfunktion og offset-funktion.

Laver huller i kopier og andre papirer. Kræver en finisher.

Gør det muligt at anvende maskinen som en PostScript-kompatibel printer.

Maskinen kan anvendes som en XPS-kompatibel printer. For yderligere oplysninger kontakt din forhandler.

Internet fax udvidelsessæt MX-FWX1 Muliggør Internet-fax.

Applikationsintegrationsmodulet kan kombineres med

Applikationsintegrationsmodul MX-AMX1

Programkommunikationsmodul MX-AMX2

Eksternt kontomodul MX-AMX3

Productivitets Kit MX-EB16*

netværksscannerfunktionen, så der kan tilføjes en metadatafil til en billedscanningsfil.

Ved hjælp af dette modul kan maskinen forbindes via et netværk til en ekstern programapplikation.

Dette modul kræves, hvis man ønsker at bruge en ekstern kontoapplikation på maskinen.

Udvalget af tilgængelige funktioner kan udvides ved at installere dette sæt.

1-42

Indholdet

FØR BRUG AF MASKINEN

Produktnavn Produktnummer Beskrivelse

Tastatur MX-KB14 N

USB-adapter til trådløst LAN MX-EB13 Føjer funktionen trådløst LAN til maskinen.

Sharpdesk 1 licens-kit MX-USX1

Sharpdesk 5 licens-kit MX-USX5

Sharpdesk 10 licens-kit MX-US10

Sharpdesk 50 licens-kit MX-US50

Sharpdesk 100 licens-kit MX-USA0

Sharp OSA netværksscannerværktøj 1 licens-kit

Sharp OSA netværksscannerværktøj 5 licens-kit

Sharp OSA netværksscannerværktøj 10 licens-kit

Sharp OSA netværksscannerværktøj 50 licens-kit

MX-UN01A

MX-UN05A

MX-UN10A

MX-UN50A

Dette er et tastatur, der er integreret i maskinen. Når det ikke er i brug, kan det opbevares under betjeningspanelet.

Denne software muliggør integreret styring af dokumenter og computerfiler.

Dette er et program, der strømliner scanningsprocesserne, for eksempel ved automatisk sortering af scannede data i mapper.

Sharp OSA netværksscannerværktøj 100 licens-kit

Hæfteenhed AR-SU1

* Kun MX-2314N

Visse valgmuligheder fås muligvis ikke i visse lande og regioner.

MX-UN1HA

Dette stempler hver originalside, efter at den er scannet i billed-send-tilstand.

1-43

Indholdet

FØR BRUG AF MASKINEN

FINISHER

Finisher er udstyret med offset-funktionen, som forskyder hvert sæt kopier i forhold til det tidligere sæt. Endvidere kan hvert sæt sorterede kopier blive hæftet. En hulleenhed kan også installeres til at lave huller i kopierne.

DELENES NAVNE

Der er adgang til de følgende dele, når finisher åbnes.

(1) (2) (3) (4)

(5)

(1) Udkastbakke

Hæftede og offset kopier havner i denne bakke. Bakken kan skubbes. Udvider bakken til store udkast (størrelserne A3W, A3, A4R, B4, B5R, 12" x 18", 11" x 17", 8-1/2" x 14", 8-1/2" x 13", 8-1/2" x 13-1/2", 8-1/2" x 13-2/5", 8-1/2" x 11"R, 7-1/4" x 10-1/2"R, 8K og 16KR).

(2) Arm

Anvend dette, hvis du vil flytte finisher for at kunne fjerne en papirindføringsfejl, erstatte hæfteklammer eller fjerne en hæfteklammeblokering.

(3) Hæfteklamme-holder

Dette rummer hæfteklammerne. Træk holderen ud for at udskifte hæfteklammeindsatsen, fjerne en hæfteklammeblokering eller fjerne opsamler til hullemodul.

Vær forsigtig, når du slutter strømmen til, og når der udføres udskrivning, da bakken kan bevæge sig op og ned.

FORSYNINGER

Finisher kræver følgende hæfteklammer:

(6)

(4) Udløser af hæfteklamme-holder

Anvend denne til at fjerne hæfteklamme-holder.

(5)

Opsamler til hullemodul (når et hæftemodul er installeret)

Denne rummer "hulaffaldet".

(6) Frontpanel

Åbn dette panel for at fjerne en papirindføringsfejl, udskifte hæfteklammer, fjerne en hæfteklammeblokering eller fjerne opsamler til hullemodul.

Hæfteklammer (ca. 5000 hæfteklammer x 3 enheder) MX-SCX1

1-44

Indholdet

FØR BRUG AF MASKINEN

VEDLIGEHOLDELSE AF FINISHER

Når hæfteklammeindsatsen løber tør for hæfteklammer, vil en meddelelse i betjeningspanelet komme til syne. Følg proceduren nedenfor, hvis du vil udskifte hæfteklammeindsatsen.

Udskiftning af hæfteklammer

Åbn lågen.

Mens du trykker armen ned til venstre, skubbes finisher til venstre, indtil den stopper.

Skub forsigtigt finisher, indtil den stopper.

Sænk hæfteklamme-holderens udløserarm, og fjern hæfteklamme-holderen.

Træk hæfteklammekassen ud til højre.

Fjern den tomme hæfteklamme-holder fra hæfteklamme-holder.

Isæt en ny hæfteklamme-enhed i hæfteklamme-holder som vist.

Skub hæfteklamme-enhed ind, indtil den klikker på plads.

1-45

Indholdet

FØR BRUG AF MASKINEN

Sæt hæfteklammekassen på plads.

Skub hæfteklamme-holder ind, indtil den klikker på plads.

Skub finisher tilbage til højre.

Skub finisher forsigtigt tilbage til højre, indtil den låser sig ind i dens originale position.

Luk lågen.

Foretag en testudskrivning eller kopiér i hæftesorteringstilstand for at verificere, at hæftning bliver foretaget korrekt.

1-46

Indholdet

FØR BRUG AF MASKINEN

HÆFTEMODUL

Et hæftemodul kan installeres til at lave huller i kopierne. For at kunne installere et hullemodul er en finisher påkrævet.

BORTSKAFFELSE AF HULNINGSAFFALD.

Hulningsaffald fra huller opsamles i hulningsaffaldsbeholderen. Følg nedenstående trin for at bortskaffe hulningsaffaldet.

Finisher

Åbn lågen.

Mens du trykker armen ned til venstre, skubbes finisher til venstre, indtil den stopper.

Skub forsigtigt finisher, indtil den stopper.

Grib fat i opsamlerens håndtag, træk forsigtigt boksen ud og bortskaf hulaffaldet.

Bortskaf hulaffaldet i en plastikpose eller anden beholder, og sørg for ikke at sprede affaldet.

Skub forsigtigt boksen tilbage på plads.

1-47

Indholdet

FØR BRUG AF MASKINEN

Skub finisher tilbage til højre.

Skub finisher forsigtigt tilbage til højre, indtil den låser sig ind i dens originale position.

Luk lågen.

1-48

Indholdet

FØR BRUG AF MASKINEN

SHARP OSA

(Produktivitets Kit er påkrævet på MX-2314N.) Sharp OSA (Open Systems Architecture) er en standard, der aktiverer avanceret deling af oplysninger og distribueret styring, som ikke tidligere var mulig på selve den digitale flerfunktionsmaskine. Når en flerfunktionsmaskine, der understøtter Sharp OSA, anvendes, kan betjeningspanelet og scanningstransmissionsfunktionerne styres fra en ekstern applikation. Der er to typer af eksterne applikationer: "standardprogrammer" og "eksternt kontomodul". Et "eksternt kontomodul" anvendes til centraliseret kontostyring af en flerfunktionsmaskine på et netværk. Et "standardprogram" henviser til alle andre programmer.

PROGRAMKOMMUNIKATIONSMODUL (MX-AMX2)

Programkommunikationsmodul skal være installeret, før der kan anvendes et "standardprogram" på maskinen. Når der vælges et standardprogram, der tidligere er blevet gemt på websiderne, fra en maskine, henter maskinen betjeningsskærmen fra en tidligere gemt URL. Styring af betjeningsskærmen udføres af standardprogrammet, og Scan til FTP, Scan til Netværksmappe og HTTPS-transmission kan udføres.

Standard programopsætning

Hvis du ønsker at aktivere et generelt program på maskinens websider, skal du klikke på [Programindstillinger] i administratormenurammen, og derefter på [Indstillinger for eksterne programmer] og [Standard programliste]. Konfigurer indstillinger for standardprogrammet på den viste skærm.

Valg af et standardprogram

I det følgende forklares hvordan man vælger en generel applikation, som er aktiveret på maskinens websider.

DOKUMENT ARKIV

Special-

Funktioner

Alm.

A4R

Papirvalg

Auto

Almindelig

2-Sidet Kopi

Udkast

Fil

Hurtig Fil

Preview

Berør tasten [Sharp OSA] under funktionstaster.

Hvis der ikke er gemt nogen standardprogrammer på websiderne, kan tasten ikke berøres.

KOPI

Klar til scanning.

Farvetilstand

Fuld Farve

Belysning

Auto

Zoomfaktor

100%

SEND IMAGE

Original

Auto

1-49

Indholdet

FØR BRUG AF MASKINEN

Vælg et standardprogram.

Hvis der er gemt to eller flere standardprogrammer på websiderne, vises skærmen til valg af standardprogram. Vælg det standardprogram, som du ønsker at bruge. Hvis der kun er blevet gemt et standardprogram på websiderne, begynder oprettelse af forbindelsen til standardprogrammet.

Vælg ekstern applikation

App 00

App 04

App 01

App 05

App 02

App 06

App 03

App 07

Maskinen forbinder til standard-programmet.

Meddelelsen "Tilslutter til serveren for den eksterne applikation." vises, mens maskinen kommunikerer med

standardprogrammet.

Tasten til valg af tilstand kan ikke anvendes under scanning.

EKSTERNT KONTOMODUL (MX-AMX3)

Eksternt kontomodulet skal være installeret, før der kan anvendes et "eksternt kontoprogram" på maskinen. Et eksternt kontoprogram kan anvendes i "ekstern godkendelsestilstand" eller "ekstern brugertællertilstand". Når der anvendes ekstern godkendelsestilstand, hentes loginskærmen fra programmet, når maskinen startes. Når jobbet slutter, sendes en jobbeskedskærm til programmet for at aktivere brugertælling for hver godkendt bruger. Når "ekstern brugertællertilstand" anvendes, vises loginskærmen ikke, når maskinen starter. Der sendes kun en jobresultatbesked til programmet. Brugergodkendelse via et eksternt brugertællerprogram kan ikke anvendes, men det eksterne kontoprogram kan imidlertid anvendes i kombination med den interne kontotællerfunktion.

Opsætning for eksternt kontoprogram

Hvis du ønsker at aktivere et program fra en ekstern konto på maskinens websider, skal du klikke på [Programindstillinger] i administratormenurammen, og derefter på [Indstillinger for eksterne programmer] og [Eksterne kontoprogramindstillinger]. Konfigurer indstillinger for programmet på den viste skærm. Disse indstillinger træder i kraft, når maskinen genstartes. Hvis du vil genstarte maskinen, se "SÅDAN TÆNDES OG SLUKKES DER FOR STRØMMEN" (side 1-15).

Betjening i ekstern kontotilstand

De to måder, hvorpå man kan bruge eksternt kontoprogram, fungerer som forklaret nedenfor.

Ekstern godkendelsestilstand

Når afkrydsningsboksen [Aktiver godkendelse fra ekstern server] er valgt under "Ekstern kontoindstilling" i "Sharp OSA indstillinger" under systemindstillinger (administrator), går maskinen i ekstern godkendelsestilstand. Når maskinen tændes i ekstern godkendelsestilstand, går maskinen ind i det eksterne kontoprogram, og loginskærmen vises. Loginskærmen vises også, når tasten [OPKALD] bliver berørt for at køre et job i jobstatusskærmen Afsluttet. (Loginskærmen vises ikke, hvis brugeren allerede er logget ind på normal vis.) Der kan trykkes på tasten [JOBSTATUS] tilbage til begyndelsestilstanden berøres e tasten for valg af tilstand.

(), mens loginskærmen vises for at vises jobstatusskærmen. For at vende

• Maskinens brugerkontrolfunktion kan ikke bruges i funktionen ekstern godkendelse. "Bruger Registrering", "Vis Brugertæller", "Nulstil Brugertæller", "Brugeroplysninger Udskrivning", og "Indstilling af antal viste brugernavne" kan imidlertid godt anvendes.

• Funktionstasten kan ikke anvendes, mens login-skærmen vises.

1-50

Indholdet

FØR BRUG AF MASKINEN

Hvis login mislykkes

Hvis loginskærmen ikke vises, eller hvis programmet ikke fungerer korrekt, vil maskinen måske ikke fungere korrekt. Hvis det er tilfældet, anbefales det, at du forlader ekstern kontotilstand fra maskinens websider. For mere information herom henvises til [Hjælp] på Websiderne. Hvis det er nødvendigt at afslutte ekstern kontotilstand straks ved brug af maskinens betjeningspanel, følges fremgangsmåden nedenfor. Rør ved tasten [SYSTEMINDSTILLINGER] Disse indstillinger træder i kraft, når maskinen genstartes. Hvis du vil genstarte maskinen, se "SÅDAN TÆNDES OG

SLUKKES DER FOR STRØMMEN" (side 1-15).

(), og skift "Ekstern kontoindstilling" i systemindstillinger (administrator).

Ekstern brugertællertilstand

Når der kun er aktiveret [Ekstern kontostyring] under "Ekstern kontoindstilling" i "Sharp OSA Indstillingerne" under systemindstillinger (administrator), går maskinen i ekstern konto-tilstand. Forskellig fra ekstern godkendelsestilstand, så vises loginskærmen for ekstern kontoprogram ikke, når maskinen startes i "ekstern kontotilstand". Kun jobresultatet sendes til det eksterne kontoprogram. Ekstern tælletilstand kan anvendes sammen med maskinens brugerkontrolfunktion. (Ekstern kontotilstand kan også bruges, når brugerkontrol og kontokontrol ikke er aktiverede.)

1-51

Indholdet

FØR BRUG AF MASKINEN

VEDLIGEHOLDELSE

I dette afsnit forklares, hvordan man rengør maskinen og udskifter tonerpatronerne og boksen med brugt toner.

REGELMÆSSIG VEDLIGEHOLDELSE

For at sikre, at maskinen fortsætter med at yde topkvalitet, skal maskinen rengøres regelmæssigt.

Advarsel

Anvend ikke en brandfarlig spray til at rengøre maskinen med. Hvis gas fra sprayen kommer i kontakt med varme, elektriske komponenter eller fastbrændingsenheden i maskinen, kan det resultere i brand eller elektrisk stød.

• Anvend ikke fortynder, benzen eller lignende flygtige rengøringsmidler til at rengøre maskinen. Disse kan nedbryde eller. misfarve kabinettet.

• Brug en blød klud, og aftør med let hånd snavs fra det spejllignende området på betjeningspanelet (vist til højre). Hvis du bruger en hård klud eller gnubber hårdt, kan du beskadige overfladen.

Området med den spejllignende overflade er det område, som er .

RENGØRING AF GLASRUDEN OG DEN AUTOMATISKE DOKUMENT-FEEDER

Hvis glasruden eller dokumentbagpladen snavses til, vil der fremkomme snavsede pletter eller farvede eller hvide striber på det scannede billede. Hold altid disse dele rene. Tør delene med en ren, blød klud. Om nødvendigt, fugtes kluden med vand eller en lille mængde neutralt rengøringsmiddel. Efter aftørring med den fugtige klud, tørres delene tørre med en ren, tør klud.

Glasrude Dokumentbagplade

Scanningsområde

Hvis der forekommer farvede eller hvide linjer på de scannede billeder ved brug af den automatiske dokument-feeder, rengøres scanningsområdet (den tynde, lange glasflade ved siden af glaspladen). Hvis du vil rengøre dette område, anvendes glaspudsemidlet, der opbevares i den automatiske dokument-feeder. Når du har brugt glaspudsemidlet, skal det sættes på plads på opbevaringsstedet igen.

Eksempler på linjer på billedet

1-52

Sorte linjer Hvide linjer

Indholdet

FØR BRUG AF MASKINEN

Åbn den automatiske dokument-feeder, og tag glaspudsemidlet.

Rengør dokumentscanningsområdet på glaspladen med glaspudsemidlet.

Sæt glaspudsemidlet på plads igen.

1-53

Indholdet

FØR BRUG AF MASKINEN

RENGØRING AF TONERDOSERINGEN PÅ DEN FOTOFØLSOMME TROMLE

Hvis der forekommer sorte eller farvede linjer, selv efter at du har rengjort glaspladen og den automatiske dokumentindføring, kan du bruge tonerdoseringens rensere til at rengøre tonerdoseringen, der forsyner tromlen.

Åbn frontlågen.

Løsn overskudstonerbeholderen.

Flyt låsen på overskudstonerbeholderen til udløserpositionen.

Udløs låsen på overskudstonerbeholderen, og lad den falde fremad så langt, den kan komme, som vist på figuren.

Fjern overskudstonerbeholderen.

Hold boksen med begge hænder og tryk den langsomt op. Hvis boksen med brugt toner falder for langt frem, kan den ikke fjernes. (Fjern boksen, når den er i en vinkel på ca. 30 grader.)

1-54

Indholdet

(B)

(3)

(2)

Fremspring

(1)

FØR BRUG AF MASKINEN

Tag tonerdoseringsrenseren ud.

Tonerdoseringsrenseren er fastgjort til maskinens frontlåge.

(1) Løsn den fra krogen ved at trykke på højre

side af doseringsrenseren.

(2) Anbring den foran udbredt ud over den

øverste del af krogen.

(3) Løsn doseringsrenseren ved at dreje den

rundt om fremspringet fra krogen i venstre side.

Rengør tonerdoseringen.

(1) Skub forsigtigt tonerdoseringsrenseren helt

ind.

(A)

Tonerdosering

(2) Træk forsigtigt tonerdoseringsrenseren ud.

Indfør således, at etiketten (A) for rensningsplaceringen og etiketten (B) for doseringsrenseren er vendt som vist.

(B)

Gentag trin 4 med hver af de øvrige tonerdoseringsrensere.

Der er i alt 4 steder, der skal renses i maskinen, som vist.

1-55

Indholdet

FØR BRUG AF MASKINEN

(1)

Fremspring

(2)

(3)

Sæt tonerdoseringsrenseren tilbage på dens oprindelige plads.

(1) Roter doseringsrenseren, efter at den er sat

på fremspringet, og hægt dens kant (siden uden håndgreb) på krogen i venstre side.

(2) Placer højre side af doseringsrenseren på

indersiden, bredt ud over øverste del af krogen.

(3) Hægt doseringsrenseren på krogen.

Monter overskudstonerbeholderen.

Indsæt den på skrå fra oven og nedad. (I modsat retning af da den blev monteret.)

Skub overskudstonerbeholderen ind i maskinen.

Skub med fast hånd overskudstonerbeholderen ind, indtil den klikker på plads.

Lås overskudstonerbeholderen.

Flyt låsen på overskudstonerbeholderen til låsepositionen.

Luk frontlågen.

• Hvis dette ikke løser problemet, trækkes den grønne pind ud og skubbes ind igen 3 gange mere.

• Når pinden trækkes ud og skubbes ind for at rense doseringen, skal man trække og skubbe pinden langsomt fra den ene ende til den anden.

1-56

Indholdet

FØR BRUG AF MASKINEN

RENGØRING AF PT DOSERINGEN PÅ DET PRIMÆRE TRANSPORTBÆLTE

Hvis der forekommer sorte eller farvede linjer, selv efter at du har rengjort glaspladen, den automatiske dokumentindføring og tonerdoseringen, kan du bruge PT doseringsrenseren til at rengøre PT doseringen.

Åbn frontlågen.

Udløs låsen på overskudstonerbeholderen.

Flyt låsen på overskudstonerbeholderen til udløserpositionen.

Udløs låsen på overskudstonerbeholderen, og lad den falde fremad så langt, den kan komme, som vist på figuren.

Fjern overskudstonerbeholderen.

Hold boksen med begge hænder og tryk den langsomt op. Hvis boksen med brugt toner falder for langt frem, kan den ikke fjernes. (Fjern boksen, når den er i en vinkel på ca. 30 grader.)

Rengør PT doseringen

(1) Træk langsomt PT doseringsrenseren ud til

punktet, hvor der mærkes modstand.

(2) Skub langsomt PT doseringsrenseren

tilbage til endepunktet.

(3) Gentag trin (1) og (2) tre gange.

1-57

Indholdet

FØR BRUG AF MASKINEN

Monter overskudstonerbeholderen.

Indsæt den på skrå fra oven og nedad. (I modsat retning af da den blev monteret.)

Skub overskudstonerbeholderen ind til det inderste punkt.

Tryk den ind, indtil den klikker på plads.

Lås overskudstonerbeholderen.

Flyt låsen på overskudstonerbeholderen til låsepositionen.

Luk frontlågen.

1-58

Indholdet

FØR BRUG AF MASKINEN

RENGØRING AF FREMFØRING I SPECIALBAKKEN ALSEN

Hvis der hyppigt opstår papirfejlindføringer, når der indføres konvolutter eller kraftigt papir gennem specialbakken, tørres overfladen af fremføringsvalsen af med en ren, blød klud, der er fugtet med vand eller et neutralt rengøringsmiddel.

RENGØRING AF DEN FREMFØRINGEN ORIGINAL I DOKUMENT-FEEDEREN

Hvis linjer eller andet snavs forekommer på den scannede original, når den automatiske dokument-feeder anvendes, tørres overfladen af valsen af med en ren, blød klud, der er fugtet med vand eller et neutralt rengøringsmiddel.

1-59

Indholdet

FØR BRUG AF MASKINEN

RENSNING AF LASERENHEDEN

Når laserenheden inden i maskinen bliver snavset, kan der opstå stregmønstre (farvede streger) på det udskrevne image.

Der konstateres streger (farvede streger) forårsaget af en snavset laserenhed.

• Der fremkommer altid farvede streger på det samme sted. (stregerne er aldrig sorte.)

• De farvede streger er parallelle med papirets indføringsretning.

• Der optræder farvede streger både på kopier og på udkriftsjob fra en computer. (De samme streger optræder både på kopier og på udskriftsjob).

Hvis problemerne ovenfor forekommer, skal du bruge fremgangsmåden nedenfor til at rene laserenheden.

Åbn frontlågen.

(3)

Fremspring

(2)

(1)

Renser

Tag renseværktøjet til laserenheden ud.

Renseværktøjet sidder fast på frontlågen.

(1) Træk i højre side af renseinstrumentet, og

løsn det fra krogen.

(2) Anbring den foran udbredt ud over den

øverste del af krogen.

(3) Løsn renseinstrumentet ved at dreje det

rundt om fremspringet fra krogen i venstre side.

Tjek at renseren på spidsen af renseværktøjet ikke er snavset.

Skift renseren ud, hvis den er snavset. Se trin 4 til 6 for udskiftning af en snavset renser. Gå til trin 7, hvis renseren ikke er snavset.

1-60

Indholdet

FØR BRUG AF MASKINEN

Åbn det indre panel, og tag en reserverenser ud.

Reserverenserne opbevares på det indre panel. Grib om enden af renseren, og træk den ud af panelet.

Fjern den snavsede renser fra spidsen af renseværktøjet.

(1) Tag godt fat i værktøjet tæt på hvor

renseren sidder fast.

(2) Brug den anden hånd til presse ned mod

den krog, der holder renseren fast og fjern renseren.

Sæt den fjernede renser tilbage på det indre panel. Når du har udskiftet renseren, skal du sørge for at lukke det indre panel.

Sæt den nye renser fast på renseværktøjet.

(1) Placer renserens krog ud for

fastgørelseshullet på renseværktøjet.

(2) Hold godt fast på renseren og skub

renseværktøjet ind.

1-61

Indholdet

(A)

FØR BRUG AF MASKINEN

Åbn inderlågen, og rengør laserenheden.

(1)

Hold renseren nedad og før langsomt værktøjet ind i det hul, som du ønsker at rense.

Sørg for at renseren vender nedad. Etiketter magen til (A) er påsat på områder, som kræver

rensning.

(2) Før renseværktøjet hele vejen ind i hullet og

træk det så ud igen.

Træk renseværktøjet ud indtil du føler, at spidsen af værktøjet har mistet kontakt med laserenhedens renseoverflade.

(3) Gentag trin (2) to eller tre gange og fjern så

renseværktøjet.

Gentag trin 7 for at rense alle huller i laserenheden (4 huller).

Der er i alt 4 huller, der skal renses i laserenheden, inklusive det hul, der blev renset under trin 7. Rens alle huller.

Huller, der skal renses

1-62

Indholdet

FØR BRUG AF MASKINEN

Skift renseværktøjet.

(1)

Fremspring

(2)

(1) Roter renseinstrumentet, efter at det er sat

på fremspringet, og hægt dets kant (siden hvor renseren er fastgjort) på krogen i venstre side.

(2) Placer højre side af renseinstrumentet på

forsiden, bredt ud over øverste del af krogen.

(3) Hægt renseinstrumentet på krogen.

(3)

Luk inderlågen og frontlågen.

1-63

Indholdet

FØR BRUG AF MASKINEN

UDSKIFTNING AF TONERKASSETTER

Sørg for at udskifte tonerpatronen, når meddelelsen "Udskift tonerpatron." vises.

I kopifunktion

Klar til scanning. ( )

Hvis du bliver ved med at bruge maskinen uden at udskifte patronen, vises følgende besked, når patronen løber tør.

Udskift tonerbeholder. ( )

Farver, der næsten er løbet tør, eller er løbet tør, angives i ( ).

: Gul toner, : Magenta toner, : Cyan toner, : Sort toner

Udskift de angivne farvers tonerkassetter.

• Hvis én af farvepatronerne løber tør (inklusive sort), er det ikke muligt at udskrive i farve. Hvis farvepatron Y, M eller C løber tør, mens Bk stadig er i orden, så er det stadig muligt at udskrive i sort/hvid.

• Sørg for at installere 4 farvepatroner (Y/M/C/Bk).

M C

1-64

Indholdet

FØR BRUG AF MASKINEN

Åbn frontlågen.

Placeringer af farvetonerkassetter

(C)(B)(A) (D)

(A): Gul (B): Magenta (C): Cyan (D): Sort

Træk tonerkassetten hen imod dig.

Træk forsigtigt tonerpatronen vandret hen imod dig selv. Hvis patronen trækkes ud på en hårdhændet måde, kan der løbe toner ud.

Eksempel: Udskiftning af den gule tonerkassette

Hold tonerkassetten med begge hænger som vist og træk den ud af maskinen.

Fjern en ny tonerkassette fra dens emballage og ryst den vandret fem eller seks gange.

Isæt forsigtigt den nye tonerkassette vandret.

En tonerkassette af en anden farve kan ikke installeres. Sørg for at installere en tonerkassette af samme farve.

1-65

Indholdet

FØR BRUG AF MASKINEN

Skub patronen ind indtil den låses sikkert på plads.

Bliv ved med at skubbe, indtil patronen klikker på plads.

Luk frontlågen.

Når tonerkassetten er udskiftet, går maskinen automatisk i billedjusteringstilstand.

Forsigtig

• Smid ikke en tonerkassette ind i åbne flammer. Toneren kan springe og forårsage brandsår.

• Opbevar tonerkassetten utilgængeligt for små børn.

• Hvis en tonerpatron bliver opbevaret stående, kan toneren blive hård og uanvendelig. Opbevar altid tonerpatroner

liggende på siden.

• Hvis der anvendes en tonerpatron, som ikke er anbefalet af SHARP, vil maskinen muligvis ikke arbejde ved fuld kapacitet, og der er risiko for at maskinen tager skade. Vær omhyggelig med at anvende en tonerpatron der er anbefalet af SHARP.

• Opbevar den brugte tonerpatron i en plastikpose (smid den ikke ud). Din servicetekniker vil hente den brugte tonerpatron.

• Hvis du vil se den omtrentlige mængde toner, der er tilbage, holdes tasten [KOPI] nede under, udskrivning eller når maskinen er ledig. Procentsatsen af toner, der er tilbage, vil fremkomme i displayet, når der trykkes på tasten. Når procentdelen falder til "25-0 %", skal du have en ny tonerpatron klar til udskriftning.

• Afhængigt af brugsforholdene kan farven være bleg eller billedet sløret.

1-66

Indholdet

FØR BRUG AF MASKINEN

UDSKIFTNING AF OVERSKUDSTONERBEHOLDER

Overskudstonerbeholderen opsamler overskydende toner, der produceres under udskrivning. Når overskudsfarveboksen er fuld, vises beskeden "Udskift brugt tonerkassette.". Følg proceduren herunder for at udskifte spildtonerbeholderen.

Åbn frontlågen.

Fjern boksen med brugt toner.

Flyt låsen på overskudstonerbeholderen til udløserpositionen.

Udløs låsen på overskudstonerbeholderen, og lad den falde fremad så langt, den kan komme, som vist på figuren.

Bevar den reserverenser, der ikke er brugt. Opbevar den til venstre for den nye overskudstonerbeholder.

Fjern overskudstonerbeholderen.

Hold boksen med begge hænder og tryk den langsomt op. Hvis boksen med brugt toner falder for langt frem, kan den ikke fjernes. (Fjern boksen, når den er i en vinkel på ca. 30 grader.)

1-67
