Sharp LC-40LE732E, LC-46LE730E, LC-40LE730E, LC-46LE732E, LC-40LE731E User Manual

...

LC-40LE730E/RU LC-46LE730E/RU LC-40LE731E LC-46LE731E LC-40LE732E LC-46LE732E

ЦВЕТНОЙ ТЕЛЕВИЗОР С

ЖИДКОКРИСТАЛЛИЧЕСКИМ ДИСПЛЕЕМ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

РУССКИЙ

ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ

Жидкокристаллические телевизоры марки «SHARP» Модели: LC-40LE730RU/ LC-46LE730RU

Сертифицированы компанией ВНИИС Официальным представителем Национального сертификационного

ME10

органа электрооборудования Госстандарта России

(НСО ГОСТ Рэ)

Cертификат

соответствия Nо. Действителен до

POCC ES.ME10.

B12103

12.12. 2014

Модели: LC-40LE730RU/ LC-46LE730RU

По безопасности

- ГОСТ Р МЭК 60065-2009 По ЭМС

- ГОСТ 22505-97,

соответствуют требованиям нормативных документов:

- ГОСТ Р 51515-99,

- ГОСТ Р 18198-89 (Tабл.1(поз.2))

- ГОСТ Р 51317.3.2-2006 (P.6,7)

- ГОСТ Р 51317.3.3-2008

без письменного разрешения владельца прав запрещены, за исключением случаев, предусмотренных в соответствующих разделах авторского права. Сведения о торговых марках Все торговые марки и копирайты, упоминаемые в настоящем руководстве, принадлежат соответствующим владельцам авторских прав.

Страна-изготовитель:Произведено в Польше Фирма-изготовитель:ШАРП Корпорейшн Юридический адрес изготовителя:

Импортер: ООО «Шарп Электроникс Рaшa» Адрeс: Россия, 119017, Москвa, ул. Большaя Ордынкa, 40/4 Тeлeфон: +7-495-411-8777

Во исполнение со Статьей 5 Закона Российской Федерации «О защите прав потребителей», а Правительства Российской Федерации №720 от 16 июня 1997г. устанавливается модели - 7 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.

Дата производства указана в серийном номере серийном номере 0 12 123456

Год

0: 2010 1: 2011 2: 2012 3: 2013

Месяц

01: Январь 02: ФевралЬ 03: Март : : 12: ДекабрЬ

22-22 Нагайке-чо, Абено-ку, Осака 545-8522, Япония

срок службы данной

также Ук аза

DivX Certified® to play DivX® video up to HD 1080p, including premium content. ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX Certified® device that plays DivX video. Visit divx.com for more information and software tools to convert your files into DivX videos. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx. com for more information on how to complete your registration.

Covered by one or more of the following U.S. Patents:

7,295,673; 7,460,668; 7,515,710; 7,519,274

DivX®

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• Иллюстрации и OSD в данной инструкции по эксплуатации используются с целью пояснения, и они могут немного отличаться от реальных действий.

• Примеры, используемые в данной инструкции, основываются на модели LC-40LE730E.

• Модели LC-40LE730E/RU, LC-40LE731E, LC-40LE732E, LC-46LE730E/RU, LC-46LE731E и LC-46LE732E совместимы с форматом сжатия

сигналов H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264).

РУССКИЙ

Содержание

РУССКИЙ

Содержание .......................................................................1

Введение ..............................................................................2

Уважаемый покупатель продукции SHARP ....................................... 2

Важные меры предосторожности ..........................................................2

Пульт дистанционного управления ......................................................3

Телевизор (Вид спереди) ...............................................................................4

Телевизор (Вид сбоку и сзади) ..................................................................4

Подготовка .........................................................................5

Прилагаемые принадлежности ................................................................ 5

Прикрепление подставки ............................................................................. 5

Дополнительные принадлежности ...................................................... 5

Монтаж телевизора на стене .....................................................................5

Установка батарей .............................................................................................. 6

Использование пульта дистанционного управления .............. 6

Меры предосторожности при использовании

пульта дистанционного управления ....................................................6

Руководство по быстрой настройке ....................7

Краткое описание первоначальной установки ............................7

Перед включением питания........................................................................ 8

Установка CA-карты ........................................................................................... 8

Первоначальная автоматическая установка ..................................9

Проверка качества и мощности сигнала ........................................... 9

Просмотр телевизора ............................................... 10

Ежедневная работа ..........................................................................................10

Включение/выключение ..............................................................................10

Переключение между цифровым, спутниковым

ианалоговым вещанием ...........................................................................10

Переключение каналов ................................................................................10

Выбор внешнего источника видеосигнала ....................................10

Выбор языка звучания ...................................................................................10

Выбор языка субтитров .................................................................................10

EPG (Электронное расписание программ) ....................................11

Выбор программы с помощью EPG ......................................................11

Телетекст .................................................................................................................12

Использование приложения MHEG-5

(только в Великобритании) ........................................................................12

Подключение внешних устройств ..................... 13

Краткая информация о подключениях ..............................................13

Подключение HDMI .....................................................................................14

Компонентное подключение ...............................................................14

Подключение VIDEO ....................................................................................14

Подключение SCART ...................................................................................15

Подключение динамика/усилителя.................................................15

Подключение ПК .......................................................... 16

Подключение HDMI (DVI) .............................................................................16

Аналоговое подключение ..........................................................................16

Работа с меню ................................................................ 18

Что такое меню? .................................................................................................18

Основные операции ...................................................................................18

Основная настройка .................................................. 19

Настройки изображения .............................................................................19

Настройки звука .................................................................................................20

Мультимедиа ........................................................................................................20

Настройки часов................................................................................................21

Настройки блокировки ................................................................................21

Настройки каналов ..........................................................................................22

Настройки ..............................................................................................................24

Обновление программного обеспечения

через USB ........................................................................................................24

Список каналов ..................................................................................................25

Выбор канала для просмотра ...........................................................25

Отображение информации о канале

(только для DTV/CADTV) ........................................................................25

Полезные функции просмотра ............................ 26

Выбор формата изображения ..................................................................26

Выбор формата изображения вручную ......................................26

Настройка при использовании внешних устройств ...............26

Список источников ...................................................................................26

Подключение устройства USB (Media Player) ................................26

Функция MEDIA PLAYER ..........................................................................27

Режим «Изображения» ............................................................................27

Режим «Музыка» ...........................................................................................27

Режим «Видеоклипы» ...............................................................................28

Совместимость устройств USB/HOME MEDIA...............................28

Настройки экономии энергии.................................................................28

Устройства HDMI .......................................................... 29

Управление устройствами HDMI с помощью HDMI CEC ......29

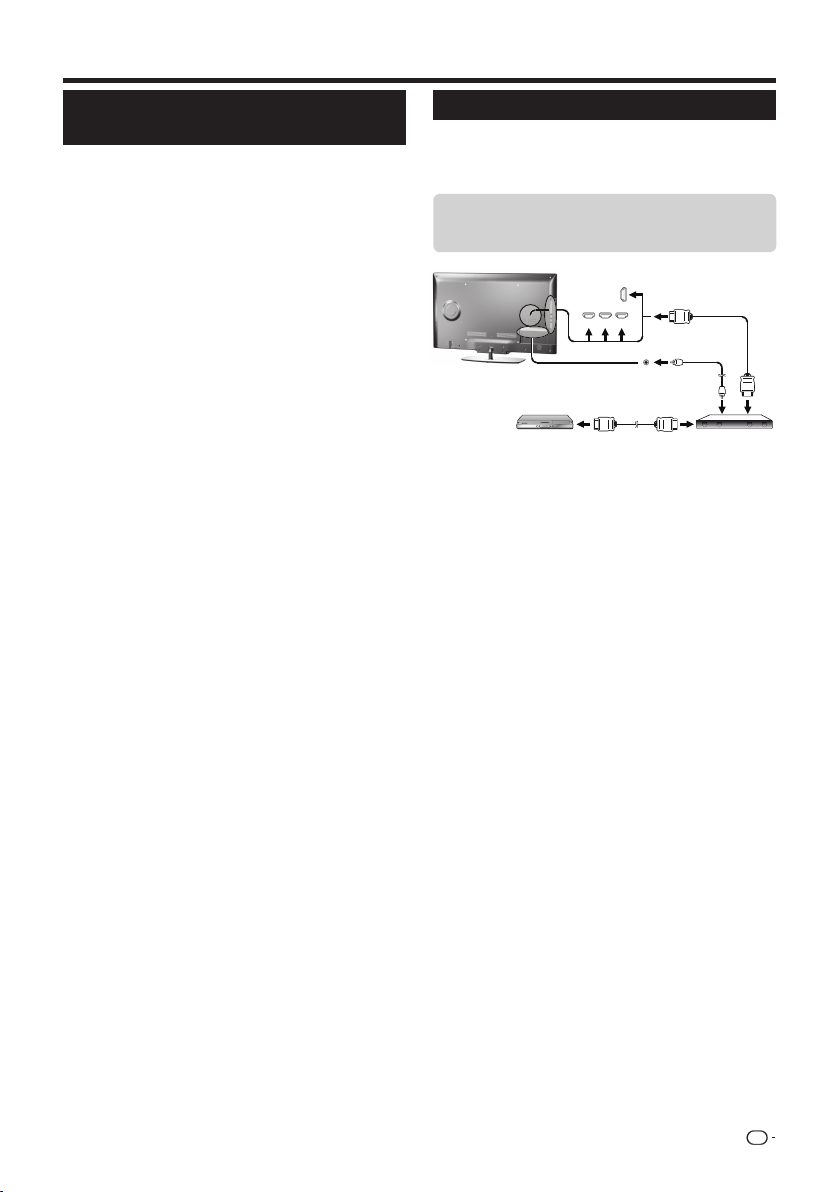

Подключение HDMI CEC ...............................................................................29

Меню HDMI CEC (управление бытовой электроникой) ........30

Управление устройством HDMI CEC ...................................................30

Connected TV ................................................................... 31

Что такое Connected TV?..............................................................................31

Настройка Интернета ....................................................................................31

Операции в режиме Connected TV ......................................................33

HbbTV (Гибридное широковещательное

широкополосное телевидение) .............................................................33

Функция USB REC ......................................................... 34

Функция USB REC ..............................................................................................34

Просмотр изображения 3D .................................... 36

О возможности просмотра изображений 3D ..............................36

Просмотр изображений 3D .......................................................................36

Настройка параметров телевизора для оптимального

качества изображения 3D ........................................................................37

Формат отображения в режимах 3D и 2D .......................................37

Поиск и устранение

неисправностей — изображения 3D ..............................................38

Приложение .................................................................... 39

Список сокращений ........................................................................................39

Информация о лицензиях на программное

обеспечение для данного изделия ...................................................39

Поиск и устранение неисправностей ................................................40

Условия эксплуатации ...................................................................................40

Технические характеристики ...................................................................41

Маркировка энергоэффективности телевизоров в ЕС .........42

Товарные знаки ..................................................................................................43

Введение

Уважаемый покупатель продукции SHARP

Благодарим Вас за то, что Вы приобрели цветной телевизор SHARP с жидкокристаллическим дисплеем. Чтобы изделие исправно прослужило многие годы, а также для Вашей безопасности, перед началом его использования внимательно прочтите раздел «Важные меры предосторожности».

Важные меры предосторожности

• Очистка. Перед очис ткой изделия отсоедините шнур питания переменного тока от сетевой розетки. Для чистки изделия используйте

влажную ткань. Не используйте жидкие или аэрозольные очистители.

• Используйте мягкую влажную ткань, чтобы осторожно протереть загрязненную панель. Чтобы не повредить панель, не протирайте панель специальными салфетками с химическим раствором. Химические вещества могут повредить или привести к появлению трещин на корпусе телевизора.

• Вода и влага. Не используйте изделие вблизи воды, например рядом с ванной, умывальником, кухонной мойкой, емкостью для стирки, плавательным бассейном и в сыром подвале.

• Не размещайте на данном изделии вазы или другие емкости с водой. Вода может пролиться на изделие, чтоприведет к возгоранию или поражению электрическим током.

• Подставка. Не размещайте изделие на неустойчивой тележке, подставке, треноге или столе. Это может вызвать падение изделия, что приведет к серьезным травмам, а также к его повреждению. Используйте тележку, подставку, треногу, кронштейн или стол, рекомендуемые изготовителем или продаваемые вместе сизделием. При установке изделия на стене обязательно следуйте инструкциям изготовителя. Используйте только рекомендуемые изготовителем монтажные детали.

• При перемещении изделия, размещенного на тележке, его следует передвигать с максимальной осторожностью. Внезапные остановки, приложение чрезмерных усилий и перемещение по неровной поверхности пола могут вызвать падение изделия с тележки.

• Вентиляция. Вентиляционные и другие отверстия в корпусе предназначены для вентиляции. Не закрывайте и не загромождайте данные щели и отверстия, так как недостаточная вентиляция может привести к перегреву и/или сокращению срока эксплуатации изделия. Не размещайте изделие на кровати, диване, ковре и других подобных поверхностях, так как они могут закрыть вентиляционные отверстия. Данное изделие не предназначено для встроенной установки; не размещайте его в закрытом пространстве, таком как книжный шкаф или стеллаж, не обеспечив соответствующую вентиляцию, указанную в инструкциях изготовителя.

• Панель жидкокристаллического дисплея, используемая в данном изделии, сделана из стекла. Она может разбиться при падении или сильной встряске изделия. В случае повреждения панели жидкокристаллического дисплея будьте осторожны, чтобы не пораниться осколками стекла.

• Источники тепла. Храните изделие вдали от источников тепла, таких как радиаторы, нагреватели, плиты идругие изделия, выделяющие тепло (включая усилители).

• Наушники. Не устанавливайте высокий уровень громкости. Специалисты в области слуха не рекомендуют длительное прослушивание с высоким уровнем громкости.

• Во избежание возгорания не размещайте на телевизоре или под ним какие-либо свечи или открытый огонь.

• Во избежание возгорания или поражения электрическим током не размещайте шнур питания переменного тока

под телевизором или другими тяжелыми предметами.

• Не отображайте неподвижное изображение в течение длительного периода времени, так как это может вызвать появление остаточного изображения.

• Электроэнергия потребляется всегда, когда штепсель вставлен в розетку. Единственный способ отключить электропитание телевизора — вынуть штепсель из розетки; во время использования изделия штепсельная вилка должна быть включена.

• Обслу живание. Не пытайтесь производить обслуживание и ремонт изделия самостоятельно. Сняв крышки, Выможете оказаться под воздействием высокого напряжения и в других опасных условиях. Обратитесь к квалифицированному персоналу для выполнения обслуживания.

Панель жидкокристаллического дисплея является высокотехнологичным изделием, которое обеспечивает высокую детализацию изображения. Поскольку количество пикселей очень велико, иногда на экране могут появляться некоторые неактивные пиксели в виде синей, зеленой или красной неподвижной точки. Это соответствует техническим характеристикам изделия и не является дефектом.

Меры предосторожности при транспортировке телевизора

При транспортировке телевизора никогда не переносите его, удерживая за динамики. Обязательно переносите телевизор вдвоем, удерживая двумя руками — одна рука на каждой стороне телевизора.

Предостережения относительно эксплуатации в условиях высокой и низкой температуры

• Если телевизор используется в помещении (например, в комнате или офисе) с низкой температурой, изображение может оставлять следы или выглядеть слегка замедленным. Это не является неисправностью, и телевизор будет работать нормально, как только температура станет нормальной.

• Не оставляйте телевизор в жарком или холодном месте. Также не оставляйте телевизор под воздействием прямого солнечного света или возле нагревателя, так как это может вызвать повреждение корпуса и привести к неисправностям в работе жидкокристаллического дисплея. Температура хранения: от -20 °C до +60 °C.

Внимание! ВЫСОКОЕ НАПРЯЖЕНИЕ ВНУТРИ!

ЧТОБЫ НЕ ОКАЗАТЬСЯ ПОД ВОЗДЕЙСТВИЕМ ВЫСОКОГО НАПРЯЖЕНИЯ, НЕ СНИМАЙТЕ КРЫШКУ! ДЕТАЛИ, ОБСЛУЖИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ, ВНУТРИ ОТСУТСТВУЮТ. ПОРУЧИТЕ ОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ.

Введение

Пульт дистанционного управления

1 >a (Режим ожидания/Вкл)

(страница 10)

2 AT V

Включение режима обычного аналогового телевидения.

DTV

Включение режима цифрового телевидения.

SAT

Включение режима спутникового телевидения.

RADIO

DTV/SAT: переключение между режимами радио и передачи данных.

• Если DVB передает по каналам вещания только данные (без радиовещания), радиовещание будет пропущено.

3 Кнопки HDMI CEC (страницы 29 и 30) 4 USB REC (

5 TIME SHIFT

6 Цифровые кнопки 0-9

7 A (Предыдущий кадр)

8 7 (Режим звука) (страница 20)

9 e (Без звука)

Q @

страницы 11, 20, 34 и 35)

Запись просматриваемой программы.

Не используется.

Выбор канала. Нажмите нужные цифры. Установка страницы в режиме телетекста.

• Ес ли при первоначальной автоматической установке (страница

9) в меню выбора страны выбрана одна из пяти стран Северной Европы (Швеция, Норвегия, Финляндия, Дания или Исландия), службы DTV четырехзначные. Если выбрана другая страна, службы DTV трехзначные.

Возврат к предыдущему выбранному каналу или внешнему входному сигналу.

Выбор режима звука с объединением каналов.

f Формат изображения (страница 26)

Изменение формата изображения.

Включение/выключение звука телевизора.

0 i+/- (Громкость)

Увеличение/уменьшение громкости телевизора.

Включение/выключение экрана «Меню».

W 3D (страница 36)

Выбор режима просмотра изображения: 3D или 2D.

E a/b/c/d (Курсор)

Выбор нужной опции.

USB REC/Media Player/Home Media

S / V

Перемотка назад и вперед.

T / L

Перемотка записи назад и вперед с5-минутными интервалами.

116 2 3

USB REC

4 5

9 10 11

;

Выполнение команды. ATV/DTV/SAT: отображение списка каналов, если не открыт другой экран меню.

R >

ATV/DTV/SAT: выход из экрана «Меню».

T NET

Включение режима Connected TV. (Страница 31)

Y p Информация о канале

(страница 25)

Отображение информации о станции (номер канала, сигнал и т.д.) на экране.

FAV

Показывает список «Избранные каналы».

AVF

19 20

22 23 24

U b Список источников

(страница10)

Выбор источника сигнала.

I # (страница 19)

Выбор настроек звука/видео.

ECO Включено/Выключено

(страница28)

Выбор настроек экономии энергии.

O m Телетекст (страница 12)

ATV: отображение аналогового телетекста. DTV/SAT: выбор MHEG-5 или телетекста для DTV/SAT.

P :r/s

ATV/DTV/SAT: выбор телевизионного канала. NET: прокрутка страницы вверх/вниз.

A EPG (страница 11)

DTV/SAT: отображение экрана EPG.

S 6 Возврат

ATV/DTV/SAT: возврат к предыдущему экрану меню. NET: возврат к предыдущей странице (эта функция может не работать для некоторых служб).

D Кнопки для полезных операций

[ Субтитры (страницы 10, 12 и 24)

Включение/выключение языков субтитров.

k Отображение скрытого

телетекста (страница 12)

1 Субстраница (страница 12) 3 Стоп-кадр/Приостановка

(страница 12)

Телетекст: прекращение автоматического обновления страництелетекста или возобновление режима приостановки.

F Цветные кнопки R/G/Y/B

Цветные кнопки используются для выбора опций соответствующего цвета на экране (например EPG, MHEG-5, телетекст).

Важная информация

Спутниковое телевещание доступно только для моделей серии LE732.

Введение

Телевизор (Вид спереди)

Инфракрасный 3D-излучатель

Кнопки громкости

*Индикатор состояния телевизора (страница 10)

Кнопки переключения программ (каналов)

Телевизор (Вид сбоку и сзади)

Подсвечивающий светодиод*

Кнопка «Источник сигнала»

Кнопка MENU

Кнопка питания

Датчик дистанционного управления

SCART (AV/RGB/S-VIDEO)

HDMI 4

SERVICE

13 9

Гнездо USB (USB REC / МУЛЬТИМЕДИА-

ПРОИГРЫВАТЕЛЬ / ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ / ПОДКЛЮЧЕНИЕ ЖЕСТКОГО ДИСКА / ЗАРЯДКА ОЧКОВ 3D)

2 Гнездо USB (МУЛЬТИМЕДИА-

ПРОИГРЫВАТЕЛЬ /ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ / ПОДКЛЮЧЕНИЕ ЖЕСТКОГО ДИСКА / ЗАРЯДКА ОЧКОВ 3D)

3 Гнездо USB (только для подключения

к сети Wi-Fi)

ОСТОРОЖНО

• Чрезмерное звуковое давление открытых и закрытых наушников может привести к потере слуха.

• Не устанавливайте высокий уровень громкости. Специалисты в области слуха не рекомендуют длительное

прослушивание с высоким уровнем громкости.

VIDEO

AUDIO

HDMI 2

HDMI 1

(ARC)

10 11 12 14 6 8 4 3

4 Гнездо для наушников 5 Гнездо SCART (AV/RGB, вход Y/C) 6 Вход PC 7 Гнездо антенны 8 Гнездо ЦИФРОВОЙ ОПТИЧЕСКИЙ

АУДИОВЫХОД (SPDIF)

9 Гнездо SERVICE (гнездо 3,5 мм) 10 HDMI 1 (HDMI/DVI/ARC) 11 HDMI 2 (HDMI/DVI)

HDMI 3

HDMI / PC

ANALOG

AUDIO INPUT

PC IN

DIGITAL

AUDIO

OUTPUT

USB

(WIFI)

12 HDMI 3 (HDMI/DVI) 13 HDMI 4 (HDMI/DVI) 14 Гнездо AUDIO для DVI и PC

(гнездо 3,5 мм)

15 Слот COMMON INTERFACE 16 Гнездо AC INPUT 17 SAT (гнездо для спутниковой

антенны), только в серии LE732

18 Гнездо ETHERNET (10/100) 19 Гнезда COMPONENTS/AV

(LE732 series)

ETHERNET

C.I.

ANTENNA

SAT

USB

(HDD)

Подготовка

Прилагаемые принадлежности

• Пульт дистанционного управления (х1)

• Батареи размера «ААА» (х2)

• Инструкция по эксплуатации (данное издание)

• Кабельная стяжка (х1)

• Подставка (x1)

Прикрепление подставки

• Перед подсоединением (или отсоединением) подставки выньте шнур питания переменного тока.

• Перед выполнением действий расстелите на рабочей поверхности амортизирующий материал и поставьте на нее

телевизор. Это позволит избежать повреждения изделия.

ПРЕДОСТЕРЕЖЕНИЕ

• Прикрепите подставку правильной стороной.

• Обязательно следуйте инструкциям. Неправильная установка подставки может привести к падению

телевизора.

Установка подставки

Вставьте подставку в отверстия с нижней стороны телевизора (удерживайте подставку таким образом, чтобы

она не упала с края основы).

Вставьте четыре винта в четыре отверстия на задней стороне телевизора и закрутите их.

Мягкая поверхность

ПРИМЕЧАНИЕ

• Для отсоединения подставки выполните описанные выше действия в обратном порядке.

Дополнительные принадлежности

Для данного цветного телевизора с жидкокристаллическим дисплеем имеются в наличии перечисленные дополнительные принадлежности. Пожалуйста, приобретите их в ближайшем магазине.

• Скоро могут появиться новые дополнительные принадлежности. При покупке прочтите новейший каталог, чтобы проверить совместимость и наличие принадлежностей.

Монтаж телевизора на стене

• Данный телевизор с ледует устанавливать на стене только с помощью имеющегося в наличии кронштейна для установки на стене фирмы SHARP (см. таблицу выше). При использовании других кронштейнов телевизор, возможно, будет закреплен неустойчиво, что может привести к его падению и травмам.

• Монтаж цветного телевизора с жидкокристаллическим дисплеем требует специальной квалификации и должен производиться только квалифицированным обслуживающим персоналом. Покупателям не рекомендуется выполнять монтаж самостоятельно. Фирма SHARP не несет ответственности за ненадлежащую установку и установку, которая ведет к повреждению изделия или травмам.

• Вы можете обратиться к квалифицированному обслуживающему персоналу по вопросам использования дополнительного кронштейна для установки телевизора на стене.

• Чтобы установить телевизор на стене, снимите клейкую ленту в двух местах на задней стороне телевизора и прикрепите кронштейн к задней стороне телевизора с помощью винтов, прилагаемых к кронштейну.

• При установке телевизора на стене необходимо присоединить подпорку.

№ Название детали Номер детали

1 Кронштейн для установки на стене AN-37AG5

2 Адаптер Wi-Fi AN-WUD630

3 Очки 3D AN-3DG20-B

Подготовка

Установка батарей

Перед первым использованием телевизора вставьте две прилагаемые батареи размера «ААА». Когда батареи разрядятся и пульт дистанционного управления перестанет работать, замените батареи новыми батареями размера «ААА».

1 Откройте крышку батарейного отсека.

2 Вставьте две прилагаемые батареи размера «ААА».

• Поместите батареи так, чтобы их контакты соответствовали значкам (+) и (-) в батарейном отсеке.

3 Закройте крышку батарейного отсека.

ПРЕДОСТЕРЕЖЕНИЕ

Неправильное использование батарей может привести к утечке химикатов или взрыву. Обязательно следуйте приведенным ниже инструкциям.

• Не используйте вместе батареи различных типов. Различные типы батарей имеют различные характеристики.

• Не используйте вместе старые и новые батареи. Использование вместе старых и новых батарей может сократить срок эксплуатации новых батарей или вызвать утечку химикатов в старых батареях.

• Извлеките батареи, как только они разрядятся. Химикаты, вытекающие из батарей, могут вызвать высыпания на коже. При обнаружении какой-либо утечки химикатов, тщательно вытрите их тканью.

• Батареи, прилагаемые к данному изделию, могут иметь более короткий срок эксплуатации из-за условий хранения.

• Если Вы не будете использовать пульт дистанционного управления в течение длительного периода времени, извлеките из него батареи.

• При замене батарей используйте угольно-цинковые батареи вместо щелочных.

Примечание по утилизации батарей

Прилагаемые батареи не содержат таких вредных материалов, как кадмий, свинец или ртуть. В правилах, касающиеся использованных батарей, оговорено, что батареи не должны больше выбрасываться вместе с бытовыми отходами. Сдавайте бесплатно любые использованные батареи в предназначенные для сбора контейнеры, установленные коммерческими организациями.

Использование пульта дистанционного управления

Используйте пульт дистанционного управления, направляя его в сторону датчика дистанционного управления. Предметы между пультом дистанционного управления и датчиком могут помешать правильной работе.

Датчик дистанционного

управления

Меры предосторожности при использовании пульта дистанционного управления

• Не подвергайте пульт дистанционного управления ударам. Кроме того, не подвергайте пульт дистанционного управления воздействию жидкостей, а также не храните его в местах с высокой влажностью.

• Не подвергайте пульт дистанционного управления воздействию прямого солнечного света. Нагревание может вызвать деформацию пульта.

• Пульт дистанционного управления может работать ненадлежащим образом, если датчик дистанционного управления телевизора находится под воздействием прямого солнечного света или сильного освещения. В подобном случае измените угол освещения телевизора или приблизьте пульт дистанционного управления к датчику дистанционного управления.

Руководство по быстрой настройке

Краткое описание первоначальной установки

При первом использовании телевизора последовательно выполните следующие действия. В зависимости от установки и подключения телевизора некоторые действия, возможно, не потребуется выполнять.

1 2 3

Включение

Подготовка

питания и

первоначальная

автоматическая

установка

Просмотр

телевизора

 Подсоедините антенный

кабель к гнезду антенны (страница 8),

 При необходимости вставьте

CA-карту в слот CI для просмотра закодированных программ

(страница 8).

 Включите шнур питания

переменного тока (страница 8).

 Включите питание с помощью

кнопки a на телевизоре (страница 10).

 Выполните первоначальную

автоматическую установку (страница 9).

Выбор языка, страны,

типа настройки и местонахождения ТВ.

Перейдите к пункту

Следующий.

Начать поиск

каналов

 Поздравляем!

Теперь Вы можете смотреть телевизор.

 При необходимости настройте

антенну для получения максимально устойчивого сигнала (страница 9).

Подключение

внешних

устройств

 Подключите внешние

устройства, например DVD-плеер/устройство записи дисков DVD, в соответствии с инструкциями (страницы 13, 14 и 15).

 Подключите внешние

звуковые устройства, например громкоговорители/ усилители, в соответствии с инструкциями (страницы 13, 14 и 15).

Форма изделия может быть разной

вразных странах.

Руководство по быстрой настройке

●

Перед включением питания

1 Осторожно вставьте

модуль CI в слот CI стороной с контактами вперед.

2 Логотип на модуле

CI должен быть направлен наружу с задней стороны телевизора.

Шнур питания переменного тока

Форма изделия может

быть разной в разных

странах.

Стандартный

Расположите телевизор вблизи сетевой розетки так, чтобы штепсельная вилка была впределах досягаемости.

штекер DIN45325 (IEC 169-2). 75q коаксиальный кабель.

Установка CA-карты

Для приема кодированных цифровых станций в слот CI телевизора должны быть установлены модуль общего интерфейса (модуль CI) и CA-карта. Модуль CI и CA-карта не входят в комплект поставки. Обычно их можно приобрести у дилеров.

Установка CA-карты в модуль CI

Вставьте до упора CA-карту в модуль CI таким образом, чтобы схема с позолоченными контактами была обращена к стороне модуля CI с логотипом поставщика. Обратите внимание на направление стрелки, напечатанной на CA-карте.

Установка модуля CI в слот CI

2 Осторожно вставьте модуль CI

в слот CI стороной с контактами вперед. Логотип на модуле CI должен быть направлен наружу с задней стороны телевизора. Не прилагайте чрезмерных усилий. Убедитесь, что при установке модуль не сгибается.

ПРИМЕЧАНИЕ

• Убедитесь, что модуль CI правильно установлен.

• Это меню доступно только для цифровых станций.

• Когда СА-карта вставляется в модуль CI, совместимый с CI+, впервые, проверка лицензионного ключа занимает около 30 секунд. Этот

процесс может завершиться неудачно при отсутствии сигнала с антенны, и если автоматическая установка ни разу не запускалась.

• Модуль CI, совместимый с CI+, иногда выполняет обновление своей микропрограммы. Телевизионное изображение может

отсутствовать, пока не будет выполнено обновление. Во время обновления микропрограммы можно использовать только кнопку питания.

• Модуль CI, совместимый с CI+, не позволяет выводить программы с защитой от копирования через выход для монитора.

• Если при приеме сигнала, совместимого с CI+, телевизор отображает запрос на подтверждение обновления СА-карты, следуйте

подсказкам на экране.

Проверка информации модуля CI

1 Нажмите кнопку MENU; появится меню

«КАРТИНКА».

2 Воспользуйтесь кнопками ◄/► для выбора меню

«КАНАЛ».

• Содержание этого меню зависит от поставщика модуля CI.

3 Воспользуйтесь кнопками ▲/▼ для выбора опции

«Информация CI» и нажмите кнопку ОК.

● Модуль

Отображение общей информации о модуле CI.

● Меню

Отображение параметров настройки каждой CA-карты.

● Справка

В этом разделе можно ввести цифровые значения, например пароли.

ПРИМЕЧАНИЕ

Содержание каждого экрана зависит от поставщика модуля CI.

Руководство по быстрой настройке

Первоначальная автоматическая установка

При первом включении телевизора после приобретения появляется мастер первоначальной автоматической установки. Переходите по меню и последовательно задайте необходимые настройки.

Перед включением питания

проверьте следующее:

E Подсоединен ли антенный кабель? E Включен ли шнур питания переменного тока?

1 Нажмите кнопку a на телевизоре.

• Появится мастер первоначальной автоматической установки.

2 Настройка языка.

Воспользуйтесь кнопками нужного языка.

3 Выбор страны.

Воспользуйтесь кнопками ▲/▼/◄/► для выбора Вашей страны или области.

• Этот экран настроек отображается только при первоначальной автоматической установки.

4 Выберите часовой пояс. 5 Выберите настройки вещания.

Воспользуйтесь кнопками ▲/▼ для выбора параметра Тип настройки. Воспользуйтесь кнопками ◄/► для выбора одного из типов настройки:

CADTV: цифровой кабельный сигнал. ATV: аналоговый сигнал. DTV: цифровой сигнал. DTV+ATV: цифровой и аналоговый сигналы. CADTV+ATV: цифровой кабельный и аналоговый

сигналы.

SADTV: спутниковый сигнал.

SADTV + ATV: спутниковый и аналоговый сигналы. 6 Выбор местонахождения телевизора.

Дом

Воспользуйтесь кнопками ◄/► для выбора места использования этого телевизора и нажмите кнопку OK.

•ДОМ: для использования дома.

a/b/c/d для выбора

Универмаг

• УНИВЕРМАГ: предварительно установлен режим ДИНАМИЧНЫЙ. Если Режим изображения изменен,

телевизор автоматически возвращается в режим ДИНАМИЧНЫЙ при отсутствии входного сигнала с телевизора или пульта управления в течение 30 минут.

Если вариант УНИВЕРМАГ был выбран по ошибке, перейдите в меню Настройки → Восстановить параметры фабрики → OK и телевизор вернется к начальному экрану.

7 Запуск поиска каналов.

С помощью кнопки ▼ перейдите к команде Следующий и нажмите OK.

• Если Вы хотите выполнить поиск других каналов, перейдите в меню «КАНАЛ» и выполните процедуру «Цифровая ручная настройка», «Аналоговая ручная настройка» или «Ручная настройка CADTV» (страница 22).

• Для просмотра и аналоговых, и цифровых каналов необходимо выполнить поиск каналов в режиме DTV+ATV или CADTV+ATV.

• Невозможно одновременно настроить цифровые и цифровые кабельные каналы.

8 Телевизор выполнит поиск, сортировку и сохранение

всех принимаемых телеканалов в зависимости от установок и подключенной антенны.

• Для отмены выполняемой первоначальной

автоматической установки нажмите кнопку END.

ПРИМЕЧАНИЕ

• При включении телевизора после выполнения пункта 4

мастер первоначальной автоматической установки не появится. Функция автоматической установки позволяет

повторно выполнить установку из меню «Канал» (страница22).

• Если настройке «Выбор страны» задано значение

«Франция», задание PIN-кода пропустить нельзя.

•

После завершения первоначальной автонастройки PIN-коду автоматически присваивается значение 3001. Об изменении

PIN-кода см. в меню «Заблокир» на странице 21.

Проверка качества и

мощности сигнала

При установке антенны DVB-T/T2/S/S2 впервые и ее перемещении для хорошего приема потребуется отрегулировать ориентацию антенны, проверяя экран установки антенны.

1 Выберите канал для проверки. 2 Нажмите кнопку MENU. 3 Воспользуйтесь кнопкой ► для выбора меню

Канал и нажмите кнопку OK.

4 Воспользуйтесь кнопками ▲/▼ для выбора опции

Информация о сигнале и нажмите кнопку OK.

5 Установите и настройте антенну так, чтобы параметры

«Мощность сигнала» и «Качество сигнала» имели максимально возможное значение.

ПРИМЕЧАНИЕ

• Значения «Мощность сигнала» и «Качество сигнала»

указывают, когда необходимо проверять соответствующую ориентацию антенны.

Просмотр телевизора

AVF

Ежедневная работа

Включение/выключение

Включение/выключение питания

Для включения телевизора нажмите кнопку a на телевизоре. Для выключения нажмите кнопку a на телевизоре.

ПРИМЕЧАНИЕ

• При выключении питания с помощью кнопки a на телевизоре данные EPG будут потеряны.

• Расположение гнезд может отличаться в зависимости от модели.

Режим ожидания

E Переключение в режим ожидания

Если телевизор включен (СИНИЙ СВЕТОДИОД), его можно переключить в режим ожидания, нажав кнопку TVa на пульте дистанционного управления.

E Включение из режима ожидания

Когда телевизор находится в режиме ожидания (КРАСНЫЙ СВЕТОДИОД), нажмите кнопку TVa на пультедистанционного управления.

AVF

Индикатор состояния телевизора

Светодиодный

индикатор Выключен Питание выключено

Синий Питание включено

Красный Режим ожидания

Фиолетовый

ПРИМЕЧАНИЕ

• Если Вы не собираетесь использовать телевизор в течение

длительного периода времени, обязательно выньте штепсельную вилку шнура питания переменного тока из сетевой розетки.

• Небольшое количество электроэнергии все равно будет

потребляться, даже если кнопка a выключена.

запрограммированной функцией USB REC

Состояние

В режиме ожидания с

Переключение между цифровым, спутниковым и аналоговым вещанием

E Нажмите ATV, DTV, SAT или RADIO для

перехода между режимами.

Выбор внешнего источника видеосигнала

После установки соединения нажмите кнопку b для отображения экрана Список источников и воспользуйтесь кнопками a/b для перехода к соответствующему внешнему источнику; выберите его, нажав кнопку OK.

Выбор языка звучания

E Режим DTV/CADTV/SAT:

При каждом нажатии кнопки 2 язык звучания переключается на другой доступный источник звучания.

ПРИМЕЧАНИЕ

• Экран режима звука исчезает через три секунды.

• Выбираемые опции зависят от принимаемых сигналов.

E Режим ATV:

При каждом нажатии кнопки 2 режим меняется так, как показано в следующих таблицах.

Сигнал Доступные опции Стерео NICAM STEREO, MONO Двуязычный Монофонический NICAM MONO, MONO

Сигнал Доступные опции Стерео STEREO, MONO Двуязычный CH A, CH B, CH AB Монофонический MONO

ПРИМЕЧАНИЕ

• Если входной сигнал не поступает, в качестве режима звука

будет отображаться MONO.

Выбор телевещания NICAM

NICAM CH A, NICAM CH B, NICAM CH AB, MONO

Выбор телевещания A2

Выбор языка субтитров

E Режим DTV/CADTV/SAT:

Нажмите кнопку «СУБТИТРЫ» [ для перехода между доступными языками или для включения/выключения субтитров .

Переключение каналов

С помощью кнопок Pr/s:

С помощью кнопок 0–9:

E Режим ATV:

При нажатии кнопки СУБТИТРЫ [ включаются или отключаются субтитры, доступные для трансляции.

Просмотр телевизора

EPG (Электронное расписание программ)

EPG представляет собой список программ, отображаемый на экране. С помощью EPG можно узнавать расписание программ цифровых каналов, просматривать подробную информацию о них, выполнять настройку на транслируемую вданный момент передачу и устанавливать таймер для передач, которые будут транслироваться.

Выбор программы с помощью EPG

Основные операции

Иллюстрации на этой странице объясняются с использованием трехзначных служб.

E Отображение/закрытие экрана EPG

Нажмите кнопку EPG.

E Выбор программы

1 Выберите интервал времени

-Воспользуйтесь кнопками c/d для выбора диапазона времени, который Вы хотите найти, и нажмите кнопку OK.

• Продолжайте нажимать кнопку d для отображения программ в следующем диапазоне времени.

2 Выберите нужную программу

-Воспользуйтесь кнопками a/b для выбора нужной программы и нажмите кнопку OK.

• Если слева от программ будут отображаться значки a или b, продолжайте нажимать кнопки a/b для отображения

следующего или предыдущего экрана.

-Нажмите END для выхода из EPG.

Другие функции EPG

3 Просмотр информации о программе

1 Воспользуйтесь кнопками ▲/▼/◄/► для выбора

программы, информацию о которой Вы хотите просмотреть.

2 Нажмите кнопку

3 Нажмите кнопку p для возврата на экран EPG.

4 Функция «Напоминание»

1 Установите курсор на названии станции вещания, о программе которой нужно напомнить.

2 Нажмите СИНЮЮ кнопку на пульте дистанционного управления. 3 С помощью кнопок ▲/▼/◄/► укажите режим, час,

минуту, день и месяц программы, о которой нужно напомнить. Нажмите кнопку OK.

“p.

Информация о программе

5 Функция «Список напоминаний»

1 Нажмите ЖЕЛТ УЮ кнопку для просмотра всех

запрограммированных напоминаний.

2 С помощью кнопок ▲/▼/◄/► выберите напоминание

и нажмите КРАСНУЮ кнопку для его удаления.

6 Функция «Запись»

Нажмите кнопку USB REC на пульте дистанционного управления для настройки параметров записи. См. раздел Запрограммированная запись на странице 34.

Просмотр телевизора

Телетекст

Что такое телетекст?

Телетекст транслирует страницы с деловой и развлекательной информацией на телевизоры, в которых предусмотрена эта функция. Ваш телевизор принимает сигналы телетекста, транслируемые по телевизионной сети, и переводит их в графический формат для просмотра. Существует множество программ телетекста: новости, прогнозы погоды, спортивная информация, цены на фондовой бирже и обзоры программ.

Включение/выключение телетекста

1 Выберите телевизионный канал или внешний

источник сигнала, передающий программу телетекста.

2 Нажмите кнопку m для отображения телетекста.

• Многие станции используют операционную систему TOP, в то время как другие используют систему FLOF (например, CNN). Ваш телевизор поддерживает обе эти системы. Страницы разделены на тематические группы и темы. После включения телетекста для быстрого доступа в памяти сохраняется до 1000 страниц.

• При каждом нажатии кнопки m экран будет переключаться, как показано ниже.

• Если Вы выбрали программу без сигнала телетекста, появится сообщение «Нет текста».

• Это же сообщение появляется в других режимах при отсутствии доступного сигнала телетекста.

Телетекст

Тел е т е к с т

ПРИМЕЧАНИЕ

• Телетекст не работает, если выбран сигнал типа RGB.

Кнопки управления телетекстом

Кнопки Описание

Pr/s

Цветные (R/G/Y/B)

0–9 Прямой выбор любой страницы от 100

f (Вверху/ внизу/ полностью)

k (Отображение скрытого телетекста)

3 (Стоп-кадр/ приостановка)

[ (Субтитры для телетекста)

1 (Субстраница)

Увеличение или уменьшение номера страницы.

Выбор группы или блока страниц, отображаемых в цветных рамках внизу экрана, с помощью цветных кнопок R/G/Y/B на пульте дистанционного управления.

до 899 с помощью цифровых кнопок 0–9.

Переключение отображения телетекста: вверху, внизу или на весь экран.

Скрытие или отображение скрытой информации, например ответов в викторинах.

Прекращение автоматического обновления страниц телетекста или возобновление режима приостановки.

Отображение субтитров или выход из экрана субтитров.

• Субтитры не появятся на экране, если сервис не содержит информации о субтитрах.

Режим TXT: отображение или скрытие субстраниц.

• Кнопка ◄: переход к предыдущей субстранице.

• Кнопка ►: переход к следующей субстранице.

• Кнопка OK: отображение меню с двумя элементами управления (размер и указатель).

• Желтая кнопка: при однократном

нажатии отображается верхняя половина экрана; при повторном нажатии отображается нижняя половина экрана; при третьем нажатии страница принимает нормальный размер.

• Синяя кнопка: отображает

страницу указателя. Если нажать кнопку OK, когда

меню отображается на экране, оноисчезает.

Обратите внимание: если данное меню отображается на экране, нельзя выбрать связанные страницы.

Режим ТV: показывает время.

Использование приложения MHEG-5 (только в Великобритании)

Некоторые станции транслируют программы, закодированные с помощью приложения MHEG, что позволяет смотреть DTV/CADTV в интерактивном режиме. Приложение MHEG-5, при его наличии, можно запустить, нажав кнопку m.

ПРИМЕЧАНИЕ

• Приложение MHEG может не отображаться в режиме 3D.

Подключение внешних устройств

(

)

E Перед подключением...

• Не забудьте выключить телевизор и все остальные устройства перед выполнением подключения.

• Надежно подключите кабель к гнезду или гнездам.

• Внимательно прочтите инструкцию по эксплуатации каждого внешнего устройства, чтобы узнать возможные типы

подключения. Это также поможет добиться наилучшего качества звука и изображения и полностью использовать возможности телевизора и подключенного устройства.

Краткая информация о подключениях

Телевизор оснащен гнездами, как показано ниже. Возьмите кабель, соответствующий гнезду телевизора, и подключите устройство.

ПРИМЕЧАНИЕ

• Кабели, показанные на страницах 13, 14 и 15, продаются отдельно.

Звуковое устройство

(страница 15)

Аудиокабель

SCART (AV/RGB/S-VIDEO)

VIDEO

AUDIO

Устройство для

видеозаписи

(страницы14 и 15)

Аудиокабель

Кабель SCART

Компонентный кабель

HDMI 4

ERVI

Игровая консоль

или видеокамера

(страница 14)

Аудиокабель

Кабель AV

Сертифицированный

Устройство HDMI

кабель HDMI

HDMI 1

(ARC)

HDMI 2

HDMI 3

HDMI / PC

ANALOG

AUDIO

INPUT

PC I

DIGITAL

AUDIO

OUTPUT

WIFI

(страница 14)

Сертифицированный

кабель HDMI

Кабель DVI/HDMI

Стереофонический кабель

с минигнездом ø 3,5 мм
