Inhoudsopgave

LC-37HV4E

LCD-KLEURENTELEVISIE

NEDERLANDS

GEBRUIKSAANWIJZING

Inhoudsopgave ……………………………………………………………… 1 Beste SHARP klant ………………………………………………………… 2 Belangrijke veiligheidsmaatregelen ……………………………………… 2 Bijgeleverde accessoires ………………………………………………… 4 Voorbereidingen ……………………………………………………………… 5

Bevestigen van de luidsprekers ……………………………………… 5 Plaats van het systeem ………………………………………………… 6 Aansluiten van het systeem …………………………………………… 7 Bevestigen van het beeldscherm aan de muur …………………… 9 Bevestigen van het AVC-systeem op de standaard ……………… 9 Plaatsen van de batterijen ………………………………………… 10 Gebruik van de afstandsbediening ………………………………… 10

Opmerkingen betreffende de afstandsbediening ………… 10

Benaming van de onderdelen ………………………………………… 11

Beeldscherm ………………………………………………………… 11 AVC-systeem ………………………………………………………… 12 Afstandsbediening …………………………………………………… 13

TV kijken …………………………………………………………………… 14

Basisaansluitingen …………………………………………………… 14

Aansluiten van de antenne …………………………………… 14

Aansluiten op het stopcontact ……………………………… 14 Inschakelen van de stroom ………………………………………… 15 Uitschakelen van de stroom ………………………………………… 15 Automatische installatie bij eerste gebruik ……………………… 16 Eenvoudige bediening voor het kiezen van de kanalen ………… 18 Gebruik van FLASH BACK (A) op de afstandsbediening ……… 18 Eenvoudige bediening voor het wijzigen van het

volume/geluid ………………………………………………… 19

Basisinstellingen ………………………………………………………… 22

Menu-onderdelen van de AV ingangsfunctie …………………… 22 Menu-onderdelen van de PC ingangsfunctie …………………… 22 Automatische installatie …………………………………………… 23 Programma instellen ………………………………………………… 24

Automatisch zoeken …………………………………………… 24

Handmatige kanaalinstellingen ……………………………… 25

Fijnregeling ……………………………………………… 26 Kleursysteem …………………………………………… 27 Geluidssysteem (zendsysteem) ……………………… 27 Naamgeving van de kanalen ………………………… 27 Overslaan van kanalen ………………………………… 28 Instellen van de decoder ……………………………… 28 Instellen van het kinderslot …………………………… 28

Sorteren ………………………………………………………… 29 Instellen van de taal voor de beeldscherm-aanduidingen ……… 30 Beeldinstellingen …………………………………………………… 31

C.M.S. (kleurregelsysteem) …………………………………… 32

Kleurtemperatuur ……………………………………………… 33

Zwart …………………………………………………………… 33

Zwart-wit ………………………………………………………… 34

Filmmodus ……………………………………………………… 34

I/P instelling …………………………………………………… 35

Ruisonderdr. (digitale ruisonderdrukking) ………………… 35 Geluidsbijregeling …………………………………………………… 36

Geluidsinstellingen …………………………………………… 36

Surround ………………………………………………………… 36 Stroomvoorziening …………………………………………………… 37

Stroomvoorziening voor de AV bron ………………………… 37 Stroomvoorziening voor de PC bron ………………………… 39

Gebruik van externe apparatuur ……………………………………… 40

Kijken naar het beeld van een decoder …………………………… 41

Aansluiten van een decoder ………………………………… 41 Weergeven van een programma …………………………… 41

Kijken naar het beeld van een videorecorder …………………… 42

Aansluiten van een videorecorder …………………………… 42

Weergeven van het beeld van een videorecorder ………… 42 Gebruik van de AV Link functie …………………………………… 43 Kijken naar het beeld van een DVD-speler ……………………… 44

Aansluiten van een DVD-speler ……………………………… 44

Weergeven van het DVD-beeld ……………………………… 44 Kijken naar het beeld van een videospelletjes-apparaat of

camcorder ……………………………………………………… 45

Aansluiten van een videospelletjes-apparaat of

camcorder ……………………………………………… 45

Weergeven van het beeld van het

videospelletjes-apparaat of de camcorder …………… 45

Kijken naar het beeld van een PC ………………………………… 46

Aansluiten van een PC ………………………………………… 46

Weergeven van het beeld van de PC ……………………… 46 Aansluiten van externe luidsprekers ……………………………… 47

Kiezen van de luidsprekers ………………………………… 48

Overige nuttige instellingen …………………………………………… 49

Beeldpositie (voor de TV/AV ingangsfunctie) …………………… 49 Verschuiven van het beeld over het scherm ……………………… 50 Auto Sync. instelling (alleen voor de PC ingangsfunctie) ……… 51 Fijn Sync. instelling (alleen voor de PC ingangsfunctie) ………… 51 Ingangssignaalbron ………………………………………………… 52 Kleursysteem-instelling (voor de TV/AV ingangsfunctie) ………… 53 Selecteren van de AV functie ……………………………………… 53 Breedbeeldfunctie (voor de TV/AV ingangsfunctie) ……………… 54 Breedbeeldfunctie (voor de PC ingangsfunctie) ………………… 55 Ingangssignaal (alleen voor de PC ingangsfunctie) …………… 56 Breedbeeld-signaleringssysteem (WSS)

(voor de TV/AV ingangsfunctie) ……………………………… 57 Breedte-hoogteverhouding

(voor de TV/AV ingangsfunctie) ……………………………… 57 Draaien ………………………………………………………………… 58 Audio-uitgang ………………………………………………………… 59 Uitschakeltimer ……………………………………………………… 59 Cool Climate ………………………………………………………… 60 Instellen van een wachtwoord voor het kinderslot

(voor de TV/AV ingangsfunctie) ……………………………… 61

Handige voorzieningen ………………………………………………… 62

Dubbelbeeldfuncties ………………………………………………… 62 Teletekstfunctie ……………………………………………………… 64

Aanhangsel ………………………………………………………………… 67

Verhelpen van storingen …………………………………………… 67 Tabel met geschikte PC’s …………………………………………… 68 Technische gegevens van de RS-232C poort …………………… 69 Toekenning van de SCART aansluitpinnen ……………………… 71 Technische gegevens ……………………………………………… 72 Los verkrijgbare accessoires ……………………………………… 72

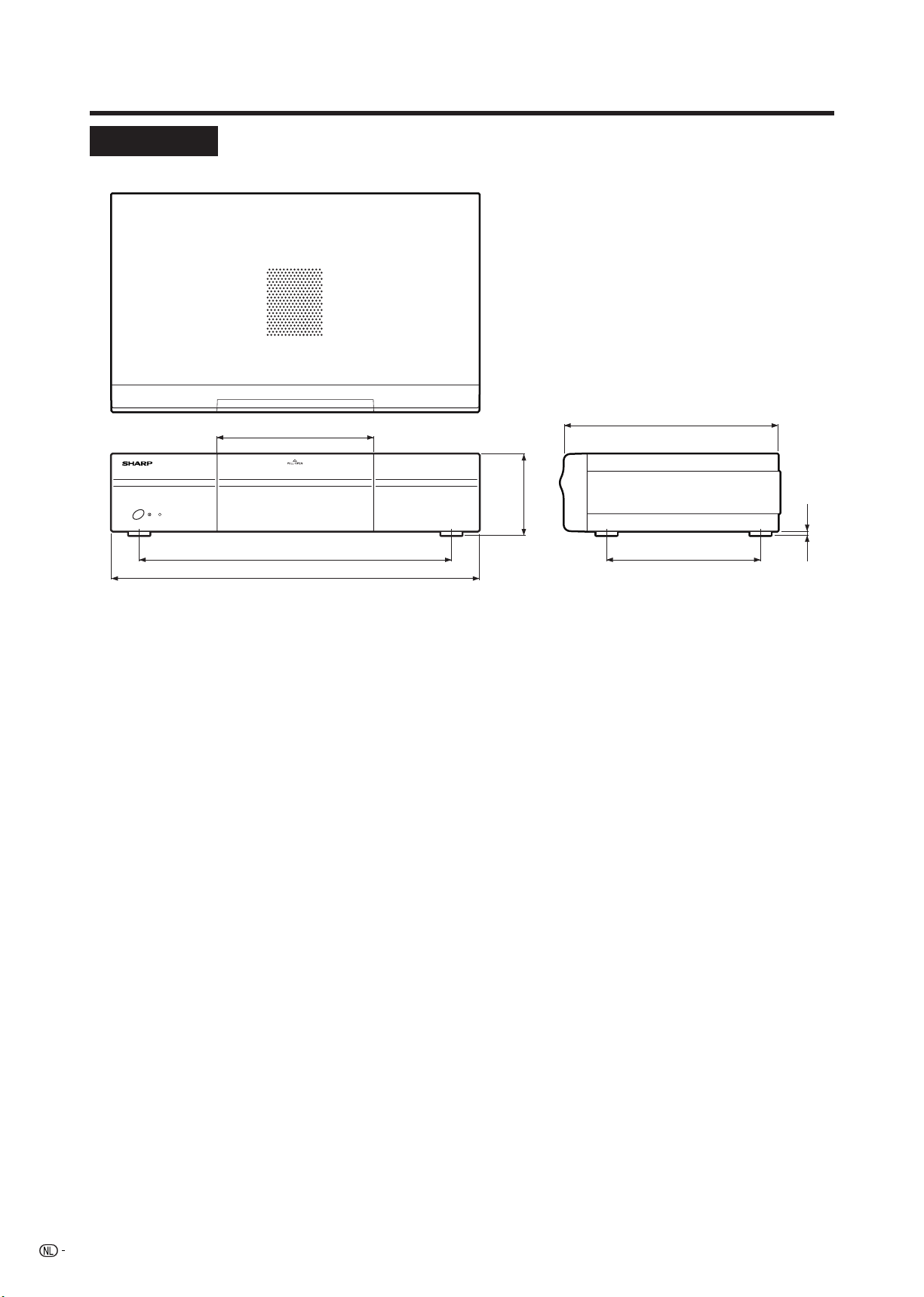

Maattekeningen …………………………………………………………… 73

NEDERLANDS

Beste SHARP klant

Hartelijk dank voor de aanschaf van deze SHARP LCD-kleurentelevisie. Om een veilige en jarenlange betrouwbare werking van het product te verkrijgen, raden wij u aan de Belangrijke veiligheidsmaatregelen zorgvuldig door te lezen voordat u het product in gebruik neemt.

Belangrijke veiligheidsmaatregelen

Elektrische energie kan vele nuttige functies vervullen, maar kan tevens lichamelijk letsel en beschadigingen veroorzaken indien het verkeerd wordt gebruikt. Bij het ontwerpen en vervaardigen van dit apparaat stond uw persoonlijke veiligheid centraal. Een onjuist gebruik kan echter een elektrische schok of brand veroorzaken. Om de veiligheidsvoorzieningen van het apparaat niet teniet te doen, moet u de volgende aanwijzingen in acht nemen bij de installatie, het gebruik en het reinigen van het apparaat. Voor uw eigen veiligheid en een lange levensduur van het apparaat dient u de onderstaande voorzorgsmaatregelen zorgvuldig door te lezen voordat u het apparaat in gebruik neemt.

Lees de gebruiksaanwijzing—Lees alle bedieningsinstructies voordat u het apparaat in gebruik neemt en zorg dat u de instructies begrijpt.

Bewaar de gebruiksaanwijzing op een veilige plaats—Bewaar de gebruiksaanwijzing op een veilige plaats voor het geval u deze in de toekomst nogmaals nodig hebt.

Neem alle waarschuwingen in acht—Neem alle waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.

Volg alle instructies op—Alle bedieningsinstructies moeten nauwgezet worden opgevolgd.

Hulpstukken—Gebruik geen hulpstukken die niet door de fabrikant worden aanbevolen. Het gebruik van verkeerde hulpstukken kan resulteren in een ongeluk.

Stroomvoorziening—Het apparaat mag uitsluitend op de stroombron worden gebruikt die op het plaatje met de specificaties staat vermeld. Raadpleeg uw handelaar of het plaatselijk elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis.

Bescherming van het netsnoer—Leg de netsnoeren zodanig dat er niet gemakkelijk iemand op gaat staan of de snoeren door een voorwerp worden platgedrukt. Let hier vooral goed op bij de stekkers en op de plaats waar het snoer uit het apparaat komt.

Overbelasting—Zorg dat de stopcontacten en verlengsnoeren niet overbelast worden. Overbelasting kan resulteren in brand of een elektrische schok.

Binnendringen van voorwerpen en vloeistoffen—Steek nooit een voorwerp via de roosters of openingen in de behuizing van het apparaat naar binnen. Het voorwerp kan een onderdeel raken dat onder hoogspanning staat en een elektrische schok en/of kortsluiting veroorzaken. Let er ook op dat er nooit vloeistof op het apparaat wordt gemorst.

10.

Onderhoud—Probeer nooit zelf onderhoudswerkzaamheden aan het apparaat uit te voeren. Bij verwijderen van de afdekplaten stelt u zich bloot aan een ernstige elektrische schok en andere gevaren. Laat alle onderhoudswerkzaamheden over aan deskundig onderhoudspersoneel.

11.

Reparaties—Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het apparaat door deskundig onderhoudspersoneel laten repareren.

Als het netsnoer of de netstekker is beschadigd.

Als er vloeistof of een voorwerp in het apparaat terecht is gekomen.

Als het apparaat blootgesteld heeft gestaan aan regen of water.

Als de normale aanwijzingen worden opgevolgd, maar het apparaat niet juist functioneert. Gebruik alleen de bedieningsorganen die in de gebruiksaanwijzing worden aangegeven. Bij een onjuiste instelling van andere bedieningsorganen kan het apparaat mogelijk beschadigd worden, met als gevolg dat reparatiewerkzaamheden door deskundig onderhoudspersoneel moeilijker en duurder worden.

Als het apparaat is gevallen of de behuizing is beschadigd.

Als het apparaat duidelijk minder goed functioneert. Dit duidt erop dat het tijd is voor onderhoud.

12.

Vervangingsonderdelen—Wanneer onderdelen vervangen moeten worden, zorg er dan voor dat het onderhoudspersoneel uitsluitend onderdelen gebruikt die door de fabrikant worden aanbevolen of die dezelfde eigenschappen hebben als de originele onderdelen. Het gebruik van andere onderdelen kan brand, een elektrische schok en/of andere problemen veroorzaken.

13.

Veiligheidscontrole—Vraag het onderhoudspersoneel om na de onderhouds- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het apparaat juist en veilig functioneert.

14.

Wand- of plafondmontage—Wanneer het apparaat aan een wand of plafond wordt bevestigd, volg dan altijd de bevestigingsmethode aanbevolen door de fabrikant.

15.

Trek de stekker van het netsnoer uit het stopcontact voordat u begint met de installatie van de luidsprekers.

Belangrijke veiligheidsmaatregelen

• Reinigen—Trek de stekker van het netsnoer uit het stopcontact voordat u begint met schoonmaken. Reinig het apparaat uitsluitend met een vochtige doek. Gebruik geen vloeibare reinigingsmiddelen of sprays.

• Water en vocht—Gebruik het apparaat niet in de buurt van water, bijv. in de buurt van een bad, wastafel, aanrecht, wasmachine, zwembad of in een vochtige kelder.

•

Standaard—Plaats het apparaat niet op een wankel rek, standaard, statief of tafel. Wanneer het apparaat op een onstabiele ondergrond staat, kan dit vallen en ernstig letsel veroorzaken, en tevens kan het apparaat zelf zwaar worden beschadigd. Gebruik uitsluitend een rek, standaard, statief, steunbeugel of tafel die door de fabrikant wordt aanbevolen of die bij dit apparaat wordt verkocht. Volg voor montage aan een wand altijd zorgvuldig de instructies van de fabrikant op. Gebruik ook uitsluitend het montagemateriaal dat door de fabrikant wordt aanbevolen.

• Als het apparaat op een verplaatsbaar rek is gezet, dient dit voorzichtig te worden verplaatst. Het apparaat zou kunnen vallen door snel stoppen, hard duwen of verplaatsen over een ongelijke vloer.

•

Ventilatie—In de behuizing van het apparaat zijn roosters en openingen die dienen voor de ventilatie. Zorg dat deze roosters en openingen niet worden geblokkeerd, want dit kan resulteren in een slechte doorstroming van lucht met oververhitting en/of een kortere levensduur van het apparaat tot gevolg. Zet het apparaat niet op een bed, divan, dik vloerkleed e.d. want dan kunnen de ventilatieopeningen worden geblokkeerd. Het apparaat mag ook niet in een krappe of afgesloten ruimte, zoals een boekenkast, worden geplaatst, tenzij voor een goede ventilatie wordt gezorgd en alle instructies van de fabrikant zijn opgevolgd.

• Het LCD paneel van dit apparaat is gemaakt van glas. Dit betekent dat het paneel kan breken wanneer u het apparaat laat vallen of grote druk op het paneel uitoefent. Wees voorzichtig dat u geen letsel oploopt door de glassplinters wanneer het LCD paneel zou breken.

• Warmtebronnen—Houd het apparaat uit de buurt van warmtebronnen zoals verwarmingsradiators, haarden, kachels en andere toestellen die warmte afgeven (inclusief versterkers).

Het LCD paneel is een geavanceerd technologisch product met 3.147.264 dunne filmtransistors, zodat u kunt genieten van een uiterst fijne beelddetaillering. Soms kunnen er enkele niet-actieve pixels zijn die als blauwe, groene of rode puntjes in het beeld verschijnen. Dit heeft echter geen enkele invloed op de prestatie van het apparaat.

Voorzorgsmaatregelen bij het verplaatsen van het beeldscherm

Pak het beeldscherm nooit bij de luidsprekers vast wanneer u dit verplaatst. Draag het beeldscherm met twee personen die het beeldscherm met een hand aan de voorkant en een hand aan de achterkant vastpakken, zoals afgebeeld.

Bijgeleverde accessoires

Controleer of de volgende accessoires bij het product zijn geleverd.

Afstandsbediening (g1) LR6 (“AA”-formaat) alkalibatterij (g2)

Blz. 10 Blz. 10 Blz. 8

Standaard (voor AVC-systeem) (g1) Systeemkabel (g1)

Luidsprekersysteem (g1)

Kabelklemmen (groot g1, klein g2)

Standaard (g1) Kussentje (g4) Vulblokje (g4) Standaardschroef (g2)

Blz. 9

Gebruiksaanwijzing

LC-37HV4E

Luidspreker (Lg1, Rg1)

Luidsprekerschroef

(g4)

Blz. 5

Blz. 7

Netsnoer (g2)

De uitvoering van het netsnoer

verschilt afhankelijk van het land van

bestemming.

Blz. 7

Voorbereidingen

Bevestigen van de luidsprekers

Volg de onderstaande aanwijzingen om de bijgeleverde luidsprekers aan het beeldscherm te bevestigen. U moet de luidsprekers aan het beeldscherm bevestigen, tenzij u een externe versterker/luidsprekers gebruikt.

Trek de stekker van het netsnoer uit het stopcontact voordat u begint met het bevestigen (of losmaken) van de luidsprekers.

Voor het bevestigen of losmaken van de luidsprekers zijn twee personen nodig.

Voorbeeld: Bevestigen van de rechter luidspreker

123

Luidsprekerstekker

Steek de luidsprekerstekker in de aansluiting van het beeldscherm.

• Zorg dat de stekker volledig in de aansluiting is gestoken.

VOORZICHTIG

• De luidsprekeraansluitingen op het beeldscherm zijn uitsluitend bedoeld voor de bijgeleverde luidsprekers. Sluit geen stekker van een andere luidspreker op de luidsprekeraansluiting van het beeldscherm aan.

• Pak niet de luidsprekers vast wanneer u het beeldscherm verplaatst.

OPMERKING

• Voer dezelfde aanwijzingen uit voor de linker en de rechter luidspreker.

• Voer de bovenstaande aanwijzingen in de omgekeerde volgorde uit om de luidsprekers te verwijderen.

• U kunt ook uw eigen versterker/luidsprekers op het beeldscherm aansluiten. Zie blz. 47 voor het aansluiten van externe luidsprekers.

Pak de luidspreker vast en schuif deze langzaam op het beeldscherm.

• Zorg dat de twee uitsteeksels op de luidspreker zijn uitgelijnd met de gaten in het beeldscherm.

Gat

UitsteekselUitsteeksel

Draai de schroeven vast om de luidspreker te bevestigen.

• Gebruik een schroevendraaier.

• Ga op dezelfde wijze te werk voor het bevestigen van de linker luidspreker.

Voorbereidingen

Plaats van het systeem

De benaming “Systeem” verwijst naar het beeldscherm en het AVC-systeem. Bepaal eerst de plaats waar u het systeem wilt opstellen.

Kiezen van een plaats voor het systeem

• Kies een plaats uit met een goede ventilatie en niet in het directe zonlicht.

• Het beeldscherm en het AVC-systeem worden met behulp van de systeemkabel op elkaar aangesloten. (Zie blz. 7 voor nadere bijzonderheden.)

Systeemkabel

Beeldscherm

Als u het beeldscherm en het AVC-systeem ver uit elkaar wilt opstellen, dient u de los verkrijgbare systeemkabel AN-07SC1 (ongeveer 7 meter) aan te schaffen. (Zie blz. 72.)

Opstelling van het systeem

Behandeling van het beeldscherm

VOORZICHTIG

• Het beeldscherm is zwaar. Zorg dat er twee of meer personen zijn om het beeldscherm te dragen.

• Verwijder niet de standaard van het beeldscherm, tenzij u een los verkrijgbare muurbevestigingsbeugel gebruikt voor de montage van het beeldscherm.

• Pak altijd het beeldscherm vast wanneer u dit verplaatst en nooit de luidsprekers.

• Houd voldoende ruimte vrij boven en achter het beeldscherm.

AVC-systeem

Behandeling van het AVC-systeem

VOORZICHTIG

• Plaats geen videorecorder of andere apparatuur op het AVC-systeem.

• Houd volgorde ruimte vrij aan de bovenkant en aan de zijkanten van het AVC-systeem.

• Zorg dat de ventilatieopeningen aan de bovenkant en de linkerkant, en ook de ventilator aan de rechterkant, niet geblokkeerd zijn.

• Zet het AVC-systeem niet op een dik kleed en leg er ook geen kleed overheen, want dit kan resulteren in oververhitting met een defect tot gevolg.

10 cm

of meer

Houd voldoende vrije ruimte.

5 cm of meer

VOORZICHTIG

Gebruik beide handen om de stand van het scherm te veranderen. Houd een hand op het apparaat en duw het scherm dan naar voren of achteren terwijl u met uw andere hand de standaard op zijn plaats houdt.

U kunt het scherm tot 4 graden naar voren en 6 graden naar achteren kantelen en tevens 10 graden in horizontale richting verdraaien.

aan beide

zijkanten

Er is een ventilator aan de rechterkant.

Voorbereidingen

Aansluiten van het systeem

Nadat u het beeldscherm en het AVC-systeem op hun plaats hebt gezet, kunt u de systeemkabels en de netsnoeren aansluiten. Gebruik de kabelklem om de kabels bij elkaar te houden.

Verwijder het aansluitingen-dekseltje.

Beeldscherm (achterkant)

Sluit de systeemkabel en het netsnoer op het beeldscherm aan.

AC INPUT 110V–240V

DISPLAY INPUT1 DISPLAY INPUT2

Druk de twee nokjes naar het midden van het beeldscherm en trek het dekseltje naar u toe.

Druk de twee bovenste nokjes omlaag en trek het dekseltje naar u toe.

Steek de stekker in de

Netsnoer Systeemkabel

aansluiting en maak de

stekker vast door de

handschroeven vast te

(WIT)

draaien.

Sluit de systeemkabel en het netsnoer op het AVC-systeem aan.

(GRIJS) (WIT)

AVC-systeem (achterkant)

(GRIJS) Steek de stekker stevig naar binnen totdat de lipjes aan beide zijkanten vastklikken.

Systeemkabel

Netsnoer

VOORZICHTIG

• OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, MAG U GEEN NIET-GEÏSOLEERDE ONDERDELEN OF KABELS AANRAKEN WANNEER HET NETSNOER OP EEN STOPCONTACT IS AANGESLOTEN.

Voorbereidingen

Bevestig de klemmen en maak de kabels in de klemmen vast

Kabelklem (groot)

Steek de kabelklem op de afgebeelde wijze in het gat van de beeldschermvoet.

Kabelklem (klein)

Verwijder de lijmbeschermlaag aan de achterkant van de kabelklem en bevestig de kabelklem op de afgebeelde wijze.

Beeldscherm (achterkant)

OPMERKING

• De kleine klem aan de rechterkant wordt gebruikt voor de kabels van de externe luidsprekers. (Zie blz. 47.)

Maak het aansluitingen-dekseltje dicht.

De kabels komen uit de kleine opening.

Voorbereidingen

Bevestigen van het beeldscherm aan de muur

Bij gebruik van een los verkrijgbare muurbevestigingsbeugel

• Neem contact op met bevoegd servicepersoneel om het beeldscherm met een los verkrijgbare AN-37AG1 muurbevestigingsbeugel aan de muur te bevestigen.

• Lees de instructies die bij de muurbevestigingsbeugel worden geleverd zorgvuldig door voordat u begint.

Aan de muur hangen

AN-37AG1 muurbevestigingsbeugel. (Zie de bijgeleverde instructies voor verdere informatie.)

Verticale montage Schuine montage

VOORZICHTIG

• Om het beeldscherm van de LCD-kleurentelevisie aan de muur te bevestigen, zijn speciale vaardigheden vereist en

dit dient daarom alleen door bevoegd servicepersoneel te worden gedaan. U moet deze werkzaamheden niet zelf uitvoeren. SHARP kan niet aansprakelijk worden gesteld voor letsel of beschadigingen die het gevolg zijn van een foutieve montage.

Bevestigen van het AVC-systeem op de standaard

Verticale montage van het AVC-systeem op de standaard

• Gebruik de bijgeleverde standaard wanneer u het AVC-systeem recht overeind wilt opstellen.

Bevestig de vulblokjes op de afgebeelde wijze

op de standaard.

Maak de vulblokjes los van het papier en bevestig deze op de vier uitsteeksels van de standaard.

Uitsteeksel

Bevestig de standaard op de afgebeelde wijze met de

standaardschroeven.

Vulblokje

Uitsteeksel

Standaardschroef

Bevestig de kussentjes op de afgebeelde wijze

aan de standaard.

Maak de kussentjes los van het papier en bevestig deze op de vier plaatsen aan de onderkant van de standaard.

Bevestigingspunt

Kussentje

Bevestigingspunt

Het AVC-systeem verticaal op de standaard gemonteerd.

Plaats de standaard op het AVC-systeem.

Steek de standaard zodanig in het AVC-systeem dat de grote en de kleine uitstulpingen van de standaard in de grote en de kleine gaten van het AVC-systeem vallen.

Klein gat

Klein uitsteeksel

Groot gat

Groot

uitsteeksel

OPMERKING

• Gebruik altijd de bijgeleverde standaard wanneer u het AVC-systeem verticaal wilt opstellen. Let erop dat de ventilatieopeningen niet geblokkeerd worden wanneer de tuner verticaal op de vloer of op een andere ondergrond staat want dit kan resulteren in een defect van de apparatuur.

Voorbereidingen

Plaatsen van de batterijen

Voordat u het systeem de eerste maal gebruikt, moet u de twee LR6 (“AA”-formaat) alkalibatterijen (bijgeleverd) in de afstandsbediening aanbrengen. Wanneer de batterijen leeg zijn of als de afstandsbediening niet meer goed werkt, dient u de batterijen te vervangen door nieuwe LR6 (“AA”-formaat) alkalibatterijen.

1 Open het deksel van het

batterijvak.

VOORZICHTIG

2 Plaats de twee bijgeleverde LR6

(“AA”-formaat) alkalibatterijen.

• Plaats de batterijen met de plus en min polen overeenkomstig de (e) en (f) aanduidingen in het batterijvak.

3 Sluit het deksel van het

batterijvak.

Bij verkeerd gebruik kunnen de batterijen lekken of ontploffen. Neem de onderstaande punten in acht:

• Gebruik geen mangaanbatterijen. Vervang de batterijen uitsluitend door alkalibatterijen.

• Plaats de batterijen met de plus en min polen overeenkomstig de (e) en (f) aanduidingen die in het batterijvak

zijn.

• Gebruik niet gelijktijdig verschillende typen batterijen. De batterijen hebben namelijk andere eigenschappen afhankelijk van het type.

• Gebruik niet gelijktijdig oude en nieuwe batterijen. Bij gelijktijdig gebruik van oude en nieuwe batterijen zullen de nieuwe batterijen minder lang meegaan en kunnen de oude batterijen lekken.

• Verwijder de batterijen zodra deze leeg zijn. De chemische vloeistof die uit de batterijen lekt kan huiduitslag veroorzaken. Als de batterijen gelekt hebben, moet u de vloeistof grondig met een doek weggeven.

• De batterijen die bij dit apparaat worden geleverd kunnen een kortere levensduur dan normaal hebben, als gevolg van de condities waarbij de batterijen zijn opgeslagen.

• Als u de afstandsbediening langere tijd niet denkt te gebruiken, moet u de batterijen eruit nemen.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Gebruik van de afstandsbediening

Gebruik de afstandsbediening terwijl u deze naar de afstandsbedieningssensor richt. Wanneer er obstakels tussen de afstandsbediening en de sensor zijn, is het mogelijk dat de afstandsbediening niet juist werkt.

Opmerkingen betreffende de afstandsbediening

• Stel de afstandsbediening niet aan harde schokken bloot. Let er tevens op dat er geen vloeistof over de afstandsbediening wordt gemorst en houd deze uit de buurt van vochtige plaatsen.

• Leg de afstandsbediening niet in de zon. De hitte kan de afstandsbediening vervormen.

• De afstandsbediening werkt niet goed als er rechtstreeks zonlicht of het licht van een sterke lamp op de afstandsbedieningssensor van het beeldscherm valt. In dat geval moet u de plaats van de lamp of het beeldscherm veranderen, of u houdt de afstandsbediening dichter bij de afstandsbedieningssensor.

Benaming van de onderdelen

Beeldscherm

Volume toetsen

( il/k )

Kanaal toetsen

(CHs/r)

INPUT

toets

Spanningstoets (B)

Hoofdstroomvoorzie (MAIN POWER)

Afstandsbedieningssensor

OPC sensor

Spanningsindicator

OPC indicator*

*OPC: Optical Picture Control (optische

beeldregeling) (Zie blz. 37 en 39.)

Benaming van de onderdelen

AVC-systeem

Voorkant

Spanningsindicator

Aan/uit-toetsen (POWER)

PC INPUT aansluiting (AUDIO)

(ANALOG RGB)

CLEAR*

INPUT 4 aansluiting (VIDEO)

PC INPUT

aansluiting

INPUT 4 aansluiting (S-VIDEO)

INPUT 4 aansluitingen (AUDIO)

Hoofdtelefoon (Bij het aansluiten van een hoofdtelefoon wordt de geluidsweergave via de luidsprekers uitgeschakeld.)

(Openen van het klepje)

* Als het AVC-systeem is ingeschakeld, maar niet juist schijnt te werken, kunt u het systeem in de begintoestand

terugstellen. Druk hiervoor lichtjes met een balpen of een ander spits voorwerp op CLEAR, aangegeven in de bovenstaande afbeelding. Het systeem wordt dan als volgt teruggesteld.

• AV FUNCTIE (AV MODE) komt op GEBRUIKER te staan

• Het TV-kanaal komt op kanaal 1 te staan

• De dubbelbeeldfunctie keert terug naar normaal

• De audio-instellingen worden geïnitialiseerd

• De SRS komt op UIT te staan

• De beeldpositie wordt geïnitialiseerd

OPMERKING

• Indrukken van CLEAR werkt niet als het systeem in de ruststand (standby) staat (de indicator licht rood op).

• Bij indrukken van CLEAR worden de kanaalinstellingen en het wachtwoord niet gewist. Zie blz. 61 om het wachtwoord te

wissen wanneer u dit weet. Zie blz. 75 om het systeem op de fabrieksinstellingen terug te zetten wanneer u het wachtwoord bent vergeten.

Achterkant

INPUT 3 aansluitingen (Y, PB(CB), PR(CR))

Antenne-ingang

AV OUTPUT aansluiting (S-VIDEO)

INPUT 3 aansluiting (SCART)

AV OUTPUT aansluiting (AUDIO)

INPUT 1 aansluiting (SCART)

RS-232C aansluiting

DISPLAY OUTPUT1 aansluiting

DISPLAY OUTPUT2 aansluiting

AV OUTPUT aansluiting (VIDEO)

INPUT 2 aansluiting (SCART)

DC OUTPUT aansluiting (Aansluiting bestemd voor voorzieningen die in de nabije toekomst beschikbaar zullen zijn.)

AC INPUT aansluiting

Benaming van de onderdelen

Afstandsbediening

13 1 2 3

16 4 5

17 6 7 8

19 9

10 11 12

OPMERKING

• Richt de afstandsbediening tijdens het gebruik naar het beeldscherm.

is een handelsmerk van SRS Labs, Inc. Focus technologie is geinkorporeerd met verlof van de licentiehouder SRS labs, Inc.

1 B (standby/aan)

Voor het in- en uitschakelen van de stroom. (Zie blz. 15.)

2 du (bevriezen/normaal voor TELETEKST)

TV/externe ingangsfunctie: Voor het wijzigen van de stilbeeldfunctie. TELETEKST functie: Voor het bevriezen van een multipagina op het scherm terwijl de andere pagina’s automatisch worden bijgewerkt. Druk nog een keer

om terug te keren naar het normale beeld. (Zie blz. 63 en 64.)

3 c (dubbel beeld)

Voor het instellen van de dubbelbeeldfunctie. Druk nog een keer op terug te keren naar een normaal beeld. (Zie blz. 62.)

4 fv (breedbeeldfunctie, boven/onder/volledig)

TV/externe ingangsfunctie: Voor het wijzigen van de breedbeeldfunctie. (Zie blz. 54 en 55.) TELETEKST functie: Voor het instellen van het gebied dat vergroot moet worden. (volledig/bovenste helft/onderste helft) (Zie blz. 64.)

5 AV MODE

Voor het kiezen van een video-instelling. AV FUNCTIE (STANDAARD, DYNAMISCH, FILM, SPEL, GEBRUIKER). PC FUNCTIE (STANDAARD, GEBRUIKER) (Zie blz. 53.)

6 SOUND

Voor het instellen van de geluid-multiplexfunctie. (Zie blz. 21.)

7 h (SRS en FOCUS)*

Voor het instellen van het SRS en FOCUS geluidssysteem. (Zie blz. 20.)

8 A (FLASHBACK)

Bij indrukken in de normale weergavestand wordt teruggekeerd naar het vorige kanaal. Bij indrukken in de TELETEKST stand wordt teruggekeerd naar de vorige pagina. (Zie blz. 18.)

9 il/ik (VOLUME)

Voor het instellen van het volume. (Zie blz. 19.)

10 k (weergeven/verbergen voor TELETEKST)

TELETEKST functie: Verborgen tekens weergeven. (Zie blz. 64.)

11 j (subpagina voor TELETEKST)

TELETEKST functie: Wijzigen van het beeld voor het selecteren van subpagina’s. (Zie blz. 65.)

12 MENU

Voor het weergeven van het menuscherm.

13 C (kanaalinformatie)

Voor het weergeven van de kanaalinformatie en de tijd. (Zie blz. 66 voor nadere bijzonderheden betreffende de tijdsaanduiding.)

14 b (ingangsbron)

Voor het kiezen van een ingangsbron (TV, Ingang 1, Ingang 2, Ingang 3, Ingang 4, PC) (Zie blz. 41, 42, 44-46 en 52.)

15 SLEEP

Voor het instellen van de uitschakeltimer. (Zie blz. 59.)

16 e (geluiddemping)

Voor het dempen van het geluid. (Zie blz. 19.)

17 0 – 9

TV/externe ingangsfunctie: Voor het instellen van het kanaal. TELETEKST functie: Voor het instellen van de pagina.

18 o (aantal cijfers voor kanaal-invoerfunctie)

Voor het wijzigen van het aantal cijfers voor het selecteren van het TV-kanaal. (Zie blz. 18.)

19 Kleur (ROOD/GROEN/GEEL/BLAUW)

TELETEKST functie: Voor het kiezen van de pagina. (Zie blz. 64.)

20 CHa/CHb(w/x )

TV/externe ingangsfunctie: Voor het kiezen van het kanaal. TELETEKST functie: Voor het instellen van de pagina. (Zie blz. 64.)

21 l (TOP overzicht voor TELETEKST)

TELETEKST functie: Voor het weergeven van een indexpagina voor CEEFAX/ FLOF informatie. TOP overzicht voor TOP programma. (Zie blz. 65.)

22 m (TELETEKST)

Voor het kiezen van de TELETEKST functie (alleen TV beeld, alleen TEKST beeld, TV/TEKST beeld). (Zie blz. 64 en 65.)

23 RETURN

MENU functie: Voor het terugkeren naar het vorige menuscherm.

24 ENTER

Voor het uitvoeren van een opdracht. Voor het terugkeren naar de oorspronkelijke beeldpositie na verplaatsen met a/b/c/d.

25 a/b/c/d (cursor)

Voor het selecteren van het gewenste onderdeel op het instelscherm. Voor het verschuiven van het beeld over het scherm.

TV kijken

Volg de onderstaande aanwijzingen voor het kijken naar TV-programma’s

Basisaansluitingen

Aansluiten van de antenne

Gebruik een buitenantenne voor een optimale ontvangst. Hieronder ziet u de aansluiting van een buitenantenne die voorzien is van een coaxkabel.

Standaad DIN45325 stekker (IEC169-2)

75-ohm coaxkabel (ronde kabel) (los verkrijgbaar)

Antennekabel – los verkrijgbaar

Als uw buitenantenne een 75-ohm coaxkabel met een standaard DIN45325 stekker (IEC 169-2) heeft, kunt u de antenne rechtstreeks op de Antenne-ingang aansluiting aan de achterkant van het AVC-systeem aansluiten.

Aansluiten op het stopcontact

Beeldscherm (achterkant)

AVC-systeem (achterkant)

De uitvoering van het

netsnoer verschilt

afhankelijk van het

land van bestemming.

De uitvoering van het

netsnoer verschilt

afhankelijk van het

land van bestemming.

OPMERKING

• Zorg dat de hoofdstroomvoorziening van het beeldscherm en het AVC-systeem is uitgeschakeld voordat u de netsnoeren op een stopcontact aansluit.

• Trek de netsnoeren van het beeldscherm en het AVC-systeem uit het stopcontact wanneer u de apparatuur langere tijd niet denkt te gebruiken.

TV kijken

Beeldscherm

Spanningstoets (B)

Hoofdstroomvoorziening

Spanningsindicator

AVC-systeem

Spanningsindicator

Aan/uit-toets (POWER)

(MAIN POWER)

Inschakelen van de stroom

Wanneer het AVC-systeem het eerst wordt ingeschakeld

• De automatische installatie bij eerste gebruik start wanneer het systeem de eerste maal wordt ingeschakeld. Als het systeem reeds ingeschakeld is geweest, zal de automatische installatie bij eerste gebruik niet geactiveerd worden. Zie blz. 23 om de automatische installatie vanaf het instellingenmenu te activeren.

Druk op MAIN POWER van het beeldscherm.

• De spanningsindicator van het beeldscherm gaat rood knipperen.

Druk op POWER van het AVC-systeem.

• Het systeem wordt ingeschakeld.

• De spanningsindicators van het beeldscherm en het AVC-systeem lichten groen op.

• Als de spanningsindicators nog steeds rood oplichten, drukt u op B van de afstandsbediening of op de spanningstoets van het beeldscherm om het systeem in te schakelen.

Druk op POWER van het AVC-systeem.

• De spanningsindicator van het AVC-systeem licht rood op.

Druk op MAIN POWER van het beeldscherm.

• Het systeem wordt ingeschakeld.

• De spanningsindicators van het beeldscherm en het AVC-systeem lichten groen op.

• Als de spanningsindicators nog steeds rood oplichten, drukt u op B van de afstandsbediening of op de spanningstoets van het beeldscherm om het systeem in te schakelen.

OPMERKING

Statusindicator voor Beeldscherm

Uit

Knippert rood

Rood

Groen

De stroom is uitgeschakeld.

Het AVC-systeem is niet ingeschakeld of het netsnoer van het AVC-systeem is niet aangesloten.

Het systeem staat in de ruststand (standby).

Het systeem is ingeschakeld.

Uitschakelen van de stroom

• Trek de stekkers van de netsnoeren uit het stopcontact als u het systeem langere tijd niet denkt te gebruiken.

• Wanneer MAIN POWER en POWER in de uit-stand staan, zal er toch nog een kleine hoeveelheid stroom naar de apparatuur lopen.

• Als de spanningsindicator rood oplicht, zal het 10 tot 15 seconden duren voordat de indicator uitgaat wanneer POWER op het AVC-systeem “Uit” wordt geschakeld of het netsnoer uit het stopcontact wordt getrokken.

Druk op B van de afstandsbediening of druk op de spanningstoets van het beeldscherm.

• Het systeem komt in de ruststand (standby) te staan en het beeld verdwijnt.

• Beide spanningsindicators veranderen van groen naar rood.

Druk op POWER van het AVC-systeem.

• De spanningsindicator van het AVC-systeem gaat uit en de spanningsindicator van het beeldscherm knippert rood.

Druk op MAIN POWER van het beeldscherm.

• De spanningsindicator van het beeldscherm gaat geleidelijk uit.

OPMERKING

Statusindicator voor AVC-Systeem

Uit

Rood

Groen

De stroom is uitgeschakeld.

Alleen het AVC-systeem staat in de ruststand (standby) of het volledige systeem staat in de ruststand (standby).

Het systeem is ingeschakeld.

TV kijken

Automatische installatie bij eerste gebruik

Als u het systeem de eerste maal inschakelt nadat u dit hebt gekocht, zal de automatische installatiefunctie worden opgestart.

OPMERKING

• De automatische installatie bij eerste gebruik zal slechts eenmaal worden uitgevoerd. Als de automatische installatie niet is voltooid, kunt u deze later opnieuw activeren. Zie blz. 23 om de automatische installatiefunctie via het instellingenmenu in te schakelen.

• De automatische installatie bij eerste gebruik stopt wanneer u op RETURN drukt.

Instellen van de taal voor de beeldschermaanduidingen

1 Druk op a/b/c/d om de gewenste taal

te kiezen in de lijst op het scherm.

2 Druk op ENTER om de instelling vast te

leggen.

TV MENU

Instellingen

Automatische Installatie - Taal

English Deutsch Français

Instellen van het land of gebied

1 Druk op a/b/c/d om uw land of gebied

te kiezen in de lijst op het scherm.

2 Druk op ENTER om de instelling vast te

leggen.

• De automatische kanalen-zoekfunctie wordt gestart.

TV MENU

Instellingen

Automatische Installatie - Land

Oostenrijk België

FinnlandDenemarken

Nadat deze instelling is gemaakt, zal het automatisch zoeken als volgt worden uitgevoerd.

1 Automatisch TV-kanalen zoeken 2 Automatische naamgeving 3 Automatisch sorteren 4 Verzenden van de gegevens

U hoeft niets te doen tijdens het automatisch zoeken. (Ga door naar de volgende bladzijde.)

OPMERKING

• De schermafbeeldingen die in deze gebruiksaanwijzing worden getoond, zijn bedoeld als voorbeeld bij de uitleg en kunnen een weinig afwijken van de feitelijke aanduidingen.

TV kijken

Automatisch kanalen zoeken

De automatische kanalen-zoekfunctie zoekt automatisch alle ontvangbare kanalen in het ingestelde land of gebied.

TV MENU

Instellingen

Automatische Installatie Programma instellen “Auto”

01 55.25 02 85.25 03 102.25

OPMERKING

• Als er geen kanaal wordt gevonden, verschijnt de melding “Geen programma gevonden. Is de antenne correct aangesloten?” op het scherm en wordt de automatische installatie afgesloten.

Automatische naamgeving van de kanalen

Nadat de kanalen zijn gevonden, begint het systeem met de naamgeving van de gevonden kanalen.

TV MENU

Instellingen

Automatische Installatie Programma instellen “Auto”

01 SAT.1 02 PR07 03 KABEL

Automatisch sorteren van de kanalen

Wanneer de automatische naamgeving van de kanalen is voltooid, begint het systeem met het sorteren van de betreffende kanalen.

TV MENU

Instellingen

Automatische Installatie Programma instellen “Auto”

01 SAT.1 02 PR07 03 KABEL

Verzenden van de gegevens

Wanneer het automatisch sorteren van de kanalen is voltooid, worden de gegevens voor de kanalen verzonden en in het geheugen opgeslagen.

• Wanneer een videorecorder op INPUT 2 is aangesloten, stuurt het systeem de kanaalinformatie naar de videorecorder. (Zie blz. 42 en 43.)

• “Automatische installatie is afgesloten.” verschijnt op het scherm. Daarna wordt het Automatische Installatie menu op het scherm getoond.

TV kijken

Het instellingenmenu verdwijnt en het programma van kanaal 1 wordt weergegeven.

OPMERKING

• Het Systeem kan alleen kanalen die naaminformatie bevatten van een naam voorzien. Als er geen informatie beschikbaar is, toont het systeem “-----”.

SAT.1

PAL

B/G

TV kijken

Eenvoudige bediening voor het kiezen van de kanalen

U kunt de kanalen op diverse manieren kiezen.

Gebruik van CH afstandsbediening

• Druk op CH

OPMERKING

• CHs/r op het beeldscherm werkt op dezelfde wijze als CH

a voor een hoger kanaalnummer.

aa b b

b voor een lager kanaalnummer.

b b

a op de afstandsbediening.

bop de

Kanaaldisplay

Na ongeveer 3 seconden zal de kanaalaanduiding veranderen zoals hieronder is aangegeven.

SAT.1

PAL

B/G

(Voorbeeld)

SAT.1

MONO

Gebruik van FLASH BACK (A) op de afstandsbediening

CHs/r

Gebruik van 0 – 9 op de afstandsbediening

Kies de kanalen rechtstreeks door indrukken van de toetsen 0 t/m 9.

Kiezen van een kanaalnummer dat uit één cijfer bestaat (bijvoorbeeld kanaal 2):

• Druk op 2. Als “2” wordt aangegeven maar het beeld niet verandert, drukt u op o om over te schakelen naar de 1-cijfer invoerfunctie en dan drukt u opnieuw op 2.

Kiezen van een kanaalnummer dat uit twee cijfers bestaat (bijvoorbeeld kanaal 12):

• Druk op o om de 2-cijfers invoerfunctie in te schakelen. Druk daarna op 1 en dan op 2.

Druk op A om vanaf het huidige afgestemde kanaal terug te gaan naar het vorige afgestemde kanaal. Druk op A om weer terug te keren naar het huidige kanaal.

OPMERKING

• Voer deze procedure binnen 3 seconden uit, anders zal de 2-cijfers invoerfunctie voor de kanalen komen te vervallen.

Bij het kijken naar teletekstinformatie

Gebruik de toetsen 0 t/m 9 om de 3-cijfer paginanummers 100 t/m 899 rechtstreeks te kiezen. Bij teletekst hoeft u o niet te gebruiken. (Zie blz. 65.)

TV kijken

Eenvoudige bediening voor het wijzigen van het volume/geluid

Wijzigen van het volume

U kunt het volume op het beeldscherm wijzigen of met de afstandsbediening.

• Om het volume te verhogen, drukt u op i

• Om het volume te verlagen, drukt u op i

Gebruik van e op de afstandsbediening

Bij indrukken van e wordt het geluid uitgeschakeld.

Druk op e.

•“e” wordt 30 minuten op het scherm

aangegeven en het geluid is uitgeschakeld.

Geen geluid

OPMERKING

• De volume-instelling kan afzonderlijk voor de “TV”, “Ingang 1”, “Ingang 2”, “Ingang 3”, “Ingang 4” en “PC” functies worden vastgelegd.

Als “Audio-uitgang” op “Variabel” is ingesteld, verandert de indicator op het scherm zoals hieronder is aangegeven.

Audiostatus

Uitvoerapparaat

Luidspreker

AV OUTPUT

OPMERKING

• Zie blz. 59 voor nadere bijzonderheden betreffende de audio-uitgangsfunctie.

Variabel geluid

Constant, zoals

Audio-uitgang

ingesteld

VariabelVast

Geen geluid

Variabel geluid

OPMERKING

• Wanneer nog geen 30 minuten verstreken zijn na

indrukken van e kan de geluidsweergave op een van de volgende twee manieren worden hersteld.

• U kunt op i A drukken om de geluidsweergave te herstellen.

• Bij het veranderen van kanaal zal de geluidsweergave ook hersteld worden.

• De geluiddempingsfunctie wordt na 30 minuten

automatisch geannuleerd. Het systeem zal echter niet plotseling luid geluid produceren want het volumeniveau komt automatisch op 0 te staan.

f/i

e, SOUND, CH

a/CH

b, 0 – 9, b of

Druk binnen 30 minuten op e om de geluidsweergave te herstellen.

• Wanneer nog geen 30 minuten verstreken zijn, zal het volume op het oorspronkelijke niveau komen te staan.

• Wanneer reeds 30 minuten verstreken zijn, drukt u op i

e om het volume te verhogen.

TV kijken

Gebruik van h op de afstandsbediening

Bij gebruik van h wordt het geluid met de SRS en FOCUS effecten via de luidsprekers weergegeven. Bij enkele malen indrukken van h wordt er omgeschakeld tussen SRS, FOCUS, FOCUS e SRS en UIT.

SRS geluidsopties

• SRS (Sound Retrieval System): Met het SRS effect wordt een natuurlijker geluid verkregen door aan de hand van de akoestiekinformatie in de stereoopnamen het oorspronkelijke driedimensionale geluidsveld te creëren.

• FOCUS: Met het FOCUS effect wordt het geluidsbeeld van een tweeluidsprekersysteem geoptimaliseerd zonder dat de luidsprekers hiervoor verplaatst hoeven te worden.

• FOCUS e SRS: Voor weergave met het SRS en FOCUS effect.

• UIT: Voor normaal geluid.

: UIT

: FOCUS+SRS

OPMERKING

• U kunt dezelfde instellingen verkrijgen door “Surround” te kiezen in de menu-onderdelen. (Zie blz. 36.)

: SRS

: FOCUS

TV kijken

Gebruik van SOUND op de afstandsbediening

Voor NICAM TV-uitzendingen

Bij ontvangst van een stereosignaal

Bij enkele malen indrukken van SOUND wordt er omgeschakeld tussen NICAM STEREO en MONO.

Stereofunctie

BBC2

NICAM

STEREO

BBC2

MONO

Voor IGR TV-uitzendingen in de TV stand

Bij ontvangst van een stereosignaal

Bij enkele malen indrukken van SOUND wordt er omgeschakeld tussen STEREO en MONO.

Stereofunctie

BBC2

STEREO

BBC2

MONO

Bij ontvangst van een tweetalensignaal

Bij enkele malen indrukken van SOUND wordt er omgeschakeld tussen CH A, CH B en CH AB.

Tweetalenfunctie

BBC2

CH A

BBC2

Bij ontvangst van een tweetalensignaal

Bij enkele malen indrukken van SOUND wordt er omgeschakeld tussen NICAM CH A, NICAM CH B, NICAM CH AB en MONO.

Tweetalenfunctie

BBC2

NICAM

CH A

BBC2

NICAM

CH B

BBC2

NICAM

CH AB

BBC2

MONO

Bij ontvangst van een monosignaal

Bij enkele malen indrukken van SOUND wordt er omgeschakeld tussen NICAM MONO en MONO.

Monofunctie

BBC2

NICAM

MONO

CH B

BBC2

CH AB

Bij ontvangst van een monosignaal

Als u op SOUND drukt, verschijnt “MONO” op het scherm.

Monofunctie

BBC2

MONO

OPMERKING

• Als er geen signaal binnenkomt, wordt “MONO” aangegeven voor de geluidsfunctie.

• “BBC2” en “99” zijn voorbeelden van een zendernaam en kanaal.

BBC2

MONO

Basisinstellingen

Menu-onderdelen van de AV ingangsfunctie

Beschrijving van de lijst met AV menuonderdelen

Beeld

Contrast ........................................... Blz. 31

Helderheid ....................................... Blz. 31

Kleur ................................................. Blz. 31

Tint ................................................... Blz. 31

Scherpte ........................................... Blz. 31

Geavanceerd

C.M.S. (kleurregelsysteem).. Blz. 32

Kleurtemp. ............................. Blz. 33

Zwart ...................................... Blz. 33

Zwart-wit ................................ Blz. 34

Filmmodus ............................. Blz. 34

I/P instelling........................... Blz. 35

Ruisonderdr. .......................... Blz. 35

Audio

Menu-onderdelen van de PC ingangsfunctie

Beschrijving van de lijst met PC menuonderdelen

Beeld

Contrast ........................................... Blz. 31

Helderheid ....................................... Blz. 31

Rood ................................................. Blz. 31

Groen................................................ Blz. 31

Blauw ............................................... Blz. 31

C.M.S. (kleurregelsysteem) ............ Blz. 32

Audio

Hoge tonen ...................................... Blz. 36

Lage tonen ....................................... Blz. 36

Balans .............................................. Blz. 36

Surround .......................................... Blz. 36

Luidspreker ..................................... Blz. 48

Stroomvoorz.

Stroombesparing ............................ Blz. 37

Geen sign. uit .................................. Blz. 38

Geen bdn uit .................................... Blz. 38

Instellingen

Automatische Installatie ................ Blz. 23

Programma instellen ................. Blz. 24-29

Kinderslot ........................................ Blz. 61

Positie .............................................. Blz. 49

WSS .................................................. Blz. 57

4:3-modus ........................................ Blz. 57

Draaien ............................................. Blz. 58

Taal ................................................... Blz. 30

Hoog ................................................. Blz. 36

Laag .................................................. Blz. 36

Balans .............................................. Blz. 36

Surround .......................................... Blz. 36

Luidspreker ..................................... Blz. 48

Stroomvoorz.

Stroombesparing ............................ Blz. 39

Stroommanag. ................................. Blz. 39

Instellingen

Ingangssignaal ................................ Blz. 56

Auto Sync. ....................................... Blz. 51

Fijn Sync. ......................................... Blz. 51

Draaien ............................................. Blz. 58

Taal ................................................... Blz. 30

Opties

Ingangskeuze .................................. Blz. 52

Audio-uitgang.................................. Blz. 59

Cool Climate .................................... Blz. 60

Kleursysteem .................................. Blz. 53

Opties

Audio-uitgang.................................. Blz. 59

Cool Climate .................................... Blz. 60

Basisinstellingen

Automatische installatie

Indien gewenst, kunt u na het instellen van de kanalen de automatische installatie opnieuw activeren.

Druk op a/b om “Automatische Installatie” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

TV MENU

Instellingen

Automatische Installatie

NeeJa

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”. Als u reeds een wachtwoord voor het kinderslot hebt ingesteld, kunt u doorgaan naar stap 3. Indien niet, ga dan door naar stap 4.

• Zie blz. 61 voor het instellen van een wachtwoord.

TV MENU

Instellingen Opties

Wachtwoord

Druk op a/ b om “Wachtwoord” te selecteren en druk dan op ENTER.

Kinderslot-watchtwoord

––––

U kunt de taal en het land op dezelfde wijze instellen als bij de automatische installatie die bij het eerste gebruik wordt uitgevoerd. Volg de aanwijzingen in de stappen 1 en 2 op blz. 16. Nadat deze instelling is gemaakt, zal het automatisch zoeken als volgt worden uitgevoerd.

1 Automatisch TV-kanalen zoeken 2 Automatische naamgeving 3 Automatisch sorteren 4 Verzenden van de gegevens

U hoeft niets te doen tijdens het automatisch zoeken.

Voer met 0 - 9 op de afstandsbediening de vier cijfers van uw wachtwoord in.

Basisinstellingen

Programma instellen

U kunt de automatische installatie op elk moment opnieuw uitvoeren, door het “Instellingen” menu op te roepen en “Programma instellen” te selecteren. De kanalen kunnen automatisch of handmatig worden afgestemd.

Automatisch zoeken

U kunt ook automatisch TV-kanalen zoeken en de gegevens voor de kanalen verzenden door de onderstaande aanwijzingen op te volgen. Dit is hetzelfde als de procedure vanaf het automatisch zoeken van de kanalen tot het verzenden van de gegevens bij de automatische installatie beschreven op blz. 23.

Druk op a/b om “Automatisch zoeken” te selecteren en druk dan op ENTER.

TV MENU

Instellingen

Programma instellen

Automatisch zoeken

Manuele instelling

Sorteren

Ja Nee

Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

• Het automatisch zoeken verloopt als volgt.

1 Automatisch TV-kanalen zoeken 2 Automatische naamgeving 3 Automatisch sorteren 4 Verzenden van de gegevens

OPMERKING

• Zie blz. 17 voor nadere bijzonderheden.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “Programma instellen” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Basisinstellingen

Handmatige kanaalinstellingen

U kunt sommige onderdelen van de kanalen ook handmatig instellen. Dit zijn de Fijnregeling (TVfrequentie), Kleursyst., Geluidssyst., Label (zendernaam), Overslaan, Decoder en Slot (Kinderslot).

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “Programma instellen” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Programma instellen “Manuele” menu

TV MENU

Instellingen

Programma instellen “Manuele”

01 SAT.1 02 PR07 03 KABEL

VOLGEND

OPMERKING

• Wanneer u het Programma instellen “Manuele” menu sluit, worden de gemaakte instellingen automatisch verzonden indien u informatie in het menu hebt gewijzigd.

U kunt een van de volgende instellingen kiezen.

1 Fijnregeling (Zie blz. 26.) 2 Kleursyst. (Zie blz. 27.) 3 Geluidssyst. (Zie blz. 27.) 4 Label (Zie blz. 27.) 5 Overslaan (Zie blz. 28.) 6 Decoder (Zie blz. 28.) 7 Slot (Zie blz. 28.)

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op a/b om “Manuele instelling” te selecteren en druk dan op ENTER.

TV MENU

Instellingen

Programma instellen

Automatisch zoeken

Manuele instelling

Sorteren

Ja Nee

Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

Basisinstellingen

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[Uit]

[SAT.1]

[Uit]

179.25

Handmatige kanaalinstellingen (vervolg)

Fijnregeling

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Druk op a/b om “Fijnregeling” te selecteren en druk dan op ENTER.

Druk op c/d om de frequentie nauwkeurig af te stellen en druk dan op ENTER.

• Maak de instelling terwijl u naar het beeld op de achtergrond kijkt.

• U kunt de frequentie van het kanaal ook rechtstreeks invoeren met de toetsen 0 – 9.

• 179,25 MHz: Druk op 1 s 7 s 9 s 2 s 5 s ENTER.

• 49,25 MHz: Druk op 4 s 9 s 2 s 5 s ENTER.

Basisinstellingen

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[Uit]

[SAT.1]

[Uit]

TERUG

WISSEN

EINDE

– _

0123456789

Handmatige kanaalinstellingen (vervolg)

Kleursysteem

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Druk op a/b om “Kleursyst.” te selecteren en druk dan op ENTER.

• De ontvangbare kleursystemen worden aangegeven.

Kleursysteemmenu

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Uit]

AUTO

PAL

SECAM

NTSC 4.43

PAL-60

Druk op a/b om het beste geluidssysteem te selecteren en druk dan op ENTER.

OPMERKING

• Als u deze instelling wijzigt, controleer dan de kleursysteem-informatie. (Zie de beschrijving links hiernaast.)

Naamgeving van de kanalen

Wanneer een TV-kanaal de zendernaam uitzendt, zal deze informatie door de automatische installatiefunctie worden gedetecteerd en zal de naam aan het kanaal worden toegewezen. Indien gewenst, kunt u de namen wijzigen.

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Druk op a/b om “Label” te selecteren en druk dan op ENTER.

• Het alfabet en de cijfers verschijnen.

Naamgeving-menu

Geluidssysteem (zendsysteem)

Druk op a/b om het beste kleursysteem te selecteren en druk dan op ENTER.

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Druk op a/ b om “Geluidssyst.” te selecteren en druk dan op ENTER.

• De ontvangbare geluidssysteem (zendsystemen) worden aangegeven.

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Uit]

Geluidmenu

B/G

D/K

Druk op a/b/c/d om de eerste letter/cijfer van de kanaalnaam te selecteren en druk dan op ENTER.

Herhaal de voorgaande stap totdat de naam volledig is ingevoerd.

• Maximaal kunnen 5 letters/cijfers voor de naam worden ingevoerd.

L’

Basisinstellingen

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[Uit]

[SAT.1]

[Uit]

Uit

Ingang 1

Ingang 2

Ingang 3

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[Uit]

[SAT.1]

[Uit]

Uit

Aan

Handmatige kanaalinstellingen (vervolg)

Overslaan van kanalen

De kanalen met “Overslaan” op “Aan” worden bij gebruik van CHa/CHb automatisch overgeslagen, ook wanneer u naar het beeld van de TV kijkt.

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Druk op a/b om “Overslaan” te selecteren en druk dan op ENTER.

• Het overslaanmenu verschijnt.

Overslaanmenu

TV MENU

Instellingen

Programma instellen “Manuele”

Fijnregeling

Kleursyst.

Geluidssyst.

Label

Overslaan

Decoder

Slot

[179.25]

[AUTO]

[B/G]

[SAT.1]

[Uit]

Uit

Aan

Druk op a/b om “Decoder” te selecteren en druk dan op ENTER.

• De informatie van de ingangsaansluitingen verschijnt.

Decoder menu

Druk op a/b om “Decoder” in te stellen op “Ingang 1”, “Ingang 2” of “Ingang 3” en druk dan op ENTER.

OPMERKING

• De fabrieksinstelling is “Uit”.

Instellen van het kinderslot

Indien gewenst, kunt u de toegang tot een bepaald kanaal blokkeren.

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Druk op a/b om “Slot” te selecteren en druk dan op ENTER.

• Het kinderslotmenu verschijnt.

Instellen van de decoder

Wanneer een decoder op het apparaat is aangesloten, moet u deze aan een ingangsaansluiting toewijzen.

Druk op a/b om “Overslaan” op “Aan” te zetten en druk dan op ENTER.

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt bewerken en druk dan op ENTER.

• De informatie van het gekozen kanaal verschijnt.

Kinderslotmenu

Druk op a/b om “Slot” op “Aan” te zetten en druk dan op ENTER.

OPMERKING

• Wanneer “Aan” is geselecteerd maar er geen wachtwoord is ingesteld, zal de kinderslotfunctie niet werken. Zie blz. 61 voor nadere bijzonderheden betreffende het instellen van een wachtwoord.

• Wanneer “Slot” is ingesteld op “Aan” voor een kanaal, verschijnt het bericht “KINDERSLOT IS AKTIEF” en worden het beeld en geluid van het kanaal geblokkeerd.

• Wanneer u op ENTER drukt terwijl “KINDERSLOT IS AKTIEF” wordt aangegeven, zal het wachtwoord-invoermenu verschijnen. Nadat het juiste wachtwoord is ingevoerd, zal het kinderslot tijdelijk opgeheven worden totdat het apparaat wordt uitgeschakeld.

Basisinstellingen

Sorteren

De kanaalposities kunnen naar wens gewijzigd worden.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “Programma instellen” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op a/b/c/d om het kanaal naar de gewenste positie te verplaatsen en druk dan op ENTER.

Herhaal de stappen 6 en 7 totdat alle kanalen op de gewenste kanaalposities zijn.

Sorteren-menu’s

TV MENU

Instellingen

Programma instellen “Sorteren”

01 SAT.1

0106SAT.1 KABEL

TV MENU

Instellingen

Programma instellen “Sorteren”

01 SAT.1 KABEL02

02 03 04 05

02 KABEL

VOLGEND

Druk op a/b om “Sorteren” te selecteren en druk dan op ENTER.

• De kanalen verschijnen op het scherm. Bij de zwarte kanalen staat “Overslaan” op “Uit” en bij de blauwe kanalen staat “Overslaan” op “Aan”.

TV MENU

Instellingen

Programma instellen

Automatisch zoeken

Manuele instelling

Sorteren

Ja Nee

Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

Druk op a/b/c/ d om het kanaal te selecteren dat u wilt verplaatsen en druk dan op ENTER.

VOLGEND

TV MENU

Instellingen

Programma instellen “Sorteren”

01 KABEL

01 KABEL SAT.102

VOLGEND

Basisinstellingen

Instellen van de taal voor de beeldscherm-aanduidingen

U kunt kiezen uit 12 talen: Engels, Duits, Frans, Italiaans, Spaans, Nederlands, Zweeds, Portugees, Grieks, Fins, Russisch en Turks.

AV ingangsfunctie

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

PC ingangsfunctie

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”. U wordt nu verzocht om het wachtwoord voor het kinderslot in te voeren. (Als u nog geen wachtwoord hebt ingesteld, kunt u doorgaan naar stap 3.)

• Zie blz. 61 voor het instellen van een wachtwoord.

PC MENU

Instellingen Opties

Wachwoord

Ingangssignaal

Auto Sync.

Druk op a/b om “Wachtwoord” te selecteren en druk dan op ENTER.

Kinderslot-watchtwoord

––––

Druk op a/b om “Taal” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op a/b/c/d om de gewenste taal te kiezen in de lijst op het scherm en druk dan op ENTER.

TV MENU

Instellingen

Taal

Deutsch FrançaisEnglish

Voer met 0 – 9 op de afstandsbediening de vier cijfers van uw wachtwoord in.

Druk op a/b om “Taal” te selecteren en druk dan op ENTER.

PC MENU

Instellingen Opties

Ingangssignaal

Auto Sync.

Fijn Sync.

Draaien

Taal

[Normaal]

[Nederlands]

Druk op a/b/c/d om de gewenste taal te kiezen in de lijst op het scherm en druk dan op ENTER.

PC MENU

Instellingen

Taal

Deutsch FrançaisEnglish

Basisinstellingen

Beeldinstellingen

Gebruik de volgende instelfuncties om het beeld naar wens in te stellen.

TV MENU

Beeld Audio

Druk op MENU zodat het TV MENU (PC MENU) scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/b om het gewenste onderdeel te selecteren.

Druk op c/d om het onderdeel op de gewenste waarde in te stellen.

OPMERKING

• Om alle onderdelen terug te zetten op de fabrieksinstellingen:

1Druk op a/b om “Reset” te selecteren en druk dan op

ENTER.

2Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

Instelbare onderdelen voor een PC bronInstelbare onderdelen voor een AV bron

PC MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Geselecteerd onderdeel

Contrast

Helderheid

Kleur

Tint

Scherpte

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–10

ctoets

Minder contrast

Minder helderheid

Minder intense kleuren

Huidtinten worden paarsachtig

Minder scherpte

+40

+30

+10

dtoets

Meer contrast

Meer helderheid

Intensere kleuren

Huidtinten worden groenachtig

Meer scherpte

GEBRUIKER

Contrast

Helderheid

Rood

Groen

Blauw

C.M.S.

Reset

Geselecteerd onderdeel

Contrast

Helderheid

Rood

Groen

Blauw

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–30

ctoets

Minder contrast

Minder helderheid

Minder rood

Minder groen

Minder blauw

+40

+30

dtoets

Meer contrast

Meer helderheid

Meer rood

Meer groen

Meer blauw

OPMERKING

• Selecteer “Geavanceerd” en druk dan op ENTER om de “C.M.S.” (kleurregelsysteem), “Kleurtemp.”, “Zwart”, “Zwart-wit”, “Filmmodus”, “I/P instelling” of “Ruisonderdr. (digitale ruisonderdrukking)” te maken. Zie blz. 32–35.

Basisinstellingen

C.M.S. (kleurregelsysteem)

De kleurtint wordt geregeld met het zes-kleuren instellingssysteem.

AV ingangsfunctie

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

TV MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Druk op a/b om “C.M.S.” te selecteren en druk dan op ENTER.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

[+30]

[0]

–30

–10

[ 0]

[ 0] –30

–30

+40

+30

+10

+30

Druk op a/b om het gewenste onderdeel te selecteren.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Rood wijzigen naar magenta

of geel.

Reset

[ 0]

[ 0] –30

–30

Druk op c/d om het onderdeel op de

+30

gewenste waarde in te stellen.

OPMERKING

• Om alle onderdelen terug te zetten op de

fabrieksinstellingen, drukt u op a/b om “Reset” te selecteren en drukt u op ENTER.

PC ingangsfunctie

• Om alle onderdelen terug te zetten op de

fabrieksinstellingen, drukt u op a/b om “Reset” te selecteren en drukt u op ENTER.

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/b om “C.M.S.” te selecteren en druk dan op ENTER.

Druk op a/b om het gewenste onderdeel te selecteren.

PC MENU

Beeld

C.M.S. [GEBRUIKER]

–30

Reset

[ 0]

[ 0] –30

–30

Rood wijzigen naar magenta

of geel.

Druk op c/d om het onderdeel op de gewenste waarde in te stellen.

OPMERKING

+30

Basisinstellingen

Kleurtemperatuur

Stel de kleurtemperatuur in om de gewenste wit-tint te verkrijgen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

TV MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Druk op a/b om “Kleurtemp.” te selecteren en druk dan op ENTER.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

[+30]

[0]

–30

–10

Hoog

Midden-hoog

Midden

Midden-laag

Laag

+40

+30

+10

Zwart

Voor het instellen van het niveau voor de automatische zwartbijregeling overeenkomstig de weergaveomstandigheden.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

TV MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Druk op a/b om “Zwart” te selecteren en druk dan op ENTER.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

Druk op a/b om het gewenste niveau te selecteren en druk dan op ENTER.

[+30]

[0]

–30

–10

Uit

Hoog

Laag

+40

+30

+10

Druk op a/b om het gewenste niveau te selecteren en druk dan op ENTER.

Geselecteerd onderdeel

Hoog Midden-hoog Midden Midden-laag Laag

Beschrijving

Wit met een blauwe tint

Wit met een rode tint

Basisinstellingen

Zwart-wit

Voor weergave van een zwart-wit beeld.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

TV MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Druk op a/b om “Zwart-wit” te selecteren en druk dan op ENTER.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

Druk op c/d om “Aan” te selecteren en druk dan op ENTER.

[+30]

[0]

–30

–10

Aan Uit

+40

+30

+10

Filmmodus

Deze functie kan automatisch een bron die gebaseerd is op filmmateriaal (d.w.z. oorspronkelijk opgenomen met 24 frames/seconde) detecteren, waarna deze geanalyseerd wordt en elk beeld zodanig wordt weergegeven dat een uiterst hoogwaardige beeldkwaliteit wordt verkregen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

TV MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Druk op a/b om “Filmmodus” te selecteren en druk dan op ENTER.

• Sommige onderdelen zijn misschien grijs. Deze onderdelen kunnen niet gekozen worden.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

Druk op c/d om “Aan” te selecteren en druk dan op ENTER.

OPMERKING

• Zet de Filmmodus handmatig op “Aan” voor het detecteren van een signaalbron die gebaseerd is op een professionele filmopname (oorspronkelijk gecodeerd met 24 frames/ seconde) wanneer de ingangsbron een verticale frequentie heeft van 50 Hz (bijv. PAL, SECAM, enz.).

[+30]

[0]

–30

–10

Aan Uit

+40

+30

+10

Basisinstellingen

I/P instelling

Door bijregeling van het beeld en het ingangssignaal wordt een fraaier beeld verkregen.

Geselecteerd onderdeel

Gelaagd

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

Druk op a/b om “I/P instelling” te selecteren en druk dan op ENTER.

• Sommige onderdelen zijn misschien grijs. Deze onderdelen kunnen niet gekozen worden.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

Gelaagd Progressief

Druk op c/d om “Gelaagd” of “Progressief” te selecteren en druk dan op ENTER.

Beschrijving

Gebruik deze instelling als u geen duidelijk beeld kunt krijgen met Progressief. (Vooral geschikt voor media met speciale effecten zoals spelletjes-software.)

Ruisonderdr. (digitale ruisonderdrukking)

Gebruik deze functie om een helder videobeeld te verkrijgen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Beeld”.

• Het beeldmenu verschijnt.

Druk op a/ b om “Geavanceerd” te selecteren en druk dan op ENTER.

TV MENU

Beeld Audio

GEBRUIKER

Contrast

Helderheid

Kleur

Tint

Scherpte

Geavanceerd

Reset

Druk op a/b om “Ruisonderdr.” te selecteren en druk dan op ENTER.

• Sommige onderdelen zijn misschien grijs. Deze onderdelen kunnen niet gekozen worden.

TV MENU

Beeld

Geavanceerd [GEBRUIKER]

C.M.S.

Kleurtemp.

Zwart

Zwart-wit

Filmmodus

I/P instelling

Ruisonderdr.

Druk op a/b om het gewenste niveau te selecteren en druk dan op ENTER.

[+30]

[0]

–30

–10

Uit

Hoog

Laag

+40

+30

+10

Progressief

Gewoonlijk dient u deze instelling te selecteren.

OPMERKING

• De I/P instelling komt op “Progressief” te staan wanneer de Filmmodus op “Aan” wordt gezet.

Basisinstellingen

Geluidsbijregeling

Geluidsinstellingen

Gebruik de onderstaande instelfuncties om het geluid naar wens bij te regelen.

Druk op MENU zodat het TV MENU (PC MENU) scherm verschijnt.

Druk op c/d en selecteer “Audio”.

• Het audiomenu verschijnt.

TV MENU

Audio Stroomvoorz.

GEBRUIKER

Hoog

Laag

Balans

Surround

Luidspreker [Extern]

Reset

[0]

–15

[0]

–15

[0]

Druk op a/b om het gewenste onderdeel te selecteren.

Druk op c/d om het onderdeel op de gewenste waarde in te stellen.

+15

[Uit]

Surround

U kunt SRS en Focus-effecten ook via het “Audio” menu inschakelen.

Druk op MENU zodat het TV MENU (PC MENU) scherm verschijnt.

Druk op c/d en selecteer “Audio”.

• Het audiomenu verschijnt.

Druk op a/b om “Surround” te selecteren en druk dan op ENTER.

TV MENU

Audio Stroomvoorz.

GEBRUIKER

–15

[0]

–15

[0]

Hoog

Laag

Balans

Surround

Luidspreker [Extern]

Reset

Druk op a/b om het gewenste niveau te selecteren en druk dan op ENTER.

TV MENU

Audio

Surround [GEBRUIKER]

Uit

SRS

FOCUS

FOCUS + SRS

OPMERKING

• U kunt SRS en FOCUS kiezen door op h van de

afstandsbediening te drukken. Zie blz. 20 voor SRS en FOCUS.

+15

[Uit]

Geselecteerd onderdeel

Hoog

Laag

Balans

ctoets

Minder hoge tonen

Minder lage tonen

Verlagen van de geluidssterkte van de rechter luidspreker

dtoets

Meer hoge tonen

Meer lage tonen

Verlagen van de geluidssterkte van de linker luidspreker

OPMERKING

• Om alle onderdelen terug te zetten op de fabrieksinstellingen, drukt u op a/b om “Reset” te selecteren, dan drukt u op ENTER, vervolgens drukt u op c/d om “Ja” te selecteren en dan drukt u nog een keer op ENTER.

Basisinstellingen

Stroomvoorziening

Via het onderdeel “Besparing” kunt u de helderheid van het scherm verlagen en op deze wijze stroom besparen.

Stroomvoorziening voor de AV bron

Stroombesparing

Wanneer u “Manuele” of “Auto” instelt, zal het stroomverbruik worden verminderd door de helderheid van de achtergrondverlichting te verlagen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Stroomvoorz.”.

• Het stroomvoorzieningmenu verschijnt.

Druk op a/b om “Stroombesparing” te selecteren en druk dan op ENTER.

TV MENU

Stroomvoorz. Instellingen

Stroombesparing

Geen sign. uit

Geen bdn uit [Uitschakelen]

[Manuele]

[Uitschakelen]

Druk op c/d om de gewenste helderheid voor de achtergrondverlichting in te stellen en druk dan op ENTER.

TV MENU

Stroomvoorz.

Stroombesparing

Manuele [0] –4+4

Auto

OPMERKING

• Wanneer “Auto” wordt ingesteld, zal de OPC indicator groen oplichten en de hoeveelheid omgevingslicht registreren, waarna op basis hiervan de helderheid voor de achtergrondverlichting wordt ingesteld. Zorg dat er geen voorwerp voor de OPC sensor is, want dan is het mogelijk dat deze de sterkte van het omgevingslicht niet goed kan bepalen.

Basisinstellingen

Geen signaal uit

Als de “Inschakelen” instelling is gekozen, zal de stroom automatisch worden uitgeschakeld als er gedurende 15 minuten geen signaal wordt ontvangen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Stroomvoorz.”.

• Het stroomvoorzieningmenu verschijnt.

Druk op a/ b om “Geen sign. uit” te selecteren en druk dan op ENTER.

TV MENU

Stroomvoorz. Instellingen

Stroombesparing

Geen sign. uit

Geen bdn uit [Uitschakelen]

[Manuele]

[Uitschakelen]

Geen bediening uit

Als de “Inschakelen” instelling is gekozen, zal de stroom automatisch worden uitgeschakeld als er gedurende 3 uur geen bedieningshandeling wordt verricht.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Stroomvoorz.”.

• Het stroomvoorzieningmenu verschijnt.

Druk op a/ b om “Geen bdn uit” te selecteren en druk dan op ENTER.

TV MENU

Stroomvoorz. Instellingen

Stroombesparing

Geen sign. uit

Geen bdn uit [Uitschakelen]

[Manuele]

[Uitschakelen]

Druk op c/d om “Inschakelen” te selecteren en druk dan op ENTER.

TV MENU

Stroomvoorz.

Geen sign. uit

UitschakelenInschakelen

• Vijf minuten voordat de stroom wordt uitgeschakeld, zal de resterende tijdsduur elke minuut op het scherm worden aangegeven.

OPMERKING

• De fabrieksinstelling is “Uitschakelen”.

• Wanneer een TV-programma is afgelopen en het AVCsysteem nog een signaal ontvangt, is het mogelijk dat deze functie niet werkt.

Druk op c/d om “Inschakelen” te selecteren en druk dan op ENTER.

TV MENU

Stroomvoorz.

Geen bdn uit

• Vijf minuten voordat de stroom wordt uitgeschakeld, zal de resterende tijdsduur elke minuut op het scherm worden aangegeven.

OPMERKING

• De fabrieksinstelling is “Uitschakelen”.

UitschakelenInschakelen

Basisinstellingen

Stroomvoorziening voor de PC bron

Via het onderdeel “Stroomvoorz.” kunt u de helderheid van het scherm verlagen en op deze wijze stroom besparen.

Stroombesparing

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Stroomvoorz.”.

• Het stroomvoorzieningmenu verschijnt.

Stroommanagement

Indien deze voorziening is ingesteld, zal de stroom automatisch worden uitgeschakeld.

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Stroomvoorz.”.

• Het stroomvoorzieningmenu verschijnt.

Druk op a/ b om “Stroommanag.” te selecteren en druk dan op ENTER.

PC MENU

Stroomvoorz. Instellingen

Stroombesparing

Stroommanag.

Druk op a/b om “Functie 1” of “Functie 2”

[Manuele]

[Uit]

te selecteren en druk dan op ENTER.

PC MENU

Stroomvoorz.

Stroommanag.

Druk op a/b om “Stroombesparing” te selecteren en druk dan op ENTER.

PC MENU

Stroomvoorz. Instellingen

Stroombesparing

Stroommanag.

Druk op c/d om de gewenste helderheid

[Manuele]

[Uit]

voor de achtergrondverlichting in te stellen en druk dan op ENTER.

PC MENU

Stroomvoorz.

Stroombesparing

Manuele [0] –4+4

Auto

OPMERKING

Geselecteerd onderdeel

Uit

Functie 1

Functie 2

Uit

Functie 1

Functie 2

Beschrijving

• Geen stroommanagement

• Fabrieksinstelling

• Als er gedurende 8 minuten geen ingangssignaal is, wordt de stroom uitgeschakeld.

• Wanneer u de PC weer gaat gebruiken en er opnieuw een ingangssignaal is, zal het systeem toch uitgeschakeld blijven.

• Het systeem kan opnieuw worden ingeschakeld door op de spanningstoets van het beeldscherm te drukken of op B van de afstandsbediening. (Zie blz. 15.)

• Als er gedurende 8 seconden geen ingangssignaal is, wordt de stroom uitgeschakeld.

• Wanneer u de PC weer gaat gebruiken en er opnieuw een ingangssignaal is, zal het systeem weer worden ingeschakeld.

Gebruik van externe apparatuur

U kunt vele verschillende typen externe apparatuur op uw systeem aansluiten, zoals een decoder, videorecorder, DVD-speler, PC, videospelletjes-apparaat of camcorder. Om het beeld van een externe bron weer te geven, kiest u de betreffende bron met b op de afstandsbediening of INPUT op het beeldscherm.

Beeldscherm (achterkant)

DVD-speler

AVC-systeem (achterkant)

AV-receiver

Videorecorder Decoder (ingebouwde tunerversterker)

AVC-systeem (voorkant)

Videospelletjes-apparaat/ camcorder

VOORZICHTIG

• Om beschadiging van de apparatuur te voorkomen, moet u het AVC-systeem uitschakelen voordat u een decoder, videorecorder, DVD-speler, PC, videospelletjes-apparaat, camcorder of andere externe apparatuur aansluit.

• Het S-videosignaal wordt alleen uitgestuurd wanneer “Ingang 2” of “Ingang 3” is geselecteerd voor “Y/C”, of bij uitvoer via de INPUT 4 aansluiting (S-VIDEO). Er kan alleen een S-videosignaal worden uitgestuurd via de INPUT 4 aansluiting (S-VIDEO).

OPMERKING

• Raadpleeg voordat u begint tevens de gebruiksaanwijzing van de apparatuur die u aansuit (DVD-speler, PC enz.).

Gebruik van externe apparatuur

Kijken naar het beeld van een decoder

Aansluiten van een decoder

Gebruik de INPUT 1 aansluiting voor het aansluiten van een decoder of andere audiovisuele apparatuur.

AVC-systeem (achterkant)

SCART kabel (los verkrijgbaar)

Decoder

TV MENU

Opties

Ingangskeuze

INGANGSBRON

Ingang 1

Ingang 2

Ingang 3

Ingang 4

Weergeven van een programma

Om te kijken naar het beeld van de decoder, kiest u “Ingang 1” in het “INGANGSBRON” menu met behulp van b op de afstandsbediening of INPUT op het beeldscherm.

Kies vervolgens “Ingang 1” bij het onderdeel “Ingangskeuze” in het menu om het juiste ingangssignaaltype in te stellen. (Zie blz. 52.)

De instelling wordt opgeslagen en kan geselecteerd worden in het “INGANGSBRON” menu.

OPMERKING

• Bij meermalen indrukken van b wordt er tussen de

ingangsbronnen omgeschakeld.

• Als het beeld van de decoder niet duidelijk op het scherm wordt weergegeven, moet u het ingangssignaaltype in het “Ingangskeuze” menu wijzigen.

• Bij gebruik van een decoder voor bodemgolfsignalen raden wij u aan deze op de INPUT 1 aansluiting aan te sluiten. Als INGANG 1 bij “Automatische installatie” of “Programma instellen” reeds vooringesteld is, moet u “Decoder” op “Ingang 1” zetten in het Programma instellen “Manuele” menu. (Zie blz. 28.)

RGBFBAS

• Zie de gebruiksaanwijzing van uw decoder voor het signaaltype.

(Voor “Ingang 1” signaal)

Gebruik van externe apparatuur

Kijken naar het beeld van een videorecorder

Aansluiten van een videorecorder

Gebruik de INPUT 2 aansluiting voor het aansluiten van een videorecorder of andere audiovisuele apparatuur. Als uw videorecorder geschikt is voor geavanceerde TV-videorecorder “AV Link” systemen (zie blz. 43), kunt u de videorecorder met een voldraads SCART kabel op de INPUT 2 aansluiting van het AVC-systeem aansluiten.

Geavanceerd “AV link” systeem

• Rechtstreeks oversturen van de afsteminformatie vanaf de TV naar de videorecorder (verzenden van gegevens).

• Tijdens TV kijken door middel van een druk op de opnametoets van de videorecorder een TV-programma opnemen.

(WYSIWYR*) * Raadpleeg de gebruiksaanwijzing van de videorecorder, want sommige videorecorders hebben een speciale toets

voor WYSIWYR. Zie blz. 43 voor nadere bijzonderheden betreffende “WYSIWYR”.

• Wanneer u op de weergavetoets van de videorecorder drukt, wordt de TV automatisch vanuit de ruststand (standby) ingeschakeld en verschijnt het beeld van de videorecorder op het scherm.

• Wanneer u op de standby-toets van de videorecorder drukt, komt ook de TV in de ruststand (standby) te staan.

OPMERKING

• Sommige geavanceerde TV-videorecorder “AV link” systemen zijn niet compatibel met externe bronnen.

• Bij gebruik van een decoder voor bodemgolfsignalen met de videorecorder raden wij u aan deze op de INPUT 2 aansluiting aan te sluiten. Als Ingang 2 bij “Automatische Installatie” of “Programma instellen” reeds vooringesteld is, moet u “Decoder” op “Ingang 2” zetten in het Programma instellen “Manuele” menu. (Zie blz. 28.)

AVC-systeem (achterkant)

TV MENU

Opties

Ingangskeuze

SCART kabel (los verkrijgbaar)

INGANGSBRON

Ingang 1

Ingang 2

Ingang 3

Ingang 4

SCART kabel (los verkrijgbaar)

Videorecorder

Weergeven van het beeld van een videorecorder

Om te kijken naar het beeld van de videorecorder, kiest u “Ingang 2” in het “INGANGSBRON” menu met behulp van b op de afstandsbediening of INPUT op het beeldscherm.

Kies vervolgens “Ingang 2” bij het onderdeel “Ingangskeuze” in het menu om het juiste ingangssignaaltype in te stellen. (Zie blz. 52.)

De instelling wordt opgeslagen en kan geselecteerd worden in het “INGANGSBRON” menu.

Decoder

FBASY/C

(Voor “Ingang 2” signaal)

OPMERKING

• Bij meermalen indrukken van b wordt er tussen de

ingangsbronnen omgeschakeld.

• Als het beeld van de videorecorder niet duidelijk op het scherm wordt weergegeven, moet u het ingangssignaaltype in het “Ingangskeuze” menu wijzigen.

• Zie de gebruiksaanwijzing van uw videorecorder voor het signaaltype.

Gebruik van externe apparatuur

Gebruik van de AV Link functie

Dit systeem heeft vier AV Link functies voor een probleemloze verbinding tussen het AVC-systeem en de andere audiovisuele apparatuur.

OPMERKING

• Deze functies werken alleen wanneer de audiovisuele apparatuur met AV Link via een voldraads SCART kabel op de INPUT 2 aansluiting van het AVC-systeem is aangesloten.

Eén-toets-weergave

Wanneer het systeem in de ruststand (standby) staat en op de audiovisuele bron (bijv. een videorecorder of DVD-speler) wordt gestart met weergeven, zal het systeem automatisch worden ingeschakeld en geeft dan het beeld van de betreffende bron weer.

Systeem-standby

Wanneer de aangesloten audiovisuele apparatuur (bijv. een videorecorder of DVD-speler) in de ruststand (standby) wordt gezet, komt het systeem eveneens in de ruststand te staan.

WYSIWYR (What you see is what you record = Wat u ziet is wat u opneemt)

Als de afstandsbediening van de aangesloten videorecorder een WYSIWYR toets heeft, kunt u automatisch beginnen met opnemen door op de WYSIWYR toets te drukken.

Verzenden van de gegevens

De kanaalinformatie van de tuner van het systeem wordt automatisch via de INPUT 2 aansluiting naar de aangesloten audiovisuele apparatuur (bijv. een videorecorder) gezonden.

AVC-systeem (achterkant)

SCART kabel (los verkrijgbaar)

Videorecorder

OPMERKING

• Zie de gebruiksaanwijzingen van de externe apparatuur voor nadere bijzonderheden.

Gebruik van externe apparatuur

Kijken naar het beeld van een DVD-speler

Aansluiten van een DVD-speler

Gebruik de INPUT 3 aansluiting voor het aansluiten van een DVD-speler of andere audiovisuele apparatuur.

AVC-systeem (achterkant)

SCART kabel (los verkrijgbaar)

Bij gebruik van een componentkabel moet u “COMPONENT” kiezen in het “Ingangskeuze” menu.

DVD-speler

Componentkabel (los verkrijgbaar)

TV MENU

Opties

Ingangskeuze

INGANGSBRON

Ingang 1

Ingang 2

Ingang 3

Ingang 4

Weergeven van het DVD-beeld

Om te kijken naar het beeld van de DVD-speler, kiest u “Ingang 3” in het “INGANGSBRON” menu met behulp van b op de afstandsbediening of INPUT op het beeldscherm.

Kies vervolgens “Ingang 3” bij het onderdeel “Ingangskeuze” in het menu om het juiste ingangssignaaltype in te stellen. (Zie blz. 52.)

De instelling wordt opgeslagen en kan geselecteerd worden in het “INGANGSBRON” menu.

OPMERKING

• Bij meermalen indrukken van b wordt er tussen de

ingangsbronnen omgeschakeld.

• Als het beeld van de DVD-speler niet duidelijk op het scherm wordt weergegeven, moet u het ingangssignaaltype in het “Ingangskeuze” menu wijzigen.

• Zie de gebruiksaanwijzing van uw DVD-speler voor het signaaltype.

COMPONENT

Y/C

FBAS

RGB

(Voor “Ingang 3” signaal)

Gebruik van externe apparatuur

Kijken naar het beeld van een videospelletjes-apparaat of camcorder

Aansluiten van een videospelletjes-apparaat of camcorder

Gebruik de INPUT 4 aansluitingen om snel en gemakkelijk een videospelletjes-apparaat, camcorder of andere audiovisuele apparatuur aan te sluiten.

OPMERKING

• De S-video-aansluiting heeft voorrang boven de normale video-aansluitingen.

AVC-systeem (voorkant)

Composiet-videokabel (los verkrijgbaar)

S-videokabel (los verkrijgbaar)

INGANGSBRON

Ingang 1

Ingang 2

Ingang 3

Ingang 4

Videospelletjes-apparaat/camcorder

Weergeven van het beeld van het videospelletjes-apparaat of de camcorder

Om te kijken naar het beeld van het videospelletjesapparaat of de camcorder, kiest u “Ingang 4” in het “INGANGSBRON” menu met behulp van b op de afstandsbediening of INPUT op het beeldscherm.

Kies vervolgens “Ingang 4” bij het onderdeel “Ingangskeuze” in het menu om het juiste ingangssignaaltype in te stellen. (Zie blz. 52.)

De instelling wordt opgeslagen en kan geselecteerd worden in het “INGANGSBRON” menu.

OPMERKING

• Bij meermalen indrukken van b wordt er tussen de ingangsbronnen omgeschakeld.

TV MENU

Opties

Ingangskeuze

Auto

S-Video

Video

(Voor “Ingang 4” signaal)

Gebruik van externe apparatuur

Kijken naar het beeld van een PC

Aansluiten van een PC

Sluit de PC op de PC aansluitingen aan.

OPMERKING

• De PC ingangsaansluitingen zijn DDC1/2B-compatibel.

• Zie blz. 68 voor een lijst met PC signalen waarvoor het systeem geschikt is.

AVC-systeem (voorkant)

RGB kabel (los verkrijgbaar)

Signaalnamen voor de 15-pins mini D-sub stekker

4 321

141312

Pin-nr. Signaalnaam Pin-nr. Signaalnaam Pin-nr. Signaalnaam

1 R 6 GND (aarde) q Niet aangesloten 2 G 7 GND (aarde) w SDA 3 B 8 GND (aarde) e HD 4 Niet aangesloten 9 Ⳮ5 V r VD 5 CSYNC 0 GND (aarde) t SCL

OPMERKING

• Het is mogelijk dat u voor sommige Macintosh computers een Macintosh adapter nodig hebt.

INGANGSBRON

Ingang 1

Ingang 2

ø 3,5 mm stereoministekkerkabel (los verkrijgbaar)

Weergeven van het beeld van de PC

Om te kijken naar het beeld van de PC, kiest u “PC” in het “INGANGSBRON” menu met behulp van b op de afstandsbediening of INPUT op het beeldscherm.

Bij het aansluiten van een PC wordt het juiste ingangssignaaltype automatisch waargenomen. (Zie blz. 56.) Als het beeld van de PC niet duidelijk wordt weergegeven, is het mogelijk dat u de “Auto Sync.” instelling in het “Instellingen” menu moet activeren. (Zie blz. 51.)

OPMERKING

• Bij meermalen indrukken van b wordt er tussen de

ingangsbronnen omgeschakeld.

Ingang 3

Ingang 4

Gebruik van externe apparatuur

Aansluiten van externe luidsprekers

Achterkant

RED BLACKBLACK RED

Bij gebruik van externe luidsprekers

• Wijzig de luidsprekerinstelling naar externe luidsprekers. (Zie blz. 48.)

Zorg dat de polariteit (L, +) van de luidsprekeraansluiting en de luidsprekerkabel met elkaar overeenkomt.

• De luidsprekeraansluiting is plus (L) of min (+).

• Plus is rood en min is zwart.

• De luidsprekerkabel is ook plus of min.

• Bij het aansluiten van de linker/rechter luidsprekers

moeten de juiste kabels met de plus/min aansluitingen worden verbonden.

Aansluiten van de luidsprekerkabel

Trek het klepje omhoog.

Steek de kerndraad naar

binnen.

Haal het klepje omlaag.

• Maak de kabels van de externe luidsprekers met de klemmen vast, zoals hierboven is aangegeven.

VOORZICHTIG

• Gebruik externe luidsprekers met een impedantie van 8 ohm en een belastbaarheid van 10 watt.

• Verbind de plus/min aansluitingen met de juiste kabels. Verkeerde aansluitingen kunnen resulteren in kortsluiting.

OPMERKING

• Zie blz. 8 voor het samenbundelen van de kabels van de externe luidsprekers.

• Trek de stekker van het netsnoer uit het stopcontact voordat u begint met de installatie van de luidsprekers.

Gebruik van externe apparatuur

Kiezen van de luidsprekers

U kunt het geluid via de bijgeleverde luidsprekers (afneembaar) of via andere externe luidsprekers weergeven.

Druk op MENU zodat het TV MENU (PC MENU) scherm verschijnt.

Druk op c/d en selecteer “Audio”.

• Het audiomenu verschijnt.

Druk op a/b om “Luidspreker” te selecteren en druk dan op ENTER.

TV MENU

Audio Stroomvoorz.

GEBRUIKER

Hoog

Laag

Balans

Surround

Luidspreker [Extern]

Reset

[0]

–15

[0]

–15

[0]

Druk op c/d om “Extern” of “Afneembaar” te selecteren en druk dan op ENTER.

TV MENU

Audio

Luidspreker

+15

[Uit]

AfneembaarExtern

Overige nuttige instellingen

Beeldpositie (voor de TV/AV ingangsfunctie)

Gebruik deze voorziening voor het instellen van de horizontale en verticale positie van het beeld.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

OPMERKING

• Om alle onderdelen terug te zetten op de fabrieksinstellingen, drukt u op a/b om “Reset” te selecteren en dan drukt u op ENTER.

• De instellingen worden apart voor elke ingangsbron

opgeslagen.

• U kunt de beeldpositie gemakkelijk verschuiven zoals beschreven op blz. 50. Het beeld komt dan echter weer op de oorspronkelijke plaats te staan wanneer het apparaat wordt uitgeschakeld.

• Deze functie is beschikbaar voor de AV ingangsfunctie en de TV ingangsfunctie.

Geselecteerd onderdeel

H-Pos

V-Pos

Centreren van het beeld door dit naar links of rechts te schuiven.

Centreren van het beeld door dit naar boven of beneden te schuiven.

Beschrijving

Druk op a/b om “Positie” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op a/b om “H-Pos” of “V-Pos” te selecteren.

TV MENU

Instellingen

Positie

H-Pos [0] –10 +10

V-Pos [0] –30

Reset

+30

Druk op c/d om het onderdeel op de gewenste waarde in te stellen.

Overige nuttige instellingen

Verschuiven van het beeld over het scherm

U kunt het beeld naar een gewenste plaats op het scherm schuiven.

Druk op a/b/c/d om het beeld naar de gewenste plaats te schuiven. Druk op ENTER om het beeld weer op de oorspronkelijke plaats terug te zetten.

OPMERKING

• Bij indrukken van a/b/c/d verschijnt de melding “Instellen positie” op het scherm.

• De gemaakte instelling kan niet worden vastgelegd. Wanneer het systeem wordt uitgeschakeld of in de ruststand (standby) wordt gezet, komt de instelling te vervallen. Om het beeld opnieuw over het scherm te schuiven, moet u de bovenstaande bediening herhalen.

• De beeldpositie-instelling die gemaakt is overeenkomstig de aanwijzingen op blz. 49 kan worden vastgelegd. Kies indien gewenst een van deze instellingen.

• De beeldpositie-instelling die op deze bladzijde wordt beschreven kan voor de “TV”, “Ingang 1”, “Ingang 2”, “Ingang 3” en “Ingang 4” functies worden uitgevoerd. Hetzelfde geldt voor de Breedbeeldfunctie instelling.

• Het beeld van een PC bron kan niet over het scherm worden verschoven.

• Ook wanneer het beeld het volledige scherm vult, kan de beeldpositie worden gewijzigd zoals hier wordt beschreven.

Overige nuttige instellingen

Auto Sync. instelling (alleen voor de PC ingangsfunctie)

Gebruik deze voorziening om het PC beeld automatisch correct in te stellen.

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Het instellingenmenu verschijnt.

Druk op a/b om “Auto Sync.” te selecteren en druk dan op ENTER.

Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

• De automatsiche synchronisatie begint en de melding “Beeld aan het instellen.” verschijnt op het scherm.

PC MENU

Instellingen

Auto Sync.

Fijn Sync. instelling (alleen voor de PC ingangsfunctie)

Gewoonlijk kunt u het beeld correct instellen met behulp van de Auto Sync. functie. In sommige gevallen dient u echter de Fijn Sync. functie te gebruiken om het beeld te optimaliseren.

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Instellen van de taal voor de beeldscherm-aanduidingen (PC ingangsfunctie)”. (Zie stap 2 op blz. 30.)

Druk op a/b om “Fijn Sync.” te selecteren en druk dan op ENTER.

Druk op a/b om het gewenste onderdeel te selecteren.

PC MENU

Instellingen

Fijn Sync.

NeeJa

30%

OPMERKING

• Wanneer de automatische synchronisatie met succes is uitgevoerd, verschijnt de melding “Auto Sync met succes afgesloten.” op het scherm. Als dit niet gebeurt, is de automatische synchronisatie mislukt.

• Het is mogelijk dat de automatische synchronisatie is mislukt en toch “Auto Sync met succes afgesloten.” wordt aangegeven.

• De automatische synchronisatie zal waarschijnlijk niet goed worden uitgevoerd bij een PC ingangsbeeld met brede verticale strepen (bijv. een patroon met sterk contrasterende strepen of kruisarcering). De synchronisatie kan ook mislukken bij een volledig dicht PC beeld (weinig contrast).

• Sluit de PC op het AVC-systeem aan en schakel de PC in voordat u de automatische synchronisatiefunctie start.

H-Pos [0] –90 +90

+60

+90

+20

V-Pos

[0]

–60

Klok

[0]

–90

Fase

[0]

–20

Reset

Druk op c/d om het onderdeel op de gewenste waarde in te stellen.

OPMERKING

• Om alle onderdelen terug te zetten op de fabrieksinstellingen, drukt u op a/b om “Reset” te selecteren en dan drukt u op ENTER.

Geselecteerd onderdeel

H-Pos

V-Pos

Klok

Fase

Centreren van het beeld door dit naar links of rechts te schuiven.

Centreren van het beeld door dit naar boven of beneden te schuiven.

Instellen van de klokfrequentie.

Instellen van de klokfase.

Beschrijving

Overige nuttige instellingen

Ingangssignaalbron

Ingangsbron-keuzefunctie

Gebruik deze functie voor het kiezen van de ingangsbron.

Druk op a/b/c/d om de ingangsbron te selecteren die u wilt instellen en druk dan op ENTER.

• Als het geselecteerde signaaltype verkeerd is, wordt er geen beeld weergegeven of zijn er geen kleuren in het beeld.

(Voor “Ingang 1” signaal)

TV MENU

Opties

Ingangskeuze

RGBFBAS

(Voor “Ingang 2” signaal)

TV MENU

Opties

Ingangskeuze

FBASY/C

Druk op b van de afstandsbediening of INPUT van het beeldscherm.

• Het ingangsbronmenu verschijnt.

Druk op b op de afstandsbediening of INPUT op het beeldscherm om de gewenste ingangsbron te kiezen.

• Het beeld van de gekozen ingangsbron verschijnt automatisch op het scherm.

• U kunt de ingangsbron ook kiezen door op a/ b te drukken.

Ingangssignaal-instelling

Gebruik deze functie om het signaaltype van de externe apparatuur in te stellen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Opties”.

• Het opties-menu verschijnt.

Druk op a/b om “Ingangskeuze” te selecteren en druk dan op ENTER.

TV MENU

Opties

Ingangskeuze

Audio-uitgang

Cool Climate

Kleurensysteem

[Vast]

[Uit]

[Auto]

(Voor “Ingang 3” signaal)

TV MENU

Opties

Ingangskeuze

COMPONENT

Y/C

FBAS

RGB

(Voor “Ingang 4” signaal)

TV MENU

Opties

Ingangskeuze

Auto

S-Video

Video

OPMERKING

• Als er geen (kleuren) beeld verschijnt, probeer dan een ander signaaltype.

• Zie de gebruiksaanwijzing van de externe apparatuur voor het signaaltype.

Overige nuttige instellingen

Kleursysteem-instelling (voor de TV/ AV ingangsfunctie)

U kunt het kleursysteem omschakelen naar een systeem dat compatibel is met het beeld op het scherm.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Opties”.

• Het opties-menu verschijnt.

Druk op a/b om “Kleurensysteem” te selecteren en druk dan op ENTER.

TV MENU

Opties

Selecteren van de AV functie

De AV functie biedt vijf instellingen om de weergave op het beeldscherm aan te passen aan de omgeving, om op deze wijze te compenseren voor factoren zoals de verlichting in de kamer, het type programma dat weergegeven wordt of het type beeld dat vanaf de externe apparatuur wordt ontvangen.

Druk op AV MODE.

• Het scherm voor de AV functie verschijnt.

Druk opnieuw op AV MODE voordat de instelling die op het scherm wordt aangegeven verdwijnt.

• De instelling verandert zoals links hiernaast is aangegeven.

AV ingangsfunctie

Ingangskeuze

[Vast]

[Uit]

[Auto]

Audio-uitgang

Cool Climate

Kleurensysteem

Druk op a/b om een compatibel videosignaalsysteem voor uw apparatuur te selecteren en druk dan op ENTER.

• Sommige onderdelen zijn misschien grijs. Deze onderdelen kunnen niet gekozen worden.

TV MENU

Opties

Kleurensysteem

Auto

PAL

SECAM

NTSC 3.58

NTSC 4.43

PAL-60

OPMERKING

• De fabrieksinstelling is “Auto”.

• Als “Auto” is geselecteerd, wordt het kleursysteem voor elk kanaal automatisch ingesteld. Als het beeld niet duidelijk wordt weergegeven, kunt u een ander kleursysteem kiezen (bijv. PAL, NTSC 4.43).

• Deze functie is beschikbaar voor de AV ingangsfunctie en de TV ingangsfunctie.

AV FUNCTIE: STANDAARD AV FUNCTIE: DYNAMISCH

AV FUNCTIE: GEBRUIKER

AV FUNCTIE: SPEL

AV FUNCTIE: FILM

PC ingangsfunctie

AV FUNCTIE: STANDAARD

Geselecteerd onderdeel

STANDAARD

DYNAMISCH

FILM

SPEL

GEBRUIKER

Voor een goed gedefineerd beeld in een normaal verlichte kamer.

Voor een scherp beeld met een sterk contrast, bijv. bij weergave van sportprogramma’s.

Voor een film.

Voor het verlagen van de helderheid van het beeld zodat het kijken minder vermoeiend is.

Voor het aanpassen van de instellingen door de gebruiker. U kunt de gewenste instelling voor elke ingangsbron apart kiezen.

AV FUNCTIE: GEBRUIKER

Beschrijving

Overige nuttige instellingen

Breedbeeldfunctie

Normaal

Volledig 14:9

Zoom 14:9

Panorama

Volledig

Bioscoop 16:9

Bioscoop 14:9

Breedbeeldfunctie (voor de TV/AV ingangsfunctie)

Handmatige selectie

Automatische selectie

Als “WSS” en “4:3-modus” in het opties-menu op blz. 57 zijn ingesteld, zal de optimale Breedbeeldfunctie automatisch worden gekozen bij elke uitzending die WSS informatie bevat.

“WSS” menu

Voor het inschakelen van de automatische selectiefunctie moet “WSS” in het opties-menu op “Aan” worden gezet. (Zie blz. 57.)

“4:3-modus” menu

Voor het instellen van het type breedbeeld kiest u “Normaal” of “Panorama” in het 4:3-modus menu. (Zie blz. 57.)

Druk op f.

•

Het Breedbeeldfunctie menu verschijnt.

• Het menu toont de breedbreeld-instellingen die beschikbaar zijn voor het videosignaaltype dat nu ontvangen wordt.

Druk op f of a/b terwijl het Breedbeeldfunctie menu nog steeds op het scherm wordt getoond.

•

Terwijl u de instellingen doorloopt, zal het resultaat meteen op het beeldscherm worden weergegeven. U hoeft niet op ENTER te drukken.

OPMERKING

4:3-modus ingesteld op “Normaal” 4:3-modus ingesteld op “Panorama”

Geselecteerd onderdeel

Normaal

Volledig 14:9

Zoom 14:9

Panorama

Volledig

Bioscoop 16:9

Bioscoop 14:9

Voor 4:3 “standaard” beelden. Er verschijnt een balk aan beide zijkanten van het beeld.

Voor 14:9 samengedrukte beelden. Er verschijnt een smalle streep aan beide zijkanten van het beeld.

Voor 14:9 letterbox beelden. Er verschijnt een smalle streep aan beide zijkanten van het beeld en tevens kunnen er bij sommige programma’s balken aan de boven- en onderkant van het beeld zijn.

In deze weergavestand wordt het beeld geleidelijk gerekt naar de zijkanten van het scherm toe.

Voor 16:9 samengedrukte beelden.

Voor 16:9 letterbox beelden. Bij sommige programma’s kunnen er balken aan de boven- en onderkant van het beeld zijn.

Voor 14:9 letterbox beelden. Bij sommige programma’s kunnen er balken aan de boven- en onderkant van het beeld zijn.

• Als het zendersignaal geen WSS informatie bevat, zal de automatische selectiefunctie niet werken, ook wanneer de WSS optie is ingeschakeld.

• Deze functie is beschikbaar voor de AV ingangsfunctie en de TV ingangsfunctie.

Beschrijving

Normaal Volledig 14:9

Zoom 14:9

Panorama

VolledigBioscoop 16:9Bioscoop 14:9

Overige nuttige instellingen

Beeldformaten

Ingangssignaal

(640m480)

Breedbeeldfunctie

Normaal

Volledig

Dot By Dot

Breedbeeldfunctie (voor de PC ingangsfunctie)

U kunt het beeldformat zelf selecteren.

OPMERKING

• Sluit de PC aan voordat u begint met het maken van de instellingen. (Zie blz. 46.)

• De beschikbare beeldformaten variëren afhankelijk van het ingangssignaaltype.

Bioscoop

Ingangssignaal

(1024m768)

Breedbeeldfunctie

Druk op f.

• Het Breedbeeldfunctie menu verschijnt.

Druk op f of a/b om het gewenste onderdeel in het menu te selecteren.

Volledig

Dot By Dot

Bioscoop

Normaal Volledig BioscoopDot by Dot

640g480 Het beeld wordt

Ingangssignaal

1024g768 Het beeld vult het

volledig weergegeven met de oorspronkelijke beeldverhouding.

Normaal Volledig BioscoopDot by Dot

Het beeld vult het volledige scherm.

volledige scherm.

De resolutie van het signaal wordt gedetecteerd en het beeld wordt met hetzelfde aantal beeldpunten op het scherm weergegeven.

Het beeld wordt volledig weergegeven met de oorspronkelijke beeldverhouding. De boven en onderkant van het beeld zijn een weinig afgeknot.

Overige nuttige instellingen

Ingangssignaal (alleen voor de PC ingangsfunctie)

• Sommige ingangssignalen moeten handmatig geregistreerd worden om correct te kunnen worden weergegeven.

• De ingangssignaal-paren (resoluties) die hieronder zijn aangegeven, zijn niet van elkaar te onderscheiden wanneer deze ontvangen worden. In dat geval dient u het juiste signaal handmatig in te stellen. Nadat dit eenmaal is gebeurd, zal de instelling weer worden opgeroepen wanneer hetzelfde signaal (resolutie) opnieuw wordt ontvangen.

640g400

640g480

1024g768

OPMERKING

• U kunt het “Ingangssignaal” alleen in het instellingenmenu selecteren wanneer een van de 6 bovenstaande ingangssignalen wordt ontvangen.

720g400

848g480

1280g768

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Het instellingenmenu verschijnt.

Druk op a/b om “Ingangssignaal” te selecteren en druk dan op ENTER.

PC MENU

Instellingen Opties

Ingangssignaal

Auto Sync.

Fijn Sync.

Draaien

Taal

[Normaal]

[Nederlands]

Druk op a/ b om het gewenste ingangssignaal op het beeldscherm te selecteren.

PC MENU

Instellingen

Ingangssignaal

640 x 480

848 x 480

(Voorbeeld)

Overige nuttige instellingen

Breedbeeld-signaleringssysteem (WSS) (voor de TV/AV ingangsfunctie)

WSS biedt de mogelijkheid om automatisch tussen de verschillende beeldformaten om te schakelen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “WSS” te selecteren en druk dan op ENTER.

Breedte-hoogteverhouding (voor de TV/AV ingangsfunctie)

Het WSS-signaal heeft een 4:3 automatische omschakelfunctie waarmee Normaal en Panorama geselecteerd kunnen worden.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “4:3-modus” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op c/d om “Aan” of “Uit” te selecteren en druk dan op ENTER.

TV MENU

Instellingen

WSS

UitAan

Druk op c/d om “Normaal” of “Panorama” te selecteren en druk dan op ENTER.

TV MENU

Instellingen

4:3-modus

WSS signaal 4:3 scherm

4:3-modus “Normaal”

Geselecteerd onderdeel

Normaal

Normaal bereik met handhaving van de 4:3 of 16:9 breedte-hoogteverhouding

NormaalPanorama

4:3-modus “Panorama”

Beschrijving

Panorama

Breedbeeld zonder balken aan de zijkanten

OPMERKING

• Probeer zelf de Breedbeeld instelling te kiezen als er niet naar het juiste beeldformaat wordt omgeschakeld. Als het zendersignaal geen WSS informatie bevat, zal de functie niet werken, ook wanneer deze is ingeschakeld. Zie blz. 54.

• Deze functie is beschikbaar voor de AV ingangsfunctie en de TV ingangsfunctie.

Overige nuttige instellingen

Draaien

U kunt de oriëntatie van het beeld wijzigen.

AV ingangsfunctie

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Als er reeds een wachtwoord is ingesteld, moet u dit nu invoeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “Draaien” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Druk op a/b om de gewenste instelling te selecteren en druk dan op ENTER.

TV MENU

Instellingen

Draaien

Normaal

Spiegel

Ondersteboven

Draaien

PC ingangsfunctie

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

Druk op a/b om “Draaien” te selecteren en druk dan op ENTER.

PC MENU

Instellingen Opties

Ingangssignaal

Auto Sync.

Fijn Sync.

Draaien

Taal

[Normaal]

[Nederlands]

Druk op a/b om de gewenste instelling te selecteren en druk dan op ENTER.

TV MENU

Instellingen

Draaien

Normaal

Spiegel

Ondersteboven

Draaien

[Ondersteboven]: [Normaal]: normaal beeld.

[Spiegel]: spiegelbeeld.

het beeld is

ondersteboven.

ABC

OPMERKING

• Als u “Spiegel” of “Draaien” selecteert, zal de oriëntatie van het geluid ook veranderen.

ABC

[Draaien]: het beeld is geroteerd.

ABC

Overige nuttige instellingen

Audio-uitgang

Gebruik deze functie om het type audio-uitgang in te stellen.

Druk op MENU zodat het TV MENU (PC MENU) scherm verschijnt.

Druk op c/d en selecteer “Opties”.

• Het opties-menu verschijnt.

Geselecteerd onderdeel

Vast

Variabel

• De geluidssterkte van de luidsprekers wordt

ingesteld met il /k op de afstandsbediening of het beeldscherm.

• De geluidssterkte van de AV OUTPUT aansluiting is constant en kan niet worden gewijzigd.

• De geluidssterkte van de AV OUTPUT aansluiting wordt ingesteld met il/k op de afstandsbediening of het beeldscherm.

• De geluidsweergave via de luidsprekers is uitgeschakeld.

Beschrijving

Uitschakeltimer

De uitschakeltimer biedt de mogelijkheid om de TV automatisch na een vooraf ingestelde tijdsduur in de ruststand (standby) te schakelen.

Druk op a/ b om “Audio-uitgang” te selecteren en druk dan op ENTER.

TV MENU

Opties

Ingangskeuze

Audio-uitgang

Cool Climate

Kleurensysteem

(Beeldscherm-aanduidingen voor de AV ingangsfunctie)

PC MENU

Opties

Audio-uitgang

Cool Climate

(Beeldscherm-aanduidingen voor de PC ingangsfunctie)

[Vast]

[Uit]

[Auto]

[Vast]

[Uit]

Druk op c/d om “Vast” of “Variabel” te selecteren en druk dan op ENTER.

TV MENU

Opties

Audio-uitgang

VariabelVast

Druk op SLEEP.

• Wanneer de uitschakeltimer is ingesteld, wordt de resterende tijdsduur aangegeven.

Sleep Timer: Resterend 120

Bij meermalen indrukken van SLEEP verandert de tijdsduur voor de uitschakeltimer zoals hieronder is aangegeven.

• Nadat de tijd is ingesteld, zal het aftellen automatisch beginnen.

• Vijf minuten voordat de ingestelde tijdsduur is verstreken, zal de aanduiding voor de resterende tijd elke minuut verschijnen.

30 60 90

120

(minuten)

OPMERKING

• Kies “0” met SLEEP om de uitschakeltimer te annuleren.

Overige nuttige instellingen

Cool Climate

Voor het verbeteren van de LCD-respons bij weergave van snel bewegende onderwerpen. Het effect is beter bij lage temperaturen (lager dan 15°C/59°F).

AV ingangsfunctie

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Opties”.

• Het opties-menu verschijnt.

Druk op a/b om “Cool Climate” te selecteren en druk dan op ENTER.

TV MENU

Opties

Ingangskeuze

Audio-uitgang

Cool Climate

Kleurensysteem

[Vast]

[Uit]

[Auto]

Druk op c/d om “Aan” te selecteren en druk dan op ENTER.

TV MENU

Opties

Cool Climate

PC ingangsfunctie

Druk op MENU zodat het PC MENU scherm verschijnt.

Druk op c/d en selecteer “Opties”.

• Het opties-menu verschijnt.

Druk op a/b om “Cool Climate” te selecteren en druk dan op ENTER.

PC MENU

Opties

Audio-uitgang

Cool Climate

[Vast]

[Uit]

Druk op c/d om “Aan” te selecteren en druk dan op ENTER.

PC MENU

Opties

Cool Climate

UitAan

OPMERKING

• Cool Climate kan beeldstoring veroorzaken. Als dit gebeurt, schakelt u de functie “Uit”.

OPMERKING

• Cool Climate kan beeldstoring veroorzaken. Als dit gebeurt, schakelt u de functie “Uit”.

Overige nuttige instellingen

TV MENU

Instellingen Opties

Kinderslot

Automatische Installatie

Programma instellen

Positie

WSS

4:3-modus [Normaal]

[Uit]

[Nederlands]

[Normaal]

Taal

Draaien

Instellen van een wachtwoord voor het kinderslot (voor de TV/AV ingangsfunctie)

Met de wachtwoordfunctie kunt u voorkomen dat bepaalde instellingen zonder uw toestemming worden gewijzigd.

Instellen van een wachtwoord

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Het instellingenmenu verschijnt.

Druk op a/b om “Kinderslot” te selecteren en druk dan op ENTER.

TV MENU

Instellingen Opties

Automatische Installatie

Programma instellen

Kinderslot

Positie

WSS

4:3-modus [Normaal]

Draaien

Taal

[Uit]

[Normaal]

[Nederlands]

Voer hetzelfde 4-cijfer wachtwoord als in stap 5 nogmaals in, om uw wachtwoord te bevestigen.

• Het bericht “Het nieuwe wachtwoord is geregistreerd.” verschijnt op het scherm.

OPMERKING

• Om naar een geblokkeerd kanaal te kijken (kinderslot-instelling in het Programma instellen “Manuele” menu staat op “Aan”), moet u eerst het wachtwoord invoeren. (Zie blz. 28.) Wanneer u een geblokkeerd kanaal kiest, verschijnt automatisch de wachtwoordmelding. Druk op ENTER om het wachtwoord-invoerscherm te laten verschijnen.

Wissen van het wachtwoord

Volg de onderstaande aanwijzingen om het wachtwoord te wissen.

Druk op MENU zodat het TV MENU scherm verschijnt.

Druk op c/d en selecteer “Instellingen”.

• Er wordt nu aan u gevraagd om het wachtwoord in te voeren. Volg dezelfde stappen als beschreven in “Automatische installatie”. (Zie de stappen 2 en 3 op blz. 23.)

Druk op a/b om “Kinderslot” te selecteren en druk dan op ENTER.

Druk op a/ b om “Wachtwoord” te selecteren en druk dan op ENTER.

TV MENU

Instellingen

Kinderslot

Wachtwoord

Wachtwoord wissen

Gebruik 0 – 9 om een wachtwoord van 4 cijfers in te voeren.

TV MENU

Instellingen

Kinderslot

Nieuw wachtwoord

Herbevestigen

–––

–

––––

Druk op a/b om “Wachtwoord wissen” te selecteren en druk dan op ENTER.

Druk op c/d om “Ja” te selecteren en druk dan op ENTER.

• Het wachtwoord is gewist.

TV MENU

Instellingen

Kinderslot

Wachtwoord

Wachtwoord wissen

Ja Nee

OPMERKING

• Wij raden u aan het wachtwoord op een veilige plaats te

noteren zodat u dit niet vergeet. Als u het wachtwoord mocht verliezen of vergeten, dient u het systeem te initialiseren zodat alle instellingen, met uitzondering van de kanaalinstellingen, op de fabriekswaarden worden teruggezet. (Zie blz. 75.)

• Deze functie is beschikbaar voor de AV ingangsfunctie en de TV ingangsfunctie.

Handige voorzieningen

Dubbelbeeldfuncties

Met deze functies kunt u twee beelden tegelijk op het scherm weergeven.

Dubbel beeld

U kunt twee beelden van hetzelfde formaat op het scherm weergeven, behalve bij weergave van het signaal van de PC INPUT aansluiting.

• Deze functie werkt niet in de volgende gevallen:

1In de PC ingangsfunctie, 2Bij twee beelden van dezelfde bron (bijv. Ingang 1 en

3Bij twee beelden met een verschillende verticale

• Als de functie niet beschikbaar is, ziet u “Geen dubbel beeld beschikbaar.” op het scherm.

Druk op b om een andere ingangsbron voor het actieve beeld te kiezen.

• Het beeld van de gekozen ingangsbron verschijnt.

Druk op c om de dubbelbeeldfunctie te verlaten.

OPMERKING

Ingang 1),

frequentie (bijv. PAL en PAL-60).

Druk op c.

• Er worden twee beelden van verschillende ingangsbronnen getoond.

Druk op c/d om het beeld te kiezen dat actief is.

•“z” verschijnt op het actieve beeld en het geluid dat bij dit beeld hoort wordt weergegeven.

Handige voorzieningen

Bewegend beeld en stilstaand beeld

Bij weergave van een AV bron kunt u twee beelden van hetzelfde formaat – een bewegend beeld en een stilstaand beeld – op het scherm weergeven.

Druk op d.

• Het bewegend beeld wordt links op het scherm weergegeven en het stilstaand beeld wordt rechts op het scherm weergegeven. Het stilstaand beeld is het beeld op het moment dat u op d drukt.

STILSTAAND BEELD

Druk op ENTER om het volgende stilstaand beeld te zien.

• Telkens wanneer u op ENTER drukt, wordt een stilstaand beeld van het huidige bewegend beeld getoond.

Druk op d om de bewegend/stilstaandbeeld functie te verlaten.

OPMERKING

• Deze functie werkt niet in de PC INGANG stand.

• Als de functie niet beschikbaar is, ziet u “Geen stilstaand beeld beschikbaar.” op het scherm.

• Het stilstaand beeld zal automatisch na 30 minuten verdwijnen.

Handige voorzieningen

Teletekstfunctie

Wat is teletekst?

Teletekstuitzendingen bestaan uit pagina’s met informatie die op hiervoor geschikte TV’s kunnen worden weergegeven. Uw systeem kan teletekstsignalen ontvangen die door TV-zenders worden uitgezonden en deze vervolgens decoderen zodat zij in grafisch formaat kunnen worden weergegeven. Nieuws, weerberichten, sportinformatie, financiële informatie en informatie over TVprogramma’s zijn slechts enkele van de vele soorten informatie die teletekst te bieden heeft.

TELETEKST

Gebruik van teletekst

Druk op m van de afstandsbediening om de teletekstfunctie in en uit te schakelen. Wanneer het systeem in de teletekststand staat, kunt u het apparaat rechtstreeks bedienen met de toetsen op de afstandsbediening.

TELETEKST

Bij het kijken naar teletekstinformatie

• Druk op CH

a (w) voor een hoger paginanummer.

b (x) voor een lager paginanummer.

Functie van de toetsen

Kleur (ROOD/GROEN/GEEL/BLAUW):

Groep- of blokpagina’s die worden aangegeven in de gekleurde vakken onderaan op het scherm kunt u weergeven door op de corresponderende Kleur (ROOD/GROEN/GEEL/BLAUW) van de afstandsbediening te drukken.

TELETEKST

In- en uitschakelen van de teletekstfunctie

Kies het TV-kanaal of de externe ingangsbron die de teletekstuitzendingen verzorgt.

Druk op m om de teletekstfunctie in te schakelen.

Druk nog een keer op m om de teletekstinformatie rechts op het scherm weer te geven en het normale beeld links op het scherm.

• Bij enkele malen indrukken van m verandert

het beeld zoals rechts hierboven is aangegeven.

• Als u een programma kiest dat geen teletekstsignaal heeft, verschijnt “Geen Teletext beschikbaar.” op het scherm.

• Hetzelfde bericht verschijnt tijdens dubbelbeeld-weergave of andere functies als er geen teletekstsignaal beschikbaar is.

ROOD

0 –9:

Gebruik 0 – 9 om rechtstreeks een pagina te kiezen tussen 100 en 899.

Bij meermalen indrukken van v verandert het TELETEKST beeld zoals hieronder is aangegeven.

k: Om verborgen informatie te tonen, zoals het antwoord op een vraag, drukt u op k.

• Druk nog een keer op k om de informatie weer te verbergen.

Om te stoppen met het automatisch bijwerken van de teletekstpagina’s, drukt u op u.

• Druk nog een keer op u om de pagina’s weer automatisch bij

te werken.

GROEN GEEL

Volledig

Bovenste helft

Onderste helft

BLAUW

Handige voorzieningen

Weergeven van subpagina’s

U kunt ook subpagina’s van de teletekstinformatie oproepen.

Weergeven van het TOP overzicht

Bij ontvangst van TOP teletekst kunt u het TOP overzicht op het scherm weergeven.

Druk op m om de teletekstfunctie in te schakelen.

Druk op l zodat het TOP overzicht verschijnt dat hieronder is afgebeeld.

TOP overzichtscherm

INDEX

BLOCK PAGES

TV PROGRAMS COLOR BAR WEATHER NEWS MOVIE LOCAL

SPORTS

BLOCK 1 BLOCK 2 BLOCK 3

GROUP PAGES

FOOT BALL BASKETBALL

TENNIS

SKI JUDO SWIM GROUP 1 GROUP 2 GROUP 3 GROUP 4

Kies het gewenste blok of groep met a/b/ c/d.

Druk op m om de teletekstfunctie in te schakelen.

Druk op j zodat het subpaginascherm verschijnt dat hieronder is afgebeeld.

Subpaginascherm

203 203TEXT 01:44:37

–+

0005 ‹‹ 02 03 04 05 06

Kies de gewenste subpagina met c/d/ ROOD/GROEN.

• Gebruik 0 – 9 om de subpagina rechtstreeks te kiezen.

Druk op ENTER om de pagina’s van het gekozen blok of groep weer te geven.

Druk op l om het TOP overzichtscherm te verlaten.

Druk op j om het subpaginascherm te verlaten.

• Als u op CH vanaf de huidige pagina naar de volgende/ vorige pagina gegaan en tegelijkertijd vervalt het subpaginascherm.

a/CH

b(w/x) drukt, wordt er

Handige voorzieningen

Tijdsaanduiding

U kunt ook de tijdsinformatie weergeven die in het teletekstsignaal is. Volg de onderstaande stappen om de tijd op het scherm aan te geven.

• Er is geen tijdsaanduiding wanneer het gekozen kanaal geen teletekstinformatie heeft.

• De tijdsaanduiding komt te vervallen wanneer het apparaat wordt uitgeschakeld. Volg de stappen 1 – 4 om de tijdsaanduiding weer op te roepen.

Kies het TV-kanaal dat de teletekstinformatie verzorgt. (De tijdsinformatie wordt automatisch binnengehaald.)

OPMERKING

Druk op C. De kanaalaanduiding verschijnt op het beeldscherm.

Druk binnen de drie seconden dat de kanaalaanduiding op het scherm wordt getoond nog een keer op C. De tijdsinformatie verschijnt voor ongeveer drie seconden linksonder op het scherm.

Wanneer u het TV-kanaal wijzigt, kunt u de tijdsinformatie opnieuw laten verschijnen door de bovenstaande stappen 2 – 3 op te volgen.

OPMERKING

Aanhangsel

Verhelpen van storingen

Storing Mogelijke oplossing

• Geen stroom.

• Het apparaat werkt niet juist.

• De afstandsbediening werkt niet.

• Het beeld is afgesneden.

• Vreemde kleuren, erg lichte of donkere kleuren, of de kleuren zijn vervormd.

• Controleer of het beeldscherm en het AVC-systeem correct op elkaar zijn aangesloten. (Zie blz. 7.)

• Controleer of B op de afstandsbediening is ingedrukt. (Zie blz. 15.) Druk op B als de indicator van het beeldscherm rood oplicht.

• Is het netsnoer aangesloten? (Zie blz. 14.)

• Is de MAIN POWER toets ingedrukt? (Zie blz. 15.)

• Het is mogelijk dat invloeden van buitenaf zoals bliksem, statische elektriciteit enz. een foutieve werking hebben veroorzaakt. Schakel het beeldscherm en het AVC-systeem uit en trek de stekker van het netsnoer ongeveer 1 tot 2 minuten uit het stopcontact.

• Zijn de batterijen met de polariteit (e, f) in de juiste richting in het batterijvak geplaatst? (Zie blz. 10.)

• Zijn de batterijen leeg? (Vervang de batterijen door nieuwe.)

• Gebruikt u de afstandsbediening bij erg sterke verlichting of bij het licht van een tl-lamp?

• Valt het licht van een tl-lamp op de afstandsbedieningssensor?

• Is de beeldpositie correct ingesteld? (Zie blz. 49 en 50.)

• Zijn de instellingen voor het beeldformaat e.d. juist gemaakt? (Zie blz. 54 - 57.)

• Stel de kleurtint af. (Zie blz. 31 - 35 en 60.)

• Is de kamer erg helder verlicht? Het beeld ziet er wellicht te donker uit wanneer de kamer helder verlicht is.

• Controleer de kleursysteem-instelling. (Zie blz. 27 en 53.)

• Controleer de ingangssignaal-instelling. (Zie blz. 52.)

• De stroom wordt plotseling uitgeschakeld.

• Geen beeld.

• Geen geluid.

• De temperatuur in het inwendige van het apparaat is erg hoog. Verwijder eventuele voorwerpen die de ventilatieopeningen afsluiten of reinig de openingen.

• Controleer de stroomregeling-instelling. (Zie blz. 37 - 39.)

• Controleer de instelling van de uitschakeltimer. (Zie blz. 59.)

• Zijn alle componenten correct aangesloten? (Zie blz. 40 - 46.)

• Zijn de ingangssignaal-instellingen correct uitgevoerd nadat de aansluitingen zijn gemaakt? (Zie blz. 52.)

• Is de juiste ingangsfunctie gekozen? (Zie blz. 52.)

• Wordt er een niet-compatibel signaal ontvangen? (Zie blz. 68.)

• Zijn de beeldinstellingen juist uitgevoerd? (Zie blz. 31 - 35.)

• Staat het volume erg laag ingesteld? (Zie blz. 19.)

• Is “Variabel” geselecteerd bij “Audio-uitgang”? (Zie blz. 59.)

Belangrijke informatie betreffende het gebruik in warme en koude ruimten

• Wanneer het apparaat in een koude ruimte wordt gebruikt (bijv. in een kantoor met lage temperatuur), kunnen er nabeelden zijn of kan het beeld enigszins vertraagd zijn. Dit verschijnsel duidt niet op een storing. Het apparaat zal weer normaal werken wanneer de temperatuur hoger wordt.

• Laat het apparaat niet langdurig in een erg warme of koude ruimte. Let er ook op dat het apparaat niet staat blootgesteld aan direct zonlicht of de hitte van een kachel, verwarmingsradiator e.d., want dit kan resulteren in vervorming van de behuizing en een foutieve werking van het LCD paneel. Opslagtemperatuur: -20°C tot +60°C (-4°F tot +140°F).

Aanhangsel

Tabel met geschikte PC’s

Resolutie

640g400

720g400

640g480

800g600

832g624

1024g768

1280g768

1280g1024 60 Hz

Frequentie

85 Hz

70 Hz

85 Hz

60 Hz

65 Hz

72 Hz

75 Hz

85 Hz

56 Hz

60 Hz

72 Hz

75 Hz

85 Hz

74,5 Hz

60 Hz

70 Hz

75 Hz

85 Hz

60 Hz

Opmerkingen

Macintosh 13-inch (67 Hz)

Macintosh 16-inch

Macintosh 19-inch

Apple en Macintosh zijn wettig gedeponeerde handelsmerken van Apple Computer, Inc. DDC is een wettig gedeponeerd handelsmerk van de Video Electronics Standards Association. Power Management is een wettig gedeponeerd handelsmerk van Sun Microsystems Inc. VGA en XGA zijn wettig gedeponeerde handelsmerken van International Business Machines Co., Inc.

Aanhangsel

Technische gegevens van de RS-232C poort

PC-besturing van het systeem

• Nadat de juiste instellingen op de PC zijn gemaakt, kunt u het beeldscherm vanaf de PC bedienen via de RS232C aansluiting. U kunt op de PC het ingangssignaal (PC/video) kiezen, het volume instellen en tevens diverse andere afstellingen en instellingen maken, zodat u de beschikking hebt over automatische geprogrammeerde weergave.

• Sluit een cross-type RS-232C kabel (los verkrijgbaar) op de Din-D/sub RS-232C aan voor het maken van de

verbinding met de PC.

OPMERKING

• De diverse instellingen op de PC moeten worden gemaakt door een persoon die vertrouwd is met PC's.

Voorwaarden voor de communicatie

Stel de RS-232C communicatieparameters op de PC zodanig in dat deze overeenkomen met de communicatieinstellingen van het beeldscherm. De communicatie-instellingen van het beeldscherm zijn als volgt:

Baudsnelheid: Datalengte:

Pariteitsbit:

Stopbit:

Datatransportbesturing:

9.600 bps

8 bits Geen 1 bit Geen

Communicatieprocedure

Zend de besturingscommando’s vanaf de PC via de RS-232C aansluiting. Het beeldscherm functioneert overeenkomstig de ontvangen commando’s en stuurt een responssignaal naar de PC. Stuur niet meerdere commando’s tegelijk. Wacht totdat op de PC de OK respons is ontvangen voordat u het volgende commando stuurt.

Commandoformaat

Acht ASCII codes e CR

C1 C2 C3 C4 P1 P2 P3 P4

(4 posities)

Parameter

Voer de parameterwaarden in, vanaf links, en vul de resterende vakjes met spaties. (Zorg dat er vier waarden voor de parameter worden ingevoerd.) Wanneer de ingevoerde parameter niet binnen het toelaatbare bereik is, verschijnt de foutmelding “ERR”. (Zie “Responscodeformaat”.) U kunt een willekeurige numerieke waarde invullen voor “x” in de tabel.

Parameter (4 posities)

RetourcodeCommando

Commando (4 posities): Commando. De tekst bestaat uit vier tekens. Parameter (4 posities): Parameter 0 – 9, x, spatie, ?

0009

– 30

100

0055

Wanneer bij sommige commando’s “?” wordt ingevoerd, verschijnt de huidige ingestelde waarde.

????

Aanhangsel

Responscode-formaat

Normale respons

Probleem-respons (communicatiefout of verkeerd commando)

ERR

Commando’s

Retourcode (0DH)

GEKOZEN FUNCTIE COMMANDO PARAMETER INHOUD VAN DE GEKOZEN FUNCTIE

STROOM-INSTELLING

INGANGSKEUZE A

INGANGSKEUZE B

KEUZE VAN AV FUNCTIE

VOLUME

POSITIE

STROOM UIT (STANDBY)

INGANG OMSCHAKELEN (BEURTELINGS KIEZEN)

TV (VAST KANAAL)

TV (KANAALKEUZE) (1 – 99)

INGANG1 – 4 (1 – 4)

INGANG1 (FBAS)

INGANG1 (RGB)

INGANG2 (FBAS)

INGANG2 (Y/C)

INGANG3 (FBAS)

INGANG3 (Y/C)

INGANG3 (RGB)

INGANG3 (COMPONENT)

BEURTELINGS KIEZEN

STANDAARD

DYNAMISCH

FILM

SPEL

GEBRUIKER

VOLUME (0-60)

H-POSITIE (AV) (ⳮ10 – Ⳮ10)

H-POSITIE (PC) (ⳮ90 – Ⳮ90)

V-POSITIE (AV) (ⳮ30 – Ⳮ30)

V-POSITIE (PC) (ⳮ60 – Ⳮ60)

KLOK (ⳮ90 – Ⳮ90)

FASE (ⳮ20 – Ⳮ20)

GEKOZEN FUNCTIE COMMANDO PARAMETER INHOUD VAN DE GEKOZEN FUNCTIE

BREEDBEELDFUNCTIE

SRS

DUBBEL BEELD

KANAAL

TEKST

BEURTELINGS KIEZEN

NORMAAL

VOLLEDIG 14:9

ZOOM 14:9

PANORAMA

VOLLEDIG

BIOSCOOP 16:9

BIOSCOOP 14:9

NORMAAL

VOLLEDIG

DOT BY DOT

BIOSCOOP

BEURTELINGS KIEZEN

UIT

SRS

FOCUS

SRS Ⳮ FOCUS

DUBBEL BEELD UIT

DUBBEL BEELD AAN

RECHTSTREEKS KANAAL (1 – 99)

KANAAL OMHOOG

KANAAL OMLAAG

TEKST UIT

TEKST AAN (BEURTELINGS KIEZEN)

RECHTSTREEKS NAAR PAGINA (100 – 899)

OPMERKING

• Als er in de parameterkolom een onderstrepingsteken (_) staat, moet u een spatie invoeren.

• Als er een asterisk (*) staat, vult u een waarde in binnen het bereik dat tussen haakjes staat aangegeven onder INHOUD

VAN DE GEKOZEN FUNCTIE.

Aanhangsel

Toekenning van de SCART aansluitpinnen

Op de SCART aansluitingen kunnen diverse video- en audioapparaten worden aangesloten.

13579111315171921

2468101214161820

SCART (INPUT 1)

1. Audio-uitgang, rechts

(TV-monitor uit)

2. Audio-ingang, rechts

3. Audio-uitgang, links

(TV-monitor uit)

4. Gemeenschappelijke aarde voor audio

5. Aarde voor blauw

6. Audio-ingang, links

7. Blauw-ingang

8. Audio-video regeling

9. Aarde voor groen

10. Niet in gebruik

11. Groen-ingang

12. Niet in gebruik

13. Aarde voor rood

14. Niet in gebruik

15. Rood-ingang

16. Rood/groen/blauw regeling

17. Aarde voor video

18. Aarde voor rood/groen/blauw regeling

19. Video-uitgang (TV-monitor uit)

20. Video-ingang

21. Stekker-afscherming

SCART (INPUT 2)

1. Audio-uitgang, rechts

2. Audio-ingang, rechts

3. Audio-uitgang, links

4. Gemeenschappelijke aarde voor audio

5. Aarde

6. Audio-ingang, links

7. Niet in gebruik

SCART (INPUT 3)

1. Audio-uitgang, rechts

2. Audio-ingang, rechts

3. Audio-uitgang, links

4. Gemeenschappelijke aarde voor audio

5. Aarde

6. Audio-ingang, links

7. Blauw-ingang

8. Audio-video regeling

9. Aarde

10. AV LINK regeling

11. Niet in gebruik

12. Niet in gebruik

13. Aarde

14. Niet in gebruik

8. Audio-video regeling

9. Aarde

10. Niet in gebruik

11. Groen-ingang

12. Niet in gebruik

13. Aarde

14. Niet in gebruik

15. Chroma S-video-ingang

16. Niet in gebruik

17. Aarde voor video

18. Aarde

19. TV-monitor uitgang

20. Video-ingang/S-video-ingang

21. Stekker-afscherming

15. Rood-ingang/Chroma Svideo-ingang

16. Rood/groen/blauw regeling

17. Aarde voor video

18. Aarde

19. TV-monitor uitgang

20. Video-ingang/S-video-ingang

21. Stekker-afscherming

Aanhangsel

Technische gegevens

Onderwerp 37-inch LCD-kleurentelevisie, model: LC-37HV4E

LCD paneel 37-inch Advanced Super View (Geavanceerd Super Beeld) & ZWARTE TFT LCD

Aantal beeldpunten 3.147.264 punten (1366 g 768 g 3 punten)

Videokleursysteem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60

TVfunctie

TV-norm (CCIR)

Ontvangbare kanalen

VHF/UHF

CATV

B/G, D/K, I, L/L’

Kanalen E2–E69, kanalen F2–F10, kanalen I21–I69, kanalen IR A–IR J

Hyperband, kanalen S1–S41

TV-afstemsysteem

STEREO/TWEETALIG NICAM/IGR

Helderheid 430 cd/m

Achtergrondverlichting 60.000 uur (in de Handmatig 0 stand)

Kijkhoek H: 170°, V: 170°

Audioversterker 10W g 2

Luidsprekers 8 cm Ø, 2 stuks

Aansluitingen

Taal voor beeldschermaanduidingen

AVCsysteem

Achterkant

Voorkant

INPUT 1

INPUT 2

INPUT 3

ANTENNA 75 q DIN-type

AV OUTPUT

DC OUTPUT

INPUT 4 S-VIDEO, AV ingang

Hoofdtelefoon

99 kanalen, automatische voorinstelling, automatische naamgeving, automatisch sorteren

SCART (AV ingang, RGB ingang, TV uitgang)

SCART (AV ingang/uitgang, S-VIDEO ingang, AV Link)

SCART (AV ingang/uitgang, S-VIDEO ingang, RGB ingang), component

Audio (variabel, vast), S-VIDEO uitgang, AV uitgang

6,5 V gelijkstroom, max. 7 W

15-pins mini D-Sub, audio-ingang (3,5 mm Ø aansluiting)

3,5 mm Ø aansluiting

Engels/Duits/Frans/Italiaans/Spaans/Nederlands/Zweeds/Portugees/Grieks/ Fins/Russisch/Turks

Stroomvoorziening

Stroomverbruik

Gewicht

Bijgeleverde accessoires Gebruiksaanwijzing, Afstandsbediening (g1), Systeemkabel (g1), Netsnoer

• SHARP behoudt het recht wijzigingen aan te brengen in het ontwerp en de technische gegevens, zonder voorafgaande kennisgeving, op basis van doorgevoerde verbeteringen in het product. De vermelde prestatiegegevens zijn nominale waarden van de in serie vervaardigde apparaten. Er kunnen kleine afwijkingen in deze waarden zijn bij de afzonderlijke apparaten.

AVC Systeem

Beeldscherm

AVC Systeem

Beeldscherm

Los verkrijgbare accessoires

De vermelde los verkrijgbare accessoires zijn bedoeld voor LCD-kleurentelevisies. U kunt deze accessoires bij uw dichtstbijzijnde vakhandelaar kopen.

• In de toekomst zullen mogelijk nieuwe extra accessoires verkrijgbaar zijn. Raadpleeg de meest recente catalogus voor de compatibiliteit en de beschikbaarheid.

220–240 V wisselstroom, 50/60 Hz

32 W (0,7 W standby)

138 W (0,9 W standby) (Methode IEC60107)

5,4 kg (zonder standaard), 5,5 kg (met standaard)

16,5 kg (alleen beeldscherm), 19,9 kg (beeldscherm en luidsprekers), 24,0 kg (beeldscherm, luidsprekers en standaard)

(g2), LR6 (“AA”-formaat) alkalibatterij (g2), Standaard (g1), Luidspreker (Lg1, Rg1), Luidsprekerschroef (g4), Kabelklemmen (groot g 1, klein g 2)

Nr.

1 AN-37AG1

2 AN-07SC1

Onderdeelnaam Onderdeelnummer

Muurbevestigingsbeugel

Systeemkabel (7 meter)

Maattekeningen

Beeldscherm

117,5

819,6

545

948

460,8

117,5

Eenheid: mm

305

87,5

587

697

1184

200

408,5

110200183,5

305545

Maattekeningen

AVC-systeem

183

365

430

Eenheid: mm

250

180

TERUGZETTEN OP DE FABRIEKSINSTELLINGEN

Druk op CLEAR van het AVC-systeem terwijl deze in de ruststand (standby) staat en houd de toets ingedrukt. Druk vervolgens op de spanningstoets van het beeldscherm of op B van de afstandsbediening om het systeem in te schakelen. Alle instellingen (met uitzondering van de TV-kanalen) worden teruggezet op de fabrieksinstellingen.

OPMERKING

• Bij het terugzetten op de fabrieksinstellingen wordt het wachtwoord gewist.

Volg de onderstaande aanwijzingen om de automatische installatie opnieuw uit te voeren.

1 Schakel het beeldscherm en het AVC-systeem in. 2 Druk op MENU. (Zorg dat het menuscherm verschijnt.) 3 Druk op b en selecteer “Instellingen”. 4 Druk op ENTER.

OPMERKING

• Wanneer het wachtwoord-instelscherm verschijnt, moet u uw wachtwoord invoeren.

• Als u uw wachtwoord bent vergeten, volg dan de aanwijzingen in TERUGZETTEN OP DE FABRIEKSINSTELLINGEN

hierboven.

5 Druk op a/b en selecteer “Automatische Installatie”. 6 Druk op ENTER.

“Automatische installatie is afgesloten. ” verschijnt op het scherm. Daarna komt het scherm in de TV stand te staan.

Het wachtwoord is .

OPMERKING

• Wij raden u aan uw wachtwoord hierboven in te vullen en het dan uit te knippen en op een veilige plaats te bewaren.

Sharp LC-37HV4E User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
