LC-32GA3E

∆∏§∂√ƒ∞™∏ ª∂ ∂°Ãƒøª∏ √£√¡∏ LCD (À°ƒø¡ ∫ƒÀ™∆∞§§ø¡)

TELEVISOR DE CRISTAL LÍQUIDO LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN

∂§§∏¡π∫∞

PORTUGUÊS

SVENSKA

LCD FARGEFJERNSYN

∂°Ã∂πƒπ¢π√ §∂π∆√Àƒ°π∞™

MANUAL DE OPERAÇÃO BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK

SUOMI

DANSK

NORSK

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or

ASA

and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral Brown: Live

As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

Sisältö

LC-32GA3E

NESTEKIDENÄYTTÖINEN VÄRITELEVISIO

SUOMI

KÄYTTÖOHJE

Sisältö ……………………………………………………… 1 Hyvä SHARP-asiakas …………………………………… 3 Tärkeitä turvallisuutta koskevia huomautuksia …… 3 Vakiovarusteet …………………………………………… 5 Valmistelutoimet ………………………………………… 6

TV-vastaanottimen säätö ……………………………… 6 Jalustan ja kaiuttimen irrottaminen …………………… 7 TV-vastaanottimen asennus seinälle ………………… 7 Paristojen asettaminen ………………………………… 8 Kauko-ohjauslaitteen käyttö …………………………… 8

Huomautuksia kauko-ohjauslaitteen käytöstä … 8

Perusliitännät …………………………………………… 9

Liittäminen antenniin ……………………………… 9

Alustava automaattiasennus ………………………… 10

Osien nimet ………………………………………………… 11

TV ……………………………………………………… 11 Kauko-ohjauslaite ……………………………………… 13

TV:n katsominen ………………………………………… 14

Virran kytkeminen ……………………………………… 14 Virran katkaiseminen …………………………………… 14 Kanavan vaihtaminen helpoilla näppäintoiminnoilla … 15 Kauko-ohjauslaitteen palautustoiminnon (A) käyttö … 15 Äänenvoimakkuuden/äänen muuttaminen helpoilla

näppäintoiminnoilla ……………………………… 16

Perussäätöjen asetukset ………………………………… 18

Valikkotoimintojen painikkeet ………………………… 18 Ruutunäyttö …………………………………………… 18 TV/AV-tulomuotovalikon kohdat ……………………… 19 PC-tulomuotovalikon kohdat ………………………… 19 Automaattinen asennus ……………………………… 20 Kanavan säätö ………………………………………… 20

Automaattinen etsintä …………………………… 20 Kunkin kanavan manuaalinen säätö …………… 21

Hienoviritys ………………………………… 21 Värijärjestelmä ………………………………22 Äänijärjestelmä (Lähetysjärjestelmä) ……… 22 Kanavien nimeäminen …………………… 22 Kanavien ohittaminen ……………………… 23 Dekooderin säätö ………………………… 23 Lapsilukon säätö…………………………… 23

Korostimen säätö …………………………23 Lajittelu …………………………………………… 24 Kanavan poisto …………………………………… 24

Ruutunäytön kielisäätö ………………………………… 25 OPC-säätö ……………………………………………… 25 Kuvan säädöt …………………………………………… 26

C.M.S. (Värin hallintajärjestelmä) ………………… 27 Värilämpötila ……………………………………… 27 Musta ……………………………………………… 27 3D-Y/C …………………………………………… 28 Mustavalkoinen …………………………………… 28 Filmimuoto ………………………………………… 28

I/P-säätö …………………………………………… 28 Äänen säätö …………………………………………… 29 Dolby Virtual …………………………………………… 29 Virransäätö ……………………………………………… 30

AV-lähteen virtasäätö ……………………………… 30

PC-lähteen virtasäätö …………………………… 30

Ulkoisen laitteen käyttö …………………………………31

Ulkoisen laitteen kuvan näyttö ………………………… 31 DVD-kuvan näyttö (Esimerkki) ………………………… 31 Dekooderin liittäminen ………………………………… 32 Videonauhurin liittäminen ……………………………… 32 AV-linkkitoiminnon käyttö ……………………………… 33 DVD-soittimen liittäminen ……………………………… 34 Pelikonsolin tai kameranauhurin liittäminen ………… 34 PC:n liittäminen ………………………………………… 35 Ulkoisten kaiuttimien liittäminen ……………………… 36 Ulkoisen äänen ohitus ………………………………… 36

SUOMI

Sisältö

Hyödyllisiä säätöasetuksia ……………………………… 37

Kuvan asento (TV/AV-tulomuodolle) ………………… 37 Vain Ääni………………………………………………… 37 Automaattinen tahdistussäätö

(vain PC-tulomuodolle ) …………………………… 37 Hieno tahdistussäätö (vain PC-tulomuodolle ) ……… 38 Tulon valinta …………………………………………… 38 Tulotarra ………………………………………………… 39 Värijärjestelmän säätö (TV/AV-tulomuodolle) ………… 39 AV-muodon valinta …………………………………… 40 Laajakuvan signaali (WSS) (TV/AV-tulomuodolle) …… 40 Kuvasuhde (TV/AV-tulomuodolle) …………………… 40 Laajakuvamuoto (WIDE) (TV/AV-tulomuodolle) ……… 41 Laajakuvamuoto (WIDE) (PC-tulomuodolle) ………… 42 Tulosignaali (vain PC-tulomuodolle) …………………… 43 DNR (Digitaalinen kohinanvaimennus)………………… 43 Pikakuvaus ……………………………………………… 43 Käännös ………………………………………………… 44 Tulo 4 …………………………………………………… 45 Uniajastin ……………………………………………… 45 Lapsilukon PIN-säätö (TV/AV-tulomuodolle) ………… 46 Keskikanavan tulo ……………………………………… 47

Hyödyllisiä toimintoja …………………………………… 48

Kaksoisruututoiminnot ………………………………… 48 Teksti-TV -toiminto …………………………………… 49

Liite ………………………………………………………… 51

Vianmääritys …………………………………………… 51 Taulukko PC-yhteensopivuudesta …………………… 52 RS-232C-portin tekniset tiedot ……………………… 53 SCART-liitäntäpistokkeiden säädöt …………………… 55 Tekniset tiedot ………………………………………… 56 Lisävarusteet …………………………………………… 56

Mittakaaviot …………………………………………………57

Valmistettu Dolby Laboratories’n lisenssillä ”Dolby”, ”Pro Logic” ja kaksois-D-tunnus ovat Dolby Laboratories’n tavaramerkkejä.

Valmistettu BB Sound, Inc:n lisenssillä BBE Sound, Inc.-lisenssi, määräykset USP4638258, 5510752 ja 5736897. BBE ja BBE-tunnus ovat BBE Sound, Inc:n rekisteröityjä tavaramerkkejä.

Hyvä SHARP-asiakas

Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun ”Tärkeitä turvallisuutta koskevia huomautuksia” ennen laitteen käytön aloittamista.

Tärkeitä turvallisuutta koskevia huomautuksia

Sähköä käytetään monien hyödyllisten toimintojen suorittamiseen, mutta väärin käytettynä se saattaa aiheuttaa myös henkilö- ja omaisuusvahinkoja. Tämä laite on suunniteltu ja valmistettu ottamalla ennen kaikkea huomioon turvallisuus. Virheellinen käyttö saattaa kuitenkin aiheuttaa sähköiskun ja/tai tulipalon syttymisen. Mahdollisen vaaratilanteen estämiseksi seuraavia ohjeita on ehdottomasti noudatettava asennettaessa, käytettäessä ja puhdistettaessa laitetta. Oman turvallisuutesi varmistamiseksi ja nestekidenäyttöisen TV-vastaanottimen käyttöiän pidentämiseksi pyydämme lukemaan seuraavat huomautukset huolellisesti ennen laitteen käyttämistä.

1. Lue kaikki ohjeet—Kaikki käyttöohjeet on luettava ja ymmärrettävä ennen kuin laitteen käyttö aloitetaan.

2. Säilytä tämä käyttöohje tallessa—Nämä turva- ja käyttöohjeet on säilytettävä mahdollista tulevaa tarvetta varten.

3. Noudata varoituksia—Kaikkia laitteessa ja ohjeissa olevia varoituksia on noudatettava huolellisesti.

4. Noudata ohjeita—Kaikkia käyttöohjeita on noudatettava huolellisesti.

5. Varusteet—Älä käytä sellaisia varusteita, joita valmistaja ei ole suositellut. Sopimattomien varusteiden käyttö saattaa aiheuttaa onnettomuuden.

6. Virtalähde—Tätä laitetta on käytettävä tekniset tiedot ilmoittavassa kyltissä mainitulla virtalähteellä. Jos et ole varma siitä minkätyyppinen virtalähde kodissasi on, ota yhteys jälleenmyyjään tai paikalliseen sähkölaitokseen.

7. Verkkojohdon suojaaminen—Verkkojohdot on asetettava niin, ettei niiden päälle voi astua vahingossa eikä asettaa tavaroita. Katso, että johto on liitetty hyvin pistokkeeseen ja laitteeseen.

8. Ylikuormitus—Älä ylikuormita verkkoulosottoja tai jatkojohtoja. Ylikuormitus saattaa aiheuttaa tulipalon syttymisen tai sähköiskun.

9. Esineiden ja nesteiden pääsy laitteeseen—Älä koskaan pane mitään esineitä laitteen sisään tuuletus- tai muista aukoista. Laitteessa virtaa korkea jännite ja esineiden pääsy laitteeseen saattaa aiheuttaa sähköiskun ja/tai sisäisten osien oikosulun. Samasta syystä vettä tai muita nesteitä ei saa päästää laitteeseen.

10. Huolto—Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattitaitoisen huoltohenkilökunnan tehtäväksi.

11. Korjaus—Jos jotakin seuraavaa ilmenee, irrota verkkojohto pistorasiasta ja pyydä ammattitaitoista huoltohenkilökuntaa suorittamaan tarpeelliset korjaustyöt.

a. Kun verkkojohto tai pistoke on vahingoittunut. b. Kun laitteelle on roiskunut jotakin nestettä tai kun laitteeseen on päässyt jokin vieras esine. c. Kun laite on ollut sateessa tai muulla tavalla kastunut. d. Kun laite ei toimi oikein käyttöohjeissa kuvatulla tavalla.

Älä kosketa muita kuin käyttöohjeissa kuvattuja säätimiä. Sellaisten säätimien, joita ei ole kuvattu ohjeissa, virheellinen säätäminen saattaa aiheuttaa vahinkoja, joiden korjaamiseksi tarvitaan usein ammattiteknikon

suorittama ja paljon työtä vaativa säätäminen. e. Kun laite on pudonnut tai vahingoittunut. f. Kun laitteessa on ilmoitus epätavallisesta toimintatilasta. Mikä tahansa näkyvissä oleva epätavallinen tila

tarkoittaa, että laite vaatii huoltoa.

12. Vaihto-osat—Jos laitteeseen tarvitaan vaihto-osia, varmista, että huollon suorittava teknikko käyttää valmistajan ilmoittamia osia tai sellaisia osia, joilla on samat ominaisuudet ja suorituskyky kuin alkuperäisillä osilla. Muiden kuin valtuutettujen osien käyttö saattaa aiheuttaa tulipalon syttymisen, sähköiskun ja/tai muun vaaratilanteen.

13. Turvatarkastukset—Kun huolto- tai korjaustoimet on suoritettu, pyydä huollon suorittanutta teknikkoa suorittamaan turvatarkastukset, jotta saadaan varmistettua laitteen oikea toiminta.

14. Asennus seinälle tai kattoon—Kun laite asennetaan seinälle tai kattoon, se on asennettava valmistajan antamia ohjeita tarkasti noudattamalla.

Tärkeitä turvallisuutta koskevia huomautuksia

• Puhdistaminen—Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja.

• Vesi ja kosteus—Älä käytä laitetta veden lähellä sellaisissa paikoissa kuten kylpyammeen, pesualtaan, kettiön tiskipöydän, pyykinpesupaikan, uima-altaan läheisyydessä tai märässä kellarissa.

• Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun.

• Jalusta—Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa, pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita.

• Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä.

• Ilmanvaihto—Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan kuten kirjahyllyyn tai telineeseen ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita.

• Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos nestekidenäyttö menee rikki, varo ettet loukkaa itseäsi lasinsirpaleissa.

• Lämmönlähteet—Pidä laite poissa

lämmönlähteistä kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien).

• Tulipalon estämiseksi älä koskaan

aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen.

• Tulipalo- tai sähköiskuvaaran

estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien esineiden alle.

Nestekidenäyttö on tarkkatyönä valmistettu tekninen laite, jossa on 3.147.264 ohutta filmitransistoria, jotka antavat hyvän ja tarkan kuvan. Suuren pikselilukumärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisen, vihreän tai punaisen pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta.

Varotoimia TVvastaanotinta kuljetettaessa

Kun TV-vastaanotinta kuljetetaan, älä kanna sitä koskaan pitämällä kiinni kaiuttimista. TVvastaanottimen kantamiseen tarvitaan kaksi ihmistä, jotka pitävät kiinni kahdesta kahvasta yksi kummallakin puolella näyttöä.

Vakiovarusteet

Varmista, että seuraavat varusteet on toimitettu laitteen mukana.

Kauko-ohjauslaite (g1) ”AAA”-kokoinen paristo (g2)

Sivu 13 Sivu 8

Käyttöohje

LC-32GA3E

Johdon kiinnike (g1)

Verkkojohto (g1)

Muoto on erilainen eri maissa.

Sivu 6

Valmistelutoimet

TV-vastaanottimen säätö

Kun TV-vastaanotin on asetettu paikalleen, liitä verkkojohto.

Liitinkannen poistaminen

TV (takaa katsottuna)

Paina koukut alas ja poista kansi vetämällä sitä itseesi päin.

Verkkojohdon liittäminen TV-vastaanottimeen

Verkkojohto

Muoto on erilainen eri maissa.

• SÄHKÖISKUN ESTÄMISEKSI ÄLÄ KOSKETA JOHTOJEN MAADOITTAMATTOMIA OSIA LIITETYLLÄ VERKKOJOHDOLLA.

Johtojen sitominen

HUOMAUTUS

Säädä ruutu ottamalla siitä kiinni molemmin käsin. Ota toisella kädelläsi kiinni näytöstä ja kallista ruutua pitämällä toisella kädelläsi kiinni jalustasta.

Ruutua voidaan kallistaa pystysuorassa jopa 2 astetta eteenpäin tai 6 astetta taaksepäin tai sitä voidaan kääntää 20 astetta vaakasuorassa.

Valmistelutoimet

Jalustan ja kaiuttimen irrottaminen

Tässä laitteessa on irrotettava kaiutin.

Kaiutin voidaan irrottaa käytettäessä ulkoista kaiutinta. Ennen kuin irrotat (tai kiinnität) kaiuttimen, irrota verkkojohto pistorasiasta.

HUOMAUTUS

• Älä irrota jalustaa ja kaiutinta TV-vastaanottimesta ellei sen asennukseen käytetä valinnaisvarusteena saatavaa kiinnitintä.

• Kun TV-vastaanotinta käytetään vakiovarusteisiin kuuluva jalusta kiinnitettynä, älä irrota kaiutinta. Laite saattaa joutua epätasapainoon, mistä saattaa olla seurauksena laite- tai henkilövahinkoja.

Ennen kaiuttimen kiinnittämistä/irrottamista

• Ennen kuin aloitat työn, muista katkaista TV-vastaanottimesta virta.

• Ennen työn aloittamista pane jokin liina pinnalle, jolle TV asetetaan. Näin saadaan estettyä sen vahingoittuminen.

Avaa jalustaa kiinnittävät ruuvit ja irrota sitten jalusta TVvastaanottimesta.

1 Avaa kaiuttimen pitimien kannet

kiinnittävät ruuvit ja irrota ne.

2 Ota kaiuttimen liitinkansi pois.

Irrota johto kaiuttimesta.

Avaa kaiuttimen kiinnikettä kiinnittävät ruuvit.

HUOMAUTUS

• TV-vastaanottimessa olevat kaiutinliittimet ovat ainoastaan varusteisiin kuuluvaa kiinnitettyä kaiutinta varten. Tähän liittimeen ei saa liittää muiden laitteiden tai kaiuttimien pistokkeita.

• Työnnä kaiutinpistoke mahdollisimman syvälle liittimeen.

HUOM!

• Kiinnitä kaiutin ja jalusta suorittamalla yllä olevat vaiheet päinvastaisessa järjestyksessä.

Kaiutin voidaan nyt irrottaa TVvastaanottimesta.

• Irrota se suorittamalla vaiheet 2-4 kaiuttimen kummallakin puolella.

TV-vastaanottimen asennus seinälle

HUOMAUTUS

• TV-vastaanottimen asentaminen vaatii erityistaitoja ja se on jätettävä ammattitaitoisen huoltohenkilökunnan tehtäväksi. Asiakkaiden ei tule yrittää tehdä asennusta itse. SHARP ei ota vastuuta virheellisestä asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman.

• Voit kysyä ammattitaitoiselta huoltohenkilökunnalta erillisen kiinnikkeen käytöstä TV-vastaanottimen seinälle tapahtuvassa asennuksessa.

Valmistelutoimet

Paristojen asettaminen

Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi ”AAA”-kokoista paristoa (kuuluvat varusteisiin). Kun paristot kuluvat tyhjiin eikä kauko-ohjain enää toimi, vaihda paristot uusiin ”AAA”-kokoisiin paristoihin.

1 Avaa paristokotelon kansi painamalla ja liu’uttamalla

sitä.

2 Aseta paikalleen kaksi ”AAA”-kokoista paristoa.

• Aseta paristot niin, että niiden liittimet vastaavat

paristokotelon merkintöjä (e) ja (f).

3 Sulje paristokotelon kansi.

HUOMAUTUS

Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava.

• Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet.

• Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta.

• Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla.

• Säilytysolosuhteista johtuen tässä laitteessa olevilla paristoilla saattaa olla tavallista lyhyempi käyttöikä.

• Jos kauko-ohjainta ei aiota käyttää pitkähköön aikaan, ota paristot pois.

Kauko-ohjauslaitteen käyttö

Käytä kauko-ohjauslaitetta suuntaamalla se kauko-ohjaimen tunnistimeen. Kaukoohjauslaitteen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan.

Huomautuksia kauko-ohjauslaitteen käytöstä

• Älä kolhi kauko-ohjauslaitetta. Älä myöskään anna kauko-ohjauslaitteen kastua äläkä pidä sitä kosteissa tiloissa.

• Älä pidä kauko-ohjauslaitetta suorassa auringonpaisteessa. Kuumuus saattaa vääristää sen pinnan.

• Kauko-ohjauslaite ei kenties toimi kunnolla, jos näytön kauko-ohjaimen tunnistinruutuun kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai näytön asentoa tai käytä kaukoohjainta lähempää kauko-ohjaimen tunnistinruudusta.

30°

7 m

23 jalkaa

30°

Kauko-ohjaimen

tunnistin

Valmistelutoimet

TV-ohjelman katselu helpoin toimenpitein

Perusliitännät

Liittäminen antenniin

Käytä ulkoantennia selkeän kuvan saamiseksi. Seuraavassa on lyhyt kuvaus liittämisestä antenniin koaksiaalikaapelilla.

Antennikaapelit – Alan liikkeistä saatavat

Jos ulkoantennissasi on 75 ohmin koaksiaalikaapeli, jossa on standardi DIN45325pistoke (IEC 169-2), kytke se TV-vastaanottimen takana olevaan liittimeen IN.

Valmistelutoimet

Alustava automaattiasennus

Kun TV-vastaanottimen virta kytkeytyy ensimmäistä kertaa ostamisen jälkeen (katso s. 14), alustava automaattiasennus käynnistyy. Voit säätää automaattisesti kielen, maan ja kanavat perätysten.

HUOM!

• Alustava automaattiasennus toimii vain kerran. Jos alustavaa automaattiasennusta ei suoriteta loppuun saakka, (esim. jos valikkoruutu on kadonnut, koska mitään toimenpidettä ei ole tehty muutamaan minuuttiin, jos virta on katkennut tms.), yritä suorittaa automaattiasennus säätövalikosta. (Katso s.

20.)

• Alustava automaattiasennus pysähtyy painamalla RETURN.

Ruutunäytön kielen säätö

1 Valitse haluttu ruudussa näkyvä kieli

painamalla a/b/c/d.

2 Aseta säätö voimaan painamalla OK .

Kielilista

Hollanti Englanti Suomi Ranska Saksa Italia Portugali

Espanja Ruotsi Turkki Kreikka Venäjä Puola

Tämän säädön jälkeen automaattietsintä alkaa seuraavassa järjestyksessä.

1Kanavien automaattietsintä 2Automaattinen nimeäminen 3Automaattinen lajittelu 4Esiviritysten lataus

Sinun ei tarvitse tehdä mitään tämän automaattietsinnän aikana.

HUOM!

• Tässä käyttöohjeessa olevat kuvat ja ruutunäytöt on tarkoitettu ainoastaan selitykseksi ja ne saattavat olla hieman erilaiset kuin oikeissa toimenpiteissä.

Automaattinen kanavien etsintä

Kanavien automaattietsintä hake kaikki asuinalueella näkyvät kanavat.

01 55.25 02 85.25 03 102.25

HUOM!

• Jos yhtään kanavaa ei löydy, ”Ohjelmaa ei löydy.” tulee näkyviin. Automaattinen asennus loppuu.

Automaattinen kanavien nimeäminen

Kun TV-kanavat on löydetty, järjestelmä aloittaa kunkin löydetyn TV-kanavan nimeämisen.

01 SAT.1 02 PR07 03 KABEL

Maan tai alueen säätö

1 Valitse ruudussa näkyvä maa tai alue

painamalla a/b/c/d.

2 Aseta säätö voimaan painamalla OK.

• Kanavien automaattietsintä käynnistyy samaan aikaan.

Maalista

Itävalta Belgia Tanska Suomi Ranska Saksa Kreikka Irlanti Italia Luxemburg Alankomaat Norja

Puola Portugali Venäjä Espanja Ruotsi Sveitsi Turkki Yhdistynyt Kuningaskunta Länsi-Eurooppa Itä-Eurooppa

HUOM!

• TV-vastaanotin voi nimetä vain sellaiset kanavat, joilla on kanavan nimitieto. Jos kanavan nimitietoa ei ole, TVvastaanotin näyttää ainoastaan kanavanumeron jättäen kanavan nimen tyhjäksi.

Automaattinen kanavien lajittelu

Kun kanavien automaattinen nimeäminen loppuu, TV alkaa lajitella nimettyjä kanavia.

01 SAT.1 02 PR07 03 KABEL

Esiviritysten lataus

Kun automaattinen lajittelu loppuu, TV lataa ja tallentaa automaattisesti kunkin lajitellun kanavan videonauhurista.

• Kun videonauhuri on liitetty INPUT 2 kautta, TV lähettää kaikki esivirityskanavatiedot videonauhuriin. (Katso s. 32.)

• ”Automaattinen asennus on suoritettu.” tulee näkyviin. Tämän jälkeen ruutuun tulee automaattinen asennusvalikko.

TV:n katsominen

Säätövalikko katoaa ja voit katsoa ohjelmaa kanavalta

Osien nimet

Äänenvoimakkuuspainikkeet

(il/k )

Kanavapainikkeet

(Ps/r)

Virtapainike (a)

Tulopainike (INPUT)

Kauko-ohjaimen tunnistin

OPC-tunnistin

Virran merkkivalo

Kauko-ohjaimen tunnistimen merkkivalo

OPC-merkkivalo

Uniajastimen merkkivalo (SLEEP)

Kuulokeliitin

*OPC: Optinen kuvan säätö

(Katso s. 25.)

Osien nimet

Tulon 2 liitin (INPUT 2)

INPUT 4/AUDIO OUTPUT–liittimet (kytkettävissä)

Keskikanavan tuloliitin (CENTRE CHANNEL INPUT)

Tulon 1 liitin (INPUT 1)

Palautus (RESET)*

Järjestelmän palautus** (SYSTEM RESET)

Tulon 3 liittimet (INPUT 3)

Kaiutinliittimet (SPEAKER)

Vaihtovirran tuloliitin (AC INPUT)

RS-232C liitin

Antennin tuloliitin

Tasavirran lähtöliitin (DC OUTPUT) (Lisätoimintojen liitin, jota tarvitaan lähitulevaisuudessa.)

Tulon 5 liitin (INPUT 5)

* Paina RESET, jos TV ei palaudu alkuperäiseen tilaan toimenpiteiden suorittamisen jälkeen.

• AV-MUOTO palautuu asetukselle Käyttäjä.

• Analoginen TV-kanava palautuu kanavalle 1.

• Kaksoiskuva palautuu normaaliksi.

• Äänisäätö palautuu alkusäädöille.

• Dolby Virtual palautuu katkaistuun asentoon.

• Kuvan asento palautuu alkusäädölle.

** Paina SYSTEM RESET, jos TV ei toimi käynnistymisen jälkeen.

HUOM!

• Painikkeen RESET painaminen ei toimi, jos TV on valmiustilassa (merkkivalo palaa punaisena).

• Painikkeen RESET painaminen ei poista kanavan esivirityksiä ja PIN-koodia. Katso sivulta 46 ohjeet PIN-koodin palauttamisesta,

kun tiedät PIN-koodin. Katso sivulta 58 ohjeet tehdassäätöjen palauttamisesta, jos olet unohtanut PIN-koodin.

Osien nimet

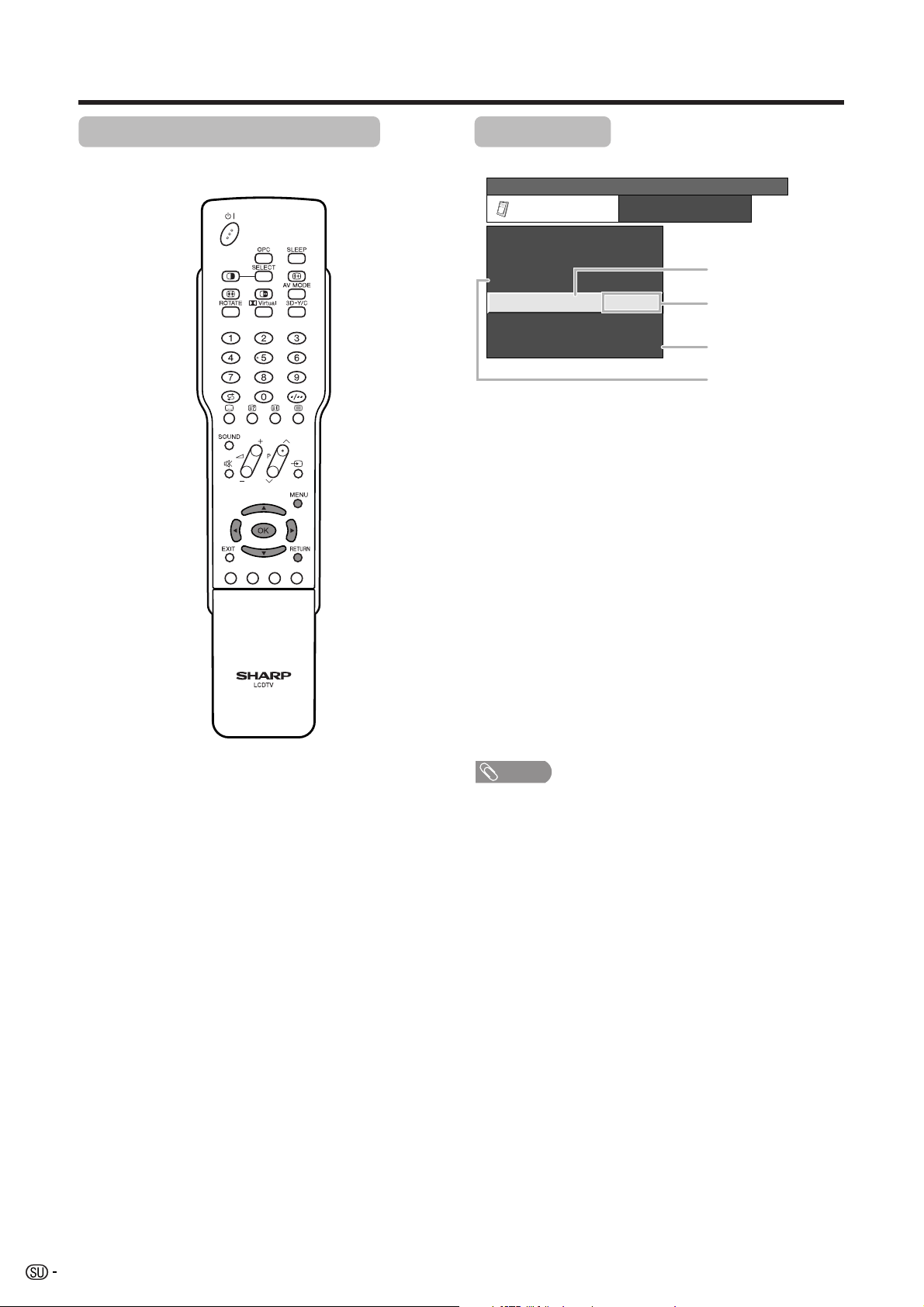

Kauko-ohjauslaite

3 4 5

6 7

10 11

12 13

HUOM!

• Kun käytät kauko-ohjainta, suuntaa se näyttöön.

17 18

21 22

1 B (Valmiustila/virta kytketty)

Tällä kytketään ja katkaistaan virta. (Katso s. 14.)

2 OPC

Tällä kytketään ja katkaistaan optinen kuvasäätö. (Katso s. 25.)

3 c (Kaksoisruutu)

Säädä kaksoiskuvamuoto. Palauta tavallinen näkymä painamalla uudelleen c. (Katso s. 48.)

SELECT (Valinta)

Jommankumman ruudun valinta käynnistymään kaksoisruutumuodolla.

4 d (Pysäytys/pito)

TV/ulkoinen tulomuoto: Muuta pysäytyskuvamuotoa. Teksti-TV-muoto: Pysäytä monikuvainen ruutu muiden sivujen automaattisesti päivittyessä. Palauta normaali kuva painamalla uudelleen d. (Katso s. 48 ja 49.)

5 f (Laajakuvamuoto)

TV/ulkoinen tulomuoto: Muuta laajakuvamuotoa. (Katso s. 41 ja

42.) Teksti-TV-muoto: Säädä suurennusalue. (täysi/yläpuoli/alapuoli)

(Katso s. 49.)

6 ROTATE (Käännös)

Kääntää näyttöä joka suuntaan. (Katso s. 44.)

8 0 – 9

9 A (Palautus takaisin)

10 [ (Teksi-TV:n tekstitys)

11 k (Näytä piilossa oleva osa teksti-TV-muodolla)

12 SOUND (Ääni)

13 il/ik (Äänenvoimakkuus)

14 e(Vaimennus)

15 EXIT (Lopetus)

16 SLEEP (Uniajastin)

17 p (Näytön tiedot)

18 AV MODE (Audio/videomuoto)

19 3D–Y/C

20 o(Numero kanavan valintaa varten)

21 m (Teksti-TV)

22 l (TOP-näkymä teksti-TV:lle)

23 Pr/Ps

24 b (Tulolähde)

25 MENU (Valikko)

26 a/b/c/d (Kohdistin)

Virtual (Virtuaalinen)

Valitse Virtual Dolby Surround -asetukset. (Katso s. 17.)

TV/ulkoinen tulomuoto: Säädä kanava. Teksti-TV-muoto: Säädä sivu.

Tätä painamalla voidaan palauttaa edelliselle kuvalle tavallisella katselumuodolla. (Katso s. 15.)

TV/ulkoinen tulomuoto: Tekstityksen kytkeminen ja katkaiseminen. (Katso s. 50.)

Teksti-TV-muoto: Näytä piilossa olevat merkit. (Katso s. 49.)

Valitse äänen multiplex-muoto. (Katso s. 16.)

Säädä äänenvoimakkuus. (Katso s. 16.)

Vaimenna ääni. (Katso s. 17.)

Katkaise ruutunäyttö pois päältä.

Säädä uniajastin. (Katso s. 45.)

Näytä kanavatiedot.

Valitse videosäätö: AV MUOTO (STANDARDI, ELOKUVA, PELI, KÄYTTÄJÄ, DYNAAMINEN), PC-MUOTO (STANDARDI, KÄYTTÄJÄ) (Katso s. 40.)

Tällä kytketään ja katkaistaan 3D–Y/C -toiminto. (Katso s. 28.)

Muuta valitun TV-kanavan numeroita. (Katso s. 15.)

Valitse teksti-TV -muoto. (koko TV-kuva, koko tekstikuva, TV/ tekstikuva) (Katso s.49 ja 50.)

Teksti-TV-muoto: Näytä CEEFAX/FLOF -tiedon indeksisivu. TOPnäkymä TOP-ohjelmalle. (Katso s. 50.)

TV/ulkoinen tulomuoto: Valitse kanava tai kytke jollekin TVtulomuodolle. Teksti-TV-muoto: Säädä sivu. (Katso s. 49.)

Valitse tulolähde. (TV, TULO 1, TULO 2, TULO 3, TULO 4, TULO

5) (Katso s. 31, 38, 39 ja 48.)

Näytä valikkoruutu.

Valitse haluttu kohta säätöruudusta.

Toteuta komento.

27 RETURN (Palauta)

Valikkomuoto: Palauta edelliseen valikkoruutuun.

28 Väri (PUNAINEN/VIHREÄ/KELTAINEN/SININEN)

Teksti-TV-muoto: Valitse sivu. (Katso s. 49.)

TV:n katsominen

POWER

Virran kytkeminen

Paina painiketta POWER TV-vastaanottimesta.

• Virran merkkivalo (Vihreä): Virta on kytketty TV-vastaanottimeen. (Muutaman sekunnin kuluttua ruutu tulee näkyviin ja ääni alkaa kuulua.)

Virran merkkivalo

HUOM!

• Alustava säätö käynnistyy, kun virta kytketään TV-vastaanottimeen ensimmäisen kerran. Jos TV-vastaanottimeen on kytketty virta kerran, alustava automaattiasennus ei käynnisty. Katso sivulta 20 ohjeet automaattiasennuksen käynnistämisestä säätövalikosta.

Virran katkaiseminen

Paina painiketta B kauko-ohjaimesta.

• TV kytkeytyy valmiustilaan ja kuva katoaa ruudusta.

• TV-vastaanottimen virran merkkivalo muuttuu vihreästä punaiseks.

Paina painiketta POWER TV-vastaanottimesta.

• TV-vastaanottimen virran merkkivalo sammuu vähitellen.

• Kun TV-vastaanottimen virta katkaistaan painikkeella POWER, sitä ei voi kytkeä painamalla painiketta B kauko-ohjaimesta.

HUOM!

• Jos tätä TV-vastaanotinta ei aiota käyttää pitkähköön aikaan, irrota verkkojohto pistorasiasta.

• Laite kuluttaa hieman virtaa vaikka virta on katkaistu painikkeella POWER.

Näyttötilan osoitin

Katkaistu Punainen Vihreä

Virta katkaistu TV-vastaanotin on valmiustilamuodolla. Virta on kytketty TV-vastaanottimeen.

TV:n katsominen

Kanavan vaihtaminen helpoilla näppäintoiminnoilla

Kanavaa voidaan vaihtaa monella eri tavalla.

Kauko-ohjauslaitteen painikkeen Pr/skäyttö

• Paina Pr kanavanumeron suurentamiseksi.

• Paina Ps

HUOM!

• Näytön Ps/r toimii samalla tavalla kuin kauko-ohjaimen Ps/r.

kanavanumeron pienentämiseksi.

Kanavanäyttö

Kanavanäyttö muuttuu noin 3 sekunnin kuluttua alla kuvatulla tavalla.

(Esimerkki)

SAT.1

PAL

B/G

MONO

Kauko-ohjauslaitteen palautustoiminnon (A) käyttö

Ps/r

Kauko-ohjauslaitteen painikkeiden 0 – 9 käyttö

Valitse kanava suoraan painamalla painikkeita 0 - 9.

Yksinumeroisen kanavan valinta (esim. kanava 2):

• Paina 2. Jos ”2” näkyy eikä kuva muutu, paina o kytkeäksesi yksinumeroisen valintamuodon ja paina uudelleen 2.

Kaksinumeroisen kanavan valinta (esim. kanava 12):

• Kytke kaksinumeroinen valintamuoto painamalla o . Paina 1 ja sitten 2.

HUOM!

• Suorita tämä toimenpide 3 sekunnin kuluessa, muuten valinta kaksinumeroisella kanavamuodolla ei toteudu.

Parhaillaan viritettynä olevalta kanavalta voidaan kytkeä aiemmin viritettynä olevalle kanavalle painamalla painiketta A. Parhaillaan viritettynä olevalle kanavalla palataan painamalla painiketta A uudelleen.

Vaihda parhaillaan ja aiemman valitun tulolähteen välillä painamalla painiketta A.

Painiketta A painamalla voidaan palauttaa edelliselle sivulle teksti-TV -muodolla.

Katsottaessa teksti-TV -tietoja

Katso kolminumeroista sivua 100-899 suoraan painamalla painikkeita 0 - 9.

TV:n katsominen

Kauko-ohjauslaitteen SOUND-painikkeen käyttö

NICAM TV -lähetyksillä

Vastaanotettaessa stereosignaali

Joka kerta, kun painetaan painiketta SOUND, muoto kytkeytyy välillä NICAM STEREO ja MONO.

Vastaanotettaessa kaksikielinen signaali

Joka kerta, kun painetaan painiketta SOUND, muoto kytkeytyy välillä NICAM CH A, NICAM CH B, NICAM CH AB ja MONO.

Vastaanotettaessa monofoninen signaali

Joka kerta, kun painetaan painiketta SOUND, muoto kytkeytyy välillä NICAM MONO ja MONO.

Äänenvoimakkuuden/äänen muuttaminen helpoilla näppäintoiminnoilla

Äänenvoimakkuuden muuttaminen

Äänenvoimakkuutta voidaan muuttaa näytöstä tai kaukoohjaimesta.

• Suurenna äänenvoimakkuutta painamalla i

• Pienennä äänenvoimakkuutta painamalla i

A2 TV -lähetysten TV-muodolla

Vastaanotettaessa stereosignaali

Joka kerta, kun painetaan painiketta SOUND, muoto kytkeytyy välillä STEREO ja MONO.

Vastaanotettaessa kaksikielinen signaali

Joka kerta, kun painetaan painiketta SOUND, muoto kytkeytyy välillä CH A, CH B ja CH AB.

Vastaanotettaessa monofoninen signaali

Kun painetaan painiketta SOUND, ”MONO” tulee näkyviin.

HUOM!

• Kun signaalituloa ei ole, äänimuoto näyttää ”MONO”.

HUOM!

• ”TV”, ”Tulo1”, ”Tulo2”, ”Tulo3”, ”Tulo4” ja ”Tulo5” muodot tallentavat kukin äänenvoimakkuussäädöt toisistaan riippumatta.

Kun”Tulo 4” säädetään asentoon ”Äänilähtö (säädettävä)”, ruudussa oleva merkkivalo muuttuu alla kuvatulla tavalla.

Äänitila

Lähtölaite

Kaiutin

Äänilähtö (AUDIO OUTPUT)

Säädettävä ääni

Vakio kuten

määritelty

Äänilähtö

SäädettäväKiinteä

Vaimennus

Säädettävä ääni

HUOM!

• Katso sivulta 45 tarkat tiedot äänilähtötoiminnosta.

TV:n katsominen

Kauko-ohjauslaitteen painikkeen e käyttö

e vaimentaa parhaillaan kuuluvan äänen.

Paina e.

•”e” on näkynyt ruudussa 30 minuutin ajan ja ääni on vaimennettu.

Vaimennus

Kauko-ohjauslaitteen Virtual-painikkeen käyttö

Virtual antaa Dolby Virtual -tehosteen kaiuttimista.

Joka kerta, kun painetaan painiketta Virtual, muoto kytkeytyy välillä Kytketty ja Katkaistu.

Dolby Virtual -äänen valinnat

• Kytketty: Voit nauttia luonnollisesta ja todentuntuisesta ympäristötilaäänestä.

• Katkaistu: Antaa normaalin äänen.

Dolby Virtual: Katkaistu

Dolby Virtual: Kytketty

HUOM!

• 30 minuutin kuluessa painikkeen e painamisesta vaimennus voidaan peruuttaa alla kuvatuilla tavoilla.

• Painikkeen i

vaimennuksen.

• Vaimennus peruuntuu 30 minuutin kuluttua. TV:stä ei

kuitenkaan kuulu kovaa ääntä yhtäkkiä, koska äänenvoimakkuustaso säätyy automaattisesti lukemalle 0.

30 minuutin sisällä vaimennus peruutetaan

f/i

e tai e painaminen peruuttaa myös

painamalla uudelleen painiketta e.

• Ennen kuin 30 minuuttia on kulunut, äänenvoimakkuus palautuu aiemmalle tasolle.

• Jos 30 minuuttia on kulunut, suurenna äänenvoimakkuutta painamalla painiketta ie.

HUOM!

• Samat säädöt saadaan valitsemalla ”Dolby Virtual” valikosta. (Katso s. 29.)

Perussäätöjen asetukset

Valikkotoimintojen painikkeet

Käytä valikkoa seuraavilla kauko-ohjaimen painikkeilla.

Ruutunäyttö

Esimerkki

[

VALIKKO

Vain Ääni

DNR

Tulo 4

Pikakuvaus

Värijärjestelmä#

Keskikanavan tulo

Vaihtoehdot

[Äänilähtö (kiinteä)]

1 Keltaisena näkyvä kohta

• Tämä näyttää parhaillaan valittuna olevan kohdan.

• Painamalla OK pääset tämän kohdan säätöruutuun.

2 Suluissa oleva kohta

• Tämä näyttää kohdan parhaillaan valittuna olevan säädön.

3 Valkoisena näkyvä kohta

• Tämä tarkoittaa, että kohta voidaan valita.

...

Pikakuvaus

[Katkaistu]

[Kytketty]

[Autom.]

[Kytketty]

]

MENU: Paina valikkoruudun avaamiseksi ja

sulkemiseksi.

a/b/c/d: Paina halutun ruudussa näkyvän kohdan

valintaa tai valitun kohdan säätämistä varten.

OK: Paina siirtääksesi seuraavaan vaiheeseen

tai lopettaaksesi säätämisen.

RETURN: Paina kun haluat palata edelliseen

vaiheeseen.

4 Harmaana näkyvä kohta

• Tämä tarkoittaa, että kohtaa ei voi valita. *On olemassa monia eri syitä siihen miksi kohtaa

ei voi valita, mutta pääsyyt ovat seuraavat:

1. Mitään ei ole liitetty valittuun tuloliittimeen.

2. Toiminto ei sovi parhaillaan valitulle tulosignaalille.

HUOM!

• Valikoiden valintakohdat ovat erilaiset eri tulomuodoilla, mutta käyttötoimet ovat samat.

• Käyttöohjeissa näkyvät ruudut ovat vain selitystä varten (jotkut ovat suurennettuja, toiset osittaisia) ja ne saattavat olla hieman erilaiset kuin oikeasti näkyvät ruudut.

Perussäätöjen asetukset

TV/AV-tulomuotovalikon kohdat

Luettelo AV/valikoiden kohdista avuksi toimenpiteiden suorittamiseen

Kuva

OPC ................................................. Sivu 25

Taustavalo ...................................... Sivu 26

Kontrasti ......................................... Sivu 26

Kirkas .............................................. Sivu 26

Väri .................................................. Sivu 26

Sävy ................................................. Sivu 26

Terävä ............................................. Sivu 26

Edistynyt

C.M.S. .................................... Sivu 27

Värilämpötila ........................ Sivu 27

Musta .................................... Sivu 27

3D-Y/C ................................... Sivu 28

Mustavalkoinen .................... Sivu 28

Filmimuoto ........................... Sivu 28

I/P-säätö ................................ Sivu 28

Ääni

*PC-tulomuotovalikon kohdat

Luettelo PC-valikoiden kohdista avuksi toimenpiteiden suorittamiseen

Kuva

OPC ................................................. Sivu 25

Taustavalo ...................................... Sivu 26

Kontrasti ......................................... Sivu 26

Kirkas .............................................. Sivu 26

Punainen ......................................... Sivu 26

Vihreä .............................................. Sivu 26

Sininen ............................................ Sivu 26

Edistynyt

C.M.S. .................................... Sivu 27

Ääni

Diskantti .......................................... Sivu 29

Basso .............................................. Sivu 29

Tasapaino ....................................... Sivu 29

Dolby Virtual ................................... Sivu 29

Virransäätö#

Ei sign. katk. ................................... Sivu 30

Ei toim. katk. ................................... Sivu 30

Säätö#

Automaattinen asennus ................ Sivu 20

Ohjelman säätö ....................... Sivut 20-24

Lapsilukko ...................................... Sivu 46

Tulotarra ......................................... Sivu 39

Kaiuttimen asennus ....................... Sivu 36

Asento ............................................. Sivu 37

WSS ................................................. Sivu 40

4:3 muoto ........................................ Sivu 40

Käännä ............................................ Sivu 44

Kieli ................................................. Sivu 25

Diskantti .......................................... Sivu 29

Basso .............................................. Sivu 29

Tasapaino ....................................... Sivu 29

Dolby Virtual ................................... Sivu 29

Virransäätö#

Virranhallinta ..................................Sivu 30

Säätö#

Kaiuttimen asennus ....................... Sivu 36

Tulosignaali ....................................Sivu 43

Automaattinen tahdistus............... Sivu 37

Hieno tahdistus .............................. Sivu 38

Tulotarra ......................................... Sivu 39

Käännä ............................................ Sivu 44

Kieli ................................................. Sivu 25

Vaihtoehdot

Vain Ääni......................................... Sivu 37

DNR ................................................. Sivu 43

Tulon valinta ................................... Sivu 38

Tulo 4 .............................................. Sivu 45

Pikakuvaus ..................................... Sivu 43

Värijärjestelmä ............................... Sivu 39

Keskikanavan tulo ......................... Sivu 47

Vaihtoehdot

Vain Ääni......................................... Sivu 37

Tulon valinta ................................... Sivu 38

Tulo 4 .............................................. Sivu 45

Pikakuvaus ..................................... Sivu 43

Keskikanavan tulo ......................... Sivu 47

*Kun Tulo5 on säädetty asentoon PC

Perussäätöjen asetukset

Automaattinen asennus

Automaattiasennus voidaan suorittaa uudelleen myös esiviritettyjen kanavien säädön jälkeen.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Automaattinen asennus” ja paina sitten OK.

...

[

Säätö

VALIKKO

Säätö# Vaihtoehdot

Automaattinen asennus

Ohjelman säätö#

Lapsilukko

Kaiuttimien asennus

Asento

WSS

4:3 muoto [Panorama]

Käännä#

Kieli

Automaattinen asennus

[Kytketty]

[Normaali]

[Suomi]

]

Jos PIN on jo säädetty, näppäile se tähän.

• Katso sivulta 46 tiedot PIN-koodin säätämisestä.

Kanavan säätö

On mahdollista suorittaa automaattiasennus uudelleen milloin tahansa säätövalikosta käsin ja sen jälkeen kanavien säätö. Kanavat voidaan virittää automaattisesti tai manuaalisesti.

Automaattinen etsintä

On mahdollista etsiä ja ladata TV-kanavat automaattisesti suorittamalla myös alla mainitut toimenpiteet. Tämä on sama toiminto kuin automaattisen asennuksen kanavien automaattinen etsintä ja esiviritysten lataus.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Ohjelman säätö” ja paina sitten OK. Jos PIN on jo säädetty, näppäile se tähän.

• Katso sivulta 46 tiedot PIN-koodin säätämisestä.

...

[

Säätö

VALIKKO

Säätö# Vaihtoehdot

Automaattinen asennus

Ohjelman säätö#

Lapsilukko

Kaiuttimien asennus

Asento

WSS

4:3 muoto [Panorama]

Käännä#

Kieli

Ohjelman säätö

[Kytketty]

[Normaali]

[Suomi]

]

––––

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

On mahdollista säätää kieli ja maa samalla tavalla kuin alustavassa automaattiasennuksessa. Suorita vaiheet 1 ja 2 sivulta 10. Tämän jälkeen automaattinen etsintä alkaa seuraavassa järjestyksessä.

1 Kanavien automaattinen etsintä 2 Automaattinen nimeäminen 3 Automaattinen lajittelu 4 Esiviritysten lataus

Sinun ei tarvitse tehdä mitään tämän automaattietsinnän aikana.

HUOM!

• Älä katkaise TV-vastaanottimen virtaa viestin ”Automaattinen asennus on suoritettu” näkyessä, sillä TV tallentaa löydettyjä tietoja tämän viestin näkyessä.

Paina a/b ja valitse ”Automaattinen etsintä” ja paina sitten OK.

• Katso sivulta 10 tarkemmat tiedot.

• Älä katkaise TV-vastaanottimen virtaa viestin ”Ohjelman säätö suoritettu” näkyessä, sillä TV tallentaa löydettyjä tietoja tämän viestin näkyessä.

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

• Automaattinen etsintä alkaa seuraavassa järjestyksessä.

1 Kanavien automaattinen etsintä 2 Automaattinen nimeäminen 3 Automaattinen lajittelu 4 Esiviritysten lataus

HUOM!

Perussäätöjen asetukset

VALIKKO

[

Säätö

...

Ohjelman säätö

]

Hieno

Värijärjestelmä#

Äänijärj.

Tarra

Ohita

Dekooderi

Lukko

[179.25]

[Autom.]

[B/G]

[Katkaistu]

[SAT.1]

[Katkaistu]

Korostin [Katkaistu]

179.25 MHz

Kunkin kanavan manuaalinen säätö

Joitakin kanavien kohtia voidaan säätää manuaalisesti. Ne ovat Hieno (TV-taajuus), värijärjestelmä, äänijärjestelmä, nimi (verkkonimi), ohitus, dekooderi, lukko (lapsilukko) ja korostin.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Ohjelman säätö” ja paina sitten OK. Jos PIN on jo säädetty, näppäile se tähän.

• Katso sivulta 46 tiedot PIN-koodin säätämisestä.

Paina a/b ja valitse ”Käsisäätö” ja paina sitten OK.

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

Kanavien säädön ”Käsisäätö” valikko

On mahdollista valita jokin seuraavista säädöistä.

1Hieno 2Värijärjestelmä (Katso s. 22.) 3Äänijärj. (Katso s. 22.) 4Tarra (Katso s. 22.) 5Ohita (Katso s. 23) 6Dekooderi (Katso s. 23.) 7Lukko (Katso s. 23.) 8Korostin (Katso s. 23.)

Hienoviritys

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Paina a/b ja valitse ”Hieno” ja paina sitten OK.

Säädä taajuus painamalla c/d ja paina sitten OK.

• Säädä katsomalla taustakuvaa.

01 SAT.1 02 PR07 03 KABEL

SEURAAVA

HUOM!

• Kun poistutaan ohjelman säädön valikosta ”Käsisäätö”, esiviritysten lataus käynnistyy automaattisesti, jos kyseisen valikon tietoja on muutettu.

• Edellä kuvatun asemesta voit yrittää näppäillä

suoraan kanavan taajuuslukeman painikkeella 0 – 9.

• 179,25 MHz: Paina 1 s 7 s 9 s 2 s 5.

• 49,25 MHz: Paina 4 s 9 s 2 s 5 s OK.

Perussäätöjen asetukset

Kunkin kanavan manuaalinen säätö (jatkuu)

Värijärjestelmä

Äänijärjestelmä (Lähetysjärjestelmä)

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Paina a/b ja valitse ”Värijärjestelmä” ja paina sitten OK.

• Vastaanotettavat värijärjestelmät on lueteltu. (Autom., PAL, SECAM, NTSC 4.43, PAL-60)

Valitse värijärjestelmä painamalla a/b ja paina sitten OK.

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Paina a/b ja valitse ”Äänijärj.” ja paina sitten OK.

• Vastaanotettavat äänijärjestelmät (lähetysjärjestelmät) on lueteltu. (B/G, D/K, I, L, L’)

Kanavien nimeäminen

Kun TV-kanava lähettää verkkonimensä, automaattiasennus tunnistaa tiedon ja nimeää kanavan. Kanavan nimi voidaan kuitenkin muuttaa.

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Paina a/b ja valitse ”Tarra” ja paina sitten OK.

• Kirjaimet ja numerot näkyvät luettelossa.

Nimivalikko

Hieno

Värijärjestelmä#

Äänijärj.

Tarra

Ohita

Dekooderi

Lukko

Korostin [Katkaistu]

Valitse painiketta a/b/c/d painamalla

[179.25]

[Autom.]

[B/G]

[SAT.1]

[Katkaistu]

– _

0123456789

TYHJENNÄ

TAKAISIN

LOPPU

kanavan uuden nimen kirjaimet ja paina sitten OK.

Toista tätä kunnes nimi on kirjoitettu.

• Nimessä voi olla 5 merkkiä tai vähemmän.

Valitse äänijärjestelmä painamalla a/b ja paina sitten OK.

Perussäätöjen asetukset

Kunkin kanavan manuaalinen säätö (jatkuu)

Kanavien ohittaminen

Kanavat, joilla ”Ohita” on säädetty asentoon ”Kytketty”, ohitetaan käytettäessä painiketta Pr/Ps vaikka ne valitaan katseltaessa kuvaa TV-vastaanottimesta.

Dekooderin säätö

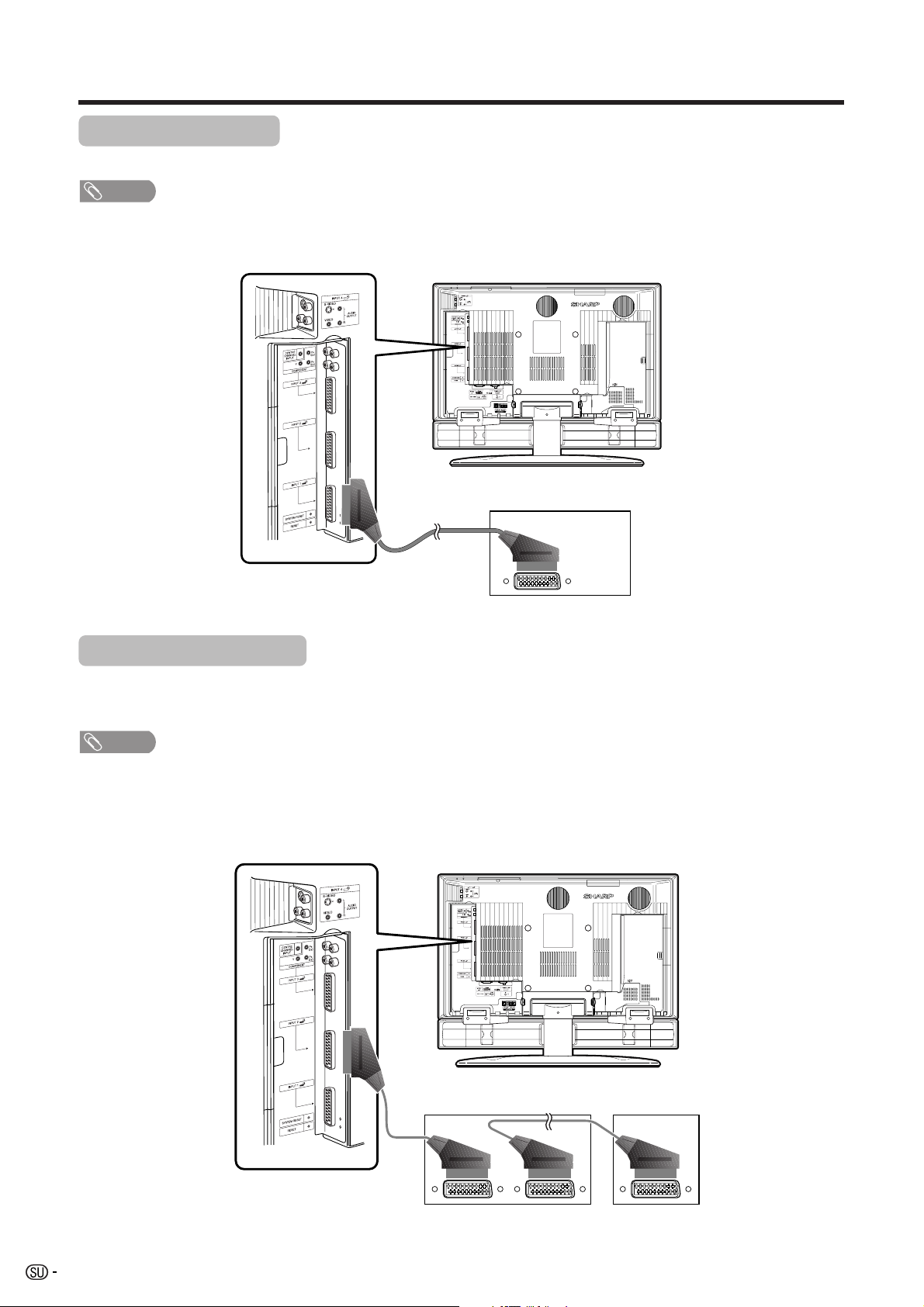

Kun dekooderi liitetään laitteeseen, on määritettävä liitintulo.

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Paina a/b ja valitse ”Ohita” ja paina sitten OK.

• Ohitusvalikko tulee näkyviin.

Paina a/b ja säädä ”Ohita” asentoon ”Kytketty” ja paina sitten OK.

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Lapsilukon säätö

Minkä tahansa kanavan katsominen voidaan estää.

• Katso sivulta 46 tiedot PIN-koodin säätämisestä.

• Kun jonkin kanavan ”Lukko” on säädetty asentoon ”Kytketty”, ”Lapsilukko on kytketty.” näkyy ja kyseisen kanavan kuva ei näy eikä ääni kuulu.

• Jos painiketta OK painetaan viestin ”Lapsilukko on kytketty.” näkyessä, PIN-näppäilyvalikko näkyy. Oikean PIN-koodin näppäily vapauttaa lapsilukon tilapäisesti siihen saakka, kun virta katkaistaan.

Korostimen säätö

Tämän toiminnon käyttäminen saattaa parantaa kuvan laatua alueilla, joilla signaalin voimakkuus on heikko.

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

• Valitun kanavan tiedot näkyvät.

Paina a/b ja valitse ”Lukko” ja paina sitten OK.

• Lapsilukkovalikko tulee näkyviin.

Paina a/b ja säädä ”Lukko” asentoon ”Kytketty” ja paina sitten OK.

HUOM!

• ”Katkaistu” on tehdassäätö.

• ”Tulo1” on suositettu asento.

Paina a/b ja valitse ”Dekooderi” ja paina sitten OK.

• Liitintulojen tiedot näkyvät. (Katkaistu, Tulo1, Tulo2, Tulo3)

Paina a/b ja säädä ”Dekooderi” asentoon ”Tulo1”, ”Tulo2” tai ”Tulo3” ja paina sitten OK.

HUOM!

• Jos signaalin voimakkuus on riittävän suuri valitulle kanavalle, teho on huomaamaton ja saattaa aiheuttaa epävakaisuutta. Valitse tällöin asetus ”Katkaistu”.

Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK.

Paina a/b ja valitse ”Korostin” ja paina sitten OK.

• Korostinvalikko tulee näkyviin.

Paina a/b ja säädä ”Korostin” asentoon ”Kytketty” ja paina sitten OK.

HUOM!

Perussäätöjen asetukset

Lajittelu

Kanavapaikat voidaan lajitella vapaasti.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Ohjelman säätö” ja paina sitten OK. Jos PIN on jo säädetty, näppäile se tähän.

• Katso sivulta 46 tiedot PIN-koodin säätämisestä.

Paina a/b ja valitse ”Lajittelu” ja paina sitten OK.

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

Valitse painiketta a/b/c/d painamalla siirrettävä kanava ja paina sitten OK.

Kanavan poisto

On mahdollista poistaa kanavia.

Toista vaiheet 1-3 kohdasta Lajittelu.

Paina a/b ja valitse ”Poista ohjelma” ja paina sitten OK.

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

Valitse painiketta a/b/c/d painamalla poistettava kanava ja paina sitten OK.

• Viestiruutu tulee näkyviin.

Paina c/d ja valitse ”kyllä” ja paina sitten OK valitun kanavan poistamiseksi. Kaikki sen jälkeen olevat kanavat siirtyvät ylöspäin.

Toista vaiheita 5 kunnes kaikki halutut kanavat on poistettu.

Siirrä kanava haluttuun paikkaan painamalla painiketta a/b/c/d ja paina sitten OK.

Toista vaiheita 6 ja 7 kunnes kaikki halutut kanavat on lajiteltu.

Lajitteluvalikot

01 SAT.1

0106SAT.1 KABEL

02 03 04 05

SEURAAVA

01 SAT.1 02 KABEL

01 SAT.1 KABEL02

SEURAAVA

01 KABEL

01 KABEL SAT.102

Kanavan poistovalikot

01 SAT.1

SAT.1

06 07 08 09 10

11 12 13 14 15

16 17 18 19 20

01 SAT.1 03 KABELPro702

06 07 08 09 10

11 12 13 14 15

16 17 18 19 20

01 SAT.1 02 KABEL

06 07 08 09 10

11 12 13 14 15

16 17 18 19 20

Pro702 KABEL03 04 05

SEURAAVA

02 Pro7

04 05

SEURAAVA

02 KABEL

03 04 05

SEURAAVA

Perussäätöjen asetukset

Ruutunäytön kielisäätö

Kieli voidaan säätää myös säätövalikosta. Valittavana on 13 kieltä.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Kieli” ja paina sitten OK.

Valitse haluttu ruudussa näkyvä kieli painamalla

a/b/c/d ja paina sitten OK.

Kielilista

Hollanti Englanti Suomi Ranska Saksa Italia Portugali

Espanja Ruotsi Turkki Kreikka Venäjä Puola

OPC-säätö

Säätää automaattisesti ruudun kirkkauden.

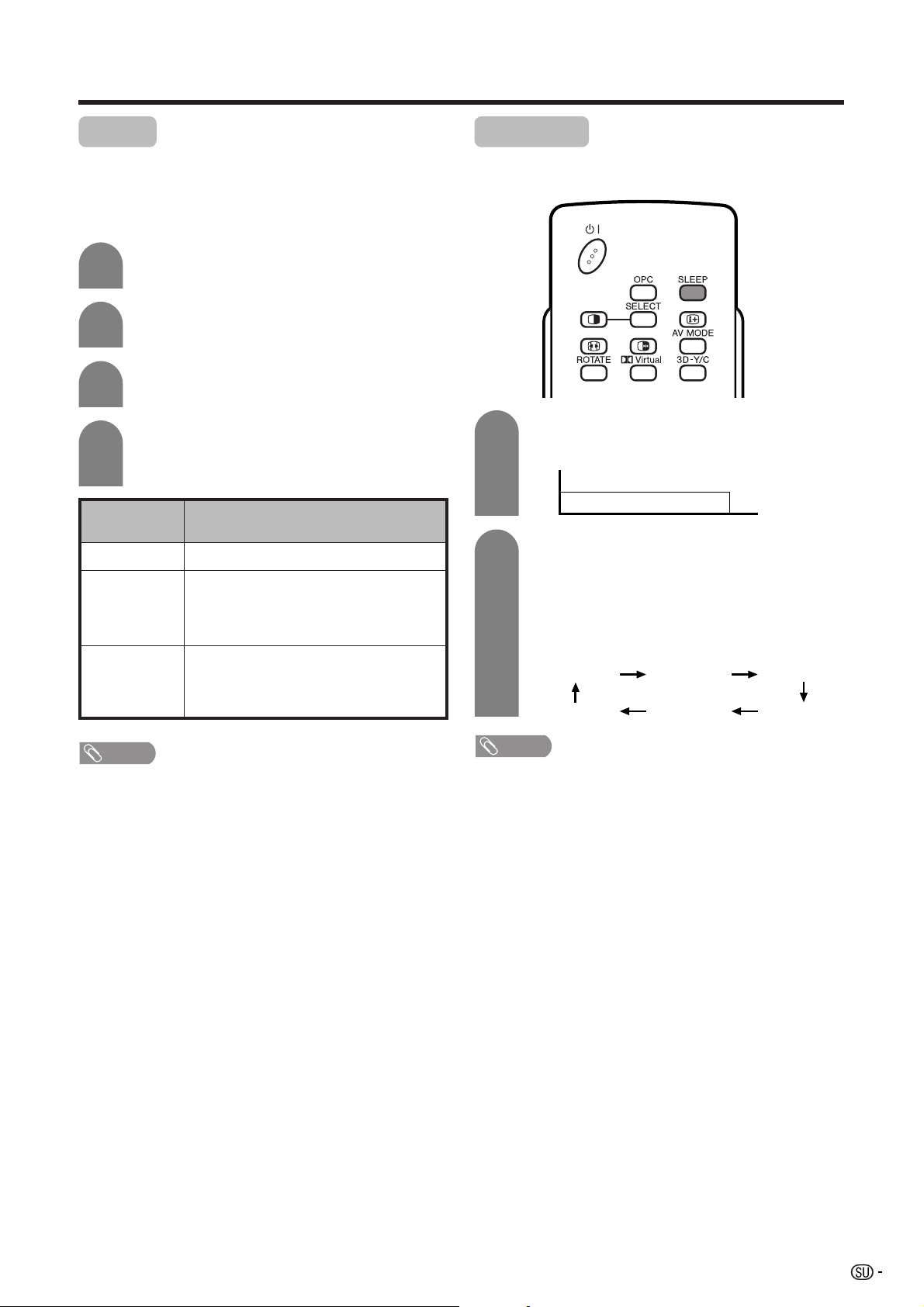

Kauko-ohjauslaitteen OPC-painikkeen käyttö

Painiketta OPC painamalla kytketään ja katkaistaan optinen kuvasäätö.

OPC:n käyttö valikkoruudusta

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Kuva”.

• Kun on valittu asento ”Kytketty”, järjestelmä tunnistaa ympäröivän valon ja säätää taustan kirkkauden automaattisesti. Varmista ettei mikään esine ole OPCtunnistimen tiellä mahdollisesti estämässä sen ympäröivän valon tunnistamiskykyä.

Valittu kohta

Katkaistu

Kytketty

Paina a/b ja valitse ”OPC”.

Paina c/d ja valitse ”Kytketty”.

HUOM!

Kuvaus

Kirkkaus on kiinteä kohdassa ”Taustavalo” säädetyssä arvossa (katso s. 26).

Säätää automaattisesti

Perussäätöjen asetukset

Kuvan säädöt

Säädä kuva mieleiseksi seuraavien kuvasäätöjen avulla.

[

]

VALIKKO

Kuva

Kuva Ääni

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Kuva”.

Paina a/b ja valitse säädettävä kohta.

Säädä kohta haluttuun asentoon painamalla painiketta c/d.

HUOM!

• Kaikki säädetyt kohdat voidaan palauttaa tehdassäädöille valitsemalla painiketta a/b painamalla ”Nollaus” ja painamalla sitten painiketta OK.

PC-lähteen säätökohdatAV-lähteen säätökohdat

[

]

VALIKKO

Kuva

Kuva Ääni

Käyttäjä [TV]

OPC

Taustavalo [+8] –8

Kontrasti

Kirkas

Väri

Sävy

Terävä

Edistynyt

Nollaus

Valittu kohta

Taustavalo

Kontrasti

Kirkas

Väri

Katkaistu Kytketty

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–10

cpainike

Ruutu himmenee

Pienempi kontrasti

Pienempi kirkkaus

Pienempi värivoimakkuus

+40

+30

+10

dpainike

Ruutu kirkastuu

Suurempi kontrasti

Suurempi kirkkaus

Suurempi värivoimakkuus

Käyttäjä [PC]

OPC

Taustavalo [+8] –8

Kontrasti

Kirkas

Punainen

Vihreä

Sininen

Edistynyt

Nollaus

Valittu kohta

Taustavalo

Kontrasti

Kirkas

Punainen

Katkaistu Kytketty

[+30]

[0]

–30

[0]

–30

[0]

–30

[0]

–30

cpainike

Ruutu himmenee

Pienempi kontrasti

Pienempi kirkkaus

Heikompi punainen

+40

+30

dpainike

Ruutu kirkastuu

Suurempi kontrasti

Suurempi kirkkaus

Voimakkaampi punainen

Sävy

Terävä

Ihosta tulee purppuranvärinen

Pienempi terävyys

Ihosta tulee vihertävä

Suurempi terävyys

HUOM!

• Valitse ”Edistynyt” ja paina sitten OK säätääksesi kohdat

”C.M.S.-Värisävy”, ”C.M.S.-Kyllästystaso”, ”C.M.S.-Arvo”, ”Väri lämpötila”, ”Musta”, ”3D-Y/C”, ”Mustavalkoinen”, ”Filmimuoto” tai ”I/P-säätö”. Katso sivuja 27 ja 28.

Vihreä

Sininen

Heikompi vihreä

Heikompi sininen

Voimakkaampi vihreä

Voimakkaampi sininen

HUOM!

• Valitse ”Edistynyt” ja paina sitten OK säätääksesi kohdat ”C.M.S.-Värisävy”, ”C.M.S.-Kyllästystaso” ja ”C.M.S.-arvo”.

Perussäätöjen asetukset

C.M.S. (Värin hallintajärjestelmä)

Värisävyä hallitaan kuusivärisellä asetussäädöllä.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Kuva”.

Paina a/b ja valitse ”Edistynyt” ja paina sitten OK.

Paina a/b ja valitse ”C.M.S.-Värisävy” ja paina sitten OK.

Paina a/b ja valitse säädettävä kohta.

C.M.S.-Värisävy

C.M.S.-Kyllästystaso

C.M.S.-Arvo

Punaisen muutto

lähemmäs purppuraa

tai keltaista.

Nollaus

–30

[ 0]

–30

[ 0]

–30

[ 0]

–30

[ 0] –30

+30

Värilämpötila

Säätää värilämpötilan, jotta saadaan paras mahdollinen valkoinen kuva.

Toista vaiheet 1-3 kohdasta C.M.S. (Värin hallintajärjestelmä).

Paina a/b ja valitse ”Värilämpötila” ja paina sitten OK.

Valitse haluttu taso painamalla painiketta a/ b ja paina sitten OK.

Valittu kohta

Suuri Keskikorkea Keskitaso Keskimatala Pieni

Kuvaus

Sinertävä valkoinen

Punertava valkoinen

Musta

Jotta katselu oli miellyttävää, muuta katselusyvyyttä valitsemalla taso kuvan tumman osan automaattista säätöä varten.

• Voit valita kohdat ”C.M.S.-Kyllästystaso” tai ”C.M.S.-Arvo” tässä kohdan ”C.M.S.-Värisävy” valinnan asemesta.

Säädä kohta haluttuun asentoon painamalla painiketta c/d.

HUOM!

• Kaikki säädetyt kohdat voidaan palauttaa tehdassäädöille valitsemalla painiketta a/b painamalla ”Nollaus” ja painamalla sitten painiketta OK.

Valittu kohta

C.M.S.Värisävy

C.M.S.Kyllästystaso

C.M.S.-Arvo

Tämä on standardi värin säätämiseen sävyltään punertavammaksi tai sinertävämmäksi.

Suurentaa tai pienentää valitun värin kyllästystasoa.

Suurempi arvo tekee kuvan kirkkaammaksi. Pienempi arvo tekee kuvan tummemmaksi.

Kuvaus

Toista vaiheet 1-3 kohdasta C.M.S. (Värin hallintajärjestelmä).

Paina a/b ja valitse ”Musta” ja paina sitten OK.

Paina a/b ja valitse ”Kytketty” ja paina sitten

OK.

Valittu kohta

Katkaistu Kytketty

Kuvaus

Ei säätöjä

Tarkat yksityiskohdat mustissa kohdissa

Perussäätöjen asetukset

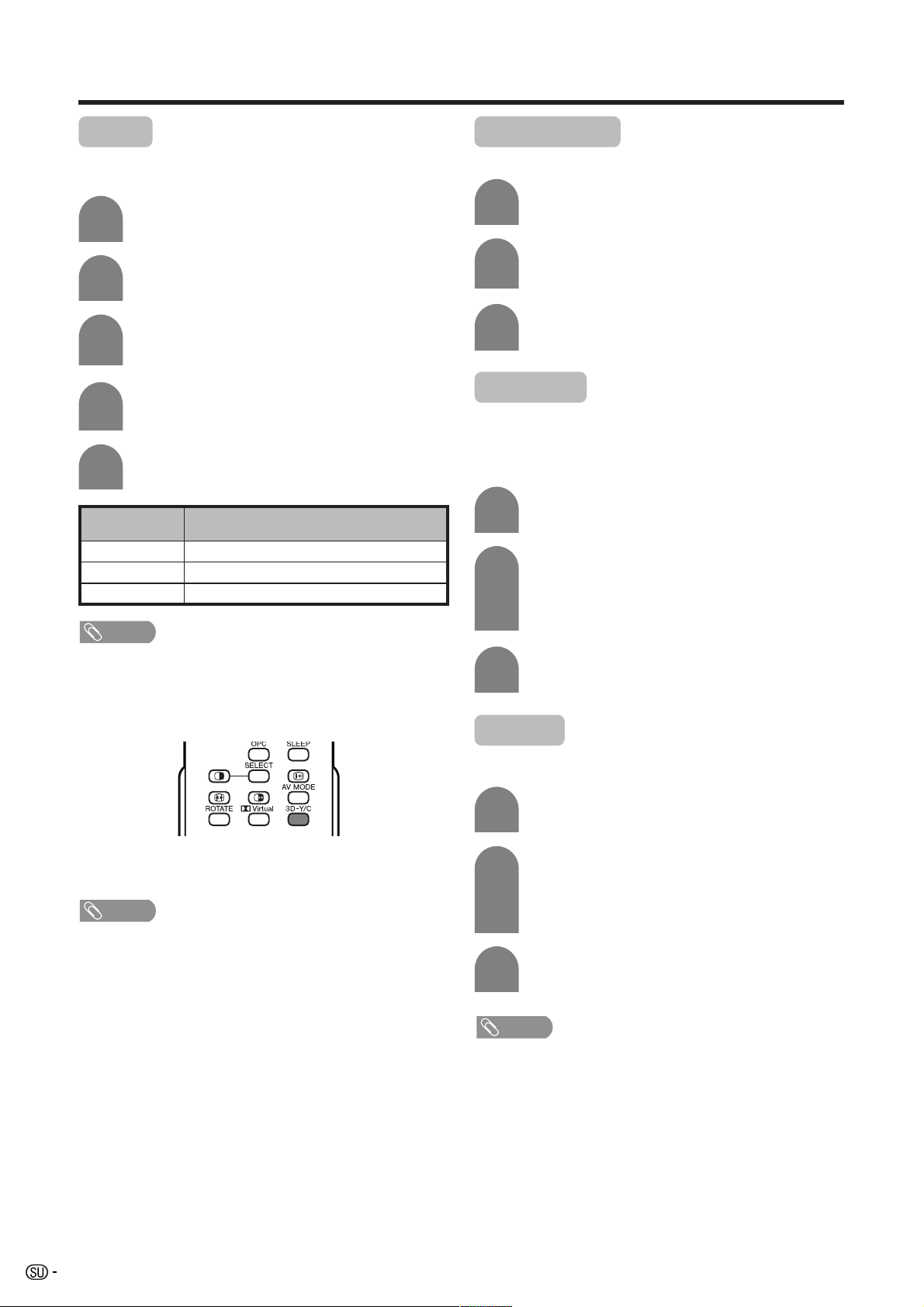

3D-Y/C

Antaa korkealaatuisen kuvan, jonka pistehäiriöt ja värikohina ovat minimissä.

Valittu kohta

Standardi Nopea Hidas

• ”3D-Y/C” ei ole valittavissa riippuen tulosignaalin tyypistä.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Kuva”.

Paina a/b ja valitse ”Edistynyt” ja paina sitten OK.

Paina a/b ja valitse ”3D-Y/C” ja paina sitten OK.

Valitse haluttu taso painamalla painiketta a/

b ja paina sitten OK.

Kuvaus

Normaali säätö

Elokuville

Pysäytyskuville

HUOM!

3D-Y/C -toiminnon käynnistäminen kaukoohjaimella

Mustavalkoinen

Videon katsomiseksi mustavalkoisena.

Toista vaiheet 1-3 kohdasta 3D-Y/C.

Paina a/b ja valitse ”Mustavalkoinen” ja paina sitten OK.

Paina c/d ja valitse ”Kytketty” ja paina sitten

OK.

Filmimuoto

Tunnistaa automaattisesti filmipohjaisen lähteen (koodattu alunperin 24/25 kehystä per sekunti riippuen pystytaajuudesta), analysoi sen ja luo sitten kunkin pysäytysfilmikehyksen teräväpiirtokuvalaatua varten.

Toista vaiheet 1-3 kohdasta 3D-Y/C.

Paina a/b ja valitse ”Filmimuoto” ja paina sitten OK.

• Jotkut kohdat saattavat olla harmaita. Ne eivät ole valittavissa.

Paina c/d ja valitse ”Kytketty” ja paina sitten

OK.

I/P-säätö

Saat kauniimman kuvan säätämällä kuva- ja tulosignaalin.

Painiketta 3D-Y/C painamalla kytketään ja katkaistaan 3D-Y/C -toiminto.

HUOM!

• ”3D-Y/C” on asennossa ”Kytketty”, kun TV-vastaanottimen virta taas kytketään.

• 3D-Y/C ei kenties toimi riippuen tulosignaalin tyypistä tai kohinaisesta tulosignaalista.

• 3D-Y/C säätyy automaattisesti asentoon “Kytketty”, kun muutetaan kanavaa tai tulolähdettä.

• I/P-säätö on säädetty progressiiviselle muodolle, kun filmimuoto on asennossa ”Kytketty”.

Toista vaiheet 1-3 kohdasta 3D-Y/C.

Paina a/b ja valitse ”I/P-säätö” ja paina sitten OK.

• Jotkut kohdat saattavat olla harmaita. Ne eivät ole valittavissa.

Paina c /d ja valitse ”Lomitettu” tai ”Progressiivinen” ja paina sitten OK.

HUOM!

Perussäätöjen asetukset

Äänen säätö

Voit säätää äänen mieleiseksi seuraavien säätöjen avulla.

Valittu kohta

Diskantti

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Ääni”.

[

]

VALIKKO

Ääni

Ääni Virransäätö

Käyttäjä [TV]

Diskantti

Basso

Tasapaino

Dolby Virtual

Nollaus

[0] –15

[0]

–15

[0]

Paina a/b ja valitse säädettävä kohta.

Säädä kohta haluttuun asentoon painamalla painiketta c/d.

cpainike

Heikompi diskantti

Voimakkaampi diskantti

+15

[Katkaistu]

dpainike

Dolby Virtual

Dolby Virtual -tehosteet saadaan myös säädöstä ”Ääni”.

• Dolby Virtual voidaan valita painamalla painiketta Virtual

kauko-ohjaimesta. Katso sivulta 17 tiedot Dolby Virtual toiminnosta.

• Äänivalikon kohdat näkyvät harmaina, kun äänilähdöksi on valittu säädettävä tai kun käytetään kuulokkeita.

• Ulkoisen äänen ohitus näkyy harmaana, kun Dolby Virtual on säädetty asentoon ”Kytketty”.

• Tasapaino näkyy harmaana, kun Dolby Virtual on säädetty asentoon ”Kytketty”.

• Joillakin levyillä on kenties tarpeen säätää DVD. Katso tällöin DVD-soittimen käyttöohjeita.

• Dolby Virtual -äänitehostetta ei saada, jos säädetään kohdat ”Diskantti” tai ”Basso”.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Ääni”.

Paina a/b ja valitse ”Dolby Virtual” ja paina sitten OK.

Paina c/d ja valitse ”Kytketty” ja paina sitten

OK.

HUOM!

Basso

Tasapaino

HUOM!

• Kaikki säätökohdat voidaan palauttaa tehdassäädöille valitsemalla painiketta a/b painamalla ”Nollaus”, painamalla sitten painiketta OK, valitsemalla painiketta c/d painamalla ”kyllä” ja painamalla sitten painiketta OK.

• Äänivalikon kohdat näkyvät harmaina, kun äänilähdöksi on valittu säädettävä tai kun käytetään kuulokkeita.

• Tasapaino näkyy harmaana, kun Dolby Virtual on säädetty asentoon ”Kytketty”.

Heikompi basso

Pienennä oikean kaiuttimen ääntä

Voimakkaampi basso

Pienennä vasemman kaiuttimen ääntä

Perussäätöjen asetukset

Virransäätö

Virransäätöasetuksella on mahdollista säästää energiaa.

AV-lähteen virtasäätö

Ei signaalia katkaistu

Kun tämä säädetään asentoon ”Mahdollista”, virta katkeaa automaattisesti, jos signaalituloa ei ole 15 minuuttiin.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Virransäätö”.

Paina a/b ja valitse ”Ei sign. katk.” ja paina sitten OK.

Paina c/d ja valitse ”Mahdollista” ja paina sitten OK.

• Viisi minuuttia ennen virran katkeamista jäljellä oleva aika näyttää joka minuutin.

PC-lähteen virtasäätö

Virransäätöasetuksella on mahdollista säästää energiaa.

Virranhallinta

Kun tämä on säädetty, virta katkeaa automaattisesti.

Valittu kohta

Katkaistu

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Virransäätö”.

Paina a/b ja valitse ”Virranhallinta” ja paina sitten OK.

Paina a/b ja valitse ”Toiminto1” tai ”Toiminto2” ja paina sitten OK.

Kuvaus

• Ei virranhallintaa

• Tehtaalla säädetty esiviritysarvo

HUOM!

• ”Kyt. tmimatt” on tehdassäätö.

• Kun TV-ohjelma loppuu, tämä toiminto ei kenties toimi.

Ei toimintoa katkaistu

Kun tämä säädetään asentoon ”Mahdollista”, virta katkeaa automaattisesti, jos signaalituloa ei ole 3 tuntiin.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Virransäätö”.

Paina a/b ja valitse ”Ei toim. katk.” ja paina sitten OK.

Paina c/d ja valitse ”Mahdollista” ja paina sitten OK.

• Viisi minuuttia ennen virran katkeamista jäljellä oleva aika näyttää joka minuutin.

Toiminto1

Toiminto2

• Jos signaalituloa ei ole 8 minuuttiin, virta katkeaa.

• Vaikka aloitat PC:n käytön ja signaali virtaa jälleen, TV pysyy katkaistuna.

• TV kytkeytyy taas painamalla painiketta a näytöstä tai B kauko-ohjaimesta. (Katso s.

14.)

• Jos signaalituloa ei ole 8 sekuntiin, virta katkeaa.

• Kun aloitat PC:n käytön ja signaali virtaa jälleen, TV kytkeytyy.

• TV kytkeytyy taas painamalla painiketta a näytöstä tai B kauko-ohjaimesta. (Katso s.

14.)

HUOM!

• ”Kyt. tmimatt” on tehdassäätö.

Ulkoisen laitteen käyttö

TV-vastaanottimeen voidaan liittää monentyyppisiä ulkoisia laitteita kuten dekooderi, videonauhuri, DVD-soitin, PC, pelikonsoli ja kameranauhuri. Kun halutaan katsoa kuvaa ulkoisesta lähteestä, valitse tulolähde kohdasta b kaukoohjaimesta tai INPUT näytöstä.

Ulkoisen laitteen kuvan näyttö

Seuraavassa esimerkissä on kuvattu säätö liitettäessä DVD liittimeen INPUT3.

HUOMAUTUS

• Laitteiden suojaamiseksi katkaise aina virta TVvastaanottimesta ennen kuin liität dekooderiin, videonauhuriin, DVD-soittimeen, PC:hen, pelikonsoliin, kameranauhuriin tai muuhun ulkoiseen laitteeseen.

HUOM!

• Katso sivuja 32-35 ulkoisen laitteen liittämisestä.

• Katso myös liitettävän laitteen (DVD-soittimen, PC:n jne.) käyttöohjeita ennen liitännän tekemistä.

• Joka kerta, kun painiketta b painetaan, tulolähde vaihtuu.

• Jos kuva ei näy selkeänä, on kenties muutettava tulosignaalin säätöä valikosta ”Tulon valinta”.

• Katso tiedot signaalityypistä ulkoisen laitteen käyttöohjeista.

DVD-kuvan näyttö (Esimerkki)

Valitse DVD-kuvan katsomista varten ”Tulo3” valikosta ”TULOLÄHDE” kauko-ohjaimen painikkeella b tai näytön painikkeella INPUT.

TULOLÄHDE TV

Tulo1 Tulo2

Tulo3

Tulo4 Tulo5

Valitse haluttu signaalityyppi kohdasta ”Tulon valinta” valikosta ”Vaihtoehdot”. (Katso s. 38.)

Tulo3-signaalille

...

VALIKKO

[

Vaihtoehdot

Tulon valinta

Kompponentti

Y/C

CVBS

RGB

]

Säätö tallentuu muistiin ja se voidaan valita valikosta ”TULOLÄHDE”.

Ulkoisen laitteen käyttö

Dekooderin liittäminen

On mahdollista käyttää liitintä INPUT1 liitettäessä dekooderi ja muita audiovisuaalisia laitteita.

HUOM!

• Jos dekooderin täytyy saada signaali TV-vastaanottimesta, aseta ”Dekooderi” asentoon ”Tulo 1” ohjelman säädön valikosta ”Käsisäätö”. (Katso s. 23.)

Jotta voit katsoa kuvaa tästä tuloliittimestä, on valittava tulolähde (katso s. 38) ja tulosignaalin tyyppi (katso s. 43).

SCART-kaapeli (myytävänä alan liikkeistä)

Dekooderi

Videonauhurin liittäminen

On mahdollista käyttää liitintä INPUT2 liitettäessä videonauhuri ja muita audiovisuaalisia laitteita. Jos videonauhurisi tukee edistyneitä TV-VCR ”AV Link” -järjestelmiä (katso s. 33), videonauhuri voidaan liittää TVvastaanottimen liittimeen INPUT2 käyttämällä täysin langoitettua SCART-kaapelia.

HUOM!

• Edistyneet TV-VCR ”AV Link” -järjestelmät eivät kenties ole yhteensopivia joidenkin ulkoisten lähteiden kanssa.

• On suositeltavaa liittää INPUT2 -liittimeen käytettäessä dekooderia maa-aaltosignaalin tuloon videonauhurin kanssa. Jos Tulo 2 -signaalit on esiviritetty automaattisessa asennuksessa tai kanavan säädössä, aseta ”Dekooderi” asentoon ”Tulo 2” ohjelman säädön valikosta ”Käsisäätö”. (Katso s. 23.)

Jotta voit katsoa kuvaa tästä tuloliittimestä, on valittava tulolähde (katso s. 38) ja tulosignaalin tyyppi (katso s. 43).

SCART-kaapeli (myytävänä alan liikkeistä)

Videonauhuri

Dekooderi

Ulkoisen laitteen käyttö

AV-linkkitoiminnon käyttö

Tässä TV-vastaanottimessa on neljä tyypillistä AV-linkkitoimintoa, jotta liitäntä TV-vastaanottimen ja muiden audiovisuaalisten laitteiden välillä olisi ongelmatonta.

HUOM!

• Toimii vain kun audiovisuaalinen laite on liitetty varustetun AV-linkkitoiminnolla TV-vastaanottimen liittimeen INPUT2 AVlinkkitoiminnolla käyttämällä täysin langoitettua SCART-kaapelia.

Toisto yhden näppäimen painalluksella

Kun TV on valmiustilassa, se kytkeytyy automaattisesti ja toistaa kuvaa audiovisuaalisesta laitteesta (esim. videonauhurista, DVD-soittimesta).

TV-valmiustila

Kun liitetty audiovisuaalinen laite (esim. videonauhuri, DVD-soitin) kytkeytyy valmiustilaan, TV-vastaanotin toimii myös samoin.

SCART-kaapeli

WYSIWYR (Nauhoitat sitä mitä näet)

Jos liitetyn videonauhurin kauko-ohjaimessa on painike WYSIWYR, voit aloittaa nauhoittamisen automaattisesti painamalla painiketta WYSIWYR.

Esiviritysten lataus

Siirtää automaattisesti kanavien esiviritystiedot TVvastaanottimen virittimestä johonkin liitetyistä audiovisuaalisista laitteista (esim. videonauhuriin) INPUT2

-liittimen kautta.

(myytävänä alan liikkeistä)

Videonauhuri

HUOM!

• Katso tarkemmat tiedot kunkin ulkoisen laitteen käyttöohjeista.

Ulkoisen laitteen käyttö

DVD-soittimen liittäminen

On mahdollista käyttää liitintä INPUT3 liitettäessä DVD-soittimeen ja muihin audiovisuaalisiin laitteisiin.

Jotta voit katsoa kuvaa tästä tuloliittimestä, on valittava tulolähde (katso s. 38) ja tulosignaalin tyyppi (katso s. 43).

Liitä alan liikkeistä saatava

SCART-johto äänilähtöä

varten.

Kompponenttikaapeli (myytävänä alan liikkeistä)

Käytettäessä komponenttijohtoa, valitse ”Kompponentti” valikosta ”Tulon valinta”.

DVD-soitin

Pelikonsolin tai kameranauhurin liittäminen

Pelikonsoli, kameranauhuri ja joitakin muita audiovisuaalisia laitteita voidaan liittää kätevästi käyttämällä liittimiä INPUT4.

HUOM!

• S-videoliittimellä on etuisuus videoliittimiin nähden.

• Pelikonsoli voidaan liittää myös liittimeen INPUT1 tai 3, jotta voidaan nauttia selkeämmästä kuvasta.

• Kun käytetään TULO 4 –liittimiä, valitse ”Tulo 4” ja sitten ”AV-tulo” valikosta ”Vaihtoehdot (katso s. 45).

S-videojohto (myytävänä alan liikkeistä)

Jotta voit katsoa kuvaa tästä tuloliittimestä, on valittava tulolähde (katso s. 38) ja tulosignaalin tyyppi (katso s. 43).

tai

Yhdistelmävideojohto (myytävänä alan liikkeistä)

Pelikonsoli/kameranauhuri

Ulkoisen laitteen käyttö

PC:n liittäminen

Liitä PC käyttämällä INPUT5-liittimiä.

HUOM!

• PC-tuloliittimet ovat DDC1/2B-yhteensopivia.

• Katso sivulta 52 luettelo TV-vastaanottimen kanssa yhteensopivista PC-signaaleista.

ø 3,5 mm stereo miniliitinjohto (myytävänä alan liikkeistä)

Jotta voit katsoa kuvaa tästä tuloliittimestä, on valittava tulolähde (katso s. 38) ja tulosignaalin tyyppi (katso s. 43).

(myytävänä alan liikkeistä)

DVI-kaapeli

ø 3,5 mm stereo miniliitinjohto (myytävänä alan liikkeistä)

RGB/DVI muunnos johto (myytävänä alan liikkeistä)

HUOM!

• Macintosh-sovitin saattaa olla tarpeen joidenkin Macintosh-tietokoneiden käyttöä varten.

• Kun liitetään PC:hen, oikea tulosignaalityyppi tunnistetaan automaattisesti. (Katso s. 43.) Jos PC-kuva ei ole selkeä, on kenties säädettävä automaattinen tahdistussäätö valikosta ”Säätö”. (Katso s. 37.)

Ulkoisen laitteen käyttö

Ulkoisten kaiuttimien liittäminen

Takaa katsottuna

Kaiutinjohdon

liittäminen

Nosta

suojus ylös.

Aseta

johdon pää.

Aseta

suojus takaisin paikalleen.

Ulkoisen äänen ohitus

Ulkoisen äänen ohitus parantaa automaattisesti äänenlaadun niin, että se sopii yhdysrakenteiselle (varusteena olevalle) kaiuttimelle.

Valittu kohta

kyllä

• Ulkoisen äänen ohitus näkyy harmaana, kun Dolby Virtual on säädetty asentoon ”Kytketty”.

• Kun Dolby Virtual on kytketty, ulkoisen äänen ohitus säätyy automaattisesti asentoon ”kyllä”.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Kaiuttimien asennus” ja paina sitten OK.

Paina a/b ja valitse ”Ulkoisen äänen ohitus” ja paina sitten OK.

Paina c/d ja valitse ”kyllä” tai ”ei” ja paina sitten OK.

Kuvaus

Säätää parhaan mahdollisen äänen yhdysrakenteiselle (varusteisiin kuuluvalle) kaiuttimelle.

Kun käytät omia kaiuttimiasi, kuuntele alkuperäistä ääntä.

HUOM!

Muista irrottaa liitetyt kaiutinjohdot ennen ulkoisten kaiuttimien liittämistä.

Liitä kaiutinliitin ja johdon napaisuus (L, +) oikein.

• Kaiutinliittimissä on plus (L) ja miinus (+) napaisuus.

• Plus on punainen ja miinus musta.

• Johdot on myös jaettu osiin plus ja miinus.

• Kun liität vasemman/oikean kaiuttimen, liitä oikeat johdot plus/miinusliittimiin.

HUOM!

• Irrota verkkojohto pistorasiasta ennen kaiuttimien asentamista.

HUOMAUTUS

• Varmista, että ulkoiset kaiuttimet ovat teknisiltä ominaisuuksiltaan 4 ohmia ja 10 wattia.

• Liitä oikeat johdot plus/miinusliittimiin. Virheellinen liitäntä saattaa aiheuttaa oikosulun.

Hyödyllisiä säätöasetuksia

Kuvan asento (TV/AV-tulomuodolle)

Kuvan vaaka- ja pystyasennon säätämistä varten.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Asento” ja paina sitten OK.

Paina a/b ja valitse ”H-as.” tai ”V-as.”.

H-as. [0] –10 +10

V-as. [0] –20

Nollaus

Säädä kohta haluttuun asentoon painamalla painiketta c/d.

+20

Vain Ääni

Kun kuunnellaan musiikkia musiikkiohjelmasta, on mahdollista katkaista näyttö pois päältä ja nauttia vain äänestä.

Valittu kohta

Kytketty

Katkaistu

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot”.

Paina a/b ja valitse ”Vain Ääni” ja paina sitten OK.

Paina c/d ja valitse ”Kytketty” ja paina sitten

OK.

Kuvaus

Ääni kuuluu, mutta kuvaa ei näy.

Kuva näkyy ja ääni kuuluu.

HUOM!

•

Kaikki säätökohdat voidaan palauttaa tehdassäädöille valitsemalla painiketta a/b painamalla ”Nollaus” ja painamalla sitten painiketta OK.

• Säädöt tallentuvat muistiin erikseen tulolähteen

mukaan.

• Tämä toiminto on käytettävissä AV-tulomuodolle ja TVviritinmuodolle.

Valittu kohta

H-as.

V-as.

Keskittää kuvan siirtämällä sitä vasemmalle tai oikealle.

Keskittää kuvan siirtämällä sitä ylös tai alas.

Kuvaus

Automaattinen tahdistussäätö (vain PC-tulomuodolle)

PC-kuvan automaattiseen säätöön

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Automaattinen tahdistus” ja paina sitten OK.

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

• Automaattinen tahdistus alkaa ja ”Säätää kuvua” tulee näkyviin.

30%

HUOM!

• Kun automaattinen tahdistus onnistuu, ”Automaattinen synkronointi onnistunut” tulee näkyviin. Jos näin ei ole, automaattinen tahdistus on epäonnistunut.

• Automaattinen tahdistus saattaa epäonnistua vaikka ”Automaattinen synkronointi onnistunut” näkyy.

• Automaattinen tahdistus onnistuu todennäköisesti, kun PCtulokuvassa on laajoja pystyraitoja (esim. suuren kontrastin omaavat raidat tai ristikkäin olevat). Se saattaa epäonnistua, kun PC-tulokuva on yksivärinen (pieni kontrasti).

• Muista liittää PC TV-vastaanottimeen ja kytkeä sen virta ennen automaattisen tahdistuksen käynnistämistä.

Hyödyllisiä säätöasetuksia

Hieno tahdistussäätö (vain PCtulomuodolle)

Tavallisesti automaattista tahdistusta käyttämällä kuvan asentoa voidaan säätää helposti tarvittavalla tavalla. Joissakin tapauksissa kuitenkin kuvan optimointiin tarvitaan käsisäätöä.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Hieno tahdistus” ja paina sitten OK.

Paina a/b ja valitse säädettävä kohta.

H-as. [90] – +

V-as.

Kello

Vaihe

Nollaus

[39]

[90]

[20]

–

Tulon valinta

Tulolähteen valinta

Voidaan käyttää tulolähteen valintaan.

Tulosignaalin tyypin valinta

Ulkoisen laitteen signaalityypin säätö

Paina painiketta b kauko-ohjaimesta tai INPUT näytöstä.

Paina painiketta b kauko-ohjaimesta tai INPUT näytöstä tulolähteen valintaa varten.

• Valitun lähteen kuva tulee automaattisesti näkyviin.

• Tulolähde voidaan valita myös painamalla painiketta a/b.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot”.

Säädä kohta haluttuun asentoon painamalla painiketta c/d.

HUOM!

• Kaikki säädetyt kohdat voidaan palauttaa tehdassäädöille valitsemalla painiketta a/b painamalla ”Nollaus” ja painamalla sitten painiketta OK.

Valittu kohta

H-as.

V-as.

Kello

Vaihe

Keskittää kuvan siirtämällä sitä vasemmalle tai oikealle.

Keskittää kuvan siirtämällä sitä ylös tai alas.

Säätää, jos kuvassa värisee pystyraitoja.

Säätää, jos merkeillä on pieni kontrasti tai jos kuva värisee.

Kuvaus

Paina a/b ja valitse ”Tulon valinta” ja paina sitten OK.

Valitse painiketta a/b/c/d painamalla säädettävä signaalityyppi ja paina sitten OK.

Tulotyyppi

Tulo1

Tulo2

Tulo3

Tulo4

Tulo5

HUOM!

• Jos (väri) kuvaa ei näy, yritä muuttaa signaalityyppiä.

• Katso tarkemmat tiedot signaalityypistä ulkoisen laitteen käyttöohjeista.

Signaalityyppi

CVBS, RGB

Y/C, CVBS

Kompponentti, Y/C, CVBS, RGB

Autom., Kompponentti, S-Video, Video

PC digitaalinen, PC analoginen, AV digitaalinen, AV analoginen

Hyödyllisiä säätöasetuksia

Tulotarra

Kullekin tulolähteelle voidaan määrittää haluttu nimi.

Valitse haluttu tulolähde painamalla b.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Tulotarra” ja paina sitten OK.

Valitse painiketta a/b/c/d painamalla kanavan uuden nimen kirjaimet ja paina sitten

OK.

Värijärjestelmän säätö (TV/AVtulomuodolle)

Värijärjestelmä voidaan muuttaa sopivaksi ruudussa näkyvälle kuvalle.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot”.

Paina a/b ja valitse ”Värijärjestelmä” ja paina sitten OK.

Paina a /b ja valitse laitteelle sopiva videosignaalijärjestelmä ja paina sitten OK.

• ”NTSC 3.58” ei voi valita TV-viritinmuodolla.

Autom.

PAL

SECAM

NTSC 3.58

NTSC 4.43

PAL-60

DVD

–_

0123456789

Toista tätä kunnes nimi on kirjoitettu ja paina sitten painiketta OK.

• Nimessä voi olla 6 merkkiä tai vähemmän.

TYHJENNÄ TAKAISIN

LOPPU

TULOLÄHDE TV

Tulo1 Tulo2

DVD

Tulo4 Tulo5

(Esimerkki)

HUOM!

• Ei ole mahdollista muuttaa nimeä, jos tulolähteenä on TV.

HUOM!

• Tehtaalla säädetty esiviritysarvo on ”Autom.”.

• Jos valitaan ”Autom.”, värijärjestelmä säätyy automaattisesti kullekin kanavalle. Jos kuva ei näy selkeästi, valitse muu värijärjestelmä (esim. PAL, NTSC 4.43).

• Tämä toiminto on käytettävissä AV-tulomuodolle ja TVviritinmuodolle.

Hyödyllisiä säätöasetuksia

AV-muodon valinta

AV-muodolla on valittavana viisi katseluvaihtoehtoa, jotta järjestelmä saadaan parhaalla mahdollisella tavalla sopimaan ympäristöön, joka saattaa vaihdella riippuen huoneen kirkkaudesta, katsottavasta ohjelmasta tai ulkoisen laitteen kuvatulon tyypistä.

Paina painiketta AV MODE.

• Parhaillaan valittu AV-muoto näkyy.

Paina painiketta AV MODE uudelleen ennen kuin ruudussa näkyvä tila katoaa.

• Tila muuttuu alla näkyvällä tavalla.

AV-tulomuoto

Laajakuvan signaali (WSS) (TV/AV-tulomuodolle)

WSS mahdollistaa television kytkeytymisen automaattisesti eri ruutuformaattien välillä.

• Yritä säätää Laajakuvamuoto, jos kuva ei kytkeydy oikealle ruutuformaatille. Kun lähetyssignaalissa ei ole WSS-tietoa, tämä toiminto ei toimi vaikka sen toiminta olisi mahdollistettu.

• Tämä toiminto on käytettävissä AV-tulomuodolle ja TVviritinmuodolle.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”WSS” ja paina sitten OK.

Paina c/d ja valitse ”Kytketty” tai ”Katkaistu” ja paina sitten OK.

HUOM!

AV-MUOTO : Standardi

AV-MUOTO : Dynaaminen

AV-MUOTO : Standardi

Valittu kohta

Standardi

Elokuva

Peli

Käyttäjä

AV-MUOTO : Elokuva

AV-MUOTO : Peli

AV-MUOTO : Käyttäjä

PC-tulomuoto

AV-MUOTO : Käyttäjä

Kuvaus

Erittäin terävälle kuvalle tavallisen kirkkaassa huoneessa

Elokuville

Pienentää kuvan kirkkautta, jotta kuva näkyy paremmin.

Käyttäjä voi muokata säätöjä halutulla tavalla. Muoto voidaan säätää kullekin tulolähteelle.

Kuvasuhde (TV/AV-tulomuodolle)

WSS-signaalissa on 4:3 automaattikytkentä, jonka avulla voidaan valita Normaali ja Panorama.

4:3 muoto ”Normaali”

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”4:3 muoto” ja paina sitten OK.

Paina c /d ja valitse ”Normaali” tai ”Panorama” ja paina sitten OK.

WSS-signaalin 4:3 ruutu

4:3 muoto ”Panorama”

Dynaaminen

HUOM!

• On mahdollista valita eri AV-MUOTO kullekin tulomuodolle. (Esimerkiksi valitse Standardi TV-tulolle ja Dynaaminen VIDEO-tulolle.)

Selkeä, suurta kontrastia korostava kuva urheiluotteluiden katsomiseen

Valittu kohta

Normaali

Panorama

Kuvaus

Normaaliala 4:3 tai 16:9 kuvasuhde

Laajakuva ilman sivuviivoja

Hyödyllisiä säätöasetuksia

Laajakuvamuoto

Normaali

Zoomaus 14:9

Panorama

Täysi

Elokuva 16:9

Elokuva 14:9

Laajakuvamuoto (WIDE) (TV/AVtulomuodolle)

Manuaalinen valinta

Paina f.

• Laajakuvamuodon valikko tulee näkyviin.

• Valikossa on lueteltu ne laajakuvamuodot, jotka voidaan valita parhaillaan vastaanotettavalle videosignaalille.

Automaattinen valinta

Jos säädetään ”WSS” ja ”4:3 muoto” sivun 40 säätövalikosta, paras laajakuvamuoto valikoituu automaattisesti kullekin lähetykselle, jolla on WSS-tiedot.

”WSS”-valikko

Mahdollista automaattinen valinta asettamalla säätövalikon ”WSS” asentoon ”Kytketty”. (Katso s. 40.)

”4:3 muodon” valikko

Säädä laajakuvaruudun tyyppi valitsemalla ”Normaali” tai ”Panorama” 4:3 muodon valikosta. (Katso s. 40.)

Paina painiketta f tai a/b laajakuvamuodon valikon näkyessä ruudussa.

• Kun selaat vaihtoehtoja alaspäin, kukin niistä heijastuu heti näytössä. Ei ole tarpeen painaa painiketta OK.

4:3 muoto säädetty

asentoon ”Normaali”

Valittu kohta

Normaali

Zoomaus 14:9

Panorama Täysi Elokuva 16:9

Elokuva 14:9

Normaali Zoomaus 14:9

HUOM!

4:3 muoto säädetty

asentoon ”Panorama”

4:3 ”standardi” kuville. Sivuviiva näkyy kummallakin puolella. 14:9 letterbox kuville. Ohut sivuviiva näkyy kummallakin puolella ja joissakin ohjelmissa saattaa näkyä

myös viivat ylhäällä ja alhaalla. Tällä muodolla kuva on progressiivisesti venytetty ruudun sivuja kohti. 16:9 puristetuille kuville. 16:9 letterbox kuville. Viivat saattavat näkyä ylä- ja alareunassa joillakin ohjelmilla.

14:9 letterbox kuville. Viivat saattavat näkyä ylä- ja alareunassa joillakin ohjelmilla.

• Jos lähetyssignaalissa ei ole WSS-tietoa, automaattinen valinta ei toimi vaikka WSS-vaihtoehto on mahdollistettu.

• Tämä toiminto on käytettävissä AV-tulomuodolle ja TVviritinmuodolle.

Kuvaus

Panorama

TäysiElokuva 16:9Elokuva 14:9

Hyödyllisiä säätöasetuksia

Tulosignaali

(640m480)

Laajakuvamuoto

Normaali

Elokuva

Täysi

Laajakuvamuoto (WIDE) (PCtulomuodolle)

On mahdollista valita ruudun koko.

HUOM!

• Liitä PC ennen säätöjen suorittamista. (Katso s. 35.)

• Valittava ruutukoko saattaa vaihdella tulosignaalin tyypistä riippuen.

Pis. pistltä

Tulosignaali

(1024m768)

Laajakuvamuoto

Elokuva

Täysi

Pis. pistltä

Ruutukoon kuvat

Tulosignaali

640g480 Säilyttää alkuperäisen

Normaali Pis. pistltäTäysiElokuva

kuvasuhteen täysikokoisessa ruutunäytössä.

Paina f.

• Laajakuvamuodon valikko tulee näkyviin.

Valitse haluttu kohta valikosta painamalla painiketta f tai a/b.

Säilyttää alkuperäisen kuvasuhteen täysikokoisessa ruutunäytössä. Kuvan ylä- ja alaosaa on hieman leikattu.

Kuva täyttää ruudun kokonaan.

Tunnistaa signaalin resoluution ja näyttää kuvan samalla pikselimäärällä ruudussa.

Tulosignaali

1024g768

Normaali Pis. pistltäTäysiElokuva

Säilyttää alkuperäisen kuvasuhteen täysikokoisessa ruutunäytössä. Kuvan ylä- ja alaosaa on hieman leikattu.

Kuva täyttää ruudun kokonaan.

Tunnistaa signaalin resoluution ja näyttää kuvan samalla pikselimäärällä ruudussa.

Hyödyllisiä säätöasetuksia

Tulosignaali (vain PC-tulomuodolle)

• Jotkut tulosignaalit on rekisteröitävä käsin, jotta ne näkyvät oikein.

• Seuraavan luettelon tulosignaaliparit (resoluutiot) eivät ole nähtävissä vastaanotettaessa. Tällöin oikea signaali on säädettävä manuaalisesti. Kun säätö on tehty kerran, se toimii, kun sama signaali (resoluutio) tulee uudelleen.

640g400 640g480

1024g768

HUOM!

• ”Tulosignaali” voidaan valita ainoastaan säätövalikosta vastaanotettaessa jokin edellä mainituista 6 tulosignaalista.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Tulosignaali” ja paina sitten OK.

Valitse haluttu tulosignaali näyttöön painamalla painiketta a/b.

720g400 848g480

1280g768

DNR (Digitaalinen kohinanvaimennus)

Antaa selkeämmän videokuvan.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot”.

Paina a/b ja valitse ”DNR” ja paina sitten OK.

• Jotkut kohdat saattavat näkyä harmaina. Ne eivät ole valittavissa.

Valitse haluttu taso (Katkaistu, Suuri, Pieni) painamalla painiketta a/b ja paina sitten OK.

Pikakuvaus

Parantaa nestekideruudun vastetta katsottaessa nopeasti liikkuvia kuvia. Teho on suurempi alhaisessa huoneen lämpötilassa (lämmössä 15°C/59°F tai sen alle).

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot”.

• Pikakuvaus saattaa aiheuttaa kohinaa kuvaan. Jos näin käy, aseta toiminto asentoon ”Katkaistu”.

Paina a/b ja valitse ”Pikakuvaus” ja paina sitten OK.

Paina c/d ja valitse ”Kytketty” ja paina sitten

OK.

HUOM!

Hyödyllisiä säätöasetuksia

Käännös

On mahdollista säätää kuvan suunta.

[Normaali]: normaali kuva [Peili]: peilikuva

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Käännä” ja paina sitten OK.

Valitse haluttu muoto painamalla painiketta a/ b ja paina sitten OK.

ABC

[Ylösalaisin]: ylösalaisin

oleva kuva.

[Käännä]: käännetty kuva.

ABC

Hyödyllisiä säätöasetuksia

Tulo 4

On mahdollista muuttaa liitinsäätöjä käyttötarkoituksen mukaan, kuten esimerkiksi nauhoituslaitteen liittämiseksi INPUT 4/AUDIO OUTPUT -liittimiin lähetysohjelmien nauhoitusta varten tai soittimen liittämiseksi ohjelmien toistoa varten.

Valittu kohta

AV-tulo

Äänilähtö (kiinteä)

Äänilähtö (säädettävä)

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot”.

Paina a/b ja valitse ”Tulo 4” ja paina sitten OK.

Paina a/ b valitaksesi ”AV-tulo”, ”Äänilähtö(kiinteä)” tai ”Äänilähtö(säädettävä)” ja paina sitten OK.

Kuvaus

• Toimii samalla tavalla kuin TULO 4 –liittimet.

• Kaiuttimien ääntä säädetään kauko-ohjaimen tai näytön painikkeella il/k .

• AUDIO OUTPUT liittimen ääntä ei voi säätää ja se lähtee jatkuvasti.

• AUDIO OUTPUT liittimen ääntä säädetään kauko-ohjaimen tai näytön painikkeella il/k .

• Kaiuttimien ääni on vaimennettu.

Uniajastin

Tällä voidaan säätää aika, jolloin TV kytkeytyy automaattisesti valmiustilaan.

Paina painiketta SLEEP.

• Jäljellä oleva aika näky, kun uniajastin on säädetty.

Uniajastin: Jäljellä 2 t 00 min.

Joka kerta, kun painetaan painiketta SLEEP, jäljellä oleva aika kytkeytyy alla kuvatulla tavalla.

• Kun aika on säädetty, ajanlasku alkaa automaattisesti.

• Viisi minuuttia ennen säädetyn ajan kulumista umpeen jäljellä oleva aika näyttää jokaisen minuutin.

0 t 30 min. 1 t 00 min. 1 t 30 min.

Katkaistu

2 t 30 min. 2 t 00 min.

HUOM!

• ”TULO 4” näkyy harmaana, kun ”Äänilähtö(kiinteä)” tai ”Äänilähtö(säädettävä)” on valittu.

HUOM!

• Uniajastin peruutetaan valitsemalla ”Katkaistu” painamalla

painiketta SLEEP.

Hyödyllisiä säätöasetuksia

Lapsilukon PIN-säätö (TV/AVtulomuodolle)

Tällä voidaan käyttää PIN-koodia suojaamaan tiettyjä säätöjä vahingossa tapahtuvalta muuttamiselta.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Lapsilukko” ja paina sitten OK.

Jos PIN on jo säädetty, näppäile se tähän.

––––

Paina a/b ja valitse ”Muuta PIN” ja paina sitten OK.

Muuta PIN

Peruuta PIN

PIN-koodin nollaus

Tällä on mahdollista nollata PIN-koodi.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Säätö”.

Paina a/b ja valitse ”Lapsilukko” ja paina sitten OK.

Näppäile PIN.

––––

Paina a/b ja valitse ”Peruuta PIN” ja paina sitten OK.

• Kirjoita PIN-koodi varmuuden vuoksi talteen ja säilytä se varmassa paikassa. Jos hävität tai unohdat PINkoodin, palauta kaikki TV-vastaanottimen säädöt TV:n kanavasäätöjä lukuun ottamatta tehdassäädöille. (Katso s. 58.)

• Tämä toiminto on käytettävissä TV-viritinmuodolle.

Paina c/d ja valitse ”kyllä” ja paina sitten OK.

HUOM!

Uusi PIN

Varmista

Näppäile 4-numeroinen luku PIN-koodiksi

–––

–

––––

käyttämällä 0 – 9.

Muuta PIN

Peruuta PIN

Uusi PIN

Varmista

Varmista näppäilemällä sama 4-numeroinen

–––

–

––––

luku kuin vaiheessa 6.

• ”Järjestelmän PIN on muutettu onnistuneesti” tulee näkyviin.

HUOM!

• Lukitun kanavan katsomiseksi (lukkosäätö kanavasäädössä ”Käsisäätö” on asetettu asentoon ”Kytketty”) on näppäiltävä PIN. (Katso s. 23.) Kun valitaan lukittu kanava, viesti PINkoodin näppäilemisestä tulee esiin. Ota PIN-näppäilyruutu näkyviin painamalla painiketta OK .

Hyödyllisiä säätöasetuksia

Keskikanavan tulo

On mahdollista käyttää kaiutinta keskikaiuttimena, kun käytetään 5.1 kanavan ympäristöjärjestelmää.

AV-vahvistin

* Liitä ulkoiseen audiolaitteeseen, joka

tukee 5.1 kanavan ympäristöjärjestelmää. Katso tarkemmat tiedot ulkoisen laitteen käyttöohjeista.

DVD-soitin jne.

Paina painiketta MENU ja valikkoruutu tulee näkyviin.

Paina c/d ja valitse ”Vaihtoehdot” ja paina sitten OK.

Paina a/b ja valitse ”Keskikanavan tulo” ja paina sitten OK.

Paina c/d ja valitse ”Kytketty” ja paina sitten OK.

• Vain keskikanavan tuloliittimen ääni kuuluu kaiuttimesta.

Hyödyllisiä toimintoja

Kaksoisruututoiminnot

Tämän avulla on mahdollista saada ruutuun näkymään kaksi kuvaa yhtäaikaa.

Kaksoisruutu

Saat näkyviin kaksi kuvaa paitsi silloin, kun tulo tapahtuu liittimestä INPUT5.

Paina c.

• Kaksoisruutu näkyy ja siinä näkyy kuva valitusta tulolähteestä.

Kuva ja pysäytyskuva

On mahdollista pysäyttää liikkuva kuva näyttöön.

• Tämä toiminto ei toimi, kun kyseessä on seuraavanlainen tulo:

1Tulo5 -muoto 2Kaksi kuvaa samasta lähteestä (esim. Tulo1 ja Tulo1), 3Kaksi kuvaa, joilla on erilainen pystytaajuus (esim. PAL ja

4HDTV-signaalilähde (480P/1080i/720P) tulee

• Kun tämä toiminto ei ole käytettävissä, ”Kaksoisruutunäyttöä ei ole käytettävissä” näkyy.

Käynnistä kumpi tahansa ruutu painamalla painiketta SELECT .

•”z” näkyy toimivassa ruudussa, jossa on

äänilähtö.

Valitse painiketta b painamalla muu tulolähde toimivaan ruutuun.

• Valittu kuva näkyy.

Kaksoisruutu lopetetaan painamalla painiketta c.

HUOM!

PAL-60),

oikeanpuoleiseen ruutunäyttöön.

• Tämä toiminto ei toimi Tulo5-muodolla.

• Kun tämä toiminto ei ole käytettävissä, ”Pysäytyskuvanäyttöä ei ole käytettävissä” näkyy.

• Pysäytyskuva katoaa automaattisesti 30 minuutin kuluttua.

Paina d.

• Liikkuva kuva näkyy vasemmanpuoleisessa ruudussa ja pysäytyskuva oikeanpuoleisessa. Pysäytyskuva on painikkeen d painamishetkellä liikkuvasta kuvasta siepattu yksi kehys.

Lukkiuta

Päivitä pysäytyskuva painamalla painiketta OK.

• Joka kerta, kun painat painiketta OK, oikeanpuoleisen ruudun kuva päivittyy.

Pysäytyskuva lopetetaan painamalla painiketta d.

HUOM!

Hyödyllisiä toimintoja

Teksti-TV -toiminto

Mikä on teksti-TV?

Teksti-TV lähettää tieto- ja viihdesivuja erityisesti varustettuihin TV-vastaanottimiin. Tämä TV ottaa vastaan TV-verkon lähettämät teksti-TV -signaalit ja muuntaa ne graafiseen muotoon katselua varten. Valittavana on uutisia, säätiedotuksia, urheilua, pörssikurssit, ennakkotietoja monista ohjelmista jne.

Teksti-TV -muoto

Teksi-TV kytketään/katkaistaan kauko-ohjaimen painikkeella m. TV-vastaanotinta voidaan käyttää teksti- TV -muodolla suoraan antamalla komennot kaukoohjaimella.

Teksti-TV

Katsottaessa teksti-TV -tietoja

• Paina Pr sivunumeron suurentamiseksi.

• Paina Ps sivunumeron pienentämiseksi.

Teksti-TV:n kytkeminen ja katkaiseminen

Valitse sellainen TV-kanava tai ulkoinen tulolähde, jolla on teksti-TV -ohjelma.

Painikkeiden toiminnot

Väri (PUNAINEN/VIHREÄ/KELTAINEN/SININEN):

On mahdollista valita ruudun alareunassa värillisin suluin näkyvä sivuryhmä painamalla vastaavaa väripainiketta (PUNAINEN/VIHREÄ/KELTAINEN/SININEN) kaukoohjaimesta.

Teksti-TV

PUNAINEN

0 – 9: Sivut 100-899 voidaan valita suoraan painikkeilla 0 – 9.

f: Joka kerta, kun painetaan painiketta f, teksti-TV-kuva kytkeytyy alla kuvatulla tavalla.

VIHREÄ KELTAINEN SININEN

Täysi

Yläpuoli

Teksti-TV saadaan näkyviin painamalla painiketta m.

Painamalla painiketta m uudelleen saat tekstiTV:n näkyviin oikeanpuoleiseen ruutuun ja tavallisen kuvan vasemmanpuoleiseen.

• Joka kerta, kun painat painiketta m, ruutu

vaihtuu ylhäällä oikealla näytetyllä tavalla.

• Jos valitaan ohjelma, jolla ei ole teksti-TV signaalia, ”Teksti-TV:tä ei ole käytettävissä” näkyy.

• Sama viesti näkyy kaksoisruudun ja muiden muotojen aikana, jos teksti-TV -signaalia ei ole.

Alapuoli

k: Näkymättömissä olevat tiedot, kuten esimerkiksi kilpailujen vastaukset, saadaan näkyviin painamalla painiketta k.

• Tiedot saadaan taas näkymättömiin painamalla painiketta

k uudelleen.

Teksti-TV -sivujen automaattinen päivitys lopetetaan painamalla painiketta d.

• Pitomuoto vapautetaan painamalla painiketta d uudelleen.

Hyödyllisiä toimintoja

Tekstityksen näyttö

On mahdollista näyttää useampi tekstitys, kun se lähetetään.

Tekstitys saadaan näkyviin painamalla painiketta [.

• Tekstitys päivittyy lähetysaseman lähettämien tietojen perusteella.

• Tekstityksen automaattinen päivitys lopetetaan painamalla painiketta d.

Tekstitysruudusta poistutaan painamalla painiketta [.

HUOM!

• Teksitykset eivät näy, jos palvelu ei sisällä tekstitystietoja.

TOP-yleisnäkymän näyttö

Kun otetaan vastaan TOP teksti-TV, on mahdollista lukea TOP-tekstiyleisnäkymä.

Tekstitys saadaan näkyviin painamalla painiketta m.

Aikanäyttö

On mahdollista saada näkyvin teksti-TV -lähetykseen sisältyvä aikatieto.

• Aikaa ei voi tallentaa muistiin, kun virta katkaistaan. Kun kytket virran, suorita vaiheet 1 – 4 uudelleen.

• Jos aikatieto on saatu oikein, se saadaan näkyviin ruudun oikeaan yläkulmaan painamalla painiketta MENU.

Valitse TV-kanava, jolla on teksti-TV -tieto. (Aikatieto siepataan automaattisesti.)

Paina p. Kanavan kuva tulee näkyviin näyttöön.

Paina painiketta p niiden kolmen sekunnin jakson aikana, jolloin kanava näkyy ruudussa. Aikatieto näkyy ruudun vasemmassa alakulmassa noin kolmen sekunnin ajan.

Vaikka muutat TV-kanavaa, saat aikatiedon näkyviin suorittamalla edellä kuvatut vaiheet 2 – 3.

HUOM!

Paina painiketta l ottaaksesi näkyviin TOPyleisnäkymän alla kuvatulla tavalla.

TOP-yleisnäkymäruutu

INDEX

BLOCK PAGES

TV PROGRAMS COLOR BAR WEATHER NEWS MOVIE LOCAL

SPORTS

BLOCK 1 BLOCK 2 BLOCK 3

GROUP PAGES

FOOT BALL BASKETBALL

TENNIS

SKI JUDO SWIM GROUP 1 GROUP 2 GROUP 3 GROUP 4

Valitse haluttu ryhmä painikkeella a/b/c/d.

Paina OK saadaksesi näkyviin valitun ryhmän sivut.

TOP-yleisnäkymäruudusta poistutaan painamalla painiketta l.

Liite

Vianmääritys

Ongelma Mahdollinen ratkaisutapa

• Ei virtaa.

• Laitetta ei voi käyttää.

• Kauko-ohjain ei toimi.

• Kuva on leikattu pois.

• Väri on outo, vaalea tai tumma tai värivirheitä.

• Virta katkeaa yhtäkkiä.

• Varmista oletko painanut kauko-ohjaimen painiketta B. (Katso s. 14.) Jos näytön merkkivalo palaa punaisena, paina B.

• Onko verkkojohto irronnut? (Katso s. 6.)

• Onko virta kytketty? (Katso s. 14.)

• Ympäristön vaikutus kuten esim. valaisimet, staattinen sähkö jne. saattavat aiheuttaa vikatoiminnon. Käytä laitetta tällöin sen jälkeen, kun olet ensin katkaissut virran tai irrottanut verkkojohdon ja kytkenyt sen sitten uudelleen 1-2 minuutin kuluttua.

• Onko paristot asetettu niin, että napaisuus (e, f) on oikeinpäin? (Katso s. 8.)

• Ovatko paristot kuluneet? (Vaihda paristot uusiin.)

• Käytetäänkö laitetta voimakkaassa tai fluoresoivassa valaistuksessa?

• Loistaako kauko-ohjaimen tunnistimeen fluoresoiva valo.

• Onko kuvan asento oikein? (Katso s. 37.)

• Onko ruutumuotosäädöt kuten kuvan koko tehty oikein? (Katso s. 40–42.)

• Säädä kuvan sävyä. (Katso s. 26 ja 28.)

• Onko huone liian kirkas? Kuva saattaa näyttää tummalta liian kirkkaassa huoneessa.

• Varmista värijärjestelmän säätö. (Katso s. 22 ja 39.)

• Varmista tulosignaalin säätö. (Katso s. 38.)

• Onko laitteen sisäinen lämpötila noussut? Poista esineet, jotka tukkivat ilmanvaihtoaukot tai puhdista laite.

• Varmista virtasäätimen säätö. (Katso s. 30.)

• Onko uniajastin säädetty? (Katso s. 45.)

• Ei kuvaa.

• Ei ääntä.

• Onko liitäntä muihin laitteisiin tehty oikein? (Katso s. 31–35.)

• Onko tulosignaalin säätö tehty oikein liitännän jälkeen? (Katso s. 38.)

• Onko valittu oikea tulo? (Katso s. 38.)

• Onko tulosignaali sellainen, joka ei ole yhteensopiva? (Katso s. 52.)

• Onko kuvan säätö oikein? (Katso s. 26–28.)

• Onko antenni liitetty oikein? (Katso s. 9.)

• Onko asetus ”Kytketty” valittu kohdassa ”Vain Ääni”? (Katso s. 37.)

• Onko äänenvoimakkuus liian matala? (Katso s. 16.)

• Onko asetus ”Äänilähtö (säädettävä)” valittu kohdassa ”Tulo 4”? (Katso s. 45.)

• Onko kaiutin liitetty oikein?

• Onko asetus ”Kytketty” valittu kohdassa ”Keskikanavan tulo”? (Katso s. 47.)

• Varmista ettei kuulokkeita ole liitetty. (Katso s. 11.)

Huomautuksia laitteen käytöstä erittäin kuumassa tai kylmässä paikassa

• Kun laitetta käytetään alhaisessa lämpötilassa (esim. jokin huone, toimisto), kuvasta saattaa jäädä jälkikuva tai se saattaa näyttää hieman viivästyneeltä. Tämä ei ole oire viasta ja laitteen toimintakyky palautuu, kun huoneen lämpötila nousee normaaliksi.

• Älä pidä laitetta kuumassa tai kylmässä paikassa. Älä myöskään jätä laitetta suoraan auringonpaisteeseen tai paikkaan, johon lämmitin puhaltaa suoraan, sillä se saattaa aiheuttaa pinnan vääristymisen ja nestekideruutunäytön virheellisen toiminnan. Säilytyslämpötila: –20°C to +60°C (–4°F to +140°F)

Liite

Taulukko PC-yhteensopivuudesta

PC/MAC Resoluutio Vaakataajuus

MAC13” MAC16” MAC19”

640 x 400

720 x 400

VGA

640 x 480

WVGA 848 x 480

SVGA

WXGA

SXGA

VGA

SVGA

XGA

800 x 600

1024 x 768XGA

1280 x 720 1280 x 768 1366 x 768

1280 x 1024

640 x 480 832 x 624

1024 x 768

31,5 kHz 37,9 kHz 31,5 kHz 37,9 kHz 31,5 kHz 37,9 kHz 37,5 kHz 43,3 kHz 31,5 kHz 35,1 kHz 37,9 kHz 48,1 kHz 46,9 kHz 53,7 kHz 48,4 kHz 56,5 kHz 60,0 kHz 68,7 kHz 45,0 kHz 48,1 kHz 48,4 kHz 64,0 kHz 34,9 kHz 49,7 kHz 60,2 kHz

Pystytaajuus

60 Hz 85 Hz 60 Hz 85 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 56 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 70 Hz 75 Hz 85 Hz 60 Hz 60 Hz 60 Hz 60 Hz 67 Hz 75 Hz 75 Hz

VESA-Standardi

O O O O O

O O O O O O O O O

Apple ja Macintosh ovat Apple Computer, Inc :n rekisteröityjä tavaramerkkejä. DDC on Video Electronics Standards Association’in rekisteröity tavaramerkki. Power Management on Sun Microsystems, Inc’n rekisteröity tavaramerkki. VGA ja XGA ovat International Business Machines Co., Inc’n rekisteröityjä tavaramerkkejä.

Liite

RS-232C-portin tekniset tiedot

Järjestelmän PC-säätö

• Kun kanava on säädetty, näyttöä voidaan säätää PC:stä käsin liitintä RS-232C käyttämällä. Tulosignaali (PC/ video) voidaan valita, äänenvoimakkuutta voidaan säätää ja monia muita asetuksia ja säätöjä voidaan tehdä, jolloin on mahdollista automaattinen ohjelmoitu toisto.

• Kiinnitä RS-232C ristikkäistyyppinen johto (saatavana alan liikkeistä) varusteisiin kuuluvaan Din/D-sub RS-232C:ään

liitäntöjä varten.

HUOM!

• On suositeltavaa, että vain PC:n käyttöön perehtyneet käyttäjät käyttävät tätä käyttötapaa.

Viestintätilat

Säädä PC:n RS-232C viestintäsäädöt niin, että ne sopivat näytön viestintäolosuhteisiin. Näytön viestintäsäädöt ovat seuraavanlaiset:

Nopeus: Tiedon pituus: Pariteettibitti:

Pysäytysbitti:

Virtaussäätö:

9.600 bps 8 bittiä Ei mitään 1 bitti Ei mitään

Viestintätoimenpiteet

Lähetä säätöviestit PC:stä RS-232C liittimen kautta. Näyttö toimii vastaanotetun komennon mukaisesti ja lähettää vastausviestin PC:hen. Älä anna monta komentoa yhtäaikaa. Odota kunnes PC ottaa vastaan OK-vastauksen ennen seuraavan komennon lähettämistä.

Komentomuoto

Kahdeksan ASII-koodia e CR

C1 C2 C3 C4 P1 P2 P3 P4

Komento 4-numeroa

Ominaisuus

Anna ominaisuusarvot kohdistamalla vasemmalle ja täytä loput tyhjillä. (Varmista, että kullekin ominaisuudelle on näppäilty neljä arvoa.) Jos tulo-ominaisuus ei ole säädettävän alan rajoissa, ”ERR” palautuu. (Katso ”Vastauskoodin formaatti”.)

Ominaisuus 4-numeroa

Komento 4-numeroa: Komento. Neljän merkin muodostama teksti. Ominaisuus 4-numeroinen: Ominaisuus 0 – 9, x, tyhjä, ?

Palautuskoodi

0009

– 30

100

0055

Kun ”?” annetaan joillekin komennoille, esisäädetty säätöarvo vastaa.

????

Liite

Vastauskoodin formaatti

Normaali vastaus

Palautuskoodi (ODH)

Ongelmavastaus (viestintävirhe tai virheellinen komento)

ERR

Komennot

Palautuskoodi (ODH)

SÄÄDETTÄVÄ KOHTA KOMENTO

O

VIRTASÄÄTÖ

TULON VALINTA A

KANAVA

TULON VALINTA B

AV-MUODON  VALINTA

ÄÄNENVOIMAKKUUS

P

T

I

T

I

A

I

C

D

H

C

H

C

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

N

I

V

A

V

A

V

A

V

A

V

A

V

A

W

G

V

C

U

D

P

M

OMINAISUUS

0

R

_

D

_

D

*

D

*

H

_

P

_

W

0

1

0

2

1

2

0

3

1

3

2

3

0

4

1

4

2

4

0

5

1

5

2

5

3

5

0

D

1

D

2

D

3

D

4

D

5

D

SÄÄDÖN SISÄLTÖ

_

VIRTA KATKAISTU (VALMIUSTILA)

_

TULON KYTKENTÄ (VAIHTO)

_

TV (KANAVA KIINTEÄ)

_

TULO1 – 5 (1 – 5)

_

*

TV SUORA KANAVA (1 – 99)

_

KANAVA YLÖS

_

KANAVA ALAS

_

TULO1 (CVBS)

_

TULO1 (RGB)

_

TULO2 (CVBS)

_

TULO2 (Y/C)

_

TULO3 (CVBS)

_

TULO3 (Y/C)

_

TULO3 (RGB)

_

TULO3 (KOMPONENTTI)

_

TULO4 (AUTO)

_

TULO4 (S-VIDEO)

_

TULO4 (VIDEO)

_

DIGITAALINEN PC

_

ANALOGINEN PC

_

DIGITAALINEN AV

_

ANALOGINEN AV

_

VAIHTO

_

STANDARDI

_

ELOKUVA

_

PELI

_

KÄYTTÄJÄ

_

DYNAAMINEN

ÄÄNENVOIMAKKUUS (0 – 60)

SÄÄDETTÄVÄ KOHTA KOMENTO

ASENTO

LAAJAKUVAMUOTO

VAIMENNUS

DOLBY VIRTUAL

KAKSOISNÄYTTÖ

ÄÄNEN MUUTTO

UNIAJASTIN

TEKSTI

P

H

P

H

P

V

P

V

L

C

H

P

I

W

I

W

I

W

I

W

I

W

I

W

I

W

I

W

I

W

I

W

I

W

U

M

U

M

U

M

C

A

C

A

C

A

W

T

W

T

C

A

F

O

F

O

F

O

F

O

F

O

F

O

E

T

E

T

S

O

S

O

S

O

S

O

K

C

E

S

E

D

E

D

E

D

E

D

E

D

E

D

E

D

E

D

E

D

E

D

E

D

E

T

E

T

E

T

V

D

V

D

V

D

N

I

N

I

A

H

M

T

M

T

M

T

M

T

M

T

M

T

X

T

X

OMINAISUUS

_

*

_

*

_

*

_

*

_

*

_

*

_

0

_

1

_

2

_

3

_

4

_

5

_

6

_

7

_

8

_

9

_

0

1

_

0

_

1

_

2

_

0

_

1

_

2

_

0

_

1

_

0

_

1

_

2

_

3

_

4

_

5

_

0

_

1

SÄÄDÖN SISÄLTÖ

V-ASENTO (AV) (ⳮ10 – Ⳮ10)

V-ASENTO (PC) (0 – 180)

P-ASENTO (AV) (ⳮ20 – Ⳮ20)

P-ASENTO (PC) (0 – 100)

KELLO (0 – 180)

VAIHE (0 – 40)

VAIHTO (AV)

NORMAALI (AV)

ZOOMAUS 14:9 (AV)

PANORAAMA (AV)

TÄYSI (AV)

ELOKUVA 16:9 (AV)

ELOKUVA 14:9 (AV)

NORMAALI (PC)

ELOKUVA (PC)

TÄYSI (PC)

PISTE PISTEELTÄ (PC)

VAIHTO

VAIMENNUS

VAIMENNUS KATKAISTU

VAIHTO

KYTKETTY

KATKAISTU

KAKSOISNÄYTTÖ KATKAISTU

KAKSOISNÄYTTÖ KYTKETTY

VAIHTO

KATKAISTU

UNIAJASTIN 30 MIN 

UNIAJASTIN 1 TUNTI

UNIAJASTIN 1 TUNTI 30 MIN

UNIAJASTIN 2 TUNTIA

UNIAJASTIN 2 TUNTI 30 MIN 

TEKSTI KATKAISTU

TEKSTI KYTKETTY (VAIHTO)

SUORA SIVUHYPPÄYS (100 – 899)

HUOM!

• Jos alleviivaus (_) näkyy ominaisuussarakkeessa, näppäile välilyönti.

• Jos asteriski (*) näkyy, anna sellainen arvo, joka on kohdan SÄÄTÖSISÄLTÖ suluissa näkyvän alan rajoissa.

Liite

SCART-liitäntäpistokkeiden säädöt

Monia audio- ja videolaitteita voidaan liittää SCART-liittimien kautta.

13579111315171921

2468101214161820

SCART (Tulo1)

1. Oikea äänilähtö (TV-monitorin lähtö)

2. Oikea äänitulo

3. Vasen äänilähtö (TV-monitorin lähtö)

4. Audion yleinen maadoitus

5. Sinisen maadoitus

6. Vasen äänitulo

7. Sinisen tulo

8. Äänen-kuvan säätö

9. Vihreän maadoitus

10. Ei käytetä

11. Vihreän tulo

12. Ei käytetä

13. Punaisen maadoitus

14. Ei käytetä

15. Punaisen tulo

16. Punaisen/vihreän/sinisen säätö

17. Videon maadoitus

18. Punaisen/vihreän/sinisen säädön maadoitus

19. Kuvalähtö (TV-monitorin lähtö)

20. Kuvatulo

21. Pistokkeen eristys

SCART (Tulo2)

1. Oikea äänilähtö

2. Oikea äänitulo

3. Vasen äänilähtö

4. Audion yleinen maadoitus

5. Maa

6. Vasen äänitulo

7. Ei käytetä

SCART (Tulo3)

1. Oikea äänilähtö

2. Oikea äänitulo

3. Vasen äänilähtö

4. Audion yleinen maadoitus

5. Maa

6. Vasen äänitulo

7. Sinisen tulo

8. Äänen-kuvan säätö

9. Maa

10. AV LINK -säätö

11. Ei käytetä

12. Ei käytetä

13. Maa

14. Ei käytetä

8. Äänen-kuvan säätö

9. Maa

10. Ei käytetä

11. Vihreän tulo

12. Ei käytetä

13. Maa

14. Ei käytetä

15. Chroma S-videotulo

16. Ei käytetä

17. Videon maadoitus

18. Maa

19. TV-monitorin lähtö

20. Videotulo/S-videotulo

21. Pistokkeen eristys

15. Punaisen tulo/Chroma Svideotulo

16. Punaisen/vihreän/sinisen säätö

17. Videon maadoitus

18. Maa

19. TV-monitorin lähtö

20. Videotulo/S-videotulo

21. Pistokkeen eristys

Liite

Tekniset tiedot

Kohta 32o Nestekidenäyttöinen väritelevisio, malli: LC-32GA3E

Nestekidenäyttö

Pisteiden lukumäärä 3.147.264 pistettä (1366 g 768 g 3 pistettä) Kuvan värijärjestelmä PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 TV-

toiminto

Kirkkaus 450 cd/m Taustavalon kestoikä 60.000 tuntia (taustavalon standardiasennossa)

Katselukulmat P: 170° V : 170° Audiovahvistin 10 W g 2 Kaiuttimet Ø 8 cm 2 kpl, Ø 2,5 cm 2 kpl

Liittimet

Ruutunäytön kieli Englanti/saksa/ranska/italia/espanja/hollanti/ruotsi/portugali/suomi/turkki/kreikka/venäjä/

Virtavaatimukset 220–240 V vaihtovirtaa, 50 Hz Virrankulutus Paino

Varusteet Käyttöohje, kauko-ohjainlaite (g1), verkkojohto (g1), ”AAA” kokoinen paristo (g2)

TV-Standardi (CCIR)

Vastaanotettavat kanavat

TV-viritysjärjestelmä Automaattinen ennakkoviritys 99 kanavaa, automaattinen nimeäminen, automaattinen lajittelu

STEREO/KAKSIKIELINEN NICAM/A2

Takaa katsottuna

Edestä

VHF/UHF E2–E69ch, F2–F10ch, I21–I69ch, IR A–IR Jch

CATV Hyperkaista, S1–S41 kanava

ANTENNA IN TULO 1 TULO 2 TULO 3 SCART (AV tulo/lähtö, Y/C-tulo, RGB-tulo), RCA-nasta (Komponenttitulo)

TULO 4 S-VIDEO (Y/C-tulo), RCA-nasta (AV-tulo) TULO 5 Ø 3,5 mm liitin (Äänitulo), DVI-I (DVI-I tulo)

Äänilähtö RCA-pistoke (Säädettävä/kiinteä), vaihdettavissa TULO 4 –liittimen kanssa

Tasavirtalähtö 9 V tasavirtaa 7 W MAX SPEAKER Ulkoisen kaiuttimen lähtöliitin (vasen ja oikea)

CENTRE CHANNEL INPUT

RS-232C D-sub 9-nastainen urosliitin Kuulokkeet

32o Advanced Super View & BLACK TFT LCD

B/G, I, D/K, L, L’

UHF/VHF 75 q Din tyyppi SCART (AV-tulo, RGB-tulo, TV-lähtö) SCART (AV tulo/lähtö, Y/C-tulo, Av-linkki)

RCA-nasta

Ø 3,5 mm liitin (Äänilähtö)

puola

143 W (3 W valmiustila) (Tapa IEC60107) 16,2 kg (vain näyttö), 19,5 kg (näytön ja kaiuttimien kanssa), 24,1 kg (näytön, kaiuttimien ja

telineen kanssa)

• Koska SHARP pyrkii parantamaan tuotteitaan jatkuvasti, pidätämme oikeudet muuttaa laitteen ulkoasua ja teknisiä ominaisuuksia ilman ennakkoilmoitusta. Teknisissä tiedoissa mainitut suoritusarvot ovat laitteiden nimellisarvoja. Yksittäisillä laitteilla näissä arvoissa saattaa olla hienoisia vaihteluita.

Lisävarusteet

Seuraavassa lueteltuja lisävarusteita on saatavilla nestekidenäyttöiselle TV-vastaanottimelle. Ne voidaan hankkia lähiliikkeestä.

• Lähitulevaisuudessa saatavilla saattaa olla muitakin lisävarusteita. Varusteita hankittaessa pyydämme lukemaan viimeisimmistä esitteistä tiedot yhteensopivuudesta ja katsomaan varusteiden saatavuus.

Numero

1 AN-37AG2

Osan nimi Osan numero

Kiinnike seinälle kiinnitystä varten

Mittakaaviot

Yksikkö: mm

638

577

100

480

700,4

677

795

102

116

395,1

400

200

307

200

61,5

400

Tietoja asiakkaillemme

tämän SHARP-tuotteen hävittämisestä ympäristöystävällisellä tavalla

Jos tätä laitetta ei voi enää käyttää, se on hävitettävä laissa määrätyllä ja ympäristöystävällisellä tavalla.

ÄLÄKÄ YHDESSÄ MUIDEN ROSKIEN KANSSA! SAATAT VAARANTAA YMPÄRISTÖN!

Sharp Corporation on omistautunut ympäristön suojelemiselle ja energian säästölle. Päämäärämme on vähentää

tuotteittemme ympäristölle aiheuttamaa haittaa jatkuvasti parantamalla tuotteittemme teknologiaa ja antamalla

(1) Asiakkaillemme Belgiassa, Alankomaissa, Ruotsissa ja Sveitsissä

SHARP ottaa osaa kansallisiin elektronisten tuotteiden kierrätysjärjestelmiin, jotka on perustettu näiden maiden ympäristöä koskevien lakien perusteella.

Pyydämme katsomaan seuraavasta tarkemmat tiedot kyseisistä maista.

Maa

Ruotsi

Alankomaat

Belgia

Sveitsi

(2) Asiakkaillemme Yhdistyneessä kuningaskunnassa, Saksassa, Ranskassa ja Italiassa

ÄLÄ HEITÄ TÄTÄ LAITETTA TALOUSROSKIIN

asiakkaillemme tietoa ympäristön suojelemisesta.

Kierrätystiedot kyseiselle maalle

Käytä Ruotsin elektronista kierrätysjärjestelmää nimeltä ”ELRETUR” ja katso tietoja verkkosivulta http://www.el-kretsen.se

Käytä Hollannin elektronista kierrätysjärjestelmää nimeltä ”ICT-Milieu” ja katso tietoja verkkosivulta http://www.nederlandict.nl/index.php

Käytä Belgian elektronista kierrätysjärjestelmää nimeltä ”Recupel” ja katso tietoja verkkosivulta http://www.recupel.be

Käytä Sveitsin elektronista kierrätysjärjestelmää nimeltä ”SWICO” ja katso tietoja verkkosivulta http://www.swico.ch

Pyydämme ottamaan yhteyden paikallisiin viranomaisiin keräys- ja kierrätysmahdollisuuksista tai ottamaan yhteyden kierrätysyhtiöön, jolla on lisenssi elektronisten tuotteiden kierrätykseen.

TEHDASSÄÄDÖILLE PALAUTTAMINEN

Katkaise TV-vastaanottimen virta painamalla painiketta POWER. Paina painiketta RESET alhaalla ja paina samalla painiketta POWER TV-vastaanottimesta virran kytkemiseksi. Kaikki säätökohdat (paitsi TV-kanava) palautuvat tehdassäädöille.

Automaattinen asennus voidaan suorittaa uudelleen noudattamalla seuraavia vaiheita.

1 Kytke TV-vastaanottimen virta. 2 Paina painiketta MENU. (Varmista, että valikkoruutu näkyy.) 3 Paina c/d ja valitse ”Säätö”. 4 Paina a/b ja valitse ”Automaattinen asennus” ja paina sitten OK. 5 Paina c/d ja valitse ”kyllä” ja paina sitten OK.

PIN on .

HUOM!

• Kirjoita PIN-koodi varmuuden vuoksi talteen, leikkaa se pois tästä käyttöohjeesta ja säilytä se varmassa paikassa.

SHARP CORPORATION

∂ÎÙ˘ÒıËÎÂ ÛÂ 100% ·Ó·Î˘ÎÏˆÌ¤ÓÔ ÌÂÙ¿ ÙË ¯Ú‹ÛË ¯·ÚÙ›.

Papel 100% Reciclado - Cuidado do Meio Ambiente. Utskrift på återvunnet papper av 100% återvunnet material. Painettu 100 % kierrätyspaperille. Trykt på 100% genbrugspapir. Trykket på 100% resirkulert papir.

∂ÎÙ˘ÒıËÎÂ ÛÙËÓ π·ˆÓ›·

Impresso no Japão Tryckt i Japan Painettu Japanissa Trykt i Japan Trykket i Japan

TINS-B455WJZZ

04P06-JKG

Sharp LC-32GA3E User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
