Sharp LC-20B6E User Manual [pl]

LC-20B6E

TELEWIZOR KOLOROWY Z EKRANEM CIEKŁOKRYSTALICZNYM (LCD)

LCD SZÍNES TELEVÍZIÓ BAREVNÝ LCD TV PŘIJÍMAČ

POLSKA

MAGYAR

ČEŠTINA

SLOVENSKY

FAREBNÝ TELEVÍZOR S LCD DISPLEJOM

INSTRUKCJA OBSŁUGI KEZELÉSI ÚTMUTATÓ UŽIVATELSKÁ PŘÍRUČKA PREVÁDZKOVÁ PRÍRUČKA

SPECIAL NOTE FOR USERS IN THE U.K.

ASA

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 3A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or on the pin face of the plug, must be used.

Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a

safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious

electric shock may occur.

To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code:

Blue : Neutral Brown : Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows;

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

and of the same rating as above, which is also indicated

TELEWIZOR KOLOROWY Z EKRANEM

Spis treści

LC-20B6E

POLSKA

CIEKŁOKRYSTALICZNYM (LCD)

POLSKA

INSTRUKCJA OBSŁUGI

Szanowny Użytkowniku sprzętu SHARP ................. 2

Ważne środki ostrożności ....................................... 2

Znak handlowy ....................................................... 3

Dołączone akcesoria .............................................. 4

Przygotowanie ........................................................ 5

Zakładanie baterii w pilocie ........................................... 5

Obsługa pilota .............................................................. 5

Podłączenie do źródła zasilania .................................... 6

Podłączanie anteny ...................................................... 6

Słuchanie przez słuchawki ............................................ 6

Pierwsza instalacja ....................................................... 7

Nazwy części jednostki głównej ............................. 8

Jak zamocować kable .................................................. 9

Nazwy części pilota .............................................. 10

Podstawowa obsługa ............................................ 11

Włączanie i wyłączanie zasilania głównego ................. 11

Stan czuwania/Włączony............................................ 11

Przełączanie źródeł sygnału

(AV1/AV2/KOMPONENT/PC/radio FM/TV)........... 11

Poziom głośności dźwięku ......................................... 12

Zmiana kanałów ......................................................... 12

Wybór opcji menu ...................................................... 13

Podstawowe ustawienia ....................................... 15

Regulacja obrazu........................................................15

Temperatura barwy ..................................................... 15

Konfiguracja wejścia ................................................... 16

DNR (Cyfrowa redukcja szumów) ............................... 16

Tryb filmowy ............................................................... 16

Szybkie Ujęcie ............................................................16

Przydatne funkcje ................................................ 17

Regulacja dźwięku......................................................17

Ustawienia trybu dźwięku ...........................................17

Nacisk na mowę.........................................................18

Szeroki dźwięk ........................................................... 18

Wybór dźwięku PC (dla trybu PC) ............................... 18

Programy TV .............................................................. 19

Korzystanie z tabeli programów TV.............................21

Programy radia FM ..................................................... 22

Korzystanie z tabeli programów radia FM ..........................

Obracanie .................................................................. 25

Połączenia AV ............................................................ 25

Konfiguracja zegara .................................................... 27

Język..........................................................................27

Podświetlenie i ustawienia zasilania ............................ 28

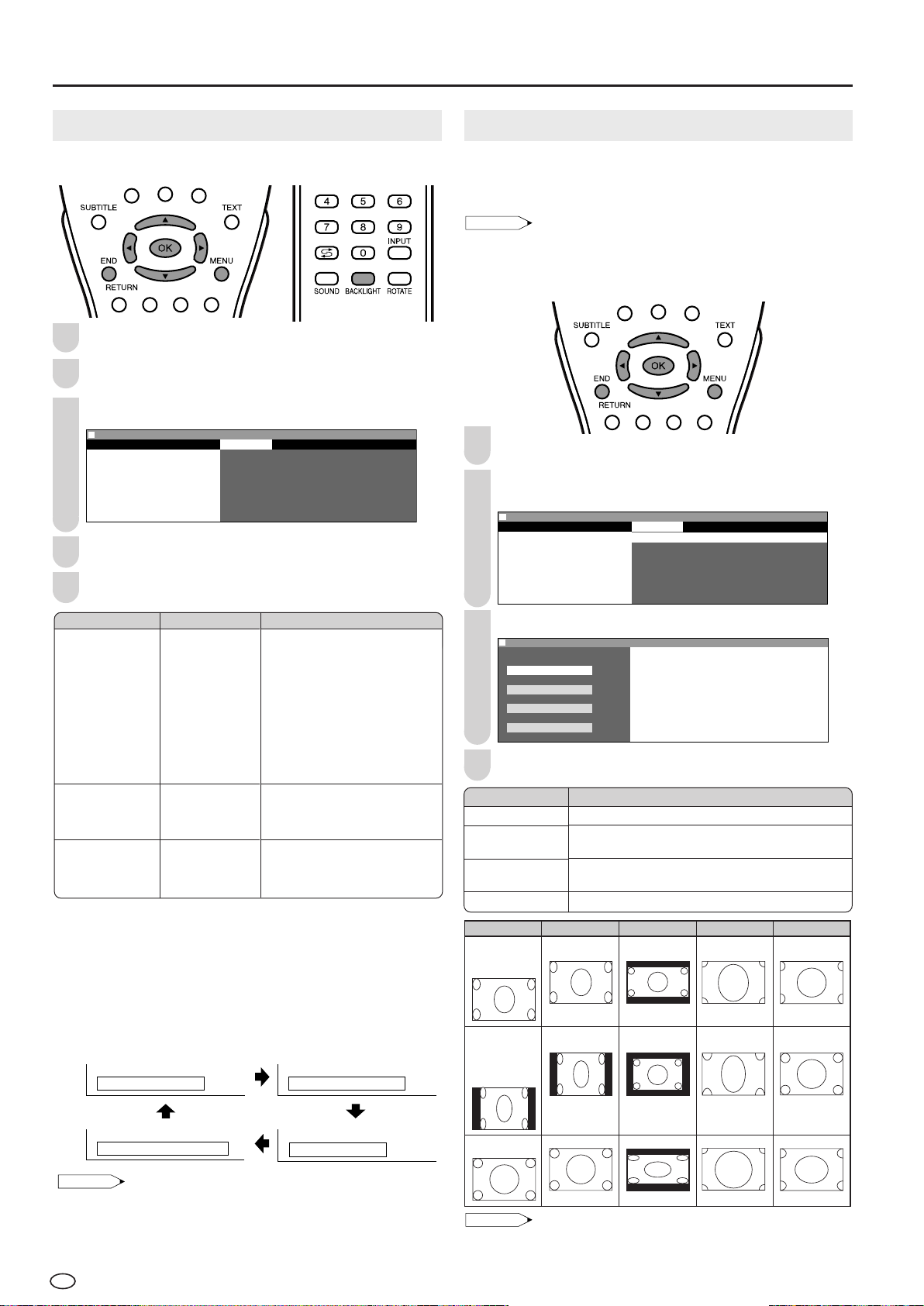

Tryb szeroki ................................................................28

Funkcje regulatora czasowego (timera) ....................... 29

Wyświetlanie informacji na ekranie .............................. 29

Blokada kanałów ........................................................ 30

Wybór trybu nadawania NICAM ................................. 32

Wybór trybu nadawania A2 Stereo ............................. 32

Wybór trybu nadawania radia stereo FM ....................32

Telegazeta ............................................................ 33

Podłączanie PC .................................................... 35

Oglądanie obrazów z PC ............................................ 35

Wyświetlanie obrazów z PC........................................35

Sygnał wejściowy (dla trybu PC) ................................. 36

Regulacja dostrajania (dla trybu PC) ........................... 36

Zarządzanie zasilaniem (dla trybu PC) ......................... 37

Tabela kompatybilności PC ......................................... 37

Podłączanie urządzeń zewnętrznych ................... 38

Przykłady urządzeń zewnętrznych, które można

podłączyć ............................................................ 38

Podłączanie do COMPONENT/AV-IN1/AV-IN2/

Terminali PC-INs .................................................. 39

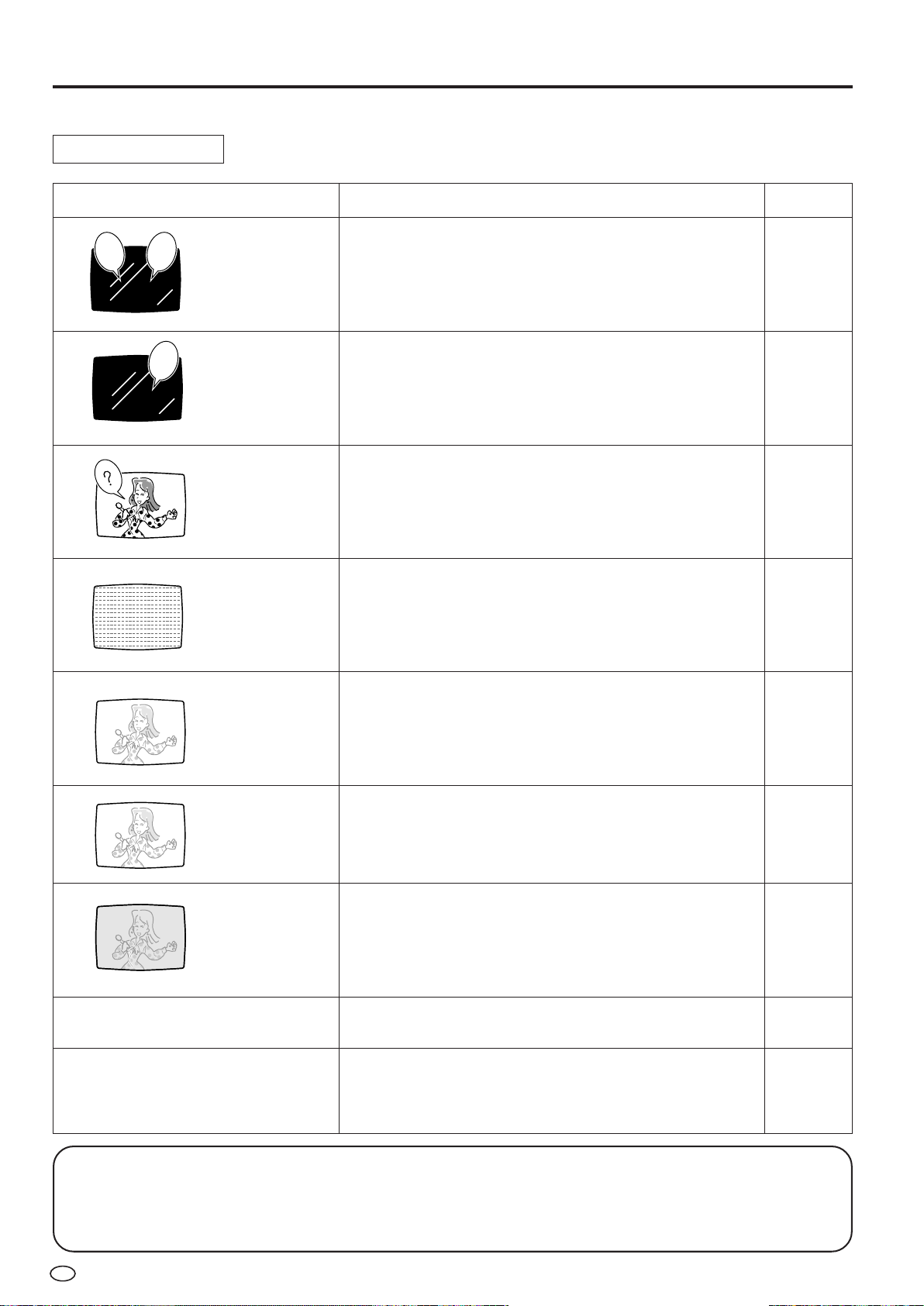

Rozwiązywanie problemów .................................. 40

Telewizor LCD ............................................................ 40

Antena .......................................................................41

PC..............................................................................41

Specyfikacje ......................................................... 42

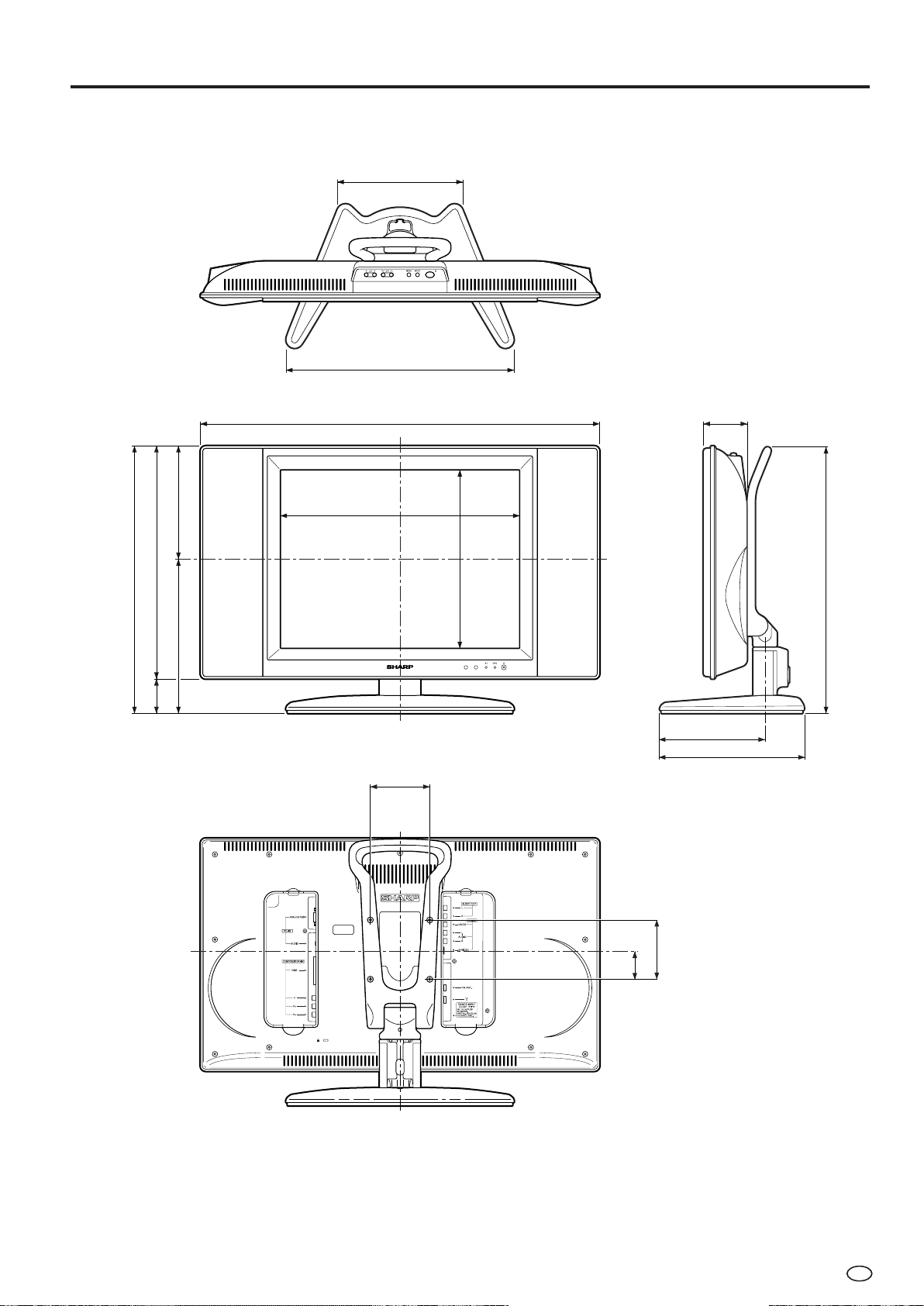

Rysunki wymiarowane .......................................... 43

Szanowny Użytkowniku sprzętu SHARP

Dziękujemy za zakup telewizora kolorowego z monitorem ciekłokrystalicznym (LCD) firmy SHARP. Aby zapewnić bezpieczne i bezproblemowe korzystanie z urządzenia przez długi okres, przed przystapieniem do jego użytkowania należy dokładnie zapoznać się z częścią instrukcji zatytułowaną Ważne środki ostrożności.

Ważne środki ostrożności

Elektryczność wykorzystuje się do wykonywania wielu pożytecznych funkcji, może jednak ona także być przyczyną obrażeń ciała i uszkodzeń mienia, jeśli postępuje się z nią w sposób nieostrożny. Przy projektowaniu i wytworzeniu niniejszego produktu szczególny nacisk położono na kwestie związane z bezpieczeństwem. Jednakże jego nieprawidłowe użytkowanie może stać się przyczyną porażenia prądem i/lub pożaru. Aby zapobiec ewentualnemu zagrożeniu, w czasie instalacji, obsługi i czyszczenia produktu należy przestrzegać poniższych instrukcji. Aby zapewnić bezpieczeństwo i jak najdłuższy okres użytkowania telewizora kolorowego LCD, przed przystąpieniem do użytkowania urządzenia należy dokładnie zapoznać się z poniższymi instrukcjami dotyczącymi środków ostrożności.

1. Przeczytaj instrukcje—Przed przystąpieniem do użytkowania produktu należy przeczytać wszystkie instrukcje dotyczące obsługi i upewnić się, że wszelkie zawarte tam informacje są w pełni zrozumiałe.

2. Przechowuj niniejszą instrukcję w bezpiecznym miejscu—Instrukcje dotyczące bezpieczeństwa i obsługi należy przechowywać w bezpiecznym miejscu, aby można z nich było skorzystać w razie potrzeby.

3. Przestrzegaj ostrzeżeń— Należy bezwględnie przestrzegać wszelkich ostrzeżeń umieszczonych na urządzeniu oraz wszelkich instrukcji dotyczących urządzenia.

4. Postępuj zgodnie z instrukcjami—Należy postępować zgodnie z wszelkimi instrukcjami dotyczącymi obsługi.

5. Elementy wyposażenia dodatkowego—Nie używaj elementów wyposażenia dodatkowego, które nie są zalecane przez producenta. Użycie nieodpowiednich elementów wyposażenia dodatkowego może być przyczyną wypadku.

6. Źródło zasilania—Źródło zasilania niniejszego produktu musi być zgodne z parametrami określonymi na tabliczce znamionowej. Jeśli nie jesteś pewien jakiego rodzaju zasilanie istnieje w miejscu użytkowania urządzenia, skonsultuj się ze swoim dostawcą energii lub miejscowym zakładem energetycznym.

7. Ochrona przewodu AC—Przewody AC muszą zostać umieszczone w odpowiednim miejscu tak, aby nikt na nie nie nadeptywał i aby nie przygniatały ich żadne przedmioty. Sprawdź przewody przy wtyczkach oraz przy urządzeniu.

8. Przeciążenie—Nie należy przeciążać gniazd AC lub przewodów przedłużacza. Przeciążenie może doprowadzić do pożaru lub porażenia prądem.

9. Wkładanie przedmiotów i wlewanie cieczy—Pod żadnym pozorem nie należy wkładać żadnych przedmiotów do wnętrza urządzenia przez wloty i otwory. Urządzenie pracuje pod wysokim napięciem, tak więc wkładanie przedmiotów do jego wnętrza może spowodować porażenie i/lub zwarcie części wewnętrznych. Z tego samego powodu, nie należy wylewać na urządzenie wody lub innych cieczy.

10. Naprawa—Nie należy podejmować samodzielnych prób naprawy urządzenia. Usuwanie osłon może narazić użytkownika na kontakt z wysokim napięciem i inne niebezpieczeństwa. Wszelkie naprawy należy zlecać wykwalifikowanemu serwisantowi.

11. Naprawa—W przypadku wystąpienia jednej z poniższych sytuacji, wyłącz przewód AC z gniazda i zleć przeprowadzenie naprawy wykwalifikowanemu serwisantowi.

a. Przewód AC lub wtyczka są uszkodzone. b. Na urządzenie wylała się ciecz lub jakieś przedmioty dostały się do wnętrza urządzenia. c. Produkt został wystawiony na działanie deszczu lub wody. d. Produkt nie działa prawidłowo w sposób określony w instrukcjach dotyczących obsługi.

Nie należy dotykać elementów sterujących, oprócz tych, które zostały opisane w instrukcjach dotyczących obsługi. Nieprawidłowa regulacja elementów sterujących w zakresie, który nie został opisany w instrukcjach może

spowodować uszkodzenia, których naprawa wymagać będzie znacznego nakładu pracy specjalisty. e. Urządzenie zostało upuszczone lub uszkodzone. f. Stan techniczny urządzenia nie jest prawidłowy. Można zauważyć jakiekolwiek przejawy wadliwego funkcjonowania

urządzenia, wskazujące na potrzebę oddania go do naprawy.

12. Części zamienne—Jeśli zaistnieje konieczność wymiany jakichkolwiek części urządzenia, należy upewnić się, że osoba dokonująca naprawy używa części zamiennych określonych przez producenta, lub części o takich samych właściwościach i zastosowaniach, jak części oryginalne. Zastosowanie części niezatwierdzonych przez producenta może być przyczyną pożaru, porażenia prądem i/lub innych sytuacji niebezpiecznych.

13. Testy bezpieczeństwa—Po zakończeniu prac konserwacyjnych lub naprawczych, należy zwrócić się do serwisanta o przeprowadzenie testów bezpieczeństwa, aby upewnić się, że produkt jest w odpowiednim stanie technicznym.

14. Montaż na ścianie lub na suficie—W przypadku montażu urządzenia na ścianie lub na suficie, należy upewnić się, że dokonywany jest on w sposób zalecany przez producenta.

Ważne środki ostrożności (Ciąg dalszy)

• Czyszczenie—Przed przystąpieniem do czyszczenia urządzenia, należy wyłączyć przewód AC z gniazdka. Do czyszczenia produktu należy używać wilgotnej szmatki. Nie należy stosować środków czyszczących w płynie lub w aerozolu.

• Woda i wilgoć—Nie należy korzystać z urządzenia w pobliżu miejsc, gdzie może mieć ono kontakt z wodą, takich jak np. wanna, umywalka, zlew kuchenny, zlew, basen lub w wilgotnej piwnicy.

• Miejsce ustawienia—Nie należy umieszczać urządzenia na niestabilnych stolikach na kółkach, stojakach, trójnogach lub stolikach. Takie ustawienie urządzenia może spowodować jego upadek, a w konsekwencji uszkodzenie urządzenia lub poważne obrażenia ciała. Należy używać jedynie stolików na kółkach, stojaków, trójnogów, wsporników lub stolików zalecanych przez producenta lub sprzedawanych razem z urządzeniem. W przypadku montażu produktu na ścianie, należy bezwględnie postępować zgodnie z instrukcjami producenta. Do montażu należy stosować jedynie sprzęt zalecany przez producenta.

• Panel LCD stanowiący część urządzenia wykonano ze szkła. Z tego względu może on ulec zniszczeniu, jeśli urządzenie zostanie upuszczone, lub uderzone. W przypadku stłuczenia panelu LCD, należy uważać, aby nie poranić się odłamkami szkła.

• Źródła ciepła—Urządzenie należy trzymać z dala od źródeł ciepła takich jak kaloryfery, grzejniki, piecyki oraz z dala od innych urządzeń wytwarzających ciepło (w tym wzmacniaczy).

• Na urządzeniu nie należy stawiać wazonów lub innych pojemników wypełnionych wodą. Woda może wylać się na urządzenie i wywołać pożar lub spowodować porażenie.

• Aby nie dopuścić do pożaru, na telewizorze lub w jego pobliżu pod żadnym pozorem nie należy stawiać świec lub innych otwartych źródeł ognia.

•

Podczas przestawiania urządzenia umieszczonego na stoliku na kółkach, należy zachować najwyższą ostrożność. Nagłe hamowanie, użycie nadmiernej siły, a nawet nierówności podłogi mogą spowodować, że podczas przesuwania urządzenie spadnie ze stolika na kółkach.

•

Wentylacja—Wloty i inne otwory znajdujące się na obudowie zaprojektowano w celu zapewnienia wentylacji urządzenia. Nie należy zakrywać lub blokować wlotów i otworów, gdyż niedostateczna wentylacja może prowadzić do przegrzewania urządzenia i/lub skrócenia okresu jego eksploatacji. Nie należy ustawiać urządzenia na łóżku, sofie, na dywanie, lub na innych podobnych podłożach, gdyż może to prowadzić do zablokowania otworów wentylacyjnych. Urządzenie nie nadaje się do montażu w miejscach zabudowanych. Nie należy umieszczać urządzenia w obrębie przestrzeni zamkniętych, takich jak regał lub półki, chyba, że zostanie zapewniona odpowiednia wentylacja lub postępuje się zgodnie z zaleceniami producenta.

• Aby nie dopuścić do pożaru lub porażenia, nie należy umieszczać przewodu zasilającego AC pod odbiornikiem TV lub pod innymi ciężkimi obiektami.

Panel LCD jest produktem wytworzonym z zastosowaniem bardzo zaawansowanej technologii, posiada bowiem 2 359 296 tranzystorów cienkowarstwowych pozwalających na wyświetlenie obrazu z wyjątkową dokładnością. Z uwagi na bardzo dużą liczbę pikseli na ekranie mogą czasami pojawić się piksele nieaktywne w postaci nieruchomych punktów koloru niebieskiego, zielonego lub czerwonego. Zostało to ujęte w specyfikacjach produktu i nie stanowi wady.

Znak handlowy

• Micronas® VOICE jest technologią Poprawy wyrazistości i zrozumiałości mowy stworzoną przez Micronas GmbH.

• Micronas jest znakiem handlowym Micronas GmbH.

Dołączone akcesoria

LC-20B6E

Sprawdź czy do telewizora LCD dołączone zostały następujące akcesoria.

Pilot bezprzewodowy

strony 5 i 10

Zasilacz AC

Baterie o rozmiarze “AAA” (×2)

strona 5

Przewód AC

*Kształt produktu może być różny w różnych krajach.

strona 6 strona 6

Uchwyt kabla

strona 9

Zacisk kabla

strona 35

strona 9

Instrukcja obsługiKabel RGB

Przygotowanie

Zakładanie baterii w pilocie

Przed pierwszym uruchomieniem telewizora LCD należy założyć w pilocie dwie baterie o rozmiarze “AAA” (w zestawie). Po wyczerpaniu się baterii, gdy pilot przestanie działać, należy wymienić baterie na nowe, o rozmiarze “AAA”.

1 Otwórz pokrywkę baterii. 2 Włóż dwie baterie o rozmiarze

“AAA”.

–

• Przesuń pokrywkę, naciskając elemen

(

• Umieść baterie tak, aby ich bieguny odpowiadały oznaczeniom (+) i (–) w komorze baterii.

3 Zamknij pokrywkę baterii.

• Zamknij pokrywkę, zaczepiając dolny zaczep do pilota.

Ostrożnie!

Środki ostrożności przy używaniu baterii

Niewłaściwe używanie baterii może spowodować wyciek substancji chemicznych i/lub eksplozję. Należy koniecznie stosować się do poniższych instrukcji.

• Umieść baterie tak, aby ich bieguny odpowiadały oznaczeniom (+) i (–).

• Różne rodzaje baterii mają różne parametry. Nie należy mieszać baterii różnych rodzajów.

• Nie należy mieszać starych i nowych baterii. Mieszanie starych i nowych baterii może skrócić żywotność nowych baterii i/lub spowodować wyciek substancji chemicznych ze starych baterii.

• Baterię należy wyjąć zaraz po ich wyczerpaniu. Substancje chemiczne wyciekające z baterii mogą spowodować wysypkę skórną. Jeżeli stwierdzisz wyciek substancji chemicznych, wytrzyj je szmatką.

• Baterie dołączone do telewizora LCD mogą mieć krótszy okres żywotności z racji warunków przechowywania.

• Jeżeli pilota nie będziesz używać przez dłuższy okres czasu, wyjmij z niegoo baterie.

Obsługa pilota

Używając pilota, nakieruj go na okienko czujnika zdalnego sterowania jednostki głównej. Obiekty znajdujące się między pilotem a okienkiem czujnika mogą zakłócić prawidłowe działanie pilota.

Ostrzeżenia dotyczące używania pilota

• Unikaj wstrząsów i uderzeń pilota. Ponadto nie należy wystawiać pilota na działanie cieczy ani umieszczać go w miejscach o dużej wilgotności.

• Nie należy instalować ani kłaść pilota tam, gdzie będzie narażony na bezpośrednie działanie promieni słonecznych. Wysokie temperatury mogą spowodować deformację urządzenia.

• Pilot może nie działać prawidłowo, jeżeli na okienko czujnika bezpośrednio padają promienie słoneczne lub silne światło. W takim wypadku należy zmienić kąt padania światła lub położenie jednostki głównej lub korzystać z pilota w bliższej odległości od okienka czujnika.

Gniazdo do słuchawek

Wskaźnik OPC Wskaźnik

Stan czuwania/ Włączony

Czujnik pilota

Czujnik OPC

UWAGA

FM antenna terminal

Antenna terminal

Przygotowanie (Ciąg dalszy)

Podłączenie do źródła zasilania

Zasilanie należy podłączyć do gniazda wejściowego DC telewizora LCD, używając zasilacza AC i przewód AC (oba w zestawie).

Pociągnij zaczep w dół, aby otworzyć pokrywkę.

(

Zasilanie główne

)

Pociągnij zaczep w dół,

aby otworzyć pokrywkę.

Gniazdko sieciowe zasilania o napięciu stosowanym w gospodarstwie domowym

Do gniazda MOCY WEJŚCIOWEJ

Podłącz do gniazdka

Zasilacz AC

Gniazdo MOCY WEJŚCIOWEJ (prąd stały DC 12V)

sieciowego AC.

Przewód AC*

* Kształt produktu może

się różnić w zależności od kraju.

■ Używanie zasilacza prądu zmiennego AC

• Jeżeli zasilacz AC nagrzewa się podczas użytkowania, nie oznacza to, że działa wadliwie.

• Zasilacza AC nie należy zawijać lub okrywać kocem lub podobnym nakryciem. Może to spowodować awarię lub wypadek.

• Nie próbuj rozbierać zasilacza AC na części ani czegokolwiek w nim zmieniać. W środku zasilacza AC znajdują się elementy o wysokim napięciu, które grożą porażeniem prądem.

UWAGA

• Zawsze ustawiaj włącznik (Zasilanie głównez) telewizora LCD w pozycji wyłcony, gdy chcesz podłączyć zasilacz AC.

•

Jeżeli telewizor LCD nie będzie używany przez dłuższy okres czasu, należy odłączyć zasilacz AC od telewizora i gniazdka zasilania

Podłączanie anteny

■ Używanie kabla anteny TV

Aby uzyskać wyraźniejszy obraz, zalecamy używanie anteny zewnętrznej. Poniżej zamieszczamy krótkie wyjaśnienie rodzaju podłączenia stosowanego dla kabla współosiowego:

• Należy dopilnować, by kabel współosiowy 75 ohm miał wtyczkę współosiową DIN 45325 (IEC169-2); należy go podłączyć do gniazda antenowego z tyłu telewizora LCD (kabel antenowy nie jest w zestawie).

■

Używanie kabla antenowego radia FM

Kabel antenowy radia FM (nie jest w zestawie) należy podłączyć do gniazda antenowego FM. Będziesz wtedy mógł słuchać radia FM. Szczegóły dotyczące ustawień menu - patrz strony 13 i 14.

Słuchanie przez słuchawki

Podłącz mini wtyk do wtyku słuchawek znajdującego się na przodzie telewizora LCD. Instrukcje dotyczące regulacji głośności dźwięku za pomocą wskaźnika dźwięku - patrz strona 17.

Wskaźnik poziomu głośności dźwięku

Headph.vol.[ 30]

Gniazdo antenowe FM

Gniazdo antenowe

Kabel antenowy radia FM

Do gniazda antenowego FM

Kabel współosiowy 75 om (kabel okrągły)

Do gniazda antenowego

( )

Słuchawki

• W zestawie akcesoriów nie ma słuchawek.

• Nawet jeśli mini wtyk słuchawki jest podłączony do wtyku słuchawki, słychać będzie dźwięk z głośnika jednostki głównej.

Pierwsza instalacja

First installation

Select option

ais Svenska

ol Pycck

First installation

Adjust setting

: :

First installation

Automatic search-TV

Country Germany Colour system PAL Sound system B/G

Start search

First installation

Automatic search-TV

Country Germany Colour system PAL Sound system B/G

Start search

First installation

759.25MHz PAL-B/G 8 16 1

2 9 17

4 1 18

2 11 19 4 12 2 5 13 21 6 14 22 7 15 23

First installation Search is completed 8 16 1

2 9 17

4 1 18

2 11 19

4 12 2

5 13 21

8 14 22

15 23

Select

END

Exit

:FM radio

First installationFirst installation

1 . MHz 1 . MHz 8 16 8 16 1 89. 9 17 1 89. 9 17 2 2 89.5 1 18 89.5 1 18 3 9 . 11 19 3 9 . 11 19 4 12 2 4 12 2 5 13 21 5 13 21 6 14 22 6 14 22 7 15 23 7 15 23

00 0 0

First installationFirst installation

Search is completed Search is completed 8 16 8 16 1 89. 9 17 1 89. 9 17 2 2 89.5 1 18 89.5 1 18 3 9 . 11 19 3 9 . 11 19 4 9 .5 12 2 4 9 .5 12 2 5 91. 13 21 5 91. 13 21 6 91.5 14 22 6 91.5 14 22 7 92. 15 23 7 92. 15 23 : :

SelectSelect

ENDEND:

ExitExit

0 0

Przygotowanie (Ciąg dalszy)

Gdy włączasz telewizor LCD po raz pierwszy, uruchamia się program Pierwszej Instalacji, która ułatwia instalację. Program ten umożliwia wybranie języka komunikatów wyświetlanych na ekranie, ustawienie zegara i automatyczne wyszukanie i zachowanie wszystkich odbieranych kanałów telewizyjnych i radiowych w zakresie FM (UKF).

UWAGA

• Program Pierwszej Instalacji możesz też uruchomić wybierając opcję “First Installation”

(Pierwsza instalacja)

w menu instalacyjnym na ekranie. Wybieranie opcji menu, patrz strony 13 i 14.

Panel kontrolny jednostki głównej

(Zasilanie główn)

1 Nacisnąć przycisk (Zasilanie główn) w

telewizorze LCD.

• Wyświetli się ekran “First installation” (Pierwsza instalacja) z listą języków dla komunikatów wyświetlanych na ekranie.

2 Nacisnąć '/"/\/|, aby wybrać żądany język i

nacisnąć OK.

First installation

Select option

English Italiano

Deutsch Nederlands

Fran

Espa

ç ais Svenska

ñ ol Pycck

5 Nacisnąć

(Rozpocznij wyszukiwanie) i

Automatic search-TV

Country Germany Colour system PAL Sound system B/G

Start search

'/", aby wybrać “Start search”

nacisnąć

First installation

OK.

• Program automatycznego wyszukiwania stacji telewizyjnych zostaje uruchomiony.

First installation

759.25MHz PAL-B/G 8 16 1 2 3 4 12 2 5 13 21 6 14 22 7 15 23

E 0 2 9 17 E 0 4 1 18 U 0 2 11 19

Menu ekranowe, gdy zakończy się automatyczne wyszukiwanie stacji telewizyjnych

First installation Search is completed 8 16 1 2 3 4 5 6 7 :

E 0 2 9 17 E 0 4 1 18 U 0 2 11 19 U 0 4 12 2 E 0 5 13 21 E 0 8 14 22 E 1 15 23

Select

END

Exit

OKOK:FM radio

• Jeśli chcesz uruchomić program automatycznego

wyszukiwania stacji radiowych FM, nacisnąć OK. (Jeśli nie, przejdź do kroku 6.) Jeżeli nie naciśniesz żadnego przycisku pilota w ciągu 20 sekund, wyszukiwanie rozpocznie się automatycznie.

• Program automatycznego wyszukiwania stacji radiowych FM zostaje uruchomiony.

3 Nacisnąć '/", aby ustawić czas i nacisnąć OK.

• Ustawiony przez Ciebie czas jest automatycznie aktualizowany za pomocą danych pochodzących z telegazety.

First installation

Adjust setting

0 0 0 0 0 0

: :

4 Nacisnąć '/", aby wybrać żądaną pozycję i

nacisnąć \/|, aby zachować ustawienia.

First installation

Automatic search-TV

Country Germany

Colour system PAL Sound system B/G

Start search

Menu ekranowe, gdy zakończy się automatyczne wyszukiwanie stacji radiowych FM

6 Nacisnąć END aby zakończy

UWAGA

• Po wybraniu opcji “First installation” (Pierwsza instalacja) rodzaj źródła sygnału ustawia się automatycznie na AV1.

• Po zakończeniu programu Pierwszej instalacji możesz zmienić ustawienia “Language” (Języka) (strona 27) i “Clock setup” (Konfiguracja zegara) (strona 27) oraz ponownie przeprowadzić “Automatic search” (Automatyczne wyszukiwanie) (strony 19 i 22).

Nazwy części jednostki głównej

Urządzenia sterownicze

Górny panel sterowania

(Zasilanie główne)

INPUT (Wejście) MENU (Menu)

CH ( )/( ) (Kanał)

i (–)/(+)

(Głośność)

Jak regulować nachylenie

How to adjust the angle

Przechylić ekran trzymając go za uchwyt do przenoszenia drugą ręką trzymając za podstawę.

Aby zmienić pionowe nachylenie telewizora, przechylić ekran o maks. 5 stopni w przód lub 10 stopni w tył. Telewizor można także obracać maks. o 25 stopni w prawo lub w lewo. Nachylenie należy tak dostosować, aby zapewniało ono jak najbardziej wygodną pozycję oglądania.

Głośnik

Czujnik OPC

Czujnik pitola

Gniazdo do stuchawek

Wtyczkę mikrofonu podłączyć do gniazda mikrofonu znajdującego się z przodu telewizora. (Patrz strona 6.)

Wskaźnik OPC (Optyczne sterowanie obrazem)

Wskaźnik OPC świeci się na zielono, kiedy funkcja “Backlight” (Podświetlenie) jest ustawiona na “Auto (OPC)” (Auto (Optyczne sterowanie obrazem)). (Patrz strona 28.)

Wskaźnik Stan czuwania/Włączony

Wskaźnik Stan czuwania/Włączony świeci się na zielono, kiedy włączone jest zasilanie lub na czerwono, kiedy telewizor jest w stanie gotowości (nie świeci się on, kiedy wyłączone jest główne zasilanie). Wskaźnik miga na czerwono, kiedy telewizor odbiera sygnał z nadajnika zdalnego sterowania a na pomarańczowo, kiedy ustawiona jest funkcja włączenia telewizora przy pomocy timera (wskaźnik będzie stale świecić w trybie gotowości).

UWAGA

• Przyciski INPUT, CH ( )/( ), i (–)/(+) oraz MENU na panelu sterowania mają takie funkcje, co te same przyciski na nadajniku

zdalnego sterowania. (Patrz strona 13.) Działania opisane w niniejszej instrukcji obsługi są głównie wykonywane przy użyciu nadajnika zdalnego sterowania.

Csatlakozók-

Nazwy części jednostki głównej (Ciąg dalszy)

Widok z tyłu

Uchwyt do przenoszenia

(L)

(R)

VIDEO

S-VIDEO

Gniazdo

PC-IN

COMPONENT/ AV-IN1

ANALOG RGB

AUDIO

Łącze 21-stykowe typu Euro-SCART

(RGB)

Y PB PR

AUDIO OUT

AV-IN2

(prąd stały DC 12V)

AUDIO (L) AUDIO (R)

antenowe FM

antenowe ( )

Gniazdo MOCY

WEJCIOWEJ

Jak zamocować kable

Kable podłączone do gniazd przeciągnąć przez otwory i zamknąć lewe i prawe pokrywy gniazd. Wcisnąć kable w rowki na pokrywie podtrzymującej. Wsunąć uchwyt na kable (w zestawie) znad pokrywy podtrzymującej i zamocować kable.

Pokrywa gniazda

Kiedy kabli nie można wcisnąć w rowki na pokrywie podtrzymującej, do ich zamocowania należy użyć zacisku kablowego (w zestawie). Zacisk kablowy można zamocować umieszczając go w otworze na podstawie telewizora.

Pokrywa gniazda

Uchwyt kabla

Zacisk kabla

Pokrywa gniazda

Nazwy części pilota

RADIO (Radio)

Przełączanie na tryb

radiowy FM. (S. 11)

Tymczasowe podtrzymanie

bieżącej strony z telegazetą.

Bezpośrednie wyświetlanie

HOLD (Zatrzymaj)

(S. 34)

(Włącz)

(S. 11)

OK, Lista programów

SUBTITLE (Napisy)

podtytułów telegazety.

Powrót do normalnego

Wybór W prawo/W lewo

Czerwony, Menu obrazu

Zielony, Menu dźwięku

Powrót do poprzedniego

(S. 7, 21, 24)

END (Koniec)

ekranu. (S. 7)

(S. 15, 33)

(S. 17, 33)

) (Głośność

(+)/(

Wybór kanału

kanału. (S. 12)

(S. 34)

(S. 7)

(S. 12)

(Powrót)

SUBPAGE (Podstrona)

Bezpośrednie wyświetlanie podtytułów telegazety. (S. 34)

TIMER (Timer)

Wyświetlanie ekranu Menu funkcji Zegara. (S. 29)

REVEAL (Pokaź) Wyświetlanie ukrytych informacji takich jak rozwiązania zagadek. (S. 34)

(Wyświetlanie statusu)

Włączanie wyświetlania statusu, kiedy menu nie jest wyświetlane. (S. 29)

TEXT (Tekst)

Wyświetlanie ekranu trybu telegazety. (S. 33)

Wybór W górę/ W dół, funkcja zbliżania obrazu

(tryb telegazety) (S. 7, 34)

MENU (Menu)

Wyświetlanie menu. Powrót do poprzedniego ekranu. (S. 13)

Niebieskozielony

(S. 33)

)

Żółty

(S. 33)

(Wyciszenie) Włączanie i wyłączanie dźwięku. (S. 12)

CH ( )/( ) (Kanał)

(S. 12)

SOUND (Dźwięk)

Przełączanie na tryb

dźwięku. (S. 32)

BACKLIGHT (Podświetlenie)

Regulacja jaskrawości i

OPC wyświetlacza.

(S. 28)

INPUT (Wejście)

Przełączanie źródła miedzy trybami AV1 (lub KOMPONENT), AV2, PC, radio FM i TV. (S. 11)

ROTATE (Obracanie)

Obracanie obrazem w każdym kierunku. (S. 25)

Podstawowa obsługa

AV2

AV1 COMPONENT 480P

FM 20

1 S06

Włączanie i wyłączanie zasilania głównego

(Zasilanie główne)

Wskaźnik Stan czuwania/Włączony

● Nacisnąć (Zasilanie główne).

•Wskaźnik Stan czuwania /Włączony migający na czerwono natychmiast zacznie migać na zielono i telewizor LCD włączy się.

•

Po włączeniu zasilania na kilka sekund ukaże się menu ekranowe.

Wyświetlanie na ekranie

Przełączanie źródeł sygnału (AV1/AV2/ KOMPONENT/PC/radio FM/TV)

1 Włącz zasilanie podłączonych urządzeń. 2 Nacisnąć INPUT, aby wybrać odpowiednie źródła

sygnału wejściowego.

• Ekran zmienia się w kolejności AV1, AV2, PC, radio FM i

TV za każdorazowym naciśnięciem INPUT.

•

Możesz bezpośrednio wejść w tryb radia FM, naciskając RADIO. Nacisnąć przycisk ponownie, aby zamknąć tą opcję.

Tryb AV1 (SCART)

Tryb AV2

Tryb AV1 (KOMPONENT)

lub

1 S06

● Aby wyłączyć zasilanie, ponownie nacisnąć

(Zasilanie główne).

Stan czuwania/Włączony

Aby włączyć telewizor LCD

Nacisnąć

• Wskaźnik Stan czuwania /Włączony zacznie świecić na czerwono.

Aby ponownie włączyć telewizor LCD

Nacisnąć

• Wskaźnik Stan czuwania /Włączony zacznie świecić na zielono.

B ponownie.

Tryb PC

Tryb radio FM

Tryb TV

UWAGA

• AV1: Wybierz ten tryb, jeśli chcesz odbierać sygnały ze sprzętu video podłączonego do gniazda AV-IN1 lub do gniazd wejściowych COMPONENT. Gdy chcesz odbierać sygnały z gniazd wejściowych COMPONENT, ustaw “Terminal select” (Wybór gniazda) na “COMPONENT” (KOMPONENT) i podłącz wyjście audio do gniazda AV-IN1 (Łącze 21-stykowe typu EuroSCART (RGB)). Więcej szczegółów na stronie 25.

• AV2: Wybierz ten tryb, gdy chcesz odbierać sygnały ze sprzętu video podłączonego do gniazd AV-IN2 z wejściem video przez gniazda VIDEO lub S-VIDEO. Jeżeli oba gniazda, VIDEO i S-VIDEO, są podłączone kablami, gniazdo wejściowe S-VIDEO jest wybierane jako nadrzędne.

• PC: Wybierz ten tryb, gdy chcesz odbierać sygnały z komputera osobistego podłączonego do gniazda PC-IN.

• Radio FM: Wybierz ten tryb, gdy chcesz słuchać radia FM z wejściem sygnału radiowego FM przez gniazdo antenowe FM. W tym trybie obraz nie będzie wyświetlany na ekranie.

PL 11

Podstawowa obsługa (Ciąg dalszy)

Poziom głośności dźwięku

Aby regulować poziom głośności dźwięku

● Nacisnąć i (+), aby zwiększyć poziom głośności

dźwięku.

• Wskaźnik słupkowy przesuwa się w prawo.

Volume 50

● Nacisnąć i (–), aby zmniejszyć poziom głośności

dźwięku.

• Wskaźnik słupkowy przesuwa się w lewo.

Zmiana kanałów

Możesz wybierać kanały korzystając z funkcji Wybierz kanał lub CH ( )/( ).

UWAGA

• Dostosowując się do rosnącej liczby dostępnych kanałów, wprowadziliśmy w telewizorze możliwość wybrania do 160 kanałów (od 0 do 159) telewizyjnych i do 40 kanałów (od 0 do 39) radiowych FM.

■ Korzystanie z funkcji Wybierz kanał

Gdy wybierasz kanał korzystając z funkcji Wybierz kanał, możesz zakończyć wprowadzanie numeru kanału, przytrzymując przez chwilę przycisk ostatniej wprowadzonej cyfry.

Aby wybrać kanał z numerem jednocyfrowym (np. Kanał 5)

● Przytrzymaj przycisk .

Volume 10

Aby wyłączyć dźwięk

● Nacisnąć

e (Wyciszenie), aby tymczasowo wyłączyć

dźwięk

• Wyświetla się komunikat “Sound off” (Dźwięk wyłączony).

Sound off

● Nacisnąć

e (Wyciszenie), aby wyłączyć funkcję

wyciszenia.

• Wyświetla się komunikat “Sound on” (Dźwięk wyłączony).

Sound on

UWAGA

• Po naciśnięciu i (+)/(–) w trybie Wyciszenia dźwięk zostaje

włączony i wyświetla się wskaźnik poziomu głośności dźwięku.

• Funkcję Wyciszenia można wyłączyć przez naciśnięcie

B .

Aby wybrać kanał z numerem dwu/trzycyfrowym (np. Kanał 15)

1 Nacisnąć przycisk . 2 Przytrzymaj przycisk .

■ Używając CH ( )/( )

●

Nacisnąć CH ( ), aby zmienić kanały w następującej kolejności:

1 → 2 → 3 → . . . → 158 → 159 → 0 → 1 → 2 → 3 → . . .

Nacisnąć CH ( ), aby zmienić kanały w następującej kolejności:

●

3 → 2 → 1 → 0 → 159 → 158 → . . . → 3 → 2 → 1 → . . .

UWAGA

• Kanał “0” jest zarezerwowany dla wyjścia RF magnetowidu.

• Kanały nie ustawione za pomocą funkcji “Automatic search”

(Automatyczne wyszukiwanie) lub “Setup” (Konfigracja) są zaprogramowane tak, że będą opuszczane, dlatego nie mogą być wyświetlane za pomocą CH ( )/( ).

●

■ Korzystanie z funkcj

● Nacisnąć

A, aby przełączyć telewizor z kanału

A (Powrót)

ustawionego w tej chwili na kanał wyświetlany poprzednio.

● Nacisnąć

A ponownie, aby powrócić do kanału

ustawionego w tej chwili.

Wybór opcji menu


Contrast [ 5

]

Brightness [ ]-]-

Colour [ ]-]-

+ Tint [ ]] Sharpness [

]- + Advanced Reset


Sound

Setup

Features


Contrast [ 5

] Brightness [ ]-]-

Colour [ ]-]-

+ Tint [ ]] Sharpness [

]- + Advanced Reset


Sound

Setup

Features

Z menu można korzystać, aby zmieniać różne ustawienia Twojego telewizora LCD. Wybierz żądaną opcję menu, postępując wg poniższej instrukcji. Wszystkie ekrany Menu pokazane są na następnej stronie.

UWAGA

• Wyświetlane opcje mogą się różnić zależnie od warunków ustawień, np. rodzaju źródła sygnału.

• Wybrana opcja wyświetla się w kolorze pomarańczowym.

• W pamięci zostaną zapisane ostatnio zmienione ustawienia.

■ Obsługa pilota

Podstawowa obsługa (Ciąg dalszy)

■

Korzystanie z panelu kontrolnego jednostki głównej

INPUT (Wejście)

i (–)/(+)

(Głośność)

CH (

MENU (Menu)

)/( ) (Kanał)

1 Nacisnąć MENU, aby wyświetlić ekran Menu. 2 Nacisnąć \/|, aby wybrać żądaną opcję menu.

• Kursor przesunie się w lewo lub prawo.

• Kursor wskazuje na wybraną opcję menu.

Nacisnąć '/", aby wybrać żądaną opcję i nacisnąć \/|, aby zmienić ustawienia.

• W przypadku niektórych elementów (np. “Advanced” (Zaawansowane) w Menu Obrazkowym lub Dźwiękowym) należy nacisnąć OK, aby wyświetlił się ekran ustawień.


Contrast [ 5 Brightness [ Colour [ Tint [ Sharpness [ Advanced Reset

Nacisnąć MENU, aby powrócić do poprzedniego

[


Sound

ekranu lub END, aby powrócić do normalnego ekranu.

Setup

] Features

]

0 0 0 0 0

+ +

]- +

1 Nacisnąć MENU, aby wyświetlić ekran Menu. 2

Nacisnąć i (–)/(+), aby wybrać żądany opcję menu.

• Kursor przesunie się w lewo lub prawo.

• Kursor wskazuje na wybraną opcję menu.

3 Nacisnąć CH ( )/( ), aby wybrać żądaną opcję i

nacisnąć i (–)/(+), aby zmienić ustawienia wybranej opcji.

• W przypadku niektórych opcji (np. “Advanced” (Zaawansowane) w Menu Obrazkowym lub Dźwiękowym) należy nacisnąć INPUT, aby wyświetlił się ekran ustawień.


Contrast [ 5 Brightness [ Colour [ Tint [ Sharpness [ Advanced Reset

Nacisnąć MENU, aby powrócić do poprzedniego

[


Sound

ekranu.

• Za każdym naciśnięciem MENU, powrócisz do poprzednio wyświetlanego ekranu.

Setup

] Features

]

0 0 0 0 0

+ +

]- +

PL 13

+ 33 hidden pages
