Thank you for purchasing a SHARP air conditioner. Please read this manual carefully
before operating the product.

CONTENTS

• IMPORTANT SAFETY INSTRUCTIONS .....E-1

•

ADDITIONAL NOTES ON OPERATION .............

• TIPS ON SAVING ENERGY........................E-3

• PART NAMES..............................................E-4

• USING THE REMOTE CONTROL ..............E-6

• BASIC OPERATION ....................................E-8

•

ADJUSTING THE AIR FLOW DIRECTION .........

• FULL POWER OPERATION .......................E-11

E-3

E-10

• ONE-HOUR OFF TIMER ..................... E-11

• TIMER OPERATION............................ E-12

• TIPS ABOUT PLASMACLUSTER

OPERATION........................................ E-14

• PLASMACLUSTER OPERATION ....... E-14

• AUXILIARY MODE .............................. E-15

• MAINTENANCE................................... E-15

• BEFORE CALLING FOR SERVICE .... E-17

IMPORTANT SAFETY INSTRUCTIONS

WARNINGS FOR USE

Do not pull or deform the power supply cord. Pulling and misuse of the power supply cord

1

can result in damage to the unit and cause electrical shock.
Be careful not to expose your body directly to the outlet air for a long time. It may affect

2

your physical conditions.
When using the air conditioner for infants, children, elderly, bedridden, or disabled people

3

make sure the room temperature is suitable for those in the room.
Never insert objects into the unit. Inserting objects can result in injury due to the high

4

speed rotation of internal fans.

ENGLISH

Ground the air conditioner without fail. Do not connect the grounding wire to gas pipe,

5

water pipe, lightning rod or telephone grounding wire. Incomplete grounding may cause
electric shock.

If anything is abnormal with the air conditioner (ex. a burning smell), stop the operation

6

immediately and turn the circuit breaker OFF.
The appliance shall be installed in accordance with national wiring regulations. Improper

7

cable connection can cause the power supply cord, plug and the electrical outlet to
overheat and cause fire.

If the supply cord is damaged, it must be replaced by the manufacturer or its service agent

8

or a similarly qualified person in order to avoid a hazard. Use only the manufacture­specified power cord for replacement.

WARNINGS FOR INSTALLATION / REMOVAL / REPAIR

• Do not attempt to install/remove/repair the unit by yourself. Incorrect work will cause electric
shock, water leak, fire etc. Consult your dealer or other qualified service personnel for the
installation/removal/repair of the unit.

E-1

IMPORTANT SAFETY INSTRUCTIONS

CAUTIONS FOR USE

Open a window or door periodically to ventilate the room, especially when using gas

1

appliances. Insufficient ventilation may cause oxygen shortage.
Do not operate the buttons with wet hand. It may cause electric shock.

2

For safety, turn the circuit breaker off when not using the unit for an extended period of

3

time.
Check the outdoor unit mounting rack periodically for wear and to make sure it is firmly

4

in place.
Do not put anything on the outdoor unit nor step on it. The object or the person may fall

5

down or drop, causing injury.
This unit is designed for residential use. Do not use for other applications such as in a

6

kennel or greenhouse to raise animals or grow plants.
Do not place a vessel with water on the unit. If water penetrates into the unit, electrical

7

insulations may deteriorate and cause electric shock.
Do not block the air inlets nor outlets of the unit. It may cause insufficient performance

8

or troubles.
Be sure to stop the operation and turn the circuit breaker off before performing any

9

maintenance or cleaning. A fan is rotating inside the unit and you may get injured.
Do not splash or pour water directly on the unit. Water can cause electrical shock or

10

equipment damage.
This appliance is not intended for use by young children or infirm persons without

11

supervision.
Young children should be supervised to ensure that they do not play with the appliance.

CAUTIONS FOR LOCATION / INSTALLATION

• Make sure to connect the air conditioner to power supply of the rated voltage and
frequency.

Use of a power supply with improper voltage and frequency can result in equipment
damage and possible fire.

• Do not install the unit in a place where inflammable gas may leak. It may cause fire.
Install the unit in a place with minimal dust, fumes and moisture in the air.

• Arrange the drain hose to ensure smooth drainage. Insufficient drainage may cause wetting
of the room, furniture etc.

• Make sure a leak breaker or a circuit breaker is installed, depending on the installation
location, to avoid electrical shock.

E-2

ADDITIONAL NOTES ON OPERATION

OPERATING TEMPERATURE RANGE

INDOOR TEMP. OUTDOOR TEMP.

COOLING

upper limit

lower limit

upper limit

HEATING

lower limit

D.B. = Dry-bulb W.B. = Wet-bulb

Cooling operation is available during the winter season by the built in winter cool function.
Lower limit of outdoor temperature range is -10°C D.B.
(Note : Built-in protect device may work when outdoor temperature falls below 21°C D.B.,depending
on conditions.)

32˚C D.B. 43˚C D.B.
23˚C W.B. -

21˚C D.B. 21˚C D.B.
15˚C W.B. -

27˚C D.B. 24˚C D.B.

- 18˚C W.B.
20˚C D.B. –7˚C D.B.

- –8˚C W.B.

WHEN POWER FAILURE OCCURS

This air conditioner has a memory function to store settings when a power failure occurs.
After power recovery, the unit will automatically re-start in the same settings which were active before
the power failure, except for timer settings.
If the timers were set before a power failure, they will need to be re-set after power recovery.

PREHEATING FUNCTION

In the HEAT operation, the indoor fan may not start for two to five minutes after the unit is turned on
to prevent cold air from blowing out of the unit.

• The built-in protective de­vice may prevent the unit
from operating when used
out of this range.

• Condensation may form on
the air outlet if the unit op­erates continuously in the
COOL or DRY mode when
humidity is over 80 percent.

ENGLISH

DE-ICING FUNCTION

• When ice forms on the heat exchanger in the outdoor unit during the HEAT operation, an
automatic de-icer provides heat for about 5 to 10 minutes to remove the ice. During de-icing, the
inside and outside fans stop operating.

• After de-icing is completed, the unit automatically resumes operation in the HEAT mode.

HEATING EFFICIENCY

• The unit employs a heat pump that draws heat from the outside air and releases it into the room.
The outside air temperature therefore greatly affects the heating efficiency.

• If the heating efficiency is reduced due to low outside temperatures, use an additional heater.

• It takes time to warm up and heat the entire room because of the forced air circulation system.

TIPS ON SAVING ENERGY

Below are some simple ways to save energy when you use your air conditioner.

SET THE CORRECT TEMPERATURE

• Setting the thermostat 1°C higher than the desired temperature in the COOL mode and 2°C lower
in the HEAT mode will save approximately 10 percent in power consumption.

• Setting the temperature lower than necessary during cooling operation will result in increased
power consumption.

BLOCK DIRECT SUNLIGHT AND PREVENT DRAFTS

• Blocking direct sunlight during cooling operation will reduce power consumption.

• Close the windows and doors during cooling and heating operations.

SET PROPER AIR FLOW DIRECTION TO OBTAIN THE BEST AIR
CIRCULATION

KEEP FILTER CLEAN TO ENSURE THE MOST EFFICIENT OPERATION
MAKE MOST OF THE TIMER OFF FUNCTION
DISCONNECT THE POWER CORD WHEN THE UNIT IS NOT USED FOR AN

EXTENDED PERIOD OF TIME

• The indoor unit still consumes a small amount of power when it is not operating.

E-3

PART NAMES

INDOOR UNIT

(When installed on the floor)

1
2
3

4

5

6
7

1 Outlet (Air)
2 Vertical Adjustment Louvres
3 Horizontal Adjustment

Louvres

4 Indicator Panel
5 Air Filters
6 Intake Grille
7 Inlet (Air)
8 Remote Control
9 OPERATION Lamp (red )
0 TIMER Lamp (orange )
q PLASMACLUSTER Lamp

(blue)

w RECEIVER Window
e AUX. Button

(When installed on the ceiling)

OUTDOOR UNIT

AE-X7FR
AE-X9FR
AE-X12FR

AUX.

r

t
y

8

9
0
q

w

e

GU-XR18FR
GU-XR24FR
GU-XR27FR

r Inlet (Air)
t Interconnecting Cord and

Refrigerant Tube

y Drainage Hose
u Outlet (Air)

r

t

y

u

NOTE: Actual units might vary slightly from those shown above.

E-4

u

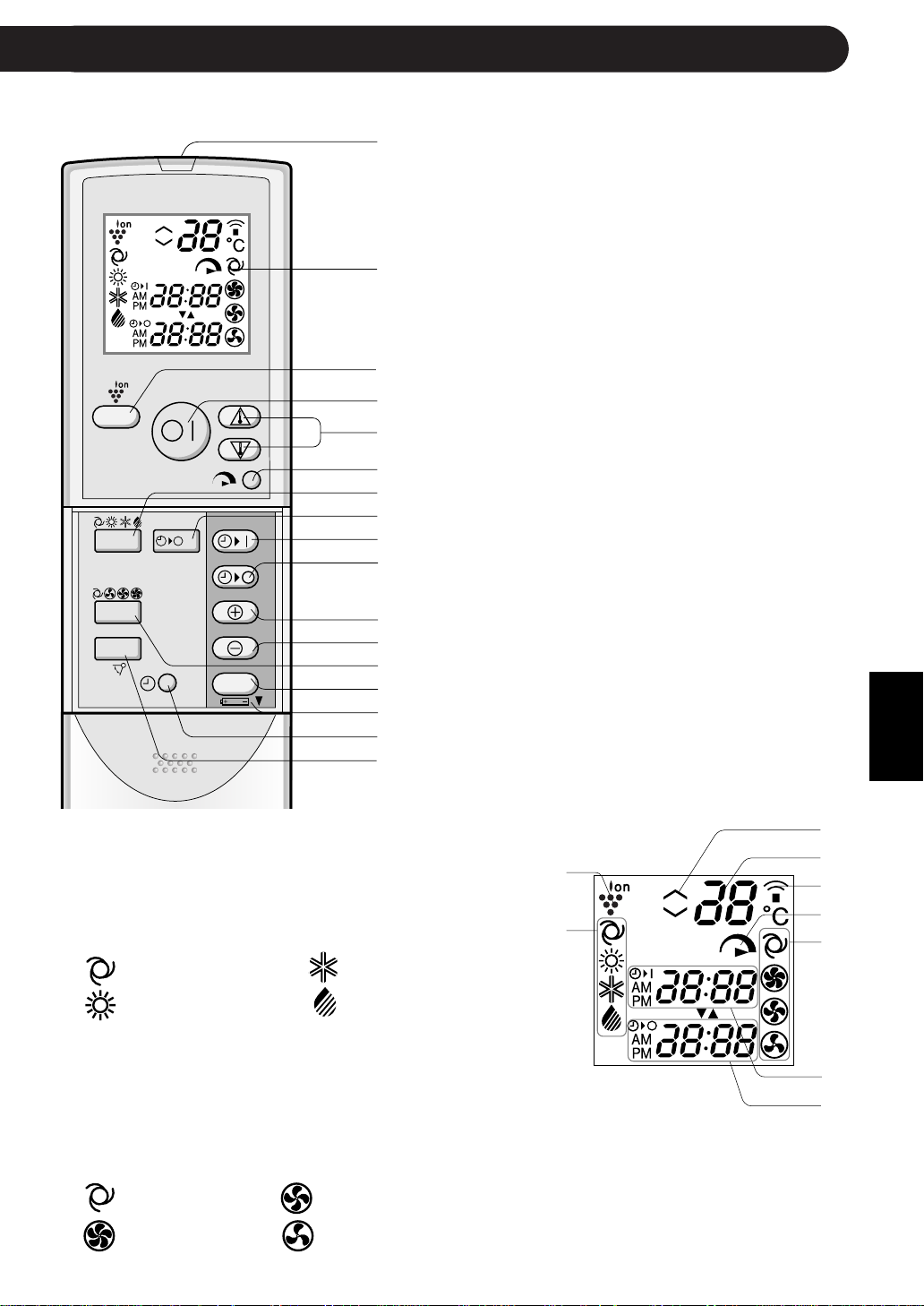

REMOTE CONTROL

1

2

3
4

5

1 TRANSMITTER
2 DISPLAY (Liquid Crystal Display)
3 PLASMACLUSTER Button
4 ON/OFF Button
5 THERMOSTAT Button
6 FULL POWER Button
7 MODE Button
8 ONE-HOUR OFF TIMER Button
9 TIMER ON Button (for setting the timer)
0 TIMER OFF Button (for setting the timer)

MODE

FAN

SWING

6
7
8

1h

9
0

q
w
e

SET/C

r

q TIME ADVANCE Button
w TIME REVERSE Button
e FAN Button
r TIMER SET/CANCEL Button
t Indicates BATTERY COMPARTMENT is

below this mark

y CLOCK Button
u SWING Button

t
y

u

L.C.D. REMOTE CONTROL DISPLAY

i PLASMACLUSTER SYMBOL
o MODE SYMBOLS

: AUTO : COOL

i

o

ENGLISH

p
a
s

d
f

: HEAT : DRY

p THERMOSTAT SETTING FOR AUTO AND

DRY MODES

a TEMPERATURE INDICATOR
s TRANSMITTING SYMBOL
d FULL POWER SYMBOL
f FAN SPEED SYMBOLS

: AUTO : LOW
: HIGH : SOFT

g
h

g TIMER ON INDICATOR/CLOCK

Indicates the on timer preset time or current
time.

h TIMER OFF INDICATOR

Indicates the preset time for off timer or one­hour off timer.

E-5

USING THE REMOTE CONTROL

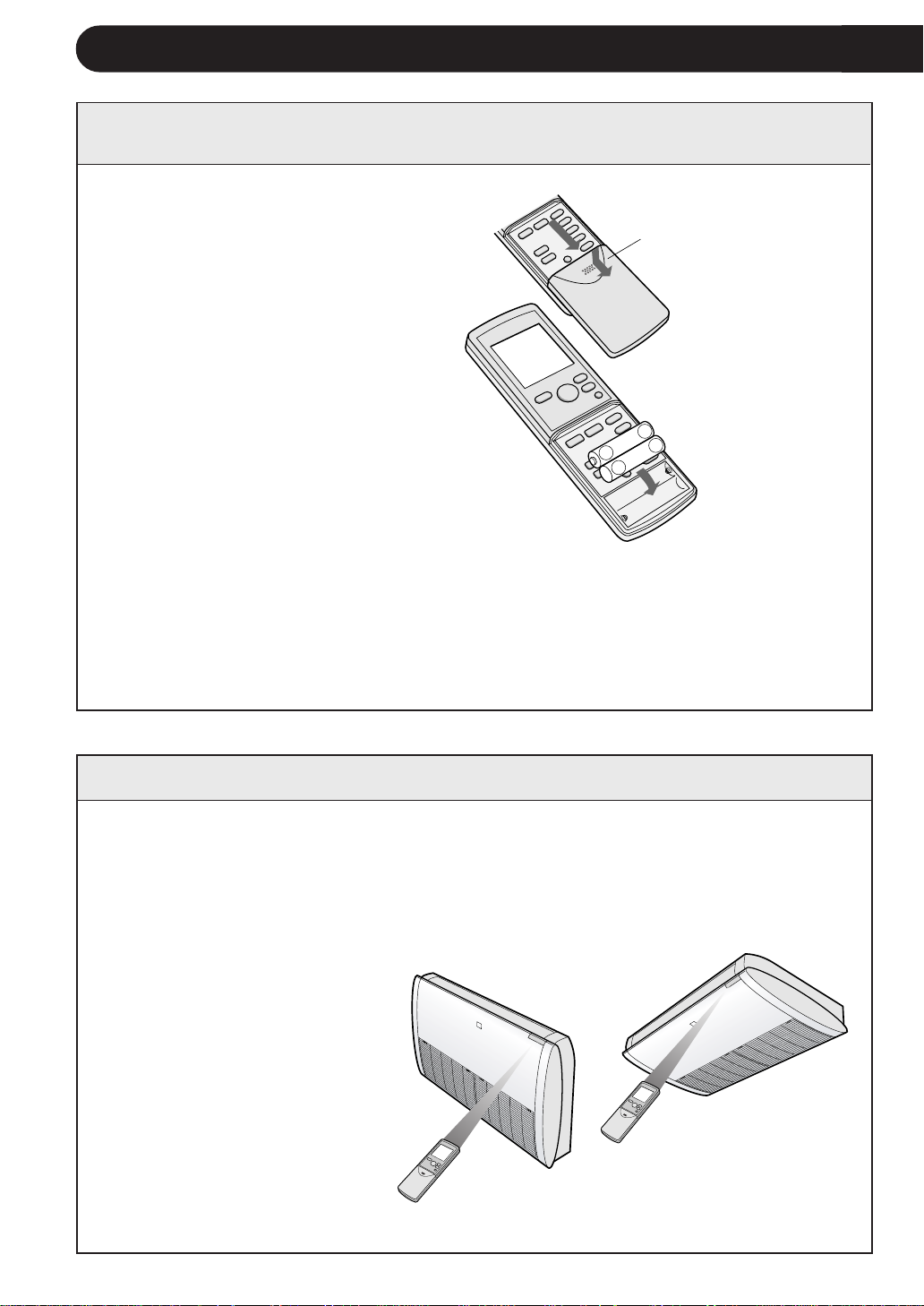

LOADING BATTERIES Use two size-AAA (R03) batteries.

Remove the remote control

1

cover.
Insert batteries in the compart-

2

ment, making sure the ± and

— polarities are correctly

aligned.

• The display indicates "AM
6:00" when batteries are prop­erly installed.

Reinstall the cover.

3

+

NOTES:

• The battery life is approximately one year in normal use.

• When you replace the batteries, always change both batteries, and make sure
they are the same type.

• If the remote control does not operate properly after replacing the batteries, take
out the batteries and reinstall them again after 30 seconds.

• If you will not be using the unit for a long time, remove the batteries from the
remote control.

Remote control
cover

­+

-

HOW TO USE THE REMOTE CONTROL

Point the remote control towards the unit’s signal receiver window and
press the desired button. The unit generates a beep when it receives the
signal.

• Make sure there is no
curtain or other object
between the remote control
and the unit.

• The remote control can
send signals from up to 7
metres away.

Floor standing

E-6

Ceiling suspended

CAUTION

• Do not allow the signal receiver window to receive strong direct sunlight, since it can
adversely affect its operation. If the signal receiver window is exposed to direct sunlight,
close a curtain to block the light.

• Using a fluorescent lamp with a quick starter in the same room may interfere with
transmission of the signal.

• The unit can be affected by signals transmitted from the remote control of a television,
VCR or other equipment used in the same room.

• Do not leave the remote control in direct sunlight or near a heater. Also, protect the unit
and remote control from moisture and shock which can discolour or damage them.

SET CURRENT CLOCK TIME

ENGLISH

There are two clock modes:
12-hour mode and 24-hour
mode.

MODE

FAN

SWING

1h

SET/C

2
3

1

Example: 5 o'clock in the afternoon

Clock Display

12-hour mode PM 5:00
24-hour mode 17:00

To set to the 12-hour mode, press the

1

CLOCK button once in the first step.
To set to the 24-hour mode, press the

CLOCK button twice in the first step.
Press the TIME ADVANCE or REVERSE

2

button to set the current time.

• Keep the button pressed to advance
or reverse the time display quickly.

Press the SET/C button.

3

• The colon (:) blinks to indicate that the
clock is functioning.

NOTE:

• The current time cannot be set when the
timer is operating.

E-7

BASIC OPERATION

1

2

2
5

3

MODE

FAN

SWING

3
1

1h

4

SET/C

Press the MODE button to select the op­eration mode.

AUTO HEAT COOL DRY

Press the ON/OFF button to start opera­tion.

• The red OPERATION lamp ( ) on the unit
will light.

Press the THERMOSTAT button to set the
desired temperature.

• In the AUTO and
DRY modes, the tem­perature can be
changed in 1°C incre­ments within the
range of 2°C higher
to 2°C lower from the
temperature auto­matically determined
by the air conditioner.

• In the COOL and HEAT modes, the tempera­ture can be set within the range of 18 to 32°C

(Example: 1°C higher)

C

(Example: 2°C lower)

C

Press the FAN button to set the desired fan

4

speed.

• In the DRY mode, the fan speed is preset to
AUTO and cannot be changed.

To turn off the unit, press the ON/OFF but-

5

ton again.

• The red OPERATION lamp ( ) on the unit
will turn off.

AUTO SOFT LOW HIGH

E-8

TIPS ABOUT AUTO MODE

In the AUTO mode, the temperature setting and mode are automatically se­lected according to the room temperature and outdoor temperature when the
unit is turned on.

Modes and Temperature Settings




















 













 





the figures in ( ) are temperature settings









During operation, if the outdoor temperature changes, the temperature settings will
automatically slide as shown in the chart.

MODE CHANGEOVER

During seasons when you need COOLING at daytime and HEATING at night, or if the
room temperature should become extremely higher than the temperature setting, due
to supplementary heating equipment, the mode will automatically switch between
HEAT and COOL mode to keep the comfortable room temperature.

ENGLISH

E-9

ADJUSTING THE AIR FLOW DIRECTION

VERTICAL AIR FLOW DIRECTION

HOW TO ADJUST THE AIR FLOW DIRECTION

Press the SWING button on the remote control once.

• The vertical adjustment louvre will change its angle continuously.

Press the SWING button again when the vertical adjustment louvre is at the
desired position.

• The louvre will stop moving within the range shown in the diagram.

• The adjusted position will be memorized and will be automatically set to the same position
when operated the next time.

Adjustment range

COOL and DRY modes

Floor standing

Ceiling suspended

HEAT mode

Floor standing

Ceiling suspended

The adjustment range is narrower the
SWING range in order to prevent con­densation from dripping.

The range is wide so the air flow can be
directed toward the floor.

HORIZONTAL AIR FLOW DIRECTION

Hold the horizontal adjustment
louvre as shown in the diagram
and adjust the air flow direction.

Floor standing

CAUTION

Never attempt to adjust the vertical adjustment louvres manually.

• Manual adjustment of the vertical adjustment louvre can cause the unit to malfunction when the
remote control is used for adjustment.

• When the vertical adjustment louvre is positioned at the lowest position in the COOL or DRY mode
for an extended period of time, condensation may result.

Do not adjust the horizontal adjustment louvre to the extreme left or right in the COOL mode
with the fan speed set to "SOFT(

Condensation may form on the louvres.

)" for an extended period of time.

Ceiling suspended

E-10

FULL POWER OPERATION

In this operation, the air conditioner works at maximum power to makes the room
cool or warm so rapidly that you can use it just after you come home.

To activate the FULL POWER operation, press the

1

FULL POWER button during operation.

• The remote control will display .

• The temperature display will go off.

PM

TO CANCEL

Press the FULL POWER button again.

• FULL POWER operation will also be cancelled when
the operation mode is changed, or when the unit is
turned off.

1

NOTE:

• You cannot set the temperature or fan speed during the FULL POWER operation.

ONE-HOUR OFF TIMER

When the ONE-HOUR OFF TIMER is set, the unit will automatically turn off after one
hour.

Press the ONE-HOUR OFF TIMER button.

1

• The remote control displays “ ”.

• The orange TIMER lamp ( ) on the unit will light up.

• The unit will stop operating after one hour.

ENGLISH

TO CANCEL

Press the TIMER CANCEL (SET/C) button.

• The orange TIMER lamp ( ) on the unit will turn off.

MODE

FAN

1h

1

Alternatively, turn the unit off by pressing the ON/
OFF button.

• The red OPERATION lamp ( ) and the orange
TIMER lamp ( ) on the unit will turn off.

NOTES:

• The ONE-HOUR OFF TIMER operation has priority over TIMER ON and TIMER OFF
operations.

• If the ONE-HOUR OFF TIMER is set while the unit is not operating, the unit will operate for
an hour at the formerly set condition.

• If you wish to operate the unit for another hour before the ONE-HOUR OFF TIMER is
activated, press the ONE-HOUR OFF TIMER button again during operation.

• If TIMER ON and/or TIMER OFF are set, TIMER CANCEL button cancels every setting.

E-11

TIMER OPERATION

NOTE:

Before setting the timer, make sure the clock is properly set with the current time.

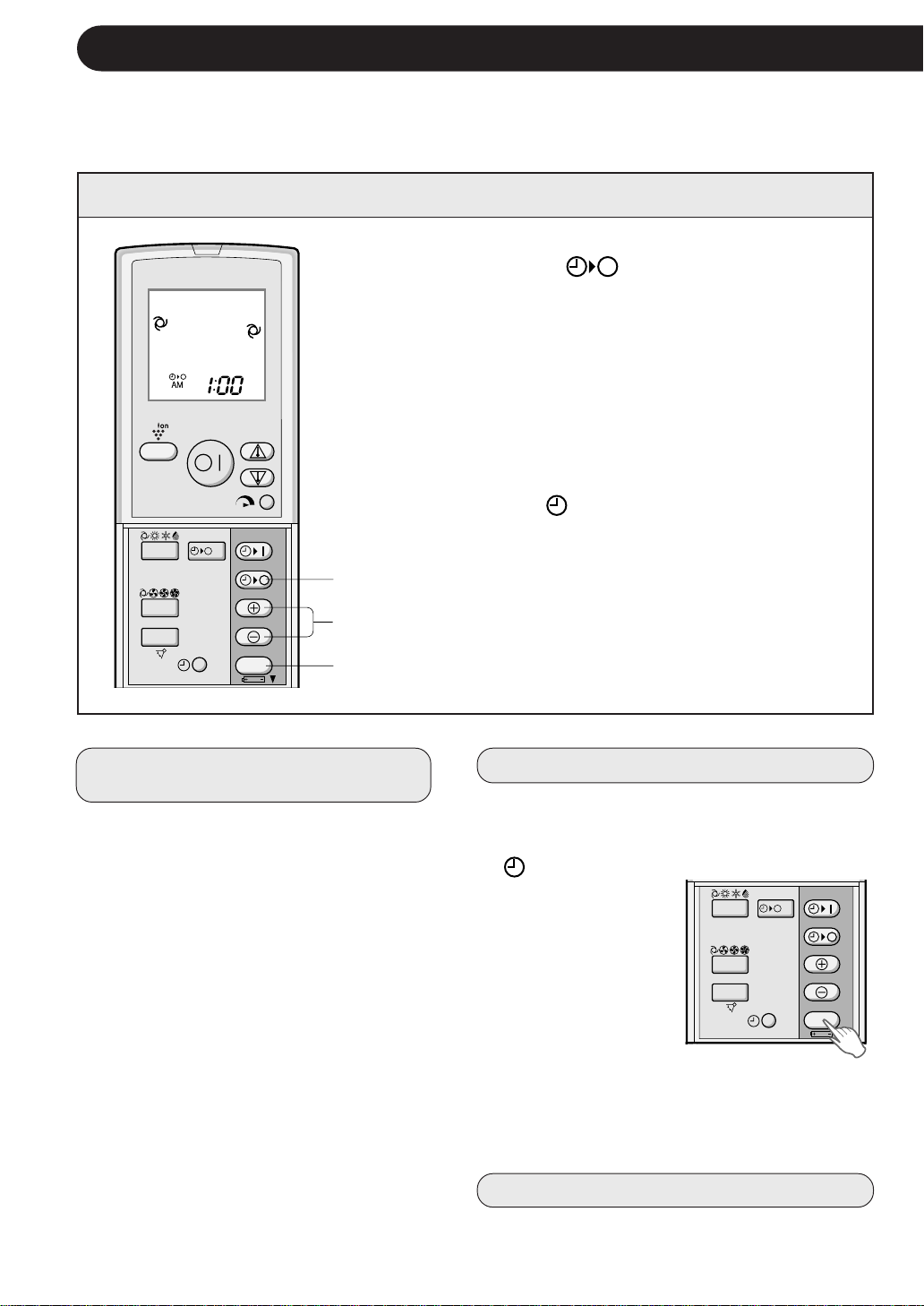

TIMER OFF

Press the TIMER OFF ( ) button.

1

The TIMER OFF indicator will blink; press the

2

TIME ADVANCE or REVERSE buttons to set
the desired time. (The time can be set in 10­minute increments.)

Point the remote control at the signal receiver

3

window on the unit and press the TIMER SET
(SET/C) button.

• The orange TIMER lamp ( ) on the unit will
light.

• The unit will generate a beep when it receives the

MODE

1h

signal.

1

FAN

SWING

SET/C

TIPS ABOUT TIMER OFF OPERATION

When the TIMER OFF mode is set, the
temperature setting is automatically
adjusted to prevent the room from
becoming excessively hot or too cold
while you sleep. (Auto Sleep function)

COOL/DRY MODE:

• One hour after the time operation begins,

the temperature setting rises 1°C higher
than the original temperature setting.

HEAT MODE:

• One hour after the timer operation begins,

the temperature setting drops 3°C lower
than the original thermostat setting.

2

3

TO CANCEL TIMER MODE

Press the TIMER CANCEL (SET/C) button.

• The orange TIMER lamp ( ) on the unit will
turn off.

• The current clock
time will be dis­played on the re­mote control.

MODE

FAN

SWING

1h

SET/C

NOTE:

• If any TIMER ON, TIMER OFF and ONE-HOUR

OFF TIMER are set, the TIMER CANCEL but­ton cancels all settings.

TO CHANGE TIME SETTING

Cancel the TIMER setting first, then set it
again.

E-12

TIMER ON

MODE

FAN

SWING

1h

SET/C

1

2
3

Press the TIMER ON ( ) button.

1

The TIMER ON indicator will blink; press the TIME

2

ADVANCE or REVERSE buttons to set the de­sired time. (The time can be set in 10-minute
increments.)

Point the remote control at the signal receiver

3

window on the unit and press the TIMER SET
(SET/C) button.

• The orange TIMER lamp ( ) on the unit will light.

• The unit will generate a beep when it receives the
signal.

Select the operation condition.

4

• The unit will turn on prior to the set time to allow the
room to reach the desired temperature by the pro­grammed time. (Awaking function)

ENGLISH

COMBINED USE OF ON AND OFF TIMERS

You can use the ON and OFF timers in combination.

Example:

To stop operation at 11:00 p.m. and resume opera­tion (With the same mode and temperature settings)
to turn on the unit by 7:00 a.m.

Set the TIMER OFF to 11:00 p.m. during opera-

1

tion.
Set the TIMER ON to 7:00 a.m.

2

The arrow (
indicator and the TIMER OFF indicator shows which
timer will activate first.

NOTES:

• You cannot programme the ON-TIMER and OFF-TIMER to operate the unit at different
temperatures or other settings.

• Either timer can be programmed to activate prior the other.

or ) between the TIMER ON

E-13

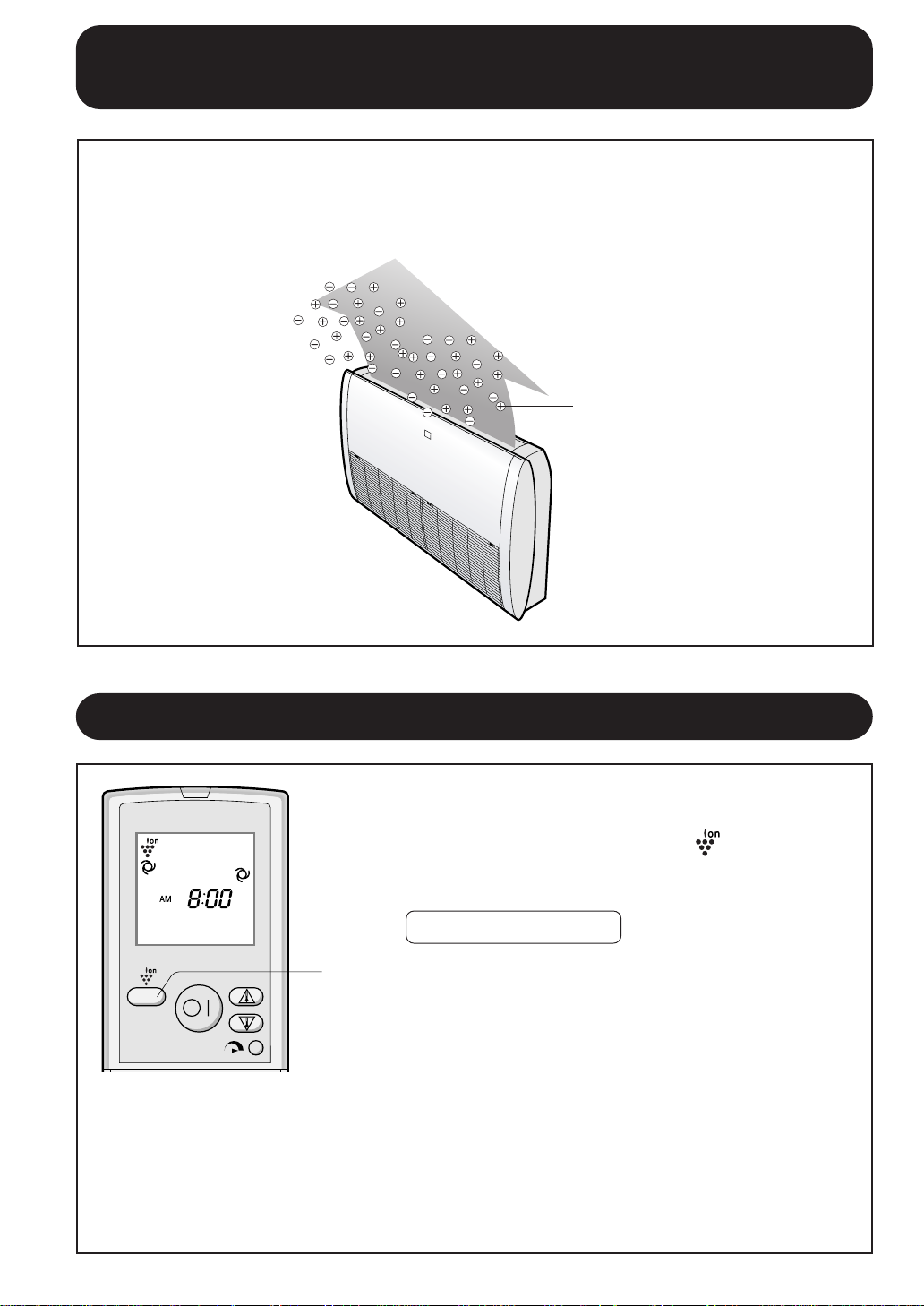

TIPS ABOUT PLASMACLUSTER OPERATION

The Plasmacluster ion generator inside the air conditioner will release positive
and negative Plasmacluster ions into the room.

Approximately the same numbers of positive and negative ions released into the air will reduce
some airborne mold.

Plasmacluster ions

PLASMACLUSTER OPERATION

During operation, press the PLASMACLUSTER

1

button.

• The remote control will display " "

• The blue PLASMACLUSTER lamp on the unit will light
up.

TO CANCEL

1

Press the PLASMACLUSTER button again.

• The PLASMACLUSTER lamp on the unit will turn off.

NOTES:

• Use of the PLASMACLUSTER operation will be memorized, and it will be activated the next
time you turn on the air conditioner.

• When the PLASMACLUSTER button is pressed while the unit is not operating, the
PLASMACLUSTER operation will be performed without accompanying air conditioning mode
(eg, HEATING or COOLING). The mode symbol of the remote control will go off and the fan
speed can not be set AUTO.

E-14

AUXILIARY MODE

Use this mode when the remote control is not available.

TO TURN ON

Press the AUX. button using a thin stick
on the indicator panel.

• The red OPERATION lamp ( ) on the
unit will light and the unit will start operating
in the AUTO mode.

• The fan speed and temperature setting are
set to AUTO.

TO TURN OFF

Press the AUX. button again.

• The red OPERATION lamp ( ) on the
unit will turn off.

AUX.

NOTE:

If the AUX. button is pressed during normal operation, the unit will turn off.

MAINTENANCE

Be sure to disconnect the power cord from the wall outlet or turn off the circuit
breaker before performing any maintenance.

CLEANING THE UNIT AND THE REMOTE CONTROL

• Wipe them with a soft cloth.

• Do not directly splash or pour water on them. We can cause electrical shock or
equipment damage.

• Do not use hot water, thinner, abrasive powders or strong solvents.

MAINTENANCE AFTER AIR
CONDITIONER SEASON

MAINTENANCE BEFORE
AIR CONDITIONER SEASON

ENGLISH

Operate the unit in the COOL

1

mode, temperature setting 32°C,
for about half a day to allow the
mechanism to thoroughly dry.

Stop the operation and unplug

2

the unit. Turn off the circuit
breaker, if you have one exclu­sively for the air conditioner.

Clean the filters, then reinstall

3

them.

E-15

Make sure that the air filters are

1

not dirty.
Make sure that nothing obstructs

2

the air inlet or outlet.
Check the outdoor mounting rack

3

periodically for wear and to make
sure it is firmly in place.

MAINTENANCE

CLEANING THE FILTERS

Stopper

Intake Grille

Projection

Hook

The air filters should be cleaned every two weeks.

TURN OFF THE UNIT

1

OPEN THE INTAKE GRILLE

2

1 Slide the stoppers to the left

( OPEN
Two stoppers are provided for

each the intake grille.

2 Gently pull and open the intake

grille.

REMOVE THE AIR FILTERS

3

Push both projections on the air fil­ters slightly and unhook the filters.

).

Stopper

CLEAN THE AIR FILTERS

4

Use a vacuum cleaner to remove
dust. If the filters are dirty, wash them
with warm water and a mild
detergent. Dry filters in the shade
before reinstalling.

REINSTALL THE AIR FILTERS

5

Face front side down and reinstall
the filters in the original positions.
Push in the hooks securely.

CLOSE THE INTAKE GRILLE

6

Slide the stoppers to the right
( CLOSE ) and the lock the intake

grille.

E-16

BEFORE CALLING FOR SERVICE

The following conditions do not denote equipment malfunctions

UNIT DOES NOT OPERATE

The unit will not operate if it is turned on immediately
after it is turned off. The unit will not operate
immediately after the mode is changed. This is to
protect the internal mechanisms. Wait 3 minutes
before operating the unit.

UNIT DOES NOT SEND OUT WARM AIR

The unit is preheating or de-icing.

ODORS

Carpet and furniture odors that entered into the
unit and the air conditioner's inner component
odors at the early stage of installation may be sent
out from the unit.

CRACKING NOISE

The unit may produce a cracking noise. This sound
is generated by the friction of the front panel and
other components expanding or connecting due to a
temperature change.

A LOW BUZZING NOISE EMITTED

This is a sound emitted when the unit is generating
Plasmacluster ions.

SWISHING NOISE

The soft, swishing noise is the sound of the refrig­erant flowing inside the unit.

WATER VAPOUR

• In the COOL and DRY operation, water vapour
can sometimes be seen at the air outlet due to
the difference between the room air tempera­ture and the air discharged by the unit.

• In the HEAT operation, water vapour may flow
out of the outdoor unit during de-icing.

THE OUTDOOR UNIT DOES NOT
STOP

After stopping the operation, the outdoor unit will
rotate its fan for about a minute to cool down the
unit.

ODOR EMITTED FROM THE
PLASMACLUSTER AIR OUTLET

This is the smell of ozone generated from the
Plasmacluster ion generator. The ozone concen­tration is very small, posing no adverse effect on
your health. The ozone discharged into the air
rapidly decomposes, and its density in the room
will not increase.

ENGLISH

If the unit appears to be malfunctioning, check the following points before calling for
service.

IF THE UNIT FAILS TO OPERATE

Check to see if the circuit breaker has tripped or the fuse has blown.

IF THE UNIT FAILS TO COOL (OR HEAT) THE ROOM EFFECTIVELY

Check the filters. If dirty, clean
them.

Make sure windows and doors
are closed tightly.

Check the outdoor unit to make
sure nothing is blocking the air in­let or outlet.

A large number of people in the
room can prevent the unit from
achieving the desired tempera­ture.

Check the thermostat is proper
setting.

Check whether any heat-gen­erating appliances are operat­ing in the room.

IF THE UNIT FAILS TO RECEIVE THE REMOTE CONTROL SIGNAL

Check whether the remote con­trol batteries have become old
and weak.

Try to send the signal again with
the remote control pointed prop­erly towards the unit’s signal re­ceiver window.

Check whether the remote con­trol batteries are installed with
the polarities properly aligned.

Please call for service when OPERATION Lamp and TIMER Lamp on the indicator panel blink.

E-17

Atención: su producto está
marcado con este símbolo.
Significa que los productos
eléctricos y electrónicos
usados no deberían
mezclarse con los residuos
domésticos generales.
Existe un sistema de
recogida independiente
para estos productos.

A. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura
habitual!

Los equipos eléctricos y electrónicos usados deberían tratarse por separado de
acuerdo con la legislación que requiere un tratamiento, una recuperación y un
reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los estados miembros, los hogares de
particulares dentro de los estados de la Unión Europea pueden devolver sus equipos
eléctricos y electrónicos a los centros de recogida designados sin coste alguno *.

En algunos países* es posible que también su vendedor local se lleve su viejo producto sin
coste alguno si Ud. compra uno nuevo similar.

*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor
deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayudará a asegurar que los residuos
reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta
forma posibles efectos negativos en el medio ambiente y la salud humana que de otra
forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades
locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin
coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una
lista de otros centros de recogida en la página principal de

www.swico.ch o

www.sens.ch.

B

. Información sobre Eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se utiliza en una empresa y quiere desecharlo:

Por favor póngase en contacto con su distribuidor SHARP, quien le informará sobre la
recogida del producto. Puede ser que le cobren los costes de recogida y reciclaje.
Puede ser que los productos de tamaño pequeño (y las cantidades pequeñas) sean
recogidos por sus centros de recogida locales.

Para España: por favor, póngase en contacto con el sistema de recogida establecido
o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con sus autoridades
locales y pregunte por el método de eliminación correcto.

ES

ESPAÑOL

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto
lea el manual detenidamente.

ÍNDICE

• INSTRUCCIONES IMPORTANTES

DE SEGURIDAD........................................S-1

• OBSERVACIONES ADICIONALES

SOBRE EL FUNCIONAMIENTO ...............S-3

• ALGUNOS CONSEJOS PARA

AHORRAR ENERGÍA ................................S-3

• DESIGNACIÓN DE LAS PIEZAS ..............S-4

• USO DEL MANDO A DISTANCIA .............S-6

• FUNCIONAMIENTO BÁSICO....................S-8

• REGLAJE DE LA DIRECCIÓN

DE LA CORRIENTE DE AIRE ...................S-10

• FUNCIONAMIENTO A CAPACIDAD

MÁXIMA .....................................................S-11

• FUNCIONAMIENTO CON EL

TEMPORIZADOR DE UNA HORA ............S-11

• FUNCIONAMIENTO CON

EL TEMPORIZADOR.................................S-12

• CONSEJOS SOBRE
EL FUNCIONAMIENTO

DEL PLASMACLUSTER............................S-14

• FUNCIONAMIENTO

DEL PLASMACLUSTER............................S-14

• MODO AUXILIAR.......................................S-15

• MANTENIMIENTO .....................................S-15

• ANTES DE LLAMAR AL DEPARTAMENTO

DE SERVICIO TÉCNICO.............................S-17

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS PARA EL USO

No deforme o tire del cable de alimentación. Estirar y mal utilizar el cable de alimentación

1

puede ocasionar daños o descargas eléctricas.
Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo

2

tiempo. Esto puede afectar sus condiciones físicas.
Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas

3

postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea
la adecuada para ellos.

Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas

4

debido a la rotación a alta velocidad de los ventiladores internos.
Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con

5

la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una
conexión incompleta a tierra puede causar descargas eléctricas.

Si sucede algo anormal con el acondicionador de aire (por ej. se detecta un olor a

6

quemado), detenga inmediatamente la operación y desactive el cortacircuitos.
El aparato se debe instalar de acuerdo con las regulaciones nacionales de cableado. La

7

inapropiada conexión del cable puede ocasionar un sobrecalentamiento del cable de
suministro de alimentación, del enchufe y del tomacorriente, y causar un incendio.

Si el cable de alimentación está dañado, éste deberá ser reemplazado por el fabricante,

8

por un técnico de servicio autorizado o por una persona similarmente cualificada, para
evitar situaciones peligrosas. Utilice para reemplazo solo el cable de alimentación
especificado por el fabricante.

ESPAÑOL

ADVERTENCIAS PARA LA INSTALACIÓN/DESMONTAJE/
REPARACIÓN

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. La elaboración de un
trabajo incorrecto ocasionará descargas eléctricas, fugas de agua, incendios, etc. Consulte
a su distribuidor o a personal de servicio cualificado para que realice la instalación/desin­stalación/reparación de la unidad.

S-1

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIONES PARA EL USO

Abrir periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si

1

se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar
escasez de oxigeno.

No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas.

2

Por seguridad, desconece el diferencial cuando no esté utilizando la unidad por un

3

período de tiempo prolongado.
Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay

4

desgaste y para cerciorarse de que está asegurada en su lugar.
No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona puede

5

caerse, causando lesiones.
Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales

6

como perreras donde se crían animales o invernaderos.
No coloque vasijas con agua sobre la unidad. Si el agua penetra dentro de la unidad, los

7

aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas.
No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar

8

funcionamiento insuficiente o problemas.
Asegúrese de apagar y desconectar el diferencial antes de llevar a cabo cualquier

9

mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted
podría resultar herido.

No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas

10

eléctricas o daños al equipo.
Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas

11

enfermas.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

PRECAUCIONES PARA UBICACIÓN/INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión
y la frecuencia correcta.

La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados
puede ocasionar daños en el equipo e incluso causar un incendio.

• No instale el aparato en lugares donde puede haber fuga de gases. Esto puede causar
incendios.
Instale el aparato en un lugar con poco polvo, vapores y humedad.

• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje
insuficiente puede causar humedecimiento de la habitación, muebles etc.

• Asegúrese de que se ha instalado un interruptor automático de perdidas o un diferencial,
dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

S-2

OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO

GAMA DE TEMPERATURA DE FUNCIONAMIENTO

TEMP. INTERIOR TEMP. EXTERIOR

ENFRIAR

límite superior

límite inferior

límite superior

CALENTAR

límite inferior

32 °C B.S. 43 °C B.S.
23 °C B.H. -

21 °C B.S. 21 °C B.S.
15 °C B.H. -

27 °C B.S. 24 °C B.S.

- 18 °C B.H.

20 °C B.S. –7 °C B.S.

- –8 °C B.H.

B.S. = Bulbo seco B.H. = Bulbo húmedo

La operación de refrigeración durante la estación de invierno está disponible gracias a la función incorporada
de refrigeración de invierno. El límite inferior del margen de temperatura externa es de -10°C B.H.
(Nota: Es posible que funcione el dispositivo de protección incorporado cuando la temperatura exterior
descienda por debajo de los 21°C B.H., dependiendo de las condiciones).

FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración
cuando ocurra un fallo de corriente.
Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba
activo antes del fallo de la corriente, excepto los ajustes de reloj.
Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de volver
la corriente.

FUNCIÓN DE PRECALENTAMIENTO

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco
en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir
salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

•

Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo
CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos,
retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.

• Una vez terminado el deshielo, el aparato continua funcionando en el modo CALENTAR.

EFICACIA DE CALENTAMIENTO

• El aparato emplea una bomba calorífica que extrae el calor del aire exterior, y lo despide dentro de la
habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.

• Si el proceso de calentamiento es reducido debido a temperaturas bajas exteriores, utilice un calentador
adicional.

• Hasta poder calentar la habitación completa puede tardar tiempo dado que el aparato emplea un cir­cuito de circulación forzada del aire.

• El dispositivo protector incor­porado en el aparato puede
impedir que éste continúe
funcionando, cuando se use
fuera de este margen.

• En la salida de aire puede for­marse condensación, si el
aparato funciona continua­mente en el modo ENFRIAR o
DESHUMECTAR, cuando la
humedad ambiental es superior
a un 80%.

minutos

que el aire frío

para

ESPAÑOL

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar
el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR y 2°C menos en
el modo CALENTAR ahorrará aproximadamente un 10 porciento en consumo de corriente.

• Si se regula una temperatura más baja que lo necesario para enfriar la habitación, aumentará el con­sumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfria­miento, reducirá el consumo de corriente.

• Cierre las ventanas y puertas durante las operaciones de enfriar y calentar.

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE
EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA
EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN
CON EL TEMPORIZADOR

CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO,
DESCONECTE EL CABLE DE ALIMENTACIÓN

• La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

S-3

DESIGNACIÓN DE LAS PIEZAS

UNIDAD INTERIOR

(Cuando se instala en el suelo)

1
2
3

4

5

6
7

8

1 Salida de aire
2 Deflectores de ajuste vertical
3 Deflectores de ajuste

horizontal

4 Panel de indicaciones
5 Filtros de aire
6 Rejilla de admisión
7 Entrada de aire
8 Mando a distancia
9 Lámpara de

FUNCIONAMIENTO (roja )

0 Lámpara de TEMPORIZADOR

(anaranjada )

q Lámpara de

PLASMACLUSTER (azul)

w Ventana RECEPTORA
e Tecla AUX.

(Cuando se instala en el techo)

UNIDAD EXTERIOR

AE-X7FR
AE-X9FR
AE-X12FR

AUX.

r

t

y

u

9
0
q

w

e

GU-XR18FR
GU-XR24FR
GU-XR27FR

r Entrada de aire
t Cable conector y tubo

refrigerante

y Manguera de drenaje
u Salida de aire

r

t

y

u

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

S-4

MANDO A DISTANCIA

MODE

1h

1

2

3
4

5

6
7
8
9
0

1 TRANSMISOR
2 VISUALIZADOR (de cristal líquido)
3 Tecla PLASMACLUSTER
4 Tecla de CONEXIÓN/DESCONEXIÓN
5 Tecla del TERMOSTATO
6 Tecla de CAPACIDAD MÁXIMA
7 Tecla MODO (MODE)
8 Tecla TEMPORIZADOR EN UNA HORA
9 Tecla de ACTIVACIÓN DEL TEMPORIZADOR

(para regularlo)

0 Tecla de DESACTIVACIÓN DEL

TEMPORIZADOR (para regularlo)

q Tecla de AVANCE HORAS
w Tecla de RETROCESO DE HORAS
e Tecla VENTILACIÓN (FAN)

FAN

SWING

SET/C

q
w
e
r
t
y

u

PANTALLA DE VISUALIZACIÓN
L.C.D. DEL MANDO A DISTANCIA

i SÍMBOLO DE PLASMACLUSTER
o SÍMBOLOS DE MODO

: AUTOMÁTICO : ENFRIAR
: CALENTAR : DESHUMECTAR

p A JUSTE DEL TERMOSTATO PARA LOS

MODOS AUTOMÁTICO Y DESHUMECTAR

a INDICADOR DE TEMPERATURA
s SÍMBOLO DE TRANSMISIÓN
d SÍMBOLO DE CAPACIDAD MÁXIMA
f

SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTOMÁTICA : BAJA
: ALTA : SUAVE

r Tecla de AJUSTE/CANCELACIÓN

DEL TEMPORIZADOR (SET/C)

t Indica que el COMPARTIMIENTO DE PILAS

está por debajo de esta marca

y Tecla de RELOJ
u Tecla de PASO DE AIRE (SWING)

p

i

o

g INDICADOR DE ACTIVACIÓN

DEL TEMPORIZADOR/RELOJ

Indica la hora programada para la conexión
del temporizador, o la hora actual.

h INDICADOR DE DESACTIVACIÓN

DEL TEMPORIZADOR

Indica la hora programada para la desco­nexión del temporizador, o el reglaje de una
hora de éste.

a
s

d
f

g
h

ESPAÑOL

S-5

USO DEL MANDO A DISTANCIA

FORMA DE COLOCAR LAS PILAS

Retire la cubierta del mando

1

a distancia.
Inserte las pilas en el comparti-

2

miento, asegúrese de que las
polaridades ± y — están cor­rectamente alineadas.

• Si las pilas están bien coloca­das, en el visualizador apare­cerá “AM 6:00”.

Coloque de nuevo la cubierta

3

en su sitio.

Use dos pilas tamaño AAA (R03).

Cubierta del mando
a distancia

­+

+

-

NOTAS:

• Las pilas alcanzan para un año de uso normal, aproximadamente.

• Al sustituir las pilas, siempre cambie ambas pilas y asegúrese de que son del
mismo tipo.

• Si el mando a distancia no funciona apropiadamente después de sustituir las pilas,
retírelas y espere unos 30 segundos e introdúzcalas nuevamente.

• Cuando no vaya a usar el aparato durante largo tiempo, saque las pilas del mando
a distancia.

FORMA DE USAR EL MANDO A DISTANCIA

Apunte el mando a distancia hacia la ventana receptora de señal de la
unidad y pulse la tecla deseada. Cuando la unidad reciba la señal,
producirá un sonido audible.

• Cerciórese de que no haya

cortinas u otros objetos
entre el mando a distancia y
la unidad.

• El mando a distancia puede

enviar señales hasta a 7
metros de distancia.

Fijado en el suelo

S-6

Suspendido en el techo

PRECAUCIÓN

• No permita que la ventana receptora de señal reciba la luz directa del sol, ya que esto
puede deteriorar su funcionamiento. Si la ventana receptora de señal es expuesta a la luz
solar directa, utilice una cortina para bloquear la luz.

• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede
interferir con la transmisión de la señal.

• La unidad puede ser afectada por las señales transmitidas del mando a distancia de
la televisión, de la videograbadora o de otros aparatos usados en la misma habitación.

• No deje nunca el mando a distancia expuesto directamente a los rayos del sol, ni cerca
de un calentador. Igualmente, proteja la unidad y el mando a distancia contra la humedad
y los golpes, para evitar que se decoloren o se averíen.

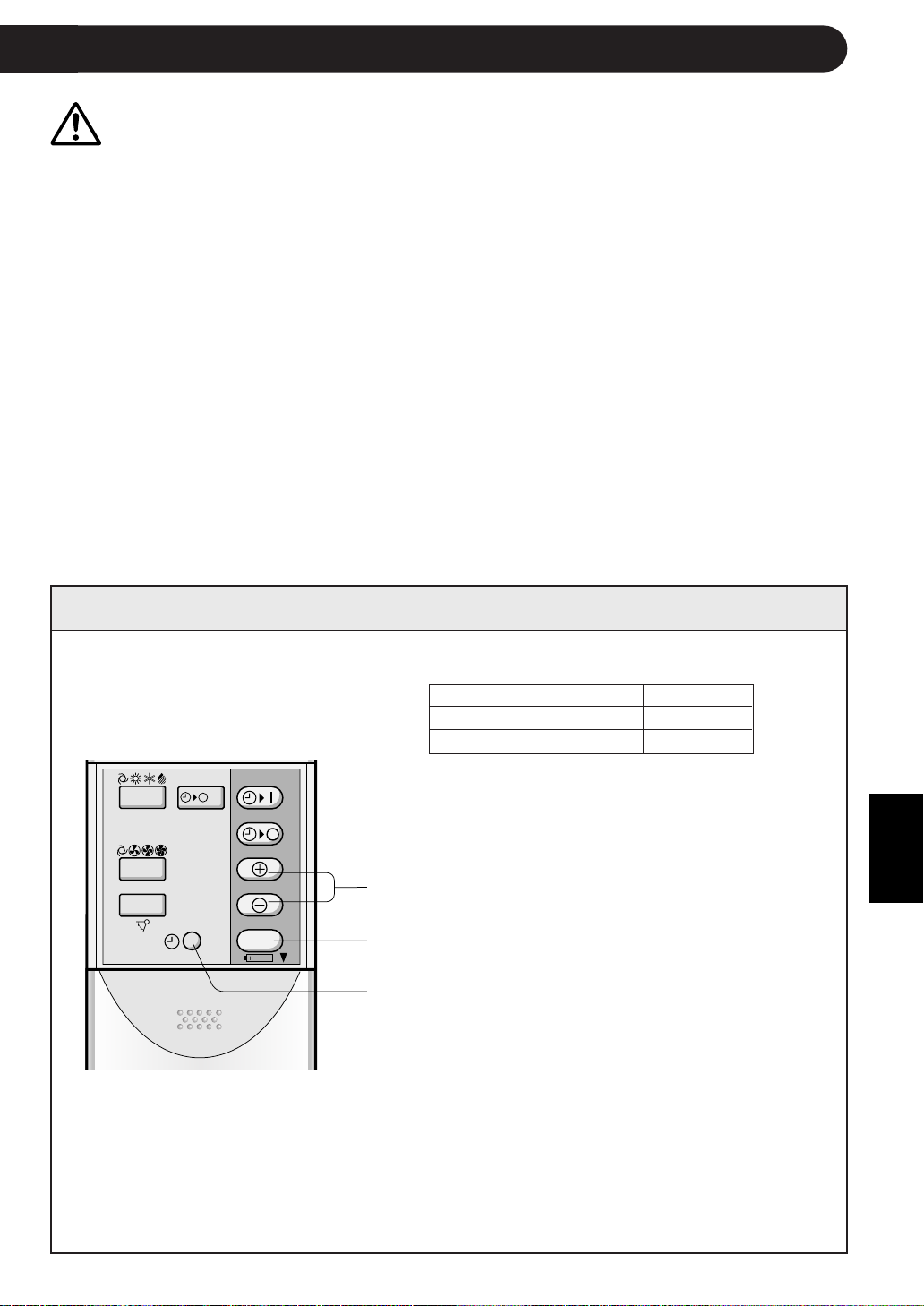

AJUSTAR LA HORA

ESPAÑOL

Existen dos modos para ajuste
de la hora: modo de 12 horas
y modo de 24 horas.

MODE

FAN

SWING

1h

SET/C

2
3

1

Ejemplo: 5 de la tarde

Reloj Visualizador

Modo de 12 horas PM 5:00
Modo de 24 horas 17:00

Para ajustar el modo de 12 horas, pulse

1

la tecla de RELOJ una vez.
Para ajustar el modo de 24 horas, pulse

la tecla de RELOJ dos veces.
Pulse las teclas de AVANCE o RETRO-

2

CESO DE HORAS para ajustar la hora
actual.

• Mantenga la tecla pulsada para avan­zar o retroceder la visualización del
tiempo rápidamente.

Pulse la tecla SET/C.

3

• Los dos puntos (:) parpadean para indi­car que el reloj está funcionando.

NOTA:

• Mientras el aparato este funcionando en
el modo de temporizador, no es posible
ajustar la hora actual.

S-7

FUNCIONAMIENTO BÁSICO

Pulse la tecla MODE para elegir el modo

1

de funcionamiento.

AUTOMÁTICO CALENTAR ENFRIAR DESHUMECTAR

Pulse la tecla de CONEXIÓN/DESCONE-

2

XIÓN comenzar el funcionamiento.

• La lámpara roja de FUNCIONAMIENTO ( )
en la unidad se iluminará.

MODE

FAN

SWING

2
5

3
1

1h

4

SET/C

Pulse la tecla del TERMOSTATO para regu-

3

lar la temperatura deseada.

• En los modos AUTO­MÁTICO y DESHU­MECTAR, la tempera­tura se puede cambiar
en incrementos de 1°C
dentro del margen de
2°C más alto a 2°C
más bajo de la tem­peratura determinada
automáticamente por el
acondicionador de aire.

• En los modos ENFRIAR y CALENTAR, la tem­peratura se puede ajustar dentro del margen
de 18 a 32°C.

(Ejemplo: 1°C más)

C

(Ejemplo: 2°C menos)

C

Pulse la tecla FAN para regular la veloci-

4

dad del ventilador deseada.

AUTOMÁTICA SUAVE BAJA ALTA

• Cuando la unidad funciona en el modo DES­HUMECTAR, la velocidad del ventilador se
ajusta a AUTOMÁTICA y no se puede modificar.

Para desconectar la unidad, pulse la tecla de

5

CONEXIÓN/DESCONEXIÓN nuevamente.

• La lámpara roja de FUNCIONAMIENTO ( )
en la unidad se apagará.

S-8

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo AUTOMÁTICO, los ajustes de temperatura y modo son regulados
automáticamente dependiendo de la temperatura ambiente y la temperatura
exterior cuando la unidad está activada.

Ajustes de los modos y la temperatura

Temp.

(°C)

exterior

Enfriar
(26°C)

'



Calentar
(24°C)

Calentar
(23°C)

Enfriar
(24°C)

Deshumectar

Temp. ambiente

(

Calentar
(22°C)

–2°C

)

&&!"

Enfriar
(25°C)

Temp. interior

(°C)

En las figuras en ( ) son ajustes de temperatura

• Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de tempe­ratura cambiarán automáticamente como se muestra en el diagrama.

CAMBIO DE MODO

Durante las estaciones en las cuales necesite ENFRIAR durante el día y CALENTAR
en la noche, o si la temperatura ambiente llega a ser extremadamente más alta que la
temperatura ajustada, debido a equipos calentadores suplementarios, el modo
automáticamente se conmutará entre el modo CALENTAR y ENFRIAR para mantener
una temperatura ambiente agradable.

ESPAÑOL

S-9

REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE

CORRIENTE DE AIRE VERTICAL

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla SWING en el mando a distancia.

• El deflector de ajuste vertical cambiará su ángulo continuamente.

Pulse nuevamente la tecla SWING cuando el deflector de ajuste vertical esté
en la posición deseada.

• El deflector detendrá su movimiento dentro del margen mostrado en el diagrama.

• La posición ajustada será memorizada y ajustada automáticamente a la misma posición
la próxima vez que se opere el aparato.

Margen de ajuste

Modo CALENTARModos ENFRIAR y DESHUMECTAR

Fijado en el suelo Suspendido

en el techo

Fijado en el suelo Suspendido

en el techo

El margen de ajuste es más estrecho que
el margen CORRIENTE DE AIRE con el
fin de impedir que se forme condensación
de agua.

El margen es amplio de tal forma que la
corriente de aire pueda ser dirigida hacia
el suelo.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Sostenga los deflectores de aju-

Fijado en el suelo

ste horizontal como se muestra
en el diagrama y ajuste la direc­ción de la corriente de aire.

PRECAUCIÓN

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector de ajuste vertical de forma manual, puede suceder que la unidad falle
posteriormente al querer manejarla con el mando a distancia.

• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR
o DESHUMECTAR por un periodo largo de tiempo, puede formarse condensación.

No realice el ajuste horizontal del deflector hacia el extremo izquierdo o derecho en el modo
ENFRIAR teniendo ajustada la velocidad del ventilador a “SUAVE (
gado período de tiempo.
Podría formarse condensación en los deflectores.

Suspendido en el techo

)” durante un prolon-

S-10

FUNCIONAMIENTO A CAPACIDAD MÁXIMA

En esta operación, el acondicionador de aire trabaja a la capacidad máxima para enf­riar la habitación o calentarla tan rápidamente que puede utilizarlo justo cuando
llega usted a su casa.

Para activar la función de CAPACIDAD MÁXIMA,

1

pulse la tecla de CAPACIDAD MÁXIMA teniendo la
unidad ya conectada.

• En el mando a distancia se visualiza la indicación “ ”.

• Desaparece la indicación de temperatura.

PM

PARA CANCELAR

Pulse de nuevo la tecla de CAPACIDAD MÁXIMA.

• La función de CAPACIDAD MÁXIMA se cancelará
también cuando el modo de operación cambie o cuando
la unidad se apague.

1

NOTA:

• No puede ajustar la temperatura o la velocidad del ventilador durante el funcionamiento
a CAPACIDAD MÁXIMA.

FUNCIONAMIENTO CON EL TEMPORIZADOR DE UNA HORA

Al usar el TEMPORIZADOR DE UNA HORA, la unidad se apagará automáticamente
después de transcurrida una hora.

Pulse la tecla TEMPORIZADOR DE UNA HORA.

1

• El mando a distancia visualiza “

• La lámpara anaranjada ( ) de TEMPORIZADOR en
la unidad se ilumina.

• La unidad se detendrá después de una hora.

PARA CANCELAR

Pulse la tecla de CANCELACIÓN DEL TEMPORI­ZADOR (SET/C).

MODE

FAN

1h

1

NOTAS:

• La función de TEMPORIZADOR DE UNA HORA tiene prioridad sobre las funciones de
TEMPORIZADOR ACTIVADO y TEMPORIZADOR DESACTIVADO.

• Si se ajusta el TEMPORIZADOR DE UNA HORA mientras la unidad no está funcionando,
ésta funcionará durante una hora en la condición antes ajustada.

• Si desea que la unidad funcione una hora antes de que se active el TEMPORIZADOR DE
UNA HORA, entonces pulse nuevamente la tecla TEMPORIZADOR DE UNA HORA mien­tras esté funcionando la unidad.

• Si se ACTIVA y/o se DESACTIVA EL TEMPORIZADOR, con la tecla de CANCELACIÓN
DEL TEMPORIZADOR cualquier ajuste será cancelado.

• La lámpara anaranjada de TEMPORIZADOR ( ) en
la unidad se apaga.

En forma alternativa, apague la unidad pulsando la
tecla de CONEXIÓN/DESCONEXIÓN.

•

La lámpara roja de FUNCIONAMIENTO ( ) y la lám­para anaranjada de TEMPORIZADOR ( ) se apaga­rán.

”.

ESPAÑOL

S-11

FUNCIONAMIENTO CON EL TEMPORIZADOR

NOTA:

Antes de programar el temporizador‚ asegúrese de que el reloj esté ajustado apropiada­mente con la hora actual.

DESACTIVACIÓN DEL TEMPORIZADOR

Pulse la tecla de DESACTIVACIÓN DEL TEM-

1

MODE

PORIZADOR (
El indicador de DESACTIVACIÓN DEL TEMPO-

2

RIZADOR parpadeará; pulse las teclas de
AVANCE o RETROCESO DE HORAS para aju­star la hora deseada. (El tiempo puede regularse
en incrementos de 10 minutos).

Apunte el mando a distancia a la ventana recep-

3

tora de señal en la unidad y pulse la tecla de
AJUSTE DEL TEMPORIZADOR (SET/C).

• En la unidad la lámpara anaranjada de TEMPO­RIZADOR ( ) se iluminará.

• Cuando la unidad recibe la señal emite un sonido.

1h

).

1

FAN

SWING

SET/C

CONSEJOS SOBRE CANCELAR EL
SERVICIO CON EL TEMPORIZADOR

Al elegir el modo DESACTIVACIÓN DEL
TEMPORIZADOR, la regulación de la
temperatura se ajusta automáticamente
para evitar que la temperatura suba o baje
excesivamente mientras usted duerme.
(Función de desconexión automática
nocturna)

MODO ENFRIAR/DESHUMECTAR:

• Una hora después de comenzar el servicio

con el temporizador, la temperatura sube
1°C por encima de la regulada.

MODO CALENTAR:

• Una hora después de comenzar el servicio

con el temporizador, la temperatura baja
3°C por debajo de la regulada en el ter­mostato.

2

3

CANCELACIÓN DEL MODO DE TEMPORIZADOR

Pulse la tecla CANCELACIÓN DEL TEMPO­RIZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR
( ) en la unidad se apaga.

• En el mando a dis­tancia se visualizará
la hora actual.

MODE

FAN

SWING

1h

SET/C

NOTA:

• Si se ajusta alguna de las funciones ACTIVA­CIÓN DE TEMPORIZADOR, DESACTIVACIÓN
DE TEMPORIZADOR y TEMPORIZADOR DE
UNA HORA, la tecla de CANCELACIÓN TEMPO­RIZADOR cancelará todos los ajustes.

PARA MODIFICAR EL REGLAJE DE LA HORA

Cancelar primero la función de TEMPORI­ZADOR y ajustarla de nuevo.

S-12

ACTIVACIÓN DEL TEMPORIZADOR

Pulse la tecla de ACTIVACIÓN DEL TEMPORIZA-

1

MODE

FAN

SWING

DOR (
El indicador de ACTIVACIÓN DEL TEMPORIZA-

2

DOR parpadeará; pulse las teclas de AVANCE o
RETROCESO DE HORAS para ajustar la hora
deseada. (El tiempo puede regularse en incre­mentos de 10 minutos).

Apunte el mando a distancia a la ventana receptora

3

de señal en la unidad y pulse la tecla de AJUSTE
DEL TEMPORIZADOR (SET/C).

• En la unidad la lámpara anaranjada de TEMPORI­ZADOR ( ) se iluminará.

• Cuando la unidad recibe la señal emite un sonido.

Elija el modo de funcionamiento.

1h

1

4

• Antes de regular el temporizador, la unidad se
activará para permitir que en la habitación se alcance
la temperatura deseada en el tiempo programado.
(Función de reloj despertador)

2

SET/C

3

).

ESPAÑOL

USO COMBINADO DE LAS FUNCIONES ACTIVACIÓN Y DESACTIVACIÓN
DEL TEMPORIZADOR

Usted puede combinar las funciones de ACTIVACIÓN y DESACTIVACIÓN del
temporizador.

Ejemplo:

Suspender el funcionamiento a las 11:00 p.m. y reanu­darlo (con los mismos reglajes de modo y temperatura)
para que se active la unidad a las 7:00 a.m.

Ajuste la función de DESACTIVACIÓN DEL TEMPO-

1

RIZADOR para las 11:00 p.m. durante el funciona­miento.

Ajuste la función de ACTIVACIÓN DEL TEMPORI-

2

ZADOR para las 7:00 a.m.

Las flechas (
VACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR se­ñalan qué función se activará primero.

o ) entre los indicadores de ACTI-

NOTAS:

• No es posible programar las funciones de ACTIVACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR
para operar la unidad a temperaturas diferentes u otros reglajes.

• No es necesario conservar un orden cronológico para la programación de funciones.

S-13

CONSEJOS SOBRE EL FUNCIONAMIENTO DEL PLASMACLUSTER

El generador de iones Plasmacluster que se encuentra dentro del acondicionador
de aire, liberará en la habitación iones plasmacluster positivos y negativos.

La liberación en el aire de aproximadamente el mismo número de iones negativos y positivos
reducirá el moho transportado en el aire.

Iones Plasmacluster

FUNCIONAMIENTO DEL PLASMACLUSTER

Durante el funcionamiento, pulse la tecla PLASMA-

1

CLUSTER.

• En el mando a distancia se visualiza la indicación “ ”.

• La lámpara azul de PLASMACLUSTER de la unidad
se iluminará.

PARA CANCELAR

1

NOTAS:

• La utilización del funcionamiento del PLASMACLUSTER se memorizará y se activará la
próxima vez que active el acondicionador de aire.

• Cuando se pulsa la tecla PLASMACLUSTER mientras que la unidad no está en funcionamiento,
la función de PLASMACLUSTER se llevará a cabo sin el modo de acondicionamiento de aire
(por ejemplo, CALENTAMIENTO o ENFRÍAMIENTO). El símbolo de modo del mando a
distancia se apagará y la velocidad del ventilador no se podrá ajustar en AUTOMÁTICO.

Pulse nuevamente la tecla PLASMACLUSTER.

• La lámpara de PLASMACLUSTER en la unidad se
apaga.

S-14

MODO AUXILIAR

Use este modo si no dispone de un mando a distancia.

ACTIVACIÓN

Pulse la tecla AUX. en el panel indicador
utilizando un palo delgado.

• Se encenderá la lámpara roja de FUNCIO­NAMIENTO ( ) que está en la unidad y
ésta comenzará a funcionar en el modo
AUTOMÁTICO.

• La velocidad del ventilador y el reglaje de la
temperatura se ajustan al modo AUTO­MÁTICO.

DESACTIVACIÓN

Pulse de nuevo la tecla AUX.

• La lámpara roja de FUNCIONAMIENTO ( )
en la unidad se apagará.

NOTA:

Si la tecla AUX. se pulsa durante el funcionamiento normal, la unidad se apagará.

AUX.

MANTENIMIENTO

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el diferencial
antes de realizar cualquier mantenimiento.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

• Límpielos con un paño suave.

• No rocíe o derrame agua directamente sobre ellos. Puede producirse una descarga
eléctrica o daño del equipo.

• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS
DE UN PERÍODO DE USO DEL
ACONDICIONADOR DE AIRE

Utilice la unidad en modo EN-

1

FRIAR, a una temperatura de 32°C,
durante aproximadamente
día, para permitir que el me
mo se seque completamente.

Detenga el funcionamiento de la

2

unidad y desenchúfela. Desacti­ve el diferencial, si tiene uno ex­clusivamente para el acondicio­nador de aire.

Limpie los filtros, luego reinstálelos.

3

medio

canis-

MANTENIMIENTO ANTES
DE UN PERÍODO DE USO DEL
ACONDICIONADOR DE AIRE

Asegúrese de que los filtros de

1

aire no estén sucios.
Asegúrese de que nada obstruye

2

las entradas o salidas de aire.
Verifique periódicamente el des-

3

gaste de la rejilla de montaje ex­terior y asegúrese de que está
colocada firmemente en su lugar.

ESPAÑOL

S-15

MANTENIMIENTO

LIMPIEZA DE LOS FILTROS

Tapón

Rejilla de admisión

Saliente

Gancho

Los filtros de aire deben limpiarse cada dos semanas.

DESCONECTE LA UNIDAD

1

ABRA LA REJILLA DE ADMISIÓN

2

1 Deslice los tapones hacia la iz-

quierda ( OPEN
Hay dos tapones para cada rejilla

de admisión.

2 Tire de la rejilla de admisión con

cuidado y ábrala.

SAQUE LOS FILTROS DE AIRE

3

Empuje ligeramente ambos salientes
en los filtros de aire y desengánche
los filtros.

).

Tapón

LIMPIE LOS FILTROS DE AIRE

4

Use un aspirador para retirar el
polvo. Si los filtros están sucios, lá­velos con agua tibia y un detergente
suave. Seque los filtros a la sombra
antes de volverlos a instalar.

REINSTALE LOS FILTROS DE

5

AIRE
Colóquelos cara abajo y reinstale los

filtros en las posiciones originales.
Apriételos para que queden bien
fijados.

CIERRE LA REJILLA DE ADMISIÓN

6

Deslice los tapones hacia la derecha
( CLOSE
admisión.

) para cerrar la rejilla de

S-16

ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONA

La unidad no funcionará inmediatamente después
de encenderla. La unidad no funcionará inme­diatamente después de que el modo de servicio se
haya cambiado. Esto sucede con el fin de proteger
los mecanismos internos. Espere 3 minutos antes
de operar la unidad.

NO SALE AIRE CALIENTE

La unidad se encuentra en servicio de precalen­tamiento o deshielo.

OLORES

Olores a alfombra y muebles que penetran en la
unidad y los olores de los componentes internos
del acondicionador de aire pueden salir de la
unidad durante la etapa inicial de instalación.

RUIDOS DE CRUJIDOS

La unidad puede producir un sonido de crujidos.
Este sonido es generado por la fricción del panel
frontal, expansión de otros componentes o la
conexión debida a cambios de temperatura.

SE EMITE UN ZUMBIDO BAJO

Este es un sonido emitido cuando la unidad está
generando iones Plasmacluster.

RUIDOS DE SILBIDOS

Los ruidos suaves, de silbidos son los sonidos
del refrigerante fluyendo en el interior de la
unidad.

VAPOR DE AGUA

• En los modos ENFRIAR y DESHUMECTAR, se
puede ver algunas veces vapor de agua en las
salidas de aire debido a diferencias entre la
temperatura ambiente del aire y la temperatura
del aire descargado por la unidad.

• En el modo CALENTAR, puede fluir vapor de
agua de la unidad exterior durante el deshielo.

LA UNIDAD EXTERIOR NO SE
DETIENE

Después de detener el funcionamiento, el venti­lador de la unidad exterior rotará durante aproxi­madamente un minuto para enfriar la unidad.

OLOR EMITIDO DESDE LA SALIDA
DE AIRE DEL PLASMACLUSTER

Este es el olor de ozono que genera el generador
iónico Plasmacluster. La concentración de ozono
es muy baja, no produciendo efectos perjudiciales
para su salud. El ozono descargado en el aire se
descompone rápidamente y su densidad en la
habitación no aumentará.

ESPAÑOL

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes
de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuito se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRÍA (O CALIENTA) LA HABITACIÓN EFICAZMENTE

Examine los filtros. Si están
sucios, límpielos.

Cerciórese de que las venta­nas y puertas estén bien cer­radas.

Examine la unidad exterior para
asegurarse de que la salida y
entrada de aire no está obstruida.

Si hay muchas personas dentro
de la habitación, puede que la
unidad no alcance la temperatura
deseada.

Examine el termostato para ver
si está bien regulado.

Verifique si hay otros aparatos
calefactores que estén fun­cionando dentro de la habi­tación.

LA UNIDAD NO RECIBE LA SEÑAL DEL MANDO A DISTANCIA

Verifique si las pilas del mando
a distancia están viejas o
descargadas.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO y TEMPORIZADOR
parpadeen en el panel de indicaciones.

Trate de enviar la señal de nuevo
apuntando el mando a distancia
hacia la ventana receptora de la
unidad.

Verifique si las pilas del mando
a distancia están instaladas
con las polaridades alineadas
en forma adecuada.

S-17

Attenzione: Il dispositivo è
contrassegnato da questo
simbolo, che segnala di non
smaltire le apparecchiature
elettriche ed elettroniche
insieme ai normali rifiuti
domestici. Per tali prodotti è
previsto un sistema di
raccolta a parte.

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della
spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in
conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio
adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE
possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a
centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se
l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente
dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano
sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il
potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare
da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi
sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere
restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo.
Altri centri di raccolta sono elencati sulle homepage di

www.swico.ch o di www.sens.ch.

. Informazioni sullo smaltimento per gli utenti commerciali

B

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del
prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli
(e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: Contattare il sistema di raccolta ufficiale o l'ente locale preposto al
ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi
sul metodo di smaltimento corretto.

IT

ITALIANO

Grazie per aver acquistato il condizionatore d’aria SHARP. Leggete attentamente questo
manuale prima di usare il prodotto.

INDICE

• IMPORTANTI ISTRUZIONI PER

LA SICUREZZA .........................................I-1

• ULTERIORI NOTE RIGUARDANTI

IL FUNZIONAMENTO................................I-3

• SUGGERIMENTI PER RISPARMIARE

ENERGIA ...................................................I-3

• NOMI DEI COMPONENTI .........................I-4

• USO DEL TELECOMANDO.......................I-6

• FUNZIONI DI BASE ...................................I-8

• REGOLAZIONE DELLA DIREZIONE

DEL FLUSSO D’ARIA ................................I-10

• FUNZIONAMENTO A PIENA POTENZA...I-11

• TIMER DI SPEGNIMENTO DOPO

UN’ORA .....................................................I-11

• FUNZIONAMENTO DEL TIMER................I-12

• SUGGERIMENTI SUL FUNZIONAMENTO

DEL PLASMACLUSTER............................I-14

• FUNZIONAMENTO

DEL PLASMACLUSTER............................I-14

• MODALITÀ AUSILIARIA............................I-15

• MANUTENZIONE ......................................I-15

• PRIMA DI RICHIEDERE ASSISTENZA.....I-17

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTIMENTI PER L’USO

Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo,

1

l’unità si può danneggiare e provocare scosse elettriche.
Fate attenzione a non esporvi direttamente all’uscita dell’aria per un lungo periodo di

2

tempo. Potrebbe danneggiare la vostra salute.
Quando usate il condizionatore d’aria per bambini, anziani, persone costrette a letto o

3

disabili, assicuratevi prima che la temperatura della stanza sia adatta per tali persone.
Non inserite mai oggetti nell’unità. Ciò potrebbe portare a lesioni a causa dell’alta velocità

4

di rotazione dei ventilatori interni.
Collegate correttamente il condizionatore d’aria a terra. Non collegate il cavo a terra al

5

tubo del gas, al tubo dell’acqua, al parafulmini o al cavo a terra del telefono. Un
collegamento a terra incompleto potrebbe causare scosse elettriche.

In caso di qualsiasi anomalia nel condizionatore d’aria (per esempio odore di bruciato),

6

arrestate immediatamente l’unità e spegnete l’interruttore di circuito.
L’apparecchio deve essere installato in conformità con i regolamenti di connessione

7

elettrica nazionali. Un collegamento scorretto del cavo può provocare il surriscaldamento
del cavo di alimentazione, della spina e della presa elettrica e causare un incendio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo

8

rappresentante o da una persona simile qualificata in modo da evitare qualunque
pericolo. Sostituite il cavo di alimentazione solo con un altro specificato dal produttore.

ITALIANO

AVVERTIMENTI PER L’INSTALLAZIONE/RIMOZIONE/
RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l’unità da soli. Un uso scorretto causerà scosse
elettriche, perdite d’acqua, incendi ecc.. Consultate il vostro rivenditore o dell’altro personale
di servizio qualificato per l’installazione/rimozione/riparazione dell’unità.

I-1

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

PRECAUZIONI PER L’USO

Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente

1

quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare
mancanza di ossigeno.

Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica.

2

Per sicurezza, spegnete l’interruttore del circuito quando non si usa l’unità per un lungo

3

periodo di tempo.
Controllate la cremagliera di montaggio dell’unità esterna periodicamente ed assicuratevi

4

che sia ben fissata.
Non posizionate alcun oggetto sopra l’unità esterna e non calpestatela, poiché l’oggetto

5

o la persona può cadere procurandosi lesioni.
Questa unità è stata progettata per l’uso in aree residenziali. Non usatela in canili o serre

6

per allevare animali o coltivare piante.
Non collocate contenitori d’acqua sull’unità. Se l’acqua penetra nell’unità, l’isolamento

7

elettrico si potrebbe rovinare causando una scossa elettrica.
Non bloccate gli sbocchi d’uscita ed entrata dell’aria dell’unità. Ciò potrebbe

8

comprometterne il funzionamento o provocare guasti.
Assicuratevi di spegnere l’apparecchio e l’interruttore di circuito prima di eseguire lavori

9

di manutenzione o pulizia. Il ventilatore che gira all’interno dell’unità potrebbe provocarvi
lesioni.

Non spruzzate o gettate acqua direttamente sull’unità. L’acqua potrebbe causare una

10

scossa elettrica o danni all’apparecchio.
Questo apparecchio non deve essere usato da bambini o persone inferme senza

11

supervisione.
Assicuratevi che i bambini non giochino con l’apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/
INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d’aria ad una presa di corrente di voltaggio e
frequenza giusta.

L’uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso
all’apparecchio e provocare un incendio.

• Non installate l’unità in un luogo dove ci potrebbero essere perdite di gas infiammabile.
Ciò potrebbe provocare incendi.
Non collocate l’unità in luoghi nei quali l’aria contiene polvere, fumi oppure umidità in
misura eccessiva.

• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio
insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.

• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo
d’installazione, per evitare scosse elettriche.

I-2

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

CAMPO DELLA TEMPERATURA OPERATIVA

• Il sistema di protezione in-

TEMP. INTERNA TEMP. ESTERNA

RINFRESCA­MENTO

RISCALDA­MENTO

B.A. = Bulbo asciutto B.B. = Bulbo bagnato

L’operazione di raffreddamento è disponibile durante la stagione invernale grazie alla funzione integrata
di raffreddamento per la stagione invernale.
Il limite inferiore del campo di temperatura esterna è di -10°C a bulbo secco.
(Nota: il dispositivo integrato di protezione può azionarsi se la temperatura esterna scende al di sotto dei
21°C a bulbo secco, a seconda delle condizioni.)

limite sup.

limite inf.

limite sup.

limite inf.

32°C B.A. 43°C B.A.
23°C B.B.

21°C B.A. 21°C B.A.
15°C B.B.

27°C B.A. 24°C B.A

-

20°C B.A.

-–8

-

-

18°C B.B.
–7°C B.A.

C B.B.

°

.

corporato potrebbe inter­rompere il funzionamento
dell’unità quando la si
utilizza fuori da questo
campo di variazione.

• Si potrebbe formare della
condensa sull’uscita dell’aria
se l’unità opera in modo
continuo nella modalità RIN­FRESCAMENTO o DEUMI­DIFICAZIONE quando l’umi­dità è al di sopra dell’80%.

SE SI VERIFICA UN GUASTO DELL’ALIMENTAZIONE

Se si verifica un guasto dell’alimentazione, il condizionatore d’aria è dotato di una funzione di memo-ria
che memorizza le impostazioni.
Dopo il ripristino dell’alimentazione, l’unità riprenderà il funzionamento con le stesse impostazioni di
prima, fatta eccezione per il funzionamento con il timer.
Se i timer sono stati impostati prima del guasto dell’alimentazione, dovranno essere reimpostati dopo il
ripristino dell’alimentazione.

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per
due-cinque minuti dopo aver acceso l’unità al fine di evitare che esca aria fredda dalla stessa.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell’unità esterna si forma del ghiaccio durante la modalità di
funzionamento RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10
minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.

• Una volta completato lo sbrinamento, l’unità riprende il funzionamento automaticamente nel modo
RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L’unità usa una pompa di calore che raccoglie calore dall’aria esterna e lo diffonde nella stanza. Di
conseguenza, la temperatura dell’aria esterna influisce notevolmente sulla efficienza di riscaldamento.

• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna,
utilizzate un riscaldatore addizionale.
Per riscaldare tutto l’ambiente occorrerà del tempo, in quanto l’unità adotta un sistema a circolazione forzata.

•

ITALIANO

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia du­rante l’uso del condizionatore d’aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nella modalità RAFFRESCAMENTO
(e 2°C in meno nella modalità RISCALDAMENTO) si risparmierà circa il 10 percento di energia.

• Impostando una temperatura più bassa del necessario durante l’operazione di raffrescamento, si
consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D’ARIA

• Evitando la luce solare diretta durante l’operazione di raffrescamento si risparmierà energia.

• Chiudete le finestre e le porte durante le operazioni di raffrescamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D’ARIA PER OTTENERE
LA MIGLIOR CIRCOLAZIONE D’ARIA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE
RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO
DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L’UNITÀ NON VIENE

USATA PER UN LUNGO PERIODO DI TEMPO

• L’unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

I-3

NOMI DEI COMPONENTI

UNITÀ INTERNA

(Quando è installata sul pavimento)

1
2
3

4

5

6
7

1 Uscita (d’aria)
2 Deflettore di regolazione

verticale

3 Deflettore di regolazione

orizzontale

4 Pannello degli indicatori
5 Filtri dell’aria
6 Griglia di aspirazione
7 Presa (aria)
8 Telecomando
9 Spia di FUNZIONAMENTO

(rossa )

0 Spia TIMER (arancione )
q Spia PLASMACLUSTER

(blu)

w Finestra di RICETTORE
e Tasto AUSILIARIO (AUX.)

UNITÀ ESTERNA

AE-X7FR
AE-X9FR
AE-X12FR

AUX.

r

t

y

8

9
0
q

w

e

GU-XR18FR
GU-XR24FR
GU-XR27FR

(Quando è installata sul soffitto)

r Presa (aria)
t Cavo di interconnessione e

tubo refrigerante

y Tubo di drenaggio
u Uscita (d'aria)

r

t

y

u

NOTA: Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.

I-4

u

TELECOMANDO

MODE

FAN

SWING

1

1 TRASMETTITORE
2 DISPLAY (display a cristalli liquidi)
3 Tasto PLASMACLUSTER
4 Tasto d’ACCENSIONE/SPEGNIMENTO

2

5 Tasto TERMOSTATO
6 Tasto di PIENA POTENZA
7 Tasto MODO (MODE)

3
4

5

6
7
8

1h

9
0

8 Tasto TIMER DI SPEGNIMENTO DOPO

UN’ORA

9 Tasto TIMER ATTIVATO

(per impostare il timer)

0 Tasto TIMER DISATTIVATO

(per impostare il timer)

q Tasto di AVANZAMENTO DELL’ORA
w Tasto di ARRETRAMENTO DELL‘ORA
e Tasto VENTILATORE (FAN)

SET/C

q
w
e
r
t
y

u

r Tasto IMPOSTAZIONE/ANNULLAMENTO

TIMER (SET/C)

t Indica che il VANO BATTERIA è al di sotto di

questa marcatura

y Tasto OROLOGIO
u Tasto DEFLETTORE (SWING)

ITALIANO

DISPLAY LDC DEL TELECOMANDO

i SIMBOLO PLASMACLUSTER
o SIMBOLI DEL MODO

: AUTOMATICO : RAFFRESCAMENTO
: RISCALDAMENTO : DEUMIDIFICAZIONE

p IMPOSTAZIONE DEL TERMOSTATO PER I MODI

AUTOMATICO E DEUMIDIFICAZIONE

a INDICATORE DELLA TEMPERATURA
s SIMBOLO DI TRASMISSIONE
d SIMBOLO DI PIENA POTENZA

g INDICATORE/OROLOGIO DI TIMER

f SIMBOLI DI VELOCITÀ DEL VENTILATORE

: AUTOMATICO : MEDIA

h INDICATORE DI TIMER DISATTIVATO

: MASSIMA : MINIMA

I-5

p
a

i

s
d

o

f

g
h

ATTIVATO

Indica l’ora preselezionata per l’attivazione
del timer o l’ora attuale.

Indica l’ora preselezionata per la disattivazione
del timer o per lo spegnimento dopo un’ora.

USO DEL TELECOMANDO

INSERIMENTO DELLE BATTERIE

Togliete il coperchio del teleco-

1

mando.
Inserite le batterie nel comparto,

2

assicurandovi che le polarità ±
e — siano allineate corretta­mente.

• Il display indica “AM 6:00”
quando le batterie sono inse­rite correttamente.

Rimettete il coperchio.

3

di dimensioni AAA (R03).

Coperchio del
telecomando

­+

+

-

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.

• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.

• Se il telecomando non funziona correttamente dopo aver sostituito le batterie,
estraetele e rimettetele al loro posto dopo circa 30 secondi.

• Se non intendete usare l’unità per un lungo periodo di tempo, togliete le batterie dal
telecomando.

Utilizzate due batterie

COME USARE IL TELECOMANDO

Puntate il telecomando verso il ricevitore dell’unità e premete il tasto desi­derato. L’unità emette un segnale acustico “bip” quando riceve il segnale.

• Assicuratevi che non ci sia­no tende o altri oggetti tra il
telecomando e l’unità.

• Il telecomando può inviare
segnali fino ad una distanza
di 7 metri.

Verticale sul pavimento

I-6

Sospesa al soffitto

PRECAUZIONI

• Evitate di esporre il ricevitore alla luce solare diretta, in quanto ne può danneggiare il fun­zionamento. Se il ricevitore è esposto alla luce solare diretta, schermatela.

• L’uso di una lampada fluorescente nello stesso locale può interferire con la trasmissione
del segnale.

• L’unità può essere influenzata da segnali trasmessi dal telecomando di un televisore,
videoregistratore o altre attrezzature usate nella stessa stanza.

• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre,
proteggete l’unità e il telecomando da umidità e scosse che potrebbero scolorirli o dan­neggiarli.

IMPOSTAZIONE DELL’ORA ATTUALE

Ci sono due modalità orologio:
modalità a 12 ore e modalità a
24 ore.

MODE

FAN

SWING

1h

SET/C

2
3

1

Esempio: 17 del pomeriggio

Orologio Display

Modalità a 12 ore PM 5:00
Modalità a 24 ore 17:00

Per impostare la modalità a 12 ore, pre-

1

mete innanzitutto il tasto OROLOGIO
una volta.

Per impostare la modalità a 24 ore, pre­mete innanzitutto il tasto OROLOGIO
due volte.

Premete il tasto di AVANZAMENTO o

2

ARRETRAMENTO DELL’ORA per impo­stare l’ora attuale.

• Tenete il tasto premuto per far avan­zare o retrocedere velocemente il dis­play dell’ora.

Premete il tasto SET/C.

3

• I due punti (:) lampeggiano per indicare
che l’orologio funziona.

NOTA:

• Quando è in funzione il timer, l’ora attuale
non può essere impostata.

ITALIANO

I-7

FUNZIONI DI BASE

2

Premete il tasto MODE per selezionare la

1

modalità di funzionamento.

AUTO- RISCALDA- RAFFRESCA- DEUMIDIFI-

MATICO MENTO MENTO CAZIONE

Premete il tasto d’ACCENSIONE/SPEGNI-

2

MENTO per iniziare il funzionamento.

• La spia rossa di FUNZIONAMENTO ( )
sull’unità si illuminerà.

MODE

FAN

SWING

5

3
1

1h

4

SET/C

Premete il tasto TERMOSTATO per impo-

3

stare la temperatura desiderata.

• Nelle modalità AUTO­MATICO e DEUMI­DIFICAZIONE, la tem­peratura può essere
cambiata in incrementi
di 1°C entro l’intervallo
compreso tra 2°C su­periore e 2°C inferiore
rispetto alla tempera­tura determinata auto­maticamente dal con­dizionatore d’aria.

• Nella modalità RAFFRESCAMENTO e RIS­CALDAMENTO, la temperatura può essere im­postata nell’intervallo compreso tra 18 e 32°C.

Premete il tasto FAN per impostare la velo-

4

cità del ventilatore desiderata.

AUTOMATICO MINIMA MEDIA MASSIMA

• In modalità DEUMIDIFICAZIONE, la velocità
del ventilatore è preselezionata su AUTOMA­TICO e non può essere cambiata.

(Esempio:
1°C superiore)

(Esempio:
2°C inferiore)

C

C

Per spegnere l’unità, premete nuovamente

5

il tasto d’ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO ( )
sull’unità si spegnerà.

I-8

SUGGERIMENTI SULLA MODALITÀ AUTOMATICO

Nel modo AUTOMATICO, le impostazioni della temperatura ed il modo vengono
selezionati automaticamente in funzione della temperatura ambientale e della
temperatura esterna al momento dell’accensione dell’unità.

Modalità e impostazioni della temperatura

Temp.
esterna

&&!"

Ris-

'

calda­mento

(24°C)



Temp. interna

(°C)

Raffresca-

mento

Ris­calda­mento

(23°C)

Le cifre in ( ) sono impostazioni della temperatura

(24°C)

Deumid.

Temp. stenza

( )

–2°C

Riscaldamento

(22°C)

Raf-

fresca-

mento
(25°C)

Raf-

fresca-

mento
(26°C)

Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della
temperatura cambieranno automaticamente come mostrato in tabella.

MODO DI RICAMBIO

Durante le stagioni quando c’è bisogno di RINFRESCARE durante il giorno e di
RISCALDARE durante la notte, o se la temperatura ambientale dovesse diventare
molto più alta della temperatura impostata in seguito all’uso di ulteriori fonti di calore,
il modo commuterà automaticamente tra RISCALDAMENTO e RAFFRESCAMENTO
per mantenere una temperatura ambientale confortevole.

(°C)

ITALIANO

I-9

REGOLAZIONE DELLA DIREZIONE
DEL FLUSSO D’ARIA

DIREZIONE VERTICALE DEL FLUSSO D’ARIA

COME REGOLARE LA DIREZIONE DEL FLUSSO D’ARIA

Premete il tasto SWING sul telecomando una volta.

• Il deflettore di regolazione verticale cambierà l’angolo continuamente.

Premete il tasto SWING nuovamente quando il deflettore di regolazione verti­cale è nella posizione desiderata.

• Il deflettore smetterà di muoversi all’interno della gamma mostrata nel diagramma.

• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta suc­cessiva.

Modalità RAFFRESCAMENTO
e DEUMIDIFICAZIONE

Verticale sul
pavimento

Sospesa al soffitto Verticale sul

Gamma di regolazione

Modalità RISCALDAMENTO

Sospesa al soffitto

pavimento

L’intervallo di regolazione è più limitato di quello
del DEFLETTORE (SWING) per evitare che si
formi della condensa dallo sgocciolamento.

L’intervallo è ampio in modo tale che il
flusso d’aria possa essere diretto verso il
pavimento.

DIREZIONE ORIZZONTALE DEL FLUSSO D’ARIA

Verticale sul

Tenete il deflettore di regolazione
orizzontale come mostrato nel
diagramma e regolate la direzio­ne del flusso d’aria.

pavimento

PRECAUZIONI

Non tentate mai di regolare manualmente i deflettori di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell’unità quando si usa il telecomando
per la regolazione.

• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nella modalità
RAFFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare
della condensa.

Non regolate il deflettore di regolazione orizzontale all’estrema sinistra o all’estrema destra
nella modalità RAFFRESCAMENTO con la velocità della ventola impostata su “MINIMA
(

)” per un periodo di tempo prolungato.

Si potrebbe formare della condensa sui deflettori.

Sospesa al soffitto

I-10

FUNZIONAMENTO A PIENA POTENZA

In questa modalità, il condizionatore d’aria funziona a piena potenza e rinfresca o
riscalda l’ambiente così velocemente che potete usarlo non appena rientrate a casa.

Per attivare il funzionamento a PIENA POTENZA,

1

premete il tasto di PIENA POTENZA durante il funzio­namento.

• Il telecomando attiverà il display “ ”.

• Il display della temperatura scomparirà.

PM

PER ANNULLARE

Premete nuovamente il tasto di PIENA POTENZA.

• Il funzionamento a PIENA POTENZA verrà annullato
anche quando si cambia il modo di funzionamento o si
spegne l’unità.

1

NOTA:

• Non potete impostare la temperatura o la velocità del ventilatore durante il funzionamento a
PIENA POTENZA.

TIMER DI SPEGNIMENTO DOPO UN’ORA

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN’ORA, l’unità si spegnerà
automaticamente dopo un’ora.

Premete il tasto TIMER DI SPEGNIMENTO DOPO

1

UN’ORA.

• Il telecomando consente di visualizzare “ ”.

• La spia arancione TIMER ( ) sull’unità si illuminerà.

• L’unità smetterà di funzionare dopo un’ora.

PER ANNULLARE

Premete il tasto ANNULLAMENTO TIMER (SET/C).

• La spia arancione TIMER ( ) sull’unità si spegnerà.

MODE

FAN

1h

1

NOTE:

• La modalità TIMER DI SPEGNIMENTO DOPO UN’ORA ha priorità sulle modalità TIMER
ATTIVATO e TIMER DISATTIVATO.

• Se il TIMER DI SPEGNIMENTO DOPO UN’ORA viene impostato mentre l’unità non è in
funzione, l’unità funzionerà per un’ora in base alle condizioni impostate precedentemente.

• Se desiderate operare l’unità per un’altra ora prima che la modalità TIMER DI SPEGNI­MENTO DOPO UN’ORA si attivi, premete il tasto durante il funzionamento.

• Se sono impostati TIMER ATTIVATO e/o TIMER DISATTIVATO, il tasto ANNULLAMENTO
TIMER cancella ogni impostazione.

In alternativa, spegnete l’unità premendo il tasto
d’ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO ( ) e la spia ar­ancione TIMER ( ) sull’unità si spegneranno.

ITALIANO

I-11

FUNZIONAMENTO DEL TIMER

NOTA:

Prima di impostare il timer, assicuratevi che l’orologio sia impostato con l’ora giusta.

TIMER DISATTIVATO

Premete il tasto TIMER DISATTIVATO ( ).

1

L’indicatore TIMER DISATTIVATO lampeggerà;

2

premete i tasti di AVANZAMENTO o ARRET­RAMENTO DELL’ORA per impostare l’ora desi­derata (l’ora può essere impostata in incrementi
di 10 minuti).

Puntate il telecomando verso il ricevitore del

3

segnale sull’unità e premete il tasto IMPOSTA­ZIONE TIMER (SET/C).

• La spia arancione TIMER ( ) sull’unità si illu­minerà.

• Un segnale acustico “bip” verrà emesso dall’unità

MODE

1h

interna quando riceverà il segnale.

1

FAN

SWING

SET/C

SUGGERIMENTI SULLA MODALITÀ
TIMER DISATTIVATO

Quando è impostato il modo TIMER
DISATTIVATO, l’impostazione della
temperatura della stanza viene regolata
automaticamente per evitare che la stanza
diventi eccessivamente calda o fredda
mentre dormite. (Funzione Auto Sleep)

MODO RAFFRESCAMENTO/
DEUMIDIFICAZIONE:

• Un’ora dopo l’inizio del funzionamento con

timer, la temperatura aumenta di 1°C rispetto
all’impostazione originale del termostato.

MODO DI RISCALDAMENTO:

• Un’ora dopo l’inizio del funzionamento con

timer, la temperatura si abbassa di 3°C ris­petto all’impostazione originale del termo­stato.

2

3

PER ANNULLARE LA MODALITÀ TIMER

Premete il tasto ANNULLAMENTO TIMER
(SET/C).

• La spia arancione TIMER ( ) sull’unità si speg­nerà.

• L’ora corrente verrà
visualizzata sul tele­comando.

MODE

FAN

SWING

1h

SET/C

NOTA:

• Se è impostato uno dei modi TIMER ATTI-VATO,
TIMER DISATTIVATO e SPEGNIMENTO DOPO
UN’ORA, il tasto ANNULLAMENTO TIMER (SET/
C) cancella tutte le impostazioni.

PER CAMBIARE L’IMPOSTAZIONE
DELL’ORA

Cancellate innanzitutto l’impostazione TIMER
e poi impostate il nuovo orario.

I-12

TIMER A TTIVATO

Premete il tasto TIMER ATTIVATO ( ).

1

L’indicatore TIMER ATTIVATO lampeggerà;

2

premete i tasti di AVANZAMENTO o ARRETRA­MENTO DELL’ORA per impostare l’ora desiderata
(l’ora può essere impostata in incrementi di 10
minuti).

Puntate il telecomando verso il ricevitore del

3

segnale sull’unità e premete il tasto IMPOSTA­ZIONE TIMER (SET/C).

• La spia arancione TIMER ( ) sull’unità si illuminerà.

• Un segnale acustico “bip” verrà emesso dall’unità
interna quando riceverà il segnale.

MODE

FAN

SWING

USO COMBINATO DEL TIMER ATTIVATO E DISATTIVATO

Potete usare i timer ATTIVATO e DISATTIVATO in combinazione.

1h

1
2

SET/C

3

Selezionate la modalità di funzionamento.

4

• L’unità si attiverà prima del timer impostato per con­sentire alla stanza di raggiungere la temperatura de­siderata entro l’ora programmata (funzione risveglio).

Esempio:

Per interrompere il funzionamento alle 22:00 e riprenderlo
(con la stessa modalità e le stesse impostazioni della
temperatura) attivando l’unità entro le 7:00.

Impostate TIMER DISATTIVATO sulle 11:00 p.m.

1

durante il funzionamento.
Impostate TIMER ATTIVATO sulle 7:00 a.m.

2

La freccia (
VATO e TIMER DISATTIVATO mostra quale timer si
attiva prima.

oppure ) tra gli indicatori TIMER ATTI-

ITALIANO

NOTE:

• Non potete programmare il TIMER ATTIVATO e DISATTIVATO per far funzionare l’unità a tem­perature diverse o con altre impostazioni.

• Ciascuno dei due timer può essere programmato in modo tale che si attivi prima dell’altro.

I-13

SUGGERIMENTI SUL FUNZIONAMENTO
DEL PLASMACLUSTER

Il generatore di ioni Plasmacluster all’interno del condizionatore d’aria rilascerà
ioni al plasma (plasmacuster) positivi e negativi nella stanza.

Approssimativamente lo stesso numero di ioni positivi e negativi rilasciati nell’aria ridurranno
alcuni funghi causati dall’aria.

Ioni Plasmacluster

FUNZIONAMENTO DEL PLASMACLUSTER

Durante il funzionamento, premere il tasto PLASMA-

1

CUSTER.

• Il telecomando attiverà il display “ ”.

• La spia blu PLASMACUSTER sull’unità si illuminerà.

PER ANNULLARE

1

NOTE:

• L’utilizzo della funzione PLASMACLUSTER verrà memorizzato e sarà attivato la prossima
volta che si accende il condizionatore d’aria.

• Quando premete il tasto PLASMACLUSTER mentre l’unità non è in funzione, l’operazione
PLASMACLUSTER verrà effettuata senza l’avvio di alcuna funzione di condizionamento (ad es.
RISCALDAMENTO o RAFFRESCAMENTO). Il simbolo della modalità del telecomando si spegne
e la velocità del ventilatore non può essere impostata su AUTOMATICO.

Premete nuovamente il tasto PLASMACLUSTER.

• La spia PLASMACLUSTER sull’unità si spegnerà.

I-14

MODALITÀ AUSILIARIA

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE IL RICEVITORE

Premete il tasto AUX. sul pannello degli
indicatori mediante un bastoncino.

• La spia rossa di FUNZIONAMENTO ( )
sull’unità si illuminerà e l’unità comincerà il
funzionamento nel modo AUTOMATICO.

• La velocità del ventilatore e l’impostazione
della temperatura sono impostate su AUTO­MATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX.

• La spia rossa di FUNZIONAMENTO ( )
sull’unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX. durante il normale funzionamento, l’unità si spegnerà.

AUX.

MANUTENZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l’interruttore
dell’impianto prima di eseguire qualsiasi lavoro di manutenzione.

PULIZIA DELL’UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.

• Non spruzzate o gettate acqua direttamente su di essi. Ciò potrebbe causare
scossa elettrica o provocare danni all’attrezzatura.

• Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLT A
TERMINA TA LA STAGIONE DEL
CONDIZIONA T ORE D’ARIA

Utilizzate l’unità nella modalità

1

RAFFRESCAMENTO con un’im­postazione della temperatura su
32°C per mezza giornata per con­sentire la completa asciugatura
del meccanismo.

Arrestate il funzionamento e scol-

2

legate l’unità. Spegnete l’interru­ttore di circuito se ne avete uno
esclusivamente per il condiziona­tore d’aria.

Pulite i filtri e poi reinstallateli.

3

MANUTENZIONE PRIMA
DELLA STAGIONE DEL
CONDIZIONATORE D’ARIA

Assicuratevi che i filtri dell’aria non

1

siano sporchi.
Assicuratevi che l’entrata e l’uscita

2

dell’aria non siano ostruite.
Controllate la cremagliera di mon-

3

taggio dell’unità esterna periodi­camente ed assicuratevi che sia
ben fissata.

ITALIANO

I-15

MANUTENZIONE

PULIZIA DEI FILTRI

Griglia di aspirazione

I filtri dell’aria dovrebbero essere puliti ogni due settimane.

SPEGNETE L’UNITÀ

1

APRITE LA GRIGLIA DI ASPIRA-

2

Fermo

Sporgenza

Gancio

ZIONE
1 Fate scorrere i fermi sulla sinistra

(OPEN
Sono presenti due fermi su ogni

griglia di aspirazione.

2 Tirate delicatamente e aprite la

griglia di aspirazione.

ESTRAETE I FILTRI DELL’ARIA

3

Premere leggermente entrambe le
sporgenze sui filtri dell’aria e sbloc­care i filtri.

).

Fermo

PULITE I FILTRI DELL’ARIA

4

Usate un aspirapolvere per togliere
la polvere. Se i filtri sono sporchi,
lavateli con acqua tiepida e un
detergente delicato. Asciugate i filtri
all’ombra prima di reinstallarli.

REINSTALLATE I FILTRI DELL’ARIA

5

Posizionate il lato anteriore rivolto
verso il basso e reinstallate i filtro
nelle posizioni originali. Fissate i
ganci in posizione.

CHIUDETE LA GRIGLIA DI ASPI-

6

RAZIONE
Fate scorrere i fermi verso destra

( CLOSE
aspirazione.

) e fissate la griglia di

I-16

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L’UNITÀ NON FUNZIONA

L’unità non funziona se accesa subito dopo averla
spenta. L’unità non funziona immediatamente dopo
aver cambiato la modalità. Ciò al fine di proteggere
il meccanismo interno. Attendere 3 minuti prima
che l’unità funzioni.

L’UNITÀ NON EMETTE ARIA CALDA

L’unità è in fase di preriscaldamento o di sbrina­mento.

ODORI

L’unità potrebbe emettere gli odori, filtrati dentro
l’unità, dei tappeti e dei mobili e gli odori dei com­ponenti interni nelle prime fasi di installazione.

SCRICCHIOLÌO

L’unità potrebbe produrre degli scricchiolìi. Questi
suoni sono generati dalla frizione del pannello
anteriore e degli altri componenti che si espandono
in seguito a cambiamento della temperatura.

VIENE EMESSO UN LEGGERO
RUMORE

Questo è un suono emesso quando l’unità sta
generando ioni Plasmacluster.

SIBILO

Il suono delicato, tipo sibilo, è prodotto dal refrige­rante che scorre all’interno dell’unità.

VAPORE ACQUEO

• Nel modo di funzionamento RAFFRESCA­MENTO e DEUMIDIFICAZIONE si può vedere
del vapore acqueo fuoriuscire dall’uscita dell’aria
in seguito alla differenza tra la temperatura
ambiente e l’aria rilasciata dall’unità.

• Nel modo di funzionamento RISCALDAMENTO,
del vapore acqueo può fuoriuscire dall’unità
esterna durante lo sbrinamento.

L’UNITÀ ESTERNA NON SI
ARRESTA

Dopo aver arrestato il funzionamento, il ventila­tore dell’unità esterna girerà per circa un minuto
per raffreddare l’unità.

ODORI EMESSI DAL GENERATORE
PLASMACLUSTER

Si tratta dell’odore dell’ozono generato dal gene­ratore di ioni Plasmacluster. La concentrazione di
ozono è minima, quindi non è pericolosa per la
salute. La scarica di ozono nell’aria svanisce
rapidamente e la sua densità all’interno della
stanza non aumenta.

Se vi sembra che l’unità non funzioni correttamente, controllate i seguenti punti prima
di richiedere assistenza.

SE L’UNITÀ NON FUNZIONA

Controllate che l’interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L’UNITÀ NON RAFFREDDA (O RISCALDA) L’AMBIENTE EFFICACEMENTE

Controllate i filtri. Puliteli se so­no sporchi.

Assicuratevi che porte e fines­tre siano ben chiuse.

Controllate l’unità esterna e assi­curatevi che l’uscita o l’entrata
dell’aria non siano ostruite.

Se nella stanza ci sono tante per­sone, è possibile che l’unità non
riesca a raggiungere la tempera­tura desiderata.

Controllate che il termostato sia
impostato correttamente.

Controllate che nella stanza non
sia in funzione un’altra fonte di
calore supplementare.

SE L’UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO

Controllate che le batterie del
telecomando non siano vecchie
o deboli.

Richiedete assistenza tecnica quando lampeggiano sul pannello degli indicatori la spia di FUNZIO­NAMENTO e quella TIMER.

Provate a inviare nuovamente il
segnale puntando il telecomando
correttamente verso il ricevitore
del segnale dell’unità.

Controllate che le polarità delle
batterie siano allineate corret­tamente.

ITALIANO

I-17

Atenção: O seu produto
está identificado com este
símbolo. Significa que os
produtos eléctricos e
electrónicos não devem ser
misturados com o lixo
doméstico comum. Existe
um sistema de recolhas
específico para estes
produtos.

A. Informações sobre a Eliminação de Produtos para os Utilizadores
(particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o
lixo doméstico comum!

O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da
legislação aplicável que obriga a um tratamento, recuperação e reciclagem
adequados de equipamentos eléctricos e electrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os
cidadãos residentes na União Europeia poderão entregar o seu equipamento eléctrico
e electrónico usado em estações de recolha específicas a título gratuito*.

Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a
título gratuito na compra de um novo equipamento.

*) Contacte as entidades locais para mais informações.

Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá
eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto correctamente estará a contribuir para que o lixo seja
submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta
forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo
poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o
método correcto para proceder à sua eliminação.

Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em
qualquer revendedor, mesmo que não tenha adquirido um novo produto.

encontrar uma lista das estações de recolha destes equipamentos na página da Web
www.swicho.ch ou www.sens.ch.

Poderá

B. Informações sobre a Eliminação de Produtos para Utilizadores­Empresas.

1. Na União Europeia

Se o produto for usado para fins comerciais e quiser eliminá-lo:

Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de
eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e
reciclagem do produto. Alguns produtos mais pequenos (e em pequenas
quantidades) poderão ser recolhidos pelas estações locais.

Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para
mais informações sobre a recolha de produtos usados.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o
método correcto para proceder à sua eliminação.

PT

PORTUGUÊS

Agradecemo-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia
cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• INSTRUÇÕES DE SEGURANÇA

IMPORTANTES .........................................P-1

• NOTAS ADICIONAIS SOBRE

A OPERAÇÃO ...........................................P-3

• SUGESTÕES PARA POUPAR ENERGIA....P-3

• NOMES DAS PEÇAS ................................P-4

• UTILIZAÇÃO DO CONTROLO REMOTO ....P-6

• FUNCIONAMENTO BÁSICO.....................P-8

• REGULAÇÃO DA DIRECÇÃO

DO FLUXO DO AR ....................................P-10

• MODO DE FUNCIONAMENTO

A PLENA FORÇA ......................................P-11

• TEMPORIZADOR DE UMA HORA............P-11

• FUNCIONAMENTO COM

TEMPORIZADOR ......................................P-12

• SUGESTÕES SOBRE O FUNCIONA-

MENTO DO PLASMACLUSTER ...............P-14

• FUNCIONAMENTO

DO PLASMACLUSTER .............................P-14

• MODO DE FUNCIONAMENTO

AUXILIAR...................................................P-15

• MANUTENÇÃO..........................................P-15

• ANTES DE SOLICITAR ASSISTÊNCIA ....P-17

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

CUIDADOS PARA A SUA UTILIZAÇÃO

Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento

1

de energia e a sua má utilização podem resultar em danos para a unidade e causar
choque eléctrico.

Ser cuidadoso em não expor o seu corpo directamente sob a saída de ar durante um

2

período prolongado. Poderá afectar a sua condição física.
Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas

3

deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se
encontrarem na sala.

Nunca introduzir objectos na unidade. A introdução de objectos poderá resultar em

4

ferimentos devidos à elevada velocidade de rotação das ventoinhas interiores.
Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra

5

à tubagem de gás, canalização de água, pára-raios ou cabo de terra telefónico. A ligação
de terra incompleta poderá causar choque eléctrico.

Se algo estiver anormal com o ar condicionado (p. ex. um cheiro a queimado), parar

6

imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos.
O aparelho deverá ser instalado de acordo com os regulamentos nacionais de instalações

7

eléctricas. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de
fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio.

Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou pelo

8

seu agente de serviço ou pessoa identicamente qualificada a fim de evitar uma situação de
perigo. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante.

PORTUGUÊS

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorrecto
poderá provocar choque eléctrico, fugas de água, fogo etc. Consulte o seu revendedor ou
outro pessoal de assistência qualificado para a instalação/remoção/reparação do aparelho.

P-1

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

PRECAUÇÕES COM A UTILIZAÇÃO

Abrir periodicamente uma janela ou uma porta para ventilar a sala, especialmente quan-

1

do utilizar electrodomésticos a gás. A ventilação insuficiente poderá causar redução de
oxigénio.

Não utilizar os botões com as mãos molhadas. Poderá causar choque eléctrico.

2

Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um

3

período longo de tempo.
Verificar periodicamente o desgaste do chassis de montagem da unidade exterior e

4

certificar-se de que se encontra firmemente na posição.
Não colocar nada sobre a unidade exterior nem a pisar. O objecto ou a pessoa podem

5

cair, causando ferimentos.
Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações

6

tais como num canil ou estufa para criação de animais ou plantas.
Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os

7

isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico.
Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desem-

8

penho insuficiente ou problemas.
Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-

9

circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no
interior da unidade e você poderá ficar ferido.

Não espalhar ou verter água directamente sobre a unidade. A água poderá causar

10

choque eléctrico ou danos do equipamento.
Este electrodoméstico não foi concebido para utilização por crianças pequenas ou

11

pessoas doentes sem supervisão.
As crianças pequenas devem ser supervisionadas para assegurar que elas não brincam
com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado ao fornecimento de energia de tensão e fre­quência taxadas.

A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos
no equipamento e possível incêndio.

• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá
causar um incêndio.
Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.

• Dispor o tubo de drenagem para assegurar uma boa drenagem. Uma drenagem insuficiente
poderá provocar que a sala, mobiliário, etc. fiquem molhados.

• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos,
dependendo do local de instalação, para evitar o choque eléctrico.

P-2

NOTAS ADICIONAIS SOBRE A OPERAÇÃO
O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

TEMP. INTERIOR TEMP. EXTERIOR

ARREFECI­MENTO

AQUECIMENTO

A.S. = Ampola seca A.H. = Ampola húmida

A operação de arrefecimento é possível durante o inverno pela função frio de inverno incorporada.
O limite inferior da gama de temperatura exterior é -10°C A.S.
(Nota: O dispositivo de protecção incorporado poderá actuar quando a temperatura exterior cair abaixo
dos 21°C A.S., dependendo das condições.)

limite 32°C A.S. 43°C A.S.

superior 23°C A.H. -

limite inf

limite 27°C D.B. 24°C A.S.

superior - 18°C A.H.

limite inf

21°C A.S. 21°C A.S.
15°C A.H. -

20°C A.S. –7°C A.S.

- –8°C A.H.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.
Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que
estavam activas antes da falta de corrente, excepto as regulações do temporizador.
Se os temporizadores estiverem activados, têm de ser reactivados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento CALOR, a ventoinha interior pode não ligar por dois a cinco minutos depois
da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em CALOR se formar gelo no permutador térmico dentro da unidade
exterior, um descongelador automático gera calor por cinco a dez minutos afim de remover esse gelo.
Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar.

• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no
modo CALOR.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por
consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.

• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo
a aquecer o espaço a climatizar.

• Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer a sala, dado que esta unidade
funciona com um sistema de circulação de ar forçado.

• O dispositivo de protecção
instalado pode impedir o
funcionamento da unidade
ao ser usada fora desta
gama.

• Se o ar tiver uma humidade
superior a 80% pode formar­se condensação na saída de
ar se a unidade for usada
constantemente no modo
FRIO ou SE CAR.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar
condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo FRIO para uma temperatura 1°C acima da temperatura desejada e
2°C abaixo no modo CALOR pode economizar-se aproximadamente 10 por cento de electricidade.

• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o
consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando que os raios de sol entrem directamente na sala durante o arrefecimento, pode reduzir-se o
consumo de corrente.

• Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER A MELHOR
CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO
APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAR POR TEMPORIZADOR
RETIRE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE

NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

P-3

PORTUGUÊS

NOMES DAS PEÇAS

UNIDADE INTERIOR

(Quando instalada no chão)

1
2
3

4

5

6
7

1 Saída (Ar)
2 Persiana reguladora vertical
3 Persiana reguladora hori-

zontal

4 Painel indicador
5 Filtros de ar
6 Grelha de entrada
7 Entrada (Ar)
8 Controlo remoto
9 Lâmpada de FUNCIONA-

MENTO (vermelha )

0 Lâmpada de TEMPORIZA-

DOR (laranja )

q Lâmpada PLASMACLUSTER

(azul)

w Janela RECEPTORA
e Botão AUX.

AUX.

UNIDADE EXTERIOR

AE-X7FR
AE-X9FR
AE-X12FR

r

t

y

8

9
0
q

w

e

GU-XR18FR
GU-XR24FR
GU-XR27FR

(Quando instalada no tecto)

r Entrada (Ar)
t Cabo de interligação e tubo

de refrigeração

y Manga de escoamento
u Saida (Ar)

r

t

y

u

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

P-4

u

CONTROLO REMOTO

MODE

FAN

SWING

1

2

3
4

5

6
7
8

1h

SET/C

9
0

q
w
e
r
t
y

u

1 TRANSMISSOR
2 MOSTRADOR LCD (de cristais líquidos)
3 Botão PLASMACLUSTER
4 Botão LIGAR/DESLIGAR
5 Botão do TERMOSTATO
6 Botão de PLENA FORÇA
7 Botão MODE
8 Botão TEMPORIZADOR DE UMA HORA
9 Botão LIGAR POR TEMPORIZADOR

(para regular o temporizador)

0 Botão DESLIGAR POR TEMPORIZADOR

(para regular o temporizador)

q Botão AVANÇAR HORA
w Botão RECUAR HORA
e Botão VENTOINHA (FAN)
r Botão ACTIVAR/CANCELAR

TEMPORIZADOR (SET/C)

t Indica que o COMPARTIMENTO DAS

PILHAS se encontra debaixo desta marca

y Botão RELÓGIO
u Botão DIRECCIONAR (SWING)

L.C.D. MOSTRADOR DO
CONTROLO REMOTO

i SÍMBOLO PLASMACLUSTER
o SÍMBOLOS DE MODOS DE FUNCIONAMENTO

: AUTO : FRIO
: CALOR : SECAR

p REGULAÇÃO DO TERMOSTATO PARA MODOS

DE FUNCIONAMENTO AUTOMÁTICO E SECAR

a INDICADOR DA TEMPERATURA
s SÍMBOLO DE TRANSMISSÃO
d SÍMBOLO DE PLENA FORÇA
f SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTO : LENTO
: RÁPIDO : SUAVE

g INDICADOR LIGAR POR

h INDICADOR DESLIGAR POR

P-5

p

i

o

TEMPORIZADOR/RELÓGIO

Indica o tempo de ligação do temporizador
ou a hora actual.

TEMPORIZADOR

Indica o tempo de desligamento do tempo­rizador ou a regulação do temporizador de
uma hora.

a
s

d
f

g
h

PORTUGUÊS

UTILIZAÇÃO DO CONTROLO REMOTO

INST ALAR AS PILHAS Use duas pilhas AAA (R03).

Retire a tampa do controlo re-

1

moto.
Insira as pilhas no compartimen-

2

to assegurando que os pólos ±
e — fiquem correctamente posi­cionados.

• Se as pilhas estiverem devi­damente instaladas aparecerá
no mostrador “AM 6:00”.

Recoloque a tampa.

3

NOTAS:

• A duração de vida útil da pilha é de aproximadamente um ano sob condições
normais de utilização.

• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo
tipo.

• Se o controlo remoto não funcionar normalmente, depois de ter substituído as
pilhas, tire-as e volte a colocá-las após 30 segundos.

• Se não pretender utilizar a unidade por um período mais prolongado, retire as
pilhas do controlo remoto.

Controlo remoto
tampa

­+

+

-

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direcção do receptor da unidade e carregue
no botão que pretende accionar. Ouvir-se-á um som quando a unidade
receber o sinal.

• Assegure-se de que não há
qualquer objecto, como por
ex., cortinas, entre o controlo
remoto e a unidade.

• O controlo remoto funciona
até uma distância de sete
metros.

Suporte no chão

P-6

Suspenso no tecto

ATENÇÃO

• Não exponha a janela receptora à insolação demasiado forte ou directa, pois os raios
solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas
para evitar essa exposição directa.

• Se utilizar uma lâmpada fluorescente com um arrancador rápido na mesma sala em que
se encontra o ar condicionado, podem surgir interferências durante a transmissão do
sinal.

• A unidade pode ser afectada por sinais emitidos pelo telecomando de um televisor, de um
videogravador ou de outro equipamento que seja utilizado na mesma sala.

• Não deixe o controlo remoto exposto à insolação directa ou perto de um aquecimento.
Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes
podem provocar a sua descoloração ou danificá-los.

ACERTAR AS HORAS DO RELÓGIO

Existem dois tipos de funcio­namento: relógio de 12 horas
e relógio de 24 horas.

MODE

FAN

SWING

1h

SET/C

2
3

1

Exemplo: 5 horas da tarde

Relógio Mostrador

Relógio de 12 horas PM 5:00
Relógio de 24 horas 17:00

Para activar o relógio de 12 horas car-

1

regue uma vez no botão RELÓGIO no
primeiro passo.

Para activar o relógio de 24 horas, car­regue duas vezes no botão RELÓGIO
no primeiro passo.

Carregue nos botões AVANÇAR ou RE-

2

CUAR A HORA para acertar a hora do
relógio.

• Mantenha o respectivo botão premido
para avançar ou recuar rapidamente a
hora visualizada.

Carregue no botão SET/C.

3

• Os dois pontos (:) piscam para indicar
que o relógio está a funcionar.

NOTA:

• Estando programado o modo de tempo­rizador, o relógio não pode ser acertado.

PORTUGUÊS

P-7

FUNCIONAMENTO BÁSICO

C

C

Carregue no botão MODE para escolher o

1

modo de funcionamento.

Carregue no botão LIGAR/DESLIGAR para

2

activar a função.

• A lâmpada vermelha ( ) de FUNCIONA-

2

MENTO da unidade acender-se-á.

AUTO CALOR FRIO SECAR

MODE

FAN

SWING

5

3
1

1h

4

SET/C

Carregue no botão do TERMOSTATO para

3

regular a temperatura desejada.

• Em modos AUTO e
SECAR, a temperatu­ra pode ser alterada
em incrementos de
1°C dentro da gama
de 2°C acima a 2°C
abaixo da temperatura
automaticamente de­terminada pelo ar con­dicionado.

•

Nos modos FRIO e CALOR, a temperatura pode
ser definida dentro da gama de 18 a 32°C.

Carregue no botão FAN para determinar a

4

velocidade desejada da ventoinha.

AUTO SUAVE LENTO RÁPIDO

• No modo SECAR, a velocidade da ventoinha
encontra-se ajustada em AUTO e não pode
ser alterada.

(Exemplo: 1°C mais alta)

(Exemplo: 2°C mais baixa)

Para desligar a unidade, carregue nova-

5

mente no botão LIGAR/DESLIGAR.

• A lâmpada vermelha ( ) de FUNCIONA­MENTO na unidade apaga-se.

P-8

SUGESTÕES SOBRE O MODO AUTO

No modo AUTO, a temperatura e o modo são seleccionados automaticamente
consoante a temperatura ambiente e a temperatura exterior no momento em
que a unidade é ligada.

Modos e regulações de temperatura

Temp.
exterior

(°C)

'



Calor

(24°C)

Calor

(23°C)

Frio

(24°C)

Seco

Temp. de sala

( )

–2°C

Calor

(22°C)

&&!"

Frio

(25°C)

Frio

(26°C)

Temp. interior

(°C)

os valores entre ( ) são temperaturas reguladas

Durante o funcionamento, se se alterar a temperatura exterior, as regulações da
temperatura deslocar-se-ão automaticamente conforme mostra a tabela.

MODO MUDANÇA

Durante as estações em que necessita ARREFECIMENTO durante o dia e
AQUECIMENTO à noite ou se a temperatura ambiente se tornar extremamente mais
elevada do que a temperatura regulada, devido a equipamento de aquecimento
suplementar, o modo trocará automaticamente entre os modos de AQUECER e
ARREFECER para manter a temperatura ambiente confortável.

PORTUGUÊS

P-9

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Carregue uma vez no botão SWING no controlo remoto.

• A persiana reguladora vertical modifica continuamente o seu ângulo.

Carregue mais uma vez no botão SWING assim que a persiana reguladora
vertical alcançar a posição desejada.

• A persiana pára dentro da margem apresentada no diagrama.

• A posição ajustada será memorizada e será automaticamente regulada na mesma posição
quando funcionar na próxima vez.

Margem de regulação

Modos FRIO e SECAR

Suporte no chão Suspenso no tecto Suporte no chão Suspenso no tecto

Modo CALOR

A margem de regulação é mais restrita que
a margem SWING para evitar a formação
de água de condensação.

A margem é mais ampla para aumentar a
circulação de ar.

DIRECÇÃO DO FLUXO HORIZONTAL DO AR

Segure na persiana reguladora
horizontal como ilustrado e regu­le a direcção do fluxo do ar.

Suporte no chão

ATENÇÃO

Nunca tente ajustar a persiana reguladora vertical manualmente.

• O ajuste manual desta persiana pode mais tarde provocar o mau funcionamento da unidade ao ser
comandada por controlo remoto.

• Quando os modos FRIO e SECAR são utilizados por um período prolongado com a persiana
reguladora vertical ajustada numa posição muito virada para baixo, pode formar-se água de
condensação.

Não regule o ajuste da persiana reguladora horizontal demasiadamente para a direita ou
esquerda no modo FRIO com a velocidade de ventoinha “SUAVE (
período de tempo.
Condensação poderá formar-se nas persianas.

Suspenso no tecto

)” durante um longo

P-10

MODO DE FUNCIONAMENTO A PLENA FORÇA

Nesta operação, o ar condicionado trabalha em plena força para arrefecer ou aquecer
a sala tão rapidamente que a poderá utilizar logo após chegar a casa.

Para activar o funcionamento de PLENA FORÇA,

1

pressione o botão de PLENA FORÇA durante o
funcionamento.

• O controlo remoto mostrará “ ”.

• O mostrador da temperatura desligar-se-á.

PM

PARA CANCELAR

Pressione de novo o botão de PLENA FORÇA.

• O funcionamento de PLENA FORÇA também será
cancelado quando for mudado o modo de funciona­mento ou quando a unidade for desligada.

1

NOTA:

• Não é possível definir a temperatura nem a velocidade da ventoinha durante a operação
em PLENA FORÇA.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade desligará automatica­mente ao fim de uma hora.

Carregue no botão TEMPORIZADOR DE UMA HORA.

1

• No mostrador do controlo remoto aparece “ ”.

• A lâmpada laranja de TEMPORIZADOR ( ) iluminar­se-á na unidade.

• A unidade trabalhará durante uma hora.

PARA CANCELAR

Pressione o botão CANCELAR TEMPORIZADOR
(SET/C).

MODE

FAN

1h

1

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcio­namento de LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR.

• Se for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a
funcionar, a unidade não funcionará durante uma hora nas condições previamente reguladas.

• Se desejar fazer funcionar a unidade durante uma outra hora antes de activar TEMPO­RIZADOR DE UMA HORA, pressione de novo o botão TEMPORIZADOR DE UMA HORA
durante o funcionamento.

• Se estiverem ajustados LIGAR POR TEMPORIZADOR e/ou DESLIGAR POR TEMPO­RIZADOR, o botão CANCELAR TEMPORIZADOR cancela todos os ajustamentos.

• A lâmpada laranja de TEMPORIZADOR ( ) desligar­se-á na unidade.

Alternativamente, desligue a unidade pressionando
o botão LIGAR/DESLIGAR.

• A lâmpada vermelha ( ) de FUNCIONAMENTO e a
lâmpada laranja ( ) de TEMPORIZADOR desligar­se-ão na unidade.

PORTUGUÊS

P-11

FUNCIONAMENTO COM TEMPORIZADOR

NOTA:

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

DESLIGAR POR TEMPORIZADOR

Carregue no botão DESLIGAR POR TEMPO-

MODE

1

RIZADOR (
O indicador DESLIGAR POR TEMPORIZADOR

2

fica intermitente; prima os botões AVANÇAR ou
RECUAR A HORA para acertar a hora. (A hora
pode ser regulada em passos de 10 minutos.)

Aponte o controlo remoto para a janela receptora

3

da unidade e carregue no botão ACTIVAR TEM­PORIZADOR (SET/C).

• A lâmpada laranja de TEMPORIZADOR ( ) na
unidade acender-se-á.

• Ouve-se um som a título de confirmação de que a

1h

unidade está a receber o sinal.

).

1

FAN

SWING

SET/C

SUGESTÕES SOBRE DESLIGAR POR
TEMPORIZADOR

Quando está activo o modo de funciona­mento DESLIGAR POR TEMPORIZA­DOR a temperatura da sala é regulada
automaticamente para evitar que a sala
fique demasiado quente ou demasiado
frio enquanto você está a dormir. (Função
automática nocturna)

MODO FRIO/SECAR:

• Uma hora depois do temporizador ter

começado a funcionar, a temperatura sobe
1°C para além da temperatura regulada.

MODO CALOR:

• Uma hora depois de o temporizador ter

começado a funcionar, a temperatura passa
3°C abaixo da temperatura regulada no
termostato.

2

3

PARA CANCELAR O MODO
TEMPORIZADOR

Pressione o botão CANCELAR TEMPORI­ZADOR (SET/C).

• A lâmpada laranja de TEMPORIZADOR ( )
desligar-se-á na unidade.

• No controlo remoto
é visualizada a hora
actual.

MODE

FAN

SWING

1h

SET/C

NOTA:

• De qualquer modo se o LIGAR POR TEMPORI­ZADOR, DESLIGAR POR TEMPORIZADOR e
TEMPORIZADOR DE UMA HORA estiver
activado, o botão de CANCELAR TEMPORIZA­DOR cancela todos os ajustamentos.

PARA MODIFICAR A HORA

Primeiro cancele o TEMPORIZADOR e, a se­guir, volte a activá-lo.

P-12

LIGAR POR TEMPORIZADOR

Carregue no botão LIGAR POR TEMPORIZADOR

1

(

).

O indicador LIGAR POR TEMPORIZADOR fica

2

intermitente; prima os botões AVANÇAR ou
RECUAR A HORA para acertar a hora. (A hora
pode ser regulada em passos de 10 minutos.)

Aponte o controlo remoto para a janela receptora

3

da unidade e carregue no botão ACTIVAR
TEMPORIZADOR (SET/C).

• A lâmpada laranja de TEMPORIZADOR ( ) na
unidade acender-se-á.

• Ouve-se um som a título de confirmação de que a
unidade está a receber o sinal.

MODE

FAN

SWING

1h

1
2

SET/C

3

Escolha a condição de funcionamento.

4

• A unidade ligar-se-á antes da hora pré-definida para
assim possibilitar que a temperatura desejada na
sala seja realmente alcançada na hora programada.
(Função de acordar)

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR POR TEMPORIZADORES

Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR.

Exemplo:

Parar o funcionamento às 11:00 da noite e retomar o
funcionamento (utilizando as mesmas regulações de
modo e temperatura) ligando a unidade às 7:00 da
manhã.

Regule, estando o aparelho em funcionamento,

1

DESLIGAR POR TEMPORIZADOR para as 11:00
da noite.

Regule LIGAR POR TEMPORIZADOR para as 7:00

2

da manhã.

As setas (
TEMPORIZADOR e o indicador DESLIGAR POR TEM­PORIZADOR mostram qual será o primeiro temporiza­dor a ser activado.

ou ) entre o indicador LIGAR POR

NOTAS:

• Não se pode programar LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR para
temperaturas ou outras regulações diferentes.

• Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

PORTUGUÊS

P-13

SUGESTÕES SOBRE O FUNCIONAMENTO
DO PLASMACLUSTER

O gerador de iões Plasmacluster dentro do ar condicionado libertará iões
Plasmacluster positivos e negativos para dentro da sala.

Aproximadamente o mesmo número de iões positivos e negativos libertados reduzem os
fungos no ar.

Iões de Plasmacluster

FUNCIONAMENTO DO PLASMACLUSTER

Durante a operação, prima o botão PLASMA-

1

CLUSTER.

• O controlo remoto mostrará “ ”.

• A lâmpada azul PLASMACLUSTER iluminar-se-á na
unidade.

PARA CANCELAR

1

NOTAS:

• A utilização da operação PLASMACLUSTER será memorizada e será activada na próxima
vez que ligar o ar condicionado.

• Quando o botão PLASMACLUSTER é premido enquanto o aparelho não estiver a funcionar,
a operação PLASMACLUSTER será executada sem acompanhar o modo de ar condicionado
(p.ex. AQUECIMENTO ou ARREFECIMENTO). O símbolo de modo do controlo remoto
apagará e a velocidade da ventoinha não pode ser regulada em AUTO.

Pressione de novo o botão PLASMACLUSTER.

• A lâmpada PLASMACLUSTER da unidade apaga.

P-14

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Prima o botão AUX. utilizando uma ponta
fina no painel indicador.

• A lâmpada vermelha de FUNCIONAMENTO
( ) na unidade acende e a unidade co­meça a funcionar no modo AUTO.

• A velocidade da ventoinha e a regulação da
temperatura são ajustadas em AUTO.

PARA DESACTIVAR

Prima novamente o botão AUX.

• A lâmpada vermelha de FUNCIONAMENTO
( ) na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

AUX.

MANUTENÇÃO

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de
que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o
disjuntor do circuito de corrente.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.

• Não os salpique ou molhe directamente com água. Poderá originar um choque
eléctrico ou danificar o equipamento.

• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA
DE AR CONDICIONADO

Deixe a unidade trabalhar aproxi-

1

madamente meio dia no modo
FRIO, com a temperatura regu­lada em 32°C, para permitir que o
mecanismo seque devidamente.

Interrompa o funcionamento e des-

2

ligue a unidade. Desligue o disjuntor
de corrente se tiver um exclusiva­mente para o ar condicionado.

Limpe os filtros e, a seguir, volte a

3

instalá-los.

MANUTENÇÃO ANTES DE
ÉPOCA DE AR CONDICIONADO

Assegure-se de que os filtros de

1

ar não estão sujos.
Assegure-se de que não está

2

nada a obstruir a entrada e a
saída de ar do aparelho.

Controle periodicamente a arma-

3

ção de montagem exterior, a fim
de detectar eventuais sinais de
desgaste e para assegurar que
fica fixa no seu lugar.

PORTUGUÊS

P-15

MANUTENÇÃO

LIMPEZA DOS FILTROS

Batente

Grelha de entrada

Saliência

Gancho

Os filtros de ar devem ser limpos de duas em
duas semanas.

DESLIGAR A UNIDADE

1

ABRA A GRELHA DE ENTRADA

2

1 Coloque os batentes para a es-

querda (OPEN
Existem dois batentes para cada

grelha de entrada.

2 Puxe e abra a grelha de entrada.

REMOVA OS FILTROS DE AR

3

Carregue nas duas saliências dos
filtros de ar e desencaixe os filtros.

LIMPE OS FILTROS DE AR

4

Use um aspirador para retirar o pó.
Se os filtros estiverem sujos, lave-os
com água morna e um detergente
suave. Seque os filtros à sombra
antes de os voltar a instalar.

).

Batente

P-16

REINSTALE OS FILTROS DE AR

5

Vire a parte da frente dos mesmos
para baixo e volte a colocar os filtros
na sua posição original. Empurre os
fixadores.

FECHE A GRELHA DE ENTRADA

6

Coloque os batentes para a direita
( CLOSE
entrada.

) e bloqueie a grelha de

ANTES DE SOLICITAR ASSISTÊNCIA

As condições de funcionamento seguidamente descritas não denunciam avarias do
equipamento.

UNIDADE NÃO FUNCIONA

A unidade não funcionará se for ligada imediata­mente após ter sido desligada. A unidade não fun­cionará imediatamente após o modo de funciona­mento ter sido alterado. Esta característica é para
proteger o mecanismo interno. Espere 3 minutos
até colocar a unidade em funcionamento.

NÃO SAI AR QUENTE DA UNIDADE

A unidade está na fase de pré-aquecimento ou de
descongelação.

CHEIROS

Cheiros das carpetes ou dos móveis e que tenham
penetrado na unidade e cheiros dos componentes
mais internos do ar condicionado na fase inicial da
instalação podem ser emitidos pela unidade.

RUÍDO A ESTALAR

A unidade poderá produzir um ruído a estalar. Este
som é gerado pela fricção do painel frontal e outros
componentes a dilatarem-se ou a unirem-se devido
à mudança de temperatura.

É EMITIDO UM ZUMBIDO BAIXO

Este é o som emitido quando a unidade está a gerar
iões Plasmacluster.

RUÍDO SIBILANTE

O ruído suave e sibilante que se ouve é o ruído do
agente de refrigeração a correr dentro da unidade.

VAPOR DE ÁGUA

• No modo de funcionamento FRIO e SECAR,
pode-se verificar por vezes a existência de
vapor de água na saída de ar devido à diferença
de temperatura entre o ar interior da sala e o ar
descarregado pela unidade.

• No modo de funcionamento CALOR, pode sair
vapor de água da unidade exterior durante a
descongelação.

A UNIDADE EXTERIOR NÃO PÁRA

Após parar o funcionamento, a unidade exterior
continuará a rodar a sua ventoinha durante cerca
de um minuto para arrefecer a unidade.

ODOR EMITIDO PELA SAÍDA DE AR
DO PLASMACLUSTER

Este é um cheiro a ozono gerado a partir do
gerador de iões Plasmacluster. A concentração
do ozono é muito baixa, não tendo qualquer efeito
adverso sobre a sua saúde. O ozono libertado
para o ar decompor-se-á rapidamente, e a sua
densidade na sala não aumentará.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente
referidos antes de solicitar assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) A SALA DEVIDAMENTE

Controle os filtros. Se estive­rem sujos, limpe-os.

Assegure-se de que as janelas
e as portas estão bem fechadas.

Controle a unidade exterior para
verificar se não está alguma coisa
a obstruir a entrada ou a saída de
ar.

Havendo muitas pessoas na sala,
pode acontecer que a temperatura
desejada não seja alcançada.

Verifique se o termostato está
devidamente regulado.

Verifique se estão quaisquer
aparelhos que produzam calor
a funcionar na sala.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO

Verifique se as pilhas do con­trolo remoto estão descarre­gadas ou fracas.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIO­NAMENTO e lâmpada de TEMPORIZADOR no painel dos indicadores.

Tente emitir novamente o sinal
com o controlo remoto a apontar
devidamente na direcção da
janela receptora do aparelho.

Verifique se as pilhas do
controlo remoto estão coloca­das com a polaridade correcta.

PORTUGUÊS

P-17

Attention : votre produit
comporte ce symbole. Il
signifie que les produits
électriques et électroniques
usagés ne doivent pas être
mélangés avec les déchets
ménagers généraux. Un
système de collecte séparé
est prévu pour ces produits.

A. Informations sur la mise au rebut à l'intention des utilisateurs privés
(ménages)

1. Au sein de l'Union européenne

Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une
poubelle ordinaire !

Les appareils électriques et électroniques usagés doivent être traités séparément et
conformément aux lois en vigueur en matière de traitement, de récupération et de
recyclage adéquats de ces appareils.

Suite à la mise en oeuvre de ces dispositions dans les Etats membres, les ménages
résidant au sein de l'Union européenne peuvent désormais ramener gratuitement*
leurs appareils électriques et électroniques usagés sur des sites de collecte désignés.

Dans certains pays*, votre détaillant reprendra également gratuitement votre ancien produit si
vous achetez un produit neuf similaire.

*) Veuillez contacter votre administration locale

pour plus de renseignements.

Si votre appareil électrique ou électronique usagé comporte des piles ou des
accumulateurs, veuillez les mettre séparément et préalablement au rebut
conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le
traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez
ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la
santé humaine.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration
locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés
gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour
obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil
du site

www.swico.ch ou www.sens.ch .

B

. Informations sur la mise au rebut à l'intention des entreprises

1. Au sein de l'Union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous
souhaitiez le mettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de
reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés.
Les produits de petite taille (et en petites quantités) pourront être repris par vos
organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre
administration locale pour les modalités de reprise de vos produits usagés.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration
locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

FR

FRANÇAIS

Nous vous remercions de l’achat d’un climatiseur SHARP. Lire attentivement ce manuel
avant d’utiliser l’appareil.

TABLE DES MATIERES

• CONSIGNES DE SECURITE

IMPORTANTES .........................................F-1

• AUTRES REMARQUES SUR LE

FONCTIONNEMENT .................................F-3

• CONSEILS SUR LES ECONOMIES

D’ENERGIE................................................F-3

• NOMENCLATURE .....................................F-4

• UTILISATION DE LA TELECOMMANDE ...F-6

• FONCTIONNEMENT DE BASE.................F-8

• REGLAGE DE LA DIRECTION

DU DEBIT D’AIR ........................................F-10

• FONCTIONNEMENT A PLEIN REGIME ...F-11

• MINUTERIE D’ARRET APRES UNE

HEURE.......................................................F-11

•

FONCTIONNEMENT DE LA MINUTERIE ...

• CONSEILS CONCERNANT LE FONC-

TIONNEMENT DU PLASMACLUSTER.....F-14

• FONCTIONNEMENT

DU PLASMACLUSTER..............................F-14

• MODE AUXILIAIRE....................................F-15

• ENTRETIEN...............................................F-15

• AVANT D’APPELER LE SERVICE

APRES-VENTE..........................................F-17

CONSIGNES DE SECURITE IMPORTANTES

AVERTISSEMENTS

Ne pas tirer ou déformer le cordon d’alimentation. Le fait de saisir fortement ou de mal utiliser

1

le cordon d’alimentation risque d’endommager l’appareil et de provoquer une électrocution.
Veiller à ne pas exposer votre corps directement à l’air évacué pendant une longue

2

période. Il risque d’affecter votre état physique.
Lors de l’utilisation du climatiseur pour des nourrissons, de jeunes enfants, des

3

personnes âgées, des personnes alitées ou handicapées, s’assurer que la température
de la pièce est appropriée aux personnes qui se trouvent dans la pièce.

Ne jamais insérer d’objet dans l’appareil. Le fait d’insérer des objets peut provoquer des

4

blessures à cause de la rotation à grande vitesse des ventilateurs internes.
Mettre le climatiseur sans faille à la terre. Ne pas connecter le fil de mise à la terre à un

5

tuyau de gaz, une conduite d’eau, un paratonnerre ou un fil de mise à la terre du
téléphone. Une mise à la terre incomplète risque de provoquer une électrocution.

Si l’on constate n’importe quelle anomalie sur le climatiseur (ex : une odeur de brûlé),

6

l’arrêter immédiatement et couper le disjoncteur.
L’appareil doit être installé conformément aux réglementations de câblage nationales.

7

Une connexion de câble incorrecte peut provoquer une surchauffe du cordon
d’alimentation, de la fiche et de la prise électrique et provoquer un incendie.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant ou son

8

agent d’entretien ou encore une personne possédant des qualifications similaires afin
d’éviter tout danger. Utiliser uniquement le cordon d’alimentation spécifié par le fabricant
pour le remplacement.

F-12

FRANÇAIS

MISES EN GARDE POUR L’INSTALLATION/
LE DEMONTAGE/LA REPARATION

• Ne pas essayer d’installer/démonter/réparer soi-même l’appareil. Un fonctionnement inadé­quat peut provoquer des décharges électriques, des fuites d’eau, des incendies etc.
Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d’ins­tallation/démontage/réparation de cette unité.

F-1

CONSIGNES DE SECURITE IMPORTANTES

PRECAUTIONS D’EMPLOI

Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors

1

de l’utilisation d’appareils à gaz. Une ventilation insuffisante risque de provoquer un
manque d’oxygène.

Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une

2

électrocution.
Par mesure de sécurité, couper le disjoncteur lorsque l’appareil n’est pas utilisé pendant

3

une période prolongée.
Vérifier périodiquement l’usure du rack de montage de l’unité extérieure afin de s’assurer

4

qu’il est fixé fermement en place.
Ne rien placer sur l’unité extérieure et ne pas marcher dessus. L’objet ou la personne

5

risque de basculer ou de tomber, provoquant des blessures.
Cet appareil est conçu pour une utilisation privée. Ne pas l’utiliser pour d’autres

6

applications, par exemple dans un chenil ou une serre pour l’élevage d’animaux ou la
culture des plantes.

Ne pas placer une cuvette contenant de l’eau sur l’appareil. Si de l’eau pénètre dans

7

l’appareil, l’isolation électrique risque d’être détériorée et peut provoquer une électrocution.
Ne pas bloquer les entrées et sorties d’air de l’appareil. Cela risque de provoquer un

8

fonctionnement insuffisant ou des pannes.
S’assurer d’arrêter le fonctionnement et de couper le disjoncteur avant d’effectuer la

9

maintenance ou le nettoyage. Un ventilateur tourne à l’intérieur de l’appareil et risque de
vous blesser.

Ne pas éclabousser ou verser de l’eau directement sur l’appareil. L’eau risque de

10

provoquer une électrocution ou d’endommager l’appareil.
Cet appareil n’est pas destiné à être utilisé par des enfants en bas âge ou des personnes

11

handicapées sans surveillance.
Les jeunes enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec
l’appareil.

PRECAUTIONS POUR L’EMPLACEMENT/INSTALLATION

• S’assurer de connecter le climatiseur à une alimentation de tension et de fréquence
appropriées.

L’utilisation d’une alimentation ayant une tension et une fréquence incorrectes peut
endommager l’appareil et provoquer un incendie.

• Ne pas installer l’appareil dans un endroit ou l’air est peu chargé en poussières, fumées et
humidité. Il risque de provoquer un incendie.
Installer l’appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l’air.

• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuf­fisant risque de mouiller la pièce, les meubles, etc.

• S’assurer qu’un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de
l’emplacement d’installation, pour éviter une électrocution.

F-2

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPERATURES DE SERVICE

TEMP. INT. TEMPE. EXT.

REFROIDIS­SEMENT

CHAUFFAGE

S. = Ampoule sèche H. = Ampoule humide

L’opération de refroidissement est disponible pendant l’hiver grâce à la fonction intégrée de refroidissement en
hiver.
La limite inférieure de température extérieure est –10°C (ampoule sèche).
(Remarque : le dispositif de protection intégré peut s’activer lorsque la température extérieure tombe en
dessous de 21°C (ampoule sèche), en fonction des conditions.)

limite supérieure

limite inférieure

limite supérieure

limite inférieur

32°C S. 43°C S.
23°C H. -

21°C S. 21°C S.
15°C H. -

27°C S. 24°C S.

- 18°C H.

20°C S. –7°C S.

- –8°C H.

• Le dispositif de protection
intégré peut empêcher
cette unité de fonctionner
quand celle-ci est utilisée
hors de cette portée.

• De la condensation peut
se former sur la sortie d’air
si cette unité fonctionne
continuellement en mode
FRAIS ou SEC et que l’hu­midité dépasse les 80 pour­cent.

EN CAS DE PANNE DE COURANT

Ce climatiseur est équipé d’une fonction de mémoire pour mémoriser les réglages en cas d’une panne de
courant.
Lorsque la panne est rétablie, l’appareil redémarrera automatiquement avec les mêmes réglages qui
étaient actifs avant l’alimentation de courant, excepté les réglages de la minuterie.
Si les minuteries ont été réglées avant une panne de courant, elles n’ont pas besoin d’être réglées à
nouveau lorsque le courant est rétabli.

FONCTION DE PRECHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes
après l’allumage de l’appareil pour éviter que de l’air froid soit soufflé de l’appareil.

FONCTION DE DEGIVRAGE

• Lorsque de la glace se forme sur l’échangeur de chaleur dans l’unité extérieure en mode CHAUFFAGE,
un dégivreur automatique fournit de la chaleur pendant environ 5 à 10 minutes pour éliminer la glace.
Pendant le dégivrage, les ventilateurs intérieur et extérieur s’arrêtent de fonctionner.

• Après le dégivrage, l’appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DU CHAUFFAGE

• L’appareil utilise une pompe à chaleur qui aspire la chaleur de l’air extérieur et la libère dans la pièce. La
température extérieure de l’air affecte ainsi considérablement le rendement du chauffage.

• Si le rendement du chauffage est réduit à cause de températures extérieures basses, utiliser un
chauffage d’appoint.

• Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d’air forcé.

CONSEILS SUR LES ECONOMIES D’ENERGIE

Quelques méthodes simples sont décrites ci-dessous pour économiser de l’énergie
lorsque le climatiseur est utilisé.

REGLER LA TEMPERATURE APPROPRIEE

• Le fait de régler le thermostat à une température de 1°C supérieure à celle de la température souhaitée
en mode FRAIS et de 2°C inférieure en mode CHAUFFAGE permet une économie d’environ 10 pour­cent de sa consommation électrique.

• Le fait de régler la température à un niveau plus bas que nécessaire pendant la climatisation aug-mente
la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET EVITER LES COURANTS D’AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.

• Fermer les fenêtres et les portes pendant les opérations de refrodissement et de chauffage.

REGLER LA DIRECTION APPROPRIEE DU DEBIT D’AIR POUR OBTENIR LA
MEILLEURE CIRCULATION D’AIR

MAINTENIR LE FILTRE PROPRE AFIN D’ASSURER UN FONCTIONNEMENT OPTIMAL
OPTIMISER L’UTILISATION DE LA FONCTION DE MINUTERIE D’ARRET
DEBRANCHER LE CORDON D’ALIMENTATION LORSQUE L’APPAREIL N’EST

PAS UTILISE PENDANT UNE PERIODE PROLONGEE

• L’unité intérieure continue à consommer une faible quantité de courant lorsqu’elle ne fonctionne pas.

F-3

FRANÇAIS

NOMENCLATURE

UNITE INTERIEURE

(Si installée sur le sol)

1
2
3

4

5

6
7

8

1 Bouche de sortie (Air)
2 Volets d’aération à réglage

vertical

3 Volets d’aération à réglage

horizontal

4 Panneau d’indicateurs
5 Filtres à air
6 Grille d’admission de l’air
7 Bouche d’entrée (Air)
8 Télécommande
9 Voyant de MARCHE

(rouge )

0 Voyant de la MINUTERIE

(orange )

q Voyant de PLASMA-

CLUSTER (bleu)

w Fenêtre de RECEPTION
e Touche AUX.

(Si installée au plafond)

AUX.

UNITE EXTERIEURE

AE-X7FR
AE-X9FR
AE-X12FR

r

t

y

u

9
0
q

w

e

GU-XR18FR
GU-XR24FR
GU-XR27FR

r Bouche d'entrée (Air)
t Cordon d'interconnexion et

tube réfrigérant

y Flexible de vidange
u Bouche de sortie (Air)

r

t

y

u

REMARQUE : Les unités réelles peuvent varier légèrement de celles montrées ci-dessus.

F-4

TELECOMMANDE

MODE

FAN

SWING

1

2

3
4

5

6
7
8

1h

SET/C

9
0

q
w
e
r
t
y

u

1 EMETTEUR
2 AFFICHAGE (Affichage à cristaux liquides)
3 Touche PLASMACLUSTER
4 Touche MARCHE/ARRET
5 Touche de THERMOSTAT
6 Touche PLEIN REGIME
7 Touche MODE
8 Touche de d’ARRET APRES UNE HEURE
9 Touche MARCHE DE LA MINUTERIE

(pour régler la minuterie)

0 Touche ARRET DE LA MINUTERIE

(pour régler la minuterie)

q Touche d’AVANCE DU TEMPS
w Touche de RECUL DU TEMPS
e Touche VENTILATEUR (FAN)
r Touche de REGLAGE DE LA MINUTERIE/

D’ANNULATION DE LA MINUTERIE (SET/C)

t Indique que le COMPARTIMENT DES PILES

est en dessous de cette marque

y Touche d’HORLOGE
u Touche OSCILLATION (SWING)

AFFICHAGE L.C.D.
DE LA TELECOMMANDE

i SYMBOLE DU PLASMACLUSTER
o SYMBOLES DE MODE

: AUTO : FRAIS
: CHAUFFAGE : SEC

p REGLAGE DU THERMOSTAT POUR

LES MODES AUTO ET SEC

a VOYANT DE TEMPERATURE
s SYMBOLE DE TRANSMISSION
d SYMBOLE PLEIN REGIME
f SYMBOLES DE VITESSE DU VENTILATEUR

: AUTO : BASSE
: HAUTE : FAIBLE

i

o

g INDICATEUR DE MARCHE

DE LA MINUTERIE/HORLOGE

Indique l’heure préréglée de mise en marche
de la minuterie ou l’heure courante.

h INDICATEUR D’ARRET

DE LA MINUTERIE

Indique l’heure préréglée d’arrêt de la minu­terie ou d’arrêt de la minuterie après une
heure.

F-5

p
a
s

d
f

FRANÇAIS

g
h

UTILISATION DE LA TELECOMMANDE

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

Retirer le couvercle de la télé-

1

commande.
Insérer les piles dans le compar-

2

timent, en s’assurant que les
polarités ± et — sont alignées
correctement.

• L’affichage indique “AM 6:00”
lorsque les piles sont insérées
correctement.

Remettre le couvercle en place.

3

REMARQUES :

• La durée de service des piles est d’environ un an dans des conditions d’utilisation
normales.

• Lors du remplacement des piles, toujours remplacer les deux piles en même temps,
et s’assurer qu’elles sont du même type.

• Si la télécommande ne fonctionne pas correctement après le remplacement des
piles, sortir les piles et les remettre en place 30 secondes plus tard.

• Si l’appareil ne sera pas utilisé pendant une longue période, enlever les piles de la
télécommande.

Couvercle
de la télécomande

­+

+

-

COMMENT UTILISER LA TELECOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l’appareil
et appuyer sur la touche désirée. L’appareil émet un bip lorsqu’il reçoit le
signal.

• S’assurer qu’il n’y a pas de
rideau ou d’autre objet entre
la télécommande et l’appareil.

• La télécommande peut en­voyer des signaux d’une dis­tance de 7 mètres.

Position au sol

F-6

Suspendu au plafond

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné
qu’ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée
aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.

• Le fait d’utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce
risque de créer des interférences avec la transmission du signal.

• L’appareil peut être affecté par les signaux transmis par la télécommande d’un téléviseur,
d’un magnétoscope ou d’un autre équipement utilisé dans la même pièce.

• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d’un ra­diateur. Protéger également l’appareil et la télécommande contre l’humidité et les chocs
qui peuvent décolorer ou endommager l’appareil.

REGLER L’HEURE ACTUELLE DE L’HORLOGE

Il y a deux modes d’horloge :
le mode 12 heures et le mode
24 heures.

MODE

FAN

SWING

1h

SET/C

2
3

1

Exemple : 5 heures de l’après-midi

Horloge Affichage

Mode 12 heures PM 5:00
Mode 24 heures 17:00

Pour régler le mode 12 heures, appuyer

1

une fois sur la touche d’HORLOGE du­rant la première étape.

Pour régler le mode 24 heures, appuyer
deux fois sur la touche d’HORLOGE du­rant la première étape.

Appuyer sur la touche d’AVANCE DU

2

TEMPS ou de RECUL DE TEMPS pour
régler l’heure courante.

• Maintenir la touche enfoncée pour avan­cer ou reculer rapidement l’affichage de
l’heure.

Appuyer sur la touche SET/C.

3

• Les deux points (:) clignotent pour
indiquer que l’horloge fonctionne.

REMARQUE :

• L’heure courante ne peut pas être réglée
lorsque la minuterie fonctionne.

FRANÇAIS

F-7

FONCTIONNEMENT DE BASE

C

Appuyer sur la touche MODE pour sélec-

1

tionner le mode de fonctionnement.

AUTO CHAUFFAGE FRAIS SEC

Appuyer sur la touche MARCHE/ARRET

2

pour commencer l’utilisation.

• Le voyant rouge de MARCHE ( ) s’allume

2

sur l’appareil.

MODE

FAN

SWING

5

3
1

1h

4

SET/C

Appuyer sur la touche de THERMOSTAT

3

pour régler la température souhaitée.

• En modes AUTO et
SEC, la température
peut être changée par
pas de 1°C dans une
plage allant de 2°C en
plus à 2°C en moins
par rapport à la tem­pérature déterminée
automatiquement par
le climatiseur.

• En mode FRAIS et CHAUFFAGE, la tempé­rature peut être réglée entre 18 et 32°C.

Appuyer sur la touche FAN pour régler la

4

vitesse désirée du ventilateur.

AUTO FAIBLE BASSE HAUTE

• En mode SEC, la vitesse du ventilateur est pré­réglée sur AUTO et ne peut pas être modifiée.

(Example : 1°C plus élevé)

(Example : 2°C plus faible)

C

Pour éteindre l’appareil, appuyer à nouveau

5

sur la touche MARCHE/ARRET.

• Le voyant rouge de MARCHE ( ) s’éteint
sur l’appareil.

F-8

CONSEILS A PROPOS DU MODE AUT O

En mode AUTO, les réglages de température et de mode sont sélectionnés
automatiquement selon la température de la pièce et la température extérieure
lorsque l’appareil est allumé.

Modes et réglages de température

Temp.
extérieure

Frais

(26°C)

'

Chauf-

fage

(24°C)



Temp. intérieure

(°C)

&&!"

Frais

(24°C)

Chauf-

fage

(23°C)

Les chiffres entre ( ) sont les réglages de température

Sec

Temp. de la pièce

( )

–2°C

Chauffage

(22°C)

Frais

(25°C)

Pendant le fonctionnement, si la température extérieure varie, les réglages de tem­pérature glisseront automatiquement comme indiqué sur le tableau.

CHANGEMENT DE MODE

Pendant les saisons où l’on doit CLIMATISER la journée et CHAUFFER la nuit ou si la
température ambiante est extrêmement plus élevée que la température réglée, à
cause d’un appareil de chauffage supplémentaire, le mode commute automatiquement
entre le mode CHAUFFAGE et le mode FRAIS afin de maintenir la température de la
pièce à un niveau confortable.

(°C)

F-9

FRANÇAIS

REGLAGE DE LA DIRECTION DU DEBIT D’AIR

DEBIT D’AIR VERTICAL

VOICI COMMENT AJUSTER LA DIRECTION DU DEBIT D’AIR

Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage vertical d’aération change continuellement d’angle.

Appuyer à nouveau sur la touche SWING lorsque volet de réglage vertical est
à la position désirée.

• Le volet d’aération arrête de se déplacer dans l‘intervalle indiqué sur le schéma.

• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de
l’utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC

Position au sol Suspendu au plafond Position au sol Suspendu au plafond

Mode CHAUFFAGE

L’intervalle de réglage est plus étroit que
l’intervalle SWING afin d’éviter une con­densation.

L’intervalle est large, de sorte que le débit
d’air puisse être dirigé vers le sol.

DIRECTION HORIZONTALE DU DEBIT D’AIR

Tenir le volet de réglage horizon­tal de l’aération comme indiqué
sur le schéma et ajuster la direc­tion du débit d’air.

Position au sol

ATTENTION

Ne jamais essayer d’ajuster les volets de réglage de débit d’air vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de
l’appareil lorsque la télécommande est utilisée pour le réglage.

• Lorsque le volet de réglage vertical est positionné à la position la plus basse en mode FRAIS ou
en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas placer le volet de réglage horizontal en position extrême de gauche ou de droite en
mode FRAIS lorsque la vitesse du ventilateur est réglée sur “FAIBLE (
longue durée.
De la condensation risque de se former sur les volets d’aération.

Suspendu au plafond

)” pendant une

F-10

FONCTIONNEMENT A PLEIN REGIME

Dans ce mode de fonctionnement, le climatiseur fonctionne à plein régime pour
rafraîchir ou réchauffer l’atmosphère de la pièce si rapidement que vous pouvez
vous contenter de le mettre en marche juste au moment où vous rentrez chez vous.

Pour activer le fonctionnement en PLEIN REGIME,

1

appuyer sur la touche PLEIN REGIME pendant le
fonctionnement.

• La télécommande affiche “ ”.

• L’affichage de température s’éteint.

PM

POUR ANNULER

Appuyer à nouveau sur la touche PLEIN REGIME.

• Le fonctionnement en PLEIN REGIME est également
annulé lorsque le mode de fonctionnement est modifié
ou quand l’appareil est éteint.

1

REMARQUE :

• Il n’est pas possible de régler la température ou la vitesse du ventilateur en mode de
fonctionnement à PLEIN REGIME.

MINUTERIE D’ARRET APRES UNE HEURE

Lorsque la minuterie d’ARRET APRES UNE HEURE est activée, l’appareil s’arrête de
fonctionner après une heure.

Appuyer sur la touche d’ARRET APRES UNE HEURE.

1

• La télécommande affiche “ ”.

• Le voyant orange de la MINUTERIE ( ) s’allume sur
l’appareil.

• L’appareil s’arrête après une heure.

POUR ANNULER

Appuyer sur la touche d’ANNULATION DE LA
MINUTERIE (SET/C).

MODE

FAN

1h

1

REMARQUES :

• Le fonctionnement de la minuterie d’ARRET APRES UNE HEURE a la priorité sur les
fonctionnements MARCHE DE LA MINUTERIE et ARRET DE LA MINUTERIE.

• Lorsque la minuterie d’ARRET APRES UNE HEURE est réglée pendant que l’appareil ne
fonctionne pas, l’appareil fonctionne pendant une heure avec la condition réglée précédemment.

• Si l’on veut utiliser l’appareil une autre heure avant que la minuterie d’ARRET APRES UNE
HEURE soit activée, appuyer à nouveau sur la touche d’ARRET APRES UNE HEURE
pendant l’utilisation.

• Si MARCHE DE LA MINUTERIE et/ou ARRET DE LA MINUTERIE sont réglés, la touche
d’ANNULATION DE LA MINUTERIE annule chaque réglage.

• Le voyant lumineux orange de la MINUTERIE ( )
s’éteint sur l’appareil.

Enfin appuyer à nouveau sur la touche MARCHE/
ARRET pour éteindre l’appareil.

• Le voyant lumineux rouge de MARCHE ( ) et le vo­yant lumineux orange de la MINUTERIE ( ) s’éteig­nent sur l’appareil.

FRANÇAIS

F-11

FONCTIONNEMENT DE LA MINUTERIE

REMARQUE :

Avant de régler la minuterie, s’assurer que l’horloge est réglée correctement à l’heure courante.

ARRET DE LA MINUTERIE

Appuyer sur la touche d’ARRET DE LA MINU-

1

MODE

TERIE (
Le voyant ARRET DE LA MINUTERIE com-

2

mence à clignoter ; appuyer sur la touche
d’AVANCE DU TEMPS ou de RECUL DE
TEMPS pour régler l’heure courante. (L’heure
peut être réglée par incréments de 10 minutes.)

Pointer la télécommande sur la fenêtre de

3

réception du signal de l’appareil et appuyer sur
la touche de REGLAGE DE LA MINUTERIE
(SET/C).

• Le voyant orange de la MINUTERIE ( ) s’allume

1h

sur l’appareil.

• L’appareil émet un bip lorsqu’il reçoit le signal.

).

1

FAN

SWING

SET/C

2

3

CONSEILS A PROPOS DE L’ARRET
DE LA MINUTERIE

Lorsque le mode ARRET DE LA MINU­TERIE est réglé, le réglage de température
est automatiquement ajusté pour éviter
que la pièce devienne excessivement
chaude ou trop froide pendant votre
sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le début du fonctionnement,

la température augmente de 1°C plus haut
que le réglage original du thermostat.

MODE DE CHAUFFAGE :

• Une heure après le début du fonctionnement,

la température chute de 3°C plus bas que le
réglage original du thermostat.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d’ANNULATION DE
LA MINUTERIE (SET/C).

• Le voyant lumineux orange de la MINUTERIE
( ) s’éteint sur l’appareil.

• L’heure d’horloge
courante sera affi­chée sur la télécom­mande.

MODE

FAN

SWING

1h

REMARQUE :

• Si MARCHE DE LA MINUTERIE, ARRET DE
LA MINUTERIE ou ARRET APRES UNE
HEURE est réglé, la touche d’ANNULATION
DE LA MINUTERIE annule tous les réglages.

POUR MODIFIER LE REGLAGE D’HEURE

Annuler d’abord le réglage MINUTERIE, puis
le régler à nouveau.

F-12

SET/C

MARCHE DE LA MINUTERIE

Annuler d’abord le réglage ( ) MARCHE DE

1

LA MINUTERIE, puis le régler à nouveau.
Le voyant MARCHE DE LA MINUTERIE com-

2

mence à clignoter ; appuyer sur la touche
d’AVANCE DU TEMPS ou de RECUL DE TEMPS
pour régler l’heure courante. (L’heure peut être
réglée par incréments de 10 minutes.)

Pointer la télécommande sur la fenêtre de réception

3

du signal de l’appareil et appuyer sur la touche de
REGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de la MINUTERIE ( ) s’allume
sur l’appareil.

MODE

FAN

SWING

1h

1
2

SET/C

3

• L’appareil émet un bip lorsqu’il reçoit le signal.

Sélectionner la condition de fonctionnement.

4

• L’unité s’allume avant l’heure réglée sur la minuterie
afin que la température à l’intérieur de la pièce puisse
atteindre celle voulue à l’heure prévue. (Fonction de
réveil)

UTILISATION COMBINEE DES MINUTERIES MARCHE/ARRET

On peut utiliser les minuteries MARCHE et ARRET combinées.

Exemple :

Pour arrêter l’appareil à 11:00 p.m. et pour le rallumer à
7:00 a.m (avec les mêmes réglages de mode et de
température).

Régler ARRET DE LA MINUTERIE à 11:00 p.m. pen-

1

dant le fonctionnement.
Régler MARCHE DE LA MINUTERIE à 7:00 a.m.

2

La flèche (
MINUTERIE et le voyant ARRET DE LA MINUTERIE
montre quelle minuterie sera activée en premier.

REMARQUES :

• On ne peut pas programmer les minuteries MARCHE DE LA MINUTERIE et ARRET DE LA
MINUTERIE pour faire fonctionner l’appareil à des températures différentes ou d’autres réglages.

• Chaque minuterie peut être programmée pour être activée avant l’autre.

ou ) entre le voyant MARCHE DE LA

FRANÇAIS

F-13

CONSEILS CONCERNANT LE
FONCTIONNEMENT DU PLASMACLUSTER

L’ionisateur Plasmacluster à l’intérieur du climatiseur va délivrer des ions dans
la pièce.

Une même quantité d’ions négatifs et positifs permettent de réduire la quantité de
champignons de moisissure formés dans l’air.

Groupes d’ions plasma

FONCTIONNEMENT DU PLASMACLUSTER

Pendant le fonctionnement, appuyer sur la touche

1

PLASMACLUSTER.

• La télécommande affiche “ ”.

• Le voyant bleu de PLASMACLUSTER s’allume sur
l’appareil.

POUR ANNULER

1

REMARQUES :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le
même mode, à la prochaine activation du climatiseur.

• Lorsqu’on appuie sur la touche PLASMACLUSTER alors que l’appareil ne fonctionne pas,
le fonctionnement de PLASMACLUSTER démarrera sans le mode de climatisation de l’air
(c-à-d, CHAUFFAGE ou REFROIDISSEMENT). Le symbole de mode sur la télécommande
disparaîtra et la vitesse du ventilateur ne pourra pas être réglée sur AUTO.

Appuyer à nouveau sur la touche PLASMA­CLUSTER.

• Le voyant de PLASMACLUSTER situé sur l’appareil
s’éteindra.

F-14

MODE AUXILIAIRE

Utiliser ce mode si la télécommande n’est pas disponible.

POUR ALLUMER

Appuyer sur la touche AUX. à l’aide d’une
pointe fine sur le panneau indicateur.

• Le voyant rouge de MARCHE ( ) s’allume
sur l’appareil et l’appareil commence à
fonctionner en mode AUTO.

• La vitesse du ventilateur et le réglage de
température sont en position AUTO.

POUR ETEINDRE

Appuyer de nouveau sur la touche AUX.

• Le voyant rouge de MARCHE ( ) s’éteint
sur l’appareil.

REMARQUE :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l’appareil s’éteint.

AUX.

ENTRETIEN

S’assurer de débrancher le cordon d’alimentation de la prise murale ou de couper le
dis-joncteur avant d’effectuer les travaux d’entretien.

NETTOYER L’APPAREIL ET LA TELECOMMANDE

• Les essuyer avec un chiffon doux.

• Ne pas les éclabousser ou verser de l’eau dessus. Cela peut provoquer une élect­rocution ou endommager l’appareil.

• Ne pas utiliser de l’eau chaude, un diluant, des poudres abrasives ou des solvants
forts.

ENTRETIEN APRES LA
SAISON DE CLIMATISATION

Faites fonctionner l’unité en mode

1

FRAIS avec un réglage de tem­pérature à 32°C pendant environ
une demi-journée pour permettre
au mécanisme de sécher complè­tement.

Arrêter le fonctionnement et dé-

2

brancher l’appareil. Couper le
disjoncteur, s’il est exclusivement
dédié au climatiseur.

Nettoyer les filtres, puis les réins-

3

taller.

ENTRETIEN A V ANT LA
SAISON DE CLIMATISATION

S’assurer que les filtres à air ne

1

sont pas encrassés.
S’assurer qu’aucun objet ne bloque

2

l’entrée ou la sortie d’air.
Vérifier périodiquement l’usure du

3

rack de montage extérieur afin de
s’assurer qu’il est fermement mis
en place.

FRANÇAIS

F-15

ENTRETIEN

NETTOYAGE DES FILTRES

Butée

Grille d’admission de l’air

Saillie

Crochet

Les filtres à air doivent être nettoyés toutes
les deux semaines.

ETEINDRE L’APPAREIL

1

OUVRIR LA GRILLE D’ADMISSION

2

DE L’AIR
1 Faire glisser les butées vers la

gauche ( OPEN
Deux butées sont fournies pour

chaque grille d’entrée d’air.

2 Tirer doucement et ouvrir la grille

d’entrée d’air.

RETIRER LES FILTRES A AIR

3

Appuyer doucement sur les deux
saillies des filtres à air pour les
décrocher.

).

Butée

NETTOYER LES FILTRES A AIR

4

Utiliser un aspirateur pour éliminer la
poussière. Si les filtres sont encras­sés, les laver avec de l’eau chaude
et un détergent doux. Sécher les
filtres à l’ombre avant de les remettre
en place.

RÉINSTALLER LES FILTRES À AIR

5

Placer le côté avant en bas et réins­taller les filtres dans leur emplace­ment d’origine. Poussez les crochets
de manière à ce qu’ils soient bien
fixés.

FERMER LA GRILLE D’ENTREE

6

D’AIR
Faire glisser les butées sur la droite

( CLOSE
d’entrée d’air.

) et verrouiller la grille

F-16

AVANT D’APPELER LE SERVICE APRES-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l’appareil.

L’APPAREIL NE FONCTIONNE PAS

L’appareil ne fonctionne pas s’il est allumé immé­diatement après sa mise hors circuit. L’appareil ne
fonctionne pas immédiatement après le change­ment de mode. Cela sert à protéger le mécanisme
interne. Attendre 3 minutes avant de faire fonction­ner l’appareil.

L’APPAREIL N’ENVOIE PAS D’AIR
CHAUD

L’appareil est en cours de préchauffage ou de dé­givrage.

ODEURS

Des odeurs de moquette et de meubles qui entrent
dans l’appareil et des odeurs des composants
internes du climatiseur au début de l’installation
peuvent être dégagées de l’appareil.

BRUIT DE CRAQUEMENT

L’appareil risque de produire un bruit de craquement.
Ce son est généré par la friction du panneau avant
et par la dilatation ou la connexion des autres compo­sants dûs à une variation de température.

UN FAIBLE BOURDONNEMENT EST EMIS

Ce son se fait entendre lorsque l’appareil génère des
groupes d’ions plasma.

LEGER BRUISSEMENT

Le bruit de bruissement doux est produit par le
réfrigérant se propageant à l’intérieur de l’ap­pareil.

VAPEUR D’EAU

• Dans les modes FRAIS et SEC, de la vapeur
d’eau peut parfois être constatée à la bouche
de sortie d’air en raison de la différence entre la
température ambiante et celle de l’air dégagé
par l’appareil.

• En mode CHAUFFAGE, de la vapeur d’eau ris­que de s’échapper de l’unité extérieure pendant
le dégivrage.

L’UNITE EXTERIEURE NE S’ARRETE
PAS

Après l’arrêt du fonctionnement, l’unité extérieure
fait tourner le ventilateur pendant environ une
minute pour refroidir l’appareil.

ODEUR EMISE PAR LA SORTIE
D’AIR DU PLASMACLUSTER

Cette odeur est celle de l’ozone généré par le
générateur d’ions plasma. La densité d’ozone est
très faible et n’affectera pas votre santé. L’ozone
dispersée dans l’air se décomposera rapidement
et sa densité dans la pièce n’augmentera pas.

Si l’appareil semble mal fonctionner, vérifier les points suivants avant de faire appel
au service après-vente.

SI L’APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L’APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE
CORRECTEMENT

Vérifier les filtres. S’ils sont en­crassés, les nettoyer.

S’assurer que les fenêtres et
les portes sont bien fermées.

Vérifier l’unité extérieure pour
s’assurer que rien ne bloque
l’entrée ou la sortie d’air.

La présence d’un grand nombre
de personnes dans la pièce peut
empêcher que l’appareil atteigne
la température désirée.

Vérifier si le thermostat est réglé
correctement.

Vérifier si des appareils qui
génèrent de la chaleur fonction­nent dans la pièce.

SI L’APPAREIL N’ARRIVE PAS A RECEVOIR LE SIGNAL
DE LA TELECOMMANDE

Vérifier que les piles de la télé­commande ne sont pas usa­gées ou faibles.

Essayer d’envoyer à nouveau le
signal avec la télécommande
pointée correctement vers la
fenêtre de réception du signal de
l’appareil.

Vérifier si les piles de la télécom­mande sont mises en place et si
elles sont alignées correctement
selon leur polarité.

FRANÇAIS

Contacter le service après-vente si les voyants de MARCHE et de la MINUTERIE clignotent sur le
panneau d’indicateurs.

F-17

TÜRKÇE

SHARP klima sat∂n ald∂πınız için teµekkür ederiz. Lütfen, klimayı çalıµtırmadan önce bu
kılavuzu dikkatle okuyun.

∑Ç∑NDEK∑LER

• ÖNEML∑ GÜVENL∑K TAL∑MATLARI ...........T-1

• ∑ΩLET∑MLE ∑LG∑L∑ ∑LAVE NOTLAR ............T-3

• ENERJ∑ TASARRUFUYLA ∑LG∑L∑

B∑LG∑LER ....................................................T-3

• PARÇALARIN ∑S∑MLER∑ .............................T-4

• UZAKTAN KUMANDANIN KULLANIMI ......T-6

• TEMEL ∑ΩLET∑M .........................................T-8

• HAVA AKIΩ YÖNÜNÜN AYARLANMASI ... T-10

• TAM GÜÇTE ∑ΩLET∑M ................................T-11

• B∑R SAAT SONRA KAPANMA AYARI......T-11

• ZAMANLAYICI AYARI .............................. T-12

• PLASMACLUSTER ∑ΩLET∑M∑

HAKKINDA ∑PUÇLARI ..............................T-14

• PLASMACLUSTER’IN ∑ΩLET∑M∑ .............. T-14

• YARDIMCI MOD .......................................T-15

• BAKIM .......................................................T-15

• SERV∑S ÇA∏IRMADAN ÖNCE ................T-17

ÖNEML∑ GÜVENL∑K TAL∑MATLARI

KULLANIMLA ∑LG∑L∑ UYARILAR

Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya

1

hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir.
Doπrudan hava çıkıµı önünde uzun süre durmamaya dikkat edin. Fiziki koµullarınızı

2

etkileyebilir.
Klimayı bebekler, çocuklar veya yaµlı, yatalak ya da özürlü insanlar için kullanırken oda

3

sıcaklıπının onlar için uygun olmasına dikkat edin.
Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle

4

yaralanmaya sebep olabilir.
Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere

5

veya telefon topraklama teline baπlamayın. Tam topraklama yapılmaması elektrik çarp­masına yol açabilir.

Klimada herhangi bir anormallik görürseniz (örneπin yanık kokusu), klimayı hemen

6

durdurun ve devre kesiciyi KAPALI konumuna alın.
Cihazın ulusal kablo baπlantıları yönetmeliklerine uygun bir µekilde kurulması gerekir.

7

Uygunsuz kablo baπlantısı elektrik kablosunun, fiµin ve elektrik prizinin aµırı ısınmasına
ve yangına sebep olabilir.

Elektrik kaynaπı kablosu arızalandıπı taktirde, herhangi bir zarar oluµmasını önlemek için

8

üretici veya servis yetkilisi veya benzeri baµka bir yetkili kiµi tarafından deπiµtirilmesi
gerekir. Sadece imalatçı tarafından belirtilen bir kabloyla deπiµtirin.

MONTAJ, SÖKME VE ONARIMLA ∑LG∑L∑ UYARILAR

• Klimayı kendi kendinize monte etmeye, sökmeye veya onarmaya çalıµmayın. Yanlıµ bir iµlem

elektrik çarpmasına, su kaçaπına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve
onarımı için satıcınıza veya baµka uzman servis personeline baµvurun.

TÜRKÇE

T-1

ÖNEML∑ GÜVENL∑K TAL∑MATLARI

KULLANIMLA ∑LG∑L∑ ÖNLEMLER

Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere

1

veya kapı açın. Yetersiz havalandırma oksijen eksikliπine sebep olabilir.

Düπmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir.

2

Emniyet amacıyla, klima uzun süre kullanılmayacaπı zaman devre kesiciyi kapatın.

3

Harici montaj zemininde periyodik olarak aµınma kontrolü yapın ve ünitenin yerinde

4

saπlam durduπundan emin olun.

Dıµ ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düµebilir

5

veya siz düµerek yaralanabilirsiniz.

Bu ünite evlerde kullanım için tasarlanmıµtır. Hayvan veya bitki yetiµtirmek için kulübe

6

veya sera gibi yerlerde kullanmayın.

Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu

7

bozulabilir ve elektrik çarpmasına sebep olabilir.

Klimanın hava giriµlerini ve çıkıµlarını engellemeyin. Düµük performansa veya arızaya

8

sebep olabilir.

Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi

9

kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.

Doπrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya

10

ekipman hasarına yol açabilir.

Bu cihaz küçük çocuklar veya özürlüler tarafından kullanılmak üzere tasarlanmamıµtır.

11

Cihazla oynamamaları için küçük çocukları denetim altında tutun.

KL∑MANIN YERLEΩT∑R∑LMES∑ VE MONTAJIYLA ∑LG∑L∑
UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynaπına baπlamaya dikkat edin.

Uygun olmayan voltaj ve frekansa sahip bir güç kaynaπının kullanılması ekipman hasarına
ve yangına sebep olabilir.

• Klimayı, yanıcı gaz kaçaπı olabilecek bir yere monte etmeyin. Yangına sebep olabilir.

Klimayı, havada minimum toz, duman ve nemin bulunan bir yere monte edin.

• Drenaj hortumunu, problemsiz görev yapacak µekilde döµeyin. Yetersiz drenaj odada,

mobilyalarda, vs. neme yol açabilir.

• Elektrik çarpmasını önlemek için, tesisatın yerine baπlı olarak bir kaçak önleyici veya bir

devre kesici takılmasına dikkat edin.

T-2

∑ΩLET∑MLE ∑LG∑L∑ ∑LAVE NOTLAR

ÇALIΩMA SICAKLI∏I ARALI∏I

∑Ç SIC. DIΩ SIC.

SO∏UTMA

üst limit

alt limit

üst limit

ISITMA

alt limit

K.T. = Kuru Termometre Y.T. = Yaµ Termometre

Tümleµik kıµ soπutma iµlevi sayesinde kıµ mevsimi sırasında soπutma iµlemi kullanılabilir.
Dıµ sıcaklık aralıπının alt sınırı, –10°C kuru ampuldür.
(Not : Tümleµik koruma cihazı, koµullara baπlı olarak dıµ sıcaklık, 21°C kuru ampulün altına düµtüπünde
çalıµabilir.)

32˚C K.T. 43˚C K.T.
23˚C Y.T. -

21˚C K.T. 21˚C K.T.
15˚C Y.T. -

27˚C K.T. 24˚C K.T.

-18˚C Y.T.

20˚C K.T. -7˚C K.T.

--8˚C Y.T.

B∑R ELEKTR∑K KES∑NT∑S∑ OLDU∏UNDA

Bu ünite, bir elektrik kesintisi olduπunda ayarları hafızasında tutar.
Elektrik tekrar geldiπinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki
ayarlarla otomatik olarak tekrar çalıµır.
Bir elektrik kesintisinden önce zamanlayıcı ayarlanmıµsa elektrik geldikten sonra bu ayarların yeniden
yapılması gerekir.

ÖN ISITMA FONKS∑YONU

ISITMA iµletiminde, ünite açıldıktan sonra üniteden soπuk hava üflenmesini önlemek için dahili fan iki
ilâ beµ dakika çalıµmayabilir.

• Entegre koruma tertibatı,
bu aralık dıµında kulla­nıldıπında ünitenin çalıµ­masını önler.

• Nem %80’in üzerinde
olduπunda ünite SO∏UT­MA veya NEM ALMA
modunda sürekli çalıµırsa
hava çıkıµında çiπlenme
olabilir.

BUZ ÇÖZME FONKS∑YONU

• D∂µ ünitenin ısı eµanjörü üzerinde buz olduπunda, ISITMA iµletimi sırasında otomatik buz çözücü 5
ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve d∂µ fanların çalıµması durur.

• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda iµletimi tekrar baµlatır.

ISITMA VER∑M∑

• Ünite, d∂µ havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu
nedenle, harici hava sıcaklıπı ısıtma verimini büyük ölçüde etkiler.

• Düµük d∂µ sıcaklıklar nedeniyle ısıtma verimi düµerse ilave bir ısıtıcı kullanın.

• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJ∑ TASARRUFUYLA ∑LG∑L∑ B∑LG∑LER

Aµaπıda, klimanızı kullanırken enerji tasarrufu saπlamanın bazı basit yolları verilmiµtir.

DO∏RU SICAKLI∏I AYARLAYIN

• Termostat∂, SO∏UTMA modunda istenen s∂cakl∂ktan 1°C daha yükseπe veya ISITMA modunda
istenen s∂cakl∂ktan 2°C daha düµüπe ayarlamak yaklaµ∂k %10’luk bir güç tasarrufu saπlar.

• Soπutmada sıcaklıπın istenenden daha düµük bir dereceye ayarlanması enerji tüketimini arttırır.

D∑REKT GÜNEΩ IΩI∏INI VE HAVA AKIMLARINI ÖNLEY∑N

• Soπutma sırasında direkt güneµ ıµıπının önlenmesi enerji tüketimini azaltır.

• Soπutma ve ∂s∂tma s∂ras∂nda pencereleri ve kap∂lar∂ kapat∂n.

EN ∑Y∑ HAVA S∑RKÜLASYONUNU SA∏LAMAK ∑Ç∑N UYGUN HAVA AKIΩ
YÖNÜNÜ AYARLAYIN

EN VER∑ML∑ ∑ΩLET∑M∑ SA∏LAMAK ∑Ç∑N F∑LTRELER∑ TEM∑Z TUTUN
ZAMANLAYICIYI KAPAMA FONKS∑YONUNDAN AZAM∑ DERECEDE ∑ST∑FADE

ED∑N
ÜN∑TE UZUN SÜRE KULLANILMAYACAKSA ELEKTR∑K KABLOSUNU AYIRIN

• ∑ç ünite çalıµmadıπı zaman da az miktarda güç harcar.

TÜRKÇE

T-3

PARÇALARIN ∑S∑MLER∑

∑Ç ÜN∑TE

(Yere kurulduπunda)

1
2
3

4

5

6
7

1 Hava çıkıµı
2 Düµey ayarlı kanatçıklar
3 Yatay ayarlı kanatçıklar
4 Gösterge paneli
5 Hava filtreleri
6 Giriµ ızgarası
7 Hava giriµi
8 Uzaktan kumanda
9 ∑ΩLET∑M lambası (kırmızı )
0 ZAMANLAYICI lambası

(turuncu )

q PLASMACLUSTER lambas∂

(mavi)

w Alıcı penceresi
e YARDIMCI MOD düπmesi

(AUX.)

(Tavana kurulduπunda)

DIΩ ÜN∑TE

AE-X7FR
AE-X9FR
AE-X12FR

AUX.

r

t
y

8

9
0
q

w

e

GU-XR18FR
GU-XR24FR
GU-XR27FR

r Hava giriµi
t Baπlantı Kablosu ve

Soπutma Tüpü

y Drenaj hortumu
u Hava çıkıµı

r

t

y

u

NOT: Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

T-4

u

UZAKTAN KUMANDA

MODE

1h

1

2

3
4

5

6
7
8
9
0

1 VER∑C∑
2 GÖSTERGE (Sıvı Kristal Gösterge)
3 PLASMACLUSTER düπmesi
4 AÇMA/KAPAMA düπmesi
5 TERMOSTAT düπmesi
6 TAM GÜÇ düπmesi
7 MOD (MODE) düπmesi
8 B∑R SAAT SONRA KAPANMA düπmesi
9 ZAMANLAYICI AÇMA düπmesi

(saat ayarı için)

0 ZAMANLAYICI KAPAMA düπmesi

(saat ayarı için)

q ZAMAN ∑LER∑ düπmesi
w ZAMAN GER∑ düπmesi
e FAN düπmesi

FAN

SWING

SET/C

q
w
e
r
t
y

u

L.C.D. UZAKTAN KUMANDA
GÖSTERGES∑

i AKTARMA SEMBOLÜ
o MOD SEMBOLLER∑

: OTOMAT∑K : SO∏UTMA

: ISITMA : NEM ALMA

p OTOMAT∑K VE NEM ALMA MODLARI ∑Ç∑N

TERMOSTAT

a SICAKLIK GÖSTERGES∑
s AKTARMA SEMBOLÜ
d TAM GÜÇTE ∑ΩLET∑M MODU SEMBOLÜ
f FAN HIZI SEMBOLLER∑

: OTOMAT∑K : ORTA

r ZAMANLAYICI AYAR/∑PTAL (SET/C)

düπmesi

t P∑L BÖLMES∑N∑N bu iµaretin altında

olduπunu gösterir

y SAAT düπmesi
u SALINIM (SWING) düπmesi

i

o

g ZAMANLAYICI AÇIK GÖSTERGES∑/SAAT

Zamanlayıcı açılma ayarını ve saati gösterir.

h ZAMANLAYICI KAPALI GÖSTERGES∑

Zamanlayıcı kapanma ayarını veya bir saat
sonra kapanma ayarını gösterir.

p
a
s

d
f

g
h

TÜRKÇE

: YÜKSEK : DÜΩÜK

T-5

UZAKTAN KUMANDANIN KULLANIMI

P∑LLER∑N TAKILMASI ∑ki adet AAA (R03) ebadında pil kullanın.

Uzaktan kumandanın kapaπını

1

çıkarın.

Pilleri bölmeye yerleµtirin; ± ve

2

— kutupların doπru hizada
olmasına dikkat edin.

• Piller uygun µekilde takıldı-

πında göstergede “AM 6:00”
görülür.

Kontrol kapaπını çıkartın

Kapaπı yerine takın.

3

­+

+

-

NOTLAR:

• Pillerin ömrü, normal kullanımda yaklaµık 1 yıld∂r.

• Pilleri deπiµtirirken daima ikisini birlikte deπiµtirin ve ayn∂ tipte olmas∂na dikkat edin.

• Piller deπiµtirildikten sonra uzaktan kumanda uygun µekilde çal∂µmazsa pilleri

ç∂kar∂n ve 30 saniye sonra tekrar tak∂n.

• Üniteyi uzun süre kullanmayacaksan∂z pilleri uzaktan kumandadan ç∂kar∂n.

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumanday∂ ünitenin sinyal al∂c∂s∂na doπru tutun ve istediπiniz
düπmeye bas∂n. Ünite sinyali ald∂π∂nda bir bip sinyali verir.

•

Uzaktan kumanda ile ünite
aras∂nda perde olmamas∂na
dikkat edin.

• Uzaktan kumanda 7 m me-

safeye kadar sinyal gönde­rebilir.

Yerde durur

Tavana asılıdır

T-6

D∑KKAT

• Sinyal al∂c∂s∂n∂n güçlü direkt güneµ ∂µ∂π∂ almas∂na izin vermeyin, çünkü çal∂µmas∂n∂

olumsuz etkileyebilir. Sinyal al∂c∂ güçlü direkt güneµ ∂µ∂π∂ al∂rsa ∂µ∂π∂ kesmek için perde
kullan∂n.

• Ayn∂ odada h∂zl∂ starterli bir floresan lamba kullan∂lmas∂ sinyal aktarımını etkileyebilir.

• Ünite, ayn∂ odadaki bir televizyon, video cihaz∂ veya baµka ekipmanlar∂n uzaktan

kumandas∂ndan gönderilen sinyallerden etkilenebilir.

• Uzaktan kumanday∂ direkt güneµ ∂µ∂π∂nda veya bir ∂s∂t∂c∂ yak∂n∂nda b∂rakmay∂n. Ayn∂

zamanda, üniteyi ve uzaktan kumanday∂ nemden ve darbeden de koruyun, rengini att∂rabilir
veya hasar verebilir.

SAAT∑N AYARLANMASI

∑ki saat modu vard∂r: 12 saatlik
mod veya 24 saatlik mod.

MODE

FAN

SWING

1h

SET/C

2
3

1

Örnek: Öπleden sonra saat 5

Saat Gösterge

12 saatlik mod PM 5:00
24 saatlik mod 17:00

12 saatlik modu ayarlamak için ilk

1

aµamada SAAT düπmesine bir kez bas∂n.
24 saatlik modu ayarlamak için ilk aµa­mada SAAT düπmesine iki kez bas∂n.

Saati ayarlamak için ZAMAN ∑LER∑ veya

2

GER∑ düπmesine bas∂n.

• Zaman∂ h∂zl∂ ileri veya geri almak için

düπmeyi bas∂l∂ tutun.

SET/C düπmesine bas∂n.

3

• Saatin çal∂µt∂π∂n∂ göstermek için iki

nokta (:) yan∂p söner.

NOT:

• Zamanlay∂c∂ çal∂µ∂rken saat ayarlanamaz.

TÜRKÇE

T-7

TEMEL ∑ΩLET∑M

2
5

3

1

MODE

FAN

SWING

1h

4

SET/C

∑µletim modunu seçmek için MODE

1

düπmesine bas∂n.

OTOMAT∑K ISITMA SO∏UTMA NEM ALMA

∑µletimi baµlatmak için AÇMA/KAPAMA

2

düπmesine bas∂n.

• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂

) yanar.

(

∑stenen sıcaklıπı ayarlamak için TERMO-

3

STAT düπmesine basın.

• OTOMAT∑K ve NEM

ALMA modlarında,
klima tarafından oto­matik olarak belirlenen
sıcaklıktan 2°C daha
yüksek ve 2°C daha
düµük dereceler ara­sından 1°C kademe­lerle deπiµtirilebilir.

• SO∏UTMA ve ISITMA

modlarında, sıcaklık
18–32°C arasında
ayarlanabilir.

(Örnek: 1°C artırma)

(Örnek: 2°C azaltma)

C

C

∑stenen fan h∂z∂n∂ ayarlamak için FAN düπ-

4

mesine bas∂n.

OTOMAT∑K DÜΩÜK ORTA YÜKSEK

• NEM ALMA modunda fan h∂z∂ OTOMAT∑K’e

ayarl∂d∂r ve deπiµtirilemez.

Üniteyi kapatmak için tekrar AÇMA/KAPA-

5

MA düπmesine bas∂n.

• Ünite üzerindeki k∂rm∂z∂ ∑ΩLET∑M lambas∂

(

) söner.

T-8
