Інструкція до монтажного комплекту EBR-47ST
для вбудованої мікрохвильової печі SHARP
Перед встановленням мікрохвильової печі Sharp прочитайте наступні інструкції і дотримуйтесь їх.
ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ
1. Для використання лише на європейському континенті, окрім Великобританії.
Піч повинна бути підключена до електричного кола з вимикачем (з
контактним зазором не менш ніж 3 мм), щоб її можна було відклю­чити у випадку небезпеки. Замість вимикача під може використовуватись запобіжний пристрій на кшталт плавкого запобіжника.
2. Перед встановленням відключіть піч від електроживлення.
3. Декоративна панель
a. Переконайтесь, що оформлення декоративної панелі EBR-47ST
підходить до вашої печі.
b. Дизайн мікрохвильових печей Sharp дозволяє їх як акуратно роз-
міщати поверху кухонного стола, так і вбудовувати в кухонну шафу відповідного розміру, використовуючи декоративну панель.
c. Декоративна панель EBR-47ST під час роботи печі з підігрівом
(підігрівами) нагрівається. Тому під час користування піччю будьте обережні, щоб не отримати опіків.
4. Кухонна шафа
Підготуйте кухонну шафу наступним чином: a. Розміри кухонної шафи повинні відповідати тим, які показані на
малюнку 1.
ШИРИНА : 560 мм - 568 мм ВИСОТА : 409 мм ТОВЩИНА : 550 мм - 580 мм
b. Задню панель D слід встановити таким чином, щоб забезпечити
належну вентиляцію печі, і вентиляційний простір C повинен становити 45 мм, як показано на малюнках 1 і 2.
c. Полиця кухонної шафи повинна бути виготовлена з такого мате-
ріалу, щоб витримувати вагу мікрохвильової печі, що встановлю­ватиметься, а також максимальну ймовірну масу продуктів, що можуть в ній готуватись. Показники ваги для мікрохвильової печі викладені в її інструкційному посібнику.
час встановлення
УКРАЇНСЬКА
1
5. Встановлення біля кухонної плити
a. Якщо мікрохвильова піч встановлюються біля кухонної плити, слід
забезпечити між ними достатній простір, щоб уникнути перенагрі­вання, оскільки надмірно висока температура може деформувати декоративну панель. І звичайно слід чітко дотримуватись інструкцій для встановлення кухонної плити від її виробника.
b. Вбудовану мікрохвильову піч не можна встановлювати прямо
кухонною плитою, де гаряче повітря може негативно вплинути на мікрохвильову піч чи декоративну панель її монтажного комплек­ту.
6. Встановлення поблизу холодильника чи морозильної камери
a. Якщо мікрохвильова піч встановлюється над холодильником чи
морозильною камерою, що потребує вентиляції з тильної сторо­ни, слід встановити позаду мікрохвильової печі вентиляційний канал. Дуже важливо дотримуватись інструкцій зі встановлення холодильника/морозильної камери від виробника.
b. Не слід встановлювати мікрохвильову піч над холодильником чи
морозильною камерою, вентиляція яких відбувається спереду.
(Для Австралії та Нової Зеландії) Не встановлюйте мікрохвильову піч над холодильником чи моро-
зильною камерою.
7. Кріплення
Щоб під час встановлення мікрохвильової печі кухонна шафа не
рухалась, необхідно прикріпити її до задньої стінки.
8. Налаштування і ремонт
Небезпечно довіряти пристосування і ремонт мікрохвильової печі осо-
бам, які не є кваліфікованими технічними спеціалістами від Sharp.
над
Якщо електроприлад згодом буде переміщатись зі встановленого місця, повторне встановлення повинне відбуватись згідно цих інструкцій, які слід зберігати в надійному місці для використання в майбутньому.
Виробник і/або дистриб'ютори цього продукту не несуть відпо-
відальність за будь-які пошкодження мікрохвильової печі та її монтажного комплекту в результаті непрофесійного встановлення чи налаштування.
2
ІНСТРУКЦІЇ ЗІ ВСТАНОВЛЕННЯ
- Використання коробки значно полегшує встановлення.
1. (Для Сполученого Королівства, Австралії та Нової Зеландії)
Проріз повинен бути зроблений у правильному місці кухонної шафи і
достатнього розміру, щоб крізь нього пройшов електричний штепсель мікрохвильової печі для підключення до доступної штепсельної роз­етки для того, щоб в аварійній ситуації її можна було відключити. УВАГА! Після встановлення або повинен бути відкритий доступ до електричного штепселя, або слід забезпечити можливість відключення печі з допомогою всепо­люсного вимикача з контактним зазором принаймні 3 мм для кожного полюса.
(Для європейського континенту)
Штепсельна розетка повинна знаходитись на висоті 150 мм від дна монтажної шафи і на відстані 50 мм від правої стінки монтажної шафи, як показано на ма­люнку 1. Після встановлення або повинен бути відкритий доступ до електричного штепселя, або піч має бути підключена до електричного кола зі всеполюсним вимикачем (з контактним зазором принаймні 3 мм), щоб в аварійній ситуації її можна було відключити. Замість вимикача під час встановлення можна ви­користовувати запобіжний пристрій на кшталт плавкого запобіжника.
2. Витягніть монтажний комплект з коробки. Закрийте коробку монтажного
комплекту так, як вона була.
3. Поставте мікрохвильову піч на коробку монтажного комплекту, як по-
казано на малюнку 3. Увага: Стежте за тим, щоб піч стояла рівно і не впала.
4. Прикріпіть алюмінієву пластину e до задньої панелі D монтажної
шафи, як показано на малюнках 1 і 2.
Встановіть проміжні кронштейни 1 на полиці вздовж правої та лівої
стінки кухонної шафи, забезпечуючи відстань 17 мм між переднім краєм полиці і проміжними кронштейнами, і закріпіть їх чотирма шурупами
0, як показано на рисунку 1.
Увага: Стрілки кожного проміжного кронштейна повинні бути на-
правлені у вашу сторону.
5. Вставте дві петлі впускного вентиляційного каналу 3 в щілини на
задній кришці E.
І прикріпіть вентиляційний канал 3 до задньої кришки E одним
шурупом q, як показано на малюнку 4.
6. Відкрутіть один шуруп F, який кріпить зовнішню оболонку до тильної
сторони мікрохвильової печі, як показано на малюнку 4.
7. Встановіть витяжний канал 2 з тильної сторони печі з допомогою двох
шурупів q і F (відкручених на етапі 6), як показано на малюнку 4.
8. Відкрутіть шуруп G, що кріпить задню кришку E до тильної сторони
печі, як показано на малюнку 4.
9. Викрутіть з печі шуруп H, як показано на малюнку 4.
10. Протягніть кабель електричного живлення крізь отвір у нижній частині
впускного вентиляційного каналу 4, як показано на малюнку 5.
УКРАЇНСЬКА
3
11. Прикріпіть впускний вентиляційний канал 4 до тильної сторони печі двома
шурупами G послабленим на етапі 8) і H ( відкрученим на етапі 9), як показано на малюнку 5. Увага: Стежте, щоб електричний кабель не перетиснувся між піччю і впус-
кним вентиляційним каналом
12. Зніміть захисний папір з трьох пружних підкладок 5, 6 і 7. Прикріпіть під-
кладку 6 з верхньої та лівої сторони впускного вентиляційного каналу 4 і прикріпіть підкладку 7 з лівої сторони підкладки 6 та печі, як показано на малюнках 6-a і 6-b. Прикріпіть підкладку 5 з верхньої сторони печі, як показано на малюнках 6-a і 6-b.
13. (Для Сполученого Королівства, Австралії та Нової Зеландії)
Помістіть піч на проміжні кронштейни на полиці кухонної шафи, пропустивши
кабель електроживлення через вирізаний для нього отвір.
(Для європейського континенту) Помістіть піч на проміжні кронштейни на полиці кухонної шафи.
14. Підключіть піч до джерела електроживлення.
Увага: a. Для Сполученого Королівства, Австралії та Нової Зеландії,
підключіть піч до джерела живлення 230-240 V, 50 Hz.
b. Для європейського континенту, підключіть піч до джерела
живлення 230 V, 50 Hz.
15. Розмістіть піч таким чином, щоб її ніжки попадали в заглиблення проміжних
кронштейнів, як показано на малюнку 2. Увага: Стежте за тим, щоб електричний кабель не торкався вентиляційних
отворів позаду печі.
16. Розмістіть елемент монтажної рами 8 поверху печі, виставивши горизонталь-
ний та вертикальний рівень. Закріпіть його двома шурупами w до кухонної шафи не затягуючи, як показано на малюнку 7.
17. Вставте два бокових елемента 9 монтажної рами між елементом 8 і кухонною
шафою і затягніть обидва шурупи w, як показано на малюнку 7. Перевірте положення печі, вимірявши відстань між правим та лівим боковим елементом
4.
9 монтажної рами. Значення відстані подане на малюнку 8.
Зауваження: Вставляючи боковий елемент 9 монтажної рами, вирівняйте
його отвір з шурупом w.
18. Розмістіть інший елемент 8 монтажної рами на бокових елементах 9 з ниж-
ньої сторони печі. Прикрутіть елемент 8 через отвори бокових елементів
9 монтажної рами до кухонної шафи двома шурупами w, як показано на
малюнку 7. Увага: Елемент монтажної рами (верхній і нижній) повинен заходити на
стінку шафи на 7,5 мм, як показано на малюнку 9 для того, щоб двері кухонної шафи не торкались елементів монтажної рами.
4
EBR–47ST

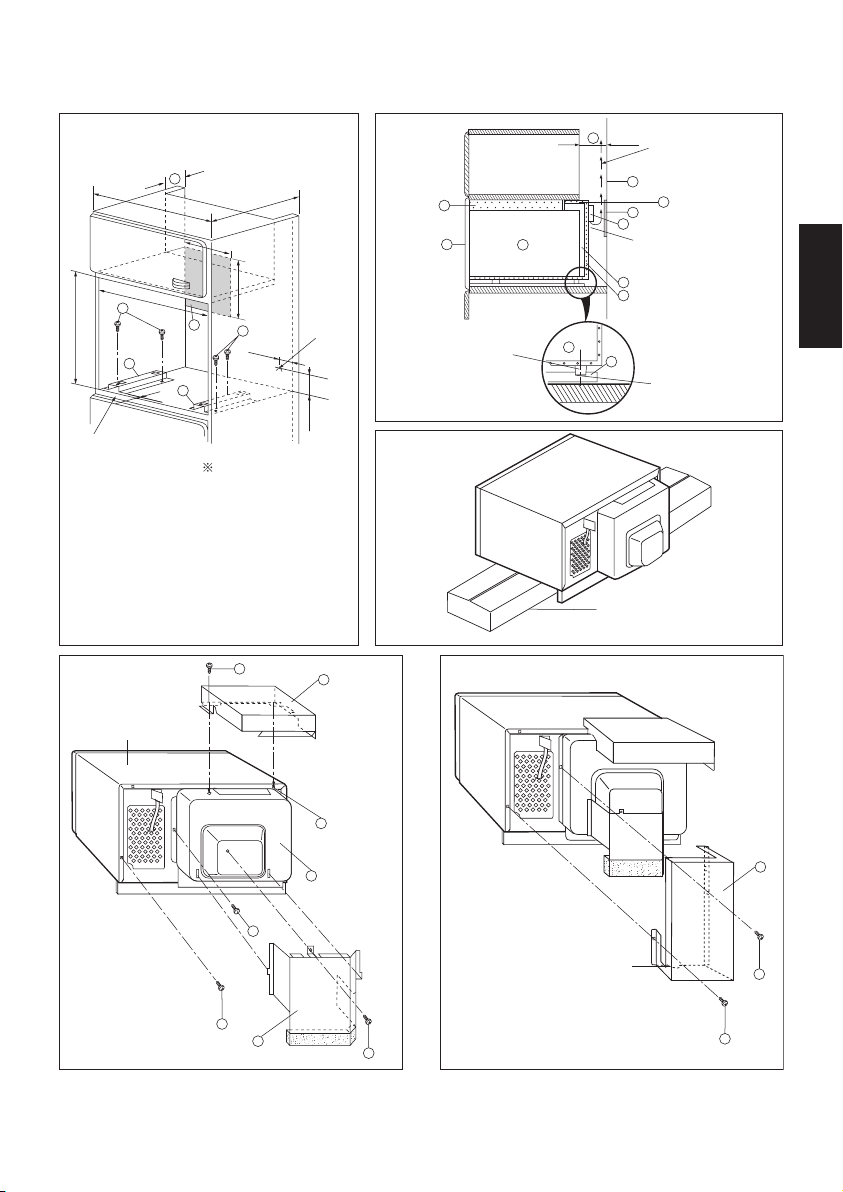

Малюнок 1
45 мм
560~568 мм
10
409 мм
1
17 мм
Полиця кухонної шафи
600 мм
C
300 мм
13
1
Лише для
європейського континенту
550~580 мм
200 мм
10
50 мм
150 мм
230 V
Малюнок 2
5
A
Дальній бар'єр
Малюнок 3
C
45 мм
Випускне повітря
D
6
13
2
B
Вентиляційні отвори
4
7
B
1
УКРАЇНСЬКА
Заглиблення
Коробка монтажного комплекту
Малюнок 4
Зовнішня оболонка
11
G
H
3
2
F
E
11
Малюнок 5
Отвір для електричного кабелю
4
G
H
5

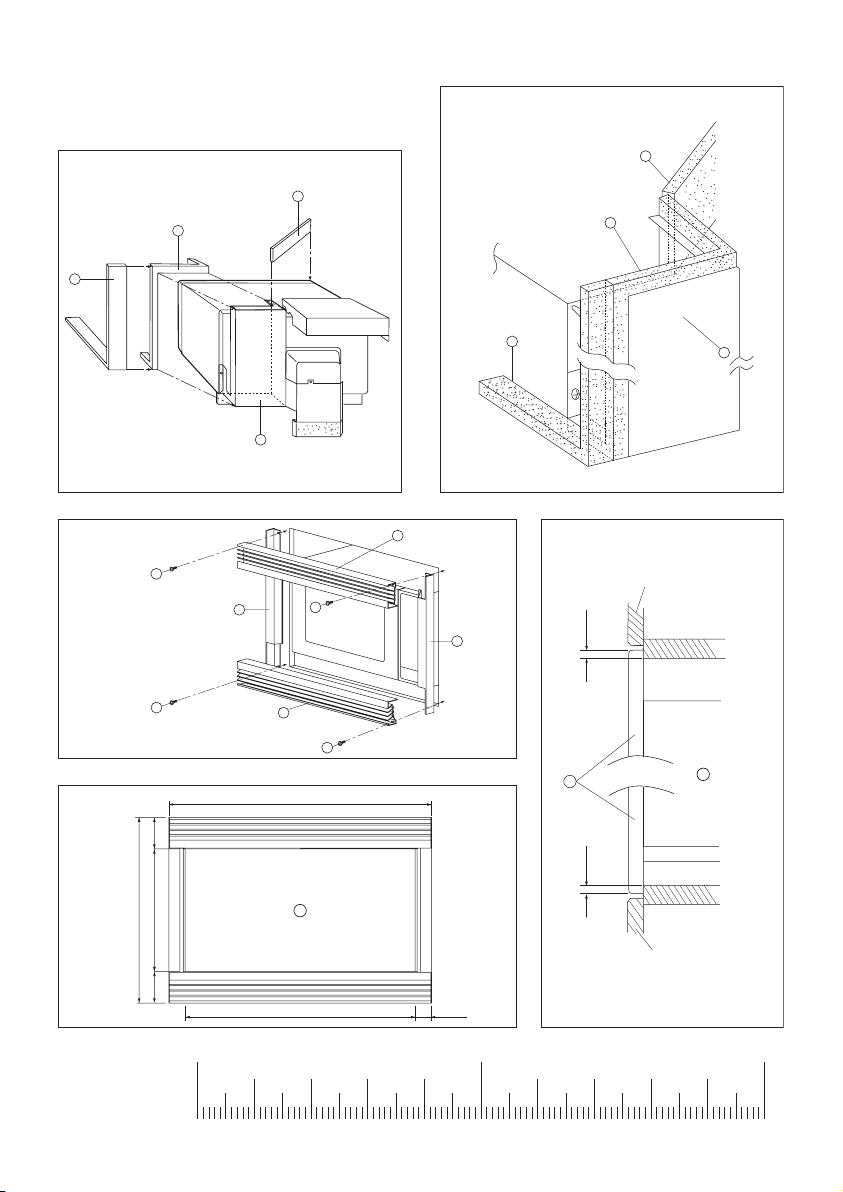

Малюнок 6-b
Малюнок 6-a
7
Малюнок 7
5
5
6
7
4
8
12
9
12
12
9
8
6
4
Малюнок 9
Двері кухонної шафи
7,5 мм
Малюнок 8
мм
424
мм
71,5
мм
281
мм
71,5
595 мм
A
521
12
A
7,5 мм
B
Двері кухонної шафи
мм
37
мм
100987654321
см
6
UA
Позначення
A
= Монтажна рама (повна)
B
= Мікрохвильова піч
C
= Вентиляційний простір
D
= Задня панель
E
= Задня кришка
F
= Кріпильний шуруп
G
= Кріпильний шуруп
H
= Кріпильний шуруп
1 = Проміжний кронштейн 2 штуки
2
= Витяжний вентиляційний канал 1 штука
3
= Впускний вентиляційний канал 1 штука
4
= Впускний вентиляційний канал 1 штука
5
= Пружна підкладка (коротка) 1 штука
6
= Пружна підкладка (довга) 1 штука
7
= Пружна підкладка (середня) 1 штука
8
=
Верхній та нижній елемент монтажної рами
9
= Бокові елементи монтажної рами 2 штуки
0
= Кріпильний шуруп (середній) 4 штуки
q
= Кріпильний шуруп (короткий) 2 штуки
w
= Кріпильний шуруп (довгий) 4 штуки
e
= Алюмінієва пластина 1 штука
Номери деталей
1 (LANGKA809WRP0) 2 (PDUC-A687WRP0) 3 (FDUC-A329WRK0) 4 (PDUC-A647WRY0) 5 (PCUSUA348WRP0) 6 (PCUSUA464WRP0) 7 (PCUSUA465WRP0) 8 (GWAKMA028WRE0) 9 (FWAKMA001WRY0) 0 (XMMSD41P13000) q (XFTSD40P10000) w (XMMSE41P20000) e (PSHEPA623WRE0)
