CATALOGO 2017

CLIMATIZZATORI e PURIFICATORI

CLIMATIZZATORI e PURIFICATORI

PROFESSIONISTI DELL’ARIA

SHARP è una delle più importanti multinazionali a livello mondiale, sempre
alla ricerca dell’innovazione. Ciò ha portato alla nascita di una gamma di
climatizzatori dalle alte prestazioni tecnologiche e dal design ricercato, in

grado di offrire il massimo comfort. In più, aria sana, puricata e fresca con la
straordinaria tecnologia di puricazione Plasmacluster; non solo rende gli

ambienti più sani, ma favorisce anche il relax ed il recupero delle energie.

Elevate prestazioni, eleganza in ogni ambiente, afdabilità: vivete lo stile e la

tecnologia più evoluta con i climatizzatori SHARP!

POLITICA
AMBIENTALE

A partire dal 2009, SHARP Electronics (Italia) S.p.A.
contribuisce alla Visione Ambientale di SHARP
Corporation (Japan), in particolare all’obiettivo di
preservare il mondo promuovendo attività rispet­tose dell’ambiente e delle persone, concentrandosi
sulla vendita di prodotti “Energy Saving” ed “Energy

Creating”.

SHARP si impegna continuamente per migliorare gli
standard ambientali e qualitativi dei propri prodotti
mediante l’utilizzo di processi e tecnologie in grado di
prevenire e ridurre le interazioni con l’ambiente ed il
territorio e tramite l’applicazione delle seguenti linee
guida di “Eco-Positive Strategy”:

◯ “Eco-Positive Technologies”: generare nuove oppor-

tunità di business attraverso tecnologie ambientali su

misura.

◯ “Eco-Positive Products”: incrementare le attività per

salvaguardare l’ambiente attraverso prodotti e servizi.

◯ “Eco-Positive Operation”: ridurre l’impatto ambien-

tale nella progettazione, fabbricazione e distribuzione.

◯ “Eco-Positive Relationship”: valorizzare la Corporation

attraverso il coinvolgimento della comunità.

INDICE

GAMMA RESIDENZIALE pag. 4

TECNOLOGIA E COMFORT

La tecnologia Plasmacluster pag. 6
Effetto Coanda pag. 8

Efcienza energetica pag. 9

CLIMATIZZATORI MONOSPLIT pag. 12
Climatizzatori Hi-Wall serie PHR pag. 14
Climatizzatori Hi-Wall serie RMR pag. 16
Climatizzatori Hi-Wall serie USR - R32 pag. 18
Climatizzatori Hi-Wall serie SSR pag. 20
Climatizzatori Hi-Wall serie RSR pag. 22

CLIMATIZZATORI MULTISPLIT pag. 24

Unità Interne pag. 26

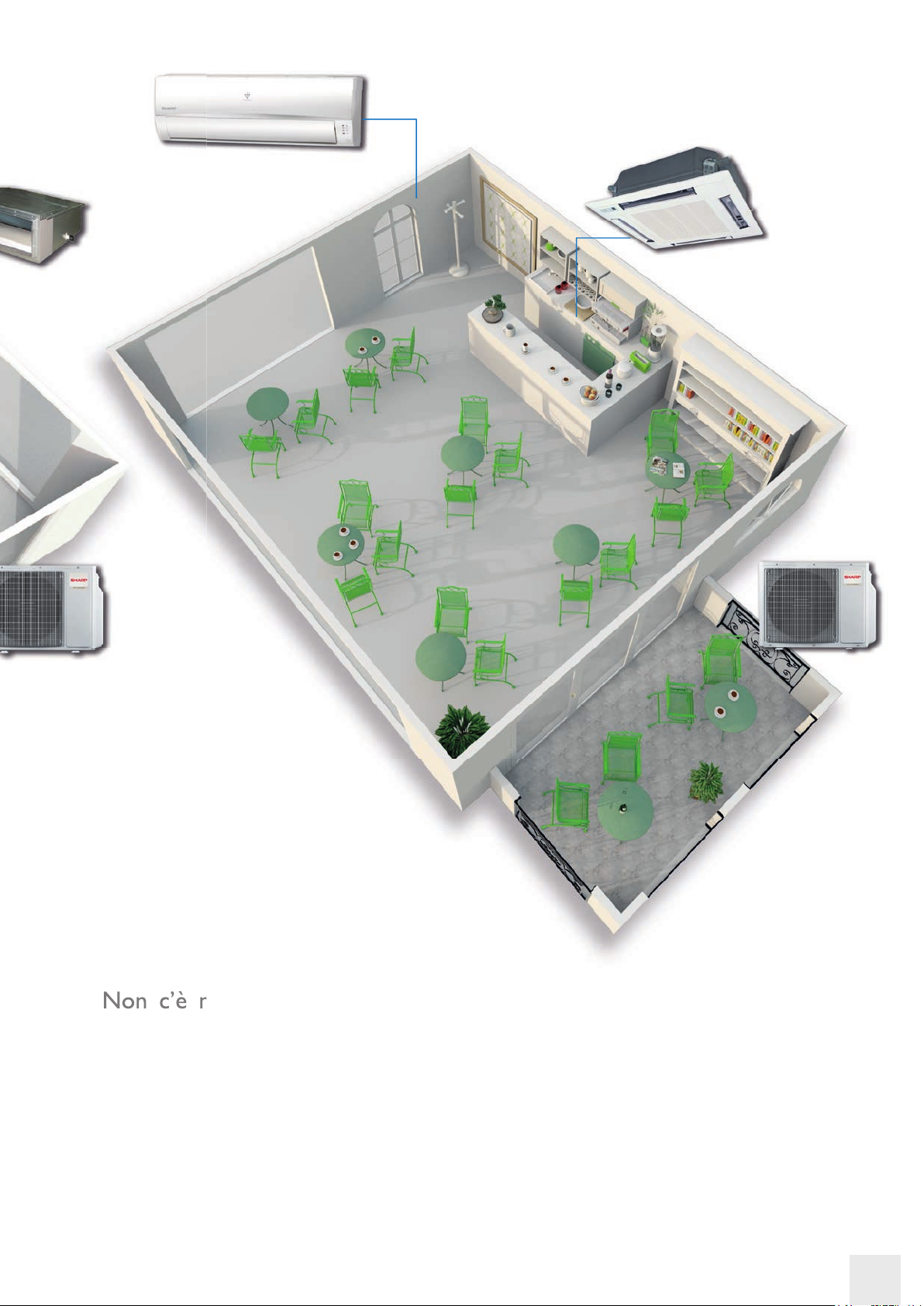

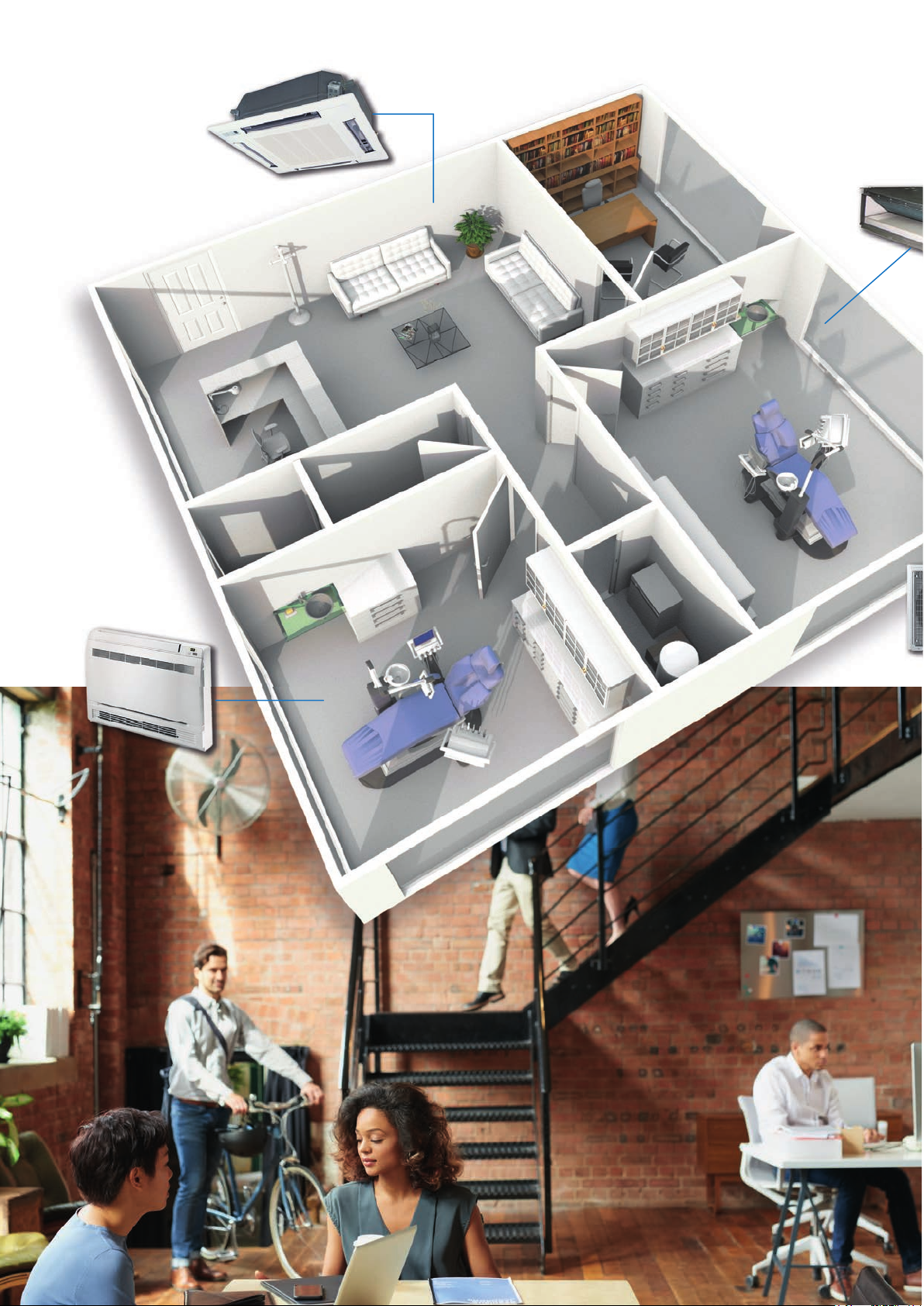

Applicazioni residenziali e commerciali pag. 28

Unità Esterne pag. 32

Dati tecnici pag. 33
Performance dei multisplit Dc-Eco Inverter pag. 34

CLIMATIZZATORE PORTATILE
MONOBLOCCO PLASMACLUSTER pag. 36

PURIFICATORI E UMIDIFICATORI
D’ARIA PLASMACLUSTER AD ALTA DENSITÀ pag. 38

FUNZIONI DELLA GAMMA RESIDENZIALE pag. 42

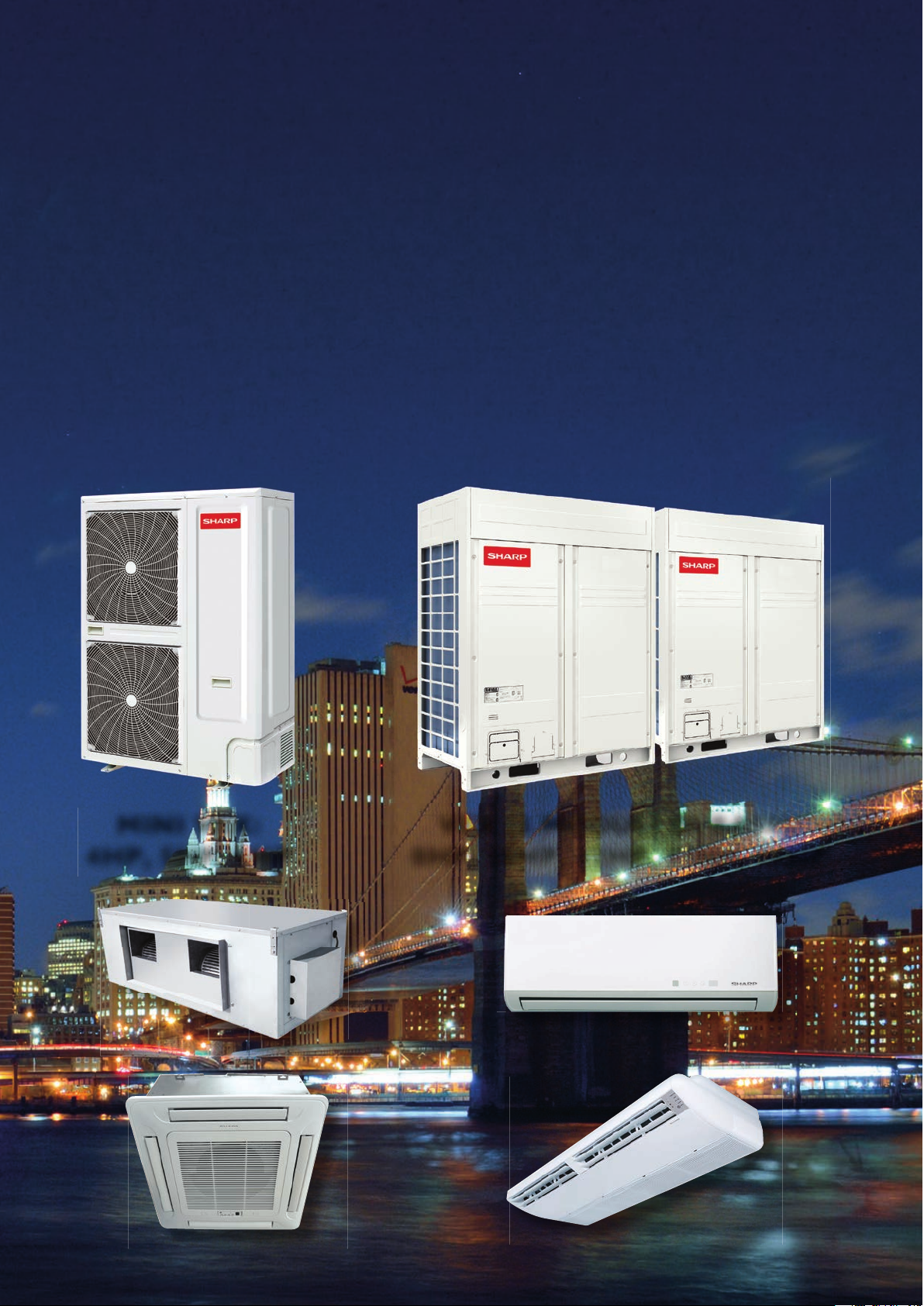

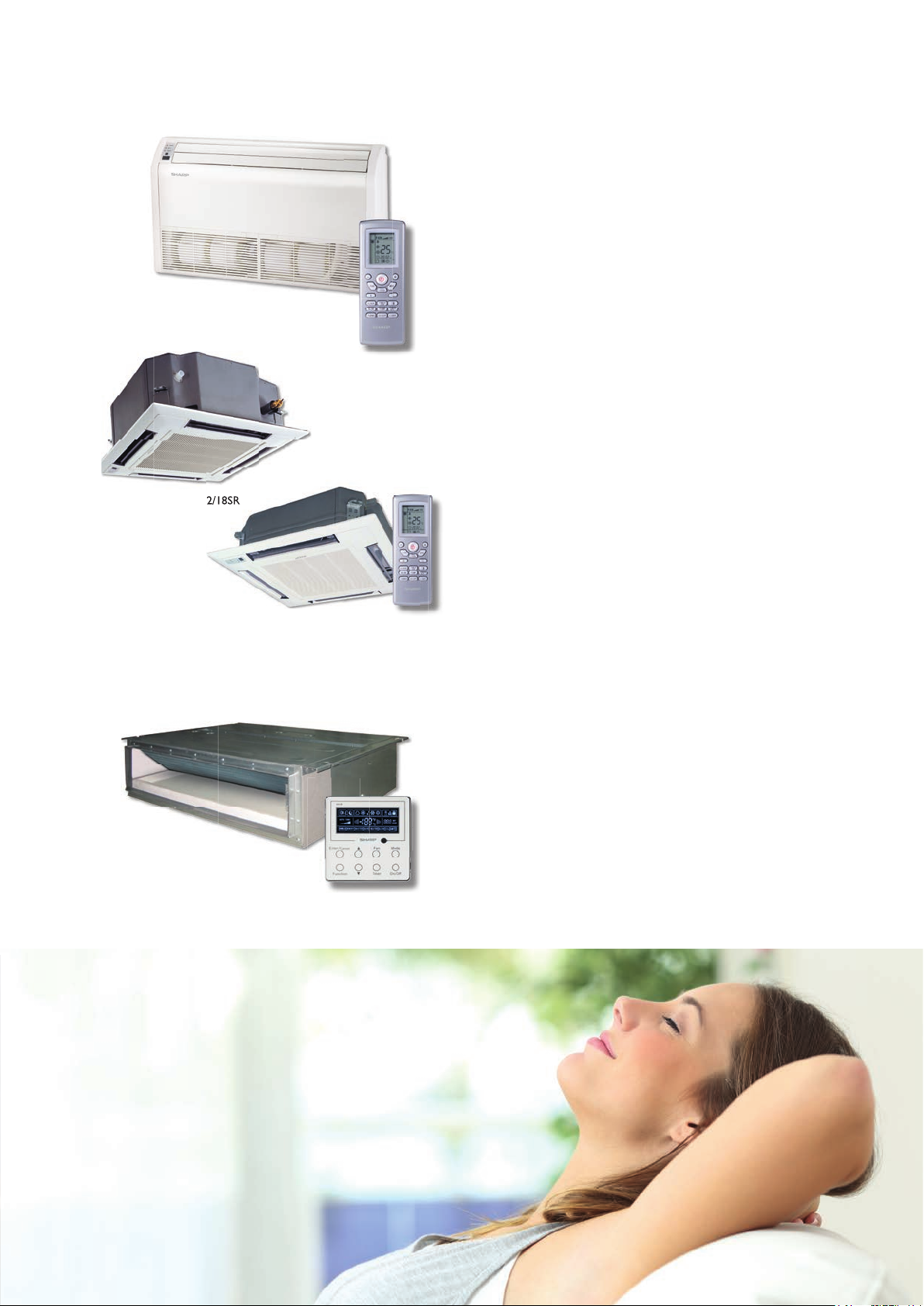

GAMMA COMMERCIAL pag. 44

MONOSPLIT

Climatizzatori Cassetta serie SR pag. 46
Climatizzatori Canalizzabili serie SR pag. 48

Climatizzatori Softto/Pavimento serie SR pag. 50
Climatizzatori Pavimento serie SGR pag. 52

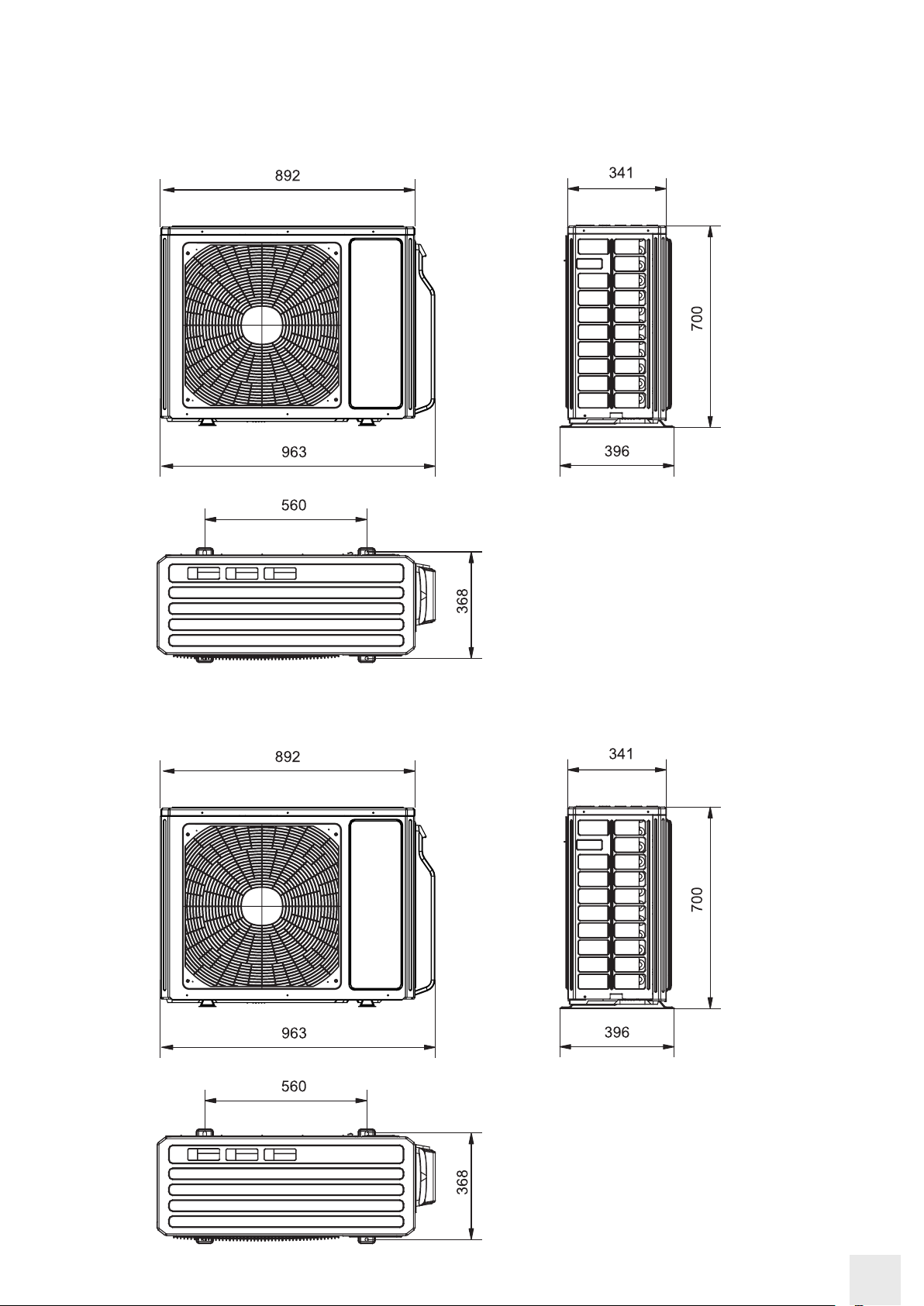

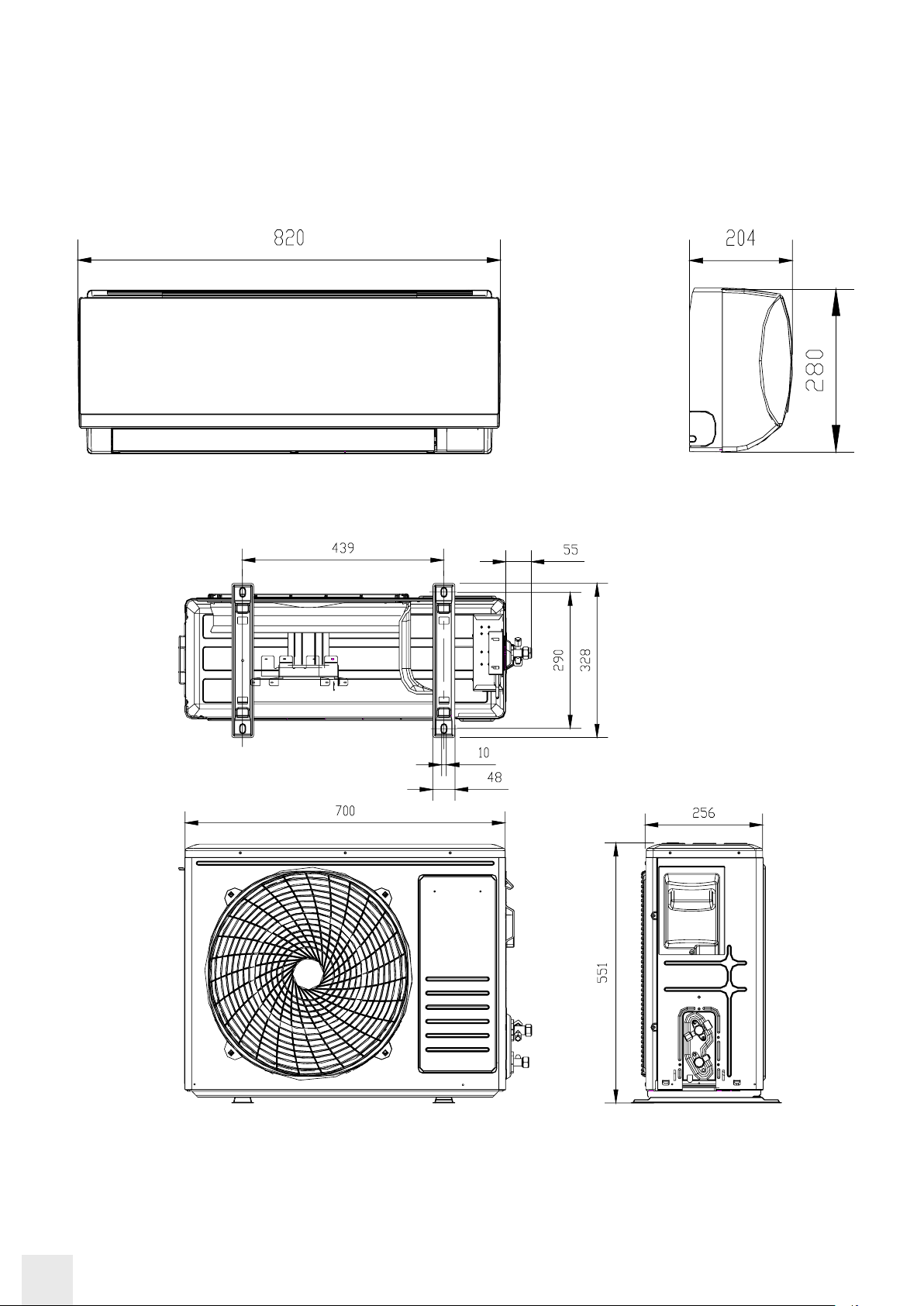

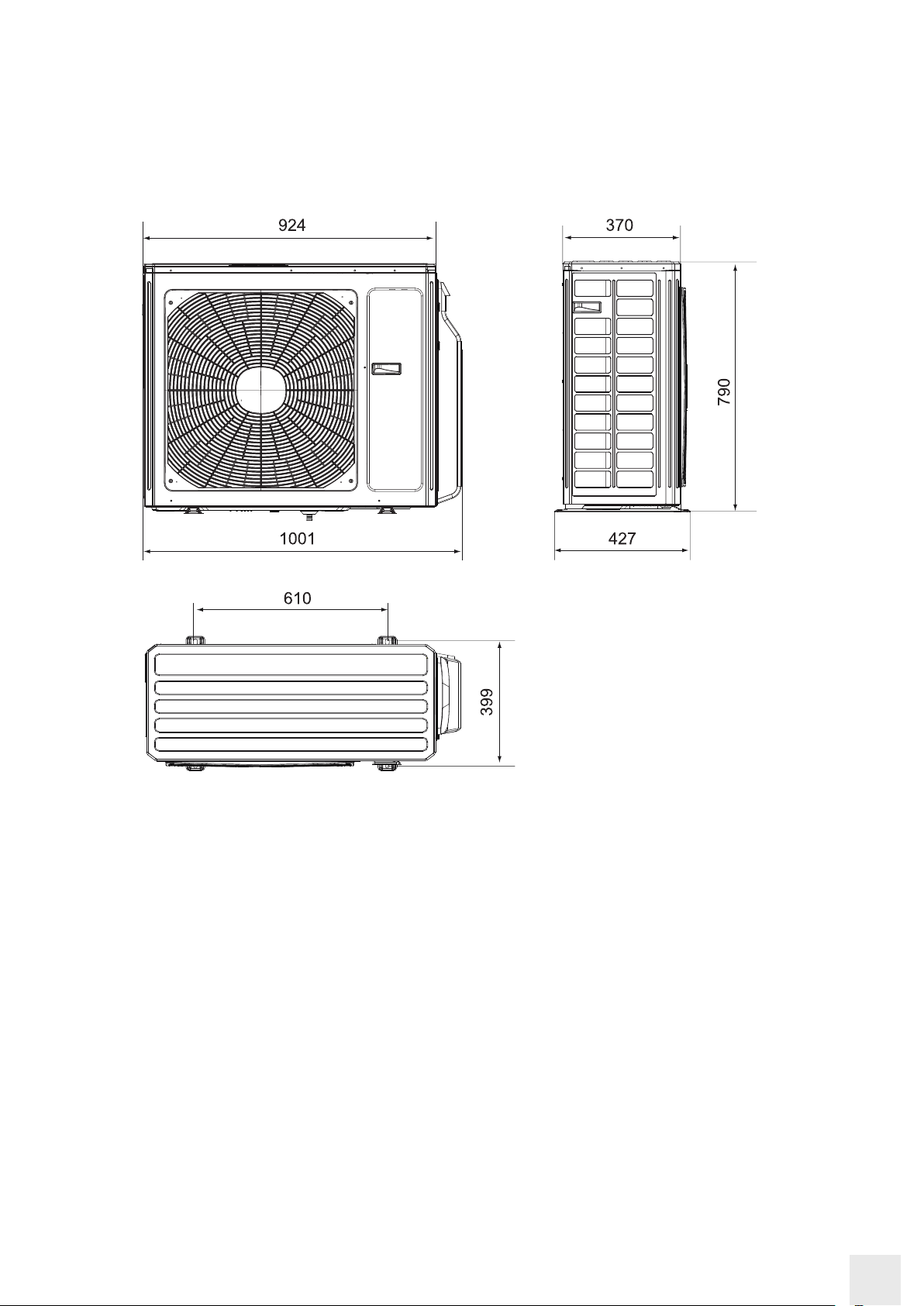

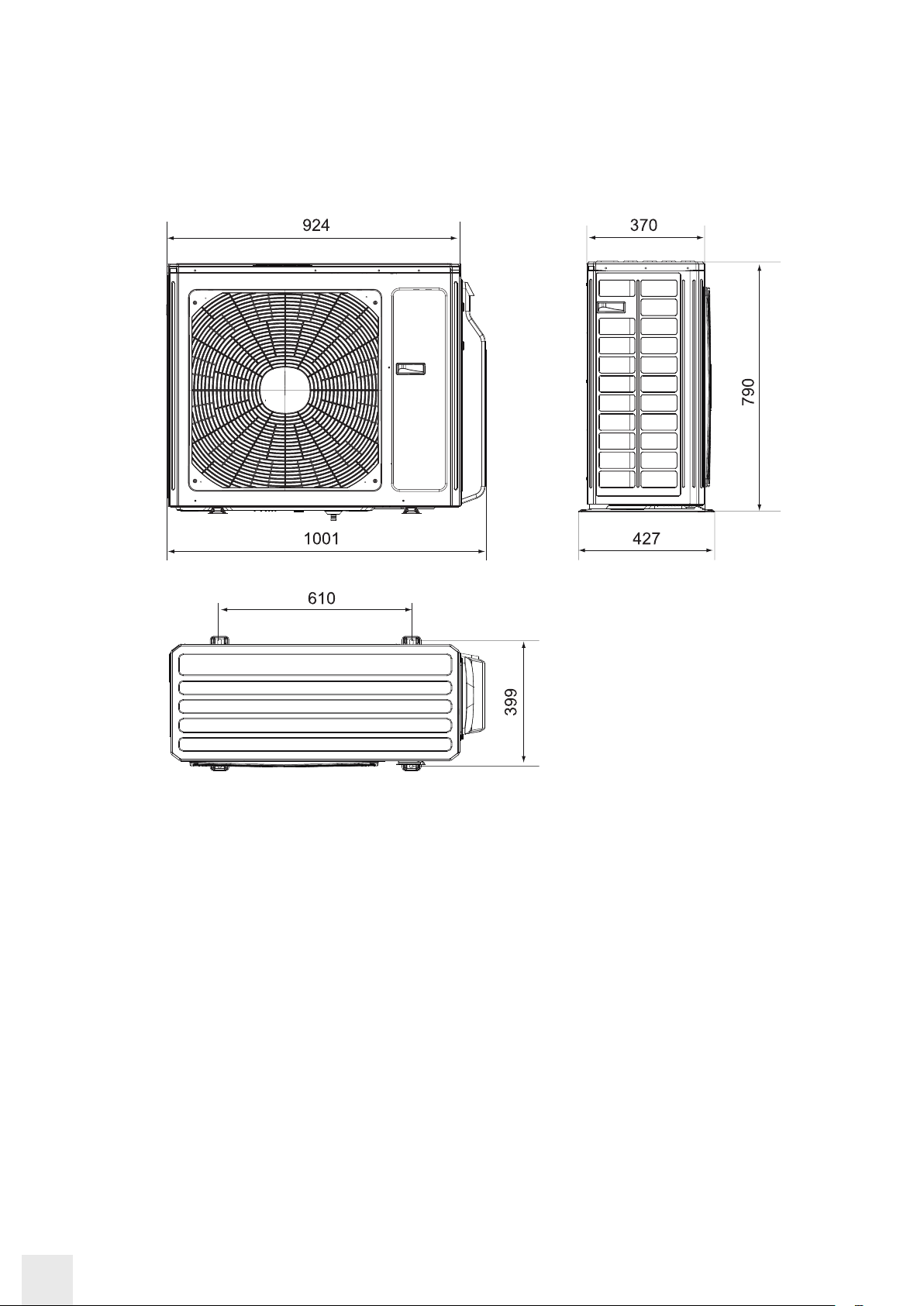

QUOTE E DISEGNI TECNICI pag. 54

MONOSPLIT pag. 56
MULTISPLIT pag. 62
COMMERCIAL pag. 71

GAMMA VEX E MINI VEX - SISTEMI A FLUSSO
DI REFRIGERANTE VARIABILE (VRF)

MASSIMA EFFICIENZA ED ELEVATA TECNOLOGIA pag. 74
I VANTAGGI DEI SISTEMI VEX E MINI VEX pag. 76
SPECIFICHE TECNICHE MODULI SINGOLI VEX E MINI VEX pag. 79
SPECIFICHE TECNICHE MODULI COMBINATI VEX pag. 81
UNITÀ INTERNE pag. 85

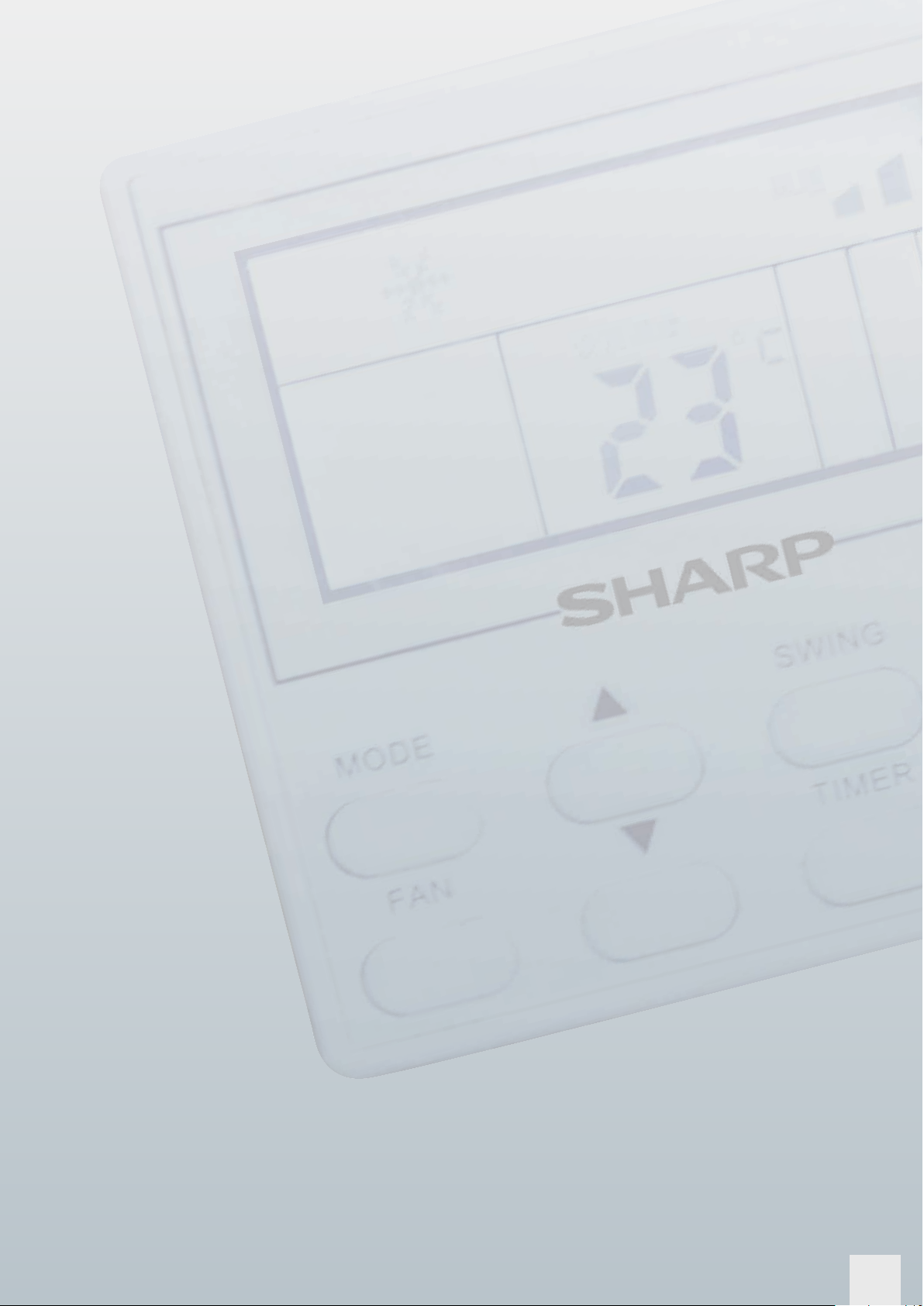

COMANDI, SOFTWARE ED ACCESSORI pag. 93

pag. 72

CENTRI DI ASSISTENZA TECNICA SHARP pag. 96

GAMMA

RESIDENZIALE

LA TECNOLOGIA PLASMACLUSTER:

purezza e benessere totale

LA VERA RIVOLUZIONE: IONI POSITIVI E NEGATIVI

Sharp ha creato la soluzione denitiva a tutti i problemi dell’aria di casa tua: la straordinaria
tecnologia Plasmacluster. Un rivoluzionario sistema che genera in quantità equilibrata ioni positivi
e negativi in grado di ridurre in modo efcace e naturale acari, batteri, muffe, virus e pollini, che
possono essere responsabili di allergie, virus dell’inuenza e fattori asmatici. Gli acari, in particolare,

i cui corpi o loro frammenti sono contenuti nella polvere che rimane dispersa nelle stanze, sono
la causa principale delle allergie che si sviluppano negli ambienti chiusi. La tecnologia Plasmacluster

non solo riduce le impurità dannose per l’uomo, ma ristabilisce anche il corretto equilibrio tra ioni

positivi e negativi, riuscendo a creare in tutta la casa la sensazione rinfrescante e rigenerante di
un bosco o dell’aria vicino a una cascata. Il risultato è un’aria sempre fresca, pulita, realmente

puricata ed estremamente salubre.

LA TECNOLOGIA

La tecnologia Plasmacluster, brevetto esclusivo di Sharp, è un sistema completo di puricazione dell’aria.

1 2

IONE IDROGENO

POSITIVO

Il generatore di ioni
Plasmacluster scinde,
attraverso piccolissime

OSSIGENO
NEGATIVO

particelle d’acqua e di

scariche elettriche, le

IONE

ossigeno presenti nell’aria in
ioni idrogeno positivi e ioni
ossigeno negativi.

3

RADICALI OH

IDROGENO (H)

PROTEINA

I cluster di ioni, carichi elettrostaticamente, aggrediscono

le impurità (es. i virus). I cluster, quando aderiscono alla
supercie dei virus, reagiscono chimicamente tra di loro

formando i radicali OH che, estremamente instabili,

hanno una capacità di ossidazione molto alta e strappano

un atomo di idrogeno (H) dalle proteine presenti sulla

supercie dei virus. Le proteine vengono così scomposte
e l’efcacia dei virus ridotta.

Gli ioni vengono immessi in

grande quantità nell’ambiente

dove attraggono le molecole
d’acqua, sempre presenti
nell’aria, che si raggruppano
attorno agli ioni come grappoli
d’uva, trasformando ciascun
ione in un stabile gruppo
(cluster) di ioni.

4

ACQUA

2O)

(H

Inne, i radicali OH, combinati con l’idrogeno catturato,

formano nuovamente una molecola d’acqua (H2O) che
ritorna nell’aria.
La tecnologia Plasmacluster produce così gli stessi ioni
positivi e negativi che si trovano in natura. Inoltre
permette un’efcace puricazione dell’aria attraverso un
processo chimico assolutamente naturale.

Gli ioni positivi e gli ioni negativi arrivano anche negli

angoli più nascosti di una stanza e puricano in modo
efcace e veloce da:

◯ virus
◯ muffe
◯ acari
◯ batteri
◯ odori

Plasmacluster è efcace tutto l’anno

New Standard for Clean Air

Plasmacluster – Onl y from SHARP

6

LA TECNOLOGIA PLASMACLUSTER È STATA CERTIFICATA

99.7%

Ridotti fi no al

100

%

50% 100%

0 1%

Senza

Ioni Plasmacluster

Con

Ioni Plasmacluster

Quantitativo residuo*

dei virus presenti nell’aria

Senza Ioni

Plasmacluster

(Attenuazione spontanea)

Con

Ioni Plasmacluster

100

80

60

40

20

Percentuale Residua (%)

30 45

(min.)

15

0

DA 22 ISTITUTI IN GIAPPONE E NEL MONDO

L’ef cacia della tecnologia Plasmacluster è stata comprovata da numerosi test. Gli ioni possono ridurre  no
al 99,7% dei virus e diminuire in soli 45 minuti la percentuale residua di spore di muffa presenti nell’aria.

Riduzione dei virus presenti nell’aria Riduzione delle spore di muffa presenti nell’aria

Il test viene effettuato inserendo il generatore di ioni Plasmacluster
in un contenitore di 1 m3 all’interno del quale vengono fatti pas­sare i virus che si muovono nell’aria, seguiti dal rilascio di ioni

Plasmacluster. Viene quindi misurata la quantità di virus rimossi.

Questa viene poi comparata con il quantitativo di virus residuo in
un contenitore privo del generatore. Test eseguito dal Centro di
Ricerca di Scienze Ambientali di Kitasato in Giappone.

I risultati di questi esperimenti possono non assicurare gli stessi effetti in stanze di dimen­sioni standard.
*Il quantitativo residuo può differire in base alle condizioni della stanza e al modello utilizzato.

UTILIZZO IN OLTRE 50 MILIONI DI PRODOTTI IN 13 ANNI

La tecnologia Plasmacluster non è presente solo sui prodotti Sharp, dai condizionatori d’aria ai frigoriferi,
ma è stata applicata da molte altre industrie in tutto il mondo in una varietà di prodotti. Più di 50 milioni
di prodotti hanno adottato la tecnologia Plasmacluster dalla sua nascita nel 2000.

Il generatore di ioni Plasmacluster viene inserito all’interno di una
stanza di prova di circa 13 m2 con temperatura interna di 21°C e

umidità del 53%. I campioni d’aria utilizzati per analizzare la quantità

di spore presenti, vengono prelevati dal centro della stanza.
Test eseguito dalla Associazione di Medicina Preventiva della

Prefettura di Ishikawa in Giappone.

In collaborazione con 21 aziende, Sharp ha esteso l’applicazione della tecnologia

Plasmacluster ai seguenti impianti:

Impianti di puri cazione nei treni (Shinkansen)
Sistemi di riscaldamento/ventilazione nelle stanze bagno/doccia

Sistemi di condizionamento centralizzati
Sistemi di riscaldamento a gas e ad acqua

Impianti di condizionamento e puri cazione delle autovetture (Toyota)
Sistemi di puri cazione negli ascensori (Fujitec)
Sistemi di puri cazione nelle aree fumatori

Impianti nelle saune

7

EFFETTO COANDA:

massimo comfort ambientale

I climatizzatori Sharp dotati dell’effetto Coanda garantiscono una distribuzione ottimale dell’aria
nell’ambiente. Infatti, è importante per il massimo comfort ambientale che l’aria in uscita dal climatizzatore
non sia diretta contro le persone onde evitare correnti fastidiose e dannose alla salute.

L’effetto Coanda dei climatizzatori Sharp fa sì che in estate l’aria fredda venga spinta tangenzialmente
al softto e si diffonda “a pioggia” nell’ambiente, mentre in inverno l’aria calda venga direzionata
verticalmente verso il pavimento dal quale poi risalirà; in questo modo, la diffusione dell’aria sarà uniforme
e senza turbolenze, dolce e a basse velocità, garantendo una temperatura ottimale ed il massimo comfort.

MODALITÀ

RAFFREDDAMENTO

Massimo comfort grazie ad un

effetto doccia che diffonde l’aria

fresca in modo indiretto

Distribuzione della temperatura

in modalità raffreddamento

Prodotto test AY-XP9HR

Temperatura esterna 35°C

Temperatura impostata 26°C
Flusso d’aria automatico
Dimensione stanza circa 13 m

(laboratorio Sharp)

MODALITÀ

RISCALDAMENTO

L’aria calda viene direzionata

verso il pavimento distribuendosi in

modo uniforme in tutto l’ambiente

Distribuzione della temperatura

in modalità riscaldamento

Prodotto test AY-XP9HR
Temperatura esterna 2°C
Temperatura impostata 23°C

2

Flusso d’aria automatico
Dimensione stanza circa 13 m
(laboratorio Sharp)

2

8

FUNZIONE AUTO-PULIZIA

GLI IONI PLASMACLUSTER FERMANO LA CRESCITA DI
MUFFE ALL’INTERNO DEL CONDIZIONATORE

Tramite l’apposito pulsante (clean) presente sul telecomando è possibile azionare la funzione

auto-pulizia. Per 40 minuti viene erogato un usso d’aria calda sulla batteria che sanica gli
elementi dell’unità interna tramite l’emissione di Ioni Plasmacluster. Questo previene la crescita delle
muffe e degli odori derivanti dalla loroformazione sulla batteria (le muffe già presenti non possono

essere rimosse).

Con gli ioni Plasmacluster

anche l’interno rimane pulito

EFFICIENZA ENERGETICA

VENTILATORE DELL’UNITÀ ESTERNA DALLA FORMA UNICA
PER UNA MAGGIORE EFFICIENZA ENERGETICA

Su alcuni modelli il ventilatore dell’unità esterna ha una forma

unica, aereodinamica. Il nuovo ventilatore è il 30% più leggero di

quelli tradizionali. La quantità di resina è stata ridotta rendendolo

più amico dell’ambiente e riducendo il carico sul motore. Il

ventilatore, cosi più leggero, espelle l’aria più efcacemente, può
gestire un più potente usso d’aria ed è più efciente nella sua

distribuzione.

Tecnologia acclamata da importanti associazioni in Giappone

Due importanti Associazioni giapponesi, «The Promotion Foundation for Electrical Science and
Engineering» e «The Japan Society of Mechanical Engineers», nel 2010 hanno conferito due importanti

riconoscimenti a Sharp per lo sviluppo del ventilatore dell’unità esterna, molto più leggero ed efciente

di quelli tradizionali.

9

8

MyriadHelvetica Neue

EFFICIENZA ENERGETICA

COMPRESSORE AD ONDA SINUSOIDALE

I compressori Sharp adottano un’onda sinusoidale di 180° invece della convenzionale forma d’onda di
120°, creando una rotazione del motore più lineare, con una grossa riduzione di perdita di energia. In

questo modo viene migliorata l’efcienza e quindi il risparmio energetico.

Onda convenzionale

rettangolare a 120°

Tensione

Corrente

Posizionamento

Onda sinusoidale

progressiva a 180°

DC-ECO INVERTER

I condizionatori Inverter Sharp garantiscono una maggiore efcienza energetica grazie alla valvola di

espansione e al potente motore DC-Eco Inverter, presente sia sul compressore che sulla ventola

del motore dell’unità esterna.

VALVOLA DI ESPANSIONE

Utilizza un motore a scatti per controllare
con precisione il volume del refrigerante,

effettuando così un più efciente scambio

di calore.

10

ETICHETTATURA ENERGETICA

L’efcienza energetica per i climatizzatori con potenza inferiore ai 12kw, dal 1/1/2013 si basa sui
nuovi indici di efcienza stagionale (SEER per il funzionamento in raffrescamento e SCOP per quello
in riscaldamento), calcolati secondo il Regolamento UE N. 206/2012 del 6/3/2012 in attuazione della
Direttiva Europea ERP (Energy related products) D. 2009/125/CE con le speciche sulla progettazione

ecocompatibile dei climatizzatori. L’etichetta energetica è stata cosi riprogettata in base ai nuovi indici

di efcienza stagionale che consentono di valutare in modo migliore le prestazioni di una unità in
condizioni reali. La nuova etichetta riporta sia la classe energetica del prodotto denita in base ai valori
di SEER e SCOP sia le emissioni sonore dell’unità interna ed esterna. I limiti di efcienza energetica
MEPS (Minimum Energy Performance Standard - EN14825) dal 1/1/2014 sono i seguenti:

SEER ≥ 4.60 - SCOP ≥ 3.80
Tutti i climatizzatori Sharp sono accuratamente misurati in base
alla nuova normativa.

Classe di Efcienza

Energetica

A+++ (più efciente)

Classe energetica
in raffreddamento
e riscaldamento
(stagione media)

A++

A+

A

B

C

D

E

SEER SCOP

SEER ≥ 8,50 SCOP ≥ 5,10

6,10 ≤ SEER < 8,50 4,60 ≤ SCOP < 5,10

5,60 ≤ SEER < 6,10 4,00 ≤ SCOP < 4,60

5,10 ≤ SEER < 5,60 3,40 ≤ SCOP < 4,00

4,60 ≤ SEER < 5,10 3,10 ≤ SCOP < 3,40

4,10 ≤ SEER < 4,60 2,80 ≤ SCOP < 3,10

3,60 ≤ SEER < 4,10 2,50 ≤ SCOP < 2,80

3,10 ≤ SEER < 3,60 2,20 ≤ SCOP < 2,50

Carico teorico
SEER e SCOP

Consumo
energetico
annuale

Rumorosità
unità interna

Rumorosità
unità esterna

11

CLIMATIZZATORI

MONOSPLIT

DA SEMPRE LA MIGLIORE

TECNOLOGIA DI PURIFICAZIONE

DELLʼARIA PER LA PROPRIA CASA

12

13

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE PHR

DC-ECO INVERTER PLASMACLUSTER

AY-XPC9PHR
AY-XPC12PHR

Funzione Multi Space

Con la funzione Multi Space, che si attiva premendo il relativo

pulsante sul telecomando, vengono regolati il  usso e la direzione
dell’aria in diverse stanze. Posizionata l’unità interna in un salotto
o di  anco a una scala e attivando questa funzione, grazie a
un potente  usso d’aria, si riscalderanno o raffredderanno

velocemente più stanze alla temperatura desiderata. Dopo quindici
minuti circa, la ventola e le alette si regoleranno automaticamente
per far circolare l’aria calda o fredda dolcemente e uniformemente
nelle stanze, mantenendo la temperatura impostata.

R-410A

DC

COMP

Riscaldamento Raffreddamento

14

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

·

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico (Classe energetica A++)

·
Effetto Coanda garantisce una distribuzione uniforme dell’aria nell’ambiente, evitando così fastidiose correnti

·
Silenzioso, solo 21 dB(A) premendo il pulsante Silent

·

Funzione Multi Space regola il  usso e la direzione dell’aria per raggiungere velocemente la temperatura

·

impostata in diverse stanze

Funzione vacanza, con temperatura  ssata a 10°C durante l’inverno in modalità riscaldamento

·

Funzione di Auto-pulizia previene la crescita delle muffe all’interno del condizionatore

·
Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

Design elegante e moderno arricchisce con stile ogni ambiente

·

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XPC9PHR AY-XPC9PHR AE-X9PHR

AY-XPC12PHR AY-XPC12PHR AE-X12PHR

DATI TECNICI

UNITÀ INTERNA AY-XPC9PHR AY-XPC12PHR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 2,50 (0,90-3,00) 3,50 (0,90-3,80)

Pdesign kW 2,50 3,50

Assorbimento Nom

Min-Max 200 - 800 200 - 1.250

SEER 6,30 6,30

Riscaldamento
(stagione media)

Classe di ef cienza energetica Rinfrescamento A++ A++

Riscaldamento A+ A+

Corrente assorbita Rinfrescamento

Riscaldamento 3,8 5,0

Consumo annuo di energia Rinfrescamento

Riscaldamento 1100 1180
Potenza sonora Rinfrescamento Max dB(A) 54 56
Pressione sonora Rinfrescamento Max/Min/Silent dB(A) 39/26/21 42/27/21
Deumidi cazione l/h 0,8 1,2
Portata d’aria Rinfrescamento Max m3/min 9,7 10,8
Timer 24hr,1,2,3,5h off 24hr,1,2,3,5h off
Dimensioni L x A x P mm 920 x 290 x 240 920 x 290 x 240
Peso Netto kg 10 10

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato R410A R410A

Quantità di refrigerante Kg 1,12 1,20
Emissioni di CO2 eq t. 2,34 2,51
Potenza sonora Rinfrescamento Nom. dB(A) 62 64
Pressione sonora Rinfrescamento Nom. dB(A) 48 49
Diametro tubi Liquido ‘’ 1/4 1/4

Lunghezza tubi (aggiunta refrigerante)

Dimensioni L x A x P mm 780 x 540 x 269 780 x 540 x 269
Peso Netto kg 36 38
Intervallo di funzionamento Rinfrescamento °C -10 ~ 46 -10 ~ 46

Riscaldamento °C -15 ~ 24 -15 ~ 24

Standard EN 14511:2007 e PrENI14825:2011

Il sistema di climatizzazione contiene gas “HFC” R410A (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

Nom (Min-Max) kW 3,20 (0,90-4,70) 4,00 (0,90-5,00)

Pdesign kW 3,20 3,40

Assorbimento Nom

Min-Max 170 - 1.380 170 - 1.420

SCOP 4,00 4,00

Gas ‘’ 3/8 3/8

Min-Max Lunghezza

Lunghezza Standard m 10 10

Max Dislivello tra unità m 10 10

W

W

A

kW/a

m (gr/m)

580 1.000

800 1.080

3,2 4,6

138 193

AE-X9PHR AE-X12PHR

3-10 (20) 3-10 (20)

15

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE RMR

DC-ECO INVERTER PLASMACLUSTER

AY-XP9RMR
AY-XP12RMR

DC

COMP

16

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

·

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico (Classe energetica A++)

·
Funzione Turbo, la ventola funziona in modalità “extra-alta” per raffreddare o riscaldare velocemente

·

la stanza

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XP9RMR AY-XP9RMR AE-X9RMR

AY-XP12RMR AY-XP12RMR AE-X12RMR

DATI TECNICI

UNITÀ INTERNA AY-XP9RMR AY-XP12RMR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 2,60 (1,00-3,20) 3,50 (1,05-3,90)

Pdesign kW 2,60 3,50

Assorbimento Nom

Min-Max 185-1.300 185-1.400

SEER 6,10 6,10

Riscaldamento

(stagione media)

Classe di ef cienza energetica Rinfrescamento A++ A++

Riscaldamento A A
Corrente assorbita Rinfrescamento

Riscaldamento 3,9 5,2
Consumo annuo di energia Rinfrescamento

Riscaldamento 958 1.105
Potenza sonora Rinfrescamento Max dB(A) 55 (Turbo) 57 (Turbo)
Pressione sonora Rinfrescamento Max/Min dB(A) 37/27 38/28
Deumidi cazione l/h 0,8 1,4
Portata d’aria Rinfrescamento Max m3/min 10,0 (Turbo) 11,0 (Turbo)
Dimensioni L x A x P mm 860 x 292 x 223 860 x 292 x 223
Peso Netto kg 10,5 10,5

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato R410A R410A

Quantità di refrigerante Kg 0,70 0,85
Emissioni di CO2 eq t. 1,46 1,77
Potenza sonora Rinfrescamento Nom. dB(A) 61 (Turbo) 62 (Turbo)
Pressione sonora Rinfrescamento Nom. dB(A) 51 (Turbo) 52 (Turbo)
Diametro tubi Liquido ‘’ 1/4 1/4

Lunghezza tubi (aggiunta refrigerante) Min-Max Lunghezza m (gr/m) 3-15 (20) 3-20 (20)

Dimensioni L x A x P mm 776 x 540 x 320 776 x 540 x 320
Peso Netto kg 28 29
Intervallo di funzionamento Rinfrescamento °C 5 ~ 43 5 ~ 43

Riscaldamento °C -15 ~ 24 -15 ~ 24

Nom (Min-Max) kW 3,00 (1,00-3,60) 3,80 (1,05-4,40)

Pdesign kW 2,60 3,00

Assorbimento Nom

Min-Max 220-1.400 250-1.550

SCOP 3,80 3,80

Gas ‘’ 3/8 3/8

Lunghezza Standard m 5 5

Max Dislivello tra unità m 10 10

W

W

A

kW/a

870 1.170

900 1.200

3,8 5,3

149 201

AE-X9RMR AE-X12RMR

Standard EN 14511:2007 e PrENI14825:2011

Il sistema di climatizzazione contiene gas “HFC” R410A (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

17

R32

NEW REFRIGERANT GAS

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE USR

DC-ECO INVERTER

AY-X9USR
AY-X12USR
AY-X18USR
AY-X24USR

DC

COMP

18

Massimo risparmio energetico (A++/A+).

·

Nuova generazione, un sistema di climatizzazione progettato per essere molto più rispettoso

·

dell’ambiente, grazie al funzionamento con gas R-32.

Flessibilità, il proprio climatizzatore di nuova generazione già disponibile in ben quattro varianti di potenza.

·

Design accattivante, anche il nuovo sistema di climatizzazione con funzionamento a gas R-32 non tradisce

·

le forme riconosciute di ogni climatizzatore SHARP.

Pompa di calore, utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale.

·

AE-X9/12USR

AE-X18/24USR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-X9USR AY-X9USR AE-X9USR

AY-X12USR AY-X12USR AE-X12USR

AY-X18USR AY-X18USR AE-X18USR

DATI TECNICI

UNITÀ INTERNA AY-X9USR AY-X12USR AY-X18USR AY-X24USR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfr. Nom (Min-Max) kW 2,60 (0,50 - 3,35) 3,50 (0,80 - 3,70) 5,13 (1,20 - 6,20) 6,45 (2,00 - 8,20)

Pdesign kW 2,60 3,50 5,10 6,70

Assorbimento Nom

Min-Max 160 - 1400 220 - 1400 350 - 2100 400 - 3000

Risc.

(stagione
media)

Classe di Rinfr. A++ A++ A++ A++
ef cienza energetica Risc. A+ A+ A+ A+
Corrente assorbita Rinfr.

Risc. 3.4 4.5 6.3 8.0
Consumo annuo Rinfr.
di energia Risc. - - - -
Potenza sonora Rinfr. Max dB(A) 55 57 59 63
Pressione sonora Rinfr. Max/Min dB(A) 39/28 42/31 49/34 49/39
Deumidi cazione l/h 0,8 1,4 1,8 2,4
Portata d'aria Rinfr. Max m3/min 9,3 11,3 14,2 20,8
Dimensioni L x A x P mm 790 x 275 x 200 854 x 289 x 209 970 x 300 x 224 1.078 x 325 x 246
Peso Netto kg 9 10,5 13,5 16,5

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato R-32 R-32 R-32 R-32

Quantità di refrigerante Kg 0.6 0.7 0.9 1.7
Emissioni di CO2 eq t. 0,41 0,47 0,61 1,15
Potenza sonora Rinfr. Nom dB(A) 61 62 64 68
Pressione sonora Rinfr. Nom dB(A) 52 53 56 58
Diametro tubi Liquido '' 01-apr 01-apr 01-apr 01-apr

Lunghezza tubi Max Lunghezza m (gr/m) 19 (20) 20 (20) 25 (20) 25 (50)
(aggiunta refrigerante) Lunghezza Standard m 5 5 5 5

Dimensioni L x A x P mm 776 x 540 x 320 842 x 596 x 320 899 x 596 x 378 955 x 700 x 396
Peso Netto kg 29,5 31 39 52,5
Intervallo Rinfr. °C -15 ~ 43 -15 ~ 43 -15 ~ 43 -15 ~ 43
di funzionamento Risc. °C -15 ~ 24 -15 ~ 24 -15 ~ 24 -20 ~ 24

Standard EN 14511:2007 e PrENI14825:2011

Il sistema di climatizzazione contiene gas “HFC” R32 (potenziale di riscaldamento globale 675*)
* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

SEER 6,10 6,10 6,10 6,30

Nom (Min-Max) kW 2,80 (0,50 - 3,50) 3,67 (0,90 - 3,80) 5,28 (1,20 - 6,60) 6,45 (2,00 - 8,50)

Pdesign kW 2.60 3.50 4.20 6.30

Assorbimento Nom

Min-Max 200 - 1500 220 - 1500 350 - 2300 450 - 3100

SCOP 4,00 4,00 4,00 4,00

Gas '' 03-ago 03-ago 01-feb 05-ago

Max Dislivello tra unità m 10 10 10 10

W

W

A

kW/a

AY-X24USR AY-X24USR AE-X24USR

805 1085 1580 1950

755 990 1420 1735

3.9 5.0 7.0 8.4

- - - -

AE-X9USR AE-X12USR AE-X18USR AE-X24USR

19

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE SSR

DC-ECO INVERTER

AY-XC9SSR
AY-XC12SSR
AY-XC18SSR
AY-X24SSR

DC

COMP

20

Massimo risparmio energetico (A++/A+)

·

Flessibilità unità interne monosplit e multisplit (cod. AY-X24SSR solo monosplit)

·

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

Ottimo rapporto qualità-prezzo, un sistema di climatizzazione completo, ef ciente e dal prezzo

·

accattivante, come il suo design.

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XC9SSR AY-XC9SSR AE-X9SSR

AE-X9/12SSR

AY-XC12SSR AY-XC12SSR AE-X12SSR

AY-XC18SSR AY-XC18SSR AE-X18SSR

AY-X24SSR AY-X24SSR AE-X24SSR

AE-X18/24SSR

DATI TECNICI

UNITÀ INTERNA AY-XC9SSR AY-XC12SSR AY-XC18SSR AY-X24SSR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfr. Nom (Min-Max) kW 2,60 (0,45-3,23) 3,50 (0,60-3,96) 5,13 (1,26-6,60) 6,70 (2,00-8,20)

Pdesign kW 2,60 3,50 5,10 6,70

Assorbimento Nom

Min-Max 200-1.420 220-1.550 380-2.450 400-3.700

Risc.

(stagione

media)

Classe di Rinfr. A++ A++ A++ A++
ef cienza energetica Risc. A+ A+ A+ A+
Corrente assorbita Rinfr.

Risc. 3,4 5,0 6,3 8,6
Consumo annuo Rinfr.
di energia Risc. 910 1.050 1.435 2.240
Potenza sonora Rinfr. Max dB(A) 55 57 58 64
Pressione sonora Rinfr. Max/Min dB(A) 39/26 42/26 46/36 48/39
Deumidi cazione l/h 0,8 1,4 1,8 2,4
Portata d'aria Rinfr. Max m3/min 9,3 11,0 13,3 19,2
Dimensioni L x A x P mm 790 x 275 x 200 845 x 289 x 209 970 x 300 x 224 1.078 x 325 x 246
Peso Netto kg 9,0 10,0 13,5 17,0

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato R410A R410A R410A R410A

Quantità di refrigerante Kg 0,70 0,85 1,30 1,90
Emissioni di CO2 eq t. 1,46 1,77 2,71 3,97
Potenza sonora Rinfr. Nom dB(A) 61 62 63 68
Pressione sonora Rinfr. Nom dB(A) 52 53 56 60
Diametro tubi Liquido '' 1/4 1/4 1/4 1/4

Lunghezza tubi Max Lunghezza m (gr/m) 19 (20) 20 (20) 25 (20) 25 (50)
(aggiunta refrigerante) Lunghezza Standard m 5 5 5 5

Dimensioni L x A x P mm 776 x 540 x 320 776 x 540 x 320 955 x 700 x 396 955 x 700 x 396
Peso Netto kg 28 29 45 53
Intervallo Rinfr. °C -15 ~ 43 -15 ~ 43 -15 ~ 43 -15 ~ 43
di funzionamento Risc. °C -20 ~ 24 -20 ~ 24 -20 ~ 24 -20 ~ 24

Standard EN 14511:2007 e PrENI14825:2011

Il sistema di climatizzazione contiene gas “HFC” R410A (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

SEER 6,10 6,10 6,10 6,30

Nom (Min-Max) kW 2,80 (0,45-4,10) 3,67 (0,60-5,13) 5,28 (1,12-6,80) 7,25 (2,00-8,50)

Pdesign kW 2,60 3,00 4,10 6,40

Assorbimento Nom

Min-Max 200-1.550 220-1.650 350-2.600 450-3.800

SCOP 4,00 4,00 4,00 4,00

Gas '' 3/8 3/8 1/2 5/8

Max Dislivello tra unità m 10 10 10 10

W

W

A

kW/a

805 1.084 1.580 1.875

755 989 1.410 1.945

3,7 5,2 7,0 8,3

149 201 293 373

AE-X9SSR AE-X12SSR AE-X18SSR AE-X24SSR

21

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE RSR

DC INVERTER

AY-X9RSR
AY-X12RSR

DC

COMP

22

Massimo risparmio energetico

·
Funzione Turbo, massima potenza per raffreddare o riscaldare velocemente la stanza con una temperatura

·

di 16°C in freddo e 30°C in caldo

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-X9RSR AY-X9RSR AE-X9RSR

AY-X12RSR AY-X12RSR AE-X12RSR

DATI TECNICI

UNITA' INTERNA AY-X9RSR AY-X12RSR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 2,60 (0,90-3,10) 3,50 (1,00-3,70)

Pdesign kW 2,60 3,50

Assorbimento Nom

Min-Max 210-1.100 290-1.330

SEER 5,70 5,70

Riscaldamento
(stagione media)

Classe di ef cienza energetica Rinfrescamento A+ A+

Riscaldamento A A

Corrente assorbita Rinfrescamento

Riscaldamento 3,1 4,6

Consumo annuo di energia Rinfrescamento

Riscaldamento 957 1.287
Potenza sonora Rinfrescamento Max dB(A) 52 52
Pressione sonora Rinfrescamento Max/Min dB(A) 38/26 38/26
Deumidi cazione l/h 0,8 1,2
Portata d'aria Rinfrescamento Max m3/min 11,0 11,0
Dimensioni L x A x P mm 820 x 280 x 204 820 x 280 x 204
Peso Netto kg 10 10

UNITA' ESTERNA AE-X9RSR AE-X12RSR

Tipo di gas refrigerante utilizzato R410A R410A
Quantità di refrigerante Kg 0,75 0,95
Emissioni di CO2 eq t. 1,57 1,98
Potenza sonora Rinfrescamento Nom dB(A) 59 62
Pressione sonora Rinfrescamento Nom dB(A) 48 50
Diametro tubi Liquido '' 1/4 1/4

Lunghezza tubi Min-Max Lunghezza m (gr/m) 1-15 (20) 1-15 (20)
(aggiunta refrigerante) Lunghezza Standard m 5 5

Dimensioni L x A x P mm 700 x 551 x 256 700 x 551 x 256
Peso Netto kg 24 26
Intervallo di funzionamento Rinfrescamento °C 18 ~ 46 18 ~ 46

Riscaldamento °C -7 ~ 24 -7 ~ 24

Nom (Min-Max) kW 2,60 (0,90-3,80) 3,50 (1,00-4,50)

Pdesign kW 2,60 3,50

Assorbimento Nom

Min-Max 290-1.150 250-1.480

SCOP 3,80 3,80

Gas '' 3/8 3/8

Max Dislivello tra unità m 5 5

W

W

A

kW/a

760 1.030

680 1.010

3,5 4,9

160 215

Standard EN 14511:2007 e PrENI14825:2011

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

23

CLIMATIZZATORI

MULTISPLIT

24

I CLIMATIZZATORI MULTISPLIT SHARP DONANO IL
MASSIMO COMFORT IN OGNI STANZA, GRAZIE

ALLA TECNOLOGIA DI PURIFICAZIONE DELLʼARIA

PLASMACLUSTER E SONO PENSATI PER OFFRIRE
SEMPRE IL MIGLIOR RAPPORTO QUALITÀ PREZZO
E UN ALTO LIVELLO DI EFFICIENZA ENERGETICA.

·

Tecnologia Plasmacluster, il naturale processo di puri cazione dell’aria all’interno della propria casa.
Massima  essibilità di installazione grazie alla possibilità di far funzionare  no a 4 unità

·

interne collegate ad un’unica unità esterna

Le unità interne possono essere abbinate a scelta tra i modelli hi-wall

·

serie UMR

o SSR, pavimento SGR, cassetta, canalizzabile e sof tto-pavi-

mento SR

Pompa di calore

·

utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Serie UMR

Il design elegante delle unità interne UMR si inserisce con
gusto in ogni arredamento, sia classico che moderno.
Nasconde unʼanima tecnologica, che permette di raggiungere
velocemente e con il massimo comfort la temperatura
desiderata e di respirare unʼaria purifi cata e più salubre, ogni
volta che vogliamo. Il sistema di climatizzazione ideale, così
come lo abbiamo sempre immaginato.

Serie SSR

Le moderne forme dellʼunità interna SSR sembrano disegnate
apposta per lʼarredamento della propria casa nuova. Il suo
innovativo display a tecnologia LED, integrato perfettamente
nel pannello, sia da spento che da acceso, mostra solo la
bellezza del design del proprio climatizzatore. E poi perché
scegliere tra risparmio e qualità quando il caldo si fa asfi ssiante
e si deve correre velocemente ai ripari? La serie SSR possiede
un imbattibile rapporto qualità – prezzo ed offre innovative
confortevoli funzioni, come i-Feel o Cold Plasma, per respirare
sempre lʼaria più salutare.

Serie PAVIMENTO

La naturale convezione dei fl uidi, che spinge verso lʼalto i
gas più caldi e leggeri, rende le unità a pavimento perfette
per tutti quegli ambienti in cui lʼutilizzo del climatizzatore in
pompa di calore sia elevato. Con questo tipo di unità, infatti,
si può scaldare lʼambiente in modo più uniforme ed effi cace
di qualsiasi altro tipo di climatizzatore. Le consolle SHARP,
poi, non invidiano niente alle più diffuse unità a muro: da
esse, infatti, ereditano le migliori tecnologie di funzionamento
automatico, come Energy Saving, per ridurre i costi di
esercizio, oppure i-Feel, Memory, Quiet o Cold Plasma.

26

GX-XM12/18SR

GX-XM24SR

SOFFITTO-PAVIMENTO – GS (SR)

La comodità di unʼinstallazione a pavimento oppure al
soffi tto, a seconda delle esigenze, e tutta la potenza
necessaria per rinfrescare o riscaldare anche gli ambienti
più grandi, grazie al climatizzatore Soffi tto-Pavimento
fi no a 24k.

CASSETTA – GX (SR)

Lʼelegantissima unità interna a cassetta è disegnata
per inserirsi perfettamente in ogni ambiente. Eʼ un
elemento che risulta gradevole persino negli arredamenti
più ricercati, dove anche il climatizzatore diventa un
componente di design.
Non delude mai neanche il suo funzionamento,
silenzioso e confortevole, che grazie al suo effetto di
rinfrescamento “a doccia” è quanto di più confortevole
si possa desiderare nella stagione estiva. Il fl usso dʼaria
di tutte le Cassette SHARP è anche distribuito in modo
intelligente grazie al funzionamento automatico “Auto
Swing (4-Dimension)” delle alette oscillanti.

CANALIZZABILE – GB (SR)

Le unità interne canalizzabili permettono di poter
indirizzare il fl usso a proprio piacimento, climatizzando
qualsiasi tipo di ambiente grazie alla loro elevata
potenza, fi no a 24k. La tecnologia delle unità presenta,
oltre al funzionamento automatico del sistema con
funzione di autodiagnosi, anche una pompa dʼaspirazione
automatica della condensa prodotta, che rende più
moderno, effi cace ed affi dabile il proprio climatizzatore
canalizzabile. Davvero una rarità su questo tipo di
soluzione.

28

Trovare la giusta unità interna

APPLICAZIONI

RESIDENZIALI

Trovare la giusta unità interna

per il perfetto inserimento del
climatizzatore all’interno dei propri
ambienti è davvero facilissimo, grazie

alla possibilità di scegliere tra 18

modelli diversi, anche combinabili tra
di loro. L’adeguato volume d’aria ed
il massimo comfort all’interno della
propria casa sono assicurati dall’elevata

potenza dei sistemi,  no a 36 k.

29

APPLICAZIONI

COMMERCIALI

Non c’è niente di più piacevole di una calda e serena accoglienza.

L’ampia scelta delle eleganti e tecnologiche unità interne e l’elevata
potenza ed ef cienza delle unità esterne, rendono i climatizzatori
SHARP Multisplit perfetti per tutti gli ambienti della propria attività

commerciale di piccola e media dimensione.

Con i climatizzatori SHARP, si potrà infatti offrire non solo la temperatura

ideale, ma anche un’aria incredibilmente pulita.

31

CLIMATIZZATORI MULTISPLIT DC-ECO INVERTER

È POSSIBILE SCEGLIERE TRA 18 MODELLI DIVERSI DI UNITÀ INTERNE

HI-WALL

CASSETTA CANALIZZABILE

UNITÀ ESTERNE

SISTEMA DUAL SPLIT

AE-X2M14TR
AE-X2M18TR

DC

COMP

CODICE UNITA' ESTERNA TIPOLOGIA CLASSE ENERGETICA

SISTEMA TRIAL SPLIT

AE-X3M24TR

SOFFITTO/

PAVIMENTO

SISTEMA QUADRI SPLIT

AE-X4M28TR

AE-X4M36SR

PAVIMENTO

32

AE-X2M14TR DUAL A++/A+
AE-X2M18TR DUAL A++/A+
AE-X3M24TR TRIAL A++/A+
AE-X4M28TR QUADRI A++/A+

AE-X4M36SR QUADRI A/A

UNITA'

INTERNA

12 3.5 kW AY-XPC12UMR AY-XC12SSR GS-XM12SGR

18 5.3 kW - AY-XC18SSR GS-XM18SGR

24 7.1 kW - - -

CAPACITA'

RINFR.

9 2.6 kW AY-XPC9UMR AY-XC9SSR GS-XM9SGR - GB-XM9SR* GS-XM9SR

HI-WALL UMR HI-WALL SSR PAVIMENTO CASSETTA CANALIZZABILE

GX-XM12SR

AZ-XM12SR (pannello)

GX-XM18SR

AZ-XM12SR (pannello)

GX-XM24SR

AZ-XM24SR (pannello)

*L’unità interna GB-XM9SR è disponibile a partire da maggio 2017

GB-XM12SR GS-XM12SR

GB-XM18SR GS-XM18SR

GB-XM24SR GS-XM24SR

SOFFITTO/

PAVIMENTO

DATI TECNICI

Modelli

Unità int. (combinazione rappres.) AY-XC9SSR x 2 AY-XC9SSR x 2 AY-XC9SSR x 3 AY-XC9SSR x 4 AY-XC9SSR x 4

AE-X2M14TR AE-X2M18TR AE-X3M24TR AE-X4M28TR AE-X4M36SR

Combinazione con

2 unità interne

almeno 1 unità esterna almeno 2 unità esterne almeno 2 unità esterne almeno 2 unità esterne almeno 2 unità esterne

Combinazione con

2 unità interne

Combinazione con

3 unità interne

Combinazione con

4 unità interne

Combinazione con

4 unità interne

Tensione di rete

V/Hz/Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Tipo di gas refrigerante utilizzato
Quantità di refrigerante kg
Emissioni di CO2 eq. t
Capacità Rinfresc. Nom (Min-Max) kW

Pdesign kW

Assorb. Nom W

SEER

Riscald.

(stagione
media)

Nom (Min-Max) kW

Pdesign kW

Assorb. Nom

Min-Max

W

SCOP
Compressore -­Motore -­Raffreddamento -­Sistema defrost --

Classe di efc.
energetica

Corrente
assorbita

Consumo annuo
di energia

Rinfresc.
Riscald.
Rinfresc.
Riscald.
Rinfresc.
Riscald.

A

kW/a

Potenza sonora Rinfresc. Nom. dB(A)
Pressione sonora Rinfresc. Nom. dB(A)

Diametro tubi

Lunghezza tubi

Portata d’aria Rinfresc.

Liquido “

Gas “

Max (agg. refr.) m (gr/m) 10 (20) 10 (20) 20 (20) 20 (20) 20 (22)

Max totale m 20 20 60 70 70

Max Disliv. tra unità

Max m3/h 2600 3200 4000 4000 5200

m 5 5 10 10 7,5

Dimensioni L x A x P mm
Peso Netto kg

Intervallo di
funzionamento

Rinfresc. °C -15 ~ 43 -15 ~ 43 -15 ~ 43 -15 ~ 43 -5 ~ 48
Riscald. °C -20 ~ 24 -20 ~ 24 -20 ~ 24 -20 ~ 24 -15 ~ 27

R410A R410A R410A R410A R410A

1,40 1,60 2,20 2,40 4,30
2,92 3,34 4,59 5,01 8,98

4,10 (2,05-4,40) 5,20 (2,14-5,80) 7,10 (2,29-8,50) 8,00 (2,29-10,26) 9,80 (3,00-10,00)

- - - - 10,5

1200 1450 2180 2540 3.030

6.10 6.30 6.10 6.10 5.50

4,40 (2,50-5,43) 5,40 (2,58-5,92) 8,50 (3,66-8,79) 9,30 (3,66-10,26) 11,76 (4,50-12,00)

- - - - 10,5

1180 1450 2280 2490 3.010

780-1.780 580-2.500 850-4.000 980-4.000 1.500-4.140

4,00 4,00 4,00 4,00 3,80

Inverter Inverter Inverter Inverter Inverter

DC motor DC motor DC motor DC motor DC

Direct drive Direct drive Direct drive Direct drive direct drive

Defrost automatico Defrost automatico Defrost automatico Defrost automatico Defrost automatico

A++ A++ A++ A++ A

A+ A+ A+ A+ A

5,3 6,4 9,7 11,3 15,4
5,2 6,4 10,1 11,1 15,2

- - - - 668

- - - - 3.876

62 62 65 65 67

55 56 58 58 57
1/4 x 2 1/4 x 2 1/4 x 3 1/4 x 4 1/4 x 3, 3/8 x 1
3/8 x 2 3/8 x 2 3/8 x 3 3/8 x 4

899 x 596 x 378 955 x 700 x 396 980 x 790 x 427 980 x 790 x 427 1.015 x 1.103 x 440

43.0 51.0 68.0 69.0 94

3/8 x 2, 1/2 x 1, 5/8 x 1

Modelli Unità Interna

Capacità Rinfr.

Capacità Risc.

Potenza

sonora

Pressione

sonora

Portata

d'aria

Deumidif. l/h

Dimensioni LxAxP mm

Dimensioni

pannello

Peso Netto kg

Peso pannello kg

Rinfr. Max db(A)

Max/

Rinfr.

Rinfr. Max m3/min

db(A)

Min

LxAxP mm

AY-XPC9/12UMR*** AY-XC9/12/18SSR GS-XM9/12/18SGR

9UMR: 2,60;

12UMR: 3,50

9UMR: 3; 12UMR:

3,80

9SSR: 2,60; 12SSR: 3,50;

18SSR: 5,30

9SSR: 2,80; 12SSR: 3,80;

18SSR: 5,80

9UMR: 55; 12UMR: 579SSR: 55; 12SSR: 56;

18SSR: 58

9UMR: 38/27;
12UMR: 38/28

9UMR: 9,7;

12UMR: 9,7

9UMR: 0,8;

12UMR: 1,4

9UMR:

860x292x223;

12UMR:

860x292x223

ND

9UMR: 10,5;

12UMR: 10,5

ND

9SSR: 41/26; 12SSR: 42/27;

18SSR: 46/36

9SSR: 9,3; 12SSR: 11,0;

18SSR: 13,3

9SSR: 0,80; 12SSR: 1,40;

18SSR: 1,80

9SSR:790x275x200;

12SSR: 845x289x209;

18SSR: 970x300x224

9SSR: 9,0; 12SSR: 10,0;

18SSR: 13,5

9SGR: 2,60;
12SGR: 3,50;
18SGR: 5,30

9SGR: 2,80; 12SGR:

3,80; 18SGR: 5,80

9SGR: 55; 12SGR: 57;

18SGR: 62

9SGR: 40/25; 12SGR:

42/27; 18SGR: 48/32

9SGR: 8,3; 12SGR:

10,0; 18SGR: 10,8

9SGR: 0,8; 12SGR: 1,4;

18SGR: 1,8

9/12/18SGR:
700x600x215

9/12/18SGR: 15

GX-XM12/18/24SR GB-XM9/12/18/24SR ** GS-XM9/12/18/24SR

12SR: 3,50; 18SR: 4,50;

24SR: 7,10

12SR: 4,00; 18SR: 5,00;

24SR: 8,00

12SR: 56; 18SR: 56;

24SR: 49

12SR: 46/42; 18SR:

46/42; 24SR: 39/35

12SR: 10,0; 18SR:

10,0; 24SR: 19,7

12SR: 1,4; 18SR: 1,8;

24SR: 2,5

12SR:570x230x570;
18SR: 570x230x570;
24SR: 840x240x840

12/18SR:650x50x650;

24SR: 950x60x950;

12SR: 18; 18SR: 18;

24SR: 30

12SR: 2,5; 18SR: 2,5;

24SR: 6,5

9SR: 2,50; 12SR: 3,50;

18SR: 5,00;

24SR: 7,10

9SR: 2,80; 12SR: 3,85;

18SR: 5,50;

24SR: 8,00

9SR: 47; 12SR: 49;

18SR: 50; 24SR: 52

9SR: 37/31; 12SR:

39/32; 18SR: 41/33;

24SR: 42/34

9SR: 7,5; 12SR: 8,3;

18SR: 11,7; 24SR:

16,7

9SR: 0,8; 12SR: 1,4;

18SR: 1,8; 24SR: 2,5

9SR: 700x200x615;
12SR: 700x200x615;
18SR: 900x200x615;

24SR: 1.100x200x615

9SR: 22; 12SR: 23;

18SR: 27; 24SR: 31

9SR: 2,50; 12SR: 3,50;

18SR: 5,00; 24SR: 7,10

9SR: 2,80; 12SR: 3,85;

18SR: 5,50; 24SR: 8,00

9SR: 50; 12SR: 50;
18SR: 55; 24SR: 58

9SR: 40/36; 12SR: 40/36;

18SR: 45/40; 24SR: 48/44

9SR: 10,8; 12SR: 10,8;

18SR: 15,8; 24SR: 20,8

9SR: 0,8; 12SR: 1,4;

18SR: 1,8; 24SR: 2,5

9SR: 1.220x700x225;
12SR: 1.220x700x225;
18SR: 1.220x700x225;
24SR: 1.220x700x225;

9SR: 40; 12SR: 40;
18SR: 40; 24SR: 45

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

**L’unità interna nella variante di potenza 9k (GB-XM9SR) è disponibile a partire da maggio 2017
***L’unità interna Hi-Wall serie UMR è dotata di tecnologia di puricazione dell’aria Plasmacluster.

Standard EN 14511:2013 e PrEN14825:2013

33

Performance dei Climatizzatori Multisplit DC-ECO INVERTER

Comb. Resa totale (KW) Rinfrescamento

(KW) Rinfresca-

SEER (W/W) Efcienza energetica

mento

Assorbimento

Soff.-

AE-X2M14TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K 2,60 1,50 2,60 3,20 0,50 0,85 1,25 6.10 5,6 5,6 5,6 A++ A+ A+ A+
12K 3,50 2,00 3,50 4,00 0,50 1,10 1,25 6.10 5,6 5,6 5,6 A++ A+ A+ A+

9K+9K 1,70 2,80 2,15 4,50 4,80 0,56 1,30 1,40 6.10 5,6 5,6 5,6 A++ A+ A+ A+
9K+12K 2,00 2,50 2,15 4,50 1,80 0,56 1,30 1,40 6.10 5,6 5,6 5,6 A++ A+ A+ A+

AE-X2M18TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K 2.60 1.50 2.60 3.20 0,50 0,85 1,25 6.50 5.3 5.5 5.5 A++ A A A
12K 3.50 2.00 3.50 4.00 0,50 1,10 1,25 6.50 5.3 5.5 5.5 A++ A A A

9K+9K 2.60 2.60 2,05 5.20 5.80 0,55 1,45 1,56 6.30 5.2 5.4 5.4 A++ A A A
9K+12K 2,35 2,05 2,15 5.40 5,85 0,56 1,50 1,56 6.20 5.2 5.4 5.4 A++ A A A
12K+12K 2.70 2.70 2,15 5.40 5.90 0,56 1,50 1,56 6.20 5.2 5.4 5.4 A++ A A A

AE-X3M24TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K+9K 2,70 2,70 2,15 5.40 6,25 1,00 1,65 2,00 6,30 5.20 5.50 5.50 A++ A A A
9K+12K 2,50 3,30 2,25 5.80 6,45 1,05 1,78 2,05 6,30 5.20 5.50 5.50 A++ A A A
9K+18K 2,10 4,20 2,25 6.30 6,80 1,05 1,95 2,20 6,10 5.20 5.50 5.50 A++ A A A
12K+12K 3,10 3,10 2,25 6.20 6,60 1,05 1,90 2,15 6,10 5.20 5.50 5.50 A++ A A A
12K+18K 2,55 3,75 2,25 6.30 6,80 1,05 1,95 2,20 6,10 5.20 5.50 5.50 A++ A A A
18K+18K 3,25 3,25 2,25 6.50 6,80 1,05 2,00 2,20 6,10 5.20 5.50 5.50 A++ A A A
9K+9K+9K 2,40 2,40 2,40 2,40 7,20 8,50 1,00 2,18 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+12K 2,20 2,20 2,90 2,40 7,30 8,50 1,10 2,20 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+18K 1,85 1,85 3,70 2,40 7,40 8,50 1,20 2,24 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+12K+12K 2,00 2,65 2,65 2,40 7,30 8,50 1,20 2,20 2,87 6,10 5.10 5.30 5.30 A++ A A A
12K+12K+12K 2,45 2,45 2,45 2,40 7,40

AE-X4M28TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K+9K 2,70 2,70 2,15 5,40 6,25 1,00 1,65 2,00 6,30 5.20 5.50 5.50 A++ A A A
9K+12K 2,50 3,30 2,25 5,80 6,45 1,05 1,78 2,05 6,30 5.20 5.50 5.50 A++ A A A
9K+18K 2,10 4,20 2,25 6,30 6,80 1,05 1,95 2,20 6,10 5.20 5.50 5.50 A++ A A A
12K+12K 3,10 3,10 2,25 6,20 6,60 1,05 1,90 2,15 6,10 5.20 5.50 5.50 A++ A A A
12K+18K 2,55 3,75 2,25 6,30 6,80 1,05 1,95 2,20 6,10 5.20 5.50 5.50 A++ A A A
18K+18K 3,25 3,25 2,25 6,50 6,80 1,05 2,00 2,20 6,10 5.20 5.50 5.50 A++ A A A
9K+9K+9K 2,40 2,40 2,40 2,40 7,20 8,50 1,00 2,18 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+12K 2,20 2,20 2,90 2,40 7,30 8,50 1,10 2,20 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+18K 1,85 1,85 3,70 2,40 7,40 8,50 1,20 2,24 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+12K+12K 2,00 2,65 2,65 2,40 7,30 8,50 1,20 2,20 2,87 6,10 5.10 5.30 5.30 A++ A A A
12K+12K+12K 2,45 2,45 2,45 2,40 7,40 8,50 1,20 2,24 2,87 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+9K+9K 2,00 2,00 2,00 2,00 2,50 8,00 10,00 1,30 2,48 3,58 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+9K+12K 1,85 1,85 1,85 2,45 2,50 8,00 10,00 1,30 2,48 3,58 6,10 5.10 5.30 5.30 A++ A A A
9K+9K+12K+12K 1,75 1,75 2,30 2,30 2,50 8,10 10,10 1,40 2,50 3,58 6,10 5.10 5.30 5.30 A++ A A A

8,50 1,20 2,24 2,87 6,10 5.10 5.30 5.30 A++ A A A

SSR Canal. Cassette

Pav.

Soff.-

SSR Canal. Cassette

Pav.

Soff.-

SSR Canal. Cassette

Pav.

Soff.-

SSR Canal. Cassette

Pav.

Soff.­Pav.

Soff.­Pav.

Soff.­Pav.

Soff.­Pav.

Assorbimento

Comb. Resa totale (KW) Riscaldamento

(KW) Riscalda-

SCOP (W/W) Efcienza energetica

mento

Soff.-

AE-X2M14TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K 2,80 1,60 2,80 4,20 0,70 0,85 1,55 4,0 3,8 3,8 3,8 A+ A A A
12K 3,80 1,80 3,80 4,50 0,70 1,10 1,55 4,0 3,8 3,8 3,8 A+ A A A

9K+9K 2,30 2,30 2,50 4,60 5,60 0,78 1,25 1,78 4,0 3,8 3,8 3,8 A+ A A A
9K+12K 2,10 2,70 2,65 4,80 5,80 0,78 1,30 1,78 4,0 3,8 3,8 3,8 A+ A A A

AE-X2M18TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K 2.80 1.60 2.80 4.20 0.70 0,85 1,55 4.0 3.8 3.8 3.8 A+ A A A
12K 3.80 1.80 3.80 4.50 0.70 1.10 1,55 4.0 3.8 3.8 3.8 A+ A A A

9K+9K 2.70 2.70 2.50 5.40 5.90 0,78 1,45 1,78 4.0 3.8 3.8 3.8 A+ A A A
9K+12K 2.40 3.10 2,65 5.50 6.00 0,78 1,61 1,78 4.0 3.8 3.8 3.8 A+ A A A
12K+12K 2,75 2,75 2,65 5.50 6.00 0,78 1,61 1,78 4.0 3.8 3.8 3.8 A+ A A A

AE-X3M24TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K+9K 2,95 3,85 2,65 6.80 7.80 0,88 1,82 2,78 4,0 3,8 3,8 3,8 A+ A A A
9K+12K 3,40 3,40 2,65 6.80 7.80 0,88 1,82 2,78 4,0 3,8 3,8 3,8 A+ A A A
9K+18K 2,30 4,60 2,65 6.90 7.80 0,88 1,85 2,78 4,0 3,8 3,8 3,8 A+ A A A
12K+12K 1,90 4,90 2,65 6.80 7.80 0,88 1,82 2,78 4,0 3,8 3,8 3,8 A+ A A A
12K+18K 2,80 4,10 2,65 6.90 7.80 0,88 1,85 2,78 4,0 3,8 3,8 3,8 A+ A A A
18K+18K 3,50 3,50 2,65 7.00 7.80 0,88 1,87 2,78 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+9K 2,85 2,85 2,85 3.60 8.50 8,80 0,98 2,28 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+12K 2,55 2,55 3,40 3.60 8.50 8,80 0,98 2,28 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+18K 2,15 2,15 4,30 3.60 8.60 8,80 0,98 2,30 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+12K+12K 2,20 3,20 3,20 3.60 8.60 8,80 0,98 2,30 2,87 4,0 3,8 3,8 3,8 A+ A A A
12K+12K+12K 2,85 2,85 2,85 3.60 8.60

8,80 0,98 2,30 2,87 4,0 3,8 3,8 3,8 A+ A A A

SSR Canal. Cassette

Pav.

Soff.-

SSR Canal. Cassette

Pav.

Soff.-

SSR Canal. Cassette

Pav.

Soff.­Pav.

Soff.­Pav.

Soff.­Pav.

34

Comb. Resa totale (KW) Riscaldamento

(KW) Riscalda-

SCOP (W/W) Efcienza energetica

mento

Soff.-

Assorbimento

AE-X4M28TR Unit A Unit B Unit C Unit D Min Nom. Max Min Nom. Max SSR Canal. Cassette

9K+9K 2,95 3,85 2,65 6.80 7.80 0,88 1,82 2,78 4,0 3,8 3,8 3,8 A+ A A A
9K+12K 3,40 3,40 2,65 6.80 7.80 0,88 1,82 2,78 4,0 3,8 3,8 3,8 A+ A A A
9K+18K 2,30 4,60 2,65 6.90 7.80 0,88 1,85 2,78 4,0 3,8 3,8 3,8 A+ A A A
12K+12K 1,90 4,90 2,65 6.80 7.80 0,88 1,82 2,78 4,0 3,8 3,8 3,8 A+ A A A
12K+18K 2,80 4,10 2,65 6.90 7.80 0,88 1,85 2,78 4,0 3,8 3,8 3,8 A+ A A A
18K+18K 3,50 3,50 2,65 7.00 7.80 0,88 1,87 2,78 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+9K 2,85 2,85 2,85 3.60 8.50 8,80 0,98 2,28 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+12K 2,55 2,55 3,40 3.60 8.50 8,80 0,98 2,28 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+18K 2,15 2,15 4,30 3.60 8.60 8,80 0,98 2,30 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+12K+12K 2,20 3,20 3,20 3.60 8.60 8,80 0,98 2,30 2,87 4,0 3,8 3,8 3,8 A+ A A A
12K+12K+12K 2,85 2,85 2,85 3.60 8.60 8,80 0,98 2,30 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+9K+9K 2,30 2,30 2,30 2,30 3.60 9.30 10,00 1,00 2,49 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+9K+12K 2,20 2,20 2,20 2,80 3.60 9.40 10,00 1,00 2,52 2,87 4,0 3,8 3,8 3,8 A+ A A A
9K+9K+12K+12K 2,05 2,05 2,70 2,70 3.60 9.50 10,10 1,00 2,55 2,87 4,0 3,8 3,8 3,8 A+ A A A

SSR Canal. Cassette

Pav.

Soff.­Pav.

AE-X4M36SR

Stato

4 unità

funzionanti

3 unità

funzionanti

2 unità

funzionanti

1 unità

funzionante

Combinazione

tra unità interne

A B C D A B C D

9k 9k 9k 9k 2.45 2.45 2.45 2.45 9.80 (3.00 - 10.00) 2.94 2.94 2.94 2.94 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k 12k 2.20 2.20 2.20 3.20 9.80 (3.00 - 10.00) 2.64 2.64 2.64 3.84 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k 18k 2.05 2.05 2.05 3.65 9.80 (3.00 - 10.00) 2.46 2.46 2.46 4.38 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k 24k 1.80 1.80 1.80 4.40 9.80 (3.00 - 10.00) 2.16 2.16 2.16 5.28 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 12k 12k 2.00 2.00 2.90 2.90 9.80 (3.00 - 10.00) 2.40 2.40 3.48 3.48 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 12k 18k 1.85 1.85 2.60 3.50 9.80 (3.00 - 10.00) 2.22 2.22 3.06 4.26 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 18k 18k 1.60 1.60 3.30 3.30 9.80 (3.00 - 10.00) 1.92 1.92 3.96 3.96 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 12k 12k 2.30 2.50 2.50 2.50 9.80 (3.00 - 10.00) 2.76 3.00 3.00 3.00 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 12k 18k 1.80 2.20 2.20 3.60 9.80 (3.00 - 10.00) 2.16 2.64 2.64 4.32 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 12k 12k 2.45 2.45 2.45 2.45 9.80 (3.00 - 10.00) 2.94 2.94 2.94 2.94 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k - 2.40 2.40 2.40 - 7.20 (3.00 - 9.00) 2.64 2.64 2.64 - 7.92 (4.50 - 9.90) 2,700 (1,500 - 4,400) 2,682 (1,500 - 3,960)

9k 9k 12k - 2.10 2.10 3.00 - 7.20 (3.00 - 9.00) 2.26 2.37 3.30 - 7.92 (4.50 - 9.90) 2,700 (1,500 - 4,400) 2,682 (1,500 - 3,960)

9k 9k 18k - 2.10 2.10 4.50 - 8.70 (3.00 - 9.60) 2.52 2.52 5.40 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 24k - 1.85 1.85 5.00 - 8.70 (3.00 - 9.60) 2.22 2.22 6.00 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 12k - 2.20 3.25 3.25 - 8.70 (3.00 - 9.60) 2.64 3.90 3.90 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 18k - 1.80 2.95 3.95 - 8.70 (3.00 - 9.60) 2.16 3.54 4.74 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 24k - 1.60 2.35 4.75 - 8.70 (3.00 - 9.60) 1.92 2.82 5.70 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 18k 18k - 1.80 3.45 3.45 - 8.70 (3.00 - 9.60) 2.16 4.14 4.14 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 18k 24k - 1.60 2.65 4.45 - 8.70 (3.00 - 9.60) 1.92 3.18 5.34 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 12k - 2.90 2.90 2.90 - 8.70 (3.00 - 9.60) 3.48 3.48 3.48 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 18k - 2.50 2.50 3.70 - 8.70 (3.00 - 9.60) 3.00 3.00 4.44 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 24k - 2.20 2.20 4.30 - 8.70 (3.00 - 9.60) 2.64 2.64 5.16 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 18k 18k - 2.70 3.25 3.25 - 8.70 (3.00 - 9.60) 2.64 3.90 3.90 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600)

18k 18k 18k - 2.90 2.90 2.90 - 8.70 (3.00 - 9.60) 3.48 3.48 3.48 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k - - 2.50 2.50 - - 5.00 (3.00 - 7.80) 3.25 3.25 - - 6.50 (4.50 - 8.50) 1,810 (1,300 - 4,300) 1,798 (1,300 - 3,870)

9k 12k - - 2.50 3.60 - - 6.10 (3.00 - 8.00) 3.25 4.55 - - 7.80 (4.50 - 9.60) 1,810 (1,300 - 4,300) 2,100 (1,300 - 3,870)

9k 18k - - 2.20 4.90 - - 7.10 (3.00 - 9.20) 2.86 6.37 - - 9.23 (4.50 - 9.90) 2,700 (1,300 - 4,400) 2,682 (1,300 - 3,960)

9k 24k - - 2.00 6.00 - - 8.00 (3.00 - 9.20) 2.40 7.20 - - 9.60 (4.50 - 9.90) 2,700 (1,300 - 4,600) 2,682 (1,300 - 4,140)

12k 12k - - 3.00 3.00 - - 6.00 (3.00 - 9.20) 3.90 3.90 - - 7.80 (4.50 - 9.90) 2,700 (1,300 - 4,300) 2,682 (1,300 - 3,870)

12k 18k - - 3.10 4.00 - - 7.10 (3.00 - 9.50) 3.72 4.80 - - 8.52 (4.50 - 9.90) 2,700 (1,300 - 4,600) 2,682 (1,300 - 4,140)

12k 24k - - 3.00 5.00 - - 8.00 (3.00 - 9.50) 3.60 6.00 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

18k 18k - - 4.00 4.00 - - 8.00 (3.00 - 9.50) 4.80 4.80 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

18k 24k - - 3.50 4.50 - - 8.00 (3.00 - 9.50) 4.20 5.40 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

24k 24k - - 4.00 4.00 - - 8.00 (3.00 - 9.50) 4.80 4.80 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

9k * * * 2.60 * * * 2.60 (1.50 - 3.50) 2.80 * * * 2.80 (1.60 - 4.50) 900 (800 - 2,000) 1,100 (800 - 2,000)

12k * * * 3.50 * * * 3.50 (2.00 - 4.40) 3.80 * * * 3.80 (1.80 - 4.80) 1,200 (800 - 2,000) 1,150 (800 - 2,000)

18k * * * 5.25 * * * 5.25 (2.20 - 6.50) 5.70 * * * 5.70 (2.70 - 7.15) 1,850 (800 - 2,550) 1,900 (800 - 2,550)

24k * * * 7.00 * * * 7.00 (3.00 - 9.20) 7.80 * * * 7.80 (4.50 - 9.90) 2,500 (1,300 - 3,960) 2,600 (1,300 - 3,960)

Resa totale (kW)

Rinfrescamento

Nom (Min-Max)

Resa totale (kW)

Riscaldamento

A B C D

9k: AY-XPC9UMR, AY-XC9SSR, GS-XM9SGR, GS-XM9SR, GB-XM9SR (disponibile da maggio 2017)
12k: AY-XPC12UMR, AY-XC12SSR, GS-XM12SGR, GX-XM12SR, GB-XM12SR, GS-XM12SR
18k: AY-XC18SSR, GS-XM18SGR, GX-XM18SR, GB-XM18SR, GS-XM18SR
24K: GX-XM24SR, GB-XM24SR, GS-XM24SR

Assorbimento (W)

Rinfrescamento

Nom (Min-Max) Nom (Min-Max) Nom (Min-Max)

* collegate ma non funzionanti

- nessuna unità collegata

Assorbimento (W)

Riscaldamento

3,010 (1,500 - 4,140)

35

CLIMATIZZATORE

PORTATILE PLASMACLUSTER

ED UMIDIFICATORI

E PURIFICATORI

D’ARIA PLASMACLUSTER

AD ALTA DENSITÀ.

PER RESPIRARE UNʼARIA

NATURALMENTE SANA ED

ALLA TEMPERATURA DESIDERATA

IN OGNI STANZA

DELLA PROPRIA CASA

36

CLIMATIZZATORE LOCALE

PORTATILE MONOBLOCCO

◯ Tecnologia di Puri cazione dell’aria Plasma-

cluster riduce acari, batteri, muffe, virus, pollini, odori e
dona un’aria sempre fresca, salubre e pura

◯ Funzione Turbo per raffreddare velocemente l’ambiente.

La ventola funziona ad una velocità molto alta alla temperatu­ra di 15°C

◯ Funzione Max Density per puri care velocemente la

stanza tramite gli Ioni Plasmacluster

◯ Funzione Refresh per “rinfrescare” e ridurre gli odori

dai tessuti posti di fronte al condizionatore tramite gli Ioni
Plasmacluster

◯ Funzione Sleep per evitare che la stanza diventi troppo

fredda

◯ Modalità selezionabili: raffreddamento, deumidi cazio-

ne, ventilazione e ricambio d’aria

◯ Funzionamento  no a 40°C
◯ Telecomando con display LCD
◯ Design compatto ed elegante si accosta con armonia

ad ogni tipo di arredamento

UTILIZZO TUTTO L’ANNO

Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec

CV-P10PR

Ioni Plasmacluster

Deumidif.

Raffred.

Ioni
Plasmacluster

Il climatizzatore locale CV-P10PR è l’elemento ideale per rendere le
stanze della nostra casa davvero molto fresche in estate in pochissimo

tempo ed è eccellente nella puri cazione dell´aria grazie alla tecno-

logia Plasmacluster. Le forme del suo curatissimo design riescono ad
arricchire ogni ambiente con l’eleganza caratteristica di ogni prodotto

SHARP; e soprattutto non erode la bellezza dei propri esterni, grazie
alla totale assenza di una qualsiasi altra unità per il suo funzionamento.

MODELLO CV-P10PR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1

Tipo di gas refrigerante utilizzato
Quantità di refrigerante kg
Emissioni di CO2 eq. t

Capacità Rinfrescamento kW 2,50

Assorbimento W 960

EER 2,60
Classe di ef cienza energetica Rinfrescamento A
Corrente assorbita Rinfrescamento A 4,2
Consumo di energia Rinfrescamento kW/60 min. 1,0
Consumo di energia in stand-by Rinfrescamento "ON Timer" Off W <0.5

"ON Timer" On W <1.0
Potenza sonora Rinfrescamento Max dB(A) 65
Pressione sonora Rinfrescamento Max/Min dB(A) 52/48
Deumidi cazione l/giorno 24
Portata d'aria Rinfrescamento Max m3/min 5,8
Velocità fl usso d'aria 3 (max/med/min) + Turbo
Timer 12 ore On-Off
Dimensioni L x A x P mm 500 x 830 x 450
Peso Netto kg 42,0
Intervallo di funzionamento Rinfrescamento °C 18-40

R-410A

0,60
1,25

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

Standard EN 14511:2007

37

SOSTANZE

ANALIZZATE

ESPERIMENTO EFFETTUATO DA:

Kitasato Research Center of Environmental Sciences (Japan)

Seoul University (Korea)

Shanghai Municipal Center for Disease Control
and Prevention

Kitasato Institute Medical Center Hospital,
Kitasato University (Japan)

Retroscreen Virology, Ltd. (UK)

Hiroshima University Graduate School of Advanced
Sciences of Matter (Japan)

Osaka City University Graduate School of Medicine
Department of Biochemistry and Molecular Pathology

Ishikawa Health Service Association (Japan)
Professor Gerhard Artmann, Aachen University

of Applied Sciences (Germany)

VIRUS

NELL’ARIA

ALLERGENI

NELL’ARIA

MUFFE

NELL’ARIA

ESPERIMENTO EFFETTUATO DA:

Ishikawa Health Service Association (Japan)

Shanghai Municipal Center for Disease Control
and Prevention

Kitasato Research Center of Environmental
Sciences (Japan)

Kitasato Institute Medical Center Hospital,
Kitasato University (Japan)

Professor Gerhard Artmann, Aachen University
of Applied Sciences (Germany)

Harvard School of Public Health (USA)

Japan Spinners Inspecting Foundation

The University Lübeck (Germany)
Japan Food Research Laboratories

MICROBI

NELL’ARIA

ODORI

DEPOSITATI

MUFFE

DEPOSITATE

SOSTANZE

ANALIZZATE

PURIFICATORI PLASMACLUSTER

AD ALTA DENSITÀ

aria pura e più salubre

Tra le nostre mura domestiche si annidano nemici invisibili come batteri, virus, muffe,
acari e pollini. Queste impurità minacciano la nostra salute e possono essere responsabili

di allergie, virus dell’inuenza e fattori asmatici. Gli acari in particolare, i cui corpi o loro frammenti
sono contenuti nella polvere che rimane dispersa nelle stanze, sono la causa principale delle allergie che si
sviluppano negli ambienti chiusi.

Inoltre, l’aria che respiriamo ogni giorno nelle nostre abitazioni, è caratterizzata da un

basso numero di ioni positivi e negativi; in media in casa o in ufcio se ne trovano solo

fra i 200 e i 400 per cm3, mentre in un bosco si arriva a circa 4.200! L’aria in natura è infatti

ricca di ioni carichi positivamente e negativamente ed in quantità equilibrata da preservare in modo naturale la

purezza dell’aria e donare un’immediata sensazione di benessere. La tecnologia Plasmacluster, emette

nell’aria gli stessi ioni positivi e negativi che si trovano in natura, eliminando acari,
batteri, virus, muffe, pollini e odori.

Ambiente prima dell’utilizzo

di un Puricatore Plasmacluster

POLLINI

ODORE DI

ANIMALI

FUMO DI

SIGARETTA

VIRUS

MUFFE

ACARI

L’aria dell’ambiente interno è piena

di nemici invisibili

POLVERE

Le impurità sospese nell’aria vengono ridotte

Ambiente dopo l’utilizzo

di un Puricatore Plasmacluster

e l’aria interna è pulita

L’EFFICACIA DELLA TECNOLOGIA PLASMACLUSTER È STATA CERTIFICATA DA 22
AUTOREVOLI ASSOCIAZIONI INTERNAZIONALI IN GIAPPONE E NEL MONDO

38

Umidificazione + Ioni Plasmacluster

Molecole d’acqua

Ioni Plasmacluster

Ioni positivi e negativi

• Te st eseguito da Hiroshima University Graduate School of Advanced Sciences of Matter.

• Metodo: L’effetto degli allergeni degli acari in una stanza non pulita di circa 13m

2

all’interno di una casa è stato misurato tramite il metodo ELISA (Enzyme-Linked

ImmunoSorbent Assay). Sharp ha convertito i risultati e calcolato il valore medio (densità degli Ioni Plasmacluster: 3000 ions/cm

3

).

RIDUZIONE DEGLI ALLERGENI DEGLI ACARI DELLA POLVERE

Gli Ioni Plasmacluster aggrediscono e disattivano le proteine degli allergeni sospesi nell’aria generati dagli acari della polvere e dalle loro feci,
riducendone gli effetti.

Senza Ioni

Plasmacluster

Con Ioni Plasmacluster

(3.000 ions/cm

3

)

100%

50%

10%

Tasso residuo

100%

Ridotto fino al

99.9%

Gli allergeni degli acari sospesi nella
polvere di casa non sono più efficaci.

• Te st eseguito da Ishikawa Health Services Association.

• Metodo: Gli Ioni Plasmacluster sono stati immessi in una stanza di prova di
circa13m

2

e le muffe sospese nell’aria sono state misurate con un campionatore
d’aria. Sharp ha tracciato il grafico del risultato usando figure approssimative
(densità degli Ioni Plasmacluster: 3000 ioni/cm

3

).

RIDUZIONE DELLE MUFFE

Gli Ioni Plasmacluster aggrediscono e disattivano le proteine sulla
superficie delle muffe sospese nell’aria, riducendone gli effetti.

Riduzione delle muffe presenti nell’aria.

Con Ioni Plasmacluster

(3.000 ions/cm

3

)

Tasso residuo (%)

100

20

40

60

80

0

30 60 90 120 150180 195

Minuti

Attenuazione

naturale

Riduzione

Attenuazione

naturale

Con Ioni

Plasmacluster

(5.000 ions/cm3)

Intensità dell’odore

3

2.0

2

1

0

3.1

Deodorizzato

a un livello

impercettibile

dopo circa 2 ore.

• Te st eseguito da Japan Spinners Inspecting Foundation.

• Metodo: L’efficacia di deodorizzazione su un tessuto impregnato dai componenti
dell’odore del fumo di sigaretta è stata calcolata con il metodo che indica
l’intensità degli odori a sei livelli. Sharp ha convertito e calcolato i risultati (densità
degli Ioni Plasmacluster: 5.000 ions/cm

3

).

RIDUZIONE DEGLI ODORI DEPOSITATI

Gli Ioni Plasmacluster rimuovono l’idrogeno dalle molecole degli odori
depositati, spezzandole ed eliminando i componenti degli odori.

Rimozione dell’odore del fumo di sigaretta.

Feci degli acari Acari

PURIFICATORE/UMIDIFICATORE D’ARIA PLASMACLUSTER

In un’atmosfera sempre più inquinata, l’aiuto di un puricatore/umidicatore è indispensabile per
conservare un’aria pura, priva di materiale inquinante e preservare la propria salute.
L’aria eccessivamente secca (per esempio quando il riscaldamento è acceso o i locali rimangono chiusi tutto il giorno)

può provocare difcoltà respiratorie, asma, secchezza delle prime vie aeree e soprattutto aumentare i disturbi del
sonno. Una corretta umidicazione riduce la polverosità degli ambienti e la proliferazione di acari, virus e batteri.
È molto importante portare la percentuale di umidità ai livelli più adatti al nostro corpo: il corpo
umano, infatti, è in perfetto equilibrio quando il tasso di umidità relativa è compreso tra il 45-60%.
Per questo i Puricatori Sharp con funzione di Umidicazione costituiscono la soluzione ideale per migliorare la
qualità della vita delle personeed il loro design elegante e pulito li rende ideali per camere da letto e salotti.

UMIDIFICAZIONE E IONI PLASMACLUSTER PER UN’ARIA PULITA E SALUBRE

Il Puricatore/Umidicatore Sharp immette nell’ambiente da puricare ioni positivi e negativi. Durante
l’umidicazione del locale viene diffusa nell’aria una grande quantità di molecole d’acqua che si uniscono

agli Ioni Plasmacluster, aumentandone la dimensione. La durata degli ioni viene cosi raddoppiata*,

divenendo ancora più efcace la capacità di puricazione dell’ambiente dalle sostanze nocive.

* A confronto di un utilizzo senza umidicazione.

◯ Test eseguito dai Laboratori del Japan Food Research.
◯ Metodo: Gli ioni Plasmacluster sono stati immessi in una stanza

di prova di circa 8m
campionatore d’aria e i valori sono

stati confrontati in due condizioni: con e senza umidicazione.

2

, le muffe sospese sono state misurate con un

39

PURIFICATORE /

UMIDIFICATORE

KC-930EUW

PURIFICATORE

FU-Y30EUW

PER AMBIENTI FINO A 21 m

(solo puricazione)

◯ Potente sistema di emissione dell’aria che cattura le particelle di polvere velocemente

2

PER AMBIENTI FINO A 21 m

2

ed efcacemente

Il condotto di fuoriuscita dell’aria di nuova progettazione ha una forma aerodinamica, è ampio, lungo e con

un angolo di 20° che permette di far circolare l’aria molto più efcacemente. L’aria si propaga così con
maggiore velocità e forza nell’ambiente rimuovendo le particelle di polvere anche dai punti più lontani della

stanza.

◯ Modalità notturna silenziosa

I puricatori sono molto silenziosi con un livello sonoro di soli 24db ideale per l’utilizzo notturno anche con

i sonni più leggeri.

◯ Doppio tro e tripla puricazione

I puricatori sono dotati di un Pre-ltro e di un ltro Hepa. L’aria passa attraverso il Pre-ltro ed il ltro

Hepa per una pulizia già straordinaria. In seguito, viene immessa nell’ambiente arricchita di ioni positivi
e negativi generati dal sistema Plasmacluster, completando così l’azione puricante. Il ltro umidicante
presente sul modello KC-930EUW si attiva automaticamente a seconda dell’umidità rilevata per conferire
alla stanza sempre il giusto livello di umidità ed amplicando l’efcacia del sistema Plasmacluster.

◯ Sensore odori (mod. KC-930EUW)

Il sensore odori gestisce automaticamente il funzionamento a seconda del livello di odore presente nella

stanza. Il “Clean Sign” monitora costantemente l’aria ambientale, cambia colore a seconda della purezza
rilevata e ne gestisce automaticamente la pulizia.

40

KC-930EUW

FU-Y30EUW

Sistema di puri cazione dell’aria Ioni Plasmacluster ad alta densità + Ventilazione Ioni Plasmacluster ad alta densità + Ventilazione
Alimentazione 220-240 V / 50/60Hz 220-240 V / 50/60Hz
Per ambienti  no a: solo puri cazione 21 m
umidi cazione (*1) 16 m
ioni Plasmacluster ad alta densità (*2) 17 m

2

2

2

21 m

-

13 m2

2

Sistema di umidi cazione Vaporizzazione naturale ­Capacità tanica (l) 2,1 ­Modalità Ioni Plasmacluster On / Off On / Off
Luce Plasmacluster

◯ ◯

Basso (Low) Medio (Medium) Alto (High) Basso (Low) Medio (Medium) Alto (High)
Volume d’aria trattato (m

3

/h) 60 126 180 60 120 180
Capacità di umidi cazione (ml/h) (*1) 140 250 350 - - ­Consumo (W) solo puri cazione 4,5 13 27 23 32 49
Rumorosità (dB) 22 39 48 24 35 44
Velocità fl usso d’aria 3 (max - med - min) e Auto 3 (max - med - min)
Risparmio energetico Controllo ad Inverter ­Consumo in standby (W) 0,9 1
Filtri Pre- ltro Pre- ltro
Filtro Hepa Filtro Hepa
Filtro umidi cante ­Sensore di rilevamento Odore ­Indicatore pulizia 3 livelli -
Telecomando - ­Dimensioni (lxaxp) mm 375 x 535 x 205 356 x 510 x 180
Peso netto (Kg) 6,1 5,1
Filtri accessori: Filtro Hepa FZ-Y30SFE FZ-Y30SFE
Filtro umidi cante FZ-Y30MFE -

* 1 Condizioni di misurazione: 20C°, 30% umidità (JEM 1426)

* 2 Dimensione di una stanza nella quale circa 7000 ioni possono essere misurati per m3 nel centro della stanza (ad una altezza di circa 1,2m dal pavimento) quando il prodotto è posizionato
vicino ad un muro con la ventola nella posizione massima (max).

Note: Alcune sostanze tossiche contenute nel fumo di sigaretta, come il monossido di carbonio, non possono essere rimosse. Alcuni odori molto forti (come quelli degli animali) non possono essere rimossi. Il  ltro può
produrre odore e deve essere sostituito dopo parecchi mesi se il puri catore è utilizzato per ridurre odori molto forti come il fumo di sigaretta o la carne grigliata. Per gli odori forti utilizzare il puri catore ventilando

la stanza.

41

FUNZIONI

8°C

-15°C / -20°C

R-410A

DC

COMP

DC

COMP

Tecnologia INVERTER
Compressore DC a corrente continua
Modalità rinfrescamento e riscaldamento
Deumidificazione compuiterizzata
Modalità ventilazione
Energy Saving
Funz. Automatico temperatura in base
Funzionamento automatico freddo/caldo
Velocità Automatica & 3 velocità manuali
Massima potenza di rinfrescamento
Temperatura ambiente minima
Funzione di riscaldamento 8°
Auto Restart function
Auto diagnosi e comunicazione errore
Preriscaldamento intelligente
Defrosting intelligente
Funzione di riscaldamento del compressore
Funzione riscaldamento della struttura sull’unità
esterna
Funzione invernale (-10°C)
Low Ambient Cooling (-15°C)
Low Ambient Heating (-20°C)
Effetto Coanda
Funzione Multi space
Funzione Spot air
Funzione I-Feel
Soft Start
Alette oscillanti auto-regolabili verticalmente
(2-way)
Tecnologia Plasmacluster
Funzione Cold Plasma
Filtri antimuffa intercambiabili e lavabili
Auto-sleep
Awakening function
Accensione/spegnimento programmabili timer
24/12 h
Timer di spegnimento automatico (1-5h)
Timer di accensione e spegnimento
Controllo tramite microprocessore
Telecomendo senza fili con display a cristalli liquidi
Funzione di Auto-pulizia con Ioni Plasmacluster
Funzione Silent
Blocco bambini
Orologio
Flessibilità di utilizzo: unità interna Monosplit o
Multisplit
Scarico sul lato destro o sinistro

Auto diagnosi e comunicazione errore

Auto diagnosi e comunicazione errore

Alette oscillanti auto-regolabili verticalmente (2-way)

Tecnologia Plasmacluster

Auto-sleep

Auto-sleep

Tecnologia INVERTER

Auto Restart

Velocità Automatica e 3 velocità manuali

Timer di spegnimento automatico (1-5h)

Timer di accensione e spegnimento

Timer di spegnimento automatico (1-5h)

Accensione/spegnimento programmabili timer 24/12 h

Accensione/spegnimento programmabili timer 24/12 h

Timer di accensione e spegnimento

Telecomendo senza fi li con display a cristalli liquidi

Telecomendo senza fi li con display a cristalli liquidi

CLIMATIZZATORI RESIDENZIALI

Tecnologia INVERTER

DC

COMP

Compressore DC a corrente continua
Modalità rinfrescamento e riscaldamento

Deumidifi cazione compuiterizzata

Modalità ventilazione automatica

Energy Saving

Funzionamento climatizzazione automatica

Funzionamento automatico freddo/caldo

Velocità Automatica e 3 velocità manuali

Funzionamento in massima potenza

Bassa temperatura ambientale selezionabile

Funzione di riscaldamento 8° C

Auto Restart
Auto diagnosi e comunicazione errore ◯ (solo errore generico) ◯ (solo errore generico)
Preriscaldamento intelligente
Defrosting intelligente

Funzione di riscaldamento del compressore

Funzione riscaldamento della struttura sullʼunità esterna

Funzione invernale (-10°C)

Funzione invernale in rinfrescamento (-15 °c)

Funzione invernale in riscaldamento (-20°c)

Effetto Coanda

Funzione Multi space

Funzione Spot air

Funzione I-Feel

Soft Start nd nd

Alette oscillanti auto-regolabili verticalmente (2-way)

Tecnologia Plasmacluster

Funzione Cold Plasma

Filtri antimuffa intercambiabili e lavabili
Auto-sleep

Funzione Awakening

Accensione/spegnimento programmabili timer 24/12 h

Timer di spegnimento automatico (1-5h)

Timer di accensione e spegnimento
Controllo tramite microprocessore

Telecomendo senza fi li con display a cristalli liquidi

Funzione di Auto-pulizia con Ioni Plasmacluster

Funzione Silent

Blocco bambini
Orologio

Flessibilità di utilizzo: unità interna Monosplit o Multisplit

Scarico sul lato destro o sinistro

nd = dato non disponibile - ◯ funzione disponibile

42

Le funzioni sono soggette a cambiamenti senza alcun preavviso.

CAPACITÀ

INVERTER - MONOSPLIT

2,5/2,6 kW AY-XPC9PHR AY-XP9RMR AY-X9USR

3,5 kW AY-XPC12PHR AY-XP12RMR AY-X12USR
5,1 kW AY-X18USR

6,5/6,7 kW AY-X24USR

◯ ◯ ◯

◯ ◯ ◯

◯ ◯ ◯

◯ ◯ ◯

◯ ◯ ◯

◯ ◯

◯ ◯ ◯

◯

◯ ◯ ◯

◯ ◯

◯ ◯ ◯

◯ ◯ ◯

◯

◯ ◯ ◯

◯ ◯ ◯

nd

(rinfrescamento)

◯

◯

◯

◯

◯

◯

◯ ◯ ◯

◯ ◯

◯

◯

◯ ◯

◯ ◯

◯

◯ ◯

◯ ◯

◯ ◯ ◯

◯ ◯ ◯

◯

◯ ◯

◯

◯

nd

◯

nd

nd
nd

◯

◯

◯ ◯ ◯

INVERTER - MULTISPLIT CLIMA PORTATILE

AY-XC9SSR AY-X9RSR AY-XPC9UMR AY-XC9SSR CV-P10PR

AY-XC12SSR AY-X12RSR AY-XPC12UMR AY-XC12SSR
AY-XC18SSR AY-XC18SSR
AY-XC24SSR

◯ ◯ ◯ ◯

◯ ◯ ◯ ◯

◯ ◯ ◯ ◯ ◯

◯ ◯ ◯ ◯ ◯

◯ ◯ ◯ ◯ ◯

◯ ◯ ◯

◯ ◯ ◯ ◯ ◯

nd nd nd

◯ ◯ ◯ ◯ ◯

◯ (rinfrescamento)

◯ ◯ ◯ ◯ ◯

◯ ◯ ◯

◯ ◯ ◯ ◯

◯

◯ ◯ ◯ ◯

◯ ◯ ◯ ◯

◯ (tranne 6,7kW)

◯ ◯ ◯

◯

(solo errore generico) ◯ (solo errore generico)

◯

(rinfrescamento) ◯ (rinfrescamento)

◯

◯ ◯

◯

(solo errore generico)

◯

◯

◯ ◯ ◯

◯ ◯ ◯

◯ ◯

◯

◯ ◯ ◯ ◯ ◯

◯ ◯

◯ ◯ ◯ ◯

◯ ◯ ◯ ◯

◯ ◯ ◯ ◯ ◯

◯ ◯ ◯ ◯ ◯

nd

◯ ◯

◯

◯ ◯

◯

(con funzione max density e refresh)

◯

◯

◯

◯

◯ (tranne 6,7kW)

◯ ◯ ◯ ◯

nd
nd

◯ ◯ ◯

◯

◯

43

GAMMA

COMMERCIAL

FAI SVOLTARE LA TUA IMPRESA,
RIDUCENDO I COSTI CON I
CLIMATIZZATORI COMMERCIALI
SHARP!
LA SERIE COMMERCIAL PRESENTA
CLIMATIZZATORI MONOSPLIT
A CASSETTA, CANALIZZABILI,
SOFFITTO-PAVIMENTO ED A
PAVIMENTO, DALLE ELEVATE
POTENZE DI 5 - 7 - 10 - 14 - 16 kW

CLIMATIZZATORI

MONOSPLIT CASSETTA SERIE SR

DC-ECO INVERTER

GX-X18SR
GX-X24SR
GX-X36SR
GX-X48SR
GX-X60SR

46

GX-X18SR GX-X24/36SR

IL CLIMATIZZATORE ILLUSTRATO NELLE VARIANTI

DI POTENZA 48K E 60K È DISPONIBILE A PARTIRE DA MAGGIO 2017

Massimo risparmio energetico

·
Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

Ideali per grandi ambienti

·

GU-X18SR GU-X24SR GU-X36SR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GX-X18SR GX-X18SR GU-X18SR

GX-X24SR GX-X24SR GU-X24SR

GX-X36SR GX-X36SR GU-X36SR

DATI TECNICI

UNITÀ INTERNA GX-X18SR GX-X24SR GX-X36SR GX-X48SR GX-X60SR

CODICE AZ-X18SR AZ-X24SR AZ-X24SR dato non disp. dato non disp.

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,60-5,50) 7,00 (2,40-8,50) 10,00 (3,20-11,50) 14,00 (-) 16,00 (-)

Pdesign kW 5 7 10 - -

Assorbimento Nom

Min-Max 550-1.750 850-2.500 750-4.500 - -

SEER 5,6 6,1 6,1 5,6 6,1

Riscaldamento
(stagione media)

Classe di Rinfrescamento A+ A++ A++ A+ A++
ef cienza energetica Riscaldamento A A+ A+ A A+
Corrente assorbita Rinfrescamento

Riscaldamento 7,6 10,2 16,2 7,8 8,2
Consumo annuo Rinfrescamento
di energia Riscaldamento 1.658 2.520 3.640 - ­Potenza sonora Rinfrescamento Max dB(A) 60 62 63 - ­Pressione sonora Rinfrescamento Max/Min dB(A) 47/37 47/38 51/43 52/41 53/41
Deumidi cazione l/h 1,8 2,4 3,4 - ­Portata d'aria Rinfrescamento Max m3/min 12,7 21,7 31 38,3 40
Dimensioni corpo L x A x P mm 596 x 240 x 596 840 x 240 x 840 840 x 320 x 840 910 x 290 x 910 910 x 290 x 910
Dimensioni pannello L x A x P mm 670 x 50 x 670 950 x 60 x 950 950 x 60 x 950 - ­Peso corpo Netto kg 20 26 31 43 43
Peso pannello Netto kg 3,5 7 7 - -

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato

Quantità di refrigerante kg 1,40 2,20 3,50 4,00 5,00
Emissioni di CO2 eq. t 2,92 4,59 7,31 8,35 10,44
Potenza sonora Rinfrescamento Max dB(A) 64 65 70 70 75
Pressione sonora Rinfrescamento Max dB(A) 56 57 63 59 63
Diametro tubi Liquido '' 01-apr 03-ago 03-ago 0,375 0,375

Lunghezza tubi
(aggiunta refrige­rante)

Dimensioni L x A x P mm 955 x 700 x 396 980 x 790 x 427 1.107 x 1.100 x 440 958 x 1.349 x 412 1.085 x 1.365 x
Peso Netto kg 47 67 92 11 4 126

Intervallo
di funzionamento

Rinfrescamento °C -15 ~ 48 -15 ~ 48 -15 ~ 48 -15 ~ 48 -15 ~ 48

Riscaldamento °C -10 ~ 24 -10 ~ 24 -10 ~ 24 -10 ~ 24 -10 ~ 24

Nom (Min-Max) kW 5,50 (1,40-6,50) 8,00 (2,40-9,50) 12,00 (2,90-14,50) 16,00 (-) 17,00 (-)

Pdesign kW 4,5 7,2 10,4 - -

Assorbimento Nom

Min-Max 500-1.900 800-2.750 600-4.800 - -

SCOP 3,8 4 4 - -

Gas '' 01-feb 05-ago 05-ago 0,625 0,75

Max Lunghezza m (gr/m) 20 (30) 30 (60) 30 (60) 50 (60) 50 (60)

Lunghezza m 5 5 5 7,5 7,5

Max Dislivello tra m 15 15 15 30 30

W

W

A

kW/a

1.600 2.180 3.200 5.150 5.700

1.580 2.210 3.500 4.500 4.700

7,2 10,1 15 8,9 9,8

313 402 574 - -

GU-X18SR GU-X24SR GU-X36SR GU-X48SR GU-X60SR

R-410A R-410A R-410A R-410A R-410A

Standard EN 14511:2013 e PrEN14825:2013

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

47

CLIMATIZZATORI

MONOSPLIT CANALIZZABILE SERIE SR

DC-ECO INVERTER

GB-X18SR
GB-X24SR
GB-X36SR

48

GB-X18SR GB-X24SR

GB-X36SR

Massimo risparmio energetico

·
Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

Ideali per grandi ambienti

·

GU-X18SR GU-X24SR GU-X36SR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GB-X18SR GB-X18SR GU-X18SR

GB-X24SR GB-X24SR GU-X24SR

DATI TECNICI

UNITÀ INTERNA GB-X18SR GB-X24SR GB-X36SR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,60-5,80) 7,00 (2,20-8,50) 10,00 (3,20-11,50)

Pdesign kW 5,0 7,0 10,0

Assorbimento Nom

Min-Max 550-1.750 850-2.500 700-4.500

SEER 5,60 6,10 5,60

Riscaldamento

(stagione media)

Classe di Rinfrescamento A+ A++ A+
ef cienza energetica Riscaldamento A A+ A+
Corrente assorbita Rinfrescamento

Riscaldamento 7,4 10,2 15,5
Consumo annuo Rinfrescamento
di energia Riscaldamento 1.658 2.450 3.640
Potenza sonora Rinfrescamento Max dB(A) 59 64 64
Pressione sonora Rinfrescamento Max/Min dB(A) 40/28 47/40 53/44
Pressione statica esterna Pa 25 25 37
Deumidi cazione l/h 1,4 1,9 2,7
Portata d'aria Rinfrescamento Max m3/min 16,7 23,3 35,0
Dimensioni L x A x P mm 1.037 x 266 x 721 1.279 x 268 x 558 1.226 x 290 x 775
Peso Netto kg 33 34 46

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato

Quantità di refrigerante kg 1,4 2,2 3,5
Emissioni di CO2 eq. t 2,92 4,59 7,31
Potenza sonora Rinfrescamento Max dB(A) 64 65 70
Pressione sonora Rinfrescamento Max dB(A) 56 57 63
Diametro tubi Liquido '' 1/4 3/8 3/8

Lunghezza tubi Max Lunghezza m (gr/m) 20 (30) 30 (60) 30 (60)
(aggiunta refrigerante) Lunghezza Standard m 5 5 5

Dimensioni L x A x P mm 955 x 700 x 396 980 x 790 x 427 1.107 x 1.100 x 440
Peso Netto kg 47 67 92
Intervallo Rinfrescamento °C -15 ~ 48 -15 ~ 48 -15 ~ 48
di funzionamento Riscaldamento °C -10 ~ 24 -10 ~ 24 -10 ~ 24

Nom (Min-Max) kW 5,60 (1,40-6,80) 8,00 (2,40-8,50) 12,00 (2,90-14,50)

Pdesign kW 4,5 7,0 10,4

Assorbimento Nom

Min-Max 500-1.900 800-2.750 700-4.600

SCOP 3,80 4,00 4,00

Gas '' 1/2 5/8 5/8

Max Dislivello tra unità m 15 15 15

GB-X36SR GB-X36SR GU-X36SR

W

W

A

kW/a

1.550 2.180 3.200

1.550 2.210 3.400

7,5 10,1 15,0

313 402 625

GU-X18SR GU-X24SR GU-X36SR

R410A R410A R410A

Standard EN 14511:2013 e PrEN14825:2013

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

49

CLIMATIZZATORI

MONOSPLIT SOFFITTO /PAVIMENTO SERIE SR

DC-ECO INVERTER

GS-X18SR
GS-X24SR

GS-X36SR
GS-X48SR

50

IL CLIMATIZZATORE ILLUSTRATO NELLE VARIANTI

DI POTENZA 36K E 48K È DISPONIBILE A PARTIRE DA MAGGIO 2017

Massimo risparmio energetico

·
Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

Ideali per grandi ambienti

·

GU-X18SR

GU-X24SR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GS-X18SR GS-X18SR GU-X18SR

DATI TECNICI

UNITÀ INTERNA GS-X18SR GS-X24SR GS-X36SR GS-X48SR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,60-5,80) 7,00 (2,40-8,20) 10,00 (-) 14,00 (-)

Pdesign kW 5 7 - -

Assorbimento Nom

Min-Max 550-1.750 850-2.500 - -

Riscaldamento

(stagione media)

Classe di Rinfrescamento A++ A+ A+ A+
ef cienza energetica Riscaldamento A+ A+ A+ A+
Corrente assorbita Rinfrescamento

Riscaldamento 7,2 10,2 15,8 7,8
Consumo annuo Rinfrescamento
di energia Riscaldamento 1.575 2.450 - ­Potenza sonora Rinfrescamento Max dB(A) 58 62 - ­Pressione sonora Rinfrescamento Max/Min dB(A) 44/32 49/40 53/46 55/46
Deumidi cazione l/h 1,6 2,1 - ­Portata d'aria Rinfrescamento Max m3/min 16,7 20 31,7 38,3
Dimensioni L x A x P mm 1.220 x 700 x 225 1.220 x 700 x 225 1.420 x 700 x 245 1.700 x 700 x 245
Peso Netto kg 39 40 48 59

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato

Quantità di refrigerante kg 1,40 2,20 3,50 4,00
Emissioni di CO2 eq. t 2,92 4,59 7,31 8,35
Potenza sonora Rinfrescamento Max dB(A) 64 65 70 70
Pressione sonora Rinfrescamento Max dB(A) 56 57 63 59
Diametro tubi Liquido '' 01-apr 03-ago 03-ago 0,375

Lunghezza tubi Max Lunghezza m (gr/m) 20 (30) 30 (60) 30 (60) 50 (60)
(aggiunta refrigerante) Lunghezza Standard m 5 5 5 7,5

Dimensioni L x A x P mm 955 x 700 x 396 980 x 790 x 427 1.107 x 1.100 x 440 958 x 1349 x 412
Peso Netto kg 47 67 92 11 4
Intervallo Rinfrescamento °C -15 ~ 48 -15 ~ 48 -15 ~ 48 -15 ~ 48
di funzionamento Riscaldamento °C -10 ~ 24 -10 ~ 24 -10 ~ 24 -10 ~ 24

SEER 6,1 5,6 6,1 5,6

Nom (Min-Max) kW 5,60 (1,40-6,80) 8,00 (2,40-9,00) 12,00 (-) 16,00 (-)

Pdesign kW 4,5 7 - -

Assorbimento Nom

Min-Max 500-1.900 800-2.750 - -

SCOP 4 4 - -

kW/a

Gas '' 01-feb 05-ago 05-ago 0,625

Max Dislivello tra unità m 15 15 15 30

GS-X24SR GS-X24SR GU-X24SR

W

W

A

1.550 2.180 3.200 5.000

1.550 2.210 3.400 4.500

7,2 10,1 15 8,6

287 438 - -

GU-X18SR GU-X24SR GU-X36SR GU-X48SR

R-410A R-410A R-410A R-410A

Standard EN 14511:2013 e PrEN14825:2013

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

51

CLIMATIZZATORI

MONOSPLIT PAVIMENTO SERIE SGR

DC-ECO INVERTER

GS-X9SGR
GS-X12SGR
GS-X18SGR

IL CLIMATIZZATORE ILLUSTRATO È DISPONIBILE A PARTIRE DA MAGGIO 2017

52

Massimo risparmio energetico

·
Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

·

Massimo comfort e aria più salutare, il funzionamento automatico avanzato con Vertical Auto Swing

·

e le funzioni i-Feel e Cold Plasma regalano un’incredibile sensazione benessere ed il massimo recupero delle proprie energie.

DATI TECNICI

UNITÀ INTERNA GS-X9SGR GS-X12SGR GS-X18SGR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità Rinfrescamento Nom (Min-Max) kW 2,60 (0,45-3,20) 3,50 (0,60-3,95) 5,20 (1,26-6,60)

Pdesign kW 2,6 3,5 5,2

Assorbimento Nom

Min-Max 200-1.200 220-1.400 380-2.450

Riscaldamento

(stagione media)

Classe di Rinfrescamento A++ A++ A+
efcienza energetica Riscaldamento A+ A+ A
Corrente assorbita Rinfrescamento

Riscaldamento 3,3 4,4 6,9
Consumo annuo Rinfrescamento
di energia Riscaldamento - - ­Potenza sonora Rinfrescamento Max dB(A) 50 52 56
Pressione sonora Rinfrescamento Max/Min dB(A) 40/24 42/26 46/30
Deumidicazione l/h 0,8 1,2 1,8
Portata d'aria Rinfrescamento Max m3/min 8,3 10 11,7
Dimensioni L x A x P mm 700 x 215 x 600 1.220 x 700 x 225 1.220 x 700 x 225
Peso Netto kg 15 15 15

UNITÀ ESTERNA
Tipo di gas refrigerante utilizzato

Quantità di refrigerante kg 0,90 1,15 1,30
Emissioni di CO2 eq. t 1,88 2,40 2,71
Potenza sonora Rinfrescamento Max dB(A) 62 63 65
Pressione sonora Rinfrescamento Max dB(A) 52 53 55
Diametro tubi Liquido '' 1/4" 1/4" 1/4"

Lunghezza tubi Max Lunghezza m (gr/m) 15 (20) 20 (20) 25 (20)
(aggiunta refrigerante) Lunghezza Standard m 5 5 5

Dimensioni L x A x P mm 776 x 540 x 320 848 x 540 x 320 955 x 700 x 396
Peso Netto kg 32 34 45
Intervallo Rinfrescamento °C -15 ~ 43 -15 ~ 43 -15 ~ 43
di funzionamento Riscaldamento °C -20 ~ 24 -20 ~ 24 -20 ~ 24

SEER 6,5 6,3 5,8

Nom (Min-Max) kW 2,75 (0,45-3,75) 3,65 (0,60-4,70) 5,50 (1,12-6,80)

Pdesign kW 2,7 3,5 5,2

Assorbimento Nom

Min-Max 200-1.550 220-1.580 350-2.500

SCOP 4 4 3,8

Gas '' 3/8" 3/8" 1/2"

Max Dislivello tra unità m 10 10 10

W

W

A

kW/a

700 1.100 1.650

740 1.000 1.550

3,1 4,9 7,3

- - -

- - -

R-410A R-410A R-410A

Standard EN 14511:2013 e PrEN14825:2013

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

53

54

DISEGNI TECNICI

QUOTE E

◯ Monosplit
◯ Multisplit
◯ Commercial

55

920 240

290

MONOSPLIT UNITÀ INTERNE HI-WALL

SERIE PHR 2,50 kW - 3,50 kW

920 240

290

540

37.5

780

12

58

158

70

4.5

310

335

16

269

56

540

81

136

179.5

182.5

Le dimensioni riportate sono le medesime per i sistemi di climatizzazione 2,50 kW e 3,50 kW

MONOSPLIT UNITÀ INTERNE HI-WALL

860

223

292

Unit: mm

SERIE RMR 2,60 kW - 3,50 kW

860

223

292

71425720

540

Unit: mm

320

776

286

510

Le dimensioni riportate sono le medesime per i sistemi di climatizzazione 2,60 kW e 3,50 kW

57

714257

714257

MONOSPLIT UNITÀ INTERNE HI-WALL

SERIE USR/SSR 2,60 kW - 3,50 kW

W

W

Modello W H D

Modello W H D

AY-XC9USR 790 275 200

AY-XC9USR 790 275 200

AY-XC12USR 845 289 209

AY-XC12USR 845 289 209

AY-XC9SSR 790 275 200

AY-XC9SSR 790 275 200

AY-XC12SSR 845 289 209

AY-XC12SSR 845 289 209

H

H

D

D

320

320

540

540

776

776

286

286

510

510

La serie USR utilizza liquido refrigerante di tipo Gas “HFC” R32 (potenziale di riscaldamento globale 675)

58

MONOSPLIT UNITÀ INTERNE HI-WALL

340

963

SERIE USR/SSR 5,10 kW - 6,70 kW

W

Modello W H D

AY-XC18USR 970 300 224

AY-X24USR 1078 325 246

AY-XC18SSR 970 300 224

AY-X24SSR 1078 325 246

D

H

890

560

700

396

364

La serie USR utilizza liquido refrigerante di tipo Gas “HFC” R32 (potenziale di riscaldamento globale 675)

59

MONOSPLIT UNITÀ INTERNE HI-WALL

SERIE RSR 2,60 kW - 3,50 kW

60

Le dimensioni riportate sono le medesime per i sistemi di climatizzazione 2,60 kW e 3,50 kW

CLIMATIZZATORI

MULTISPLIT

E

CLIMATIZZATORI

COMMERCIAL

61

MULTISPLIT UNITÀ INTERNE HI-WALL

SERIE UMR

2,60 kW - 3,50 kW

860

223

MULTISPLIT UNITÀ INTERNE HI-WALL

SERIE SSR

2,60 kW - 3,50 kW - 5,30 kW

292

Unit: mm

W

Modello W H D
AY-XC9SSR 790 275 200
AY-XC12SSR 845 289 209

AY-XC18SSR 790 275 200

D

H

62

MULTISPLIT UNITÀ INTERNE CANALIZZABILI

SERIE GB (SR) 3,50 kW - 5,00 kW - 7,10 kW

Aria di ritorno

all'indietro

Scatola
elettrica

Aria di ritorno verso

il basso

Tubo per
liquidi

Tubo di drenaggio

Tubo per gas

Elemento

Modello

GB-XM12SR

GB-X18SR 942 491 862 820 900 615 982 156 200 635

GB-XM24SR

A B C D E F G H I J

742 491 662 620 700 615 782 156 200 635

1142 491 1062 1020 1100 615 1182 156 200 635

Dado con
rondella

Cuscinetto della
molla

>500 >250

63

MULTISPLIT UNITÀ INTERNE A CASSETTA

SERIE GX (SR) 3,50 kW - 4,50 kW

Soffitto

Superficie del

muro

≥1500

unità: mm

*

La dimensione dell'apertura del soffitto

Superficie

del muro

>20

≥1800

Superficie
del terreno

L'installazione vale per il corpo principale dell'unità

≥1500

H

Superficie del

muro

(160)

Più di 20

64

Le dimensioni riportate sono le medesime per i sistemi di climatizzazione 3,50 kW e 4,50 kW

MULTISPLIT UNITÀ INTERNE A CASSETTA

(160)

SERIE GX (SR) 7,10 kW

Tubo per il refrigerante

840 (Unità interna)

890* (Apertura del soffitto)

950 (Pannello decorato)

Vite di sospensione (X4)

780 (Spazi tra i tiranti delle viti di sospensione)

Superficie del

muro

680 (Spazio tra i tiranti delle viti di sospensione)

840 (Unità interna)

890 (Apertura del soffitto)

950 ( Pannello decorato)

Superficie

del muro

>20

≥1500

Modello H

GX-XM24SR

unità: mm

≥1800

Superficie
del terreno

L'installazione vale per il corpo principale dell'unità

≥1500

260

H

Superficie del

muro

Soffitto

*

La dimensione dell'apertura del soffitto

890 mm ~ 910 mm

Più di 20

65

MULTISPLIT UNITÀ INTERNE

SOFFITTO - PAVIMENTO

SERIE GS (SR) 2,50 kW - 3,50 kW - 5,00 kW - 7,10 kW

Modello A B H C D

1220 225 700 1158 280

MULTISPLIT UNITÀ INTERNE PAVIMENTO

SERIE GS (SGR) 2,60 kW - 3,50 kW - 5,30 kW

700

700

200

644

30

120

220

160

006

570

30

170

120

220

200

644

30

120

220

160

120

006

570

220

170

30

Le dimensioni riportate sono le medesime per i sistemi di climatizzazione 2,60 kW, 3,50 kW e 5,30 kW

66

MULTISPLIT UNITÀ ESTERNE

SISTEMA DUAL AE-X2M14TR (4,10 kW)*

SISTEMA DUAL AE-X2M18TR (5,20 kW)*

* Capacità di rinfrescamento nominale calcolata con combinazione standard: 2 unità AY-XC9SSR

67

MULTISPLIT UNITÀ ESTERNE

SISTEMA TRIAL AE-X3M24TR (7,10 kW)*

68

* Capacità di rinfrescamento nominale calcolata con combinazione standard: 3 unità AY-XC9SSR

MULTISPLIT UNITÀ ESTERNE

SISTEMA QUADRI AE-X4M28TR (8,00 kW)*

* Capacità di rinfrescamento nominale calcolata con combinazione standard: 4 unità AY-XC9SSR

69

MULTISPLIT UNITÀ ESTERNE

SISTEMA QUADRI AE-X4M36SR (9,80 kW)*

1015

1087

360

1103

440

631

401

70

* Capacità di rinfrescamento nominale calcolata con combinazione standard: 4 unità AY-XC9SSR

COMMERCIAL UNITÀ ESTERNE MONOSPLIT

955

395

700

560

360

GU-X18SR (5,00 kW) - GU-X24SR (7,00 kW)

GU-X36SR (10,00 kW)

Dimensioni

Modello

GU-X18SR

GU-X24SR

GU-X36SR

Per maggiori informazioni tecniche sui i climatizzatori della gamma Commercial, chie­dere al proprio agente commerciale SHARP di  ducia, oppure contattare il Servizio
Consumatori al numero 199-909091.

A B C D E

980 425 790 610 390

1105 440 1100 630 400

71

VEX

SISTEMI A FLUSSO
DI REFRIGERANTE

VARIABILE (VRF)

72

La serie Vex di SHARP offre un’ampia scelta di prodotti in grado
di soddisfare ogni esigenza di spazio ed è perfetta per le strutture

industriali, ma, soprattutto, per gli edi ci destinati ad uso commer-

ciale, di qualsiasi dimensione. La serie Mini Vex SHARP sviluppa dai
4 ai 6 HP di potenza e completa l’offerta dedicata a qualsiasi tipo
di impresa, inserendosi perfettamente tra la gamma Commercial

e la gamma VEX, grazie alla sua indiscutibile praticità e leggerezza.
Qualsiasi climatizzatore a  usso di refrigerante variabile SHARP
offre la possibilità di scegliere le unità interne ideali tra una vasta

gamma disponibile.

MINI VEX:

4HP, 5HP, 6HP

VEX (5 MODULI DI BASE):

8HP, 10HP, 12HP, 14HP, 16HP

73

SERIE VEX E MINI VEX

ALTA EFFICIENZA

COMPRESSORE DC INVERTER AD ALTA
EFFICIENZA

◯ Alta ef cienza ed af dabilità grazie al design della sua struttura

interna

◯ Oscillazione minima del rotore, basse vibrazioni e

funzionamento silenzioso

◯ Ampia velocità di rotazione
◯ Rotore magnetico al Neodimio con grande potenza magnetica

ed elevata ef cienza

◯ Spira concentrata, migliora l’ef cienza alla bassa frequenza
◯ Refrigerante ecologico R-410A non danneggia la fascia d’ozono

e migliora l’ef cienza del sistema

◯ Camera di compressione ad alta pressione con ampio volume

di refrigerante, basse vibrazioni e rumorosità

Rotore magnetico
al Neodimio

ASPIRAZIONE

Sistema di controllo della pressione

SCARICO

dell’olio, riduce la rumorosità e migliora la

compattezza del gas

Motore scroll per R-410A

Alta precisione, migliora l’ef cienza di
compressione del 15%

Spira concentrata

CONTROLLO LINEARE

MOTORE DC
INVERTER

I sistemi Vex Sharp
garantiscono bassa

rumorosità e alta
ef cienza grazie al

potente motore DC
Inverter brushless

74

Il motore DC è controllato dalla scheda PCB esterna a seconda della pressione operante nel sistema.
Riduce il consumo di energia e mantiene il sistema al massimo delle performance

ELEVATA TECNOLOGIA

Alette convenzionali Alette a struttura trasversale

Flusso convenzionale

Flusso serie Vex

PER LA MASSIMA EFFICIENZA

MOTORE DC

Massima efcienza e
bassa rumorosità

ONDA SINUSOIDALE
DI 180°

Rotazione del motore più

precisa. Incrementa l’efcienza

del motore del 12% rispetto
all’onda convenzionale

COMPRESSORE
DC INVERTER

Disegno a scroll asimmetrico e rotore al Neodimio

STRUTTURA
CIRCUITO FLUSSO
DEL GAS*

L’ingresso e l’uscita
del refrigerante sono

distanziati; aumenta il livello

di raffreddamento del
refrigerante per migliorare

l’efcienza globale del sistema

CONTROLLO
LINEARE

Alta efcienza

e risparmio
energetico

TUBO DI RAME
SCANALATO
ALL’INTERNO

Scambio di calore

efciente

ALETTE A STRUTTURA
TRASVERSALE*

Riducono la resistenza dell’aria e hanno un

elevato coefciente di trasferimento del

calore. Il ghiaccio sullo scambiatore di calore
viene distribuito meglio per un più facile
scongelamento

*Non disponibile sui sistemi di climatizzazione minivex

75

VANTAGGI PER GLI UTENTI FINALI

SILENZIOSI

La serie Vex di Sharp ha bassa rumorosità grazie ad una serie di caratteristiche tecniche:

MOTORE DC BRUSHLESS

FORMA AEREODINAMICA

DEL CONDOTTO DELL’ARIA

LAMA DEL VENTILATORE CON

UN DESIGN ANTI-VIBRAZIONE

ONDA SINUSOIDALE DI 180°

COMPRESSORE A BASSA RUMOROSITÀ

FORMA AEREODINAMICA

DEL CONDOTTO DELL’ARIA

FUNZIONE NOTTURNA

PROGRAMMA DI DEFROST INTELLIGENTE

La funzione di defrost parte solo quando c’è la necessità, riducendo le variazioni di temperatura e

migliorando di conseguenza il livello di comfort

FUNZIONE ANTI-NEVE

Nella stagione fredda, il ventilatore dell’unità esterna inizierà

a funzionare per un po’ a intervalli per prevenire che la neve
si accumuli sulle ventole. Se ciò infatti dovesse accadere
ghiaccerebbe e si bloccherebbe la ventola. Questa funzione
si attiva quando la temperatura scende sotto 0°C

MASSIMA FLESSIBILITÀ

5 unità esterne combinabili in più moduli e 33 unità interne ideali per soddisfare le esigenze di qualsiasi

ambiente

76

VANTAGGI PER GLI INSTALLATORI

PRESSIONE STATI­CA DELLA VENTO­LA REGOLABILE

◯ Grazie al motore DC la

pressione statica esterna
della ventola è regolabile

DISPLAY LED
SULLA PCB

Il display LED sulla PCB
mostra lo stato delle
operazioni del sistema ed i
codici di errore

display LED

FINESTRA DI SER­VIZIO SUL BOX DI
CONTROLLO ELET­TRICO

Grazie alla  nestra di

servizio è facile controllare

lo stato delle unità esterne

ed i settaggi senza bisogno
di rimuovere il coperchio

5 SETTAGGI PRIORITÀ DI FUNZIONAMENTO

◯ Priorità delle unità interne
◯ Modalità priorità di raffreddamento (o riscaldamento)
◯ Modalità di solo raffreddamento (o solo riscaldamento)

La funzione delle modalità può essere selezionata sulla scheda esterna PCB

Priorità riscaldamento

(Settaggio di default)

Priorità

raffreddamenrto

Priorità unità

interne

Solo

riscaldamento

Solo

raffreddamento

SISTEMA DI CONTROLLO DELL’OLIO

Il sistema di controllo di bilanciamento dell’olio rende il circuito sicuro ed af dabile

Tubo bilanciamento olio

Programma di recupero olio

Separatore olio Controllo livello olio

Tubo bilanciamento olio

Efficienza di separazione 92%

77

Dislivello max unità esterna sopra unità interna: 50m

Lunghezza max dal primo distributore di unità interne all’ultimo: 65m

Lunghezza max delle tubazioni tra l’unità esterna e l’interna più distante: 175m

Dislivello max unità esterna sopra unità interna: 30m

Lunghezza max dal primo distributore di unità interne all’ultimo: 20m

Lunghezza max delle tubazioni tra l’unità esterna e l’interna più distante: 70m

Dislivello max tra le unità interne: 8m

MINI VEX
LUNGHEZZA TUBAZIONI

◯ Lunghezza totale delle tubazione: 100m
◯ Lunghezza max delle tubazioni tra l’unità

esterna e l’interna più distante: 70m

◯ Lunghezza max dal primo distributore di

unità interne all’ultimo: 20m

◯ Dislivello max tra unità esterna ed interna

(unità esterna sopra l’unità interna): 30m

◯ Dislivello max tra unità esterna ed interna

(unità esterna sotto l’unità interna): 20m

◯ Dislivello max tra le unità interne: 8m
◯ Il rapporto di connessione tra unità interne

ed esterne è del 50-130%

VEX - FACILE INSTALLAZIONE

È facile trasportare l’unità esterna  no al tetto

tramite l’ascensore grazie alla dimensioni compatte

Dislivello max tra le unità interne: 15m

VEX -LUNGHEZZA TUBAZIONI

◯ Lunghezza totale delle tubazione: 1.000m
◯ Lunghezza max delle tubazioni tra l’unità

esterna e l’interna più distante: 175m

◯ Lunghezza max dal primo distributore di

unità interne all’ultimo: 65m

◯ Dislivello max tra unità esterna ed interna

(unità esterna sopra l’unità interna): 50m

◯ Dislivello max tra unità esterna ed interna

(unità esterna sotto l’unità interna): 70m

◯ Dislivello max tra le unità interne: 15m
◯ Il rapporto di connessione tra unità interne

ed esterne è del 50-130%

78

SPECIFICHE TECNICHE MINI VEX

VEX-125RR VEX-140RR VEX-160RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Max. n° unità interne collegabili (1) 6 7 8

Tipo di gas refrigerante utilizzato
Quantità di refrigerante kg
Emissioni di CO2 eq. t

Capacità HP 4 5 6
Raffreddamento Capacità kW 12,5 14,0 16,0

Assorbimento kW 3,38 3,96 4,57
Corrente nom A 8,96 10,50 12,11
EER 3,69 3,52 3,50

Riscaldamento Capacità kW 14,0 16,0 18,0

Assorbimento kW 3,65 4,30 5,12
Corrente nom A 9,68 11,40 13,60

COP 3,83 3,72 3,61
Potenzialità 50%-130% 50%-130% 50%-130%
Corrente assorbita max A 28,0 28,0 28,0
Potenza assorbita max kW 6,30 6,30 6,30
Pressione operativa max Mpa 3,8 3,8 3,8
Potenza sonora dB(A) 52~65 52~65 52~65
Pressione sonora dB(A) 45~56 45~58 45~58
Compressore Tipologia/Quantità DC Twin Rotary x 1 DC Twin Rotary x 1 DC Twin Rotary x 1

Range di frequenza Hz 15~100Hz 15~100Hz 15~100Hz
Olio compressore Tipologia FV50S FV50S FV50S

Volume ml 1.670 1.670 1.700
Refrigerante Tipologia R-410A R-410A R-410A

Volume g 3.100 3.450 4.200
Motore ventola Tipologia/Quantità DC x 2 DC x 2 DC x 2

Classe di isolamento E E E

Classe di protezione IP23 IP23 IP23

Potenza erogata W 100*2 100*2 100*2

Corrente nom A 0.9*2 0.9*2 0.9*2
Ventola Materiale ASG20 ASG20 ASG20

Tipologia/Quantità Assiale x 2 Assiale x 2 Assiale x 2

Portata d’aria m³/h 8.000 8.000 8.000
Dimensioni tubazioni Liquido mm φ9.53 φ9.53 φ9.53

Gas mm φ15.9 φ15.9 φ15.9
Lunghezza max tubazioni Lunghezza totale m 100 100 100

Dall’unità esterna all’interna più distante m 70 70 70

Dal primo distributore di unità interne all’ultimo
Dislivello max Tra unità esterna e unità interna

Cavo connessione Dimensione cavo potenza mm² 3*6 3*6 3*6

Dimensioni
(L×A×P)

Peso Netto kg 89 89 96

Intervallo di funzionamento
raffreddamento

Intervallo di funzionamento
riscaldamento

(unità esterna sopra unità interna)

Tra unità esterna e unità interna

(unità esterna sotto unità interna)

Tra le unità interne m 8 8 8

Tipologia cavo segnale cavo a 2 poli

Dimensione cavo segnale mm² 1 1 1

Nette mm 900×1.328×345 900×1.328×345 900×1.328×345

Imballo mm 964x1.445x402 964x1.445x402 964x1.445x402

Lordo kg 100 100 107

Temperatura esterna ℃ -5~50 -5~50 -5~50

Temperatura interna ℃ 16~32 16~32 16~32

Temperatura esterna ℃ -20~30 -20~30 -20~30

Temperatura interna ℃ 16~32 16~32 16~32

m 20 20 20
m 30 30 30

m 20 20 20

R410A R410A R410A

3,70 4,05 4,70
7,73 8,46 9,81

schermato

cavo a 2 poli

schermato

cavo a 2 poli

schermato

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

79

SPECIFICHE TECNICHE VEX MODULI DI BASE

VEX-252RR VEX-280RR VEX-335RR VEX-400RR VEX-450RR

Tensione di rete V / Hz / Ph 380-415 / 50 / 3 380-415 / 50 / 3 380-415 / 50 / 3 380-415 / 50 / 3 380-415 / 50 / 3

Max. n° unità interne collegabili (1) 13 16 16 16 20

Tipo di gas refrigerante utilizzato
Quantità di refrigerante kg
Emissioni di CO2 eq. t

Capacità HP 8 10 12 14 16
Raffreddamento

Riscaldamento

Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130%
Corrente assorbita max A 18,8 20,0 24,7 31,3 32,8
Potenza assorbita max kW 11,4 12,0 15,0 19,0 20,5
Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4
Potenza sonora dB(A) 65 65 65 67 67
Pressione sonora dB(A) 58 58 58 60 60
Compressore

Olio compressore

Refrigerante

Motore ventola

Ventola

Lung. tubazioni totale < 90m

Lung. tubazioni totale ≥ 90m

Lung. max tubazioni

Dislivello max

Dimensioni
(L×A×P)
Peso

Intervallo di funzionamento
raffreddamento

Intervallo di funzionamento
riscaldamento

Capacità

Assorbimento

Corrente nom

EER

Capacità

Assorbimento

Corrente nom

COP

Tipologia/Quantità

Range di frequenza

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolam.

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u.
interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u.
interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Nette

Imballo

Netto

Lordo

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

kW 25,2 28,0 33,5 40,0 45,0
kW 5,83 7,35 8,73 11,70 13,90

A 9,32 11,76 13,96 18,71 22,23

kW 27,4 31,5 37,5 45,0 50,0
kW 6,09 7,54 8,81 11,36 13,33

A 9,74 12,06 14,09 18,17 21,32

Hz 60~180Hz 60~180Hz 60~180Hz 30~90Hz 30~90Hz

ml 2.500 2.500 2.500 2.500 2.500

kg 10 10 10 15 15

W 560 560 560x2 560x2 560x2

A 4,4 4,4 4,4x2 4,4x2 4,4x2

Pa 85 85 85 85 85

m³/h 12.000 12.000 15.000 15.000 15.000

mm Ø 12.7 Ø 12.7 Ø 12.7 Ø 15.9 Ø 15.9
mm Ø 22.2 Ø 25.4 Ø 28.6 Ø 28.6 Ø 28.6
mm Ø 12.7 Ø 12.7 Ø 15.9 Ø 15.9 Ø 15.9
mm Ø 25.4 Ø 25.4 Ø 28.6 Ø 31.8 Ø 31.8

m 1.000 1.000 1.000 1.000 1.000
m 175 175 175 175 175

m 65 65 65 65 65

m 50 50 50 50 50

m 70 70 70 70 70

m 15 15 15 15 15
mm 974×1.618×766 974×1.618×766 1.264x1.618×766 1.264×1.618×766 1.264×1.618×766
mm 1.030×1.750×825 1.030×1.750×825 1.315×1.750×825 1.315×1.750x825 1.315×1.750x825

kg 230 230 260 310 310
kg 236 236 269 319 319

℃ -5~50 -5~50 -5~50 -5~50 -5~50

℃ 16~32 16~32 16~32 16~32 16~32
℃ -20~30 -20~30 -20~30 -20~30 -20~30

℃ 16~32 16~32 16~32 16~32 16~32

R410A R410A R410A R410A R410A

10,00 10,00 12,00 15,00 15,00
20,88 20,88 25,06 31,32 31,32

4,32 3,80 3,83 3,41 3,23

4,49 4,17 4,25 3,96 3,75

Scroll x 2 Scroll x 2 Scroll x 2 Scroll x 3 Scroll x 3

FVC68D FVC68D FVC68D FVC68D FVC68D

R-410A R-410A R-410A R-410A R-410A

DC x 1 DC x 1 DC x 2 DC x 2 DC x 2

E E E E E

IP23 IP23 IP23 IP23 IP23

ABS ABS ABS ABS ABS

Assiale x 1 Assiale x 1 Assiale x 2 Assiale x 2 Assiale x 2

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

80

TABELLA DELLE COMBINAZIONI

SERIE VEX

HP Capacità

8HP 10HP 12HP 14HP 16HP Max n°

raffredd.

(kW)

8 25,2

10 28

l

l

12 33,5
14 40
16 45
18 53,2
20 56
22 61,5
24 68
26 73

l l

l l

l l

l l

l l

28 78,5
30 85
32 90
34 96
36 101
38 106,5
40 113
42 118

l l l

l l l

l l l

l l l

l l l

44 123,5
46 130
48 135

50 143,2
52 146
54 151,5
56 158
58 163

l l l l

l l l l

l l l l

l l l l

l l l l

60 168,5
62 175
64 180

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

l

l

l

l l

l l

l l

l l l

l l l

l l l

l l l l

l l l l

l l l l

unità interne
collegabili (1)

13
16
16
16
20
20
24
24
28
28
28
32
32
36
36
36
42
42
42
48
48

54
54
54
58
58
58

64
64

81

SPECIFICHE TECNICHE VEX 2 MODULI COMBINATI

VEX-532RR VEX-560RR VEX-615RR VEX-680RR VEX-730RR VEX-785RR VEX-850RR VEX-900RR

Tensione di rete V /

Max. n° unità interne collegabili (1) 20 24 24 28 28 28 32 32
Capacità HP 18 20 22 24 26 28 30 32
Combinazioni HP
Raffreddamento Capacità kW 53,2 56,0 61,5 68,0 73,0 78,5 85,0 90,0

Assorbimento kW 13,18 14,70 16,08 19,05 21,25 22,63 25,60 27,80
Corrente nom A 21,08 23,51 25,72 30,47 33,99 36,19 40,94 44,46

EER 4,03 3,80 3,82 3,56 3,43 3,46 3,32 3,23

Riscaldamento Capacità kW 58,9 63,0 69,0 76,5 81,5 87,5 95,0 100,0

Assorbimento kW 13,63 15,08 16,35 18,90 20,87 22,14 24,69 26,66
Corrente nom A 21,80 24,12 26,15 30,23 33,38 35,41 39,49 42,64

COP 4,32 4,17 4,22 4,04 3,90 3,95 3,84 3,75
Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130%
Corrente assorbita max A 38,8 40,0 44,7 51,3 52,8 57,5 64,1 65,6
Potenza assorbita max kW 23,4 24,0 27,0 31,0 32,5 35,5 39,5 41,0
Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4
Potenza sonora dB(A) 68 68 69 69 69 70 70 70
Pressione sonora dB(A) 61 61 62 62 62 63 63 63
Compressore
Olio compressore

Refrigerante

Quantità di refrigerante kg
Emissioni di CO2 eq. t

Motore ventola

Ventola

Tubo bilanciamento dell'olio mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35
Lung. tubaz. totale < 90m

Lung. tubaz. totale ≥ 90m

Lung. max tubazioni

Dislivello max

Intervallo di funzionamen­to raffreddamento

Intervallo di funzionamen­to riscaldamento

Tipologia/Quantità

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolamento

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u.

interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u.

interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

380-415 /

Hz /

Ph

Pa 85 85 85 85 85 85 85 85

m³/h 24.000 24.000 27.000 27.000 27.000 30.000 30.000 30.000

mm Ø15.9 Ø15.9 Ø15.9 Ø15.9 Ø19.1 Ø19.1 Ø19.1 Ø19.1
mm Ø31.8 Ø31.8 Ø31.8 Ø34.9 Ø34.9 Ø34.9 Ø34.9 Ø34.9
mm Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø22.2 Ø22.2 Ø22.2 Ø22.2
mm Ø31.8 Ø31.8 Ø31.8

℃ -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50
℃ 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32
℃ -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30
°C 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

50 / 3

10+8 10+10 10+12 10+14 10+16 12+16 14+16 16+16

Scroll 2+2 Scroll 2+2 Scroll 2+2 Scroll 2+3 Scroll 2+3 Scroll 2+3 Scroll 3+3 Scroll 3+3

FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D

ml 5.000 5.000 5.000 5.000 5.000 5.000 5.000 5.000

R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A

10+10 10+10 10+12 10+15 10+15 12+15 15+15 15+15

kg

20,00 20,00 22,00 25,00 25,00 27,00 30,00 30,00
41,76** 41,76** 45,94** 52,20** 52,20** 56,38** 62,64** 62,64**
DC 1+1 DC 1+1 DC 1+2 DC 1+2 DC 1+2 DC 2+2 DC 2+2 DC 2+2

E E E E E E E E

IP23 IP23 IP23 IP23 IP23 IP23 IP23 IP23

W 560x2 560x2 560x3 560x3 560x3 560x4 560x4 560x4

A 4,4x2 4,4x2 4,4x3 4,4x3 4,4x3 4,4x4 4,4x4 4,4x4

ABS ABS ABS ABS ABS ABS ABS ABS

Assiale x 2 Assiale x 2 Assiale x 3 Assiale x 3 Assiale x 3 Assiale x 4 Assiale x 4 Assiale x 4

m 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
m 175 175 175 175 175 175 175 175

m 65 65 65 65 65 65 65 65

m 50 50 50 50 50 50 50 50

m 70 70 70 70 70 70 70 70

m 15 15 15 15 15 15 15 15

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

Ø38.1 Ø38.1 Ø38.1 Ø38.1 Ø38.1

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

** Il dato indicato è approssimativo in quanto moduli combinati e non singoli.

82

SPECIFICHE TECNICHE VEX 3 MODULI COMBINATI

VEX-960RR VEX-1010RR VEX-1065RR VEX-1130RR VEX-1180RR VEX-1235RR VEX-1300RR VEX-1350RR

Tensione di rete V /

Max. n° unità interne collegabili (1) 36 36 36 42 42 42 48 48
Capacità HP 34 36 38 40 42 44 46 48
Combinazioni HP
Raffreddamento Capacità kW 96,0 101,0 106,5 113,0 118,0 123,5 130,0 135,0

Assorbimento kW 26,40 28,60 29,98 32,95 35,15 36,53 39,50 41,70
Corrente nom A 42,22 45,74 47,95 52,70 56,22 58,42 63,17 66,69

EER 3,63 3,53 3,55 3,42 3,35 3,38 3,29 3,23

Riscaldamento Capacità kW 108,0 113,0 119,0 126,5 131,5 137,5 145,0 150,0

Assorbimento kW 26,44 28,41 29,68 32,23 34,20 35,47 38,02 39,99
Corrente nom A 42,29 45,44 47,47 51,55 54,70 56,73 60,81 63,96

COP 4,08 3,97 4,00 3,92 3,84 3,87 3,81 3,75
Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130%
Corrente assorbita max A 71,3 72,8 77,5 84,1 85,6 90,3 96,9 98,4
Potenza assorbita max kW 43,0 44,5 47,5 51,5 53,0 56,0 60,0 61,5
Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4
Potenza sonora dB(A) 71 71 71 71 71 71 71 71
Pressione sonora dB(A) 64 64 64 64 64 64 64 64
Compressore
Olio compressore

Refrigerante

Quantità di refrigerante kg
Emissioni di CO2 eq. t

Motore ventola

Ventola

Tubo bilanciamento dell'olio mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35
Lung. tubaz. totale < 90m

Lung. tubaz. totale ≥ 90m

Lung. max tubazioni

Dislivello max

Intervallo di funzionamen­to raffreddamento

Intervallo di funzionamen­to riscaldaldamento

Tipologia/Quantità

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolamento

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u.

interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u.

interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

380-415 /

Hz /

m³/h 39.000 39.000 42.000 42.000 42.000 45.000 45.000 45.000

mm Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1
mm Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3
mm Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2
mm Ø41.3 Ø41.3 Ø41.3

℃ -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50
℃ 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32
℃ -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30
°C 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

50 / 3

Ph

10+10+14 10+10+16 10+12+16 10+14+16 10+16+16 12+16+16 14+16+16 16+16+16

Scroll 2+2+3

FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D

ml 7.500 7.500 7.500 7.500 7.500 10.000 10.000 10.000

R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A

10+10+15 10+10+15 10+12+15 10+15+15 10+15+15 12+15+15 15+15+15 15+15+15

kg

35,00 35,00 37,00 40,00 40,00 42,00 45,00 45,00

73,08** 73,08** 77,26** 83,52** 83,52** 87,70** 93,96** 93,96**

DC 1+1+2 DC 1+1+2 DC 1+2+2 DC 1+2+2 DC 1+2+2 DC 2+2+2 DC 2+2+2 DC 2+2+2

E E E E E E E E

IP23 IP23 IP23 IP23 IP23 IP23 IP23 IP23

W 560x4 560x4 560x5 560x5 560x5 560x6 560x6 560x6

A 4,4x4 4,4x4 4,4x5 4,4x5 4,4x5 4,4x6 4,4x6 4,4x6

Pa 85 85 85 85 85 85 85 85

ABS ABS ABS ABS ABS ABS ABS ABS

Assiale x 4 Assiale x 4 Assiale x 5 Assiale x 5 Assiale x 5 Assiale x 6 Assiale x 6 Assiale x 6

m 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
m 175 175 175 175 175 175 175 175

m 65 65 65 65 65 65 65 65

m 50 50 50 50 50 50 50 50

m 70 70 70 70 70 70 70 70

m 15 15 15 15 15 15 15 15

380-415 /

50 / 3

Scroll 2+2+3 Scroll 2+2+3

380-415 /

50 / 3

380-415 /

50 / 3

Scroll 2+3+3 Scroll 2+3+3 Scroll 2+3+3 Scroll 3+3+3 Scroll 3+3+3

Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

** Il dato indicato è approssimativo in quanto moduli combinati e non singoli.

83

SPECIFICHE TECNICHE VEX 4 MODULI COMBINATI

VEX-1432RR VEX-1460RR VEX-1515RR VEX-1580RR VEX-1630RR VEX-1685RR VEX-1750RR VEX-1800RR

Tensione di rete V /

Max. n° unità interne collegabili (1) 54 54 54 58 58 58 64 64
Capacità HP 50 52 54 56 58 60 62 64
Combinazioni HP
Raffreddamento Capacità kW 143,2 146,0 151,5 158,0 163,0 168,5 175,0 180,0

Assorbimento kW 40,98 42,50 43,88 46,85 49,05 50,43 53,40 55,60
Corrente nom A 65,54 67,97 70,18 74,93 78,45 80,66 85,41 88,92

EER 3,49 3,43 3,45 3,37 3,32 3,34 3,27 3,23

Riscaldamento Capacità kW 158,9 163,0 169,0 176,5 181,5 187,5 195,0 200,0

Assorbimento kW 40,29 41,74 43,01 45,56 47,53 48,80 51,35 53,32
Corrente nom A 64,44 66,76 68,79 72,87 76,02 78,05 82,13 85,28

COP 3,94 3,90 3,92 3,87 3,81 3,84 3,79 3,75

Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130%

Corrente assorbita max A 104,4 105,6 110,3 116,9 118,4 123,1 129,7 131,2
Potenza assorbita max kW 64,4 65,0 68,0 72,0 73,5 76,5 80,5 82,0
Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4
Potenza sonora dB(A) 72 72 72 72 72 72 72 72
Pressione sonora dB(A) 65 65 65 65 65 65 65 65
Compressore

Olio compressore

Refrigerante

Quantità di refrigerante kg
Emissioni di CO2 eq. t

Motore ventola

Ventola

Tubo bilanciamento dell'olio mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35
Lung. tubaz. totale < 90m

Lung. tubaz. totale ≥ 90m

Lung. max tubazioni

Dislivello max

Intervallo di funzionamen­to raffreddamento

Intervallo di funzionamen­to riscaldamento

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Il sistema di climatizzazione contiene gas “HFC” R410A GWP (potenziale di riscaldamento globale 2088*)

* Si veda l’Allegato I del REGOLAMENTO (UE) No 517/2014 del Parlamento Europeo e del Consiglio del 16 Aprile 2014.

** Il dato indicato è approssimativo in quanto moduli combinati e non singoli.

Tipologia/Quantità

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolamento

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u.

interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u.
interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

380-415 /

Hz /

Ph

Pa 85 85 85 85 85 85 85 85

m³/h 54.000 54.000 57.000 57.000 57.000 60.000 60.000 60.000

mm Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2
mm Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5
mm Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4
mm Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5

℃ -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50
℃ 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32
℃ -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30
°C 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

50 / 3

8+10+16+16 10+10+16+16 10+12+16+16 10+14+16+16 10+16+16+16 12+16+16+16 14+16+16+16 16+16+16+16

Scroll

2+2+3+3

FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D

ml 10.000 10.000 10.000 10.000 10.000 10.000 10.000 10.000

R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A

10+10+15+15 10+10+15+15 10+12+15+15 10+15+15+15 10+15+15+15 12+15+15+15 15+15+15+15 15+15+15+15

kg

50,00 50,00 52,00 55,00 55,00 57,00 60,00 60,00

104,40** 104,40** 108,58** 114,84** 114,84** 119,02** 125,28** 125,28**

DC

1+1+2+2

E E E E E E E E

IP23 IP23 IP23 IP23 IP23 IP23 IP23 IP23

W 560x6 560x6 560x7 560x7 560x7 560x8 560x8 560x8

A 4,4x6 4,4x6 4,4x7 4,4x7 4,4x7 4,4x8 4,4x8 4,4x8

ABS ABS ABS ABS ABS ABS ABS ABS

Assiale x 6 Assiale x 6 Assiale x 7 Assiale x 7 Assiale x 7 Assiale x 8 Assiale x 8 Assiale x 8

m 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000
m 175 175 175 175 175 175 175 175

m 65 65 65 65 65 65 65 65

m 50 50 50 50 50 50 50 50

m 70 70 70 70 70 70 70 70

m 15 15 15 15 15 15 15 15

380-415 /

50 / 3

Scroll

2+2+3+3

DC

1+1+2+2

380-415 /

50 / 3

Scroll

2+2+3+3

DC

1+2+2+2

380-415 /

50 / 3

Scroll

2+3+3+3

DC

1+2+2+2

380-415 /

50 / 3

Scroll

2+3+3+3

DC

1+2+2+2

380-415 /

50 / 3

Scroll

2+3+3+3

DC

2+2+2+2

380-415 /

50 / 3

Scroll

3+3+3+3

DC

2+2+2+2

380-415 /

50 / 3

Scroll

3+3+3+3

DC

2+2+2+2

84

UNITÀ INTERNE

SERIE MINI VEX E VEX

La serie Mini Vex e Vex di Sharp offre la massima  essibilità
grazie alla possibilità di collegare  no a 33 unità interne a
scelta tra Cassette, Canalizzati, Hi-wall e Sof tto/Pavimento

per soddisfare ogni esigenza di installazione

CAPACITÀ

KW - RINFR

2,2
2,8
3,6
4,5
5,6
7,1
8,0

9,0
10,0
11,2
12,0
14,0
15,0

CASSETTE

.

COMPACT

CASSETTE

4 VIE

4 VIE

l l

l l

l l

l

l l

l l l l

l l l

l

l

CAPACITÀ

KW - RINFR

2,2
2,8
3,6
4,5
5,6
7,1
8,0

9,0
10,0
11,2
12,0
14,0
15,0

.

CANALIZZATI

PREVALENZA

HI-WALL SOFFITTO

l

l

l

l l

l l

l l

BASSA

CANALIZZATI

MEDIA

PREVALENZA

l l

l

l l

PAVIMENTO

CANALIZZATI

ALTA

PREVALENZA

l

85

UNITÀ INTERNE CASSETTE

750mm

230mm260

mm

750mm

VX-X22RSR
VX-X28RSR
VX-X36RSR

VX-X45RSR

CASSETTE COMPACT 4 VIE

VX-X56RR

VX-X71RR
VX-X90RR
VX-X112RR
VX-X140RR

CASSETTE 4 VIE

◯ Distribuzione dell’aria in modo omogeneo ed

uniforme ad ogni angolo della stanza

◯ Telecomando a infrarossi incluso, comando a

 lo opzionale

◯ Pompa di drenaggio incorporata con un

dislivello di 750mm per la Cassetta a 4 vie e

700mm per la Cassetta Compact

86

◯ Corpo compatto per una facile installazione

con un’altezza di 230mm per i mod. VX-X56RR

e VX-X71RR

CASSETTE COMPACT 4 VIE

DATI TECNICI

Modello VX-X22RSR VX-X28RSR VX-X36RSR VX-X45RSR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità raffreddamento kW 2,2 2,8 3,6 4,5
Capacità riscaldamento kW 2,5 3,2 4,0 5,0

Motore ventola W 65 65 70 75
Portata d'aria m3/h 500 500 600 750
Rumorosità Max/Med/Min dB(A) 38/37/35 38/37/35 38/37/35 39/37/35
Dimensioni tubazioni Gas mm Ø9.53 Ø9.53 Ø12.7 Ø12.7

Liquido mm Ø6.35 Ø6.35 Ø6.35 Ø6.35
Scarico condensa mm Ø25 Ø25 Ø25 Ø25

Dimensioni (L×A×P) Corpo mm 633×275×580 633×275×580 633×275×580 633×275×580

Imballo mm 745×375×675 745×375×675 745×375×675 745×375×675

Dimensioni (L×A×P) Pannello AZ-X22RSR mm 650×30×650 650×30×650 650×30×650 650×30×650

Imballo mm 750×95×750 750×95×750 750×95×750 750×95×750

Peso corpo Netto kg 23 23 26 26

Lordo kg 25 25 28 28

Peso pannello Netto kg 4 4 4 4

Lordo kg 5 5 5 5

CASSETTE 4 VIE

DATI TECNICI

Modello VX-X56RR VX-X71RR VX-X90RR VX-X112RR VX-X140RR

Tensione di rete V/Hz/Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità raffreddamento kW 5,6 7,1 9,0 11,2 14,0
Capacità riscaldamento kW 6,3 8,0 10,0 12,5 15,0

Motore ventola W 65 154 170 170 170
Portata d'aria m3/h 850 1.150 1.800 1.800 1.800
Rumorosità Max/Med/Min dB(A) 38/37/35 39/38/36 41/39/37 41/39/37 41/39/37
Dimensioni

tubazioni

Dimensioni
(L×A×P)

Dimensioni
(L×A×P)

Peso corpo Netto kg 26 28 32 32 32

Peso pannello Netto kg 5 5 5 5 5

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø12.7 Ø15.9 Ø19.1 Ø19.1 Ø19.1
Liquido mm Ø6.35 Ø9.53 Ø9.53 Ø9.53 Ø9.53
Scarico cond. mm Ø25 Ø25 Ø25 Ø25 Ø25
Corpo mm 840×230×893 840×230×893 840×285×893 840×285×893 840×285×893
Imballo mm 920×310×960 920×310×960 920×375×960 920×375×960 920×375×960
Pannello AZ-X56RR mm 950×50×950 950×50×950 950×50×950 950×50×950 950×50×950

Imballo mm 1.030×105×1.030 1.030×105×1.030 1.030×105×1.030 1.030×105×1.030 1.030×105×1.030

Lordo kg 32 34 38 38 38

Lordo kg 6 6 6 6 6

87

UNITÀ INTERNE

CANALIZZATI BASSA PREVALENZA

VBL-X22RR
VBL-X28RR
VBL-X36RR

VBL-X56RR

VBL-X71RR

◯ Corpo compatto per una facile installazione con un’altezza

di 181mm

181mm

Uscita dell’aria

20dB(A)

Entrata dell’aria

30dB(A)

>220mm

◯ Ventola con un’ampia portata d’aria e bassa rumorosità

- 29db(A) min - con elementi che assorbono il rumore
e rendono questi canalizzati particolarmente silenziosi

Fruscio di foglie

Biblioteca

◯ Tutta la serie ha la stessa altezza e profondità per una

facile ed armoniosa installazione

◯ Comando a  lo incluso, telecomando a infrarossi

opzionale

DATI TECNICI

Modello VBL-X22RR VBL-X28RR VBL-X36RR VBL-X56RR VBL-X71RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità raffreddamento kW 2,2 2,8 3,6 5,6 7,1
Capacità riscaldamento kW 2,5 3,2 4,0 6,3 8,0
Motore ventola W 45 45 65 75 105
Portata d’aria m3/h 450 450 550 780 1100
Rumorosità Max/Med/Min dB(A) 36/32/29 36/32/29 37/33/30 40/36/32 42/38/35
ESP Pa 20 20 20 20 20
Dimensioni

tubazioni

Dimensioni
(L×A×P)

Peso Netto kg 17 17 17,5 21 26

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø9.53 Ø9.53 Ø9.53 Ø9.53 Ø15.9
Liquido mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø9.53
Scarico condensa mm Ø20 Ø20 Ø20 Ø20 Ø20
Nette mm 925×181×510 925×181×510 925×181×510 1205×181×510 1.530×181×510
Imballo mm 1.055×250×605 1.055×250×605 1.055×250×605 1.330×250×605 1.645×250×605

Lordo kg 20 20 20,5 25 30

88

UNITÀ INTERNE

CANALIZZATI MEDIA PREVALENZA

VBM-X71RR
VBM-X80RR
VBM-X90RR
VBM-X100RR

VBM-X150RR

◯ Gli attacchi per il tubo di drenaggio si trovano

sia sul lato destro che su quello sinistro per

dare massima  essibilità all’installatore

◯ L’ ESP standard è 70Pa; 30Pa può essere

personalizzata in loco

◯ Utilizzo di varie tecnologie di riduzione del

rumore tra le quali il motore ad alta ef cienza
e bassa rumorosità, il design della ventola,
l’elevata qualità del materiale di isolamento

della struttura interna

◯ Due possibilità di aspirazione dell’aria,

posteriore o inferiore, rendono l’installazione
più comoda

◯ Comando a  lo incluso, telecomando a

infrarossi opzionale

Uscita
Aria

Entrata Aria Entrata Aria

ESP 70Pa, ideale per

un  usso d’aria lungo

Filtro

Uscita
Aria

Aspirazione dell’aria posteriore

Uscita
Aria

ESP 30Pa, ideale per

ambienti a bassa rumorosità

Entrata Aria Entrata Aria

Filtro

Aspirazione dell’aria inferiore

Uscita
Aria

DATI TECNICI

Modello VBM-X71RR VBM-X80RR VBM-X90RR VBM-X100RR VBM-X150RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità raffreddamento kW 7,1 8,0 9,0 10,0 15,0
Capacità riscaldamento kW 8,0 9,0 10,0 11,0 17,0
Motore ventola W 300 300 340 340 340
Portata d’aria m3/h 1.220 1.220 1.850 2.000 2.000
Rumorosità Max/Med/Min dB(A) 41/39/36 41/39/36 43/40/38 44/42/40 44/42/40
ESP Pa 70 70 70 70 70
Dimensioni

tubazioni

Dimensioni
(L×A×P)

Peso Netto kg 33 33 46 46 46

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø15.9 Ø15.9 Ø19.1 Ø19.1 Ø19.1
Liquido mm Ø9.53 Ø9.53 Ø9.53 Ø9.53 Ø9.53
Scarico condensa mm Ø25 Ø25 Ø25 Ø25 Ø25
Nette mm 1.209×260×680 1.209×260×680 1.445×260×680 1.445×260×680 1.445×260×680
Imballo mm 1.245×320×720 1.245×320×720 1.480×320×720 1.480×320×720 1.480×320×720

Lordo kg 37 37 50 50 50

89

UNITÀ INTERNE

CANALIZZATI ALTA PREVALENZA

VBH-X71RR
VBH-X80RR
VBH-X90RR
VBH-X120RR

VBH-X150RR

◯ Corpo compatto

400mm

◯ Comando a  lo incluso, telecomando a

infrarossi opzionale

◯ Possono essere utilizzati diffusori

di varie forme in base alle esigenze
estetiche

Diffusore Rotondo Diffusore a Spirale Diffusore Quadrato Diffusore Lineare Diffusore

Rettangolare

DATI TECNICI

Modello VBH-X71RR VBH-X80RR VBH-X90RR VBH-X120RR VBH-X150RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 7,1 8,0 9,0 12,0 15,0

Capacità riscaldamento kW 7,8 8,8 10,0 13,0 17,0

Motore ventola W 340 340 340 450 450

Portata d’aria m3/h 1.500 1.500 1.500 1.500 1.500

Rumorosità Max/Med/Min dB(A) 42/41/40 42/41/40 42/41/40 52/46/44 52/46/44

ESP Pa 150 150 150 150 150

Dimensioni
tubazioni

Dimensioni
(L×A×P)

Peso Netto kg 46 46 46 47 47

Gas mm Ø15.9 Ø15.9 Ø19.1 Ø19.1 Ø19.1

Liquido mm Ø9.53 Ø9.53 Ø9.53 Ø9.53 Ø9.53

Scarico condensa mm Ø25 Ø25 Ø25 Ø25 Ø25

Nette mm 1.445×260×680 1.445×260×680 1.445×260×680 1.190×370×620 1.190×370×620

Imballo mm 1.480×320×720 1.480×320×720 1.480×320×720 1.245×445×655 1.245×445×655

Lordo kg 50 50 50 51 51

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

90

VY-X22RR
VY-X28RR

VY-X36RR

VY-X45RR
VY-X56RR

VY-X71RR

UNITÀ INTERNE

HI-WALL

◯ Distribuzione dell’aria con un  usso molto ampio

◯ Design compatto ed elegante per integrarsi con gusto in ogni contesto

◯ Telecomando a infrarossi incluso, comando a  lo opzionale

DATI TECNICI

Modello VY-X22RR VY-X28RR VY-X36RR VY-X45RR VY-X56RR VY-X71RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 2,2 2,8 3,6 4,5 5,6 7,1

Capacità riscaldamento kW 2,5 3,2 4,0 5,0 6,2 8,0

Motore ventola W 55 55 58 60 60 60

Portata d’aria m3/h 540 540 600 780 1.000 1.000

Rumorosità Max/Med/Min dB(A) 36/34/32 36/34/32 36/34/32 42/40/37 48/46/44 48/46/44

Dimensioni
tubazioni

Dimensioni
(L×A×P)

Peso

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m.Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø9.53 Ø9.53 Ø12.7 Ø12.7 Ø12.7 Ø15.9

Liquido mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø9.53

Scarico condensa mm Ø20 Ø20 Ø20 Ø20 Ø20 Ø20

Nette mm 900×282×205 900×282×205 900×282×205 900×282×205 1.080×304×221 1.080×304×221

Imballo mm 973×367×290 973×367×290 973×367×290 973×367×290 1.135×382×308 1.135×382×308

Netto kg 12 12 12 12 16 16

Lordo kg 14 14 14 14 18 18

91

VS-X45RR
VS-X56RR

VS-X71RR

UNITÀ INTERNE

SOFFITTO / PAVIMENTO

◯ Il ventilatore a bassa rumorosità

ed alta performance sviluppa

un  usso d’aria molto ampio e

distante

92

◯ Con un angolo molto ampio

l’aria viene distribuita ad ogni
punto della stanza

◯ Facile installazione, grazie alla

possibilità di collegare il tubo

◯ I  ltri possono essere rimossi per

una facile pulizia

refrigerante da 3 lati e al facile
accesso alla parte elettrica per
una comoda manutenzione

◯ Telecomando a infrarossi incluso,

comando a  lo opzionale

DATI TECNICI

Modello VS-X45RR VS-X56RR VS-X71RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1
Capacità raffreddamento kW 4,5 5,6 7,1
Capacità riscaldamento kW 5,0 6,3 8,0
Motore ventola W 60 60 150
Portata d’aria m3/h 950 950 1.300
Rumorosità Max/Med/Min dB(A) 46/41/37 46/41/37 48/42/39
Dimensioni

tubazioni

Dimensioni
(L×A×P)

Peso Netto kg 36 36 36

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø12.7 Ø12.7 Ø15.8
Liquido mm Ø6.35 Ø6.35 Ø9.53
Scarico condensa mm Ø20 Ø20 Ø25
Nette mm 1.270×635×225 1.270×635×225 1.270×635×225
Imballo mm 1.325×770×325 1.325×770×325 1.325×770×325

Lordo kg 42 42 42

COMANDI,

SOFTWARE

E ACCESSORI

93

COMANDI E SOFTWARE

CENTRALIZZATORE FINO A 64 UNITÀ INTERNE

Facile da installare, si collega all’unità esterna e può gestire  no a 64
unità interne - cod. AZ-VGC3R

Gestione completa delle unità interne, può gestirne  no a 1,024.

Disponibile su ordinazione

COMANDO A FILO

◯ Permette una comunicazione bidirezionale
◯ Rileva e visualizza i parametri di funzionamento dell’unità interna

(codice di errore, temperatura, indirizzo)

◯ Schermo a 3’’
◯ Funzione Timer

SOFTWARE DI CONTROLLO

Il software di controllo è stato sviluppato per gestire il funzionamento e la manutenzione dei sistemi
Vex. Le sue funzioni includono il controllo dei dati, la curva dei rendimenti, la diagnostica e il back up

automatico dei dati. Aiuta l’installatore a trovare e risolvere velocemente i problemi.

Il software sarà disponibile gratuitamente. Per maggiori informazioni rivolgersi al proprio agente
commerciale SHARP di  ducia.

CONTROLLO DEI DATI E DEI PROBLEMI

◯ Si può utilizzare il computer per veri care lo stato di funzionamento

dell’unità esterna ed i codici di errore. I parametri di funzionamento

dei compressori, sensori e valvole possono essere monitorati in tempo
reale

◯ L’utilizzatore può controllare la diagnostica e seguire semplicemente le

istruzioni per risolvere i problemi quando si veri cano

◯ Se si inseriscono i dati della lunghezza e diametro dei tubi, il software

calcolerà il volume di refrigerante addizionale (il dato può essere
salvato per future necessità)

◯ In più, può essere monitorata la pressione di scarico quando si carica il

refrigerante

94

PC

90

72

54

36

18

0

CURVA DEI PARAMETRI DI FUNZIONAMENTO

La curva dei parametri di funzionamento del sistema è visibile in tempo
reale. Col back up automatico dei dati tutte le informazioni saranno

salvate sull’hard disk automaticamente. I  le con i dati possono

essere facilmente esportati

10 ore di dati = 1Mb

Codice

ACCESSORI - GIUNTI

GIUNTI DI COLLEGAMENTO PER UNITÀ INTERNE

CONNETTORE

PER GAS

CONNETTORE

PER LIQUIDO

RIDUTTORE

PER GAS

RIDUTTORE

PER LIQUIDO

AZ-VDP01N

AZ-VDP02N

AZ-VDP03N

AZ-VDP04N

AZ-VDP05N

AZ-VDP06N

AZ-VDP07N

- -

- -

- -

-

AZ-VDP08N

AZ-VDP09N

AZ-VDP10N

Codice

AZ-VDP02W

AZ-VDP03W

AZ-VDP04W

GIUNTI DI COLLEGAMENTO PER UNITÀ ESTERNE

CONNETTORE

PER GAS

CONNETTORE

PER LIQUIDO

RACCORDO

BILANCIAMENTO

OLIO

-

Sharp Electronics Italia S.p. A. non fornisce i collettori. L’utilizzo dei collettori sui VEX e MINI VEX è consentito e non esclude la garanzia di Sharp Italia.

COLLETTORI

95

CENTRI DI ASSISTENZA TECNICA GAMMA RESIDENZIALE

REGIONE DENOMINAZIONE INDIRIZZO CAP CITTÀ PROV* TELEFONO FAX

PROGETTO ACQUA SNC VIA R. CAPORALI, 1 66034 LANCIANO (CH) CH 0872-44862 0872-44862

ABRUZZO

BASILICATA

CALABRIA

CAMPANIA

EMILIA
ROMAGNA

FRIULI
VENEZIA

GIULIA

LAZIO

LIGURIA

LOMBARDIA

FIDANZA ELETTROIMPIANTI DI D. FIDANZA VIA DEL PIOPPO 1 67043 CELANO AQ 328/9678798 0863/721228
DGM SERVICE SRLS UNIPERSONALE VIA FRANCESCO DI MARCO, 32 64100 NEPEZZANO TE 331-3339292 0861-222535
FIDANZA SERVICE DI FIDANZA ROBERTO VIA CAVALLOTTI, 15 A 65015 MONTESILVANO PS 085-4452109 085-4452109
CESARI GIOVANNI VIA ANNUNZIATELLA 51 75100 MATERA MT 0835-333388 0835-333388
CLIMATEC SRL VIA DELLE ARTI, 12 75100 MATERA (MT) PZ 0835-268816 0835-264688
SN ELETTRODOMESTICI DI S. NICOLA VIA SAN MARINO 34 70022 ALTAMURA (BA) MT 080-3141337 080-3141337
SBF DEI FRATELLI BATTAGLIA SRL VIA C. COLOMBO, 85 88063 CATANZARO LIDO (CZ) CZ 0961-33824 02/700594509
MEA GIUSEPPE VIA ORTI 46 88100 CATANZARO (CZ) CZ 0961-701607 0961-701607
RITACCA A.S.F. DI RITACCA F. & C. SAS VIA DE CHIRICO 226 87036 RENDE (CS) CS 0984-461697 0984-461697
ATER SRL VIA NAZ. PENTIMELE 159 89121 REGGIO CALABRIA (RC) RC 0965-47051 0965-47855
TERMOCASA SRL VIA SAN CRISTOFORO 71 89126 REGGIO CALABRIA (RC) RC 0965.893111 0965.893142
MALGERI ALESSANDRO VIA IDO CROCE, 93 89040 MARTONE (RC) RC 0964-410822 0964-410822
MALGERI ALESSANDRO VIA IDO CROCE, 93 89040 MARTONE (RC) VV 0964-410822 0964-410822
FREE LOGIC SYSTEM SRL PIAZZA D'ARMI, 7 89900 VIBO VALENTIA (VV) VV 0963-547085 0963-471996
SBF DEI FRATELLI BATTAGLIA SRL VIA C. COLOMBO, 85 88063 CATANZARO LIDO (CZ) KR
VIEMME SERVICE DI M. VISCIGLIA VIA SALGARI, SNC 87064 CORIGLIANO CS 0983-888310 0983-1980104
MC IMPIANTI DI MATTEO CALABRO' VIA SANT'IRMENIO, 10 87100 COSENZA CS 347-8340914 0984-454546
IFC SYSTEM CLIMA SAS DI DE CICCO I. VIA ALDO MORO, 42 80040 VOLLA (NA) NA 081-7731114 081-7747364
DRF ELETTRONICA DI RICCIARDI C. & C. SAS ZONA INDUSTRIALE PEZZAPIANA 82100 BENEVENTO (BN) BN 0824 43030 0824 43030
FRIGONAUTICA MENNELLA VINCENZO C.SO V. EMANUELE, 238 84100 SALERNO (SA) SA 089-241900 089-241900
S.A.R.I.EL.. SAS VIA DIOCLEZIANO, 177 80124 NAPOLI (NA) NA 081-7628155 081-7628155
LIGHTING & SERVICES SRL VIA OSSERVATORIO, 54 80077 ISCHIA NA 081-981973 081-981973
GALLO VINCENZO SECONDA TRAVERSA NAZIONALE, 84070 SANTA MARINA (SA) SA 0974-984465 0974-984465
STARITA SRLS VIA GROTTA, 1 81020 SAN NICOLA LA GROTTA CE 0823-423199 0823-424542
LA MONDIAL GAS SRL C.SO UMBERTO I, 165 80016 MARANO DI NAPOLI NA 081-5867887 081-5867885
TECNOSABE DI S.BELFIORE VIA G.GIGANTE, 36 80026 CASORIA (NA) NA 081.19250814 081.19250814
SYSTEM IMPIANTI DI FRUNCILLO G. SAN PIETRO, 1 83020 FORINO (AV) AV 0825.762472 0825.762472
LTL DI LIBERATO ASTARITA & C. SNC DIRAMAZIONI VICOLI ROTA. 1 80067 SORRENTO NA 081.8774718 081.8774718
COSTANTINI SRL STRADA DELL'ORSINA, 42 29122 PIACENZA (PC) PC 0523-593535 0523-591413
ABNTONIOLI SERVICE SAS DI ANTONIOLI A. VIA REDICHIARO 1943 47521 CESENA (FC) FC 0547-383761 0547 631622
NOVATECNICA CLIMATIZZAZIONE DI G. DI VIA MASERE, 32/F 47900 RIMINI (RN) RN 0541-731252 0541-731252
TECNOFREDDO SRL VIA ARALDI 258 41100 MODENA (MO) MO 059-372630 059-366780
TERMOSERVICE SNC DI BARTOLETTI I. & C. VIA DISMANO, 114/N 48100 RAVENNA (RA) RA 0544-472001 0544-67837
ITALCLIMA SERVICE SRL VIA C. COLOMBO 72/74 40131 BOLOGNA BO 051-6388456 051-3222064
IDROTERMICA GUERRA VIA G.CARDUCCI, 1 44037 JOLANDA DI SAVOIA (FE) FE 348.2653162
MAGNANI SRL VIA AUSONIO TOSINI, 21 43037 LESIGNANO DE BAGNI (PR) PR 0521.850839 0521.1852782
ECO.LOGICA SRL VIA F.LLI MANFREDI, 10/A 42124 REGGIO EMILIA (RE) RE 0522.924151 0522.924151
MAR SRL VIA BAIAMONTI, 63 34146 TRIESTE TR 040-829154 040-8331640

ACM.C. DI CICCOTTI MASSIMO

ACM.C. DI CICCOTTI MASSIMO VIALE TRICESIMO, 94/A 33100 UDINE GO 0432-565581 0432-565581
ASSISTENZA E SERVIZI SRL VIALE G.MARCONI, 46 33170 PORDENONE (PN) PN 0434.931660 0434.931660
ACM.C. DI CICCOTTI MASSIMO VIALE TRICESIMO, 94/A 33100 UDINE UD 0432-565581 0432-565581
ELETTRONICA 81 SNC VIA EZIO, 56/58 04100 LATINA (LT) LT 0773-694608 0773-1870410
CLIMART SRL VIA MERLINI , 29-/43 00133 ROMA (ROMA) ROMA 06-2001655 06-2005964
EUROTEC DI GIUSEPPE TRIDICO VIA DEI SABELLI, 167/A 00185 ROMA (RM) ROMA 06-4451361 06-233236405
DR CLIMA DI CASALE SRLS VIA S.JANNI, 5 04023 FORMIA LT 0771/772397 0771/322342
IDROKLIMA SRL VIA AUSONIA S.S. 630 03047 S. GIORGIO A LIRI FR 0776. 913062 0776. 913062
BACCANARI GAS SRL VIA COREGLIA ANTELMINELLI 7 00148 ROMA ROMA 06-6552434 06-6554733
EUROMATIC SNC VIA PASUBIO 7 01100 VITERBO VT 0761-303561 0761-303561
CLIMATEC DOC. COOP VIA DI VILLA MARI, 11 02100 RIETI RI 0746-1732000
RAMACCIOTTI SAS VIA LUNI , 16 19034 ORTONOVO (SP) SP 0187-66825 0187-662046

AIRSYSTEM SNC DI ARATELE VIA LANFRANCONI, 17R 16121 GENOVA (GE) GE

CLIMATICA DI CIARAMICOLI ROBERTO VIA DALMAZIA 110 17031 ALBENGA SV 328-8258190
CATTINA FAUSTO VIA ZANELLA , 6 25028
CNI SAS DI G.PASSARELLA & C. SAS VIA F. DE ANDRÈ, 8/CB 20142 MILANO CO 0344-56552
SE.BI. SAS DI BISCALDI DAVIDE & C. VIA VITTORIO VENETO, 94/5 26010 PIANENGO (CR) CR 0373-201179 0373-201179
AE CLIMA SERVICE SRL VIA GUIDO DA VELATE, 3 20162 MILANO (MI) MI 02-66220906 02-6466930
SA.MO SNC DI SACCHETTO TERESIO C.SO PAVIA, 85/7 27029 VIGEVANO (PV) PV 0381-42353 0381-349015

PAGANINI GRAZIANO & C. S.R.L. VIA TOLMEZZO, 6 20020 BUSTO GAROLFO (MI) MI

BERTELLI EDOARDO VIA BELLONE, 21 27035 MEDE PV 0384-823623 0384-803063
TECNOAIR SRL VIA COMACCHIO, 3 20139 MILANO MI 02-27000332 02-87388153
SAUBER SRL CON UNICO SOCIO VIA DON DORIDE BERTOLDI, 51 46047 PORTO MANTOVANO MN 0376-396444 0376-392966
DM SNC DI MANTUANO MARCO & C. VIA RONCADELLE, 7/8 25030 CASTELMELLA (BS) BR 030.2583543 030.2580339
CLIMA CASA SRLS VIA GARIBALDI, 120 20832 DESIO (MB) MB 0362.1787845 0362.1787845
KLIMATHERM SNC VIA BORGAZZI, 191/193 20900 MONZA (MB) MB 039.2140175 039.2140175
FREE ENERGY DI GRILLI TOMMASO VIA O.P.P. GUAITAMACCHI, 42 26846 CORNO GIOVINE (LO) LO [phone] (037) 767793
I.R.C. DI ALTAMORE PIETRO VIA XXV APRILE, 83 23807 MERATE LC (02.) 642-6117 039.9903749
NLV SERVICE SRL VIA BRONI, 27 20139 MILANO MI 02.55231458 02.36757292

VIA COTONIFICIO, 45 INT. 13, PRES­SO COND. "TIGLIO"

FELETTO UMBERTO

33010

TAVAGNACCO (UD)

VEROLANUOVA (BS) BR 030-9360810 030-9360810

UD 0432-565581 0432-565581

010-6121754/
010-5536295

0331-566379 ­536198

010-2927435

0331-566603

96

* provincia in cui il centro assistenza svolge la sua attività

REGIONE DENOMINAZIONE INDIRIZZO CAP CITTÀ PROV* TELEFONO FAX

PADELLA SRL VIA BACHELET, 11 62010 MONTECASSIANO (MC) MC 0733-290304 0733-290319

MARCHE

MOLISE IDEAL SERVICE SCARL VIA PADRE PIO 1 86039 TERMOLI CB 0875-707116 0875-82695

PIEMONTE

PUGLIA

SARDEGNA

SICILIA

TOSCANA

TRENTINO
ALTO ADIGE

UMBRIA ROBERTO ROSSI STR. PONTE PATTOLI RESINA 1/A/9/BIS 06134 PONTE PATTOLI PE 075/5941482 075/5941482

VENETO

PADELLA SRL VIA BACHELET, 11 62010 MONTECASSIANO (MC) PU 0733-290304 0733-290319
PADELLA SRL VIA BACHELET, 11 62010 MONTECASSIANO (MC) AP 0733-290304 0733-290319
AGF DI VICARELLI PAOLO VIA E. MATTEI, 8 61032 FANO PU 0721-803895 0721-803895

REAT DI FRISINA RITA CORSO UNIONE SOVIETICA 584 10135 TORINO (TO) TO 011-3979817 011-3979817
J & J DI JESSICA CORINALDESI E C. SAS VIA GIUSEPPE MAZZINI, 3 13900 BIELLA BI (015) .40-5020 015.8490506
ZETACLIMA DI ZUMPANO LUIGI S. VIA TEN. DEVENUTO, 73/A 70054 GIOVINAZZO (BA) BA 080-3947952 080-3947952
ASTROTEC SOC. COOP. VIA DEL FEUDO D'ASCOLI, 37 71100 FOGGIA (FG) FG 0881-720921 0881-561894
SAT DI PARTIPILO SAS VIA BORSELLINO E FALCONE 17 BIS 70100 BARI (BA) BA 080-5022999 080-5025222
GRECO ANTONIO VIA DALMAZIA 32 73100 LECCE (LE) LE 0832-347448 0832-347448
SN ELETTRODOMESTICI DI SIMONE N. VIA SAN MARINO 34 70022 ALTAMURA (BA) BA 080-3141337 080-3141337
DECHI SAS DI CHIAROLLI GIOVANNI & C. CORSO ITALIA 205 74121 TARANTO TA 0997-369749 0997-369749
DITTA SANTORO SAVINO VIA DELLA TRANSUMANZA, SNC 76015 TRINITAPOLI (BT) BT 0883.631626 0883.631626
ELETTROCLIMA TECH SOC. COOP VIA OMBRONE, 18 73042 CASARANO (LE) LE 0833.1861341 0833.1861341
ITC DI BECCHERE GIANCARLO VIA REPUBBLICA 21 08013 BOSA (OR) NU 349-1475856 0785-603320
ROSA CLIMA DEL GEOM. P. CUTRANO VIA PANTELLERIA 20 09126 CAGLIARI (CA) CA 070-499160 070-499160
FAI SNC DISTRIBUZIONE CLIMATIZZATORI VIA SARDEGNA, 78/84-SS130 KM 11,500 09032 ASSEMINI (CA) CA 070-944736 070-944736
DUE EMME COSTRUZIONI VIA DEL SEMINARIO, 10 09121 CAGLIARI (CA) CA 070-281056 070-281056
TECNO-CLIMA DI MELLINO GAVINO VIA SALVATORE PIRISI, 50 08100 NUORO NU 340-1061295 0784-264089
MAURIZIO PIRAS VIA VITTORIO EMANUELE 27 09037 S. GAVINO MONREALE VS 328-4839174
CLIMAT & C SRL VIA PETRA NIEDDA, 1A 07026 OLBIA OL 0789-26420
EUROTECNICA DI W.SIMULA VIA R.CATTANEO, 8 09016 IGLESIAS (CA) CA 0781.23026 1786019642

ENNAS ASSISTENZA SRLS

MT SERVICE SRL VIA NOVARA, 47 95128 CATANIA (CT) CT 095-551228 095-448628
ID.EL.TER. IMPIANTI SRL VIA MONSIGNOR PALERMO SN 94015 PIAZZA ARMERINA (EN) EN 0935.686553 0935.687148

EURO IMPIANTI DI BONFIGLIO F.

IMPIANTI TERMICI IBLEI SNC VIA LOMBARDIA, 8 97100 RAGUSA (RG) RG 0932-251233 0932-251233
VIDEOLAB DI MERLINO FRANCESCO VIA HIBLA, 19 98055 LIPARI (ME) ME [phone] [phone]
S.T.E.T. DI SPADA ALFONZO VIA CONTE A. PEPOLI, 84 91100 TRAPANI (TP) TP 0923-873939 0923-873939
TECNOSERVICE SNC VIA FRANCESCO AGNELLO 12 98040 CITTA' VENETICO (ME) ME 090/9942342 090/9942342
CLIMASOLSERVICE SRL VIA V. EMANUELE ORLANDO, 162 95127 CATANIA CT (095-436952 095-43692
CE.IM. DI VULLO GIACOMOE C. SAS VIALE TRIESTE, 235/237/239 93100 CALTANISSETTA CL 0934-551412 0934-551412
SICILTERMICA SRL VIA NICOLO' MINEO, 9 90145 PALERMO PA 091-6518989 091-6518513
RL IMPIANTI TECNOLOGICI DI RUSSO S. VIA VINCENZO GRASSO, 20 95024 ACIREALE CT
TRIS.ALI TEK DI ALICATA ANTONIO VIA PINDEMONTE 97 96010 PRIOLO GARGALLO SR
ABGAS TERMOCLIMA SRL VIA A. NARDINI DESPOTTI MOSPIGNOTTI, 21/23 57125 LIVORNO LI 0586-1863665 0586-1863667
MGM SERVICE SNC DI MARTINELLI VIA PAOLINELLI, 26 - MARLIA 55014 CAPANNORI (LU) LU 0583-30382 0583-30382
CLIMA SERVICE DI TAVERNI RENZO VIA SELENE, 7 56028 SAN MINIATO (PI) PI 0571-419853 0571-419853
PMC IMPIANTI DI CHUCO HUATA EDWIN VIA XIII MARTIRI 44 50058 SIGNA (FI) FI 055/8990153 055/9332098
PMC IMPIANTI DI CHUCO HUATA EDWIN VIA XIII MARTIRI 44 50058 SIGNA (FI) PR 055-9332098 055-8990153
KLIMAT SNC DI CORBANI P. E GIANNONI S. VIALE XX SETTEMBRE, 52/B 54033 CARRARA MC 0585-844166
EURO.GAS DI FRISOLI ALESSANDRO VIA MARCO RONCIONI, 32 59100 PRATO PS 0574 - 401660 0574-484991
CLIMAMICO SRL VIA DELL'OLMO 213 50019 SESTO FIORENTINO FI 055-4218428 055-4218428
IDROSERVICE SRL VIA MASSIMILIANO SOLDANI 51/5 52025 PERGINE VALDARNO AR 055-0464613 055-0464611
TOP SERVICE DI TONI G. VIA BELGIO, 8A 58100 GROSSETO GR 0564-454842 0564-454842
SIGHEL S. RIPARAZIONI VIA A. VOLTA, 92 38100 TRENTO (TN) TN 0461-935919 0461-935919
L'ARIA SNC DI ZANON E ROSSINI VIA GIANNI CAPRONI, 9 38121 TRENTO (TN) TN 0461-420888 045-8200737
L'ARIA SNC DI ZANON E ROSSINI VIA GIANNI CAPRONI, 9 38121 TRENTO (TN) BZ 0461-420888 045-8200737

DL SERVICE DI DAL LAGO LORENZO VIA GIARETTA 33 36100 VICENZA (VI) VI 0444 / 966239 0444 / 966239
ELIEV VIA BRUSAURA , 57 30030 SANBRUSON DI DOLO VE 041-415521 041-0988035

GLOBAL SERVICE IMPIANTI SNC DI
CERPELLONI A.

FRANCHINO GIORGIO VIA ZERMANESE 6B 31100 TREVISO (TV) TV 0422-321054 0422-321054
ELIEV VIA BRUSAURA , 57 30030 SANBRUSON DI DOLO PD 041-415521 041-480411

ADB JESOLO DI DANIELE BRISOTTO VIA AQUILEIA, 57 30016 JESOLO LIDO VE 331-5668816 0421-584513

ZONA INDUSTRIALE PRIEDDA NIEDDA
STRADA 5, 68

VIA COMUNALE SPERONE SNC ­FORTUNA RESIDENCE - PAL. C

VIA DELLA CONSORTIA, 15 37127 AVESA (VR) VR 045-8342935 045-8350805

07100 SASSARI SS [phone] [phone]

98158 MESSINA (ME) MS 090-2136587 090-712395

CENTRI DI ASSISTENZA TECNICA GAMMA VEX

REGIONE DENOMINAZIONE INDIRIZZO CAP CITTÀ PROV* TELEFONO FAX

CALABRIA MC IMPIANTI DI MATTEO CALABRO' VIA SANT'IRMENIO, 10 87100 COSENZA CS 347-8340914 0984-454546
CAMPANIA MENNELLA VINCENZO C.SO V. EMANUELE, 238 84100 SALERNO SA 089-241900 089-241900
EM. ROM. ITALCLIMA SERVICE SRL VIA C. COLOMBO 72/74 40131 BOLOGNA BO 051-6388456 051-3222064
LAZIO EUROTEC DI GIUSEPPE TRIDICO VIA DEI SABELLI, 167/A 00185 ROMA RM 06-4451361 06-233236405

LOMBARDIA

MARCHE AGF DI VICARELLI PAOLO VIA E. MATTEI, 8 61032 FANO PU 0721-803895 0721-803895
PIEMONTE SAM SRL C.SO UMBRIA, 14 10144 TORINO TO 011-4374560 011-4374560

PUGLIA

SARDEGNA ITC DI BECCHERE GIANCARLO VIA REPUBBLICA 21 08013 BOSA NU 349-1475856 0785-603320
SICILIA RL IMPIANTI TECNOLOGICI DI RUSSO S. VIA VINCENZO GRASSO, 20 95024 ACIREALE CT 349-7345214
TOSCANA CLIMAMICO SRL VIA DELL'OLMO 213 50019 SESTO FIORENTINO FI 055-4218428 055-4218428
VENETO SCOCCO IMPIANTI SAS VIA INDUSTRIA, 31/2 30010 CAMPONOGARA VE 041-5150940 041-559134

* provincia in cui il centro assistenza svolge la sua attività - Per l’aggiornamento visitare il sito www.sharp.it

AE CLIMA SERVICE SRL VIA GUIDO DA VELATE, 3 20162 MILANO MI 02-66220906 02-6466930
SAUBER SRL CON UNICO SOCIO VIA DON DORIDE BERTOLDI, 51 46047 PORTO MANTOVANO MN 0376-396444 0376-392966

ZETACLIMA DI ZUMPANO L.SALVATORE VIA TEN. DEVENUTO, 73/A 70054 GIOVINAZZO BA 080-3947952 080-3947952
M. & G. SRL IMPIANTI DI CLIMATIZZ. VIA PIAVE, 1 73052 PARABITA LE 083-3595267

97

velocità manuali

freddo/caldo

Velocità Automatica e 3

Tecnologia INVERTER

TRATTAMENTO E PURIFICAZIONE DELL’ARIA EMESSA NELL’AMBIENTE

LEGENDA ICONE DELLE FUNZIONI

Tecnologia INVERTER

DC

COMP

OPERATIVITÀ E MODALITÀ DI FUNZIONAMENTO

Compressore DC a
corrente continua

Deumidificazione compuiterizzata

Energy Saving

Funzionamento climatizzazione
automatica

Funzionamento automatico
freddo/caldo

GESTIONE DEL FLUSSO D’ARIA DELL’UNITÀ INTERNA

Velocità Automatica e 3
velocità manuali

Effetto Coanda

Funzione Multi space

Funzione Spot air

Funzione I-Feel

Soft Start

Alette oscillanti auto
regolabili verticalmente (2-way)

Tecnologia Plasmacluster

Funzionamento in massima potenza

Bassa temperatura ambientale
selezionabile

Funzione di riscaldamento 8° C

Auto Restart

Auto diagnosi e comunicazione errore

Preriscaldamento intelligente

Defrosting intelligente

Funzione di riscaldamento
del compressore

OPZIONI DI CONTROLLO

DEL CLIMATIZZATORE

Funzione Cold Plasma

Filtri antimuffa
intercambiabili e lavabili

Auto-sleep

Funzione Awakening

Accensione/spegnimento
programmabili timer 24/12 h

Timer di spegnimento
automatico (1-5h)

Timer di accensione
e spegnimento

Funzione riscaldamento della struttura
sull’unità esterna

Funzione invernale (-10°C)

Funzione invernale in rinfrescamento (-15 °c)

Funzione invernale

-15°C / -20°C

in riscaldamento (-20°c)

Controllo tramite
microprocessore

Telecomendo senza fili
con display a cristalli liquidi

ALTRE FUNZIONI DEL CLIMATIZZATORE

Funzione di Auto-pulizia con Ioni Plasmacluster

Funzione Silent

Blocco bambini

Orologio

Flessibilità di utilizzo: unità interna Monosplit o Multisplit

Scarico sul lato destro o sinistro

ALTRE FUNZIONI DEL CLIMATIZZATORE

Funzione di Auto-pulizia con Ioni Plasmacluster

Funzione Silent

Blocco bambini

Orologio

Flessibilità di utilizzo: unità interna Monosplit o Multisplit

Scarico sul lato destro o sinistro

Sharp Corporation partecipa al programma di certi cazione EUROVENT che conferma
la veridicità dei dati dichiarati dall’azienda

Il consumo kWh/a o kWh/60min di energia è basato su risultati di prove standard. Il consumo effettivo dipende da come l’apparecchio è utilizzato e dal luogo in cui

è installato.

CONDIZIONI DI RIFERIMENTO

EN 14511:2007, PrEN14825:2011, EN 14511:2013 e PrEN14825:2013

Tutti i climatizzatori SHARP seguono il Regolamento UE N.626/2011 della Commissione del 4/5/2011. Dati e classi di ef cienza energetica in riscaldamento sono rela-

tivi alla stagione “media”.

GWP (Global Warming Potental = Potenziale di Riscaldamento Globale):

La perdita di refrigerante contribuisce al cambiamento climatico. I refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura

minore al riscaldamento globale rispetto a quelli con GWP più elevato. Alcuni apparecchi contengono un  uido refrigerante con GWP di 2088. Se 1 Kg di questo  u-

ido refrigerante fosse rilasciato nell’atmosfera l’impatto sul riscaldamento globale sarebbe 2088 volte più elevato rispetto a 1 Kg di CO2, per un periodo di 100 anni.

In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale
quali cato o al centro di Assistenza SHARP più vicino.

SHARP Electronics Italia S.p.A. declina ogni responsabilità per eventuali inesattezze ed omissioni contenute nel presente prospetto con riserva di variare le caratteristi­che tecniche senza obbligo di preavviso. Speci che aggiornate a Gennaio 2017.

199-909091

Gennaio 2017

SHARP ELECTRONICS (ITALIA) S.p.A.

Via Lampedusa, 13 - 20141 Milano - Uffi ci Commerciali
www.sharp.it

Questo catalogo è stato realizzato da un’Azienda certifi cata FSC, utilizzando carte ottenute da fi bre vegetali senza legno e inchiostri prodotti con materie prime naturali eco-sostenibili.
