CATALOGO 2015

CLIMATIZZATORI e PURIFICATORI

Page 2

CLIMATIZZATORI e PURIFICATORI

PROFESSIONISTI DELL’ARIA

SHARP è una delle più importanti multinazionali a livello mondiale, sempre alla ricerca dell’innovazione. Ciò ha portato alla nascita di una gamma di climatizzatori dalle alte prestazioni tecnologiche e dal design ricercato, in

grado di offrire il massimo comfort. In più, aria sana, puricata e fresca con la straordinaria tecnologia di puricazione Plasmacluster; non solo rende gli

ambienti più sani, ma favorisce anche il relax ed il recupero delle energie.

Elevate prestazioni, eleganza in ogni ambiente, afdabilità: vivete lo stile e la

tecnologia più evoluta con i climatizzatori SHARP!

POLITICA AMBIENTALE

A partire dal 2009, SHARP Electronics (Italia) S.p.A. contribuisce alla Visione Ambientale di SHARP Corporation (Japan), in particolare all’obiettivo di preservare il mondo promuovendo attività rispettose dell’ambiente e delle persone, concentrandosi sulla vendita di prodotti “Energy Saving” ed “Energy

Creating”.

SHARP si impegna continuamente per migliorare gli standard ambientali e qualitativi dei propri prodotti mediante l’utilizzo di processi e tecnologie in grado di prevenire e ridurre le interazioni con l’ambiente ed il territorio e tramite l’applicazione delle seguenti linee guida di “Eco-Positive Strategy”:

• “Eco-Positive Technologies”: generare nuove oppor-

tunità di business attraverso tecnologie ambientali su

misura.

• “Eco-Positive Products”: incrementare le attività per

salvaguardare l’ambiente attraverso prodotti e servizi.

• “Eco-Positive Operation”: ridurre l’impatto ambien-

tale nella progettazione, fabbricazione e distribuzione.

• “Eco-Positive Relationship”: valorizzare la Corporation

attraverso il coinvolgimento della comunità.

Page 3

INDICE

SERIE HI-TECH pag. 4

LA TECNOLOGIA

La tecnologia Plasmacluster pag. 6

Efcienza energetica pag. 8

Effetto Coanda pag. 9 Funzione Auto-pulizia pag. 10

MONOSPLIT

Climatizzatori Hi-Wall serie PHR pag. 12 Climatizzatori Hi-Wall serie JR pag. 14 Climatizzatori Hi-Wall serie RMR pag. 16

Climatizzatori Hi-Wall serie RSR pag. 18

Climatizzatori Hi-Wall serie LR Grandi Ambienti pag. 20 Climatizzatori Pavimento pag. 22

Climatizzatori Softto/Pavimento pag. 24

MULTISPLIT

Unità Esterne - Unità Interne pag. 26 Combinazioni unità esterne - unità interne pag. 27 Dati tecnici e Tabelle delle combinazioni pag. 28

CLIMATIZZATORE LOCALE PORTATILE MONOBLOCCO pag. 31 PURIFICATORI D’ARIA PLASMACLUSTER pag. 32

SERIE SMILE CURVE pag. 36

MONOSPLIT

Climatizzatori Hi-Wall serie SSR pag. 38

MULTISPLIT

Unità Esterne - Unità Interne pag. 40 Combinazioni unità esterne - unità interne pag. 41

Dati tecnici pag. 43 Tabelle delle combinazioni pag. 44

SERIE COMMERCIAL pag. 46

MONOSPLIT

Climatizzatori Cassetta serie SR pag. 48

Climatizzatori Canalizzabili serie SR pag. 50

Climatizzatori Softto/Pavimento serie SR pag. 52

VEX SISTEMI A FLUSSO DI REFRIGERANTE VARIABILE

Mini Vex pag. 56 Vex pag. 59

Unità interne pag. 71 Comandi e Software pag. 79 Accessori pag. 80

pag. 54

Legenda pag. 81 Elenco Centri Assistenza Tecnica pag. 82

Page 4

SERIE

HI-TECH

Page 5

La serie HI-TECH di Sharp offre un’ampia gamma di

prodotti dotati della migliore tecnologia: Plasmacluster per puri care l’ambiente ed Effetto Coanda per una distribuzione ottimale del  usso d’aria

SISTEMI MONOSPLIT

serie PHR

serie JR

serie RMR

serie RSR

serie LR

CLIMATIZZATORE PORTATILE MONOBLOCCO

PAVIMENTO

PURIFICATORE E PURIFICATORE CON UMIDIFICATORE D’ARIA

SOFFITTO/PAVIMENTO

FU-Y30EUWKC-930EUW

SISTEMI MULTISPLIT DUAL, DUAL/TRIAL, TRIAL/QUADRI, QUADRI

serie PHR

serie LR

serie JR

PAVIMENTO

CASSETTA

SOFFITTO/PAVIMENTO

Page 6

LA TECNOLOGIA PLASMACLUSTER:

purezza e benessere totale

LA VERA RIVOLUZIONE: IONI POSITIVI E NEGATIVI

Sharp ha creato la soluzione denitiva a tutti i problemi dell’aria di casa tua: la straordinaria tecnologia Plasmacluster. Un rivoluzionario sistema che genera in quantità equilibrata ioni positivi e negativi in grado di ridurre in modo efcace e naturale acari, batteri, muffe, virus e pollini, che possono essere responsabili di allergie, virus dell’inuenza e fattori asmatici. Gli acari, in particolare,

i cui corpi o loro frammenti sono contenuti nella polvere che rimane dispersa nelle stanze, sono la causa principale delle allergie che si sviluppano negli ambienti chiusi. La tecnologia Plasmacluster

non solo riduce le impurità dannose per l’uomo, ma ristabilisce anche il corretto equilibrio tra ioni

positivi e negativi, riuscendo a creare in tutta la casa la sensazione rinfrescante e rigenerante di un bosco o dell’aria vicino a una cascata. Il risultato è un’aria sempre fresca, pulita, realmente

puricata ed estremamente salubre.

LA TECNOLOGIA

La tecnologia Plasmacluster, brevetto esclusivo di Sharp, è un sistema completo di puricazione dell’aria.

1 2

IONE IDROGENO

POSITIVO

Il generatore di ioni Plasmacluster scinde, attraverso piccolissime

OSSIGENO NEGATIVO

particelle d’acqua e di

scariche elettriche, le

IONE

ossigeno presenti nell’aria in ioni idrogeno positivi e ioni ossigeno negativi.

RADICALI OH

IDROGENO (H)

PROTEINA

I cluster di ioni, carichi elettrostaticamente, aggrediscono

le impurità (es. i virus). I cluster, quando aderiscono alla supercie dei virus, reagiscono chimicamente tra di loro

formando i radicali OH che, estremamente instabili,

hanno una capacità di ossidazione molto alta e strappano

un atomo di idrogeno (H) dalle proteine presenti sulla

supercie dei virus. Le proteine vengono così scomposte e l’efcacia dei virus ridotta.

Gli ioni vengono immessi in

grande quantità nell’ambiente

dove attraggono le molecole d’acqua, sempre presenti nell’aria, che si raggruppano attorno agli ioni come grappoli d’uva, trasformando ciascun ione in un stabile gruppo (cluster) di ioni.

ACQUA

2O)

Inne, i radicali OH, combinati con l’idrogeno catturato,

formano nuovamente una molecola d’acqua (H2O) che ritorna nell’aria. La tecnologia Plasmacluster produce così gli stessi ioni positivi e negativi che si trovano in natura. Inoltre permette un’efcace puricazione dell’aria attraverso un processo chimico assolutamente naturale.

Gli ioni positivi e gli ioni negativi arrivano anche negli

angoli più nascosti di una stanza e puricano in modo efcace e veloce da:

• virus

• muffe

• acari

• batteri

• odori

Plasmacluster è efcace tutto l’anno

New Standard for Clean Air

Plasmacluster – Only from SHARP

Page 7

LA TECNOLOGIA PLASMACLUSTER è STATA CERTIFICATA

99.7%

Ridotti fi no al

100

50% 100%

0 1%

Senza

Ioni Plasmacluster

Con

Ioni Plasmacluster

Quantitativo residuo*

dei virus presenti nell’aria

Senza Ioni

Plasmacluster

(Attenuazione spontanea)

Con

Ioni Plasmacluster

100

Percentuale Residua (%)

30 45

(min.)

DA 22 ISTITUTI IN GIAPPONE E NEL MONDO

L’ef cacia della tecnologia Plasmacluster è stata comprovata da numerosi test. Gli ioni possono ridurre  no al 99,7% dei virus e diminuire in soli 45 minuti la percentuale residua di spore di muffa presenti nell’aria.

Riduzione dei virus presenti nell’aria Riduzione delle spore di muffa presenti nell’aria

Il test viene effettuato inserendo il generatore di ioni Plasmacluster in un contenitore di 1 m3 all’interno del quale vengono fatti passare i virus che si muovono nell’aria, seguiti dal rilascio di ioni

Plasmacluster. Viene quindi misurata la quantità di virus rimossi.

Questa viene poi comparata con il quantitativo di virus residuo in un contenitore privo del generatore. Test eseguito dal Centro di Ricerca di Scienze Ambientali di Kitasato in Giappone.

I risultati di questi esperimenti possono non assicurare gli stessi effetti in stanze di dimensioni standard. *Il quantitativo residuo può differire in base alle condizioni della stanza e al modello utilizzato.

UTILIZZO IN OLTRE 50 MILIONI DI PRODOTTI IN 13 ANNI

La tecnologia Plasmacluster non è presente solo sui prodotti Sharp, dai condizionatori d’aria ai frigoriferi, ma è stata applicata da molte altre industrie in tutto il mondo in una varietà di prodotti. Più di 50 milioni di prodotti hanno adottato la tecnologia Plasmacluster dalla sua nascita nel 2000.

Il generatore di ioni Plasmacluster viene inserito all’interno di una stanza di prova di circa 13 m2 con temperatura interna di 21°C e

umidità del 53%. I campioni d’aria utilizzati per analizzare la quantità

di spore presenti, vengono prelevati dal centro della stanza. Test eseguito dalla Associazione di Medicina Preventiva della

Prefettura di Ishikawa in Giappone.

In collaborazione con 21 aziende, Sharp ha esteso l’applicazione della tecnologia

Plasmacluster ai seguenti impianti:

Impianti di puri cazione nei treni (Shinkansen) Sistemi di riscaldamento/ventilazione nelle stanze bagno/doccia

Sistemi di condizionamento centralizzati Sistemi di riscaldamento a gas e ad acqua

Impianti di condizionamento e puri cazione delle autovetture (Toyota) Sistemi di puri cazione negli ascensori (Fujitec) Sistemi di puri cazione nelle aree fumatori

Impianti nelle saune

Page 8

EFFICIENZA ENERGETICA

MyriadHelvetica Neue

VENTILATORE DELL’UNITà ESTERNA DALLA FORMA UNICA PER UNA MAGGIORE EFFICIENZA ENERGETICA

Su alcuni modelli il ventilatore dell’unità esterna ha una forma unica, aereodinamica. Il nuovo ventilatore è il 30% più leggero di quelli tradizionali. La quantità di resina è stata ridotta rendendolo

più amico dell’ambiente e riducendo il carico sul motore. Il

ventilatore, cosi più leggero, espelle l’aria più efcacemente, può gestire un più potente usso d’aria ed è più efciente nella sua

distribuzione.

Per i mod. AE-X2M18KR, AE-X18LR,

AE-X24LR, AE-X2M14LR

Tecnologia acclamata da importanti associazioni in Giappone

Due importanti Associazioni giapponesi, «The Promotion Foundation for Electrical Science and Engineering» e «The Japan Society of Mechanical Engineers», nel 2010 hanno conferito due importanti

riconoscimenti a Sharp per lo sviluppo del ventilatore dell’unità esterna, molto più leggero ed efciente

di quelli tradizionali.

Onda convenzionale

rettangolare a 120°

Tensione

Corrente

Posizionamento

Per i mod. GU-X9FGR, AE-XM24HR, AE-X2M18KR, AE-X3M18JR

Onda sinusoidale

progressiva a 180°

COMPRESSORE AD ONDA SINUSOIDALE

I compressori Sharp adottano un’onda

sinusoidale di 180° invece della

convenzionale forma d’onda di 120°, creando una rotazione del motore più lineare, con una grossa riduzione di perdita di energia. In questo modo viene migliorata

l’efcienza e quindi il risparmio energetico.

DC-ECO INVERTER

I condizionatori Inverter Sharp garantiscono

una maggiore efcienza energetica grazie

alla valvola di espansione e al potente motore DC-Eco Inverter, presente sia sul compressore che sulla ventola

del motore dell’unità esterna.

VALVOLA DI ESPANSIONE

Utilizza un motore a scatti per controllare

con precisione il volume del refrigerante,

effettuando così un più efciente scambio

di calore.

Page 9

EFFETTO COANDA:

massimo comfort ambientale

I climatizzatori Sharp dotati dell’effetto Coanda garantiscono una distribuzione ottimale dell’aria nell’ambiente. Infatti, è importante per il massimo comfort ambientale che l’aria in uscita dal climatizzatore non sia diretta contro le persone onde evitare correnti fastidiose e dannose alla salute.

L’effetto Coanda dei climatizzatori Sharp fa sì che in estate l’aria fredda venga spinta tangenzialmente al softto e si diffonda “a pioggia” nell’ambiente, mentre in inverno l’aria calda venga direzionata verticalmente verso il pavimento dal quale poi risalirà; in questo modo, la diffusione dell’aria sarà uniforme e senza turbolenze, dolce e a basse velocità, garantendo una temperatura ottimale ed il massimo comfort.

MODALITà

RAFFREDDAMENTO

Massimo comfort grazie ad un

effetto doccia che diffonde l’aria

fresca in modo indiretto

Distribuzione della temperatura

in modalità raffreddamento

Prodotto test AY-XP9HR Temperatura esterna 35°C Temperatura impostata 26°C Flusso d’aria automatico Dimensione stanza circa 13 m (laboratorio Sharp)

MODALITà

RISCALDAMENTO

L’aria calda viene direzionata

verso il pavimento distribuendosi in

modo uniforme in tutto l’ambiente

Distribuzione della temperatura

in modalità riscaldamento

Prodotto test AY-XP9HR Temperatura esterna 2°C Temperatura impostata 23°C Flusso d’aria automatico Dimensione stanza circa 13 m (laboratorio Sharp)

Page 10

FUNZIONE AUTO-PULIZIA

GLI IONI PLASMACLUSTER FERMANO LA CRESCITA DI MUFFE ALL’INTERNO DEL CONDIZIONATORE

Tramite l’apposito pulsante (clean) presente sul telecomando è possibile azionare la funzione auto-pulizia. Per 40 minuti viene erogato

un usso d’aria calda sulla batteria che sanica gli elementi dell’unità interna tramite l’emissione di

Ioni Plasmacluster. Questo previene la crescita delle muffe e degli odori derivanti dalla loro

formazione sulla batteria (le muffe già presenti

non possono essere rimosse).

Con gli ioni Plasmacluster

anche l’interno rimane pulito

ETICHETTATURA ENERGETICA

L’efcienza energetica per i climatizzatori con potenza inferiore ai 12kw, dal 1/1/2013 si basa sui nuovi indici di efcienza stagionale (SEER per il funzionamento in raffrescamento e SCOP per quello in riscaldamento), calcolati secondo il Regolamento UE N. 206/2012 del 6/3/2012 in attuazione della Direttiva Europea ERP (Energy related products) D. 2009/125/CE con le speciche sulla progettazione

ecocompatibile dei climatizzatori. L’etichetta energetica è stata cosi riprogettata in base ai nuovi indici

di efcienza stagionale che consentono di valutare in modo migliore le prestazioni di una unità in condizioni reali. La nuova etichetta riporta sia la classe energetica del prodotto denita in base ai valori di SEER e SCOP sia le emissioni sonore dell’unità interna ed esterna. I limiti di efcienza energetica MEPS (Minimum Energy Performance Standard - EN14825) dal 1/1/2014 sono i seguenti:

SEER ≥ 4.60 - SCOP ≥ 3.80 Tutti i climatizzatori Sharp sono accuratamente misurati in base alla nuova normativa.

Classe di Efcienza

Energetica

A+++ (più efciente)

A++

A+

G (meno efciente) SEER < 2,60 SCOP < 1,90

SEER SCOP

SEER ≥ 8,50 SCOP ≥ 5,10

6,10 ≤ SEER < 8,50 4,60 ≤ SCOP < 5,10

5,60 ≤ SEER < 6,10 4,00 ≤ SCOP < 4,60

5,10 ≤ SEER < 5,60 3,40 ≤ SCOP < 4,00

4,60 ≤ SEER < 5,10 3,10 ≤ SCOP < 3,40

4,10 ≤ SEER < 4,60 2,80 ≤ SCOP < 3,10

3,60 ≤ SEER < 4,10 2,50 ≤ SCOP < 2,80

3,10 ≤ SEER < 3,60 2,20 ≤ SCOP < 2,50

2,60 ≤ SEER < 3,10 1,90 ≤ SCOP < 2,20

Classe energetica in raffreddamento e riscaldamento (stagione media)

Carico teorico SEER e SCOP

Consumo energetico annuale

Rumorosità unità interna

Rumorosità unità esterna

Page 11

GAMMA PRODOTTI

Page 12

CLIMATIZZATORI

ingle

ulti

MONOSPLIT HI-WALL SERIE PHR

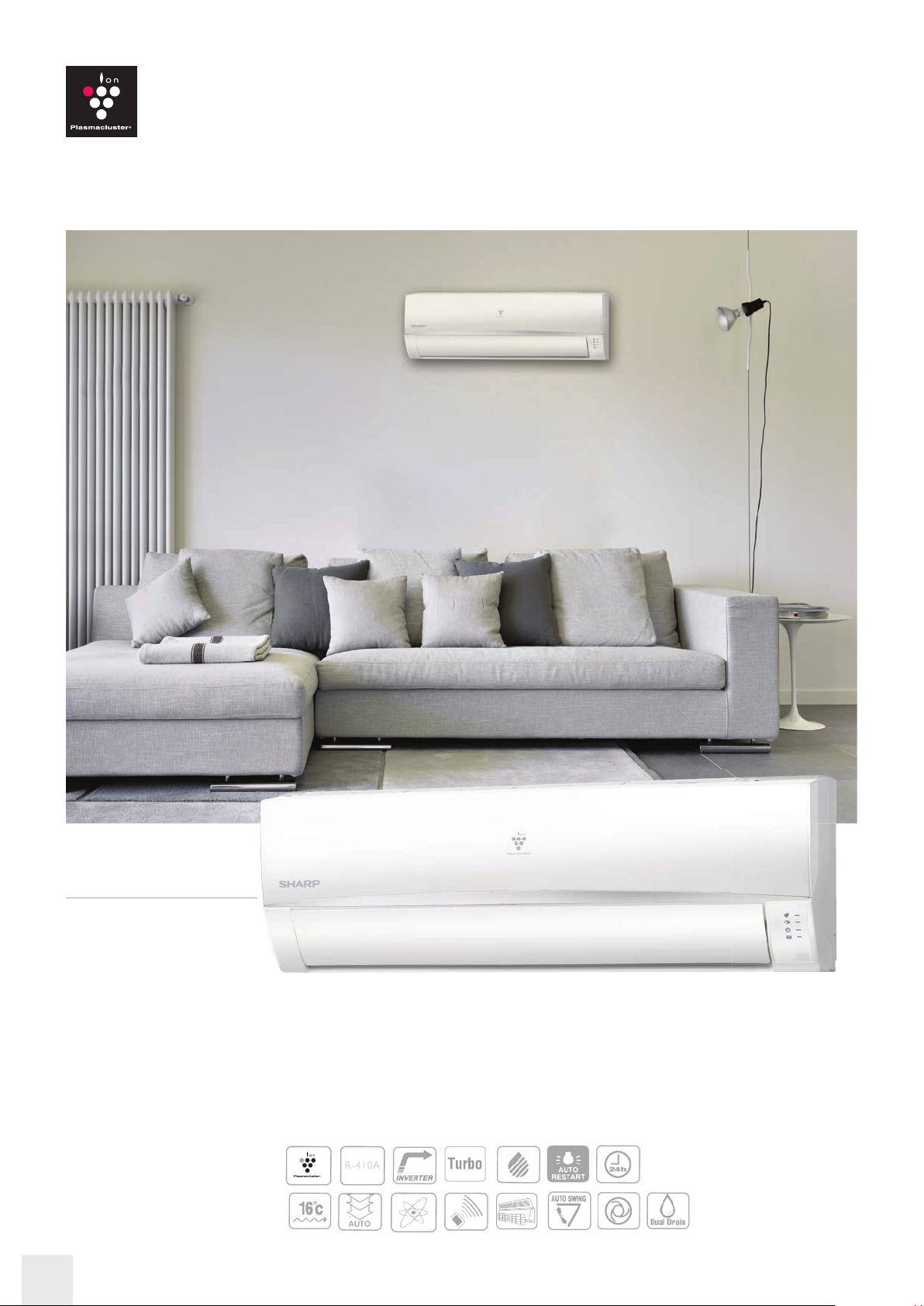

DC-Eco Inverter Plasmacluster

AY-XPC9PHR AY-XPC12PHR

Funzione Multi Space

Con la funzione Multi Space, che si attiva premendo il relativo

pulsante sul telecomando, vengono regolati il  usso e la direzione dell’aria in diverse stanze. Posizionata l’unità interna in un salotto o di  anco a una scala e attivando questa funzione, grazie a un potente  usso d’aria, si riscalderanno o raffredderanno

velocemente più stanze alla temperatura desiderata. Dopo quindici minuti circa, la ventola e le alette si regoleranno automaticamente per far circolare l’aria calda o fredda dolcemente e uniformemente nelle stanze, mantenendo la temperatura impostata.

COMP

Riscaldamento Raffreddamento

1,2,3,5 h

Page 13

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico (Classe energetica A++)

· Effetto Coanda garantisce una distribuzione uniforme dell’aria nell’ambiente, evitando così fastidiose correnti

· Silenzioso, solo 21 dB(A) premendo il pulsante Silent

Funzione Multi Space regola il  usso e la direzione dell’aria per raggiungere velocemente la temperatura

impostata in diverse stanze

Funzione vacanza, con temperatura  ssata a 10°C durante l’inverno in modalità riscaldamento

Funzione di Auto-pulizia previene la crescita delle muffe all’interno del condizionatore

Flessibilità unità interne monosplit e multisplit (unità interna 2.0kW solo multisplit AY-XPM7PHR)

· Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Design elegante e moderno arricchisce con stile ogni ambiente

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XPC9PHR AY-XPC9PHR AE-X9PHR

AY-XPC12PHR AY-XPC12PHR AE-X12PHR

DATI TECNICI

UNITà INTERNA AY-XPC9PHR AY-XPC12PHR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975 R-410A/1975

Capacità Rinfrescamento Nom (Min-Max) kW 2,50 (0,90-3,00) 3,50 (0,90-3,80)

Pdesign kW 2,50 3,50

Assorbimento Nom

Min-Max 200 - 800 200 - 1.250

SEER 6,30 6,30

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A++ A++

Riscaldamento A+ A+

Corrente assorbita Rinfrescamento

Riscaldamento 3,8 5,0

Consumo annuo di energia Rinfrescamento

Riscaldamento 1100 1180

Potenza sonora Rinfrescamento Max dB(A) 54 56

Pressione sonora Rinfrescamento Max/Min/Silent dB(A) 39/26/21 42/27/21

Deumidi cazione l/h 0,8 1,2

Portata d’aria Rinfrescamento Max m3/min 9,7 10,8

Timer 24hr,1,2,3,5h off 24hr,1,2,3,5h off

Dimensioni L x A x P mm 920 x 290 x 240 920 x 290 x 240 Peso Netto kg 10 10

UNITà ESTERNA Potenza sonora Rinfrescamento Nom. dB(A) 62 64

Pressione sonora Rinfrescamento Nom. dB(A) 48 49

Diametro tubi Liquido ‘’ 1/4 1/4

Lunghezza tubi (aggiunta refrigerante)

Dimensioni L x A x P mm 780 x 540 x 269 780 x 540 x 269 Peso Netto kg 36 38

Intervallo di funzionamento Rinfrescamento °C -10 ~ 46 -10 ~ 46

Riscaldamento °C -15 ~ 24 -15 ~ 24

Standard EN 14511:2007 e PrEN14825:2011

Nom (Min-Max) kW 3,20 (0,90-4,70) 4,00 (0,90-5,00)

Pdesign kW 3,20 3,40

Assorbimento Nom

Min-Max 170 - 1.380 170 - 1.420

SCOP 4,00 4,00

Gas ‘’ 3/8 3/8

Min-Max Lunghezza

Lunghezza Standard m 10 10

Max Dislivello tra unità m 10 10

kW/a

m (gr/m)

580 1.000

800 1.080

3,2 4,6

138 193

AE-X9PHR AE-X12PHR

3-10 (20) 3-10 (20)

Page 14

CLIMATIZZATORI

ingle

ulti

MONOSPLIT HI-WALL SERIE JR

DC-Eco Inverter Plasmacluster

AY-XPC9JR AY-XPC12JR

COMP

Page 15

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico

· Effetto Coanda garantisce una distribuzione uniforme dell’aria nell’ambiente, evitando così fastidiose correnti

· Funzione di Auto-pulizia previene la crescita delle muffe all’interno del condizionatore

· Funzione Full Power massima potenza per raffreddare o riscaldare velocemente la stanza

Flessibilità unità interne monosplit e multisplit (unità interna 2.0kW solo multisplit AY-XPC7JR)

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XPC9JR AY-XPC9JR AE-X9JR

AY-XPC12JR AY-XPC12JR AE-X12JR

CODICE ACCESSORIO SISTEMA DESCRIZIONE ACCESSORIO

AZ-F920F AY-XPC9/12JR

KIT n.2  ltri

( ltro deodorante di raccolta polvere)

DATI TECNICI

UNITà INTERNA AY-XPC9JR AY-XPC12JR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975 R-410A/1975

Capacità Rinfrescamento Nom (Min-Max) kW 2,50 (0,90-3,00) 3,50 (0,90-3,80)

Pdesign kW 2,50 3,50

Assorbimento Nom

Min-Max 200 - 900 200 - 1.300

SEER 5,10 5,10

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A A

Riscaldamento A A+

Corrente assorbita Rinfrescamento

Riscaldamento 3,7 4,6

Consumo annuo di energia Rinfrescamento

Riscaldamento 1.126 1.221

Potenza sonora Rinfrescamento Max dB(A) 52 56

Pressione sonora Rinfrescamento Max/Min dB(A) 37 / 26 40 / 27

Deumidi cazione l/h 0,8 1,2

Portata d’aria Rinfrescamento Max m3/min 9,1 10,5

Dimensioni L x A x P mm 790 x 278 x 198 790 x 278 x 198 Peso Netto kg 10 10

UNITà ESTERNA Potenza sonora Rinfrescamento Nom. dB(A) 58 61

Pressione sonora Rinfrescamento Nom. dB(A) 45 48

Diametro tubi Liquido ‘’ 1/4 1/4

Lunghezza tubi (aggiunta refrigerante) Min-Max Lunghezza m (gr/m) 1-15 (20) 1-15 (20)

Dimensioni L x A x P mm 730 x 540 x 250 730 x 540 x 250 Peso Netto kg 33 33

Intervallo di funzionamento Rinfrescamento °C -10 ~ 46 -10 ~ 46

Riscaldamento °C -15 ~ 24 -15 ~ 24

Nom (Min-Max) kW 3,20 (0,90-5,00) 4,00 (0,90-5,70)

Pdesign kW 3,20 3,50

Assorbimento Nom

Min-Max 180 - 1.450 180 - 1.650

SCOP 3,90 4,00

Gas ‘’ 3/8 3/8

Lunghezza Standard m 10 10

Max Dislivello tra unità m 7 7

kW/a

625 1.090

760 1.020

3,1 4,9

171 239

AE-X9JR AE-X12JR

Standard EN 14511:2007 e PrEN14825:2011

Page 16

CLIMATIZZATORI

COMP

ingle

ulti

MONOSPLIT HI-WALL SERIE RMR

DC-Eco Inverter Plasmacluster

AY-XP9RMR AY-XP12RMR

Page 17

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico (Classe energetica A++)

· Funzione Turbo, la ventola funziona in modalità “extra-alta” per raffreddare o riscaldare velocemente

la stanza

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XP9RMR AY-XP9RMR AE-X9RMR

AY-XP12RMR AY-XP12RMR AE-X12RMR

DATI TECNICI

UNITà INTERNA AY-XP9RMR AY-XP12RMR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975 R-410A/1975

Capacità Rinfrescamento Nom (Min-Max) kW 2,60 (1,00-3,20) 3,50 (1,05-3,90)

Pdesign kW 2,60 3,50

Assorbimento Nom

Min-Max 185-1.300 185-1.400

SEER 6,10 6,10

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A++ A++

Riscaldamento A A

Corrente assorbita Rinfrescamento

Riscaldamento 3,9 5,2

Consumo annuo di energia Rinfrescamento

Riscaldamento 958 1.105

Potenza sonora Rinfrescamento Max dB(A) 55 (Turbo) 57 (Turbo)

Pressione sonora Rinfrescamento Max/Min dB(A) 37/27 38/28

Deumidi cazione l/h 0,8 1,4

Portata d’aria Rinfrescamento Max m3/min 10,0 (Turbo) 11,0 (Turbo)

Dimensioni L x A x P mm 860 x 292 x 223 860 x 292 x 223

Peso Netto kg 10,5 10,5

UNITà ESTERNA

Potenza sonora Rinfrescamento Nom. dB(A) 61 (Turbo) 62 (Turbo)

Pressione sonora Rinfrescamento Nom. dB(A) 51 (Turbo) 52 (Turbo)

Diametro tubi Liquido ‘’ 1/4 1/4

Lunghezza tubi (aggiunta refrigerante) Min-Max Lunghezza m (gr/m) 3-15 (20) 3-20 (20)

Dimensioni L x A x P mm 776 x 540 x 320 776 x 540 x 320

Peso Netto kg 28 29

Intervallo di funzionamento Rinfrescamento °C 5 ~ 43 5 ~ 43

Riscaldamento °C -15 ~ 24 -15 ~ 24

Standard EN 14511:2007 e PrEN14825:2011

Nom (Min-Max) kW 3,00 (1,00-3,60) 3,80 (1,05-4,40)

Pdesign kW 2,60 3,00

Assorbimento Nom

Min-Max 220-1.400 250-1.550

SCOP 3,80 3,80

Gas ‘’ 3/8 3/8

Lunghezza Standard m 5 5

Max Dislivello tra unità m 10 10

kW/a

870 1.170

900 1.200

3,8 5,3

149 201

AE-X9RMR AE-X12RMR

Page 18

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE RSR

DC Inverter

AY-X9RSR AY-X12RSR

COMP

Page 19

Massimo risparmio energetico

· Funzione Turbo, massima potenza per raffreddare o riscaldare velocemente la stanza con una temperatura

di 16°C in freddo e 30°C in caldo

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-X9RSR AY-X9RSR AE-X9RSR

AY-X12RSR AY-X12RSR AE-X12RSR

DATI TECNICI

UNITA' INTERNA AY-X9RSR AY-X12RSR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975 R-410A/1975

Capacità Rinfrescamento Nom (Min-Max) kW 2,60 (0,90-3,10) 3,50 (1,00-3,70)

Pdesign kW 2,60 3,50

Assorbimento Nom

Min-Max 210-1.100 290-1.330

SEER 5,70 5,70

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A+ A+

Riscaldamento A A

Corrente assorbita Rinfrescamento

Riscaldamento 3,1 4,6

Consumo annuo di energia Rinfrescamento

Riscaldamento 957 1.287

Potenza sonora Rinfrescamento Max dB(A) 52 52

Pressione sonora Rinfrescamento Max/Min dB(A) 38/26 38/26

Deumidi cazione l/h 0,8 1,2

Portata d'aria Rinfrescamento Max m3/min 11,0 11,0

Dimensioni L x A x P mm 820 x 280 x 204 820 x 280 x 204 Peso Netto kg 10 10

UNITA' ESTERNA AE-X9RSR AE-X12RSR

Potenza sonora Rinfrescamento Nom dB(A) 59 62

Pressione sonora Rinfrescamento Nom dB(A) 48 50

Diametro tubi Liquido '' 1/4 1/4

Lunghezza tubi Min-Max Lunghezza m (gr/m) 1-15 (20) 1-15 (20)

(aggiunta refrigerante) Lunghezza Standard m 5 5

Dimensioni L x A x P mm 700 x 551 x 256 700 x 551 x 256 Peso Netto kg 24 26

Intervallo di funzionamento Rinfrescamento °C 18 ~ 46 18 ~ 46

Riscaldamento °C -7 ~ 24 -7 ~ 24

Nom (Min-Max) kW 2,60 (0,90-3,80) 3,50 (1,00-4,50)

Pdesign kW 2,60 3,50

Assorbimento Nom

Min-Max 290-1.150 250-1.480

SCOP 3,80 3,80

Gas '' 3/8 3/8

Max Dislivello tra unità m 5 5

kW/a

760 1.030

680 1.010

3,5 4,9

160 215

Standard EN 14511:2007 e PrEN14825:2011

Page 20

CLIMATIZZATORI

4-WAY

ingle

ulti

MONOSPLIT HI-WALL SERIE LR

GRANDI AMBIENTI

DC-Eco Inverter Plasmacluster

AY-XPC18LR

AY-XP24LR

Spot Air: premere il bottone per scorrere e scegliere fra 6 aree

Spot Air

OFF

COMP

1,2,3,5 h

solo

AY-XPC18LR

Page 21

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico

Effetto Coanda garantisce una distribuzione uniforme dell’aria nell’ambiente, evitando così fastidiose correnti

Funzione “Spot Air”

divide la stanza in 6 aree ed è possibile selezionare in quale area distribuire il  usso

d’aria. Solo l’area selezionata è raffreddata o riscaldata velocemente, riducendo così il consumo di energia totale

Funzione di Auto-pulizia previene la crescita delle muffe all’interno del condizionatore

· Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Ideali per grandi ambienti, dal design elegante e lineare

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AY-XPC18LR AY-XPC18LR AE-X18LR

AY-XP24LR AY-XP24LR AE-X24LR

CODICE ACCESSORIO SISTEMA DESCRIZIONE ACCESSORIO

AZ-F1800C AY-XPC18/24LR

KIT n.2  ltri

( ltro di raccolta polvere)

DATI TECNICI

UNITà INTERNA AY-XPC18LR AY-XP24LR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975 R-410A/ 1975

Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,40-5,70) 7,00 (1,50-8,00)

Pdesign kW 5,00 7,00

Assorbimento Nom

Min-Max 260 - 1.890 260 - 2.990

SEER 6,60 5,90

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A++ A+

Riscaldamento A A+

Corrente assorbita Rinfrescamento

Riscaldamento 6,8 8,9

Consumo annuo di energia Rinfrescamento

Riscaldamento 2.064 2.323

Potenza sonora Rinfrescamento Max dB(A) 58 63

Pressione sonora Rinfrescamento Max/Min dB(A) 43 / 33 47 / 35

Deumidi cazione l/h 1,6 2,6

Portata d’aria Rinfrescamento Max m3/min 14,4 18,4

Dimensioni L x A x P mm 1.040 x 325 x 222 1.040 x 325 x 222 Peso Netto kg 12 13

UNITà ESTERNA Potenza sonora Rinfrescamento Nom. dB(A) 62 66

Pressione sonora Rinfrescamento Nom. dB(A) 49 53

Diametro tubi Liquido ‘’ 1/4 1/4

Lunghezza tubi (aggiunta refrigerante)

Dimensioni L x A x P mm 850 x 710 x 330 850 x 710 x 330

Peso Netto kg 49 53

Intervallo di funzionamento Rinfrescamento °C -10 ~ 46 -10 ~ 46

Riscaldamento °C -15 ~ 24 -15 ~ 24

Standard EN 14511:2007 e PrEN14825:2011

Nom (Min-Max) kW 5,70 (1,10-8,00) 7,50 (1,10-9,50)

Pdesign kW 5,70 6,70

Assorbimento Nom

Min-Max 240 - 2.380 240 - 2.830

SCOP 3,80 4,00

Gas ‘’ 1/2 5/8

Min-Max Lunghezza

Lunghezza Standard m 10 10

Max Dislivello tra unità m 10 10

kW/a

m (gr/m)

1.470 2.160

1.510 2.015

6,6 9,6

264 413

AE-X18LR AE-X24LR

1-20 (20) 1-30 (20)

Page 22

CLIMATIZZATORI

MONOSPLIT PAVIMENTO

DC-Eco Inverter Plasmacluster

Modalità raffreddamento

In modalità raffreddamento, l’aria viene inizialmente diffusa a piena potenza da entrambe le alette superiore

e inferiore, così che il locale può essere raffreddato rapi- damente. Quando la stanza è suf cientemente fresca,

l’aria continua a fuoriuscire solamente dall’aletta superiore, così che il  usso d’aria non viene diretto contro le persone.

Quando

Alette superiore e inferiore

Modalità riscaldamento

In modalità riscaldamento, l’aria calda viene emessa

da entrambe le alette con una potenza maggiore dall’aletta inferiore. L’aria calda distribuita dal basso

garantisce così il massimo comfort ambientale. In questo modo vengono riprodotti i bene ci dell’Ef-

fetto Coanda.

Alette superiore e inferiore

la stanza è abbastanza fredda...

Aletta superiore

R-410A

GS-XP9FGR GS-XP12FGR

GS-XP18FGR

COMP

Page 23

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico

· Funzione Full Power massima potenza per raffreddare o riscaldare velocemente la stanza

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Design elegante e compatto per integrarsi con gusto in ogni contesto

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GS-XP9FGR GS-XP9FGR GU-X9FGR

GS-XP12FGR GS-XP12FGR GU-X12FGR

GS-XP18FGR GS-XP18FGR AE-X18GR

CODICE ACCESSORIO SISTEMA DESCRIZIONE ACCESSORIO

AZ-F900G GS-XP9/12/18FGR

( ltro deodorante lavabile-verde)

KIT n.2  ltri

DATI TECNICI

UNITà INTERNA GS-XP9FGR GS-XP12FGR GS-XP18FGR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975 R-410A/1975 R-410A/1975

Capacità Rinfrescamento Nom (Min-Max) kW 2,50 (0,90-3,00) 3,50 (0,90-4,00) 5,00 (0,90-5,70)

Pdesign kW 2,50 3,50 5,00

Assorbimento Nom

Min-Max 200 - 890 230 - 1.320 260 - 2.190

SEER 6,70 5,80 5,40

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A++ A+ A

Riscaldamento A A A

Corrente assorbita Rinfrescamento

Riscaldamento 3,6 5,7 7,0

Consumo annuo di energia Rinfrescamento

Riscaldamento 1.207 1.300 1.655

Potenza sonora Rinfrescamento Max dB(A) 53 53 60

Pressione sonora Rinfrescamento Max/Min dB(A) 37 / 22 38 / 23 44 / 33

Deumidi cazione l/h 0,4 0,95 1,6

Portata d’aria Rinfrescamento Max m3/min 9,9 10,5 14,2

Motore Ventilatore DC DC DC

Dimensioni L x A x P mm 750 x 670 x 235 750 x 670 x 235 750 x 670 x 235

Peso Netto kg 17 17 17

UNITà ESTERNA Potenza sonora Rinfrescamento Nom. dB(A) 61 62 65

Pressione sonora Rinfrescamento Nom. dB(A) 45 46 49

Diametro tubi Liquido ‘’ 1/4 1/4 1/4

Lunghezza tubi (aggiunta refrigerante)

Dimensioni L x A x P mm Peso Netto kg 33 33 37

Intervallo di funzionamento Rinfrescamento °C -10 ~ 46 -10 ~ 46 -10 ~ 46

Riscaldamento °C -15 ~ 24 -15 ~ 24 -15 ~ 24

Standard EN 14511:2007 e PrEN14825:2011

Nom (Min-Max) kW 3,40 (0,90-5,00) 4,50 (0,90-6,00) 5,70 (0,90-7,70)

Pdesign kW 3,40 3,60 4,50

Assorbimento Nom

Min-Max 200 - 1.400 230 - 1.730 260 - 2.400

SCOP 3,90 3,90 3,80

Gas ‘’ 3/8 3/8 1/2

Min-Max Lunghezza

Lunghezza Standard m 15 15 30

Max Dislivello tra unità m 7 7 10

kW/a

m (gr/m)

615 1.075 1.660

780 1.230 1.580

2,9 5,0 7,4

130 211 324

GU-X9FGR GU-X12FGR AE-X18GR

1-20 (20) 1-20 (20) 1-30

750 x 540 x 250 750 x 540 x 250

780 x 540 x 265

Page 24

CLIMATIZZATORI

MONOSPLIT SOFFITTO/PAVIMENTO

Eco Inverter Plasmacluster

GS-XP18FR

R-410A

Page 25

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Massimo risparmio energetico

· Funzione Full Power massima potenza per raffreddare o riscaldare velocemente la stanza

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Installazione a sof tto

Installazione a pavimento

GU-XR18FR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GS-XP18FR GS-XP18FR GU-XR18FR

DATI TECNICI

UNITà INTERNA GS-XP18FR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975

Capacità Rinfrescamento

Riscaldamento (stagione media)

Classe di ef cienza energetica Rinfrescamento A+

Riscaldamento A

Corrente assorbita Rinfrescamento

Riscaldamento 7,8

Consumo annuo di energia Rinfrescamento

Riscaldamento 1.786

Potenza sonora Rinfrescamento

Pressione sonora Rinfrescamento

Deumidi cazione l/h 1,0

Portata d’aria Rinfrescamento

Motore ventilatore AC

Dimensioni

Peso

UNITà ESTERNA

Potenza sonora Rinfrescamento

Pressione sonora Rinfrescamento

Diametro tubi

Lunghezza tubi (aggiunta refrigerante) Min-Max Lunghezza m (gr/m) 1-30

Dimensioni

Peso

Intervallo di funzionamento Rinfrescamento °C -10 ~ 46

Riscaldamento °C -15 ~ 24

Nom (Min-Max)

Pdesign

Assorbimento Nom

Min-Max

SEER

Nom (Min-Max)

Pdesign

Assorbimento Nom

Min-Max

SCOP

Max

Max/Min

Max

L x A x P

Netto

Nom.

Liquido

Gas

Lunghezza Standard

Max Dislivello tra unità

L x A x P

Netto

Standard EN 14511:2007 e PrEN14825:2011

kW 5,00 (1,70-6,10)

kW 5,00

kW 6,20 (1,70-7,50)

kW 5,00

kW/a

dB(A) 57

dB(A) 43 / 34

m3/min 17,0

mm 1.300 x 680 x 212

kg 34

dB(A) 65

dB(A) 54

‘’ 1/4

‘’ 1/2

m 30 m 20

mm 890 x 800 x 320

kg 57

1.560

370 - 2.650

5,60

1.700

370 - 2.200

3,90

7,2

312

GU-XR18FR

Page 26

CLIMATIZZATORI

4-WAY

ingle

ulti

MULTISPLIT

DC-Eco Inverter Plasmacluster

Tecnologia di Puri cazione dell’aria Plasmacluster riduce acari, batteri, muffe, virus,

pollini, odori e dona un’aria sempre fresca, salubre e pura

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Massima  essibilità di installazione grazie alla possibilità di far funzionare  no a 4 unità

interne collegate ad un’unica unità esterna

Le unità interne possono essere abbinate a scelta tra i modelli hi-wall serie PHR, JR, pavimento,

sof tto-pavimento e cassetta, tutti dotati di tecnologia Plasmacluster

AE-X2M14LR, AE-X2M18KR, AE-X3M18JR, AE-XM24HR, AE-XM30GR

È possibile scegliere 14 modelli diversi di unità interne

UNITÀ

INTERNA

CAPACITÀ HI-WALL PHR HI-WALL JR

SOFFITTO/

PAVIMENTO

PAVIMENTO CASSETTA

7 2.0 kW AY-XPM7PHR AY-XPC7JR GS-XPM7FR - -

9 2.5 kW AY-XPC9PHR AY-XPC9JR GS-XPM9FR GS-XPM9FGR -

12 3.5 kW AY-XPC12PHR AY-XPC12JR GS-XPM12FR GS-XPM12FGR -

18 5.0 kW - AY-XPC18LR - GS-XPM18FGR

CODICE UNITÀ ESTERNA

AE-X2M14LR - DUAL

AE-X2M18KR - DUAL

AE-X3M18JR - DUAL/TRIAL

AE-XM24HR - TRIAL/QUADRI

AE-XM30GR - QUADRI

AY-XPC7/9/12JR AY-XPC18LR AY-XPM7PHR AY-XPC9/12PHR

1,2,3,5 h

su 18LR,PHR

COMP

CODICE ACCESSORIO UNITÀ INTERNA DESCRIZIONE ACCESSORIO

AZ-F920F AY-XPC7/9/12JR

AZ-F900G GS-XPM9/12/18FGR

( ltro deodorante di raccolta polvere)

( ltro deodorante lavabile - verde)

AZ-F1800C AY-XPC18LR

NO su18LR

su PHR

GX-XPC18PR

AZ-XP18PR (pannello)

KIT n.2  ltri

( ltro di raccolta polvere)

no 18LRPHR da 16°C

su 18LR

su 18LR su

18LR e PHR

Per 9/12JR solo

con AE-X2M18KR o AE-X2M14LR,

no su 18LR, sì su PHR

7JR/7PHR

solo multi

GS-XPM7/9/12FR GX-XPC18PR

GS-XPM9/12/18FGR

su JR su PHR su PHR

COMP

12h su GX-XPC18PR no su GX-XPC18PR

COMP

Solo con

AE-X2M18KR

o AE-X2M14LR

Per

GS-XPM9/12FGR

solo con

AE-X2M18KR

o AE-X2M14LR

Page 27

SISTEMA DUAL

AE-X2M14LR

2 unità interne devono essere collegate.

SISTEMA DUAL

AE-X2M18KR

2 unità interne devono essere collegate.

SISTEMA DUAL/TRIAL

AE-X3M18JR

Almeno 2 unità interne devono essere collegate.

SISTEMA TRIAL/QUADRI

UNITà INTERNE DISPONIBILI

AY-XPM7PHR

AY-XPC9PHR AY-XPC12PHR

AY-XPC7JR

AY-XPC9JR AY-XPC12JR

GS-XPM9FGR GS-XPM12FGR

GS-XPM7FR

GS-XPM9FR GS-XPM12FR

AE-XM24HR

Almeno 3 unità interne devono essere collegate.

SISTEMA QUADRI

AE-XM30GR

1.Per i modelli AY-XPC18LR e GS-XPM18FGR solo una unità può essere connessa a questo

sistema.

2. Solo due unità possono essere connesse del

modello GX-XPC18PR; non è possibile connettere altre unità interne con il mod GX-XPC18PR.

3. Almeno 3 unità interne devono essere collegate, tranne che per il modello GX-XPC18PR

UNITà INTERNE DISPONIBILI

AY-XPM7PHR

AY-XPC9PHR AY-XPC12PHR

AY-XPC7JR

AY-XPC9JR AY-XPC12JR

AY-XPC18LR

GS-XPM9FGR GS-XPM12FGR

GS-XPM18FGR

GS-XPM7FR

GS-XPM9FR GS-XPM12FR

GX-XPC18PR

Page 28

DATI TECNICI

Modelli

Tensione di rete

Unità int. (combinazione rappres.*) 7k + 7k 9k + 9k 7k + 7k + 7k 7k + 7k + 7k + 7k 9k + 7k + 7k + 7k GX-XPC18PR x 2

Unità esterna

V/Hz/Ph 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) Capacità Rinfresc. Nom (Min-Max) kW

Pdesign kW

Assorb. Nom

Min-Max

SEER

Riscald.

(stagione media)

Nom (Min-Max) kW

Pdesign kW

Assorb. Nom

Min-Max

SCOP

Classe di efc. energetica

Corrente assorbita

Consumo annuo di energia

Rinfresc. Riscald. Rinfresc. Riscald. Rinfresc. Riscald.

kW/a

Potenza sonora Rinfresc. Nom. dB(A) Pressione sonora Rinfresc. Nom. dB(A)

Diametro tubi

Lunghezza tubi

Liquido “

Gas “

Min-Max per unità

Lung. max totale m 40 40 50 50 50 40

Lung. standard (tot) m 25 25 30 40 50

Max Disliv. tra unità m 10 10 10 10 10 10

Dimensioni L x A x P mm Peso Netto kg

Intervallo di funzionamento

Rinfresc. °C -10 ~ 43 -10 ~ 43 21 ~ 43 21 ~ 43 21 ~ 43 21 ~ 43 Riscald. °C -15 ~ 24 -15 ~ 24 -15 ~ 24 -15 ~ 24 -15 ~ 24 -15 ~ 24

Combinazione con

2 unità interne

AE-X2M14LR AE-X2M18KR AE-X3M18JR AE-XM24HR AE-XM30GR AE-XM30GR

R-410A/1975 R-410A/1975 R-410A/1975 R-410A/1975 R-410A/1975 R-410A/1975

3,80 (1,80-4,30) 5,20(1,80-6,00) 5,20 (2,20-7,00) 7,00 (3,00-8,20) 8,40 (4,30-9,00) 8,40 (4,30-9,00)

3,80 5,20 5,20 7,00 8,40 8,40

900 1.530 1.410 2.180 2.990 2.290

350 - 1.160 350 - 2.050 430 - 2.460 600 - 2.980 1.070 - 3.490 1.070 - 3.490

6,40 6,20 6,00 6,20 5,20 5,10

4,40 (1,90-5,40) 5,80 (1,90-7,30) 6,80 (2,20-8,40) 8,00 (3,00-9,20) 9,00 (4,40-10,60) 9,00 (4,40-10,60)

3,50 4,40 5,40 6,30 7,30 7,50

950 1.450 1.660 2.000 2.400 2.400

370 - 1.300 370 - 2.100 420 - 2.480 560 - 2.560 940 - 3.060 940 - 3.060

4,40 4,20 4,10 4,30 3,90 4,00

A++ A++ A+ A++ A A

A+ A+ A+ A+ A A+

4,1 7,0 6,5 10,0 13,7 13,7

4,4 6,7 7,6 9,2 11,0 11,0

207 292 301 393 564

1.109 1.469 1.851 2.062 2.636 2.606

62 62 62 65 68 68 45 46 46 49 57 57

1/4 x 2 1/4 x 2 1/4 x 3 1/4 x 4 1/4 x 4 1/4

3/8 x 2 3/8 x 2 3/8 x 3 3/8 x 4

3-25 3-25 3-25 3-20 3-20 3-20

890 x 645 x 290 890 x 645 x 290 890 x 645 x 290 890 x 800 x 320 890 x 800 x 320 890 x 800 x 320

51 51 53 64 70 70

Combinazione con

2 unità interne

Combinazione con

3 unità interne

Combinazione con

4 unità interne

Combinazione con

4 unità interne

3/8 x 3, 3/8 o 1/2 x 1

Combinazione con

2 unità interne

577

1/2

Modelli Unità Interna

Pot. son. Rinf. Max

Pres. son. Rinf. Max/Min

Port. aria Rinf. Max m3/min

Dim. LxAxP

Peso Netto

dB(A)

GS-XPM9/12FGR

GS-XPM18FGR

9FGR: 53; 12FGR: 54;

18FGR: 60

9FGR: 38/25; 12FGR: 40/26;

7PHR: 38/26; 9PHR: 39/21;

18FGR: 44/35

9FGR: 9,3; 12FGR: 10,6;

18FGR: 14,2

750 x 670 x 235 920 x 290 x 240

17 10 JR: 10; 18LR: 12 31 20

Performance dei Multi Inverter

Stato

2 unità funzionanti

1 unità funzionante

Stato

2 unità funzionanti

1 unità funzionante

Combinazione

tra unità interne

A B A B

12 k 9 k 2.17 1.63 3.8 (1.8 - 4.3) 2.51 1.89 4.4 (1.9 - 5.4) 900 (350 - 1,160) 950 (370 - 1,300)

12 k 7 k 2.40 1.40 3.8 (1.8 - 4.3) 2.78 1.62 4.4 (1.9 - 5.4) 900 (350 - 1,160) 950 (370 - 1,300)

9 k 9 k 1.90 1.90 3.8 (1.8 - 4.3) 2.20 2.20 4.4 (1.9 - 5.4) 900 (350 - 1,160) 950 (370 - 1,300)

9 k 7 k 2.14 1.66 3.8 (1.8 - 4.3) 2.48 1.93 4.4 (1.9 - 5.4) 900 (350 - 1,160) 950 (370 - 1,300)

7 k 7 k 1.90 1.90 3.8 (1.8 - 4.3) 2.20 2.20 4.4 (1.9 - 5.4) 900 (350 - 1,160) 950 (370 - 1,300)

12 k * 3.40 * 3.4 (1.4 - 4.0) 3.90 * 3.9 (1.2 - 4.6) 910 (320 - 1,320)

9 k * 2.60 * 2.6 (1.4 - 3.3) 3.00 * 3.0 (1.2 - 4.2) 660 (320 - 920) 830 (330 - 1,400) 7 k * 2.00 * 2.0 (1.4 - 2.7) 2.40 * 2.4 (1.2 - 3.3) 510 (320 - 700) 680 (320 - 1,010)

Combinazione

tra unità interne

A B A B

12 k 12 k 2.60 2.60 5.2 (1.8 - 6.0) 2.90 2.90 5.8 (1.9 - 7.3) 1,530 (350 - 2,050) 1,450 (370 - 2,100)

12 k 9 k 2.97 2.23 5.2 (1.8 - 6.0) 3.31 2.49 5.8 (1.9 - 7.3) 1,530 (350 - 2,050) 1,450 (370 - 2,100)

12 k 7 k 3.28 1.92 5.2 (1.8 - 6.0) 3.66 2.14 5.8 (1.9 - 7.3) 1,530 (350 - 2,050) 1,450 (370 - 2,100)

9 k 9 k 2.60 2.60 5.2 (1.8 - 6.0) 2.90 2.90 5.8 (1.9 - 7.3) 1,530 (350 - 2,050) 1,450 (370 - 2,100)

9 k 7 k 2.64 2.06 4.7 (1.8 - 5.6) 3.04 2.36 5.4 (1.9 - 7.0) 1,340 (350 - 1,830) 1,310 (370 - 2,030)

7 k 7 k 2.10 2.10 4.2 (1.8 - 5.2) 2.50 2.50 5.0 (1.9 - 6.3) 1,120 (350 - 1,540) 1,170 (370 - 1,700)

12 k * 3.40 * 3.4 (1.4 - 4.0) 4.00 * 4.0 (1.2 - 5.2) 950 (320 - 1,350)

9 k * 2.60 * 2.6 (1.4 - 3.3) 3.00 * 3.0 (1.2 - 4.2) 680 (320 - 950) 830 (330 - 1,440) 7 k * 2.00 * 2.0 (1.4 - 2.7) 2.40 * 2.4 (1.2 - 3.3) 510 (320 - 700) 680 (320 - 1,050)

Resa totale (kW)

Rinfrescamento

Resa totale (kW)

Rinfrescamento

AY-XPM7PHR

AY-XPC9/12PHR

7PHR: 53; 9PHR: 54;

12PHR: 56

12PHR: 42/21

7PHR: 9,4; 9PHR: 9,7;

12PHR: 10,8

Standard EN 14511:2007 e PrEN14825:2011

AE-X2M14LR

Nom (Min-Max)

AE-X2M18KR

Nom (Min-Max)

AY-XPC7/9/12JR

AY-XPC18LR

7JR: 51; 9JR: 52; 12JR: 56;

18LR: 58

7JR: 36/26; 9JR: 37/26;

12JR: 40/27;

18LR: 43/39

7JR: 8,9; 9JR: 9,1;

12JR: 10,5; 18LR: 14,4

790 x 278 x 198

18LR: 1.040 x 325 x 222

Resa totale (kW)

Riscaldamento

A B

Resa totale (kW)

Riscaldamento

A B

I valori di AY-XPC7JR, AY-XPM7PHR e GS-XPM7FR sono gli stessi di AY-XPM7FR I valori di AY-XPC9JR, AY-XPC9PHR, GS-XPM9FR, GS-XPM9FGR sono gli stessi di AY-XPM9FR

Nom (Min-Max) Rinfrescamento Riscaldamento

GS-XPM7/9/12FR GX-XPC18PR

7FR: 47; 9FR: 52;

12FR: 52

7FR: 34/27; 9FR: 38/29;

12FR: 39/30

7FR: 7,5; 9FR: 8,7;

12FR: 10,4

1.025 x 680 x 212

* 7k: AY-XPM7PHR, AY-XPC7JR, GS-XPM7FR 9k: AY-XPC9PHR, AY-XPC9JR, GS-XPM9FR, GS-XPM9FGR

Assorbimento (W)

Nom (Min-Max)

Assorbimento (W)

Nom (Min-Max)

42/40

17,6

840x265x840

950x60x950 (pan.)

1,140 (320 - 1,570)

1,240 (320 - 1,900)

Page 29

Stato

3 unità

funzionanti

2 unità

funzionanti

1 unità

funzionante

Combinazione

tra unità interne

A B C A B C

12 k 9 k 9 k 2.08 1.56 1.56 5.2 (2.2 - 7.2) 2.72 2.04 2.04 6.8 (2.2 - 8.4) 1,410 (430 - 2,560) 1,660 (420 - 2,480)

12 k 9 k 7 k 2.23 1.67 1.30 5.2 (2.2 - 7.2) 2.91 2.19 1.70 6.8 (2.2 - 8.4) 1,410 (430 - 2,560) 1,660 (420 - 2,480)

12 k 7 k 7 k 2.40 1.40 1.40 5.2 (2.2 - 7.2) 3.14 1.83 1.83 6.8 (2.2 - 8.4) 1,410 (430 - 2,560) 1,660 (420 - 2,480)

9 k 9 k 9 k 1.73 1.73 1.73 5.2 (2.2 - 7.2) 2.27 2.27 2.27 6.8 (2.2 - 8.4) 1,410 (430 - 2,560) 1,660 (420 - 2,480)

9 k 9 k 7 k 1.87 1.87 1.46 5.2 (2.2 - 7.2) 2.45 2.45 1.90 6.8 (2.2 - 8.4) 1,410 (430 - 2,560) 1,660 (420 - 2,480)

9 k 7 k 7 k 2.03 1.58 1.58 5.2 (2.2 - 7.2) 2.66 2.07 2.07 6.8 (2.2 - 8.4) 1,410 (430 - 2,560) 1,660 (420 - 2,480)

7 k 7 k 7 k 1.73 1.73 1.73 5.2 (2.2 - 7.0) 2.27 2.27 2.27 6.8 (2.2 - 8.4) 1,410 (430 - 2,460) 1,660 (420 - 2,480)

12 k 12 k - 2.50 2.50 - 5.0 (1.9 - 6.5) 3.35 3.35 - 6.7 (1.6 - 8.0) 1,400 (350 - 2,400) 1,970 (380 - 2,670)

12 k 9 k * 2.86 2.14 * 5.0 (1.9 - 6.5) 3.83 2.87 * 6.7 (1.6 - 8.0) 1,400 (350 - 2,400) 1,970 (380 - 2,670)

12 k 7 k * 3.16 1.84 * 5.0 (1.9 - 6.4) 4.17 2.43 * 6.6 (1.6 - 8.0) 1,400 (350 - 2,380) 1,970 (380 - 2,670)

9 k 9 k * 2.45 2.45 * 4.9 (1.9 - 6.2) 3.10 3.10 * 6.2 (1.6 - 8.0) 1,380 (350 - 2,200) 1,800 (380 - 2,670)

9 k 7 k * 2.53 1.97 * 4.5 (1.9 - 5.7) 3.15 2.45 * 5.6 (1.6 - 7.3) 1,190 (350 - 1,870) 1,550 (380 - 2,310)

7 k 7 k * 2.00 2.00 * 4.0 (1.9 - 5.2) 2.50 2.50 * 5.0 (1.6 - 6.4) 1,000 (350 - 1,550) 1,320 (380 - 1,910)

12 k * * 3.40 * * 3.4 (1.4 - 4.0) 4.00 * * 4.0 (1.1 - 5.2) 950 (320 - 1,350) 1,400 (330 - 2,150)

9 k * * 2.60 * * 2.6 (1.4 - 3.3) 3.00 * * 3.0 (1.1 - 4.2) 680 (320 - 950) 970 (330 - 1,570)

7 k * * 2.00 * * 2.0 (1.4 - 2.7) 2.40 * * 2.4 (1.1 - 3.3) 520 (320 - 710) 720 (330 - 1,130)

Resa totale (kW)

Rinfrescamento

Nom (Min-Max)

Resa totale (kW)

Riscaldamento

A B C

Assorbimento (W)

Nom (Min-Max)

Nom (Min-Max) Rinfrescamento Riscaldamento

AE-X3M18JR

Stato

4 unità

funzionanti

3 unità

funzionanti

2 unità

funzionanti

1 unità

funzionante

Combinazione

tra unità interne

A B C D A B C D

12 k 12 k 7 k 7 k 2.21 2.21 1.29 1.29 7.0 (3.0 - 8.2) 2.53 2.53 1.47 1.47 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

12 k 9 k 9 k 9 k 2.15 1.62 1.62 1.62 7.0 (3.0 - 8.2) 2.46 1.85 1.85 1.85 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

12 k 9 k 9 k 7 k 2.27 1.70 1.70 1.32 7.0 (3.0 - 8.2) 2.59 1.95 1.95 1.51 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

12 k 9 k 7 k 7 k 2.40 1.80 1.40 1.40 7.0 (3.0 - 8.2) 2.74 2.06 1.60 1.60 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

12 k 7 k 7 k 7 k 2.55 1.48 1.48 1.48 7.0 (3.0 - 8.2) 2.91 1.70 1.70 1.70 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

9 k 9 k 9 k 9 k 1.75 1.75 1.75 1.75 7.0 (3.0 - 8.2) 2.00 2.00 2.00 2.00 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

9 k 9 k 9 k 7 k 1.85 1.85 1.85 1.44 7.0 (3.0 - 8.2) 2.12 2.12 2.12 1.65 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

9 k 9 k 7 k 7 k 1.97 1.97 1.53 1.53 7.0 (3.0 - 8.2) 2.25 2.25 1.75 1.75 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

9 k 7 k 7 k 7 k 2.10 1.63 1.63 1.63 7.0 (3.0 - 8.2) 2.40 1.87 1.87 1.87 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

7 k 7 k 7 k 7 k 1.75 1.75 1.75 1.75 7.0 (3.0 - 8.2) 2.00 2.00 2.00 2.00 8.0 (3.0 - 9.2) 2,180 (600 - 2,980) 2,000 (560 - 2,560)

12 k 12 k 12 k - 2.27 2.27 2.27 - 6.8 (2.7 - 7.4) 2.60 2.60 2.60 - 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

12 k 12 k 9 k - 2.47 2.47 1.85 - 6.8 (2.7 - 7.4) 2.84 2.84 2.13 - 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

12 k 9 k 9 k * 2.72 2.04 2.04 * 6.8 (2.7 - 7.4) 3.12 2.34 2.34 * 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

12 k 9 k 7 k * 2.91 2.19 1.70 * 6.8 (2.7 - 7.4) 3.30 2.50 2.00 * 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

12 k 7 k 7 k * 3.14 1.83 1.83 * 6.8 (2.7 - 7.4) 3.60 2.10 2.10 * 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

9 k 9 k 9 k * 2.27 2.27 2.27 * 6.8 (2.7 - 7.4) 2.60 2.60 2.60 * 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

9 k 9 k 7 k * 2.45 2.45 1.90 * 6.8 (2.7 - 7.4) 2.80 2.80 2.20 * 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

9 k 7 k 7 k * 2.50 1.95 1.95 * 6.8 (2.7 - 7.4) 3.10 2.40 2.40 * 7.8 (2.4 - 8.8) 2,200 (530 - 2,900) 2,500 (520 - 2,650)

7 k 7 k 7 k * 1.97 1.97 1.97 * 5.9 (2.7 - 7.3) 2.40 2.40 2.40 * 7.1 (2.4 - 8.8) 1,750 (530 - 2,760) 2,180 (520 - 2,650)

12 k 12 k * - 2.80 2.80 * - 5.6 (2.0 - 6.8) 3.65 3.65 * - 7.3 (1.8 - 7.5) 1,820 (430 - 2,700) 2,400 (450 - 2,600)

12 k 9 k * * 3.20 2.40 * * 5.6 (2.0 - 6.8) 4.20 3.10 * * 7.3 (1.8 - 7.5) 1,820 (430 - 2,700) 2,400 (450 - 2,600)

12 k 7 k * * 3.35 1.95 * * 5.3 (2.0 - 6.7) 4.50 2.60 * * 7.1 (1.8 - 7.5) 1,590 (430 - 2,630) 2,380 (450 - 2,600)

9 k 9 k * * 2.50 2.50 * * 5.0 (2.0 - 6.3) 3.20 3.20 * * 6.4 (1.8 - 7.5) 1,400 (430 - 2,400)

9 k 7 k * * 2.59 2.01 * * 4.6 (2.6 - 5.9) 3.40 2.70 * * 6.1 (1.8 - 7.5) 1,230 (430 - 2,000) 1,900 (450 - 2,600)

7 k 7 k * * 2.00 2.00 * * 4.0 (2.6 - 5.3) 2.70 2.70 * * 5.3 (1.8 - 7.3) 1,040 (430 - 1,700) 1,580 (450 - 2,300)

12 k * * * 3.40 * * * 3.4 (1.6 - 4.0) 3.80 * * * 3.8 (1.1 - 5.2) 900 (400 - 1,320) 1,750 (400 - 2,400)

9 k * * * 2.60 * * * 2.6 (1.6 - 3.3) 2.90 * * * 2.9 (1.1 - 4.0) 650 (400 - 930) 1,130 (400 - 2,050)

7 k * * * 2.00 * * * 2.0 (1.6 - 2.7) 2.40 * * * 2.4 (1.1 - 3.4) 500 (400 - 700) 800 (400 - 1,450)

Resa totale (kW)

Rinfrescamento

Nom (Min-Max)

Resa totale (kW)

Riscaldamento

A B C D

Assorbimento (W)

Nom (Min-Max)

Nom (Min-Max) Rinfrescamento Riscaldamento

2,050 (450 - 2,600)

AE-XM24HR

7k: AY-XPM7PHR, AY-XPC7JR, GS-XPM7FR 9k: AY-XPC9PHR, AY-XPC9JR, GS-XPM9FR, GS-XPM9FGR 12k: AY-XPC12PHR, AY-XPC12JR, GS-XPM12FR, GS-XPM12FGR

* collegate ma non funzionanti

- nessuna unità collegata

Page 30

Stato

4 unità funzionanti

3 unità funzionanti

2 unità funzionanti

1 unità funzionante

Combinazione

tra unità interne

A B C D A B C D

18 k 12 k 9 k 9 k 3.15 2.10 1.58 1.58 8.4 (4.3 - 9.0) 3.38 2.25 1.69 1.69 9.0 (4.4 - 10.6)

18 k 12 k 9 k 7 k 3.29 2.19 1.64 1.28 8.4 (4.3 - 9.0) 3.52 2.35 1.76 1.37 9.0 (4.4 - 10.6)

18 k 12 k 7 k 7 k 3.44 2.29 1.34 1.34 8.4 (4.3 - 9.0) 3.68 2.45 1.43 1.43 9.0 (4.4 - 10.6)

18 k 9 k 9 k 9 k 3.36 1.68 1.68 1.68 8.4 (4.3 - 9.0) 3.60 1.80 1.80 1.80 9.0 (4.4 - 10.6)

18 k 9 k 9 k 7 k 3.52 1.76 1.76 1.37 8.4 (4.3 - 9.0) 3.77 1.88 1.88 1.47 9.0 (4.4 - 10.6)

18 k 9 k 7 k 7 k 3.69 1.84 1.43 1.43 8.4 (4.3 - 9.0) 3.95 1.98 1.54 1.54 9.0 (4.4 - 10.6)

18 k 7 k 7 k 7 k 3.88 1.51 1.51 1.51 8.4 (4.3 - 9.0) 4.15 1.62 1.62 1.62 9.0 (4.4 - 10.6)

12 k 12 k 12 k 12 k 2.10 2.10 2.10 2.10 8.4 (4.3 - 9.0) 2.25 2.25 2.25 2.25 9.0 (4.4 - 10.6)

12 k 12 k 12 k 9 k 2.24 2.24 2.24 1.68 8.4 (4.3 - 9.0) 2.40 2.40 2.40 1.80 9.0 (4.4 - 10.6)

12 k 12 k 9 k 9 k 2.40 2.40 1.80 1.80 8.4 (4.3 - 9.0) 2.57 2.57 1.93 1.93 9.0 (4.4 - 10.6)

12 k 12 k 9 k 7 k 2.52 2.52 1.89 1.47 8.4 (4.3 - 9.0) 2.70 2.70 2.03 1.58 9.0 (4.4 - 10.6)

12 k 12 k 7 k 7 k 2.65 2.65 1.55 1.55 8.4 (4.3 - 9.0) 2.84 2.84 1.66 1.66 9.0 (4.4 - 10.6)

12 k 9 k 9 k 9 k 2.58 1.94 1.94 1.94 8.4 (4.3 - 9.0) 2.77 2.08 2.08 2.08 9.0 (4.4 - 10.6)

12 k 9 k 9 k 7 k 2.73 2.04 2.04 1.59 8.4 (4.3 - 9.0) 2.92 2.19 2.19 1.70 9.0 (4.4 - 10.6)

12 k 9 k 7 k 7 k 2.88 2.16 1.68 1.68 8.4 (4.3 - 9.0) 3.09 2.31 1.80 1.80 9.0 (4.4 - 10.6)

12 k 7 k 7 k 7 k 3.06 1.78 1.78 1.78 8.4 (4.3 - 9.0) 3.27 1.91 1.91 1.91 9.0 (4.4 - 10.6)

9 k 9 k 9 k 9 k 2.10 2.10 2.10 2.10 8.4 (4.3 - 9.0) 2.25 2.25 2.25 2.25 9.0 (4.4 - 10.6)

9 k 9 k 9 k 7 k 2.22 2.22 2.22 1.74 8.4 (4.3 - 9.0) 2.38 2.38 2.38 1.85 9.0 (4.4 - 10.6)

9 k 9 k 7 k 7 k 2.36 2.36 1.84 1.84 8.4 (4.3 - 9.0) 2.53 2.53 1.97 1.97 9.0 (4.4 - 10.6)

9 k 7 k 7 k 7 k 2.52 1.96 1.96 1.96 8.4 (4.3 - 9.0) 2.70 2.10 2.10 2.10 9.0 (4.4 - 10.6)

7 k 7 k 7 k 7 k 2.00 2.00 2.00 2.00 8.0 (4.3 - 9.0) 2.13 2.13 2.13 2.13 8.5 (4.4 - 9.8)

18 k 12 k 12 k - 3.56 2.37 2.37 - 8.3 (4.3 - 8.7) 3.81 2.54 2.54 - 8.9 (4.4 - 10.5)

18 k 12 k 9 k * 3.83 2.55 1.92 * 8.3 (4.3 - 8.8) 4.11 2.74 2.05 * 8.9 (4.4 - 10.5)

18 k 12 k 7 k *

18 k 9 k 9 k * 4.15 2.08 2.08 * 8.3 (4.3 - 8.9) 4.45 2.33 2.33 * 8.9 (4.4 - 10.5)

18 k 9 k 7 k * 4.39 2.20 1.71 * 8.3 (4.3 - 8.9) 4.71 2.36 1.83 * 8.9 (4.4 - 10.5)

18 k 7 k 7 k * 4.67 1.82 1.80 * 8.3 (4.3 - 8.9) 5.01 1.95 1.95 * 8.9 (4.4 - 10.5)

12 k 12 k 7 k * 3.00 3.00 1.80 * 7.8 (3.6 - 8.4) 3.40 3.40 2.00 * 8.8 (3.6 - 10.0) 2,990 (880 - 3,300) 2,650 (830 - 3,150)

12 k 9 k 9 k * 3.20 2.30 2.30 * 7.8 (3.6 - 8.4) 3.60 2.60 2.60 * 8.8 (3.6 - 10.0) 2,990 (880 - 3,300) 2,650 (830 - 3,150)

12 k 9 k 7 k * 3.30 2.40 1.90 * 7.6 (3.6 - 8.4) 3.80 2.80 2.20 * 8.8 (3.6 - 10.0) 2,800 (880 - 3,300) 2,650 (830 - 3,150)

12 k 7 k 7 k * 3.40 1.90 1.90 * 7.2 (3.6 - 8.4) 3.90 2.30 2.30 * 8.5 (3.6 - 10.0) 2,550 (880 - 3,300) 2,500 (830 - 3,150)

9 k 9 k 9 k * 2.50 2.50 2.50 * 7.4 (3.6 - 8.4) 2.90 2.90 2.90 * 8.8 (3.6 - 10.0) 2,650 (880 - 3,300) 2,650 (830 - 3,150)

9 k 9 k 7 k * 2.50 2.50 2.00 * 7.0 (3.6 - 8.4) 3.00 3.00 2.20 * 8.2 (3.6 - 10.0) 2,400 (880 - 3,300) 2,400 (830 - 3,150)

9 k 7 k 7 k * 2.60 2.00 2.00 * 6.6 (3.6 - 8.2) 3.00 2.40 2.40 * 7.8 (3.6 - 9.4) 2,160 (880 - 3,200) 2,150 (830 - 2,990)

7 k 7 k 7 k * 2.00 2.00 2.00 * 6.0 (3.6 - 7.8) 2.40 2.40 2.40 * 7.1 (3.6 - 8.8) 1,920 (880 - 3,100) 1,870 (830 - 2,660)

18 k 12 k * * 4.56 3.04 * * 7.6 (3.6 - 8.0) 4.86 3.24 * * 8.1 (3.6 - 9.0) 2,990 (880 - 3,400) 2,450 (830 - 3,300)

18 k 9 k * * 4.80 2.40 * * 7.2 (3.6 - 8.0) 5.40 2.70 * * 8.1 (3.6 - 9.0) 2,600 (880 - 3,400) 2,450 (830 - 3,330)

18 k 7 k * * 4.90 1.90 * * 6.8 (3.6 - 8.0) 5.54 2.16 * * 7.7 (3.6 - 9.0) 2,350 (880 - 3,400) 2,200 (830 - 3,300)

12 k 12 k * * 3.10 3.10 * * 6.2 (2.6 - 7.5) 3.80 3.80 * * 7.6 (2.6 - 8.0) 2,250 (700 - 3,700) 2,600 (730 - 2,900)

12 k 9 k * * 3.20 2.40 * * 5.6 (2.6 - 7.1) 3.80 2.90 * * 6.7 (2.6 - 8.0) 1,950 (700 - 3,200) 2,250 (730 - 2,900)

12 k 7 k * * 3.30 2.00 * * 5.3 (2.6 - 6.8) 3.90 2.20 * * 6.1 (2.6 - 8.0) 1,720 (700 - 2,770) 1,900 (730 - 2,900)

9 k 9 k * * 2.50 2.50 * * 5.0 (2.6 - 6.3) 2.90 2.90 * * 5.8 (2.6 - 8.0) 1,630 (700 - 2,600) 1,850 (730 - 2,900)

9 k 7 k * * 2.60 2.00 * * 4.6 (2.6 - 5.9) 3.00 2.30 * * 5.3 (2.6 - 7.3) 1,400 (700 - 2,250) 1,510 (730 - 2,400)

7 k 7 k * * 2.00 2.00 * * 4.0 (2.6 - 5.3) 2.40 2.40 * * 4.8 (2.6 - 6.4) 1,200 (700 - 1,900) 1,350 (730 - 2,000)

18 k * * * 5.00 * * * 5.0 (2.6 - 5.7) 5.00 * * * 6.2 (2.6 - 7.4) 1,600 (700 - 2,400) 2,200 (730 - 3,000)

12 k * * * 3.40 * * * 3.4 (1.8 - 4.0) 3.80 * * * 3.8 (1.8 - 5.2) 1,100 (630 - 1,450) 1,600 (640 - 2,200)

9 k * * * 2.60 * * * 2.6 (1.8 - 3.3) 2.90 * * * 2.9 (1.8 - 4.0) 790 (630 - 1,080) 1,130 (640 - 1,750)

7 k

* * * 2.00 * * * 2.0 (1.8 - 2.7) 2.40 * * * 2.4 (1.8 - 3.4) 750 (630 - 850) 870 (640 - 1,350)

4.04 2.69 1.57 * 8.3 (4.3 - 8.9) 4.33 2.89 1.68 * 8.9 (4.4 - 10.5)

7k: AY-XPM7PHR, AY-XPC7JR, GS-XPM7FR 9k: AY-XPC9PHR, AY-XPC9JR, GS-XPM9FR, GS-XPM9FGR 12k: AY-XPC12PHR, AY-XPC12JR, GS-XPM12FR, GS-XPM12FGR 18k: AY-XPC18LR, GS-XPM18FGR

Stato

2 o 1 unità

funzionanti

AE-XM30GR

Resa totale (kW)

Rinfrescamento

Nom (Min-Max)

Resa totale (kW)

Riscaldamento

A B C D

Nom (Min-Max) Rinfrescamento Riscaldamento

AE-XM30GR con GX-XPC18PR

Combinazione

tra unità interne

A B A B

18 k 18 k 4.20 4.20 8.4 (4.3 - 9.0) 4.50 4.50 9.0 (4.4 - 10.6)

18 k * 5.00 * 5.0 (2.6 - 5.7) 6.20 * 6.2 (2.6 - 7.4)

Resa totale (kW)

Rinfrescamento

Nom (Min-Max)

Resa totale (kW)

Riscaldamento

A B

Nom (Min-Max) Rinfrescamento Riscaldamento

Assorbimento (W)

Nom (Min-Max)

2,990 (1,070 - 3,490)

2,780 (1,070 - 3,490)

2,990 (1,070 - 3,490)

* collegate ma non funzionanti

- nessuna unità collegata

Assorbimento (W)

Nom (Min-Max)

2,290 (1,070 - 3,490)

1,600 (700 - 2,400)

2,400 (940 - 3,060)

2,230 (940 - 2,850)

2,400 (940 - 3,060)

2,200 (730 - 3,000)

Page 31

CLIMATIZZATORE LOCALE

PORTATILE MONOBLOCCO

• Tecnologia di Puri cazione dell’aria Plasma-

cluster riduce acari, batteri, muffe, virus, pollini, odori e

dona un’aria sempre fresca, salubre e pura

• Funzione Turbo per raffreddare velocemente l’ambiente.

La ventola funziona ad una velocità molto alta alla temperatu-

ra di 15°C

• Funzione Max Density per puri care velocemente la

stanza tramite gli Ioni Plasmacluster

• Funzione Refresh per “rinfrescare” e ridurre gli odori dai tessuti posti di fronte al condizionatore tramite gli Ioni Plasmacluster

• Funzione Sleep per evitare che la stanza diventi troppo fredda

• Modalità selezionabili: raffreddamento, deumidi cazio-

ne, ventilazione e ricambio d’aria

• Funzionamento  no a 40°C

• Telecomando con display LCD

• Design compatto ed elegante si accosta con armonia

ad ogni tipo di arredamento

CV-P10PR

UTILIZZO TUTTO L’ANNO

Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec

Ioni Plasmacluster

Deumidif.

Raffred.

Ioni Plasmacluster

Questo condizionatore d’aria locale può essere utilizzato tutto

l’anno premendo il pulsante A/C sul telecomando per la funzione di raffreddamento o il pulsante ION per la funzione di puri cazione grazie all’emissione di Ioni Plasmacluster.

MODELLO CV-P10PR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/1975

Capacità Rinfrescamento kW 2,50

Assorbimento W 960

EER 2,60 Classe di ef cienza energetica Rinfrescamento A Corrente assorbita Rinfrescamento A 4,2

Consumo di energia Rinfrescamento kW/60 min. 1,0

Consumo di energia in stand-by Rinfrescamento "ON Timer" Off W <0.5

"ON Timer" On W <1.0

Potenza sonora Rinfrescamento Max dB(A) 65

Pressione sonora Rinfrescamento Max/Min dB(A) 52/48 Deumidi cazione l/giorno 24

Portata d'aria Rinfrescamento Max m3/min 5,8

Velocità ﬂ usso d'aria 3 (max/med/min) + Turbo

Timer 12 ore On-Off

Dimensioni L x A x P mm 500 x 830 x 450

Peso Netto kg 42,0

Intervallo di funzionamento Rinfrescamento °C 18-40

Standard EN 14511:2007

Page 32

SOSTANZE

ANALIZZATE

ESPERIMENTO EFFETTUATO DA:

Kitasato Research Center of Environmental Sciences (Japan)

Seoul University (Korea)

Shanghai Municipal Center for Disease Control and Prevention

Kitasato Institute Medical Center Hospital, Kitasato University (Japan)

Retroscreen Virology, Ltd. (UK)

Hiroshima University Graduate School of Advanced Sciences of Matter (Japan)

Osaka City University Graduate School of Medicine Department of Biochemistry and Molecular Pathology

Ishikawa Health Service Association (Japan) Professor Gerhard Artmann, Aachen University

of Applied Sciences (Germany)

VIRUS

NELL’ARIA

ALLERGENI

NELL’ARIA

MUFFE

NELL’ARIA

ESPERIMENTO EFFETTUATO DA:

Ishikawa Health Service Association (Japan)

Shanghai Municipal Center for Disease Control and Prevention

Kitasato Research Center of Environmental Sciences (Japan)

Kitasato Institute Medical Center Hospital, Kitasato University (Japan)

Professor Gerhard Artmann, Aachen University of Applied Sciences (Germany)

Harvard School of Public Health (USA)

Japan Spinners Inspecting Foundation

The University Lübeck (Germany) Japan Food Research Laboratories

MICROBI

NELL’ARIA

ODORI

DEPOSITATI

MUFFE

DEPOSITATE

SOSTANZE

ANALIZZATE

PURIFICATORI PLASMACLUSTER

AD ALTA DENSITà

aria pura e salubre

In tutto il mondo l’inquinamento atmosferico è un grave problema, soprattutto nelle aree urbane. Incide sulla salute della popolazione e può colpire soprattutto categorie a rischio quali bambini, anziani e i portatori di

patologie croniche. Anche l’ambiente casalingo presenta delle impurità che possono minare la salute delle

persone. Tra le nostre mura domestiche si annidano nemici invisibili come batteri, virus, muffe, acari e pollini. Queste impurità minacciano la nostra salute e possono essere responsabili di allergie, virus dell’inuenza e fattori asmatici. Gli acari in particolare, i cui corpi

o loro frammenti sono contenuti nella polvere che rimane dispersa nelle stanze, sono la causa principale delle allergie che si sviluppano negli ambienti chiusi.

Inoltre, l’aria che respiriamo ogni giorno nelle nostre abitazioni, è caratterizzata da un basso numero di ioni positivi e negativi; in media in casa o in ufcio se ne trovano solo fra i 200 e i 400 per cm3, mentre in un bosco si arriva a circa 4.200! L’aria del bosco è infatti

ricca di ioni carichi positivamente e negativamente ed in quantità equilibrata da preservare in modo naturale

la purezza dell’aria e donare un’immediata sensazione di benessere. Per avere all’interno delle nostre case aria tanto sana come quella di un bosco, bisogna ricreare quanto avviene in natura. è quello che ha fatto

Sharp sviluppando la tecnologia Plasmacluster, che emette nell’aria gli stessi ioni positivi e negativi che si trovano in natura riducendo acari, batteri, virus, muffe, pollini e odori.

LA TECNOLOGIA PLASMACLUSTER è STATA CERTIFICATA DA 22 ISTITUTI IN GIAPPONE E NEL MONDO

L’efficacia della tecnologia Plasmacluster è stata comprovata da numerosi test e certificata da autorevoli Associazioni Internazionali.

Ambiente prima dell’utilizzo

di un Puricatore Plasmacluster

POLLINI

ODORE DI

ANIMALI

FUMO DI

SIGARETTA

VIRUS

MUFFE

ACARI

L’aria dell’ambiente interno è piena

di nemici invisibili

POLVERE

Ambiente dopo l’utilizzo

di un Puricatore Plasmacluster

Le impurità sospese nell’aria vengono ridotte

e l’aria interna è pulita

Page 33

PURIFICATORE/UMIDIFICATORE D’ARIA PLASMACLUSTER

Umidificazione + Ioni Plasmacluster

Molecole d’acqua

Ioni Plasmacluster

Ioni positivi e negativi

• Te st eseguito da Hiroshima University Graduate School of Advanced Sciences of Matter.

• Metodo: L’effetto degli allergeni degli acari in una stanza non pulita di circa 13m

all’interno di una casa è stato misurato tramite il metodo ELISA (Enzyme-Linked

ImmunoSorbent Assay). Sharp ha convertito i risultati e calcolato il valore medio (densità degli Ioni Plasmacluster: 3000 ions/cm

RIDUZIONE DEGLI ALLERGENI DEGLI ACARI DELLA POLVERE

Gli Ioni Plasmacluster aggrediscono e disattivano le proteine degli allergeni sospesi nell’aria generati dagli acari della polvere e dalle loro feci, riducendone gli effetti.

Senza Ioni

Plasmacluster

Con Ioni Plasmacluster

(3.000 ions/cm

)

100%

50%

10%

Tasso residuo

100%

Ridotto fino al

99.9%

Gli allergeni degli acari sospesi nella polvere di casa non sono più efficaci.

• Te st eseguito da Ishikawa Health Services Association.

• Metodo: Gli Ioni Plasmacluster sono stati immessi in una stanza di prova di circa13m

e le muffe sospese nell’aria sono state misurate con un campionatore d’aria. Sharp ha tracciato il grafico del risultato usando figure approssimative (densità degli Ioni Plasmacluster: 3000 ioni/cm

RIDUZIONE DELLE MUFFE

Gli Ioni Plasmacluster aggrediscono e disattivano le proteine sulla superficie delle muffe sospese nell’aria, riducendone gli effetti.

Riduzione delle muffe presenti nell’aria.

Con Ioni Plasmacluster

(3.000 ions/cm

)

Tasso residuo (%)

100

30 60 90 120 150180 195

Minuti

Attenuazione

naturale

Riduzione

Attenuazione

naturale

Con Ioni

Plasmacluster

(5.000 ions/cm3)

Intensità dell’odore

2.0

3.1

Deodorizzato

a un livello

impercettibile

dopo circa 2 ore.

• Te st eseguito da Japan Spinners Inspecting Foundation.

• Metodo: L’efficacia di deodorizzazione su un tessuto impregnato dai componenti dell’odore del fumo di sigaretta è stata calcolata con il metodo che indica l’intensità degli odori a sei livelli. Sharp ha convertito e calcolato i risultati (densità degli Ioni Plasmacluster: 5.000 ions/cm

RIDUZIONE DEGLI ODORI DEPOSITATI

Gli Ioni Plasmacluster rimuovono l’idrogeno dalle molecole degli odori depositati, spezzandole ed eliminando i componenti degli odori.

Rimozione dell’odore del fumo di sigaretta.

Feci degli acari Acari

In un’atmosfera sempre più inquinata, l’aiuto di un puricatore/umidicatore è indispensabile per conservare un’aria pura, priva di materiale inquinante e preservare la propria salute. L’aria eccessivamente secca (per esempio quando il riscaldamento è acceso o i locali rimangono chiusi

tutto il giorno) può provocare difcoltà respiratorie, asma, secchezza delle prime vie aeree. Inoltre, una corretta umidicazione riduce la polverosità degli ambienti e la proliferazione di acari, virus e batteri.

È molto importante portare la percentuale di umidità ai livelli più adatti al nostro corpo. Il corpo

umano, infatti, è in perfetto equilibrio quando il tasso di umidità relativa è compreso tra il 45-60%. I Puricatori Sharp con funzione di Umidicazione costituiscono la soluzione ideale per migliorare la vivibilità degli ambienti, grazie alla capacità di ridurre drasticamente la formazione di batteri,

acari, virus, polvere e odori. Non solo puricano l’aria, ma riportano il giusto grado di umidità nei locali, migliorando così la qualità della vita delle persone. Ideali per camere da letto e salotti, sono molto

facili da utilizzare.

UMIDIFICAZIONE E IONI PLASMACLUSTER PER UN’ARIA PULITA E SALUBRE Il Puricatore/Umidicatore Sharp immette nell’ambiente da puricare ioni positivi e negativi. Durante l’umidicazione del locale viene diffusa nell’aria una grande quantità di molecole d’acqua che si uniscono

agli Ioni Plasmacluster, aumentandone la dimensione. La durata degli ioni viene cosi raddoppiata*,

divenendo ancora più efcace la capacità di puricazione dell’ambiente dalle sostanze nocive.

* A confronto di un utilizzo senza umidicazione.

• Test eseguito dai Laboratori del Japan Food Research.

• Metodo: Gli ioni Plasmacluster sono stati immessi in una stanza di prova di circa 8m

d’aria e i valori sono

stati confrontati in due condizioni: con e senza umidicazione.

, le muffe sospese sono state misurate con un campionatore

Page 34

PURIFICATORE /

UMIDIFICATORE

KC-930EUW

PURIFICATORE

FU-Y30EUW

PER AMBIENTI FINO A 21 m

(solo puricazione)

PER AMBIENTI FINO A 21 m

• Potente sistema di emissione dell’aria che cattura le particelle di polvere velocemente ed efcacemente

Il condotto di fuoriuscita dell’aria di nuova progettazione ha una forma aerodinamica, è ampio, lungo e con

un angolo di 20° che permette di far circolare l’aria molto più efcacemente. L’aria si propaga così con maggiore velocità e forza nell’ambiente rimuovendo le particelle di polvere anche dai punti più lontani della

stanza.

• Modalità notturna silenziosa

I puricatori sono molto silenziosi con un livello sonoro di soli 24db ideale per l’utilizzo notturno.

• Filtri

I puricatori sono dotati di un Pre-ltro e di un ltro Hepa. L’aria passa attraverso il Pre-ltro ed il ltro Hepa

per una pulizia “tradizionale”; in seguito, viene immessa nell’ambiente arricchita di ioni positivi e negativi generati dal sistema Plasmacluster, completando così l’azione puricante. Il ltro umidicante presente sul modello KC-930EUW si attiva automaticamente a seconda dell’umidità rilevata per conferire alla stanza sempre il giusto livello di umidità.

• Sensore odori (mod. KC-930EUW)

Il sensore odori gestisce automaticamente la velocità della ventola a seconda del livello di odore presente

nella stanza.

Page 35

KC-930EUW

FU-Y30EUW

Sistema di puri cazione dell’aria Ioni Plasmacluster ad alta densità + Ventilazione Ioni Plasmacluster ad alta densità + Ventilazione

Alimentazione 220-240 V / 50/60Hz 220-240 V / 50/60Hz

Per ambienti  no a: solo puri cazione 21 m

umidi cazione (*1) 16 m

ioni Plasmacluster ad alta densità (*2) 17 m

21 m

13 m2

Sistema di umidi cazione Vaporizzazione naturale -

Capacità tanica (l) 2,1 -

Modalità Ioni Plasmacluster On / Off On / Off

Luce Plasmacluster • •

Basso (Low) Medio (Medium) Alto (High) Basso (Low) Medio (Medium) Alto (High)

Volume d’aria trattato (m

/h) 60 126 180 60 120 180

Capacità di umidi cazione (ml/h) (*1) 140 250 350 - - -

Consumo (W) solo puri cazione 4,5 13 27 23 32 49

Rumorosità (dB) 22 39 48 24 35 44

Velocità ﬂ usso d’aria 3 (max - med - min) e Auto 3 (max - med - min)

Risparmio energetico Controllo ad Inverter -

Consumo in standby (W) 0,9 1

Filtri Pre- ltro Pre- ltro

Filtro Hepa Filtro Hepa

Filtro umidi cante -

Sensore di rilevamento Odore -

Indicatore pulizia 3 livelli -

Telecomando - -

Dimensioni (lxaxp) mm 375 x 535 x 205 356 x 510 x 180

Peso netto (Kg) 6,1 5,1

Filtri accessori: Filtro Hepa FZ-Y30SFE FZ-Y30SFE

Filtro umidi cante FZ-Y30MFE -

* 1 Condizioni di misurazione: 20C°, 30% umidità (JEM 1426) * 2 Dimensione di una stanza nella quale circa 7000 ioni possono essere misurati per m3 nel centro della stanza (ad una altezza di circa 1,2m dal pavimento) quando il prodotto è posizionato

vicino ad un muro con la ventola nella posizione massima (max).

Note: Alcune sostanze tossiche contenute nel fumo di sigaretta, come il monossido di carbonio, non possono essere rimosse. Alcuni odori molto forti (come quelli degli animali) non possono essere rimossi. Il  ltro può produrre odore e deve essere sostituito dopo parecchi mesi se il puri catore è utilizzato per ridurre odori molto forti come il fumo di sigaretta o la carne grigliata. Per gli odori forti utilizzare il puri catore ventilando

la stanza.

Page 36

SERIE

SMILE CURVE

Page 37

La serie SMILE CURVE si compone di Monosplit hi-wall dal design piacevole ed elegante e Multisplit a cui è possibile

abbinare  no a 16 modelli diversi di unità interne

SISTEMI MONOSPLIT

SERIE SSR

SISTEMI MULTISPLIT DUAL, TRIAL, QUADRI

SERIE SSR

CASSETTA

GX-XM12/18SR GX-XM24SR

CANALIZZABILE

PAVIMENTO

SOFFITTO/PAVIMENTO

Page 38

CLIMATIZZATORI

MONOSPLIT HI-WALL SERIE SSR

Eco Inverter

AY-XC9SSR AY-XC12SSR

AY-XC18SSR

AY-X24SSR

Page 39

Massimo risparmio energetico (A++/A+)

Flessibilità unità interne monosplit e multisplit (cod. AY-X24SSR solo monosplit)

Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

AE-X9/12SSR

AY-XC9SSR AY-XC9SSR AE-X9SSR

AY-XC12SSR AY-XC12SSR AE-X12SSR

AY-XC18SSR AY-XC18SSR AE-X18SSR

AY-X24SSR AY-X24SSR AE-X24SSR

AE-X18/24SSR

DATI TECNICI

UNITà INTERNA AY-XC9SSR AY-XC12SSR AY-XC18SSR AY-X24SSR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/2087,5 R-410A/2087,5 R-410A/2087,5 R-410A/2087,5

Capacità Rinfr. Nom (Min-Max) kW 2,60 (0,45-3,23) 3,50 (0,60-3,96) 5,13 (1,26-6,60) 6,70 (2,00-8,20)

Pdesign kW 2,60 3,50 5,10 6,70

Assorbimento Nom

Min-Max 200-1.420 220-1.550 380-2.450 400-3.700

Risc. (stagione media)

Classe di Rinfr. A++ A++ A++ A++ ef cienza energetica Risc. A+ A+ A+ A+

Corrente assorbita Rinfr.

Risc. 3,4 5,0 6,3 8,6

Consumo annuo Rinfr.

di energia Risc. 910 1.050 1.435 2.240 Potenza sonora Rinfr. Max dB(A) 55 57 58 64

Pressione sonora Rinfr. Max/Min dB(A) 39/26 42/26 46/36 48/39

Deumidi cazione l/h 0,8 1,4 1,8 2,4

Portata d'aria Rinfr. Max m3/min 9,3 11,0 13,3 19,2

Dimensioni L x A x P mm 790 x 275 x 200 845 x 289 x 209 970 x 300 x 224 1.078 x 325 x 246

Peso Netto kg 9,0 10,0 13,5 17,0

UNITà ESTERNA Potenza sonora Rinfr. Nom dB(A) 61 62 63 68

Pressione sonora Rinfr. Nom dB(A) 52 53 56 60

Diametro tubi Liquido '' 1/4 1/4 1/4 1/4

Lunghezza tubi Max Lunghezza m (gr/m) 19 (20) 20 (20) 25 (20) 25 (50)

(aggiunta refrigerante) Lunghezza Standard m 5 5 5 5

Dimensioni L x A x P mm 776 x 540 x 320 776 x 540 x 320 955 x 700 x 396 955 x 700 x 396

Peso Netto kg 28 29 45 53

Intervallo Rinfr. °C -15 ~ 43 -15 ~ 43 -15 ~ 43 -15 ~ 43

di funzionamento Risc. °C -20 ~ 24 -20 ~ 24 -20 ~ 24 -20 ~ 24

SEER 6,10 6,10 6,10 6,30

Nom (Min-Max) kW 2,80 (0,45-4,10) 3,67 (0,60-5,13) 5,28 (1,12-6,80) 7,25 (2,00-8,50)

Pdesign kW 2,60 3,00 4,10 6,40

Assorbimento Nom

Min-Max 200-1.550 220-1.650 350-2.600 450-3.800

SCOP 4,00 4,00 4,00 4,00

Gas '' 3/8 3/8 1/2 5/8

Max Dislivello tra unità m 10 10 10 10

kW/a

805 1.084 1.580 1.875

755 989 1.410 1.945

3,7 5,2 7,0 8,3

149 201 293 373

AE-X9SSR AE-X12SSR AE-X18SSR AE-X24SSR

Standard EN 14511:2013 e PrEN14825:2013

Page 40

CLIMATIZZATORI

MULTISPLIT

Eco Inverter

Massima essibilità di installazione grazie alla possibilità di far funzionare no a 4 unità

interne collegate ad un’unica unità esterna

Le unità interne possono essere abbinate a scelta tra i modelli hi-wall serie SSR, pavimento

SGR, cassetta, canalizzabile e softto-pavimento SR

Pompa di calore

utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

AE-X2M14SR, AE-X2M18SR, AE-X3M24SR, AE-X4M28SR, AE-X4M36SR

È possibile scegliere tra 16 modelli diversi di unità interne

UNITA'

INTERNA

12 3.5 kW AY-XC12SSR GS-XM12SGR

CODICE UNITA' ESTERNA TIPOLOGIA

CAPACITA'

RINFR.

9 2.6 kW AY-XC9SSR GS-XM9SGR - - GS-XM9SR

18 5.3 kW AY-XC18SSR GS-XM18SGR

24 7.1 kW - -

HI-WALL SSR PAVIMENTO CASSETTA CANALIZZABILE

GX-XM12SR

AZ-XM12SR (pannello)

GX-XM18SR

AZ-XM12SR (pannello)

GX-XM24SR

AZ-XM24SR (pannello)

GB-XM12SR GS-XM12SR

GB-XM18SR GS-XM18SR

GB-XM24SR GS-XM24SR

PAVIMENTO

SOFFITTO/

AE-X2M14SR DUAL AE-X2M18SR DUAL AE-X3M24SR TRIAL AE-X4M28SR QUADRI AE-X4M36SR QUADRI

Page 41

SISTEMA DUAL

AE-X2M14SR

Almeno 1 unità interna deve essere collegata.

SISTEMA DUAL

AE-X2M18SR

UNITà INTERNE DISPONIBILI

AY-XC9SSR

AY-XC12SSR

GX-XM12SR

GS-XM9SGR

GS-XM12SGR

GB-XM12SR

Almeno 1 unità interna deve essere collegata.

SISTEMA TRIAL

AE-X3M24SR

Almeno 2 unità interne devono essere collegate.

SISTEMA QUADRI

GS-XM9SR

GS-XM12SR

UNITà INTERNE DISPONIBILI

AY-XC9SSR

AY-XC12SSR

AY-XC18SSR

GX-XM12SR

GX-XM18SR

GS-XM9SGR

GS-XM12SGR

GS-XM18SGR

GB-XM12SR

GB-XM18SR

AE-X4M28SR

Almeno 2 unità interne devono essere collegate.

GS-XM9SR

GS-XM12SR

GS-XM18SR

Page 42

UNITà INTERNE DISPONIBILI

AY-XC9SSR

AY-XC12SSR

AY-XC18SSR

GS-XM9SGR

GS-XM12SGR

GS-XM18SGR

SISTEMA QUADRI

AE-X4M36SR

Almeno 2 unità interne devono essere collegate.

GX-XM12SR

GX-XM18SR

GX-XM24SR

GB-XM12SR

GB-XM18SR

GB-XM24SR

GS-XM9SR

GS-XM12SR

GS-XM18SR

GS-XM24SR

Page 43

DATI TECNICI

Modelli

Tensione di rete

Unità int. (combinazione rappres.) AY-XC9SSR x 2 AY-XC9SSR x 2 AY-XC9SSR x 3 AY-XC9SSR x 4 AY-XC9SSR x 4

Unità esterna AE-X2M14SR AE-X2M18SR AE-X3M24SR AE-X4M28SR AE-X4M36SR

V/Hz/Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) Capacità Rinfresc. Nom (Min-Max) kW

Pdesign kW

Assorb. Nom

Min-Max

SEER

Riscald.

(stagione media)

Nom (Min-Max) kW

Pdesign kW

Assorb. Nom

Min-Max

SCOP

Classe di efc. energetica

Corrente assorbita

Consumo annuo di energia

Rinfresc. Riscald. Rinfresc. Riscald. Rinfresc. Riscald.

kW/a

Potenza sonora Rinfresc. Nom. dB(A) Pressione sonora Rinfresc. Nom. dB(A)

Diametro tubi

Lunghezza tubi

Portata d’aria Rinfresc.

Liquido “

Gas “

Max (agg. refr.) m (gr/m) 10 (20) 10 (20) 20 (20) 20 (20) 20 (22)

Max totale m 20 20 60 70 70

Max Disliv. tra unità

Max m3/min 43,3 53,3 66,7 66,7 86,7

m 5 5 10 10 7,5

Dimensioni L x A x P mm Peso Netto kg

Intervallo di funzionamento

Rinfresc. °C -15 ~ 43 -15 ~ 43 -15 ~ 43 -15 ~ 43 -5 ~ 48 Riscald. °C -20 ~ 24 -20 ~ 24 -20 ~ 24 -20 ~ 24 -15 ~ 27

Combinazione con

2 unità interne

R-410A/2087,5 R-410A/2087,5 R-410A/2087,5 R-410A/2087,5 R-410A/2087,5

4,20 (2,05-4,50) 5,00 (2,05-6,20) 7,10 (2,20-9,50) 8,00 (2,20-9,60) 9,80 (3,00-10,00)

4,1 5,0 7,1 8,0 10,5

1.250 1.550 2.200 2.480 3.030

550-1.400 500-2.550 650-4.600 650-4.650 1.500-4.600

5,60 5,60 5,10 5,10 5,50

4,60 (2,50-5,60) 5,60 (2,50-6,65) 8,55 (3,80-9,90) 9,30 (3,90-11,00) 11,76 (4,50-12,00)

4,4 4,6 7,0 7,0 10,5

1.250 1.540 2.400 2.550 3.010

780-1.780 580-2.500 850-4.000 980-4.000 1.500-4.140

3,80 3,80 3,80 3,80 3,80

A+ A+ A A A

A A A A A

5,3 6,9 10,0 11,1 15,4

5,1 6,9 10,4 11,5 15,2

257 313 487 549 tbi

1.622 1.695 2.579 2.579 tbi

62 63 68 68 67

55 56 58 58 57

1/4 x 2 1/4 x 2 1/4 x 3 1/4 x 4 1/4 x 3, 3/8 x 1

3/8 x 2 3/8 x 2 3/8 x 3 3/8 x 4

899 x 596 x 378 955 x 700 x 396 980 x 790 x 427 980 x 790 x 427 1.015 x 1.103 x 440

43 50 69 69 94

Combinazione con

2 unità interne

Combinazione con

3 unità interne

Combinazione con

4 unità interne

Combinazione con

4 unità interne

3/8 x 2, 1/2 x 1, 5/8 x 1

Modelli Unità Interna

Capacità Rinfr.

Capacità Risc.

Potenza

sonora

Pressione

sonora

Portata

d'aria

Deumidif. l/h

Dimensioni LxAxP mm

Dimensioni

pannello

Peso Netto kg

Peso pannello kg

Rinfr. Max db(A)

Max/

Rinfr.

Rinfr. Max m3/min

db(A)

Min

LxAxP mm

AY-XC9/12/18SSR GS-XM9/12/18SGR

9SSR: 2,60; 12SSR: 3,50;

18SSR: 5,30

9SSR: 2,80; 12SSR: 3,80;

18SSR: 5,80

9SSR: 55; 12SSR: 56;

18SSR: 58

9SSR: 41/26; 12SSR: 42/27;

18SSR: 46/36

9SSR: 9,3; 12SSR: 11,0;

18SSR: 13,3

9SSR: 0,80; 12SSR: 1,40;

18SSR: 1,80

9SSR:790x275x200;

12SSR: 845x289x209;

18SSR: 970x300x224

9SSR: 9,0; 12SSR: 10,0;

18SSR: 13,5

9SGR: 2,60; 12SGR: 3,50;

18SGR: 5,30

9SGR: 2,80; 12SGR: 3,80;

18SGR: 5,80

9SGR: 55; 12SGR: 57;

18SGR: 62

9SGR: 40/25; 12SGR: 42/27;

18SGR: 48/32

9SGR: 8,3; 12SGR: 10,0;

18SGR: 10,8

9SGR: 0,8; 12SGR: 1,4;

18SGR: 1,8

9/12/18SGR: 700x600x215

9/12/18SGR: 15

GX-XM12/18/24SR GB-XM12/18/24SR GS-XM9/12/18/24SR

12SR: 3,50; 18SR: 4,50;

24SR: 7,10

12SR: 4,00; 18SR: 5,00;

24SR: 8,00

12SR: 56; 18SR: 56;

24SR: 49

12SR: 46/42; 18SR: 46/42;

24SR: 39/35

12SR: 10,0; 18SR: 10,0;

24SR: 19,7

12SR: 1,4; 18SR: 1,8;

24SR: 2,5

12SR:570x230x570;

18SR: 570x230x570;

24SR: 840x240x840

12/18SR:650x50x650;

24SR: 950x60x950;

12SR: 18; 18SR: 18;

24SR: 30

12SR: 2,5; 18SR: 2,5;

24SR: 6,5

12SR: 3,50; 18SR: 5,00;

24SR: 7,10

12SR: 3,85; 18SR: 5,50;

24SR: 8,00

12SR: 49; 18SR: 50;

24SR: 52

12SR: 39/32; 18SR: 41/33;

24SR: 42/34

12SR: 8,3; 18SR: 11,7;

24SR: 16,7

12SR: 1,4; 18SR: 1,8;

24SR: 2,5

12SR: 700x200x615;

18SR: 900x200x615;

24SR: 1.100x200x615

12SR: 23; 18SR: 27;

24SR: 31

9SR: 2,50; 12SR: 3,50;

18SR: 5,00; 24SR: 7,10

9SR: 2,80; 12SR: 3,85;

18SR: 5,50; 24SR: 8,00

9SR: 50; 12SR: 50; 18SR: 55; 24SR: 58

9SR: 40/36; 12SR: 40/36;

18SR: 45/40; 24SR: 48/44

9SR: 10,8; 12SR: 10,8;

18SR: 15,8; 24SR: 20,8

9SR: 0,8; 12SR: 1,4;

18SR: 1,8; 24SR: 2,5

9SR: 1.220x700x225;

12SR: 1.220x700x225;

18SR: 1.220x700x225;

24SR: 1.220x700x225;

9SR: 40; 12SR: 40;

18SR: 40; 24SR: 45

Standard EN 14511:2013 e PrEN14825:2013 tbi: il dato non è disponoibile al momento

della stampa

Page 44

Performance dei Multi Inverter

Stato

2 unità funzionanti

1 unità funzionante

Combinazione

tra unità interne

A B A B

9k 9k 2.10 2.10 4.20 (2.05 - 4.50) 2.30 2.30 4.60 (2.50 - 5.60) 1,250 (550 - 1,400) 1,250 (780 - 1,780)

9k 12k 2.00 2.50 4.50 (2.15 - 4.80) 2.10 2.70 4.80 (2.65 - 5.80) 1,300 (560 - 1,400) 1,300 (780 - 1,780) 9k - 2.60 - 2.60 (1.50 - 3.20) 2.80 - 2.80 (1.60 - 4.20) 850 (500 - 1,250) 850 (700 - 1,550)

12k - 3.50 - 3.50 (2.00 - 4.00) 3.80 - 3.80 (1.80 - 4.50) 1,100 (500 - 1,250) 1,100 (700 - 1,550)

Resa totale (kW)

Rinfrescamento

Nom (Min-Max)

AE-X2M14SR

A B

Resa totale (kW)

Riscaldamento

Nom (Min-Max) Rinfrescamento Riscaldamento

Assorbimento (W)

Nom (Min-Max)

Stato

2 unità funzionanti

1 unità funzionante

Stato

3 unità

funzionanti

2 unità

funzionanti

1 unità

funzionante

Stato

4 unità

funzionanti

3 unità

funzionanti

2 unità

funzionanti

1 unità

funzionante

Combinazione

tra unità interne

A B A B

9k 9k 2.50 2.50 5.00 (2.05 - 6.20) 2.80 2.80 5.60 (2.50 - 6.65) 1,550 (500 - 2,550) 1,540 (580 - 2,500)

9k 12k 2.50 3.50 6.00 (2.15 - 6.30) 2.50 3.80 6.30 (2.65 - 6.75) 2,000 (500 - 2,550) 1,850 (600 - 2,600) 9k - 2.60 - 2.60 (1.50 - 3.50) 2.80 - 2.80 (1.60 - 4.50) 850 (500 - 2,000) 1,100 (550 - 2,000)

12k - 3.50 - 3.50 (2.00 - 4.40) 3.80 - 3.80 (1.80 - 4.80) 1,100 (500 - 2,000) 1,150 (550 - 2,000)

Combinazione tra

unità interne

A B C A

9k 9k 9k 2.37 2.37 2.37 7.10 (2.20 - 9.50) 2.85 2.85 2.85 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (850 - 4,000)

9k 9k 12k 2.10 2.10 2.90 7.10 (2.20 - 9.50) 2.55 2.55 3.45 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (850 - 4,000)

9k 9k 18k 2.20 2.20 2.70 7.10 (2.20 - 9.50) 2.22 2.22 4.11 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (850 - 4,000)

9k 12k 12k 1.90 2.60 2.60 7.10 (2.20 - 9.50) 2.25 3.15 3.15 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (850 - 4,000)

12k 12k 12k 2.37 2.37 2.37 7.10 (2.20 - 9.50) 2.85 2.85 2.85 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,500 (850 - 4,000)

9k 9k - 2.50 2.50 - 5.00 (2.00 - 7.80) 3.20 3.20 - 6.40 (3.20 - 8.50) 1,550 (600 - 4,200) 2,050 (900 - 3,950) 9k 12k - 2.60 3.60 - 6.20 (2.10 - 8.00) 3.20 4.00 - 7.20 (3.50 - 9.30) 2,000 (700 - 4,300) 2,250 (900 - 4,400)

9k 18k - 2.30 4.70 - 7.00 (2.25 - 9.20) 2.60 5.10 - 7.70 (3.70 - 9.90) 2,180 (800 - 4,400) 2,400 (900 - 4,400) 12k 12k - 3.50 3.50 - 7.00 (2.20 - 8.20) 3.85 3.85 - 7.70 (3.50 - 9.50) 2,180 (750 - 4,300) 2,400 (900 - 4,400) 12k 18k - 2.80 4.20 - 7.00 (2.30 - 9.50) 3.20 4.60 - 7.80 (3.80 - 9.90) 2,180 (800 - 4,400) 2,400 (900 - 4,400) 18k 18k - 3.55 3.55 - 7.10 (2.50 - 9.50) 3.90 3.90 - 7.80 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (900 - 4,400)

9k * * 2.60 * * 2.60 (1.50 - 3.50) 2.80 * * 2.80 (1.80 - 4.50) 850 (600 - 2,000) 1,100 (800 - 2,000) 12k * * 3.50 * * 3.50 (2.00 - 4.40) 3.80 * * 3.80 (2.00 - 4.80) 1,100 (600 - 2,000) 1,150 (800 - 2,000) 18k * * 5.25 * * 5.25 (2.20 - 6.50) 5.70 * * 5.70 (2.50 - 7.15) 1,750 (600 - 2,550) 1,900 (800 - 2,550)

Combinazione

tra unità interne

A B C D A B C D

9k 9k 9k 9k 2.00 2.00 2.00 2.00 8.00 (2.20 - 9.60) 2.33 2.33 2.33 2.33 9.30 (3.90 - 11.00) 2,480 (650 - 4,650) 2,550 (980 - 4,000)

9k 9k 9k 12k 1.75 1.75 1.75 2.75 8.00 (2.20 - 9.60) 2.20 2.20 2.20 3.00 9.60 (3.90 - 11.00) 2,480 (650 - 4,650) 2,550 (980 - 4,000)

9k 9k 12k 12k 1.50 1.50 2.50 2.50 8.00 (2.20 - 10.00) 2.10 2.10 2.70 2.70 9.60 (3.90 - 11.00) 2,480 (650 - 4,650) 2,550 (980 - 4,000)

9k 9k 9k - 2.37 2.37 2.37 - 7.10 (2.20 - 9.50) 2.85 2.85 2.85 - 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (850 - 4,000)

9k 9k 12k - 2.10 2.10 2.90 - 7.10 (2.20 - 9.50) 2.55 2.55 3.45 - 8.55 (3.80 - 9.90) 2,200 (650 - 4,600) 2,400 (850 - 4,000)

9k 9k 18k - 2.20 2.20 2.70 - 7.10 (2.20 - 9.60) 2.22 2.22 4.11 - 8.55 (3.80 - 9.90) 2,200 (650 - 4,650) 2,400 (850 - 4,000)

9k 12k 12k - 1.90 2.60 2.60 - 7.10 (2.20 - 9.60) 2.25 3.15 3.15 - 8.55 (3.80 - 9.90) 2,200 (650 - 4,650) 2,400 (850 - 4,000)

12k 12k 12k - 2.37 2.37 2.37 - 7.10 (2.20 - 9.60) 2.85 2.85 2.85 - 8.55 (3.80 - 9.90) 2,200 (650 - 4,650) 2,500 (850 - 4,000)

12k 12k 18k - 2.30 2.30 2.50 - 7.10 (2.20 - 9.60) 2.50 2.50 3.55 - 8.55 (3.80 - 9.90) 2,200 (650 - 4,650) 2,500 (850 - 4,000)

9k 9k - - 2.50 2.50 - - 5.00 (2.00 - 7.80) 3.20 3.20 - - 6.40 (3.20 - 8.50) 1,550 (600 - 4,200) 2,050 (900 - 3,950)

9k 12k - - 2.60 3.60 - - 6.20 (2.10 - 8.00) 3.20 4.00 - - 7.20 (3.50 - 9.30) 2,000 (700 - 4,300) 2,250 (900 - 4,400)

9k 18k - - 2.30 4.70 - - 7.00 (2.25 - 9.20) 2.60 5.10 - - 7.70 (3.70 - 9.90) 2,180 (800 - 4,400) 2,400 (900 - 4,400)

12k 12k - - 3.50 3.50 - - 7.00 (2.20 - 8.20) 3.85 3.85 - - 7.70 (3.50 - 9.50) 2,180 (750 - 4,300) 2,260 (900 - 4,400)

12k 18k - - 2.80 4.20 - - 7.00 (2.30 - 9.50) 3.20 4.60 - - 7.80 (3.80 - 9.90) 2,180 (800 - 4,400) 2,400 (900 - 4,400)

18k 18k - - 3.55 3.55 - - 7.10 (2.50 - 9.50) 3.90 3.90 - - 7.80 (3.80 - 9.30) 2,200 (650 - 4,600) 2,400 (900 - 4,500)

9k * * * 2.60 * * * 2.60 (1.50 - 3.50) 2.80 * * * 2.80 (1.80 - 4.50) 850 (600 - 2,000) 1,100 (800 - 2,000)

12k * * * 3.50 * * * 3.50 (2.00 - 4.40) 3.80 * * * 3.80 (2.00 - 4.80) 1,100 (600 - 2,000) 1,150 (800 - 2,000)

18k * * * 5.25 * * * 5.25 (2.20 - 6.50) 5.70 * * * 5.70 (2.50 - 7.15) 1,750 (600 - 2,550) 1,900 (800 - 2,550)

Resa totale (kW)

Rinfrescamento

Resa totale Rinfrescamento (kW) Resa totale Riscaldamento (kW)

C Nom (Min-Max)

Resa totale (kW)

Rinfrescamento

9k: AY-XC9SSR, GS-XM9SGR, GS-XM9SR 12k:

AY-XC12SSR, GS-XM12SGR, GX-XM12SR, GB-XM12SR, GS-XM12SR

18k:

AY-XC18SSR, GS-XM18SGR, GX-XM18SR, GB-XM18SR, GS-XM18SR

Nom (Min-Max)

AE-X2M18SR

A B

Resa totale (kW)

Riscaldamento

Nom (Min-Max) Rinfrescamento Riscaldamento

Assorbimento (W)

Nom (Min-Max)

AE-X3M24SR

Ass or b ime nt o ( W)

A B C Nom (Min-Max) Rinfrescamento Riscaldamento

Nom (Min-Max)

AE-X4M28SR

Resa totale (kW)

Riscaldamento

A B C D

Nom (Min-Max) Rinfrescamento Riscaldamento

Assorbimento (W)

Nom (Min-Max)

* collegate ma non funzionanti

- nessuna unità collegata

Page 45

Stato

4 unità

funzionanti

3 unità

funzionanti

2 unità

funzionanti

1 unità

funzionante

Combinazione tra unità interne

A B C D A B C D

9k 9k 9k 9k 2.45 2.45 2.45 2.45 9.80 (3.00 - 10.00) 2.94 2.94 2.94 2.94 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k 12k 2.20 2.20 2.20 3.20 9.80 (3.00 - 10.00) 2.64 2.64 2.64 3.84 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k 18k 2.05 2.05 2.05 3.65 9.80 (3.00 - 10.00) 2.46 2.46 2.46 4.38 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k 24k 1.80 1.80 1.80 4.40 9.80 (3.00 - 10.00) 2.16 2.16 2.16 5.28 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 12k 12k 2.00 2.00 2.90 2.90 9.80 (3.00 - 10.00) 2.40 2.40 3.48 3.48 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 12k 18k 1.85 1.85 2.60 3.50 9.80 (3.00 - 10.00) 2.22 2.22 3.06 4.26 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 18k 18k 1.60 1.60 3.30 3.30 9.80 (3.00 - 10.00) 1.92 1.92 3.96 3.96 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 12k 12k 2.30 2.50 2.50 2.50 9.80 (3.00 - 10.00) 2.76 3.00 3.00 3.00 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 12k 18k 1.80 2.20 2.20 3.60 9.80 (3.00 - 10.00) 2.16 2.64 2.64 4.32 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 12k 12k 2.45 2.45 2.45 2.45 9.80 (3.00 - 10.00) 2.94 2.94 2.94 2.94 11.76 (4.50 - 12.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 9k - 2.40 2.40 2.40 - 7.20 (3.00 - 9.00) 2.64 2.64 2.64 - 7.92 (4.50 - 9.90) 2,700 (1,500 - 4,400) 2,682 (1,500 - 3,960)

9k 9k 12k - 2.10 2.10 3.00 - 7.20 (3.00 - 9.00) 2.26 2.37 3.30 - 7.92 (4.50 - 9.90) 2,700 (1,500 - 4,400) 2,682 (1,500 - 3,960)

9k 9k 18k - 2.10 2.10 4.50 - 8.70 (3.00 - 9.60) 2.52 2.52 5.40 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k 24k - 1.85 1.85 5.00 - 8.70 (3.00 - 9.60) 2.22 2.22 6.00 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 12k - 2.20 3.25 3.25 - 8.70 (3.00 - 9.60) 2.64 3.90 3.90 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 18k - 1.80 2.95 3.95 - 8.70 (3.00 - 9.60) 2.16 3.54 4.74 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 12k 24k - 1.60 2.35 4.75 - 8.70 (3.00 - 9.60) 1.92 2.82 5.70 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 18k 18k - 1.80 3.45 3.45 - 8.70 (3.00 - 9.60) 2.16 4.14 4.14 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 18k 24k - 1.60 2.65 4.45 - 8.70 (3.00 - 9.60) 1.92 3.18 5.34 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 12k - 2.90 2.90 2.90 - 8.70 (3.00 - 9.60) 3.48 3.48 3.48 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 18k - 2.50 2.50 3.70 - 8.70 (3.00 - 9.60) 3.00 3.00 4.44 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 12k 24k - 2.20 2.20 4.30 - 8.70 (3.00 - 9.60) 2.64 2.64 5.16 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

12k 18k 18k - 2.70 3.25 3.25 - 8.70 (3.00 - 9.60) 2.64 3.90 3.90 -

18k 18k 18k - 2.90 2.90 2.90 - 8.70 (3.00 - 9.60) 3.48 3.48 3.48 - 10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

9k 9k - - 2.50 2.50 - - 5.00 (3.00 - 7.80) 3.25 3.25 - - 6.50 (4.50 - 8.50) 1,810 (1,300 - 4,300) 1,798 (1,300 - 3,870)

9k 12k - - 2.50 3.60 - - 6.10 (3.00 - 8.00) 3.25 4.55 - - 7.80 (4.50 - 9.60) 1,810 (1,300 - 4,300) 2,100 (1,300 - 3,870)

9k 18k - - 2.20 4.90 - - 7.10 (3.00 - 9.20) 2.86 6.37 - - 9.23 (4.50 - 9.90) 2,700 (1,300 - 4,400) 2,682 (1,300 - 3,960)

9k 24k - - 2.00 6.00 - - 8.00 (3.00 - 9.20) 2.40 7.20 - - 9.60 (4.50 - 9.90) 2,700 (1,300 - 4,600) 2,682 (1,300 - 4,140)

12k 12k - - 3.00 3.00 - - 6.00 (3.00 - 9.20) 3.90 3.90 - - 7.80 (4.50 - 9.90) 2,700 (1,300 - 4,300) 2,682 (1,300 - 3,870)

12k 18k - - 3.10 4.00 - - 7.10 (3.00 - 9.50) 3.72 4.80 - - 8.52 (4.50 - 9.90) 2,700 (1,300 - 4,600) 2,682 (1,300 - 4,140)

12k 24k - - 3.00 5.00 - - 8.00 (3.00 - 9.50) 3.60 6.00 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

18k 18k - - 4.00 4.00 - - 8.00 (3.00 - 9.50) 4.80 4.80 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

18k 24k - - 3.50 4.50 - - 8.00 (3.00 - 9.50) 4.20 5.40 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

24k 24k - - 4.00 4.00 - - 8.00 (3.00 - 9.50) 4.80 4.80 - - 9.60 (4.50 - 9.90) 3,030 (1,300 - 4,600) 3,010 (1,300 - 4,140)

9k * * * 2.60 * * * 2.60 (1.50 - 3.50) 2.80 * * * 2.80 (1.60 - 4.50) 900 (800 - 2,000) 1,100 (800 - 2,000)

12k * * * 3.50 * * * 3.50 (2.00 - 4.40) 3.80 * * * 3.80 (1.80 - 4.80) 1,200 (800 - 2,000) 1,150 (800 - 2,000)

18k * * * 5.25 * * * 5.25 (2.20 - 6.50) 5.70 * * * 5.70 (2.70 - 7.15) 1,850 (800 - 2,550) 1,900 (800 - 2,550)

24k * * * 7.00 * * * 7.00 (3.00 - 9.20) 7.80 * * * 7.80 (4.50 - 9.90) 2,500 (1,300 - 3,960) 2,600 (1,300 - 3,960)

Resa totale (kW)

Rinfrescamento

9k: AY-XC9SSR, GS-XM9SGR, GS-XM9SR 12k:

AY-XC12SSR, GS-XM12SGR, GX-XM12SR, GB-XM12SR, GS-XM12SR

18k:

AY-XC18SSR, GS-XM18SGR, GX-XM18SR, GB-XM18SR, GS-XM18SR

24K: GX-XM24SR, GB-XM24SR, GS-XM24SR

Nom (Min-Max)

AE-X4M36SR

A B C D

Resa totale (kW)

Riscaldamento

Nom (Min-Max) Rinfrescamento Riscaldamento

10.44 (4.50 - 11.00) 3,030 (1,500 - 4,600) 3,010 (1,500 - 4,140)

Assorbimento (W)

Nom (Min-Max)

* collegate ma non funzionanti

- nessuna unità collegata

Page 46

SERIE

COMMERCIAL

Page 47

La serie COMMERCIAL di Sharp presenta Monosplit

Cassetta, Canalizzabili e Sof tto-Pavimento dalle taglie 5,0 - 10,0 kW

SISTEMI MONOSPLIT

GX-X18SR

GX-X24/36SR

CASSETTA

SOFFITTO/PAVIMENTO

CANALIZZABILI

GB-X18SR

GB-X24SR

GB-X36SR

Page 48

CLIMATIZZATORI

MONOSPLIT CASSETTA SERIE SR

Eco Inverter

GX-X18SR

GX-X24SR GX-X36SR

GX-X18SR GX-X24/36SR

Page 49

Massimo risparmio energetico

· Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Ideali per grandi ambienti

GU-X18SR GU-X24SR GU-X36SR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GX-X18SR GX-X18SR GU-X18SR

GX-X24SR GX-X24SR GU-X24SR

GX-X36SR GX-X36SR GU-X36SR

DATI TECNICI

UNITà INTERNA GX-X18SR GX-X24SR GX-X36SR

CODICE PANNELLO AZ-X18SR AZ-X24SR AZ-X24SR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/2087,5 R-410A/2087,5 R-410A/2087,5

Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,60-5,50) 7,00 (2,40-8,50) 10,00 (3,20-11,50)

Pdesign kW 5,00 7,00 10,00

Assorbimento Nom

Min-Max 550-1.750 850-2.500 750-4.500

SEER 5,60 6,10 6,10

Riscaldamento (stagione media)

Classe di Rinfrescamento A+ A++ A++ ef cienza energetica Riscaldamento A A+ A+

Corrente assorbita Rinfrescamento

Riscaldamento 7,6 10,2 16,2

Consumo annuo Rinfrescamento

di energia Riscaldamento 1.658 2.520 3.640 Potenza sonora Rinfrescamento Max dB(A) 60 62 63

Pressione sonora Rinfrescamento Max/Min dB(A) 47/37 47/38 51/43

Deumidi cazione l/h 1,8 2,4 3,4

Portata d'aria Rinfrescamento Max m3/min 12,7 21,7 31,0

Dimensioni corpo L x A x P mm 596 x 240 x 596 840 x 240 x 840 840 x 320 x 840

Dimensioni pannello L x A x P mm 670 x 50 x 670 950 x 60 x 950 950 x 60 x 950 Peso corpo Netto kg 20 26 31

Peso pannello Netto kg 3,5 7 7

UNITà ESTERNA Potenza sonora Rinfrescamento Max dB(A) 64 65 70

Pressione sonora Rinfrescamento Max dB(A) 56 57 63

Diametro tubi Liquido '' 1/4 3/8 3/8

Lunghezza tubi (aggiunta refrigerante)

Dimensioni L x A x P mm 955 x 700 x 396 980 x 790 x 427 1.107 x 1.100 x 440

Peso Netto kg 47 67 92

Intervallo di funzionamento Rinfrescamento °C -15 ~ 48 -15 ~ 48 -15 ~ 48

Riscaldamento °C -10 ~ 24 -10 ~ 24 -10 ~ 24

Nom (Min-Max) kW 5,50 (1,40-6,50) 8,00 (2,40-9,50) 12,00 (2,90-14,50)

Pdesign kW 4,50 7,20 10,40

Assorbimento Nom

Min-Max 500-1.900 800-2.750 600-4.800

SCOP 3,80 4,00 4,00

Gas '' 1/2 5/8 5/8

Max Lunghezza m (gr/m) 20 (30) 30 (60) 30 (60)

Lunghezza Standard m 5 5 5

Max Dislivello tra unità m 15 15 15

kW/a

1.600 2.180 3.200

1.580 2.210 3.500

7,2 10,1 15,0

313 402 574

GU-X18SR GU-X24SR GU-X36SR

Standard EN 14511:2013 e PrEN14825:2013

Page 50

CLIMATIZZATORI

MONOSPLIT CANALIZZABILI SERIE SR

Eco Inverter

GB-X18SR

GB-X24SR GB-X36SR

GB-X18SR GB-X24SR

GB-X36SR

Page 51

Massimo risparmio energetico

· Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Ideali per grandi ambienti

GU-X18SR GU-X24SR GU-X36SR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GB-X18SR GB-X18SR GU-X18SR

GB-X24SR GB-X24SR GU-X24SR

GB-X36SR GB-X36SR GU-X36SR

DATI TECNICI

UNITà INTERNA GB-X18SR GB-X24SR GB-X36SR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/2087,5 R-410A/2087,5 R-410A/2087,5

Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,60-5,80) 7,00 (2,20-8,50) 10,00 (3,20-11,50)

Pdesign kW 5,0 7,0 10,0

Assorbimento Nom

Min-Max 550-1.750 850-2.500 700-4.500

SEER 5,60 6,10 5,60

Riscaldamento

(stagione media)

Classe di Rinfrescamento A+ A++ A+ ef cienza energetica Riscaldamento A A+ A+

Corrente assorbita Rinfrescamento

Riscaldamento 7,4 10,2 15,5

Consumo annuo Rinfrescamento

di energia Riscaldamento 1.658 2.450 3.640 Potenza sonora Rinfrescamento Max dB(A) 59 64 64

Pressione sonora Rinfrescamento Max/Min dB(A) 40/28 47/40 53/44

Pressione statica esterna Pa 25 25 37

Deumidi cazione l/h 1,4 1,9 2,7

Portata d'aria Rinfrescamento Max m3/min 16,7 23,3 35,0

Dimensioni L x A x P mm 1.037 x 266 x 721 1.279 x 268 x 558 1.226 x 290 x 775 Peso Netto kg 33 34 46

UNITà ESTERNA Potenza sonora Rinfrescamento Max dB(A) 64 65 70

Pressione sonora Rinfrescamento Max dB(A) 56 57 63

Diametro tubi Liquido '' 1/4 3/8 3/8

Lunghezza tubi Max Lunghezza m (gr/m) 20 (30) 30 (60) 30 (60)

(aggiunta refrigerante) Lunghezza Standard m 5 5 5

Dimensioni L x A x P mm 955 x 700 x 396 980 x 790 x 427 1.107 x 1.100 x 440

Peso Netto kg 47 67 92

Intervallo Rinfrescamento °C -15 ~ 48 -15 ~ 48 -15 ~ 48

di funzionamento Riscaldamento °C -10 ~ 24 -10 ~ 24 -10 ~ 24

Nom (Min-Max) kW 5,60 (1,40-6,80) 8,00 (2,40-8,50) 12,00 (2,90-14,50)

Pdesign kW 4,5 7,0 10,4

Assorbimento Nom

Min-Max 500-1.900 800-2.750 700-4.600

SCOP 3,80 4,00 4,00

Gas '' 1/2 5/8 5/8

Max Dislivello tra unità m 15 15 15

kW/a

Standard EN 14511:2013 e PrEN14825:2013

1.550 2.180 3.200

1.550 2.210 3.400

7,5 10,1 15,0

313 402 625

GU-X18SR GU-X24SR GU-X36SR

Page 52

CLIMATIZZATORI

MONOSPLIT SOFFITTO/PAVIMENTO SERIE SR

Eco Inverter

GS-X18SR

GS-X24SR

Page 53

Massimo risparmio energetico

· Pompa di calore utile nella stagione intermedia e per chi vuole riscaldare gli ambienti nel periodo invernale

Ideali per grandi ambienti

GU-X18SR

GU-X24SR

CODICE SISTEMA CODICE UNITÀ INTERNA CODICE UNITÀ ESTERNA

GS-X18SR GS-X18SR GU-X18SR

GS-X24SR GS-X24SR GU-X24SR

DATI TECNICI

UNITà INTERNA GS-X18SR GS-X24SR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1

Refrigerante Tipo/GWP (kgCO2eq.) R-410A/2087,5 R-410A/2087,5

Capacità Rinfrescamento Nom (Min-Max) kW 5,00 (1,60-5,80) 7,00 (2,40-8,20)

Pdesign kW 5,0 7,0

Assorbimento Nom

Min-Max 550-1.750 850-2.500

Riscaldamento

(stagione media)

Classe di Rinfrescamento A++ A+ ef cienza energetica Riscaldamento A+ A+

Corrente assorbita Rinfrescamento

Riscaldamento 7,2 10,2

Consumo annuo Rinfrescamento

di energia Riscaldamento 1.575 2.450 Potenza sonora Rinfrescamento Max dB(A) 58 62

Pressione sonora Rinfrescamento Max/Min dB(A) 44/32 49/40

Deumidi cazione l/h 1,6 2,1

Portata d'aria Rinfrescamento Max m3/min 16,7 20,0

Dimensioni L x A x P mm 1.220 x 700 x 225 1.220 x 700 x 225 Peso Netto kg 39 40

UNITà ESTERNA Potenza sonora Rinfrescamento Max dB(A) 64 65

Pressione sonora Rinfrescamento Max dB(A) 56 57

Diametro tubi Liquido '' 1/4 3/8

Lunghezza tubi Max Lunghezza m (gr/m) 20 (30) 30 (60)

(aggiunta refrigerante) Lunghezza Standard m 5 5

Dimensioni L x A x P mm 955 x 700 x 396 980 x 790 x 427

Peso Netto kg 47 67

Intervallo Rinfrescamento °C -15 ~ 48 -15 ~ 48

di funzionamento Riscaldamento °C -10 ~ 24 -10 ~ 24

SEER 6,10 5,60

Nom (Min-Max) kW 5,60 (1,40-6,80) 8,00 (2,40-9,00)

Pdesign kW 4,5 7,0

Assorbimento Nom

Min-Max 500-1.900 800-2.750

SCOP 4,00 4,00

Gas '' 1/2 5/8

Max Dislivello tra unità m 15 15

kW/a

Standard EN 14511:2013 e PrEN14825:2013

1.550 2.180

1.550 2.210

7,2 10,1

287 438

GU-X18SR GU-X24SR

Page 54

VEX

SISTEMI A FLUSSO

DI REFRIGERANTE VARIABILE

Page 55

La serie Vex di Sharp offre un’ampia scelta di prodotti in grado di soddisfare ogni esigenza di spazi ad

uso commerciale di dimensioni diverse con la possibilità di abbinare una vasta gamma di unità interne

MINI VEX:

4HP, 5HP, 6HP

VEX (5 MODULI DI BASE):

8HP, 10HP, 12HP, 14HP, 16HP

Page 56

SERIE MINI VEX

COMPRESSORE DC INVERTER AD ALTA EFFICIENZA

• Alta ef cienza del compressore Twin Rotary

• Velocità di rotazione  no a 20RPS

• Basse rumorosità e vibrazioni

MOTORE DC INVERTER

I sistemi Mini Vex Sharp garantiscono bassa rumorosità ed alta ef cienza grazie al potente motore DC Inverter brushless

ONDA SINUSOIDALE DI 180°

Rotazione del motore più precisa. Incrementa l’ef cienza del motore del 12% rispetto all’onda convenzionale

AMPIO INTERVALLO DI FUNZIONAMENTO

• Raffreddamento  no ad una temperatura di 50°C

• Riscaldamento  no ad una temperatura di -20°C

-5

C 50oC

-20

C 30oC

Intervallo di Riscaldamento

Intervallo di Raffreddamento

PROGRAMMA DI DEFROST INTELLIGENTE

La funzione di defrost parte solo quando c’è la necessità, riducendo le variazioni di temperatura e

migliorando di conseguenza il livello di comfort

Page 57

Dislivello max unità esterna sopra unità interna: 30m

Dislivello max tra le unità interne: 8m

LUNGHEZZA TUBAZIONI

• Lunghezza totale delle tubazione: 100m

• Lunghezza max delle tubazioni tra l’unità esterna e l’interna più distante: 70m

• Lunghezza max dal primo distributore di unità interne all’ultimo: 20m

• Dislivello max tra unità esterna ed interna (unità esterna sopra l’unità interna): 30m

• Dislivello max tra unità esterna ed interna (unità esterna sotto l’unità interna): 20m

• Dislivello max tra le unità interne: 8m

• Il rapporto di connessione tra unità interne ed esterne è del 50-130%

Lunghezza max dal primo distributore di unità interne all’ultimo: 20m

Lunghezza max delle tubazioni tra l’unità esterna e l’interna più distante: 70m

CAVO A 2 POLI SCHERMATO

• Minori costi di installazione

• Minore lavoro manuale

TUBO DI RAME SCANALATO ALL’INTERNO

Scambio di calore ef ciente

DISPLAY LED SULLA PCB

Il display LED sulla PCB mostra lo stato delle operazioni del sistema ed i codici di errore

INDIRIZZAMENTO AUTOMATICO

Con l’indirizzamento automatico il sistema distribuirà l’indirizzo alle unità interne automaticamente riducendo cosi i possibili errori

nei settaggi

Page 58

SPECIFICHE TECNICHE MINI VEX

VEX-125RR VEX-140RR VEX-160RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 Max. n° unità interne collegabili (1) 6 7 8 Capacità HP 4 5 6

Raffreddamento Capacità kW 12,5 14,0 16,0

Assorbimento kW 3,38 3,96 4,57 Corrente nom A 8,96 10,50 12,11 EER 3,69 3,52 3,50

Riscaldamento Capacità kW 14,0 16,0 18,0

Assorbimento kW 3,65 4,30 5,12 Corrente nom A 9,68 11,40 13,60

COP 3,83 3,72 3,61

Potenzialità 50%-130% 50%-130% 50%-130% Corrente assorbita max A 28,0 28,0 28,0

Potenza assorbita max kW 6,30 6,30 6,30

Pressione operativa max Mpa 3,8 3,8 3,8

Potenza sonora dB(A) 52~65 52~65 52~65

Pressione sonora dB(A) 45~56 45~58 45~58

Compressore Tipologia/Quantità DC Twin Rotary x 1 DC Twin Rotary x 1 DC Twin Rotary x 1

Range di frequenza Hz 15~100Hz 15~100Hz 15~100Hz

Olio compressore Tipologia FV50S FV50S FV50S

Volume ml 1.670 1.670 1.700

Refrigerante Tipologia R-410A R-410A R-410A

Volume g 3.100 3.450 4.200

Motore ventola Tipologia/Quantità DC x 2 DC x 2 DC x 2

Classe di isolamento E E E

Classe di protezione IP23 IP23 IP23 Potenza erogata W 100*2 100*2 100*2 Corrente nom A 0.9*2 0.9*2 0.9*2

Ventola Materiale ASG20 ASG20 ASG20

Tipologia/Quantità Assiale x 2 Assiale x 2 Assiale x 2

Portata d’aria m³/h 8.000 8.000 8.000

Dimensioni tubazioni Liquido mm φ9.53 φ9.53 φ9.53

Gas mm φ15.9 φ15.9 φ15.9

Lunghezza max tubazioni Lunghezza totale m 100 100 100

Dall’unità esterna all’interna più distante m 70 70 70

Dal primo distributore di unità interne all’ultimo

Dislivello max Tra unità esterna e unità interna

Cavo connessione Dimensione cavo potenza mm² 3*6 3*6 3*6

Dimensioni (L×A×P)

Peso Netto kg 89 89 96

Intervallo di funzionamento raffreddamento

Intervallo di funzionamento riscaldamento

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

(unità esterna sopra unità interna)

Tra unità esterna e unità interna (unità esterna sotto unità interna)

Tra le unità interne m 8 8 8

Tipologia cavo segnale cavo a 2 poli

Dimensione cavo segnale mm² 1 1 1

Nette mm 900×1.328×345 900×1.328×345 900×1.328×345

Imballo mm 964x1.445x402 964x1.445x402 964x1.445x402

Lordo kg 100 100 107

Temperatura esterna ℃ -5~50 -5~50 -5~50

Temperatura interna ℃ 16~32 16~32 16~32

Temperatura esterna ℃ -20~30 -20~30 -20~30

Temperatura interna ℃ 16~32 16~32 16~32

m 20 20 20 m 30 30 30

m 20 20 20

schermato

cavo a 2 poli

schermato

cavo a 2 poli

schermato

Page 59

SERIE VEX

ALTA EFFICIENZA

COMPRESSORE DC INVERTER AD ALTA EFFICIENZA

• Alta ef cienza ed af dabilità grazie al design della sua struttura

interna

• Oscillazione minima del rotore, basse vibrazioni e

funzionamento silenzioso

• Ampia velocità di rotazione

• Rotore magnetico al Neodimio con grande potenza magnetica ed elevata ef cienza

• Spira concentrata, migliora l’ef cienza alla bassa frequenza

• Refrigerante ecologico R-410A non danneggia la fascia d’ozono e migliora l’ef cienza del sistema

• Camera di compressione ad alta pressione con ampio volume di refrigerante, basse vibrazioni e rumorosità

Rotore magnetico

al Neodimio

ASPIRAZIONE

Sistema di controllo della pressione

SCARICO

dell’olio, riduce la rumorosità e migliora la

compattezza del gas

Motore scroll per R-410A

Alta precisione, migliora l’ef cienza di compressione del 15%

Spira concentrata

CONTROLLO LINEARE

MOTORE DC INVERTER

I sistemi Vex Sharp garantiscono bassa

rumorosità e alta ef cienza grazie al

potente motore DC Inverter brushless

Il motore DC è controllato dalla scheda PCB esterna a seconda della pressione operante nel sistema. Riduce il consumo di energia e mantiene il sistema al massimo delle performance

Page 60

ELEVATA TECNOLOGIA

Alette convenzionali Alette a struttura trasversale

Flusso convenzionale

Flusso serie Vex

PER LA MASSIMA EFFICIENZA

MOTORE DC

Massima ef cienza e bassa rumorosità

ONDA SINUSOIDALE

DI 180°

Rotazione del motore più

precisa. Incrementa l’ef cienza del motore del 12% rispetto

all’onda convenzionale

COMPRESSORE DC INVERTER

Disegno a scroll asimmetrico e rotore al Neodimio

STRUTTURA CIRCUITO FLUSSO DEL GAS

L’ingresso e l’uscita del refrigerante sono

distanziati; aumenta il livello

di raffreddamento del refrigerante per migliorare

l’ef cienza globale del sistema

CONTROLLO LINEARE

Alta ef cienza

e risparmio energetico

TUBO DI RAME SCANALATO ALL’INTERNO

Scambio di calore

ef ciente

ALETTE A STRUTTURA TRASVERSALE

Riducono la resistenza dell’aria e hanno un

elevato coef ciente di trasferimento del

calore. Il ghiaccio sullo scambiatore di calore viene distribuito meglio per un più facile scongelamento

Page 61

VANTAGGI PER GLI UTENTI FINALI

CICLO DI FUNZIONAMENTO DELLE UNITà ESTERNE

In un sistema di combinazioni di più moduli, ogni unità può funzionare come unità master

Tempo x: Ordine di inizio: A→B →C

Tempo x+2: Ordine di inizio: C→B →A

SILENZIOSI

La serie Vex di Sharp ha bassa rumorosità grazie ad una serie di caratteristiche tecniche:

MOTORE DC BRUSHLESS

FORMA AEREODINAMICA DEL CONDOTTO DELL’ARIA

LAMA DEL VENTILATORE CON UN DESIGN ANTI-VIBRAZIONE

ONDA SINUSOIDALE DI 180°

Tempo x+1: Ordine di inizio: B→C →A

COMPRESSORE A BASSA RUMOROSITÀ

FORMA AEREODINAMICA DEL CONDOTTO DELL’ARIA

FUNZIONE NOTTURNA

PROGRAMMA DI DEFROST INTELLIGENTE

La funzione di defrost parte solo quando c’è la necessità, riducendo le variazioni di temperatura e

migliorando di conseguenza il livello di comfort

Page 62

PRECISO CONTROLLO DELLA RUMOROSITà DURANTE LA NOTTE

Durante il funzionamento notturno la rumorosità diminusce di 10 dB(A)

Picco della temp. esterna

100

Diminuzione del carico

Carico % Capacità %Rumorosità dB(A)

Giorno GiornoNotte

8 ore 9 ore

AMPIO INTERVALLO DI FUNZIONAMENTO

• Raffreddamento  no ad una temperatura di 50°C

• Riscaldamento  no ad una temperatura di -20°C

-5

C 50oC

-20

C 30oC

Intervallo di Riscaldamento

Intervallo di Raffreddamento

Modalità silenziosa

Max.10 dB(A) di diminuzione

della rumorosità

FUNZIONE ANTI-NEVE

Nella stagione fredda, il ventilatore dell’unità esterna inizierà

a funzionare per un po’ a intervalli per prevenire che la neve si accumuli sulle ventole. Se ciò infatti dovesse accadere ghiaccerebbe e si bloccherebbe la ventola. Questa funzione si attiva quando la temperatura scende sotto 0°C

MASSIMA FLESSIBILITà

5 unità esterne combinabili in più moduli e 33 unità interne ideali per soddisfare le esigenze di qualsiasi

ambiente

Page 63

VANTAGGI PER GLI INSTALLATORI

COMBINAZIONE DI 4 UNITà FINO A 64HP

• 5 moduli di base: 8HP, 10HP, 12HP, 14HP e 16HP

• I moduli possono essere combinati  no a raggiungere una potenza totale di 64HP

8 HP 16 HP 32 HP

PRESSIONE STATICA DELLA VENTOLA REGOLABILE

• Grazie al motore DC la

pressione statica esterna della ventola è regolabile

64 HP

DISPLAY LED SULLA PCB

Il display LED sulla PCB mostra lo stato delle operazioni del sistema ed i codici di errore

display LED

64 HP

FINESTRA DI SERVIZIO SUL BOX DI CONTROLLO ELETTRICO

Grazie alla  nestra di

servizio è facile controllare

lo stato delle unità esterne

ed i settaggi senza bisogno di rimuovere il coperchio

Page 64

5 SETTAGGI PRIORITà DI FUNZIONAMENTO

• Priorità delle unità interne

• Modalità priorità di raffreddamento (o riscaldamento)

• Modalità di solo raffreddamento (o solo riscaldamento) La funzione delle modalità può essere selezionata sulla scheda esterna PCB

Priorità riscaldamento

(Settaggio di default)

Priorità

raffreddamenrto

Priorità unità

interne

Solo

riscaldamento

Solo

raffreddamento

SISTEMA DI CONTROLLO DELL’OLIO

Il sistema di controllo di bilanciamento dell’olio rende il circuito sicuro ed af dabile

Tubo bilanciamento olio

Programma di recupero olio

Separatore olio Controllo livello olio

Efficienza di separazione 92%

COMANDO A FILO

• Permette una comunicazione bidirezionale

• Rileva e visualizza i parametri di funzionamento dell’unità interna (codice di errore, temperatura,

indirizzo)

• Schermo a 3’’

• Funzione Timer

INDIRIZZAMENTO

Sono disponibili due modalità di indirizzamento:

• Automatica, il sistema distribuirà l’indirizzo alle unità interne automaticamente

• Manuale, attraverso il comando remoto

L’indirizzamento automatico riduce i possibili

errori nei settaggi del 35%.

Il metodo di indirizzamento può essere selezionato facilmente regolando l’interruttore sulla PCB esterna

CAVO A 2 POLI SCHERMATO

• Minori costi di installazione

• Minore lavoro manuale

Page 65

FACILE INSTALLAZIONE

È facile trasportare l’unità esterna  no al tetto

tramite l’ascensore grazie alla dimensioni compatte

LUNGHEZZA TUBAZIONI

• Lunghezza totale delle tubazione: 1.000m

• Lunghezza max delle tubazioni tra l’unità esterna e l’interna più distante: 175m

• Lunghezza max dal primo distributore di unità interne all’ultimo: 65m

• Dislivello max tra unità esterna ed interna (unità esterna sopra l’unità interna): 50m

• Dislivello max tra unità esterna ed interna (unità esterna sotto l’unità interna): 70m

• Dislivello max tra le unità interne: 15m

• Il rapporto di connessione tra unità interne ed esterne è del 50-130%

Dislivello max unità esterna sopra unità interna: 50m

Dislivello max tra le unità interne: 15m

Lunghezza max dal primo distributore di unità interne all’ultimo: 65m

Lunghezza max delle tubazioni tra l’unità esterna e l’interna più distante: 175m

Page 66

TABELLA DELLE COMBINAZIONI

SERIE VEX

HP Capacità

8HP 10HP 12HP 14HP 16HP Max n°

raffredd.

(kW)

8 25,2

10 28

12 33,5 14 40 16 45 18 53,2 20 56 22 61,5 24 68 26 73

l l

28 78,5

30 85 32 90 34 96 36 101 38 106,5 40 113 42 118

l l l

44 123,5 46 130 48 135 50 143,2 52 146 54 151,5 56 158 58 163

l l l l

60 168,5 62 175 64 180

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

l l

l l l

l l l l

unità interne

collegabili (1)

13 16 16 16 20 20 24 24

28 28 28

32 32 36 36 36 42 42 42

48 48

54 54 54

58 58 58

64 64

Page 67

SPECIFICHE TECNICHE VEX MODULI DI BASE

VEX-252RR VEX-280RR VEX-335RR VEX-400RR VEX-450RR

Tensione di rete V / Hz / Ph 380-415 / 50 / 3 380-415 / 50 / 3 380-415 / 50 / 3 380-415 / 50 / 3 380-415 / 50 / 3

Max. n° unità interne collegabili (1) 13 16 16 16 20 Capacità HP 8 10 12 14 16

Raffreddamento

Riscaldamento

Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% Corrente assorbita max A 18,8 20,0 24,7 31,3 32,8

Potenza assorbita max kW 11,4 12,0 15,0 19,0 20,5

Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4

Potenza sonora dB(A) 65 65 65 67 67 Pressione sonora dB(A) 58 58 58 60 60

Compressore

Olio compressore

Refrigerante

Motore ventola

Ventola

Lung. tubazioni totale < 90m

Lung. tubazioni totale ≥ 90m

Lung. max tubazioni

Dislivello max

Dimensioni

(L×A×P)

Peso

Intervallo di funzionamento raffreddamento

Intervallo di funzionamento riscaldamento

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Capacità

Assorbimento

Corrente nom

EER

Capacità

Assorbimento

Corrente nom

COP

Tipologia/Quantità

Range di frequenza

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolam.

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u. interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u.

interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Nette

Imballo

Netto

Lordo

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

kW 25,2 28,0 33,5 40,0 45,0

kW 5,83 7,35 8,73 11,70 13,90

A 9,32 11,76 13,96 18,71 22,23

4,32 3,80 3,83 3,41 3,23

kW 27,4 31,5 37,5 45,0 50,0

kW 6,09 7,54 8,81 11,36 13,33

A 9,74 12,06 14,09 18,17 21,32

4,49 4,17 4,25 3,96 3,75

Scroll x 2 Scroll x 2 Scroll x 2 Scroll x 3 Scroll x 3

Hz 60~180Hz 60~180Hz 60~180Hz 30~90Hz 30~90Hz

FVC68D FVC68D FVC68D FVC68D FVC68D

ml 2.500 2.500 2.500 2.500 2.500

R-410A R-410A R-410A R-410A R-410A

kg 10 10 10 15 15

DC x 1 DC x 1 DC x 2 DC x 2 DC x 2

E E E E E

IP23 IP23 IP23 IP23 IP23

W 560 560 560x2 560x2 560x2

A 4,4 4,4 4,4x2 4,4x2 4,4x2

Pa 85 85 85 85 85

ABS ABS ABS ABS ABS

Assiale x 1 Assiale x 1 Assiale x 2 Assiale x 2 Assiale x 2

m³/h 12.000 12.000 15.000 15.000 15.000

mm Ø 12.7 Ø 12.7 Ø 12.7 Ø 15.9 Ø 15.9

mm Ø 22.2 Ø 25.4 Ø 28.6 Ø 28.6 Ø 28.6

mm Ø 12.7 Ø 12.7 Ø 15.9 Ø 15.9 Ø 15.9

mm Ø 25.4 Ø 25.4 Ø 28.6 Ø 31.8 Ø 31.8

m 1.000 1.000 1.000 1.000 1.000

m 175 175 175 175 175

m 65 65 65 65 65

m 50 50 50 50 50

m 70 70 70 70 70

m 15 15 15 15 15

mm 974×1.618×766 974×1.618×766 1.264x1.618×766 1.264×1.618×766 1.264×1.618×766

mm 1.030×1.750×825 1.030×1.750×825 1.315×1.750×825 1.315×1.750x825 1.315×1.750x825

kg 230 230 260 310 310 kg 236 236 269 319 319

℃ -5~50 -5~50 -5~50 -5~50 -5~50

℃ 16~32 16~32 16~32 16~32 16~32

℃ -20~30 -20~30 -20~30 -20~30 -20~30

℃ 16~32 16~32 16~32 16~32 16~32

Page 68

SPECIFICHE TECNICHE VEX 2 MODULI COMBINATI

VEX-532RR VEX-560RR VEX-615RR VEX-680RR VEX-730RR VEX-785RR VEX-850RR VEX-900RR

Tensione di rete V /

Max. n° unità interne collegabili (1) 20 24 24 28 28 28 32 32 Capacità HP 18 20 22 24 26 28 30 32

Combinazioni HP

Raffreddamento Capacità kW 53,2 56,0 61,5 68,0 73,0 78,5 85,0 90,0

Assorbimento kW 13,18 14,70 16,08 19,05 21,25 22,63 25,60 27,80 Corrente nom A 21,08 23,51 25,72 30,47 33,99 36,19 40,94 44,46

EER 4,03 3,80 3,82 3,56 3,43 3,46 3,32 3,23

Riscaldamento Capacità kW 58,9 63,0 69,0 76,5 81,5 87,5 95,0 100,0

Assorbimento kW 13,63 15,08 16,35 18,90 20,87 22,14 24,69 26,66 Corrente nom A 21,80 24,12 26,15 30,23 33,38 35,41 39,49 42,64

COP 4,32 4,17 4,22 4,04 3,90 3,95 3,84 3,75

Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% Corrente assorbita max A 38,8 40,0 44,7 51,3 52,8 57,5 64,1 65,6

Potenza assorbita max kW 23,4 24,0 27,0 31,0 32,5 35,5 39,5 41,0

Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4

Potenza sonora dB(A) 68 68 69 69 69 70 70 70 Pressione sonora dB(A) 61 61 62 62 62 63 63 63

Compressore

Olio compressore

Refrigerante

Motore ventola

Ventola

Tubo bilanciamento dell'olio mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35

Lung. tubaz. totale < 90m

Lung. tubaz. totale ≥ 90m

Lung. max tubazioni

Dislivello max

Intervallo di funzionamento raffreddamento

Intervallo di funzionamento riscaldamento

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Tipologia/Quantità

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolamento

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u. interna più distante

Dal primo distributore di unità interne

all'ultimo

Tra u. esterna e u.

interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

380-415 /

Hz /

Pa 85 85 85 85 85 85 85 85

m³/h 24.000 24.000 27.000 27.000 27.000 30.000 30.000 30.000

mm Ø15.9 Ø15.9 Ø15.9 Ø15.9 Ø19.1 Ø19.1 Ø19.1 Ø19.1

mm Ø31.8 Ø31.8 Ø31.8 Ø34.9 Ø34.9 Ø34.9 Ø34.9 Ø34.9

mm Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø22.2 Ø22.2 Ø22.2 Ø22.2

mm Ø31.8 Ø31.8 Ø31.8 Ø38.1 Ø38.1 Ø38.1 Ø38.1 Ø38.1

℃ -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50

℃ 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

℃ -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30

°C 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

50 / 3

10+8 10+10 10+12 10+14 10+16 12+16 14+16 16+16

Scroll 2+2 Scroll 2+2 Scroll 2+2 Scroll 2+3 Scroll 2+3 Scroll 2+3 Scroll 3+3 Scroll 3+3

FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D

ml 5.000 5.000 5.000 5.000 5.000 5.000 5.000 5.000

R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A

10+10 10+10 10+12 10+15 10+15 12+15 15+15 15+15

DC 1+1 DC 1+1 DC 1+2 DC 1+2 DC 1+2 DC 2+2 DC 2+2 DC 2+2

E E E E E E E E

IP23 IP23 IP23 IP23 IP23 IP23 IP23 IP23

W 560x2 560x2 560x3 560x3 560x3 560x4 560x4 560x4

A 4,4x2 4,4x2 4,4x3 4,4x3 4,4x3 4,4x4 4,4x4 4,4x4

ABS ABS ABS ABS ABS ABS ABS ABS

Assiale x 2 Assiale x 2 Assiale x 3 Assiale x 3 Assiale x 3 Assiale x 4 Assiale x 4 Assiale x 4

m 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000

m 175

m 65 65 65 65 65 65 65 65

m 50 50 50 50 50 50 50 50

m 70 70 70 70 70 70 70 70

m 15 15 15 15 15 15 15 15

380-415 /

50 / 3

175 175 175 175 175 175 175

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

Page 69

SPECIFICHE TECNICHE VEX 3 MODULI COMBINATI

VEX-960RR VEX-1010RR VEX-1065RR VEX-1130RR VEX-1180RR VEX-1235RR VEX-1300RR VEX-1350RR

Tensione di rete V /

Max. n° unità interne collegabili (1) 36 36 36 42 42 42 48 48 Capacità HP 34 36 38 40 42 44 46 48

Combinazioni HP

Raffreddamento Capacità kW 96,0 101,0 106,5 113,0 118,0 123,5 130,0 135,0

Assorbimento kW 26,40 28,60 29,98 32,95 35,15 36,53 39,50 41,70 Corrente nom A 42,22 45,74 47,95 52,70 56,22 58,42 63,17 66,69

EER 3,63 3,53 3,55 3,42 3,35 3,38 3,29 3,23

Riscaldamento Capacità kW 108,0 113,0 119,0 126,5 131,5 137,5 145,0 150,0

Assorbimento kW 26,44 28,41 29,68 32,23 34,20 35,47 38,02 39,99 Corrente nom A 42,29 45,44 47,47 51,55 54,70 56,73 60,81 63,96

COP 4,08 3,97 4,00 3,92 3,84 3,87 3,81 3,75

Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% Corrente assorbita max A 71,3 72,8 77,5 84,1 85,6 90,3 96,9 98,4

Potenza assorbita max kW 43,0 44,5 47,5 51,5 53,0 56,0 60,0 61,5

Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4

Potenza sonora dB(A) 71 71 71 71 71 71 71 71 Pressione sonora dB(A) 64 64 64 64 64 64 64 64

Compressore

Olio compressore

Refrigerante

Motore ventola

Ventola

Tubo bilanciamento dell'olio mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35

Lung. tubaz. totale < 90m

Lung. tubaz. totale ≥ 90m

Lung. max tubazioni

Dislivello max

Intervallo di funzionamento raffreddamento

Intervallo di funzionamento riscaldaldamento

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Tipologia/Quantità

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolamento

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u.

interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u.

interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

380-415 /

Hz /

m³/h 39.000 39.000 42.000 42.000 42.000 45.000 45.000 45.000

mm Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1 Ø19.1

mm Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3

mm Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2

mm Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3 Ø41.3

℃ -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50

℃ 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

℃ -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30

°C 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

50 / 3

10+10+14 10+10+16 10+12+16 10+14+16 10+16+16 12+16+16 14+16+16 16+16+16

Scroll 2+2+3

FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D

ml 7.500 7.500 7.500 7.500 7.500 10.000 10.000 10.000

R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A

10+10+15 10+10+15 10+12+15 10+15+15 10+15+15 12+15+15 15+15+15 15+15+15

DC 1+1+2 DC 1+1+2 DC 1+2+2 DC 1+2+2 DC 1+2+2 DC 2+2+2 DC 2+2+2 DC 2+2+2

E E E E E E E E

IP23 IP23 IP23 IP23 IP23 IP23 IP23 IP23

W 560x4 560x4 560x5 560x5 560x5 560x6 560x6 560x6

A 4,4x4 4,4x4 4,4x5 4,4x5 4,4x5 4,4x6 4,4x6 4,4x6

Pa 85 85 85 85 85 85 85 85

ABS ABS ABS ABS ABS ABS ABS ABS

Assiale x 4 Assiale x 4 Assiale x 5 Assiale x 5 Assiale x 5 Assiale x 6 Assiale x 6 Assiale x 6

m 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000

m 175

m 65 65 65 65 65 65 65 65

m 50 50 50 50 50 50 50 50

m 70 70 70 70 70 70 70 70

m 15 15 15 15 15 15 15 15

380-415 /

50 / 3

Scroll 2+2+3 Scroll 2+2+3

175 175 175 175 175 175 175

380-415 /

50 / 3

380-415 /

50 / 3

Scroll 2+3+3 Scroll 2+3+3 Scroll 2+3+3 Scroll 3+3+3 Scroll 3+3+3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

380-415 /

50 / 3

Page 70

SPECIFICHE TECNICHE VEX 4 MODULI COMBINATI

VEX-1432RR VEX-1460RR VEX-1515RR VEX-1580RR VEX-1630RR VEX-1685RR VEX-1750RR VEX-1800RR

Tensione di rete V /

Max. n° unità interne collegabili (1) 54 54 54 58 58 58 64 64 Capacità HP 50 52 54 56 58 60 62 64

Combinazioni HP

Raffreddamento Capacità kW 143,2 146,0 151,5 158,0 163,0 168,5 175,0 180,0

Assorbimento kW 40,98 42,50 43,88 46,85 49,05 50,43 53,40 55,60 Corrente nom A 65,54 67,97 70,18 74,93 78,45 80,66 85,41 88,92

EER 3,49 3,43 3,45 3,37 3,32 3,34 3,27 3,23

Riscaldamento Capacità kW 158,9 163,0 169,0 176,5 181,5 187,5 195,0 200,0

Assorbimento kW 40,29 41,74 43,01 45,56 47,53 48,80 51,35 53,32 Corrente nom A 64,44 66,76 68,79 72,87 76,02 78,05 82,13 85,28

COP 3,94 3,90 3,92 3,87 3,81 3,84 3,79 3,75

Potenzialità 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130% 50%-130%

Corrente assorbita max A 104,4 105,6 110,3 116,9 118,4 123,1 129,7 131,2

Potenza assorbita max kW 64,4 65,0 68,0 72,0 73,5 76,5 80,5 82,0

Pressione operativa max Mpa 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4

Potenza sonora dB(A) 72 72 72 72 72 72 72 72

Pressione sonora dB(A) 65 65 65 65 65 65 65 65

Compressore

Olio compressore

Refrigerante

Motore ventola

Ventola

Tubo bilanciamento dell'olio mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35

Lung. tubaz. totale < 90m

Lung. tubaz. totale ≥ 90m

Lung. max tubazioni

Dislivello max

Intervallo di funzionamento raffreddamento

Intervallo di funzionamento riscaldamento

1. Il numero massimo di unità interne collegabili dipende dalla singola capacità delle stesse

2. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

3. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

4. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Tipologia/Quantità

Tipologia

Volume

Tipologia

Volume

Tipologia/Quantità

Classe di isolamento

Classe di protez.

Potenza erogata

Corrente nom

Press. statica est.

Materiale

Tipologia/Quantità

Portata d'aria

Liquido

Gas

Liquido

Gas

Lunghezza totale

Dall'u. esterna a u.

interna più distante

Dal primo distribu-

tore di unità interne

all'ultimo

Tra u. esterna e u. interna (unità est.

sopra unità int.)

Tra u. esterna

e u. interna (unità

est. sotto unità int.)

Tra le unità interne

Temp. esterna

Temp. interna

Temp. esterna

Temp. interna

380-415 /

Hz /

Pa 85 85 85 85 85 85 85 85

m³/h 54.000 54.000 57.000 57.000 57.000 60.000 60.000 60.000

mm Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2 Ø22.2

mm Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5

mm Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4 Ø25.4

mm Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5 Ø44.5

℃ -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50 -5~50

℃ 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

℃ -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30 -20~30

°C 16~32 16~32 16~32 16~32 16~32 16~32 16~32 16~32

50 / 3

8+10+16+16 10+10+16+16 10+12+16+16 10+14+16+16 10+16+16+16 12+16+16+16 14+16+16+16 16+16+16+16

Scroll

2+2+3+3

FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D FVC68D

ml 10.000 10.000 10.000 10.000 10.000 10.000 10.000 10.000

R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A

10+10+15+15 10+10+15+15 10+12+15+15 10+15+15+15 10+15+15+15 12+15+15+15 15+15+15+15 15+15+15+15

1+1+2+2

E E E E E E E E

IP23 IP23 IP23 IP23 IP23 IP23 IP23 IP23

W 560x6 560x6 560x7 560x7 560x7 560x8 560x8 560x8

A 4,4x6 4,4x6 4,4x7 4,4x7 4,4x7 4,4x8 4,4x8 4,4x8

ABS ABS ABS ABS ABS ABS ABS ABS

Assiale x 6 Assiale x 6 Assiale x 7 Assiale x 7 Assiale x 7 Assiale x 8 Assiale x 8 Assiale x 8

m 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000

m 175 175 175 175 175 175 175 175

m 65 65 65 65 65 65 65 65

m 50 50 50 50 50 50 50 50

m 70 70 70 70 70 70 70 70

m 15 15 15 15 15 15 15 15

380-415 /

50 / 3

Scroll

2+2+3+3

1+1+2+2

380-415 /

50 / 3

Scroll

2+2+3+3

1+2+2+2

380-415 /

50 / 3

Scroll

2+3+3+3

1+2+2+2

380-415 /

50 / 3

Scroll

2+3+3+3

1+2+2+2

380-415 /

50 / 3

Scroll

2+3+3+3

2+2+2+2

380-415 /

50 / 3

Scroll

3+3+3+3

2+2+2+2

380-415 /

50 / 3

Scroll

3+3+3+3

2+2+2+2

Ø44.5

Page 71

UNITà INTERNE

SERIE MINI VEX E VEX

La serie Mini Vex e Vex di Sharp offre la massima  essibilità grazie alla possibilità di collegare  no a 33 unità interne a scelta tra Cassette, Canalizzati, Hi-wall e Sof tto/Pavimento

per soddisfare ogni esigenza di installazione

CAPACITà

KW - RINFR

2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0

10,0

11,2 12,0 14,0 15,0

CASSETTE

COMPACT

CASSETTE

4 VIE

l l

l l l l

l l l

CAPACITà

KW - RINFR

10,0 11,2 12,0 14,0 15,0

2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0

CANALIZZATI

PREVALENZA

HI-WALL SOFFITTO

l l

BASSA

CANALIZZATI

MEDIA

PREVALENZA

l l

PAVIMENTO

CANALIZZATI

ALTA

PREVALENZA

Page 72

UNITà INTERNE CASSETTE

750mm

230mm260

750mm

VX-X22RSR

VX-X28RSR

VX-X36RSR VX-X45RSR

CASSETTE COMPACT 4 VIE

VX-X56RR

VX-X71RR

VX-X90RR VX-X112RR VX-X140RR

CASSETTE 4 VIE

• Distribuzione dell’aria in modo omogeneo ed

uniforme ad ogni angolo della stanza

• Telecomando a infrarossi incluso, comando a  lo opzionale

• Pompa di drenaggio incorporata con un dislivello di 750mm per la Cassetta a 4 vie e 700mm per la Cassetta Compact

• Corpo compatto per una facile installazione

con un’altezza di 230mm per i mod. VX-X56RR

e VX-X71RR

Page 73

CASSETTE COMPACT 4 VIE

DATI TECNICI

Modello VX-X22RSR VX-X28RSR VX-X36RSR VX-X45RSR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 Capacità raffreddamento kW 2,2 2,8 3,6 4,5 Capacità riscaldamento kW 2,5 3,2 4,0 5,0 Motore ventola W 65 65 70 75 Portata d'aria m3/h 500 500 600 750 Rumorosità Max/Med/Min dB(A) 38/37/35 38/37/35 38/37/35 39/37/35

Dimensioni tubazioni Gas mm Ø9.53 Ø9.53 Ø12.7 Ø12.7

Liquido mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Scarico condensa mm Ø25 Ø25 Ø25 Ø25

Dimensioni (L×A×P) Corpo mm 633×275×580 633×275×580 633×275×580 633×275×580

Imballo mm 745×375×675 745×375×675 745×375×675 745×375×675

Dimensioni (L×A×P) Pannello AZ-X22RSR mm 650×30×650 650×30×650 650×30×650 650×30×650

Imballo mm 750×95×750 750×95×750 750×95×750 750×95×750

Peso corpo Netto kg 23 23 26 26

Lordo kg 25 25 28 28

Peso pannello Netto kg 4 4 4 4

Lordo kg 5 5 5 5

CASSETTE 4 VIE

DATI TECNICI

Modello VX-X56RR VX-X71RR VX-X90RR VX-X112RR VX-X140RR

Tensione di rete V/Hz/Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 Capacità raffreddamento kW 5,6 7,1 9,0 11,2 14,0 Capacità riscaldamento kW 6,3 8,0 10,0 12,5 15,0 Motore ventola W 65 154 170 170 170 Portata d'aria m3/h 850 1.150 1.800 1.800 1.800 Rumorosità Max/Med/Min dB(A) 38/37/35 39/38/36 41/39/37 41/39/37 41/39/37

Dimensioni tubazioni

Dimensioni (L×A×P)

Peso corpo Netto kg 26 28 32 32 32

Peso pannello Netto kg 5 5 5 5 5

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø12.7 Ø15.9 Ø19.1 Ø19.1 Ø19.1 Liquido mm Ø6.35 Ø9.53 Ø9.53 Ø9.53 Ø9.53 Scarico cond. mm Ø25 Ø25 Ø25 Ø25 Ø25 Corpo mm 840×230×893 840×230×893 840×285×893 840×285×893 840×285×893 Imballo mm 920×310×960 920×310×960 920×375×960 920×375×960 920×375×960 Pannello AZ-X56RR mm 950×50×950 950×50×950 950×50×950 950×50×950 950×50×950

Imballo mm 1.030×105×1.030 1.030×105×1.030 1.030×105×1.030 1.030×105×1.030 1.030×105×1.030

Lordo kg 32 34 38 38 38

Lordo kg 6 6 6 6 6

Page 74

UNITà INTERNE

CANALIZZATI BASSA PREVALENZA

VBL-X22RR

VBL-X28RR

VBL-X36RR VBL-X56RR

VBL-X71RR

• Corpo compatto per una facile installazione con un’altezza di 181mm

181mm

Uscita dell’aria

20dB(A)

Entrata dell’aria

30dB(A)

>220mm

• Ventola con un’ampia portata d’aria e bassa rumorosità

- 29db(A) min - con elementi che assorbono il rumore e rendono questi canalizzati particolarmente silenziosi

Fruscio di foglie

Biblioteca

• Tutta la serie ha la stessa altezza e profondità per una

facile ed armoniosa installazione

• Comando a  lo incluso, telecomando a infrarossi

opzionale

DATI TECNICI

Modello VBL-X22RR VBL-X28RR VBL-X36RR VBL-X56RR VBL-X71RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 2,2 2,8 3,6 5,6 7,1

Capacità riscaldamento kW 2,5 3,2 4,0 6,3 8,0

Motore ventola W 45 45 65 75 105 Portata d’aria m3/h 450 450 550 780 1100

Rumorosità Max/Med/Min dB(A) 36/32/29 36/32/29 37/33/30 40/36/32 42/38/35 ESP Pa 20 20 20 20 20

Dimensioni tubazioni

Dimensioni (L×A×P)

Peso Netto kg 17 17 17,5 21 26

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø9.53 Ø9.53 Ø9.53 Ø9.53 Ø15.9

Liquido mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø9.53 Scarico condensa mm Ø20 Ø20 Ø20 Ø20 Ø20

Nette mm 925×181×510 925×181×510 925×181×510 1205×181×510 1.530×181×510

Imballo mm 1.055×250×605 1.055×250×605 1.055×250×605 1.330×250×605 1.645×250×605

Lordo kg 20 20 20,5 25 30

Page 75

UNITà INTERNE

CANALIZZATI MEDIA PREVALENZA

VBM-X71RR VBM-X80RR

VBM-X90RR VBM-X100RR VBM-X150RR

• Gli attacchi per il tubo di drenaggio si trovano

sia sul lato destro che su quello sinistro per

dare massima  essibilità all’installatore

• L’ ESP standard è 70Pa; 30Pa può essere

personalizzata in loco

• Utilizzo di varie tecnologie di riduzione del rumore tra le quali il motore ad alta ef cienza e bassa rumorosità, il design della ventola, l’elevata qualità del materiale di isolamento

della struttura interna

• Due possibilità di aspirazione dell’aria,

posteriore o inferiore, rendono l’installazione più comoda

• Comando a  lo incluso, telecomando a

infrarossi opzionale

Uscita Aria

Entrata Aria Entrata Aria

ESP 70Pa, ideale per un  usso d’aria lungo

Filtro

Uscita Aria

Aspirazione dell’aria posteriore

Uscita Aria

ESP 30Pa, ideale per

ambienti a bassa rumorosità

Entrata Aria Entrata Aria

Filtro

Aspirazione dell’aria inferiore

Uscita Aria

DATI TECNICI

Modello VBM-X71RR VBM-X80RR VBM-X90RR VBM-X100RR VBM-X150RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 7,1 8,0 9,0 10,0 15,0

Capacità riscaldamento kW 8,0 9,0 10,0 11,0 17,0 Motore ventola W 300 300 340 340 340

Portata d’aria m3/h 1.220 1.220 1.850 2.000 2.000

Rumorosità Max/Med/Min dB(A) 41/39/36 41/39/36 43/40/38 44/42/40 44/42/40

ESP Pa 70 70 70 70 70

Dimensioni tubazioni

Dimensioni (L×A×P)

Peso Netto kg 33 33 46 46 46

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø15.9 Ø15.9 Ø19.1 Ø19.1 Ø19.1

Liquido mm Ø9.53 Ø9.53 Ø9.53 Ø9.53 Ø9.53

Scarico condensa mm Ø25 Ø25 Ø25 Ø25 Ø25

Nette mm 1.209×260×680 1.209×260×680 1.445×260×680 1.445×260×680 1.445×260×680

Imballo mm 1.245×320×720 1.245×320×720 1.480×320×720 1.480×320×720 1.480×320×720

Lordo kg 37 37 50 50 50

Page 76

UNITà INTERNE

CANALIZZATI ALTA PREVALENZA

VBH-X71RR VBH-X80RR

VBH-X90RR VBH-X120RR VBH-X150RR

• Corpo compatto

400mm

• Comando a  lo incluso, telecomando a

infrarossi opzionale

• Possono essere utilizzati diffusori

di varie forme in base alle esigenze estetiche

Diffusore Rotondo Diffusore a Spirale Diffusore Quadrato Diffusore Lineare Diffusore

Rettangolare

DATI TECNICI

Modello VBH-X71RR VBH-X80RR VBH-X90RR VBH-X120RR VBH-X150RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 7,1 8,0 9,0 12,0 15,0

Capacità riscaldamento kW 7,8 8,8 10,0 13,0 17,0

Motore ventola W 340 340 340 450 450

Portata d’aria m3/h 1.500 1.500 1.500 1.500 1.500

Rumorosità Max/Med/Min dB(A) 42/41/40 42/41/40 42/41/40 52/46/44 52/46/44

ESP Pa 150 150 150 150 150

Dimensioni tubazioni

Dimensioni (L×A×P)

Peso Netto kg 46 46 46 47 47

Gas mm Ø15.9 Ø15.9 Ø19.1 Ø19.1 Ø19.1

Liquido mm Ø9.53 Ø9.53 Ø9.53 Ø9.53 Ø9.53

Scarico condensa mm Ø25 Ø25 Ø25 Ø25 Ø25

Nette mm 1.445×260×680 1.445×260×680 1.445×260×680 1.190×370×620 1.190×370×620

Imballo mm 1.480×320×720 1.480×320×720 1.480×320×720 1.245×445×655 1.245×445×655

Lordo kg 50 50 50 51 51

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Page 77

VY-X22RR

VY-X28RR

VY-X36RR VY-X45RR VY-X56RR

VY-X71RR

UNITà INTERNE

HI-WALL

• Distribuzione dell’aria con un  usso molto ampio

• Design compatto ed elegante per integrarsi con gusto in ogni contesto

• Telecomando a infrarossi incluso, comando a  lo opzionale

DATI TECNICI

Modello VY-X22RR VY-X28RR VY-X36RR VY-X45RR VY-X56RR VY-X71RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 2,2 2,8 3,6 4,5 5,6 7,1

Capacità riscaldamento kW 2,5 3,2 4,0 5,0 6,2 8,0

Motore ventola W 55 55 58 60 60 60

Portata d’aria m3/h 540 540 600 780 1.000 1.000

Rumorosità Max/Med/Min dB(A) 36/34/32 36/34/32 36/34/32 42/40/37 48/46/44 48/46/44

Dimensioni tubazioni

Dimensioni (L×A×P)

Peso

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m.Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø9.53 Ø9.53 Ø12.7 Ø12.7 Ø12.7 Ø15.9

Liquido mm Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø6.35 Ø9.53

Scarico condensa mm Ø20 Ø20 Ø20 Ø20 Ø20 Ø20

Nette mm 900×282×205 900×282×205 900×282×205 900×282×205 1.080×304×221 1.080×304×221

Imballo mm 973×367×290 973×367×290 973×367×290 973×367×290 1.135×382×308 1.135×382×308

Netto kg 12 12 12 12 16 16

Lordo kg 14 14 14 14 18 18

Page 78

VS-X45RR VS-X56RR

VS-X71RR

UNITà INTERNE

SOFFITTO / PAVIMENTO

• Il ventilatore a bassa rumorosità

ed alta performance sviluppa

un  usso d’aria molto ampio e

distante

• Con un angolo molto ampio

l’aria viene distribuita ad ogni punto della stanza

• Facile installazione, grazie alla possibilità di collegare il tubo

• I  ltri possono essere rimossi per

una facile pulizia

refrigerante da 3 lati e al facile accesso alla parte elettrica per una comoda manutenzione

• Telecomando a infrarossi incluso, comando a  lo opzionale

DATI TECNICI

Modello VS-X45RR VS-X56RR VS-X71RR

Tensione di rete V / Hz / Ph 220-240 / 50 / 1 220-240 / 50 / 1 220-240 / 50 / 1

Capacità raffreddamento kW 4,5 5,6 7,1

Capacità riscaldamento kW 5,0 6,3 8,0 Motore ventola W 60 60 150

Portata d’aria m3/h 950 950 1.300

Rumorosità Max/Med/Min dB(A) 46/41/37 46/41/37 48/42/39

Dimensioni tubazioni

Dimensioni (L×A×P)

Peso Netto kg 36 36 36

1. Condizioni in raffreddamento: temperatura interna 27°C DB, 19°C WB temperatura esterna 35°C DB

2. Condizioni in riscaldamento: temperatura interna 20°C DB, 15°C WB temperatura esterna 7°C DB

3. Rumorosità: misurata a 1 m di fronte all’unità ad una altezza di 1.5 m. Durante il funzionamento questi valori potrebbero essere più alti per le condizioni ambientali

Gas mm Ø12.7 Ø12.7 Ø15.8

Liquido mm Ø6.35 Ø6.35 Ø9.53 Scarico condensa mm Ø20 Ø20 Ø25

Nette mm 1.270×635×225 1.270×635×225 1.270×635×225

Imballo mm 1.325×770×325 1.325×770×325 1.325×770×325

Lordo kg 42 42 42

Page 79

COMANDI E SOFTWARE

CENTRALIZZATORE FINO A 64 UNITà INTERNE

Facile da installare, si collega all’unità esterna e può gestire  no a 64 unità interne - cod. AZ-VGC3R

SISTEMA DI CONTROLLO CENTRALIZZATO

Gestione completa delle unità interne, può gestirne  no a 1,024.

Disponibile su ordinazione

SOFTWARE DI CONTROLLO

Il software di controllo è stato sviluppato per gestire il funzionamento e la manutenzione dei sistemi

Vex. Le sue funzioni includono il controllo dei dati, la curva dei rendimenti, la diagnostica e il back up

automatico dei dati. Aiuta l’installatore a trovare e risolvere velocemente i problemi.

Il software sarà scaricabile gratuitamente dal sito internet Sharp www.sharp.it/area riservata o lo potete

trovare presso i Centri Assistenza Sharp

CONTROLLO DEI DATI E DEI PROBLEMI

• Si può utilizzare il computer per veri care lo stato di funzionamento dell’unità esterna ed i codici di errore. I parametri di funzionamento

dei compressori, sensori e valvole possono essere monitorati in tempo reale

• L’utilizzatore può controllare la diagnostica e seguire semplicemente le istruzioni per risolvere i problemi quando si veri cano

• Se si inseriscono i dati della lunghezza e diametro dei tubi, il software calcolerà il volume di refrigerante addizionale (il dato può essere salvato per future necessità)

• In più, può essere monitorata la pressione di scarico quando si carica il

refrigerante

CURVA DEI PARAMETRI DI FUNZIONAMENTO

La curva dei parametri di funzionamento del sistema è visibile in tempo reale

CONTROLLO DEI DATI

10 ore di dati = 1Mb

Col back up automatico dei dati tutte le informazioni saranno salvate sull’hard disk automaticamente. I  le con i dati possono essere

facilmente esportati

Page 80

Codice

ACCESSORI - GIUNTI

GIUNTI DI COLLEGAMENTO PER UNITà INTERNE

CONNETTORE

PER GAS

CONNETTORE

PER LIQUIDO

RIDUTTORE

PER GAS

RIDUTTORE

PER LIQUIDO

AZ-VDP01N

AZ-VDP02N

AZ-VDP03N

AZ-VDP04N

AZ-VDP05N

AZ-VDP06N

AZ-VDP07N

- -

AZ-VDP08N

AZ-VDP09N

AZ-VDP10N

Codice

AZ-VDP02W

AZ-VDP03W

AZ-VDP04W

GIUNTI DI COLLEGAMENTO PER UNITà ESTERNE

CONNETTORE

PER GAS

CONNETTORE

PER LIQUIDO

RACCORDO

BILANCIAMENTO

OLIO

COLLETTORI

Sharp Electronics Italia S.p. A. non fornisce i collettori. L’utilizzo dei collettori sui VEX e MINI VEX è consentito e non esclude la garanzia di Sharp Italia.

Page 81

LEGENDA GAMMA RESIDENZIALE

R-410A

COMP

Single

Multi

Tecnologia Plasmacluster

Refrigerante ecologico R-410A

Tecnologia Inverter

Compressore DC a corrente continua

Flessibilità unità interne monosplit e multisplit

Effetto Coanda

Alette regolabili orizzontalmente e verticalmente

Flusso da aletta superiore e inferiore

Massima potenza per raffreddare o riscaldare velocemente la stanza

Alette oscillanti regolabili verticalmente

Automatico/3 velocità manuali

Controllo tramite microprocessore

Telecomando senza li con display a cristalli

liquidi

Accensione/spegnimento programmabili timer 24/12h

Timer 1h per spegnimento

Funzione Auto-Timer

Funzione Auto-Sleep previene che la stanza diventi troppo fredda o calda mentre si dorme

Scarico sul lato destro o sinistro

Funzionamento silenzioso

Temperatura ambiente minima

in raffreddamento 18°C o 16°C

Funzione invernale per temperature esterne inferiori a -10°C

Deumidicazione computerizzata senza abbassare la temperatura

Funzionamento automatico temperatura e

modalità in base alla temperatura della stanza

Funzione Auto Restart

Funzionamento automatico freddo/caldo

Funzione Spot Air

Energy Saving per un funzionamento efciente

controlla automaticamente la temperatura impostata senza cambi sensibili di temperatura.

Sharp Corporation partecipa al programma di certicazione EUROVENT che conferma la veridicità dei dati dichiarati dall’azienda

Il consumo kWh/a o kWh/60min di energia è basato su risultati di prove standard. Il consumo effettivo dipende da come l’apparecchio è utilizzato e dal luogo in cui

è installato.

CONDIZIONI DI RIFERIMENTO

EN 14511:2007, PrEN14825:2011, EN 14511:2013 e PrEN14825:2013

Filtro deodorante

Filtro deodorante lavabile

Filtro di raccolta polvere

Filtri staccabili, lavabili e anti muffa

Funzione di Auto-pulizia

Funzione Multi Space regola il usso e la direzione dell’aria per raggiungere velocemente la temperatura impostata in diverse stanze

Tutti i climatizzatori Sharp seguono il Regolamento UE N. 626/2011 della Commissione del 4/5/2011. Dati e classi di efcienza energetica in riscaldamento sono relativi

alla stagione “media”.

GWP:

La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell’atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più

basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con GWP più elevato. Alcuni apparecchi contengono un uido refrigerante con GWP di 1975. Se 1 Kg di questo uido refrigerante fosse rilasciato nell’atmosfera l’impatto sul riscaldamento globale sarebbe 1975 volte più elevato rispetto a 1 Kg di CO2, per un periodo di 100 anni. In nessun caso l’utente deve cercare di intervenire sul circuito refrigerante o disassemblare il prodotto. In caso di necessità occorre sempre rivolgersi a personale qualicato.

SHARP Electronics Italia S.p.A. declina ogni responsabilità per eventuali inesattezze ed omissioni contenute nel presente prospetto con riserva di variare le caratteristiche tecniche senza obbligo di preavviso. Speciche aggiornate a Aprile 2015.

Page 82

CENTRI DI ASSISTENZA TECNICA GAMMA RESIDENZIALE

REGIONE DENOMINAZIONE INDIRIZZO CAP CITTÀ PROV* TELEFONO FAX

DGM SERVICE DI DI GIOVANNI MICALETTI VIA FRANCESCO DI MARCO, 32 64100 NEPEZZANO TE 331-3339292 0861-222535

ABRUZZO

BASILICATA

CALABRIA

CAMPANIA

EMILIA ROMAGNA

FRIULI VENEZIA GIULIA

LAZIO

LIGURIA

LOMBARDIA

* provincia in cui il centro assistenza svolge la sua attività

FIDANZA SERVICE DI FIDANZA ROBERTO VIA CAVALLOTTI, 15 A 65015 MONTESILVANO PE 085-4452109 085-4452109

FIDANZA ELETTROIMPIANTI DI D. FIDANZA VIA DEL PIOPPO 1 67043 CELANO AQ 328-9678798 0863-721228

PROGETTO ACQUA SNC VIA R. CAPORALI, 1 66034 LANCIANO (CH) CH 0872-44862 0872-44862

CESARI GIOVANNI VIA ANNUNZIATELLA 51 75100 MATERA (MT) MT 0835-333388 0835-333388

CLIMATEC SRL VIA DELLE ARTI, 12 75100 MATERA (MT) PZ 0835-268816 0835-264688

SN ELETTRODOMESTICI DI S. NICOLA VIA SAN MARINO 34 70022 ALTAMURA (BA) MT 080-3141337 080-3141337

ATER SNC DI CATALANO VIA NAZ. PENTIMELE, 159 89121 REGGIO CALABRIA RC 0965-47051 0965-47855

FREE LOGIC SYSTEM SRL PIAZZA D’ARMI, 7 89900 VIBO VALENTIA (VV) VV 0963-547085 0963-471996

MALGERI ALESSANDRO VIA IDO CROCE, 93 89040 MARTONE (RC) RC 0964-410822 0964-410822

MALGERI ALESSANDRO VIA IDO CROCE, 93 89040 MARTONE (RC) VV 0964-410822 0964-410822

MC IMPIANTI DI MATTEO CALABRO' VIA SANT'IRMENIO, 10 87100 COSENZA CS 347-8340914 0984-454546

MEA GIUSEPPE VIA ORTI 46 88100 CATANZARO (CZ) CZ 0961-701607 0961-701607

RITACCA A.S.F. DI RITACCA & C. SAS VIA DE CHIRICO 226 87036 RENDE (CS) CS 0984-461697 0984-461697

SBF DI BATTAGIA SAVERIO E FIGLI SAS VIA C. COLOMBO, 85 88100 CATANZARO LIDO (CZ) CZ 0961-33824 02-700594509

SBF DI BATTAGIA SAVERIO E FIGLI SAS VIA C. COLOMBO, 85 88100 CATANZARO LIDO (CZ) KR 0961-33824 02-700594509

TERMOCASA SRL VIA SAN CRISTOFORO 71 89126 REGGIO CALABRIA RC 0965-893111 0965-893142

VIEMME SERVICE DI M. VISCIGLIA VIA SALGARI SNC 87064 CORIGLIANO CS 0983-888310 0983-1980104

DRF ELETTRONICA DI RICCIARDI C. & C. SAS ZONA INDUSTRIALE PEZZAPIANA 82100 BENEVENTO (BN) BN 0824-43030 0824-43030

GALLO VINCENZO SECONDA TRAVERSA NAZIONALE, 15 84070 SANTA MARINA (SA) SA 0974-984465 0974-984465

IFC SYSTEM CLIMA SAS DI DE CICCO IVANO VIA ALDO MORO, 42 80040 VOLLA (NA) NA 081-7731114 081-7747364

LA MONDIAL GAS SRL CORSO UMBERTO I, 165 80016 MARANO DI NAPOLI (NA) NA 081-5867887 081-5867885

LIGHTING & SERVICES SRL VIA OSSERVATORIO, 54 80077 ISCHIA NA 081-981973 081-981973

MENNELLA VINCENZO C.SO V. EMANUELE, 238 84100 SALERNO (SA) SA 089-241900 089-241900

MPC TECNO DI GIANLUCA CAPUOZZO VIA VENTOTENE, 5 80026 CASORIA (NA) NA 320-4615819 081-0104171

STARITA SRL VIA GROTTA, 1 81020 SAN NICOLA LAGROTTA CS 0823-423199 0823-424542

ANTONIOLI LORIS VIA RADICHIARO 1943 47521 CESENA (FC) FC 0547-383761 0547 631622

COSTANTINI SRL STRADA DELL’ORSINA, 42 29122 PIACENZA (PC) PC 0523-593535 0523-591413

COSTA GIANFRANCO VIA FEDERICO II N. 11/A 43126 PARMA PR 349-7763063 0521-605430

ITALCLIMA SERVICE SRL VIA C. COLOMBO 72/74 40131 BOLOGNA BO 051-6388456 051-3222064

NOVATECNICA CLIMATIZZAZIONE DI G. DI FLAVIO

TECNOFREDDO SRL VIA ARALDI 258 41100 MODENA (MO) MO 059-372630 059-366780

TERMOSERVICE SNC DI BARTOLETTI & C. VIA DISMANO, 114/N 48100 RAVENNA (RA) RA 0544-472001 0544-67837

UNIVERSAL SERVICE PROVIDER SRL VIA T. TASSO, 3/5 20825 BARLASSINA - MB FE 0362-557881 0362-561789

ACM.C. DI CICCOTTI MASSIMO VIALE TRICESIMO, 94/A 33100 UDINE UD 0432-565581 0432-565581

ACM.C. DI CICCOTTI MASSIMO VIALE TRICESIMO, 94/A 33100 UDINE GO 0432-565581 0432-565581

MAR SRL VIA BAIAMONTI, 63 34146 TRIESTE TS 040-829154 040-8331640

TECNOCLIMA DI CEOLIN DIEGO & C. SAS VIA OLIMPIA 28 33082 AZZANO X° (PN) PN 0434-26726 0434-936458

BACCANARI GAS SNC VIA COREGLIA ANTELMINELLI 7 00148 ROMA RM 06-6552434 06-6554733

CLIMART SRL VIA MERLINI , 29/43 00133 ROMA (ROMA) RM 06-2001655 06-2005964

CLIMATEC DOC.COOP VIA DI VILLA MARI, 11 02100 RIETI RI 0746-1732000

DR CLIMA SRL VIA UNITà D’ITALIA, 86 04023 FORMIA (LT) LT 0771-772397 0771-322342

EDIL CEVAM SRL VIA F.GRENET 3/5 00121 OSTIA LIDO (ROMA) RM 06-5697315 06-5640646

ELETTRONICA 81 SNC VIA EZIO, 56/58 04100 LATINA (LT) LT 0773-694608 0773-1870410

EUROMATIC SNC VIA PASUBIO 7 01100 VITERBO VT 0761-303561 0761-303561

EUROTEC DI GIUSEPPE TRIDICO VIA DEI SABELLI, 167/A 00185 ROMA (RM) RM 06-4451361 06-233236405

IDROKLIMA SRL VIA AUSONIA S.S. 630 03047 S. GIORGIO A LIRI FR 0776-913062 0776-913062

CLIMATICA DI CIARAMICOLI ROBERTO VIA DALMAZIA, 110 17031 ALBENGA (SV) SV 328-8258190

RAMACCIOTTI SAS VIA LUNI , 16 19034 ORTONOVO (SP) SP 0187-66825 0187-662046

AIRSYSTEM SNC DI ARATELE VIA LANFRANCONI, 17R 16121 GENOVA (GE) GE 010-6121754 010-2927435

AE CLIMA SERVICE SRL VIA GUIDO DA VELATE, 3 20162 MILANO (MI) MI 02-66220906 02-6466930

BERTELLI EDOARDO VIA BELLONE, 21 27035 MEDE (PV) PV 0384-823623 0384-803063

CATTINA FAUSTO VIA ZANELLA , 6 25028 VEROLANUOVA (BS) BS 030-9360810 030-9360810

EUROCLIMA 92 DI SPIGOLON I. VIA SAN CARLO, 24 24040 LALLIO (BG) BG 035-692612

GIANCARLO PASSARELLA VIA DELMATI, 13 22016

PAGANINI GRAZIANO & C. SNC VIA TOLMEZZO, 6 20020 BUSTO GAROLFO (MI) MI 0331-566379 0331-566603

SA.MO SNC DI SACCHETTO TERESIO C.SO PAVIA, 85/7 27029 VIGEVANO (PV) PV 0381-42353 0381-349015

SAUBER SRL VIA DON DORIDE BERTOLDI, 51 46047 PORTO MANTOVANO MN 0376-396444 0376-392966

SE.BI. SAS DI BISCALDI DAVIDE & C. VIA VITTORIO VENETO, 94/5 26010 PIANENGO (CR) CR 0373-201179 0373-201179

SPIGOLON IVANO VIA S. CARLO, 24 24040 LALLIO BG 035-692612

TECNO AIR SRL VIA COMACCHIO, 3 20139 MILANO (MI) MI 02-27000332 02-87388153

UNIVERSAL SERVICE PROVIDER SRL VIA T. TASSO, 3/5 20825 BARLASSINA - MB MI 0362-557881 0362-561789

UNIVERSAL SERVICE PROVIDER SRL VIA T. TASSO, 3/5 20825 BARLASSINA - MB VA 0362-557881 0362-561789

UNIVERSAL SERVICE PROVIDER SRL VIA T. TASSO, 3/5 20825 BARLASSINA - MB SO 0362-557881 0362-561789

VIA MASERE, 32/F 47900 RIMINI (RN) RN 0541-731252 0541-731252

LENNO CO 0344-56552 +1 782709477

Page 83

REGIONE DENOMINAZIONE INDIRIZZO CAP CITTÀ PROV* TELEFONO FAX

AGF DI VICARELLI PAOLO VIA E. MATTEI, 8 61032 FANO PU 0721-803895 0721-803895 AM DI ALBERTO PER.IND CLEMENTI & M. SNC VIA TORQUATO TASSO, 29 61033 FERMIGNANO (PU) PU 0722-330628 0722-330628

MARCHE

MOLISE IDEAL SERVICE SCARL VIA PADRE PIO 1 86039 TERMOLI CB 0875-707116 0875-82695

PIEMONTE

PUGLIA

SARDEGNA

SICILIA

TOSCANA

TRENTINO ALTO ADIGE

UMBRIA ROBERTO ROSSI STR. PONTE PATTOLI RESINA 1/A/9/BIS 06134 PONTE PATTOLI PG 075-5941482 075-5941482

VENETO

PADELLA SRL VIA BACHELET, 11 62010 MONTECASSIANO (MC) MC 0733-290304 0733-290319 PADELLA SRL VIA BACHELET, 11 62010 MONTECASSIANO (MC) PU 0733-290304 0733-290319 PADELLA SRL VIA BACHELET, 11 62010 MONTECASSIANO (MC) AP 0733-290304 0733-290319

CLIMA CONFORT SAS VIA SALUZZO 89/D 10126 TORINO (TO) TO 011-6696228 011-6509735

REAT DI FRISINA RITA CORSO UNIONE SOVIETICA 584 10135 TORINO (TO) TO 011-3979817 011-3979817

ASTROTEC SOC. COOP. VIA DEL FEUDO D’ASCOLI, 37 71100 FOGGIA (FG) FG 0881-720921 0881-561894 DECHI SAS DI CHIAROLLI G. & C. CORSO ITALIA, 205 74121 TARANTO TA 0997-369749 0997-369749 GRECO ANTONIO VIA DALMAZIA 32 73100 LECCE (LE) LE 0832-347448 0832-347448 M.&G. SRL IMPIANTI DI CLIMATIZZAZIONE VIA PIAVE, 1 73052 PARABITA LE 083-3595267

SAT DI PARTIPILO SAS VIA BORSELLINO E FALCONE 17 BIS 70100 BARI (BA) BA 080-5022999 080-5025222

SN ELETTRODOMESTICI DI S. NICOLA VIA SAN MARINO 34 70022 ALTAMURA (BA) BA 080-3141337 080-3141337

ZETACLIMA DI ZUMPANO LUIGI SALVATORE VIA TEN. DEVENUTO, 73/A 70054 GIOVINAZZO (BA) BA 080-3947952 080-3947952

CLIMAT & C. SRL VIA PETRA NIEDDA, 1A 07026 OLBIA (OT) OT 0789-26420

DUE EMME COSTRUZIONI VIA DEL SEMINARIO, 10 09121 CAGLIARI (CA) CA 070-281056 070-281056

FAI SNC DISTRIBUZIONE CLIMATIZZATORI VIA SARDEGNA, 78/84-SS130 KM 11,500 09032 ASSEMINI (CA) CA 070-944736 070-944736 ITC DI BECCHERE GIANCARLO VIA REPUBBLICA 21 08013 BOSA (OR) NU 349-1475856 0785-603320 MAURIZIO PIRAS VIA VITTORIO EMANUELE 27 09037 SAN GAVINO MONREALE VS 328-4839174

ROSA CLIMA DEL GEOM. P. CUTRANO VIA PANTELLERIA 20 09126 CAGLIARI (CA) CA 070-499160 070-499160 TECNO-CLIMA DI MELLINO GAVINO VIA SALVATORE PIRISI, 50 08100 NUORO NU 340-1061295 0784-264089

CE.IM. DI VULLO GIACOMOE C. SAS VIALE TRIESTE, 235/237/239 93100 CALTANISSETTA CL 0934-551412 0934-551412

CLIMASOLSERVICE SRL VIA V. EMANUELE ORLANDO, 162 95127 CATANIA CT 095-436952 095-43692

EURO IMPIANTI DI BONFIGLIO F.

ID.EL.TER. IMPIANTI SRL VIA MONSIGNOR PALERMO SN 94015 PIAZZA ARMERINA (EN) EN 0935.686553 0935.687148

IMPIANTI TERMICI IBLEI SNC VIA LOMBARDIA, 8 97100 RAGUSA (RG) RG 0932-251233 0932-251233

MT SERVICE SRL VIA NOVARA, 47 95128 CATANIA (CT) CT 095-551228 095-448628

S.T.E.T. DI SPADA ALFONZO VIA CONTE A. PEPOLI, 84 91100 TRAPANI (TP) TP 0923-873939 0923-873939 SICILTERMICA SRL VIA NICOLò MINEO, 9 90145 PALERMO (PA) PA 091-6518989 091-6518513

TECNOSERVICE SNC VIA FRANCESCO AGNELLO 12 98040 CITTA’ VENETICO (ME) ME 090/9942342 090/9942342 TRIS. ALI TEK DI ALICATA ANTONIO VIA PINDEMONTE, 97 96010 PRIOLO GARGALLO SR 333-5848485

VIDEOLAB DI MERLINO FRANCESCO VIA HIBLA, 19 98055 LIPARI (ME) ME 090 988-0205 090 988-0205 ABGAS TERMOCLIMA SRL VIA AIACCIA 66A STAGNO 57017 COLLESALVETTI (LI) LI 0586-1863665 0586-1863667

CLIMA SERVICE DI TAVERNI RENZO VIA SELENE, 7 56028 SAN MINIATO (PI) PI 0571-419853 0571-419853

CLIMAMICO SRL VIA DELL’OLMO, 213 50019 SESTO FIORENTINO FI 055-4218428 055-4218428

EURO.GAS DI FRISOLI ALESSANDRO VIA MARCO RONCIONI, 32 59100 PRATO PT 0574 - 401660 0574-484991

KLIMAT SNC DI CORBANI P. E GIANNONI S. VIALE XX SETTEMBRE, 52/B 54033 CARRARA MS 0585-844166 IDROSERVICE SRL VIA MASSIMILIANO SOLDANI, 51/5 52025 PERGINE VALDARNO AR 055-0464613 055-0464611 IDROSERVICE SRL VIA MASSIMILIANO SOLDANI, 51/5 52025 PERGINE VALDARNO SI 055-0464613 055-0464611 MGM SERVICE SNC DI MARTINELLI VIA PAOLINELLI, 26 - MARLIA 55014 CAPANNORI (LU) LU 0583-30382 0583-30382

PMC IMPIANTI DI PETER MELENDEZ VIA XIII MARTIRI 44 50058 SIGNA (FI) FI 055-9332098 055-9332098

PMC IMPIANTI DI PETER MELENDEZ VIA XIII MARTIRI 44 50058 SIGNA (FI) PO 055-9332098 055-8990153

TOP SERVICE DI TONI G. VIA BELGIO, 8A 58100 GROSSETO GR 0564-454842 0564-454842 L’ARIA SNC DI ZANON E ROSSINI VIA GIANNI CAPRONI, 9 38121 TRENTO (TN) TN 0461-420888 045-8200737

L’ARIA SNC DI ZANON E ROSSINI VIA GIANNI CAPRONI, 9 38121 TRENTO (TN) BZ 0461-420888 045-8200737 SIGHEL STEFANO RIP.ELETTRODOM. VIA A. VOLTA, 92 38100 TRENTO (TN) TN 0461-935919 0461-935919

ADB JESOLO DI DANIELE BRISOTTO VIA AQUILEIA, 57 30016 JESOLO VE 331-5668816 0421-584513 DL SERVICE DI DAL LAGO LORENZO VIA GIARETTA 33 36100 VICENZA (VI) VI 0444-966239 0444-966239

ELIEV VIA BRUSAURA , 57 30030 SANBRUSON DI DOLO VE 041-415521 041-0988035 ELIEV VIA BRUSAURA , 57 30030 SANBRUSON DI DOLO PD 041-415521 041-480411

FRANCHINO GIORGIO VIA ZERMANESE 6B 31100 TREVISO (TV) TV 0422-321054 0422-321054

GLOBAL SERVICE IMPIANTI SNC DI CERPELLONI A.

MORANDIN SERVICE IMPIANTI VIA VERDI, 29 31046 ODERZO (TV) TV

VIA COMUNALE SPERONE SNC FORTUNA RESIDENCE - PAL. C

VIA DELLA CONSORTIA, 15 37127 AVESA (VR) VR 045-8342935 045-8350805

98158 MESSINA (ME) ME 090-715811 090-715811

0422-746844 0422-203975

CENTRI DI ASSISTENZA TECNICA GAMMA VEX

REGIONE DENOMINAZIONE INDIRIZZO CAP CITTÀ PROV* TELEFONO FAX

CALABRIA MC IMPIANTI DI MATTEO CALABRO' VIA SANT'IRMENIO, 10 87100 COSENZA CS 347-8340914 0984-454546 CAMPANIA MENNELLA VINCENZO C.SO V. EMANUELE, 238 84100 SALERNO SA 089-241900 089-241900 EM. ROM. ITALCLIMA SERVICE SRL VIA C. COLOMBO 72/74 40131 BOLOGNA BO 051-6388456 051-3222064 FRIULI V. G. TERMOEL SNC DI BUZZULINI F. & C. VIA LUIGI BURGI 58 33013 GEMONA DEL FRIULI UD 043-2970880 043-2971562

LAZIO EUROTEC DI GIUSEPPE TRIDICO VIA DEI SABELLI, 167/A 00185 ROMA RM 06-4451361 06-233236405

LOMBARDIA

MARCHE AGF DI VICARELLI PAOLO VIA E. MATTEI, 8 61032 FANO PU 0721-803895 0721-803895 PIEMONTE SAM SRL C.SO UMBRIA, 14 10144 TORINO TO 011-4374560 011-4374560

PUGLIA

SARDEGNA ITC DI BECCHERE GIANCARLO VIA REPUBBLICA 21 08013 BOSA NU 349-1475856 0785-603320

SICILIA RL IMPIANTI TECNOLOGICI DI RUSSO S. VIA VINCENZO GRASSO, 20 95024 ACIREALE CT 349-7345214

TOSCANA CLIMAMICO SRL VIA DELL'OLMO 213 50019 SESTO FIORENTINO FI 055-4218428 055-4218428 VENETO SCOCCO IMPIANTI SAS VIA INDUSTRIA, 31/2 30010 CAMPONOGARA VE 041-5150940 041-559134

* provincia in cui il centro assistenza svolge la sua attività Per l’aggiornamento visitare il sito ww.sharp.it

AE CLIMA SERVICE SRL VIA GUIDO DA VELATE, 3 20162 MILANO MI 02-66220906 02-6466930

SAUBER SRL CON UNICO SOCIO VIA DON DORIDE BERTOLDI, 51 46047 PORTO MANTOVANO MN 0376-396444 0376-392966

ZETACLIMA DI ZUMPANO L.SALVATORE VIA TEN. DEVENUTO, 73/A 70054 GIOVINAZZO BA 080-3947952 080-3947952 M. & G. SRL IMPIANTI DI CLIMATIZZ. VIA PIAVE, 1 73052 PARABITA LE 083-3595267

Page 84

Numero Verde

800-826111

Aprile 2015

SHARP ELECTRONICS (ITALIA) S.p.A.

Via Lampedusa, 13 - 20141 Milano - Ufﬁ ci Commerciali - Tel. 02/89595229, fax 02/89595250 www.sharp.it

Questo catalogo è stato realizzato da un’Azienda certiﬁ cata FSC, utilizzando carte ottenute da ﬁ bre vegetali senza legno e inchiostri prodotti con materie prime naturali eco-sostenibili.
