MODELO
AL-2051
SISTEMA MULTIFUNCIONAL DIGITAL
GUÍA
DE INSTRUCCIONES
No realice copias prohibidas por la legislación vigente. Las legislaciones nacionales
prohíben normalmente la copia de los artículos que se mencionan a continuación.
La copia de otros artículos puede estar prohibida por la legislación local.
Dinero Sellos Bonos Acciones Cheques bancarios
Cheques Pasaportes Licencias para conducir
Se debe usar cables protegidos con el aparato para garantizar el cumplimiento con las
regulaciones EMC.
En algunas zonas, las posiciones del interruptor de alimentación en la copiadora
están marcadas "I" y "O" en lugar de "ON" y "OFF".
Si su copiadora está marcada así, lea "I" para "ON" y "O" para "OFF".
Precaución
Para obtener una desconexión eléctrica completa, desenchufe la toma de
corriente principal. El enchufe de conexión a la red debe quedar cerca del
aparato, en un lugar fácilmente accesible.
ÍNDICE
INTRODUCCIÓN .............................................................................................. 4
FUNCIONES PRINCIPALES ............................................................................ 5
1 PREPARACIÓN
DENOMINACIÓN DE LOS COMPONENTES .................................................. 7
ENCENDIDO Y APAGADO ............................................................................ 10
AJUSTE DE FECHA Y HORA ........................................................................ 11
2 CARGA DEL PAPEL
PAPEL ............................................................................................................ 16
CARGA DE LA BANDEJA DEL PAPEL ......................................................... 17
ALIMENTACIÓN BYPASS (incluyendo papel especial) ................................. 19
MODIFICACIÓN DEL AJUSTE DE TAMAÑO DE PAPEL DE LA BANDEJA ....... 21
3 REALIZACIÓN DE COPIAS
COPIADO NORMAL ....................................................................................... 22
SELECCIÓN DE LA BANDEJA ...................................................................... 25
HACER UNA COPIA MÁS OSCURA O MÁS CLARA ................................... 26
REDUCCIÓN / AMPLIACIÓN / ZOOM ........................................................... 27
4 FUNCIONES DE COPIADO CONVENIENTES
COPIADO AUTOMÁTICO A DOBLE CARA .................................................. 28
COPIA CON ORDENACIÓN .......................................................................... 31
COPIADO DE MÚLTIPLES ORIGINALES SOBRE UNA ÚNICA HOJA
DE PAPEL (copia 2 EN 1) .............................................................................. 33
CREACIÓN DE MÁRGENES DURANTE EL COPIADO
(Desplazamiento del margen) ........................................................................ 36
COPIA DE TARJETA ID ................................................................................. 38
5 INSTALACIÓN DEL SOFTWARE
SOFTWARE ................................................................................................... 39
ANTES DE LA INSTALACIÓN ....................................................................... 40

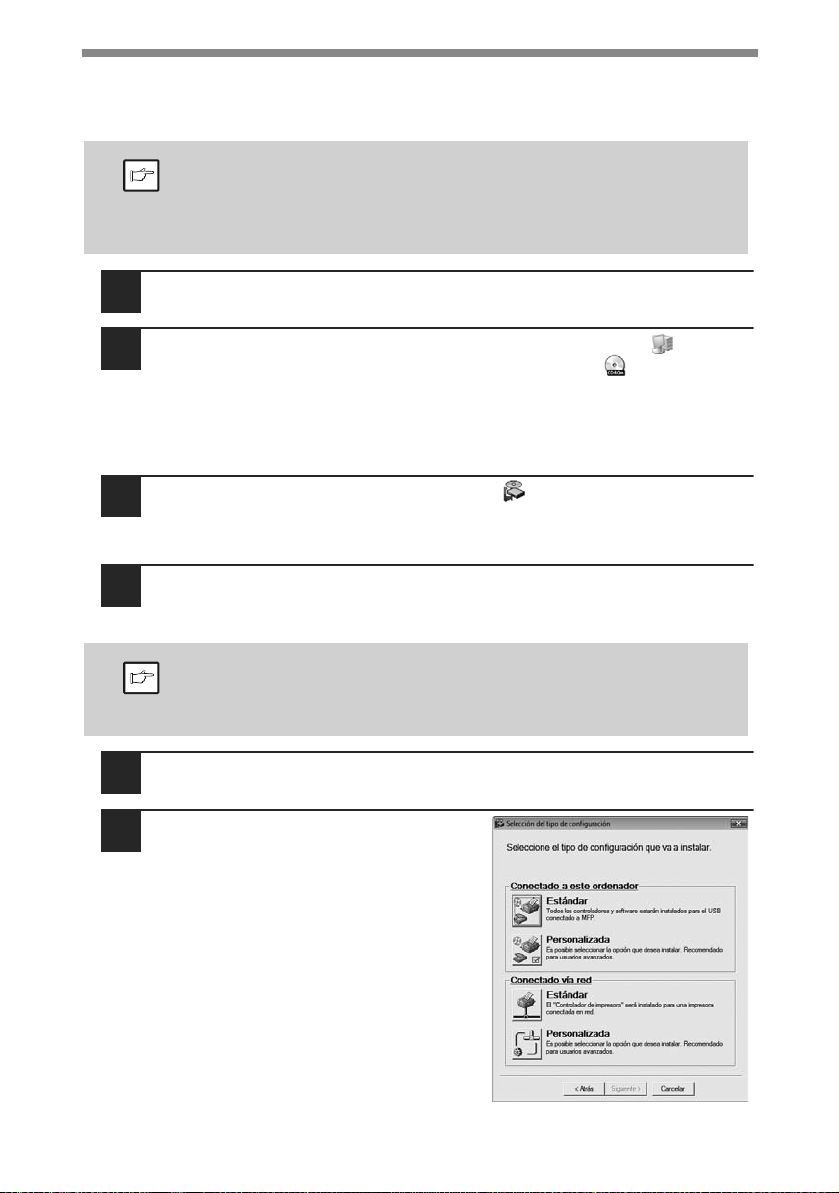

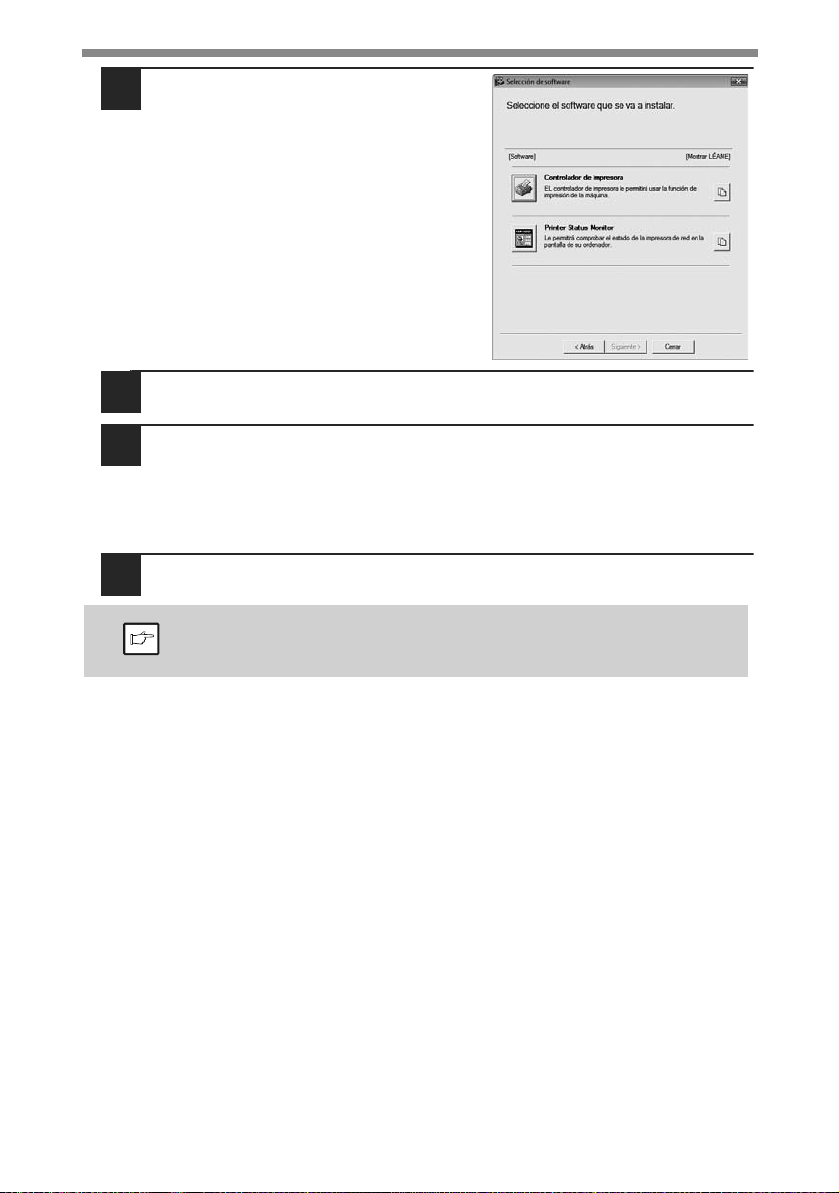

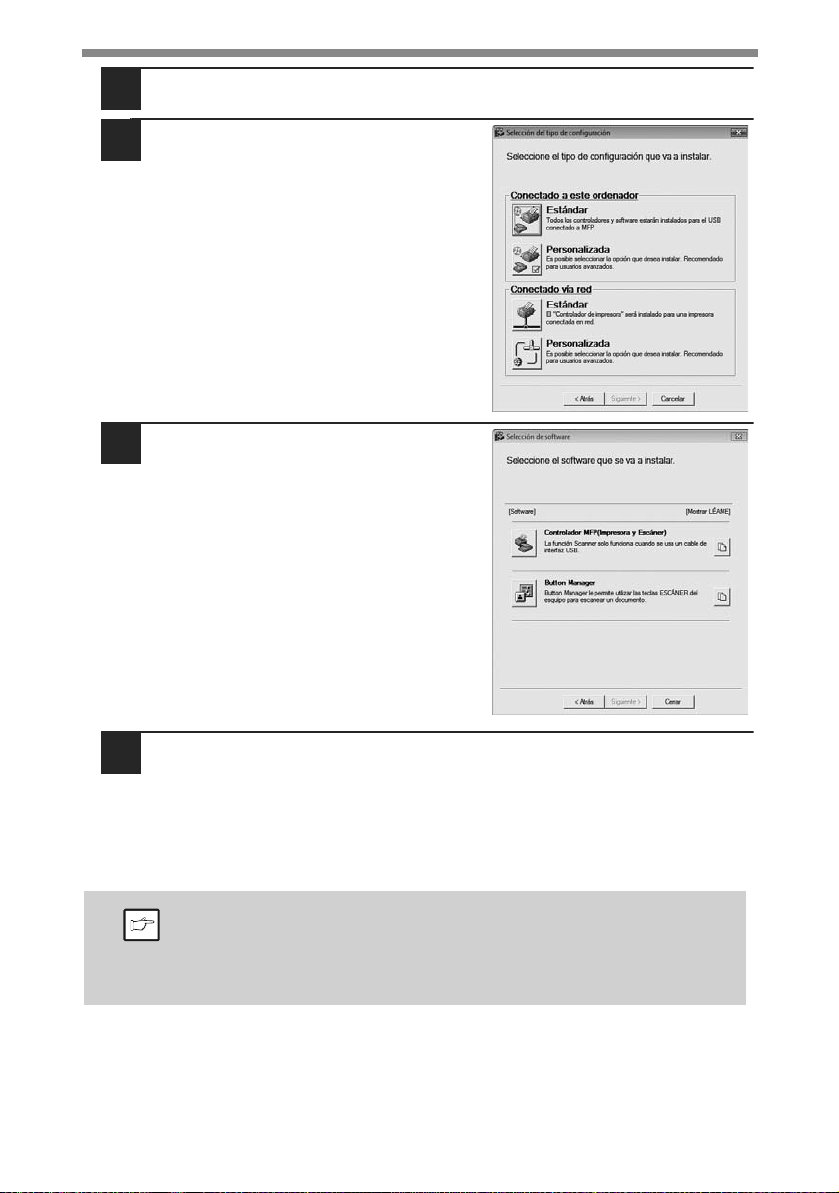

INSTALACIÓN DEL SOFTWARE .................................................................. 41
CÓMO INSTALAR SHARPDESK ................................................................... 53
CONFIGURACIÓN DEL CONTROLADOR DE IMPRESORA ....................... 54
CÓMO CONFIGURAR EL BUTTON MANAGER ........................................... 56
1
6 FUNCIONES DE IMPRESORA
FUNCIONES DE IMPRESORA/ESCÁNER ................................................... 58
USO DEL MODO DE IMPRESORA ............................................................... 59
IMPRESIÓN BÁSICA ..................................................................................... 60
ABRIR EL CONTROLADOR DE LA IMPRESORA MEDIANTE
EL BOTÓN "INICIO" ....................................................................................... 62
OPCIONES DEL CONTROLADOR DE LA IMPRESORA .............................. 63
IMPRESIÓN A DOS CARAS .......................................................................... 64
IMPRIMIR MÚLTIPLES PÁGINAS EN UNA PÁGINA .................................... 66
AJUSTAR LA IMAGEN IMPRESA AL PAPEL ............................................... 67

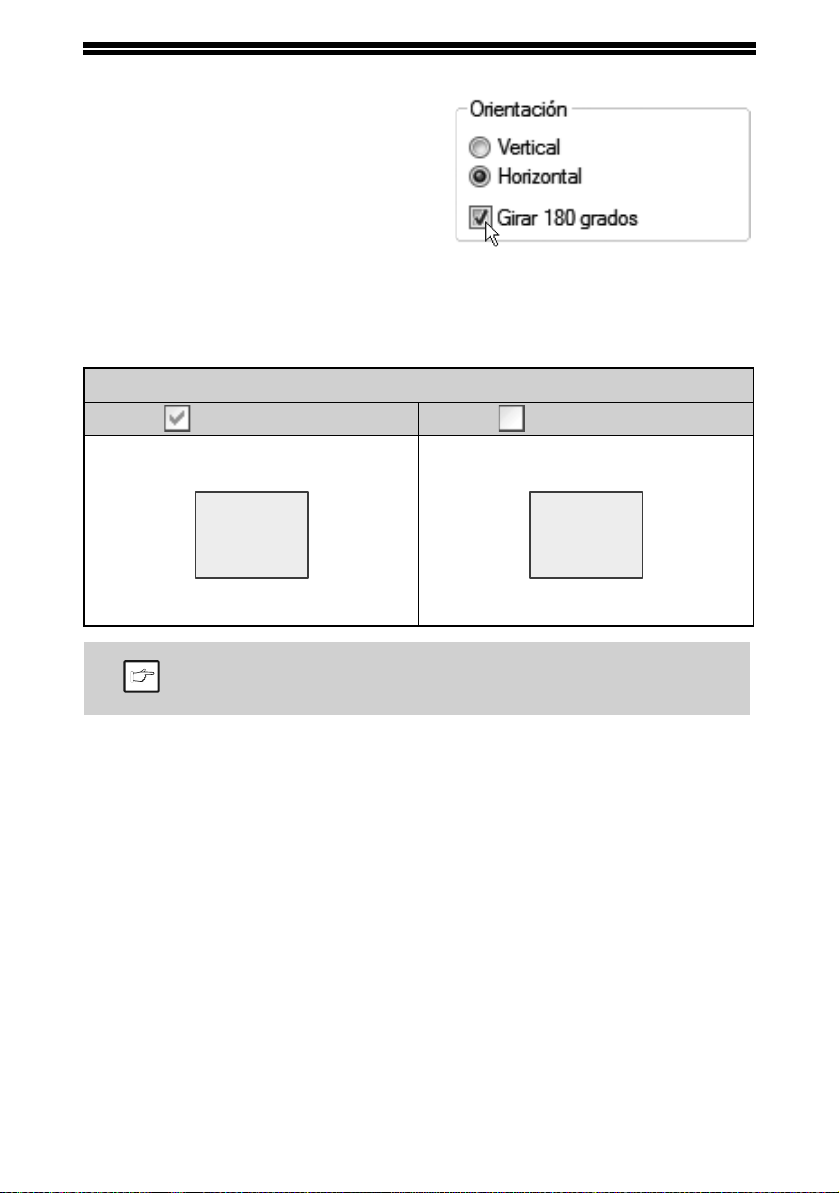

GIRAR LA IMAGEN DE IMPRESIÓ N 180 GRADOS .................................... 68
IMPRESIÓ N DE UNA MARCA DE AGUA ..................................................... 69
IMPRESIÓN DE TEXTO Y LÍNEAS O GRÁFICOS EN NEGRO ................... 70
UTILIDAD DE IMPRESORA ........................................................................... 71
USO DE LA UTILIDAD DE IMPRESORA ...................................................... 72
ACERCA DE LAS PÁGINAS WEB ................................................................. 77
ACERCA DE LAS PÁGINAS WEB (PARA USUARIOS) ................................ 78
CONFIGURAR LAS OPCIONES DE CONDICIÓN DE LA IMPRESORA ...... 79

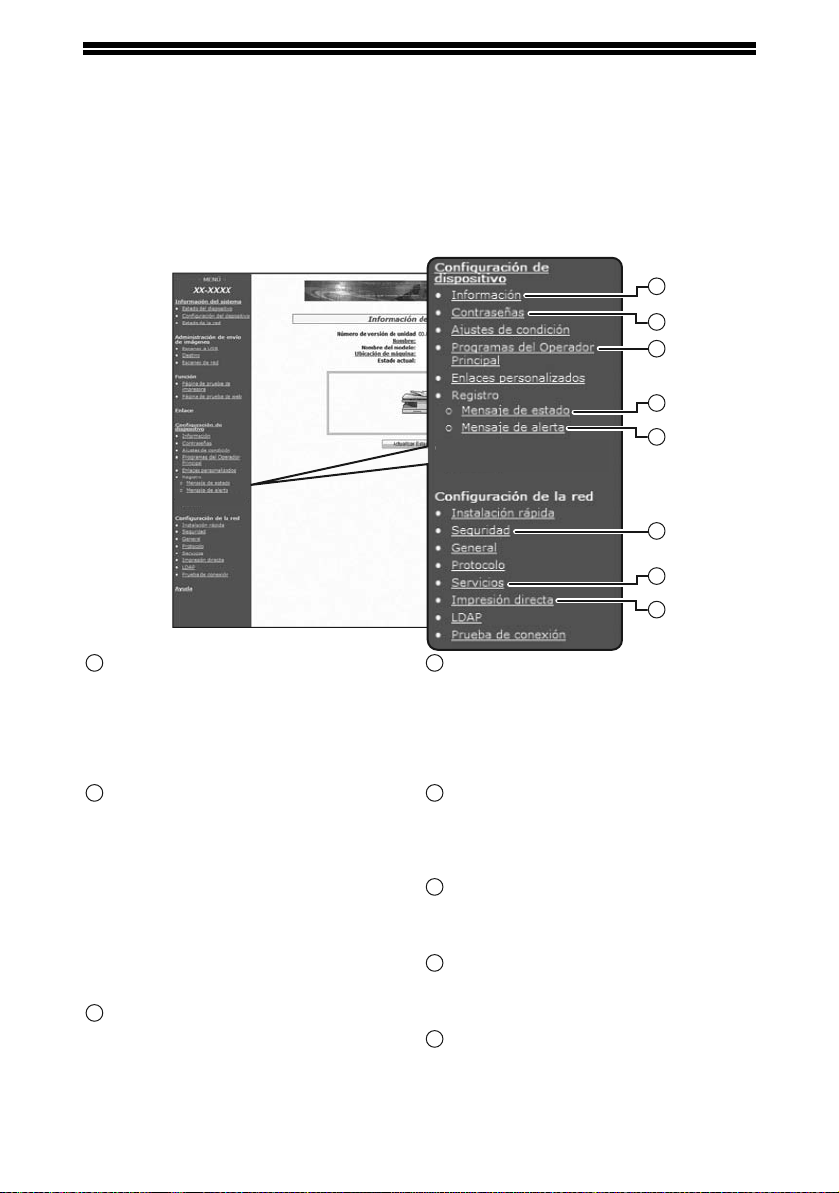

ACERCA DE LAS PÁGINAS WEB (PARA LOS ADMINISTRADORES) ....... 82
PROTEGER LA INFORMACIÓN PROGRAMADA EN LA PÁGINA WEB
([Contraseñas]) ............................................................................................... 83
PROGRAMAS DEL OPERADOR PRINCIPAL ............................................... 84
OPCIONES DE ESTADO Y ALERTA MEDIANTE
CORREO ELECTRÓNICO ............................................................................. 86
DESINSTALAR EL SOFTWARE .................................................................... 89
ESPECIFICACIONES DE LA IMPRESORA .................................................. 89
ESPECIFICACIONES DEL CONTROLADOR DE IMPRESORA ................... 90
USO DEL MODO DE ESCÁNER ................................................................... 91
7 FUNCIONES DE ESCÁNER
ACERCA DE LAS FUNCIONES ESCANEO A USB Y ESCÁNER EN RED ......... 92
OPCIONES Y ACCIONES DE PROGRAMACIÓN NECESARIAS PARA LA
CARACTERÍSTICA DE ESCÁNER DE RED ................................................. 93
ACERCA DE LAS PÁGINAS WEB (PARA USUARIOS) ................................ 94
ACERCA DE LA PÁGINA WEB (PARA ADMINISTRADORES) .................. 109
ESCANEADO CON LAS TECLAS DE LA MÁQUINA .................................. 114
MÉTODOS DE TRANSMISIÓN PARA ESCANEAR A CORREO
ELECTRÓNICO ............................................................................................ 117
ESCANEADO DESDE EL ORDENADOR .................................................... 125
8 AJUSTES DEL USUARIO
PROGRAMAS DE USUARIO ....................................................................... 131
SELECCIÓN DE UN AJUSTE PARA UN PROGRAMA DEL USUARIO ..... 136
2
9 SOLUCIÓN DE PROBLEMAS Y MANTENIMIENTO
MENSAJES DE LA PANTALLA DE VISUALIZACIÓN ................................. 138
LOCALIZACIÓN DE PROBLEMAS DE LA MÁQUINA ................................. 143
PROBLEMAS DURANTE LA CONFIGURACIÓN DEL SOFTWARE .......... 150
ELIMINACIÓN DE ATASCOS ...................................................................... 153
SUSTITUCIÓN DEL CARTUCHO TD (TÓNER/REVELADOR) ................... 157
SUSTITUCIÓN DEL CARTUCHO TAMBOR ............................................... 159
VERIFICACIÓN DEL CONTADOR TOTAL Y DE LA VIDA ÚTIL DEL
CARTUCHO TAMBOR ................................................................................. 161
LIMPIEZA DE LA MÁQUINA ........................................................................ 162
CARGADOR DE TRANSFERENCIA ........................................................... 164
10 EQUIPO OPCIONAL
UNIDAD DE ALIMENTACIÓN DE PAPEL DE 250 HOJAS (MX-CS10) ...... 165
11 APÉNDICE
ESPECIFICACIONES .................................................................................. 166
3
INTRODUCCIÓN
Advertencia
Precaución
Este modelo puede no estar disponible en algunos países.
Utilización del manual
Esta máquina ha sido diseñada para proporcionar prestaciones de copiado
convenientes en una cantidad mínima de espacio de oficina y con una facilidad
operativa máxima. Para sacar el máximo partido de todas las prestaciones de la
unidad, asegúrese de que se familiariza tanto con el manual como con la máquina.
Acerca de los guías de instrucciones
Los guías de instrucciones de la máquina son los siguientes:
Guía de Instrucciones (este manual)
Describe la máquina y cómo utilizarla como copiadora. Además, describe cómo instalar el
software que permite utilizar la máquina como impresora y escáner con su ordenador.
Guía de inicio
En este manual se describen los procedimientos de configuración y las relaciones
de seguridad.
Convenciones utilizadas en este manual
• Cuando aparezca "AL-XXXX" en este manual, le rogamos sustituya el nombre de
su modelo por "XXXX". Para el nombre de su modelo, consulte el panel de mando
de la máquina.
• Las ilustraciones con pantallas del controlador y otras pantallas mostradas por el
ordenador representan las pantallas que aparecen en Windows Vista. Algunos de
los nombres que aparecen en estas ilustraciones podrían ser ligeramente
diferentes a las pantallas que aparecen en otros sistemas operativos.
• En las descripciones de este manual se asume que tanto la persona que instalará
el producto como los usuarios poseen un cierto conocimiento práctico de
Microsoft Windows.
• En este guía de instrucciones se hace referencia al Alimentador inversor
automático de documentos mediante las siglas "RSPF".
• En este manual, se utilizan los siguientes iconos para proporcionar al usuario la
información pertinente para el uso de la unidad.
Advierte que puede producirse una lesión si no se siguen
correctamente las medidas de advertencia indicadas.
Advierte de que pueden producirse daños en la máquina o en uno de sus
componentes si no se siguen correctamente las medidas de precaución.
4
Las notas proporcionan información útil sobre las especificaciones,
funciones, rendimiento y operación de la máquina.
Las pantallas que se muestran, los mensajes y nombres clave que aparecen en el
manual pueden variar respecto a los que aparecen en la máquina debido a las
mejoras y modificaciones del producto.
FUNCIONES PRINCIPALES
A
Desplazamiento
del margen
Copia con ordenación
Función "offset"
Copia 2 EN 1
2
1
3
2
1
3
1
2
3
2
1
3
1
1
1
2
3
A
Copiado mediante láser de alta velocidad
El tiempo que tarda en hacerse la primera copia*1 es de sólo 8,0*2 segundos.
La velocidad de copiado es de 15 copias por minuto. Es ideal para su uso comercial
y proporciona un gran empuje a la productividad del lugar de trabajo.
*1 El tiempo que tarda en hacerse la primera copia se mide desde que el indicador
de ahorro de energía se apaga tras haberse encendido, utilizando el cristal para
documentos con el polígono rotando en estado de copia lista y "AJUSTES LSU"
configurados como "ON" en los programas de usuario (A4, papel alimentado
desde la bandeja de papel).
*2 Cuando el programa de usuario 24 está configurado como OFF.
Imagen digital de gran calidad
• El copiado de alta calidad se realiza a 600 ppp.
• Además del ajuste automático de la exposición, pueden seleccionarse dos modos
para el original: "TEXTO" para originales con solamente texto y "FOTOGRAFÍA"
para fotografías. La exposición puede ajustarse hasta cinco niveles en cada uno
de los modos.
• La función de copiado en modo fotografía permite un copiado nítido de imágenes
sobre originales delicados con medios tonos, como fotos monocromo y fotos en color.
Prestaciones de copiado mejoradas
• Se pueden hacer copias zoom de un 25% a un 400% en incrementos de un 1%.
(Cuando se utiliza el RSPF, el intervalo de relaciones de copia con zoom está
entre 50% y 200%.)
• Es posible copiar continuamente hasta un máximo de 99 copias.
• Cada uno de los juegos producidos puede desviarse ligeramente de los otros
juegos para una fácil separación (función de agrupado).
• La ordenación en juegos es posible sin necesidad de un clasificador u otro
dispositivo especial (Copia con ordenación).
• Incluye prestaciones convenientes, como desplazamiento del margen, copia 2 EN
1 y copiado automático a doble cara.
Escanear una vez / Imprimir muchas
• La unidad está equipada con una memoria temporal que permite que la máquina
escanee un original una sola vez y que se realicen hasta 99 copias de la imagen
escaneada. De esta forma se obtiene un ciclo de trabajo mejorado, se reduce el
ruido de funcionamiento de la unidad y se reduce el desgaste y esfuerzo para el
mecanismo de escaneado, lo que redunda en una mayor fiabilidad.
Escaneo a USB
• Si desea guardar en una memoria USB.
5
En el panel LCD se visualizan mensajes
En el panel LCD se visualizan mensajes que muestran los ajustes de las funciones y
el estado de la máquina.
Función de impresora láser
• Función de impresora
Puede instalarse el controlador de impresora que se adjunta para habilitar el uso
de la unidad como impresora.
• Función de impresora de red
Se proporciona de serie un conector LAN que permite utilizar la máquina como
impresora de red.
Función de escáner en color
• Puede instalarse el controlador de escáner que se adjunta y conectarse la máquina al
ordenador utilizando un cable USB para habilitar su uso como escáner.
Diseño amigable con el medio ambiente y con las personas
• Los modos de precalentamiento y de desconexión automática de la corriente se
proporcionan para reducir el consumo de energía cuando la máquina no se
encuentra en uso.
• Se ha implementado un diseño universal en el producto mediante el cual la altura
del panel de mando y la forma de las teclas están diseñados para que los pueda
utilizar el máximo número de gente posible.
6
1
1
10
2
11
3
12
4
13
5
14
6
15
7
16
8
17
9
Capítulo 1
PREPARACIÓN
En este capítulo se proporciona información básica que debe conocer antes de utilizar la máquina.
DENOMINACIÓN DE LOS COMPONENTES
En la ilustración siguiente se muestran los nombres de los componentes del modelo AL-2051.
1
2
3
4
Interfaz
Conector
USB
(Dispositivo)
Conector
USB
(Host)
Conector
LAN
12
Cristal para documentos
RSPF
Zona de
salida
5
6
7
Bandeja "bypass"
8
9
10
11
12
13
Bandeja del alimentador de documentos
17
Cartucho TD (tóner/
revelador)
3
Extensión de la bandeja de salida de papel
Guías del original
Cubierta del
alimentador de
documentos
Cartucho tambor
5
15
16
Panel de mando Conmutador de alimentación
Cubierta frontal Mangos
Bandeja de papel Toma del cable de alimentación
Cubierta lateral
Botón de apertura de la cubierta lateral
Guías de papel de la bandeja bypass
Extensión original de la bandeja de salida
Palanca de liberación de la unidad de fusión
Cargador de transferencia
Limpiador del cargador
Brazo de soporte para papel
Bandeja de salida de papel
14
La bandeja de salida de papel posee un brazo de soporte para papel. El brazo
Nota
de soporte para papel presiona suavemente el papel producido para apilarlo.
7
PREPARACIÓN
111
2
333
444
555
666
777
888
999
101010
111111
121212
131313
141414
Panel de mando
1 2
Tecla [SELECCIÓN DE MODO] / Indicadores de modo
Pulse esta tecla para seleccionar el modo. El
indicador del modo seleccionado se
enciende (indicadores del modo de copia,
impresora y escáner).
Pantalla de visualización
Muestra los mensajes que indican el estado
de la máquina, cualquier problema que
pueda surgir, así como los programas de
usuario y los menús de ajuste de funciones.
Teclas numéricas
Utilícelas para introducir el número de copias
y otros ajustes numéricos.
Las teclas también pueden utilizarse para
seleccionar elementos de los menús de
ajuste de funciones.
Tecla de borrado [CLEAR] ( )
Utilícela para borrar el número de copias
fijado, así como para cancelar un trabajo en
progreso. Cuando aparezca un menú de
ajuste, utilice esta tecla para desplazarse
hasta el nivel de menú anterior.
Indicador de Ahorro de Energía
Se ilumina cuando se activa la función de
ahorro de energía.
Indicador RSPF
Se ilumina cuando se coloca un original en
el RSPF.
Indicador de errores
Se ilumina fijamente o parpadea cuando
se produce un atasco de papel o cualquier
otro error.
6 7 8
10 11 1312 14 15
9
Tecla [SELECCIÓN DE BANDEJA] ( )
Utilícela para seleccionar la bandeja de papel
que posee el papel deseado para el copiado.
Indicador de ubicación de la bandeja
Indica la bandeja de papel seleccionada. El
indicador parpadea cuando se agota el papel
de la bandeja o ésta no está cerrada.
Tecla [MENU]
Pulse esta tecla para seleccionar el tamaño
de papel para el copiado, para configurar un
programa de usuario o para visualizar el
cómputo total.
Tecla [COPIA A DOBLE CARA ( )]
Utilícela para copiar ambas caras de un original.
Tecla [CLASIF. ELECTR/FUN ESP. ( )]
Pulsar para seleccionar las funciones de
ordenación, copia 2 EN 1 o desplazamiento
del margen.
Tecla [ ] ( ), tecla [ ] ( ),
tecla [OK]
Pulse las teclas [ ] ( ) o [ ] ( )
para seleccionar un elemento de un menú de
ajuste de funciones. Pulse la tecla [OK] para
introducir una selección.
Tecla [EXPOSICIÓN ( )]
Utilizar para conmutar del ajuste de exposición
automática al modo texto o modo foto.
8
151515
161616
171717
18
19
20
21
3 4 5
PREPARACIÓN
Visualización
LISTA PARA COPIAR
100% A4 0
16
17
Tecla [ZOOM]
Pulsar para seleccionar una relación
para ampliación o reducción.
Para seleccionar un ajuste de relación
prefijada, pulse la tecla [ZOOM] y
seleccione la relación prefijada
deseada. Para seleccionar una relación
no prefijada, pulse la tecla [ZOOM],
seleccione la relación prefijada más
próxima a la relación deseada y, a
continuación, pulse las teclas [ ] ( )
[ ] ( ) para aumentar o disminuir
o
la relación en incrementos del 1%.
Tecla de cancelación total [CLEAR
ALL] ( )
Devuelve todas las funciones a los valores
iniciales. Cuando se pulsa en un menú de
ajuste, devuelve los ajustes y la pantalla
de visualización a su estado inicial.
Tecla de inicio [START] ( ) /
Indicador Listo
El indicador Listo se ilumina cuando es
posible el copiado o escaneado.
Para comenzar el copiado, pulse la tecla
de inicio [START] ( ).
La tecla de inicio [START] ( ) también
se pulsa para regresar al funcionamiento
normal desde el modo de desconmutación
automática de la corriente.
18 19
20
21
Muestra la relación de copia actual.
Muestra el tamaño de papel
seleccionado.
Muestra el número de copias que se
han introducido con las teclas
numéricas.
Aparece una marca " " cuando se ha
modificado la exposición o cuando se
seleccionan las funciones de copiado a
doble cara, ordenación, 2 EN 1 o
desplazamiento del margen.
9
ENCENDIDO Y APAGADO
Advertencia
Precaución
El conmutador de corriente se encuentra situado en el lateral izquierdo de la máquina.
Si utiliza la máquina en un país diferente al país en el que se ha realizado
la compra, deberá cerciorarse de que el suministro de corriente local es
compatible con su modelo. Si enchufa la máquina a un suministro de
alimentación no compatible, podría sufrir daños irreparables.
Encendido
Gire el conmutador de corriente hasta la posición "ON".
El indicador Listo se iluminará y los restantes
indicadores del panel de mando que muestran los
ajustes iniciales de la pantalla de visualización
también se iluminarán para indicar que está lista.
Para los ajustes iniciales, consulte "Ajustes
iniciales" (página 14)
Puede seleccionar la configuración de copia y pulsar la tecla de inicio [START] ( ) durante el cuando
el interruptor de encendido se encienda. La copia empezará automáticamente.
Introduzca el cable de alimentación exclusivamente en un enchufe con
toma de tierra adecuada.
No utilice cables prolongadores ni regletas de alimentación.
Configuración idioma
La primera vez que se active la alimentación tras el envío desde fábrica, aparecerá un
mensaje en inglés en la pantalla de visualización solicitándole que seleccione el idioma.
Seleccione el idioma con las teclas [ ] ( ) o [ ] ( ) y, a continuación, pulse la tecla
[OK]. Puede modificarse el idioma en los programas del usuario (
pág.134
).
10
AJUSTE DE FECHA Y HORA
ENTRAR FECHA (2010-)
2011/01/02
Año
Mes Día
Puede introducirse el año a partir del 2010.
Una vez configurado el idioma, se muestra la pantalla para configurar la fecha y la
hora. Fije la fecha y la hora pulsando las teclas presentes en el panel de
funcionamiento como se muestra a continuación.
Si introduce un número incorrecto, pulse la tecla [CANCELACIÓN] ( ) y reintroduzca el número.
La hora puede visualizarse en formato de 12 horas o de 20 horas. Puede
seleccionarse "Mes / Día / Año", "Día / Mes / Año" o "Año / Mes / Día" para el orden
de visualización de la fecha.
Para ajustar la fecha y la hora, utilice el procedimiento siguiente:
Introduzca el día (dos dígitos), el mes (dos dígitos) y el año
1
(dos dígitos), con las teclas numéricas.
Introduzca la hora (hora (dos dígitos) y minutos (dos dígitos))
2
con las teclas numéricas.
Introduzca la hora del siguiente modo:
Si se ha seleccionado el formato de 12 horas: de 01 a 12
Si se ha seleccionado el formato de 24 horas: de 00 a 23
Pulses las teclas [ ] ( ) o [ ] ( )
3
para seleccionar "AM" o "PM".
.
Nota
4
No ejecute este paso al seleccionar el formato de 24 horas.
Pulse la tecla [OK].
11
PREPARACIÓN
"1:PROGRAMA USUARIO"
Selección
"32:FORM. FECHA-HORA"
Selección
"1:FORMATO HORA"
Selección
Para cambiar el formato de visualización a 12 ó 24 horas, siga los pasos
enumerados a continuación:
Pulse la tecla [MENU].
1
Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca
2
"1:PROGRAMA USUARIO", y, a continuación, pulse la tecla
[OK].
Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca
3
"32:FORM. FECHA-HORA", y, a continuación, pulse la tecla
[OK].
Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca
4
"1:FORMATO HORA", y, a continuación, pulse la tecla [OK].
Pulse las teclas [] () o [] () para
5
seleccionar "1:12 HOR." o "2:24 HOR.".
Pulse la tecla [OK].
6
12
PREPARACIÓN
"1:PROGRAMA USUARIO"
Selección
"32:FORM. FECHA-HORA"
Selección
"2:FORMATO FECHA"
Selección
Pulse la tecla [MENU].
7
Pulse la tecla [MENU] para salir.
Para modificar el orden de visualización de la fecha, siga los pasos
enumerados a continuación:
Pulse la tecla [MENU].
1
Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca
2
"1:PROGRAMA USUARIO", y, a continuación, pulse la tecla [OK].
Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca
3
"32:FORM. FECHA-HORA", y, a continuación, pulse la tecla [OK].
Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca
4
"2:FORMATO FECHA", y, a continuación, pulse la tecla [OK].
Pulses las teclas [ ] ( ) o [ ] ( ) para
5
seleccionar el orden de visualización.
Las selecciones son las siguientes:
1:MMDDAAAA
2:DDMMAAAA
3:AAAAMMDD
Esta selección no afecta al orden de la fecha que aparece en “2: FIJAR
Nota
FECHA-HORA” en el paso 1 de la página 11.
En este paso la fecha siempre aparece siguiendo el formato “DDMMAAAA”.
13
PREPARACIÓN
100% A4 0
Se muestra la pantalla principal
del modo de copia.
LISTA PARA COPIAR
En el modo de copiado
Pulse la tecla [OK].
6
Pulse la tecla [MENU].
7
Pulse la tecla [MENU] para salir.
Ajustes iniciales
La máquina vuelve a los ajustes iniciales cuando se enciende por primera vez, cuando se pulsa la
tecla de cancelación total [CLEAR ALL] ( ), o cuando no se pulsa ninguna tecla durante el
periodo prefijado para la "BORRADO AUTOMÁTICO" que sigue al final de un trabajo de copiado.
Cuando la máquina vuelve a los parámetros iniciales que se ajustaron en fábrica, se cancelan
todas las funciones y valores predeterminados seleccionados hasta ese momento. La "BORRADO
AUTOMÁTICO" puede modificarse en los programas del usuario. (pág.131)
Relación de copia: 100%, Exposición: Automática
Cantidad de copias: 0, Todos los modos especiales de copiadora: Off
Unidad de escaneo (cabeza del escáner)
Cuando la máquina está lista para copiar o escanear (el indicador "Ready" (Listo)
está encendido), la unidad de escaneo se ilumina.
14
PREPARACIÓN
Nota
Desconmutación
Asegúrese de que la máquina no se encuentra en funcionamiento y, a
continuación, gire el conmutador de corriente hasta la posición "OFF".
Si se desactivaelconmutador de corriente cuando la máquina
se encuentra en funcionamiento, podría producirse un atasco
de papel y el trabajo en progreso se cancelaría.
En los casos en los que no se va a utilizar la máquina
durante un período de tiempo largo, desactive el
conmutador de alimentación y desenchufe el cable de
alimentación de la toma de corriente.
Realice las siguientes comprobaciones para asegurarse de que la máquina no se encuentra en funcionamiento:
• El indicador Listo está encendido. (Estado inicial)
• El indicador de ahorro de energía está encendido (modo de precalentamiento o
modo de desconmutación automática).
Modos de ahorro de energía
La máquina tiene dos modos de ahorro de energía para reducir de forma general el consumo eléctrico y, por lo
tanto, reducir los costes de funcionamiento. Además, estos modos conservan los recursos naturales y ayudan a
reducir los niveles de contaminación medioambiental. Los dos modos de ahorro de energía son el modo de
precalentamiento y el modo de desconmutación automática.
Modo de precalentamiento
Esta función conmuta la unidad de forma automática a un estado de consumo bajo de energía, si
transcurre el tiempo fijado sin que la máquina sea utilizada, mientras la alimentación permanece activada.
En este modo, se ilumina el indicador de ahorro de energía. El funcionamiento normal se reanuda
automáticamente cuando se pulsa una tecla del panel de mando, se coloca un original o se recibe un
trabajo de impresión.
Modo de desconmutación automática de la corriente
Esta función conmuta la unidad de forma automática a un estado en el que se consume incluso menos energía
que en el modo de precalentamiento, si transcurre el tiempo fijado sin que la máquina sea utilizada, mientras la
alimentación permanece activada. El indicador de ahorro de energía se ilumina y la pantalla de visualización
muestra un mensaje que indica que la máquina se encuentra en el modo de desconmutación automática de la
corriente. Para reanudar el funcionamiento normal, pulse la tecla de inicio [START] ( ). El funcionamiento
normal también se reanuda automáticamente cuando se recibe un trabajo de impresión o se inicia una operación
de escaneado desde un ordenador. Mientras se encuentra activo el modo de desconmutación automática de la
corriente, no pueden utilizarse las teclas (excepto la tecla de inicio [START] ( )).
El tiempo de activación del precalentamiento y el tiempo de desconmutación automática
de la corriente pueden modificarse utilizando con "MODO DE PRECALENTAMIENTO" y
"HORA DE DESCONMUTACIÓN AUTOMÁTICA" de los programas de usuario. Le
sugerimos que establezca tiempos adecuados a su manejo de la máquina. (pág.131)
Comprobar la función de apertura de RSPF
Cuando está habilitada, esta función le ayuda a evitar un gasto innecesario de tóner
que ocurre cuando la carcasa RSPF no está completamente cerrada.
Si la tecla de inicio "Start" ( ) se pulsa cuando la cubierta no está completamente
cerrada, aparecerá "CERRAR LA TAPA DEL SPF/RSPF." en la pantalla y no se
efectuará la copia. Si no se realiza la copia, pulse de nuevo la tecla "Start" ( ). Se
usará la configuración del tamaño de escaneado en "MODIFICACIÓN DEL AJUSTE
DE TAMAÑO DE PAPEL DE LA BANDEJA" (pág.21) o "ANCHO COPIA VÁLID"
(número de programa 25) (pág.134).
Si la cubierta del RSPF está completamente cerrada tras aparecer "CLOSE THE
SPF/RSPF COVER.", se realizará la copia en el tamaño normal.
15
2
Capítulo 2
CARGA DEL PAPEL
El indicador de ubicación de la bandeja parpadeará cuando no quede papel en la
bandeja seleccionada, o cuando la bandeja seleccionada no se encuentre cerrada o
haya sido cerrada incorrectamente.
PAPEL
Para obtener los mejores resultados, utilice solamente papel recomendado por SHARP.
Tipo de bandeja
de papel
Bandeja
de papel
Bandeja bypass Papel estándar
*1El número de hojas de papel que se pueden cargar varía dependiendo del gramaje del papel.
2
*
No utilice sobres no estándar ni sobres con cierres metálicos, lengüetas de plástico, dobladillos con
cordón, ventanas, forros, autoadhesivos, bandas adhesivas o materiales sintéticos. No utilice sobres
rellenos de burbujas ni sobres que lleven adheridos etiquetas o sellos. Se producirían daños en la
máquina.
3
Cuando cargue papel con un tamaño mayor al A4 no utilice papel de un gramaje superior a 104 g/m2 .
*
Tipo de papel Tamaño Gramaje Capacidad
Papel estándar
Papel recicladoA4B5
A5
Papel recicladoA4B5
Papel grueso 106 g/m2 a
Película para
transparencia /
Etiquetas
Sobres *
2
A5
B6
A6
Carta
Legal
Escritos
International DL
International C5
International DL
International C5
Monarca
Comercial 9
Comercial 10
2
56 g/m
a
2
80 g/m
2
a
56 g/m
2
80 g/m
128 g/m2 *
250 hojas *
(El papel no
debe superar
la línea de la
bandeja)
50 hojas *
3
Cargue una
hoja de cada
vez en la
bandeja
bypass.
1
1
16
CARGA DEL PAPEL
Papel especial
Siga estas directrices cuando utilice papel especial.
●
Utilice película para transparencias y hojas de e tiquetas recomendadas por SHARP. La
utilización de papel diferente al recomendado por SHARP podría provocar atascos o manchas
en la producción. Si deben utilizarse medios distintos a los recomendados por SHARP,
introduzca una hoja de cada vez utilizando la alimentación manual (no intente copiar o
imprimir de forma continua).
●
Existen diferentes variedades de papel especial disponible en el mercado y algunas de ellas
pueden utilizarse con esta máquina. Antes de utilizar papel especial, póngase en contacto con
el servicio técnico de SHARP.
●
Antes de utilizar papel diferente al recomendado por SHARP, realice una copia de prueba para
verificar que el papel es adecuado.
CARGA DE LA BANDEJA DEL PAPEL
Asegúrese de que el papel se encuentra libre de desgarros, polvo,
Nota
1
arrugas y bordes enrollados.
Levante el asidero de la bandeja del
papel y tire de dicha bandeja hasta
que se detenga.
Retire el fijador de la placa de presión. Gire dicho fijador de la placa de presión
2
en la dirección indicada por la flecha para desmontarlo, manteniendo al mismo
tiempo presionada la placa de presión de la bandeja de papel.
17
CARGA DEL PAPEL
Fijador de la placa de presión
Guarde el fijador de la placa de presión que ha sido desmontado en el
3
paso 2. Para guardar el fijador de la placa de presión, gire el elemento
de fijación para sujetarlo del modo mostrado a continuación.
Abanique el papel e introdúzcalo en la bandeja. Asegúrese de
4
que los bordes quedan bajo los ganchos de las esquinas.
• No cargue papel por encima de la línea de nivel máximo ( ). La
Nota
superación de la línea provocará atascos del papel.
• Si no se abanica el papel, las hojas podrían introducirse de dos en
dos o podría originarse un atasco.
• Asegúrese de que la pila de papel se encuentra bien colocada antes
de cargarla. Para añadir papel, recoja el papel que queda y mézclelo
con el nuevo en una única pila.
• Verifique que todo el papel amontonado es del mismo tamaño y tipo.
• Al cargar el papel, asegúrese de que no queda espacio entre el papel
y la guía, y compruebe que dicha guía no se encuentra colocada
demasiado apretada, haciendo que se doble el papel. Una carga
incorrecta provocará deformaciones y atascos del papel.
Empuje suavemente la bandeja hacia el interior de la máquina.
5
• Si ha cargado un tamaño de papel diferente del que se había
Nota
• Cuando no vaya a utilizar la máquina durante un período de tiempo
18
cargado previamente en la bandeja, vaya a "MODIFICACIÓN DEL
AJUSTE DE TAMAÑO DE PAPEL DE LA BANDEJA" (pág.21)
prolongado, retire todo el papel de la bandeja y almacénelo en un
lugar seco. Si se deja el papel en el interior de la máquina durante un
período de tiempo prolongado, absorberá la humedad del aire y se
producirán atascos.
ALIMENTACIÓN BYPASS (incluyendo papel especial)
Disponible
No
Disponible
La bandeja bypass puede utilizarse para introducir papel estándar, película para
transparencias, etiquetas, sobres y otros papeles para usos especiales.
Cuestiones importantes al introducir papel en la bandeja bypass
En la bandeja bypass, pueden insertarse hasta 50 hojas de papel de copia estándar. (La
capacidad será diferente dependiendo del tipo de papel cargado).
Asegúrese de colocar los sobres horizontalmente como se muestra en el diagrama siguiente.
• Cuando cargue sobres, asegúrese de que están rectos y planos y de que no poseen
solapas mal pegadas (al igual que la solapa de cierre).
• El papel especial, con excepción de la película para transparencias recomendada por
SHARP, las etiquetas y los sobres, debe introducirse de hoja en hoja a través de la
alimentación manual.
• Para agregar papel, retire primero todo el papel que queda en la bandeja, combínelo con el
papel que se va a añadir y cárguelo de nuevo en una única pila. El papel a añadir debe
poseer las mismas dimensiones y calidad que el papel ya presente en la bandeja.
• No utilice papel de tamaño inferior al del original. Podrían producirse manchas o imágenes
sucias.
• No utilice papel en el que se hayan realizado impresiones con una impresora láser o con
una máquina de fax de papel normal. Podrían producirse manchas o imágenes sucias.
Sobres
Para evitar que se produzcan atascos, no utilice los siguientes sobres:
• Sobres con lengüetas metálicas, cierres, cordones, orificios o ventanas.
• Sobres con fibras ásperas, papel carbón o superficies brillantes.
• Sobres con dos o más solapas.
• Sobres con cinta, película o papel pegado en la solapa.
• Sobres con un pliegue en la solapa.
• Sobres con adhesivo en la solapa para sellar humedeciendo.
• Sobres con etiquetas o sellos.
• Sobres ligeramente inflados de aire.
• Sobres en los que el adhesivo sobresalga de la zona de sellado.
• Sobres a los que se les haya despegado parte de la zona de sellado.
• Asegúrese de seleccionar com9, com10 o Monarca en el ajuste de dimensiones
del papel del controlador de impresora.
19
CARGA DEL PAPEL
Nota
Cara de impresión
Carga del papel en la bandeja bypass
• El papel debe ser introducido en primer lugar por el lado estrecho en
la ranura de alimentación.
• Los papeles especiales, como películas para transparentes y sobres o
etiquetas, deben alimentarse hoja a hoja a través de la bandeja bypass.
• Al realizar el copiado sobre película para transparencias, retire
rápidamente cada una de las copias. No deje que se amontonen.
Abra la bandeja bypass y extienda la bandeja.
1
Para cerrar la bandeja de
Nota
"bypass", ejecute el paso
1 y, a continuación, el
paso 2 de la ilustración y
presione los salientes
redondos situados a la
derecha de la bandeja
hasta que se enganchen
con un clic.
20
Ajuste las guías para papel de la bandeja bypass al ancho del
2
papel. Introduzca el papel (cara de impresión hacia abajo) en
todo su recorrido en la alimentación manual.
Pulse la tecla [SELECCIÓN DE BANDEJA] ( ) para
3
seleccionar la bandeja bypass.
Nota para la carga de papel grueso
Confirme que el programa de usuario 29 esté ajustado a "2 (PAP. GRAM. ALTO)"
cuando utilice papel grueso. (Consulte la página 134.)
MODIFICACIÓN DEL AJUSTE DE TAMAÑO DE
TAMAÑO DE PAPEL
1:BANDEJA 1
BANDEJA 1
1:A4
Guía
izquierda
Guía
delantera
PAPEL DE LA BANDEJA
Siga estos pasos para modificar el ajuste de tamaño de papel de una bandeja.
• El ajuste de las dimensiones del papel no puede modificarse cuando
Nota
Pulse la tecla [MENU].
1

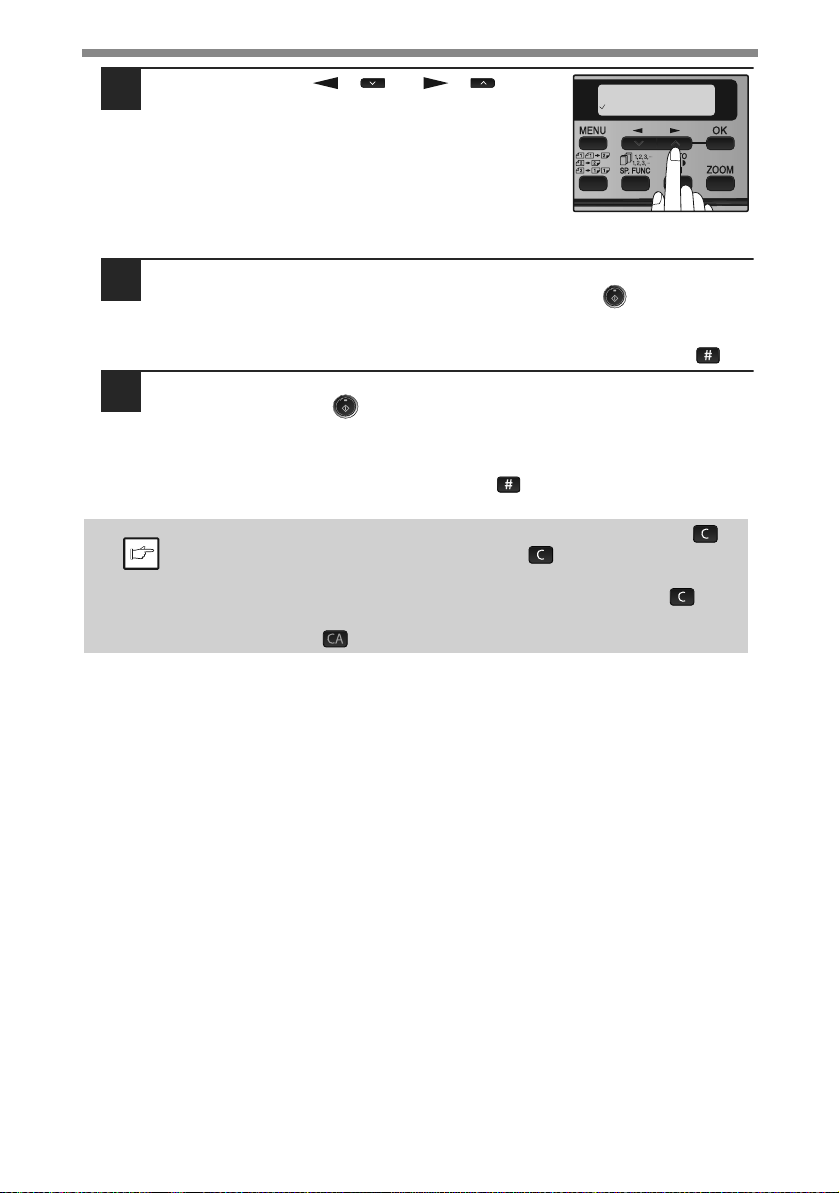

Pulse las teclas [ ] ( ) o [ ] ( ) hasta que aparezca "TAMAÑO
DE PAPEL", y, a continuación, pulse la tecla [OK].
Pulse la tecla [OK] para seleccionar la
2
bandeja.
Pulse las teclas [ ] ( ) o [ ] ( ) para
3
seleccionar el tamaño de papel y, a
continuación, pulse la tecla [OK].
El tamaño del papel cambia del siguiente modo cada
vez que se pulsan las teclas [ ] ( ) o [ ] ( ):
→"A4"→"B5"→"A5"→"8,5x14"→"8,5x13"→"8,5x11"
→"8,5x5,5".
la máquina se ha detenido temporalmente porque se ha quedado sin
papel o se ha producido un atasco.
• Durante la impresión (incluso en el modo de copiado), no puede
modificarse el ajuste de las dimensiones del papel.
Cuando haya terminado de configurar el ajuste de tamaño del
Nota
4
papel de la bandeja, pulse la tecla [MENU].
Apriete la palanca de bloqueo de la guía delantera y deslice
dicha guía para ajustarla a la anchura del papel. Desplace la
guía izquierda hasta la ranura adecuada, como se encuentra
marcado en la bandeja.
• La guía delantera es una guía de tipo deslizante. Agarre el tirador de bloqueo
presente en la guía y deslícela hasta la línea del indicador del papel a cargar.
• La guía izquierda es una guía de tipo inserto. Extráigala y, a continuación,
insértela en la línea del indicador del papel a cargar.
21
3
señal
Escala para originales
Capítulo 3
REALIZACIÓN DE COPIAS
En este capítulo se describen las funciones básicas de copiado
COPIADO NORMAL
Utilización del cristal para documentos
• El cristal para documentos puede escanear un original hasta de tamaño A4.
Nota
1
• Cuando se realice una copia, los bordes no se copiarán (pérdida de imagen).
Para la pérdida de imagen, consulte "ESPECIFICACIONES" (pág.166).
Abra el RSPF y coloque el original cara abajo en el cristal de
documentos.
[Cómo colocar el original]
Alinee el original con la escala para originales y con
la marca de centrado ( ).
2
3
Nota
Copiado de libros u originales con pliegues o arrugas
Presione sobre el RSPF durante el copiado como se
muestra. Si el RSPF no se encuentra totalmente
cerrado, podrían aparecer sombras sobre la copia o
resultar borrosa. Alise los originales con pliegues o
arrugas antes de colocarlos.
22
Cierre despacio el RSPF.
Seleccione el número de copias y otras configuraciones de
copia y, a continuación, pulse la tecla de inicio [START] ( ).
• Para detener el copiado en el medio de un ciclo, pulse la tecla de
borrado [CLEAR] ( ).
• Para los ajustes de copiado, consulte las páginas 25 a 38.
Utilización del RSPF
Nota
Original cara arriba
• Pueden utilizarse originales tamaño A5 a A4 y de 56 g/m2 a 90 g/m2. Pueden
colocarse 30 páginas como máximo de cada vez.
• Alise los originales ondulados antes de colocarlos en la bandeja del
alimentador de documentos. Los originales ondulados podrían provocar
atascos. Bandeja alimentadora de documentos.
• Coloque los originales en horizontal.
• Antes de colocar los originales en la bandeja de alimentación de
documentos, asegúrese de quitarles todas las grapas o clips.
• Cuando se realice una copia, los bordes no se copiarán pérdida de imagen.
Para la pérdida de imagen, consulte "ESPECIFICACIONES" (pág.166).
• Para utilizar la función de desplazamiento, verifique cuidadosamente la
posición de los márgenes. (pág.36)
Asegúrese de que no se ha dejado ningún original sobre el
1
cristal para documentos.
Ajuste las guías del original según el
2
tamaño de los originales.
Coloque el(los) original(es) boca
3
arriba en la bandeja de alimentación
de documentos.
El indicador RSPF del panel de mando se
iluminará. Si dicho indicador no se enciende,
los originales no están colocados
adecuadamente o el no está cerrado de
modo apropiado.
Seleccione el número de copias y otras configuraciones de
4
copia y, a continuación, pulse la tecla de inicio [START] ( ).
• El modo de salida por defecto para copiar desde el RSPF es el modo
Nota
de ordenación (pág.31) y se indica mediante la marca " " que
aparece automáticamente en la pantalla (pág.9). Si en los programas
del usuario se deshabilita la opción "SELECCIÓN DE
CLASIFICACIÓN AUTOMÁTICA", el modo de salida por defecto
será el modo sin ordenación. (pág.134).
• Para detener el copiado en el medio de un ciclo, pulse la tecla de
borrado [CLEAR] ( ).
• Para los ajustes de copiado, consulte las páginas 25 a 38.
REALIZACIÓN DE COPIAS
23
REALIZACIÓN DE COPIAS
Nota
Originales que no pueden utilizarse en el RSPF
No pueden utilizarse los figuientes originales. Podrían provocar atascos o imágenes
con manchas o poco claras.
• Transparencias, papel de calco, otros tipos de papel transparente o translúcido y
fotografías.
• Papel carbón, papel térmico.
• Originales arrugados, doblados o desgarrados.
• Originales engomados, originales recortados.
• Originales taladrados.
• Originales impresos con cinta de tinta (impresión mediante transferencia térmica)
u originales impresos sobre papel de transferencia térmica.
Extensión original de la bandeja de salida
Para colocar un documento original de tamaño A4, extraiga la extensión de la
bandeja de salida del papel.
Capacidad de la bandeja de salida de papel
O tabuleiro de saída do papel pode
levar até un máximo de 200
paginas. Se deixar acumularem-se
de 200, pode ocorrer um
encravamento do papel.
Extensión de la bandeja de salida de papel
Para copiar sobre papel de tamaño A4, extraiga la extensión de la bandeja de salida
de papel.
Brazo de soporte para papel
La bandeja de salida de papel posee un brazo de soporte para papel. El brazo de
soporte para papel presiona suavemente el papel producido para apilarlo (pág.7).
Tras retirar el papel, si necesita devolver el papel a la bandeja de
salida, levante el brazo de soporte y coloque el papel debajo de él.
24
REALIZACIÓN DE COPIAS
A
Nota
Ajuste del número de copias
Pulse las teclas numéricas para fijar el número de copias.
COPIAR
5 55
El número de copias establecido aparece en la pantalla LCD. Puede fijarse un
máximo de 99 copias.
Si desea Ud. realizar solamente una única copia, puede hacerlo con la pantalla
LCD que muestra "0".
Si introduce un número equivocado, pulse la tecla de anulación
Nota
[CLEAR] ( ) e introduzca el número correcto.
SELECCIÓN DE LA BANDEJA
Pulse la tecla [SELECCIÓN DE BANDEJA] ( ).
Cada vez que pulse la tecla [SELECCIÓN DE
BANDEJA] ( ), la ubicación señalada por el
indicador de la ubicación de la bandeja cambia en el
orden siguiente: bandeja de papel → bandeja bypass.
LISTA PARA COPI
100% EXTRA
El indicador de ubicación de la bandeja parpadeará cuando no quede
papel en la bandeja, o cuando la bandeja no se encuentre cerrada o
haya sido cerrada incorrectamente.
25
HACER UNA COPIA MÁS OSCURA O MÁS CLARA
TEXTO
| | | |
|
Originales normales
Texto en color o texto escrito a lápiz
Originales oscuros como, por ejemplo, periódicos
| | | | |
La función de ajuste automático de la exposición se encuentra inicialmente habilitada. Esta
función ajusta automáticamente la imagen de la copia de acuerdo con el original a copiar. Si
desea seleccionar Ud. mismo el nivel de exposición, siga los siguientes pasos. (Realice su
selección entre dos tipos de originales y cinco niveles de exposición para cada tipo de
original). El nivel de exposición utilizado en el ajuste automático de la exposición también
puede modificarse con "AJUSTE NIVEL EA" de los programas de usuario (pág.133).
Tipos de original
●
AUTOMÁTICO
●
TEXTO .........La exposición aumenta para las zonas claras y se reduce para los
●
FOTO ...........Los medios tonos de la fotografía se reproducen con mayor claridad.
1
...Se habilita la función de ajuste automático de la exposición y la
exposición se ajusta automáticamente según el original a copiar. La
exposición se reduce para las zonas con colar y las sombras de fondo.
fondos oscuros, con el fin de facilitar la lectura del texto.
Verifique el original y coloque el(los) original(es).
Pulse la tecla [EXPOSICIÓN ( )] para
2
seleccionar el tipo de original.
El tipo de imagen del original cambia del siguiente modo
cada vez que se pulsa la tecla [EXPOSICIÓN ( )]:
"AUTOMÁTICO" ( )
"FOTO"( ).
Para regresar al ajuste automático de la exposición, pulse la tecla
Nota
3
[EXPOSICIÓN ( )] hasta que aparezca "AUTOMÁTICO" ( ).
IEn caso necesario, ajuste el nivel de
→
"TEXTO"( ) →
TEXTO
| | | | |
exposición para TEXTO ( ) o FOTO ( ).
Para obtener una imagen más oscura, pulse la
tecla [ ] ( ). Para obtener una imagen más
clara, pulse la tecla [ ] ( ).
Pulse la tecla [OK].
4
Seleccione el número de copias y otras configuraciones de
5
copia y, a continuación, pulse la tecla de inicio [START] ( ).
Directrices sobre el valor de la exposición (En el ajuste "TEXTO"
Nota
())
26
REDUCCIÓN / AMPLIACIÓN / ZOOM
RELACIÓN DE COPIADO
- 100% +
A4 A B5
- 86% +
ZOOM
- 99% +
Las copias pueden reducirse hasta el 25% o ampliarse hasta el 400%. (Cuando se utiliza
el RSPF, el intervalo de relaciones de copia con zoom está entre 50% y 200%). Puede
pulsarse la tecla [ZOOM] para seleccionar de forma rápida una relación de entre ocho
relaciones prefijadas. Además, se pueden pulsar las teclas [ ] ( ) y [ ] ( ) para
seleccionar la relación en incrementos de un 1%.
Compruebe el tamaño del original y del papel y coloque el(los) original(es).
1
Pulse la tecla [ZOOM].
2
Pulse la tecla [ZOOM] y / o las teclas [ ] ( ) o [ ] ( ) para
3
seleccionar la relación de copia deseada y, a continuación,
pulse la tecla [OK].
Selección de una relación prefijada
Las relaciones prefijadas cambian del siguiente
modo cada vez que se pulsa la tecla [ZOOM]:
"100%" → "86%" → "70%" → "50%" → "25%" →
"400%" → "200%" → "141%".
4
Ajuste preciso de la relación
La relación puede ajustarse de 25% a 400% en
incrementos del 1%.
Utilice la tecla [ ] ( ) o la tecla [ ] ( )
para un ajuste preciso.
• Para devolver la relación al 100%, pulse la tecla [ZOOM] hasta que aparezca 100%.
Nota
• Pulse la tecla [ZOOM] para fijar la relación aproximada y, a continuación, pulse las
tecla [ ] ( ) o [ ] ( ).
• Para reducir o aumentar rápidamente la relación de zoom, mantenga pulsadas las
teclas [ ] ( ) o [ ] ( ).
La relación dejará de cambiar con cada una de las relaciones prefijadas. Para
continuar modificando la relación, suelte la tecla y, a continuación, manténgala
pulsada de nuevo.
Seleccione el número de copias y otras configuraciones de
copia y, a continuación, pulse la tecla de inicio [START] ( ).
La copia se enviará a la bandeja de salida.
27
Capítulo 4
AB
A
B
A
B
A B
FUNCIONES DE COPIADO
4
CONVENIENTES
COPIADO AUTOMÁTICO A DOBLE CARA
Dos originales pueden copiarse automáticamente en ambas caras de una hoja de
papel. Cuando se utiliza el RSPF, pueden realizarse fácilmente copias a doble cara
de originales a doble cara.
Original → Papel Papel utilizable
Original a una cara → Dos caras
Cristal
para
documentos
Original a
una cara →
Dos caras
RSPF
Cuando se realiza el copiado automático a doble cara a partir de un original de una
cara, puede seleccionarse la orientación de la imagen copiada de acuerdo con la
posición de encuadernado del original.
Original a
doble cara →
Dos caras
Original a
doble cara →
Una cara
A4, B5, A5
• No puede utilizarse la
bandeja bypass.
A4, B5, A5
• No puede utilizarse
papel especial.
•
La bandeja bypass
solamente puede
utilizarse para realizar
copias a una cara a
partir de originales a
doble cara.
BORDE CORTO: Seleccionar para encuadernar el papel por el borde corto.
(Orientación del papel: horizontal)
BORDE LARGO: Seleccionar para encuadernar el papel por el borde largo.
(Orientación del papel: horizontal)
28
(Orientación del papel: vertical)
(Orientación del papel: vertical)
Loading...
