Sharp AL-1457D, AL-1217D User Manual

AL-1217D AL-1457D

AL-1555

DIGITAL LASER COPIER

OPERATION MANUAL

WBAHJDJQ KFPTHZSQ RJGBHJDFKMZSQ FGGFHFN

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

DIGITÁLIS LÉZERSUGARAS MÁSOLÓ

HASZNÁLATI UTASÍTÁS

GBRUSCZ H

DIGITÁLNÍ LASEROV

CYFROWA KOPIARKA LASEROWA

DIGITÁLNA LASEROVÁ KOPÍRKA

KOPÍROVACÍ STROJ

NÁVOD K OBSLUZE

INSTRUKCJA OBS£UGI

NÁVOD NA OBSLUHU

CLASS 1 LASER PRODUCT

LASER KLASSE 1

LUKOAN 1 LASERLAITE

KLASS 1 LASERAPPARAT

LAITTEEN KÄYTTÄMINEN

VAROITUS!

MUULLA KUIN TÄSSÄ KÄYTTÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN TURVALLISUUSLUOKAN 1 YLITTÄVÄLLE NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.

CAUTION

Laserstrahl

VORSICHT ADVARSEL

OM APPARATEN ANVÄNDS PÅ ANNAT SÄTT ÄN I DENNA BRUKSANVISNING SPECIFICERATS, KAN ANVÄNDAREN UTSÄTTAS FÖR OSYNLIG LASERSTRÅLNING, SOM ÖVERSKRIDER GRÄNSEN FÖR LASERKLASS 1.

INVISIBLE LASER RADIATION WHEN OPEN AND INTERLOCKS DEFEATED. AVOID EXPOSURE TO BEAM.

UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEÖFFNET UND SICHERHEITSVERRIEGELUNG ÜBERERÜCKT. NICHT DEM STRAHL AUSSETZEN.

USYNLIG LASERSTRÅLING VED ÅBNING, NÅR SIKKERHEDSAFBRYDERE ER UDE AF FUNKTION. UNDGA UDSAETTELSE FOR STRÅLING.

ADVERSEL VARNING VARO!

CLASS 1

LASER PRODUCT

LASER KLASSE 1

VARNING

USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES OG SIKKERHEDSLÅS BRYTES. UNNGÅ EKSPONERING FOR STRÅLEN.

OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRRAR ÄR URKOPPLADE. STRÅLEN ÄR FARLIG. BETRAKTA EJ STRÅLEN.

AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTÖNTÄ LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

Caution

This product contains a low power laser device. To ensure continued safety do not remove any cover or attempt to gain access to the inside of the product. Refer all servicing to qualified personnel.

Pozor

Tento výrobek obsahuje laser nízkého výkonu. Pro zajitìní trvalé bezpeènosti nesundávejte ádné kryty pøístroje ani se nesnate dostat se k vnitøním èástem. Vekeré servisní práce pøenechte výluènì kvalifikovaným osobám.

Внимание

В данном изделии используется лазер низкой

мощности. В целях безопасности не снимайте

крышки и панели и не пытайтесь проникнуть

внутрь изделия. Доверьте все работы по

обслужтиванию аппарата квалифицированным

специалистам

Uwaga

Produkt zawiera urz¹dzenie laserowe niskiej mocy. W celu zachowania bezpieczeñstwa nie zdejmuj ¿adnej pokrywy i nie próbuj dostaæ siê do wnêtrza. Prace serwisowe zlecaj tylko wykwalifikowanemu personelowi.

Figyelem

A termék alacsony energiájú lézereszközt tartalmaz. A folyamatos biztonság érdekében ne távolítson el bármilyen fedõt vagy próbáljon a termék belsejéhez férkõzni. Hagyjon mindenfajta szerelést a szakemberekre.

Pozor

Tento výrobok obsahuje laser nízkého výkonu. Pre zaistenie trvalej bezpeènosti neodstraòujte iadne kryty prístroja, ani sa nesnate dosta k vnutorným èastiam. Vetky servisné práce prenechajte výluène kvalifikovaným osobám.

FIGYELMEZTETÉSEK

Figyelmeztető címke a berendezésen

A () címke a fixáló egységben az alábbiakat jelöli:

:Figyelem, veszély :Figyelem, forró felület

Figyelmeztetések a használathoz

Kövesse az alábbi figyelmeztetéseket a erendezés használatánál.

Vigyázat:

• A beégető egység forró. Legyen óvatos ezen a helyen az elakadt papír eltávolításakor.

• Ne nézzen bele közvetlenül a fényforrásba. Ez károsíthatja a szemét.

• Ne kapcsolja gyorsan ki-be a berendezést. A kikapcsolás után várjon 10-15 másodpercet az újabb bekapcsolásig.

• A gépet ki kell kapcsolni bármilyen kellék behelyezése előtt.

Figyelem:

• Helyezze a gépet szilárd, egyenletes felszínre.

• Ne állítsa a gépet nedves vagy poros helyiségbe.

• Ha hosszabb ideig nincs használatban a berendezés, például egymást követő szünnapokon, kapcsolja ki a hálózati kapcsolót, és húzza ki a hálózati csatlakozót.

• A berendezés mozgatásakor kapcsolja ki a hálózati kapcsolót, és húzza ki a hálózati csatlakozót.

• Ne takarja le a berendezést porfogó lepellel, ruhával vagy műanyag fóliával, amíg az be van kapcsolva. Ez megakadályozhatja a hősugárzást, az egység károsodását okozva.

• Az utasítások vagy beállítások itt leírtaktól eltérő használatával, vagy az eljárások eltérő végrehajtásával veszélyes sugárzásnak teheti ki magát.

• A fali aljzat legyen közel a készülékhez, és legyen könnyen hozzáférhető.

Fontos szempontok az üzembe helyezés helyének kiválasztásánál

Ne tegye a berendezést olyan helyre, amely:

• nedves, párás vagy nagyon poros

• közvetlen napfénynek van kitéve

• gyengén szellőzik

• szélsőséges hőmérséklet- vagy nedvességváltozásoknak van kitéve, pl. légkondicionáló vagy fűtőtest közelében.

A berendezés körül biztosítson megfelelő nagyságú teret a karbantartáshoz és a megfelelő szellőzéshez.

Figyelmeztetések a kezeléshez

Ügyeljen, hogy az alábbiak szerint kezelje a berendezést, hogy megőrizze annak teljesítményét.

Ne ejtse le a berendezést, ne tegye ki ütésnek, illetve más tárgyhoz való ütődésnek. Ne tegye ki a fényhengert közvetlen napsütésnek.

• Ez károsítja a fényhenger felületét (zöld rész), foltokat okozva a másolatokon.

A kellékeket, úgymint fényhengerek és festékkazetták, sötét helyen tárolja, és ne vegye ki őket a csomagolásból a felhasználásuk előtt.

• Ha közvetlen napfénynek vannak kitéve, az foltokat eredményezhet a másolatokon.

Ne érjen hozzá a fényhenger felületéhez (zöld rész).

• Ez károsítja a fényhenger felületét, foltokat okozva a másolatokon.

Figyelmeztetések a lézerről

Védjegyek elismerése

• A Microsoft és a Windows a Microsoft Corporation védjegyei az Amerikai Egyesült Államokban és más országokban.

• Az IBM és a PC/AT az International Business Machines Corporation védjegyei.

• Az Adobe és az Acrobat az Adobe Systems Incorporated védjegyei.

• Az összes többi védjegy és szerzői jog a megfelelő tulajdonosuk birtokában van.

As an ENERGY STAR this product meets the ENERGY STAR® guidelines for energy efficiency.

Bizonyos területeken a "POWER" kapcsoló állásait "I" és "O" jelöli a berendezésen "ON" és "OFF" helyett. A "O" jel azt jelzi, hogy a berendezés nincs teljesen áramtalanítva, hanem készenléti állapotban van ebben a hálózati kapcsoló állásban. Ha a berendezése így van megjelölve, kérjük, használja az "I"-t az "ON" helyett és az "O"-t az "OFF" helyett.

Figyelem! A teljes elektromos lekapcsoláshoz húzza ki a főcsatlakozót. A fali aljzat legyen közel a készülékhez, és legyen könnyen hozzáférhető.

Partner, SHARP has determined that

TARTALOM

1 BEVEZETŐ

AZ ÚTMUTATÓK

HASZNÁLATA................................ 4

RÉSZEK NEVEI............................. 5

KEZELŐPANEL ............................. 6

2 ÜZEMBE HELYEZÉS

ÖSSZEÁLLÍTÁS ............................ 7

CSOMAGOLT ALKATRÉSZEK ÉS KIEGÉSZÍTŐK

ELLENŐRZÉSE.............................8

ELŐKÉSZÍTÉS

A TELEPÍTÉSRE ...........................8

OLVASÓFEJ-RÖGZÍTŐ

KAPCSOLÓ...................................9

A FESTÉKKAZETTA

BESZERELÉSE........................... 10

A HÁLÓZATI KÁBEL

CSATLAKOZTATÁSA .................. 12

3 PAPÍR BEHELYEZÉSE

PAPÍR ..........................................14

A PAPÍRTÁLCA FELTÖLTÉSE.... 15

OLDALTÁLCA

(speciális papírral) ......................17

4 A SZOFTVER TELEPÍTÉSE

AZ SHARP SZEMÉLYI MFP

SOROZAT SZOFTVERE .............19

HARDVER- ÉS

SZOFTVERIGÉNYEK..................20

TELEPÍTÉS ELŐTT.....................20

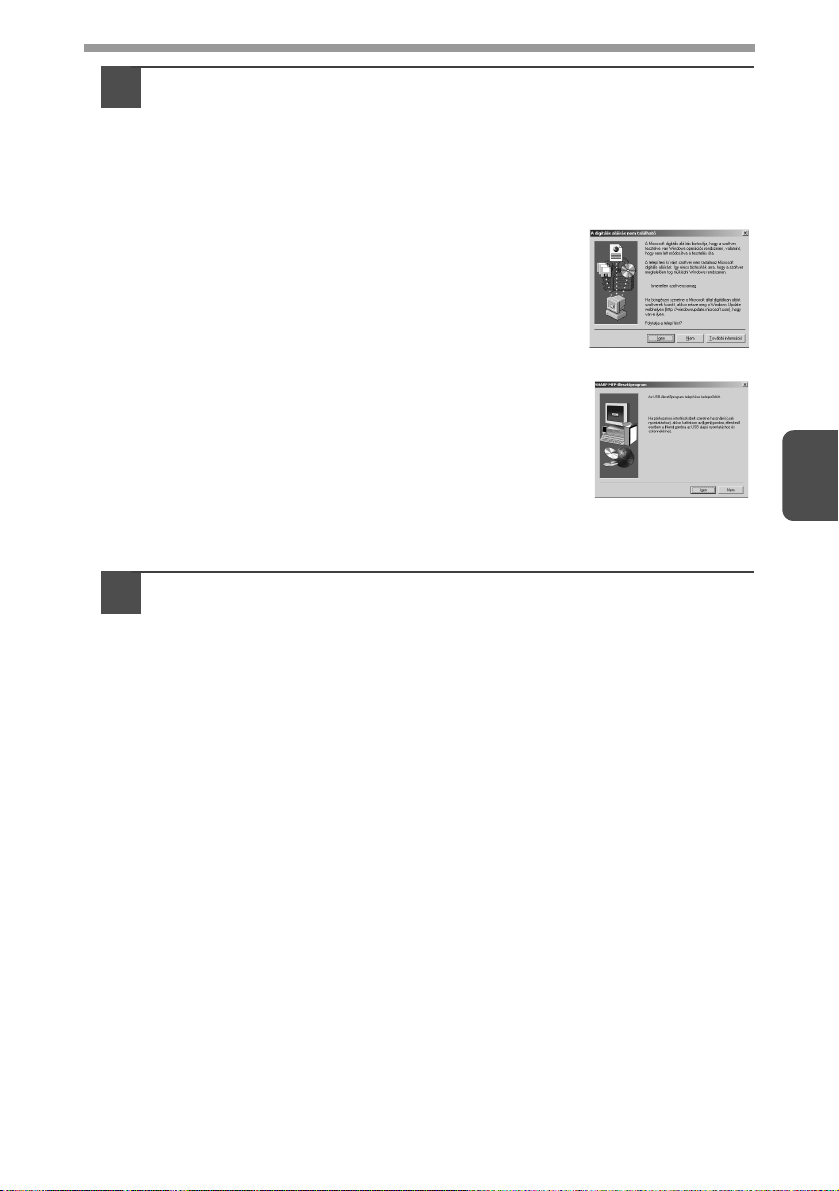

A SZOFTVER TELEPÍTÉSE........ 22

KIJELZŐK A KEZELŐ-

PANELEN ....................................32

A NYOMTATÓ ÜZEMMÓD

HASZNÁLATA..............................33

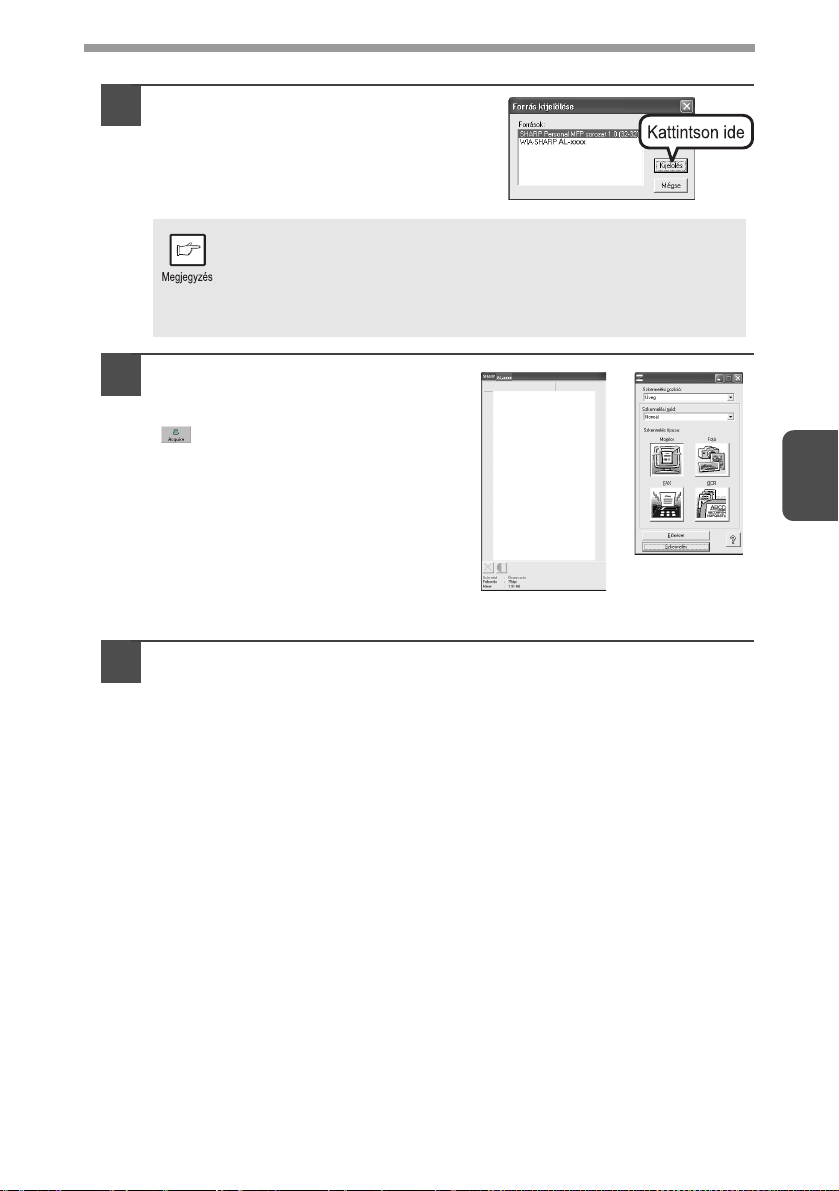

A SCANNER ÜZEMMÓD

HASZNÁLATA..............................35

AZ ONLINE ÚTMUTATÓ

HASZNÁLATA..............................43

MÁS TELEPÍTETT

MEGHAJTÓK HASZNÁLATA ...... 44

AZ ILLESZTŐKÁBEL

CSATLAKOZTATÁSA .................. 45

5 MÁSOLÁS

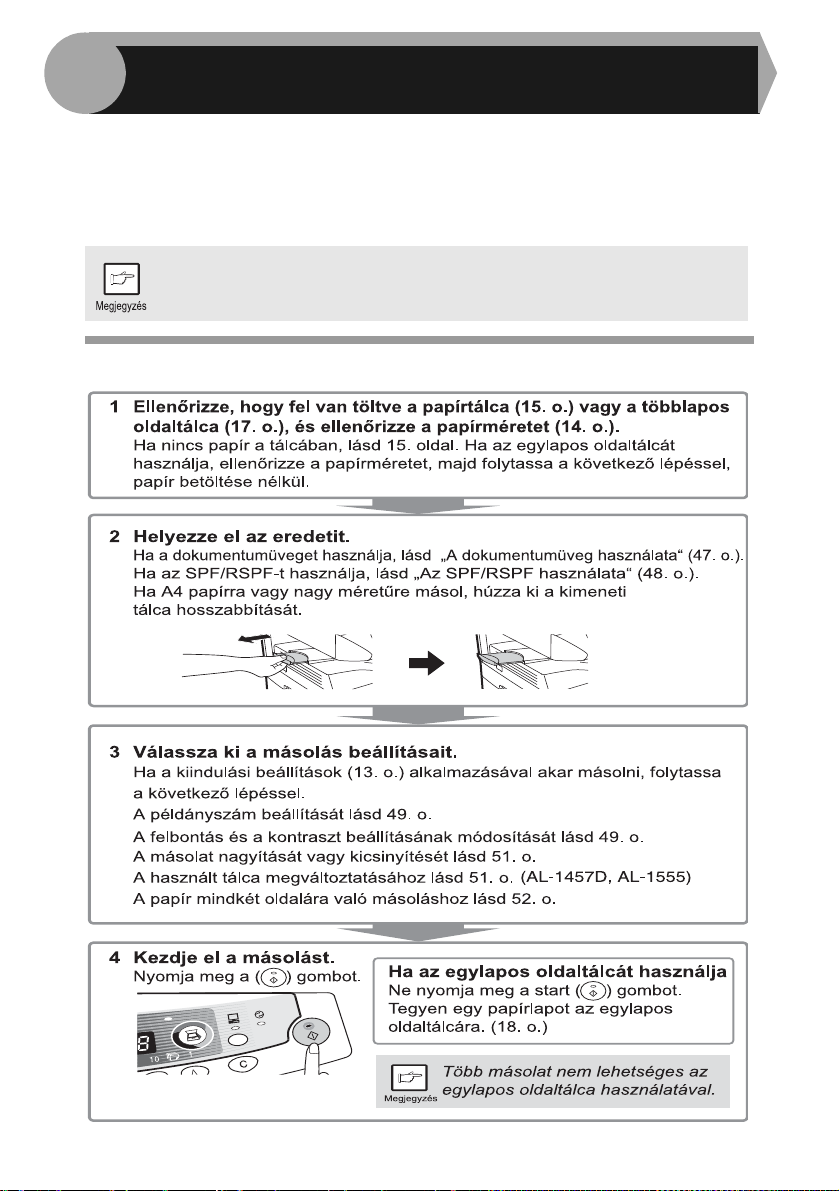

A MÁSOLÁS FOLYAMATA...........46

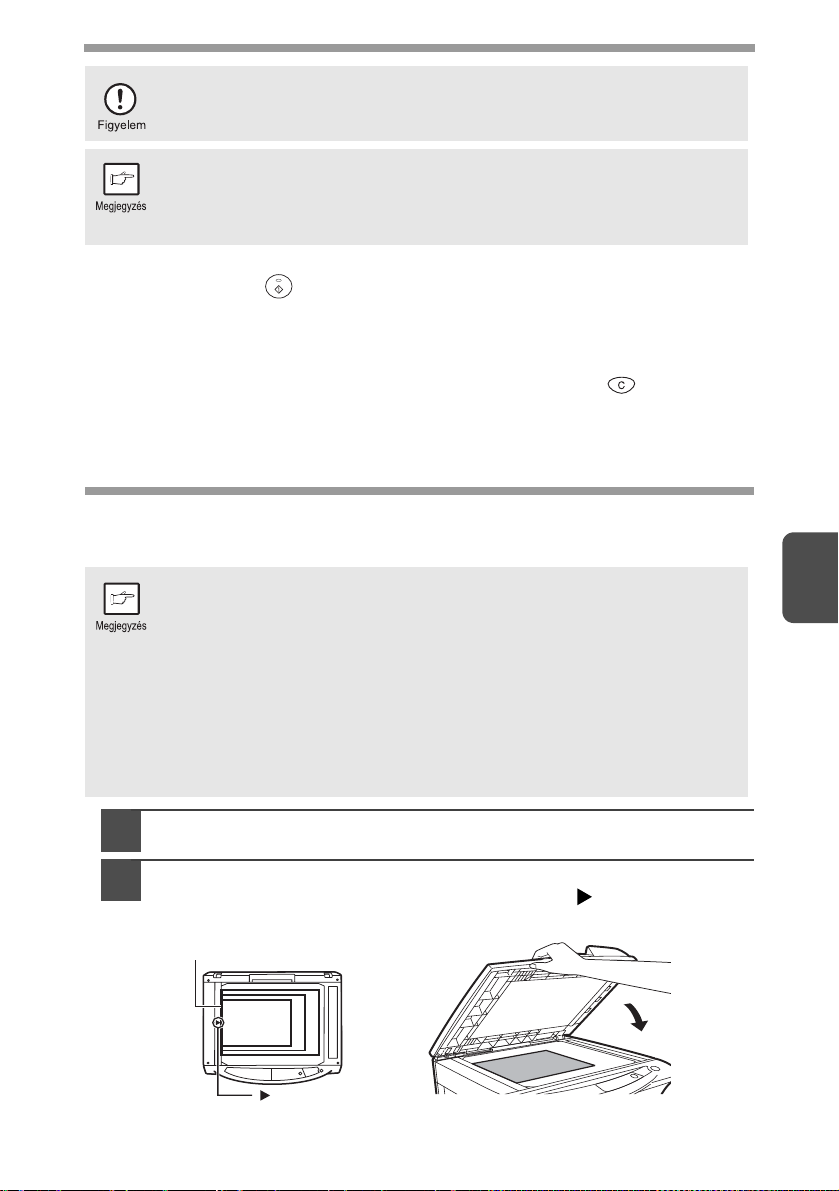

EREDETI ELHELYEZÉSE ...........47

MÁSOLANDÓ MENNYISÉG

MEGADÁSA.................................49

MEGVILÁGÍTÁS BEÁLLÍTÁSA/

FOTÓ MÁSOLÁS.........................49

KICSINYÍTÉS/NAGYÍTÁS/

ZOOM ..........................................51

TÁLCA KIVÁLASZTÁSA

(AL-1457D, AL-1555)...................51

6 KÜLÖNLEGES FUNKCIÓK

KÉTOLDALAS NYOMTATÁS....... 52

A KÜLÖNLEGES FUNKCIÓK

LEÍRÁSA......................................54

FESTÉKTAKARÉKOS

ÜZEMMÓD ..................................54

FELHASZNÁLÓI

PROGRAMOK .............................55

AZ ÖSSZES MÁSOLT PÉLDÁNY SZÁMÁNAK

MEGJELENÍTÉSE .......................56

7 KARBANTARTÁS

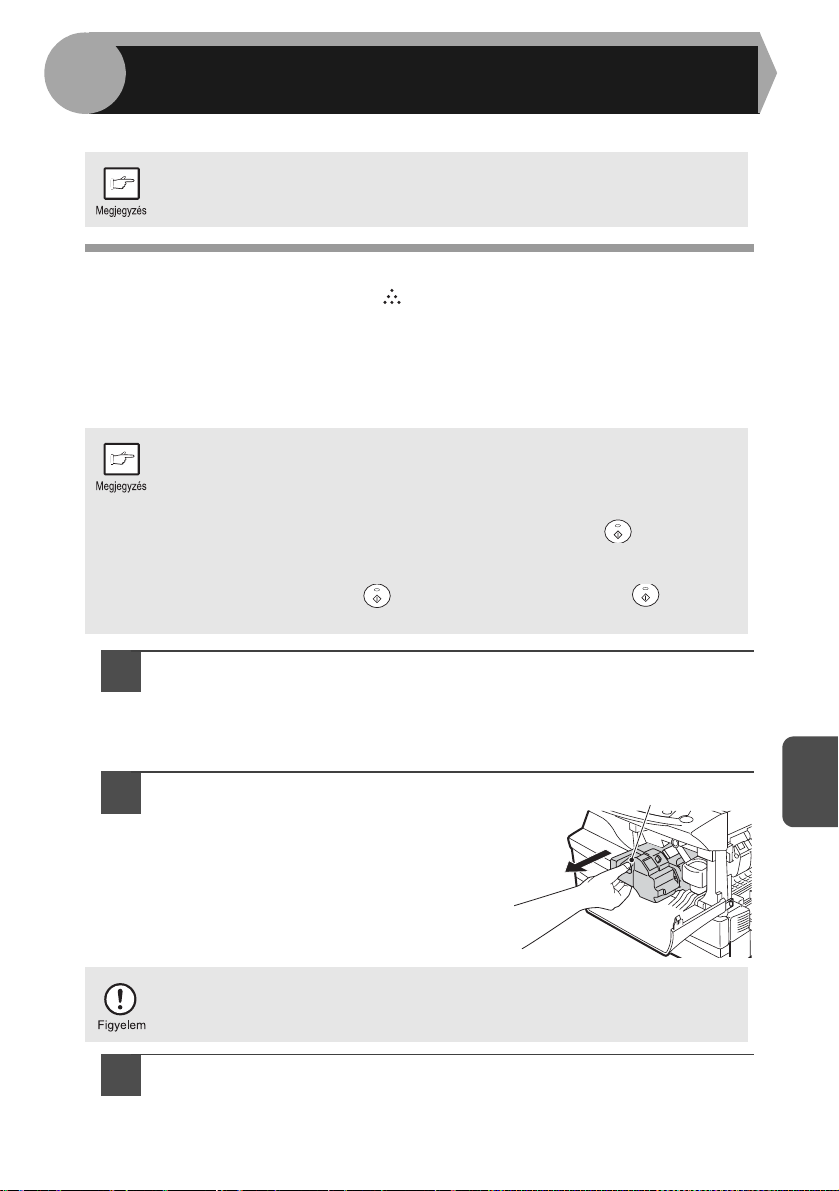

FESTÉKKAZETTA CSERÉJE......57

FÉNYHENGER KAZETTA

CSERÉJE ....................................58

A BERENDEZÉS TISZTÍTÁSA....59

8 HIBAELHÁRÍTÁS

HIBAELHÁRÍTÁS.........................61

ÁLLAPOTKIJELZŐK....................62

ELAKADT PAPÍR

ELTÁVOLÍTÁSA...........................63

9 FÜGGELÉK

MŰSZAKI JELLEMZŐK ...............68

KELLÉKEK...................................70

A BERENDEZÉS MOZGATÁSA

ÉS TÁROLÁSA ...........................71

NÉVMUTATÓ...............................72

SZOFTVER ENGEDÉLY..............75

1 2 3 4 5 6 7 8 9

Ez a fejezet alapvető tudnivalókat nyújt a berendezés használatához.

BEVEZETŐ

AZ ÚTMUTATÓK HASZNÁLATA

Ehhez a nyomtatott használati utasításhoz jár egy online útmutató is. Ahhoz, hogy a legjobban megismerje a termék tulajdonságait és funkcióinak működését, ismerkedjen meg alaposan mindkét útmutatóval. Ez a nyomtatott útmutató tartalmazza az összes telepítéssel és üzembe helyezéssel kapcsolatos utasítást, csakúgy, mint az összes fénymásoló funkció használatával kapcsolatos utasításokat. Az online útmutató az alábbi tudnivalókat tartalmazza.

Online használati utasítás

Információt nyújt a beállítások megadásáról és a hibák elhárításáról. Ellenőrizze az online útmutatót, amikor az üzembe helyezés után használja a berendezést.

Hogyan kell használni az online útmutatót

Elmagyarázza, hogyan kell használni az online útmutatót.

Nyomtatás

Információt tartalmaz dokumentumok nyomtatására nézve.

Lapolvasás

Elmagyarázza, hogyan kell a lapolvasást elvégezni a szkenner meghajtó használatával, és hogyan kell módosítani a Gombkezelő beállításait.

Hibakereső

Utasításokat tartalmaz a meghajtó- vagy szoftverproblémák megoldásához.

A használati utasításban és az online útmutatóban használt rövidítések

• Ez a használati utasítás az AL-1217D, AL-1457D és AL-1555 típusok kezelését magyarázza el. Azokban az esetekben, ahol a kezelés azonos, az AL-1555 használatos.

• A meghajtóablakok és a számítógép képernyőjén megjelenő más ablakok ábrázolásai a Windows XP Home Edition-ben megjelenő ablakokat mutatják. Bizonyos elnevezések, amelyek megjelennek ezeken az ábrázolásokon, enyhén eltérhetnek a más operációs rendszerekben megjelenő ablakokéitól.

• Ez a használati utasítás a dokumentumadagolót (Single Pass Feeder) "SPF"-nek, a fordítós dokumentumadagolót (Reverse Single Pass Feeder) pedig "RSPF"-nek rövidíti.

• A használati utasításban az alábbi ikonok szerepelnek, hogy ellássák a felhasználót a berendezés használatára vonatkozó tudnivalókkal.

Arra figyelmezteti a felhasználót, hogy megsérülhet, ha nem követi megfelelően a "Vigyázat" alatt leírtakat.

Arra figyelmezteti a felhasználót, hogy kár keletkezhet a másológépben vagy valamely alkatrészében, ha nem követi megfelelően a figyelmeztetésben leírtakat.

A megjegyzések a másológépre vonatkozó ismereteket nyújtanak a műszaki jellemzők, funkciók, teljesítmény, működés és egyebek tekintetében, ami hasznos lehet a felhasználónak.

A kijelzőn megjelenő betűt jelöli.

RÉSZEK NEVEI

Dokumentumüveg

Kezelőpanel

Homloklap

Papírtálca

Oldallap

Oldallap nyitógombja

Oldaltálca lapvezetői

Kimeneti tálca

Kimeneti tálca hosszabbítása

Hálózati kapcsoló

Fogantyú

Hálózati kábel csatlakozója

Fixálóegység kioldókarja

Töltőszál

Töltőszál-tisztító

KEZELŐPANEL

Másolandó eredeti gomb és kijelzők

Megvilágítási mód választó gomb és

kijelzők

Használatával egymás után kiválaszthatja a megvilágítási módokat: AUTO, KÉZI vagy FOTÓ. A választott módot egy kijelző jelzi. (49. o.)

Világos és sötét gombok és

megvilágítási kijelzők

Használatával módosíthatja a KÉZI vagy a FOTÓ megvilágítási fokozatot. A választott megvilágítási fokozatot egy kijelző jelzi. (49. o.) Használatával elkezdhet és befejezhet felhasználói programbeállítást. (55. o.)

Figyelmeztető kijelzők

Fényhenger cseréje szükséges kijelző (58. o.)

Elakadás kijelző (63. o.) Festékkazetta cseréje szükséges

kijelző (57. o.)

SPF kijelző (48. o.) (AL-1457D)

RSPF kijelző (48. o.)(AL-1555) SPF elakadás kijelző (66. o.) (AL1457D)

RSPF elakadás kijelző (66. o.) (AL-1555) Másolási arány kiválasztó gomb és

kijelzők

Használatával kiválaszthatja az előre beállított kicsinyítési/nagyítási arányokat.A kiválasztott másolási arányt egy kijelző mutatja. (51. o.)

Másolási arány kijelző (%) gomb (51. o.)

2-oldalas másolatok 1-oldalas eredetikről. Fordítás a hosszú élen vagy Fordítás a rövid élen választható.

2-oldalas másolatok 2-oldalas eredetikről. (Csak RSPF használatánál.) (AL-1555)

1-oldalas másolatok 2-oldalas eredetikről. (Csak RSPF használatánál.) (AL-1555)

AL-1555

141

86 70

Kijelző

Megjeleníti a megadott másolási mennyiséget, másolási arányt, felhasználói programkódot és hibakódot.

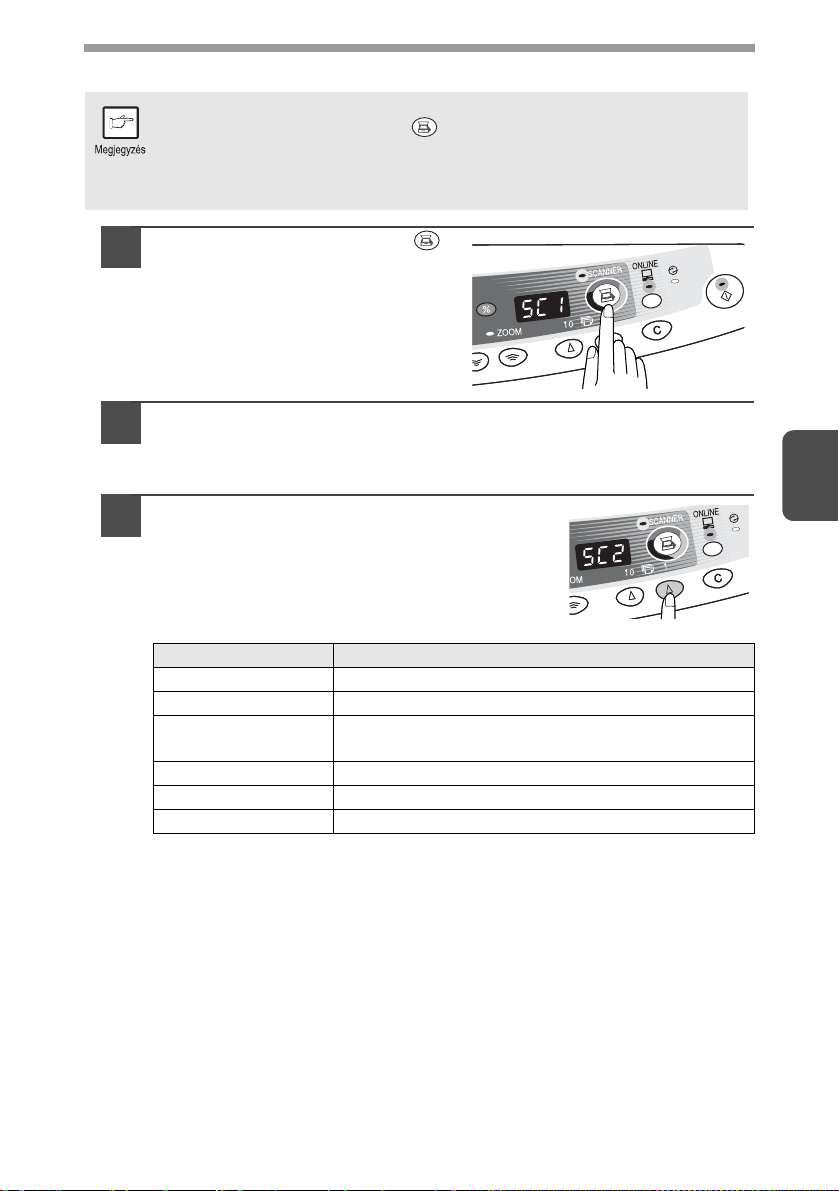

SCANNER gomb és kijelző

(32., 39. o.) ON LINE gomb és kijelző

Kigyullad, ha a berendezést nyomtatóként és szkennerként használja. Az ON LINE kijelző leírását a"KIJELZŐK A KEZELŐPANELEN" c. fejezetben találhatja. (32. o.).

Energiatakarékos üzemmód kijelző

Kigyullad, ha a berendezés energiatakarékos üzemmódban van. (54., 55. o.)

Papíradagolás helye kijelzők

A választott papíradagolási helyet jelzik.

Tálcaválasztó gomb

(AL-1457D, AL-1555)

Kiválaszthatja a papíradagolás helyét (papírtálca vagy többlapos oldaltálca). (51. o.)

Zoom gombok és kijelző

Használatával bármely kicsinyítési vagy nagyítási arányt kiválaszthat 25-400%ig, 1%-os lépésekben. (51.o.)

Másolási mennyiség gombok

• Használatával megadhatja a kívánt másolási mennyiséget (1-99). (49. o.)

• Használatával felhasználói program paramétereket adhat meg. (55. o.)

Törlés gomb

• Nyomja meg a kijelző törléséhez, vagy egy másolási munka futása közben a másolás befejezéséhez. (49. o.)

• Tartsa lenyomva kikapcsolt állapotban az addig készített összes másolat számának megjelenítéséhez. (56. o.)

Start gomb és kijelző

• A másolás lehetséges, amikor világít.

• Nyomja meg a másolás elkezdéséhez.

• Felhasználói program beállításához használhatja. (55. o.)

A berendezés megfelelő használatához kövesse az alábbi telepítési eljárást.

Ha a berendezés nem működik megfelelően az üzembe helyezés vagy a használat közben, vagy valamely funkció nem használható, nézze meg a "BERENDEZÉS HIBÁINAK ELHÁRÍTÁSA" c. fejezetet (61. o.).

ÜZEMBE HELYEZÉS

ÖSSZEÁLLÍTÁS

Amikor először használja a berendezést, az alább ábrázolt eljárást követve állítsa össze.

A többlapos oldaltálcát csak az AL-1457D és AL-1555 tartalmazza.

Ha csak másolásra használja a berendezést, hagyja ki ezt a lépést.

MELLÉKELT ALKATRÉSZEK ÉS KIEGÉSZÍTŐK ELLENŐRZÉSE

Nyissa ki a kartont, és ellenőrizze, hogy az tartalmazza-e az alábbi alkatrészeket és kiegészítőket. Ha bármelyik hiányzik vagy sérült, lépjen kapcsolatba másológép-szervizünkkel.

ELŐKÉSZÍTÉS A TELEPÍTÉSRE

A berendezés mindkét oldalán

tartsa a fogókat, vegye ki a csomagolásból, és vigye a kiválasztott helyére.

Távolítsa el az alábbi ábrán látható szalag összes darabját.

Ezután nyissa fel a takarófedél/SPF/RSPF-t, és távolítsa el a védőanyagokat. Ezután vegye ki a hálózati kábelt és a festékkazettát tartalmazó zacskót.

OLVASÓFEJ-RÖGZÍTŐ KAPCSOLÓ

Az olvasófej-rögzítő kapcsoló az eredetitartó alatt található. Ha a kapcsoló zárva van ( ), a berendezés nem fog működni. Oldja ki a kapcsolót ( ) az alábbiak szerint.

A FESTÉKKAZETTA BESZERELÉSE

Nyissa ki a többlapos

oldaltálcát (AL-1457D, AL-1555, 17. o.), majd nyissa ki az oldallapot.

Távolítsa el a CAUTION szalagot a homloklapról, és húzza ki

a két biztosító pöcköt a fixáló egységből egyszerre az egyik zsinórt felfelé húzva.

CAUTION szalag

Finoman nyomja a homloklapot

mindkét oldalán a lap kinyitásához.

Biztosító pöcök

Vegye ki a festékkazettát a zacskóból. Távolítsa el

a csomagolópapírt. Tartsa a kazettát mindkét oldalánál fogva, és rázza meg vízszintesen négyszer-ötször. Fogja meg a védőfedél fülét, és húzza maga felé a fület, hogy eltávolítsa a fedelet.

négyszer-ötször

Finoman tolja be

a festékkazettát záródásig, a kioldó gomb megnyomása közben.

Csukja be a homloklapot,

majd az oldallapot az oldallap nyitógombja melletti kerek kiemelkedések megnyomásával. A ( )kijelző kialszik, és a start ( ) kijelző kigyullad.

A fedőlapok bezárásakor biztonságosan zárja be a homloklapot, majd zárja be az oldallapot. Ha rossz sorrendben zárja be afedőlapokat, azok megsérülhetnek.

A HÁLÓZATI KÁBEL CSATLAKOZTATÁSA

Ha más országban használja a berendezést, mint ahol beszerezte, ellenőriznie kell, hogy a helyi áramforrás kompatíbilis a típussal. Ha nem kompatíbilis áramforrásba csatlakoztatja a berendezést, azt javíthatatlan károsodás éri.

Ellenőrizze, hogy a berendezés

hálózati kapcsolója "KI" állásban van. Illessze a csatlakoztatott hálózati kábelt a berendezés hátsó részén elhelyezkedő hálózati kábel csatlakozóba.

Dugja be a hálózati kábel másik végét a legközelebbi

konnektorba.

Csak megfelelően földelt fali csatlakozóba dugja a hálózati kábelt. Ne használjon hosszabbítót vagy elosztót.

Bekapcsolás

Ellenőrizze, hogy a berendezés hálózati kapcsolója KI állásban van. Dugja be a csatlakoztatott hálózati kábelt a hálózati kábel hüvelyébe a berendezés hátulján. Dugja be a hálózati kábel másik végét a legközelebbi csatlakozó aljzatba. Állítsa a berendezés baloldalán található hálózati kapcsolót "BE" állásba. A Start ( ) kijelző kigyullad, más, a kezelőpanel kiindulási beállításait mutató kijelzőkkel egyetemben, jelezve a készenléti állapotot. A kiindulási beállításokhoz nézze meg "A kezelőpanel kiindulási beállításai" c. fejezetet, a következő oldalon.

• A berendezés energiatakarékos üzemmódba lép, amikor letelik a beállított idő a gép működése nélkül. Az energiatakarékos üzemmódok beállításai módosíthatók. Lásd "FELHASZNÁLÓI PROGRAMOK" (55. o.).

• A berendezés visszaáll a kiindulási beállításokra egy előre beállított időtartam leteltével másolás, nyomtatás vagy lapolvasás befejezése után. A beállított időtartam (auto törlési idő) megváltoztatható. Lásd "FELHASZNÁLÓI PROGRAMOK" (55. o.).

Az olvasófejről

Az olvasófej lámpája folyamatosan be van kapcsolva, amikor a berendezés készenléti állapotban van (amikor a Start kijelző világít). A berendezés időnként beállítja az olvasófej lámpáját a másolási minőség fenntartásához. Ilyenkor az olvasófej automatikusan mozog. Ez normális, nem a berendezés meghibásodását jelenti.

A kezelőpanel kiindulási beállításai

Amikor a berendezés be van kapcsolva, a kezelőpanel visszaáll a kiindulási beállításokra, ha letelik az "Auto törlési idő" beállításban (54. o.) beállított idő egy másolási vagy lapolvasási munka befejezése után, vagy ha a törlés ( ) gombot kétszer megnyomja. A kezelőpanel kiindulásai az alábbiakban láthatók.

AL-1555

141

"0" jelenik meg a kijelző

Ha a másolás ebben az állapotban indul meg, az alábbi táblázat beállításai érvényesek.

Másolási mennyiség 1 másolat Megvilágítási beállítás Auto Zoom 100% Tálca Papírtálca

Kikapcsolási eljárások

Ha egy meghatározott ideig nem használja a gépet, az önműködően az auto kikapcsolási üzemmódba lép (55. o.) az energiafogyasztás minimalizálása érdekében. Abban az esetben, ha hosszabb ideig nem használja a gépet, kapcsolja ki a hálózati kapcsolót, és húzza ki a hálózati csatlakozót az aljzatból.

Kövesse az alábbi lépéseket, hogy papírt tegyen a tálcába.

PAPÍR BEHELYEZÉSE

PAPÍR

A legjobb eredményekhez csak a SHARP által ajánlott papírt használjon.

Papírtípus

adagolás

Papírtálca Standard papír A4

Egylapos oldaltálca/ többlapos oldaltálca

* Ne használjon nem standard borítékokat, fémkapcsokat, műanyag zárakat,

zsinórt, ablakot, bélést, öntapadó szalagot, tapaszt vagy szintetikus anyagokat tartalmazó borítékokat. Ne használjon olyan borítékokat, amelyek levegővel vannak megtöltve, vagy amelyekre címke vagy bélyeg van ragasztva. Ezek fizikai károsodást okozhatnak a berendezésben.

** 104 - 128 g/m

oldaltálcáról vagy a többlapos oldaltálcáról adagolható.

• Speciális papírokat, úgymint vetítőfóliát és címkés borítékot egyesével kell adagolni az egylapos oldaltálcáról vagy a többlapos oldaltálcáról.

Média típusa Méret Tömeg

56 - 80 g/m B5 A5 Letter Legal Invoice

Standard papír és vastag papír

Speciális média

tömegű papír esetében A4 a legnagyobb méret, ami az egylapos

Vetítőfólia

Boríték* International DL

A4 B5 A5 A6 Letter Legal Invoice

A4 Letter

International C5 Commercial 10 Monarch

52 - 128 g/m

A PAPÍRTÁLCA FELTÖLTÉSE

Emelje meg a papírtálca

fogantyúját, és húzza ki ütközésig a papírtálcát.

Távolítsa el a nyomólemez-rögzítőt. Forgassa a nyomólemez-

rögzítőt a nyíl irányába, hogy eltávolítsa, miközben lenyomja a papírtálca nyomólemezét.

Tárolja a 2. lépésben eltávolított nyomólemez-rögzítőt.

A nyomólemez-rögzítő tárolásához forgassa el a rögzítőt, hogy a megfelelő helyre rögzítse.

Nyomólemez-rögzítõ

Állítsa a papírtálca lapvezetőit a másolópapír szélességéhez és

hosszúságához. Szorítsa meg az ( ) lapvezető fogóját, és csúsztassa úgy a lapvezetőt, hogy illeszkedjen a papír szélességéhez. Állítsa a ( ) lapvezetőt a megfelelő nyílásba, amint az a tálcán jelölve van.

Lapvezetõ B Lapvezetõ A

Pörgesse át a papírt, és helyezze a tálcába. Ellenőrizze, hogy az

élek bemennek-e a tálca sarkainak kampói alá.

Ne tegyen papírt a maximális magasság vonala fölé ( ). A vonal átlépése a papír elakadását okozza.

Finoman tolja vissza a papírtálcát a gépbe.

• A papír betöltése után a villogó megszüntetéséhez a másolás újrakezdése nélkül, nyomja meg a törlés ( ) gombot. A kijelzőn kialszik a , és a start ( ) kijelző kigyullad.

•Ellenőrizze, hogy a papíron nincsen szakadás, por, gyűrődés és szamárfül.

•Ellenőrizze, hogy a köteg ugyanolyan méretű és típusú papírból áll.

• A papír betöltésénél figyeljen arra, hogy ne maradjon hely a papír és a lapvezető között, és ellenőrizze, hogy a vezető nincs túl szűkre állítva, ami a papír meghajlását okozza. A papír ezeken a módokon való betöltése a dokumentum ferde másolását vagy elakadást okoz.

• Ha hosszabb ideig nem használja a berendezést, vegye ki az összes papírt a papírtálcáról, és tárolja száraz helyen. Ha a papírt hosszabb ideig a gépben hagyja, felszívja a nedvességet a levegőből, elakadást okozva.

• Új papír betöltésekor vegye ki a régi, addig a papírtálcában tárolt papírt. Ha az addig a tálcán tárolt papírra teszi az új papírt, az egyszerre két lap adagolását okozhatja.

OLDALTÁLCA (speciális papírral)

A többlapos oldaltálca (AL-1457D, AL-1555) vagy az egylapos oldaltálca (AL-1217D) standard papír, vetítőfólia, címkék és más különleges rendeltetésű papír adagolására használható. A6 - A4 méretű és 52 - 128 g/m2 tömegű papír használható ebben a tálcában. (104 - 128 g/m

• A többlapos oldaltálca (AL-1457D, AL-1555) legfeljebb 50 papírlapot tárolhat. (A kapacitás a betöltött papír típusától függően változik.) Az egylapos oldaltálcára (AL-1217D) egy papírlapot lehet tenni.

• Az eredeti kép kisebb kell legyen, mint a másolópapír. Ha az eredeti kép nagyobb, mint a papír, az foltokat okozhat a másolatok szélein.

A többlapos oldaltálca (AL-1457D, AL-1555)

Nyissa ki a többlapos oldaltálcát, és nagyobbítsa meg a tálcát.

tömegű papír esetében a maximális méret A4.)

A többlapos oldaltálca bezárásához hajtsa végre az ábrán látható 1-2. lépést, majd kattanásig nyomja a kerek kiemelkedéseket a tálca jobboldalán.

Állítsa a lapvezetőket a papír szélességéhez. Tegyen papírt

(nyomtatási oldallal lefelé) végig a többlapos oldaltálcába.

Nyomtatási oldal

•

A papírt keskenyebbik oldalával kell az adagolónyílásba helyezni.

•Vetítőfóliát, címkét és más különleges célú papírt egyesével kell adagolni.

• Amikor vetítőfóliára másol, rögtön vegye ki mindegyik másolatot. Ne hagyja a másolatokat felhalmozódni. Amikor borítékot tesz be, ellenőrizze, hogy az egyenes és sima.

Nyomja meg a tálcaválasztó ( ) gombot a többlapos

oldaltálca kiválasztásához.

Az egylapos oldaltálca (AL-1217D)

• Ha betesz egy lapot az egylapos oldaltálcára, amikor több példány lett beállítva a másolási mennyiség beállításakor (49. o.), a másolási mennyiség beállítás "0"-ra fog változni, és csak egy másolat készül.

• Ha vetítőfóliára másol, azonnal vegye ki az egyes másolatokat. Ne hagyja a másolatokat felhalmozódni.

Válassza ki a másolási és nyomtatási beállításokat, mielőtt

elkezdi a másolási munkát.

A másolási beállítások tudnivalóihoz nézze meg a "MÁSOLÁS" című fejezetet (46. o.). A nyomtatási beállítások tudnivalóihoz nézze meg az online útmutatót vagy a nyomtató meghajtó súgóját, majd kezdje el a nyomtatást a kézi oldaltálcáról.

Állítsa a lapvezetőket a papír szélességéhez. Tegyen be egy

másoló- vagy nyomtatási papírlapot az egylapos oldaltálca adagolónyílásába.

A másolási mód használata

Amikor beteszi a papírt, a gép automatikusan behúzza, és elkezdi a másolást.

A nyomtatási mód használata

Miután a megjelenik a kijelzőn, várjon, amíg a "Papíradagolás helye" kijelző az egylapos oldaltálcánál világítani kezd, és tegye be a papírt. A gép automatikusan behúzza a papírt és elkezdi a nyomtatást.

Megjegyzés borítékok behelyezéséhez

• A borítékokat a rövidebbik oldalukkal kell az adagolónyílásba tenni, egyszerre egy lapot.

• Ne használjon nem standard borítékokat, fémkapcsokat, műanyag zárakat, zsinórt, ablakot, bélést, öntapadó szalagot, tapaszt vagy szintetikus anyagokat tartalmazó borítékokat. Ne használjon olyan borítékokat, amelyek levegővel vannak megtöltve, vagy amelyekre címke vagy bélyeg van ragasztva.

• Azokon a borítékokon, amelyeknek nem sima a felszíne kidomborodó díszítés miatt, elkenődhet a festék.

• Magas páratartalom és hőmérséklet esetén egyes borítékokon ragacsossá válhatnak a ragasztócsíkok, és nyomtatás közben lezáródnak.

• Csak sima és megfelelően hajtogatott borítékokat használjon. A hullámos vagy rossz alakú borítékok gyengén lesznek kinyomtatva vagy elakadhatnak.

• Válassza vagy a Com10, DL, C5, vagy a Monarch beállítást a nyomtató meghajtó papírméret-beállításában. (Részletes információért a nyomtató meghajtóról nézze meg az Online Útmutatót.)

• Ajánlatos végrehajtani egy próbanyomtatást a tényleges nyomtatási munka végrehajtása előtt.

Ez a fejezet leírja, hogyan kell telepíteni a szoftvert, amely lehetővé teszi az AL-1217D, AL-1457D és az AL-1555 használatát nyomtatóként és szkennerként, illetve a nyomtató és a szkenner funkciók használatának eljárásait. Az alábbi kifejezés használatos a fejezetben.

CD-ROM

A mellékelt CD-ROM-ot jelenti, a SHARP Személyi MFP sorozat szoftverével.

A SZOFTVER TELEPÍTÉSE

AZ SHARP SZEMÉLYI MFP SOROZAT SZOFTVERE

A mellékelt CD-ROM ehhez a berendezéshez való szoftvert tartalmaz.

MFP meghajtó

Szkenner meghajtó

Lehetővé teszi a berendezés lapolvasási funkciójának működtetését TWAINkompatíbilis és WIA-kompatíbilis alkalmazással.

Nyomtató meghajtó

Lehetővé teszi a berendezés nyomtató funkciójának működtetését a számítógépről.

Nyomtatási állapot ablak

A nyomtatás állapota és az aktuális nyomtatás információja jelenik meg az állapotfigyelő ablakon.

Sharpdesk

Integrált szoftverkörnyezet, amely megkönnyíti a dokumentum- és képfájlok kezelését, és alkalmazások megindítását.

Gombkezelő

Gombkezelő: bekapcsolja a gépen elhelyezkedő SCANNER ( ) gombot.

A lapolvasási funkció csak Windows 98/Me/2000/XP-vel lehetséges, USB kapcsolat használatával. Azoknak a felhasználóknak, akik Windows 95/NT 4.0-t futtatnak vagy párhuzamos kapcsolatot használnak, csak a nyomtatás lehetséges.

HARDVER- ÉS SZOFTVERIGÉNYEK

Ellenőrizze az alábbi hardver- és szoftverigényeket a szoftver telepítése céljából.

Számítógép típusa IBM PC/AT vagy kompatíbilis számítógép, USB1.1*1 vagy

kétirányú párhuzamos illesztővel felszerelve (IEEE 1284)

Operációs rendszer

Windows 95, Windows 98, Windows Me, Windows NT Workstation 4.0 (ServicePack 5 vagy újabb) Professional, Windows XP Professional

Edition

, Windows 2000

, Windows XP Home

Monitor 800 x 600 képpontos (SVGA) monitor 256 színnel (vagy jobb) Szabad hely a

150MB vagy több

merevlemezen Más hardverigény Olyan környezet, amelyben a fentiekben felsorolt operációs

rendszerek teljeskörűen működnek

*1Windows 98, Windows Me, Windows 2000 Professional, Windows XP Professional

vagy Windows XP Home Edition kompatíbilis előre telepített modell standardként USB illesztővel felszerelve.

A nyomtatás nem lehetséges MS-DOS módban.

A rendszergazda felhatalmazása szükséges a szoftver telepítéséhez ezt a telepítőt

használva.

TELEPÍTÉS ELŐTT

Az alábbi táblázat az egyes Windows-verziókra és illesztő csatlakozási módokra telepíthető meghajtókat és szoftvert ábrázolja.

MFP Meghajtó

Nyomtató

meghajtó/

Nyomtatási

Szkenner meghajtó

ablak

Windows 98/Me/2000/XP

felhasználók, akik az

USB illesztős kapcsolatot

Lehetséges Lehetséges Lehetséges

alkalmazzák

Windows 98/Me/2000/XP

felhasználók, akik a

párhuzamos illesztős

kapcsolatot alkalmazzák

Lehetséges

Nem

lehetséges

Windows 95/NT 4.0

felhasználók

*1Ha a berendezés párhuzamos csatlakozón keresztül van csatlakoztatva, a Nyomtatási

állapot ablak csak akkor használható, ha a párhuzamos csatlakozó ECP módra van állítva. A párhuzamos csatlakozó módjának beállításához nézze meg a számítógép használati utasítását vagy kérdezze meg a számítógép gyártóját.

A Sharpdesk párhuzamos illesztő kapcsolat használata esetén telepíthető, egyébként

a berendezés szkenner funkciója nem használható.

Van más GDI nyomtató meghajtó vagy Windows Printing System nyomtató is telepítve? Ha igen, vátoztassa meg a nyomtató csatlakozó beállítást. A nyomtató csatlakozó beállítás megváltoztatásához ld. "MÁS TELEPÍTETT MEGHAJTÓK HASZNÁLATA" (44. o.)

Gombkezelő Sharpdesk

Nem

lehetséges

Lehetséges

A telepítés folyamata

Nézze meg az alábbi táblázatot, majd kezdje meg a telepítést

Operációs

rendszer

Windows XP

Windows 98

Windows Me

Windows 2000

Windows 95/

NT 4.0

Illesztő A telepítés módjához hivatkozott oldalak

USB/

Párhuzamos

USB

Párhuzamos

USB

Párhuzamos

USB

Párhuzamos

Telepítés Windows XP-re (USB/párhuzamos illesztő) (22. o.)

Telepítés Windows 98/Me/2000-re (USB illesztő) (26. o.) Telepítés Windows 95/98/Me/NT4.0/2000-re (Párhuzamos illesztő) (29. o.) Telepítés Windows 98/Me/2000-re (USB illesztő) (26. o.) Telepítés Windows 95/98/Me/NT4.0/2000-re (Párhuzamos illesztő) (29. o.) Telepítés Windows 98/Me/2000-re (USB illesztő) (26. o.) Telepítés Windows 95/98/Me/NT4.0/2000-re

(Párhuzamos illesztő) (29. o.) Telepítés Windows 95/98/Me/NT4.0/2000-re

(Párhuzamos illesztő) (29. o.)

A SZOFTVER TELEPÍTÉSE

A fejezetben az alábbi kifejezés található.

MFP

A berendezést jelenti, mint nyomtatót és szkennert.

• A leírás feltételezi, hogy az egeret jobbkezes használatra konfigurálták. Nyomtatáshoz vagy lapolvasáshoz a berendezés online állapotben

• kell legyen.

• A szkenner funkció csak akkor működik, ha USB illesztő kábelt használ.

• Ha bármilyen hibaüzenet jelenik meg, a képernyőn megjelenő utasításokat követve oldja meg a problémát. Miután megoldódott a probléma, a telepítési eljárás folytatódik. A problémától függően lehetséges, hogy ki kell lépnie a telepítőből. Ebben az esetben kattintson a "Mégse" gombra, hogy kilépjen a telepítőből. A probléma megoldása után az elejétől telepítse újra a szoftvert.

Telepítés Windows XP-re (USB/párhuzamos illesztő)

A telepítés elkezdése előtt ellenőrizze, hogy az USB vagy a párhuzamos illesztő kábel nincs az MFP-hez csatlakoztatva.

Tegye be a mellékelt CD-ROM-ot a CD-ROM meghajtóba.

Kattintson a "Start" gombra, kattintson a "Saját gép"-re ( ),

majd kattintson kétszer a CD-ROM ( ) ikonra.

Ha bármilyen "Új hardver hozzáadása Varázsló" üzenet megjelenik a szoftver telepítésekor, kattintson a "Mégse" gombra.

Kattintson kétszer a "setup" ( ) ikonra.

Ha megjelenik a nyelv kiválasztásának ablaka, miután kétszer a "setup" ikonra kattintott, válassza ki a használni kívánt nyelvet, majd kattintson a "Tovább" gombra. (Általában automatikusan a megfelelő nyelv lesz kiválasztva.)

Válassza ki a telepítendő szoftver-

csomagokat, majd kattintson a "Tovább" gombra.

A képernyőn megjelenő listán pipával ( ) megjelölt szoftvercsomagok lesznek telepítve.

Kattintson "A README fájl megjelenítése" gombra a választott csomag tudnivalóinak megjelenítéséhez.

+ 56 hidden pages
