KLIMATYZATOR TYPU SPLIT
INSTRUKCJA OBSŁUGI

POLSKI

JEDNOSTKA
WEWNĘTRZNA

AY-XP7HR
AY-XP9HR
AY-XP12HR

* Nazwa Plasmacluster jest znakiem

handlowym fi rmy Sharp Corporation.

JEDNOSTKA
ZEWNĘTRZNA

AE-X7HR
AE-X9HR
AE-X12HR

Uwaga: Państwa
produkt oznaczony jest
tym symbolem.
Ozanacza to, że
zużytego sprzętu
elektrycznego i
elektronicznego nie
należy łączyć z
odpadami z
gospodarstw
domowych. Dla tego
typu produktów istnieje
odrębny system zbiórki
odpadów.

A. Informacje dla użytkowników (prywatne gospodarstwa domowe) dotyczące usuwania

odpadów

1. W krajach Unii Europejskiej

Uwaga: Jeśli chcą Państwo usunąć to urządzenie, prosimy nie używać zwykłych pojemników na śmieci!

Zużyty sprzęt elektryczny i elektroniczny należy usuwać oddzielnie, zgodnie z wymogami prawa dotyczącymi
odpowiedniego przetwarzania, odzysku i recyklingu zużytego sprzętu elektrycznego i elektronicznego.

Po wdrożeniu przepisów unijnych w Państwach Członkowskich prywatne gospodarstwa domowe na terenie krajów UE
mogą bezpłatnie* zwracać zużyty sprzęt elektryczny i elektroniczny do wyznaczonych punktów zbiórki odpadów.
W niektórych krajach* można bezpłatnie zwrócić stary produkt do lokalnych punktów sprzedaży detalicznej pod
warunkiem, że zakupią Państwo podobny nowy produkt.
*) W celu uzyskania dalszych informacji na ten temat należy skontaktować się z lokalnymi władzami.

Jeśli zużyty sprzęt elektryczny i elektroniczny jest wyposażony w baterie lub akumulatory, należy je usunąć oddzielnie,
zgodnie z wymogami lokalnych przepisów.

Jeśli ten produkt zostanie usunięty we właściwy sposób, pomogą Państwo zapewnić, że odpady zostaną poddane
przetworzeniu, odzyskowi i recyklingowi, a tym samym zapobiec potencjalnym negatywnym skutkom dla środowiska
naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby mieć miejsce na skutek niewłaściwej obróbki
odpadów.

2. Kraje pozaunijne

Jeśli chcą Państwo pozbyć się produktu, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat
prawidłowej metody usunięcia produktu.

B. Informacje dla użytkowników biznesowych dotyczące usuwania odpadów

1. W krajach Unii Europejskiej

W przypadku gdy produkt używany jest do celów handlowych i zamierzają go Państwo usunąć:

Należy skontaktować się z dealerem firmy SHARP, który poinformuje o możliwości zwrotu wyrobu. Być może będą
Państwo musieli ponieść koszty zwrotu i recyklingu produktu. Produkty niewielkich rozmiarów (i w małych ilościach)
można zwrócić do lokalnych punktów zbiórki odpadów.

2. Kraje pozaunijne

Jeśli chcą Państwo usunąć ten produkt, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat
prawidłowej metody jego usunięcia.

POLSKI

ŚRODKI OSTROŻNOŚCI

Dziękujemy za zakup klimatyzatora firmy SHARP.
Przed przystąpieniem do korzystania z klimatyzatora
prosimy o uważne zapoznanie się z niniejszą instruk­cją obsługi

SPIS TREŚCI

• ŚRODKI OSTROŻNOŚCI ..................................PL-1

• NAZWY CZĘŚCI ................................................PL-2

• OBSŁUGA PILOTA ZDALNEGO STEROWANIA

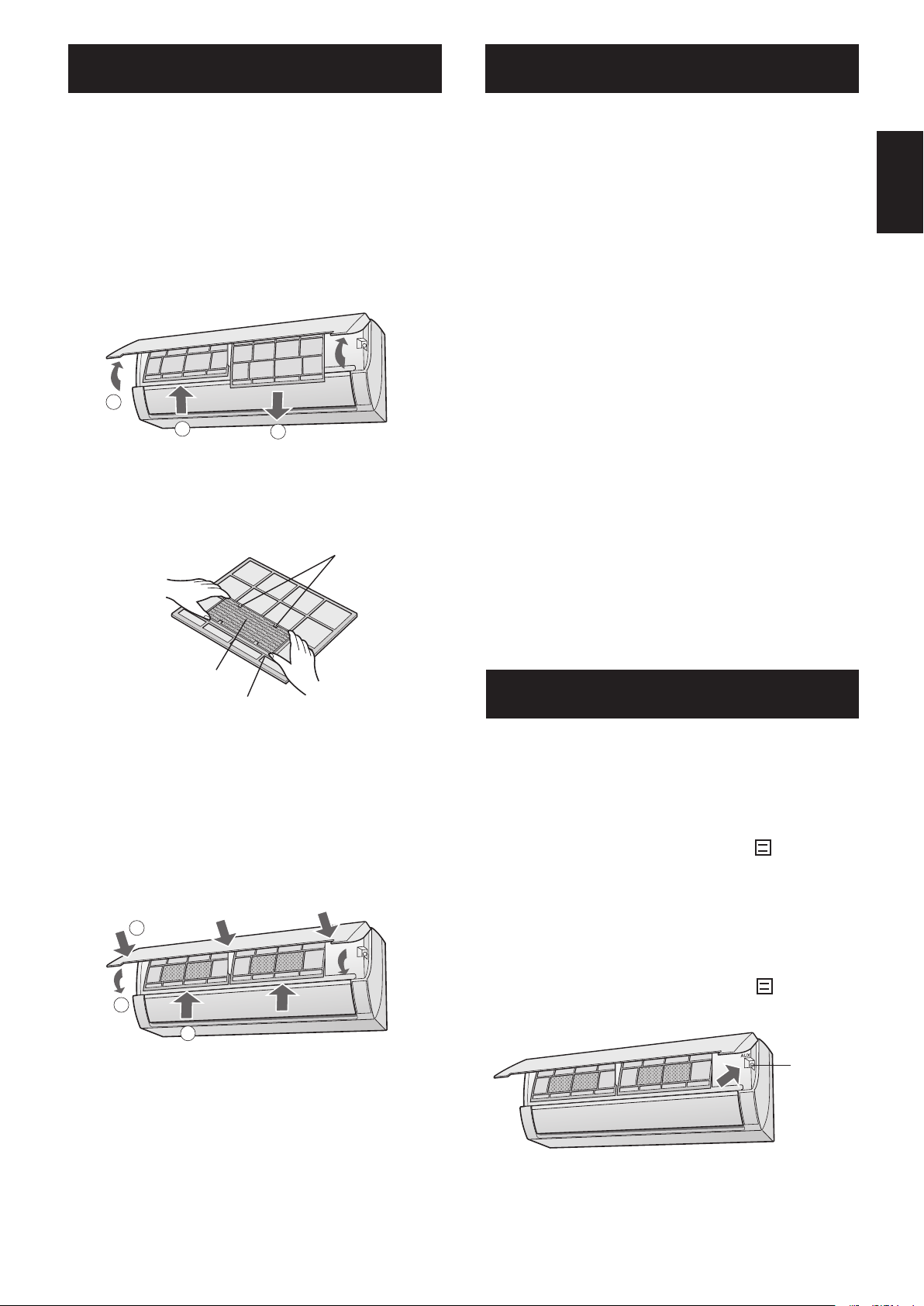

• INSTALACJA WKŁADEK FILTRUJĄCYCH .......PL-5

• JAK OSZCZĘDZAĆ ENERGIĘ ..........................PL-5

• TRYB PRACY BEZ PILOTA ...............................PL-5

• PODSTAWY OBSŁUGI ......................................PL-6

• USTAWIENIE KIERUNKU PRZEPŁYWU

POWIETRZA ......................................................PL-7

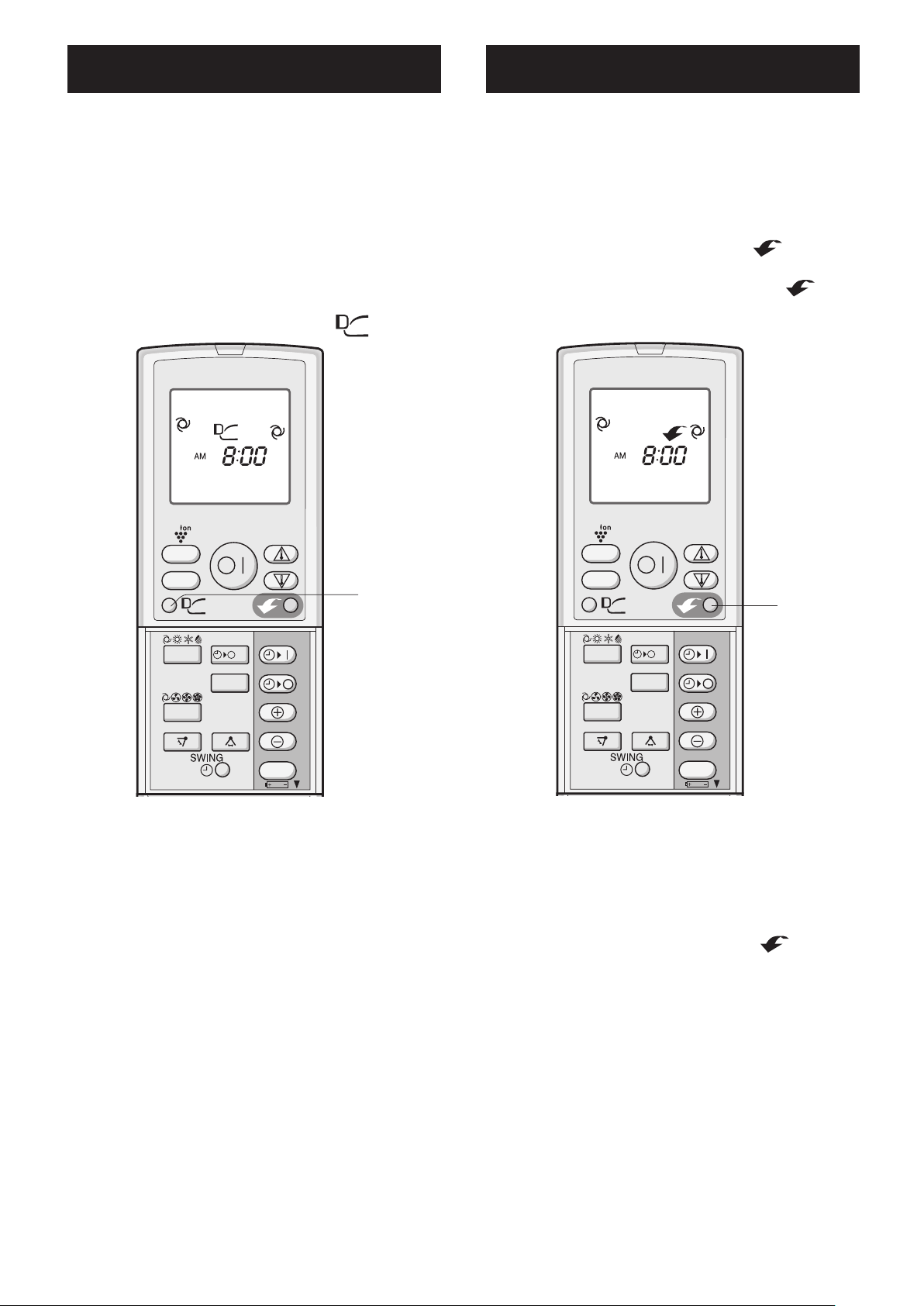

• PROGRESYWNY PRZEPŁYW POWIETRZA ....PL-8

• TRYB POWERFUL JET .....................................PL-8

• TRYB PLASMACLUSTER ..................................PL-9

• TRYB AUTOMATYCZNEGO OCZYSZCZANIA..PL-9

• PROGRAM JEDNOGODZINNY .........................

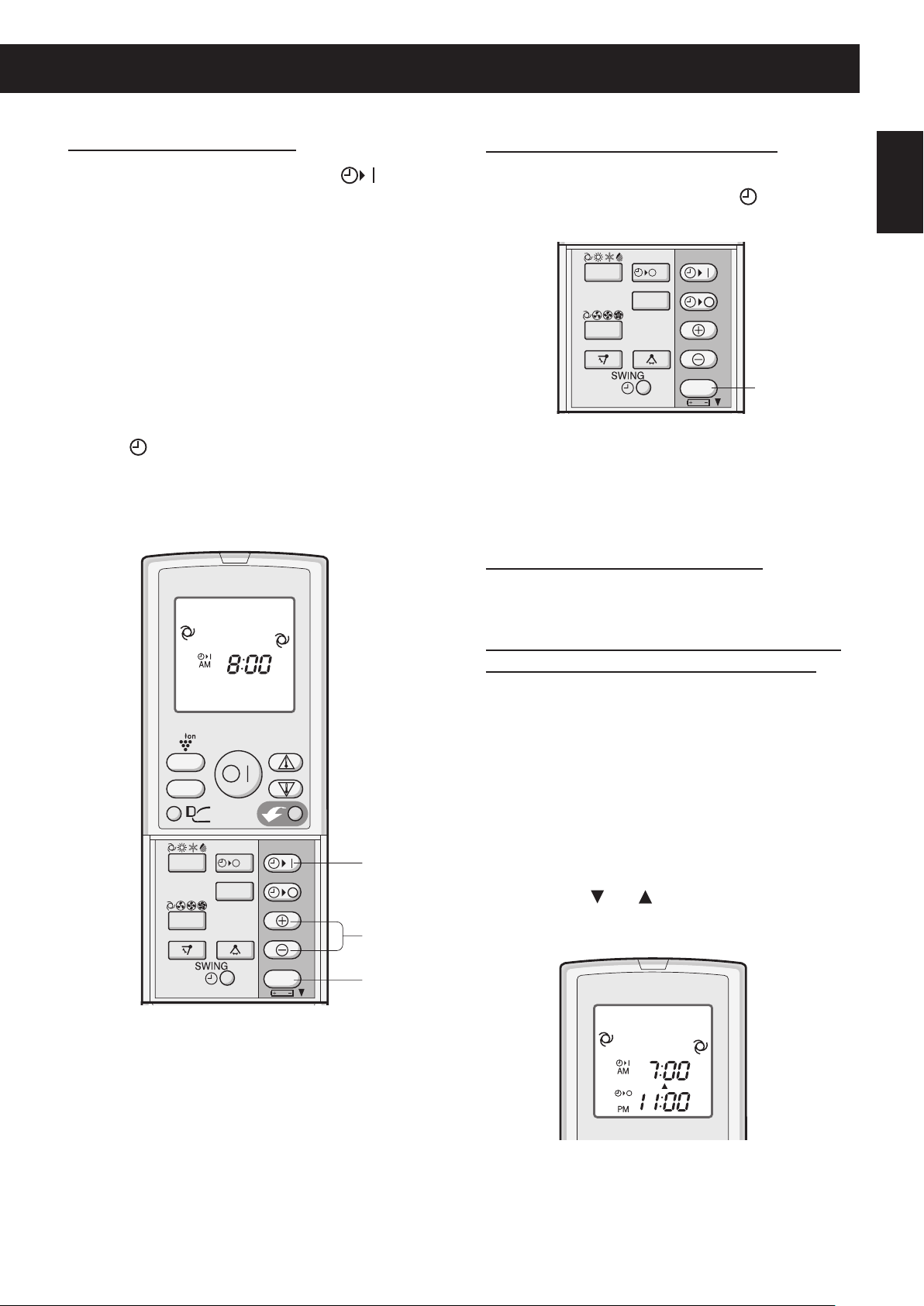

• OPERACJE STEROWANE ZEGAREM (TIMER) ...

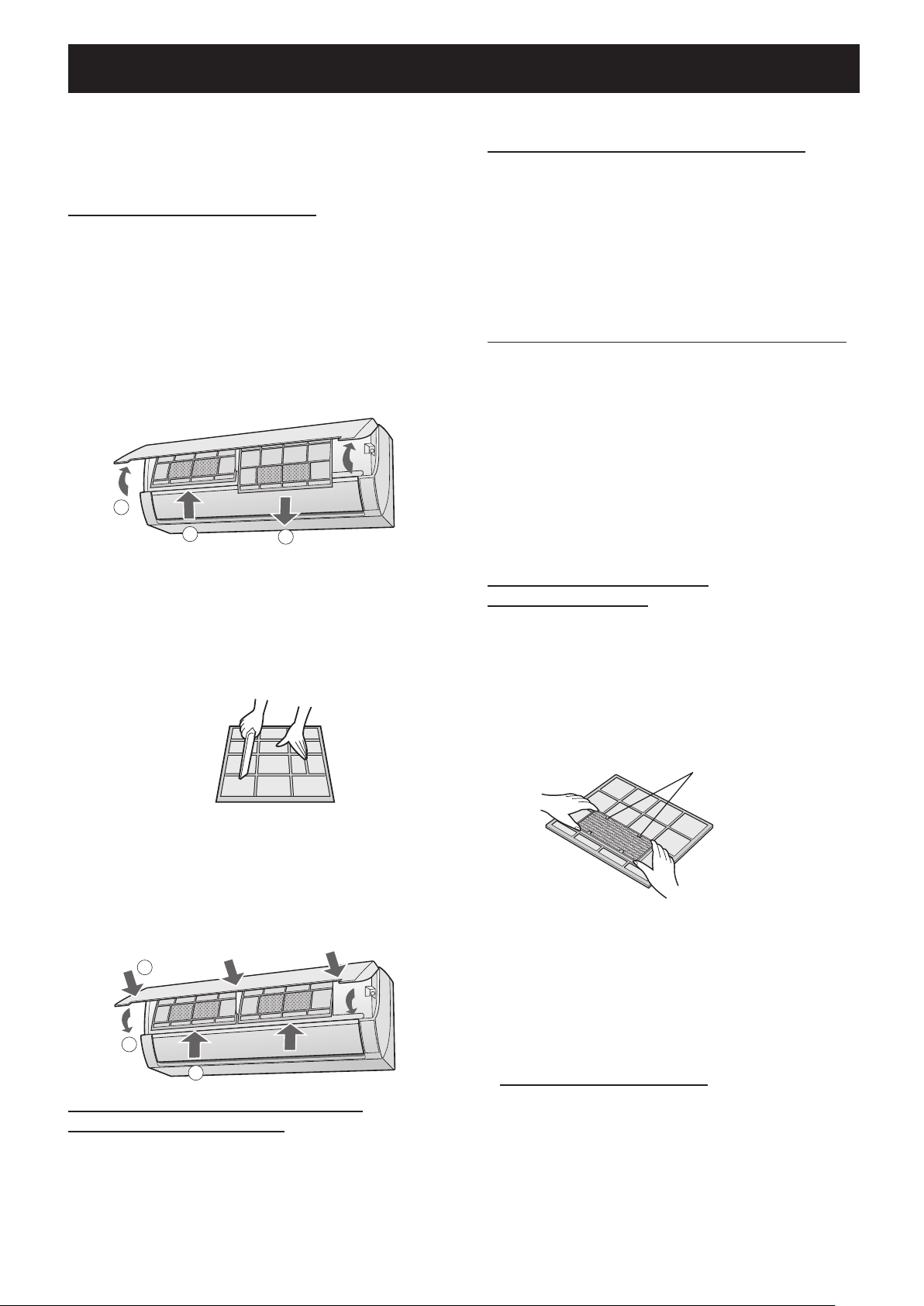

• KONSERWACJA ................................................

• DODATKOWE UWAGI DOTYCZĄCE OBSŁUGI ..

• ZANIM WEZWIESZ SERWIS .............................

. PL-4

PL-10
PL-10
PL-12
PL-13
PL-13

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIA DOTYCZĄCE
EKSPLOATACJI URZĄDZENIA

Nie należy ciągnąć za kabel zasilający ani go

1

deformować. Ciągnięcie i niewłaściwe korzy­stanie z kabla może spowodować uszkodze­nie urządzenia i porażenie prądem osób znaj­dujących się w pobliżu.

Nie wolno przez dłuższy czas pozostawać w stru-

2

Jeśli w klimatyzowanym pomieszczeniu mają

3

Do klimatyzatora nie wolno wprowadzać żad-

4

Klimatyzator należy prawidłowo uziemić.

5

Jeśli praca klimatyzatora w jakikolwiek sposób

6

Należy przestrzegać lokalnych przepisów dotyczą-

7

Użyty kabel musi być zgodny z zaleceniami

8

powietrza wylatującego bezpośrednio

mieniu
z klimatyzatora, ponieważ mogłoby to mieć
negatywny wpływ na stan zdrowia.

przebywać noworodki, małe dzieci, osoby
starsze, obłożnie chore lub niepełnosprawne,
należy się upewnić, że temperatura w po­mieszczeniu jest dla nich odpowiednia.

nych przedmiotów, ponieważ mogłyby zostać
wyrzucone przez pracujące z dużą prędkością
wewnętrzne wentylatory i spowodować zra­nienie osób znajdujących się w pobliżu.

Przewodu uziemiającego nie wolno podłączać
do rur gazowych ani wodociągowych, insta­lacji odgromnikowej ani przewodu uziemiają-
cego linii telefonicznej. Nieodpowiednie uzie­mienie może spowodować porażenie prądem.

odbiega od normy (np. wyczuwalny jest zapach
spalenizny), należy natychmiast wyłączyć kli­matyzator i odłączyć go od sieci elektrycznej.

cych kabli zasilających. Użycie nieodpowiedniego
kabla mogłoby spowodować przegrzewanie gniazd­ka, wtyczki i kabla, a nawet doprowadzić do pożaru.

producenta. Wymianę może przeprowadzić wy­łącznie wykwalifi kowany pracownik serwisu.

OSTRZEŻENIA DOTYCZĄCE INSTA­LACJI, DEMONTAŻU I NAPRAW

• Nie wolno próbować instalować, demontować i na­prawiać klimatyzatora samodzielnie. Nieodpowied­nie postępowanie mogłoby spowodować porażenie
prądem, wyciek wody, pożar itp. W sprawie instala­cji, demontażu lub naprawy klimatyzatora należy po­rozumieć się ze sprzedawcą urządzenia lub przed­stawicielem autoryzowanego serwisu.

OSTRZEŻENIA DOTYCZĄCE
EKSPLOATACJI URZĄDZENIA

Należy od czasu do czasu otwierać okno lub drzwi,

1

żeby przewietrzyć pomieszczenie, zwłaszcza jeśli pra­cują w nim urządzenia gazowe. Nieodpowiednia wen­tylacja może spowodować brak świeżego powietrza.

Nie wolno naciskać przycisków mokrymi rękoma, po-

2

nieważ mogłoby to spowodować porażenie prądem.
Ze względów bezpieczeństwa, jeśli klimatyzator

3

ma pozostawać przez dłuższy czas nieużywany,
należy go wyłączać głównym wyłącznikiem.

Należy regularnie kontrolować mocowanie wspor-

4

nika urządzenia zewnętrznego, żeby upewnić się,
że jest ono prawidłowe i nie ma ryzyka odpadnięcia.

Nie wolno kłaść żadnych przedmiotów ani same

5

stawać na urządzeniu zewnętrznym. Przedmiot
lub osoba mogłyby spaść, powodując wypadek.

Opisywany klimatyzator jest przeznaczony do eks-

6

ploatacji w pomieszczeniach mieszkalnych lub
biurach. Nie należy używać go w pomieszczeniach
przeznaczonych do chowu zwierząt ani szklarniach.

Na klimatyzatorze nie wolno ustawiać naczyń z wodą.

7

Przedostanie się wody do wnętrza urządzenia mogłoby
spowodować uszkodzenie izolacji i porażenie prądem.

Nie wolno blokować otworów wlotowych ani wyloto-

8

wych urządzenia. Mogłoby to doprowadzić do obni-
żenia wydajności urządzenia lub inne problemy.

Przed przeprowadzeniem jakichkolwiek czynności

9

konserwacyjnych lub czyszczenia należy bezwzględ-
nie przerwać pracę urządzenia i wyłączyć je głównym
wyłącznikiem sieciowym. Wentylator pracujący we
wnętrzu klimatyzatora mógłby spowodować obrażenia.

Klimatyzator należy chronić przed bezpośrednim

10

działaniem wody, ponieważ mogłaby ona spowodo­wać porażenie prądem lub uszkodzić urządzenie.

Opisywane urządzenie nie jest przeznaczone do ob-

11

sługi przez dzieci lub osoby niedołężne bez dozoru.
Dzieci nie wolno pozostawiać w pobliżu urządze-
nia bez opieki, żeby się upewnić, że nie będą go
wykorzystywać do zabawy.

T

o urządzenie nie jest przeznaczone do użytku w Skan-

12

dynawii.

OSTRZEŻENIA DOTYCZĄCE USTA­WIENIA I INSTALACJI

• Klimatyzator należy podłączyć do źródła zasilania o
odpowiednim napięciu i częstotliwości.

Użycie źródła zasilania o nieodpowiednim napięciu

lub częstotliwości może doprowadzić do uszkodze­nia urządzenia a nawet pożaru.

• Urządzenia nie należy instalować w miejscach, w któ­rych

możliwy jest wyciek łatwopalnego gazu, ponie-

waż mogłoby to spowodować wybuch.

Urządzenie należy instalować w pomieszczeniach o mi-

nimalnej

• Rurkę odpływową należy poprowadzić w sposób
zapewniający odpowiednie odprowadzanie konden­satu. W przeciwnym razie woda mogłaby się groma­dzić w pomieszczeniu, na meblach itp.

• Zależnie od miejsca instalacji, należy się upewnić, że został
zastosowany wyłącznik zasilania lub bezpiecznik różnicowy.

ilości kurzu, dymu i wilgoci w powietrzu.

mu

POLSKI

PL-1

NAZWY CZĘŚCI

JEDNOSTKA WEWNĘTRZNA

1

2
3
4

5

6

7

8

9

0

q

Otwór wlotowy

1

Panel przedni

2

Filtr powietrza

3

Wkładka fi ltrująca

4

Przycisk AUX.

5

Okienko odbiornika sygnału

6

Kabel zasilający

7

Pionowa prowadnica powietrza

8

Pozioma prowadnica powietrza

9

Otwór wylotowy

0

Pilot zdalnego sterowania

q

JEDNOSTKA ZEWNĘTRZNA

w

e

r

t

y

u

i

o

Wskaźnik PLASMACLUSTER (niebie-

w

ski)

Wskaźnik OPERATION (czerwony )

e

Wskaźnik TIMER (pomarańczowy )

r

Wskaźnik POWERFUL JET (zielony

t

y

u

i

o

p

)

Wskaźnik SELF CLEAN (zielony )

Kratka wlotowa

Rurka z czynnikiem chłodzącym i ka-

bel

łączący obie jednostki

Rurka odprowadzająca kondensat

Kratka wylotowa

PL-2

p

UWAGA:

Wygląd rzeczywistych urządzeń może
nieznacznie odbiegać od powyższych
rysunków.

PILOT ZDALNEGO STEROWANIA

1

2

3
4
5

6

DISPLAY

MODE

FAN

1h

CLEAN

SET/C

7
8
9
0
q

w
e
r
t

y
u
i
o
p
a

NADAJNIK

1

WYŚWIETLACZ LCD

2

Przycisk PLASMACLUSTER

3

Przycisk DISPLAY

4

Przycisk ON/OFF

5

Przycisk THERMOSTAT

6

Przycisk POWERFUL JET

7

Przycisk PROGRESSIVE AIRFLOW

8

Przycisk MODE

9

Przycisk TIMER ON (programowanie włącznika czasowego)

0

Przycisk TIMER OFF (programowanie wyłącznika czasowego)

q

Przycisk O1h

w

Przycisk TIME ADVANCE

e

Przycisk TIME REVERSE

r

Przycisk SELF CLEAN

t

Przycisk TIMER SET/CANCEL

y

Poniżej tego symbolu znajduje się POJEMNIK BATERII

u

Przycisk SWING ( : kierunek poziomy)

i

Przycisk CLOCK

o

Przycisk FAN

p

Przycisk SWING ( : kierunek pionowy)

a

POLSKI

WYŚWIETLACZ LCD NA PILOCIE

!
@
#

$

%
^
&
*
(

)
Q

Wskaźnik PROGRESYWNEGO PRZEPŁYWU

!

POWIETRZA

Wskaźnik AUTOMATYCZNEGO OCZYSZCZANIA

@

Wskaźnik PLASMACLUSTER

#

Wskaźniki TRYBU PRACY

$

: AUTO : COOL

: HEAT : DRY

Ustawienie termostatu w trybie AUTO i DRY

%

Wskaźnik TEMPERATURY

^

Wskaźnik NADAWANIA

&

Wskaźnik POWERFUL JET

*

Wskaźniki PRĘDKOŚCI WENTYLATORA

(

: AUTO : LOW

: HIGH : SOFT

Wskaźnik TIMER ON/CLOCK

)

Wskazuje ustawiony czas włącznika czasowego lub ak-

tualny czas.

Wskaźnik TIMER OFF

Q

Wskazuje ustawiony czas wyłącznika czasowego lub pro-

gramu

jednogodzinnego.

PL-3
