Liebe Kundin, lieber Kunde,

bitte lesen Sie die Gebrauchsanweisung aufmerksam durch.

Anschluss

Die Netzspannung muss der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. Das Gerät entspricht den EG-Richtlinien 89/336/EWG und 73/23/EWG.

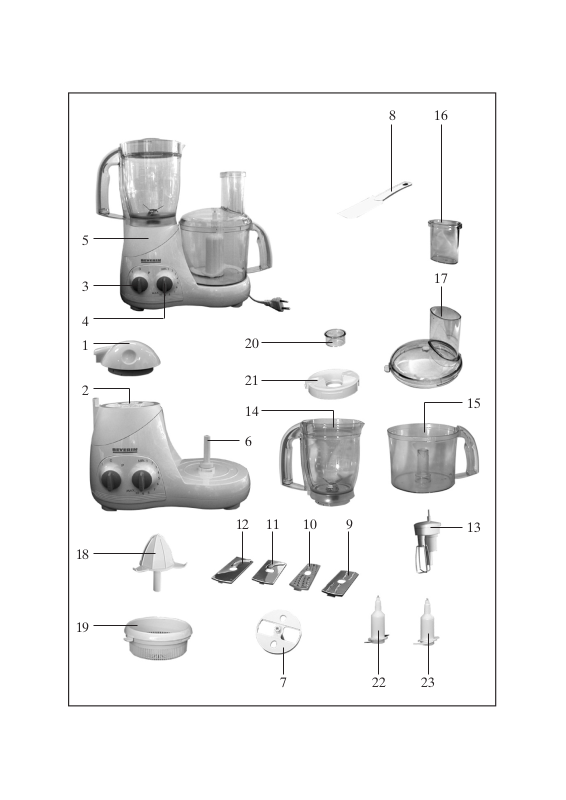

Geräteaufbau und Zubehör

1. Sicherheitsdeckel

2. Mixeraufnahme

3. „Ein“ / „Aus“ / „Moment“ –Schalter

4. Drehzahlregler

5. Gerätegehäuse

6. Antriebsachse

7. Reibeinsatz-Aufnahme

8. Schaber

9. Reibe, fein

10. Kartoffelreibe

11. Scheibenschneider, fein

12. Scheibenschneider, grob

13. Rühreinsatz

14. Mixaufsatz

15. Arbeitsbehälter

16. Stopfer

17. Deckel

18. Zitruspressenkegel

19. Zitruspressenfilter

20. Mixerdeckel, klein

21. Mixerdeckel, groß

22. Hackmesser

23. Kneteinsatz

Sicherheitshinweise

● Nicht in Betrieb nehmen, wenn das Gerät, das Zubehör

oder die Anschlussleitung sichtbare Schäden aufweist.

● Das Gerät nur unter Aufsicht benutzen und von

Kindern fernhalten.

● Die Zubehörteile zum Schneiden, Haken, Reiben sind

sehr scharf! Seien Sie im Umgang mit diesen Teilen besonders vorsichtig, um Verletzungen zu vermeiden.

● Verwenden Sie zum Einfüllen in den Entsafter und in

den Arbeitsbehälter (15) stets den entsprechenden Stopfer (16). Keinesfalls mit den Händen nachstopfen.

● Lassen Sie das Gerät nie ohne Inhalt laufen!

● Berühren Sie keinesfalls sich in Bewegung befindliche

Geräteteile, Verletzungsgefahr!

● Das Gerät muss ausgeschaltet und der Netzstecker

gezogen sein bevor Sie Zubehör montieren, wechseln oder entfernen. Motorstillstand nach dem Ausschalten abwarten!

● Das Gerät darf nur mit dem beigefügten

Originalzubehör und für den beschriebenen Einsatzzweck betrieben werden.

● Nach jedem Gebrauch Gerät ausschalten und

Netzstecker ziehen, ebenso

- bei Störungen während des Betriebes,

- vor jeder Reinigung

● Den Netzstecker nicht an der Anschlussleitung aus der

Steckdose ziehen.

● Wird das Gerät falsch bedient, kann keine Haftung für

evtl. auftretende Schäden übernommen werden.

● Das Gerät ist zur Verwendung im Haushalt bestimmt,

nicht für den gewerblichen Einsatz.

● Reparaturen an Elektrogeräten müssen von

Fachkräften durchgeführt werden, da Sicherheitsbestimmungen zu beachten sind und um Gefährdungen zu vermeiden. Dies gilt auch für den Austausch der Anschlussleitung. Schicken Sie daher im Reparaturfall das Gerät zu unserem Kundendienst. Die Anschrift finden Sie im Anhang der Anweisung.

Bedienung

Bedienfeld

Die gewünschte Drehzahl kann mit dem Drehzahlregler (4) von Min. bis Max. stufenlos eingestellt werden.

Der Schalter (3) hat folgende Schaltstufen:

1 Gerät ist eingeschaltet. 0 Gerät ist ausgeschaltet. P Gerät ist eingeschaltet, solange der Schalter (3) in

dieser Stellung gehalten wird.

Allgemein

Reinigen Sie vor der ersten Inbetriebnahme alle Zubehörteile, wie im Abschnitt Reinigung beschrieben. Montieren Sie zuerst das für die gewünschte Anwendung erforderlichen Zubehör. Hinweis: Die Küchenmaschine ist mit zwei Sicherheitsschaltern ausgestattet. Daher kann das Gerät nur eingeschaltet werden, wenn das entsprechende Zubehör montiert und richtig verriegelt ist. Schalten Sie das Gerät nach jedem Gebrauch aus und warten Sie den Motorstillstand ab, bevor Sie Zubehör wechseln oder entfernen.

A. Hacken und Rühren

Die Nase des Sicherheitsdeckels (1) kurz hinter der Nase der Mixeraufnahme (2) aufsetzen und gegen den Uhrzeigersinn bis zur Übereinstimmung der Nasen drehen und verriegeln.

Arbeitsbehälter (15) aufsetzen und verriegeln. Dazu den Arbeitsbehälter (15) gegen Uhrzeigersinn drehen.

Das Hackmesser (22) in die Mitte des Arbeitsbehälters (15) über die Antriebsachse (6) stecken. Achtung: Halten Sie das Hackmesser (22) nur an seinem Griff fest. Die Messer sind sehr scharf!

Max. 500g Zutaten in den Arbeitsbehälter (15) füllen.

Deckel (17) auf den Arbeitsbehälter (15) setzen und verriegeln. Dazu den Deckel (17) gegen den Uhrzeigersinn drehen. Verwenden Sie zu Ihrer Sicherheit beim Nachfüllen von Zutaten durch den Einfüllstutzen immer den dazugehörigen Stopfer (16) und lassen Sie diesen während des Betriebes stets im

Küchenmaschine



Page 4

Einfüllstutzen.

Betriebsstufen

a) Hacken

Zutaten Drehzahl und Schalterstellung Dauer Fleisch 6-Max. und P 15-30 Sek. Zwiebel 1-10 und P 15-30 Sek. Trockenfrucht 1-10 und P 15-30 Sek. Sellerie 1-10 und P 15-30 Sek. Fisch 1-10 und P 15-30 Sek.

b) Rühren

Sie können maximal 1 Liter kalte Flüssigkeit (z.B. Suppe) in den Arbeitsbehälter (15) einfüllen. Beginnen Sie mit der Drehzahlstufe 1 und steigern Sie die Drehzahl langsam bis zur Stufe 10.

B. Kneten

Die Nase des Sicherheitsdeckels (1) kurz hinter der Nase der Mixeraufnahme (2) aufsetzen und gegen den Uhrzeigersinn bis zur Übereinstimmung der Nasen drehen und verriegeln.

Arbeitsbehälter (15) aufsetzen und verriegeln. Dazu den Arbeitsbehälter (15) gegen Uhrzeigersinn drehen.

Den Kneteinsatz (23) in die Mitte des Arbeitsbehälters (15) über die Antriebsachse (6) stecken.

Max. 500g Zutaten in den Arbeitsbehälter (15) füllen.

Deckel (17) auf den Arbeitsbehälter (15) setzen und verriegeln. Dazu den Deckel (17) gegen den Uhrzeigersinn drehen. Verwenden Sie zu ihrer Sicherheit beim Nachfüllen von Zutaten durch den Einfüllstutzen immer den dazugehörigen Stopfer (16) und lassen Sie diesen während des Betriebes stets im Einfüllstutzen.

Kurzzeitbetrieb:

Beim Kneten sollten Sie darauf achten, dass das Gerät für Kurzbetrieb (KB 2 Min) ausgelegt ist, d.h. Sie können das Gerät bis zu max. 2 Minuten benutzen. Dann muss das Gerät zum Abkühlen ausgeschaltet werden. Nach ausreichender Abkühlzeit ist das Gerät wieder einsatzbereit.

Betriebsstufen

Beginnen Sie mit der Drehzahlstufe Min. und steigern Sie die Drehzahl langsam bis zur Stufe Max.

Den Schalter (3) in die Position 1 drehen.

Der Teig ist fertig, sobald sich eine Teigkugel gebildet hat.

C. Schlagen und Emulgieren

Die Nase des Sicherheitsdeckels (1) kurz hinter der Nase der Mixeraufnahme (2) aufsetzen und gegen den Uhrzeigersinn bis zur Übereinstimmung der Nasen drehen und verriegeln.

Arbeitsbehälter (15) aufsetzen und verriegeln. Dazu den Arbeitsbehälter (15) gegen den Uhrzeigersinn drehen.

Den Rühreinsatz (13) in die Mitte des Arbeitsbehälters (15) über die Antriebsachse (6) stecken.

Zutaten in den Arbeitsbehälter (15) füllen.

Betriebsstufen

Bei Verwendung des Rühreinsatzes ist der Drehzahlbereich von 1 bis 10 geeignet.

Zur Herstellung von Mayonnaise oder Schlagsahne wählen Sie eine hohe Drehzahl. Achtung: Benutzen Sie den Rühreinsatz (13) nicht zur Herstellung von Teig oder ähnlich zähen Massen. Tauchen Sie den Rühreinsatz (13) zur Reinigung nicht in Wasser ein. Sie können den Rührbesen zur Reinigung herausziehen.

D. Scheiben schneiden und Reiben (Abb. I)

Die Nase des Sicherheitsdeckels (1) kurz hinter der Nase der Mixeraufnahme (2) aufsetzen und gegen den Uhrzeigersinn bis zur Übereinstimmung der Nasen drehen und verriegeln.

Arbeitsbehälter (15) aufsetzen und verriegeln. Dazu den Arbeitsbehälter (15) gegen den Uhrzeigersinn drehen.

Halten Sie die Reibeinsatz-Aufnahme (7) mit der Reibfläche nach oben.

Fügen Sie zunächst die „L“-förmige Kante des gewünschten Einsatzes auf einer Seite der Aufnahme ein.

Drücken Sie nun den Reibeinsatz auf der gegenüberliegenden Seite in die Aufnahme. (Zum Entfernen des Reibeinsatzes drücken Sie diesen an dieser Seite von unten heraus.)

Der Reibeinsatz muss mit der Oberfläche der Scheibe eine Ebene bilden.

Die Reibeinsatz-Aufnahme (7) mit der eingesetzten Reibe in die Mitte des Arbeitsbehälters (15) setzen.

Deckel (17) auf den Arbeitsbehälter (15) setzen und verriegeln. Dazu den Deckel (17) gegen den Uhrzeigersinn drehen. Verwenden Sie zu Ihrer Sicherheit beim Einfüllen von Zutaten durch den Einfüllstutzen immer den dazugehörigen Stopfer (16) und lassen Sie diesen während des Betriebes stets im Einfüllstutzen.

Schalten Sie erst das Gerät ein, bevor Sie die Zutaten durch den Einfüllstutzen einfüllen.

Sie können maximal 1 kg Zutaten verarbeiten, ohne die Schüssel zu leeren.

Page 5

Funktionen und Betriebsstufen

Reibeinsatz Funktion Drehzahl Scheibenschneider, Feine Scheiben 1 - 8 fein (11) schneiden (z.B.

Gemüsescheiben,

Kartoffelchips) Scheibenschneider, Grobe Scheiben 1 - 8 grob (12) schneiden (z.B.

Gurken, Karotten,

Kartoffeln) Reibe, fein (9) Fein Reiben (z.B. 1 - 8

Kohl, Karotten,

Sellerie) Kartoffelreibe (10) Kartoffeln reiben (z.B.

für Reibeplätzchen) 1 - 8

E. Mixer

Leeren Arbeitsbehälter (15) und Deckel (17) aufsetzen und verriegeln.

Sicherheitsdeckel (1) von der Mixeraufnahme (2) abnehmen. Dazu den Sicherheitsdeckel (1) im Uhrzeigersinn entriegeln.

Flüssige Zutaten einfüllen und den großen Mixerdeckel (21) aufsetzen und verriegeln. Dazu den Mixerdeckel (21) im Uhrzeigersinn drehen. Während des Betriebes können Sie noch Zutaten beifügen, indem Sie den kleinen Mixerdeckel (20) in der Mitte entfernen. Dazu den kleinen Mixerdeckel (20) gegen den Uhrzeigersinn entriegeln.

Nach Beendigung des Mixvorganges das Gerät ausschalten und den Mixaufsatz (14) mit einer leichten Drehung im Uhrzeigersinn abnehmen. Achtung: Betätigen Sie den Mixer nicht ohne Inhalt! Füllen Sie maximal 1,2 Liter Flüssigkeit ein! Keine heißen Flüssigkeiten einfüllen!

Betriebsstufen

Betreiben Sie den Mixer mit dem Schalter (3) in der Momenteinstellung P. Wählen Sie mit dem Drehzahlregler (4) die Max. – Drehzahl.

Benutzen Sie den Mixer nicht länger als 2 Min.

F. Zitruspresse (Abb. II)

Die Nase des Sicherheitsdeckels (1) kurz hinter der Nase der Mixeraufnahme (2) aufsetzen und gegen den Uhrzeigersinn bis zur Übereinstimmung der Nasen drehen.

Arbeitsbehälter (15) aufsetzen und verriegeln. Dazu den Arbeitsbehälter (15) gegen den Uhrzeigersinn drehen.

Zitruspressenfilter (19) auf den Arbeitsbehälter (15) setzen und verriegeln. Dazu den Zitruspressenfilter (19) gegen den Uhrzeigersinn drehen. Die Markierung am Zitruspressenfilter (19) und am Arbeitsbehälter (15) müssen übereinstimmen.

Den Zitruspressenkegel (18) in die Mitte des Filters über die Antriebsachse (6) stecken.

Betriebsstufe

Wählen Sie mit dem Drehzahlregler (4) die Min.- Drehzahl. Sie können aus den gewaschenen und halbierten Früchten, wie z.B. Orangen und Zitronen, bis zu 1 Liter Saft auspressen, ohne den Arbeitsbehälter (15) zu leeren.

Entleeren Sie den Filter zwischendurch, wenn Sie größere Mengen auspressen.

Reinigung

● Vor jeder Reinigung das Gerät ausschalten, den

Netzstecker ziehen und den Motorstillstand abwarten.

● Das Gerätegehäuse (5) darf aus Gründen der

elektrischen Sicherheit nicht mit Wasser behandelt werden oder gar darin eingetaucht werden.

Das Gerätegehäuse (5) und den Rühreinsatz (13) nur mit einem weichen feuchten Tuch reinigen.

Die Zubehörteile nach dem Gebrauch sofort mit heißem Wasser unter Zugabe von Geschirrspülmittel reinigen.

Um Reste aus dem Arbeitsbehälter (15) zu entfernen, verwenden Sie nur den Schaber (8).

Den Rühreinsatz (13) nicht ins Wasser tauchen.

● Die Zubehörteile nicht in der Spülmaschine reinigen.

Verwenden Sie keine scharfen und scheuernden Reinigungsmittel. Achten Sie bei der Reinigung des Hackmessers (22) und der Reibeinsätze auf die scharfen Kanten, Verletzungsgefahr! Bewahren sie das Hackmesser (22) stets in seinem Kunststoffeinsatz auf!

Garantie

Severin gewährt Ihnen eine Herstellergarantie von zwei Jahren ab Kaufdatum. In diesem Zeitraum beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fertigungsfehlern beruhen und die Funktion wesentlich beeinträchtigen. Weitere Ansprüche sind ausgeschlossen. Von der Garantie ausgenommen sind: Schäden, die auf Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Behandlung oder normalen Verschleiß zurückzuführen sind, ebenso leicht zerbrechliche Teile wie z. B. Glas, Kunststoff oder Glühlampen. Die Garantie erlischt bei Eingriff nicht von uns autorisierter Stellen. Sollte eine Reparatur erforderlich werden, senden Sie bitte das Gerät ohne Zubehörteile, gut verpackt, mit Fehlererklärung und Kaufbeleg versehen, direkt an den Severin-Service. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer und eventuelle Verkäufergarantien bleiben unberührt.
