Page 1
11
12
14
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
151
2
3
4
5
6
7
8
9
10
13
Page 2
Liebe Kundin, lieber Kunde,
jeder Benutzer sollte vor dem Gebrauch die
Gebrauchsanweisung aufmerksam
durchlesen.
Anschluss
Die Netzspannung muss der auf dem
Typenschild des Gerätes angegebenen
Spannung entsprechen. Das Gerät
entspricht den Richtlinien, die für die CEKennzeichnung verbindlich sind.

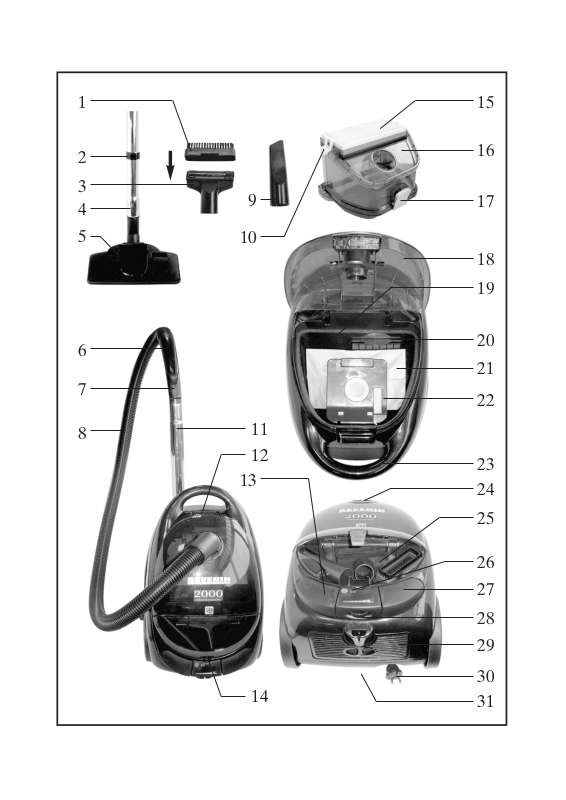

Aufbau
1. Polsterbürstenaufsatz
2. Saugrohrhalter
3. Polsterdüse
4. Taste zur Saugrohrlängenverstellung
5. Universaldüse
6. Saugschlauchgriff
7. Nebenluftöffnung Saugrohr
8. Saugschlauch
9. Fugendüse
10. Verrieglungstaste für Hepa-Filter
11. Saugrohr
12. Filterfachentriegelung
13. Netzschalter
14. Zubehörfachentriegelung
15. Hepa-Filter
16. Filtercassette
17. Entriegelungstaste für
Filtercassettenboden
18. Filterfachdeckel
19. Filterfach für Staubbeutel und
Motorschutzfilter
20. Motorschutzfilter
21. Staubbeutel
22. Filterhalter
23. Gerätegriff
24. Saugschlauchanschluss
25. Integriertes Zubehörfach
26. Staubfüllanzeige
27. Netzkabeleinzug
28. Saugkraftregler
29. Abluftfilterfach
30. Netzkabel
31. Typenschild (unter dem Gerät)
Sicherheitshinweise
● Vor der Inbetriebnahme das komplette
Gerät incl. eventueller Zubehörteile auf
Mängel überprüfen, die die
Funktionssicherheit des Gerätes
beeinträchtigen könnten. Falls das Gerät
z.B. einer Fallbelastung ausgesetzt
wurde, können von außen nicht
erkennbare Schäden vorliegen. Auch in
diesem Fall das Gerät nicht in Betrieb
nehmen.
● Nach jedem Gebrauch das Gerät
ausschalten und den Netzstecker ziehen,
ebenso bei
- Störungen während des Betriebes,
- jeder Reinigung.
● Der Staubsauger darf nicht zum
Aufsaugen von
- Glassplittern oder anderen scharfen
und spitzen Gegenständen,
- heißer Asche, Ruß, Zigaretten oder
Chemikalien,
- Gesteinstaub, Gips, Zement oder
ähnlichem Feinstaub,
- Schaum, Wasser oder anderen
Flüssigkeiten,
benutzt werden!
● Kinder erkennen nicht die Gefahren die
beim Umgang mit Elektrogeräten
entstehen können. Deshalb
Elektrogeräte von Kindern fernhalten.
● Vor jeder Inbetriebnahme Staubbeutel
bzw. Filterkassette auf evtl.
Beschädigungen überprüfen und das
Gerät nicht in Betrieb nehmen, wenn
- kein Staubbeutel oder keine
Filterkassette eingelegt ist oder diese
beschädigt sind,
- die Staubfüllanzeige einen vollen
Staubbeutel oder eine volle
Filterkassette anzeigt.
● Personen und Tiere dürfen nicht
abgesaugt werden. Besondere Gefahren
bestehen für Ohren und Augen. Daher
die Düsen vom Kopf fernhalten.
1
Bodenstaubsauger
Page 3
● Den Netzstecker nicht an der
Anschlussleitung aus der Steckdose
ziehen.
● Wird das Gerät falsch bedient, oder
zweckentfremdet verwendet, kann keine
Haftung für evtl. auftretende Schäden
übernommen werden.
● Das Gerät ist zur Verwendung im
Haushalt bestimmt, nicht für den
gewerblichen Einsatz.
● Reparaturen an Elektrogeräten müssen
von Fachkräften durchgeführt werden,
da Sicherheitsbestimmungen zu
beachten sind und um Gefährdungen zu
vermeiden. Dies gilt auch für den
Austausch der Anschlussleitung.
Schicken Sie daher im Reparaturfall das
Gerät zu unserem Kundendienst. Die
Anschrift finden Sie im Anhang der
Anweisung.
Vor der ersten Inbetriebnahme
-
Nehmen Sie den Staubsauger aus der
Verpackung.
-
Entfernen Sie evtl. Verpackungsreste
und Einlagen vollständig und
kontrollieren Sie, ob Filtercassette mit
Hepa-Filter oder Staubbeutel sowie
Motorschutz- und Abluftfilter richtig
eingesetzt sind.
Überhitzungsschutz
Der Staubsauger ist mit einem
Überhitzungsschutz ausgestattet. Sobald der
Motor zu heiß werden sollte, z.B. durch eine
Verstopfung im Saugrohr oder im Filter,
schaltet sich das Gerät automatisch ab.
Ziehen Sie den Netzstecker und lassen Sie
das Gerät mindestens 1 Stunde abkühlen.
Nach Entfernung der Störung, kann das
Gerät wieder benutzt werden.
Bedienung
-
Stellen Sie den Staubsauger in seine
waagerechte Gebrauchslage.
-
Stecken Sie den Saugschlauch in den
Saugschlauchanschluss des Gerätes.
-
Verbinden Sie das Saugrohr und den
Saugschlauchgriff miteinander.
-
Stecken Sie eine der beiliegenden Düsen
an das Rohrende. Falls Sie nicht die
gesamte Länge benötigen, z.B. bei
Verwendung der Polsterdüse, können
Sie die Düsen auch direkt an den
Saugschlauchgriff stecken.
-
Ziehen Sie das Netzkabel (höchstens bis
zur roten Markierung) aus der
Kabelaufwicklung und stecken Sie den
Netzstecker in eine Steckdose.
-
Damit aufgrund der hohen Leistung die
Sicherung in der Hausinstallation nicht
auslöst, sollte der Saugkraftregler vor
dem Einschalten des Gerätes zuerst auf
die kleinste Saugleistung eingestellt
werden.
-
Mit dem Saugkraftregler können Sie die
gewünschte Saugkraft stufenlos
einstellen.
-
Zusätzlich kann die Nebenluftöffnung im
Saugschlauchgriff mit einem Schieber
geöffnet werden, wenn die Saugkraft
noch weiter reduziert werden soll.
-
Beginnen Sie mit einer schwachen
Saugkrafteinstellung, wenn Sie weiche
Gegenstände wie z.B. Gardinen
absaugen.
● Beachten Sie, dass die Anschlussleitung
nicht um Ecken oder Kanten gelegt oder
in einer Tür eingeklemmt wird.
-
Während des Saugens können Sie den
Staubsauger mit dem Saugschlauch
hinter sich herziehen. Benutzen Sie zum
Tragen des Gerätes aber nur den
Gerätegriff.
● Wechseln Sie beim Saugen rechtzeitig
die Steckdose, damit die
Anschlussleitung keiner Zugbelastung
ausgesetzt wird.
-
Schalten Sie den Staubsauger nach dem
Gebrauch aus und ziehen Sie den
Netzstecker aus der Steckdose.
-
Wenn Sie mit dem Fuß den
Netzkabeleinzug niederdrücken, wird
das Netzkabel von der Kabelaufwicklung
eingezogen.
2
Page 4
Zubehör
Die Polster- und Fugendüsen befinden sich
im integrierten Zubehörfach.
Universaldüse
Verwenden Sie die Universaldüse für alle
größeren Flächen.
Polsterbürste
Der Polsterbürstenaufsatz auf die
Polsterdüse aufsetzen.
Die Polsterbürste kann zur Reinigung von
unebenen Flächen, wie z.B. Polsterflächen,
Bilderrahmen, Bücherreihen usw.,
verwendet werden.
Polsterdüse
Die Polsterdüse eignet sich zur Reinigung
von kleineren Flächen, wie z.B. Sessellehnen
oder Sitzflächen.
Fugendüse
Mit der Fugendüse erreichen Sie auch
schwer zugängliche Stellen, z.B. Fugen,
Nischen, Ecken usw.
Filterwechsel
● Vor jeder Entleerung der Filtercassette
bzw. vor jedem Filterwechsel das Gerät
ausschalten und den Netzstecker ziehen.
Der Staubsauger ist mit Wechselfiltern
ausgestattet und kann wahlweise mit
Filtercassette oder mit Staubbeutel
verwendet werden.
Einen neuen Motorschutz oder Abluftfilter
evtl. mit einer Schere passend schneiden.
Eine notwendige Entleerung der
Filtercassette bzw. ein notwendiger Wechsel
des Staubbeutels wird durch die
Staubfüllanzeige auf dem Gerät angezeigt.
Sobald die Anzeige dauernd aufleuchtet,
muss das Gerät ausgeschaltet werden und
die Filtercassette entleert bzw. ein neuer
Staubbeutel eingelegt werden.
Auch bei deutlich verringerter Saugleistung
die Filtercassette reinigen bzw. den
Staubbeutel wechseln.
Filtercassette
-
Lösen Sie den Saugschlauch vom Gerät,
indem Sie die Taste am Schlauchende
eindrücken.
-
Betätigen Sie die Filterfachentriegelung
und öffnen Sie das Filterfach.
-
Die Filtercassette am Tragegriff nach
oben heraus nehmen.
-
Filtercassette über eine Mülltonne
halten.
-
Entriegelungstaste für den Boden der
Filtercassette drücken. Der Boden öffnet
sich. Der Inhalt der Filtercassette fällt in
die Mülltonne.
-
Hepa-Filter abnehmen, indem die
Verrieglungstasten nach oben gedrückt
werden.
-
Der unter dem Hepa-Filter befindliche
Deckel von der Filtercassette abnehmen.
-
Deckel und Filterkassette unter
fließendem Wasser und mit einem in
Spülwasser getränkten Lappen reinigen.
Anschließend die Filtercassette
vollständig trocknen lassen.
-
Hepa-Filter gegen eine senkrechte
Fläche ausklopfen, gegebenenfalls mit
einer Bürste ausbürsten. Bei starker
Verschmutzung einen neuen Hepa-Filter
einsetzen.
-
Deckel in die Filtercassette setzen.
-
Gereinigten bzw. neuen Hepa-Filter auf
die Filtercassette setzen. Den HepaFilter andrücken und dabei die
Verriegelungstasten nach oben drücken
bis der Filter einrastet.
-
Filtercassettenboden schließen.
-
Filtercassette in das Filterfach einsetzen.
-
Filterfachdeckel mit leichtem Druck
schließen, bis dieser hörbar einrastet.
Wenn keine Filterkassette eingesetzt ist,
lässt sich der Deckel nicht schließen.
Staubbeutelwechsel
-
Lösen Sie den Saugschlauch vom Gerät,
indem Sie die beiden Tasten am
Schlauchende eindrücken.
-
Betätigen Sie die Filterfachentriegelung
und öffnen Sie das Filterfach.
3
Page 5
-
Nehmen Sie den Filterhalter mit dem
Staubbeutel nach oben heraus.
-
Den gefüllten Staubbeutel lösen, indem
Sie die Auslösetaste am Filterhalter
drücken.
-
Den Papprand des neuen Staubbeutels
erst unter die hinteren Haken schieben
und dann unter der Auslösetaste
einrasten lassen.
-
Setzen Sie den Filterhalter mit dem
neuen Staubbeutel in das Filterfach ein.
-
Schließen Sie den Filterfachdeckel mit
leichtem Druck, bis dieser hörbar
einrastet. Wenn kein Staubbeutel
eingesetzt ist, lässt sich der Deckel nicht
schließen.
Motorschutzfilterwechsel
Der Motorschutzfilter befindet sich hinten
im Filterfach. Bei deutlicher Verschmutzung
sollte dieser Filter bei einem
Staubbeutelwechsel mit ausgetauscht
werden.
-
Motorschutzfilterhalter nach oben aus
dem Filterfach nehmen.
-
Verschmutzten Motorschutzfilter aus der
Halterung entfernen.
-
Neuen Motorschutzfilter in die
Halterung legen.
-
Motorschutzfilterhalter in das Filterfach
schieben.
Hepa-Filter
Der Hepa-Filter befindet sich oben auf der
Filtercassette. Bei deutlicher
Verschmutzung sollte dieser bei einer
Filtercassettenreinigung mit gereinigt oder
ausgetauscht werden.
-
Verschmutzten Filter abnehmen, indem
die Verrieglungstasten nach oben
gedrückt werden.
-
Hepa-Filter gegen eine senkrechte
Fläche ausklopfen, gegebenenfalls mit
einer Bürste ausbürsten. Bei starker
Verschmutzung einen neuen Hepa-Filter
einsetzen.
-
Gereinigten bzw. neuen Hepa-Filter auf
die Filtercassette setzen. Den Hepa-
Filter andrücken und dabei die
Verriegelungstasten nach oben drücken
bis der Filter einrastet.
Abluftfilterwechsel
Der Abluftfilter befindet sich im
Abluftfilterfach. Bei deutlicher
Verschmutzung sollte dieser ausgetauscht
werden.
-
Die Abdeckung des Abluftfilterfachs
abnehmen.
-
Abluftfilterhalter herausnehmen.
-
Abluftfilter austauschen.
-
Abluftfilterhalter mit dem Gitter nach
außen in das Abluftfilterfach einsetzen.
-
Abdeckung einsetzen und andrücken bis
diese eingerastet ist.
Reinigung
● Vor der Reinigung das Gerät ausschalten
und den Netzstecker ziehen.
● Das Gerät darf aus Gründen der
elektrischen Sicherheit nicht mit
Flüssigkeiten behandelt oder gar darin
eingetaucht werden.
-
Das Gehäuse und Zubehör kann mit
einem weichen Tuch oder einem leicht
angefeuchteten Lappen gereinigt
werden.
-
Verwenden Sie keine scharfen oder
scheuernden Reinigungsmittel und keine
Lösungsmittel.
Ersatzfilter
Unter Angabe der Art.-Nr.: SB 9017 kann
das Ersatzfilterset beim Severin-Service
bestellt werden.
Auch im Handel und in Fachabteilungen
unter der Swirl Art.-Nr. Y101 erhalten.
Swirl® and Y98® are registered trademarks of a
company of the Melitta Group.
Der Hepa-Ersatzfilter kann beim SeverinService unter der Art.-Nr. SB 9094 bestellt
werden.
4
Page 6
Entsorgung
Unbrauchbar gewordene Geräte
sind in den dafür vorgesehenen
öffentlichen Entsorgungsstellen zu
entsorgen.
Garantie
Severin gewährt Ihnen eine
Herstellergarantie von zwei Jahren ab
Kaufdatum. In diesem Zeitraum beseitigen
wir kostenlos alle Mängel, die nachweislich
auf Material- oder Fertigungsfehlern
beruhen und die Funktion wesentlich
beeinträchtigen. Weitere Ansprüche sind
ausgeschlossen. Von der Garantie
ausgenommen sind: Schäden, die auf
Nichtbeachtung der Gebrauchsanweisung,
unsachgemäße Behandlung oder normalen
Verschleiß zurückzuführen sind, ebenso
leicht zerbrechliche Teile wie z. B. Glas,
Kunststoff oder Glühlampen. Die Garantie
erlischt bei Eingriff nicht von uns
autorisierter Stellen. Sollte eine Reparatur
erforderlich werden, senden Sie bitte das
Gerät ohne Zubehörteile, gut verpackt, mit
Fehlererklärung und Kaufbeleg versehen,
direkt an den Severin-Service. Die
gesetzlichen Gewährleistungsrechte
gegenüber dem Verkäufer und eventuelle
Verkäufergarantien bleiben unberührt.
5
Loading...
