Page 1
5a
5b
11
12
13
15
16
24
19
22
21
6
23
1
4
2
3
7
8
18
9
10
20
14
17
Page 2
Liebe Kundin, lieber Kunde,
jeder Benutzer sollte vor dem Gebrauch die
Gebrauchsanweisung aufmerksam
durchlesen.
Anschluss
Die Netzspannung muss der auf dem
Typenschild des Gerätes angegebenen
Spannung entsprechen. Das Gerät
entspricht den Richtlinien, die für die CEKennzeichnung verbindlich sind.

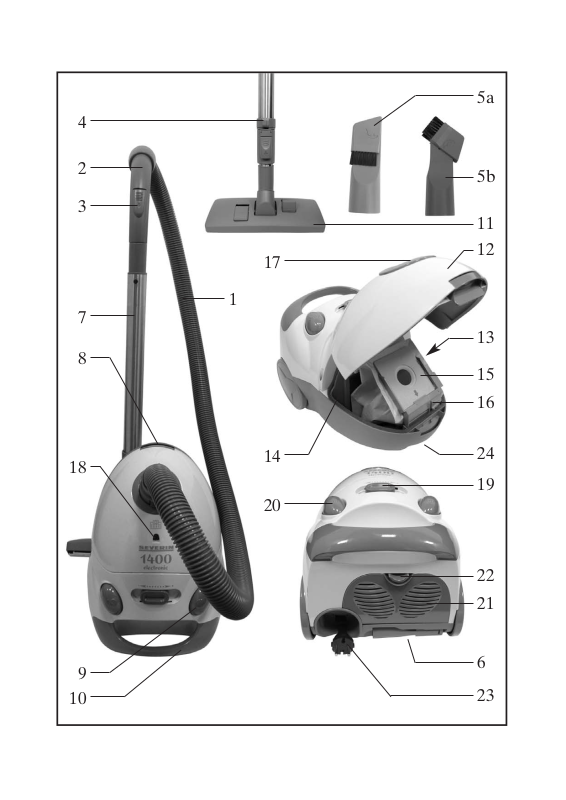

Aufbau
1. Saugschlauch
2. Saugschlauchgriff
3. Nebenluftöffnung Saugrohr
4. Saugrohrhalter
5. Kombidüse
a. Fugendüse
b. Polsterbürste
6. Zubehörfach
7. Saugrohr
8. Filterfachentriegelung
9. Netzschalter
10. Gerätegriff
11. Universaldüse
12. Filterfachdeckel
13. Filterfach für Staubbeutel und
Motorschutzfilter
14. Motorschutzfilter
15. Staubbeutel
16. Filterhalter
17. Saugschlauchanschluss
18. Staubfüllanzeige
19. Saugkraftregler
20. Netzkabeleinzug
21. Abluftfilterfach
22. Abluftfilterfachentriegelung
23. Netzkabel
24. Typenschild (unter dem Gerät)
Sicherheitshinweise
● Vor der Inbetriebnahme das komplette
Gerät incl. eventueller Zubehörteile auf
Mängel überprüfen, die die
Funktionssicherheit des Gerätes
beeinträchtigen könnten. Falls das Gerät
z.B. einer Fallbelastung ausgesetzt
wurde, können von außen nicht
erkennbare Schäden vorliegen. Auch in
diesem Fall das Gerät nicht in Betrieb
nehmen.
● Überprüfen Sie die Anschlussleitung
regelmäßig auf Beschädigungen. Im
Falle einer Beschädigung darf das Gerät
nicht benutzt werden.
● Nach jedem Gebrauch das Gerät
ausschalten und den Netzstecker ziehen,
ebenso bei
- Störungen während des Betriebes,
- jeder Reinigung.
● Der Staubsauger darf nicht zum
Aufsaugen von
- Glassplittern oder anderen scharfen
und spitzen Gegenständen,
- heißer Asche, Ruß, Zigaretten oder
Chemikalien,
- Gesteinstaub, Gips, Zement oder
ähnlichem Feinstaub,
- Schaum, Wasser oder anderen
Flüssigkeiten,
benutzt werden!
● Personen, die aufgrund ihrer physischen,
sensorischen oder geistigen Fähigkeiten
oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das
Gerät sicher zu bedienen, dürfen dieses
Gerät nicht ohne Aufsicht oder
Anweisung durch eine verantwortliche
Person benutzen.
● Kinder erkennen nicht die Gefahren die
beim Umgang mit Elektrogeräten
entstehen können. Deshalb
Elektrogeräte von Kindern fernhalten.
● Vor jeder Inbetriebnahme den
Staubbeutel auf evtl. Beschädigungen
überprüfen und das Gerät nicht in
Betrieb nehmen, wenn
- kein Staubbeutel eingelegt ist oder
dieser beschädigt ist,
- die Staubfüllanzeige einen vollen
Staubbeutel anzeigt.
1
Bodenstaubsauger
Page 3
● Personen und Tiere dürfen nicht
abgesaugt werden. Besondere Gefahren
bestehen für Ohren und Augen. Daher
die Düsen vom Kopf fernhalten.
● Den Netzstecker nicht an der
Anschlussleitung aus der Steckdose
ziehen.
● Wird das Gerät falsch bedient, oder
zweckentfremdet verwendet, kann keine
Haftung für evtl. auftretende Schäden
übernommen werden.
● Das Gerät ist zur Verwendung im
Haushalt bestimmt, nicht für den
gewerblichen Einsatz.
● Reparaturen an Elektrogeräten müssen
von Fachkräften durchgeführt werden,
da Sicherheitsbestimmungen zu
beachten sind und um Gefährdungen zu
vermeiden. Dies gilt auch für den
Austausch der Anschlussleitung.
Schicken Sie daher im Reparaturfall das
Gerät zu unserem Kundendienst. Die
Anschrift finden Sie im Anhang der
Anweisung.
Vor der ersten Inbetriebnahme
-
Nehmen Sie den Staubsauger aus der
Verpackung.
-
Entfernen Sie evtl. Verpackungsreste
und Einlagen vollständig und
kontrollieren Sie, ob Staubbeutel,
Motorschutz- und Abluftfilter richtig
eingesetzt sind.
Überhitzungsschutz
Der Staubsauger ist mit einem
Überhitzungsschutz ausgestattet. Sobald der
Motor zu heiß werden sollte, z.B. durch eine
Verstopfung im Saugrohr oder im Filter,
schaltet sich das Gerät automatisch ab.
Ziehen Sie den Netzstecker und lassen Sie
das Gerät mindestens 1 Stunde abkühlen.
Nach Entfernung der Störung, kann das
Gerät wieder benutzt werden.
Bedienung
-
Stellen Sie den Staubsauger in seine
waagerechte Gebrauchslage.
-
Stecken Sie den Saugschlauch in den
Saugschlauchanschluss des Gerätes.
-
Verbinden Sie das Saugrohr und den
Saugschlauchgriff miteinander.
-
Stecken Sie eine der beiliegenden Düsen
an das Rohrende. Falls Sie nicht die
gesamte Länge benötigen, z.B. bei
Verwendung der Polsterdüse, können
Sie die Düsen auch direkt an den
Saugschlauchgriff stecken.
-
Ziehen Sie das Netzkabel (höchstens bis
zur roten Markierung) aus der
Kabelaufwicklung und stecken Sie den
Netzstecker in eine Steckdose.
-
Damit aufgrund der hohen Leistung die
Sicherung in der Hausinstallation nicht
auslöst, sollte der Saugkraftregler vor
dem Einschalten des Gerätes zuerst auf
die kleinste Saugleistung eingestellt
werden.
-
Mit dem Saugkraftregler können Sie die
gewünschte Saugkraft stufenlos
einstellen.
-
Zusätzlich kann die Nebenluftöffnung im
Saugschlauchgriff mit einem Schieber
geöffnet werden, wenn die Saugkraft
noch weiter reduziert werden soll.
-
Beginnen Sie mit einer schwachen
Saugkrafteinstellung, wenn Sie weiche
Gegenstände wie z.B. Gardinen
absaugen.
● Beachten Sie, dass die Anschlussleitung
nicht um Ecken oder Kanten gelegt oder
in einer Tür eingeklemmt wird.
-
Während des Saugens können Sie den
Staubsauger mit dem Saugschlauch
hinter sich herziehen. Benutzen Sie zum
Tragen des Gerätes aber nur den
Gerätegriff.
● Wechseln Sie beim Saugen rechtzeitig
die Steckdose, damit die
Anschlussleitung keiner Zugbelastung
ausgesetzt wird.
-
Schalten Sie den Staubsauger nach dem
Gebrauch aus und ziehen Sie den
Netzstecker aus der Steckdose.
-
Wenn Sie mit dem Fuß den
Netzkabeleinzug niederdrücken, wird
2
Page 4
das Netzkabel von der Kabelaufwicklung
eingezogen.
Zubehör
Die Kombidüse befindet sich im
Zubehörfach.
Universaldüse
Verwenden Sie die Universaldüse für alle
größeren Flächen.
Polsterbürste
Den Bürsten-Teil der Kombidüse in
Pfeilrichtung bis zum Anschlag ausklappen.
Die Polsterbürste kann zur Reinigung von
unebenen Flächen, wie z.B. Polsterflächen,
Bilderrahmen, Bücherreihen usw.,
verwendet werden.
Fugendüse
Mit der Fugendüse erreichen Sie auch
schwer zugängliche Stellen, z.B. Fugen,
Nischen, Ecken usw.
Filterwechsel
● Vor jedem Filterwechsel das Gerät
ausschalten und den Netzstecker ziehen.
Der Staubsauger ist mit Wechselfiltern
ausgestattet.
Einen neuen Motorschutz oder Abluftfilter
evtl. mit einer Schere passend schneiden.
Ein notwendiger Wechsel des Staubbeutels
wird durch die Staubfüllanzeige auf dem
Gerät angezeigt. Sobald die Anzeige
dauernd aufleuchtet, muss das Gerät
ausgeschaltet und ein neuer Staubbeutel
eingelegt werden.
Auch bei deutlich verringerter Saugleistung
den Staubbeutel wechseln.
Staubbeutelwechsel
-
Lösen Sie den Saugschlauch vom Gerät,
indem Sie die beiden Tasten am
Schlauchende eindrücken.
-
Betätigen Sie die Filterfachentriegelung
und öffnen Sie das Filterfach.
-
Nehmen Sie den Filterhalter mit dem
Staubbeutel nach oben heraus.
-
Den gefüllten Staubbeutel aus der dem
Filterhalter ziehen.
-
Den Papprand des neuen Staubbeutels
in den Filterhalter schieben.
-
Setzen Sie den Filterhalter mit dem
neuen Staubbeutel in das Filterfach ein.
-
Schließen Sie den Filterfachdeckel mit
leichtem Druck, bis dieser hörbar
einrastet.
Motorschutzfilterwechsel
Der Motorschutzfilter befindet sich hinten
im Filterfach. Bei deutlicher Verschmutzung
sollte dieser Filter bei einem
Staubbeutelwechsel mit ausgetauscht
werden.
-
Verschmutzten Motorschutzfilter aus der
Halterung entfernen.
-
Neuen Motorschutzfilter in die
Halterung schieben.
Abluftfilterwechsel
Der Abluftfilter befindet sich im
Abluftfilterfach. Bei deutlicher
Verschmutzung sollte dieser ausgetauscht
werden.
-
Betätigen sie die
Abluftfilterfachentriegelung und öffnen
Sie das Abluftfilterfach.
-
Deckel abnehmen und Abluftfilterhalter
herausnehmen.
-
Abluftfilter austauschen.
-
Abluftfilterhalter mit dem Gitter nach
außen in das Abluftfilterfach einsetzen.
-
Deckel einsetzen und andrücken bis
dieser hörbar einrastet.
Reinigung
● Vor der Reinigung das Gerät ausschalten
und den Netzstecker ziehen.
● Das Gerät darf aus Gründen der
elektrischen Sicherheit nicht mit
Flüssigkeiten behandelt oder gar darin
eingetaucht werden.
-
Das Gehäuse und Zubehör kann mit
einem weichen Tuch oder einem leicht
angefeuchteten Lappen gereinigt
werden.
3
Page 5
-
Verwenden Sie keine scharfen oder
scheuernden Reinigungsmittel und keine
Lösungsmittel.
Ersatzfilter
Unter Angabe der Art.-Nr.: SB 9099 kann
das Ersatzfilterset beim Severin-Service
bestellt werden.
Auch im Handel und in Fachabteilungen
unter der Swirl® Art.-Nr. Y98® zu erhalten.
Swirl® and Y98® are registered trademarks of a
company of the Melitta Group.
Ersatzteile und Zubehör
Falls Sie Ersatzteile oder Zubehör zu Ihrem
Gerät benötigen, können Sie diese auch
bequem über unseren Internet-Bestellshop
bestellen. Sie finden unseren Bestellshop auf
unserer Homepage http://www.severin.de
unter dem Unterpunkt „Ersatzteilshop“.
Entsorgung
Unbrauchbar gewordene Geräte
sind in den dafür vorgesehenen
öffentlichen Entsorgungsstellen zu
entsorgen.
Garantie
Severin gewährt Ihnen eine
Herstellergarantie von zwei Jahren ab
Kaufdatum. In diesem Zeitraum beseitigen
wir kostenlos alle Mängel, die nachweislich
auf Material- oder Fertigungsfehlern
beruhen und die Funktion wesentlich
beeinträchtigen. Weitere Ansprüche sind
ausgeschlossen. Von der Garantie
ausgenommen sind: Schäden, die auf
Nichtbeachtung der Gebrauchsanweisung,
unsachgemäße Behandlung oder normalen
Verschleiß zurückzuführen sind, ebenso
leicht zerbrechliche Teile wie z. B. Glas,
Kunststoff oder Glühlampen. Die Garantie
erlischt bei Eingriff nicht von uns
autorisierter Stellen. Sollte eine Reparatur
erforderlich werden, senden Sie bitte das
Gerät ohne Zubehörteile, gut verpackt, mit
Fehlererklärung und Kaufbeleg versehen,
direkt an den Severin-Service. Die
gesetzlichen Gewährleistungsrechte
gegenüber dem Verkäufer und eventuelle
Verkäufergarantien bleiben unberührt.
4
