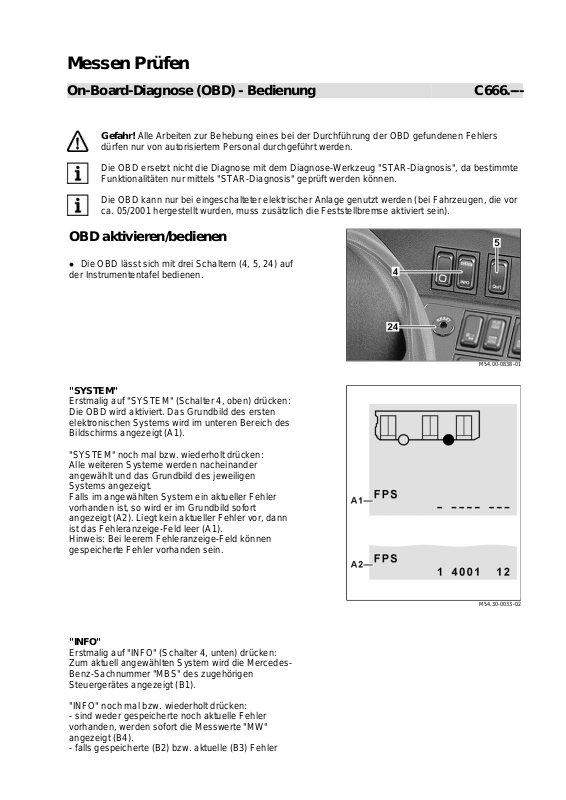

SETRA OBD User Manual

Messen Prüfen

g

A

On-Board-Diagnose (OBD) - Bedienun

Gefahr!

dürfen nur von autorisiertem Personal durchgeführt werden.
Die OBD ersetzt nicht die Diagnose mit dem Diagnose-Werkzeug "STAR-Diagnosis", da bestimmte

Funktionalitäten nur mittels "STAR-Diagnosis" geprüft werden können.
Die OBD kann nur bei eingeschalteter elektrischer Anlage genutzt werden (bei Fahrzeugen, die vor

ca. 05/2001 hergestellt wurden, muss zusätzlich die Feststellbremse aktiviert sein).

OBD aktivieren/bedienen

z Die OBD lässt sich mit drei Schaltern (4, 5, 24) auf

der Instrumententafel bedienen.

Alle Arbeiten zur Behebung eines bei der Durchführung der OBD gefundenen Fehlers

C666.---

"SYSTEM"

Erstmalig auf "SYSTEM" (Schalter 4, oben) drücken:
Die OBD wird aktiviert. Das Grundbild des ersten
elektronischen Systems wird im unteren Bereich des
Bildschirms angezeigt (A1).

"SYSTEM" noch mal bzw. wiederholt drücken:

lle weiteren Systeme werden nacheinander
angewählt und das Grundbild des jeweiligen
Systems angezeigt.
Falls im angewählten System ein aktueller Fehler
vorhanden ist, so wird er im Grundbild sofort
angezeigt (A2). Liegt kein aktueller Fehler vor, dann
ist das Fehleranzeige-Feld leer (A1).
Hinweis: Bei leerem Fehleranzeige-Feld können
gespeicherte Fehler vorhanden sein.

"INFO"

Erstmalig auf "INFO" (Schalter 4, unten) drücken:
Zum aktuell angewählten System wird die Mercedes­Benz-Sachnummer "MBS" des zugehörigen
Steuergerätes angezeigt (B1).

"INFO" noch mal bzw. wiederholt drücken:

- sind weder gespeicherte noch aktuelle Fehler
vorhanden, werden sofort die Messwerte "MW"
angezeigt (B4).

- falls gespeicherte (B2) bzw. aktuelle (B3) Fehler

M54.00-0838-01

M54.30-0033-02

vorhanden sind, werden diese zuerst angezeigt. Erst

A

danach werden die Messwerte "MW" angezeigt (B4).

- nach Anzeige aller Messwerte werden die
Binärwerte "BW" nacheinander angezeigt (B5).

Fehlerspeicher löschen

Der Fehlerspeicher kann nur gelöscht
werden, wenn im gewählten System aktuell
keine Ansteuerungen aktiv sind. Beispiel BS
(Bremssteuerung): Die Anfahrsperre darf
nicht angesteuert sein. Deshalb sind die
Türen zu schließen und die Anfahrsperre
über das Fahrpedal zu lösen.

z Mit dem Schalter "RESET" (24) in Verbindung mit

dem Schalter "Quit" (5) kann der Fehlerspeicher des
aktuell angewählten Systems gelöscht werden.
Hierzu zunächst das System, dessen Fehlerspeicher
gelöscht werden soll, über "SYSTEM" (Schalter 4,
oben) anwählen.

z Den Schalter "RESET" (24) mit einem länglichen,

dünnen Gegenstand (z.B. Kugelschreiber) drücken
und gedrückt halten.

z Zusätzlich innerhalb von ca. 3 Sekunden den

Schalter "Quit" (5) kurz betätigen. Im Bildschirm wird
das Löschen des Fehlerspeichers durch kurzzeitige

nzeige des Textes "RESET" (C1) bestätigt.

z Konnte der Fehlerspeicher nicht gelöscht werden,

wird im Bildschirm der Text "NO RESET" (C2)
angezeigt.

M54.30-0034-03

M54.00-0838-01
