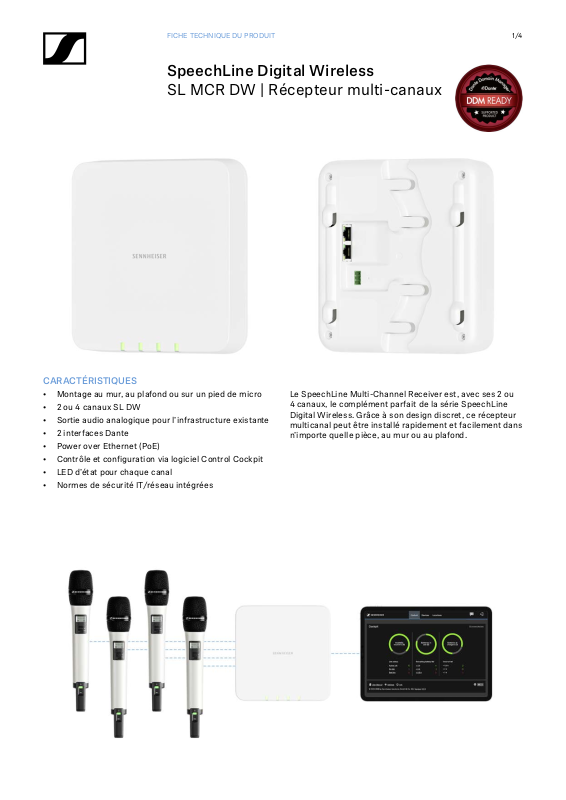

FICHE TECHNIQUE DU PRODUIT
SpeechLine Digital Wireless
SL MCR DW | Récepteur multi-canaux
1/4
CARACTÉRISTIQUES
• Montage au mur, au plafond ou sur un pied de micro
• 2 ou 4 canaux SL DW
• Sortie audio analogique pour l’infrastructure existante
• 2 interfaces Dante
• Power over Ethernet (PoE)
• Contrôle et configuration via logiciel Control Cockpit
• LED d’état pour chaque canal
• Normes de sécurité IT/réseau intégrées
Le SpeechLine Multi-Channel Receiver est, avec ses 2 ou
4 canaux, le complément parfait de la série SpeechLine
Digital Wireless. Grâce à son design discret, ce récepteur
multicanal peut être installé rapidement et facilement dans
n’importe quelle pièce, au mur ou au plafond.
Page 2
FICHE TECHNIQUE DU PRODUIT
SpeechLine Digital Wireless
SL MCR DW | Récepteur multi-canaux
2/4
CONTENU DE LA LIVRAISON
• récepteur multicanal SL MCR DW
• support mural
• gabarit de perçage
• guide de démarrage rapide
• consignes de sécurité
• déclarations du fabricant
VARIANTES DU PRODUIT
SL MCR 2 DW-3 1 880 à 1 900 MHz N° d’art. : 508849
Version 2 canaux | Europe, Hong Kong, Singapour,
Malaisie, Inde, Indonésie, Australie
SL MCR 2 DW-4 1 920 à 1 930 MHz N° d’art. : 508850
Version 2 canaux | États-Unis, Canada, Amérique Latine
SL MCR 2 DW-5 1 893 à 1 906 MHz N° d’art. : 508851
Version 2 canaux | Japon
SL MCR 2 DW-6 1 880 à 1 895 MHz N° d’art. : 508852
Version 2 canaux | Taiwan
SL MCR 2 DW-7 1 910 à 1 920 MHz N° d’art. : 508853
Version 2 canaux | Brésil
SL MCR 4 DW-3 1 880 à 1 900 MHz N° d’art. : 508854
Version 4 canaux | Europe, Hong Kong, Singapour,
Malaisie, Inde, Indonésie, Australie
SL MCR 4 DW-4 1 920 à 1 930 MHz N° d’art. : 508855
Version 4 canaux | États-Unis, Canada, Amérique Latine
SL MCR 4 DW-5 1 893 à 1 906 MHz N° d’art. : 508856
Version 4 canaux | Japon
SL MCR 4 DW-6 1 880 à 1 895 MHz N° d’art. : 508857
Version 4 canaux | Taiwan
SL MCR 4 DW-7 1 910 à 1 920 MHz N° d’art. : 508858
Version 4 canaux | Brésil
ACCESSOIRES
SL MCR Wallmount Adapter
(support mural)
N° d’art. : 508891
CARACTÉRISTIQUES TECHNIQUES
Système
Réponse en
fréquence BF
Plage dynamique > 120 dB(A)
DHT (1 kHz) typ. 0,1 %
Échantillonnage audio 24 bit/48 kHz
Rapport signal/bruit > 90 dB(A)
Encryption AES 256
Plages de fréquence HF UE :
Modulation GFSK avec canal de retour
Méthode de
transmission
Latence 19 ms
20 à 20 000 Hz
1 880 - 1 900 MHz
USA :
Brésil :
Taiwan :
Japon :
TDMA, diversité d’espace
1 920 - 1 930 MHz
1 910 - 1 920 MHz
1 880 - 1 895 MHz
1 893 - 1 906 MHz
SL MCR DW
Sensibilité HF < -90 dBm
Puissance de sortie HF
canal de retour
Protocole réseau Media Control Protocol,
Alimentation PoE IEEE 802.3af Class 3
Sorties audio 1 prise de raccordement
Poids 650 g (avec support mural)
Dimensions 180 x 180 x 45 mm
Plage de température
de fonctionnement
Plage de température
de stockage
Humidité relative de l’air max. 95 %
auto-réglage adaptatif, jusqu’à
250 mW (spécifique au pays)
UDP IPv4 (DHCP, Manual)/IPv6,
mDNS (switchable)
3 broches (appropriée pour
connecteur Phoenix Contact
MCVW 1.5-3-ST-3.81)
2 prises réseaux audio
numériques Dante™ (RJ-45)
560 g (sans support mural)
(avec support mural)
-10 °C à +45 °C
-20 °C à +70 °C
Page 3
DIMENSIONS
FICHE TECHNIQUE DU PRODUIT
SpeechLine Digital Wireless
SL MCR DW | Récepteur multi-canaux
35
3/4
180
180
Page 4
FICHE TECHNIQUE DU PRODUIT
4/4
SpeechLine Digital Wireless
SL MCR DW | Récepteur multi-canaux
SPÉCIFICATIONS ARCHITECTURALES
Le récepteur multicanal peut être utilisé avec jusqu’à quatre émetteurs associés en tant que partie d’un système de
transmission HF sans fil.
Le récepteur fonctionne dans la bande de 1,9 GHz utilisable sans licence (plages de fréquences de 1 880 à 1 930 MHz,
en fonction des réglementations nationales). Le système dispose d’une gestion automatique des fréquences qui trouvera
et sélectionnera la meilleure fréquence disponible dans le spectre de fréquences utilisé et démarrera automatiquement
la transmission.
Le récepteur est également équipé d’une gestion automatique des interférences, lui permettant de passer de manière
inaudible et fluide à une autre fréquence si une interférence est détectée. La fonction d’accès multiple par répartition
temporelle (« Time Division Multiple Access » – TDMA) et la diversité spatiale sont utilisées afin d’assurer une plus grande
fiabilité de la transmission.
Le récepteur est disponible en tant que version deux canaux et quatre canaux. Il dispose d’un design discret avec des
antennes totalement intégrées. Grâce à l’adaptateur de montage fourni, il peut être installé sur un mur, au plafond,
sur un pied de micro ou sur un support VESA 100.
Le récepteur possède deux prises réseaux RJ-45 pour l’alimentation électrique (Power over Ethernet : PoE IEEE 802.3af
Class 3) et une commande à distance via une solution logicielle de contrôle comme le Sennheiser Control Cockpit ou un
système de contrôle des médias (p. ex. Crestron et AMX). Les deux prises réseaux RJ-45 émettent des signaux audio
numériques vers un réseau audio Dante™.
En outre, le récepteur est équipé d’une prise à 3 broches pour la sortie audio analogique. La prise à 3 broches est
compatible avec des plugs Phoenix Contact MCVW 1.5-3-ST-3.81.
Le contrôle et le fonctionnement du récepteur ont lieu au moyen de la solution logicielle de contrôle Sennheiser Control
Cockpit. Les caractéristiques suivantes peuvent être ajustées au moyen du logiciel de contrôle : profils audio optimisés
pour la parole, égaliseur graphique à 7 bandes pour des paramètres audio personnalisés, filtre low-cut, paramètres de
contrôle automatique du gain (AGC), paramètres de sensibilité audio, paramètres de niveau de sortie audio, niveau de
puissance HF de l’émetteur, mode Mute de l’émetteur et commutateur Mute, synchronisation HF, mise à jour du firmware
du récepteur et de l’émetteur.
Au moyen du logiciel de contrôle, le récepteur peut prendre en charge le mixage manuel ou automatique des canaux
audio en un signal somme. La sortie audio analogique peut émettre le signal somme. Les sorties audio numériques
sont à même d’émettre les canaux individuels ou le signal somme.
La réponse en fréquence BF du récepteur est comprise entre 20 et 20 000 Hz. La plage dynamique est supérieure à
120 dB(A). La distorsion harmonique totale (DHT) à 1 kHz est généralement de 0,1 %. Le rapport signal/bruit est supérieur
à 90 dB(A). La sensibilité HF du récepteur est de -90 dBm. La puissance de sortie HF du canal de retour du récepteur est
adaptative et peut atteindre jusqu’à 250 mW (spécifique au pays).
Les dimensions sont d’environ 180 x 180 x 45 mm (adaptateur de montage inclus). Le poids est d’environ 560 grammes
(650 grammes avec l’adaptateur de montage). La température de fonctionnement couvre une plage de -10 °C à +45 °C.
Le récepteur est le modèle Sennheiser SL MCR 2 DW (version 2 canaux) ou SL MCR 4 DW (version 4 canaux).
