Содержание
Содержание
Важные указания по безопасности ............................................. 2
Серия радиомикрофонов SKM 100 G3 ........................................ 3
Система канальных банков ....................................................... 3
Области применения .................................................................. 4
Объем поставки .............................................................................. 5
Общий вид ........................................................................................ 6
Общий вид радиомикрофона SKM 100 ..................................... 6
Перечень органов индикации .................................................... 7
Ввод радиомикрофона в работу ................................................. 8
Установка и замена батареек/акумуляторного блока ............. 8
Зарядка аккумуляторного блока ................................................ 9
Смена микрофонного модуля .................................................... 9
Замена цветного кольца .......................................................... 10
Управление радиомикрофоном ................................................. 11
Включение и выключение радиомикрофона .......................... 11
Временное выключение блокировки
Деактивирование радиосигнала .............................................. 12
Выбор стандартной индикации ............................................... 12
Управление меню ......................................................................... 13
Кнопки ........................................................................................ 13
Обзор меню управления .......................................................... 13
Использование меню управления ........................................... 14
Настройки в меню управления .................................................. 16
Главное меню «Menu» ............................................................. 16
Расширенное меню «Advanced Menu» ................................... 18
Указания по настройке ................................................................. 20
Настройка радиомикрофона на приемник .............................. 20
Очистка и уход за радиомикрофоном ...................................... 21
Если возникают помехи .............................................................. 22
Технические характеристики ...................................................... 23
Полярные и частотные диаграммы микрофонов ................... 24
Заявления изготовителя ............................................................. 26
кнопок .......................... 12
Дальнейшие пояснения к отдельным пунктам данной
инструкции по эксплуатации приведены на странице
SKM 300 нашего сайта www.sennheiser.com.
Там Вы также найдете анимационную инструкцию
по эксплуатации.
1
Важные указания по безопасности
Важные указания по безопасности
• Прочтите данную инструкцию по эксплуатации.
• Сохраняйте данную инструкцию. Всегда передавайте прибор
другим пользователям вместе с руководством по эксплуатации.
• Соблюдайте все предупреждения, следуйте всем указаниям,
приведенным в данной инструкции по эксплуатации.
• Очистите прибор только слегка увлажненной тканью.
• Не располагайте прибор вблизи источников тепла, как,
например, радиаторов отопления, печей или других
(включая усилители), выделяющих тепло.
• Используйте дополнительные устройства/аксессуары, рекомендованные фирмой Sennheiser.
• Используйте только запасные части, рекомендованные компа-
нией Sennheiser, или же запасные части, имеющие такие же
свойства, что и оригинальные детали. Недопущенные запасные
части могут приводить к пожарам или поражению электрическим
током и скрывать за собой другие опасности.
• Доверяйте работы
лифицированному персоналу.
Работы по техническому обслуживанию должны быть выполнены, если прибор каким-либо образом был поврежден, например, если в прибор попали жидкости или посторонние предметы, прибор попал под дождь, не функционирует должным
образом или упал.
• ПРЕДУПРЕЖДЕНИЕ! Не используйте этот прибор вблизи воды.
Не
допускайте попадания на прибор капель дождя или иных
жидкостей. Имеется опасность короткого замыкания.
по техническому обслуживанию только ква-
аппаратов
Использование по назначению
Использование по назначению приборов серии ew 100 G3 включает в себя следующие условия:
• Вы внимательно и подробно изучили данную инструкцию,
вособенности, раздел «Важные указания по безопасности» на
этой странице.
• Вы используете приборы при условиях эксплуатации, указанных
в данной инструкции.
Под использованием не по назначению понимается способ
использования приборов, отличный от указанных в данной
инструкции
, или несоблюдение Вами условий эксплуатации.
2
Серия радиомикрофонов SKM 100 G3
Серия радиомикрофонов
SKM 100 G3
Данный радиомикрофон относится к серии evolution wireless
Generation 3 (ew G3). Эта серия состоит из современных и техни-
чески совершенных высокочастотных передающих установок с высокой эксплуатационной надежностью и безопасностью, а также
простым и удобным управлением. Приемники и передатчики этой
серии обеспечивают беспроводную передачу аудиосигналов
встудийном качестве.
Особенности серии evolution wireless 100 G3:
• Оптимизированные синтезаторы и микропроцессорная техника
с системой ФАПЧ
• Метод
• Передача пилот-сигнала для надежной работы функции
• Разнесенный прием (True Diversity)
• Переключаемая полоса частот 42 МГц
• Улучшенная защита от взаимных помех и наложений в много-
• Простая замена микрофонных модулей:
подавления помех HDX
отключения звукового тракта
канальном режиме
применение различных характеристик направленности и значений чувствительности
Система канальных банков
Для передачи в УВЧ-диапазоне имеется 6 диапазонов частот
с 1680 несущими частотами передачи в каждом. Радиомикрофон
предлагается в следующих вариантах диапазонов частот:
Диапазон
Диапазон G: 566 – 608 МГц Диапазон D: 780 – 822 МГц
Диапазон B: 626 – 668 МГц Диапазон E: 823 – 865 МГц
Каждый диапазон частот (A–E, G) имеет 21 канальный банк
с 12 каналами в каждом:
В канальных банках «1» – «20» на каждом из каналов предварительно настроена фиксированная частота. В пределах одного канального банка фиксированные
помех. Настройка фиксированных частот не может быть изменена.
Перечень фиксированных частот приведен на вкладыше (объем
поставки). Обновленные версии этого вкладыша можно скачать
странице SKM 100 с сайта www.sennheiser.com.
В канальном банке «U» Вы можете произвольно настраивать и сохранять частоты передачи. При известных обстоятельствах, эти
частоты передачи могут оказывать взаимные помехи.
A: 516 – 558 МГц Диапазон C: 734 – 776 МГц
Канал 1 – фиксированная частота
Канал 2 – фиксированная частота
Канальный банк 1 ... 20
Канал 12 – фиксированная частота
Канал 1 – произвольно выбираемая частота
Канал 2 – произвольно выбираемая частота
Канальный банк U
Канал 12 – произвольно выбираемая частота
частоты не оказывают взаимных
3
Серия радиомикрофонов SKM 100 G3
Области применения
Радиомикрофоны этой серии можно комбинировать со стационарным приемником EM 100 G3.
Приемник EM 100 G3 предлагается в том же варианте диапазона
частот и оснащен аналогичной системой канальных банков. Это
дает то преимущество, что:
• тракт передачи быстро и просто готов к работе,
• несколько параллельных трактов передачи не оказывают взаим-
ных помех.
Сменные
микрофонные
Радиомикрофон Приемник
*)
SKM 100-835 G3
SKM 100-845 G3
SKM 100-865 G3
* Обозначение радиомикрофона состоит из обозначений радио-
микрофона и микрофонного модуля:
радиомикрофон + микрофонный модуль = обозначение
радиомикрофона
SKM 100 G3 + MMD 835-1 = SKM 100-835 G3
На амбушюре радиомикрофона напечатано обозначение и
теристика направленности микрофонного модуля.
Обзор микрофонных модулей:
Микрофонный
модуль
MMD 835-1 Динамический Кардиоидная
EM 100 G3 MMD 835-1
*)
*)
Тип микрофона
Характеристика –
направленности
модули
MMD 845-1
MME 865-1
харак-
MMD 845-1 Динамический Суперкардиоидная
MME 865-1 Электретный
Суперкардиоидная
4
Объем поставки
Объем поставки
В объем поставки радиомикрофона SKM 100 G3 входят:
1 радиомикрофон SKM 100 G3, включая микрофонный модуль
2 батарейки 1,5 В Mignon AA
1 микрофонный зажим
1 инструкция по эксплуатации
1 вкладыш с частотами
5
Общий вид
Общий вид
Общий вид радиомикрофона SKM 100
쐄
쐏
쐋
쐇
쐈
쐂
쐆
쐊
쐅
쐎
쐊
쐅
쐃 Микрофонный модуль (сменный)
쐇 Обозначение и характеристика направленности
микрофонного модуля (здесь не видна, см. стр. 4)
쐋 Ручка радиомикрофона
쐏 Отсек для батареек (снаружи не виден)
쐄 Дисплей, с оранжевой подсветкой
쐂 Инфракрасный интерфейс
쐆 Антенна
쐊 Цветное кольцо; предлагается различных цветов
쐎 Рабочий индикатор и индикатор заряда батареек,
красный светодиод
(светится = ON/мигает = LOW BATTERY)
쐅 Контакты для
쐈 Многофункциональный переключатель:
(DOWN), (UP) и (SET)
쐉 Кнопка ON/OFF с функцией ESC (Прервать) в меню управления
зарядки
쐉
쐅
6
Общий вид
Перечень органов индикации
После включения на радиомикрофоне появляется стандартная индикация «Частота/Имя». Альтернативное представление Вы найдете на стр. 12.
Подсветка дисплея приблизительно через 20 секунд автоматически ослабляется.
햲
543.200
햳 햴
MHz
햵
햶
ew100 G3
P
AF
Индикация Значение
햲 Уровень аудио-
сигнала «AF»
햳 Частота Частота передачи
햴 Имя Индивидуально настроенное имя
햵 Индикатор передачи Радиосигнал передается
햶 Блокировка кнопок Блокировка кнопок включена
햷 «P» (пилот) Передача пилот-сигнала включена
햸 «MUTE» Аудиосигнал отключен
햹 Состояние заряда
батареек
MUTE
햹햸햷
Модуляция радиомикрофона
сфункцией Peak-Hold.
Состояние заряда:
ок. 100 %
ок. 70 %
ок. 30 %
Критическое состояние
заряда, красный светодиод LOW BATT쐎 мигает:
쐎
7
Ввод радиомикрофона в работу
Ввод радиомикрофона в работу
Установка и замена батареек/акумуляторного
блока
Радиомикрофон может работать либо от батареек (типа Mignon AA,
1,5 В), либо от перезаряжаемого аккумуляторного блока Sennheiser
BA 2015.
Отвинтите заднюю часть радиомикрофона в направлении
стрелки (против часовой стрелки) от ручки 쐋 радиомикрофона.
쐋
Когда Вы навинчиваете радиомикрофон во время работы,
то автоматически активируется функция отключения
звука. На индикаторе появляется «MUTE».
Когда Вы снова собираете микрофон, функция отключения звука деактивируется.
Вытащите заднюю часть радиомикрофона до упора.
Откройте крышку 씈 отсека для батареек.
씈
Вложите батарейки или аккумуляторный блок BA 2015, как
показано на батарейном отсеке
полярность.
. При установке соблюдайте
씈
Закройте крышку 씈.
Вставьте отсек для батареек в ручку радиомикрофона.
Свинтите заднюю часть микрофона с ручкой 쐋.
8
Ввод радиомикрофона в работу
Зарядка аккумуляторного блока
Для зарядки аккумуляторного блока BA 2015 (дополнительный
аксессуар) в радиомикрофоне:
Вставьте радиомикрофон с помощью адаптера LA 2 в зарядное
устройство L 2015 (оба дополнительных аксессуара, информацию о них Вы найдете на нашем сайте www.sennheiser.com).
С помощью зарядного устройства L 2015 – в сочетании
сзарядным адаптером LA 2 – можно заряжать только комбинацию аккумуляторный блок BA 2015/радиомикрофон.
Батарейки или отдельные аккумуляторные элементы не
заряжаются.
Смена микрофонного модуля
Микрофонный модуль 쐃 очень легко заменить.
Отвинтите микрофонный модуль 쐃.
쐃
Не касайтесь контактов радиомикрофона и микрофонного
модуля 쐃. При этом они могут погнуться или загрязниться.
Когда Вы отвинчиваете микрофонный модуль 쐃 во время
работы, то активируется автоматическая функция отключения звука. На индикаторе появляется «MUTE».
Когда Вы снова навинчиваете микрофонный модуль 쐃,
функция отключения звука деактивируется.
Навинтите требуемый микрофонный модуль.
Снова введите радиомикрофон в работу.
9
Ввод радиомикрофона в работу
Замена цветного кольца
Цветное кольцо 쐊 защищает многофункциональный переключатель 쐈 от случайного нажатия. Вы можете купить кольца 쐊 другого цвета как аксессуары (информацию о них Вы найдете на
нашем сайте www.sennheiser.com). Благодаря этому возмодна
цветовая маркировка радиомикрофонов.
Снимите цветное кольцо 쐊, как показано на рисунке.
쐊 쐊
Установите кольцо 쐊 подходящего цвета, как показано на
рисунке.
10
Управление радиомикрофоном
Управление радиомикрофоном
Установление радиоконтакта выполняется следующим образом:
1. Включите приемник (см. инструкцию по эксплуатации
приемника).
2. Включите радиомикрофон (см. ниже).
Устанавливается связь, индикатор уровня радиосигнала «RF»
приемника реагирует.
Включение и выключение радиомикрофона
쐎
쐉
Для включения радиомикрофона (онлайновый режим):
ON/OFF
Коротко нажмите кнопку ON/OFF 쐉.
Радиомикрофон посылает радиосигнал. Появляется
индикатор передачи 햵.
Загорается красный светодиод ON 쐎. Появляется
стандартная индикация «Частота/Имя».
Вы можете включить радиомикрофон и деактивировать
радиосигнал при включении. Информация об этом Вы
найдете ниже.
Для выключения радиомикрофона:
При необходимости, отмените блокировку кнопок (см. стр. 12).
ON/OFF
Для включения радиомикрофона и деактивирования радиосигнала
при включении (офлайновый режим):
Удерживайте кнопку ON/OFF 쐉 нажатой до тех пор,
пока на индикаторе не появится надпись «OFF». Красный светодиод ON 쐎 гаснет, дисплей выключается.
В меню управления кнопка ON/OFF 쐉 имеет функцию
ESC. Вы прерываете ввод данных и возвращаетесь
в текущую стандартную индикацию.
ON/OFF
Удерживайте кнопку ON/OFF 쐉 нажатой до тех пор,
пока нет появится сообщение «RF Mute On?».
Нажмите многофункциональный переключатель 쐈.
Частота передачи указывается, но радиомикрофон не
посылает радиосигнал. Индикатор передачи 햵 не горит.
543.200
MHz
햵
ew100 G3
P
MUTE
AF
Используйте эту функцию, чтобы
батареек или если в режиме прямой передачи Вы
хотите подготовить радиомикрофон к работе, не
мешая существующим трактам передачи.
Для активирования радиосигнала:
Коротко нажмите кнопку ON/OFF 쐉.
ON/OFF
Появляется «RF Mute Off».
Нажмите многофункциональный переключатель 쐈.
Индикатор передачи 햵 появляется снова.
экономить емкость
11

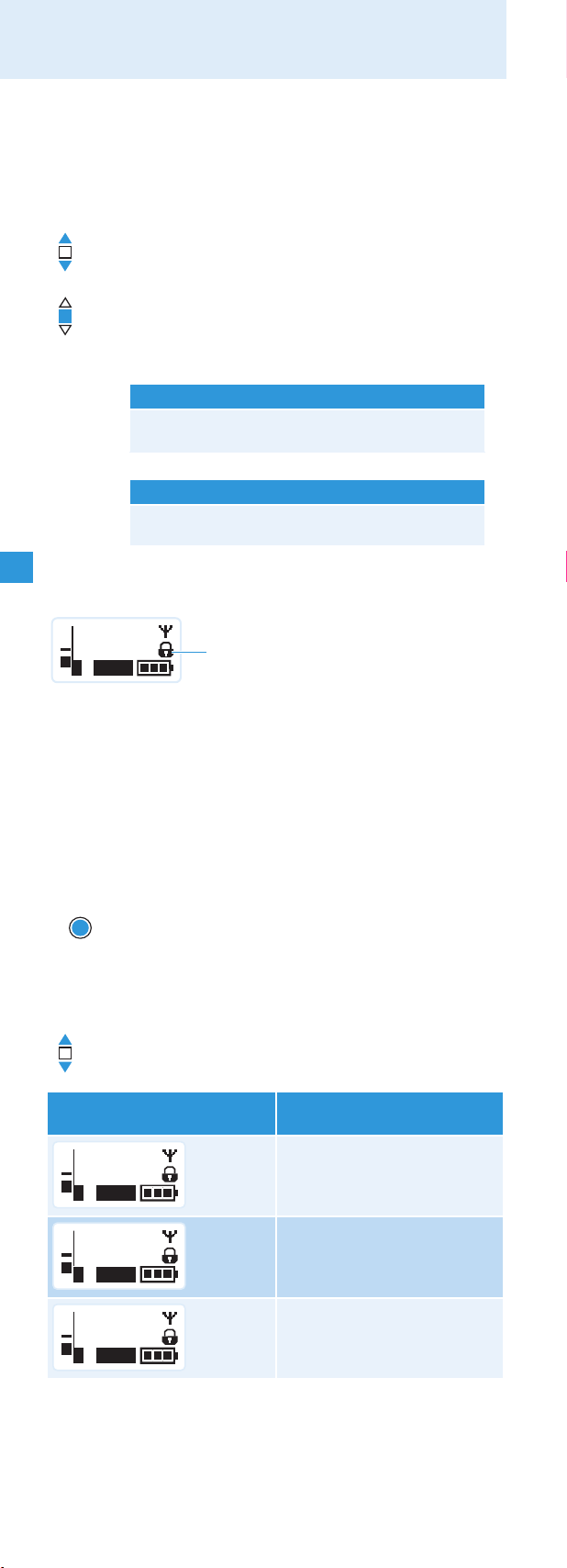

Управление радиомикрофоном
К
Временное выключение блокировки кнопок
Автоматическую блокировоку кнопок Вы можете настроить в меню
«Auto Lock» (см. стр. 17). Если Вы включили блокировку кнопок, то
для управления радиомикрофоном Вы должны временно выключить ее:
Переместите многофункциональный переключатель
вверх/вниз.
На индикаторе появляется «Unlock?».
Нажмите многофункциональный переключатель.
Блокировка кнопок временно выключается:
ак долго остается выключенной блокировка
кнопок, зависит от текущего управления:
Вы работаете в меню управления
Блокировка кнопок будет выключена на то время,
что Вы работаете в меню управления.
Вы находитесь в стандартной индикации
Через 10 секунд блокировка кнопок автоматически включается снова.
Во время повторного включения блокировки кнопок мигает символ
блокировки кнопок 햶.
543.200
ew100 G3
P
AF
MHz
햶
MUTE
Деактивирование радиосигнала
Деактивирование радиосигнала при включении
Информацию по деактивированию радиосигнала при включении
Вы найдете в гл. «Включение и выключение радиомикрофона» на
стр. 11.
Деактивирование радиосигнала во время работы
В текущей стандартной индикации коротко нажмите
ON/OFF
кнопку ON/OFF.
Появляется индикация «RF Mute On?».
Следуйте описанию на стр. 11.
Выбор стандартной индикации
Для выбора стандартной индикации переместите
многофункциональный переключатель:
Выбираемая стандартная
Представление
543.200
ew100 G3
P
MUTE
AF
B.Ch: 20.12
543.200
P
MUTE
AF
ew100 G3
B.Ch: 20.12
P
MUTE
AF
MHz
MHz
индикация
«Частота/Имя»
«Канал/Частота»
«Канал/Имя»
12
Управление меню
Кнопки
Кнопки Функции кнопки
Нажать кнопку
ON/OFF
ON/OFF
Нажать
многофункциональный
переключатель
Перемещение
многофункционального
переключателя
• Включение и выключение радиомикрофона
• Функция ESC:
Прерывание ввода и возврат к текущей
стандартной индикации
• Деактивирование радиосигнала
(специальная функция, см. стр. 12)
• Переход из текущей стандартной индикации в меню управления
• Вызов пункта меню
• Переход в подменю
• Сохранение настроек и возврат в меню
управления
• Выбор стандартной индикации
• Переход в предыдущий или следующий
пункт меню
• Изменение значений для пункта меню
Управление меню
Обзор меню управления
Главное меню
«Menu»
Sensitivity
Frequency Preset
Name
Auto Lock
Advanced
Exit
Индикация Функция пункта меню
Главное меню «Menu»
Sensitivity Настройка уровня аудио-сигнала «AF»
Frequency Preset
Name* Ввод индивидуального имени
Auto Lock Включение/выключение блокировки
Advanced Вызов расширенного меню «Advanced
Exit Выход из меню и возврат к текущей
Расширенное меню «Advanced Menu»
Tune Настройка частоты передачи для
Pilot Tone* Включение и выключение передачи
*
Расширенное
меню
«Advanced Menu»
Tune
Pilot Tone
LCD Contrast
Reset
Software Revision
Exit
(см. стр. 16)
Настройка канального банка и канала
(см. стр. 16)
(см. стр. 17)
кнопок (см. стр. 17)
Menu» (см. стр. 18)
стандартной индикации
канального банка «U» (см. стр. 18)
Специальная функция: Настройка
канала и частоты передачи для
канального банка «U» (см. стр. 18)
пилот-сигнала (см. стр. 19)
13
Управление меню
Индикация Функция пункта меню
LCD Contrast Настройка контрастности индикатора
(см. стр. 19)
Reset Сброс настроек радиомикрофона
(см. стр. 19)
Software Revision Показ текущей версии программного
обеспечения (см. стр. 19)
Exit Выход из расширенного меню
«Advanced Menu» и возврат в главное
меню
* Информация о передаче настроек приведена в инструкции по
эксплуатации приемника.

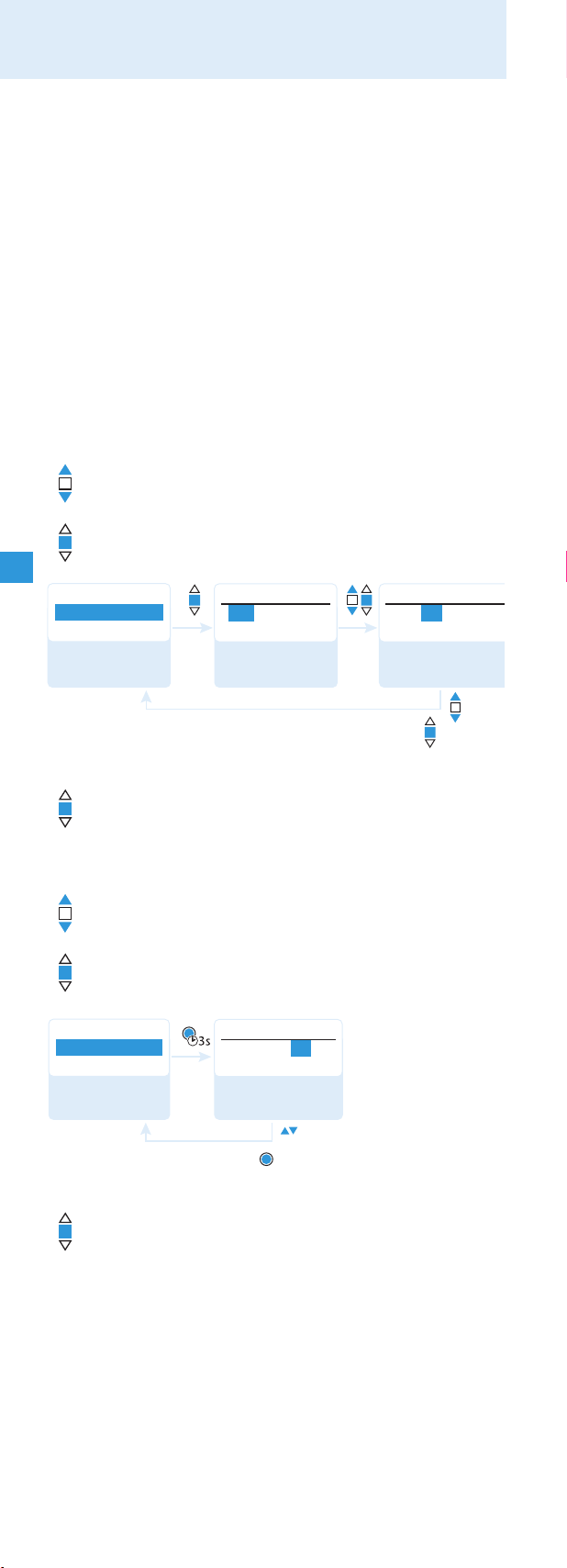

Использование меню управления
При необходимости, для работы с меню управления Вы
должны отменить блокировку кнопок (см. стр 12).
В этом разделе на примере пункта меню «Sensitivity» описывается,
как выполнять настройки в меню управления.
Переход из стандартной индикации в меню управления
Нажмите многофункциональный переключатель.
Вы переходите в главное меню.
Показывается последний вызывавшийся пункт меню.
Выбор пункта меню
Переместите многофункциональный переключатель,
чтобы перейти в пункт меню «Sensitivity».
На индикаторе Вы видите текущие настройки пункта
меню:
Menu
Sensitivity
–12 dB
Изменение и сохранение настроек
Menu
Sensitivity
–12 dB
Вызов
«Sensitivity»
Для вызова пункта меню нажмите многофункциональ-
ный переключатель.
Для настройки чувствительности входа нажмите
многофункциональный переключатель.
Для сохранения введенного значения нажмите
многофункциональный переключатель.
Sensitivity
– 12 dB
Настройка
«Sensitivity»
«Stored»
Sensitivity
–36 dB
Сохранение
введенных данных
Многофункциональный переключатель имеет функцию повторения:
Многофункциональный переключатель ...
... прижать вверх Предыдущий пункт меню/
... прижать вниз Следующий пункт меню/
... удерживать нажатой изменяется непрерывно
Индикация
предыдущая настройка
следующая настройка
14
Управление меню
Прерывание ввода
ON/OFF
Для возврата к последнему редактировавшемуся пункту меню:
Для прерывания ввода коротко нажмите кнопку ON/OFF.
Появляется текущая стандартная индикация.
Нажимайте многофункциональный переключатель до
тех пор, пока не появится последний редактировавшийся пункт меню.
Выход из меню
Выберите пункт меню «Exit».
Menu
Exit
Подтвердите выбор.
Вы попадаете на следующий, более высокий
в иерархии уровень меню.
Для перехода прямо в текущую стандартную индикацию:
ON/OFF
Нажмите кнопку
ON/OFF.
15

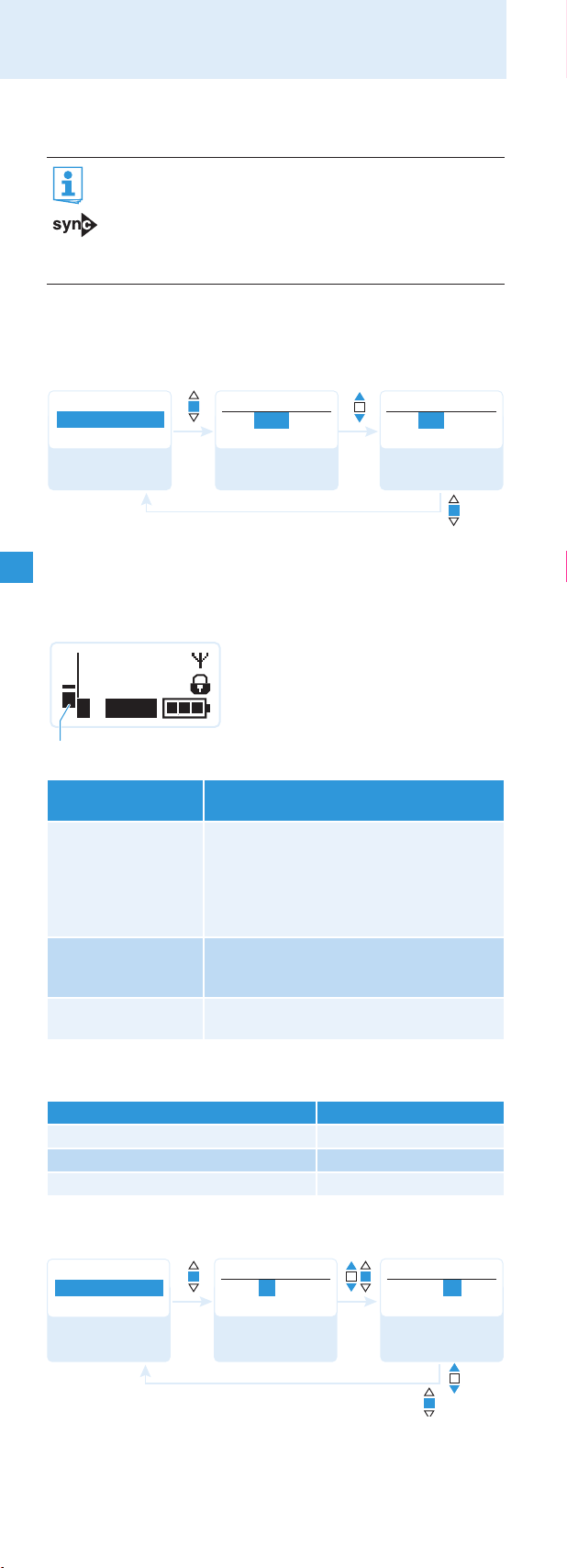

Настройки в меню управления
Настройки в меню управления
Воспользуйтесь возможностью выполнить настройки
вменю управления приемника и передать их в радиомикрофон. Информация об этом обозначена в инструкции
по эксплуатации Вашего приемника символом Sync.
Подробное описание меню управления приведено на
сайте www.sennheiser.com.
Главное меню «Menu»
Настройка чувствительности входа – «Sensitivity»
Menu
Sensitivity
–12 dB
Вызов
«Sensitivity»
Диапазон настройки: от 0 до –48 дБ с шагом 6 дБ.
Уровень аудио-сигнала «AF» также показывается, если звук на
радиомикрофоне выключен, например, для проверки чувствительносвти во время прямой передачи.
Sensitivity
– 12 dB
Настройка
«Sensitivity»
«Stored»
Sensitivity
–36 dB
Сохранение
введенных данных
B.Ch: 20.24
543.200
P
AF
햲
Чувствительность
входа ...
... слишком высокая При близком расположении источника
... правильная Только при самой высокой громкости
... слишком низкая Тракт передачи слишком слабо модули-
MHz
MUTE
Действие/индикация
звука к микрофону, громком голосе или
громкой музыке возникает перемодуляция.
Индикатор уровня аудиосигнала «AF» 햲
на время перемодуляции полностью
отклоняется.
звука индикатор «AF» 햲 полностью
отклоняется.
руется. Это ведет к зашумлению сигнала.
Для грубой настройки Вы можете исходить из следующих
ориентировочных значений:
Ситуация Настройка
Громкая музыка/пение от −48 до −18 дБ
Голос комментатора от −18 до −12 дБ
Интервью от −12 до 0 дБ
Выбор канального банка и канала вручную –
«Frequency Preset»
Menu
Frequency Preset
Вызов
«Frequency
Preset»
Когда Вы работаете в меню «Frequency Preset», радиосигнал
деактивируется.
B.Ch:
5.12
Frequency Preset
B.Ch:
5.12
MHz
Настройка и
подтверждение
канального банка
«Stored»
Frequency Preset
B.Ch:
1.12
MHz
Настройка каналка;
сохранение
введенных данных
16
Настройки в меню управления
Обзор канальных банков и каналов:
Канальный
банк
Каналы Тип
«1» – «20» по 12 Системный банк, частоты
предварительно настроены
«U» до 12 Пользовательский банк, частоты
могут свободно выбираться
При создании многоканальных установок учитывайте следующее:
Только предварительно настроенные частоты передачи в пределах одного канального банка не оказывают взаимных помех
(см. стр. 20). Для этого Вы должны настроить радиомикрофон и
приемник на одну и ту же частоту. Строго соблюдайте указания по
выбору частоты на стр. 20.
Ввод имени – «Name»
Menu
Name
Lichael
Вызов «Name» Ввод и подтверж-
Name
L ichael
дение буквы
«Stored»
Name
Michael
Ввод букв; сохранение введенных
данных
В пункте меню « Name» введите для радиомикрофона произвольно
выбираемое имя (например, имя музыканта).
Имя может быть показано в стандартной индикации «Частота/
Имя» и «Канал/Имя». Оно может состоять не более, чем из
8 символов:
• букв, за исключением букв с умлаутами
• цифр от 0 до 9
• специальных символов и знаков пробела
Ввод производится следующим образом
:
Для выбора символа переместите многофункциональ-
ный переключатель.
Для перехода к следующему разряду или сохранения
полностью введенного имени нажмите многофункциональный переключатель.
Включение/выключение автоматической блокировки
кнопок – «Auto Lock»
Menu
Auto Lock
Active
Вызов
«Auto Lock»
Auto Lock
Active
Вызов
«Auto Lock»
«Stored»
Auto Lock
Inactive
Сохранение
введенных
данных
Эта блокировка предотвращает случайное выключение радиомикрофона или выполнение изменений. В текущей стандартной
индикации символ замка 햶 указывает на то, что блокировка
кнопок включена.
Для выбора требуемой настройки переместите
многофункциональный переключатель.
Информация об использовании блокировки кнопок приведена на
стр. 12.
17
Настройки в меню управления
е
х
Расширенное меню «Advanced Menu»
Настройка частот передачи и канального банка «U» –
«Tune»
Если Вы настроили радиомикрофон на системный банк и
вызываете пункт меню «Tune», то автоматически устанавливается
канал 1 канального банка «U». На индикаторе на короткое время
появляется сообщение «U.1». В состоянии при поставке каналам
канального банка «U» не приданы частоты передачи.
Когда Вы работаете в меню «Tune», радиосигнал деактивируется.
В меню «Tune» Вы можете настроить
текущего канала или выбрать канал в пределах канального банка
«U» и настроить для него частоту передачи. Строго соблюдайте
указания по выбору частоты на стр. 20.
Настройка частоты передачи для текущего канала
Перемещайте многофункциональный переключатель
до тех пор, пока не появится пункт меню «Tune».
Нажмите многофункциональный переключатель.
Появляется окно выбора частоты.
частоту передачи для
Advanced
Tune
543.200 MHz
Вызов
«Tune»
Menu
Tune
543 .200 MHz
B.Ch: 20.1 B.Ch: 20.1
Настройка и
подтверждение
МГц-шагов
«Stored»
Tune
544.200 MHz
Настройка кГцшагов; сохранени
введенных данны
Настройте требуемую частоту.
Нажмите многофункциональный переключатель.
Ваши настройки вводятся в память. Вы снова находитьесь в меню управления.
Выбор канала и распределение ему частоты
Перемещайте многофункциональный переключатель
до тех пор, пока не появится пункт
Удерживайте многофункциональный переключатель
нажатым до тех пор, пока не появится окно выбора
канального банка.
SET
Advanced
Tune
Menu
Tune
B.Ch: U. 1
543.200 MHz
Расширенный
вызов «Tune»
Настройка каналка;
сохранение
введенных данных
меню «Tune».
«Stored»
Настройте требуемый канал.
Нажмите многофункциональный переключатель.
Появляется окно выбора частоты.
Настройте частоту.
18
SET
Настройки в меню управления
Включение/выключение передачи пилот-сигнала –
«Pilot Tone»
Advanced
Name
Pilot Tone
Menu
Pilot
Active
Pilot
Inactive
Active
Вызов
«Pilot Tone»
Пилот-сигнал имеет неслышимую частоту, которая передается
радиомикрофоном и обрабатывается приемником. Он поддерживает функцию шумоподавления (Squelch) приемника.
Серия ew 100 первого поколения не оснащена функцией пилотсигнала. Поэтому учитывайте следующее, если Вы хотите
комбинировать радиомикрофон или приемник 3-го поколения
с приборами более раннего поколения:
Радиомикрофон
w G3/ w G2
w G3 w G1
w G1 w G3
Настройка «Pilot
Tone»
«Stored»
Приемник Учитывайте ...
w G2/ w G3
Включите на радиомикрофоне
и на приемнике пилот-сигнал.
Выключите на радиомикрофоне 3-го поколения пилотсигнал.
Выключите на приемнике
3-го поколения пилот-сигнал.
Сохранение
введенных
данных
Настройка контрастности индикатора – «LCD Contrast»
Вы можете выбирать один из 16 уровней контрастности индикатора.
Сброс настроек радиомикрофона – «Reset»
Advanced
Reset
Вызов «Reset»
Если Вы сбрасываете настройки радиомикрофона, то сохраняются
только выбранная настройка пилот-сигнала и канального банка « U».
Menu
Reset
Настройка «Reset»;
сохранение введенных данных
«Stored»
Ye s
Показ версии программного обеспечения – «Software
Revision»
Вы можете показать текущую версию программного обеспечения.
19
Указания по настройке
Указания по настройке
Настройка радиомикрофона на приемник
При настройке радиомикрофона на приемник учитывайте
следующее:
Используйте только радиомикрофон и приемник из одного и
того же диапазона частот (см. заводские таблички радиомикрофона и приемника).
Убедитесь в том, что частоты, которые Вы хотите использо-
вать, приведены во вкладыше с частотами.
Убедитесь в том, допущены ли эти частоты в Вашей
при необходимости, подайте заявку на получение разрешения
на использование.
Настройка радиомикрофона на приемник –
одноканальный режим
В состоянии при поставке радиомикрофон и приемник настроены
друг на друга. Если Вы не можете соединить радиомикрофон и
приемник, то настройте каналы приборов друг на друга.
Информация об автоматической настройке радиомикрофон на
приемник в одноканальном режиме приведена в инструкции по
эксплуатации приемника. Она обозначена символом .
В качестве альтернативы Вы можете настроить канал на
микрофоне вручную:
Убедитесь в том, что Вы настраиваете радиомикрофон на тот
же канальный банк и тот же канал, что и приемник (см. стр. 16).
Если Вы, тем не менее, не можете установить связь, обратитесь
кглаве «Если возникают помехи» на стр. 22.
стране и,
радио-
Настройка радиомикрофона на приемник –
многоканальный режим
Радиомикрофоны серии ew 100 G3 подходят для того, чтобы совместно с приемниками серии ew 100 G3 создавать тракты передачи для многоканальных установок. Для обеспечения передачи без
взаимных помех используйте для всех трактов передачи сигнала
один и тот же канальный банк.
Информация об автоматической настройке радиомикрофона на
приемник в многоканальном режиме приведена в инструкции по
эксплуатации приемника.
20
Очистка и уход за радиомикрофоном
Очистка и уход за радиомикрофоном
ОСТОРОЖНО!
Периодически очищайте радиомикрофон слегка влажной тка-
нью. Категорически запрещается использовать растворители
или чистящие вещества.
Для периодической очистки амбушюра:
Отвинтите верхний амбушюр от микрофонного модуля, вра-
щая его против часовой стрелки (см. рис.).
ОСТОРОЖНО!
Снимите поролоновую насадку.
Имеется 2 варианта очистки амбушюра:
– Очистите верхний амбушюр слегка влажной тканью снаружи
и внутри
– или
При необходимости, очистите поролоновую насадку мягким
моющим средством или замените насадку.
Просушите верхний амбушюр.
Просушите поролоновую насадку.
Установите поролоновую насадку на место.
Навинтите амбушюр на микрофонный модуль.
Периодически рекомендуется очищать контактные направляющие
микрофонного модуля:
Протрите контактные направляющие микрофонного модуля
сухой тряпкой.
Жидкость может разрушить электронные узлы
радиомикрофона!
Она может попасть в корпус прибора и вызвать
короткое замыкание в электронике.
Не допускайте попадания жидкости в радио-
микрофон.
Разрушение микрофонного модуля жидкостью!
Микрофонный модуль разрушается жидкостью.
Очищайте только верхний амбушюр.
используйте щетку и промойте его чистой водой.
21
Если возникают помехи
Если возникают помехи
Проблема Возможная причина
Управление
радиомикрофоном не
возможно, на
индикаторе
появляется
сообщение
«Locked»
Не горит
рабочий
индикатор
Отсутствует
радиосигнал
на приемнике
Радиосигнал
имеется, нет
звукового
сигнала, на
индикаторе
горит сообщение
«MUTE»
Звуковой
сигнал
зашумлен
или искажен
Блокировка кнопок
включена
Израсходованные
батарейки или разряженный аккумуляторный блок
Радиомикрофон
иприемник не
настроены на один
итот же канал
Превышена максимальная дальность
тракта передачи
сигнала
Деактивирован радиосигнал («RF Mute»)
На приемнике установлен слишком высокий порог отключения
звукового тракта
Радиомикрофон не
посылает пилот-сигнал
Слишком низкая/высокая модуляция радиомикрофона
Возможное устранение
Выключение блокировки кнопок
(см. стр. 12)
Заменить батарейки
или зарядить аккумуляторный блок (см. стр. 8)
Синхронизировать
радиомикрофон
с приемником
(см. стр. 13)
На радиомикрофоне
и приемнике настроить
один и тот же канал
Проверить настройку
порога срабатывания
схемы отключения
звукового тракта
(Squelch) на приемнике
Уменьшить
расстояние между
приемной антенной
и радиомикрофоном
Активировать
радиосигнал
(см. стр. 12)
Уменьшить значение
настройки порога
срабатывания схемы
отключения звукового
тракта (Squelch) на
приемнике
Включить или
выключить передачу
пилот-сигнала
(см. стр. 19)
Изменить чувствительность входа
(см. стр. 16)
Если у Вас возникла проблема, не указанная в таблице, или проблема не может быть решена предложенным в таблице способом,
обратитесь к дилеру компании Sennheiser.
Перечень дилеров в Вашей стране приведен на сайте
www.sennheiser.com в разделе Service & Support.
22
Технические характеристики
Технические характеристики
Тракт радиопередачи
Тип модуляции Широкополосная ЧМ
Диапазоны частот 516–558, 566–608, 626–668,
734–776, 780–822,
823–865 МГц (A - E, G, см.
стр. 3)
Несущие частоты передатчика 1680 частот, настраиваемые
с шагом 25 кГц
20 канальных банков
с 12 предварительно
настроенными каналами
в каждом
1 канальный банк с 12
произвольно настраиваемыми каналами
Ширина переключаемой полосы
частот 42 МГц
Номинальная/пиковая девиация ±24 кГц / ±48 кГц
Стабильность частоты ≤ ±15 1/млн
Мощность РЧ-выхода при 50 Ω тип. 30 мВт
Отключение пилот-сигнала Отключаемый
Звуковой тракт
Компандерная система
шумопонижения Sennheiser HDX
Диапазон звуковых частот 80-18000 Гц
Отношение сигнал/шум
(1 мВ, пиковая девиация) ≥ 110 дБА
К. Н. И. ≤ 0,9 %
Диапазон настройки чувствительности входа («Sensitivity»)
Общие параметры
Диапазон температур от −10 °C до +55 °C
Электропитание 2 батарейки типа Mignon AA,
Номинальное напряжение 2,4 В
Потребляемый ток
при номинальном напряжении тип. 180 мА (30 мВт)
при выключенном
радиомикрофоне ≤ 25 мкА
Длительность работы тип. 8 ч
Размеры
Вес (с батарейками) ок. 450 g
48 дб,
настройка с шагом 6 дБ
1,5 В или аккумуляторный
блок BA 2015
ок.
∅ 50 мм x 265 мм
В соответствии с
Европа ЭМС EN 301489-1/-9
Радио EN 300422-1/-2
БезопасностьEN 60065
EN 62311 (SAR)
23
Технические характеристики
Имеет допуски по стандартам
Канада Industry Canada RSS 210
IC: 2099A-G3SKMEM
limited to 806 MHz
США FCC, часть 74
FCC-ID: DMO G3SKMEM
limited to 698 MHz
Микрофонные модули
MMD 835-1 MMD 845-1 MME 865-1
Тип радиомикрофона
динамический
динамический поляризо-
ванный
Чувствительность 2,1 мВ/Па 1,6 мВ/Па 1,6 мВ/Па
Характеристика
направленности
Макс. уровень
Кардиоидная Суперкар-
диоидная
Суперкардиоидная
154 дБ SPL 154 дБ SPL 152 дБ SPL
звукового
давления
Полярные и частотные диаграммы
микрофонов
Полярная диаграмма MMD 835-1
0°
0
125 Hz
250 Hz
500 Hz
1000 Hz
30°
60°
90°
120°
150°
30°
5
10
15
20
25
dB
180°
60°
90°
120°
150°
2000 Hz
4000 Hz
8000 Hz
16000 Hz
Полярная диаграмма MME 865-1
0°
0
125 Hz
250 Hz
500 Hz
1000 Hz
30°
60°
90°
120°
150°
30°
5
10
15
20
25
dB
180°
60°
90°
120°
2000 Hz
150°
4000 Hz
8000 Hz
16000 Hz
Полярная диаграмма
MMD 845-1
0°
0
30°
5
10
15
20
25
dB
150°
180°
125 Hz
250 Hz
500 Hz
1000 Hz
60°
90°
120°
30°
60°
90°
120°
150°
2000 Hz
4000 Hz
8000 Hz
16000 Hz
24
Технические характеристики
Частотная характеристика MMD 835-1
dBV
-30
-40
-50
-60
-70
-80
100 1.000 10.000
50 100 200 500 1k 2k 5k 10k 20k
Частотная характеристика MMD 845-1
dBV
-30
-40
-50
-60
-70
-80
100 1.000 10.000
50 100 200 500 1k 2k 5k 10k 20k
Hz
Hz
Частотная характеристика MME 865-1
dBV
-30
-40
-50
-60
-70
-80
100 1.000 10.000
50 100
200 500 1k 2k 5k 10k 20k
0° 90°
Hz
25
Заявления изготовителя
Заявления изготовителя
Гарантия
Компания Sennheiser electronic GmbH & Co. KG предоставляет
гарантию на данный продукт сроком 24 месяца.
Действующие положения по предоставлению гарантии можно получить на сайте www.sennheiser.com или у Вашего дистрибьютора
компании Sennheiser.
В соответствии со следующими требованиями
• нормативный акт RoHS (2002/95/EG)
• нормативный акт WEEE (2002/96/EG)
Пожалуйста, после окончания срока службы
утилизируйте радиомикрофон в местном пункте приема
вторсырья или в центре утилизации.
• нормативный акт по использованию батареек (2006/66/EG)
Входящие в объем поставки аккумуляторы или батарейки
радиомикрофона можно утилизировать. Утилизируйте
аккумуляторы через специальные приемные пункты или
Вцелях обеспечения защиты окружающей среды утилизируйте
только разряженные аккумуляторы или батарейки.
через специализированные торговые организации.
Соответствие стандартам ЕС
•
0682
• нормативный акт R&TTE (1999/5/EG), нормативный акт по ЭМС
(2004/108/EG), нормативный акт по низковольтному оборудо-
ванию (2006/95/EG)
Полный текст заявлений приведен на сайте www.sennheiser.com.
Перед вводом в эксплуатацию необходимо изучить соответствующие законодательства стран, в которых данное устройство используется.
26
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Printed in Germany
Publ. 0 /092
529671/A01
Loading...
