Sennheiser MI 1000 User Manual

~ SEI\II\IHEISER

Allgemeines

Das Infrarot-Meter MI 1000 dient zur Messung des Infrarot-Nutzlichtes einer In-

frarot-Anlage. Die Messung ist weitgehend unabhängig von Fremdlichteinflüssen. Ubermäßig starkes Fremdlicht, wie z.B. direktes Sonnenlicht und Spotlights, sind jedoch zu vermeiden. Das MI 1000 mißt selektiv den mit dem Hochfrequenz- träger modulierten Anteil des Infrarot-Lichts und bringt diesen in einen weit- gehend logarithmischen Maßstab zur Anzeige. So kann ermittelt werden, ob eine Infrarot-Anlage zu schwach oder überdimensioniert ist und ob es im Raum unge-

nügend ausgeleuchtete Positionen gibt. Bei Mehrkanal-Anlagen sind zur Messung

alle Kanäle einzuschalten, die später auch benutzt werden sollen. Die Messung ist vorzugsweise auf Kanal 2 (95 kHz) durchzuführen. Kanal 2 des MI 1000 ent- spricht Kanal 2 der 9-Kanal-Anlagen. Ferner können in dieser Einstellung auch

Infrarot-Mono-Anlagen und der linke Kanal (95 kHz) eine Stereo-Anlage gemessen werden. Die breitbandigen Mono- und Stereo-Anlagen dürfen bei der Messung nicht mit NF moduliert sein, da das schmalbandige Infrarot-Meter sonst fehlerhafte

Werte liefern würde.

SENNHEISER ELECTRONIC KG., D-3002 WEDEMARK 2, TEL. 05130/583-1

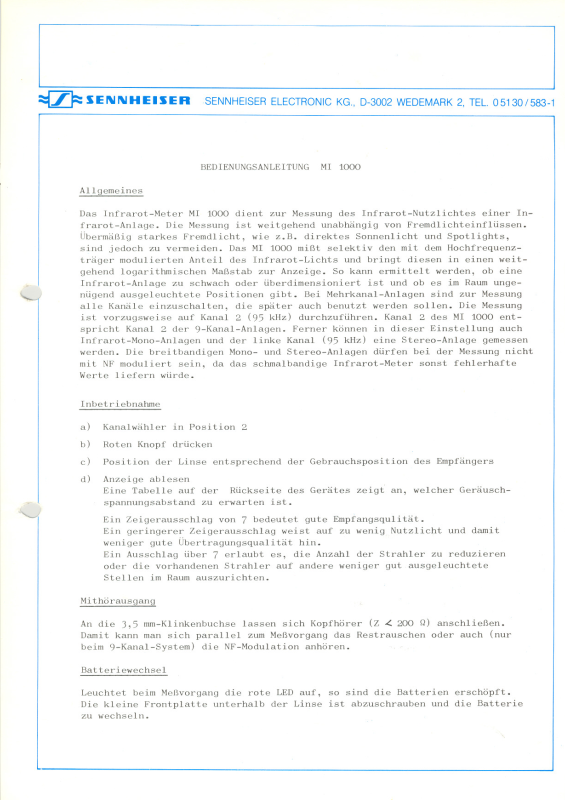

BEDIENUNGSANLEITUNG MI 1000

"'--/.

Inbetriebnahme

Kanalwähler in Position 2

Roten Knopf drücken

Position der Linse entsprechend der Gebrauchsposition des Empfängers

Anzeige ablesen

Eine Tabelle auf der Rückseite des Gerätes zeigt an, welcher Geräusch-

spannungsabstand zu erwarten ist.

Ein Zeigerausschlag von 7 bedeutet gute Empfangsqulität.

Ein geringerer Zeigerausschlag weist auf zu wenig Nutzlicht und damit weniger gute Ubertragungsqualität hin. Ein Ausschlag über 7 erlaubt es, die Anzahl der Strahler zu reduzieren oder die vorhandenen Strahler auf andere weniger gut ausgeleuchtete

Stellen im Raum auszurichten.

Mithörausgang

An die 3,5 mm-Klinkenbuchse lassen sich Kopfhörer (Z ~ 200 Q) anschließen.

Damit kann man sich parallel zum Meßvorgang das Restrauschen oder auch (nur

beim 9-Kanal-System) die NF-Modulation anhören.

Batteriewechsel

Leuchtet beim Meßvorgang die rote LED auf, so sind die Batterien erschöpft.

Die kleine Frontplatte unterhalb der Linse ist abzuschrauben und die Batterie

zu wechseln.

USER'S GUIDE MI

1000

General

The infrared meter MI 1000 was designed for measuring the useful infrared light

in an infrared system. The measurement is to a large extent free from the in-

fluences of unwanted light. Sunlight, spotlights and other sources of very strong unwanted light should, however, be avoided. The MI 1000 selectively measures that part of the infrared light which is modulated by the RF carrier and indicates this

on a wide logarithmic scale. In this way one can determine whether a given infrared

system has been under- or overdimensioned and whether certain spots in the room are being insufficiently illuminated. When measuring multi-channel systems all of those

channeffiwhich will later come into use should be switched on. The measurement should preferably be carried out on channel 2 (95 kHz). Channel 2 of the MI 1000

corresponds to channel 2 of the 9-channel system. Moreover, in this setting measurements can be carried out on infrared mono systems and the left channel (95 kH~: of a stereo system. Wideband mono- and stereo systems should not be AF modulated

during the measuring process as this would only result in the narrow band infrared meter giving false readings.

°Reration

Set channel selector to position 2 Press red button

Position of the lens

Read the meter

A table on the back of the unit shows which S/N ratios are to be expected. A deflection of 7 means good reception quality. A weaker deflection means that there is too little useful infrared light and that therefore the quality of reception is not so good.

A deflection of more than 7 means that the number of radiators can be reduced or that the radiators already present should be pointed at places in the room

which are not so weIl illuminated.

Monitoring output

should correspond to the normal position of the receiver

It is possible to connect headphones (Z~ 200 Q) to the 3,5 mm jack socket. This

means that while measuring one can listen to the residual noise or (with 9-channel

systems only) the AF modulation.

Changing the batteries

If during the course of the measuring process the red LED should light up, this

means that the batteries are exhausted. The small panel situated directly below

the lens should be unscrewed and the batteries changed.
