SENNHEISER EK 3231 User Manual [ru]

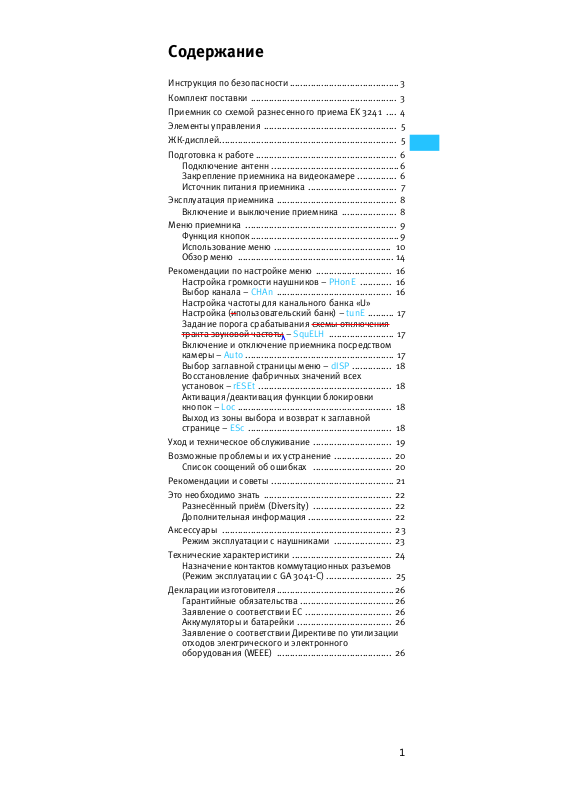

Содержание
Инструкция по безопасности .......................................... 3
Комплект поставки ........................................................ 3
Приемник со схемой разнесенного приема EK 3241 .... 4
Элементы управления ................................................... 5
ЖК-дисплей.................................................................... 5
Подготовка к работе ...................................................... 6
Подключение антенн .................................................6
Закрепление приемника на видеокамере ............... 6
Источник питания приемника .................................. 7
Эксплуатация приемника .............................................. 8
Включение и выключение приемника ..................... 8
Меню приемника .......................................................... 9
Функция кнопок.........................................................9
Использование меню ............................................. 10
Обзор меню ............................................................ 14
Рекомендации по настройке меню ............................. 16
Настройка громкости наушников – PHonE ............ 16
Выбор канала – CHAn
Настройка частоты для канального банка «U»
Настройка (ипользовательский банк) – tunE .......... 17
Задание порога срабатывания схемы отключения
тракта звуковой частоты – SquELH ......................... 17
Включение и отключение приемника посредством
камеры – Auto ......................................................... 17
Выбор заглавной страницы меню – dISP ............... 18
Восстановление фабричных значений всех
установок – rESEt ................................................... 18
Активация/деактивация функции блокировки
кнопок – Loc ........................................................... 18
Выход из зоны выбора и возврат к заглавной
странице – ESc ....................................................... 18
Уход и техническое обслуживание .............................. 19
Возможные проблемы и их устранение ...................... 20
Список соощений об ошибках .............................. 20
Рекомендации и советы ............................................... 21
Это необходимо знать ................................................. 22
Разнесённый приём (Diversity) .............................. 22
Дополнительная информация ................................ 22
Аксессуары ................................................................. 23
Режим эксплуатации с наушниками ...................... 23
Технические характеристики ...................................... 24
Назначение контактов коммутационных разъемов
(Режим эксплуатации с GA 3041-C) ......................... 25
Декларации изготовителя.............................................26
Гарантийные обязательства ....................................26
Заявление о соответствии ЕС ................................. 26
Аккумуляторы и батарейки .................................... 26
Заявление о соответствии Директиве по утилизации
отходов электрического и электронного
оборудования (WEEE) ............................................ 26
............................................ 16
1
Вы сделали правильный выбор!
У
т
т
верены, наша продукция будет надежно и экономично
служить Вам на протяжении многих лет. Га р а н т и я этого высокая репутация компании Sennheiser и более чем 60летний опыт производства высококачественных электроакустических устройств.
Пожалуйста, уделите немного времени для внима-
ельного изучения данного руководства. Это позволи
Вам быстро освоить новое устройство и получать
удовольствие от его работы.
2
Инструкции по безопасности
y Перед использованием устройства внимательно
изучите данное руководство.
y Храните руководство в надежном, легкодоступном
месте. Третьим лицам необходимо передавать передатчик вместе с руководством по эксплуатации.
y Ни в коем случае не открывайте устройство само-
стоятельно! Если в нарушение данного руководства
устройство было открыто, гарантия отменяется.
y Попадание воды внутрь корпуса устройства может
вызвать короткое
Необходимо предпринимать меры по защите приемника от влаги. Для чистки используйте сухую или слегка
увлажненную ткань.
Использование прибора по назначению
Использование по назначению означает,
y что приведённые в данном руководстве указания, в
особенности: раздел «Инструкции по безопасности»,
внимательно Вами изучены;
y что прибор применяется строго в соответствии с
условиями эксплуатации, описанными в данном
руководстве.
замыкание и повредить его.
Использование не по назначению
Под использованием не по назначению понимается
способ использования прибора, отличный от указанных в
данном руководстве, или несоблюдение Вами условий
эксплуатации прибора.
Комплект поставки
Комплект поставки приемника включает:
y 1 Приемник со схемой разнесенного приема EK 3241
y 2 антенны
y 1 руководство по эксплуатации
Описание аксессуаров можно найти на стр. 23.
3
Приемник со схемой
разнесенного приема EK 3241
Приемник EK 3241 является миниатюрным приемником
со схемой разнесенного приема, который подходит для
использования с большинством профессиональных
видеокамер с разъемом для приемника. Видеокамеры
без разъема для приемника могут эксплуатироваться с
EK 3241 посредством приемного гнезда. Вместе с
мощными портативными и ручными передатчиками
фирмы Sennheiser осуществляется возможность
исключительно надежной и высококачественной
передачи звука.
Особенности приемника EK 3241:
y компактный цельнометаллический корпус с
высокопрочной внешней
y очень хорошо подходит для применения вне
помещения благодаря надежной защите от
проникновения влаги,
y комплекты установки для всех существующих
профессиональных видеокамер,
y возможность выбора подачи электропитания через
камеру или адаптер питания GA 3041-B,
y обслуживание через меню посредством ЖК-дисплея,
y высокая безопасность работы благодаря схеме
разнесенного приема,
y Система шумопонижения HiDyn plus
y до 32 программируемых частот передачи,
y переключаемая полоса радиочастот шириной 36 МГц,
y частоты настраиваются шагом по 5 кГц,
y Отношение сигнал / шум >110 вБ
поверхностью,
TM
,
.
S/N
Подходящие передатчики
Карманный
передатчик:
Ручной передатчик: SKM 3072, SKM 5000, SKM 5200
Подключаемый
модуль-передатчик: SKP 3000
SK 50, SK 250, SK 3063, SK 5012,
SK 5212
4

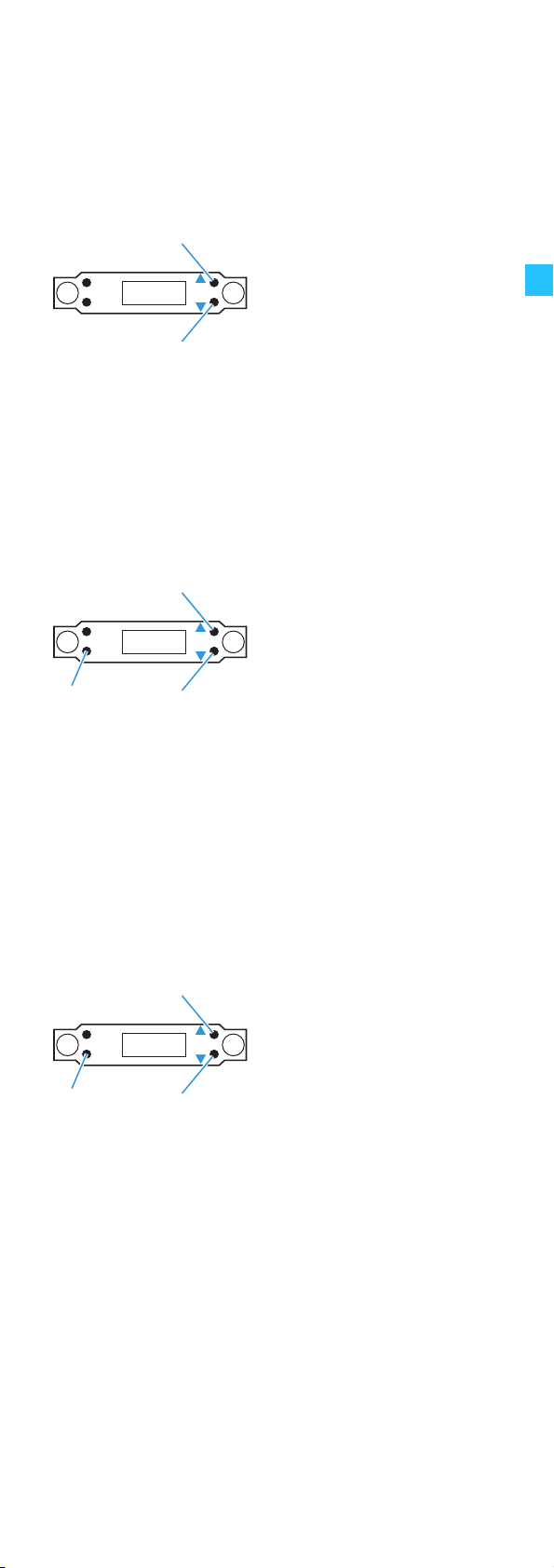

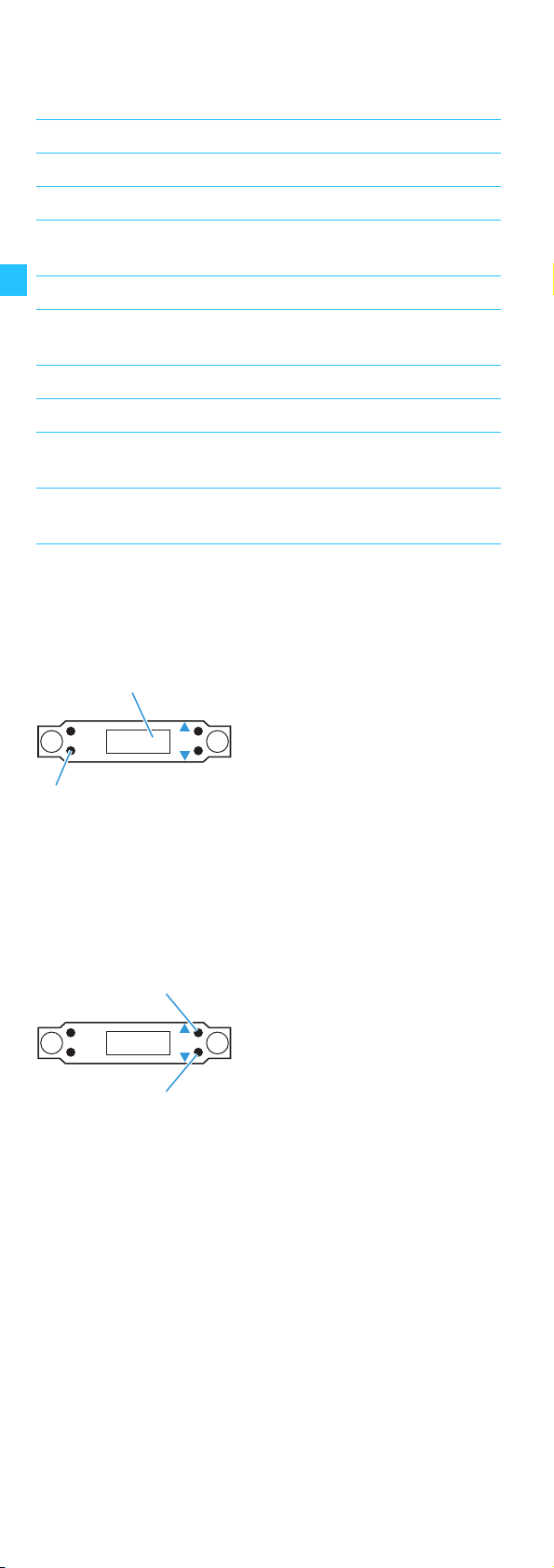

Элементы управления
Кнопка SET (настройка)
Разъем антенны, секция разнесенного разъема А
Кнопка ON/OFF
ЖК-дисплей
Кнопка
Кнопка
Разъем антенны, секция разнесенного разъема В
(ВНИЗ)
(ВВЕРХ)
쐋
ЖК-дисплей
Символ приема радиосигнала «RF»
8-сегментный индикатор уровня радиосигнала
Цифровая индикация
8-сегментный индикатор уровня звукового сигнала
햴
5
Подготовка к работе
Подключение антенн
В комплекте с приемником идут две антенны. Они
необходимы для работы схемы разнесенного приема (см.
«Разнесённый прием» на стр. 22).
Подсоедините обе антенны к
разъмам
Прикрутите обе антенны.
Закрепление приемника на видеокамере
Приемник может быть прикреплен к большинству
профессиональных видеокамер с разъемом для
приемника. Соответствующие комплекты установки вы
можете приобрести в качестве аксессуаров в сервисной
службе компании Sennheiser.
и
.
Вы можете приобрести комплекты для установки для
следующих типов камер (см. «Аксессуары» на стр.23):
Тип камеры Комплект для установки
Sony GA 3041-15 (15-контактный)
Ikegami, Panasonic GA 3041-25 (25-контактный)
Thomson GA 3041-44 (44-контактный)
Комплект для установки состоит из:
y Адаптер Sub-D
y Рама для монтажа
y Винты
Далее представлено в качестве
монтажа на камеры Ikegami или Panasonic:
Закрепите адаптер Sub-D
при помощи двух винтов к
нижней стороне приемника.
примера описание
6
Закрепите раму для монтажа
при помощи 4 винтов к
корпусу камеры через раздвижное отверстие.
Вставьте приемник в разъем
так, чтобы был хороший контакт с торцевым соединителем.
Закрепите приемник сверху
на раме для монтажа.
Источник питания приемника
Приемник EK 3241 может использовать в качестве
источника питания три различных источника:
Электропитание Указания по
эксплуатации
Камера с комплектом для
установки
Камера с приемным гнездом
GA 3041-C
Приемное гнездо GA 3041-C
с адаптером питания GA 3041-B
и аккумулятором BA 50/BA 250
или комплект батареек
B 50/B 250
см. стр. 6
см. руководство по
эксплуатации приемного гнезда
GA 3041-C
см. «Аксессуары» на
стр. 23 и руководство
по эксплуатации при-
емного гнезда
GA 3041-C
7
Эксплуатация приемника
Включение и отключение приемника
Примечание:
Приемник можно выключить только при отключенной
блокировке кнопок (см. стр. 18).
Íîâûé ðèñóíîê
компаíèè
Sennheiser
Приемник включается кратким нажатием на кнопку
питания ON/OFF

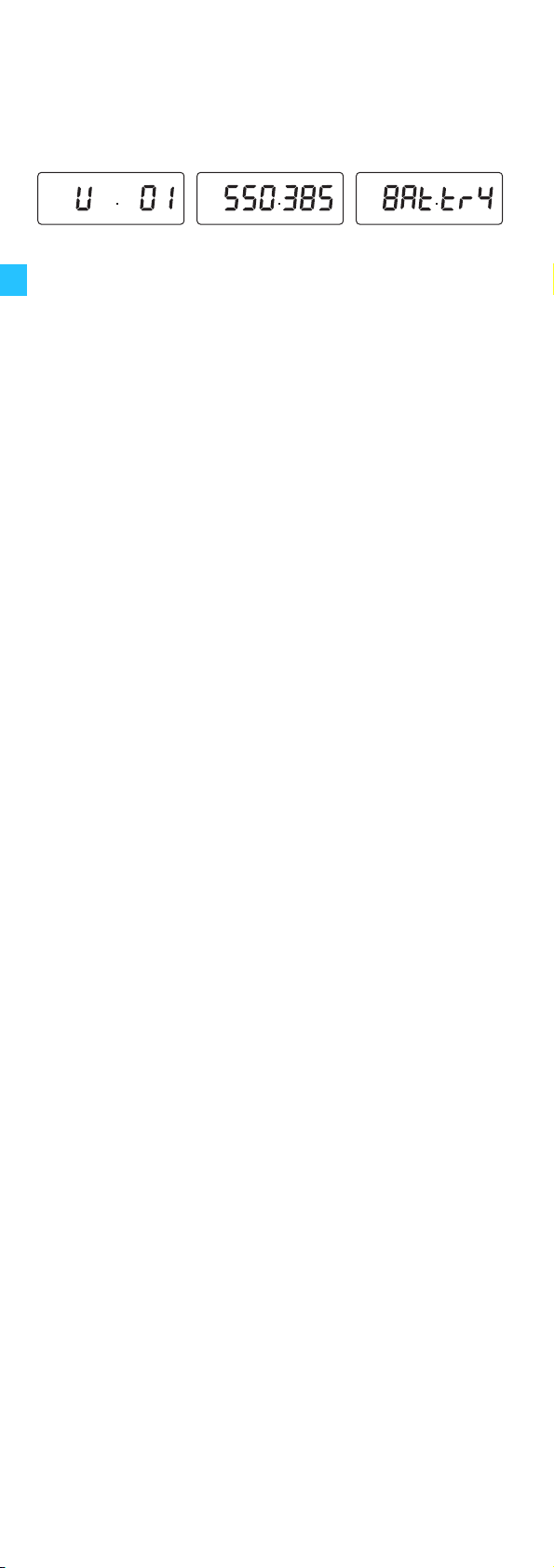

На ЖК-дисплее
заглавная страница.
Для выключения приемника
удерживайте кнопку ON/OFF
в нажатом положении до
тех пор, пока на ЖКдисплее
пись «OFF».
ЖК-дисплей гаснет.
.
появится
не появится над-
Примечание:
В режиме настройки меню управления кнопка ON/
OFF
имеет функцию «отмена».
8

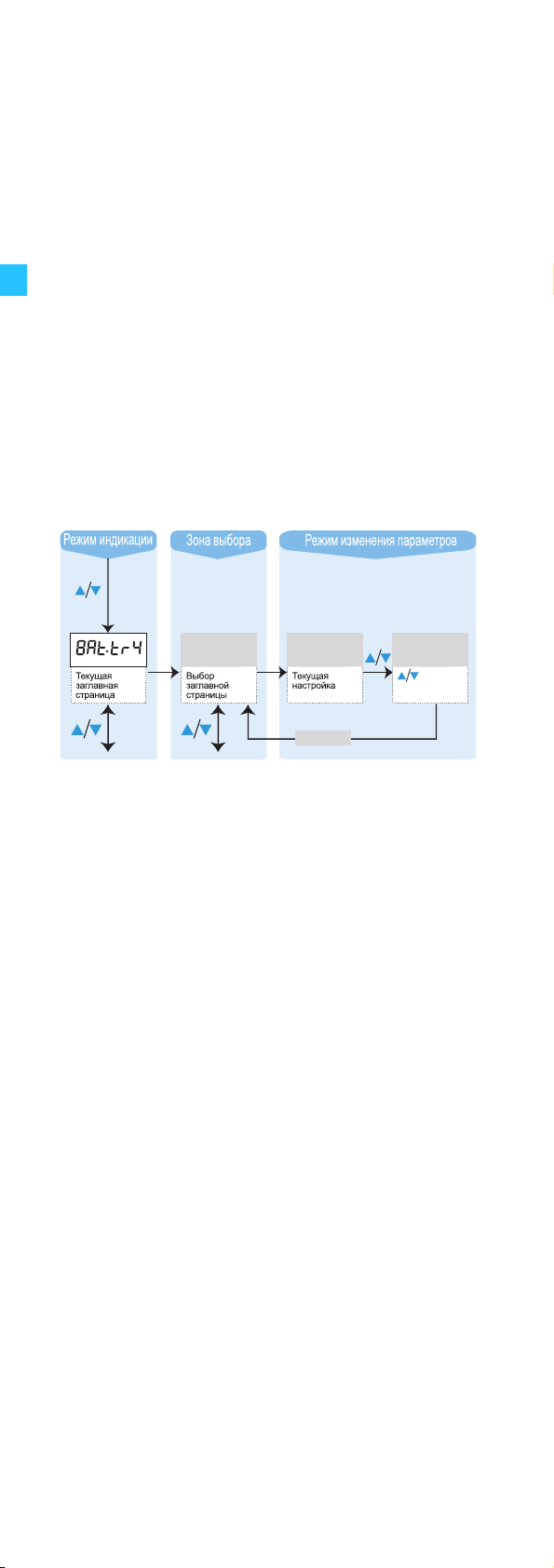

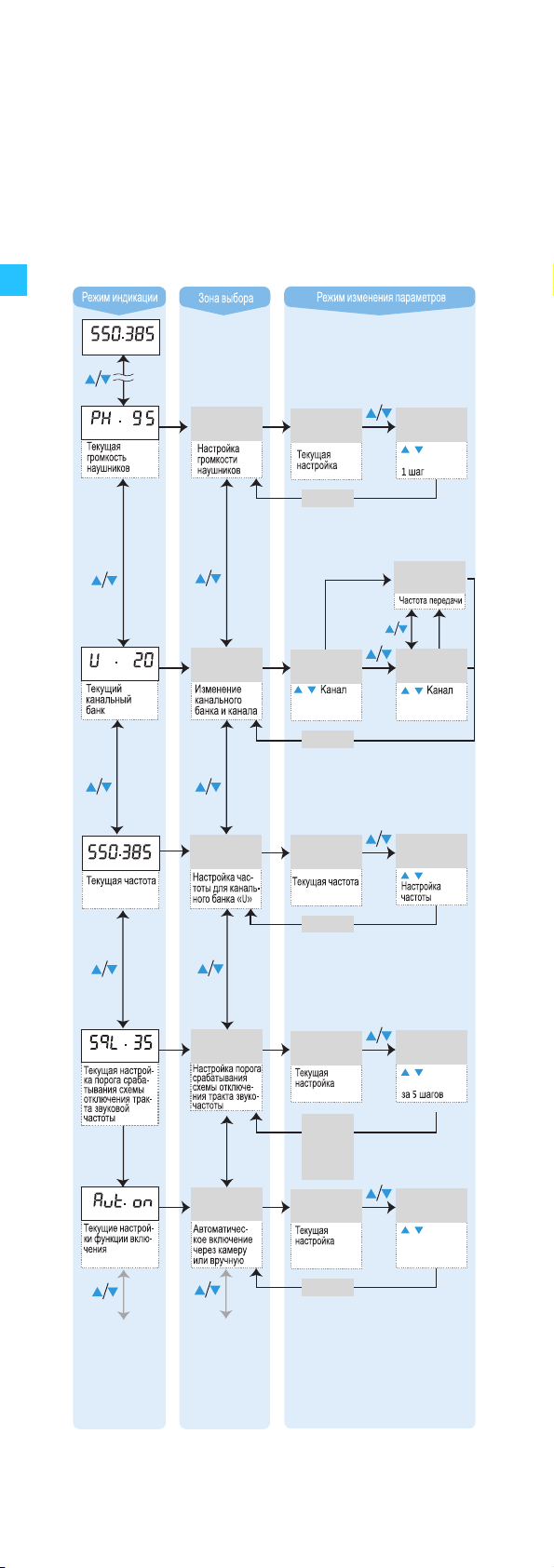

Меню приемника
Функция кнопок
Кнопки Режим Функция кнопки в данном
режиме
ON/OFF Выключено Включить устройство
Режим
индикации
Зона выбора Отмена введенного значения
Режим
изменения
параметров
SET Режим
индикации
y Краткое нажатие на кнопку
(при включенной блоки-
ровке кнопок):
Вызов выключения
блокировки кнопок
y Нажатие кнопки в течение
3 сек. (при выключенной
блокировке кнопок):
Выключить устройство
и возврат в меню индикации
Прерывание настройки и
возврат с последним
сохраненным значением в
меню индикации к последнему указанному параметру
y при выключенной
блокировке кнопок:
переход в меню выбора
y при включенной
блокировке кнопок:
Вызов выключения
блокировки кнопок
Зона выбора Перейти в зону задания
Режим
изменения
параметров
/ Режим
индикации
Зона выбора Переход к предыдущему ()
Режим
изменения
параметров
параметров указанного
пункта меню
Сохранение параметров и
переход в зону выбора
Отображается («StorEd»)
Переход
параметру () или
следующему параметру ()
или следующему пункту
меню ()
Увеличение () или
уменьшение () значения
команд меню.
к предыдущему
9
