Sennheiser AB 3 operation manual

DE

EN

FR

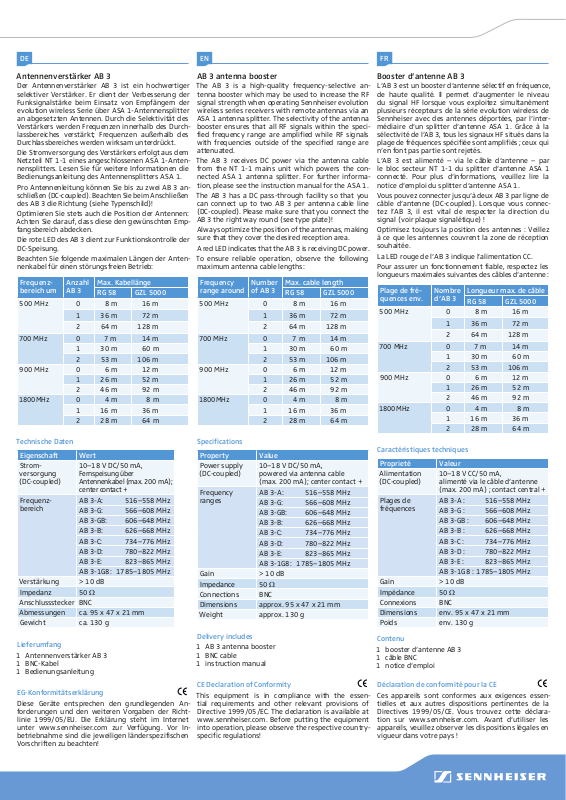

Antennenverstärker AB 3

Der Antennenverstärker AB 3 ist ein hochwertiger
selektiver Verstärker. Er dient der Verbesserung der
Funksignalstärke beim Einsatz von Empfängern der
evolution wireless Serie über ASA 1-Antennensplitter
an abgesetzten Antennen. Durch die Selektivität des
Verstärkers werden Frequenzen innerhalb des Durch­lassbereiches verstärkt; Frequenzen außerhalb des
Durchlassbereiches werden wirksam unterdrückt.

Die Stromversorgung des Verstärkers erfolgt aus dem
Netzteil NT 1-1 eines angeschlossenen ASA 1-Anten­nensplitters. Lesen Sie für weitere Informationen die
Bedienungsanleitung des Antennensplitters ASA 1.

Pro Antennenleitung können Sie bis zu zwei AB 3 an­schließen (DC-coupled). Beachten Sie beim Anschließen
des AB 3 die Richtung (siehe Typenschild)!

Optimieren Sie stets auch die Position der Antennen:
Achten Sie darauf, dass diese den gewünschten Emp­fangsbereich abdecken.

Die rote LED des AB 3 dient zur Funktionskontrolle der
DC-Speisung.

Beachten Sie folgende maximalen Längen der Anten­nenkabel für einen störungsfreien Betrieb:

Frequenz­bereich um

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1800 MHz

Technische Daten

Eigenschaft Wert

Strom-
versorgung
(DC-coupled)

Frequenz-

bereich

Verstärkung > 10 dB

Impedanz 50 W
Anschlussstecker BNC
Abmessungen ca. 95 x 47 x 21 mm

Gewicht ca. 130 g

Lieferumfang

1 Antennenverstärker AB 3
1 BNC-Kabel
1 Bedienungsanleitung

EG-Konformitätserklärung

Diese Geräte entsprechen den grundlegenden An­forderungen und den weiteren Vorgaben der Richt­linie 1999/05/EU. Die Erklärung steht im Internet
unter www.sennheiser.com zur Verfügung. Vor In­betriebnahme sind die jeweiligen länderspezifischen
Vorschriften zu beachten!

Anzahl
AB 3

Max. Kabellänge
RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

10–18 V DC/50 mA,

Fernspeisung über

Antennenkabel (max. 200 mA);

center contact +
AB 3-A: 516–558 MHz
AB 3-G: 566–608 MHz
AB 3-GB: 606–648 MHz
AB 3-B: 626–668 MHz
AB 3-C: 734–776 MHz
AB 3-D: 780–822 MHz
AB 3-E: 823–865 MHz
AB 3-1G8: 1785–1805 MHz

AB 3 antenna booster

The AB 3 is a high-quality frequency-selective an­tenna booster which may be used to increase the RF
signal strength when operating Sennheiser evolution
wireless series receivers with remote antennas via an
ASA 1 antenna splitter. The selectivity of the antenna
booster ensures that all RF signals within the speci­fied frequency range are amplified while RF signals
with frequencies outside of the specified range are
attenuated.

The AB 3 receives DC power via the antenna cable
from the NT 1-1 mains unit which powers the con­nected ASA 1 antenna splitter. For further informa­tion, please see the instruction manual for the ASA 1.

The AB 3 has a DC pass-through facility so that you
can connect up to two AB 3 per antenna cable line
(DC-coupled). Please make sure that you connect the
AB 3 the right way round (see type plate)!

Always optimize the position of the antennas, making
sure that they cover the desired reception area.

A red LED indicates that the AB 3 is receiving DC power.
To ensure reliable operation, observe the following

maximum antenna cable lengths:

Frequency
range around

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1800 MHz

Specifications

Property Value

Power supply

(DC-coupled)

Frequency
ranges

Gain > 10 dB
Impedance 50 W
Connections BNC
Dimensions approx. 95 x 47 x 21 mm

Weight approx. 130 g

Delivery includes

1 AB 3 antenna booster
1 BNC cable
1 instruction manual

CE Declaration of Conformity

This equipment is in compliance with the essen­tial requirements and other relevant provisions of
Directive 1999/05/EC. The declaration is available at
www.sennheiser.com. Before putting the equipment
into operation, please observe the respective country­specific regulations!

Number
of AB 3

Max. cable length
RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

10–18 V DC/50 mA,

powered via antenna cable

(max. 200 mA); center contact +
AB 3-A: 516–558 MHz
AB 3-G: 566–608 MHz
AB 3-GB: 606–648 MHz
AB 3-B: 626–668 MHz
AB 3-C: 734–776 MHz
AB 3-D: 780–822 MHz
AB 3-E: 823–865 MHz
AB 3-1G8: 1785–1805 MHz

Booster d‘antenne AB 3

L‘AB 3 est un booster d‘antenne sélectif en fréquence,
de haute qualité. Il permet d‘augmenter le niveau
du signal HF lorsque vous exploitez simultanément
plusieurs récepteurs de la série evolution wireless de
Sennheiser avec des antennes déportées, par l‘inter­médiaire d‘un splitter d‘antenne ASA 1. Grâce à la
sélectivité de l‘AB 3, tous les signaux HF situés dans la
plage de fréquences spécifiée sont amplifiés ; ceux qui
n‘en font pas partie sont rejetés.

L‘AB 3 est alimenté – via le câble d‘antenne – par
le bloc secteur NT 1-1 du splitter d‘antenne ASA 1
connecté. Pour plus d‘informations, veuillez lire la
notice d‘emploi du splitter d‘antenne ASA 1.

Vous pouvez connecter jusqu‘à deux AB 3 par ligne de
câble d‘antenne (DC-coupled). Lorsque vous connec­tez l‘AB 3, il est vital de respecter la direction du
signal (voir plaque signalétique) !

Optimisez toujours la position des antennes : Veillez
à ce que les antennes couvrent la zone de réception
souhaitée.

La LED rouge de l‘AB 3 indique l‘alimentation CC.
Pour assurer un fonctionnement fiable, respectez les

longueurs maximales suivantes des câbles d‘antenne :

Plage de fré­quences env.

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1800 MHz

Caractéristiques techniques

Proprieté Valeur

Alimentation
(DC-coupled)

Plages de
fréquences

Gain > 10 dB
Impédance 50 W
Connexions BNC
Dimensions env. 95 x 47 x 21 mm
Poids env. 130 g

Contenu

1 booster d‘antenne AB 3
1 câble BNC
1 notice d‘emploi

Déclaration de conformité pour la CE

Ces appareils sont conformes aux exigences essen­tielles et aux autres dispositions pertinentes de la
Directives 1999/05/CE. Vous trouvez cette déclara­tion sur www.sennheiser.com. Avant d‘utiliser les
appareils, veuillez observer les dispositions légales en

vigueur dans votre pays !

Nombre
d‘AB 3

10–18 V CC/50 mA,

(max. 200 mA) ; contact central +
AB 3-A : 516–558 MHz
AB 3-G : 566–608 MHz
AB 3-GB : 606–648 MHz
AB 3-B : 626–668 MHz
AB 3-C : 734–776 MHz
AB 3-D : 780–822 MHz
AB 3-E : 823–865 MHz
AB 3-1G8 : 1785–1805 MHz

Longueur max. de câble
RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

alimenté via le câble d‘antenne

IT

ES

NL

Amplificatore d’antenna AB 3

L’amplificatore di antenna AB 3 è un amplificatore se­lettivo di elevata qualità. Esso contribuisce al miglio­ramento dell’intensità del segnale radio nell’impiego
di ricevitori della serie evolution wireless con splitter
d’antenna ASA 1 su antenne separate. Attraverso la
selettività dell’amplificatore vengono amplificate le
frequenze all’interno del campo di passaggio; le fre­quenze all’esterno di tale campo vengono efficace­mente attenuate.

L’amplificatore viene alimentato con l’alimentatore
NT 1-1 di uno splitter d’antenna ASA 1 collegato. Per
ulteriori informazioni consultare le istruzioni per l’uso
dello splitter d’antenna ASA 1.

Per ogni cavo d’antenna è possibile collegare fino a due

AB 3 (accoppiamento CC). Prestare attenzione alla di-

rezione in fase di collegamento di AB 3 (consultare la
targhetta)!

Ottimizzare ogni volta anche la posizione delle anten­ne: assicurarsi che queste coprano l’area di ricezione
desiderata.

Il LED rosso di AB 3 controlla il funzionamento dell’ali­mentazione CC.

Osservare le seguenti lunghezze massime del cavo
antenna per un funzionamento privo di interferenze:

Campo di

frequenza di

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1800 MHz

Dati tecnici

Proprietà Valore

Alimentazione
(DC-coupled)

Campo di
frequenza

Amplificazione > 10 dB
Impedenza 50 W
Spina di

connessione
Dimensioni circa 95 x 47 x 21 mm
Peso ca. 130 g

Dotazione

1 Amplificatore d’antenna AB 3
1 cavo BNC
1 Istruzioni per l’uso

Dichiarazione di conformità CE

I presenti dispositivi sono conformi ai requisiti fonda­mentali e alle ulteriori direttive della normativa

1999/05/UE. La dichiarazione è disponibile in Internet

sul sito www.sennheiser.com. Prima della messa in
funzione, osservare le disposizioni specifiche del pae­se di competenza!

Numero
AB 3

Lunghezza cavo max.
RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

10–18 V CC/50 mA,

a distanza mediante cavo

d'antenna (max. 200 mA);

center contact +
AB 3-A: 516–558 MHz
AB 3-G: 566–608 MHz
AB 3-GB: 606–648 MHz
AB 3-B: 626–668 MHz
AB 3-C: 734–776 MHz
AB 3-D: 780–822 MHz
AB 3-E: 823–865 MHz
AB 3-1G8: 1785–1805 MHz

BNC

comando

Amplificador de antena AB 3

El amplificador de antena AB 3 es un amplificador se­lectivo de alta calidad. Sirve para mejorar la intensi­dad de la señal de radiofrecuencia cuando se utilizan
receptores de la serie evolution wireless Serie con an­tenas remotas a través del divisor de antena ASA 1.
Gracias a la selectividad del amplificador se amplifi­can las frecuencias en la banda de paso y se suprimen
eficazmente las frecuencias fuera de la banda de paso.

La alimentación eléctrica del amplificador se realiza
mediante la fuente de alimentación NT 1-1 de un divi­sor de antena ASA 1 conectado. Para más información,
consulte las instrucciones de uso del divisor de antena

ASA 1.

Por cada cable de antena se pueden conectar hasta dos

AB 3 (DC-coupled). A la hora de conectar el AB 3, ob-

serve la dirección (véase placa de características).
Optimice también siempre la posición de las antenas:

asegúrese de que éstas cubren el rango de recepción
deseado.

El LED rojo del AB 3 sirve de control de funcionamien­to de la alimentación CC.

Observe las siguientes longitudes máximas de los
c ables de antena para un funcionamiento sin
i nterferencias:

Rango de
frecuencia de

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1800 MHz

Especificaciones técnicas

Característica Valor

Alimentación
de corriente
(DC-coupled)

Rango de
frecuencia

Amplificación > 10 dB
Impedancia 50 W
Conector BNC
Dimensiones aprox. 95 x 47 x 21 mm
Peso aprox. 130 g

Volumen de suministro

1 amplificador de antena AB 3
1 cable BNC
1 instrucciones de uso

Declaración de conformidad de la CE

Estos aparatos cumplen con los requisitos básicos y
demás especificaciones de la Directiva 1999/05/UE.
La declaración se puede consultar en Internet:
www.sennheiser.com. Antes de la puesta en servicio,
se deben observar las disposiciones específicas del país
de uso.

Número
de AB 3

Longitud máx. de cable
RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

10–18 V CC/50 mA,

ción remota mediante cable de

antena (máx. 200 mA);

center contact +
AB 3-A: 516–558 MHz
AB 3-G: 566–608 MHz
AB 3-GB: 606–648 MHz
AB 3-B: 626–668 MHz
AB 3-C: 734–776 MHz
AB 3-D: 780–822 MHz
AB 3-E: 823–865 MHz
AB 3-1G8: 1785–1805 MHz

alimenta-

Antenneversterker AB 3

De antenneversterker AB 3 is een hoogwaardige,
selectieve versterker. Deze antenne versterkt het sig­naal van de ASA 1-antennesplitter naar losse anten­nes wanneer gebruik wordt gemaakt van ontvangers
uit de evolution wireless-serie. Door de selectiviteit
van de versterker worden frequenties binnen het

doorlaatgebied versterkt; frequenties buiten het
doorlaatgebied worden effectief onderdrukt.

De voedingsadapter NT 1-1 van een aangesloten
ASA 1-antennesplitter levert de voedingsspanning
van de versterker. Zie de gebruiksaanwijzing van de
antennesplitter ASA 1 voor meer informatie.

Per antennekabel kunt u max. twee AB 3’s aansluiten
(DC-coupled). Let bij het aansluiten van de AB 3 op de
juiste richting (zie het typeplaatje)!

Optimaliseer tevens altijd de positie van de antennes:

Let erop dat deze geschikt zijn voor het gewenste

ontvangstbereik.

De rode LED van de AB 3 dient ter controle van de
DC-voeding.

Neem voor een storingsvrije werking de onderstaan-

de maximale lengten van de antennekabels in acht:

Frequentie­bereik rond

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1.800 MHz

Technische specificaties

Eigenschap Waarde

Voedings-

spanning

(DC-coupled)

Frequentiebereik AB 3-A: 516 – 558 MHz

Versterking > 10 dB

Impedantie 50 W
Aansluitstekker BNC
Afmetingen ca. 95 x 47 x 21 mm

Gewicht ca. 130 g

Leveringsomvang

1 Antenneversterker AB 3
1 BNC-kabel
1 Gebruiksaanwijzing

EG-verklaring van overeenstemming

Deze apparaten voldoen aan de fundamentele eisen

en overige gegevens van de richtlijn 1999/05/EG. De
verklaring is op internet onder www.sennheiser.com
beschikbaar. Lees voor de inbedrijfstelling de speci­fieke voorschriften door, die voor uw land van toepas­sing zijn!

Aantal
AB 3

Max. kabellengte
RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

10 – 18 V DC/50 mA,

op afstand door middel van

antennekabel (max. 200 mA);

center contact +

AB 3-G: 566 – 608 MHz
AB 3-GB: 606 – 648 MHz
AB 3-B: 626 – 668 MHz
AB 3-C: 734 – 776 MHz
AB 3-D: 780 – 822 MHz
AB 3-E: 823 – 865 MHz
AB 3-1G8: 1.785 – 1.805 MHz

voeding

PT

Amplificador de antena AB 3

O amplificador de antena AB 3 é um amplificador se­lectivo de alta qualidade e destina-se a intensificar o
sinal de radiofrequência quando os receptores da sé­rie evolution wireless são utilizados com splitters

ASA 1 em antenas externas. Graças à selectividade do

amplificador, é possível aumentar as frequências da
banda de passagem; as frequências fora da banda de
passagem são suprimidas com eficácia.

O amplificador é alimentado com corrente através do
alimentador NT 1-1 do splitter de antena ASA 1. Para
mais informações, leia o manual de instruções do
splitter de antena ASA 1.

A cada cabo de antena podem ser ligados até dois
AB 3 (DC-coupled). Ao ligar o AB 3, tenha em conside-

ração a direcção (ver placa de características)!
Optimize sempre também a posição das antenas:

Assegure-se de que as antenas cubram a gama de

frequências desejada.
O LED vermelho do AB 3 destina-se ao controlo do

funcionamento da alimentação CC.
Para um funcionamento sem interferências, observe

os seguintes comprimentos máximos permitidos para
os cabos das antenas:

Gama de

frequências

aprox.

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1.800 MHz

Dados técnicos

Característica Valor

Alimentação
com corrente
(DC-coupled)

Gama de
frequências

Amplificação > 10 dB
Impedância 50 W
Conector BNC
Dimensões aprox. 95 x 47 x 21 mm
Peso aprox. 130 g

Itens fornecidos

1 Amplificador de antena AB 3
1 Cabo BNC
1 Manual de instruções

Declaração de conformidade CE

Estes dispositivos cumprem os requisitos básicos
e restantes disposições da directiva 1999/05/
CE. A declaração encontra-se disponível em
www.sennheiser.com. Antes da colocação em
funcionamento, observar as prescrições específicas
do país!

Quanti­dade de
AB 3

Comprimento máx.
dos cabos

RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

10–18 V CC/50 mA,

alimentação remota via cabo

de antena (máx. 200 mA);

center contact +
AB 3-A: 516-558 MHz
AB 3-G: 566-608 MHz
AB 3-GB: 606-648 MHz
AB 3-B: 626-668 MHz
AB 3-C: 734-776 MHz
AB 3-D: 780-822 MHz
AB 3-E: 823-865 MHz
AB 3-1G8: 1785-1.805 MHz

RU

Антенный усилитель AB 3

Антенный усилитель AB 3 представляет собой
высококачественный избирательный усилитель.
Он служит для усиления мощности радиосигна­ла при использовании приемников серии
evolution wireless через антенные сплиттеры
ASA 1 на уступообразных антеннах. Благодаря
избирательности усилителя производится уси­ление частот в пределах полосы пропускания;

частоты за пределами полосы пропускания эф-

фективно подавляются.

Электропитание усилителя осуществляется че-

рез блок питания NT 1-1 присоединенного антен­ного сплиттера ASA 1. Дальнейшая информация
приведена в инструкции по эксплуатации антен­ного сплиттера ASA 1.

К каждому антенному проводу можно присоеди­нить до двух приборов AB 3 (со связью по посто­янному току). При присоединении AB 3 учитывай-

те направление (см. заводскую табличку)!

Всегда оптимизируйте положение антенн: сле­дите за тем, чтобы они охватывали требуемый
диапазон приема.

Красный светодиод прибора AB 3 служит для
контроля за электропитанием постоянного тока.

В целях бесперебойной работы соблюдайте
следующие максимальные значения длины ан­тенных кабелей:

Диапазон

частот ок.

500 МГц 0 8 м 16 м

700 МГц 0 7 м 14 м

900 МГц 0 6 м 12 м

1800 МГц

Технические характеристики

Характери
стика

Электропита­ние (со связью
по постоянно­му ток)

Диапазон
частот

Усиление > 10 дБ
Полное

сопротивление 50 Ом
Соединитель-

ный штекер BNC
Размеры ок. 95 x 47 x 21 мм
Вес ок. 130 г

Объем поставки

1 Антенный усилитель AB 3
1 BNC-кабель
1 Инструкция по эксплуатации

Коли­чество
AB 3

Макс. длина кабеля
RG 58 GZL 5000

1 36 м 72 м

2 64 м 128 м

1 30 м 60 м
2 53 м 106 м

1 26 м 52 м

2 46 м 92 м
0 4 м 8 м

1 16 м 36 м
2 28 м 64 м

Значение

10–18 В =/50 мА,

ционное электропитание
через антенный кабель
(макс. 200 мА); center

contact +
AB 3-A: 516-558 МГц
AB 3-G: 566-608 МГц
AB 3-GB: 606-648 МГц
AB 3-B: 626-668 МГц
AB 3-C: 734-776 МГц
AB 3-D: 780-822 МГц
AB 3-E: 823-865 МГц
AB 3-1G8: 1785-1805 МГц

дистан-

Заявление о соответствии стандартам ЕС

Данные приборы соответствуют основным тре­бованиям и нормам директивы 1999/05/EС.
Полный текст заявления приведен на сайте

www.sennheiser.com. Перед вводом в эксплуата­цию необходимо изучить соответствующие зако­нодательства стран, в которых данное устрой­ство используется!

ZH

天线放大器AB 3

天线放大器AB 3是一款高品质的选频放大器。使用

evolution无线系列接收机时，可以通过ASA 1型天线

分离器将此放大器与分离式天线连接，用于改善无
线电信号强度。放大器具有选频特性。通带范围内
的频率可以得到增强，通带范围外的频率则受到有
效抑制。

放大器由连接的ASA 1天线分离器的NT 1-1电源适
配器供电。详细信息请参阅ASA 1天线分离器的使用
说明。

每根天线导线最多可连接两台AB 3 (DC耦合)。连接
AB 3时必须注意方向 (见铭牌)！

随时注意调整天线的位置：确保天线覆盖所需要的
接受范围。

AB 3的红色发光二极管用于检测直流电源。

为了确保正常运行，请遵守以下规定的天线电缆最

大长度：

频率范围

（接近以下频率）

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1800 MHz

技术参数

参数 参数值

电源（DC耦合） 10–18 V DC/50 mA，

频率范围

放大

阻抗

连接插头
尺寸
重量

供货范围

1 天线放大器AB 3
1 BNC线
1 使用说明

欧盟符合性声明

本产品符合1999/05/EC标准的基本要求和其它准则。
可以在本公司网站www.sennheiser.com上下载此

声明。使用前请注意当地的有关规定！

AB 3
数量

线电缆（最大
馈电；中央触点 +

AB 3-A: 516–558 MHz
AB 3-G: 566–608 MHz
AB 3-GB: 606–648 MHz
AB 3-B: 626–668 MHz
AB 3-C: 734–776 MHz
AB 3-D: 780–822 MHz
AB 3-E: 823–865 MHz
AB 3-1G8: 1785–1805 MHz
> 10 dB
50 W

BNC

约95 x 47 x 21 mm
约130 g

最大电缆长度

RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m
0 4 m 8 m
1 16 m 36 m
2 28 m 64 m

通过天

200 mA

）远程

KO

안테나 증폭기 AB 3

안테나 증폭기 AB 3은 고급 선택형 증폭기입니다.
이 증폭기는 이볼루션 무선 시리즈의 수신기를 ASA
1 안테나 분배기를 통해 고정된 안테나에 장착할 때
무선신호의 강도를 개선하는 데 사용됩니다. 증폭
기의 선택성에 의해 통과대역 내의 주파수는 증폭
되지만, 통과대역 밖의 주파수는 효과적으로 감쇠
됩니다.

증폭기에는 연결된 ASA 1 안테나 분배기의 전원 어
댑터 NT 1-1에서 전원이 공급됩니다. 더 자세한 정
보는 안테나 분배기 ASA 1의 사용설명서에 수록되
어 있습니다.

안테나 케이블 1개당 AB 3을 최고 2개까지 연결할
수 있습니다(DC-결합) AB 3을 연결할 때 그 방향에 유
의하십시오(명판 참조)!

안테나를 항상 가장 좋은 곳에 설치하십시오: 안테
나가 원하는 수신 영역을 모두 커버하도록 유의하
십시오.

AB 3의 적색 LED는 DC 전원장치의 기능을 점검하는
데 사용됩니다.

증폭기의 원할한 작동을 위해 아래 표에 기재한 안
테나 케이블의 최대 길이에 유의해야 합니다.

주파수 범위

500 MHz 0 8 m 16 m

700 MHz 0 7 m 14 m

900 MHz 0 6 m 12 m

1,800 MHz 0 4 m 8 m

기술 데이터

항목 값

전원장치(DC
결합)

주파수 범위

증폭
임피던스
커넥터 플러그
치수
중량

AB 3
개수

최대 케이블 길이

RG 58 GZL 5000

1 36 m 72 m
2 64 m 128 m

1 30 m 60 m
2 53 m 106 m

1 26 m 52 m
2 46 m 92 m

1 16 m 36 m
2 28 m 64 m

10~18V DC/50mA,

블을 통한 원격 전원장치(최대

200mA

); 중심 접점

AB 3-A: 516~558 MHz
AB 3-G: 566~608 MHz
AB 3-GB: 606~648 MHz
AB 3-B: 626~668 MHz
AB 3-C: 734~776 MHz
AB 3-D: 780~822 MHz
AB 3-E: 823~865 MHz
AB 3-K: 928~960 MHz
AB 3-1G8: 1785~1805 MHz
> 10 dB
50 W
BNC

약 95 x 47 x 21 mm
약 130 g

안테나 케이

+

인도 품목

1 안테나 증폭기 AB 3
1 BNC 케이블
1 사용설명서

EC 적합성 선언

본 장치는 지침 1999/05/EU의 기본적인 요건과 기
타 다른 규정을 준수합니다. 이 선언은 당사의 홈페
이지www.sennheiser.com에수록되어 있습니다. 작
동시키기전국내의관련규정에유의해야합니다!

Sennheiser electronic GmbH & Co. KG

Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com

Printed in Germany, Publ. 06/16, 538996/A02
