Sennheiser 2013 PLL User Manual [en, es, fr, de]

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
MODO DE EMPLEO
GEBRUIKSAANWIJZING
BRUKSANVISNING

SYSTEM 2013 PLL

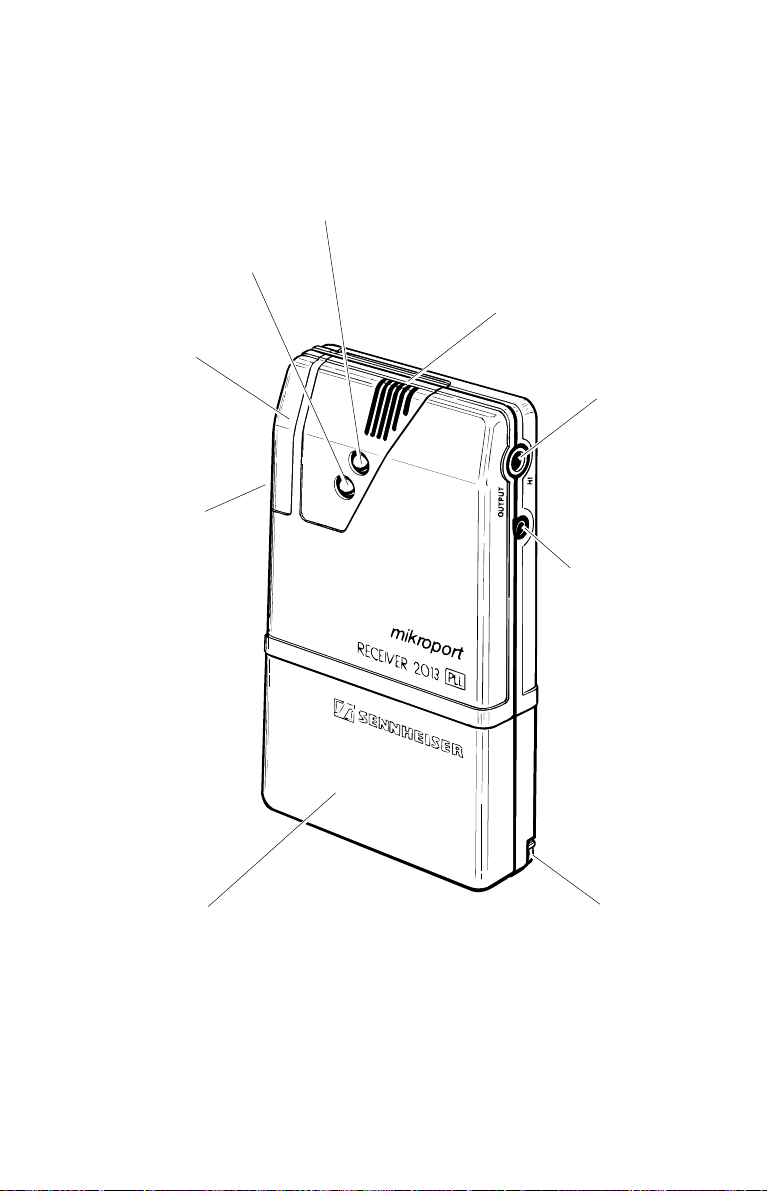

EK 2013 PLL

1

Empfangs- und
Batteriekontrollanzeige

Verriegelbare
Abdeckung

Übertragungskontrollanzeige

Eingebautes
Mikrofon

Ausgangsbuchse

für Kopfhörer

Kanalwahlschalter
für bis zu 16 frei
wählbare
Frequenzen

Wechselbarer
Batterie- oder
Akkupack

1.1

Ausgangsbuchse
für den Anschluß

zum Hörgerät

Ladekontakte
zum Laden im

Ladegerät L 2013

(nur am Akkupack)

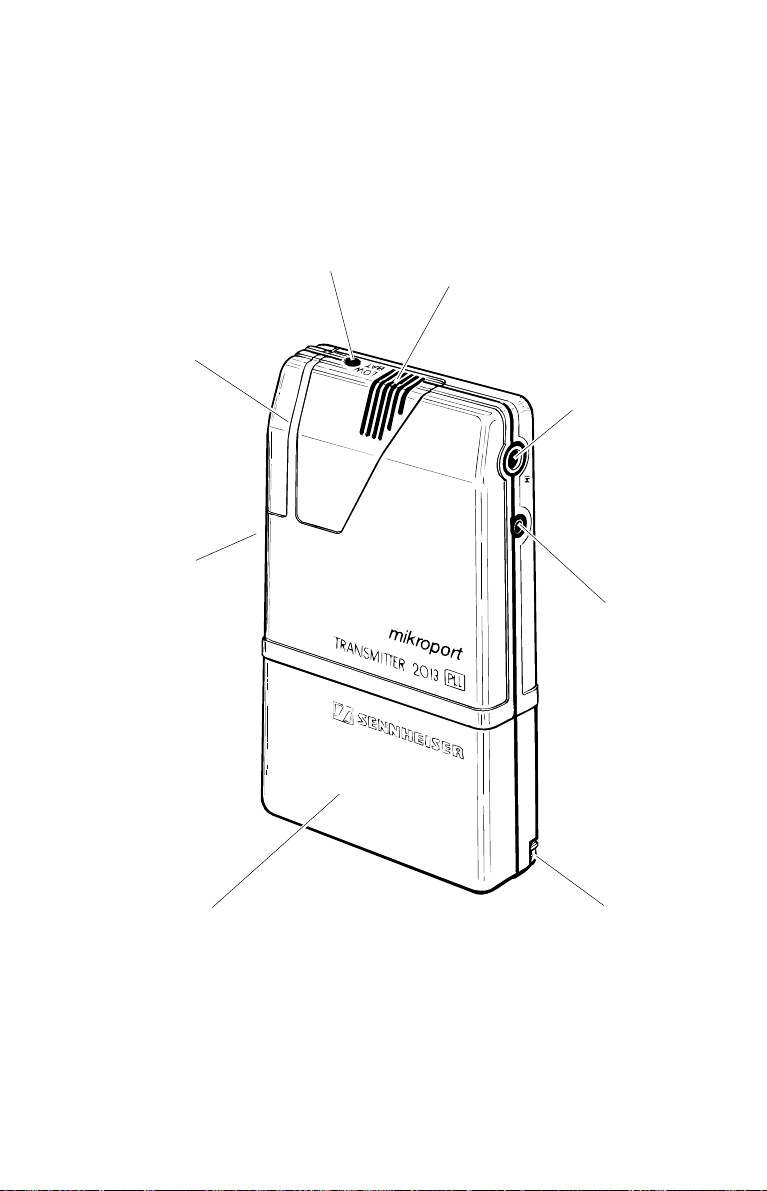

SK 2013 PLL

Batteriekontrollanzeige

Verriegelbare
Abdeckung

Kanalwahlschalter
für bis zu 16 frei
wählbare
Frequenzen

Eingebautes Mikrofon

Anschluß für

zusatzgeräte, z.B.

Cassettenrecorder

Input

Anschluß für

Zusatzmikrofon

MKE 2013

Wechselbarer
Batterie- oder
Akkupack

Ladekontakte
zum Laden im

Ladegerät L 2013

(nur am Akkupack)

1.2

Systembeschreibung

1.4 Geräte

1.4 Funktionsprinzip

1.5 gemeinsame Merkmale

1.6 Inbetriebnahme

1.6 Batteriepack einsetzen

1.6 Akkubetrieb

1.6 Einschalten / Befestigen an der Kleidung

1.6 Übersicht der verfügbaren Sende-/ EmpfangsBereiche

1.7 Frequenzauswahl

1.7 Einstellen der Kanäle am Sender und am Empfänger

Empfänger EK 2013 PLL

1.8 Anschlußmöglichkeiten am Empfänger

1.8 Integrierte Antenne

1.8 Betrieb am Hörgerät mit Audio-Eingang

1.8 Betrieb am Hörgerät ohne Audio-Eingang

1.8 Betrieb mit Kopfhörer

1.9 Verriegelbare Abdeckung

1.9 Einblend-Automatik und Mikrofoneinstellung am Empfänger

1.10 Einstellung der Einblend-Automatik

1.10 Ein-/Ausschalten der Einblend-Automatik und des eingebauten Mikrofons.

1.11 Kontrollanzeigen am Empfänger EK 2013 PLL

1.11 Einblend-Automatik, grüne LED

1.11 Rauschsperre und Batteriekontrolle, rote LED

Sender SK 2013 PLL

1.12 Anschlußmöglichkeiten

1.12 Kontrollanzeige

1.13 Einstellen der Mikrofonempfindlichkeit

1.14

1.14 Kabel

1.15 Technische Daten SK 2013 PLL

1.16 Technische Daten EK 2013 PLL

1.3

Zubehör

System 2013

Mit dem System 2013 PLL gelingt die Integration von Menschen mit Hörproblemen in
Schulen und Hochschulen, am Arbeitsplatz und in der Freizeit.

Bauform und Schaltungdetails wurden dieser Zielgruppe optimal angepaßt, die Bedienung ist
einfach und leicht zu erlernen. Die Geräte sind klein, leicht und unauffällig zu tragen.

Geräte

• Sender SK 2013 PLL für den Sprecher

• Empfänger EK 2013 PLL für den Hörgeschädigten

Funktionsprinzip

Der Sprechende, z.B. der Lehrer, trägt den Sender SK 2013 PLL. Der Schwerhörige trägt den
Empfänger EK 2013 PLL. Am EK 2013 PLL kann ein Kopfhörer oder ein Verbindungskabel
zur Hörhilfe angeschlossen werden. Drahtlos und unter Beibehaltung voller Bewegungsfreiheit
kann der Schüler nun den Lehrer so hören, als säße er neben ihm. Für die Zeit, in der der
Lehrer spricht, werden Umgebungsgeräusche deutlich abgesenkt. Spricht der Lehrer nicht, so
werden die im Hörgerät oder das im EK 2013 PLL eingebaute Mikrofon voll wirksam; nun
sind die Mitschüler zu hören. Der Dialog zwischen Lehrer und Schüler hat aber stets Vorrang.

Das System 2013 PLL bleibt auch unter schwierigen Einsatzbedingungen eine zuverlässige
Hilfe. Die Sendeleistung reicht auch für größere Entfernungen. Starke Nebengeräusche und
schlechte Raumakustik können durch den Einsatz des Zusatz-Mikrofones MKE 2013 am
Sender SK 2013 PLL ausgeblendet werden. Das vielfältige Zubehör ermöglicht den Anschluß
des Empfängers an nahezu jede Hörhilfe; die Kopplung zur Hörhilfe kann elektrisch wie auch
induktiv sein.

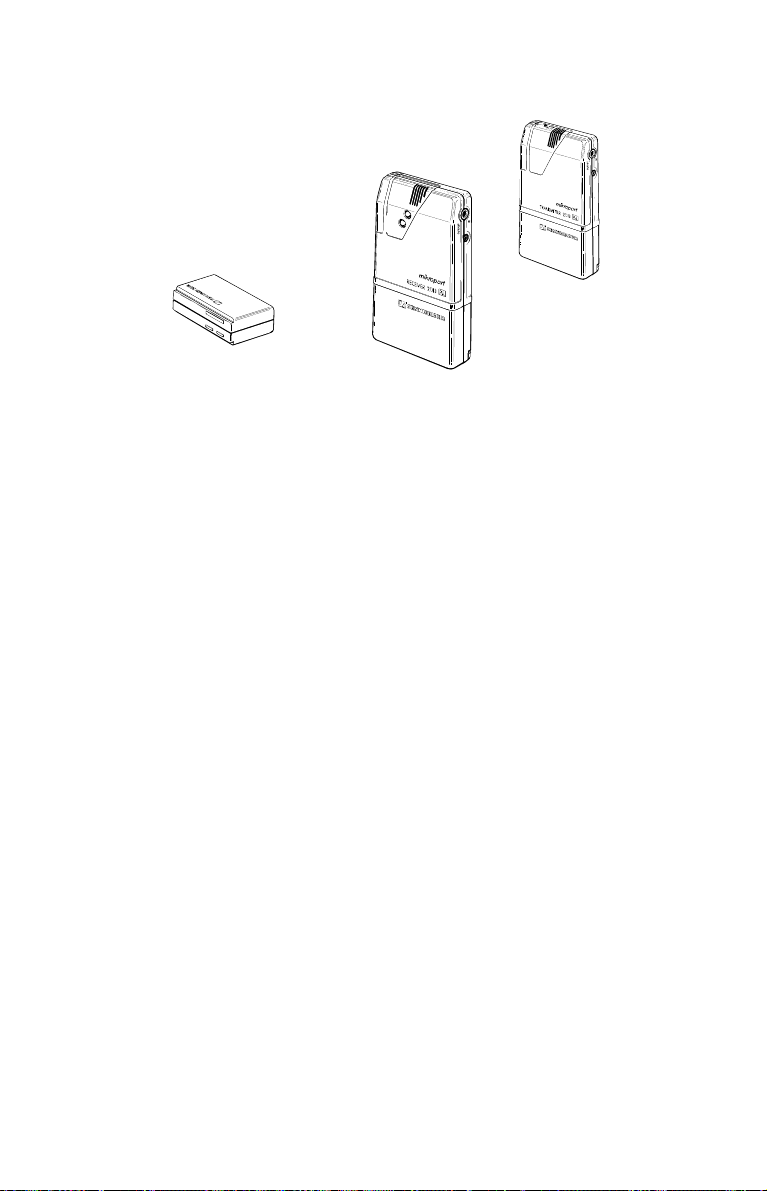

1.4

SK 2013 PLL
oder EK 2013 PLL

Sender SK 2013 PLL und Empfänger EK 2013 PLL werden über angesteckte Akkupacks, Typ
BA 2013, mit Strom versorgt. Diese Akku-Packs werden einzeln oder in Verbindung mit
ihrem Gerät im Doppel-Ladegerät L 2013 über Nacht wieder geladen. 1 Akkupack hat
ausreichend Leistung für einen normalen Arbeitstag (bis zu 12 Stunden), über Nacht wird er
wieder vollständig geladen.

Batterie-Packs ermöglichen alternativ einen Betrieb auch fernab vom Stromnetz (Maximale
Betriebszeit über 40 Stunden). Sie ersetzen in dieser Anwendung die Akku-Packs.

Gemeinsame Merkmale für Sender und Empfänger

• bis zu 40 Stunden Betriebszeit, wechselbarer Batteriepack und Akkupack

• eingebautes Mikrofon im Sender und im Empfänger

B 2013

BA 2013

1.5

Inbetriebnahme

On

OFF

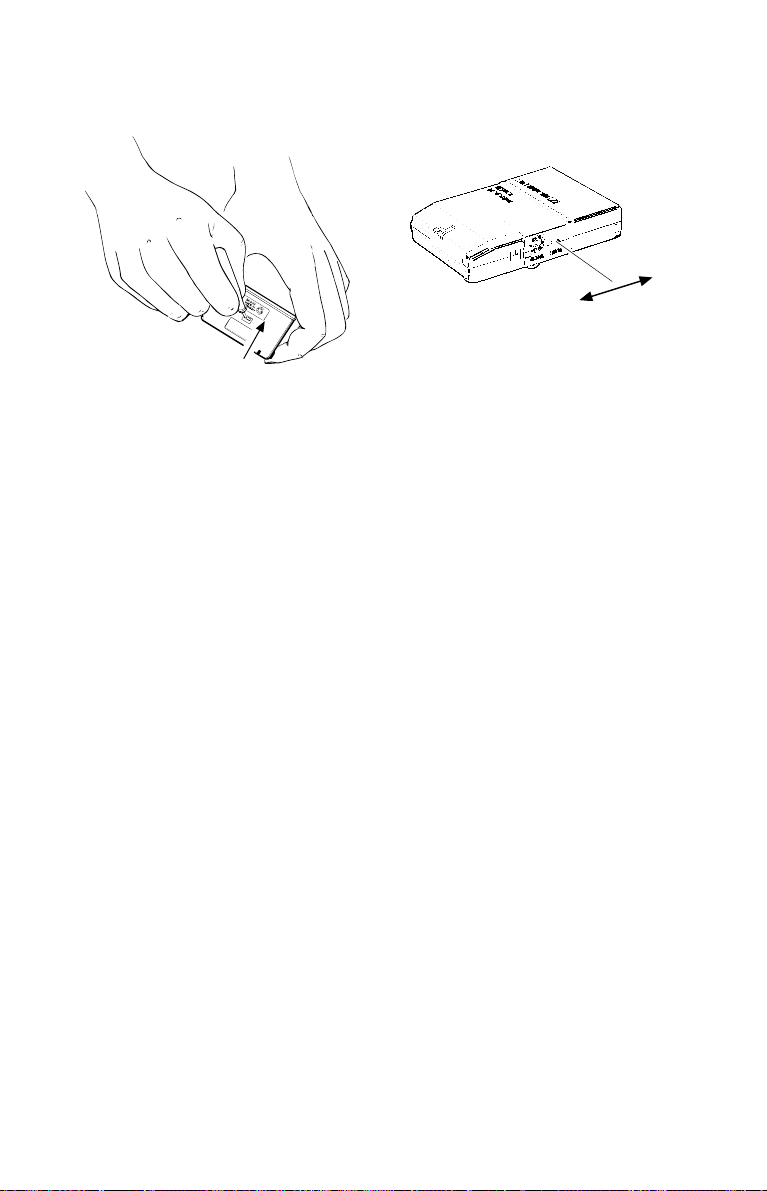

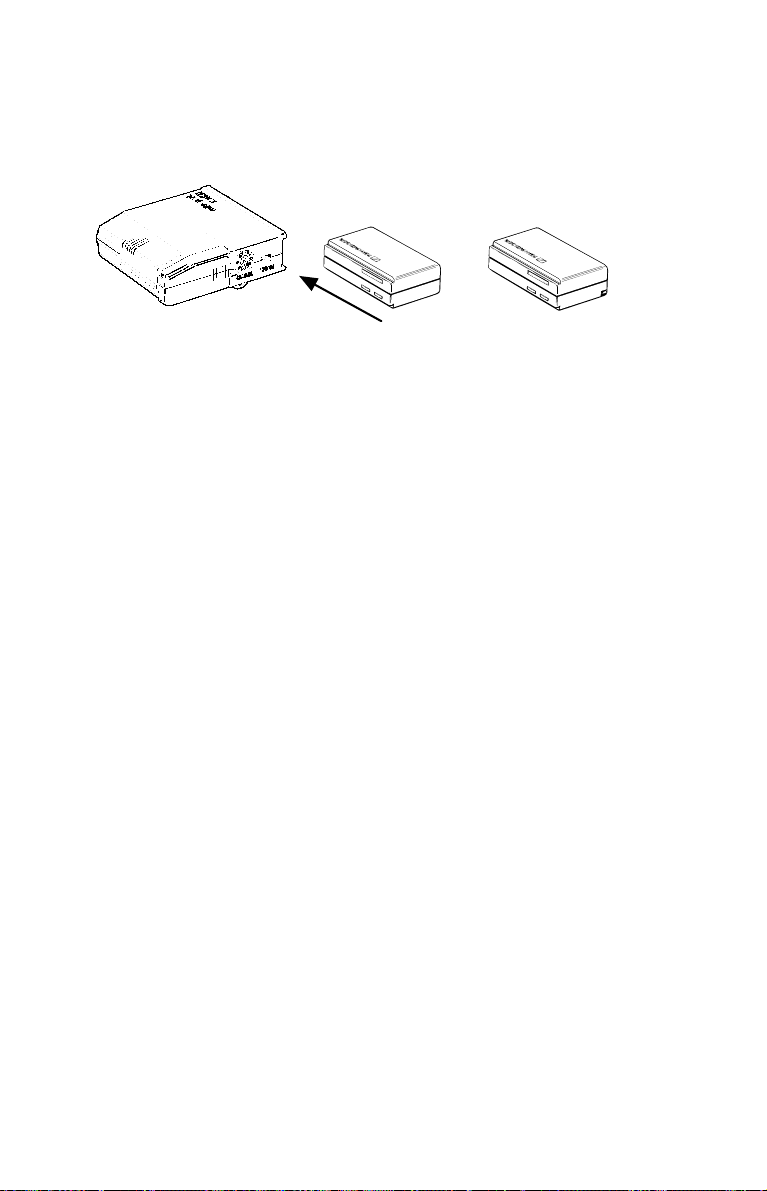

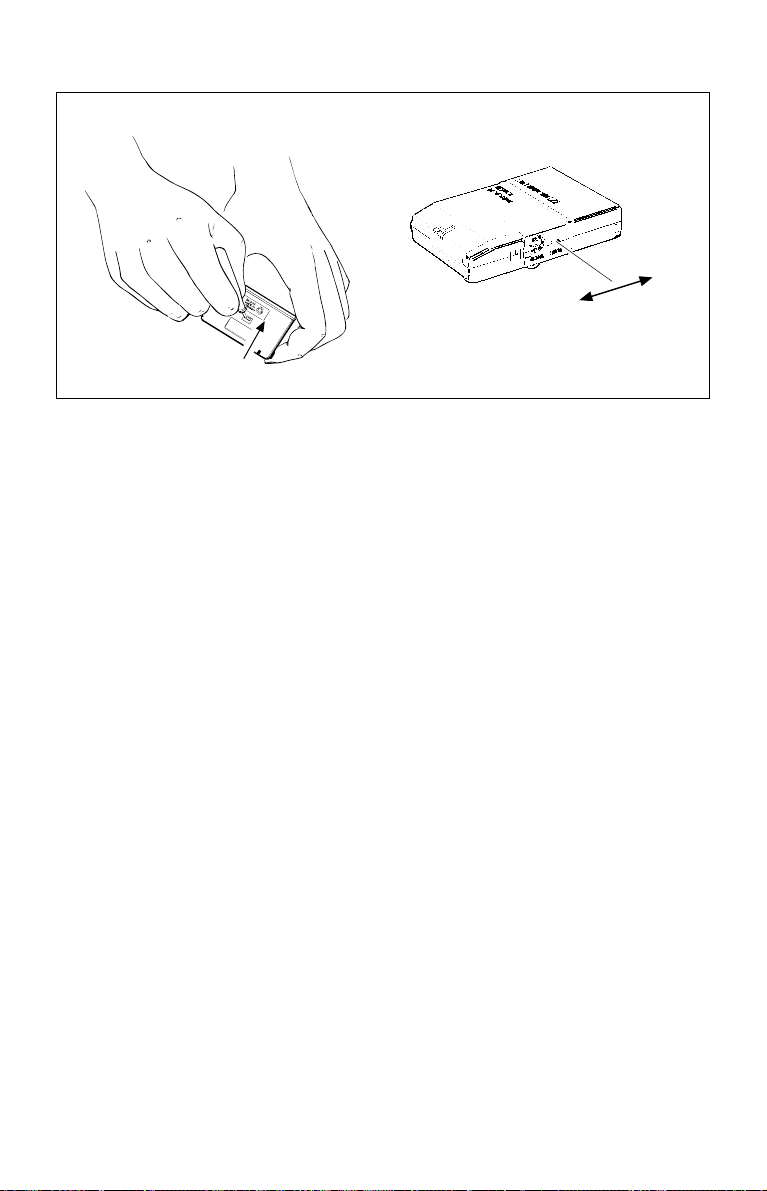

Batteriepack einsetzen

Im abziehbaren Bodenfach (gleich für Sender und Empfänger) werden 2 Batterien (Baugröße
Mignon AA) eingelegt. Die Verriegelung des Batteriefaches (siehe Abbildung) läßt sich mit
einem Schraubenzieher oder einem anderen spitzen Gegenstand leicht aufdrücken.

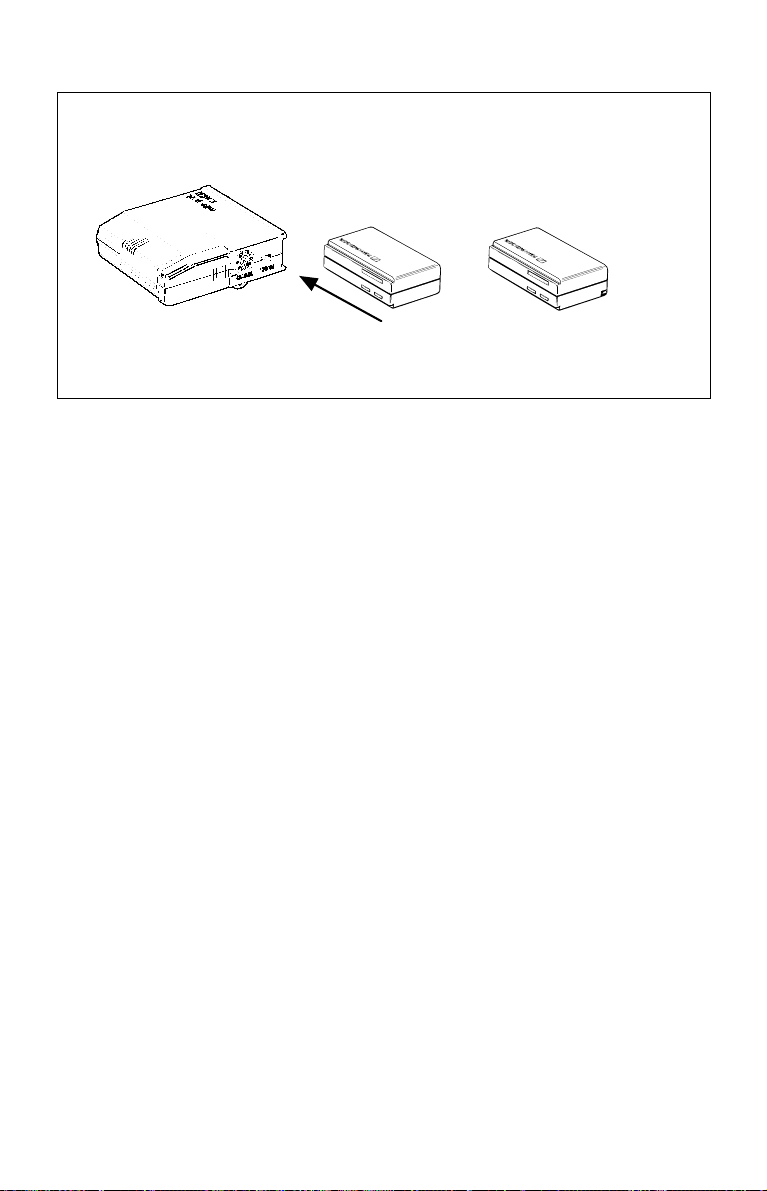

Akkubetrieb

Für den täglichen Gebrauch wird der Einsatz des Akkupacks BA 2013 empfohlen. Dieser
Akkupack wird wie der Batteriepack an den Boden von Sender oder Empfänger angeschoben.
Die Ladung der Akkus erfolgt im Doppel-Ladegerät L 2013.

Einschalten / Befestigung an der Kleidung

Zur Inbetriebnahme schieben Sie den EIN/AUS-Schalter am Sender oder Empfänger nach
unten.

Befestigen Sie Sender oder Empfänger mit dem Nackenriemen und der Halteplatte am Körper.
Mit dem montierten Ansteckclip läßt sich darüber hinaus der Sender oder Empfänger z.B. am
Hemd oder am Gürtel einhängen.

Übersicht der verfügbaren Sende- / EmpfangsBereiche

EK/SK 2013-6-D 8m-Band 36,64- 37,98 MHz
EK/SK 2013-6-1 8m-Band 30 - 36 MHz
EK/SK 2013-6-2 8m-Band 35 - 40 MHz
EK/SK 2013-6-3 8m-Band 39 - 45 MHz
EK/SK 2013-8 4m-Band 72,025 - 75,975 MHz
EK/SK 2013-9 2m-Band 173,350 -175,02 MHz

1.6

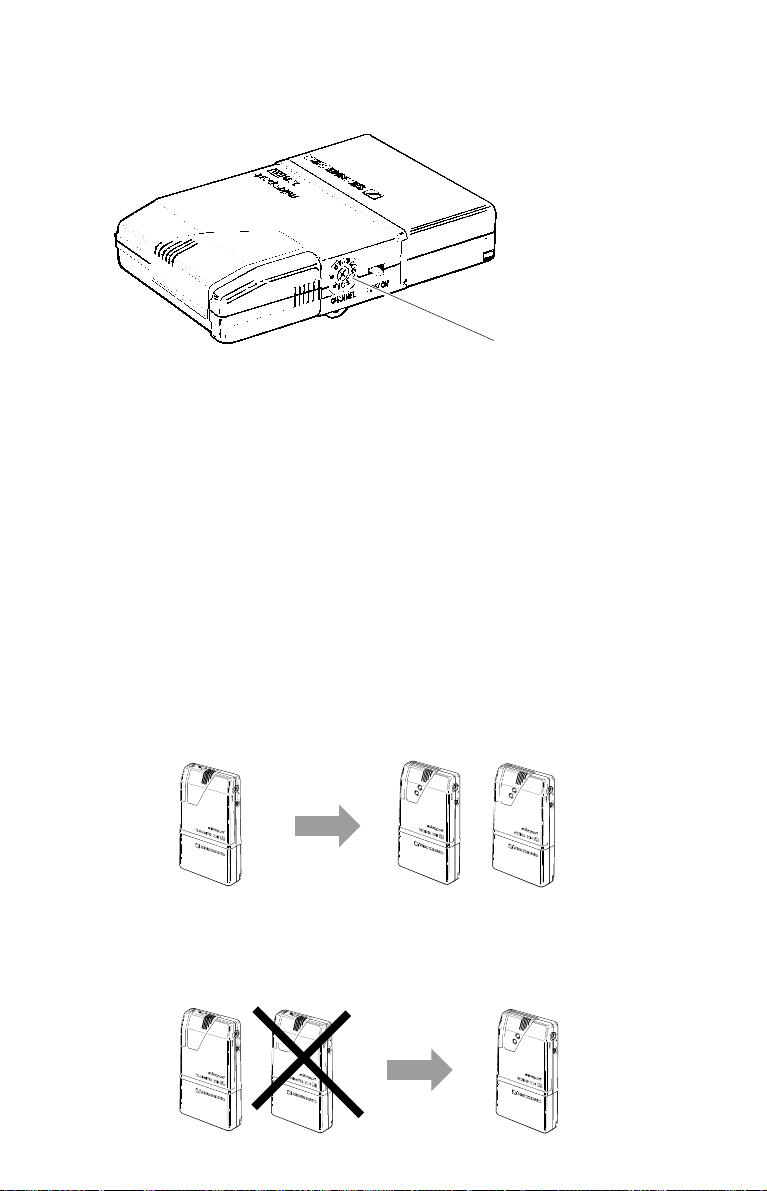

Frequenzauswahl

D

Einstellen der Kanäle am Sender und am Empfänger

Mit dem Drehschalter (D) werden am Sender und Empfänger die Übertragungs-frequenzen
eingestellt. Die Zuordnung von Schalterstellung zu Frequenz steht auf der Geräterückseite auf
dem Typenschild. Zur Verfügung stehen je nach Ausführung bis zu 16 Frequenzen. Dadurch
ist ein Vielkanalbetrieb z.B. in Schulen möglich.

Wichtige Hinweise:

• Sender und Empfänger einer Übertragungseinheit müssen
auf die gleiche Frequenz eingestellt werden!

• Ein Sender kann mit mehreren Empfängern auf der gleichen Frequenz
benutzt werden.

• Ein Empfänger kann nicht mit mehrerern Sendern auf einer Frequenz
benutzt werden! Solche Fehleinstellungen bemerken Sie durch
Prassel- und Zwitschergeräusche am Empfänger.

1.7

Empfänger EK 2013 PLL

3,5 mm ø Stereo-Buchse
Hochpegel-Ausgang (2 x 0,7 V / 32 Ω)

2,5 mm ø Stereo-Buchse (2 x 3 mV / 2 kΩ)

Merkmale

• Bis zu 16 PLL-gesteuerte Frequenzen

• Weit sichtbare Kontroll-Anzeige aller wichtigen Funktionen

• Kindersicherung durch verriegelbare Abdeckung der Einstellelemente

• Integrierte Einblendautomatik

• Eingebautes Mikrofon. Der Empfänger wird bei Bedarf zur Hörhilfe.

- auch ohne weiteres Zubehör -

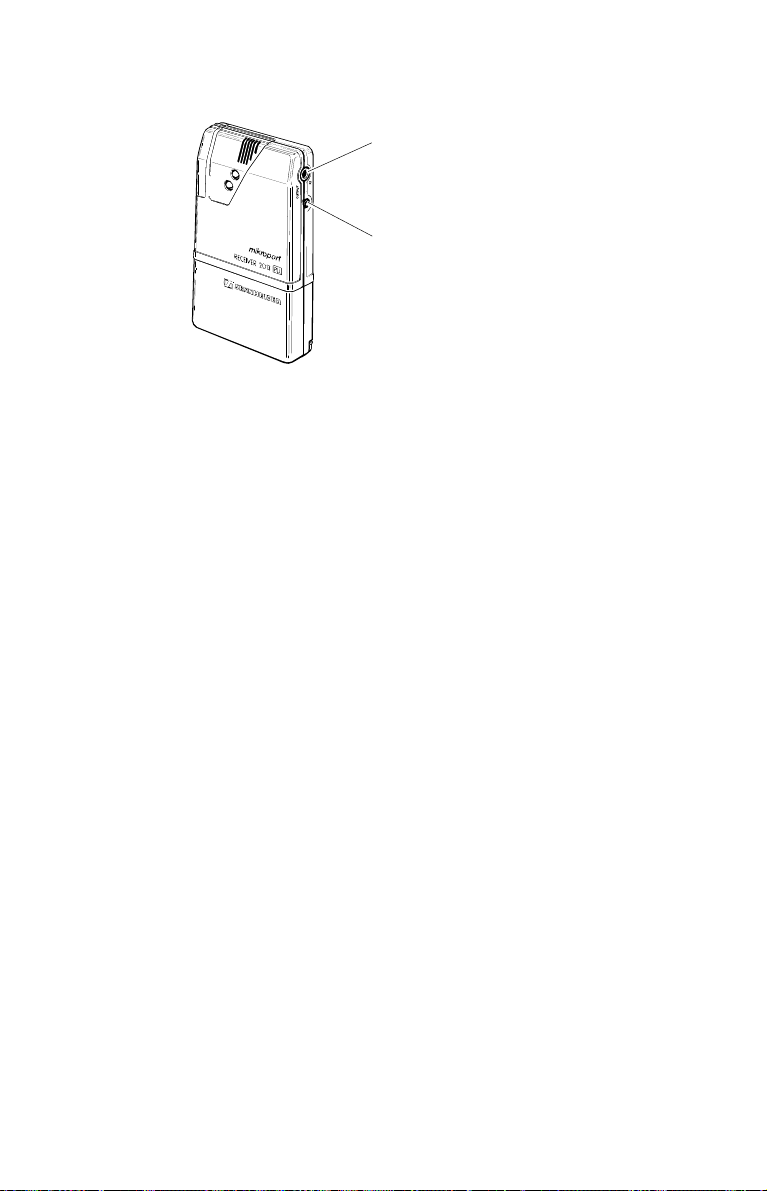

Anschlußmöglichkeiten am Empfänger EK 2013 PLL

An der linken Geräteseite befinden sich zwei Stereoklinkenbuchsen:
eine große Buchse mit 3,5 mm ø und eine kleine Buchse mit 2,5 mm ø.

In beide Buchsen dürfen nur Stereoklinkenstecker gesteckt werden! Monostecker
führen zu Fehlfunktion oder Kurzschluß. Mono-Hörer müssen mit Stereoklinkensteckern
ausgerüstet sein.

Integrierte Antenne

Bei beiden Buchsen wird das eingesteckte Kabel zugleich als Antenne verwendet.
Nur Orginalkabel verwenden!

Betrieb am Hörgerät mit Audio-Eingang

Die kleine Buchse (2,5 mm ø) liefert das Ausgangssignal für ein Hörgerät mit Audio-Eingang.
Ihr Hörgeräteakustiker hält passende Anschlußkabel bereit.
(siehe auch unter "

KABEL")

Betrieb am Hörgerät ohne Audio-Eingang

An die große Buchse (3,5 mm ø) wird die Teleschlinge EZT 1011 oder die Induktionsplättchen
EZI 120 für Hörgeräte ohne Audio-Eingang angeschlossen.

Betrieb mit Kopfhörer

An die große Buchse wird ein Stereo-Kopfhörer (Impedanz > 32 Ω ) angeschlossen.

1.8

M

S

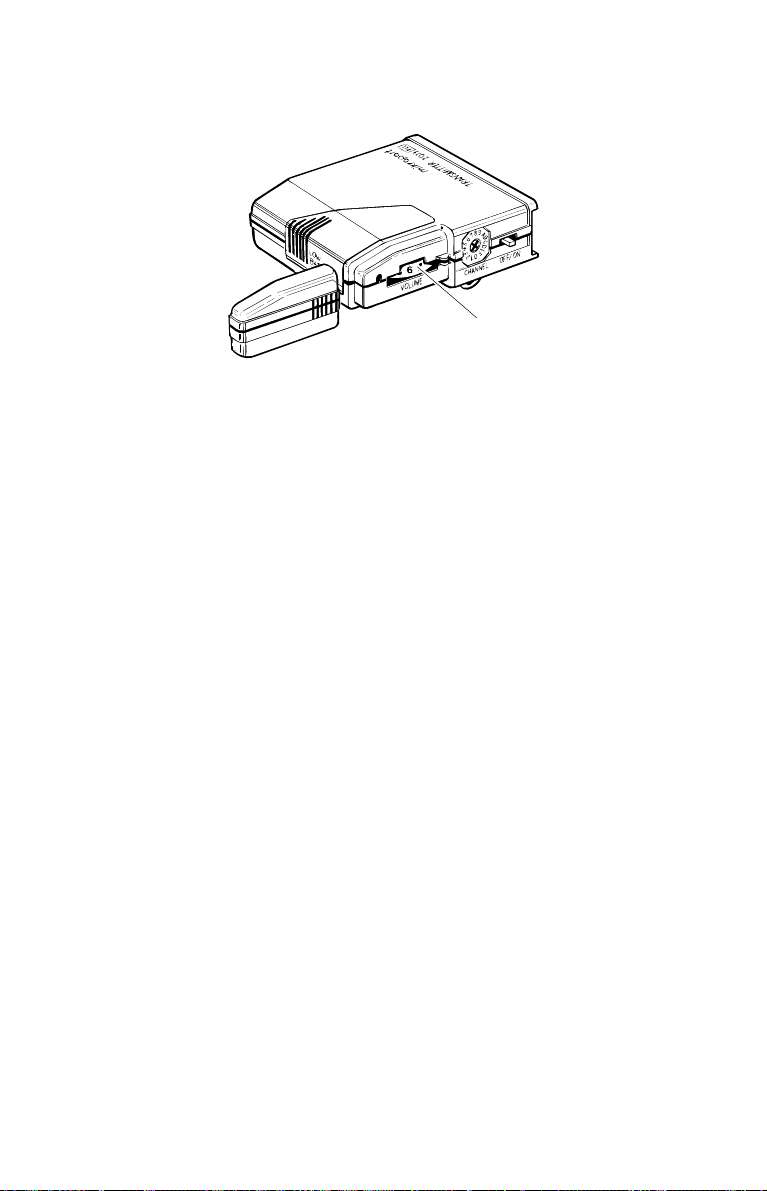

Verriegelbare Abdeckung am Empfänger

Um an die Bedienelemente zu gelangen befindet sich an der rechten Gehäuseseite ein Schieber
(S), der die Bedienelemente gegen unbefugte oder unbeabsichtigte Benutzung schützt. Er ist
mit einer Madenschraube (M) gesichert, die zum Öffnen des Schiebers ganz herausgeschraubt
werden muß.

Nach Entfernen des Schiebers werden zwei Potentiometer zugänglich:

• Das untere Potentiometer (P1) dient der Einstellung der Empfängerlautstärke,
bestimmt also die Lautstärke des Signales der Bezugsperson.

• das obere Potentiometer (P2) dient der Einstellung der Grundlautstärke
des eingebauten Mikrofons.

Einblend-Automatik und Mikrofoneinstellung

Der Empfänger besitzt eine Einblend-Automatik. Die angeschlossenen Hörgeräte-mikrofone
oder das im Empfänger eingebaute Mikrofon werden für die Dauer der Sprachübertragung
abgesenkt. Dadurch wird erreicht, daß das Signal des Sprechenden den Träger des Empfängers
bevorzugt erreicht.

Außerdem wird die Einblend-Automatik durch einen Sprachfilter ergänzt. Störgeräusche
(Türklappern etc.) lösen so die Einblend-Automatik nicht aus.

Die Einblend-Automatik und die Grundlautstärke des eingeblendeten Mikrofons lassen sich
individuell einstellen.

1.9

2

3

1

4

2

3

1

4

s1 s2

ON

Off

s

Off

P1

e

P2

ON

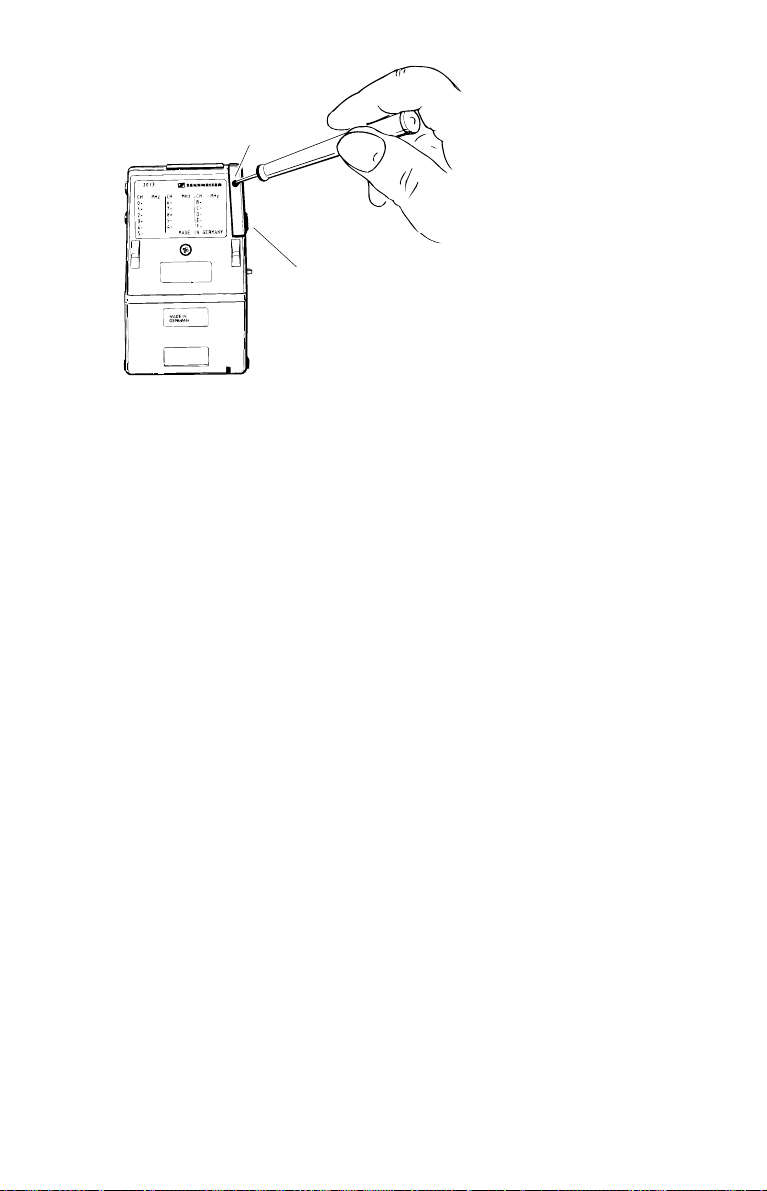

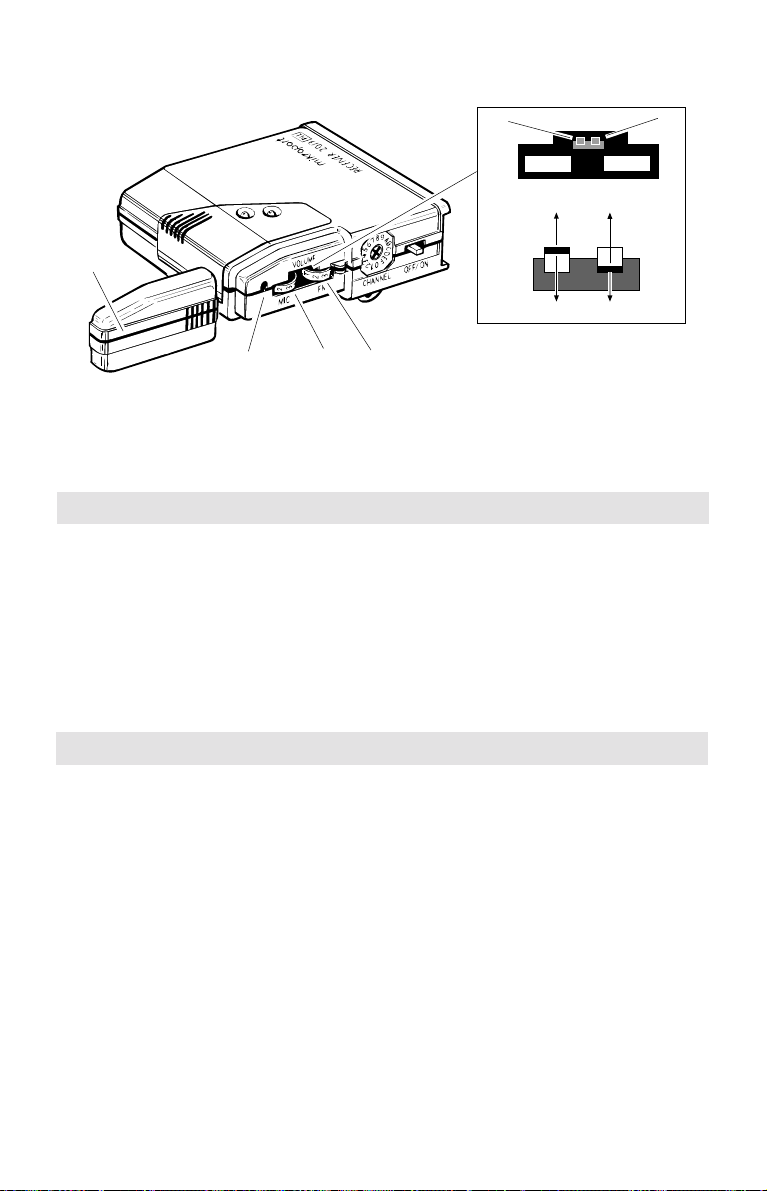

Einstellung der Einblend-Automatik

Diese Einstellung nimmt ausschließlich der Hörgeräteakustiker vor!

Oben hinter einer Bohrung im Gehäuse befindet sich der Einsteller (E) für die Absenk-tiefe
der Einblendautomatik. Er läßt sich mit einem 1,6 mm ø Schraubendreher betätigen. Drehung
im Uhrzeigersinn vergrößert die Absenktiefe der angeschlossenen Hörgeräte-Mikrofone.

Ein-/Ausschalten der Einblend-Automatik und des eingebauten Mikrofons

Diese Einstellung nimmt ausschließlich der Hörgeräteakustiker vor!

Zwischen den Potentiometern sind zwei Kippschalter (S1/2) im Gerät zur Einblendauto­matik- und Mikrofoneinschaltung zugänglich. Sie lassen sich mit einem kleinen Schraubendreher
(1,6 mm ) betätigen.

• Ist der Schalter (S2) zur Geräterückseite hin gekippt,
ist die Einblendautomatik eingeschaltet.

• Ist der Schalter (S1) zur Geräteoberseite hin gekippt,
ist das eingebaute Mikrofon eingeschaltet.

(In diesem Zustand wird der EK 2013 PLL ausgeliefert).

1.10

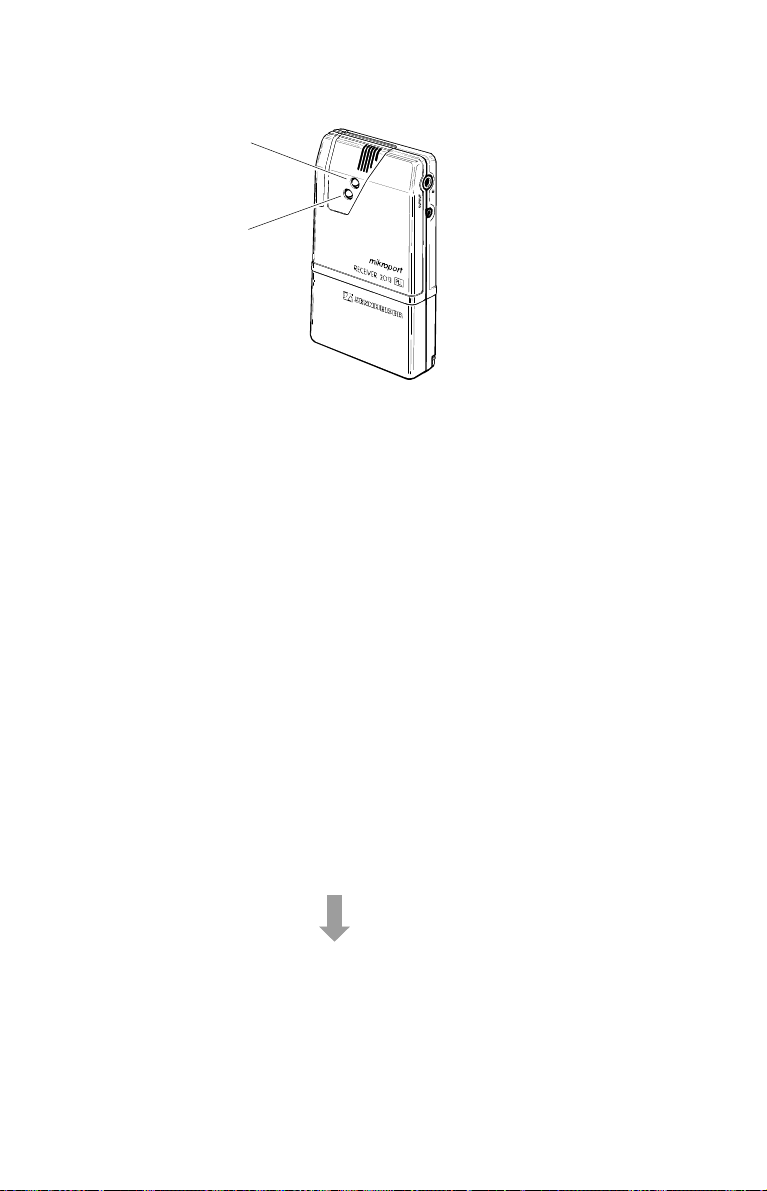

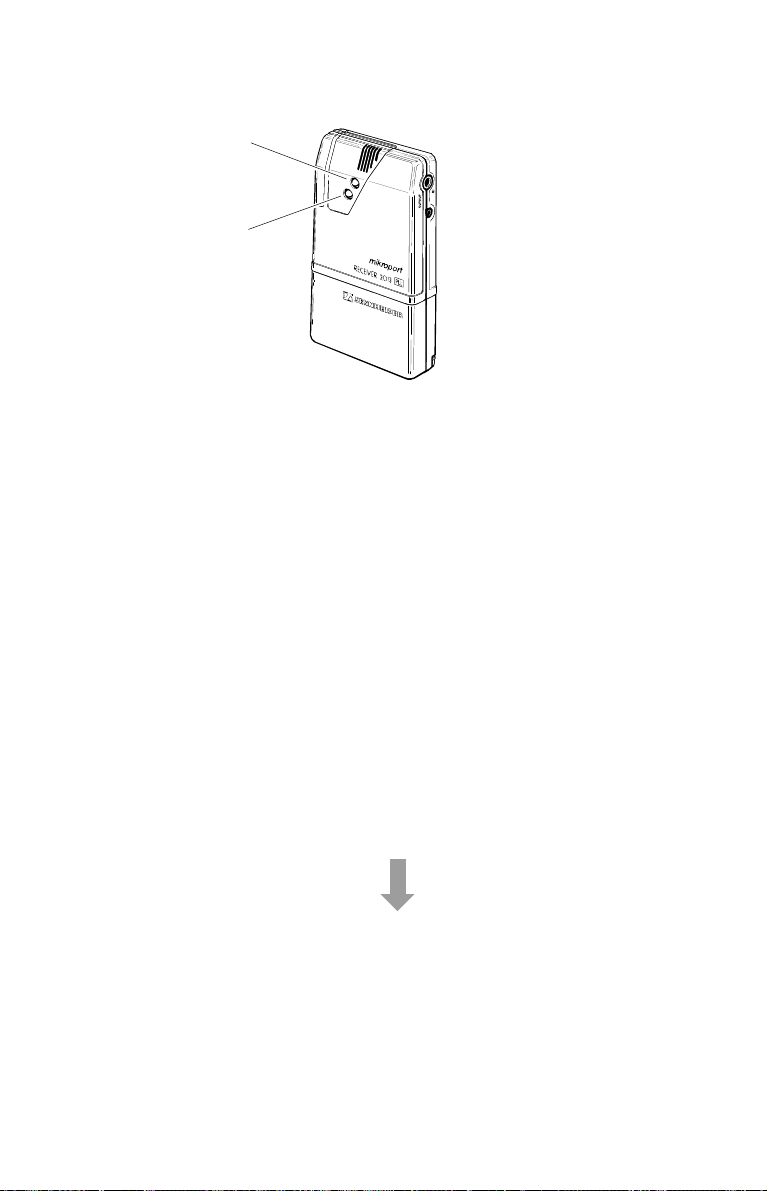

Kontrollanzeigen am Empfänger EK 2013 PLL

l1

l2

Auf der Gerätevorderseite befinden sich zwei LED-Kontrollanzeigen:

Einblend-Automatik, grüne LED

L1 zeigt an, daß das akustische Signal korrekt übertragen wird. Leuchtet sie, ist die

Einblendautomatik aktiviert. Der Übertragungsweg hat Vorrang vor den Umge­bungsgeräuschen, die das eingebaute Mikrofon überträgt.

Außerdem dient L1 auch als Einstellhilfe für die Mikrofonempfindlichkeit am
Sender SK 2013 PLL. (Siehe dazu auch Seite 14)

Rauschsperre und Batteriekontrolle

L2 besitzt die Doppelfunktion „Squelchanzeige“ (aktivierte Rauschsperrre) sowie

„LowBat“-Anzeige für die Batteriekontrolle mit Tendenzerkennung:

• rotes Dauerlicht: Rauschsperre eingeschaltet = kein Empfang

• rotes Blinklicht: langsames Blinken: Die Batteriespannung sinkt! Noch

schnelles Blinken: Die Batteriespannung reicht nicht

Beide Kontrollanzeigen sind so an der Vorderseite des Empfängers angebracht, daß sie auch
über eine größere Entfernung sicher von der mit dem Sender ausgerüsteten Person
wahrgenommen werden können. So ist einfach festzustellen, ob die Sprachverbindung
besteht.

1.11

besteht aber eine Verbindung.

Der Akkupack oder der Batteriepack
müssen spätestens in ca. 15 Minuten
gewechselt werden.

mehr zum Betrieb aus. ACHTUNG:

Der Empfänger ist jetzt ohne Funktion!

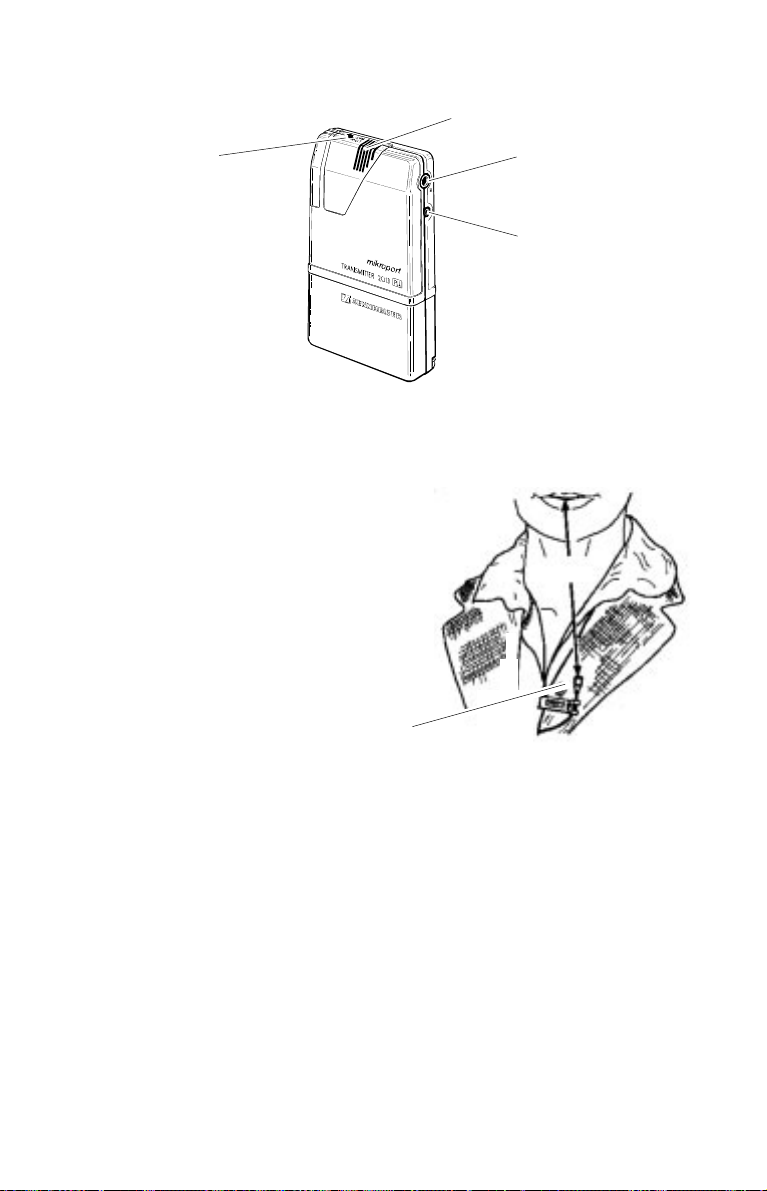

Sender SK 2013 PLL

m

l3

b1

Anschlußmöglichkeiten

Wahlweise kann das eingebaute Elektret-Mikrofon
benutzt oder das abgesetzte Mikrofon MKE 2013
(Siehe auch Seite 19 unter "
ø Klinkenbuchse (B1) angeschlossen werden.

ZUBEHÖR") an die 2,5 mm

Mikrofon MKE 2013

b2

b1

25 cm

Für den Anschluß von hochpegeligen Tonquellen, wie z.B.Tonbandgeräte, TV- und HiFi­Komponenten, steht die 3,5 mm ø Klinkenbuchse (B2) zur Verfügung.

Das Anschlußkabel des angeschlossenen Zusatzmikrofons MKE 2013 wirkt als Antenne.
Wird kein Zusatzmikrofon MKE 2013 verwendet, muß in die Mikrofonbuchse die
beiliegende Zusatzantenne eingesteckt werden.

Kontrollanzeige

Der Sender ist mit einer roten Kontroll-LED (L3) zur Überwachung der Batterieleistung
ausgerüstet. Das Ende der Betriebszeit wird durch Blinken ca 15 Minuten vor dem
Betriebsende angekündigt, so daß ausreichend Zeit bleibt, den Akku-Pack oder den Batterie-
Pack zu tauschen.

1.12

R

Einstellen der Mikrofonempfindlichkeit am Sender SK 2013 PLL

Die Mikrofonempfindlichkeit am Regler (R) soll so hoch eingestellt werden, daß einer-seits
die grüne LED am Empfänger EK 2013 PLL bei normalem Sprechen nicht verlöscht und
andererseits so niedrig, daß normaler Umgebungslärm die LED-Anzeige noch nicht aktiviert.

Die optimale Stellung ist meist bei 5 bis 7 .

1.13

Zubehör

EZU 2013 Nackengurt mit Trageplatte zur einfachen und

EZU 2013-1 Bauchgurt zur Ergänzung des Nackengurtes(Art. Nr. 03439)

L 2013 Automatik Ladegerät zum Laden von 2 Akkupacks BA 2013 allein oder mit

NT 2013 Steckernetzteil zum Ladegerät, Betrieb an 230 V. (Art. Nr. 03433)
NT 2013-120 Steckernetzteil zum Ladegerät, Betrieb an 120 V. (Art. Nr. 03434)
NT 2013-UK Steckernetzteil zum Ladegerät, Betrieb an 240 V (GB). (Art. Nr. 03435)

MKE 2013 Ansteckmikrofon für den Sender SK 2013 PLL. (Art. Nr. 03323)

BA 2013 Akkupack zur Ergänzung (Art. Nr. 03436)

B 2013 Batteriebox, Betrieb des Systems auch fernab der

sicheren Befestigung am Körper (Art. Nr. 03438)

Sender/Empfänger SK/EK 2013 PLL. (Art. Nr. 03324)
dazu passend:

Lademöglichkeit (Art. Nr. 03437)

Kabel

KAB - 1 E Binaurales Anschlußkabel für zwei Hörgeräte

mit Audio-Eingang. Länge: 80 cm (Art. Nr. 03440)

KAB - E Binaurales Anschlußkabel für zwei Hörgeräte

KA - 1 E Monoaurales Anschlußkabel für ein Hörgerät

KA - E Monoaurales Anschlußkabel für ein Hörgerät

KAB - 1K Binaurales Anschlußkabel mit zwei Sennheiser-Ministeckern zum Anschluß

KAB -K Binaurales Anschlußkabel mit zwei Sennheiser-Ministeckern zum Anschluß

KA - 1 K Monoaurales Anschlußkabel mit einem Sennheiser-Ministecker zum Anschluß

KA - K Monoaurales Anschlußkabel mit einem Sennheiser-Ministecker zum Anschluß

mit Audio-Eingang. Länge: 40 cm (Art. Nr. 03441)

mit Audio-Eingang. Länge: 80 cm (Art. Nr. 03442)

mit Audio-Eingang. Länge: 40 cm (Art. Nr. 03443)

eines Sennheiser-Kopfhörers. Länge: 80 cm (Art. Nr. 03444)

eines Sennheiser-Kopfhörers. Länge: 40 cm (Art. Nr. 03445)

eines Sennheiser-Kopfhörers. Länge: 80 cm (Art. Nr. 03446)

eines Sennheiser-Kopfhörers. Länge: 40 cm (Art. Nr. 03447)

1.14

Technische Daten

Sender SK 2013 PLL

Frequenzbereich SK 2013-6-D 8m-Band 36,64- 37,98 MHz

SK 2013-6-1 8m-Band 30 - 36 MHz
SK 2013-6-2 8m-Band 35 - 40 MHz
SK 2013-6-3 8m-Band 39 - 45 MHz
SK 2013-8 4m-Band 72,025 - 75,975 MHz
SK 2013-9 2m-Band 173,350 -175,02 MHz

Frequenzaufbereitung PLL-Technik, 16 Kanäle
Frequenzkonstanz ± 2 kHz, -10° bis + 55° C
HF-Ausgangsleistung 10 mW
HF-Strahlungsleistung 1 mW
Störstrahlungsleistung < 4 nW
Modulationsart FM
Nennhub/Spitzenhub ± 8 kHz / ± 10 kHz

Kanalraster / Schaltbandbreite SK 2013-6-D 40 kHz / 1,34 MHz

NF-Übertragungsbereich 40 - 16.000 Hz
Klirrfaktor bei 1 kHz und Nennhub typ. 1 %

NF-Empfindlichkeit min./max. 4 mV/44 mV Mikrofon-Eingang

Eingangswiderstand 3 kΩ Mikrofon-Eingang

Betriebsspannung 2,4 V
Stromaufnahme ca. 55 mA

Betriebszeit > 12 Stunden mit Akkupack BA 2013

Batteriekontrolle rote LED für Betriebsspannung < 2,2 V
Abmessungen 18 x 58 x 95 mm
Gewicht (incl. B 2013) ca 130 g

ZZF-Zulassungsnummer (nur -6) A 014 925 B ME
Lieferumfang 1 Sender SK 2013 PLL

SK 2013-6-1 40 kHz / 2 MHz
SK 2013-6-2 40 kHz / 2 MHz
SK 2013-6-3 40 kHz / 2 MHz
SK 2013-8 25 kHz / 4 MHz
SK 2013-9 25 kHz / 2 MHz

150 mV/1,65 V Aux-Eingang

100 kΩ Aux-Eingang

> 36 Stunden mit 2 x Alkali-Mn-Zellen in B 2013

1 Batteriefach B 2013
1 Wurfantenne 44819

Im System 2013 (Set aus Sender und Empfänger) sind im Lieferumfang zusätzlich zwei
Befestigungsplatten mit Halteriemen enthalten. Das System 2013 wird in einem stabilen
Transport- und Aufbewahrungskoffer geliefert.

1.15

Technische Daten

Empfänger eK 2013 PLL

Frequenzbereich EK 2013-6-D 8m-Band 36,64- 37,98 MHz

EK 2013-6-1 8m-Band 30 - 36 MHz
EK 2013-6-2 8m-Band 35 - 40 MHz
EK 2013-6-3 8m-Band 39 - 45 MHz
EK 2013-8 4m-Band 72,025-75,975 MHz
EK 2013-9 2m-Band 173,350 -175,02 MHz

Frequenzaufbereitung PLL-Technik, 16 Kanäle
Modulationsart FM
Nennhub/Spitzenhub ± 8 kHz / ± 12 kHz

Kanalraster / Schaltbandbreite EK 2013-6-D 40 kHz / 2 MHz

Empfindlichkeit
(über Kunstantenne gemessen) typ. 0,5 µV für 26 dB S/N

Nachbarkanalselektion typ. 70 dB
NF-Übertragungsbereich 40 - 16.000 Hz
Klirrfaktor bei 1 kHz und Nennhub typ. 1 %
NF-Ausgang 1: 3,5 mm ø Klinke High: 2 x 0,7 V / 32 Ω

NF-Ausgang 2: 2,5 mm ø Klinke Low (Hörgeräte): 2 x 3 mV / 2 kΩ

EK 2013-6-1 40 kHz / 2 MHz
EK 2013-6-2 40 kHz / 2 MHz
EK 2013-6-3 40 kHz / 2 MHz
EK 2013-8 25 kHz / 4 MHz
EK 2013-9 5 kHz / 2 MHz

Impedanz am NF-Ausgang 2
für den Anschluß der Hörgeräte

im Normalbetrieb 3 kΩ
bei aktivierter Einblendautomatik 80 Ω bis 1 kΩ einstellbar

Betriebsspannung 2,4 V
Stromaufnahme ca. 45 mA

Betriebszeit > 14 Stunden mit Akkupack BA 2013

> 40 Stunden mit 2 x AlMn-Zellen in B 2013
Batteriekontrolle rote LED für Betriebsspannung < 2,2 V
Abmessungen 18 x 58 x 95 mm

Gewicht (incl. B 2013) ca 130 g
ZZF-Zulassungsnummer (nur -6) A 014 926 B ME
Lieferumfang 1 Empfänger EK 2013 PLL

1 Batteriefach B 2013

Änderungen und Irrtum vorbehalten.

1.16

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
MODO DE EMPLEO
GEBRUIKSAANWIJZING
BRUKSANVISNING

SYSTEM 2013 PLL

EK 2013 PLL

1

RECEPTION AND
BATTERY INDICATOR LAMP

LOCKABLE
COVER

CHANNEL
SELECTOR SWITCH
FOR UP TO 16
FREELY-SELECTABLE
FREQUENCIES

TRANSMISSION
INDICATOR LAMP

BUILT-IN
MICROPHONE

OUTPUT JACK

FOR CONNECTION

TO HEARING AID

HEADPHONE

OUTPUT JACK

INTERCHANGEABLE
STANDARD OR
RECHARGEABLE
BATTERY PACK

2.1

CHARGING CONTACT FOR CHARGING

IN CHARGING UNIT L 2013 (ONLY ON

RECHARGEABLE BATTERY PACK)

SK 2013 PLL

BATTERY INDICATOR LAMP

LOCKABLE
COVER

CHANNEL
SELECTOR SWITCH
FOR UP TO 16
FREELY-SELECTABLE
FREQUENCIES

BUILT-IN
MICROPHONE

CONNECTION FOR

ADDITIONAL DEVICES,

E.G. CASSETTE

RECORDER

Input

CONNECTION

FOR ADDITIONAL

MICROPHONE

MKE 2013

INTERCHANGEABLE
STANDARD OR
RECHARGEABLE
BATTERY PACK

CHARGING CONTACT FOR CHARGING

IN CHARGING UNIT L 2013 (ONLY ON

RECHARGEABLE BATTERY PACK)

2.2

System description

2.4 Units

2.4 Operating principle

2.5 Common characteristics

2.6 Initial operation

2.6 Inserting battery pack

2.6 Operation with rechargeable batteries

2.6 Switching on / Securing on clothing

2.6 List of available transmission/reception ranges

2.7 Frequency selection

2.7 Setting channels on transmitter and receiver

Receiver EK 2013 PLL

2.8 Connection possibilities on receiver

2.8 Integrated antenna

2.8 Operation on hearing aid with audio input

2.8 Operation on hearing aid without audio input

2.8 Operation with headphones

2.9 Lockable cover

2.9 Automatic fade-in and microphone adjustment on receiver

2.10 Setting automatic fade-in

2.10 Switching automatic fade-in and built-in microphone on/off

2.11 Indicator lamps on receiver EK 2013 PLL

2.11 Automatic fade-in, green LED

2.11 Squelch and battery check, red LED

Transmitter SK 2013 PLL

2.12 Connection possibilities

2.12 Indicator lamps

2.13 Setting microphone sensitivity

2.10 Accessories

2.14 Cables

2.15 Technical data - SK 2013 PLL

2.16 Technical data - EK 2013 PLL

2.3

System 2013

The System 2013 PLL enables the successful integration of people with hearing problems
in schools and universities, at the workplace and during leisure activities.

The design and control details have been optimally adapted to this target group.
Operation is simple and easy to learn. The units are small, light-weight and inconspicuous.

Units

• Transmitter SK 2013 PLL for the speaker

• Receiver EK 2013 PLL for the hearing impaired

Operating principle

The speaker, e.g. the instructor, wears the Transmitter SK 2013 PLL. The hearing
impaired person wears the Receiver EK 2013 PLL. Headphones or a connecting cable to
hearing aids can be connected to the EK 2013 PLL. The student can now hear the
instructor as if he/she were sitting directly next to him/her - without wires and with
retained freedom of movement. For the time during which the instructor speaks, the
surrounding noises are considerably reduced. If the instructor is not speaking, the hearing
aid or the microphone built into the EK 2013 PLL is completely effective; now fellow
students can be heard. Yet the dialogue between the instructor and the student is always
given priority.

The System 2013 PLL also remains a dependable aid under difficult conditions. The
transmitting output reaches over great distances. Loud secondary noises and poor room
acoustics can be faded out with the use of the additional microphone MKE 2013 on the
Transmitter SK 2013 PLL. The wide range of accessories allows connection of the
receiver to nearly any type of hearing aid; the connection to the hearing aid can be either
electrical or inductive.

2.4

SK 2013 PLL
or EK 2013 PLL

The Transmitter SK 2013 PLL and the Receiver EK 2013 PLL are supplied with current
by attachable RECHARGEABLE battery packs, type BA 2013. These battery packs are
charged over night separately or in conjunction with their unit in the Dual Charging Unit
L 2013. One battery pack has sufficient power for a normal working day (up to 12 hours).
It is completely recharged over night.

Standard (non-rechargeable) battery packs allow operation far from an electrical system
(maximum operating time: over 40 hours). They replace the rechargeable battery packs.

Common characteristics for transmitter and receiver

• up to 40 hour operating time, interchangeable standard and
rechargeable battery pack

• built-in microphone in transmitter and receiver

B 2013

BA 2013

2.5

Initial operation

On

OFF

Inserting battery pack

Two batteries (AA size) are inserted in the removable base compartment (same for
transmitter and receiver). The battery compartment lock (see diagram) can be easily
pressed open with a screwdriver or a similar pointed instrument.

Operation with rechargeable batteries

The RECHARGEABLE battery pack BA 2013 is recommended for daily use. The
battery pack is slid onto the base of the transmitter or receiver in the same manner as the
standard battery pack. The RECHARGEABLE batteries are recharged in the Dual
Charging Unit L 2013.

DEUTSCH

DEUTSCH

english

Français

Italiano

Switching on/securing on clothing

To switch the unit on, slide the ON/OFF switch on the transmitter or receiver downward.
The transmitter or receiver is secured on the body with the neck strap and the retaining

plate. The transmitter or receiver can also be clipped onto a shirt or belt with the attached
clip.

List of available transmission/reception ranges

EK/SK 2013-6-D 8 m frequency band 36.64-37.98 MHz
EK/SK 2013-6-1 8 m frequency band 30-36 MHz
EK/SK 2013-6-2 8 m frequency band 35-40 MHz
EK/SK 2013-6-3 8 m frequency band 39-45 MHz
EK/SK 2013-8 4 m frequency band 72.025-75.975 MHz
EK/SK 2013-9 2 m frequency band 173.350-175.02 MHz

2.6

Español

Svenska

Nederlands

Frequency selection

D

Setting channels on transmitter and receiver

The transmission frequencies are set with the rotary switch (D) on the transmitter and
receiver. The assignment of a switch position to a frequency is listed on the back of the
unit on the information plate. Depending on the model, up to 16 frequencies are available.
This allows multi-channel operation, e.g. in schools.

Important information:

• The transmitter and receiver of one transmission unit must be
set to the same frequency!

• One transmitter can be used with several receivers set to the same frequency.

• One receiver cannot be used with several transmitters set to one frequency! This

type of incorrect setting can be noticed from crackling and chirping noises at the receiver.

2.7

Receiver EK 2013 PLL

3.5 mm dia. Stereo jack
High-level output (2 x 0.7 V / 32 Ω)

2.5 mm dia. Stereo jack
Low-level output (2 x 3 mV / 2 kΩ)

Characteristics

• Up to 16 PLL-controlled frequencies

• Highly visible indicator lamp for all important functions

• Child-proof due to lockable cover of adjustment elements

• Integrated automatic fade-in feature

• Built-in microphone. The receiver becomes a hearing aid

if required. - even without additional accessories -

Connection possibilities on receiver EK 2013 PLL

There are two stereo cinch jacks on the left side of the unit: a large jack with 3.5 mm dia.
and a small jack with 2.5 mm dia.

Only stereo cinch plugs may be inserted into the two jacks! Mono plugs lead to
malfunction or short circuit. Mono headphones must be equipped with stereo cinch plugs.

Integrated antenna

In both jacks the inserted cable is simultaneously used as an antenna. Only use original
Sennheiser cables!

Operation on hearing aid with audio input

The small jack (2.5 mm dia.) supplies the output signal for a hearing aid with an audio
input. Hearing aid dealers carry suitable connection cables.
(also see „CABLES“)

Operation on hearing aid without audio input

The „Tele-Loop“ ETZ 1011 or the Induction Disc EZI 120 for hearing aids without an
audio input is connected to the large jack (3.5 mm dia.).

Operation with headphones

Stereo headphones (impedance > 32 Ω) are connected to the large jack.

2.8

M

S

Lockable cover on receiver

In order to reach the operating elements, a slide (S) is located on the right side of the unit.
This protects the operating elements against unauthorized or accidental use. It is secured
with a set screw (M), which is screwed in completely in order to open the slide.

After removing the slide two potentiometers are accessible:

• The lower potentiometer (P1) adjusts the receiver volume, i.e. regulates the volume
of the signal from the speaker.

• The upper potentiometer (P2) adjusts the basic volume of the built-in microphone.

Automatic fade-in and microphone adjustment

The receiver is equipped with an automatic fade-in feature. The connected hearing aid
microphone or the microphone built into the receiver are turned down for the duration
of speech transmission. This enables the signal of the speaker to be given preference at the
wearer of the receiver.

In addition, the automatic fade-in is complimented by a speech filter. As a result,
disturbing noises (doors banging etc.) do not trigger the automatic fade-in feature.

The automatic fade-in and the basic volume of the faded-in microphone can be set
separately.

2.9

2

3

1

4

2

3

1

4

s1 s2

ON

Off

s

Off

P1

e

P2

ON

Setting automatic fade-in

This adjustment is made exclusively by the hearing aid dealer!

An adjuster (E) for the reduction depth of the automatic fade-in is located at the top behind
a hole in the housing. It can be turned with a 1.6 mm dia. screwdriver. Turning clockwise
increases the reduction depth of the connected hearing aid microphones.

Switching automatic fade-in and built-in microphone on/off

This adjustment is made exclusively by the hearing aid dealer!

Two toggle switches (S1/2) are accessible in the unit between the potentiometers for
switching on the automatic fade-in and microphone. They can be actuated with a small
screwdriver (2.6 mm).

• If the switch (S2) is tipped toward the back of the unit, the automatic fade-in
feature is switched on.

• If the switch (S1) is tipped toward the upper side of the unit, the built-in microphone
is switched on.

(The EK 2013 PLL is delivered with this setting).

2.10

Indicator lamps on the receiver EK 2013 PLL

l1

l2

Two LED indicator lamps are located on the front of the unit.

Automatic fade-in, green led

L1 indicates that the acoustic signal is being correctly transmitted. If it lights up, the
automatic fade-in feature is activated. The transmission path has preference over the
surrounding noises transmitted by the built-in microphone.

In addition, L1 also serves as an adjustment aid for the microphone sensitivity at the
Transmitter SK 2013 PLL. (Also see Page 14)

Squelch and battery check, red led

L2 has the dual function „squelch indicator“ (activated squelch) and „LowBat“
indicator for battery check with tendency recognition:

• constant red light Squelch switched on = no reception

• flashing red light slow flashing: The battery voltage is dropping!

rapid flashing: The battery voltage is no longer

Both indicator lamps are arranged on the front of the receiver so that they can also be
dependably seen over a greater distance by the person equipped with the transmitter.
In this way it is easy to ascertain whether the speech connection exists.

2.11

However, there is still contact.

The RECHARGEABLE or standard
battery pack must be changed in
approx. 15 minutes.

sufficient for operation. ATTENTION:
The receiver is not functioning!

Transmitter SK 2013 PLL

m

l3

Connection possibilities

Either the built-in electret microphone can be
used or the separate microphone MKE 2013 (see
also „ACCESSORIES“ on Page 19) connected
to the 2.5 mm dia. cinch jack (B1).

MICROPHONE MKE 2013

b1

b2

b1

25 cm

The 3.5 mm dia cinch jack (B2) is available for the connection of high-level sound sources,
such as tape recorders, TV and Hi-Fi components.

The connection cable of the connected additional microphone MKE 2013 acts as an
antenna. If the additional microphone MKE 2013 is not used, the included additional
antenna must be inserted in the microphone jack.

Indicator lamps

The transmitter is equipped with a red indicator LED (L3) for monitoring the battery
output. The end of the operating period is announced with flashing approx. 15
minutes before the end of operation, so that there is sufficient time to replace the
RECHARGEABLE or standard battery pack.

2.12

R

Setting microphone sensitivity on transmitter SK 2013 PLL

The microphone sensitivity should be set high enough on the regulator (R) that, on the
one hand, the green LED on the Receiver EK 2013 PLL does not go out during normal
speaking and, on the other hand, low enough that normal surrounding noise does not
activate the LED display.

The optimum setting is usually between 5 and 7.

2.13

Accessories

EZU 2013 Neck strap with carrying plate for simple, safe securing on body

EZU 2013-1 Waist belt for use with neck strap (Art. No. 93439)

L 2013 Automatic charging unit for charging 2 RECHARGEABLE battery packs

NT 2013 Power supply unit for charging unit, operates on 230 V. (Art No. 03433)

NT 2013-120 Power supply unit for charging unit, operates on 120 V. (Art. No. 03434)

NT 2013-UK Power supply unit for charging unit, operates on 240 V (GB).

MKE 2013 Clip-on microphone for Transmitter SK 2013 PLL (Art. No. 03323)

BA 2013 Additional rechargeable battery pack (Art. No. 03436)

B 2013 Battery box, operation of system far from charging possibility

(Art. No. 03438)

BA 2013 alone or with Transmitter/Receiver SK/EK 2013 PLL.
(Art. No. 03324)

(Art. No. 03435)

(Art. No. 03437)

Cables

KAB - 1 E Binaural connection cable for two hearing aids with audio input.

Length: 80 cm (Art. No. 03440)

KAB - E Binaural connection cable for two hearing aids with audio input.

KA - 1 E Monaural connection cable for one hearing aid with audio input. Length:

KA - E Monaural connection cable for one hearing aid with audio input. Length:

KAB - 1K Binaural connection cable with two Sennheiser mini-plugs for connection

KAB - K Binaural connection cable with two Sennheiser mini-plugs for connection

KA - 1 K Monaural connection cable with one Sennheiser mini-plug for connection

KA - K Monaural connection cable with one Sennheiser mini-plug for connection

Length: 40 cm (Art. No. 03441)

80 cm (Art. No. 03442)

40 cm (Art. No. 03443)

of Sennheiser headphones. Length: 80 cm (Art. No. 03444)

of Sennheiser headphones. Length: 40 cm (Art. No. 03445)

of Sennheiser headphones. Length: 80 cm (Art. No. 03446)

of Sennheiser headphones. Length: 40 cm (Art. No. 03447)

2.14

Technical data

Transmitter SK 2013 PLL

Frequency range SK 2013-6-D 8 m frequency band 36.64-37.98 MHz

Frequency preparation Phase Lock Loop (PLL) Technique, 16 channels
Frequency constancy ± 2 kHz, -10° to +55° C
HF output power 10 mW
HF radiation power 1 mW
Perturbing radiation power < 4 nW
Modulation type FM
Rated lift/peak lift ± 8 kHz / ± 10 kHz

Channel grid/switching band width SK 2013-6-D 40 kHz / 2.34 MHz

LF transmission range 40 - 16,000 Hz
Nonlinear distortion factor

at 1 kHz and rated lift typ. 1 %
LF sensitivity min./max. 4 mV/44 mV - Microphone input

Input resistance 3kΩ - Microphone input

SK 2013-6-1 8 m frequency band 30-36 MHz
SK 2013-6-2 8 m frequency band 35-40 MHz
SK 2013-6-3 8 m frequency band 39-45 MHz
SK 2013-8 4 m frequency band 72.025-75.975 MHz
SK 2013-9 2 m frequency band 173.350-175.02 MHz

SK 2013-6-1 40 kHz / 2 MHz
SK 2013-6-2 40 kHz / 2 MHz
SK 2013-6-3 40 kHz / 2 MHz
SK 2013-8 25 kHz / 4 MHz
SK 2013-9 25 kHz / 2 MHz

150 mV/2.65 V - Aux. input

100 kΩ - Aux. input

Operating voltage 2.4 V
Current consumption approx. 55 mA

Operating time > 12 hours with RECHARGEABLE

Battery check red LED for operating voltage < 2.2 V
Dimensions 18 x 58 x 95 mm
Weight (incl. B 2013) approx. 130 g
German ZZF Certification No. A 014 926 B ME (only -6)

Scope of delivery 1 Transmitter SK 2013 PLL

Also included in the System 2013 (set of transmitter and receiver) are two securing plates
with retaining straps. The System 2013 is supplied in a sturdy transport and storage
carrying case.

2.15

battery pack BA 2013
> 36 hours with 2 x Alkaline AA cells in B 2013

1 Battery compartment B 2013
1 Projection antenna 44891

Technical data

Receiver EK 2013 PLL

Frequency range EK 2013-6-D 8 m frequency band 36.64-37.98 MHz

EK 2013-6-1 8 m frequency band 30-36 MHz
EK 2013-6-2 8 m frequency band 35-40 MHz
EK 2013-6-3 8 m frequency band 39-45 MHz
EK 2013-8 4 m frequency band 72.025-75.975 MHz
EK 2013-9 2 m frequency band 173.350-175.02 MHz

Frequency preparation Phase Lock Loop (PLL) Technique, 16 channels
Modulation type FM
Rated lift/peak lift ± 8 kHz / ± 12 kHz

Channel grid/switching band width EK 2013-6-D 40 kHz / 2.34 MHz

Sensitivity
(measured via artificial antenna) typ. 0.5 µV for 26 dB S/N

Neighboring channel selection typ. 70 dB
LF transmission range 40 - 16,000 Hz
Nonlinear distortion factor

at 1 kHz and rated lift typ. 1 %
LF output 1: 3.5 mm dia. jack High: 2 x 0.7 V / 32 U

LF output 2: 2.5 mm dia. jack Low (hearing aids): 2 x 3 mV / 2 kΩ

EK 2013-6-1 40 kHz / 2 MHz
EK 2013-6-2 40 kHz / 2 MHz
EK 2013-6-3 40 kHz / 2 MHz
EK 2013-8 25 kHz / 4 MHz
EK 2013-9 25 kHz / 2 MHz

Impedance at LF output 2
for connection of hearing aids

in normal operation 3 kΩ
with activated automatic fade-in 80 U to 1 kU adjustable

Operating voltage 2.4 V
Current consumption approx. 45 mA

Operating time > 14 hours with RECHARGEABLE battery
pack

BA 2013

> 40 hours with 2 x Alkaline AA cells in B 2013
Battery check red LED for operating voltage < 2.2 V
Dimensions 18 x 58 x 95 mm

Weight (incl. B 2013) approx. 130 g
German ZZF Certification No. A 014 926 B ME (only -6)

Scope of delivery 1 Receiver EK 2013 PLL

Not responsible for errors. Subject to change without notice.

1 Battery compartment B 2013

2.16

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
MODO DE EMPLEO
GEBRUIKSAANWIJZING
BRUKSANVISNING

SYSTEM 2013 PLL

EK 2013 PLL

1

Témoins de réception
et d’alimentation

Couvercle
verrouillable

Sélecteur
de canaux
permettant
la sélection de
16 fréquences
différentes

Témoin de transmission

Microphone

incorporé

Prise sortie

pour casque

Prise sortie

pour le raccord

de l’appareil de

correction

auditive

Batterie de piles
ou d’accumulateurs
rechargeable

3.1

Contacts de charge pour la

recharge dans le chargeur

L 2013 (uniquement sur la

batterie d’accumulateurs)

SK 2013 PLL

Témoin d’alimentation

Couvercle
verrouillable

Sélecteur
de canaux
permettant
la sélection de
16 fréquences
différentes

Microphone
incorporé

Prise pour

appareils supplé-

mentaires, p. ex.

magnétophone

Input

Prise pour

microphone

supplémentaire

MKE 2013

Batterie de piles
ou d’accumulateurs
rechargeable

Contacts de charge pour la

recharge dans le chargeur

L 2013 (uniquement sur la

batterie d’accumulateurs)

3.2

Description du systeme

3.4 Appareils

3.4 Principe de fonctionnement

3.5 Caracteristiques communes

3.6 Mise en service

3.6 Mise en place de la batterie de piles

3.6 Alimentation par accumulateurs

3.6 Mise en marche/fixation sur vêtement

3.6 Vue d’ensemble des gammes de frequences d’emission/reception

3.7 Selection des frequences

3.7 Réglage de l’émetteur et du récepteur sur le canal désiré

Recepteur EK 2013 PLL

3.8 Possibilites de branchement

3.8 Antenne incorporée

3.8 Branchement d’un appareil de correction auditive avec entrée audio

3.8 Branchement d’un appareil de correction auditive sans entrée audio

3.8 Branchement d’un casque

3.9 Couvercle verrouillable

3.9 Circuit de priorite et reglage du microphone du recepteur

3.10 Réglage du circuit de priorité

3.10 Activation/neutralisation du circuit de priorité et mise en/hors circuit du

microphone incorporé

3.11 Temoins du recepteur EK 2013 PLL

3.11 Circuit de priorité, DEL verte

3.11 Filtre d’arrêt du bruit et témoin d’alimentation, DEL rouge

Emetteur SK 2013 PLL

3.12 Possibilites de branchement

3.3.12 Temoin

3.3.13 Reglage de la sensibilite du microphone

3.14 Accessoires

Cables

3.14

3.15 Caracteristiques techniques SK 2013 PLL

3.16 Caracteristiques techniques EK 2013 PLL

3.3

System 2013

Le système 2013 PLL permet l’intégration de personnes souffrant de problèmes auditifs dans
les écoles et les universités, au travail et pendant les loisirs.

La conception et les détails de fonctionnement ont été spécialement étudiés pour répondre aux
exigences posées par ce groupe d’utilisateurs ; la manipulation est d’un apprentissage aisé. En
outre, les appareils sont de petite taille, légers et discrets.

Appareils

• Emetteur SK 2013 PLL pour l’orateur

• Récepteur EK 2013 PLL pour le malentendant

Principe de fonctionnement

L’orateur, l’enseignant ou le professeur par exemple est porteur de l’émetteur SK 2013 PLL
tandis que le malentendant est porteur du récepteur EK 2013 PLL. Un casque ou un câble de
connexion pour appareil de correction auditive peuvent être branchés sur le récepteur EK
2013 PLL. De ce fait, l’écolier est en mesure d’entendre son professeur tout en restant
entièrement libre de ses mouvements, comme s’il était assis à côté de ce dernier. Lorsque
l’enseignant parle, les bruits ambiants se trouvent sensiblement réduits. Pendant les silences,
le microphone incorporé dans l’appareil de correction auditive ou dans le récepteur EK 2013
PLL se trouve réglé sur pleine puissance, ce qui permet d’entendre les camarades. Toutefois,
c’est toujours le dialogue entre l’enseignant et l’élève qui est prioritaire.

Le système 2013 PLL constitue un auxiliaire fiable même dans des conditions d’utilisation
difficiles. La puissance d’émission est suffisante pour couvrir des distances relativement
importantes. En outre, les bruits parasites peuvent être supprimés ou une mauvaise acoustique
compensée par le branchement du microphone supplémentaire MKE 2013 sur l’émetteur SK
2013 PLL. La diversité des accessoires permet de raccorder le récepteur à pratiquement tout
appareil de correction auditive, la liaison pouvant être électrique ou inductive.

3.4

SK 2013 PLL
ou EK 2013 PLL

L’alimentation électrique de l’émetteur SK 2013 PLL et du récepteur EK 2013 PLL est assurée
par des batteries d’accumulateurs de type BA 2013. La recharge de ces batteries d’accumulateurs
s’effectue en une nuit ; à cet effet, elles doivent être enfichées dans le chargeur double L 2013
après avoir été retirées de l’appareil ou non. Une batterie d’accumulateurs fournit une
puissance suffisante pour une journée de travail normale (jusqu’à 12 heures). La recharge
s’effectue en une nuit.

Les batteries de piles permettent d’utiliser l’appareil là où une alimentation secteur est
impossible (durée de fonctionnement maximale supérieure à 40 heures). Elles remplacent dans
ce cas les batteries d’accumulateurs.

Caracteristiques communes pour emetteur et recepteur

• Durée de service atteignant 40 heures, batterie de piles et
batterie d’accumulateurs rechargeable

• Microphone incorporé dans l’émetteur et le récepteur

B 2013

BA 2013

3.5

Mise en service

On

OFF

Mise en place de la batterie de piles

Deux piles (type Mignon AA) doivent être placées dans le compartiment de fond amovible.
Le verrou du compartiment à piles (voir figure) saute facilement au moyen d’un tournevis ou
de tout autre objet pointu.

Alimentation par accumulateurs

Pour une utilisation quotidienne, il est recommandé d’utiliser la batterie d’accumulateurs BA

2013. Comme dans le cas de la batterie de piles, celle-ci s’emboîte sur le fond de l’émetteur ou

du récepteur. La recharge des accumulateurs s’effectue dans le chargeur double L 2013.

Mise en marche/fixation sur le vetement

Avant la mise en marche, faire coulisser l’interrupteur marche/arrêt de l’émetteur ou du
récepteur vers le bas.

Fixer l’émetteur ou le récepteur au corps au moyen de la bande à passer derrière la nuque et
de la plaque support. La pince intégrée permet en outre de fixer l’émetteur ou le récepteur à
la chemise ou à la ceinture par exemple.

Vue d’ensemble des frequences d’emission/reception disponibles

EK/SK 2013-6-D bande 8 m 36,64 - 37,98 MHZ
EK/SK 2013-6-1 bande 8 m 30 - 36 MHz
EK/SK 2013-6-2 bande 8 m 35 - 40 MHZ
EK/SK 2013-6-3 bande 8 m 39 - 45 MHz
EK/SK 2013-8 bande 4 m 72,025 - 75,975 MHZ
EK/SK 2013-9 bande 2 m 173,350 - 175,02 MHz

3.6

Selection de la frequence

D

Reglage de l’emetteur et du recepteur sur le canal desire

La sélection des fréquences de transmission s’effectue au moyen du sélecteur rotatif (D) monté
sur l’émetteur et le récepteur. La correspondance entre position du sélecteur et fréquence est
indiquée sur la plaque signalétique apposée sur l’arrière de l’appareil. En fonction du type de
l’appareil, pas moins de 16 fréquences sont disponibles, ce qui permet un service à canaux
multiples dans les écoles par exemple.

Remarques importantes :

• L’émetteur et le récepteur d’une unité de transmission doivent être tous
deux réglés sur la même fréquence

• Un émetteur peut être utilisé avec plusieurs récepteurs réglés sur la même fréquence.

• Un récepteur ne peut pas être utilisé avec plusieurs émetteurs sur une seule fréquence

! Les fautes de réglage de ce type se manifestent par des crépitements et des sifflements du
récepteur.

3.7

Recepteur EK 2013 PLL

Prise stéréo ø 3,5 mm
sortie de haut niveau (2 x 0,7 V/32 Ω)

Prise stéréo ø 2,5 mm (2 x 3 mV/2 kΩ)

Caracteristiques

• Jusqu’à 16 fréquences synthétisées PLL

• Témoin bien visible pour toutes les fonctions essentielles

• Protection enfants grâce au couvercle verrouillable des éléments de réglage

• Circuit de priorité intégré

• Microphone incorporé. Le récepteur fait au besoin office
d’appareil de correction auditive. - sans accessoires supplémentaires -

Possibilites de branchement sur le recepteur EK 2013 PLL

Sur le côté gauche de l’appareil se trouvent deux prises de jack stéréo : une grande prise de
ø 3,5 mm et une petite prise de ø 2,5 mm.

Les deux prises sont conçues uniquement pour l’enfichage de jacks stéréo ! Les fiches mono
provoquent des défaillances ou un court-circuit. Les casques mono doivent être munis de
fiches à stéréo.

Antenne incorporee

Le câble branché sur l’une ou l’autre des prises fait simultanément office d’antenne. Utiliser
uniquement des câbles d’origine !

Branchement d’un appareil de correction auditive avec entree audio

La petite prise (ø 2,5 mm) délivre le signal de sortie pour un appareil de correction auditive
avec entrée audio. Vous trouverez les câbles de connexion dont vous avez besoin chez votre
audiologiste. (voir également sous „CABLES“)

Branchement d’un appareil de correction auditive sans entree audio

La grande prise (ø 3,5 mm) sert au branchement de la boucle de transmission électromagnétique
EZT 1011 ou des plaquettes d’induction EZI 120 pour appareils de correction auditive sans
entrée audio.

Branchement d’un casque

La grande prise est conçue pour le branchement d’un casque stéréo (impédance > 32 Ω).

3.8

M

S

Couvercle verrouillable sur le recepteur

L’accès aux éléments de commande est protégé par un verrou coulissant (S) monté sur le côté
droit du boîtier. Ce verrou protège les éléments de commande contre toute manipulation non
autorisée ou involontaire. Il est bloqué par une vis sans tête (M) qui doit être enfoncée
complètement avant de faire coulisser le verrou.

Une fois le verrou coulissant retiré, les deux potentiomètres sont accessibles :

• Le potentiomètre du bas (P1) permet le réglage du volume du récepteur,
il détermine l’intensité sonore du signal de la personne de référence.

• Le potentiomètre du haut (P2) permet le réglage du volume de base
du microphone incorporé.

Reglage du circuit de priorite et du microphone

Le récepteur est muni d’un circuit de priorité. Les microphones des appareils de correction
auditive ou le microphone incorporé dans le récepteur subissent une baisse du volume
pendant la durée de la transmission de la parole, ce qui permet au signal provenant de l’orateur
de parvenir en priorité au porteur du récepteur.

En outre, le circuit de priorité est complété d’un filtre de parole. De ce fait, les bruits
indésirables (claquement de porte, etc.) n’activent pas le circuit de priorité.

Le circuit de priorité et le volume de base du microphone mis en circuit peuvent être réglés
séparément.

3.9

2

3

1

4

2

3

1

4

s1 s2

ON

Off

s

Off

P1

e

P2

ON

Reglage du circuit de priorite

Ce réglage ne doit être effectué que par l’audiologiste !

Sur le dessus du boîtier, derrière un orifice se trouve l’élément de réglage (E) de la baisse de
volume du circuit de priorité. Il se règle au moyen d’un tournevis ø 1,6 mm. Une rotation dans
le sens des aiguilles d’une montre fait baisser le volume des microphones des appareils de
correction auditive raccordés.

Commutation du circuit de priorite et du microphone incorpore

Ce réglage ne doit être effectué que par l’audiologiste !

Deux interrupteurs à bascule (S1/2) sont accessibles entre les potentiomètres dans l’appareil,
pour la commutation du circuit de priorité et du microphone. Ils peuvent être actionnés au
moyen d’un petit tournevis (1,6 mm).

• Si l’interrupteur (S2) se trouve basculé vers l’arrière de l’appareil,

le circuit de priorité est activé.

• Si l’interrupteur (S1) se trouve basculé vers le dessus de l’appareil,

le microphone incorporé est en circuit.
(A la livraison, le EK 2013 PLL est réglé comme décrit ci-dessus.)

3.10

Temoins du recepteur 2013 PLL

l1

l2

Sur la face avant de l’appareil se trouvent deux témoins à DEL :

Circuit de priorite, del verte :

L1 indique que la transmission du signal acoustique est conforme. Elle s’allume pour

signaler l’activation du circuit de priorité. Le trajet de transmission a priorité sur les
bruits ambiants transmis par le microphone.

En outre, la DEL L1 sert également d’auxiliaire de réglage de la sensibilité du
microphone de l’émetteur SK 2013 PLL. (Voir également page 14.)

Filtre d’arret du bruit et temoin d’alimentation

L2 a la fonction double de „témoin squelch“ (filtre d’arrêt activé) ainsi que de témoin

„Low-Bat“ pour le contrôle de l’alimentation avec détection de la tendance :

• lumière rouge permanente: filtre d’arrêt du bruit branché = pas de réception

• lumière rouge clignotante: clignotement lent: Baisse de la tension d’alimen-

tation ! Toutefois le circuit
n’est pas coupé. La batterie

de piles ou d’accumulateurs
doit être remplacée dans les
15 minutes suivantes environ.

clignotement rapide: La tension d’alimentation est

Les deux témoins sont disposés sur la face avant du récepteur de manière à être bien visibles
même à distance de la personne munie de l’émetteur, ce qui permet de vérifier aisément si

la liaison est assurée.

3.11

insuffisante pour assurer le
fonctionnement de l’appareil.

ATTENTION : Le récepteur
est désormais hors fonction !

Emetteur SK 2013 PLL

m

l3

Possibilites de branchement

L’utilisateur a le choix entre le microphone
incorporé Elektret ou le microphone MKE
2013 séparé (voir également page 19 sous

ACCESSOIRES“) ; ce dernier devant être

„
branché sur la prise de jack ø 2,5 mm (B1).

Mikrophone MKE 2013

b1

b2

b1

25 cm

Le raccordement à des sources sonores de haut niveau, tels magnétophones, composants TV
et hi-fi est possible grâce à la prise à cliquet ø 3,5 mm (B2).

Le câble de connexion du microphone supplémentaire MKE 2013 raccordé fait office
d’antenne. Si l’émetteur est utilisé sans microphone supplémentaire MKE 2013, il
convient d’enficher l’antenne supplémentaire fournie dans la prise pour microphone.

Temoin

L’émetteur est doté d’un témoin à DEL rouge (L3) chargé du contrôle de la puissance
d’alimentation. La fin du temps de fonctionnement est signalée par un clignotement,
environ 15 minutes auparavant. Il reste ainsi assez de temps pour remplacer la batterie de piles
ou d’accumulateurs.

3.12

R

Reglage de la sensibilite du microphone de l’emetteur SK 2013 PLL

La sensibilité du microphone doit être réglée au moyen du régulateur (R) à un niveau tel que
d’une part la DEL verte du récepteur EK 2013 PLL ne s’éteigne pas lorsque la personne parle
d’une voix normale, et que d’autre part le bruit ambiant n’active pas encore le témoin à DEL.

En général, le réglage optimal se situe entre 5 et 7.

3.13

Accessoires

EZU 2013 Bande à passer derrière la nuque assurant une fixation pratique et sûre

au corps (réf. 03438)

EZU 2013-1 Bande abdominale en complément de la bande à passer derrière la

nuque (réf. 03439)

L2013 Chargeur automatique pour la recharge de 2 batteries d’accumulateurs

NT 2013 Bloc d’alimentation en complément du chargeur, à brancher sur 230 V.

NT 2013-120 Bloc d’alimentation en complément du chargeur, à brancher sur 120 V.

NT 2013-UK Bloc d’alimentation en complément du chargeur, à brancher sur 240 V

MKE 2013 Microphone-cravate pour l’émetteur SK 2013 PLL. (réf. 03323)
BA 2013 Batterie d’accumulateurs en complément (réf. 03436)
B 2013 Compartiment à piles, permettant une utilisation en des lieux sans

BA 2013 seules ou montées sur l’émetteur/récepteur SK/EK 2013 PLL.
(réf. 03324)

accessoires complémentaires :

(réf. 03433)

(réf. 03434)

(GB). (réf. 03435)

possibilité de recharge (réf. 03437)

Cables

KAB-1E Câble de connexion binauriculaire pour deux appareils de correction

KAB-E Câble de connexion binauriculaire pour deux appareils de correction

KA-1E Câble de connexion monaural pour un appareil de correction auditive

KA-E Câble de connexion monaural pour un appareil de correction auditive

KAB-1K Câble de connexion binauriculaire avec deux minifiches Sennheiser pour

KAB-K Câble de connexion binauriculaire avec deux minifiches Sennheiser pour

KA-1K Câble de connexion monaural avec une minifiche Sennheiser pour le

KA-K Câble de connexion monaural avec une minifiche Sennheiser pour le

auditive avec entrée audio. Longueur : 80 cm (réf. 03440)

auditive avec entrée audio. Longueur : 40 cm (réf. 03441)

avec entrée audio. Longueur : 80 cm (réf. 03442)

avec entrée audio. Longueur : 40 cm (réf. 03443)

le raccordement d’un casque Sennheiser. Longueur : 80 cm (réf. 03444)

le raccordement d’un casque Sennheiser. Longueur : 40 cm (réf. 03445)

raccordement d’un casque Sennheiser. Longueur : 80 cm (réf. 03446)

raccordement d’un casque Sennheiser. Longueur : 40 cm (réf. 03447)

3.14

Caracteristiques techniques

Emetteur SK 2013 PLL

Gamme de fréquences SK 2013-6-D bande 8m 36,64-37,98 MHz

SK 2013-6-1 bande 8 m 30-36 MHz
SK 2013-6-2 bande 8 m 35-40 MHz
SK 2013-6-3 bande 8 m 39-45 MHz
SK 2013-8 bande 4 m 72,025-75,975 MHz
SK 2013-9 bande 2 m 173,350-175,02 MHz

Principe Technique PLL, 16 canaux
Stabilité en fréquence ± 2 kHz, -10 ° à +55 °C
Puissance sortie HF 10 mW
Puissance d’émissio HF 1 mW
Puissance du rayonnement parasite <4 nW
Type de modulation MF
Excursion minimale/maximale ±8 kHz/±10 kHz

Séparation des canaux/plage de réglage SK 2013-6-D 40 kHz/1,34 MHz

SK 2013-6-1 40 kHz/2 MHz
SK 2013-6-2 40 kHz/2 MHz
SK 2013-6-3 40 kHz/2 MHz
SK 2013-8 25 kHz/4 MHz
SK 2013-9 25 kHz/2 MHz

Bande passante B.F. 40-16000 Hz
Taux de distorsion pour
1 kHz et excursion minimale 1 % typ.

Sensibilité BF mini/maxi 4 mV/44 mV entrée microphone

Résistance d’entrée3 kΩ entrée microphone

Tension de service 2,4 V
Courant absorbé env. 55 mA

Durée de service >12 heures avec batterie

Témoin d’alimentation DEL rouge pour tension de service <2,2 V
Dimensions 18 x 58 x 95 mm
Poids (B 2013 incl.) env. 130 g

N° d’homologation A 014 926 B ME (-6 uniquement)
Fourniture 1 émetteur SK 2013 PLL

En outre, le système 2013 (ensemble émetteur/récepteur) comprend également 2 plaques de
fixation avec courroies. Le système 2013 est fourni dans un coffret de rangement et de
transport robuste.

150 mV/1,65 V entrée Aux

100 kΩ entrée Aux

d’accumulateurs BA 2013

>36 heures avec 2 piles alcalines

Mn logées dans B 2013

1 compartiment à batterie B 2013
1 antenne 44819

3.15

Caracteristiques techniques

Recepteur EK 2013 PLL

Gamme de fréquences SK 2013-6-D bande 8m 36,64-37,98 MHz

SK 2013-6-1 bande 8 m 30-36 MHz
SK 2013-6-2 bande 8 m 35-40 MHz
SK 2013-6-3 bande 8 m 39-45 MHz
SK 2013-8 bande 4 m 72,025-75,975 MHz
SK 2013-9 bande 2 m 173,350-175,02 MHz

Principe Technique PLL, 16 canaux
Type de modulation MF
Excursion minimale/maximale ±8 kHz/±12 kHz

Séparation des canaux/Plage de réglage SK 2013-6-D 40 kHz/1,34 MHz

Sensibilité
(mesurée avec antenne artificielle) 0,5 µV typ. pour 26 dB S/N

Sélection canal voisin 70 dB typ.
Bande passante B.F. 40-16000 Hz

Taux de distorsion pour 1 kHz
et excursion minimale 1 % typ.

Sortie BF 1 : jack ø 3,5 mm High : 2 x 0,7 V/32 Ω
Sortie BF 2 : jack ø 2,5 mm Low : (appareils de correction auditive)

Impédance à la sortie BF 2 pour le en service normal 3 kΩ
branchement des appareils de pour circuit de priorité activé
correction auditive réglable de 80 Ω à 1 kΩ

Tension de service 2,4 V
Courant absorbé env. 45 mA

Durée de service >14 heures avec batterie

Témoin d’alimentation DEL rouge pour tension d’alimentation <2,2 V
Dimensions 18 x 58 x 95 mm

Poids (B 2013 incl.) env. 130 g

SK 2013-6-1 40 kHz/2 MHz
SK 2013-6-2 40 kHz/2 MHz
SK 2013-6-3 40 kHz/2 MHz
SK 2013-8 25 kHz/4 MHz
SK 2013-9 25 kHz/2 MHz

2 x 3 mV/2 kΩ

d’accumulateurs BA 2013

>40 heures avec 2 piles AlMn logées

dans B 2013

N° d’homologation A 014 926 B ME (-6 uniquement)

Fourniture 1 récepteur EK 2013 PLL

1 compartiment à batteries B 2013

Sous réserve de modifications et d’erreurs.

3.16

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
MODO DE EMPLEO
GEBRUIKSAANWIJZING
BRUKSANVISNING

SYSTEM 2013 PLL

EK 2013 PLL

1

INDICACION DE RECEPCION
Y CONTROL DE BATERIA

CUBIERTA
BLOQUEABLE

INTERRUPTOR
SELECTOR DE
CANALES HASTA
PARA 16 FRECUENCIAS
ELEGIBLES

INDICACION DE CONTROL
DE TRANSMISION

MICROFONO

INCORPORADO

CASQUILLO

DE SALIDA

PARA

AURICULARES

CASQUILLO DE

SALIDA PARA

CONEXION

A UN AUDIFONO

CONJUNTO DE BATERIAS O
ACUMULADORES, RECAMBIABLE

5.1

CONTACTOS DE CARGA PARA

UTILIZACION EN EL

CARGADOR

L 2013 (SOLO EN EL

CONJUNTO

DE ACUMULADORES)

SK 2013 PLL

CONTROL DE BATERIA

CUBIERTA
BLOQUEABLE

INTERRUPTOR
SELECTOR DE
CANALES HASTA
PARA 16 FRECUENCIAS
ELEGIBLES

MICROFONO

INCORPORADO

CASQUILLO

DE SALIDA

PARA otros

aparatos

Input

CASQUILLO DE

SALIDA PARA

CONEXION

A UN microfono

MKE 2013

CONJUNTO DE BATERIAS O
ACUMULADORES, RECAMBIABLE

CONTACTOS DE CARGA PARA

UTILIZACION EN EL

CARGADOR

L 2013 (SOLO EN EL

CONJUNTO

DE ACUMULADORES)

5.2

Descripcion del sistema

5.4 Aparatos

5.4 Principio de funcionamiento

5.5 Caracteristicas comunes

5.6 Puesta en servicio

5.6 Inserción del conjunto de baterías

5.6 Funcionamiento con acumuladores

5.6 Conexión / Fijación sobre el vestido

5.6 Margenes de transmision y recepcion disponibles

5.7 Seleccion de frecuencia

5.7 Reglaje de los canales en el transmisor y en el receptor

Receptor EK 2013 PLL

5.8 Posibilidades de conexion en el receptor

5.8 Antena integrada

5.8 Funcionamiento del audífono con entrada de audio

5.8 Funcionamiento del audífono sin entrada de audio

5.8 Funcionamiento con auriculares

5.9 Cubierta bloqueable

5.9 Mecanismo automatico de mezcla y regulacion

5.10 Regulación del mecanismo automático de mezcla

5.10 Conexión/desconexión del mecanismo automático de

5.11 Avisadores en el receptor EK 2013 PLL

5.11 Mecanismo automático de mezcla, LED verde

5.11 Bloqueo de ruidos y control de la batería, LED rojo

del microfono en el receptor

mezcla y del micrófono incorporado

Transmisor SK 2013 PLL

5.12 Posibilidades de conexion

5.13 Avisador

5.13 Reglaje de la sensibilidad del microfono

5.14

Accesorios

5.14 Cables

5.15 Caracteristicas tecnicas - SK 2013 PLL

5.16 Caracteristicas tecnicas - EK 2013 PLL

5.3

System 2013

El equipo denominado System 2013 PLL permite lograr la integración de las personas que
sufren de problemas auditivos en escuelas y universidades, en el trabajo y en actividades
de recreación.

Tanto el diseño como los detalles de conexión han sido adaptados óptimamente para el
grupo destinatario; el manejo es muy sencillo y fácil de aprender. Los aparatos son
pequeños, ligeros y pueden llevarse sin que sean notorios.

Aparatos

• Transmisor SK 2013 PLL para el locutor

• Receptor EK 2013 PLL para las personas de capacidad auditiva limitada

Principio de funcionamiento

La persona que habla, por ejemplo el profesor, lleva el transmisor SK 2013 PLL. La
persona que sufre de capacidad auditiva limitada lleva el receptor EK 2013 PLL. A este
último puede conectarse un auricular o bien un cable de conexión para el aparato de
corrección auditiva. Prescindiendo de cables, y conservando plena libertad de sus
movimientos, el alumno puede oír al profesor como si estuviese sentado junto a él.
Mientras el profesor habla, los ruidos del entorno se disminuyen considerablemente. Al
dejar de hablar el profesor, se activan plenamente los micrófonos incorporados en el
aparato de corrección auditiva o el micrófono incorporado en el receptor EK 2013 PLL;
ahora la persona puede escuchar a los demás alumnos. No obstante, el diálogo entre el
profesor y el alumno conserva siempre su prioridad.

Incluso en condiciones adversas de utilización, el equipo System 2013 PLL es muy
efectivo. La capacidad de transmisión cubre también mayores distancias. Tanto los ruidos
del entorno como la acústica deficiente pueden disminuirse al utilizar el micrófono
adicional MKE 2013, incorporado en el transmisor SK 2013. Los diferentes accesorios
permiten conectar el receptor a casi cualquier tipo de aparato de corrección auditiva; el
acoplamiento a dicho aparato puede ser eléctrico o inductivo.

5.4

SK 2013 PLL
o EK 2013 PLL

El abastecimiento de corriente para el transmisor SK 2013 PLL y el receptor EK 2013 se
efectúa por medio de conjuntos de acumuladores, insertados en los aparatos. Estos
conjuntos pueden cargarse por la noche, sólos o junto con su aparato, en el cargador doble
L 2013. Cada conjunto de acumuladores suministra potencia suficiente para un día
normal de trabajo (hasta 12 horas) y se carga completamente en el transcurso de la noche.

Los conjuntos de baterías permiten igualmente el servicio independiente de la red de
alimentación de corriente (tiempo máximo de servicio: más de 40 horas). Sustituyen así
a los conjuntos de acumuladores.

Caracteristicas comunes de los transmisores y los receptores

• hasta 40 horas de servicio, conjunto de baterías y
conjunto de acumuladores, intercambiables

• micrófono incorporado en el transmisor y en el receptor

B 2013

BA 2013

5.5

Conectar el aparato

On

OFF

Insercion del conjunto de baterias

En el compartimiento de cubierta removible (idéntico en el transmisor y en el receptor)
se colocan dos baterías (tamaño Mignon AA). Para abrir el compartimiento (véase la
ilustración) presiónelo suavemente con un destornillador o con cualquier otro objeto
puntiagudo.

Funcionamiento con los acumuladores

Para el uso diario se recomienda utilizar el conjunto de acumuladores BA 2013. Lo mismo
que el conjunto de baterías, este conjunto de acumuladores puede colocarse en la parte
inferior del transmisor o del receptor. Los acumuladores se cargan en el cargador doble
L 2013.

Conexión / fijación sobre las prendas de vestir

Para conectar el aparato empuje hacia abajo el interruptor principal (EIN/AUS) del
transmisor o del receptor.

Con la correa y la placa de sujeción, fije el transmisor o el receptor a las prendas de vestir.
Además, al utilizar la pinza, puede colgarse el aparato, por ejemplo de la camisa o del
cinturón.

Margenes de transmision y recepcion disponibles

EK/SK 2013-6D Banda de 8 m 36,64 - 37,98 MHz
EK/SK 2013-6-1 Banda de 8 m 30 - 36 MHz
EK/SK 2013-6-2 Banda de 8 m 35 - 40 MHz
EK/SK 2013-6-3 Banda de 8 m 39 - 45 MHz
EK/SK 2013-8 Banda de 4 m 72,025 - 75,975 MHz
EK/SK 2013-9 Banda de 2 m 173,350 - 175,02 MHz

5.6

Seleccion de frecuencia

D

Reglaje de los canales en el transmisor y en el receptor

Con el interruptor giratorio (D) se regulan las frecuencias de transmisión en el transmisor
y en el receptor. En la placa de características que hay al dorso del aparato se explica la
coordinación existente entre la posición del interruptor y las distintas frecuencias. Según
los diferentes modelos, se dispone hasta de 16 frecuencias. Se facilita así el funcionamiento
en multicanal, por ejemplo en las escuelas.

Observaciones importantes

• Los transmisores y los receptores de una sóla unidad de transmisión deben

regularse a idéntica frecuencia.

• Un sólo transmisor puede utilizarse con varios receptores que se

encuentran regulados a igual frecuencia.

• Es imposible usar un receptor con varios transmisores de una frecuencia. Tales

fallos se notan debido a las crepitaciones y chillidos que se escuchan en el receptor.

5.7

Receptor EK 2013 PLL

Casquillo estéreo de 3,5 mm ø
Salida de alto nivel (2 x 0,7 V /32 Ω)

Casquillo estéreo de 2,5 mm ø (2 x 3 mV / 2 kΩ)

Caracteristicas

• Hasta 16 frecuencias controladas por PLL

• Bombillita de control para todas las funciones

• Cubierta bloqueable de seguridad sobre los elementos reguladores,

• Mecanismo automático de mezcla

• Micrófono incorporado; si fuese necesario, el receptor puede utilizarse como
aparato de corrección auditiva - incluso sin necesidad de emplear otros accesorios

Posibilidades de conexion al receptor EK 2013 PLL

En la cara izquierda del aparato hay dos casquillos hembra de conexión para sonido
estereofónico: un casquillo grande de 3,5 mm ø y uno más pequeño, de 2,5 mm ø.

En ambos casquillos de conexión sólo pueden conectarse jacks para sonido
estereofónico. Las clavijas para sonido monofónico ocasionan fallos o incluso
cortocircuitos. Los auriculares monofónicos deben estar provistos de jacks
estereofónicos.

Antena integrada

En los dos casquillos, el cable que se ha insertado en ellos sirve igualmente como antena.
Utilizar sólo cables originales.

Funcionamiento en el audifono con entrada para audio

El casquillo pequeño (2,5 mm ø) suministra la señal de salida para un aparato de
corrección auditiva con entrada para audio. Su audífono cuenta con los cables adecuados
(véase también „CABLES“).

Funcionamiento en el audifono sin salida para audio

En el casquillo grande (3,5 mm ø) se conecta el cordón telescópico EZT 1011 o las
plaquetas de inducción EZI 120 para audífonos sin salida de audio.

Funcionamiento con auriculares

Al casquillo grande puede conectarse un auricular estereofónico (>32 Ω de impedancia).

5.8

M

S

Cubierta del receptor, bloqueable

Cubriendo los elementos de mando, en el lado derecho de la caja, hay una corredera (S)
que impide que dichos elementos de mando puedan ser manejados incorrecta o
involuntariamente. Dicha cubierta corrediza se encuentra asegurada con un tornillo
prisionero (M); para abrir la cubierta, es necesario enrroscar el
tornillo completamente.

Al retirar la tapa se permite el acceso a dos potenciómetros:

• El potenciómetro inferior (P1) sirve para regular el volumen del receptor, es decir,
que determina el volumen de las señales de la persona que habla.

• El potenciómetro superior (P2) sirve para regular el volumen
del micrófono incorporado.

Automatismo de mezcla y regulacion del microfono

El receptor cuenta con un mecanismo automático de mezcla. En tal forma, el volumen de
los micrófonos conectados a los audífonos, o del micrófono conectado al receptor
disminuye mientras el locutor habla. En tal forma se logra que la señal del locutor llegue
óptimamente a la persona que porta el receptor.

Además, el mecanismo automático de mezcla se complementa con un filtro acústico. En
tal forma, los ruidos molestos (la vibración de las puertas, etc.) no activan el mecanismo
automático de mezcla.

Tanto el mecanismo automático de mezcla como el volumen del micrófono incorporado
pueden regularse según las necesidades individuales de cada persona.

5.9

2

3

1

4

2

3

1

4

s1 s2

ON

Off

s

Off

P1

e

P2

ON

Regulacion del mecanismo automatico de mezcla

Regulación que lleva a cabo exclusivamente el receptor acústico del audífono.

En la parte superior de la carcasa, detrás de un agujero, se encuentra el regulador (E) que
permite rebajar el nivel acústico del automatismo de mezcla. Puede utilizarse un
destornillaodr de
1,6 mm ø. Al girar el tornillo regulador hacia la derecha puede rebajarse aún más el nivel
acústico de los micrófonos conectados al audífono.

Conexion/desconexion del automatismo de mezcla y del microfono incorporado

Regulación que lleva a cabo exclusivamente el receptor acústico del audífono

Entre los dos pontenciómetros se encuentran dos interruptores basculantes (S1/2) que
sirven para conectar el automatismo de mezcla y el micrófono, y que pueden accionarse
con un destornillador pequeño (1,6 mm).

• Al estar el interruptor basculante (S2) hacia atrás, está conectado el automatismo
de mezcla.

• Al estar el interruptor basculante (S1) hacia arriba, está conectado el
micrófono incorporado.

(El receptor EK 2013 PLL se suministra regulado en la forma arriba mencionada).

5.10

Avisadores de funciones en el receptor EK 2013 PLL

l1

l2

En la cara frontal del aparato se encuentran dos avisadores ópticos LED, a saber

Automatismo de mezcla, led verde

L1 Este avisador indica la transmisión correcta de la señal acústica. Al iluminarse, señala

que el automatismo de mezcla está conectado. En tal forma, la trayectoria de
transmisión prima sobre los ruidos ambientales transmitidos por el micrófono
incorporado.

Además, el L1 sirve para regular la sensibilidad del micrófono en el transmisor
SK 2013 PLL (véanse otros detalles en la página 14)

Bloqueo de ruidos y control de la bateria

L2 Este diodo cumple una función doble: como „Squelchanzeige“ (indicación de

ruidos, lo que significa que el bloqueo de ruidos se encuentra activado), y como

Indicación „LowBat“ para el control de la batería, con detección de tendencia.

• Luz roja permanente: bloqueo de ruidos conectado = no hay recepción

• Luz roja intermitente: Parpadeo lento : La tensión de la batería disminuye pero

baterías

Parpadeo rápido: La tensión de la batería es insuficiente

Los dos avisadores han sido colocados en la cara frontal del aparato. En tal forma pueden
ser observados por el usuario incluso desde lejos. Con ello puede determinarse
fácilmente si existe conexión acústica alguna.

5.11

existe todavía una unión. Cambiar el
conjunto de acumuladores o de

en el término de 15 minutos, como
máximo.

para el funcionamiento. ATENCION:
el receptor ha dejado de funcionar.

Transmisor SK 2013 PLL

m

l3

Posibilidad de conectar otros aparatos

Opcionalmente puede utilizarse el micrófono
electreto incorporado o bien el micrófono
superpuesto MKE 2013 (véase también la página
19, „Accesorios“), que se conectan al casquillo
hembra de 2,4 mm ø (B1)

MICROFONO MKE 2013

b1

b2

b1

25 cm

El casquillo hembra de 3,5 mm ø (B2) sirve para conectar otros aparatos de sonido, de
alto nivel de sonoridad, tales como grabadoras, televisores y componentes HiFi.

El cable del micrófono adicional MKE 2013 que se encuentra conectado actúa como
antena. De no utilizar el micrófono adicional MKE 2013, es necesario insertar en el
casquillo para el micrófono la antena adicional incluida en el suministro.

Bombilla de control de funciones

El transmisor cuenta con un LED rojo de control (L3) que permite controlar la potencia
de la batería. Si el LED parpadea, esto significa que la batería tiene todavía potencia
suficiente para unos 15 minutos más de servicio; en tal caso se dispone de tiempo
suficiente para sustituir el conjunto de acumuladores o de baterías.

5.12

R

Regulacion de la sensibilidad del microfono en el transmisor SK 2013 PLL

La sensibilidad del micrófono se gradúa con el regulador (R); debe regularse de tal
manera que, de una parte, el LED verde del receptor EK 2013 PLL no se extinga al hablar
normalmente. De otra parte debe ser suficientemente baja para evitar que los ruidos
normales del entorno puedan activar el LED.

En general, la regulación ideal es entre 5 y 7.

5.13

Accesorios

EZU 2013 Correa de colgar al cuello con placa de soporte para facilitar la fijación

EZU 2013-1 Cinturón, complemento para la correa anterior (núm. 03439)
L 2013 Cargador automático para cargar 2 conjuntos de acumuladores BA 2013,

NT 2013 Aparato alimentador para el cargador, 230 V (núm. de ref. 03433)
NT 2013-120 Aparato alimentador para el cargador, 120 V (núm. de ref. 03434)
NT 2013-UK Aparato alimentador para el cargador, 240 V (GB) (núm. de ref. 03435)

MKE 2013 Micrófono de corbata para el transmisor SK 2013 PLL (núm. de ref. 03323)
BA 2013 Conjunto de acumuladores complementario (núm. de ref. 03436)
B 2013 Caja de baterías que facilita el funcionamiento del sistema incluso al carecer

segura al cuerpo (Núm. de art. 03438)

sólos o junto con un transmisor/receptor SK/EK 2013 PLL (núm. 03324).

Accesorios complementarios:

de posibilidad de carga (núm. de ref. 03437)

Cables

KAB - 1E Cable conector binaural para dos audífonos con entrada de audio. Longitud

KAB - E Cable conector binaural para dos audífonos con entrada de audio. Longitud:

KA - 1 E Cable conector monoaural para un audífono con entrada de audio. Longitud:

KA - E Cable conector monoaural para un audífono con entrada de audio. Longitud:

KAB - 1K Cable conector binaural con dos minienchufes Sennheiser para conexión a

KAB - K Cable conector binaural con dos minienchufes Sennheiser, para conexión

KA - 1 K Cable conector monoaural con un minienchufe Sennheiser, para conexión

KA - K Cable conector monoaural con minienchufe Sennheiser, para conexión a un

80 cm (núm. de ref. 03440)

40 cm (núm. de ref. 03441)

80 cm (núm. de ref. 03442)

40 cm (núm. de ref. 03443)

un auricular también de Sennheiser. Longitud: 80 cm
(núm. de ref. 03444)

a un auricular también de Sennheiser. Longitud: 40 cm
(núm. de art. 03445)

a un auricular también de Sennheiser. Longitud: 80 cm
(núm. de ref. 03446)

auricular también de Sennheiser. Longitud: 40 cm (núm. de ref. 03447)

5.14

Caracteristicas tecnicas

Transmisor SK 2013 PLL

Gama de frecuencias SK 2013-6-DBanda de 8 m 36,64-37,98 MHz

SK 2013-6-1 Banda de 8 m 30 - 36 MHz
SK 2013-6-2 Banda de 8 m 35 - 40 MHz
SK 2013-6-3 Banda de 8 m 39 - 45 MHz
SK 2013-8 Banda de 4 m 72,025-75,975 MHz

MHz
Tratamiento de frecuencias Técnica PLL, 16 canales

Constancia de la frecuencia ± 2 kHz, - 10° hasta + 55° C
Potencia de salida HF 10 mW
Potencia de radiación HF 1 mW
Radiación perturbadora < 4 NW
Tipo de modulaciónFM
Desviación nominal
/desviación pico ± 8 kHz / ± 10 kHz

Reticulado de canales /
Ancho de bandas conmutables SK 2013-6-D40 kHz / 1,34 MHz

Margen de transmisión BF 40 - 16.000 Hz
Factor de distorsión a 1 kHz
y elevación nominal típ. 1%

Sensibilidad de BF mín./máx. 4 mV/44mV Entrada de micrófono

Resistencia de entrada 3 kΩ Entrada de micrófono

Tensión de servicio 1,4 V
Consumo de corriente aprox. 55 mA

Tiempo de servicio >12 horas con conjunto de acumuladores BA 2013

Control de batería LED rojo para tensión de servicio < 2,2 V
Dimensiones 18 x 58 x 95 mm
Peso (incl. B 2013) aprox. 130 g

Número de homologación ZZF A 014 926 B ME (sólo -6)
El suministro incluye: 1 transmisor SK 2013 PLL

SK 2013-9 Banda de 2 m 173,350-175,02

SK 2013-6-1 40 kHz / 2 MHz
SK 2013-6-2 40 kHz / 2 MHz
SK 2013-6-3 40 kHz / 2 MHz
SK 2013-8 25 kHz / 4 MHz
SK 2013-9 25 kHz / 2 MHz

150 mV/1,65 V Salida auxiliar

100 kΩ Entrada auxiliar

>36 horas con dos baterías alcalinas Mn en el B 2013

1 conjunto de baterías B2013
1 antena 44819

Para el aparato „System 2013“ (equipo consistente en un transmisor y un receptor) se
incluyen también en el suministro dos placas de fijación y una correa. El „System 2013“
se entrega en un sólido cofre que sirve también para transportarlo y para guardarlo.

5.15

Caracteristicas tecnicas

Receptor EK 2013 PLL

Gama de frecuencias SK 2013-6-DBanda de 8 m 36,64-37,98 MHz

SK 2013-6-1 Banda de 8 m 30 - 36 MHz
SK 2013-6-2 Banda de 8 m 35 - 40 MHz
SK 2013-6-3 Banda de 8 m 39 - 45 MHz
SK 2013-8 Banda de 4 m 72,025-75,975 MHz

MHz
Tratamiento de frecuencias Técnica PLL, 16 canales
Tipo de modulaciónFM
Elevación nominal/elevación pico ± 8 kHz / ± 12 kHz
Sensibilidad (medida por medio

de antena artificial) típ. 0,5 µV para dB S/N
Selección de canales vecinos típ. 70 dB
Margen de transmisión BF 40 - 16.000 Hz
Factor de distorsión a 1 kHz

y elevación nominal típ 1%
Salida BF 1: jack de 3,5 mm ø High 2 x 0,7 V / 32 Ω

Salida BF 2: jack d3 2,5 mm ø Low (audífono) 2 x 3 mV / 2 kΩ
Impedancia en la salida BF 2

para la conexión de audífonos
En funcionamiento normal 3 Ω

con automatismo
de mezcla activado regulable de 80 Ω a 1 Ω

Tensión de servicio 2,4 V
Consumo de energía aprox. 45 mA

Tiempo de servicio > 14 horas con conjunto de acumuladores BA 2013

Control de la batería LED rojo para tensión de servicio < 2,2 V

SK 2013-9 Banda de 2 m 173,350-175,0s

> 40 horas con 2 pilas AlMn en el B 2013

Dimensiones 18 x 58 x 95 mm
Peso (inc. el B 2013) aprox. 130 g

Número de homologación ZZF A 014 926 B ME (sólo -6)

El suministro incluye: 1 receptor EK 2013 PLL

1 compartimiento de baterías B 2013

Salvo omisiones y modificaciones.

5.16

Sennheiser electronic KG · D-30892 Wedemark Printed in Germany
Telephone [phone] · Telex 9 24 623 · Fax [phone] Publ. 7/93 44925 /A 04
