Senco SCN56, SCN45, SCN60, SCN65 User Manual 2

RoofPro

™

450

RoofPro

SCN60

™

455XP

SCN65

SCN45

SCN56

© 2000, 2004 by Senco Products, Inc.

HVCN030 Revised May 11, 2004
(Replaces 6/12/01)

English Espanol Francais

TABLE OF

CONTENTS

Tool Use 2
Maintenance 7
Options 7
Troubleshooting 8
Specications 8
Accessories 11

EMPLOYER’S

RESPONSIBILITIES

Employer must enforce
compliance with the
safety warnings and
all other instructions
which accompany this
tool as shipped from the
manufacturer.

Keep this manual avail­able for use by all people
assigned to the use of this
tool.

For personal safety and
proper operation of this
tool, read and understand
all of these instructions
carefully.

TABLA DE MATERIAS

Uso de la
Herramienta 2
Mantenimiento 7
Opciones 7
Identicación de Fal­las 8
Especicaciones 8
Accesorios 11

RESPONSABILIDADES DEL

EMPLEADOR

El empleador debe hacer
cumplir las advertencias de
seguridad y todas las otras
instrucciones que acompañan
a esta herramienta como se la
despacha desde el fabricante.

Mantenga este manual
disponible para que lo
usen todas las personas
destinadas a hacer uso de
esta herramienta.

Por razones de seguridad per­sonal y la adecuada operación
de esta herramienta, lea y
comprenda todas estas in­strucciones cuidadosamente.

TABLE DES MATI-

ERÈS

Utilisation de l’outil 2
Entretien 7
Options 7
Dépannage 8
Spécications 8
Accessoires 11

RESPONSABILITÉS DE

L’EMPLOYEUR

L’employeur doit faire ap­pliquer les consignes de
sécurité et toutes les autres
instructions qui accompag­nent cet outil tel qu’il est
livré par son constructeur.

Ayez ce manuel à la dispo­sition de toutes les
personnes chargées
d’utiliser cet outil.

Pour assurer la sécu­rité personnelle et le bon
emploi de cet outil, lisez et
assimilez soigneusement
toutes ces instructions.

SCN45/RoofPro450/

455XP

Tool Use

English Espanol Francais

 Read and understand “SAFETY

INSTRUCTIONS” manual
shipped with this tool before
using tool.

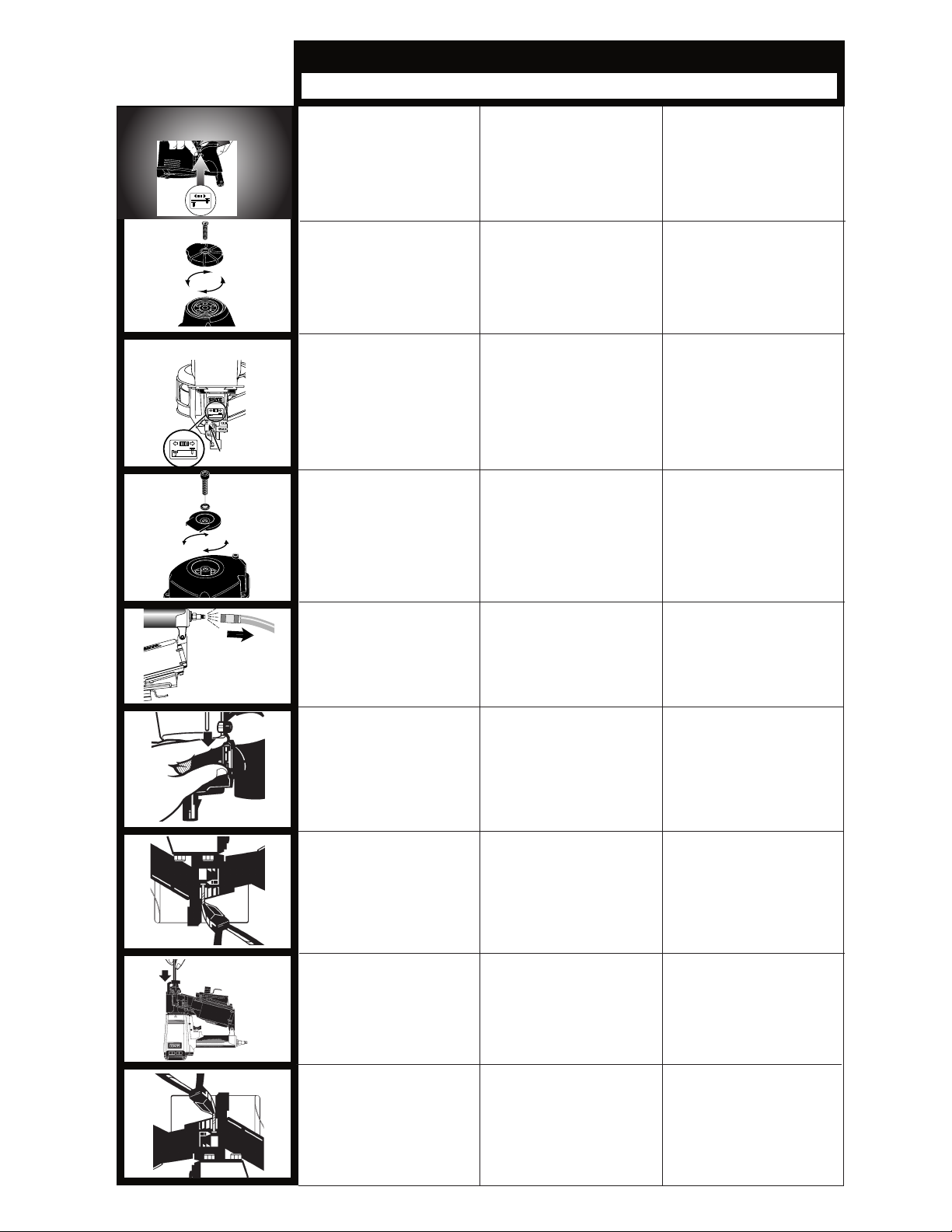

 To Adjust Magazine

Squeeze the gate latch and lift
open gate. Open Magazine.

 Lift and shift nail disk to accept

different length nails. NOTE:
Reference points on magazine
coincide with nail lengths.

Uso de la Herramienta

 Antes de usar la herramienta

lea y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD” despachado con
ella.

 Para Ajustar el Cargador

Oprima el pasador de la puerta
y levantela abriendola. Abra el
cargador.

 Levante y rote el disco de clavos

para que acepte clavos de
diferentes longitudes. NOTA: Se
encuentran puntos de referencia
en la parte acuñada del carga­dor de acuerdo a las longitudes
de los clavos.

Utilisation de l’Outil

 Lisez et assimilez le manuel

“INSTRUCTIONS DE
SÉCURITÉ” livré avec cet outil
avant de l’utiliser.

 Pour régler le magasin

Appuyer sur le verrou de porte

et ouvrir le volet de magasin.

 Soulever et tourner le disque à

clous pour accepter les clous de
différente dimensions. NOTE:
Les points de repère sur le
magasin correspondent à la
longueur des clous.

2

Tool Use

Uso de la Herramienta

Utilisation de l’Outil

English Espanol Francais

SCN45/RoofPro450/

455XP

SCN40R/DW/60/65

SCN40R/DW

 Place the nail coil in the maga-

zine.

 To Adjust Magazine:

Press down on the feeder door
latch and lift open feed door.
Fold back magazine door.

 Depress buttons on front and

back of post, then move plate to
accept different length nails.

3

up =

/4–1 inch

down = 1 1/4–1 1/2 inch

 To Load:

Check magazine adjustment for
nail length. Place the nail coil in
the magazine. Feed the nail coil
through the slot in the magazine
door.

 Ponga el rollo de clavos in el

cargador

 Para Ajustar el Cargador:

Presione hacia abajo el pestillo
de la puerta de alimentación y
deje abierta la puerta de aliment­ación. Doble hacia atrás cubierta
del cargador.

 Apriete los botones de la

parte de adelante y de atrás
del poste, y después mueva la
placa para aceptar clavos de
diferentes largos.

hacia arriba = de 3/4 a 1 pulgada

hacia abajo = de 11/4 a 11/2 pulgadas

 Para Cargar:

Asegúrese de que el cargador
esté ajustado al largo de los
clavos. Coloque el rollo de
clavos en el cargador.

 Placer le rouleau de clous dans

le magasin

 Règlage du Magasin :

Appuyer sur le loquet de la
chambre d’alimentation et
soulever pour ouvrir. Repousser
le couvercle du magasin.

 Appuyer sur les boutons en

avant et en arrière du repère,
puis déplacer la platine pour
charger des clous de longueur
différente.

vers le haut : 0,75 à 1 pouce

vers le bas : 1,25 à 1,5 pouces

 Chargement :

Vérier le bon règlage de la
position du magasin pour la
longueur de clous choisie.
Placer le rouleau de clous dans
le magasin.

SCN60/65

 Move magazine position lock to

the released position.

 Slide the magazine up or down

and align the indicator on the
rear of the magazine with nail
length on magazine door.

 Move magazine position lock to

the locked position.

 To Load:

Check magazine adjustment for
nail length. Place the nail coil in
the magazine. Feed the nail coil
through slot in magazine door.
Close magazine door.

 Mueva el liberador de posiciones

para permitir el movimiento del
cargador.

 Deslice el cargador hacia arriba o

hacia abajo y ponga el indicador
de la compuerta al nivel del
largo del clavo en la puerta del
cargador.

 Mueva el liberador de posicio-

nes para trabar el cargador en
posición.

 Para Cargar:

Asegúrese de que el cargador
esté ajustado al largo de los cla­vos. Coloque el rollo de clavos
en el cargador. Alimente el rollo
de clavos a través de la ranura
de la puerta del cargador.

 Débloquer le verrouillage de

magasin.

 Faire glisser le magasin complet

vers le haut ou vers le bas et
aligner le repère de le longueur
de clou choisie présente sur la
porte, avec le repère gurant sur
le volet.

 Rebloquer ensuite le magasin.

 Chargement :

Vérier le bon règlage de la posi­tion du magasin pour la longueur
de clous choisie. Placer le rou­leau de clous dans le magasin.
Amener la bande à travers la
rainure de la porte du magasin.

3

Tool Use

2

1

2

1

1

2

2

1

Uso de la Herramienta

Utilisation de l’Outil

English Espanol Francais

SCN40R/DW

SCN45/RoofPro450/

455XP

SCN60/65

 Insert rst nail into driver track

with second nail into the feeder
pawl.

 Close magazine door. Close and

latch feeder door latch.

 Close magazine cover and gate.

Make sure gate is fully latched.

 Close and lock gate latch.  Cierre la cubierta del cargador.

 Inserte el primer clavo en el riel

con el segundo clavo dentro del
trinquete de alimentación.

 Cierre la cubierta del cargador.

Cierre el pestillo de la puerta de
alimentación.

 Cierre la cubierta del cargador

y la puerta. Asegurese que la
puerta este completamente
cerrada.

Cierre el pestillo de la puerta de
alimentación.

 Insérer la deuxième clou dans le

poussoir d’alimentation.

 Fermer le couvercle du magasin.

Fermer et bloquer le loquet de
la chambre d’alimentation.

 Fermer le volet de magasin et la

porte. S’assurer que la porte est
bien verrouillée.

 Refermer la porte du magasin.

 With a “Dual-Action” trigger, nails

can be driven two ways:

a) Position safety element

against work surface and pull
trigger...“Trigger Fire.”

b) Pull trigger and push safety

element against work surface for
operation each time the safety
element is pushed against the
work surface. This “bottom-re”
mode of operation is preferred
when high speed, rapid fastener
placement is desired.

 With a “Restrictive” trigger, nails

can only be driven one way. First
depress safety element against
work surface then pull trigger.
This feature is helpful when
precise fastener placement is
required.

 Read the “Customer Satisfaction

and Safety Reminder” (CSSR)
in the tool and fastener boxes
for safety information regarding
the Dual Action and Restrictive
triggers. Under certain condi­tions, the Restrictive trigger may
reduce the possibility of injury

4

to you or to others working with
you.

 Las herramientas con gatillo

de accion doble pueden ser
disparadas de dos maneras:

a)Oprima el seguro contra la

supercie de trabajo y apriete el
gatillo...Disparo de gatillo.

b)Para impulsar un clavo,

oprima el disparador y deprima
el elemento de seguridad contra
la supercie de trabajo. Cada
vez que deprima el elemento de
seguridad contra la supercie
de trabajo, impulsará un clavo.
Este modo de operación de
“disparo inferior” o “por rebote”
es el preferido cuando se desea
alta productividad y rápida
colocación del clavo.

 Las herramientas con “Ga-

tillo Restringido” solamente se
pueden disparar con el gatillo.
Primero apriete el elemento de
seguridad contra la supercie de
trabajo y después tire del gatillo.
Ésta característica es útil cuando
se requiere precisión en la colo­cación de los sujetadores.

 Lea el “Recordatorio de Seguri-

dad y Satisfacción del Cliente”
(CSSR) en las cajas de sujeta­dores y de las herramientas para
información sobre seguridad
de los Gatillos Restringido y de
Acción Dual. Bajo ciertas condi­ciones, el Gatillo Restringido
puede reducir la posibilidad de
heridas a su persona o a otros
que trabajen con usted.

 Les appareils équipés de

déclenchement “au touché / par
gâchette” peuvent être utilisés
de 2 façons différentes :

a)Déclenchement par

“gâchette”:
Appliquer le palpeur de sécurité
de l’appareil à l’endroit désiré et
activer la gâchette.

b)Pour planter un clou, tirez sur

la détente et poussez l’élément
de sécurité contre la surface
de travail. Chaque fois que
l’élément de sécurité est poussé
contre la surface de travail un
clou est planté. Le mode de
fonctionnement en “tir continu”
est préférable si vous désirez
placer des attaches rapidement

 Avec une gachette “restrictive”,

les clous ne peuvent être tirés
que dans une seule direction.
Appuyer d’abord le palpeur de
sécurité sur la surface de travail,
puis tirer sur la gachette. Cette
fonction est utile pour un place­ment précis de projectiles.

 Lire le “Rappel de Sécurité et

Satisfaction du Client” (CSSR)
dans les boites à outils et xa­tions pour les informations de
sécurité concernant les Détentes
à Double Action et à Restriction.
Dans certaines circonstances, la
Détente à Restriction peut rédu­ire la possibilité de se blesser ou
de blesser d’autres personnes.

Tool Use

Uso de la Herramienta

Utilisation de l’Outil

English Espanol Francais

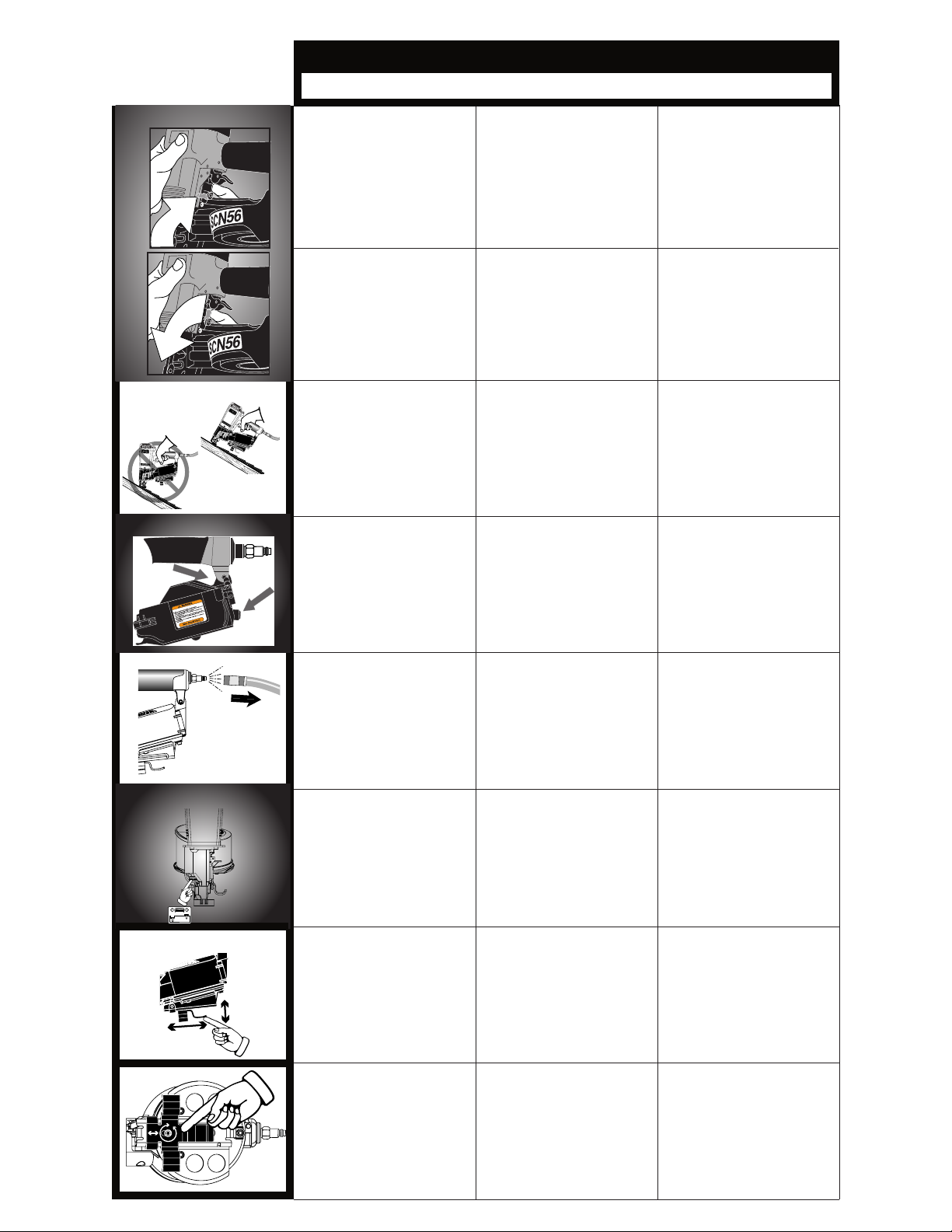

SCN56

SCN40R/DW

SCN56/SCN45

 To operate the tool in Restrictive

or Full Sequential Mode, pivot
the red lever (below the trigger)
into a position so that the end of
the lever is pointing to the left.

 To operate the tool in Dual-Action

or Bounce Fire Mode, move the
red lever (below the trigger) into
a position so that the end of the
lever is pointing straight up.

 This tool is equipped with a nail

alignment feature which guides
the nail in a parallel path as it
exits the tool. Be sure the tool is
aligned with the work surface to
assure a properly driven nail.

 The tool has an optional No Mar

Tip, which can be used to pre­vent scatching of the surface.

 Para manejar la herramienta en

el modo restrictivo o comple­tamente secuencial, girar la
palanca roja (debajo del gatillo)
a una posición de tal que su
extremidad apunte hacia la
izquierda.

 Para manejar la herramienta en

modo de acción doble o disparo
de repetición, mover la palanca
roja (debajo del gatillo) a una
posición tal que su extremidad
apunte hacia arriba.

 Esta herramienta está

equipada con un dispositivo de
alineamiento que guía el clavo
en una trayectoria paralela al
salir de la herramienta. Fíjese
que la herramienta esté en línea
con la supercie de trabajo para
asegurarse de que el clavo
penetre correctamente.

 La herramienta tiene un

protector opcional que puede
ser usado para evitar dañar La
supercie.

 Pour faire fonctionner l’outil en

mode restrictif ou complètement
séquentiel, faites pivoter le levier
rouge (sous la gâchette) dans la
position telle que son extrémité
pointe vers la gauche.

 Pour faire fonctionner l’outil en

mode à double action ou tir à
répétition, déplacez le levier
rouge (sous la gâchette) dans la
position telle que son extrémité
pointe vers le haut.

 Cet outil est équipé d’un système

d’alignement des clous lequel
guide les clous dans un plan
parallèle à leur sortie de l’outil.
S’assurer que l’outil est aligné
avec la surface de travail pour
un bon guidage des clous.

 L’ appareil possède une embout

anti marquage optionnel. II
puet être employé pour ne pas
endommager la surface de
travail.

SCN40R/DW

SCN40R

 To adjust the depth the fastener

is driven, rst disconnect the air
supply.

 Turn wheel in direction of arrows

to achieve desired depth. A nail
may be inserted into holes to
ease turning of the wheel.

Warning: Do not extend the
safety element 1/4" beyond the
shortest setting. This could dis­engage the safety element and
render the tool inoperable.

 To adjust shingle guide:

1.) Pull down on rear of latch
and move
guide to desired position.

2.) Release latch to lock guide
in position.

 For minor adjustment (less than

1⁄4 in.), loosen screw one full
turn and slide guide to desired
position.

 Para ajustar la profundidad

de clavo o engrapado, debe
primero desconectar el aire.



Haga girar la rueda en la dirección

de las echas hasta conseguir la
profundidad deseada. Se puede
insertar un clavo por los agujeros
de la rueda para hacerla girar más
fácilmente.

No sobrepase el seguro mas de 1/4"
de pulga de la ultima marca. Esto
causaría el desenganche del seguro
haciendo la herramienta inoperable.

 Para adjustar la guía de tejado:

1.) Tire de la parte de atrás del
pestillo hacia abajo y mueva la
guía la posición deseada.

2.) Suelte el pestillo para trabar
la guíaen esa posición.

 Para hacer ajustes menores

(de menos de 1/4 de pulgada)
aoje el tornillo una vuelta entera
y deslice la guía a la posición
deseada.

 Pour ajuster la profondeur à

laquelle le clou est enfoncé,
déconnecter tout d’abord
l’appareil de la source d’air
comprimé.

 Tirer le rouleau de clous et le

poussoir d’alimentation vers
l’arrière.

Ne pas dépasser 1/4" (6,35 mm)
de sortie du palpeur par rapport
a la position la plus courte. Cela
pourrait le désengager et rendre
l'appareil inutilisable.

 Pour adjuster le guide :

1.) Tirer vers le bas l’arrière du
loquet et mettre le guide dans la
position voulue.

2.) Relacher le loquet pour blo­quer le guide en position.

 Pour de petits adjustements

(moins de 0,25 pouces),
desserrer l’écrou d’un tour com­plet et glisser le guide jusqu’à la
position desirée.

5

Tool Use

Uso de la Herramienta

Utilisation de l’Outil

English Espanol Francais

SCN45/RoofPro450/

455XP

SCN60/65

 Turn wheel in direction of arrows

to achieve desired depth.

 The deector can be rotated

to change the direction of the
exhaust air.

 Turn wheel in direction of arrows

to achieve desired depth. A nail
may be inserted into holes to
ease turning of the wheel.

Warning: Do not extend the
safety element 1/4" beyond the
shortest setting. This could dis­engage the safety element and
render the tool inoperable.

 The deector can be rotated

to change the direction of the
exhaust air. Disconnect air sup­ply, loosen cap screw with a hex
wrench, and then rotate deector
to desired direction. Tighten cap
screw.

 Gire la rueda en direccion de las

echas para logar la profundidad
deseada.

 El deector puede rotarse para

cambiar la dirección del aire
expedido por el moe.



Haga girar la rueda en la dirección

de las echas hasta conseguir la
profundidad deseada. Se puede
insertar un clavo por los agujeros
de la rueda para hacerla girar más
fácilmente.

No sobrepase el seguro mas de
1/4" de pulga de la ultima marca.
Esto causaría el desenganche del
seguro haciendo la herramienta

 El deector puede rotarse

para cambiar la dirección del
aire expedido por el moe.
Desconecte el aire, aoje los
tornillos de la tapa y rote el
deector a la dirección deseada.
Apriete los tornillos de la tapa.

 Tourner la molette de réglage

dans la direction des èches
pour obtenir la profoundeur de
clouage voulue.

 Le déecteur peut être orienté

différemment pour changer la
direction de l’échappement d’air.

 Tirer le rouleau de clous et le

poussoir d’alimentation vers
l’arrière.

Ne pas dépasser 1/4" (6,35 mm)
de sortie du palpeur par rapport
a la position la plus courte. Cela
pourrait le désengager et rendre
l'appareil inutilisable.

 Le déecteur peut être orienté

différemment pour changer la
direction de l’échappement d’air.
Déconnecter l’appareil de la
source d’air comprimé, dévisser
la vis de maintien du déecteur
et faire pivoter celui–ci jusqu’à la
position voulue. Resserrer la vis
de maintien.

 Should a nail jam occur, discon-

nect air supply.

 Press down on the gate latch and

lift open gate.

 Extract bent nail from rear of

guide body.

ALTERNATIVE

 Insert a rod and push the point

of the nail back up and into the
guide body bore.

 Sise produce un atascamiento

de un clavo, desconecte el
suministro de aire.

 Presione hacia abajo el pestillo

de la puerta de alimentación
y deje abierta la puerta de
alimentación.

 Extraiga el clavo doblado

desde atrás del cuerpo guía.

LA ALTERNATIVO

 Inserte una varilla y empuje la

punta del clavo hacia el barreno
del cuerpo guía.

 Au cas ou il se produirait un

coinçage de clous, coupez
l’alimentation en air.

 Appuyer sur le verrou du volet

de la chambre d’alimentation
et soulever pour ouvrir.

 Extirper le mauvais clou par

l’arriéré du front.

OU

 Insérer une tige et repousser la

pointe du clou dans l’alésage
du front.

 Extract the nail with pliers or, if

the nail is loose, turn the tool
upside-down and shake it out .

 Extraiga el clavo con pinzas o

déle vuelta a la herramienta y
agítela.

 Extraire le clou avec des

pinces ou retourner et secouer
l’appareil pour faire tomber le
clou s’il est libre.

6

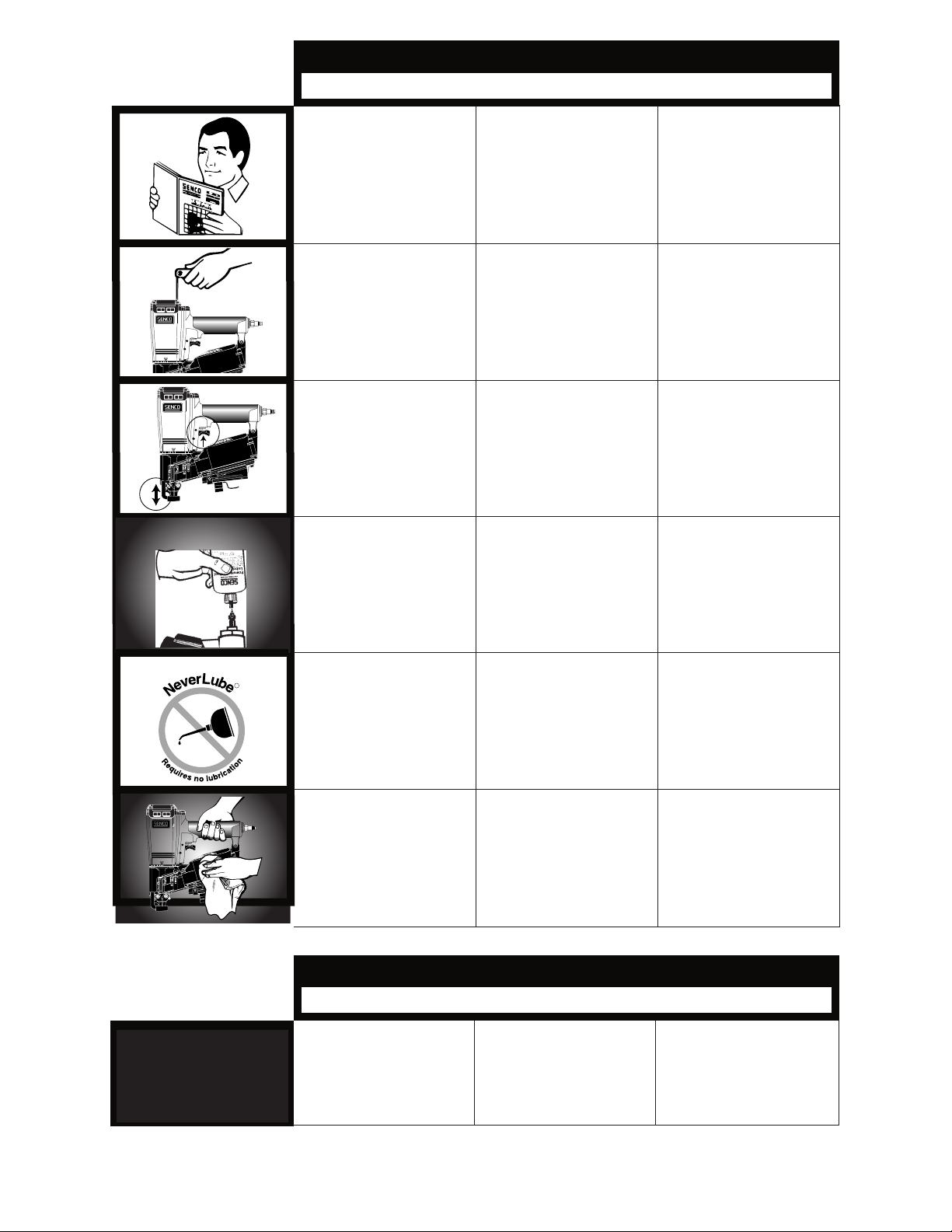

Maintenance

R

Mantenimiento

Entretien

English Espanol Francais

RoofPro450/455XP/

SCN45/56/60/65

 Read and understand “SAFETY

INSTRUCTIONS” manual
shipped with this tool before
using tool.

 All screws should be kept tight.

Loose screws result in unsafe
operation and parts breakage.

 With tool disconnected, make

daily inspection to assure free
movement of safety element and
trigger. Do not use tool if safety
element or trigger sticks or binds.

 Squirt Senco pneumatic oil (5 to

10 drops) into the air inlet twice
daily. (Depending on frequency of
tool use.) Other oils may damage
O-rings and other tool parts.

 Antes de usar la herramienta

lea y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD” despachado con
ella.

 Todos los tornillos tienen que

mantenerse apretados. Los
tornillos sueltos pueden producir
una operación no segura y
quebraduras de partes.

 Con la herramienta

desconectada, haga
inspecciones diarias para
asegurar el movimiento libre
del seguro y del gatillo. No use
la herramienta si el seguro o el
gatillo se atoran.

 Aplique aceite neumático Senco

en la entrada de aire dos veces
al día. (Dependiendo en la
frecuencia de uso 5 A 10 Gotas.)
Otros aceites pueden dañar los
anillos en “O” y otras piezas de
la herramienta.

 Lisez et assimilez le manuel

“INSTRUCTIONS DE
SÉCURITÉ” livré avec cet outil
avant de l’utiliser.

 Toutes les vis doivent être

maintenues serrées à fond.
Les vis desserrées entraî­nent un manque de sûreté du
fonctionnement et la rupture de
pièces.

 L’outil étant séparé de

l’alimentation en air, effectuez
une inspection journalière pour
assurer le libre mouvement du
palpeur de sécurité et de la
détente. N’utilisez pas l’outil si le
palpeur de sécurité ou la détente
colle ou se coince.

 Avec une burette, placer 5 à 10

gouttes d’huile pneumatique
dans l’arrivée d’air deux fois
par jour. (Dépend de l'intensité
de l'utilisation de l'appareil.)

D’autres huiles pourraient
endommager les joints toriques
et d’autres pièces de l’outil.

SCN40R/DW

RoofPro450/455XP/

SCN40R/DW

SCN45

SCN60/65

 Routine lubrication is not neces-

sary. Do not oil.

 Wipe tool clean daily and inspect

for wear. Use non-ammable
cleaning solutions only if nec­essary – DO NOT SOAK.
CAUTION: Such solutions may
damage O-rings and other tool
parts.

Options

English

 SINGLE SEQUENTIAL

TRIGGER— This feature is

helpful when precise fastener
placement is required.

 La lubricación de rutina no es

necesaria. No aceite.

 Solamente si es necesario use

soluciones para limpieza no
amablés -NO LA REMOJE.
Precaución: Tales soluciones
pueden dañar los empaques y
otras partes de la herramienta.

 La lubrication de routine n’est

pas nécessaire. N’huilez pas.



Nettoyez l’outil chaque jour à

l’aide d’un chiffon et inspectez­le pour déceler une éventuelle
usure. Utilisez uniquement des
solvants non inammables
en cas de nécessité – NE LE
FAITES PAS TREMPER!
Attention : De tels produits
peuvent endommager les joints
et d’autres pièces de l’appareil.

Opciones Options

Espanol Francais

 GATILLO RESTRINGIDO– Esta

característica sirve de ayuda
cuando se requiere una
colocación del sujetador precisa.

 DECLÉNCHEMENT

PAR GACHETTE– Cette

caractéristique s’avère utile
quand un placement de
projectiles précis s’impose.

7

Troubleshooting

BG

11/

2

15/

8

Identicación de Fallas

Dépannage

English Espanol Francais

SCN40R/DW

C

B

SCN45

SCN60/65

C

B

D

A

Repairs other than those described
here should be performed only by
trained, qualied personnel. Contact

A

SENCO for information at
1-800-543-4596.

 Read and understand “SAFETY

INSTRUCTIONS” manual
shipped with this tool before
using tool.

SYMPTOM

Air leak near top of tool /

Sluggish operation

SOLUTION

Verify air supply / tighten screws or

install Parts Kit A.

SYMPTOM

Air leak near bottom of tool /

Poor return.

SOLUTION

Clean tool / tighten screws or

install Parts Kit B.

SYMPTOM

Broken or worn driver /

SOLUTION

Verify adequate air supply or install

Parts Kit C.

SYMPTOM

Poor feed / Tool jamming.

SOLUTION

Clean tool or lubricate magazine or

install Parts Kit D.

WARNING

Las reparaciones, fuera de aquellas
descritas aquí, deben de ser
llevadas a cabo solamente por
personal entrenado y calicado.
Póngase en contacto con SENCO
para información
1-800-543-4596.

 Antes de usar la herramienta

lea y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD” despachado con
ella.

SÍNTOMA

ALERTA

El aire se escapa cerca de la parte su-

perior de la herramienta / Operación

SOLUCIÓN

Apriete los tornillos / Verique

el suministro de aire o instale
el Juego de Partes A (Parts

SÍNTOMA

El aire se fuga cerca de la parte

inferior de la herramienta / Mal

SOLUCIÓN

Apriete los tornillos / Limpié la

herramienta o instale el Juego de
Partes B (Parts Kit B).

SÍNTOMA

Impulsor quebrado o desgastado

/ Impulsión débil.

SOLUCIÓN

Verique si el suministro de aire

está adecuado o instale el Juego
de Partes C (Parts Kit C).

SÍNTOMA

Mala alimentación / Atascamiento

de la herramienta.

SOLUCIÓN

Limpié la herramienta o lubrique

el área de almacenamiento o
instale el Juego de Partes D

AVERTISSEMENT

Les réparations autres que celles
décrites ici doivent être réalisées
uniquement par du personnel
qualié ayant reçu la formation
appropriée. Pour toute information,
prenez contact avec SENCO
par téléphone en appelant Le
Distributeur agréé.

 Lisez et assimilez le manuel

“INSTRUCTIONS DE
SÉCURITÉ” livré avec cet outil
avant de l’utiliser.

SYMPTÔME

Fuite d’air près du sommet

de l’outil / fonctionnement lent.

SOLUTION

Serrez les vis à fond / vériez

l’alimentation en air ou remplacez
les pièces portant la lettre “A”.

SYMPTÔME

Fuite d’air près de la base

de l’outil / retour inadéquat.

SOLUTION

Serrez les vis à fond / nettoyez l’outil

ou remplacez les pièces portant la
lettre “B”

SYMPTÔME

Couteau cassé ou usé / entraîne-

ment décient.

SOLUTION

Vériez l’alimentation en air adé-

quate ou / remplacez les pièces
portant la lettre “C”.

SYMPTÔME

Enrayage de l’outil / alimentation

inadéquat.

SOLUTION

Nettoyez l’outil ou lubriez le

magasin ou remplacez les pièces
portant la lettre “D”

D

SYMPTOM

Other problems.

SOLUTION

Contact SENCO.

SÍNTOMA

Otros problemas.

SOLUCIÓN

Póngase en contacto con

SYMPTÔME

Autres problèmes.

SOLUTION

Prenez contact avec SENCO.

Specications Especicaciones Specications

English

RoofPro™450/

455XP/SCN40R/DW

8

Smooth

10 mm

.394 in.

3.0 mm
.120 in.

19 mm
22 mm
25 mm

32 mm
38 mm
44 mm

3/4"
7/8"
1"

1 1/4"
1 1/2"
1 3/4"

Espanol Francais

SC

.082"
2,1mm

.082"
2,1mm

SE

AA

.082"
2,1mm

A

SF

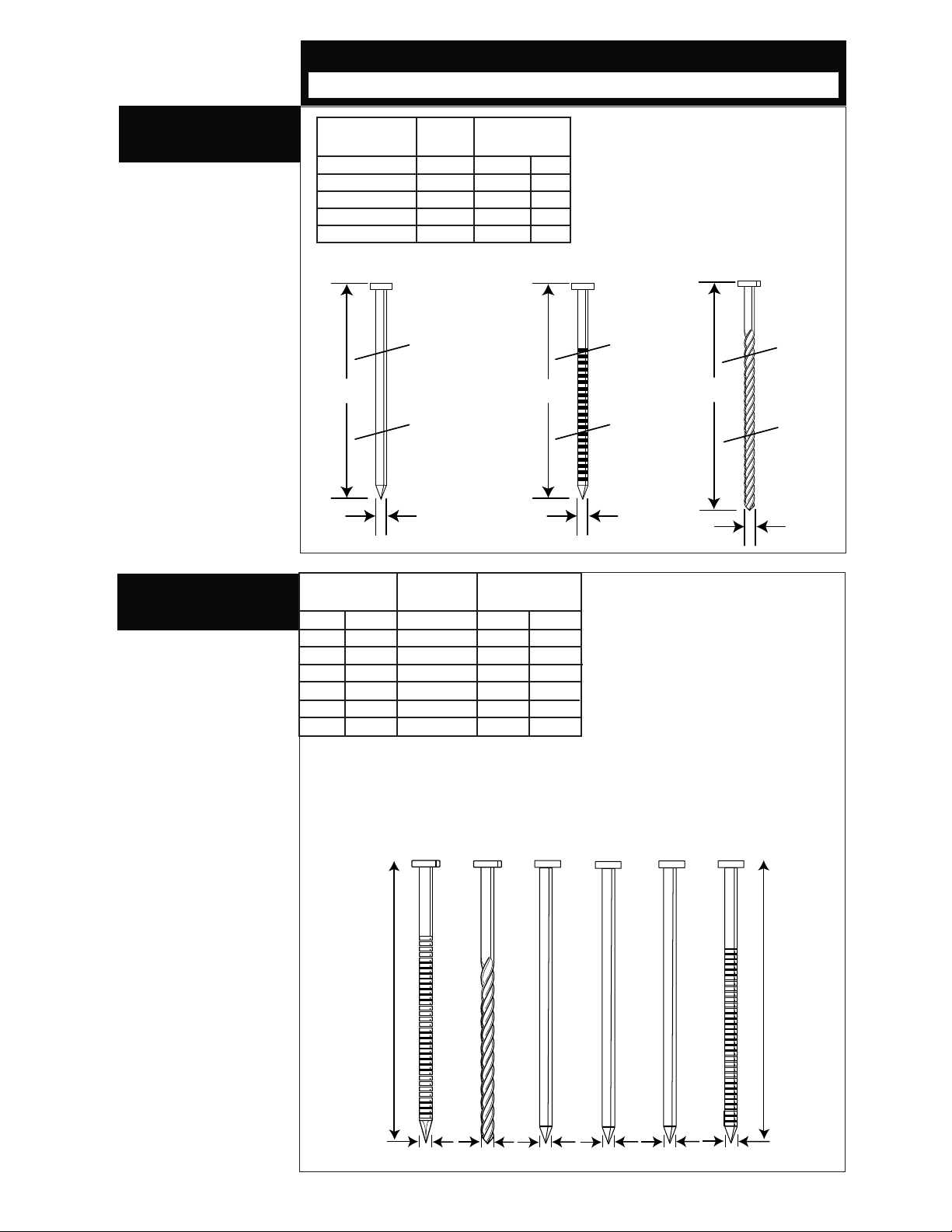

Specications Especicaciones Specications

.092

EL

.092

ED

BK

.099

BL(BE)

.099

.092

EJ

.099

BJ

A

A

SCN45

English

COLLATION

Wire

X
X
X
X
X

Code

15
17
19
20
21

Espanol Francais

LENGTH

Inches mm

1 -1/4
1 -1/2

1-3/4

1 -7/8

32
38
45
48

2

50

SCN56

COLLATION

Wire / Plastic

X
X
X

X
X
X
X

X
X

X

Code

ED,EL 20
EJ 21
ED,EJ,EL 23

BK 19
BT,BK,BL 21

BE,BK,BL 23
BK 25

LENGTH

Inches mm

1-7/8 48
2 50
2-1/4 57

1-3/4 45
2 50
2-1/4 57
2-1/2 65

9

BK

HK

A

A

KD

.120"

3,0 mm

HD

A

.120"

3,0 mm

HL

A

.120"

3,0 mm

A

.131"

3,3 mm

.099"

2,5 mm

GL

A

.113"

2,9 mm

BL

A

.099"

2,5 mm

GD

A

.113"

2,9 mm

Specications Especicaciones Specications

SCN60/65

English

MODEL

SCN65 SCN60 Nail Codes inches mm

  (BK,GD,GL) 21 2 50
  (BK,BL) 23 2 1/4 57
  (GD, GL) 24 2 3/8 60
  (BK,GD) 25 2 1/2 65
 (HD,HK,HL,KD) 27 3 75
 (HD,KD) 28 3 1/4 83
 (KD) 29 3 1/2 90

Espanol Francais

LENGTH

10

TECHNICAL SPECIFICATIONS

English

Min to max operating pressure
Air Consumption (60 cycles per minute)
Air Inlet
Maximum Speed (cycles per second)
Weight
Nails per Magazine Capacity
Nail Lengths
Nail Shank
Tool size: Height
Tool size: Length
Tool size: Width: Main Body
Tool size: Width: Magazine

SCN40R/DW

70–120 psi

4.32 scfm

1

/4 in. FPT

8

5.2 lbs.
120

3

/4 in.–1 1/2 in.
.120
10 3/8 in.
9 3/4 in.
3 in.
4 1/2 in.

SCN45 SCN60

60-100 psi

3.4 scfm
1/4 in. NPT
–

4.4 lbs.
400
1 1/4 in – 2 in
.082
10 5/8 in.
10 3/4 in.
3 1/2 in.
4 7/8 in.

SCN56

70-120 psi

4.02 scfm
3/8 in. NPT
–

5.8 lbs.
200–350
1 1/2–2 1/2 in.
.092, .099

12.1 in.
12 in.

3.5 in.

5.5 in.

70-120 psi

8.29 scfm
3/8 in. NPT
–

7.5 lbs.
250–275
2–2 3/4 in.
.099, .113
12 3/8 in.
12 7/8 in.
4 3/8 in.
5 3/8 in.

SCN65

70-120 psi

9.54 scfm
3/8 in. NPT
–

8.0 lbs.
225–275
2–3 1/2 in.
.099, .131
14 1/8 in.
12 7/8 in.
4 3/8 in.
5 3/8 in.

RoofPro450

70-120 psi

5.79 scfm
1/4 in. NPT
8

5.89 lbs.
120

3

/4 in.–13/4 in.

.120
10 in.
10 1/4 in.
3 1/4 in.
4 1/2 in.

RoofPro455XP

70-120 psi

6.54 scfm
1/4 in. NPT
8

5.4 lbs.
120

3

/4 in.–13/4 in.

.120
10 1/2 in.
10 1/4 in.
3 in.
4 1/2 in.

ESPECIFICACIONES TECNICAS

Presión de operación mínima y máxima
Consumo de aire (60 ciclos por minuto)
Entrada de aire
Velocidad máxima (ciclos por segundo)
Peso
Capacidad de clavos por cargador
Longitudes de los clavos
Mango del clavo
Tamaño de la herramienta: Altura
Tamaño de la herramienta: Longitud
Tamaño de la herramienta: Ancho (Cuerpo)
Tamaño de la herramienta: Ancho (Cargador)

SPECIFICATIONS TECHNIQUES

Pression de travail min. et max.
Consommation d’air (60 cycles par minute)
Prise d’air
Vitesse maximum (cycles par seconde)
Poids
Capacité de clous par magasin
Dimensions des clous: longueur
Dimensions des clous: diamètre
Dimensions de l’outil: hauteur
Dimensions de l’outil: longueur

Dimensions de l’outil: largeur: corps de l’appareil

Dimensions de l’outil: largeur: magasin

Espanol

Francais

SCN40R/DW SCN56

4,8–8,3 bar
123 liter

1

/4 in. FPT
8
2,3 kg
120
19 mm–38 mm
3,0 mm
264 mm
248 mm
76 mm
114 mm

SCN40R/DW SCN56

4,8–8,3 bar
123 liter

1

/4 in. FPT
8
2,3 kg
120
19 mm–38 mm
3,0 mm
264 mm
248 mm
76 mm
114 mm

SCN45 SCN60

4-7 BAR
96 liter
1/4 in NPT
–
2,0 kg
400
32–50 mm
2,1 mm
270 mm
273 mm
89 mm
125 mm

SCN45 SCN60

4-7 BAR
96 liter
1/4 in NPT
–
2,0 kg
400
32–50 mm
2,1 mm
270 mm
273 mm
89 mm
125 mm

4-7 BAR
96 liter
1/4 in NPT
–
2,6 kg
200-350
38–65 mm
2,3-2,5 mm
307 mm
305 mm
89 mm
140 mm

4-7 BAR
96 liter
1/4 in NPT
–
2,6 kg
200-350
38–65 mm
2,3-2,5 mm
307 mm
305 mm
89 mm
140 mm

4,8-8,3 bar
234,8 liter
3/8 in. NPT
–
3,4 kg
250–275
50-69 mm
2,5–2,9 mm
314 mm
327 mm
111 mm
137 mm

4,8-8,3 bar
234,8 liter
3/8 in. NPT
–
3,4 kg
250–275
50-69 mm
2,5–2,9 mm
314 mm
327 mm
111 mm
137 mm

SCN65

4,8-8,3 bar
270,2 liter
3/8 in. NPT
–
3,6 kg
225–275
50-90 mm
2,5–3,3 mm
359 mm
327 mm
111 mm
137 mm

SCN65

4,8-8,3 bar
270,2 liter
3/8 in. NPT
–
3,6 kg
225–275
50-90 mm
2,5–3,3 mm
359 mm
327 mm
111 mm
137 mm

RoofPro450

4,8–8,3 bar
164 liter
1/4 in. NPT
8

2.6 kg
120
19–44 mm
3,0 mm
254 mm
260 mm
83 mm
114 mm

RoofPro450

4,8–8,3 bar
164 liter
1/4 in. NPT
8

2.6 kg
120
19–44 mm
3,0 mm
254 mm
260 mm
83 mm
114 mm

RoofPro455XP

4,8–8,3 bar
185 liter
1/4 in. NPT
8

2.4 kg.
120
19–44 mm
3,0 mm
267 mm
260 mm
76 mm
114 mm

RoofPro455XP

4,8–8,3 bar
185 liter
1/4 in. NPT
8

2.4 kg.
120
19–44 mm
3,0 mm
267 mm
260 mm
76 mm
114 mm

Accessories

English

SENCO offers a full line of ac­cessories for your SENCO tools,
including:

 Air Compressors
 Hose
 Couplers
 Fittings
 Safety Glasses
 Pressure Gauges
 Lubricants
 Regulators
 Filters

For more information or a complete
illustrated catalogue of SENCO
accessories, ask your representative
for #DLD118.

Accesorios Accessoires

Espanol Francais

SENCO ofrece una línea
completa de Accesorios para sus
herramientas SENCO, incluyendo:

 Compresores de Aire
 Manguera
 Conectores Rapidos
 Conectores
 Anteojos De Seguridad
 Manometros
 Lubricantes
 Reguladores
 Filtros

Para mas informacion ó un pour
recevoir un catalogo completo
ilustrado de los Accesorios
SENCO, pregunte a su
representante pour el numero
DLD118.

SENCO offre une gamme étendue
d’accessoires pour vos outils
SENCO y compris :

 Compresseurs
 Tuyauterie exible
 Raccords
 Lunettes de sécurité
 Manomètres
 Lubriants
 Régulateurs
 Filtres

Pour plus d’informations ou pour
recevoir un catalogue détaillé des
accessoires proposés par SENCO,
prenez contact avec votre
représentant SENCO (référence
catalogue : #DLD118).

11

SENCO TOOL & PARTS WARRANTY

This tool has been designed and constructed using

the highest standards of material and workmanship.

TOOL AND PARTS WARRANTY:

The length of this guarantee is one year from date of purchase by the origi-

nal retail purchaser. During this period, Senco Products, Inc., will repair or replace at

Senco’s option, any original part or parts for the original retail purchaser. This will
be done free of charge, provided the parts are determined defective in materials
or workmanship upon examination by a Senco Authorized Warranty Service Center

(exception: rubber o-rings and seals, driver blades). Any replacement part provided will

carry a warranty for the balance of the period of warranty applicable to the part it re­places.

This warranty will be honored, only if:

A) Clean, dry, regulated compressed air has been used, at air pressure not exceeding the

maximum indicated on the tool casting;

B) No evidence of abuse, or failure to follow recommended operational maintenance, or

modication of the tool is present (read Operator Manual for use and maintenance instructions);

C) When repair or replacement of parts or tools is necessary, the original retail purchaser

returns the complete tool or part, with transportation prepaid, to the nearest Senco
Authorized Warranty Service Center, with purchase receipt or other positive proof that
the part or tool is within the warranty period.

THIS WARRANTY IS THE ONLY WARRANTY ON THIS TOOL, AND ALL OTHER

WARRANTIES, WHETHER ORAL, WRITTEN, EXPRESS, OR IMPLIED, INCLUDING, BUT
NOT LIMITED TO, THE IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR
A PARTICULAR PURPOSE, ARE EXCLUDED. BUYER’S OR USER’S REMEDIES ARE
SOLELY AND EXCLUSIVELY AS STATED ABOVE. SENCO PRODUCTS, INC. SHALL IN
NO EVENT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, INDIRECT, OR SPECIAL
DAMAGES. IN NO EVENT, WHETHER AS A RESULT OF A BREACH OF CONTRACT,
WARRANTY, TORT (INCLUDING NEGLIGENCE) OR OTHERWISE, SHALL SENCO’S LI­ABILITY EXCEED THE PRICE OF THE TOOL WHICH HAS GIVEN RISE TO THE CLAIM
OR LIABILITY. ANY LIABILITY CONNECTED WITH THE USE OF THIS TOOL SHALL
TERMINATE UPON THE EXPIRATION OF THE WARRANTY PERIOD SPECIFIED ABOVE.

Replacement of Tool Due to Natural Disaster

Senco will also replace any tool destroyed by an Act of God such as flood,
earthquake, hurricane or other disaster resulting only from the forces of na­ture. Such a claim will be honored provided that such original retail purchaser had
previously submitted a completed warranty registration card, and then sub­mits proof of ownership and an acceptable statement describing such Act of God
documented by an insurance carrier, police department, or other official
governmental source. To obtain instructions for ling a claim call 1-800-543-4596.

SENCO PRODUCTS, INC.

CINCINNATI, OHIO 45244-1611 USA
