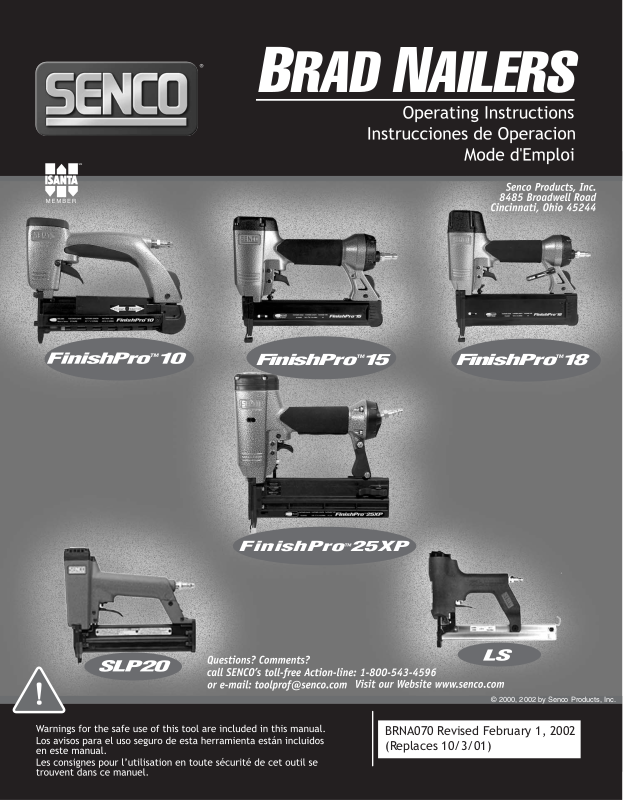

Senco SLP20, FinishPro 25, LS User guide

FinishPro™15 FinishPro™18

FinishPro

™

25XP

© 2000, 2002 by Senco Products, Inc.

BRNA070 Revised February 1, 2002
(Replaces 10/3/01)

English

Espanol Francais

TABLE OF

CONTENTS

Tool Use 2

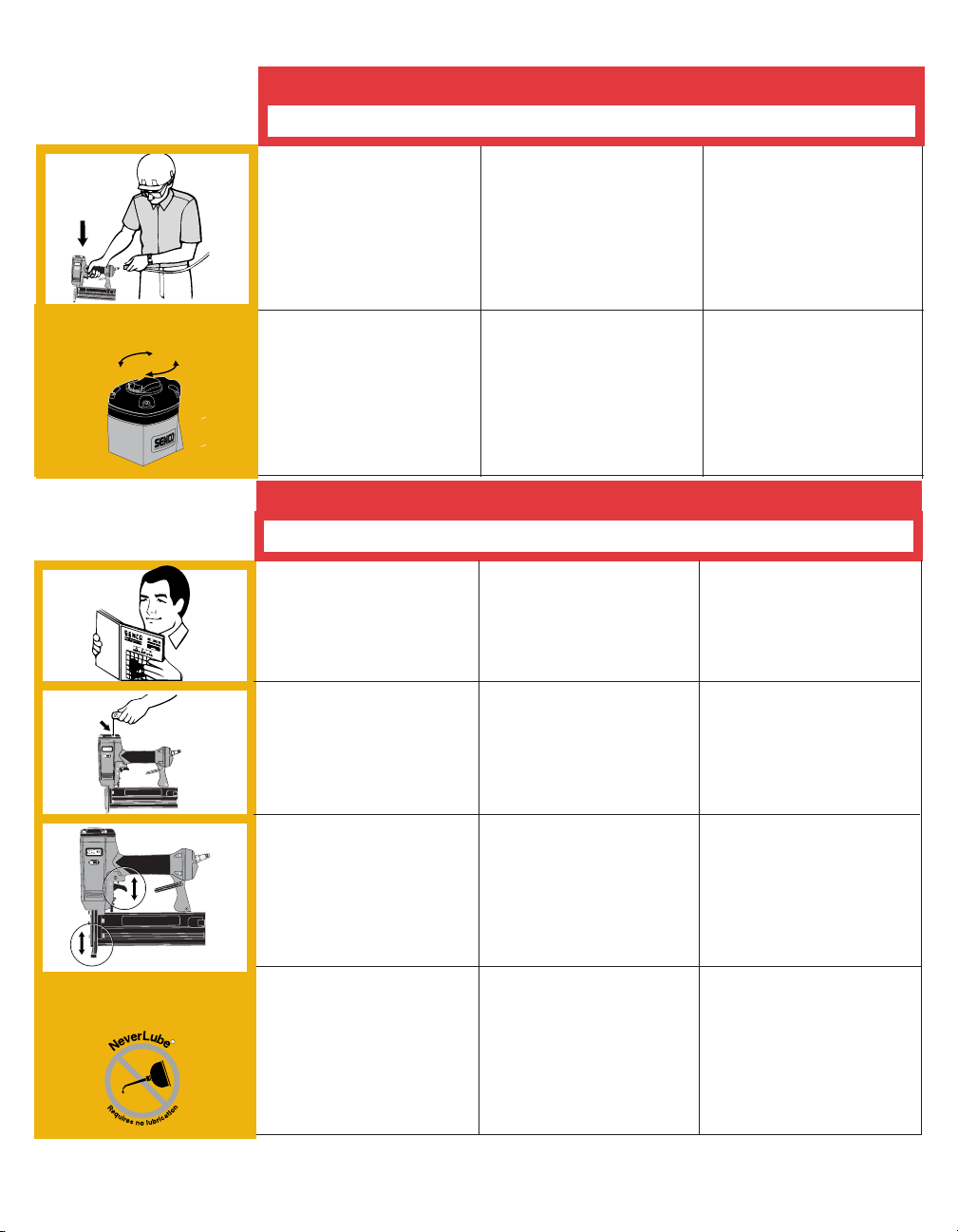

Maintenance 7

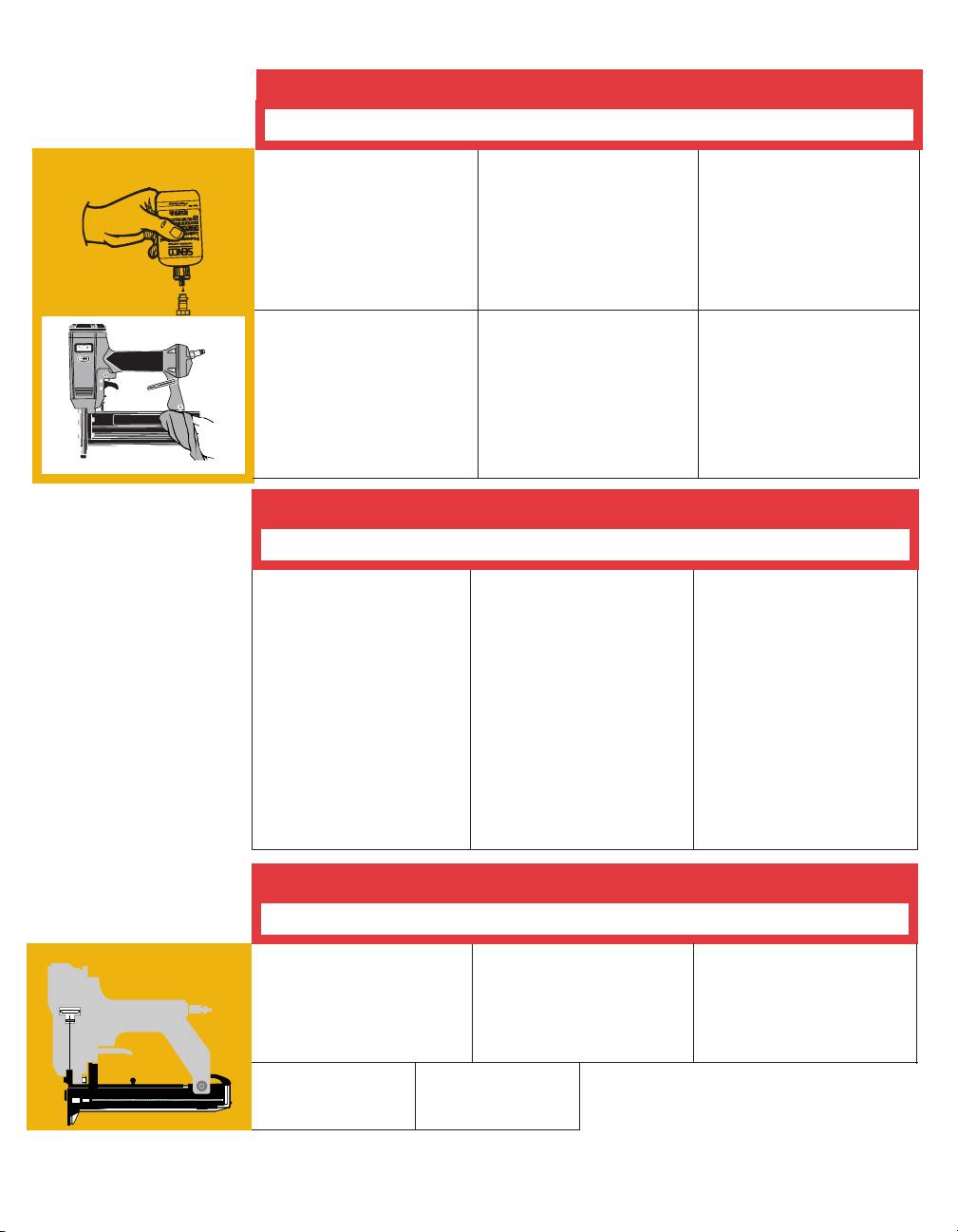

Options 8

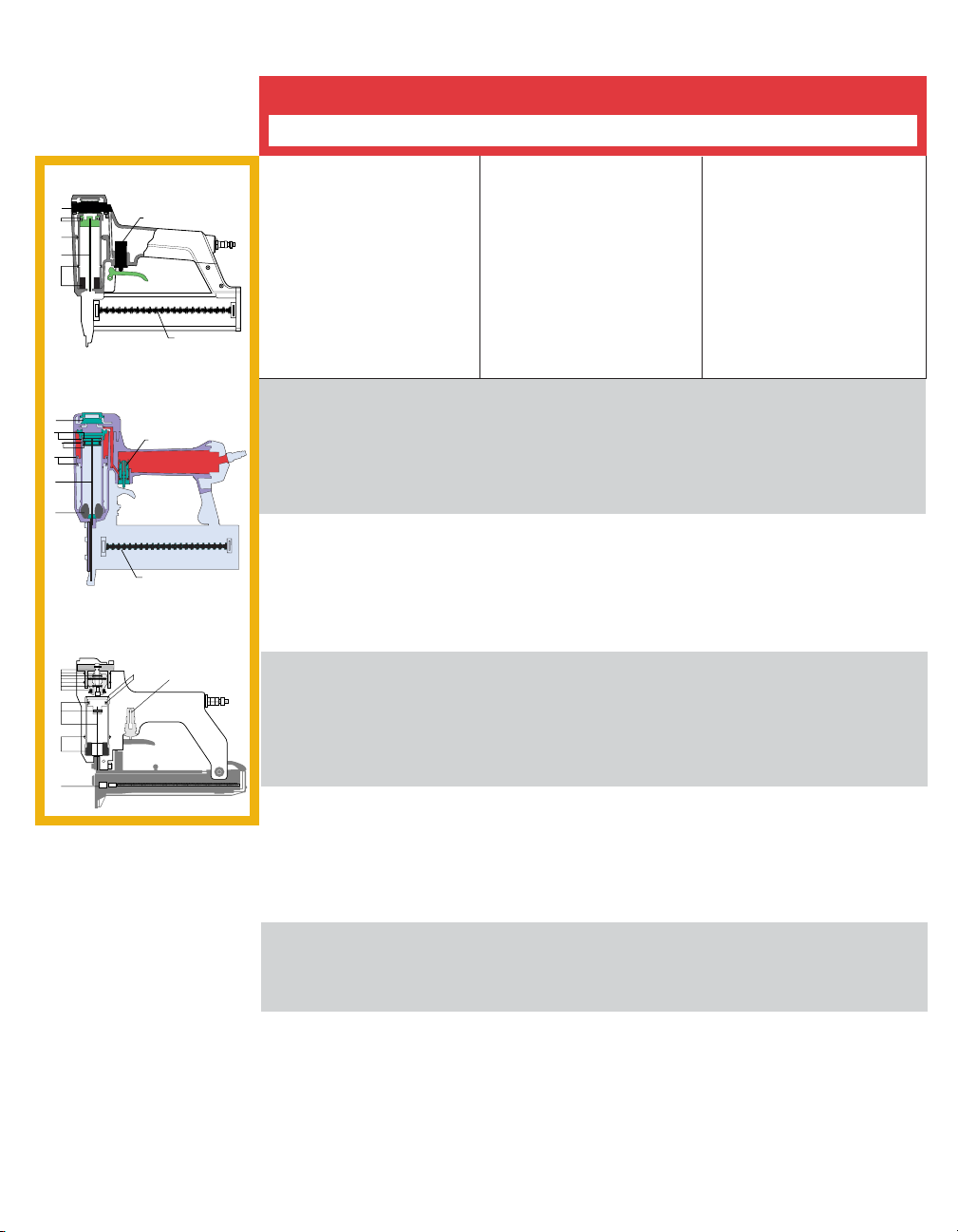

Troubleshooting 9

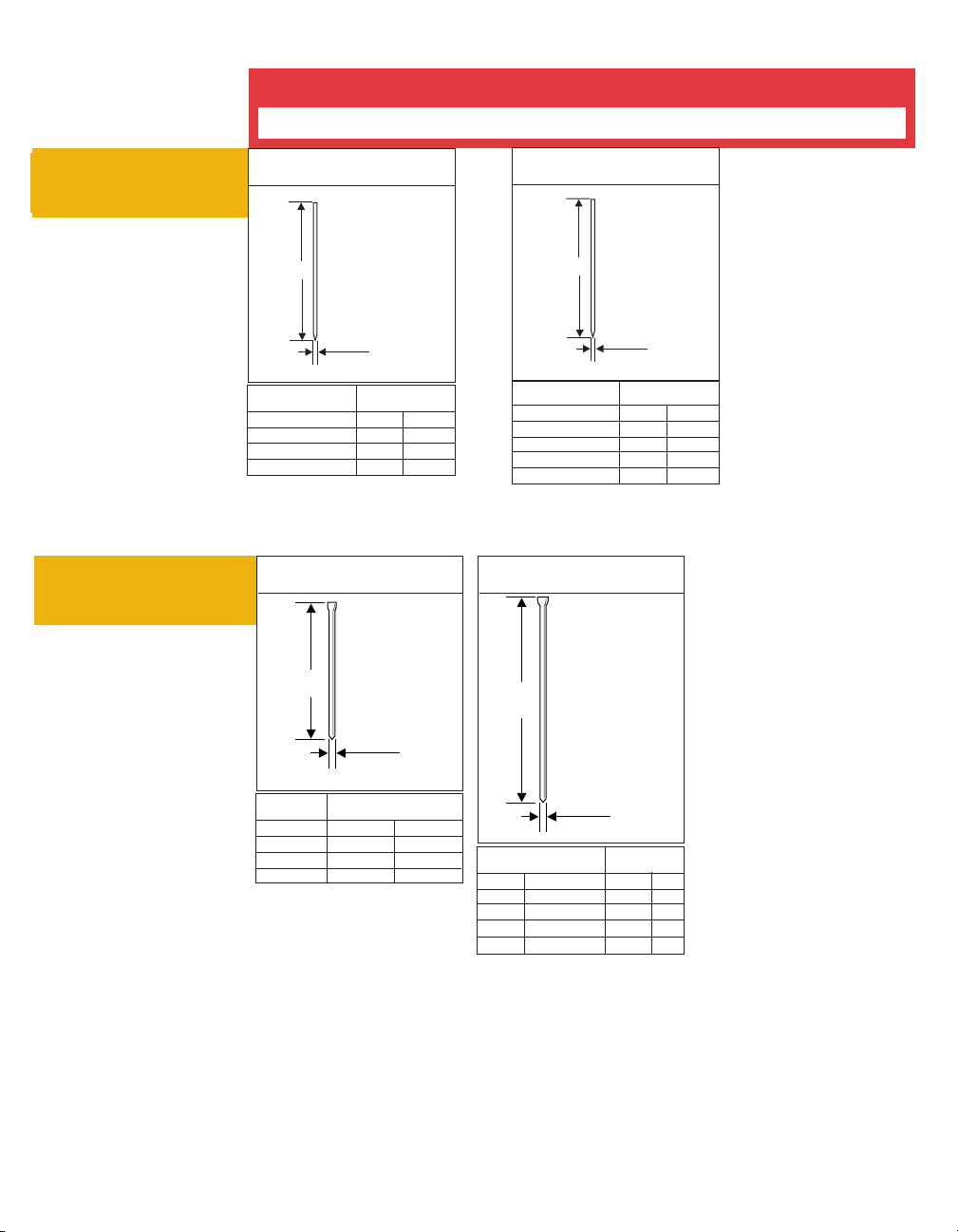

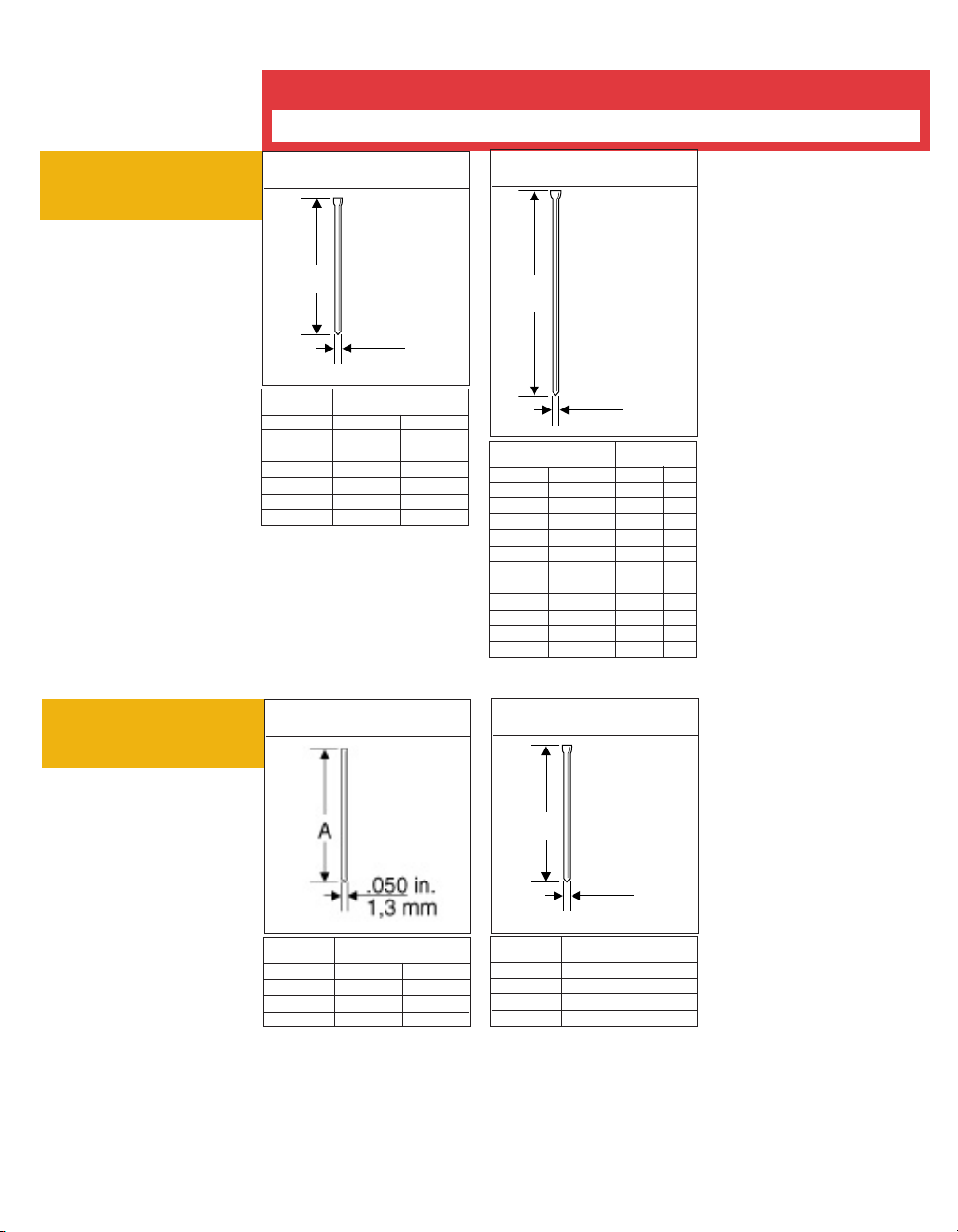

Specifications 10

EMPLOYER’S

RESPONSIBILITIES

Employer must enforce
compliance with the safety
warnings and all other
instructions which
accompany this tool as
shipped from the
manufacturer.

Keep this manual available
for use by all people
assigned to the use of this
tool.

TABLA DE

MATERIAS

Uso de la
Herramienta 2
Mantenimiento 7
Opciones 8
Identificación de
Fallas 9
Especificaciones 10

RESPONSABILIDADES DEL

EMPLEADOR

El empleador debe hacer
cumplir las advertencias de
seguridad y todas las otras
instrucciones que acompañan
a esta herramienta como se la
despacha desde el fabricante.

Mantenga este manual
disponible para que lo usen
todas las personas destinadas
a hacer uso de esta
herramienta.

TABLE DES

MATIERÈS

Utilisation de l’outil 2
Entretien 7
Options 8
Dépannage 9
Spécifications 10

RESPONSABILITÉS DE

L’EMPLOYEUR

L’employeur doit faire
appliquer les consignes de
sécurité et toutes les autres
instructions qui
accompagnent cet outil tel
qu’il est livré par son
constructeur.

Ayez ce manuel à la
disposition de toutes les
personnes chargées
d’utiliser cet outil.

For personal safety and
proper operation of this
tool, read and understand
all of these instructions
carefully.

Tool Use

● Read and understand “SAFETY

INSTRUCTIONS” manual
shipped with this tool before
using tool.

Por razones de seguridad
personal y la adecuada
operación de esta
herramienta, lea y comprenda
todas estas instrucciones
cuidadosamente.

Uso de la Herramienta

● Antes de usar la herramienta lea

y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD” despachado con
ella.

2

Pour assurer la sécurité
personnelle et le bon
emploi de cet outil, lisez et
assimilez soigneusement
toutes ces instructions.

Utilisation de l’Outil

● Lisez et assimilez le manuel

“INSTRUCTIONS DE
SÉCURITÉ” livré avec cet outil
avant de l’utiliser.

Tool Use

Uso de la Herramienta

Utilisation de l’Outil

LS1

A

25

15

AZ08

LS2

A

15

AY10

LS5

A

38

25

AX13

FinishPro™10

1

English

● Set magazine height adjustment

AZ13

20

AZ11

AY13

25

20

AY11

AX17

30

AX15

lever (A) before loading
fasteners.

● Set magazine height adjustment
lever (A) before loading
fasteners.

● Set magazine height adjustment
lever (A) before loading
fasteners.

● (1) Slide adjuster to correct
fastener length. Connect tool to air
supply. (2) Push magazine release
latch and slide rail open.

2

Espanol Francais

● Coloque en posición correcta la
palanca de ajuste de la altura
del cargador antes de cargarlo
con clavos.

● Coloque en posición correcta la
palanca de ajuste de la altura
del cargador antes de cargarlo
con clavos.

● Coloque en posición correcta la
palanca de ajuste de la altura
del cargador antes de cargarlo
con clavos.

● (1) Deslice el ajustador al largo

correcto del clavo. Conecte la
herramienta al suministro de
aire. (2) Empuje el pestillo de
liberación del cargador y ábralo.

● Positionnez le levier de réglage
de hauteur du magasin avant
chargement des projectiles.

● Positionnez le levier de réglage
de hauteur du magasin avant
chargement des projectiles.

● Positionnez le levier de réglage
de hauteur du magasin avant
chargement des projectiles.

● (1) Faire coulisser l’élément
ajusteur de façon à obtenir la
longueur voulue de clous.
Raccorder l’air comprimé à l’outil.
(2) Tirer le loquet du magasin et
tirer le rail.

FinishPro™10 / LS

● Place strip of fasteners into
magazine with points facing
direction shown. Direction of
points on AZ headless pins is
marked on side of strip. Use
only genuine SENCO fasteners.
Do not load with trigger
depressed.

● Push rail forward until it latches. ● Empuje el carril hacia adelante

● Coloque la tira de clavitos en el

cargador con las puntas viendo
hacia la dirección que se
muestra. La dirección de las
puntas en los clavitos AZ sin
cabeza esta marcada sobre el
lado de las tiras. Use solo
sujetadores SENCO genuinas.
No cargue con el gatillo
oprimidos.

hasta cerrario.

3

● Insérer la bande de finettes dans
le magasin avec les pointes dans
la direction indiquée qui, pour les
finettes sans tête (AZ), apparait
sur le côté de la bande. Utilisez
uniquement des finettes d’origine
SENCO. Vielles à ne pas
appuyer sur la détente quand
vous chargez.

● Pousser le rail jusqu’a
encliquetage.

Tool Use

Uso de la Herramienta

Utilisation de l’Outil

FinishPro™10 / LS

FinishPro™15/18/25XP

SLP20

English

● Position tool against work
surface and pull the trigger.

● To Load:
Place strip of fasteners into

magazine with points resting on
fastener guide. Use only
genuine SENCO fasteners. Do
not load with safety element or
trigger depressed.

● Push rail forward until it latches.

● Position safety element against

work surface and pull the trigger.

Espanol Francais

● Coloque la herramienta contra
la superficie de trabajo y apretar
el gatillo.

● Para Cargar:
Coloque la tira de clavillos

dentro de la carrillera con la
punta descansando sobre la
guía. Use solo sujetadores
SENCO genuinas. No cargue
con el disparo o la seguridad
oprimidos.

● Empuje el carril hacia adelante
hasta cerrario.

● Oprima el seguro contra la
superficie de trabajo y apriete el
gatillo.

● Position l’appareil contre la
surface de travail et presser sur
la gâchette.

● Pour charger :
Insérer la bande de projectiles

dans le magasin en s'assurant
que les pointes soient posées
contre le guide inférieur. Utiliser
uniquement des finettes
d’origine SENCO. Vielles à ne
pas appuyer sur la détente ou
sur le palpeur de sécurité quand
vous chargez.

● Pousser le rail jusqu’a
encliquetage.

● Placez la sécurité contre la
surface de travail et tirez sur la
détente.

FinishPro™25XP

Standard

Turbo

Setting

Setting

For

For

30%

most

more

jobs

Power

● The tool is equipped with an on­tool Power Adjustment system.
This system will allow you to
increase or decrease the power
output without adjusting the air
compressor. Disconnect tool

from air supply before
adjusting.

● The tool is pre-set at the factory
using the Standard setting. Use
this setting for most jobs
(depending on the substrate).
For a 30% increase in power,
adjust the tool to the turbo
setting using the Power
Adjustment System - this can be
done in 2 easy steps.

● La herramienta está equipada

con un sistema de ajuste de
potencia montado sobre ella.
Este sistema le permite
aumentar o disminuir la
pontencia sin ajustar el
compresor de aire. Antes de

ajustar la potencia disconecte
la herramienta de la fuente de
suministro de aire.

●

La herramienta es preconfigurada
en la fábricautilizando la graduación
“Standard” (estándar). Utilice esta
graduación para la mayoría de los
trabajos (en funcíon del substrato).
Para incrementar la potencia en
30%, ajuste la herramienta a la
graduación “Turbo” (turbina),
utilizando el sistema de ajuste de
potencia. Esto se puede efectuar en
duo pasos sencillos.

4

● L’outil possède un système

intégré de réglage de puissance
qui vous permet d’augmenter ou
diminuer la puissance de sortie
sans ajuster le compresseur
pneumatique. Vous devez

déconnecter l’alimentation en
air de l’outil avant de régler la
puissance.

● L’outil est préréglé en usine avec
une puissance standard qui
convient á la plupart des
utilisations (selon le substrat).
Pour augmenter la puissance de
30%, placez l’outil á la puissance
Turbo, grace au système de
réglage de puissance. Cet
ajustement se fait en deux
opérations simples.
