OWNER'S

MAN UAL

Model Nos.

233.52052002

233.52053002

233.52057002

233.52059002

233.52152002

233.52153002

233.52157002

233.52159002

Caution:

Read and follow

all Safety Rules and

Operating Instructions before first use of this

Product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

RANGE HOOD

• Safety Instructions . Installation Instructions

• Maintenance

• Replacement Parts List

• Warranty

Page 2

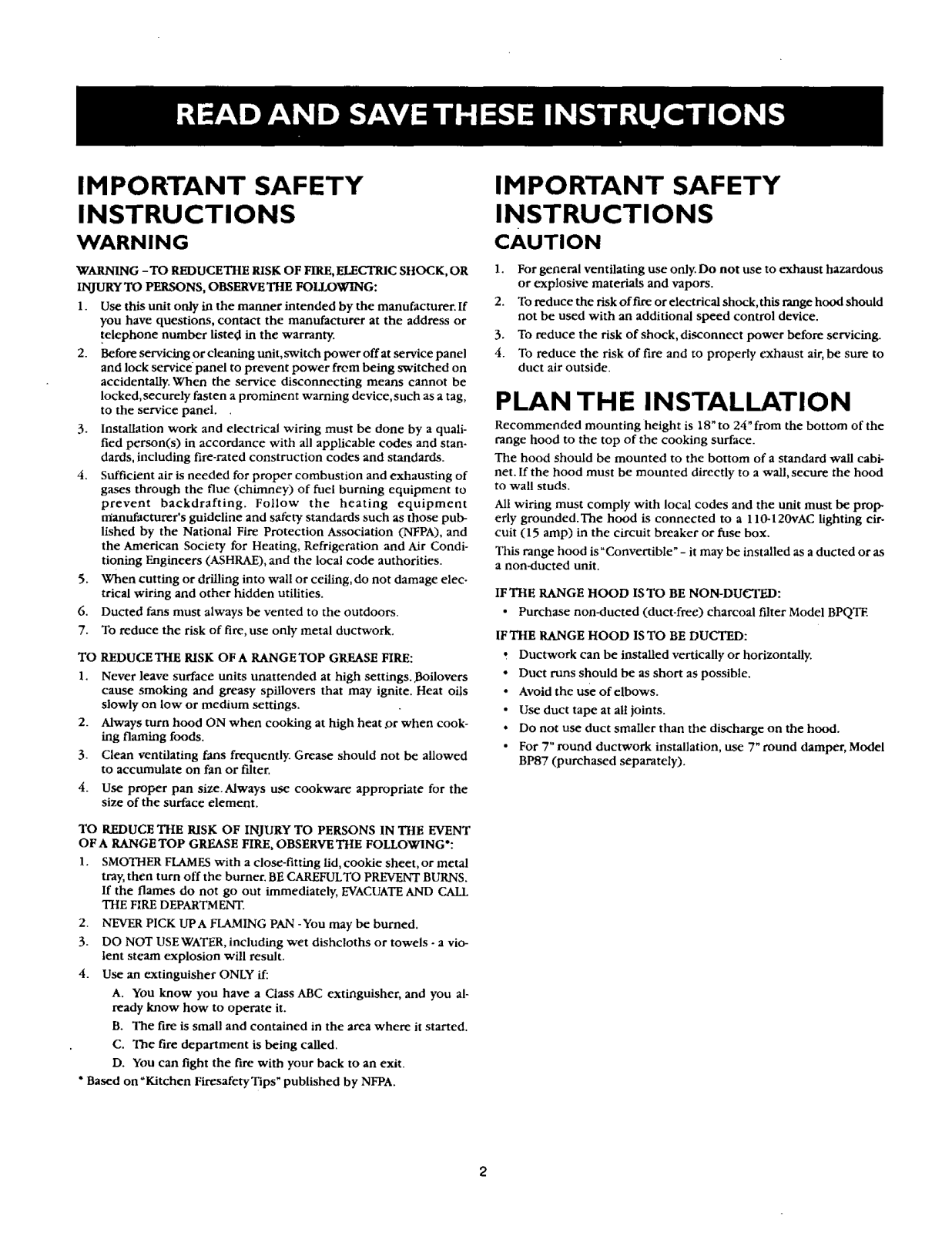

IMPORTANT SAFETY

INSTRUCTIONS

WARNING

WARNING -TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

II_LIRYTO PERSONS, OBSERVETHE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or

telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked,securely fasten a prominent warning device,such as a tag, to the service panel. .

3. Installation work and electrical wiring must be done by a quali- fied person(s) in accordance with all applicable codes and stan- dards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of

gases through the flue (chimney) of fuel burning equipment to

prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those pub- lished by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Condi- tioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage elec-

trical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. To reduce the risk of fire, use only metal ductwork.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings. J3oilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

2. Always turn hood ON when cooking at high heat .or when cook-

ing flaming foods.

3. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

4. Use proper pan size.Always uSe cookware appropriate for the size of the surface element.

INSTRUCTIONS

CAUTION

1. For general ventilating use only.Do not use to exhaust hazardous

or explosive materials and vapors.

2. To reduce the risk of Rre or electrical shock,this range hood should

not be used with an additional speed control device.

3. To reduce the risk of shock, disconnect power before servicing.

4. To reduce the risk of fire and to properly exhaust air, be sure to duct air outside.

PLAN THE INSTALLATION

Recommended mounting height is 18 _to 24 _from the bottom of the

range hood to the top of the cooking surface.

The hood should be mounted to the bottom of a standard wall cabi- net. If the hood must be mounted directly to a wall, secure the hood

to wall studs. All wiring must comply with local codes and the unit must be prop-

erly grounded.The hood is connected to a 110-120vAC lighting cir- cuit (15 amp) in the circuit breaker or fuse box.

This range hood is "Convertible'- it may be installed as a ducted or as a non-ducted unit.

IFTHE RANGE HOOD ISTO BE NON-DUCTF, D:

• Purchase nonMucted (duct-free) charcoal filter Model BPQTE

IFTHE RANGE HOOD ISTO BE DUCTED:

• Ductwork can be installed vertically or horizontally.

• Duct runs should Be as short as possible.

• Avoid the use of elbows.

• Use duct tape at all joints.

• Do not use duct smaller than the discharge on the hood.

• For 7" round ductwork installation, use 7 _round damper, Model

BP87 (purchased separately).

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OFA RANGETOP GREASE FIRE, OBSERVETHE FOLLOWING*:

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFULTO PREVENT BURNS.

If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN -You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - a vio-

lent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ARC extinguisher, and you al- ready know how to operate it.

B. The fire is small and contained in the area where it started. C. The fire department is being called.

D. You can fight the fire with your back to an exit.

• Based on _Kitchen Fir_safetyTips _ published by NFPA.

Page 3

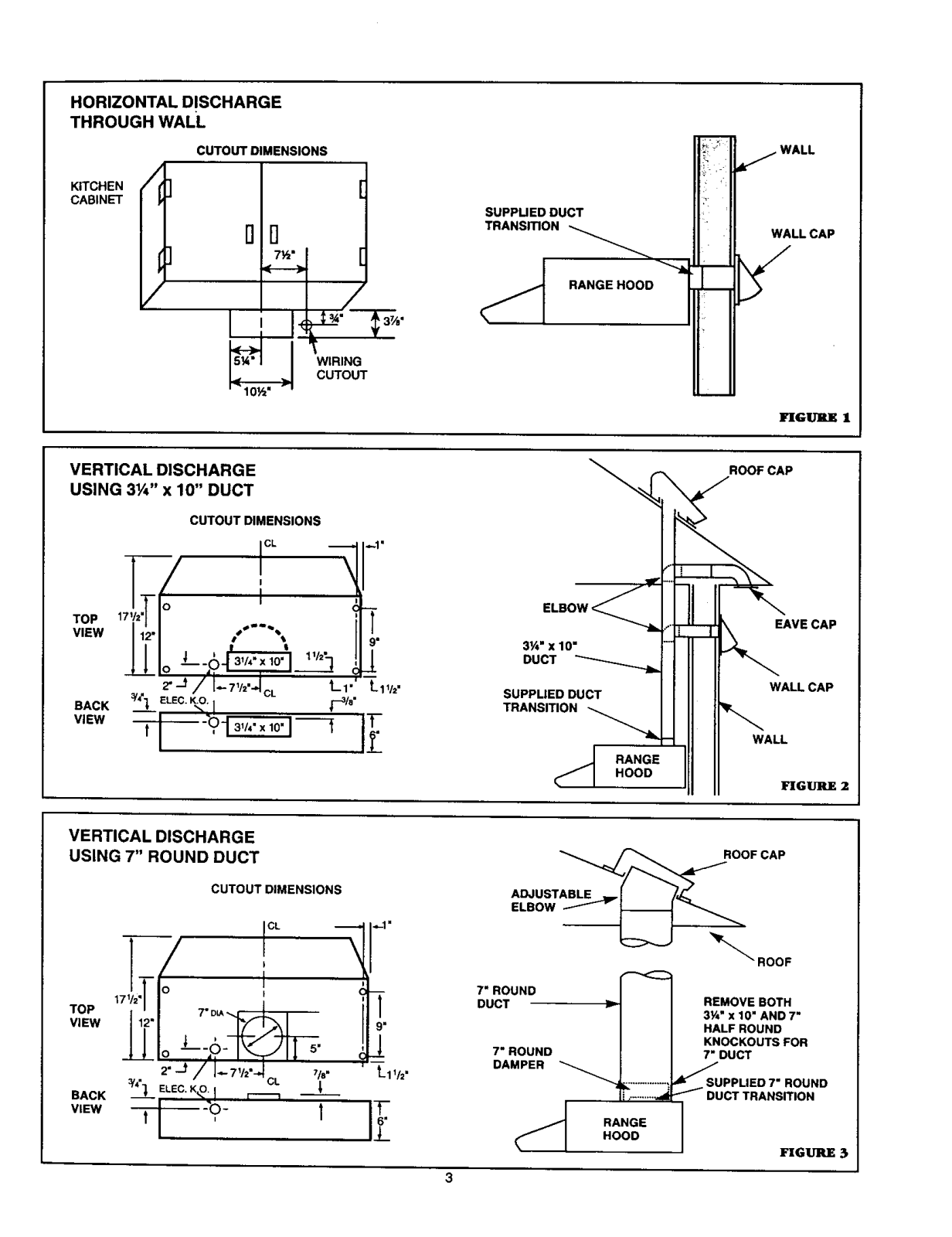

HORIZONTAL DISCHARGE

THROUGH WALL

CUTOUT DIMENSIONS

KITCHEN CABINET

VERTICAL DISCHARGE

USING 3V4" x 10" DUCT

CUTOUT DIMENSIONS

7½"

5¼"

__ w_&

SUPPUED DUCT TRANSmON

/ WALL

WALL CAP

RANGEHOOD

In[G_ I

ROOF CAP

TOP VIEW

_'J/I--_"="I_L L,.

BACK VIEW

VERTICAL DISCHARGE

USING 7" ROUND DUCT

TOP VIEW

a!'{] ELEC.K.O._ r--3/_"

-- ",.I _ T

CUTOUT DIMENSIONS

17 = TDL_

_.J/'l-_,,,:: ,,..

BACK VIEW

X_- ,o- I

t-11/2"

Lll/2 .

IF_

3Y4"X 10"

DUCT

SUPPLIED DUCT TRANSITION

ADJUSTABLE ELBOW

7"ROUND DUCT

7"ROUND DAMPER

EAVE CAP

WALL CAP

WALL

RANGE HOOD

ROOFCAP

_""ROOF

REMOVE BOTH 3½" x 10" AND7" HALF ROUND

KNOCKOUTS FOR 7" DUCT

_UPPLIED 7" ROUND

DUCT TRANSITION

RANGE

HOOD

_GtrBLE 3

Page 4

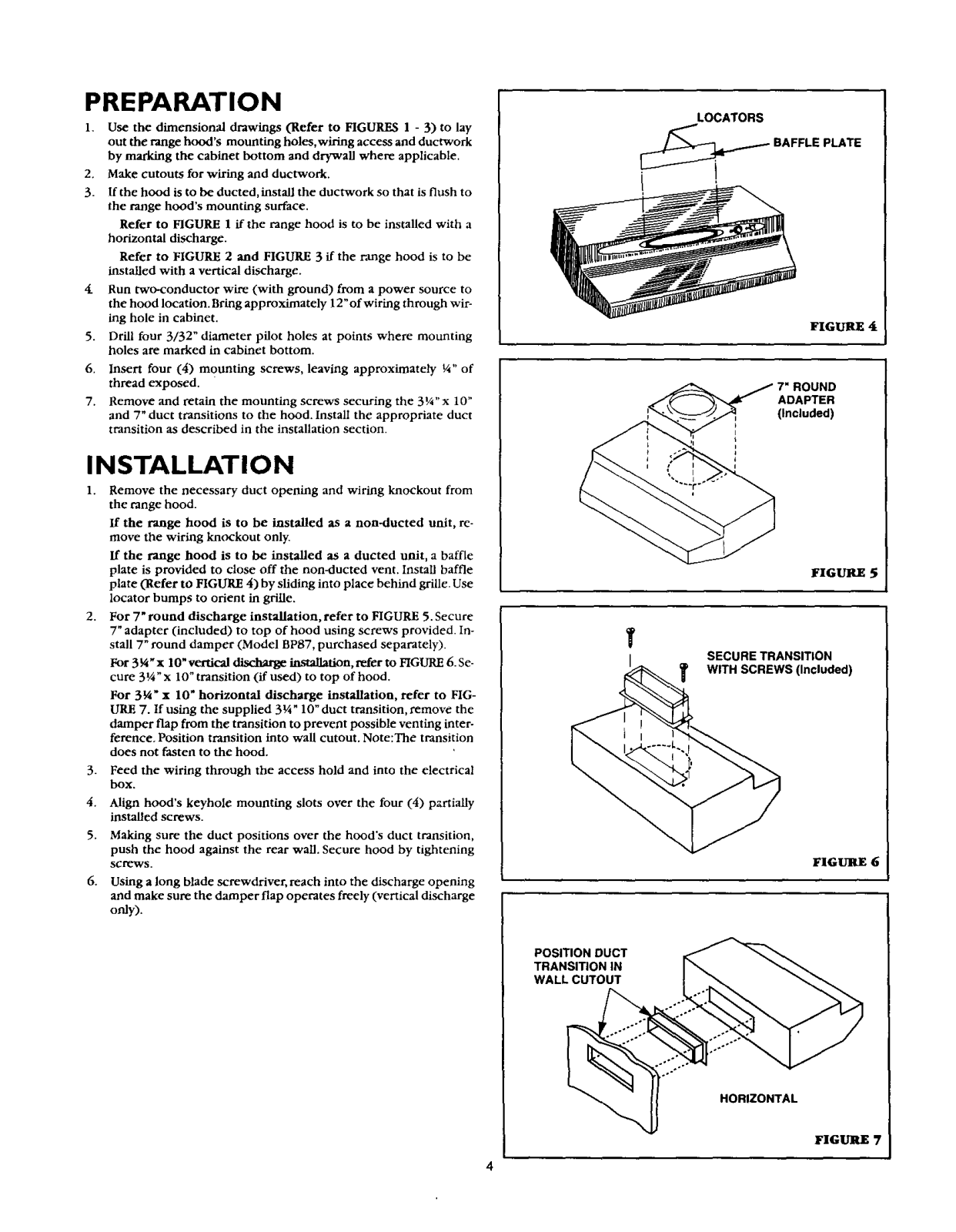

PREPARATION

1. Use the dimensional drawings (Refer to FIGURES 1 - 3) to lay out the range hood's mounting holes, vin'ing access and ductwork

by marking the cabinet bottom and drywall where applicable.

2. Make cutouts for wiring and ductwork.

3. If the hood is to be ducted,install the ductwork so that is flush to the range hood's mounting surface.

Refer to FIGURE 1 if the range hood is to be installed with a

horizontal discharge.

Refer to FIGURE 2 and FIGURE 3 if the range hood is to be

installed with a vertical discharge.

4. Run two-conductor wire (with ground) from a power source to

the hood location.B(mg approximately 12"of wiring through wir- ing hole in cabinet.

5. DriU four 3/32" diameter pilot holes at points where mounting

holes are marked in cabinet bottom.

6. Insert four (4) mounting screws, leaving approximately ¼" of

thread exposed.

7. Remove and retain the mounting screws securing the 3¼"x 10"

and 7 _ duct transitions to the hood. Install the appropriate duct transition as described in the installation section.

IN STALLATIO N

1. Remove the necessary duct opening and wiring knockout from

the range hood. If the range hood is to be installed as a non-ducted unit, re-

move the wiring knockout only.

If the range hood is to be installed as a dueted unit, a baffle plate is provided to close off the nonMucted vent. InstaB baffle plate (Refer to FIGURE 4) by sliding into place behind grille. Use

locator bumps to orient in grille.

2. For 7" round discharge installation, refer to FIGURE 5. Secure 7" adapter (included) to top of hood using screws provided, in-

stall 7" round damper (Model BPg7, purchased separately).

For 3V_x 10" vertical _ installation, refer to FIGURE 6. Se- cure 3¼" x 10" transition (if used) to top of hood.

For 3_i" x 10" horizontal discharge installation, refer to FIG- URE 7. If using the supplied 3¼ _ 10" duct transition, remove the

damper flap from the transition to prevent possible venting inter-

ference. Position transition into wall cutout. Note:The transition does not fasten to the hood.

3. Feed the wiring through the access hold and into the electrical

box.

4. Align hood's keyhole mounting slots over the four (4) partially installed screws.

5. Making sure the duct positions over the hood's duct transition, push the hood against the rear wail. Secure hood by tightening

SCreWS.

6. Using a long blade screwdriver, reach into the discharge opening and make sure the damper flap operates freely (vertical discharge

only).

LOCATORS

_ BAFFLE PLATE

FIGURE 4

ADAPTER (Included)

FIGURE 5

SECURE TRANSITION

T WITH SCREWS (Included)

FIGURE 6

POSITION DUCT

TRANSITION iN WALL CUTOUT

÷,°

HORIZONTAL

FIGUILE7

Page 5

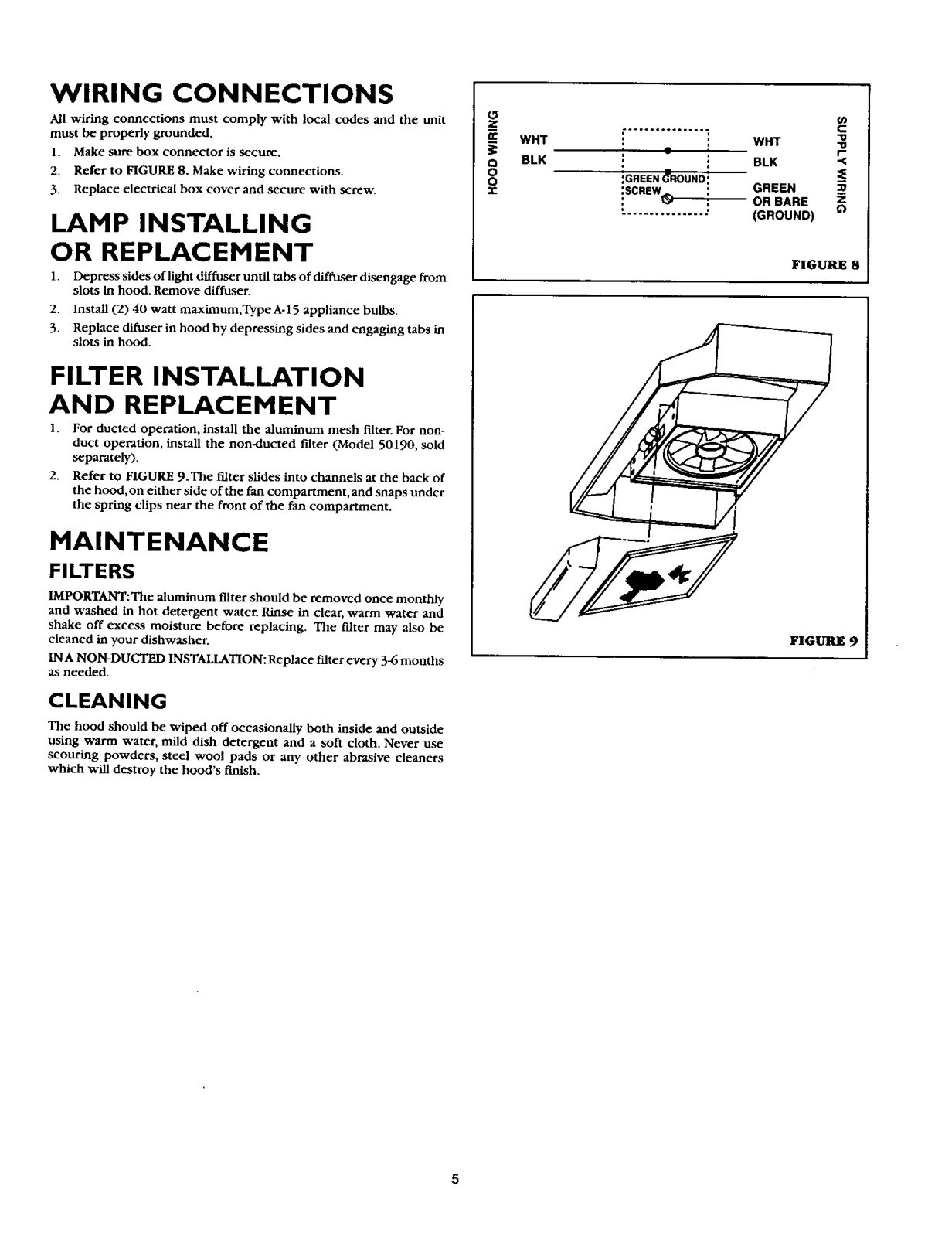

WIRING CONNECTIONS

All wiring connections must comply with local codes and the unit must be properly grounded.

1. Make sure box connector is secure.

2. Refer to FIGURE 8. Make wiring connections.

3. Replace electrical box cover and secure with screw.

LAMP INSTALLING

WHT

BLK

O O

' i WHT

• . BLK

:GREEN_ROUND:

:SCREW : GREEN : _-"_OR BARE

.............. : (GROUND) O

0'J

OR REPLACEMENT

1. Depress sides of light diffuser until tabs of diShlser disengage from

slots in hood. Remove diffuser.

2. Install (2) 40 watt maximum,Type A-15 appliance bulbs.

3. Replace difuser in hood by depressing sides and engaging tabs in slots in hood.

FILTER INSTALLATION

AND REPLACEMENT

1. For ducted operation, install the aluminum mesh filter. For non- duct operation, install the non-ducted filter (Model 50190, sold

separately).

2. Refer to FIGURE 9. The filter slides into channels at the back of the hood,on either side of the fan compartment,and snaps under

the spring clips near the front of the fan compartment.

MAINTENANCE

FILTERS

IMPORTANT:The aluminum filter should be removed once monthly and washed in hot detergent water. Rinse in clear, warm water and

shake off excess moisture before replacing. The fdter may also be cleaned in your dishwasher.

INA NON-DUCTED INSTALLATION:Replace filter every 3_ months as needed.

CLEANING

The hood should be wiped off occasionally both inside and outside using warm water, mild dish detergent and a soft cloth. Never use scouring powders, steel wool pads or any other abrasive cleaners which will destroy the hood's finish.

FIGURE8

FIGURE 9

Page 6

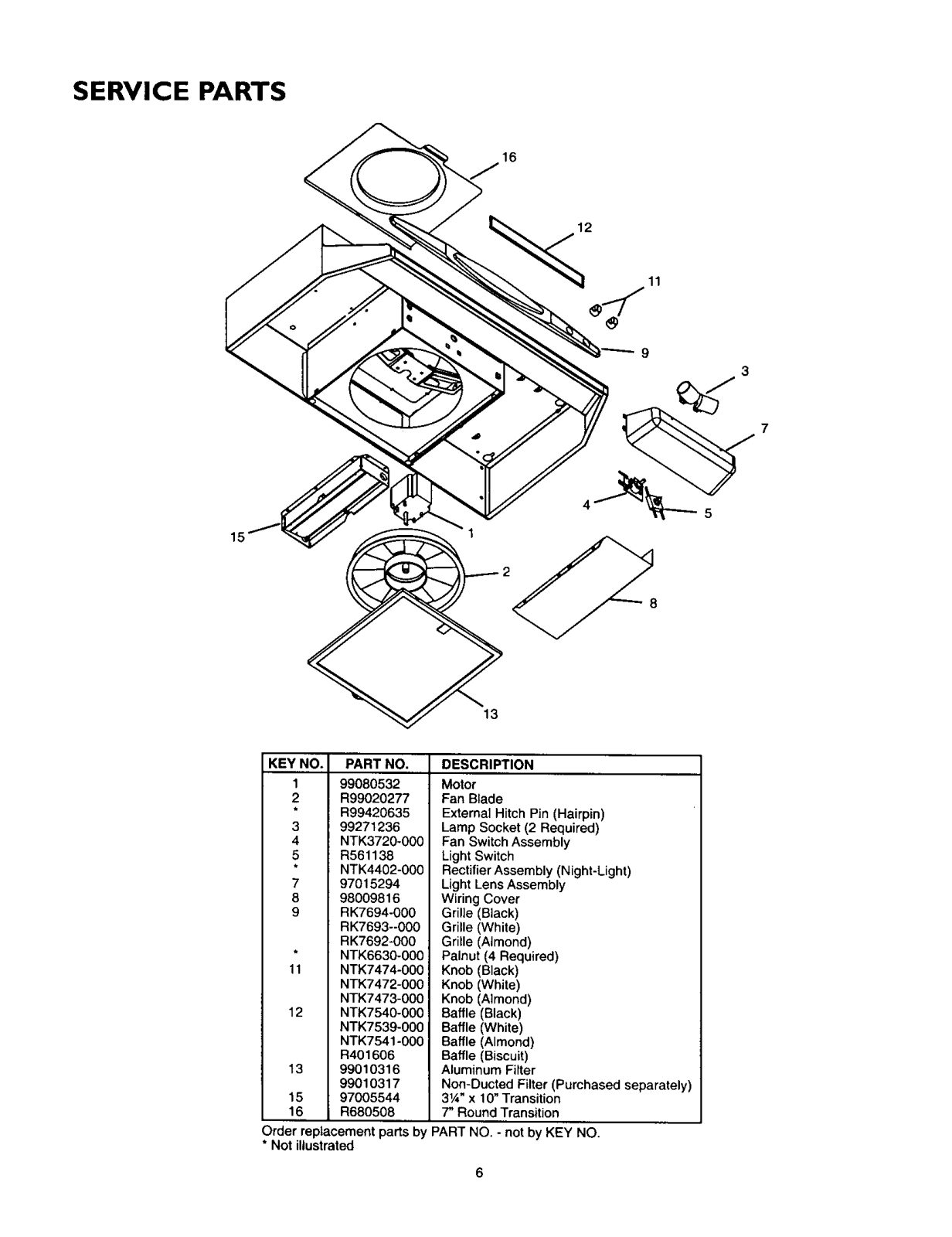

SERVICE PARTS

KEY NO. PART NO.

1 99080532

2 R99020277 3 99271236

4 NTK3720-000 5 R561138

7 97015294 8 98009816 9 RK7694-000

11 NTK7474-000

12 NTK7540-000

13 99010316 15 97005544

16 R680508

Order replacement parts by PART NO. - not by KEY NO.

* Not illustrated

R99420635

NTK4402-000

RK7693--000 RK7692-000 NTK6630-000

NTK7472-000 NTK7473-000

NTK7539-000 NTK7541-000

R401606 99010317

DESCRIPTION Motor

Fan Blade External Hitch Pin (Hairpin)

Lamp Socket (2 Required) Fan SwitchAssembly LightSwitch RectifierAssembly (Night-Light) LightLensAssembly

Wiring Cover

Grille(Black) Grille(White) Grille(Almond)

Palnut (4 Required) Knob(Black) Knob(White) Knob(Almond) Baffle (Black) Baffle (White) Baffle (Almond) Baffle (Biscuit)

Aluminum Filter

NomDucted Filter (Purchased separately) 31,_"x 10"Transition

7" Round Transition

Page 7

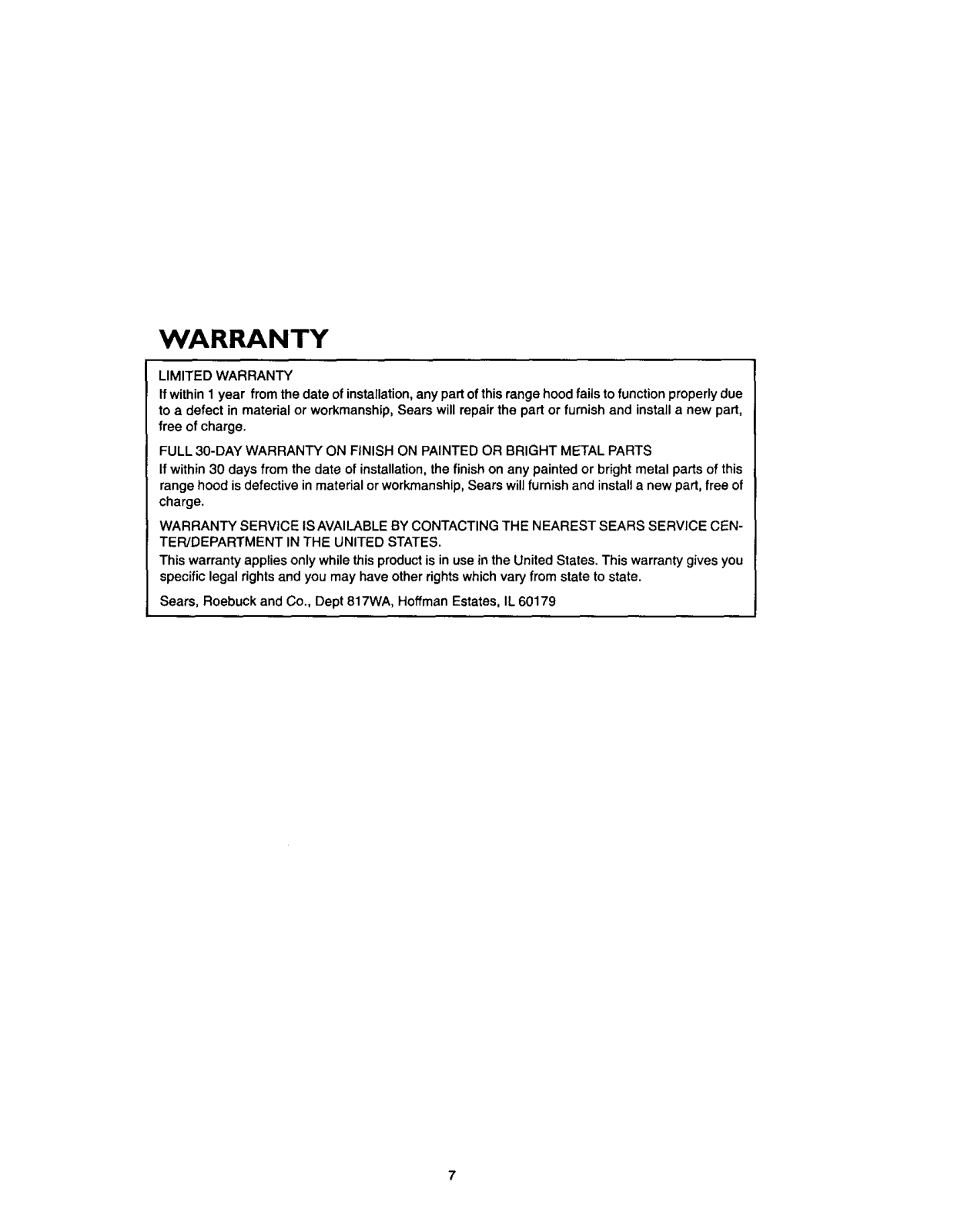

WARRANTY

LIMITED WARRANTY If within 1 year from the date of installation, any part of this range hood failsto function properly due

to a defect in material or workmanship, Sears will repair the part or furnish and install a new part, free of charge.

FULL 30-DAY WARRANTY ON FINISH ON PAINTED OR BRIGHT METAL PARTS If within 30 days from the date of installation, the finish on any painted or bright metal parts of this

range hood is defective in material or workmanship, Sears will furnishand install a new part, free of

charge. WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE NEAREST SEARS SERVICE CEN-

TER/DEPARTMENT IN THE UNITED STATES. This warranty applies only while this product is in use in the United States. This warranty gives you

specific legal rights and you may have other rights which vary from state to state. Sears, Roebuck and Co., Dept 817WA, Hoffman Estates, IL 60179

Page 8

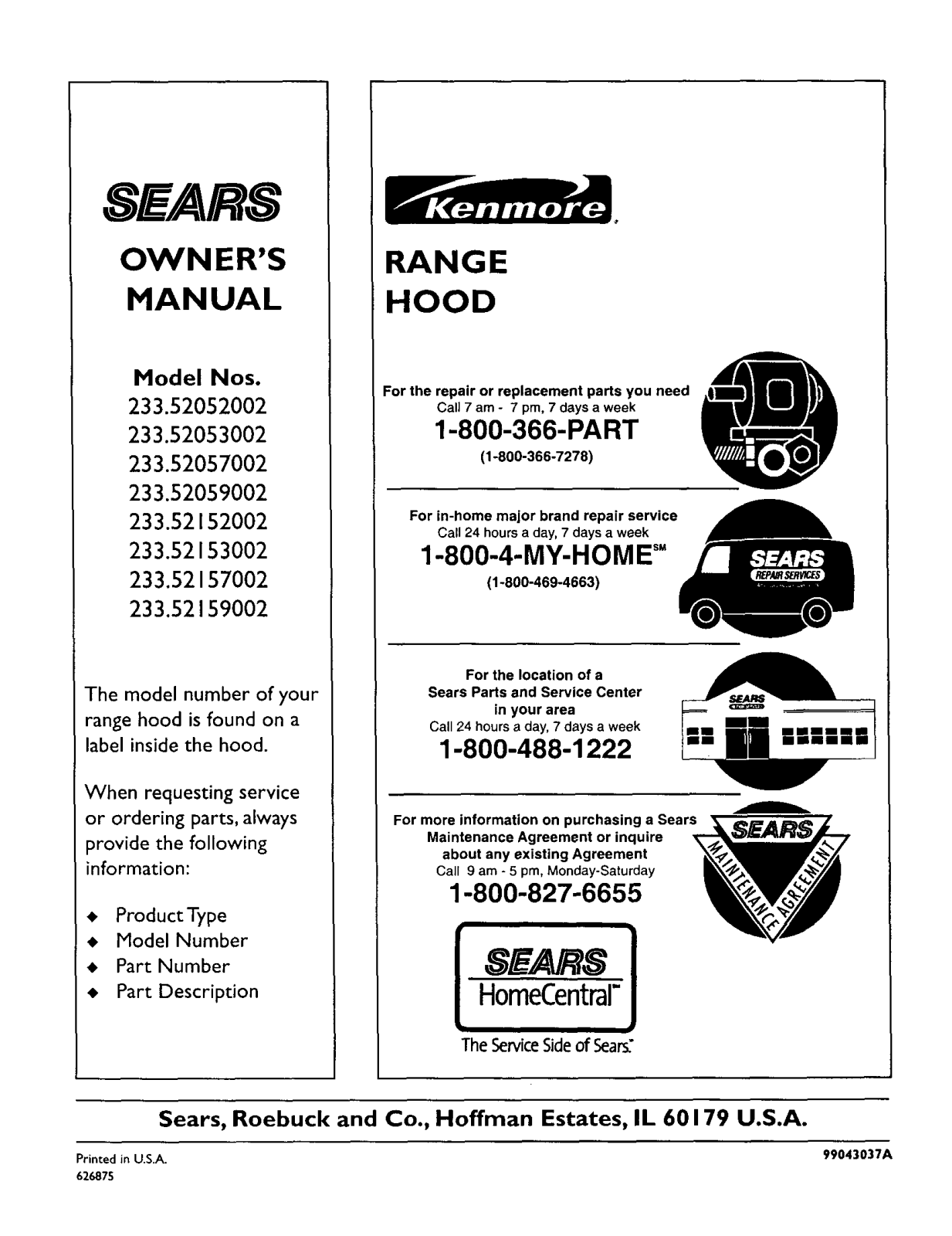

SEARS

OWN ER'S

HANUAL

Model Nos.

233.52052002

233.52053002

233.52057002

233.52059002

233.52152002

233.52153002

233.52157002

233.52159002

The model number of your

range hood is found on a label inside the hood.

RANGE HOOD

For the repair or replacement parts you need

CaU 7 am - 7 pro, 7 days a week

1-800-366-PART

(1-800-366-7278)

For in-home major brand repair service

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME s"

(1-800-469-4663)

For the location of a

Sears Parts end Service Center

in your area

Call 24 hours a day, 7 days a week

1-800-488-1222

When requesting service

or ordering parts, always provide the following

information:

For more information on purchasing a Sear_ _ _Ai_A_, L

Maintenance Agreement or inquire

about any existing Agreement

Call 9 am * 5 pro, Monday-Saturday

1-800-827-6655

• Product Type

• Model Number

• Part Number

• Part Description

HomeCentralJ

The ServiceSideof Sear"

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Printed in U.S.A. 99043037A

626875

Page 9

SEARS

MANUAL

DEL DUENO

Modelos Nos.

233.52052002

233.52053002

233.52057002

233.52059002

233.52152002

233.52153002

233.52157002

233.52159002

Advertencia:

Lea y siga toclas las reglas de seguridad y

las instrucciones de operacibn antes de

usar este producto por primera vez.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

CAMPANA DE COCINA

• Instrucciones de Seguridad

• Instrucciones de Instalaci6n

• Mantenimiento

• Piezas de Repuesto

• Garantia

Page 10

INSTRUCCIONES

DE SEGURIDAD

ADVERTENCIA

CUIDADO - pARA REDUCIR EL RIESGO DE FUEGO, DESCARGA

ELE_CA, O LES1ONESA PERSONAS, OBSERVE LO SIGUIENTE:

1. Use esta unidad solametate eta la manera a la que fue destinada pot el fabricante. Si tiene cualquicr pregunta,p6ngas¢ eta contac-

to con el fabricante a la direcci6n y tel_fono enlistado en la sec- ci6ta de la garantla.

2. Antes de dar servicio o limpiar la utaidad, apague la entrada de la potetacia el_ctrica en el panel de servicio y ci_rrelo con Have para prevenir que alguien prenda la potencia accidentalmente.

3. Una persona calificada debe de hacer el trabajta de instalaci6n del cableado el_ctrico de acuerdo con los c6digos y est_mdares apli-

cables.

4. Para cualquier equipo que quema combustible es necesario te- her el aire suficiente air€ para que haya combusti6n apropiada y

salida de los gases a tray,s de la chimenea y as[ prevenir que estos gases se regresen. Siga las directivas del fabricante del equipo de calentar y los est_lndares de seguridad como los que ban sido

publicados por la National Fire Protection Association (NFPA) (Asociaci6n Nacional de Protecci6n de Fuego) y la American

Society for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE) (La Sociedad Americana de lngenieros para Calefac- ci6n, Refrigeraci6n y &ire Acotadicionado) y las autoridares de

c6digo locales.

5. Cuando corte o perfore una pared o techo, no haga dafio a los alambres el_ctricos y otras instalaciones ocultas.

6. Ventfladores o abanicos que usan ductos debcn siempre descar- gar el aire al exterior.

7. Para reducir el riesgo de fuego use solamente ductos de metal. PAIL&REDUCIR EL RIESGO DE UN INCENDIO DE GRASA ENCI-

MA DE LA ESTUFA:

1. Nunca deje sin atender las unidades de superficie cuando tengan ajustes altos. Los reboses pueden provocar humo y dcrrames

grasosos que se pueden incendiar. Caliente letatametate el aceite

en tm ajuste bajo o medio.

2. Siempre ENCIENDA la campana cuando cocin¢ con alta tempeea-

tufa o cuando cocine alimentos quc se puedata incendiar.

3. Limpi_ con frecuencia los ventiladores. No debe permitir que la

grasa se acumule en el ventilador tai en el filtro.

4. Utilice un sart_n de tama6o adecuado. Siempre utilice el utensi- 8o adecuado al tama6o del elemento de superficie.

PARA REDUCIR EL RIESGO DE LESIONESA PERSONAS FJNEL CASO DE UN INCENDIO DE GRASA ENCIMA DE LA ESTUFA, OBSERVE

LO SIGUIENTE:*

1. AHOGUE [.AS LLAMAS con una tapa que cierra apretadamente,

una hlmina pafa galletas tauna bandeja de metal y entota¢es apa- gue el quemador. ESTE SEGURO EN NO QUEMARSE. Si las llamas

no se apagan h_nediatamente, DESOCUPE LA COC1NAy CASAY LLAMEA LOS BOMBEROS.

2. NUNCA LEVANTE UNA OLLA QUE ESTE INCENDIANDOSE - Us-

ted puede quemarse.

3. NO USEAGUA, incluyendo trapos o toallas mojadas ya que el usar-

los resultarfi en una explosi6n violenta.

4. Use un extinguidor SOLAMENTE si:

A. Usted sabe que tietae un extinguidor de la ClaseABC y usted ya sabe c6mo operarlo.

B. E1 fuego es pequefio y est_ contetaido en el _rea donde co- menz6.

C. Se est_ llamando a los bomlmros. D. Usted puede tratar de apagar el fuego con su espalda hacia

una salida.

• Ba._ado en los _Kitchen Ftresafety Tips" (Cotasej os para Seguridad de Fuego eta la Cocina) publicado pot la NFPA.

DE SEGURIDAD

PRECAUCION

1. Para uso de vetatilaci6n general solamente. No 1o use para extraer materiales o vapores explosivos o peligrosos.

2. Para reducir el riesgo de incendio o de electrocuci6n,no se debe

usar la eampana de esa cocina con un elementta adicional de con- trol de velocidad.

3. Para reducir el riesgo de electrocuci6ta, desconecte la alimetata- ci6n antes de prestar servicio.

4. Asegfrese de agotar el aire por cotaductos hacia el exterior, para

redocir el riesgo de itacendio y para agtatar apropiadamente el aire.

PLANEAMIENTO

La ahura recomendada para montaje es de 45,72 a 60,96 cm (18 a 24 pulgadas) desde la parte inferior de la campana de la cocina hasta la parte superior de la superticie para cocinar.

La campana debe montarse eta la parte inferior de un armario normal de pared. (Asegure la campana a los pernos de montaje de la pared, si la campataa debe montarse directamente en la pared.).

Todo el cableado debe cumplir con las c6digos locales y la unidad debe estar adecuadamente conectada a tierra. La campataa est conectada a un circuito de fluminaci6n de 110-120VCA (15Amp) en el interruptor de circuito o caja de fusibles.

Esta campana de ctacina es "convertible _, puede instalarse como una unidad conectada o no conectada a conductos.

Sl I.A CAMPANA DE COCINA NO SE CONECTA A CONDUCTOS:

• Compre un fdtro de carb6n sin conductos (libre de conducttas)

Modelo BPQTE

Sl LA CAMPANA DE COCINA SE CONECTA A CONDUCTOS:

• Los conductos pueden instalarse vertical o horizontalmetate.

• LoS tramos de ¢onducto deben set tan cortos como sea posible.

• Evit¢ el uso de codos.

• Use cinta para conductos en todas la juntas.

• No use un conducto mils peque (o que la descarga de la campana).

• Para instalacidn de cotaductos circulares de 17,78 (7"), use un regulador circular de 17,78 cm (70, Modelo BP87 (comprado

separademente).

Page 11

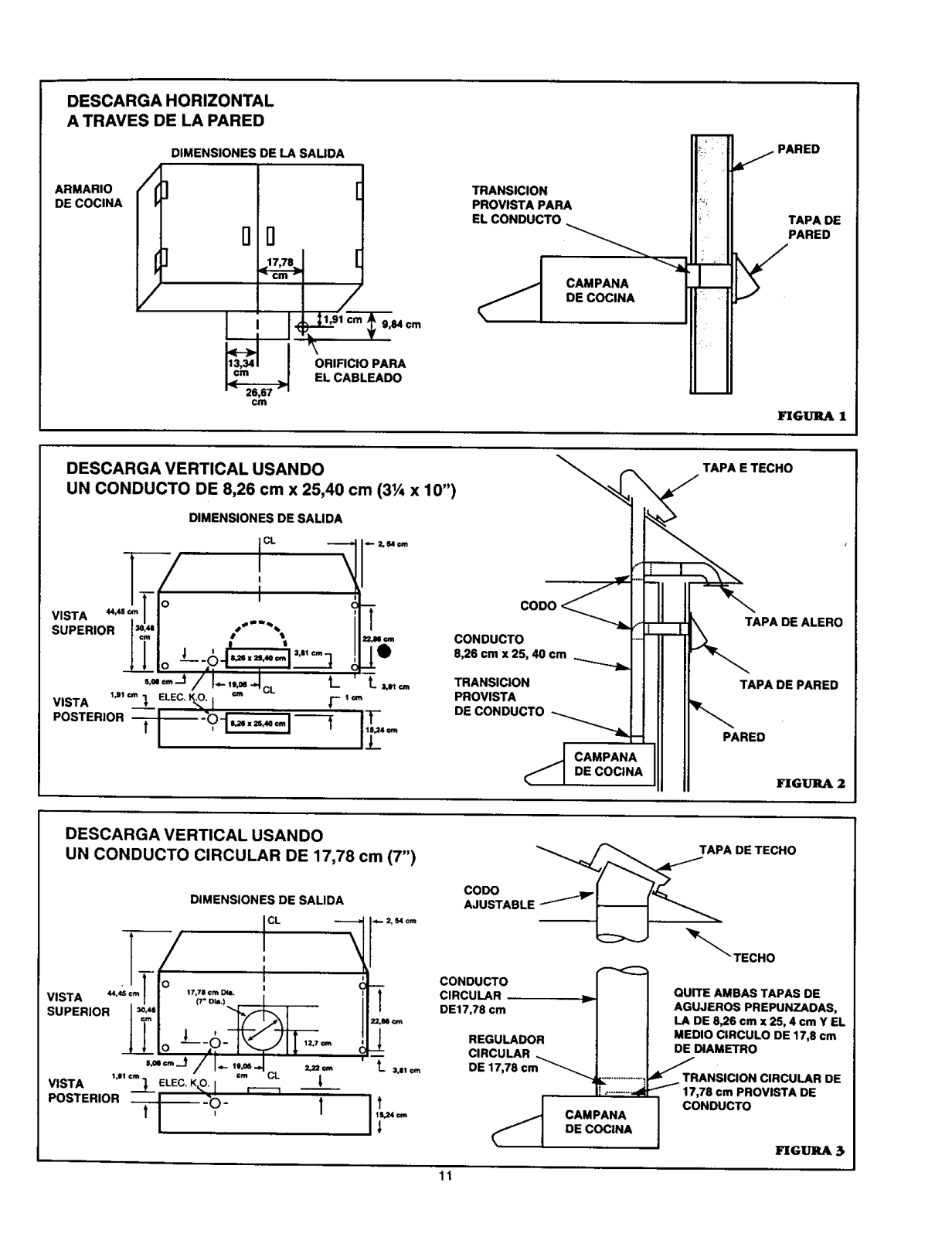

DESCARGA HORIZONTAL

A TRAVES DE LA PARED

DIMENSIONES DE LA SALIDA

ARMARIO

DE COCINA

_I,91 cn 9,84 cm

()RIFICIO PARA

_13,3

EL CARLEADO

DESCARGA VERTICAL USANDO UN CONDUCTO DE 8,26 cm x 25,40 cm (3Y4 x 10")

DIMENSIONES DE SALIDA

_ 2, s4m

,ORI_ t "',,

'-:o,'

---_/I-,,.. J= L

VISTA ,,9,.__ ELEC,K.,_.I "

t IJ1m

TRANSICIOR PROV|STA PARA EL CONDUCTO

CONDUCTO 8,26 cm x 25, 40 cm

TRANSIC|ON PROVISTA

CAMPANA DE COCINA

dk/1 PARED

TAPA DE PARED

TAPA E TECHO

TAPA DE ALERO

TAPA DE PARED

,OSTER,ORt--_:O1..__.l

DESCARGAVERTICALUSANDO UN CONDUCTO CIRCULAR DE17,78cm(7")

DIMENSIONES DE SALIDA

su,,R,O, l i-lo j ____,....

---J / I--I.-.I ==.

POST.OR,---I---:?-r--_I

._-2,s4cm

t 11,111_

PARED

CAMPANA DE COClNA

CODO __It/TAPA DETECHO

AJUSTABLE// _TECHO

CONDUCTO CIRCULAR

DE17,78 cm

REGULADOR CIRCULAR DE 1;

! ........ -_ ""_" 17,76 cm PROVISTA DE

DE COCINA

CAMPANA j CONDUCTO

QUITE AMBAS TAPAS DE AGUJEROS PREPUNZADAS,

LA DE 8,26 cm x 25,4 cm y EL

MEDIO CIRCULO DE 17,8 cm

DE DIAMETRO

_ANSICION CIRCULAR DE

FIGURA2

lqGURA 3

Page 12

PREPARACION

1. Use los dibujos dimensionales (FIGURAS 1 - 3) para disponer los orificios de montaje de la campana, acceso del cableado y con- duetos, marcando el rondo del armario y el tabique donde sea

aplicable.

2. Efecto e los cortes para el cableado y el conducto.

3. lnstale el conducto de manera que est_ al r-ascon Ja superlicie de

montaje de la campana de cocina, si la campana se conecta a un conducto.

Si la campana de la cocina se instala con una descarga horizon-

tal, refi&ase a la FIGURA 1.

Si la campana de la cocina se instala con una descarga vertical,

refi_rase alas FIGURAS 2 y 3.

Tienda un cable de dos conductores (con conexi6n a tierra) des- de una fuente de potencia a la ubicaci6n de la campana.Traiga

30,48 cm (12") de cableado aproximadamente a tray, s del orifi- cio de cableado en el armario.

Taladre cuatro orificios piloto de 0,24 cm (3/32") de di_metro en los puntos donde est_n marcados los orificios de montaje en el

rondo del armario.

lnserte cuatro (4) tornillo de montaje,dejando aproximadamente 0,64 cm (1/4") de rosca expuesta.

Extraiga y guarde los tomillos de montaje, asegurando las transi- clones de conducto de 8,26 cmx 25,40 cm (3¼" x 10") y 17,78

cm (7") a la campana.lnstale la transici6n de conducto apropiada segfin se describe en la secci6n de instalaci6n

INSTALACION

1. Extraiga la abertura de conducto y el orilicio ciego de cableado necesarios, de la campana de cocina.

Si la campana de cocina se instala como una unidad sin con- ductos, extraiga el orificio ciego del cableado soiamente.

Si la campana de cocina se instala como una unidad con con- ducto, s¢ provee una placa deflectora para cerrar el ventilador sin conducto. Instale la placa deflectora (refi_rase a la FIGURA

4) deslizando en su lugar detros de la rejilla. Use las salientes del localizador para orientar en la rejilla.

2. Para una instalaci6n de descarga circular de 17,78 cm (7"), refi_rase a la FIGURA 5.Asegure el adaptador de 17,78 cm (7")

(incluido) al tope de la campana usando los torniUos provistos. Instale regulador redondo de 17,78 cm de difimetro (Modelo BP87, se compra por separado).

Para una in.qalad6n de descarga vertical, _ a la FIGURA 6. Asegure la transici6n de 8,26 cmx 25,40 cm (3¼"x 10") (si usa-

da) al tope de la campana. Para una instalaci6n de descarga horizontal refi&ase a la FI-

GURA 7. Extraiga la aleta del regulador de la transici6n para pre- venir una posible interferencia de ventilaci6n, si usa la transici6n de conducto de 8,26 cmx 25,40 cm (3¼" x 10"). Coloque en posici6n la transici6n dentro la salida de la pared (la transici6n no fija la campana).

3. Alimente el cableado a tray,s del orhqcio de acceso y dentro de la caja el_ctrica.

4. A1inee las ranuras de montaje de la chivetero de la campana sobre los cuatro (4) tomillos parcialmente instalados.

5. Asegurfindose que el conducto est_ en posici6n sobre la transi- ci6n del conducto de la campana, empuje esta 61tima contra la

pared posterior.Asegure la'campana, ajustando los tornillos.

6. Usando un destornillador de hoja larga, llegue a la abertura de descarga y asegtirese que la aleta del regulador opere libremente

(vertical solamente).

LOCALIZADORES

_ PLACA

DEFLECTORA

FIGURA 4

ADAPTADOR

DE 17,78 cm (7")

(Incluldo)

FIGURA 5

ASEGURE LA TRANSICION CON LOS TORNILLOS (Incluido$)

FIGURA 6

COLOQUE EN POSICION LA TRANSICION DEL CONDUCTO

EN LA SALIDA DE LA PARED

HORBONTAL

FIGIJltA 7

Page 13

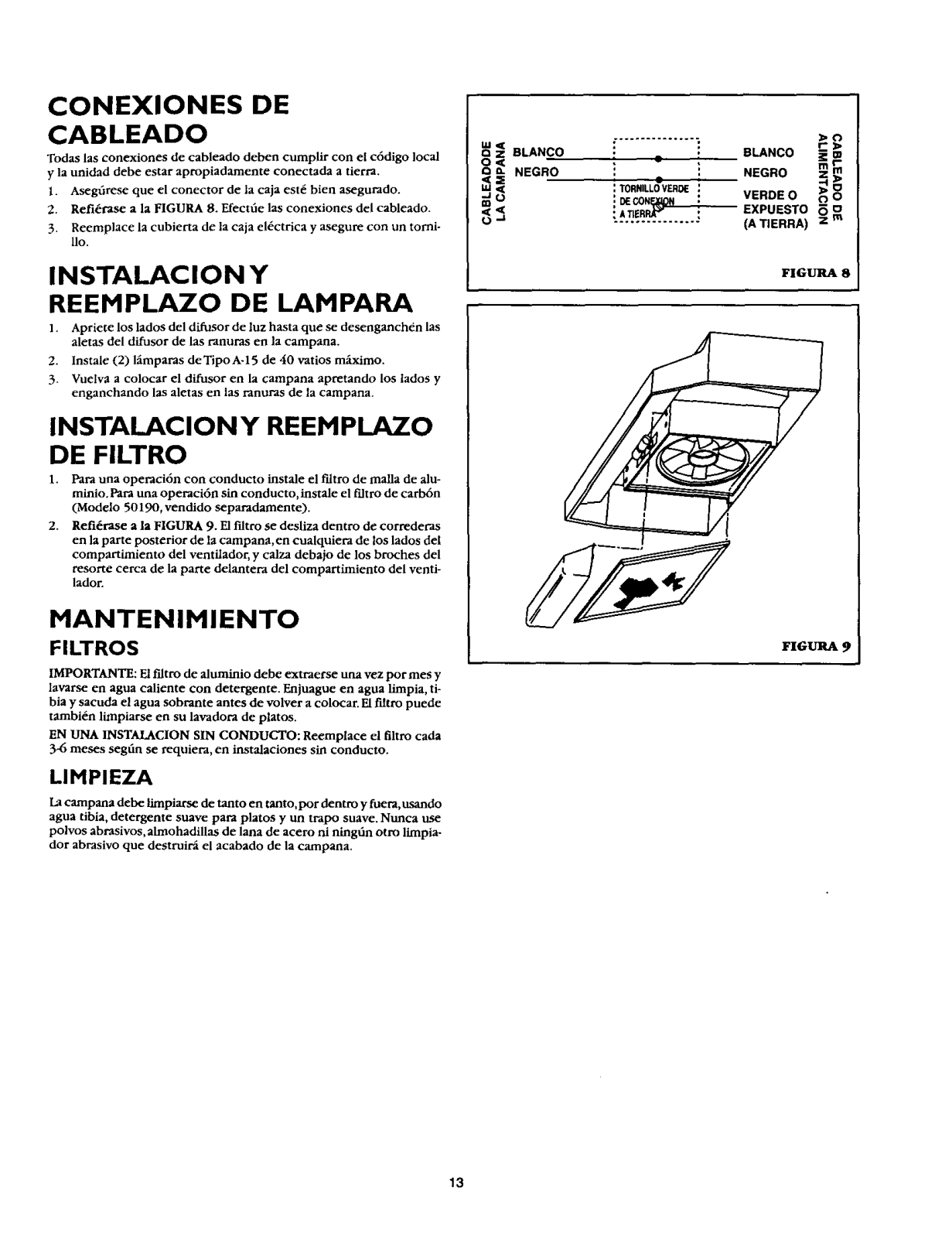

CONEXIONES DE CABLEADO

Todas las conexiones de cableado deben cumplir con el c6digo local y la unidad debe estar apropiadamente conectada a tierra.

l. Asegfirese que el conector de la caja est_ bien asegurado.

2. Refi_rase a la FIGURA 8. Efectfie las conexiones del cableado.

3. Reemplace la cubierta de la caja el_ctrica y asegure con un torni- 11o.

INSTALACION Y REEMPLAZO DE LAMPARA

I. Apriete los lados del difusor de luz hasta que se desenganchen las

aletas del difusor de las ranuras err la campana.

2. lnstalc (2) l_mparas deTipoA-15 de 40 vatios m_Lximo. 3- Vuelva a colocar el difusor en la campana apretando los iados y

enganchando las aletas en las ranuras de la campana.

INSTALACION Y REEMPLAZO DE FILTRO

Para una operaci6n con conducto instale el ffltro de malla de alu- minio. Para una operaci6o sin conducto,instale el Eltro de carl_n (Mod¢in 50190, vendido separadamente).

Reii_rase a la FIGUR& 9- El ffltro se desliza dentro de correderas en la parte posterior de la campana,en cualquiera de los lados de!

compartimiento del ventflador, y calza debaio de los broches del resorte cerca de la parte deiantera del compartimiento del venU-

lador.

QZ o<

<=E uJ<:

BLANCO

NEGRO

i • i NEGRO i TORNILL0VERDE

: DECON : VERDE 0

• EX,'UESTO

: .............. : (A TIERRA)

FIGURA 8

HANTENIHIENTO

FILTROS

IMPORTANTE: El fdtro de aluminio debe extraerse una vez por rues y lavarse en agua ealicnte con detergente. Enjuague en agua limpia, ti- bia y sacuda el agua sobrante antes de volver a coincar. El filtro puede tambi_n limpiarse eo su lavadora de platos.

EN UNA INSTALACION SIN CONDIJCTO: Reemplace el filtro cada

3-6 meses segfin se requiera, en instalacinnes sin conducto.

LIHPIEZA

Lacampana debe limpiarse de tanto en tanto,por dentro y fuera, usando

agua tibia, detergente suave para platos y un trapo suave. Nunca use polvos abrasivos,almohadillas de lana de acero ni ning_n otro limpia- dor abrasivo que destruir_ el acabado de la campana.

FIGURA 9

Page 14

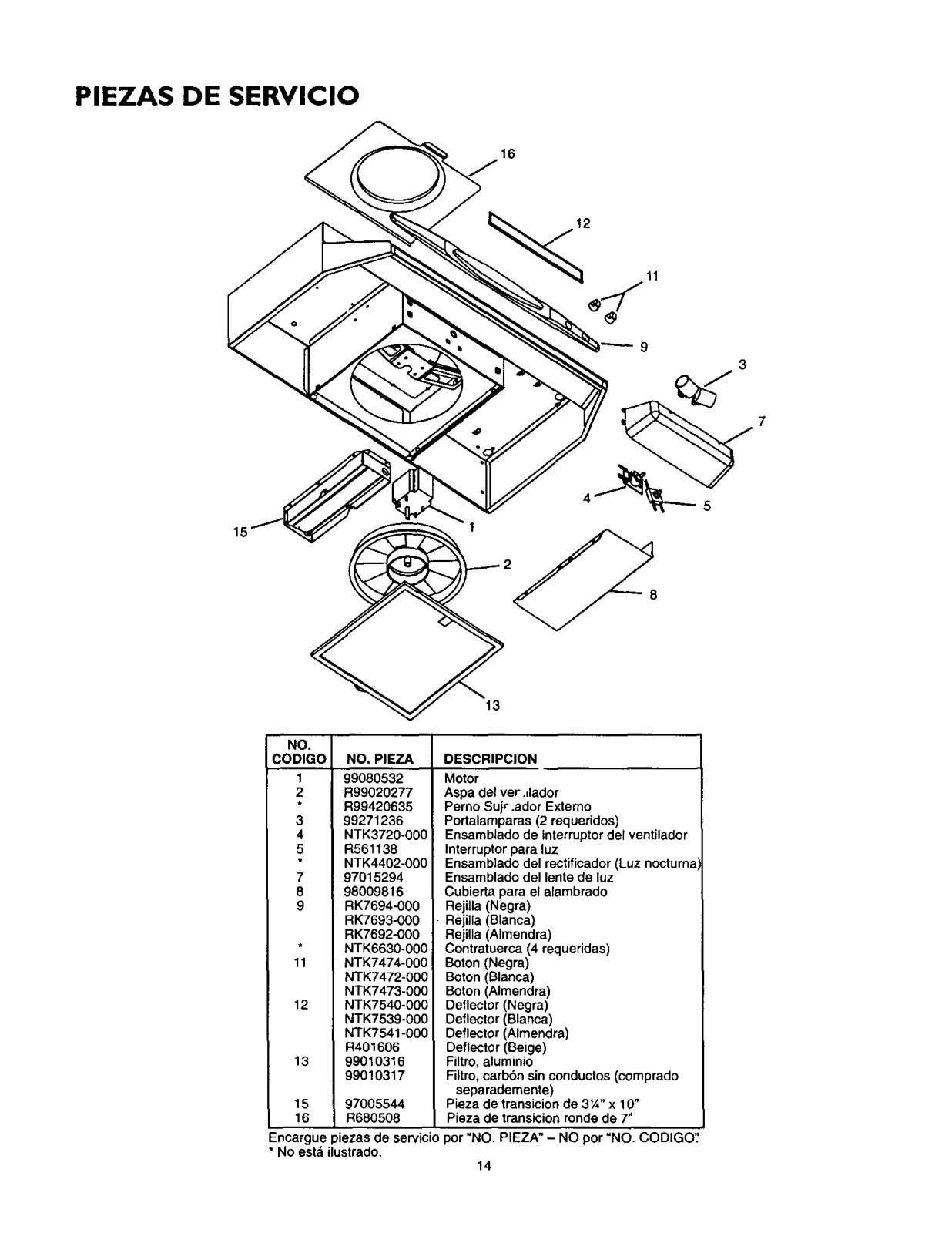

PIEZAS DE SERVICIO

NO.

CODIGO NO. PIEZA DESCRIPCION

99080532

R99020277

3 4

5 7

8 9

15 16

Encargue piezas de servicio por "NO. PIEZA" - NO por =NO. CODIGO': * No est_lilustrado.

R99420635

99271236

NTK3720-000 R561138 NTK4402-000 97015294 98009816 RK7694-000 RK7693-000 RK7692-000

NTK6630-000 NTK7474-O00 NTK7472-000 NTK7473-000 NTK7540-000 NTK7539-000 NTK7541-000

R401606

99010316 99010317

97005544

R680508

Motor Aspa det ver.dador

Pemo Su}r.ador Extemo Portalamparas (2 requeridos)

EnsambJadode interruptorder ventilador Interruptorpara luz Ensambiado del rectificador(Luz nocturna_

Ensambladodel lente de luz

Cubierta para el alambrado

Rejilla (Negra) Rejiila (Blanca) Rejilla (Almendra)

Contratuerca (4 requeridas)

Boron(Negra) Boton (Blanca) Boron(Almendra) Deflector (Negra) Deflector (Blanca) Deflector (Almendra) Deflector (Beige)

FiRro,aluminio Filtro, carbbn sinconductos(comprado

separademente)

Pieza de transicionde 3¼"x 10"

Pieza de transicion ronde de 7"

Page 15

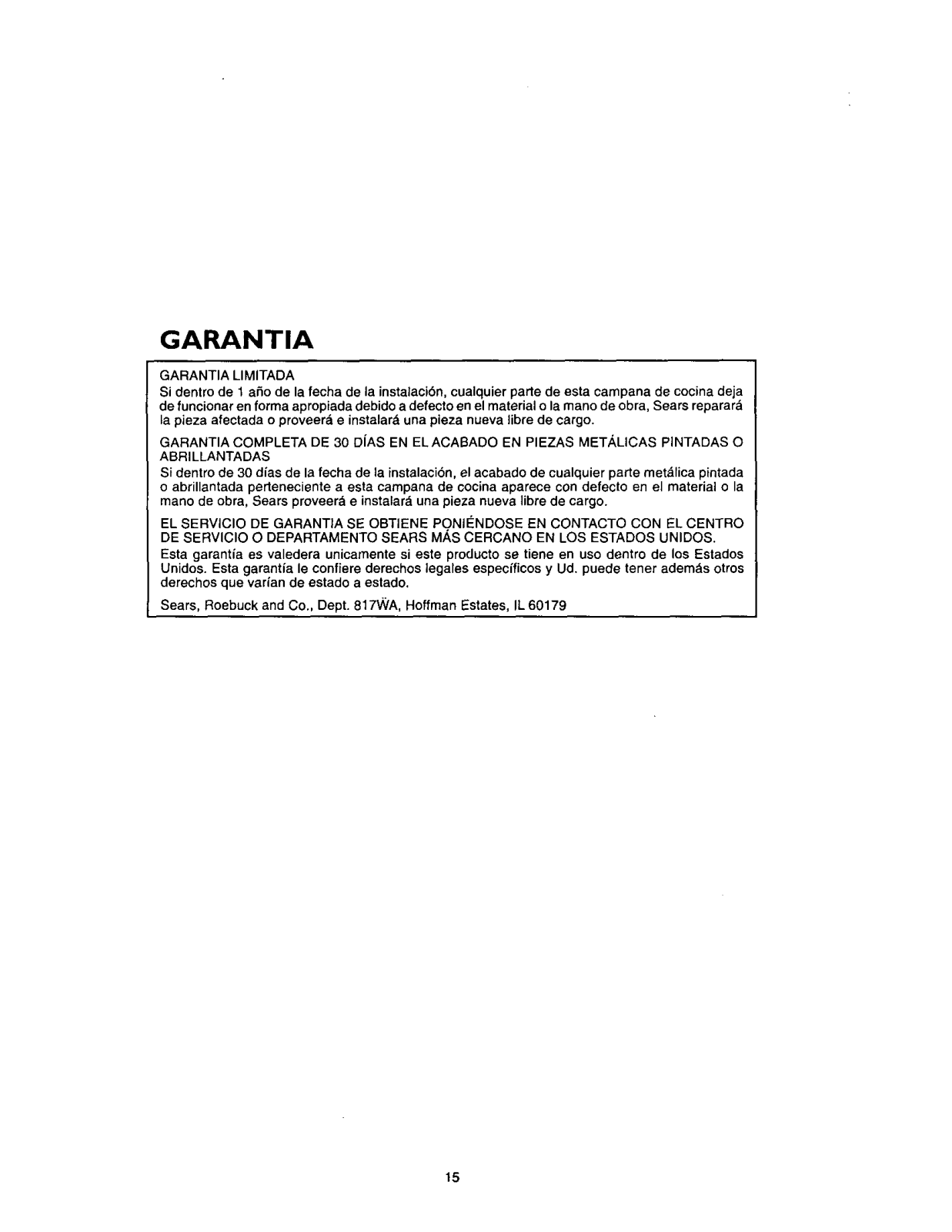

GARANTIA

GARANTIA LIMITADA Si dentro de 1 aSo de la fecha de la instalaciSn, cualquier parle de esta campana de cocina deja

de funcionar en forma apropiada debido a defecto en el material o la mano de obra, Sears reparar&

la pieza afeetada o proveera e instalard una pieza nueva libre de cargo. GARANTIA COMPLETA DE 30 DiAS EN EL ACABADO EN PIEZAS MET._LICAS PINTADAS O

ABRILLANTADAS

Si dentro de 30 dias de la fecha de la instalaci6n, el acabado de cualquier parte met&lica pintada o abrillantada perteneciente a esta campana de cocina aparece con defecto en el material o la mano de obra, Sears proveer_ e instalard una pieza nueva libre de cargo.

EL SERVICIO DE GARANTIA SE OBTIENE PONII_NDOSE EN CONTACTO CON EL CENTRO DE SERVICIO O DEPARTAMENTO SEARS M,_S CERCANO EN LOS ESTADOS UNIDOS.

Esta garantia es valedera unicamente si este producto se tiene en uso dentro de los Estados Unidos. Esta garantia le confiere derechos legales especfficos y Ud. puede tener adem&s otros

derechos que varian de estado a estado. Sears, Roebuck and Co., Dept. 817_,_A, Hoffman Estates, IL 60179

Page 16

SH/ARS

MANUAL

DEL DUEI_IO

ModelosNos.

233.52052002

233.52053002

233.52057002

233.52059002

233.52 52002

233.52 53002

233.52 57002

233.52 59002

El n_mero clel modelo de su campana de cocina se Io

encuentra en la etiqueta dentro de la campana.

CAMPANA DE COCINA

Sears se complace en ofrecer a sus

cllentes servicio de reparaci6n

de aparatos electrodom(_sticos y

electr6nicos de todas las marcas. En Sears, usted puede contar con

operadores en espafiol, a los

que puede ilamar sin cargo alguno.

,_J__T*Ta kTAT*TA_VJA_VJ Ja_V_

Para pedir serviclo de reparaci6n

a domicilio,

Ltame 24 horas al dia, 7 dias a la semana

I 800-676.-5811

Cuando pida servicio u ordene partes, siempre d_ la siguiente informaci6n:

Para ordenar pleza$ con entrega

a domicllio,

Liame de 7 am a 7 pro, 7 alias a la semana

1 800-659-7084

t Tipo de Producto

• N_mero del Moclelo

• Nt_mero de la Parte

• Descripci6n de la Parte

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Impreso en los EE.UU. 99043037A 626875

Sears 233.52152, 233.52059, 233.52153, 233.52057, 233.52157 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
