A propos de sécurité

UWATEC® Smart dive computers

Avant d’utiliser cet ordinateur de plongée il faut lire attentivement et complètement ce manuel.

Vous devez lire attentivement et complètement ce manuel avant d’utiliser

cet ordinateur de plongée. La plongée sous-marine est une activité qui présente quelques risques. Même si vous suivez attentivement les instructions de ce manuel, les risques potentiels d’accidents de décompression, d’intoxication hyperoxyque et autres accidents dus à la plongée au nitrox ou à l’air comprimé subsistent. Si vous n’êtes pas complètement informé de ces risques ou que vous n’en acceptiez pas la pleine et entière responsabilité, il faut renoncer à utiliser un ordinateur de plongée.

Généralités sur l’utilisation du

Les instructions générales d’utilisation

d‘un ordinateur de plongée se fondent sur de nouvelles connaissances médicales. Le fait de suivre ces instructions augmente votre sécurité en plongée, mais un accident de décompression ne peut cependant jamais être exclu.

• Cet ordinateur a été développé pour la plongée avec des mélanges gazeux composés d’oxygène et d’azote (max. 100% O

), y compris l’air comprimé (21% O2), et ne doit pas être utilisé avec d’autres

mélanges gazeux.

• Avant chaque plongée, assurez-vous que le mélange de gaz en mémoire dans l’ordinateur est bien le mélange que vous allez utiliser pendant cette plongée. Pensez que si la valeur d’

O2 est fausse, les calculs de décompression et de toxicité de l’oxygène seront faux. L‘écart maximal par rapport au mélange réel ne doit pas dépasser 1% O

. Une erreur au niveau du mélange gazeux peut avoir des

conséquences mortelles!

•

N‘utilisez cet ordinateur de plongée qu'avec un scaphandre à circuit ouvert.

Il doit être pré-réglé pour

un mélange gazeux déterminé.

• N‘utilisez cet ordinateur de plongée qu’avec un scaphandre autonome. Il n‘est pas prévu pour de très longues plongées au Nitrox

• Conformez-vous strictement aux alarmes visuelles et sonores

de l’ordinateur. Evitez les situations à

risques indiquées dans ce manuel avec <!> et <STOP>.

• Commencez la remontée dès que la flèche de remontée apparaît.

• Si la flèche de remontée clignote, commencez immédiatement la remontée.

•

Cet ordinateur de plongée dispose d‘une alarme de ppO2 réglée par défaut à 1,4 bar ppO2. Il est possible de modifier cette limite à l‘aide de l‘interface SmartTRAK dans une fourchette de 1,2 à 1,95 bar. Un réglage de l’alarme de ppO

max à un niveau supérieur à 1,6 bar comporte des risques. Nous

vous le déconseillons.

• Observez fréquemment le « compteur-oxygène » (CNS O

%), particulièrement à partir de 1,4 bar

ppO2. Mettez un terme à la plongée dès que l'indication CNS O2 dépasse 75%.

• Ne transgressez jamais la profondeur maximum d'utilisation (MOD) relative au mélange gazeux utilisé.

• Définissez toujours les limites de votre plongée en tenant compte du pourcentage d’oxygène et des règles applicables en plongée-loisir (accident de décompression, toxicité de l’oxygène).

• Tout en suivant les recommandations des organismes formateurs en plongée sous-marine, ne dépassez pas 40 mètres de profondeur.

• Le danger lié à la narcose à l’azote doit être pris en considération.

Cet ordinateur de plongée ne donne

aucun avertissement à ce sujet.

• Lors de chaque remontée, effectuée avec ou sans ordinateur de plongée, faites un palier de sécurité d’au moins 3 minutes à 5 mètres.

•

Les plongeurs qui veulent se servir d'un ordinateur de plongée pour planifier leur plongée et calculer leur décompression doivent utiliser leur ordinateur personnel pour cela et toujours porter le même au cours de chaque plongée.

• Lors d’un éventuel dysfonctionnement de l’ordinateur pendant une plongée, la plongée doit être immédiatement arrêtée, et les procédures de remontée en surface appliquées (notamment une remon

tée lente et un palier de sécurité de 3 à 5 minutes à 5 mètres).

• Conformez-vous à la vitesse de remontée et effectuez tous les paliers de décompression requis. En cas de dysfonctionnement de l’ordinateur, vous devez remonter à une vitesse de 10 mètres par minute ou plus lentement.

Français

A propos de sécurité

UWATEC® Smart dive computers

• Pendant une plongée les plongeurs d'une même palanquée se fieront à l’ordinateur donnant les indications les plus conservatives.

• Ne plongez jamais seul –

l’ordinateur de plongée ne remplace pas un partenaire de plongée!

• Plongez toujours en fonction de votre niveau de formation et d’expérience.

L’ordinateur de plongée

ne renforce pas vos compétences de plongeur !

• Plongez toujours avec des instruments de secours. Lorsque vous plongez avec un ordinateur de plongée, assurez-vous que vos instruments de secours incluent un profondimètre, un manomètre de pression de bouteille, une montre ou un chronomètre de plongée et des tables de décompression appropriées.

• Evitez les aller-retour fréquents à de faibles profondeurs (plongées YOYO)

• Evitez tout effort en profondeur.

• En eau froide, faites des plongées plus courtes.

• A la fin du palier obligatoire ou de sécurité (plongées dans la courbe), franchissez très lentement les derniers mètres jusqu'à la surface.

• Avant de plonger avec

cet ordinateur, vous devez être familiarisé avec tous les signes et symptômes de

l'accident de décompression

. Au cas où après la plongée, des symptômes d'accident de décompression se déclareraient, il faudrait immédiatement entreprendre le traitement correspondant. Plus vite le traitement

de l'accident de décompression est commencé, plus rapidement se fera sentir son effet.

• Ne plongez avec du Nitrox que si vous avez suivi une formation approfondie proposée par un orga

nisme de formation reconnu.

Plongées successives

• Pour faire une plongée successive, attendez que l’indication CNSO

% soit passée en dessous de

40%.

• Plongée nitrox : assurez-vous que votre intervalle de surface soit assez long (comme pour une plongée à l’air). Prévoyez un intervalle de surface d’au moins deux heures : l’organisme a besoin de temps pour évacuer l’oxygène en excès.

• Utilisez toujours le mélange optimal pour la plongée envisagée.

• N’effectuez des plongées successives que si l’indication

n’apparaît pas à l’écran.

• Prévoyez si possible un jour sans plongée dans la semaine.

• Plongées successives avec changement d'ordinateur de plongée: attendez au moins 48 heures avant de faire la plongée successive.

Plongées en altitude

• Ne pas plonger à des altitudes supérieures à 4000 mètres.

• Après une plongée, ne pas se rendre à une altitude que votre ordinateur proscrit en affichant un segment d’altitude clignotant

(voir page 21).

L’avion après la plongée

Après la plongée, attendre au moins 24 heures avant de prendre l’avion.

Les instruments de plongée Smart PRO et Smart COM sont des équipements de protection personnelle en conformité avec les exigences essentielles de sécurité de la directive de l’union Européenne 89/686/EEC. L’organisme d’homologation N° 0474, RINA SpA, Via Corsica 12, I-16128 Gènes, a certifié leur conformité avec les Standards Européens EN 13319:2000, limitée pour le Smart COM au standard EN 250:2000.

EN 250:2000 Equipement respiratoire – Appareil de plongée autonome à air comprimé et à circuit ouvert – exigences, test, marquage (test de manomètre de pression)

EN 13319:2000 Accessoires de plongée – Profondimètres et instruments combinés de mesure de profondeur et de temps – Exigences de fonctionnement et de sécurité, méthodes de test.

Toutes les informations

sur l’obligation de décompression affichées par le matériel concerné, couvert par

ce standard, sont explicitement exclues.

Introduction

UWATEC® Smart dive computers

Signale une situation potentiellement dangereuse qui pourrait conduire à un accident dangereux, voire mortel, si elle n'était pas évitée.

Vous trouverez dans ce manuel les icônes suivantes destinées à illustrer et signaler des paragraphes particulièrement importants:

Notes Informations importantes qui doivent vous permettre de faire le meilleur usage

de votre Smart.

Attention! Informations importantes, utiles pour vous éviter les situations à risque et vous

permettre de plonger plus confortablement.

Notes importantes concernant les termes et symboles utilisés

Vous venez d’acheter un Smart PRO ou un Smart COM d’UWATEC et nous vous remercions de votre confiance! Vous êtes maintenant en possession du plus perfectionné des ordinateurs de plongée, auquel UWATEC a intégré la technologie la plus novatrice.

Ce manuel d’instruction procure toutes les informations sur l’utilisation et les fonctions de l’ordinateur UWATEC Smart PRO et Smart COM. Pour faciliter la lecture de ce manuel, nous utiliserons le terme "Smart" au lieu de "Ordinateur de plongée Smart PRO d'UWATEC"et "Ordinateur de plongée Smart COM d'UWATEC".

Les informations complémentaires sur le Smart COM ne s’appliquant pas au Smart PRO ont

été spécifiquement identifiées avec

COM.

Nous vous souhaitons la bienvenue dans le monde des ordinateurs de plongée UWATEC et nous vous souhaitons les plongées les plus agréables et les plus sûres ! Vous trouvez d’autres informations sur nos ordinateurs de plongée sur notre site Internet www.uwatec.com

Conseils quant à votre sécurité en plongée Les ordinateurs de plongée donnent des informations au plongeur, mais ils ne lui donnent pas les connaissances nécessaires à leur compréhension et leur application. Les ordinateurs de plongée ne peuvent pas remplacer le bon sens, ni la formation. Vous devez lire et comprendre complètement ce manuel avant d’utiliser votre Smart

Vous trouverez dans ce manuel les symboles suivants:

Relier les contacts

Manipulation à effectuer Exemple: relier les contacts B et E

Instructions pour les manipulations manuelles

Affichage clignotant

Signal d’attention sonore

Signaux acoustiques

Alarme sonore

Page de référence ex. ->10

– + E

4 sec

COM

Valable seulement lors de l’utilisation d’un Smart COM

Avertis

sement

Français

Guide rapide

UWATEC® Smart dive computers

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DESAT

Carnet de plongée

Planificateur

Autonomie de la pile

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

LOG

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

% O2

DIVE TIME

Niveau de micro-bulles

–

Quitter

Confirmer

DIVE TIME

COM Pression dans la bouteille >8 bar

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

Ecran éteint

Navigation

Activation

–

Numéro de la plongée

–

( )

Intervalle de surface

Temps au fond

–

% d’oxygène

Niveau de micro-bulles

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LOG

DESAT

DECO

STOP

NO STOP

LEVELSTOP

S L O W

SPEED

TANK DATA

RBT

bar

psi

Température

Planificateur de plongée

Carnet de plongée

Niveau de micro-bulles

% O2

Profondeur réelle

Secteurs d’altitude

Remontée obligatoire

Remontée trop rapide

Profondeur maxi

%O2 / Niveau de micro-bulles / Autonomie de la pile

Prêt pour modification %

O2 ou niveau de micro-bulles

Intervention technique nécessaire

Avion interdit

Plongée interdite / Avertissement micro-bulles

Durée de plongée / Durée sans plonger

xicité de l’oxygène / % vitesse par rapport à la vitesse préconisée

Indication : Durée de désaturation

Durée de la désaturation / Intervalle de surface

Durée totale de remontée / Numéro de la plongée

Alarme d’effort

Alarme d’autonomie

Autonomie restante RBT

Profondeur du palier obligatoire / Profondeur du palier micro-bulles

Durée sans palier / Durée du palier Durée sans palier micro-bulles / Durée du palier micro-bulles Durée de l'alarme micro-bulles

Pression bouteille

Pression de mélange respir

atoire consommée

COM

Indication : Carnet de plongée

Icône de durée de remontée

Indication : pas de palier obligatoire

Indication : palier micro-bulles

Palier obligatoire /

Palier omis

Alarme de pression basse

Indication : palier obligatoire

Activation / Entrée dans les menus

+ / navigation

– / navigation

• S’il n’est procédé à aucune manipulation pendant 3 minutes, l’écran s’éteint automati

quement.

• Le rétro-éclairage est activé en exerçant une pression au-dessus de l’écran du Smart PRO, et à droite de l’écran pour le Smart COM

Schéma d’utilisation

I A propos de sécurité ___________________________________ 2 Introduction ___________________________________

4 Notes importantes concernant les termes et symboles utilisés ___________________________________

4 Guide rapide ___________________________________

5 Schéma d’utilisation ___________________________________

II Système et fonctionnement ___________________________________

1 Description du système ___________________________________

2 Fonctionnement ___________________________________

2.1 Contacts ___________________________________

2.2 SmartTRAK ___________________________________

2.3 Activation de l’écran ___________________________________

2.4 Autonomie de la pile ___________________________________

2.5 Sélection et activation des autres fonctions ___________________________________

2.6 Rétro-éclairage __________________________________

2.7 Arrêt de l’affichage __________________________________

3 Mode SOS __________________________________

4 COM Préparation de Smart COM __________________________________ 10

4.1 Monter le flexible haute-pression sur le premier étage du détendeur __________________________________

III Plonger avec Smart __________________________________

1 Terminologie / Symboles __________________________________

1.1 Terminologie / affichage pendant la phase sans palier __________________________________

1.2 Affichage pendant la phase avec palier / Autonomie = RBT (Remaining Bottom Time) __________________________________

1.3 Informations Nitrox (information

O2) __________________________________ 12

2 Messages d’attention et de mises en garde __________________________________

2.1 Messages d’attention __________________________________

2.2 Mises en garde __________________________________

3 Préparation à la plongée __________________________________

3.1 Réglage du mélange __________________________________

3.2 Régler le niveau de micro-bulles __________________________________

3.3

COM Préparation complémentaire avant une plongée

avec Smart COM __________________________________

3.4 Vérification __________________________________

4 Fonctions pendant la plongée __________________________________

4.1 En plongée __________________________________

4.2 Durée de plongée __________________________________

4.3 Profondeur de la plongée __________________________________

4.4 Profondeur maxi __________________________________

4.5 Vitesse de remontée en % __________________________________

4.6 Pression partielle d’oxygène (pp

O2) /

Profondeur maximum d’utilisation (MOD)

__________________________________ 16

4.7 Toxicité de l'oxygène (CNS

O2%) __________________________________ 17

4.8

COM Pression dans la bouteille __________________________________ 17

4.9

COM Autonomie restante (RBT) __________________________________ 18

4.10 Données concernant les paliers __________________________________

5 Fonctions en surface __________________________________

5.1 Fin de la plongée __________________________________

Table des matières

UWATEC® Smart dive computers

Français

Table des matières

UWATEC® Smart dive computers

5.2 Durée de la désaturation __________________________________ 20

5.3 Temps d’interdiction de prendre l’avion __________________________________

5.4 Avertissement micro-bulles __________________________________

6 Plongée en lac de montagne __________________________________

6.1 Secteurs d’altitude __________________________________

6.2 Montée en altitude interdite __________________________________

6.3 Paliers dans un lac de montagne __________________________________

IV Le contrôle du niveau de micro-bulles (MBL) __________________________________

1 Comparaison entre des plongées de niveau 0 et de niveau 5 __________________________________

2 Terminologie __________________________________

2.1 Affichage pendant la phase sans palier micro-bulles __________________________________

2.2 Affichage pendant la phase avec palier micro-bulles __________________________________

3 Préparation d’une plongée à niveau de micro-bulles __________________________________

3.1 Sélectionner le niveau de micro-bulles __________________________________

4 Fonctions pendant la plongée à niveau de micro-bulles __________________________________

4.1 Information sur le palier micro-bulles __________________________________

4.2 Durée totale de remontée __________________________________

4.3 Palier de décompression obligatoire __________________________________

4.4 Palier micro-bulles et palier de décompression __________________________________

5 Fin d’une plongée à niveau de micro-bulles __________________________________

V Mode profondimètre __________________________________

VI Planificateur de plongée __________________________________ 29

1 Planifier une plongée sans palier __________________________________

2 Quitter le Planificateur __________________________________

VII Carnet de plongée __________________________________

1 Aperçu __________________________________

2 Fonctionnement __________________________________

VIII

Appendice __________________________________ 32

1 Informations techniques __________________________________

2 Entretien __________________________________

3 COM Pression dans la bouteille __________________________________ 33

4 Garantie __________________________________

5 Index __________________________________

II Système et fonctionnement

UWATEC® Smart dive computers

- + E

Smart COM

1 Description du système

Le Smart affiche sur son écran toutes les informations utiles à la plongée et à la décompression.

Le Smart stocke les données concernant les plongées dans sa mémoire. Ces données peuvent être transférées par liaison infra-rouge et grâce au programme SmartTRAK dans un PC tournant sous Windows

Le CD SmartTRAK est livré avec le Smart.

Les clés matérielles recommandées

sont listées sur le site Internet d’UWATEC www.uwatec.com, ainsi que les ver

sions de SmartTRAK régulièrement mises à jour.

Port Infrarouge

Smart PRO

Port Infrarouge

SmartTRAK

2 Fonctionnement

Vous trouverez un schéma d’utilisation page 5 du manuel.

2.1 Contacts

Le Smart possède 4 contacts sur le dessus du boîtier (B, E, +, –). Lors des mani

pulations, il faut mouiller deux doigts puis poser un doigt sur le contact B et l’autre sur l’un des trois autres contacts.

Contact B:

Contact de base qui doit être actionné

lors de chaque utilisation.

Contact E:

Contact d’entrée qui sert à activer le Smart, à confirmer les valeurs entrées dans les zones affichées sur l’écran. Il correspond à la tou

che ENTER ou RETURN d’un clavier d’ordinateur.

Contacts + / – : Pour naviguer entre les menus et une fois à l'intérieur d'un menu, augmenter ou diminuer la valeur affichée.

- + E

• Système d'unités métrique / impérial

• Suppression du signal

d’attention sonore

sélective

• Mode profondimètre on / off

• Alarme de profondeur 5 - 100 m

• Temps de rétro-éclairage 2 à 12 secondes

• Pression partielle maxi

d’oxygène (ppO

max)

1 à 1.95 bar

2.2 SmartTRAK

Avec le SmartTRAK, vous pouvez transférer les informations depuis votre Smart vers un PC et afficher graphiquement ces données. Avec SmartTRAK, vous pouvez également modifier les paramètres suivants :

• Limite de temps pour retour automatique du % O

du mélange à l’air

pas de retour / 1 à 48 hrs

• COM Réserve mini de la pression de la bouteille en fin de plongée (base de calcul pour le calcul de l’autonomie)

20 à 120 bar

• COM Alarme de pression de bouteille

50 - 200 bar

• COM Sensibilité à l'effort 25 niveaux

Interface infra-rouge

Français

2 Fonctionnement

UWATEC® Smart dive computers

2.3 Activation de l’écran

•

automatique, lors de l’immersion dans l’eau ou lorsque l’ajustement par rapport à la pression atmosphérique est nécessaire.

• manuellement par les contacts placés sur le dessus du boîtier (B et E).

•

COM Avec Smart COM, activation automatique à l’ouverture de la bouteille (si Smart COM est relié à la bouteille) (si la pression est

≥

8 bar).

• Smart est au repos et n’affiche aucune information. Il

con-

tinue cependant de mesurer la pression atmosphérique :

si une classe supérieure d’altitude est détectée, l’ordinateur s’allumera automatiquement pendant 3 minutes

->21.

• Vous activez Smart en reliant les contacts B et E. Tous les symboles s’affichent pendant 5 secondes ce qui permet de vérifier l’état de l’écran.

L’écran affiche ensuite le % d’

O2 en mémoire, la température, et parfois un secteur d’altitude ->21. Smart COM affiche également la pression de la bouteille.

S’il reste du temps de désaturation depuis la précédente

plongée ou une montée en altitude, Smart affiche éga

lement la durée <sans avion>, l’icône <pas d’avion>, le secteur d’altitude actuel et les secteurs d’altitude interdits

->20.

2.4 Autonomie de la pile

Après activation de Smart, vous pouvez vérifier l’autonomie de sa pile avec

le contact E. L’autonomie restante s’affiche pendant 3 secondes sous forme de pourcentage. Si cette valeur est de 0%, l’alarme de pile se déclenche (voir page 13) et vous devez alors faire remplacer cette pile par un revendeur agréé SCUBAPRO UWATEC.

Pour des vacances de plongées de 7 jours, le Smart utilise

entre 2 et 5 % de la capacité de la batterie.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DESAT

Durée « sans avion »

Toxicité de l’oxygène

Durée de la désaturation

%O2

Température

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LOG

DESAT

DECO

STOP

NO STOP

LEVELSTOP

L O W

SPEED

Symbole « avion interdit »

Autonomie de la pile

DIVE TIME

2.5 Sélection et activation des autres fonctions

En surface, avec les contacts B et + ou B et –, vous pouvez sélectionner le planificateur et le carnet de plongée, ainsi que les fonctions permettant d'entrer les % d'

O2 et les

niveaux de micro-bulles.

Après sélection de la fonction, vous pouvez l’activer et la désactiver avec les contacts B et E.

Voir les détails de ces fonctions dans les pages mentionnées ci-dessus.

Niveau de micro-bulles ->24

Modification du % O

->14 Carnet de plongée ->31 Planificateur ->29

Les informations suivantes peuvent être récupérées par le SmartTRAK :

• Nombre de plongées effectuées

• Temps total des plongées

• Pression atmosphérique

• Profil de plongée

• Carnet de plongée

• Courbe de température

• COM Courbe d'effort

• Alarmes et messages d’attention

2 Fonctionnement / 3 Mode SOS / 4 Préparation du Smart COM

UWATEC® Smart dive computers

3 Mode SOS

Activation: automatique. Si le plongeur se trouve pendant plus de 3 minutes consécutives à une profon

deur inférieure à 0.8 mètres sans avoir respecté les paliers obligatoires prescrits par Smart, l’appareil passe automatiquement au mode SOS après la plongée; une indication <SOS> apparaît à la place de la profondeur. L’utilisation de l’ap

pareil est bloquée pour les prochaines 24 heures. L’écran affiche les données les plus importantes concernant la plongée. L’appareil poursuit le calcul de la désaturation en prenant en compte la pré

sence de micro-bulles dans les tissus. Après 24 heures, il est à nouveau possible d’utiliser l’appareil, l’influence du mode SOS pouvant se faire sentir sur les calculs du Smart encore 3 jours après l’incident (micro-bulles).

Un éventuel accident peut être analysé à l’aide de l’interface infrarouge du PC et du logiciel SmartTRAK.

Si des signes ou symptômes d’accident de décompression apparaissent après une plongée, il faut immédiatement suivre un traitement approprié pour ne pas risquer une aggravation importante.

4 COM Préparation de Smart COM

4.1 Montage du flexible haute-pression sur le premier étage du détendeur Le flexible haute-pression doit être monté sur une sortie

haute-pression du premier étage de votre détendeur.

1. montez le flexible sur la sortie haute-pression Si les filetages ne se correspondent pas, vous pouvez

utiliser un adaptateur fourni par votre revendeur.

2. serrez le flexible avec la clef appropriée.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DECO

STOP

2.6 Rétro-éclairage

L'écran du Smart peut être éclairé en surface comme sous l'eau. Le rétro-éclairage est activé en appuyant au-dessus de l’écran du Smart PRO, et sur le côté de l’écran du Smart COM. Il s’éteint automatiquement au bout de 8 secondes, ou du temps choisi avec SmartTRAK.

Le rétro-éclairage ne peut être allumé que si

l'écran est actif.

2.7 Arrêt de l’affichage

• automatique, après 3 minutes sans activité.

•

COM Smart COM en surface : sans diminution de la pression dans la bouteille, arrêt automatique au bout de 3 minutes. L’écran se rallume lorsque l’on com

mence à respirer avec la bouteille.

Adaptateur

Profondeur maxi

Palier omis

Durée de plongée

III Plonger avec Smart

UWATEC® Smart dive computers

Français

III

1 Terminologie / Symboles

Les indications sur l’écran du Smart diffèrent selon le genre et la phase de la plongée.

Pour des informations sur la plongée avec niveau de micro-bulles, voir chapit

re IV ->22.

1.1 Terminologie / affichage pendant la phase sans palier

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

Durée de plongée (37 min)

Durée sans

palier

24min

Profondeur réelle

Profondeur maxi

26.2 m

Phase avec palier

Phase de la plongée pendant laquelle la remontée n’est possible qu’en faisant des paliers de décompression.

Phase sans palier

Phase de la plongée pendant laquelle une remontée

jusqu’en surface sans palier

est possible

Durée

Profondeur

Vitesse de remontée

(uniquement pendant la remontée)

SPEED

Température

Profondeur réelle

en mètres

Profondeur maxi atteinte pendant la plongée

Toxicité de l’oxygène

CNS O2%

Durée de la plon

gée

(min)

sélectionné

Durée sans palier

Pendant laquelle la remont

ée sans palier de décompression est permise (min).

TANK DATA

RBT

bar

Autonomie restante (RBT)

COM

Pression dans la bouteille

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DECO

STOP

Palier le plus profond

Durée totale de la remontée

jusqu’en surface (7 min)

2 min

Durée du palier

6 m

35.7 m

Zone des paliersZone sans palier

3 m

Durée

Profondeur

Profondeur du palier, le plus

profond

Durée du palier

à effectuer à la profondeur indiquée (en minutes)

Durée totale de la remontée :

y compris les paliers (en minutes)

Palier de décompression : paliers obligatoires

à observer

pendant la remont

ée

TANK DATA

RBT

bar

Autonomie restante RBT

à la profondeur réelle (en minutes)

RBT 21 min

COM

Pression dans la bouteille

TANK DATA

bar

COM

1.2 Affichage pendant la phase avec palier / RBT

1.3 Informations Nitrox (information O2)

Dans le cadre de la plongée-loisir normale et lors de plongées à l’air comprimé, l'azote est le gaz sur lequel sont basés les calculs de la décompression

. Dans le cas de la plongée Nitrox, la toxicité de l‘oxygène augmente avec le pourcentage d'oxygène et la profondeur et peut de ce fait, influencer la durée et la profondeur maximale de la plongée. Smart tient compte de ces facteurs dans les calculs et donne les indications nécessaires:

"O2% MIX" Pourcentage d‘oxygène : dans le mélange Nitrox, la proportion d'oxygène peut

être programmée entre 21 % O

(air comprimé normal) et 100 % O2 par in-

créments d’1%. Cette programmation est à la base de tous les calculs.

ppO2 max Pression partielle d‘oxygène : la profondeur à laquelle la pression partielle

d'oxygène admise est atteinte sera d'autant plus réduite que le pourcentage d'oxygène dans le mélange utilisé sera élevé. La profondeur à laquelle la pp

O2 maxi est atteinte est appelée Maximum Operating Depth (MOD = profondeur maximale d’utilisation). La valeur par défaut est programmée à 1,4 bar, mais peut être modifiée dans une fourchette située entre 1,0 et 1,95 bar à l'aide de l’interface SmartTRAK. Smart n'affiche pas la valeur, mais met en garde le plongeur lorsqu'il atteint la profondeur maximale autorisée.

La valeur de ppO2 max. sélectionnée avant la plongée n'affecte pas l'alarme de

toxicité de l'oxygène.

<CNS O

> Toxicité de l’oxygène:

La valeur CNS O2 (CNS: en anglais

Central Nerve System, système nerveux central)

augmente lorsque la pression partielle d’oxygène dépasse 0,5 bar et redescend lorsque la pression partielle d’oxygène chute en dessous de 0,5 bar. Plus la valeur CNS O

est proche de 100%, plus on s’approche de la limite à partir de laquelle les symptômes de neurotoxicité peuvent apparaître (->17).

Seuls les plongeurs expérimentés ayant reçu une formation spéciale peuvent effectuer des plongées au Nitrox.

1 Terminologie / Symboles

UWATEC® Smart dive computers

Hausse

CNS O2%

ppO

0,5 bar

Baisse

CNS O2%

0,21 bar

2 Messages d’attention et d'alarme

UWATEC® Smart dive computers

Français

Le Smart rend le plongeur attentif à des situations bien précises et l’avertit lors de comportements incorrects. Sous l’eau, ces messages d’attention

et d’alarme

apparaissent sur l’écran et sont accompagnés d’un

signal sonore. En surface, ils s’affichent sur l’écran sans signal sonore, sauf pour le message de décom

pression.

Les messages d’attention sonores (pas les alarmes) peuvent être désactivés sélectivement avec SmartTRAK

2.1 Messages d’attention 2.2 Alarmes

III

Les messages d’attention s’affichent sous forme de symboles, de lettres ou par le clignotement d’un chiffre. De plus, deux séries de sons de 2 fréquen

ces différentes se font entendre sépa

rés par un intervalle de 4 secondes.

Un message d’attention est émis dans les cas sui

vants. Vous trouverez des informations détaillées dans les pages suivantes :

Page

• Profondeur maximum d'utilisation / ppO2 maximum atteinte 16

• Profondeur maximum réglée atteinte 15

• Toxicité de l’oxygène atteint 75% 17

• Temps restant sans palier = 2 minutes 18

• Montée en altitude interdite* (mode surface) 21

•

Début de phase avec palier lors d'une

plongée avec un niveau de micro-bulles L0

• COM Calcul d'autonomie: Temps au fond < 3 minutes 18

• COM Pression bouteille minimale réglée atteinte 17

• COM Ventilation en augmentation 17

Plongée avec niveau de micro-bulles (L1-L5):

• Temps sans palier micro-bulles = 0 24

• Transgression du palier micro-bulles 25

• Réduction du niveau de micro-bulles 25

• Début de phase avec palier lors d'une plongée avec niveau de micro-bulles L1- L5 25

* sans bip

4 sec

Un problème sérieux voire mortel peut se produire s’il n’y a pas de réaction immé

diate aux alarmes émises par Smart. Les messages d’alarme s’affichent sous forme de chiffres et de sym

boles ou de clignotement de symboles et de lettres. De plus, une série de sons va retentir séquentielle

ment pendant toute la durée d’affichage du message.

Un message d’alarme est émis dans les cas suivants. Vous trouverez des informations détaillées dans les pages suivantes :

Page

• Toxicité de l’oxygène à 100% 17

• Palier omis 19

• COM : autonomie restante nulle 18

• Vitesse de remontée excessive 16 (détail des bips page 16)

• Signal de pile faible* voir ci-dessous

Signal de pile faible*

Le symbole demandant une intervention technique apparaît lorsque la pile est à 0%.

Confiez votre appareil à un revendeur agréé SCUBAPRO UWATEC.

**sans alarme sonore

DIVE TIME

peut être supprimé

ne peut pas être supprimé

3 Préparation à la plongée

UWATEC® Smart dive computers

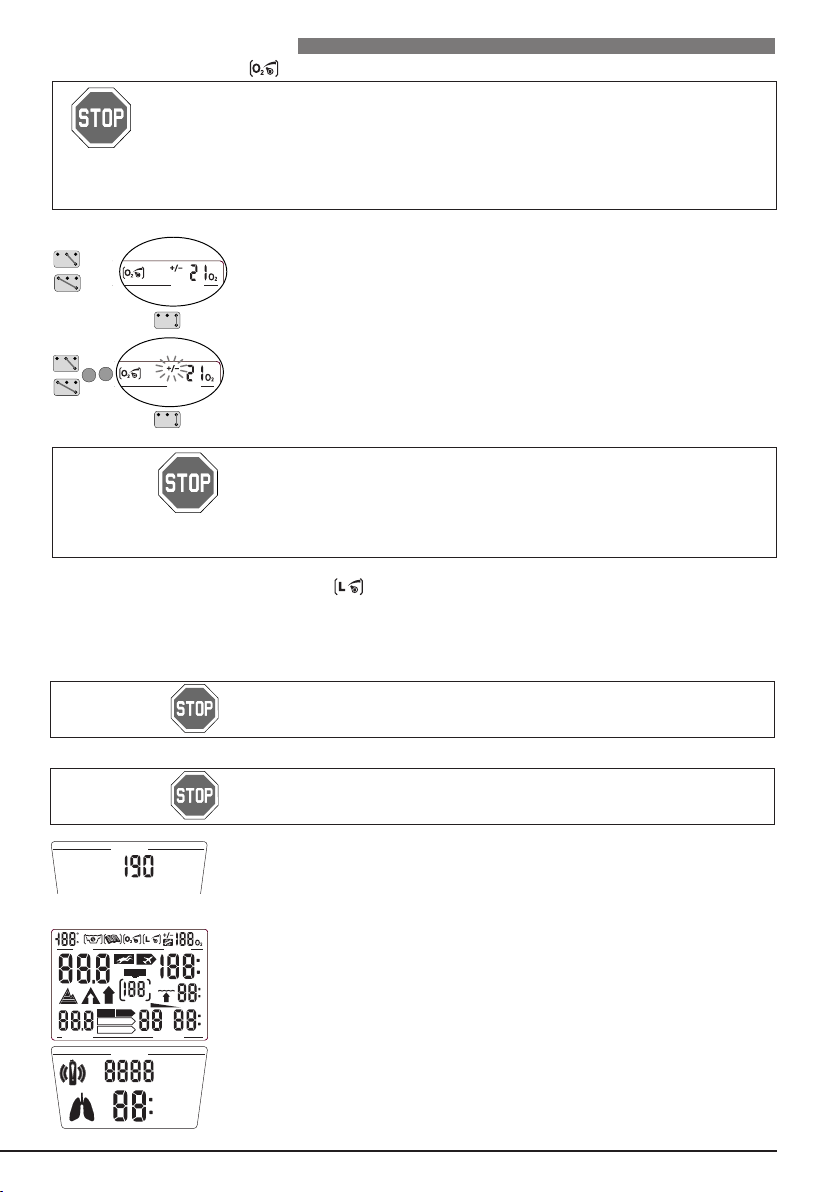

3.1 Réglage du mélange

Avant chaque plongée et après avoir changé de bouteille, assurez-vous que le réglage du mélange gazeux corresponde au mélange réellement utilisé. Les erreurs de programmation se répercutent sur les calculs du Smart.

Un pourcentage d'oxygène programmé trop bas peut provoquer une intoxication hyperoxyque et cela sans qu’il y ait eu de mise en garde. A l'inverse, une valeur programmée trop haut peut entraîner des troubles de décompression. Les imprécisions dans les calculs sont reportées sur les plongées successives

Pour régler le mélange gazeux, il faut mettre Smart en mode Utilisateur.

1. Reliez le contact B et les contacts + /- jusqu’à l’affichage du symbole de réglage du % d’oxygène.

2. Confirmez que vous souhaitez changer le % d’oxygène affiché en reliant B et E.

3. Changez le % d’oxygène par incréments d’1% en reliant B et + ou B et – (21 à 100%).

4. Confirmez le % choisi avec B et E.

Sans confirmation, l’affichage disparaîtra dans les trois minutes, et votre

modification ne sera pas sauvegardée.

Le temps avant le retour au % O

pour de l’air peut être réglé par le Smart-

TRAK entre 1 et 48 heures ou « pas de changement » (par défaut).

3.2 Régler le niveau de micro-bulles

(voir chapitre IV, page 24)

3.3 COM Préparation complémentaire avant une plongée avec Smart COM

La description suivante de la préparation d'une plongée part du principe que le flexible haute pression est monté correctement sur la sortie HP (voir page 10).

Si le flexible haute pression n’est pas monté correctement, il y a risque de

mauvais fonctionnement, et d’accident sévère ou même mortel.

1. Montez le détendeur sur la bouteille que vous allez utiliser.

2. Vérifiez si vous avez une réserve sur votre robinetterie. Si oui, la réserve

doit être ouverte.

3. Ouvrez le robinet de la bouteille et vérifiez la pression de la bouteille (après

approximativement 10 secondes). Si la pression est insuffisante, changez de bouteille.

…

DIVE TIME

–

DIVE TIME

…

3.4 Vérification

Faites les vérifications suivantes avant chaque plongée :

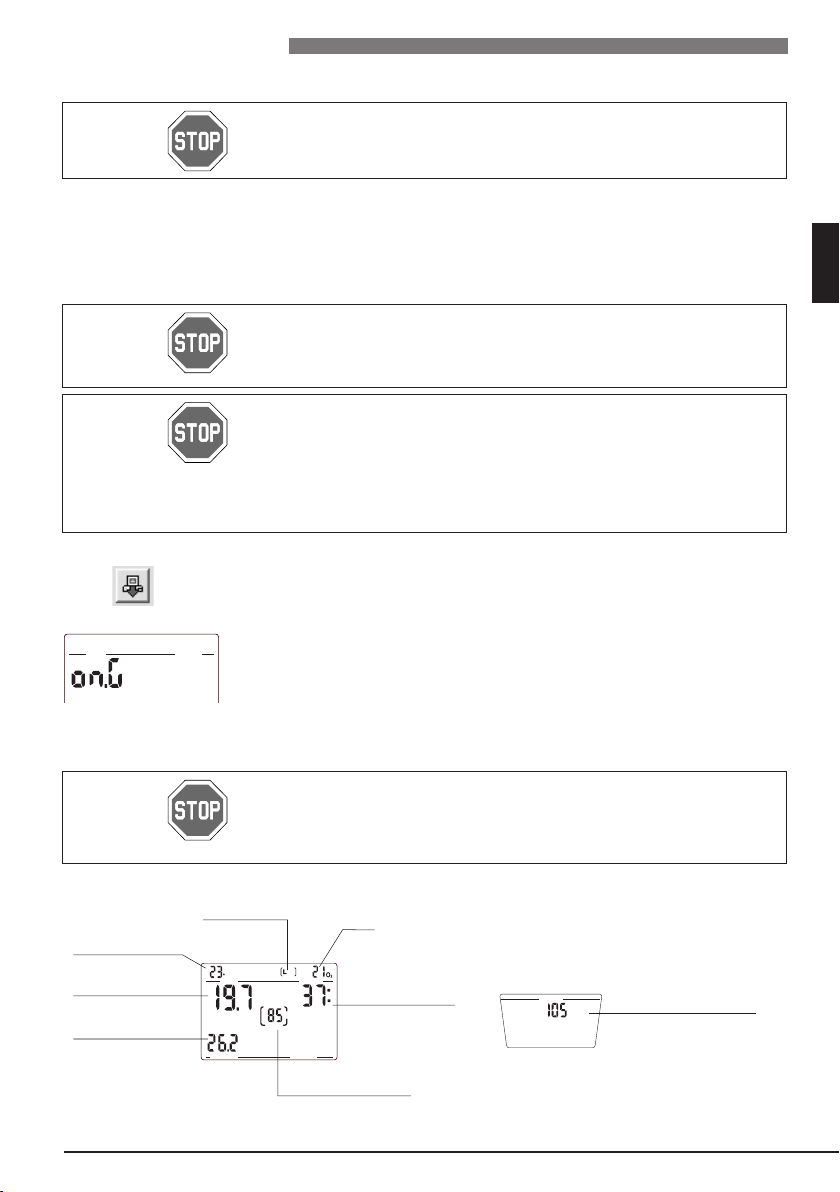

1. Activez le Smart (B – E)

2. Vérifiez l’écran : tous les éléments et symboles sont-ils affichés ? N’utilisez le Smart que si tous les éléments de l’écran sont activés.

3. COM Smart COM : vérifiez qu’il n’y ait pas de fuite au niveau de toutes les connexions et tous les instruments. Ne plongez jamais avec un matériel qui fuit !

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LOG

DESAT

DECO

STOP

NO STOP

LEVELSTOP

S L O

SPEED

TANK DATA

RBT

bar

psi

COM

TANK DATA

bar

4 Fonctions pendant la plongée

UWATEC® Smart dive computers

Français

4.1 En plongée Après l'immersion, et après 0.80 m de profondeur, tous les paramètres de la plongée sont gérés : la profondeur et la durée de plongée sont affichées, la profondeur maximum enregistrée, la saturation des compartiments calculée, la durée de plongée sans palier et la prévision de décompression déterminées, la vitesse de remontée contrôlée et affichée, et la précision du calcul de la procédure de décompression gérée. COM Smart COM affiche également la pression dans la bouteille puis l’autonomie restante (RBT) au bout de 2 minutes de plongée environ.

4.2 Durée de plongée

Tout le temps passé en-dessous de 0.80 mètre est comptabilisé comme durée

de plongée et affiché en minutes. Le temps passé au-dessus de 0.80 mètre n’est comptabilisé comme durée de plongée que si le plongeur descend audessous de 0.80 mètre dans les cinq minutes.

Le double point à droite des chiffres clignote toutes les secondes pour indiquer

que le temps s’écoule. La durée de plongée maximale qui peut être indiquée s’élève à 199 minutes.

Si la plongée dure plus de 199 minutes, le temps de plongée recommence à zéro.

4.3 Profondeur de la plongée

La profondeur réelle est indiquée par paliers de 10 cm. En cas de profondeur inférieure à 0.8 m, l’appareil affiche le signe <– – –>.

La mesure de la profondeur est étalonnée par rapport à l’eau douce, c’est pourquoi lors d’une plongée en eau de mer l’appareil indique une profondeur un peu plus élevée que la profondeur réelle, la différence étant fonction de la teneur en sel de l’eau. Aucun calcul n’est toutefois affecté.

III

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

4.4 Profondeur maxi

La profondeur maxi n’est affichée que si elle dépasse la profondeur réelle de plus de 1 mètre.

Profondeur maxi choisie atteinte

Si la profondeur maximum d’utilisation enregistrée (40 mètres par défaut) a été atteinte, la profondeur réelle actuelle clignote, et la flèche de remontée s‘affiche.

Remontez jusqu’à ce que la flèche de remontée disparaisse.

4.5 Vitesse de remontée en %

La vitesse optimale de remontée varie entre 7 et 20 mètres/min. selon la pro

fondeur. La vitesse réelle s’affiche en pourcentage de la vitesse préconisée. Quand la vitesse de remontée est supérieure à 100% de la valeur optimale, la flèche noire <SLOW> apparaît. Si la vitesse de remontée atteint 140% et plus, la flèche commence à clignoter. A partir de 110%, un signal sonore se déclenche et son intensité varie en fonction de l’ampleur du dépassement.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

S L O

SPEED

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

4 sec

Profondeur maxi

Vitesse de remontée en %

Profondeur réelle

Durée de

plongée

4 Fonctions pendant la plongée

UWATEC® Smart dive computers

La vitesse de remontée préconisée ne doit jamais être dépassée. Une vitesse de remontée trop élevée peut provoquer la formation de micro-bulles dans le circuit sanguin artériel, ce qui pourrait conduire à de sérieux problèmes, voire à un accident de décompression mortel.

• Lors d’une remontée à vitesse inadaptée, le Smart peut réclamer un palier de décompression même pour une plongée effectuée dans la courbe de sécurité en raison du risque accru de formation de micro-bulles.

• La durée de la décompression peut massivement augmenter pour prévenir la formation de micro-bulles si la remontée se fait à vitesse trop élevée.

• Lorsqu’on se situe à une grande profondeur, une remontée trop lente a pour conséquence une saturation plus élevée des compartiments et peut donc induire une augmentation de la durée totale de remontée. Par petite profon

deur, il est possible d'obtenir une diminution de cette durée, car les comparti

ments commencent déjà à se désaturer pendant la remontée.

• Pendant la remontée, CNS O

% n‘est plus affiché.

Réduisez la vitesse de remontée.

Si vous effectuez une remontée trop rapide pendant une période prolongée, cela apparaîtra dans le carnet de plongée.

Vitesse de remontée

Message visuel

Message sonore

SPEED

S L O W

S L O

S L O W

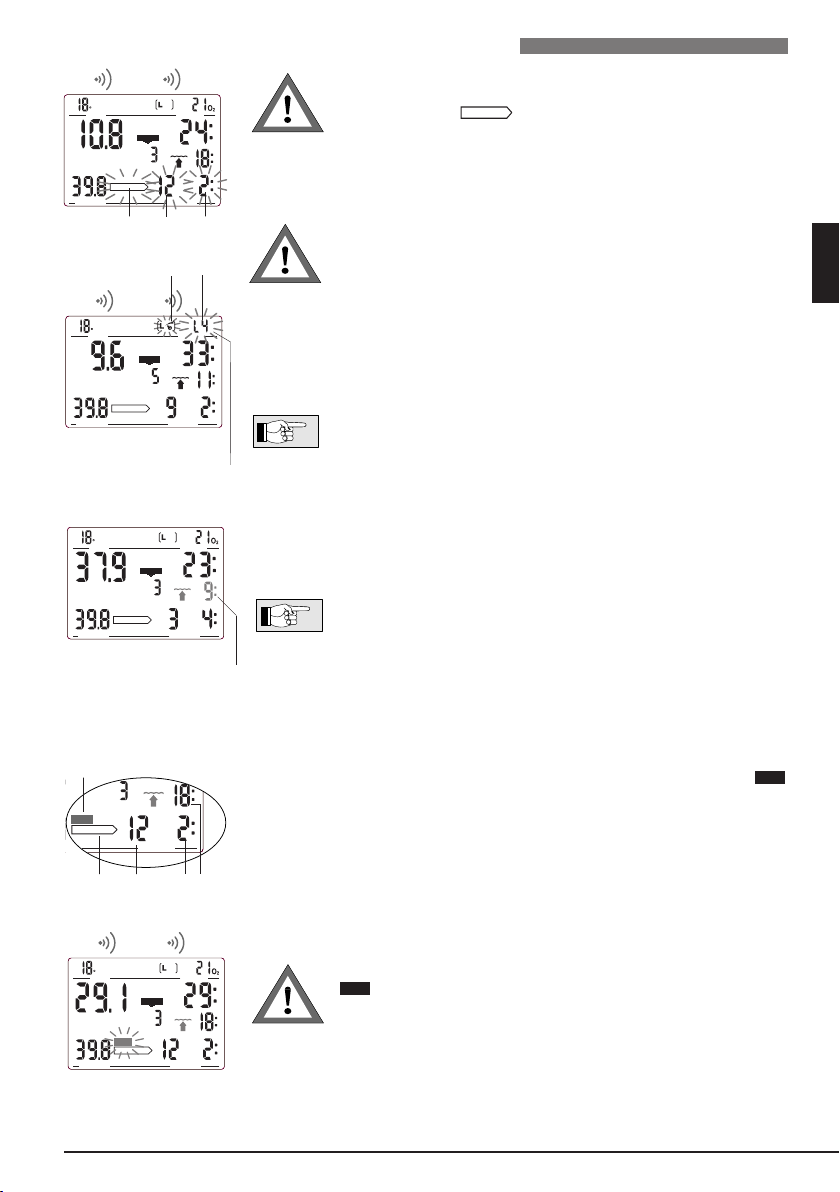

4.6 Pression partielle d’oxygène (ppO2) / Profondeur maximum d’utilisation (MOD)

La pression partielle maxi d’oxygène ppO2 (réglée par défaut à 1.4 bar) déter-

mine la profondeur maxi d’utilisation ou MOD (Maximum Operating Depth). Plonger plus profond que cette MOD exposera le plongeur à une pression partielle d’oxygène plus élevée que la pression maximum enregistrée.

La ppO2 maxi autorisée peut être également réglée entre 1.0 et 1.95 bar avec

SmartTRAK. La valeur paramétrée et l’information sur la ppO2 actuelle ne sont pas affichées.

La MOD (profondeur maxi d’utilisation) est fonction de la pp

O2 maxi et du

mélange gazeux choisis.

Lorsque la ppO2 maxi choisie est atteinte, Smart

envoie un signal sonore, la flèche orientée vers le haut apparaît, et la profon

deur réelle commence à clignoter.

Réduisez la profondeur afin de prévenir tout risque d'intoxication hyperoxy

que.

• La MOD ne doit pas être dépassée. Le non-respect de la mise en garde peut provoquer des intoxications hyperoxyq

ues.

• La ppO

maxi ne doit pas être réglée au-dessus de 1.6 bar.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

4 sec

4 Fonctions pendant la plongée

UWATEC® Smart dive computers

Français

III

4.7 Toxicité de l'oxygène (CNS O2%)

La toxicité de l'oxygène est mesurée grâce à un modèle de calcul issu de la

mesure de la profondeur et de la composition du mélange. Cette toxicité est affichée en pourcentage d'une valeur maximale tolérée (compteur-oxygène), en lieu et place de la vitesse de remontée. La toxicité est indiquée graduellement de 1 % en 1 %.

Un signal sonore indique que la toxicité de l’oxygène atteint 75%. Le symbole <CNSO

> clignote et la flèche orientée vers le haut

apparaît.

Ne laissez pas la valeur de la pression partielle d'oxygène aug

menter encore, le cas échéant, réduisez la profondeur.

Lorsque la toxicité de l’oxygène atteint 100%, une alarme sonore se fait entendre toutes les 4 secondes, <CNSO

>, le % d’O2 et la flèche vers le haut clignotent. Il y a risque d’intoxication hyperoxyque.

Commencez immédiatement la remontée.

• Pendant la remontée et si la valeur du CNS O

n’augmente plus (en raison de

la baisse de la pression partielle d’oxygène), l’alarme sonore s’arrêtera.

• Pendant la remontée, l'affichage de la saturation d'oxygène disparaît et la vitesse de remontée est affichée. En cas d'interruption de la remontée, on repasse à l'affichage de l'indication de la valeur de saturation en oxygène.

4.8 COM Pression dans la bouteille

Dans le cadran inférieur la pression des bouteilles est indiquée en bar.

La pression des bouteilles sert aussi au calcul de l'autonomie

restante (Remaining BottomTime, RBT) et de l’effort.

Si la pression dans la bouteille se rapproche de la valeur choisie avec SmartTRAK, un

signal d’attention sonore

se fait entendre et

le symbole

« bouteille » apparaît. Valeur par défaut : 100 bar.

Ne plongez pas plus profond. Commencez la remontée aussitôt

Lors de fortes consommations le Smart affiche sur l’écran un symbole en forme de poumons et

signal d’attention sonore

se déclenche.

Faites moins d'efforts et calmez votre respiration, afin d’éviter une saturation supplémentaire des compartiments.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

4 sec

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

Toxicité de l‘oxygène

TANK DATA

bar

TANK DATA

RBT

bar

4 sec

TANK DATA

RBT

bar

4 sec

4.10 Données concernant les paliers

La durée possible de plongée dans la courbe de sécurité s’affiche tant qu’il n’y a pas de paliers obligatoires. La flèche

NO STOP

est affichée. Les chiffres indiquent en minutes la durée de plongée restant possible avant

d’avoir des paliers à faire.

• Le chiffre <99:> indique qu’il reste 99 minutes ou davantage.

• La durée possible sans palier est calculée en tenant compte de l’effort fourni par le plongeur et de la température de l’eau.

Si la durée sans palier devient inférieure à 3 minutes, un signal d’at

tention sonore se met en marche et le chiffre indiquant la durée sans palier commence à clignoter. Si cette durée est inférieure à 1 minute, l’affichage de la durée sans palier est un "0" clignotant. Afin de ne pas avoir à faire de palier, remontez lentement jusqu'à ce que l’autonomie atteigne 5 minutes ou plus.

4 Fonctions pendant la plongée

UWATEC® Smart dive computers

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

4 sec

Durée sans palier

4.9 COM : autonomie restante (RBT)

Le RBT indique, pour la profondeur réelle, la durée de plongée restant possible jusqu’au moment où il faudra entamer la remontée

. Le RBT est calculé sur la base de la pression actuelle de la bouteille, du rythme respiratoire, et des données sur la plongée enregistrées jusqu'alors. Le RBT se base sur l’hypothèse qu’il doit rester au moins 40 bars de pression dans la bouteille à la fin de la plongée. Des modifications sont possibles avec SmartTRAK. Graphique repré

sentant le RBT page 11.

Ne laissez jamais le RBT passer en-dessous de 3 minutes, il y aurait un risque

de manquer de mélange respiratoire pendant la remontée, ainsi que d’acci

dent de décompression avec de graves conséquences !

En cas d'utilisation d'une bouteille avec réserve mécanique, le calcul correct

de l'autonomie (RBT) n'est possible que si la plongée se déroule réserve tirée, c‘est à dire ouverte.

Si le RBT passe en-dessous de trois minutes,

signal d’attention sonore se fait entendre, la flèche orientée vers le haut s’affiche, la bouteille commence à clignoter. Commencez tout de suite la remontée.

La valeur du RBT ne doit jamais atteindre 0. Avec un RBT = 0, la pression de réserve peut ne pas être suffisante pour la remon

tée. A la fin de la dernière minute (RBT = 0), l’alarme sonne toutes les 4 secondes. La flèche orientée vers le haut, la bouteille et le symbole RBT clignotent. L’alarme sonore ne se déclenche pas à des profon

deurs inférieures à 6.5 mètres si Smart COM est dans la phase sans palier de la plongée.

Commencez tout de suite la remontée.

TANK DATA

RBT

bar

TANK DATA

RBT

bar

TANK DATA

RBT

bar

4 sec

RBT < 3 minutes

RBT = 0 minutes

4 Fonctions pendant la plongée

UWATEC® Smart dive computers

Français

III

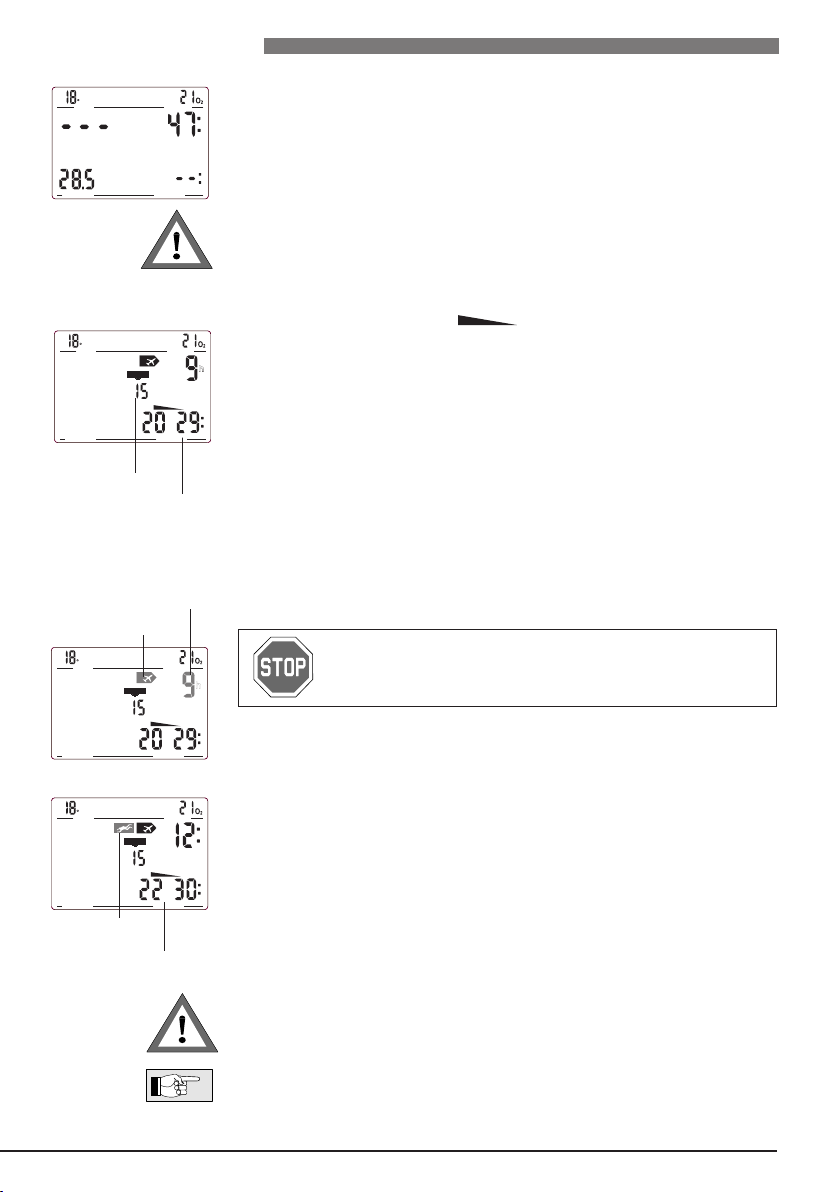

Les paliers Lorsqu’on entre dans la phase avec palier, la flèche

NO STOP

s’éteint, la flèche

DECOSTOP

apparaît et le bip d’attention se déclenche. Juste à côté s’affiche le palier le plus profond en mètres. A côté de sa profondeur s’affiche la durée de ce palier en minutes. L’indication <3 m 7:> signifie donc qu’il faut effectuer un palier de décompression de 7 minutes à 3 mètres de profondeur. Lorsqu’un palier est terminé, le prochain apparaît. Lorsque tous les paliers ont été effec

tués, la flèche

DECOSTOP

s’éteint et la flèche

NO STOP

réapparaît. L’indication de durée en bas à droite signale à nouveau le temps de plongée possible sans palier à faire.

L’alarme de palier se déclenche si le palier obligatoire est sauté. La flèche

DECOSTOP

, la durée du palier, la profondeur du palier commencent à clignoter et une alarme sonore se déclenche. Si un palier obligatoire est sauté, la formation de micro-bulles peut s’accroître massivement. Si le plongeur revient en surface pendant que l’alarme est en route, la flèche

DECOSTOP

, la durée du palier et la profondeur du palier continuent à clignoter pour indiquer qu’il y a risque d’accident de décompression. Le mode SOS est activé trois minutes après la plongée si rien n’est fait pour corriger l’incident (->10).

Si l’alarme de palier omis a été activée pendant plus d’une minute en tout (cumul), elle figurera dans le carnet de plongée.

Replongez directement au palier de décompression exigé!

Durée totale de remontée

Dès qu'il y a des paliers obligatoires à faire, Smart affiche la durée totale de

remontée. Cette durée comprend la durée de la remontée depuis la profondeur réelle jusqu'à la surface, et la durée de tous les paliers.

La durée totale de la remontée est calculée selon la vitesse préco

nisée et en tenant compte d’un effort normal. La durée totale de la remontée peut changer si la vitesse n’est pas idéale (100% de la vitesse préconisée), ou si Smart COM détecte qu’un effort impor

tant est en cours.

Un temps de remontée plus long que 99 minutes s’affiche <– –>.

Lors de toutes les plongées avec Smart, faites un palier de sécurité d’au moins 3 minutes à 5 mètres de profondeur.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DECO

STOP

Alarme de palier omis

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DECO

STOP

Durée totale de remontée

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DECO

STOP

Durée du palier

Profondeur du

palier

5 Fonctions en surface

UWATEC® Smart dive computers

5.1 Fin de la plongée

Après l’arrivée en surface, soit 0.80 mètre, Smart attend 5 minutes avant de considérer la plongée comme terminée. Ce délai permet un bref retour en surface pour s’orienter.

Après les 5 minutes, la plongée est mémorisée dans le carnet de plongée.

Pour le calcul de la désaturation et du temps d’interdiction de vol il est admis

que le plongeur respire de l’air en surface.

5.2 Durée de la désaturation

Après la plongée, le symbole

DESAT

, la durée en heures et minutes

et éventuellement la toxicité de l’oxygène s’affichent. La durée de la désatu

ration est déterminée d’après la toxicité de l’oxygène, la saturation en azote ou la diminution des micro-bulles, selon ce qui prendra le plus de temps pour le retour à la normale. La saturation en oxygène <CNSO

> reste affichée et diminue jusqu’à atteindre 0%. La durée de désaturation reste affichée jusqu’à la prochaine plongée, ou jusqu’à atteindre 0.

L’écran s’éteint trois minutes après la dernière manipulation pour économiser la

pile, mais tous les calculs continuent cependant à se faire.

5.3 Temps d’interdiction de prendre avion La <durée sans avion> s’affiche à côté du symbole DO NOT FLY = ne pas

prendre l'avion. C’est le temps en heures et minutes qui doit s’écouler avant que vous ne preniez un avion et il restera affiché jusqu’à atteindre 0.

Prendre un avion pendant que Smart affiche <DO NOT FLY> peut déclencher un accident de décompression avec de graves conséquences.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DESAT

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DESAT

Durée de désaturation

Toxicité de l’oxygène

Symbole DO NOT FLY

Durée "sans avion"

5.4 Avertissement micro-bulles

Si l’intervalle de surface n’est pas assez long entre plusieurs plongées suc-

ces

sives, des micro-bulles peuvent s’accumuler dans les poumons. Le nonrespect des paliers de décompression et une vitesse de remontée trop rapide peuvent aussi mener à la formation de bulles dans les compartiments. Afin de réduire le risque lors de plongées successives ultérieures, il est recommandé de compter de manière assez large l’intervalle de surface dans certaines situations. Pour prévenir

la formation de bulles pendant l’intervalle de surface, le Smart

peut

recommander au plongeur la prolongation de l’intervalle via l'avertissement micro-bulles. La durée de l’avertissement des micro-bulles est visible en entrant dans le planificateur

->29.

Si l’avertissement micro-bulles (NO DIVE) s’affiche pendant l’intervalle de sur

face, il ne faut pas replonger.

Si vous replongez malgré l’avertissement micro-bulles, il faut prévoir une durée

de plongée sans palier beaucoup plus courte, ou un allongement des paliers. La durée de l’avertissement micro-bulles à la fin de la plongée peut s’accroître considérablement.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DESAT

Avertissement micro-bulle

Durée de désaturation

4000 m

2000 m

1000 m

3000 m

0 m

Changement à environ 905 mbar

Changement

environ 815 mbar

Changement

environ 725 mbar

Changement à environ 610 mbar Pas d’info décompression – Mode Profondimètre

6 Plongée en lac de montagne

UWATEC® Smart dive computers

Français

III

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DESAT

Secteur d’altitude 1

Durée de désaturation =

temps d’adaptation

Secteurs d’altitude

1 2 3 4

6.2 Altitude interdite En surface, Smart vous montre à quelle altitude il ne faut pas monter: les segments correspondant aux secteurs interdits clignotent.

L’interdiction peut également s’afficher en même temps qu’un autre segment :

Vous êtes à 1200 mètres (secteur 1) et vous pouvez monter jusqu’à 2650 m (secteur 2) uni

quement. Vous ne pouvez pas monter dans les secteurs 3 et 4.

Montée dans les secteurs

d’altitude 3 et 4 interdite

Altitude maxi autorisée :

2650 m

Max. altitude: 850 m 1650 m 2650 m 4000 m

6.3 Paliers dans un lac de montagne

Afin de garantir une décompression optimale, même en altitude, le palier de décompression à 3 mètres est remplacé par deux paliers: un à 4 mètres et un à 2 mètres dans les secteurs d’altitude 1, 2 et 3 (les paliers indiqués sont alors les suivants: 2 m / 4 m / 6 m / 9m…).

Si la pression atmosphérique passe en–dessous de 620 mbar, (plus de 4100 m au-dessus du niveau de la mer), seul le mode Profondimètre est actif : il n’y aura pas d’affichage de données sur la décompression. Par conséquent, le planificateur et le RBT (pour Smart COM) ne seront pas disponibles. La toxicité de l’oxygène et la pression de la bouteille (Smart COM) seront toujours affichées.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

Secteur d’altitude 4 :

• Pas de donnée décompression

• COM : pas de RBT

TANK DATA

bar

COM

6.1 Secteurs d’altitude

Smart mesure la pression atmosphérique toutes les 60 secondes même lorsque l’écran est éteint. Si l’ordinateur détecte une augmentation suffisante d’altitude, il se mettra en marche automatiquement et va indiquer le nouveau secteur d’altitude (1-4) et le temps de désaturation. Cette durée de désaturation corres

pond

au temps d’adaptation de l’organisme à la nouvelle altitude. Si vous plongez pendant ce temps d’adaptation, Smart considérera qu’il s’agit d’une plongée successive puisque votre organisme est encore en sursaturation.

Il existe 5 secteurs d’altitude (0-4) dont les limites se chevauchent pour tenir

compte des variations de pression barométrique. Pour une plongée en lac d’alti

tude, le secteur d’altitude s’affiche en surface, dans le carnet de plongée et dans le planificateur sous la forme d’une montagne schématisée. Cette montagne se remplit de 1 à 4 segments représentant les secteurs d’altitude (1-4). Du niveau de la mer à une altitude d’environ 1000 m, il n’y a pas

de segment. Vous trouverez ci-dessous les 5 secteurs :

IV Le contrôle du niveau de micro-bulles (MBL)

UWATEC® Smart dive computers

Ce chapitre traite du contrôle du niveau de micro-bulles en plongée. Voir chapitre III en ce qui concerne les informations d’ordre général sur la plongée avec Smart.

Les micro-bulles sont de petites bulles d’azote qui se forment dans l’organisme du plongeur lors de chaque plongée, et qui se dissipent naturellement pendant la remontée puis en surface après la plongée. Plon

ger sans palier, ou en respectant les paliers obligatoires, ne prévient pas la formation de micro-bulles.

Les micro-bulles dangereuses sont celles qui passent de la circulation veineuse à la circulation artérielle. Cela peut se produire si de nombreuses bulles se rassemblent dans les poumons. UWATEC a équipé les ordinateurs de plongée Smart d’une nouvelle technologie qui protège le plongeur de la formation de micro-bulles.

Le plongeur sélectionne en fonction de ses besoins un niveau de micro-bulles et influence en conséquence son niveau de protection. Plonger en tenant compte du niveau de micro-bulles veut dire faire des paliers micro-bulles et ralentir la remontée, ce qui laisse plus de temps à l'organisme pour désaturer, contrarie la formation de micro-bulles et augmente la sécurité.

Le Smart propose 6 niveaux de micro-bulles (de L0 à L5). Le niveau L0 correspond au modèle de décompression UWATEC bien connu ZH-L8 ADT, et ne propose pas de palier spécifique « micro-bulles ». Les niveaux L1 à L5 offrent une protection supplémentaire contre la formation de micro-bulles, le niveau L5 correspondant à la protection la plus élevée. Comme pour les plongées avec et sans paliers, le Smart affiche la profondeur et la durée du premier palier micro-bulles ainsi que la durée totale de la remontée, dès que la durée de plongée sans micro-bulles est terminée. La durée de plongée sans micro-bulles étant plus courte que la durée de plongée sans palier classique, le palier micro-bulles sera prescrit plus tôt que pour une plongée avec niveau L0.

Si le plongeur saute un palier micro-bulles, le Smart passe à un niveau de micro-bulles inférieur, et la plongée se poursuit avec ce critère de calcul. Exemple : Si le plongeur choisit le niveau L4 avant le

début de sa plongée, puis ne respecte pas les paliers micro-bulles demandés par le Smart, celui-ci passera automatiquement au niveau L3 ou moins (plus de micro-bulles admises).

1 Comparaison entre des plongées de niveau L0 et de niveau L5

Deux Smart plongent en même temps, l’un réglé sur le niveau L5, l’autre sur L0. Lors d’une plongée faite avec un niveau de micro-bulles réglé de L1 à L5, la durée sans palier sera raccourcie, et des paliers micro-bulles seront requis avant les paliers classiques. Ces paliers micro-bulles supplémentaires participent à la prévention de formation de micro-bulles.

12m

15m

Durée

Profondeur

Niveau de

micro-bulles

Accumulation de micro-bulles en fin de plongée

Profondeur du palier

micro-bulles et/ou du

palier de décompression

DECO

STOP

LEVELSTOP

NO STOP

LEVELSTOP

NO STOP

DECO

Palier

Paliers micro-bulles Palier obligatoire, voir page 25

2 Terminologie

UWATEC® Smart dive computers

Français

Ce chapitre traite exclusivement de la terminologie et des affichages utilisés pendant une plongée avec paliers micro-bulles. Toutes les autres caractéristiques de la plongée sont décrites dans le chapitre III ->11.

2.1 Affichage pendant la phase sans palier micro-bulles

Durée de plongée

Durée sans palier micro-bulles

21mn

Profondeur actuelle

Profondeur maxi

29.9 m

Phase avec palier micro-bulles

Durée sans palier micro-bulles

Temps restant à une profondeur donnée, avec remont

ée possible jusqu’en surface

sans palier micro-bulles.

Durée

Profondeur

Un niveau de L1 à L5 a été sélectionné

Phase sans palier micro-bulles

Phase de la plong

ée pendant

laquelle la remont

ée directe sans palier micro-bulles est possible

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

NO STOP

2.2 Affichage pendant la phase avec palier micro-bulles

Palier micro-bulles supérieur

Durée totale de la remontée (14mn)

3 mn palier micro-bulles

35.7m

Phase avec palier micro-bulles

Pour terminer la plongée sans être ramené à un niveau de micro-bulles plus important, tous les paliers micro-bulles prescrits doivent

être effectués.

Phase sans palier micro-bulles

Durée

Profondeur

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LEVELSTOP

Durée palier micro-bulles

Affichage de la dur

ée du

palier micro-bulles

à la

profondeur donn

ée

Profondeur palier micro-bulles

Affichage du palier micro-bulles le plus profond

Durée totale de la remontée

Y compris les paliers micro-bulles

3 Préparation d’une plongée à niveau de micro-bulles

UWATEC® Smart dive computers

3.1 Sélectionner le niveau de micro-bulles

Le Smart doit être en mode « utilisation » pour pouvoir changer le niveau de

micro-bulles.

1. Reliez B et + ou B et – jusqu’à ce que le symbole des niveaux de micro-bulles apparaisse.

Confirmez que vous souhaitez changer le niveau de micro-bulles en reliant B et E.

3. Sélectionnez le niveau de micro-bulles en reliant B et + ou B et -.

Confirmez

en reliant B et E.

Sans confirmation dans les deux minutes, l’affichage change et le choix n’est pas mémorisé.

Le Smart affichera le symbole

pour confirmer qu’un niveau L1 à L5 a été sélectionné. Dans le cas de non-respect d'un palier micro-bulles, le nouveau niveau sera affiché en permanence (->25).

Les niveaux de micro-bulles ont une réelle influence sur votre planificateur de plongée.

4 Fonctions pendant la plongée à niveau de micro-bulles

4.1 Information sur le palier micro-bulles

Durée de plongée sans palier micro-bulles

Lors d’une plongée à niveau de micro-bulles de L1 à L5, le Smart affichera la durée sans palier micro-bulles au lieu de la durée classique sans palier. Pendant cette durée sans palier micro-bulles, aucun palier microbulles n’est prescrit. La flèche

NO STOP

et le symbole de niveau de micro-bulles sont affichés. La durée restant sans palier

micro-bulles se lit en minutes.

• Informations et alarmes de durée sans palier micro-bulles sont les mêmes que pour la durée sans palier classique (->18).

• Même dans le cadre d’une plongée à niveau de micro-bulles, nous vous recommandons de remonter très lentement pendant les derniers mètres.

Palier micro-bulles

Au début de la phase avec palier micro-bulles, la flèche

NO STOP

disparaît, et

la flèche

LEVELSTOP

apparaît. Elle clignote pendant 8 secondes, et on entend un

bip d’attention

. Pour terminer la plongée sans être ramené à un niveau de

micro-bulles plus important, tous les paliers micro-bulles prescrits doivent être respectés

A droite de la flèche

LEVELSTOP

, le palier micro-bulles s’affiche en mètres. L’affichage <3m 2 :> signifie qu’il faut respecter un palier micro-bulles de 2 minutes à 3 mètres de profondeur.

Lorsque le palier micro-bulles est terminé, le suivant –s’il y en a un- s’affiche.

Lorsque tous les paliers micro-bulles ont été effectués, la flèche s‘éteint, la flèche

NO STOP

réapparaît et le Smart affiche à nouveau le temps sans palier

micro-bulles.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

DIVE TIME

…

DIVE TIME

–

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LEVELSTOP

Symbole palier micro-bulles

Temps total de remontée

Palier micro-bulles le plus profond

Durée du palier

micro-bulles

Temps sans palier micro-bulles

4 Fonctions pendant la plongée à niveau de micro-bulles

UWATEC® Smart dive computers

Français

Le message « palier micro-bulles omis » est activé si le palier

micro-bulles prescrit n’a pas été respecté. Un BIP*

d’attention

sonne, la

flèche

LEVELSTOP

, la durée et la profondeur du palier

micro-bulles omis clignotent.

Pour terminer la plongée sans être ramené à un niveau de micro-

bulles plus important, vous devez redescendre immédiatement à la profondeur prescrite.

Le message « niveau de micro-bulles réduit » est activé si la profondeur d’un palier micro-bulles prescrit est dépassée de plus de 1.5 mètre. Le Smart réduit le niveau de micro-bulles, un bip d’attention se fait entendre et pour le restant de la plongée le nouveau niveau de micro-bulles est indiqué

. Les données du nouveau palier micro-bulles s’affichent. Pour terminer la plongée sans être encore ramené à un niveau de micro-bulles plus important, le nouveau palier micro-bulles doit être respecté.

* Le BIP d’attention peut être supprimé par l’intermédiaire du

logiciel SmartTRAK.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LEVELSTOP

4 sec

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LEVELSTOP

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DECO

LEVELSTOP

4 sec

4.2

Durée totale de remontée

Le Smart affiche les informations sur les paliers micro-bulles et la durée totale

de la remontée. Celle-ci comprend la durée de la remontée et la durée des paliers micro-bulles.

La durée totale de la remontée est calculée selon la vitesse pré

conisée et en tenant compte d’un effort normal. La durée totale de la remontée peut changer si la vitesse n’est pas idéale (100% de la vitesse préconisée), ou si Smart COM détecte qu’un effort important est en cours.

4.3 Palier de décompression obligatoire

Le Smart calcule et affiche des paliers micro-bulles pour diminuer la formation

de micro-bulles, et gère également les données concernant la décompression. Si un palier de décompression apparaît comme obligatoire, le symbole

DECO

s’affiche. La durée totale de remontée comprendra également la durée du palier de décompression.

Vous allez bientôt devoir faire un palier de décompression : au début de la phase de décompression, le BIP sonne et le symbole

DECO

clignote pendant 8 secondes.

Pour éviter d’avoir à faire de longs paliers de décompression, il

faut remonter de quelques mètres.

DIVE TIME

DECO INFO

CNS O2%

DECO

LEVELSTOP

Palier micro-bulles omis

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LEVELSTOP

4 sec

Niveau de micro-bulles

réduit

Durée totale de remontée

Palier de décompression obligatoire

Palier micro-bulles

Nouveau niveau

de micro-bulles

4 Fonctions pendant la plongée à niveau de micro-bulles

UWATEC® Smart dive computers

4.4 Palier micro-bulles et palier de décompression

Lorsque la profondeur du palier microbulles est identique au premier palier de décompression obligatoire, et si vous êtes à 1,5 m de la profondeur de ce palier, Smart affiche

DECO

STOP

LEVELSTOP

en même temps. Le temps indi-

qué est celui du palier micro-bulles.

Comme le palier micro-bulles est plus long que le palier de décompression, lorsque le palier de décompression est terminé, l’affichage passe de

DECOSTOP

LEVELSTOP

seulement.

Niveau de

micro-bulles

Palier de décompression

Palier micro-bulles

Profondeur

Durée

LEVELSTOP

Durée du palier micro-bulles

Profondeur du palier de décompression = profondeur du palier micro-bulles

5 Fin d’une plongée à niveau de micro-bulles

Une plongée à niveau de micro-bulles se termine comme une plongée sans

niveau de micro-bulles (L0) (->20), sauf si le niveau de micro-bulles a été réduit en cours de plongée.

Si le niveau de micro-bulles a été réduit au cours d’une plongée, le Smart va

afficher en clignotant

le symbole palier micro-bulles et le niveau de micro-bulles actuel pendant 5 minutes après le retour en surface. La plongée se termine ensuite, et le Smart repasse en mode « utilisateur » avec retour au niveau de micro-bulles sélectionné à l’origine.

Plongées successives et niveaux de micro-bulles : si un palier micro-bulles a été

omis pendant la plongée, et que le plongeur recommence une plongée très peu de temps après la première, le Smart peut prescrire immédiatement des paliers micro-bulles. Pour terminer la plongée avec le niveau de micro-bulles initialement sélectionné, il faut respecter tous les paliers micro-bulle

DIVE TIME

III

V Mode profondimètre

Le mode profondimètre convient à ceux qui préfèrent utiliser leurs propres tables (plongée technique) ou qui font de l’apnée en plus de la plongée en scaphandre autonome.

Les plongées en mode profondimètre se font à vos risques et périls!

Lorsqu’il est en mode profondimètre, le Smart n’afﬁche que la durée et la profondeur de la plongée, mais l’absorption d’azote par les compartiments et l’exposition à l’oxygène seront évaluées exactement comme lors d’une plongée normale. Il est par conséquent très important de paramétrer correctement le pourcen

tage d’oxygène, même en mode profondimètre -> 14. Même après utilisation en mode profondimètre, l’ordinateur de plongée sera prêt à être utilisé normale

ment après retour en mode ordinateur, puisqu’il a toutes les informations sur l’azote résiduel.

Paramétrer un mélange incorrect induit un risque d’accident de décompression et/ou d’intoxication à l’oxygène! Cela peut même être mortel ! Même avant une plongée en mode profondimètre, assurez-vous que le mélange paramétré corresponde bien au mélange effectivement utilisé.

• Si vous plongez au trimix ou avec un mélange autre que oxygène/azote, avec un pourcentage d’oxygène de 21% ou plus, entrez le pourcentage réel d’oxygène. L’ordinateur tiendra compte de l’exposition exacte à l’oxygène, et exa

gérera l’absorption d’azote.

• Si vous plongez au trimix ou autre mélange avec un pourcentage d’oxygène inférieur à 21%, paramétrez l’ordinateur pour 21% d’oxygène. L’ordinateur exa

gérera à la fois l’évaluation de l’exposition à l’oxygène et l’absorption d’azote.

Passer en mode profondimètre (et revenir au mode plongée standard)

Pour utiliser le Smart en mode profondimètre, vous devez l’activer via SmartTRAK et l’interface infra-rouge. Sélectionnez « Réglages ordinateur de plongée » dans la fenêtre « Options » de SmartTRAK. Lorsque la boîte de dialogue

« Réglages ordinateur de plongée » est ouverte, le PC commence par « lire » les paramètres actuels de l’ordinateur de plongée. Cliquez sur « ON » ( ou sur « OFF » pour revenir au mode plongée standard) sous « Mode profondimètre », puis cliquez sur l’icône de la barre supérieure pour appliquer les modiﬁcations à l’ordinateur de plongée. Celui-ci afﬁche alors la mention « OnG ».

DIVE TIME

DEPTH

Plonger en mode profondimètre

En mode profondimètre, la toxicité de l’oxygène n’est pas affichée, mais elle est calculée en arrière-plan selon le pourcentage paramétré. Lorsque sa valeur atteint 75%, un bip d’attention sonne. Lorsqu’elle atteint 100%, une alarme se déclenche.

UWATEC® Smart dive computers

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

Vitesse de remontée

(seulement pendant la remontée)

Température

Icône de niveau micro-bulle L1-L5

Profondeur actuelle

En mètres

Profondeur maxi

Profondeur maximale atteinte pendant la plongée

Durée de plongée

Durée de la plongée en minutes

O2%

Pourcentage d’oxygène paramétré

TANK DATA

bar

COM

Pression dans la bouteille

SPEED

En mode profondimètre, les informations suivantes sont affichées :

Français

Après une plongée en mode profondimètre

Après une plongée en mode profondimètre, l’écran afﬁche les informations suivantes, basées sur le pourcentage d’O2 paramétré :

Mode profondimètre

Plonger après le mode SOS

Si vous n’avez pas respecté un palier obligatoire par exemple, l’ordinateur de plongée restera bloqué pendant 24 heures. Le mode profondimètre sera indisponible pendant toute la durée de ce blocage.

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

DESAT

Temps de désaturation ->20

Durée sans avion ->20 Icône “sans avion” ->20

Toxicité de l’oxygène ->20

Avertissement micro-bulles (ne pas plonger - do not dive)* ->20

*La durée de l’avertissement micro-bulles est visible dans le planificateur ->29

Altitude interdite ->21

UWATEC® Smart dive computers

VI Planificateur de plongée

UWATEC® Smart dive computers

Français

Le Smart propose un planificateur de plongée permettant la planification de plongées avec sans palier avec des intervalles de surface déterminés librement.

Eléments de calcul :

• % d’oxygène sélectionné

• niveau de micro-bulles choisi

• température de l’eau lors de la dernière plongée

• secteur d’altitude si nécessaire

• état de la saturation au moment de la sélection du planificateur

• on suppose que le plongeur effectue une charge de travail normale et que les vitesses de remontée prescrites seront respectées.

Si deux plongeurs ou plus prévoient de plonger ensemble, il faudra toujours

planifier en fonction de l’ordinateur qui propose la courbe de sécurité la plus conservative. Faute de suivre cette consigne, vous risquez un accident de décompression avec de graves conséquences.

1 Planifier une plongée sans palier

Sélectionnez en surface le mode Planificateur avec les contacts B et – ou B et +.

L’avertissement micro-bulles et sa durée sont affichés s’il y a un risque du à l’accumulation de micro-bulles.

Ouvrez le planificateur avec B et E.

S’il restait un temps de désaturation (DESAT) avant d’entrer dans le mode Planificateur, la zone d’entrée de l’intervalle de surface s’affiche. Cet intervalle entre le moment présent et le début de la plongée à programmer s’affiche de 15 en 15 minutes avec les contacts B et + ou B et –.

Si un avertissement micro-bulles (ne pas plonger) et sa durée étaient affichés, Smart propose cette durée (arrondie aux prochaines 15 minutes) comme intervalle de surface. Si vous raccourcissez cet intervalle, l’avertissement micro-bulles s’affiche à nouveau.

Confirmez l’intervalle s’il y en a un avec B et E, et faites dérouler la courbe de sécurité. Les plongées sans palier s’affichent avec des intervalles de profon

deur de 3 mètres pendant environ 3 secondes pour chaque profondeur. La première plongée a lieu à 3 mètres.

Si un niveau de micro-bulles a été sélectionné (L1 – L5), la durée sans palier

micro-bulles s'affiche.

Les profondeurs supérieures à la MOD pour le % O2 choisi ne seront pas affichées.

Vous trouverez page 20 plus d’informations sur l’avertissement micro-bulles.

Entrée de l’intervalle de surface

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

NO STOP

Niveau de micro-bulles L1 – L5

Profondeur

Durée sans palier ou durée sans palier micro-bulles

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

Avertissement microbulles (ne pas plonger)

Durée de l’avertissement

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DECO INFO

MAX.DEPTH

–

VI Planificateur de plongée

UWATEC® Smart dive computers

2 Quitter le Planificateur

Vous quittez le Planificateur avec les contacts B et E (1-2 sec), ce qui se produit également après 3 minutes sans manipulation.

VII Carnet de plongée

UWATEC® Smart dive computers

Français

VII

1 Aperçu

Seules les plongées de plus de 2 minutes sont mémorisées dans le carnet de plongée. Smart PRO enregistre jusqu’à 100 heures de plongée et Smart COM jusqu’à 50 heures. Ces données peuvent être transférées dans un PC avec une liaison infra-rouge et le programme SmartTRAK pour Windows

. Vous

pouvez lire jusqu’à 99 plongées directement sur votre ordinateur de plongée.

S’affichent les éléments suivant :

Si une plongée débute pendant la période d’adaptation qui suit un changement d’altitude, à la place de l’intervalle de surface apparaîtra le temps d’adaptation déjà écoulé.

*alarmes déclenchées pendant la plongée

Secteurs d‘altitude s‘il y en a

Profondeur maxi

Durée de la pl

ongée

Numéro de la plongée

Intervalle de surface (uniquement lors de plongées successives)

Pourcentage d’oxygène

Niveau de micro-bulles diminué*

Carnet de plongée

Température la plus basse

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

CNS O2%

LOG

DECO

S L O W

Palier omis*

Remontée rapide*

2 Fonctionnement

En surface vous choisissez le carnet de plongée avec B et + ou B et –, et vous

y entrez avec B et E.

Si vous étiez encore sur-saturé (DESAT) avant de choisir le carnet de plongée, le temps écoulé entre la dernière plongée et le moment présent s’affi

chera.

Avec B et E vous affichez la dernière plongée effectuée (LOG 1).

Chaque fois que vous touchez B et + ou B et –, vous passez à la plongée suivante ou à la précédente. Si vous maintenez le contact, toutes les plongées s’affichent successivement.

Vous quittez le carnet de plongée avec B et E. Le carnet de plongée se ferme automatiquement au bout de 3 minutes sans manipulation.

TANK DATA

RBT

bar

Pression consommée pendant la plongée

dP = Différence de pression en bar

Effort trop important*

COM

CNS en fin de plongée

Alarme d’autonomie*

Plongée en mode SOS

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

DIVE TIME

DEPTH

DECO INFO

MAX.DEPTH

LOG

Si plongée succ.

VII

VIII Appendice

UWATEC® Smart dive computers

1 Informations techniques

Limites d’altitude de fonctionnement: avec calcul de décompression : du niveau de la mer à

environ 4000 m

sans palier et sans information sur le RBT : utilisable en

mode Profondimètre

quelle que soit l’altitude

Profondeur maxi affichée: 120 mètres – résolution jusqu’à 99.9 m = 0.1m, puis 1m

• Ne plongez pas plus profond que les limites correspondant au pourcentage d’oxygène que vous avez cho

isi (risque d’intoxication hyperoxyque, de nar-

cose à l‘azote

• Ne plongez pas plus profond que votre formation et votre expérience ne vous y autorisent.

• Suivez toujours les limites imposées par la loi et les réglementations locales.

Zone de calcul de la décompression: de 0.8 m à 120 m Pression ambiante maxi: 13 bar Limite de haute pression:

COM Pression maximum de service : 300 bar

Horloge: à quartz, affichage jusqu’à 199 minutes Pourcentage d’oxygène: Réglable de 21% (air) à 100% Température de fonctionnement:

de –10°C à +50°C

Alimentation: pile UWATEC LR07 Durée de vie de la batterie: De 500 à 1000 plongées suivant le nombre de plongées

par an et l’utilisation du rétro-éclairage

2 Entretien

Le manomètre de pression de la bouteille et les pièces utilisées pour la mesure de la pression de la bouteille doivent être entretenues par un agent agrée

SCUBAPRO UWATEC

tous les 2 ans ou après 200 plongées (le premier des deux). A part cela, votre ordinateur Smart est pratiquement sans entretien. Tout ce que vous avez à faire consiste à le rincer soigneusement à l’eau douce après chaque utilisation, et à faire changer la pile lorsque c’est nécessaire. Pour vous servir de votre Smart sans problèmes pendant des années, nous vous recommandons de prendre les précautions suivantes:

• Ne faites pas tomber et ne cognez pas votre Smart

• N’exposez pas votre Smart au soleil

• Rincez-le soigneusement à l’eau douce après chaque plongée

•

Ne le stockez pas dans une boite étanche, assurez-vous qu’il y ait une ventilation.

• Si vous avez des problèmes avec les contacts, nettoyez le Smart à l’eau savonneuse puis séchez-le soigneusement. La surface du boîtier peut être traitée au silicone. N’appliquez pas de silicone directement sur les contacts!

• Ne nettoyez pas votre Smart avec des solvants (sauf avec de l’eau).

Pour changer la pile, amenez votre Smart à un revendeur agréé UWATEC. Le

changement de pile est effectué par nos soins, ou par un importateur, et le fonctionnement de votre Smart sera vérifié en même temps. N’essayez pas de faire changer la pile par quelqu’un d’autre qu’un revendeur agréé.

Français

3 COM Pression dans la bouteille (avec Smart COM)

La pression dans la bouteille affichée dans l’écran inférieur par le Smart COM peut différer de l’indication donnée par un manomètre standard. Smart COM affiche la pression ramenée à une température de 20°C, alors qu’un manomètre mécanique indique la pression réelle qui est fonction de la température.

Le graphique vous permet de comparer les informations données par un manomètre standard et Smart COM à six températures différentes.

260

240

220

200

180

160

140

120

150 160 170 180 190 200 210 220 230 bar

Smart COM

Manomètre standard

UWATEC® Smart dive computers

VIIII Appendice

VIII

4 Garantie

La garantie ne couvre que les ordinateurs de plongée qui ont été achetés auprès d’un revendeur agréé

SCUBAPRO UWATEC

. La garantie est donnée pour

une période de deux ans.

Les interventions effectuées pendant la période de

garantie ne prolongent pas celle-ci.

Pour demander une prise en garantie,

envoyez votre ordinateur de plongée avec la preuve de son achat à un

reven-

deur ou un atelier agréé Scubapro Uwatec.

UWATEC se réserve le droit d’évaluer une demande de prise en garantie et de décider si l’ordinateur sera réparé ou remplacé. Sont exclus de la garantie les problèmes dus à :

• Usure ou détérioration anormale

• Causes extérieures telles que chocs lors du transport, influences du temps ou

d’autres phénomènes naturels.

•

Entretien, réparations, ou ouverture par une personne non autorisée par Scubapro Uwatec.

Ceci concerne tout particulièrement le changement de

pile.

• Tests en pression non effectués dans l’eau

• Accidents de plongée

VIIII Appendice

UWATEC® Smart dive computers

Français

Alarme de pile ___________________________ 13 Alarme sonore, couper … _________________

Autonomie de pile restante _________________

Avertissements ___________________________

13 Avion, durée « sans avion »… ____________ 9, 20 Carnet de plongée _______________________

10 CNS O

2 __________________ 2, 3, 11, 12, 13, 31

Décompression pendant la phase avec palier _

11 Décompression pendant la phase sans palier __

11 Désaturation, durée … ____________________

20 Durée de plongée ________________________

15 Durée sans palier ______________________18, 22 Effort (

COM) ______________________________ 17

Entretien ________________________________

32 Fin de plongée ___________________________

20 Flexible HP, montage… ____________________

10 Fonctionnement de l’ordinateur ___________ 3, 8 Informations techniques ___________________

32 Intervalle de surface ______________________

31 Lac de montagne _____________________ 21, 31 Lumière _________________________________

10 Mélange gazeux, réglage… ________________

14 Mélange initial, réglage… _________________

VIIII Appendice

Français

VIII

Messages d’attention _____________________ 13 Micro-bulles __________________________ 22-26 Mode profondimètre ______________________

Mode SOS ______________________________

Nitrox __________________________________

12 Palier omis ___________________________ 13, 19 PC, sortie du carnet de plongée sur… _______

31 Pile, durée de vie… _______________________

32 Planificateur de plongée ___________________

29 Plongée _________________________________ 11 Pourcentage d’oxygène ____________ 11, 12, 14 Pourcentage d’oxygène, réglage… __________

14 Pression dans la bouteille (

COM) _____________ 17 Pression partielle d’oxygène maxi ________ 12, 16 Pression partielle d’oxygène _________ 12, 13, 16 Profondeur maxi ______________________ 15, 31 Profondeur réelle _________________________

15 RBT _____________________________ 11, 13, 18 Rétro-éclairage ___________________________

10 SmartTRAK ________________________ 8, 12, 31 Système __________________________________ 8 Toxicité de l’oxygène _______________ 12, 16, 17 Vitesse de remontée _______________ 11, 13, 15

5 Index

UWATEC® Smart dive computers

SCUBAPRO UWATEC Americas

(USA/Canada/Latin America) 1166 Fesler Street El Cajon, CA 92020 USA t: +1 619 402 1023 f: +1 619 402 1554 www.scubapro.com

SCUBAPRO UWATEC Asia Pacific

1208 Block A, MP Industrial Center 18 Ka Yip St. Chai Wan Hong Kong t: +852 2556 7338 f: +852 2898 9872 www.scubaproasiapacific.com

SCUBAPRO UWATEC Australia

Unit 21, 380 Eastern Valley Way Chatswood, N.S.W. 2067 t: +61 2 9417 1011 f: +61 2 9417 1044 www.scubapro.com.au

SCUBAPRO UWATEC Deutschland

(Germany / Austria / Scandinavia) Taucherausrüstungen GmbH Rheinvogtstraße 17 79713 Bad Säckingen-Wallbach t: +49 (0) 7761 921050 f: +49 (0) 7761 921051 www.scubapro.de

SCUBAPRO UWATEC Italy

Via G.Latiro 45 I-16039 Sestri Levante (GE) t: +39 0185 482 321 f: +39 0185 459 122 www.scubapro-uwatec.it

SCUBAPRO UWATEC Japan

4-2 Marina Plaza 5F Kanazawa-Ku Yokohama Japan t: +81 45 775 2288 f: +81 45 775 4420 www.scubapro.co.jp

SCUBAPRO UWATEC France

Les Terriers Nord 175 Allée Belle Vue F-06600 Antibes t: +33 (0) 4 92 91 30 30 f: +33 (0) 4 92 91 30 31 www.scubapro-uwatec.fr

SCUBAPRO UWATEC Benelux

Avenue des Arts, 10/11 Bte 13 1210 Bruxelles t: +32 (0) 2 250 37 10 f: +32 (0) 2 250 37 11 www.scubapro-uwatec.nl

SCUBAPRO UWATEC España

Pere IV, nº359, 2º 08020- Barcelona t: +34 93 303 55 50 f: +34 93 266 45 05 www.scubapro-uwatec.es

SCUBAPRO UWATEC U.K.

Vickers Business Centre Priestley Road Basingstoke, Hampshire RG24 9NP England t: +44 0 1256 812 636 f: +44 0 1256 812 646 www.scubapro.co.uk

SCUBAPRO UWATEC Switzerland

Oberwilerstrasse 16 CH-8444 Henggart t: +41 (0) 52 3 16 27 21 f: +41 (0) 52 3 16 28 67 www.scubapro.de

www.uwatec.com

5.05

SCUBAPRO-UWATEC SMART PRO, SMART COM User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
