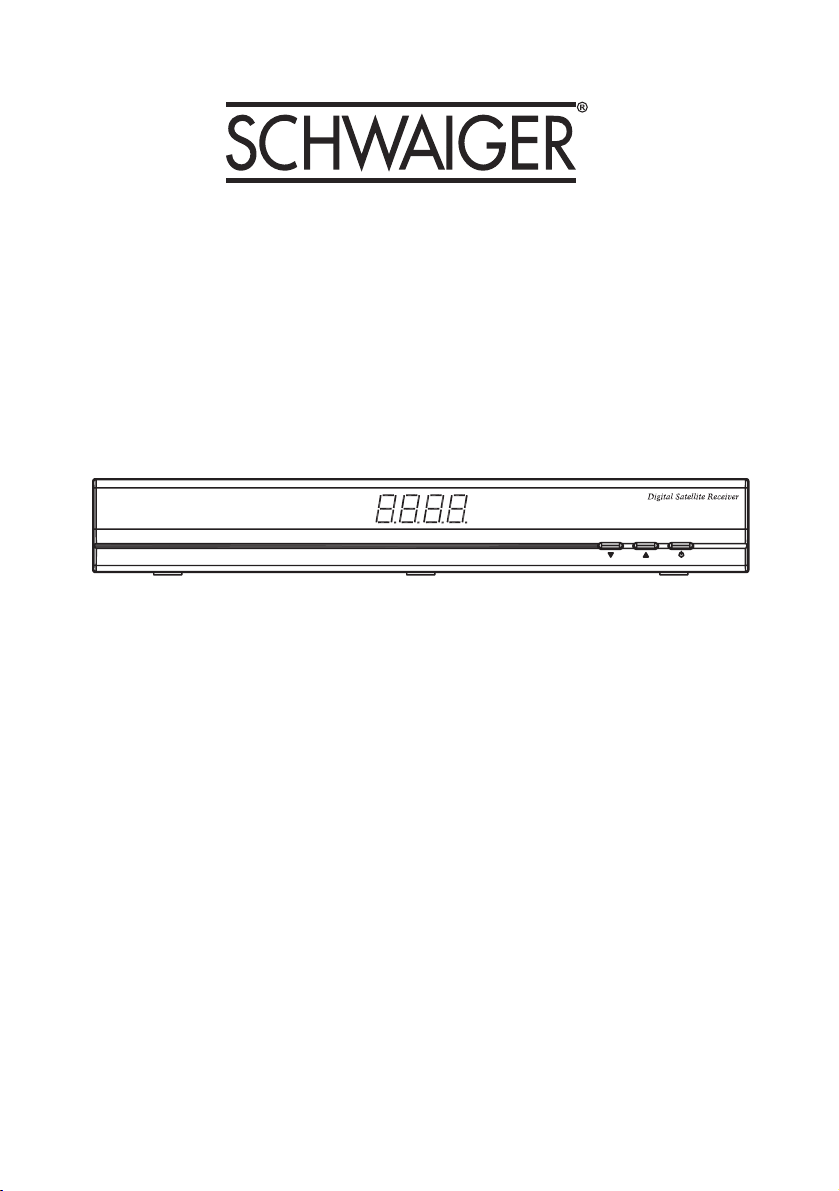

Page 1
Digitaler Satelliten-Receiver DSR 6020
Bedienungsanleitung
Version 1.1, Stand 13.05.2008
Änderungen und Irrtümer vorbehalten.
Für Druckfehler übernehmen w
ir keine Haftung.
Page 2

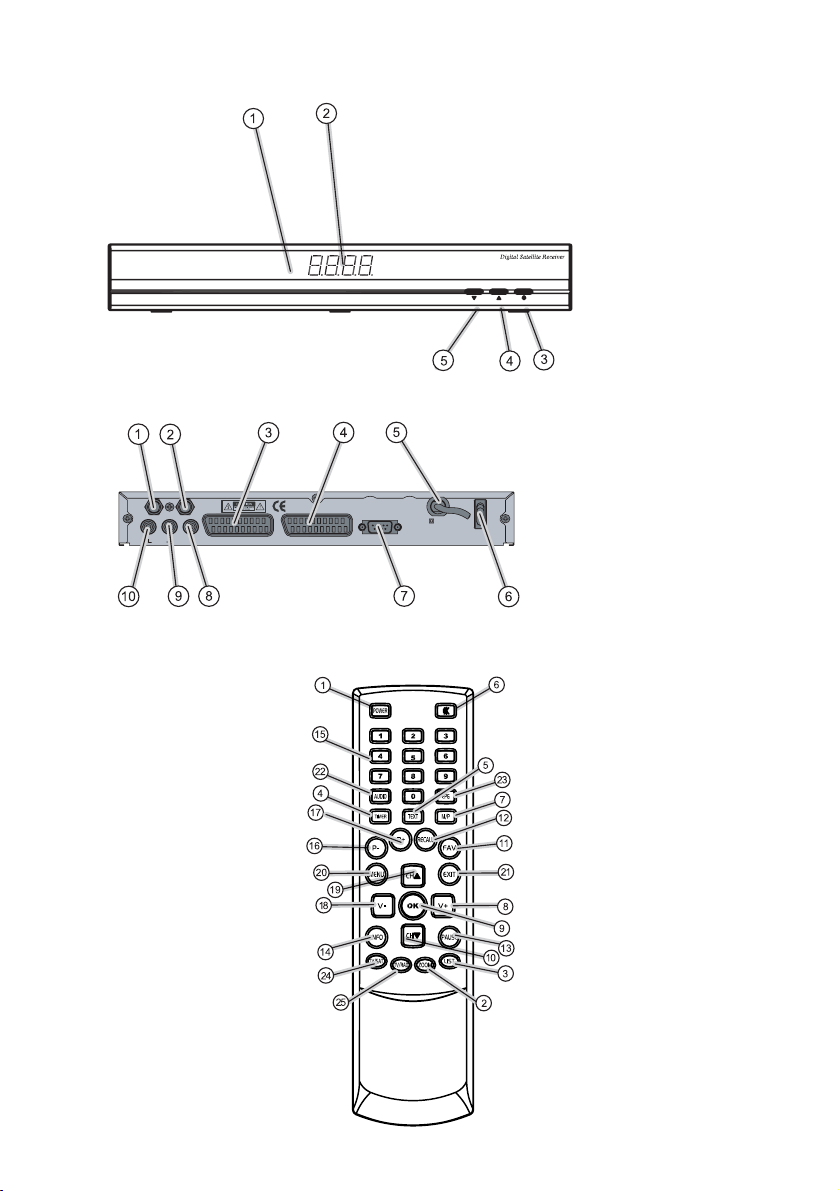

Geräteübersicht DSR 6020
Receiver Vorderseite
Receiver Rückseite
LNB IN
+13/+18V
300mA Max
Fernbedienung
IF OUT
L
R
AUDIO
VCR
COAXIAL
RS232
TV
100~240V
50/60Hz 20W
Internal F1 :
T2AL 250V
POWER
Consumption :
20W
Page 3
Geräteübersicht
1
–
Infrarotempfänger für die Signale der
Fernbedienung
2
4
Taste CH+ Wechsel zum nächst höheren
Programmplatz
5
Wechsel zum nächst niedrigeren
Programmplatz
Cursor-Bewegung abwärts
3
Taste StdBy Einschalten und auf Standby-Betrieb
schalten
Halten Sie diese Taste länger als 10
Sekunden gedrückt, werden die Werkseinstellungen wieder hergestellt.
Achtung! Dadurch gehen Ihre
persönlichen Einstellungen verloren.
LED-Display
Zeigt Programmplatz oder Zeit an
Die Receiver Vorderseite
Taste CH-
Die Receiver Rückseite
LNB-IN LNB-Anschluss für Antennen-Kabel
1
IF-OUT LNB-Anschluss für einen zweiten
2
VCR(Eingang
3
und Ausgang)
TV (Ausgang) SCART-Anschluss TV-Gerät
4
100–240 V~
5
50/60 Hz, 20 W
ON/OFF Netz-Schalter
6
RS 232 Serielle Schnittstelle
7
COAXIAL Digitaler koaxialer Audio-Ausgang
8
AUDIO L Stereo Audio-Anschluss Links
9
AUDIO R Stereo Audio-Anschluss Rechts
10
Satelliten-Receiver
SCART-Anschluss Video-Gerät
Netz-Anschluss
Page 4
Die Fernbedienung
Nr. Symbol Erklärung
1 Standby Einschalten und Standby-Betrieb
2 ZOOM Bild vergrößern
3 LIST TV-Programmliste aufrufen
4 TIMER Timer aufrufen
5 TEXT Teletext aufrufen
6 MUTE Ton-Stummschaltung
7 M/P Multi-Picture-Funktion, Bildvorschau aufrufen
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK Im Normalbetrieb: aktuelle Programmliste aufrufen
Im Menü: Menüpunkt bestätigen
10 CH T Wechsel zum nächst niedrigeren Programmplatz/
Cursor-Bewegung abwärts
11 FAV Eigene Favoritenliste aufrufen
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild
14 INFO Anzeige der Empfangsdaten des aktuellen Programms
(Satfinder-Funktion)
15 0-9 Programm direkt auswählen, Zifferneingabe
16 P- Im Normalbetrieb: Programmgruppen-Wechsel
In TV-Programmliste: Zehnerblock-Umschaltung
17 P+ Im Normalbetrieb: Programmgruppen-Wechsel
In TV-Programmliste: Zehnerblock-Umschaltung
18 V- Lautstärke senken/Cursor-Bewegung links
19 CH S Wechsel zum nächst höheren Programmplatz/
Cursor-Bewegung aufwärts
20 MENU Hauptmenü aufrufen
21 EXIT Menü oder Menüpunkt verlassen
22 Audio Audio-Modus ändern
23 EPG Elektronische Programm-Zeitschrift (wenn vom
Sender angeboten)
24 TV/SAT Wechsel zwischen Haus- und Satellitenantenne
25 TV/Radio Wechsel zwischen TV-Modus und Radio-Modus
Page 5
Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen
• sicheren
• vorteilhaften
Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.
Wir setzen voraus, dass der Bediener des Receivers allgemeine
Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
• montiert
• anschließt
• bedient
• reinigt
• entsorgt
muss den vollständigen Inhalt dieser Bedienungsanleitung zur
Kenntnis genommen haben. Bewahren Sie diese
Bedienungsanleitung immer in der Nähe des Receivers auf.
Gestaltungsmerkmale
Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht
unterscheiden, ob es sich um
normalen Text,
• Aufzählungen
oder
Handlungsschritte
handelt.
Page 6
Inhaltsverzeichnis
Geräteübersicht .................................................................................. 2
Die Fernbedienung .............................................................................3
Vorwort ..............................................................................................5
Gestaltungsmerkmale ......................................................................5
Inhaltsverzeichnis.............................................................................6
Sicherheitshinweise ......................................................................... 8
Grundlegende Sicherheitshinweise............................................ 8
Erläuterung der Sicherheitshinweise................................................ 11
Bestimmungsgemäßer Gebrauch..................................................... 11

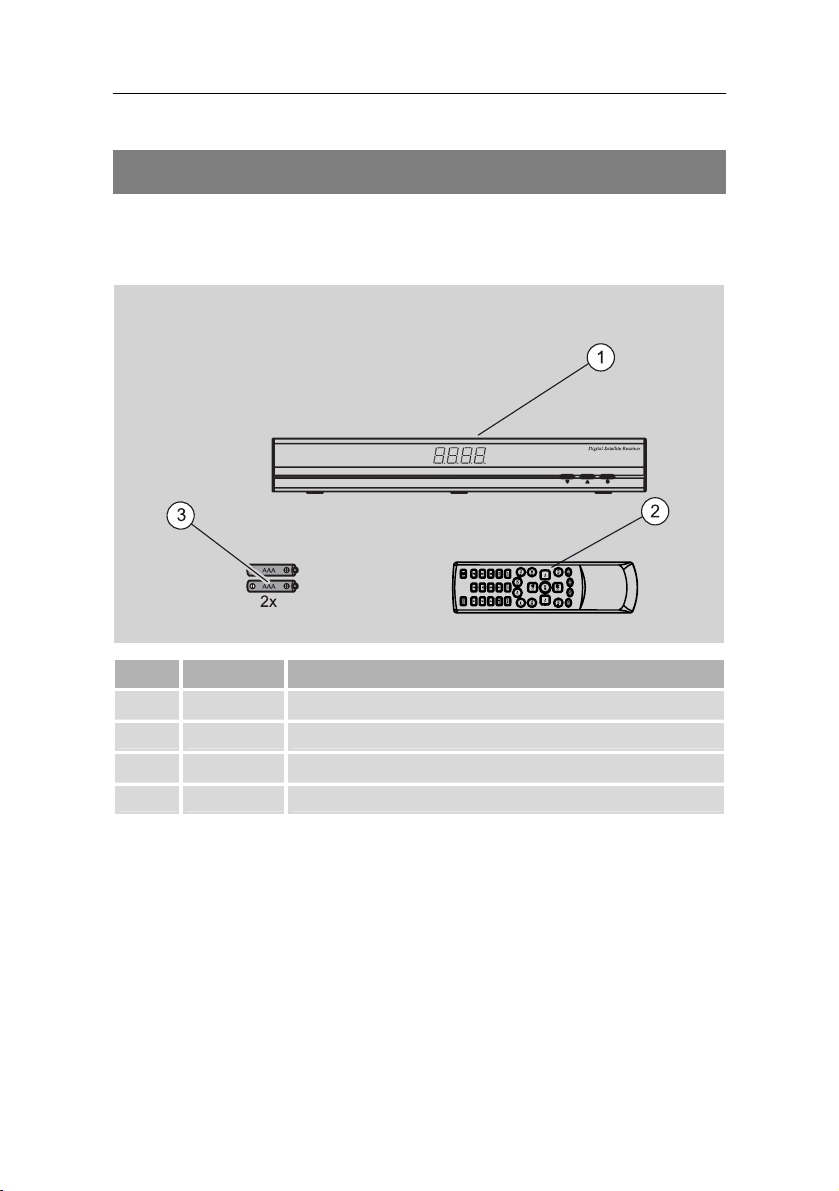

Lieferumfang................................................................................... 12
Beschreibung.................................................................................. 13
Receiver anschließen..................................................................... 16

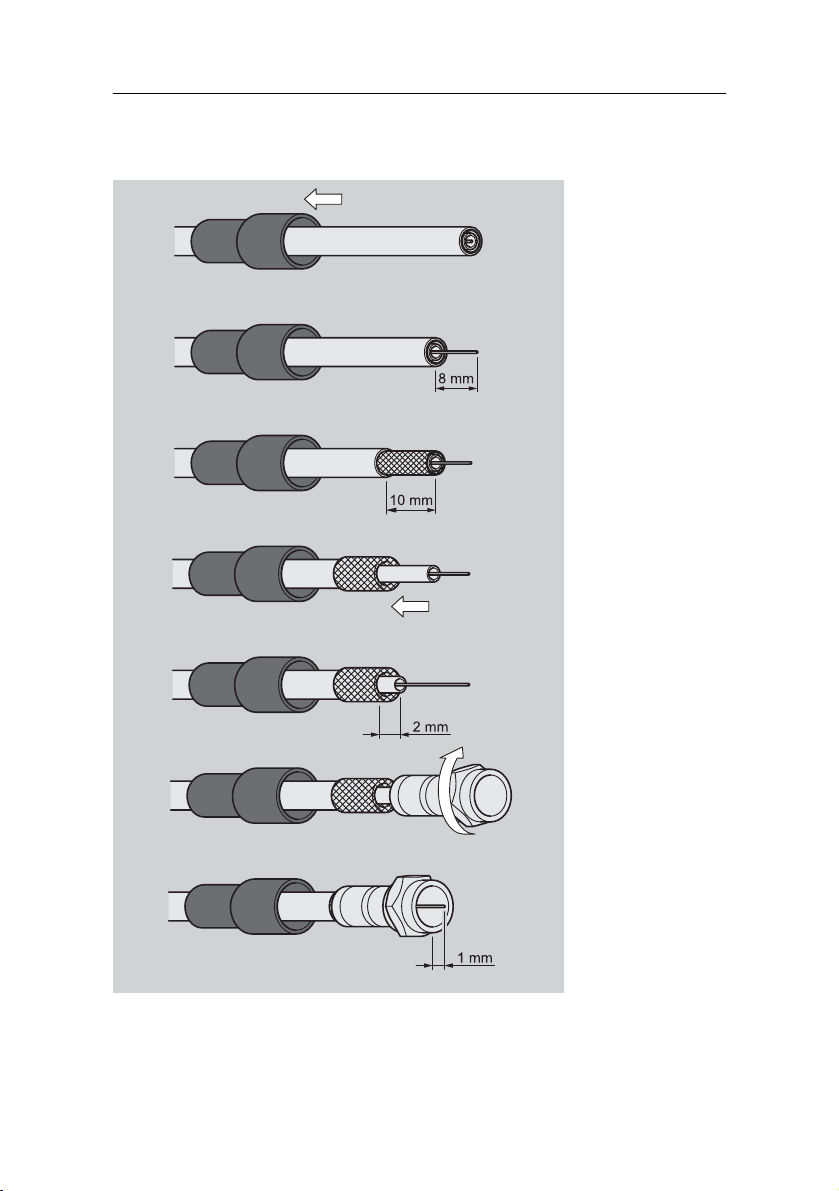

Antennen-Kabel montieren............................................................... 17
Anschluss mit SCART-Kabel............................................................ 19
Anschluss mit Cinch-Kabel............................................................... 21

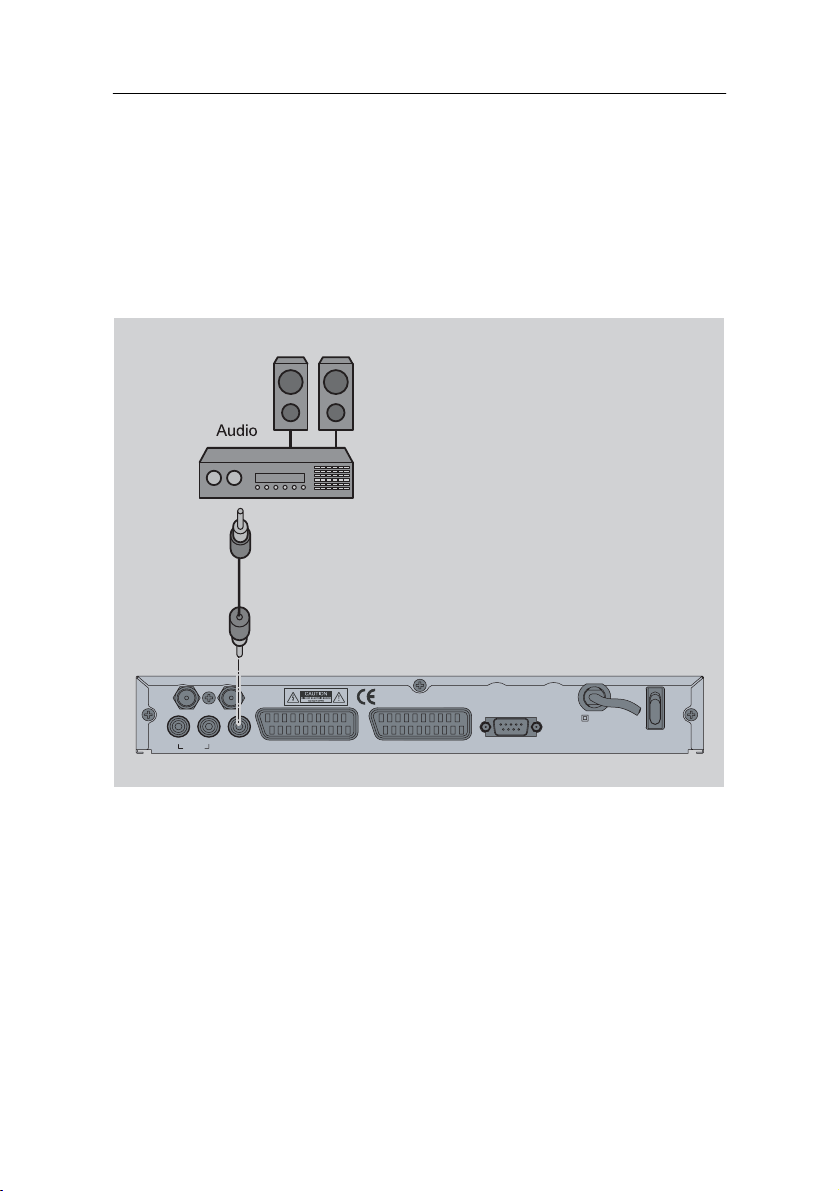

Anschluss eines Audio-Digital-Receivers......................................... 21
Die Antenne anschließen und grob ausrichten ................................23
In Betrieb nehmen ..........................................................................28
Fernbedienung..................................................................................28
Receiver............................................................................................ 29
Bedienen.......................................................................................... 30
Bildschirm-Einblendungen bei einem Programm-Wechsel ..............30
Benutzer-Oberfläche auf dem TV-Bildschirm................................... 31
Menü-Aufbau .................................................................................... 32
In den Menüs navigieren ..................................................................33
Programm (Symbol: Fernseher) ....................................................... 34
Installation (Symbol: Sat-Antenne)................................................... 36
Systemeinstellungen (Symbol: Receiver).........................................38
Einstellung (Symbol: Werkzeugkoffer) .............................................41
Software-Update via Satellit .............................................................42
Tasten mit Sonderfunktionen........................................................ 43
Umschalten TV/SAT .........................................................................43
6
Page 7
Umschalten TV/Radio....................................................................... 43
ZOOM ...............................................................................................43
LIST ..................................................................................................43
AUDIO ..............................................................................................44
EPG ..................................................................................................44
TEXT................................................................................................. 44
M/P - Multipicture..............................................................................45
MUTE................................................................................................ 45
FAV................................................................................................... 45
RECALL............................................................................................ 46
INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne. 46
0 - Sleeptimer ...................................................................................46
PAUSE.............................................................................................. 46
Demontieren....................................................................................47
Reinigen........................................................................................... 47
Fehlfunktionen beseitigen .............................................................48
Technische Daten........................................................................... 50
Hersteller ......................................................................................... 52
Konformitätserklärung................................................................... 53
Glossar ............................................................................................54
7
Page 8
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den
Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in
der Bedienungsanleitung.
Grundlegende Sicherheitshinweise
Elektrischer Anschluss
• Trennen Sie bei Betriebsstörungen den Receiver von der
Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen
Netzschalter ist der Receiver noch unter Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu
vermeiden, setzen Sie den Receiver weder Regen noch sonstiger
Feuchtigkeit aus.
• Öf
fnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr
eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht installierte
Netz-Steckdose von 100–240 V, 50–60 Hz an.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss des
Receivers „LNB IN“ darf 300 mA nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das
Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie
nur am Netzstecker
• Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der
Steckdose.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen,
ziehen Sie sofort den Netzstecker aus der S
das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie
es wieder in Betrieb nehmen.
eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die S
zugänglich ist.
• Knicken oder quet
, nicht am Kabel.
teckdose. Lassen Sie
Andernfalls besteht die Gefahr
tromquelle (Steckdose) leicht
schen Sie das Netzkabel nicht.
8
Page 9
• Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor sie ihn
erneut verwenden. Es besteht sonst die Gefahr eines
Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver
benutzen, oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung
des Herstellers.
Richtiger Standort
• Stellen Sie den Receiver auf eine feste, ebene Unterlage.
• Vermeiden Sie die Nähe von:
- Wärmequellen, wie z. B. Heizkörpern,
- offenem Feuer, wie z. B. Kerzen,
- Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
- Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen)
auf den Receiver.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außer-
gewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für
ausreichende Belüftung des Receivers.
tellen Sie keine schweren Gegenstände auf den Receiver.
• S
• Wenn Sie den Receiver von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des Receivers
Feuchtigkeit niederschlagen. Wa
Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass
niemand darauf treten oder darüber stolpern kann.
rten Sie in diesem Fall etwa eine
• Durch die Wärmeentwicklung des Gerätes und durch die Gümmifüße
können in Verbindung mit Möbeloberflächen Farbveränderungen
hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine
geeignete Unterlage.
9
Page 10

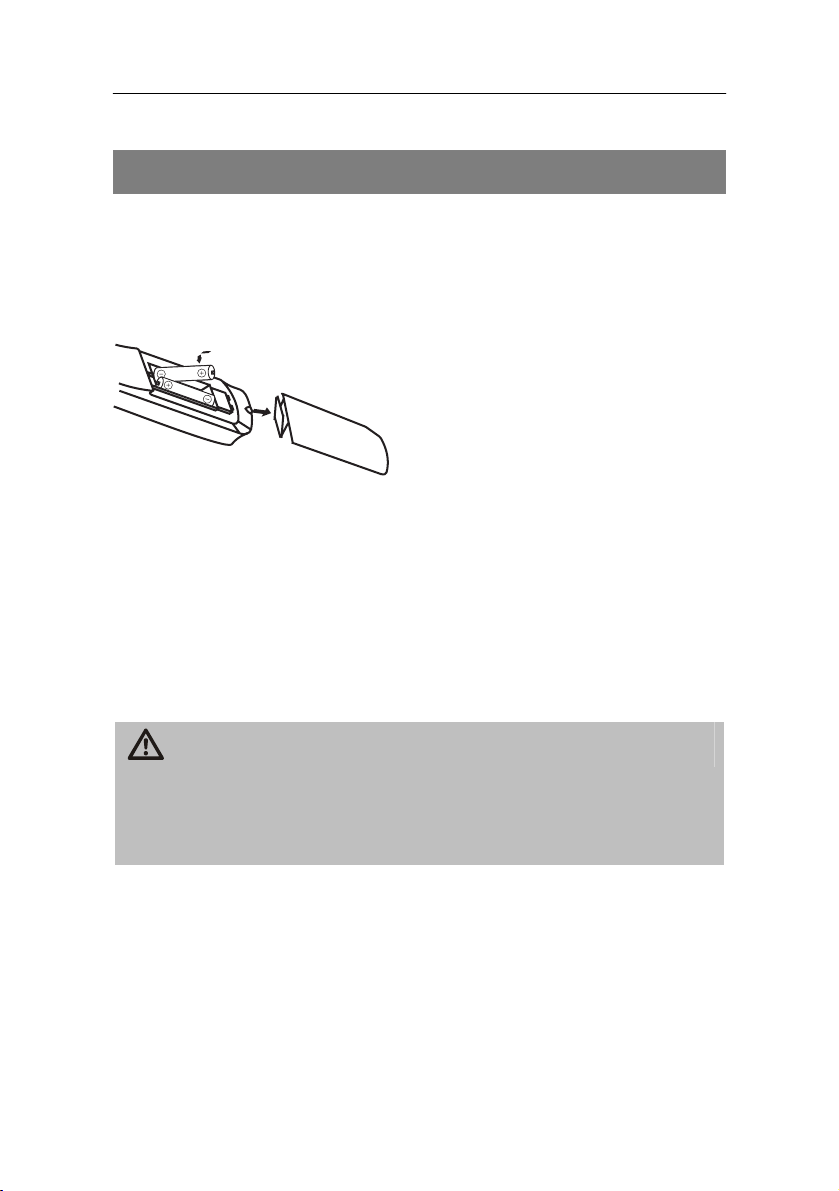

Richtiger Umgang mit Batterien
• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass
Batterien nicht in die Hände von Kindern gelangen. Kinder
könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver längere Zeit
nicht benutzt wird, nehmen Sie die Batterien aus der
Fernbedienung.
• Batterien können Gift
stoffe enthalten, die die Umwelt schädigen.
Entsorgen Sie die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien
niemals in den normalen Hausmüll.
Entsorgen
Werfen Sie den Receiver und die Batterien
keinesfalls in den normalen Hausmüll. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung
nach Möglichkeiten einer umwelt- und
sachgerechten Entsorgung des Geräts. Geben Sie
verbrauchte Batterien bei einer Sammelstelle ab.
10
Page 11
Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende Kategorien von
Sicherheitshinweisen:
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor möglichen
Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sachoder Umweltschäden.
L
Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.
Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von unverschlüsselten digitalen
Satelliten-Programmen (free-to-air) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet
werden. Dazu gehört auch die Beachtung aller Informationen dieser
Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu Personenschäden führen. Sie
bedeutet zudem den sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch entstehen.
11
Page 12
Lieferumfang
Kontrollieren Sie nach dem Kauf den Lieferumfang. Der
Lieferumfang kann je nach Modell variieren, beachten Sie die
Angaben auf der Verpackung.
Nr. Anzahl Erklärung
1 1 Receiver
2 1 Fernbedienung
3 2 Batterien Typ LR 03/AAA/1,5 V
- 1 Bedienungsanleitung (nicht abgebildet)
12
Page 13
Beschreibung
Mit dem Receiver können Sie unverschlüsselte digitale SatellitenProgramme (free-to-air) über eine Satelliten-Antenne empfangen.
Sie brauchen den Receiver vorerst nicht zu programmieren.
Die wichtigsten Sender und Satelliten sind vorprogrammiert.
Die Satelliten-Antenne muss auf den gewünschten Satelliten
ausgerichtet sein.
Der Receiver sucht weitere neue Programme, sobald Sie den
automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht
vorprogrammierte Satelliten können hinzugefügt werden.
Alle Receiver-Einstellungen können Sie leicht über die BenutzerOberfläche (Menü) auf dem TV-Bildschirm vornehmen.
Die mehrsprachige Benutzer-Oberfläche unterstützt folgende
Sprachen:
• deutsch
• griechisch
• kroatisch
• tschechisch
• dänisch
• holländisch
• ungarisch
• norwegisch
• polnisch
• slowakisch
• schwedisch
• englisch
• französisch
• türkisch
• spanisch
• slowenisch
13
Page 14
• italienisch
• portugiesisch
Ab Werk sind folgende Satelliten vorprogrammiert:
• Astra1 19E
• Hotbird 13E
• Türksat 42E
• Sirius2 5E
• Amos/Atlantic 4-5
• Astra2 28E
• HispaSat 30W
•
Eutel W2 16E
•
Hellasat 39E
•
ASTRA 23,5E
Weitere Ausstattungsmerkmale:
• Software-Update via Satellit ASTRA 19,2° Ost, oder über den
RS232-Anschluss auf der Geräterückseite.
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
peichern des zuletzt gesehenen Programms (Last Station
• S
Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300mA
mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz
• Manuelle PID Eingabe möglich
• 3 Tasten an der Frontblende
• Plug and Play
• Leistungsaufnahme im Standby-Betrieb sensationelle ca. 2
Watt.
Dabei ist die Uhrzeit an der Frontanzeige zu sehen.
• Netzanschluss 100–240 V, 50/60 Hz
• 4500 Programmspeicherplätze
• Kindersicherung (voreingestelltes Passwort: 0000)
• 1 Favoritenliste und 8 Programmgruppen
• Automatischer Sender-Suchlauf
14
Page 15
• Sender-Listeneditor
• Analoger Tonausgang über Cinch-Stecker (Stereo),
Lautstärkeregelung über Fernbedienung möglich
• AC3 Koaxial Ausgang (Digital-Audio)
• 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (VCR)
• CVBS-Videoausgangs-Signal
• Im Standby-Betrieb Durchschleif-Funktion zum
Analog-Receivers (loop through)
• Super-Fast-Videotext mit einem Speicher von 800 Seiten
• Digitaler Radio-Empf
Display)
• Beim Programmwechsel erhalten Sie in einer Anzeige weitere
Programminformationen.
• DiSEqC 1.0, 1.2, Goto X, wird unterstützt, wenn entsprechende
Antennen-Anlage angeschlossen wird
• SWAP-Funktion (über Recall-Taste)
• Bildschirm-Formate einstellbar auf 4:3, 16:9 und automatisch
(letterbox)
• Multi-Funktionstimer,
• Elektr
• SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten
• Automatische Wahl der Fernseh-Norm mit Videoumwandler
• Digitaler Sat-Finder optisch + akustisch zum Ausrichten des
L
onische Programmzeitschrif
programmabhängig)
Parabol-Spiegels.
Zusätzlich können Sie über unsere Homepage einen
passenden Programm-Editor runterladen. Mit Ihrem Computer
können Sie dann die Programmlisten des Receivers
bearbeiten. Bitte beachten Sie hierzu die Informationen auf
unserer Homepage.
ang, Radio-Hintergrundbild (Background-
8-fach und an EPG gekoppelt, Sleep-Timer
t EPG (bis zu 14 Tage im voraus,
Anschluss eines
15
Page 16
Receiver anschließen
Der Receiver wird über ein Koaxial-Kabel mit Ihrer SatellitenAntenne verbunden. Bevor Sie den Receiver anschließen können,
müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.
L
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Achtung!
Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn
ordnungsgemäß an alle Geräte und die Antenne angeschlossen
haben. Andernfalls kann der Receiver beschädigt werden.
Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels
führen während des Betriebs Strom.
16
Page 17
Antennen-Kabel montieren
(vgl. Montage-Schema auf der nachfolgenden Seite)
Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen
Abisolierzange und einen Seitenschneider.
Sie
eine
Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den
inneren Leiter ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass
das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es
über die äußere Isolierung, so dass es den inneren Leiter nicht
berührt.
Entfernen Sie die innere Isolierung bis 2 mm vor dem
Drahtgeflecht.
Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht,
bis der Stecker an die innere Isolierung anstößt.
L
Es darf kein Drahtgeflecht hinten am Stecker-Ende
überstehen.
Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er
maximal 1 mm aus dem Stecker ragt.
17
Page 18
Montage-Schema
Schrauben Sie den F-Stecker des Koaxial-Kabels auf den
Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende
des Koaxial-Kabels schrauben Sie am LNB fest.
18
Page 19
Anschluss mit SCART-Kabel
Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am
Receiver.
Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten
Sie die Bedienungsanleitung des TV-Geräts.
Wenn Sie ein Video-Aufnahme-Gerät anschließen möchten,
stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am
Receiver. Beachten Sie die Bedienungsanleitung des VideoAufnahme-Geräts.
19
Page 20

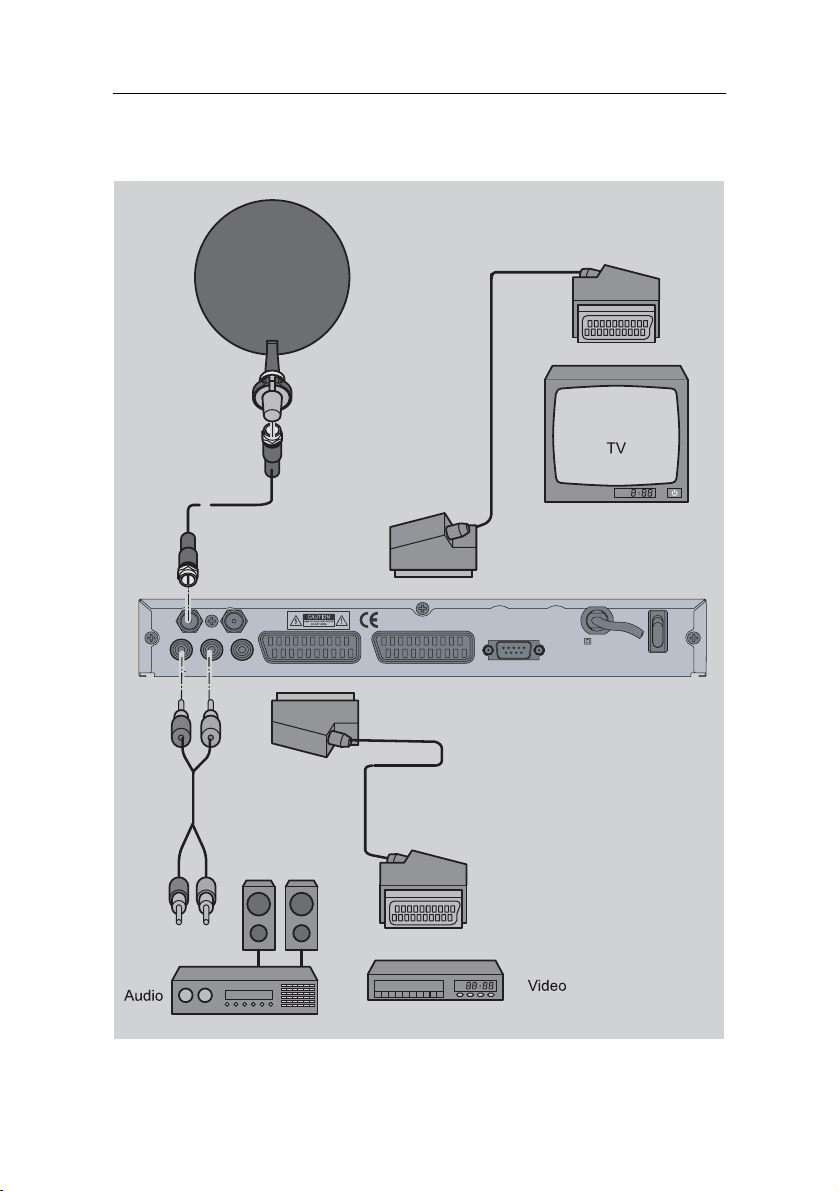

Anschluss-Schema
LNB IN
+13/+18V
300mA Max
R
AUDIO
IF OUT
L
COAXIAL
100~240V
50/60Hz 20W
Internal F1 :
VCR
TV
RS232
T2AL 250V
POWER
Consumption : 20W
20
Page 21
Anschluss mit Cinch-Kabel
Wenn Sie eine Stereo-Anlage anschließen möchten, verbinden
Sie die Cinch-Stecker des Cinch-Kabels mit den Buchsen
„AUDIO R“ und „AUDIO L“ des Receivers.
Achtung!
Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage
mit dem Receiver, das kann Ihre Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss eines
Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.
Anschluss eines Audio-Digital-Receivers
Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3)
nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem
koaxialen Ausgang des Receivers verbinden.
Achtung!
Beachten Sie unbedingt die Angaben zum Anschluss in der
Bedienungsanleitung Ihres Audio-Digital-Receivers.
L
L
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet
sein.
21
Page 22
Anschluss koaxialer Digitalausgang
Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am
Receiver.
Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver.
Anschluss-Schema
LNB IN
+13/+18V
300mA Max
R
AUDIO
IF OUT
L
COAXIAL
VCR
TV
RS232
100~240V
50/60Hz 20W
Internal F1 :
T2AL 250V
POWER
Consumption : 20W
22
Page 23
Die Antenne anschließen und grob ausrichten
Bevor Sie die Antenne ausrichten, müssen Sie das Antenen-Kabel
an den LNB anschließen.
L
Beachten Sie auch die Bedienungsanleitung Ihrer
Satelliten-Antenne.
Achtung!
Der Receiver darf nicht an die Stromversorgung angeschlossen
sein, falls Sie das Antennenkabel bereits an den Receiver
angeschlossen haben.
Schrauben Sie den IF-Stecker an den Anschluss des LNB.
Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet
haben, müssen Sie zunächst einen geeigneten Standort für die
Montage der Antenne suchen. Hierbei ist zu beachten, dass die
Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie
hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung
Südosten haben. Bitte beachten Sie, dass die Antenne nie hinter
einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z.
B. Bäume) montiert werden darf.
L
Bei der Suche nach der südlichen Richtung hilft Ihnen der
Stand der Sonne. Die Sonne steht während der
Sommerzeit um 12 Uhr und während der Winterzeit um 13
Uhr genau im Süden.
23
Page 24
Süden Süden
Osten
Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne
stehen.
In diesem 90 Grad Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. Astra 19,2 Grad Ost,
Eutelsat Hotbird 13 Grad Ost,
Türksat 42 Grad Ost.
Je nach dem, welchen Satelliten Sie empfangen wollen, muss in
diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor
allem bei der Montage an einer Wand beachtet werden.
Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand
befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne
an die Hauswand anzustoßen.
Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun
beginnen, die Antenne einzurichten.
Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der
Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät
verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt
wurden, können Sie die Geräte einschalten.
24
Page 25
Erster Schritt:
Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät
mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das
TV-Gerät auf dem richtigen AV-Kanal sein.
Zweiter Schritt:
Schalten Sie nun den Receiver ein.Bitte beachten Sie hierbei, dass
der Receiver für die gängigsten Satelliten und deren Programme
vorprogrammiert ist und Sie die Programmplätze nur über die
Nummerntastatur der Receiver-Fernbedienung eingeben müssen:
Beispiel:
Wenn Sie den Satellit Astra 19,2° Ost empfangen möchten, müssen
Sie zum Ausrichten der Antenne Ihren Receiver auf Programmplatz
1 stellen. Dasselbe gilt auch für andere Satelliten wie z.B. Hotbird.
Wenn Sie Ihre Antenne auf Hotbird ausrichten möchten, müssen Sie
ein vorprogrammiertes Programm von Hotbird an Ihrem Receiver
aufrufen.

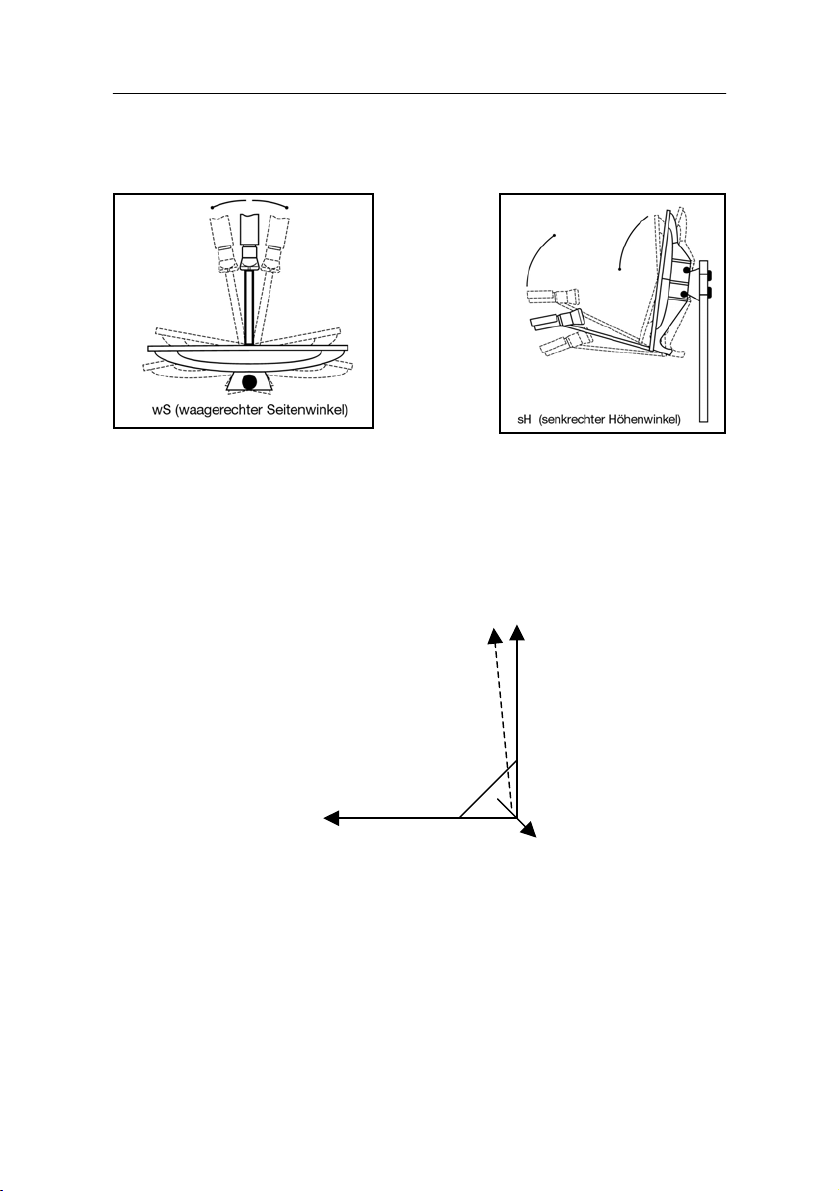

Dritter Schritt:
Richten Sie nun Ihre Antenne auf den von Ihnen ausgesuchten
Satelliten aus. Hierzu gibt es mehrere Möglichkeiten. Die einfachste
und kostengünstigste Lösung ist wie folgt:
Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz
senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das
Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A).
25
Page 26
Süden

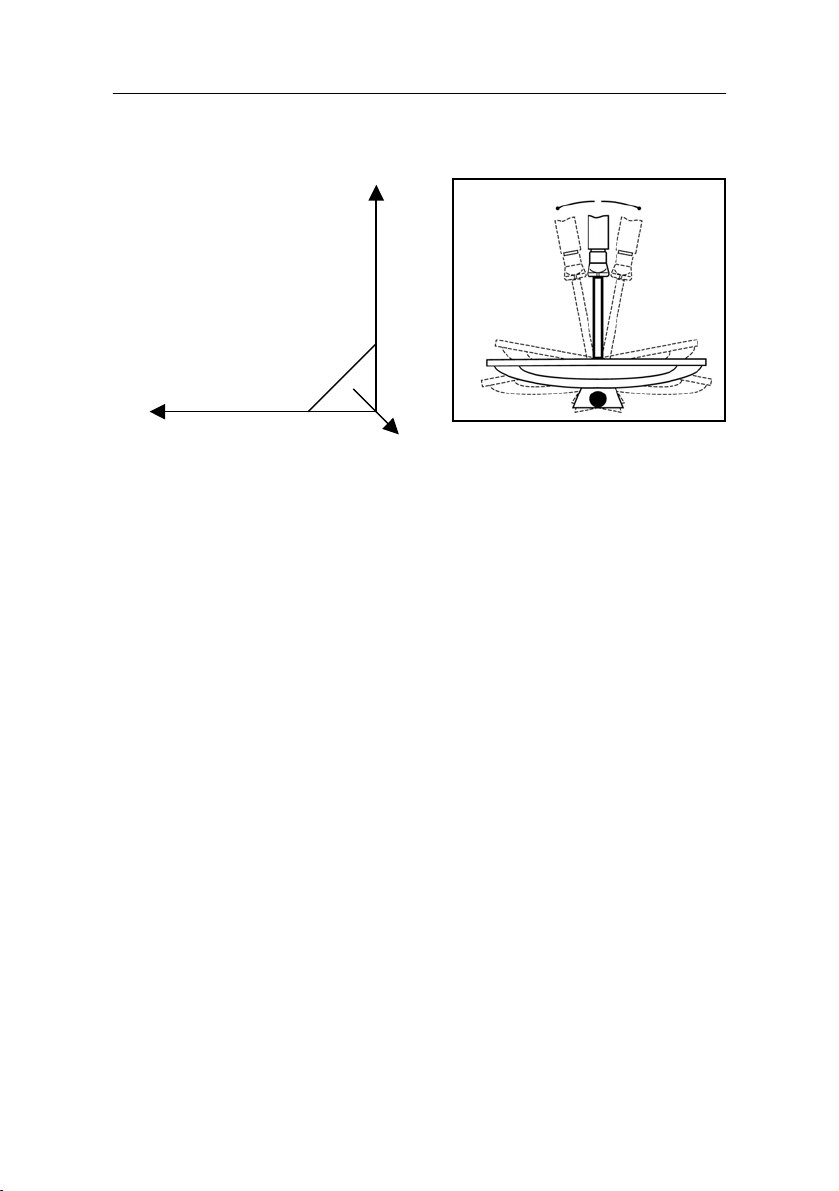

Zeichnung A Zeichnung B
Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes
langsam nach Osten (links), bis das Empfangsteil genau nach Osten
zeigt, also um 90 Grad drehen. Siehe Zeichnung C
Süden
Osten
L
Bei digitalem Sat-Empfang empfängt der Receiver das
Sendesignal etwas zeitversetzt. Drehen Sie deshalb die
Antenne sehr langsam und warten Sie bei jeder Position
einige Sekunden, bis der Receiver im Bildschirmmenü die
Signalstärke anzeigt.
26
Page 27
Stellen Sie nun Ihre Antenne um 1 Grad steiler. Ziehen Sie hierfür
oben an der Antenne. Nun führen Sie die Antenne langsam wieder
zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun
die Antenne wieder 1 Grad steiler und führen Sie die Antenne wieder
nach links Richtung Osten. Diese Schritte wiederholen Sie so lange,
bis sich der Höhenwinkel und Seitenwinkel z.B. für Astra bei 19,2
Grad Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte
Programm empfangen.
Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH+ CH- Taste am Receiver die Programme weiter.
Haben Sie den gewünschten Satelliten, so optimieren Sie die
Ausrichtung der Antenne so lange, bis Sie auf allen Kanälen ein
sauberes Bild haben. Dies erreichen Sie durch optimale Einstellung
des Höhen- und Seitenwinkels. (siehe Zeichnung A und B). Bitte
verwenden Sie ferner die Anzeige der Signalstärke und Signalqualität, welche Sie durch Drücken der INFO-Taste erhalten.
Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die
Einstellung Ihrer Antenne nicht mehr verändern kann.
27
Page 28
In Betrieb nehmen
Fernbedienung
Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro:
LR 03/AAA/1,5 V
Öffnen Sie das Batteriefach.
Legen Sie zwei Batterien unter Beachtung der vorgegebenen
Polarität in das Batteriefach ein und schließen Sie den
Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
Tauschen Sie immer beide Batterien gleichzeitig aus und
verwenden Sie Batterien des gleichen Typs.
Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutz-
handschuhe an und reinigen Sie das Batteriefach mit einem
trockenen Tuch.
Achtung!
Batterien können Giftstoffe enthalten, die die Gesundheit und die
Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt
entsprechend den geltenden gesetzlichen Bestimmungen. Werfen
Sie die Batterien niemals in den normalen Hausmüll.
Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die
Funktion der Tasten entnehmen Sie bitte der Übersicht der
Fernbedienung.
Richten Sie die Fernbedienung auf die Vorderseite des Receivers
und drücken Sie einmal kurz die entsprechende Taste.
28
Page 29
Receiver
Achtung!
Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte
und der Antenne, bevor Sie den Receiver mit dem Stromnetz
verbinden.
Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die
Netz-Steckdose und schalten Sie die angeschlossenen Geräte
ein.
Schalten Sie den AV-Kanal am TV-Gerät ein.
Stecken Sie den Netz-Stecker des Receivers in die Netz-
Steckdose. Schalten Sie an der Receiver-Rückseite den NetzSchalter ein. Das Gerät befindet sich im Normal-Modus. Aktueller
Programmplatz wird an der Frontblende angezeigt.
Der Receiver wird mit vorprogrammierten Fernseh-Programmen
ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen
möchten, ob es neue Programme gibt, aktivieren Sie einen
Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.
L
Um in den Standby-Modus zu gelangen drücken Sie die
rote Taste oben rechts auf der Fernbedienung. Aktuelle
Uhrzeit wird angezeigt. Das Gerät verbraucht
dabei nur ca. 2 Watt. Dies ist ein aktuell sehr niedriger
Stromverbrauchs-Wert.
29
Page 30
Bedienen
Bildschirm-Einblendungen bei einem ProgrammWechsel
Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden
(änderbar über Menüpunkt „Systemeinstellungen – OSD Einstellung
– OSD Verzögerung) eine Informationsleiste eingeblendet.
In dieser Informationsleiste finden Sie folgende Hinweise:
Programm –Name
Empfangener Satellit
Aktuelles Datum
Aktuelle Uhrzeit
Speicherplatz
TXTSymbol
EPGSymbol
HerzSymbol
ProgrammGruppenSymbol
Info Für aktuelle und nachfolgende Sendung
Info Über gerade aktive Programmliste
30
Wird angezeigt, wenn der gewählte Sender Teletext anbietet.
Wird angezeigt, wenn der gewählte Sender die ProgrammZeitschrift anbietet.
Das Herz-Symbol wird angezeigt, wenn Sie das Programm in
Ihre Favoritenliste aufgenommen haben.
Das entsprechende Programm-Gruppen-Symbol wird
angezeigt, wenn Sie das Programm in Ihre Programmliste
aufgenommen haben.
Page 31
Benutzer-Oberfläche auf dem TV-Bildschirm
Über die Menüs der Benutzer-Oberfläche können Sie individuelle
Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver
und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder
CINCH) verbunden sein.
Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit
der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können
Sie dieses wieder verlassen.
So können Sie sich in den Menüs orientieren
Oben: Menü-Name
(dazu werden links Funktions-Symbole angezeigt)
Nachfolgend: Untermenü oder Menüpunkte
Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit
denen Sie sich im aktuellen Menü bewegen können.
31
Page 32
Menü-Aufbau
Hauptmenü Untermenü Erläuterung
Sprache
(Symbol:
entsprechende
Landesflagge)
Programm
(Symbol:
Fernseher)
Installation
(Symbol: SatAntenne)
System –
Einstellungen
(Symbol:
Receiver)
Einstellung
(Symbol:
Werkzeugkoffer)
Sprachliste Auswahl der Sprache des
OSD-Menüs
TV-Programmliste siehe folgenden Text
Radio-Programmliste siehe folgenden Text
Alle löschen siehe folgenden Text
Antenneneinstellung siehe folgenden Text
Transponder-Suche siehe folgenden Text
Suchen-Voreinstellung siehe folgenden Text
Automatischer Suchlauf siehe folgenden Text
Audiokanäle siehe folgenden Text
TV-System siehe folgenden Text
Sendereinstellungen siehe folgenden Text
Zeit- & Timer-Einstellung siehe folgenden Text
OSD Einstellung siehe folgenden Text
PIN siehe folgenden Text
LNB-Stromversorgung siehe folgenden Text
Werkseinstellung siehe folgenden Text
Software-Update siehe folgenden Text
Spiele siehe folgenden Text
Information siehe folgenden Text
32
Page 33
In den Menüs navigieren
In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-.
Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die
Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen.
Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden
in weiteren Untermenüs die Zahlentasten benötigt.
L
Beispiel: Receiver auf Sommerzeit einstellen.
Taste MENU, Systemeinstellungen auswählen, Zeit- & TimerEinstellung auswählen, Taste OK, Zeitanzeige
Im Punkt GMT Differenz „GMT+02:00“ einstellen. Mit Taste
EXIT das Menü verlassen.
L
In jedem Menü wird Ihnen unten eine Hinweis-Zeile
angezeigt, die auch alle Auswahl-Möglichkeiten bietet.
auswählen, Taste OK.
Einstellung für Mitteleuropa:
Sommerzeit: GMT+02:00
Winterzeit: GMT+01:00
33
Page 34
Programm (Symbol: Fernseher)
Untermenü Beschreibung
TVProgrammliste
RadioProgrammliste
Alle löschen Löschung der kompletten Programmliste.
1 Favorit
Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Neben den
Programmen erscheint jeweils ein Herz-Symbol.
2 Verschie(ben)
Nach Drücken der 2-Taste erscheint hinter dem markierten
Programm das Verschieben-Symbol. Mit den CH+ und CH- Tasten
wird das Programm an den gewünschten Platz geschoben. Der
Vorgang muss mit OK bestätigt werden.
3 Finden
Programm-Suchfunktion. Durch Eingabe von Buchstaben auf der
OSD-Tastatur ist ein gefiltertes Auffinden von Sendern möglich.
4 ABC
Sortieren der kompletten Programmliste nach den angebotenen
Möglichkeiten. Die Liste muss mit OK bestätigt werden. Solange
nicht bestätigt wurde, kann mit „Neuberechnun(g)“ der letzte Zustand
vor der Bestätigung zurückholt werden.
5 Ändern
Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue
Auswahlmöglichkeiten.
1 Favorit, 2 Verschie, 3 Finden, 4 ABC, 5 Ändern,
6 Typ, ▲▼Wählen, V- V+ Gruppe, OK Eingabe,
EXIT Abbruch
wie oben
Dazu: Passworteingabe (Werkseinstellung 0000) und
Warnmeldungabfrage mit Ja bestätigen.
34
Page 35
Untermenü Beschreibung
Ändern 1 Löschen, 2 Überspri, 3 Sperren, 4 Erstellen,
5 Ändern, 6 Alle lösc, ▲▼Wählen, V- V+ Gruppe,
P+P- Seite, EXIT Abbruch
1 Löschen
Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen
markieren. Bitte Auswahl mit OK-Taste bestätigen.
2
Überspri(ngen)
Durch Markierung über die 2-Taste lassen sich ausgew
Überspringen markieren. Bitte Ausw
w
erden dann beim Zappen (Durchschalten der Programme) übersprungen. Eine
Direkteingabe ist weiterhin möglich.
Sperren
3
Durch Markierung über die 3-Taste lassen sich ausgew
markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgew
dann ein Passw
Ers
4
tellen
Über die 4-Taste gelangt man zum Neueingabe-Modus. Durch Direkteingabe von
Frequenz und PID können Sie ein neues Programm eingeben.
Ändern
5
Über die 5-Taste gelangt man zum Editier-Modus. Hier können Sie die einzelnen
Parameter nach Wunsch verändern. Bitte Ausw
Alle lösc(
6
Über die 6-Taste können Sie alle Programme zum Löschen markieren. Danach lassen
sich über die 1-Taste einzelne Programme wieder aus der Auswahl zurücknehmen.
Bitte Auswahl mit OK-Taste bestätigen.
ort (Kinderschutz).
hen)
ahl mit OK-Taste bestätigen. Ausgew
ählte Sender zum
ählte Sender
ählte Sender zum Sperren
ählte Sender verlangen
ahl mit OK-Taste bestätigen.
6 Typ (Programmgruppe)
Hier können Sie ausgewählte Programme bestimmten
Programmgruppen (Typen) nach Wunsch zuordnen. Bitte Auswahl
mit OK bestätigen. Das Menü verlassen Sie mit EXIT.
35
Page 36
Installation (Symbol: Sat-Antenne)
Untermenü Beschreibung
Antenneneinstellung
Satellit Satelliten-Auswahl,
(Beispiel: Astra1 19° Ost)
LNB Typ LNB-Typ auswählen
(Standardeinstellung ist Universal)
22K 22KHz-Aktivierung,
(Hinweis: bei LNB-Typ Universal
erfolgt die Aktivierung automatisch)
0/12V Ohne Funktion.
DiSEqC DiSEqC-Befehl auswählen
Beispiel:
Astra 19° E und Hotbird DoppelFeed-Empfang:
Astra 19° E = 1 / 4
Hotbird = 2 / 4
Für Steuerung des Motors
deaktivieren (Ungültigkeit).
MotorSteuerung
Toneburst Einstellung für Toneburst-
Über OK-Taste erreichen Sie das
Motorsteuerungsmenü. Bitte ziehen
Sie die Bedienungsanleitung Ihres
DiSEqC-Motors zu Hilfe.
Antennenschalter
TransponderSuche
(manueller
Kanalsuchlauf)
SuchenVoreinstellung
36
Polarisation Horizontal, Vertikal, H/V (Automatik)
Über diese Suchfunktion können Sie die voreingestellten
Frequenzen (Transponder) einzeln durchsuchen. Die
Transponder-Daten lassen sich manuell ändern.
Der Vorgang wird über „Suche“ gestartet.
Vorprogrammierte Frequenzen (Transponder)
durchsuchen (normaler Automatik-Suchlauf). Der
Vorgang wird über „Suche“ gestartet.
Page 37
Automatischer
Suchlauf
(einzigartige
Funktion, ohne
Vorkenntnisse
durchführbar)
Hier können Sie einen ausgewählten Satelliten (Beispiel:
Astra1B 19,2° Ost) vollständig auf neue Programme
durchsuchen. Dazu sind keine besonderen Angaben
notwendig. Sie haben die Wahl nach freien (FTA) oder
allen (komplett, mit verschlüsselten Sendern) TV- und
Radioprogrammen zu suchen.
Der Vorgang wird über „Suche“ gestartet.
Für Türksat besonders empfehlenswert.
37
Page 38
Systemeinstellungen (Symbol: Receiver)
Untermenü Beschreibung
Audiokanäle
TV-System
Sendereinstellungen
Zeit- & TimerEinstellung
Erster
Audiokanal
Zweiter
Audiokanal
AnzeigeModus
BildschirmFormat
Video-Signal Es wird nur das Video-Signal CVBS
Dolby Digital Nur wenn der Receiver an einen
Startkanal Ein- und ausschalten. Festlegung des
Zeit Möglichkeit der Zeit- und Zeitzonen-
Vorauswahl der Audio-Sprache
(wenn vom Sender angeboten)
Vorauswahl der Audio-Sprache
(wenn vom Sender angeboten)
Auswahl des Übertragungs-Systems
Standardauswahl: Auto
Auswahl des Bildformats
Standardauswahl: 4:3 Letter Box
angeboten.
digitalen Verstärker über den
koaxialen digitalen Audio-Ausgang
angeschlossen ist, aktivieren Sie
diese Funktion.
gewünschten TV- oder RadioEinschaltprogramms.
Eingabe. (siehe Beispiel: Receiver
auf Sommerzeit umstellen)
Timer siehe nachfolgende Tabelle
OSD Einstellung
38
Untertitelanzeige
OSD
Verzögerung
OSD
Transparenz
Untertitelaktivierung
Menü-Einblendungszeit beim
Umschalten in Sek. (OSD Zeitsperre)
Menü-Transparenz
Page 39
OSD
PIN
(PasswortEinstellungen)
LNBStromversorgung
OSD-Werkseinstellung kann
Werksein-
wiederhergestellt werden
stellung
Werkseitiges Passwort ist 0000
Installationssperre
Ein-/Ausschalten der PasswortEingabe im Hauptmenüpunkt
Installation
Programmsperre
Ein-/Ausschalten der PasswortEingabe für gesperrte Programme
(Kindersicherung)
Neues
Passwort
Passwort
Festlegung eines neuen Passworts.
(Neues Passwort unbedingt merken!)
Neues Passwort bestätigen.
Bestätigen
LNB-Stromversorgung Ein- und Ausschalten.
Voreingestellt ist EIN.
39
Page 40
Tabelle zur Timer-Einstellung
Untermenü Beschreibung
Timer-Nummer Auswahl der Timernummer 1-8.
Timer-Modus Art der Wiederholung (einmalig, täeglich, wöchentlich,
monatlich, jährlich, aus). Bei der Einstellung „aus“ wird
der Timer deaktiviert.
Timer-Service Umschalten zwischen Programm-Timer (TV-Programme
oder Radio-Programme) oder Erinnerungs-Funktion
(Meldung).
Start-Kanal Bei Timer-Service-Einstellung „Meldung“:
Wahlmöglichkeiten sind: Geburtstag, Jahrestag, General
Bei Timer-Service-Einstellung „TV-Programme“ oder
„Radio-Programme“:
Programm-Auswahl auf dem gewählten Satelliten
Start-Datum Datums-Eingabe
Einschaltzeit Uhrzeit-Eingabe
Dauer Dauer des Ereignisses
L
Der Timer kann aber auch über den EPG-Modus
programmiert werden.
Beispiel:
EPG-Taste drücken, über die 1-Taste erhalten Sie eine
Ereignisliste, mit den CH▲ und CH▼ Tasten können Sie
das gewünschte Ereignis auswählen und mit der OK-Taste
bestätigen. Mit der 2-Taste direkt zum Timer übernehmen.
40
Page 41
Einstellung (Symbol: Werkzeugkoffer)
Untermenü Beschreibung
Werkseinstellung
(erfordert
Passworteingabe)
Software-Update Hinweis:
Spiele Hier stehen die drei Spiele Tetris, Snake und Othello zur
Information
Receiver auf die Werkseinstellung zurückstellen. Alle
Änderungen werden rückgängig gemacht.
Hinweis:
Halten Sie die Standby-Taste an der Vorderseite Ihres
Receivers länger als 10 Sekunden gedrückt, werden
die Werkseinstellungen ebenfalls wieder hergestellt.
Achtung! Dadurch gehen Ihre persönlichen
Einstellungen verloren.
Ein Software-Update hat mit dem Suchen nach
neuen Fernsehprogrammen NICHTS zu tun. Bitte
starten Sie dazu einen automatischen
Sendersuchlauf.
Über ein Software-Update können Sie im Servicefall eine
neue Betriebssoftware laden. Ein Update über den
Satellit ASTRA 19,2° Ost oder die RS232-Schnittstelle
an der Rückseite des Receivers ist möglich.
Verfügung. Wir wünschen viel Spaß!
Anzeige der Hardware-Version (H/W VERSION) und der
Software-Version (S/W VERSION)
41
Page 42
Software-Update via Satellit
L
L
L
L
Es wird empfohlen, nach der Aktualisierung zusätzlich die
Werkseinstellung zu laden, dabei geht Ihre eigenerstellte Kanalliste
verloren.
Das Update hat nichts mit dem Speichern von neuen
Fernsehkanälen zu tun, sondern dient lediglich zum
Erneuern der Betriebssoftware des Receivers.
Das Update ist im Normalfall nicht zum ordentlichen
Betrieb des Receivers notwendig.
Sie müssen Ihre Satelliten-Anlage auf den Satelliten
ASTRA 19,2° Ost ausrichten, um die SoftwareAktualisierung durchführen zu können.
Die Software-Aktualisierung kann bis zu einer Stunde
dauern.
42
Page 43
Tasten mit Sonderfunktionen
Umschalten TV/SAT
Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und
Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von
Ihrem Fernseher zur Verfügung gestellt werden).
Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die
gewünschte Funktion eingestellt haben.
Umschalten TV/Radio
Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der
Radio-Funktion hin- und herschalten.
Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein
Hintergrundbild an.
Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf
der Fernbedienung die TV/Radio-Taste.
ZOOM
Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern.
Drücken Sie zweimal auf die ZOOM-Taste.
Wählen Sie mit den CH▼, CH▲, V- und V+ Tasten den
Bildausschnitt.
Mit jedem Druck auf die ZOOM-Taste wird der Bildausschnitt in
maximal sechs Stufen vergrößert. Beim siebten Tastendruck hat das
Bild wieder die Ausgangsgröße. Mit der EXIT-Taste können Sie
diesen Modus verlassen.
LIST
Drücken Sie einmal auf die LIST-Taste.
Wie schon weiter oben unter Menüpunkt „Programm“ beschrieben,
erhalten Sie hier die Möglichkeit die Programmliste zu bearbeiten.
43
Page 44
AUDIO
Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein
Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den
DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine
DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die
COAXIAL-Buchse).
EPG
Elektronische Programmzeitschrift (electronic program guide). Um
die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. Die
Programmliste erscheint.
Mit den CH▲ und CH▼ Tasten können Sie ein Programm
auswählen. Auf der rechten Seite werden die aktuelle und
nachfolgende Sendung angezeigt. Für Zusatz-Informationen drücken
Sie bitte die 1-Taste. Die komplette Ereignisliste wird angezeigt. Mit
den V+ und V- Tasten können Sie die Tage vorblättern. Mit den
CH
▲ und CH▼Tasten können Sie die Ereignisse vor- und
zurückblätte
L
L
rn.
Detaillierte Informationen für ein ausgewähltes Ereignis
(Sendung) erhalten Sie durch die 1-Taste.
Eine direkte Übernahme in den Timer erfolgt durch die 2Taste.
TEXT
Teletext ist ein Informationssystem, das Teletext auf Ihrem
Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte
Sender diese Funktion unterstützen. Beim Programm-Wechsel wird
Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen
Receivern werden Sie feststellen, dass unser Teletext
außergewöhnlich schnell ist.
Um den Teletext einzuschalten, drücken Sie die TEXT-Taste.
44
Page 45
Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie
die EXIT- oder TEXT-Taste. Mit der OK-Taste können Sie die
Transparenz einstellen.
Fasttext-Funktionen benutzen
Die farbigen Tasten auf der Fernbedienung sind für den Fasttext
bestimmt und werden nach Aufruf einer weiteren Teletext-Seite aktiv.
Sie können direkt über die kleinen farbigen Tasten auf der
Fernbedienung dorthin gelangen.
Drücken Sie die gewünschte Taste.
M/P - Multipicture
Drücken Sie die M/P-Taste um in den Multipicture-Modus zu gelangen. Auf Ihrem Bildschirm erscheinen nun 9 Programme parallel,
beginnend mit dem aktuellen Programm.
Mit den CH▼, CH▲, V- und V+ Tasten können Sie die gelbe
Markierung navigieren. Das markierte Programm ist in Echtzeit, die
nichtmarkierten Programme sind Standbilder.
Um das gewünschte Programm zu aktivieren, markieren Sie dieses
und drücken anschließend die OK-Taste oder die EXIT-Taste.
Durch Drücken der EXIT-Taste verlassen Sie den MultipictureModus. Das zuletzt markierte Programm erscheint als Vollbild auf
Ihrem Bildschirm.
MUTE
Durch Drücken der MUTE-Taste wird der Ton ausgeschaltet. Durch
erneutes Drücken der MUTE-Taste wird der Ton wieder eingeschaltet.
FAV
Drücken Sie die FAV-Taste.
Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe
oben).
Wählen Sie ein Programm aus der Favoritenliste.
45
Page 46
Zum Auswählen drücken Sie die OK-Taste.
Mit den V+ und V- Tasten können Sie zwischen den
Programmgruppen hin- und herschalten. Und mit der 1-Taste
gelangen Sie direkt in "Alle Satelliten" zurück.
RECALL
Durch drücken der RECALL-Taste wechseln Sie auf das zuvor
gewählte Programm.
INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne
Drücken Sie dazu die INFO-Taste. Außer aktuellen
Empfangsparametern werden Ihnen auch Signal-Stärke und SignalQualität angezeigt. Zusätzlich können Sie über die 1-Taste ein
akustisches Signal aktivieren.
L
Über das TV-Gerät wird ein Signalton ausgegeben. Ein
lauteres und höheres Signal zeigt eine bessere Ausrichtung
der Antenne an.
0 - Sleeptimer
Den Sleeptimer erreichen Sie im Normalbetrieb über die 0-Taste.
Sie haben folgende Einstellmöglichkeiten: ausgeschaltet, 10, 30, 60,
90, 120 Minuten. Nach dieser Zeit wird der Receiver automatisch
ausgeschaltet.
PAUSE
Drücken Sie dafür die PAUSE-Taste. Das Fernsehbild wird dann
„eingefroren“. Deaktivieren erfolgt durch erneutes Drücken der
PAUSE-Taste.
46
Page 47
Demontieren
Trennen Sie den Receiver und die angeschlossenen Geräte von
der Stromversorgung.
Schrauben Sie das LNB-Kabel vom Receiver ab.
Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie
den Receiver längere Zeit nicht benutzen.
Verpacken Sie den Receiver, die Kabel und die Fernbedienung
im Karton.
Lagern Sie den Receiver und alle Zubehör-Teile an einem
trockenen und staubfreien Ort.
Schützen Sie den Receiver vor Frost.
Reinigen
Achtung!
Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit
einem nassen Tuch.
Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie
Benzin oder Verdünnung. Diese Mittel können die Oberfläche des
Gehäuses beschädigen.
Reinigen Sie das Gehäuse des Receivers mit einem trockenen
Tuch.
47
Page 48
Fehlfunktionen beseitigen
Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht
gefunden, oder
kein Signal
Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen.
Uhrzeit wird
angezeigt
Beispiel: ASTRA19E
Taste 1 (Vorprogrammierung: „Das Erste“)
Taste INFO („Das Erste“, FR11837)
Signal UND Qualität sind beide 0 %
senkrechten Spiegel nach Süd ausrichten
Wenige Millimeter nach links drehen, ca. 3 Sekunden
warten und wiederholen,
bis Signal UND Qualität angezeigt werden.
Bei einem Signal von ca. 60% verschwindet der
schwarze Hintergrund und es erscheint das Fernsehbild.
Für einen anderen Satelliten wählen Sie bitte ein
aktuelles Programm aus der vorprogrammierten
Kanalliste und drücken Sie dann die Taste INFO.
Schließen Sie das Netzkabel an die Netz-Steckdose an.
Hauptschalter einschalten.
Möglichkeit eines Kurzschlusses an der
Antennenzuleitung: Anschlüsse prüfen.
Der Receiver ist im Standby-Betrieb.
Drücken Sie die Standby-Taste an der Fernbedienung
(oder am Receiver). Der Receiver schaltet ein und das
Programm wird am TV-Bildschirm angezeigt.
Kein Ton oder Bild,
aber Menüanzeigen
des Receivers
vorhanden
Programmpl. leuchtet,
TV-Gerät zeigt kein
48
Die Antenne ist nicht auf den Satellit ausgerichtet.
Richten Sie die Antenne richtig aus.
Kein Signal (mit Symbol).
Prüfen Sie die Kabelverbindung vom LNB zum Receiver
und vom Receiver zu den angeschlossenen Geräten.
Richten Sie die Antenne aus.
Das System ist nicht korrekt angeschlossen.
Prüfen Sie den Anschluss des SCART-Kabels
Page 49
Bild an. Das TV-Gerät ist nicht im AV-Modus.
Schalten Sie das TV-Gerät auf den jeweiligen AVEingang.
Schlechtes Bild,
Blockierfehler,
Klötzchenbildung,
Tonstop
Die Antenne ist nicht genau auf den Satelliten
ausgerichtet.
Richten Sie die Antenne genauer aus. Benützen Sie
dafür die INFO-Taste auf der Fernbedienung.
Signalanzeige für die Antennenausrichtung wird
angezeigt.
Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein Ton,
Signalstärke
Satelliten-Antenne ist auf einen anderen als den
gewünschten Satelliten ausgerichtet.
vorhanden,
keine Signalqualität
Schlechter Empfang
von: Tele5,
Schnurloses Telefon stört (DECT-Standard). Telefon
anders platzieren.
DSF, etc
Die Fernbedienung
funktioniert nicht.
Die Batterien sind verbraucht.
Erneuern Sie die Batterien.
Die Fernbedienung ist falsch ausgerichtet.
Richten Sie die Fernbedienung auf die Vorderseite des
Receivers und stellen Sie sicher, dass nichts zwischen
Fernbedienung und Receiver steht.
Programm hat eine
neue Frequenz
TV-Kanal löschen, dann automatischen Suchlauf
durchführen.
erhalten
Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen,
wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.
49
Page 50
Technische Daten
Receiver
Maße in mm (B × T × H) 285 × 170 × 48
Gewicht in Gramm Receiver 1020 g
Fernbedienung 80 g (ohne Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s)
Stromversorgung LNB 13/18 GS, 0,30 A max.
Spitzen Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2, Tone-Burst A/B
Symbolrate 1 ~ 35 MS/s
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis 4:3 Letterbox, 4:3 PanScan, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiomodus Links, Rechts, Stereo, AC3-Digitalton
Anschlußmöglichkeiten
LNB IF-Eingang Typ F, IEC 169-24
TV-SCART (nur Ausgang) Video CVBS, Audio L, R
VCR-SCART (Ausgang und
Eingang)
RCA (CINCH) Audio L,R
COAXIAL Digital Audio Ausgang
Video CVBS, Audio L, R
50
Page 51
Stromversorgung
Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz
Leistungsaufnahme ca. 10 W ( Betrieb mit Single LNB )
ca. 2 W ( Bereitschaft )
Betriebstemperatur 0 ºC ~ +40 ºC
Lagerungstemperatur – 40 ºC ~ + 65 ºC
51
Page 52
Hersteller
Christian Schwaiger Gmbh
Würzburger Straße 17
D-90579 Langenzenn
GERMANY
Hotline +49 (0)9101-702 299
Internet www.schwaiger.de
Garantie:
Die Gewährleistung für den Receiver entspricht den gesetzlichen
Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät
führen zum Erlöschen jeglicher Garantie oder Gewährleistung.
Sehr geehrter Kunde,
unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe
durch ein einfaches Telefongespräch lösen lassen.
Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte
erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen
Zeit und eventuellen Ärger.
Unter unserer Service Hotline erfahren Sie auch die genaue
Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen.
Service hotline +49 (0)9101-702 299
52
Page 53
Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung
mit folgenden Richtlinien und Normen:
Niederspannungsrichtlinie 73/23/EWG
• EN 60 065
Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG
• EN 55 013
• EN 55 020
• EN 61000-3-2
• EN 61000-3-3
Gerätetyp/Type: Digitaler Satelliten-Receiver DSR 6020
53
Page 54
Glossar
AC Alternating Current
Anschluss für Wechselstrom
DC Direct Current
Anschluss für Gleichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder
Stereoanlage.
DiSEqC Digital Satellite Equipment Control
Digitales System, mit dem der Empfänger verschiedene
Komponenten der Außeneinheit steuern kann. Es wird
insbesondere zur Auswahl zwischen mehreren
Satellitenpositionen (zum Beispiel Astra und Eutelsat)
gebraucht.
EPG Electronic Programm Guide
Elektronische Programmzeitschrift
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air services
Gebührenfreie Dienste, die ohne speziellen Decoder
empfangen werden können.
LNB Low Noise Block Amplifier / Converter
Gerät im Mittelpunkt der Antenne, das die vom Satelliten
ankommenden hoch frequenten Signale in einen niedrigeren
Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen Display
Auf dem Bildschirm sichtbare Menüsteuerung.
PID Kennnummer eines empfangenen Datenstromes
Die PID’s sorgen dafür, dass ein Sender vollständig
empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video-
und Audiosignale umwandelt.
54
Page 55
SCART 21-polige Steckverbindung zum Anschluss des
Fernsehgerätes an den Receiver.
Swap-Funktion Wechsel zwischen aktuellem und letztgesehenem Programm
Transponder Satellitenfrequenz. Auf einem Transponder können mehrere
digitale Programme gleichzeitig gesendet werden.
VCR Abkürzung für Video Cassette Recorder.
55
Loading...
