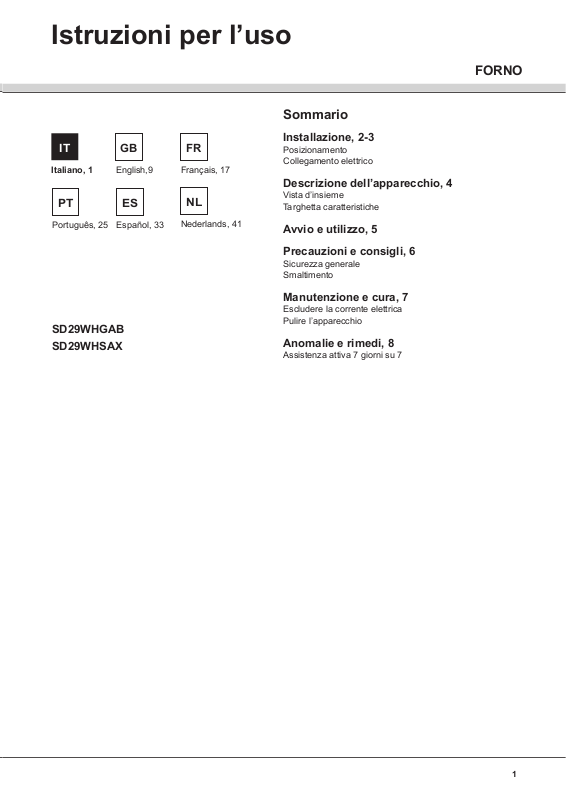

SCHOLTES SD29WHSAX User Manual

Istruzioni per l’uso

Sommario

Installazione, 2-3

Italiano, 1 Français, 17

English,9

Posizionamento Collegamento elettrico

Descrizione dell’apparecchio, 4

Vista d’insieme Targhetta caratteristiche

FORNO

Português, 25

Español, 33

SD29WHGAB SD29WHSAX

Nederlands, 41

Avvio e utilizzo, 5

Precauzioni e consigli, 6

Sicurezza generale Smaltimento

Manutenzione e cura, 7

Escludere la corrente elettrica Pulire l’apparecchio

Anomalie e rimedi, 8

Assistenza attiva 7 giorni su 7

Installazione

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni

e da personale professionalmente qualicato. Una errata

installazione può causare danni a persone, animali o cose.

! Nell’imballaggio è presente in dotazione un set di spessori che consente l’allineamento ottimale con gli apparecchi ai quali il cassetto può essere abbinato nell’installazione.

50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina

dell’apparecchio. In caso contrario sostituire la presa

o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

Per l’installazione leggere la documentazione tecnica fornita con l’apparecchio.

Forno sopra - cassetto sotto (vedi gura)

* dimensioni incasso 1 - inserire il cassetto

2 - appoggiare le staffette sul cassetto e ssarle con le

3 viti su ogni lato del mobile della cucina 3 - aprire il cassetto e appoggiare il forno sulle staffe

4 - allineare forno e cassetto e ssare il forno con le viti 5 - ssare il cassetto

Collegamento elettrico

! Il cassetto dotato di cavo di alimentazione tripolare è predisposto per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto).

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme

in vigore (il lo di terra non deve essere interrotto

dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di

TARGHETTA CARATTERISTICHE

larghezza cm 50,5

Dimensioni

Volume Capacità massima Collegamenti elettrici

altezza cm 23,8

rofondità cm 45,5

lt. 54,4

20 Kg

tensione 220-240V~ 50/60Hz potenza massima assorbita 85W Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni.

min.

560

min.

580

min.

580

min.

550

min.

550

min.

560

min.

Descrizione

dell’apparecchio

Vista d’insieme

SD29WHSAX

0 9 2

1 .

2 9 2

SD29WHGAB

290

Manopola

PROGRAMMI

Spia

FUNZIONAMENTO

Avvio e utilizzo

Il cassetto termico consente di:

• lievitare impasti, scongelare alimenti (posizione 1

della manopola programmi)

• riscaldare e mantenere caldi alimenti (posizione 2 e

3 della manopola programmi)

• riscaldare pentole e stoviglie (posizione 1 della

manopola programmi)

! L’apparecchio riscalda soltanto se il cassetto è stato chiuso correttamente.

Per avviare la funzione desiderata:

1. aprire il cassetto esercitando una leggera pressione

sulla facciata del cassetto (meccanismo push-push);

2. inserire le stoviglie da riscaldare o gli alimenti da

lievitare/scongelare/riscaldare;

3. scegliere la funzione tramite la manopola

PROGRAMMI. La spia FUNZIONAMENTO si accende;

4. chiudere il cassetto;

5. viene attivata una resistenza elettrica che permette l’esecuzione del programma scelto.

Per interrompere la funzione aprire il cassetto e posizionare la manopola PROGRAMMI su 0. La spia

FUNZIONAMENTO si spegne.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo

non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o le mani o i

piedi bagnati o umidi.

• L’apparecchio deve essere usato per riscaldare

alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• Evitare che il cavo di alimentazione di altri

elettrodomestici entri in contatto con parti calde del cassetto.

• Utilizzare sempre appositi guanti per estrarre

recipienti dal cassetto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui riuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere

smaltiti nel normale usso dei riuti solidi urbani.

Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi

al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono

attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.

• Non riporre materiale inammabile nel cassetto:

se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Le superci interne del cassetto possono diventare

calde.

• Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima

staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

• Le parti esterne possono essere pulite con una

spugnetta imbevuta di acqua tiepida, e sapone

neutro. Se le macchie sono difcili da asportare usare prodotti specici. Si consiglia di sciacquare

abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del cassetto va pulito con acqua calda e

detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Si consiglia di non spruzzare detergenti direttamente

sulla zona comandi ma di utilizzare una spugnetta.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Anomalie e rimedi

Può accadere che il cassetto non funzioni o non funzioni bene. Prima di chiamare l’assistenza, vediamo che cosa si

può fare. Innanzi tutto vericare che non ci siano interruzioni nelle reti di alimentazione elettrica.

Anomalie

Le stoviglie o gli alimenti restano freddi

Le stoviglie o gli alimenti non si riscaldano

a sufcienza.

Il cassetto non si chiude correttamente.

La spia FUNZIONAMENTO non si accende.

Se, nonostante tutti i controlli, il cassetto non funziona e l’inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo.

Possibili cause / Soluzione:

• L’apparecchio non è stato attivato.

• Si è vericato una calo di corrente.

• Il cassetto non è stato chiuso correttamente.

• Mantenere le stoviglie o gli alimenti più a lungo nel

cassetto.

• Il cassetto non è stato chiuso correttamente.

• Vericare la corretta installazione del cassetto.

• Vericare che la manopola PROGRAMMI non sia in

posizione 0.

! Non ricorrete mai a tecnici non autorizzati e riutate sempre l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e

i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni

consultare il sito www.aristonchannel.com.

8IT8

Operating Instructions

Contents

Installation, 10-11

IT GB FR

Italiano, 1 Français, 17

English,9

Positioning Electrical connection

Description of the appliance, 12

Overall view Data plate

OVEN

Português, 25

Español, 33

SD29WHGAB SD29WHSAX

Nederlands, 41

Start-up and use, 13

Precautions and tips, 14

General safety Disposal

Care and maintenance, 15

Switching the appliance off Cleaning the appliance

Troubleshooting, 16

Installation

Maximum

voltage at 220-240V~

Before operating your new appliance please read this instruction booklet carefully. It contains important information concerning the safe operation, installation and maintenance of the appliance.

! Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved.

Positioning

! Keep all packaging material out of the reach of children. It may present a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied person

in compliance with the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! A set of spacers is included in the packaging; this

can be used to achieve optimal alignment between the drawer and the appliances with which it can be combined during installation.

that it does not come into contact with temperatures higher than 50°C at any point.

! The installer must ensure that the correct electrical connection has been made and that it is fully compliant with safety regulations.

Before connecting the appliance to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate (see below).

• The voltage is in the range between the values

indicated on the data plate (see below).

• The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use

extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible. ! The cable must not be bent or compressed.

For further information regarding installation, please read the technical documentation supplied with the appliance.

Oven above - drawer below (see gure)

* cupboard dimensions 1 - insert the drawer 2 - put the brackets on the drawer and secure to the cupboard with the 3 screws 3 - open the drawer and place the oven on the brackets 4 - align oven and drawer and secure the oven using the screws provided 5 - secure the drawer to the cupboard

Electrical connection

! The compartment tted with a three-pole power supply

cable is designed to operate with an alternating current at the voltage and frequency indicated on the data plate located on the appliance (see below).

Connecting the supply cable to the mains

The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must be positioned so

TABLE OF CHARACTERISTICS

width 50.5 cm

Dimensions

height 23.8 cm depth 45.5 cm

Volume

capacity

Electrical connections

54.4 l

20 kg

50/60Hz maximum power absorbed 85W

This appliance conforms to the following European Economic Community directives: 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments; 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments; 93/68/EEC dated 22/07/93 and subsequent amendments. 2002/96/EEC and subsequent amendments.

min.

560

min.

580

min.

580

min.

550

min.

550

min.

560

min.

Description of the appliance

Overall view

SD29WHSAX

1 .

2 9 2

0 9 2

1 .

2 9 2

SD29WHGAB

290

SELECTOR

knob

OPERATION

indicator light

Start-up and use

The heated compartment makes it possible to:

• Leaven dough and defrost food (position 1 on the

selector knob).

• Reheat food and keep it warm (positions 2 and 3 on

the selector knob).

• Heat up pans and crockery (position 1on the selector

knob).

! The appliance only heats up if the compartment has been closed properly.

To activate the desired function:

1. Open the compartment by pressing gently on the front panel (push/push mechanism).

2. Place the crockery or the food to be leavened/ defrosted/reheated inside.

3. Select a function using the SELECTOR knob. The OPERATION indicator light illuminates.

4. Close the compartment.

5. A heating element will be activated, thus enabling the selected programme to be performed.

To stop the function, open the compartment and turn the SELECTOR knob to 0. The OPERATION indicator light will switch off.

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet

or damp hands and feet.

• The appliance must be used by adults only for the

preparation/reheating of food, in accordance with the instructions provided in this booklet.

• Ensure that the power supply cables of other

electrical appliances do not come into contact with the hot parts of the compartment.

Disposal

• When disposing of packaging material: observe local

legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE)

states that household appliances should not be disposed of using the normal solid urban waste

cycle. Exhausted appliances should be collected

separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

Exhausted appliances may be collected by the public

waste collection service, taken to suitable collection areas in the area or, if permitted by current national legislation, they may be returned to the dealers

as part of an exchange deal for a new equivalent

product.

All major manufacturers of household appliances

participate in the creation and organisation of systems for the collection and disposal of old and disused appliances.

• Always use oven gloves when removing cookware

from the compartment.

• Do not place ammable materials in the

compartment: if the appliance is switched on

accidentally, these materials could catch re.

• The internal surfaces of the compartment may

become hot.

• When unplugging the appliance, always pull the plug from the mains socket; do not pull on the cable.

• Never perform any cleaning or maintenance work

without having disconnected the appliance from the electricity mains.

• If the appliance breaks down, under no

circumstances should you attempt to perform the repairs yourself. Repairs carried out by

inexperienced persons may cause injury or further

malfunctioning of the appliance. Contact a Service Centre (see Assistance).

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

• The external parts may be cleaned using a sponge

which has been soaked in lukewarm water and

neutral soap. Use specialised products for the

removal of stubborn stains. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

• The inside of the compartment should be cleaned

using hot water and detergent, then rinsed thoroughly and dried with a soft cloth. Do not use abrasive products.

• We recommend that detergents are not sprayed

directly onto the control panel, but that a sponge is used instead.

! Never use steam cleaners or pressure cleaners on the appliance.

+ 33 hidden pages
