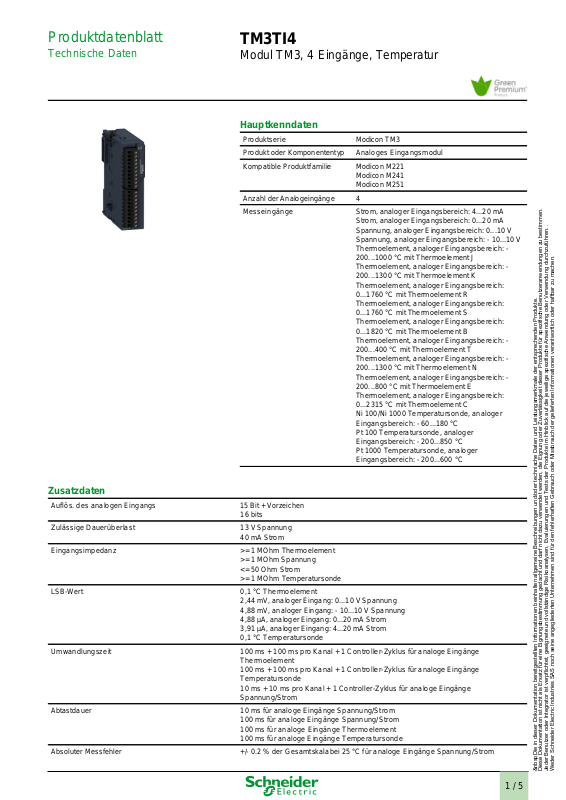

Produktdatenblatt
Technische Daten
TM3TI4
Modul TM3, 4 Eingänge, Temperatur
Hauptkenndaten
Produktserie
Modicon TM3
Produkt oder Komponententyp
Analoges Eingangsmodul
Kompatible Produktfamilie
Modicon M221
Modicon M241
Modicon M251
Anzahl der Analogeingänge
4
Messeingänge
Strom, analoger Eingangsbereich: 4...20 mA
Strom, analoger Eingangsbereich: 0...20 mA
Spannung, analoger Eingangsbereich: 0...10 V
Spannung, analoger Eingangsbereich: - 10...10 V
Thermoelement, analoger Eingangsbereich: -
200...1000 °C mit Thermoelement J
Thermoelement, analoger Eingangsbereich: -
200...1300 °C mit Thermoelement K
Thermoelement, analoger Eingangsbereich:
0...1760 °C mit Thermoelement R
Thermoelement, analoger Eingangsbereich:
0...1760 °C mit Thermoelement S
Thermoelement, analoger Eingangsbereich:
0...1820 °C mit Thermoelement B
Thermoelement, analoger Eingangsbereich: -
200...400 °C mit Thermoelement T
Thermoelement, analoger Eingangsbereich: -
200...1300 °C mit Thermoelement N
Thermoelement, analoger Eingangsbereich: -
200...800 °C mit Thermoelement E
Thermoelement, analoger Eingangsbereich:
0...2315 °C mit Thermoelement C
Ni 100/Ni 1000 Temperatursonde, analoger
Eingangsbereich: - 60...180 °C
Pt 100 Temperatursonde, analoger
Eingangsbereich: - 200...850 °C
Pt 1000 Temperatursonde, analoger
Eingangsbereich: - 200...600 °C
Zusatzdaten
Auflös. des analogen Eingangs
15 Bit + Vorzeichen
16 bits
Zulässige Dauerüberlast
13 V Spannung
40 mA Strom
Eingangsimpedanz
>= 1 MOhm Thermoelement
>= 1 MOhm Spannung
<= 50 Ohm Strom
>= 1 MOhm Temperatursonde
LSB-Wert
0,1 °C Thermoelement
2,44 mV, analoger Eingang: 0...10 V Spannung
4,88 mV, analoger Eingang: - 10...10 V Spannung
4,88 µA, analoger Eingang: 0...20 mA Strom
3,91 µA, analoger Eingang: 4...20 mA Strom
0,1 °C Temperatursonde
Umwandlungszeit
100 ms + 100 ms pro Kanal + 1 Controller-Zyklus für analoge Eingänge
Thermoelement
100 ms + 100 ms pro Kanal + 1 Controller-Zyklus für analoge Eingänge
Temperatursonde
10 ms + 10 ms pro Kanal + 1 Controller-Zyklus für analoge Eingänge
Spannung/Strom
Abtastdauer
10 ms für analoge Eingänge Spannung/Strom
100 ms für analoge Eingänge Spannung/Strom
100 ms für analoge Eingänge Thermoelement
100 ms für analoge Eingänge Temperatursonde
Absoluter Messfehler
+/
- 0.2 % der Gesamtskalabei 25 °C für analoge Eingänge Spannung/Strom
1 / 5
Die in dieser Dokumentation bereitgestellten Informationen beinhalten allgemeine Beschreibungen und/oder technische Daten und Leistungsmerkmale der entsprechenden Produkte.
Diese Dokumentation ist nicht als Ersatz für eine Eignungsbestimmung gedacht und darf nicht dazu verwendet werden, die Eignung oder Zuverlässigkeit dieser Produkte für spezifische Benutzeranwendungen zu bestimmen.
Jeder Benutzer oder Integrator ist verpflichtet, geeignete und vollständige Risikoanalysen, Evaluierungen und Tests der Produkte im Hinblick auf die jeweilige spezifische Anwendung oder Verwendung durchzuführen. .
Weder Schneider Electric Industries SAS noch seine angegliederten Unternehmen sind für den fehlerhaften Gebrauch oder Missbrauch der gelieferten Informationen verantwortlich oder haftbar zu machen.
Page 2
+/
- 0.2 % of full scale at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe
+/
- 0.2 % of full scale at 25 °C for thermocouple C 0...2315 °C
+/
- 6 °C at 25 °C for thermocouple R, S 0...200 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple R, S 200...1760 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple B 300...1820 °C
+/
- 0.4 % of full scale at 25 °C for thermocouple K - 200...0 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple K 0...1300 °C
+/
- 0.4 % of full scale at 25 °C for thermocouple J - 200...0 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple J 0...1000 °C
+/
- 0.4 % of full scale at 25 °C for thermocouple E - 200...0 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple E 0...800 °C
+/
- 0.4 % of full scale at 25 °C for thermocouple T - 200...0 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple T 0...400 °C
+/
- 0.4 % of full scale at 25 °C for thermocouple N - 200...0 °C
+/
- 0.2 % of full scale at 25 °C for thermocouple N 0...1300 °C
Temperaturdrift
+/
- 0,01 %SEW/°C
Wiederholgenauigkeit
+/
-0,5 %SEW
Nichtlinearität
+/
- 0,2 %SEW
Übersprechen
<= 1 LSB
Nennhilfsspannung [UH,nom]
24 V DC
Nennhilfsspannungsbereich
20,4...28.8 V
Kabeltyp
Twisted-Pair-Kabel (geschirmt) 30 m für Eingänge Schaltkreis
Leistungsaufnahme
45 mAbei 5 V DC über Busstecker
50 mAbei 5 V DC über Busstecker
35 mAbei 24 V DC über externe Versorgung
40 mAbei 24 V DC über externe Versorgung
Lokale Signalisierung
1 LED grün für PWR
Elektrische Verbindung
10x 1,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 3,81 mm
Einstellung für Eingänge und Versorgung
10x 1,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 3,81 mm
Einstellung für Eingänge
Isolation
500 V AC zwischen Eingang und interner Logik
1500 V AC zwischen Eingang und Versorgung
Beschriftung
CE
Stoßspannungsfestigkeit
1 kV für Stromversorgung mit Gleichtakt Schutz gemäß EN/IEC 61000-4-5
0.5 kV für Stromversorgung mit Differentialmodus Schutz gemäß EN/IEC 61000-4-5
1 kV für Eingang mit Gleichtakt Schutz gemäß EN/IEC 61000-4-5
Montagehalterung
Hutschiene TH35-15 Schiene entspricht IEC 60715
Hutschiene TH35-7.5 Schiene entspricht IEC 60715
Blech o Tafel m Befsatz
Höhe
90 mm
Tiefe
70 mm
Breite
23,6 mm
Produktgewicht
0,11 kg
Umgebung
Normen
EN/IEC 61131-2
EN/IEC 61010-2-201
Widerstandsfähigkeit gegen elektrostatische Entladung
4 kV bei Kontakt gemäß EN/IEC 61000-4-2
8 kV in der Luft gemäß EN/IEC 61000-4-2
Widerstandsfähigkeit gegen elektromagnetische Felder
10 V/m bei 80 MHz...1 GHz gemäß EN/IEC 61000-4-3
3 V/m bei 1,4 GHz...2 GHz gemäß EN/IEC 61000-4-3
1 V/m bei 2 GHz...3 GHz gemäß EN/IEC 61000-4-3
Widerstandsfähigkeit gegen Magnetfelder
30 A/m conforming to EN/IEC 61000-4-8
Widerstandsfähigkeit gegen kurze Störsignale
1 kV E/A gemäß EN/IEC 61000-4-4
Widerstandsfähigkeit gegen geleitete Störungen,
bedingt durch Radiofrequenzen
10 Vbei 0.15...80 MHz gemäß EN/IEC 61000-4-6
3 Vbei Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) gemäß MarineSpezifikation (LR, ABS, DNV, GL)
elektromagnetische Emission
Ausgestrahlte Emissionen, Testlevel: 40 dBμV/m QP Klasse A (10 m bei 30...230
MHz) entspricht EN/IEC 55011
Ausgestrahlte Emissionen, Testlevel: 47 dBμV/m QP Klasse A (10 m bei 230...1000
MHz) entspricht EN/IEC 55011
Überbrückungszeit
10 ms
Umgebungstemperatur bei Betrieb
-10...55 °C (waagerechter Einbau)
- 10...35 °C (senkrechter Einbau)
Umgebungstemperatur bei Lagerung
-25 -70 °C
2 / 5
Page 3
Relative Feuchtigkeit
10...95 % ohne Kondensation in operation
10...95 % ohne Kondensation bei Lagerung
Schutzart (IP)
IP20
Verschmutzungsgrad
2
Aufstellungshöhe
0...2000 m
Aufbewahrungshöhe
0...3000 m
Vibrationsfestigkeit
3.5 mmbei 5...8.4 Hzmit DIN-Schiene Befestigungs Zusatz
3 gnbei 8.4...150 Hzmit DIN-Schiene Befestigungs Zusatz
Stoßfestigkeit
15 gn während 11 ms
Nachhaltigkeit
Grad der Umweltverträglichkeit
Green-Premium-Produkt
ROHS
Konform - seit 1415 - Schneider Electric-Konformitätserklärung
REACH
Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert
Umgebungsbedingungen Produkt
Verfügbar
Entsorgungshinweise
Verfügbar
Dimensions
Spacing Requirements
Mounting on a Rail
Incorrect Mounting
(*)
8.5 mm/0.33 in when the clamp is pulled out.
3 / 5
Page 4
Mounting on a Panel Surface
Mounting Hole Layout
Analogue Input Module
Wiring Diagram (Current/Voltage type)
Wiring Diagram (Thermocouple input type)
(1)
Install a mounting strip
(*)
Type T fuse
(1)
Current/Voltage analog output device
4 / 5
Page 5
Wiring Diagram (Temperature probe input type)
(*)
Type T fuse
(2)
Thermocouple
(*)
Type T fuse
5 / 5
