Schneider Electric NFALM2, EJB26020, EGB26020, EGB34080SA Installation Manual [en, es, fr]

NF/NFOM Panelboards

Class 1670

Instruction Bulletin

80043-741-03, Rev. 06
02/2023

www.se.com

Legal Information

The Schneider Electric brand and any trademarks of Schneider Electric SE and its
subsidiaries referred to in this guide are the property of Schneider Electric SE or its
subsidiaries. All other brands may be trademarks of their respective owners.

This guide and its content are protected under applicable copyright laws and furnished
for informational use only. No part of this guide may be reproduced or transmitted in
any form or by any means (electronic, mechanical, photocopying, recording, or
otherwise), for any purpose, without the prior written permission of Schneider Electric.

Schneider Electric does not grant any right or license for commercial use of the guide
or its content, except for a non-exclusive and personal license to consult it on an "as is"
basis. Schneider Electric products and equipment should be installed, operated,
serviced, and maintained only by qualified personnel.

As standards, specifications, and designs change from time to time, information
contained in this guide may be subject to change without notice.

To the extent permitted by applicable law, no responsibility or liability is assumed by
Schneider Electric and its subsidiaries for any errors or omissions in the informational
content of this material or consequences arising out of or resulting from the use of the
information contained herein.

Table of Contents

Safety Information ............................................................................................5

Please Note .....................................................................................................5

Introduction........................................................................................................6

Safety Precautions ...........................................................................................6

Installation .........................................................................................................7

Interior Mounting for Square D Brand Enclosures ...............................................7

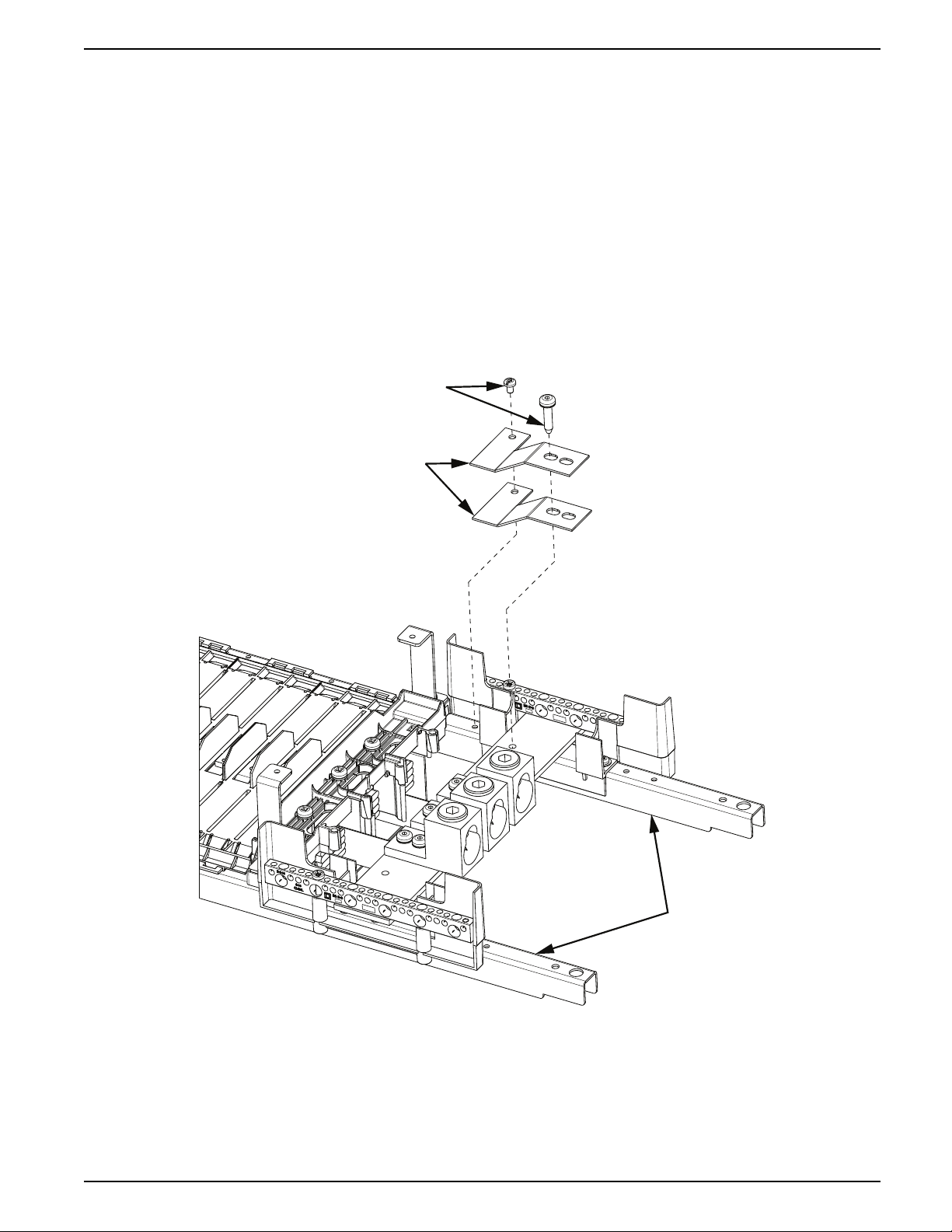

Neutral Bonding Strap Installation ...................................................................10

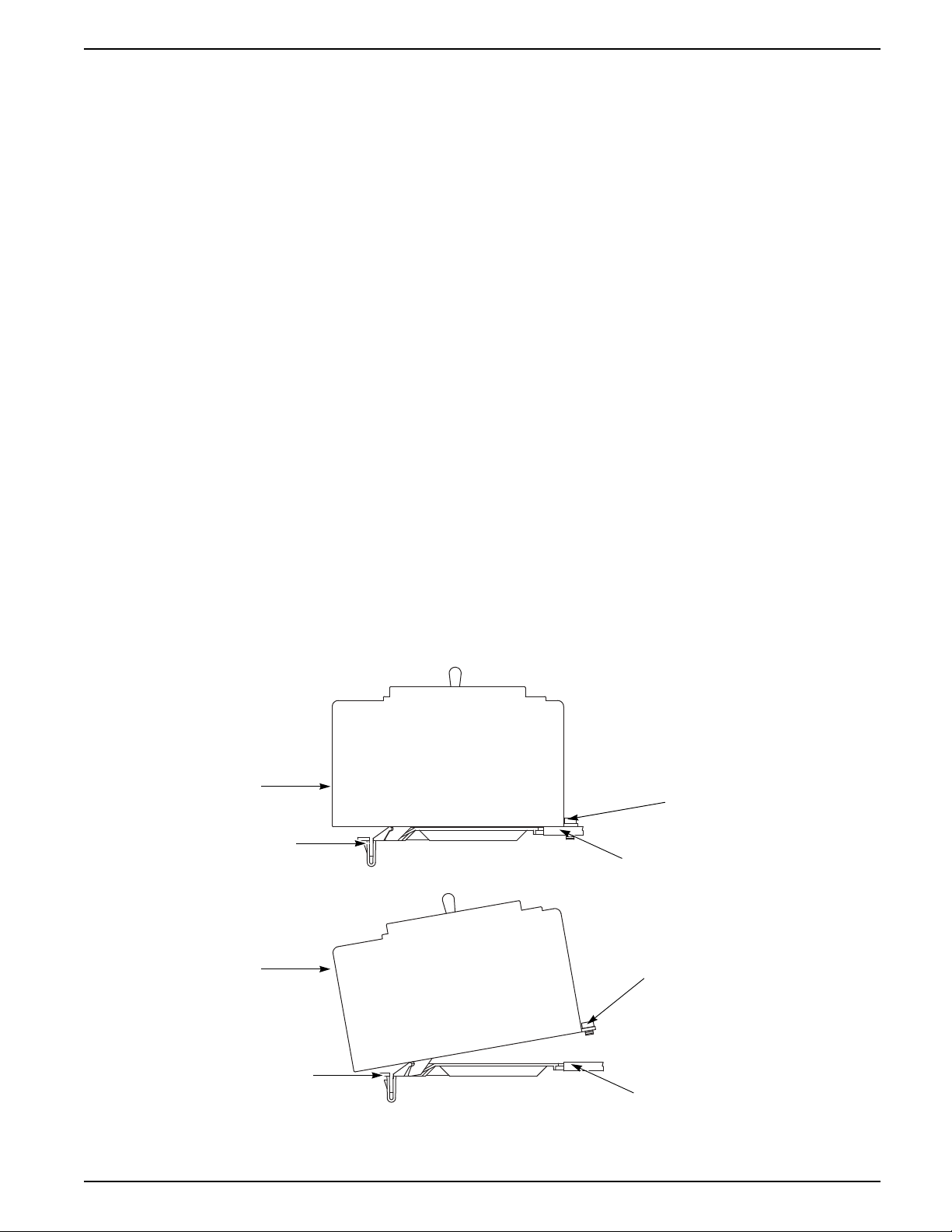

ECB, EDB, EGB, and EJB Circuit Breaker Installation and Removal ..................14

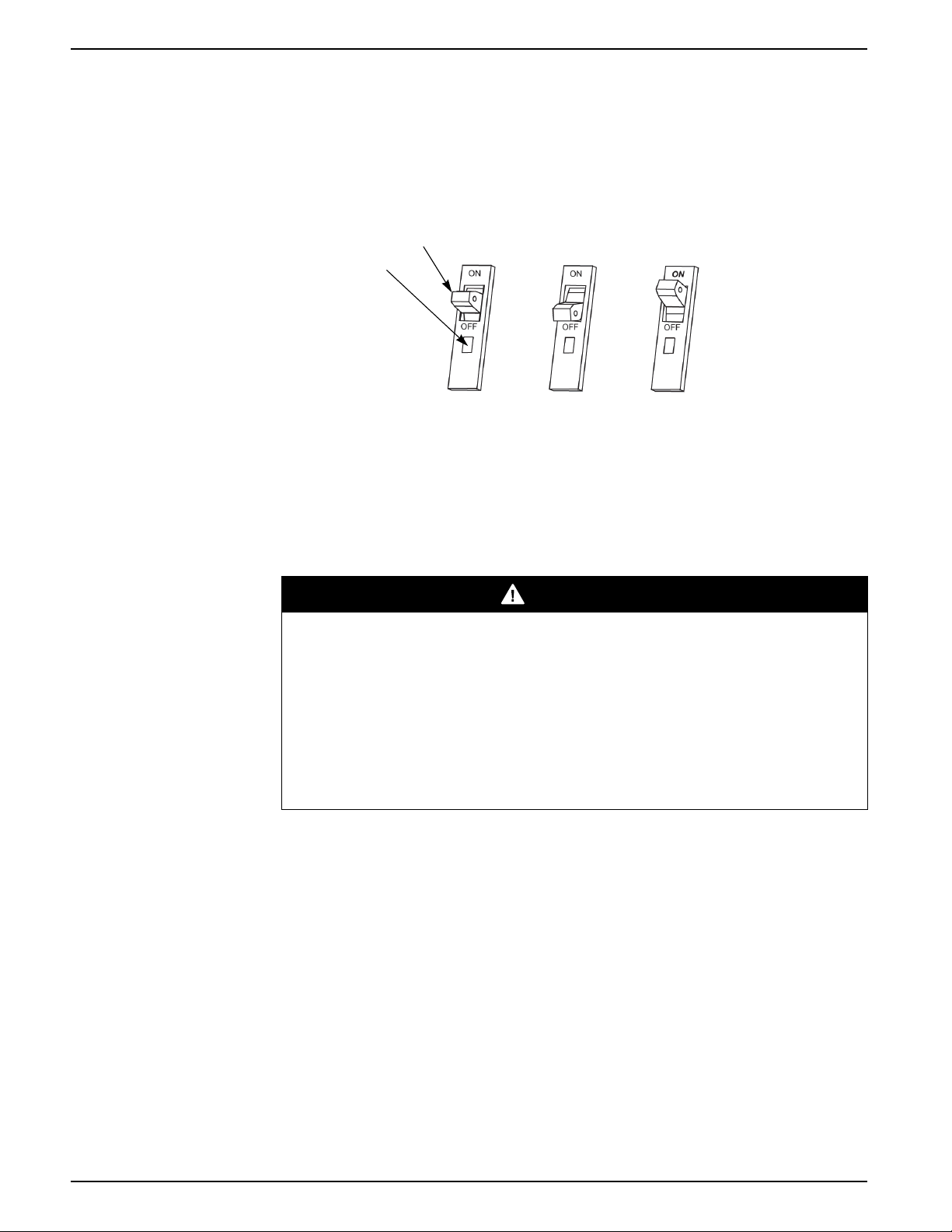

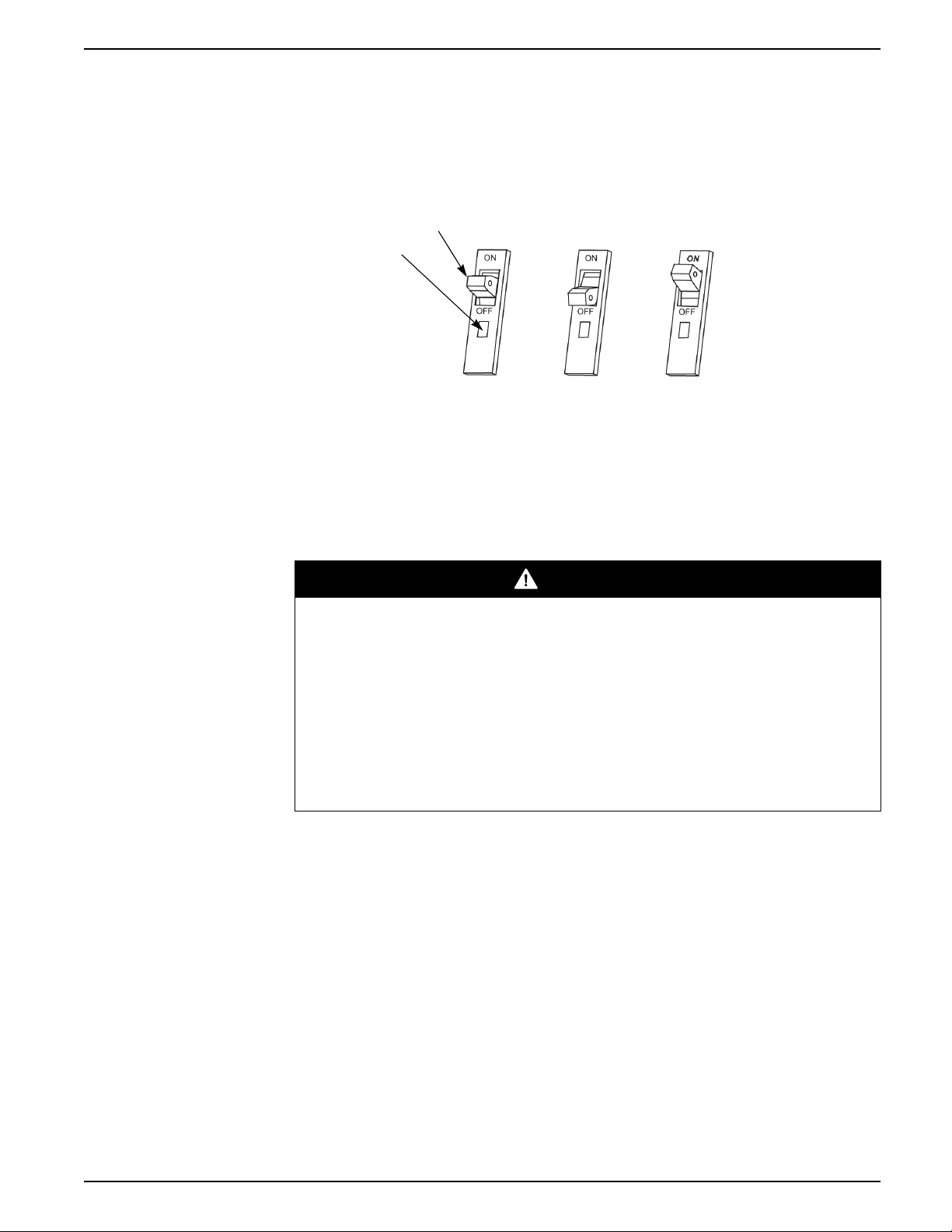

Circuit Breaker Reset Instructions.................................................................... 16

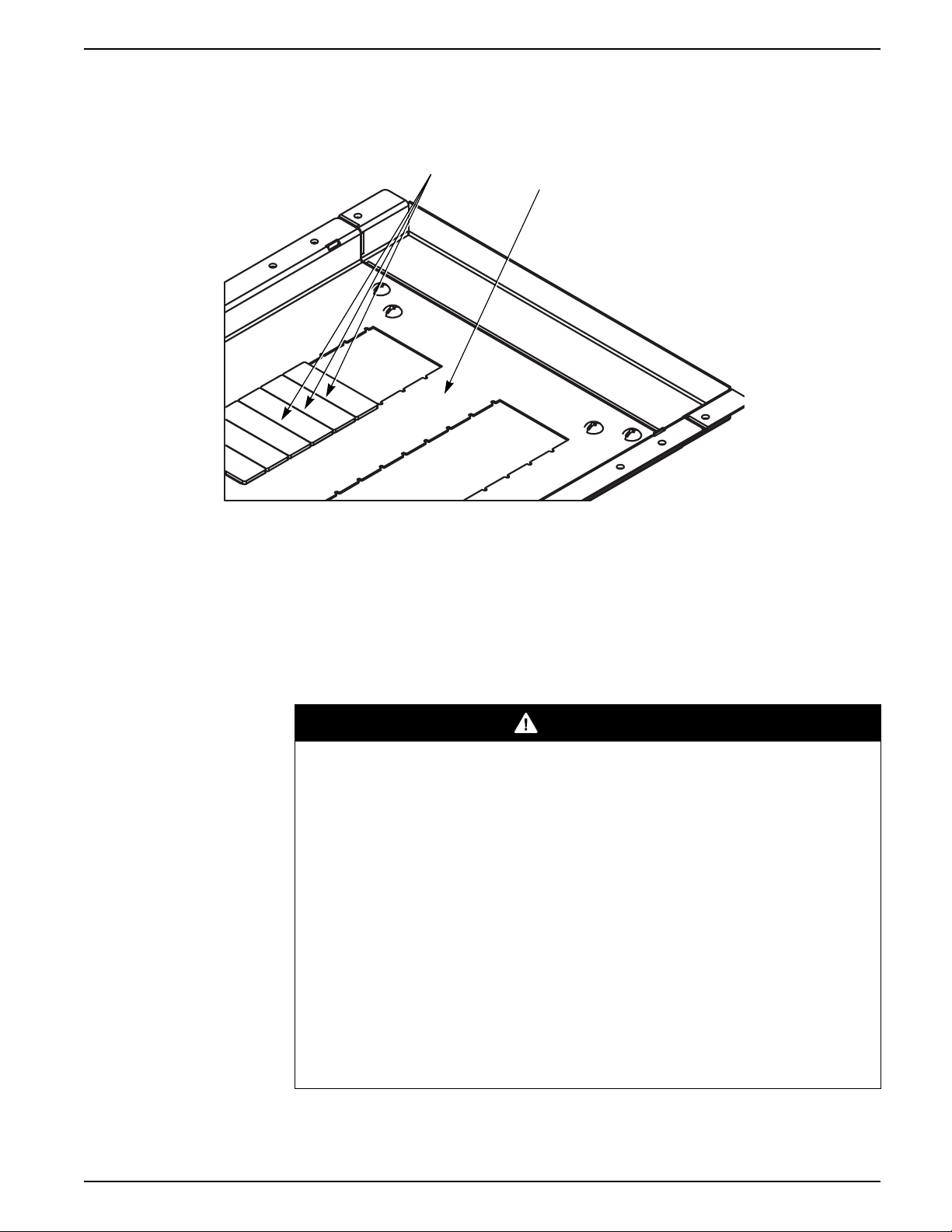

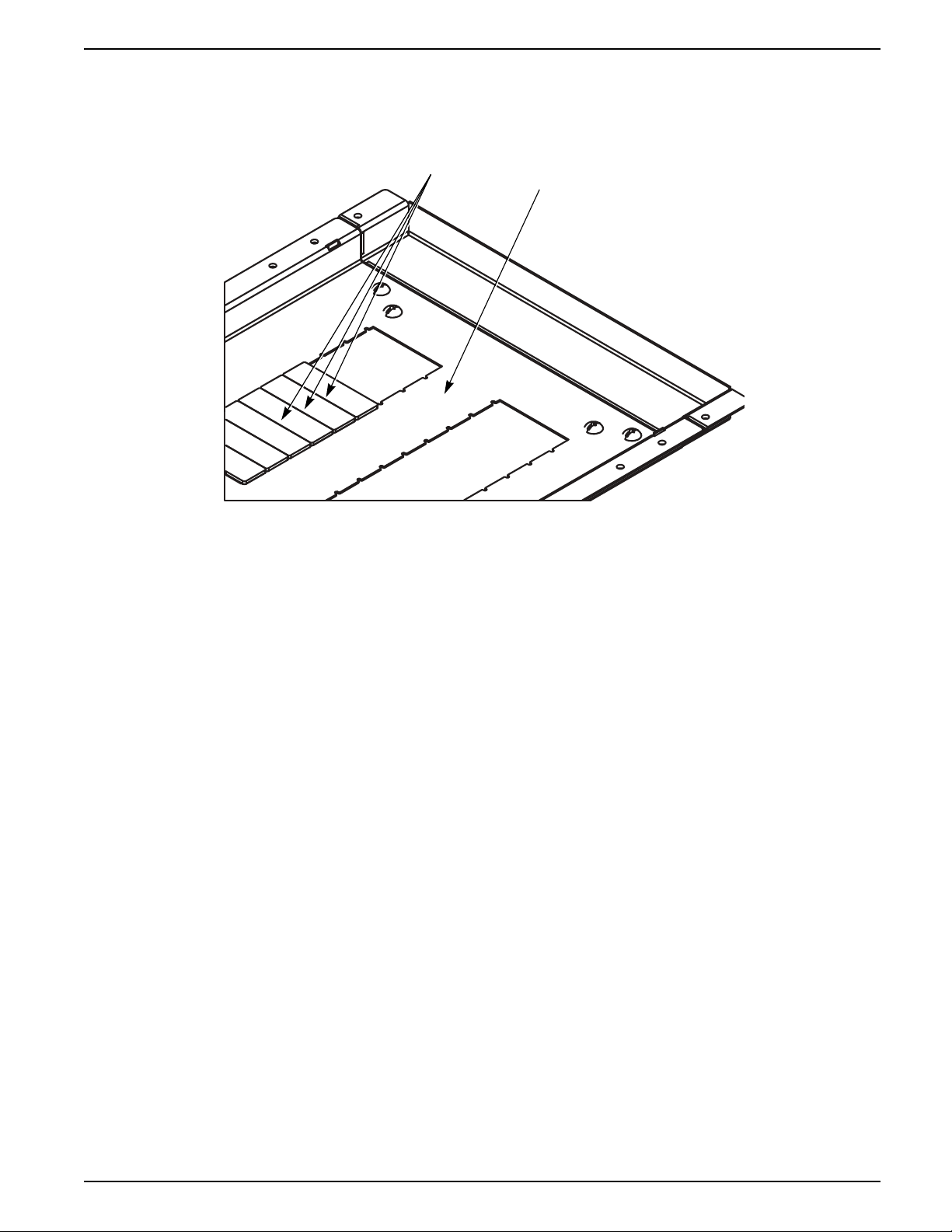

Deadfront Preparation ....................................................................................16

Panelboards Equipped with Motor Operators for PowerPacT H- and J-Frame

Circuit Breakers ............................................................................................. 17

Class 1670

Surface Mounting (Enclosure Mounted on Wall)............................................8

Flush Mounting (Enclosure Recessed in Wall) ..............................................9

125 or 250 A Maximum NF Panelboards .................................................... 10

400 or 600 A Maximum NF Panelboards .................................................... 12

800 A Maximum NF Panelboards ..............................................................13

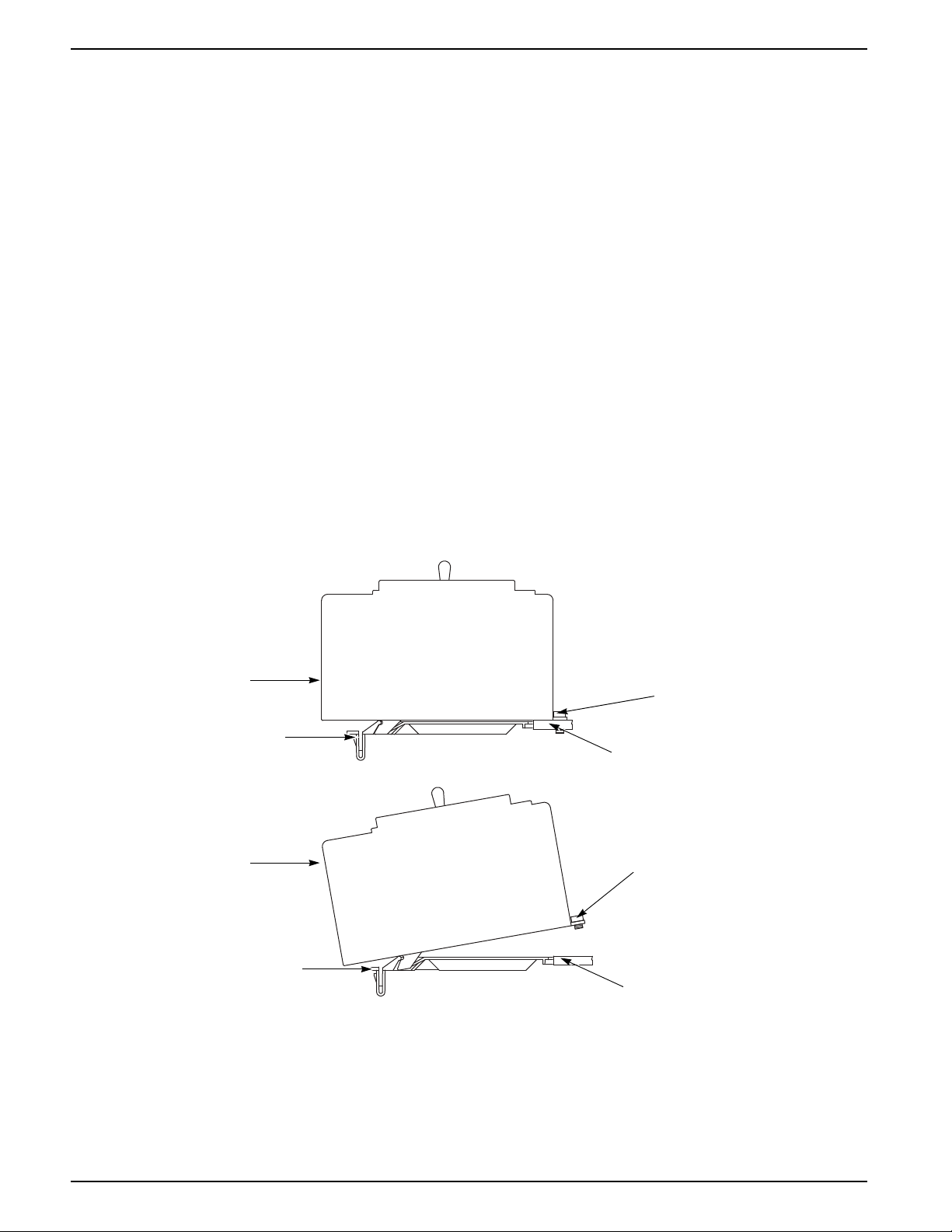

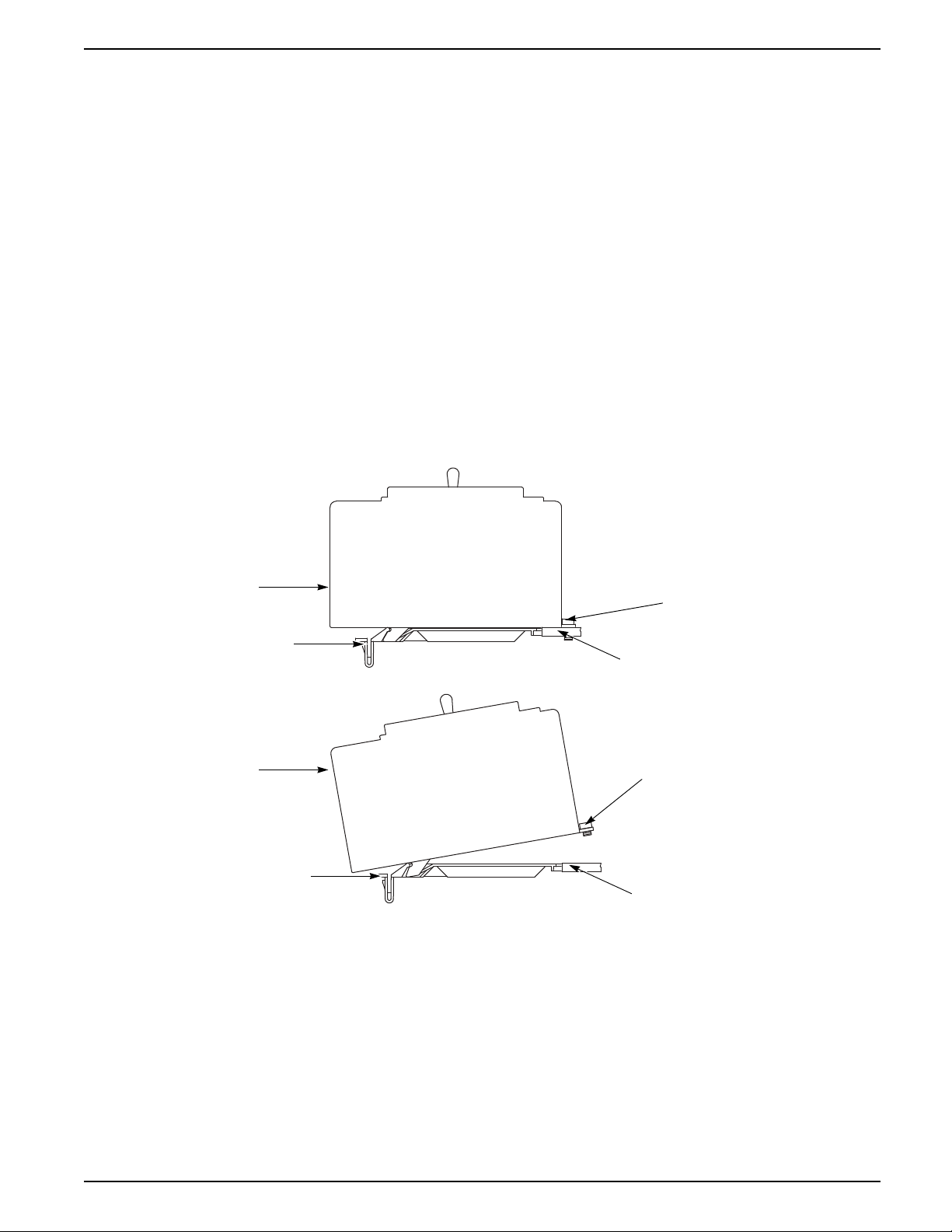

ECB, EDB, EGB, and EJB Circuit Breaker Installation ................................. 14

ECB, EDB, EGB, and EJB Circuit Breaker Removal .................................... 15

Appendix 1: Specifications............................................................................ 18

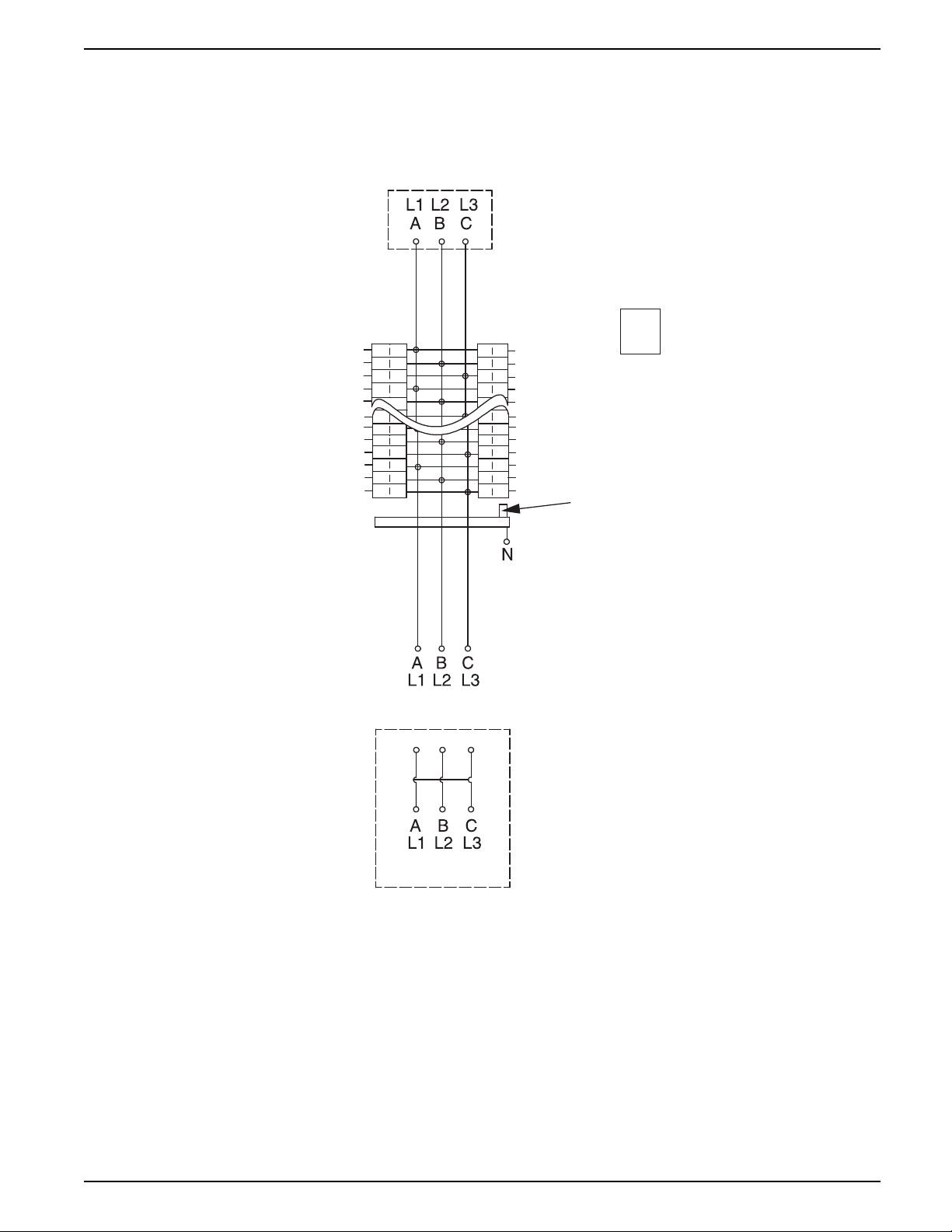

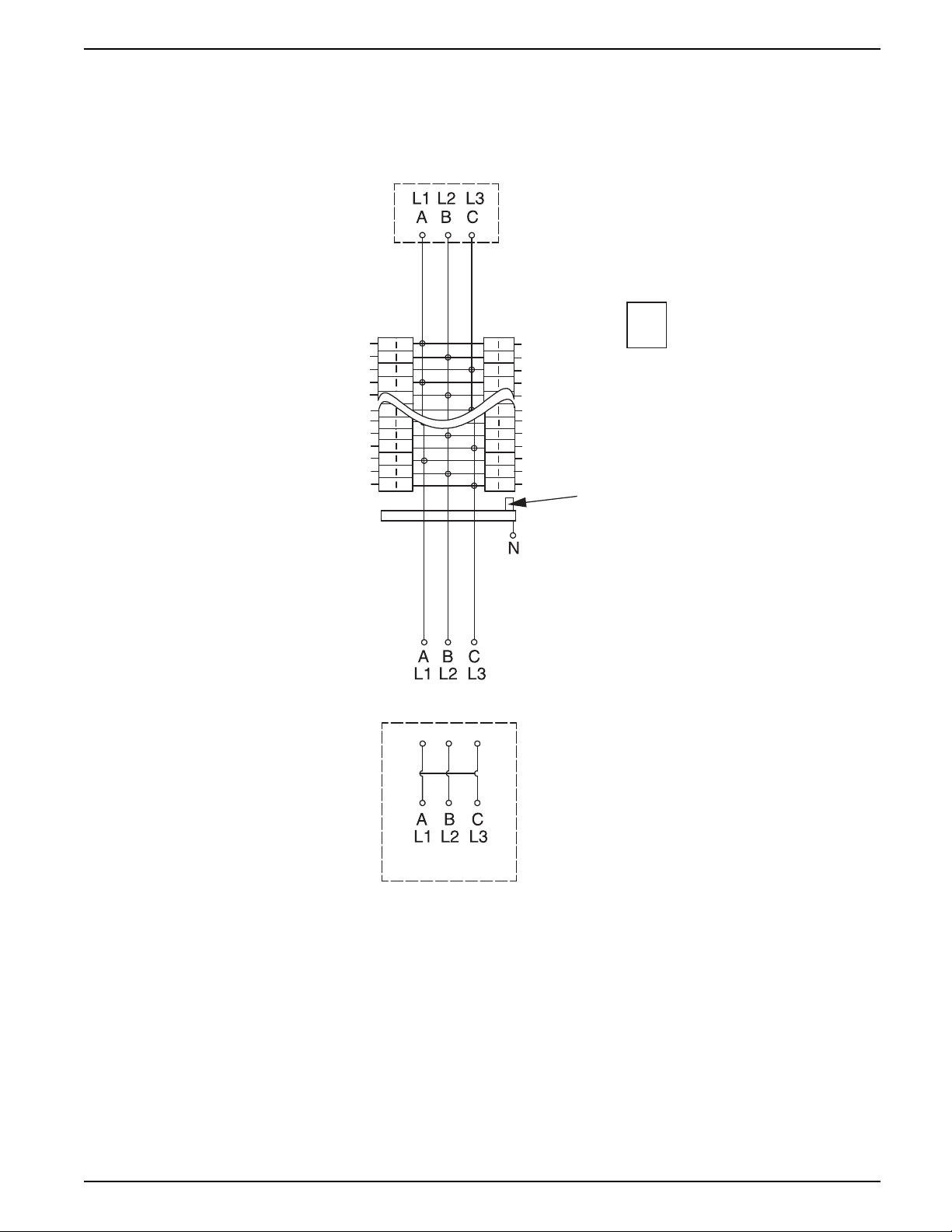

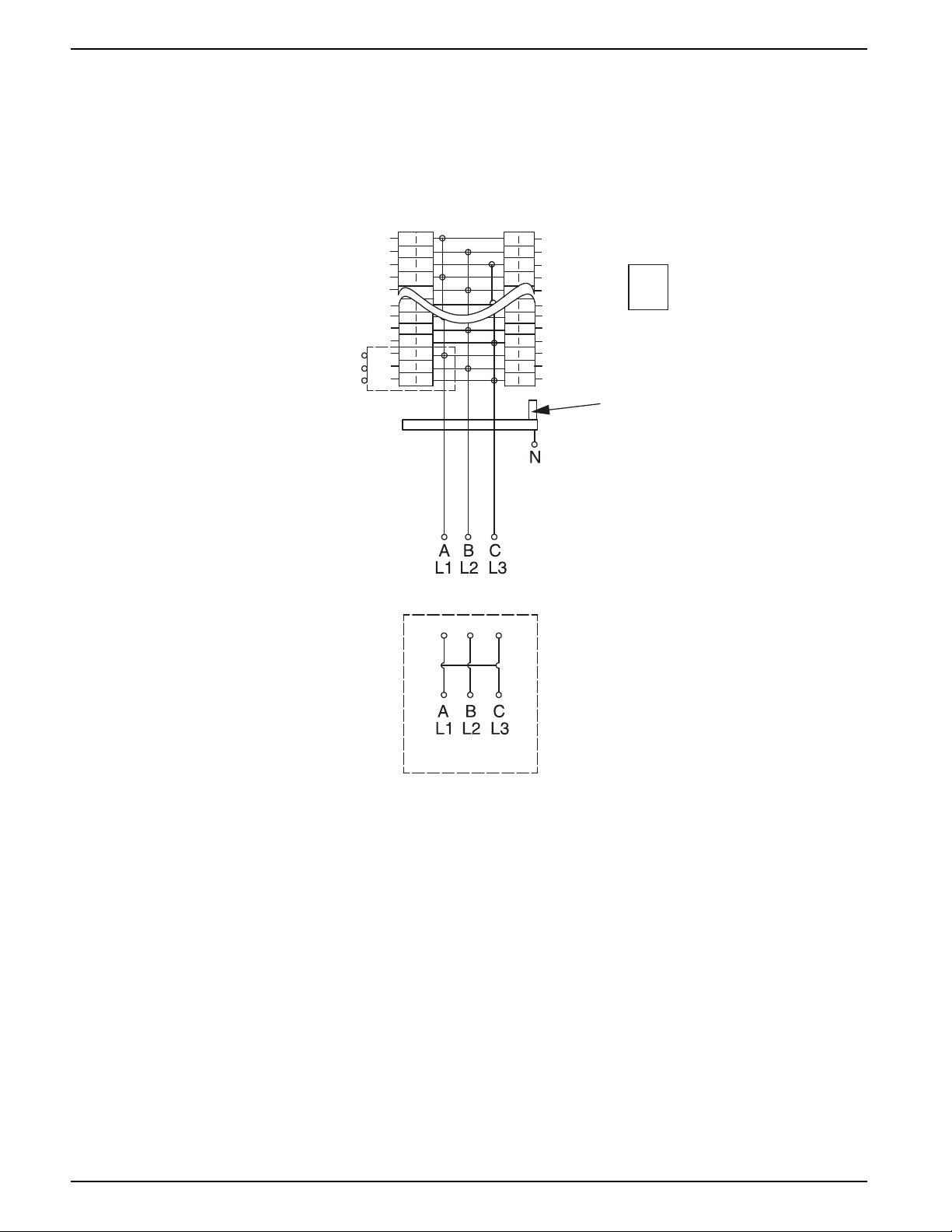

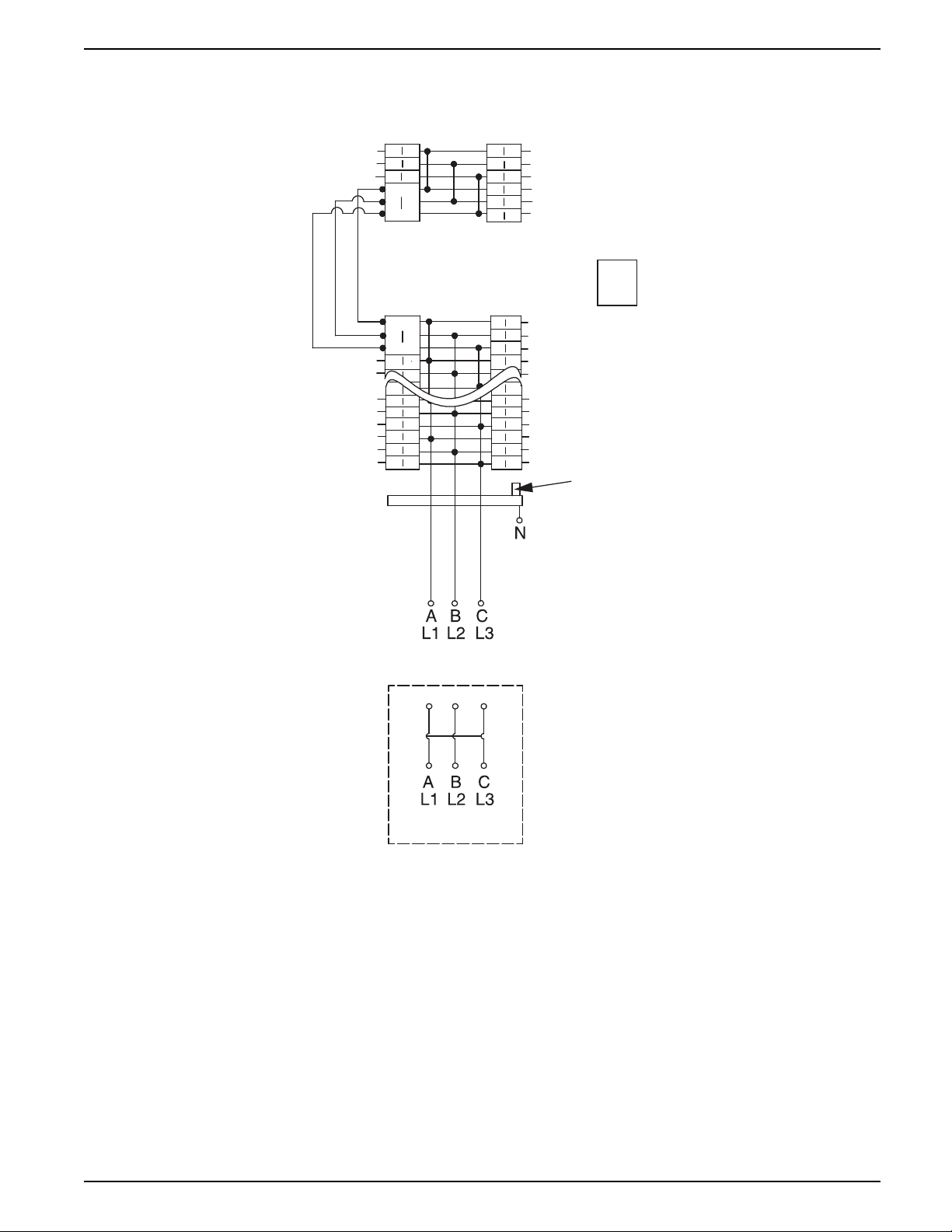

Typical Wiring ................................................................................................18

Integral Main or Sub-Feed (FI, KI, H, J, LA, LC, LH, EDB, EGB,

EJB) ........................................................................................................ 19

Panelboard Ratings........................................................................................23

Short Circuit Current Rating for Main Lug Interiors with Sub-Feed or Feed-

Through Lugs ................................................................................................24

CE Marking.................................................................................................... 25

Three-Point Latch Trim Front for NF Panelboard............................................... 25

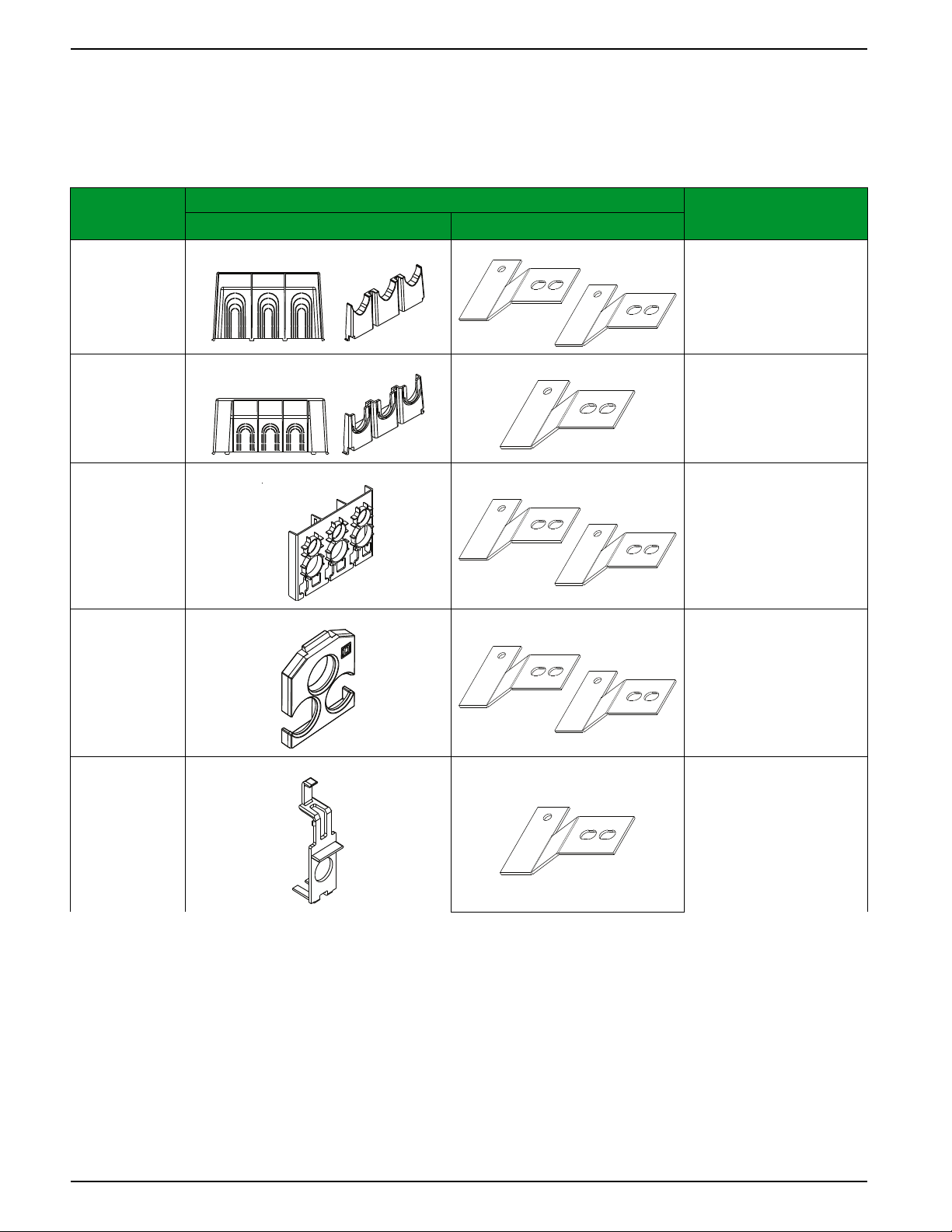

Appendix 2: Accessory Kits ..........................................................................27

Equipment Ground Bar Kits............................................................................. 27

Sub-Feed Lug Kits 125–400 A Panelboards ..................................................... 27

Main Lug Kits................................................................................................. 28

Oversized Neutral Lug Kits for 125–800 A Panelboards ....................................29

Line Side Barrier and Neutral Bonding Strap Kits .............................................. 30

80043-741-03 3

Safety Information Class 1670

DANGER

DANGER indicates a hazardous situation which, if not avoided, will result in

death or serious injury.

WARNING

WARNING indicates a hazardous situation which, if not avoided, could result
in death or serious injury.

CAUTION

CAUTION indicates a hazardous situation which, if not avoided, could result
in minor or moderate injury.

NOTICE

NOTICE is used to address practices not related to physical injury.

Safety Information

Read these instructions carefully and look at the equipment to become familiar with
the device before trying to install, operate, service, or maintain it. The following special
messages may appear throughout this user guide or on the equipment to warn of
hazards or to call attention to information that clarifies or simplifies a procedure.

The addition of either symbol to a “Danger” or “Warning” safety
label indicates that an electrical hazard exists which will result
in personal injury if the instructions are not followed.

This is the safety alert symbol. It is used to alert you to personal
injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.

NOTE: Provides additional information to clarify or simplify a procedure.

Please Note

Electrical equipment should be installed, operated, serviced, and maintained only by
qualified personnel. No responsibility is assumed by Schneider Electric for any
consequences arising out of the use of this material.

A qualified person is one who has skills and knowledge related to the construction,
installation, and operation of electrical equipment and has received safety training to
recognize and avoid the hazards involved.

Electrical equipment should be transported, stored, installed, and operated only in the
environment for which it is designed.

80043-741-03 5

Class 1670 Introduction

Introduction

This bulletin contains instructions for installing Square D™ brand NF and NFOM
circuit breaker panelboards. These panelboards are Underwriters Laboratories
(cULus) listed and accept ECB, EDB, EGB, and EJB branch circuit breakers.

NOTE: For technical support on the installation of this panelboard, contact the
Schneider Electric Customer Information Center at 1-888-778-2733.

NOTE: See the labels on the equipment for rating and safety information.
Additional equipment labels are provided with this document.

Safety Precautions

DANGER

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical
work practices. See NFPA 70E, NOM-029-STPS or CSA Z462 or local
equivalent.

• This equipment must only be installed and serviced by qualified electrical
personnel.

• Turn off all power supplying this equipment before working on or inside
equipment.

• Locking the manual operation or locking the motor cover does not disconnect
the secondary motor circuit.

• Always use a properly rated voltage sensing device to confirm all power is off.

• Read and understand this entire instruction bulletin and the included NEMA PB

1.1 standards publication before installing, operating, or maintaining this
equipment.

• Local codes vary, but are adopted and enforced to promote safe electrical
installations. A permit may be needed to do electrical work, and some codes
may require an inspection of the electrical work.

• Replace all devices, doors, and covers before turning on power to this
equipment.

• Do not allow petroleum based paints, solvents, or sprays to contact the
nonmetallic parts of this product.

Failure to follow these instructions will result in death or serious injury.

WARNING: This product can expose you to chemicals including Nickel compounds, which are

known to the State of California to cause cancer, and Bisphenol A (BPA), which is known to the
State of California to cause birth defects or other reproductive harm. For more information go to

www.P65Warnings.ca.gov.

6 80043-741-03

Installation Class 1670

Installation

This section provides instructions for the following NF/NFOM panelboard procedures:

• Interior Mounting for Square D Brand Enclosures, page 7.

• Neutral Bonding Strap Installation, page 10.

• ECB, EDB, EGB, and EJB Circuit Breaker Installation and Removal, page 14.

• Circuit Breaker Reset Instructions, page 16.

• Deadfront Preparation, page 16.

Interior Mounting for Square D Brand Enclosures

A separate standards publication, titled “General Instructions for Proper Installation,
Operation, and Maintenance of Panelboards Rated 600 Volts or Less” (NEMA PB1.1),
has been provided with this equipment. Familiarize yourself with the content of this
document before proceeding with any of the following procedures.

If you did not receive a copy of this document, or if you have any questions regarding
this equipment, contact your local distributor or Schneider Electric representative.

NOTICE

HAZARD OF EQUIPMENT DAMAGE DUE TO LOOSE CONNECTIONS

• Ensure all connections are properly tightened.

• Refer to the torque information label provided on the panelboard before
tightening the connections.

Failure to follow these instructions can result in equipment damage.

To properly mount and install the NF panelboard, please refer to the NEMA PB 1.1
standards publication, and follow the instructions below for either Surface Mounting

(Enclosure Mounted on Wall), page 8 or Flush Mounting (Enclosure Recessed in
Wall), page 9.

80043-741-03 7

Class 1670 Installation

Surface Mounting (Enclosure Mounted on Wall)

1. Mount the enclosure as instructed in the NEMA PB 1.1 standards publication.

2. Remove the deadfront from the deadfront brackets.

3. Install the interior as described below:

a. Set the interior on the enclosure studs. (Interior Mounting of Square D Brand

Enclosures, page 9).

b. Tighten the flange nuts against the interior side rails until the rails are against

the back of the enclosure. Do not over tighten. Over tightening the flange
nuts can cause the interior to bow out in the center.

4. Based on the application and adopted installation code, neutral bonding strap
and line side barrier may be required. Please consult local codes and standards.
See Neutral Bonding Strap Installation, page 10 and Appendix 2: Accessory Kits,

page 27.

5. Apply equipment labels (located in the bag assembly) as directed by the
instructions on the back of the equipment label sheet.

6. Remount the deadfront after wiring.

8 80043-741-03

Installation Class 1670

Deadfront
Bracket

Enclosure Stud

Flange Nut

Enclosure

Deadfront

Wall

Side Rail

Elevating
Nut

0.25 in.
(6.35 mm)

Flush Mounting (Enclosure Recessed in Wall)

1. Mount the enclosure as instructed in the NEMA PB 1.1 standards publication.

2. Remove the deadfront from the deadfront brackets.

3. Install the interior as described below:

a. Thread the provided elevating nuts on the enclosure studs.

b. Set the interior on the enclosure studs (see Interior Mounting of Square D

Brand Enclosures, page 9). Place the flange nuts onto the enclosure studs,

but do not tighten.

c. Adjust the elevating nuts so that the lip of the deadfront is approximately 0.25

in. (6.35 mm) from the wall line.

d. Tighten the flange nuts against the side rails.

4. Based on the application and adopted installation code, neutral bonding strap
and line side barrier may be required. Please consult local codes and standards.
See Neutral Bonding Strap Installation, page 10 and Appendix 2: Accessory Kits,

page 27.

5. Apply equipment labels (located in the bag assembly) as directed by the
instructions on the back of the equipment label sheet.

6. Remount the deadfront after wiring.

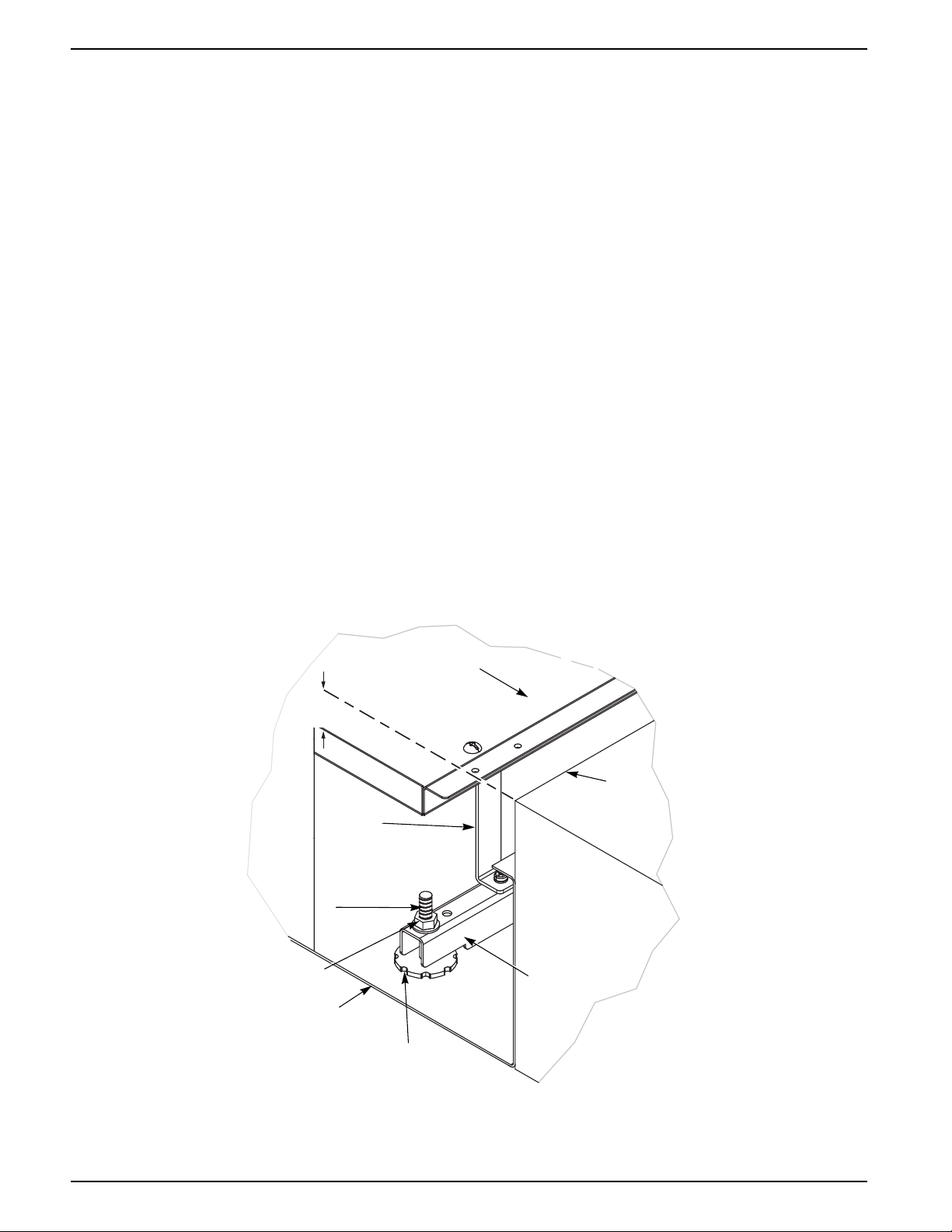

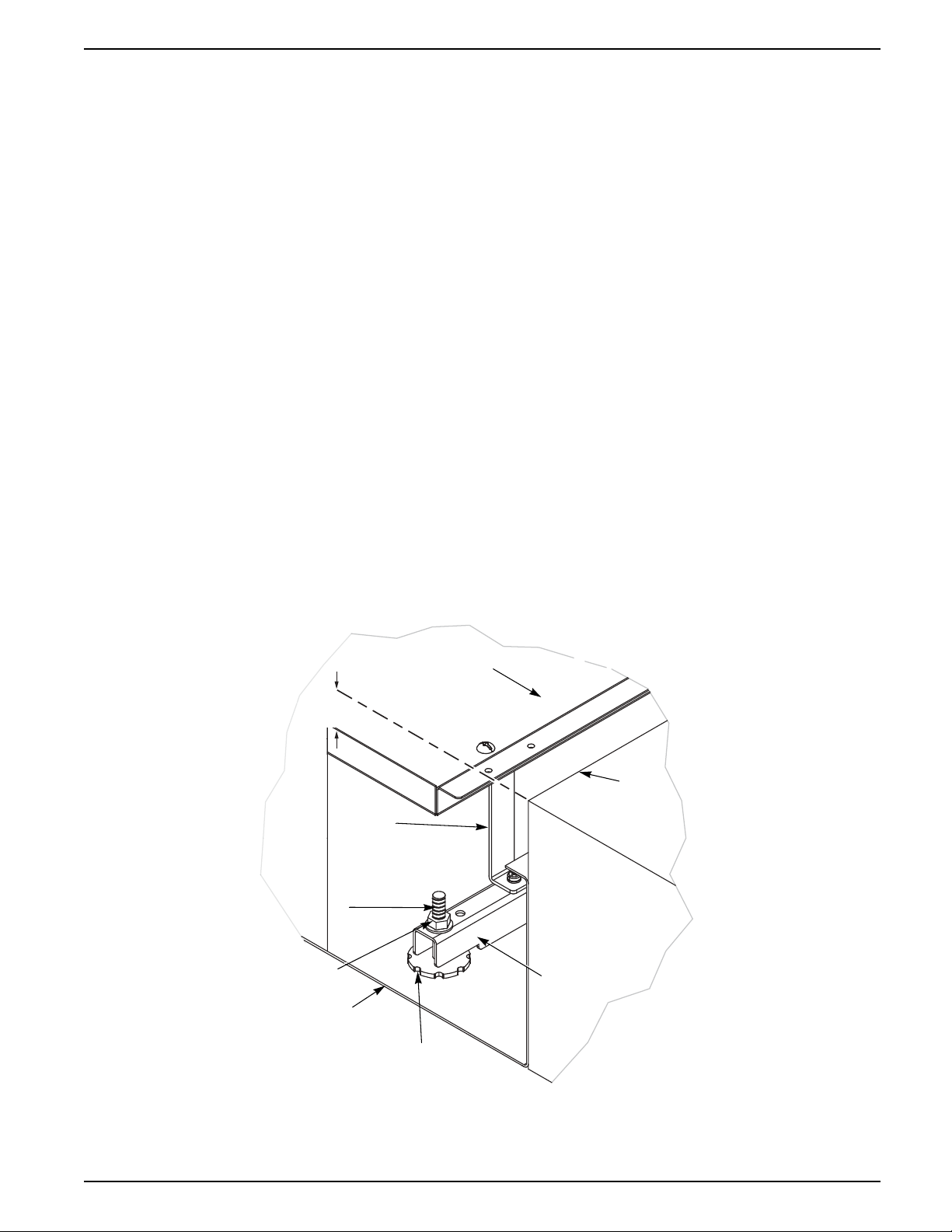

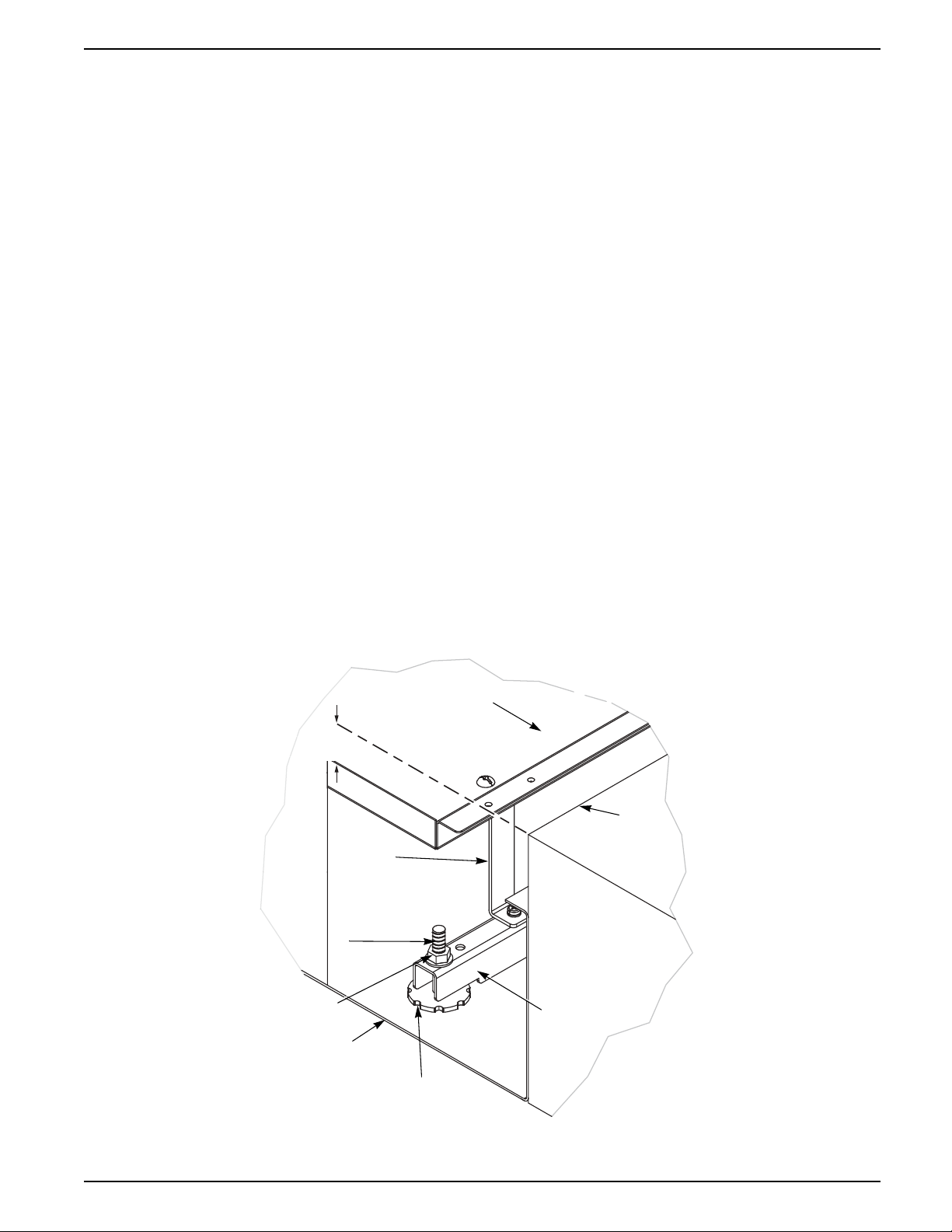

Figure 1 - Interior Mounting of Square D Brand Enclosures

80043-741-03 9

Class 1670 Installation

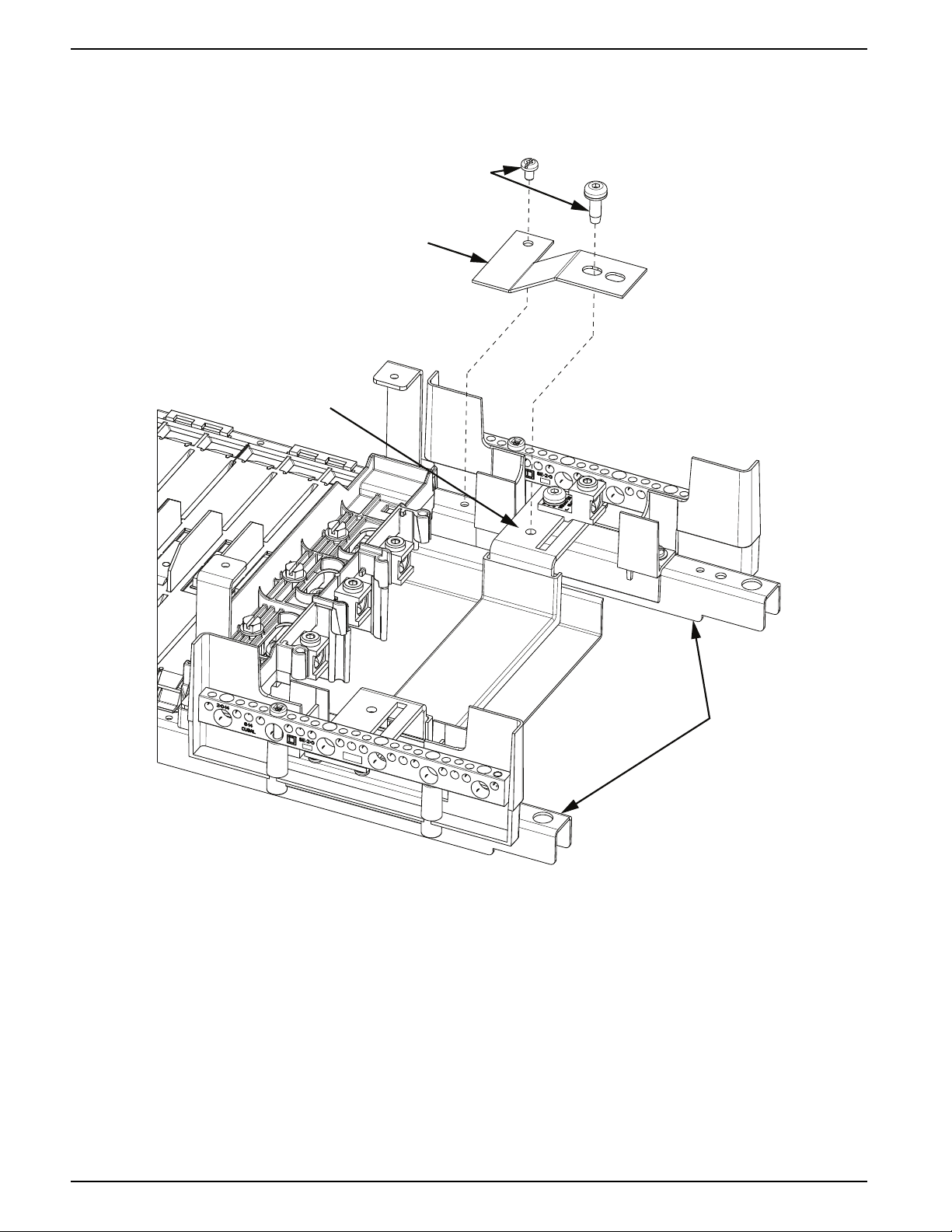

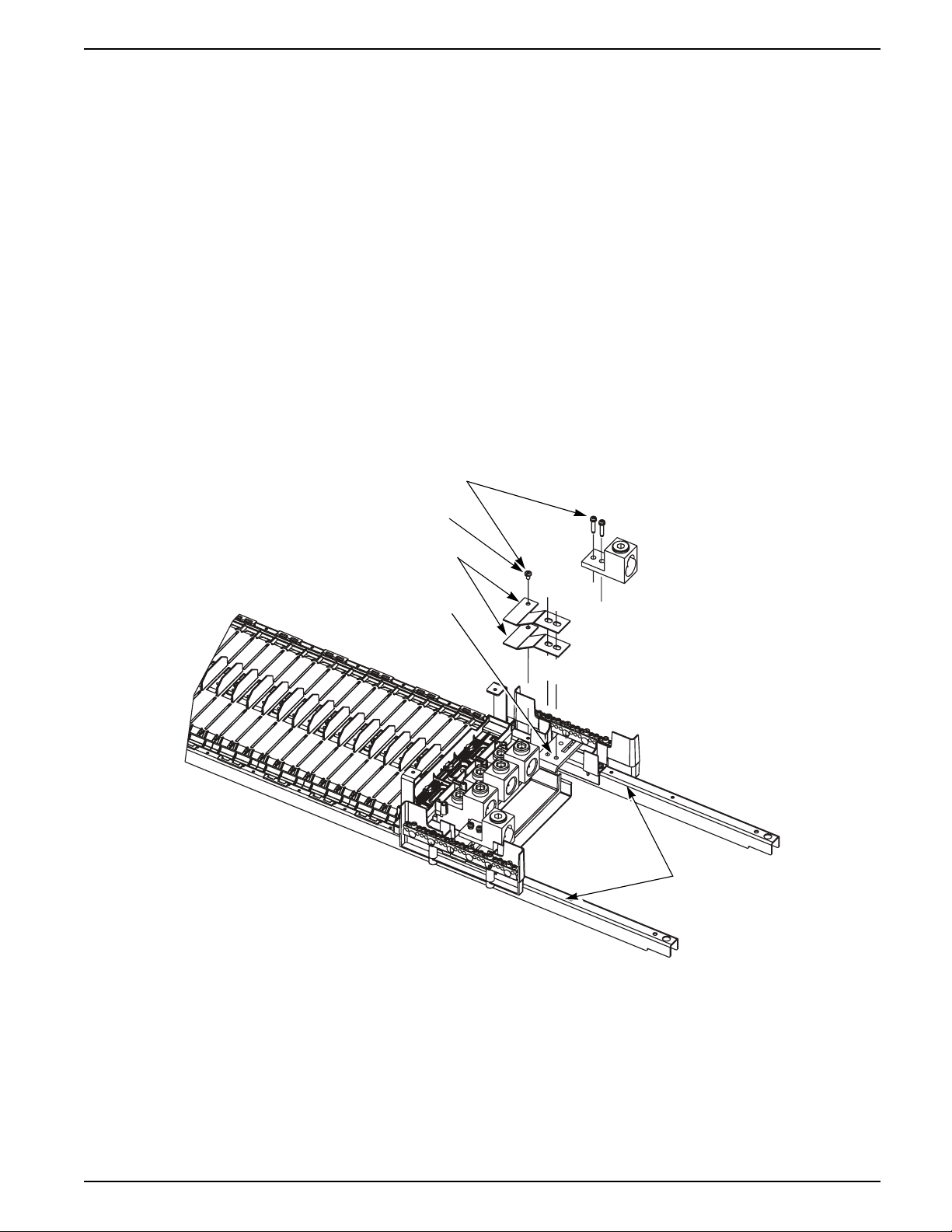

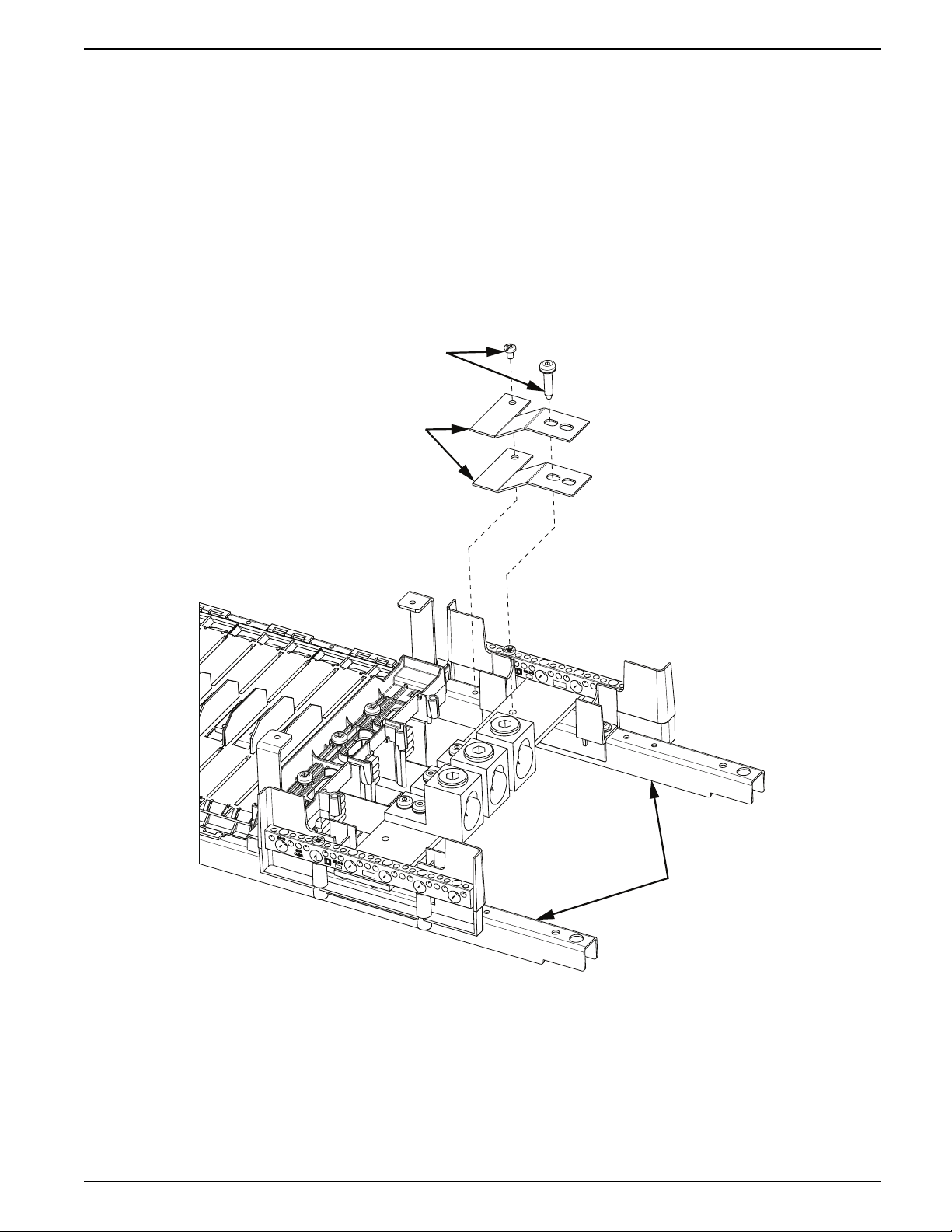

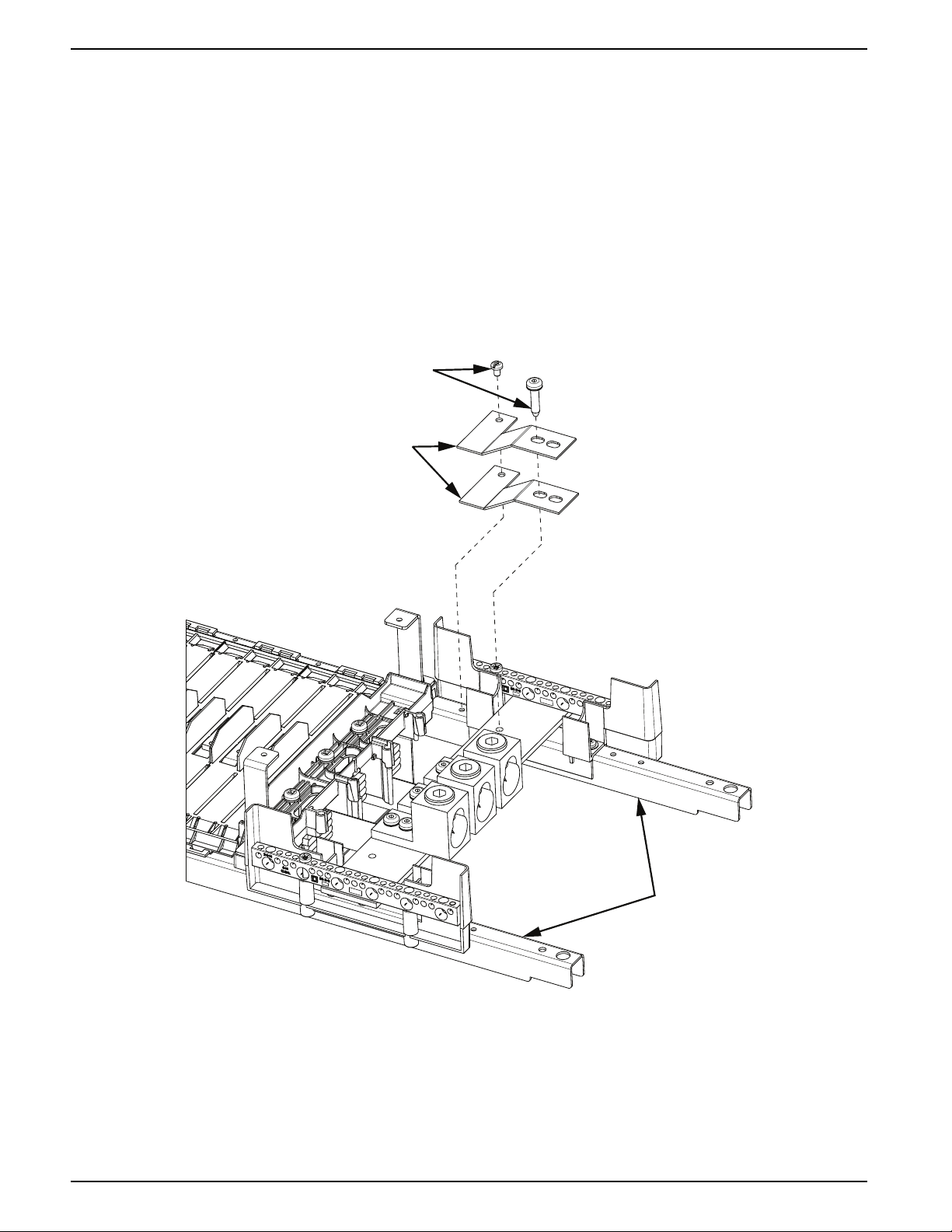

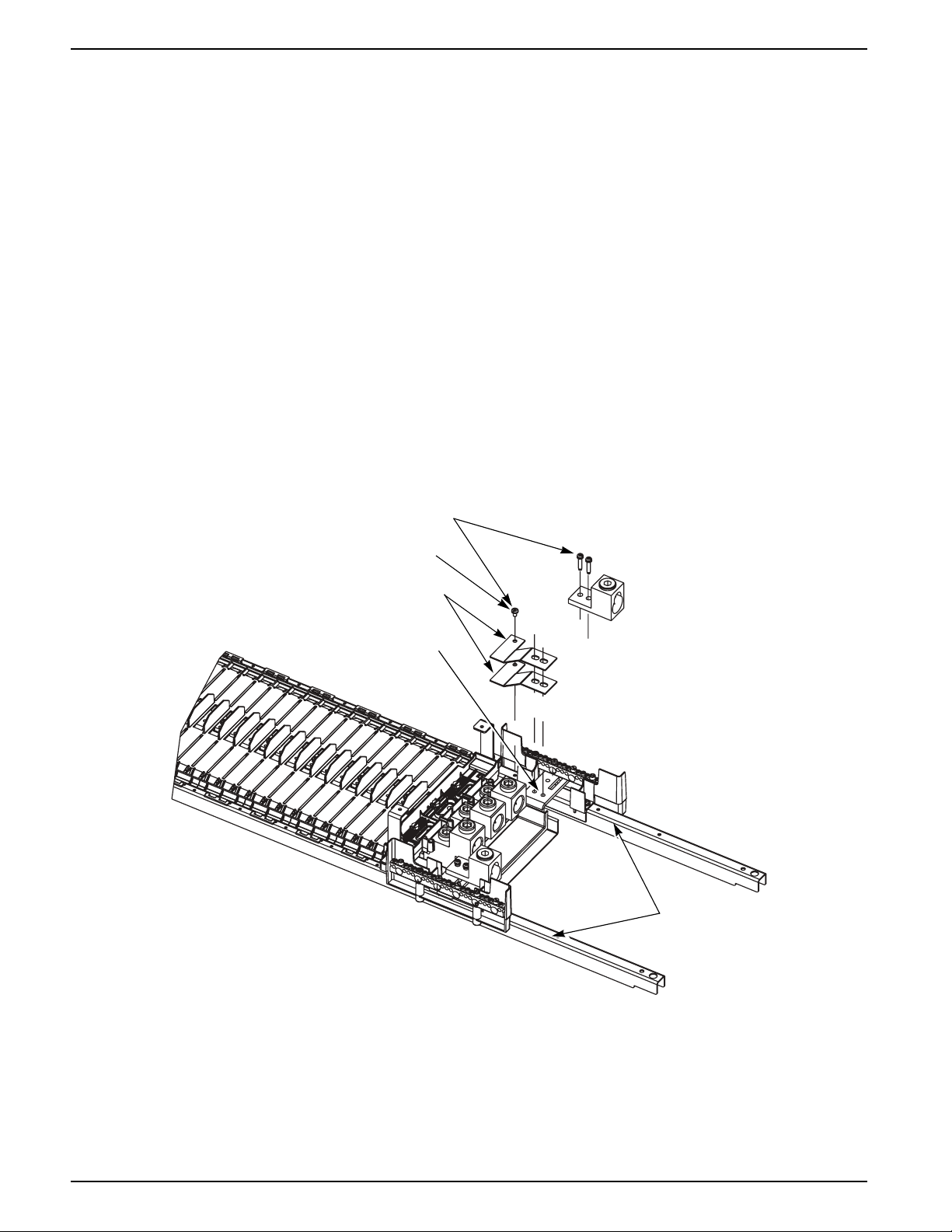

Neutral Bonding Strap Installation

Based on the application and the adopted installation code, a line side barrier and
neutral bonding strap may be required.

To properly bond the neutral to the panelboard, follow the instructions for either 125 or

250 A Maximum NF Panelboards, page 10, 400 or 600 A Maximum NF Panelboards,
page 12, or 800 A Maximum NF Panelboards, page 13.

DANGER

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical
work practices. See NFPA 70E, NOM-029-STPS or CSA Z462 or local
equivalent.

• Turn off all power supplying this equipment before working on or inside
equipment.

• Locking the manual operation or locking the motor cover does not disconnect
the secondary motor circuit.

• The neutral bonding strap should be used only when the panelboard is installed
as service equipment.

• Do not mix the mounting screws with the deadfront screws.

Failure to follow these instructions will result in death or serious injury.

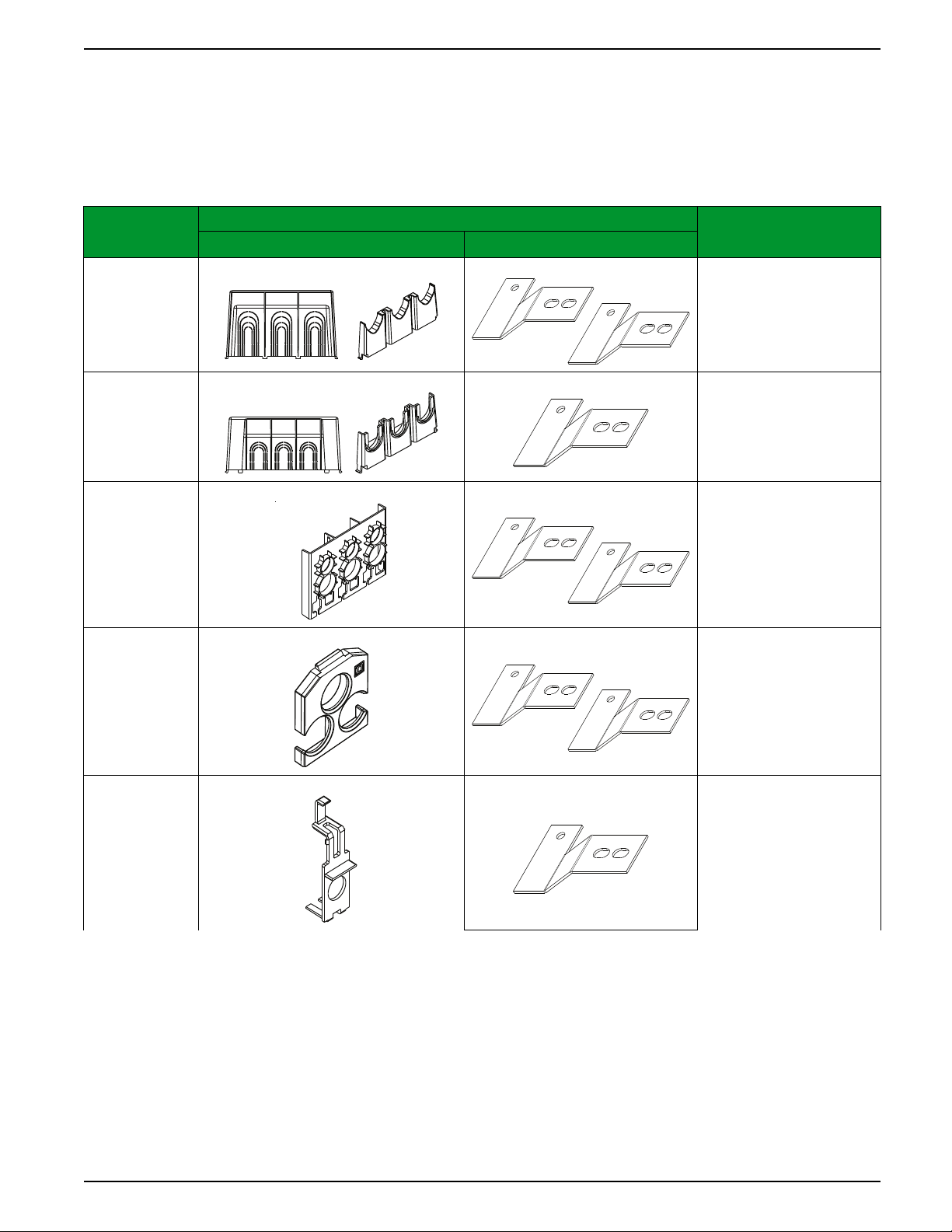

NOTE: Refer to Line Side Barrier and Neutral Bonding Strap Kits, page 30 for

information.

NOTE: The terms “neutral bonding strap” and “neutral bonding cable”, describe
the components which meet the requirements for a “neutral bonding conductor”.
These are equivalent terms.

125 or 250 A Maximum NF Panelboards

To install a neutral bonding strap on a 125 or 250 A maximum NF panelboard, refer to

Bonding Strap Installation—125 or 250 A Maximum NF Panelboards, page 11, and

follow the instructions below.

1. Align the bonding strap on the side rail, as pictured.

NOTE: For some applications, it may be necessary to remove the lug (not
pictured) before installing the bonding strap.

2. Insert the two mounting screws, as pictured. Tighten the 10-32 screw to 10–12
lb.-in. (1.1–1.4 N•m) and the 1/4-20 screw to 25–30 lb.-in. (2.8–3.4 N•m).

NOTE: If the lug was removed in Step 1, reinstall it on top of the bonding
strap. Use the 1/4-20 x 3/4 in. mounting screw. Lug mounting screws are
provided in the bonding strap bag assembly.

10 80043-741-03

Installation Class 1670

10-32 in. screw

Mounting Screws

1/4-20 in. screw

Side Rails

Bonding Strap

Neutral Bus

Figure 2 - Bonding Strap Installation—125 or 250 A Maximum NF Panelboards

80043-741-03 11

Class 1670 Installation

Mounting Screws

Bonding Straps

Side Rails

Neutral Bus

Lug

1/4-20 in. screw

10-32 screw

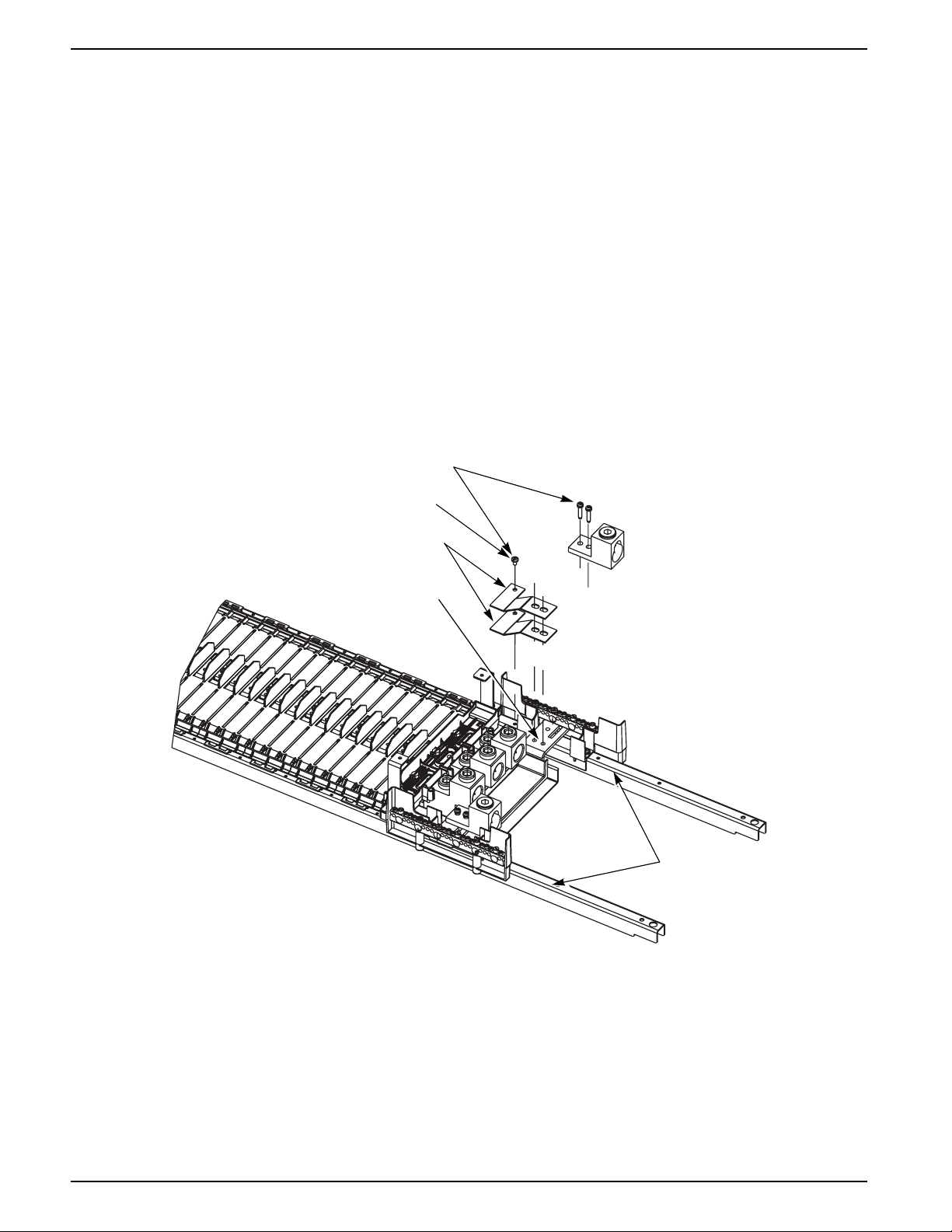

400 or 600 A Maximum NF Panelboards

To install a neutral bonding strap on a 400 or 600 A maximum NF panelboard, refer to

Bonding Strap Installation—400 or 600 A Maximum NF Panelboards, page 12 and

follow the instructions below.

1. Align the two bonding straps on the side rail, as pictured.

NOTE: For some applications, it may be necessary to remove the lug before
installing the bonding strap.

2. Insert the three mounting screws, as pictured. Tighten the 10-32 screw to 10–12
lb.-in. (1.1–1.4 N•m) and the two 1/4-20 screws to 60–65 lb.-in. (6.8–7.3 N•m).

NOTE: If the lug was removed in Step 1 above, reinstall it on top of the
bonding straps. Use the 1/4-20 x 1 1/8 in. mounting screws. Lug mounting
screws are provided in the bonding strap bag assembly.

Figure 3 - Bonding Strap Installation—400 or 600 A Maximum NF Panelboards

12 80043-741-03

Installation Class 1670

Mounting Screws

10-32 in. screw

Bonding Strap

Side Rails

1/4-20 in. screw

800 A Maximum NF Panelboards

To install a neutral bonding strap on an 800 A maximum NF panelboard, refer to

Bonding Strap Installation—800 A Maximum NF Panelboards, page 13, and follow the

instructions below.

1. Align the two bonding straps on the side rail, as pictured.

2. Insert the two mounting screws, as pictured. Tighten the 10-32 screw to 10–12
lb.-in. (1.1–1.4 N•m) and the 1/4-20 screw to 60–65 lb.-in. (6.8–7.3 N•m).

Figure 4 - Bonding Strap Installation—800 A Maximum NF Panelboards

80043-741-03 13

Class 1670 Installation

ECB, EDB, EGB, and EJB Circuit Breaker Installation and Removal

DANGER

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical
work practices. See NFPA 70E, NOM-029-STPS or CSA Z462 or local
equivalent.

• This equipment must only be installed and serviced by qualified electrical
personnel.

• Turn off all power supplying this equipment before working on or inside
equipment.

• Locking the manual operation or locking the motor cover does not disconnect
the secondary motor circuit.

• Always use a properly rated voltage sensing device to confirm all power is off.

• All unused spaces must be filled with filler plates.

• Replace all devices, doors, and covers before turning on power to this
equipment.

Failure to follow these instructions will result in death or serious injury.

WARNING

HAZARD OF PERSONAL INJURY OR EQUIPMENT DAMAGE

• This equipment is designed and tested by Schneider Electric
levels which meet Underwriter’s Laboratories
Official Standards (NOM) listing.

™

• Use only Square D

Failure to follow these instructions can result in death, serious injury, or
equipment damage.

brand circuit breakers and accessories.

ECB, EDB, EGB, and EJB Circuit Breaker Installation

Refer to ECB, EDB, EGB, and EJB Circuit Breaker Installation and Removal, page 15,
for the following instructions:

1. Turn off all power to the panelboard.

2. Turn the circuit breaker off.

3. Remove the deadfront.

4. With the bolt-on connector end of the circuit breaker slightly elevated, insert the
mounting foot into the slot in the phase cover.

®

(UL®) standards and Mexican

™

to performance

5. Rotate the circuit breaker down and back until the captive screw(s) align with the
tapped holes in the circuit breaker connectors.

6. Engage the screw into the branch connector hole and tighten it to the torque
values shown on the interior wiring and torque label.

7. Install the load wire.

8. Reinstall the deadfront.

9. Install a filler plate in all branch circuit breaker spaces not used.

14 80043-741-03

Installation Class 1670

ECB/EDB

/EGB/EJB

ECB/EDB/EGB/EJB

Branch Connector

Bolt-On
Connector
Screws

Rail

Wire
Terminal

Branch Connector

Bolt-On

Connector

Screws

Rail

Wire
Terminal

ECB, EDB, EGB, and EJB Circuit Breaker Removal

Refer to ECB, EDB, EGB, and EJB Circuit Breaker Installation and Removal, page 15,
for the following instructions:

1. Turn off all power to the panelboard.

2. Remove the deadfront.

3. Turn the circuit breaker off.

4. Remove the load wire.

5. Loosen the screw(s) in the circuit breaker connector and lift the circuit breaker off
of the panelboard.

6. Reinstall the deadfront.

7. Install a filler plate in all branch circuit breaker spaces not used.

Figure 5 - ECB, EDB, EGB, and EJB Circuit Breaker Installation and Removal

80043-741-03 15

Class 1670 Installation

ONOFFTripped

Handle

Visi-Trip™ Indicator

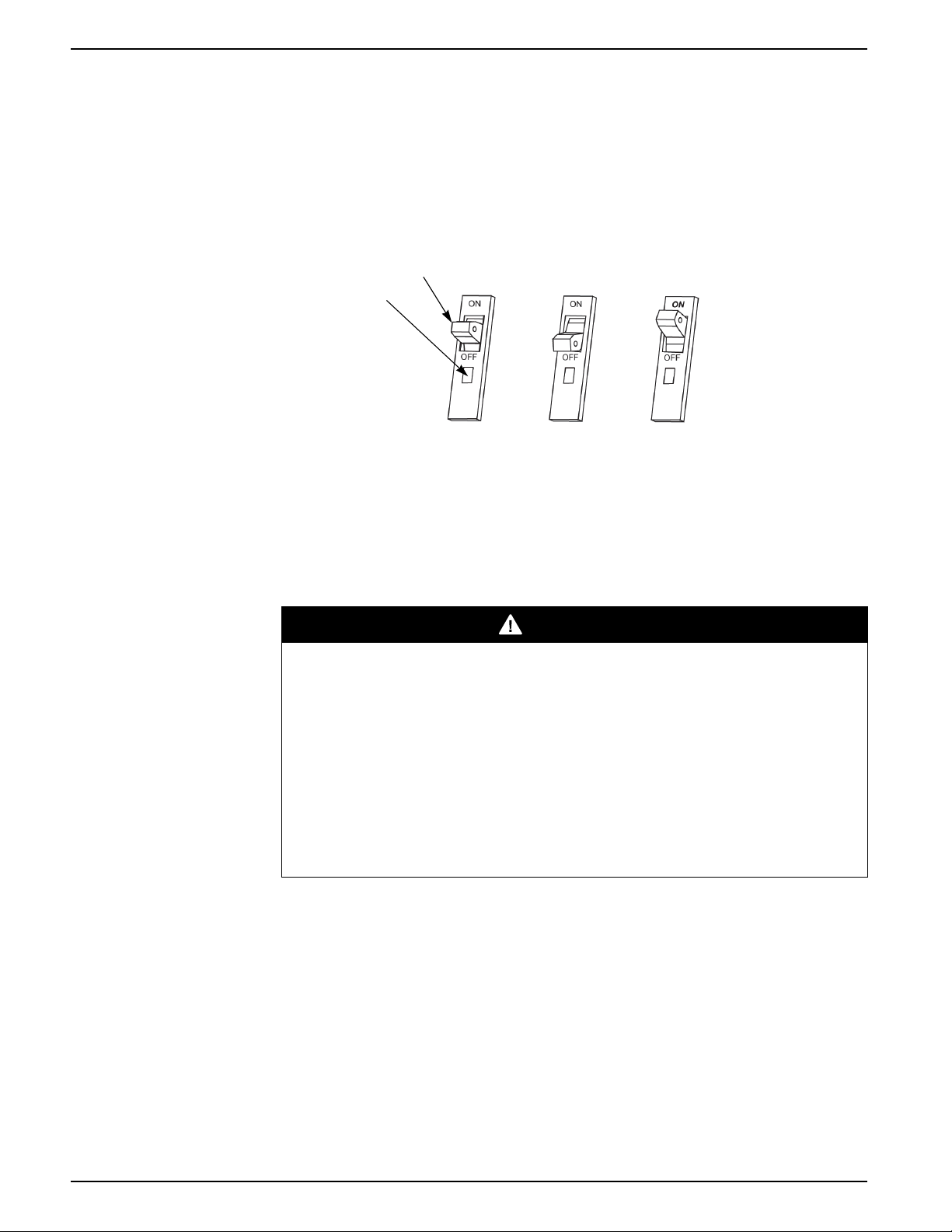

Circuit Breaker Reset Instructions

If the circuit breaker is tripped, the handle will be at the mid-position between ON and
OFF. To reset the circuit breaker, push the handle to the OFF position, then to the ON
position.

Figure 6 - Circuit Breaker Handle Positions

NOTE: When the circuit breaker has tripped, the handle assumes a center

position and the red Visi-Trip indicator appears ina window in the circuit breaker
case. The red Visi-Trip indicator is only visible when the circuit breaker has
tripped.

Deadfront Preparation

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical
work practices. See NFPA 70E, NOM-029-STPS or CSA Z462 or local
equivalent.

• Before energizing the panelboard, all unused spaces must be filled with filler
plates.

• Replace all devices, doors, and covers before turning on power to this
equipment.

Failure to follow these instructions will result in death or serious injury.

DANGER

16 80043-741-03

Installation Class 1670

Filler plates

Deadfront

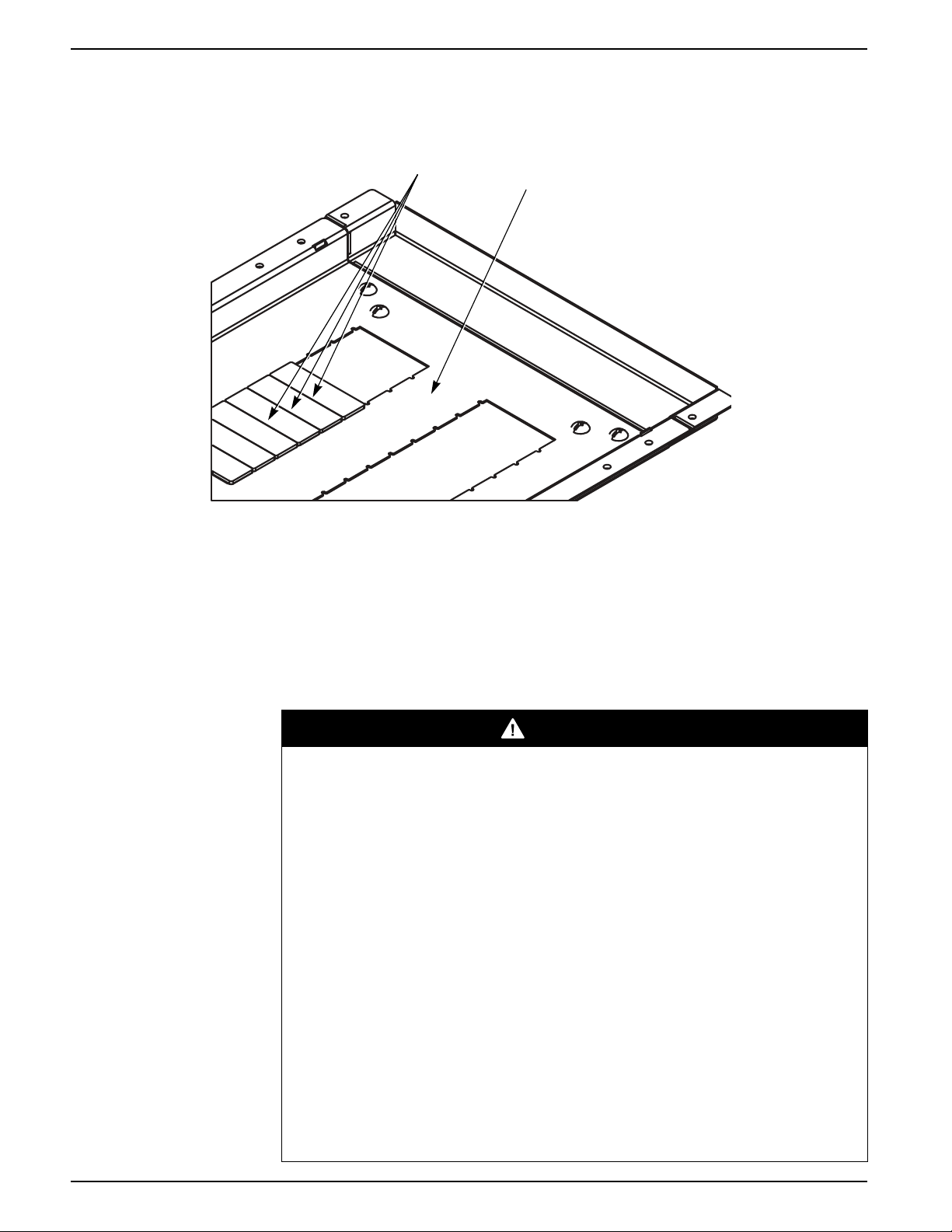

Figure 7 - Deadfront Diagram

NOTE: The back of the deadfront lists the catalog number for the corresponding

compatible filler plates.

Panelboards Equipped with Motor Operators for PowerPacT H- and J-Frame Circuit Breakers

DANGER

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical
work practices. See NFPA 70E, NOM-029-STPS or CSA Z462 or local
equivalent.

• This equipment must be installed and serviced only by properly trained qualified
electrical personnel according to OSHA 1910.331 through 1910.335.

• Turn off all power sources supplying this equipment and de-energize all primary
and secondary circuits before working on or inside equipment.

• Locking the manual operation or locking the motor cover does not disconnect
the secondary motor circuit.

• Always use a properly rated voltage-sensing device to confirm equipment is de­energized.

• Always practice lock-out tag-out procedures according to OSHA requirements.

• Do not disable, remove or modify any mechanical, electrical interlock or safety
feature.

Failure to follow these instructions will result in death or serious injury.

80043-741-03 17

Class 1670 Appendix 1: Specifications

Appendix 1: Specifications

Typical Wiring

NOTE: Do not use on 600 or 480 V, 3-phase 3-wire delta systems.

Table 1 - Panelboard Typical Wiring

Voltage AC

600Y/347 1 3 3 4

480Y/277 1 3 3 4

208Y/120 1 3 3 4

120/240 1 3

2

240

240 1 3

3

240/120

1-Phase Panelboards 3-Phase Panelboards

Phase Wires Phase Wires

1 2 3 3

— —

1

— —

— —

3 4 Delta

1. Additional information is provided on the panelboard. See the main circuit breaker rating, if used.

2. For this system, the neutral is not used.

3. When wiring for a delta system, phases “A” and “C” must be 120 V to neutral, phase “B” 208 V to neutral.

18 80043-741-03

Appendix 1: Specifications Class 1670

Backfed Main

Circuit Breaker

Integral Main

Circuit Breaker

(when installed)

Isolated Ground

(when installed)

Enclosure Bonding

(when required)

Ground

(when required)

Neutral

Integral Main or Sub-Feed (FI, KI, H, J, LA, LC, LH, EDB, EGB, EJB)

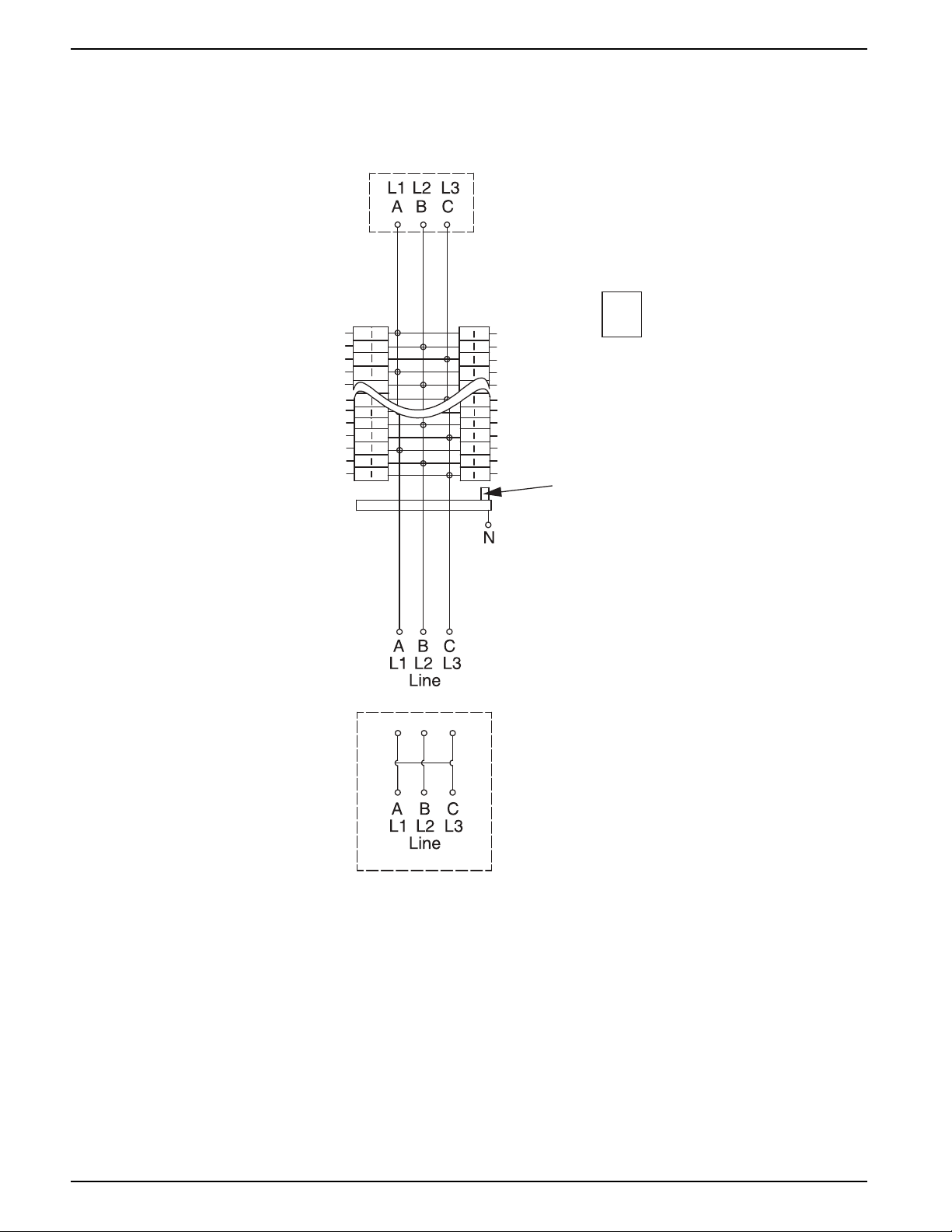

Figure 8 - NF/NFOM 125–250 A Main Lugs or Main Circuit Breaker Diagram

80043-741-03 19

Class 1670 Appendix 1: Specifications

Load

Feed-Through Lugs

(when installed)

Integral Main

Circuit Breaker

(when installed)

Neutral

Enclosure Bonding

(when required)

Ground

(when required)

Isolated Ground

(when installed)

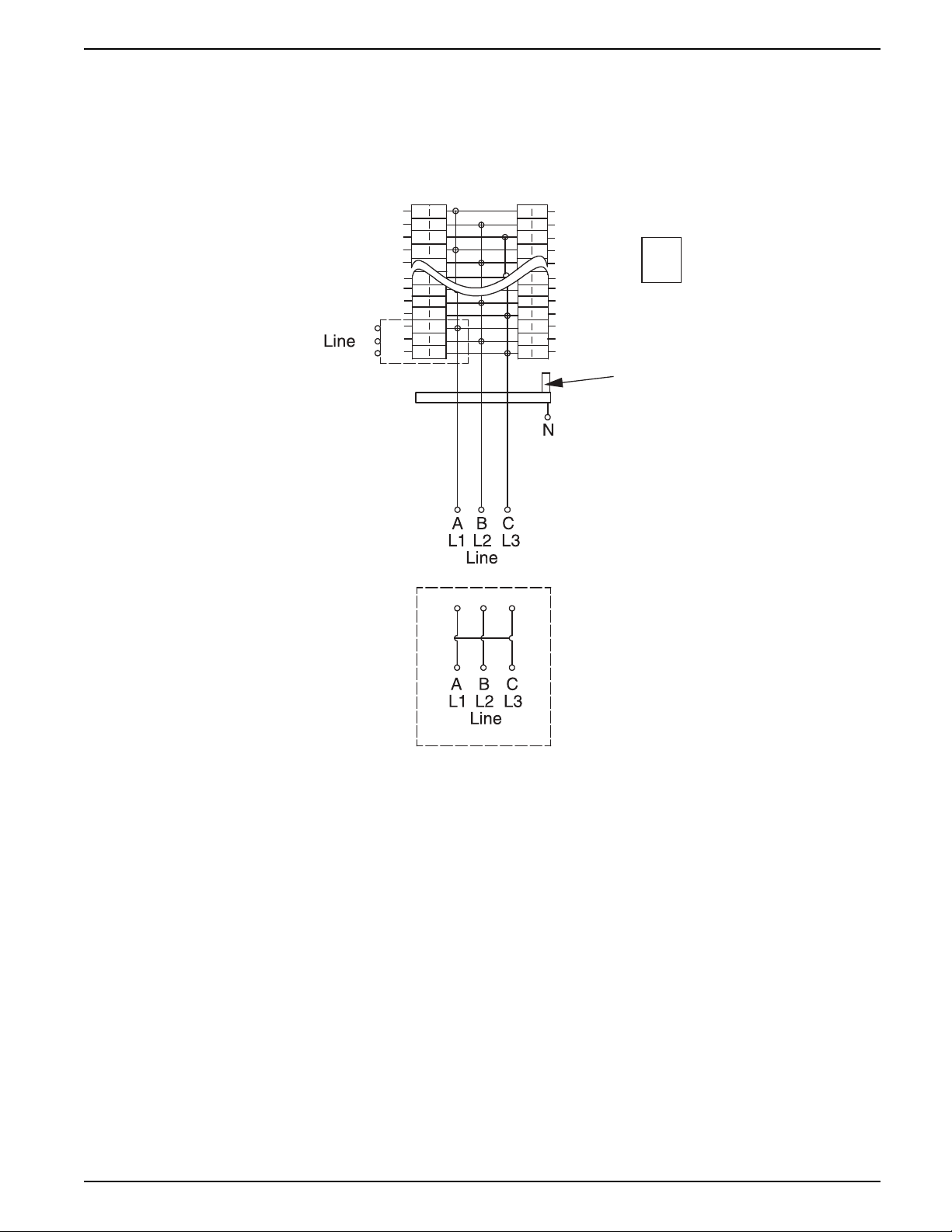

Figure 9 - NF 400–800 A Main Lugs or Main Circuit Breaker with or without Feed-Through Lugs Diagram

20 80043-741-03

Appendix 1: Specifications Class 1670

Sub-Feed

Circuit Breaker(s)

(when installed)

Load

Neutral

Integral Main

Circuit Breaker

(when installed)

Line

Enclosure Bonding

(when required)

Ground

(when required)

Isolated Ground

(when installed)

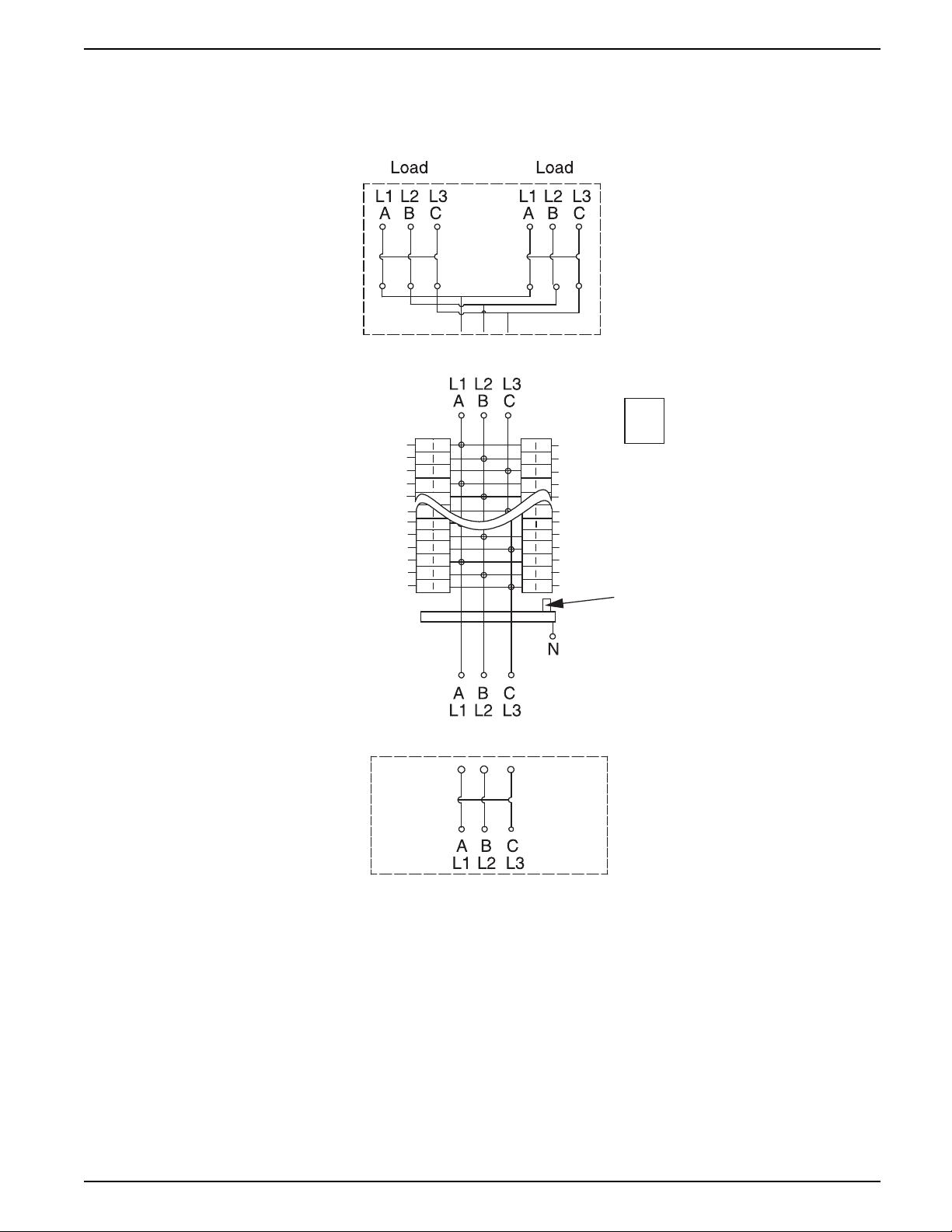

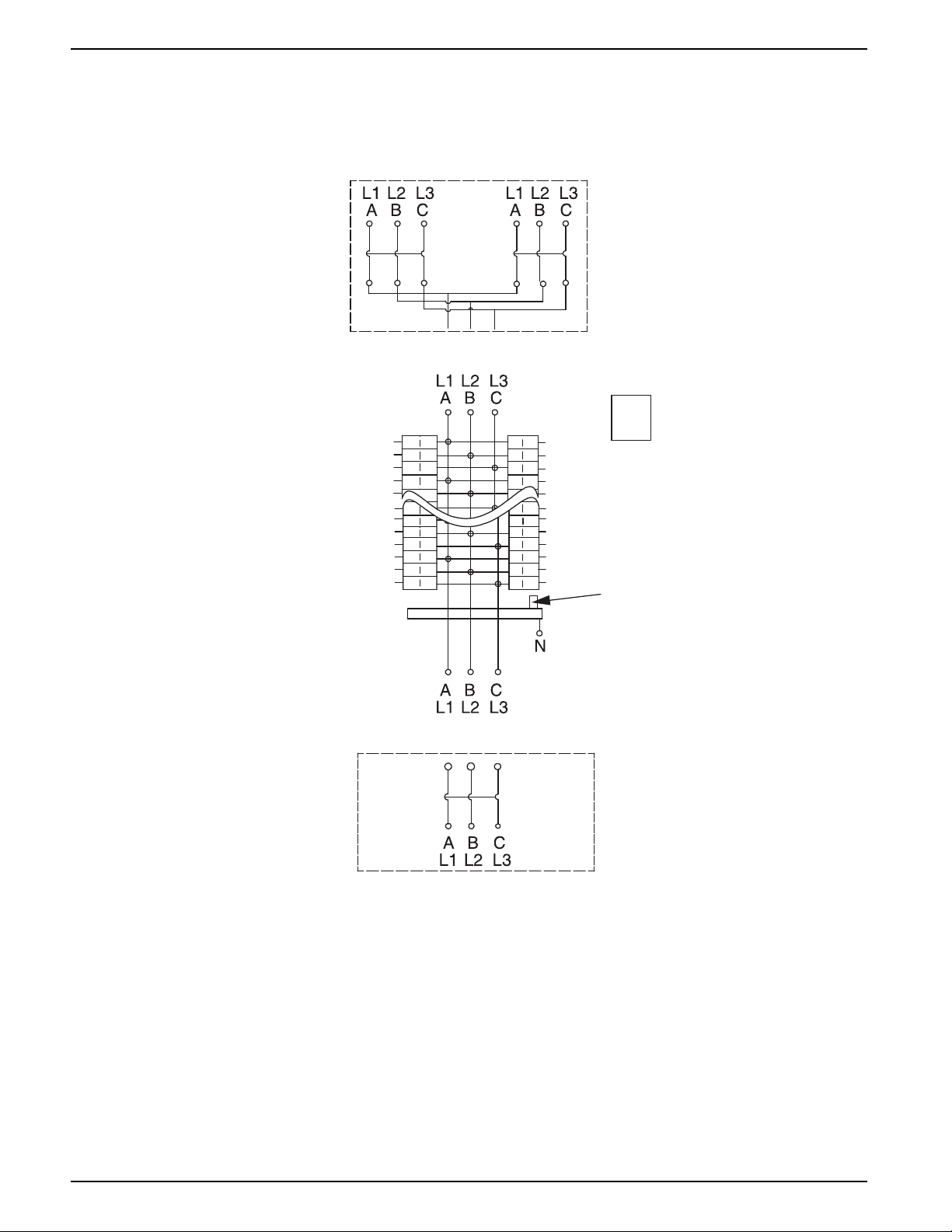

Figure 10 - NF 400–800 A Main Circuit Breaker with Feed-Through Lugs or Sub-Feed Circuit Breakers
Diagram

80043-741-03 21

Class 1670 Appendix 1: Specifications

Integral Main

Circuit Breaker

(when installed)

Neutral

Enclosure Bonding

(when required)

Ground

(when required)

Isolated Ground

(when installed)

Figure 11 - Typical NF Panelboard with Split Bus Diagram

22 80043-741-03

Appendix 1: Specifications Class 1670

Panelboard Ratings

Refer to local codes and standards for more information. The series rated system
label is located in the bag assembly.

NOTE: 125 A ED/EG/EJ circuit breakers are 480Y/277 Vac maximum only.

Series Connected Circuit Breaker Ratings (RMS Symmetrical)

• Short circuit tests are conducted at 100-105% of the maximum rated voltage of
the panelboard.

• EDB-EPD, EGB-EPD and EJB-EPD suitable for 480Y/277Vac or 277 Vac only.

Table 2 - Max. System Voltage AC: 120, 120/240, 240

Max. Short

Circuit Current

Rating

65,000

100,000

125,000

200,000

Square D Brand Integral or

Remote Main Circuit

Breakers and Remote Main

Fuses

EG, BG, HG, JG, LG, LH, MH

EG ECB-G3 15–30 A 15–30 A 15–30 A

EJ, BJ, HJ, JJ, LJ EDB, EGB

EJ, BJ, HJ, JJ

HL, JL EDB, EGB, EJB

HL, JL

HR, JR, LR EDB, EGB, EJB

HR, JR

Class J or T (600 V) 200 A
Max Fuses

Square D Brand Branch Circuit Breaker Catalog Designation and Allowable Ampere

Table 3 - Max. System Voltage AC: 277, 480/277

Max. Short

Circuit Current

Rating

35,000

65,000

100,000

Square D Brand Integral or

Remote Main Circuit

Breakers and Remote Main

Fuses

EG, BG, HG, JG, LG, LH

EG, BG, HG, JG, LG, LH

EG, BG, HG, JG

EJ, BJ, HJ, JJ, LJ EDB, EGB

EJ, BJ, HJ, JJ, LJ, LL EDB-EPD, EGB-EPD

EJ, BJ, HJ, JJ

HL, JL, LL, DL EDB, EGB, EJB

HL, JL, LL

Class J or T (600 V)
400 A Max Fuses

Class J or T (600 V)
400 A Max Fuses

Square D Brand Branch Circuit Breaker Catalog Designation and Allowable Ampere

EDB-EPD, EGB-EPD, EJB-

EDB-EPD, EGB-EPD, EJB-

Ranges

Circuit Breaker

Abbreviation

EDB 15–70 A 15–125 A 15–125 A

ECB-G3 15–30 A 15–30 A 15–30 A

ECB-G3 15–30 A 15–30 A 15–30 A

ECB-G3 15–30 A 15–30 A 15–30 A

ECB-G3 15–30 A 15–30 A 15–30 A

Circuit Breaker

Abbreviation

EDB 15–70 A 15–125 A 15–125 A

EDB-EPD 15–50 A

ECB-G3 15–30 A 15–30 A 15–20 A

ECB-G3 15–30 A 15–30 A 15–20 A

EPD

EDB, EGB, EJB

EPD

1-Pole 2-Pole 3-Pole

15–70 A 15–125 A 15–125 A

15–70 A 15–125 A 15–125 A

15–70 A 15–125 A 15–125 A

Ranges

1-Pole 2-Pole 3-Pole

— —

15–70 A 15–125 A 15–125 A

15–50 A

15–70 A 15–125 A 15–125 A

15–50 A

15–70 A 15–125 A 15–125 A

15–50 A

— —

— —

— —

80043-741-03 23

Class 1670 Appendix 1: Specifications

Table 3 - Max. System Voltage AC: 277, 480/277 (Continued)

Max. Short

Circuit Current

Rating

200,000

Square D Brand Integral or

Remote Main Circuit

Breakers and Remote Main

Fuses

HR, JR, LR EDB, EGB, EJB

HR, JR, LR

HR, JR

Class J or T (600 V)
200 A Max Fuses

Class J or T (600 V)
200 A Max Fuses

Class J or T (600 V)
200 A Max Fuses

Square D Brand Branch Circuit Breaker Catalog Designation and Allowable Ampere

Circuit Breaker

EDB-EPD, EGB-EPD, EJB-

EDB, EGB, EJB

EDB-EPD, EGB-EPD, EJB-

Table 4 - Max. System Voltage AC: 347, 600Y/347

Max. Short

Circuit Current

Rating

18,000 HG, BG, JG, LG

25,000 EJ, BJ, HJ, JJ, LJ, LH EDB, EGB

35,000 LC, LE, LX EDB, EGB, EJB

65,000

200,000

Square D Brand Integral or

Remote Main Circuit

Breakers and Remote Main

Fuses

HR, JR EDB, EGB, EJB

LR EJB 15–70 A 15–100 A 15–100 A

Class J or T (600 V)
200 A Max Fuses

Square D Brand Branch Circuit Breaker Catalog Designation and Allowable Ampere

Circuit Breaker

EDB, EGB, EJB

Ranges

Abbreviation

EPD

ECB-G3 15–30 A 15–30 A 15–20 A

EPD

ECB-G3 15–30 A 15–30 A 15–20 A

Abbreviation

EDB 15–70 A 15–100 A 15–100 A

1-Pole 2-Pole 3-Pole

15–70 A 15–125 A 15–125 A

15–50 A

15–70 A 15–125 A 15–125 A

15–50 A

Ranges

1-Pole 2-Pole 3-Pole

15–70 A 15–100 A 15–100 A

15–70 A 15–100 A 15–100 A

15–70 A 15–100 A 15–100 A

15–70 A 15–100 A 15–100 A

— —

— —

Table 5 - NF Panel Mission Critical Breaker Selectivity

Maximum SCCR

(RMS Symmetrical)

Series Rated and Selective to 18 kA at 240 Vac

Series Rated and Selective to 7 kA at 480Y/277 Vac

Series Rated and Selective to 10 kA at 480Y/277 Vac

Series Rated and Selective to 30 kA at 480Y/277 Vac
or at 240 Vac

Integral or Remote

Main Circuit

Breakers

J-W, 250 A ED, EG, EJ

J-W, 250 A ED, EG, EJ

J-W, 250 A ED, EG, EJ

L-W, 250 A
L-W, 400 A
L-W, 600 A

ED, EG, EJ

Type

4

Branch Circuit Breakers

1-Pole 2-Pole 3-Pole

15–70 15–125 15–125

15–70 70–125 70–125

15–60 15–60 15–60

15–70 15–125 15–125

Short Circuit Current Rating for Main Lug Interiors with Sub­Feed or Feed-Through Lugs

Main lug interiors equipped with sub-feed or feed-through lugs, where the device
feeding the interior is unknown or not a Square D brand device, are rated to 25,000
RMS symmetrical amperes at 600Y/347 Vac maximum for three cycles. Use of one of
the Square D brand circuit breakers of the correct ampere rating, listed as main circuit
breakers in Integral Main or Sub-Feed (FI, KI, H, J, LA, LC, LH, EDB, EGB, EJB),

page 19, ahead of these lugs will result in a rating equal to that of the circuit breaker.

4. Including EPD circuit breakers.

24 80043-741-03

Appendix 1: Specifications Class 1670

CE Marking

• Interiors with the “CE” mark meet the IEC 61439-1 and IEC 61439-2 standards.

• Main lug interiors with the “CE” mark have been tested to withstand 10,000 RMS
symmetrical amperes for 30 cycles.

• Interiors with the “CE” mark must be used with ED circuit breakers that have been
tested to IEC standards. This limits the circuit breakers used to the single pole
EDB circuit breaker (see Digest for details).

• Main circuit breaker interiors with the “CE” mark are limited to a maximum short
circuit rating equal to the IEC rating of the main circuit breaker (see Digest for
details). Main circuit breakers must be series rated with the EDB single pole
circuit breakers.

Three-Point Latch Trim Front for NF Panelboard

NOTICE

HAZARD OF EQUIPMENT DAMAGE

For PowerPacT L-, M- and P-Frame Circuit Breakers install three-point latch trims.

Failure to follow these instructions can result in equipment damage.

Table 6 - Three-Point Latch Trims—Catalog Number

Type

Standard

Hinged

Surface Mounted Flush Mounted

NC62VS3PNF NC62VF3PNF

NC68VS3PNF NC68VF3PNF

NC74VS3PNF NC74VF3PNF

NC80VS3PNF NC80VF3PNF

NC86VS3PNF NC86VF3PNF

NC92VS3PNF NC92VF3PNF

NC62VS3PNFHR NC62VF3PNFHR

NC68VS3PNFHR NC68VF3PNFHR

NC74VS3PNFHR NC74VF3PNFHR

NC80VS3PNFHR NC80VF3PNFHR

NC86VS3PNFHR NC86VF3PNFHR

NC92VS3PNFHR NC92VF3PNFHR

5

5. V=Vented, HR=Hinged Right, 3P=Three Point.

80043-741-03 25

Class 1670 Appendix 1: Specifications

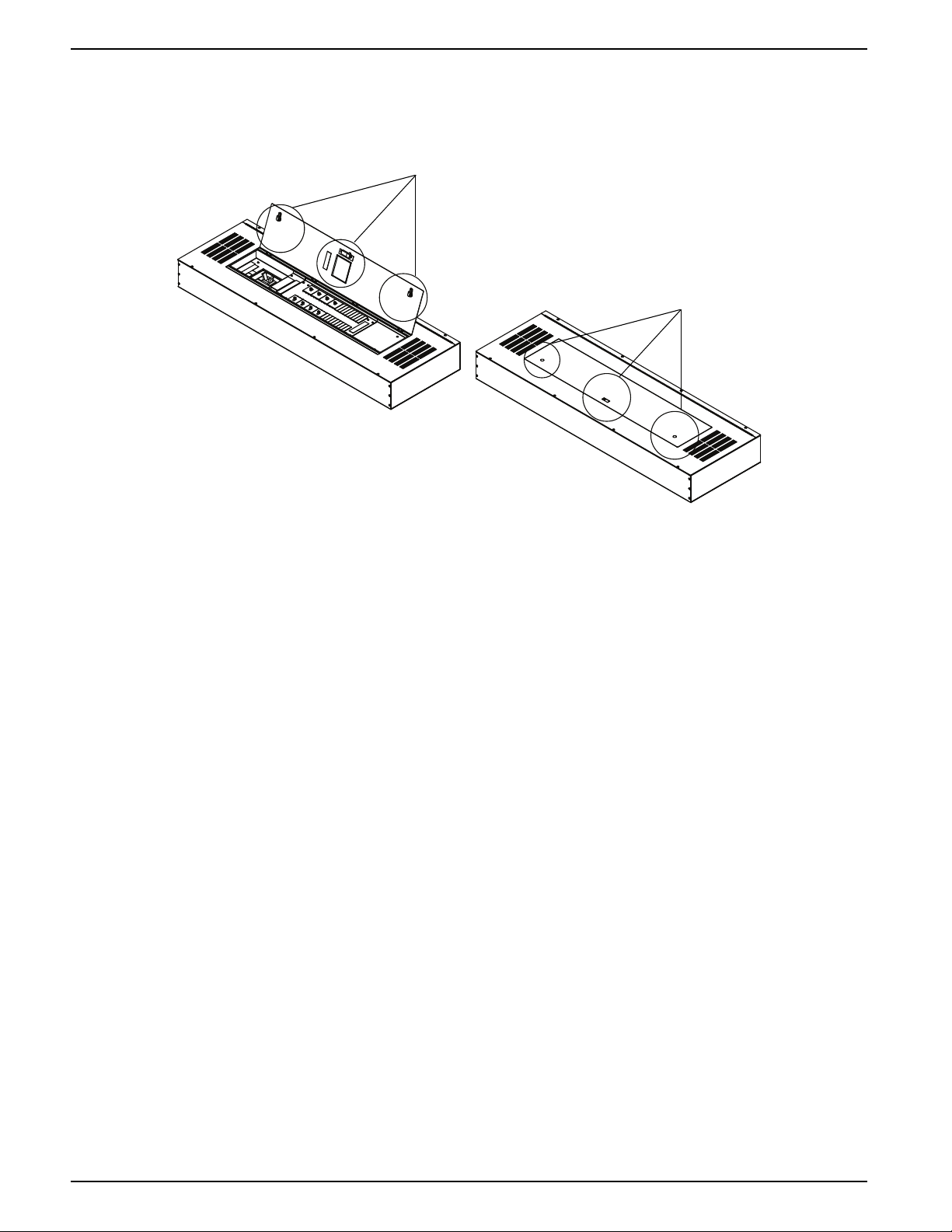

Three-Point Latch
Trim Front

Three-Point Latch
Trim Front

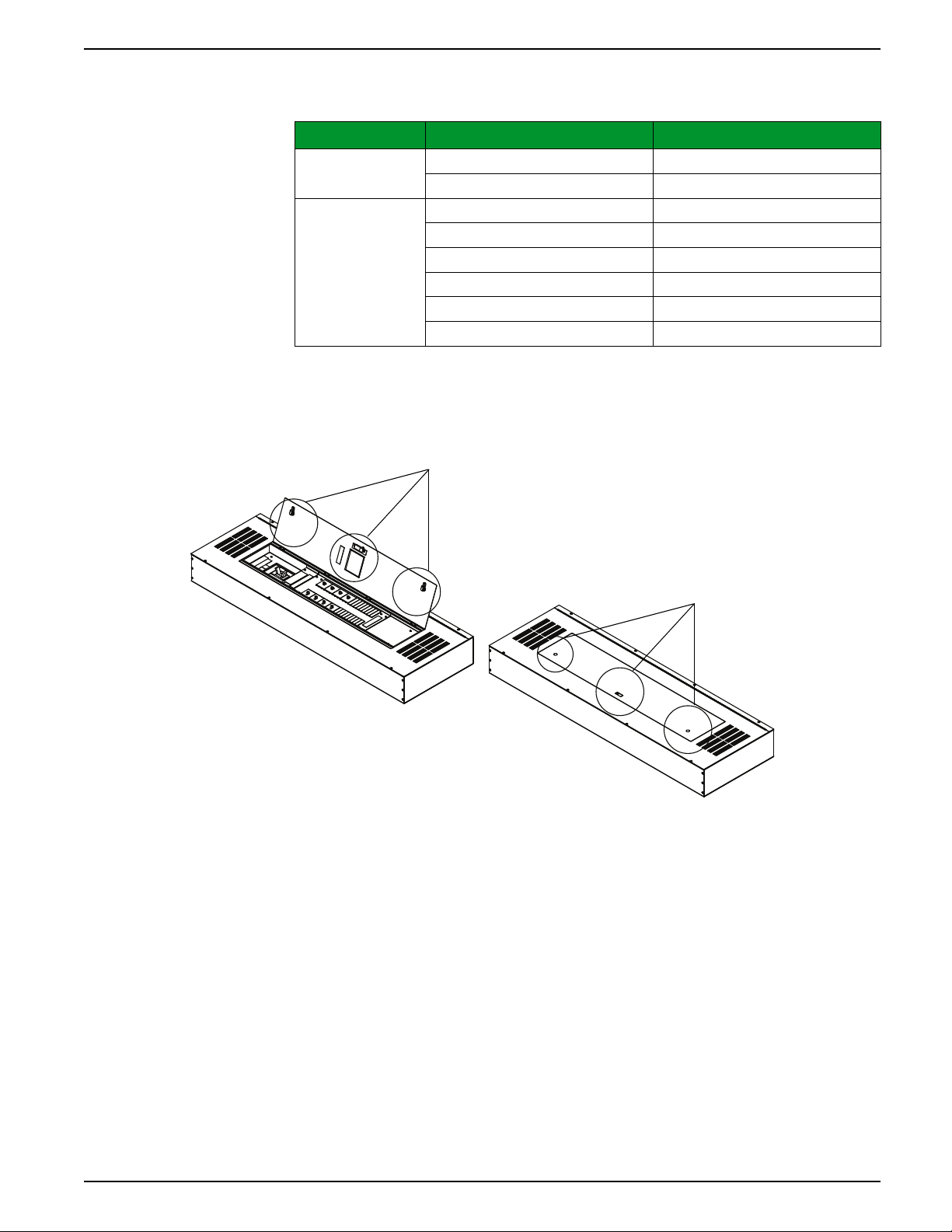

Figure 12 - Three-Point Latch Trim Front

26 80043-741-03

Appendix 2: Accessory Kits Class 1670

Appendix 2: Accessory Kits

An assortment of field-installable accessory kits is available for NF panelboards:

• Equipment Ground Bar Kits, page 27

• Sub-Feed Lug Kits 125–400 A Panelboards, page 27

• Main Lug Kits, page 28

◦ Mechanical Lug Kits — Aluminum, page 28

◦ Mechanical Lug Kits — Copper, page 28

◦ Versa-Crimp

◦ Versa-Crimp Compression Lug Kits — Copper, page 28

• Line Side Barrier and Neutral Bonding Strap Kits, page 30

Equipment Ground Bar Kits

Equipment ground bar kits, suitable for copper or aluminum wire, meet the grounding
needs of NF panelboards.

™

Compression Lug Kits — Aluminum, page 28

Table 7 - Equipment Ground Bar Kits Specifications

Use Ground Bar Kit Catalog Number

Aluminum

(1) PK27GTA (1) PK27GTACU

(2) PK27GTA (2) PK27GTACU

Branch Circuit

1–42

54–84

Panelboard

Mains Rating

800 A Maximum

Ground bar mounting locations are identified by the ground symbol stamped
into the back wall of the enclosure.

Sub-Feed Lug Kits 125–400 A Panelboards

Sub-feed main lugs are available for 125, 250, or 400 A applications.

Table 8 - Sub-Feed Lugs kits for 125–400 A Panelboard Applications

Main Amps Kit Catalog Number

125 NF125SFL

250 NF250SFL

400 NF400SFL

6

Maximum Circuits

30, 42, 54, 66, 84

30, 42, 54, 66, 84

Copper

18, 30

7

6. Aluminum bars suitable for 60°C or 75°C Copper or Aluminum conductors.

7. Copper bars suitable for 60°C or 75°C Copper conductors.

80043-741-03 27

Class 1670 Appendix 2: Accessory Kits

Main Lug Kits

Table 9 - Mechanical Lug Kits — Aluminum

Panelboard Amps Kit Catalog Number Wire Size Al/Cu (mm2)

125 Standard

250 Standard

#6 AWG–350 kcmil

250 Standard (13.3–177.3 mm

(1) 1/0 AWG–750 kcmil

400 Standard

(2) 1/0 AWG–350 kcmil

([1] 53.48–380 mm

([2] 53.48–177.3 mm

600 Standard

800 Standard

(2) 1/0 AWG–750 kcmil

([2] 53.48–380 mm

(3) 1/0 AWG–750 kcmil

([3] 53.48–380 mm

Table 10 - Mechanical Lug Kits — Copper

Panelboard Amps Kit Catalog Number Wire Size Al/Cu (mm2)

125 NFCUM1

250 NFCUM2

#6 AWG–350 kcmil

(13.3–177.3 mm

(1) 1/0 AWG–750 kcmil

400 NFCUM4

(2) 1/0 AWG–350 kcmil

([1] 53.48–380 mm

([2] 53.48–177.3 mm

600 NFCUM6

(2) 1/0 AWG–750 kcmil

([2] 53.48–380 mm

Table 11 - Versa-Crimp Compression Lug Kits — Aluminum

2

)

2

)

2

)

2

)

2

)

2

)

2

)

2

)

2

)

Panelboard Amps Kit Catalog Number Wire Size Al/Cu (mm2) Crimp Tool

125 NFALV1

250 NFALV2

400 NFALV4

600 NFALV6

#4 AWG–300 kcmil

(21.15–152 mm

250–350 kcmil

(126.7–177.3 mm

2

)

2

)

(2) 2/0 AWG–500 kcmil

([2] 67.43–253.4 mm

2

)

Table 12 - Versa-Crimp Compression Lug Kits — Copper

Panelboard Amps Kit Catalog Number Wire Size Al/Cu (mm2) Crimp Tool

125 NFCUV1

250 NFCUV2

400 NFCUV4

600 NFCUV6

#6 AWG–1/0 kcmil

(13.30–53.48 mm

(1) 2/0 AWG–300 kcmil

([1] 67.43–152 mm

(1) 400–750 kcmil

([1] 202.7–380 mm

2

)

2

2

(2) 250–500 kcmil

([2] 126.7–253.4 mm

)

VC6-FT, VC7,

VC7-FT, VC8

)

2

)

VC6 Series

VC6

VC6-3

28 80043-741-03

Appendix 2: Accessory Kits Class 1670

Oversized Neutral Lug Kits for 125–800 A Panelboards

Oversized neutral lug kits are available for applications where termination conductors
of 3 AWG or larger are required for the neutral.

Table 13 - Oversized Neutral Lug Kits for 125–800 A Panelboards Specifications

Circuit Breaker Rating Kit Catalog Number Wire Size AWG Al/Cu (mm2)

70 A QO70AN

80–100 A QO1100AN

(1) #12–#2 Al

([1] 3.3–33.6 mm

(1) #14–#4 Al/Cu

([1] 2.1–21.2 mm

8

(1) #4–#2 Al/Cu

([1] 21.2–33.6 mm

2

)

2

)

2

)

8. Use only use #3 (26.7 mm2) copper wire for 100 A branch circuit breaker applications.

80043-741-03 29

Class 1670 Appendix 2: Accessory Kits

Line Side Barrier and Neutral Bonding Strap Kits

Based on the application and the adopted installation code, a line side barrier and
neutral bonding strap may be required. Please select the appropriate barrier from the
table below, based upon the main circuit breaker.

Catalog Number

NFLALLC

NFHJLLC

NFPPLLLC

Contents

Line Lug Cover Neutral Bonding Strap

Description

NF LA/LH Line Lug Cover and
Neutral Bonding Strap

NF H/J Line Lug Cover and
Neutral Bonding Strap

NF PowerPacT L Line Lug
Cover and Neutral Bonding
Strap

NFPPPLLC

NFEDBS

PowerPacT P Line Lug Cover
and Neutral Bonding Strap

NF E Frame Line Lug Cover
and Neutral Bonding Strap

30 80043-741-03

Schneider Electric

800 Federal Street
Andover, MA 01810
USA

888-778-2733

www.se.com

As standards, specifications, and design change from time to time,
please ask for confirmation of the information given in this publication.

© 2008 – 2023 Schneider Electric. All rights reserved.

80043-741-03

Tableros NF/NFQM

Clase 1670

Boletín de instrucciones

80043-741-03, Rev. 06
02/2023

www.se.com/mx

Información legal

La marca Schneider Electric y cualquier marca comercial de Schneider Electric SE y
sus subsidiarias mencionadas en esta guía son propiedad de Schneider Electric SE o
sus subsidiarias. Todas las demás marcas pueden ser marcas comerciales de sus
respectivos propietarios. Esta guía y su contenido están protegidos por las leyes de
derechos de autor aplicables y se proporciona solo para fines informativos. No se
puede reproducir o transmitir ninguna parte de esta guía de ninguna forma ni por
ningún medio (ya sea electrónico, mecánico, por fotocopia, grabación o de otra
manera), con ningún propósito, sin la previa autorización por escrito de Schneider
Electric.

Schneider Electric no concede ningún derecho o licencia para el uso comercial de la
guía o de su contenido, salvo en el caso de una licencia no exclusiva y personal para
consultarla que se suministra "tal cual".

Solo el personal calificado puede instalar, hacer funcionar y prestar servicios de
mantenimiento a los productos y equipos de Schneider Electric.

Ya que las normas, las especificaciones y los diseños cambian cada cierto tiempo, la
información contenida en esta guía puede estar sujeta a cambios sin previo aviso.

En la medida permitida por la ley vigente, Schneider Electric y sus subsidiarias no
asumen responsabilidad alguna por cualquier error u omisión en el contenido
informativo de este material o de las consecuencias derivadas o resultantes del uso
de la información contenida en este documento.

Contenido

Clase 1670

Información de seguridad................................................................................5

Observe que ....................................................................................................5

Introducción.......................................................................................................6

Precauciones de seguridad...............................................................................6

Instalación .........................................................................................................7

Montaje interior para gabinetes de la marca Square D ........................................7

Montaje en superficie (gabinete montado en la pared)...................................8

Montaje empotrado (gabinete empotrado en la pared)...................................9

Instalación de la correa de conexión neutra...................................................... 10

Tableros NF de 125 o 250 A máximo..........................................................10

Tableros NF de 400 o 600 A máximo..........................................................12

Tableros NF de 800 A máximo ...................................................................13

Instalación y extracción de interruptores automáticos ECB, EDB, EGB y

EJB...............................................................................................................14

Instalación de interruptores automáticos ECB, EDB, EGB y EJB..................14

Extracción de interruptores automáticos ECB, EDB, EGB y EJB .................. 15

Instrucciones de restablecimiento del interruptor automático ............................. 16

Preparación del frente muerto ......................................................................... 16

Tableros equipados con operadores de motor para interruptores automáticos

PowerPacT de marco H y J .............................................................................18

Anexo 1: Especificaciones ............................................................................ 19

Cableado habitual .......................................................................................... 19

Alimentación integral principal o secundaria (FI, KI, H, J, LA, LC, LH,

EDB, EGB, EJB)....................................................................................... 20

Clasificación de tableros eléctricos .................................................................. 24

Corriente nominal de cortocircuito para interiores de tomas principales con

tomas de alimentación secundaria o de paso ................................................... 26

Marcado CE .................................................................................................. 26

Frente de moldura con pestillo de tres puntos para tablero NF........................... 26

Anexo 2: Kits de accesorios..........................................................................28

Kits de barra a tierra del equipo .......................................................................28

Kits de anclajes de alimentación secundaria para tableros de 125-400 A............ 28

Kits de anclajes principales .............................................................................29

Kits de anclajes de neutro sobredimensionadas para tableros de 125-800

A................................................................................................................... 30

Kits de barrera lateral de línea y correa de conexión neutra ...............................31

80043-741-03 3

Información de seguridad Clase 1670

PELIGRO indica una situación de peligro que, si no se evita, podrá causar
la muerte o lesiones serias.

PELIGRO

ADVERTENCIA

ADVERTENCIA indica una situación peligrosa que, si no se evita, puede causar

la muerte o lesiones graves.

PRECAUCIÓN

PRECAUCIÓN indica una situación peligrosa que, si no se evita, puede causar

lesiones menores o moderadas.

AVISO

AVISO se usa para abordar prácticas no relacionadas con lesiones físicas.

Información de seguridad

Asegúrese de leer detenidamente estas instrucciones y realice una inspección visual
del equipo para familiarizarse con él antes de instalarlo, hacerlo funcionar o prestarle
servicio de mantenimiento. Los siguientes mensajes especiales pueden aparecer en
esta guía del usuario o en el equipo para advertirle sobre peligros o para llamar su
atención sobre cierta información que clarifica o simplifica un procedimiento.

La adición de cualquiera de los dos símbolos a una etiqueta de
seguridad de “Peligro” o “Advertencia” indica que existe un
peligro eléctrico que causará lesiones si no se siguen las
instrucciones.

Este es el símbolo de alerta de seguridad. Se usa para avisar
sobre peligros de lesiones personales. Respete todos los
mensajes de seguridad con este símbolo para evitar posibles
lesiones o la muerte.

NOTA: Proporciona información adicional para clarificar o simplificar un
procedimiento.

Observe que

Solamente el personal calificado con especialización en electricidad deberá instalar,
hacer funcionar y prestar servicios de mantenimiento al equipo eléctrico. Schneider
Electric no asume responsabilidad alguna por las consecuencias que surjan de la
utilización de este material.

Una persona calificada es aquella que tiene destreza y conocimiento técnico
relacionado con la construcción, instalación y funcionamiento del equipo eléctrico;
asimismo, esta persona ha recibido capacitación sobre seguridad con la cual puede
reconocer y evitar los riesgos involucrados.

Los equipos eléctricos deben transportarse, almacenarse, instalarse y operarse
únicamente en el entorno para el que fueron diseñados.

80043-741-03 5

Clase 1670 Introducción

Introducción

Este boletín contiene instrucciones para la instalación de tableros de interruptores
automáticos marca Square D™ NF y NFOM. Estos tableros están homologados por
Underwriters Laboratories (cULus) y admiten interruptores automáticos de derivación
ECB, EDB, EGB y EJB.

NOTA: Para obtener asistencia técnica sobre la instalación de este tablero,
comuníquese con el Centro de información al cliente de Schneider Electric
llamando al 1 -888-778-2733.

NOTA: Consulte en las etiquetas del equipo los valores nominales y la
información de seguridad. Junto con este documento se facilitan etiquetas
adicionales para los equipos.

Precauciones de seguridad

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARCO
ELÉCTRICO

• Utilice el equipo de protección personal (EPP) apropiado y siga las prácticas de
seguridad para trabajos eléctricos. Consulte las normas NFPA 70E, NOM-029­STPS o CSA Z462 o sus equivalentes locales.

• Solo el personal capacitado en electricidad deberá instalar y prestar servicio de
mantenimiento a este equipo.

• Desenergice todas las fuentes de alimentación del equipo antes de realizar
cualquier trabajo dentro o fuera de él.

• El bloqueo de la operación manual o el bloqueo de la cubierta del motor no
desconecta el circuito secundario del motor.

• Siempre utilice un dispositivo de detección de tensión de valor nominal
adecuado para confirmar que la energía está apagada.

• Lea y comprenda todo este boletín de instrucciones y la publicación de normas
NEMA PB 1.1 incluida antes de instalar, operar o realizar el mantenimiento de
este equipo.

• Los códigos locales varían, se aceptan y hacen cumplir para fomentar la
seguridad en instalaciones eléctricas. Es posible que necesite un permiso para
realizar el trabajo eléctrico y, en algunos casos, algunos códigos pueden
requerir una inspección del trabajo eléctrico efectuado.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de
energizar este equipo.

• No permita que superficies no metálicas de este producto entren en contacto
con pintura, solventes o rocíos basados en derivados del petróleo.

El incumplimiento de estas instrucciones tendrá como resultado la muerte o
lesiones graves.

ADVERTENCIA: Este producto puede exponerlo a químicos, incluidos compuestos de níquel,

que son conocidos por el estado de California como causantes de cáncer, y Bisfenol A (BPA),
que es conocido por el estado de California como causante de defectos de nacimiento u otros
daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.

6 80043-741-03

Instalación Clase 1670

Instalación

Esta sección proporciona instrucciones para los siguientes procedimientos del tablero
NF/NFOM:

• Montaje interior para gabinetes de la marca Square D, página 7.

• Instalación de la correa de conexión neutra, página 10.

• Instalación y extracción de interruptores automáticos ECB, EDB, EGB y EJB,

página 14.

• Instrucciones de restablecimiento del interruptor automático, página 16.

• Preparación del frente muerto, página 16.

Montaje interior para gabinetes de la marca Square D

Con este equipo se ha suministrado una publicación de normas separada, titulada
"Instrucciones generales para la correcta instalación, operación y mantenimiento de
tableros de distribución de 600 voltios o menos" (NEMA PB1.1). Familiarícese con el
contenido de este documento antes de proceder con cualquiera de los siguientes
procedimientos.

Si no ha recibido una copia de este documento o si tiene alguna pregunta sobre este
equipo, póngase en contacto con su distribuidor local o representante de Schneider
Electric.

AVISO

PELIGRO DE DAÑO AL EQUIPO DEBIDO A CONEXIONES SUELTAS

• Asegúrese de que todas las conexiones estén bien apretadas.

• Antes de apretar las conexiones, consulte la etiqueta de información sobre el
par de apriete del tablero.

El incumplimiento de estas instrucciones podría provocar daños en el
equipo.

Para montar e instalar correctamente el interior del tablero NF, consulte la publicación
de normas NEMA PB 1.1 y siga las instrucciones que se indican a continuación para
cualquiera de los dos casos, ya sea Montaje en superficie (gabinete montado en la

pared), página 8 o Montaje empotrado (gabinete empotrado en la pared), página 9.

80043-741-03 7

Clase 1670 Instalación

Montaje en superficie (gabinete montado en la pared)

1. Monte el gabinete según las instrucciones de la publicación de normas NEMA PB

1.1.

2. Retire el frente muerto de los soportes del frente muerto.

3. Instale el interior como se describe a continuación:

a. Coloque el interior sobre los montantes del gabinete. (Montaje interior de

gabinetes de la marca Square D, página 9).

b. Apriete las tuercas de brida contra los rieles laterales interiores hasta que los

rieles queden contra la parte posterior del gabinete. No apriete en exceso.
Apretar demasiado las tuercas de la brida puede hacer que el interior se
arquee en el centro.

4. En función de la aplicación y del código de instalación adoptado, pueden ser
necesarias una correa de conexión neutra y una barrera lateral de línea.
Consulte los códigos y normas locales. Consulte Instalación de la correa de

conexión neutra, página 10 y Anexo 2: Kits de accesorios, página 28.

5. Coloque las etiquetas del equipo (situadas en el conjunto de la bolsa) siguiendo
las instrucciones del reverso de la hoja de etiquetas del equipo.

6. Vuelva a montar el frente muerto después del cableado.

8 80043-741-03

Instalación Clase 1670

Soporte de
frente muerto

Espárrago del gabinete

Tuerca de brida

Gabinete

Frente muerto

Pared

Riel lateral

Elevación
Tuerca

0.25 pulg.

(6.35 mm)

Montaje empotrado (gabinete empotrado en la pared)

1. Monte el gabinete según las instrucciones de la publicación de normas NEMA PB

1.1.

2. Retire el frente muerto de los soportes del frente muerto.

3. Instale el interior como se describe a continuación:

a. Enrosque las tuercas elevadoras proporcionadas en los espárragos del

gabinete.

b. Coloque el interior sobre los montantes del gabinete (consulte Montaje

interior de gabinetes de la marca Square D, página 9). Coloque las

tuercas de brida en los espárragos del gabinete, pero no las apriete.

c. Ajuste las tuercas elevadoras de modo que el labio del frente muerto quede

aproximadamente a 6,35 mm (0,25 in) de la línea de la pared.

d. Apriete las tuercas de brida contra los rieles laterales.

4. En función de la aplicación y del código de instalación adoptado, puede ser
necesaria una barrera en el lado de la línea y una correa de conexión neutra.
Consulte los códigos y normas locales. Consulte Instalación de la correa de

conexión neutra, página 10 y Anexo 2: Kits de accesorios, página 28.

5. Coloque las etiquetas del equipo (situadas en el conjunto de la bolsa) siguiendo
las instrucciones del reverso de la hoja de etiquetas del equipo.

6. Vuelva a montar el frente muerto después del cableado.

Figura 1 - Montaje interior de gabinetes de la marca Square D

80043-741-03 9

Clase 1670 Instalación

Instalación de la correa de conexión neutra

En función de la aplicación y del código de instalación adoptado, puede ser necesaria
una barrera en el lado de la línea y una correa de conexión neutra.

Para conectar correctamente el neutro al tablero, siga las instrucciones para Tableros

NF de 125 o 250 A máximo, página 10, Tableros NF de 400 o 600 A máximo, página
12, o Tableros NF de 800 A máximo, página 13.

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARCO
ELÉCTRICO

• Utilice el equipo de protección personal (EPP) apropiado y siga las prácticas de
seguridad para trabajos eléctricos. Consulte las normas NFPA 70E, NOM-029­STPS o CSA Z462 o sus equivalentes locales.

• Desenergice todas las fuentes de alimentación del equipo antes de realizar
cualquier trabajo dentro o fuera de él.

• El bloqueo de la operación manual o el bloqueo de la cubierta del motor no
desconecta el circuito secundario del motor.

• La correa de conexión neutra solo debe utilizarse cuando el tablero se instala
como equipo de servicio.

• No mezcle los tornillos de montaje con los tornillos del frente muerto.

El incumplimiento de estas instrucciones tendrá como resultado la muerte o
lesiones graves.

NOTA: Consulte Kits de barrera lateral de línea y correa de conexión neutra,

página 31 para obtener información.

NOTA: Los términos "correa de conexión neutra" y "cable de conexión neutra"
describen los componentes que cumplen los requisitos de un "conductor de
conexión neutra". Son términos equivalentes.

Tableros NF de 125 o 250 A máximo

Para instalar una correa de conexión neutra en un tablero NF de 125 o 250 A
máximo, consulte Instalación de la correa de conexión: tableros NF de 125 o 250 A

máximo, página 11 y siga las instrucciones que se indican a continuación.

1. Alinee la correa de conexión en el riel lateral, como se muestra en la figura.

NOTA: Para algunas aplicaciones, puede ser necesario retirar la zapata (no
aparece en la imagen) antes de instalar la correa de conexión.

2. Inserte los dos tornillos de montaje, como se muestra en la imagen. Apriete el
tornillo 10-32 a 10-12 lb-in (1.1-1.4 N-m) y el tornillo 1/4-20 a 25-30 lb-in (2.8-3.4
N-m).

NOTA: Si la zapata se retiró en el paso 1, vuelva a instalarla en la parte
superior de la correa de conexión. Utilice el tornillo de montaje de 1/4-20 x 3/
4 in Los tornillos de montaje de la zapata se incluyen en el conjunto de la
bolsa de la correa de conexión.

10 80043-741-03

Instalación Clase 1670

Tornillo de 10-32 pulg.

Tornillos de montaje

Tornillo de 1/4-20 pulg.

Rieles
laterales

Correa de conexión

Barra del neutro

Figura 2 - Instalación de correa de conexión: tableros NF de 125 o 250 A máximo

80043-741-03 11

Clase 1670 Instalación

Tornillos de montaje

Correas de conexión

Rieles laterales

Barra del neutro

Zapata

Tornillo de 1/4-20 pulg.

Tornillo de 10-32

Tableros NF de 400 o 600 A máximo

Para instalar una correa de conexión neutra en un tablero NF de 400 o 600 A
máximo, consulte Instalación de correa de conexión: tableros NF de 400 o 600 A

máximo, página 12 y siga las instrucciones que se indican a continuación.

1. Alinee las dos correas de conexión en el riel lateral, como se muestra en la
figura.

NOTA: Para algunas aplicaciones, puede ser necesario retirar la zapata
antes de instalar la correa de conexión.

2. Inserte los tres tornillos de montaje, como se muestra en la imagen. Apriete el
tornillo 10-32 a 10-12 lb-in (1.1-1.4 N-m) y los dos tornillos 1/4-20 a 60-65 lb-in
(6.8-7.3 N-m).

NOTA: Si la zapata se retiró en el paso 1 anterior, vuelva a instalarla en la
parte superior de las correas de conexión. Utilice los tornillos de montaje de
1/4-20 x 1 1/8 in Los tornillos de montaje de la zapata se incluyen en el
conjunto de la bolsa de la correa de conexión.

Figura 3 - Instalación de correa de conexión: tableros NF de 400 o 600 A máximo

12 80043-741-03

Instalación Clase 1670

Tornillos de montaje

Tornillo de 10-32 pulg.

Correa de conexión

Rieles laterales

Tornillo de 1/4-20 pulg.

Tableros NF de 800 A máximo

Para instalar una correa de conexión neutra en un tablero NF de 800 A máximo,
consulte Instalación de la correa de conexión: tableros NF de 800 A máximo, página

13 y siga las instrucciones que se indican a continuación.

1. Alinee las dos correas de conexión en el riel lateral, como se muestra en la
figura.

2. Inserte los dos tornillos de montaje, como se muestra en la imagen. Apriete el
tornillo 10-32 a 10-12 lb-in (1.1-1.4 N-m) y el tornillo 1/4-20 a 60-65 lb-in (6.8-7.3
N-m).

Figura 4 - Instalación de correa de conexión: tableros NF de 800 A máximo

80043-741-03 13

Clase 1670 Instalación

Instalación y extracción de interruptores automáticos ECB, EDB, EGB y EJB

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARCO
ELÉCTRICO

• Utilice el equipo de protección personal (EPP) apropiado y siga las prácticas de
seguridad para trabajos eléctricos. Consulte las normas NFPA 70E, NOM-029­STPS o CSA Z462 o sus equivalentes locales.

• Solo el personal capacitado en electricidad deberá instalar y prestar servicio de
mantenimiento a este equipo.

• Desenergice todas las fuentes de alimentación del equipo antes de realizar
cualquier trabajo dentro o fuera de él.

• El bloqueo de la operación manual o el bloqueo de la cubierta del motor no
desconecta el circuito secundario del motor.

• Siempre utilice un dispositivo de detección de tensión de valor nominal
adecuado para confirmar que la energía está apagada.

• Todos los espacios no utilizados deben rellenarse con placas de relleno.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de
energizar este equipo.

El incumplimiento de estas instrucciones tendrá como resultado la muerte o
lesiones graves.

ADVERTENCIA

PELIGRO DE LESIONES PERSONALES O DAÑOS MATERIALES

• Este equipo está diseñado y probado por Schneider Electric
rendimiento que cumplen las normas de Underwriter's Laboratories
listado de Normas Oficiales Mexicanas (NOM).

• Utilice solamente accesorios e interruptores automáticos de la marca Square

™

D

.

El incumplimiento de estas instrucciones podría tener como resultado la
muerte, lesiones graves o provocar daños en el equipo.

Instalación de interruptores automáticos ECB, EDB, EGB y EJB

Consulte Instalación y extracción de interruptores automáticos ECB, EDB, EGB, y

EJB, página 15, para las siguientes instrucciones:

1. Desconecte toda la alimentación del tablero.

2. Desactive el interruptor automático.

3. Quite el frente muerto.

4. Con el extremo del conector atornillado del interruptor automático ligeramente
elevado, inserte el pie de montaje en la ranura de la cubierta de la fase.

™

con niveles de

®

(UL®) y el

5. Gire el interruptor automático hacia abajo y hacia atrás hasta que los tornillos
cautivos se alineen con los orificios roscados de los conectores del interruptor
automático.

14 80043-741-03

Instalación Clase 1670

ECB/EDB/EGB/EJB

ECB/EDB/EGB/EJB

Conector
de derivación

Atornillable
Conector
Tornillos

Riel

Cable
Terminal

Conector
de derivación

Atornillable
Conector
Tornillos

Riel

Cable
Terminal

6. Enganche el tornillo en el orificio del conector de derivación y apriételo a los
valores de torque indicados en la etiqueta interior de cableado y torque.

7. Instale el cable de carga.

8. Vuelva a instalar el frente muerto.

9. Instale una placa de relleno en todos los espacios de interruptores automáticos
de derivación no utilizados.

Extracción de interruptores automáticos ECB, EDB, EGB y EJB

Consulte Instalación y extracción de interruptores automáticos ECB, EDB, EGB, y

EJB, página 15 para las siguientes instrucciones:

1. Desconecte toda la alimentación del tablero.

2. Quite el frente muerto.

3. Desactive el interruptor automático.

4. Extraiga el cable de carga.

5. Afloje los tornillos del conector del interruptor automático y levante el interruptor
automático del tablero.

6. Vuelva a instalar el frente muerto.

7. Instale una placa de relleno en todos los espacios de interruptores automáticos
de derivación no utilizados.

Figura 5 - Instalación y extracción de interruptores automáticos ECB, EDB, EGB y EJB

80043-741-03 15

Clase 1670 Instalación

ONOFFDisparado

Palanca

Indicador Visi-Trip™

Instrucciones de restablecimiento del interruptor automático

Si se dispara el interruptor automático, la palanca estará en la posición intermedia
entre ON y OFF. Para restablecer el interruptor automático, empuje la palanca a la
posición OFF y, a continuación, a la posición ON.

Figura 6 - Posiciones de la palanca del interruptor automático

NOTA: Cuando el interruptor automático se ha disparado, la palanca adopta una

posición central y el indicador rojo Visi-Trip aparece en una ventana de la caja del
interruptor automático. El indicador rojo Visi-Trip solo es visible cuando se dispara
el interruptor automático.

Preparación del frente muerto

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARCO
ELÉCTRICO

• Utilice el equipo de protección personal (EPP) apropiado y siga las prácticas de
seguridad para trabajos eléctricos. Consulte las normas NFPA 70E, NOM-029­STPS o CSA Z462 o sus equivalentes locales.

• Antes de energizar el tablero, todos los espacios no utilizados deben rellenarse
con placas de relleno.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de
energizar este equipo.

El incumplimiento de estas instrucciones tendrá como resultado la muerte o
lesiones graves.

PELIGRO

16 80043-741-03

Instalación Clase 1670

Placas de relleno

Frente muerto

Figura 7 - Diagrama del frente muerto

NOTA: En la parte posterior del frente muerto figura el número de catálogo de las

placas de relleno compatibles correspondientes.

80043-741-03 17

Clase 1670 Instalación

Tableros equipados con operadores de motor para interruptores automáticos PowerPacT de marco H y J

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARCO
ELÉCTRICO

• Utilice el equipo de protección personal (EPP) apropiado y siga las prácticas de
seguridad para trabajos eléctricos. Consulte las normas NFPA 70E, NOM-029­STPS o CSA Z462 o sus equivalentes locales.

• Este equipo debe ser instalado y reparado solo por personal eléctrico
cualificado con la formación adecuada, de acuerdo con las normas OSHA

1910.331 a 1910.335.

• Desconecte todas las fuentes de alimentación que alimentan este equipo y
desenergice todos los circuitos primarios y secundarios antes de trabajar en el
equipo o en su interior.

• El bloqueo de la operación manual o el bloqueo de la cubierta del motor no
desconecta el circuito secundario del motor.

• Siempre utilice un dispositivo detector de tensión de valor nominal adecuado
para confirmar que el equipo esté desenergizado.

• Practique siempre los procedimientos de bloqueo y etiquetado establecidos por
los requisitos de la OSHA.

• No desactive, retire ni modifique ningún dispositivo mecánico, eléctrico de
interbloqueo o de seguridad.

El incumplimiento de estas instrucciones tendrá como resultado la muerte o
lesiones graves.

18 80043-741-03

Anexo 1: Especificaciones Clase 1670

Anexo 1: Especificaciones

Cableado habitual

NOTA: No utilizar en sistemas triángulo trifásicos de 600 o 480 V.

Tabla 1 - Cableado habitual de tableros

Tensión CA

600Y/347 1 3 3 4

480Y/277 1 3 3 4

208Y/120 1 3 3 4

120/240 1 3

2

240

240 1 3

3

240/120

Tableros de 1 fase Tableros de 3 fase

Fase Conductores Fase Conductores

1 2 3 3

— —

1

— —

— —

3 4 Delta

1. En el tablero hay información adicional. Consulte la capacidad del interruptor automático principal, si se utiliza.

2. En este sistema no se utiliza el neutro.

3. Cuando se cablea para un sistema delta, las fases "A" y "C" deben ser de 120 V a neutro, la fase "B" de 208 V a neutro.

80043-741-03 19

Clase 1670 Anexo 1: Especificaciones

Interruptor

automático

principal de

retroalimentación

Tierra aislada

(cuando está instalada)

Conexión del gabinete

(cuando sea necesario)

Tierra

(cuando sea necesario)

Neutro

Línea

Línea

Línea

Interruptor

automático

principal integral

(cuando está

instalado)

Alimentación integral principal o secundaria (FI, KI, H, J, LA, LC, LH, EDB, EGB, EJB)

Figura 8 - Zapatas principales NF/NFOM 125–250 A o diagrama del interruptor automático principal

20 80043-741-03

Anexo 1: Especificaciones Clase 1670

Carga

Zapatas de paso

(cuando está instalado)

Neutro

Conexión del gabinete

(cuando sea necesario)

Tierra

Línea

Línea

(cuando sea necesario)

Tierra aislada

(cuando está instalada)

Interruptor

automático

principal integral

(cuando está

instalado)

Figura 9 - Zapatas principales NF 400–800 A o interruptor automático principal con o sin diagrama de
zapatas de paso

80043-741-03 21

Clase 1670 Anexo 1: Especificaciones

Interruptores

automáticos de

alimentación

secundaria

(si están instalados)

Interruptor

automático

principal integral

(cuando está

instalado)

Carga

CargaCarga

Neutro

Línea

Conexión del gabinete

(cuando sea necesario)

Tierra

(cuando sea necesario)

Tierra aislada

(cuando está instalada)

Figura 10 - Interruptor automático principal de 400-800 A con zapatas de alimentación de paso o diagrama
de interruptores automáticos de alimentación secundaria

22 80043-741-03

Anexo 1: Especificaciones Clase 1670

Línea

Línea

Neutro

Conexión
del gabinete

(cuando sea
necesario)

Tierra

(cuando sea necesario)

Tierra aislada

(cuando está instalada)

Interruptor

automático

principal integral

(cuando está

instalado)

Figura 11 - Tablero NF habitual con diagrama de barra partida

80043-741-03 23

Clase 1670 Anexo 1: Especificaciones

Clasificación de tableros eléctricos

Consulte los códigos y normas locales para obtener más información. La etiqueta del
sistema nominal de serie se encuentra en el conjunto de la bolsa.

NOTA: Los interruptores automáticos ED/EG/EJ de 125 A son solo de 480Y/277
Vca máximo.

Valores nominales de los interruptores automáticos conectados en serie (RMS
simétrico)

• Las pruebas de cortocircuito se realizan al 100-105 % de la tensión nominal
máxima del tablero.

• EDB-EPD, EGB-EPD y EJB-EPD son adecuados únicamente para 480Y/
277 VCA o 277 VCA.

Tabla 2 - Máxima tensión CA del sistema: 120, 120/240, 240

Corriente

nominal de

cortocircuito

máxima

65,000

100,000

125,000

200,000

Interruptores automáticos

principales y fusibles

principales remotos de la

marca Square D

EG, BG, HG, JG, LG, LH, MH

EG ECB-G3 15-30 A 15-30 A 15-30 A

EJ, BJ, HJ, JJ, LJ EDB, EGB

EJ, BJ, HJ, JJ

HL, JL EDB, EGB, EJB

HL, JL

HR, JR, LR EDB, EGB, EJB

HR, JR

Fusibles de clase J o T
(600 V) de 200 A máx.

Designación del catálogo de interruptores automáticos de derivación de la marca

Abreviaturas del interruptor

automático

EDB 15-70 A 15-125 A 15-125 A

ECB-G3 15-30 A 15-30 A 15-30 A

ECB-G3 15-30 A 15-30 A 15-30 A

ECB-G3 15-30 A 15-30 A 15-30 A

ECB-G3 15-30 A 15-30 A 15-30 A

Tabla 3 - Máxima tensión CA del sistema: 277, 480/277

Corriente

nominal de

cortocircuito

máxima

35,000

65,000

100,000

Interruptores automáticos

principales y fusibles

principales remotos de la

marca Square D

EG, BG, HG, JG, LG, LH

EG, BG, HG, JG, LG, LH

EG, BG, HG, JG

EJ, BJ, HJ, JJ, LJ EDB, EGB

EJ, BJ, HJ, JJ, LJ, LL EDB-EPD, EGB-EPD

EJ, BJ, HJ, JJ

HL, JL, LL, DL EDB, EGB, EJB

HL, JL, LL

Fusibles de clase J o T
(600 V)
de 400 A máximo

Fusibles de clase J o T
(600 V)
de 400 A máximo

Designación del catálogo de interruptores automáticos de derivación de la marca

Abreviaturas del interruptor

automático

EDB 15-70 A 15-125 A 15-125 A

EDB-EPD 15-50 A

ECB-G3 15-30 A 15-30 A 15-20 A

ECB-G3 15-30 A 15-30 A 15-20 A

EDB-EPD, EGB-EPD, EJB-

EPD

EDB, EGB, EJB

EDB-EPD, EGB-EPD, EJB-

EPD

Square D y rangos de amperaje permitidos

1 polo 2 polos 3 polo

15-70 A 15-125 A 15-125 A

15-70 A 15-125 A 15-125 A

15-70 A 15-125 A 15-125 A

Square D y rangos de amperaje permitidos

1 polo 2 polos 3 polo

— —

15-70 A 15-125 A 15-125 A

15-50 A

15-70 A 15-125 A 15-125 A

15-50 A

15-70 A 15-125 A 15-125 A

15-50 A

— —

— —

— —

24 80043-741-03

Anexo 1: Especificaciones Clase 1670

Tabla 3 - Máxima tensión CA del sistema: 277, 480/277 (Continuación)

Corriente

nominal de

cortocircuito

máxima

200,000

Interruptores automáticos

principales y fusibles

principales remotos de la

marca Square D

HR, JR, LR EDB, EGB, EJB

HR, JR, LR

HR, JR

Fusibles de clase J o T
(600 V)
de 200 A máximo

Fusibles de clase J o T
(600 V)
de 200 A máximo

Fusibles de clase J o T
(600 V)
de 200 A máximo

Designación del catálogo de interruptores automáticos de derivación de la marca

Abreviaturas del interruptor

automático

EDB-EPD, EGB-EPD, EJB-

EPD

ECB-G3 15-30 A 15-30 A 15-20 A

EDB, EGB, EJB

EDB-EPD, EGB-EPD, EJB-

EPD

ECB-G3 15-30 A 15-30 A 15-20 A

Tabla 4 - Máxima tensión CA del sistema: 347, 600Y/347

Corriente

nominal de

cortocircuito

máxima

18,000 HG, BG, JG, LG

25,000 EJ, BJ, HJ, JJ, LJ, LH EDB, EGB

35,000 LC, LE, LX EDB, EGB, EJB

65,000

200,000

Interruptores automáticos

principales y fusibles

principales remotos de la

marca Square D

HR, JR EDB, EGB, EJB

LR EJB 15-70 A 15-100 A 15-100 A

Fusibles de clase J o T
(600 V)
de 200 A máximo

Designación del catálogo de interruptores automáticos de derivación de la marca

Abreviaturas del interruptor

automático

EDB 15-70 A 15-100 A 15-100 A

EDB, EGB, EJB

Square D y rangos de amperaje permitidos

1 polo 2 polos 3 polo

15-70 A 15-125 A 15-125 A

15-50 A

15-70 A 15-125 A 15-125 A

15-50 A

Square D y rangos de amperaje permitidos

1 polo 2 polos 3 polo

15-70 A 15-100 A 15-100 A

15-70 A 15-100 A 15-100 A

15-70 A 15-100 A 15-100 A

15-70 A 15-100 A 15-100 A

— —

— —

Tabla 5 - Selectividad de interruptores de misión crítica del panel NF

Interruptores

SCCR máxima

(RMS simétrica)

Serie nominal y selectiva hasta 18 kA a 240 Vca

Serie nominal y selectiva hasta 7 kA a 480Y/277 Vca

Serie nominal y selectiva hasta 10 kA a 480Y/277
Vca

Serie nominal y selectiva hasta 30 kAa 208Y/277 Vca
o a 240 Vca

automáticos

principales

integrales o

remotos

J-W, 250 A ED, EG, EJ

J-W, 250 A ED, EG, EJ

J-W, 250 A ED, EG, EJ

L-W, 250 A
L-W, 400 A
L-W, 600 A

Tipo

ED, EG, EJ

Interruptores automáticos de derivación

4

1 polo 2 polos 3 polo

15-70 15-125 15-125

15-70 70-125 70-125

15-60 15-60 15-60

15-70 15-125 15-125

4. Incluidos los interruptores automáticos EPD.

80043-741-03 25

Clase 1670 Anexo 1: Especificaciones

Corriente nominal de cortocircuito para interiores de tomas principales con tomas de alimentación secundaria o de paso

Las zapatas principales interiores equipados con zapatas de alimentación secundaria
o de paso, donde el dispositivo que alimenta el interior es desconocido o no es un
dispositivo de la marca Square D, tienen una capacidad nominal de 25,000 amperios
simétricos RMS a 600Y/347 Vca máximo durante tres ciclos. El uso de uno de los
interruptores automáticos de la marca Square D del amperaje correcto, listados como
interruptores automáticos principales en Alimentación integral principal o secundaria

(FI, KI, H, J, LA, LC, LH, EDB, EGB, EJB), página 20, delante de estas zapatas dará

como resultado un amperaje igual al del interruptor automático.

Marcado CE

• Los interiores con la marca "CE" cumplen las normas IEC 61439-1 e IEC 61439-

2.

• Los interiores de las zapatas principales con la marca "CE" han sido probados
para soportar 10,000 amperios simétricos RMS durante 30 ciclos.

• Los interiores con la marca "CE" deben utilizarse con interruptores automáticos
ED que hayan sido probados según las normas CEI. Esto limita los interruptores
automáticos utilizados al interruptor automático unipolar EDB ( consulte Digest
para más detalles).

• Los interiores de los interruptores automáticos principales con la marca "CE"
están limitados a una capacidad máxima de cortocircuito igual a la capacidad
IEC del interruptor automático principal (consulte Digest para más detalles). Los
interruptores automáticos principales deben estar clasificados en serie con los
interruptores automáticos unipolares EDB.

Frente de moldura con pestillo de tres puntos para tablero NF

AVISO

PELIGRO DE DAÑO AL EQUIPO

Para los interruptores automáticos PowerPacT de marcos L-, M- y P, instale
molduras de cierre de tres puntos.

El incumplimiento de estas instrucciones podría provocar daños en el
equipo.

Tabla 6 - Molduras con pestillo de tres puntos: número de catálogo.

Tipo Montaje en superficie Montaje empotrado

Estándar

5. V= Ventilada, HR=Bisagra derecha, 3P=Tres puntos.

NC62VS3PNF NC62VF3PNF

NC68VS3PNF NC68VF3PNF

NC74VS3PNF NC74VF3PNF

NC80VS3PNF NC80VF3PNF

5

26 80043-741-03

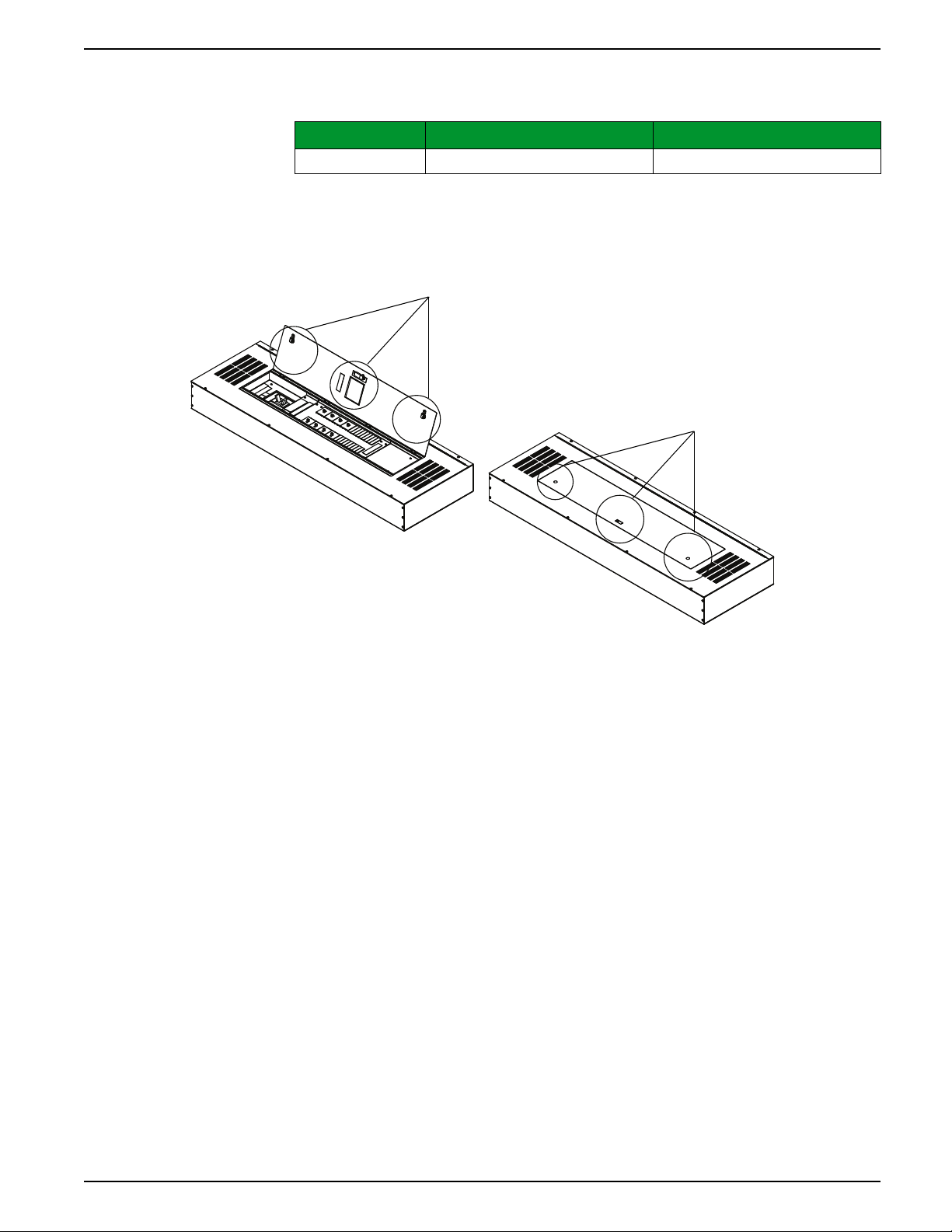

Anexo 1: Especificaciones Clase 1670

Frente de la moldura
de cierre de tres puntos

Frente de la moldura

de cierre de tres puntos

Tabla 6 - Molduras con pestillo de tres puntos: número de catálogo.
(Continuación)

Tipo Montaje en superficie Montaje empotrado

Con bisagras

Figura 12 - Frente de la moldura de cierre de tres puntos

6 -

NC86VS3PNF NC86VF3PNF

NC92VS3PNF NC92VF3PNF

NC62VS3PNFHR NC62VF3PNFHR

NC68VS3PNFHR NC68VF3PNFHR

NC74VS3PNFHR NC74VF3PNFHR

NC80VS3PNFHR NC80VF3PNFHR

NC86VS3PNFHR NC86VF3PNFHR

NC92VS3PNFHR NC92VF3PNFHR

80043-741-03 27

Clase 1670 Anexo 2: Kits de accesorios

Anexo 2: Kits de accesorios

Para los tableros NF hay disponible un surtido de kits de accesorios instalables en el
lugar de trabajo:

• Kits de barra a tierra del equipo, página 28

• Kits de anclajes de alimentación secundaria para tableros de 125-400 A, página

28

• Kits de anclajes principales, página 29

◦ Kits de anclajes mecánicas: aluminio, página 29

◦ Kits de anclajes mecánicas: cobre, página 29

◦ Kits de anclajes de compresión Versa-Crimp

◦ Kits de anclajes de compresión Versa-Crimp: cobre, página 29

• Kits de barrera lateral de línea y correa de conexión neutra, página 31

Kits de barra a tierra del equipo

Los kits de barras a tierra para equipos, aptos para cable de cobre o aluminio,
satisfacen las necesidades de puesta a tierra de los tableros NF.

™

: aluminio, página 29

Tabla 7 - Especificaciones de los kits de barra a tierra del equipo

Tablero

Circuito de derivación Valor nominal de red Aluminio

1-42

800 A máximo

54-84

Utilizar el número de catálogo del kit de barra a

(1) PK27GTA (1) PK27GTACU

(2) PK27GTA (2) PK27GTACU

tierra

6

Cobre

7

Las ubicaciones de montaje de la barra a tierra se identifican mediante el
símbolo de tierra estampado en la pared posterior del gabinete.

Kits de anclajes de alimentación secundaria para tableros de 125-400 A

Las zapatas principales de alimentación secundaria están disponibles para
aplicaciones de 125, 250 ó 400 A.

Tabla 8 - Aplicaciones de los kits de zapatas de alimentación secundaria para
tableros de 125-400 A

Amperaje principal Número de catálogo del kit

125 NF125SFL

250 NF250SFL

400 NF400SFL

Circuitos máximos

18, 30

30, 42, 54, 66, 84

30, 42, 54, 66, 84

6. Barras de aluminio adecuadas para conductores de cobre o aluminio de 60°C o 75°C.

7. Barras de cobre adecuadas para conductores de cobre o aluminio de 60°C o 75°C.

28 80043-741-03

Anexo 2: Kits de accesorios Clase 1670

Kits de anclajes principales

Tabla 9 - Kits de anclajes mecánicas: aluminio

Amperaje de tablero Número de catálogo del kit Tamaño del cable Al/Cu (mm

125 Estándar

250 Estándar

#6 AWG–350 kcmil

250 Estándar (13,3-177,3 mm

(1) 1/0 AWG–750 kcmil

400 Estándar

(2) 1/0 AWG–350 kcmil

([1] 53.48–380 mm

([2] 53.48–177.3 mm

600 Estándar

800 Estándar

(2) 1/0 AWG–750 kcmil

([2] 53.48–380 mm

(3) 1/0 AWG–750 kcmil

([3] 53.48–380 mm

Tabla 10 - Kits de anclajes mecánicas: cobre

Amperaje de tablero Número de catálogo del kit Tamaño del cable Al/Cu (mm

125 NFCUM1

250 NFCUM2

400 NFCUM4

600 NFCUM6

#6 AWG–350 kcmil

(13.3–177.3 mm

(1) 1/0 AWG–750 kcmil
(2) 1/0 AWG–350 kcmil

([1] 53.48–380 mm

([2] 53.48–177.3 mm

(2) 1/0 AWG–750 kcmil

([2] 53.48–380 mm

2

)

2

)

2

)

2

)

2

)

2

)

2

)

2

)

2

)

2

)

2

)

Tabla 11 - Kits de anclajes de compresión Versa-Crimp: aluminio

Amperaje de tablero

125 NFALV1

250 NFALV2

400 NFALV4

600 NFALV6

Número de catálogo

del kit

Tamaño del cable Al/

#4 AWG-300 kcmil

(21.15-152 mm

250-350 kcmil

(126.7-177.3 mm

Cu (mm

2

)

2

)

2

)

(2) 2/0 AWG-500 kcmil

([2] 67.43-253.4 mm

2

)

Tabla 12 - Kits de anclajes de compresión Versa-Crimp: cobre

Amperaje de tablero

125 NFCUV1

250 NFCUV2

400 NFCUV4

600 NFCUV6

Número de catálogo

del kit

Tamaño del cable Al/

#6 AWG–1/0 kcmil

(13.30–53.48 mm

(1) 2/0 AWG-300 kcmil

([1] 67.43-152 mm

(1) 400–750 kcmil

([1] 202.7–380 mm

Cu (mm

2

)

2

)

2

2

(2) 250–500 kcmil

([2] 126.7–253.4 mm

)

)

2

)

Herramienta de

prensado

VC6

Herramienta de

prensado

VC6-3

VC6-FT, VC7,

VC7-FT, VC8

Serie VC6

80043-741-03 29

Clase 1670 Anexo 2: Kits de accesorios

Kits de anclajes de neutro sobredimensionadas para tableros de 125-800 A

Los kits de zapatas de neutro sobredimensionadas están disponibles para
aplicaciones en las que se requieren conductores de terminación de 3 AWG o más
para el neutro.

Tabla 13 - Especificaciones de los kits de zapatas de neutro
sobredimensionadas para tableros de 125-800 A

Valor nominal del

interruptor automático

70 A

80-100 A QO1100AN

Número de catálogo del

kit

QO70AN

Tamaño del cable AWG Al/Cu (mm

(1) #12–#2 Al

([1] 3.3–33.6 mm

(1) #14–#4 Al/Cu

([1] 2.1–21.2 mm

8

(1) #4–#2 Al/Cu

([1] 21.2-33.6 mm

2

)

2

)

2

)

2

)

8. Solo use cable de cobre #3 (26.7 mm2) para aplicaciones de interruptores automáticos de derivación de 100 A.

30 80043-741-03

Anexo 2: Kits de accesorios Clase 1670

Kits de barrera lateral de línea y correa de conexión neutra

En función de la aplicación y del código de instalación adoptado, puede ser necesaria
una barrera en el lado de la línea y una correa de conexión neutra. Seleccione la
barrera adecuada de la tabla siguiente, en función del interruptor automático
principal.

Número de

catálogo

NFLALLC

NFHJLLC

NFPPLLLC

Cubierta de la zapata de línea

Contenido

Correa de conexión neutra

Descripción

Cubierta de la zapata de línea
NF LA/LH y correa de
conexión neutra

Cubierta de la zapata de línea
NF H/J y correa de conexión
neutra

Cubierta de la zapata de línea
NF PowerPacT L y correa de
conexión neutra

NFPPPLLC

NFEDBS

Cubierta de la zapata de línea
PowerPacT P y correa de
conexión neutra

Cubierta de la zapata de línea
de marco NF E y correa de
conexión neutra

80043-741-03 31

Schneider Electric

Av. Ejército Nacional No. 904
Col. Palmas, Polanco 11560
México, D.F.

55-5804-5000

www.se.com/mx

Debido a que las normas, las especificaciones y el diseño cambian de
vez en cuando, solicite confirmación de la información brindada en esta
publicación.

© 2008 – 2023 Schneider Electric. Reservados todos los derechos

80043-741-03

Panneaux de distribution NF/NFOM

Classe 1670

Directives d’utilisation

80043-741-03, Rev. 06
02/2023

www.se.com/ca

Information juridique

La marque Schneider Electric et toutes les marques déposées de Schneider Electric
SE et de ses filiales mentionnées dans le présent guide sont la propriété de Schneider
Electric SE et de ses filiales. Toutes les autres marques peuvent être des marques de
commerce de leurs détenteurs respectifs. Le présent guide et son contenu sont
protégés par les lois applicables sur les droits d'auteur et sont fournis à titre
d'information seulement. Aucune partie du présent guide ne peut être reproduite ni
transmise sous aucune forme ni par aucun moyen que ce soit (électronique,
mécanique, photocopie, enregistrement ou autre), à toute fin, sans l'autorisation écrite
préalable de Schneider Electric.

Schneider Electric n'accorde aucun droit ni aucune licence pour l'utilisation
commerciale du présent guide, sauf une licence non exclusive et personnelle pour le
consulter sur une base « tel quel ».

Les produits et l'équipement de Schneider Electric doivent être installés, utilisés et
maintenus par un personnel qualifié uniquement.

Alors que les normes, les spécifications et les designs changent à l'occasion,
l'information contenue dans le présent guide peut être sujette à modification sans
préavis.

Dans la mesure autorisée par les lois applicables, aucune responsabilité n'est
assumée par Schneider Electric et ses filiales pour toute erreur ou omission dans le
contenu informatif de la présente documentation, ni pour toute conséquence découlant
de l'utilisation de l'information contenue ici ou causée par celle-ci.

Table des matières

Informations relatives à la sécurité ................................................................5

Veuillez noter...................................................................................................5

Introduction........................................................................................................7

Mesures de sécurité .........................................................................................7

Installation .........................................................................................................8

Montage d’intérieur pour armoires Square D ......................................................8

Installation de la bride de fixation au neutre ...................................................... 11

Installation et dépose des disjoncteurs ECB, EDB, EGB et EJB .........................15

Instructions de réarmement du disjoncteur .......................................................17

Préparation de l’écran isolant ..........................................................................17

Panneaux de distribution équipés de moteurs pour les disjoncteurs

PowerPacT châssis H et J............................................................................... 18

Classe 1670

Montage en surface (armoire montée sur un mur) .........................................9

Montage encastré (armoire encastrée dans le mur).....................................10

Panneaux NF jusqu’à 125 ou 250 A ........................................................... 11

Panneaux NF jusqu’à 400 ou 600 A ...........................................................13

Panneaux NF jusqu’à 800 A ......................................................................14

Installation des disjoncteurs ECB, EDB, EGB et EJB...................................15

Dépose des disjoncteurs ECB, EDB, EGB et EJB .......................................16

Annexe 1 : Spécifications..............................................................................19

Câblage typique .............................................................................................19

Disjoncteur principal intégré ou disjoncteur secondaire (FI, KI, H, J, LA,

LC, LH, EDB, EGB, EJB)........................................................................... 20

Valeurs nominales du panneau de distribution..................................................24

Valeur nominale des courants de court-circuit pour les cosses principales

d’intérieur avec cosses secondaires ou traversantes.........................................25

Marquage CE ................................................................................................26

Façade à verrou en trois points pour panneau de distribution NF ....................... 26

Annexe 2 : Kits d’accessoires.......................................................................28

Kits de barres de m.à.l.t. .................................................................................28

Kits de cosses secondaires pour panneaux de distribution 125-400 A ................28

Kit de cosses principales ................................................................................ 29

Kits de cosses de neutre surdimensionnées pour panneaux de 125-

800 A ............................................................................................................ 30

Kits de barrières côté ligne et de brides de fixation au neutre ............................. 31

80043-741-03 3

Informations relatives à la sécurité Classe 1670

DANGER

DANGER indique une situation de danger imminent qui, si elle n’est pas
évitée entraînera la mort ou des blessures graves.

AVERTISSEMENT

AVERTISSEMENT indique une situation de danger potentiel qui, si elle
n’est pas évitée, peut entraîner la mort ou des blessures graves.

ATTENTION

ATTENTION indique une situation de danger potentiel qui, si elle n’est
pas évitée, peut entraîner des blessures mineures ou modérées.

AVIS

AVIS est utilisé pour commenter des pratiques sans rapport avec les

blessures physiques.

Informations relatives à la sécurité

Lire attentivement ces directives et examiner l’appareillage pour vous familiariser
avec son fonctionnement avant d’effectuer son installation ou son entretien. Les
messages spéciaux suivants peuvent apparaître dans les présent manuel ou sur
l’appareil pour avertir l’utilisateur de dangers potentiels ou pour attirer l’attention sur
des informations qui clarifient ou simplifient une procédure.

L’ajout d’un de ces deux symboles à une étiquette de sécurité
de « Danger » ou d’« Avertissement » indique qu’un danger
électrique existe et qu’il peut entraîner des blessures
corporelles si les directives ne sont pas respectées.

Ceci est le symbole d’alerte de sécurité. Il est utilisé pour vous
alerter de dangers de blessures corporelles potentielles. Se
conformer à tous les messages de sécurité qui suivent ce
symbole pour éviter une blessure ou la mort.

REMARQUE: Fournit des renseignements complémentaires pour clarifier ou
simplifier une procédure.

Veuillez noter

Seul du personnel qualifié doit effectuer l’installation, l’utilisation, l’entretien et la
maintenance du matériel électrique. Schneider Electric n’assume aucune
responsabilité des conséquences éventuelles découlant de l’utilisation de cette
documentation.

Une personne qualifiée est une personne disposant de compétences et de
connaissances dans le domaine de la construction et du fonctionnement des
équipements électriques et installations et ayant bénéficié d’une formation de sécurité
afin de reconnaître et d’éviter les risques encourus.

80043-741-03 5

Classe 1670 Informations relatives à la sécurité

L’équipement électrique doit être transporté, entreposé, installé et utilisé
exclusivement dans l’environnement pour lequel il a été conçu.

6 80043-741-03

Introduction Classe 1670

Introduction

Ces directives décrivent la procédure d’installation des panneaux de distribution à
disjoncteurs NF et NFOM Square D™. Ces panneaux sont homologués par
Underwriters Laboratories (cULus) et compatibles avec les disjoncteurs de dérivation
ECB, EDB, EGB et EJB.

REMARQUE: Pour obtenir une assistance technique sur l’installation de ce
panneau de distribution, contactez le centre d’informations à la clientèle de
Schneider Electric au 1-888-778-2733 (É.-U.).

REMARQUE: Reportez-vous aux étiquettes apposées sur l’appareil pour les
informations de sécurité et les caractéristiques nominales. Des étiquettes
d’équipement supplémentaires sont fournies avec ce document.

Mesures de sécurité

DANGER

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ÉCLAIR D’ARC

• Portez un équipement de protection individuelle (EPI) approprié et observez les
méthodes de travail électrique sécuritaire. Voir NFPA 70E, NOM-029-STPS ou
CSA Z462, ou un équivalent local de la norme.

• Seul un personnel qualifié doit effectuer l’installation et l’entretien de cet
appareil.

• Coupez toutes les alimentations à cet appareil avant d’y travailler.

• Le verrouillage de la commande manuelle ou du capot moteur ne déconnecte
pas le circuit secondaire du moteur.

• Toujours utiliser un dispositif de détection de tension ayant une valeur nominale
appropriée pour s’assurer que l’alimentation est coupée.

• Il est impératif de lire et de comprendre entièrement ces directives d’utilisation
ainsi que les normes NEMA PB 1.1 incluses avant de procéder à l’installation, à
l’utilisation et à l’entretien de cet équipement.

• Les codes locaux varient mais sont adoptés et appliqués pour assurer des
installations électriques sécuritaires. Il peut être nécessaire d’obtenir un permis
pour exécuter des travaux sur des circuits électriques et certains codes peuvent
exiger que le travail électrique accompli soit inspecté.

• Replacez tous les dispositifs, les portes et les couvercles avant de mettre
l'appareil sous tension.

• Évitez que les peintures, les solvants ou les vaporisateurs à base de pétrole ne
viennent en contact avec les pièces non métalliques de ce produit.

Le fait de ne pas suivre ces instructions entrainera des blessures graves,
voire mortelles.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment des

composés de nickel, reconnus par l’État de Californie comme pouvant causer le cancer et du
bisphénol A (BPA), reconnu par l’État de Californie comme pouvant causer des anomalies
congénitales ou d’autres troubles de la reproduction. Pour plus d’informations, consulter www.

P65Warnings.ca.gov.

80043-741-03 7

Classe 1670 Installation

Installation

Cette section fournit des instructions pour les procédures suivantes relatives aux
panneaux de distribution NF/NFOM :

• Montage d’intérieur pour armoires Square D, page 8.

• Installation de la bride de fixation au neutre, page 11.

• Installation et dépose des disjoncteurs ECB, EDB, EGB et EJB, page 15.

• Instructions de réarmement du disjoncteur, page 17.

• Préparation de l’écran isolant, page 17.

Montage d’intérieur pour armoires Square D

Une publication de normes séparée, intitulée « General Instructions for Proper
Installation, Operation, and Maintenance of Panelboards Rated 600 Volts or Less »
[Instructions générales pour l’installation, l’utilisation et l’entretien des panneaux de
distribution de tension 600 V ou moins] (NEMA PB1.1), est fournie avec cet
équipement. Familiarisez-vous avec le contenu de ce document avant de suivre l’une
des procédures suivantes.

Si vous n’avez pas reçu une copie de ce document, ou si vous avez des questions
concernant l’équipement, contactez votre distributeur local ou votre représentant
Schneider Electric.

AVIS

RISQUE DE DOMMAGES MATÉRIELS EN RAISON DE RACCORDEMENTS
MAL SERRÉS

• Vérifiez que tous les raccordements sont bien serrés.

• Consultez l’étiquette du panneau de distribution indiquant les couples de
serrage avant de serrer les raccordements.

Le fait de ne pas suivre ces instructions peut endommager l'équipement.

Pour monter et installer correctement le panneau de distribution NF, reportez-vous à
la publication de normes NEMA PB 1.1 et suivez les instructions ci-dessous pour les
procédures Montage en surface (armoire montée sur un mur), page 9 ou Montage

encastré (armoire encastrée dans le mur), page 10.

8 80043-741-03

Installation Classe 1670

Montage en surface (armoire montée sur un mur)

1. Montez l’armoire comme indiqué dans la publication des normes NEMA PB 1.1.

2. Retirez l’écran isolant de ses supports.

3. Installez l’intérieur comme décrit ci-dessous :

a. Placez l’intérieur sur les goujons de l’armoire. (Montage d’intérieur pour

armoires Square D, page 10)

b. Serrez les écrous à collerette contre les rails latéraux intérieurs jusqu’à ce

que les rails soient contre le fond de l’armoire. Ne pas trop serrer les vis. Si
vous serrez trop les écrous à collerette, l’intérieur risque de se déformer au
centre.

4. En fonction de l’application et du code d’installation adopté, une bride de fixation
au neutre et une barrière côté ligne peuvent être nécessaires. Reportez-vous aux
codes et normes en vigueur localement. Voir Installation de la bride de fixation au

neutre, page 11 et Annexe 2 : Kits d’accessoires, page 28.

5. Appliquez les étiquettes d’équipement (placées dans le sachet) en suivant les
instructions figurant au dos de la feuille d’étiquettes d’équipement.

6. Remontez l’écran isolant une fois le câblage réalisé.

80043-741-03 9

Classe 1670 Installation

Support
d'écran
isolant

Goujon de l’armoire

Écrou à collerette

Armoire

Écran isolant

Mur

Rail latéral

Écrou de levage

0,25 po

(6,35 mm)

Montage encastré (armoire encastrée dans le mur)

1. Montez l’armoire comme indiqué dans la publication des normes NEMA PB 1.1.

2. Retirez l’écran isolant de ses supports.

3. Installez l’intérieur comme décrit ci-dessous :

a. Vissez les écrous de levage fournis sur les goujons de l’armoire.

b. Placez l’intérieur sur les goujons de l’armoire (voir Montage d’intérieur

pour armoires Square D, page 10). Placez les écrous à collerette sur les

goujons de l’armoire, mais sans les serrer.

c. Ajustez les écrous de levage de sorte que la lèvre de l’écran isolant soit à

environ 6,35 mm (0,25 po) de la ligne du mur.

d. Serrez les écrous à collerette contre les rails latéraux.

4. En fonction de l’application et du code d’installation adopté, une bride de fixation
au neutre et une barrière côté ligne peuvent être nécessaires. Reportez-vous aux
codes et normes en vigueur localement. Voir Installation de la bride de fixation au

neutre, page 11 et Annexe 2 : Kits d’accessoires, page 28.

5. Appliquez les étiquettes d’équipement (placées dans le sachet) en suivant les
instructions figurant au dos de la feuille d’étiquettes d’équipement.

6. Remontez l’écran isolant une fois le câblage réalisé.

Figure 1 - Montage d’intérieur pour armoires Square D

10 80043-741-03

Installation Classe 1670

Installation de la bride de fixation au neutre

En fonction de l’application et du code d’installation adopté, une barrière côté ligne et
une bride de fixation au neutre peuvent être nécessaires.

Pour établir correctement la liaison du neutre au panneau de distribution, suivez les
instructions des sections Panneaux NF jusqu’à 125 ou 250 A, page 11, Panneaux NF

jusqu’à 400 ou 600 A, page 13 ou Panneaux NF jusqu’à 800 A, page 14.

DANGER

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ÉCLAIR D’ARC

• Portez un équipement de protection individuelle (EPI) approprié et observez les
méthodes de travail électrique sécuritaire. Voir NFPA 70E, NOM-029-STPS ou
CSA Z462, ou un équivalent local de la norme.

• Coupez toutes les alimentations à cet appareil avant d’y travailler.

• Le verrouillage de la commande manuelle ou du capot moteur ne déconnecte
pas le circuit secondaire du moteur.

• La bride de fixation au neutre ne doit être utilisée que lorsque le panneau de
distribution est installé comme équipement de service.

• Veillez à ne pas mélanger les vis de montage avec les vis de l’écran isolant.

Le fait de ne pas suivre ces instructions entrainera des blessures graves,
voire mortelles.

REMARQUE: Reportez-vous à la section Kits de barrières côté ligne et de brides

de fixation au neutre, page 31 pour plus d’informations.

REMARQUE: Les termes « bride de fixation au neutre » et « câble de liaison du
neutre » décrivent les composants qui répondent aux exigences d’un
« conducteur de liaison du neutre ». Ces termes sont équivalents.

Panneaux NF jusqu’à 125 ou 250 A

Pour installer une bride de fixation au neutre sur un panneau NF jusqu’à 125 ou
250 A, reportez-vous à la section Installation d’une bride de fixation – Panneaux NF

jusqu’à 125 ou 250 A, page 12 et suivez les instructions ci-dessous.

1. Alignez la bride de fixation sur le rail latéral, comme illustré.

REMARQUE: Pour certaines applications, il peut être nécessaire de retirer la
cosse (non illustrée) avant d’installer la bride de fixation.

2. Insérez les deux vis de montage, comme illustré. Serrez la vis 10-32 à 1,1­1,4 N•m (10-12 lb-po)
et les deux vis 1/4-20 à 2,8-3,4 N•m (25-30 lb-po).

REMARQUE: Si la cosse a été retirée à l’étape 1 ci-dessus, réinstallez-la
par-dessus la bride de fixation. Utilisez la vis de fixation 1/4-20 × 3/4 po. Les
vis de montage des cosses sont fournies dans le sachet de la bride de
fixation.

80043-741-03 11

Classe 1670 Installation

Vis 10/32 po

Vis de montage

Vis 1/4-20 po

Rails
latéraux

Bride de fixation

Barre-bus de neutre

Figure 2 - Installation d’une bride de fixation – Panneaux NF jusqu’à 125 ou 250 A

12 80043-741-03

Installation Classe 1670

Vis de montage

Brides de fixation

Rails latéraux

Barre-bus de neutre

Cosse

Vis 1/4-20 po

Vis 10-32 po

Panneaux NF jusqu’à 400 ou 600 A

Pour installer une bride de fixation au neutre sur un panneau NF jusqu’à 400 ou
600 A, reportez-vous à la section Installation d’une bride de fixation – Panneaux NF

jusqu’à 400 ou 600 A, page 13 et suivez les instructions ci-dessous.

1. Alignez les deux bride de fixation sur le rail latéral, comme illustré.

REMARQUE: Pour certaines applications, il peut être nécessaire de retirer la
cosse avant d’installer la bride de fixation.

2. Insérez les trois vis de montage comme illustré. Serrez la vis 10-32 à 1,1-1,4 N•m
(10-12 lb-po) et les deux vis 1/4-20 à 6,8-7,3 N•m (60-65 lb-po).

REMARQUE: Si la cosse a été retirée à l’étape 1 ci-dessus, réinstallez-la
par-dessus les brides de fixation. Utilisez les vis de fixation 1/4-20 × 1 1/8 po.
Les vis de montage des cosses sont fournies dans le sachet de la bride de
fixation.

Figure 3 - Installation d’une bride de fixation – Panneaux NF jusqu’à 400 ou 600 A

80043-741-03 13

Classe 1670 Installation

Vis de montage

Vis 10/32 po

Bride de fixation

Rails latéraux

Vis 1/4-20 po

Panneaux NF jusqu’à 800 A

Pour installer une bride de fixation au neutre sur un panneau de 800 A, reportez-vous
à la section Installation d’une bride de fixation – Panneaux de 800 A, page 14 et
suivez les instructions ci-dessous.

1. Alignez les deux bride de fixation sur le rail latéral, comme illustré.

2. Insérez les deux vis de montage, comme illustré. Serrez la vis 10-32 à 1,1­1,4 N·m (10-12 lb-po)
et les deux vis 1/4-20 à 6,8-7,3 N·m (60-65 lb-po).

Figure 4 - Installation d’une bride de fixation – Panneaux NF jusqu’à 800 A

14 80043-741-03

Installation Classe 1670

Installation et dépose des disjoncteurs ECB, EDB, EGB et EJB

DANGER

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ÉCLAIR D’ARC

• Portez un équipement de protection individuelle (EPI) approprié et observez les
méthodes de travail électrique sécuritaire. Voir NFPA 70E, NOM-029-STPS ou
CSA Z462, ou un équivalent local de la norme.

• Seul un personnel qualifié doit effectuer l’installation et l’entretien de cet
appareil.

• Coupez toutes les alimentations à cet appareil avant d’y travailler.

• Le verrouillage de la commande manuelle ou du capot moteur ne déconnecte
pas le circuit secondaire du moteur.

• Toujours utiliser un dispositif de détection de tension ayant une valeur nominale
appropriée pour s’assurer que l’alimentation est coupée.

• Comblez tous les espaces inutilisés à l’aide de plaques d’obturation.

• Replacez tous les dispositifs, les portes et les couvercles avant de mettre
l'appareil sous tension.

Le fait de ne pas suivre ces instructions entrainera des blessures graves,
voire mortelles.

AVERTISSEMENT

RISQUE DE BLESSURES OU DE DOMMAGES MATÉRIELS

• Cet équipement est conçu et testé par Schneider Electric
performance qui répondent aux normes Underwriter’s Laboratories
aux normes officielles mexicaines (NOM).

• Utilisez uniquement des disjoncteurs et accessoires Square D

Le fait de ne pas suivre ces instructions peut entraîner des blessures graves,
voire mortelles, ou endommager l'équipement.

Installation des disjoncteurs ECB, EDB, EGB et EJB

Reportez-vous à la section Installation et dépose des disjoncteurs ECB, EDB, EGB et

EJB, page 16, pour les instructions suivantes :

1. Coupez toutes les alimentations du panneau de distribution.

2. Mettez le disjoncteur en position OFF.

3. Retirez l’ensemble de l’écran isolant.

4. Avec l’extrémité du connecteur boulonné du disjoncteur légèrement surélevée,
insérez le pied de montage dans la fente du couvercle de phase.

™

selon des niveaux de

®

(UL®) et

™

.

5. Faites pivoter le disjoncteur vers le bas et l’arrière jusqu’à ce que la ou les vis
captives soient alignées avec les trous taraudés des connecteurs du disjoncteur.

6. Engagez la vis dans le trou du connecteur de dérivation et serrez au couple
indiqué sur le schéma de câblage et de serrage de l’intérieur.

7. Installez le câble de charge.

8. Réinstallez l’écran isolant.

80043-741-03 15

Classe 1670 Installation

ECB/EDB/EGB/EJB

ECB/EDB/EGB/EJB

Connecteur
de dérivation

Rail

Borne
à fil

Borne
à fil

Connecteur
de dérivation

Rail

Vis de
connecteur
à boulonner

Vis de
connecteur
à boulonner

9. Installez une plaque d’obturation dans tous les espaces pour disjoncteur de
dérivation non utilisés.

Dépose des disjoncteurs ECB, EDB, EGB et EJB

Reportez-vous à la section Installation et dépose des disjoncteurs ECB, EDB, EGB et

EJB, page 16, pour les instructions suivantes :

1. Coupez toutes les alimentations du panneau de distribution.

2. Retirez l’ensemble de l’écran isolant.

3. Mettez le disjoncteur en position OFF.

4. Retirez le fil de charge.

5. Desserrez le ou les vis dans le connecteur du disjoncteur et retirez le disjoncteur
du panneau de distribution

6. Réinstallez l’écran isolant.

7. Installez une plaque d’obturation dans tous les espaces pour disjoncteur de
dérivation non utilisés.

Figure 5 - Installation et dépose des disjoncteurs ECB, EDB, EGB et EJB

16 80043-741-03

Installation Classe 1670

ONOFFDéclenché

Manette

Indicateur Visi-Trip™

Instructions de réarmement du disjoncteur

Si le disjoncteur est déclenché, la poignée sera en position médiane entre ON et OFF.
Pour réarmer le disjoncteur, poussez la poignée en position OFF, puis en position ON.

Figure 6 - Positions de la poignée du disjoncteur

REMARQUE: Lorsque le disjoncteur s’est déclenché, la poignée prend une

position centrale et l’indicateur rouge Visi-Trip apparaît dans la fenêtre du boîtier
du disjoncteur. L’indicateur rouge Visi-Trip n’est visible que lorsque le disjoncteur
s’est déclenché.

Préparation de l’écran isolant

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ÉCLAIR D’ARC

• Portez un équipement de protection individuelle (EPI) approprié et observez les
méthodes de travail électrique sécuritaire. Voir NFPA 70E, NOM-029-STPS ou
CSA Z462, ou un équivalent local de la norme.

• Avant de mettre le panneau de distribution sous tension, comblez tous les
espaces inutilisés à l’aide de plaques d’obturation.

• Replacez tous les dispositifs, les portes et les couvercles avant de mettre
l'appareil sous tension.

Le fait de ne pas suivre ces instructions entrainera des blessures graves,
voire mortelles.

DANGER

80043-741-03 17

Classe 1670 Installation

Plaques d’obturation

Écran isolant

Figure 7 - Diagramme de l’écran isolant

REMARQUE: Le dos de l’écran isolant indique le numéro de catalogue des

plaques d’obturation compatibles correspondantes.

Panneaux de distribution équipés de moteurs pour les disjoncteurs PowerPacT châssis H et J

DANGER

RISQUE D’ÉLECTROCUTION, D’EXPLOSION OU D’ÉCLAIR D’ARC

• Portez un équipement de protection individuelle (EPI) approprié et observez les
méthodes de travail électrique sécuritaire. Voir NFPA 70E, NOM-029-STPS ou
CSA Z462, ou un équivalent local de la norme.

• Cet équipement doit être installé et entretenu uniquement par du personnel
électrique qualifié et correctement formé, conformément aux normes
OSHA 1910.331 à 1910.335.

• Avant de travailler sur ou à l’intérieur de cet équipement, coupez toutes les
sources d’alimentation et mettez hors tension tous les circuits primaires et
secondaires.

• Le verrouillage de la commande manuelle ou du capot moteur ne déconnecte
pas le circuit secondaire du moteur.

• Utilisez toujours un dispositif de détection de tension à valeur nominale
appropriée pour vous assurer que l’alimentation est coupée.

• Observez toujours les procédures de verrouillage et d’étiquetage selon les
exigences OSHA.

• Vous ne devez pas désactiver, retirer ni modifier les dispositifs de verrouillage
ou de sécurité mécaniques ou électriques.

Le fait de ne pas suivre ces instructions entrainera des blessures graves,
voire mortelles.

18 80043-741-03

Annexe 1 : Spécifications Classe 1670

Annexe 1 : Spécifications

Câblage typique

REMARQUE: Ne pas utiliser dans des systèmes en triangle triphasés 3 fils de

600 ou 480 V.

Tableau 1 - Câblage typique d’un panneau de distribution

1

Panneaux de distribution

Tension CA

600Y/347 1 3 3 4

480Y/277 1 3 3 4

208Y/120 1 3 3 4

120/240 1 3

2

240

240 1 3

3

240/120

monophasés

Phase Fils Phase Fils

1 2 3 3

– –

Panneaux de distribution triphasés

– –

– –

3

4 Triangle

1. Des informations supplémentaires sont fournies sur le panneau de distribution. Voir la valeur nominale du disjoncteur principal, s’il est utilisé.

2. Pour ce système, le neutre n’est pas utilisé.

3. Lors du câblage d’un système en triangle, les phases A et C doivent avoir 120 V au neutre, la phase « B » 208 V au neutre.

80043-741-03 19

Classe 1670 Annexe 1 : Spécifications

Terre isolée

(si installé)

Liaison des armoires

(si nécessaire)

Terre

(si nécessaire)

Neutre

Ligne

Ligne

Ligne

Disjoncteur

principal à

rétroalimentation

Disjoncteur

principal intégré

(si installé)

Disjoncteur principal intégré ou disjoncteur secondaire (FI, KI, H, J, LA, LC, LH, EDB, EGB, EJB)

Figure 8 - Schéma de cosses principales ou disjoncteur principal NF/NFOM 125-250 A

20 80043-741-03

Annexe 1 : Spécifications Classe 1670

Charge

Cosses traversantes

(si installé)

Neutre

Liaison des armoires

(si nécessaire)

Terre

Ligne

Ligne

(si nécessaire)

Terre isolée

(si installé)

Disjoncteur

principal intégré

(si installé)

Figure 9 - Schéma de cosses principales ou disjoncteur principal (avec ou sans cosses traversantes) NF
400-800 A

80043-741-03 21

Classe 1670 Annexe 1 : Spécifications

Charge

Charge Charge

Neutre

Ligne

Liaison des armoires

(si nécessaire)

Terre

(si nécessaire)

Terre isolée

(si installé)

Disjoncteurs
secondaires

(si installés)

Disjoncteur

principal intégré

(si installé)

Figure 10 - Schéma de disjoncteur principal NF 400-800 A avec cosses traversantes ou disjoncteurs
secondaires

22 80043-741-03

Annexe 1 : Spécifications Classe 1670

Neutre

Liaison des armoires

Ligne

Ligne

(si nécessaire)

Terre

(si nécessaire)

Terre isolée

(si installé)

Disjoncteur

principal intégré

(si installé)

Figure 11 - Schéma typique d’un panneau de distribution NF avec bus divisé

80043-741-03 23

Classe 1670 Annexe 1 : Spécifications

Valeurs nominales du panneau de distribution

Consultez les codes et normes en vigueur localement pour plus d’informations.
L’étiquette pour un système qualifié pour utilisation en série se trouve dans le sachet.

REMARQUE: Les disjoncteurs ED/EG/EJ de 125 A sont limités à 480Y/277 V.c.a.

Courant nominal de court-circuit pour des disjoncteurs raccordés en série
(valeurs symétriques efficaces)

• Les essais de court-circuit sont effectués à 100-105% de la tension nominale
max. du panneau de distribution.

• EDB-EPD, EGB-EPD et EJB-EPD adaptés à une alimentation de 480Y/277Vca
ou de 277 V.c.a. uniquement.

Tableau 2 - Tension du système CA maximale : 120, 120/240, 240

Courant

nominal de

court-circuit

max.

65 000

100 000

125 000

200 000

Disjoncteurs principaux

intégrés ou à distance et

fusibles principaux à

distance Square D

EG, BG, HG, JG, LG, LH, MH

EG ECB-G3 15 à 30 A 15 à 30 A 15 à 30 A

EJ, BJ, HJ, JJ, LJ EDB, EGB

EJ, BJ, HJ, JJ

HL, JL EDB, EGB, EJB

HL, JL

HR, JR, LR EDB, EGB, EJB

HR, JR

Fusibles classe J ou T
(600 V) 200 A max.

Désignation catalogue des disjoncteurs de dérivation Square D et plages

Abréviation du disjoncteur Unipolaire Bipolaire Tripolaire

EDB 15-70 A 15-125 A 15-125 A

ECB-G3 15 à 30 A 15 à 30 A 15 à 30 A

ECB-G3 15 à 30 A 15 à 30 A 15 à 30 A

ECB-G3 15 à 30 A 15 à 30 A 15 à 30 A

ECB-G3 15 à 30 A 15 à 30 A 15 à 30 A

Tableau 3 - Tension du système CA maximale : 277, 480/277

Courant

nominal de

court-circuit

max.

35 000

65 000

100 000

Disjoncteurs principaux

intégrés ou à distance et

fusibles principaux à

distance Square D

EG, BG, HG, JG, LG, LH

EG, BG, HG, JG, LG, LH

EG, BG, HG, JG

EJ, BJ, HJ, JJ, LJ EDB, EGB

EJ, BJ, HJ, JJ, LJ, LL EDB-EPD, EGB-EPD

EJ, BJ, HJ, JJ

HL, JL, LL, DL EDB, EGB, EJB

HL, JL, LL

Fusibles de classe J ou T
(600 V) 400 A max.

Fusibles de classe J ou T
(600 V) 400 A max.

Désignation catalogue des disjoncteurs de dérivation Square D et plages

Abréviation du disjoncteur Unipolaire Bipolaire Tripolaire

EDB 15-70 A 15-125 A 15-125 A

EDB-EPD 15-50 A

ECB-G3 15 à 30 A 15 à 30 A 15-20 A

ECB-G3 15 à 30 A 15 à 30 A 15-20 A

EDB-EPD, EGB-EPD, EJB-

EPD

EDB, EGB, EJB

EDB-EPD, EGB-EPD, EJB-

EPD

d’intensité admissibles

15-70 A 15-125 A 15-125 A

15-70 A 15-125 A 15-125 A

15-70 A 15-125 A 15-125 A

d’intensité admissibles

– –

15-70 A 15-125 A 15-125 A

15-50 A

15-70 A 15-125 A 15-125 A

15-50 A

15-70 A 15-125 A 15-125 A

15-50 A

– –

– –

– –

24 80043-741-03

Annexe 1 : Spécifications Classe 1670

Tableau 3 - Tension du système CA maximale : 277, 480/277 (Suite)

Courant

nominal de

court-circuit

max.

200 000

Disjoncteurs principaux

intégrés ou à distance et

fusibles principaux à

distance Square D

HR, JR, LR EDB, EGB, EJB

HR, JR, LR

HR, JR

Fusibles de classe J ou T
(600 V) 200 A max.

Fusibles de classe J ou T
(600 V) 200 A max.

Fusibles de classe J ou T
(600 V) 200 A max.

Désignation catalogue des disjoncteurs de dérivation Square D et plages

Abréviation du disjoncteur Unipolaire Bipolaire Tripolaire

EDB-EPD, EGB-EPD, EJB-

EPD

ECB-G3 15 à 30 A 15 à 30 A 15-20 A

EDB, EGB, EJB

EDB-EPD, EGB-EPD, EJB-

EPD

ECB-G3 15 à 30 A 15 à 30 A 15-20 A

Tableau 4 - Tension du système CA maximale : 347, 600Y/347

Courant

nominal de

court-circuit

max.

18 000

25 000

35 000

65 000

200 000

Disjoncteurs principaux

intégrés ou à distance et

fusibles principaux à

distance Square D

HG, BG, JG, LG

EJ, BJ, HJ, JJ, LJ, LH EDB, EGB

LC, LE, LX EDB, EGB, EJB

HR, JR EDB, EGB, EJB

LR EJB 15-70 A 15-100 A 15-100 A

Fusibles de classe J ou T
(600 V) 200 A max.

Désignation catalogue des disjoncteurs de dérivation Square D et plages

Abréviation du disjoncteur Unipolaire Bipolaire Tripolaire

EDB 15-70 A 15-100 A 15-100 A

EDB, EGB, EJB

d’intensité admissibles

15-70 A 15-125 A 15-125 A

15-50 A

15-70 A 15-125 A 15-125 A

15-50 A

d’intensité admissibles

15-70 A 15-100 A 15-100 A

15-70 A 15-100 A 15-100 A

15-70 A 15-100 A 15-100 A

15-70 A 15-100 A 15-100 A

– –

– –

Tableau 5 - Sélectivité des disjoncteurs critiques pour panneaux NF

Courant nominal de court-circuit maximum

(symétrique efficace)

Convient au raccordement en série et sélectif jusqu’à
18 kA à 240 Vc.a.

Convient au raccordement en série et sélectif jusqu’à
7 kA à 480Y / 277 Vc.a.

Classé pour raccordement en série et sélectif jusqu’à
10 kA à 480Y / 277 Vc.a.

Convient au raccordement en série et sélectif jusqu’à
30 kA à 480Y / 277 Vac ou 240 Vac

Disjoncteurs

principaux

intégrés ou à

distance

J-W, 250 A ED, EG, EJ

J-W, 250 A ED, EG, EJ

J-W, 250 A ED, EG, EJ

L-W, 250 A
L-W, 400 A
L-W, 600 A

Type

ED, EG, EJ

4

Disjoncteurs de dérivation

Unipolaire Bipolaire Tripolaire

15 à 70 15 à 125 15 à 125

15 à 70 70 à 125 70 à 125

15 à 60 15 à 60 15 à 60

15 à 70 15 à 125 15 à 125

Valeur nominale des courants de court-circuit pour les cosses principales d’intérieur avec cosses secondaires ou traversantes

Lorsque le dispositif alimentant l’intérieur est inconnu ou n’est pas un dispositif
Square D, les intérieurs à cosses principales équipés de cosses secondaires ou
traversantes ont une intensité nominale de 25 000 A symétriques efficaces à 600Y/

4. Y compris disjoncteurs EPD.

80043-741-03 25

Classe 1670 Annexe 1 : Spécifications

347 Vc.a. maximum pour trois cycles. L'utilisation de disjoncteurs Square D d’intensité
correcte, répertoriés comme disjoncteurs principaux dans le document Disjoncteur

principal intégré ou disjoncteur secondaire (FI, KI, H, J, LA, LC, LH, EDB, EGB, EJB),
page 20, en amont de ces cosses permet d’obtenir une puissance égale à celle du

disjoncteur.

Marquage CE

• Les intérieurs portant la marque « CE » sont conformes aux normes CEI 61439-1
et CEI 61439-2.

• L’intérieur à cosses principales portant la marque « CE » a été testé pour résister
à 10 000 A symétriques efficaces pendant 30 cycles.

• Les intérieurs portant la marque « CE » doivent être utilisés avec des
disjoncteurs ED qui ont été testés selon les normes CEI. Ce qui limite les
disjoncteurs utilisés au disjoncteur unipolaire EDB (voir Digest pour plus de
détails).

• Les intérieurs de disjoncteur principal portant la marque « CE » sont limités à un
courant nominal de court-circuit maximal égal à la valeur nominale CEI du
disjoncteur principal (voir Digest pour plus de détails). Les disjoncteurs principaux
doivent être classés pour raccordement en série avec les disjoncteurs
unipolaires EDB.

Façade à verrou en trois points pour panneau de distribution NF

AVIS

RISQUE DE DOMMAGES MATÉRIELS

Pour les disjoncteurs PowerPacT Châssis L, M et P, installez des façades à
verrouillage en trois points.

Le fait de ne pas suivre ces instructions peut endommager l'équipement.

Tableau 6 - Façades à verrouillage en trois points – Numéro de catalogue

Type Montage en surface Montage encastré

NC62VS3PNF NC62VF3PNF

NC68VS3PNF NC68VF3PNF

Norme

À charnière

NC74VS3PNF NC74VF3PNF

NC80VS3PNF NC80VF3PNF

NC86VS3PNF NC86VF3PNF

NC92VS3PNF NC92VF3PNF

NC62VS3PNFHR NC62VF3PNFHR

NC68VS3PNFHR NC68VF3PNFHR

NC74VS3PNFHR NC74VF3PNFHR

NC80VS3PNFHR NC80VF3PNFHR

NC86VS3PNFHR NC86VF3PNFHR

5

5. V=Ventilé, HR=Charnière à droite, 3P=Trois points.

26 80043-741-03

Annexe 1 : Spécifications Classe 1670

Façade à verrou
en trois points

Façade à verrou
en trois points

Tableau 6 - Façades à verrouillage en trois points – Numéro de catalogue
(Suite)

Type Montage en surface Montage encastré

Figure 12 - Façade à verrou en trois points

6 -

NC92VS3PNFHR NC92VF3PNFHR

80043-741-03 27

Classe 1670 Annexe 2 : Kits d’accessoires

Annexe 2 : Kits d’accessoires

Un assortiment de kits d’accessoires à installer sur place est disponible pour les
panneaux NF :

• Kits de barres de m.à.l.t., page 28

• Kits de cosses secondaires pour panneaux de distribution 125-400 A, page 28

• Kit de cosses principales, page 29

◦ Kits de cosses mécaniques en aluminium, page 29
◦ Kits de cosses mécaniques en cuivre, page 29
◦ Kits de cosses à compression Versa-Crimp
◦ Kits de cosses à compression Versa-Crimp en cuivre, page 29

• Kits de barrières côté ligne et de brides de fixation au neutre, page 31

Kits de barres de m.à.l.t.

Les kits de barres de m.à.l.t. de l’équipement, adaptés aux fils de cuivre ou
d’aluminium, répondent aux besoins de mise à la terre des panneaux NF.

™

en aluminium, page 29

Tableau 7 - Spécifications des kits de barres de m.à.l.t.

Panneau de distribution

Circuit de dérivation Calibre Du Réseau Aluminium

1-42

800 A maximum

54-84

Utiliser le numéro de catalogue du kit de barres

(1) PK27GTA (1) PK27GTACU

(2) PK27GTA (2) PK27GTACU

de m.à.l.t.

6

Cuivre

7

Les emplacements de montage de la barre de m.à.l.t. sont identifiés par le
symbole de terre estampé sur la paroi arrière de l’armoire.

Kits de cosses secondaires pour panneaux de distribution 125-400 A

Les cosses principales secondaires sont disponibles pour les applications 125, 250
ou 400 A.

Tableau 8 - Kits de cosses secondaires pour applications avec panneaux de
distribution 125-400 A

Ampères principaux Numéro de catalogue de kit

125 NF125SFL

250 NF250SFL

400 NF400SFL

Circuits maximum

18, 30

30, 42, 54, 66, 84

30, 42, 54, 66, 84

6. Barres en aluminium adaptées aux conducteurs en cuivre ou en aluminium à 60 °C ou à 75 °C.

7. Barres en cuivre adaptées aux conducteurs en cuivre à 60 °C ou à 75 °C.

28 80043-741-03

Annexe 2 : Kits d’accessoires Classe 1670

Kit de cosses principales

Tableau 9 - Kits de cosses mécaniques en aluminium

Ampères pour le panneau

de distribution

Numéro de catalogue de kit Calibre de câble Al/Cu (mm

125 Norme

250 Norme

400 Norme

600 Norme

800 Norme

Tableau 10 - Kits de cosses mécaniques en cuivre

Ampères pour le panneau

de distribution

125 NFCUM1

250 NFCUM2

400 NFCUM4

600 NFCUM6

Numéro de catalogue de kit Calibre de câble Al/Cu (mm

6 AWG – 350 kcmil

250 standard 13,3 à 177,3 mm

(1) 1/0 AWG – 750 kcmil

(2) 1/0 AWG–350 kcmil

([1] 53,48–380 mm

([2] 53,48–177,3 mm

(2) 1/0 AWG – 750 kcmil

([2] 53,48–380 mm

(3) 1/0 AWG – 750 kcmil

([3] 53,48–380 mm

#6 AWG – 350 kcmil

(13,3–177,3 mm

2

)

2

)

2

)

2

)

2

)

(1) 1/0 AWG – 750 kcmil

(2) 1/0 AWG–350 kcmil

([1] 53,48 – 380 mm

([2] 53,48–177,3 mm

(2) 1/0 AWG – 750 kcmil

([2] 53,48 – 380 mm

2

)

2

)

2

)

2

)

2

2

)

Tableau 11 - Kits de cosses à compression Versa-Crimp en aluminium

Ampères pour le

panneau de
distribution

Numéro de catalogue

de kit

125 NFALV1

250 NFALV2

400 NFALV4 (2) 2/0 AWG –

Calibre de câble Al/Cu

4 AWG – 300 kcmil

(21,15–152 mm

250–350 kcmil

(126,7–177,3 mm

(mm

2

)

2

)

2

)

500 kcmil

([2] 67,43–253,4 mm

Outil de sertissage

2

)600 NFALV6

Tableau 12 - Kits de cosses à compression Versa-Crimp en cuivre

Ampères pour le

panneau de

Numéro de catalogue

distribution

125 NFCUV1

250 NFCUV2

400 NFCUV4

de kit

Calibre de câble Al/Cu

6 AWG – 1/0 kcmil

(13,30–53,48 mm

(mm

2

)

2

)

(1) 2/0 AWG –

300 kcmil

([1] 67,43–152 mm

(1) 400–750 kcmil

([1] 202,7–380 mm

2

)

2

)

Outil de sertissage

VC6-3

VC6-FT, VC7,

VC7-FT, VC8

VC6

600 NFCUV6

(2) 250–500 kcmil

([2] 126,7–253,4 mm

2

)

Série VC6

80043-741-03 29

Classe 1670 Annexe 2 : Kits d’accessoires

Kits de cosses de neutre surdimensionnées pour panneaux de 125-800 A

Des kits de cosses de neutre surdimensionnés sont disponibles pour les applications
où des conducteurs de terminaison 3 AWG ou plus sont nécessaires pour le neutre.

Tableau 13 - Spécifications des kits de cosses de neutre surdimensionnées
pour panneaux de 125-800 A

Calibre du disjoncteur

70 A QO70AN

80-100 A QO1100AN

Numéro de catalogue de

kit

Calibre de câble Al/Cu, AWG (mm2)

(1) 12 – 2 Al

[1] 3,3–33,6 mm

(1) 14 – 4 Al/Cu

[1] 2,1–21,2 mm

8

(1) #4 – #2 Al/Cu

[1] 21,2 – 33,6 mm

2

)

2

)

2

)

8. N’utilisez que du fil de cuivre Nº 3 (26,7

mm2

) pour les applications à disjoncteur de dérivation de 100 A.

30 80043-741-03

Annexe 2 : Kits d’accessoires Classe 1670

Kits de barrières côté ligne et de brides de fixation au neutre

En fonction de l’application et du code d’installation adopté, une barrière côté ligne et
une bride de fixation au neutre peuvent être nécessaires. Sélectionnez la barrière
appropriée dans le tableau ci-dessous, en fonction du disjoncteur principal.

Nº de catalogue

NFLALLC

NFHJLLC

NFPPLLLC

Couvercle de cosses de ligne

Contenu

Bride de fixation au neutre

Description

Couvercle de cosses de ligne
NF LA/LH et bride de fixation
au neutre

Couvercle de cosses de ligne
NF H/J et bride de fixation au
neutre

Couvercle de cosses de ligne
NF PowerPacT L et bride de
fixation au neutre

NFPPPLLC

NFEDBS

Couvercle de cosses de ligne
PowerPacT P et bride de
fixation au neutre

Couvercle de cosses de ligne
NF châssis E et bride de
fixation au neutre

80043-741-03 31

Schneider Electric Canada

5985 McLaughlin Road
Mississauga, ON L5R 1B8
Canada

800-565-6699

www.se.com/ca

Puisque les normes, caractéristiques techniques et conceptions
changent à l’occasion, assurez-vous de vérifier si les renseignements
contenus dans la présente publication

© 2008 – 2023 Schneider Electric. Tous droits réservés.

80043-741-03
