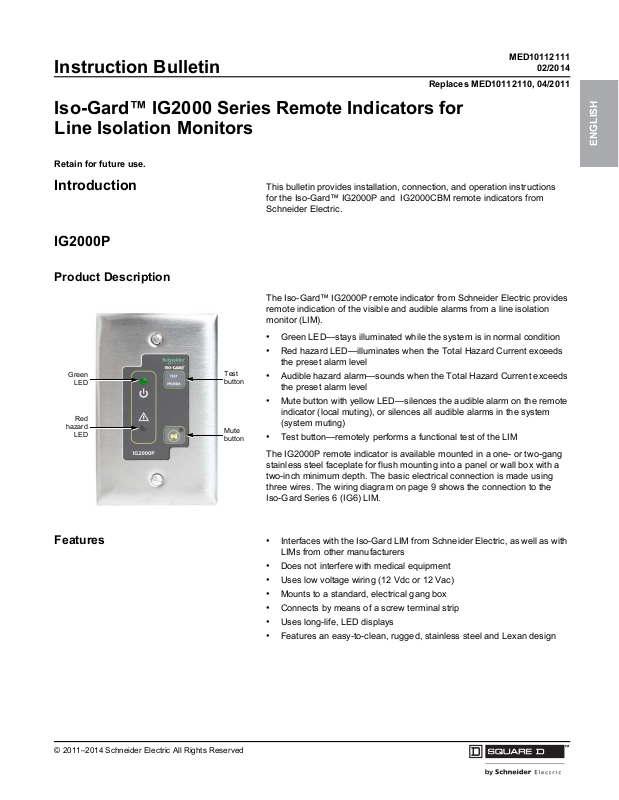

Schneider Electric IG2000PG1 Installation Manual

MED10112111

Instruction Bulletin

Replaces MED10112110, 04/2011

02/2014

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors

Retain for future use.

Introduction This bulletin provides installation, connection, and operation instructions

for the Iso-Gard™ IG2000P and IG2000CBM remote indicators from Schneider Electric.

IG2000P

Product Description

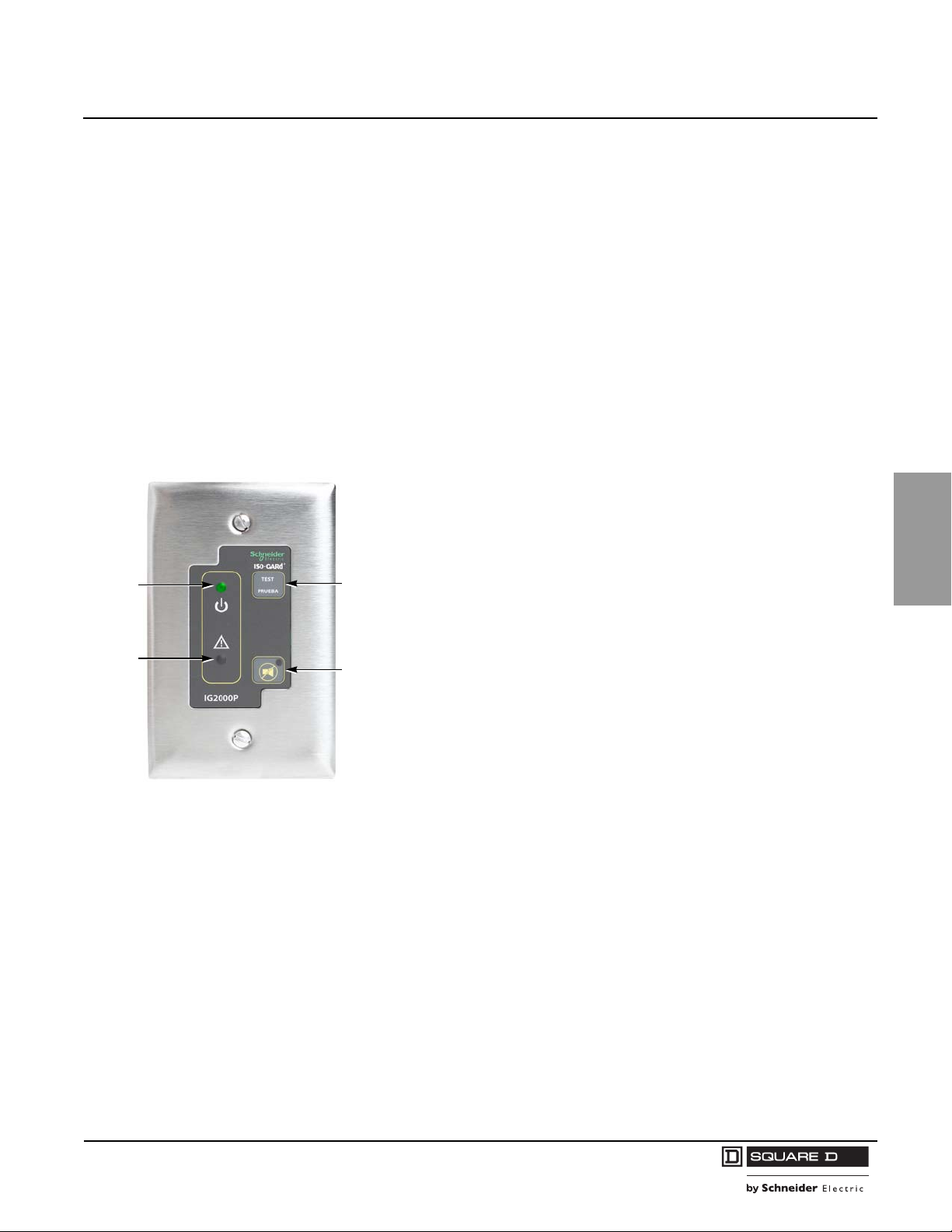

The Iso-Gard™ IG2000P remote indicator from Schneider Electric provides remote indication of the visible and audible alarms from a line isolation monitor (LIM).

• Green LED—stays illuminated while the system is in normal condition

• Red hazard LED—illuminates when the Total Hazard Current exceeds

the preset alarm level

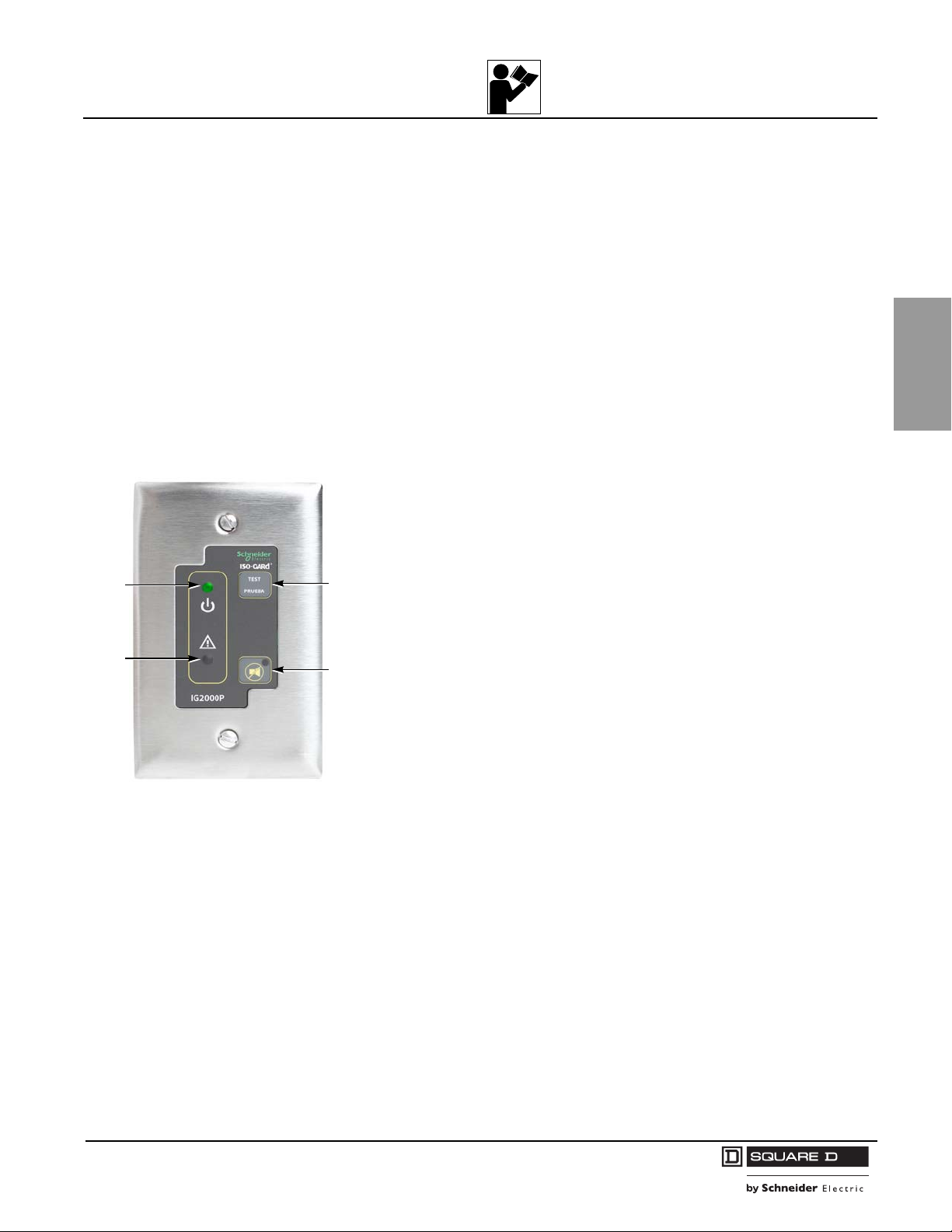

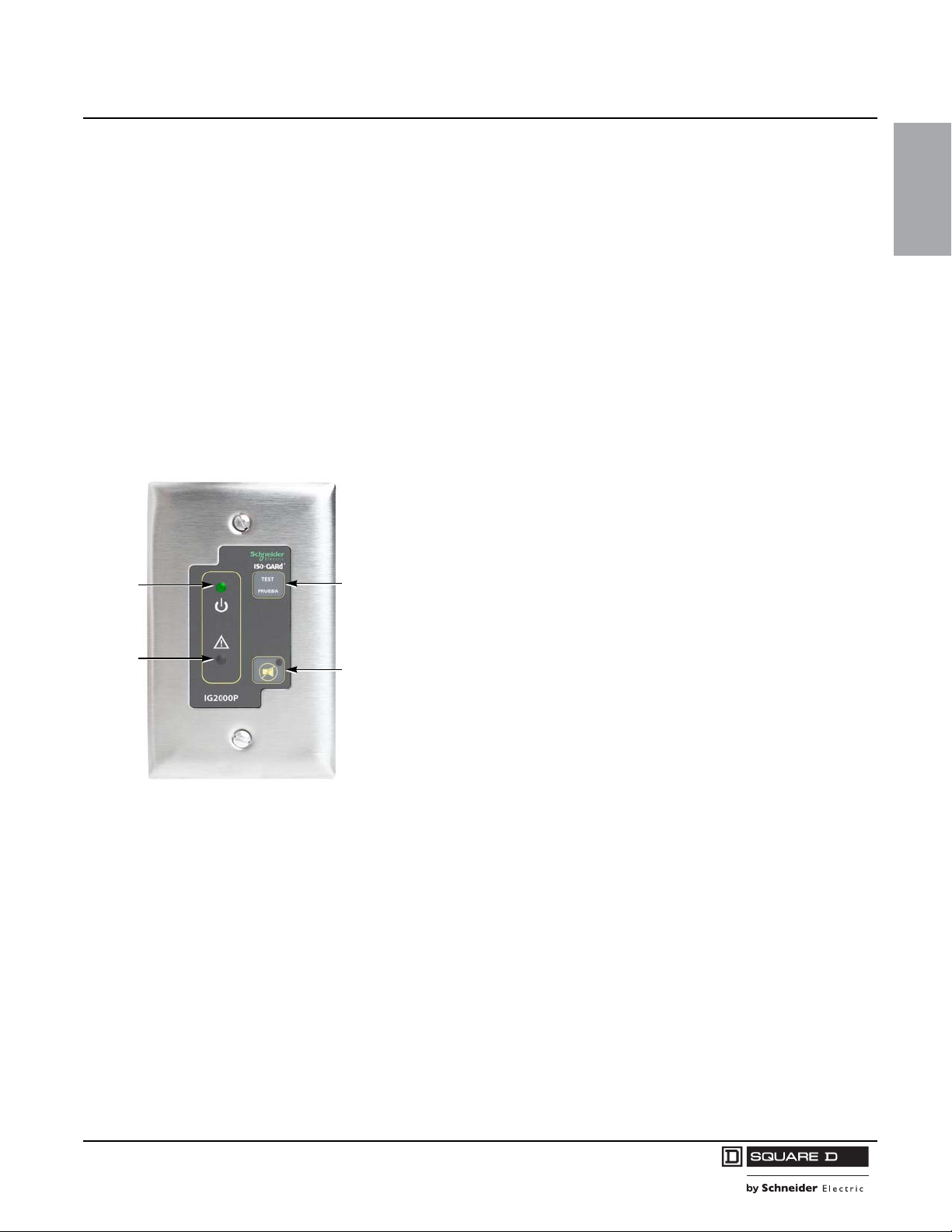

Green

LED

Red

hazard

LED

Test button

Mute button

• Audible hazard alarm—sounds when the Total Hazard Current exceeds

the preset alarm level

• Mute button with yellow LED—silences the audible alarm on the remote

indicator (local muting), or silences all audible alarms in the system (system muting)

• Test button—remotely performs a functional test of the LIM

The IG2000P remote indicator is available mounted in a one- or two-gang stainless steel faceplate for flush mounting into a panel or wall box with a two-inch minimum depth. The basic electrical connection is made using three wires. The wiring diagram on page 9 shows the connection to the Iso-Gard Series 6 (IG6) LIM.

ENGLISH

Features • Interfaces with the Iso-Gard LIM from Schneider Electric, as well as with

LIMs from other manufacturers

• Does not interfere with medical equipment

• Uses low voltage wiring (12 Vdc or 12 Vac)

• Mounts to a standard, electrical gang box

• Connects by means of a screw terminal strip

• Uses long-life, LED displays

• Features an easy-to-clean, rugged, stainless steel and Lexan design

™

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000P 02/2014

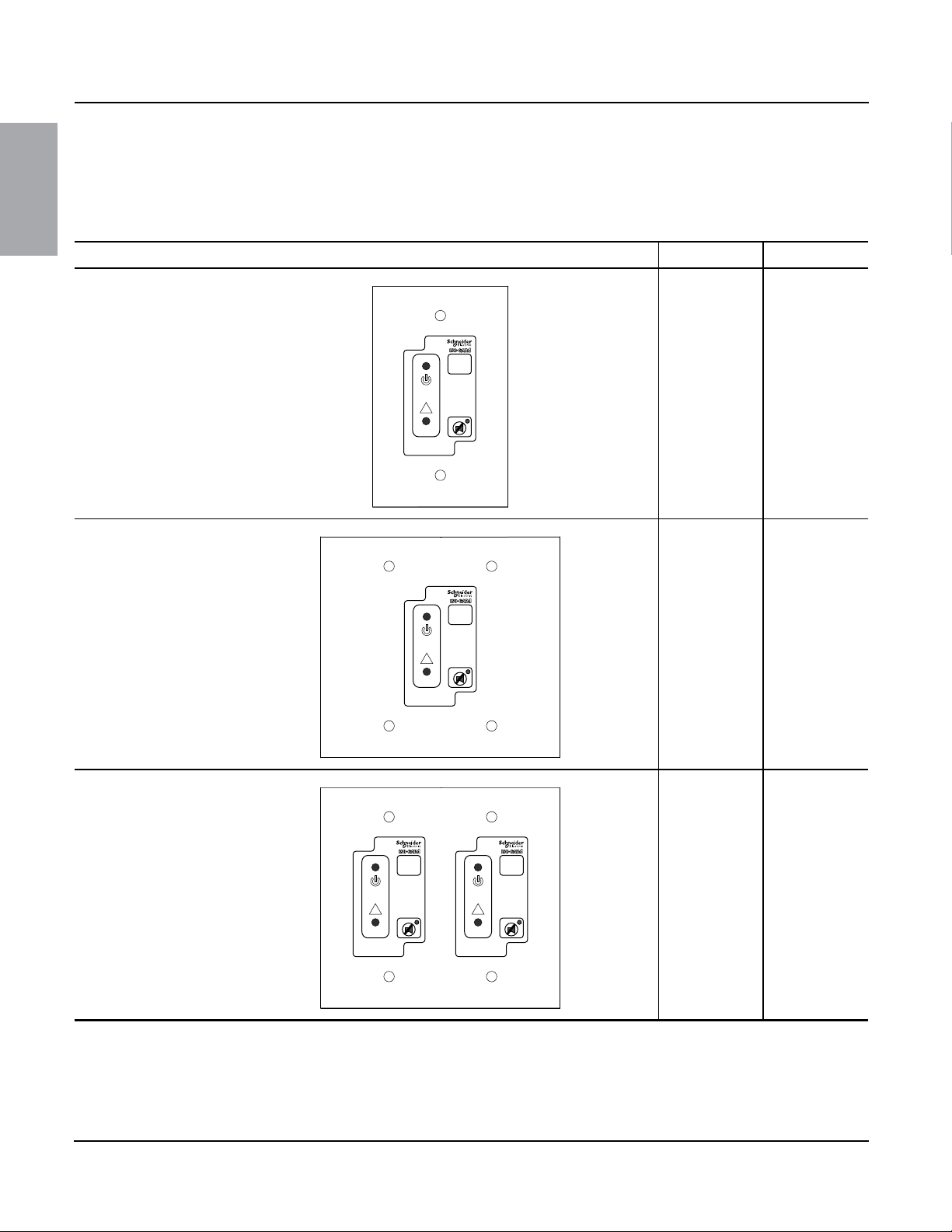

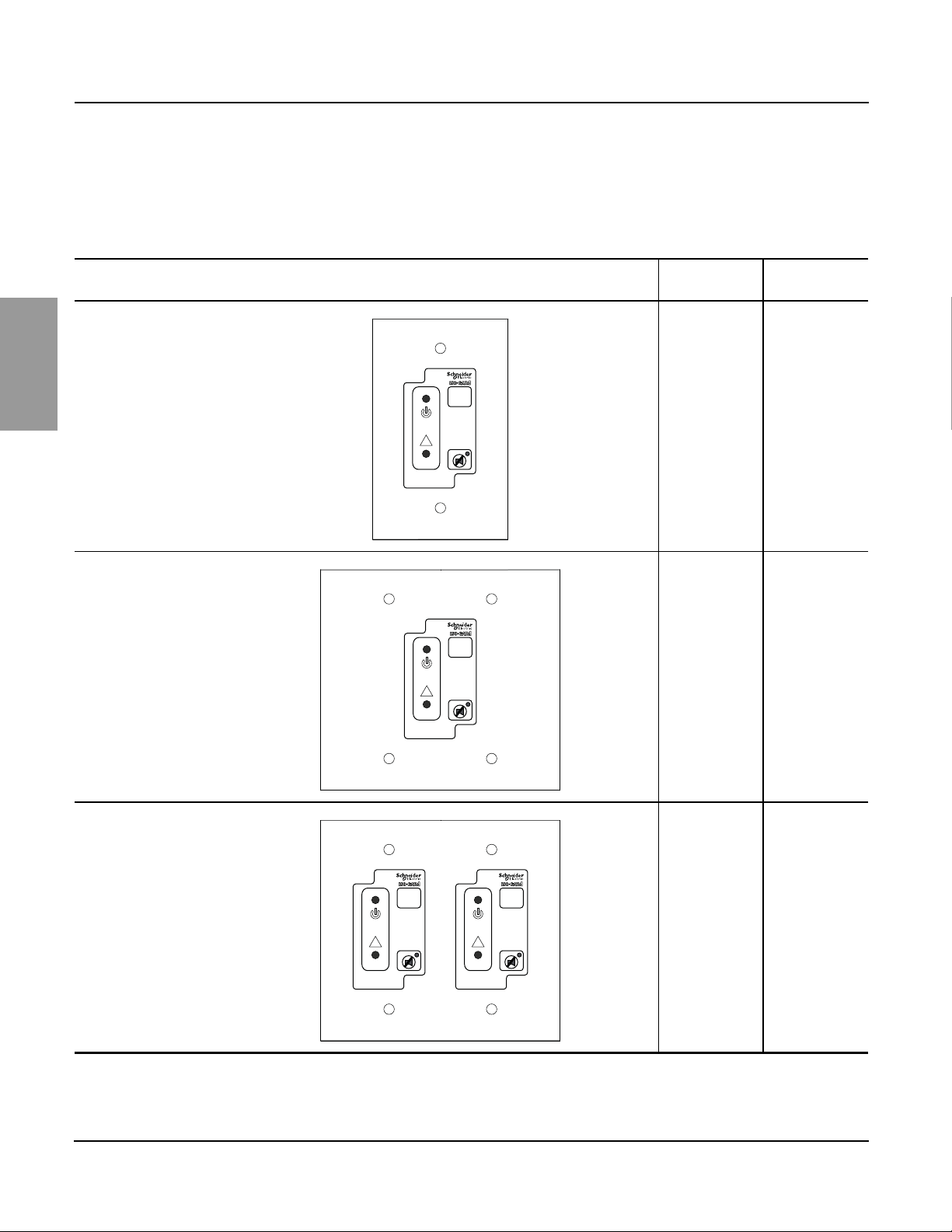

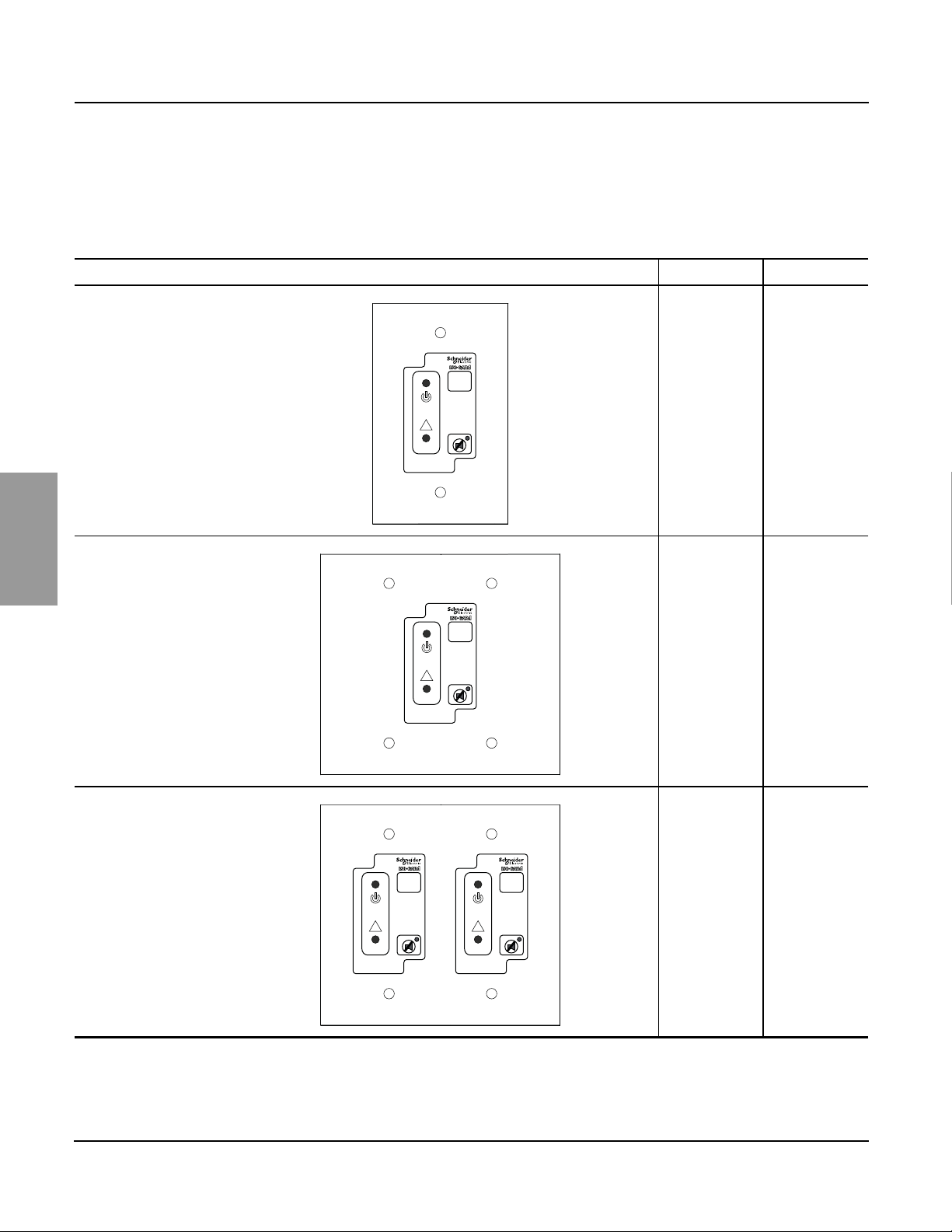

Configurations The IG2000P Remote Indicator can be used in the following configurations:

ENGLISH

Wall-Mounted

Description Catalog Number Mounting

Remote indicator mounted on a single-gang plate

• Wall-mounted

• Annunciator Stations

• Power Modules

®

TEST

PRUEBA

IG2000P

IG2000PG1

Customer-supplied,

single-gang box

Remote indicator mounted on a two-gang plate

Two remote indicators mounted on a two-gang plate

IG2000P

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

®

IG2000P

TEST

PRUEBA

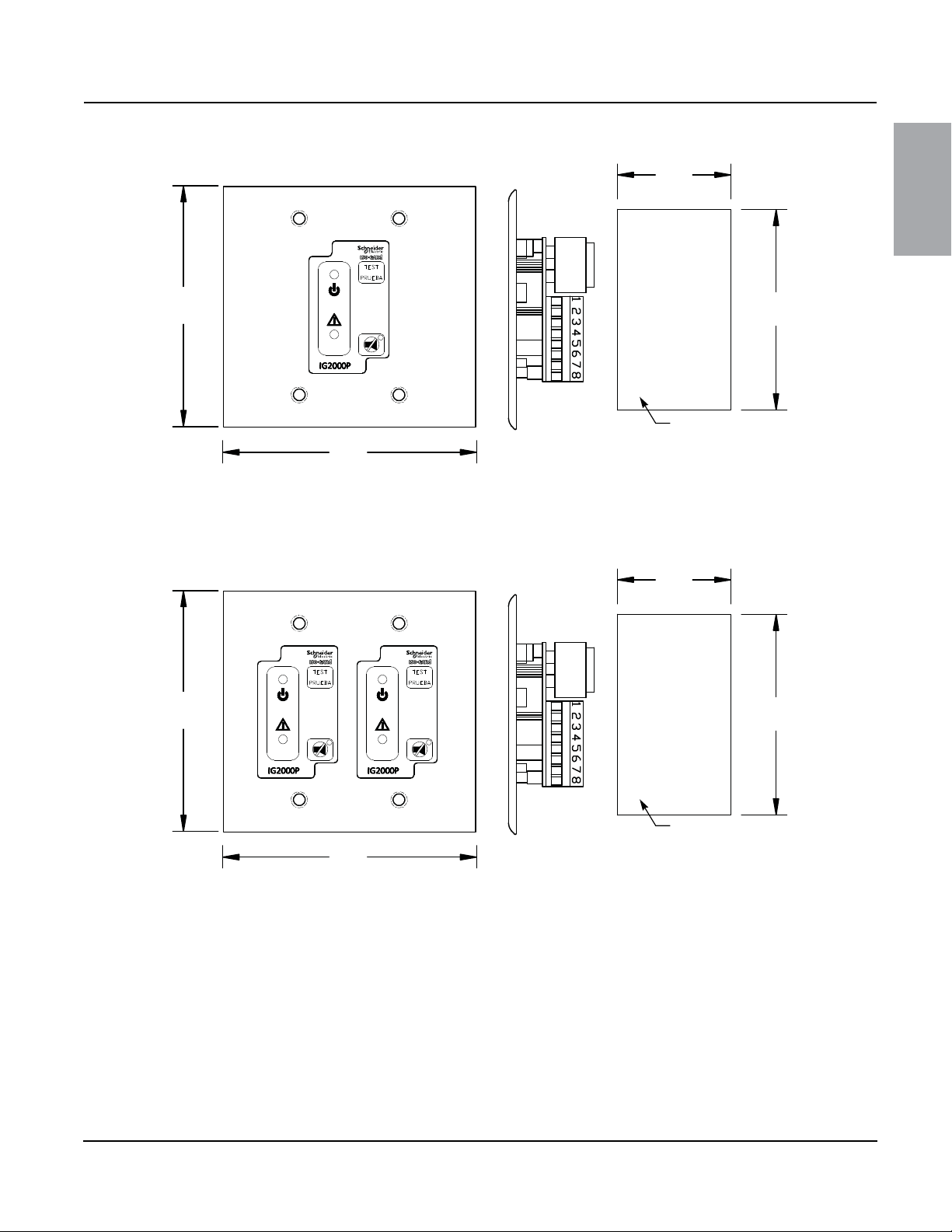

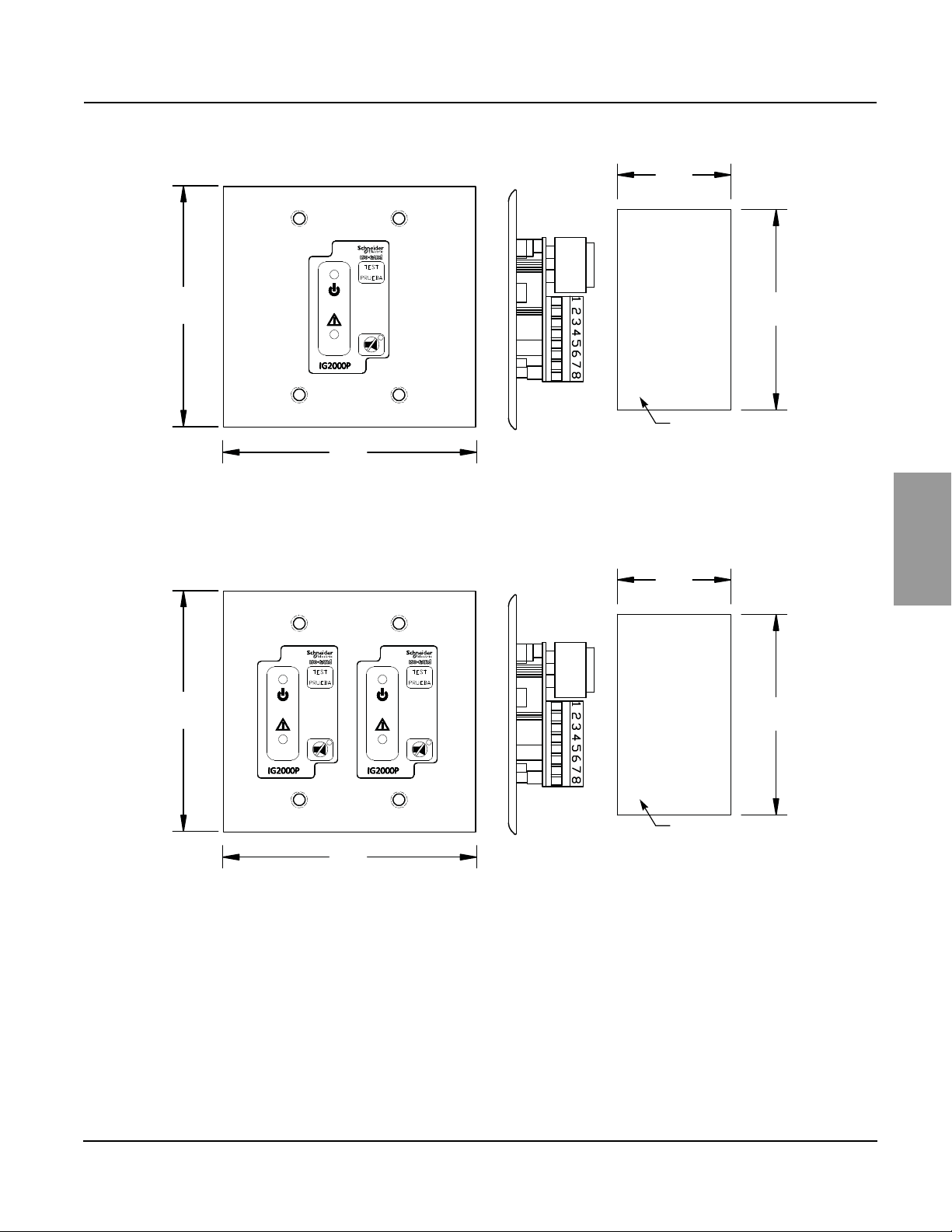

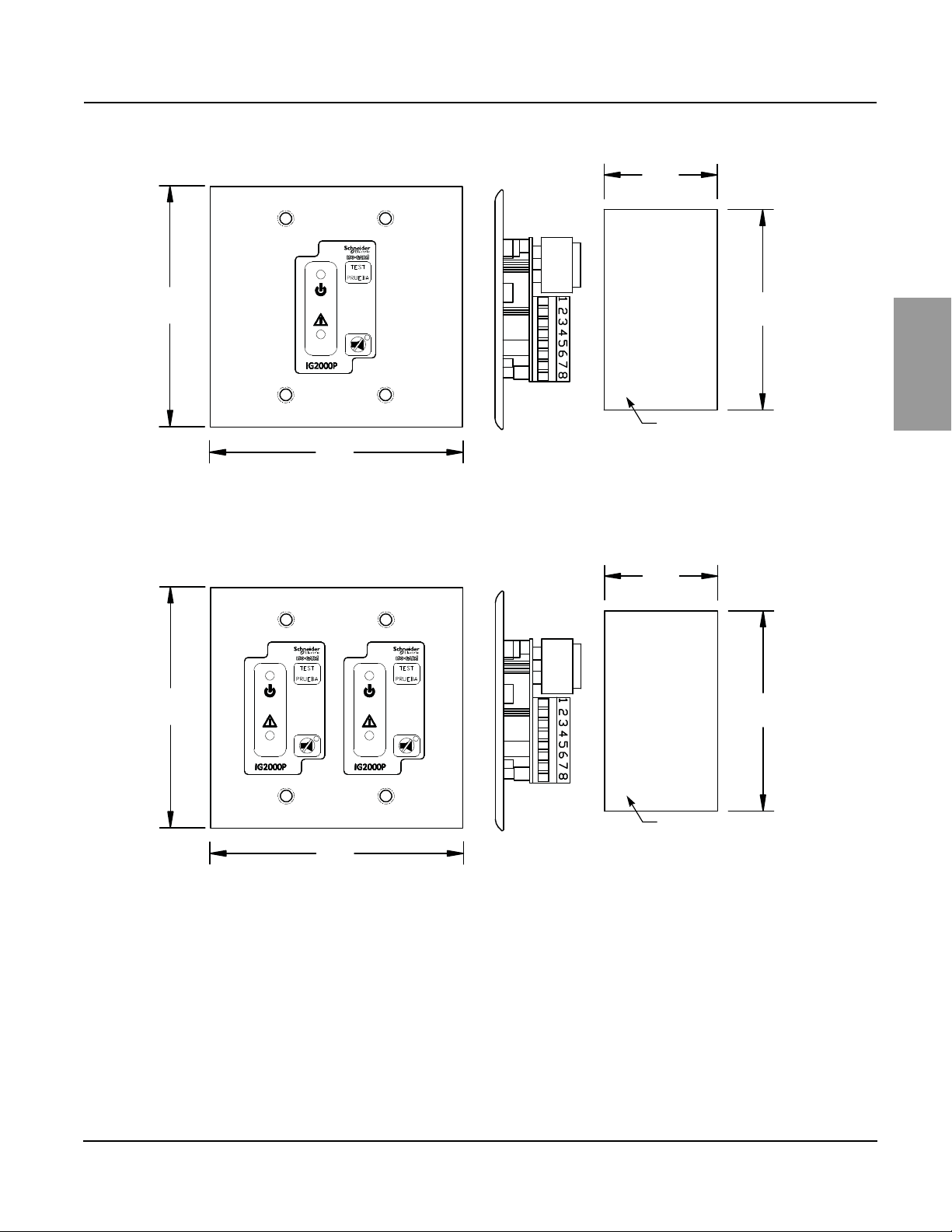

IG2000PG2

®

IG2000P2G2

Customer-supplied,

two-gang box

Customer-supplied,

two-gang box

2

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000P

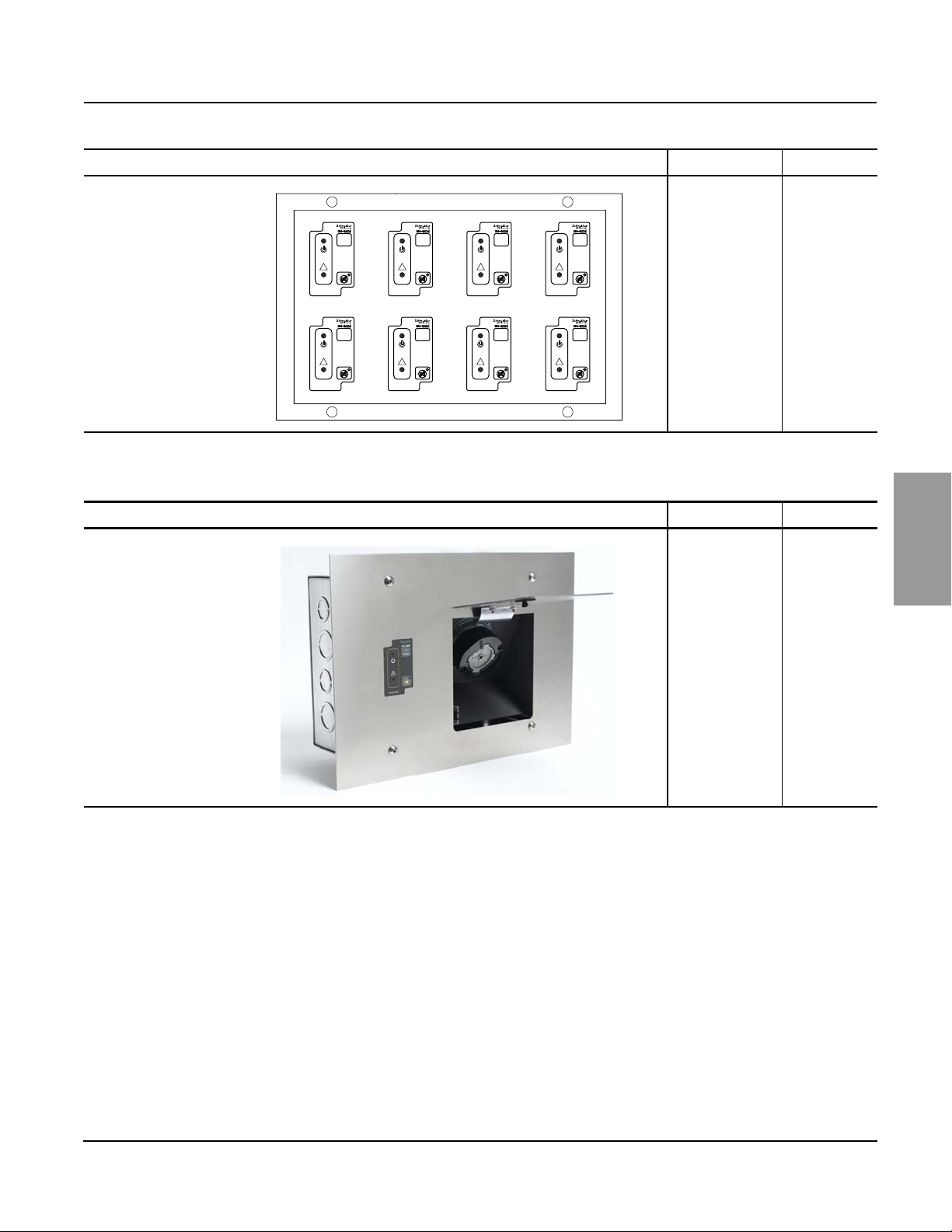

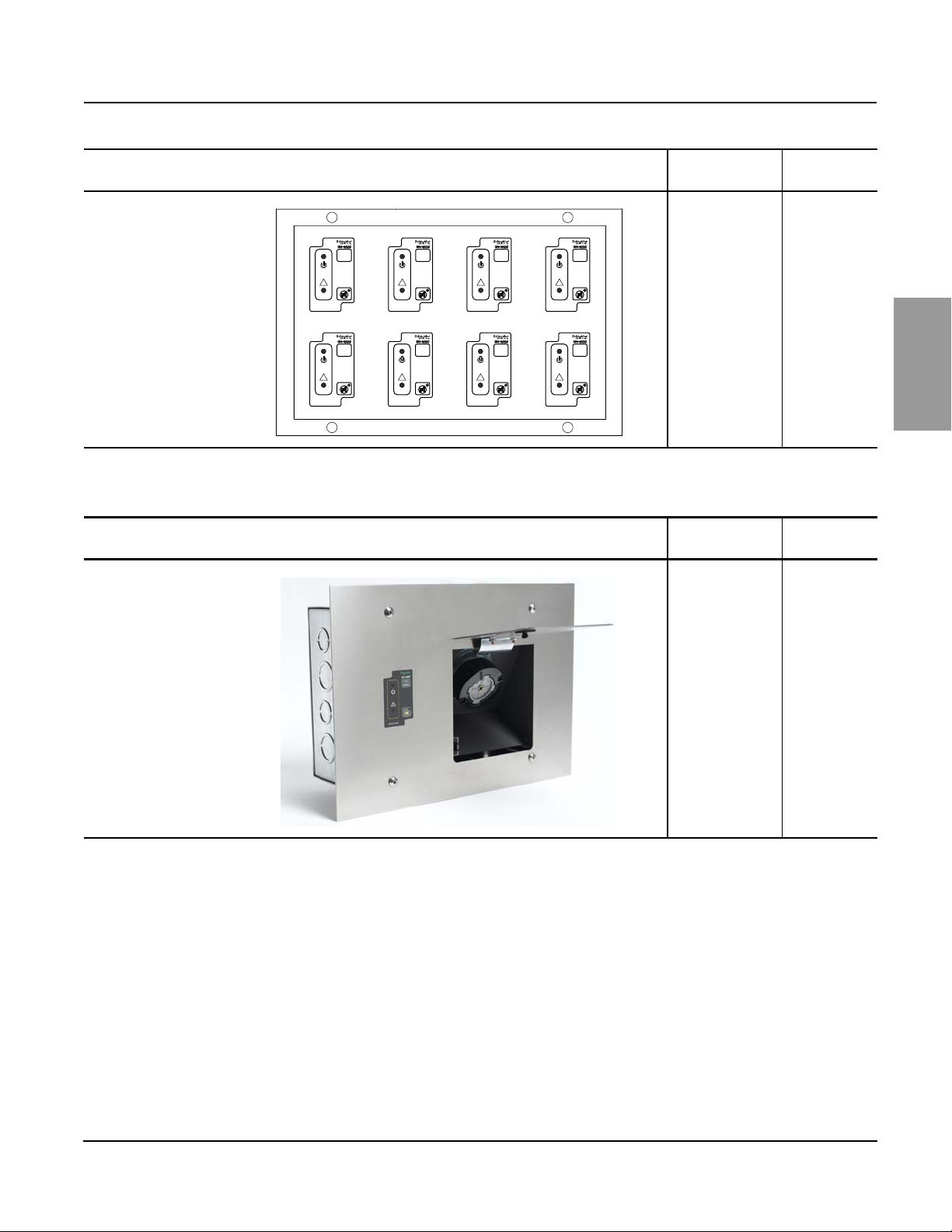

Annunciator Station

Description Catalog Numbera Mounting

IG2000P

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

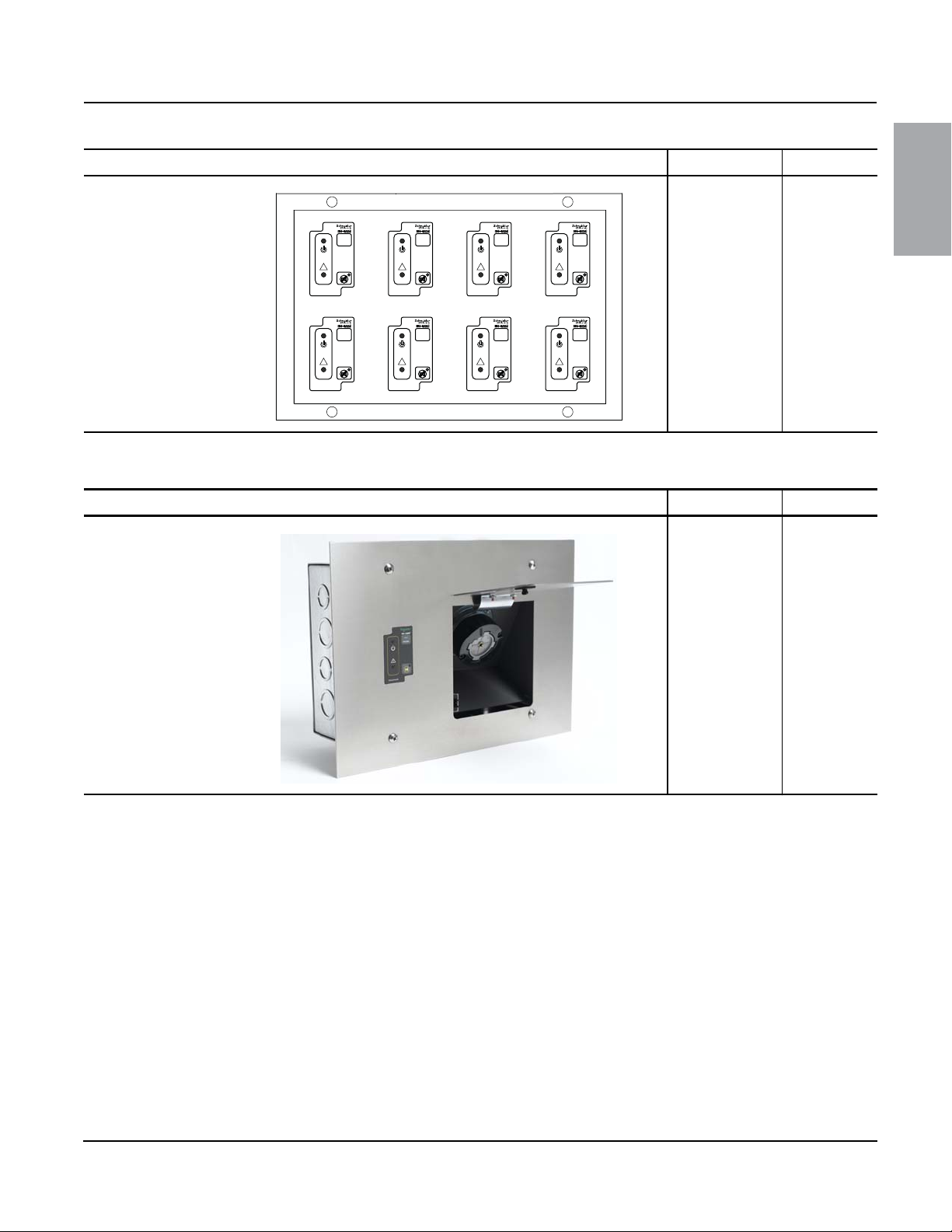

Annunciator station SRAS( )F

®

TEST

PRUEBA

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

®

TEST

PRUEBA

Back Box

2–8 remotes:

SB120804

9–12 remotes:

SB121204

13–16 remotes:

SB121604

17+ remotes:

quoted from

factory

IG2000P

a To complete the catalog number, replace ( ) with two digits (02–99) representing the number of IG2000P remote indicators to be installed onto one trim assembly.

Power Module

Description Catalog Number b Mounting

Power receptacle module (208 or 240 V)

SXRM( )A1F SXRM( )A2F

Back Box

SB120804

ENGLISH

b To complete the catalog number, see the current version of catalog #4800CT1201, Medical Isolated Power Panels. Catalog numbers ending in 2F are equipped

with an “In Use” light.

3

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000P 02/2014

Safety Precautions

ENGLISH

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical work practices. See NFPA 70E or CSA Z462.

• This equipment must be installed and serviced only by qualified electrical personnel.

• Turn off all power supplying this equipment before working on or inside equipment.

• Always use a properly rated voltage sensing device to confirm power is off.

Failure to follow these instructions will result in death or serious injury.

DANGER

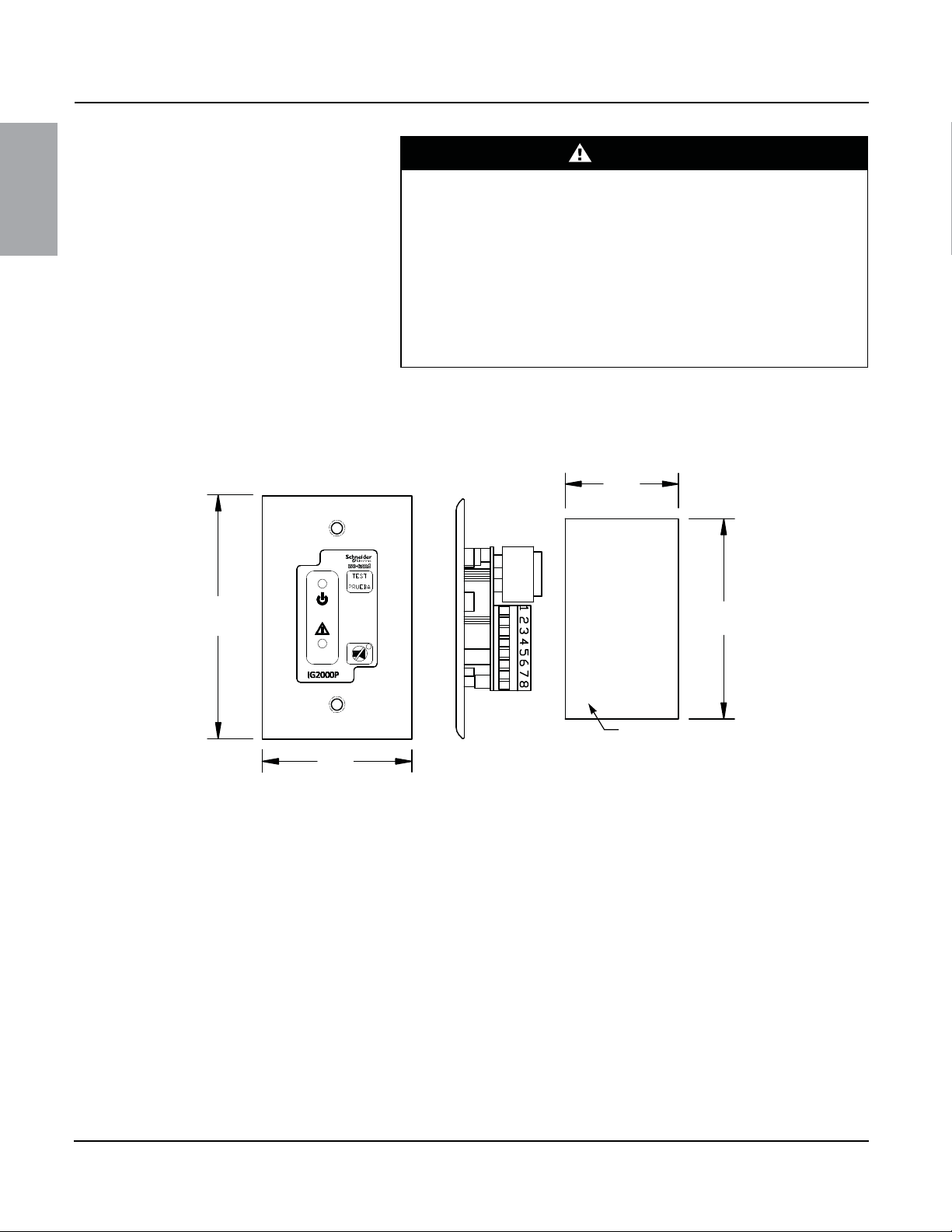

Installation

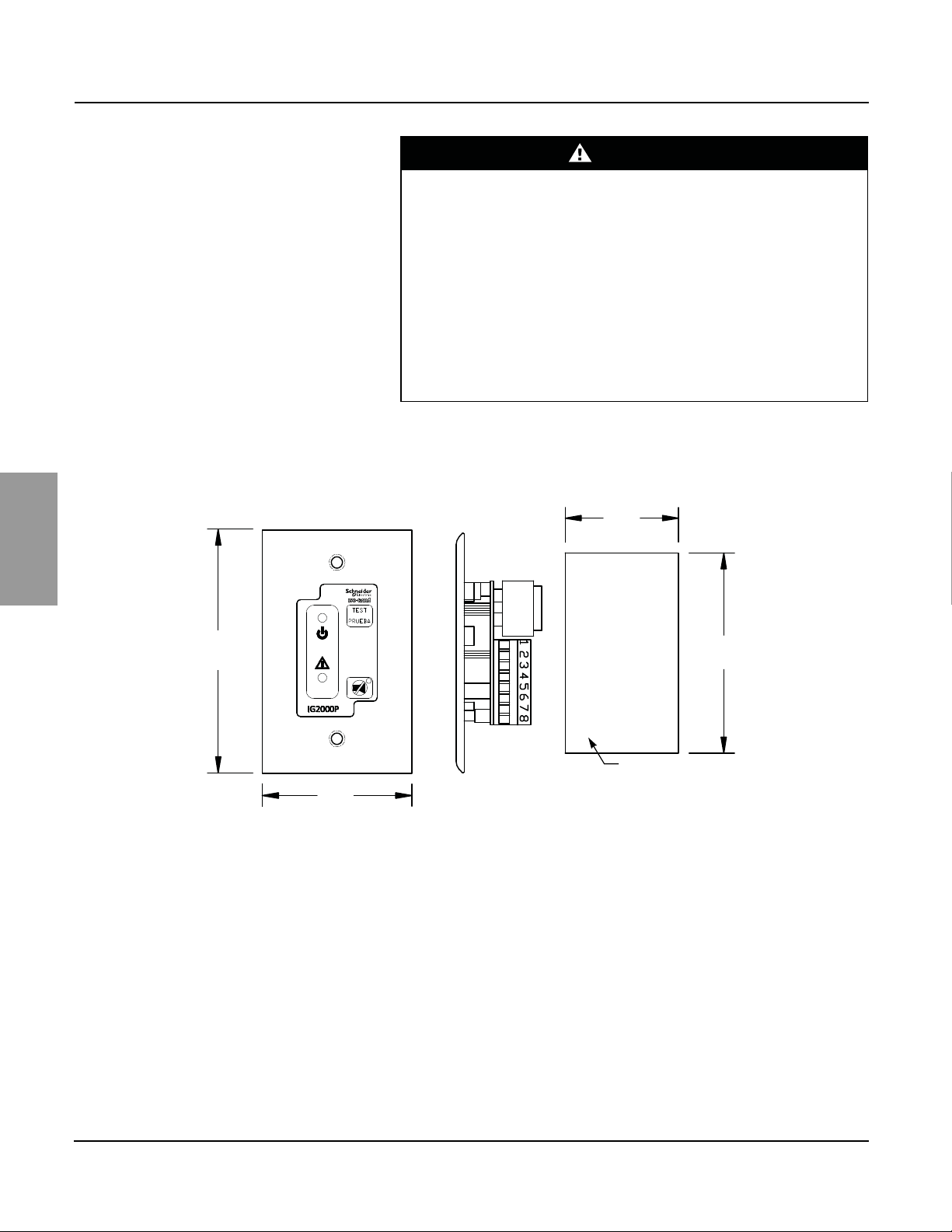

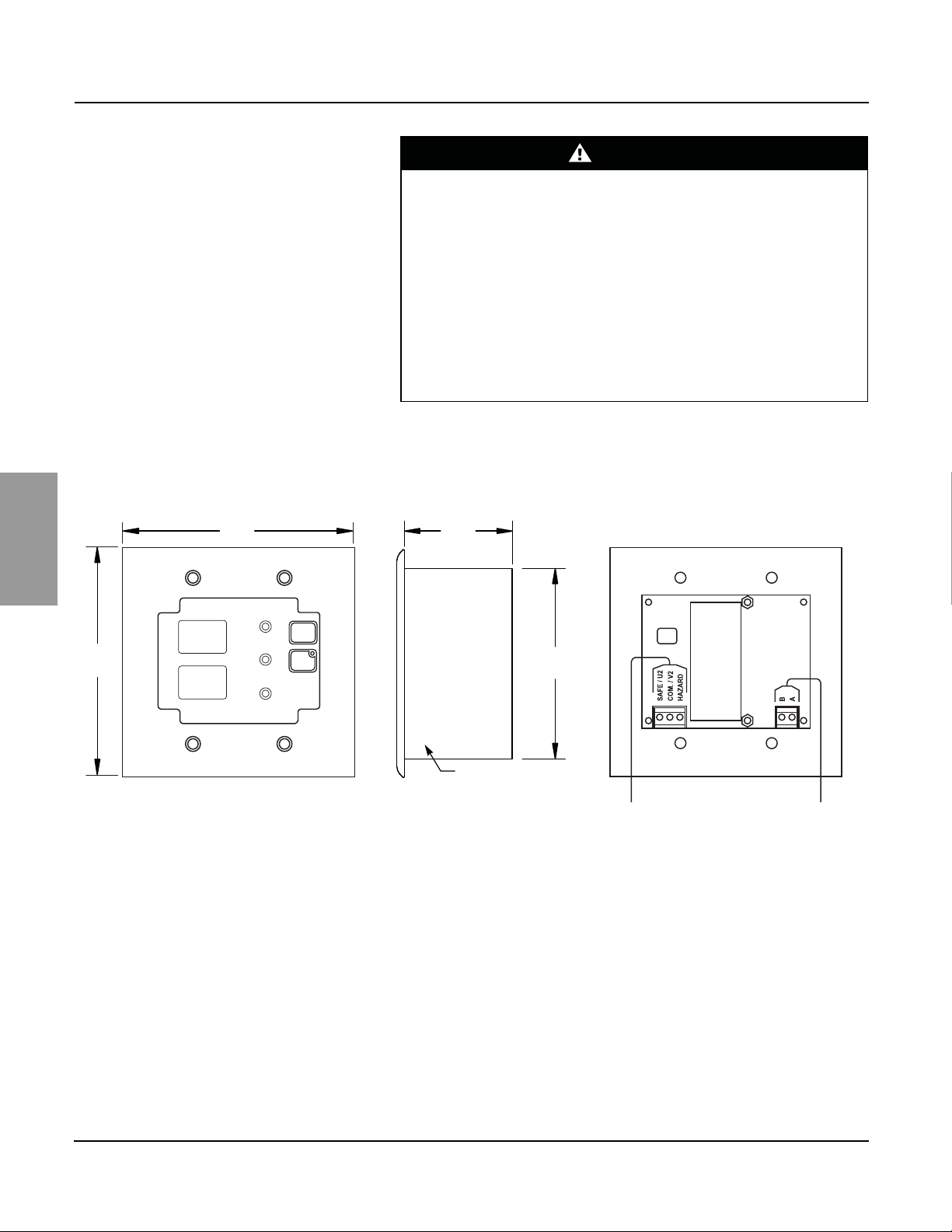

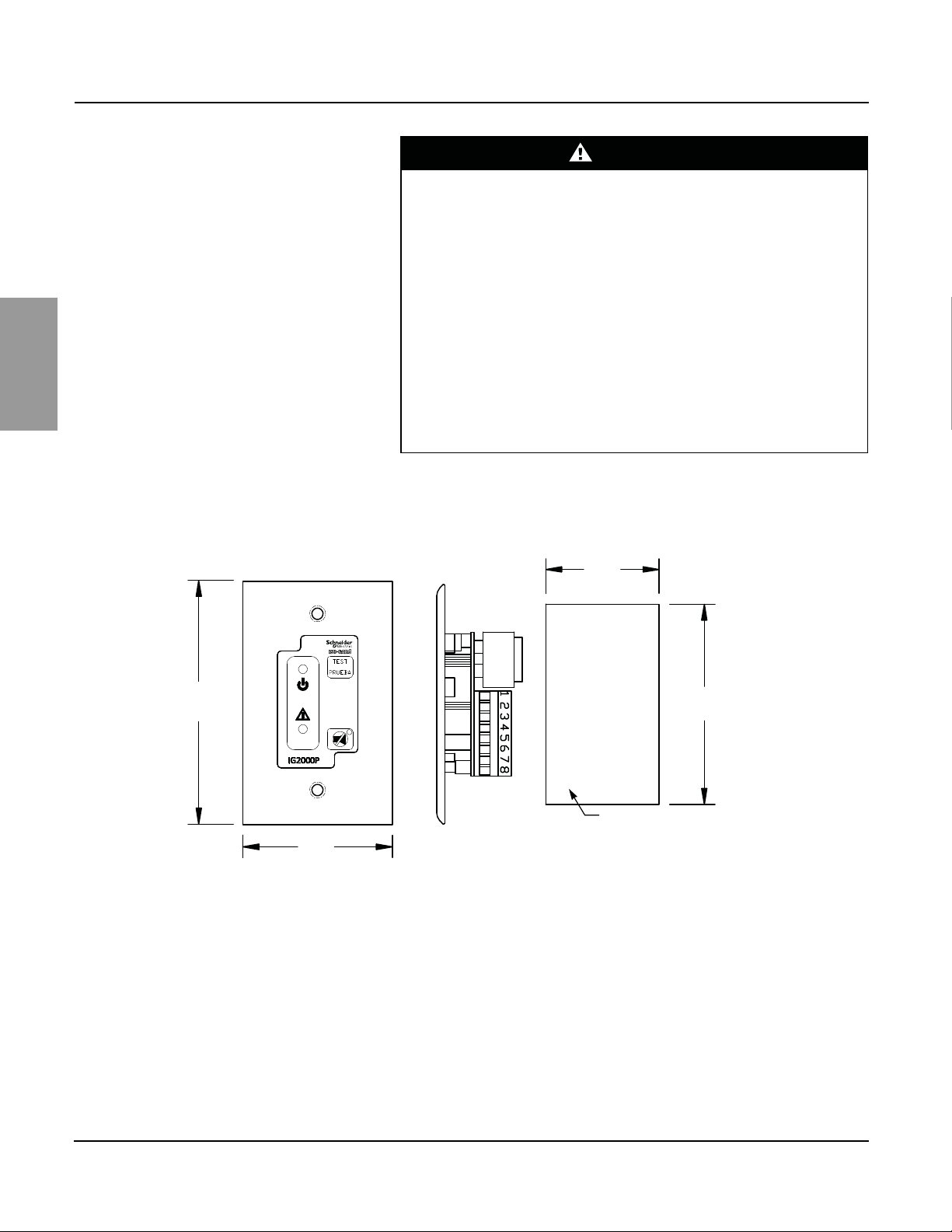

IG2000PG1

4.50

(114)

Front View Side View

®

2.80

(71)

2.12

(54)

3.75

(95)

One-gang back box supplied by others

Dimensions: Inches

(mm)

4

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000P

IG2000PG2

IG2000P2G2

4.50

(114)

Front View Side View

®

4.60

(117)

Front View Side View

2.12

(54)

ENGLISH

3.75

(95)

Two-gang back box supplied by others

Dimensions: Inches

(mm)

2.12

(54)

4.50

(114)

® ®

3.75

(95)

Two-gang back box supplied by others

4.60

(117)

Dimensions: Inches

(mm)

5

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000P 02/2014

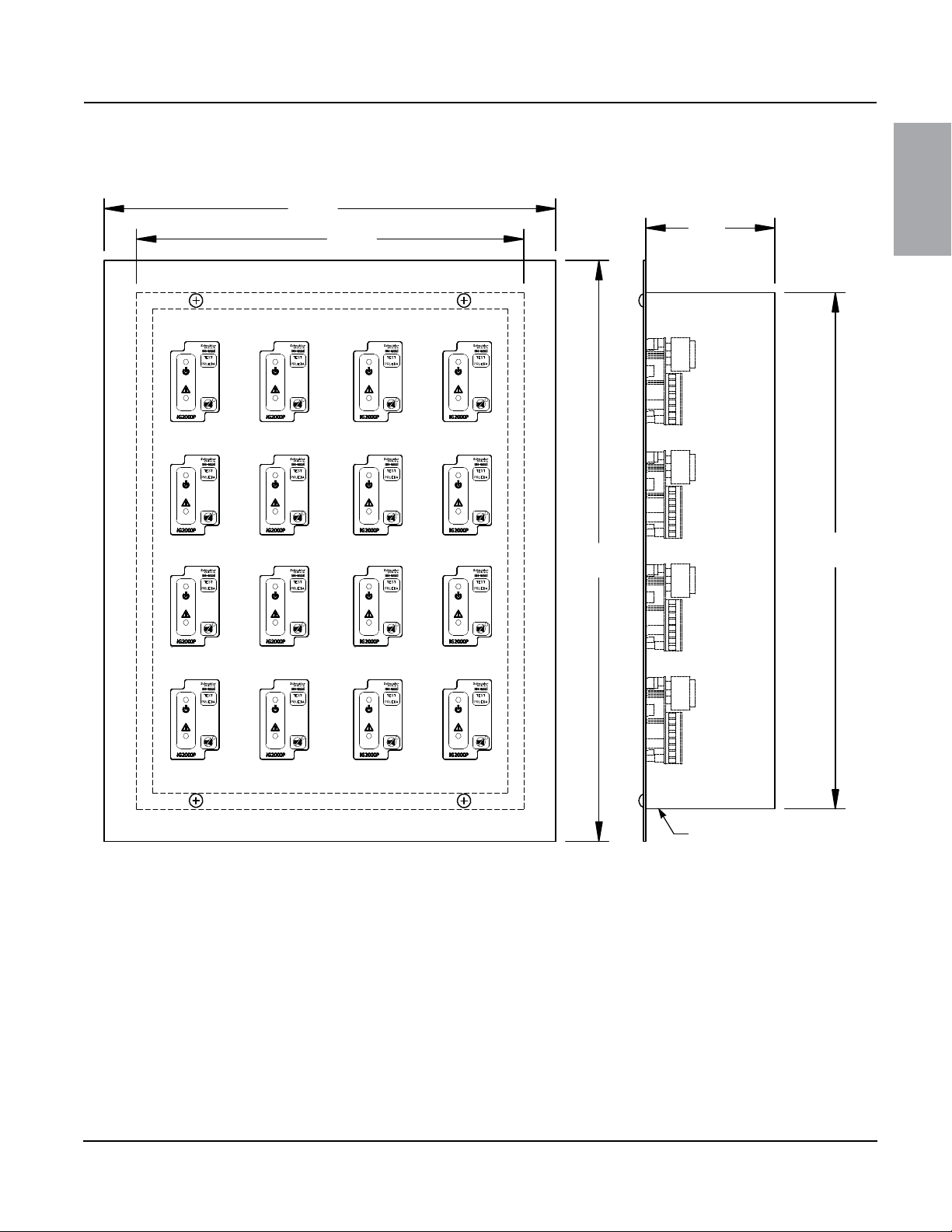

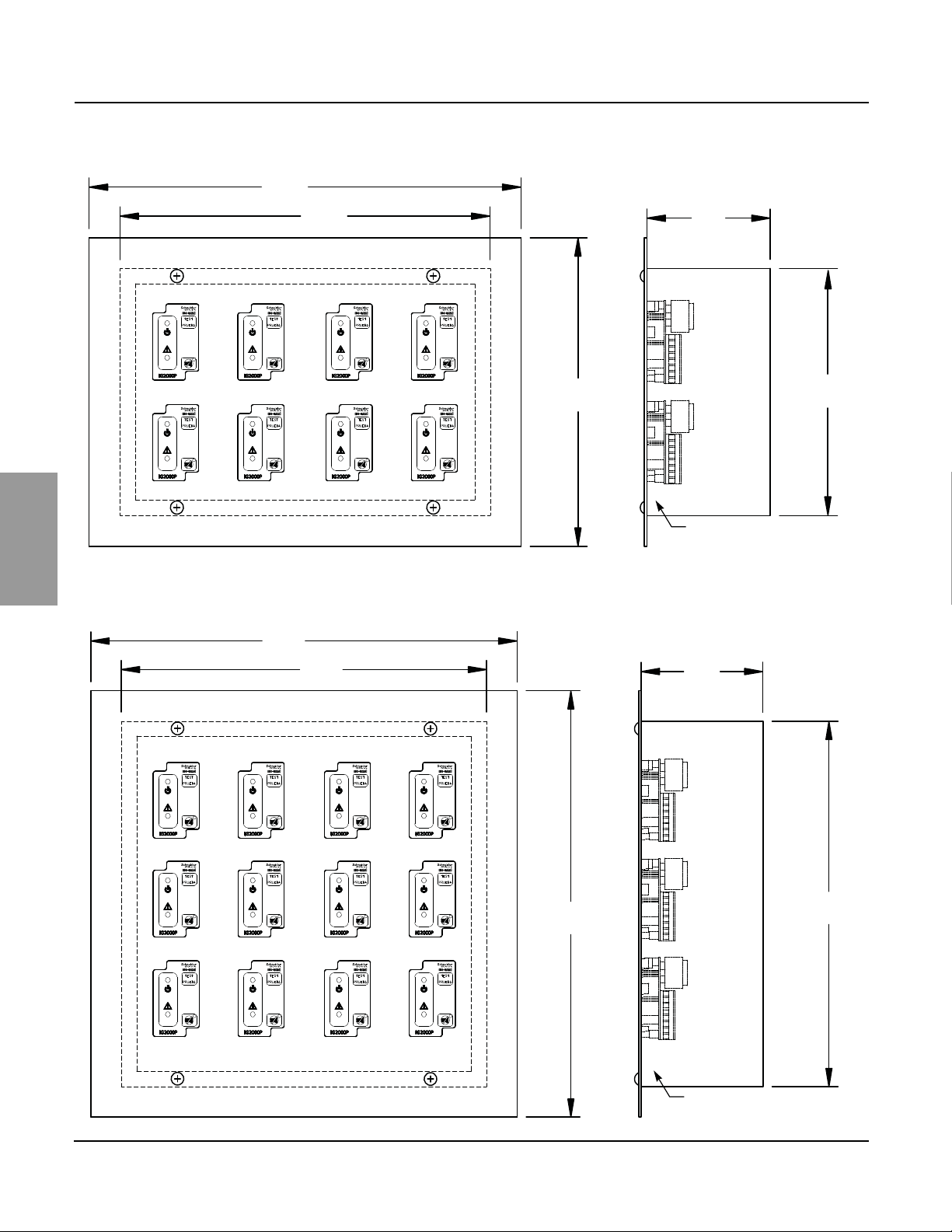

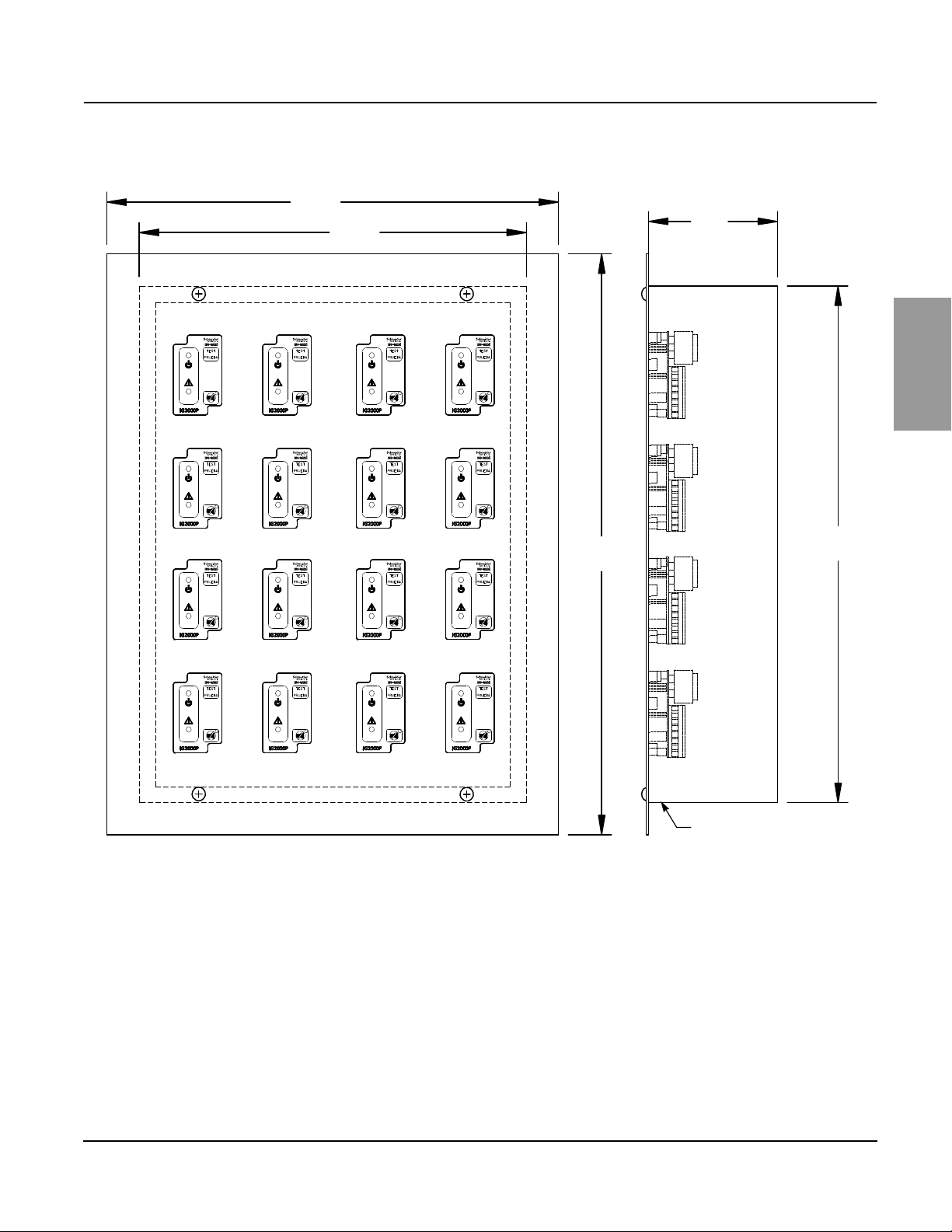

SRAS08F

ENGLISH

Front View

14.00

(356)

12.00

(305)

Side View

4.00

(102)

Dimensions: Inches

(mm)

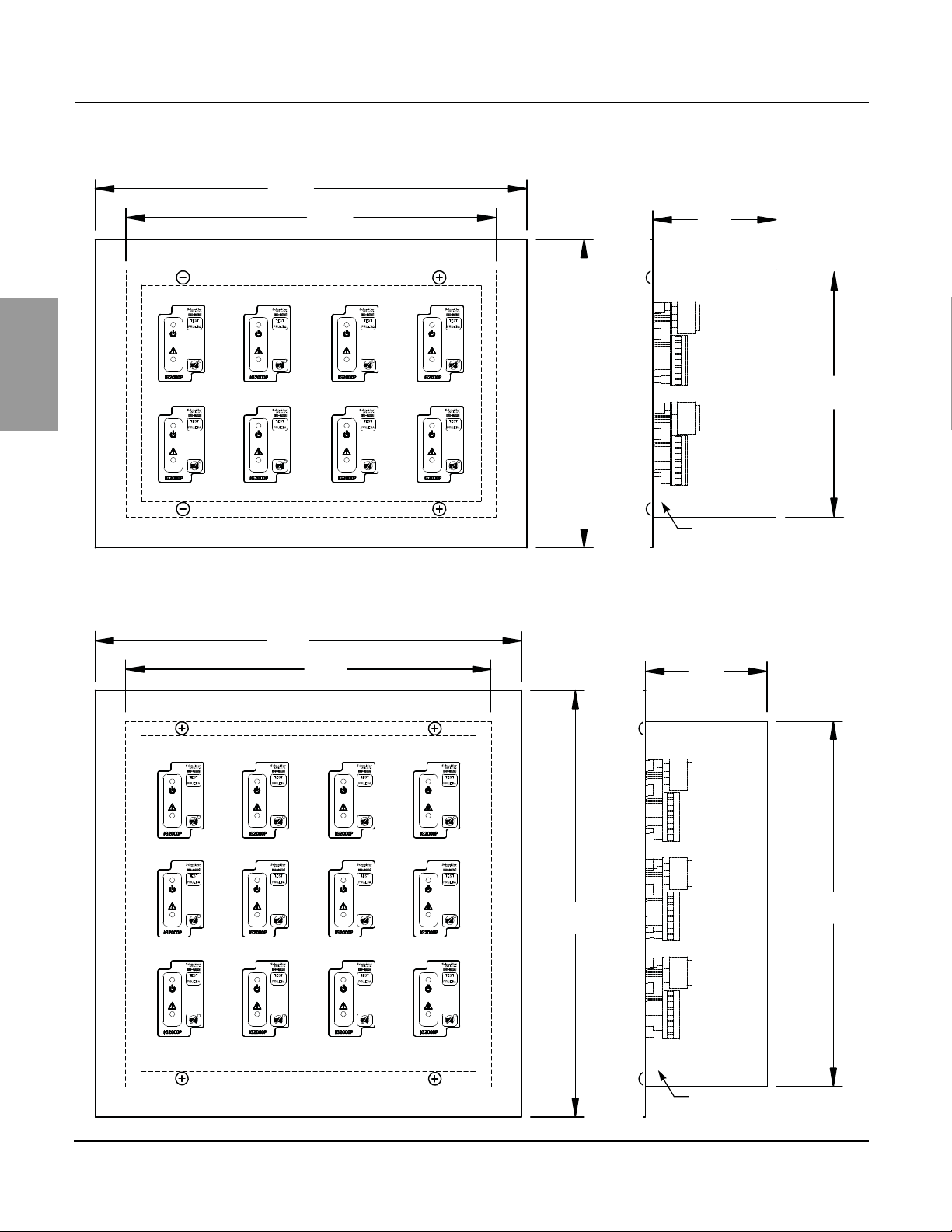

SRAS12F

® ®

Front View

14.00

(356)

12.00

(305)

® ®

10.00

(254)

Back box SB120804 ordered separately from Schneider Electric

Dimensions: Inches

Side View

4.00

(102)

8.00

(203)

(mm)

®

14.00

(356)

®

12.00

(305)

Back box SB121204 ordered separately from Schneider Electric

6

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000P

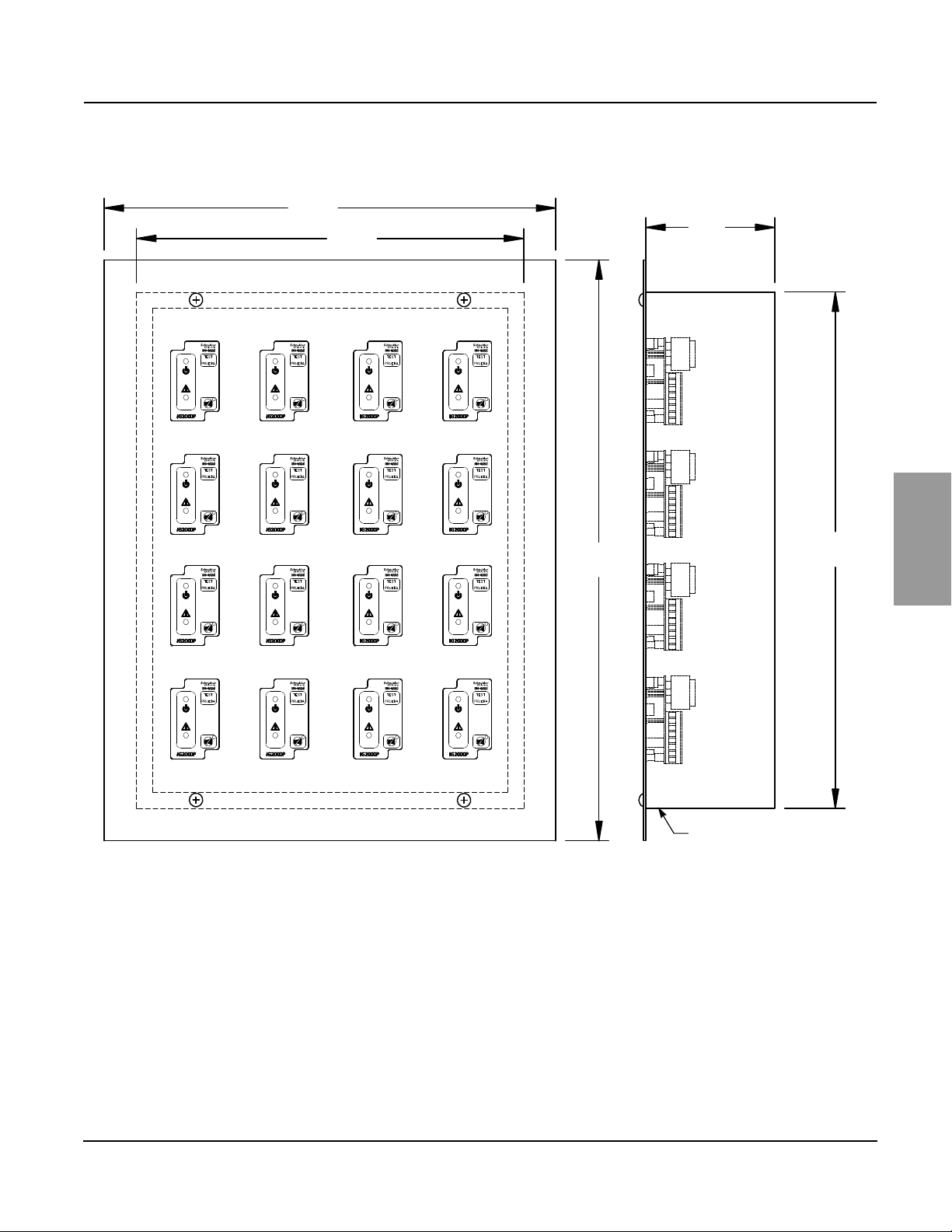

SRAS16F

Front View

14.00

(356)

12.00

(305)

®

Side View

4.00

(102)

18.00

®

(457)

Dimensions: Inches

(mm)

ENGLISH

16.00

(406)

®

Back box SB121604 ordered separately from Schneider Electric

Operation The IG2000P remote indicator is controlled by a 12 Vdc signal from the LIM.

As long as the system is in normal condition, the green LED stays illuminated.

When the LIM goes into an alarm condition, the hazard line is energized— the green LED turns off, the red LED illuminates, and the audible alarm sounds.

Pressing the Mute button mutes the audible alarm signal; the yellow LED illuminates to show that the audible alarm has been silenced. When the leakage current returns to an acceptable limit level, the red and yellow LEDs turn off and the green LED illuminates.

Pressing the Test button puts the LIM through a functional test cycle. The button must be pressed for approximately ten seconds to complete the test.

7

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000P 02/2014

Technical Information

ENGLISH

Operating voltage 12 Vdc or 12 Vac Maximum current 40 mA Operating class Continuous operation

Ambient temperature

Connection Screw terminal block Maximum conductor size 16 AWG, stranded Mounting Screws

Weight

Item Value

When operating +32 ºF to +122 ºF (0 ºC to +50 ºC) When stored -13 ºF to +158 ºF (-25 ºC to +70 ºC)

One-gang 0.25 lb. (0.11 kg) Two-gang 0.32 lb. (0.15 kg)

8

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000P

Connection to Iso-Gard Series 6 LIM

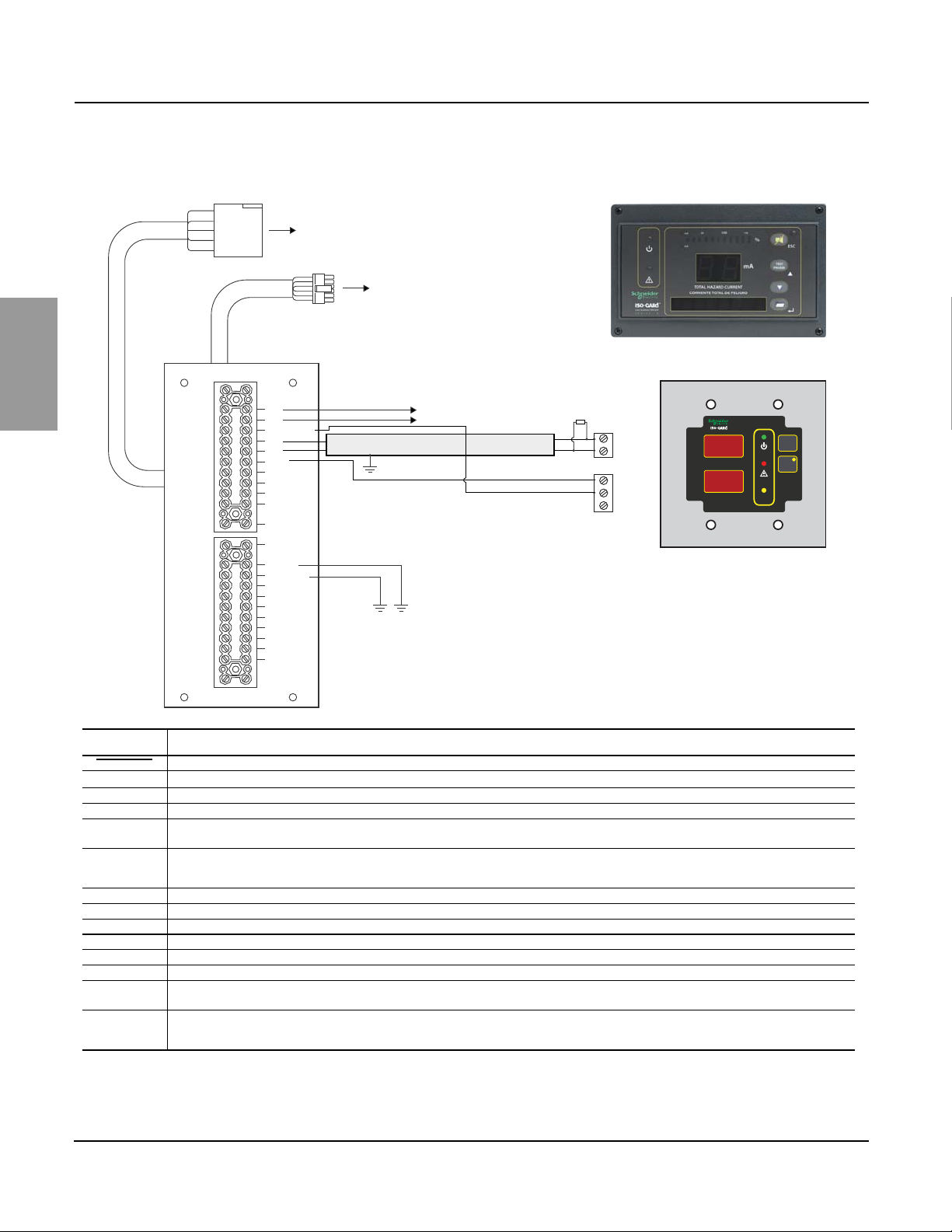

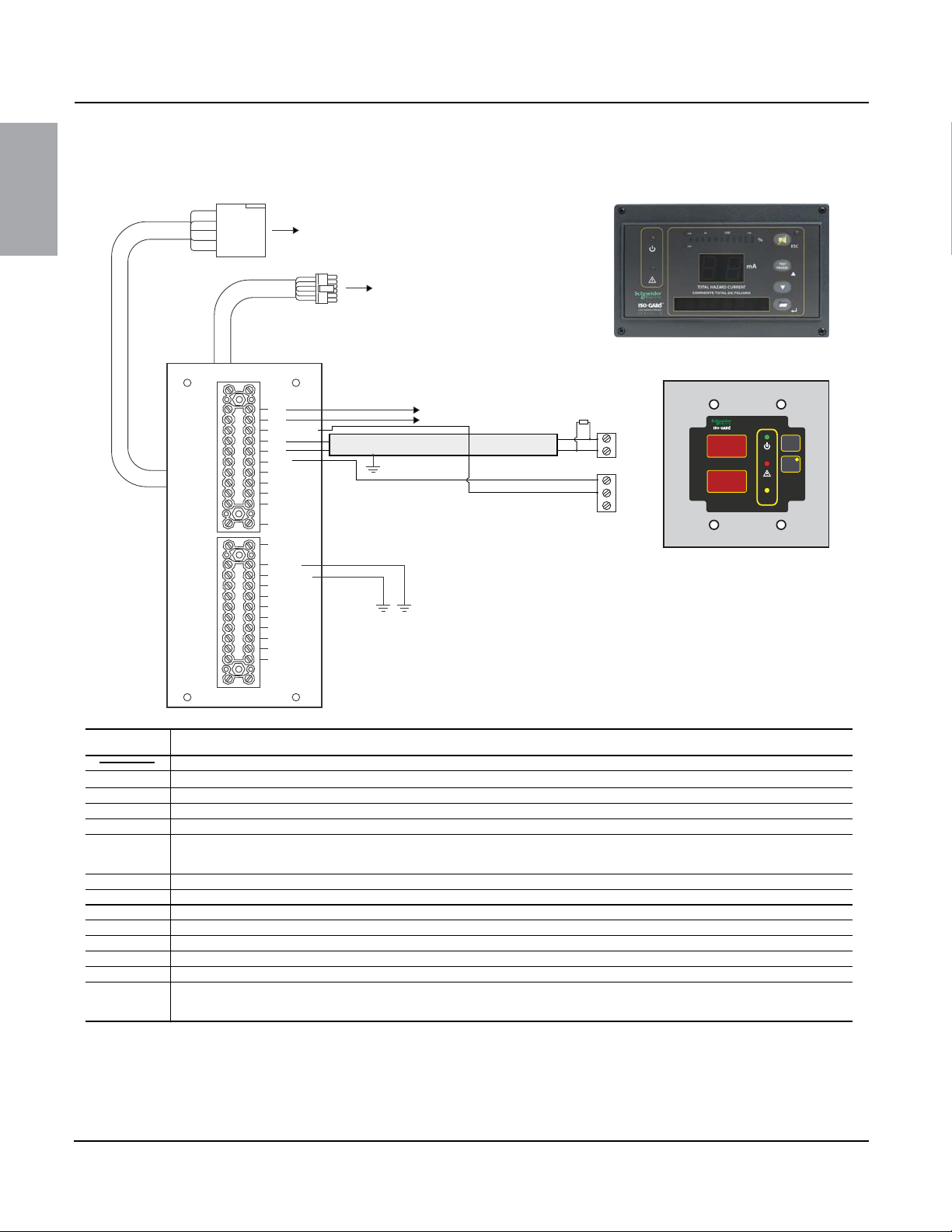

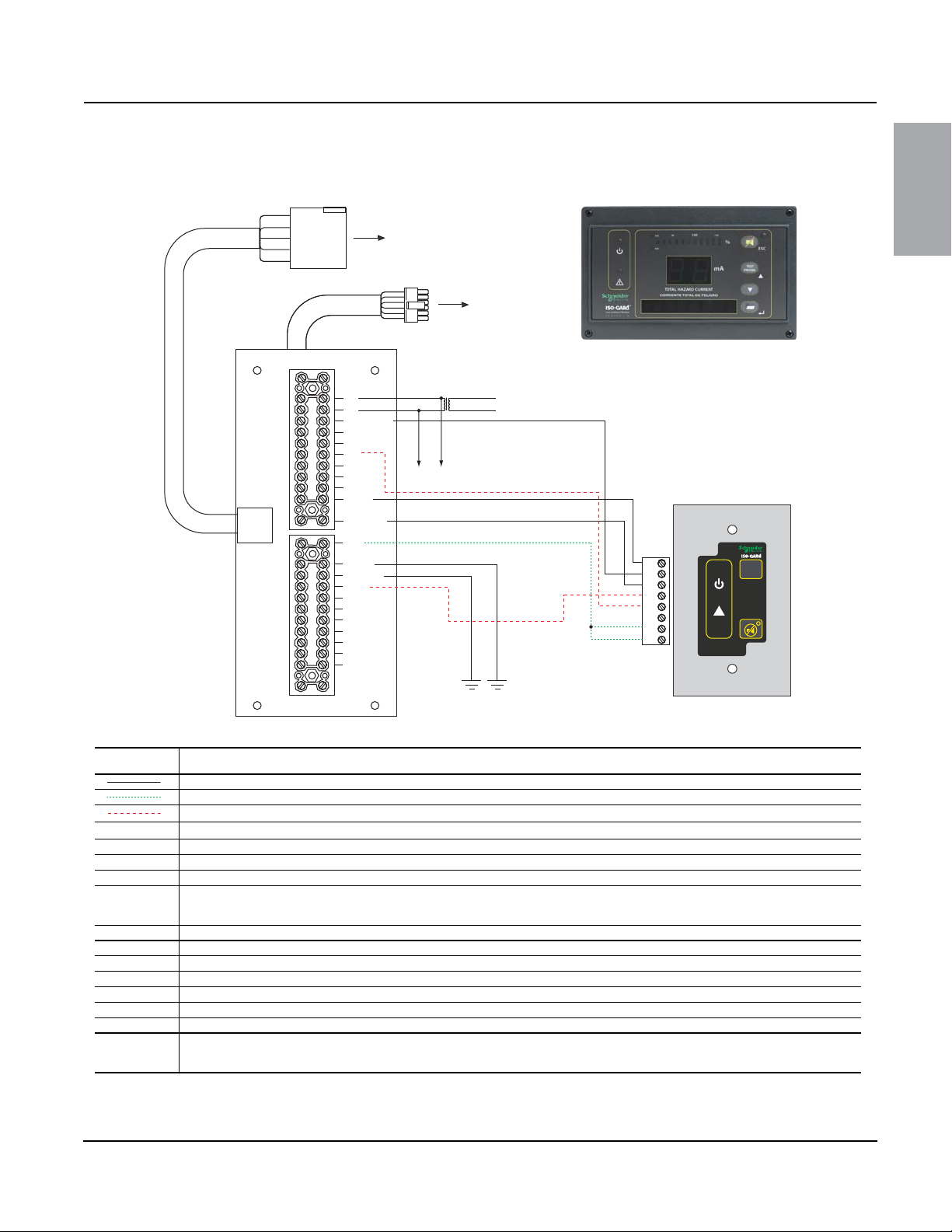

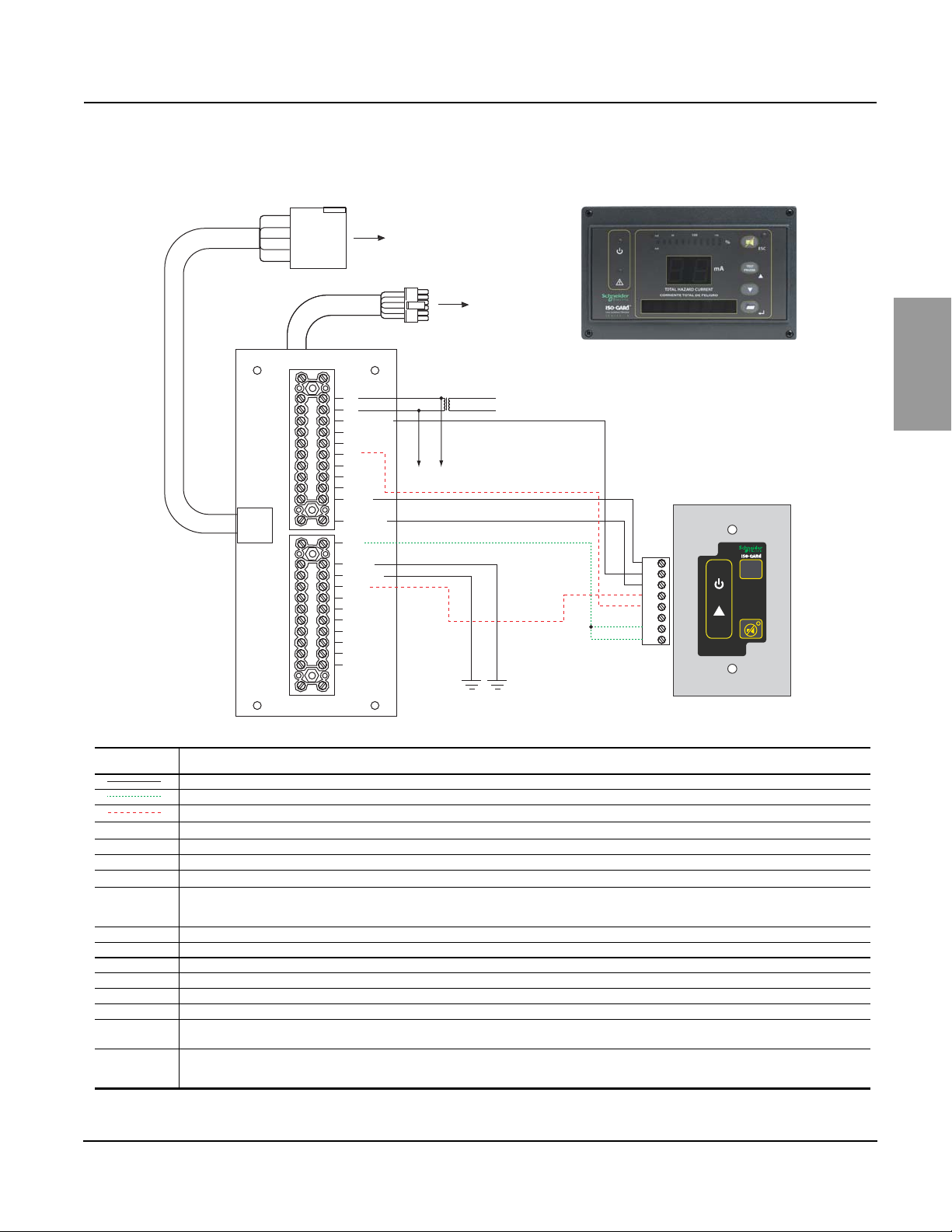

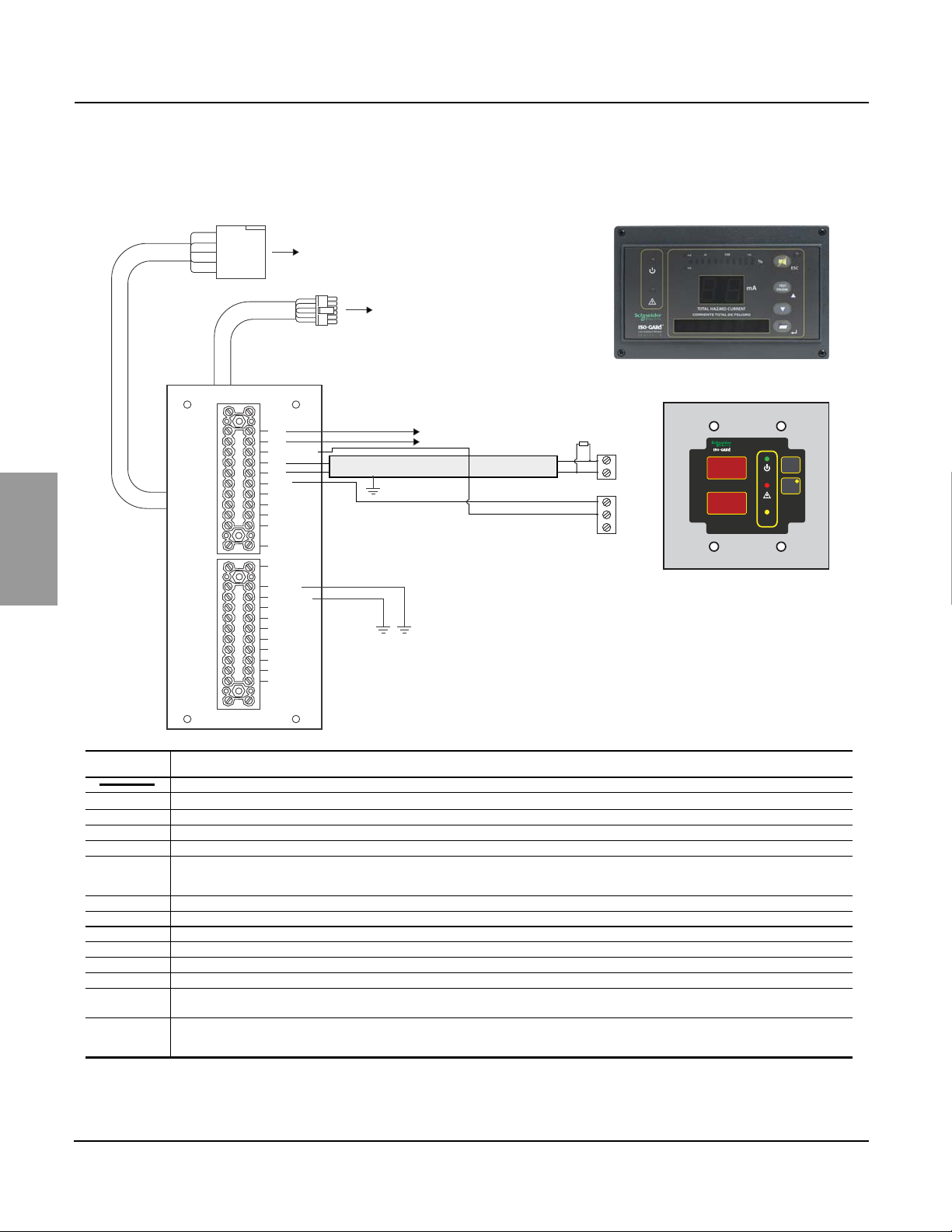

Wiring Diagram

L1 L2 12VDC CM A B RI1 K1/NC K1/COM K1/NO SAFE

HAZARD

RI2

GND2 LIMGND TEST 1S1 Z1/M+ 1S2 Z2/MK2/COM K2/NC K2/NO

Series 6 LIM

To load center

Iso-Gard

12345 768

IG2000P

PRUEBA

ENGLISH

®

TEST

To panel

ground bus

Connector plate

Legend Description

Connections required in systems using IG2000P Additional connections required for “System Muting” option.

Additional connections required for “Test” option. L1, L2 Connection to the isolated power system to be monitored. 12VDC CM Common connection for Iso-Gard alarm indicator and test combinations, up to four (200 mA)

A, B RS-485 interface, communication bus RI1 +12 V connection for the test button of the Iso-Gard alarm indicator and test combination or voltage supply of IG2000P K1/NC

K1/COM K1/NO

SAFE System Normal signal for Iso-Gard alarm indicator and test combination that does not have bus compatibility HAZARD System Hazard signal for Iso-Gard alarm indicator and test combination that does not have bus compatibility RI2 MUTE function for Iso-Gard alarm indicators that do not have bus compatibility GND2, LIMGND Separate connections to ground TEST Connection for testing the Iso-Gard LIM from any Iso-Gard alarm indicator that does not have bus compatibility 1S1, 1S2 Connection for current transformer CT1 Z1/M+, Z2/M – Connection Z1/Z2 for over-temperature sensor or connection M+/M- for external measuring instrument for indication of Total Hazard Current K2/COM

K2/NC K2/NO

1

Conductors being monitored will be placed centrally through the current transformer.

N/C contact of alarm relay K1

Common contact of K1

N/O contact of K1

1

Common contact of alarm relay K2

N/C contact of K2

N/O contact of K2

9

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000P 02/2014

Upgrading Legacy Remote

ENGLISH

Indicators

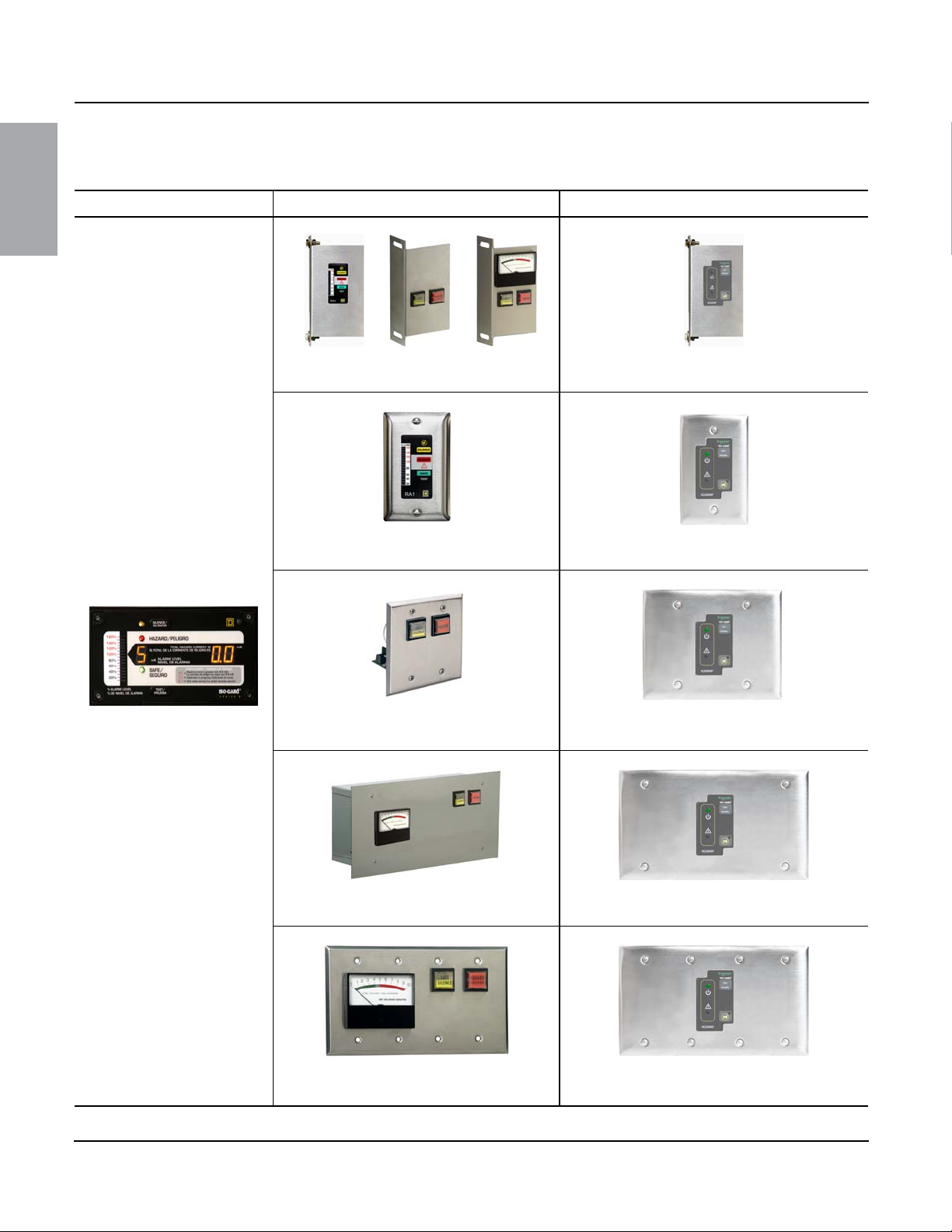

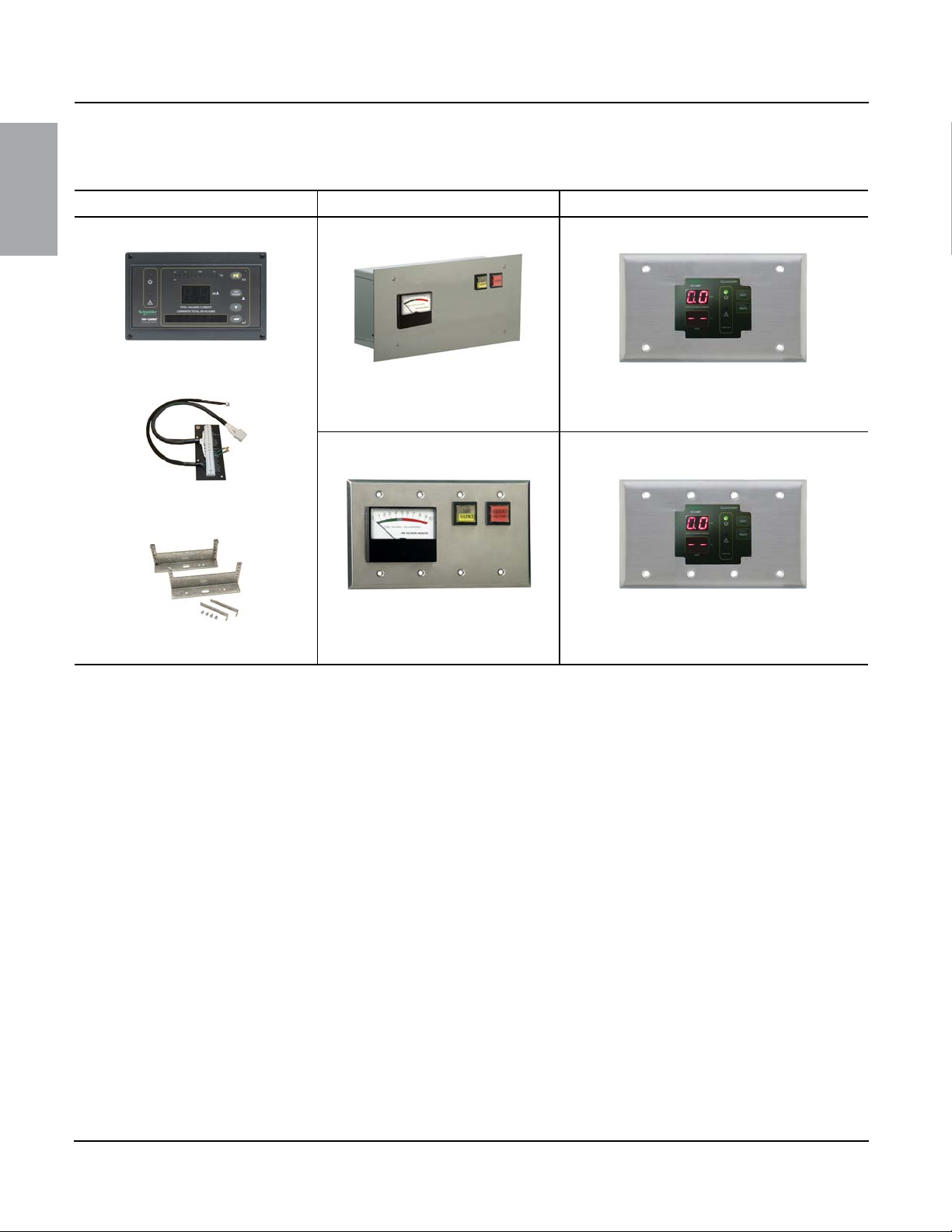

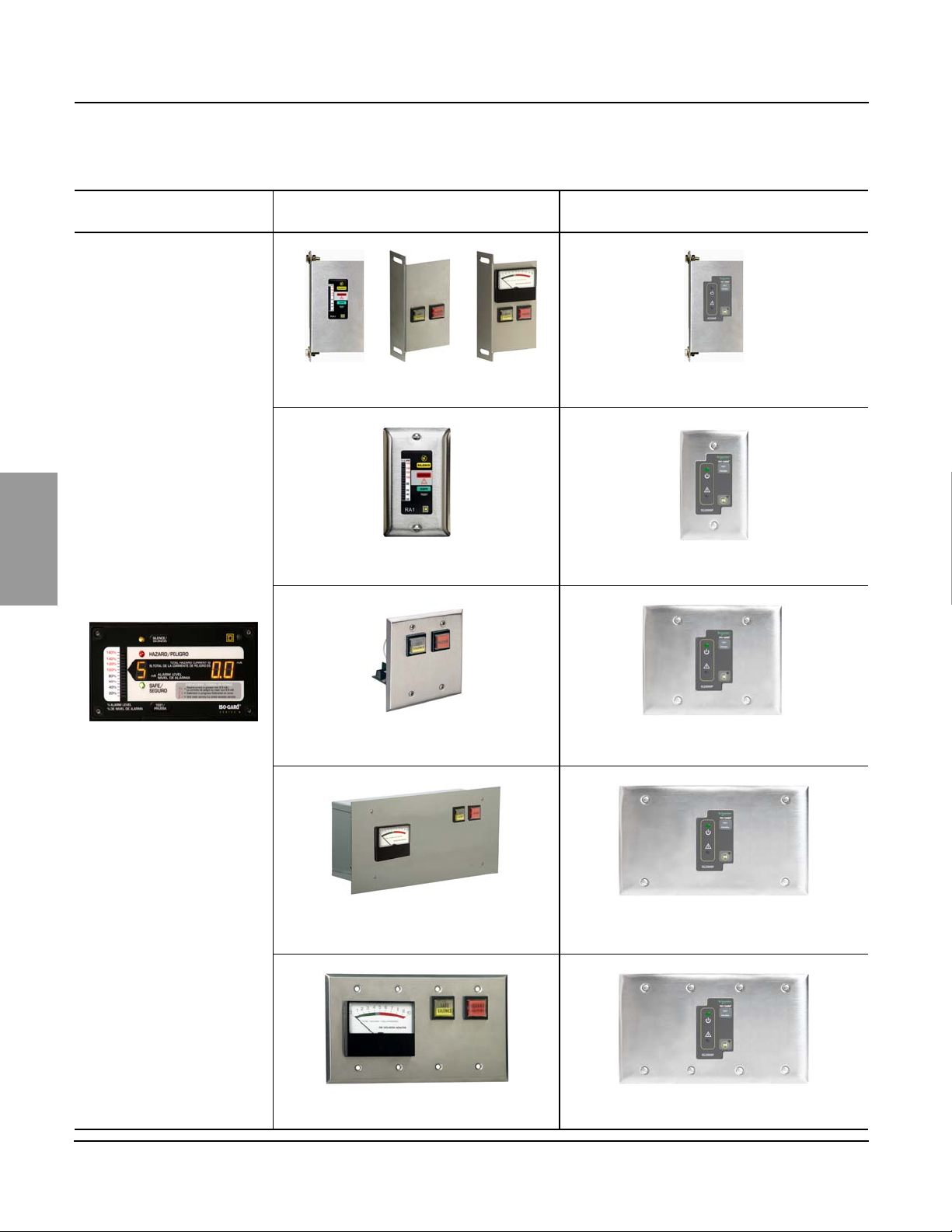

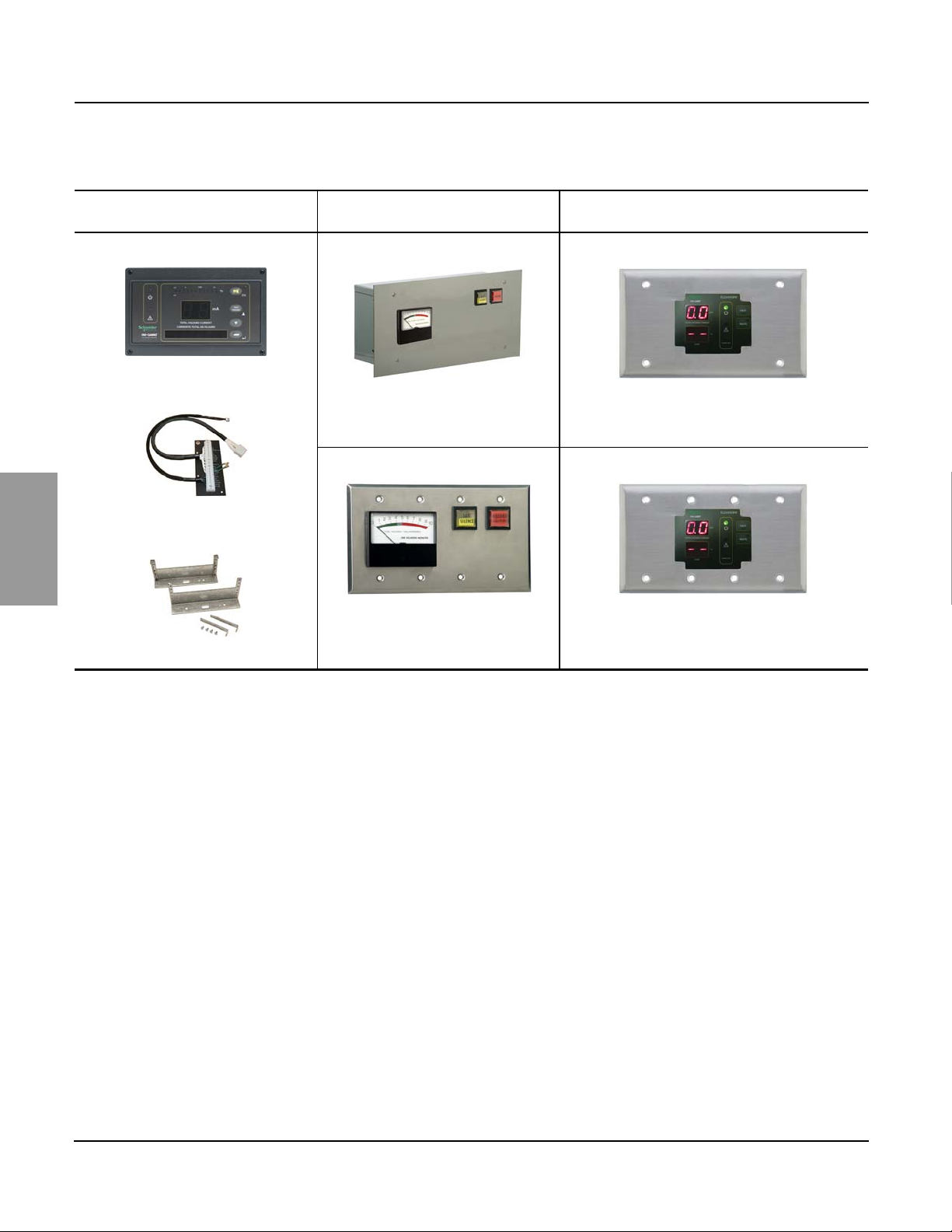

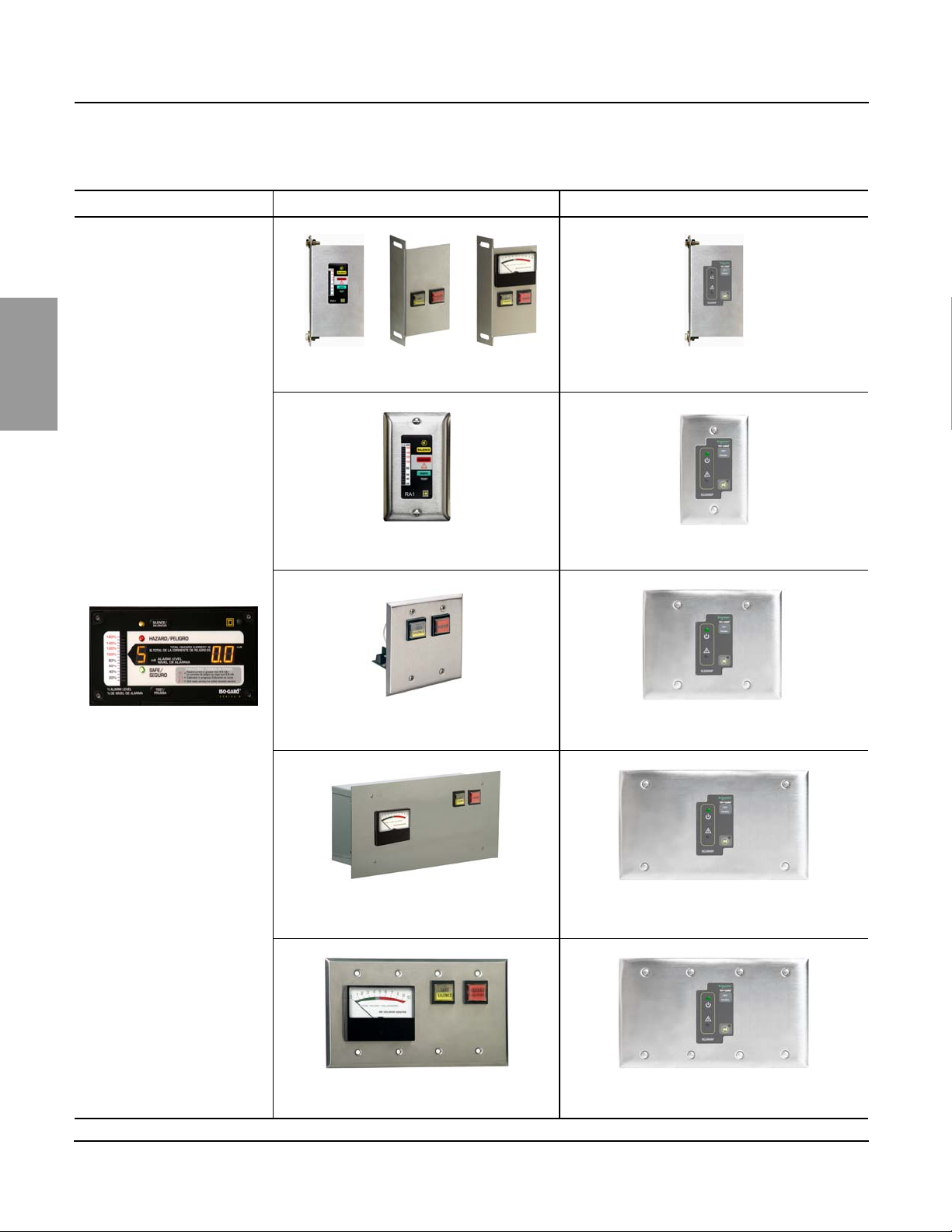

If you have this LIM and this legacy remote alarm indicator, you can upgrade to this remote alarm indicator.

or or

Iso-Gard Series 5

RA1 WM (wall-mounted)

IA1C IG2000PG2

(includes IG2000P and panel mount bracket)

IG2000PPM

IG2000PG1

(designed for mounting in a single-gang electrical box)

(designed for mounting in a double-gang electrical box)

10

M5IAI IG2000PST0614

(designed for mounting in a legacy back box—530087BB)

M5IAI50 IG2000PG4

(designed for mounting in a four-gang electrical box)

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000P

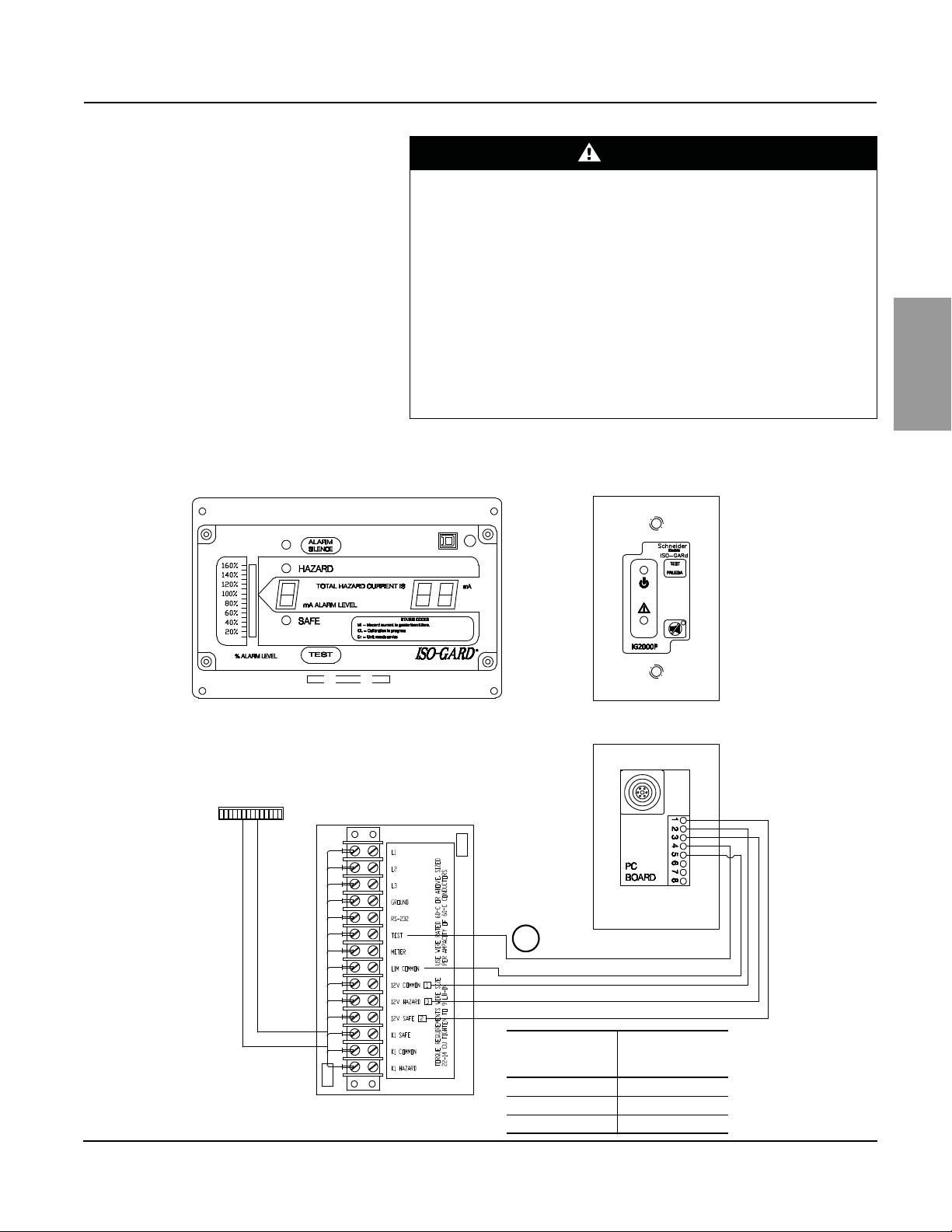

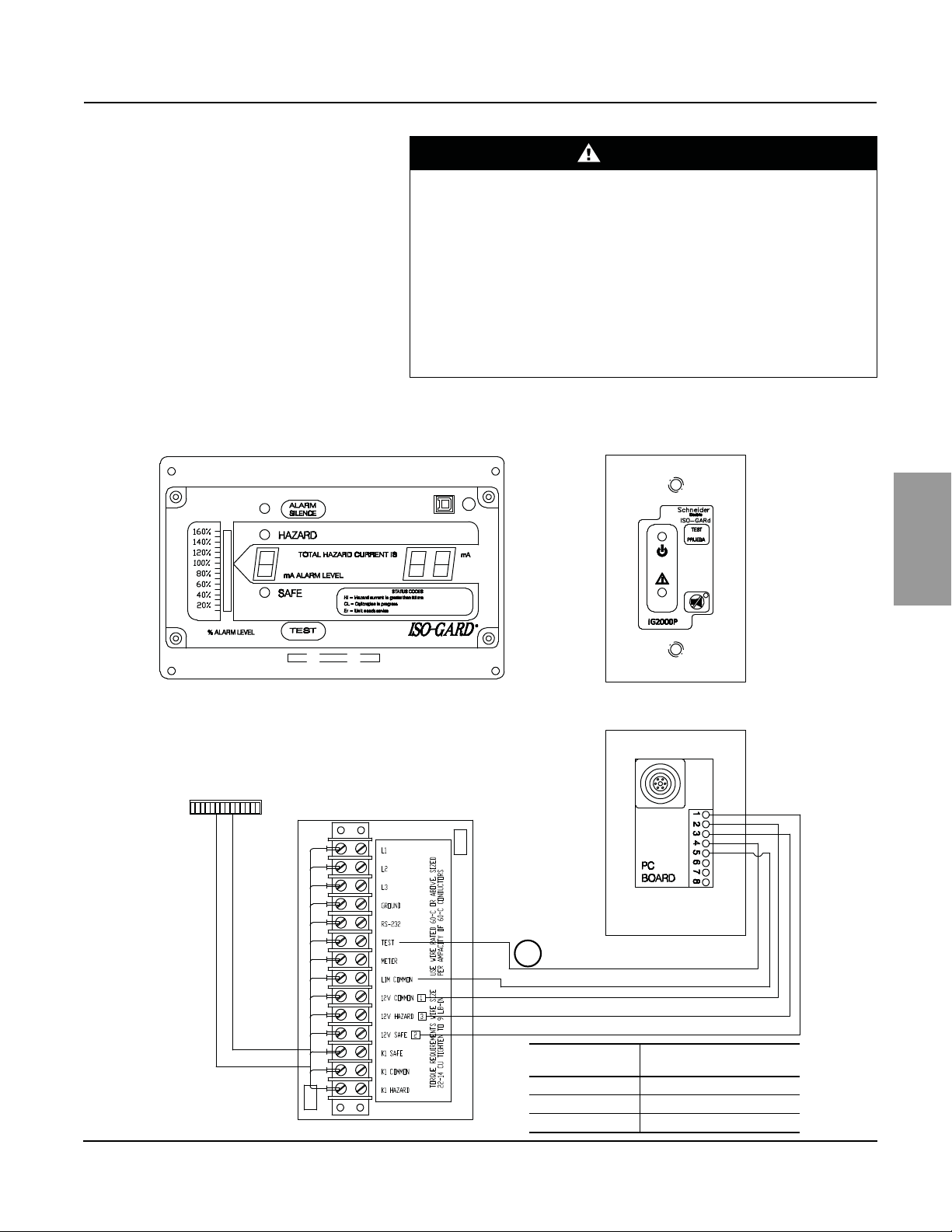

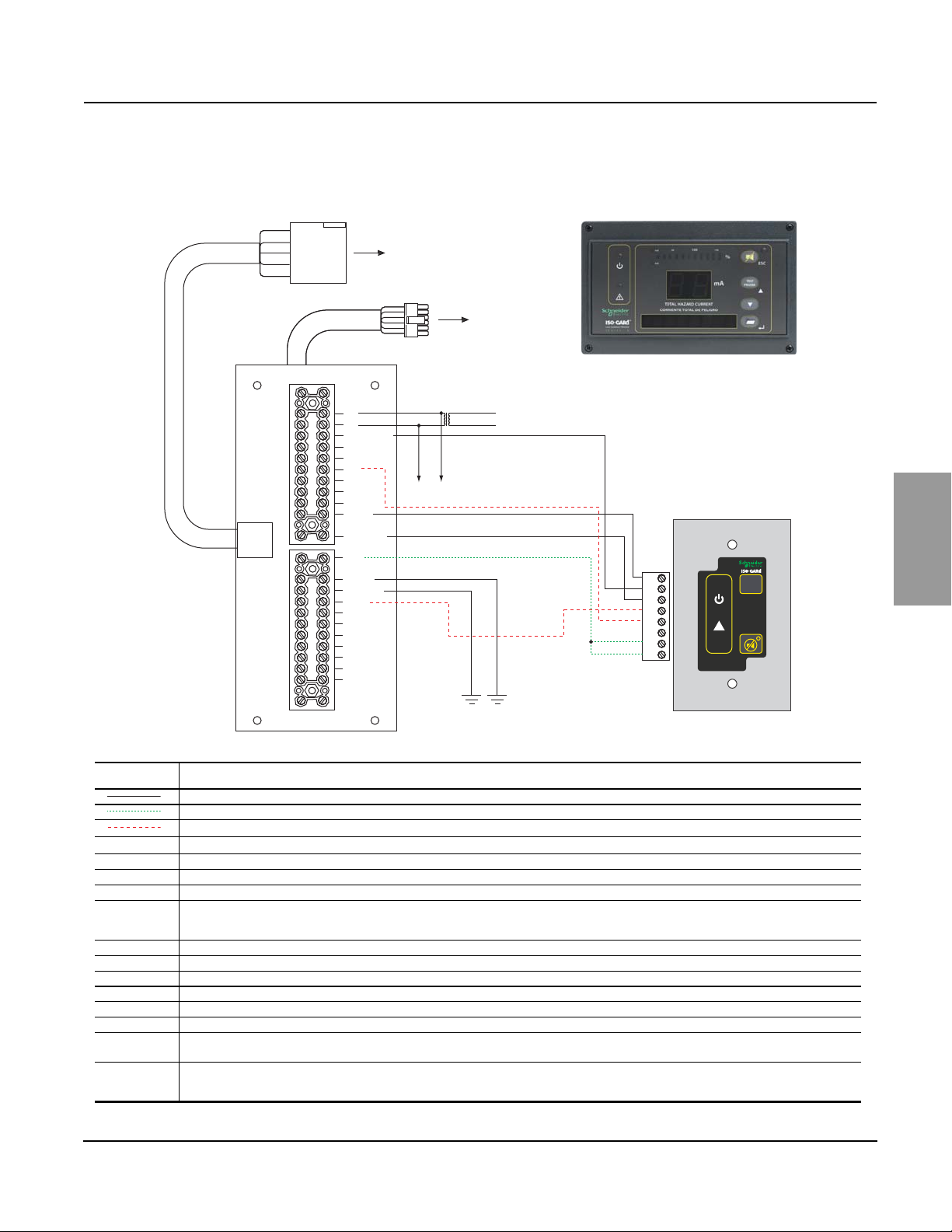

Connection to Iso-Gard Series D LIM

DANGER

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe electrical work practices. See NFPA 70E.

• This equipment must be installed and serviced only by qualified electrical personnel.

• Turn off all power supplying this equipment before working on or inside equipment.

• Always use a properly rated voltage sensing device to confirm power is off.

Failure to follow these instructions will result in death or serious injury.

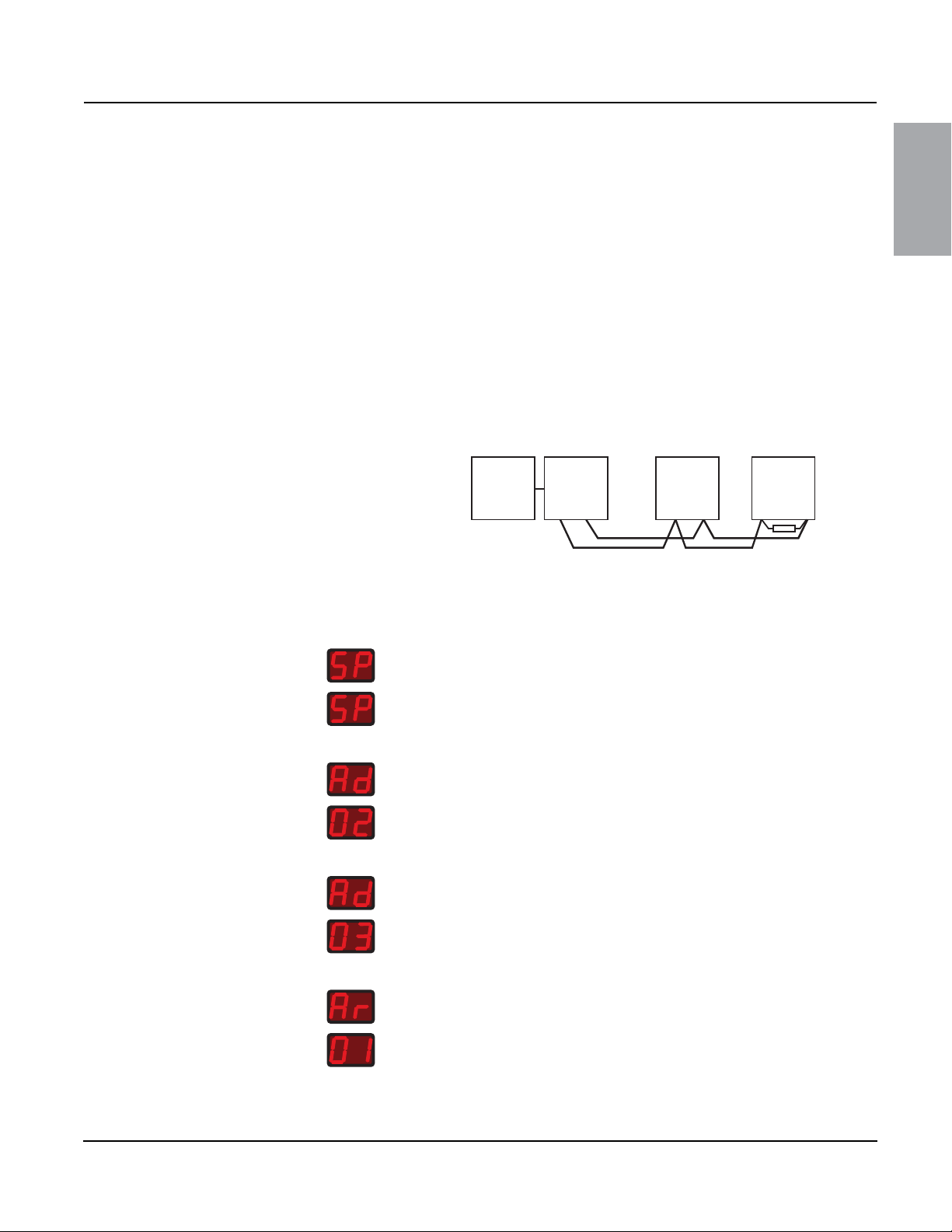

1. Make the wiring connections between the Series D connector plate and the IG2000P remote indicator as shown below. Use 16 ga., stranded wire.

ENGLISH

1

Connector Plate

Terminal

Front View

Rear View

Connects to

Remote Terminal

12 21 33

11

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000P 02/2014

ENGLISH

12

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000CBM

IG2000CBM

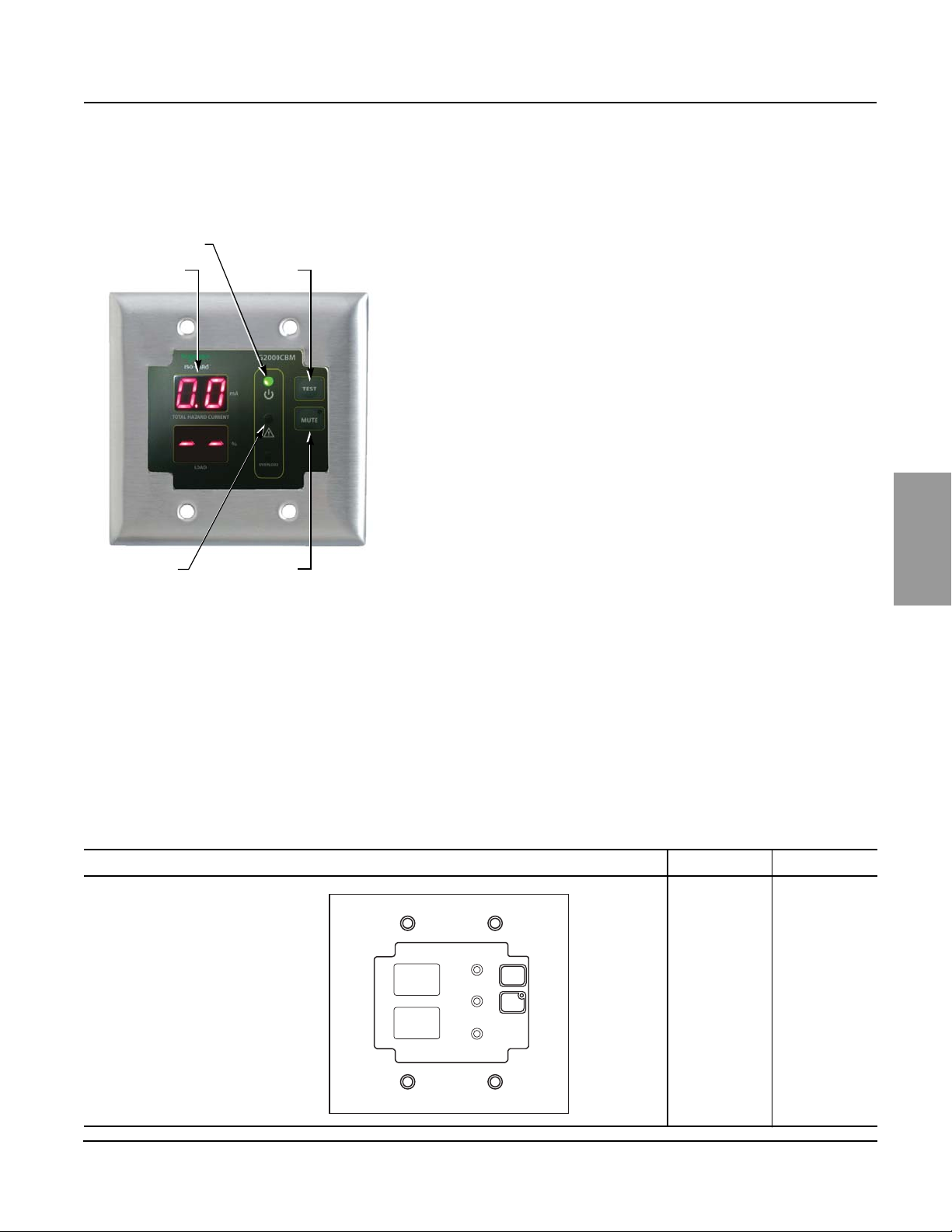

Product Description

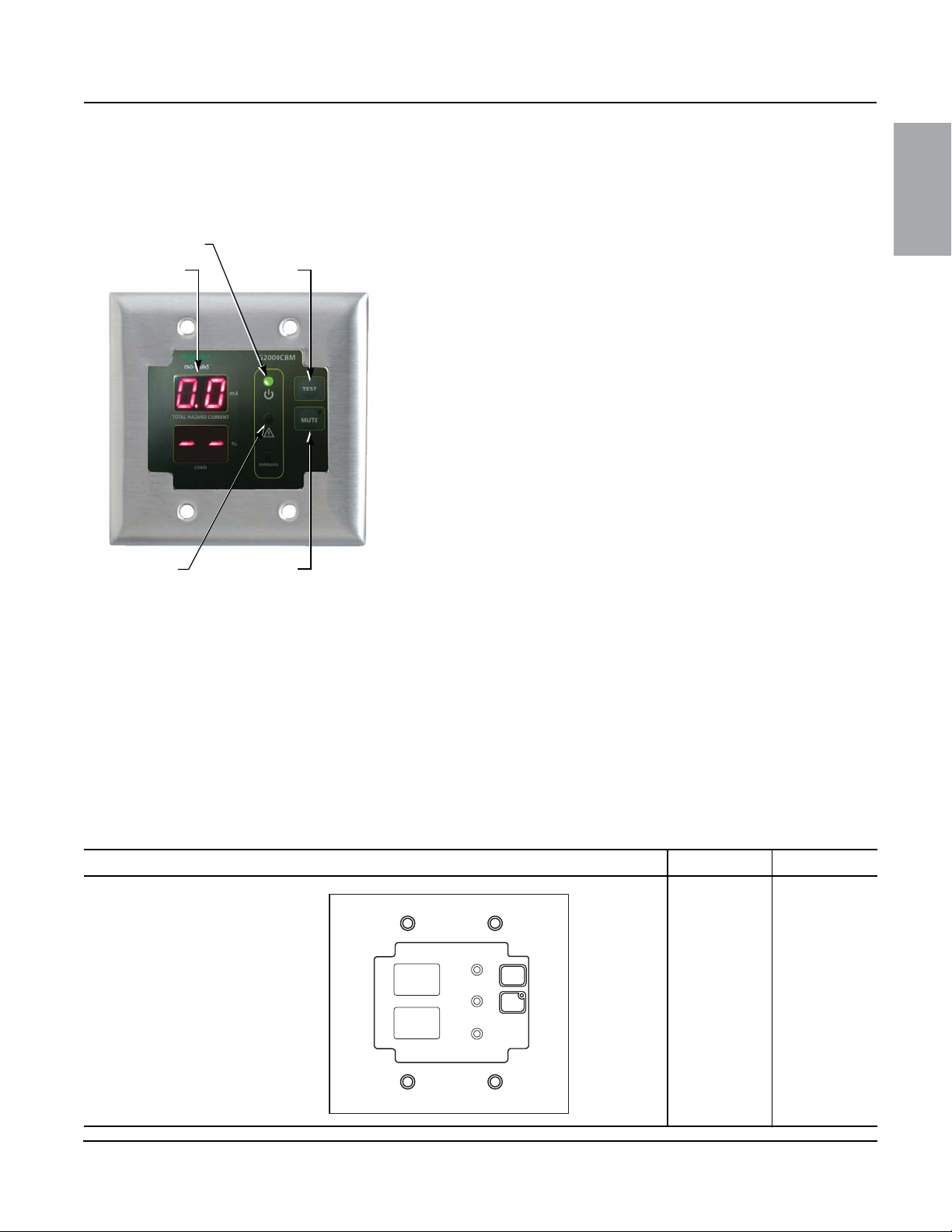

The Iso-Gard™ IG2000CBM remote indicator from Schneider Electric

Green LED

THC display

Test button

provides remote indication of the visible and audible alarms and digital mA reading from an Iso-Gard Series 6 (IG6) line isolation monitor (LIM).

• Green LED—stays illuminated while the system is in normal condition

• Red hazard LED—illuminates when the Total Hazard Current (THC)

exceeds the preset alarm level

• Audible hazard alarm—sounds when the THC exceeds the preset

alarm level

• Mute button with yellow LED—silences the audible alarm on the remote

indicator (local muting), or silences all audible alarms in the system (system muting)

• Test button—remotely performs a functional test of the LIM

• Digital display—shows the THC in real time

The IG2000CBM remote indicator is available mounted in a two-gang stainless steel faceplate for flush mounting into a wall box with a two-inch minimum depth. The basic electrical connection is made using four wires. (See the wiring diagram on page 16.)

Red hazard LED

Mute button

Features • Interfaces with the Iso-Gard Series 6 LIM from Schneider Electric

• Does not interfere with medical equipment

• Uses low voltage wiring and RS-485 wiring

• Mounts to a standard, electrical two-gang box

• Connects by means of a screw terminal strip

• Uses long-life, LED displays

• Features an easy-to-clean, rugged, stainless steel and Lexan design

ENGLISH

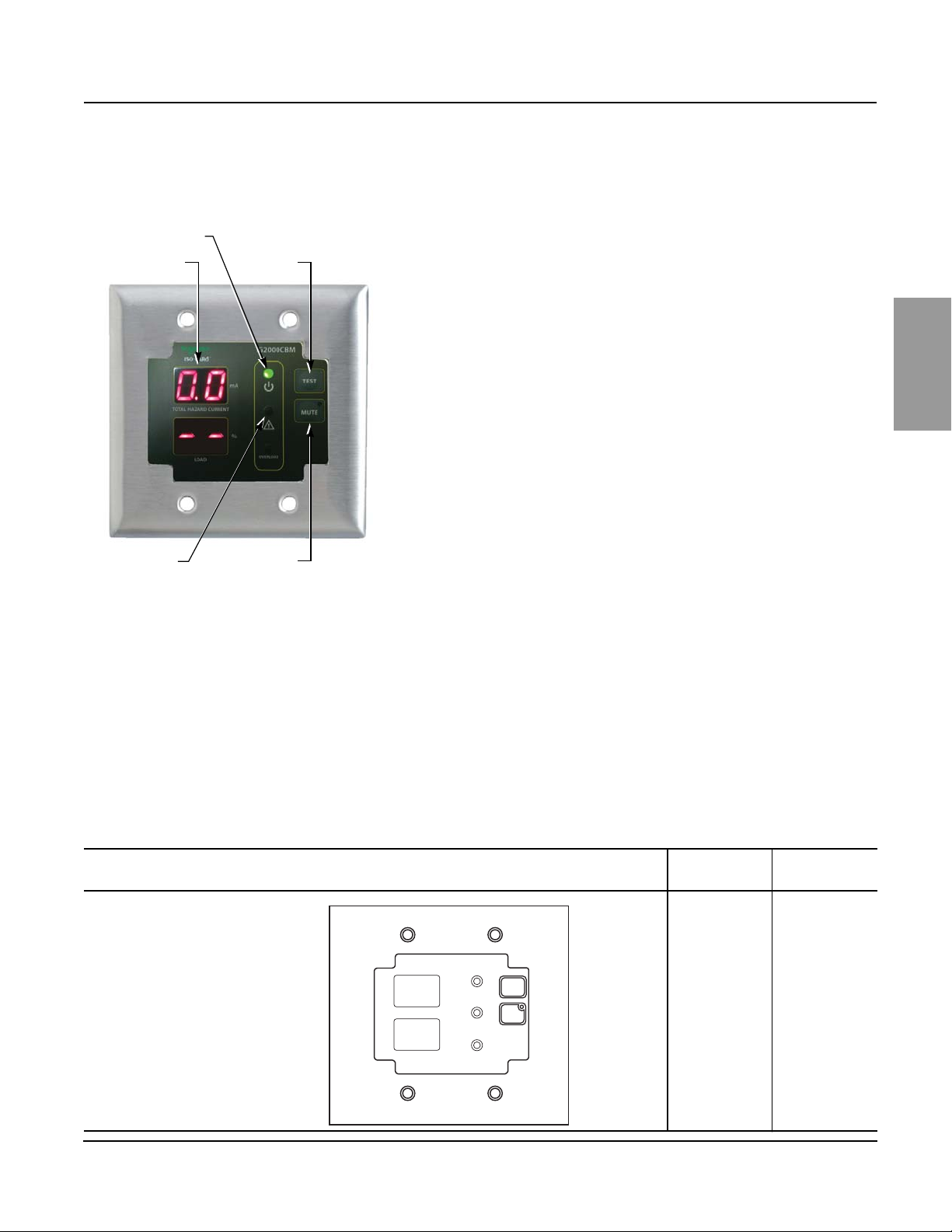

Configuration The IG2000CBM remote indicator is available in a wall-mounted

configuration.

Wall-Mounted

Description Catalog Number Mounting

Remote indicator mounted on a two-gang plate

IG2000CBM

Customer-supplied,

two-gang box

13

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000CBM 02/2014

Safety Precautions

ENGLISH

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH

• Apply appropriate personal protective equipment (PPE) and follow safe

electrical work practices. See NFPA 70E or CSA Z462.

• This equipment must be installed and serviced only by qualified

electrical personnel.

• Turn off all power supplying this equipment before working on or

inside equipment.

• Always use a properly rated voltage sensing device to confirm power is off.

Failure to follow these instructions will result in death or serious injury.

DANGER

Installation

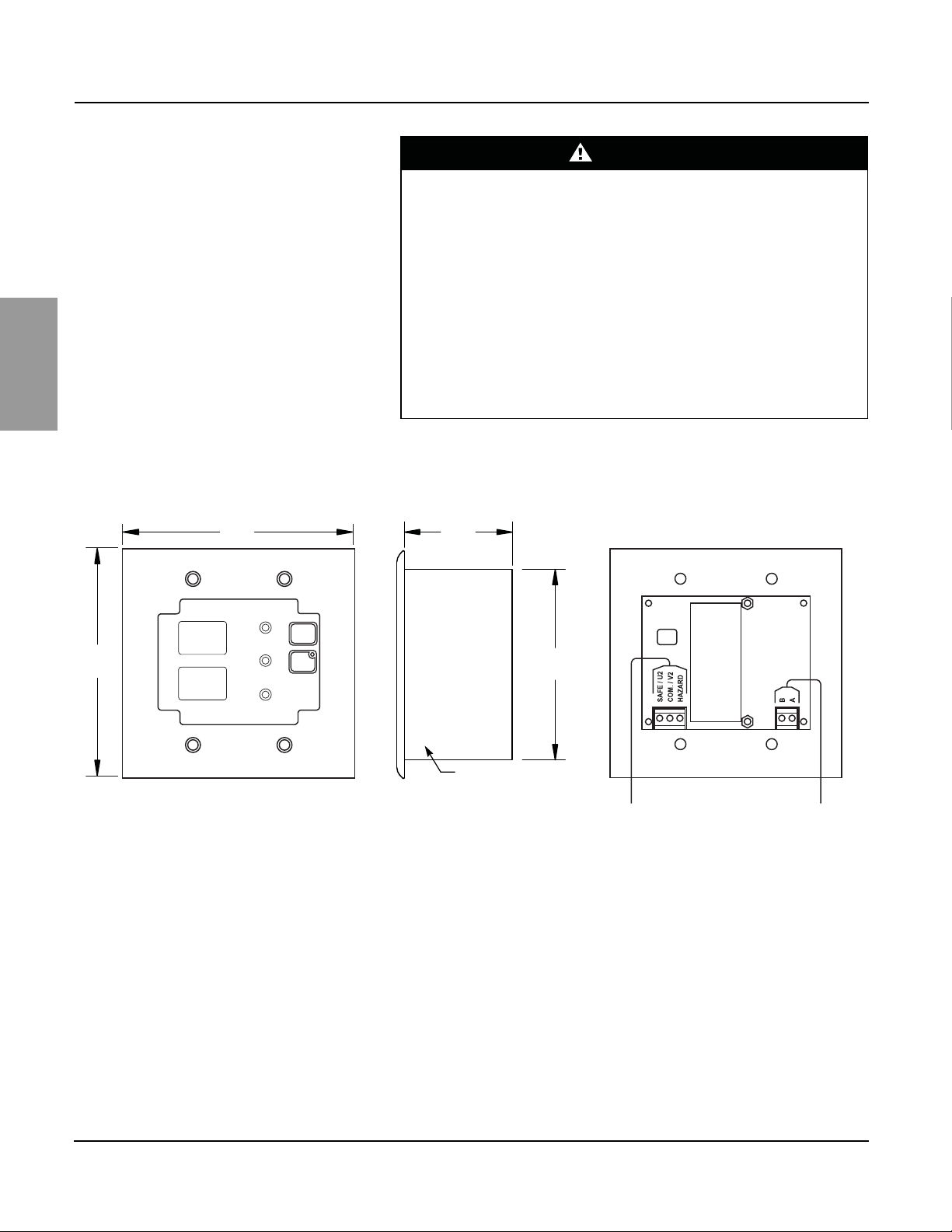

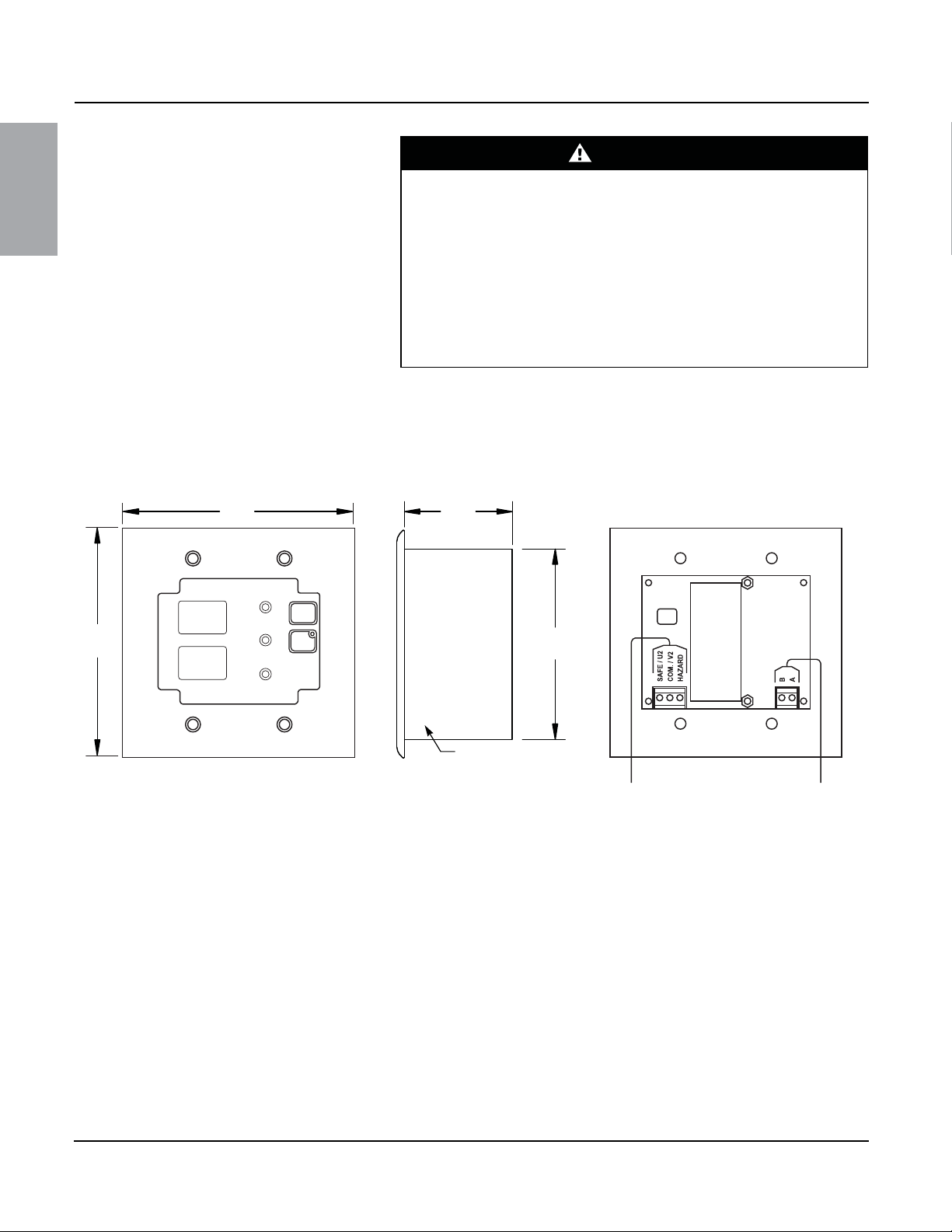

IG2000CBM

4.55

(116)

Dimensions: Inches

(mm)

Front View Side View

4.60

(117)

2.12

(54)

Two-gang back box supplied by others

3.75

(95)

From IG6 LIM From IG6 LIM

Rear View

Operation The IG2000CBM remote indicator is controlled by a 12 Vdc signal from the

IG6 LIM. As long as the system is in normal condition, the green LED stays illuminated. Should the IG2000CBM lose communication with the IG6 LIM, the remote indicator will display ‘ER’ and the audible alarm will sound.

When the IG6 LIM goes into an alarm condition— the green LED turns off, the red LED illuminates, and the audible alarm sounds.

Pressing the Mute button mutes the audible alarm signal; the yellow LED illuminates to show that the audible alarm has been silenced. When the leakage current returns to an acceptable limit level, the red and yellow LEDs turn off and the green LED illuminates.

Pressing the Test button puts the IG6 LIM through a functional test cycle.

NOTE: The button must be pressed for approximately ten seconds to complete the test.

14

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000CBM

Technical Information

Item Value

Operating voltage 12 Vdc Maximum current 100 mA Operating class Continuous operation

Ambient temperature

Connection Screw terminal block

Maximum conductor

Tightening torque 4.4–7.1 lb. in. (0.5–0.8 N•m) Mounting Screws Weight 0.33 lb. (150 g)

When operating +32 ºF to +122 ºF (0 ºC to +50 ºC) When stored -13 ºF to +158 ºF (-25 ºC to +70 ºC)

Size

Length 98.4 ft. (30 m)

RS-485 twisted, shielded pair: 0.008–0.13 sq. in.

(0.2–3.3 mm

2

)

ENGLISH

15

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000CBM 02/2014

Connection to Iso-Gard Series 6 LIM

ENGLISH

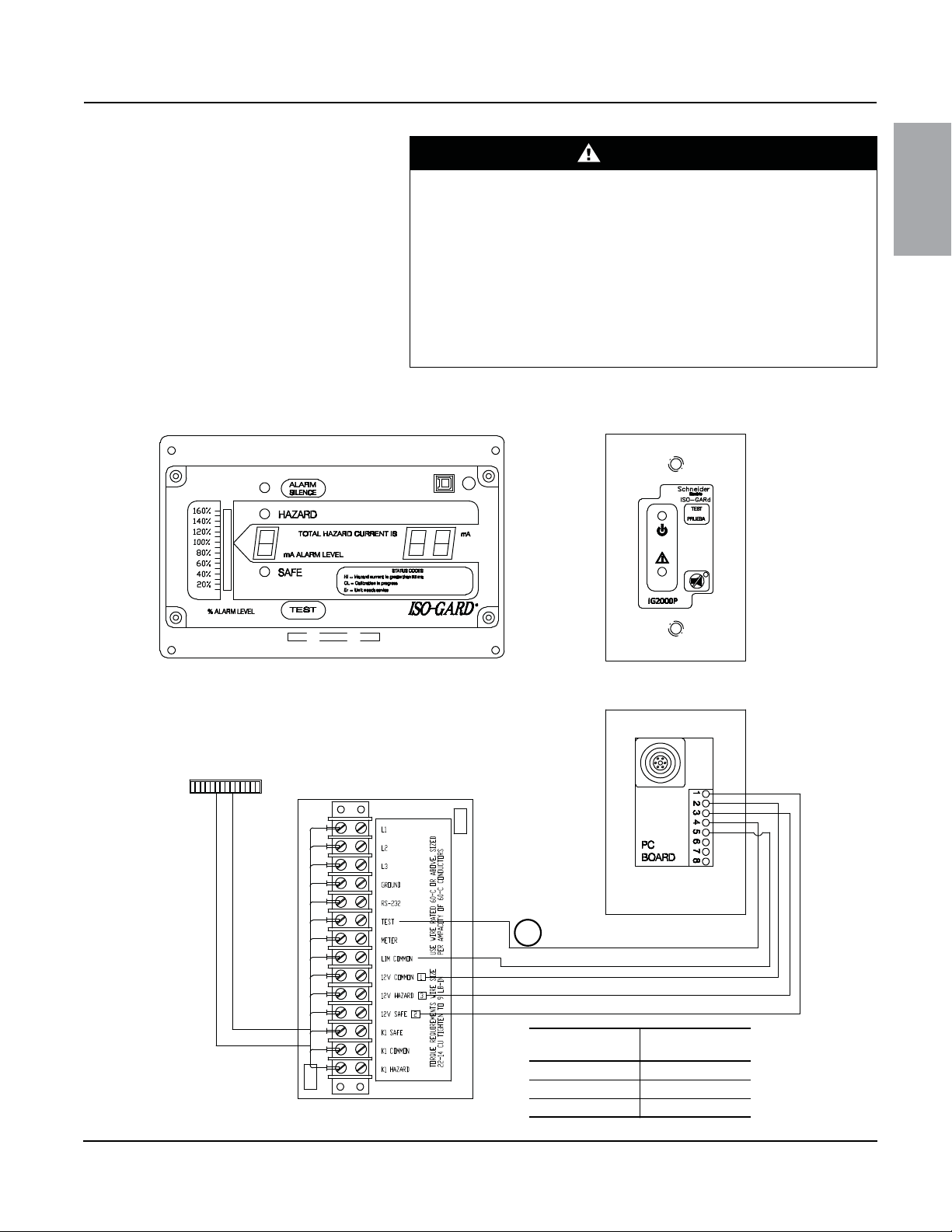

Wiring Diagram

Iso-Gard LIM

Connector plate

120 Ω

termination

L1 L2 12VDC CM A B RI1 K1/NC K1/COM K1/NO SAFE

HAZARD

RI2

GND2 LIMGND TEST 1S1 Z1/M+ 1S2 Z2/MK2/COM K2/NC K2/NO

To load center

RS-485 cable: twisted, shielded pair

To panel

ground

bus

resistor

A

B

SAFE COM HAZARD

IG2000CBM

®

mA

TOTAL HAZARD CURRENT

%

OVERLOAD

LOAD

IG2000CBM

TEST

MUTE

Legend Description

L1, L2 Connection to the isolated power system to be monitored 12VDC CM Common connection for Iso-Gard alarm indicator and test combinations, up to two (200 mA)

A, B RS-485 interface, communication bus RI1 +12 V connection for the test button of the Iso-Gard alarm indicator and test combination or voltage supply of IG2000CBM K1/NC

K1/COM K1/NO

SAFE System Normal signal for Iso-Gard alarm indicator and test combination that does not have bus compatibility HAZARD System Hazard signal for Iso-Gard alarm indicator and test combination that does not have bus compatibility RI2 MUTE function for Iso-Gard alarm indicators that do not have bus compatibility GND2, LIMGND Separate connections to ground TEST Connection for testing the Iso-Gard LIM from any Iso-Gard alarm indicator that does not have bus compatibility 1S1, 1S2 Connection for current transformer CT1 Z1/M+, Z2/M – Connection Z1/Z2 for over-temperature sensor or connection M+/M- for external measuring instrument for indication of Total Hazard Current K2/COM

K2/NC K2/NO

1

Conductors being monitored will be placed centrally through the current transformer.

16

Connections required in systems using IG2000CBM.

N/C contact of alarm relay K1 Common contact of K1 N/O contact of K1

1

Common contact of alarm relay K2 N/C contact of K2 N/O contact of K2

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000CBM

Connecting Multiple Remotes to a Single Iso-Gard Series 6 LIM

Up to two IG2000CBM remote indicators can be connected to a single IG6 LIM. IG2000CBM remote indicators use a special RS-485 protocol for communication. Each remote must be assigned a unique bus address for proper operation.

NOTE: The connected IG6 LIM will be assigned address 1. A single connected IG2000CBM will be assigned address 2. This is the factory default and will not require the procedure detailed in Step 2 below. An additionally connected remote indicator must be assigned address 3 and will require the procedure detailed in Step 2.

Step 1: Wiring Modifications All remote indicators and the IG6 LIM are wired in series with each other via

each device’s “A” and “B” terminals. Only devices at the beginning and the end of the chain require the termination resistor. For the IG6 LIM, this internal resistor is activated via a switch on the device. For IG2000CBM remotes, a 120 Ω resistor must be wired across the remote’s “A” and “B” terminals. The following figure shows a sample layout.

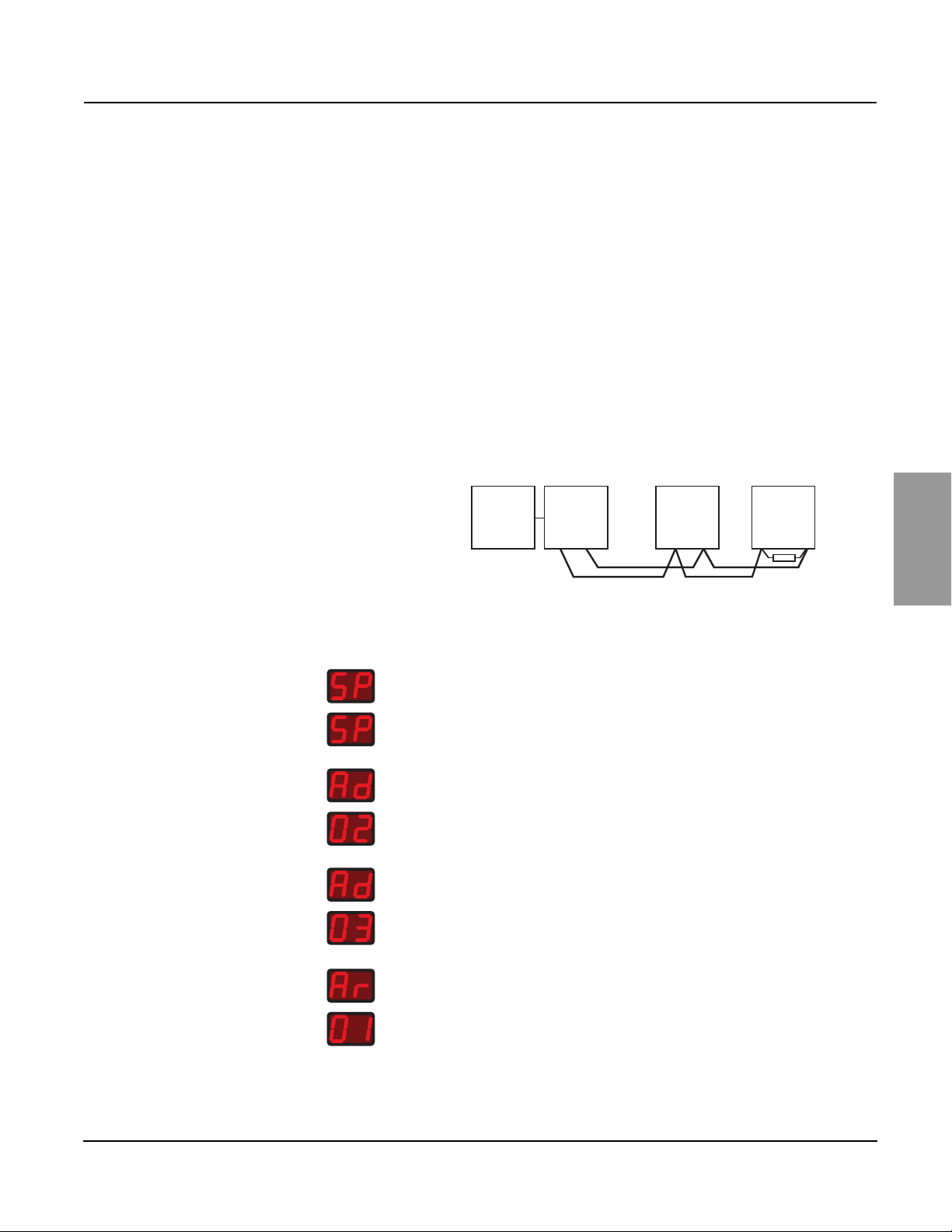

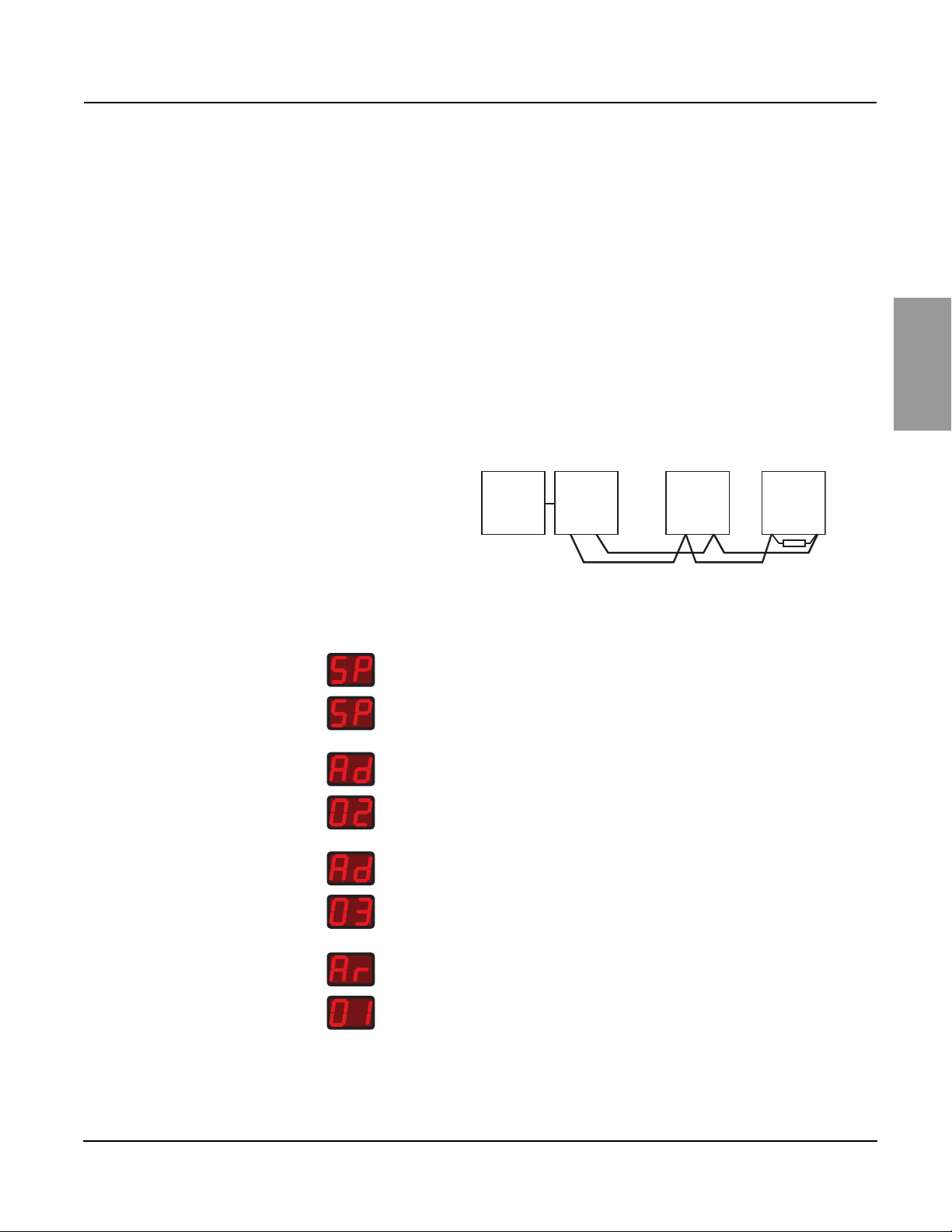

Sample Communication Bus Layout—Two Remote Indicators

LIM

RS-485

DIP switch

= On

Connector

plate

BABABA

RS-485

device 2

RS-485

device 3

120 Ω

ENGLISH

Step 2: Changing the Address of the IG2000CBM

Follow this procedure to change the communication address of the IG2000CBM remote indicator.

1. Hold the TEST and MUTE buttons simultaneously for at least four seconds. “SP” will display on the upper and lower screens.

2. Push the TEST button until “Ad” is displayed in the top screen and two numbers (the factory default of “02”) is displayed in the bottom screen. This number is the communication address of the IG2000CBM remote indicator.

3. Press the MUTE button. Press the TEST button until the desired address is displayed on the screen. Press the MUTE button to confirm this value.

4. Press the TEST button. “Ar” will display on the top screen, and two numbers (factory default “01”) will display on the bottom screen. This is the address of the connected IG6 device. In most applications, this value will not need to be changed. If so, skip to step 5. Otherwise, press the MUTE button. Press the TEST button until the desired IG6 address appears, and press MUTE again to confirm this value.

5. Cycle power to the IG2000CBM to finish.

17

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 IG2000CBM 02/2014

Upgrading Legacy Remote

ENGLISH

Indicators

If you have these LIM components and this legacy remote alarm indicator, you can upgrade to this remote alarm indicator.

IG6M

M5IAI IG2000CBMST0614

IG6C

(designed for mounting in a

legacy back box–530087BB)

IG6BKTVM

M5IAI50 IG2000CBMG4

(designed for mounting in a

four-gang electrical box)

18

MED10112111 Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors 02/2014 IG2000CBM

ENGLISH

19

Iso-Gard™ IG2000 Series Remote Indicators for Line Isolation Monitors MED10112111 Instruction Bulletin 02/2014

ENGLISH

Schneider Electric USA, Inc.

1415 S. Roselle Road Palatine, IL 60067 USA 1-888-778-2733 www.schneider-electric.us

20

Electrical equipment should be installed, operated, serviced, and maintained only by qualified personnel. No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this material.

MED10112111

Boletín de instrucciones

Reemplaza MED10112110, 04/2011

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea

Conservar para uso futuro.

Introducción Este boletín proporciona las instrucciones de instalación, conexión y

funcionamiento de los indicadores remotos Iso-Gard™ IG2000P y IG2000CBM de Schneider Electric.

IG2000P

Descripción del producto

El indicador remoto IG2000P Iso-Gard™ de Schneider Electric proporciona indicación remota de las alarmas visibles y audibles desde un monitor de aislamiento de línea (LIM).

• LED verde—permanece iluminado mientras el sistema se encuentra en

condiciones normales

• LED de peligro rojo—se ilumina cuando la corriente de peligro total

LED

verde

LED de

peligro

rojo

Botón de prueba

Botón de silenciamiento

excede el nivel de alarma preconfigurado

• Alarma de peligro audible—se ilumina cuando la corriente de peligro

total excede el nivel de alarma preconfigurado

• Botón de silenciamiento con LED amarillo—silencia la alarma en el

indicador remoto (silenciamiento local) o silencia todas las alarmas audibles en el sistema (silenciamiento del sistema)

• Botón de prueba—realiza una prueba funcional del LIM remotamente

El indicador remoto IG2000P está disponible montado en una placa frontal de acero inoxidable para montaje sencillo o doble para empotrar en un panel o en una caja en la pared con una profundidad de 51 mm (2 pulg) de profundidad como mínimo. La conexión eléctrica básica se realiza usando tres conductores. El diagrama de alambrado en la página 9 muestra la conexión al LIM Iso-Gard serie 6 (IG6).

02/2014

ESPAÑOL

Características • Funciona con el LIM Iso-Gard de Schneider Electric, así como con los

LIM de otros fabricantes

• No interfiere con el equipo médico

• Utiliza alambrado de baja tensión (12 Vcd o 12 V~)

• Se monta en una caja eléctrica estándar

• Se conecta a través de una barra de conexiones de tornillo

• Utiliza una pantalla de LED de larga duración

• Diseño con Lexan y de acero inoxidable fuerte, fácil de limpiar

™

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

02/2014

Configuraciones El indicador remoto IG2000P se puede utilizar en las siguientes

configuraciones:

• Montado en pared

• Estaciones de anuncios

• Módulos de alimentación

Montado en pared

ESPAÑOL

Indicador remoto montado en una placa sencilla

Indicador remoto montado en una placa doble

Descripción

IG2000P

TEST

PRUEBA

TEST

PRUEBA

Número de

catálogo

®

Montaje

Caja eléctrica

IG2000PG1

sencilla suministrada

por el cliente

®

Caja eléctrica doble

IG2000PG2

proporcionada por

el cliente

Dos indicadores remotos montados en una placa doble

2

IG2000P

TEST

PRUEBA

IG2000P

®

IG2000P

®

TEST

PRUEBA

Caja eléctrica doble

IG2000P2G2

proporcionada por

el cliente

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

Estación de anuncios

Descripción

Número de

catálogoa

Montaje

Caja posterior

®

TEST

PRUEBA

®

TEST

PRUEBA

®

TEST

PRUEBA

®

TEST

PRUEBA

2 a 8 indicadores

remotos:

SB120804

9 a 12 indicadores

IG2000P

Estación de anuncios SRAS( )F

®

TEST

PRUEBA

®

TEST

PRUEBA

®

TEST

PRUEBA

®

TEST

PRUEBA

remotos:

SB121204

13 a 16

indicadores

remotos:

SB121604

17+ indicadores

IG2000P

remotos: cotizado

de fábrica

a Para completar el número de catálogo, sustituya ( ) con dos dígitos (02 a 99) que representan el número de indicadores remotos IG2000P que serán instalados

en un ensamble de marco.

Módulo de alimentación

Descripción

Número de catálogo b

Montaje

ESPAÑOL

Módulo de receptáculo de alimentación

(208 ó 240 V)

SXRM( )A1F SXRM( )A2F

Caja posterior

SB120804

b Para completar el número de catálogo, consulte la versión actual del catálogo no. 4800CT1201, Paneles médicos de alimentación aislada. Los números de

catálogo que terminan en 2F están equipados con una lámpara que indica cuando está en uso.

3

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

Precauciones de seguridad

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARQUEO

• Utilice equipo de protección personal (EPP) apropiado y siga las

prácticas de seguridad en trabajos eléctricos establecidas por su Compañía, consulte la norma 70E de NFPA o Z462 de CSA y NOM-029-STPS.

• Solamente el personal eléctrico calificado deberá instalar y prestar

ESPAÑOL

Instalación

servicio de mantenimiento a este equipo.

• Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera

de él.

• Siempre utilice un dispositivo detector de tensión nominal adecuado para

confirmar la desenergización del equipo.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

02/2014

IG2000PG1

4.50

(114)

Vista desde el frente Vista lateral

®

2.80

(71)

2.12

(54)

3.75

(95)

Caja eléctrica posterior sencilla suministrada por terceros

Dimensiones: Pulgadas

(mm)

4

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

IG2000PG2

IG2000P2G2

4.50

(114)

Vista desde el frente Vista lateral

®

4.60

(117)

Vista desde el frente Vista lateral

2.12

(54)

3.75

(95)

ESPAÑOL

Caja eléctrica posterior doble suministrada por terceros

Dimensiones: Pulgadas

(mm)

2.12

(54)

4.50

(114)

® ®

3.75

(95)

Caja eléctrica posterior doble suministrada por terceros

4.60

(117)

Dimensiones: Pulgadas

(mm)

5

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

02/2014

SRAS08F

ESPAÑOL

SRAS12F

Vista desde el frente

14.00

® ®

(356)

12.00

(305)

® ®

10.00

(254)

Dimensiones: Pulgadas

(mm)

Vista lateral

4.00

(102)

8.00

(203)

Caja eléctrica posterior SB120804, solicitar por separado de Schneider Electric

Vista desde el frente

14.00

(356)

12.00

(305)

®

14.00

(356)

®

Vista lateral

Dimensiones: Pulgadas

4.00

(102)

(mm)

12.00

(305)

Caja eléctrica posterior SBSB121204, solicitar por separado de Schneider Electric

6

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

SRAS16F

Vista desde el frente

14.00

(356)

Vista lateral

12.00

(305)

®

Dimensiones: Pulgadas

(mm)

4.00

(102)

ESPAÑOL

®

18.00

®

(457)

16.00

(406)

®

Caja eléctrica posterior SB121604, solicitar por separado de Schneider Electric

Funcionamiento El indicador remoto IG2000P es controlado por una señal de 12 Vcd

proveniente del LIM. Siempre que el sistema esté en condiciones normales, el LED verde permanece iluminado.

Cuando el LIM pasa a una condición de alarma, la línea de peligro es energizada— el LED verde se apaga, el LED rojo se ilumina y la alarma audible suena.

Al oprimir el botón de silenciamiento la señal de alarma audible se silencia; el LED amarillo se ilumina para mostrar que la alarma audible ha sido silenciada. Cuando la corriente de fuga regresa a un nivel de límite aceptable, los LED rojo y amarillo se apagan y el LED verde se ilumina.

Al oprimir el botón de prueba el LIM pasa por un ciclo de prueba funcional. El botón debe oprimirse durante diez segundos aproximadamente para completar la prueba.

7

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

Información técnica

Artículo Valor

Tensión de funcionamiento 12 Vcd o 12 V~ Corriente máxima 40 mA Clase de funcionamiento Funcionamiento continuo

ESPAÑOL

Durante el

Temperatura ambiente

Conexión Bloque de terminales de tornillo Tamaño máximo de conductor 16 AWG, trenzado Montaje Tornillos

Peso

funcionamiento Durante su

almacenamiento

Sencillo 0,11 kg (0,25 lb) Doble 0,15 kg (0,32 lb)

0 ºC a +50 ºC (+32 ºF a +122 ºF)

-25 ºC a +70 ºC (-13 ºF a +158 ºF)

02/2014

8

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

Conexión al LIM Iso-Gard serie 6

Diagrama de alambrado

LIM Iso-Gard

serie 6

L1 L2 12VDC CM A B RI1 K1/NC K1/COM K1/NO SAFE

HAZARD

RI2

GND2 LIMGND TEST 1S1 Z1/M+ 1S2 Z2/MK2/COM K2/NC K2/NO

Al centro de carga

12345 768

IG2000P

PRUEBA

®

TEST

A la barra de

tierra del tablero

Placa de conexión

Leyenda Descripción

Conexiones necesarias en los sistemas con IG2000P. Conexiones adicionales necesarias para la opción de silenciamiento del sistema.

Conexiones adicionales necesarias para la opción "Test". L1, L2 Conexión al sistema de alimentación aislada que va a ser supervisado. 12VDC CM Conexión común para las combinaciones de prueba e indicador de alarma Iso-Gard, hasta un máximo de cuatro (200 mA)

A, B Interfaz RS-485, bus de comunicación RI1 Conexión de +12 V para el botón de prueba del indicador de alarma Iso-Gard y combinación de pruebas o fuente de alimentación del IG2000P

K1/NC K1/COM K1/NO

SAFE Señal normal del sistema para el indicador de alarma Iso-Gard y combinación de pruebas sin compatibilidad de bus HAZARD Señal de peligro del sistema para el indicador de alarma Iso-Gard y combinación de pruebas sin compatibilidad de bus RI2 Función MUTE (silenciamiento) para los indicadores de alarma Iso-Gard sin compatibilidad de bus GND2, LIMGND Conexiones a tierra separadas TEST Conexión para probar el LIM Iso-Gard desde cualquier indicador de alarma Iso-Gard sin compatibilidad de bus 1S1, 1S2 Conexión para el transformador de corriente CT1

Z1/M+, Z2/M –

K2/COM K2/NC K2/NO

1

Los conductores que se van a supervisar serán colocados de manera central por el transformador de corriente.

Contacto N/C del relevador de alarma K1

Contacto común de K1

Contacto N/A de K1

1

Conexión Z1/Z2 para el sensor de temperatura excesiva o conexión M+/M- para el instrumento de medición externo para la indicación de la

corriente de peligro total

Contacto común del relevador de alarma K2

Contacto N/C de K2

Contacto N/A de K2

ESPAÑOL

9

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

Actualización de los indicadores remotos antiguos

Si tiene este LIM y este indicador de alarma remoto antiguo, puede actualizar a este indicador de alarma remoto.

oo

ESPAÑOL

02/2014

ISO-Gard serie 5

RA1 WM (montado en la pared)

IA1C IG2000PG2

(incluye el IG2000P y soporte para montaje en panel)

IG2000PPM

IG2000PG1

(diseñado para montar en una caja eléctrica sencilla)

(diseñado para montar en una caja eléctrica doble)

10

M5IAI IG2000PST0614

(diseñado para montar en una caja

eléctrica posterior antigua—530087BB)

M5IAI50 IG2000PG4

(diseñado para montar en una caja eléctrica cuádruple)

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

Conexión al LIM Iso-Gard serie D

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARQUEO

• Utilice equipo de protección personal (EPP) apropiado y siga las prácticas de seguridad en trabajos eléctricos establecidas por su Compañía, consulte la norma 70E de NFPA y NOM-029-STPS.

• Solamente el personal eléctrico calificado deberá instalar y prestar servicio de mantenimiento a este equipo.

• Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera de él.

• Siempre utilice un dispositivo detector de tensión nominal adecuado para confirmar la desenergización del equipo.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

1. Realice las conexiones de los cables entre la placa de conexión serie D y el indicador remoto IG2000P como se muestra a continuación. Utilice un conductor trenzado de calibre 16 AWG.

Vista desde el frente

ESPAÑOL

1

Terminales de la

placa de conexión

Vista desde atrás

Se conecta a la

terminal del

indicador remoto

12 21 33

11

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

ESPAÑOL

02/2014

12

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

IG2000CBM

Descripción del producto

LED verde

Visualización de

THC

Botón de

prueba

indicación remota de las alarmas audibles y visibles y lectura digital de mA desde un monitor de aislamiento de línea (LIM) Iso-Gard serie 6 (IG6).

• LED verde—permanece iluminado mientras el sistema se encuentra en

condiciones normales

• LED de peligro rojo—se ilumina cuando la corriente de peligro total

El indicador remoto Iso-Gard™ IG2000CBM de Schneider Electric proporciona

(THC) excede el nivel de alarma preconfigurado

• Alarma audible de peligro—suena cuando la THC excede el nivel de

alarma predefinido

• Botón de silenciamiento con LED amarillo—silencia la alarma en el

indicador remoto (silenciamiento local) o silencia todas las alarmas audibles en el sistema (silenciamiento del sistema)

• Botón de prueba—realiza una prueba funcional del LIM remotamente

• Pantalla digital —muestra la THC en tiempo real

El indicador remoto IG2000CBM está disponible montado en una placa frontal de acero inoxidable doble para empotrar en una caja eléctrica en la pared con una profundidad de 51 mm (2 pulg) como mínimo. La conexión

LED de peligro

rojo

Botón de

silenciamiento

eléctrica básica se realiza usando cuatro conductores (consulte el diagrama de alambrado en la página 16).

Características • Se comunica con el LIM Iso-Gard serie 6 de Schneider Electric

• No interfiere con el equipo médico

• Utiliza conductores de baja tensión y cables RS-485

• Se monta en una caja eléctrica doble estándar

• Se conecta a través de una barra de conexiones de tornillo

• Utiliza una pantalla de LED de larga duración

• Diseño con Lexan y de acero inoxidable fuerte, fácil de limpiar

ESPAÑOL

Configuración El indicador remoto IG2000CBM está disponible en una configuración de

montaje en la pared.

Montado en pared

Descripción

Indicador remoto montado en una placa doble

Número de

catálogo

IG2000CBM

Montaje

Caja eléctrica doble

proporcionada por

el cliente

13

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

Precauciones de seguridad

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARQUEO

• Utilice equipo de protección personal (EPP) apropiado y siga las prácticas

de seguridad en trabajos eléctricos establecidas por su Compañía, consulte la norma 70E de NFPA o Z462 de CSA y NOM-029-STPS.

• Solamente el personal eléctrico calificado deberá instalar y prestar

servicio de mantenimiento a este equipo.

ESPAÑOL

Instalación

IG2000CBM

• Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera de él.

• Siempre utilice un dispositivo detector de tensión nominal adecuado para

confirmar la desenergización del equipo.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

02/2014

Vista desde el frente Vista lateral

4.55

(116)

Dimensiones: Pulgadas

(mm)

Funcionamiento

4.60

(117)

Vista desde atrás

2.12

(54)

3.75

(95)

Caja eléctrica posterior doble suministrada por terceros

Desde el LIM IG6 Desde el LIM IG6

El indicador remoto IG2000CBM es controlado por una señal de 12 Vcd proveniente del LIM IG6. Siempre que el sistema esté en condiciones normales, el LED verde permanece iluminado. Si el IG2000CBM perder la comunicación con el IG6 LIM, el indicador remoto mostrará ‘ER’ y la alarma audible sonará.

Cuando el LIM IG6 entra en una condición de alarma— el LED verde se apaga, el LED rojo se ilumina y la alarma audible suena.

Al oprimir el botón de silenciamiento la señal de alarma audible se silencia; el LED amarillo se ilumina para mostrar que la alarma audible ha sido silenciada. Cuando la corriente de fuga regresa a un nivel de límite aceptable, los LED rojo y amarillo se apagan y el LED verde se ilumina.

Al oprimir el botón de prueba el LIM IG6 pasa por un ciclo de prueba funcional.

NOTA: El botón debe oprimirse durante diez segundos aproximadamente para completar la prueba.

14

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

Información técnica

Artículo Valor

Tensión de funcionamiento 12 Vcd Corriente máxima 100 mA Clase de funcionamiento Funcionamiento continuo

Durante el

Temperatura ambiente

Conexión Bloque de terminales de tornillo

Tamaño máximo de conductor

Par de apriete 0,5 a 0,8 N•m (4,4 a 7,1 lbs-pulg) Montaje Tornillos Peso 150 g (0,33 libras)

funcionamiento Durante su

almacenamiento

Size

Longitud 30 m (98,4 pies)

0 ºC a +50 ºC (+32 ºF a +122 ºF)

-25 ºC a +70 ºC (-13 ºF a +158 ºF)

Cable de pares trenzado y blindado RS-485: 0,008 a 0,13 pulg

2

ESPAÑOL

15

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

Conexión al LIM Iso-Gard serie 6

Diagrama de alambrado

LIM Iso-Gard

ESPAÑOL

Placa de conexión

Resistencia de

terminación

L1 L2 12VDC CM A B RI1 K1/NC K1/COM K1/NO SAFE

HAZARD

RI2

GND2 LIMGND TEST 1S1 Z1/M+ 1S2 Z2/MK2/COM K2/NC K2/NO

Al centro de carga

RS-485: cable blindado de par trenzado

A la barra de

tierra del

tablero

de 120 Ω

A

B

SAFE COM HAZARD

IG2000CBM

®

mA

TOTAL HAZARD CURRENT

%

OVERLOAD

LOAD

IG2000CBM

02/2014

TEST

MUTE

Leyenda Descripción

L1, L2 Conexión al sistema de alimentación aislada que va a ser supervisado 12VDC CM Conexión común para las combinaciones de prueba e indicador de alarma Iso-Gard, hasta un máximo de dos (200 mA)

A, B Interfaz RS-485, bus de comunicación

RI1

K1/NC K1/COM K1/NO

SAFE Señal normal del sistema para el indicador de alarma Iso-Gard y combinación de pruebas sin compatibilidad de bus HAZARD Señal de peligro del sistema para el indicador de alarma Iso-Gard y combinación de pruebas sin compatibilidad de bus RI2 Función MUTE (silenciamiento) para los indicadores de alarma Iso-Gard sin compatibilidad de bus GND2, LIMGND Conexiones a tierra separadas TEST Conexión para probar el LIM Iso-Gard desde cualquier indicador de alarma Iso-Gard sin compatibilidad de bus 1S1, 1S2 Conexión para el transformador de corriente CT1

Z1/M+, Z2/M –

K2/COM K2/NC K2/NO

1

Los conductores que se van a supervisar serán colocados de manera central por el transformador de corriente.

16

Conexiones necesarias en los sistemas con IG2000CBM.

Conexión de +12 V para el botón de prueba del indicador de alarma Iso-Gard y combinación de pruebas o fuente de alimentación del IG2000CBM

Contacto N/C del relevador de alarma K1 Contacto común de K1 Contacto N/A de K1

1

Conexión Z1/Z2 para el sensor de temperatura excesiva o conexión M+/M- para el instrumento de medición externo para la indicación de la corriente de peligro total

Contacto común del relevador de alarma K2 Contacto N/C de K2 Contacto N/A de K2

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

Conexión de varios indicadores remotos a un solo LIM Iso-Gard serie 6

Hasta un máximo de dos indicadores remotos IG2000CBM pueden conectarse a un solo LIM IG6. Los indicadores remotos IG2000CBM utilizan un protocolo especial RS-485 para la comunicación. Cada indicador remoto debe ser asignado con una dirección única de bus para que funcione correctamente.

NOTA: El LIM IG6 conectado será asignado con la dirección 1. Un solo IG2000CBM conectado será asignado con la dirección 2. Este es el valor predeterminado de fábrica y no requiere el procedimiento detallado en el paso 2 a continuación. Un indicador remoto conectado adicionalmente debe ser asignado con la dirección 3 y requerirá el procedimiento detallado en el paso 2.

Paso 1: Modificaciones del alambrado Todos los indicadores remotos y el LIM IG6 están conectados en serie uno con

otro a través de las terminales "A" y "B" de cada dispositivo. Únicamente los dispositivos al principio y al final de la cadena requieren la resistencia de terminación. Para el LIM IG6, esta resistencia interna se activa a través de un conmutador en el dispositivo. Para los indicadores remotos IG2000CBM, una resistencia de 120 Ω debe estar conectada a las terminales "A" y "B" de los indicadores. La siguiente figura muestra una configuración de muestra.

Configuración del bus de comunicación de muestra—Dos indicadores remotos

LIM

Interruptor

DIP de RS-485 = I (ON)

Placa de

conexión

BABABA

RS-485,

dispositivo 2

RS-485,

dispositivo 3

120 Ω

ESPAÑOL

Paso 2: Cómo cambiar la dirección del IG2000CBM

Siga este procedimiento para cambiar la dirección de comunicación del indicador remoto IG2000CBM.

1. Sostenga simultáneamente los botones de prueba (TEST) y silenciamiento (MUTE) durante al menos cuatro segundos. "SP" se mostrará en las pantallas superior e inferior.

2. Oprima el botón de prueba (TEST) hasta que "Ad" se muestra en la pantalla superior y dos números (el valor predeterminado de fábrica "02") se muestran en la pantalla inferior. Este número es la dirección de comunicación del indicador remoto IG2000CBM.

3. Oprima el botón de silenciamiento (MUTE). Oprima el botón de prueba (TEST) hasta que aparezca la dirección deseada en la pantalla. Oprima el botón de silenciamiento (MUTE) para confirmar este valor.

4. Oprima el botón de prueba (TEST). "Ar" se mostrará en la pantalla superior y dos números (valor predeterminado de fábrica "01") se muestran en la pantalla inferior. Esta es la dirección del dispositivo IG6 conectado. En la mayoría de las aplicaciones, este valor no se debe cambiar. Si es así, vaya al paso 5. De lo contrario, oprima el botón de silenciamiento (MUTE). Oprima el botón de prueba (TEST) hasta que la dirección deseada del IG6 aparezca y, a continuación, oprima el botón de silenciamiento (MUTE) nuevamente para confirmar este valor.

5. Apague y vuelva a encender el indicador IG2000CBM para finalizar.

17

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111

Actualización de los indicadores remotos antiguos

Si tiene estos componentes del LIM y este indicador de alarma remoto antiguo, puede actualizar a este indicador de alarma remoto.

ESPAÑOL

IG6M

M5IAI IG2000CBMST0614

IG6C

(diseñado para montar en una caja eléctrica

posterior antigua—530087BB)

02/2014

IG6BKTVM

M5IAI50 IG2000CBMG4

(diseñado para montar en una caja eléctrica cuádruple)

18

MED10112111 Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea 02/2014

ESPAÑOL

19

Indicadores remotos Iso-Gard™ serie IG2000 para monitores de aislamiento de línea MED10112111 Boletín de instrucciones 02/2014

ESPAÑOL

Importado en México por:

Schneider Electric México, S.A. de C.V.

Calz. J. Rojo Gómez 1121-A Col. Gpe. del Moral 09300 México, D.F. Tel. 55-5804-5000 www.schneider-electric.com.mx

20

Solamente el personal calificado deberá instalar, hacer funcionar y prestar servicios de mantenimiento al equipo eléctrico. Schneider Electric no asume responsabilidad alguna por las consecuencias emergentes de la utilización de este material.

Directives d’utilisation

MED10112111

02/2014

Remplace MED10112110, 04/2011

Indicateurs à distance Iso-Gard

MC

série IG2000 pour les

moniteurs d’isolement de ligne

À conserver pour usage ultérieur.

Introduction Ce bulletin fournit les directives d'installation, de raccordement et de

fonctionnement pour les indicateurs à distance Iso-Gard IG2000CBM de Schneider Electric.

IG2000P

Description du produit

L’indicateur à distance IG2000P Iso-GardMC de Schneider Electric fournit une indication à distance des alarmes visibles et sonores provenant d’un moniteur d’isolement de ligne (LIM).

• DÉL verte—reste allumée lorsque le système est en condition normale

• DÉL rouge de risque—s’allume quand le courant dangereux total (THC)

dépasse le niveau d’alarme pré-défini

DÉL

verte

DÉL

rouge de

risque

Bouton d'essai

(Test)

Bouton de silence (Mute)

• Alarme sonore de risque—se fait entendre lorsque le courant dangereux

total dépasse le niveau d’alarme pré-défini

• Bouton de silence (Mute) muni d’une DÉL jaune—met au silence

l’alarme sonore sur l’indicateur à distance (mise au silence locale), ou toutes les alarmes sonores du système (mise au silence du système)

• Bouton d’essai (Test)—effectue à distance un essai de fonctionnement

du LIM

L’indicateur à distance IG2000P est disponible monté sur une plaque frontale en acier inoxydable simple ou double pour un montage encastré dans un panneau ou boîtier mural avec une profondeur minimale de 51 mm (2 po). Le raccordement électrique de base se fait à l’aide de trois fils. Le schéma de câblage à la page 9 montre le raccordement au LIM Iso-Gard série 6 (IG6).

MC

IG2000P et

FRANÇAIS

Caractéristiques • Interface avec le LIM Iso-Gard de Schneider Electric, ainsi qu’avec des

LIM d’autres fabricants

• Ne gêne pas le matériel médical

• Utilise un câblage basse tension (12 Vcc ou 12 Vca)

• Se monte dans un boîtier électrique simple standard

• Se raccorde au moyen d’un bornier à vis

• Utilise des afficheurs à diode électroluminescente (DÉL) de longue

durée

• Présente une conception en acier inoxydable et Lexan facile à nettoyer,

robuste

™

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

Configurations L'indicateur à distance IG2000P peut être utilisé dans les configurations

suivantes :

• Montage mural

• Postes de signalement

• Modules d'alimentation

Montage mural

Description Nº de catalogue Montage

®

TEST

Indicateur à distance monté sur une plaque simple

FRANÇAIS

PRUEBA

IG2000PG1

IG2000P

Fourni par le client, boîte de distribution

02/2014

simple

Indicateur à distance monté sur une plaque double

Deux indicateurs à distance montés sur une plaque double

IG2000P

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

®

IG2000P

TEST

PRUEBA

IG2000PG2

boîte de distribution

double

Fourni par le client,

®

Fourni par le client,

IG2000P2G2

boîte de distribution

double

2

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

Poste de signalement

Description Nº de catalogue 1 Montage

Boîtier arrière

2 à 8 indicateurs à

distance :

SB120804

9 à 12 indicateurs

à distance :

SB121204

13 à 16

indicateurs à

distance :

SB121604

17 et plus

indicateurs à

distances :

déterminé à partir

de l'usine

IG2000P

®

TEST

PRUEBA

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

Poste de signalement SRAS( )F

IG2000P

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

IG2000P

®

TEST

PRUEBA

a Pour compléter le n° de catalogue, remplacer ( ) par deux chiffres (02–99) représentant le numéro des indicateurs à distance IG2000P à installer sur un assemblage

de garniture.

Module d'alimentation

Description Nº de catalogue b Montage

Module de prises d'alimentation

(208 ou 240 V)

SXRM( )A1F SXRM( )A2F

Boîtier arrière

SB120804

b Pour compléter le n° de catalogue, voir la version en cours du catalogue n° 4800CT1201, Panneaux médicaux d'alimentation isolée . Les numéros de catalogue

se terminant par 2F sont munis d'un voyant « In Use » (en cours d'usage).

FRANÇAIS

3

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

Mesures de sécurité

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC

• Portez un équipement de protection personnelle (ÉPP) approprié et

observez les méthodes de travail électrique sécuritaires. Voir NFPA 70E ou CSA Z462.

• Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet

appareil.

• Coupez toutes les alimentations à cet appareil avant d’y travailler.

• Utilisez toujours un dispositif de détection de tension à valeur nominale

appropriée pour vous assurer que l'alimentation est coupée.

Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

Installation

IG2000PG1

FRANÇAIS

Vue avant Vue latérale

2.12

(54)

02/2014

4.50

(114)

®

3.75

(95)

Boîtier arrière simple fourni par d'autres

2.80

(71)

Dimensions : Pouces

(mm)

4

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

IG2000PG2

IG2000P2G2

4.50

(114)

Vue avant Vue latérale

®

4.60

(117)

Vue avant Vue latérale

2.12

(54)

Boîtier arrière double fourni par d'autres

Dimensions : Pouces

2.12

(54)

3.75

(95)

(mm)

FRANÇAIS

4.50

(114)

® ®

3.75

(95)

Boîtier arrière double fourni par d'autres

4.60

(117)

Dimensions : Pouces

(mm)

5

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

02/2014

SRAS08F

FRANÇAIS

SRAS12F

14.00

® ®

Vue avant

(356)

12.00

(305)

® ®

10.00

(254)

Dimensions : Pouces

(mm)

Vue latérale

4.00

(102)

8.00

(203)

Boîtier arrière SB120804 commandée séparément de Schneider Electric

Vue avant

14.00

(356)

12.00

(305)

®

14.00

(356)

®

Vue latérale

4.00

(102)

Dimensions : Pouces

(mm)

12.00

(305)

Boîtier arrière SB121204 commandée séparément de Schneider Electric

6

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

SRAS16F

Vue avant

14.00

(356)

12.00

(305)

®

Vue latérale

4.00

(102)

18.00

®

(457)

Dimensions : Pouces

(mm)

16.00

(406)

FRANÇAIS

®

Boîtier arrière SB121604 commandée séparément de Schneider Electric

Fonctionnement L’indicateur à distance IG2000P est contrôlé par un signal de 12 Vcc

provenant du LIM. Tant que le système est en condition normale, la DÉL verte reste allumée.

Lorsque le LIM passe en condition d’alarme, la ligne de danger est mise sous tension— la DÉL verte s’éteint, la DÉL rouge s’allume et l'alarme sonore retentit.

L’appui sur le bouton de silence met au silence le signal d’alarme sonore, la DÉL jaune s’allume pour indiquer que l’alarme sonore a été mise au silence. Lorsque le courant de fuite retourne à un niveau de limite acceptable, les DÉL rouge et jaune s’éteignent et la DÉL verte s’allume.

L’appui sur le bouton d’essai place le LIM dans un cycle d’essai de fonctionnement. Le bouton doit rester enfoncé pendant environ 10 secondes pour exécuter l’essai.

7

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

Renseignements techniques

Article Valeur

Tension de fonctionnement 12 Vcc ou 12 Vca Courant max. 40 mA Classe de fonctionnement Fonctionnement continu

Température ambiante

Raccordement Bornier à vis Calibre maximal du conducteur 16 AWG, toronné Montage Vis

Poids

FRANÇAIS

de fonctionnement 0 ºC à +50 ºC (+32 ºF à +122 ºF) d’entreposage -25 ºC à +70 ºC (-13 ºF à +158 ºF)

Simple 0,11 kg (0,25 lbs) Double 0,15 kg (0,32 lbs)

02/2014

8

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

Raccordement au moniteur LIM Iso-Gard série 6

Schéma de câblage

Moniteur LIM

Iso-Gard série 6

L1 L2 12VDC CM A B RI1 K1/NC K1/COM K1/NO SAFE

HAZARD

RI2

GND2 LIMGND TEST 1S1 Z1/M+ 1S2 Z2/MK2/COM K2/NC K2/NO

Vers le centre de distribution

12345 768

IG2000P

PRUEBA

®

TEST

FRANÇAIS

Vers la barre-bus

de m.à.l.t. du

Plaque connecteur

panneau

Légende Description

Raccordement requis dans les systèmes utilisant un indicateur IG2000P. Raccordements supplémentaires requis pour l’option de mise au silence du système.

Raccordements supplémentaires requis pour l’option d'essai (Test). L1, L2 Raccordement au système d’alimentation isolé à surveiller. 12VDC CM Raccordement du commun pour les combinaisons d’essais et l’indicateur d’alarme Iso-Gard, jusqu’à quatre (200 mA)

A, B Interface RS-485, bus de communication RI1 Raccordement +12 V pour le bouton d’essai de l’indicateur d’alarme Iso-Gard et la combinaison d’essais ou l’alimentation d’un IG2000P K1/NC

K1/COM K1/NO

Contact N/F du relais d’alarme K1

Commun du contact de K1

Contact N/O de K1 SAFE Signal du système normal pour l’indicateur d’alarme Iso-Gard et la combinaison d’essais qui ne possède pas la compatibilité bus HAZARD Signal de risque du système pour l’indicateur d’alarme Iso-Gard et la combinaison d’essais qui ne possède pas la compatibilité bus RI2 Fonction MUTE (SILENCE) pour les indicateurs d’alarme Iso-Gard qui ne possèdent pas la compatibilité bus GND2, LIMGND Raccordements séparés à la terre TEST Raccordement pour essayer le moniteur LIM Iso-Gard à partir d’un indicateur d’alarme Iso-Gard ne possédant pas la compatibilité bus 1S1, 1S2 Raccordement pour un transformateur de courant CT1

Z1/M+, Z2/M –

K2/COM K2/NC K2/NO

1

Les conducteurs sous surveillance seront placés en position centrale dans le transformateur de courant.

Raccordement Z1/Z2 pour un capteur de température excessive ou raccordement M+/M- pour un appareil de mesure externe pour l’indication

du courant dangereux total

Commun du contact du relais d’alarme K2

Contact N/F du K2

Contact N/O du K2

1

9

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

02/2014

Actualisation d'indicateurs à distance anciens

Si vous possédez ce LIM et cet ancien indicateur d'alarme à distance,

FRANÇAIS

ou ou

RA1 WM (monté sur un mur)

Il est possible de le mettre au niveau de cet

indicateur d'alarme à distance.

(comprend IG2000P et un support de montage sur panneau)

(conçu pour être monté dans un boîtier électrique simple)

IG2000PPM

IG2000PG1

10

Iso-Gard série 5

IA1C IG2000PG2

(conçu pour être monté dans un boîtier électrique double)

M5IAI IG2000PST0614

(conçu pour être monté dans un ancien boîtier arrière

électrique—530087BB)

M5IAI50 IG2000PG4

(conçu pour être monté dans un boîtier électrique quadruple)

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

Raccordement au moniteur LIM Iso-Gard série D

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC

• Portez un équipement de protection personnelle (ÉPP) approprié et observez les méthodes de travail électrique sécuritaire. Voir NFPA 70E.

• Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet appareil.

• Coupez toutes les alimentations à cet appareil avant d’y travailler.

• Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.

Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

1. Effectuer les raccordements de câblage entre la plaque connecteur série D et l'indicateur à distance IG2000P comme montré ci-dessous. Employer du fil toronné de calibre 16.

DANGER

FRANÇAIS

Vue avant

1

Vue arrière

Borne de la plaque

connecteur

12 21 33

Se raccorde à une borne de

l'indicateur à distance

11

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

FRANÇAIS

02/2014

12

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

IG2000CBM

Description du produit

L'indicateur à distance Iso-GardMC IG2000CBM de Schneider Electric fournit

DÉL verte

Afficheur du THC

DÉL rouge de

risque

Bouton

d'essai (Test)

Bouton de

silence (Mute)

l'indication à distance des alarmes visibles et sonores et un relevé numérique en mA du moniteur d'isolement à distance (LIM) Iso-Gard série 6.

• DÉL verte—reste allumée lorsque le système est en condition normale

• DÉL rouge de risque—s’allume quand le courant dangereux total (THC)

dépasse le niveau d’alarme pré-défini

• Alarme de risque sonore—se fait entendre lorsque le THC dépasse le

niveau d'alarme pré-défini

• Bouton de silence (Mute) muni d’une DÉL jaune—met au silence

l’alarme sonore sur l’indicateur à distance (mise au silence locale), ou toutes les alarmes sonores du système (mise au silence du système)

• Bouton d’essai Test—effectue à distance un test de fonctionnement du

LIM

• Afficheur numérique—montre le THC en temps réel

L’indicateur à distance IG2000CBM est disponible monté sur une plaque frontale en acier inoxydable double pour un montage encastré dans un boîtier mural avec une profondeur minimale de 51 mm (2 po). Le raccordement électrique de base se fait à l’aide de quatre fils. (Voir le schéma de câblage à la page 16.)

FRANÇAIS

Caractéristiques • Interface avec le moniteur LIM Iso-Gard série 6 de Schneider Electric

• Ne gêne pas le matériel médical

• Utilise un câblage basse tension et un câblage RS-485

• Se monte sur un boîtier électrique double standard

• Se raccorde au moyen d’un bornier à vis

• Utilise des afficheurs à diode électroluminescente (DÉL) de longue durée

• Présente une conception en acier inoxydable et Lexan facile à nettoyer, robuste

Configuration L'indicateur à distance IG2000CBM est disponible en configuration à

montage mural.

Montage mural

Description Nº de catalogue Montage

Indicateur à distance monté sur une plaque double

IG2000CBM

Fourni par le client, boîte de distribution

double

13

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

Mesures de sécurité

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC

• Portez un équipement de protection personnelle (ÉPP) approprié et

observez les méthodes de travail électrique sécuritaire. Voir NFPA 70E ou CSA Z462.

• Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet

appareil.

• Coupez toutes les alimentations à cet appareil avant d’y travailler.

• Utilisez toujours un dispositif de détection de tension à valeur nominale

appropriée pour vous assurer que l'alimentation est coupée.

Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

Installation

IG2000CBM

FRANÇAIS

Vue avant Vue latérale

4.60

(117)

2.12

(54)

Vue arrière

02/2014

4.55

(116)

Dimensions : Pouces

(mm)

Fonctionnement

3.75

(95)

Boîtier arrière double fourni par d'autres

Provenant du LIM IG6 Provenant du LIM IG6

L’indicateur à distance IG2000CBM est contrôlé par un signal de 12 Vcc provenant du LIM IG6. Tant que le système est en condition normale, la DÉL verte reste allumée. Si l'IG2000CBM perdre la communication avec le IG6 LIM, l’indicateur à distance affichera le message « ER » et l’alarme sonore retentit.

Lorsque le LIM IG6 passe en condition d’alarme— la DÉL verte s’éteint, la DÉL rouge s’allume et l'alarme sonore retentit.

L’appui sur le bouton de silence met au silence le signal d’alarme sonore, la DÉL jaune s’allume pour indiquer que l’alarme sonore a été mise au silence. Lorsque le courant de fuite retourne à un niveau de limite acceptable, les DÉL rouge et jaune s’éteignent et la DÉL verte s’allume.

L’appui sur le bouton d’essai place le LIM IG6 dans un cycle d’essai de fonctionnement.

REMARQUE : Le bouton doit rester enfoncé pendant environ 10 secondes pour exécuter l’essai.

14

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

Renseignements techniques

Article Valeur

Tension de fonctionnement 12 Vcc Courant max. 100 mA Classe de fonctionnement Fonctionnement continu

Température ambiante

Raccordement Bornier à vis

Calibre maximal du conducteur

Couple de serrage 0,5 à 0,8 N•m (4,4 à 7,1 lb-po) Montage Vis Poids 150 g (0,33 lb)

de fonctionnement 0 ºC à +50 ºC (+32 ºF à +122 ºF) d’entreposage -25 ºC à +70 ºC (-13 ºF à +158 ºF)

Taille

Longueur 30 m (98,4 pieds)

Câble blindé à paire torsadée RS-485 : 0,008–0,13 po

2

FRANÇAIS

15

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

Raccordement au moniteur LIM Iso-Gard série 6

Schéma de câblage

Moniteur (LIM) Iso-Gard

Plaque connecteur

Résistance de

terminaison

de 120 Ω

A

B

SAFE COM HAZARD

IG2000CBM

®

mA

TOTAL HAZARD CURRENT

%

OVERLOAD

LOAD

IG2000CBM

FRANÇAIS

L1 L2 12VDC CM A B RI1 K1/NC K1/COM K1/NO SAFE

HAZARD

RI2

GND2 LIMGND TEST 1S1 Z1/M+ 1S2 Z2/MK2/COM K2/NC K2/NO

Vers le centre de distribution

RS-485 : câble blindé à paire torsadée

Vers la barre-bus

de m.à.l.t.

du panneau

02/2014

TEST

MUTE

Légende Description

L1, L2 Raccordement au système d’alimentation isolé à surveiller. 12VDC CM Raccordement du commun pour les combinaisons d’essais et l’indicateur d’alarme Iso-Gard, jusqu’à deux (200 mA)

A, B Interface RS-485, bus de communication RI1 Raccordement +12 V pour le bouton d’essai de l’indicateur d’alarme Iso-Gard et la combinaison d’essais ou l’alimentation d’un IG2000CBM K1/NC

K1/COM K1/NO

SAFE Signal du système normal pour l’indicateur d’alarme Iso-Gard et la combinaison d’essais qui ne possède pas la compatibilité bus HAZARD Signal de risque du système pour l’indicateur d’alarme Iso-Gard et la combinaison d’essais qui ne possède pas la compatibilité bus RI2 Fonction MUTE (SILENCE) pour les indicateurs d’alarme Iso-Gard qui ne possèdent pas la compatibilité bus GND2, LIMGND Raccordements séparés à la terre TEST Raccordement pour essayer le moniteur LIM Iso-Gard à partir d’un indicateur d’alarme Iso-Gard ne possédant pas la compatibilité bus 1S1, 1S2 Raccordement pour un transformateur de courant CT1

Z1/M+, Z2/M –

K2/COM K2/NC K2/NO

1

Les conducteurs sous surveillance seront placés en position centrale dans le transformateur de courant.

16

Raccordement requis dans les systèmes utilisant un indicateur IG2000CBM.

Contact N/F du relais d’alarme K1 Commun du contact de K1 Contact N/O de K1

1

Raccordement Z1/Z2 pour un capteur de température excessive ou raccordement M+/M- pour un appareil de mesure externe pour l’indication du courant dangereux total

Commun du contact du relais d’alarme K2 Contact N/F du K2 Contact N/O du K2

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

Raccordement de plusieurs indicateurs à distance à un seul LIM Iso-Gard série 6

Jusqu'à deux indicateurs à distance IG2000CBM peuvent être raccordés à un seul moniteur LIM IG6 . Les indicateurs à distance IG2000CBM utilisent un protocole RS-485 spécial pour la communication. Chaque indicateur à distance doit recevoir une adresse bus unique pour obtenir un bon fonctionnement.

REMARQUE : Le moniteur LIM IG6 raccordé recevra l'adresse 1. Un seul indicateur IG2000CBM raccordé recevra l'adresse 2. Ceci est la configuration de l'usine par défaut qui n'exigera aucune procédure détaillée au point 2 ci-après. Un indicateur à distance raccordé supplémentaire doit recevoir l'adresse 3 et exigera la procédure détaillée au point 2.

Point 1 : Modifications du câblage Tous les indicateurs à distance et le moniteur LIM IG6 sont câblés l'un avec

l'autre en série au moyen des bornes A et B de chaque dispositif. Seuls les dispositifs au début et à la fin de chaque chaîne exigent la résistance de terminaison. Pour le moniteur LIM IG6, cette résistance interne est activée par un commutateur sur le dispositif. Pour les indicateurs à distance IG2000CBM, une résistance de 120 Ω doit être câblée par l'intermédiaire des bornes A et B. La figure qui suit présente un exemple de disposition.

Exemple de disposition de bus de communication—deux indicateurs à

distance

LIM

Interrupteur

à microcontacts

RS-485 = I (ON)

Plaque

connecteur

BABABA

RS-485

dispositif 2

RS-485

dispositif 3

120 Ω

FRANÇAIS

Point 2 : Modification de l'adresse du IG2000CBM

Suivre cette procédure pour modifier l'adresse de communication de l'indicateur à distance IG2000CBM.

1. Tenir les boutons d'essai (TEST) et de silence (MUTE) simultanément enfoncés pendant au moins quatre secondes. « SP » s'affichera sur les écrans supérieur et inférieur.

2. Appuyer sur le bouton d'essai (TEST) jusqu'à ce que « Ad » soit affiché sur l'écran supérieur et que deux chiffres (l'adresse d'usine par défaut « 02 ») soient affichés sur l'écran inférieur. Ce nombre est l'adresse de communication de l'indicateur à distance IG2000CBM.

3. Appuyer sur le bouton de silence (MUTE). Appuyer sur le bouton d'essai (TEST) jusqu'à ce que l'adresse désirée soit affichée sur l'écran. Appuyer sur le bouton de silence (MUTE) pour confirmer la sélection.

4. Appuyer sur le bouton d’essai (TEST). « Ar » s'affichera sur l'écran supérieur et deux chiffres (l'adresse d'usine par défaut « 01 ») s'afficheront sur l'écran inférieur. C'est l'adresse du dispositif IG6 raccordé. Dans la plupart des applications, cette valeur n'aura pas besoin d'être modifiée. Dans ce cas, passer au point 5. Autrement, appuyer sur le bouton de silence (MUTE). Appuyer sur le bouton d'essai (TEST) jusqu'à ce que l'adresse désirée du IG6 paraisse et appuyer de nouveau sur le bouton de silence (MUTE) pour confirmer cette valeur.

5. Mettre le IG2000CBM hors puis sous tension pour terminer.

17

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111

02/2014

Actualisation d'indicateurs à distance anciens

FRANÇAIS

Si vous possédez ces

composants du LIM

IG6M

IG6C

IG6BKTVM

et cet ancien indicateur d'alarme à

distance,

M5IAI IG2000CBMST0614

M5IAI50 IG2000CBMG4

Il est possible de le mettre au niveau de cet

indicateur d'alarme à distance.

(conçu pour être monté dans

un boîtier arrière ancien–530087BB)

(conçu pour être monté dans

un boîtier électrique quadruple)

18

MED10112111 Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne 02/2014

FRANÇAIS

19

Indicateurs à distance Iso-GardMC série IG2000 pour les moniteurs d’isolement de ligne MED10112111 Directives d’utilisation 02/2014

FRANÇAIS

Schneider Electric Canada, Inc.

5985 McLaughlin Road Mississauga, ON L5R 1B8 Canada Tel:1-800-565-6699 www.schneider-electric.ca

20

Seul un personnel qualifié doit effectuer l’installation, l’utilisation, l’entretien et la maintenance du matériel électrique. Schneider Electric n’assume aucune responsabilité des conséquences éventuelles découlant de l’utilisation de cette documentation.

Addendum Anexo Annexe

80043-842-01

08/2018

California Proposition 65 Warning—Nickel Compounds and Bisphenol A (BPA)

Advertencia de la Proposición 65 de California— compuestos de níquel y Bisfenol A (BPA)

Avertissement concernant la Proposition 65 de Californie— composés de nickel et Bisphénol A (BPA)

WARNING: This product can

expose you to chemicals including Nickel compounds, which are known to the State of California to cause cancer, and

Bisphenol A (BPA), which is

known to the State of California to cause birth defects or other reproductive harm. For more information go to

www.P65Warnings.ca.gov

.

ADVERTENCIA: Este producto puede exponerle a químicos incluyendo compuestos de níquel, que son conocidos por el Estado de California como causantes de cáncer, y Bisfenol A (BPA), que es conocido por el Estado de California como causante de defectos de nacimiento u otros daños reproductivos. Para mayor información, visite

www.P65Warnings.ca.gov

.

AVERTISSEMENT: Ce produit peut vous exposer à des agents chimiques, y compris composés de nickel, identifiés par l'État de Californie comme pouvant causer le cancer, et Bisphénol A (BPA) reconnus par l'État de Californie comme pouvant causer des malformations congénitales ou autres troubles de l'appareil reproducteur. Pour de plus amples informations, prière de consulter www.P65Warnings.ca.gov.

All trademarks are the property of Schneider Electric SE, its subsidiaries, and affiliated companies.

Schneider Electric USA, Inc.

800 Federal Street Andover, MA 01810 USA 888-778-2733 www.schneider-electric.us

Todas las marcas comerciales son propiedad de Schneider Electric SE, sus filiales y compañías afiliadas.

Importado en México por:

Schneider Electric México, S.A. de C.V.

Av. Ejercito Nacional No. 904 Col. Palmas, Polanco 11560 México, D.F. 55-5804-5000 www.schneider-electric.com.mx

Toutes les marques commerciales sont la propriété de Schneider Electric SE, ses filiales et compagnies affiliées.

Schneider Electric Canada, Inc.

5985 McLaughlin Road Mississauga, ON L5R 1B8 Canada 800-565-6699 www.schneider-electric.ca

Schneider Electric IG2000PG1 Installation Manual [en, es, fr]

Introduction This bulletin provides installation, connection, and operation instructions

IG2000P

Product Description

ENGLISH

Features • Interfaces with the Iso-Gard LIM from Schneider Electric, as well as with

Configurations The IG2000P Remote Indicator can be used in the following configurations:

Safety Precautions

Installation

Operation The IG2000P remote indicator is controlled by a 12 Vdc signal from the LIM.

Technical Information

Connection to Iso-Gard Series 6 LIM

Connection to Iso-Gard Series D LIM

IG2000CBM

Product Description

Features • Interfaces with the Iso-Gard Series 6 LIM from Schneider Electric

Configuration The IG2000CBM remote indicator is available in a wall-mounted

Safety Precautions

Installation

Operation The IG2000CBM remote indicator is controlled by a 12 Vdc signal from the

Technical Information

Connection to Iso-Gard Series 6 LIM

Connecting Multiple Remotes to a Single Iso-Gard Series 6 LIM

Step 1: Wiring Modifications All remote indicators and the IG6 LIM are wired in series with each other via

Step 2: Changing the Address of the IG2000CBM

Introducción Este boletín proporciona las instrucciones de instalación, conexión y

IG2000P

Descripción del producto

ESPAÑOL

Características • Funciona con el LIM Iso-Gard de Schneider Electric, así como con los

Configuraciones El indicador remoto IG2000P se puede utilizar en las siguientes

Precauciones de seguridad

Instalación

Funcionamiento El indicador remoto IG2000P es controlado por una señal de 12 Vcd

Información técnica

Conexión al LIM Iso-Gard serie 6

Actualización de los indicadores remotos antiguos

Conexión al LIM Iso-Gard serie D

IG2000CBM

Descripción del producto

Características • Se comunica con el LIM Iso-Gard serie 6 de Schneider Electric

Configuración El indicador remoto IG2000CBM está disponible en una configuración de

Precauciones de seguridad

Instalación

Funcionamiento

Información técnica

Conexión al LIM Iso-Gard serie 6

Conexión de varios indicadores remotos a un solo LIM Iso-Gard serie 6

Paso 1: Modificaciones del alambrado Todos los indicadores remotos y el LIM IG6 están conectados en serie uno con

Paso 2: Cómo cambiar la dirección del IG2000CBM

Actualización de los indicadores remotos antiguos

Introduction Ce bulletin fournit les directives d'installation, de raccordement et de

IG2000P

Description du produit

FRANÇAIS

Caractéristiques • Interface avec le LIM Iso-Gard de Schneider Electric, ainsi qu’avec des

Configurations L'indicateur à distance IG2000P peut être utilisé dans les configurations

Mesures de sécurité

Installation

Fonctionnement L’indicateur à distance IG2000P est contrôlé par un signal de 12 Vcc

Renseignements techniques

Raccordement au moniteur LIM Iso-Gard série 6

Actualisation d'indicateurs à distance anciens

Raccordement au moniteur LIM Iso-Gard série D

IG2000CBM

Description du produit

Caractéristiques • Interface avec le moniteur LIM Iso-Gard série 6 de Schneider Electric

Configuration L'indicateur à distance IG2000CBM est disponible en configuration à

Mesures de sécurité

Installation

Fonctionnement

Renseignements techniques

Raccordement au moniteur LIM Iso-Gard série 6

Raccordement de plusieurs indicateurs à distance à un seul LIM Iso-Gard série 6

Point 1 : Modifications du câblage Tous les indicateurs à distance et le moniteur LIM IG6 sont câblés l'un avec

Point 2 : Modification de l'adresse du IG2000CBM

Actualisation d'indicateurs à distance anciens
