Inhalt

Funktionen ..............................................................2

Einleitung ................................................................2

Vorbereitung ...........................................................2

Sicherheitsvorkehrungen ........................................2

Inhalt der Verpackungseinheit ................................4

Umweltinformationen .............................................5

Reparaturinformationen ......................................5

Tasten der Fernbedienung......................................6

LCD-TV und Bedientasten......................................7

Ansicht der Anschlüsse – Anschlüsse an der

Rückseite ................................................................7

Ansicht der Anschlüsse – Anschlüsse an der Seite 8

Netzanschluss ........................................................9

Antennenanschluss ............................................9

Verwendung der Multimedia-Anschlüsse ...............9

Anschluss von USB-Speichern ...........................9

Anschließen des LCD-TVs an einen PC ................9

Verwendung der seitlichen Anschlüsse ..................9

Anschluss eines DVD-Players über HDMI ...........10

Anschluss eines DVD-Players über die Component-

Anschlüsse (YPbPr) oder ein Scart-Kabel............10

Fernbedienung .....................................................10

Einsetzen der Batterien ....................................10

Ein-/Ausschalten....................................................11

Einschalten des TV-Geräts ................................11

TV-Gerät ausschalten ........................................11

Digitaler Teletext (** nur für UK) .........................11

Analoger Teletext ...............................................11

Eingangsauswahl ..................................................11

Grundlegende Bedienung.....................................12

Bedienung mit den Tasten am TV-Gerät ...........12

Einstellung der Lautstärke ............................12

Programmauswahl ........................................12

AV-Modus ......................................................12

Bedienung mit den Tasten der Fernbedienung .12

Einstellung der Lautstärke ............................12

Programmauswahl (Vorheriges oder nächstes

Programm) ....................................................12

Programmwahl (Direktzugriff) .......................12

Elektronischer Programmführer (EPG).................12

Erste Installation ...................................................13

Automatische Sendersuche..................................14

Steuerung des Menüs automatische

Sendersuche.....................................................14

Manuelle Einstellung ...........................................15

Manuelle Antenne Digitale Suche .....................15

Manuelle Digitale Kabelsuche ..........................15

Manuelle analoge Suche ..................................15

Analoge Feineinstellung ...................................15

Netzwerk Kanalsuche .......................................15

Diensteliste löschen (Clear Service List) (*) .....16

Sender verwalten: Programmliste ........................16

Steuern der Kanalliste ......................................16

Deutsch - 1 -

Kanäle verschieben ..........................................17

Kanäle löschen .................................................17

Kanäle umbenennen ........................................17

Kanäle sperren .................................................17

Sender verwalten: Favoriten.................................17

Tastenfunktionen...............................................17

Sender verwalten: Kanalliste sortieren .................18

OSD-Informationen...............................................18

Medien-Wiedergabe durch Benutzen des

Medienbrowsers ...................................................18

Anzeigen von Fotos über USB .........................19

Medienbrowser-Einstellungen ..........................20

Bildgröße ändern: Bildformate ..............................20

Bildeinstellungen kon gurieren.............................21

Steuerung des Menüs Bildeinstellungen ..........21

Optionen des Menüs Bildeinstellungen ............21

PC-Bildeinstellungen ........................................21

Klangeinstellungen kon gurieren .........................22

Steuerung des Menüs Klangeinstellungen .......22

Optionen des Menüs Klangeinstellungen .........22

Kon guration der Einstellungen............................23

Steuerung des Menüs Einstellungen ................23

Optionen des Menüs Einstellungen ..................23

Verwendung eines Moduls ...................................23

Anzeigen des Menüs (*) ...................................23

Spracheinstellungen .............................................24

Jugendschutz .......................................................24

Steuerung des Menüs Jugendschutz ...............24

Timer ....................................................................25

Einstellen des Ausschalttimers .........................25

Einstellen von Programmtimern........................25

Einen Timer hinzufügen ................................25

Einen Timer bearbeiten .................................25

Einen Timer löschen .....................................25

Einstellen von Datum und Uhrzeit ........................25

Quellen-Einstellungen ..........................................26

Andere Einstellungen ...........................................26

Steuerung .........................................................26

Andere Funktionen ...............................................27

Teletext .................................................................27

Tipps .....................................................................27

Anhang A: Typische Anzeigemodi PC-Eingang ....29

Anhang B: AV- und HDMI-Signalkompatibilität

(Eingangssignaltypen) ..........................................29

Anhang C: Unterstützte DVI-Au ösungen ............30

Anhang D: Im USB-Modus unterstützte

Dateiformate .........................................................30

Anhang E: Softwareaktualisierung .......................31

Technische Daten .................................................32

Digitaler Empfang (DVB-T) ...................................32

Digitaler Empfang (DVB-C) .................................32

Funktionen

LCD-Farbfernsehgerät mit Fernbedienung.• Vollintegriertes terrestrisches Digital-TV (DVB-T/C - •

MPEG-2, MPEG-4) HDMI-Anschlüsse für Digital-Video und -Audio •

sind vorhanden. Dieser Anschluss kann außerdem HighDe nition-Signale empfangen.

USB-Eingang.• 1000 Programme (analog + digital).• OSD-Menüsystem.• Integrierter Tuner DVB-T-C HD, MPEG 2- / MPEG •

4-kompatibel. Scart-Anschluss für externe Geräte (wie Video, •

Videospiele, Stereoanlage etc.). Stereo-Audiosystem (German+Nicam)• Teletext, FasText, TOP text.• Kopfhöreranschluss.• Autoprogrammierung.• Manuelle Sendersuche (vorwärts und rückwärts).• Ausschalttimer / Kindersicherung.• Automatische Stummschaltung, wenn keine •

Übertragung statt ndet. NTSC-Wiedergabe. • AVL (Automatische Tonbegrenzung).• Automatische Abschaltung.• PLL (Frequenzsuche).• PC-Eingang. • Plug&Play für Windows 98, Windows 7,ME, 2000, •

XP, Vista, Windows 7. Spielemodus •

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Geräts ein.Bitte lesen Sie die entsprechenden Hinweise in diesem Handbuch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel SICHERHEITSHINWEISE. Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Bitte geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Dieses Gerät dient zum Empfang und zur Anzeige von TV-Programmen. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung der Empfangs- und Anzeigequellen (Receiver, DVDPlayer, DVD-Recorder, VCR, PC etc.) Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den

privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Ein Betrieb des LCT-TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen.

Vorbereitung

Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten. Vermeiden Sie gefährliche Situationen und Defekte, indem Sie keine Gegenstände auf dem Gerät abstellen. Verwenden Sie dieses Gerät nur in gemäßigten Klimabedingungen.

Sicherheitsvorkehrungen

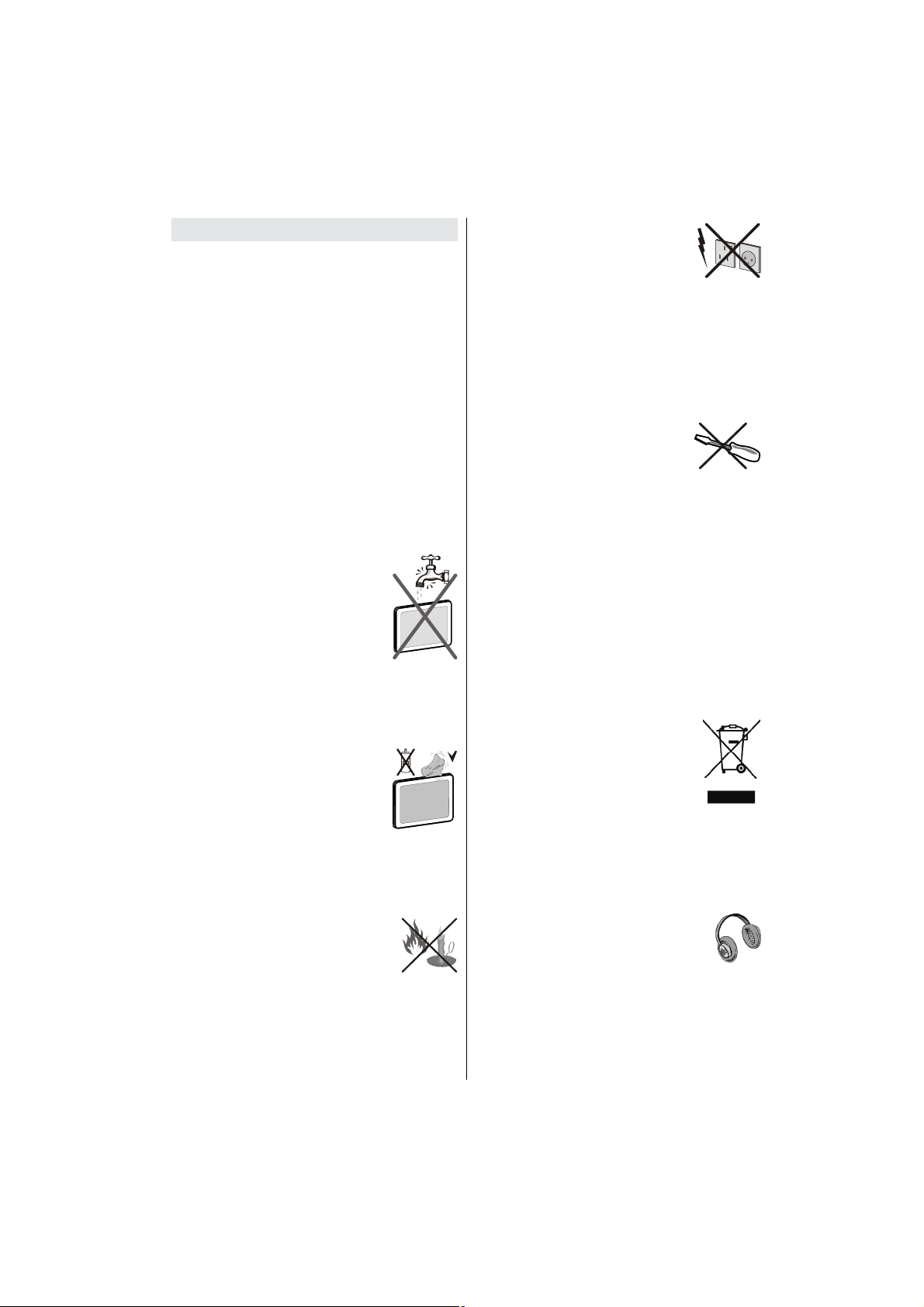

Lesen Sie bitte zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung auswählen.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden Stecken Sie das Gerät niemals durch Ziehen am Kabel aus und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch quali zierte Personen erfolgen.

Deutsch - 2 -

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung (vermeiden Sie das Badezimmer, die Spüle in der Küche oder die Umgebung der Waschmaschine). Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie zum Beispiel Blumenvasen, auf dem Gerät ab. Meiden Sie Tropf- und Spritzwasser.

Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät ausstecken und durch eine quali zierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Reinigung

Ziehen Sie vor der Reinigung des Geräts den Netzstecker aus der Steckdose. Verwenden Sie keine  üssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch.

Belüftung

Die Schlitze und Öffnungen des Empfängers dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Stellen Sie sicher, dass keine offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer od. dgl. ausgesetzt werden.

Gewitter

Trennen Sie das Netzkabel von der Steckdose, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezi kation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Deutsch - 3 -

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem quali zierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Entsorgung

Hinweise zur Entsorgung:•

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, darf nicht in die Reichweite von Kindern gelangen. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

• Versuchen Sie niemals, normale Batterien wieder aufzuladen. Explosionsgefahr! Ersetzen Sie Batterien stets durch den gleichen oder einen gleichwertigen Typ.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammelund Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Trennen des Geräts vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopfhörern können zu Gehörschäden führen.

Installation

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn diese Option verfügbar ist).

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit etwa einer Million Dünnschicht-Transistoren, die selbst feine Bilddetails au ösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Warnung! Lassen Sie das TV-Gerät nicht im Standbyoder aktiven Modus, wenn Sie weggehen.

Mit dem Standby-Aus-/Ein-Schalter kann das Gerät nicht vollständig vom Netz getrennt werden. Außerdem verbraucht das Gerät auch im StandbyBetrieb Strom. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Geräts, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Elektrische Geräte nicht in Kinderhand

Lassen Sie Kinder niemals unbeaufsichtigt ein Elektrogeräte verwenden! Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für kleine Kinder unerreichbar auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Anschluss an ein TV-Verteilersystem (Kabel-TV etc.) vom Tuner aus:

Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, an ein TV-Verteilersystem über Koaxialkabel kann unter bestimmten Umständen eine mögliche Feuergefahr darstellen.

Inhalt der Verpackungseinheit

LCD-TV

Batterien: 2 X AAA

Fernbedienung

1 X Video- &

Audio-

Anschlusskabel

Hinweis: Bitte überprüfen Sie nach dem Kauf die Zubehörteile. Stellen Sie sicher, dass alle vorhanden sind.

Betriebsanleitung

1 X Component-

Video-

Anschlusskabel

Der Anschluss an ein Kabel-Verteilersystem muss daher über ein Gerät erfolgen, dass eine elektrische Trennung unter einem bestimmten Frequenzbereich sicherstellt (galvanischer Isolator, siehe EN 60728-

11)

Deutsch - 4 -

Umweltinformationen

Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. •

Sie helfen nicht nur, die Umwelt zu schützen, sondern können auf Grund des geringeren Stromverbrauchs durch die Energiesparfunktion dieses TV-Geräts auch Geld sparen. Um den Energieverbrauch zu verringern, gehen Sie wie folgt vor:

Sie können die Einstellung Energiesparmodus im Menü Funktion nutzen. Wenn Sie den Energiesparmodus • auf Ein setzen, schaltet das TV-Gerät in den Energiesparmodus und der Luminanzpegel des TV-Geräts wird auf den Optimalwert eingestellt. Beachten Sie, dass einige Bildeinstellungen nicht geändert werden können, wenn das TV-Gerät im Energiesparmodus ist.

Wird das TV-Gerät nicht verwendet, schalten Sie es bitte ab oder trennen Sie es vom Netzstecker. Dadurch • wird der Energieverbrauch reduziert.

Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit Ihr Heim verlassen.•

Beachten Sie, dass über das Jahr betrachtet der Energiesparmodus ein größeres Einsparungspotential • bietet, als wenn Sie das TV-Gerät statt in den Standby-Modus zu schalten vom Netz trennen. Daher empfehlen wir, den Energiesparmodus zu aktivieren, um den Jahresstromverbrauch zu reduzieren. Um noch mehr Energie zu sparen, empfehlen wir außerdem, das TV-Gerät vom Netzstecker zu trennen, wenn Sie es länger nicht verwenden.

Bitte helfen Sie uns, die Umwelt zu schützen, indem Sie die folgenden Dinge beachten.•

Reparaturinformationen

Überlassen Sie alle Wartungsarbeiten dem quali zierten Kundendienstpersonal. Das TV-Gerät darf nur von quali zierten Personen repariert werden. Für weitere Informationen wenden Sie sich bitte an den Händler vor Ort, bei dem Sie das TV-Gerät gekauft haben.

Deutsch - 5 -

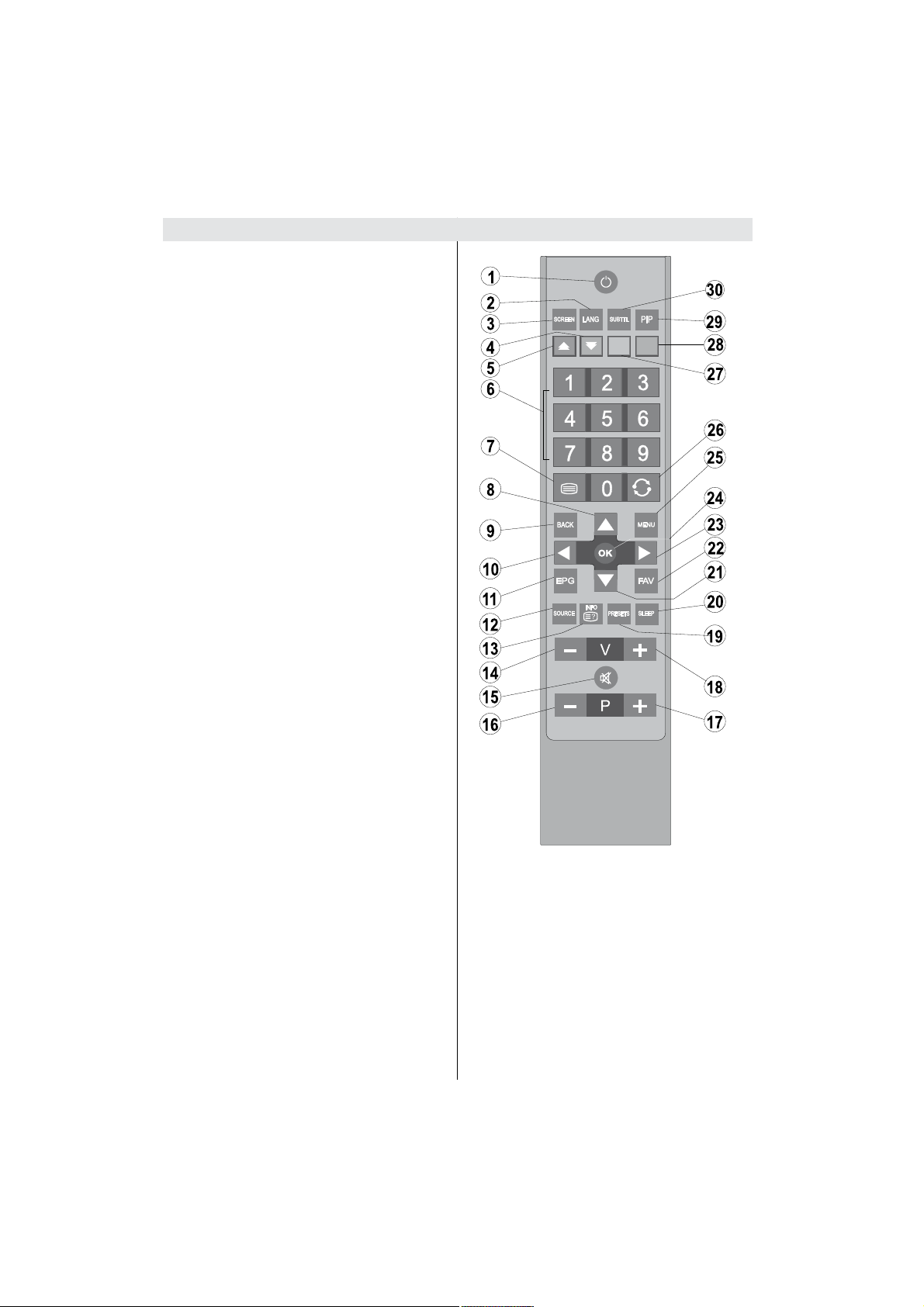

Tasten der Fernbedienung

Standby Ein/Aus1. Mono/Stereo - Dual I-II / Aktuelle Sprache (*) 2.

(bei DVB-Kanälen) Bildgröße / Videozoom (im Medienbrowser-3.

Videomodus) Taste Grün Listenmodus (im EPG)/ Alle 4.

selektieren/deselektieren (in Favoritenliste)/ Diaschau wiedergeben (im Medienbrowser)

Taste Rot/Stop(im Medienbrowser)5. Zifferntasten6. Teletext/ Mix(im TXT-Modus) 7. Cursor aufwärts8. Verlassen / Return / Indexseite (im TXT-Modus)9. Cursor links10. Elektronischer Programmführer (bei DVB-11.

Kanälen) AV / Quelle12. Info / Anzeige (im TXT-Modus)13. Lautstärke -14. Stummschaltung15. Programm weiter / Seite zurück (bei DVB-16.

Kanälen) Programm zurück / Seite weiter (bei DVB-17.

Kanälen) Lautstärke +18. Auswahl Bildmodus / Ändert den Bildmodus (im 19.

Medienbrowser-Videomodus) Ausschalttimer20. Cursor abwärts21. Auswahl Favoritenmodus (bei DVB-Kanälen)22. Cursor rechts / Auswahl Untermenü (im TXT-23.

Modus) OK (Bestätigen) / Halten (im TXT-Modus) / 24.

Kanalliste bearbeiten Menü25. Vorheriges Programm26. Taste Gelb / Pause (im Medienbrowser) / 27.

Zeitleistenmodus (im EPG) Taste Blau / Kanalliste bearbeiten/Filter 28.

(in Favoritenliste und EPG) / EndlosZufallswiedergabe (im Medienbrowser)

Keine Funktion29. Untertitel ein-aus (bei DVB-Kanälen)30.

Deutsch - 6 -

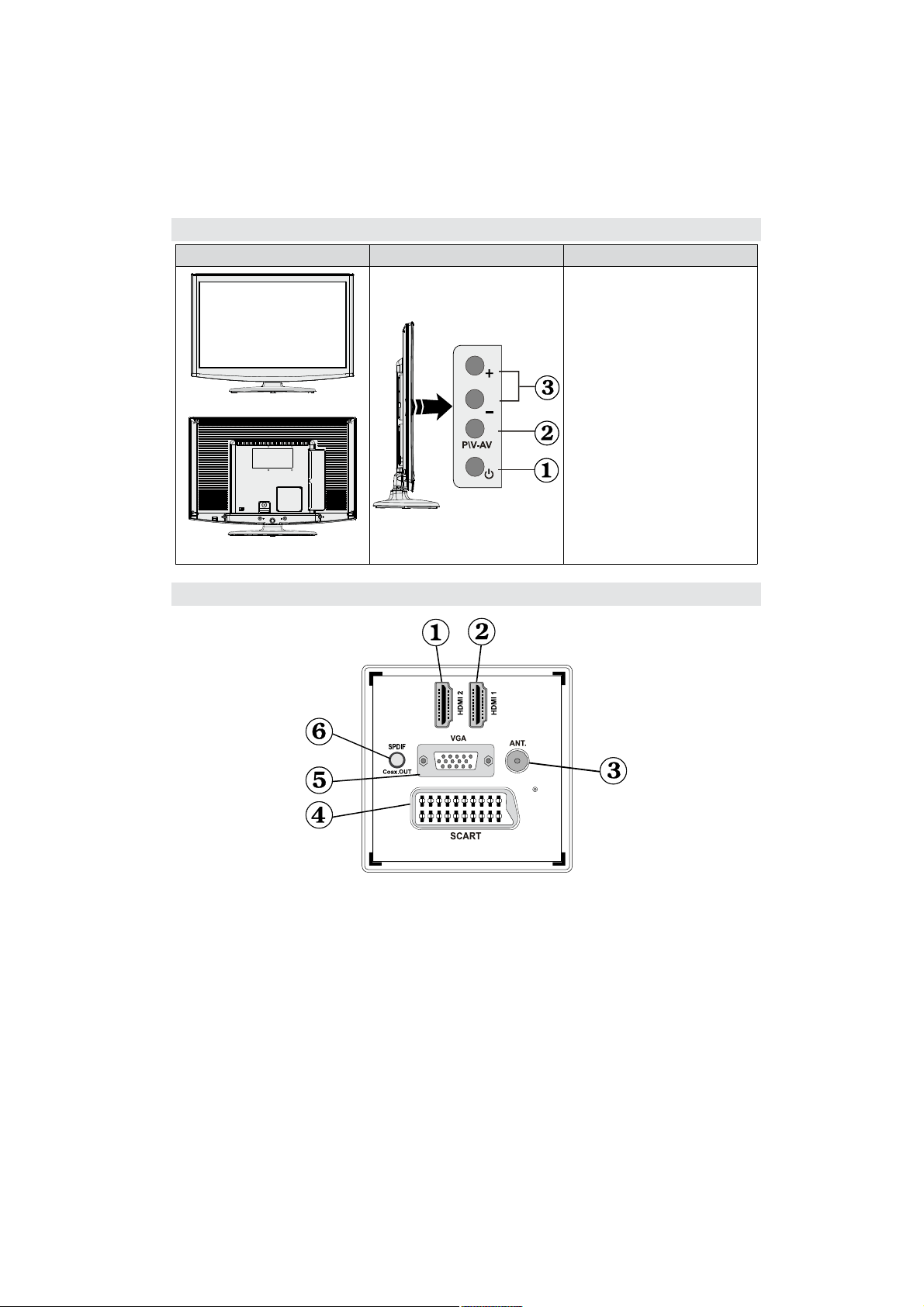

LCD-TV und Bedientasten

VORDER- und RÜCKANSICHT Ansicht Steuertasten Steuertasten

1. Standby- Aus-/ Ein-Taste

2. TV/AV-Taste

3.Tasten Programm weiter zurück-

Lautstärke + / -

Hinweis:Sie können die Tasten “+/-” verwenden, um die Lautstärke zu verändern. Wenn Sie den Kanal wechseln wollen, drücken Sie einmal die Taste P/V/AV und dann die Tasten “+/-”. Wenn Sie die Taste P/V/AV einige Sekunden gedrückt halten, wird die Quellen-OSD eingeblendet. Die Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden.

Ansicht der Anschlüsse – Anschlüsse an der Rückseite

HDMI 2: HDMI-Eingang1.

Die HDMI-Eingänge dienen zum Anschluss eines Geräts mit einer HDMI-Buchse. Ihr LCD TV-Gerät kann High-De nition-Bilder von Geräten wie High-De nition-Satellitenreceivern oder -DVD-Playern anzeigen. Diese Geräte müssen über die HDMI-Buchse oder die Component-Buchsen angeschlossen werden. Diese Anschlüsse können 720p- oder 1080p-Signale empfangen. Für einen Anschluss von HDMI zu HDMI ist keine Audioverbindung erforderlich.

HDMI 1: HDMI-Eingang2. An den RF-Eingang 3. wird eine Antenne oder ein Kabelsystem angeschlossen.

Beachten Sie: Wenn Sie einen Decoder oder einen Medienrecorder verwenden, sollten Sie das Antennenkabel über diesen mit einem geeigneten Antennenkabel an das TV-Gerät anschließen, wie in der Abbildung gezeigt.

Deutsch - 7 -

SCART4. -Anschluss ür Eingabe und Ausgabe von Zusatzgeräten. Benutzen Sie ein SCART-Kabel um die

SCART-Buchse des TV-Geräts mit der SCART-Buchse des Zusatzgeräts (z.B. Decoder, VCR, DVDPlayer) zu verbinden.

Hinweis: Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Gerät automatisch in den AV-Modus. Hinweis: Das S-VHS-Signal wird über den Scart-Anschluss unterstützt.

Der5. PC-Eingang dient zum Anschluss eines PCs an das TV-Gerät. Verbinden Sie mit einem VGA-Kabel den PC-EINGANG am TV-Gerät mit dem PC-Ausgang des PCs.

Über den 6. koaxialen Ausgang S/PDIF wird das digitale Audiosignal der gerade aktiven Quelle ausgegeben. Verwenden Sie ein koaxiales SPDIF-Kabel, um Audiosignale an ein Gerät mit einem S/PDIF-Eingang zu übertragen

Ansicht der Anschlüsse – Anschlüsse an der Seite

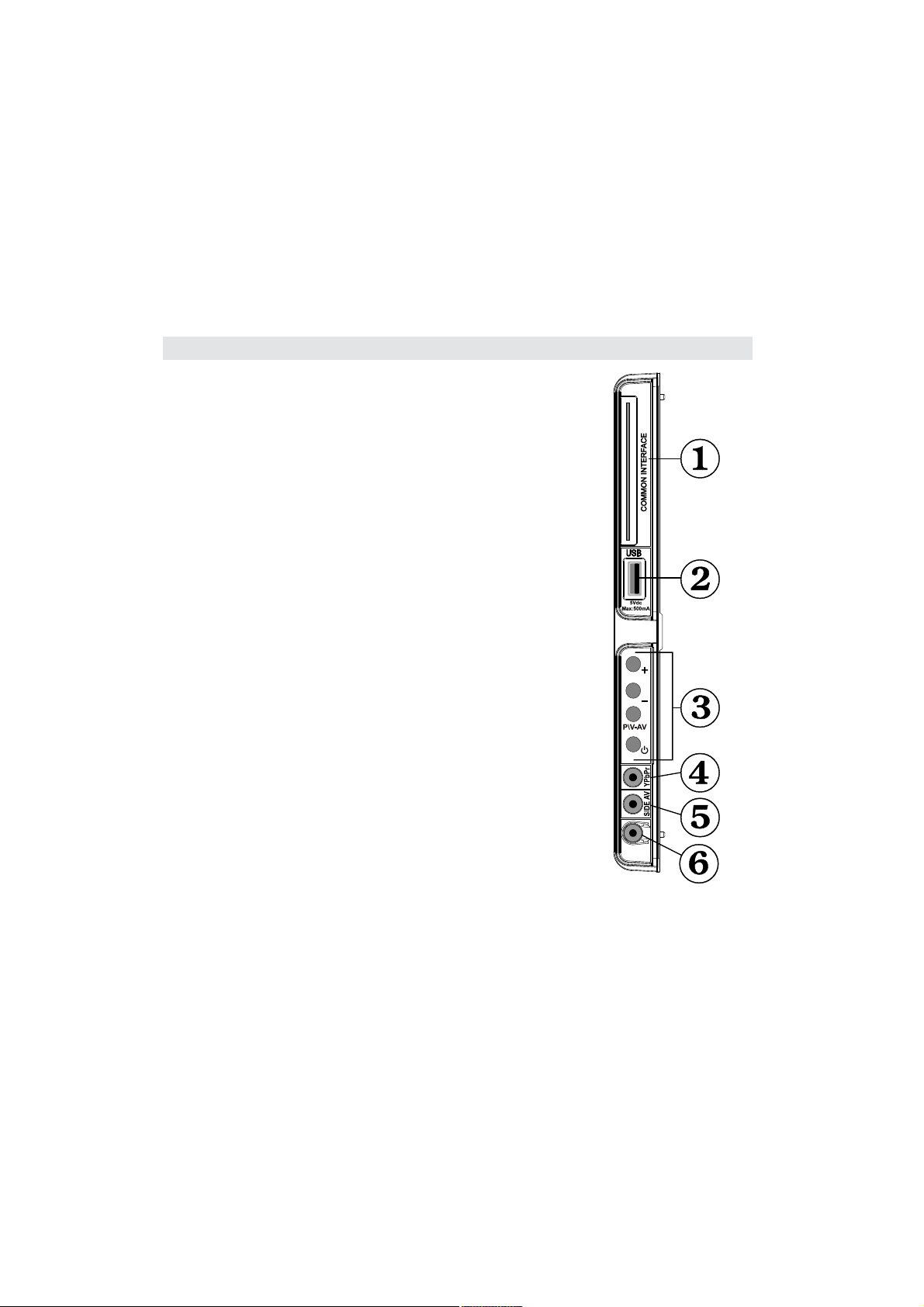

Der CI-Steckplatz dient zum Einsetzen einer CI-Karte. Mit einer CI-1. Karte können Sie alle Kanäle sehen, die Sie abonniert haben. Weitere Informationen  nden Sie im Abschnitt “Conditional Access”.

Seitlicher USB-Eingang.2. TV-Steuertasten.3. Die 4. Component Video-Eingänge (YPbPr) werden zum Anschließen von

Component Video verwendet. Sie können hier ein Gerät anschließen, das über Component-Ausgänge verfügt. Dazu müssen Sie das mitgelieferte Component-VideoAnschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an die YPbPr-Buchse (Seite) des Fernsehgeräts an. Stecken Sie dann die Anschlüsse des Component-Kabels (nicht mitgeliefert) in den Mehrsteckerteil des Component-Video-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Die 5. seitlichen Audio- und Videoeingänge werden zum Anschließen der Audio- und Videosignale von Zusatzgeräten verwendet. Um die Videoverbindung herzustellen, müssen Sie das mitgelieferte AVAnschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an den seitlichen AV-Anschluss des Fernsehgeräts an. Stecken Sie dann den Anschluss des Videokabels (nicht mitgeliefert) in den GELBEN Eingang (auf der Seite mit mehreren Steckern) des mitgelieferten AVAnschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Um die Audioverbindung zu ermöglichen, müssen Sie die ROTEN und WEISSEN Eingänge des seitlichen AV-Anschlusskabels verwenden. Stecken Sie dann die Anschlüsse des Audiokabels von Ihrem Gerät in die ROTEN und WEISSEN Eingänge des mitgelieferten AV-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Hinweis: Sie sollten die Audioeingänge des seitlichen AV-Anschlusskabels (ROT & WEISS) verwenden, um eine Audioverbindung für ein Gerät zu ermöglichen, dass Sie über den PC- oder COMPONENT-VIDEO-Eingang an Ihr TV-Gerät anschließen.

Über die Kopfhörer-Buchse wird ein Kopfhörer an das TV-Gerät 6. angeschlossen

Deutsch - 8 -

Netzanschluss

WICHTIG: Das Gerät ist nur für den Betrieb mit 220240VV Wechselspannung bei einer Frequenz von 50 Hz ausgelegt.

Geben Sie Ihrem Gerät nach dem Auspacken genug • Zeit, sich der Raumtemperatur anzupassen. Danach können Sie es an eine Steckdose anschließen.

Antennenanschluss

Schließen Sie den Antennen- oder Kabel-TV-• Stecker an die Buchse ANTENNENEINGANG an der Rückseite des TV-Geräts an.

Verwendung der MultimediaAnschlüsse

Sie können über den USB-Eingang am TV-Gerät • USB-Geräte anschließen. Mit dieser Funktion können Sie auf einem USB-Gerät gespeicherte JPG-, Video- und MP3-Dateien abspielen bzw. anzeigen.

Unter Umständen sind bestimmte Arten von USB-• Geräten (z. B. MP3-Player) mit diesem TV-Gerät nicht kompatibel.

Machen Sie gegebenenfalls Kopien von Ihren • Dateien, bevor Sie das USB-Gerät an das TVGerät anschließen, um mögliche Datenverluste zu vermeiden. Beachten Sie, dass der Hersteller keinerlei Haftung für beschädigte Dateien oder Datenverluste übernimmt.

Entfernen Sie das USB-Gerät nicht, während eine • Datei wiedergegeben wird.

VORSICHT: Schnelles An- und Abstecken von USB-Geräten ist gefährlich. Sie sollten Diese nicht mehrmals schnell hintereinander ein- und wieder abstecken. Dadurch könnten physische Schäden am USB-Player und besonders am USB-Gerät selbst entstehen.

SEITENANSICHT USB-SPEICHER

USB-Eingang am TV-Gerät ein. Sie können über den USB-Eingang am TV-Gerät USB-Geräte an das TV-Gerät anschließen.

Hinweis: Unter Umständen werden bestimmte Arten von Festplattenlaufwerken nicht unterstützt.

Anschließen des LCD-TVs an einen PC

Zur Anzeige des Computerbilds auf Ihrem LCD-TV können Sie dieses an einen Computer anschließen. Schalten Sie Computer und Display aus, bevor Sie die Anschlüsse vornehmen. Verwenden Sie ein 15-poliges D-Sub-Monitorkabel, um einen PC an das LCD-TV anzuschließen. Wenn der Anschluss hergestellt ist, schalten Sie auf die Quelle PC. Siehe dazu den Abschnitt “Eingangsauswahl”. Stellen Sie die von Ihnen bevorzugte Au ösung ein. Informationen zur Au ösung  nden Sie im Anhang.

Verwendung der seitlichen Anschlüsse

Mit den seitlichen Anschlüssen können Sie eine Reihe von Zusatzgeräten an Ihr LCD-TV anschließen.

Verwenden Sie den seitlichen • AV-Anschluss, wenn Sie einen Camcorder oder eine Camera anschließen wollen. Dazu müssen Sie das mitgelieferte Audio- Video-Anschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an die AV IN-Buchse des Fernsehgeräts an. Stecken Sie dann die Anschlüsse des Component-Kabels (nicht mitgeliefert) in den Mehrsteckerteil des Video- Audio-Anschlusskabels. Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden. Siehe dazu die Abbildung unten.

Schalten Sie anschließend auf die Quelle • Seiten- AV. Weitere Informationen  nden Sie im Abschnitt Eingangsauswahl.

Anschluss von USB-Speichern

WICHTIG: Das TV-Gerät sollte abgeschaltet werden, wenn Sie ein USB-Gerät anstecken oder trennen. Stecken Sie das USB-Gerät in den

Deutsch - 9 -

Um den Ton des TV-Geräts über Kopfhörer zu hören, • müssen Sie wie in der Abbildung oben angezeigt, einen Kopfhörer an den Anschluss Kopfhörer des TV-Geräts anschließen.

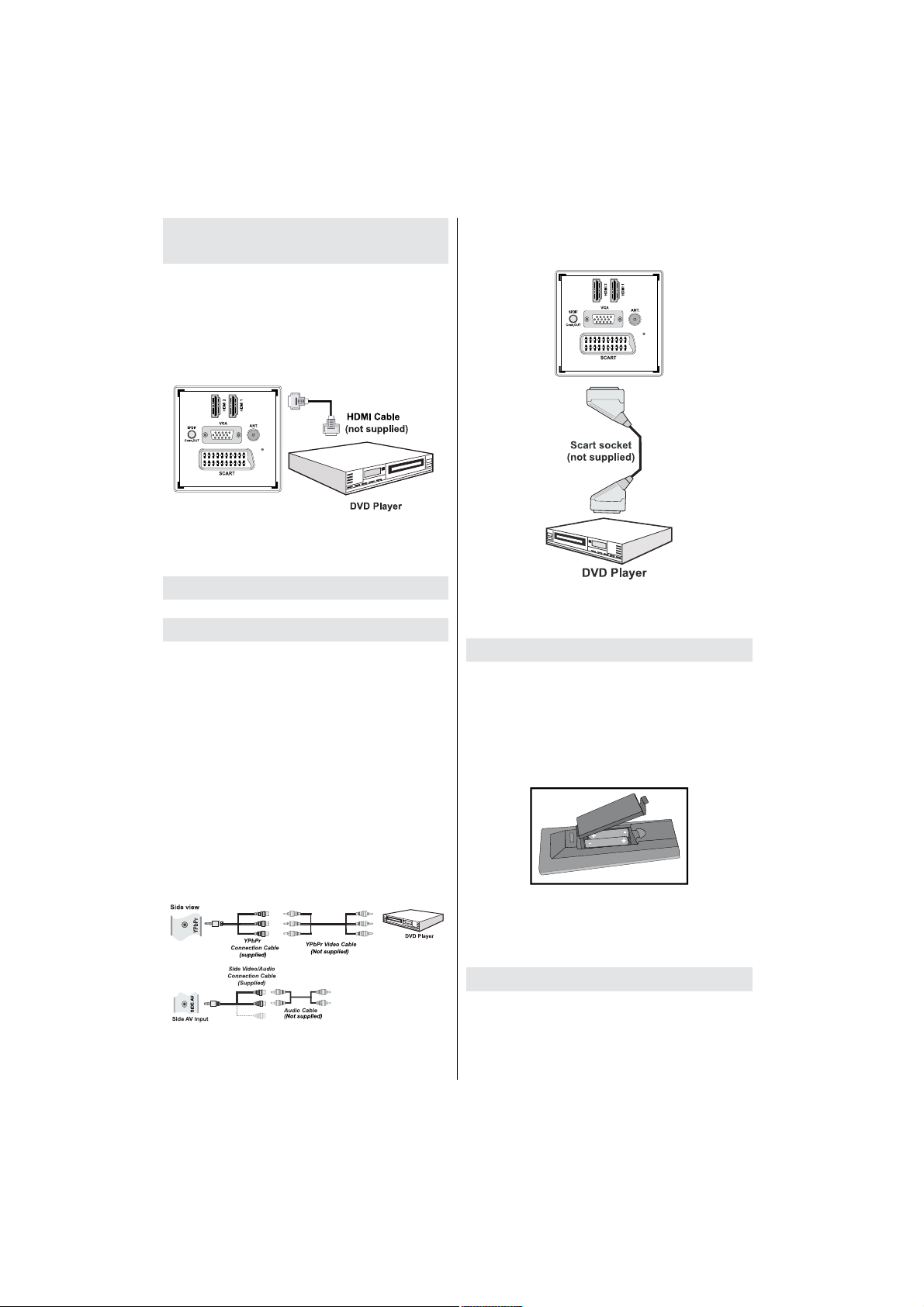

Anschluss eines DVD-Players über HDMI

Bitte sehen Sie im Handbuch Ihres DVD-Players für weiterführende Informationen nach. Schalten Sie das TV-Gerät und das Zusatzgerät aus, bevor Sie die Anschlüsse vornehmen.

Hinweis: Beachten Sie, dass nicht alle in der Abbildung

gezeigten Kabel im Lieferumfang enthalten sind.

Hat Ihr DVD-Player eine • HDMI-Buchse, können Sie ihn über HDMI anschließen, um eine bessere Video- und Audioqualität zu genießen.

Schalten Sie auf • HDMI als Quelle, wenn Sie den DVD-Player wie unten abgebildet anschließen. Weitere Informationen dazu  nden Sie im Abschnitt Eingangsauswahl.

Anschluss eines DVDPlayers über die ComponentAnschlüsse (YPbPr) oder ein Scart-Kabel

Einige DVD-Player werden über die • COMPONENTANSCHLÜSSE (YPbPr) angeschlossen. Dazu

müssen Sie das mitgelieferte Component-VideoAnschlusskabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an die YPbPr-Buchse (Seite) des Fernsehgeräts an. Stecken Sie dann die Anschlüsse des Component-Kabels (nicht mitgeliefert) in den Mehrsteckerteil des ComponentVideo-Anschlusskabels (siehe Abbildung unten). Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Für das Audiosignal müssen Sie das mitgelieferte • PC/Component-Audio-Kabel verwenden. Stecken Sie zuerst den Einzelstecker des Kabels an das TV-Gerät an. Stecken Sie dann die Audio-Kabelanschlüsse vom DVD-Player in den Mehrsteckerteil des mitgelieferten PC/Component- Audio-Anschlusskabels (siehe Abbildung unten). Achten Sie darauf, dass Sie die Anschlüsse gleicher Farbe miteinander verbinden.

Wenn der Anschluss hergestellt ist, • schalten Sie auf die Quelle YPbPr. Siehe dazu den Abschnitt Eingangsauswahl.

Hinweis: Zum Anschließen eines YPbPr-Geräts verwenden Sie bitte das mitgelieferte Component(YPbPr)-Kabel.

Sie können den Anschluss auch über den • SCART- Eingang vornehmen.

Hinweis• : Diese drei Anschlussmethoden haben dieselbe Funktion, aber auf verschiedenen Qualitätsstufen. Sie

müssen nicht alle drei Anschlussarten verwenden.

Fernbedienung

Einsetzen der Batterien

Entfernen Sie die Batteriefachabdeckung auf der • Rückseite der Fernbedienung, indem Sie den angezeigten Teil leicht nach hinten ziehen.

Benutzen Sie zwei Batterien vom Typ AAA/R3 • oder einem gleichwertigen Typ. Legen Sie die Batterien gemäß den Anweisungen mit korrekt ausgerichteten Polen (+ und –) ein und schließen Sie die Batteriefachabdeckung.

Deutsch - 10 -

Hinweis: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte andernfalls durch auslaufende Batterien beschädigt werden. Die Reichweite beträgt ca. 7 m / 23 ft.

Ein-/Ausschalten

Einschalten des TV-Geräts

Schließen Sie das Netzkabel an ein 220-240V AC-• Netz mit 50 Hz an. Die Standby-LED leuchtet auf. (Bei Standby Ein/Aus blinkt die LED)

Um das TV-Gerät aus dem Standby • einzuschalten:

Drücken Sie die Taste “• ”, P+ / P- oder eine Zifferntaste auf der Fernbedienung.

Drücken Sie die Taste “• ” oder, - oder + am TVGerät. Das TV-Gerät schaltet sich ein.

Hinweis: Wenn Sie Ihr TV-Gerät über die Tasten PROGRAMM AUF/AB auf der Fernbedienung oder am TV-Gerät einschalten, wird das zuletzt gesehene Programm wieder ausgewählt.

In beiden Fällen schaltet sich das TV-Gerät ein.

TV-Gerät ausschalten

Drücken Sie die Taste “• ” auf der Fernbedienung oder die Taste “ ” am Fernsehgerät. Das Gerät

schaltet in den Standby-Modus.

Um das TV-Gerät ganz abzuschalten, ziehen Sie • den Netzstecker aus der Steckdose.

Hinweis: Wenn das TV-Gerät in den StandbyModus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind.

Digitaler Teletext (** nur für UK)

• Drücken Sie die Taste “ ”.

• Die Startseite des digitalen Teletext wird • eingeblendet.

• Steuern Sie diese Information über die farbigen • Tasten, die Cursortasten und die Taste OK.

Die Bedienfunktion kann je nach Inhalt des digitalen Teletexts unterschiedlich sein.

Folgen Sie den Anweisungen, die auf dem Bildschirm des digitalen Teletexts angezeigt werden.

• Wenn der Hinweis “Drücken Sie die Taste SELECT” • oder eine ähnlich lautende Meldung erscheint, drücken Sie die Taste OK.

• Wenn Sie die Taste “• ” drücken, schaltet das TVGerät auf normalen Fernsehbetrieb zurück.

• Bei einer digitalen Sendung (DVB) verfügen Sie • neben Kanälen, die digitalen Teletext und normales Fernsehbild beinhalten, auch solche, die nur digitalen Teletext ausstrahlen.

• Das Bildseitenverhältnis beim Ansehen eines • Kanals, der nur über digitalen Teletext verfügt, entspricht dem Bildseitenverhältnis des zuletzt betrachteten Fernsehbilds.

• Wenn Sie erneut die Taste “• ” drücken, wird der digitale Teletext-Bildschirm angezeigt.

Analoger Teletext

Die Verwendung des Teletexts und seine Funktionen entsprechen jenen des analogen Teletextsystems. Bitte beachten Sie die Hinweise zum “TELETEXT

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten. Drücken Sie mehrmals die Taste “SOURCE” auf der Fernbedienung, um die Quelle direkt zu ändern.

Deutsch - 11 -

Grundlegende Bedienung

Sie können Ihr TV-Gerät sowohl mit den Tasten auf der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Bedienung mit den Tasten am TV-Gerät

Die Hauptmenü-OSD kann nicht über die Steuertasten aufgerufen werden. Die Tasten “+/-” arbeiten standardmäßig als Lautstärke +/-. Auch wenn Sie andere Funktionen für diese Tasten einstellen, kehren die Tasten “+/-” nach einiger Zeit zur Standardfunktion zurück.

Einstellung der Lautstärke

Drücken Sie einmal die Taste “• P/V/AV” und verwenden Sie dann die Tasten “+/-”, um die Lautstärke zu erhöhen oder zu vermindern. Am Bildschirm wird ein Schiebebalken für den Lautstärkeregel angezeigt. Ist das TV-Gerät eingeschaltet, kann die Taste +/standardmäßig als Lautstärke + und - verwendet werden.

Programmauswahl

Drücken Sie einmal die Taste “• P/V/AV” und dann die Tasten “+/-”, um den Kanal zu wechseln. Drücken Sie die Taste “+/-”, um das nächste oder vorhergehende Programm auszuwählen.

AV-Modus

Halten Sie die Taste “• P/V/AV” gedrückt. Die QuellenOSD wird nach einigen Sekunden angezeigt.

Bedienung mit den Tasten der Fernbedienung

Über die Fernbedienung Ihres TV-Geräts können • Sie sämtliche Funktionen Ihres gewählten Modells steuern. Die Funktionen werden in Übereinstimmung mit dem Menüsystem Ihres TVGeräts beschrieben.

Einstellung der Lautstärke

Drücken Sie die Taste “• V+”, um die Lautstärke zu erhöhen. Drücken Sie die Taste “V-”, um die Lautstärke zu verringern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl (Vorheriges oder nächstes Programm)

Drücken Sie die Taste “• P -”, um das vorherige Programm auszuwählen.

Drücken Sie die Taste “• P +”, um das nächste Programm auszuwählen.

Programmwahl (Direktzugriff)

Drücken Sie die Zifferntasten auf der Fernbedienung, • um Programme zwischen 0 und 9 auszuwählen. Das TV-Gerät schaltet dann auf das ausgewählte Programm. Um Programme dazwischen

Deutsch - 12 -

auszuwählen, drücken Sie der Reihe nach die Zifferntasten. Wenn die vorgegebene Zeit für die Eingabe überschritten wird, wird das der ersten Ziffer entsprechende Programm angezeigt. Drücken Sie die Programmnummer direkt, um erneut Programme mit einer einstelligen Ziffern auszuwählen.

Elektronischer Programmführer (EPG)

Mit dem elektronischen Programmführer (EPG) können Sie Informationen über verfügbare Programme anzeigen lassen. Drücken Sie die Taste GUIDE auf der Fernbedienung, um das EPG-Menü aufzurufen.

Drücken Sie die Taste “• ”/“ ”, um in den Kanälen zu navigieren.

Drücken Sie die Taste “• ”/“ ”, um in der Programmliste zu navigieren.

Das EPG-Menü zeigt die verfügbaren Informationen • zu allen Kanälen an.

Beachten Sie, dass die Informationen zu Sendungen • automatisch aktualisiert werden. Sind keine Sendungsinformationen auf den Kanälen vorhanden, bleibt die EPG-Anzeige leer.

OK (OPTIONEN): Zeigt Programmoptionen einschließlich der Option “Kanal auswählen” an.

INFO (Sendungsdetails): Zeigt Details zu den Programmen an.

Taste Grün: Der Programmplan wird angezeigt. Taste Gelb: Zeigt die EPG-Daten nach der Zeitleiste an Taste Blau (Filter): Zeigt die Filteroptionen an.

Taste Rot (Vorherg.Zeitabschnitt): Zeigt die

Programme des vorhergehenden Zeitabschnitts an.

Taste Grün (Nächster Zeitabschnitt): Zeigt die Programme des nächsten Zeitabschnitts an.

Taste Gelb (Vorherg. Tag): Zeigt die Programme des vorigen Tages an.

Taste Blau (Nächster Tag): Zeigt die Programme des nächsten Tages an.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK (OPTIONEN): Zeigt Programmoptionen einschließlich der Option “Kanal auswählen” an.

Taste Text (Filter): Zeigt die Filteroptionen an. INFO (Details): Zeigt Details zu den Programmen

an.

Taste Rot (Vorherg. Tag): Zeigt die Programme des vorigen Tages an.

Taste Grün (Nächster Tag): Zeigt die Programme des nächsten Tages an.

Taste Gelb (Zoom): Erweitert die Programminformation. Taste Blau (Filter): Zeigt die Filteroptionen an. INFO (Details): Zeigt Details zu den Programmen

an. Zifferntasten (Springen): Mit den Zifferntasten

können Sie direkt zu den entsprechenden Kanälen springen.

OK (OPTIONEN): Zeigt Programmoptionen einschließlich der Option “Kanal auswählen” an.

Text (Suche): Zeigt das Menü “EPG-Suche” an. SUBTTL: Drücken Sie die Taste SUBTITLE, um

das Menü Genre auswählen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbaren Informationen werden durchsucht und die Ergebnisse, die zu Ihren Suchkriterien passen, angezeigt.

(Jetzt) : Zeigt das aktuelle Programm an.

Erste Installation

WICHTIG: Stellen Sie sicher, dass die Antenne angeschlossen ist, bevor Sie das TV-Gerät für die erste Installation einschalten.

Wird das TV-Gerät zum ersten Mal eingeschaltet, • führt der Installationsassistent Sie durch den Vorgang. Zuerst wird der Sprachauswahlschirm angezeigt:

Drücken Sie die Tasten “• ” oder “ ”, um Ihre Sprache auszuwählen. Bestätigen Sie zur Fortsetzung mit OK.

Nach Auswahl der Sprache wird der • “Begrüßungsbildschirm” eingeblendet, wo Sie die Optionen Land,Teletextsprache und Verschlüsselte Kanäle durchsuchen einstellen müssen.

Wählen Sie durch Drücken der Tasten “• ” oder “

” die gewünschte Länderoption und drücken

Sie die Taste “ ”, um die Option Teletextsprache einzustellen. Wählen Sie die gewünschte Teletextsprache mit den Tasten “ ” oder “ ” aus.

Drücken Sie nach Einstellen der Option • Teletextsprache die Taste “ ”. Die Option Verschlüsselte Kanäle durchsuchen wird markiert. Sie können die Option Verschlüsselte Kanäle durchsuchen auf Ja stellen, wenn Sie diese Kanäle suchen wollen. Wählen Sie anschließend die gewünschte Teletextsprache.

Drücken Sie die Taste • OK auf der Fernbedienung, um fortzufahren. Die folgende Meldung wird auf dem Bildschirm eingeblendet:

Deutsch - 13 -

Um eine “Ja” oder “Nein”-Option auszuwählen, markieren Sie die Option über die Tasten “ ” oder “

” und drücken Sie die Taste OK.

Danach auf dem Bildschirm erscheint die folgende OSD-Meldung:

Wenn Sie Option KABEL wählen, wird der folgende Bildschirm angezeigt:

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten “ ” oder “ ”. Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Zifferntasten auf der Fernbedienung ein. Danach können Sie das Suchintervall (Search Step) auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten.

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das DTV nach digitalen terrestrischen TV-Sendern.

Deutsch - 14 -

Hinweis: Sie können die Taste MENU drücken, um

abzubrechen.

Wenn alle Kanäle gespeichert sind, wird die • Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN sortieren möchten, wählen Sie “Ja” und drücken Sie “OK”.

Drücken Sie die Taste OK, um die Kanalliste zu • schließen und fernzusehen.

Automatische Sendersuche

TIPP: Die Funktion Automatische Sendersuche hilft

Ihnen, alle verfügbaren Sender zu Suchen und zu speichern.

Drücken Sie die Taste MENU auf der Fernbedienung und wählen Sie mit den Tasten “ ” oder “ ” “Installation” (viertes Symbol). Drücken Sie die Taste OK und der folgende Menübildschirm wird angezeigt.

Wählen Sie die Option Automatische Kanalsuche mit den Tasten “ ” / “ ” aus und drücken Sie die Taste OK. Die Optionen für die automatische Kanalsuche werden angezeigt. Sie können die Optionen mit den Tasten “ ” /“ ” und OK auswählen.

Steuerung des Menüs automatische Sendersuche

Digital Antenne: Sucht und speichert DVB-Sender von der Antenne.

Digitalkabel: Sucht und speichert DVB-Sender von vom Kabel.

Analog: Sucht und speichert analoge Sender. Digital Antenne & Analog: Sucht und speichert DVB-

Sender von der Antenne und analoge Sender.

Digital Kabel & Analog: Sucht und speichert DVBSender vom Kabel und analoge Sender.

Wenn Sie den automatischen Suchtyp wählen und die • Taste OK drücken, wird ein Bestätigungsbildschirm eingeblendet. Um den Installationsvorgang zu starten, wählen Sie Ja. Um es abzubrechen, wählen Sie Nein. Verwenden Sie dazu die Tasten .“ ” oder “ ” und OK.

Nach der Einstellung und Bestätigung des • Automatischen Sendersuchtyps wird der Installationsvorgang gestartet. Ein Fortschrittsbalken wird angezeigt. Zum Abbrechen drücken Sie die Taste MENU. In diesem Fall werden die gefundenen Kanäle nicht gespeichert.

Manuelle Einstellung

TIPP: Diese Funktion wird zur direkten Eingabe von

Sendern verwendet.

Wählen Sie im Installationsmenü mit den Tasten “• ”/“

” und OK die Option “Manueller Sendersuchlauf”.

Der Bildschirm mit den Optionen für die manuelle Suche wird eingeblendet.

Wählen Sie mit den Tasten “• ” oder “ ” den gewünschten Suchtyp aus. Die Optionen ändern sich je nach gewähltem Suchtyp. Verwenden Sie die Tasten “ ”/“ ”, um eine Option zu markieren und dann die Tasten “ ” oder “ ”, um diese Option festzulegen. Sie können die Taste MENU drücken, um abzubrechen.

Manuelle Antenne Digitale Suche

Bei der manuellen Suche wird die Nummer des Multiplexers manuell eingegeben und danach wird nur dieser Multiplexer nach Kanälen durchsucht. Nach Auswahl des Suchtyps Digital können Sie mit den Zifferntasten die Multiplexernummer oder die Frequenz eingeben und um die Suche zu starten, dann die Taste OK drücken.

Manuelle Digitale Kabelsuche

Bei der manuellen Kabelsuche können Sie die Optionen Frequenz, Modulation, Symbolrate und Netzwerk-Kanalsuche eingeben. Nachdem Sie als Suchtyp Digital-Kabel ausgewählt haben, können Sie

die gewünschten Optionen einstellen und OK drücken, um die Suche zu starten.

Manuelle analoge Suche

Wird der Suchtyp Analog gewählt, können Sie die Tasten “ ”/“ ” verwenden, um eine Option zu markieren und dann die Tasten “ ” oder “ ” drücken, um diese Option festzulegen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein. Drücken Sie die Taste OK, um die Suche durchzuführen. Alle neu gefundenen Kanäle, die noch nicht in der Liste sind, werden gespeichert.

Analoge Feineinstellung

Wählen Sie im Menü “Installation” mit den Tasten • “ ” oder “ ” und OK die Option “Analoge Feinabstimmung” aus. Der Bildschirm “Analoge Feineinstellung” wird angezeigt. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle, digitalen Kanäle oder externen Quellen gespeichert

sind. Drücken Sie OK, um fortzusetzen. Wählen Sie die •

Option Feinabstimmung durch Drücken der Taste “

” oder “ ” aus. Wenn Sie fertig sind, drücken Sie

OK, um fortzusetzen.

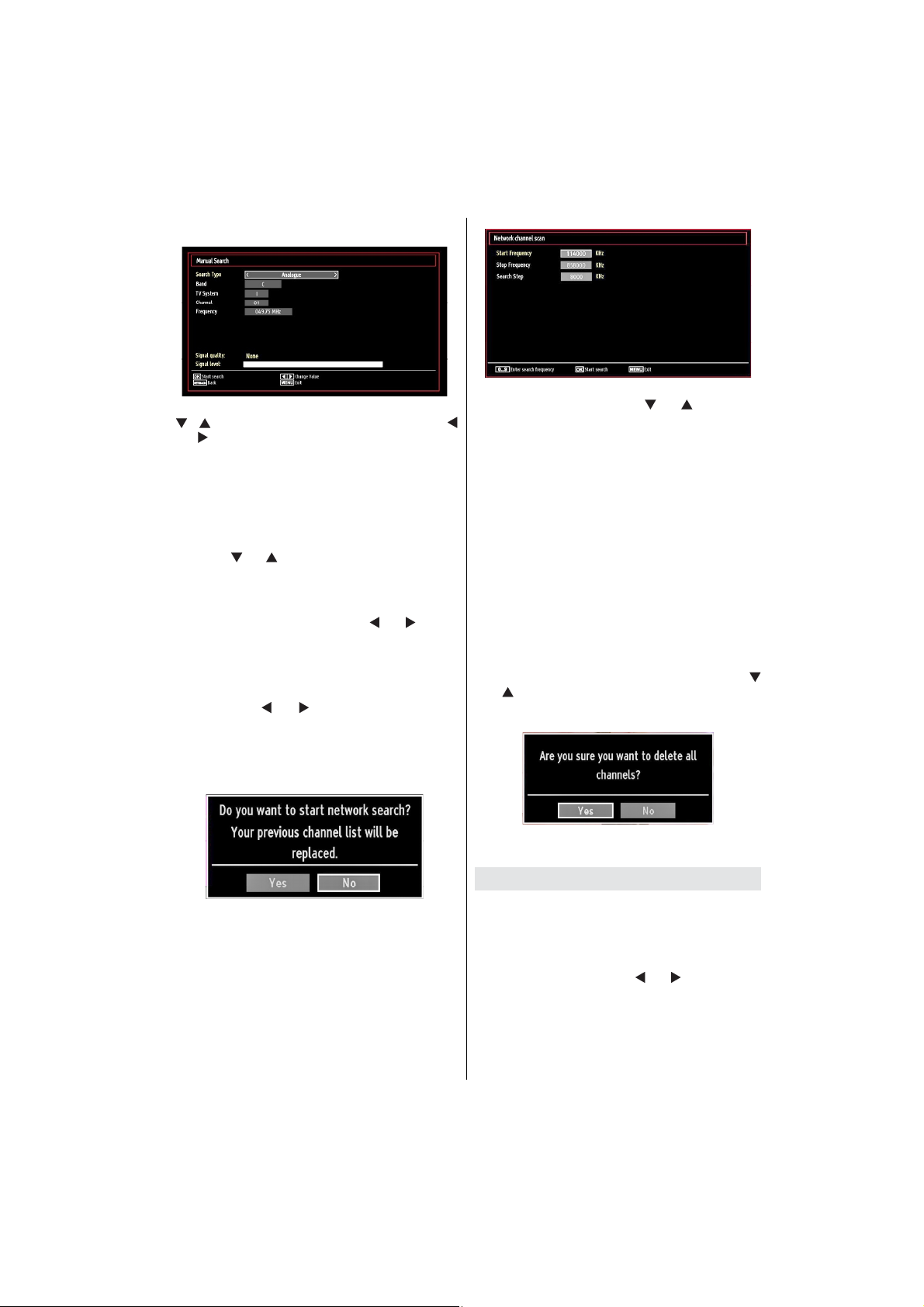

Netzwerk Kanalsuche

Wählen Sie mit den Tasten “ ” / “ ” und OK die Option Netzwerk Kanalsuche aus dem Installationsmenü. Der Auswahlbildschirm Netzwerk-Kanalsuche wird angezeigt. Wählen Sie Digital Antenne oder Digital Kabel und drücken Sie OK, um fortzusetzen. Die folgende Abfrage wird eingezeigt. Wählen Sie Ja, um fortzusetzen, oder Nein, um abzubrechen.

Deutsch - 15 -

Wenn Sie den Suchvorgang für Digital Antenne starten, beginnt die automatische Suche. Sie können die Taste MENU drücken, um abzubrechen.

Wenn Sie den Suchvorgang für Digital Kabel starten, wird der folgende Bildschirm angezeigt.

Hinweis: Wenn Sie einen sehr großen Abstand zwischen Start- und Stopfrequenz eingeben, dauert die automatische Suche sehr lange.

Diensteliste löschen (Clear Service List) (*)

(*) Diese Einstellung ist nur sichtbar, wenn die Option Land auf Dänemark, Schweden, Norwegen oder Finnland eingestellt ist.

Verwenden Sie diese Einstellung, um die gespeicherten Kanäle zu löschen. Drücken Sie die Taste “ ” oder “

” um die Option Diensteliste löschen auszuwählen, und drücken Sie anschließend OK. Auf dem Bildschirm erscheint die folgende OSD-Meldung:

Wählen Sie JA und drücken Sie OK, um fortzusetzen, oder wählen Sie NEIN und drücken Sie OK, um abzubrechen.

Sender verwalten: Programmliste

Das TV-Gerät sortiert alle gespeicherten Sender in der Programmliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder Aktive Kanalliste festlegen.

Drücken Sie die Taste MENU, um in das Hauptmenü • zu gelangen. Wählen Sie die Option Programmliste mit den Tasten “ ” oder “ ” aus. Drücken Sie OK, um den Menüinhalt anzuzeigen.

Wählen Sie “Kanalliste bearbeiten”, um alle gespeicherten Kanäle zu verwalten. Verwenden Sie die Tasten “ ” oder “ ” und OK, um die Option “Kanalliste bearbeiten” auszuwählen.

Steuern der Kanalliste

Drücken Sie die Taste “• ” oder “ ”, um den Kanal auszuwählen, der bearbeitet werden soll. Drücken Sie die Tasten “ ” oder “ ”, um eine Funktion im Kanallisten-Menü auszuwählen.

Verwenden Sie die Tasten • P+/P-, um eine Seite nach oben oder unten zu blättern.

Drücken Sie die Taste • BLAU, um die Filteroptionen zu sehen.

Drücken Sie die Taste • MENU, um abzubrechen.

Deutsch - 16 -

Kanäle verschieben

Wählen Sie zuerst den gewünschten Kanal. Wählen • Sie die Option Verschieben in der Kanalliste und drücken Sie die Taste OK.

Der Bildschirm Nummer bearbeiten wird angezeigt. • Geben Sie die gewünschte Kanalnummer über die Zifferntasten der Fernbedienung ein. Ist bereits ein Kanal unter dieser Nummer gespeichert, wird eine Warnmeldung eingeblendet. Wählen Sie Ja, wenn Sie den Kanal verschieben wollen, und drücken Sie OK.

Drücken Sie • OK, um fortzusetzen. Der gewählte Kanal wird nun verschoben.

Kanäle löschen

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen wollen, und • wählen Sie dann die Option Löschen. Drücken Sie die Taste OK, um fortzusetzen.

Eine Warnmeldung wird eingeblendet. Wählen Sie • JA, um zu löschen, und Nein, um abzubrechen. Drücken Sie die Taste OK, um fortzusetzen.

Kanäle umbenennen

Wählen Sie den Kanal, den Sie umbenennen wollen, • und wählen Sie dann die Option Namen bearbeiten. Drücken Sie die Taste OK, um fortzusetzen.

Mit den Tasten “• ” oder “ ” verschieben Sie den Eingabepunkt zum nächsten/vorhergehenden Zeichen. Über die Tasten “ ” oder “ ” können Sie das aktuelle Zeichen ändern. So wird zum Beispiel das Zeichen ‘b’ durch Drücken von “ ” zu einem ‘a’ und durch Drücken von “ ” zu einem ‘c’. Durch Drücken der Zifferntasten „0...9“ können Sie das markierte Zeichen durch das Zeichen, das über der Taste aufgedruckt ist, austauschen.

Wenn Sie fertig sind, drücken Sie • OK, um fortzusetzen: Drücken Sie MENU, um abzubrechen.

Kanäle sperren

Sie können die Taste GRÜN drücken, um alle Kanäle zu markieren oder die Markierung aufzuheben, und die Taste GELB für einzelne Kanäle.

Wählen Sie den Kanal, den Sie löschen wollen, und • wählen Sie dann die Option Sperren. Drücken Sie die Taste OK, um fortzusetzen.

Sie müssen nun die Kindersicherungs-PIN eingeben. • Die Standard-PIN ist 0000. Geben Sie die PIN-Zahl ein.

Drücken Sie die Taste • OK, wenn der gewünschte Kanal ausgewählt ist, um den Kanal zu sperren bzw. die Sperre aufzuheben. Das Sperrsymbol wird neben dem gewählten Kanal eingeblendet.

Sender verwalten: Favoriten

Sie können eine Liste mit Favoritenprogrammen erstellen.

Drücken Sie die Taste • MENU, um in das Hauptmenü zu gelangen. Wählen Sie die Option Kanalliste mit den Tasten “ ” oder “ ” aus. Drücken Sie OK, um

den Menüinhalt anzuzeigen. Wählen Sie • Favoriten, um die Favoritenliste zu

verwalten. Wählen Sie mit den Tasten “ ”/“ ” und OK die Option Favoriten.

Sie können verschiedene Kanäle als Favoriten • markieren, so dass Sie nur noch durch die FavoritenKanäle navigieren.

Wählen Sie einen Kanal mit den Tasten “• ” oder “ ” aus. Drücken Sie OK, um den gewählten Kanal zur Favoritenliste hinzuzufügen. Drücken Sie nochmals

OK, um ihn wieder zu entfernen.

Tastenfunktionen

OK• : Fügt einen Sender hinzu oder entfernt ihn. GELB• : Kanal selektieren/deselektieren. GRÜN• : Alle Kanal selektieren/deselektieren. BLAU• : Zeigt die Filteroptionen an.

Deutsch - 17 -

Sender verwalten: Kanalliste sortieren

Sie können die Sender auswählen, die in der Kanalliste aufgelistet werden. Um bestimmte Sendertypen anzuzeigen, sollten Sie die Einstellung Aktive Kanalliste verwenden.

Wählen Sie die Option Aktive Kanalliste mit den Tasten “ ” oder “ ” aus dem Kanallistenmenü. Drücken Sie die Taste OK, um fortzusetzen.

Wählen Sie Option Sendertyp mit den Tasten “ ” /“

” und OK aus der Liste.

OSD-Informationen

Sie können die Taste INFO drücken, um die OSDInformationen anzuzeigen. Details zum Sender und zur aktuellen Sendung werden in der Informationszeile angezeigt.

Die Informationszeile bietet eine Reihe von Informationen über den ausgewählten Kanal und die laufenden Programme. Der Name des Kanals wird zusammen mit der Kanallistennummer angezeigt.

Hinweis: Nicht alle Kanäle strahlen die Programmdaten aus. Sind Name und Zeitdauer des Programms nicht verfügbar, bleibt die Informationszeile leer.

Wenn der ausgewählte Kanal gesperrt ist, müssen Sie den richtigen vierstelligen Code eingeben, um den Kanal sehen zu können (der Standard-Code ist 0000). In diesem Fall wird auf dem Bildschirm die Meldung “PIN eingeben” angezeigt:

Medien-Wiedergabe durch Benutzen des Medienbrowsers

Wenn der USB-Stick nach Ein-/Ausschalten oder nach der ersten Installation nicht erkannt wird, stecken Sie zuerst das USB-Gerät aus und schalten Sie die Box aus und wieder ein. Stecken Sie das USB-Gerät anschließend wieder ein.

Um das Medienbrowser-Fenster anzuzeigen, drücken Sie entweder die Taste “MENU” auf der Fernbedienung und wählen Sie dann die Option Medienbrowser durch Drücken der Taste “ ” oder “ ”. Drücken Sie die Taste OK, um fortzusetzen. Die Menüoptionen des Medienbrowsers werden angezeigt.

Außerdem wird der Medienbrowserbildschirm automatisch eingeblendet, wenn Sie ein USB-

Gerät einstecken:

Sie können die Musik-, Bild- und Video-Dateien von dem angeschlossenen USB-Speicherstick wiedergeben. Verwenden Sie die Tasten “ ” oder “ ”, um Videos, Fotos, Musik oder Einstellungen auszuwählen.

Anzeigen von Videos über USB

Wenn Sie Videos aus den Hauptoptionen wählen, werden die verfügbaren Videodateien ge ltert und am Bildschirm angezeigt. Sie können die Tasten “ ” oder “ ” verwenden, um eine Videodatei auszuwählen. Drücken Sie OK, um das Video abzuspielen. Wenn Sie eine Untertiteldatei wählen und die Taste OK drücken, können Sie diese Untertiteldatei wählen oder abwählen. Das folgende Menü wird beim Abspielen einer Videodatei angezeigt:

Deutsch - 18 -

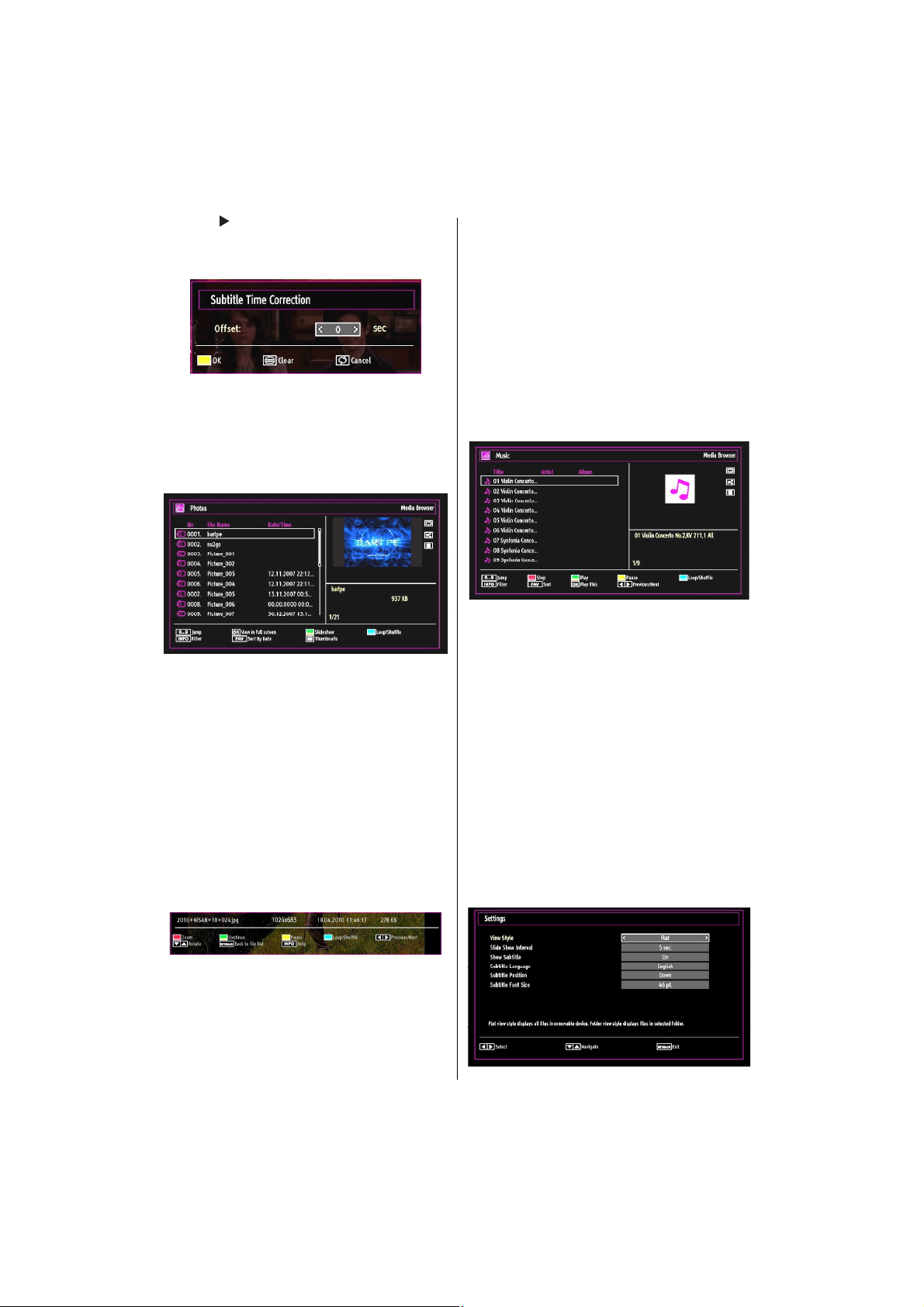

Wiedergabe (Taste Rot): Startet die Videowiedergabe.

Stop (Taste Blau): Stoppt die Videowiedergabe. Pause (Taste OK): Pausiert die Videowiedergabe. Rücklauf ( -Taste): Startet den Rücklauf. Vorlauf ( -Taste): Startet den Vorlauf. Untertitel/Audio (SPRACHE): Stellt Untertitel/Audio

ein. Gelb: Öffnet das Untertitel-Zeitkorrekturmenü

Drücken Sie die Taste RETURN (Exit), um zum vorhergehenden Menü zurückzuschalten.

Anzeigen von Fotos über USB

Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Fotodateien ge ltert und am Bildschirm angezeigt.

INFO: Zeigt die Filteroptionen an. Optionen für Diaschau

Pause (Taste Gelb) : Pausiert die Diaschau. Fortsetzen (Taste Grün) : Setzt die Diaschau fort. Zoom (Taste ROT) : Vergrößert oder verkleinert

das Bild. Vorige/Nächste (Tasten Links/Rechts): springt zur

vorherigen oder nächsten Datei der Diaschau Drehen (Tasten Auf/Ab): Dreht das Bild mit den

Tasten Auf/Ab. Endlos/Zufallswiedergabe (Taste BLAU): Drücken

Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie sie nochmals, um Endlosund Zufallswiedergabe zu deaktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

RETURN (Exit): Zurück zur Dateiliste. INFO: Zeigt den Hilfebildschirm an.

Wiedergabe von Musik über USB

Wenn Sie Fotos aus den Hauptoptionen wählen, werden die verfügbaren Fotodateien ge ltert und am

Bildschirm angezeigt.

Springen (Zifferntasten):springt zur Datei, die über die Zifferntasten ausgewählt wird.

OK: zeigt das ausgewählte Bild im Vollbildmodus an.

Diaschau (Taste Grün): Startet eine Diaschau mit allen Bildern.

Endlos/Zufallswiedergabe (Taste BLAU): Drücken Sie einmal, um die Endloswiedergabe zu aktivieren. Drücken Sie nochmals, um Endlosund Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

FAV: Sortiert die Dateien nach Datum. TEXT: Zeigt alle Bilder als Thumbnails an.

Deutsch - 19 -

0..9 (Zifferntasten): Springt zur gewählten Datei. Aktuelle Datei (Taste OK) : Gibt die ausgewählte

Datei wieder. Wiedergabe (Taste Grün) : gibt alle Mediendateien

im Ordner beginnend mit der ausgewählten Datei wieder.

Stop (Taste Rot) : Stoppt die Wiedergabe. Pause (Taste Gelb) : Hält die ausgewählte

Wiedergabe an. Vorige/Nächste (Tasten Links/Rechts) : Springt

zur vorhergehenden oder nächsten Datei und gibt diese wieder.

FAV: Sortiert Dateien nach Titel, Interpret oder Album..

INFO: Zeigt die Filteroptionen an. Endlos/Zufallswiedergabe (Taste BLAU): Drücken

Sie die Taste einmal, um die Endloswiedergabe zu deaktivieren. Drücken Sie nochmals, um Endlosund Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um nur Zufallswiedergabe zu aktivieren. Drücken Sie nochmals, um alle zu deaktivieren. Sie sehen an der Änderung der Symbole, welche Funktionen deaktiviert sind.

Medienbrowser-Einstellungen

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen. Drücken Sie die Tasten “ ” oder “ ”, um eine Option zu markieren und stellen Sie sie mit den Tasten “ ” oder “ ” ein.

Anzeigestil: Stellt den Standard-Browsermodus ein.

Intervall f. Slideshow: Stellt die Intervallzeit für die Slideshow ein.

Untertitel anzeigen: Legt die Untertitel-Voreinstellung fest.

Untertitelsprache: Legt die Untertitelsprache fest. Untertitel-Position: Stellt die Untertitel-Position auf

oben oder unten. Schriftgröße Untertitel: Stellt die Schriftgröße für

die Untertitel ein (max 54 pt).

Bildgröße ändern: Bildformate

Je nach empfangenem Signal können Sendungen in • unterschiedlichen Bildformaten angezeigt werden.

Sie können das Bildseitenverhältnis (Bildformat) • des TV ändern, um das Bild in unterschiedlichen Zoommodi anzusehen.

Drücken Sie mehrmals die Taste • SCREEN, um die Bildgröße zu ändern. Die verfügbaren Zoommodi werden unten angeführt.

Auto

Wenn ein WSS-Signal (Breitbildsignal) mit dem Bildseitenformat im Sendesignal oder im Signal von einem externen Gerät enthalten ist, ändert

das TV-Gerät automatisch den ZOOM-Modus in Übereinstimmung mit dem WSS-Signal.

Wenn der • AUTO-Modus wegen schlechter Qualität des WSS-Signals nicht richtig funktioniert, oder wenn Sie den Bildformat-Modus selbst ändern wollen, können Sie händisch zu einem anderen

ZOOM-Modus wechseln.

16:9

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

Für Bilder mit einem Bildseitenverhältnis von 16:9, • die zu einem normalen Bild (Bildseitenverhältnis von 4:3) verkleinert worden sind, verwenden Sie zur Wiederherstellung des ursprünglichen Formats den 16:9-Modus.

Untertitel

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) mit Untertiteln auf volle Bildschirmgröße gezoomt.

Hinweis: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten “ ” / “

” drücken, während als Bildformat Panorama, 14:9,

Kino oder Untertitel ausgewählt ist.

14:9

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 14:9) bis zu den oberen und unteren Grenzen des Bildschirms gezoomt.

14:9 Zoom

Deutsch - 20 -

Diese Option stellt das 14:9-Bildformat ein.

4:3

Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

Panorama

Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseitenformat 4:3) ausdehnen, um den Bildschirm auszufüllen, ohne dabei das Bild unnatürlich erscheinen zu lassen.

Der obere und der untere Teil des Bildes sind leicht abgeschnitten.

Kino

Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

Bildeinstellungen kon gurieren

Sie können im Detail unterschiedliche Bildeinstellungen verwenden.

Drücken Sie die Taste MENU und wählen Sie das Bild-Symbol mit den Tasten “ ” oder “ ” aus. Drücken Sie die Taste OK, um das Menü Bildeinstellungen anzuzeigen.

Steuerung des Menüs Bildeinstellungen

Drücken Sie die Tasten “• ” oder “ ”, um eine Menüoption zu markieren.

Wählen Sie eine Option mit den Tasten “• ” oder “

” aus.

Drücken Sie die Taste • MENU, um abzubrechen.

Optionen des Menüs Bildeinstellungen

Modus: Je nach Ihren Wünschen können Sie

die entsprechende Option Modus einstellen. Der Bildmodus kann auf eine von drei Optionen eingestellt werden: Kino,Spiel,Dynamisch und Natürlich.

Kontrast: Stellt Helligkeits- und Dunkelheitswerte des Bildschirms ein.

Helligkeit: Stellt die Helligkeit des Bildschirms ein. Schärfe: Stellt die Schärfe der am Bildschirm

dargestellten Objekte ein.

Farbe: Stellt die Farbwerte ein. Farbverschiebung: Stellt den gewünschten Farbton

ein.

Farbton (nur NTSC): Stellt den Farbwert ein. Farbtemperatur: Stellt den gewünschten Farbton

ein.

Die Option Kühl ergibt ein Bild mit leichter Betonung von Blau.

Wählen Sie Normal für normale Farben. Die Option Warm ergibt ein Bild mit leichter Betonung

von Rot.

Rauschreduktion: Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Die Rauschreduktion kann auf eine von drei Optionen eingestellt werden: Niedrig, Mittel,

Hoch oder Aus. Spielemodus: Wenn der Spielemodus auf Ein gestellt

ist, werden spezielle Spieleinstellungen, die für eine bessere Videodarstellung optimiert sind, geladen.

Hinweis: Ist der Spielmodus aktiv, können einige Optionen im Menü Bildeinstellungen nicht verändert werden.

Bildzoom:Stellt die Bildgröße auf Auto,16:9, Untertitel,14:9, 14:9 Zoom, 4:3, Panorama oder Kino.

Rücksetzen: Setzt die Bildeinstellungen auf die Werksteinstellungen zurück.

Im VGA- oder PC-Modus sind einige Optionen des Bildmenüs nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildeinstellungen hinzugefügt.

PC-Bildeinstellungen

Um die Optionen für das PC-Bild einzustellen, gehen Sie wie folgt vor:

Deutsch - 21 -

Wählen Sie das Bildsymbol mit den Tasten “ ” oder “ ” aus. Das Bildmenü erscheint auf dem Bildschirm.

Die Einstellungen für Kontrast, Helligkeits-, Farbe, Farbtemperatur und Bildzoom in diesem Menü sind identisch mit den im “Hauptmenüsystem” unter dem TVBildmenü vorgenommenen Einstellungen.

Die Optionen Ton,Einstellungen und Quelle in diesem Menü entsprechen jenen im Abschnitt “Hauptmenüsystem”.

PC-Position: Wählen Sie diese Option aus, um die Menüoptionen PC-Position anzuzeigen.

Auto-Position: Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.

Bildlage H: Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.

Bildlage V: Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.

Pixelfrequenz: Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.

Phase: Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.

Klangeinstellungen kon gurieren

Sie können die Klangeinstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie das Bild-Symbol mit den Tasten “ ” oder “ ” aus. Drücken Sie die Taste OK, um das Menü Klangeinstellungen anzuzeigen.

Steuerung des Menüs Klangeinstellungen

Drücken Sie die Tasten “• ” oder “ ”, um eine Menüoption zu markieren.

Wählen Sie eine Option mit den Tasten “• ” oder “

” aus.

Drücken Sie die Taste • MENU, um abzubrechen.

Optionen des Menüs Klangeinstellungen

Lautstärke: Stellt die Lautstärke ein. Entzerrer: Drücken Sie die Taste OK, um das

Untermenü Equalizer anzuzeigen.

Im Equalizer-Menü kann die Voreinstellung auf Musik, Film, Sprache, Flat, Klassik und Benutzer eingestellt werden. Drücken Sie die Taste MENU, um zum vorhergehenden Menü zurückzukehren.

Hinweis: Die Einstellungen des Menüs Equalizer können nur dann geändert werden, wenn Benutzer als der Equalizermodus eingestellt ist.

Ausgleich: Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.

Kopfhörer: Stellt die Lautstärke für den Kopfhörer ein.

Deutsch - 22 -

Ton-Modus: Sie können zwischen den Modi Mono,

Stereo, Dual-I oder Dual-II wählen, jedoch nur, wenn der gewählte Kanal die Optionen unterstützt.

AVL: Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).

Dynamischer Bass: Die Option Dynamischer Bass wird zum Erhöhen des Basseffekts des TV-Geräts benutzt.

Digitaler Ausgang: Stellt den Audiotyp für den Digitalausgang ein.

Kon guration der Einstellungen

Sie können die Einstellungen nach Ihren persönlichen Vorlieben festlegen.

Drücken Sie die Taste MENU und wählen Sie das Symbol Einstellungen mit den Tasten “ ” oder “ ” aus. Drücken Sie OK, um das Menü Einstellungen anzusehen.

Steuerung des Menüs Einstellungen

Drücken Sie die Tasten “• ” oder “ ”, um eine Menüoption zu markieren.

Drücken Sie die Taste • OKB, um eine Option auszuwählen.

Drücken Sie die Taste • MENU, um abzubrechen.

Optionen des Menüs Einstellungen

Conditional Access: Einstellen der CA-Module,

sofern vorhanden.

Sprache: Stellt die Spracheinstellungen ein. Jugendschutz: Konfiguriert die

Jugendschutzeinstellungen.

Timer: Legt die Timer für gewählte Programme fest. Datum/Zeit: Stellt Datum und Zeit ein. Quellen: Aktiviert oder deaktiviert die gewünschten

Quellenoptionen. Andere Einstellungen: Zeigt andere

Einstellungsoptionen für das TV-Gerät an.

Verwendung eines Moduls

WICHTIG: Sie dürfen nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät ABGESCHALTET ist.

Um bestimmte digitale Kanäle zu sehen, ist u. U. ein • CA-Modul (CAM) notwendig. Dieses Modul muss in den CI-Steckplatz Ihres TV-Geräts eingesetzt werden.

Besorgen Sie sich durch die Anmeldung bei einem • Pay-TV-Anbieter das CAM-Modul und die Smartcard und setzen Sie sie wie folgt in das TV-Gerät ein.

Stecken Sie das CAM-Modul und die SmartCard in • den Steckplatz, der sich im Anschlussfach auf der Rückseite des TV-Geräts be ndet.

Die CAM-Module sollten korrekt eingesetzt werden. • Sie können nicht vollständig eingesetzt werden, wenn sie falsch herum sind. Versuchen Sie nicht, das CAM-Modul mit Gewalt einzuführen, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.

Schließen Sie das TV-Gerät wieder an die Stromversorgung an, schalten Sie ein und warten Sie einen Moment, bis die Karte aktiviert wurde.

Wenn kein Modul eingesetzt ist, erscheint der • Hinweis: “Es konnte kein Common Interface- Modul gefunden werden”.

Weitere Informationen über die Einstellungen  nden • Sie in der Bedienungsanleitung des Moduls.

Anzeigen des Menüs (*)

(*) Diese Menüeinstellungen können sich je nach Diensteanbieter ändern.

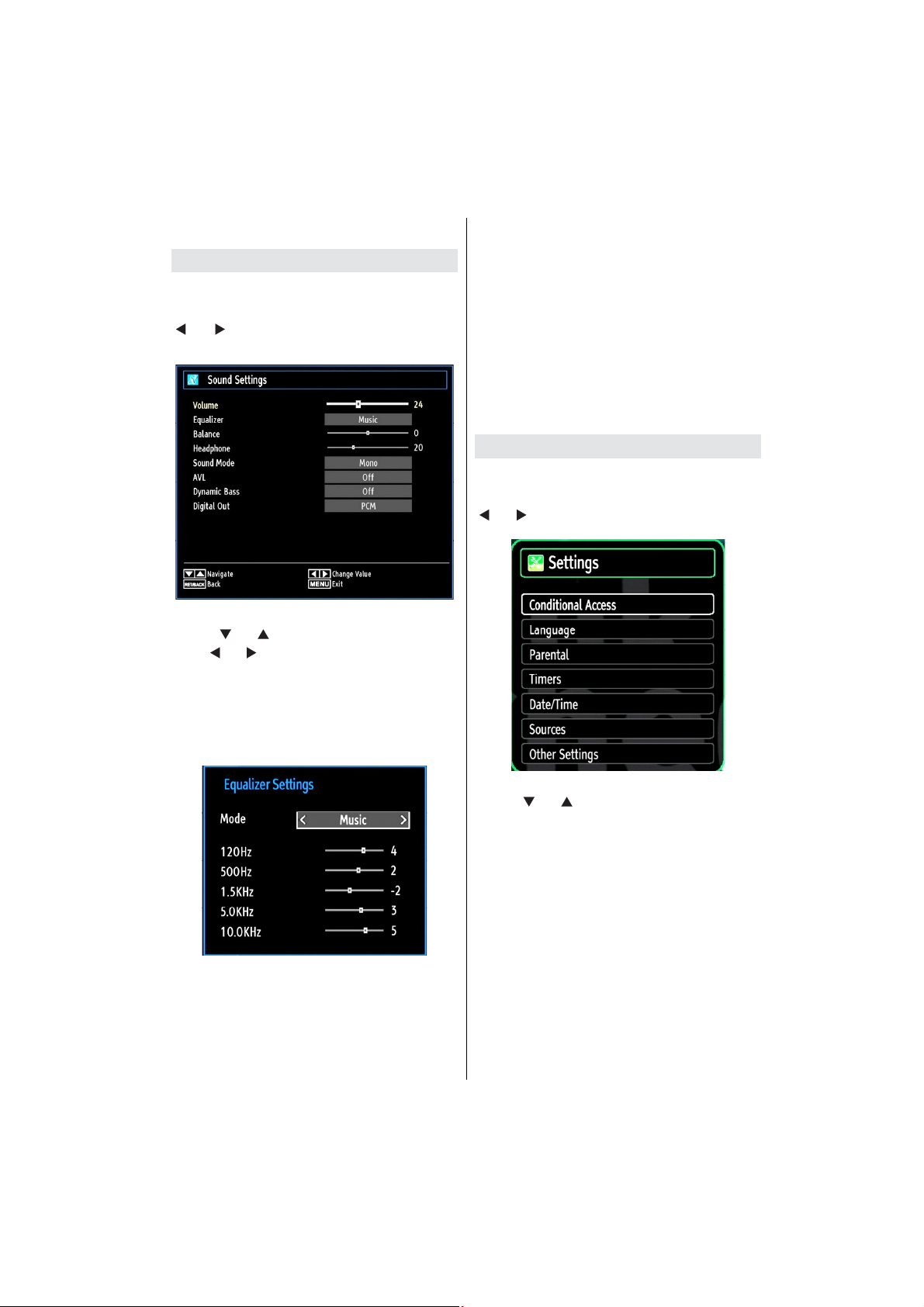

Drücken Sie die Taste MENU und wählen Sie das Symbol mit den Tasten “ ” oder “ ” aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Tasten “ ” oder “

”, um Conditional Access zu markieren, und

drücken Sie die Taste OK, um die Menüoptionen anzuzeigen.

Deutsch - 23 -

Spracheinstellungen

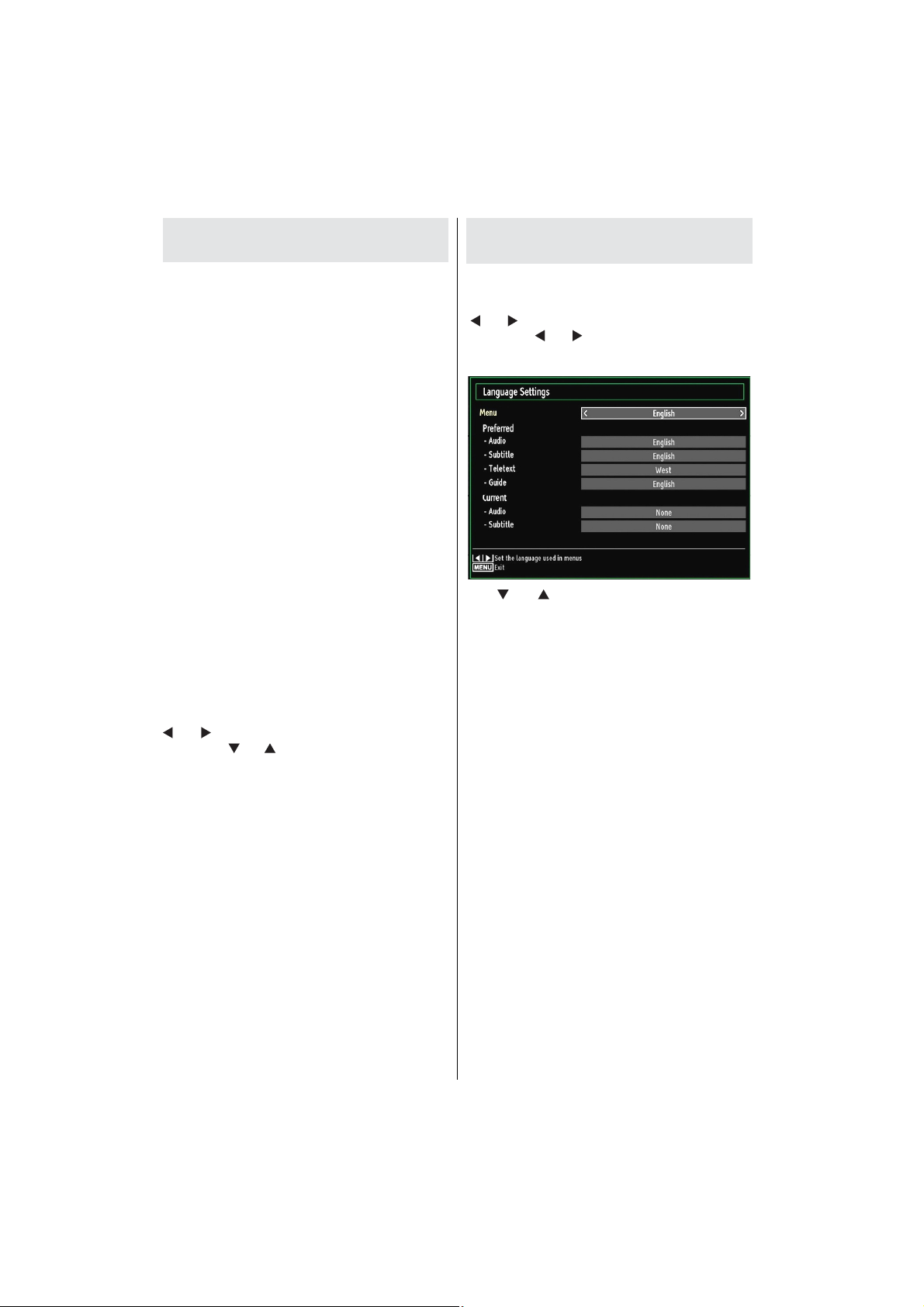

In diesem Menü können Sie die Spracheinstellungen des TV-Geräts steuern.

Drücken Sie die Taste MENU und wählen Sie das fünfte Symbol mit den Tasten “ ” oder “ ” aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste “ ” oder “ ”, um die Option Sprache zu markieren und drücken Sie zum Fortsetzen OK:

Wählen Sie eine Option mit den Tasten “ ” oder “

” aus. Die Einstellungen werden automatisch

gespeichert.

Menü: zeigt die Systemsprache an.

Bevorzugt

Sofern verfügbar, werden diese Einstellungen verwendet. Andernfalls werden die aktuellen Einstellungen verwendet.

Audio• : Legt die bevorzugte Audio-Sprache fest. Untertitel• : Legt die Untertitelsprache fest.

Die gewählte Sprache wird für die Untertitel verwendet.

Teletext• : Legt die Teletext-Sprache fest. Guide• : Stellt die bevorzugte EPG-Sprache aus.

Aktuell (*)

(*) Diese Einstellungen können nur geändert werden, wenn dies vom Sender unterstützt wird. Ist dies nicht der Fall, können die Einstellungen nicht geändert werden.

Audio: Ändert die Audiosprache für den aktuellen Kanal.

Untertitel• : Legt die Untertitelsprache für den aktuellen Kanal fest.

Jugendschutz

Um das Ansehen bestimmter Programme zu verhindern, können Kanäle und Menüs mit der Jugendschutzoption gesperrt werden.

Diese Funktion aktiviert bzw. deaktiviert das MenüSchutzsystem und ermöglicht eine Änderung des PIN-Codes.

Drücken Sie die Taste MENU und wählen Sie das Symbol mit den Tasten “ ” oder “ ” aus. Drücken Sie die Taste OK, um das Menü Einstellungen anzuzeigen. Verwenden Sie die Taste “ ” oder “ ”, um Jugendschutz zu markieren, und drücken Sie OK, um fortzusetzen:

Um die Jugendschutz-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben. Die werksseitige PIN-Zahl ist 0000. Nach Eingabe der richtigen PIN wird das Jugendschutzmenü angezeigt:

Steuerung des Menüs Jugendschutz

Wählen Sie eine Option mit den Tasten “• ” oder “

” aus.

Wählen Sie eine Option mit den Tasten “• ” oder “

” aus.

Drücken Sie• OK, um weitere Optionen zu sehen.

Menüsperre: Die Einstellung Menüsperre aktiviert oder deaktiviert den Menüzugriff. Sie können den Zugriff auf das Installationsmenü oder auf das gesamte Menüsystem deaktivieren.

Altersbeschränkung: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.

Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In diesem Fall sind die Tasten am Bedienfeld des TV-Gerätes mit Ausnahme der Standby/Ein-Taste außer Funktion gesetzt. Ist die Kindersicherung aktiviert, können Sie das TV-Gerät mit der Taste Standby/Ein in den Standby-Modus schalten. Um das TV-Gerät wieder einzuschalten, benötigen Sie die Fernbedienung. Wenn eine Taste gedrückt wird,

Deutsch - 24 -

erscheint die Meldung Kindersicherung Ein auf dem Bildschirm, während das Menü ausgeblendet bleibt.

PIN einstellen: Legt eine neue PIN-Zahl fest. Geben Sie über die Zifferntasten eine neue PIN-Zahl ein. Sie müssen den neuen Pin-Code zur Bestätigung nochmals eingeben.

WICHTIG: Der werksseitig eingestellte PIN-Code lautet 0000. Wenn Sie einen neuen PIN einstellen, schreiben Sie diesen bitte auf und bewahren Sie ihn an einem sicheren Ort auf.

Timer

Drücken Sie die Taste MENU und wählen Sie das Symbol Kanalliste mit den Tasten “ ” oder “ ” aus. Drücken Sie die Taste OK, um das Kanallistenmenü anzuzeigen. Verwenden Sie die Taste “ ” oder “ ”, um die Option Timer zu markieren, und drücken Sie OK, um fortzusetzen:

Einstellen des Ausschalttimers

Diese Einstellung dient dazu, das TV-Gerät nach einer bestimmten Zeit abzuschalten.

Markieren Sie Ausschalttimer mit den Tasten “• ” oder “ ”.

Verwenden Sie die Taste “• ” oder “ ” zur Einstellung. Der Timer kann in 30-Minuten-Intervallen zwischen Aus und 2,00 Stunden (120 Minuten) eingestellt werden.

Einstellen von Programmtimern

Sie können mit dieser Funktion Programmtimer für bestimmte Programme festlegen.

Drücken Sie die Taste “ ”, um für eine Sendung einen Timer festzulegen. Auf dem Bildschirm werden die Funktionstasten für Programmtimer eingeblendet.

Einen Timer hinzufügen

Um einen Timer hinzuzufügen, drücken Sie die Taste • GELB auf der Fernbedienung. Auf dem Bildschirm wird das folgende Menü eingeblendet:

Kanal: Ändert den Netzwerktyp durch Drücken der Taste “ ” oder “ ”.

Timerart: Diese Option kann nicht eingestellt werden.

Datum: Geben Sie über die Zifferntasten ein Datum ein.

Start: Geben Sie über die Zifferntasten eine Startzeit ein.

Ende: Geben Sie über die Zifferntasten eine Endzeit ein.

Dauer: Zeigt die Dauer zwischen Start- und Endzeit an.

Wiederholen: Sie können die Wiederholung für den Timer auf Einmal, Täglich oder Wöchentlich

Deutsch - 25 -

einstellen. Wählen Sie eine Option mit den Tasten “

” oder “ ” aus.

Drücken Sie die Taste • GRÜN, um den Timer zu speichern. Zum Abbrechen drücken Sie die Taste

ROT.

Ändern/Löschen:Stellt die Jugendschutzeinstellungen

für Timer ein.

Einen Timer bearbeiten

Wählen Sie den Timer, den Sie bearbeiten wollen, • durch Drücken der Taste “ ” oder “ ” aus.

Drücken Sie die Taste • GRÜN. Der Bildschirm Timer bearbeiten wird angezeigt.

Wenn Sie fertig sind, drücken Sie • GRÜN, um fortzusetzen: Sie können die Taste MENU drücken, um abzubrechen.

Einen Timer löschen

Wählen Sie den Timer, den Sie löschen wollen, • durch Drücken der Taste “ ” oder “ ” aus.

Drücken Sie die Taste • ROT. Wählen Sie über die Tasten “• ” oder “ ” JA aus,

um den Timer zu löschen. Wählen Sie NEIN, um den Vorgang abzubrechen.

Einstellen von Datum und Uhrzeit

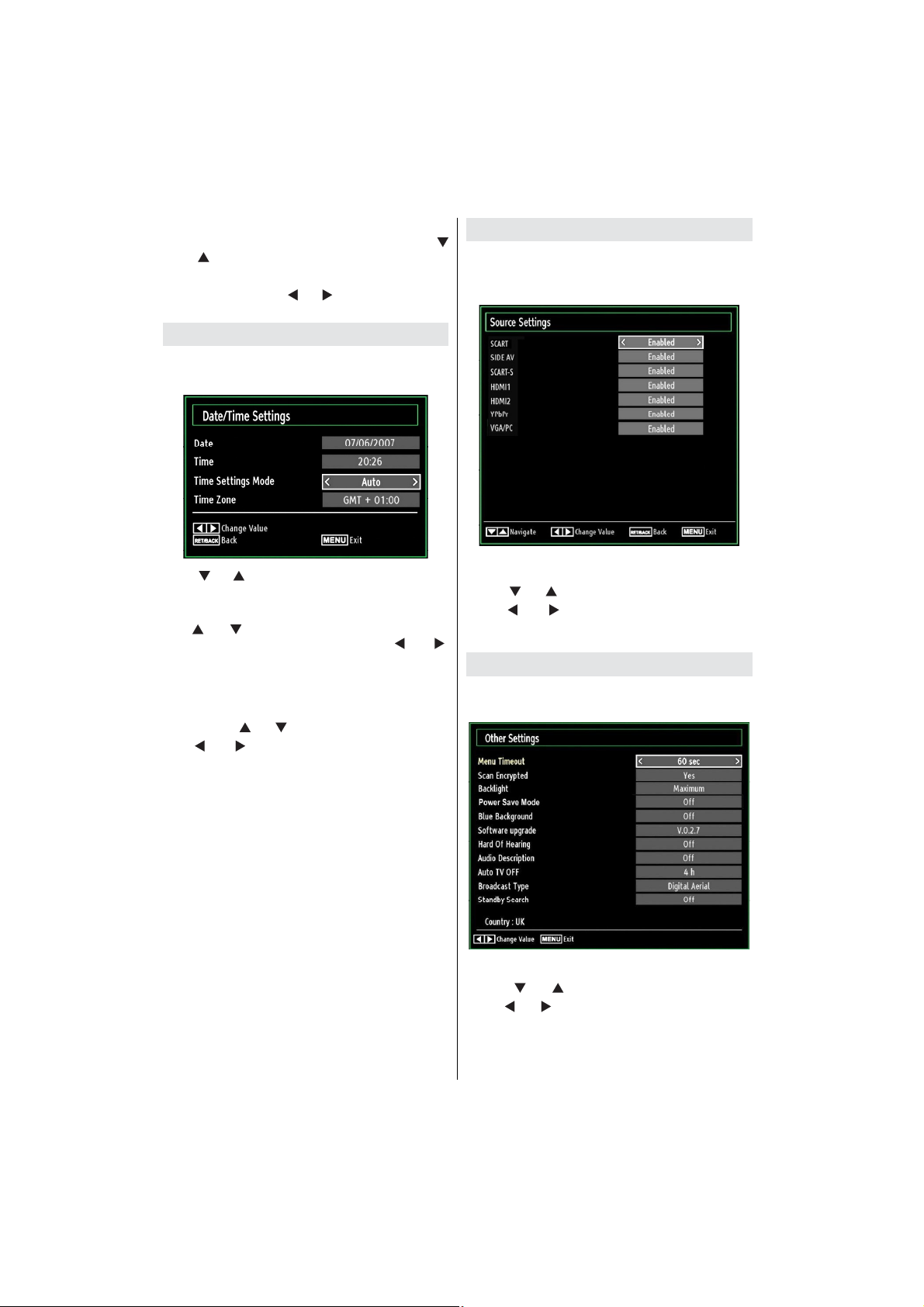

Wählen Sie im Menü Einstellungen die Option Datum/ Zeit, um diese einzustellen. Drücken Sie die Taste OK.

Verwenden Sie die Tasten “• ” oder “ ”, um Datum/ Zeit zu markieren.

DIe Optionen Datum, Zeit, Zeiteinstellungsmodus und Zeitzoneneinstellung sind verfügbar.

Verwenden Sie die Tasten “ ” oder “ ”, um Zeiteinstellungsmodus zu markieren. Der Zeiteinstellungsmodus wird mit den Tasten “ ” oder “ ” eingestellt. Sie kann auf AUTO oder MANUELL gestellt werden.

Wenn AUTO gewählt wird, können die Optionen Datum/Zeit und Zeitzone nicht eingestellt werden. Wenn MANUELL ausgewählt wird, kann die Zeitzone geändert werden.

• Wählen Sie die Option Zeitzone durch Drücken der Taste “ ” oder “ ” aus.

Verwenden Sie die Tasten “ ” oder “ ”, um die Zeitzone zwischen GMT-12 oder GMT+12 zu ändern. Die aktuelle Zeit oben im Menü ändert sich dann entsprechend der eingestellten Zeitzone.

Die Einstellungen werden automatisch gespeichert. • Drücken Sie MENU, um abzubrechen.

Quellen-Einstellungen

Hier können Sie die gewählten Quellenoptionen aktivieren oder deaktivieren. Das TV kann durch Drücken der Taste QUELLE nicht auf deaktivierte Quellenoptionen geschaltet werden.

Wählen Sie im Menü Einstellungen die Option • Quellen und drücken Sie OK.

Wählen Sie eine Quelle mit den Tasten “• ” oder “

” aus.

Verwenden Sie die Tasten “• ” oder “ ”, um die gewählte Quelle zu aktivieren oder deaktivieren. Die Einstellungen werden automatisch gespeichert.

Andere Einstellungen

Um die allgemeinen Einstellungen anzuzeigen, wählen Sie im Menü Einstellungen die Option Andere

Einstellungen und drücken Sie OK.

Steuerung

Wählen Sie eine Option mit den Tasten “• ” oder “

” aus.

Stellen Sie eine Option mit den Tasten “• ” oder “

” ein.

Drücken Sie die Taste• OK, um ein Untermenü anzuzeigen.

Deutsch - 26 -

Menü Zeitlimit: Ändert die Anzeigezeit für den

Menübildschirm. Verschlüsselte Kanäle suchen: Wenn diese

Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf Aus gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.

Hintergrundbeleuchtung: Diese Einstellung steuert die Hintergrundbeleuchtung. Sie kann auf Auto, Maximal, Minimal, Mittel eingestellt werden.

Energiesparmodus

Drücken Sie die Taste “ ” oder “ ”, um den Energiesparmodus auszuwählen.

Drücken Sie die Taste “ ” oder “ ”, um den Energiesparmodus auf Ein oder Aus zu stellen.

Weitere Informationen zum Energiesparmodus  nden Sie im Abschnitt “Umweltinformation” in diesem Handbuch.

Hinweis: Die Funktion Hintergrundbeleuchtung wird ausgeblendet, wenn der Energiesparmodus auf Ein gestellt ist.

Blauer Hintergrund: Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.

Softwareaktualisierung: Um sicherzustellen, dass Ihr TV-Gerät stets auf dem aktuellen Stand ist, müssen Sie diese Einstellung verwenden. Damit es richtig funktioniert, muss das TV-Gerät im StandbyModus sein.

Sie können durch Einstellen der Option Automatische Suche die automatische Aktualisierung aktivieren oder deaktivieren.

Mit Suche nach Upgrade können Sie manuell nach neuer Software suchen.

Hörgeschädigte: Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.

Bildbeschreibung: Bei der Bildbeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Ein Erzähler beschreibt die Darstellung und das Geschehen auf dem Bildschirm in den natürlichen Pausen im normalen Audiokanal (und manchmal falls erforderlich auch während der Dialoge). Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.

TV-Autoabschaltung: Hier können Sie den Zeitwert für die automatische Abschaltung einstellen. Ist dieser Wert erreicht und es wird kein Steuerbefehl an das TV-Gerät übertragen, schaltet sich dieses ab.

Übertragungstyp: Wenn Sie den gewünschten Übertragungstyp mit den

Tasten “ ” oder “ ” einstellen, zeigt das TV-Gerät die entsprechende Kanalliste an. Gibt es für den gewählten Typ keine gespeicherten Kanäle, wird die Meldung “Keine Kanäle für diesen Typ gefunden” angezeigt.

Standby-Suche (optional)

Wählen Sie mit den Tasten “ ” oder “ ” die Einstellung Standby-Suche und drücken Sie die Taste “ ” oder “

”, um die Option auf Ein oder Aus zu setzen. If you change Standby Search to Off, this function will be unavailable. To use Standby search please make sure that you select Standby Search as On.

Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät auf Standbymodus geschaltet ist. Wenn das Gerät neue oder noch nicht vorhandene Sender  ndet, wird ein Menü eingeblendet, in dem Sie die Änderungen annehmen oder verwerfen können.

Andere Funktionen

Anzeige der TV-Information: Programmnummer,

Programmname, Klanganzeige, Zeit, Teletext, Kanaltyp und Au ösungsinformationen werden am Bildschirm angezeigt, wenn ein neues Programm eingegeben wird oder die Taste “INFO/ ” gedrückt wird.

Stummschaltungsfunktion: Drücken Sie die Taste “ ”, um den Ton abzuschalten. Die Stummschaltungsanzeige wird im oberen Teil des Bildschirms angezeigt. Um die Stummschaltung wieder auszuschalten, gibt es zwei Alternativen: Sie können die Taste “ ” drücken oder alternativ dazu einfach den Lautstärkepegel höher oder niedriger stellen.

Auswahl Bildmodus: Durch Drücken der Taste PRESETS können Sie die Einstellungen für den Bildmodus je nach Wunsch vornehmen. Die

verfügbaren Optionen sind Dynamisch, Natürlich und Kino.

Anzeigen von Untertiteln: Sie können die Untertitel durch Drücken der Taste SUBTITLE auf der Fernbedienung aktivieren. Drücken Sie nochmals SUBTITLE, um die Untertitel wieder zu deaktivieren.

Teletext

Das Teletext-System überträgt Informationen wie Nachrichten, Sport und Wetter auf Ihr TV-Gerät. Wenn das Signal schwächer wird, zum Beispiel bei schlechten Witterungsbedingungen, können Textfehler auftreten, oder der Textmodus insgesamt deaktiviert werden.

Die Teletext-Funktionstasten werden unten angeführt:

“ ” Teletext / Mix : Aktiviert bei einmaligem Drücken den Teletext. Drücken Sie die Taste nochmals, um den Teletext über dem Programmbild anzuzeigen (Mix). Durch nochmaliges Drücken wird der Teletext-Modus verlassen.

“RETURN” - Indexseite: Dient zur Auswahl der Teletext-Indexseite.

“INFO/?”- Anzeigen: Zeigt verborgene Informationen an (z. B. Lösungen von Rätseln oder Spielen).

“OK” Halten: Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

“ ”/“ ” Unterseiten : Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

P+ / P- und Ziffern (0-9): Zum Auswählen einer Seite drücken.

Hinweis: Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Farbtasten (ROT/GRÜN/GELB/BLAU)

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPtext. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Farbiger Text zeigt Ihnen an, welche Farbtasten Sie verwenden können, wenn eine Übertragung im TOPtext-System vorhanden ist. Durch Drücken der Tasten “ ” oder “ ” wird die jeweils nächste oder vorhergehende Seite angefordert.

Tipps

P ege des Bildschirms: Reinigen Sie den Bildschirm

mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese Mittel die Bildschirmbeschichtung angreifen können. Stecken Sie zu Ihrer Sicherheit vor der Reinigung den Netzstecker des Geräts aus. Wenn Sie das TV-Gerät bewegen oder transportieren, halten Sie es bitte richtig an der Unterseite.

Zurückbleibendes Bild: Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LCD-TVs

Deutsch - 27 -

verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab.

Um solche Störungen von vornherein zu vermeiden, sollten Sie keine stehenden Bilder lange Zeit anzeigen lassen.

Kein Strom: Wenn das Gerät keinen Strom hat, überprüfen Sie bitte das Netzkabel und dessen Anschluss an der Steckdose.

Schlechte Bildqualität: Haben Sie die richtige Farbnorm ausgewählt? Ist Ihr TV-Gerät oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt? Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten. Kann das Bild bzw. der Text kaum erkannt werden? Überprüfen Sie, ob Sie die richtige Frequenz eingegeben haben. Bitte stellen Sie die Kanäle neu ein. Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild: Ist die Antenne richtig angeschlossen? Sind die Stecker fest mit der Antennenbuchse verbunden? Ist das Antennenkabel beschädigt? Wurden geeignete Stecker verwendet, um die Antenne anzuschließen? Wenn Sie nicht sicher sind, fragen Sie Ihren Händler. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.

Ton: Sie hören keinen Ton. Haben Sie den Ton eventuell durch das Betätigen der Taste unterbrochen? Es funktioniert nur ein Lautsprecher . Ist die Balance auf nur eine Seite eingestellt? Siehe Menü Ton.

Fernbedienung: Das Gerät spricht nicht auf die Fernbedienung an. Vielleicht sind die Batterien leer. In diesem Fall können Sie die Tasten direkt am TVGerät verwenden.

Eingabequellen: Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Deutsch - 28 -

Anhang A: Typische Anzeigemodi PC-Eingang

Die Anzeige hat eine max. Au ösung von 1360x768. In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV keine verschiedenen Au ösungen. Die unterstützten Auflösungen werden unten aufgelistet. Wenn Sie Ihren PC mit einer nicht unterstützten Au ösung betreiben, erscheint eine Warnmeldung am Bildschirm.

Index Au ösung Frequenz

1 640x400 70 Hz 2 640x480 60 Hz 3 640x480 75 Hz 4 800x600 60 Hz 5 800x600 75 Hz 6 1024x768 60 Hz 7 1024x768 70 Hz 8 1024x768 75 Hz

9 1152x864 75 Hz 10 1280x768 60 Hz 11 1280x1024 60 Hz 12 1360x768 60 Hz

Anhang B: AV- und HDMISignalkompatibilität (Eingangssignaltypen)

Quelle

EXT

(SCART )

Seiten-AV

YPbPr

HDMI1 HDMI2

(X: Nicht möglich, O : Möglich)

In einigen Fällen kann unter Umständen ein Signal nicht richtig auf dem LCD-Schirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Unterstützte

Signale

PAL 50/60 O

NTSC 60 O

RGB 50 O

RGB 60 O

PAL 50/60 O

NTSC 60 O

480I 60Hz O

480P 60Hz O

576I 50Hz O

576P 50Hz O

720P 50Hz O

720P 60Hz O

1080I 50Hz O

1080I 60Hz O

1080P 50Hz O

1080P 60Hz O

480I 60Hz O

480P 60Hz O

576I 50Hz O

576P 50Hz O

720P 50Hz O

720P 60Hz O

1080I 50Hz O

1080I 60Hz O

1080P 50Hz O

1080P 60Hz O

1080P 24 HZ O

Verfügbar

Deutsch - 29 -

Anhang C: Unterstützte DVI-Au ösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Au ösungsinformationen halten:

24Hz 25Hz 30Hz 50Hz 60Hz

480i

480p

576i

576p

720p

1080i

1080p

þ þ

þ þ þ þ þ

Anhang D: Im USB-Modus unterstützte Dateiformate

Unterstützte Formate

Format Stream Videodecoder (MSVD) Audiodecoder (MSAD)

Audio MP3 Keine MP3

Audio WAV/AIFF Keine-- LPCM

MPEG1 Program-

Stream

MPEG2 Program-

Stream

MPEG-1 MPEG1 MP3, AC-3 und PCM

MPEG-2 MPEG2 MP3, AC-3 und PCM

AVI (Xvid) XVID MPEG2 MP3, AC-3 und PCM

Deutsch - 30 -

Anhang E: Softwareaktualisierung

• Ihr TV-Gerät kann neue Software-Upgrades über TV-Übertragungskanäle  nden und installieren.

• Bei der Suche über TV-Übertragungskanäle durchsucht das TV-Gerät die in den Einstellungen gespeicherten Kanäle. Vor der Upgradesuche sollten daher alle verfügbaren Kanäle eingestellt und aktualisiert werden.

1) Softwareupgrade-Suche über Benutzerschnittstelle

• Sie können eine manuelle Suche nach neuen Softwareupgrades für Ihr TV-Gerät durchführen.

• Navigieren Sie dazu im Hauptmenü. Wählen Sie Einstellungen und dann Weitere Einstellungen. Wählen Sie im Menü Weitere Einstellungen die Option Softwareupgrade und drücken Sie die Taste OK, um das Menü Upgradeoptionen zu wählen.

• Wählen Sie im Menü Upgradeoptionen die Option Suche nach Upgrade und drücken Sie OK.

• Wird ein neues Upgrade gefunden, beginnt das Gerät mit dem Herunterladen. Ein Fortschrittsbalken zeigt die verbleibende Dauer an. Nach Abschluss des Herunterladens wird eine Meldung angezeigt, dass Sie zum Aktivieren der neuen Software das Gerät neu booten müssen. Drücken Sie OKB, um den Bootvorgang fortzusetzen.

2) Upgrademodus Suche um 3 Uhr früh

• Wenn die Option Automatische Suche im Menü Upgradeoptionen aktiviert ist, schaltet sich das Gerät um 3:00 früh ein und sucht auf den Übertragungskanälen nach neuen Softwareupgrades. Wird eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nächsten Einschaltvorgang mit der neuen Softwareversion.

Hinweis zum Rebootvorgang: Das Rebooten ist der letzte Schritt beim Upgradevorgang, wenn einen neue Software erfolgreich heruntergeladen wurde. Während des Reboots führt das TV-Gerät die letzten Initialisierungen durch. Dabei wird das Panel abgeschaltet und die Front-LED zeigt die Aktivität durch Blinken an. Nach etwa 5 Minuten startet das TV-Gerät neu mit der neu aktivierten Softwareversion.

• Wenn das TV-Gerät nach 10 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein. Das TV-Gerät sollte nun mit der neuen Software starten. Funktioniert das Gerät noch immer nicht, wiederholen Sie den Ab-/Ansteckvorgang noch einige Male. Wenn auch dies nichts ändert, wenden Sie sich bitte an den Kundendienst, um das Problem beheben zu lassen.

Vorsicht: Ziehen Sie auf keinen Fall den Netzstecker, solange beim Rebootvorgang die LED noch blinkt. Dies kann dazu führen, dass das TV-Gerät nicht mehr gestartet werden kann. Dies kann dann nur vom Kundendienst behoben werden.

Deutsch - 31 -

Technische Daten

TV-ÜBERTRAGUNG

PAL/SECAM B/G D/K K’ I/I’ L/L’

EMPFANGSKANÄLE

VHF (BAND I/III) UHF (BAND U)

HYPERBAND

ANZAHL DER VOREINGESTELLTEN KANÄLE

1000

KANALANZEIGE

Bildschirmanzeige

RF-ANTENNENEINGANG

75 Ohm (nicht geregelt)

BETRIEBSSPANNUNG

220-240V AC, 50 Hz.

AUDIO

German + Nicam Stereo

AUDIO-AUSGANGSLEISTUNG (W

2 x 2,5

LEISTUNGSAUFNAHME (W)

40 W (max.) < 1 W (Standby)

PANEL

16:9-Display, 22” Bildschirmgröße

ABMESSUNGEN (mm)

TxLxB (Mit Standfuß): 117 x 532 x 375 Gewicht (Kg): 4,35 TxLxB (Ohne Standfuß): 40 x 532 x 347 Gewicht (Kg): 4,10

) (10% THD)

RMS.

Digitaler Empfang (DVB-T)

Übertragungsstandards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbolrate: COFDM mit 2K/8K FFT-Modus.•

-Modulation: 16-QAM - 64-QAM FEC für alle DVB-• Modi (wird automatisch gefunden)

MHEG-5 Engine, erfüllt Engine Pro le 1 (Nur UK)• Object carousel-Support erfüllt ISO/IEC 135818-6 •

und UK DTT-Pro l (Nur UK). Frequenzbereich : 474-850 MHz für UK-Modelle•

ii. VIDEO

-H.264 (MPEG-4 p. 10) Main- und High Pro le Level •

4.1/MPEG-2 MP@HL Videodecoder.

-HD-Anzeige kompatibel mit mehreren Formaten • (1080i, 720p, 576p)

-CVBS-Analogausgang. (Ist bei HD-Kanälen nicht • verfügbar).

iii. AUDIO

-MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, • AC3, E-AC3

-Unterstützte Abtastfrequenzen 32, 44,1 und 48 • kHz

Digitaler Empfang (DVB-C)

Übertragungsstandards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbole/s bis 7.2 Msymbole/s

-Modulation: 16-QAM , 32-QAM ,64-QAM, 128-QAM und 256-QAM

ii. VIDEO

- Alle MPEG2 MP@ML-Formate mit Aufwärtskonvertierung und Filterung auf CCIR601Format.

-Analoge CVBS-Ausgabe.

iii. AUDIO

-Alle MPEG1 Layer 1- und 2-Modi

-Unterstützte Abtastfrequenzen 32, 44,1 und 48 kH

Deutsch - 32 -

Deutsch - 33 -

Deutsch - 34 -

Deutsch - 35 -

Deutsch - 36 -

Deutsch - 37 -

Deutsch - 38 -

Contents

Features ...............................................................40

Introduction ...........................................................40

Preparation ...........................................................40

Safety Precautions ...............................................41

Package Contents ................................................42

Environmental Information ...................................43

Repair Information ............................................43

Remote Control Buttons .......................................44

LCD TV and Operating Buttons ............................45

Viewing the Back side Connections .....................45

Viewing the Connections - Side Connectors ........46

Power Connection ................................................47

Aerial Connection .............................................47

Using Digital Multimedia Connectors....................47

USB Memory Connection .................................47

Connecting the LCD TV to a PC ...........................47

Using Side AV Connectors ...................................47

Connecting to a DVD Player via HDMI .................48

Connecting to a DVD Player via Component

Sockets (YPbPr) or Scart Cable ...........................48

Remote Control Handset ......................................48

Inserting Batteries .............................................48

Switching On/Off ...................................................48

To Switch the TV On .........................................48

To Switch the TV Off .........................................49

Input Selection ......................................................49

Basic Operations ..................................................49

Operation with the Buttons on the TV ...............49

Volume Setting ..............................................49

Programme Selection ...................................49

AV Mode .......................................................49

Operation with the Remote Control ..................49

Volume Setting ..............................................49

Programme Selection (Previous or Next

Programme) ..................................................49

Programme Selection (Direct Access) ..........49

Viewing Electronic Programme Guide (EPG) .......50

First Time Installation............................................51

Auto Tuning ..........................................................52

Auto Channel Scan Menu Operation ................52

Manual Tuning .....................................................52

Digital Aerial Manual Search.............................52

Digital Cable Manual Search ............................52

Analogue Manual Search .................................53

Analog Fine Tune..............................................53

Network Channel Scan .....................................53

Clear Service List (*) .........................................53

Managing Stations: Channel List ..........................53

Operating the Channel List ...............................54

Moving a Channel .............................................54

Deleting a Channel ...........................................54

Renaming a Channel ........................................54

English - 39 -

Locking a Channel ............................................54

Managing Stations: Favourites .............................54

Button Functions ...............................................54

Managing Stations: Sorting Channel List .............55

On-Screen Information .........................................55

Media Playback Using Media Browser .................55

Viewing Photos via USB ...................................56

Media Browser Settings ....................................56

Changing Image Size: Picture Formats ................57

Con guring Picture Settings .................................58

Operating Picture Settings Menu Items ............58

Picture Settings Menu Items .............................58

PC Picture Settings...........................................58

Con guring Sound Settings ..................................59

Operating Sound Settings Menu Items .............59

Sound Settings Menu Items..............................59

Con guring Your TV’s Settings .............................59

Operating Settings Menu Items ........................59

Settings Menu Items .........................................59

Using a Conditional Access Module .....................60

Viewing Conditional Access Menu (*) ...............60

Con guring Language Preferences ......................60

Parental Control....................................................61

Parental Settings Menu Operation ...................61

Timers ...................................................................61

Setting Sleep Timer ..........................................61

Setting Programme Timers ...............................61

Adding a Timer ..............................................61

Editing a Timer ..............................................61

Deleting a Timer ............................................62

Con guring Date/Time Settings ............................62

Con guring Source Settings .................................62

Con guring Other Settings ...................................62

Operation ..........................................................62

Other Features .....................................................63

Teletext .................................................................63

Tips .......................................................................64

Appendix A: PC Input Typical Display Modes .......65

Appendix B: AV and HDMI Signal Compatibility

(Input Signal Types) ..............................................65

Appendix C: Supported DVI Resolutions..............66

Appendix D: Supported File Formats for USB

Mode.....................................................................66

Appendix E: Software Upgrade ............................67

Speci cations .......................................................68

Digital Reception (DVB-T) ....................................68

Digital Reception (DVB-C) ....................................68

Features

Remote controlled colour LCD TV.•

Fully integrated Terrestrial digital-cable TV (DVB-T • C- MPEG2) (DVB-T-C MPEG4).

HDMI connectors for digital video and audio. This • connection is also designed to accept high de nition signals.

USB input.•

1000 programmes (analogue+digital).•

OSD menu system.•

Integrated tuner DVB-T-C HD, MPEG 2 / MPEG 4 • compatible.

Scart socket for external devices (such as video, • video games, audio set, etc.).

Stereo sound system. (German+Nicam)•

Teletext, fastext, TOP text.•

Headphone connection.•

Automatic programming system.•

Forward or backward manual tuning.•

Sleep timer / Child lock.•

Automatic sound mute when no transmission.•

NTSC playback. •

AVL (Automatic Volume Limiting).•

Auto power down.•

PLL (Frequency Search).•

PC input. •

Plug&Play for Windows 98, ME, 2000, XP, Vista, • Windos 7.

Game Mode •

Introduction

Please read the corresponding instructions of this handbook prior to the  rst usage of the device, even when the usage of electronic devices is familiar to you. Notice especially the chapter SAFETY PRECAUTIONS. Carefully keep the handbook as future reference. When selling the device or giving it away, absolutely give these direction for use.

Thank you for choosing this product. This manual will guide you for the proper operation of your TV. Before operating the TV, please read this manual thoroughly. Please do keep this manual in a safe place for future references.

This device is intended to receive and display TV

programs. The different connection options make

an additional expansion of the reception and display

sources possible (receiver, DVD player, DVD recorder,

VCR, PC etc.). This device is only suitable for the operation in dry interiors. This appliance is intended solely for private domestic use and may not be used for industrial and commercial purposes. We exclude liability in principle, if the device is not used as intended, or unauthorized modi cations have been made. To operate your LCD TV in extreme ambient conditions may cause the damage of the device.

Preparation

For ventilation, leave a free space of at least 10 cm all around the set. To prevent any fault and unsafe situations, please do not place any objects on top of the set. Use this device in moderate climates.

English - 40 -

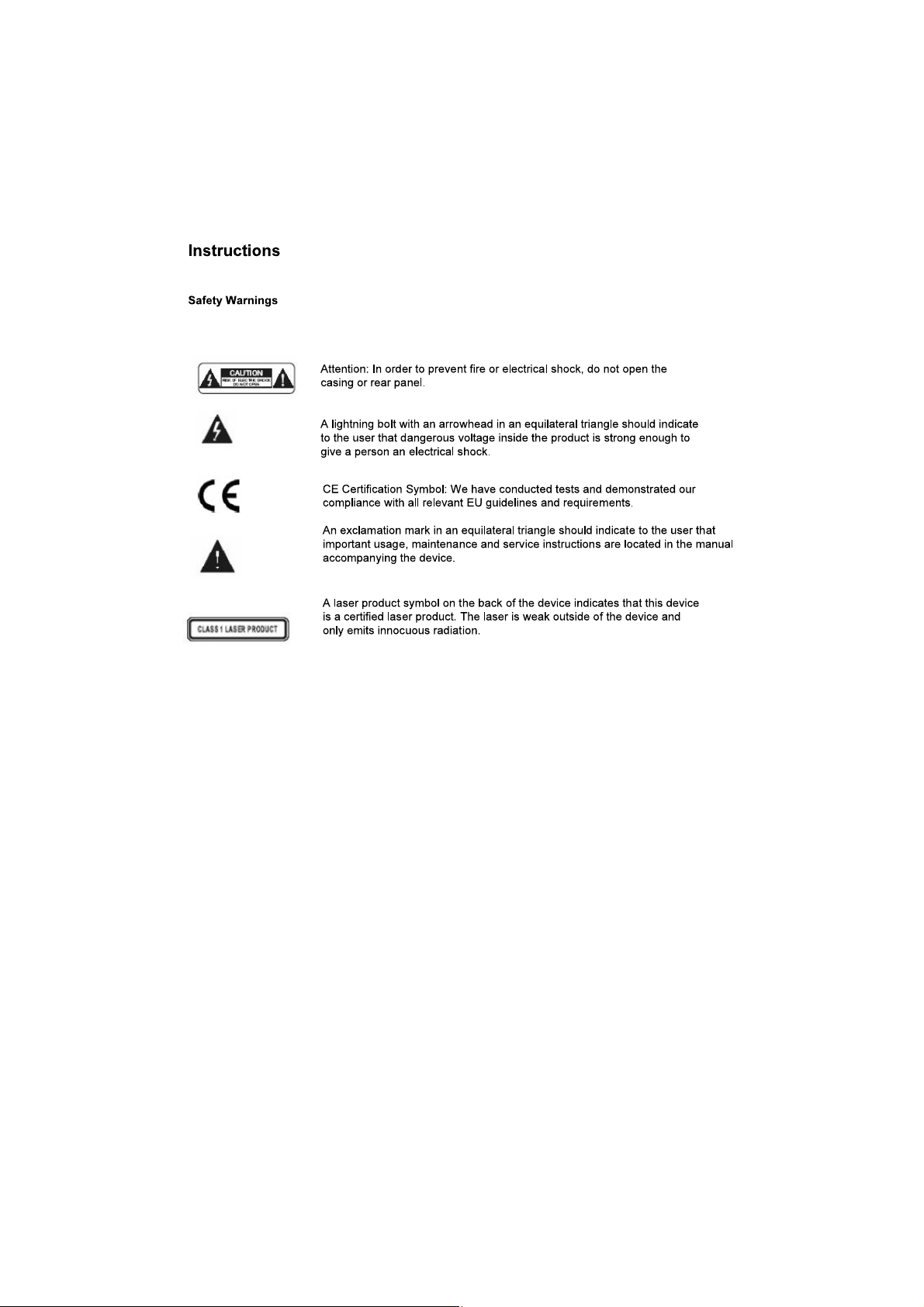

Safety Precautions

Read the following recommended safety precautions carefully for your safety.

Power Source

The TV set should be operated only from a 220-240 V AC, 50 Hz outlet. Ensure that you select the correct voltage setting for your convenience.

Power Cord

Do not place the set, a piece of furniture, etc. on the power cord (mains lead) or pinch the cord. Handle the power cord by the plug. Do not unplug the appliance by pulling from the power cord and never touch the power cord with wet hands as this could cause a short circuit or electric shock. Never make a knot in the cord or tie it with other cords. The power cords should be placed in such a way that they are not likely to be stepped on. A damaged power cord can cause  re or give you an electric shock. When it is damaged and needs to be replaced, it should be done by quali ed personnel.

Moisture and Water

Do not use this device in a humid and damp place (avoid the bathroom, the sink in the kitchen, and near the washing machine). Do not expose this device to rain or water, as this may be dangerous and do not place objects filled with liquids, such as  ower vases, on top. Avoid from dripping or splashing.

If any solid object or liquid falls into the cabinet, unplug the TV and have it checked by quali ed personnel before operating it any further.

Cleaning

Before cleaning, unplug the TV set from the wall outlet. Do not use liquid or aerosol cleaners. Use soft and dry cloth.

Ventilation

The slots and openings on the TV set are intended for ventilation and to ensure reliable operation. To prevent overheating, these openings must not be blocked or covered in anyway.

Heat and Flames

The set should not be placed near to open  ames and sources of intense heat such as an electric heater. Ensure that no open  ame sources, such as lighted candles, are placed on top of the TV. Batteries should not be exposed to excessive heat such as sunshine,  re or the like.

Lightning

In case of storm and lightning or when going on holiday, disconnect the power cord from the wall outlet.

Replacement Parts

When replacement parts are required, make sure that the service technician has used replacement parts, which are speci ed by the manufacturer or have the same speci cations as the original one. Unauthorized substitutions may result in  re, electrical shock or other hazards.

Servicing

Please refer all servicing to quali ed personnel. Do not remove the cover yourself as this may result in an electric shock.

Waste Disposal

Instructions for waste disposal:•

Packaging and packaging aids are recyclable and should principally be recycled. Packaging materials, such as foil bag, must be kept away from children. Batteries, including those which are heavy metal-free, should not be disposed of with household waste. Please dispose of used battery in an environment friendly manner. Find out about the legal regulations which apply in your area.

Don’t try to recharge batteries. Danger of explosion. • Replace batteries only with the same or equivalent type.

This symbol on the product or on its packaging means that your electrical and electronic device should be disposed at the end of its service life separately from your household wastes. There are separate collection systems for recycling in EU. For more information, please contact the local authority or the dealer where you purchased the product.

Disconnecting the Device

The mains plug is used to disconnect TV set from the mains and therefore it must remain readily operable.

Headphone Volume

Excessive sound pressure from earphones and headphones can cause hearing loss.

Installation

To prevent injury, this device must be securely attached to the wall in accordance with the installation instructions when mounted to the wall (if the option is available).

English - 41 -

LCD Screen

The LCD panel is a very high technology product with about a million thin  lm transistors, giving you  ne picture details. Occasionally, a few non-active pixels may appear on the screen as a  xed blue, green or red point. Please note that this does not affect the performance of your product.

Warning! Do not leave your TV in standby or operating mode when you leave your house.

The Standby Off/On button doesn´t separate this device completely from mains. Moreover the device consumes power in the standby operation. In order to separate the device completely from mains, the mains plug has to be pulled from the mains socket. Because of that the device should be set up in a way, that an unobstructed access to mains socket is guaranteed, so that in case of emergency the mains plug can be pulled immediately. To exclude the danger of  re, the power cord should principally be separated from the mains socket prior to a longer period of non-usage, i.e. during vacations.

Package Contents

Remote Control

LCD TV

Batteries: 2 X AAA

Instruction Book

Electrical device not in the hands of children

Never let children use electrical device unsupervised. Children can´t always recognize properly the possible dangers. Batteries / accumulators can be life threatening when swallowed. Store batteries unreachable for small children. In case of swallowing a battery medical aid has to be sought immediately. Also keep the packaging foils away from children. There is danger of suffocation.

Connection to a Television Distribution System (Cable TV etc.) from Tuner

Device connected to the protective earthing of the building installation through the mains connection or through other apparatus with a connection to protective earthing-and to a television distribution system using coaxial cable, may in some circumstances create a  re hazard.

Connection to a cable distribution system has therefore to be provided through a device providing electrical isolation below a certain frequency range (galvanic isolator, see EN 60728-11).

English - 42 -

1 X Component

1 X Video & Audio Connection Cable

Note: You should check the accessories after purchasing. Make sure that each accessory is included.

Video Connection

Cable

Environmental Information

This television is designed to consume less energy to save environment. •

You not only help to save the environment but also you can save money by reducing electricity bills thanks to the energy ef ciency feauture of this TV. To reduce energy consumption, you should take the following steps:

You can use Power Save Mode setting, located in the Feature menu. If you set Power Save Mode as On, • the TV will switch to energy-saving mode and luminance level of TV set will be decreased to optimum level. Note that some picture settings will be unavailable to be changed when the TV is in Power Save Mode.

When the TV is not in use, please switch off or disconnect the TV from the mains plug. This will also reduce • energy consumption.

Disconnect power when going away for longer time.• Note that annually, using the TV set in Power Save Mode has more power ef ciency than disconnecting the •

TV from the mains plug instead of keeping stand-by mode. Therefore it is highly recommended to activate Power Save Mode setting to reduce your annual power consumption.And also it is recommended to disconnect the TV from the mains plug to save energy more when you do not use.

• Please helps us to save environment by following these steps.

Repair Information

Please refer all servicing to quali ed personnel. Only quali ed personnel must repair the TV. Please contact your local dealer, where you have purchased this TV for further information.

English - 43 -

Remote Control Buttons

Standby / On1.

Mono/Stereo - Dual I-II / Currrent Language (*)2. (in DVB channels)

Image size / Zooms videos (in Media Browser 3. video mode)

Green buttonList Schedule(in EPG)/Tag/Untag 4. All(in favourite list)/Play-Slideshow(in Media Browser)

Red button/Stop(in Media Browser)5.

Numeric buttons6.

Teletext / Mix (in TXT mode)7.

Cursor Up 8.

Exit / Back / Index page (in TXT mode)9.

Cursor Left 10.

Electronic programme guide (EPG)11.

AV / Source selection12.

Info / Reveal (in TXT mode)13.

Volume Down14.

Mute15.

Programme Down / Page up(in DVB channels)16.

Programme Up / Page down(in DVB channels)17.

Volume Up18.

Picture mode selecion. / Changes picture mode 19. (in Media Browser video mode)

Sleep Timer 20.

Cursor Down21.

Favourite Mode Selection(in DVB channels)22.

Cursor Right / Subpage (in TXT mode)23. Okay (Con rm) / Hold (in TXT mode)/ Edit 24.

Channel List

Menu 25.

Previous programme 26.

Yellow button/Pause (in Media Browser)/27. Timeline Schedule(in EPG)

Blue button/Edit Channel List/Filter (İn Favourite 28. List&EPG)/Loop-Shuf e (in Media Browser)

No function29.

Subtitle on-off (in DVB channels)30.

English - 44 -

LCD TV and Operating Buttons

FRONT and REAR VIEW Control buttons VIEW Control Buttons

1. Standby Off/On button

2. TV/AV button

3. Programme Up/Down buttons-

Volume Up/Down buttons

Note:You can use +/- buttons to change volume. If you want to change channels, press P/V/ AV button once and then use +/- buttons. If you hold the P/V/ AV button about a few seconds, source OSD will be displayed. Main menu OSD cannot be displayed via control buttons.

Viewing the Back side Connections

HDMI 2: HDMI Input1. HDMI Inputs are for connecting a device that has an HDMI socket. Your LCD TV is capable of

displaying High De nition pictures from devices such as a High De nition Satellite Receiver or DVD Player. These devices must be connected via the HDMI sockets or Component Socket. These sockets can accept either 720p or 1080p signals. No sound connection is needed for an HDMI to HDMI connection.

HDMI 1: HDMI Input2.

RF Input3. connects to an aerial antenna system or a cable.

Note that if you use a decoder or a media recorder, you should connect the aerial cable through the device to the television with an appropriate antenna cable, as shown in the illustration in the following pages.

SCART 4. input or output for external devices. Connect the SCART cable between SCART socket on TV and SCART socket on your external device (such as a decoder, a VCR or a DVD player).

English - 45 -

Note: If an external device is connected via the SCART socket, the TV will automatically switch to AV mode. Note: S-VHS signal is supported via the scart socket.

PC Input5. is for connecting a personal computer to the TV set. Connect the PC cable between the PC INPUT on the TV and the PC output on your PC.

Note: You can use YPbPr to VGA cable(not supplied) to enable YPbPr signal via PC input.

S/PDIF Coaxial Out6. outputs digital audio signals of the currently watched source. Use an SPDIF coaxial cable to trasfer audio signals to a device that has S/PDIF input

Viewing the Connections - Side Connectors

CI Slot is used for inserting a CI card. A CI card allows you to view all the 1. channels that you subscribe to. For more information, see “Conditional Access” section.

Side USB input.2.

TV control buttons.3.

Component Video Input (YPbPr)4. is used for connecting component video. You can connect the component video and audio sockets with a device that has component output. To do this, you must use the supplied component video connection cable for enabling connection. First, plug single jack of the cable to the TV’s YPbPr socket (side). Afterwards, insert your component cable’s (not supplied) connectors into the plural part of the Component video connection cable. Colours of the connected jacks should match.

Side audio-video connection5. input is used for connecting video and audio signals of external devices. To make a video connection, you must use the supplied AV connection cable for enabling connection. First, plug singular jack of the cable to the TV’s Side AV socket. Afterwards, insert your video cable’s (not supplied) connector into the YELLOW input (located on the plural side) of the supplied AV connection cable. Colours of the connected jacks should match.

To enable audio connection, you must use RED and WHITE inputs of the side AV connection cable. Afterwards, insert your device’s audio cable’s connectors into the RED and WHITE jack of the supplied side AV connection cable. Colours of the connected jacks should match.

Note: You should use audio inputs of side AV connection cable (RED & WHITE) to enable sound connection when connecting a device to your TV by using PC or COMPONENT VIDEO input.

Headphone jack is used for connecting an external headphone to the 6. system. Connect to the HEADPHONE jack to listen to the TV from headphones (optional).

English - 46 -

Power Connection

IMPORTANT: The TV set is designed to operate on 220-240V AC, 50 Hz.

After unpacking, allow the TV set to reach the • ambient room temperature before you connect the set to the mains. Plug the power cable to the mains socket outlet.

Aerial Connection

Connect the aerial ,cable TV plug to the AERIAL • INPUT socket located at the rear of the TV.

Connecting the LCD TV to a PC

For displaying your computer’s screen image on your LCD TV, you can connect your computer to the TV set. Power off both computer and display before making any connections. Use 15-pin D-sub display cable to connect a PC to the LCD TV. When the connection is made, switch to PC source. See “Input selection” section. Set the resolution that suits your viewing requirements. Resolution information can be found in the appendix parts

Using Digital Multimedia Connectors

You can connect USB devices to your TV by using • the USB input of the TV. This feature allows you to display/play JPG, MP3 and video  les stored in a USB stick.

It is possible that certain types of USB devices (e.g. • MP3 Players) may not be compatible with this TV.

You may back up your  les before making any • connections to the TV set in order to avoid any possible data loss. Note that manufacturer will not be responsible for any  le damage or data loss.

Do not pull out USB module while playing a  le.•

CAUTION: Quickly plugging and unplugging USB devices, is a very hazardous operation. Especially, do not repeatedly quickly plug and unplug the drive. This may cause physical damage to the USB player and especially the USB device itself.

SIDE VIEW USB MEMORY

USB Memory Connection

IMPORTANT: The TV should be switched off while plugging or unplugging a USB device. Plug your

USB devices to the USB input of the TV. You can connect a usb device to your TV by using the USB input of the TV.

Note: It is possible certain types of hard disk drives are not supported.

Using Side AV Connectors

You can connect a range of optional equipment to your LCD TV using side connectors of the TV.

For connecting a camcorder or camera , you should • use AV socket (side). To do this, you must use the supplied video/audio connection cable. First, plug single jack of the cable to the TV’s AV IN socket (side). Afterwards, insert your camera cable’s (not

supplied) connectors into the plural part of the video/ audio connection cable. Colours of the connected

jacks should match. See illustration below.

Afterwards, you should switch to • Side AV source. See the section Input selection in the following sections for more information.

To listen the TV sound from headphones, you • should connect headphones to your TV by using the

HEADPHONE jack as illustrated above.

English - 47 -

Connecting to a DVD Player via HDMI

Please refer to your DVD player’s instruction book for additional information. Power off both the TV and the device before making any connections.

Note: Not all cables shown in the illustration are

supplied.

If your DVD player has an • HDMI socket, you can connect via HDMI for better video and audio quality.

When you connect to DVD player as illustrated above, • switch to the connected HDMI source. See, Input Selection section for more information on changing sources.

Connecting to a DVD Player via Component Sockets (YPbPr) or Scart Cable

Some DVD players are connected through • COMPONENT SOCKETS (YPbPr). In this case, you must use the supplied Component video connection cable for enabling connection. First, plug single jack of the cable to the TV’s YPbPr socket (side). Afterwards, insert your component cable’s (not supplied) connectors into the plural part of the Component video connection cable (see illustration below). Colours of the connected jacks should match.

To enable audio connection, use the • VGA/ Component Audio cable. First, plug single jack of the cable to the TV. Afterwards, insert your DVD player’s audio cable’s connectors into the plural part of the VGA/Component audio connection cable (see illustration below). Colours of the connected jacks should match.

When the connection is made, switch to •

YPbPr source. See, Input selection section.

English - 48 -

Note: To connect Y Pb Pr device, you should use supplied component (YPbPr) connection cable

You may also connect through the • SCART input.

Note• : These three methods of connection perform the same function but in different levels of quality. It is not

necessary to connect by all three methods.

Remote Control Handset

Inserting Batteries

Remove the battery cover located on the back of • the handset by gently pulling backwards from the indicated part.

Insert two • AAA/R3 or equivalent type batteries inside. Observe the correct polarity (+/-) when inserting batteries and replace the battery cover.

Note: Remove the battery from remote control handset when it is not to be used for a long period. Otherwise it can be damaged due to any leakage of batteries. Remote range is approximately 7m/23ft.

Switching On/Off

To Switch the TV On

Connect the power cord to the 220-240V AC 50 Hz. •

Press STANDBY touch button. Then the standby • LED lights up.

To switch on the TV from standby mode either:•

Press the “• ” button, P+ / P- or a numeric button on the remote control.

Press the • -P/CH or P/CH+ touch button on the TV. The TV will then switch on.

Note: If you switch on your TV via PROGRAMME UP/ DOWN buttons on the remote control or on the TV set, the programme that you were watching last will be reselected.

By either method the TV will switch on.

To Switch the TV Off

Press the “• ” button on the remote control or press the STANDBY touch button on the TV, so the TV will switch to standby mode.

To power down the TV completely, unplug the • power cord from the mains socket.

Note: When the TV is switched to standby mode, standby LED can blink to indicate that features such as Standby Search, Over Air Download or Timer is active. The LED can also blink when you switch on the TV from standby mode.

Input Selection

Once you have connected external systems to your TV, you can switch to different input sources. Press “SOURCE” button on your remote control consecutively for directly changing sources.

Basic Operations

You can operate your TV using both the remote control and onset buttons.

Operation with the Buttons on the TV

Main menu OSD cannot be displayed via control buttons. “+/-” buttons will function as volume up/down as default. Even if you set other functions for these buttons, “+/-” buttons will perform as default after a short while.

Volume Setting

Press “• P/V/AV” button once and then use “+/-” buttons to increase or decrease volume, so a volume level scale (slider) will be displayed on the screen. While Tv is on, +/- button can use as volume + or volume - as default.

Programme Selection

Press “• P/V/AV ” button once and then use “+/-” buttons to change channel. By pressing “+/-” button,you can select the next or previous programme.

AV Mode

Hold the “• P/V/AV” button, source OSD will be displayed in a few second.

Operation with the Remote Control

The remote control of your TV is designed to control • all the functions of the model you selected. The functions will be described in accordance with the menu system of your TV.

Volume Setting

Press “• V+” button to increase the volume. Press “ V-” button to decrease the volume. A volume level scale (slider) will be displayed on the screen.

Programme Selection (Previous or Next Programme)

Press “• P -” button to select the previous programme.

Press “• P +” button to select the next programme.

Programme Selection (Direct Access)

Press numeric buttons on the remote control to select • programmes between 0 and 9. The TV will switch to the selected programme. To select programmes between, press the numeric buttons consecutively. When the pressing time is due for the second numeric button, only the  rst digit programme will be displayed. Press directly the programme number to reselect single digit programmes.

English - 49 -

Viewing Electronic Programme Guide (EPG)

You can view the electronic programme guide (EPG) to view information about available programmes.To view the EPG menu please press GUIDE button on the remote control.

Press “• ”/“ ” buttons to navigate through channels.

Press “• ”/“ ” buttons to navigate through the programme list.

EPG menu displays available information on all • channels.

Please note that event information is updated • automatically. If there are no event information data available for channels, EPG will be displayed with blanks.

OK (Options): Displays programme options including “Select Channel” option.

INFO (Event Details): Displays the programmes in detail.

Green button: Programme schedule will be listed

Yellow button: Display EPG data in accordane with timeline schedule

Blue button (Filter): Views  ltering options.

Blue button (Next day): Displays the programmes

of the next day.

Numeric buttons (Jump): Jumps to the preferred channel directly via numeric buttons.

OK (Options): Displays programme options including “Select Channel” option.

Text button (Filter): Views  ltering options.

INFO (Details): Displays the programmes in detail.

Red button (Prev Day): Displays the programmes

of previous day.

Green button (Next day): Displays the programmes of the next day.

Yellow button (Zoom): Expands programme information.

Blue button (Filter): Views  ltering options.

INFO (Details): Displays the programmes in detail.

Numeric buttons (Jump): Jumps to the preferred

channel directly via numeric buttons.

OK (Options): Displays programme options including “Select Channel” option.

Text (Search): Displays “Guide Search” menu.

SUBTTL: Press SUBTITLE button to view Select

Genre menu. Using this feature, you can search the programme guide database in accordance with the genre. Info available in the programme guide will be searched and results matching your criteria will be listed.

(Now) : Shows the current programme.

Red button (Prev Time Slice): Displays the

programmes of previous time slice.

Green button (Next Time Slice): Displays the programmes of the next time slice.

Yellow button (Prev Day): Displays the programmes of previous day.

English - 50 -

First Time Installation

MPORTANT: Ensure that the aerial or cable is connected and a Common Interface module is not inserted before switching on the TV for the  rst time installation.

When the TV is operated for the  rst time, installation • wizard will guide you through the process. First, language selection screen will be displayed:

Use “• ” or “ ” buttons to select your language and press OK button to set selected language and continue.

After selecting the language, “• Welcome!” screen will be displayed, requiring you to set Country,Teletext Language and Scan Encrypted options.

By pressing “• ” or “ ” button, select the country you want to set and press “ ” button to highlight Teletext Language option. Use “ ” or “ ” button to select desired Teletext Language.

Press “• ” button after setting Teletext Language option. Scan Encrypted will be then highlighted. You can set Scan Encrypted as Yes if you want to scan coded stations.Afterwards select the desired Teletext Language.

Press • OK button on the remote control to continue and the following message will be displayed on the screen:

To select the “Yes” or “No” option, highlight the item by using “ ” or “ ” buttons and press OK button.

Afterwards, the following OSD will be displayed on the screen:

If you select CABLE option, the following screen will be displayed:

You can select frequency ranges from this screen. For highlighting lines you see, use “ ” or “ ” button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When  nished, press OK button to start automatic search.

If you select AERIAL option from the Search Type screen, the television will search for digital terrestrial TV broadcasts.

Note: You can press MENU button to cancel.

After all the available stations are stored, Channel • List will be displayed on the screen. If you like the sort channels, according to the LCN,please select “Yes” and than press “OK”.

English - 51 -

Press • OK button to quit channel list and watch TV.

Auto Tuning

HINT: Auto tuning feature will help you to retune the TV set in order to store new services or stations.

Press MENU button on the remote control and select Installation by using “ ” or “ ” button. Press OK button and the following menu screen will be displayed.

Select Automatic Channel Scan (Retune) by using “ ”/“ ” button and press OK button. Automatic Channel Scan (Retune) options will be displayed. You can select options by using “ ”/“ ” and OK buttons.

Auto Channel Scan Menu Operation

Digital Aerial: Searches and stores aerial DVB stations.

Digital Cable: Searches and stores cable DVB stations.

Analogue: Searches and stores analogue stations.

Digital Aerial & Analogue: Searches and stores both

analogue and aerial DVB stations.

Digital Cable & Analogue: Searches and stores both analogue and cable DVB stations.

Whenever you select an automatic search type and • press OK button, a con rmation screen will appear on the screen. To start installation process, select

Yes, to cancel select No by using .“ ” or “ ” and OK button.

After auto channel scan type is set and selected • and con rmed, installation process will start and progress bar will move along. Press MENU button

to cancel process. In such a case, located channels are not stored.

Manual Tuning

HINT: This feature can be used for direct broadcast entry.

Select • Manual Channel Scan from the Installation menu by using “ ”/“ ” and OK buttons. Manual Scan options screen will be displayed.

Select the desired • Search Type using “ ” or “

” button. Manual search options will change accordingly. Use “ ”/“ ” button to highlight an item and then press “ ” or “ ” button to set an option. You can press MENU button to cancel.

Digital Aerial Manual Search

In manual channel scan, the number of the multiplex or frequency are entered manually and only that multiplex or frequency are searched for the channels. After selecting search type as Digital, you can enter the multiplex or frequency number using the numeric buttons and press OK button to search.

Digital Cable Manual Search

In cable manual scan, you can enter frequency, modulation, symbol rate and network channel scan options. After selecting search type as Digital Cable, you can set the desired options and press OK button to search.

English - 52 -

Analogue Manual Search

After selecting search type as analogue, you can use “ ”/“ ” button to highlight an item and then press “ ” or “ ” button to set an option.

Enter the channel number or frequency using the numeric buttons. You can then press OK button to search. When the channel is located, any new channels that are not on the list will be stored.

Analog Fine Tune

Select • Analog Fine Tune from the Installation menu by using “ ” or “ ” and OK buttons. Analog  ne tune screen will be displayed. Analog Fine Tune feature will not be available if there are no analog channels,

digital channels and external sources stored.

Press • OK button to proceed. Use “ ” or “ ” button to set Fine Tune. When  nished, press OK button again.

Network Channel Scan

Select Network Channel Scan from the installation menu by using “ ” or “ ” and OK buttons. Network Channel Scan selection screen will be displayed. Select Digital Aerial or Digital Cable and press OK button to continue. The following message will be asked. Select Yes to continue or select No to cancel.

Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time.

Clear Service List (*)

(*) This setting is visible only when the Country option is set to Denmark, Sweden, Norway or Finland.

Use this setting to clear channels stored. Press “ ” or “ ” button to select Clear Service List and then press OK. The following OSD will be displayed on the screen:

If you start Digital Aerial scan process, automatic scanning will start. You can press MENU button to cancel.

If you start Digital Cable scan process, the following screen will be displayed.

English - 53 -

Select YES and press OK to continue or select NO

and press OK button to cancel.

Managing Stations: Channel List

The TV sorts all stored stations in the Channel List. You can edit this channel list, set favourites or set active stations to be listed by using the Channel List options.

Press • MENU button to view main menu. Select Channel List item by using “ ” or “ ” button. Press OK to view menu contents.

Select Edit Channel List to manage all stored channels. Use “ ” or “ ” and OK buttons to select Edit Channel List.

Operating the Channel List

Press “• ” or “ ” button to select the channel that will be processed. Press “ ” or “ ” button to select a function on Channel List menu.

Use • P+/P- buttons to move page up or down. Press • BLUE button to view  ltering options.

Press • MENU button to exit.

Moving a Channel

First select the desired channel. Select Move option • in the channel list and press OK button.

Edit Number screen will be displayed. Enter the • desired channel number by using the numeric buttons on the remote control. If there is a previously stored channel on that number, a warning screen will be displayed. Select Yes if you want to move the channel and press OK.

Press • OK button to process. Selected channel is now moved.

Deleting a Channel

You can press GREEN button to tag/untag all channels; YELLOW button to tag/untag channel.

Select the channel that you want to delete and select • Delete option. Press OK button to continue.

A warning screen will appear. Select • YES to delete, select No to cancel. Press OK button to continue.

Renaming a Channel

Select the channel that you want to rename and • select Edit Name option. Press OK button to continue.

Pressing “• ” or “ ” button moves to the previous/ next character. Pressing “ ” or “ ” button toggles the current character, i.e., ‘b’ character becomes ‘a’ by “ ” and ‘c’ by “ ”. Pressing the numeric buttons ‘0...9’ replaces the highlighted character with the characters printed above the button one by one as the button is pressed.

When  nished, press • OK button to save. Press

MENU to cancel.

Locking a Channel

You can press GREEN button to tag/untag all channels; YELLOW button to tag/untag a single channel.

Select the channel that you want to lock and select • Lock option. Press OK button to continue.

You will be asked to enter parental control PIN. • Default PIN is set as 0000. Enter the PIN number.

Press • OK button when the desired channel is highlighted to lock/unlock the channel. Lock symbol will be displayed next to the selected channel.

Managing Stations: Favourites

You can create a list of favourite programmes.

Press • MENU button to view main menu. Select Channel List item by using “ ” or “ ” button. Press

OK to view menu contents.

Select • Favourites to manage favourite list. Use “ ”/“ ” and OK buttons to select Favourites.

You can set various channels as favourites so that • only the favourite channels are navigated.

Select a channel by using “• ” or “ ” button. Press OK button to add selected channel to favourites list. Press OK button again to remove.

Button Functions

OK• : Add/remove a station.

YELLOW• : Tag/untag a channel.

English - 54 -

GREEN• : Tag/untag all channels. BLUE• : Displays  ltering options.

Managing Stations: Sorting Channel List

You can select broadcasts to be listed in the channel list. To display speci c types of broadcast, you should use Active channel list setting.

Select Active channel list from the Channel list menu by using “ ” or “ ” button. Press OK button to continue.

You can select a broadcast type option from the list by using “ ” /“ ” and OK buttons.

On-Screen Information

You can press INFO button to display on-screen information. Details of the station and current programme will be displayed on the information banner.

Media Playback Using Media Browser

If the USB stick is not recognized after power off/on or First Time Installation,  rst, plug the USB device out and power off/on the TV set. Plug the USB device in again.

To display Media Browser window, press either “MENU” button on the remote control and then select Media Browser by pressing “ ” or “ ” button. Press OK button to continue. Media Browser menu options will be displayed.

Also, when you plug USB devices, media browser screen will be displayed automatically:

You can play music, picture and video  les from the connected USB memory stick. Use “ ” or “ ” button to select Videos, Photos, Music or Settings.

Viewing Videos via USB

The information banner gives information on the channel selected and the programmes on it. The name of the channel is displayed, along with its channel list number. Hint: Not all channels broadcast

the programme data. If the name and time of the programme are not available, then information banner will be displayed with blanks.

If the selected channel is locked, you must enter the correct four-digit numeric code to view the channel (default code is 0000). “Enter PIN” will be displayed on the screen in such a case:

English - 55 -

When you select Videos from the main options, available video  les will be  ltered and listed on this screen. You can use “ ” or “ ” button to select a video  le and press OK button to play a video. If you select a subtitle  le and press OK button, you can select or deselect that subtitle  le. The following menu will be displayed while playing a video  le:

Play (RED button): Starts the video playback.

Stop (BLUE button): Stops the video playback.

Pause (OK button): Pause the video playback.

Rewind ( button): Goes backward.

Forward ( button): Goes forward.

Subtitle/Audio (LANG. button): Sets subtitle/Audio.

Yellow: Opens subtitle time correction menu

Press RETURN (Exit) button to switch back to previous menu.

Viewing Photos via USB

When you select Photos from the main options, available image  les will be  ltered and listed on this screen.

Jump (Numeric buttons):Jump to selected  le using the numeric buttons.

OK: Views the selected picture in full screen.

Slideshow (GREEN button): Starts the slideshow

using all images.

Loop/Shuf e (BLUE button): Press once to enable Loop. Press again to enable both Loop and Shuf e. Press once more to enable only Shuf e. Press again to disable all. You can follow the disabled functions with the change of the icons.

FAV: Sorts  les by date.

TEXT: Views images in thumbnails. INFO: Changes  lter options.

Slideshow Options

Rotate (Up/Down buttons): Rotates the image using

up/down buttons.

Loop/Shuf e (BLUE button): Press once to disable Loop. Press again to disable both Loop and Shuf e. Press once more to enable only Shuf e. Press again to enable all. You can follow the disabled functions with the change of the icons.

RETURN (Exit): Back to  le list.

INFO: Displays help screen.

Playing Music via USB

When you select Music from the main options, available audio  les will be  ltered and listed on this

screen.

0..9 (Numeric buttons): Jumps to the selected  le. Play This (OK button) : Plays the selected  le. Play (GREEN button) : Plays all media  les starting

with the selected one.

Stop (RED button) : Stops playback.

Pause (YELLOW button) : Pauses the selected

playback.

Previous/Next (Left/Right buttons) : Jumps to previous or next  le to play.

FAV: Sorts  les by Title,Artist or Album.. INFO: Changes  lter options.

Loop/Shuf e (Blue button): Press once to disable

Loop. Press again to disable both Loop and Shuf e. Press once more to enable only Shuf e. Press again to enable all. You can follow the disabled functions with the change of the icons.

Media Browser Settings

Pause (YELLOW button) : Pauses the slideshow.

Continue (GREEN button) : Continues the

slideshow.

Zoom (RED button) : Zooms picture.

Previous/Next (Left/Right buttons): Jumps to

previous or next  le on slideshow.

English - 56 -

You can set your Media Browser preferences by using the Settings dialog. Press “ ” or “ ” button to highlight an item and use “ ” or “ ” button to set.

View Style: Sets default browsing mode.

Slide Show Interval: Sets slide show interval time.

Show Subtitle: Sets subtitle enabling preference.

Subtitle Language: Sets supported subtitle

language.

Subtitle Position: Sets subtitle position as up or down.

Subtitle Font Size: Sets subtitle font size (max. 54pt).

Changing Image Size: Picture Formats

Programmes can be watched in different picture • formats, depending on the transmission received.

You can change the aspect ratio (image size) of • the TV for viewing the picture in different zoom modes.

Press • SCREEN button repeatedly to change the image size. Available zoom modes are listed below.

Auto

When a WSS (Wide Screen Signalling) signal, which shows the aspect ratio of the picture, is included in the broadcast signal or the signal from an external device, the TV automatically changes the ZOOM mode according to the WSS signal.

When the • AUTO mode does not function correctly due to poor WSS signal quality or when you want to change the ZOOM mode, change to another ZOOM mode manually.

16:9

This uniformly stretches the left and right sides of a normal picture (4:3 aspect ratio) to  ll the wide TV screen.

Note: You can shift to screen up or down by pressing “ ” / “ ” buttons while picture zoom is selected as panaromic, 14:9 Zoom, Cinema or Subtitle.

14:9

This zooms up the wide picture (14:9 aspect ratio) to the upper and lower limits of the screen.

14:9 Zoom

This option zooms to the 14:9 picture.

4:3

Use to view a normal picture (4:3 aspect ratio) as this is its original size.

Panoramic

This stretches the left and right sides of a normal picture (4:3 aspect ratio) to  ll the screen, without making the picture appear unnatural.

For 16:9 aspect ratio pictures that have been • squeezed into a normal picture (4:3 aspect ratio), use the 16:9 mode to restore the picture to its original shape.

Subtitle

This zooms up the wide picture (16:9 aspect ratio) with subtitles to the full screen.

English - 57 -

The top and bottom of the picture are slightly cut off.

Cinema

This zooms up the wide picture (16:9 aspect ratio) to the full screen.

Con guring Picture Settings

You can use different picture settings in detail.

Press MENU button and select the Picture icon by using “ ” or “ ” button. Press OK button to view Picture Settings menu.

Operating Picture Settings Menu Items

Press “• ” or “ ” button to highlight a menu item.

Use “• ” or “ ” button to set an item.

Press • MENU button to exit.

Picture Settings Menu Items

Mode: For your viewing requirements, you can set

the related mode option. Picture mode can be set to one of these options: Cinema,Game,Dynamic and Natural.

Contrast: Sets the lightness and darkness values of the screen.

Brightness: Sets the brightness value for the screen.

Sharpness: Sets the sharpness value for the objects displayed on the screen.

Colour: Sets the colour value, adjusting the colors.

Colour Shift: Adjust the desired colour tone.

Hue (NTSC only): Adjusts the colour value.

Colour Temp: Sets the desired colour tone.

Setting Cool option gives white colours a slight blue stress.

For normal colours, select Normal option.

English - 58 -

Setting Warm option gives white colours a slight red stress.

Noise Reduction: If the broadcast signal is weak and the picture is noisy, use Noise Reduction setting to reduce the noise amount. Noise Reduction can be set to one of these options: Low, Medium, High or Off.

Game Mode: When Game Mode is set to On, speci c game mode settings, which are optimized for better video quality, will be loaded.

Note: When Game Mode is on, some items in the Picture Settings menu will be unavailable to be set.

Picture Zoom:Sets the picture size to Auto,16:9, Subtitle,14:9, 14:9 Zoom, 4:3, Panoramic or Cinema.

Reset: Resets the picture settings to factory default settings.

While in VGA (PC) mode, some items in Picture menu will be unavailable. Instead, VGA mode settings will be added to the Picture Settings while in PC mode.

PC Picture Settings

For adjusting PC picture items, do the following:

Press “ ” or “ ” button to select Picture icon. Picture menu appears on the screen.

Contrast, Brightness, Colour, Colour Temp and Picture Zoom settings in this menu are identical

to settings de ned in TV picture menu under “Main Menu System”.

Sound,Settings and Source settings are identical to the settings explained in main menu system.

PC Position: Select this to display PC position menu items.

Autoposition: Automatically optimizes the display. Press OK to optimize.

H Position: This item shifts the image horizontally to right hand side or left hand side of the screen.

V Position: This item shifts the image vertically towards the top or bottom of the screen.

Dot Clock: Dot Clock adjustments correct the interference that appear as vertical banding in dot intensive presentations like spreadsheets or paragraphs or text in smaller fonts.

Phase: Depending on the resolution and scan frequency that you input to the TV set, you may see a hazy or noisy picture on the screen. In such a case

you can use this item to get a clear picture by trial and error method.

Con guring Sound Settings

Sound settings can be con gured according to your personal preferences.

Press MENU button and select the  rst icon by using “ ” or “ ” button. Press OK button to view Sound Settings menu.

Operating Sound Settings Menu Items

Press “• ” or “ ” button to highlight a menu item.

Use “• ” or “ ” button to set an item.

Press • MENU button to exit.

Sound Settings Menu Items

Volume: Adjusts volume level.

Equalizer: Press OK button to view equalizer sub-

menu.

Balance: This setting is used for emphasizing left or right speaker balance.

Headphone: Sets headphone volume.

Sound Mode: You can select Mono, Stereo, Dual I

or Dual II mode, only if the selected channel supports that mode.

AVL: Automatic Volume Limiting (AVL) function sets the sound to obtain  xed output level between programmes (For instance, volume level of advertisements tend to be louder than programmes).

Dynamic Bass: Dynamic Bass is used to increase bass effect of the TV set.

Digital Out: Sets digital out audio type.

Con guring Your TV’s Settings

Detailed settings can be configured to suit your personal preferences.

Press MENU button and select Settings ikon by using “ ” or “ ” button. Press OK button to view Settings menu.

In equalizer menu, the preset can be changed to Music, Movie, Speech, Flat, Classic and User. Press the MENU button to return to the previous menu.

Note: Equalizer menu settings can be changed manually only when the Equalizer Mode is in User.

English - 59 -

Operating Settings Menu Items

Press “• ” or “ ” button to highlight a menu item.

Press • OK button to select an item.

Press • MENU button to exit.

Settings Menu Items

Conditional Access: Controls conditional access

modules when available.

Language: Con gures language settings. Parental: Con gures parental settings.

Timers: Sets timers for selected programmes.

Date/Time: Sets date and time.

Sources: Enables or disables selected source

options.

Other Settings: Displays other setting options of the TV set.

Using a Conditional Access Module

IMPORTANT: Insert or remove the CI module only when the TV is SWITCHED OFF.

In order to watch certain digital channels, a conditional • access module (CAM) can be necessary. This module must be inserted in the CI slot of your TV.

Obtain the Conditional Access Module (CAM) and • the viewing card by subscribing to a pay channel company, then insert those to the TV using the following procedure.

Insert the CAM and then the viewing card to the • slot that is located in the terminal cover at the rear side of the TV.

The CAM should be correctly inserted, it is • impossible to insert fully if reversed. The CAM or the TV terminal may be damaged if the CAM is forcefully inserted.

Connect the TV to the mains supply, switch on and then wait for few moments until the card is activated.

When no module is inserted, “• No Common Interface module detected” message appears on the screen.

Refer to the module instruction manual for details • of the settings.

Viewing Conditional Access Menu (*)

(*) These menu settings may change depending on the service provider.

Press MENU button and select the icon by using “

” or “ ” button. Press OK button to view Settings

menu. Use “ ” or “ ” button to highlight Conditional

Access and press OK to view menu items.

Con guring Language Preferences

You can operate the TV’s language settings using this menu.

Press MENU button and select the  fth icon by using “ ” or “ ” button. Press OK button to view Settings menu. Use “ ” or “ ” button to highlight Language and press OK to continue:

Use “ ” or “ ” button to set an item. Settings are stored automatically.

Menu: displays the system language.

Preferred

These settings will be used if available. Otherwise the current settings will be used.

Audio• : Sets the preferred audio language.

Subtitle• : Sets the subtitle language. Selected

language will be seen in subtitles.

Teletext• : Sets teletext language.

Guide• : Sets the preferred Guide language.

Current (*)

(*) These settings can be changed if only the broadcaster supports. Otherwise, settings will not be available to be changed.

Audio: Changes the audio language for the current channel.

Subtitle• : Sets the subtitle language for the current channel.

English - 60 -

Parental Control

To prohibit viewing of certain programmes, channels and menus can be locked by using the parental control system.

This function enables or disables the menu protection system and allows the PIN code to be changed.

Press MENU button and select the icon by using “ ” or “ ” button. Press OK button to view Settings menu. Use “ ” or “ ” button to highlight Parental and press OK to continue:

To display parental lock menu options, PIN number should be entered. Factory default PIN number is

0000. After coding the correct PIN number, parental settings menu will be displayed:

Parental Settings Menu Operation

Select an item by using “• ” or “ ” button.

Use “• ” or “ ” button to set an item.

Press• OK button to view more options.

Menu Lock: Menu lock setting enables or disables the menu access. You can disable access to the installation menu or the whole menu system.

Maturity Lock: When set, this option gets the maturity information from the broadcast and if this maturity level is disabled, disables access to the broadcast.

Child Lock: When Child Lock is set, the TV can only be controlled by the remote control. In this case the control panel buttons will not work, except for the Standby Off/On button. When Child Lock is activated you are able to switch the TV into Standby mode with the Standby Off/On button. To switch the TV on again, you need the remote control. Hence, if one of those buttons is pressed, Child Lock Is On will be displayed on the screen when the menu screen is not visible.

Set PIN: De nes a new PIN number. Use numeric buttons to enter a new pin number. You will need to code your new pin a second time for veri cation purposes.

IMPORTANT: The factory default pin number is 0000, if you change the pin number make sure you write it down and keep it safe.

Timers

To view Timers menu, press MENU button and select Channel List icon by using “ ” or “ ” button. Press OK button to view Channel List menu. Use “

” or “ ” button to highlight Timers and press OK

to continue:

Setting Sleep Timer

This setting is used for setting the TV to turn off after a certain time.

Highlight Sleep Timer by using “• ” or “ ” button.

Use “• ” or “ ” button to set. The timer can be programmed between Off and 2.00 hours (120 minutes) in steps of 30 minutes.

Setting Programme Timers

You can set programme timers for a particular programme using this feature.

Press “ ” button to set timers on an event. Programme timer function buttons will be displayed on the screen.

Adding a Timer

Press • YELLOW button on the remote control to add a timer. The following menu appears on the screen:

Channel: Changes network type by using “ ” or “ ”.

Timer Type: This feature is unavailable to be set.

Date: Enter a date using the numeric buttons.

Start: Enter a starting time using the numeric

buttons.

End: Enter an ending time using the numeric buttons.

Duration: Displays duration between the starting and ending time.

Repeat: Sets a timer to be repeated as Once, Daily or Weekly. Use “ ” or “ ” buttons to select an option.

Press • GREEN button to save the timer. Press RED button to cancel.

Change/Delete:Controls parental settings on timers.

Editing a Timer

Select the timer you want to edit by pressing “• ” or “ ” button.

Press • GREEN button. Edit Timer menu screen will be displayed.

When  nished with editing, press • GREEN button to save. You can press MENU button to cancel.

English - 61 -

Deleting a Timer

Select the timer you want to delete by pressing “• ” or “ ” button.

Press • RED button.

Select • YES by using “ ” or “ ” buttons to delete the timer. Select NO to cancel.

Con guring Date/Time Settings

Select Date/Time in the Settings menu to con gure Date/Time settings. Press OK button.

Use “• ” or “ ” buttons to highlight Date/Time.

Date,Time,Time Settings Mode and Time Zone Setting will be available.

Use “ ” or “ ” buttons to highlight the Time Settings Mode. Time Settings Mode is set using “ ” or “ ” buttons. It can be set to AUTO or MANUAL.

When AUTO is selected, Date/Time and Time Zone options will not be available to be set. If MANUAL option is selected as the Time Zone can be altered:

• By pressing “ ” or “ ” buttons select Time Zone.

Use “ ” or “ ” buttons to change the Time Zone between GMT-12 or GMT+12. Date/Time on the top of the menu list will then change according to the selected Time Zone.

Changes are automatically stored. Press • MENU to exit.

Con guring Source Settings

You can enables or disable selected source options. The TV will not switch to the disabled source options when SOURCE button is pressed.

Select • Sources in the Settings menu and press OK button.

Press“• ” or “ ” buttons to select a source.

Use “• ” or “ ” button to enable or disable the selected source. Changes are automatically stored.

Con guring Other Settings

To view general con guration preferences, select Other Settings in the Settings menu and press OK button.

Operation

Press “• ” or “ ” buttons to select an item.

Use “• ” or “ ” button to set an option.

Press• OK button to view a sub-menu.

Menu Timeout: Changes timeout duration for menu screens.

English - 62 -

Scan Encrypted: When this setting is on, search

process will locate the encrypted channels as well. If it is set as Off, encrypted channels will not be located in automatic search or manual search.

Backlight: This setting controls the backlight level and it can be set to Auto,Maximum, Minimum, Medium.

Power Save Mode: Use “ ” or “ ” button to select Power Save Mode. Press “ ” or “ ” button to set Power Save Mode as On or Off. See the section, “Environmental Information” in this manual for further information on Power Save Mode.

Note : Backlight function will be invisible if Power Save Mode is set to on.

Blue Background: Activates or deactivates blue background system when the signal is weak or absent.

Software Upgrade: To ensure that your TV always has the most update information, you can use this setting. In order for the proper operation, please ensure that the TV is set to standby mode.

You can enable or disable automatic upgrade by setting Automatic Scanning option.

You can manually search for new software by selecting Scan for upgrade.

Hard of Hearing: If the broadcaster enables any special signal concerning the audio, you can set this setting as On to receive such signals.

Audio Description: Audio description refers to an additional narration track for blind and visually impaired viewers of visual media, including television and movies. The description narrator talks through the presentation, describing what is happening on the screen during the natural pauses in the audio (and sometimes during dialogue, if deemed necessary). You can use this feature, only if the broadcaster supports that additional narration track.

Auto TV Off: You can set the timeout value of auto off feature.After the timeout value is reached and the Tv is not operated for selected time , the TV will go off.

Broadcast Type:

When you set the desired broadcast type by using “ ” or “ ” button, the TV will display the related channel list. If the related source has does not include any stored channels, “No channels for this type have been found.” message will be displayed on the screen.

Standby Search (optonal)

Use “ ” or “ ” button to select Standby Search and then press “ ” or “ ” button to set this setting as On or

English - 63 -

Off. If you change Standby Search to Off, this function will be unavailable.To use Standby search please make sure that you select Standby Search as On.

If the Standby Search is set to On, when the TV is in standby mode, available broadcasts will be searched. If the TV locates any new or missing broadcasts, a menu screen will be displayed, asking you whether or not to execute these changes.

Other Features

Displaying TV Information: Programme Number,

Programme Name, Sound Indicator, time, teletext, channel type and resolution information is displayed on the screen when a new programme is entered or “INFO/ ” button is pressed.

Mute Function: Press “ ” button to disable sound. Mute indicator will be displayed in the upper side of the screen. To cancel mute, there are two alternatives; the  rst one is pressing the “ ” button and the second one is increasing the volume level.

Picture Mode Selection: By pressing PRESETS button, you can change Picture Mode settings in accordance with your viewing requirements. Available options are Dynamic, Natural and Cinema.

Displaying Subtitles: You can enable subtitles by pressing the SUBTITLE button of the remote control. Press SUBTITLE button again to disable subtitle function.

Teletext

Teletext system transmits information such as news, sports and weather on your TV. Note that is the signal degrades, for example in poor/adverse weather conditions, some text errors may occur or the teletext mode may be aborted.

Teletext function buttons are listed below:

“ ” Teletext / Mix : Activates teletext mode when

pressed once. Press again to place the teletext screen over the programme (mix).Pressing again will quit the teletext mode.

“RETURN” Index: Selects the teletext index page.

“INFO/?”Reveal: Shows hidden information (e.g.

solutions of games).

“OK” Hold: Holds a text page when convenient. Press again to resume.

“ ”/“ ” Subcode Pages : Selects subcode pages if available when the teletext is activated.

P+ / P- and numbers (0-9): Press to select a page.

Note: Most TV stations use code 100 for their index pages.

Coloured Buttons (RED/GREEN/YELLOW/ BLUE)

Your TV supports both FASTEXT and TOP text systems. When these systems are available, the pages are divided into groups or topics. When FASTEXT system is available, sections in a teletext page will become colour-coded and can be selected by pressing the coloured buttons. Press a coloured button that corresponds to with your needs. The coloured writings will appear, showing you which coloured buttons to use when TOP text transmission is present. Pressing “ ” or “ ” commands will request the next or previous page respec tively.

Tips

Screen Care: Clean the screen with a slightly damp,

soft cloth. Do not use abrasive solvents as they may damage the coating layer of the TV screen. For your safety, unplug the mains plug when cleaning the set. When moving the TV, hold it properly from the bottom part.

Image Persistence: Please note that ghosting may occur while displaying a persistent image.LCD TVs’ image persistence may disappear after a short time. Try turning off the TV for a while.

To avoid this, do not leave the screen in still picture for extended periods.

No Power: If your TV system has no power, please check the main power cable and connection to the mains socket outlet.

Poor Picture: Have you selected the correct TV system? Is your TV set or house aerial located too close to a non-earthed audio equipment or neon lights, etc.? Mountains or high buildings can cause double pictures or ghost images. Sometimes you can improve the picture quality by changing the direction of the aerial. Is the picture or teletext unrecognisable? Check if you have entered the correct frequency. Please retune the channels. The picture quality may degrade when two peripherals are connected to the TV at the same time. In such a case, disconnect one of the peripherals.

No Picture: Is the aerial connected properly? Are the plugs connected tightly to the aerial socket? Is the aerial cable damaged? Are suitable plugs used to connect the aerial? If you are in doubt, consult your dealer. No Picture means that your TV is not receiving a transmission. Have you selected the correct button on the remote control? Try once more. Also make sure the correct input source has been selected.

Sound: You can not hear any sound. Did you perhaps interrupt the sound, pressing the button? Sound is coming from only one of the speakers. Is the balance set to one extreme? See Sound Menu.

Remote Control: Your TV no longer responds to the remote control. Perhaps the batteries are exhausted. If so you can still use the local buttons on the TV.

Input Sources: If you cannot select an input source, it is possible that no device is connected. Check the AV cables and connections if you have tried to connect a device

English - 64 -

Appendix A: PC Input Typical Display Modes

The display has a maximum resolution of 1360x768. The following table is an illustration of some of the typical video display modes. Your TV may not support different resolutions. Supported resolution modes are listed below. If you switch your PC to an unsupported mode, a warning OSD will appear on the screen.

Index Resolution Frequency

1 640x400 70 Hz

2 640x480 60 Hz

3 640x480 75 Hz

4 800x600 60 Hz

5 800x600 75 Hz

6 1024x768 60 Hz

7 1024x768 70 Hz

8 1024x768 75 Hz

9 1152x864 75 Hz

10 1280x768 60 Hz

11 1280x1024 60 Hz

12 1360x768 60 Hz

Appendix B: AV and HDMI Signal Compatibility (Input Signal Types)

Source Supported Signals Available

PAL 50/60 O

EXT

(SCART )

Side AV

YPbPr

HDMI1 HDMI2

(X: Not Available, O: Available)

In some cases a signal on the LCD TV may not be displayed properly. The problem may be an inconsistency with standards from the source equipment (DVD, Set-top box, etc. ). If you do experience such a problem please contact your dealer and also the manufacturer of the source equipment.

NTSC 60 O

RGB 50 O

RGB 60 O

PAL 50/60 O

NTSC 60 O

480I 60Hz O

480P 60Hz O

576I 50Hz O

576P 50Hz O

720P 50Hz O

720P 60Hz O

1080I 50Hz O

1080I 60Hz O

1080P 50Hz O

1080P 60Hz O

480I 60Hz O

480P 60Hz O

576I 50Hz O

576P 50Hz O

720P 50Hz O

720P 60Hz O

1080I 50Hz O

1080I 60Hz O

1080P 50Hz O

1080P 60Hz O

1080P 24 HZ O

English - 65 -

Appendix C: Supported DVI Resolutions

When connecting devices to your TV’s connectors by using DVI converter cables (not supplied), you can refer to the following resolution information.

24Hz 25Hz 30Hz 50Hz 60Hz

480i

480p

576i

576p

720p

1080i

1080p

þ þ

þ þ þ þ þ

Appendix D: Supported File Formats for USB Mode

Supported Players

Player Stream Video Decoder (MSVD) Audio Decoder (MSAD)

Audio MP3 None MP3

Audio WAV/AIFF None-- LPCM

MPEG1 Program

Stream

MPEG2 Program

Stream

MPEG-1 MPEG1 MP3, AC-3 and PCM

MPEG-2 MPEG2 MP3, AC-3 and PCM

AVI (Xvid) XVID MPEG2 MP3, AC-3 and PCM

English - 66 -

Appendix E: Software Upgrade

• Your TV is capable of  nding and updating new software upgrades over broadcast channels.

• For broadcast channels search, TV looks the available channels stored in your settings. So before software upgrade search, it is advised to auto search and update all available channels.

1) Software upgrade search via user interface

• It is possible manually to check if there is a new software upgrade for your TV set.

• Simply navigate on your main menu. Choose Settings and select Other Settings menu. In Other Settings menu navigate on to the Software Upgrade item and press OK button to open Upgrade Options menu.

• In Upgrade Options menu select Scan for upgrade and press OK button.

• If a new upgrade is found, it starts to download the upgrade. A progress bar indicates the remaining download progress. When download completes with success a message is displayed for reboot to activate new software. Press OK to continue with the reboot operation.

2) 3.AM search and upgrade mode

• If Automatic scanning in Upgrade Options menu is enabled, TV wakes up at 03:00 and searches broadcast channels for new software upgrade. If new software is found and downloaded successfully, with next power up TV opens with new software version.

Note on reboot operation: Reboot is the last step in software upgrade operation if download of new software is

 nished successfully. During reboot TV makes  nal initializations. In reboot sequence panel power is closed and front led indicates the activity with blinking. Around 5 minutes later TV restarts with new software activated.

• If your TV fails to restart in 10 minutes, unplug power for 10 minutes and re-plug again. TV should open with new software safely. If you still can not get TV working, please kindly repeat unplug and plug sequence a few times more. If your set still can not operate, please call the service personnel to  x the problem for you.

Caution: While led is blinking during reboot do not unplug your TV’s power. Doing this may cause your TV not to re-open again and can only be  xed by service personnel.

English - 67 -

Speci cations

TV BROADCASTING

PAL/SECAM B/G D/K K’ I/I’ L/L’

RECEIVING CHANNELS

VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

NUMBER OF PRESET CHANNELS

1000

CHANNEL INDICATOR

On Screen Display

RF AERIAL INPUT

75 Ohm (unbalanced)

OPERATING VOLTAGE

220-240V AC, 50 Hz.

AUDIO

German + Nicam Stereo

AUDIO OUTPUT POWER (W

2 x 2,5

POWER CONSUMPTION (W)

40 W (max)

< 1 W (Standby)

PANEL

16:9 display, 22” Screen Size

DIMENSIONS (mm)

DxLxH (With foot): 117 x 532 x 375

Weight (Kg): 4,35

DxLxH (Without foot): 40 x 532 x 347

Weight (Kg): 4,10

) (10% THD)

RMS.

Digital Reception (DVB-T)

Transmission Standards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbol rate: COFDM with 2K/8K FFT mode.•

-Modulation: 16-QAM - 64-QAM FEC for all DVB • modes (automatically found)

MHEG-5 ENGINE compliant with ISO/IEC 13522-5 • UK engine Pro le (UK only)

Object carousel support compliant with ISO/IEC • 135818-6 and UK DTT pro le(UK only)

Frequency range: 474-850 MHz for UK models•

ii. VIDEO

-H.264 (MPEG-4 part 10) main and high pro le level •

4.1/MPEG-2 MP@HL video decoder.

-HD display multi format capable (1080i, 720p, • 576p)

-CVBS analogue output.(In HD channels, this will • not be available

iii. AUDIO

-MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, • AC3, E-AC3

-Sampling frequencies supported are 32, 44.1 & • 48 kHz

Digital Reception (DVB-C)

Transmission Standards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbols/s to 7.2 Msymbols/s

- Modulation: 16-QAM , 32-QAM ,64-QAM, 128-QAM and 256-QAM

ii. VIDEO

- All MPEG2 MP@ML formats with up-conversion and  ltering to CCIR601 format.

-CVBS analogue output

iii. AUDIO

-All MPEG1 Layer 1 and 2 modes

-Sampling frequencies supported are 32, 44.1 & 48 kHz

English - 68 -

English - 69 -

50173391

Schaub Lorenz 22LE-5010C User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
