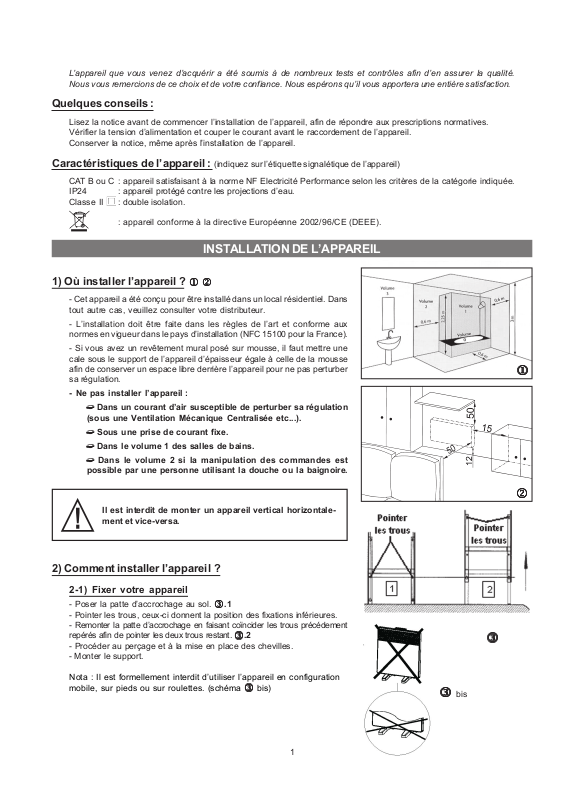

SAUTER Boogie User Manual [fr]

L’appareil que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité.
Nous vous remercions de ce choix et de votre confiance. Nous espérons qu’il vous apportera une entière satisfaction.

Quelques conseils :

Lisez la notice avant de commencer l’installation de l’appareil, afin de répondre aux prescriptions normatives.
Vérifier la tension d’alimentation et couper le courant avant le raccordement de l’appareil.
Conserver la notice, même après l’installation de l’appareil.

Caractéristiques de l’appareil : (indiquez sur l’étiquette signalétique de l’appareil)

CAT B ou C : appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.
IP24 : appareil protégé contre les projections d’eau.
Classe II : double isolation.

: appareil conforme à la directive Européenne 2002/96/CE (DEEE).

INSTALLATION DE L’APPAREIL

1) Où installer l’appareil ?

- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans
tout autre cas, veuillez consulter votre distributeur.

- L’installation doit être faite dans les règles de l’art et conforme aux
normes en vigueur dans le pays d’installation (NFC 15100 pour la France).

- Si vous avez un revêtement mural posé sur mousse, il faut mettre une
cale sous le support de l’appareil d’épaisseur égale à celle de la mousse
afin de conserver un espace libre derrière l’appareil pour ne pas perturber
sa régulation.

- Ne pas installer l’appareil :

➫➫

➫ Dans un courant d’air susceptible de perturber sa régulation

➫➫

(sous une Ventilation Mécanique Centralisée etc...).

➫➫

➫ Sous une prise de courant fixe.

➫➫
➫➫

➫ Dans le volume 1 des salles de bains.

➫➫
➫➫

➫ Dans le volume 2 si la manipulation des commandes est

➫➫

possible par une personne utilisant la douche ou la baignoire.

Il est interdit de monter un appareil vertical horizontale­ment et vice-versa.

11

1

11

22

2

22

2) Comment installer l’appareil ?

2-1) Fixer votre appareil

- Poser la patte d’accrochage au sol.

- Pointer les trous, ceux-ci donnent la position des fixations inférieures.

- Remonter la patte d’accrochage en faisant coïncider les trous précédement
repérés afin de pointer les deux trous restant.

- Procéder au perçage et à la mise en place des chevilles.

- Monter le support.

Nota : Il est formellement interdit d’utiliser l’appareil en configuration
mobile, sur pieds ou sur roulettes. (schéma

33

3

33

.1

.2

33

3

33

bis)

33

3

33

33

3 bis

33

33

3

33

11

1

11

22

2

22

1

2-2) Raccorder l’appareil :

- L’appareil doit être alimenté en 230V 50Hz.

- Le raccordement au secteur se fera à l’aide d’un câble 3 fils
(Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par l’intermédiaire
d’un boîtier de raccordement. Dans des locaux humides comme
les salles d’eau et les cuisines, il faut installer le boîtier de raccor­dement au moins à 25cm du sol.

- L’installation doit être équipée d’un dispositif de coupure
omnipolaire ayant une distance d’ouverture de contact d’au moins
3mm.

- Le raccordement à la terre est interdit.

Ne pas brancher le fil pilote (noir) à la terre.

- Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou une personne de qua­lification similaire afin d’éviter un danger.

- Si un appareil pilote ou piloté est protégé par un différentiel 30mA
(ex : salle de bain) il est nécessaire de protéger l’alimentation du
fil pilote sur ce différentiel.

Tableau des ordres que l’appareil peut recevoir sur son fil pilote (à mesurer entre le fil pilote et le neutre).
Ces ordres sont conformes au document DOMERGIE, EDF, GIFAM «Sûreté de fonctionnement des systèmes à fil pilote»
du 07/07/97.

suçerserdrO

e

pocsollicsO
ertueN/féR

44

4

44

44

4

44

edecnesbA

tnaruoc

ecnanretlA

edecnesba

)''75'4(tnaruoc

)''3(V032esahp

ecnanretlA

edecnesba

(tnaruoc

)''35'4

)''7(V032esahp

ecnanretlA

V032etèlpmoc

ecnanretla-imeD

V511-evitagén

ecnanretla-imeD

V511+evitisop

unetboedoMTROFNOCC°1-TROFNOCC°2-TROFNOCOCELEGSROH

2-3) Comment verrouiller l’appareil sur son support mural :

- Poser l’appareil sur le support S selon le schéma.

- Ramener l’appareil vers le support puis le relever (flèches 1 et 2).

- Introduire les pattes du support dans les trous de l’appareil, rabaisser (flèche 3),
votre appareil est fixé.

UTILISATION DE L’APPAREIL

1) Description du panneau de commande :

55

5

55

 

55

5

55

V1

2

TERRA

EGATSELED

1

3

2

S

n ➔ Curseur des modes.
o ➔ Molette de réglage de la température

V1 ➔Voyant témoin de chauffe.

2) Régler la température Confort :

C’est la température souhaitée pendant l’occupation de la pièce.
a) Mettez le curseur  sur
b) Régler la molette o sur 5, le voyant de chauffe V1 s’allume si la température ambiante est inférieure à celle désirée.

c) Attendre quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour
toutes.
Si le réglage ne vous convient pas, ajuster le réglage et reprendre au point c.

.

3) Régler la température Eco :

C’est la température souhaitée pendant les périodes d’inoccupation de la pièce.
Il est conseillé d’utiliser ce mode pour des périodes d’absence supérieures à 2 heures.

a) Mettez le curseur sur
L’appareil est en mode Eco (température Confort abaissée d’environ 3°C à 4°C).

.

4) Mode Hors Gel :

C’est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d’une absence prolongée de la
maison (généralement plus de 24 heures).

a) Mettez le curseur  sur

.

5) Le témoin de chauffe V1 :

Ce témoin indique les périodes pendant lesquelles la résistance chauffe.
A température stabilisée il clignote et si la température est trop élevée il s’éteint.

6) Mise en veille de l’appareil :

Positionnez le curseur sur .

7) Blocage des commandes :

Il est possible de bloquer ou limiter la plage d’utilisation de la molette o et de
bloquer le curseur  pour empêcher les manipulation intempestives de l’appa-
reil (enfants,…).
a) Décrochez l’appareil de son support mural.
b) Sur le dos du boîtier thermostat, détachez les pions P de leurs supports.
c) Optez pour la position B pour bloquer les molettes ou la position L pour limiter
la plage d’utilisation des molettes.
Choisissez une des positions M pour bloquer le curseur dans le mode désiré.

66

6

66

8) Comment faire une programmation :

Cet appareil est équipé d’un thermostat capable de recevoir des ordres par son fil pilote. Il reconnaît les ordres :

- CONFORT : Température réglée par la molette o

- CONFORT –1 : Température réglée par la molette o : -1°C

- CONFORT –2 : Température réglée par la molette o : -2°C

- ECO : Température Confort abaissée d’environ 3°à 4°C

- HORS GEL : Température ambiante maintenue à environ 7°C

- ARRET : Arrêt immédiat de l’appareil (utilisé pour le délestage).

Pour activer le mode de programmation, positionnez le curseur  sur
Ainsi en connectant le fil pilote sur un programmateur, vous pouvez programmer vos périodes de température Confort

et Eco. Il est possible de brancher sur un programmateur plusieurs appareils et de réaliser ainsi des économies
d’énergie.
NB : En cas d’absence d’ordre sur le fil pilote, l’appareil chauffe en mode Confort. Les ordres HG et délestage sont
prioritaires par rapport aux modes Eco et Confort. Lors d’un passage du mode Confort vers le mode Eco, le temps de
basculement est de l’ordre de 12 secondes.
