Instruction Manual Manuel d'utilisation Bedienungsanleitung Gebruiksaanwijzing Manuale d'Istruzioni
Manual de instrucciones
CE42SRE1
LCD Monitor
Moniteur d'affichage à cristaux liquides LCD-Monitor
LCD-Display
Monitor LCD Monitor de LCD
GB |
English |
Page |
2~11 |
F |
Français |
Page |
12~21 |
D |
Deutsch |
Seite |
22~31 |
NL |
Nederlands |
Bladzijde |
32~41 |
I |
Italiano |
Pagine |
42~51 |
E |
Español |
Página |
52~64 |
Please read this Instruction book before using your LCD monitor. We wish you many hours of pleasure from your new LCD monitor
Veuillez lire attentivement ce mode d’emploi avant d’utiliser votre moniteur d’affichage à cristaux liquides. Nous espérons que votre nouveau dispositif d'affichage vous procurera de nombreux instants de bonheur.
Lesen Sie diese Anleitung bitte aufmerksam durch, bevor Sie Ihren LCDMonitor in Betrieb nehmen. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
Lees deze handleiding voordat u uw LCDmonitor gaat gebruiken. We wensen u vele uren van plezier met uw nieuwe beeldscherm.
Leggere attentamente questo manuale d’istruzioni prima di utilizzare il monitorLCD. Vi ringraziamo per aver scelto un monitor LCD Sanyo che vi consentirà di trascorrere momenti piacevoli e divertenti.
Lea este manual de instrucciones antes de usar su nuevo monitor. Deseamos que disfrute de él muchas horas.
GB |
GB |
Do not allow anything to rest on the power cord. Do not locate this LCD monitor where the cord will be damaged by people walking on it.
Do not overload wall outlets and extension cords as this can result in fire or electric shock.
A suitable socket outlet must be provided near to the monitor and shall be easily accessible
Do not place this LCD monitor near any heat sources such as radiators, heaters, stoves and other heat-generating products (including amplifiers).
Do not place your LCD monitor on an unstable stand, shelf or table. Serious injury to an individual, and damage to the LCD monitor may result if it should fall. Your sales person can recommend approved wall mounting kit. A special wall mounting kit is available for this model.
This LCD monitor should be operated only from the type of power source indicated on the monitor or as indicated in the Operating Instructions. If you are not sure of the type of power supply, consult your sales person or your local power company.
For added protection it is strongly recommended that this LCD monitor is supplied via an approved earth fault protection device.
WARNING: To prevent injury the LCD monitor must be securely attached to the wall in accordance with the manufacturers installation instructions.
IMPORTANT:
This product must be earthed
This unit is not disconnected from the mains unless the mains lead is unplugged The installer must make sure that the mains plug is easily accessible.
Do not use immediately after moving the LCD monitor from a low temperature to a high temperature environment, as this causes condensation, which may result in fire, electric shock, or other hazards. Before cleaning, unplug the monitor from the wall socket.
Do not mount near an open flame source. Open flames must never be used near this LCD monitor.
This LCD monitor should not be built in or enclosed in any way, heat build up will reduce the life of the monitor.
This LCD monitor should have a minimum distance of 5cm away from the wall and the monitor should have 10cm distance around the top and sides.
Always mount using recommended and substantial fixtures and fittings.
Do not apply liquid cleaners or aerosol cleaners directly onto the
LCD monitor. Use a damp cloth for cleaning.
2
|
GB |
|
GB |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3
GB |
GB |

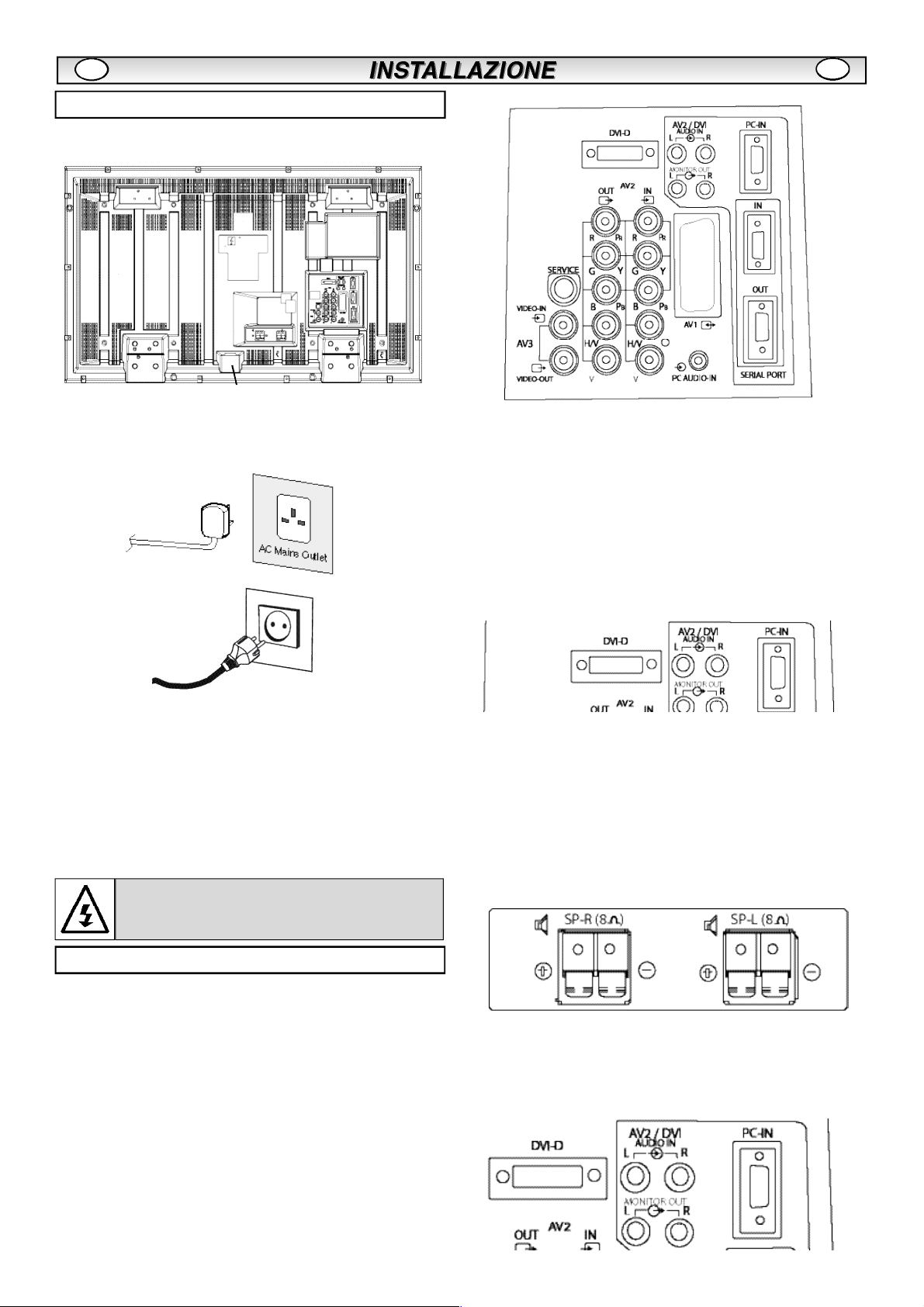

■ Connect the display unit to VGA, BNC and Scart connector as required.
AC connection
1.Connect the IEC power connector to the mains inlet at the rear of the LCD monitor as shown above.
2.Connect the power cord of the LCD monitor to a wall outlet.
As this product does not have a mains On/Off switch, please ensure your mains plug is easily accessible.
The LCD monitor is prepared for a mains voltage AC220~240V, 50Hz. To completely switch off the mains, or when the display unit is not to be used for an extended period of time, it is advisable to disconnect the power cord from the power outlet.
Please use the correct mains lead supplied with the set for your area
3. Warning: To prevent injury, the unit must be securely attached to the wall in accordance with the installation instructions.
4.AV3
Composite (CVBS) signal input
AV3 OUT is to output the composite video signal from the VIDEO IN so that you can connect monitors with the use of a loop through function.
5.RS232C IN/OUT: Is a input for external commands to control the monitor (see page 8).
6.DVI-D (Digital Video Interface)
This monitor has an DVI connector. This is located at the back of the monitor next to the phono sockets. This input will support a large range of resolutions as shown on page 11. See page 6 for details of menu operation.
7 PC connection
This LCD monitor has a PC connector (PC-IN D-SUB).You can connect a PC to the LCD monitor and use it as a monitor display (see page 7). Audio can be connected via the 3.5mm PC audio in socket.This input will support a large range of resolutions (see pg11).
8. External Audio Output
To output the audio signal from AV 1,2,3, PC and DVI. The speaker impedance should be 8 ohms.
■ INPUT selection
To switch between AV1, RGB, AV2 (RGB H/V or Y, Pb, Pr) AV3, DVI or PC mode press the TV/ AV button on your remote control repeatedly or press and hold the TV/AV button for a few seconds and a selection menu will appear on screen.Use the e or d buttons to select the correct input.
1. AV1
SCART connection
2. RGB
TTL input (5V RGB signals) into SCART terminal
3. Y,Pb,Pr/ RGBHV connection (AV2)
This LCD monitor has a choice of Y, Pb, Pr or RGB H/V connections. You can connect your DVD player to the Y, Pb, Pr terminals instead of using a scart lead. This can support high definition in analogue component form. RGB H/V can be used as a PC input via the BNC terminals.Both options support a large range of resolutions (page 11).
4
■ Use of Monitor Audio Output Connections
The audio monitor out sockets on the rear of the set provide a fixed level audio output for reproducing sound via your audio equipment.
GB |
GB |
|
|
|
|
Install two "AA" 1.5 volt batteries so that the "+" and "-" marks on the batteries match the "+" and "-" marks inside the unit into the remote control handset.
5
GB |
GB |
1. The LCD display has a Standby light to show there is power.
Switching into/from standby mode
The Standby mode is used for switching the LCD monitor off for short periods of time. In standby mode the monitor is switched off but is still receiving mains power.
●To turn the monitor into standby mode, press the 4 button.
The blue power indicator illuminates more brightly.
●To turn the monitor ON from standby mode, press any of the following buttons: 4, 5, 6 or 0-9 buttons.
2. Control buttons (bottom edge of cabinet)
Menu/F button: rotate between volume, Brightness, contrast, colour, sharpness and OSD language.
Input/ OK button: switch between TV, AV1, RGB, AV2, AV3, DVI and PC mode.
e d buttons: provide up and down adjustments
4 button: To switch from display to standby mode (to switch off completely disconnect the monitor from the power supply)
6
Many of your monitors functions are controlled through the menu function, using the remote control handset.
During menu operation the bottom of the on screen display will show which controls can be used for menu navigation.
Press the MENU button to enter the main menu.
A sub menu is selected using the e or d button and pressing the 1 button when the required sub menu is highlighted.
When you have finished you can press the MENU button to exit, then the MENU button again to exit the main menu.
1. Press the MENU button. Select Picture using the e or d button.
Press the1button to enter.
Set the picture settings for your “personal” preference.
2. Use the e or d button to select eg. Brightness and the 1 2 button to adjust levels.
3.Preset : You can select either your “Personal” settings, or Dynamic, Standard or Eco settings.
4.Noise Reduction: May be used to reduce any local picture ‘noise’ (granular appearance) being experienced by using 1 2 to
select between Mid / Max / Auto / OFF /Min.
5.Dynamic skin tone: May be used to enhance skin tone by using
12 to select between On / Off.
Tint : is only available if NTSC equipment is connected.
6.Text Brightness: May be adjusted by using 1 2 button to select between Min / Mid / Max.
Press the MENU button to return to Main Menu. These settings automatically store when you exit the menu.
Press the MENU button to exit menu.
7. Dynamic contrast (DCR): Improves the contrast leveL
Your personal settings are automatically saved when you exit the menu.
GB |
GB |
Press the MENU button and select Sound using the e or d buttons, press the1 button to enter.
Select and adjust to obtain the best sound settings for your environment using the e , d and 1 2 buttons.
Press the MENU button to return to Main Menu. These settings automatically store when you exit the menu.Press the MENU button to exit menu.
■ OSD Language
Use the 1 or 2 button to select the prefered OSD language (French, German, Italian, Spanish, Dutch). Press the MENU button to exit
■ AV2 setting
In setting menu, to select AV2 press the d button and set to Y,Pb,Pr or RGB, H/V depending on your external equipment.
1.Press the MENU button. Select Setting using the e or d button press the 1 button to enter.
2.Select AV2 setting using the e or d button.
3.Press the 1 or 2 button to select either Y,Pb,Pr or RGB H/V.
4.Press the MENU button to exit, this automatically stores your changes.
5.Press the MENU button to exit.
■ Off-timer setting
The Off timer will switch the monitor into the standby mode when the selected time has elapsed.
1.Press the MENU button. Select Setting using the e or d button press the 1 button to enter.
2.Select Timer using the e or d button, press 1 button to enter.
3.Press the 1 or 2button to change time.
The time changes in 5 minute steps.The maximum time is 120 minutes.
If you have set the off timer, a count down display appears in the corner of the screen when the recall button is pressed.
If the monitor is switched off by the standby button 4 on the remote control or by the standby switch 4 on the bottom of the LCD monitor the timer settings will be cancelled.
Connect your PC to either PC-IN or RGBHV or DVI on the rear of the set. Once connected select PC mode or AV2 (RGBHV, see page 4 for AV2 input settings)or DVI via the v button on your remote control. The set will become a monitor for the PC.
By pressing the MENU button on the remote control a menu window will appear on screen, this allows the settings to be adjusted.
To adjust the Picture settings select picture using the e or d buttons on the remote then the1 button to enter the following picture settings menu.
Press the 1 or 2 buttons to adjusted the Picture brightness and the same to adjust the contrast of the picture.
Picture position changes the picture horizontally or vertically. Press the1 button to enter the sub menus, adjustment is carried out using the1 or 2 buttons on the remote control.
Video adjust changes the Phase and the clock of the screen. If the picture is blurred or grainy this function will adjust it to a clearer picture, adjustment is carried out using the 1 or 2 buttons on the remote control.
Auto Adjust will automatically adjust the picture by using the 1 button.This will change all the above settings automatically.
Auto adjust can also be achieved by pressing the |
/recall |
button on the remote control without having to select the menu (not included in DVI mode)
Resolution displays the current resolution of the picture. This is for information only and cannot be adjusted.
White tone: Using the 1or2 buttons it is possible to adjust the colour tone of the picture using the White tone Red(R) / Green (G)/ Blue(B). This will adjust the picture to show more or less of the chosen colour. For example if red is selected you can adjust the pro portion of red in the picture to increase or decrease using the 1
or 2 buttons
Native Resolution is used when the PC can output WXGA 1366 x 768. The setting on your Monitor set can be changed to receive XGA/WXGA signal using the1 or 2 buttons . Once the native resolution has been selected, save the settings by switching the monitor off then on using the standby button.
For Sound settings refer to previous menu
Setting: Press the menu button on your remote and using the e or d buttons to select Settings. The 1 button will enter the settings menu.
Timer and AV2 settings are the same as in all other input modes (pg 7).
Power save if turned ON will switch the monitor into Powersave mode after 1 minute if no signal is detected, the LED light will turn a brighter blue to indicate stand by. The monitor will automatically turn back on when a signal has been detected (PC input / RGBHV). Use1 or 2 buttons to select power save ON or OFF.
7
GB
This monitor can be controlled via the RS232C connector using a suitable computer/ control commands.
Serial Interface Specification
Transfer Specification
1.Transmission Speed: initial setting value is 19200.
2.Transmission speed can be changed via the Installation menu (see below baud rate)
Connection
The Designated RS-232C serial cable must be used for a connection to a computer and LCD monitor.
The TV command is defined by one command/ one line that starts with “C” and ends with carriage return. (0x0D)
There are two types of commands:
Functional Execution Command e.g Co5[CR] (table on page 63) Status Read Commands e.g “CR0 [CR] (see table on page 63)
Setting the monitor address in RS232 mode
To Access Installation mode press the green button on the remote control and hold for 5 seconds. A new screen will appear.
Each monitor can have a specific Address for example 007, which enables the monitor to be controlled individually and will not affect other monitors connected to a controlling PC.
Address format command
The addressing format command is used for operating multiple monitor sets from a single PC via the RS232C command line. If you set your monitor address to ‘000’, it will never respond to any addressing command from the PC.
If the address from the PC is ‘FFF’, all monitor sets will execute the command.
The Address format command is defined by one command, one line which starts with ‘A’ and ends with carriage return.(0 x0D)
The Monitor starts to decode when it receives a carriage return. (0x0D)
An address is added at the top of a control command Example:
Functional execution command:
“A001C05” [CR] means address is 001 and the control command is C05
Status read command
“A001CR0”[CR] means address is 001 and command is CR0.
The monitor can set its own address in the Installation option menu (above) The address range is 000 - 999, the default address will be 000
The baud rate indicates the unit for transfer speed of data from the PC to the monitor sets
8
GB
This LCD monitor allows you to set up the following:-
■ Programme position at Start up
SETTING PROCEDURE
1 . Press and hold the green button on the Remote control handset for 5 seconds.(Installation menu will appear)
2.Use the 5 or 6 button to highlight each option, use the 1 or 2 to switch between each option.
■ On Program
Select ON program using the 6 button, select the start up position using the 1 or 2 buttons.
(Off / AV1 / RGB/ AV2/ AV3/ DVI/ PC) Press the MENU button to exit the menu.
■ Max Volume
Select Max volume using the 6 button, use the 1 or 2 buttons to set the maximum volume required.
■ OSD (On screen display)
Select OSD using the 6 button, select ON / OFF using the 1 or 2 buttons.Selecting OFF will inhibit the OSD. To re-instate OSD, press and hold the green button on the remote control to re-enter installation menu and select OSD ON.
■ Winter mode
This Function can be activated when the LCD monitor is used during cold temperature conditions, approximately 38˚F/ 4˚C or below to maintain picture performance.
Using the e or d button select winter mode, once highlighted you can select ON or OFF by pressing the 1 or 2 button. IMPORTANT: The AC cord should not be disconnected during the operation of Winter mode function.
When in winter mode, power consumption is higher than normal standby consumption. This is entirely due to the operation of heating circuitry. We strongly recommend to turn off Winter mode when the ambient temperature is above 38˚F/ 4˚C.
■ RC Inhibition
You can prevent unwanted remote control operation by selecting RC Inhibition. When selected an inhibit symbol will appear on screen when a button is pressed on the remote control.
Select using the e or d button. Press the 1 or 2 button to select On or OFF.
To re-instate RC operation press and hold the green button on the remote control and select RC inhibition OFF.
■ Child lock
You can prevent unwanted operation of the LCD monitor via the buttons on the bottom edge of the monitor.
Select using the e or d button. Press the 1 button to select On or OFF.
Disconnecting the mains suppy will cancel this feature.
9
GB |
GB |
Common specification
Power source |
220~240V 50Hz |
Colour system |
PAL NTSC3.5 ,SECAM |
AV terminal
AV1: Scart CENELEC Standard
Input: Composite video, RGB (5V RGB with 5V sync to pin 14) and audio-L/R
AV2: BNC
Input: RGB, H and V / Y, Pb, Pr and audio L/R
Output: RGB, H and V / Y, Pb, Pr
AV3: BNC
Input: Composite video
Output : Composite video
Audio Monitor.Out: CINCH L/R
Audio Speaker out: 2 x 6W
DVI |
Input : |
|
DVI-D GROUP Standard |
PC |
Input: |
|
Mini D-SUB 15 PIN and |
|
|
|
Audio 3.5mm Jack |
Serial port: RS232C: Input/Output |
|||
Contrast Ratio |
1000:1 |
||
Screen(inches/ cm) |
42” / 107 cm |
||
(viewing measured |
|
|
|
diagonally) |
|
|
|
Display |
Native Resolution 1366 x 768 (WXGA) |
||
Viewing angles |
H:178°, V:178° |
||
Dimensions (WxHxDmm) |
1032x 625x126.5 (without stand) |
||
|
|
1032 x 683 x 340 (with stand) |
|
Weight (kg) |
20 |
(without stand) |
|
|
|
21 |
(With stand) |
■NO PICTURE, NO SOUND
● Check if monitor is plugged in.
● Check monitor is not in standby mode
■POOR PICTURE, SOUND OK
● Adjust BRIGHTNESS/ CONTRAST LEVELS (too low).
■NO COLOUR, PICTURE OK
● Adjust COLOUR control. ● Check lead connections
● Does the signal input have colour
■REMOTE CONTROL DOES NOT WORK
● Check batteries are inserted correctly ● Check condition of batteries
● Check to see if remote control inhibit is set ON
■PICTURE OK, NO SOUND
●Check external speakers are connected correctly
●Check lead connections to external equipment
●Volume turned down or mute selected
10
GB |
GB |
|
|
|
|
|
|
11
F F
Ne poser aucun objet sur le cordon d’alimentation. Cet écran LCD ne doit pas être placé à un endroit où quelqu’un pourrait marcher sur le cordon d'alimentation et l'endommager.
Pour éviter les risques d'incendie ou d'électrocution, ne pas surcharger les prises de courant et les rallonges.
Une prise de courant appropriée doit se trouver à proximité de l’écran et être facilement accessible. Ne pas placer cet écran LCD près de sources de chaleur comme des radiateurs, appareils de chauffage, cuisinières et autres appareils produisant de la chaleur (y compris les amplificateurs).
Ne pas placer cet écran LCD sur un socle, une étagère ou une table instable. Toute chute pourrait causer de graves blessures à une personne et endommager l'écran LCD. Le vendeur peut recommander un kit approuvé de fixation murale. Un kit spécial fixation murale existe pour ce modèle. Ne poser aucun objet sur le cordon d’alimentation. Cet écran ne doit pas être placé à un endroit où quelqu’un pourrait marcher sur le cordon d'alimentation et l'endommager.
Cet écran LCD doit être exclusivement branché au type d'alimentation indiqué sur l'écran ou dans le mode d'emploi. En cas de doute concernant le type d’alimentation, consulter le vendeur de l'écran ou la compagnie d'électricité locale.
Pour une sécurité accrue, il est vivement conseillé d’utiliser un dispositif de protection de terre approuvé avec cet écran.
AVERTISSEMENT : Pour éviter tout risque de blessure, cet écran doit être solidement fixé au mur conformément aux instructions d’installation fournies par le fabricant.
Important !
Ce produit doit être mis à la terre.
Cet appareil est mis hors tension uniquement lorsque le câble secteur est débranché. L’installateur doit s’assurer que le coupleur réseau imperméable est facile d’accès.
Pour empêcher toute condensation et éviter les risques d’incendie, d’électrocution et autres, ne pas utiliser l’écran juste après un déplacement résultant en une importante différence de température. Avant le nettoyage, débrancher l’écran de la prise murale.
Ne pas installer l’écran près d’une source de flamme nue. Ne jamais utiliser de flammes nues près de l’écran LCD.
Cet écran LCD ne doit pas être intégré, ni encastré de quelque façon que ce soit car l'accumulation de chaleur en réduirait la durée de vie.
Prévoir un espace de 5 cm entre l’écran LCD et le mur et de 10 cm en haut et sur les côtés.
Toujours installer l'écran à l'aide d'accessoires recommandés et solides.
Ne pas appliquer de nettoyants liquides, ni d'aérosols nettoyants directement sur l'écran LCD. Utiliser un chiffon humide.
12
F F
13
F
■ Raccordez le moniteur au connecteur VGA, BNC et péritel selon les besoins.
AC Connecteur
1.Raccordez le connecteur d’alimentation IEC à la prise secteur située au dos du moniteur LCD, conformément au schéma ci-dessus.
2.Raccordez le cordon d’alimentation du moniteur LCD à une prise murale.
Ce produit n'étant pas équipé d'un interrupteur Marche/Arrêt de secteur, veuillez-vous assurer que la prise secteur est facilement accessible.
Le moniteur LCD est réglé pour une alimentation C.A. 220~240 V, 50 Hz. Pour mettre complètement le moniteur LCD hors tension, ou lorsque le moniteur ne doit pas être utilisé pendant une longue période, il est recommandé de débrancher le cordon d’alimentation de la prise secteur.
Veuillez utiliser le cordon d'alimentation secteur correct, fourni avec votre moniteur.
3. Avertissement : Afin de prévenir tout risque d'accident, veillez à fixer le moniteur LCD solidement au mur conformément aux instructions d'installation du fabricant.
ATTENTION ! Ce moniteur contient des hautes tensions. Confiez son entretien à un personnel qualifié.
F
3. Connexion Y/ Pb/Pr / RGBHV (AV2)
Ce moniteur LCD possède toute une gamme de connexions, Y, Pb, Pr ou RGB H/V. Vous pouvez raccorder votre lecteur DVD aux sorties Y, Pb, Pr au lieu d’utiliser un câble péritel .Ces sorties peuvent supporter une haute définition en format analogique. Les sorties RGB H/V peuvent être utilisées comme entrée PC via la sortie BNC. Ces deux options sont compatibles avec un vaste éventail de résolutions (page 62)
4.AV3
Entrée de signal composite (CVBS)
AV3 OUT assure la sortie des signaux vidéo composites depuis VIDEO IN et permet de brancher vos moniteurs via une fonction en boucle.
5.RS232C IN/OUT : entrée pour les commandes externes du moniteur (voir page 18)
6.DVI-D (Interface de vidéo numérique)
Ce moniteur est équipé d'une connexion DVI. Cette connexion est située à l'arrière du moniteur, à côté des sorties Phono. Cette entrée est compatible avec une vaste gamme de résolutions, comme indiqué à la page 62. Voir page 16 pour l'utilisation détaillée du menu.
7. Connexion PC
Ce moniteur LCD est équipé d'une connexion PC (PC-IN D-SUB) Vous pouvez ainsi raccorder un PC au moniteur et l’utiliser comme moniteur (voir page 17). L'entrée audio peut être connectée via la prise PC audio 3,5 mm. Cette entrée est compatible avec une vaste gamme de résolutions (voir page 62).
8. Sortie audio externe
Sortie du signal audio depuis AV 1,2,3, PC et DVI. Le haut-parleur doit avoir une impédance de 8 ohms.
■ Sélection du mode D'ENTREE
Pour permuter entre les modes AV1, RGB, AV2 (RGB H/V ou Y, Pb, Pr) AV3, DVI ou PC, appuyez de manière répétée sur la touche TV/ AV de votre télécommande ou maintenez cette touche enfoncée quelques secondes : le menu de sélection doit s'afficher sur l'écran. Utilisez les touchese ou d pour choisir le mode souhaité.
1.AVI
Connexion péritel
2.RGB
Entrée TTL (signaux RGB 5 V) sur prise péritel
14
n Utilisation des prises audio
Les prises de sorties audio du moniteur situées à l’arrière de l'appareil assurent un niveau de sortie audio fixe pour reproduire le son via votre équipement audio
F F
Installez deux piles “ AA “ de 1,5 volts de manière à ce que les marques “ + “ et “ - “ des piles correspondent aux marques “ + “ et “ - “ à l’intérieur du boÎter de la télécommande.
15
F
1. Le moniteur LCD est équipé d'un voyant de veille indiquant que l’appareil est sous tension.
Mode de veille
Le mode de veille permet d’éteindre le moniteur pendant de brèves périodes de temps. En mode de veille, le moniteur est éteint mais reste sous tension.
●Pour passer le moniteur en mode veille, appuyez sur le bouton 4. Le témoin lumineux bleu brille plus intensément.
●Pour allumer votre moniteur depuis le mode Veille, appuyez sur un des boutons suivants: 4, 5, 6 boutons numériques 0 à 9.
F
De nombreuses fonctions de votre moniteur sont accessibles depuis la fonction de menu de votre télécommande.
Les commandes de navigation disponibles s'affichent au bas de l'écran pendant l'utilisation du menu.
Appuyez sur la touche MENU pour entrer dans le menu principal. Pour sélectionner un sous-menu, utilisez les touchese ou d et appuyez sur la touche 1 une fois le sous-menu souhaité surligné. Une fois terminé, appuyez une première sur la touche MENU pour sortir de ce mode, puis une seconde fois pour quitter le menu principal.
2. Touches de commande (au bas du moniteur)
Touche Menu/F : Permet de faire défiler les fonctions de volume, luminosité, contraste, couleurs, définition et langue d'affichage.
Touche de validation/OK : Permet de permuter entre les modes TV, AV1, RGB, AV2, AV3, DVI et PC.
Touches e d : Curseurs de réglage vers le haut/bas
Touche 4: : Pour passer du mode d'affichage au mode de veille (pour éteindre complètement le moniteur, débranchez le cordon d’alimentation secteur)
16
1.Appuyez sur la touche MENU. Sélectionnez Image à l'aide de la touchee ou d. Appuyez sur la touche1 pour entrer.
Sélectionnez les réglages Image en fonction de vos préférences "personnelles".
2. Utilisez la touche e ou d pour sélectionner un réglage, par exemple la luminosité, puis utilisez les touches 1 ou 2pour ajuster au niveau souhaité.
3.Présélection : Permet de sélectionner vos réglages "personnels" ou les réglages Dynamique, Standard ou Eco.
4.Réduction du bruit : Atténue les "bruits" locaux de l'image (neige), Utilisez la touche1 ou 2pour sélectionner Mid / Max / Auto / ARRET / Min.
5.Ton chair Dynamique : Améliore le rendu des tons chair, utilisez la touche1 ou 2 pour activer/désactiver cette fonction,
Teinte : Disponible uniquement si un équipement NTSC est branché.
6.Luminosité du texte : Utilisez la touche $ ou $ pour sélectionner Min. / Mid. / Max.
Appuyez sur la touche MENU pour revenir sur le menu principal. Ces réglages sont automatiquement mémorisés lorsque vous sortez du menu.
7.Contraste dynamique (DCR): Améliore des niveaux de contraste
Appuyez sur la touche MENU pour quitter le menu.
Vos réglages personnels sont automatiquement sauvegardés lorsque vous quittez le menu.
F F
Appuyez sur le bouton MENU et sélectionnez le menu Son en appuyant sur le bouton e oud , puis appuyez sur le bouton 1 pour entrer.
Sélectionnez et réglez pour obtenir le son optimal pour votre environnement, en utilisant les boutons e d et 1 2 .
Appuyez sur le bouton MENU pour retourner au Menu principal. Ces réglages sont enregistrés automatiquement lorsque vous sortez du menu. Appuyez plusieurs fois sur le bouton MENU pour sortir du menu.
■ Langue OSD(affichage sur l'écran)
Utilisez les touches 1 ou 2 pour sélectionner la langue OSD de votre choix (français, allemand, italien, espagnol, néerlandais). Appuyez sur la touche MENU pour quitter le menu.
■ Réglages AV2
Pour sélectionner AV2 dans le menu Réglages, appuyez sur la touche d et sélectionnez Y, Pb, Pr ou RGB H/V selon votre équipement.
1. Appuyez sur la touche MENU. Sélectionnez Réglages à l'aide de la touche e ou d. Appuyez sur la touche1 pour entrer. 2.Sélectionnez Réglage AV2 à l'aide de la touche e ou d.
3. Pour sélectionner Y, Pb, Pr ou RGB, H/V, appuyez sur la touche
1 ou 2
4. Appuyez sur la touche MENU pour sortir, vos modifications sont automatiquement mémorisées.
5.Appuyez sur la touche MENU pour quitter le menu.
■ Réglages Arrêt Minuterie
L'arrêt Minuterie met le moniteur en mode de veille lorsque la durée sélectionnée est écoulée.
1.Appuyez sur la touche MENU. Sélectionnez Réglages à l'aide de la touchee ou d. Appuyez sur la touche1 pour entrer.
2.Sélectionnez Minuterie à l'aide de la touche e ou d.
3.Pour modifier la durée, appuyez sur la touche 1 ou 2.
La durée est réglable par paliers de 5 minutes. La durée maximale est de 120 minutes.
Lorsque la fonction d'arrêt Minuterie est activée, un symbole s'affiche à l'angle de l'écran quand on appuie sur la touche « Recall » (Affichage des informations de la chaîne).
Pour ajuster les réglages Image, sélectionnez Image à l'aide des touches e ou d de la télécommande, puis appuyez sur la touche 1 pour entrer dans le menu de réglage Image suivant.
Appuyez sur les touches 1 ou2 pour ajuster la luminosité de l’image et le contraste de l'image.
La fonction Position de l’image permet de modifier verticalement ou horizontalement la position de l’image. Appuyez sur la touche 1 pour accéder aux sous-menus. Utilisez les touches 1 ou2 de la télécommande pour effectuer le réglage.
La fonction Ajustement vidéo permet de changer la Phase et l’horloge de l’écran. Si l’image apparaît floue ou grenue, cette fonction permet d’obtenir une image plus claire. Utilisez les touches 1 ou2 de la télécommande pour effectuer le réglage.
La fonction Ajustement automatique permet de régler automatiquement l’image via la touche 1. Cette fonction modifie automatiquement tous les réglages mentionnés ci-dessus. La fonction Ajustement automatique peut être obtenue à l'aide de la touche de la télécommande sans avoir à sélectionner de menu.
(non inclus dans le mode de DVI)
La fonction Résolution affiche la résolution en cours de l’image. Ces informations sont données à titre indicatif seulement et aucun ajustement ne peut être effectué.
Ton blanc : l'utilisation des touches 1 ou2 permet d’ajuster le ton de l'image à l'aide des tons Rouge (R) / Vert (V) / Bleu (B). Cette fonction permet d’ajuster le niveau de couleur de l’image ; par exemple, si le rouge est sélectionné, vous pouvez régler la proportion de rouge de l'image, en l’augmentant ou en la diminuant, à l’aide des touches 1 ou2.
La résolution native est utilisée pour les sorties PC en mode WXGA1366 x 768. Utilisez les touches 1 ou2 pour modifier le réglage de votre moniteur et recevoir les signaux XGA/WXGA. Une fois la résolution native sélectionnée, sauvegardez les réglages en éteignant puis en rallumant le moniteur via la touche de veille.
Pour le réglage du son, reportez-vous au menu précédent.
Réglages : appuyez sur la touche Menu de votre télécommande et utilisez les touches e et d pour sélectionner Réglages. La touche1 permet d'accéder au menu Réglages.
Les réglages Minuterie et AV2 sont les mêmes que dans tous les autres modes d'entrée (page 17).
Raccordez votre PC au connecteur PC-IN ou RGBHVou DVI à l'arrière de l’appareil. Une fois le raccordement effectué, sélectionnez le mode PC ou AV2 ou DVI (RGBHV, voir page 4 pour les réglages d'entrée AV2) à l'aide de la touche v de votre télécommande. L'appareil servira alors de moniteur pour votre PC.
La touche MENU de la télécommande permet d'afficher une fenêtre de menu sur l’écran et d'ajuster les réglages.
Si la fonction Economiseur d’énergie est activée, le moniteur passera en mode Economie d’énergie au bout de 1 minute si aucun signal n'est détecté, et le voyant Le voyant bleu deviendra plus lumineux pour indiquer que le moniteur est en mode de veille. Dès la détection d’un signal (PC / RGB HV), le moniteur s’allumera automatiquement.
Utilisez les touches 1 ou2 pour activer ou désactiver cette fonction.
17
F F
Le moniteur peut être commandé via le connecteur RS232C à l'aide d'un ordinateur/de commandes adéquats.
Spécifications de l’interface série
Spécifications de transfert
1.Vitesse de transmission : la valeur de configuration initiale est 19200.
2.Il est possible de changer la vitesse de transmission via le menu d'in-
stallation (voir dessous vitesse baud).
Connexion
Le RS-232C indiqué câble périodique doit être employé pour un connectionto un ordinateur et moniteur d'affichage à cristaux liquides
Notes pour la communication
La commande TV est définie par une commande/une ligne commençant par un ‘C’ et se terminant par un retour chariot (0x0D)
Il existe deux types de commande :
Commande d’exécution fonctionnelle comme C05 [RC] (voir tableau à la page 63)
Commandes de lecture d’état comme CR0 [RC] (voir tableau à la page 63)
Configuration de l’adresse de l’écran en mode RS232
Pour accéder au mode Installation, appuyez sur la touche verte de la télécommande et maintenez-la abaissée pendant 5 secondes. Un nouvel écran s’affichera.
Chaque écran peut avoir une adresse particulière comme 007, qui permet de commander individuellement l’écran en question sans affecter les autres écrans connectés à un PC de commande.
Commande de format d’adresse
La commande de format d’adressage permet de faire fonctionner plusieurs écrans à partir d’un seul PC via la ligne de commande RS232C. Si vous sélectionnez '000’ pour l’adresse de l’écran, l’écran ne répondra à aucune commande d’adressage provenant du PC.
Si l’adresse provenant du PC est ‘FFF’, tous les écrans exécuteront la commande.
La commande de format d’adresse es définie par une commande, une ligne commençant par un 'A' et se terminant par un retour de chariot. (0x0D)
L’écran lance le décodage à la réception d'un retour de chariot. (0x0D) Une adresse est ajoutée en début d’une commande de contrôle (comme pour une commande d’adresse).
Exemple:
Commande d’exécution fonctionnelle :
“A001C05” [RC] signifie que l’adresse est 001 et la commande de contrôle C05
Commande de lecture d’état :
“A001CR0”[RC] signifie que l’adresse est 001 et la commande de con- trôle CR0
L’écran peut sélectionner sa propre adresse dans le menu d’options Installation (ci-dessus). La plage d’adresse est 000 – 999 et l’adresse par défaut est 000.
Le baud est l’unité de mesure de la vitesse de transmission des données du PC aux écrans.
Ce moniteur LCD vous permet de configurer les paramètres suivants :
■ Position du programme au démarrage.
Procédure de réglages
1. Appuyez et maintenez enfoncé la touche verte de la télécommande pendant 5 secondes ( le menu Installation s'affiche).
2. A l'aide de la touche 5 ou 6 surlignez chaque option, ,utilisez le touche 1 ou 2 pour permuter les options
■ Programme Marche
Sélectionnez Programme Marche à l'aide de la touche 6 Sélectionnez la position au démarrage à l'aide des touches 1 ou 2. (OFF / AV1 / RGB / AV2 / AV 3/ DVI/ PC)
Appuyez sur le touche MENU pour quitter le menu.
■ Volume maxi
Sélectionnez Volume maxi à l'aide de la touche 6 ; utilisez les touches1 ou 2 pour régler le volume maximum.
■ OSD (affichage sur écran)
Sélectionnez OSD via la touche 6 et désactivez/activez cette fonction à l'aide des touches 1 ou 2. Sélectionnez OFF pour désactiver OSD. Pour réactiver OSD, appuyez de manière continue sur la touche verte de la télécommande pour entrer à nouveau dans le menu d'installation et sélectionnez OSD ON (Activer OSD)
■ Modo Hiver
Cette fonction doit être activée en cas d'utilisation du moniteur LCD dans des conditions de température ambiante froide (4° C ou moins) afin de conserver la qualité de l'image,
Appuyez sur le bouton MENU pour accéder au menu principal.
A l'aide du boutone ou d, sélectionnez le mode hiver. Une fois cette option surlignée, sélectionnez ON (ACTIVER) ou OFF (DESACTIV-
ER) en appuyant sur le bouton1
Important : Ne pas débrancher le cordon d'alimentation secteur pendant le fonctionnement en mode Hiver.
En mode Hiver, la consommation d'énergie est supérieure à celle du mode de veille normal, en raison des circuits de chauffage. Il est fortement recommandé de désactiver le mode Hiver lorsque la température ambiante dépasse 4° C.
■ Verrouillage de la télécommande
Il est possible de prévenir toute utilisation de la télécommande en sélectionnant l'option Verrouillage de la télécommande. Dans ce mode, un symbole s'affiche sur l'écran à chaque fois que l'on appuie sur l'une des touches de la télécommande.
Utilisez la touche e ou d pour effectuer votre sélection. Appuyez sur la touche 1 ou 2 pour activer ou désactiver cette fonction. Pour déverrouiller la télécommande, appuyez de manière continue sur la touche verte de la télécommande pour rentrer à nouveau en mode télécommande et sélectionnez "RC Inhibition OFF" (Désactiver Verrouillage de la télécommande).
■ Verrouillage enfant
Il est possible de prévenir toute utilisation du moniteur LCD à l'aide des boutons situés en bas du moniteur. Effectuez votre sélection à l'aide de la touche e ou d Appuyez sur la touche 1 pour désactiver/activer cette fonction.
Cette fonction sera annulée si le moniteur est débranché de la prise secteur.
18
19
F F
Caractéristiques communes
Caractéristiques communes
Alimentation 220~240V, 50 Hz
Système couleurs PAL/SECAM/NTSC 3.58
AV1 : Péritel CENELEC standard
Entrée : vidéo composite, RGB (5 V RGB avec 5 V synch., vers broche 14)
AV2 : BNC
Entrée : RGB, H et V/ Y, Pb, Pr et audio G/D
Sortie : RGB, H et V / Y, Pb, Pr
AV3 : BNC
Entrée : vidéo composite
Sortie : vidéo composite
Audio sortie moniteur :CINCH G/D
Audio sortie haut-parleur : 2 x 6 W
Entrée DVI : |
GROUPE DVI-D standard |
Entrée PC : |
Mini D-SUB 15 broches et jack audio 3,5 |
mm |
|
Port série RS232C : Entrée / Sortie CE42LE1 |
|
Rapport de contraste : |
1000:1 |
Taille d’écran (pouces) |
42” / 107 cm |
(Mesuré diagonalement). |
|
Résolution d'affichage : |
1366 x 768 (WXGA) |
Angles de visualisation : |
H:178º, V:178º |
Dimensions (Lx H x P mm) 1032 x 625x 126,5 (sans socle) 1032 x 683 x 340 (avec socle)
Poids (kg) |
20 (sans socle) |
|
21 (avec socle) |
■ PAS D'IMAGE NI DE SON
●Vérifiez que le moniteur est branché
●Vérifiez que le moniteur n'est pas en mode de veille.
■IMAGE DE MAUVAISE QUALITE,SON CORRECT
● Réglez les niveaux de LUMINOSITE/CONTRASTE
■PAS DE COULEURS, IMAGE CORRECTE
●Ajustez la commande de COULEUR.
●Vérifiez les branchements du cordon d'alimentation.
●Vérifiez si l'entrée du signal est en couleur.
■LA TELECOMMANDE NE FONCTIONNE PAS
● Vérifiez que les piles sont correctement insérées. ● Vérifiez l'état des piles.
● Vérifiez que la fonction de verrouillage de la télécommande n'est pas activée.
■IMAGE CORRECTE, PAS DE SON
●Vérifiez que les haut-parleurs externes sont correctement branchés.
●Vérifiez les branchements des équipements externes.
●Volume coupé ou en mode silencieux.
20
