SAFETY

PRECAUTIONS

Do not allow anything to rest on the power

cord. Do not locate this LCD monitor where the cord will be damaged by people walking on it.

Do not overload wall outlets and extension cords as this can result in fire or electric shock.

A suitable socket outlet must be provided near to the monitor and shall be easily accessible. Do not place this LCD monitor near any heat sources such as radiators, heaters, stoves and other heat-generating products (including amplifiers). Do not place your LCD monitor on an unstable stand, shelf or table. Serious injury to an individual, and damage to the LCD monitor may result if it should fall. Your sales person can recommend approved wall mounting kit. Aspecial wall mounting kit is available for this model.

This LCD monitor should be operated only from the type of power

source indicated on the monitor or as indicated in the Operating Instructions. If you are not sure of the type of power supply, consult your sales person or your local power company.

For added protection it is strongly recommended that this LCD

monitor is supplied via an approved earth fault protection device.

WARNING: To prevent injury the LCD monitor must be securely

attached to the wall in accordance with the manufacturers installation instructions.

IMPORTANT:

This product must be earthed

This unit is not disconnected from the mains unless the mains lead is unplugged. The installer must make sure that the waterproof inline coupler is easily accessible.

This monitor is tested to IP66 standard rating. This monitor is not

protected against temporary or continuous

immersion in liquid. Do not use immediately after moving the LCD monitor from a low

temperature to a high temperature environment, as this causes condensation, which may result in fire, electric shock, or other hazards. Before cleaning, unplug the monitor from the wall socket.

Do not mount near an open flame source. Open flames must never be used near this LCD monitor. This LCD monitor should not be built in or enclosed in any way, heat build up will reduce the life of the monitor.

This LCD monitor should have a minimum distance of 5cm away from the wall and the monitor should have 10cm distance around the top and sides. Always mount using recommended and substantial fixtures and fittings.

The rear finned section around the cabinet functions as a heat sink, removing heat away from the monitor. The external surface of the cabinet (finned area) must not be covered or the airflow restricted in anyway by enclosing the LCD monitor.

The operating temperature range of this monitor is guaranteed 0°c ~ 40°c/ 32°F ~104°F.

It is not recommended to install the screen in direct sunlight without adequate shading, as this will cause the temperature of the panel to rise above the maximum specified. Doing so may cause a black shadow to appear on the screen, which will disappear when the screen temperature returns to within the specification. This “of course” does not produce any harmful effect on the lifetime of the monitor.

Do not apply liquid cleaners or aerosol cleaners directly onto the LCD monitor. Use a damp cloth for cleaning.

ADDITIONAL FOR NORTH AMERICA AND CANADA: This monitor must NOT

be permanently mounted to the building structure. It must be mounted in such a way that it can be removed using basic tools. The power supply cord must NOT

be attached to the building sur-

face. The power supply cord must NOT

be routed through walls, ceiling, floors, or other similar openings in the building structure. The power supply cord MUST

be positioned so as to prevent

physical damage.

Installation and Use

CAUTION: Please read and retain for your safety. This unit has been engineered and manufactured to assure your personal safety, but

improper use can result in potential electric shock or fire hazards. In order not to defeat the safeguards incorporated in this monitor observe the following basic rules for its installation, use and servicing.

Important: (UK only)

THIS PRODUCT MUST BE EARTHED

This equipment is fitted with an approved inline waterproof mains coupler and an approved non rewireable UK mains plug. To change a fuse in this type of plug proceed as follows:

1. Remove the fuse cover and fuse.

2. Fit a new fuse which should be a BS1362 13 Amp A.S.T.A. or

BSI approved type.

3. Ensure that the fuse cover is correctly refitted. If the fuse cover is lost or damaged the plug must NOT be used

but replaced with a serviceable plug. If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place. If the mains plug contains a fuse, this should have a rating of 13 Amp, ensure the fuse cover is correctly fitted. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 13 Amp.

Note: The severed plug must be destroyed to avoid a possible

shock hazard should it be inserted into a 13 Amp socket elsewhere. The wires in this mains lead are coloured in accordance with the

following code:

Blue -------> Neutral Brown ----> Live Green and Yellow ----> Earth

1. The Blue wire must be connected to the terminal whichis

marked with the letter “N” or coloured BLACK.

2. The Brown wire must be connected to the terminal with the letter “L” or coloured RED.

3. The Green and Yellow wire must be connected to the terminal which is marked with the letter “E” or coloured GREEN or GREEN and YELLOW.

Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the wires.

Do not attempt to bypass the safety purpose of the grounding type plug.

THIS UNIT IS NOT DISCONNECTED FROM THE MAINS UNLESS THE MAINS LEAD IS UNPLUGGED.

THE INSTALLER MUST MAKE SURE THE WATERPROOF

INLINE COUPLER IS EASILY ACCESSIBLE.

10cm

5cm

Important recycling information.

Your SANYO product is designed and manufactured with high quality materials and components which can be recycled and reused.

This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately.

In the European Union there are separate collection systems for used electrical and electronic products.

Please help us to conserve the environment we live in! Note: This symbol mark and recycle system are applied only to

EU countries are not applied to other countries of the world.

Your monitor is fully transistorised and does not contain any user serviceable components. You must not remove the rear cover of the monitor by yourself. The apparatus is working with high voltages and could damage

objects or even endanger people. Leave all required repair and service jobs to an authorised service technician. He will exclusively use such spare parts that are complying with the same safety standards as applicable to the original parts. The use of original spare parts can prevent fire, shock and other hazards.

Unplug the LCD monitor from the wall outlet and refer servicing to qualified service personnel under the following conditions:

■ If the power cord or plug is damaged.

■ If liquid has been spilt in to the LCD monitor.

■ If the LCD monitor has been dropped or the cabinet has been damaged.

■ If the LCD monitor exhibits a distinct change in performance.

■ If the LCD monitor does not operate normally by following the operating instructions.

Adjust only those controls that are covered in the operating instructions as improper adjustment of other controls may result in damage. This will often require extensive work by a qualified technician to restore the monitor to normal operation.

Servicing

SERVICING

The product (meaning the equipment or appliance to which this documentation relates) incorporates Software (the software applications, utilities and modules embedded within the Product) which is owned by Sanyo or its licensors. Before using the product, please read the End-User License Conditions detailed below. If you do not agree to the terms and conditions of the End-User License, Please do not proceed to use the Product- repack the Product unused and return it to your supplier together with proof of purchase for a full refund. By using the product, you agree to be bound by the terms and conditions of the End-User License.

License Grant, Conditions and restrictions

1. Sanyo grants you a non-exclusive, world-wide (subject to export

controls), non-transferable (except as permitted by 2 below), royalty-free license to use the Software upon and with the Product.

2. You may not transfer any of your license rights in the Software

without the prior written consent of SANYO and if consent is provided then the Software shall only be transferred in conjunction with the transfer of the Product AND provided that the transferee has read and agreed to accept the terms and conditions of this license.

3. You must ensure that the copyright, trademark and other protective

notices contained in the Software are maintained and not altered or removed.

4. The Software provided hereunder is copyrighted and licensed (not

sold). SANYO especially does not transfer title or and ownership rights in the Software to you. The Software provided hereunder may contain or be derived from portions of materials provided to SANYO under license by a third party supplier.

5. Except as expressly permitted by statute you may not;

● use the Software in conjunction with any other computer

hardware other than the product;

● copy all or part of the Software;

● incorporate all (or any of) the Software into other programs

developed by (or on behalf of) you and/or used by you;

● reverse-engineer, decompile or disassemble the Software;

● make the Software (or any part of it) available, or permit its

redistribution, for use with any computer hardware other than the Product; or rent, lease, gift, loan, sell, distribute or transfer possession of the whole or any part of the Software.

Termination

This license is effective until terminated. This license will terminate automatically without notice if you fail to comply with any of its provisions.

Disclaimer

1. The Software is(to the extent permitted by law) supplied ‘as is’ and

SANYO and its suppliers expressly exclude all warranties, express or implied, including (but not limited to) warranties of satisfactory quality, fitness for purpose and non-infringement (save to the extent that the same are not capable of exclusion at law).

2. In no circumstances will SANYO be liable for any direct, indirect,

consequential, or incidental damage (including loss of profits, business interruption, loss of data or the cost of procurement of substitute goods, technology or services) arising out of the use or the inability to use the Software (save to the extent that such liability is not capable of exclusion at law).

General

1. This End-User License will be governed by laws of England and

the User may only bring claims in the English Courts and SANYO shall be entitled to bring a claim in the courts of any jurisdiction.

2.This End-User License is governed by the laws of the State of

California. The End-User and Sanyo agree that any action to enforce or interpret the terms of this End-User License shall be brought only in the appropriate state or federal court located in Los Angeles County, California.The End-User and Sanyo hereby submit to the exclusive jurisdiction and venue of such court.

The above terms and conditions supersede any prior agreement, oral or written, between you and SANYO relating to the Software.

End-User License

Model Number : CE42LM5WP Trade name : Sanyo Responsible party :SANYO FISHER COMPANY Address : 21605 Plummer Street, Chatsworth, California 91311 Telephone :(818) 998-7322

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interence that may cause undesired operation.

Decloration of Conformity: North America and Canada

The AC Power Cord supplied with this LCD monitor meets the requirement for use in the country in which you purchase it.

AC Power Cord for the United States and Canada:

AC Power Cord used in the United States and Canada is listed by the Underwriters Laboratories (UL) and certified by the Canadian Standard Association (CSA). AC Power Cord has a grounding-type AC line plug. This is a safety feature to make sure that the plug will fit into the power outlet. Do not try to defeat this safety feature. Should you be unable to insert the plug into the outlet, contact your electrician.

THE SOCKET-OUTLET SHOULD BE INSTALLED NEAR THE EQUIPMENT AND EASILY ACCESSIBLE

AC Power Cord Requirement

GROUND

■ Connect the display unit to VGA, BNC and Scart

connector as required.

1. Connect the in-line power connector to the connector attached to the LCD monitor as shown above.

2. Connect the power cord of the LCD monitor to a wall outlet.

✐ As this product does not have a mains On/Off switch, please

ensure your mains plug is easily accessible.

✐ The LCD monitor is prepared for a mains voltage AC100~240V,

50Hz/ 60Hz. To completely switch off the mains, or when the display unit is not to be used for an extended period of time, it is advisable to disconnect the power cord from the power outlet.

✐ Please use the correct mains lead supplied with the set for your

area.

3. Warning: To prevent injury, the unit must be securely attached to the wall in accordance with the installation instructions.

■ INPUT selection

To switch between AV1, RGB, AV2 (RGB H/V or Y, Pb, Pr) AV3, DVI or PC mode press the TV/ AV button on your remote control repeatedly or press and hold the TV/AV button for a few seconds and a selection menu will appear on screen.Use the

5 or 6

buttons to

select the correct input.

AV1

SCART connection

RGB

TTL input (5V RGB signals) into SCART terminal

3. Y,Pb,Pr/ RGBHV connection (AV2)

This LCD monitor has a choice of Y, Pb, Pr or RGB H/V connections. You can connect your DVD player to the Y, Pb, Pr terminals instead of using a scart lead. This can support high definition in analogue component form. RGB H/V can be used as a PC input via the BNC terminals.Both options support a large range of resolutions (page 12).

AV3

Composite (CVBS) signal input AV3 OUT is to output the composite video signal from the VIDEO IN so that you can connect monitors with the use of a loop through function.

5. RS232C IN/OUT: Is a input for external commands to control the

monitor (see page 9).

6. DVI-D (Digital Video Interface)

This monitor has a DVI connector. This is located at the back of the monitor next to the phono sockets. This input will support a large range of resolutions as shown on page 12. See page 7 for details of menu operation.

PC connection

This LCD monitor has a PC connector (PC-IN D-SUB).You can connect a PC to the LCD monitor and use it as a monitor display (see page 8). This input will support a large range of resolutions (see pg12). Audio can be connected via the 3.5mm PC audio in socket.

8. External Audio Output

To output the audio signal from AV 1,2,3, PC and DVI. The speaker impedance should be 8 ohms.

9.PJ Net IN/OUT: Has the ability for PJ-NET to be connected to control the monitor using a network.

10.Use of Monitor Audio Output Connections

The audio monitor out sockets on the rear of the set provide a fixed level audio output for reproducing sound via your audio equipment.

INST

ALLA

TION

Step : 1 Mains Connection

AC Mains Outlet

WARNING! High voltages are used in the operation of this set. Refer service to qualified service personnel.

DVI-D

/DVI-D

GB GB

Step : 2 Connections

DVI-D

/DVI-D

DVI-D

/DVI-D

PJ-NET

/DVI-D

DVI-D

/DVI-D

DVI-D

/DVI-D

DVI-D

REMOTE CONTROL

Remote control battery installation

Install two "AA" 1.5 volt batteries so that the "+" and "-" marks on the batteries match the "+" and "-" marks inside the unit into the remote control handset.

TV/AV button

To switch from AV1, RGB, AV2, AV3, DVI or PC mode press repeatedly or

menu appears. Select the mode you require using the

Screen mode selector

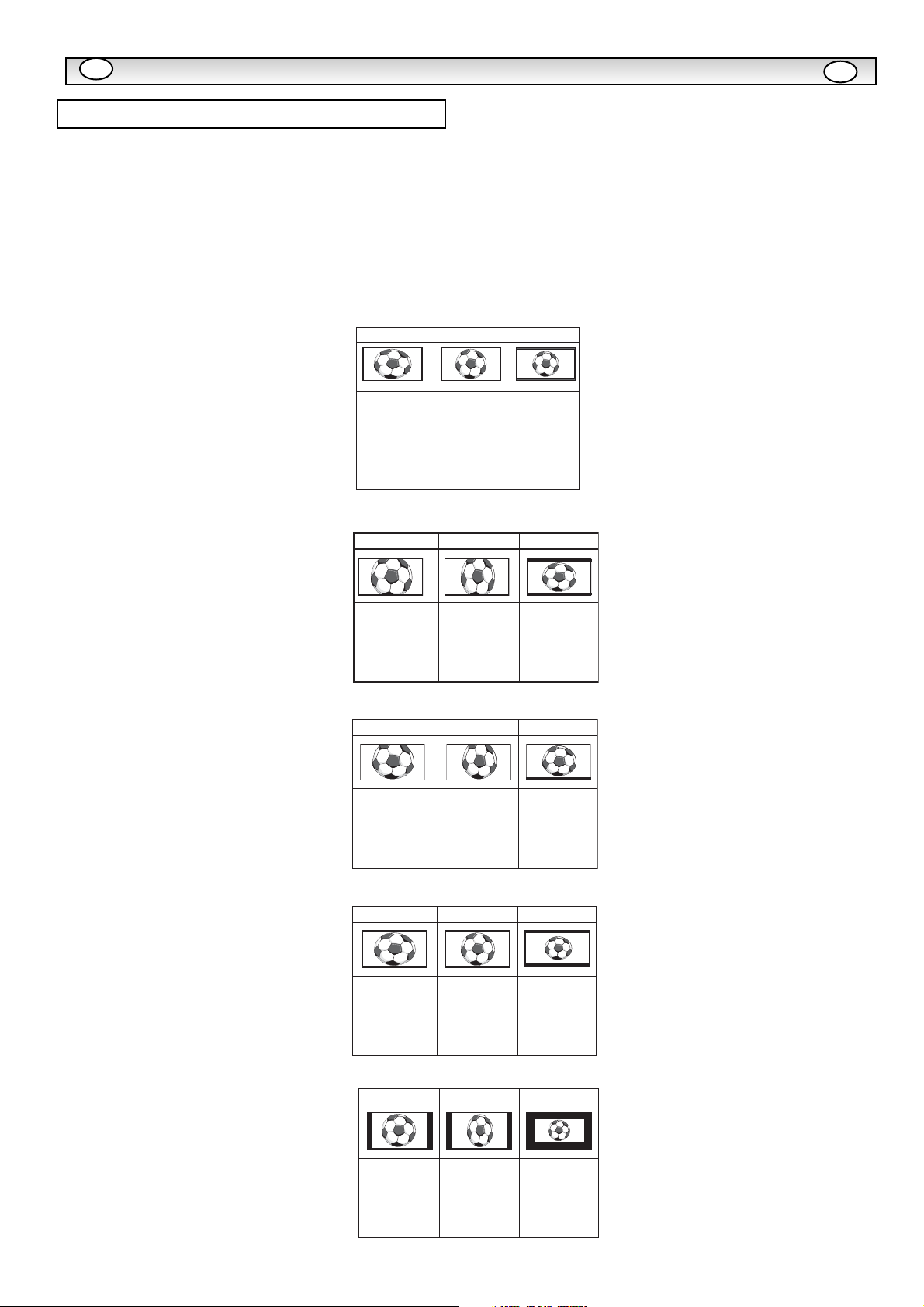

To select the screen mode, Natural, Full, Zoom, Title-in or Normal. Refer to page 10

To enter and exit the main menu, and sub menus.

Level up/down

To adjust the sound volume level, or enter sub menus

Picture mode selection

Press the button repeatedly to select the following picture modes.

Personal - Personal preference mode. Dynamic - Suitable for brightly lit rooms. Standard - Normal viewing mode. Eco - Suitable for dimly lit rooms and gives a

cinema - like effect.

Press and hold in a few seconds, an AV selection

buttons

Standby

To switch the monitor on and off. Also see page 7

Recall

To display Input selection information and the OFF Timer if set. You can also select colour systems in AV mode as follows AUTO -> PAL -> SECAM -> NTSC3.58

Up and down

To select the next item

Sound mute

To mute the sound from the speakers. The sound changes as follows;

Normal volume -> Mute

Bass expander

To get an emphasised bass sound ON or OFF.

Surround mode selector

To select the surround mode, OFF, MID, MAX

JXPLA

1. The LCD display has a Standby light to show there is power.

Switching into/from standby mode

The Standby mode is used for switching the LCD monitor off for short periods of time. In standby mode the monitor is switched off but is still receiving mains power.

● To turn the monitor into standby mode, press the

button.

The blue power indicator illuminates more brightly.

● To turn the monitor ON from standby mode, press any of the

following buttons:

4,5,6

0-9 buttons.

2. Control buttons (bottom corner of back cover)

Menu/F button:

rotate between volume, Brightness, contrast,

colour, sharpness and OSD language.

Input/ OK button: switch between AV1, RGB, AV2, AV3, DVI

and PC mode.

ed buttons: provide up and down adjustments.

4 button: To switch to standby mode (to switch off completely

disconnect the monitor from the power supply).

Many of your monitors functions are controlled through the menu function, using the remote control handset.

During menu operation the bottom of the on screen display will show which controls can be used for menu navigation. Press the MENU button to enter the main menu.

A sub menu is selected using the

5 or 6

button and pressing the1 button when the required sub menu is highlighted. When you have finished you can press the MENU button to exit, then the MENU button again to exit the main menu.

1. Press the MENU button. Select Picture using the

5 or 6 button. Press the1button to enter. Set the picture settings for your “personal” preference.

2. Use the

5 or 6

button to select eg. Brightness and the 1

or2 button to adjust levels.

3. Preset : You can select either your “Personal” settings, or Dynamic, Standard or Eco settings.

4. Noise Reduction: May be used to reduce any local picture ‘noise’ (granular appearance) being experienced by using 1or2button to select between Mid / Max / Auto / OFF /Min.

5. Dynamic skin tone: May be used to enhance skin tone by using 1or 2 button to select between On / Off.

Tint : is only available if NTSC equipment is connected.

6. Text Brightness: May be adjusted by using 1or2 button to

select between Min / Mid / Max. Press the MENU button to return to Main Menu. These settings automatically store when you exit the menu.

Controls and Menus

INST

ALLA

TION

GB GB

Picture menu

Menu Operation

If you find the power indicator flashing, disconnect power cord from the power outlet and contact our Service desk.

This warning is a sign to let you know that the power protection function of this TV set is now operating.

Brightness Contrast Color Sharpness Preset Personal / Dynamic / Standard / Eco Noise Reduction Min/ Mid / Max / Auto / OFF Dyn. Skin Text Brightness Min/ Mid / Max

Sound

Volume Balance Bass Treble Preset Personal /Talk/ Music/ Normal Surround Mid / Max / OFF

Main Menu

Picture Sound Setting

Tone ON / OFF

OSD Language Timer Text Language Greek/ West / East/ Cyrillic

AV2 setting RGB, H/V / Y Pb Pr

Off Timer OFF/ 5-120 mins

: Select

: Adjust

: Exit


Brightness Contrast

Color

Sharpness Preset Personal / Dynamic / Standard / ECO Noise Reduction Dyn. skin tone ON / OFF

Text Brightness Min / Mid / Max

: Select

Mid /Max / Auto / Min / OFF

: Adjust

: Back

Press the MENU button and select Sound using the

5 or 6

buttons, press the1 button to enter.

Select and adjust to obtain the best sound settings for your environment using the

5 or 6

and 1 or2 buttons. Press the MENU button to return to Main Menu. These settings automatically store when you exit the menu.Press the MENU button to exit menu.

■ OSD Language

Use the 1 or 2 button to select the prefered OSD language (English, French, German, Italian, Spanish, Dutch). Press the MENU button to return to main menu.

■ Off-timer setting

The Off timer will switch the monitor into the standby mode when the selected time has elapsed.

Press the MENU button. Select Setting using the

5 or 6 button press the 1 button to enter. Select Timer using the

5 or 6

button, press 1 button to

enter Timer Menu. Press the 1 or 2button to change time.

The time changes in 5 minute steps.The maximum time is 120 minutes. If you have set the off timer, a count down display appears in the corner of the screen when the recall button is pressed.

✐ If the monitor is switched off by the standby button

on the

remote control or by the standby switch

on the back of the

LCD monitor the timer settings will be cancelled.

■ Text Language

Press the MENU button. Select Setting using the

5 or 6

button

press the1 button to enter.Select Text language using the

5 or

button.Press the 1 or 2 button to select West, East,

Greek or Cyrillic.Press the MENU button to exit.

■ AV2 setting

Press the MENU button. Select Setting using the

5 or 6

but-

ton press the 1 button to enter. Select AV2 setting using the

5 or 6

button. Press the 1 or 2 button to select either Y,Pb,Pr or RGB H/V. Press the MENU button to exit, this automatically stores your changes. Press the MENU button again to exit the main menu.

Connect your PC to either PC-IN or RGBHV on the rear of the set. Once connected select PC mode or AV2 (RGBHV, see page 5 for AV2 input settings) via the v button on your remote control. The set will become a monitor for the PC.

By pressing the MENU button on the remote control a menu window will appear on screen, this allows the settings to be adjusted.

To adjust the Picture settings select picture using the

5 or 6

buttons on the remote control then the1 button to enter the

following picture settings menu. Press the 1 or 2 buttons to adjust the Picture brightness and the same to adjust the contrast of the picture.

Picture position changes the picture horizontally and vertically. Press the1 button to enter the sub menus, adjustment is carried out using the1 or 2 buttons on the remote control. Video adjust changes the Phase and the clock of the screen. If the picture is blurred or grainy this function will adjust it to a clearer picture, adjustment is carried out using the 1 or 2 buttons on the remote control.

Auto Adjust will automatically centralize the picture by using the 1 button. This will change all the above settings automatically.

Auto adjust can also be achieved by pressing the /recall button on the remote control without having to select the menu. Resolution displays the current resolution of the picture. This is for information only and cannot be adjusted. White tone: Using the 1or2 buttons it is possible to adjust the colour tone of the picture using the White tone Red(R) / Green (G)/ Blue(B). This will adjust the picture to show more or less of the chosen colour. For example if red is selected you can adjust the pro portion of red in the picture to increase or decrease using the 1 or 2 buttons.

Native Resolution is used when the PC can output WXGA 1366 x 768. The setting on your Monitor set can be changed to receive XGA/WXGA signal using the1 or 2 buttons . Once the native resolution has been selected, save the settings by switching the monitor off then on using the standby button.

For Sound settings refer to sound menu (Page 8) Setting: Press the menu button on your remote control and use the

5 or 6

buttons to select Settings. The 1 button will enter

the settings menu.

MENU OPERA

TION

Setting menu

PC menu settings

Sound menu

Sound

Volume

Balance Bass Treble Preset Personal / Talk / Music / Normal Surround OFF / Mid / Max

: Select

: Adjust

: Back

Setting

OSD Language English Timer Text Language Greek/ East/West/ Cyrillic

AV2 setting Y,Pb,Pr/RGB, H/V

: Select

: Adjust

: Exit

Main Menu

Picture Sound Setting

: Select

: Adjust

: Exit

Timer

OFF TIMER 5 ~ 120

: Select

: Adjust

: Exit


Brightness Contrast

Position Video Adjust Auto Adjust Resolution White Tone R White Tone G White Tone B

Native Resolution

: Select

1024 X 768 @60Hz

XGA / WXGA 1366 x 768

: Adjust

: Back

SEW

HSILGNE

HSIDEWS

HSINNIF

HCNERF

HSIKRUT

NAMREG NAILAT

IRAGNUH

HSINAPS

HSINAD

ESEUGUTROP

TSAE

HSILOP

VOLS

NAINOTSE

NAINAMOR

HCEZC NAITAORC

NAIKA

NAI

NEVOLSNAMREG

KEERG

HSINNIFHSILGNE

HSIDEWS

KEERG

HSINADNAMREG NAIRAGNUH HCNERFNAILATI HSIKRUTNAINEVOLS

NAITAORC

CILLIRYC

NAIN

EVOL

S HSILOP

NAMREG

ISSUR

NA HSITTEL

NAITAORC

Setting

OSD Language English Timer AV2 setting Y,Pb,Pr/RGB, H/V Power save ON/ OFF

: Select

: Adjust

: Exit

OSD Language, Timer and AV2 settings are the same as in all input modes (pg 8).

Power save if turned ON will switch the monitor into Powersave mode after 1 minute if no signal is detected, the LED light will turn a brighter blue to indicate stand by. The monitor will automatically turn back on when a signal has been detected (PC input / RGBHV). Use1 or 2 buttons to select power save ON or OFF. Press the menu button twice to initiate Powersave.

This LCD monitor allows you to set up the following:-

SETTING PROCEDURE

1. Press and hold the green button on the Remote control

handset for 5 seconds.(Installation menu will appear)

Use the 5 or 6 button to highlight each option, use the

1 or

button to adjust each option.

■ On Program

Select ON program using the

5 or 6 button, select the start up

position using the

1 or 2 buttons. (Off / AV1 / RGB/ AV2/ AV3/ DVI/ PC) Press the MENU button to exit the menu.

■ Max Volume

Select Max volume using the

5 or 6

button, use the

1 or

2 buttons to set the maximum volume required.

■ OSD (On screen display)

Select OSD using the

5 or 6 button, select ON / OFF using the

1 or 2 buttons.Selecting OFF will inhibit the OSD. To re-

instate OSD, press and hold the green button on the remote control to re-enter installation menu and select OSD ON.

■ Winter mode

This Function can be activated when the LCD monitor is used during cold temperature conditions, approximately 38˚F/ 4˚C or below to maintain picture performance. Using the

5 or 6

button select winter mode, once highlighted you can select ON or OFF by pressing the 1 or 2 button. IMPORTANT: The AC cord should not be disconnected during the operation of Winter mode function. When in winter mode, power consumption is higher than normal standby consumption. This is entirely due to the operation of heating circuitry. We strongly recommend to turn off Winter mode when the ambient temperature is above 38˚F/ 4˚C.

■ RC Inhibition

You can prevent unwanted remote control operation by selecting RC Inhibition. When selected an inhibit symbol will appear on screen when a button is pressed on the remote control. Select using the

5 or 6

button. Press the 1 or 2 button to select On or OFF. To re-instate RC operation press and hold the green button on the remote control and select RC inhibition OFF.

■ Child lock

You can prevent unwanted operation of the LCD monitor via the buttons on the rear of the monitor. Select using the

5 or 6

button. Press the 1 button to select On or OFF.

✐ Disconnecting the mains suppy before exiting installation menu will cancel the following features On program, RC inhibition, Address and Baud Rate.

This monitor can be controlled via the RS232C connector using a suitable computer/ control commands.

Serial Interface Specification

Transfer Specification

1. Transmission Speed: initial setting value is 19200.

2. Transmission speed can be changed via the Installation menu (see below baud rate)

Connection

The Designated RS-232C serial cable must be used for a connection to a computer and LCD monitor.

The TV command is defined by one command/ one line that starts with “C” and ends with carriage return. (0x0D)

There are two types of commands:

Functional Execution Command e.g Co5[CR] (table on page 64) Status Read Commands e.g “CR0 [CR] (see table on page 64)

Setting the monitor address in RS232 mode

To Access Installation mode press the green button on the remote control and hold for 5 seconds. Anew screen will appear.

Each monitor can have a specific Address for example 007, which enables the monitor to be controlled individually and will not affect other monitors connected to a controlling PC.

Address format command

The addressing format command is used for operating multiple monitor sets from a single PC via the RS232C command line. If you set your monitor address to ‘000’, it will never respond to any addressing command from the PC. If the address from the PC is ‘FFF’, all monitor sets will execute the command. The Address format command is defined by one command, one line which starts with ‘A’and ends with carriage return.(0 x0D) The Monitor starts to decode when it receives a carriage return. (0x0D) An address is added at the top of a control command

Example: Functional execution command: “A001C05” [CR] means address is 001 and the control command is C05 Status read command “A001CR0”[CR] means address is 001 and command is CR0.

The monitor can set its own address in the Installation option menu (above) The address range is 000 - 999, the default address will be 000 The baud rate indicates the unit for transfer speed of data from the PC to the monitor sets

PC OPERA

TION /

INST

ALLA

TION MENU/ RS232C

Installation Menu

RS232C settings

PC menu settings

Installation

ON Program OFF Max Volume OSD ON/ OFF Winter mode ON/ OFF RC Inhibition ON/ OFF Child Lock ON/ OFF Address 000-999 Baud Rate 9600 / 19200

: Select

/ AV1-AV3 /RGB/ DVI/ PC

: Adjust

: Exit

ITEM

Synchronous system

Transmission Speed

Data Length Parity Stop Bit Flow Control None

PC COM 1

1 2

RXD

TXD DTR

DSR

RTS

7 8

CTS

RING

(D-Sub 9 Pin) (D-Sub 9 Pin)

Installation

ON Program OFF Max Volume OSD ON/ OFF Winter mode ON/ OFF RC Inhibition ON/ OFF Child Lock ON/ OFF Address 000-999 Baud Rate 9600 / 19200

: Select

SPECIFICATION

Asynchronous

9600 / 19200

8 bit None

TV CONTROL PORT

N.C.

1 2

RXD TXD

N.C

RTS

CTS

8 9

N.C.

/ AV1-AV3 /RGB/ DVI/ PC

: Adjust

: Exit

OPERA

TION

Selecting of picture size

■ Title - In

■ Zoom

■ Natural

■ Normal

■ Full

■ Screen options

Today there are various transmission formats with different size ratios, eg. 4:3 ,16:9 and video formats such as letterbox.

Press the WIDE button repeatedly to select your desired setting.

✐ When in High Resolution (720p / 1080i) YPbPr or DVI, the picture will remain fixed in 16:9 format ‘Full size’ and may not be changed.

4:3 16:9

Letterbox Video

Stretches the picture horizontally to fill the screen. The picture is more stretched at the edges.

4:3

The correct picture width is maintained but the top and bottom are cropped.

4:3 16:9

TITLES ON SCREEN TITLES ON SCREEN

As Zoom (16:9), but bottom is compressed even more to allow subtitles to be seen.

4:3 16:9

The picture fills the screen and is proportionally correct.

16:9

Zooms in slightly cropping the top and bottom.

As Zoom (16:9), but bottom is compressed even more to allow subtitles to be seen.

The black bars top

and bottom remain

and the height is

compressed to fit

the picture area.

Letterbox Video

The black bars top and bottom are smaller and the picture height is compressed slightly.

Letterbox Video

TITLES ON SCREEN

As Zoom (16:9), but bottom is compressed even more to allow subtitles to be seen.

Letterbox Video

The whole screen is filled stretching the width.

The correct ratio is maintained with black bars on the left and right.

The whole screen is filled with the corrrect picture ratio.

4:3 16:9

Black bars left and right, picture height is stretched.

The black bars top and bottom are present and the height is compressed.

Letterbox Video

Black bars left, right, top and bottom.

Common specification

Power source 100~240V 50Hz / 60Hz Colour system PALNTSC3.5 ,SECAM

AV terminal

AV1: Scart CENELECStandard Input: Composite video, RGB (5V RGB with 5V sync to pin 14) and audio-L/R Output: composite video and audio L/R

AV2: BNC Input: RGB, H and V / Y, Pb, Pr and audio L/R Output: RGB, H and V / Y, Pb, Pr

AV3: BNC Input: Composite video Output : Composite video

Audio Monitor.Out: CINCH L/R Audio Speaker out: 2 x 6W

DVI Input : DVI-D GROUP Standard PC Input: Mini D-SUB 15 PIN and

Audio 3.5mm Jack

Serial port: RS232C: Input / Output Net Organiser: POA-LN01 (optional)

When ordering these products, give the Name and Type No. to the sales dealer.

Contrast Ratio 1500:1 Screen(inches/ cm) 42” / 107 cm

(viewing measured diagonally)

Display Native Resolution 1366 x 768 (WXGA)

Viewing angles H:178°, V:178° Dimensions (WxHxDmm) 1027x620x167.5

Weight (kg) 40.7

■ NO PICTURE, NO SOUND

● Check if monitor is plugged in.

● Check monitor is not in standby mode

■ POOR PICTURE, SOUND OK

● Adjust BRIGHTNESS/ CONTRAST LEVELS (too low).

■ NO COLOUR, PICTURE OK

● Adjust COLOUR control.

● Check lead connections

● Does the signal input have colour

■ REMOTE CONTROL DOES NOT WORK

● Check batteries are inserted correctly

● Check condition of batteries

● Check to see if remote control inhibit is set ON

■ PICTURE OK, NO SOUND

● Check external speakers are connected correctly

● Check lead connections to external equipment

● Volume turned down or mute selected

SPECIFICA

TIONS / HELPFUL

HINTS

Specification

Helpful hints

PC/DVI-D / COMPONENT SIGNAL SUPPORT TIMING LIST

GB GB

1600_1200

(

)

(Hz)

PC signal support timing

Horizontal

Resolution

720_400 31.47 70.09 DOS(VGA)

640_480 31.50 60.00 DOS(VGA VESA 60Hz)

640_480 37.50 75.00 VGA VESA 75Hz

640_480 37.86 72.81 VGA VESA 70Hz

640_480 37.86 74.38 VGA

640_480 35.00 67.00 Mac.

640_480 34.97 66.60 Mac LC 13"

800_600 35.16 56.25 SVGA VESA 56Hz

800_600 37.90 60.32 SVGA VESA 60Hz

800_600 46.90 75.00 SVGA VESA 75Hz

800_600 32.70 51.09 SVGA

800_600 34.50 55.38 SVGA

800_600 37.90 61.03 SVGA

800_600 38.00 60.51 SVGA

800_600 38.60 60.31 SVGA

832_624 49.00 74.00 Mac.

1024_76 8 48.40 6 0.00 XGA VESA 60H z

1024_76 8 56.50 7 0.00 XGA VESA 70H z

1024_768 60.000 75.00 XGA VESA 75Hz

1024_76 8 44.00 5 4.58 XGA

1024_76 8 46.90 5 8.20 XGA

1024_76 8 47.00 5 8.30 XGA

1024_76 8 48.50 6 0.02 XGA

1024_76 8 58.03 7 2.00 XGA

1024_76 8 60.31 74.92 XGA

1024_76 8 61.00 7 5.70 XGA

1024_76 8 60.24 7 5.08 MA C_Normal 19"

1280_960 60.00 60.00 SXGA VESA 60Hz

1280_10 24 79.976 75.025 SXGA VESA 75Hz

1280_10 24 6 2.50 58.60 SXGA

1280_10 24 63.370 60.01 SXGA

1280_10 24 6 3.34 59.98 SXGA

1280_10 24 6 3.74 60.01 SXGA

1280_10 24 6 3.79 60.18 SXGA

1280_10 24 6 3.90 60.00 SXGA

1280_10 24 7 1.69 67.19 SXGA

1280_10 24 7 6.97 72.00 SXGA

1280_10 24 8 1.13 76.107 SXGA

1152_86 4 64.20 70.40 SXGA

1152_90 0 61.20 65.20 SXGA

1152_90 0 61.85 66.00 SXGA

1152_90 0 71.40 75.60 SXGA

1152_87 0 68.68 75.06 MAC_Normal 21"

1280_96 0 75.00 75.08 Mac.

1280_10 24 8 0.00 75.00 Mac_.

Frequency

(kHz)

75.00 60.00 UXGA VESA 60Hz

Vertical

Frequency

(Hz)

Remark

Component signal support timing

Resolution Horizontal

fre qu enc y (KHz )

720x480 15.735 60i SDTV 480i

720x576 15.625 50i SDTV 576i

720x480 31.25 60p SDTV 480p

720x576 31.25 50p DTV 576p

1280x720 45.00 60p HDTV 720p

1280x720 37.50 50p HDTV 720p

1920x1080 33.75 60i HDTV 1080i

1920x1080 28.13 50i HDTV 1080i

Vertical frequency

(Hz)

Remark

Resolution

Horizontal Frequency

Vertical

Frequency

Remark

kHz

640_480 31.43 59.88 VGA VESA 60Hz 640_480 37.86 72.81 VGA VESA 72Hz 640_480 37.5 75 VGA VESA 75Hz 640_480 34.97 66.6 MAC LC 13" 640_480 35 66.67 MAC_ NORMAL 13" 800_600 35.16 56.25 SVGA VESA 56Hz 800_600 37.88 60.32 SVGA VESA 60Hz 800_600 46.875 75 SVGA VESA 75Hz

832_624 49.72 74.55 MAC_ NORMAL 16" 1024_768 48.36 60 XGA VESA 60Hz 1024_768 60.23 75.03 XGA VESA 75Hz 1024_768 56.47 70.07 XGA VESA 70Hz 1024_768 60.24 75.08 MAC_ NORMAL 19" 1152_870 68.68 75.06 MAC_ NORMAL 21"

1280_1024 63.98 60.02 SXGA VESA 60Hz

720_480 31.7 59.94 480p

768_575 31.25 50 575p 1280_720 37.5 50 720p-50Hz 1280_720 45 60 720p-60Hz 1366_768 48.36 60 WXGA 1360_768 47.7 60 WXGA

1920_1080 28.125 50 1080i-50Hz 1920_1080 33.75 60 1080i-60Hz

Depending on the condition of signals and the type and length of cables, these signals may not be properly viewed.

To save the native resolution 1366_768 setting switch the monitor off then on using the standby button.

Ne poser aucun objet sur le cordon d’alimentation. Cet écran LCD ne doit pas être placé à un endroit où quelqu’un pourrait marcher sur le cordon d'alimentation et l'endommager.

Pour éviter les risques d'incendie ou d'électrocution, ne pas surcharger les prises de courant et les rallonges. Une prise de courant appropriée doit se

trouver à proximité de l’écran et être facilement accessible. Ne pas placer cet écran LCD près de sources de chaleur comme des radiateurs, appareils de chauffage, cuisinières et autres appareils produisant de la chaleur (y compris les amplificateurs). Ne pas placer cet écran LCD sur un socle, une étagère ou une table instable. Toute chute pourrait causer de graves blessures à une personne et endommager l'écran LCD. Le vendeur peut recommander un kit approuvé de fixation murale. Un kit spécial fixation murale existe pour ce modèle. Ne poser aucun objet sur le cordon d’alimentation. Cet écran ne doit pas être placé à un endroit où quelqu’un pourrait marcher sur le cordon d'alimentation et l'endommager. Cet écran LCD doit être exclusivement branché au type d'alimentation indiqué sur l'écran ou dans le mode d'emploi. En cas de doute concernant le type d’alimentation, consulter le vendeur de l'écran ou la compagnie d'électricité locale.

Pour une sécurité accrue, il est vivement conseillé d’utiliser un dispositif de protection de terre approuvé avec cet écran.

AVERTISSEMENT : Pour éviter tout risque de blessure, cet écran doit être solidement fixé au mur conformément aux instructions d’installation fournies par le fabricant.

Important ! Ce produit doit être mis à la terre.

Cet appareil est mis hors tension uniquement lorsque le câble secteur est débranché. L’installateur doit s’assurer que le coupleur réseau imperméable est facile d’accès.

Cet écran respecte la norme IP66. Il n’est pas protégé contre l’immersion provisoire ou continue dans un liquide.

Pour empêcher toute condensation et éviter les risques d’incendie, d’électrocution et autres, ne pas utiliser l’écran juste après un déplacement résultant en une importante différence de température. Avant le nettoyage, débrancher l’écran de la prise murale.

Ne pas installer l’écran près d’une source de flamme nue. Ne jamais utiliser de flammes nues près de l’écran LCD. Cet écran LCD ne doit pas être intégré, ni encastré de quelque façon que ce soit car l'accumulation de chaleur en réduirait la durée de vie.

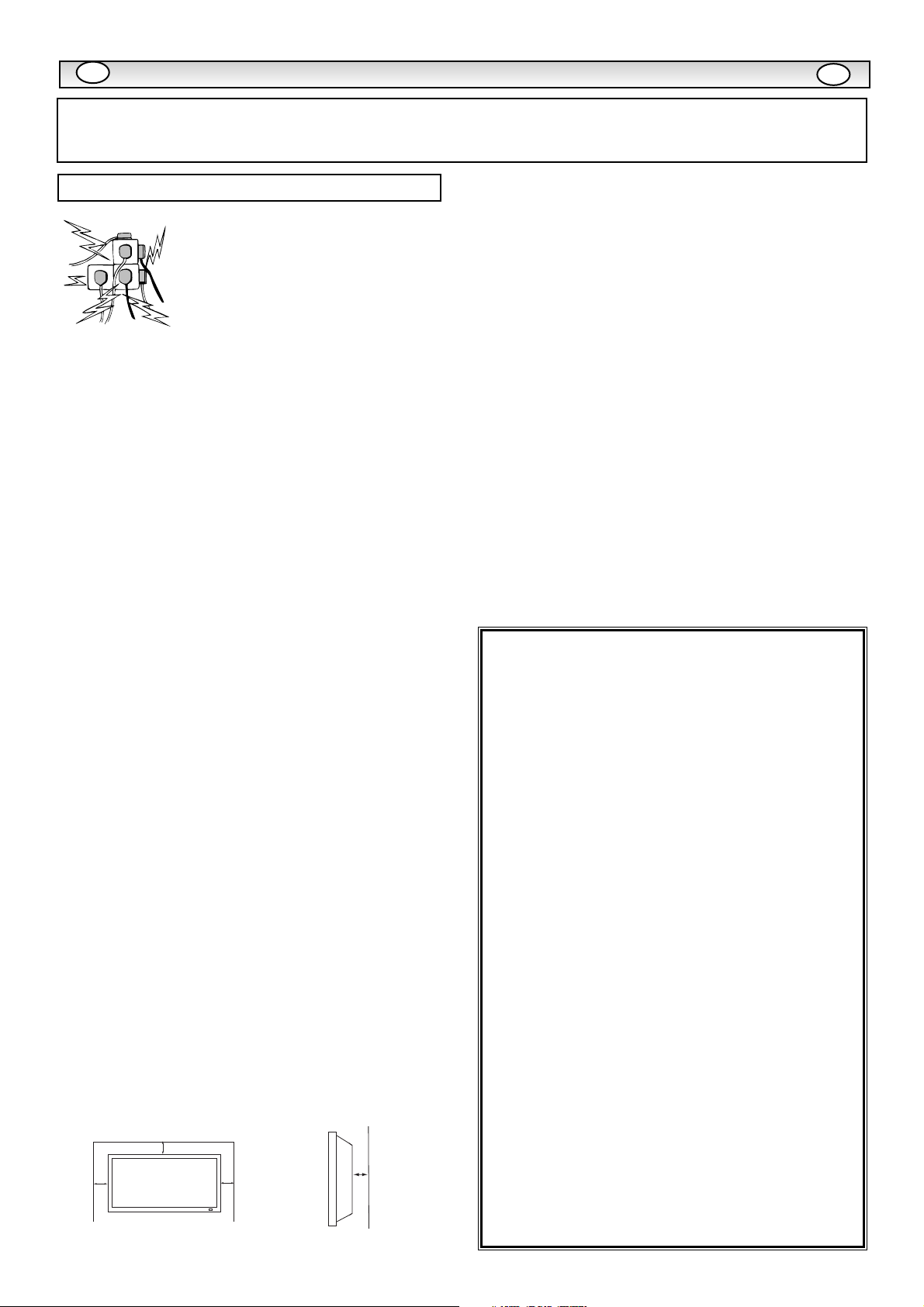

Prévoir un espace de 5 cm entre l’écran LCD et le mur et de 10 cm en haut et sur les côtés. Toujours installer l'écran à l'aide d'accessoires recommandés et solides.

La partie arrière empennée autour de l’armoire sert de dissipateur thermique pour évacuer la chaleur provenant de l’écran. Ne pas couvrir la surface externe de l’armoire (partie empennée), ni restreindre le flux d’air de quelque façon que ce soit en encastrant l’écran LCD.

La plage de températures de fonctionnement de cet écran est garantie entre 0°C ~ 40°C/ 32°F ~104°F. Il est déconseillé d’exposer l’écran à la lumière directe du soleil sans ombre appropriée, car la température du panneau dépassera alors

le seuil maximal précisé et une ombre noire apparaîtra sur l’écran, puis disparaitra lorsque la température de l’écran aura baissé et sera de nouveau conforme aux spécifications. Cela ne produit « naturellement » aucun effet néfaste sur la durée de vie de l’écran. Ne pas appliquer de nettoyants liquides, ni d'aérosols nettoyants directement sur l'écran LCD. Utiliser un chiffon humide.

CONSIGNES SUPPLÉMENTAIRES POUR L’AMÉRIQUE DU NORD ET LE CANADA Cet écran ne doit pas être fixé en permanence à un bâtiment. Il doit être installé de façon à être démonté à l’aide d’outils de base. Le cordon d’alimentation ne doit PAS être attaché à la surface du bâtiment, et ne doit PAS être acheminé à travers des murs, plafonds, sols ou autres ouvertures similaires du bâtiment. Le cordon d’alimentation DOIT être positionné de manière à éviter tout dommage physique.

Installation/Utilisation

ATTENTION : Pour votre sécurité, lisez attentivement ce qui suit. Ce moniteur a été conçu et fabriqué pour garantir votre sécurité personnelle, mais

peut poser un risque de choc électrique ou d'incendie en cas d'utilisation incorrecte. Afin de faciliter le bon fonctionnement des dispositifs de sécurité intégrés, veuillez observer les règles de base suivantes, relatives à l’installation, l’utilisation et l'entretien de votre moniteur.

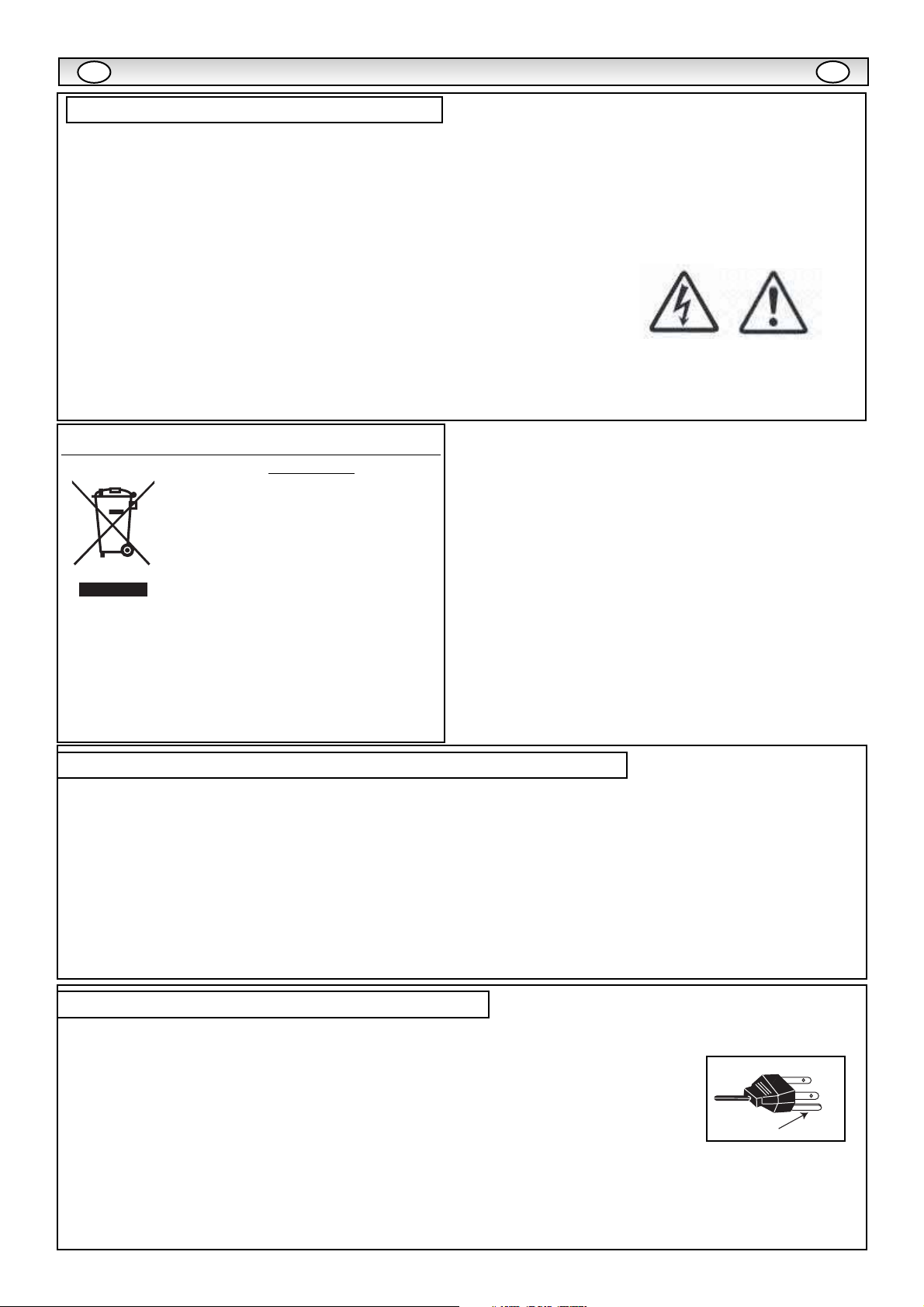

CONSIGNES DE SÉCURITÉ

Important : Important : (Le R-U seulement)

CE PRODUIT DOIT ÊTRE BRANCHÉ SUR UNE PRISE DE

TERRE.

Ce moniteur est équipé d’un cordon secteur homologué et d’une fiche secteur britannique non démontable. Pour remplacer le fusible de ce type de fiche, procédez comme suit :

1. Retirez le cache du fusible et le fusible.

2. Installez un nouveau fusible, de type BS1362 5 A., A.S.T.A ou

BSI

3. Veillez à ce que le cache du fusible soit remis correctement en

place.

Si le cache du fusible est perdu ou endommagé, la fiche NE doit PAS être utilisée mais être remplacée par une fiche en bon état.

Si la fiche installée ne correspond pas à votre prise de courant, coupez-la et remplacez-la par une prise adaptée. Si la fiche secteur comporte un fusible, utilisez un fusible de 5 Aet veillez à ce que le cache du fusible soit correctement installé. Si la fiche utilisée ne nécessite pas de fusible, le fusible du panneau de distribution ne devra pas excéder 5 A.

Remarque : Le fusible endommagé doit être éliminé pour prévenir tout risque de choc électrique en cas d'utilisation accidentelle sur une autre prise 5 A

Les fils du cordon secteur correspondent au code de couleurs suivant :

Bleu -------> Neutre

Marron ----> Sous tension

Vert/Jaune ----> Terre

1. Le fil Bleu doit être raccordé à la borne « N» ou de couleur

NOIRE.

2. Le fil Marron doit être raccordé à la borne «L» ou de couleur

ROUGE.

3. Le fil Vert/Jaune doit être raccordé à la borne « E » ou de

couleur VERTE ou VERTE et JAUNE.

Avant de reposer le couvercle de la fiche, assurez-vous que le serre-fils est placé sur la gaine du cordon et non pas simplement sur les fils.

N’essayez pas de contourner le système de sécurité de la fiche de raccordement à la terre.

LE MONITEUR RESTERA SOUS TENSION TANT QUE L’ALIMENTATION SECTEUR N’EST PAS DÉBRANCHÉE.

IL INCOMBE A L’INSTALLATEUR DE S’ASSURER QUE LE CORDON D'ALIMENTATION SECTEUR EST FACILEMENTACCESSIBLE.

10cm

5cm

ENTRETIEN

Votre moniteur LCD est entièrement transistorisé et ne contient aucun composant réparable.

Vous ne devez pas enlever le capot arrière du moniteur par vos propres moyens. L’appareil fonctionne sous haute tension et vous risqueriez d'endommager ses composants ou de provoquer un accident. Confiez les réparations nécessaires à un technicien agréé. Celui-ci utilisera exclusivement des pièces de rechange conformes aux normes de sécurité des pièces d'origine. L’utilisation de pièces de rechange d'origine contribue à prévenir les risques d'incendie, de choc électrique, etc.

Débranchez le moniteur LCD de sa prise murale et faites appel à du personnel qualifié dans les cas suivants :

■ Le câble d’alimentation ou la prise sont endommagés.

■ Du liquide a été renversé sur le moniteur LCD.

■ Le moniteur LCD est tombé ou le boîtier est endommagé.

■ Dégradation des performances de votre moniteur LCD.

■ Le moniteur ne fonctionne pas normalement lorsque vous suivez les instructions données.

Ne réglez que les commandes mentionnées dans le manuel d'utilisation. Tout réglage incorrect des autres commandes pourrait endommager le moniteur et exiger l'intervention prolongée d'un technicien qualifié.

Entretien

Information importante sur le recyclage.

Votre produit Sanyo est conçu et fabriqué avec des matèriels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l’environnement dans lequel nous vivons !

✐ Ce symbôle et le système de recyclage ne concernent que les

pays de l'Union européenne et ne s'appliquent pas aux autres pays.

Numéro de modèle : ce42LM5WP Nom commercial : Sanyo Partie responsable : SANYO FISHER COMPANY Adresse : 21605 Plummer Street, Chatsworth, Californie 91311 Téléphone : (818) 998-7322

Ce périphérique est conforme au chapitre 15 du règlement de la FCC (Federal Communications Commission). Son utilisation est soumise aux deux conditions suivantes :

(1) il ne doit pas causer de perturbations nuisibles, et (2) il doit accepter toutes les perturbations reçues, y compris celles susceptibles d’entraîner un fonctionnement indésirable.

Déclaration de conformité

Le cordon d’alimentation secteur fourni avec cet écran LCD respecte les normes d’utilisation du pays dans lequel vous l'avez acheté.

Cordon d’alimentation secteur pour les États-Unis et le Canada :

Un cordon d’alimentation secteur utilisé aux États-Unis et au Canada est homologué par les Underwriters Laboratories (UL) et certifié par l’Association canadienne de normalisation (CSA) respectivement. Le cordon d’alimentation secteur est doté d’une fiche secteur avec dispositif de mise à la terre. Il s’agit d’un dispositif de sécurité pour que la fiche se branche correctement dans la prise secteur. N'essayez pas de contourner ce dispositif de sécurité. Si vous ne pouvez pas mettre la fiche dans la prise, contactez un électricien.

PLACEZ L’APPAREIL À PROXIMITÉ D’UNE PRISE FACILEMENT ACCESSIBLE.

Normes en matière de cordon d’alimentation secteur

LA TERRE

LICENSE DE L’UTILISATEUR FINAL

License de l'utilisateur final

Le Produit (soit l'équipement ou l'appareil auquel se réfère la présente documentation) comprend un Logiciel (applications, utilitaires et modules du logiciel vendus avec le Produit) qui est la propriété de Sanyo ou de ses concédants de license. Lire les conditions d'utilisation de la license de l'utilisateur final décrites ci-dessous avant d'utiliser le Produit. Si vous refusez les termes et conditions de la license de l'utilisateur final, n'entreprenez pas d'utiliser le Produit. Retournez-le intact dans son emballage à votre fournisseur en apportant la preuve d'achat pour vous faire rembourser intégralement. En utilisant le Produit, vous acceptez les termes et conditions de la license de l'utilisateur final.

Concession de license, conditions et restrictions

1. Sanyo vous concède une license d'utilisation non exclusive, valable dans le monde entier (sujet aux contrôles douaniers), non transférable (sauf autorisation décrite à l'alinéa 2 ci-dessous) et hors droits du Logiciel exclusivement utilisé avec le Produit.

2. Vous n'êtes pas autorisé à transférer un des vos droits de license sur le Logiciel sans l'accord écrit préalable de SANYO et, si l'accord est consenti, le Logiciel ne peut être transféré sans le Produit ET à condition que le bénéficiaire du transfert ait lu et accepté les termes et conditions de la présente license.

3. Vous devez vous assurer que toutes les remarques relatives aux droits d'auteur, aux droits des marques et à toute autre mesure de protection contenues dans le Logiciel sont conservées et non détériorées ou manquantes.

4. Le Logiciel fourni ci-dessous est sujet aux droits d'auteur et aux droits de license (ne peut être vendu). Notamment, SANYO ne vous transfère pas le droit de possession et/ou de propriété sur le Logiciel. Le Logiciel fourni ci-dessous peut contenir ou être dérivé de certaines parties de matériels fournis sous license à SANYO pour un tiers fournisseur.

5. Sauf autorisation légale expresse, vous n'êtes pas autorisé à ;

l utiliser le Logiciel avec tout autre matériel informa-

tique que le produit ;

l copier tout ou partie du Logiciel ;

l intégrer tout (ou partie) du Logiciel dans d'autres programmes développés par (ou pour le compte de) et/ou utilisés par votre personne ;

l effectuer de l'ingénierie inverse, décompiler ou

désassembler le Logiciel ;

l permettre la redistribution ou l'utilisation de tout (ou partie) du Logiciel avec tout autre matériel informatique autre que le Produit ; ou bien louer, offrir, prêter, revendre, distribuer ou transférer la possession de tout ou partie du Logiciel.

Expiration

La présente license est valide jusqu'à son expiration. La présente license expire automatiquement et sans préavis si vous ne respectez pas l'une de ces conditions.

Exclusion

1. Le Logiciel est (dans les limites fixées par la loi) livré "en l'état" et SANYO et ses fournisseurs excluent expressément toutes garanties, expresses ou tacites, y compris (mais sans s'y limiter) les garanties de satisfaction, d'adéquation à un besoin et de non contrefaçon (sauf si ces garanties ne peuvent être exclues par la loi).

2. SANYO ne saurait être tenu responsable de tout dommage direct, indirect, consécutif ou accessoire (y compris du manque à gagner, de l'interruption de l'activité de l'entreprise, de la perte de données ou des coûts liés à l'acquisition d'un bien, d'une technologie ou de services de substitution) découlant de l'utilisation ou l'impossibilité d'utiliser le Logiciel (sauf si une telle responsabilité ne peut être exclue par la loi).

Remarques générales

1. La présente license de l'utilisateur final est régie par la législation anglaise ; l'utilisateur ne peut porter plainte qu'auprès d'un tribunal anglais et SANYO est autorisé à porter plainte auprès du tribunal de la juridiction de son choix.

2. Le présent contrat de licence utilisateur final est régi par le droit de l'État de Californie. L’utilisateur final et Sanyo conviennent que toute action destinée à faire exécuter ou interpréter les termes du présent contrat de licence utilisateur final ne pourra être engagée que devant le tribunal d’État ou fédéral pertinent situé dans le comté de Los Angeles, Californie. Par les présentes, l’utilisateur final et Sanyo font attribution de compétence exclusive à ce tribunal.

3. Le termes et conditions décrits ci-dessus supplantent tout accord antérieur, qu'il soit oral ou écrit, conclu entre vous et

SANYO en rapport avec le logiciel

■

Raccordez le moniteur au connecteur VGA, BNC et péritel selon

les besoins.

1.Raccordez la prise d’alimentation étanche de branchement sur secteur au connecteur fixé au moniteur d’affichage à cristaux liquides comme le stipule le schéma ci-dessus.

2. Raccordez le cordon d’alimentation du moniteur LCD à une prise murale.

✐

Ce produit n'étant pas équipé d'un interrupteur Marche/Arrêt de secteur, veuillez-vous assurer que la prise secteur est facilement accessible.

✐ Le moniteur LCD est réglé pour une alimentation C.A. 100~240 V, 50 Hz/ 60Hz. Pour mettre complètement le moniteur LCD hors tension, ou lorsque le moniteur ne doit pas être utilisé pendant une longue période, il est recommandé de débrancher le cordon d’alimentation de la prise secteur.

✐ Veuillez utiliser le cordon d'alimentation secteur correct, fourni avec votre moniteur.

3. Avertissement : Afin de prévenir tout risque d'accident, veillez à fixer le moniteur LCD solidement au mur conformément aux instructions d'installation du fabricant.

ATTENTION ! Ce moniteur contient des hautes tensions. Confiez son entretien à un personnel qualifié.

Sélection du mode D'ENTREE

Pour permuter entre les modes AV1, RGB, AV2 (RGB H/V ou Y, Pb, Pr) AV3, DVI ou PC, appuyez de manière répétée sur la touche TV/ AV de votre télécommande ou maintenez cette touche enfoncée quelques secondes : le menu de sélection doit s'afficher sur l'écran. Utilisez les touches 5ou6 pour choisir le mode souhaité.

1. AVI

Connexion péritel.

2. RGB

Entrée TTL (signaux RGB 5 V) sur prise péritel.

3. Connexion Y/ Pb/Pr / RGBHV (AV2)

Ce moniteur LCD possède toute une gamme de connexions, Y, Pb, Pr ou RGB H/V. Vous pouvez raccorder votre lecteur DVD aux sorties Y, Pb, Pr au lieu d’utiliser un câble péritel .Ces sorties peuvent supporter une haute définition en format analogique. Les sorties RGB H/V peuvent être utilisées comme entrée PC via la sortie BNC. Ces deux options sont compatibles avec un vaste éventail de résolutions. (page 63)

4.AV3

Entrée de signal composite (CVBS) AV3 OUT assure la sortie des signaux vidéo composites depuis VIDEO IN et permet de brancher vos moniteurs via une fonction en boucle.

5. RS232C IN/OUT : entrée pour les commandes externes du

moniteur. (voir page 20)

6. DVI-D (Interface de vidéo numérique)

Ce moniteur est équipé d'une connexion DVI. Cette connexion est située à l'arrière du moniteur, à côté des sorties Phono. Cette entrée est compatible avec une vaste gamme de résolutions, comme indiqué à la page 63. Voir page 18 pour l'utilisation détaillée du menu.

7. Connexion PC

Ce moniteur LCD est équipé d'une connexion PC (PC-IN D-SUB) Vous pouvez ainsi raccorder un PC au moniteur et l’utiliser comme moniteur (voir page 19). L'entrée audio peut être connectée via la prise PC audio 3,5 mm. Cette entrée est compatible avec une vaste gamme de résolutions (voir page 63).

8. Sortie audio externe

Sortie du signal audio depuis AV 1,2,3, PC et DVI. Le haut-parleur doit avoir une impédance de 8 ohms.

9. PJ Net IN/OUT (Entrée/Sortie) : permet de connecter le PJ-NET

pour contrôler l’écran par le biais d’un réseau.

10. Utilisation des prises audio

Les prises de sorties audio du moniteur situées à l’arrière de l'appareil assurent un niveau de sortie audio fixe pour reproduire le son via votre équipement audio.

Etape 1 : Connexion à la prise secteur

ATTENTION! Ce moniteur contient des hautes ten-

sions. Confiez l'entretien à un personnel d'entretien qualifié.

INST

ALLA

TION

DVI-D

/DVI-D

Étape 2 : Connexions

DVI-D

/DVI-D

DVI-D

/DVI-D

DDVI-D

PJ-NET

/DVI-D

DVI-D

AC Mains Outlet

/DVI-D

DVI-D

DVI-

/DVI-D

DVI-D

Installez deux piles “ AA“ de 1,5 volts de manière à ce que les marques “ + “ et “ - “ des piles correspondent aux marques “ + “ et “ “ à l’intérieur du boÎter de la télécommande.

TÉLÉCOMMANDE

Touche TV/AV

Étape 2 : Installation de la pile de la télécommande

Permet de permuter entre les modes AV1, RGB, AV2, AV3 , PC or DVI Appuyez à plusieurs reprises. Maintenez la touche enfoncée pendant quelques secondes. Une barre de sélection AV s'affiche. Sélectionnez le mode souhaité via les touches

Grand écran Appuyez pour sélectionner les modes image suivants : Natural , Full, Zoom, Title-in ou Normal.

MENU Permet d'entrer/quitter les menu principal et les sous-menus.

Réglage du volume Permet de régler le volume. Fonctionne également comme curseur de déplacement latéral.

Sélection du mode d image Appuyez plusieurs fois sur le bouton pour sélectionner les modes d image suivants. Personnel – le mode que vous préférez. Normal – mode normal. Eco – convient aux pièces peu éclairées et donne un effet cinéma. Dynamique – convient aux pièces à l éclairage lumineux.

Sélecteur du mode Surround Pour activer/désactiver le mode Surround, réglez le sélecteur sur ARRET, MID ou MAX

JXPLA

Mode de veille / Fonction Marche/Arrêt Pour allumer et éteindre le téléviseur.

Affichage des informations de la chaîne Pour afficher les informations sur la chaîne. Modifie aussi les systèmes couleur en mode AV comme suit : Auto -> PAL -> SECAM-> NTSC3.58->

CURSEURS VERS LE HAUT Ajuster VERS LE BAS les niveaux de menu

Coupure haut-parleurs Permet de couper les haut-parleurs. 2 modes de son : volume normal, et haut-parleurs coupés.

Sub-woofer virtuel : Activé/Désactivé Pour amplifier les fréquences basses.

1. Le moniteur LCD est équipé d'un voyant de veille indiquant que

l’appareil est sous tension.

Mode de veille

Le mode de veille permet d’éteindre le moniteur pendant de brèves périodes de temps. En mode de veille, le moniteur est éteint mais reste sous tension.

●Pour passer le moniteur en mode veille, appuyez sur le bouton

Le témoin lumineux bleu brille plus intensément.

● Pour allumer votre moniteur depuis le mode Veille, appuyez sur un

des boutons suivants:

5,6

boutons numériques 0 à 9.

2. Touches de commande (coin inférieur de couverture arrière)

Touche Menu/F : Permet de faire défiler les fonctions de volume, luminosité, contraste, couleurs, définition et langue d'affichage.

Touche de validation/OK : Permet de permuter entre les modes AV1, RGB, AV2, AV3, DVI et PC.

Touches ed: Curseurs de réglage vers le haut/bas Touche 4:

Pour passer du mode d'affichage au mode de veille. (pour éteindre complètement le moniteur, débranchez le cordon d’alimentation secteur)

De nombreuses fonctions de votre moniteur sont accessibles depuis la fonction de menu de votre télécommande.

Les commandes de navigation disponibles s'affichent au bas de l'écran pendant l'utilisation du menu. Appuyez sur la touche MENU pour entrer dans le menu principal. Pour sélectionner un sous-menu, utilisez les touches 5ou6 et appuyez sur la touche 1 une fois le sous-menu souhaité surligné. Une fois terminé, appuyez une première sur la touche MENU pour sortir de ce mode, puis une seconde fois pour quitter le menu principal.

1.Appuyez sur la touche MENU. Sélectionnez Image à l'aide de la touchee ou d. Appuyez sur la touche1 pour entrer. Sélectionnez les réglages Image en fonction de vos préférences "personnelles".

2. Utilisez la touche e ou d pour sélectionner un réglage, par exem- ple la luminosité, puis utilisez les touches 1 ou 2pour ajuster au niveau souhaité.

3. Présélection : Permet de sélectionner vos réglages "personnels" ou les réglages Dynamique, Standard ou Eco.

4. Réduction du bruit : Atténue les "bruits" locaux de l'image (neige), Utilisez la touche1 ou 2pour sélectionner Mid / Max / Auto / ARRET / Min.

5. Ton chair Dynamique : Améliore le rendu des tons chair, utilisez la touche1 ou 2 pour activer/désactiver cette fonction, Teinte : Disponible uniquement si un équipement NTSC est branché.

6. Luminosité du texte : Utilisez la touche 1 ou 2 pour sélec- tionner Min. / Mid. / Max. Appuyez sur la touche MENU pour revenir sur le menu principal. Ces réglages sont automatiquement mémorisés lorsque vous sortez du menu.Appuyez sur la touche MENU pour quitter le menu.

INST

ALLA

TION

Commandes et terminaux

Menu Image

UTILISATION DES MENUS

Si le voyant de mise sous tension clignote, arrêtez le téléviseur au moyen de l’interrupteur de veille, débranchez le cordon d’alimentation au secteur et contactez notre service après-vente.

Ceci est un signe que la protection interne s’est mis á fonctionner.

Menu principal


Lumière Contraste Couleur Netteté

ésélection Standard / Eco / Personnel / Dynamique

Ton couleur (uniquement si un équipement NTSC est détecté)

duction Bruit

Dyn. Ton peau

Marche / Arret

Luminosité Texte Min / Mid / Max

Son

Volume Balance Graves Aigus Présélection

Surround ARRET / Mid. / Max.

Réglages

OSD langue

Minuterie

Langage text Est / Quest / Cyrillic / Greek

AV 2 RGB, H/V, / Y, Pb, Pr

Menu Principal

Image Son Réglage

Arret / Min / Mid. / Max/ Auto

Personnel / Voice / Musique / Theatre

ARRET Minuterie

: Sélection

: Adjustement

: Fin


Lumière Contraste Coleur Netteté Présélection Réduction Bruit Mid / Min / Automatique / Arret / Max Dy n. Ton peau MARCHE / ARRET

Luminosité Texte Mid / Max / Min

: S

élé

ction

Personnel /

: Adjustement

ynamique / Standard / Eco

: Pr

écédent

UTILISA

TION DES MENUS

Appuyez sur le bouton MENU et sélectionnez le menu Son en appuyant sur le bouton

5ou 6

, puis appuyez sur le bouton 1 pour entrer.

Sélectionnez et réglez pour obtenir le son optimal pour votre environnement, en utilisant les boutons

5ou 6

et 1 ou2 .

Appuyez sur le bouton MENU pour retourner au Menu principal. Ces réglages sont enregistrés automatiquement lorsque vous sortez du menu. Appuyez plusieurs fois sur le bouton MENU pour sortir du menu.

■

Langue OSD(affichage sur l'écran)

Utilisez les touches

1 ou 2

pour sélectionner la langue OSD de votre choix (français, allemand, italien, espagnol, néerlandais). Appuyez sur la touche MENU pour quitter le menu.

■

Réglages Arrêt Minuterie

L'arrêt Minuterie met le moniteur en mode de veille lorsque la durée sélectionnée est écoulée.

Appuyez sur la touche MENU. Sélectionnez Réglages à l'aide de la

touche

5ou 6

. Appuyez sur la touche1 pour entrer.

Sélectionnez Minuterie à l'aide de la touche

5ou 6

Pour modifier la durée, appuyez sur la touche 1 ou 2.

La durée est réglable par paliers de 5 minutes. La durée maximale est de 120 minutes. Lorsque la fonction d'arrêt Minuterie est activée, un symbole s'affiche à l'angle de l'écran quand on appuie sur la touche « Recall » (Affichage des informations de la chaîne).

■

Langue

Appuyez sur le bouton MENU. Sélectionnez Réglages en utilisant le bouton

5ou 6

. Appuyez sur le bouton 2 pour entrer.

Sélectionnez Langue en utilisant le bouton

5ou 6

. Pour sélectionner Ouest, Est, Grec ou Cyrillique, appuyez sur le bouton 1 ou 2. Appuyez sur le bouton MENU pour sortir.

■

Réglages AV2

Appuyez sur la touche MENU. Sélectionnez Réglages à l'aide de la touche e ou d. Appuyez sur la touche1 pour entrer. Sélectionnez Réglage AV2 à l'aide de la touche

5ou 6

. Pour sélectionner Y, Pb, Pr ou RGB, H/V, appuyez sur la touche 1 ou 2

Appuyez sur la touche MENU pour sortir, vos modifications sont automatiquement mémorisées. Appuyez sur la touche MENU pour quitter le menu.

Raccordez votre PC au connecteur PC-IN ou RGBHV à l'arrière de l’appareil. Une fois le raccordement effectué, sélectionnez le mode PC ou AV2 (RGBHV, voir page 4 pour les réglages d'entrée AV2) à l'aide de la touche v de votre télécommande. L'appareil servira alors de moniteur pour votre PC. La touche MENU de la télécommande permet d'afficher une fenêtre de menu sur l’écran et d'ajuster les réglages.

Pour ajuster les réglages Image, sélectionnez Image à l'aide des touches

5ou 6

de la télécommande, puis appuyez sur la touche 1 pour

entrer dans le menu de réglage Image suivant. Appuyez sur les touches

1 ou2 pour ajuster la luminosité de l’im-

age et le contraste de l'image.

La fonction Position de l’image permet de modifier verticalement ou horizontalement la position de l’image. Appuyez sur la touche

1 pour

accéder aux sous-menus. Utilisez les touches

1 ou2 de la télé-

commande pour effectuer le réglage. La fonction Ajustement vidéo permet de changer la Phase et l’horloge de

l’écran. Si l’image apparaît floue ou grenue, cette fonction permet d’obtenir une image plus claire. Utilisez les touches

1 ou2 de la

télécommande pour effectuer le réglage. La fonction Ajustement automatique permet de régler automatiquement

l’image via la touche

1. Cette fonction modifie automatiquement tous

les réglages mentionnés ci-dessus. La fonction Ajustement automatique peut être obtenue à l'aide de la touche de la télécommande sans avoir à sélectionner de menu.

La fonction Résolution affiche la résolution en cours de l’image. Ces informations sont données à titre indicatif seulement et aucun ajustement ne peut être effectué.

Ton blanc : l'utilisation des touches

1 ou2 permet d’ajuster le ton

de l'image à l'aide des tons Rouge (R) / Vert (V) / Bleu (B). Cette fonction permet d’ajuster le niveau de couleur de l’image ; par exemple, si le rouge est sélectionné, vous pouvez régler la proportion de rouge de l'image, en l’augmentant ou en la diminuant, à l’aide des touches

ou2

La résolution native est utilisée pour les sorties PC en mode WXGA1366 x 768. Utilisez les touches

1 ou2 pour modifier le réglage de votre

moniteur et recevoir les signaux XGA/WXGA. Une fois la résolution native sélectionnée, sauvegardez les réglages en éteignant puis en rallumant le moniteur via la touche de veille.

Pour le réglage du son, reportez-vous au menu précédent. Réglages : appuyez sur la touche Menu de votre télécommande et utilisez les touches

5et 6

pour sélectionner Réglages. La

touche

1 permet d'accéder au menu Réglages.

Menu Réglages

Menu son

Réglages du menu PC

Son

Volume Balance Graves

Aigus Présélection Personnel / Conversation / Musique / Normal Surround ARRET / Mid / Max

: Sélection

: Adjustement

: Précédent

Réglages

Langue OSD Francaise Minuterie Langage Text Est / Cyrillic / Ouest /Greek AV2 Régalages Y, Pb,Pr / RGB HV

: Sélection

Minuterie

Arrêt Minuterie 5 ~ 120

: Sélection : Adjustement

: Adjustement

TSEW

HSILGNE

HSIDEWS

HSINNIF

HCNERF

HSIKRUT

NAMREG

NAILAT

IRAGNUH

HSINAPS

HSINAD

ESEUGUTROP

TSAE

HSILOP

AINAMO

VOLS

NAINOTSE

HCEZC NAITAORC

NAIKA

NAI

NEVOLSNAMREG

KEERG

HSIDEWS

KEERG

HSINNIFHSILGNE HSINADNAMREG NAIRAGNUH HCNERFNAILATI HSIKRUTNAINEVOLS

NAI

TAOR

: Précédent

S HSILOP

NAMREG

NAITAORC

CILLIRYC

NAIN

EVOL

ISSUR

HSITTEL

Menu Principal


Son

Réglage

: Sélection

: Adjustement


Lumière Contraste

Position

Réglage Vidéo Ajustement auto Resolution Ton Blanc R Ton Blanc G Ton Blanc B Résolution native XGA / WXGA 1366 x 768

: S

élé

ction

1024 X 768 @60Hz

: Adjustement

: Fin

écédent

: Pr

FONCTIONNEMENT DU PC

Les réglages Minuterie et AV2 sont les mêmes que dans tous les autres modes d'entrée (page 19).

Si la fonction Economiseur d’énergie est activée, le moniteur passera en mode Economie d’énergie au bout de 1 minute si aucun signal n'est détecté, et le voyant Le voyant bleu deviendra plus lumineux pour indiquer que le moniteur est en mode de veille. Dès la détection d’un signal (PC / RGB HV), le moniteur s’allumera automatiquement. Utilisez les touches

1 ou2 pour activer ou désactiver cette fonc-

tion.Appuie sur le bouton de menu deux fois à l'économie d'énergie d'initaite.

Ce moniteur LCD vous permet de configurer les paramètres suivants :

Procédure de réglages

1. Appuyez et maintenez enfoncé la touche verte de la télécommande

pendant 5 secondes ( le menu Installation s'affiche).

2. A l'aide de la touche 5 ou

surlignez chaque option, ,utilisez le

touche 1 ou 2 pour permuter les options

■

Programme Marche

Sélectionnez Programme Marche à l'aide de la touche

5ou 6

Sélectionnez la position au démarrage à l'aide des touches 1 ou

2. (OFF / AV1 / RGB / AV2 / AV 3/ DVI/ PC) Appuyez sur le touche MENU pour quitter le menu.

■

Volume maxi

Sélectionnez Volume maxi à l'aide de la touche

5ou 6

; utilisez

les touches1 ou 2 pour régler le volume maximum.

■

OSD (affichage sur écran)

Sélectionnez OSD via la touche

5ou 6

et désactivez/activez cette fonction à l'aide des touches 1 ou 2. Sélectionnez OFF pour désactiver OSD. Pour réactiver OSD, appuyez de manière continue sur la touche verte de la télécommande pour entrer à nouveau dans le menu d'installation et sélectionnez OSD ON (Activer OSD)

■

Modo Hiver

Cette fonction doit être activée en cas d'utilisation du moniteur LCD dans des conditions de température ambiante froide (4° C ou moins) afin de conserver la qualité de l'image, Appuyez sur le bouton MENU pour accéder au menu principal. A l'aide du bouton

5ou 6

, sélectionnez le mode hiver. Une fois cette option surlignée, sélectionnez ON (ACTIVER) ou OFF (DESACTIVER) en appuyant sur le bouton1 Important : Ne pas débrancher le cordon d'alimentation secteur pendant le fonctionnement en mode Hiver. En mode Hiver, la consommation d'énergie est supérieure à celle du mode de veille normal, en raison des circuits de chauffage. Il est fortement recommandé de désactiver le mode Hiver lorsque la température ambiante dépasse 4° C.

■

Verrouillage de la télécommande

Il est possible de prévenir toute utilisation de la télécommande en sélectionnant l'option Verrouillage de la télécommande. Dans ce mode, un symbole s'affiche sur l'écran à chaque fois que l'on appuie sur l'une des touches de la télécommande. Utilisez la touche e ou d pour effectuer votre sélection. Appuyez sur la touche 1 ou 2 pour activer ou désactiver cette fonction. Pour déverrouiller la télécommande, appuyez de manière continue sur la touche verte de la télécommande pour rentrer à nouveau en mode télécommande et sélectionnez "RC Inhibition OFF" (Désactiver Verrouillage de la télécommande).

■

Verrouillage enfant

Il est possible de prévenir toute utilisation du moniteur LCD à l'aide

des boutons situés coin inférieur de couverture arrière. Effectuez votre sélection à l'aide de la touche e ou d Appuyez sur la touche 1 pour désactiver/activer cette fonction.

✐ Cette fonction sera annulée si le moniteur est débranché de la prise secteur. Le moniteur peut être commandé via le connecteur RS232C à l'aide d'un

ordinateur/de commandes adéquats.

Spécifications de l’interface série

Spécifications de transfert

1. Vitesse de transmission : la valeur de configuration initiale est 19200.

2. Il est possible de changer la vitesse de transmission via le menu d'installation (voir dessous vitesse baud).

Connexion

Le RS-232C indiqué câble périodique doit être employé pour un connectionto un ordinateur et moniteur d'affichage à cristaux liquides.

Notes pour la communication

La commande TV est définie par une commande/une ligne commençant par un ‘C’ et se terminant par un retour chariot (0x0D) Il existe deux types de commande :

Commande d’exécution fonctionnelle comme C05 [RC] (voir tableau à la page 64) Commandes de lecture d’état comme CR0 [RC] (voir tableau à la page

64)

Configuration de l’adresse de l’écran en mode RS232

Pour accéder au mode Installation, appuyez sur la touche verte de la télécommande et maintenez-la abaissée pendant 5 secondes. Un nouvel écran s’affichera.

Chaque écran peut avoir une adresse particulière comme 007, qui permet de commander individuellement l’écran en question sans affecter les autres écrans connectés à un PC de commande.

Commande de format d’adresse

La commande de format d’adressage permet de faire fonctionner plusieurs écrans à partir d’un seul PC via la ligne de commande RS232C. Si vous sélectionnez '000’ pour l’adresse de l’écran, l’écran ne répondra à aucune commande d’adressage provenant du PC. Si l’adresse provenant du PC est ‘FFF’, tous les écrans exécuteront la commande. La commande de format d’adresse es définie par une commande, une ligne commençant par un 'A' et se terminant par un retour de chariot. (0x0D) L’écran lance le décodage à la réception d'un retour de chariot. (0x0D) Une adresse est ajoutée en début d’une commande de contrôle (comme pour une commande d’adresse).

Exemple: Commande d’exécution fonctionnelle : “A001C05” [RC] signifie que l’adresse est 001 et la commande de contrôle C05 Commande de lecture d’état : “A001CR0”[RC] signifie que l’adresse est 001 et la commande de

con-

trôle CR0

L’écran peut sélectionner sa propre adresse dans le menu d’options Installation (ci-dessus). La plage d’adresse est 000 – 999 et l’adresse par défaut est 000. Le baud est l’unité de mesure de la vitesse de transmission des données du PC aux écrans.

Installation

Réglages du RS232C

Réglages

Langue OSD Francaise

Minuterie AV2 RGB HV/ Y,Pb,Pr

Épargne énergie

: Sélection

Arret / Marche

: Adjustement

: Précédent

Installation

Program Arret Volume maxi OSD Marche/ Arret Winter mode Marche/ Arret RC Inhibition Marche/ Arret Child Lock Marche/ Arret Adresse 000-999 Vitesse baud 9600/19200

: Select

/ AV1-AV3 /RGB/ DVI/ PC

: Adjust

: Exit

ARTICLE SPÉCIFICATIONS

Synchrone Asynchrone Vitesse de transmission Longueur de données 8 bits Parité Aucune Binaire dʼarrêt Contrôle de flux Aucun

PC COM1

1 2

RXD

TXD DTR

DSR

RTS

7 8

CTS

RING

(D-SUB 9 broches)

Installation

Program Arret Volume maxi OSD Marche/ Arret Winter mode Marche/ Arret RC Inhibition Marche/ Arret Child Lock Marche/ Arret Adresse 000-999 Vitesse baud 9600/19200

: Select

9600/ 19200

Port de contrôle TV

N.C.

1 2

RXD TXD

N.C

RTS

CTS

8 9

N.C.

(D-SUB 9 broches)

/ AV1-AV3 /RGB/ DVI/ PC

: Adjust

: Exit

■ Options d’écran

Aujourd’hui, plusieurs formats de transmission sont utilisés, avec différentes proportions, comme 4:3,16:9 et des formats vidéo comme “ boîte aux lettres “.

Appuyez plusieurs fois sur le bouton WIDE pour sélectionner le réglage désiré.

✐Lorsque la résolution est élevée (720p / 1080i) YPbPr ou DVI, le format de l’image sera un format 16:9 ‘image totale’ et ne pourra peut-être pas être modifié.

Sélection de la taille de l'image.

FONCTIONNEMENT

■ Sous - Titrage Intégré

■ Zoom

■ Natural

■ Normal

■ Full

4:3 16:9

Vidéo"boîte aux lettres"

Permet d élargir l image horizontalement pour remplir l écran. L image est plus allongée sur les bords.

L image remplit l écran et conserve des proportions correctes.

4:3 16:9

La largeur correcte de l image est conservée, mais le haut et le bas sont coupés.

Permet un cadrage progressif. Le haut et le bas sont coupés.

4:3 16:9

TITLES ON SCREEN TITLES ON SCREEN

Comme pour le zoom (16:9), mais le bas est encore plus comprimé pour permettre la lecture des sous-titres.

4:3 16:9

Les bandes noires supérieure et inférieure sont conservées, mais la hauteur est comprimée pour s adapter à l image.

Vidéo"boîte aux lettres"

Les bandes noires supérieure et inférieure sont réduites et la hauteur de l image est légèrement comprimée.

Vidéo"boîte aux lettres"

TITLES ON SCREEN

Comme pour le zoom (16:9), mais le bas est encore plus comprimé pour permettre la lecture des sous-titres.

Vidéo"boîte aux lettres"

L image remplit tout l écran, la largeur est allongée.

Le rapport correct est conservé, mais des bandes noires sont visibles à gauche et à droite.

L image remplit tout l écran avec le rapport d image correct.

4:3 16:9

Présence de bandes noires, à gauche et à droite, image allongée en hauteur.

Les bandes noires supérieure et inférieure sont conservées et la hauteur est comprimée.

Vidéo"boîte aux lettres"

Présence de bandes noires à gauche, à droite, en haut et en bas.

+ 47 hidden pages
