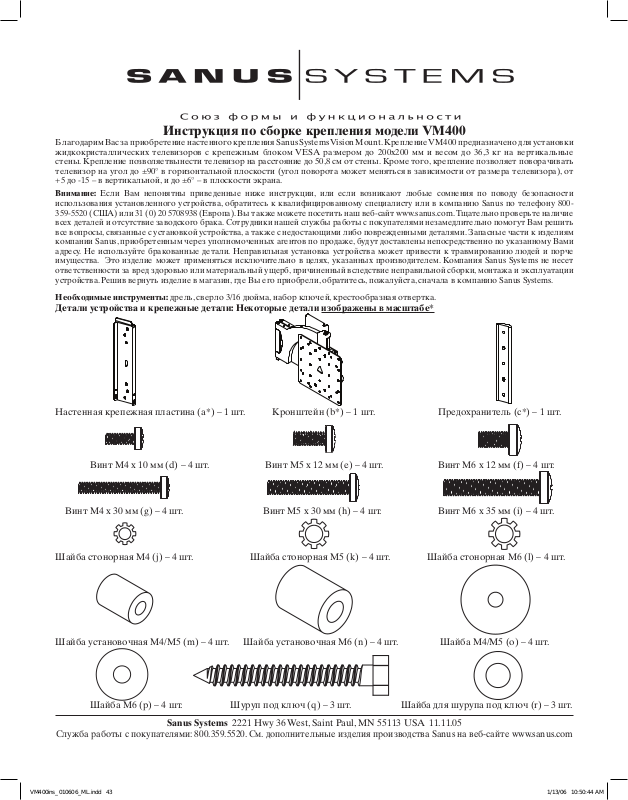

Инструкция по сборке крепления модели VM400

Благодарим Вас за приобретение настенного крепления Sanus Systems Vision Mount. Крепление VM400 предназначено для установки
жидкокристаллических телевизоров с крепежным блоком VESA размером до 200х200 мм и весом до 36,3 кг на вертикальные
стены. Крепление позволяетвынести телевизор на расстояние до 50,8 см от стены. Кроме того, крепление позволяет поворачивать
телевизор на угол до ±90° в горизонтальной плоскости (угол поворота может меняться в зависимости от размера телевизора), от
+5 до -15 – в вертикальной, и до ±6° – в плоскости экрана.

Внимание: Если Вам непонятны приведенные ниже инструкции, или если возникают любые сомнения по поводу безопасности
использования установленного устройства, обратитесь к квалифицированному специалисту или в компанию Sanus по телефону 800­359-5520 (США) или 31 (0) 20 5708938 (Европа). Вы также можете посетить наш веб-сайт www.sanus.com. Тщательно проверьте наличие
всех деталей и отсутствие заводского брака. Сотрудники нашей службы работы с покупателями незамедлительно помогут Вам решить
все вопросы, связанные с установкой устройства, а также с недостающими либо поврежденными деталями. Запасные части к изделиям
компании Sanus, приобретенным через уполномоченных агентов по продаже, будут доставлены непосредственно по указанному Вами
адресу. Не используйте бракованные детали. Неправильная установка устройства может привести к травмированию людей и порче
имущества. Это изделие может применяться исключительно в целях, указанных производителем. Компания Sanus Systems не несет
ответственности за вред здоровью или материальный ущерб, причиненный вследствие неправильной сборки, монтажа и эксплуатации
устройства. Решив вернуть изделие в магазин, где Вы его приобрели, обратитесь, пожалуйста, сначала в компанию Sanus Systems.

Необходимые инструменты: дрель, сверло 3/16 дюйма, набор ключей, крестообразная отвертка.

Детали устройства и крепежные детали: Некоторые детали изображены в масштабе*

Настенная крепежная пластина (a*) – 1 шт. Кронштейн (b*) – 1 шт. Предохранитель (c*) – 1 шт.

Винт M4 x 10 мм (d) – 4 шт. Винт M5 x 12 мм (e) – 4 шт. Винт M6 x 12 мм (f) – 4 шт.

Винт M4 x 30 мм (g) – 4 шт. Винт M5 x 30 мм (h) – 4 шт. Винт M6 x 35 мм (i) – 4 шт.

Шайба стонорная M4 (j) – 4 шт. Шайба стонорная M5 (k) – 4 шт. Шайба стонорная M6 (l) – 4 шт.

Шайба установочная M4/М5 (m) – 4 шт. Шайба установочная М6 (n) – 4 шт. Шайба M4/М5 (o) – 4 шт.

Шайба M6 (p) – 4 шт. Шуруп под ключ (q) – 3 шт. Шайба для шурупа под ключ (r) – 3 шт.

VM400ins_010606_ML.indd 43 1/13/06 10:50:44 AM

PYCCKO

Cкоба для прикрепления кабелей (s) – 7 шт. Обвязка для кабелей (t*) – 7 шт.

Предохранительный болт (u) – 2 шт. Винт предохранителя (v) – 2 шт. Ключ шестигранный (w) – 1 шт.

Шаг 1. Установка настенной крепежной пластины Монтаж только на деревянной стойке каркасной стены

Монтаж на деревянной стойке каркасной стены Настенная крепежная пластина должна быть прикреплена к
деревянной стойке каркасной стены. Для определения местонахождения деревянной стойки следует использовать

высокочувствительный датчик. Целесообразно проверить, правильно ли определено местонахождение стойки, с
помощью шила или тонкого гвоздя. Используя сверло на 3/16 дюйма, просверлите черновое отверстие глубиной 6,4 см
на необходимой высоте. Убедитесь, что отверстие сделано по центру стойки. Установите среднее отверстие в настенной
крепежной пластине напротив сделанного в стене отверстия. Используя настенную крепежную пластину как шаблон,
отметьте место для верхнего и нижнего отверстий. Убедитесь, что настенная крепежная пластина установлена ровно, и с
помощью сверла на 3/16 дюйма, просверлите отверстия глубиной 6,4 см в обозначенных местах. Прикрепите настенную
крепежную пластину к стене посредством трех шурупов под ключ (q) и трех шайб для шурупов (r). Убедитесь, что
настенная крепежная пластина повернута плоской поверхностью в центре к стене. См. рисунок 1 ниже.

Внимание! НЕ СЛЕДУЕТ СЛИШКОМ ЗАТЯГИВАТЬ ШУРУПЫ ПОД КЛЮЧ! Затягивайте шурупы под ключ до
тех пор, пока шайба на настенной крепежной пластине не будет зафиксирована.

Примечание: после окончания монтажа телевизор будет центрирован по вертикали по настенной крепежной пластине.

Рисунок 1

a

стержень
q r

разрез стены

показывает стойки

VM400ins_010606_ML.indd 44 1/13/06 10:50:44 AM

Шаг 2. Прикрепление кронштейна к телевизору с плоской задней панелью

Примечание: Если задняя панель телевизора искривлена или имеет выступы, см. шаг 3.

Сначала нужно определить диаметр винта (d, e, f) , который подходит для Вашего телевизора. Для этого попробуйте
вручную ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите
ввинчивать винт! Определив нужный диаметр, рассмотрите рисунок ниже. Винт следует завинтить через
соответствующую стонорную шайбу (j, k, l), шайбу (o, p) и крепежную пластину для монитора в заднюю панель
телевизора. Надежно затяните все 4 винта с помощью крестообразной отвертки.

Примечание: изображения кронштейна в разрезе показывают важнейшие детали.

Винт диаметра M5

o
Винт диаметра M6
k

e

p
l
f

Винт диаметра M4

j
o
d
