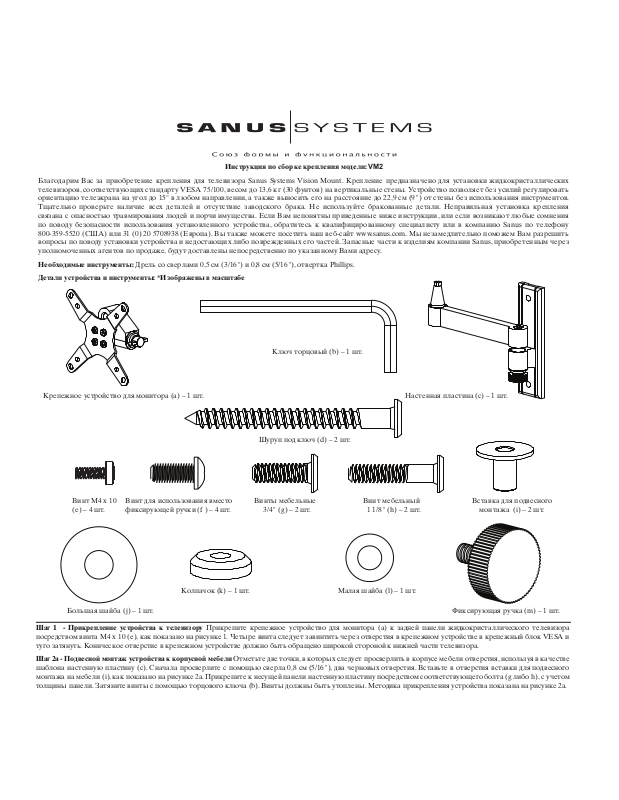

Инструкция по сборке крепления модели: VM2
Благодарим Вас за приобретение крепления для телевизора Sanus Systems Vision Mount. Крепление предназначено для установки жидкокристаллических
телевизоров, соответствующих стандарту VESA 75/100, весом до 13,6 кг (30 фунтов) на вертикальные стены. Устройство позволяет без усилий регулировать
ориентацию телеэкрана на угол до 15° в любом направлении, а также выносить его на расстояние до 22,9 см (9") от стены без использования инструментов.
Тщательно проверьте наличие всех деталей и отсутствие заводского брака. Не используйте бракованные детали. Неправильная установка крепления
связана с опасностью травмирования людей и порчи имущества. Если Вам непонятны приведенные ниже инструкции, или если возникают любые сомнения
по поводу безопасности использования установленного устройства, обратитесь к квалифицированному специалисту или в компанию Sanus по телефону
800-359-5520 (США) или 31 (0) 20 5708938 (Европа). Вы также можете посетить наш веб-сайт www.sanus.com. Мы незамедлительно поможем Вам разрешить
вопросы по поводу установки устройства и недостающих либо поврежденных его частей. Запасные части к изделиям компании Sanus, приобретенным через
уполномоченных агентов по продаже, будут доставлены непосредственно по указанному Вами адресу.
Необходимые инструменты: Дрель со сверлами 0,5 cм (3/16") и 0,8 cм (5/16"), отвертка Phillips.

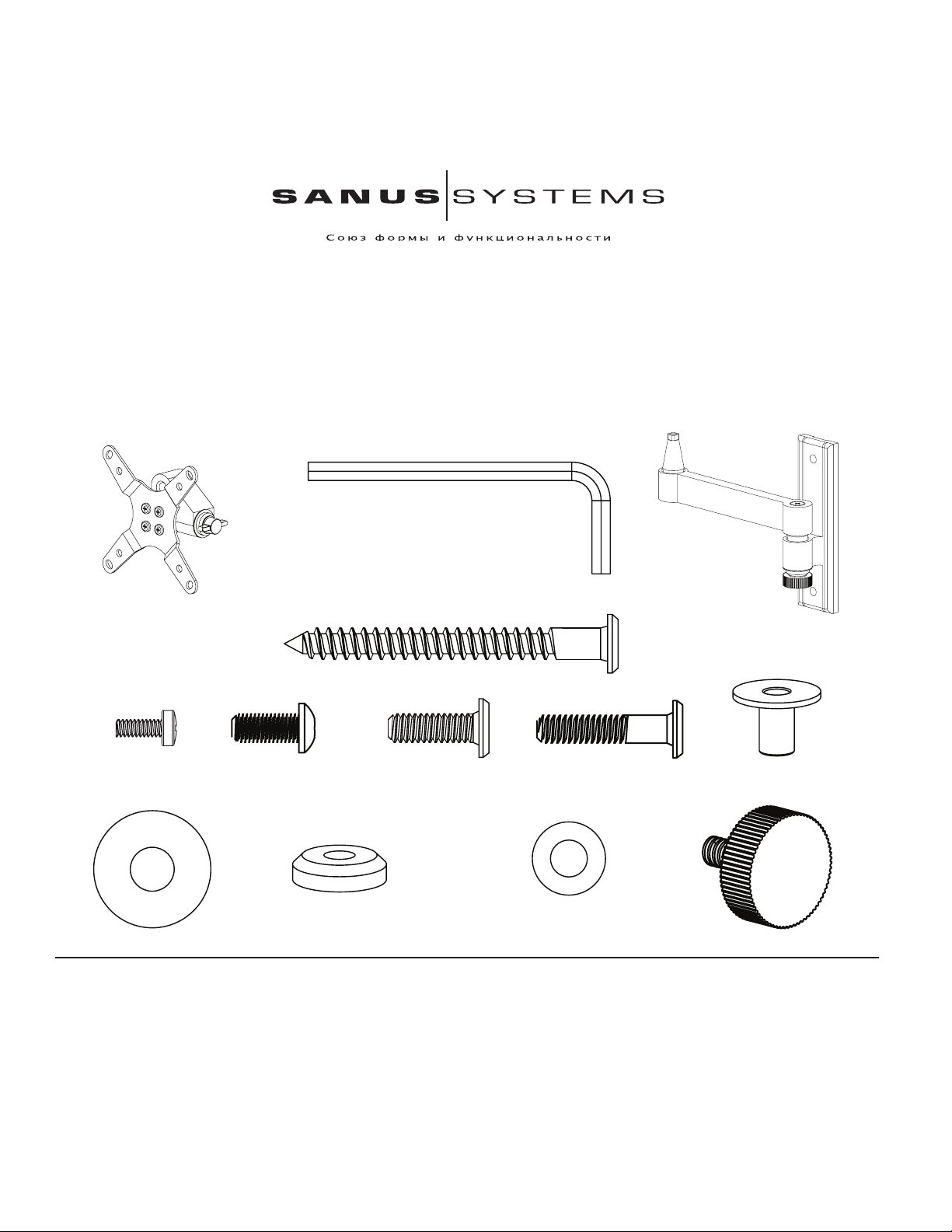

Детали устройства и инструменты: *Изображены в масштабе
Ключ торцовый (b) – 1 шт.
Крепежное устройство для монитора (a) – 1 шт. Настенная пластина (c) – 1 шт.
Шуруп под ключ (d) – 2 шт.
Винт M4 x 10 Винт для использования вместо Винты мебельные Винт мебельный Вставка для подвесного
(e) – 4 шт. фиксирующей ручки (f ) – 4 шт. 3/4" (g) – 2 шт. 1 1/8" (h) – 2 шт. монтажа (i) – 2 шт.
Колпачок (k) – 1 шт. Малая шайба (l) – 1 шт.
Большая шайба (j) – 1 шт. Фиксирующая ручка (m) – 1 шт.
Шаг 1 - Прикрепление устройства к телевизору Прикрепите крепежное устройство для монитора (a) к задней панели жидкокристаллического телевизора
посредством винта M4 x 10 (e), как показано на рисунке 1. Четыре винта следует завинтить через отверстия в крепежном устройстве в крепежный блок VESA и
туго затянуть. Коническое отверстие в крепежном устройстве должно быть обращено широкой стороной к нижней части телевизора.
Шаг 2a - Подвесной монтаж устройства к корпусной мебели Отметьте две точки, в которых следует просверлить в корпусе мебели отверстия, используя в качестве
шаблона настенную пластину (c). Сначала просверлите с помощью сверла 0,8 cм (5/16"), два черновых отверстия. Вставьте в отверстия вставки для подвесного
монтажа на мебели (i), как показано на рисунке 2а. Прикрепите к несущей панели настенную пластину посредством соответствующего болта (g либо h), с учетом
толщины панели. Затяните винты с помощью торцового ключа (b). Винты должны быть утоплены. Методика прикрепления устройства показана на рисунке 2a.
Page 2

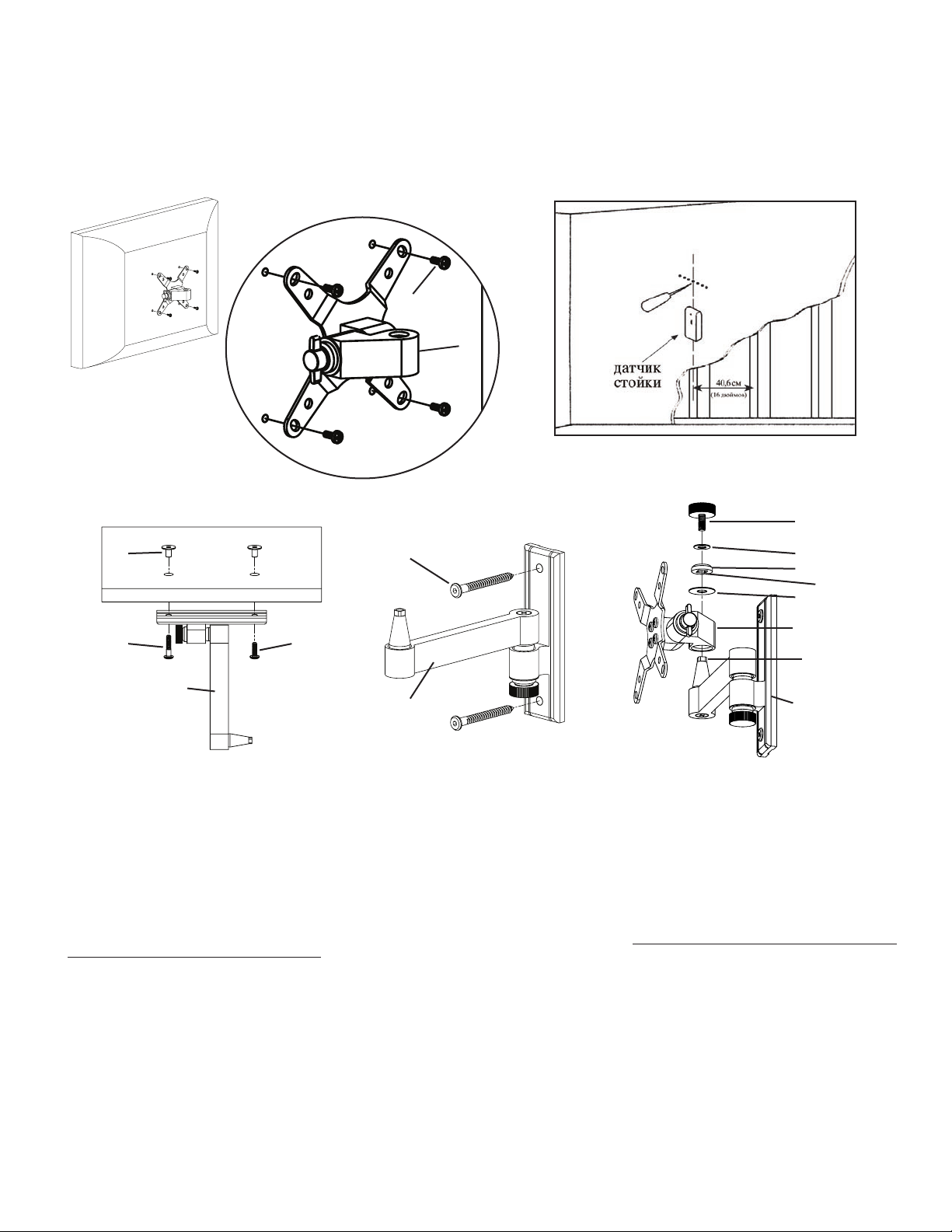

Рисунок 1 Рисунок 2
Увеличенное изображение
e
a
Рисунок 3
Рисунок 2а Рисунок 2b
m
i d l
k
квадратная
j прорезь
в колпачке
a
h g
квадратная
головка
c втулки
c c
Шаг 2b - Прикрепление устройства к стене: Устройство предназначено для крепления исключительно к деревянным стойками каркасных стен. Если
требуется прикрепить устройство к иной несущей конструкции, обратитесь к региональному дистрибьютору или в магазин бытовой техники. Для определения
местонахождения деревянной стойки следует использовать высокочувствительный датчик. Целесообразно проверить, правильно ли определено местонахождение
деревянной стойки, с помощью шила или тонкого гвоздя, как показано на рисунке 2. Отверстия должны находиться на вертикальной линии и по центру деревянной
стойки. Сначала просверлите с помощью сверла 0,5 cм (3/16"), два черновых отверстия глубиной 6,4 см (2,5"). Прикрепите пластину к стене посредством двух
шурупов под ключ (d), как показано на рисунке 2b. Крепко затяните шурупы с помощью торцового ключа (b).
Шаг 3 - Установка крепежного устройства на настенную пластину: После того, как к жидкокристаллическому телевизору прикреплено крепежное устройство
(a), а настенная пластина (c) надлежащим образом установлена, следует насадить отверстие конического профиля в крепежном устройстве на соответствующую
коническую втулку в настенной пластине. На рисунке 3 эти действия показаны без телевизора для большей наглядности. Крепежное устройство должно
полностью сесть на настенную пластину. Установите большую шайбу (j). Затем насадите колпачок (k). Квадратная прорезь в колпачке должна сесть на
квадратную головку втулки настенной пластины. Затем завинтите ручку (m) через маленькую шайбу (l) и колпачок в коническую втулку. Теперь можно затянуть
каждую фиксирующую ручку нужным образом.
Примечание: Если устройство планируется использовать в общественных учреждениях или под значительной нагрузкой, вместо каждой фиксирующей ручки
можно использовать винт (f). Винты следует затягивать с помощью торцового ключа. Благодаря использованию винтов соединения можно будет сильнее
затянуть, не ограничивая возможностей регулировки ориентации телеэкрана.
