Page 1

GET IT RIGHT

THE FIRST TIME

Follow this step-by-step

VLT

INSTRUCTION MANUAL

instruction manual to speed up your installation.

Page 2

WE’RE HERE TO HELP

Recommended placement

Want to watch a video that shows how easy this DIY project will be?

Watch it now at:

SANUS.com/2560

Get it right the ﬁrst time. HeightFinder™ shows you where to drill.

Check it out at:

SANUS.com/1172

Our US-based install experts are standing by to help.

Call us at:

800-359-5520

Or, chat at:

SANUS.com/chatSP

Page 3

IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE

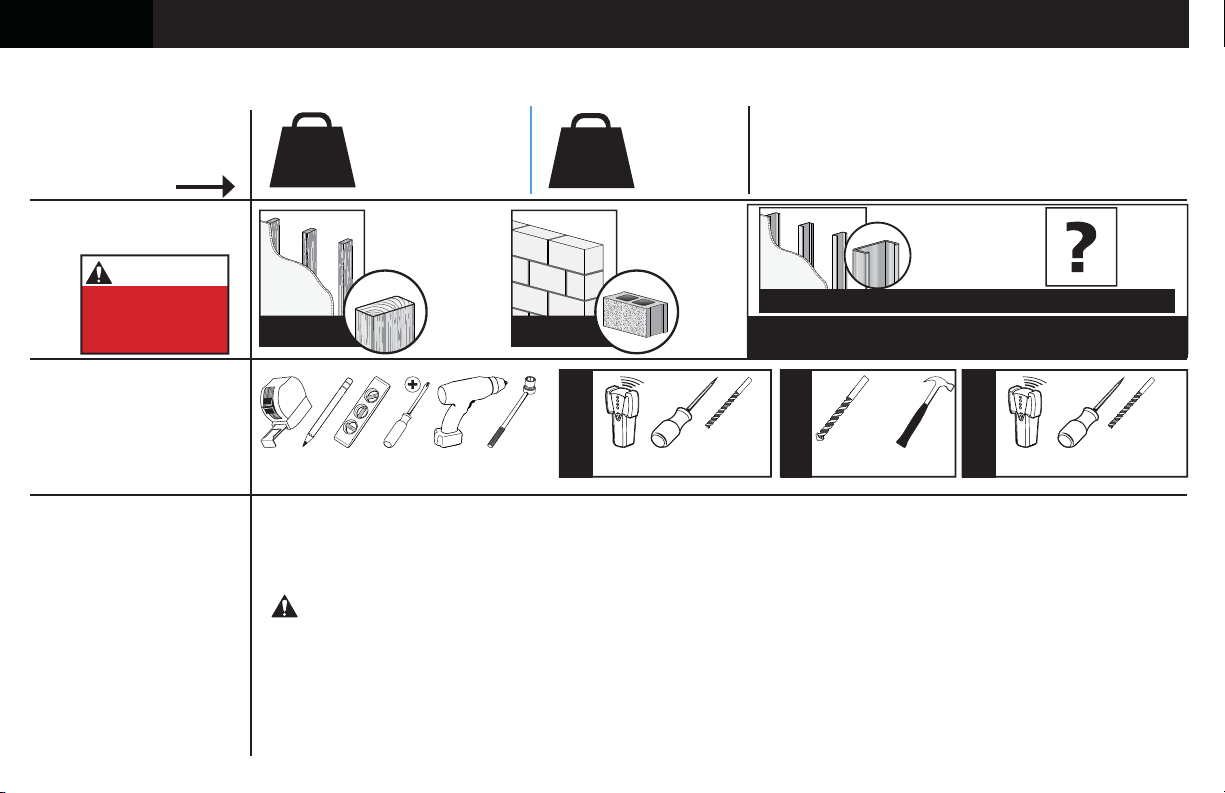

Before getting started, let’s make sure this mount is perfect for you!

Does your TV

(including accessories)

weigh more than

What is your

wall made of?

CAUTION:

DO NOT install into drywall alone

Do you have

all the tools needed?

Ready to

begin?

For wood stud and

150 lbs.

(68.0 kg)

Solid Concrete or Concrete Block Walls

110 lbs.

(49.8 kg)

Drywall with wood studs?

Perfect! Perfect!

1/2 in.

(13 mm)

Pencil

Level

Screwdriver

Electric

Drill

Socket

Wrench

Tape

Measure

Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV owner’s manual to see if there are any special requirements for mounting your TV.

If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact Customer Service at 1-800-359-5520 (UK: 0800-056-2853).

For Steel Stud Walls

Solid concrete or concrete block?

Stud

Awl Awl

Finder

Wood Stud Install

No — Perfect! Yes — This mount is NOT compatible.

Visit MountFinder.Sanus.com or call 1-800-359-5520 (UK: 0800-056-2853) to ﬁ nd a compatible mount.

Drywall with steel studs?

Steel stud kit required [NOT INCLUDED]

Call Customer Service: 1-800-359-5520 (UK: 0800-056-2853)

7/32 in.

(5.5 mm)

Wood

Drill Bit Drill Bit

3/8 in.

(10 mm)

Concrete Drill Bit

Concrete Install

Hammer

Stud

Steel Stud Install

Finder

CAUTION: Avoid potential personal injuries and property damage!

● This product includes directions and hardware for use with wood stud, solid concrete and concrete block walls – DO NOT install into drywall alone. For information on how to use this product with steel stud walls contact Customer Service and ask about the steel stud mounting kit.

● The wall must be capable of supporting ﬁ ve times the weight of the TV and mount combined.

● Do not use this product for any purpose not explicitly speciﬁ ed by manufacturer.

● Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.

1/2 in.

(13 mm)

Steel

Page 4

Before you begin

Don’t stress out when you see

all the hardware included. Extra TV screw sizes and lengths

are provided to ﬁ t most TVs.

RELAX!

You only use four of the TV screws.

HARDWARE BAG

Remove the stand from your TV

— if attached.

Install any accessories

you may have purchased — if they require the TV to be removed from the wall for assembly. The TV is removable for future accessory purchases.

Page 5

Step-by-Step illustrations

speed up your installation.

Don’t get it? Read the detailed

explanation below each step.

Read ALL CAUTION warnings.

These are IMPORTANT!

Protect the face of your TV

when laying it down for installation.

ASSEMBLE

Y X

Each component has a number

TIP:

designation. See PAGE 6.

Secure part using screw

to housing

CAUTION: Avoid potential

Read Important Stuff read read rea Must Read read read read read read

Read read read Safety First read re

IMPORTANT: Read Important read

NOTE: Read read Dually Noted read

TIP: Read That's Helpful read read

Soft clean surface

Let’s Go

Page 6

Attach TV Bracket to TVSTEP 1

WARNING:

and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts!

NOTE: Not all hardware included will be used.

This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included

Parts and Hardware for STEP 1

TV Brackets

M6 x 35mm

M8 x 45mm

M8 x 50mm

TV Spacers

Left TV

Bracket

TV Screws

Right TV

Bracket

TV Screws

M6 x 12mm

M8 x 16mm

M8 x 20mm

M8 x 25mm

M8 x 35mm

TV Washers

CAUTION: Avoid potential personal injury or property damage!

The TV brackets contain potential pinch points during operation.

Keep fingers away from pinch points when retracting the TV. (arrows)

5mm2.5mm 22mm

Page 7

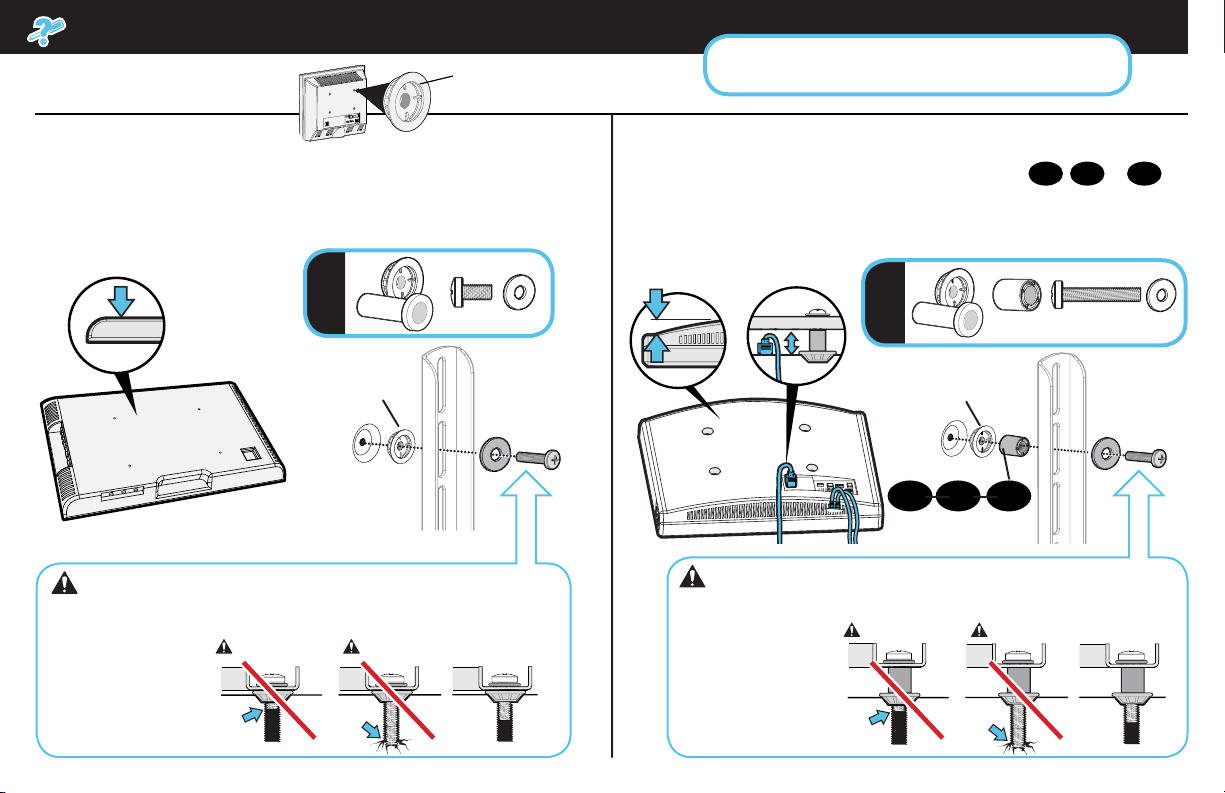

1.1 Select TV Screws

1.2 Determine Spacer Need

Too Short Correct Too Long

CAUTION: Verify adequate thread engagement with your

screw/washer/spacer combination AND the TV brackets. (STEP 1.2).

TOO SHORT will not hold the TV and TOO LONG will damage the TV.

Flat Back

For

flat-back TVs,

spacers

TV Bracket

TV Bracket TV Bracket TV Bracket

141312

are required.

Inset Holes

For rounded-back TVs, cable interference or inset holes, spacers extra space between the TV and TV bracket.

TV Bracket

1412 13

Round BackCables

141312

13 or

to create

141312

Determine which screw diameter (M6 or M8) fits the four mounting holes on the back of your TV.

If your TV included inset spacers or wall mount

adapters, see Troubleshooting on PAGE 24.

Page 8

1.3 Attach TV Bracket Assembly to TV

POSITION

The tilt tension knob

TIP:

should be oriented to the outside edges.

Center the TV brackets pattern - making sure the brackets are at the same height. Adjust the release tabs

to the bottom of the TV.

on TV brackets

and 02 over your TV's mounting hole

and

SECURELY TIGHTEN

Flat-back TVs

03 0310 10

Install using the spacer, screw and washer combination you selected for your TV.

Rounded-back TVs / Extra Space

1312

Page 9

STEP 2

Attach Wall Plate to Wall

WARNING:

included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts!

NOTE: Not all hardware included will be used.

This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are

Parts and Hardware for STEP 2

Wall Plate Template

For concrete installations ONLY

Lag Bolt

5⁄16 in. x 2 ¾ in.

CAUTION: Do not use in drywall or wood

Concrete Anchor

Hex Key

3/16 in.

Wall Plate

Fischer UX10 x 60R

Page 10

STEP 2A Wood Stud Installation

CAUTION: Avoid potential

personal injury or property damage!

● Drywall covering the wall must not exceed 5/8 in. (1.5 cm)

● Minimum wood stud size: common 2 x 4 in. (5.1 x 10.2 cm) nominal 1 ½ x 3 ½ in. (3.8 x 8.9 cm)

● Minimum horizontal space between fasteners:16 in. (40.6 cm)

● Stud centers must be veriﬁ ed

Max. 5/8 in. (1.5 cm)

LOCATE

Locate the studs using a stud finder.

Min. 1 ½ in. (3.8 cm)

Min. 16 in. (40.6 cm)

VERIFY

Find the edges of the studs using an awl or small drill bit.

Min. 3 ½ in. (8.9 cm)

MARK

Mark the centers of the studs with a pencil.

Page 11

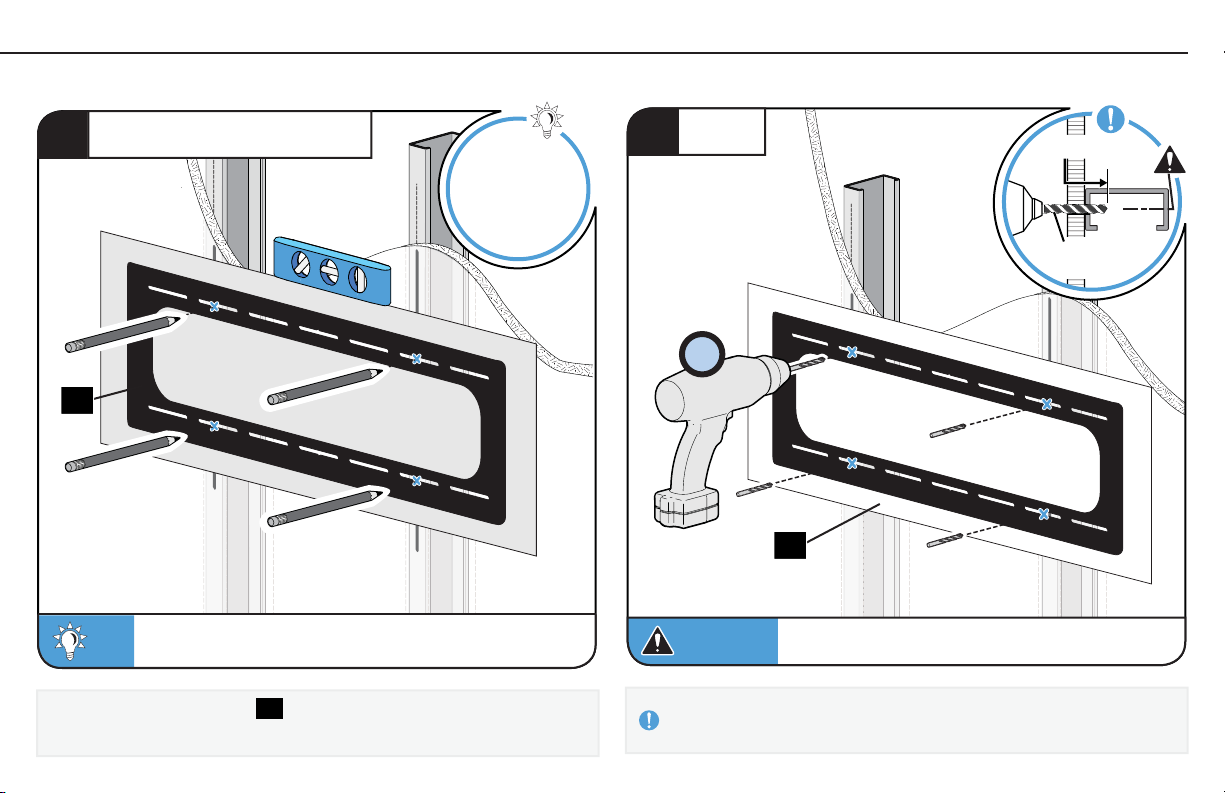

POSITION TEMPLATE

Visit

HeightFinder™

sanus.com

/1172

DRILL

2 ¾ in. (6.9 cm)

7/32 in.

(5.5 mm)

To calculate your precise wall plate location, check out

TIP:

our HeightFinder at sanus.com [www.sanus.com/1172].

Place the wall plate template 15 at your desired height and position the slotted holes over your stud center lines. Level and mark the hole locations.

CAUTION:

Drill the four pilot holes using a 7/32 in. (5.5 mm) diameter drill bit.

IMPORTANT: Pilot holes must be drilled to a depth of 2 ¾ in. (6.9 cm).

Be sure you drill into the CENTER of the stud.

Page 12

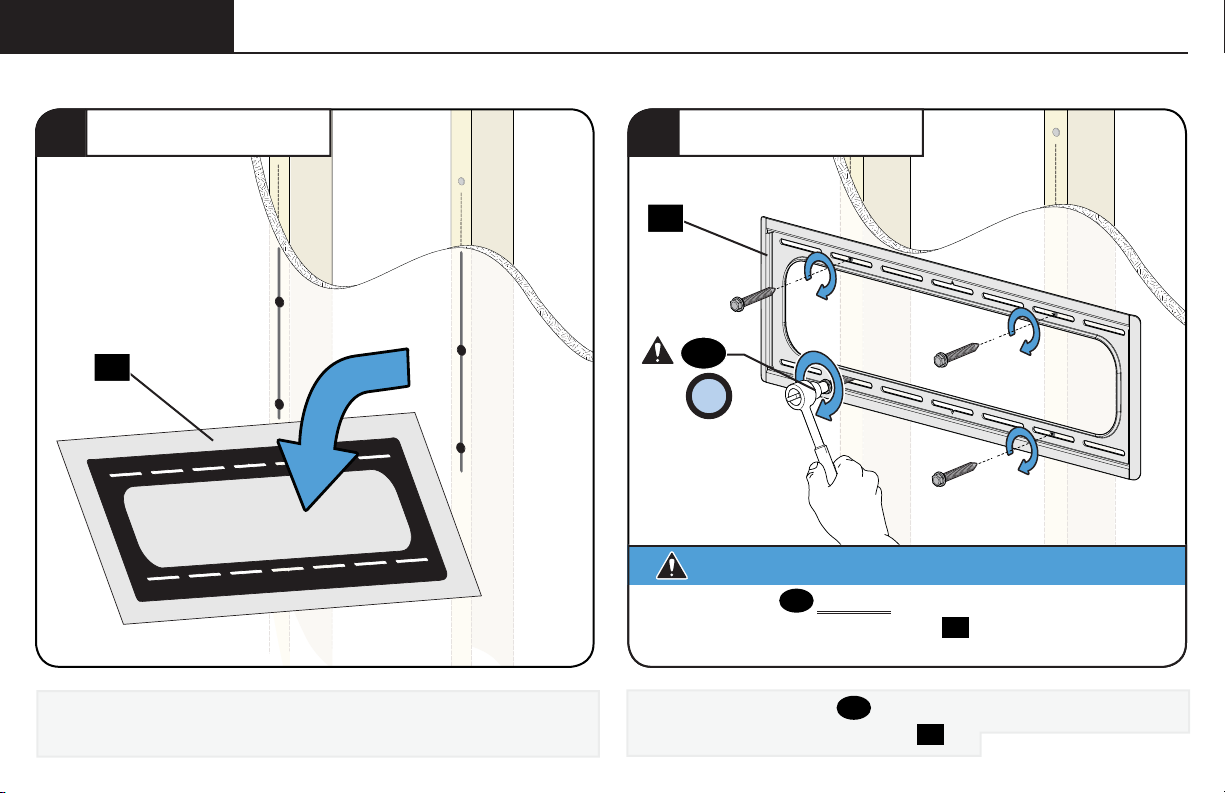

STEP 2A (continued)

REMOVE TEMPLATE

Remove the wall plate template and discard.

SECURELY TIGHTEN

CAUTION:

All four lag bolts unwanted movement of the wall plate securely fastened to the wall before continuing on to the next step.

Install the four lag bolts 17 and firmly tighten until they are pulled flush against the wall plate

Avoid potential personal injury or property damage!

MUST BE firmly tightened to prevent

Ensure the wall plate is

16.

Go to STEP 3 on PAGE 19.

Page 13

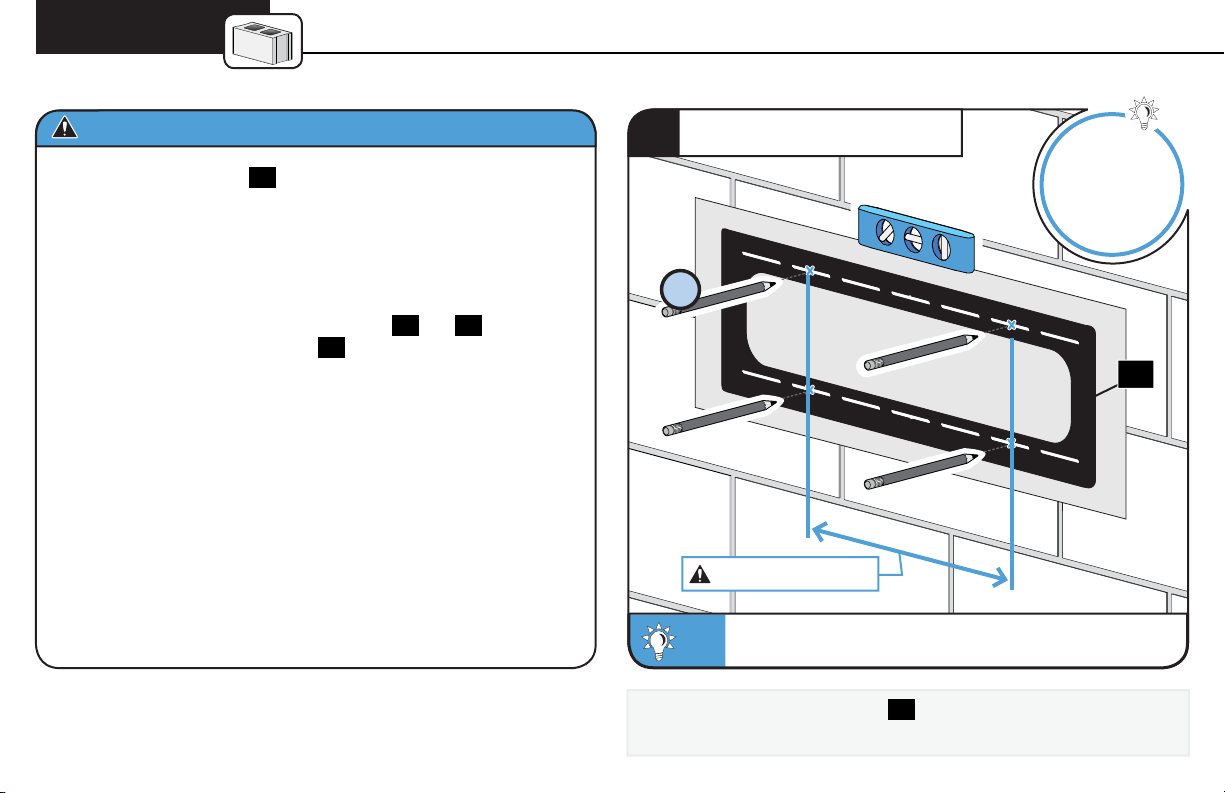

STEP 2B

Solid Concrete or Concrete Block Installation

CAUTION: Avoid potential personal injury or property damage!

● Mount the wall plate

● Minimum solid concrete thickness: 8 in. (20.3 cm)

● Minimum concrete block size: 8 x 8 x 16 in. (20.3 x 20.3 x 40.6 cm)

● Minimum horizontal space between fasteners: 16 in. (40.6 cm)

● For concrete applications, TV brackets

remain centered in wall plate 16. Keep this in mind when selecting the wall plate location

directly onto the concrete surface

and 02 must

POSITION TEMPLATE

Min. 16 in. (40.6 cm)

To calculate your precise wall plate location, check out

TIP:

our HeightFinder at sanus.com [www.sanus.com/1172].

Position the wall plate template Level and mark the hole locations.

Visit

HeightFinder™

sanus.com

/1172

on the wall at your desired height.

Page 14

STEP 2B (continued)

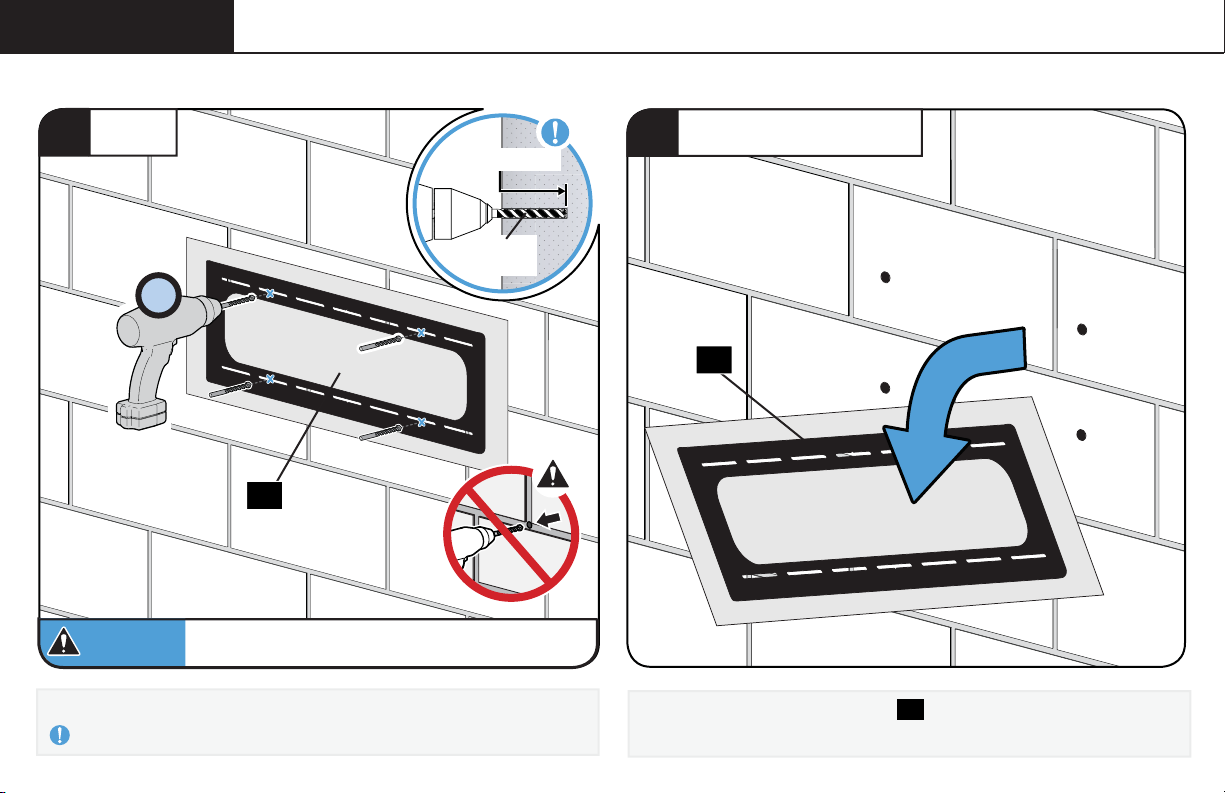

DRILL

3 in. (7.6 cm)

CAUTION:

Drill four pilot holes using a 3/8 in. (10 mm) diameter drill bit.

IMPORTANT: Pilot holes must be drilled to a depth of 3 in. (7.6 cm).

Never drill into the mortar between blocks.

3/8 in.

(10 mm)

REMOVE TEMPLATE

Remove the wall plate template

and discard.

Page 15

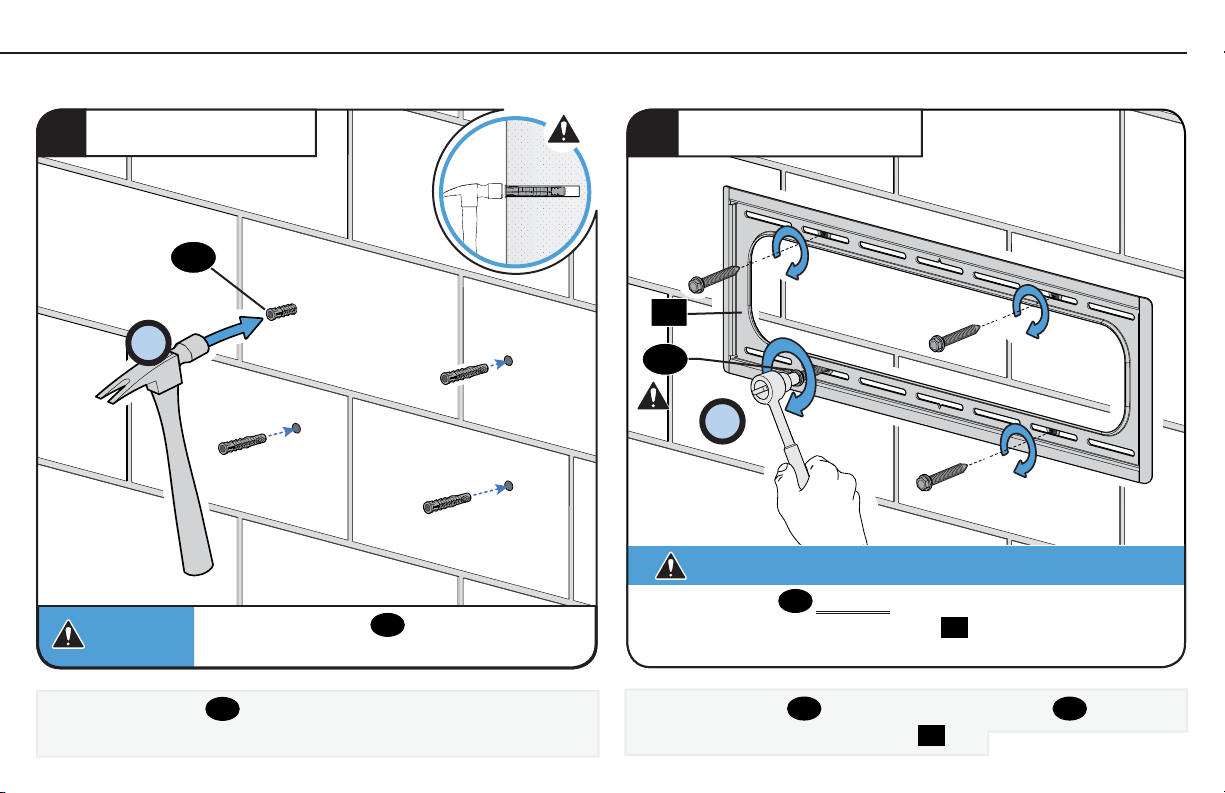

INSERT ANCHORS

CAUTION:

Be sure the anchors with the concrete surface.

are seated ﬂ ush

SECURELY TIGHTEN

CAUTION:

All four lag bolts unwanted movement of the wall plate securely fastened to the wall before continuing on to the next step.

Avoid potential personal injury or property damage!

MUST BE firmly tightened to prevent

Ensure the wall plate is

16.

Insert four anchors

Install four lag bolts 17. Firmly tighten all four lag bolts 17 until they are pulled flush against the wall plate

Go to STEP 3 on PAGE 19Go to STEP 3 on PAGE 19

Page 16

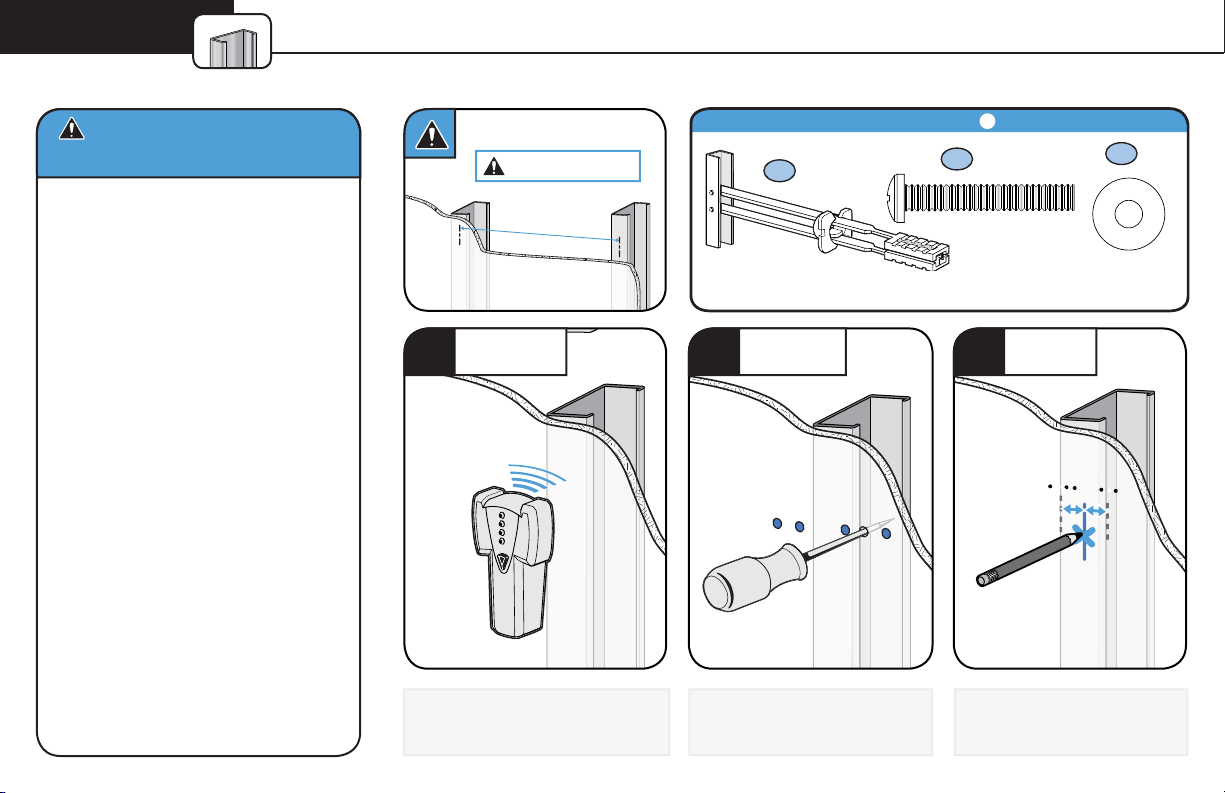

STEP 2C

CAUTION: Avoid potential

personal injury or property damage!

● Studs must be at least 2x4 / 25 ga.

● If back side of wall is unﬁ nished, drywall must be installed to a minimum of one stud left and right of the stud(s) being used to install the mount

● Drywall must be a minimum of 1/2 in. (13 mm) thick on each side of the studs, and a minimum clearance of 1 ⅞ in. (48 mm) behind the wall is required

● This product must be centered on the studs

● Stud type and structural strength must conform to the North American Specification for the Design of ColdFormed Steel Structural Members [362 S 125 18, C-Shape, S - Stud Section]

● Drywall must be secured to studs with screws 12 in. (304.8 mm) on center

Min. 16 in. (40.6 cm)

LOCATE

Locate the studs using a stud finder.

Steel Stud Installation Kit (NOT INCLUDED)

1/4-20 x 1.75

1/4-20 SNAP Toggle BB

Contact Customer Service at 1-800-359-5520 to have the additional hardware shipped directly to you.

VERIFY

Find the edges of the studs using an awl or small drill bit.

.734 x .312 x .065 in.

MARK

Mark the centers of the studs with a pencil.

Page 17

POSITION TEMPLATE

Visit

HeightFinder™

www.

san.us/1172

DRILL

1 in. (25 mm)

1/2 in.

(13 mm)

To calculate your precise wall plate location, check out

TIP:

our Height Finder at sanus.com [www.san.us/1172].

Place the wall plate template 16 at your desired height and position the slotted holes over your stud center lines. Level and mark the hole locations.

CAUTION:

Drill the four pilot holes using a 1/2 in. (13 mm) diameter drill bit.

IMPORTANT: Pilot holes must be drilled to a depth of 1 in. (25 mm).

Remove the wall plate template and discard.

Be sure you drill into the CENTER of the stud.

Page 18

STEP 2C (continued)

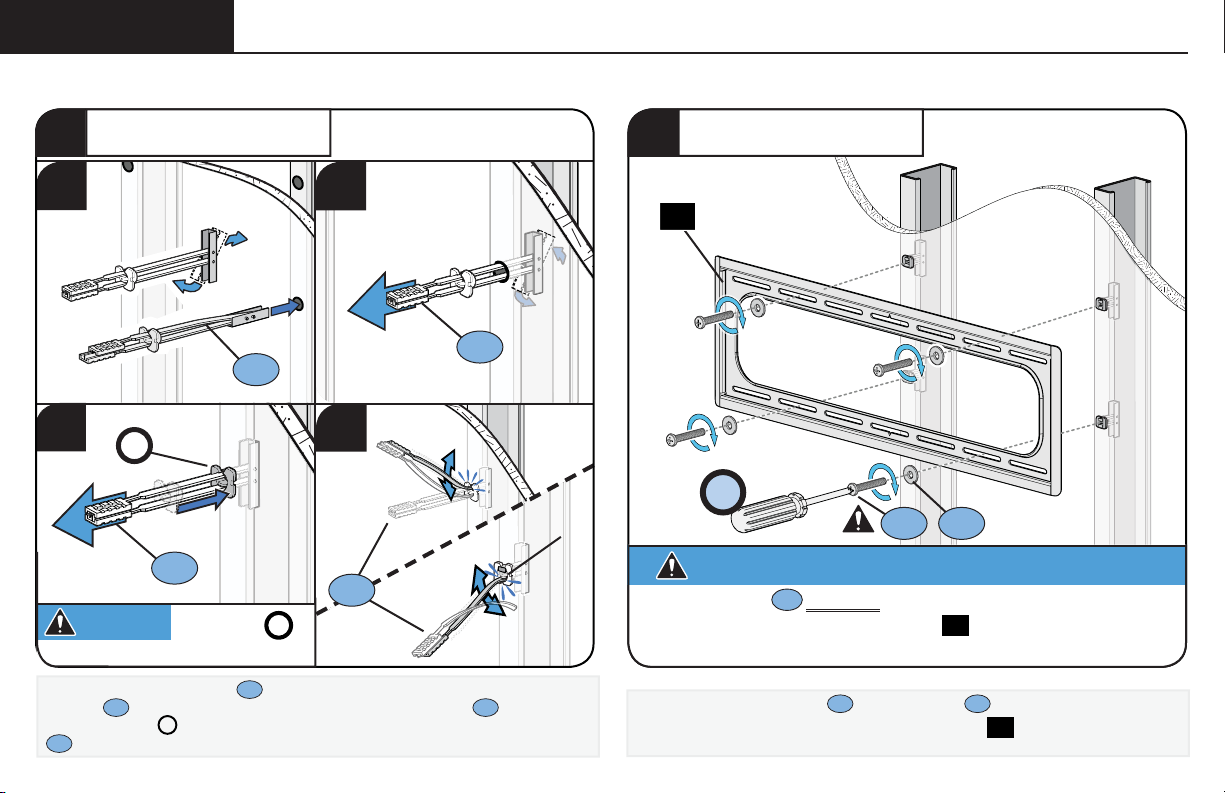

INSTALL ANCHORS

6 a

CAUTION:

seated against the drywall surface.

a. Insert the four anchors S1* into the drilled holes. b. Pull to rotate the anchor S1* inside the wall. c. Hold the end of the anchor sliding the cap

to lock in place.

Be sure cap

against the drywall. d. Snap off the ends of the anchor

, while

SECURELY TIGHTEN

S3 S2

CAUTION:

All four screws unwanted movement of the wall plate securely fastened to the wall before continuing on to the next step.

Install the four screws S2 and washers S3, and firmly tighten until they are pulled flush against the wall plate

Avoid potential personal injury or property damage!

MUST BE firmly tightened to prevent

Ensure the wall plate is

16.

Page 19

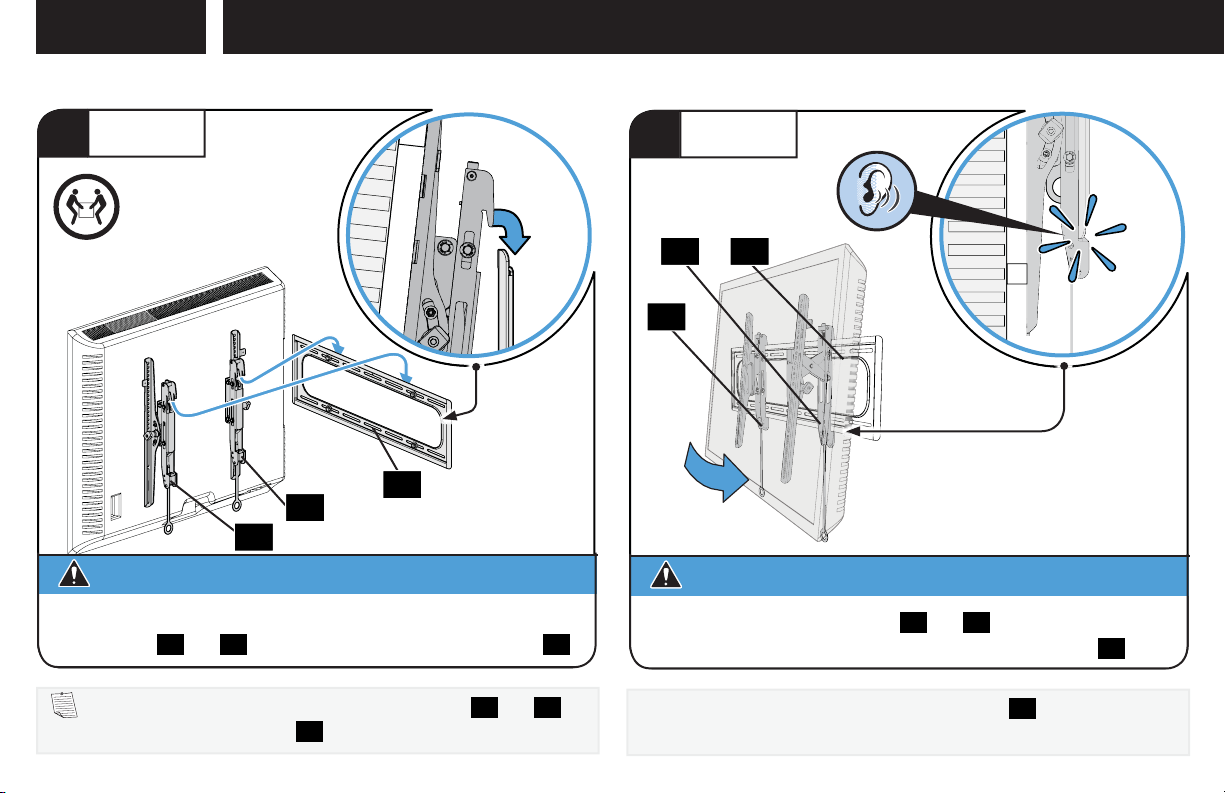

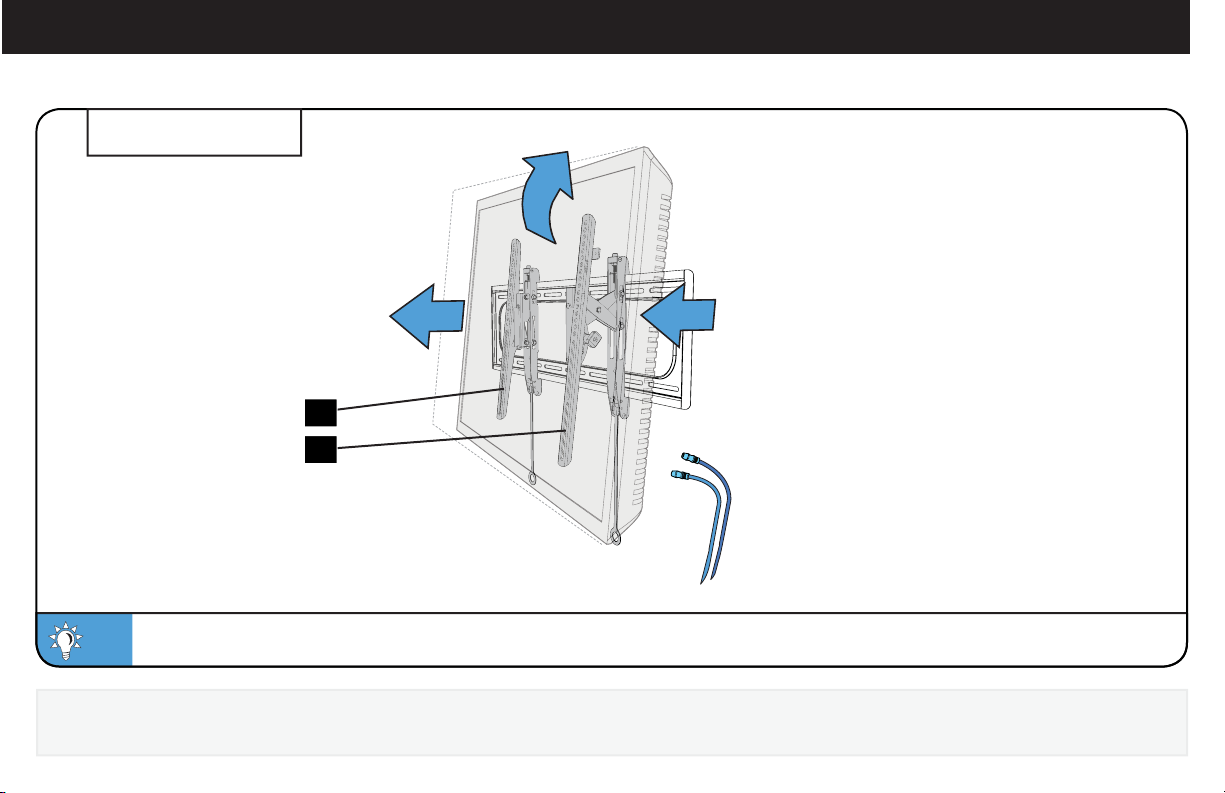

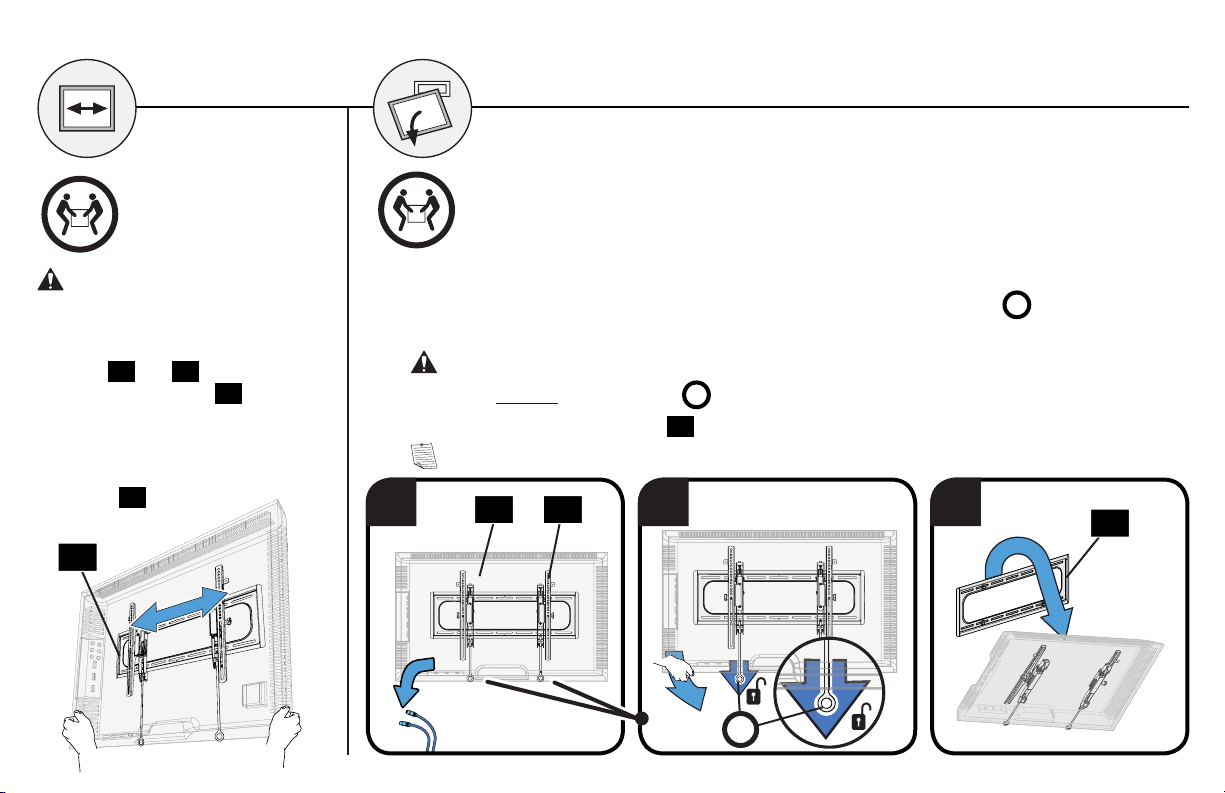

STEP 3

Attach TV to Wall Plate

HANG

HEAVY! You may

need assistance with this step.

CAUTION:

For CONCRETE APPLICATIONS: TV brackets

NOTE: For WOOD STUD APPLICATIONS,

be slid anywhere along wall plate

Avoid potential personal injury or property damage!

and 02 MUST remain centered in wall plate 16.

TV brackets

for optimal positioning of your TV.

and

can

ATTACH

1601

CAUTION:

Always make sure TV brackets position so the TV is securely fastened to the wall plate 16.

Press the bottom of the TV into the wall plate the lock click, securing the TV in place.

Avoid potential personal injury or property damage!

and 02 are in the locked

until you hear

Page 20

Manage Cables

INSTALL CABLES

TIP:

Move your TV to various positions, as needed to attach your cables, then adjust the TV as desired.

Extend the TV outward AND tilt the TV up or down to gain better access to the back of the TV.

TIP:

Page 21

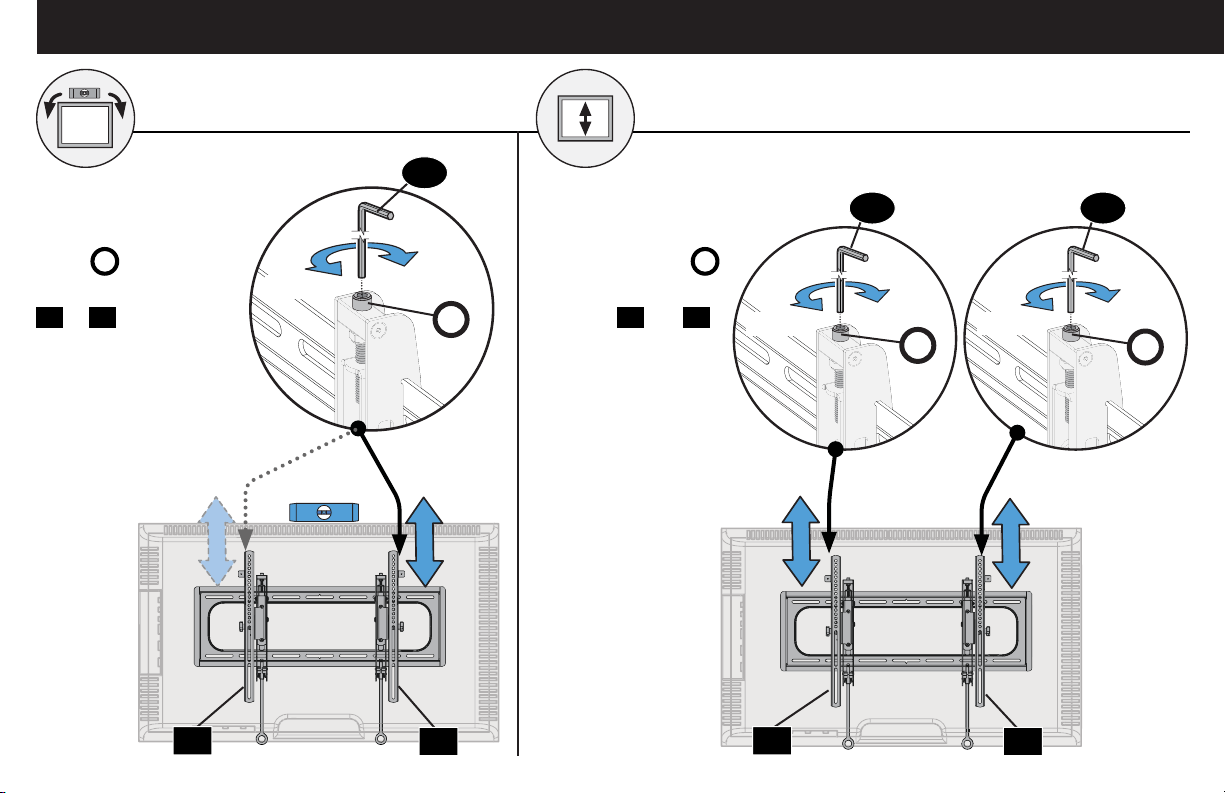

Adjustments

LEVEL HEIGHT

To level your TV, turn the level adjustment screw of either TV bracket

lower that respective side of the TV.

on the top

or 02 to raise or

LOWER

RAISE

Adjust the height by turning the level adjustment screw on the top of both TV brackets 01 and 02.

19 19

RAISE

LOWER

RAISE

LOWER

02 02

01 01

Page 22

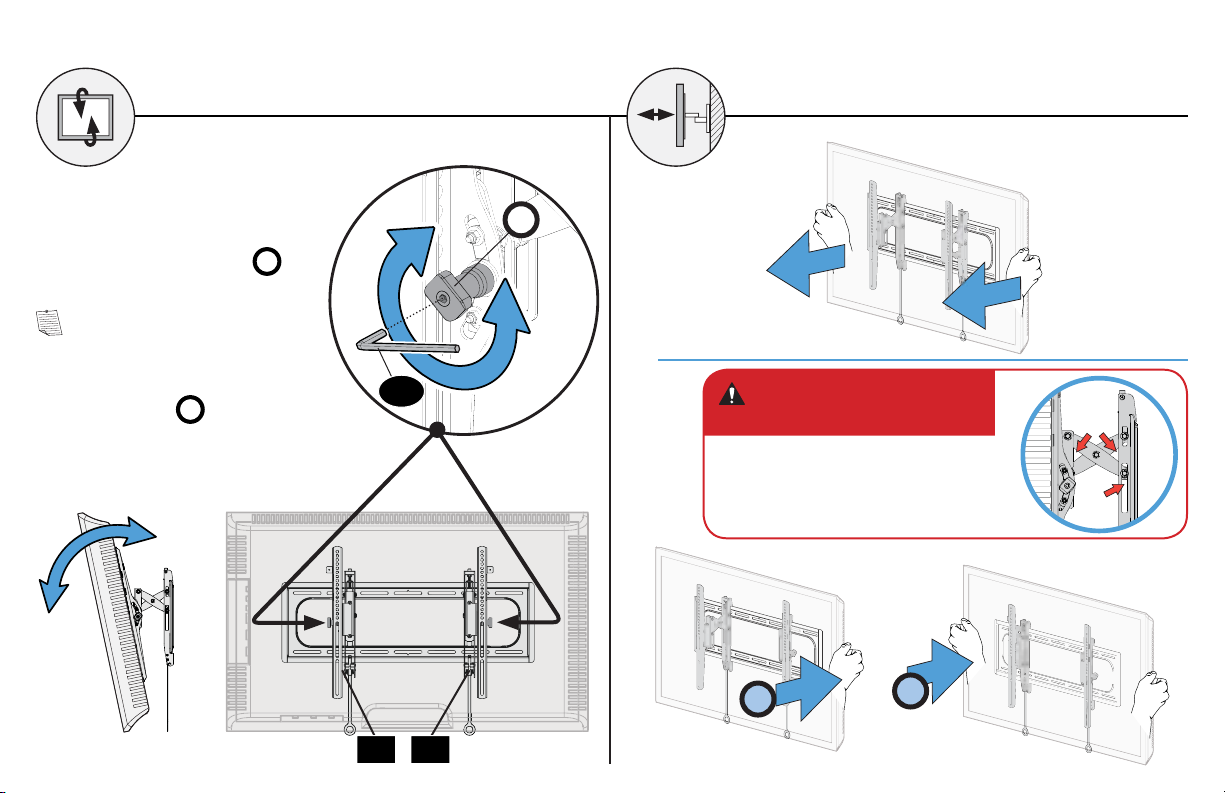

TILT EXTEND / RETRACT

Your TV should adjust easily when moved, then stay in place.

Adjust the tilt tension knob your TV naturally tilts up or down.

NOTE: If you do not intend to adjust the tilt for different viewing locations, you can tighten the tilt tension knobs unwanted movement.

to prevent

CAUTION: Avoid potential

personal injury or property damage! The TV brackets contain potential

pinch points during operation. Keep fingers away from pinch points

when retracting the TV. (see arrows)

02 01

Page 23

TV LATERAL SHIFT

REMOVING THE TV

HEAVY! You may need

assistance with this step.

CAUTION: Avoid potential

personal injury or property damage!

For concrete applications, TV brackets centered in wall plate 16.

For Wood Stud Installations ONLY:

Slide the TV left or right along the wall plate 16 to reposition.

and 02 must remain

HEAVY! You may need assistance with this step.

1. Disconnect all cables from the TV.

2. To unlock the TV from the wall plate: Pull down and hold both release tabs

the bottom of the TV away from the wall.

CAUTION: Avoid potential personal injury or property damage! To prevent breaking the locking latch:

always pull and hold the release tabs

3. Lift the TV up and off of wall plate 16.

NOTE: To rehang the TV, follow the procedures in STEP 3 on PAGE 19.

1 2 3

0102

down while pulling the TV away from the wall.

while gently pulling

Page 24

Troubleshooting

TV supplied spacers

TV Supplied Spacers

If you are uncertain about your hardware selection,

contact Customer Service at 1-800-359-5520.

a: Use your TV supplied spacer/adapter for flat back TVs (AND

you want your TV closer to the wall).

FLAT BACK

TV Supplied Spacer/adapter

CAUTION: Avoid potential injury or property damage!

Use the correct screw length for adequate thread engagement.

– Too short will not hold the TV.

– Too long will damage the TV.

Too Short

Too Long

Correct

b: Use your TV supplied spacer/adapter and spacer

● Round (irregular) back TVs ● Extra space needed for cables

ROUND BACK CABLES

13 or

TV Supplied Spacer/adapter

1312 14

CAUTION: Avoid potential injury or property damage!

Use the correct screw length for adequate thread engagement.

Too Short

– Too short will not hold the TV.

– Too long will damage the TV.

Too Long

Correct

for:

Page 25

Dimensions

TV INTERFACE

200mm

7.87in

430mm

16.93in

in. [mm]

600mm

23.62in

3-D

WALL PLATE

609.6mm

24.00in

762mm

30.00in

406.4mm

16.00in

8.4mm .33in

450mm

17.72in

668mm

26.30in

600mm

23.62in

FULLY ASSEMBLED MOUNT

460mm

18.11in

323.5mm

12.73in

762mm

30.00in

241.3mm

9.50in

177.8mm

7.00in

TOP VIEW - EXTENDED

144.8mm

5.70in

TOP VIEW - RETRACTED

69.7mm

2.74in

SIDE VIEW - EXTENDED

1" HEIGHT ADJUST

12deg

7deg

SIDE VIEW - RETRACTED

69.7mm

2.74in

Page 26

Español

CONSERVE ESTAS INSTRUCCIONES DE SEGURIDAD IMPORTANTES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.

Antes de comenzar, veriﬁ quemos si este soporte es el adecuado para usted.

¿Su televisor

(incluidos los accesorios) pesa

más de...

¿De qué está

hecha su pared?

PRECAUCIÓN:

NO lo instale en tabiques únicamente de yeso

¿Tiene todas las

herramientas necesarias?

¿Listo para

comenzar?

68,0 kg (150 lb)

En tabiques de yeso, hormigón sólido o bloques de hormigón

¿Tabiques de yeso con montantes de

madera?

49,8 kg (110 lb)

En paredes con montantes de acero

¿Hormigón sólido o bloques de

hormigón?

¡Perfecto! ¡Perfecto!

Llave de

Cinta

métrica

Destornillador

Nivel

Taladro

eléctrico

tubo de

(1/2 pulg.)

13 mm

Instalación en

Localizador

de montantes

montantes de madera

Punzón PunzónLápiz

Lea estas instrucciones en su totalidad para sentirse seguro y cómodo con este fácil proceso de instalación. Consulte igualmente el manual del usuario de su televisor para saber si existe algún requisito especial para instalar su televisor en la pared.

Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, póngase en contacto con el servicio de atención al cliente al 1-800-359-5520 (Reino Unido: 0800-056-2853).

No. ¡Perfecto! Sí. Este soporte NO es compatible.

Visite MountFinder.Sanus.com o llame al 1-800-359-5520 (Reino Unido: 0800-056-2853) para encontrar un soporte compatible.

Se requiere el kit para montantes de acero [NO INCLUIDO]

Llame al servicio de atención al cliente: 1-800-359-5520 (Reino Unido: 0800-056-2853)

Broca para

madera

de 5,5 mm

(7/32 pulg.)

hormigón

Instalación en

Broca para

hormigón de 10 mm (3/8 pulg.)

¿Tabiques de yeso con montantes de acero?

Martillo

Instalación en

Localizador

montantes de acero

de montantes

Broca para

acero de

13 mm (1/2

pulg.)

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

● Este producto está diseñado para usarse únicamente en aplicaciones con montantes de madera, hormigón y bloques de hormigón. NO lo instale en tabiques únicamente de yeso. Para obtener información sobre cómo usar este producto en paredes con montantes de acero, póngase en contacto con el servicio de atención al cliente y pregunte por el kit de montaje en montantes de acero

● La pared debe soportar cinco veces el peso del televisor y del soporte juntos

● No utilice este producto para ningún otro propósito que no sea el explícitamente especiﬁ cado por el fabricante

● El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido

Page 27

Español

¡ESTAMOS AQUÍ PARA AYUDARLE!

¿Desea ver un video para comprobar lo fácil que es hacerlo usted mismo?

Visualícelo ahora en: SANUS.com/2560

Acierte a la primera. HeightFinder™ le indica el lugar donde debe taladrar.

Descúbralo en: SANUS.com/1172

Nuestros expertos en instalación de EE. UU. están listos para ayudar.

Llámenos al: 800-359-5520 O contacte con nosotros por chat en: SANUS.com/chatSP

Antes de comenzar

No se preocupe cuando vea todas las herramientas incluidas. Se proporcionan tornillos especíﬁ cos de diferentes tamaños y longitudes

para poder usarlos con la mayoría de televisores.

Retire el soporte de su televisor... ¡si ya lo tenía instalado claro! Instale todos los accesorios que quiera añadir a su televisor.

Compruebe en los manuales de los accesorios si es necesario instalarlos ANTES de montar el televisor.

¡RELÁJESE! Solamente tendrá que usar cuatro de estos tornillos para el televisor.

Utilice solo las ilustraciones para instalar el soporte del televisor.

¿No lo entiende? Lea la explicación detallada debajo de cada paso.

Lea TODAS las advertencias de seguridad. ¡Son muy IMPORTANTES! [ PRECAUCIÓN: IMPORTANTE: NOTA: CONSEJO: ] Proteja la pantalla del televisor cuando lo ponga boca abajo para la instalación.

Page 28

Español

ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían producir asfixia. Antes de iniciar el ensamblaje, compruebe que todas

las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor. Póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.

NOTA: No todos los elementos de sujeción incluidos deberán utilizarse.

Fijar el soporte del televisor al televisorPASO 1

PÁGINA 6

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Los soportes del televisor pueden contener puntos de compresión durante la operación. Mantenga los

dedos alejados de los puntos de compresión al retraer el televisor. (observe las flechas)

1.1 Seleccione los tornillos del televisor

Determine qué diámetro de tornillos (M6 o M8) encaja en los cuatro orificios de montaje de la parte trasera de su televisor.

PRECAUCIÓN: Compruebe el enrosque adecuado de la combinación tornillo/arandela/espaciador y los soportes del televisor. (PASO 1.3).

Si el tornillo es DEMASIADO CORTO, no sostendrá el televisor. Si es DEMASIADO LARGO, el televisor se dañará.

1.2. Determine el espaciador que necesita para su tipo de televisor

Determine dónde desea colocar el espaciador cuando fije el soporte del televisor en el PASO 1.3.

Para los televisores con la parte trasera plana y para que su televisor esté más cerca de la pared, utilice tornillos más cortos sin espaciador. Para televisores con la parte trasera curvada, interferencia de cables u orificios empotrados, use tornillos más largos y los espaciadores 11 o 12 para crear un espacio

adicional entre el televisor y el soporte.

1.3 Fije las placas de sujeción al televisor

COLOCAR EL SOPORTE DE TELEVISOR

Centre los soportes 01 y 02 sobre el patrón del orificio de montaje del televisor como se muestra, asegurándose de que los soportes están a la misma altura.

APRETAR CON FIRMEZA

Haga la instalación utilizando la combinación de espaciadores, tornillos y arandelas que seleccionó para su televisor.

Fijar la placa mural a la paredPASO 2

ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían producir asfixia. Antes de iniciar el ensamblaje, compruebe que todas

NOTA: No todos los elementos de sujeción incluidos deberán utilizarse.

PÁGINA 9

Page 29

Español

PASO 2A

Instalación en pared con montantes de madera

PÁGINA 10

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales.

● El yeso que recubre la pared no debe exceder los 1,5 cm (5/8 pulg.)

● Tamaño mínimo del montante de madera: común 5,1 x 10,2 cm (2 x 4 pulg.) nominal 3,8 x 8,9 cm (1 ½ x 3 ½ pulg.)

● Espacio horizontal mínimo entre los elementos de sujeción: 40,6 cm (16 pulg.)

● Debe comprobar los montantes centrales

LOCALIZAR LOS MONTANTES

Localice los montantes usando un localizador de montantes.

VERIFICAR LOS BORDES DE LOS MONTANTES

Encuentre los bordes de los montantes usando un punzón o una pequeña broca.

MARCAR LOS CENTROS DE LOS MONTANTES

Marque los centros de los montantes con un lápiz.

COLOCAR LA PLANTILLA

CONSEJO: Para calcular la ubicación concreta de la placa mural, pruebe nuestra herramienta HeightFinder disponible en sanus.com [www.sanus.com/1172].

Coloque la plantilla de la placa mural 13 a la altura que desee y ubique los orificios muescados sobre las líneas centrales del montante. Nivele y marque la ubicación de los orificios.

TALADRAR ORIFICIOS EN LOS CENTROS DE LOS MONTANTES

Taladre los cuatro orificios guía con una broca de 5,5 mm (7/32 pulg.) de diámetro. IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 6,9 cm (2 ¾ pulg.).

RETIRAR LA PLANTILLA

Retire la plantilla de la placa mural y apártela.

APRETAR CON FIRMEZA

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Los cuatro tornillos 14 DEBEN ESTAR ajustados con firmeza para evitar el movimiento no deseado de

la placa mural 13. Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente.

Instale los cuatro tornillos 14 y ajústelos con firmeza hasta que estén a ras contra la placa mural 13.

Vaya al PASO 3 en la PÁGINA 19.

Page 30

Español

PASO 2B

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales.

● Instale la placa mural

● Espesor mínimo del hormigón: 20,3 cm (8 pulg.)

● Tamaño mínimo del bloque de hormigón: 20,3 x 20,3 x 40,6 cm (8 x 8 x 16 pulg.)

● Espacio horizontal mínimo entre los elementos de sujeción: 40,6 cm (16 pulg.)

● Para las aplicaciones sobre hormigón, los soportes de televisor 01 y 02 deben estar centrados en la placa mural 17. Tenga esto en cuenta al seleccionar la ubicación de la placa mural

COLOCAR LA PLANTILLA

directamente sobre la superﬁ cie de hormigón

Instalación en paredes de hormigón sólido o en bloques de hormigón

PÁGINA 13

CONSEJO: Para calcular la ubicación concreta de la placa mural, pruebe nuestra herramienta HeightFinder disponible en sanus.com [www.sanus.com/1172].

Coloque la plantilla de la placa mural 13 en la pared a la altura que desee. Nivele y marque la ubicación de los orificios.

TALADRAR LOS ORIFICIOS

Taladre cuatro orificios guía con una broca de 10 mm (3/8 pulg.) de diámetro. IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 7,6 cm (3 pulg.).

RETIRAR LA PLANTILLA

Retire la plantilla de la placa mural y apártela.

INSERTAR LOS ANCLAJES

Inserte cuatro anclajes 15.

APRETAR CON FIRMEZA

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Los cuatro tornillos 14 DEBEN ESTAR ajustados con firmeza para evitar el movimiento no deseado de

la placa mural

Instale los cuatro pernos tirafondo 14. Apriételos 14 con firmeza hasta que queden nivelados respecto a la placa mural 13.

Vaya al PASO 3 en la PÁGINA 19.

Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente.

Page 31

PASO 2C

Instalación en montantes de acero

PÁGINA 16

Español

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales.

● Los montantes deben ser de, al menos, 2x4 / 25 ga

● Si la parte posterior de la pared no está acabada, se deben instalar paneles de yeso en, al menos, uno de los montantes a la izquierda y a la derecha que vayan a emplearse

para instalar el soporte

● Los paneles de yeso deben tener un espesor mínimo de 13 mm (1/2 pulg.) en cada lado de los montantes y una holgura mínima de 48 mm (1 ⅞ pulg.) por detrás de la pared.

● Este producto debe centrarse en los montantes

● El tipo de montante y la resistencia estructural deben ajustarse a la Normativa norteamericana para el diseño de componentes estructurales de acero forjado en frío [Sección

362 S 125 18, Forma en C, Montante S]

● Los paneles de yeso se deben ﬁ jar con tornillos a 304,8 mm (12 pulg.) del centro de los montantes

LOCALIZAR LOS MONTANTES

Localice los montantes usando un localizador de montantes.

VERIFICAR LOS BORDES DE LOS MONTANTES

Encuentre los bordes de los montantes usando un punzón o una pequeña broca.

MARCAR LOS CENTROS DE LOS MONTANTES

Marque los centros de los montantes con un lápiz.

COLOCAR LA PLANTILLA

CONSEJO: Para calcular la ubicación concreta de la placa mural, pruebe nuestra herramienta HeightFinder disponible en sanus.com [www.sanus.com/1172].

Coloque la plantilla de la placa mural 13 a la altura que desee y ubique los orificios muescados sobre las líneas centrales del montante. Nivele y marque la ubicación de los orificios.

TALADRAR ORIFICIOS EN LOS CENTROS DE LOS MONTANTES

Taladre los cuatro orificios guía con una broca de 13 mm (1/2 pulg.) de diámetro. IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 25 mm (1 pulg.). Retire la plantilla de la placa mural y apártela.

INSTALAR LOS ANCLAJES

PRECAUCIÓN: Asegúrese de que el obturador

a. Inserte los cuatro anclajes S1* en los orificios perforados. b. Tire para girar el anclaje S1* hacia la pared. c. Sostenga el extremo del anclaje

contra la pared de yeso. d. Separe los extremos del anclaje

APRETAR CON FIRMEZA

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Los cuatro tornillos S2 DEBEN ESTAR ajustados con firmeza para evitar el movimiento no deseado de

la placa mural

Instale los cuatro tornillos S2 y ajústelos con firmeza hasta que estén a ras contra la placa mural 13.

Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente.

está afianzado contra la superficie de la pared de yeso.

para fijar en su lugar.

, mientras desliza el obturador

Page 32

Español

Fijar el televisor en la placa muralPASO 3

CUELGUE EL TELEVISOR EN LA PLACA MURAL

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Para APLICACIONES EN HORMIGÓN: Los soportes de televisor

placa mural 13.

NOTA: Para APLICACIONES SOBRE MONTANTES DE MADERA, los soportes de televisor 01 y 02 se pueden deslizar a cualquier parte de la placa 13 para conseguir

colocar su televisor en una posición óptima.

PRESIONE LA PARTE INFERIOR DEL TELEVISOR PARA FIJARLO

Presione la parte inferior del televisor contra el conjunto de la placa mural 13 hasta que oiga el chasquido de bloqueo que indica que ha colocado el televisor en su sitio.

DEBEN estar centrados en la

Organizar los cables

Cambie la posición de su televisor para poder conectar los cables y, a continuación, ajústelo como desee.

Ajustes

PÁGINA 19

PÁGINA 20

PÁGINA 21

NIVEL

Para nivelar el televisor, gire el tornillo de ajuste de nivel S situado en la parte superior de cualquiera de los soportes 01 o 02 para subir o bajar el lado correspondiente del televisor.

ALTURA

Ajuste la altura girando el tornillo de ajuste de nivel S situado en la parte superior de los dos soportes 01 y 02.

INCLINACIÓN

El televisor debe acomodarse fácilmente al moverlo y, posteriormente, quedar en su lugar. Si el televisor se inclina hacia arriba o hacia abajo de forma natural, T ajuste las perillas de tensión de inclinación a mano. NOTA: Si no pretende ajustar la inclinación a diferentes ubicaciones de visión, puede ajustar las perillas de tensión de inclinación

para evitar movimientos no deseados.

Page 33

Español

EXTENDER / RETRAER

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Los soportes del televisor pueden contener puntos de compresión durante la operación. Mantenga los

dedos alejados de los puntos de compresión al retraer el televisor. (observe las flechas)

DESPLAZAMIENTO LATERAL DEL TELEVISOR

PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Para las aplicaciones sobre hormigón, los soportes de televisor

placa mural 17.

SOLO para instalaciones sobre montantes de madera: Deslice el televisor a la derecha o a la izquierda a lo largo de la placa mural

RETIRAR EL TELEVISOR

1. Desconecte todos los cables del televisor. 2. Para desbloquear el televisor de la placa mural: Tire hacia abajo y sostenga ambos cables de liberación R mientras tira con

cuidado de la parte inferior del televisor para separarlo de la pared. PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Para evitar romper el pasador de seguridad: siempre tire y sostenga los cables de liberación R mientras retira el televisor de la pared. 3. Levante el televisor y retírelo de la placa mural 13. NOTA: Para volver a colgarlo, siga el procedimiento descrito en el PASO 3 en la PÁGINA 16.

Solución de problemas

¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.

y 02 deben estar centrados en la

para recolocarlo.

PÁGINA 24

a: Use el separador proporcionado para televisores con partes traseras planas (o bien si quiere que su televisor esté más cerca de la pared). b: Use el separador proporcionado con el televisor y el separador

los cables.

Si tiene dudas sobre la selección de las piezas, contacte con el servicio de atención al cliente en el 1-800-359-5520

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

demasiado corto, no sostendrá el televisor. Si es demasiado largo, el televisor se dañará.

Dimensiones

o 12 para: televisores con la parte trasera redondeada (irregular) o si necesita espacio adicional para

Use la longitud correcta de tornillos para un enrosque adecuado. Si el tornillo es

PÁGINA 25

Page 34

Milestone AV Technologies and its a liated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However, Milestone makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy, completeness or su ciency of the information contained in this document.

Page 35

ONE MORE THING: BE A WINNER!

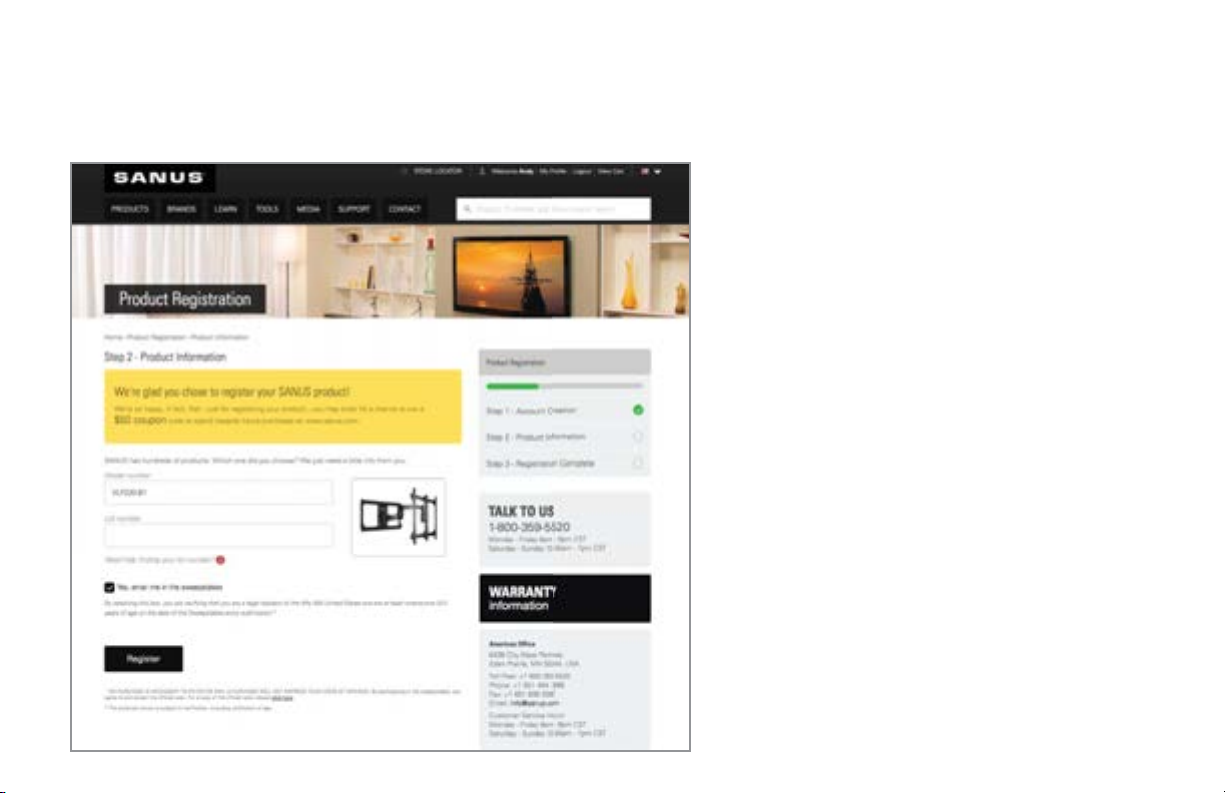

Entering is quick and easy. Visit SANUS.com/1234 and follow three simple steps for your chance to win.

"Monthly Prize" sweepstakes rules and restrictions apply. Visit SANUS.com/1234 for details.

Page 36

IT’S TIME TO SHOW OFF

When you share your handiwork

with your friends, tag

#sanusspaces

for a chance to be featured in the

Inspiration Gallery on SANUS.com.

SANUS.com

WE MAKE IT EASY

All other brand names or marks are used for identiﬁcation purposes and are trademarks of their respective owners.

SanusSystems

CHAT WITH US

800-359-5520 • [email protected] • SANUS.com

SANUS • 6436 City West Parkway • Eden Prarie, MN 55344 USA

pinterest.com/Sanus

BE INSPIRED

SanusSystems

WATCH AND LE ARN

6901-002612 00
