Sanus VLL5B1 User Manual

VLL5 INSTRUCTION MANUAL

We’ll Make It Stress-Free

If you have any questions along the way, just give us a call.

1-800-359-5520. We’re ready to help!

Scan for easy install video

http://san.us/407

IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE

Before getting started, let’s make sure this mount is perfect for you!

1

2

3

4

Does your TV weigh more than 125 lb (56 kg) including accessories?

125 lb

(56 kg)

What is your wall made of?

Do you have all of the tools needed?

Ready to begin?

Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV
owner’s manual to see if there are any special requirements for mounting your TV.

If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact
Customer Service at 1-800-359-5520 (UK: 0800-056-2853).

No — Perfect!
Yes

—

This mount is NOT compatible. Visit MountFinder.Sanus.com or call 1-800-359-5520 (UK: 0800-056-2853) to fi nd a compatible mount.

Drywall with
wood studs

Perfect! Perfect! Call 1-800-359-5520 (UK: 0800-056-2853)

7/32 in.

(5.5 mm)

Wood

3/8 in.

(10 mm)

Concrete

Solid concrete or
concrete block

?

1/2 in.

(13 mm)

Unsure?

2

STEP 1 Attach Bracket to TV

Parts and Hardware for STEP 1

WARNING: This product contains small items that could be a choking hazard if swallowed.

Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged
item to your dealer; contact Customer Service. Never use damaged parts!

NOTE: Not all hardware included will be used.

TV Screws

TV Bracket

01

x2

M4 x 20mm

x4

02

M6 x 25mm

x4

04

TV Washers

x4 x4

06 07

03

M5 x 20mm

x4

M8 x 25mm

x4

05

Spacer

08

x4

3

1-1 Select TV Screws

1-2 Spacers

Hand thread screws into the threaded inserts on the back of your TV
to determine which screw diameter (M4, M5, M6, or M8) to use.

M8

M6

M5

M4

CAUTION: Verify adequate thread engagment of the screw/

spacer combination on your TV.
Too short will not hold the TV and too long will damage the TV.

Spacers and screws are supplied to install your TV bracket.
Determine your preference for spacer configuration when

attaching your TV bracket.

a

Mount the spacers 08
above the TV bracket,
so the TV bracket sits
close to the TV surface
for Flat Back Panels.

08

TV Bracket

b

Mount the spacers 08
under the TV bracket to
create extra space needed
for irregular shape TV
backs or large cables.

Round Back CablesInset HolesFlat Back

TV Bracket

08

4

Too Short Correct Too Long

1-3 Attach TV Brackets

Center the TV brackets

NOTE: Loosen the adjustment screws on TV brackets

Install using the spacer, screw and washer combination you selected for your TV.

IMPORTANT: Tighten the adjustment screws on TV brackets

01

over your TV hole pattern as shown. Be sure to use the same holes and that the brackets are level.

01

to extend the mounting holes over your TV hole pattern.

01

when finished.

01

Adjustment
Screw

Loosen

Tighten

01

Spacer, screw and washer

a

08

Spacer, screw and washer

b

08

02020303040405

05

07

060607

5

STEP 2 Attach Wall Plate to Wall

For wood stud installations, follow STEP 2A on PAGE 7
For concrete installations, follow STEP 2B on PAGE 11

Parts and Hardware for STEP 2

WARNING: This product contains small items that could be a choking hazard if swallowed.

Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged
item to your dealer; contact Customer Service. Never use damaged parts!

NOTE: Not all hardware included will be used.

11

Sanus Magnetic Stud Finder

x1

6

Wall Plate

Template

x1

09

Wall Plate

x1

10

12

13

Lag Bolt

x4

5⁄16 in. x 2 3⁄4 in.

Concrete Anchor

x4

STEP 2A Wood Stud Option

CAUTION: Avoid potential personal injuries and

property damage!

● Drywall covering the wall must not exceed
16 mm (5/8 in.)

● Minimum wood stud size: common 51 x 102 mm
(2 x 4 in.) nominal 38 x 89 mm (1½ x 3½ in.)

● Minimum horizontal space between fasteners:
406 mm (16 in.)

● Stud centers must be verified – not all walls have
conventional 406 mm (16 in.) or 610 mm (24 in.)
stud spacing

NOTE: See Introducing Sanus Magnetic Stud

Finder* located in your Welcome folder for more
detailed operation of stud finder.

1. Locate a nail/screw in the studs using the Sanus
magnetic stud finder 11 provided.

2. Find the edges of the studs using the probe
of the stud finder 11.

3. Mark the centers of the studs with pencil.

1

2

3

Max. 16 mm

(5/8 in.)

11

Min. 406 mm

(16 in.)

Min. 89 mm

(3 1/2 in.)

Min. 38 mm

(1 1/2 in.)

* WARNING: This product contains a magnet. If an implanted medical device such as a pacemaker or implantable cardioverter defi brillator (ICD)

is in use, magnetic fi elds may a ect the operation of those devices, resulting in serious injury or death. If you have an implanted medical device, keep at
least 13 cm (5 in.) between your device and the magnet. Please consult with your physician or medical professional prior to using this product.

7

4. Place the wall plate template 09 at your desired height and position the slotted holes over your stud center lines. Level the wall plate
template 09 and tape in place.

NOTE: For assistance in determining wall plate location, see HeightFinder at sanus.com.

IMPORTANT: Be sure you mark and drill into the center of the stud.

5. Drill the four pilot holes using a 5.5 mm (7/32 in.) diameter drill bit.

IMPORTANT: Pilot holes must be drilled to a depth of 75 mm (3 in.).

4 5

09

8

75 mm

(3 in.)

5.5 mm

(7/32 in.)

09

6. Partially install the top two lag bolts

12

leaving about 13 mm (1/2 in.) space from the wall.

,

NOTE: This space allows you to remove the wall plate template

7. Remove the wall plate template

09.

≈ 13 mm

(

1/2 in.)

6 7

12

09

and hang the wall plate

09

10

onto the top lag bolts 12.

09

9

8. Hang the wall plate

10

on the top lag bolts 12.

9. Install the bottom two lag bolts 12. Tighten all four lag bolts 12 only until they are pulled firmly against the wall plate

NOTE: Hold the wall plate 10 in place when tightening the first lag bolt 12 to keep the plate from shifting out of place.

CAUTION: Improper use could reduce the holding power of the lag bolt

Go to STEP 3 on PAGE 14.

12

. DO NOT over-tighten the lag bolts.

8 9

12

10

10

.

10

10

12

STEP 2B Solid Concrete or Concrete Block Option

CAUTION: Avoid potential personal injuries and property damage!

● Mount the wall plate

● Minimum solid concrete thickness: 203 mm (8 in.)

● Minimum concrete block size: 203 x 203 x 406 mm (8 x 8 x 16 in.)

● Minimum horizontal space between fasteners: 610 mm (24 in.)

directly onto the concrete surface

10

1. Position the wall plate template

NOTE: For assistance in determining wall plate location, see Height Finder at sanus.com.

2. Drill four pilot holes using a 10 mm (3/8 in.) diameter drill bit.

IMPORTANT: Pilot holes must be drilled to a depth of 75 mm (3 in.). Never drill into the mortar between blocks.

09

on the wall at your desired height. Level the wall plate template and mark the hole locations.

1 2

09

09

Min.

610 mm

(24 in.)

75 mm

(3 in.)

10 mm

(3/8 in.)

11

3. Remove the wall plate template

09

and insert four anchors

13

.

CAUTION: Be sure the anchors

4. Partially install the top two lag bolts 12, leaving about 13 mm (1/2 in.) space from the wall.

NOTE: This space allows you to hang the wall plate

3

13

are seated flush with the concrete surface.

10

onto the top lag bolts 12.

4

13

09

12

≈13 mm

(

1/2 in.)

12

5. Hang the wall plate 10 on the top lag bolts 12.

6. Install the bottom two lag bolts 12. Tighten all four lag bolts 12 only until they are pulled firmly against the wall plate

NOTE: Hold the wall plate 10 in place when tightening the first lag bolt 12 to keep the wall plate from shifting out of place.

CAUTION: Improper use could reduce the holding power of the lag bolt

12

. DO NOT over-tighten the lag bolts.

5 6

12

10

10

.

10

12

13

STEP 3 Attach TV to Wall Plate

HEAVY! You may need assistance with this step.

1. Hook the TV brackets 01 onto the wall plate 10.

NOTE: The TV brackets 01 can be slid anywhere along the wall plate 10 for optimal positioning of your TV.

2. Rest the TV into place against the wall.

3. Press the bottom of the TV into the wall plate 10 to ensure the safety catches lock the TV in place.

CAUTION: Avoid potential personal injury or property damage! Always make sure your TV brackets are in the locked position so the

TV is securely fastened to the wall plate 10.

1 2 3

10

10

01

01

14

Manage Cables

1. Pull down and hold both release cords while gently pulling the bottom of the TV away from the wall until the kick stands fall into place.

CAUTION: To prevent breaking the locking latch: always pull and hold the release cords down while pulling the TV away from the wall.

2. Temporarily rest the TV on the kick stands while assembling the cables on the TV.

CAUTION: TV is not secured to the wall when it is in the kick stand position. Assistance is recommended for this step.

3. Pull down and hold both release cords while gently pulling the bottom of the TV away from the wall to unlock the kick stands.

4. Gently rest the TV back until the brackets click and lock the TV in place.

12 34

10

15

Adjustments

LEVEL

To level your TV, turn the level adjustment screw on the top of either TV
bracket 01 to raise or lower that respective side of the TV.

Lower

Level
Adjustment
Screw

Raise

01

16

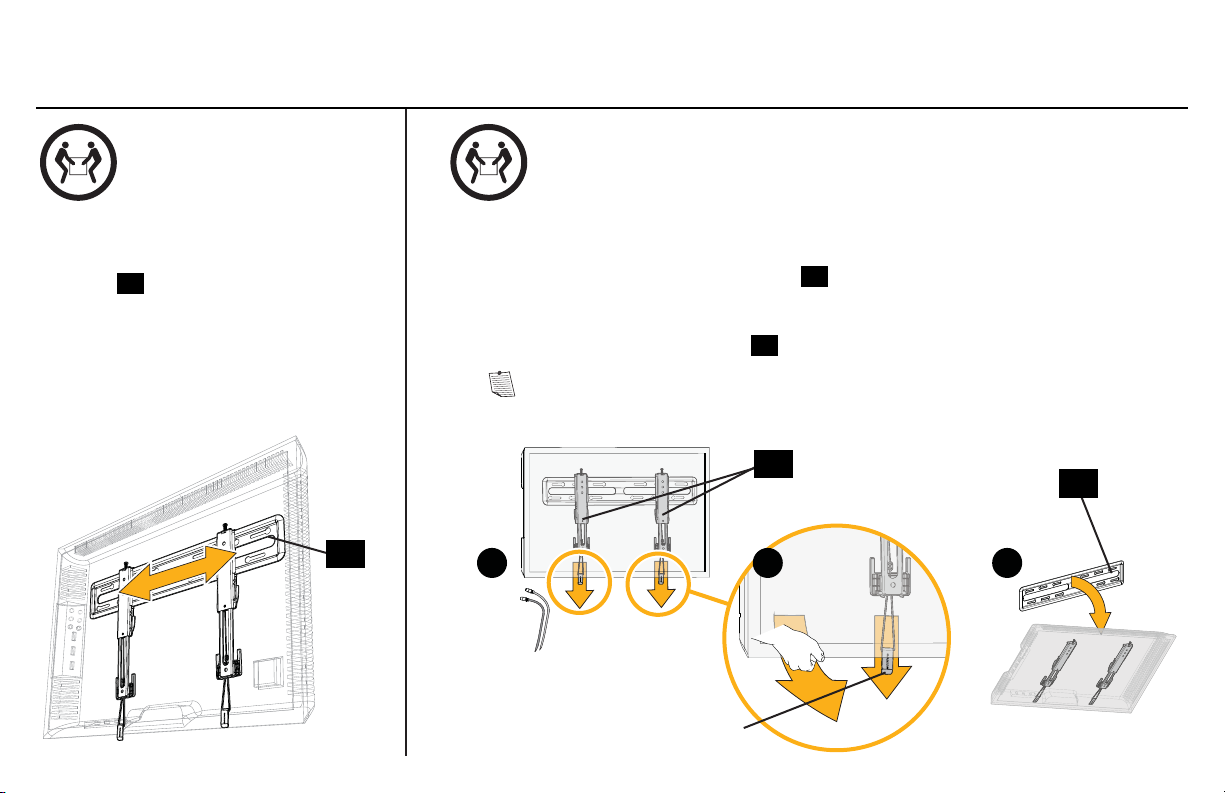

TV LATERAL SHIFT

REMOVING THE TV

HEAVY! You may need

assistance with this step.

Slide the TV left or right along the
wall plate 10 to reposition.

10

HEAVY! You may need assistance with this step.

1. Disconnect all cables from the TV (see Manage Cables on PAGE 15).

2. Pull the release cords on the TV brackets 01 while gently pulling the bottom of the TV

away from the wall.

3. Lift the TV up and off the wall plate 10.

NOTE: To rehang the TV, follow the procedures in STEP 3 on PAGE 14.

01

10

1 2 3

Release Cord

17

Features

TV bracket expands
to fi t TV hole patterns
from 200 x 200 mm up
to 700 x 400 mm

Level
adjustments
create a
worry-free
installation

Brackets adjust side to
side within the wall plate
for optimal positioning

Locking mechanisms
for added security

18

Kick Stands hold TV from wall to
create room to attach cables

Dimensions

in.

[mm]

15.75

400.0

24.00

16.00

406.4

609.6

16.00

406.4

30.00

762.0

27.56

700.0

7.87

200.0

16.00

406.4

5.00

127.0

0.91

23.1

2.00

50.8

7.87

200.0

6.36°

19

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.

Antes de comenzar, verifiquemos que este soporte sea el ideal para sus necesidades.

1

2

3

4

20

¿Su televisor pesa más de 56 kg (125 lb), incluidos los accesorios?

56 kg

(125 lb)

¿De qué está hecha su pared?

¿Tiene todas las herramientas necesarias?

¿Listo para comenzar?

Lea estas instrucciones en su totalidad para estar seguro de sentirse cómodo con este fácil proceso de instalación. Consulte también el
manual del usuario de su televisor para ver si existe algún requisito especial para instalar su televisor en la pared.

Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto,
póngase en contacto con el servicio de atención al cliente al 1-800-359-5520 (Reino Unido: 0800-056-2853).

No — ¡Perfecto!
Sí — Este soporte NO es compatible. Visite MountFinder.Sanus.com o llame al 1-800-359-5520 (Reino Unido: 0800-056-2853) para

encontrar un soporte compatible.

Tabiques de yeso con
montantes de madera

¡Perfecto! ¡Perfecto! Llame al 1-800-359-5520 (Reino Unido: 0800-056-2853)

5,5 mm

(7/32'')

Madera

10 mm

Hormigón

Hormigón sólido o
bloques de cemento

(3/8'')

?

¿No está seguro?

13 mm

(1/2'')

ESPAÑOL

PASO 1 Colocar las placas de sujeción en el televisor

Ver página 3

Piezas y elementos de sujeción para el PASO 1

ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.

Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.

1-1 Seleccionar los tornillos del televisor

Enrosque manualmente los tornillos en los encastres roscados del dorso del televisor a fin de determinar qué diámetro de tornillos (M4, M5, M6

o M8) utilizar.

PRECAUCIÓN: Verifique que la combinación de tornillo y separador enrosque correctamente en su televisor.

Si el tornillo es demasiado corto, el televisor no se sostendrá; si es demasiado largo, dañará el televisor.

1-2 Separadores

Los separadores y tornillos se proporcionan para instalar la placa de sujeción de su televisor.
Determine cuál es su preferencia para la configuración de los separadores al fijar la placa de sujeción de su televisor.

Instale los separadores 08 encima de la placa de sujeción de su televisor, de modo que la placa de sujeción quede cerca de la superficie del
televisor para los paneles planos posteriores.

Instale los separadores 08 debajo de la placa de sujeción del televisor para crear más espacio para los televisores con forma irregular en la
parte posterior o cables extensos.

1-3 Fijar las placas de sujeción del televisor

Centre las placas de sujeción
placas de sujeción estén niveladas.

NOTA: Afloje los tornillos de ajuste de las placas de sujeción del televisor

orificios del televisor.

Coloque la combinación de separador, tornillo y arandela que seleccionó para su televisor.

IMPORTANTE: Cuando termine, ajuste los tornillos de ajuste sobre las placas de sujeción 01.

01

sobre el patrón de orificios del televisor como se muestra. Asegúrese de usar los mismos orificios y de que las

01

para extender los orificios de montaje sobre el patrón de

21

ESPAÑOL

PASO 2 Fijar la placa mural a la pared

Ver página 6

Para instalaciones sobre montantes de madera, siga el PASO 2A en la PÁGINA 7
Para instalaciones en paredes de hormigón, siga el PASO 2B en la PÁGINA 11

Piezas y elementos de sujeción para el PASO 2

ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.

Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.

NOTA: No todos los accesorios incluidos deberán utilizarse.

PASO 2A Opción para montantes de madera

PRECAUCIÓN: Evite lesiones y daños materiales.

● El yeso que recubre la pared no debe exceder los 16 mm (5/8").

● Tamaño mínimo del montante de madera: común 51mm x 102 mm (2" x 4") (nominal 38 mm x 89 mm (1½ " x 3½ ").

● Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16 pulgadas)

● Se deben verificar las partes centrales de los pernos, no todas las paredes tienen una separación convencional de 406 mm (16") o 610 mm (24")

NOTA: Consulte la sección Presentación del detector magnético de bordes de montantes Sanus* que se encuentra en su carpeta de

bienvenida para obtener más detalles sobre el funcionamiento del detector de bordes de montantes.

22

ESPAÑOL

1. Encuentre un clavo/tornillo en los montantes con el detector magnético de bordes de montantes Sanus 11 incluido.

2. Encuentre los bordes de los montantes con el detector magnético de bordes de montantes 11.

3. Marque los centros de los montantes con un lápiz.

4. Coloque la plantilla de placa mural 09 a la altura que desee y posicione los orificios en forma de ranura sobre las líneas centrales
del montante. Nivele la plantilla de la placa mural 09 y fíjela con cinta adhesiva en el lugar.

NOTA: Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com.

IMPORTANTE: Asegúrese de marcar y perforar el centro del montante.

5. Haga los cuatro orificios guía con una mecha de 5,5 mm (7/32") de diámetro.

IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 75 mm (3").

6. Coloque parcialmente los dos pernos tirafondo superiores 12, dejando aproximadamente 13 mm (1/2") de espacio desde la pared.

NOTA: Este espacio permite retirar la plantilla de la placa mural

7. Retire la plantilla de la placa mural

8. Cuelgue la placa mural

9. Coloque los dos pernos tirafondo inferiores 12. Ajuste los cuatro tornillos tirafondo solamente hasta que queden firmes contra 12
la placa mural

NOTA: Sostenga la placa mural 10 en su lugar mientras ajusta el primer perno 12 para evitar que se mueva fuera de su sitio.

10

10

sobre los pernos superiores 12.

.

09

.

09

y colgar la placa mural

PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo

tornillos tirafondo.
Continúe con el PASO 3 en la PÁGINA 14.

10

sobre los pernos superiores 12.

12

. NO ajuste en exceso los

23

ESPAÑOL

PASO 2B

Opción para hormigón sólido o bloques de cemento

PRECAUCIÓN: Evite lesiones y daños materiales.

● Instale la placa mural

● Espesor mínimo del hormigón: 203 mm (8")

● Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8" x 8" x 16")

● Espacio horizontal mínimo entre los elementos de sujeción: 610 mm (24")

1. Coloque la plantilla de la placa mural
los orificios.

NOTA: Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com.

2. Haga los cuatro orificios guía con una mecha de 10 mm (3/8") de diámetro.

IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 75 mm (3"). Nunca perfore el cemento que une los bloques.

3. Retire la plantilla de la placa mural

PRECAUCIÓN: Cerciórese de que los anclajes

4. Coloque parcialmente los dos pernos tirafondo superiores 12, dejando aproximadamente 13 mm (1/2") de espacio desde la pared.

NOTA: Este espacio le permite colgar la placa mural

5. Cuelgue la placa mural 10 sobre los pernos superiores 12.

6. Coloque los dos pernos tirafondo inferiores 12. Ajuste los cuatro tornillos tirafondo solamente hasta que queden firmes contra 12 la
placa mural

NOTA: Sostenga la placa mural 10 en su lugar mientras ajusta el primer perno 12 para evitar que se mueva fuera de su sitio.

10

PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo

tornillos tirafondo.

10

directamente sobre la superficie de hormigón.

09

en la pared a la altura que desee. Nivele la plantilla de la placa mural y marque la ubicación de

09

e inserte cuatro anclajes

13

queden nivelados respecto de la superficie de hormigón.

10

.

13

.

en los pernos superiores 12.

12

. NO ajuste en exceso los

24

ESPAÑOL

PASO 3 Fijar el televisor a la placa mural

Ver página 14

¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.

1. Cuelgue las placas de sujeción 01 en la placa mural 10.

NOTA: Las placas de sujeción del televisor 01 se pueden deslizar hacia cualquier parte junto con la placa mural 10 para lograr un

posicionamiento óptimo de su televisor.

2. Apoye el televisor en su lugar contra la pared.

3. Presione la parte inferior del televisor en la placa mural 10 para asegurarse de que las presillas de seguridad fijen el televisor en su lugar.

PRECAUCIÓN: Evite el riesgo de lesiones y daños materiales. Siempre asegúrese de que las placas de sujeción del televisor estén

en la posición bloqueada para que el televisor quede bien sujeto a la placa mural 10.

Organizar los cables

1. Jale hacia abajo y sostenga ambos cordones de desenganche mientras tira con cuidado de la parte inferior del televisor para separarlo de
la pared hasta que los pies de apoyo se ubiquen en su lugar.

Ver página 15

PRECAUCIÓN: Para que el pasador de seguridad no se rompa, siempre jale y sostenga los cordones de desenganche hacia abajo

y mientras retira el televisor de la pared.

2. Apoye temporalmente el televisor sobre los pies de apoyo mientras instala los cables en el televisor.

PRECAUCIÓN: El televisor no está fijo en la pared cuando se encuentra en la posición de los pies de apoyo. Para este paso, se

recomienda que procure asistencia.

3. Jale hacia abajo y sostenga ambos cordones de desenganche mientras tira con cuidado de la parte inferior del televisor para separarlo de
la pared hasta que los pies de apoyo se ubiquen en su lugar.

4. Con cuidado, apoye el dorso del televisor hasta que las placas de sujeción emitan un chasquido y fijen al televisor en su lugar.

25

ESPAÑOL

Ajustes

NIVEL

Para nivelar su televisor, gire el tornillo de ajuste de nivel en la parte superior de alguna de las placas de sujeción 01 para levantar o bajar el
lado respectivo del televisor.

DESPLAZAMIENTO LATERAL DEL TELEVISOR

Ver página 16

¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.

Deslice el televisor hacia la izquierda o hacia la derecha junto con la placa mural 10 para cambiar su posición.

EXTRACCIÓN DEL TELEVISOR

¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.

1. Desconecte todos los cables del televisor (Ver Organizar los cables en la PÁGINA 15).

2. Tire de los cordones de desenganche en las placas de sujeción 01 mientras tira suavemente de la parte inferior del televisor para retirarlo de

la pared.

3. Levante el televisor y retírelo de la placa mural 10.

NOTA: Para volver a colocar el televisor, siga el procedimiento del PASO 3 en la PÁGINA 14.

26

ESPAÑOL

Descripción

La placa de sujeción se expande para adecuarse a televisores con patrones de orificios de 200 x 200 mm hasta 700 x 400 mm.

Los mecanismos de bloqueo brindan una mayor seguridad.

El ajuste del nivel crea una instalación sencilla.

Las placas de sujeción pueden ajustarse de un lado al otro de la placa mural para lograr un posicionamiento óptimo.

Los pies de apoyo sostienen el televisor para crear espacio para conectar los cables

Dimensiones

Ver página 18

Ver página 19

27

Thank you for choosing Sanus! Please take a moment to let us know how we did:

Call us: 1-800-359-5520

Email us: [e-mail] Leave a review: sanus.com

UK: 0800 056 2853

Milestone AV Technologies and its a liated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However,
Milestone makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in
connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy,
completeness or su ciency of the information contained in this document.

©2013 Milestone AV Technologies, a Duchossois Group Company. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identifi cation purposes and are trademarks of their respective owners.

SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA

6901-002201 01
