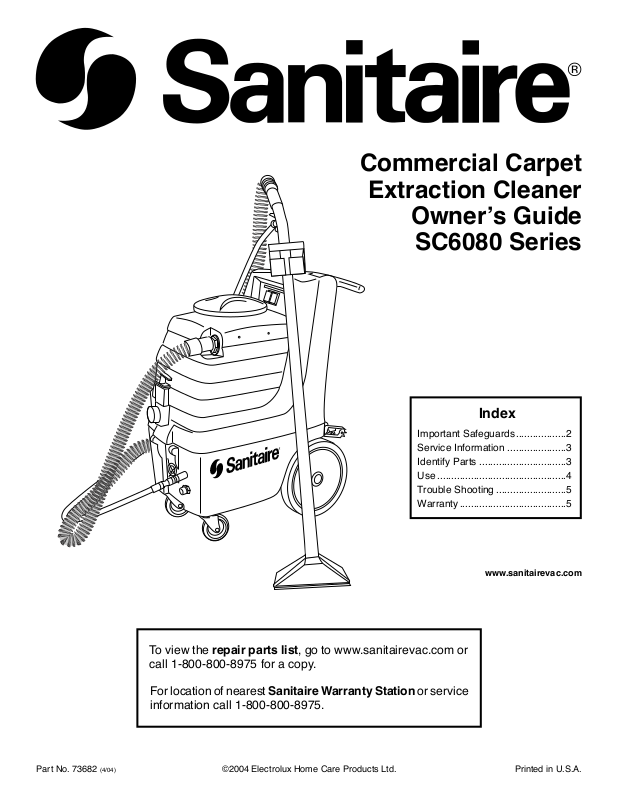

Sanitaire SC6080 User Manual

Commercial Carpet

Extraction Cleaner

Ownerʼs Guide

SC6080 Series

Index

Important Safeguards ..................2

Service Information .....................3

Identify Parts ...............................3

Use ..............................................4

Trouble Shooting .........................5

Warranty ......................................5

www.sanitairevac.com

To view the repair parts list, go to www.sanitairevac.com or
call 1-800-800-8975 for a copy.

For location of nearest Sanitaire Warranty Station or service
information call 1-800-800-8975.

Part No. 73682 (4/04) ©2004 Electrolux Home Care Products Ltd. Printed in U.S.A.

IMPORTANT SAFEGUARDS

When using an electrical appliance, basic precautions should always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER.

WARNING

To reduce the risk of fire, electric shock, or injury.

• Use indoors only.

• Do not leave vacuum cleaner when plugged in. Turn off

the switch and unplug the electrical cord when not in use
and before servicing.

• Do not allow to be used as a toy. Close attention is
necessary when used by or near children.

• Use only as described in this manual. Use only
manufacturerʼs recommended attachments.

• Do not use with damaged cord or plug. If vacuum cleaner
is not working as it should, has been dropped, damaged,
left outdoors, or dropped into water, return it to a service
center before using.

• Do not pull or carry by cord, use cord as a handle, close a
door on cord, or pull cord around sharp edges or corners.
Do not run vacuum cleaner over cord. Keep cord away
from heated surfaces.

• Connect to a properly grounded outlet only (refer to
Grounding Instructions).

• Do not use extension cords or outlets with inadequate
current carrying capacity.

• Turn off all controls before unplugging.

• Do not unplug by pulling on cord. To unplug, grasp the plug,
not the cord.

• Do not handle plug or vacuum cleaner with wet hands.

• Do not put any object into openings. Do not use with any
opening blocked; keep free of dust, lint, hair, and anything
that may reduce airflow.

• This vacuum cleaner creates suction. Keep hair, loose
clothing, fingers, and all parts of body away from openings
and moving parts.

• Do not pick up anything that is burning or smoking, such
as cigarettes, matches, or hot fireplace or barbeque ashes.
Live sparks or embers could start a fire in waste material
inside the tank.

• Do not use without ball float and cage in place.

• Use extra care when cleaning on stairs.

• If the machine tips over during use, shut it off immediately,
set it upright, and wait for the motor to stop completely. This
allows the ball float to return to normal position and permits
proper airflow through the cleaner.

• Do not use to pick up flammable or combustible liquids such
as gasoline, or use in areas where they may be present.

• Store your cleaner indoors and in a cool, dry area.

• Keep your work area well lighted.

• Unplug electrical appliances before vacuuming them.

• Do not use any cleaners marked flammable or
combustible.

SAVE THESE INSTRUCTIONS

Grounding Instructions

This appliance must be grounded. If it should malfunction or
breakdown, grounding provides a path of least resistance
for electric current to reduce the risk of electric shock. This
appliance is equipped with a cord having an equipment­grounding conductor and grounding plug. The plug must be
plugged into an appropriate outlet that is properly installed
and grounded in accordance with all local codes and
ordinances.

DANGER

Improper connection of an equipment-grounding conductor
can result in risk of electric shock. Check with a qualified
electrician or service person if you are in doubt as to whether
the outlet is properly grounded. Do not modify the plug
provided with the appliance. If it will not fit the outlet, have
proper outlet installed by a qualified technician.

Grounded Outlet Box

Grounding Blade is Longest
of the Three Blades

Figure A

This appliance is for use on a nominal 120 volt circuit and
has a grounding plug that looks like the plug illustrated in
Figure A. A temporary adapter which looks like the adapter
illustrated in Figure B may be used to connect this plug to a
two-pole receptacle, as shown, if a properly grounded outlet
is not available. The temporary adapter should be used only
until a properly grounded outlet, Figure A, can be installed
by a qualified electrician. The green colored rigid ear, lug,
or the like extending from the adapter must be connected
to a permanent ground such as a properly grounded outlet
box cover. Whenever the adapter is used, it must be held in
place by a metal screw.

NOTE: In Canada, the use of a temporary adapter is not

permitted by the Canadian Electrical Code.

Grounded Outlet Box

Adapter

Metal Screw

Grounding Tab

Figure B

2

GENERAL INFORMATION

Automatic Suction Shut-Off

NOTE: Use the vacuum in the upright position. If the cleaner should tip, the automatic suction shut-off turns off the

suction.

The automatic suction shut-off functions when the tank is full of liquid. As the tank fills, the ball float (inside the cage) rises until
it seats itself against the motor inlet. This shuts off the suction causing the motor sound to become higher in pitch. When this
happens, empty the tank.

The automatic suction shut-off also functions if the cleaner tips over. To continue use, turn cleaner off and set it upright. Wait a
few seconds to allow motor to come to a complete stop so the ball drops. Restart the motor.

Use this vacuum for wet pickup only.

Service Information

The instructions in this booklet serve as a guide to routine maintenance. For additional service information, telephone our toll
free number for the nearest Sanitaire Authorized Warranty Station. You should know the model, type and serial numbers

when you call:

USA: 1-800-800-8975

Mexico: 5670-6169

Canada: 1-800-800-8975

If you prefer, you can write to Electrolux Home Care Products North America, Service Division, 807 North Main Street, Bloomington,
Illinois 61701, USA. In Canada, write to Electrolux Home Care Products Canada, 866 Langs Drive, Cambridge, Ontario N3H
2N7. Refer to The Sanitaire Warranty for complete service information.

DO NOT OIL the motor at any time. Bearings have a seal and are permanently lubricated.

Rating Plate

The model, type and serial numbers are on the rating plate, located on the back of the
unit. For prompt and complete service information, always refer to these numbers when
inquiring about service.

Model and Type:_________________________

Serial No._______________________________

IDENTIFY PARTS OF CARPET CLEANER

1. Handle

2. Hose Inlet

3. Recovery Tank Lid

4. Solution Tank Lid

5. Drain Outlet
5a. Drain Outlet Diverter

6. Solution Hose Connection

7. Rear Wheels

8. Vacuum Switch
8a. Pump Switch

9. Power Cord

10. Extension Cord

11. Suction hose

12. Solution hose

13. Cleaning Nozzle (12" Wand)

14. Solution Trigger

15. "T" Handle

5a

15

5

3

2

6

14

12

8

13

MODEL TYPE SERIAL NO.

VOLTS AMPS. HERTZ

11

SERVICE INFORMATION: 1-800-800-8975

Sanitaire

BLOOMINGTON, ILLINOIS 61701

4

1

8a

9

7

10

3

ASSEMBLY

• You will find the drain outlet diverter, a black plastic 45-

degree elbow, inside the machine. Place this elbow on
the drain valve on the front of the unit. The elbow will
direct the flow of recovered water downward.

HOW TO USE
Fill Solution Tank

CAUTION: Use only commercially available carpet and

upholstery cleaners intended for machine
applications.

Remove solution tank lid and fill with mixture of water and
extraction detergent. (Follow recommended mix ratio on
extraction detergent label.)

NOTE: Do not overfill.

Attach Vacuum Hose Coupling

• Push the hose coupling into the hose inlet.

• Give a slight twist to secure.

Attach Solution Hose Fitting

• Make sure the quick disconnects snap together firmly.
As you do this, always inspect hoses for cracks, fraying
or leaks. Do not use if hoses are damaged.

Connect Power Cord

CAUTION: To reduce the risk of electric shock, do not

lay cord on any wet surfaces.

• Attach power cord to extension cord provided.

• Plug extension cord into outlet.

Begin Cleaning

• Turn on the vacuum switch and the pump switch. With
the cleaning nozzle and hose in hand you may begin
cleaning. By pulling the solution trigger, you will dispense
the solution onto the desired area. Because the vacuum is
on, the fluid will quickly be sucked back into the cleaning
nozzle. You will notice that the area you have just cleaned
will be damp. This is normal.

Tips:

If used to clean up spills or messes, clean up as much of the
spill or mess using paper towels before final cleaning with
the cleaner. If used on fine fabrics or upholstery, test for color
fastness in an inconspicuous place before cleaning.

Automatic Shut-Off

NOTE: Always use the wet vacuum cleaner in the

upright position. If cleaner tips over, the suction
automatically shuts off.

If the cleaner tips over:

• Turn off both switches and set the cleaner upright.

• Wait a few seconds for the motor to come to a complete
stop.

• Restart the motor.

When the tank is full:

• As the tank fills with liquid, the ball float (inside the cage)
rises until it seats itself against the motor inlet.

• The motor sound becomes a high pitch sound.

• The shut-off stops the suction.

• Turn off the power switch.

• Empty the tank (instructions follow).

Power Switches

The power switches are located on the top of the unit.

• Wear ear protection (not provided) if operating the
cleaner for a prolonged period of time.

• Push vacuum switch to turn on.

• Push pump switch to turn on.

Prime Pump

• Take the cleaning nozzle and hold it over a bucket or
drain. Pull the solution trigger so that the valve is now
open and fluid can start flowing through the machine
and hoses. You will notice air coming out first. This is
normal. Keep the line open until there is no more air,
and solution is flowing steadily.

4

Empty Tank

CAUTION: Turn off the power switch and unplug

electrical cord to service.

• Lift the hose and drain any liquid back into the tank.

• Empty contents into a suitable drain by pulling on the "T"
handle above the drain port. (See page 3.)

• Use special care when emptying full tanks with liquids.
Pulling the "T" handle completely open can result in a
sudden rush of liquid.

• Close "T" handle valve to continue cleaning.

Clean and Store

NOTE: Turn off both switches and unplug electrical cord

before cleaning tank.

• Empty tank of all liquid and thoroughly rinse inside before
storing.

• Clean and dry tank and all accessories.

• Store indoors in a cool, dry area.

TROUBLESHOOTING

SYMPTOM: Unit will not turn on.

Problem: Not plugged in.
Solution: Plug machine in proper outlet.

Problem: Circuit breaker has popped.
Solution: Reset circuit breaker. Make sure no

other items are running on the same
circuit as machine. Outlet must be a
20-amp circuit.

Problem: Power cord has become

disconnected from extension cord.

Solution: Reattach power cord to extension

cord.

SYMPTOM: Pump is not running properly.

Problem: Power cord and extension cord are

not completely locked together.

Solution: Snap firmly together.

Problem: Jets on wand are clogged.
Solution: Clean jet with soft wire brush or

remove jet and flush clean.

Problem: The solution tank is empty.
Solution: Fill the solution tank up with a pre-

mixed detergent.

Problem: Pump is pulsating.
Solution: Tighten all hoses. Check for leaks.

Problem: Pump is not running.
Solution: Push pump switch.

SYMPTOM: Vacuum motor not working

properly.

Problem: Hose not connected tightly to wand or

machine.

Solution: Connect hose tightly.

Problem: Hose is clogged with hair, carpet

fibers and/or debris.

Solution: Clean hose.

Problem: Drain plug is not shut completely.
Solution: Close drain plug completely.

Problem: Vacuum tank lid is not on tightly.
Solution: Secure the vacuum tank lid on tightly.

Problem: Vacuum hose is cracked or split.
Solution: Replace vacuum hose.

Problem: Water is coming out of the vacuum

motor.

Solution: Use a low foaming detergent.

SANITAIRE COMMERCIAL EQUIPMENT

LIMITED WARRANTY

Carpet and Spot Cleaners

(Excludes Vacuums)

Your equipment, which has been manufactured, tested and inspected with
carefully specified engineering requirements, is warranted to be free from defects
in material and workmanship. This Limited Warranty is, however, subject to the
following qualifications, conditions and limitations which are set forth to provide
you and all users of the equipment with information concerning the duration,
extent, availability and applicability of the Limited Warranty, the procedure to be
taken to obtain its performance, and other information concerning the Limited
Warranty policy.

The Limited Warranty is extended to original end user as follows:

One year parts replacement and 1 year service labor warranty.

This Limited Warranty will not cover damage attributable to the
following:

(1) Improper, unreasonable or negligent use or abuse of the equipment.
(2) Abrasions or punctures of the equipment.

The start date of the Limited Warranty coverage shall be the purchase date of
the original end user or six months from the date the machine was shipped from
the Factory, whichever comes first.

PARTS OF EQUIPMENT NOT COVERED BY THE LIMITED WARRANTY

Certain parts of equipment require replacement in the ordinary course of use
due to normal wear by reason of their characteristics. Normal wear items such
as gaskets, wheels, cords, hoses, switches, filters, bearings, carbon brushes,
solenoids, o-rings, thermostats, electrical terminals and casters are excluded
from the Limited Warranty.

EXCEPTIONS AND EXCLUSIONS FROM THE LIMITED WARRANTY

This equipment is required to be used on electric current as indicated on the
data plate. Otherwise damage, defects, malfunctions or other failure of the
equipment arising from use on electric current not as indicated are excepted and
excluded from this Limited Warranty. Defects, malfunctions, failure or damage
of the equipment caused by improper, unreasonable or neglectful use or abuse
while in possession of the purchaser are likewise excluded from this warranty.
If repair is done on your equipment by anyone other than those designated as
an authorized Warranty Center, THE MANUFACTURER at its sole option, may
determine that this warranty will not apply and the reimbursement for such repair
will not be made.

PROCEDURE TO BE TAKEN TO OBTAIN PERFORMANCE OF LIMITED
WARRANTY REPAIR

To secure repair of the equipment or any warranted parts under this Limited
Warranty, the following procedure should be taken. The inoperative equipment or
warranted parts, together with satisfactory evidence of the purchase date, must be
delivered, with shipping and delivery charges prepaid, to one of the following:

1) The dealer from whom purchased;

2) Any authorized service station.
If you are unable to locate any of the foregoing, you may write or otherwise

communicate to THE MANUFACTURER before repair service is performed by
anyone else. In such event, THE MANUFACTURER will provide either the location
of a closely available authorized distributor service department, or authorized
warranty station or other factory instructions. Upon compliance with the above
procedure, all warranted defects will be repaired, at no additional charge or costs
to the customer, and the repaired product returned to the customer. All shipping
charges will be the responsibility of the product owner. In following the procedures
set forth, PLEASE MAKE CERTAIN to state the model, type and serial number
as shown on the data plate of the equipment.

REPLACEMENT

In the event of a defect, malfunction or failure of your equipment or any warranted
part to conform with this warranty, THE MANUFACTURER may, at its sole option
and own expense, replace the equipment or any warranted part with another new
identical or reasonably equivalent model or part in lieu of repairing the defect.

NO REFUND OF PURCHASE PRICE

THE MANUFACTURER will not, as a matter of its Limited Warranty policy, refund
the customerʼs purchase price.

Be certain that the Warranty Station is “Sanitaire Authorized.” For the
location of the nearest Sanitaire Authorized Warranty Station or for service
information, see us a www.sanitairevac.com or telephone toll free: 1-800­800-8975.

Guía del propietario

de la Aspiradora

Extractora Comercial

Serie SC6080

Índice

Importante para su seguridad ........... 2

Información sobre servicio

de repuestos y partes ....................... 3

Identifique las partes .........................3

Uso .................................................... 4

Resolviendo problemas ..................... 5

Garantía ............................................ 5

www.sanitairevac.com

Para ver y obtener una copia de la lista de partes para reparaciones,
vaya a www.sanitairevac.com o llame al 1-800-800-8975.

Para obtener la dirección del centro más cercano que atiende cuestiones
de Garantía de Sanitaire o del servicio de reparaciones y partes llame
al 1-800-800-8975.

Parte No. 73682 (4/04) ©2004 Electrolux Home Care Products Ltd. Impreso en EE.UU.

IMPORTANTE PARA SU SEGURIDAD

Hay precauciones básicas a tomar siempre que se usa un aparato eléctrico, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA ASPIRADORA

PRECAUCIÓN

Para reducir el riesgo de incendio, descarga eléctrica o
lesiones:

• Use solamente bajo techo.

• No deje enchufada la aspiradora cuando no la esté
usando. Apague el interruptor de corriente (OFF) y
desenchufe el cordón eléctrico cuando no esté en uso y
antes de limpiarla.

• No deje que se use como un juguete. Es necesario prestarle
especial atención al ser usada por niños o cerca de ellos.

• Use sólo como lo indica este manual. Use sólo los accesorios
recomendados por el fabricante.

• No la use con el cordón o enchufe en mal estado. Si la
aspiradora no funciona como debe, se ha caído, dañado,
dejado a la intemperie o dejado caer en agua, devuélvala al
centro de servicio de reparaciones y partes antes de volver
a usarla.

• No la jale ni la lleve del cordón, ni use el cordón como un
mango, no cierre puertas sobre el cordón, ni jale el cordón
de modo que roce bordes filosos o esquinas. No pase la
aspiradora sobre el cordón. Evite la proximidad del cordón
a superficies calientes.

• Conéctela únicamente a un tomacorriente con conexión a
tierra correcto (refiérase a las instrucciones para conexión
a tierra).

• No use cordones eléctricos extras o tomacorrientes con
menos capacidad de corriente que la necesaria.

• Apague todos los controles antes de desenchufarla.

• No la desenchufe jalando del cordón. Para desenchufarla,
tome el enchufe, no el cordón.

• No toque el enchufe ni la aspiradora con las manos
húmedas.

• No ponga ningún objeto en las aberturas. No la use si
cualquiera de las aberturas está bloqueada; manténgala
libre de polvo, pelusa, cabello y cualquier cosa que pueda
reducir el paso del aire.

• Esta aspiradora crea succión. Mantenga cabello, ropa
suelta, dedos y todas las partes del cuerpo lejos de las
aberturas y las partes movibles.

• No aspire nada que se esté quemando o humeando, como
ser: cigarrillos, fósforos (cerillos) o cenizas calientes de la
chimenea o el asador. Las chipas o brasas podrían hacer
arder los desperdicios dentro del tanque.

• No la use sin el flotador y el armazón en su lugar.

• Tenga cuidado especial al limpiar escalones.

• Si la máquina se cae de costado durante su uso, apáguela
inmediatamente, vuelva a enderezarla, y espere que el
motor se detenga completamente. Esto permite que el
flotador vuelva a su posición normal y que pase el aire por
la aspiradora.

• No la use para aspirar líquidos inflamables o combustibles
tales como gasolina, ni en lugares donde puede haberlos.

• Guarde bajo techo en un lugar fresco y seco.

• Mantenga bien iluminada el área de trabajo.

• Desconecte los electrodomésticos antes de pasarles la
aspiradora.

• No use limpiadores marcados inflamables o combustibles.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES PARA HACER CONEXIÓN A TIERRA

Este electrodoméstico debe estar conectado a tierra. Si
falla o se descompone, la conexión a tierra brinda un paso
de menor resistencia para la corriente eléctrica con el fin de
reducir el riesgo de una descarga eléctrica. Esta máquina
viene equipada con un cordón que tiene un conductor el cual
conecta el equipo a tierra y un enchufe con conexión a tierra.
El enchufe debe insertarse en un tomacorriente apropiado
que esté correctamente instalado y conectado a tierra en
conformidad con los códigos y ordenanzas locales.

PELIGRO

La conexión incorrecta del conductor que conecta el equipo
a tierra puede significar un riesgo de descarga eléctrica.
Consulte a un electricista o personal de servicio de
reparaciones y partes calificado si tiene dudas con respeto a
que el tomacorriente esté conectado a tierra correctamente.
No modifique el enchufe que viene con la aspiradora. Si no
entra en el tomacorriente, busque un electricista calificado
para que instale el tomacorriente correcto.

Caja tomacorriente
conectada a tierra

El diente con conexión
a tierra es el más largo
de los tres

2

Figura A

Este electrodoméstico es para ser usado con un circuito
nominal de 120 voltios y tiene un enchufe con conexión a
tierra que se asemeja al adaptador en la Ilustración A. Se
puede usar un adaptador temporario que se asemeja al
adaptador que aparece en la Ilustración B para conectar este
enchufe a un receptáculo de dos polos, tal como se ilustra,
si no se cuenta con un tomacorriente con conexión a tierra.
El adaptador temporario debe ser usado únicamente hasta
que un electricista calificado pueda instalar un tomacorriente
conectado correctamente a tierra, Figura A. La lengüeta
verde, oreja o cosa similar que sobresale del adaptador
debe ser conectada con una conexión a tierra permanente,
tal como la tapa de una caja tomacorriente correctamente
conectada a tierra. Siempre que se use el adaptador, se debe
fijar en su lugar con un tornillo de metal.

NOTA: En Canadá, el Código Canadiense de Electricidad

no permite el uso de adaptadores temporarios.

Caja tomacorriente
conectada a tierra

Adaptador

Tornillo de

metal

Lengüeta para
conexión a tierra

Figura B

INFORMACIÓN GENERAL

Corte automático de succión

NOTA: Use la aspiradora en la posición vertical. Si se cae de costado, el corte automático de succión apaga la succión.

El corte automático de succión funciona cuando el tanque de recuperación está lleno de líquido. Cuando se llena el tanque, el
flotador (dentro del armazón) sube hasta que corta la succión provocando que el motor tenga un sonido más agudo. Cuando
sucede esto, vacíe el tanque.

El corte automático de succión también entra en funcionamiento si la aspiradora se cae de costado. Para continuar usándola,
apague la aspiradora y vuelva a enderezarla. Espere unos segundos para permitir que el motor se detenga completamente y
baje el flotador . Vuelva a prenderla.

Use esta aspiradora únicamente para aspirar líquidos.

Información sobre servicio de reparaciones y partes

Las instrucciones en este manual son una guía para el mantenimiento diario. Para obtener información adicional sobre la
oficina autorizada de garantía de Sanitaire, llame a nuestro número de teléfono gratuito. Debe saber los números de modelo,
tipo y serie cuando llama:

USA: 1-800-800-8975
México: 5670-6169
Canadá: 1-800-800-8975

Si lo prefiere, puede escribirnos a: Electrolux Home Care Products North America, Service Division, 807 North Main Street,
Bloomington, Illinois 61701, USA. En Canadá escriba a Electrolux Home Care Products Canada, 866 Langs Drive, Cambridge,
Ontario N3H 2N7. Refiérase a la Garantía de Sanitaire donde encontrará información completa sobre el servicio de reparaciones
y partes

NUNCA PONGA ACEITE EN EL MOTOR. Los cojinetes tienen un sello y están permanentemente lubricados.

Placa de datos

Los números de modelo, tipo y serie se encuentran en la placa de datos, localizada en
la parte trasera de la máquina. Cuando llame por cualquier asunto relacionado con el
servicio de reparaciones y partes, siempre refiérase a estos números

Modelo y Serie:_________________________

No. de Serie:___________________________

3

14

12

8

IDENTIFIQUE LAS PARTES
DE SU ASPIRADORA

1. Mango

2. Entrada de la manguera

3. Tapa del tanque de recuperación

4. Tapa del tanque de solución limpiadora

5. Salida del drenaje
5a. Desvío de la salida del drenaje

6. Manguera de conexión de la solución

7. Ruedas traseras

8. Interruptor de la aspiradora
8a. Interruptor de la bomba

9. Cordón eléctrico

10. Cordón extra

11. Manguera de succión

12. Manguera de la solución

13. Boquilla para limpiar
(tubo de 30 cm [12 pulgadas])

14. Gatillo para la solución

15. Manija “T”

5a

15

5

2

6

13

MODEL TYPE SERIAL NO.

VOLTS AMPS. HERTZ

11

SERVICE INFORMATION: 1-800-800-8975

Sanitaire

BLOOMINGTON, ILLINOIS 61701

4

1

8a

9

7

10

3

ARMADO

• Dentro de la aspiradora se encuentra el desvío para la
salida del drenaje: un codo plástico negro de 45 grados.
Coloque este codo en la válvula del drenaje en la parte
delantera de la máquina. El codo enviará hacia abajo el
agua recuperada.

CÓMO USARLA

Empiece a limpiar

• Prenda el interruptor de la aspiradora y el interruptor de la
bomba. Con la boquilla limpiadora y la manguera en mano,
puede empezar a limpiar. Al jalar el gatillo de la solución,
largará la solución al área deseada. Porque la aspiradora
está prendida, el líquido será aspirado rápidamente dentro
de la boquilla limpiadora. Notará que el área que acaba
de limpiar está húmeda. Esto es normal.

Llene el tanque de solución

PRECAUCIÓN: Uti lic e úni c ame nte l i mpi ado r es

comerciales de alfombras y tapizados
que son para ser aplicados a máquina.

Quite la tapa del tanque de la solución y llénelo con una
mezcla de agua y detergente extractor. (Coloque las
proporciones recomendadas para la mezcla en la etiqueta
del detergente extractor.)

NOTA: No lo llene demasiado.

Acople el acoplamiento de la manguera
aspiradora

• Empuje el acoplamiento de la manguera dentro de la
entrada de la manguera.

• Hágalo girar ligeramente para asegurarlo.

Acople la abrazadera de la manguera de la
solución

• Asegúrese de que las conexiones rápidas queden
firmemente encajadas juntas. Siempre que hace esto,
inspeccione las mangueras para ver si están rajadas,
desgastadas o si pierden. No use la máquina si las
mangueras están dañadas.

Conecte el cordón eléctrico

PRECAUCIÓN: A fin de reducir el riesgo de una descarga

eléctrica, no coloque el cordón en
ninguna superficie mojada.

• Conecte el cordón eléctrico que viene incluido.

• Enchufe el cordón en un tomacorriente.

Interruptores de corriente

Los interruptores de corriente se encuentran en la parte
superior de la aspiradora.

• Use protectores de oídos (no incluidos) si usa la aspiradora
durante un tiempo prolongado.

• Oprima el interruptor de la aspiradora para prenderla.

• Oprima el interruptor de la bomba para prenderla.

Sugerencias:

Si la usa para limpiar sustancias que se han derramado,
absórbalas lo más posible con toallas de papel antes de dar
una limpieza final con la aspiradora. Si se usa sobre telas o
tapizados finos, antes de limpiarlos haga una prueba en un
lugar que no se note para ver si no destiñen.

Corte automático

NOTA: Siempre use la espiradora mojada en la posición

vertical. Si la aspiradora se cae de costado, la
succión se corta automáticamente.

Si la aspiradora se cae de costado:

• Apague ambos interruptores y enderece la aspiradora.

• Espere unos segundos para que el motor se detenga
completamente.

• Vuelva a prender el motor.

Cuando el tanque está lleno:

• A medida que el tanque se va llenando de líquido, el
flotador (dentro del armazón) sube hasta asentarse contra
la entrada del motor.

• El sonido del motor se hace más agudo.

• El corte detiene la succión.

• Apague el interruptor de corriente.

• Vacíe el tanque (instrucciones a continuación).

Vacíe el tanque

PRECAUCIÓN: Apague el interruptor de corriente y

desenchufe el cordón eléctrico para
limpiarlo.

• Levante la manguera y drene dentro del tanque el líquido
que haya quedado.

• Vacíe el contenido en un drenaje apropiado jalando de la
manija “T” arriba de la portilla del drenaje. (Ver página 3.)

• Tenga especial cuidado cuando vacíe tanques llenos
de líquidos. Jalar la manija “T” de manera que se abre
completamente puede resultar en una salida súbita de
líquido.

• Cierre la válvula de la manija “T” para seguir limpiando.

Cebe la bomba

• Tome la boquilla limpiadora y sosténgala encima de un
balde o drenaje. Jale el gatillo de la solución de modo que
la válvula esté ahora abierta y el líquido pueda comenzar a
pasar por la máquina y las mangueras. Notará que primero
sale aire. Esto es normal. Mantenga abierta la línea hasta
que no haya más aire y la solución fluya continuamente.

4

Limpie y guarde

NOTA: Apague ambos interruptores y desconecte el

cordón eléctrico antes de limpiar el tanque.

• Vacíe el tanque sacándole todo el líquido y enjuague a
fondo el interior antes de guardar la aspiradora.

• Limpie y seque el tanque y todos los accesorios.

• Guarde bajo techo en un área fresca y seca.

RESOLVIENDO PROBLEMAS

SÍNTOMA: La máquina no se prende.

Problema: No está enchufada.
Solución: Enchufe la máquina en un

tomacorriente apropiado.

Problema: Saltó el interruptor del circuito.
Solución: Vuelva a poner el interruptor de

circuito. Asegúrese de que no haya
otros ítemes en uso en el mismo
circuito que la máquina. El toma
corriente debe ser de un circuito de
20-amp.

Problema: El cordón eléctrico se ha

desconectado del cordón extra.

Solución: Vuelva a conectar el cordón eléctrico

con el cordón extra.

SÍNTOMA: La bomba no funciona

correctamente.

Problema: El cordón eléctrico y el cordón extra

no están totalmente encajados.

Solución: Encájelos firmemente el uno al otro.
Problema: Los surtidores en el tubo están

tapados.

Solución: Limpie los surtidores con un cepillo

de alambre blando o quite los
surtidores y púrguelos hasta que
estén limpios.

Problema: El tanque de la solución está vacío.
Solución: Llene el tanque de solución con un

detergente pre mezclado.

Problema: La bomba está pulsando.
Solución: Apriete todas las mangueras.

Chequee para ver si hay pérdidas.

Problema: La bomba no funciona.
Solución: Presione el interruptor de la bomba.

SÍNTOMA: El motor de la aspiradora no

funciona correctamente.

Problema: La manguera no está conectada

apretadamente al tubo a la máquina.

Solución: Conecte firmemente la manguera.
Problema: La manguera está obstruida con

cabello, fibras de las alfombras y/o
basura.

Solución: Limpie la manguera
Problema: El tapón del drenaje no está comple-

tamente cerrado.

Solución: Cierre completamente el tapón del

drenaje.

Problema: La tapa del tanque de la aspiradora

no está bien apretada.

Solución: Apriete bien la tapa del tanque de la

aspiradora.

Problema: La manguera aspiradora está rajada

o cortada.

Solución: Cambie la manguera aspiradora.
Problema: Sale agua del motor de la aspiradora.

Solución: Use un detergente que haga poca

espuma.

GARANTÍA LIMITADA DE SANITAIRE

PARA EQUIPOS COMERCIALES

Limpiadoras de alfombras y manchas

(Excluye aspiradoras)

Su equipo, que ha sido manufacturado, probado e inspeccionado de acuerdo con
requisitos de ingeniería cuidadosamente especificados, se garantiza libre de defectos
en los materiales y la obra de mano. No obstante, esta Garantía Limitada está sujeta
a los siguientes derechos, condiciones y limitaciones que se establecen para brindarle
a usted y a todos los usuarios del equipo con información respecto a duración,
alcance, disponibilidad y aplicabilidad de la Garantía Limitada, el procedimiento
a seguir para obtener su ejecución y otra información concerniente a la póliza de
Garantía Limitada.

La Garantía Limitada se extiende al usuario final original de la siguiente
manera:

Un año de garantía para repuestos y 1 año para mano de obra.

La Garantía Limitada no cubre los daños atribuibles a los siguientes:

(1) Uso indebido, irrazonable o negligente o maltrato del equipo.
(2) Abrasiones o perforaciones del equipo.
La fecha inicial de la cobertura de la Garantía Limitada será la fecha de compra del

usuario original o seis meses desde la fecha en que la máquina fue despachada de
la fábrica, sea cual fuere la primera.

PIEZAS DEL EQUIPO NO CUBIERTAS POR LA GARANTÍA LIMITADA

Ciertas piezas del equipo requieren reponerse en el curso común del uso debido
al desgaste normal en razón de sus características. Se excluyen ítemes que se
desgastan normalmente tales como válvulas, ruedas, cordones eléctricos, mangueras,
interruptores, filtros, cojinetes, cepillos de carbón, solenoides, aros-O, termostatos,
terminales eléctricos y rueditas.

EXCEPCIONES Y EXCLUSIONES DE LA GARANTÍA LIMITADA

Este equipo tiene que ser usado con la corriente eléctrica indicada en la placa de datos.
En caso contrario, los daños, defectos, malfuncionamiento y otras fallas del equipo
debido al uso de corriente eléctrica distinta a la indicada se exceptúan y excluyen de
esta Garantía Limitada. Los defectos, malfuncionamientos, fallas o daños al equipo
causados por un uso indebido, irrazonable o negligente o el maltrato mientras está
en posesión del comprador también se excluyen de esta garantía. Si una reparación
de su equipo es realizada por alguien no designado como un Centro autorizado de
Garantía, EL FABRICANTE, a su sola discreción, puede determinar que esta garantía
no se aplica y que no se rembolsará el pago por dicha reparación.

PROCEDIMIENTO A SEGUIR PARA OBTENER LA EJECUCIÓN DE UNA REPARACIÓN
DENTRO DE LA GARANTÍA LIMITADA

Para obtener la reparación del equipo o de cualquier pieza garantizada bajo esta
Garantía Limitada, Se debe seguir el siguiente procedimiento. El equipo o las piezas
garantizados que no funcionan, junto con una evidencia satisfactoria de su fecha de
compra debe ser entregada, con los gastos de envío y entrega pre pagados, a uno
de los siguientes:

1) El distribuidor de quien se compró;

2) Cualquier centro autorizado de reparaciones y partes.
Si le es imposible localizar ninguno de los mencionados, puede escribir o comunicarse

de alguna otra manera con EL FABRICANTE antes de que ningún otro lo repare.
En dicho caso, EL FABRICANTE proporcionará la dirección de un departamento
de servicio de repuestos y partes de un distribuidor autorizado cercano, o una
oficina de garantía autorizada u otras instrucciones de fábrica. Al cumplir todos los
procedimientos mencionados, los defectos que cuentan con garantía serán reparados
sin cargo ni costos adicionales al cliente, y el producto reparado será regresado al
cliente. Todos los cargos de envío son responsabilidad del dueño del producto. Al
seguir los procedimientos explicados, POR FAVOR ASEGÚRESE DE mencionar el
número de modelo, tipo y serie tal como aparecen en la placa de datos del equipo.

SUSTITUCIONES

En el caso de que algún defecto, malfuncionamiento o falla del equipo o de que
cualquier pieza no se conforma a estA garantía, EL FABRICANTE podrá, a su sola
discreción y a su cargo sustituir cualquier parte garantizada o equipo garantizado
con otro nuevo idéntico o razonablemente equivalente al modelo o pieza en lugar
de reparar el defecto.

NO SE REMBOLSA EL PRECIO DE COMPRA

EL FABRICANTE, de acuerdo con su póliza de Garantía Limitada, no rembolsará al
cliente el precio de compra.

Asegúrese de que el Centro de Garantía sea “Autorizado por Sanitaire”. Para
obtener la dirección del centro más cercano que atiende cuestiones de Garantía
de Sanitaire o del servicio de reparaciones y partes, visítenos en o llame gratis
al: 1-800-800-8975.

le 1-800-800-8975.
maison, visitez notre site Web www.sanitairevac.com ou appelez sans frais
savoir lʼadresse du Centre service agréé Sanitaire le plus proche de votre
Assurez-vous que le Centre service agréé est autorisé par Sanitaire. Pour

lʼachat au consommateur.
Selon cette garantie limitée, LE FABRICANT ne remboursera jamais le prix de

IMPOSSIBILITÉ DE REMBOURSER LE PRIX DE LʼACHAT

semblable, au lieu de réparer le défaut. Ce sera aux frais du fabricant.
lʼappareil ou la pièce sous garantie avec un modèle nouveau identique ou
couvertes par la garantie limitée, LE FABRICANT peut choisir de remplacer
Dans le cas dʼun défaut ou défaillance de votre appareil, ou dʼune des pièces

REMPLACEMENT

signalétique de lʼappareil.
mentionner les numéros de modèle, de type et de série indiqués sur la plaque
du propriétaire de lʼappareil. Lorsque vous suivez ces instructions, soyez sûr de
sera renvoyé au consommateur. Tous les frais dʼexpédition seront à la charge
réparés, sans charge ou frais supplémentaire au consommateur. Lʼappareil réparé
lʼusine. Si vous suivez de près ces instructions, les défauts sous garantie seront
chez vous, un Centre service agréé par Sanitaire, ou dʼautres instructions de
donnera soit lʼadresse dʼun atelier de service ou distributeur autorisé près de
travail de réparation chez quelquʼun dʼautre. Dans ce cas, LE FABRICANT vous
ou communiquer autrement avec LE FABRICANT, avant dʼentreprendre un
Si vous ne pouvez pas trouver lʼune de ces deux adresses, vous pouvez écrire

2) Un Centre service agréé par Sanitaire.

1) Le magasin où vous avez acheté lʼappareil ;
adresses suivantes :

date dʼachat, avec les frais dʼexpédition et de retour prépayés à lʼune des deux
qui ne fonctionnent pas, accompagnés par des preuves convenables de la
garantie limitée, suivez les étapes suivantes. Envoyez lʼappareil ou les pièces
Pour obtenir une réparation de cet appareil ou de ses pièces couvertes par la

COMMENT FAIRE APPLIQUER LA GARANTIE LIMITÉE

de remboursement pour cette réparation.
fabricant peut décider que la garantie ne sʼappliquera pas et quʼil nʼy aura pas
une réparation par quelquʼun dʼautre quʼun Centre service agréé Sanitaire, le
par le consommateur, sont aussi exclus de cette garantie. Si vous faites faire
entraînés par une utilisation incorrecte, irraisonnable ou négligent, on un abus
sont exclus de cette garantie limitée. Les défauts, défaillances ou dommages
un courant électrique différent de celui indiqué sur la plaque signalétique
signalétique. Les dommages et défaillances occasionnés par lʼutilisation avec
Cet appareil doit être utilisé avec le courant électrique indiqué sur la plaque

EXCEPTIONS ET EXCLUSIONS DE LA GARANTIE LIMITÉE

électriques et roulettes, ne sont pas couvertes par cette garantie.
filtres, paliers, balais en charbon, solénoïdes, anneaux, thermostats, bornes
normales. Ces pièces, telles que joints, roues, cordons, boyaux, interrupteurs,
Certaines pièces doivent être remplacées dans des conditions dʼutilisation

PIECES NON COUVERTES PAR LA GARANTIE LIMITÉE

sera la première de ces deux dates.
mois après lʼenvoi de lʼappareil de lʼusine de fabrication. Lʼentrée en vigueur
La garantie entre en vigueur le jour de lʼachat par le consommateur, ou bien six

2) abrasion ou perforation de lʼappareil.

propriétaire ;

1) une négligence, un emploi abusif ou non conforme au Guide du

occasionnés par :
La garantie limitée ne couvre pas les dommages ou défaillances

Un an pour le remplacement des pièces et un an pour lʼassemblage.

suivante :
La garantie limitée sʼétend au premier utilisateur de lʼappareil de la manière

dont il faut se servir pour faire appliquer la garantie.
la disponibilité et lʼapplicabilité de la garantie limitée, aussi bien que la manière
les utilisateurs de lʼappareil, des renseignements concernant la durée, lʼétendue,
limitations suivantes. Celles –ci sont données afin de vous donner, ainsi quʼà tous
fabrication. Cette garantie, toutefois, est sujette aux qualifications, conditions et
avec soin par lʼindustrie, est garantie contre tout défaut de matériel ou de
Votre appareil, qui a été fabriqué, testé et inspecté selon des normes précisées

(A lʼexclusion des aspirateurs)

Nettoyeurs de tapis et de tâches

Garantie limitée

Sanitaire appareils commerciaux

de mousse.

Solution : Utilisez un produit nettoyant avec peu
Problème : De lʼeau sort du moteur dʼaspiration.

Solution : Remplacez le tuyau dʼaspiration.

fendu.

Problème : Le tuyau dʼaspiration est déchiré ou
Solution : Fermez bien le couvercle.

bien fermé.

Problème : Le couvercle de la cuve nʼest pas

la vidange.

Solution : Fermez complètement le bouchon de

bien inséré.

Problème : Le bouchon de la vidange nʼest pas

Solution : Enlevez les obstructions.
des débris.
cheveux, des fibres de tapis et/ou

Problème : Le tuyau est encrassé avec des

Solution : Attachez bien le tuyau.
rallonge ou à lʼappareil.

Problème : Le tuyau nʼest pas bien fixé à la

fonctionne pas correctement.

Symptôme : Le moteur dʼaspiration ne

Solution : Appuyez lʼinterrupteur de la pompe.

Problème : La pompe ne fonctionne pas.
une fuite éventuelle.

Solution : Serrez tous les tuyaux et cherchez

Problème : La pompe vibre.
produit nettoyant, mélangé à lʼeau.

Solution : Remplissez le réservoir avec le
vide.

Problème : Le réservoir au produit nettoyant est
pour les nettoyer avec de lʼeau.

métallique douce ou enlevez les jets

Solution : Nettoyez les jets avec une brosse

Problème : Les jets de la lance sont encrassés.
la rallonge.

Solution : Attachez bien le cordon électrique et
sont pas bien attachés.

Problème : Le cordon électrique et la rallonge ne

correctement.

Symptôme : La pompe ne fonctionne pas

rallonge.

Solution : Rattachez le cordon électrique à la
la rallonge.

Problème : Le cordon électrique sʼest détaché de
circuit de 20 amp.

lʼextracteur. La prise doit être sur un
fonctionne sur le même circuit que
vous quʼaucun autre appareil ne

Solution : Remettez le disjoncteur et assurez-

Problème : Le disjoncteur a sauté.
convenable.

Solution : Branchez lʼappareil dans une prise

Problème : Lʼappareil nʼest pas branché.

marche.

Symptôme : Lʼappareil ne se met pas en

DÉPANNAGE

nettoyer le réservoir.
débranchez le cordon électrique avant de

dʼentretien.
avant dʼentreprendre tout travail
débranchez le cordon électrique

• Entreposez à lʼintérieur dans un endroit sec et frais.

• Nettoyez et séchez le réservoir et tous les accessoires.

dʼentreposer votre extracteur.

• Videz le réservoir complètement et rincez bien avant

REMARQUE : Mettez les deux interrupteurs sur arrêt et

Nettoyer et entreposer

nettoyage.

• Fermez la valve de la poignée en « T » pour continuer le
de faire sortir trop vite les liquides.
vous tirez complètement la poignée en « T », vous risquez

• Portez une attention spéciale lorsque la cuve est pleine. Si
la poignée en « T » en dessus du tuyau dʼécoulement.

• Videz la cuve dans une canalisation appropriée en soulevant
dans le réservoir.

• Soulevez le tuyau et permettez au liquide qui reste de couler

AVERTISSEMENT : Mettez lʼinterrupteur sur arrêt et

Vider la cuve

4

et que le produit coule constamment.
Gardez la ligne ouverte jusquʼà ce quʼil nʼy ait plus dʼair
remarquerez dʼabord une sortie dʼair. Ceci est normal.
commence à couler dans lʼappareil et les tuyaux. Vous
nettoyant afin dʼouvrir la valve pour que le liquide
dʼune canalisation sanitaire. Tirez la détente du produit

• Tenez la lance de nettoyage au dessus dʼun seau ou

Amorcer la pompe

marche.

• Appuyez sur lʼinterrupteur de la pompe pour mettre en

marche.

• Appuyez sur lʼinterrupteur de lʼaspiration pour mettre en

lʼextracteur pour une période de temps prolongée.

• Portez toujours une protection des oreilles si vous utilisez
Les interrupteurs se trouvent vers le haut de lʼextracteur.

Les interrupteurs

lʼaspiration.
coupure automatique de lʼaspiration coupe
quelque raison lʼappareil se renverse, la
position debout lors de lʼusage. Si pour

• Videz la cuve (instructions ci-dessous).

• Mettez lʼinterrupteur sur arrêt.

• A ce moment, lʼaspiration est coupée automatiquement.

• Le bruit du moteur devient plus aigu.
monte jusquʼà ce quʼil se coince contre lʼarrivée du moteur.

• Alors que la cuve se remplit, le flotteur (à lʼintérieur de la cage)

cuve est pleine de liquide.
La coupure automatique de lʼaspiration fonctionne lorsque la

Lorsque la cuve est pleine :

• Remettez le moteur en marche.
complètement.

• Attendez quelques secondes pour que le moteur sʼarrête
sur pied.

• Mettez les deux interrupteurs sur arrêt et remettez lʼappareil

Si lʼappareil se renverse :

REMARQUE : Lʼappareil doit toujours être dans la

La coupure automatique

pour être sûr que le tissu ne se déteint pas.
qualité, testez dʼabord le produit nettoyant sur un endroit caché
utilisez lʼappareil sur des tissus ou capitonnages de haute
avant de faire un dernier nettoyage avec lʼextracteur. Si vous
tombés par terre, travaillez dʼabord avec une serviette en papier
Si vous utilisez lʼextracteur pour nettoyer des liquides qui sont

Tuyaux :

Ceci est normal.
verrez que lʼendroit que vous venez de nettoyer est humide.
produit sera vite aspiré dans la lance de nettoyage. Vous
tirant sur la détente. Puisque lʼaspiration est en marche, le
Vous appliquerez le produit nettoyant sur lʼendroit voulu en
dans votre main, vous pouvez commencer le nettoyage.
la pompe. Tout en tenant le tuyau et la lance de nettoyage

• Appuyez sur lʼinterrupteur de lʼaspiration et lʼinterrupteur de

Commencer le nettoyage

• Branchez la rallonge.

accompagne lʼextracteur.

• Attachez le cordon électrique à la rallonge qui

cordon sur une surface mouillée.
électrique ne posez jamais le

AVERTISSEMENT : Pour réduire le risque de choc

Connecter le cordon électrique

abîmés.
Nʼutilisez jamais lʼextracteur si les tuyaux sont
toujours les tuyaux pour des fissures ou des fuites.

• Assurez-vous que le tuyau est bien installé. Inspectez

Attacher le tuyau du produit nettoyant

• Tournez légèrement pour fixer.

• Insérez le raccord dans lʼarrivée du tuyau.

Attacher le raccord du tuyau dʼaspiration

REMARQUE : Ne remplissez pas trop.

sur le produit concernant le mélange correct.)
détergent pour lʼextraction. (Suivez les indications données
et remplissez le réservoir avec un mélange dʼeau et de
Enlevez le couvercle du réservoir du produit nettoyant

par machine.
capitonnages et pour lʼapplication
le nettoyage des tapis et des
commercialisés conçus pour

AVERTISSEMENT : Utilisez uniquement des produits

Remplir le réservoir du produit nettoyant

MODE DʼEMPLOI

ramassées vers le bas.
au devant de lʼappareil. Ce coude dirigera les eaux
lʼappareil. Installez ce coude sur la valve dʼécoulement
un coude à 45 degrés en plastique noir à lʼintérieur de

• Vous trouverez le détournement du tuyau dʼécoulement,

ASSEMBLAGE

3

13

10

7

9

8a

1

6

5a

5

15

2

15. Poignée en "T"

14. Détente du produit nettoyant

13. Lance de nettoyage (Rallonge de 12 pouces)

12. Tuyau du produit nettoyant

11. Tuyau dʼaspiration

10. Rallonge

9. Cordon électrique
8a. Interrupteur de la pompe

8. Interrupteur de lʼaspiration

7. Roues arrières

6. Raccord du tuyau du produit nettoyant
5a. Détournement du tuyau dʼécoulement

5. Sortie du tuyau dʼécoulement

4. Couvercle du récipient du produit nettoyant

3. Couvercle de la cuve des eaux usées

2. Arrivée du tuyau

1. Poignée

DU NETTOYEUR
IDENTIFICATION DES PIÈCES

4

11

BLOOMINGTON, ILLINOIS 61701

Sanitaire

SERVICE INFORMATION: 1-800-800-8975

VOLTS AMPS. HERTZ

MODEL TYPE SERIAL NO.

8

12

14

3

Numéro de série :________________________

Numéros de modèle et de type :_________________________

ces numéros lorsque vous appelez.
au dos de l'appareil. Pour le service le plus rapide et complet, soyez toujours prêt à fournir
Les numéros de modèle, de type et de série se trouvent sur la plaque signalétique, située

Plaque signalétique

NE JAMAIS HUILER le moteur. Les paliers ont été lubrifiés et scellés à vie.

Cambridge, Ontario N3H 2N7. Consultez la Garantie Sanitaire pour les renseignements complets sur le service.
Main Street, Bloomington, Illinois 61701. Au Canada, écrivez à Electrolux Home Care Products Canada, 866 Langs Drive,
Si vous le préférez, vous pouvez aussi écrire à Electrolux Home Care Products North America, Service Division, 807 North

Au Mexique : 5670-6169

Aux Etats-Unis et au Canada : 1-800-800-8975

domicile. Soyez prêt à fournir les numéros de modèle, de type et de série lorsque vous appelez.
composez le numéro ci-dessous, sans frais, pour demander lʼadresse du Centre service agréé Sanitaire le plus proche de votre
Les instructions de ce livret vous serviront de guide pour lʼentretien dʼusage. Si un service plus important est nécessaire,

Renseignements sur le service

Cet extracteur est conçu uniquement pour lʼaspiration de liquides.

sʼarrêter complètement et au flotteur de retomber. Remettez alors le moteur en marche.
mettez les commandes sur arrêt et remettez lʼextracteur sur pied. Attendez quelques minutes pour permettre au moteur de
La coupure automatique de lʼaspiration fonctionne également si lʼextracteur se renverse. Pour continuer à utiliser lʼappareil,

et le bruit du moteur devient plus aigu. Il faut alors vider la cuve.
boule (à lʼintérieur de la cage) monte jusquʼà ce quʼil se coince contre lʼarrivée du moteur. A ce moment, lʼaspiration est coupée
La coupure automatique de lʼaspiration fonctionne lorsque la cuve est pleine de liquide. Alors que la cuve se remplit, le flotteur à

renverse, la coupure automatique de lʼaspiration coupe lʼaspiration.

NOTE : Lʼappareil doit toujours être dans la position debout lors de lʼusage. Si pour quelque raison lʼappareil se

Coupure automatique de lʼaspiration

RENSEIGNEMENTS GÉNÉRAUX

Croquis B

Boîte de prise de terre

Taquet de terre

Adaptateur

lʼélectricité.
nʼest pas autorisée par le Code canadien de

Croquis A

Vis métallique

Boîte de prise de terre

NOTE : Au Canada, lʼutilisation dʼun adaptateur temporaire

fixé par une vis métallique.
dʼune boîte de sortie mise à la terre. Lʼadaptateur doit être
un élément correctement mis à la terre comme le couvercle
couleur verte, prolongeant lʼadaptateur doit être raccordé à
Lʼoreille rigide ou le crochet ou autre dispositif semblable, de
mise à la terre soit installée par un électricien qualifié.
devrait être utilisé seulement jusquʼà ce quʼune prise avec
mise à la terre nʼest pas disponible. Lʼadaptateur temporaire
prise bipolaire comme lʼillustre le croquis B si une prise à
le croquis B peut être utilisé pour brancher cette fiche à une
A. Un adaptateur temporaire semblable à celui illustré par
dʼune fiche de terre semblable à celle illustrée par le croquis
Cet appareil est destiné à un circuit de 120 V et est muni

2

longue des trois lames
La lame de terre est la plus

installer une prise adéquate par un électricien qualifié.
avec lʼappareil. Si elle ne peut être insérée dans la prise, faire
correctement mise à la terre. Ne pas modifier la fiche fournie
dʼentretien qualifié si vous nʼêtes pas certain que la prise est
de choc électrique. Consulter un électricien ou un technicien
Un conducteur de terre mal raccordé peut entraîner un risque

AVERTISSEMENT

règlements et ordonnances municipaux.
correctement installée et mise à la terre conformément aux
terre. La fiche doit être branchée dans une prise appropriée
dʼun conducteur de terre et dʼune fiche avec broche de
choc électrique. Cet appareil est pourvu dʼun cordon muni
un chemin de moindre résistance qui réduit le risque de
ou de panne éventuelle, la mise à la terre fournit au courant
Cet appareil doit être mis à la terre. En cas de défaillance

Instructions visant la mise à la terre

CONSERVEZ CES INSTRUCTIONS

fiche.

ou combustibles.

• Ne pas utiliser des produits nettoyants marqués inflammables

avec un aspirateur.

• Débrancher les appareils électriques avant de les nettoyer

• Maintenir un bon éclairage à lʼendroit où vous travaillez.

lʼintérieur.

• Entreposer votre aspirateur dans une endroit frais et sec, à
le débit dʼair à travers lʼappareil retourne à la normale.
que le flotteur à boule retrouve sa position normale et que
le moteur sʼarrête complètement. Cette action permettra
lʼéteindre tout de suite, le remettre sur pied et attendre que

• Si lʼaspirateur se renverse quand il est en usage, il faut

• User de prudence lors du nettoyage des escaliers.

• Ne pas utiliser sans le flotteur à boule et sa cage.
cheminée ou de barbecue.
les cigarettes, les allumettes ou les cendres chaudes de

• Ne pas aspirer des objets qui brûlent ou fument comme
corps à lʼécart des ouvertures et des pièces mobiles.
les vêtements amples, les doigts et toutes les parties du

• Cet extracteur crée de lʼaspiration. Maintenir les cheveux,
matières ne réduisent pas le débit dʼair.
de la poussière, de la peluche, des cheveux ou dʼautres
lʼappareil lorsquʼun ouverture est bloquée. Sʼassurer que

• Nʼinsérer aucun objet dans les ouvertures. Ne pas utiliser
mouillées.

• Ne pas toucher la fiche ni lʼappareil lorsque vous mains sont

• Ne pas débrancher en tirant sur le cordon. Tirer plutôt la

avant de débrancher lʼappareil.

• Mettre toutes les commandes à la position arrêt (« OFF »)

capacité suffisante pour transporter le courant.

• Ne pas utiliser des rallonges ou des prises qui nʼont pas une

Voir les instructions visant la mise à la terre.

• Ne brancher quʼà une prise de courant avec mise à la terre.
Garder le cordon à lʼécart des surfaces chaudes.
ou des coins. Ne pas faire rouler lʼappareil sur le cordon.
lʼembrasure dʼune porte ou lʼappuyer contre des arêtes vives
pas utiliser le cordon comme une poignée, le coincer dans

• Ne pas tirer, soulever ni traîner lʼappareil par le cordon. Ne
retourner à un atelier de réparation avant de lʼutiliser.
tombé ou endommagé, laissé à lʼextérieur ou immergé, le
Si lʼappareil ne fonctionne pas comme il le devrait, sʼil est

• Ne pas utiliser si le cordon ou la fiche est endommagé.
accessoires recommandés par le fabricant.

• Nʼutiliser que conformément à cette notice avec les
ou près dʼun enfant.
attention particulière est nécessaire lorsquʼil est utilisé par

• Ne pas permettre aux enfants de jouer avec lʼappareil. Une
pas ou avant tout travail dʼentretien.
débrancher le cordon électrique lorsque vous ne lʼutilisez
est branché. Mettre lʼinterrupteur sur arrêt (« OFF ») et

• Ne pas laisser lʼappareil sans surveillance lorsquʼil

• Utiliser cet appareil uniquement à lʼintérieur.

blessure :
Pour réduire le risque de feu, de choc électrique ou de

MISE EN GARDE

LISEZ TOUTES LES INSTRUCTIONS AVANT DʼUTILISER VOTRE EXTRACTEUR

Lors de lʼutilisation dʼun appareil électrique, quelques précautions élémentaires doivent être observées, incluant les suivantes :

IMPORTANTES MESURES DE SÉCURITÉ

www.sanitairevac.com

Pièce no. 73682 (4/04) ©2004 Electrolux Home Care Products Ltd. Imprimé aux Etats-Unis

le 1-800-800-8975.
de votre domicile, ou pour les renseignements sur le service, appelez
Pour savoir lʼadresse du Centre service agréé Sanitaire le plus proche

copie de la liste.
sanitairevac.com ou appelez le 1-800-800-8975 pour demander une
Pour voir la liste des pièces de rechange, visitez le site www.

Garantie ................................................5

Dépannage ...........................................5

Mode dʼemploi ......................................4

Identification des pièces .......................3

Renseignements sur le service ............3

Importantes mesures de sécurité .........2

Table des matières

Série SC6080

Guide du propriétaire

A usage commercial

Nettoyeur Extracteur
