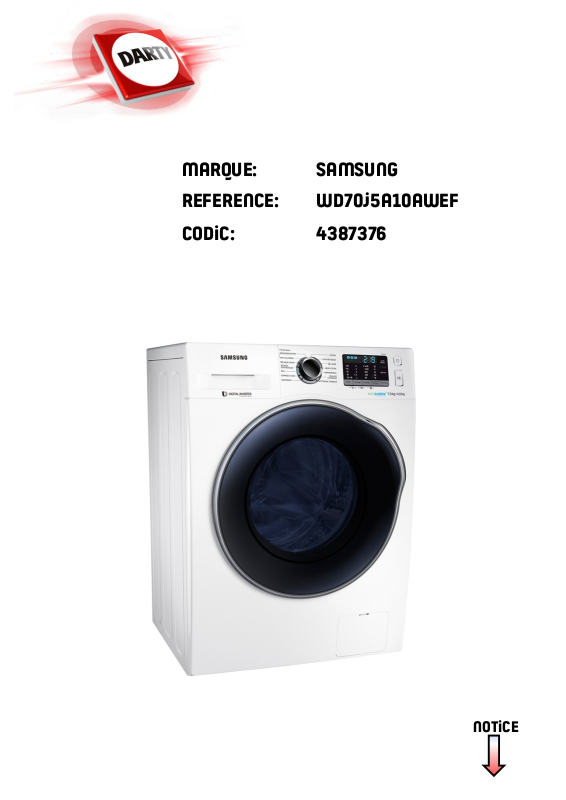

Samsung WD70J5A10AWEF, WD80K5410OW/EF User Manual

MARQUE: SAMSUNG

REFERENCE: WD70J5A10AWEF

CODIC:

4387376

NOTICE

Lave-linge

Manuel d'utilisation

WD70J5*****

Sommaire

Consignes de sécurité 3

Ce que vous devez savoir à propos des consignes de sécurité 3
Importants symboles de sécurité 3
Importantes précautions de sécurité 4

Sommaire

Instructions concernant la marque DEEE 14

Installation 15

Pièces incluses 15
Exigences d'installation 17
Installation pas à pas 19

Avant de démarrer 25

Réglages initiaux 25
Instructions de lavage 26
Conseils d'utilisation du tiroir à lessive 28

Fonctionnement 31

Panneau de commande 31
Étapes simples pour démarrer 33
Séchage vêtements uniquement 34
Vue d'ensemble des programmes 35
Réglages 38

Maintenance 39

Nettoyage tambour 39
Smart Check (Contrôle intelligent) 40
UTILISATION DU CYCLE DE SÉCHAGE 41
AIR Wash 42
Vidange d’urgence 43
Nettoyage 44
Récupération après gel 47
Faites attention à une inutilisation prolongée 47

Dépannage 48

Points de contrôle 48
Codes d’erreur 53

Caractéristiques techniques 56

Tableau des symboles d’entretien des textiles 56
Protection de l’environnement 57
Fiche technique 58

2 Français

Consignes de sécurité

Félicitations pour l’achat de votre nouveau lave-linge Samsung. Ce manuel contient des
informations importantes sur l’installation, l’utilisation et l’entretien de votre appareil. Prenez
le temps de lire ce manuel an de pouvoir proter pleinement des nombreux avantages et
fonctions de votre lave-linge.

Ce que vous devez savoir à propos des consignes de sécurité

Veuillez lire attentivement ce manuel pour vous assurer que vous savez comment utiliser
efcacement toutes les caractéristiques et fonctions de votre nouvel appareil en toute sécurité.
Conservez-le dans un endroit sûr à proximité de l’appareil pour vous y référer ultérieurement.
Utilisez uniquement cet appareil pour son usage prévu, tel que décrit dans ce manuel
d’utilisation.
Les avertissements et les consignes de sécurité importantes cités dans ce manuel ne
couvrent pas toutes les conditions et les situations susceptibles de se produire. Il est de
votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de
l’installation, de l’entretien et de l’utilisation de votre lave-linge.
Parce que les consignes d’utilisation suivantes concernent plusieurs modèles, les
caractéristiques de votre lave-linge sont peut-être légèrement différentes de celles décrites
dans ce manuel et l’ensemble des symboles d’avertissement peuvent ne pas s’appliquer à vous.
Pour toute question ou renseignement, contactez le service après-vente le plus proche ou
recherchez des informations et consultez l’aide en ligne sur www.samsung.com.

Consignes de sécurité

Importants symboles de sécurité

Signication des icônes et des symboles utilisés dans ce manuel:

AVERTISSEMENT

Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves,
le décès et/ou des dommages matériels.

ATTENTION

Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves
et/ou des dommages matériels.

NOTE

Indique qu'un risque de blessure à la personne ou de dommage matériel existe.

Lisez les instructions

Français 3

Consignes de sécurité

Ces symboles d’avertissement sont présents pour prévenir toute blessure, à vous-même ou à
d’autres personnes.
Veuillez les respecter scrupuleusement.
Après avoir lu ce manuel, conservez-la dans un endroit sûr pour vous y référer ultérieurement.

Lisez l’ensemble des consignes avant d’utiliser l’appareil.

Comme pour tout appareil électrique comportant des parties mobiles, des risques existent.

Consignes de sécurité

Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et faites
preuve de prudence lorsque vous l’utilisez.

Importantes précautions de sécurité

AVERTISSEMENT

Pour réduire le risque d'incendie, de choc électrique, ou de blessure à
la personne lors de l'utilisation de votre appareil, veuillez suivre les
précautions de base, y compris ce qui suit :

1. Cet appareil n’est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites ou des personnes dénuées d’expérience ou
de connaissance, sauf si elles ont pu bénécier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.

2. Pour une utilisation en Europe : Cet appareil peut être utilisé
par les enfants âgés de 8 ans et plus et par les personnes
inexpérimentées ou dont les capacités physiques, sensorielles ou
mentales sont réduites si celles-ci sont sous la surveillance ou ont
reçu les instructions d'utilisation appropriées et en toute sécurité
et s'ils sont conscients des dangers implicites. Les enfants ne
doivent pas jouer avec l'appareil. Le nettoyage et la maintenance
utilisateur ne doivent pas être effectués par des enfants sans
surveillance.

4 Français

3. Les enfants doivent être surveillés an qu’ils ne jouent pas avec
l’appareil.

4. Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, un agent de service ou du personnel qualié an
d’éviter un danger.

5. Les nouveaux ensembles de tuyaux fournis avec le dispositif doivent
être utilisés et les anciens ensembles de tuyaux ne doivent pas être
réutilisés.

6. Pour les appareils avec des ouvertures de ventilation dans la
base, vériez qu'un tapis n'obstrue pas les ouvertures.

7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne
doivent pas s’approcher de l’appareil s’ils sont sans surveillance.

ATTENTION

8. An d'éviter un danger du à une réinitialisation par inadvertance
de dispositif de protection thermique, cet appareil ne doit pas

Consignes de sécurité

être alimenté par un dispositif de commutation externe, tel qu'un
minuteur, ou raccordé à un circuit qui est régulièrement commuté
ou éteint par le service.

9. Le séchoir à tambour ne doit pas être utilisé si des produits
chimiques industriels ont été utilisés pour le nettoyage.

10. Le panier à charpie doit être nettoyé fréquemment, si cela
s'applique.

11. Il ne faut pas laisser s'accumuler la charpie autour du séchoir
à tambour. (non applicable pour les appareils prévus pour être
ventilés vers l'extérieur du bâtiment)

12. Une ventilation appropriée doit être prévue pour éviter le ux
de retour des gaz dans la pièce provenant d'appareils brûlant
d'autres combustibles, incluant les foyers ouverts.

13. Ne pas sécher d'éléments non lavés dans le séchoir à tambour.

Français 5

Consignes de sécurité

14. Les articles qui ont été salis avec des substances telles que
l'huile de cuisson, l'acétone, l'alcool, le pétrole, le kérosène, les
détachants, la térébenthine, les cires et nettoyants de cire doivent
être lavés à l'eau chaude avec un volume supplémentaire de
détergent avant d'être séchés dans le séchoir à tambour.

Consignes de sécurité

15. Les articles tels que caoutchouc mousse (mousse latex), bonnets
de couche, textiles étanches à l'eau, articles avec endos de
caoutchouc et vêtements ou oreillers remplis de coussinets en
caoutchouc mousse ne doivent pas être séchés dans le séchoir à
tambour.

16. Les adoucissants textile ou produits similaires, doivent être
utilisés tel que spécié par les instructions de l'adoucissant textile.

17. La partie nale du cycle du séchoir à tambour s'effectue sans
chaleur (cycle de refroidissement) pour que les articles soient
laissés à une température qui garantit que les articles ne seront
pas endommagés.

18. Enlever tous les objets des poches tels que briquets et montres.

AVERTISSEMENT

19. Ne jamais arrêter un séchoir à tambour avant la n du cycle de
séchage à moins d'enlever et de séparer rapidement tous les
articles de sorte que la chaleur soit dissipée.

20. L'air évacué ne doit pas être évacué dans un conduit utilisé pour
les gaz d'échappement provenant d'appareils brûlant des gaz ou
d'autres combustibles.

21. L'appareil ne doit pas être installé derrière une porte verrouillable,
une porte coulissante ou une porte avec une charnière placée du
côté opposé à celle du séchoir à tambour, de manière à ne pas
limiter l'ouverture complète de la porte du séchoir à tambour.

6 Français

Avertissements critiques pour l'installation

AVERTISSEMENT

Cet appareil doit être installé par un technicien qualié ou par une entreprise spécialisée.

• Le non-respect de cette consigne pourrait provoquer un choc électrique, un incendie, une
explosion, des problèmes avec le produit ou des blessures.

L’appareil est lourd, soyez donc prudent lorsque vous le soulevez.

Branchez le cordon d'alimentation dans une prise murale, AC de 220 - 240 V / 50 Hz une prise
de courant approuvé et protégée par un fusible ou un disjoncteur. N’utilisez jamais de rallonge.

• Partager une prise murale avec d’autres appareils via une multiprise ou brancher une
rallonge au cordon d’alimentation pourrait provoquer un choc électrique ou un incendie.

• Assurez-vous que la tension d’alimentation, la fréquence et le courant correspondent aux
spécications du produit. Le non-respect de cette consigne pourrait provoquer un choc
électrique ou un incendie. Enfoncez fermement la prise d’alimentation dans la prise murale.

Essuyer régulièrement les bornes et les points de contact de la prise d’alimentation à l’aide d’un
chiffon sec an d’en retirer toute substance étrangère, telle que de la poussière ou de l’eau.

• Débranchez la prise d’alimentation et nettoyez-la à l’aide d’un chiffon sec.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

• Branchez la prise d’alimentation dans la prise murale de manière à ce que le cordon soit

orienté vers le sol.
Si vous branchez la prise d’alimentation dans la prise murale dans le sens opposé, les ls
électriques du cordon d’alimentation risquent d’être endommagés et cela pourrait provoquer
un choc électrique ou un incendie.

Consignes de sécurité

Conservez tous les éléments d’emballage hors de portée des enfants, car ils présentent un
danger pour les enfants.

• Un enfant pourrait s’étouffer s’il met sa tête dans un sac.
Lorsque l’appareil, la prise d’alimentation ou le cordon d’alimentation sont endommagés,
contactez votre service après-vente.

Cet appareil doit être correctement mis à la terre.

Ne mettez pas l’appareil à la terre avec un tuyau de gaz, un tuyau d’eau en plastique ou une
ligne téléphonique.

• Cela pourrait provoquer un choc électrique, un incendie, une explosion ou des problèmes
avec le produit.

• Ne branchez jamais le cordon d’alimentation dans une prise qui n’est pas correctement mise
à la terre et assurez-vous qu’elle soit conforme aux codes de votre région et de votre pays.

N’installez pas cet appareil à proximité d’un appareil de chauffage ou de matériaux
inammables.

Français 7

Consignes de sécurité

N’installez pas cet appareil dans un endroit humide, gras, poussiéreux, directement exposé à la
lumière du jour ou à de l’eau (gouttes de pluie).

N’installez pas cet appareil dans un endroit à basses températures.

• Le gel pourrait provoquer la rupture des tuyaux.

N’installez pas cet appareil dans un endroit où une fuite de gaz pourrait survenir.

• Cela pourrait provoquer un choc électrique ou un incendie.

Consignes de sécurité

N’utilisez pas de transformateur électrique.

• Cela pourrait provoquer un choc électrique ou un incendie.

N’utilisez pas une prise d’alimentation qui est endommagée, un cordon d’alimentation
endommagée ou une prise murale mal scellée.

• Cela pourrait provoquer un choc électrique ou un incendie.

Ne tirez pas sur le cordon d’alimentation, ne pliez pas le cordon d’alimentation.

Ne tordez pas le cordon d’alimentation, n’y faites pas de nœud.

Ne faites pas passer le cordon d’alimentation sur un objet métallique, ne placez pas d’objet lourd
sur le cordon d’alimentation, ne glissez pas le cordon d’alimentation entre des objets, ne poussez
pas le cordon d’alimentation dans l’espace qui se trouve derrière l’appareil.

• Cela pourrait provoquer un choc électrique ou un incendie.

Ne tirez pas sur le cordon d’alimentation lorsque vous débranchez la prise d’alimentation.

• Débranchez le cordon d’alimentation en tenant la prise d’alimentation.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Cet appareil doit être placé de sorte que la che d’alimentation, les robinets d’alimentation d’eau
et les tuyaux d’évacuation soient accessibles.

Précautions d'installation

ATTENTION

Cet appareil doit être placé de façon à laisser libre accès à la prise d’alimentation.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie dû à
une fuite électrique.

Installez votre appareil sur un sol plat et dur qui pourra supporter son poids.

• Le non-respect de cette consigne pourrait provoquer des vibrations, déplacements et bruits
anormaux ou provoquer des problèmes avec le produit.

8 Français

Avertissements critiques pour l'utilisation

AVERTISSEMENT

En cas de dégât des eaux, coupez immédiatement l’arrivée d’eau et l’alimentation électrique et
contactez le service après-vente le plus proche.

• Ne touchez pas le cordon d’alimentation avec des mains humides ou mouillées.

• Le non-respect de cette consigne pourrait provoquer un choc électrique.

Si l’appareil émet un bruit étrange, qu’il s’en dégage une odeur de brûlé ou de la fumée,
débranchez immédiatement la prise d’alimentation et contactez votre service après-vente.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher la prise
d’alimentation. Ne touchez ni l’appareil, ni le cordon d’alimentation.

• N’utilisez pas de ventilateur.

• Une étincelle pourrait provoquer une explosion ou un incendie.

Ne laissez pas les enfants jouer sur ou à l’intérieur du lave-linge. Lors de l’élimination de
l’appareil, pensez à retirer le levier de la porte.

• Si des enfants se trouvent coincés dans l'appareil, ils peuvent mourir de suffocation.

Veillez à enlever tous les éléments d’emballage (polystyrène, mousse) accrochés au bas de
l’appareil avant de l’utiliser.

Consignes de sécurité

Ne lavez pas le linge contaminé par de l’essence, du kérosène, du benzène, du diluant pour
peinture, de l’alcool ou toute autre substance inammable ou explosive.

• Cela pourrait provoquer un choc électrique, un incendie ou une explosion.

N’ouvrez pas la porte du lave-linge de force pendant qu’il fonctionne (lavage à haute
température / séchage / essorage).

• L’eau éjectée du lave-linge pourrait provoquer des brûlures ou rendre le sol glissant. Cela
pourrait provoquer des blessures.

• Ouvrir la porte de force pourrait endommager le produit ou provoquer des blessures.

N'insérez pas votre main sous le lave-linge quand celui-ci est en fonctionnement.

• Cela pourrait provoquer des blessures.

Ne touchez pas le cordon d’alimentation avec des mains humides ou mouillées.

• Cela pourrait provoquer un choc électrique.

N’éteignez pas l’appareil en débranchant la prise d’alimentation pendant qu’une opération est en
cours.

• Rebrancher la prise d’alimentation dans la prise murale pourrait provoquer une étincelle, ce
qui risquerait de provoquer un choc électrique ou un incendie.

Français 9

Consignes de sécurité

Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une
supervision appropriée. Ne laissez pas les enfants grimper dans ou sur l’appareil.

• Cela pourrait provoquer un choc électrique, des brûlures ou des blessures.

Ne passez pas vos mains ou un objet métallique sous le lave-linge pendant qu’il fonctionne.

• Cela pourrait provoquer des blessures.

Ne débranchez pas l'appareil en tirant sur le cordon d’alimentation. Attrapez toujours fermement

Consignes de sécurité

la prise et tirez-la hors de la prise.

• L’endommagement du cordon d’alimentation pourrait provoquer un court-circuit, un incendie
et/ou un choc électrique.

N’essayez pas de réparer, de démonter ou de modier l’appareil vous-même.

• N’utilisez pas de fusibles (comme un l de cuivre ou d’acier, etc.) autres que les fusibles
standards.

• Quand la machine doit être réparée ou réinstallée, contactez votre centre de réparation le
plus proche.

• Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie, des
problèmes avec le produit ou des blessures.

Si le tuyau d’arrivée d’eau se détache du robinet et que de l’eau asperge l’appareil, débranchez la
prise d’alimentation.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Débranchez la prise d’alimentation lorsque l’appareil n’est pas utilisé pendant longtemps ou
lorsqu’il y a de l’orage.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Si une substance étrangère pénètre dans la machine, débranchez la prise et contactez votre
Service Client Samsung le plus proche.

• Cela pourrait provoquer un choc électrique ou un incendie.

Ne laissez pas les enfants (ou les animaux) jouer sur ou à l’intérieur de votre lave-linge. La porte
du lave-linge ne s’ouvre pas facilement de l’intérieur, et il existe un risque de blessure grave si
un enfant est enfermé à l’intérieur.

Précautions d'utilisation

ATTENTION

Lorsque le lave-linge est contaminé par une substance étrangère telle que de la lessive, de la
saleté, des résidus alimentaires, etc., débranchez la prise d’alimentation et nettoyez le lave-linge
avec un chiffon doux humide.

10 Français

• Le non-respect de cette consigne pourrait provoquer une décoloration, une déformation, une
détérioration ou l’apparition de rouille au niveau de l’appareil.

La partie en verre de la face avant de l’appareil est susceptible de se briser suite à un impact
fort. Soyez prudent lorsque vous utilisez le lave-linge.

• Le bris du verre pourrait provoquer des blessures.

Après une coupure d’eau ou lorsque vous rebranchez le tuyau d’arrivée d’eau, ouvrez le robinet
doucement.

Ouvrez le robinet doucement après une longue période sans utilisation.

• La pression de l’air dans le tuyau d’arrivée d’eau ou dans le tuyau d’eau pourrait
endommager un élément de l’appareil ou provoquer une fuite d’eau.

Si une erreur de vidange survient pendant une opération, vériez s’il y a un problème avec
l’évacuation de l’eau.

• En cas d'utilisation du lave-linge ors d'une inondation du fait d'un problème de vidange, cela
peut entraîner un choc électrique ou un incendie.

Placez le linge entièrement dans le lave-linge an qu’il ne se coince pas dans la porte.

• Si du linge se coince dans la porte, cela pourrait endommager le linge, le lave-linge, ou
provoquer une fuite d’eau.

Coupez l'alimentation d'eau quand le lave-linge n'est pas en service.

Consignes de sécurité

Assurez-vous que la vis du raccord du tuyau d’arrivée d’eau soit bien serrée.

• Le non-respect de ces consignes pourrait provoquer des dommages matériels ou des
blessures.

Faire attention à ce que le joint en caoutchouc et le verre de la porte avant ne soient pas
contaminés par une substance étrangère (ex. déchet, ls, cheveux, etc.).

• Si une substance étrangère est prise dans la porte ou que la porte n’est pas complètement
fermée, cela peut entraîner une fuite d’eau.

Ouvrez le robinet et assurez-vous que le raccord du tuyau d’arrivée d’eau soit bien serré et qu’il
n’y a pas de fuite d’eau avant d’utiliser le produit.

• Si les vis du raccord du tuyau d’arrivée d’eau sont mal serrées, cela pourrait provoquer une
fuite d’eau.

Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement.

L’utilisation à des ns professionnelles est considérée comme une utilisation non conforme du
produit. Dans ce cas, le produit ne sera pas couvert par la garantie standard prévue par Samsung
et Samsung ne saura en aucun cas être tenu pour responsable en cas de dysfonctionnements ou
dommages résultant d’une utilisation non conforme.

Français 11

Consignes de sécurité

Ne montez pas sur l’appareil, ne placez pas d’objets (linge, bougies allumées, cigarettes allumées,
vaisselle, produits chimiques, objets métalliques, etc.) sur l’appareil.

• Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie, des
problèmes avec le produit ou des blessures.

Ne vaporisez pas de matériaux volatiles, tels que des insecticides, sur la surface de l’appareil.

• En plus d’être potentiellement dangereux pour l’homme, cela pourrait également provoquer

Consignes de sécurité

un choc électrique, un incendie ou des problèmes avec le produit.

Ne placez pas d'objets qui génèrent des champs électromagnétiques à proximité du lave-linge.

• Cela pourrait provoquer des blessures résultant d’un dysfonctionnement.

L'eau vidangée pendant un programme de lavage à haute température ou de séchage est
chaude. Ne touchez pas l'eau.

• Cela pourrait provoquer des brûlures ou des blessures.

Ne lavez pas, n’essorez pas et ne séchez pas de sièges, tapis ou vêtements imperméables (*) sauf
si votre appareil possède un programme spécique pour laver ces articles.

(*): Linges de lit en laine, housses pour la pluie, gilets de pêche, combinaisons de ski, couvre­couches, survêtements et housses pour bicyclettes, etc.

• Ne lavez pas de tapis épais et raides même si l’étiquette comporte un symbole de lavage en
machine. Cela pourrait provoquer une blessure corporelle ou des dommages au niveau du
lave-linge, des murs, du sol ou des vêtements résultant de vibrations anormales.

• Ne lavez pas de paillassons ni tapis de sol avec fond en caoutchouc. Le fond en caoutchouc
pourrait se détacher et coller à l'intérieur du tambour, et cela pourrait entraîner un
dysfonctionnement tel qu'une erreur de vidange.

Ne faites pas fonctionner le lave-linge lorsque le compartiment à lessive a été retiré.

• Cela pourrait provoquer un choc électrique ou des blessures résultants d’une fuite d’eau.

Ne touchez pas l’intérieur du tambour pendant ou juste après un séchage car il est chaud.

• Cela pourrait provoquer des brûlures.

N'insérez pas vos mains dans le tiroir à lessive.

• Cela pourrait provoquer des blessures si votre main était coincée par le mécanisme
d’insertion de lessive.

• Le guide de lessive liquide (modèles applicables uniquement) n'est pas utilisé pour la lessive
en poudre. Enlevez le guide si vous utilisez de la lessive en poudre.

Ne mettez aucun objet (tel que chaussures, résidus alimentaires, animaux) autres que du linge
dans le lave-linge.

• Cela pourrait endommager le lave-linge ou provoquer des blessures ou le décès de l’animal,
résultant des vibrations anormales.

12 Français

N’appuyez pas sur les boutons à l’aide d’objets pointus comme des aiguilles, couteaux, ongles,
etc.

• Cela pourrait provoquer un choc électrique ou des blessures.

Ne lavez pas de linge contaminé par des huiles, des crèmes ou des lotions habituellement
présentes dans des instituts de soins de la peau ou des instituts de massage.

• Le joint en caoutchouc pourrait être déformé et entraîner une fuite d'eau.

Ne laissez pas d’objets métalliques tels que des épingles à nourrice ou des barrettes, ou de la
javel, dans le tambour pendant une longue période de temps.

• Cela pourrait provoquer la rouille du tambour.

• Si de la rouille commence à apparaître sur la surface du tambour, appliquez un nettoyant

(neutre) sur la surface et utilisez une éponge pour le nettoyer. N’utilisez jamais de brosse
métallique.

N’utilisez pas de nettoyant à sec directement, ne lavez pas, ne rincez pas et n’essorez pas de
linge contaminé par un nettoyant à sec.

• Cela pourrait provoquer une combustion spontanée due à la chaleur générée par l’oxydation
de l’huile.

N’utilisez pas d’eau provenant d’appareils de refroidissement/chauffage de l’eau.

• Cela pourrait provoquer des problèmes au niveau du lave-linge.

Consignes de sécurité

N’utilisez pas de savon naturel pour le lavage à la main dans le lave-linge.

• S’il durcit et s’accumule dans le lave-linge, cela pourrait provoquer des problèmes avec le
produit, une décoloration, de la rouille ou des mauvaises odeurs.

Mettez les chaussettes et les soutien-gorge dans le let de lavage et mettez-le avec le reste du
linge.

N’utilisez pas le let de lavage pour laver de grandes pièces de linge telles que de la literie.

• Le non-respect de ces consignes pourrait provoquer des blessures résultant des vibrations
anormales.

N’utilisez pas de nettoyant solide.

• S’il s’accumule à l’intérieur du lave-linge, cela pourrait provoquer une fuite d’eau.

Assurez-vous que toutes les poches des vêtements à laver soient vides.

• Les objets durs ou pointus tels que les pièces de monnaie, les épingles à nourrice, les ongles,
les vis ou les cailloux sont susceptibles de gravement endommager l’appareil.

Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d’autres
accessoires en métal lourd.

Triez le linge par couleur sur la base de la solidité des couleurs et sélectionnez le cycle
recommandé, la température de l'eau et les fonctions additionnelles.

• Cela pourrait provoquer une décoloration ou abîmer le tissu.

Français 13

Consignes de sécurité

Faites attention à ce que les doigts des enfants ne soient pas pris dans le hublot quand vous le
refermez.

• Le non-respect de cette consigne pourrait provoquer une blessure.

Avertissements critiques pour le nettoyage

Consignes de sécurité

AVERTISSEMENT

Ne nettoyez pas l’appareil en y aspergeant de l’eau directement à l’intérieur.
N'utilisez pas de produit nettoyant agressif.
N’utilisez pas de benzène, de diluant ou d’alcool pour nettoyer l’appareil.

• Cela pourrait provoquer une décoloration, une déformation, un choc électrique, un incendie
ou des dommages.

Avant de nettoyer ou d’effectuer toute opération d’entretien, débranchez l’appareil de la prise
murale.

• Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.

Instructions concernant la marque DEEE

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements
électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique
que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque
audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets
ménagers. La mise au rebut incontrôlée des déchets présentant des risques
environnementaux et de santé publique, veuillez séparer vos produits et
accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage
de la matière qui les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le
produit ou à se renseigner auprès des autorités locales pour connaître
les procédures et les points de collecte de ces produits en vue de leur
recyclage.
Les entreprises et particuliers sont invités à contacter leurs fournisseurs
et à consulter les conditions de leur contrat de vente. Ce produit et ses
accessoires ne peuvent être jetés avec les autres déchets.
Pour obtenir des informations sur les engagements environnementaux
de Samsung et sur les obligations réglementaires spéciques à l’appareil
(par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/

aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

14 Français

Installation

Suivez attentivement ces conseils pour garantir une installation correcte du lave-linge, et
pour éviter les accidents lors du lavage.

Pièces incluses

Assurez-vous que toutes les pièces soient incluses dans l'emballage du produit. En
cas de problème avec le lave-linge ou les pièces, contactez un centre clientèle local
Samsung ou le revendeur.

01

02

09

03

10

Installation

04

05

06

07

08

11

12

01 Manette d’ouverture 02 Tiroir à lessive 03 Panneau de commande

04 Hublot 05 Tambour 06 Filtre à impuretés

07 Tuyau de vidange

08 Capot du ltre 09 Dessus du lave-linge

d’urgence

10 Prise d’alimentation 11 Tuyau de vidange 12 Pieds réglables

Français 15

Installation

Clé à ergots Caches-boulons Guide-tuyau

Installation

Tuyau d’arrivée d’eau

froide

Fixation d’embout

NOTE

• Caches-boulons: les numéros attribués à chaque cache (3 à 6) varient selon le modèle
du produit.

• Tuyau d’arrivée d’eau chaude: Modèles applicables uniquement.

• Compartiment à lessive liquide: Modèles applicables uniquement.

Tuyau d’arrivée d’eau

chaude

Compartiment à lessive

liquide

16 Français

Exigences d'installation

Alimentation électrique et mise à la terre

• Muni de fusible ou court-circuit CA
220-240 V / 50 Hz

• Circuit de dérivation distinct, réservé
uniquement à votre lave-linge

Pour assurer une mise à la terre correcte,
votre lave-linge est équipé d’un cordon
doté d’une prise à 3 broches avec
conducteur de terre destinée à être
branchée sur une prise correctement
installée et reliée à la terre.
Vériez avec un électricien ou un
technicien qualié si vous n'êtes pas sûr de
la mise à la terre.
Ne modiez pas le cordon fourni. S'il ne
correspond pas à la prise, appelez un
électricien qualié et installez une prise
appropriée.

AVERTISSEMENT

• N'utilisez PAS de rallonge.

• Utilisez uniquement le cordon

d’alimentation fourni avec votre lave­linge.

• Ne reliez PAS un conducteur de terre
à une conduite de plomberie en
plastique, une conduite de gaz ou une
conduite d’eau chaude.

• Des conducteurs de terre mal raccordés
peuvent entraîner un choc électrique.

Arrivée d’eau

Une pression d'eau correcte pour ce lave­linge se situe entre 50 kPa et 800 kPa.
Une pression inférieure à 50 kPa risque
d'empêcher la fermeture correcte de la
soupape d'admission d'eau ou de retarder
le remplissage du tambour et l'extinction
du lave-linge. Les robinets d’arrivée d’eau
doivent se trouver à moins de 120 cm
de l’arrière de votre lave-linge an que
les tuyaux fournis puissent être reliés à
l’appareil.
Pour réduire un risque de fuite:

• Faites en sorte que les robinets
d’arrivée d’eau soient facilement
accessibles.

• Fermez les robinets d’arrivée d’eau
lorsque vous n’utilisez pas le lave-linge.

• Vériez régulièrement s'il y a des fuites
sur les raccords des tuyaux d'arrivée
d'eau.

ATTENTION

Avant d’utiliser votre lave-linge pour la
première fois, vériez l’absence de fuites
au niveau des raccords avec la vanne
d’arrivée d’eau et les robinets.

Vidange

Samsung recommande de placer le conduit
d'évacuation mural à une hauteur située
entre 60 et 90 cm. Le tuyau d'évacuation
doit être raccordé par le exible au tube
vertical, et le tube vertical doit couvrir
complètement le tuyau d'évacuation.

Installation

Français 17

Installation

Installation

Plancher

Pour un fonctionnement optimal, votre
lave-linge doit être installé sur un sol
stable. Si le sol est en bois, il est possible
qu’il doive être renforcé an de réduire
les vibrations et les problèmes de
déséquilibre. La présence de moquette
ou de surfaces molles n'offre pas une
bonne résistance aux vibrations et votre
lave-linge aura tendance à se déplacer
légèrement durant l’essorage.

ATTENTION

N’installez PAS votre lave-linge sur une
plate-forme ou sur une structure dont le
soutien est insufsant.

Température de l'eau

N’installez pas votre lave-linge dans une
zone où l’eau peut geler car il subsistera
toujours une certaine quantité d’eau dans
le robinet de prise d’eau, la pompe ou les
tuyaux. La présence d’eau gelée dans les
parties de raccordement peut endommager
les courroies, la pompe et d’autres
composants du lave-linge.

Installation dans une niche ou une
armoire

Espace minimum pour un fonctionnement
stable :

Côtés 25 mm Arrière 50 mm

Haut 25 mm Avant 550 mm

Si vous installez le lave-linge dans la
même pièce qu'un sèche-linge, laissez un
espace libre d'au moins 550 mm à l'avant
de la niche ou du placard. Installé seul,
votre lave-linge ne nécessite pas d’aération
spécique.

18 Français

Installation pas à pas

ÉTAPE 1 - Sélectionner un emplacement

Exigences d'emplacement :

• Surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible
d’obstruer l’aération

• Non exposé à la lumière directe du soleil

• Pièce appropriée pour l'aération et le câblage

• La température ambiante est toujours supérieure au point de congélation (0 ˚C)

• Loin d'une source de chaleur

ETAPE 2 - Enlever les boulons de xation pour l'expédition

Déballez l'emballage du produit et enlever
tous les boulons de xation.

22. Desserrez tous les boulons de xation
à l'arrière de la machine en utilisant la
clé fournie.

Installation

23. Bouchez les trous avec les caches en
plastique fournis.
Gardez les boulons de xation en vue
d'une utilisation future.

AVERTISSEMENT

Les matériaux d'emballage peuvent être dangereux pour les enfants. Placez tous les
matériaux d'emballages (sacs plastiques, polystyrène, etc.) hors de la portée des enfants.

Français 19

Installation

Installation

ÉTAPE 3 - Réglez le pied de mise à niveau

1. Mettez le lave-linge en place en le

faisant glisser doucement. Une pression
excessive peut endommager le pied de
mise à niveau.

2. Mettez le lave-linge à niveau en réglant
manuellement le pied de mise à niveau.

3. Quand la mise à niveau est terminée,
resserrez les boulons en utilisant la clé.

ETAPE 4 - Raccordez le tuyau d'eau

L’adaptateur de exible fourni peut différer du modèle. Cette étape vous guidera dans le
raccordement de l’adaptateur de type connecteur. Si vous disposez de l’adaptateur de type
à vis, passez à l’étape 7.

Raccordez le tuyau d’arrivée d’eau au
robinet d'eau.

1. Enlevez l'adaptateur (A) du tuyau

A

B

d'arrivée d'eau (B).

20 Français

2. Utilisez un tournevis Philips

C

pour desserrer les quatre vis sur
l'adaptateur.

Installation

3. Tenez l'adaptateur et tournez la partie
(C) dans le sens de la èche pour le

desserrer de 5 mm (*).



C

4. Insérez l'adaptateur dans le robinet
d'eau, et resserrez les vis tout en levant
l'adaptateur.

5. Tournez la partie (C) dans le sens de la
èche pour la resserrer.

6. Tout en maintenant la partie (E) vers le
bas, raccordez le tuyau d'arrivée d'eau
à l'adaptateur. Puis, relâchez la partie

E

(E). Le tuyau s'adapte dans l'adaptateur
en émettant un clic.

Français 21

Installation

7. Si vous utilisez un robinet d'eau à vis,
raccordez le tuyau d'eau au robinet
d'eau tel qu'indiqué.

Installation

8. Raccordez l’autre extrémité du
tuyau d’arrivée d’eau à la vanne
d’alimentation en eau située à l’arrière
du lave-linge. Tournez le tuyau dans le
sens horaire pour resserrer.

9. Ouvrez le robinet d'eau et vériez s'il
y a des fuites autour des zones de
raccordement. En cas de fuite d’eau,
répétez les étapes précédentes.

AVERTISSEMENT

Cessez d'utiliser le lave-linge s'il y a une fuite d'eau, et contactez un centre de service
Samsung. Sinon cela pourrait provoquer un choc électrique.

ATTENTION

Ne tendez pas le tuyau d’arrivée d’eau en forçant. Si le tuyau est trop court, remplacez-le
par un tuyau haute pression plus long.

22 Français

NOTE

• Après avoir raccordé le tuyau d’arrivée d’eau à l’adaptateur, vériez que le
branchement a été correctement effectué en tirant le tuyau d’arrivée d’eau vers le bas.

• Utilisez un type courant de robinet d'eau. Si le robinet est à angle droit ou s’il est trop
gros, retirez la bague d’écartement avant d’insérer le robinet dans l’adaptateur.

Tuyau Aqua (uniquement modèles applicables)

A

Pour les modèles équipés d’une arrivée
d’eau chaude supplémentaire :

1. Raccordez l’autre extrémité du tuyau
d’arrivée d’eau chaude à la vanne
d’alimentation en eau chaude située à
l’arrière du lave-linge.

2. Raccordez l’autre extrémité du tuyau
d’arrivée d’eau chaude au robinet d’eau
chaude.

Le tuyau Aqua avertit l’utilisateur en cas
de fuite. S’il détecte une fuite, le voyant (A)
devient rouge.

Installation

Français 23

Installation



A



Installation

ETAPE 5 - Positionnez le tuyau d'eau

L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

Sur le bord d’un lavabo

Le tuyau de vidange doit être placé à une
hauteur entre 60 cm et 90 cm (*) du sol.
Pour que l'embout du tuyau de vidange
reste courbé, utilisez le guide plastique
(A) du tuyau fourni. Fixez le guide au mur
en utilisant un crochet pour assurer une
vidange stable.

Dans un tuyau d’évacuation du lavabo

le tuyau d’évacuation doit être situé au­dessus du siphon du lavabo, an que son
extrémité soit au moins à 60 cm du sol.

Sur un tuyau d’évacuation

Le tuyau d'évacuation doit se trouver
entre 60 cm et 90 cm de hauteur (*). Il est
conseillé d'utiliser un tuyau vertical d'une
hauteur de 65 cm. Assurez-vous que le
tuyau de vidange soit raccordé au tuyau
vertical sur un angle.

Exigences du tuyau vertical de vidange :

• Un diamètre minimum de 5 cm

• Un capacité minimum de vidange de 60

litres par minute

ETAPE 6 - Mettez l’appareil sous tension

Branchez le cordon d'alimentation sur une prise murale 220~240 V c.a./50 Hz homologuée
et protégée par un fusible ou un disjoncteur. Appuyez sur le bouton Marche/Arrêt pour
mettre le lave-linge en marche.

24 Français

Avant de démarrer

Réglages initiaux

Lancer un calibrage (recommandé)

L'option Calibrage permet à l'appareil de
calculer précisément le poids du linge.
Assurez-vous que le tambour est vide
avant d'activer l'option Calibrage.

1. Avec l'alimentation coupée, puis
remettez le lave-linge en marche.

2. Maintenez appuyé Temp. et Arrêt
différé simultanément pendant

3 secondes pour entrer en mode
calibrage. Le message «CB» apparaît.

3. Appuyez sur Départ/Pause pour lancer
le programme Calibrage.

4. Le tambour tournera dans le sens
horaire et antihoraire pendant environ
3 minutes.

5. Quand le programme sera terminé, «0»
apparaîtra sur l'afchage et le lave­linge se coupera automatiquement.

6. Le lave-linge est maintenant prêt à être
utilisé.

Avant de démarrer

Français 25

Avant de démarrer

Instructions de lavage

Avant de démarrer

ÉTAPE 1 - Tri

Triez le linge selon ces critères :

• Symbole textile : séparez le coton, les
bres mélangées, les synthétiques, la
soie, la laine et les rayonnes.

• Couleurs : séparez le blanc et les
couleurs.

• Taille : Le mélange d'articles de tailles
différentes dans le tambour améliore
les résultats de lavage.

• Sensibilité : Lavez les articles délicats
séparément, en utilisant le cycle de
Repassage facile pour les articles neufs
en laine vierge et en soie, ainsi que
pour les rideaux. Vériez les étiquettes
sur les articles.

NOTE

Assurez-vous de vérier l'étiquette
d'entretien sur les vêtements et triez-le en
conséquence avant de démarrer le lavage.

ÉTAPE 2 - Videz les poches

Videz toutes les poches de vos vêtements
à laver

• Les objets métalliques comme les
pièces, pinces et boucles sur les
vêtements peuvent endommager
d'autres articles à laver mais aussi le
tambour.

Mettez les vêtements pourvus de boutons
ou de broderies sur l’envers

• Si les fermetures à glissière des
pantalons et vestes sont ouvertes lors
du lavage, cela peut endommager le
tambour. Les fermetures à glissière
doivent être maintenues fermées à
l’aide d’un l.

• Les lanières des vêtements risquent
de s'emmêler avec le reste du
linge. Nouez-les avant de lancer le
programme.

26 Français

ÉTAPE 3 - Utilisez un let à linge

• Les soutiens-gorge (lavables à l'eau)
doivent être placés dans un let à linge.
Les parties métalliques des soutiens­gorge peuvent se casser et déchirer les
autres articles à laver.

• Les vêtements légers et de petite taille,
tels que les chaussettes, gants, bas et
mouchoirs, peuvent se coincer entre le
hublot et la paroi du lave-linge. Placez­les dans un sac à linge n.

• Ne lavez pas le sac à linge seul, sans
linge. Ceci pourrait provoquer des
vibrations anormales susceptibles
d’entraîner des déplacements de la
machine impliquant des blessures.

ÉTAPE 4 - Prélavage (si nécessaire)

Sélectionnez l'option Prélavage pour le
programme sélectionné si le linge est très
sale. N'utilisez pas l'option Prélavage si
vous ajoutez manuellement de la lessive
dans le tambour.

ETAPE 5 - Évaluer la capacité de
chargement

Ne surchargez pas le lave-linge. sans quoi
votre linge ne sera pas lavé correctement.
Pour la capacité de charge pour le type de
vêtements, consultez la page 35.

NOTE

Lorsque vous lavez des draps ou des
Draps, il se peut que la durée de lavage
soit allongée ou que l’efcacité de
l’essorage soit moindre. Pour les draps ou
couvre-lits, la vitesse d'essorage maximale
recommandée est de 800 tr/min et la
capacité de charge est inférieure ou égale
à 2 kg.

ÉTAPE 6 - Utilisez une lessive
appropriée

La lessive à utiliser dépend du type de
tissu (coton, synthétiques, vêtements
délicats, laine), de la couleur, de la
température de lavage et du degré de
salissure. Utilisez toujours une lessive qui
mousse peu, prévue pour les lave-linge
automatiques.

NOTE

• Respectez les recommandations du
fabricant de la lessive ; celles-ci ont été
élaborées en fonction du poids du linge,
du degré de salissure et de la dureté de
l’eau de votre région. Si vous n'êtes pas
sur de la dureté de l'eau, contactez une
autorité locale pour l'eau.

• N'utilisez pas de lessive qui a tendance
à se durcir ou se solidier. Cette lessive
peut rester après le cycle de rinçage,
bloquant l'évacuation.

ATTENTION

Quand vous lavez de la laine en utilisant
le programme laine, utilisez uniquement
une lessive liquide neutre. Une lessive en
poudre utilisée dans le programme laine
peut rester dans le linge et le décolorer.

Avant de démarrer

ATTENTION

Si le linge est déséquilibré et le code erreur
«UB» s'afche, redistribuez la charge.
Du linge mal équilibré peut réduire les
performances d'essorage.

Français 27

Avant de démarrer

A

Conseils d'utilisation du tiroir à lessive

Le lave-linge est équipé d'un distributeur à trois compartiments : le compartiment de
gauche est réservé aux produits de lavage principal, le compartiment avant droit à
l'adoucissant et le compartiment arrière droit aux produits de prélavage.

01 Compartiment de prélavage :

Mettez de la lessive ou de l'amidon.

02

03

Compartiment de lavage principal :

Mettez de la lessive de lavage
principal, de l'adoucissant, de la lessive
pour le trempage, de l'eau de javel et/
ou des détachants.

Compartiment pour adoucissant :

Mettez des additifs tels qu'un
adoucissant. Ne dépassez pas la ligne

max (A).

Avant de démarrer

ATTENTION

• N'ouvrez pas le tiroir à lessive quand le lave-linge est en marche.

• N'utilisez pas les types de lessive suivants :

• Type tablettes ou capsules

• Type bille ou let

• Pour éviter l'obstruction du compartiment, il convient de diluer les agents concentrés
ou fortement enrichis (adoucissant ou lessive) avant de les y placer.

Pour mettre des agents de lavage dans le tiroir à lessive

1. Ouvrez le tiroir à lessive en le faisant
glisser.

2. Mettez de la lessive dans le
compartiment de lavage principal
tel qu'indiqué ou recommandé par le
fabricant. Pour utiliser de la lessive
liquide, consultez la page 30.

28 Français

A

3. Mettez de l'adoucissant dans le

compartiment à adoucissant. Ne
dépassez pas la ligne max (A).

4. Si vous souhaitez un prélavage, mettez
de la lessive de prélavage dans le

compartiment de prélavage tel
qu'indiqué ou recommandé par le
fabricant.

5. Fermez le tiroir à lessive.

Avant de démarrer

ATTENTION

• Ne mettez pas de lessive en poudre
dans le tiroir pour liquides.

• L'adoucissant concentré doit être dilué
dans l'eau avant de le mettre.

• Ne mettez pas de lessive de lavage
principal dans le

compartiment à

adoucissant.

Français 29

Avant de démarrer

Pour utiliser de la lessive liquide (modèles applicables uniquement)

Insérez d'abord le réservoir pour liquide
fourni dans le
principal. Puis mettez de la lessive liquide
dans le réservoir en-dessous de la ligne
max (A) indiquée.

compartiment de lavage

Avant de démarrer

A

ATTENTION

• Ne dépassez pas la ligne max qui est
indiquée dans le réservoir.

• Enlevez le réservoir à liquide si vous
utilisez de la lessive en poudre.

30 Français

Fonctionnement

01

02

03 04 05 06

08

09

10

11

07

Panneau de commande

01 Sélecteur de

programme

02 Afchage

03 Temp.

04 Rinçage

05 Essorage

06 Niveau de

séchage

Tournez le bouton pour sélectionner un programme.

L'afchage montre les informations de programme actuelles
et le temps restant estimé, ou un code d'information quand un
problème survient.

Appuyez pour changer la température de l'eau pour le programme
actuel.

Appuyez pour changer le temps de rinçage pour le programme
actuel. Vous pouvez régler les temps de rinçage jusqu'à 5.

Appuyez pour changer la vitesse d'essorage pour le programme
actuel.

• Arrêt cuve pleine (pas d'indicateur): Le programme nal de
rinçage est interrompu de sorte que le linge reste dans l'eau.
Pour essorer le linge, lancez un programme de vidange ou de
rinçage.

• Sans essorage

programme nal de vidange.

Permet de sélectionner une option de séchage appropriée..

: le tambour ne tourne pas après le

Fonctionnement

07 Anti-tache

08 Options

Appuyez pour activer/désactiver la fonction Anti-tache. Elle
permet d'éliminer une grande diversité de taches résistantes.

Appuyez pour sélectionner une option parmi Intensif, Prélavage et
Intensif + Prélavage. Appuyez de nouveau pour désélectionner.

Français 31

Fonctionnement

Arrêt différé vous permet de régler l'heure de n du programme
actuel. Sur la base de vos paramètres, l'heure de départ du
programme sera déterminée par la logique interne de l'appareil.

09 Arrêt différé

Ce réglage est par exemple utile pour programmer votre appareil
de sorte qu'il termine un lavage au moment où vous rentrez
normalement du travail chez vous.

• Appuyez pour choisir une unité d'heures présélectionnées.

10 Départ/

11 Marche/Arrêt Appuyez pour mettre en marche/arrêter le lave-linge.

Fonctionnement

Pause

Appuyez pour démarrer ou terminer une opération.

32 Français

Étapes simples pour démarrer

1

4

3

5

6

2

1. Appuyez sur Marche/Arrêt pour mettre le lave-linge en marche.

2. Tournez le Sélecteur de programme pour sélectionner un programme.

3. Changez les réglages du programme (Temp., Rinçage, Essorage et Niveau de séchage)

si nécessaire.

4. Pour ajouter une option, appuyez sur Options. Utilisez à nouveau le bouton pour
choisir un élément préféré.

5. L'appareil propose deux boutons d'accès facile pour Anti-tache et Arrêt différé pour
votre commodité. Si vous souhaitez utiliser une de ces options, appuyez sur le bouton
correspondant.

6. Appuyez sur Départ/Pause.

Fonctionnement

Pour changer le programme quand l'appareil fonctionne

1. Appuyez sur le bouton Départ/Pause pour arrêter le fonctionnement.

2. Sélectionnez un programme différent.

3. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le nouveau

programme.

Français 33

Fonctionnement

2

3

1

4

Séchage vêtements uniquement

Vous pouvez sécher directement vos vêtements ou sécher les vêtements lavés selon les
procédures suivantes.

1. Appuyez sur le bouton Marche/Arrêt du lave-linge.

2. Tournez le sélecteur de programme pour sélectionner le programme de séchage

approprié.

3. Appuyez sur le bouton Niveau de séchage pour sélectionner le mode de séchage
approprié.

Fonctionnement

4. Appuyez sur le bouton Départ/Pause pour lancer le séchage.

34 Français

Vue d'ensemble des programmes

Programmes standard

Programme Description

• Pour cotons, linge de lit, linge de table, sous­vêtements, serviettes ou chemises.

COTON

SYNTHÉTIQUES

LAINE

BÉBÉ COTON

Le temps de lavage et le nombre de programmes
de rinçage sont réglés automatiquement selon la
charge.

• Pour les chemisiers ou les chemises en polyester
(diolen, trevira), polyamide (perlon, nylon), ou
similaire.

• Spécique pour laine lavable en machine pour
des charges inférieures à 2 kg.

• Le programme laine se caractérise par un
bercement et un trempage doux pour éviter que
les bres de laine ne rétrécissent/se déforment.

• Une lessive neutre est recommandée.

• Se caractérise par un lavage à haute température

et un rinçage supplémentaire pour s'assurer qu'il
ne reste pas de lessive.

Charge maxi.

(kg)

Max

3

Fonctionnement

2

3

IMPERMÉABLE

RINÇAGE +
ESSORAGE

NETTOYAGE
TAMBOUR

• Pour les vêtements d'extérieur (sports d'hiver,
plein air) en matériaux fonctionnels, comme le
spandex, le stretch et les microbres.

• Se caractérise par un rinçage additionnel après
avoir ajouté de l'adoucissant pour textiles au
linge.

• Permet de supprimer la saleté et les bactéries du
tambour.

• Exécutez tous les 40 lavages environ sans
lessive ni javel.

• Assurez-vous que le tambour soit vide.

• N'utilisez pas d'agents de nettoyage pour

nettoyer le tambour.

2

-

-

Français 35

Fonctionnement

AIR Wash

SÉCHAGE COTON • Pour le séchage général. 4

SÉCHAGE
SYNTHÉTIQUES

ECO

EXPRESS 15 MIN

Fonctionnement

QUOTIDIEN

Programme Description

• Ce programme permet d’éliminer les mauvaises
odeurs. Tournez le sélecteur de programme
pour sélectionner les modes de fonctionnement
suivants : (DÉSODORISATION > ANTI ALLERGIE)

• DÉSODORISATION - permet d'éliminer les
mauvaises odeurs du linge.

• ANTI ALLERGIE - désodorise et désinfecte le
linge grâce à une action AIR Wash encore plus
intense et une température plus élevée.

• Un programme de séchage à basse température
pour les vêtements très sensibles.

• Le programme Eco Bubble à faible température
contribue à des économies d'énergie.

• Pour les vêtements légèrement sales de moins
de 2 kg que vous souhaitez laver rapidement.

• Ce programme est destiné au lavage des
vêtements de tous les jours, tels que les sous­vêtements et les chemises.

Charge maxi.

(kg)

-

3

3

2

2

Options

36 Français

Option Description

Intensif

Prélavage

• Pour le linge très sale. Le temps de fonctionnement pour
chaque programme est plus long que d'habitude.

• Cela ajoutera un cycle de lavage préliminaire avant le cycle
de lavage principal.

Option Description

• Anti-tache aide à éliminer une grande diversité de taches
résistantes.

Anti-tache

• Quand Anti-tache est sélectionné, le linge trempe
complètement dans des bulles d'eau pour un lavage efcace.

• Anti-tache est disponible en ajoutant 20 ou 30 minutes à 3
programmes : Coton, Synthétiques et Bébé coton.

Arrêt différé

• Le temps afché se réfère au temps de n d'un programme
sélectionné.

Arrêt différé

Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine
automatiquement plus tard, en choisissant un arrêt différé de 1 à 19 heures (par tranches
d’une heure). L’heure afchée correspond à celle à laquelle le cycle de lavage se terminera.

1. Sélectionnez un programme. Puis changez les réglages du programme si nécessaire.

2. Appuyez sur Arrêt différé de manière répétée jusqu'à ce que vous ayez réglé une heure

de n désirée.

3. Appuyez sur Départ/Pause.
L'indicateur de temps s'allume avec le décomptage du temps.

4. Pour annuler Arrêt différé, redémarrer votre lave-linge en appuyant sur Marche/Arrêt.

Exemple d'utilisation
Vous souhaitez terminer un programme de deux heures après dans 3 heures à partir de

maintenant. Pour cela, vous ajoutez l'option Arrêt différé au programme actuel avec le
réglage 3-heures, et vous appuyez sur le bouton Départ/Pause à 14.00. Puis, que se passe­t-il ? Le lave-linge commence à fonctionner à 15.00 et termine à 17.00.
Voici le calendrier horaire pour ce cas.

Fonctionnement

14:00

Régler le Arrêt différé sur 3 heures

15:00

Démarrage

17:00

Fin

Français 37

Fonctionnement

Réglages

Sécurité enfant

Pour éviter les accidents impliquant
des enfants, la fonction Sécurité enfant
verrouille tous les boutons.
Néanmoins, Sécurité enfant ne s'active
pas tant que vous n'avez pas appuyé sur
Départ/Pause.
En état d'attente, vous pouvez ouvrir
la porte ou modier les paramètres en
appuyant sur les boutons correspondants.
Néanmoins, une fois que vous aurez
appuyé sur Départ/Pause pour démarrer
le lave-linge, la Sécurité enfant sera
réactivée.

• Sécurité enfant verrouille tous les
boutons sauf Marche/Arrêt.

• Pour activer Sécurité enfant,
maintenez appuyé Temp. et Rinçage
simultanément pendant 3 secondes.

Fonctionnement

• Pour suspendre ou désactiver le
Sécurité enfant, maintenez appuyé
Temp. et Rinçage simultanément
pendant 3 secondes pour le suspendre
ou maintenez appuyés deux fois les
boutons pour le désactiver.

Son activé/désactivé

Vous pouvez activer ou désactiver la
touche. Vos réglages resteront effectifs
après le redémarrage de l'appareil.

• Pour désactiver le son, maintenez
appuyé Rinçage et Essorage
simultanément pendant 3 secondes.

• Pour activer le son, maintenez de
nouveau appuyé pendant 3 secondes.

NOTE

Pour ajouter de la lessive ou mettre
plus de linge dans le tambour, ou pour
modier les réglages du programme dans
l'état Sécurité enfant, vous devez d'abord
désactiver le Sécurité enfant.

38 Français

Maintenance

Gardez votre lave-linge propre pour éviter que les performances ne se détériorent et pour
préserver le cycle de vie.

Nettoyage tambour

Exécutez ce programme régulièrement pour nettoyer le tambour, et pour enlever les
bactéries de celui-ci.

1. Appuyez sur Marche/Arrêt pour mettre le lave-linge en marche.

2. Tournez le sélecteur de programme pour sélectionner un NETTOYAGE TAMBOUR.

3. Appuyez sur Départ/Pause.

NOTE

La température de l'eau pour NETTOYAGE TAMBOUR est réglée sur 70 °C, et cela ne peut
être changé.

Du fait des fonctions du lave-linge, la température de l'eau est réglée sur 70 ˚C pendant le
programme Nettoyage tambour, mais l'afchage ne montre que 60 ˚C sur le panneau de
commande.

ATTENTION

N'utilisez pas d'agents de nettoyage pour nettoyer le tambour. Des résidus chimiques dans
le tambour détériorent les performances de lavage.

Maintenance

Français 39

Maintenance

Smart Check (Contrôle intelligent)

Pour activer cette fonction, vous devez d'abord télécharger l'application Samsung Smart
Washer dans le Play Store ou l' Apple Store, et l'installer sur un dispositif mobile disposant

d'une fonction caméra.

La fonction Contrôle intelligent doit être
optimisée pour :Les séries Galaxy & iPhone
(modèles applicables uniquement).

1. Maintenez appuyés simultanément les
boutons Essorage et Niveau de séchage
pendant 3 secondes pour entrer en
mode Contrôle intelligent.

2. Le lave-linge démarre la procédure
d'autodiagnostic et afche un code
d'information en cas de détection d'un
problème.

3. Lancez l'application Samsung Smart
Washer (Lave-linge intelligent

Samsung) sur votre dispositif mobile, et
tapez Contrôle intelligent.

4. Placez le dispositif mobile près de
l'afchage du lave-linge de sorte
que le dispositif mobile et le lave­linge soient l'un en face de l'autre.
Le code information sera alors

Maintenance

automatiquement reconnu par
l'application.

5. Quand le code information est
correctement reconnu, l'application
fournit des informations détaillées sur
le problème avec les actions contraires
applicables.

NOTE

• Le nom de la fonction, Contrôle
intelligent, peut varier selon la langue.

• Si le lave-linge reète une lumière
sur l'afchage, l'application n'a pas pu
reconnaître le code information.

• Si l'application n'a pas pu reconnaître
le code Contrôle intelligent de manière
consécutive, saisissez manuellement
le code information sur l'écran de
l'application.

40 Français

UTILISATION DU CYCLE DE SÉCHAGE

Toutes les options de séchage sauf pour l'option Temps de séchage détectent le poids du linge an
d'afcher le temps de séchage précis et de sécher le linge de manière plus efcace.

Veuillez vous référer au tableau ci-dessous pour sélectionner l'option de séchage la plus
appropriée selon le type et le volume de linge et l'humidité que vous souhaitez laisser.

Capacité (kg)

Mode Option de séchage Utilisation

Ce programme permet de sécher le

Séchage Auto

Prêt à ranger

linge en coton, les sous-vêtements
et le linge de maison.

Séchage

Coton

4 kg 3 kg

Séchage

Synthétiques

Utilisez cette option pour sécher

Séchage

Manuel

Temps de

séchage

le linge pendant la période de
temps spéciée selon les bres, la
quantité de linge et l'humidité.

NOTE

• Le résultat du séchage peut varier
en fonction du programme de lavage
sélectionné et du type/de la quantité de
linge.

• Si les cycles de lavage et de séchage sont
sélectionnés, la vitesse d’essorage est
réglée automatiquement an d’optimiser les
résultats.

• Dans le cas où vous souhaitez sécher du
linge après un lavage à la main, tournez le
sélecteur de programme pour sélectionner
le programme d'essorage, puis sélectionnez
une option de séchage pour de meilleurs
résultats.

• Quand le séchage est terminé, de la
poussière provenant de la surface sèche des
vêtements peut rester sur le diaphragme du
fait de l'effet de fer à repasser qui évite les
plis. La poussière sera lavée lors du lavage
suivant. D'une autre manière, vous pouvez
facilement l'enlever avec une serviette ou
un tissu humide.

30 ~ 270
min. (par
paliers de 30
minutes).

30 ~ 270 min.
(par paliers de
30 minutes).

ATTENTION

• N'utilisez pas la fonction de séchage
après avoir appliqué un agent de
blanchiment à base de chlore sur le linge
pendant un programme de lavage ou de
séchage. Dans le cas contraire, le linge
pourrait être décoloré ou le matériau
endommagé.

• N'utilisez pas la fonction de séchage pour
les vêtements avec doublure en fourrure
ou composés de matériau acrylique. Cela
pourrait dégrader la fonction de séchage.

• Ne touchez pas l’intérieur du tambour ou
la surface du lave-linge pendant ou juste
après un séchage car il est chaud. Cela
pourrait provoquer des brûlures.

Maintenance

Français 41

Maintenance

AIR Wash

La fonction AIR Wash rafraîchit les vêtements grâce à la technologie unique de
balayage d'air de Samsung, sans besoin d'eau.
Veuillez vous référer au tableau ci-dessous pour l'utilisation et la durée du programme
de chaque programme Air Wash.

Programme Utilisation Durée du cycle

DÉSODORISATION

ANTI ALLERGIE

NOTE

• La capacité maximum recommandée
pour les programmes Air Wash est de
1 kg ou moins (un ou deux articles). Si
vous surchargez le tambour, l'efcacité
de la désodorisation ou la désinfection
peut être réduite.

• Vous pouvez ajouter une feuille
parfumée au linge pour parfumer
pendant le programme Air Wash.

Utilisez ce programme pour éliminer les mauvaises odeurs du
linge.

Utilisez ce programme pour éliminer les mauvaises odeurs et
les bactéries du linge.

ATTENTION

N'utilisez pas de programmes Air Wash
pour les articles suivants

• Les vêtements sensibles à la chaleur en
cuir, vison, fourrure, soie, etc.

• Les sous-vêtements avec lacets,
coussins de poupées, et décorations sur
des robes peuvent devenir laches.

• Les vêtements avec des boutons
pouvant casser.

29min

59min

• Les vêtements très amidonnés peuvent
se déformer.

• Articles de literie durs

Maintenance

• Couvertures électriques, couvertures en
fourrure ou épaisses

• Les oreillers en latex

42 Français

Vidange d’urgence

A

B

C

Dans le cas d'une panne de courant, vidangez l'eau du tambour avant d'enlever le linge.

1. Coupez l'alimentation et débranchez le
lave-linge de la prise électrique.

2. Appuyez doucement sur la zone
supérieure du cache du ltre (A) pour
l’ouvrir.

3. Placez un réservoir vide et assez grand
autour du couvercle, et étirer le tube de
vidange d'urgence autour du couvercle
jusqu'au réservoir tout en tenant le

capuchon du tube (B).

Maintenance

4. Ouvrez le capuchon du tube et laissez
l'eau du tuyau de Vidange d'urgence (C)
s'écouler dans le réservoir.

5. Quand c'est terminé, fermez le
capuchon du tube et réinsérez le tube.
Puis, fermez le couvercle du ltre.

NOTE

Utilisez un réservoir assez grand car il
peut y avoir plus d'eau que prévu dans le
tambour.

Français 43

Maintenance

Nettoyage

Surface du lave-linge

Utilisez un chiffon doux avec un détergent ménager non-abrasif. Ne versez pas d’eau sur
le lave-linge.

Filtre n

Nettoyez le ltre n du tuyau d'arrivée d'eau une ou deux fois par an.

1. Coupez le lave-linge et débranchez le
cordon d'alimentation.

2. Fermez le robinet d'eau.

3. Dévissez et débranchez le tuyau

d'arrivée d'eau situé à l’arrière du lave­linge. Couvrez le tuyau avec un chiffon
pour éviter que l'eau ne se répande.

4. Utilisez des pinces pour retirer le ltre
à maille de la vanne d'entrée.

5. Immergez le ltre à maille dans l'eau en
veillant à ce que le raccord leté soit
lui aussi sous l'eau.

6. Séchez le ltre n à l'ombre.

7. Réinsérez le ltre à maille dans la

Maintenance

NOTE

Si le ltre n est obstrué, un code information « 4C » apparaît sur l'écran.

vanne d'entrée, et reconnectez le tuyau
d'eau à la vanne d'entrée.

8. Ouvrez le robinet d'eau.

44 Français

Filtre de la pompe

A

Il est conseillé de nettoyer le ltre de la pompe 5 ou 6 fois par an pour éviter qu'il ne se
bouche. Un ltre de pompe bouche peut réduire l'effet des bulles.

1. Coupez le lave-linge et débranchez le
cordon d'alimentation.

2. Vidangez l’eau restant dans le tambour
en vous référant à « Vidange
d’urgence » à la page 43.

3. Appuyez doucement sur la zone
supérieure du cache du ltre pour
l’ouvrir.

4. Tournez le bouton du ltre de la pompe
(A) vers la gauche, et vidangez l'eau

restante.

5. Nettoyez le ltre de la pompe en
utilisant des brosses douces. Assurez­vous que l’hélice de la pompe de
vidange située dans le ltre n’est pas
bloquée.

6. Réinsérez le ltre de la pompe et
tournez le bouton du ltre vers la
droite.

NOTE

• Certains ltres de pompe disposent
d'un bouton de sécurité conçu pour
éviter les accidents impliquant
des enfants. Pour ouvrir le bouton
de sécurité du ltre de la pompe,
poussez-le et tournez-le dans le sens
antihoraire. Le mécanisme à ressort du
bouton de sécurité permet d'ouvrir le
ltre.

• Pour fermer le bouton de sécurité du
ltre de la pompe, tournez-le dans
le sens horaire. Le ressort émet un

cliquetis, ce qui est normal.

NOTE

Si le ltre de la pompe est obstrué, un code information « 5C » apparaît sur l'écran.

Maintenance

Français 45

Maintenance

A

ATTENTION

• Assurez-vous que le bouchon du ltre soit correctement fermé après avoir nettoyé le
ltre. Sinon cela pourrait provoquer une fuite.

• Assurez-vous que le ltre soit correctement inséré après l'avoir. Sinon cela pourrait
provoquer une panne de fonctionnement ou une fuite.

Tiroir à lessive

1. Tout en abaissant la manette
d'ouverture (A) à l'intérieur du tiroir,

faites glissez le tiroir.

2. Enlevez la manette d'ouverture et le
conteneur à lessive liquide du tiroir.

3. Nettoyez les composants du tiroir dans
de l'eau en utilisant une brosse douce.

Maintenance

4. Nettoyez le recoin du tiroir en utilisant
une brosse douce.

5. Réinsérez la manette d'ouverture et
le conteneur à lessive liquide dans le
tiroir.

6. Faites glisser le tiroir vers l'intérieur
pour le fermer.

46 Français

NOTE

Pour enlever la lessive restante, effectuez le programme RINÇAGE+ESSORAGE, avec le
tambour vide.

Récupération après gel

Le lave-linge peut geler quand la température tombe en-dessous de 0°C.

1. Coupez le lave-linge et débranchez le cordon d'alimentation.

2. Versez de l’eau chaude sur le robinet d'eau pour assouplir le tuyau d’arrivée d’eau.

3. Débranchez le tuyau d’arrivée d’eau et immergez-le dans de l’eau chaude.

4. Versez de l’eau chaude dans le tambour et laissez agir environ 10 minutes.

5. Raccordez le tuyau d’arrivée d’eau au robinet d'eau.

NOTE

Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus
jusqu'à ce qu'il fonctionne normalement.

Faites attention à une inutilisation prolongée

Évitez de laisser le lave-linge inutilisé pendant une durée prolongée.
Si c'est le cas, vidangez le lave-linge et débranchez le cordon d'alimentation.

1. Tournez le Sélecteur de programme pour sélectionner un programme
RINÇAGE+ESSORAGE.

2. Videz le tambour et appuyez sur le bouton Départ/Pause.

3. Quand le programme est terminé, fermez le robinet d'eau et débranchez le tuyau

d'arrivée d'eau.

4. Coupez le lave-linge et débranchez le cordon d'alimentation.

5. Ouvrez le hublot pour laisser l'air circuler par le tambour.

Maintenance

Français 47

Dépannage

Points de contrôle

Si vous rencontrez un problème avec votre lave-linge, vériez d'abord le tableau ci­dessous et essayez les suggestions proposées.

Problème Action

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que la porte est bien fermée.

• Assurez-vous que les robinets d'eau sont ouverts.

• Assurez-vous d'appuyer ou de taper sur Départ/Pause pour

Ne démarre pas.

L'alimentation d'eau
est insufsante,
ou il n'y a pas
d'alimentation d'eau.

démarrer le lave-linge.

• Assurez-vous que Sécurité enfant n'est pas activé.

• Avant que le lave-linge commence à se remplir, il fera une

série de bruits de cliquetis pour contrôler le verrouillage de
la porte et effectuera une brève vidange.

• Vériez le fusible ou réinitialisez le disjoncteur.

• Ouvrez complètement le robinet d'eau.

• Assurez-vous que la porte est bien fermée.

• Assurez-vous que le tuyau d’eau n’est pas gelé.

• Vériez que le tuyau d'arrivée d'eau n'est pas coudé ou

obstrué.

• Assurez-vous qu'il y a sufsamment de pression d'eau.

Après un
programme, de la
lessive reste dans le
tiroir à détergent.

Dépannage

48 Français

• Assurez-vous que la pression d’eau est sufsante pour faire
fonctionner le lave-linge.

• Assurez-vous que de la lessive a été ajoutée dans le bac
central du tiroir à lessive.

• Assurez-vous que le capuchon de rinçage est bien inséré.

• Si vous utilisez de la lessive granulaire, assurez-vous que le

sélecteur de lessive se trouve en position vers le haut.

• Enlevez le capuchon de rinçage et nettoyez le tiroir à lessive.

Problème Action

• Assurez-vous que le lave-linge est installé sur un sol plat et
solide et non glissant.
Si le sol n'est pas plat, utilisez le pied de mise à niveau pour
régler la hauteur du lave-linge.

• Assurez-vous que les vis de transport ont été retirées.

• Assurez-vous que le lave-linge n’est en contact avec aucun

Vibrations ou bruits
excessifs.

autre objet.

• Assurez-vous que la charge de linge est bien équilibrée.

• Le moteur peut faire du nuit en fonctionnement normal.

• Des salopettes ou vêtements décorés de parties métalliques

peuvent faire du bruit lors du lavage. Ceci est normal.

• Des objets métalliques tels que les pièces peuvent faire du
bruit. Après le lavage, enlever ces objets du tambour ou du
compartiment du ltre.

• S'assurer que le tuyau de vidange est redressé sur tout le
système de vidange. Si vous trouvez un blocage dans la
vidange, appelez le centre de service.

• Assurez-vous que le ltre à impuretés n’est pas bouché.

• Fermez la porte, puis appuyez ou tapez sur Départ/Pause.

Pour votre sécurité, le lave-linge ne séchera pas et n'essorera

Ne vidange pas et/
ou n'essore pas.

pas tant que la porte ne sera pas fermée.

• Assurez-vous que le tuyau de vidange n'est pas gelé ni
obstrué.

• Assurez-vous que le tuyau de vidange est raccordé à un
système de vidange qui n'est pas obstrué.

• Si le lave-linge ne reçoit pas une alimentation sufsante, il
peut temporairement ne pas vidanger ou essorer.
Dès que le lave-linge récupèrera sufsamment de puissance,
il fonctionnera normalement.

Dépannage

Français 49

Dépannage

Problème Action

La porte ne s'ouvre
pas.

Trop de mousse.

• Appuyez ou tapez sur Départ/Pause pour démarrer le lave-
linge.

• Le mécanisme de verrouillage de la porte se désenclenchera
au bout de quelques instants.

• La porte ne s'ouvrira pas avant 3 minutes après l'arrêt du
lave-linge ou une fois l'alimentation coupée.

• Assurez-vous que toute l'eau du tambour a été vidangée.

• La porte peut ne pas s'ouvrir si de l'eau reste dans le

tambour. Vidangez le tambour et ouvrez manuellement la
porte.

• Assurez-vous que la lumière du verrouillage de la porte est
coupée. La lumière du verrouillage de la porte se coupe une
fois que le lave-linge a ni de vidanger.

• Assurez-vous que les réglages Lessive Auto et Adoucissant
Auto sont bien congurés.

• Assurez-vous de bien utiliser les types de lessives
recommandés tel qu'approprié.

• Utilisez de la lessive à haute efcacité (HE) pour éviter une
quantité excessive de mousse.

• Réduisez le volume de lessive pour l'eau douce, les petites
charges ou les charges légèrement sales.

• De la lessive non-HE n'est pas recommandée.

Impossible de mettre
de mettre plus de
lessive.

Dépannage

50 Français

• Assurez-vous que le volume de lessive et d'adoucissant
restant ne dépasse pas la limite.

• Assurez-vous que la fonction Distribution Auto est activée,
et les réglages Dureté de l'eau et Concentration correctement
spéciés.

Problème Action

• Branchez le cordon d'alimentation dans une prise en tension.

• Vériez le fusible ou réinitialisez le disjoncteur.

• Fermez la porte est appuyez ou tapez sur Départ/Pause pour

démarrer le lave-linge.
Pour votre sécurité, le lave-linge ne séchera pas et n'essorera
pas tant que la porte ne sera pas fermée.

• Avant que le lave-linge commence à se remplir, il fera une
série de bruits de cliquetis pour contrôler le verrouillage de

Le lave-linge
s'arrête.

la porte et effectuera une brève vidange.

• Il peut y avoir une période de pause ou de trempage dans le
programme. Attendez un peu et le lave-linge redémarrera.

• Assurez-vous que le ltre à maille du tuyau d'alimentation
d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez
périodiquement le ltre à maille.

• Si le lave-linge ne reçoit pas une alimentation sufsante,
il peut temporairement ne pas vidanger ou essorer. Dès
que le lave-linge récupèrera sufsamment de puissance, il
fonctionnera normalement.

• Ouvrez complètement les deux robinets.

• Assurez-vous que la sélection de température est correcte.

• Assurez-vous que les tuyaux sont raccordés aux bons robinets.

Vidangez les conduites d'eau.

• Assurez-vous que le chauffe-eau est réglé de manière à
fournir de l'eau chaude à 120 °F (49 °C) au robinet. De même,
vériez la capacité du chauffe-eau et du taux de récupération.

• Déconnectez les tuyaux et nettoyez le ltre à maille. Le ltre à

Se remplit avec
la mauvaise
température d'eau.

maille peut être obstrué.

• Quand le lave-linge se remplit, la température de l'eau peut
changer puisque la fonction de contrôle automatique de la
température contrôle la température de l'eau entrante. Ceci est
normal.

• Quand le lave-linge se remplit, vous pouvez constater que
seule de l'eau chaude et/ou seule de l'eau froide passe par le
distributeur quand des températures froides ou chaudes sont
sélectionnées.
Il s'agit d'une fonction normale de la fonction de contrôle
automatique de la température puisque le lave-linge
détermine la température de l'eau.

Dépannage

Français 51

Dépannage

Problème Action

La charge est
humide à la n d'un
programme.

Fuites d'eau.

• Utilisez la vitesse d'essorage Élevée ou Très élevée.

• Utilisez de la lessive à haute efcacité (HE) pour réduire la

quantité excessive de mousse.

• La charge est trop petite. De petites charges (un ou deux
articles) peuvent provoquer un déséquilibre et ne pas essorer
complètement.

• Assurez-vous que le tuyau de vidange n'est pas entortillé ni
obstrué.

• Assurez-vous que la porte est bien fermée.

• Assurez-vous que tous les raccords des tuyaux sont étanches.

• S'assurer que l'extrémité du tuyau de vidange est

correctement inséré et xé sur le système de vidange.

• Éviter les surcharges.

• Utilisez de la lessive à haute efcacité (HE) pour éviter une

quantité excessive de mousse.

Odeurs.

Aucune bulle
apparente (Modèles
Bubbleshot
uniquement).

Le Wi-Fi ne

Dépannage

fonctionne pas
(Modèles Wi-Fi
uniquement).

Si le problème persiste, contactez le service clientèle de Samsung le plus proche.

• Une quantité excessive de mousse peut s'amasser dans les
recoins peut provoquer des mauvaises odeurs.

• Lancez des programmes de nettoyage pour assainir
périodiquement.

• Nettoyez le joint de la porte (diaphragme).

• Séchez l'intérieur du lave-linge une fois un programme

terminé.

• La surcharge peut ltrer les bulles.

• Du linge extrêmement sale peut ne pas générer de bulles.

• Assurez-vous que la connexion Internet arrive correctement

à votre maison.

• Assurez-vous que le routeur est allumé est fonctionne
normalement.

• Assurez-vous que vous avez installé la dernière version de
l'Application Smart Control (Contrôle intelligent).

52 Français

Codes d’erreur

En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître
sur l’écran. Vériez le tableau ci-dessous et essayez les suggestions.

Problème Action

L'eau n'arrive pas.

• Assurez-vous que les robinets d'eau sont ouverts.

• Assurez-vous que les tuyaux de vidange ne sont pas

obstrués.

• Assurez-vous que les robinets d'eau ne sont pas gelés.

• Assurez-vous que le lave-linge fonctionne avec une pression

4C

4C2

d'eau sufsante.

• Assurez-vous que le robinet d'eau froide et le robinet d'eau
chaude sont bien raccordés.

• Nettoyez le ltre à maille car il peut être obstrué.

NOTE

Quand le lave-linge afche le code « 4C », il vidange
pendant 3 minutes. Pendant ce temps, la touche Marche/
Arrêt n’est pas fonctionnelle.

• Assurez-vous que le tuyau d'arrivée d'eau froide est bien
raccordé au robinet d'eau froide.
S'il est raccordé au robinet d'eau chaude, le linge peut être
déformé avec certains programmes.

5C

DC

OC

L'eau n'est pas vidangée.

• Assurez-vous que le tuyau de vidange n'est pas gelé ni
obstrué.

• Assurez-vous que le tuyau de vidange est positionné
correctement, selon le type de raccordement.

• Nettoyez le ltre à débris car il peut être obstrué.

• S'assurer que le tuyau de vidange est redressé sur tout le

système de vidange.

• Si le code information reste, contactez un centre de service
client.

Utilisation du lave-linge avec la porte ouverte.

• Assurez-vous que la porte est bien fermée.

• Assurez-vous que le linge n’est pas pris dans la porte.

L'eau déborde.

• Redémarrez après essorage.

• Si le code information reste sur l'afchage, contactez un

centre de service Samsung.

Français 53

Dépannage

Dépannage

Problème Action

LC

LC1

UB

Vériez le tuyau de vidange.

• Assurez-vous que l'extrémité du tuyau de vidange est placée
sur le sol.

• Assurez-vous que le tuyau de vidange n'est pas obstrué.

• Si le code information reste, contactez un centre de service

client.

NOTE

Quand le lave-linge afche le code «LC»/«LC1», il vidange
pendant 3 minutes. Pendant ce temps, la touche Marche/
Arrêt n’est pas fonctionnelle.

L'essorage ne fonctionne pas.

• Assurez-vous que le linge est réparti de manière uniforme.

• Assurez-vous que le lave-linge se trouve sur une surface

plate et stable.

• Rééquilibrez la charge. Si seul un vêtement nécessite un
lavage, tel qu'une robe de chambre ou un jean, l'essorage
nal peut ne pas être satisfaisant, et un message de contrôle
« UB » s'afchera à l'écran.

Dépannage

3C

UC

HC

Vériez le fonctionnement du moteur.

• Essayez de redémarrer le programme.

• Si le code information reste, contactez un centre de service

client.

Le contrôle électronique doit être vérié (Erreur surtension).

• Vériez le PCB et le faisceau de câbles.

• Vérier si l'alimentation arrive correctement.

• Si le code information reste, contactez un centre de service

client.

Faible tension détectée

• Vériez si le cordon d'alimentation est branché.

• Si le code information reste, contactez un centre de service

client.

Contrôle du chauffage de la température élevée

• Si le code information reste, contactez un centre de service
client.

54 Français

Problème Action

Le capteur de niveau d'eau ne fonctionne pas correctement.

• Essayez de couper et de redémarrer le programme.

• Vériez le faisceau de câbles du capteur de niveau d'eau.

• Si le code information reste, contactez un centre de service

1C

client.

NOTE

Quand le lave-linge afche le code « 1C », il vidange
pendant 3 minutes. Pendant ce temps, la touche Marche/
Arrêt n’est pas fonctionnelle.

Vériez les communications enter réseau et sous-PBA.

AC

• Essayez de couper et de redémarrer le programme.

• Si le code information reste, contactez un centre de service

client.

Si un code d'informations continue à apparaître sur l'écran, contactez le service clientèle
Samsung le plus proche.

Français 55

Dépannage

Caractéristiques techniques

Tableau des symboles d’entretien des textiles

Les symboles suivants offrent des conseils sur l’entretien des vêtements. Les symboles
textile sont au nombre de quatre ; ils sont généralement énumérés dans l’ordre suivant :
lavage, blanchiment, séchage et repassage et, au besoin, nettoyage à sec. L’utilisation de
ces symboles garantit la cohérence des informations entre les fabricants de vêtements
(articles domestiques ou importés). Observez les consignes associées à chaque symbole
textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage.

Textile résistant Repassage interdit

Textile délicat

Lavage à 95 ˚C Nettoyage à sec

Lavage à 60 ˚C

Lavage à 40 ˚C

Lavage à 30 ˚C Nettoyage à sec interdit

Lavage à ma main uniquement Séchage à plat

Nettoyage à sec uniquement

Chlorage dilué à froid Séchage sur cintre

Chlorage interdit

Nettoyage à sec avec tous les
dissolvants habituels

Nettoyage à sec au
percloréthylène, aux
dissolvants uorés ou aux
essences minérales uniquement

Nettoyage à sec aux essences
minérales uniquement

Séchage sur cintre, sans
essorage

Séchage en machine possible,
température modérée

Caractéristiques techniques

56 Français

Repassage à 200 ˚C maximum

Repassage à 150 ˚C maximum Séchage en machine interdit

Repassage à 100 ˚C maximum

Séchage en machine possible,
température basse

Protection de l’environnement

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous souhaitez vous en
séparer, veuillez respecter les normes locales en vigueur en matière de mise au rebut
des déchets. Coupez le cordon d’alimentation de façon à ce que l’appareil ne puisse
plus être raccordé à une source électrique. Retirez le hublot an d’éviter que de jeunes
enfants ou des animaux ne se retrouvent piégés dans l’appareil.

• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.

• N’utilisez de produits détachants et blanchissants avant le cycle de lavage qu’en cas

d’absolue nécessité.

• Économisez de l’eau et de l’électricité en ne faisant tourner que des charges pleines (la
charge varie en fonction du programme utilisé).

Français 57

Caractéristiques techniques

Caractéristiques techniques

Fiche technique

« * » L'astérisque(s) signie un modèle variable et peut varier de (0-9) ou (A-Z).

Type Lave-linge à chargement frontal

Nom du modèle WD70J5A1***

Dimensions L600mm X P550mm X H850mm

Pression de l'eau 50 kPa ~ 800 kPa

Volume d’eau 48 L

Poids net 65 kg

Capacité de lavage et d’essorage 7,0 kg

Capacité de séchage 4,0 kg

Lavage

Lavage et
chauffage

Consommation

Séchage

Essorage 220 ~ 240 V 450 W

Pompage 30 W

Vitesses d’essorage 1400 tr/min

NOTE

La conception et le spécications sont sujettes à changement sans avis préalable à des ns
d'amélioration de la qualité.

220 V 100 W

240 V 100 W

220 V 2000 W

240 V 2400 W

220 V 1600 W

240 V 1600 W

Caractéristiques techniques

58 Français

Selon la réglementation (UE) n° 90/60/CE

« * » L'astérisque(s) signie un modèle variable et peut varier de (0-9) ou (A-Z).

Samsung

Nom du modèle WD70J5A1***

Classe énergétique

A (Très efcace) à G (Peu efcace) A

Consommation énergétique

Lavage, essorage et séchage kWh 4,76

Lavage et essorage uniquement kWh 0,91

Classe de performance de lavage

A (Très efcace) à G (Peu efcace) A

Classe d'efcacité d'extraction de l'eau

A (Très efcace) à G (Peu efcace) A

Taux d'humidité résiduelle % 44

Vitesse d'essorage maximale tr/min 1400

Capacité

Lavage kg 7

Séchage kg 4

Consommation d'eau

Lavage, essorage et séchage

Lavage et essorage uniquement

Temps du programme pour cycle de fonctionnement complet (lavage coton 60 ºC et séchage ‘coton sec’ pour
capacité nominale de lavage)

Lavage, essorage et séchage min 645

Lavage et essorage uniquement min 290

Programmes auxquels les informations sur
l'étiquette et la che technique renvoient

Consommation annuelle estimée pour un foyer de 4 personnes, qui utilise toujours le séchage (200 cycles)

Consommation énergétique kWh/an 952

Consommation d'eau

Consommation annuelle estimée pour un foyer de 4 personnes, qui n'utilise jamais le séchage (200 cycles)

Consommation énergétique

Consommation d'eau

ℓ

ℓ

Lavage Coton 60 ºC + Intensif

Séchage Séchage Coton + Prêt à ranger

ℓ

kWh/an 182

ℓ

77

42

15400

8400

Caractéristiques techniques

Français 59

Caractéristiques techniques

Bruit lors de l’utilisation d’un programme de lavage du coton
standard à 60 °C et d’un programme de séchage «coton sec»

Lavage

Essorage

Séchage

dB (A) re 1 pW

dB (A) re 1 pW

dB (A) re 1 pW

Les données de consommation énergétique du séchage ont été mesurées sous les
conditions spéciées dans la norme EN50229.

• Le premier séchage doit être réalisé avec une charge de 4 kg (la charge consiste en : 2
draps et 4 taies d’oreiller et 14 serviettes) en sélectionnant Séchage Coton + Essorage;

• Le deuxième séchage doit être réalisé avec une charge de 3 kg (la charge consiste en :
0 draps et 8 taies d’oreiller et 9 serviettes) en sélectionnant Séchage Coton + Essorage;

(1 ou 2 serviettes peuvent être ajoutées ou enlevées pour régler le poids.)

54

73

59

Caractéristiques techniques

60 Français
