ASPIRATEUR

Série : VS15A60****
Modèle de base : VS15A6031**

Manuel d'

ENTRETIEN

ASPIRATEUR CONTENU

Nom du modèle :
(Code du modèle)

VS15A6031N*
VS15A6031R*
VS15A6032R*
VS15A6031M*
VS15A6032M*
VS15A60AGR*

GUIDE DE RÉPARATION

1. Spécifications du produit

2. Vue éclatée et liste des pièces

3. Schéma de câblage

4. Schéma du circuit électronique

5. Outils pour le démontage et le remontage

6. Démontage et remontage

7. Diagnostic et contre-mesures

8. Dépannage

SOMMAIRE

1. Spécifications du produit ……………………………………………………………………………………………… 1-1

2. Vue éclatée et liste des pièces …………………………………………………………………………………… 2-1

2-1. Vue éclatée de l'unité principale et liste des pièces ………………………………………………………………… 2-1
2-2. Vue éclatée de l'aspirateur et liste de pièces …………………………………………………………………………… 2-2

2-2-1. Vue éclatée de l'aspirateur et liste de pièces …………………………………………………………………………………………… 2-2

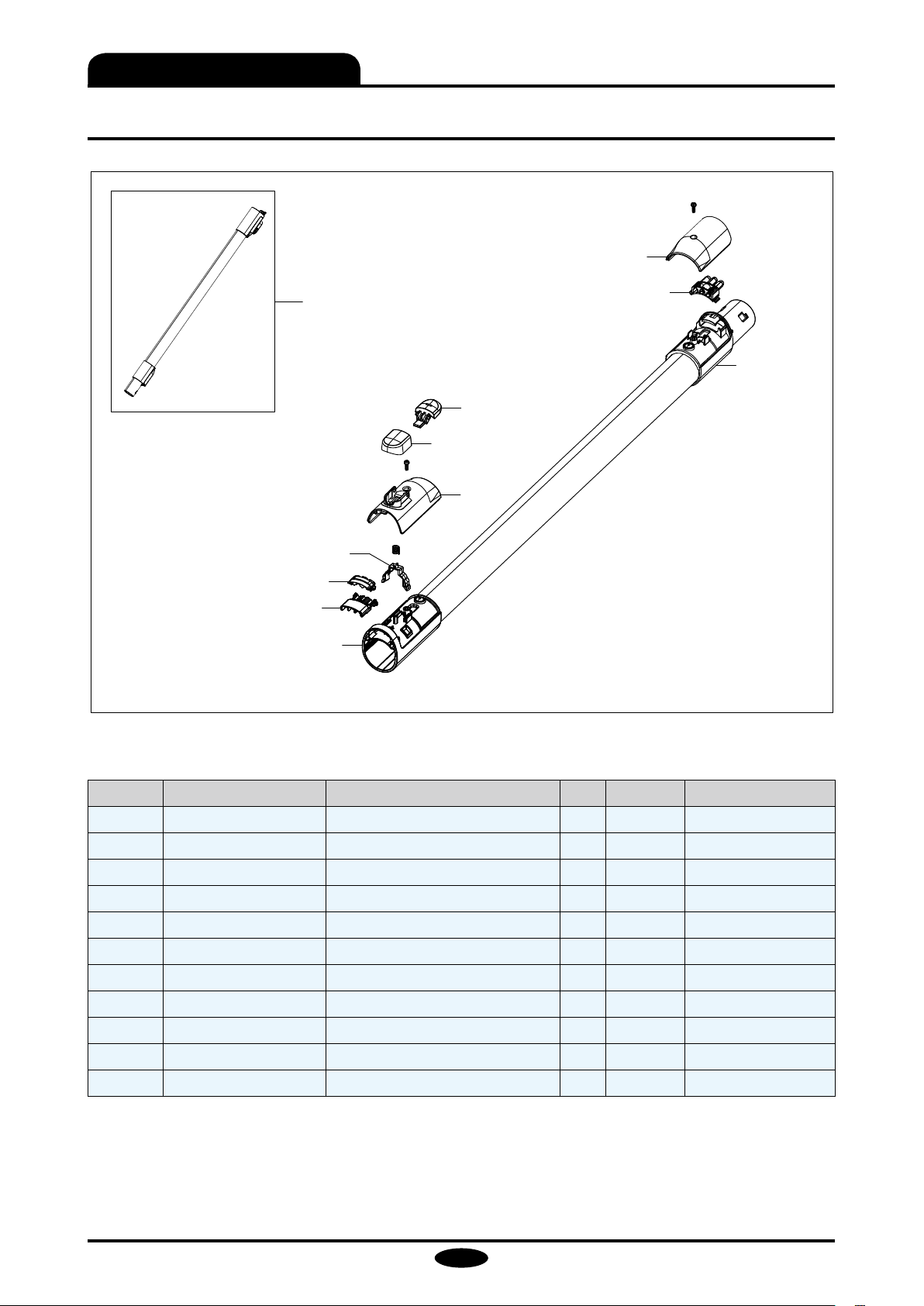

2-3. Vue éclatée et liste des pièces du tube ……………………………………………………………………………………… 2-8
2-4. Vue éclatée et liste des pièces du chargeur ……………………………………………………………………………… 2-9
2-5. Vue éclatée et liste des pièces de la brosse …………………………………………………………………………… 2-10

2-5-1. Vue éclatée et liste des pièces de la mini-brosse turbo ………………………………………………………………………… 2-10

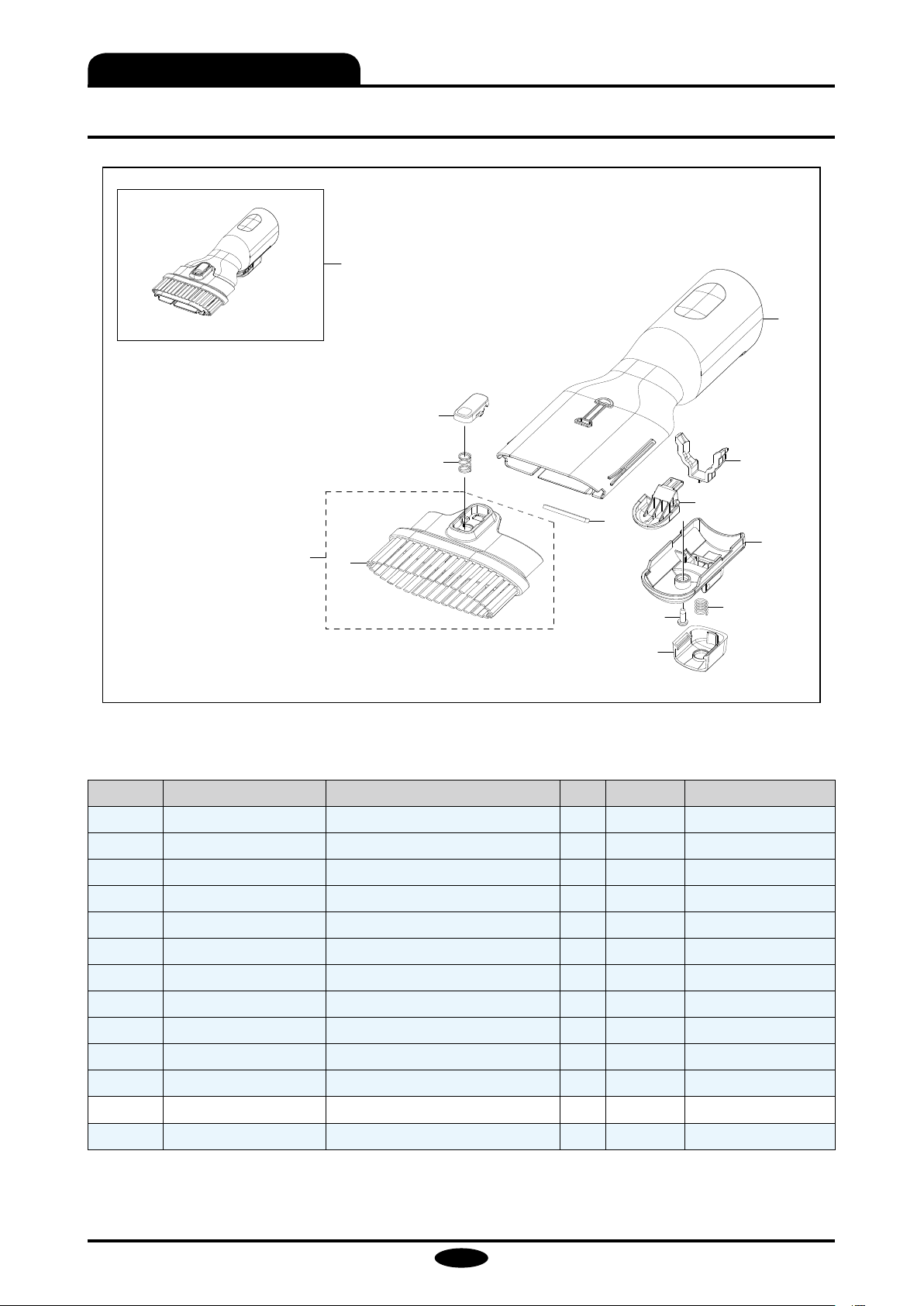

2-5-2. Vue éclatée et liste des pièces de l'outil combiné ………………………………………………………………………………… 2-12
2-5-3. Vue éclatée et liste des pièces de l'outil à crevasses …………………………………………………………………………… 2-13
2-5-4. Vue éclatée et liste des pièces de la brosse Jet Fit ………………………………………………………………………………… 2-14
2-5-5. Vues éclatée et liste des pièces de la brosse pour poils d'animaux ……………………………………………………… 2-16

3. Schéma de câblage ……………………………………………………………………………………………………… 3-1

3-1. Schéma de câblage du nettoyeur ……………………………………………………………………………………………… 3-1
3-2. Schéma de câblage du support de charge ………………………………………………………………………………… 3-2

4. Schéma du circuit électronique …………………………………………………………………………………… 4-1

4-1. DJ92-00217A ………………………………………………………………………………………………………………………………… 4-1
4-2. DJ31-00181A ……………………………………………………………………………………………………………………………… 4-2

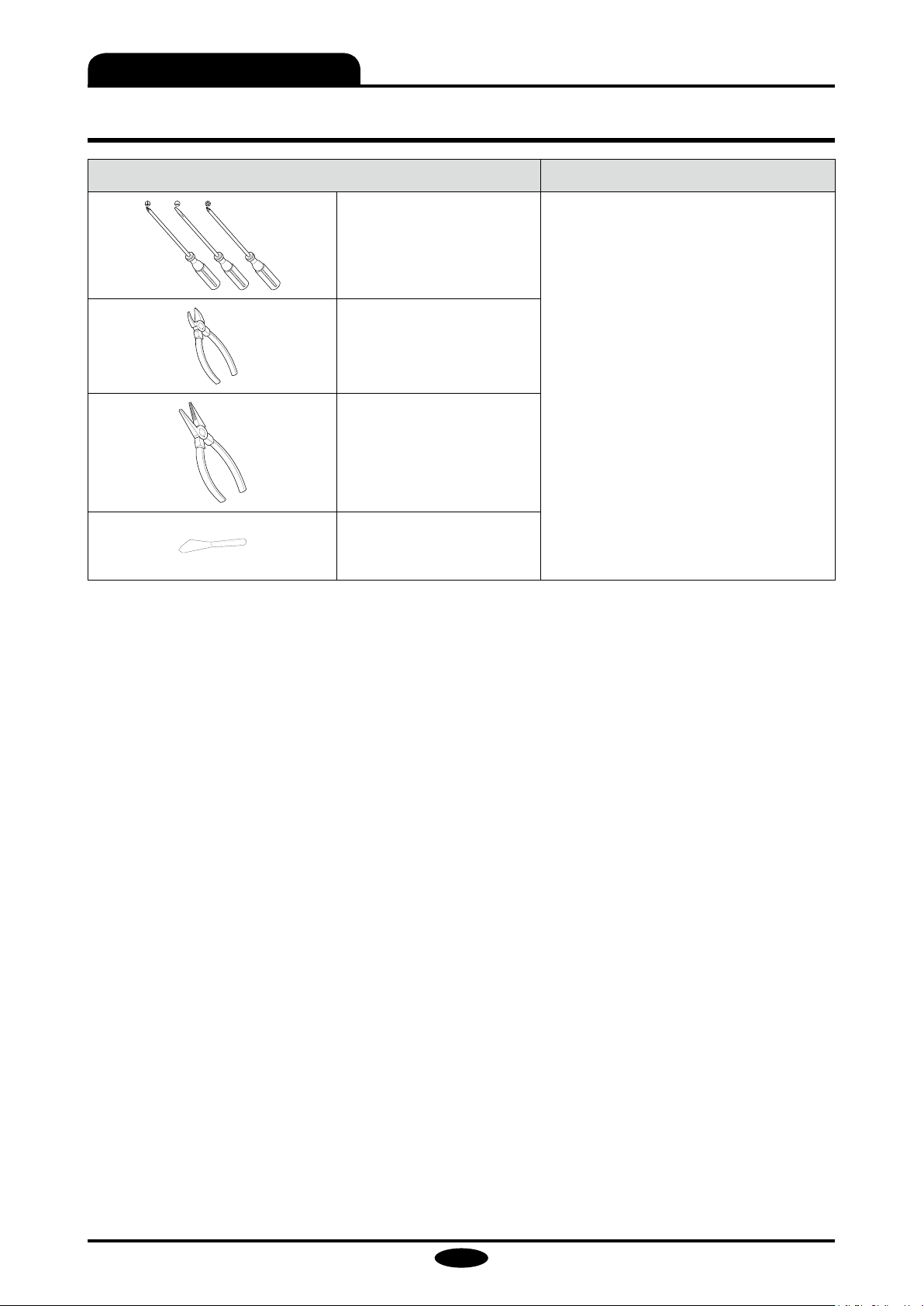

5. Outils pour le démontage et le remontage…………………………………………………………………… 5-1

6. Démontage et remontage …………………………………………………………………………………………… 6-1

6-1. Précautions et outils principaux ………………………………………………………………………………………………… 6-1
6-2. Comment démonter l'unité principale ……………………………………………………………………………………… 6-2

6-2-1. Méthode de démontage de l'aspirateur …………………………………………………………………………………………………… 6-2

6-2-1-1. Méthode de démontage des pièces du cyclone (DJ97-02835*) ………………………………………………… 6-7
6-2-2. Méthode de démontage des pièces du chargeur ……………………………………………………………………………………… 6-9
6-2-3. Méthode de démontage de la brosse (brosse Jet Fit) …………………………………………………………………………… 6-10
6-2-4. Méthode de démontage de la brosse (mini-brosse turbo) …………………………………………………………………… 6-11
6-2-5. Méthode de démontage de la brosse (brosse pour animaux) ……………………………………………………………… 6-13

6-3. Comment démonter les pièces principales …………………………………………………………………………… 6-15

6-3-1. Comment démonter le MOTEUR …………………………………………………………………………………………………………… 6-15
6-3-2. Comment démonter le module ……………………………………………………………………………………………………………… 6-17
6-3-3. Méthode de démontage de la brosse à rouleau …………………………………………………………………………………… 6-18
6-3-4. Comment remplacer le CADRE ……………………………………………………………………………………………………………… 6-19

6-4. Comment assembler l'unité principale ………………………………………………………………………………… 6-22

6-4-1. Comment assembler l'aspirateur …………………………………………………………………………………………………………… 6-22
6-4-2. Méthode d'assemblage de la brosse (brosse Jet Fit) …………………………………………………………………………… 6-35
6-4-3. Comment assembler la brosse (mini-brosse turbo) ……………………………………………………………………………… 6-37

SOMMAIRE

7. Diagnostic et contre-mesures ……………………………………………………………………………………… 7-1

8. Dépannage ………………………………………………………………………………………………………………… 8-1

8-1. L'aspirateur ne fonctionne pas …………………………………………………………………………………………………… 8-1
8-2. Le moteur de la brosse ne fonctionne pas ………………………………………………………………………………… 8-2
8-3. Comment inspecter le chargeur ………………………………………………………………………………………………… 8-3
8-4. Comment inspecter l'unité du moteur d'aspiration (BLDC) ……………………………………………………… 8-4
8-5. Comment inspecter les erreurs dans la pièce de contrôle ……………………………………………………… 8-5
8-6. Comment vérifier si la batterie est défectueuse ……………………………………………………………………… 8-6

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Spécications du produit

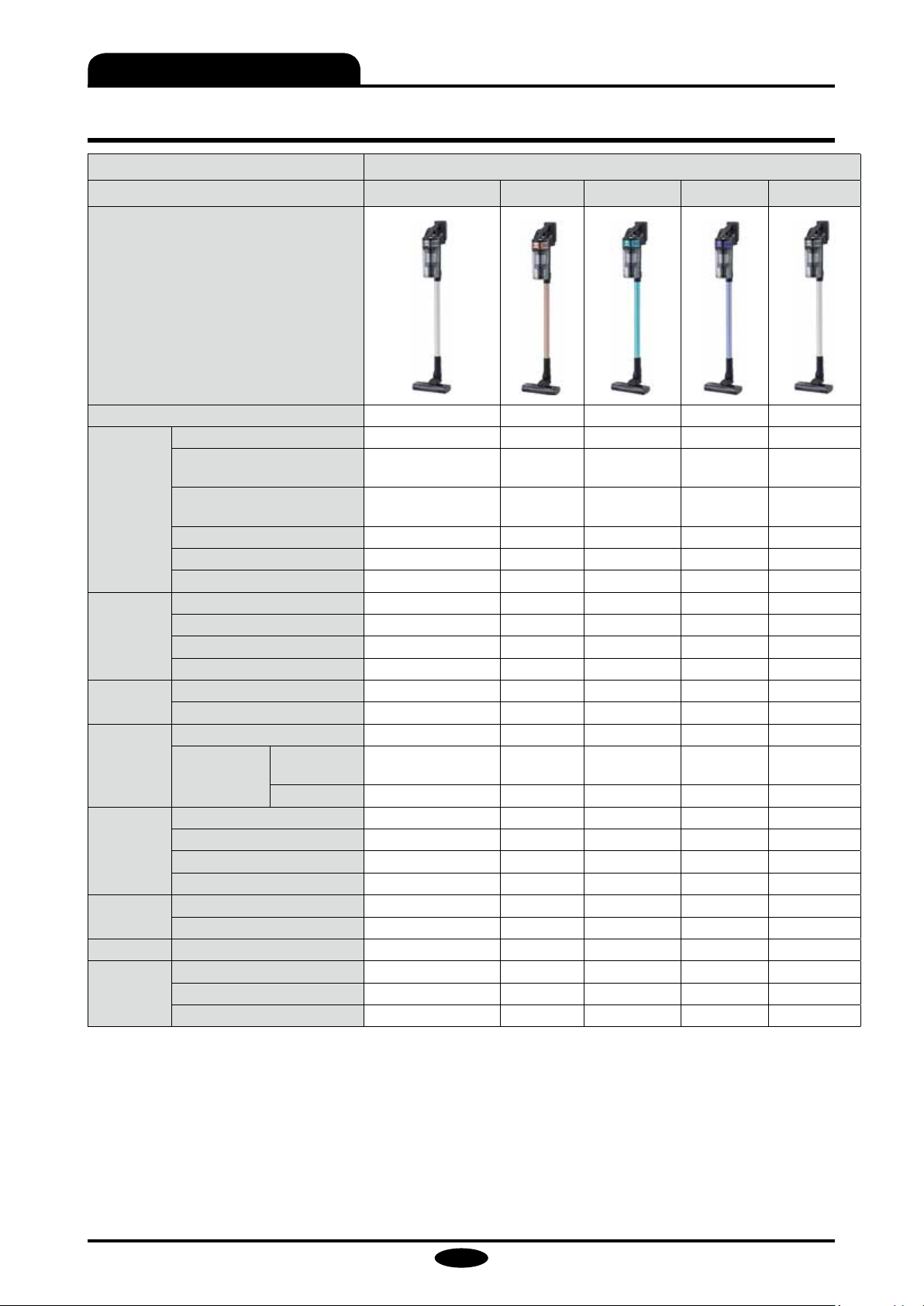

1. Spécications du produit

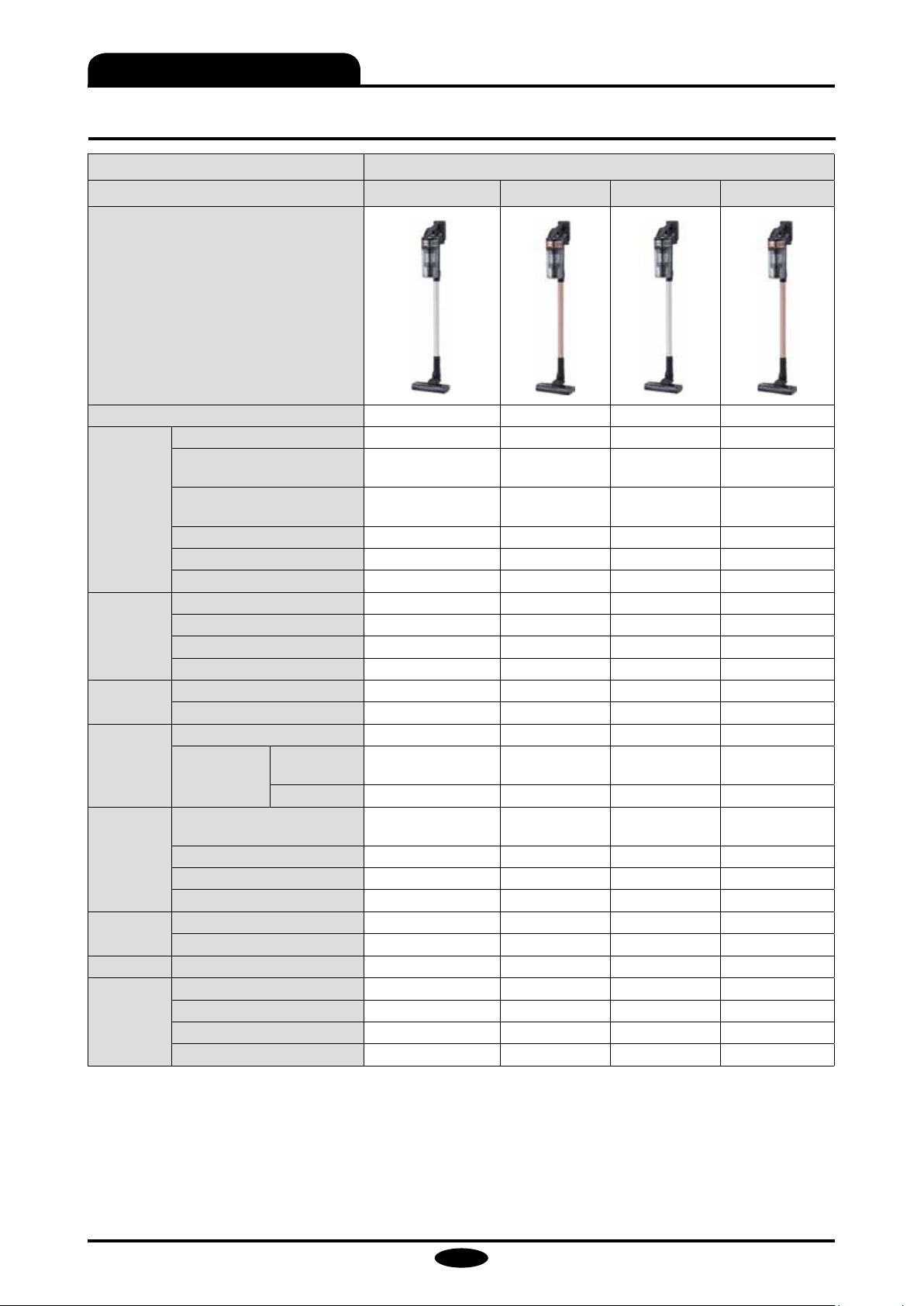

Nom de série VS15A60****

Nom du modèle (code du modèle) VS15A6031N5 VS15A6032R7 VS15A6031R1 VS15A6031R4 VS15A6032R5

Apparence

(L'image peut différer du produit réel.)

Couleur du produit Argent sarcelle Or sarcelle Menthe sarcelle Violet sarcelle Argent sarcelle

Zone cible Pour l'intérieur ← ← ← ←

Consommation d'énergie

(Max/Moy/Min)

Aspirateur

Chargeur

Spécifications

du moteur

Spécifications

de charge et
de décharge

Emballage

Hygiène et

propreté

Entrée d’air Brosse Jet Fit O ← ← ← ←

Remarques

Puissance d'aspiration

(Max/Moy/Min)
Bruit (Max/Min) 86dB/80dB ← ← ← ←

Tension de la batterie 21,6V ← ← ← ←

Spécifications de la batterie Li-ion 3,6V 6cellules ← ← ← ←

Tension nominale 100-240V/50-60Hz ← ← ← ←

Capacité d'entrée nominale 30W ← ← ← ←

Tension de sortie nominale 25,85V ← ← ← ←

Courant secondaire nominal 1,0 A ← ← ← ←

Spécifications 21,6V ← ← ← ←
Courant de charge 24 A ← ← ← ←
Temps de recharge 3 heures 30 minutes ← ← ← ←

Temps

d'utilisation

(Max/Moy/Min)

Unité principale

Filtre de protection du moteur O (filtre M15) ← ← ← ←

Filtre d'échappement Filtre à poussières fines ← ← ← ←

Mini-brosse turbo X O X ← O

Outil combiné X O ← ← ←

Outil de crevasse O ← ← ← ←

Brosse combi

née/de crevasse

Brosse Jet Fit 5/18/27 minutes ← ← ← ←

Emballage

Poids net 2,3kg ← ← ← ←

Poids brut 5,1kg 5,7kg 5,2kg 5,2kg 5,7kg

410W/104W/52W ← ← ← ←

150W/36W/16W ← ← ← ←

­5/20/40 minutes ← ← ← ←

L 250 x H 1120 x P 203 mm

L 450 x H 800 x P 150 mm

← ← ← ←
← ← ← ←

※ Les spécifications et la couleur du produit peuvent différer selon le modèle.

1-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Spécications du produit

Product Specifications (cont.)

Nom de série VS15A60****

Nom du modèle (code du modèle)

Apparence

(L'image peut différer du produit réel.)

Couleur du produit

Zone cible

Consommation d'énergie

(Max/Moy/Min)

Aspirateur

Chargeur

Spécifications

du moteur

Spécifications

de charge et
de décharge

Emballage

Hygiène et

propreté

Entrée d’air Brosse Jet Fit

Remarques

Puissance d'aspiration

(Max/Moy/Min)
Bruit (Max/Min)

Tension de la batterie

Spécifications de la batterie

Tension nominale

Capacité d'entrée nominale

Tension de sortie nominale

Courant secondaire nominal

Spécifications
Courant de charge
Temps de recharge

Temps

d'utilisation

(Max/Moy/Min)

Unité principale

Filtre de protection du moteur

Filtre d'échappement

Mini-brosse turbo

Outil de crevasse

née/de crevasse

Emballage

Poids net

Poids brut

Outil combiné

Brosse combi

Brosse Jet Fit

VS15A6032M5 VS15A6031M5

Argent sarcelle Argent sarcelle
Pour l'intérieur ←

410 W/104 W/52 W ←

150 W/36 W/16 W ←

86 dB/80 dB ←

21,6 V ←

Li-ion 3,6 V 6 cellules ←

100-240 V/50-60 Hz ←

30 W ←

25,85 V ←

1,0 A ←

21,6 V ←

24 A ←

3 heures 30 minutes ←

­5/20/40 minutes ←

5/18/27 minutes ←

L 250 x H 1120 x P 203 mm

L 450 x H 800 x P 150 mm

2,3 kg ←

5,15 kg 4.75 kg

O (filtre M15) ←

Filtre à poussières fines ←

O ←
O X
X ←
X ←

←
←

※ Les spécifications et la couleur du produit peuvent différer selon le modèle.

1-2

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Spécications du produit

Product Specifications (cont.)

Nom de série

Nom du modèle (code du modèle)

Apparence

(L'image peut différer du produit réel.)

Couleur du produit Argent sarcelle

Zone cible Pour l'intérieur

Consommation d'énergie

(Max/Moy/Min)

Aspirateur

Chargeur

Spécifications

du moteur

Spécifications

de charge et
de décharge

Emballage

Hygiène et

propreté

Entrée d’air Brosse Jet Fit O

Remarques

Puissance d'aspiration

(Max/Moy/Min)
Bruit (Max/Min) 86 dB/80 dB

Tension de la batterie 21,6 V

Spécifications de la batterie Li-ion 3,6 V 6 cellules

Tension nominale 100-240 V/50-60 Hz

Capacité d'entrée nominale 30 W

Tension de sortie nominale 25,85 V

Courant secondaire nominal 1,0 A

Spécifications 21,6 V
Courant de charge 24 A
Temps de recharge 3 heures 30 minutes

Temps

d'utilisation

(Max/Moy/Min)

Unité principale

Filtre de protection du moteur O (filtre M15)

Filtre d'échappement Filtre à poussières fines

Mini-brosse turbo X

Outil combiné O

Outil de crevasse O

Brosse combi

née/de crevasse

Brosse Jet Fit 5/18/27 minutes

Emballage L 265 x H 757 x P 214 mm

Poids net 2,3 kg

Poids brut 5,0 kg

Pet Brush O

VS15A60AGR5 VS15A60AGR7 VS15A60BGR5 VS15A60BGR7

410 W/104 W/52 W

150 W/36 W/16 W

­5/20/40 minutes

L 250 x H 1100 x P 203

mm

VS15A60****

Or sarcelle Argent sarcelle Or sarcelle

← ← ←

← ← ←

← ← ←

← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←

← ← ←

← ← ←

← ← ←

← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←
← ← ←

※ Les spécifications et la couleur du produit peuvent différer selon le modèle.

1-3

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2. Vue éclatée et liste des pièces

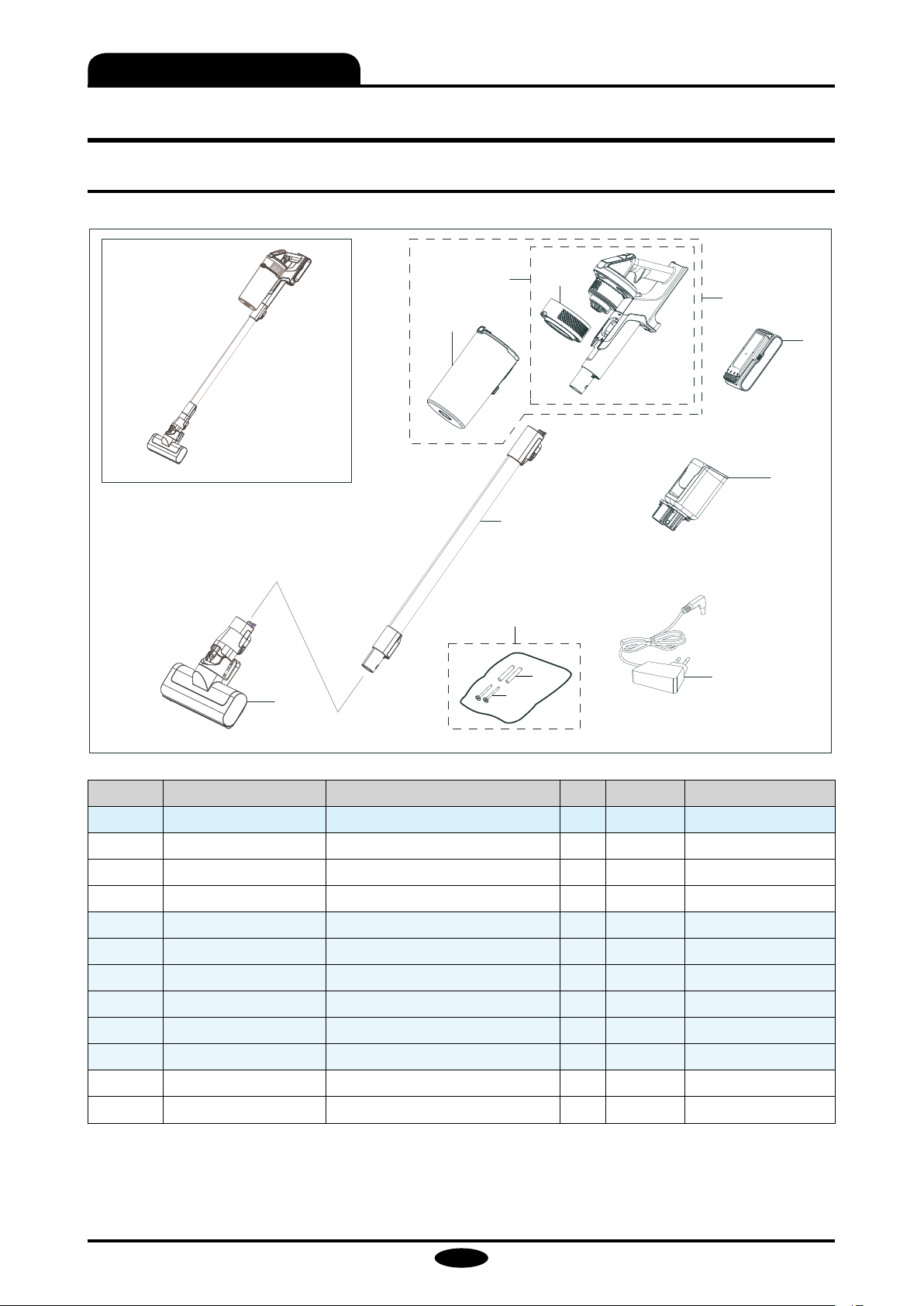

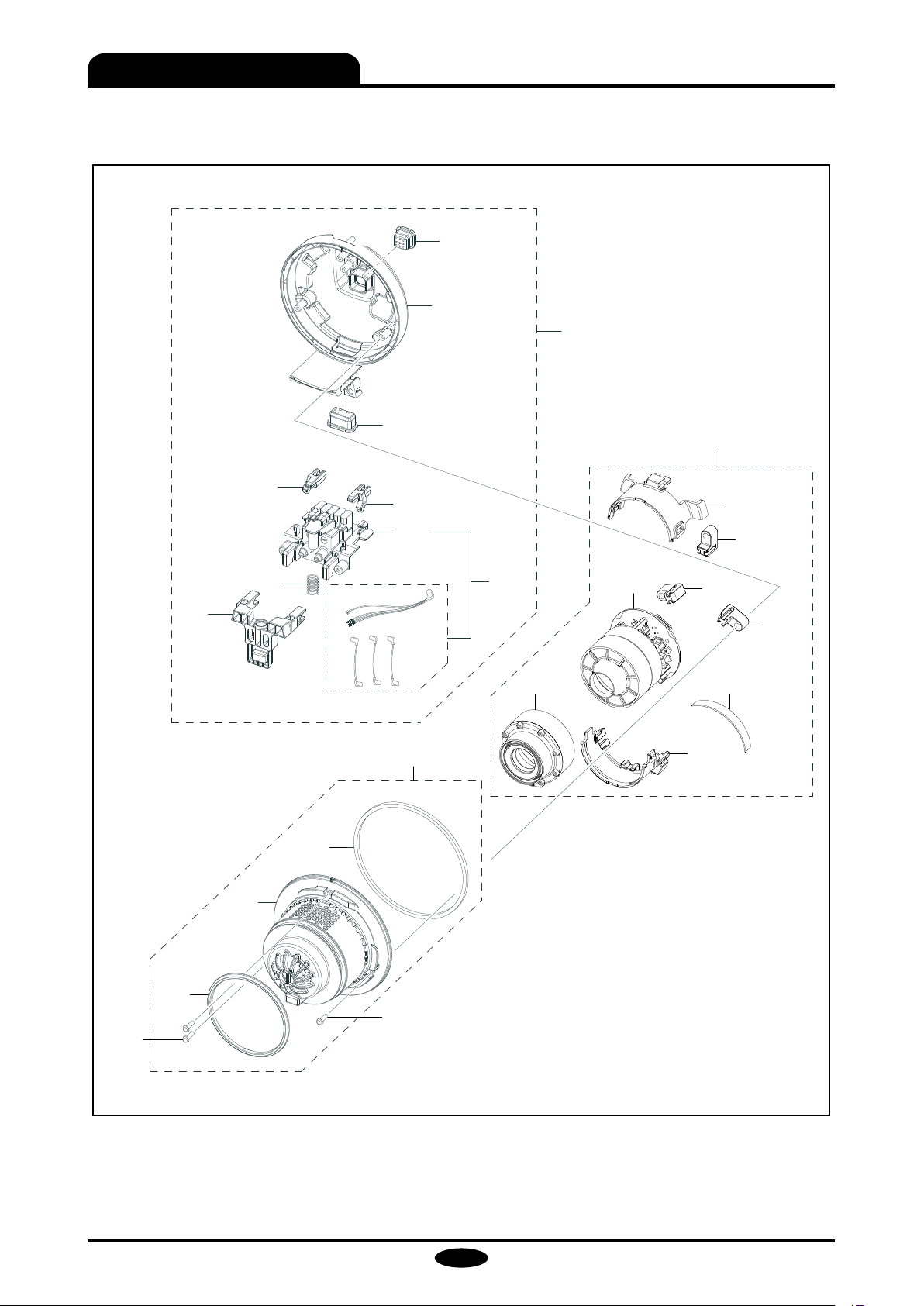

2-1. Vue éclatée de l'unité principale et liste des pièces

1-1

1-1-1

1

1-2

3

2

4

7

7-2

6

7-1

5

N° loc. N° code Description Qté Service Remarques

1 DJ97-03124* ENSEMBLE POIGNÉE 1 SND

1-1 DJ97-03123* ENSEMBLE UNITÉ 1 SND

1-1-1 DJ97-02641* ENSEMBLE GRILLE ARRIÈRE 1 SD

1-2 DJ97-02835J ENSEMBLE CYCLONE 1 SD

2 DJ96-00231D ENSEMBLE CHARGEUR 1 SD

3 DJ96-00227E ENSEMBLE BATTERIE LI IB 1 SD

4 DJ97-03120* ENSEMBLE TUYAU 1 SD

5 DJ44-00014* ADAPTEUR 1 SD

6 DJ97-03121A ENSEMBLE BROSSE 1 SD

7 DJ98-01138A ENSEMBLE ACCESSOIRE 1 SD

7-1 6002-001644 VIS TARAUDEUSE 2 SND

7-2 DJ61-02601A VERROUILLAGE DU SUPPORT 2 SND

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

0

1

1-2

1-2

1-13

1-5

1-10

1-10-2

1-10-3

1-10-3-1

1-15

1-15-1

1-15-2

1-15-3

1-4

1-14

1-2

1-2

1-2

1-2

1-2

1-10-1

1-2

1-3

1-9

1-9-1

1-9-3

1-9-2

1-16

1-12

1-12-1

1-12-2

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

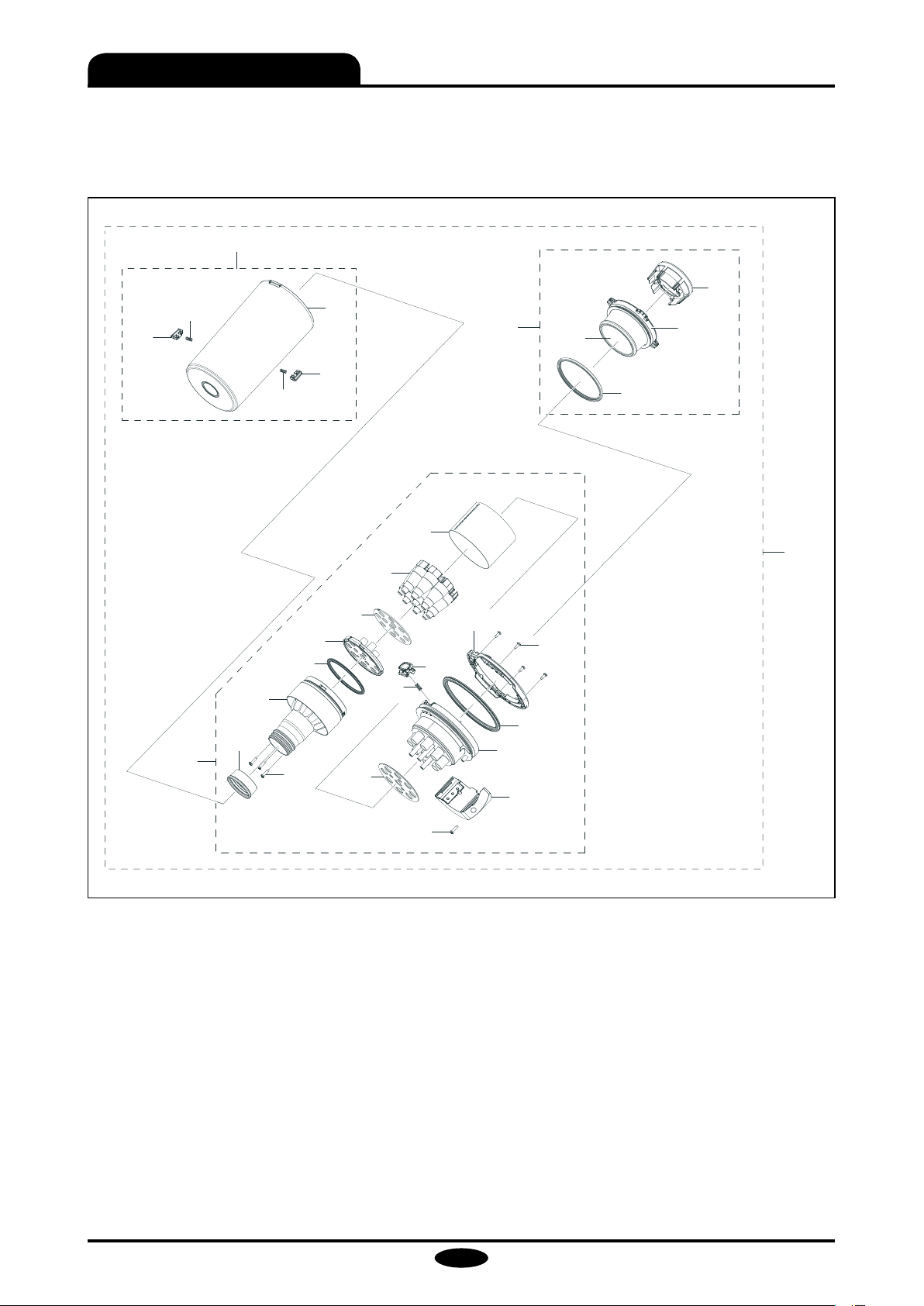

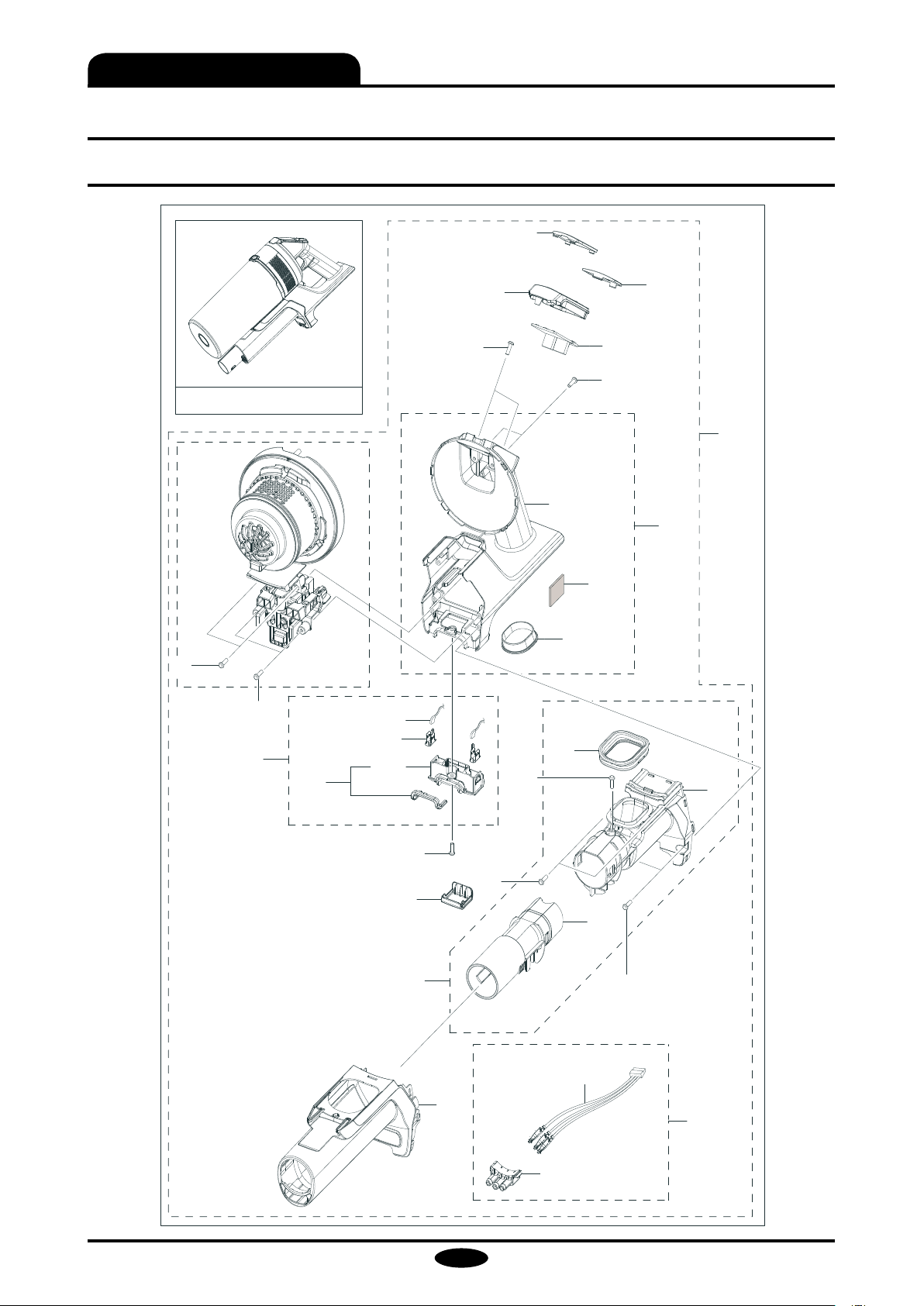

2-2. Vue éclatée de l'aspirateur et liste de pièces

2-2-1. Vue éclatée de l'aspirateur et liste de pièces

2-2

Ce document est la propriété de Samsung Electronics et peut être soumis à des

1-8

1-8-3

1-8-2

1-8-1

1-8-7

1-8-1-1

1-8-6

1-8-4

1-8-1-2

1-8-5

1-1

1-1

1-11-3

1-11-1

1-11-2

1-6

1-6-2

1-6-1

1-6-3

1-6-4

1-6-6

1-6-5

1-6-4

1-6-4

1-11

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-3

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

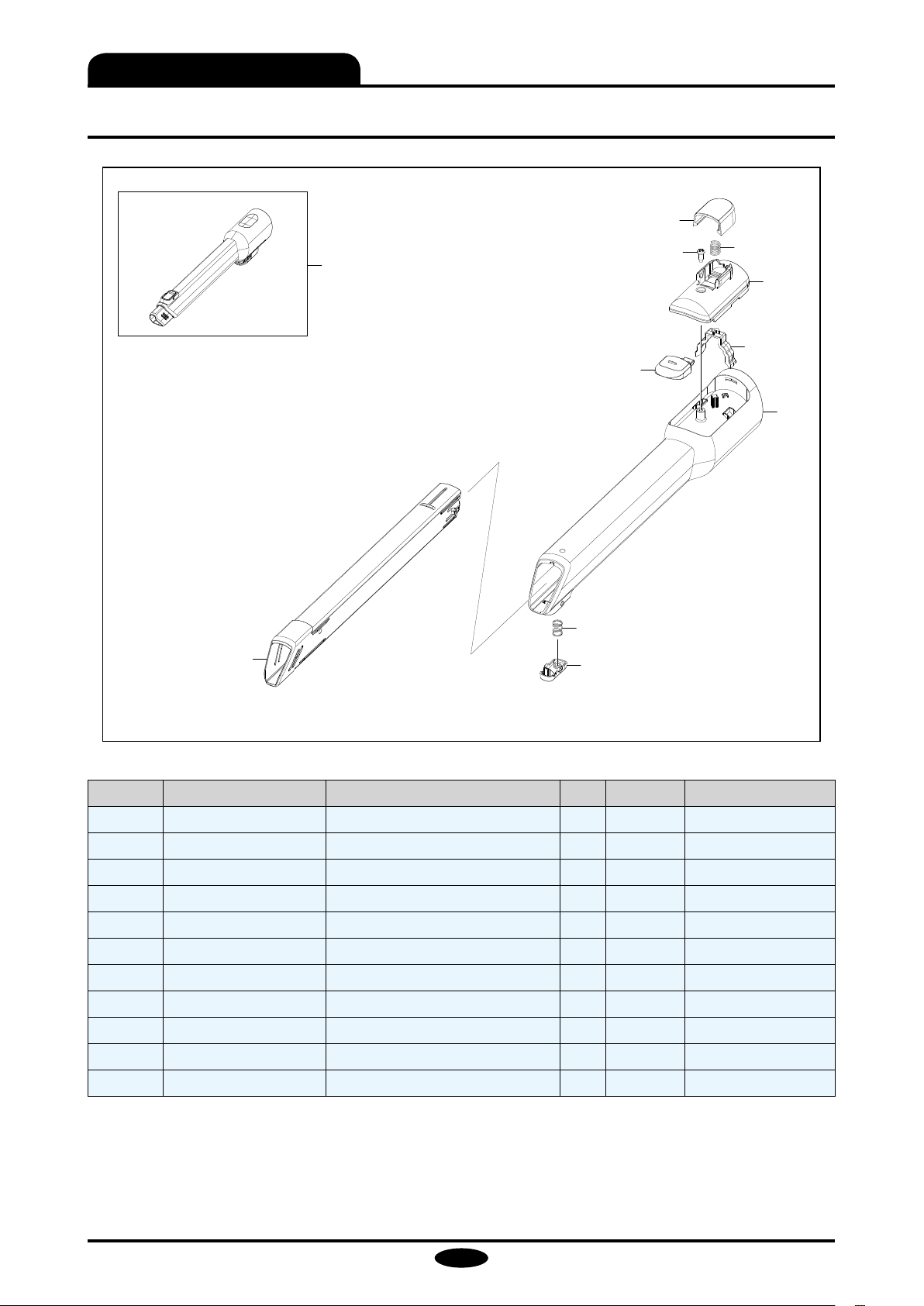

Vue éclatée et liste des pièces

1-7-3

1-7-1

1-7-2

1-7-2-1

1-7-4

1-7

1-7-5

2-4

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

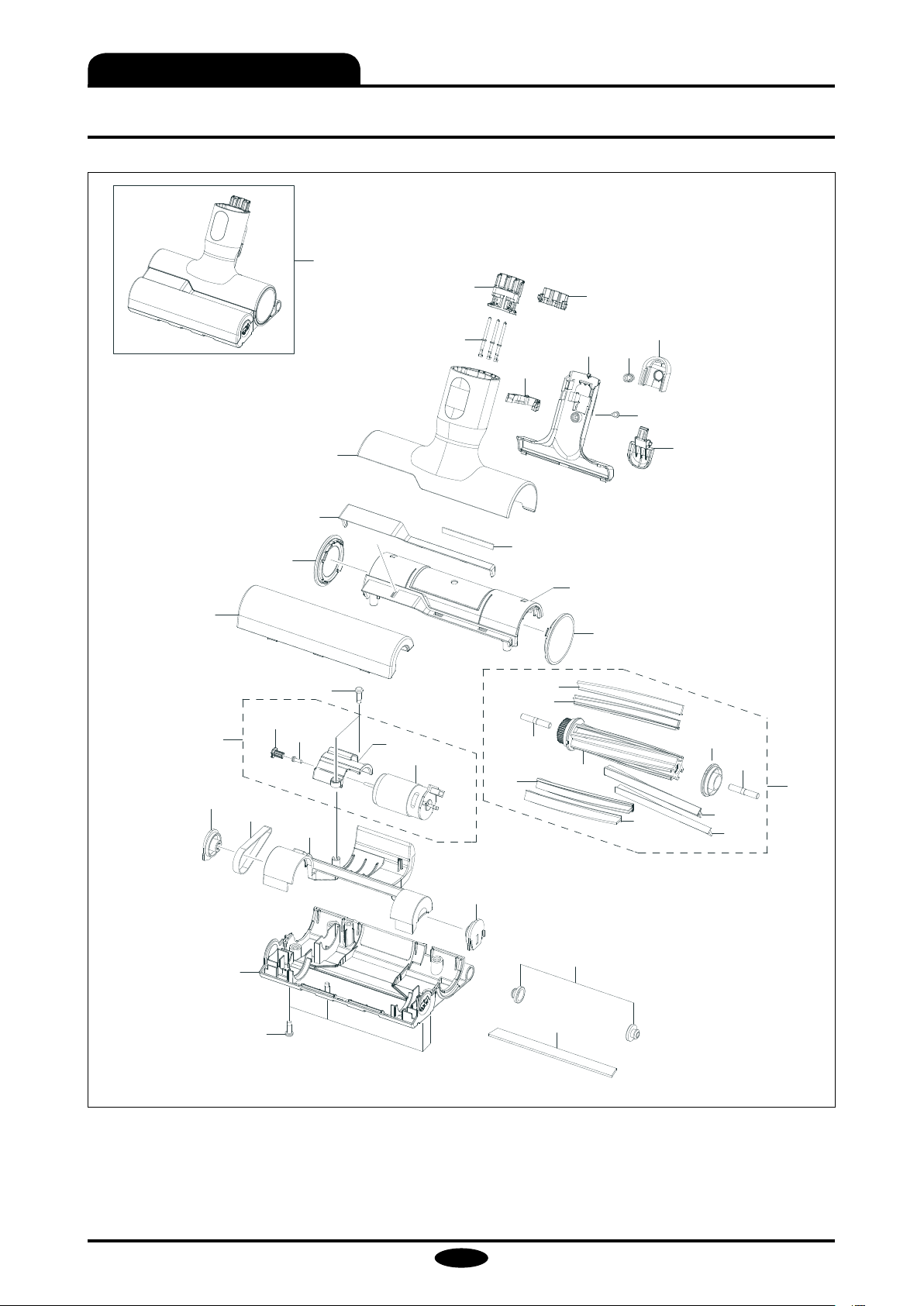

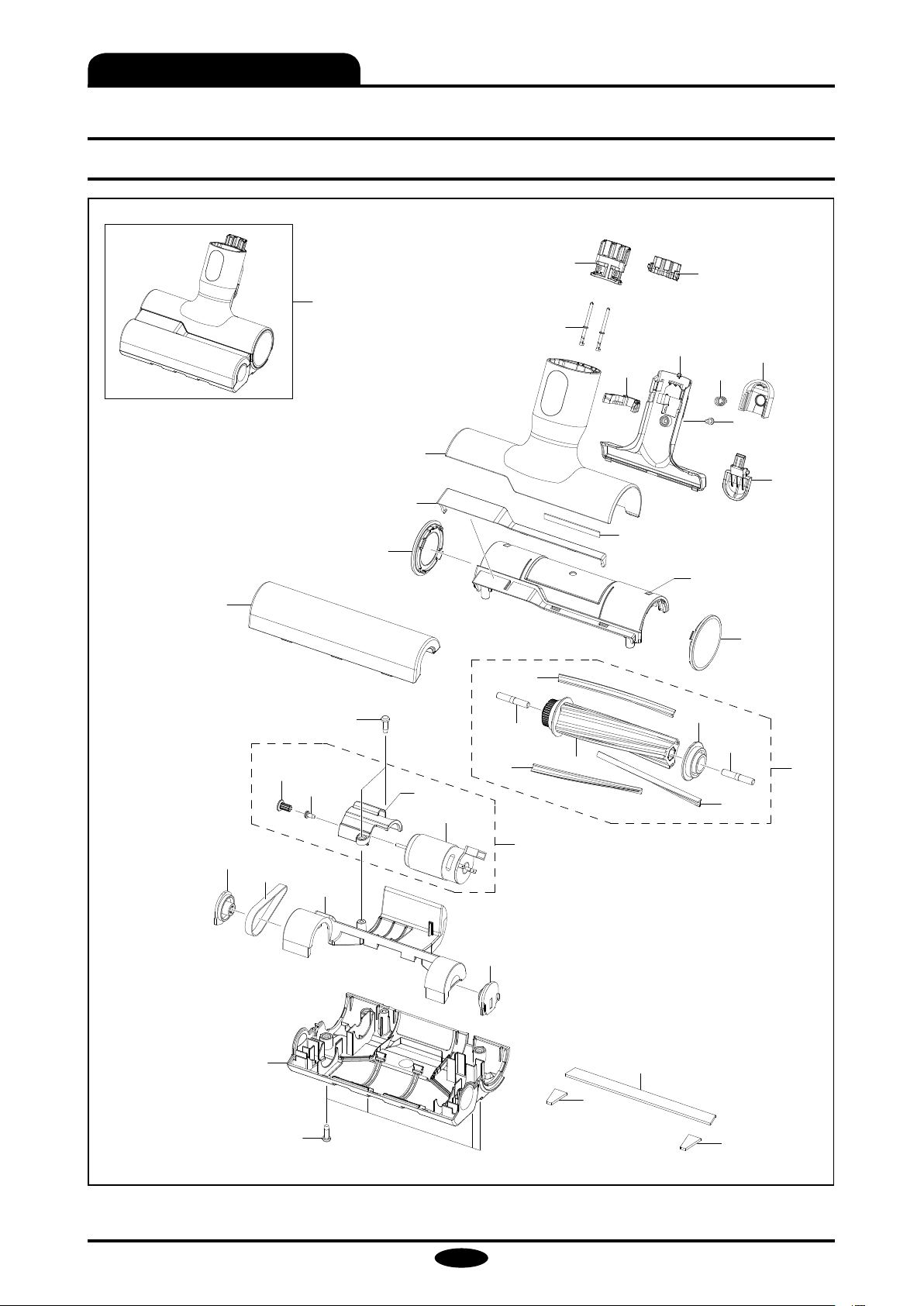

Vue éclatée et liste des pièces

2-5

2-5-1

2-5-4

2-5-1

2-5-2

2-5-3

2-4

2-4-4

2-4-2

2-4-1

2-4-3

2-6

2-6-9

2-6-6

2-6-5

2-6-12

2-6-1

2-6-10

2-6-11

2-6-15

2

2-6-7

2-6-13

2-6-2

2-6-14

2-6-3

2-6-8

2-6-4

2-6-16

2-6-1

2-5

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

N° loc. N° code Description Qté Service Remarques

0 DJ97-03124* ENSEMBLE POIGNÉE 1 SND
1 DJ97-03123* ENSEMBLE UNITÉ 1 SND

1-1 6002-000325 VIS TARAUDEUSE 3 SND
1-2 6003-000159 TYPE DE VIS 14 SND
1-3 DJ64-01350D BOUTON-POUSSOIR 1 SD
1-4 DJ64-01353F PANNEAU DE COMMANDE 1 SD
1-5 DJ92-00217A ENSEMBLE MODULE PBA 1 SD
1-6 DJ94-00892C ENSEMBLE PIÈCES MOTEUR 1 SND

1-6-1 DJ31-00181A VENTILATEUR MOTEUR BLDC 1 SD
1-6-2 DJ61-02833A SUPPORT MOTEUR 1 SD
1-6-3 DJ61-02834A SUPPORT MOTEUR 1 SD
1-6-4 DJ63-01683A COUSSIN ETC 3 SND
1-6-5 DJ63-01686A JOINT ETC 1 SD
1-6-6 DJ63-01790A COUSSIN MOTEUR 1 SND

1-7 DJ97-02641* ENSEMBLE GRILLE ARRIÈRE 1 SD

1-7-1 DJ61-02559A SUPPORT DE GRILLE 1 SND
1-7-2 DJ63-01658* JOINT DE GRILLE 1 SND

1-7-2-1 DJ64-01355* FILTRE DE GRILLE 1 SND

1-7-3 DJ63-01674A JOINT ETC 1 SND
1-7-4 DJ63-01675A SORTIE DU FILTRE 1 SND
1-7-5 DJ63-01681A ABSORBEUR ETC 1 SND

1-8 DJ97-02642G ENSEMBLE SUPPORT DE BORNE 1 SD

1-8-1 DJ39-00346A FAISCEAU DE CÂBLES 1 SND

1-8-1-1 DJ61-02567A SUPPORT DE BORNE 1 SND

1-8-1-2 DJ63-01732B JOINT DE FIL 1 SND

1-8-2 DJ61-01350A BOUTON À RESSORT ETC 1 SD
1-8-3 DJ61-02557A LIAISON GUIDE 1 SND
1-8-4 DJ63-01647A JOINT DE FIL 1 SND
1-8-5 DJ64-01351F COUVERCLE DÉCORATIF 1 SND
1-8-6 DJ66-00824A LEVIER DE DÉGAGEMENT 1 SND
1-8-7 DJ66-00825A LEVIER DE DÉGAGEMENT 1 SND

1-9 DJ97-02643A ENSEMBLE ENTRÉE CONDUIT 1 SD

1-9-1 DJ62-00459A CONNECTEUR DE TUYAU 1 SND
1-9-2 DJ63-01653A JOINT DE CONDUIT 1 SD
1-9-3 DJ67-00832A ENTRÉE CONDUIT 1 SND

1-10 DJ97-02644D ENSEMBLE DE SUPPORT 1 SD

1-10-1 DJ37-00016A BORNE 2 SND
1-10-2 DJ39-00284A BORNE DU FAISCEAU DE CÂBLES 2 SND
1-10-3 DJ63-01654D COUSSIN ETC 1 SND

1-10-3-1 DJ61-02558D SUPPORT ETC 1 SND

1-11 DJ97-02670A ENSEMBLE BOÎTIER MOTEUR F 1 SD
1-11-1 DJ63-01656A COUVERCLE MOTEUR 1 SND
1-11-2 DJ63-01657A JOINT DE GRILLE 1 SND
1-11-3 DJ63-01674A JOINT ETC 1 SND

1-12 DJ97-02671A ENSEMBLE DE SUPPORT 1 SD

1-12-1 DJ39-00293A BORNE DU FAISCEAU DE CÂBLES 1 SND

1-12-1-1 DJ37-00014A BORNE 3 SND

1-12-2 DJ61-02555A SUPPORT DE BORNE 1 SND

1-13 DJ97-02678A ENSEMBLE BOUTON 1 SD

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-6

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

N° loc. N° code Description Qté Service Remarques

1-13-1 DJ64-01354A BOUTON DE COMMANDE 1 SND

1-13-2 DJ69-00789A FEUILLE D'EMBALLAGE 1 SND

1-14 DJ97-02679C ENSEMBLE FENÊTRE COUVERCLE 1 SD

1-14-1 DJ64-01352B FENÊTRE 1 SND

1-14-2 DJ69-00790A FEUILLE D'EMBALLAGE 1 SND

1-15 DJ97-02794D ENSEMBLE CADRE 1 SND

1-15-1 DJ61-02617D CADRE 1 SND
1-15-2 DJ63-01680A FILTRE DE SÉCURITÉ 1 SND
1-15-3 DJ67-00831D CAPUCHON ETC 1 SND

1-16 DJ97-03125A ENSEMBLE CADRE 1 SD

1-16-1 DA69-01982G ENVELOPPE VINYLE 0,14 SND
1-16-2 DJ61-02553G CADRE AVANT 1 SND

2 DJ97-02835J ENSEMBLE CYCLONE 1 SD
2-1 DJ68-00824B ÉTIQUETTE D'INSTRUCTIONS 1 SND
2-2 DJ69-00830A FEUILLE D'EMBALLAGE 1 SND
2-3 DJ69-00846A FEUILLE D'EMBALLAGE 1 SND
2-4 DJ97-02649C ENSEMBLE FILTRE 1 SND

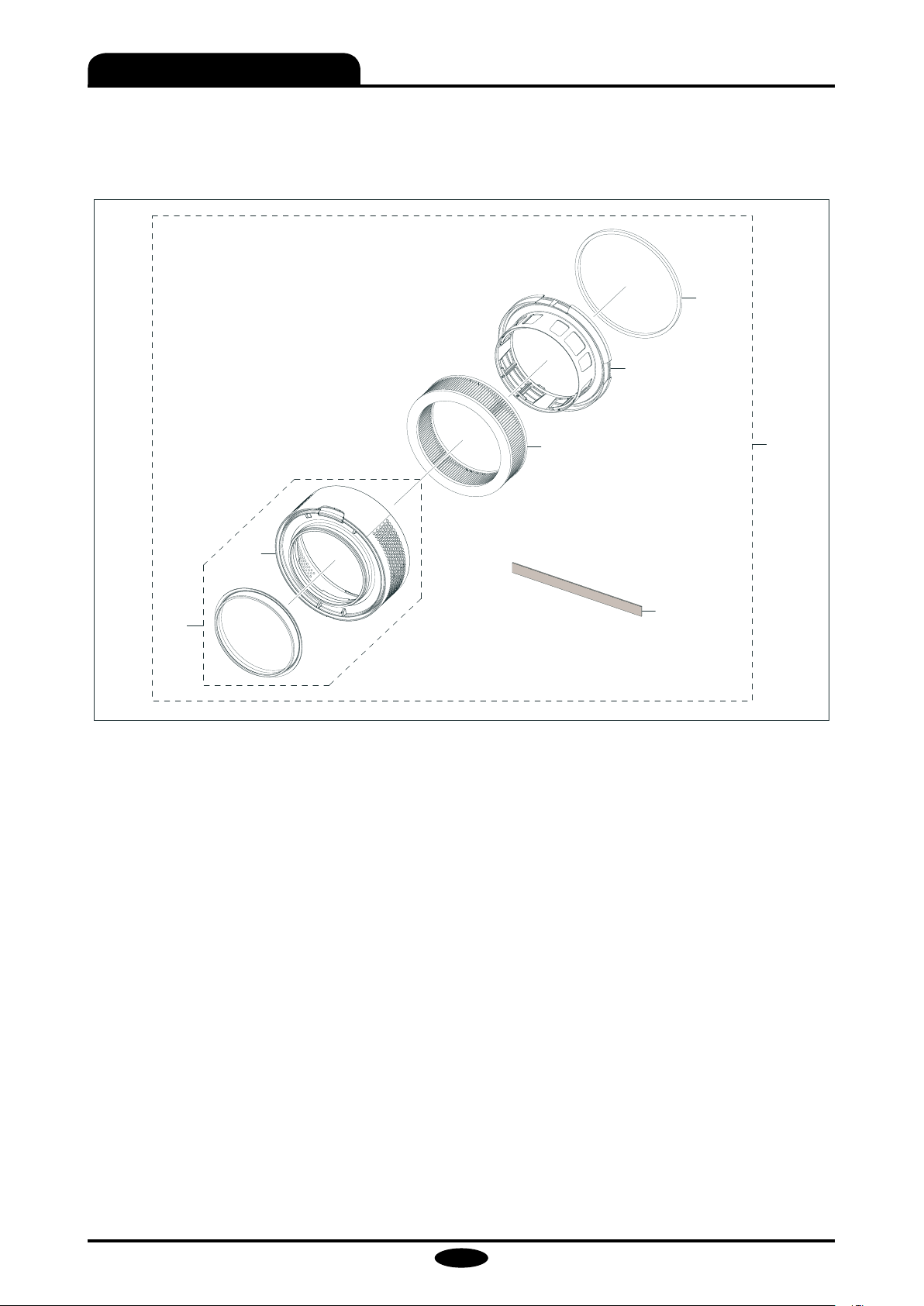

2-4-1 DJ61-02590B SUPPORT FILTRE 1 SND
2-4-2 DJ61-02591B FILTRE DE SOUTIEN 1 SND
2-4-3 DJ63-01671A SUPPORT DE JOINT 1 SND
2-4-4 DJ63-01678B FILTRE CYCLONE 1 SND

2-5 DJ97-02829A ENSEMBLE BOÎTIER 1 SD

2-5-1 DJ61-02594A RESSORT À BOBINE 2 SND
2-5-2 DJ61-02753A BOÎTIER CYCLONE 1 SND
2-5-3 DJ64-01362A BOUTON CYCLONE-GAUCHE 1 SND
2-5-4 DJ64-01363A BOUTON CYCLONE-DROITE 1 SND

2-6 DJ97-02837E ENSEMBLE CYCLONE GRILLE 1 SD

2-6-1 6002-000462 VIS TARAUDEUSE 4 SND
2-6-2 6002-001262 TYPE DE VIS 4 SND
2-6-3 DJ61-02593A RESSORT À BOBINE 1 SND
2-6-4 DJ61-02761A BOÎTIER CYCLONE-HAUT 1 SND
2-6-5 DJ61-02762A BOÎTIER CYCLONE-MOYEN 1 SND
2-6-6 DJ61-02764A BOÎTIER CYCLONE-BAS 1 SND

2-6-7 DJ61-02765A BOÎTIER CYCLONE-INTÉRIEUR 1 SND
2-6-8 DJ63-01668A JOINT CYCLONE-HAUT 1 SND
2-6-9 DJ63-01670A JOINT CYCLONE 1 SND

2-6-10 DJ63-01761A JOINT CYCLONE-INTÉRIEUR 1 SND

2-6-11 DJ63-01762A JOINT CYCLONE-MOYEN 1 SND

2-6-12 DJ63-01763A JOINT ETC 1 SND
2-6-13 DJ64-01360J CYCLONE DÉCORATIF-HAUT 1 SND
2-6-14 DJ64-01361J BOUTON CYCLONE 1 SND

2-6-15 DJ64-01469A GRILLE CYCLONE 1 SND
2-6-16 DJ97-02838A ENSEMBLE GUIDE D'AIR 1 SND

2-6-16-1 DJ61-02766A GUIDE D'AIR 1 SND

2-6-16-2 DJ63-01692A JOINT DE CONDUIT 1 SND

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-7

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-3. Vue éclatée et liste des pièces du tube

4

0

10

9

5

3

6

8

2

7

1

N° loc. N° code Description Qté Service Remarques

0 DJ97-03120* ENSEMBLE TUYAU 1 SD

1 DJ61-02925A SUPPORT DE TUYAU 1 SND

2 DJ63-01863A PORTE-COUVERCLE 1 SND

3 DJ62-00501A CONNECTEUR DE TUYAU 1 SND

4 DJ67-00896A CAPUCHON ETC 1 SND

5 DJ61-02555A SUPPORT DE BORNE 1 SND

6 DJ64-01348G BOUTON DE TUYAU 1 SD

7 DJ66-00823A LEVIER DE DÉGAGEMENT 1 SND

8 DJ67-00828F CAPUCHON DU BOUTON 1 SD

9 DJ61-02551A SUPPORT DE BORNE 1 SND

10 DJ63-01651A COUVERCLE DE BORNE 1 SND

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-8

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-4. Vue éclatée et liste des pièces du chargeur

1

7-3

7-2

7-1

7

5

0

1

2

6

3

2

4

N° loc. N° code Description Qté Service Remarques

0 DJ96-00231D ENSEMBLE CHARGEUR 1 SD

1 6003-000167 TYPE DE VIS 2 SND

2 6003-000170 TYPE DE VIS 3 SND

3 DJ39-00304A FAISCEAU DE CÂBLES-ALIMENTATION 1 SD

4 DJ61-02751C SUPPORT D'ACCESSOIRE 1 SD

5 DJ61-02752A CHARGEUR D'UNITÉ 1 SD

6 DJ63-01751C CHARGEUR DE COUVERCLE 1 SND

7 DJ97-02824A ENSEMBLE SUPPORT DE BORNE 1 SND

7-1 6003-000167 TYPE DE VIS 2 SND

7-2 DJ37-00019A BORNE 2 SND

7-3 DJ61-02750A SUPPORT DE BORNE 1 SND

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-9

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-5. Vue éclatée et liste des pièces de la brosse

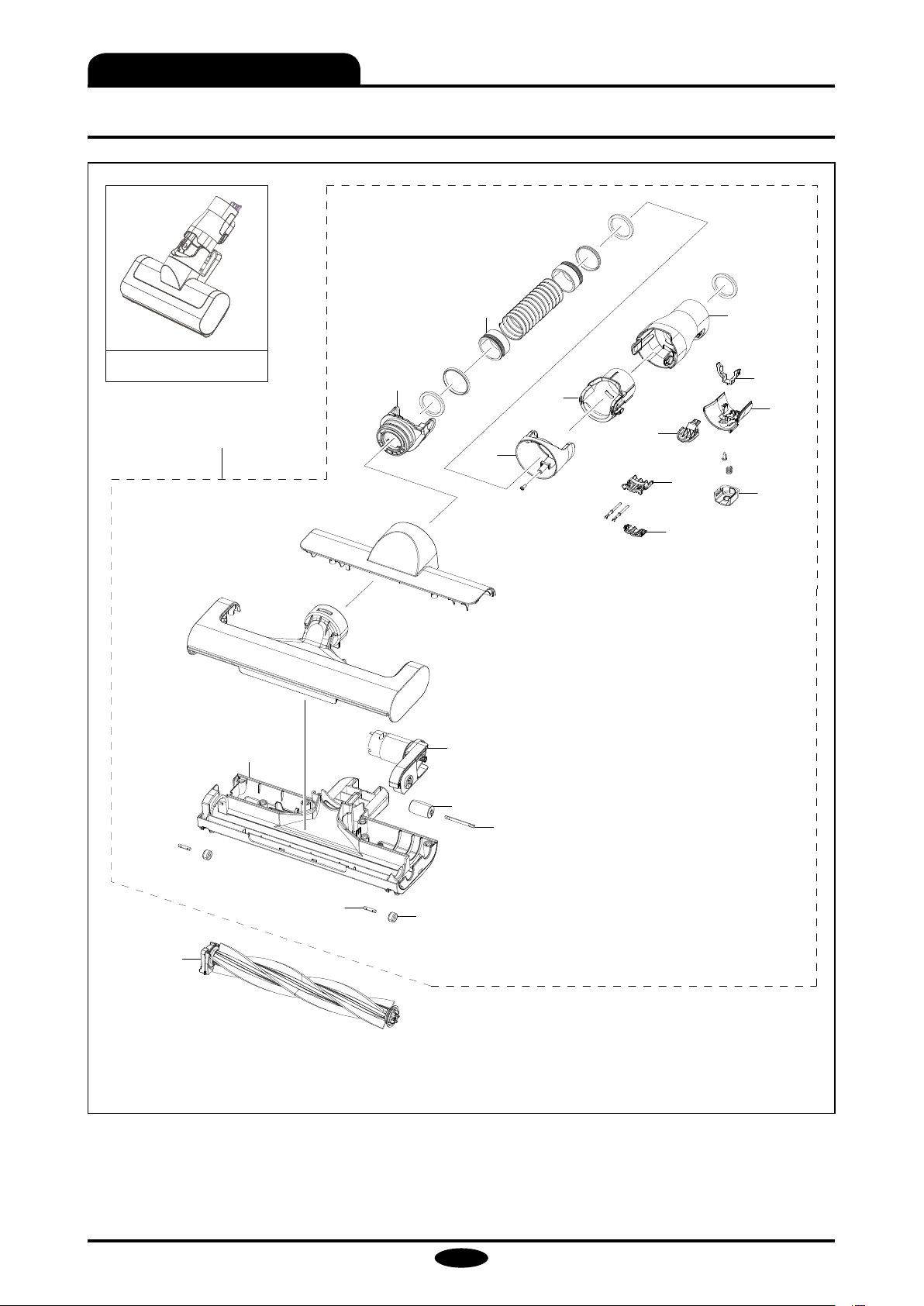

2-5-1. Vue éclatée et liste des pièces de la mini-brosse turbo

11

16

0

4

22

21

20

7

2

13

19

18

17

23

15

9

22

26-2

14

8

25-4

1

25-2

3

10

3

25-3

25-1

26-2

26-3

26-4

26-1

26-3

26

26-2

25

14

5

6

6

2-10

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

N° loc. N° code Description Qté Service Remarques

0 DJ97-02636D ENSEMBLE BROSSE 1 SD

1 6602-002831

2 6002-000630 VIS TARAUDEUSE 1 SND

3 6003-000170 TYPE DE VIS 6 SND

4 DJ39-00283A FAISCEAU DE CÂBLES-MOTEUR 1 SND

5 DJ60-00032A BROSSE D'ESPACEMENT 1 SND

6 DJ60-00038A BROSSE D'ESPACEMENT 2 SND

7 DJ61-00584A RESSORT DU CAPUCHON ETC 1 SD

8 DJ61-02484D BROSSE UNITÉ 1 SD

9 DJ61-02485A BOÎTIER DE TAMBOUR 1 SND

10 DJ61-02486A GUIDE D'AIR 1 SND

11 DJ61-02551A SUPPORT DE BORNE 1 SND

12 DJ61-02566C SUPPORT DE CÂBLE 1 SD

ENGRENAGE DE SYNCHRONISATION DES
COURROIES

1 SND

13 DJ62-00461C CONNECTEUR DE TUYAU 1 SND

14 DJ63-00604A COUVERCLE-TAMBOUR 2 SD

15 DJ63-01605D BROSSE DE COUVERCLE 1 SND

16 DJ63-01651A COUVERCLE DE BORNE 1 SND

17 DJ63-01628A JOINT ETC 1 SND

18 DJ64-01331B COUVERCLE DÉCORATIF 1 SND

19 DJ64-01348G BOUTON DE TUYAU 1 SD

20 DJ67-00828F CAPUCHON DU BOUTON 1 SD

21 DJ66-00823A LEVIER DE DÉGAGEMENT 1 SND

22 DJ67-00807D CORPS DU CAPUCHON 1 SND

23 DJ67-00808D CAPUCHON D'AIR 1 SND

24 DJ68-00816U ÉTIQUETTE SIGNALÉTIQUE 1 SND

25-1 DJ94-00891A ENSEMBLE PIÈCES MOTEUR 1 SND

25-2 DJ31-00148C MOTEUR CC 1 SND

25-3 DJ92-00184A ENSEMBLE MODULE 1 SND

25-3 6006-000112 MACHINE À VISSER 1 SND

25-4 DJ61-02498A SUPPORT MOTEUR 1 SND

25-5 DJ66-00801A TURBINE À POULIE 1 SND

26 DJ97-02574B ENSEMBLE BROSSE TAMBOUR 1 SD

26-1 DJ61-02345C SUPPORT TAMBOUR 1 SND

26-2 DJ62-00418B BUSE DU TAMBOUR 3 SND

26-3 DJ66-00206B ARBRE DU TAMBOUR 2 SND

26-4 DJ66-00749C BROSSE DU TAMBOUR 1 SND

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-11

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-5-2. Vue éclatée et liste des pièces de l'outil combiné

0

3

9

8

6

11

2

10

4

5

10-1

1

7

N° loc. N° code Description Qté Service Remarques

0 DJ98-01129D ENSEMBLE ACCESSOIRE À ÉPOUSSETER 1 SD

1 6002-000630 VIS TARAUDEUSE 1 SND

2 DJ61-00584A RESSORT DU CAPUCHON ETC 1 SD

3 DJ64-01333D BOUTON-POUSSOIR 1 SND

4 DJ61-02508A RESSORT À BOBINE 1 SD

5 DJ60-00057B BROSSE D'ESPACEMENT 1 SND

6 DJ64-01348G BOUTON DE TUYAU 1 SD

7 DJ67-00828F CAPUCHON DU BOUTON 1 SD

8 DJ66-00823A LEVIER DE DÉGAGEMENT 1 SND

9 DJ62-00454C CONNECTEUR DE TUYAU 1 SND

10 DJ67-00827C BROSSE À ÉPOUSSETER 1 SND

10-1 DJ62-00371H BUSE À BROSSE 6 SND

11 DJ63-01644C PORTE-COUVERCLE 1 SD

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-12

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-5-3. Vue éclatée et liste des pièces de l'outil à crevasses

6

0

4

9

3

1

5

2

10

7

8

N° loc. N° code Description Qté Service Remarques

0 DJ98-01130D ENSEMBLE ACCESSOIRE DE CREVASSE 1 SD

1 6002-000630 VIS TARAUDEUSE 1 SND

2 DJ61-00584A RESSORT DU CAPUCHON ETC 1 SD

3 DJ64-01333C BOUTON-POUSSOIR 1 SND

4 DJ61-02508A RESSORT À BOBINE 1 SD

5 DJ64-01348G BOUTON DE TUYAU 1 SD

6 DJ67-00828F CAPUCHON DU BOUTON 1 SD

7 DJ66-00823A LEVIER DE DÉGAGEMENT 1 SND

8 DJ62-00455C CONNECTEUR DE TUYAU 1 SND

9 DJ62-00456B TUYAU DE CREVASSE 1 SD

10 DJ63-01644C PORTE-COUVERCLE 1 SD

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-13

Ce document est la propriété de Samsung Electronics et peut être soumis à des

1-1

0

1

1-2

2

1-3

1-4

1-5

1-6

1-7

1-8

1-9

1-10

1-11

1-12

1-13

1-14

1-15

1-16

1-17

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-5-4. Vue éclatée et liste des pièces de la brosse Jet Fit

2-14

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

N° loc. N° code Description Qté Service Remarques

0 DJ97-03121A ENSEMBLE BROSSE 1 SD

1 DJ97-03141A ENSEMBLE BROSSE UNITÉ 1 SD

1-1 DJ97-03139A ENSEMBLE UNITÉ 1 SD Corps+Espaceur

1-1-1 DJ61-02924A BROSSE UNITÉ 1 SND

1-2 DJ94-01038A ENSEMBLE PIÈCES MOTEUR 1 SD

1-3 DJ60-00067A BROSSE DE CONNECTEUR 1 SND

1-4 DJ63-01862A COUVERCLE DU CONNECTEUR 1 SND

1-5 DJ63-01662D PORTE-COUVERCLE 1 SND

1-6 DJ64-01348G BOUTON DE TUYAU 1 SD

1-7 DJ66-00823A LEVIER DE DÉGAGEMENT 1 SND

1-8 DJ67-00828F CAPUCHON DU BOUTON 1 SD

1-9 DJ62-00460D CONNECTEUR DE TUYAU 1 SND

1-10 DJ61-02565D SUPPORT ETC 1 SND

1-11 DJ61-02551A SUPPORT DE BORNE 1 SND

1-12 DJ63-01651A COUVERCLE DE BORNE 1 SND

1-13 DJ60-00056A TUYAU DE CONNEXION 1 SND

1-14 DJ66-00914A ROULEAU 1 SD

1-15 DJ66-00912A ARBRE ROULEAU 1 SD

1-16 DJ66-00911A ROULEAU 2 SD

1-17 DJ66-00913A ARBRE ROULEAU 2 SD

2 DJ97-03140A ENSEMBLE BROSSE TAMBOUR 1 SD

2-1 DJ61-02923A SUPPORT TAMBOUR 1 SND

※ SD : SERVICE DISPONIBLE / SND : SERVICE NON DISPONIBLE

2-15

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

2-5-5. Vues éclatée et liste des pièces de la brosse pour poils d'animaux

0

8

16

7

25

13

4

9

22

6

19

1

12

18

17

15

21

14

20

26-2

26-3

26-2

26-4

26-5

26-3

26-1

26-4

26

26-2

26-3

2

25-4

25-1

25-3

25-2

3

10

11

13

23

2

5

2-16

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Vue éclatée et liste des pièces

Loc No. Code No Description Specification Q'ty Service Remarks

0 DJ97-02812D ASSY BRUSH VS9500A,MINI TURBO PET,BLACK C/METAL SOLID,EXP 1 SA
1 6002-000630 SCREW-TAPPING PH,+,2S,M3,L8,ZPC(WHT),SWRCH18A 1 SNA
2 6003-000170 SCREW-TAPTYPE PH,+,B,M4,L12,ZPC(WHT),SWRCH18A,TAPPING 6 SNA
3 6602-002831 BELT-TIMING GEAR 2M-130-6,NBR,T1.36,BLK 1 SNA

4 DJ39-00283A WIRE HARNESS-MOTOR

5 DJ60-00061A SPACER BRUSH

6 DJ61-00584A SPRING ETC-CAP VC-MBM940,HSWR,CD0.7,OD7.2,L8.5,NT4,BLUING 1 SA

7 DJ61-02485A CASE DRUM

8 DJ61-02551A HOLDER TERMINAL VS9000NL,PC,L30,EBONY BLACK,V-0,3025N1 1 SNA
9 DJ61-02566E HOLDER WIRE VS9500,PC,L,BLACK CHROMETAL SOLID,SA-1220 1 SA

10 DJ61-02737A GUIDE AIR

11 DJ61-02738A BODY BRUSH VS9200TL,PC,BLACK,MINI TURBO PET BRUSH,ES3022N 1 SNA
12 DJ62-00461E PIPE CONNECTOR VS9500,PC,BLACK CHROMETAL SOLID,SA-1220 1 SNA
13 DJ63-00604A COVER-DRUM UPRIGHT,POM,-,BISSELL,-,BLACK,-,K300,K300,- 2 SA

14 DJ63-01605F COVER BRUSH

15 DJ63-01628A GASKET ETC VS8000ML,EVA FOAM,-,-,W5,L52,-,-,MINI TURBO 1 SNA
16 DJ63-01651A COVER TERMINAL VS9000NL,PC,V-0,EBONY BLACK,HN-1064I 1 SNA

17 DJ64-01331C DECORATION COVER

18 DJ64-01348L KNOB PIPE

19 DJ66-00823A LEVER RELEASE VS9000NL,PC,-,3022R,GRAY TR-P,- 1 SNA

20 DJ67-00807F CAP BODY VS9500,ABS,HG-0760GP,BLACK CHROMETAL SOLID 1 SNA

21 DJ67-00808F CAP AIR VS9500,ABS,HG-0760GP,BLACK CHROMETAL SOLID 1 SNA

22 DJ67-00828L CAP KNOB

23 DJ67-00865A CAP ETC VS9200TL,NBR,BLACK 2 SNA
24 DJ68-00816X LABEL RATING VCA-PTA95,PET,W20.5,L15,PET BRUSH 1 SNA
25 DJ94-00891B ASSY MOTOR PARTS VS9000RL,RS390,MINI BRUSH 1 SNA

25-1 6006-000112 SCREW-MACHINE PH,+,WS,M2.6,L8,ZPC(WHT),SWRCH18A 1 SNA

25-2 DJ31-00148D MOTOR DC 7111rpm,18.0V,0.72A,19.9W 1 SNA

25-3 DJ61-02498A HOLDER MOTOR

25-4 DJ66-00801A PULLEY TURBINE

25-5 DJ92-00184A ASSY MODULE BRUSH MOTOR,VS9000RL,GREEN,Standard 1 SNA

26 DJ97-02813A ASSY DRUM BRUSH

26-1 DJ61-02749A HOLDER-DRUM

26-2 DJ62-00482A NOZZLE BRUSH

26-3 DJ62-00513A NOZZLE DRUM VS9500AL,HNBR,-,-,-,GRAY,-,-,-,Pet Brush 1.0,- 3 SNA
26-4 DJ66-00206B SHAFT DRUM UPRIGHT,SM20C,L29,OD4.95,NATURAL,-,-,-,BISSELL 2 SNA

26-5 DJ66-00863A DRUM BRUSH

※ SA : SERVICE AVAILABLE / SNA : SERVICE not AVAILABLE

2P,BRUSH(MINI TURBO),UL1007,#24,VS9000RL,BLK,R

ED,21.9V/2.0A

MINI TURBO PET BRUSH,WOOL,L125,T2,AIR BORNE
GRAY3

VS8000ML,PC,GRAY TR-P,SR1000,MINI TURBO, Grade

: 3022R

VS9200TL,ABS,Length,HG-0760GP,EBONY BLACK,MINI
TURBO PET

VS9500,ABS,BLACK CHROMETAL SOLID,HG­0760GP,MINI TURBO BRUSH

VS9200TL,PET TOOL,ABS,AIRBORNE,SATIN
TITANIUM,SPRAY

VS9500AL,PC,-,BLACK CHROMETAL SOLID,-,SA­1220,TAB 2.0

VS9500AL,PC,SA-1220,BLACK CHROMETAL SOLID,TAB

2.0

VS8000ML,ABS,-,L42,EBONY BLACK,-,HB,HG­0760GP,MINI TURBO

VS8000ML,SMF5030,-,-,-,METAL POWDER,
9-GROOVE, BELT-TYPE

VS9200TL,L126.4,YELLOW HALO,MINI TURBO PET
BRUSH

VS9200TL,PP+TD30%,L5,YELLOW HALO,HB,CT453S/

S2003,MINI TURBO PET
MINI TURBO PET BRUSH,PA6,T0.2,W5.5,L98.5,CERULE

AN BLUE,-,-,-,PJA61T512

VS9200TL,PP+TD30%,-,CT453S,YELLOW HALO,-

,CT453S/S2003,MINI TURBO PET

1 SNA

1 SA

1 SNA

1 SNA

1 SNA

1 SNA

1 SNA

1 SNA

1 SNA

1 SNA

1 SA

1 SNA

3 SNA

1 SNA

2-17

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Schéma de câblage

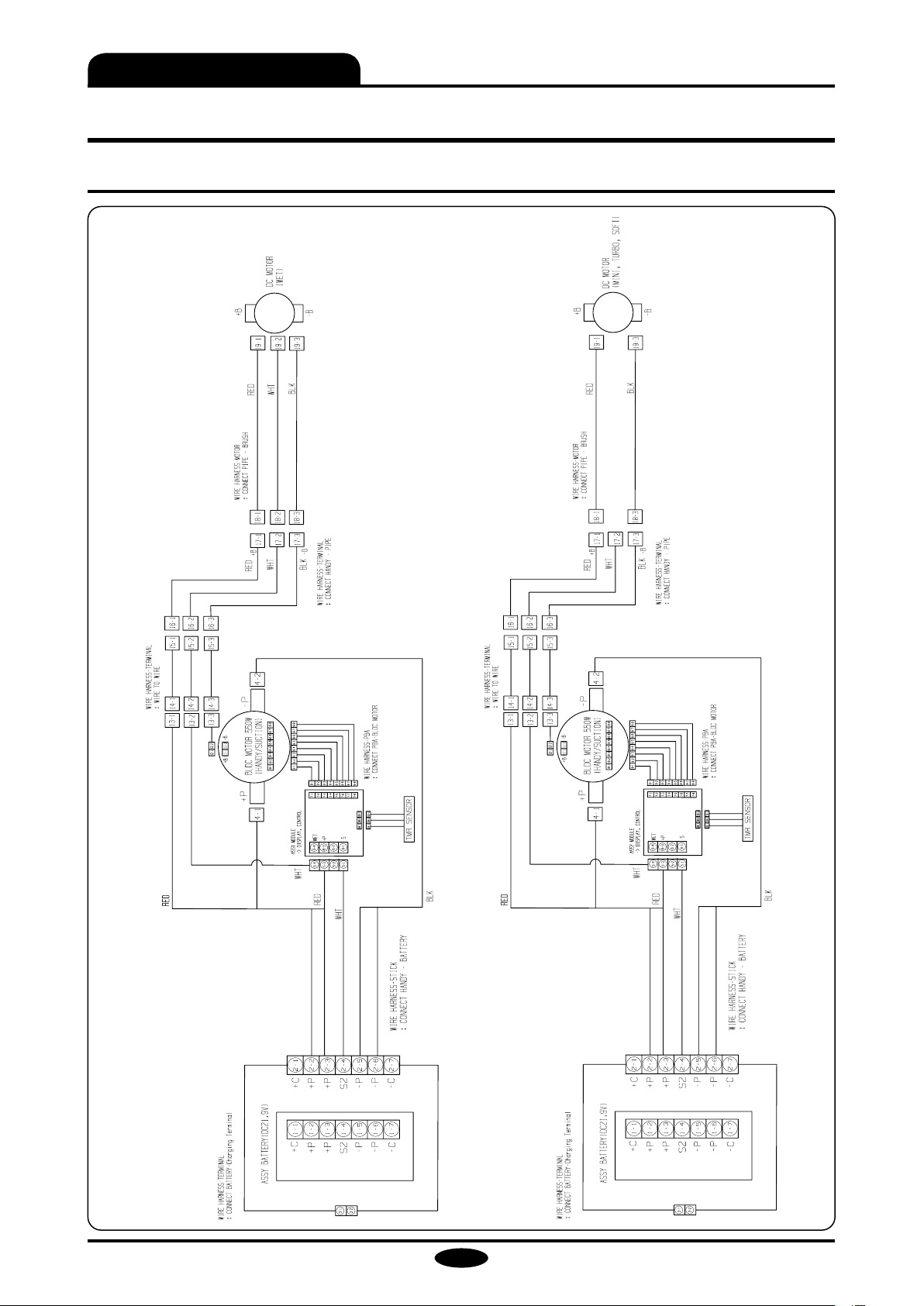

3. Schéma de câblage

3-1. Schéma de câblage du nettoyeur

3-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Schéma de câblage

3-2. Schéma de câblage du support de charge

3-2

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Schéma du circuit électronique

4. Schéma du circuit électronique

4-1. DJ92-00217A

1 2 3 4

CN1

1 2 3 4

CN3

Code pièce Loc. 1 2 3 4

DJ92-00217A

CN1 SW2 N/C SW2 BatterieP+

CN3 5 V Connecté à BLDC Connecté à BLDC Terre

4-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Schéma du circuit électronique

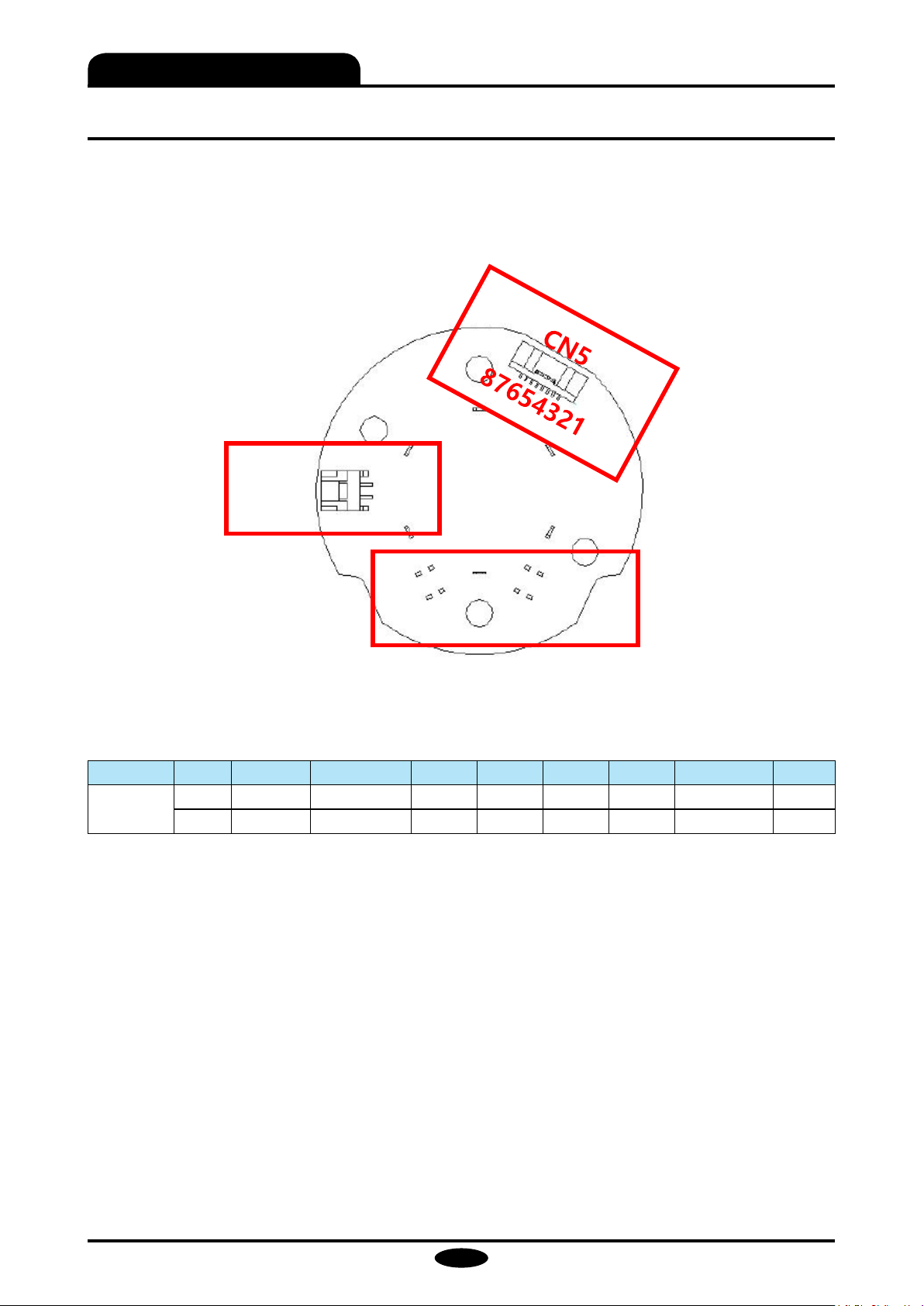

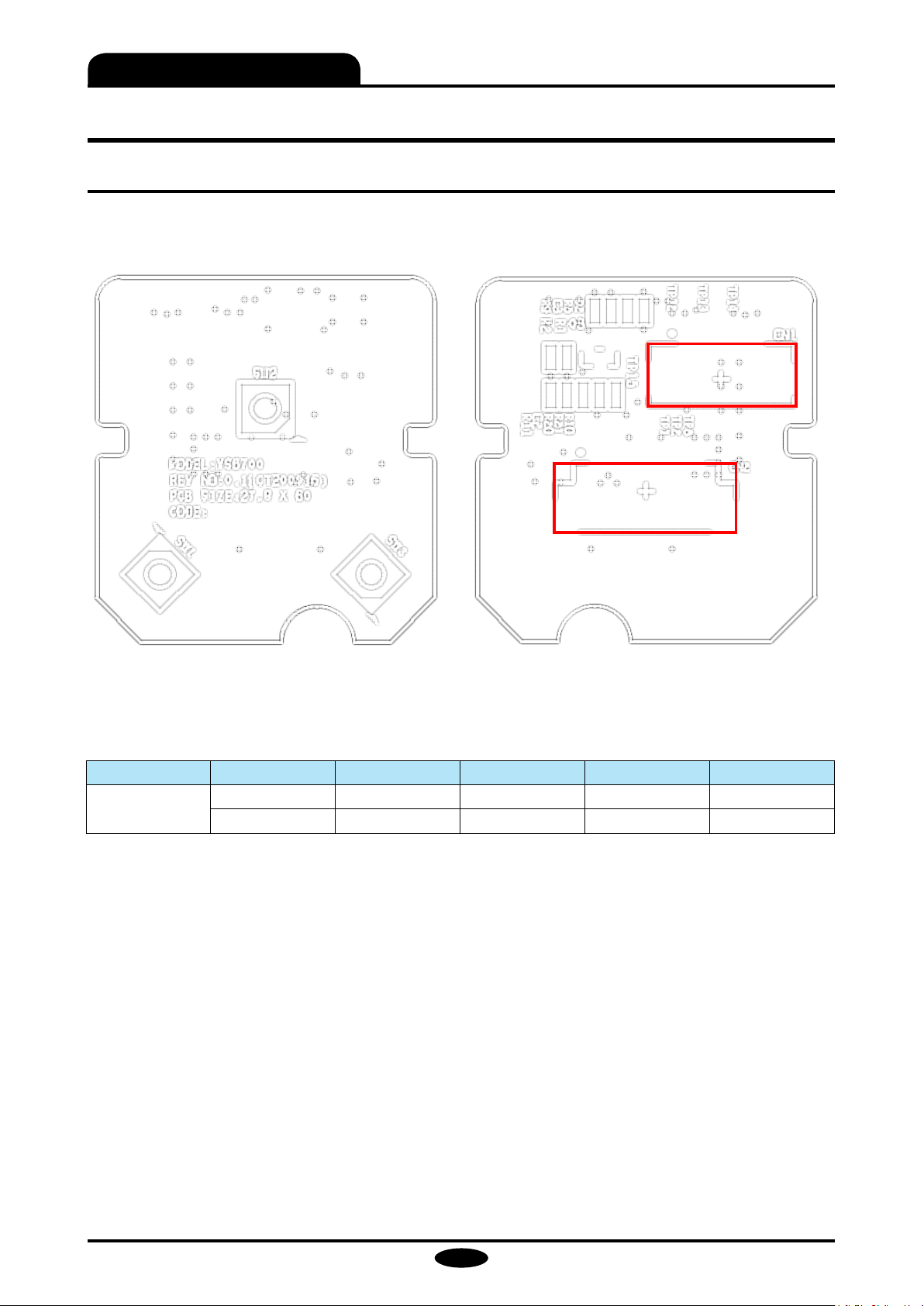

4-2. DJ31-00181A

CN7

1
2

(GND) (Battery P+)

Code pièce Loc. 1 2 3 4 5 6 7 8

DJ31-00181A

CN5 5 V Connecté à PBA N/C N/C N/C N/C Connecté à PBA GND

CN7 BrushGND BatterieP+

4-2

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Outils pour le démontage et le remontage

5. Outils pour le démontage et le remontage

OUTIL Remarques

Screwdriver

Nipper

Outils courants pour le service après-vente

Long nose pliers

Plastic scraper

5-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6. Démontage et remontage

6-1. Précautions et outils principaux

▶ Veillez à éteindre l'interrupteur d'urgence avant de démonter ou d'assembler l'appareil.

▶ Veillez à utiliser des pièces d'origine lorsque vous remplacez des composants électroniques (vérifiez le nom du

modèle, la tension/le courant nominaux, la température de fonctionnement, etc.)

▶ Lors de la réparation de l'appareil, veillez à éloigner l'eau du faisceau de câbles et à l'assembler solidement. - Il ne doit

pas glisser lorsque vous le tirez avec une force modérée.

▶ Faites attention lorsque vous tirez le faisceau de câbles, car la bobine peut s'étirer.

▶ Lors de la réparation de l'appareil, veillez à retirer complètement la poussière ou les substances étrangères du boîtier

du connecteur, des pièces de connexion des fils, des contacts des bornes, etc.

- Cela permettra d'éviter les risques d'incendie, comme les courts-circuits.

▶ Vérifiez si une trace d'eau a pénétré dans les composants électriques : si c'est le cas, remplacez les composants ou

scellez la zone avec du ruban isolant.

▶ Vérifiez l'état assemblé des composants après la réparation de l'unité. Maintenez l'état assemblé au même niveau

que l'état précédent.

▶ Vérifiez son environnement d'utilisation (l'aspirateur est destiné à un usage domestique et intérieur). S'il est utilisé à

d'autres fins, cela peut causer des dommages importants à l'appareil (erreur de fonctionnement, dysfonctionnement,

etc.).

- Ne pas utiliser dans : les greniers, les sous-sols, les entrepôts, les bâtiments industriels, les zones aquatiques, les
zones à risque d'incendie, les zones étroites et élevées comme les tables, les autres zones non résidentielles, etc.

▶ Outils nécessaires pour le démontage et le montage : tournevis, cutters, pinces à becs longs, grattoir à plastique

▶ Le montage s'effectue en suivant l'ordre inverse du démontage.

▶ Pour acheter des pièces de rechange, contactez le CENTRE DE SERVICE SAMSUNG ou le CENTRE CLIENT SAMSUNG

(www.samsung.com/fr/support)

6-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-2. Comment démonter l'unité principale

6-2-1. Méthode de démontage de l'aspirateur

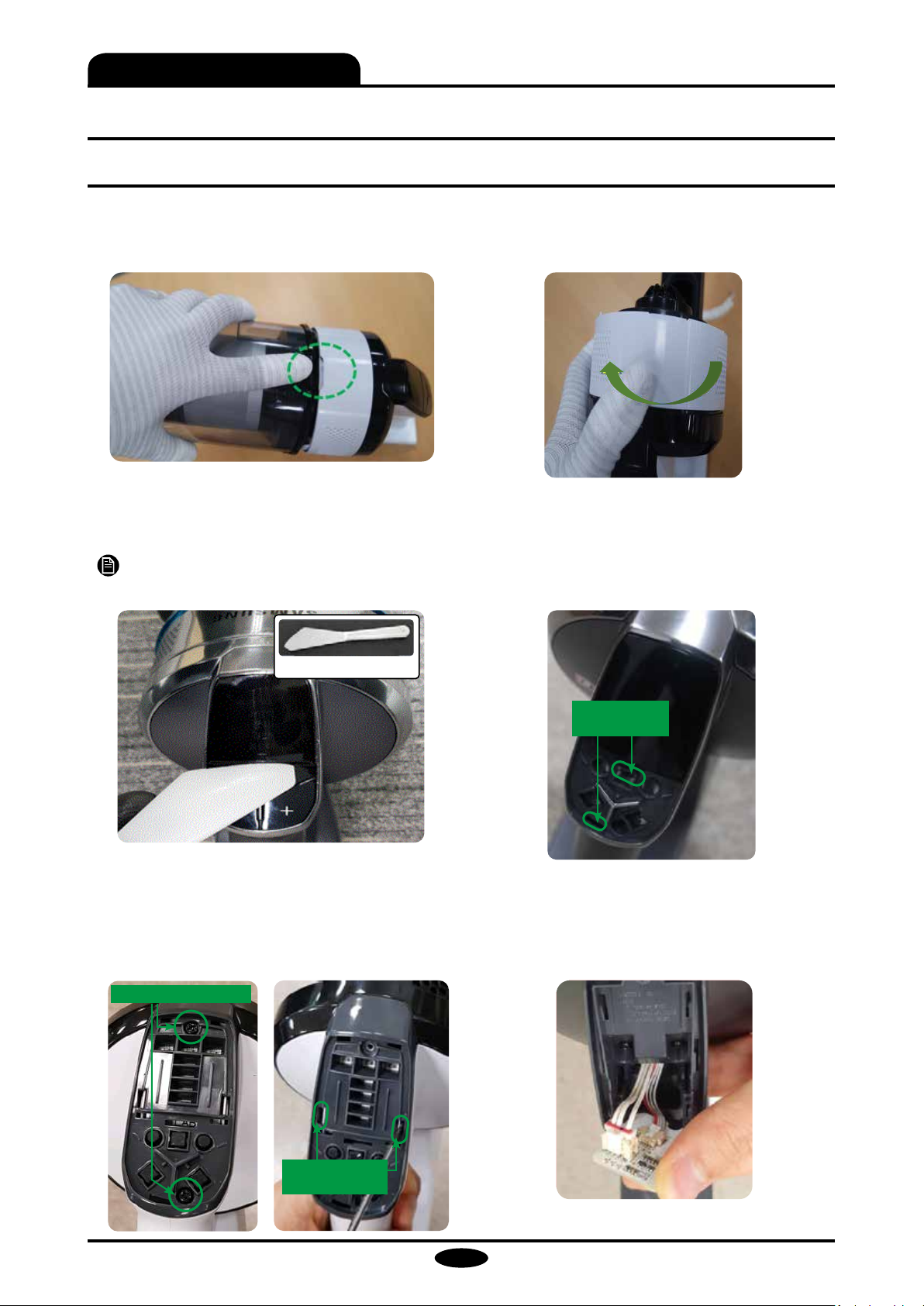

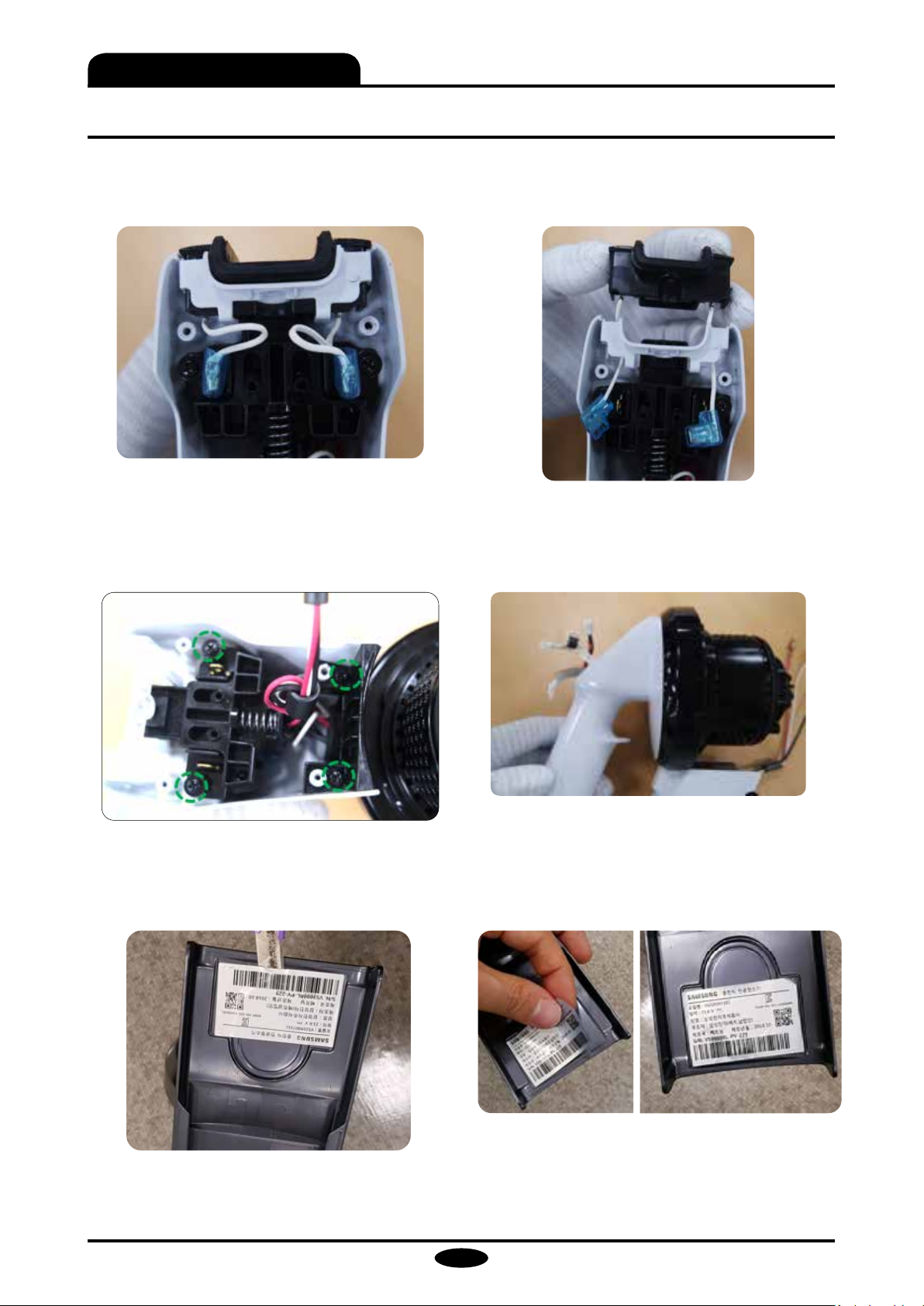

1) Appuyez sur le bouton de détachement du réser­voir à poussière pour le détacher de l'aspirateur.

3) Détachez le BOUTON DE COMMANDE en

utilisant le gabarit de démontage.

Pour éviter d'endommager l'apparence du produit
(rayures), détachez d'abord la partie inférieure.

※ Gabarit pour le démontage

2) Faites pivoter la GRILLE ARRIÈRE de
l'aspirateur et détachez-la.

4) Détachez la FENÊTRE.

5) Dévissez les 2 vis du PANNEAU DE COMMANDE.
Détachez le crochet à l'aide d'un tournevis ,
à tête plate, puis détachez le PANNEAU DE

COMMANDE. (TAILLE DES VIS : 3 X 10)

6) Détachez le fil et le PCB.

6-2

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage de l'aspirateur (suite)

7) Dévissez les 2 vis du COUVERCLE DÉCORATIF.

(TAILLE DES VIS : 3 X 10)

9) Dévissez les 2 vis à l'avant et à l'arrière du

CADRE AVANT. (TAILLE DES VIS : 3 X 10)

8) Poussez le BOUTON, puis détachez-le de
l'ENTRÉE DU CONDUIT.

10) Détachez le CADRE FRONTAL.

11) Dévissez les 2 vis de l'ENTRÉE DU CONDUIT.

(TAILLE DES VIS : 3 X 10)

12) Détachez en tirant sur l'ENTRÉE DU CONDUIT.

6-3

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage de l'aspirateur (suite)

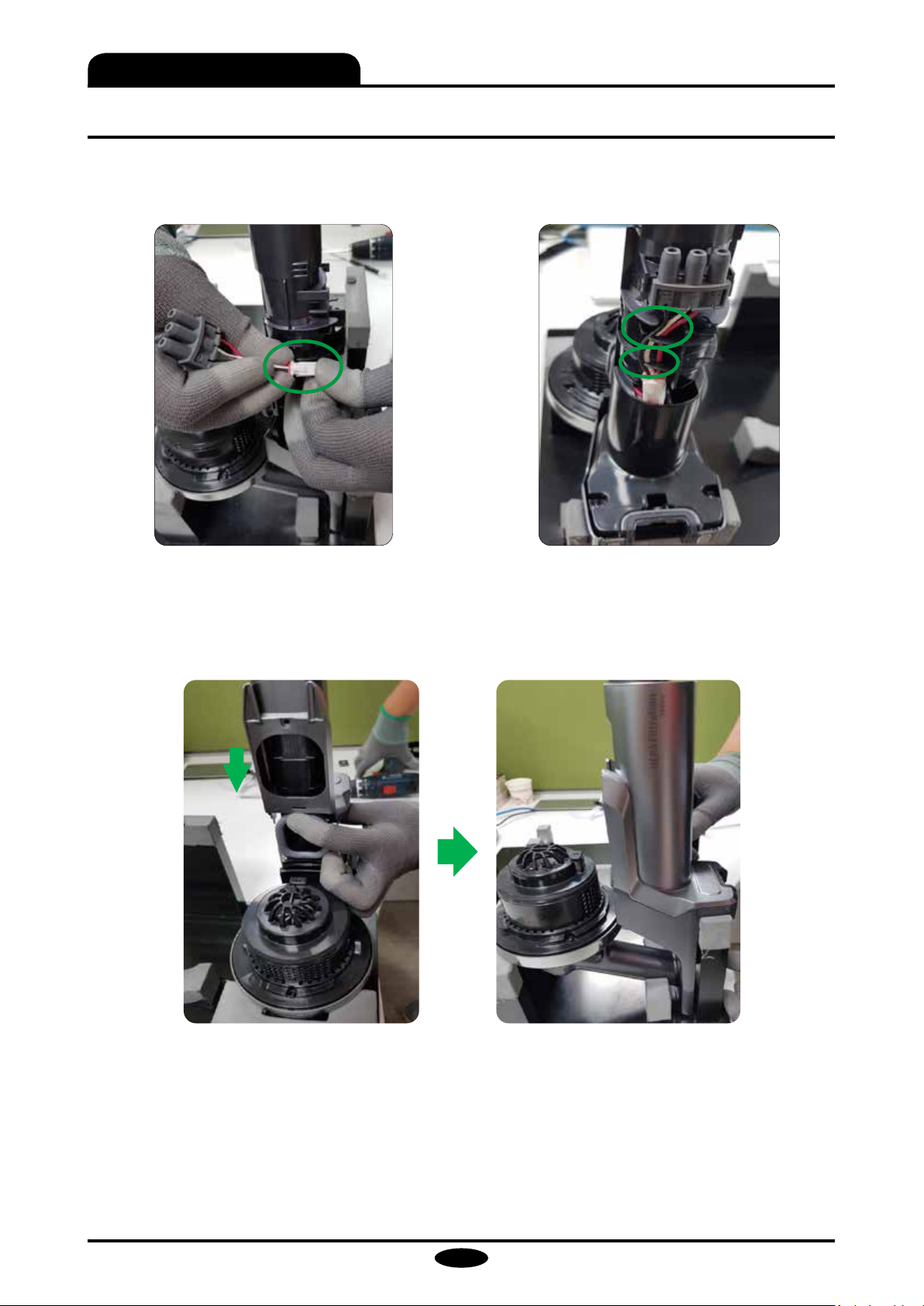

13) Détachez le fil connecté à l'ENSEMBLE DE SUP­PORT.

15) Dévissez les 4 vis du CADRE.

(TAILLE DES VIS : 3 x 10)

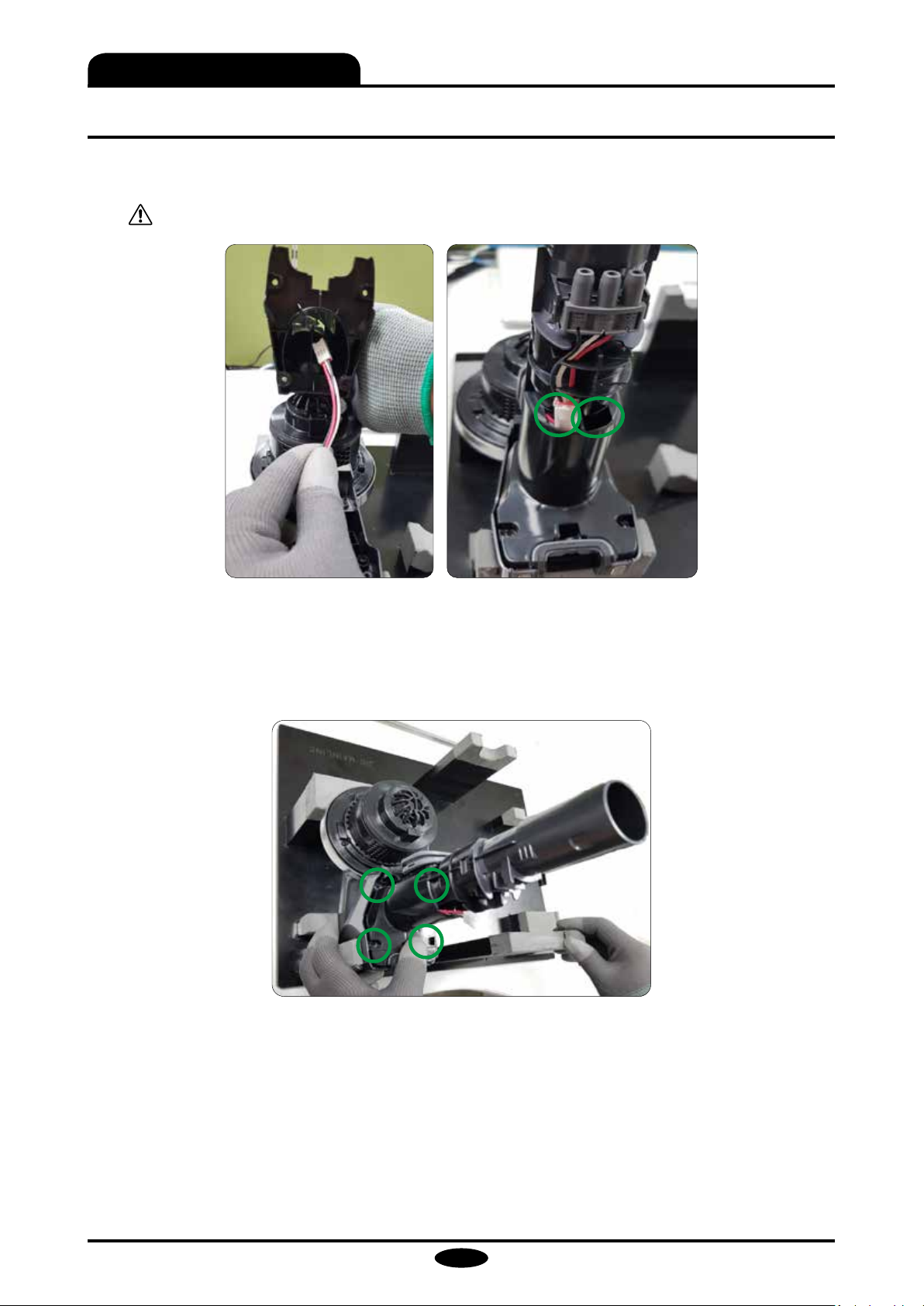

14) Détachez l'ENSEMBLE DE SUPPORT et le CADRE.

16) Tirez dans les deux sens pour détacher
l'ENSEMBLE MOTEUR et le CADRE.

6-4

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage de l'aspirateur (suite)

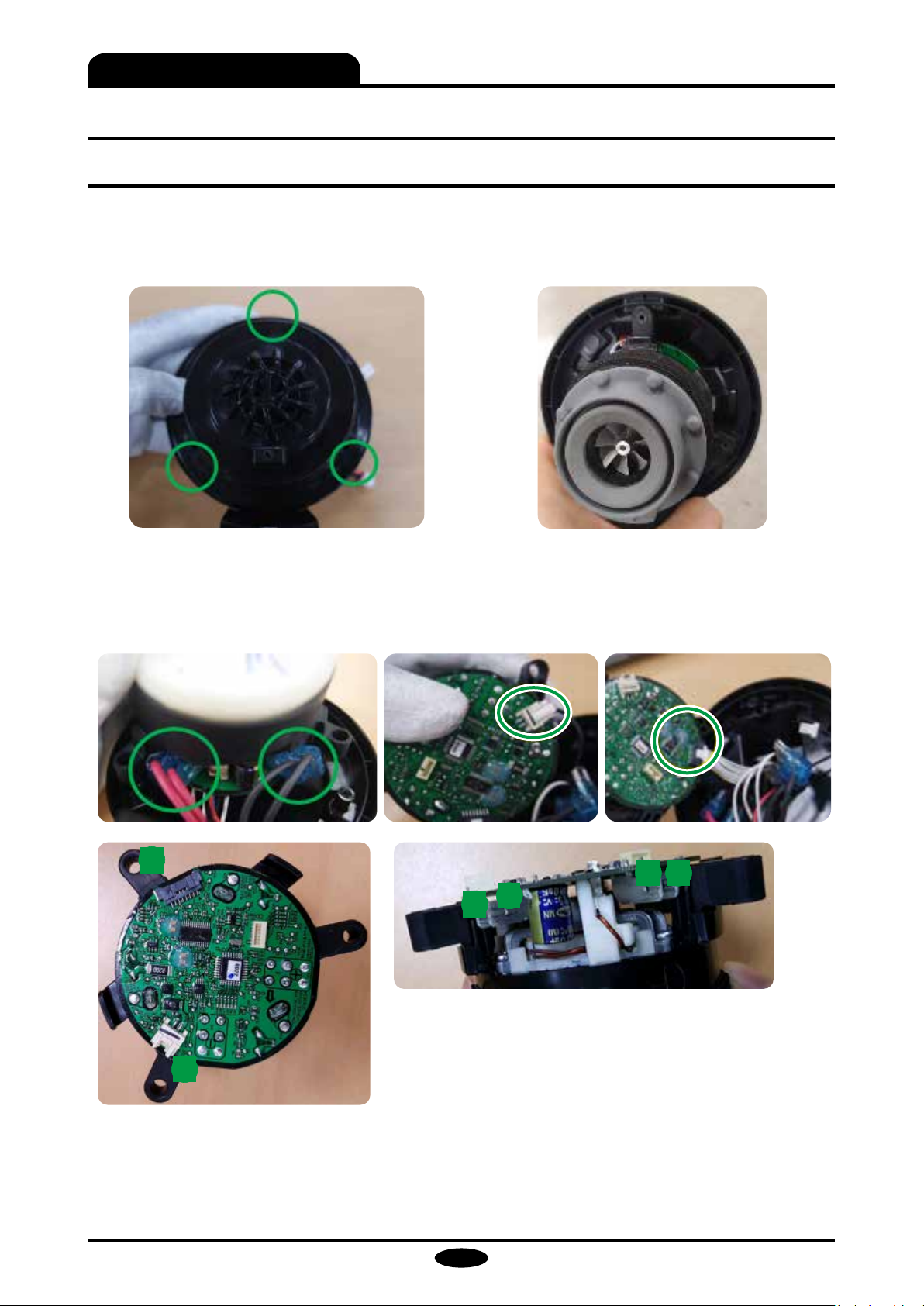

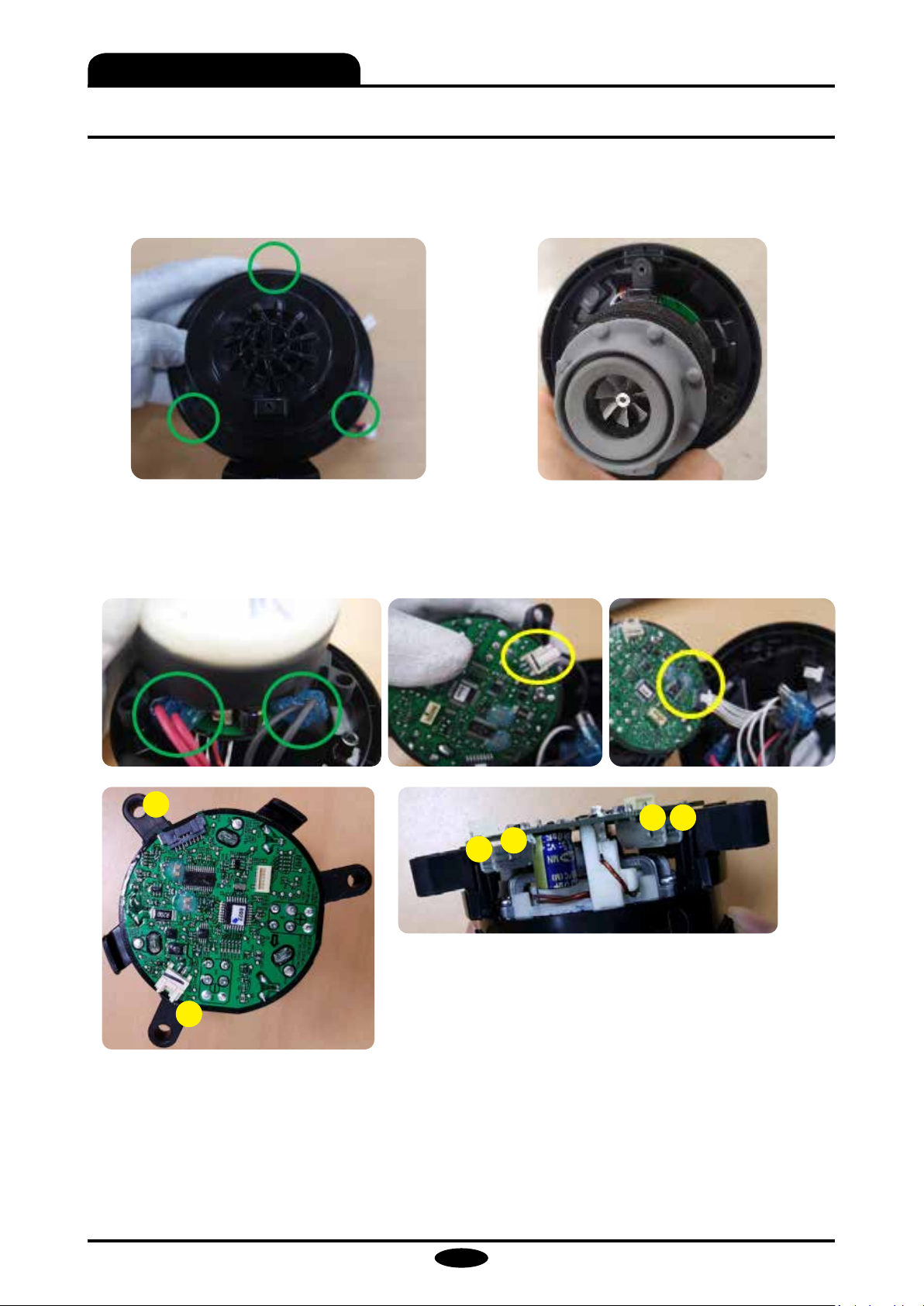

17) Dévissez les 3 vis du COUVERCLE DU MOTEUR.

(TAILLE DES VIS : 3 X 10)

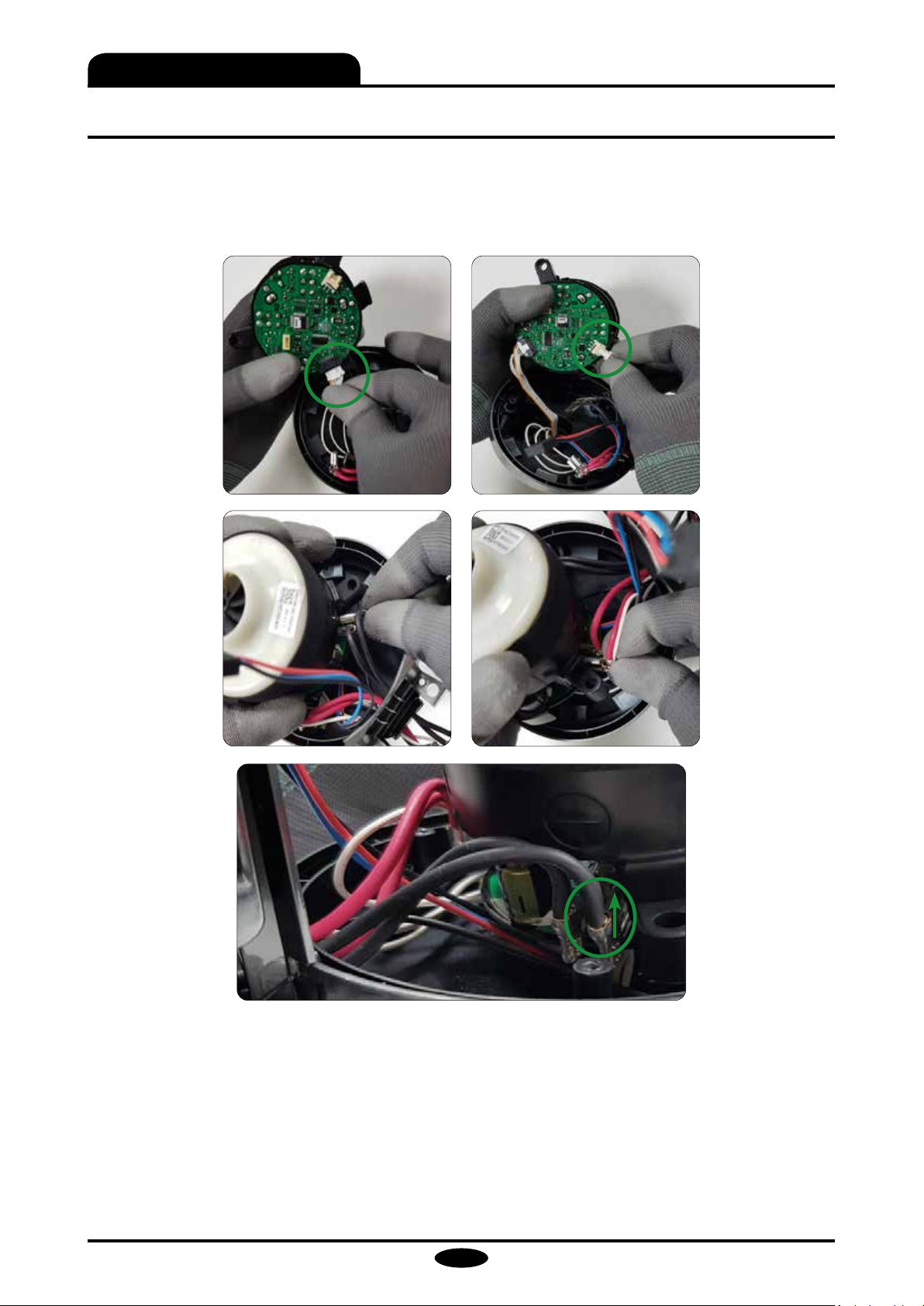

19) Détachez les 6 fils du MOTEUR.

18) Détachez le COUVERCLE DU MOTEUR.

1

5 6

4

3

2

6-5

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage de l'aspirateur (suite)

20) Détachez la GRILLE ETC du SUPPORT ETC.

21) Détachez le SUPPORT ETC (HAUT) et le SUPPORT
ETC (BAS) à l'aide d'un tournevis à tête plate.

6-6

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

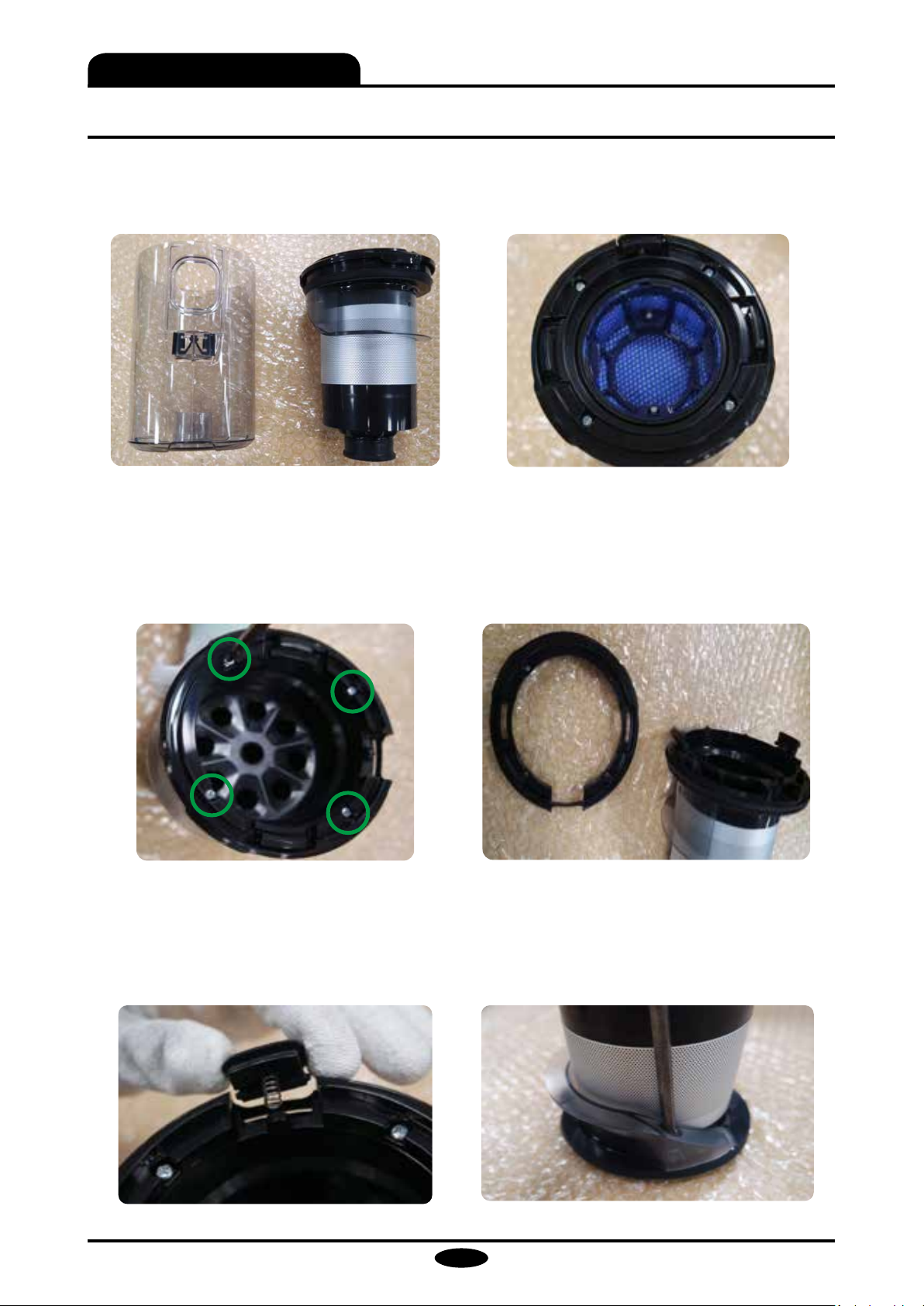

6-2-1-1. Méthode de démontage des pièces du cyclone (DJ97-02835*)

2) Soulevez le FILTRE CYCLONE.1) Faites tourner la GRILLE DE CYCLONE pour la

détacher du BOÎTIER.

HAUT. (TAILLE DES VIS : 3X8)

5) Détachez le BOUTON CYCLONE.

4) Détachez le CYCLONE DÉCORATIF HAUT.3) Dévissez les 4 vis du CYCLONE DÉCORATIF

6) Dévissez la vis du GUIDE D'AIR.

(TAILLE DES VIS : 3 X 10)

6-7

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage des pièces du cyclone (DJ97-02835*) (suite)

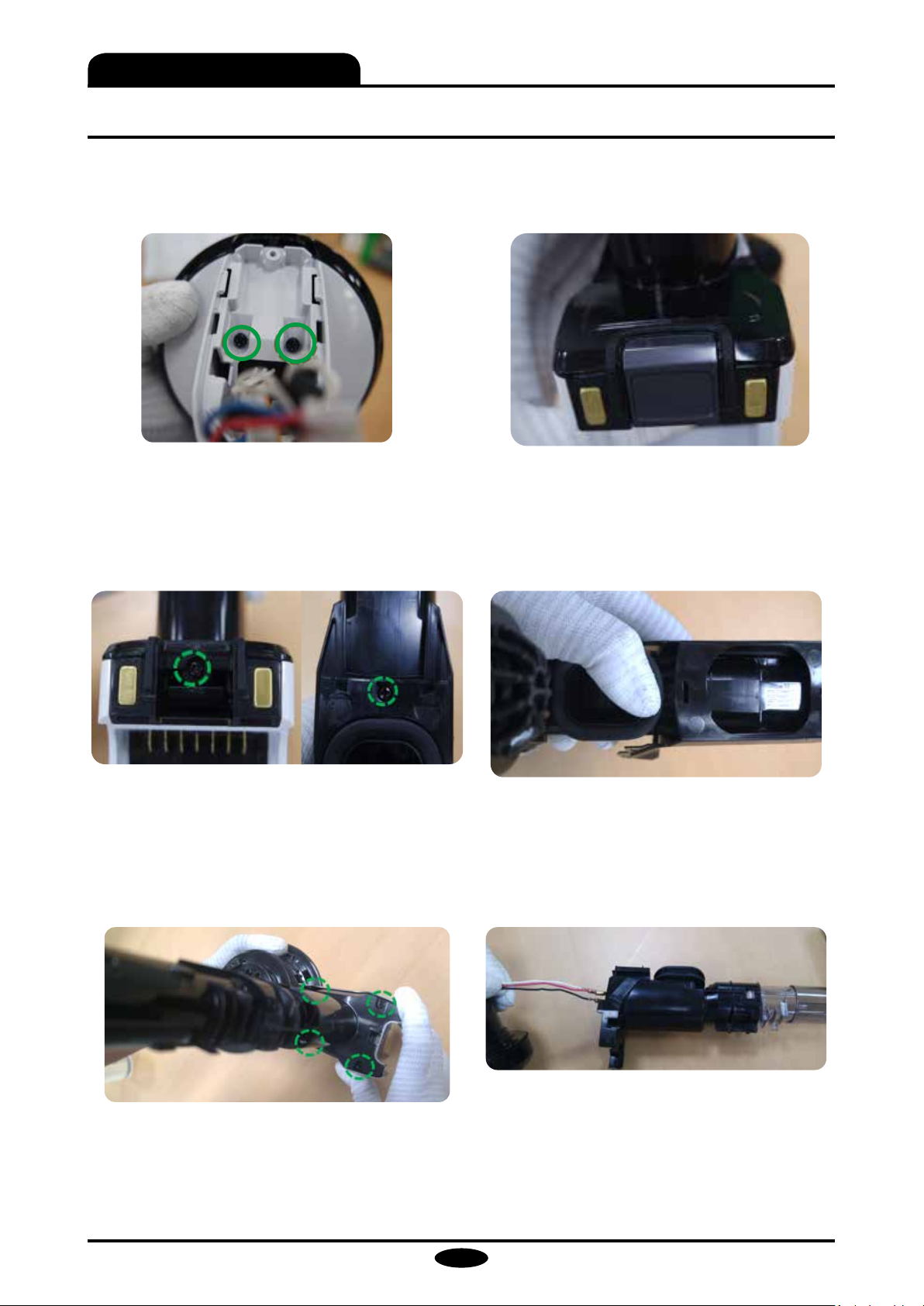

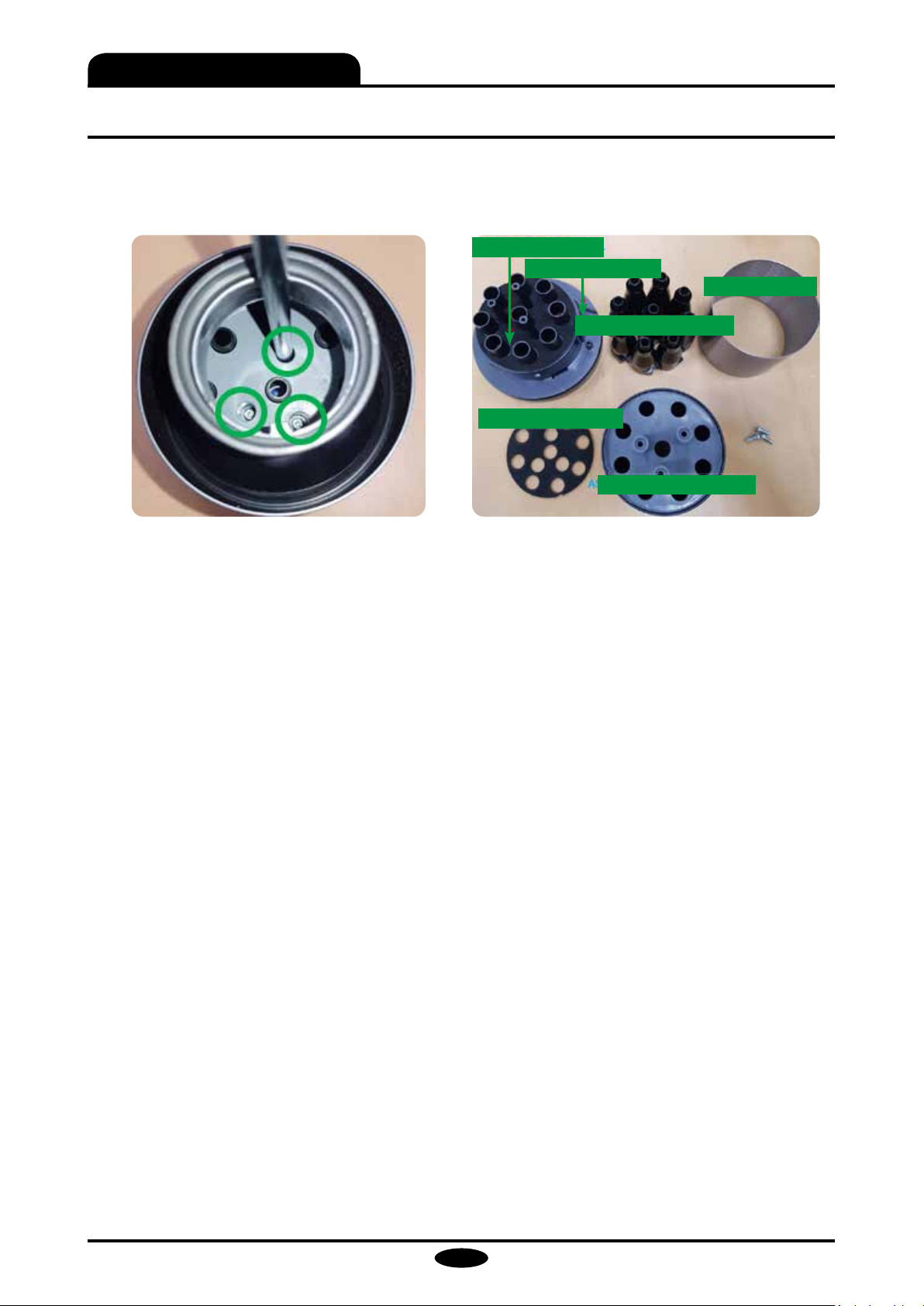

7) Dévissez les 3 vis du SOUS-BOÎTIER CYCLONE

BAS. (TAILLE DES VIS : 3 X 10)

8) Tirez les éléments pour les détacher du BOÎTIER
CYCLONE HAUT.

6-8

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-2-2. Méthode de démontage des pièces du chargeur

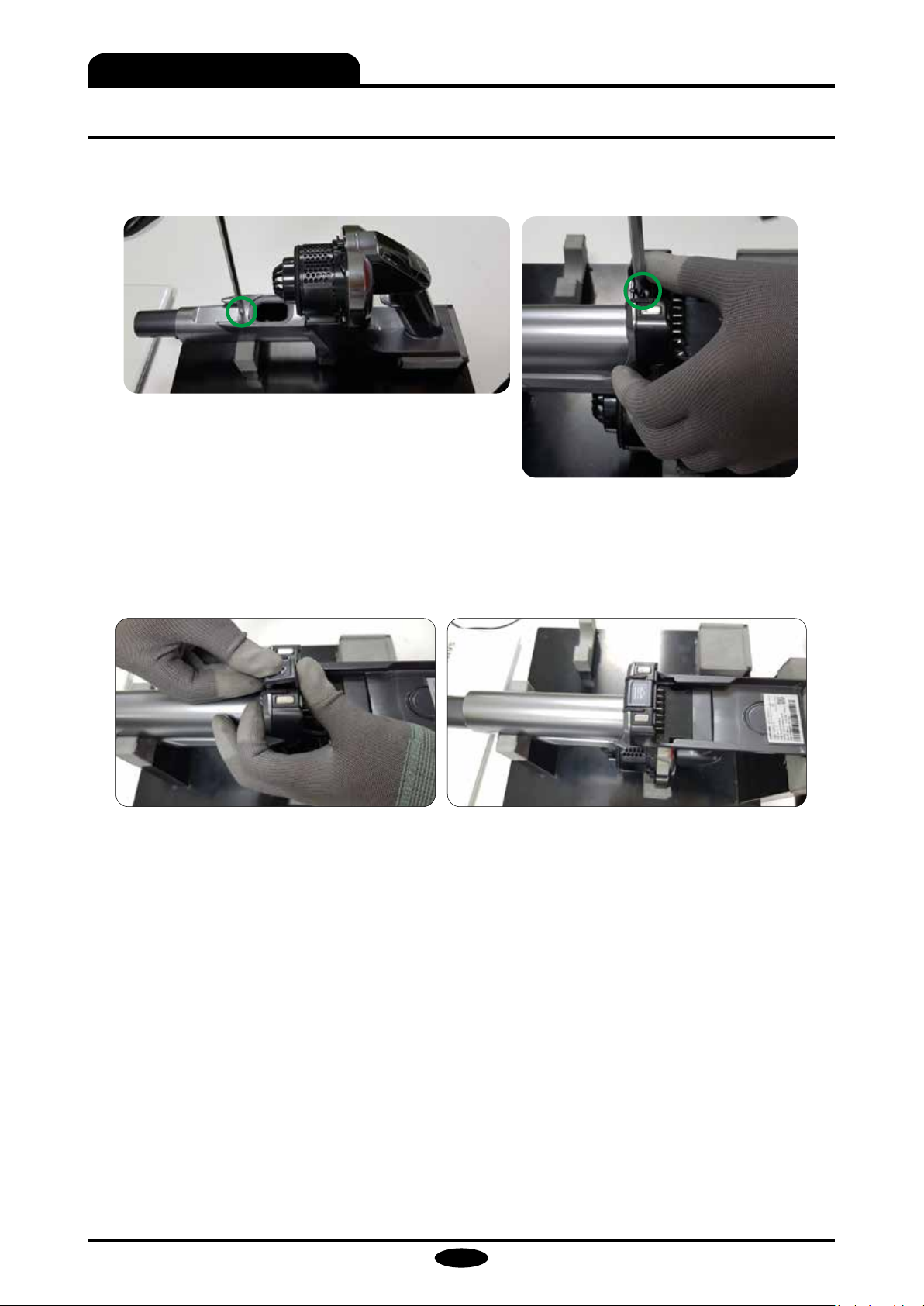

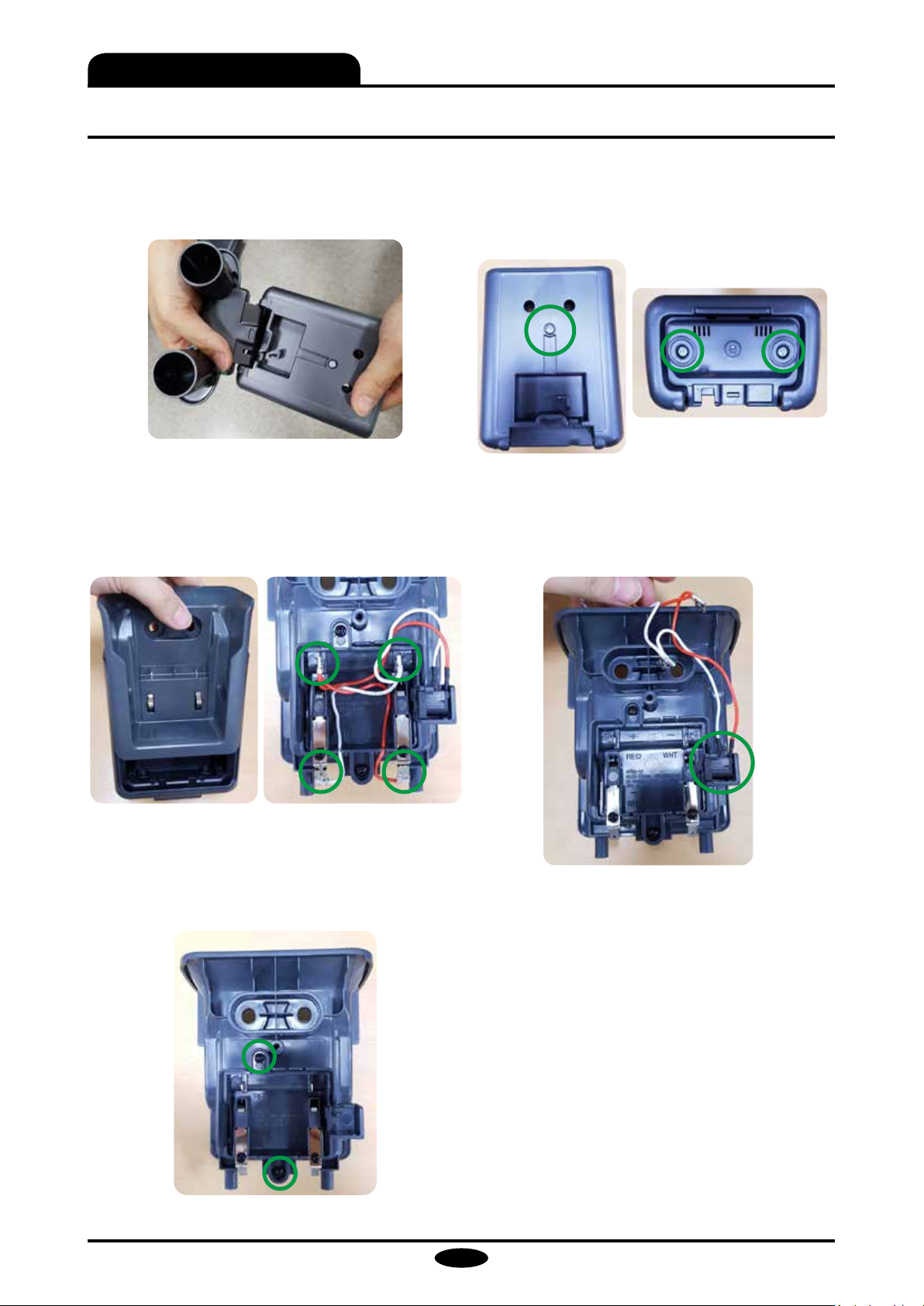

1) Démontez le SUPPORT D'ACCESSOIRE DJ61­02751* du CHARGEUR.

tachez les 4 BORNES.

2) Dévissez les 3 vis entre le COUVERCLE DU
CHARGEUR ET LE CHARGEUR.

(TAILLE DES VIS : 4 X 12)

-

4) Détachez la PRISE CC.3) Démontez le CHARGEUR DJ61-02752 et dé

5) Dévissez les 2 vis du SUPPORT DE BORNE.

6-9

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

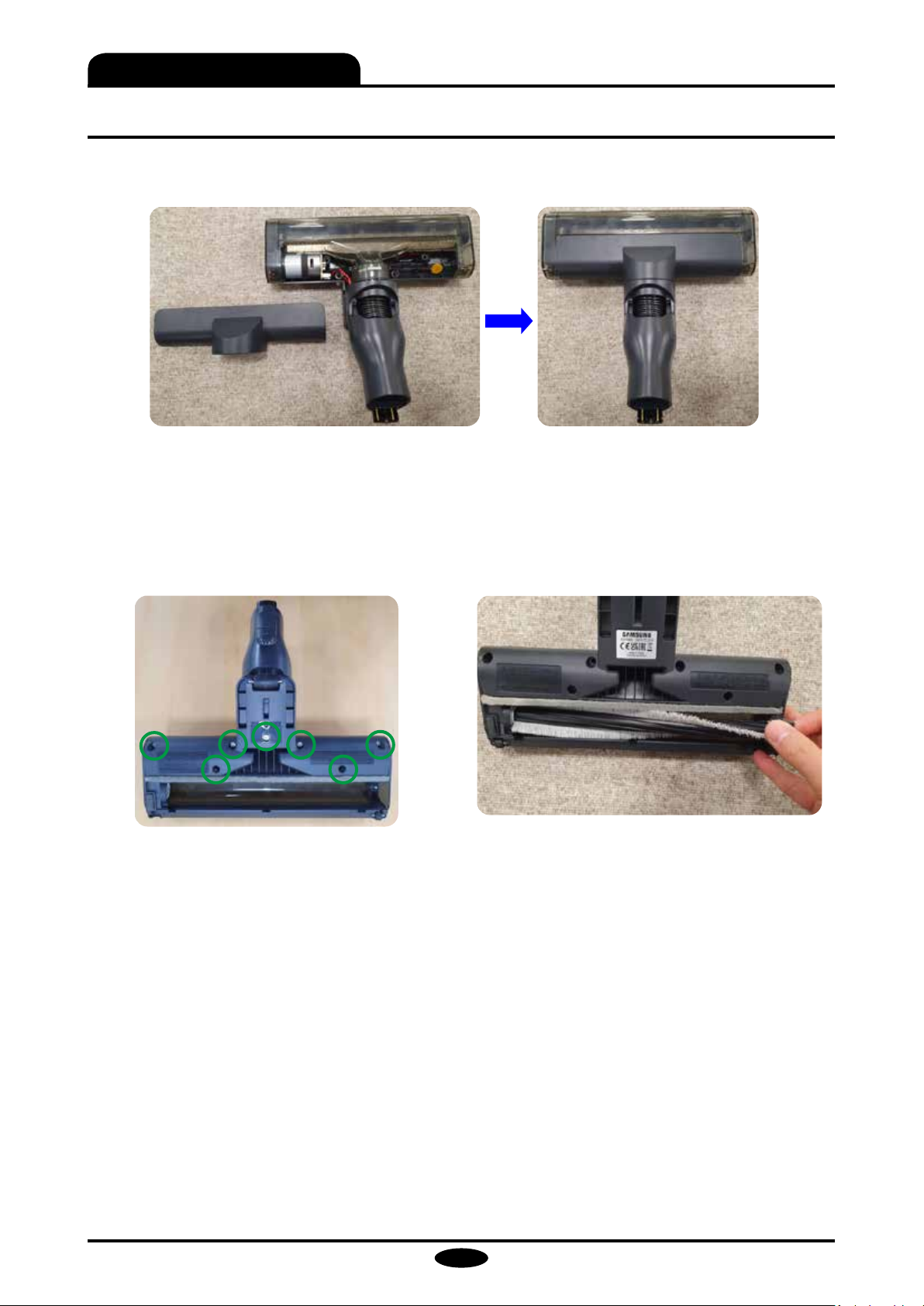

6-2-3. Méthode de démontage de la brosse (brosse Jet Fit)

1) Démontez le TAMBOUR DE BROSSE de la BROSSE.

3) Démontez complètement le COVERCLE de la
BROSSE.

2) Retournez la BROSSE et retirez les 7 vis à l'aide
d'un tournevis cruciforme.

4) Déverrouillez les quatre crochets à l'aide d'un
tournevis à tête plate.

5) Démontez le BOÎTIER DU TAMBOUR de la BROSSE.

6) Démontez le faisceau de câbles et le moteur de

la BROSSE.

6-10

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-2-4. Méthode de démontage de la brosse (mini-brosse turbo)

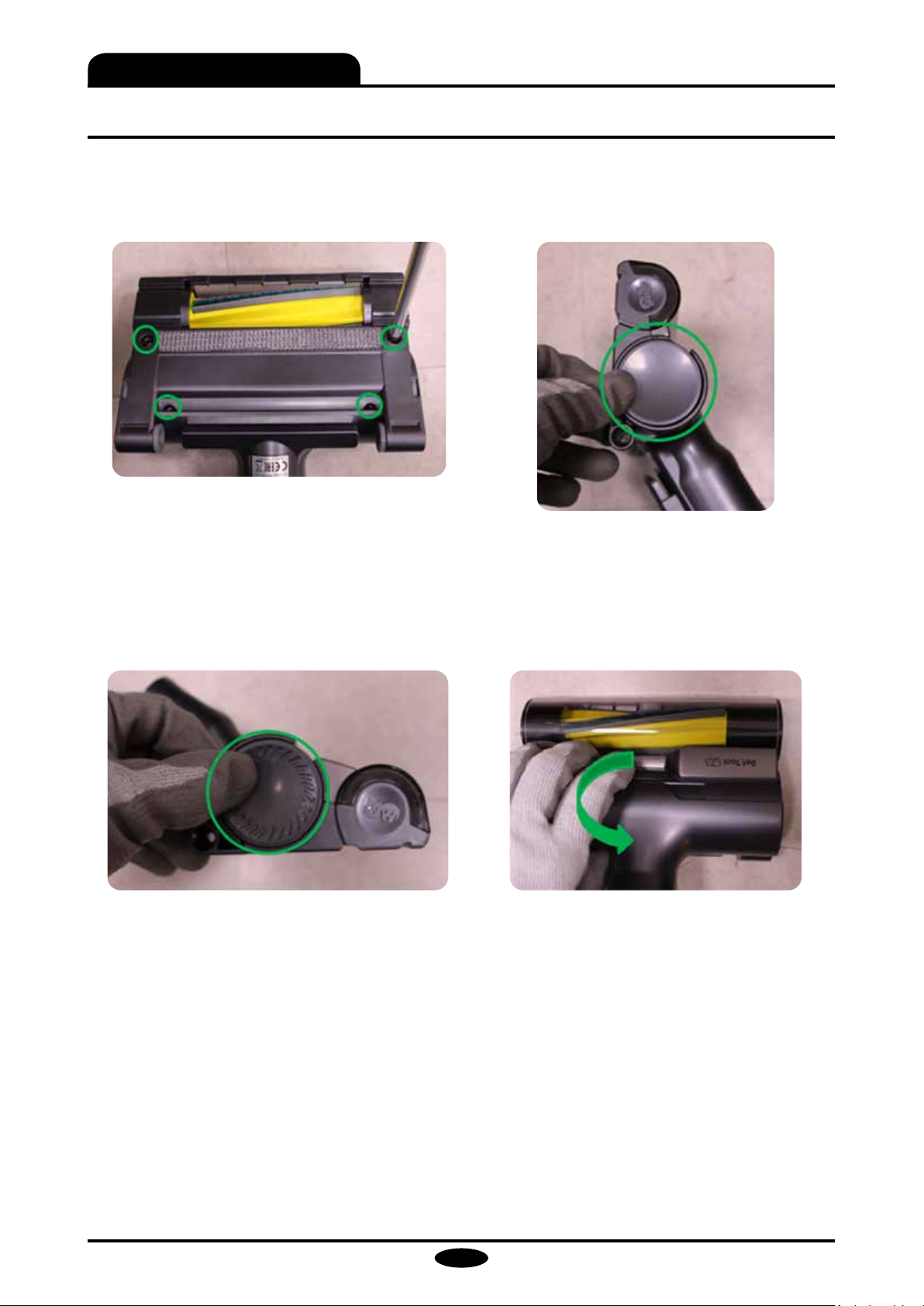

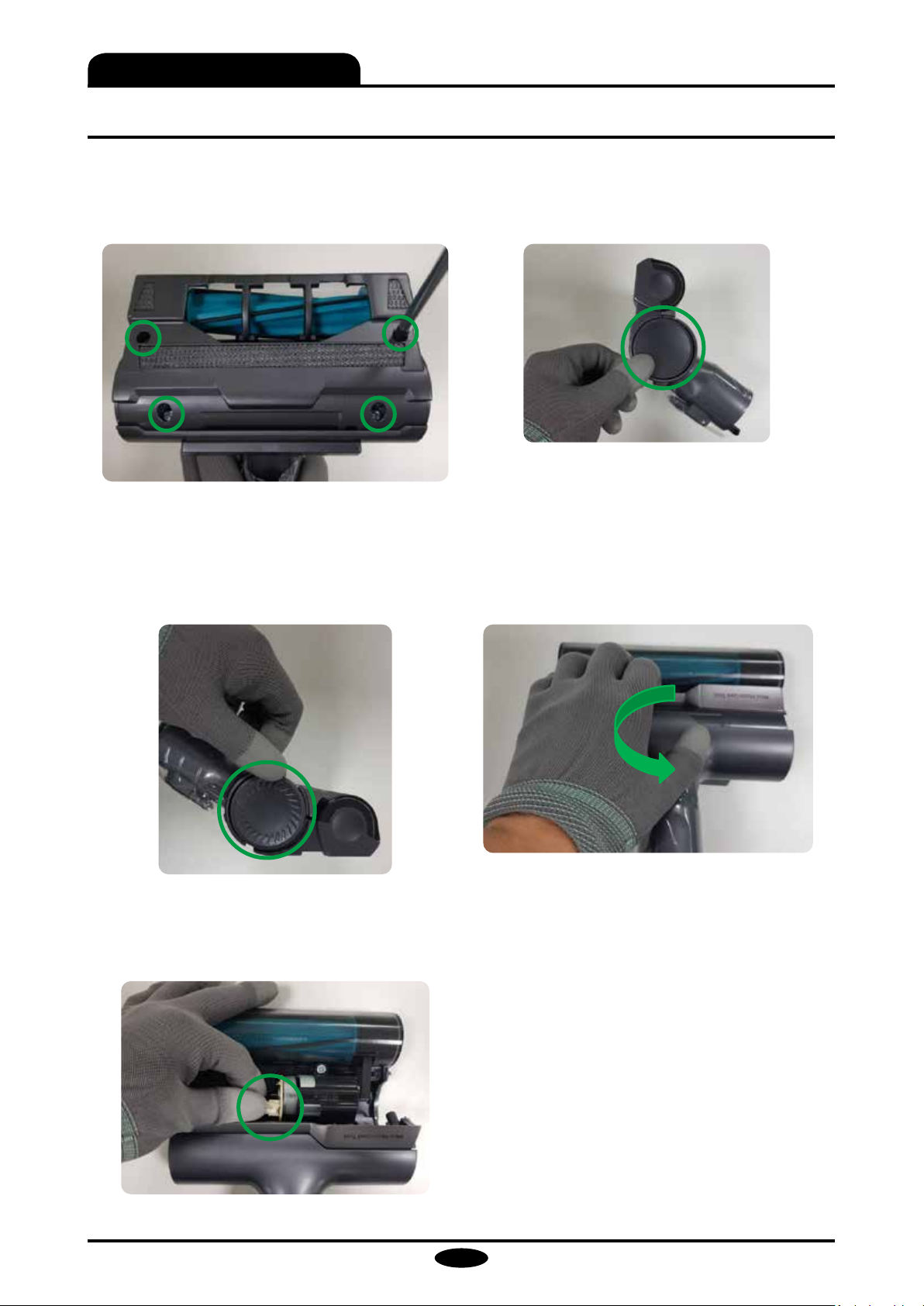

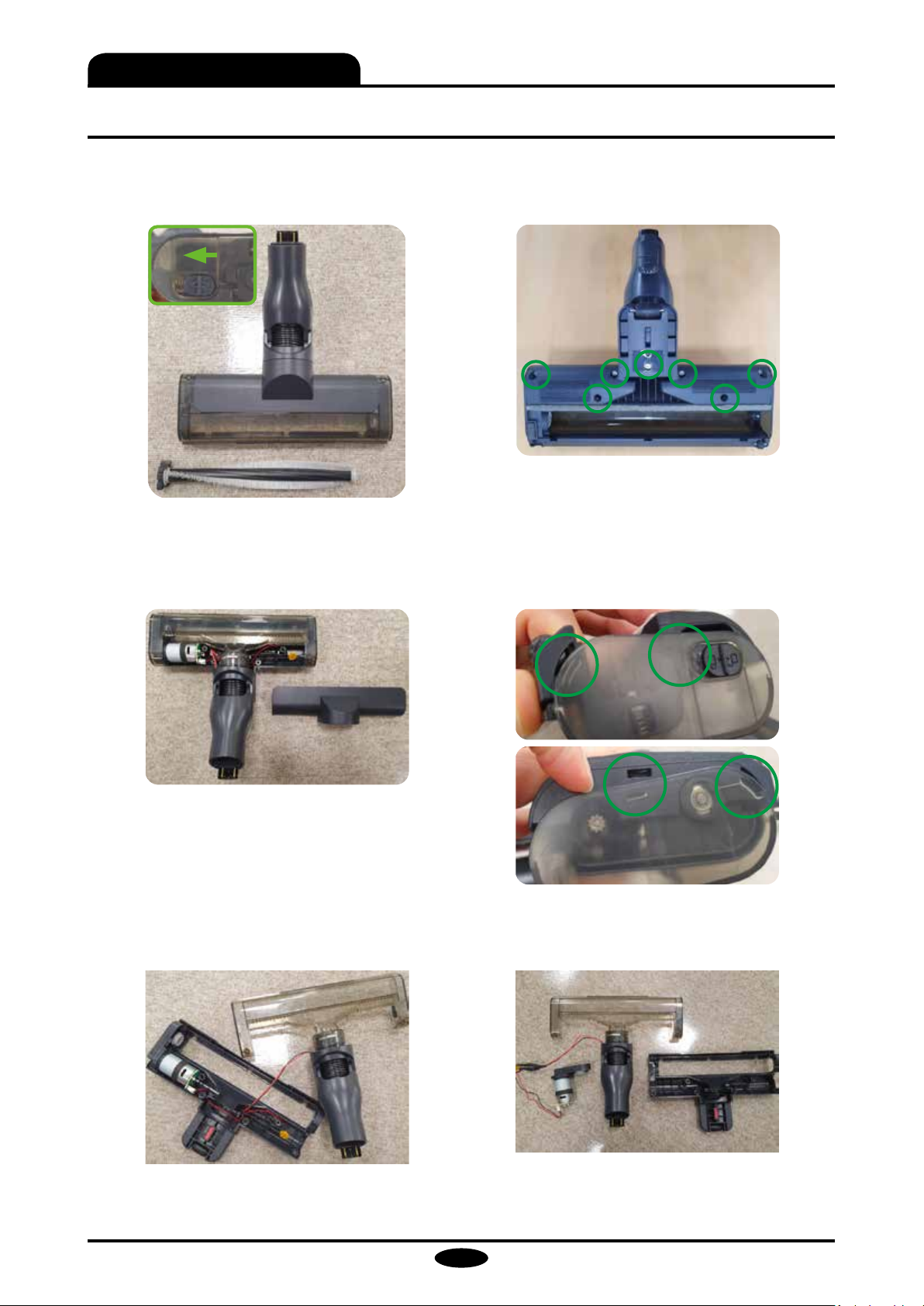

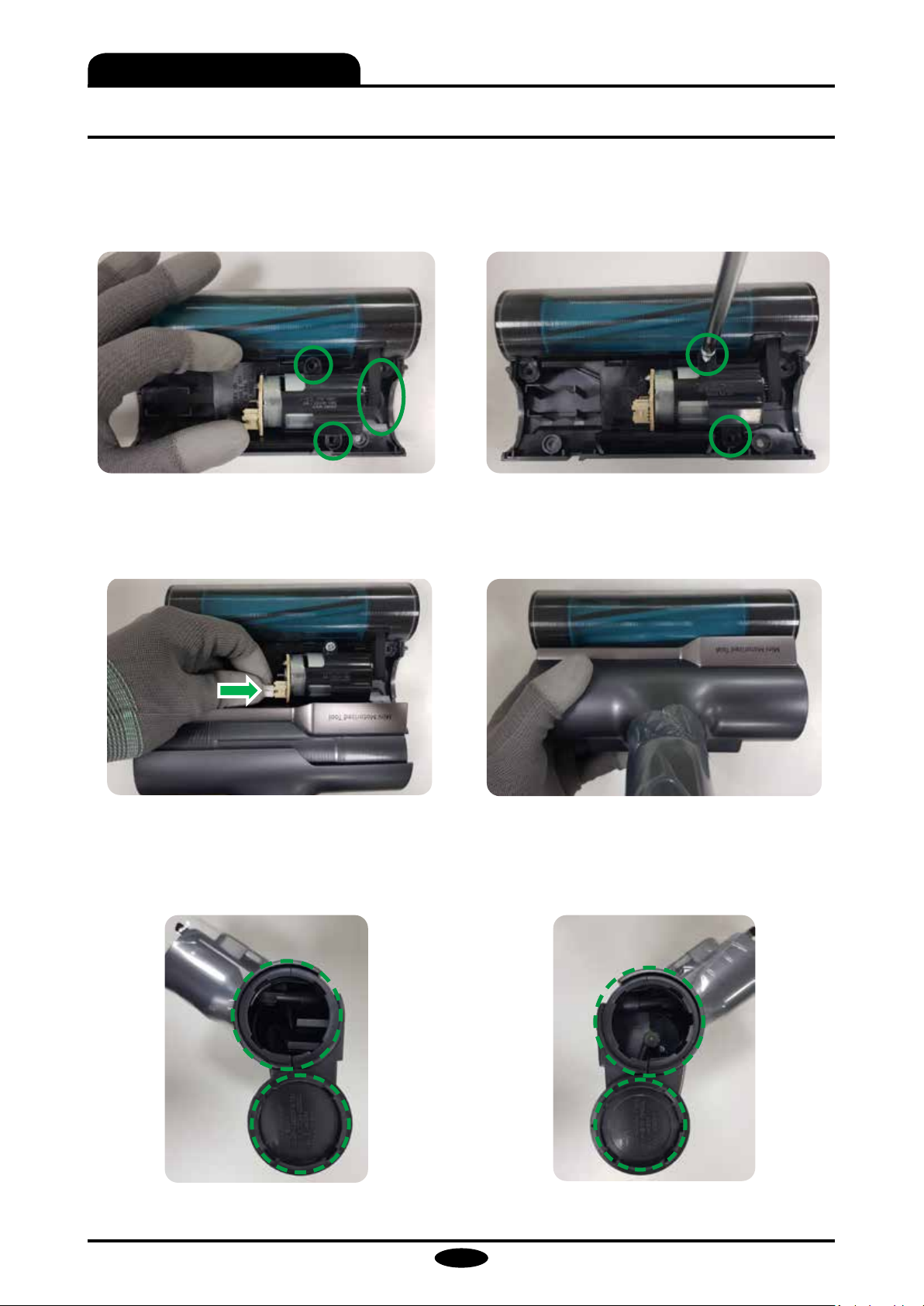

1) Retournez la BROSSE et retirez les 4 vis.

(TAILLE DES VIS : 4 X 12)

3) Detach the opposite CAP AIR using a flat-blade
screw driver.

2) Détachez l'UNITÉ DE CAPUCHON sur le côté
gauche à l'aide d'un tournevis à tête plate.

4) Tirez le CONNECTEUR DE TUYAU dans le sens de
la flèche et détachez-le.

5) Detach the Wire Harness Connector.

6-11

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage de la brosse (mini-brosse turbo) (suite)

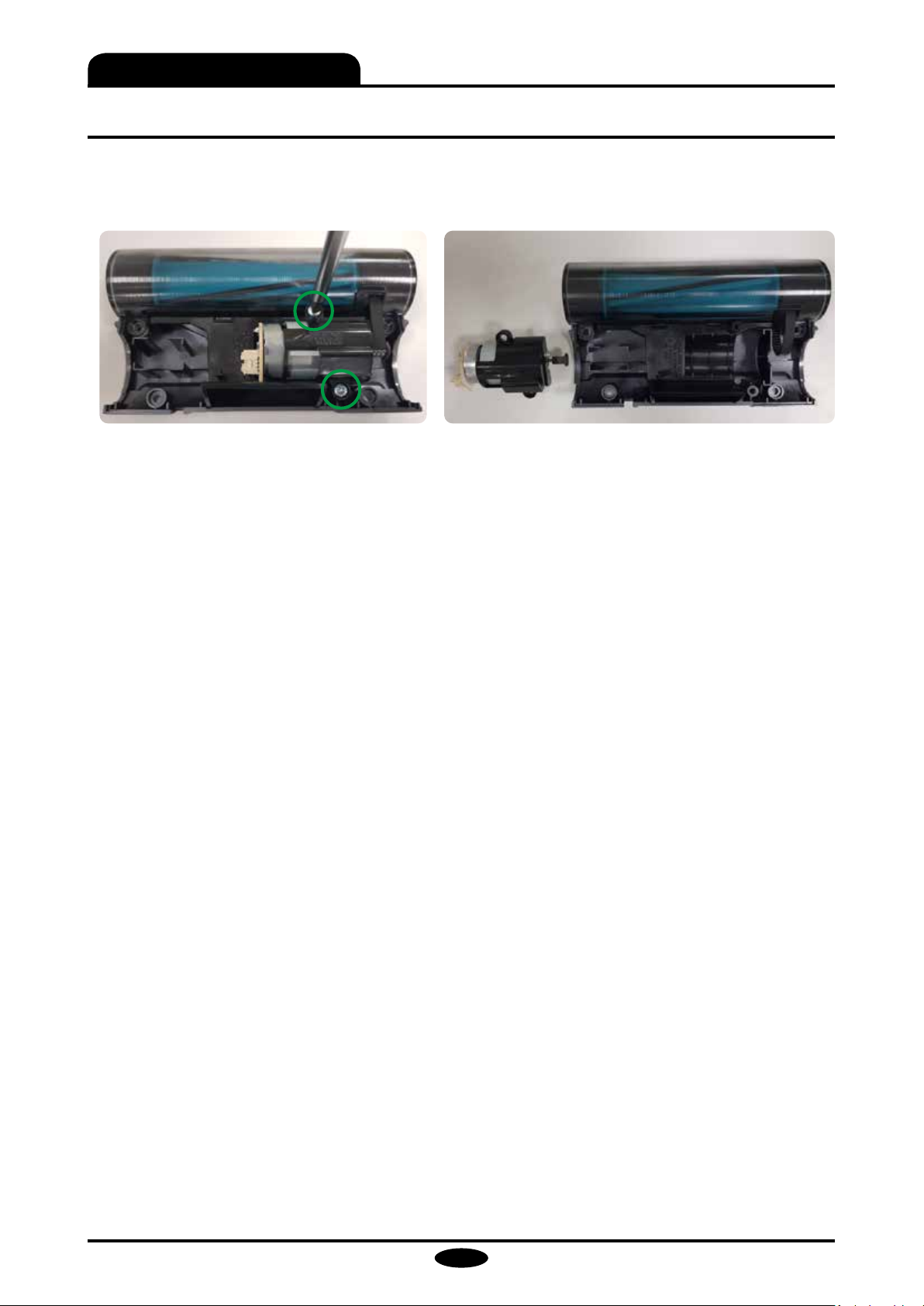

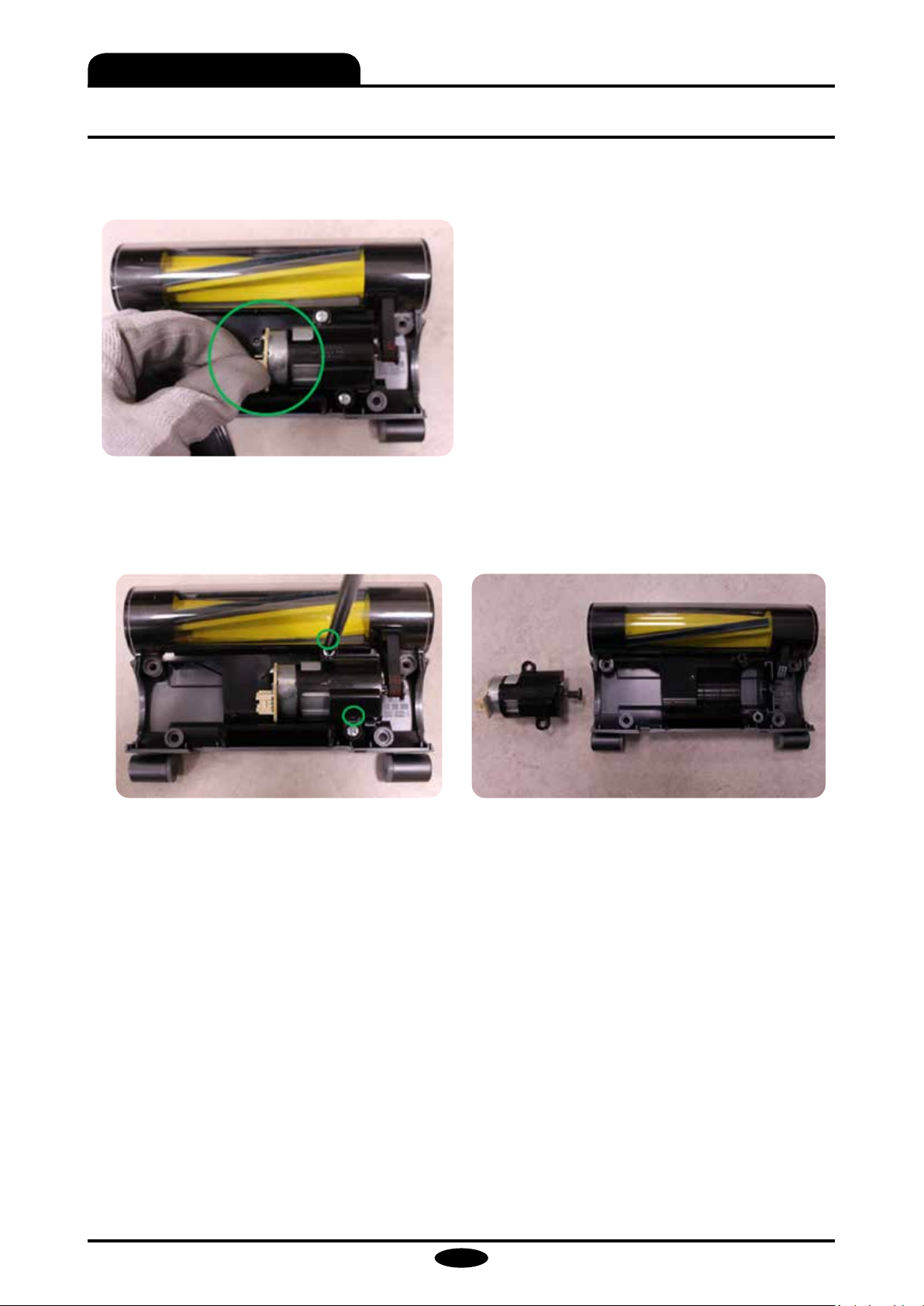

6) Retirez les 2 vis et détachez le MOTEUR.

(TAILLE DES VIS : 4 X 12)

6-12

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

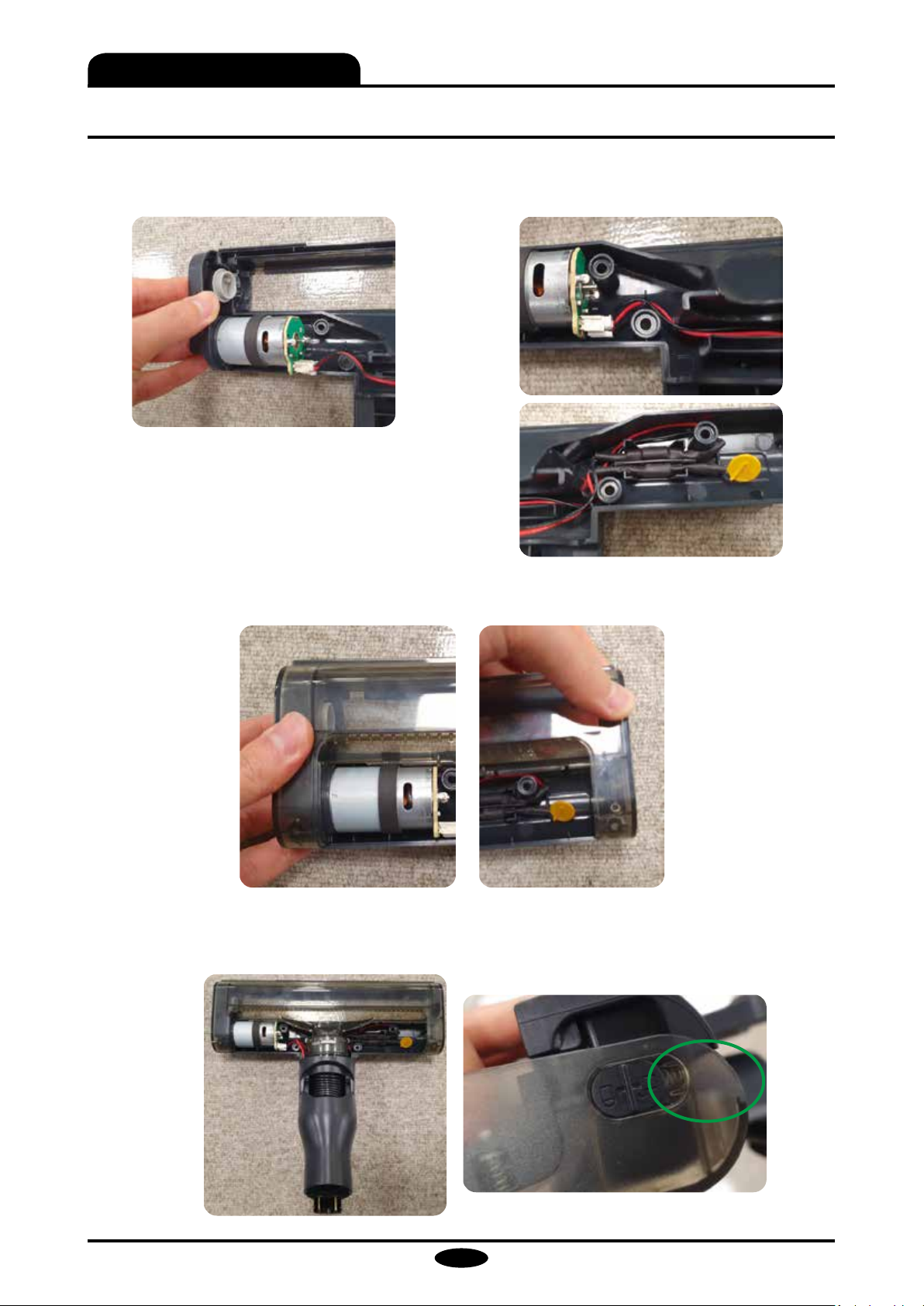

6-2-5. Méthode de démontage de la brosse (brosse pour animaux)

1) Retournez la BROSSE et détachez les 4 vis.
(TAILLE DES VIS : 4 X 12)

3) Détachez le CAPUCHON D'AIR à l'aide d'un tournevis

à tête plate.

2) Détachez le CORPS DU CAPUCHON à l'aide d'un tour­nevis à tête plate.

4) Détachez le CONNECTEUR DE TUYAU dans le sens de la

flèche.

6-13

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode de démontage de la brosse (brosse pour animaux) (suite)

5) Détachez le connecteur du faisceau de câbles.

6) Dévissez les 2 vis, puis détachez le MOTEUR (TAILLE DES VIS : 4 X 12)

6-14

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-3. Comment démonter les pièces principales

6-3-1. Comment démonter le MOTEUR

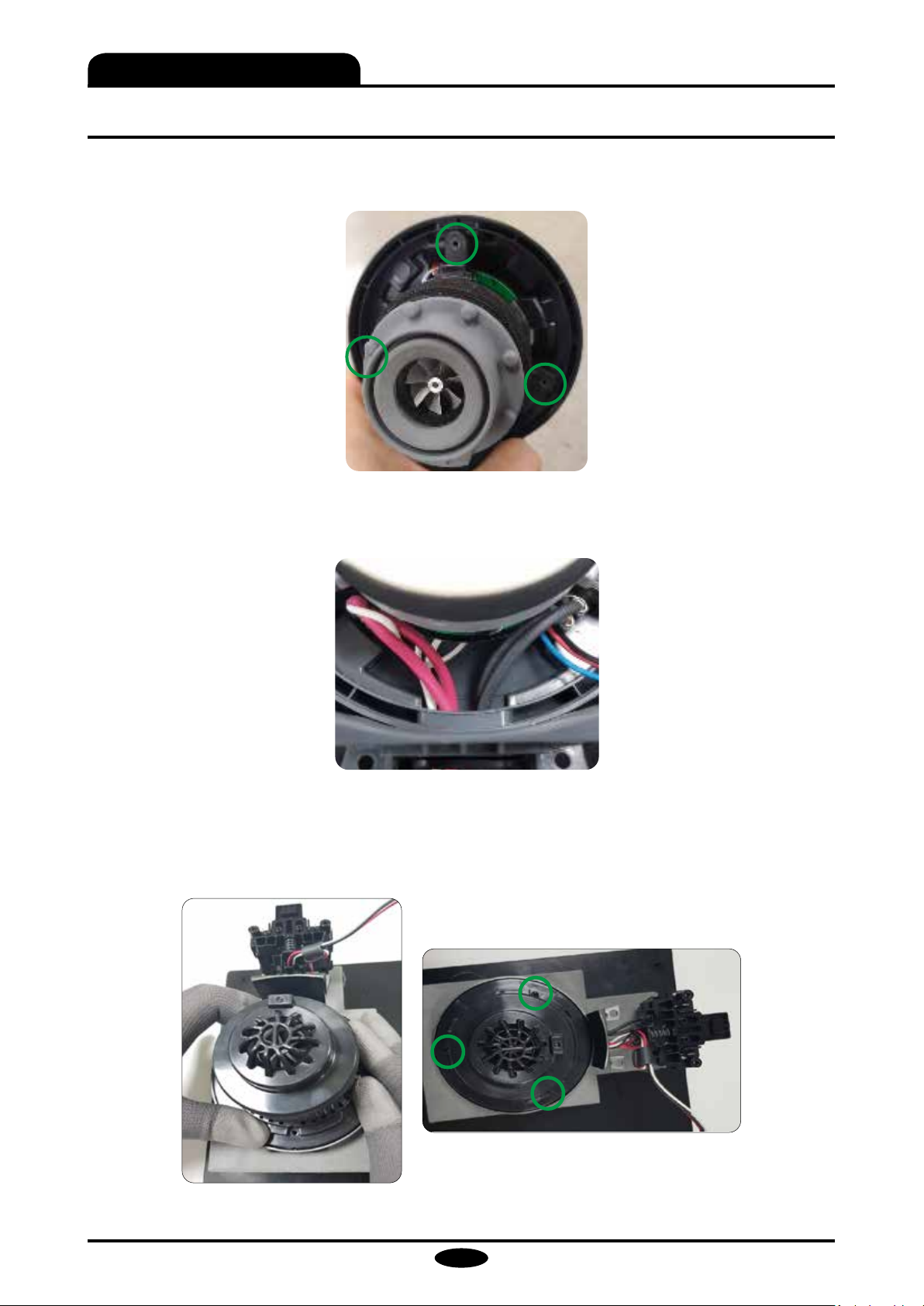

1) Dévissez les 3 vis du COUVERCLE DU MOTEUR.

(TAILLE DES VIS : 3 X 10)

3) Détachez les 6 FILS DU MOTEUR.

2) Détachez le COUVERCLE DU MOTEUR.

1

5 6

4

3

2

6-15

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment démonter le MOTEUR (suite)

4) Détachez la GRILLE ETC du SUPPORT ETC. 5) Détachez le SUPPORT ETC (HAUT) et le SUPPORT
ETC (BAS) à l'aide d'un tournevis à tête plate.

6-16

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-3-2. Comment démonter le module

utilisant le gabarit de démontage.

Pour éviter d'endommager l'apparence du

produit (rayures), détachez d'abord la partie
inférieure.

※ Gabarit pour le démontage

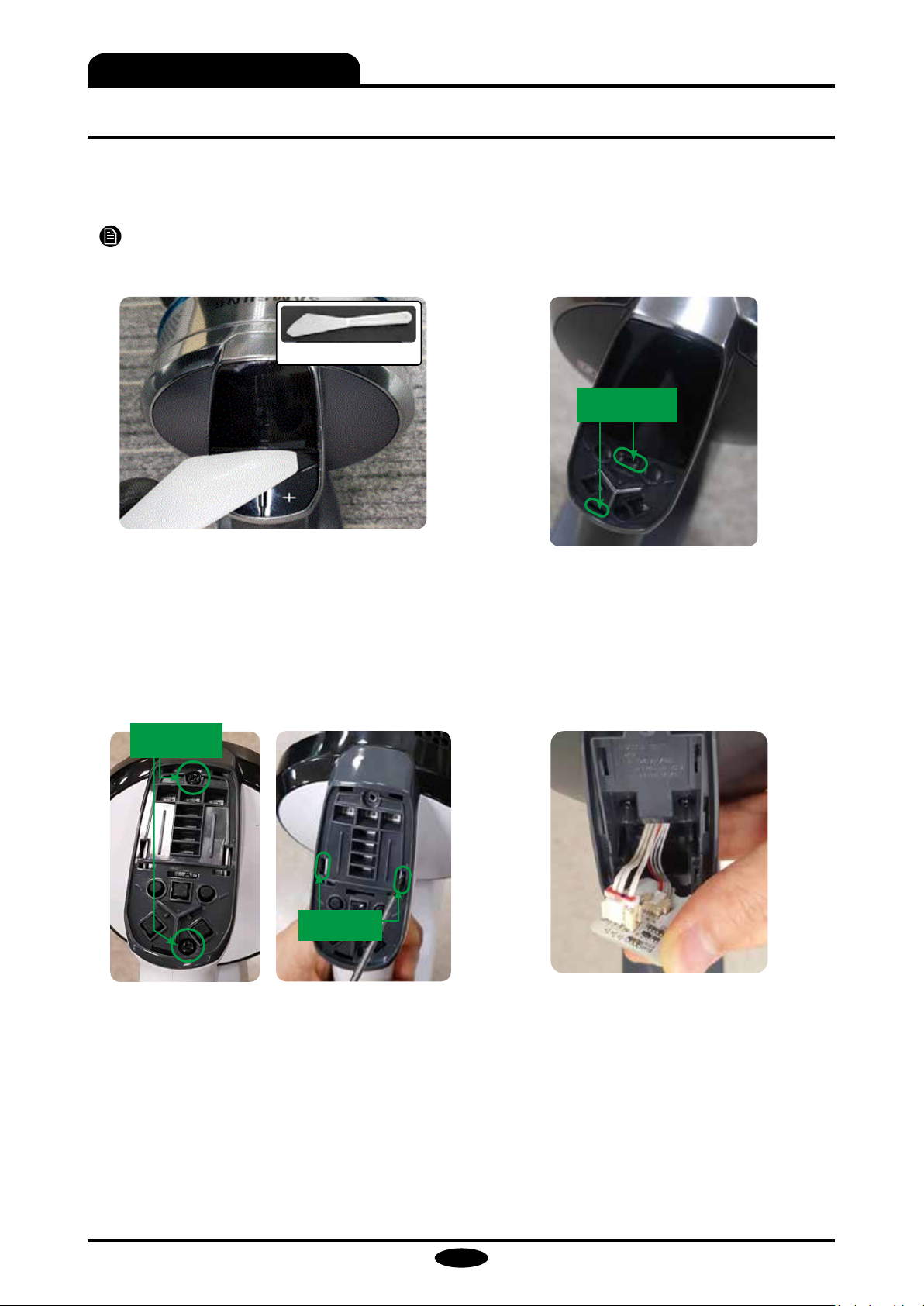

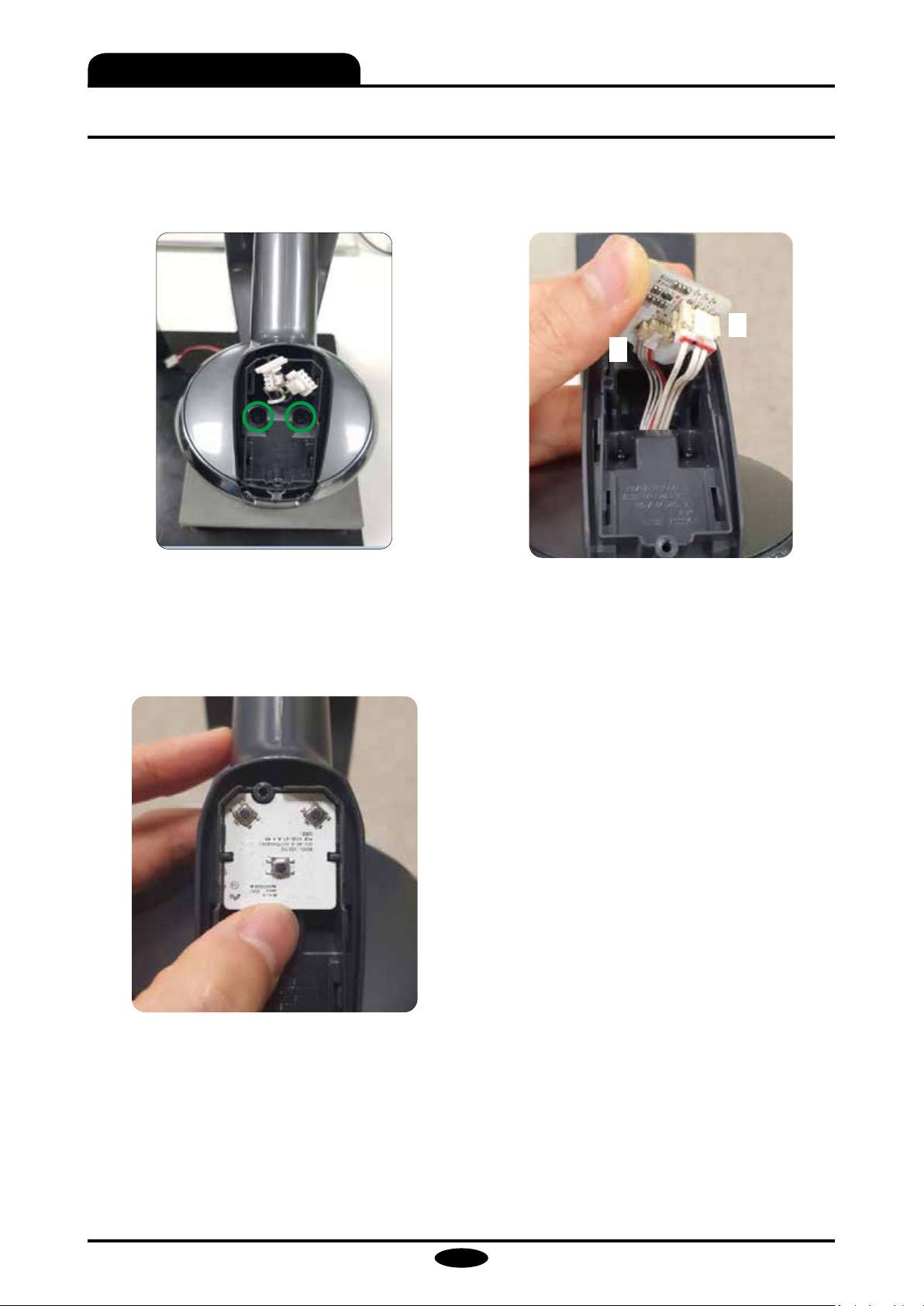

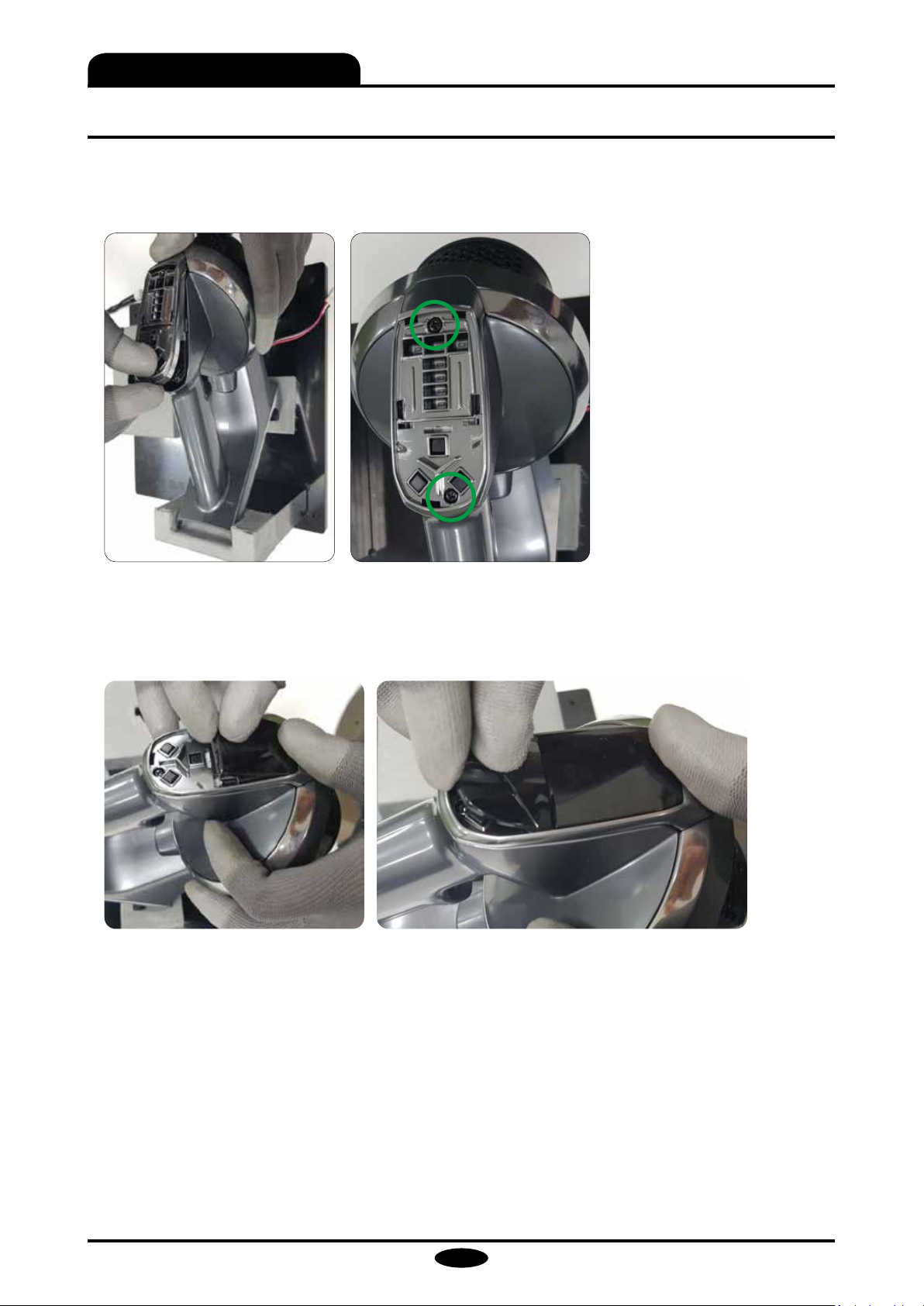

2) Détachez la FENÊTRE.1) Détachez le BOUTON DE COMMANDE en

3) Dévissez les 2 vis du PANNEAU DE

COMMANDE et détachez le crochet à l'aide
d'un tournevis à tête plate, puis détachez le
PANNEAU DE COMMANDE.

(TAILLE DES VIS : 3 X 10)

4) Détachez le fil et le PCB.

6-17

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-3-3. Méthode de démontage de la brosse à rouleau

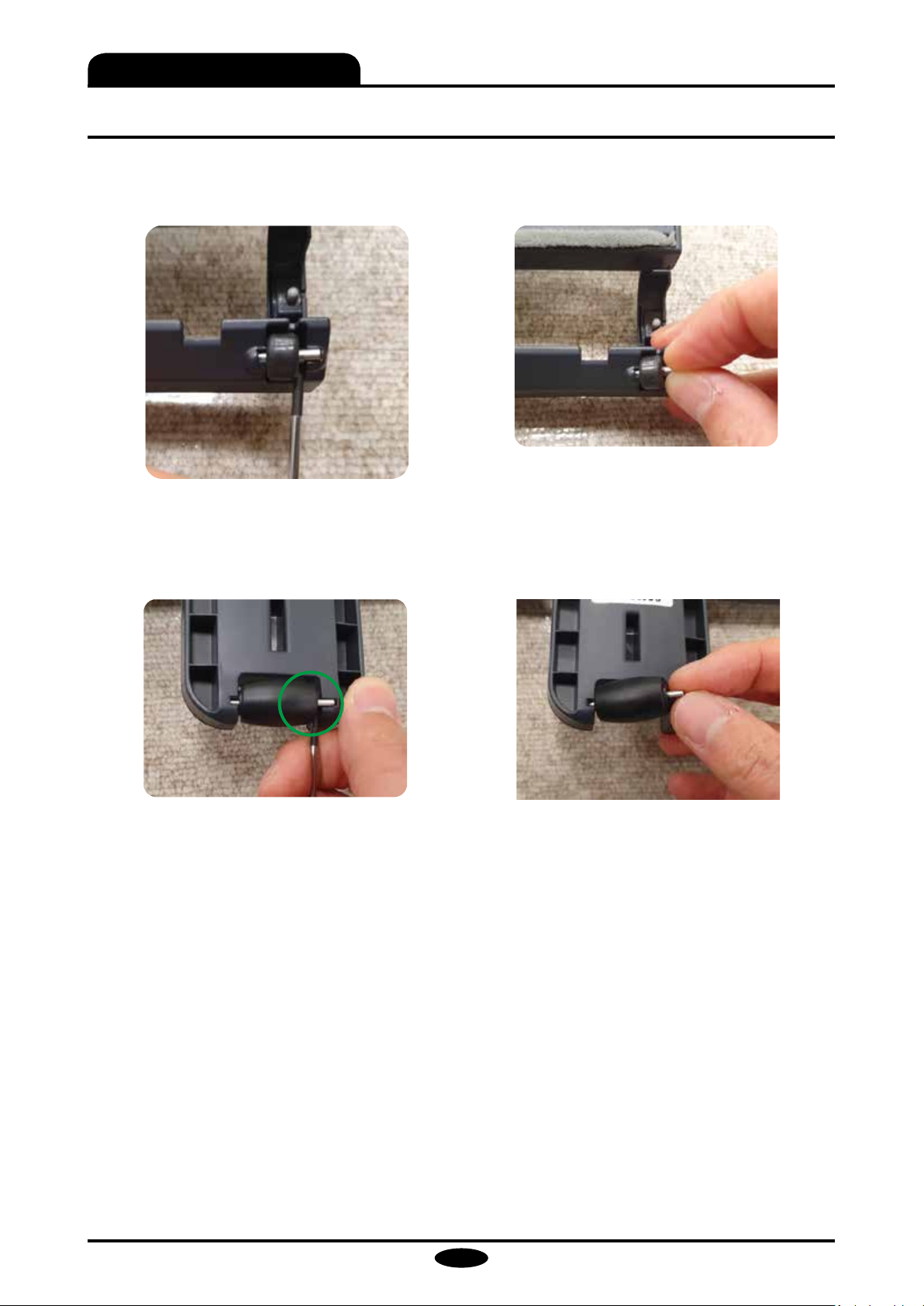

1) Poussez le côté droit de l'arbre, en maintenant

le rouleau à l'aide d'un tournevis à tête plate.

3) Poussez le côté droit de l'arbre, en maintenant

le rouleau à l'aide d'un tournevis à tête plate.

2) Retirez l'arbre et le rouleau de la BROSSE DE
L'UNITÉ.

4) Retirez l'arbre et le rouleau de la BROSSE DE
L'UNITÉ.

6-18

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-3-4. Comment remplacer le CADRE

utilisant le gabarit de démontage.

Pour éviter d'endommager l'apparence du

produit (rayures), détachez d'abord la partie
inférieure..

※ Gabarit pour le démontage

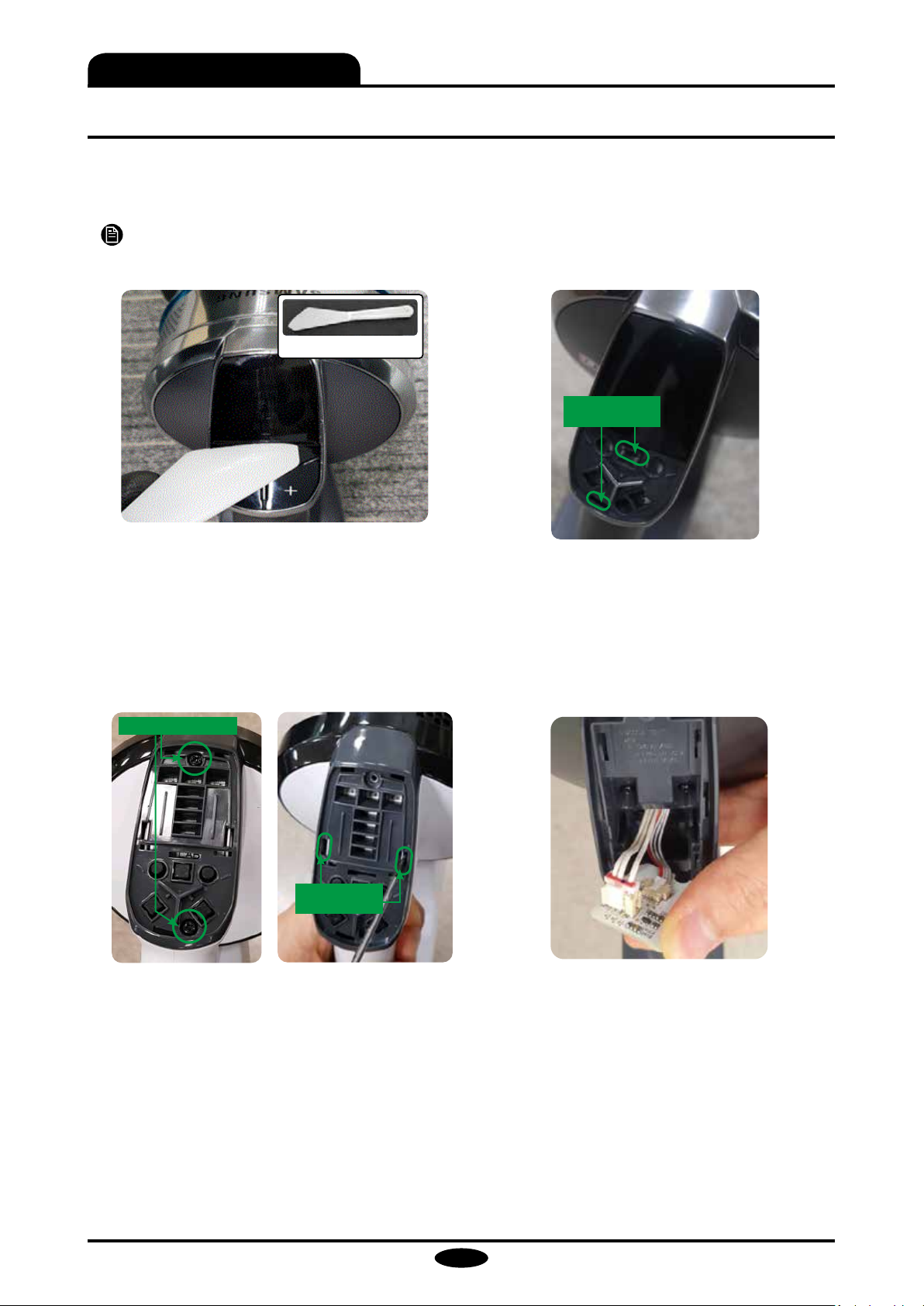

2) Détachez la FENÊTRE.1) Détachez le BOUTON DE COMMANDE en

3) Dévissez les 2 vis du PANNEAU DE COMMANDE
et détachez le crochet à l'aide d'un tournevis
à tête plate, puis détachez le PANNEAU DE

COMMANDE. (TAILLE DES VIS : 3 X 10)

4) Détachez le fil et le PCB.

6-19

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment remplacer le CADRE (suite)

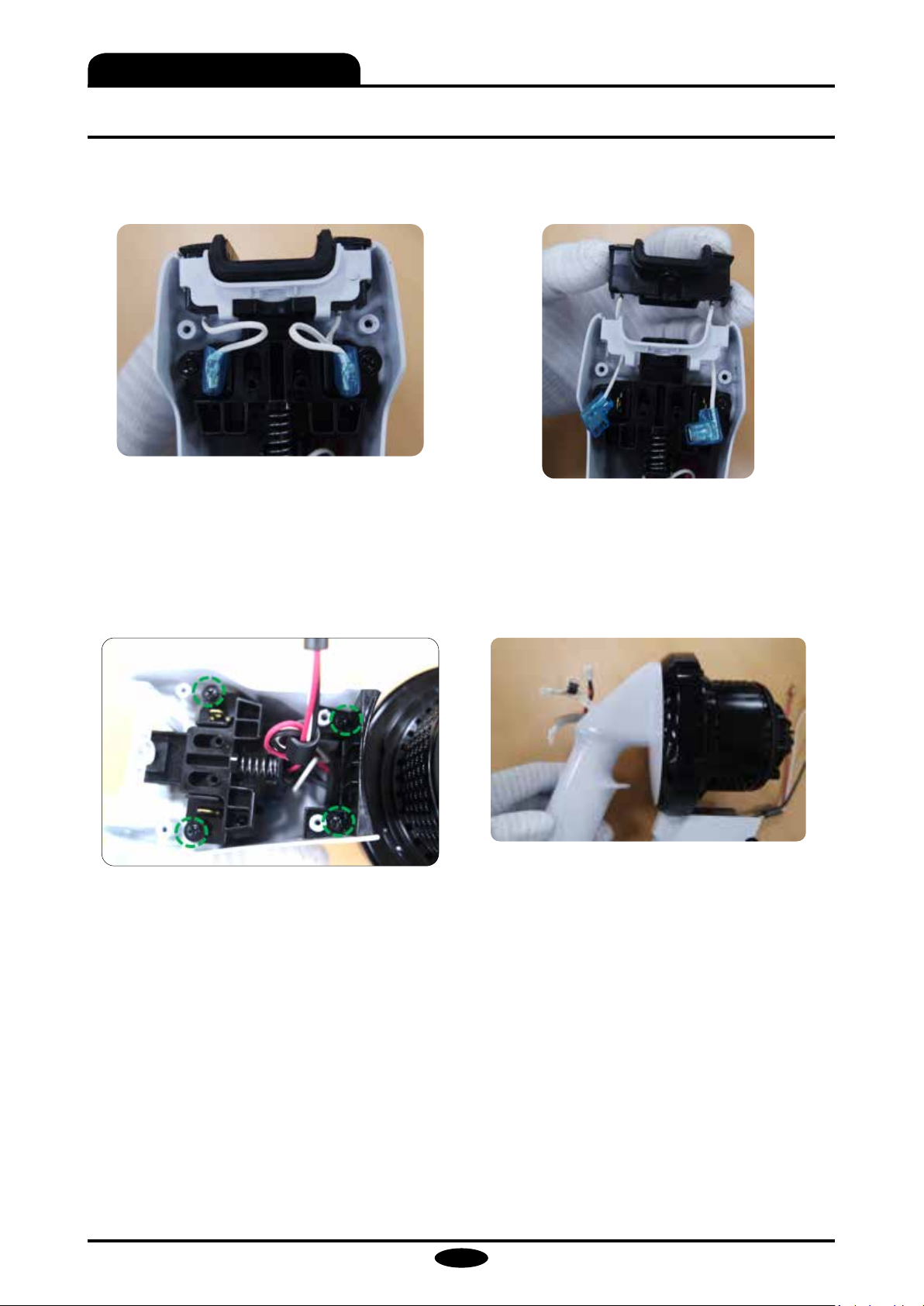

5) Dévissez les 2 vis du COUVERCLE DÉCORATIF.

(TAILLE DES VIS : 3 X 10)

7) Dévissez les 2 vis à l'avant et à l'arrière du

CADRE AVANT (TAILLE DES VIS : 3 X 10)

6) Poussez le BOUTON, puis détachez-le de
l'ENTRÉE DU CONDUIT.

8) Détachez le CADRE FRONTAL.

9) Dévissez les 2 vis de l'ENTRÉE DU CONDUIT.

(TAILLE DES VIS : 3 X 10)

10) Détachez en tirant sur l'ENTRÉE DU CONDUIT.

6-20

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment remplacer le CADRE (suite)

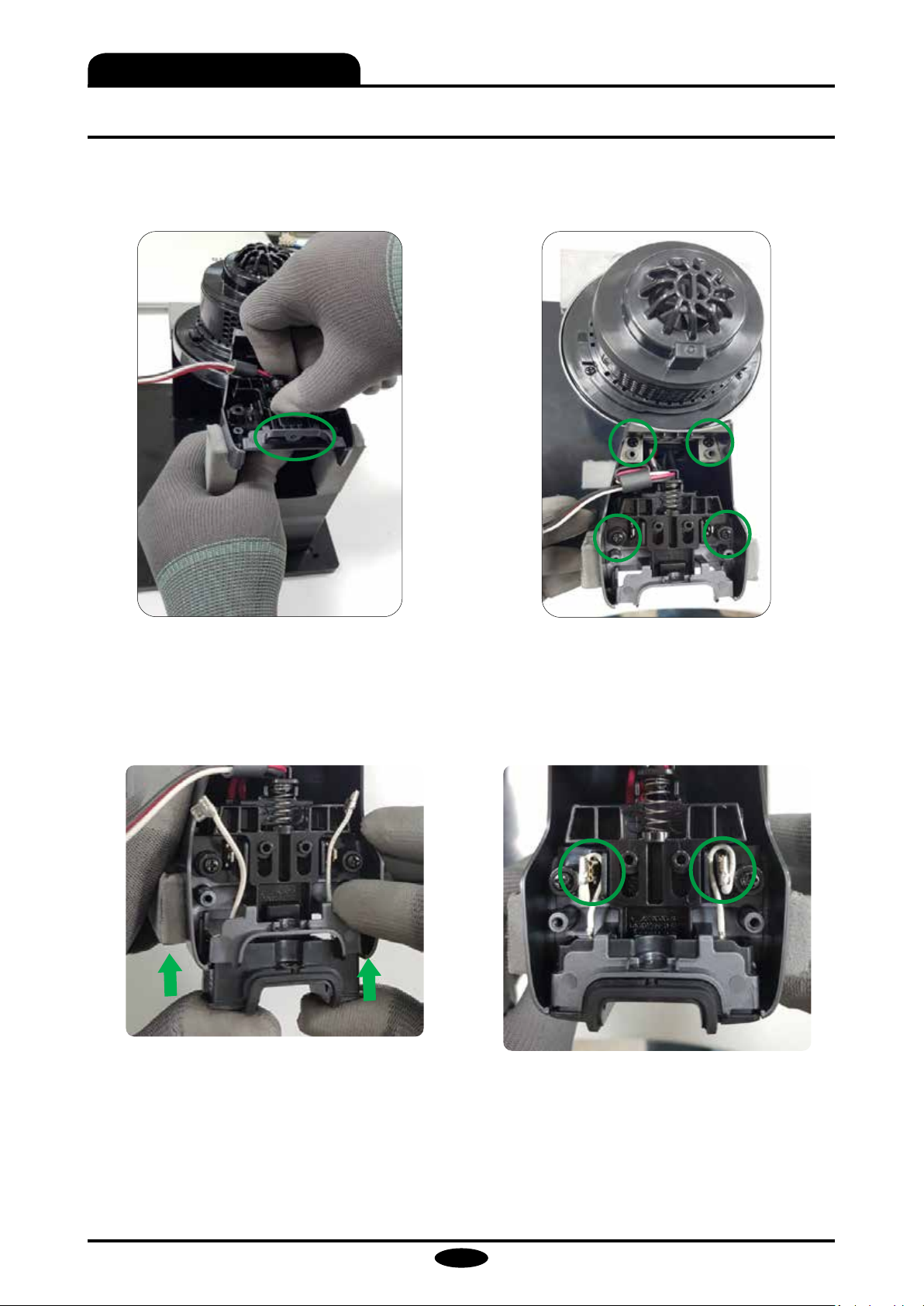

11) Détachez le fil connecté à l'ENSEMBLE DE SUPPORT.

13) Dévissez les 4 vis du CADRE.

(TAILLE DES VIS : 3 x 10)

12) Détachez l'ENSEMBLE DE SUPPORT et le CADRE.

14) Tirez dans les deux sens pour détacher
l'ENSEMBLE MOTEUR et le CADRE.

15) Utilisez un couteau, etc. pour détacher soi
gneusement l'étiquette du CADRE.

-

16) Fixez à nouveau l'étiquette sur le nouveau CADRE.

6-21

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-4. Comment assembler l'unité principale

6-4-1. Comment assembler l'aspirateur

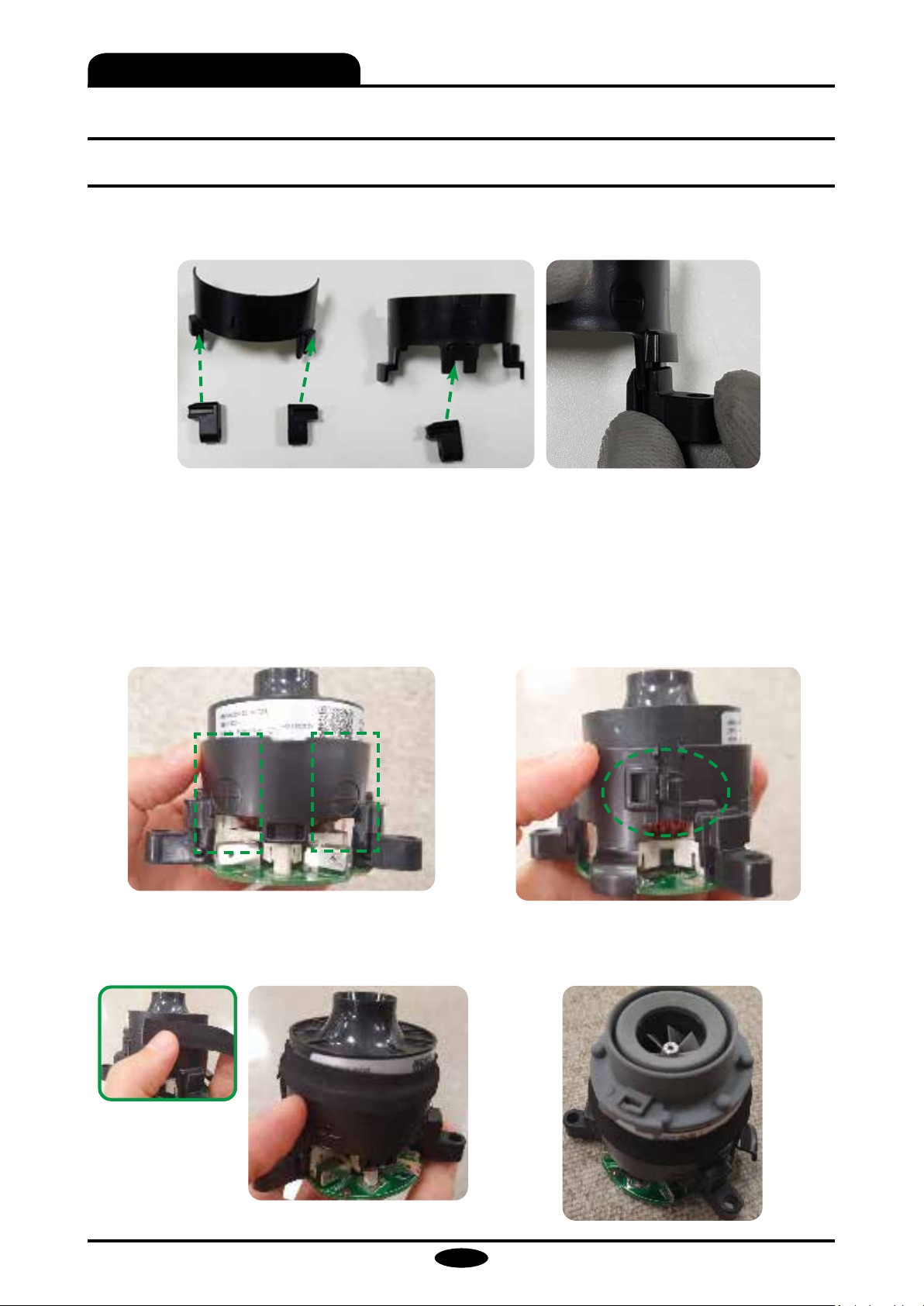

1) Assemblez le COUSSINET ETC (3 EA) au SUPPORT DE MOTEUR (GAUCHE, DROITE) comme indiqué sur l'illustration.

2) Faites correspondre les positions des repères + et - sur

le SUPPORT DE MOTEUR et insérez-le dans le moteur
comme indiqué sur l'illustration.

- Les marques + et - du SUPPORT DE MOTEUR et les

positions des bornes + et - du MOTEUR doivent
correspondre pour l'assemblage.

4) Fixez le JOINT ETC comme indiqué sur l'illustration.

3) Assemblez le SUPPORT DE MOTEUR opposé
comme indiqué sur l'illustration.

- Type d'assemblage du CROCHET

5) Assemblez le COUSSINET DU MOTEUR comme
indiqué sur l'illustration.

6-22

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

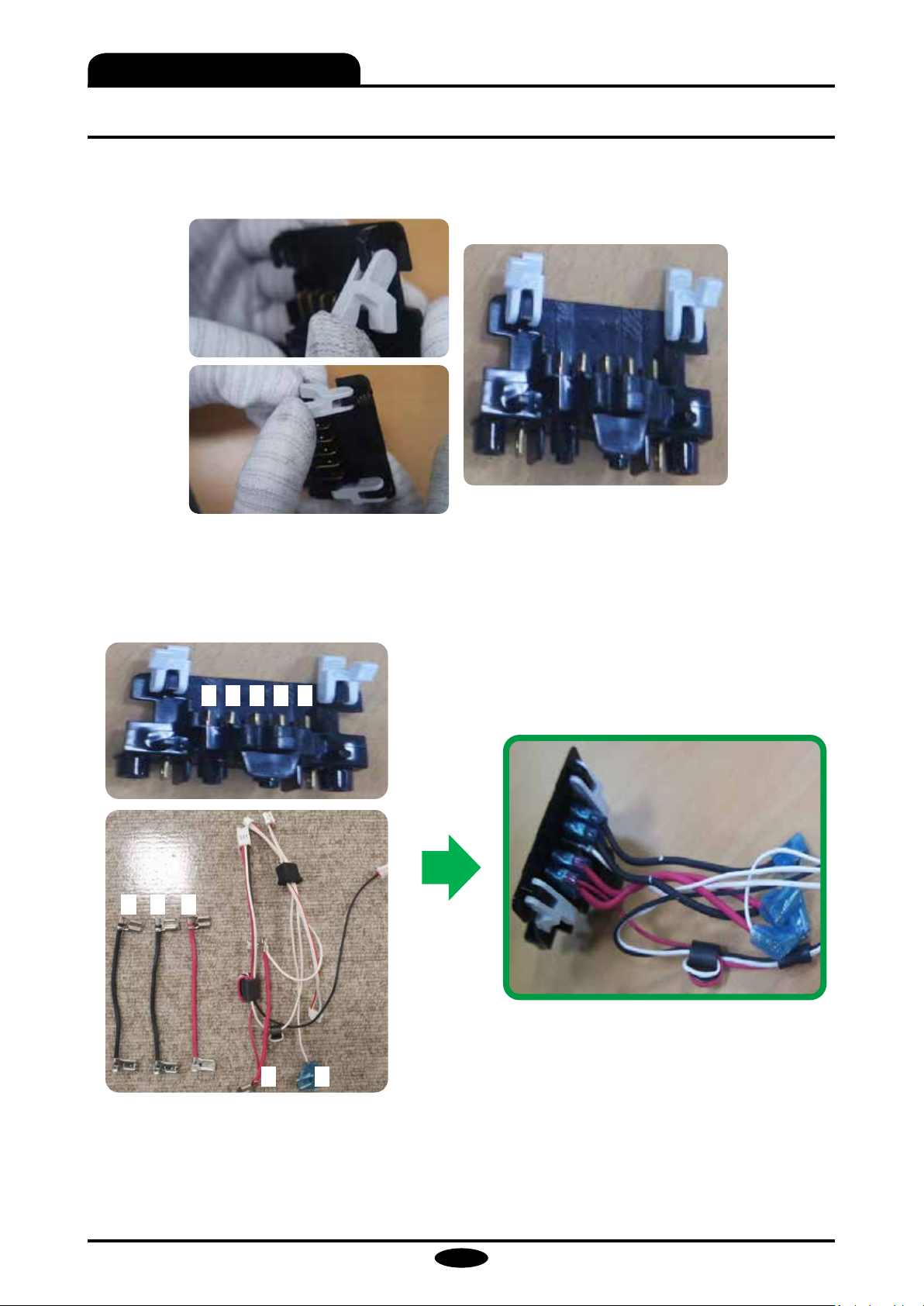

6) Assemblez le LEVIER DE DÉVERROUILLAGE (GAUCHE, DROITE) comme indiqué sur l'illustration.

7) Insérez les bornes dans les 5 bornes du SUPPORT DE BORNE dans l'ordre indiqué.

- Les fils indiqués comme 1 et 2 ci-dessous sont les mêmes.

1 2 3 4 5

45 1

2

3

6-23

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

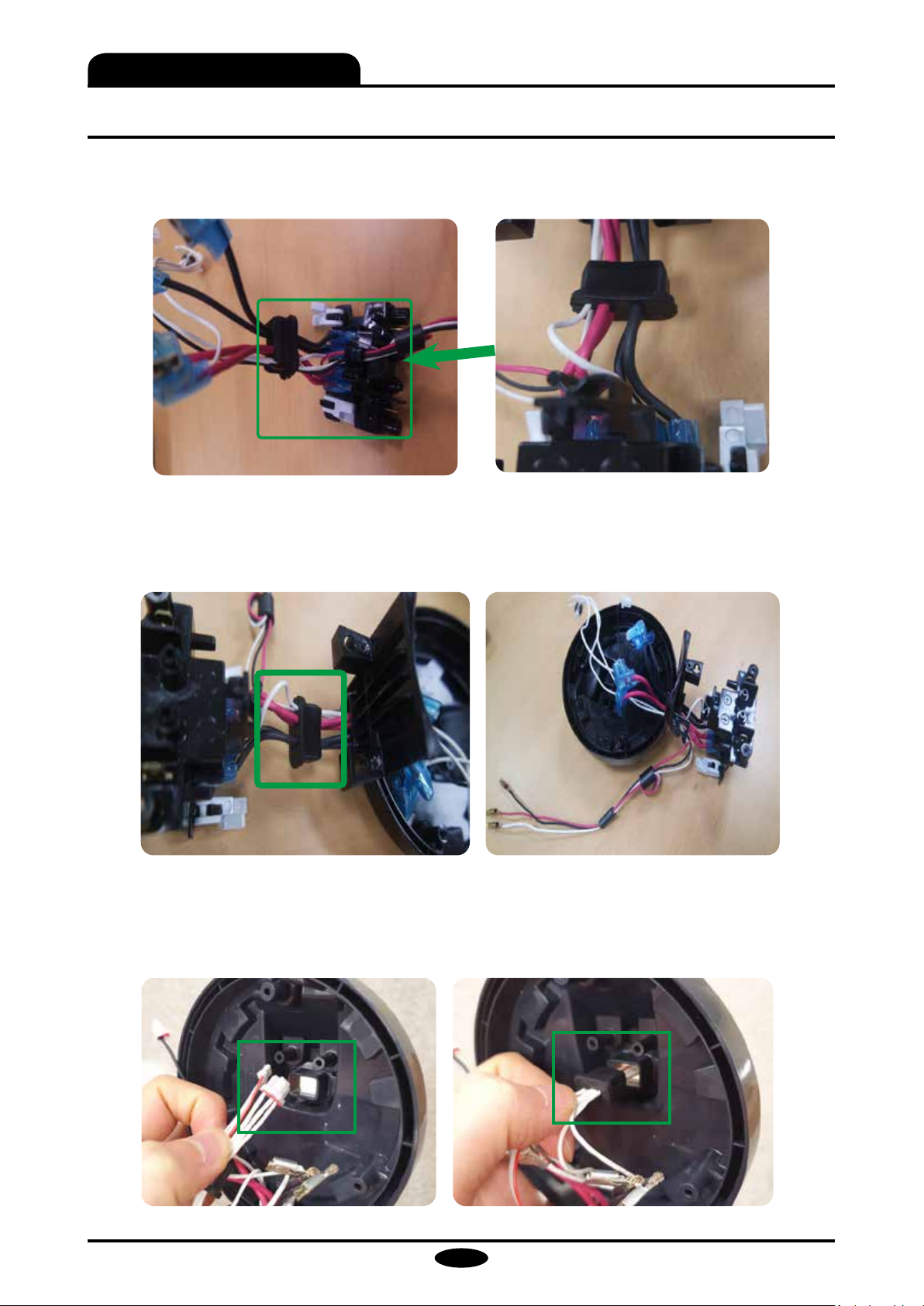

8) Insérez le fil dans le JOINT DU FIL comme indiqué sur l'illustration.

9) Insérez le fil dans le trou du COUVERCLE DÉCORATIF, puis assemblez le JOINT DU FIL au COUVERCLE
DÉCORATIF comme indiqué sur l'illustration.

10) Pour assembler le fil dans le MODULE, faites passer les 2 types de fils indiqués sur l'illustration par le trou du

COUVERCLE DÉCORATIF.

6-24

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

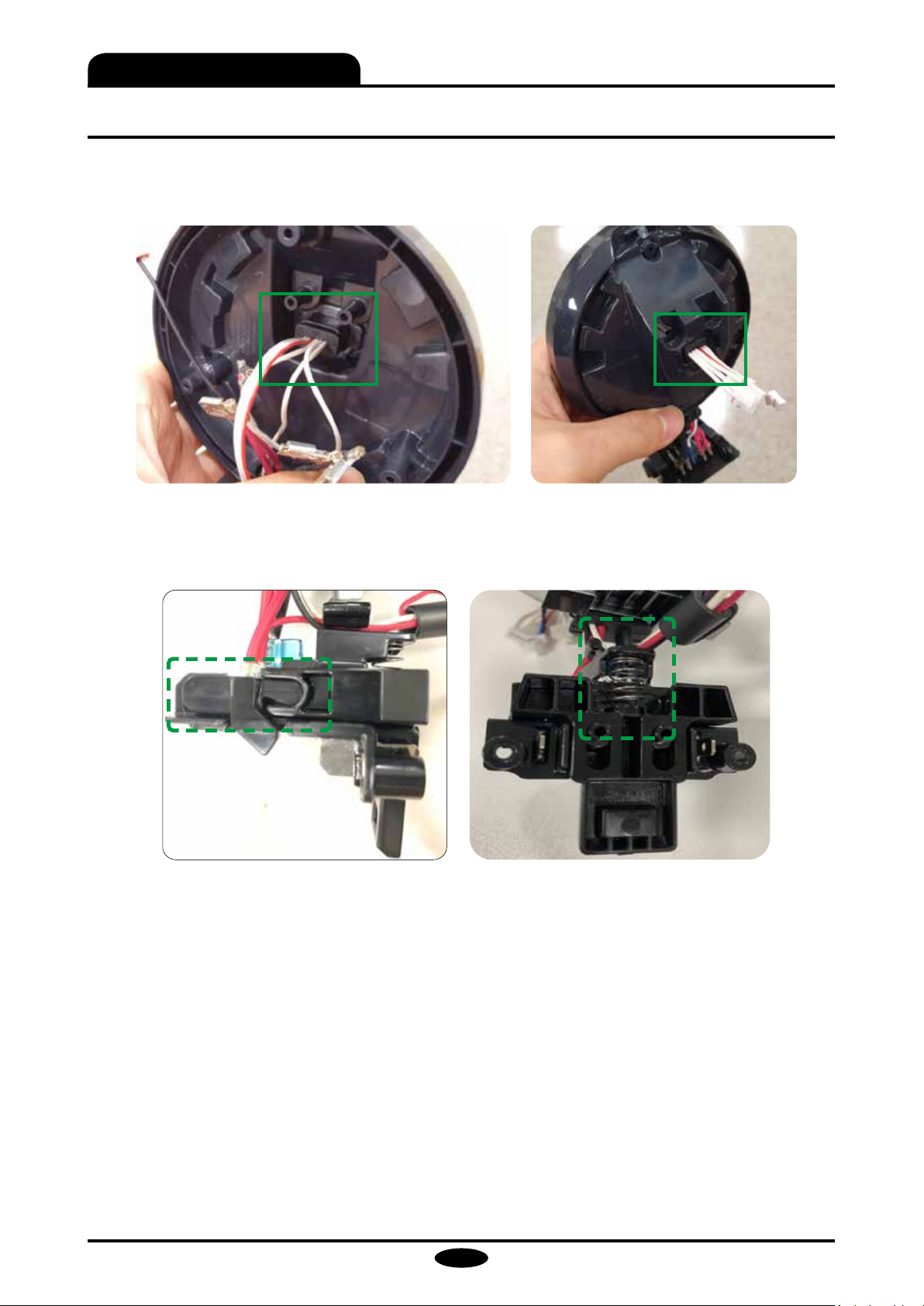

11) Assemblez le fil passé au JOINT DU FIL comme indiqué sur l'illustration, puis assemblez-le au COUVERCLE

DÉCORATIF.

12) Assemblez la LIAISON DE GUIDAGE et le RESSORT au SUPPORT DE BORNE comme indiqué sur l'illustration.

6-25

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

13) Insérez les 6 bornes dans le MOTEUR comme indiqué sur l'illustration.

(Après avoir assemblé le fil + et -, la partie courbée de la borne doit faire face à la partie supérieure du
MOTEUR comme indiqué sur l'illustration)

6-26

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

14) Assemblez le MOTEUR sur le COUVERCLE DÉCORATIF comme indiqué sur l'illustration.

Poussez le fil jusqu'à ce qu'il soit placé sous le moteur pour éviter de laisser un espace.

15) Placez le COUVERCLE DU MOTEUR sur le COUVERCLE DÉCORATIF comme indiqué sur l'illustration, puis fixez

les 3 vis. (TAILLE DES VIS : 3 X 10)

6-27

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

16) Pour l'assemblage avec le CADRE, passez d'abord le fil dans le trou du CADRE comme indiqué sur

l'illustration.

17) Fixez le crochet du COUVERCLE DÉCORATIF et du CADRE en appuyant sur la zone indiquée.

6-28

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

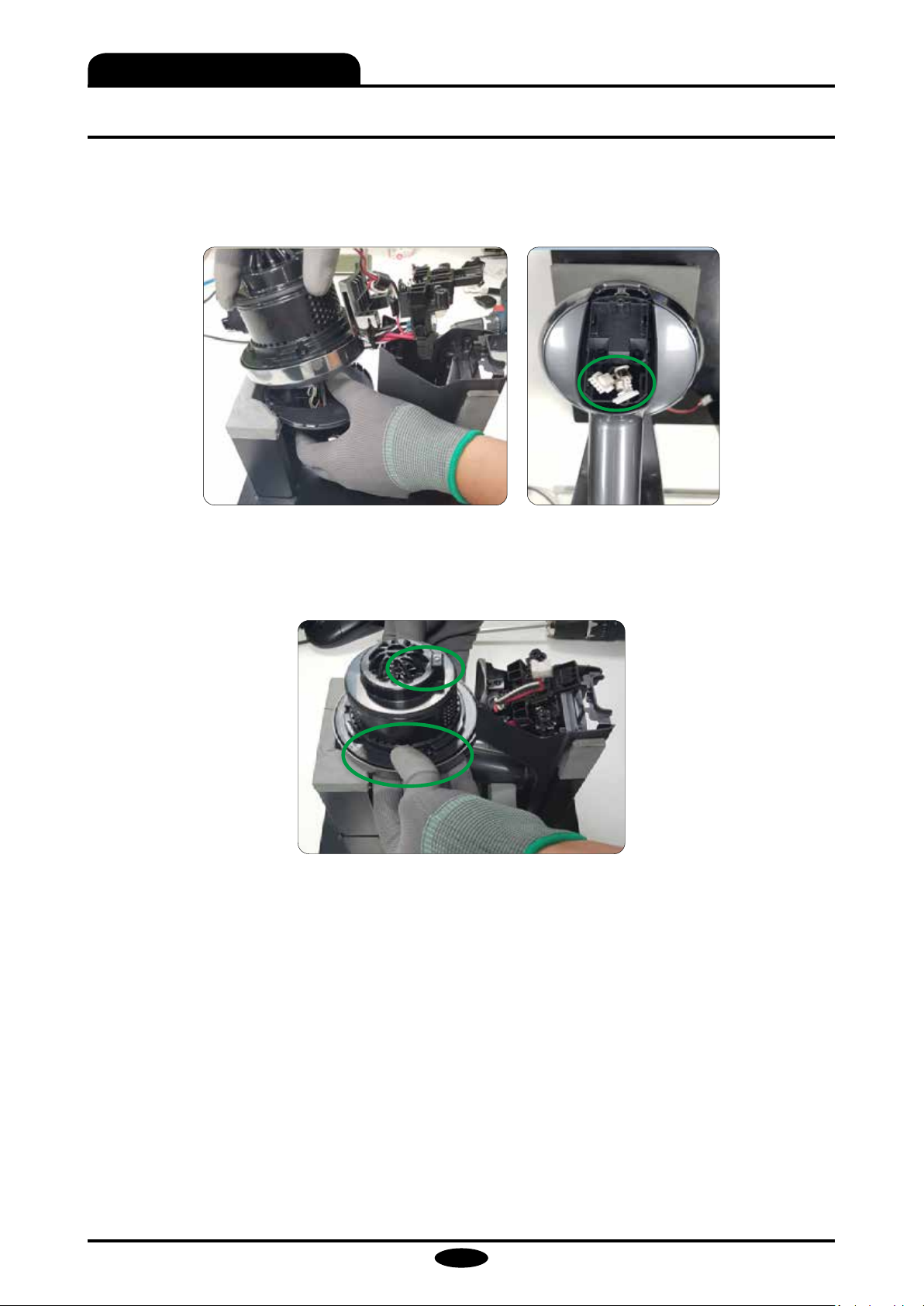

18) Faites passer la LIAISON DE GUIDAGE dans le trou

du CADRE comme indiqué sur l'illustration.

19) Fixez les 4 vis comme indiqué sur l'illustration.
(TAILLE DES VIS : 3 X 10)

20) Assemblez l'ENSEMBLE DE SUPPORT sur le CADRE
comme indiqué sur l'illustration. (Fixez le CROCHET.)

21) Assemblez les bornes du SUPPORT au SUPPORT
DE BORNE comme indiqué sur l'illustration.

6-29

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

22) Fixez les 2 vis comme indiqué sur l'illustration.
(TAILLE DES VIS : 3 X 10)

23) Insérez les 2 bornes dans le MODULE comme
indiqué sur l'illustration.

2

1

24) Assemblez le MODULE au CADRE comme indiqué
sur l'illustration. (Fixez le crochet.)

6-30

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

25) Assemblez le PANNEAU DE COMMANDE sur le CADRE, puis fixez les 2 vis. (TAILLE DES VIS : 3 X 10)

26) Assemblez la FENÊTRE et le BOUTON DE COMMANDE.

6-31

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

27) Faites passer le fil dans le trou de l'ENTRÉE DU CONDUIT comme indiqué sur l'illustration.

IVous pouvez l'assembler en passant par deux trous quelconques.

28) Placez l'ENTRÉE DU CONDUIT sur le CADRE, puis fixez les 4 vis comme indiqué sur l'illustration.

(TAILLE DES VIS : 3 X 10)

6-32

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

29) Connectez le CONNECTEUR DE FIL comme

indiqué sur l'illustration.

30) Insérez le fil dans les 2 rainures de fixation
comme indiqué sur l'illustration.

31) Assemblez le CADRE FRONTAL comme indiqué sur l'illustration.

6-33

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Comment assembler l'aspirateur (suite)

32) Fixez les 2 vis comme indiqué sur l'illustration. (TAILLE DES VIS : 3 X 10)

33) Appuyez sur le BOUTON pour assembler. (Fixez le crochet.)

6-34

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-4-2. Méthode d'assemblage de la brosse (brosse Jet Fit)

1) Assemblez la PIÈCE DU MOTEUR sur la BROSSE DE

2) Assemblez le faisceau de câbles comme indiqué.

L'UNITÉ.

3) Assemblez le BOÎTIER DU TAMBOUR sur la BROSSE DE L'UNITÉ en poussant de chaque côté.

4) Vérifiez que le crochet et le ressort sont correctement assemblés.

6-35

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

Méthode d'assemblage de la brosse (brosse Jet Fit) (suite)

5) Assemblez COUVERCLE DE LA BROSSE.

6) Serrez les 7 vis. 7) Assemblez le TAMBOUR À BROSSE.

6-36

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Démontage et remontage

6-4-3. Comment assembler la brosse (mini-brosse turbo)

1) Réglez l'ensemble des pièces du moteur et faites

correspondre la roue dentée de la courroie avec

la roue dentée comme indiqué sur l'illustration.

3) Insérez le CONNECTEUR DE FAISCEAU DE
CÂBLES dans le sens de la flèche.

2) Fixez les 2 vis comme indiqué sur l'illustration.
(TAILLE DES VIS : 4 X 12)

4) Assemblez le CONNECTEUR DE TUYAU.

5) Vérifiez la forme de la zone indiquée et assemblez le

CORPS DU CAPUCHON. (4 crochets)

6-37

6) Vérifiez la forme de la zone indiquée et assemblez
le CAPUCHON D'AIR. (5 crochets)

Démontage et remontage

Comment assembler la brosse (mini-brosse turbo) (suite)

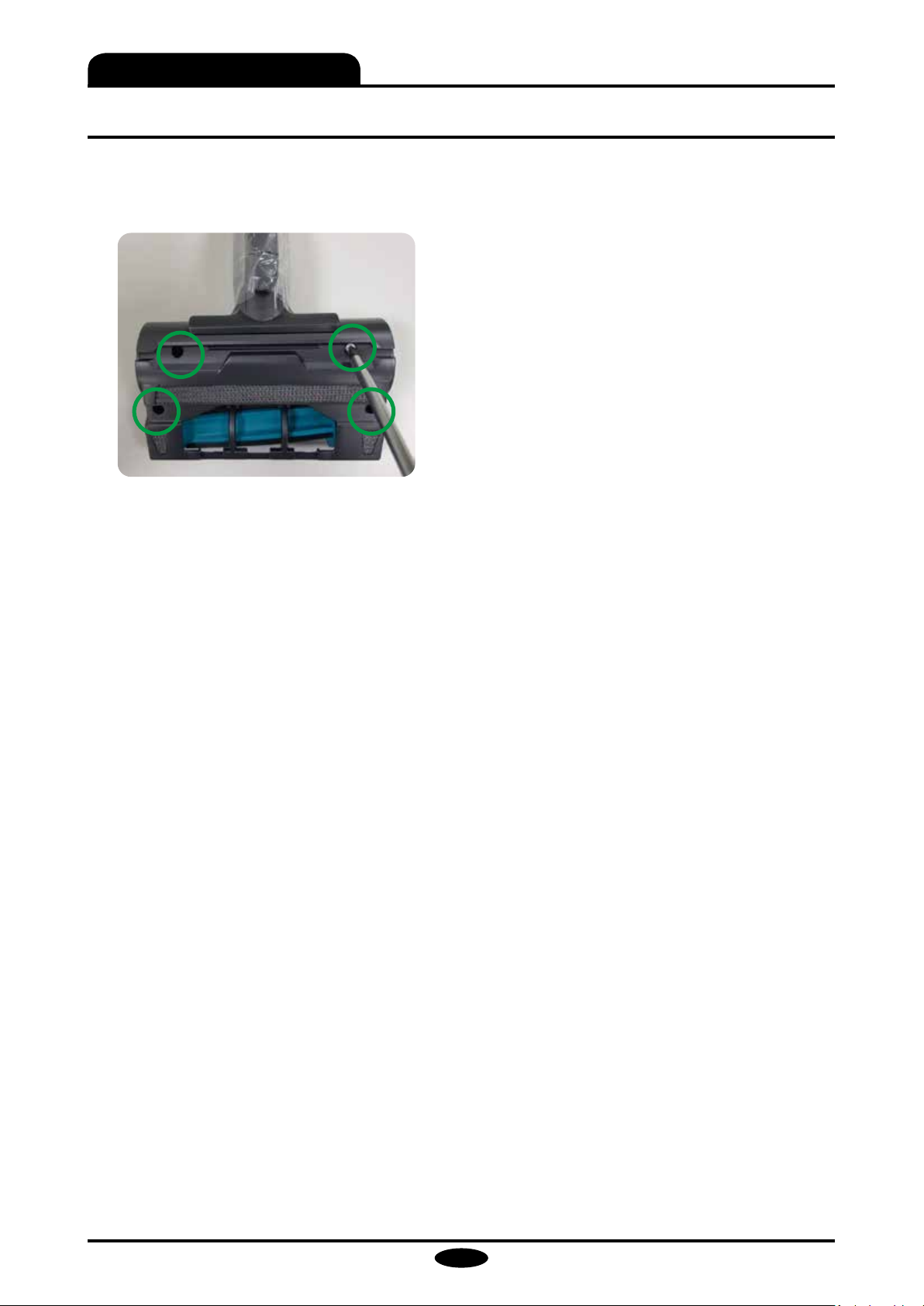

7) Fixez les 4 vis comme indiqué sur l'illustration.
(TAILLE DES VIS : 4 X 12)

6-38

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Diagnostic et contre-mesures

7. Diagnostic et contre-mesures

※ Assurez-vous que le cordon d'alimentation est correctement branché à la prise murale avant de réparer le chargeur.

Symptôme Cause Contre-mesures

La batterie est déchargée. Chargez la batterie à l'aide du chargeur.

Le fusible de la batterie a sauté. Remplacez la batterie.

Le moteur ne tourne
pas.

Le tambour d'entrée
d'air ne tourne pas.

La batterie ne se
charge pas.

Aucune poussière
n'est aspirée.

Un fil interne s'est cassé. Trouvez la partie cassée et reconnectez le fil.
Le moteur a été endommagé parce que la rota-

tion a été contrainte.
Le bouton d'alimentation de l'unité principale ou

du chargeur est éteint.

Le tambour est contaminé par un corps étranger.

Le moteur d'entrée d'air a été endommagé. Remplacez le moteur d'entrée d'air.

La courroie est cassée. Remplacez la courroie.

La borne est mal connectée. Réparez la fiche de connexion de la borne.
La tension de la sortie murale n'est pas compat-

ible.
Un fil interne s'est cassé. Trouvez la partie cassée et reconnectez le fil.
Le bouton d'alimentation de l'unité principale

est allumé.
La borne du chargeur est contaminée par des

corps étrangers (poussière).
Le nettoyeur n'est pas correctement placé sur la

borne du chargeur.

Aucune alimentation n'est fournie en raison d'un
chargeur défectueux.

Le fusible de la batterie ou le dispositif de ther­mostat est défectueux.

L'entrée d'air ou le tuyau télescopique est
bloqué.

Le bac à poussière est plein.

Le filtre de protection du moteur est rempli de
corps étrangers.

Remplacez le moteur.

Appuyez sur le bouton d'alimentation de l'unité
principale pour mettre l'appareil sous tension.

Retirez le couvercle d'entrée d'air et retirez le corps
étranger du tambour.

Vérifiez la tension nominale, elle doit être comprise

entre 100 et 240V à 50/60 Hz

Mettez le bouton d'alimentation de l'unité princi­pale hors tension.

Retirez les corps étrangers de la borne du chargeur.

- Nettoyez-la avec un chiffon doux.
Alignez correctement les bornes de charge de

l'aspirateur et du corps principal.
Remplacez ou réparez le chargeur.

- La plage normale à la borne de charge se situe
entre 37,4 et 37,6 V.

Remplacez la batterie.

Retirez tout corps étranger de l'entrée d'air ou du
tuyau télescopique.

Videz le bac à poussière, nettoyez le filtre du réser­voir, séchez-le complètement, puis réinstallez-le.

Secouez la poussière du filtre de protection du
moteur et réinstallez ce dernier.

La batterie est déchargée. Rechargez.

※ À propos de la batterie y

1) Ce produit est un produit à charge permanente. Chargez ce produit avec un courant de 1 A pendant 3 heures 30
minutes ou plus.

2) La DEL clignote pendant la charge. Lorsque la charge est terminée, le voyant cesse de clignoter et reste allumé.

7-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Dépannage

8. Dépannage

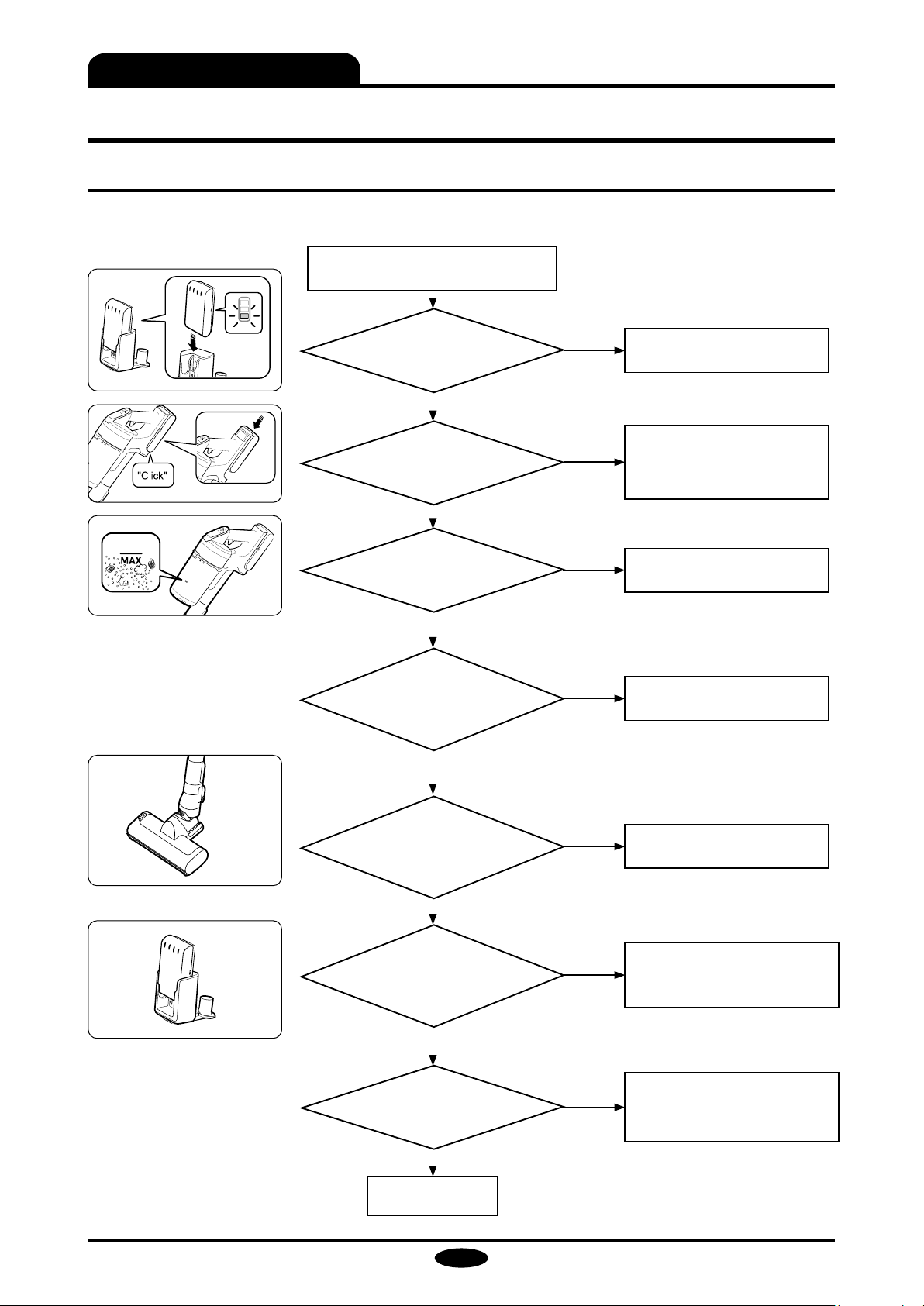

8-1. L'aspirateur ne fonctionne pas

Détachez l'aspirateur de l'unité

principale.

La batterie est-elle chargée ?

OUI

La batterie est-elle normale ?

La poussière

atteint-elle le MAX du bac à

poussière ?

OUI

Le moteur

d'aspiration (BLDC) est-il

normal ?

Non

Non

Non

Non

Vérifiez après avoir chargé

la batterie

Vérifiez la batterie.

(État de montage de la batterie,

charge, décharge, etc.)

Videz le bac à poussière et

vérifiez le filtre.

Vérifiez le moteur d'aspiration

(BLDC).

OUI

Le moteur de la

brosse est-il normal ?

Le chargeur est-il normal ?

Le faisceau

de câbles est-il normal ?

FIN

OUI

OUI

OUI

Non

Non

Non

Vérifiez le moteur de la brosse.

Vérifiez le chargeur.

(État stationnaire, tension de

sortie, etc.)

Vérifiez le faisceau de câbles.

(Spécifications, état de montage,

etc.)

8-1

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Dépannage

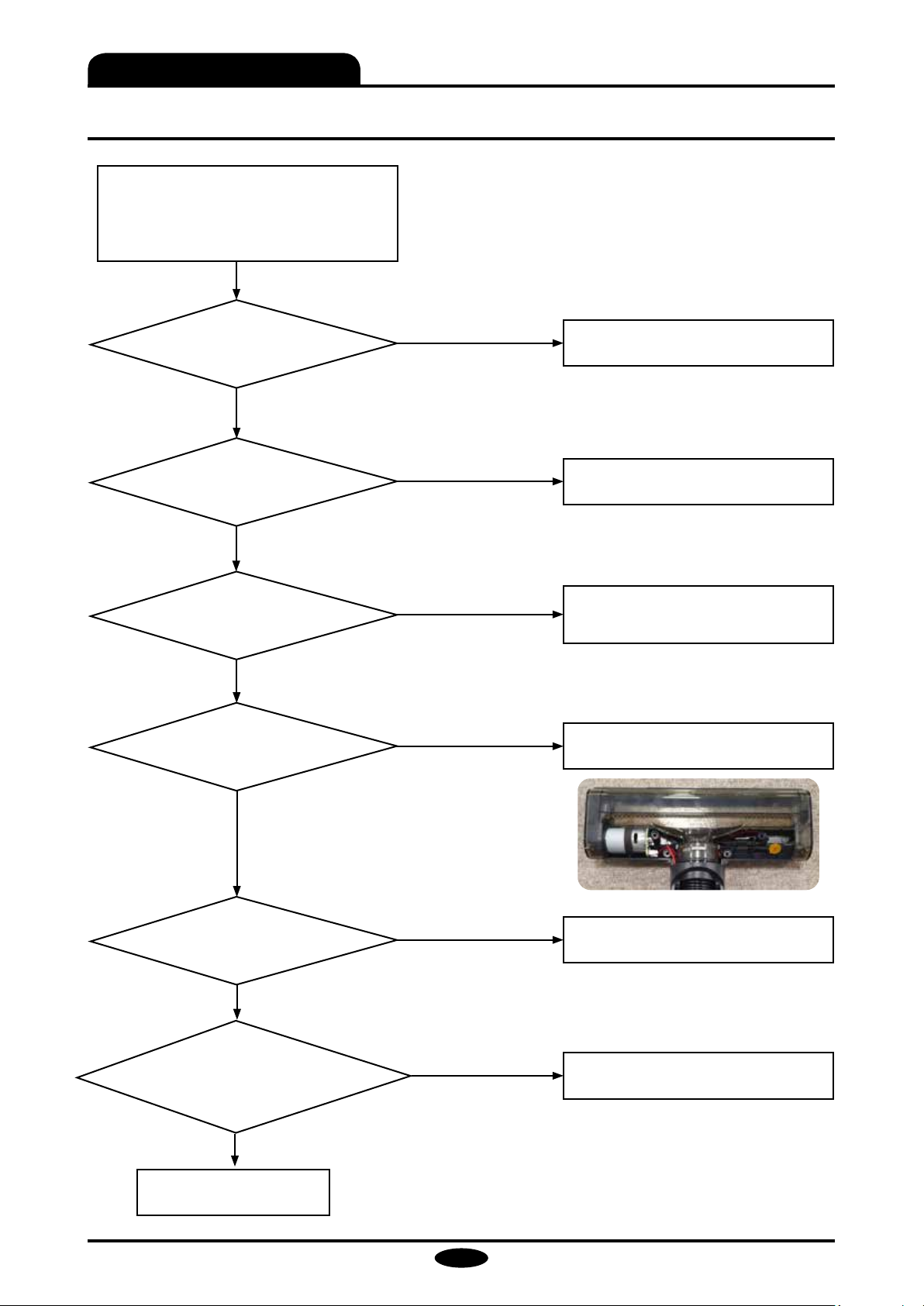

8-2. Le moteur de la brosse ne fonctionne pas

Vérifiez le tuyau et la brosse après avoir

démonté l'aspirateur.

(S'il fonctionne sur l'aspirateur manuel mais pas

lorsque la brosse est assemblée)

Le tuyau et la brosse sont-ils

correctement connectés ?

Oui

Le fil à

l'intérieur du tuyau est-il correctement

connecté ?

Oui

La brosse est-elle normale ?

Oui

Le fil à

l'intérieur de la brosse est-il correctement

connecté ?

Non

Non

Non

Non

Assemblez le tuyau et la brosse.

Vérifiez le raccordement ou

remplacez le tuyau.

Vérifiez l'état du verrouillage de la brosse.

→ Retirez tout objet étranger ou remplacez la pièce.

Vérifiez la connexion du fil de la brosse, et

reconnectez ou remplacez si nécessaire.

Oui

Le moteur

à brosse est-il dans un état normal,

sans suie ni déformation ?

Oui

L'arbre du

moteur tourne-t-il bien sans se bloquer

lorsqu'il tourne ? (Dans l'état où la source

d'alimentation est

indisponible)

Oui

FIN

Non

Remplacez le moteur de la brosse.

Non

Remplacez le moteur de la brosse.

8-2

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Dépannage

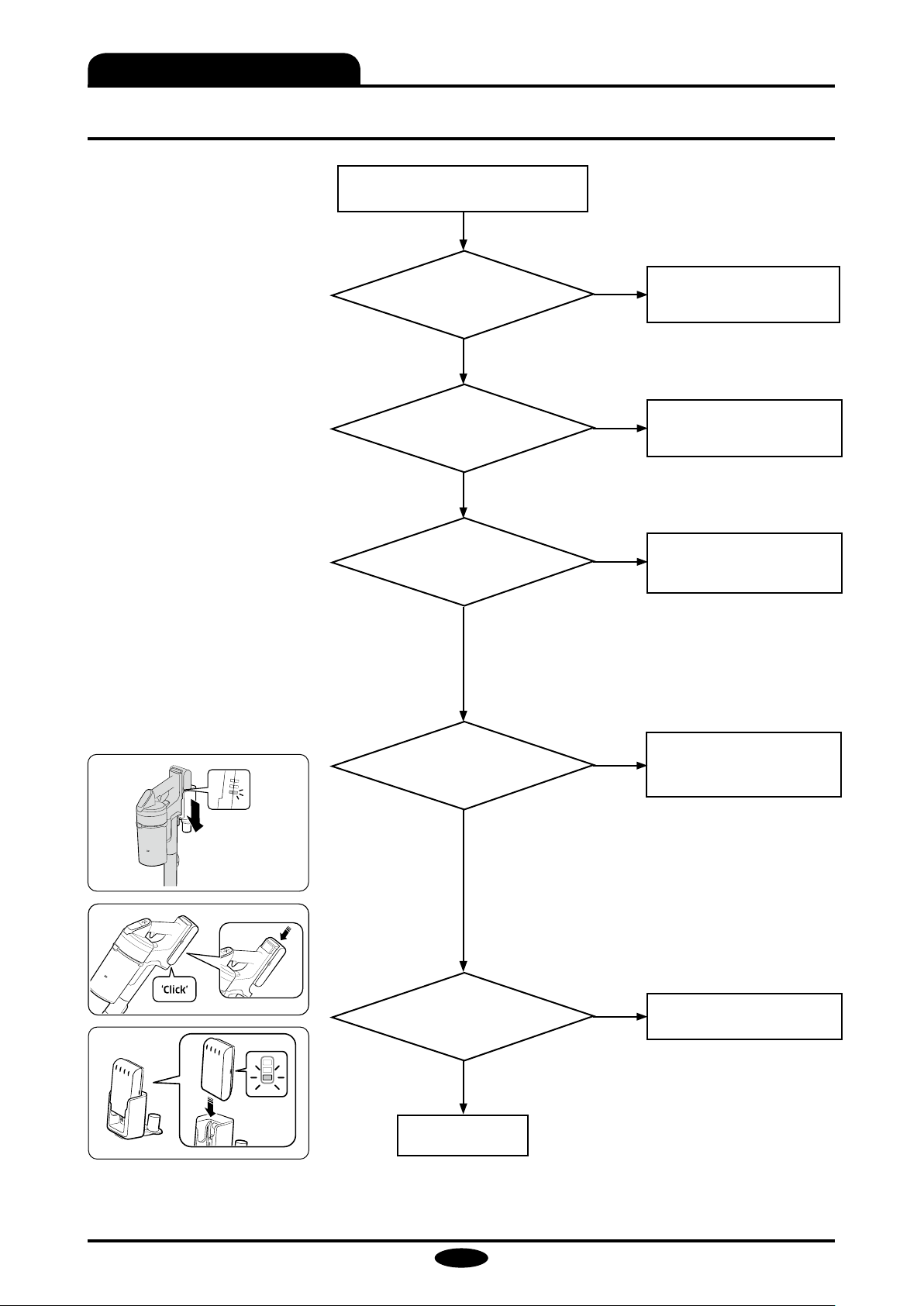

8-3. Comment inspecter le chargeur

Placez l'ensemble dans le chargeur

La puissance

de la prise est-elle

normale ?

Oui

Le cordon

d'alimentation du

support est-il correctement branché ?

(Support ↔ Sortie)

Oui

La tension

de sortie du chargeur est-elle normale ?

(25,85 V ± 0,5 V)

Oui

Non

Non

Non

Vérifiez l'alimentation et la

connexion de la prise.

Remontez le cordon

d'alimentation s'il est mal monté.

Vérifiez le fil de connexion

interne et l'adaptateur.

L'ensemble

est-il placé correctement dans

le support ?

Oui

La batterie est-elle correctement

connectée (assemblée) ?

Oui

FIN

Non

Non

Vérifiez le placement de

l'ensemble.

(voir le mode d'emploi).

Vérifiez la connexion de la

batterie.

8-3

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Dépannage

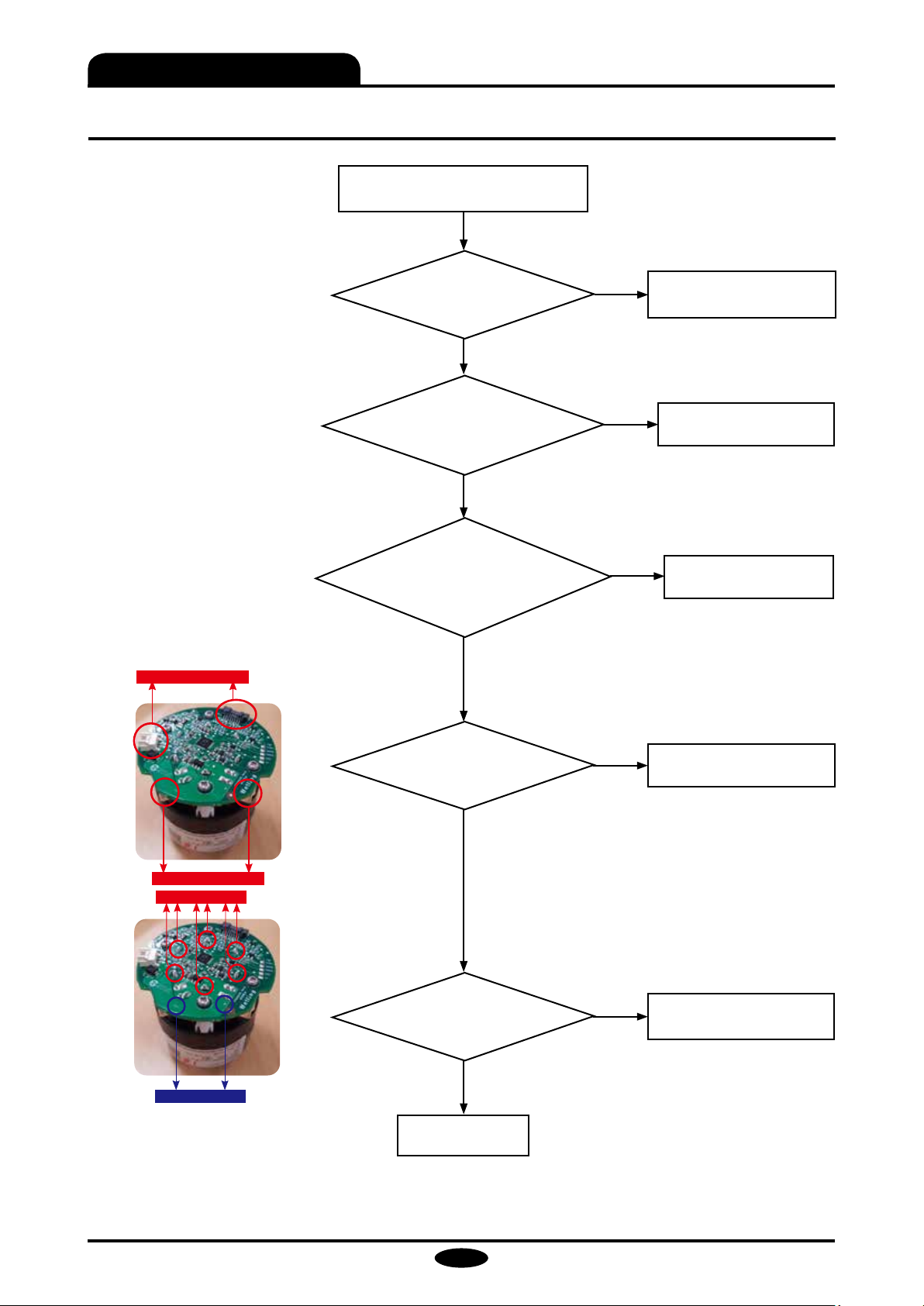

8-4. Comment inspecter l'unité du moteur d'aspiration (BLDC)

Détachez le moteur auxiliaire de

l'unité principale de l'aspirateur.

< MOTEUR D’ASPIRATION >

Vérifiez la connexion des fils

Y a-t-il

des corps étrangers dans l'entrée

d'air du moteur ?

Oui

L'extérieur

est-il normal ? (Dommages au

contrôleur, fissure du PCB, soudure

défectueuse, etc.)

Oui

Y a-t-il un

court-circuit entre les bornes + et - du

contrôleur de moteur et le moteur ?

(plus de 0,1 MΩ)?

Oui

Non

Non

Retirez tout objet étranger.

Remplacez le moteur.

Non

Remplacez le moteur.

Vérifiez la connexion des fils

Borne du moteur

Borne +, -

L'une des bornes +, - et l'une des bornes du moteur sont

▶

mesurées avec un appareil.

- Total de 12 mesures : Normal si toutes les mesures sont de
0,1 MΩ ou plus.

Le fil du

contrôleur de moteur est-il

correctement connecté ?

Oui

Le moteur

fonctionne-t-il normalement ?

Oui

FIN

Non

Non

Vérifiez l'état de la

connexion du fil.

Remplacez le moteur

8-4

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Dépannage

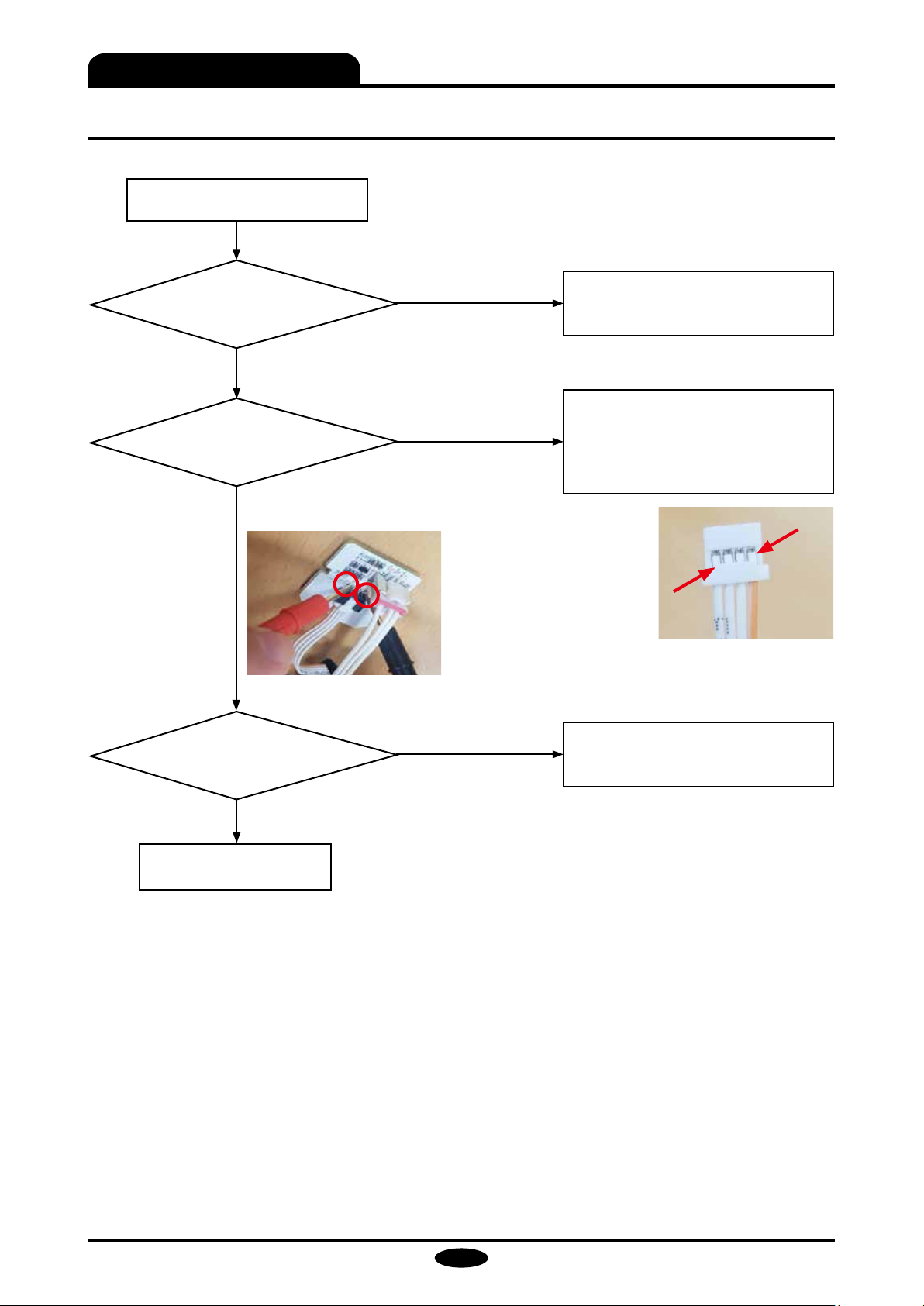

8-5. Comment inspecter les erreurs dans la pièce de contrôle

Démontez la fenêtre.

Le bouton

d'alimentation fonctionne-t-il

correctement ?

Oui

La tension

est-elle de 5 V entre les broches

1 et 4 CN3 ?

Oui

Non

Non

Vérifiez la connexion entre CN1 et le câble,

puis replacez la fenêtre.

Démontez CN3 et revérifiez la tension entre
les broches 1 et 4.

→ Pas de sortie de 5 V : vérifiez le moteur

d'aspiration

→ Sortie de 5 V : replacez la fenêtre.

Les boutons

+ et - fonctionnent-ils

correctement ?

Oui

FIN

Non

Vérifiez la connexion entre CN2, CN3

et les fils, puis replacez la fenêtre.

8-5

Ce document est la propriété de Samsung Electronics et peut être soumis à des

limitationslégales s'il est utilisé sansautorisation ou à des fins autres que la réparation des produits Samsung.

Dépannage

8-6. Comment vérifier si la batterie est défectueuse

Vérifiez si la batterie est

défectueuse.

La batterie

a-t-elle été assemblée correctement?

(Vérifiez l'extérieur)

Oui

Est-elle

chargée lorsqu'elle est connectée au

chargeur ? (**La DEL clignote continuellement

pendant la charge)

Oui

Est-elle déchargée

lors de la connexion à l'*unité principale ?

(Vérifiez pendant plus d'une

seconde)

Oui

La batterie est normale.

Non

Remplacez la batterie.

Non

Remplacez la batterie.

Non

Remplacez la batterie.

* Le chargeur et l'unité principale (ENSEMBLE) doivent utiliser des

produits normaux.

** En cas d'état PF (échec permanent)/Protection, la DEL clignote deux

fois et s'éteint lorsque le chargeur est connecté.

8-6

Ce manuel d'entretien est la propriété de
Samsung Electronics Co.,Ltd.
Toute utilisation non autorisée de ce manuel
peut être sanctionnée par les lois

internationales et/ou nationales applicables.

Samsung Electronics HCMC CE Complex Lo I-11,
D2, High-tech Zone, Tang Nhon Phu B Ward, District 9,
Ho Chi Minh City, Vietnam

c

Samsung Electronics Co., Ltd.
Fabriqué au Vietnam

2023. 06
