Samsung US30C2BC, US18A0RCF/KCV, US12ABMCF/KCV, US09A6MAF/KCV, US07A6MA User Manual [fr]

ENGLISH

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION

Split Type Air Conditioner (Cool)

Acondicionador de aire del tipo partido (Refrigeración)

Climatiseur type Split (Refroidissement)

E S F

DB98-15772A(2)

ESPAÑOL

FRANÇAIS

AS07A5(6)MA
AS09A5(6)MAF
AS12AA(B)MCF
AS18A9(0)RCF
AS24A1(2)RC
AS30C1(2)BC

Indoor Unit

US07A5(6)MA
US09A5(6)MAF
US12AA(B)MCF
US18A9(0)RCF
US24A1(2)RC
US30C1(2)BC

Outdoor Unit

F-2

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l’utilisation du climatiseur.

◆ Les utilisateurs ne doivent pas essayer de réparer l’appareil par
eux-mêmes. Ils sont invités à contacter immédiatement un centre de
service agréé ou le magasin où a été effectué l’achat du produit.

◆ Ne renversez jamais un quelconque liquide sur l’appareil.
Si c’est le cas, débranchez ou mettez hors tension l’appareil et
contactez un centre de service agréé.

◆ N’introduisez jamais rien à l’intérieur des pales afin d’éviter
l’endommagement du ventilateur interne ou une blessure personnelle.
Gardez les enfants loin de l’appareil.

◆ Ne placez aucun objet en face de l’appareil.

◆ Ne vaporisez aucun liquide sur l’appareil. Si c’est le cas, éteignez

l’interrupteur de l’appareil et contactez un spécialiste d’installation.

◆ Assurez-vous que l’appareil est ventilé correctement et en
permanence. Ne placez pas de vêtement ou d’autre objet sur l’appareil.

◆ En cas de non utilisation prolongée de la télécommande, retirez les
batteries (si applicable).

◆ Lors de l’utilisation de la télécommande, la distance avec le climatiseur
ne doit pas dépasser 23ft(7m) (si applicable).

ATTENTION

P

ENDANT LE

FONCTIONNEMENT

◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé
latéralement afin d’éviter l’endommagement du compresseur.

◆ Cet appareil n’est pas conçu pour être utilisé par les enfants ou par les
personnes infirmes sans surveillance : les enfants doivent être
surveillés pour qu’ils ne jouent pas avec l’appareil.

◆ Le courant maximum est mesuré selon le standard IEC pour la sécurité
et le courant est mesuré selon le standard ISO pour l’efficacité
d’énergie.

DIVERS

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour
le recyclage.

◆ En cas de nécessité d’élimination de l’appareil, contactez votre
revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant
peut s’échapper et provoquer une blessure personnelle par contact
avec la peau. L’échappement du réfrigérant dans l’atmosphère est
aussi dangereux car il peut faire du dégât sur l’environnement.

◆ Veuillez recycler le matériel d’emballage de ce produit ou éliminez-le en
respectant l’environnement.

É

LIMINATION DE

L

’

APPAREIL

Risque de choc électrique. • Pouvant provoquer une blessure

personnelle voir mortelle. • Débranchez tous les cordons
d’alimentation avant d’effecteur l’entretien, l’installation ou le
nettoyage. • Ces procédures doivent être effectuées uniquement
par le fabricant, par son centre de service ou par une personne
qualifiée afin d’éviter tout risque.

Sommaire

◆

P

RÉPARER LE CLIMATISEUR

■ Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Description des unités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Télécommande - Boutons et affichage . . . . . . . . . . . . . . . . . . . 6

■ Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

■ Insérer les piles dans la télécommande . . . . . . . . . . . . . . . . . . 8

■ Installation du support de la télécommande . . . . . . . . . . . . . . . 8

◆

U

TILISER LE CLIMATISEUR

■ Fonction 5 Way (façons) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

■ Utiliser le climatiseur en mode automatique . . . . . . . . . . . . . . 10

■ Refroidir la pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

■ Changer la température de la pièce rapidement . . . . . . . . . . . 12

■ Déshumidifier la pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

■ Aérer la pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

■ Régler le flux d’air vertical . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

■ Régler le flux d’air horizontal . . . . . . . . . . . . . . . . . . . . . . . . . . 15

◆

P

ROGRAMMER LE CLIMATISEUR

■ Régler la minuterie de mise en marche . . . . . . . . . . . . . . . . . 16

■ Régler la minuterie d’arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

■ Annuler l’arrêt après six heures de fonctionnement . . . . . . . . 18

◆

C

ONSIGNES D

’

UTILISATION

■ Conseils d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

■ Température et humidité de fonctionnement . . . . . . . . . . . . . . 20

■ Nettoyer le climatiseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

■ Avant d’appeler le service après-vente . . . . . . . . . . . . . . . . . . 22

■ Installer un filtre (optionnel) . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

◆

S

PECIFICATIONS TECHNIQUES

F-3

FRANÇAIS

Description des unités

F-4

Le design et I’apparence diffèrent un peu selon le modèle.

Unité intérieure

Filtre à air
(sous la grille)

Lames de sortie d’air

Entrée d’air

Voyant de la minuterie

Indicateur STANDARD

Indicateur NATURE

Indicateur POWER

Indicateur SILENCE

Capteur de la télécommande

Indicateur SAVING

Bouton On/Off et 5
WAY (façons)

◆ Pour les details du système 5 WAY (façons), voir page 9.

NNNNoooottttee

ee

✴✴07/09/12/18/24✴✴

Unité intérieure

✴✴30✴✴

Filtre à air
(sous la grille)

Lames de sortie d’air

Entrée d’air

Indicateur STANDARD

Indicateur NATURE

Indicateur POWER

Indicateur SILENCE

Voyant de la minuterie

Indicateur SAVING

Bouton On/Off et 5 WAY (façons)/
Capteur de la télécommande/
Indicateur Inverter (convertible)
Power Monitor (uniquement les

modèles convertibles)

◆ Pour les details du système 5 WAY (façons), voir page 9.

NNNNoooottttee

ee

F-5

FRANÇAIS

Entrée d’air (derrière)

Sortie d’air

Vanne de connexion

Unité extérieure

Unité extérieure

Entrée d’air (derrière)

Sortie d’air

Vanne de connexion

Entrée d’air (derrière)

Sortie d’air

Vanne de connexion

Unité extérieure

Entrée d’air (derrière)

Sortie d’air

Vanne de connexion

Unité extérieure

US07A5(6)MA
US09A5(6)MAF

US12AA(B)MCF

US18A9(0)RCF
US24A1(2)RC

US30C1(2)BC

Télécommande - Boutons et affichage

Mode de fonctionnement

( Automatique,

Refroidissement, Déshumidification,

Ventilation)

Voyant de transmission de

la télécommande

Sélection du mode de fonctionnement
(Automatique, Refroidissement,
Déshumidification, Ventilation)

Bouton de sélection
Turbo/Sleep

Bouton de réglage de
l’orientation du flux d’air

Bouton de la minuterie
de mise en marche

Bouton de la
minuterie d’arrêt

Bouton de
Réglage/Annulation de la
minuterie de mise en
marche/arrêt

Bouton de réglage de la
vitesse du ventilateur

Réglage de la tempéra­ture

Réglage de la température

Mode Sleep

Mode Turbo

Affichage de la vitesse du ventilateur

Affichage de l’orientation

du flux de l’air

Réglage de la minuterie

de mise en marche

Réglage de la minuterie d’arrêt

Indicateur d’usure des piles

Bouton de sélection

5 Way (façons)

F-6

Avant-propos

Vous venez d’acheter un climatiseur de type séparé qu’un technicien

qualifié vous a installé.

Ce manuel contient des informations importantes sur l’utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l’appareil.

Le manuel est organisé comme suit.

◆ Les figures des pages 4 et 6 illustrent :

- les unités intérieure et extérieure,

-les boutons et l’afficheur de la télécommande.
Ces figures vous aideront à repérer les boutons et à comprendre
les symboles affichés.

◆ Du manuel, vous trouverez une série de procédé étape-par-étape
pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants :

APPUYEZ POUSSEZ

MAINTENEZ

APPUYE

F-7

FRANÇAIS

F-8

Insérer les piles dans la télécommande

En utilisant votre pouce, poussez le couvercle du compartiment des
piles dans le sens de la flèche et enlevez-le.

Insérez les deux piles, en respectant les polarités indiquées :

◆ le + de la pile avec le + de la télécommande,

◆ le - de la pile avec le - de la télécommande.

1

2

Remettez le couvercle en place en le faisant glisser jusqu’à ce qu’il
s’enclenche.

3

◆ Utiliser deux piles LR03 de 1,5V.

◆ Ne jamais utiliser de piles anciennes ou de piles de marques

différentes ensemble.

◆ Les piles risquent de se décharger complètement après un an,
même si elles n’ont pas été utilisées.

Vous devez insérer ou remplacer les piles de la télécommande lorsque :

◆ vous venez d’acheter le climatiseur.

◆ la télécommande ne fonctionne plus correctement.

NNNNoooottttee

ee

Installation du support de la télécommande

Poser le support de la télécommande sur le mur.

Fixer le support de la télécommande en serrant les vis.

1

2

Poser la télécommande dans son support comme indiqu sur la figure.

◆ Afin de faciliter l'installation, il est conseillé de poser le support sur
une surface en bois.

3

F-9

FRANÇAIS

Fonction 5 Way (façons)

Appuyez sur le bouton (ON/OFF) une ou plusieurs fois jusqu’à ce que le
mode de fonctionnement souhaité soit sélectionné.

1

Pour arrêter le climatiseur, appuyez sur le dessin le bouton (ON/OFF)
jusqu’à ce que tous les indicateurs soient éteints.

2

Vous pouvez sélectionner la fonction 5 Way avec le mode de fonctionnement du
climatiseur pour un meilleur confort d’utilisation. Vous pouvez utiliser la fonction
5 WAY (façons) avec l’unité intérieure et la télécommande. Ainsi, même si vous
perdez votre télécommande, vous pouvez utiliser celte fonction.

Utilisation avec l’unité intérieure

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, appuyez sur
le bouton une ou plusieurs fois jusqu’à ce que le mode de fonctionnement
souhaité soit sélectionné.

◆ Chaque fois que vous appuyez sur le bouton (façons) :

Chaque indicateur 5 WAY(façons) sur l’unité intérieure s’éteint dans l’ordre.

Sélection à l’aide de la télécommande

Même si

le climatiseur est mis en route par l’intermédiaire du

bouton (ON/OFF),

le climatiseur

peut être contrôlé

à l’aide

de la télécommande.

NNNNoooottttee

ee

Pour obtenir un(e)...

Fonctionnement normal

Le mode (STANDARD)

Sélectionner...

Le mode (NATURE)

Réduction de la température

Le mode (POWER)

Environnement meilleur
du climatiseur

Le mode (SAVING)

Economie d’énergie

Le mode (SILENCE)

Environement silencieux

Pour obtenir un(e)...

Fonctionnement normal

Le mode (STANDARD)

Sélectionner...

Le mode (NATURE)

Réduction de la température

Le mode (POWER)

Environnement meilleur
du climatiseur

Le mode (SAVING)

Economie d’énergie

Le mode (SILENCE)

Environement silencieux

✴✴30✴✴

✴✴

07/09/12/18/24

✴✴

✴✴

07/09/12/18/24

✴✴

✴✴30✴✴

F-10

Utiliser le climatiseur en mode automatique

Vous pouvez mettre en marche votre climatiseur en mode automatique à
tout moment. Dans ce mode, la température est préréglée et la vitesse du
ventilateur est réglée automatiquement pour un confort optimal. Vous
pouvez modifier la température mais pas la vitesse de ventilation.

1

Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat:◆ L’unité intérieure sonne chaque fois que vous appuyez sur le

bouton .

◆

Le climatiseur fonctionne en mode AUTOMATIQUE.

2

Vous pouvez changer de mode à tout moment.

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de
fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin
d’éviter toute détérioration lorsqu’il est mis en marche après
avoir été :

◆ branché sur le secteur

◆ arrêté

Pour cette raison, il ne se met à fonctionner qu’après un
délai de trois minutes.

IMPORTANT

NNNNoooottttee

ee

Pour régler la température standard (le climatiseur règle automatiquement
la température standard en fonction de la température de la pièce),
appuyer sur les boutons une ou plusieurs fois.

3

SET TEMP. SET TEMP. - SET TEMP. SET TEMP.

-4°F -2°F Température préréglée +2°F +4°F

< Quand vous avez chaud > < Quand vous avez froid >

F-11

FRANÇAIS

Refroidir la pièce

1

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de
fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin
d’éviter toute détérioration lorsqu’il est mis en marche après
avoir été :

◆ branché sur le secteur

◆ arrêté

Pour cette raison, il ne se met à fonctionner qu’après un
délai de trois minutes.

IMPORTANT

Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat:◆ L’unité intérieure sonne chaque fois que vous appuyez sur le

bouton .

◆

Le climatiseur fonctionne en mode COOL.

2

Vous pouvez changer de mode à tout moment.

NNNNoooottttee

ee

Pour régler la température, appuyer sur les boutons une ou plusieurs
fois jusqu’à ce que la température souhaitée s’affiche.
Températures possibles : de 65

°

F(18°C) à 86°F(30°C)

Résultat:◆

Chaque fois que vous appuyez sur un bouton :

- La température est modifiée de 1OF.

- l’unité intérieure émet un bip.

◆ le climatiseur se met en marche en mode Refroidissement,
à condition que la température ambiante soit supérieure à la
température préréglée. Le ventilateur se met en marche
également.

3

Sélectionner la vitesse de ventilation en appuyant sur le bouton
une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche :

Automatique (ordre: )

Faible

Moyen

Fort

Résultat

:◆Chaque fois que vous appuyez sur le bouton ,

l’unité intérieure émet un bip.

4

Pour contrôler la direction du flux d’air, voir page 15.

5

Sélectionnez le mode COOL (refroidissement) lorsque vous voulez
modifier la :

◆ température de refroidissement préréglée,

◆ vitesse du ventilateur lors du refroidissement.

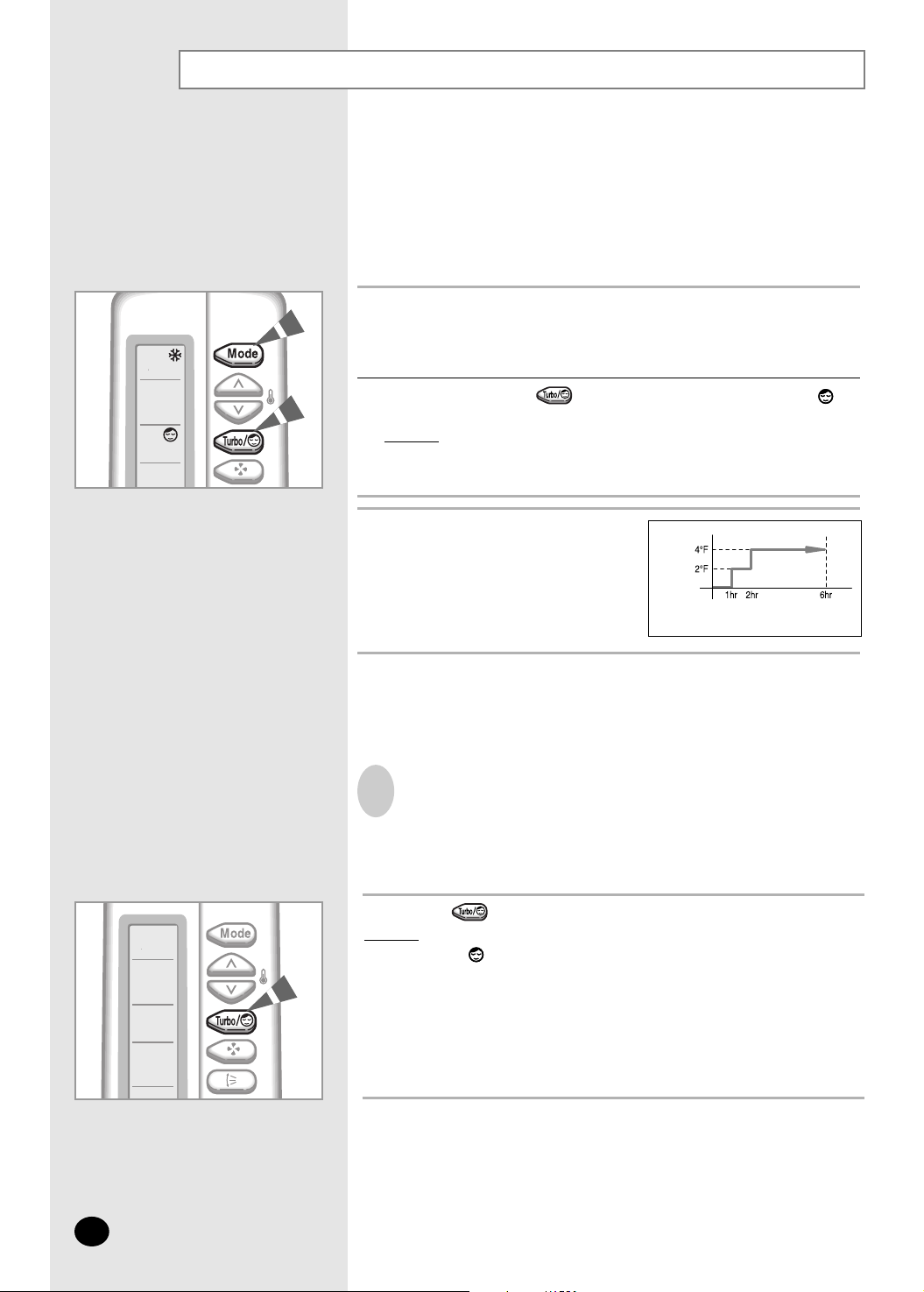

Changer la température de la pièce rapidement

La fonction de refroidissement Turbo vous permet d’augmenter la
température de la pièce rapidement.

EEEExxxxeeeemmmmpppplllleeee

:

En rentrant chez vous, vous trouvez qu’il fait
excessivement chaud dans la pièce et voulez faire
baisser la température le plus vite possible.

En mode Turbo, l’appareil fonctionne à puissance maximale pendant
30 minutes, puis revient au mode de fonctionnement et à la
température sélectionnés auparavant.

1

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de
fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Si vous souhaitez minutes, arrêter le mode Turbo avant une période de 30
minutes, appuyez sur le bouton une ou plusieurs fois jusqu’à ce que

ou disparaissent.

Résultat:◆le mode, la température et la vitesse de ventilation

précédents sont rétablis automatiquement.

3

Pour contrôler la direction du flux d’air, voir page 15.

4

F-12

Appuyez sur le bouton .

Résultat

:◆le réglage de la température et du ventilateur se fait

automatiquement.

◆

le climatiseur refroidit la pièce le plus vite possible.

◆ après 30 minutes, le mode, la température et la vitesse de
ventilation précédents sont rétablis. Mais si vous appuyez
sur le bouton au mode DRY(SECHER) ou
FAN(VENTILATEUR) cela se change automatiquement en
mode AUTO (AUTOMATIQUE).

2

Déshumidifier la pièce

F-13

FRANÇAIS

Si l’atmosphère de la pièce est humide ou moite, vous pouvez
supprimer l’excès d’humidité sans trop faire baisser la température.

1

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de
fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin
d’éviter toute détérioration lorsqu’il est mis en marche après
avoir été :

◆ branché sur le secteur

◆ arrêté

Pour cette raison, il ne se met à fonctionner qu’après un
délai de trois minutes.

IMPORTANT

Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat:◆ L’unité intérieure sonne chaque fois que vous appuyez sur le

bouton .

◆

Le climatiseur fonctionne en mode DRY.

2

Vous pouvez changer de mode à tout moment.

NNNNoooottttee

ee

Pour régler la température, appuyer sur les boutons une
ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche.
Températures possibles : de 65

°

F(18°C) à 86°F(30°C)

Résultat:◆

Chaque fois que vous appuyez sur un bouton :

- La température est modifiée de 1°F.

- l’unité intérieure émet un bip.

◆ le climatiseur commence à déshumidifier la pièce.
Le débit d’air est réglé automatiquement.

3

Pour contrôler la direction du flux d’air, voir page 15.

4

F-14

Aérer la pièce

Si l’atmosphère est renfermée, vous pouvez aérer la pièce à l’aide de
la fonction de ventilation (FAN).

1

Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de
fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Résultat:

◆ L’unité intérieure sonne chaque fois que vous appuyez sur le
bouton .

◆

Le climatiseur fonctionne en mode FAN.

◆ la température est réglée automatiquement.

2

Vous pouvez changer de mode à tout moment.

NNNNoooottttee

ee

Sélectionner la vitesse de ventilation en appuyant sur le bouton
une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche :

Faible

Moyen

Fort

Résultat

:

◆

Chaque fois que vous appuyez sur le bouton

(VENTILATEUR), l’unité intérieure émet un bip.

3

Pour contrôler la direction du flux d’air, voir page 15.

4

F-15

FRANÇAIS

Régler le flux d’air vertical

Selon la hauteur de l’unité intérieure sur le mur de la pièce, vous
pouvez régler l’orientation des lames de sortie d’air au bas de l’unité,
pour augmenter l’efficacité du climatiseur.

1 Appuyez sur le bouton une ou plusieurs fois comme demandé.

Résultat

: l’orientation verticale des lames est modifiée.

CONSEIL Pour... orientez les lames vers le...

refroidir la pièce haut.

2 Si vous souhaitez que les lames bouge de haut en bas quand le

clima-

tiseur fonctionne

, appuyez sur le bouton (TOURNER).

Résultat: les lames se déplacent autour de la position initiale que

vous avez réglée.

3

Pour arrêter le mouvement de haut en bas des lames, appuyez sur le
bouton (TOURNER) encore une fois.

NNNNoooottttee

ee Lorsque vous...

alors les lames

...

arrêtez le climatiseur se ferment complètement.

le remettez en marche Commencer en position initiale

qui est fonctionnée.

Réglez le flux d’air horizontal

Deux autres groupes de lames se trouvent à l’intérieur de la sortie d’air.
Alors que les lames extérieures peuvent être déplacées vers le haut ou vers
le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

1 Réglez la position de chaque groupe de lames à l’intérieur de l’unité

en les poussant vers la droite ou vers la gauche.

❄ Le design et I’apparence

diffèrent un peu selon le modèle.

F-16

Régler la minuterie de mise en marche

Si vous souhaitez mettre en marche votre climatiseur avant que
la minuterie atteigne le temps préréglé, appuyer sur le bouton
(ON/OFF) .

NNNNoooottttee

ee

La minuterie de mise en marche vous permet de mettre en marche
automatiquement le climatiseur après un espace de temps que vous
aurez fixé. La période peut aller de 30 minutes à 24 heures.

Pour fixer le temps avant la mise en marche, appuyer sur le bouton
une ou plusieurs fois jusqu’à ce que le temps avant la mise en marche
s’affiche. Temps possibles : entre 30 minutes et 24 heures.

1

Appuyer sur le bouton de réglage/annulation afin de marquer la fin du
réglage.

Résultat

:

◆

Le temps restant s’affiche.

◆ Le voyant de la minuterie arrête de clignoter.

◆ Le mode sélectionné et la température disparaîssent au

bout de 10 secondes.

◆ Le climatiseur s’allumera automatiquement et le réglage
de la minuterie de mise en marche disparaîtra lorsque le
compteur

aura atteint le temps préréglé.

2

Pour annuler la minuterie de mise en marche, appuyer sur le bouton

une ou plusieurs fois jusqu’`a ce que le réglage de la minuterie de mise en

marche disparaisse.

1

Appuyer sur le bouton de Réglage/Annulation .

2

Annuler la minuterie de mise en marche

Pour choisir le mode l’opération en avance, appuyez sur le bouton jusqu’au
mode désiré, qu’y se trouve sur le haut de télécommande.

Résultat:

◆ Le climatiseur va démarrer en mode choisi quand il est allumé.

3

F-17

FRANÇAIS

Régler la minuterie d’arrêt

La minuterie d’arrêt vous permet d’arrêter automatiquement le
climatiseur après un espace de temps que vous aurez fixé.
La période peut aller de 30 minutes à 24 heures.

Pour fixer le temps avant la mise en marche, appuyer sur le bouton
une ou plusieurs fois jusqu’à ce que le temps avant la mise en marche
s’affiche. Temps possibles : entre 30 minutes et 24 heures.

1

Vous pouvez vérifier ou changer le mode de réglage et/ou la
température en appuyant sur le bouton ou les boutons

après avoir réglé la minuterie d’arrêt.

NNNNoooottttee

ee

Appuuyer sur le bouton de Réglage/Annulation afin de marquer la fin
du réglage.

Résultat

:◆Le temps restant s’affiche.

◆ Le voyant de la minuterie arrête de clignoter.

◆ Le climatiseur s’arrêtera automatiquement et le réglage

de la minuterie d’arrêt disparaîtra lorsque le compteur aura
atteint le temps préréglé.

2

Si vous souhaitez mettre en marche le climatiseur dans
2 heures et l’arrêter deux après :

1. Appuyer sur le bouton jusqu’à ce que ‘2.0 Hr’ s’affiche.

2. Appuyer sur le bouton de Réglage/Annulation .

3. Appuyer sur le bouton jusqu’à ce que ‘4.0 Hr’ s’affiche.

4. Appuyer sur le bouton de Réglage/Annulation .

EEEExxxxeeeemmmmppppllllee

ee

Si vous souhaitez arrêter votre climatiseur avant que la
minuterie atteigne le temps préréglé, appuyer sur le bouton
(ON/OFF) .

NNNNoooottttee

ee

Pour annuler la minuterie d’arrêt, appuyer sur le bouton une ou
plusieurs fois jusqu’à ce que le réglage de la minuterie d’arrêt
disparaisse.

1

Appuyer sur le bouton de Réglage/Annulation .

2

Annuler la minuterie d’arrêt

Arrêter le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d’arrêter le climatiseur automatiquement
après six heures de refroidissement ou de chauffage.

NNNNoooottttee

ee Pour arrêter le climatiseur à une heure spécifique,

reportez-vous à la page 17.

1 Soyez certain d’avoir selectionné soit le mode COOL soitle mode

HEAT.

2 Appuyez sur le bouton une ou plusieurs fois jusqu’à ce que

apparaisse sur la télécommande.

Resultat

: ◆ l’unité intérieure émet un bip.

◆ le climatiseur fonctionne pendant six heures comme
illustré ci-dessous.

Refroidissement

La température augmente
de 2°F par heure.
Lorsqu’elle augmente de
4°F (après deux heures),
la nouvelle température est
maintenue pendant quatre
heures.

Annuler l’arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s’arrête après six heures,

vous pouvez annuler la minuterie correspondante.

Appuyez sur .

Résultat

:◆l’unité intérieure émet un bip,

◆ le

n’apparaît

plus,

◆ le climatiseur fonctionne normalement.

F-18

Temp.
sélec­tionnée

heure de mise en
marche

heure
d’arrêt

Conseils d’utilisation

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet Conseil

Coupure de courant En cas de panne de courant pendant le

fonctionnement du climatiseur, l’appareil
s’arrête. Lorsque le courant est rétabli,

✴✴A0✴✴
✴✴A2✴✴
✴✴A6✴✴

✴✴AB✴✴

✴✴C2✴✴

✴✴A1✴✴
✴✴A5✴✴
✴✴A9✴✴

✴✴AA✴✴

✴✴C1✴✴

vous devez appuyer sur

(Marche/Arrêt) pour le

remettre en marche.

le climatiseur se met en
route automatiquement.

S’assurer du modèle que vous arez acheté car certains climatiseurs ne
se remeltent pas en route automatiquement.

NNNNoooottttee

ee

F-19

FRANÇAIS

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et
d’humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... alors...

température trop élevée le dispositif de protection contre la

surchauffe est susceptible de se
déclencher, arrêtant le climatiseur.

température trop basse

Si l’échangeur de chaleur gèle, cela
peut provoquer un dysfonctionnement
tel qu’une fuite.

taux d’humidité trop élevé des gouttes de condensation peuvent

se former sur l’enveloppe de l’unité
intérieure en cas d’utilisation
prolongée.

Mode

Température extérieure Température intérieure Humidité intérieure

Refroidissement

70°F à 109°F environ 65°F à 90°F environ
21°C à 43°C environ 18°C to 32°C environ 80%

ou moins

Déshumidification

65°F à 109°F environ 65°F à 90°F environ

18°C à 43°C environ 18°C à 32°C environ -

❇ Si l’opération refroidissante est utilisée à plus de 92°F/33°C(température

intérieure), alors il n’est pas refroidi avec la capacité complète.

F-20

Nettoyer le climatiseur

F-21

FRANÇAIS

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer
périodiquement pour enlever la poussière accumulée dans le filtre à air.

Avant de nettoyer le climatiseur, mettez-le hors
tension au niveau de la prise secteur.

NNNNoooottttee

ee

◆ Après une période d’inutilisation prolongée, faites fonctionner le ventilateur
pendant trois ou quatre heures pour sécher totalement l’intérieur du climatiseur

◆ Nettoyez le filtre d’air deux fois par mois. Il est recommandé de nettoyer plus
souvent le filtre d’air s’il y a beaucoup de poussière dans la pièce.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit de l’unité intérieure.

2

✴✴07/09/12/30✴✴

Démontez la grille frontale en le tirant vers l’avant.

7 Remontez les filtres à air et la grille frontale.

3

✴✴07/09/12✴✴

Tenez le bord du filtre à air sous la grille frontale et tirer.

✴✴18/24/30✴✴

Relevez le bord inférieur des filtres à air et dégagez-les en les tirant vers le bas.

5

Nettoyez la façade de l’appareil à l’aide d’un chiffon humide et d’un détergent
doux (n’utilisez jamais d’alcool, de dissolvant ou d’autres produits à
base chimique).

6

✴✴18/24/30✴✴

Lorsque vous avez terminé, insérez le bord supérieur des filtres dans leur
logement et appuyez vers le bas sur le bord inférieur jusqu’à ce que les filtres
s’enclenchent.

4 Dépoussiérez les filtres à l’aide d’un aspirateur ou d’une brosse.

IMPORTANT

Grille frontale

Crochet

Embout

✴✴07/09/12✴✴

✴✴18/24✴✴

Crochet

Embout

✴✴30✴✴

Grille frontale

NNNNoooottttee

ee Les modèles ✴✴18/24✴✴ne sont pas inclus.

NNNNoooottttee

ee Les modèles

✴✴

07/09/12✴✴ne sont pas inclus.

F-22

Avant d’appeler le service après-vente

Explication/solution

◆ Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.

◆ Vérifiez que le voyant OPERATION de l’unité intérieure est allumé ;

sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.

◆ Vérifiez si le voyant TIMER de l’unité intérieure est allumé. Si oui :

- attendez l’heure programmée pour constater si le climatiseur se
met en marche automatiquement

- annulez la programmation (reportez-vous aux pages 16 et 17 pour plus
d’informations)

◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure.

◆ Vérifiez les piles de la télécommande.

◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure

[23ft(7m) maximum].

◆ Vérifiez que la télécommande est orientée vers le capteur
d’infrarouges au centre de l’unité intérieure.

◆ Si nécessaire, remplacez les piles de la télécommande.

◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct

(

Automatique, Refroidissement

).

◆ La température de la pièce est peut-être trop basse ou trop élevée.

◆ La grille du filtre à air est peut-être obstruée par la poussière ;

reportez-vous aux instructions de nettoyage de la page 21.

◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure.

◆ Vérifiez que le mode d’opération est fixé sur le mode COOL(FRAIS),

ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse
du ventilateur

est modifiée

automatiquement, et sur le mode

DRY(SECHER), le mode AUTO(AUTOMATIQUE)

se meten place

.

◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez
sur le bouton (Marche/Arrêt) de la télécommande.

◆ Vérifiez que la minuterie a été programmée correctement
(reportez-vous aux pages 16 et 17).

◆ Aérez la pièce.

Problème

Le climatiseur ne fonctionne
pas du tout.

La télécommande ne fonctionne
pas.

Vous n’entendez pas de bip lorsque
vous appuyez sur le bouton

(Marche/Arrêt) de la

télécommande.

Le climatiseur ne refroidit
pas la pièce.

La vitesse du ventilateur ne
change pas lorsque vous appuyez
sur le bouton

(VENTILATEUR).

La direction du flux d’air

ne
change pas quand vous appuyez
sur le bouton (TOURNER).

La minuterie ne fonctionne pas.

Des odeurs se répandent dans
la pièce pendant la climatisation.

En cas de problème, commencez par effectuer les vérifications suivantes.
Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Installer un filtre (optionnel)

F-23

FRANÇAIS

3 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit de l’unité intérieure.

2 Insérez le filtre dans son support et appuyez sur les trois languettes

de fixation, jusqu’à ce que vous entendiez un déclic.

1 Retirez le filtre de son emballage.

NNNNoooottttee

ee Ne déballez le filtre qu’au moment de l’installer, sous peine

de le rendre inefficace.

Le climatiseur peut être accomodé avec un filtre déodorisant et
Bio-Pure pour enlever les poussières et les mauvaises odeurs.
Ces filtres doivent être changés tous les trois mois environ,
selon l’utilisation faite du climatiseur.

4 Enlevez l’ancien filtre et installez le nouveau à sa place.

Filtre
déodorisant

Filtre Bio-Pure

Spécifications techniques

F-24

✳ Conditions normales

Refroidissement

Intérieure

DB

80

26,7

°F

°C

WB

67

19,4

DB

95

35,0

WB

75

23,9

Extérieure

MODÈLE

UNITÉ INTÉRIEURE

UNITÉ EXTÉRIEURE

AS07A5(6)MA AS09A5(6)MAF

Taux

d'efficacité

Capacité de refroidissement

SEER

Elimination de l'humidité

Flux d'air(refroidissement)

Niveau sonore - extérieure

Source d'énergie

Ampérage

Watts (refroidissement)

Connexions

Ligne de liquidité O.D

Canalisation d'aspiration O.D.

Pré-alimentation

Longueur de ligne max.

Différence de hauteur max.

W x H x D

Poids d'expédition

Btu/h

Pts/h

CFM

dB

A

W

inch(mm)

inch(mm)

ft(m)

ft(m)

ft(m)

inch(mm)

Ibs(kg)

W x H x D

Poids d'expédition

inch(mm)

Ibs(kg)

7500

10,0

,

214

50

9000

10,0

3

230

51

115V~, 60Hz

680

115V~, 60Hz

950

Flare

(6,35)

(9,52)

23(7,0)

AS07A5(6)MA AS09A5(6)MAF

US07A5(6)MA US09A5(6)MA

Flare

(6,35)

(9,52)

23(7,0)

Données

électriques

Lignes de

réfrigération

Dimensions

et poids

6,4

2.5

8,1

19

1

2

26 x

x

9

1
4

19

1
2

26 x

x

9

1
4

31

1
8

9

1
2

xx

6

1
2

31

1
8

9

1
2

xx

6

1
2

31

1
8

9

1
2

xx

6

1
2

(5,0 )16

1
2

(7,5)24

3

4

(15,0 )49

1
4

(15,0 )49

1
4

21,2(9,6)

61,7(27,4)

21,2(9,6)

(790 x 245 x 165) (790 x 245 x 165)

(660 x 497 x 235) (660 x 497 x 235)

60,7(27)

AS12AA(B)MCF

11500

10,0

4

261

55

208-230V~, 60Hz

1230

Flare

(6,35)

(12,70)

23(7,0)

AS12AA(B)MCF

US12AA(B)MC

5,4

20

3

4

29 x

x

9

21,2(9,6)

(790 x 245 x 165)

(740 x 530 x 230)

71,5(32)

(7,5)24

3
4

1
4

1
4

3
8

3
8

1
2

1
4

(15,0 )49

1
4

F-25

FRANÇAIS

MODÈLE

UNITÉ INTÉRIEURE

UNITÉ EXTÉRIEURE

Taux

d'efficacité

Capacité de refroidissement

SEER

Elimination de l'humidité

Flux d'air(refroidissement)

Niveau sonore - extérieure

Source d'énergie

Ampérage

Watts (refroidissement)

Connexions

Ligne de liquidité O.D

Canalisation d'aspiration O.D.

Pré-alimentation

Longueur de ligne max.

Différence de hauteur max.

W x H x D

Poids d'expédition

Btu/h

Pts/h

CFM

dB

A

W

inch(mm)

inch(mm)

ft(m)

ft(m)

ft(m)

inch(mm)

Ibs(kg)

W x H x D

Poids d'expédition

inch(mm)

Ibs(kg)

Données

électriques

Lignes de

réfrigération

Dimensions

et poids

AS24A1(2)RC

23500

10,0

477

59

208-230V~, 60Hz

2350

AS24A1(2)RC

US24A1(2)RC

Flare

(6,35)

(15,88)

10,5

(8,0 )

26

1
4

29,7(13,4)

138,9(62)

42

1
2

11 x 8

x

(1080 x 275 x 204)

(880 x 638 x 310)

5,4

AS18A9(0)RCF

18000

10,0

456

57

208-230V~, 60Hz

1770

AS18A9(0)RCF

US18A9(0)RCF

Flare

(6,35)

(12,70)

23(7,0)

4,9

8,0

(15,0 )49

1

4

29,7(13,4)

98,1(44)

42

1
2

11 x 8

x

(1080 x 275 x 204)

(787 x 620 x 320)

31

24

3
8

xx

12

5
8

34

5
8

34

5
8

25

1
8

xx

12

1
4

AS30C1(2)BC

30000

10,0

671

58

208-230V~, 60Hz

3200

AS30C1(2)BC

US30C1(2)BC

Flare

(6,35)

(15,88)

14

(20,0)

(8,0 )

65

1
2

(20,0) 65

1

2

26

1
4

44,1(20)

178(79)

50

5
8

13

5
8

x 9

35

x

(1279 x 345 x 229)

(880 x 890 x 310)

7,2

xx

12

1

4

(5,0 )16

1

2

(7,5)24

3
4

(7,5)24

3
4

1

2

5
8

5
8

1
4

1
4

1

4

ELECTRONICS

Printed in Korea

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUE PAR:
