USER MANUAL

7 SERIES

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com Model Serial No.

Page 2

Before Reading This User Manual

This TV comes with this user manual and an embedded e-Manual. Before reading this user manual, review the following:

User Manual

e-Manual

On the website (www.samsung.com), you can download the user manual and see its contents on your PC or mobile device.

Read this provided user manual to see information about product safety, installation, accessories, initial configuration, and product specifications.

For more information about this TV, read the e-Manual embedded in the product.

• To open the e-Manual,

> Settings > Support > Open e-Manual

Learning the e-Manual's assistance functions

• Some menu screens cannot be accessed from the e-Manual.

Index

Recent pages

Select an item from the search results to load the corresponding page.

Select a keyword to navigate to the relevant page.

– The menus may not appear depending on the geographical area.

Select a topic from the list of recently viewed topics.

Learning the functions of the buttons that appear on e-Manual topic pages

Try Now

Link

Allows you to access the corresponding menu item and try out the feature right away.

Access an underlined topic referred to on an e-Manual page immediately.

English - 2

Page 3

Warning! Important Safety Instructions

Please read the Safety Instructions before using your TV. Refer to the table below for an explanation of symbols which may be on your Samsung product.

English

CAUTION

RISK OF ELECTRIC SHOCK. DO NOT OPEN.

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). THERE ARE NO USER SERVICEABLE PARTS INSIDE. REFER ALL SERVICING TO QUALIFIED PERSONNEL.

This symbol indicates that high voltage is present inside. It is dangerous to make any kind of contact with any internal part of this product.

This symbol indicates that this product has included important literature concerning operation and maintenance.

Class II product: This symbol indicates that a safety connection to electrical earth (ground) is not required. If this symbol is not present on a product with a mains lead, the product MUST have a reliable connection to protective earth (ground).

AC voltage: Rated voltage marked with this symbol is AC voltage.

DC voltage: Rated voltage marked with this symbol is DC voltage.

Caution. Consult instructions for use: This symbol instructs the user to consult the user manual for further safety related information.

• The slots and openings in the cabinet and in the back or bottom are provided for necessary ventilation. To ensure reliable operation of this apparatus and to protect it from overheating, these slots and openings must never be blocked or covered.

– Do not place this apparatus in a confined space, such as a bookcase or built-in cabinet, unless proper

ventilation is provided.

– Do not place this apparatus near or over a radiator or heat register, or where it is exposed to direct

sunlight.

– Do not place vessels (vases etc.) containing water on this apparatus, as this can result in a fire or

electric shock.

• Do not expose this apparatus to rain or place it near water (near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool, etc.). If this apparatus accidentally gets wet, unplug it and contact an authorised dealer immediately.

• This apparatus uses batteries. In your community, there might be environmental regulations that require you to dispose of these batteries properly. Please contact your local authorities for disposal or recycling information.

• Do not overload wall outlets, extension cords, or adaptors beyond their capacity, since this can result in fire or electric shock.

• Power-supply cords should be placed so that they are not likely to be walked on or pinched by items placed upon or against them. Pay particular attention to cords at the plug end, at wall outlets, and at the point where they exit from the appliance.

English - 3

Page 4

• To protect this apparatus from a lightning storm, or when left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the set due to lightning and power line surges.

• Before connecting the AC power cord to the DC adaptor outlet, make sure that the voltage designation of the DC adaptor corresponds to the local electrical supply.

• Never insert anything metallic into the open parts of this apparatus. This may cause a danger of electric shock.

• To avoid electric shock, never touch the inside of this apparatus. Only a qualified technician should open this apparatus.

• Be sure to plug in the power cord until it is firmly seated. When unplugging the power cord from a wall outlet, always pull on the power cord's plug. Never unplug it by pulling on the power cord. Do not touch the power cord with wet hands.

• If this apparatus does not operate normally - in particular, if there are any unusual sounds or smells coming from it - unplug it immediately and contact an authorised dealer or service centre.

• Be sure to pull the power plug out of the outlet if the TV is to remain unused or if you are going to leave the house for an extended period of time (especially when children, elderly, or disabled people will be left alone in the house).

– Accumulated dust can cause an electric shock, an electric leakage, or a fire by causing the power cord

to generate sparks and heat or by causing the insulation to deteriorate.

• Be sure to contact an authorised Samsung service centre for information if you intend to install your TV in a location with heavy dust, high or low temperatures, high humidity, chemical substances, or where it will operate 24 hours a day such as in an airport, a train station, etc. Failure to do so may lead to serious damage to your TV.

• Use only a properly grounded plug and wall outlet.

– An improper ground may cause electric shock or equipment damage. (Class l Equipment only.)

• To turn off this apparatus completely, disconnect it from the wall outlet. To ensure you can unplug this apparatus quickly if necessary, make sure that the wall outlet and power plug are readily accessible.

• Store the accessories (batteries, etc.) in a location safely out of the reach of children.

• Do not drop or strike the product. If the product is damaged, disconnect the power cord and contact a Samsung service centre.

• To clean this apparatus, unplug the power cord from the wall outlet and wipe the product with a soft, dry cloth. Do not use any chemicals such as wax, benzene, alcohol, thinners, insecticide, aerial fresheners, lubricants, or detergents. These chemicals can damage the appearance of the TV or erase the printing on the product.

• Do not expose this apparatus to dripping or splashing.

• Do not dispose of batteries in a fire.

• Do not short-circuit, disassemble, or overheat the batteries.

• There is danger of an explosion if you replace the batteries used in the remote with the wrong type of battery. Replace only with the same or equivalent type.

* Figures and illustrations in this User Manual are provided for reference only and may differ from the actual product appearance. Product design and specifications may change without notice. CIS languages (Russian, Ukrainian, Kazakhs) are not available for this product, since this is manufactured for customers in EU region.

English - 4

Page 5

Contents

Before Reading This User Manual ---------------------------------------------------------------------------- 2 Warning! Important Safety Instructions

01 What's in the Box?

02 TV Installation

Mounting the TV on a wall Providing proper ventilation for your TV Attaching the TV to the Stand Safety Precaution: Securing the TV to the wall to prevent falling

---------------------------------------------------------------------------- 9

---------------------------------------------------------------------------- 7

---------------------------------------------------------------------------- 9

03 Controlling External Devices with the TV Remote (Universal

Remote Setup)

---------------------------------------------------------------------------- 3

---------------------------------------------------------------------------- 8

English

04 The Remote Control

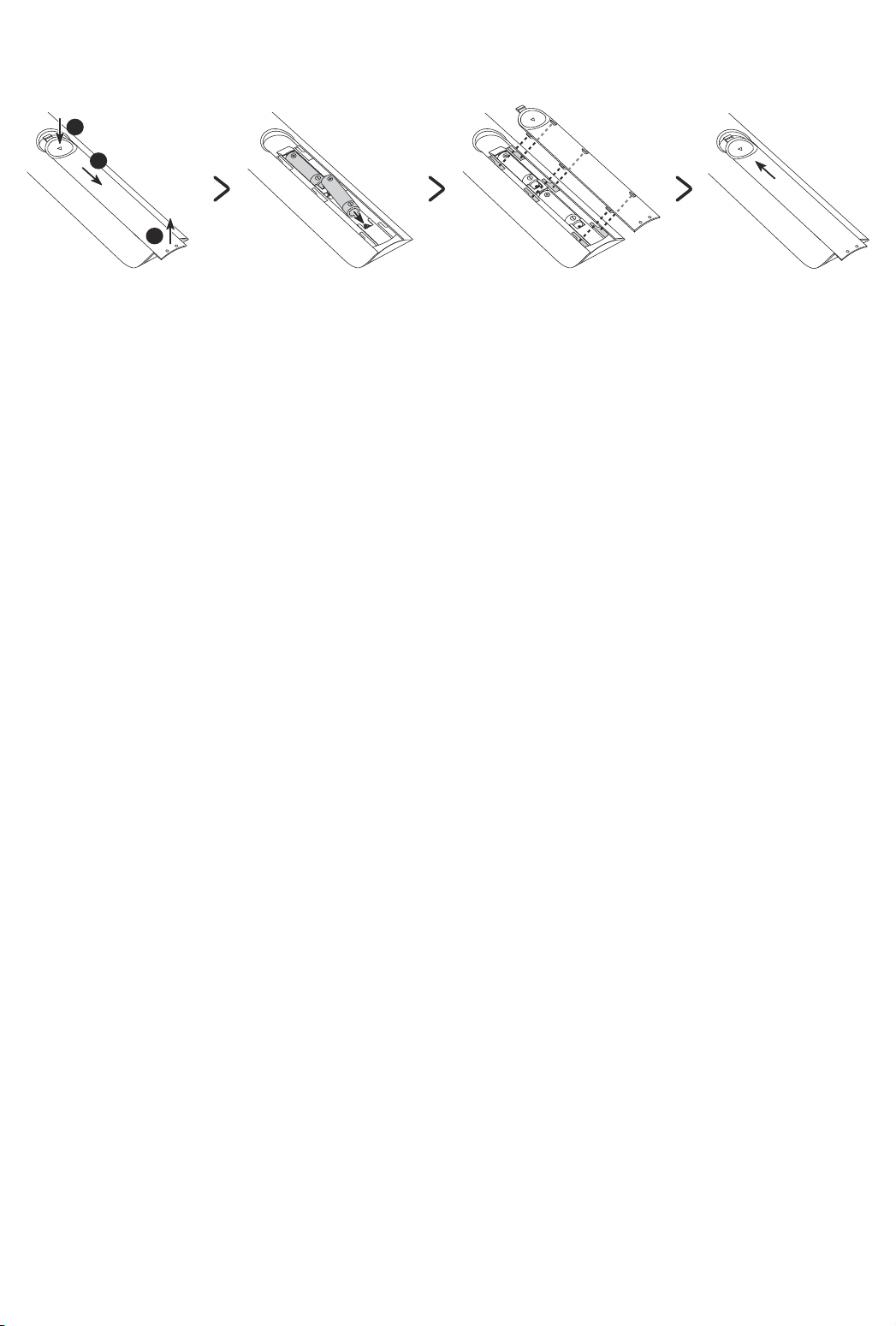

About the Buttons on the Remote Control Installing batteries into the remote control (Battery size: AAA)

---------------------------------------------------------------------------- 12

---------------------------------------------------------------------------- 11

05 Running the Initial Setup

Using the TV Controller

---------------------------------------------------------------------------- 13

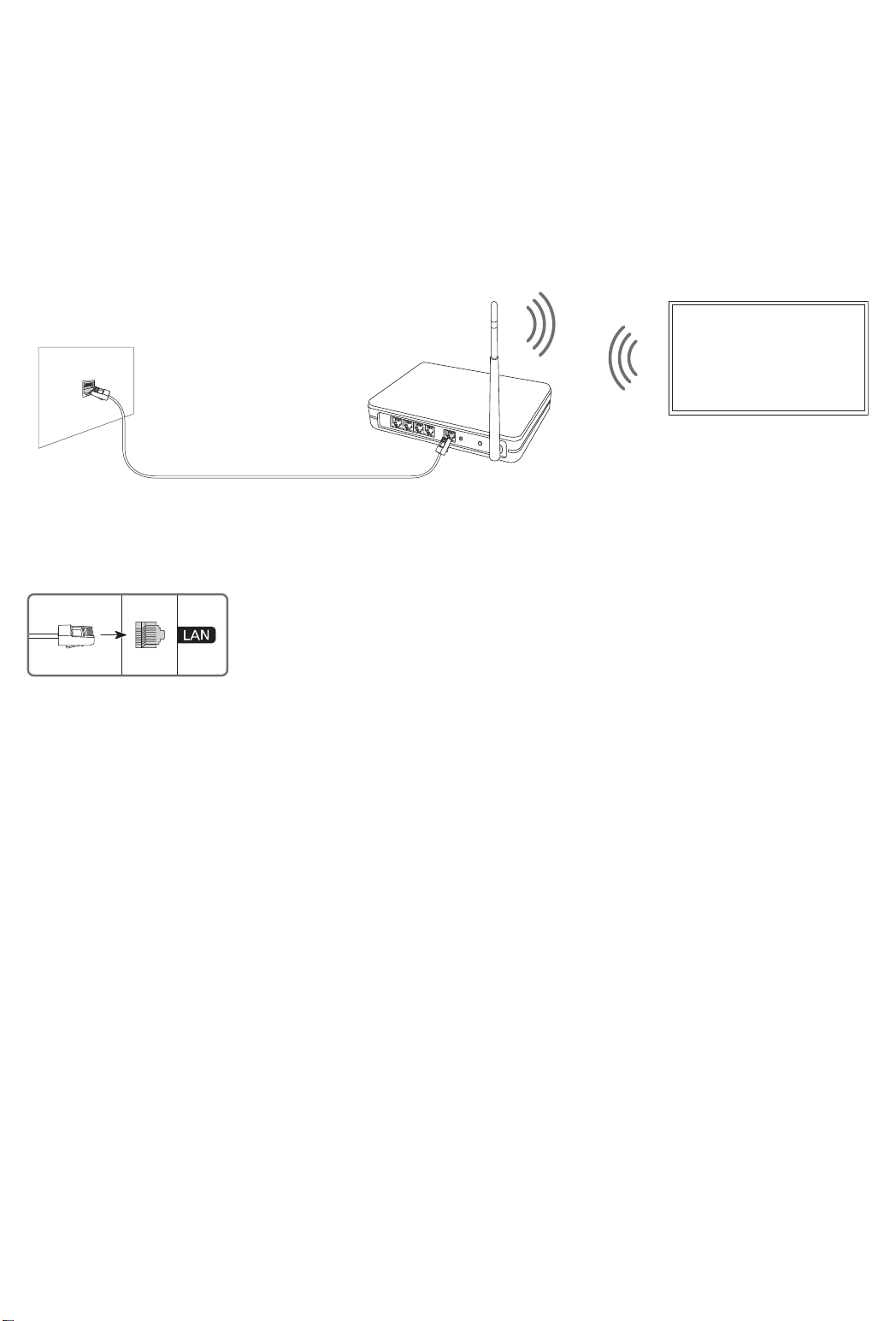

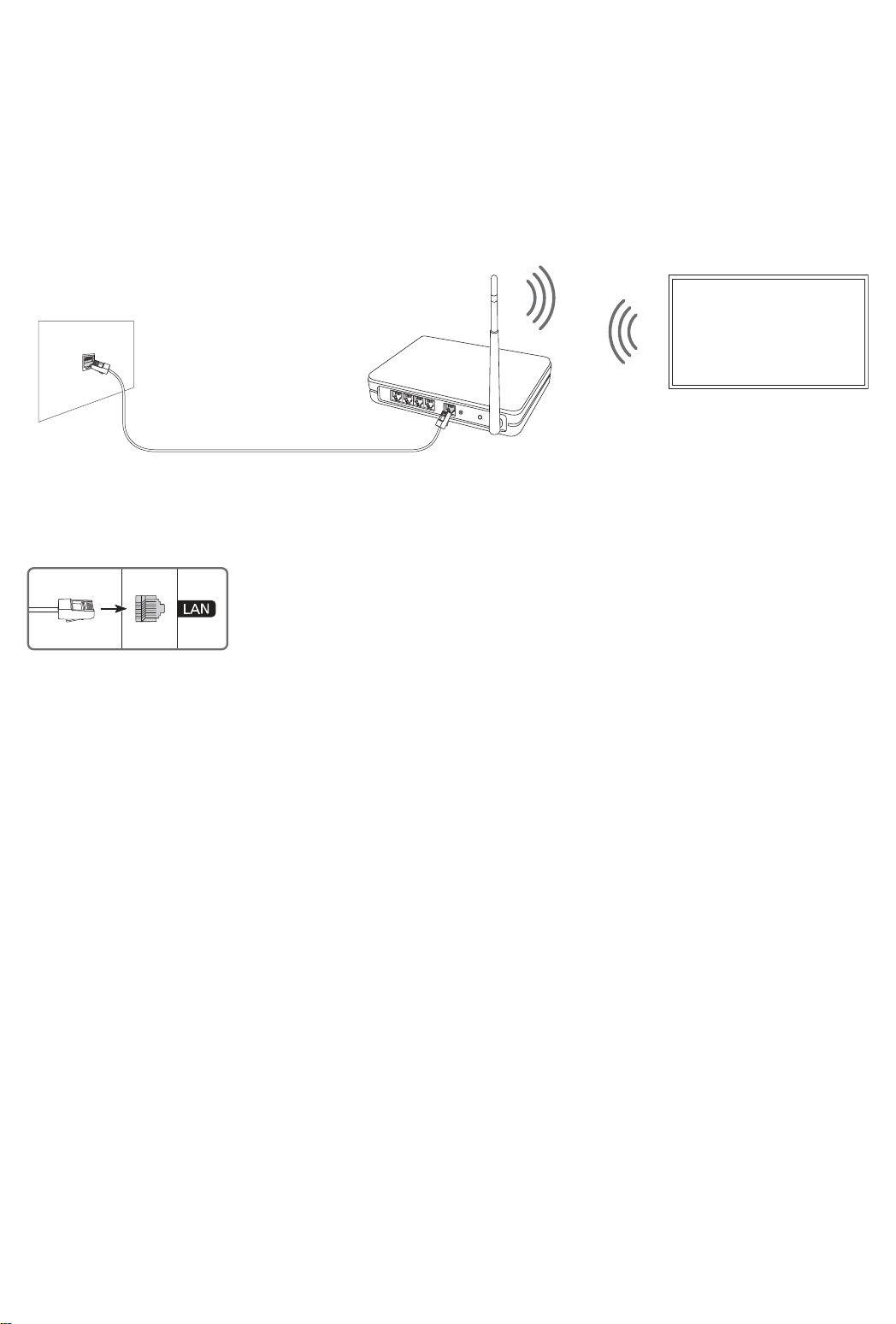

06 Connecting to a Network

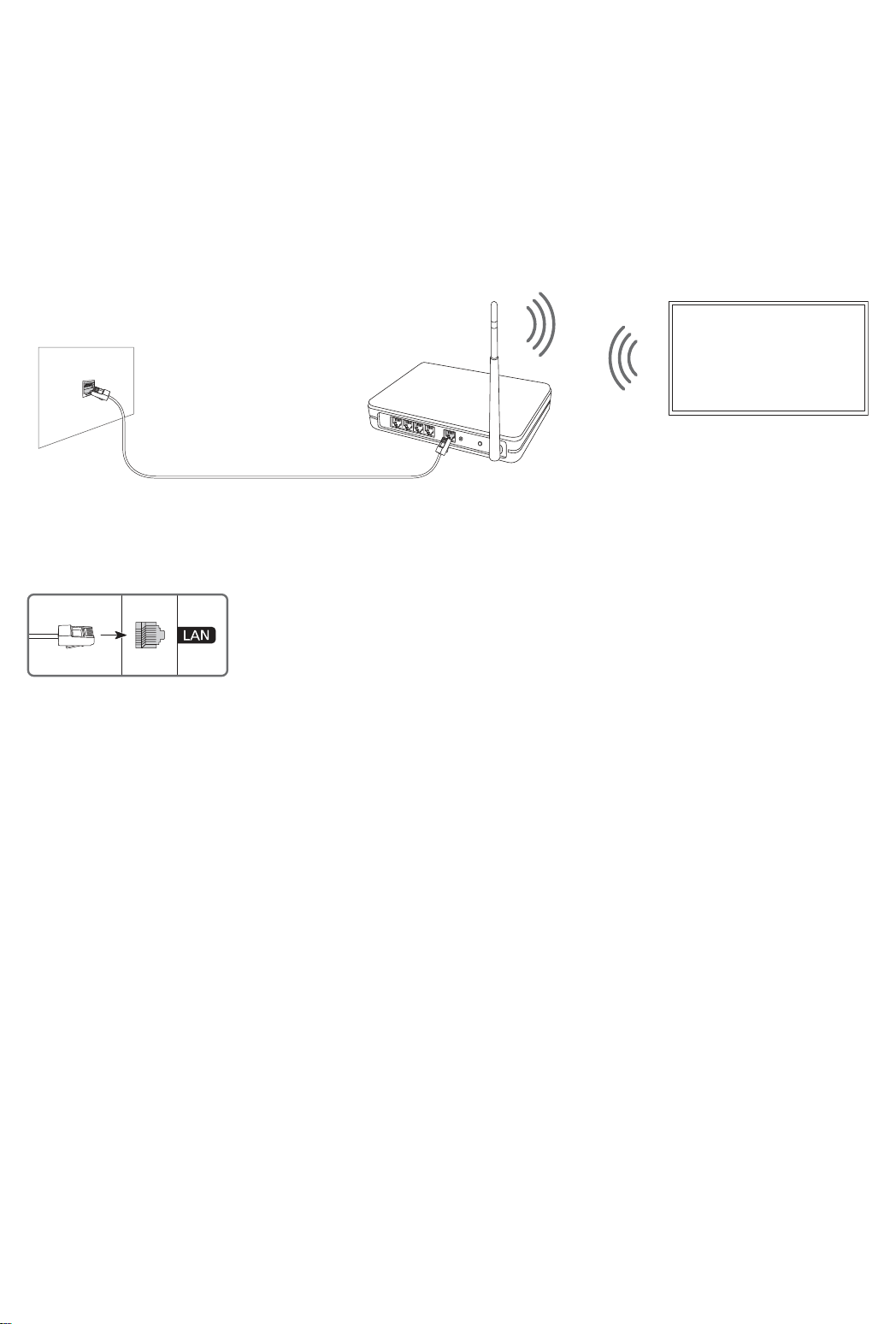

Network Connection - Wireless Network Connection - Wired

---------------------------------------------------------------------------- 14

07 Troubleshooting and Maintenance

Troubleshooting What is Remote Support? Eco Sensor and screen brightness Changing the TV’s password Caring for the TV

---------------------------------------------------------------------------- 15

---------------------------------------------------------------------------- 17

---------------------------------------------------------------------------- 18

08 Specifications and Other Information

Specifications Environmental Considerations Decreasing power consumption Licences

---------------------------------------------------------------------------- 19

---------------------------------------------------------------------------- 20

---------------------------------------------------------------------------- 21

English - 5

Page 6

01 What's in the Box?

Make sure the following items are included with your TV. If any items are missing, contact your dealer.

• Remote Control & Batteries (AAA x 2)

• User Manual

x 4

Wall Mount Adapter CI Card Adapter

• The items’ colours and shapes may vary depending on the models.

• Cables not included can be purchased separately.

• Check for any accessories hidden behind or in the packing materials when opening the box.

An administration fee may be charged in the following situations:

(a) An engineer is called out at your request, but it is found that the product has no defect (i.e., where the user manual has not been read). (b) You bring the unit to a repair centre, but it is found that the product has no defect (i.e., where the user manual has not been read).

You will be informed of the administration fee amount before a technician visits.

• Warranty Card / Regulatory Guide (Not available in some locations)

• TV Power Cable

Warning: Screens can be damaged from direct pressure when handled incorrectly. We recommend lifting the TV at the edges, as shown.

Do Not Touch This Screen!

English - 6

Page 7

02 TV Installation

Mounting the TV on a wall

If you mount this TV on a wall, follow the instructions exactly as set out by the manufacturer. Unless it is correctly mounted, the TV may slide or fall and cause serious injury to a child or adult and

serious damage to the TV. For models providing wall mount adapters, install them as shown in the figure below before installing the wall mount kit.

• Refer to the installation manual included with the Samsung wall mount kit.

Wall mount Adapter

English

Wall mount

bracket

Wall mount Adapter

Wall mount

bracket

• Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you choose to install the wall mount on your own.

• You can install your wall mount on a solid wall perpendicular to the floor. Before attaching the wall mount to surfaces other than plaster board, contact your nearest dealer for additional information. If you install the TV on a ceiling or slanted wall, it may fall and result in severe personal injury.

• Standard dimensions for wall mount kits are shown in the table on the next page.

• If you are installing a third-party wall mount, note that the length of the screws you can use to attach the TV to the wall mount is shown in column C in the table on the next page.

• When installing a wall mount kit, we recommend you fasten all four VESA screws.

• If you want to install a wall mount kit that attaches to the wall using two top screws only, be sure to use a Samsung wall mount kit that supports this type of installation. (You may not be able to purchase this type of wall mount kit, depending on the geographical region.)

English - 7

Page 8

TV size in

inches

43-55 200 x 200

58-75 400 x 400

• Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw specifications. Screws that are too long may cause damage to the inside of the TV set.

• For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ depending on the wall mount specifications.

• Do not fasten the screws too firmly. This may damage the product or cause the product to fall, leading to personal injury. Samsung is not liable for these kinds of accidents.

• Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or when the consumer fails to follow the product installation instructions.

• Do not mount the TV at more than a 15 degree tilt.

• Always have two people mount the TV onto a wall.

VESA screw hole specs (A * B)

in millimetres

Do not install your wall mount kit while your TV is turned on. This may result in personal injury from electric shock.

C (mm)

43-45 M8 4

Standard

Screw

Quantity

Providing proper ventilation for your TV

When you install your TV, maintain a distance of at least 10 cm between the TV with other objects (walls, cabinet sides, etc.) to ensure proper ventilation. Failing to maintain proper ventilation may result in a fire or a problem with the product caused by an increase in its internal temperature.

• When you install your TV with a stand or a wall mount, we strongly recommend you use parts provided by Samsung Electronics only. Using parts provided by another manufacturer may cause difficulties with the product or result in injury caused by the product falling.

Installation with a stand Installation with a wall mount

10 cm

10 cm10 cm

10 cm

10 cm10 cm

10 cm

English - 8

Page 9

Attaching the TV to the Stand

Make sure you have all the accessories shown, and that you assemble the stand following the provided assembly instructions.

Safety Precaution: Securing the TV to the wall to prevent falling

Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular,

ensure your children do not hang on or destabilise the TV. This action may cause the TV to tip over, causing serious injuries or death. Follow all safety precautions provided in the Safety Flyer included with your TV. For added stability and safety, you can purchase and install the anti-fall device as described below.

WARNING: Never place a television set in an unstable location. The television set may fall, causing serious personal injury or death. Many injuries, particularly to children, can be avoided by taking simple precautions such as

• Using cabinets or stands recommended by the manufacturer of the television set.

• Only using furniture that can safely support the television set.

• Ensuring the television set is not overhanging the edge of the supporting furniture.

• Not placing the television set on tall furniture (for example, cupboards or bookcases) without anchoring both the furniture and the television set to a suitable support.

• Not placing the television set on cloth or other materials that may be located between the television set and supporting furniture.

• Educating children about the dangers of climbing on furniture to reach the television set or its controls.

If you are retaining and relocating the television set that you are replacing with this new set, you should apply the same precautions to the old set.

English

Preventing the TV from falling

1. Using the appropriate screws, firmly fasten a set of brackets to the

wall. Confirm that the screws are firmly attached to the wall.

– You may need additional material such as wall anchors

depending on the type of wall.

2. Using the appropriately sized screws, firmly fasten a set of brackets

to the TV.

– For the screw specifications, refer to the standard screw part in

the table under "Mounting the TV on a wall".

3. Connect the brackets fixed to the TV and the brackets fixed to the

wall with a durable, heavy-duty string, and then tie the string tightly.

– Install the TV near the wall so that it does not fall backwards. – Connect the string so that the brackets fixed to the wall are at

the same height as or lower than the brackets fixed to the TV.

• The product colour and shape may vary depending on the model.

English - 9

Page 10

03 Controlling External Devices with the TV

Remote (Universal Remote Setup)

> Source > Universal Remote

The universal remote control feature lets you control cable boxes, Blu-ray players, home theatres, and other external devices connected to the TV using the TV's remote control. For more information on using the Universal Remote function, see the e-Manual chapter, "Remote Control and Peripherals > Controlling External Devices with a Samsung Remote Control - Using the Universal Remote."

• Certain external devices connected to the TV may not support the universal remote feature.

English - 10

Page 11

04 The Remote Control

About the Buttons on the Remote Control

• This remote control has Braille points on the Power, Channel, Volume, and Select buttons and can be used

by visually impaired persons.

• The images, buttons, and functions of the remote control may differ depending on the model.

• If you use the remote control that comes with your TV to control another TV, some functions may not operate normally.

English

P (Power)

Turns the TV on and off.

Alternately selects Teletext mode,

Full TTX / Double TTX / Mix / Live TV.

Turns the sound on/off.

Adjusts the volume.

(Smart Hub)

Launches Home Screen.

Launch the app indicated by the

button.

E (Select)

Selects or runs a focused item.

Returns to the previous menu or

channel.

Displays and selects available video sources.

Gives direct access to channels.

Returns to the previous channel.

Changes the current channel.

Launches the Channel List.

Launch the app indicated by the button.

Displays the Guide screen.

Moves the cursor, selects the onscreen menu items, and changes the values seen on the TV's menu.

SETTINGS

Displays the main on-screen menu.

INFO

Displays information about the

current programme or content.

AD/SUBT.

Displays the Accessibility Shortcuts.

Exits the menu.

Use these buttons according to the directions on the TV screen.

Use these buttons with specific features. Use these buttons according to the directions on the TV screen.

English - 11

Page 12

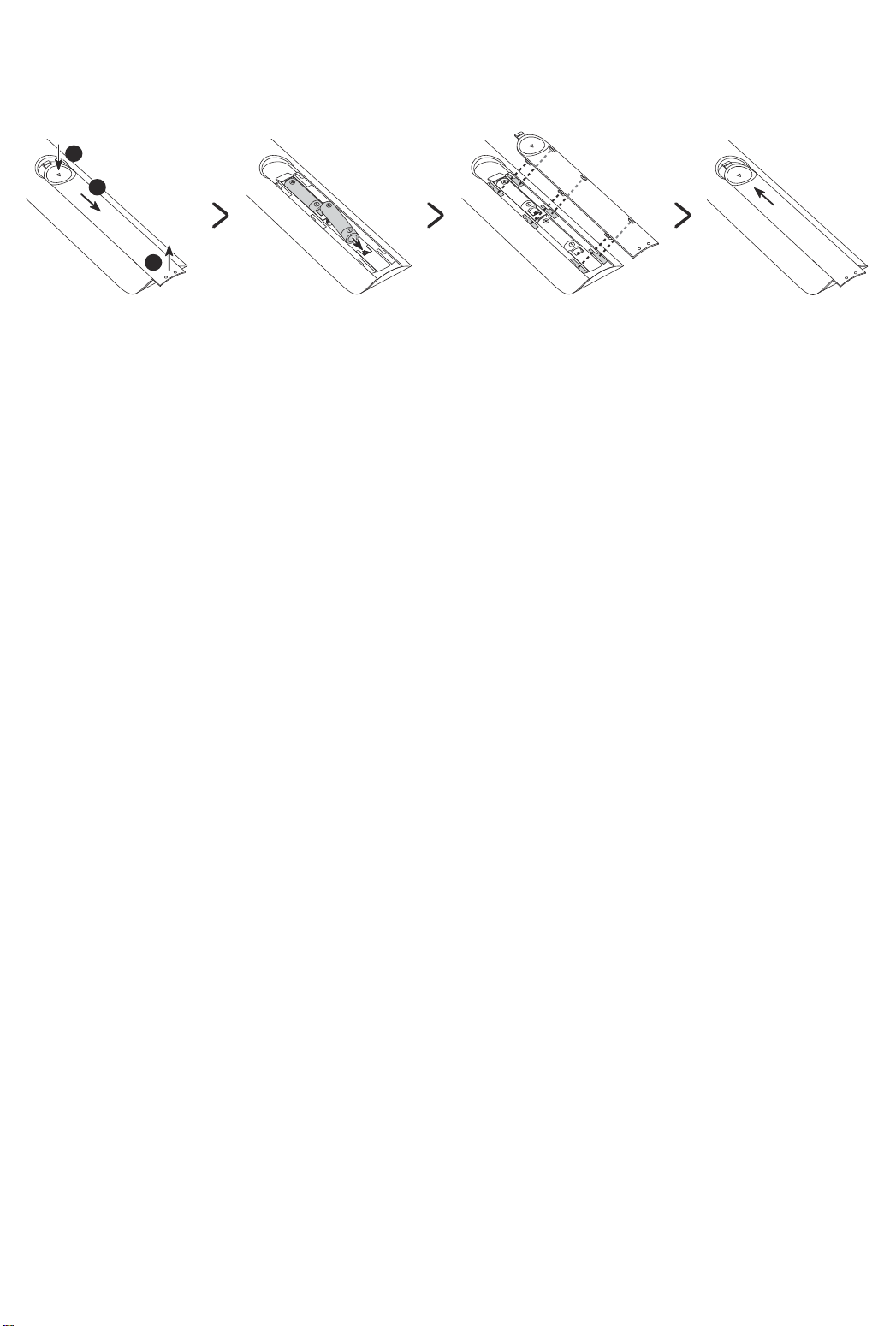

Installing batteries into the remote control (Battery size: AAA)

Match the polarities of the batteries to the symbols on the battery compartment.

• The colour and shape of the remote may vary depending on the model.

• Use the remote control within 7 m of the TV.

• Bright lights may affect the performance of the remote control. Avoid using the remote control near special fluorescent lights or neon signs.

• Alkaline batteries are recommended for longer battery life.

1. Gently pull on the battery cover's notch and then remove the cover completely once it comes loose.

2. Insert 2 AAA alkaline batteries, making sure to align the positive and negative polarities correctly.

3. Place the battery cover on the remote control and insert the cover into the remote control.

4. Slide the battery cover in the order shown above so that the cover is completely attached to the remote

control.

English - 12

Page 13

05 Running the Initial Setup

When you turn on your TV for the first time, it immediately starts the Initial Setup. The Initial Setup allows you to configure the basic settings for the TV to operate, such as broadcast reception, channel search, and network connection, at one time.

• Before starting the Initial Setup, be sure to connect external devices first.

• To use the TV's smart features, the TV must be connected to the Internet.

• To perform Initial Setup using the SmartThings app, you must connect your mobile device via Wi-Fi.

• If the pop-up for setup does not appear automatically on the SmartThings app on your mobile device,

continue setup manually after adding the TV using Add Device on the dashboard of the SmartThings app.

• The SmartThings app is available for mobile devices running Android 6.0 or higher or iOS 10 or higher.

• Noise may occur temporarily when the TV communicates with mobile devices. You can also start the Initial Setup using the TV's menu ( Follow the instructions displayed on the Initial Setup screen and configure the TV's basic settings to suit your viewing environment.

Using the TV Controller

You can turn on the TV with the TV Controller button at the bottom of the TV, and then use the Control menu. The Control menu appears when the TV Controller button is pressed while the TV is On. For more information about its usage, refer to the figure below.

• The screen may dim if the protective film on the SAMSUNG logo or the bottom of the TV is not detached.

Please remove the protective film.

> Settings > General > Reset).

English

Control menu

Power off

Channel Up

Channel Down

TV Controller button / Remote control sensor

Press: Move

Press & Hold: Select

The TV Controller button is located on the bottom of the TV.

Volume Up

Volume Down

Source

English - 13

Page 14

06 Connecting to a Network

Connecting the TV to a network gives you access to online services, such as Smart Hub, as well as software updates.

Network Connection - Wireless

Connect the TV to the Internet using a standard access point or modem.

Wireless IP access point or

The LAN Port on the Wall

LAN Cable (Not Supplied)

modem with a DHCP Server

Network Connection - Wired

Connect your TV to the network using a LAN cable.

• Use Cat7 (*STP Type) cable for the connection. * Shielded Twisted Pair

English - 14

Page 15

07 Troubleshooting and Maintenance

Troubleshooting

If the TV seems to have a problem, first review this list of possible problems and solutions. Alternatively, review the Troubleshooting Section in the e-Manual. If none of these troubleshooting tips apply, please visit “www. samsung.com” and click on Support, or contact the call centre listed on the back cover of this manual.

• This TFT LED panel is made up of sub pixels which require sophisticated technology to produce. There may be, however, a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• To keep your TV in optimum condition, upgrade to the latest software. Use the Update Now or Auto update functions on the TV's menu (

The TV won’t turn on.

• Make sure that the AC power cord is securely plugged in to the TV and the wall outlet.

• Make sure that the wall outlet is working and the power indicator at the bottom of the TV is lit and glowing a solid red.

• Try pressing the TV Controller button at the bottom of the TV to make sure that the problem is not with the remote control. If the TV turns on, refer to “The remote control does not work”.

> Settings > Support > Software Update > Update Now or Auto update).

English

There is no picture/video/sound, or a distorted picture/video/sound from an external device, or “Weak or No Signal” is displayed on the TV, or you cannot find a channel.

• Make sure the connection to the device is correct and that all cables are fully inserted.

• Remove and reconnect all cables connected to the TV and the external devices. Try new cables if possible.

• Confirm that the correct input source has been selected (

• Perform a TV self diagnosis to determine if the problem is caused by the TV or the device ( Support > Self Diagnosis > Start Picture Test or Start Sound Test).

• If the test results are normal, reboot the connected devices by unplugging each device's power cord and then plugging it in again. If the issue persists, refer to the connection guide in the user manual of the connected device.

• If you are not using a cable box or satellite box, and your TV is receiving TV signals from an antenna or a cable wall connector, run Auto Tuning to search for channels ( Tuning Settings) > Auto Tuning).

– The Auto Tuning Settings may not appear depending on the model or geographical area. – If you are using a cable box or satellite box, please refer to the cable box or satellite box manual.

> Source).

> Settings >

> Settings > Broadcasting > (Auto

English - 15

Page 16

The CI+ does not work.

• Your Samsung TV conforms to the CI+ 1.4 standards.

• Where a CI+ Common Interface module is incompatible with this device, then please remove the module and contact the CI+ operator for assistance.

The remote control does not work.

• Check if the power indicator at the bottom of the TV blinks when you press the remote's Power button. If it does not, replace the remote control's batteries.

• Make sure that the batteries are installed with their poles (+/–) in the correct direction.

• Try pointing the remote directly at the TV from 1.5-1.8 m away.

The cable box or satellite box remote control doesn’t turn the TV on or off or adjust the volume.

• Programme the cable box or satellite box remote control to operate the TV. Refer to the cable box or satellite box user manual for the SAMSUNG TV code.

The TV settings are lost after 5 minutes.

• The TV is in the Retail Mode. Change the Usage Mode in the General Menu to Home Mode ( > General > System Manager > Usage Mode > Home Mode).

> Settings

Intermittent Wi-Fi

• Make sure the TV has a network connection (

• Make sure the Wi-Fi password is entered correctly.

• Check the distance between the TV and the modem or access point. The distance should not exceed 15.2 m.

• Reduce interference by not using or turning off wireless devices. Also, verify that there are no obstacles between the TV and the modem or access point. (The Wi-Fi strength can be decreased by appliances, cordless phones, stone walls/fireplaces, etc.)

Single story Multi story

> Settings > General > Network > Network Status).

Wireless access point

Wireless repeater

• Contact your Internet Service Provider (ISP) and ask them to reset your network circuit to re-register the MAC addresses of your new modem or access point and the TV.

English - 16

Page 17

Video Apps problems (Youtube etc)

• Change the DNS to 8.8.8.8. Select

DNS setting > Enter manually > DNS Server > enter 8.8.8.8 > OK.

• Reset by selecting

> Settings > Support > Self Diagnosis > Reset Smart Hub.

> Settings > General > Network > Network Status > IP Settings >

What is Remote Support?

Samsung Remote Support service offers you one-on-one support with a Samsung Technician who can remotely:

• Diagnose your TV

• Adjust the TV settings for you

• Perform a factory reset on your TV

• Install recommended firmware updates

How does Remote Support work?

You can easily get Samsung Remote Support service for your TV:

1. Call the Samsung Contact Centre and ask for remote support.

2. Open the menu on your TV and go to the Support section. (

3. Select Remote Management, then read and agree to the service agreements. When the PIN screen

appears, provide the PIN number to the technician.

4. The technician will then access your TV.

> Settings > Support)

English

Eco Sensor and screen brightness

Eco Sensor adjusts the brightness of the TV automatically. This feature measures the light in your room and optimises the brightness of the TV automatically to reduce power consumption. If you want to turn this off, go to

> Settings > General > Eco Solution > Ambient Light Detection.

• If the screen is too dark while you are watching TV in a dark environment, it may be due to the Ambient Light Detection function.

• The eco sensor is located at the bottom of the TV. Do not block the sensor with any object. This can decrease picture brightness.

English - 17

Page 18

Changing the TV’s password

> Settings > General > System Manager > Change PIN

1. Run Change PIN and then enter the current password in the password field. The default password is

“0000” (France: “1111”).

2. Enter a new password and then enter it again to confirm it. The password change is complete.

• If you forgot your PIN code, press the buttons in the following sequence to reset the PIN to “0000” (France: “1111”): On the standard remote control: Select

(Volume Down) > Select RETURN button. > (

button. > (Volume Up) > Select RETURN button. > ( )

) (Volume Up) > Select RETURN button.

Caring for the TV

• If a sticker was attached to the TV screen, some debris can remain after you remove the sticker. Please clean the debris off before watching TV.

• The exterior and screen of the TV can get scratched during cleaning. Be sure to wipe the exterior and screen carefully using a soft cloth to prevent scratches.

• Do not spray water or any liquid directly onto the TV. Any liquid that goes into the product may cause a failure, fire, or electric shock.

• To clean the screen, turn off the TV, then gently wipe away smudges and fingerprints on the panel with a micro-fiber cloth. Clean the body or panel of the TV with a micro-fiber cloth dampened with a small amount of water. After that, remove the moisture with a dry cloth. While cleaning, do not apply strong force to the surface of the panel because it can damage the panel. Never use flammable liquids (benzene, thinner, etc.) or a cleaning agent. For stubborn smudges, spray a small amount of screen cleaner on a micro-fiber cloth, and then use the cloth to wipe away the smudges.

English - 18

Page 19

08 Specifications and Other Information

Specifications

Model Name UE43RU7105 / UE43RU7175 UE49RU7105 / UE49RU7175

English

Display Resolution Screen Size

Measured Diagonally Sound (Output)

3840 x 2160 3840 x 2160

43 inches

108 cm

20 W 20 W

49 inches

123 cm

Dimensions (W x H x D) Body With stand

970.2 x 563.2 x 58.2 mm

970.2 x 636.3 x 210.3 mm

1102.8 x 637.8 x 59.1 mm

1102.8 x 716.4 x 261.3 mm

Weight Without Stand With Stand

9.6 kg

9.8 kg

13.2 kg

13.5 kg

Model Name UE50RU7105 / UE50RU7175 UE55RU7105 / UE55RU7175 Display Resolution Screen Size

Measured Diagonally Sound (Output)

3840 x 2160 3840 x 2160

50 inches

125 cm

20 W 20 W

55 inches

138 cm

Dimensions (W x H x D) Body With stand

1124.8 x 650.2 x 59.1 mm

1124.8 x 728.8 x 261.3 mm

1238.6 x 714.2 x 58.7 mm

1238.6 x 792.8 x 261.3 mm

Weight Without Stand With Stand

13.6 kg

13.9 kg

17.3 kg

17.7 kg

Model Name UE58RU7105 / UE58RU7175 UE65RU7105 / UE65RU7175 Display Resolution Screen Size

Measured Diagonally Sound (Output)

3840 x 2160 3840 x 2160

58 inches

146 cm

20 W 20 W

65 inches

163 cm

Dimensions (W x H x D) Body With stand

1301.4 x 756.8 x 59.3 mm

1301.4 x 835.2 x 261.3 mm

1457.5 x 837.3 x 59.1 mm

1457.5 x 917.3 x 312.8 mm

Weight Without Stand With Stand

20.2 kg

20.5 kg

25.0 kg

25.5 kg

English - 19

Page 20

Model Name UE75RU7105 / UE75RU7175 Display Resolution 3840 x 2160 Screen Size

Measured Diagonally

75 inches

189 cm

Sound (Output) 20 W Dimensions (W x H x D)

Body With stand

1684.6 x 966.4 x 60.1 mm

1684.6 x 1056.5 x 356.1 mm

Weight Without Stand With Stand

37.0 kg

37.5 kg

Environmental Considerations

Operating Temperature Operating Humidity Storage Temperature Storage Humidity

• The design and specifications are subject to change without prior notice.

• For information about the power supply, and more information about power consumption, refer to the label-rating attached to the product.

• Typical power consumption is measured according to IEC 62087.

• You can see the label-rating attached to the back of the TV. (For some models, you can see the label-rating inside the cover terminal.)

10°C to 40°C (50°F to 104°F)

10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F) 5% to 95%, non-condensing

Decreasing power consumption

When you shut the TV off, it enters Standby mode. In Standby mode, it continues to draw a small amount of power. To decrease power consumption, unplug the power cord when you don't intend to use the TV for a long time.

English - 20

Page 21

Licences

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Recommendation - EU Only

English

Hereby, Samsung Electronics, declares that this equipment is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www. samsung.com go to Support > Search Product Support and enter the model name. This equipment may be operated in all EU countries. BT max transmitter power : 100mW at 2.4GHz – 2.4835GHz Wi-Fi max transmitter power : 100mW at 2.4GHz–2.4835GHz

For information on Samsung’s environmental commitments and product-specific regulatory obligations, e.g. REACH, WEEE, Batteries, visit http://www.samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html

WARNING - TO PREVENT THE SPREAD OF FIRE, KEEP CANDLES OR OTHER ITEMS WITH OPEN FLAMES AWAY FROM THIS PRODUCT AT ALL TIMES.

English - 21

Page 22

Avant de lire le présent manuel de l'utilisateur

Ce téléviseur est fourni avec le présent manuel de l'utilisateur et un manuel électronique intégré.

Avant de lire le présent manuel de l'utilisateur, lisez les informations suivantes:

Guide d'utilisation

e-Manual

Sur le site Web (www.samsung.com), vous pouvez télécharger le manuel de l'utilisateur et voir le contenu sur votre PC ou un appareil mobile.

Lisez le manuel de l'utilisateur fourni pour obtenir des informations sur la sécurité, l'installation, les accessoires, la configuration initiale et les spécifications du produit.

Pour en savoir plus sur ce téléviseur, lisez le manuel électronique intégré au produit.

• Pour ouvrir l' e-Manual,

> Paramètres > Assistance > Ouvrir

e-Manual

Apprendre à utiliser les fonctions d'assistance du manuel électronique

• Certains écrans de menu ne sont pas accessibles depuis le manuel électronique.

Recherche

Index

Regardé récemment

Choisissez un élément parmi les résultats de la recherche pour charger la page correspondante.

Sélectionnez un mot-clé pour accéder à la page appropriée.

– Les menus peuvent ne pas s’afficher suivant la région.

Sélectionnez une rubrique dans la liste des rubriques récemment consultées.

Apprendre à utiliser les boutons qui apparaissent dans les rubriques du manuel électronique

Essayer

Associer

Permet d'accéder à l'option de menu correspondante et de l'exécuter instantanément.

Accédez immédiatement à la rubrique à laquelle une page du e-Manual fait référence.

Français - 2

Page 23

Avertissement! Consignes de sécurité

importantes

Veuillez lire les consignes de sécurité avant d'utiliser le téléviseur. Référez-vous au tableau ci-dessous pour connaitre la signification des symboles pouvant apparaitre sur votre produit Samsung.

Français

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE.NE PAS OUVRIR.

ATTENTION: POUR REDUIRE LES RISQUES

D'ELECTROCUTION, NE RETIREZ PAS LE COUVERCLE (NI LE PANNEAU ARRIERE). AUCUNE DES PIECES SITUEES A L'INTERIEUR DU PRODUIT NE PEUT ETRE REPAREE PAR L'UTILISATEUR. POUR TOUT DEPANNAGE, ADRESSEZ-VOUS A UN SPECIALISTE.

Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

Produit de classeII: Ce symbole indique

qu'aucun raccordement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n’apparait pas sur un produit doté d’un câble électrique, le produit DOIT être connecté de façon sûre à un conducteur de protection (terre).

Tension CA: La tension nominale indiquée par

ce symbole est une tension CA.

Tension CC: La tension nominale indiquée par

ce symbole est une tension CC.

Avertissement. Consulter le mode d'emploi: ce

symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

• Les fentes et les ouvertures aménagées dans le boîtier ainsi qu'à l'arrière et en dessous de l'appareil assurent la ventilation de ce dernier. Afin de garantir le bon fonctionnement de l'appareil et d'éviter les risques de surchauffe, ces fentes et ouvertures ne doivent être ni obstruées ni couvertes.

– Ne placez pas l'appareil dans un environnement clos tel qu'une bibliothèque ou une armoire encastrée,

sauf si une ventilation adéquate est prévue.

– Ne placez pas l'appareil à proximité ou au-dessus d'un radiateur ou d'une bouche de chauffage, ni dans

un endroit exposé à la lumière directe du soleil.

– Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'appareil afin d'éviter tout risque

d'incendie ou de choc électrique.

• N'exposez pas l'appareil à la pluie et ne le placez pas à proximité d'une source d'eau, par exemple, une baignoire, un lavabo, un évier, un bac de lavage, un sous-sol humide, une piscine, etc. Si l'appareil vient à être mouillé par accident, débranchez-le et contactez immédiatement un revendeur agréé.

• Cet appareil fonctionne sur piles. Dans un souci de préservation de l'environnement, la réglementation locale en vigueur peut prévoir des mesures spécifiques de mise au rebut des piles usagées. Veuillez contacter les autorités compétentes afin d'obtenir des informations sur la mise au rebut ou le recyclage des piles.

• Evitez de surcharger les prises murales, les rallonges et les adaptateurs, car cela entraîne un risque d'incendie ou de choc électrique.

• Les cordons d'alimentation doivent être déroulés de sorte qu'aucun objet placé sur ou contre eux ne les chevauche ni les pince. Accordez une attention particulière aux cordons au niveau de l'extrémité des fiches, des prises murales et de la sortie de l'appareil.

Français - 3

Page 24

• En cas d'orage, d'absence ou de non-utilisation de votre appareil pendant une longue période, débranchez- le de la prise murale, de même que l'antenne ou le système de câbles. Ces précautions éviteront que l'appareil ne soit endommagé par la foudre ou par des surtensions.

• Avant de raccorder le cordon d'alimentation CA à la prise de l'adaptateur CC, vérifiez que la tension indiquée sur ce dernier correspond bien à la tension délivrée par le réseau électrique local.

• N'insérez jamais d'objet métallique dans les parties ouvertes de cet appareil Vous pourriez vous électrocuter.

• Afin d'éviter tout risque d'électrocution, ne mettez jamais les doigts à l'intérieur de l'appareil. Seul un technicien qualifié est habilité à ouvrir cet appareil.

• Veillez à brancher correctement et complètement le cordon d'alimentation. Lorsque vous débranchez le cordon d'alimentation d'une prise murale, tirez toujours sur la fiche du cordon d'alimentation. Ne le débranchez jamais en tirant sur le cordon d'alimentation. Ne touchez pas le cordon d'alimentation si vous avez les mains mouillées.

• Si l'appareil ne fonctionne pas normalement, en particulier s'il émet des odeurs ou des sons anormaux, débranchez-le immédiatement et contactez un revendeur ou un centre de dépannage agréé.

• Si vous prévoyez de ne pas utiliser le téléviseur ou de vous absenter de chez vous pendant une période prolongée, veillez à retirer la fiche d'alimentation de la prise (en particulier si des enfants, des personnes âgées ou des personnes handicapées restent seuls au domicile).

– L'accumulation de poussière peut amener le cordon d'alimentation à produire des étincelles et de

la chaleur ou l'isolation à se détériorer, entraînant un risque de fuite électrique, d'électrocution et d'incendie.

• Si vous prévoyez d'installer le téléviseur dans un endroit exposé à la poussière, à des températures faibles ou élevées, à une forte humidité ou à des substances chimiques, ou dans un endroit où il fonctionnera

24/24heures, comme dans un aéroport ou une gare ferroviaire, contactez un centre de service Samsung

agréé pour obtenir des informations. Faute de quoi, votre téléviseur pourrait subir de graves dommages.

• N'utilisez que des fiches et des prises murales correctement reliées à la terre.

– Une mise à la terre incorrecte peut entraîner des chocs électriques ou endommager l'appareil

(appareils de classeI uniquement).

• Pour éteindre complètement cet appareil, débranchez-le de la prise murale. Assurez-vous que la prise murale et la fiche d'alimentation sont facilement accessibles afin de pouvoir débrancher l'appareil rapidement si nécessaire.

• Rangez les accessoires (piles, etc.) dans un endroit hors de portée des enfants.

• Veillez à ne pas faire tomber le produit ni à lui donner des coups. Si le produit est endommagé, débranchez le cordon d'alimentation et contactez un centre de service Samsung.

• Pour nettoyer l'appareil, retirez le cordon d'alimentation de la prise murale et nettoyez le produit à l'aide d'un chiffon doux et sec. N'utilisez aucune substance chimique, telle que la cire, le benzène, l'alcool, des solvants, des insecticides, des désodorisants, des lubrifiants ou des détergents. Ces substances chimiques peuvent altérer l'aspect du téléviseur ou effacer les imprimés se trouvant sur celui-ci.

• N'exposez pas l'appareil aux gouttes ni aux éclaboussures.

• Ne vous débarrassez pas des piles en les brûlant.

• Les piles ne doivent pas être court-circuitées, démontées ni subir de surchauffe.

• Le remplacement des piles de la télécommande par un type de piles inapproprié présente un risque d'explosion. Ne les remplacez que par des piles du même type.

* Les schémas et illustrations contenus dans ce manuel d'utilisation sont fournis uniquement à titre de référence. L'aspect réel du produit peut être différent. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les langues de la CEI (russe, ukrainien, kazakh) ne sont pas disponibles pour ce produit, car il est fabriqué pour des clients de l'UE.

Français - 4

Page 25

Sommaire

Avant de lire le présent manuel de l'utilisateur ---------------------------------------------------------------------------- 2

Avertissement! Consignes de sécurité importantes

01 Contenu de la boîte

02 Installation du téléviseur

Fixation du téléviseur à un mur Ventilation adaptée de votre téléviseur Fixation du téléviseur sur le socle Précautions de sécurité: Fixer le téléviseur au mur pour éviter toute chute

---------------------------------------------------------------------------- 9

---------------------------------------------------------------------------- 7

---------------------------------------------------------------------------- 8

---------------------------------------------------------------------------- 9

03 Commande des périphériques externes à l'aide de la

télécommande du téléviseur (Config. télécommande universelle)

---------------------------------------------------------------------------- 3

Français

04 La télécommande

À propos des boutons sur la télécommande Mise en place des piles dans la télécommande

(Format de pile: AAA)

---------------------------------------------------------------------------- 12

---------------------------------------------------------------------------- 11

05 Exécution de la configuration initiale

Utilisation de contrôleur TV

---------------------------------------------------------------------------- 13

06 Connexion à un réseau

Connexion réseau - Sans fil Connexion réseau - Câble

---------------------------------------------------------------------------- 14

07 Résolution des problèmes et entretien

Résolution des problèmes

Qu'est que l'assistance à distance?

Capteur Eco et luminosité de l'écran Modification du mot de passe du téléviseur. Entretien du téléviseur

---------------------------------------------------------------------------- 15

---------------------------------------------------------------------------- 17

---------------------------------------------------------------------------- 18

08 Spécifications et informations supplémentaires

Caractéristiques techniques Conditions ambiantes Réduction de la consommation d'énergie Licences

---------------------------------------------------------------------------- 21

---------------------------------------------------------------------------- 19

---------------------------------------------------------------------------- 20

Français - 5

Page 26

01 Contenu de la boîte

Vérifiez que vous avez bien reçu les éléments suivants avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.

• Télécommande et piles (AAAx2)

• Guide d'utilisation

x 4

Adaptateur pour

support mural

• Les couleurs et les formes des éléments peuvent varier en fonction des modèles.

• Il est possible d'acheter séparément les câbles non fournis.

• Vérifiez qu'aucun accessoire n'est caché derrière ou dans l'emballage lorsque vous ouvrez la boîte.

Des frais d'administration peuvent vous être facturés dans les situations suivantes:

(a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.à-d. vous n'avez pas lu le manuel d'utilisation).

Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

Adaptateur de carte CI

• Carte de garantie / Guide réglementaire (non disponible dans tous les pays)

• Câble d'alimentation TV

Français - 6

Avertissement: les écrans peuvent être endommagés par une pression directe lorsqu'ils sont incorrectement manipulés. Il est recommandé de soulever le téléviseur par les bords, comme indiqué.

Ne touchez pas

cet écran!

Page 27

02 Installation du téléviseur

Fixation du téléviseur à un mur

Si vous fixez ce téléviseur sur un mur, suivez exactement les instructions du fabricant. S'il n'est pas fixé correctement, le téléviseur peut glisser ou tomber et provoquer des blessures graves à des

enfants ou des adultes ainsi que des dommages au téléviseur. Pour les modèles fournis avec un adaptateur de montage mural, procédez à l'installation en suivant les étapes illustrées ci-dessous avant de fixer le kit de montage mural.

• Reportez-vous au Manuel d'installation inclus dans le kit de montage mural Samsung.

Adaptateur pour support mural

Français

Support mural

Adaptateur pour support mural

Support mural

• Samsung Electronics ne saurait être tenue responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale.

• Vous pouvez installer le support mural sur un mur solide et perpendiculaire au sol. Avant de le fixer sur une autre surface que des plaques de plâtre, veuillez contacter votre revendeur le plus proche pour obtenir des informations supplémentaires. Si vous installez le téléviseur au plafond ou sur un mur incliné, il risque de tomber et de provoquer de graves blessures.

• Les dimensions standard des kits de montage mural sont indiquées dans le tableau de la page suivante.

• Si vous installez un support mural tiers, la longueur des vis que vous pouvez utiliser pour fixer le téléviseur

sur le support mural est indiquée dans la colonneC du tableau de la page suivante.

• Lors de l'installation d'un kit de montage mural, nous vous recommandons de fixer les quatre vis VESA.

• Si vous souhaitez installer un kit de montage mural qui se fixe au mur au moyen de deux vis supérieures uniquement, veillez à utiliser un kit de montage mural Samsung compatible avec ce type d'installation. (Il se peut que ce type de kit de montage mural ne soit pas disponible à l'achat dans certaines régions.)

Téléviseur

Français - 7

Page 28

Taille du

téléviseur en

pouces

43-55 200 x 200

58-75 400 x 400

• N'utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.

• Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.

• Ne serrez pas les vis trop fermement. Cela pourrait endommager l'appareil ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d'accident.

• Samsung ne peut être tenue responsable de tout dommage au produit ou préjudice corporel en cas d'utilisation d'un support mural autre qu'un support VESA ou d'un support mural non spécifié, ou si l'utilisateur ne suit pas les instructions d'installation du produit.

• N'inclinez pas le téléviseur de plus de 15degrés.

• Deux personnes sont nécessaires pour fixer le téléviseur au mur.

Spécifications VESA pour trou

de vis (A * B) en millimètres

N'installez pas le kit de montage mural lorsque le téléviseur est allumé.Vous risqueriez de vous électrocuter.

C (mm) Vis standard Quantité

43-45 M8 4

Ventilation adaptée de votre téléviseur

Lorsque vous installez votre téléviseur, maintenez une distance d'au moins 10cm entre le téléviseur et d'autres objets (murs, côtés d'armoire, etc.) pour permettre une ventilation adéquate. Le fait de ne pas garantir une ventilation adaptée peut entraîner une augmentation de la température interne du produit, ce qui peut l'endommager ou provoquer un incendie.

• Lors de l'installation de votre téléviseur sur un pied ou un support mural, nous vous conseillons vivement d'utiliser uniquement des pièces fournies par Samsung Electronics. L'utilisation de pièces fournies par un autre fabricant peut entraîner une défaillance du produit ou sa chute, ce qui pourrait vous blesser.

Installation sur un socle Installation sur un support mural

10 cm

10 cm10 cm

10 cm

10 cm10 cm

10 cm

Français - 8

Page 29

Fixation du téléviseur sur le socle

Vérifiez que vous disposez de tous les accessoires illustrés, et veillez à monter le socle en respectant les instructions de montage fournies.

Précautions de sécurité: Fixer le téléviseur au mur pour éviter toute

chute

Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de

tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent. Cela pourrait faire basculer le téléviseur et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité fournie avec votre téléviseur. Pour une stabilité et une sécurité accrues, vous pouvez acheter et installer le dispositif antichute comme décrit ci-dessous.

AVERTISSEMENT: N'installez jamais de téléviseur dans un endroit instable. Le téléviseur pourrait

tomber et causer de graves blessures, voire entraîner la mort. De nombreuses blessures, en

particulier aux enfants, peuvent être évitées en prenant de simples précautions telles que:

• Utiliser des armoires ou des socles recommandés par le fabricant du téléviseur.

• Utiliser exclusivement du mobilier pouvant supporter en toute sécurité le téléviseur.

• S'assurer que le téléviseur n'est pas juché au bord du meuble sur lequel il se trouve.

• Ne pas placer le téléviseur sur des meubles hauts (armoires, bibliothèques, etc.) sans ancrer le meuble et le téléviseur dans un support approprié.

• Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant se trouver entre le téléviseur et le meuble sur lequel il se trouve.

• Informer les enfants des dangers auxquels ils s'exposent en montant sur des meubles pour atteindre le téléviseur ou ses commandes.

Si vous décidez de conserver le téléviseur remplacé et de le placer ailleurs, prenez les mêmes précautions que pour le nouveau téléviseur.

Français

Conseils pour éviter toute chute du téléviseur

1. Fixez solidement des supports au mur à l'aide de vis adaptées.

Assurez-vous que les vis sont fermement fixées au mur.

– En fonction du type de mur, il est possible que vous ayez besoin

de matériel supplémentaire, tel que des chevilles murales.

2. Fixez solidement des supports au téléviseur à l'aide de vis de la

bonne taille.

– Pour consulter les caractéristiques des vis, reportez-vous à la

section sur les vis standard du tableau figurant sous «Fixation du téléviseur à un mur».

3. Reliez les fixations du téléviseur et celles placées au mur à l'aide d'un

solide cordon que vous attachez fermement.

– Placez le téléviseur à proximité du mur afin qu'il ne bascule pas

vers l'arrière.

– Placez le cordon de façon à ce que les supports fixés au mur

soient placés à la même hauteur ou plus bas que ceux fixés sur le téléviseur.

• La couleur et la forme du produit peuvent varier en fonction du modèle.

Français - 9

Page 30

03 Commande des périphériques externes à

l'aide de la télécommande du téléviseur (Config. télécommande universelle)

> Source > Config téléc universelle

La fonction de télécommande universelle vous permet de commander vos décodeurs câble, lecteurs Bluray, systèmes home cinéma et d'autres périphériques externes connectés au téléviseur en utilisant la télécommande du téléviseur. Pour plus d'informations sur l'utilisation de la fonction de télécommande universelle, consultez le chapitre

«Télécommande et périphériques > Contrôle des appareils externes avec une télécommande Samsung -

Utilisation de la Config téléc universelle» du manuel électronique.

• Il se peut que certains périphériques externes connectés au téléviseur ne prennent pas en charge la fonctionnalité de télécommande universelle.

Français - 10

Page 31

04 La télécommande

À propos des boutons sur la télécommande

• Les boutons Alimentation, Canal, Volume et Sélectionner de la télécommande étant annotés en braille, celle-ci peut être utilisée par des personnes malvoyantes.

• Les images, les boutons et les fonctions de la télécommande peuvent varier en fonction du modèle.

• Si vous utilisez la télécommande fournie avec votre téléviseur pour contrôler un autre téléviseur, il se peut que certaines fonctions ne fonctionnent pas correctement.

Français

P (Alimentation)

Permet d'allumer et d'éteindre le

téléviseur.

Permet de sélectionner

successivement les options

Télétexte, Complet TTX / Double TTX

/ Mix / TV en direct.

Permet d'activer et de désactiver

le son.

permet de régler le volume.

(Smart Hub)

Permet de lancer la fonction Barre

d'accès rapide.

Permet de lancer l'application

indiquée par le bouton.

E (Sélectionner)

permet de sélectionner ou

d'exécuter l'option sélectionnée.

Permet de revenir à la chaîne ou au

menu précédent.

Permet d'afficher et de sélectionner les sources vidéo disponibles.

permet d'accéder directement aux chaînes.

Permet de revenir à la chaîne précédente.

permet de changer de chaîne.

Permet de lancer la Liste des chaînes.

Permet de lancer l'application indiquée par le bouton.

Affiche l'écran Guide.

Permet de déplacer le curseur, de sélectionner les éléments des menus à l'écran et de modifier les valeurs affichées sur le menu du téléviseur.

SETTINGS

permet d'afficher le menu principal

à l’écran.

INFO

Permet d'afficher des informations

sur le programme ou contenu actuel.

AD/SUBT.

Affiche les Raccourcis d'accessibilité.

Permet de quitter le menu.

Utilisez ces boutons conformément aux instructions affichées sur l'écran du téléviseur.

Utilisez ces boutons avec des fonctionnalités spécifiques. Utilisez ces boutons conformément aux instructions affichées sur l'écran du téléviseur.

Français - 11

Page 32

Mise en place des piles dans la télécommande (Format de pile: AAA)

Respectez les polarités indiquées par les symboles dans le logement des piles.

• La couleur et la forme de la télécommande peuvent varier en fonction du modèle.

• Utilisez la télécommande à une distance maximale de 7mètres du téléviseur.

• Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez d'utiliser la télécommande à proximité d'une lampe fluorescente spéciale ou d'une enseigne au néon.

• Nous vous recommandons d'utiliser des piles alcalines pour une autonomie optimale.

1. Retirez délicatement le cran du capot du compartiment des piles, puis ôtez complètement le capot

lorsqu'il se décolle.

2. Insérez 2piles alcalines AAA en vous assurant d'aligner correctement les polarités positives et négatives.

3. Placez le capot du compartiment des piles sur la télécommande et insérez-le.

4. Faites glisser le capot du compartiment des piles comme indiqué ci-dessus de façon à le fixer

complètement à la télécommande.

Français - 12

Page 33

05 Exécution de la configuration initiale

Lorsque vous allumez votre téléviseur pour la première fois, la configuration initiale démarre automatiquement. La configuration initiale vous permet de définir simultanément les paramètres de fonctionnement de base du téléviseur, comme la réception de la diffusion, la recherche de chaînes et la connexion réseau.

• Avant de lancer la configuration initiale, veillez à raccorder les périphériques externes.

• Pour utiliser les fonctions Smart du téléviseur, ce dernier doit être connecté à Internet.

• Pour effectuer la configuration initiale à l'aide de l'application SmartThings, vous devez connecter votre appareil mobile via Wi-Fi.

• Lorsque la fenêtre contextuelle de configuration n'apparaît pas automatiquement sur l'application SmartThings de votre appareil mobile, continuez l'opération après avoir ajouté manuellement le téléviseur à l'aide de l'option Ajouter un appareil dans l'application SmartThings.

• L’application SmartThings est disponible pour les appareils mobiles Android6.0 ou version supérieure et

iOS10 ou version supérieure.

• Des bruits peuvent être audibles lorsque le téléviseur communique avec les appareils mobiles.

Vous pouvez également lancer la configuration initiale à partir du menu du téléviseur ( Général > Réinitialiser). Suivez les instructions affichées sur l’écran de configuration initiale et définissez les paramètres de base du téléviseur en fonction de votre environnement de diffusion.

> Paramètres >

Français

Utilisation de contrôleur TV

Vous pouvez allumer le téléviseur avec le bouton contrôleur TV situé en bas du téléviseur, puis utiliser le Menu de contrôle. Le Menu de contrôle s'affiche lorsque le bouton contrôleur TV est actionné pendant que le

téléviseur est allumé. Pour plus d'informations sur son utilisation, consultez l'illustration ci-dessous.

• La luminosité de l'écran peut faiblir si le film protecteur sur le logo SAMSUNG ou en bas du téléviseur n'a pas été retiré. Veuillez retirer le film protecteur.

Menu de contrôle

Éteindre

Chaîne +

Chaîne -

Bouton contrôleur TV / Capteur de la télécommande

Volume +

Volume -

Source

Pression : déplacer

Pression longue : sélectionner

Le bouton contrôleur TV est situé au bas du téléviseur.

Français - 13

Page 34

06 Connexion à un réseau

La connexion du téléviseur à un réseau vous permet d'accéder à des services en ligne comme Smart Hub ainsi qu'à des mises à jour logicielles.

Connexion réseau - Sans fil

Connectez le téléviseur à Internet à l'aide d'un point d'accès ou modem standard.

Point d'accès IP ou modem

Port LAN mural

Câble LAN (non fourni)

sans fil avec serveurDHCP

Connexion réseau - Câble

Connectez votre téléviseur au réseau à l'aide d'un câble LAN.

• Utilisez le câble Cat 7(type *STP) pour la connexion. * Shielded Twisted Pair

Français - 14

Page 35

07 Résolution des problèmes et entretien

Résolution des problèmes

En cas de problème, commencez par consulter la liste des problèmes potentiels et de leurs solutions. Vous pouvez également vous référer à la section Résolution des problèmes du manuel électronique. Si aucune de ces solutions de dépannage ne s'applique à votre problème, rendez-vous sur le site “www.samsung.com” et cliquez sur Assistance, ou contactez le centre d'appels dont les coordonnées figurent sur la dernière page de ce manuel.

• Ce téléviseur LED TFT utilise des sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l'écran. Ils n'ont aucune incidence sur la performance du produit.

• Pour maintenir votre téléviseur dans des conditions optimales, mettez-le à niveau avec le dernier logiciel disponible. Utilisez les fonctions Mettre à jour maintenant ou Mise à jour auto dans le menu du téléviseur (

> Paramètres > Assistance > Mise à jour du logiciel > Mettre à jour maintenant ou Mise à jour auto).

Le téléviseur ne s'allume pas.

• Vérifiez que le câble d'alimentation secteur est correctement branché au téléviseur et à la prise murale.

• Assurez-vous que la prise murale est fonctionnelle et que le voyant d’alimentation au bas du téléviseur est allumé (voyant rouge fixe).

• Appuyez sur le bouton contrôleur TV en bas du téléviseur pour vous assurer que le problème ne vient pas de

la télécommande. Si le téléviseur s'allume, reportez-vous au problème «La télécommande ne fonctionne pas».

Français

Il n'y a aucune image/vidéo ou aucun son, ou l'image/la vidéo/le son en provenance d'un périphérique externe est déformé, ou le message "Signal faible ou inexistant" s'affiche sur l'écran du téléviseur, ou la chaîne que vous recherchez est introuvable.

• Vérifiez que le périphérique est correctement raccordé et que tous les câbles sont bien enfoncés.

• Débranchez et rebranchez tous les câbles reliés au téléviseur et aux périphériques externes. Si possible, essayez avec d'autres câbles.

• Confirmez que vous avez sélectionné la source d'entrée appropriée (

• Exécutez un autodiagnostic du téléviseur pour déterminer si le problème est provoqué par le téléviseur ou par le périphérique ( ou Lancer le test audio).

• Si les résultats du test sont normaux, redémarrez les périphériques connectés en débranchant puis en rebranchant chaque câble d'alimentation. Si le problème persiste, consultez les instructions de raccordement dans le manuel d'utilisation du périphérique externe.

• Si vous n'utilisez pas de décodeur câble ou satellite et que votre téléviseur reçoit les signaux de diffusion par le biais d'une antenne ou d'une prise murale, exécutez Recherche automatique pour rechercher des chaînes ( automatique).

– De même, selon le modèle ou la région, il est possible que les Paramètres de recherche automatique

ne soient pas pris en charge.

– Si vous utilisez un décodeur câble ou satellite, consultez le manuel de l’utilisateur du décodeur câble ou

satellite.

> Paramètres > Diffusion > (Paramètres de recherche automatique) > Recherche

> Paramètres > Assistance > Diagnostic automatique > Lancer le test de l'image

> Source).

Français - 15

Page 36

Le module CI+ ne fonctionne pas.

• Votre téléviseur Samsung respecte les normes CI+1.4.

• Si le module interface commune CI+ est incompatible avec ce périphérique, veuillez retirer le module et prendre contact avec l’opérateur du module CI+ pour obtenir de l’aide.

La télécommande ne fonctionne pas.

• Vérifiez que le voyant d’alimentation au bas du téléviseur clignote lorsque vous appuyez sur la touche d’alimentation de la télécommande. Si ce n'est pas le cas, remplacez les piles de la télécommande.

• Assurez-vous que la polarité (+/-) des piles est respectée.

• Essayez de pointer la télécommande directement en direction du téléviseur à partir d'une distance comprise entre 1,5-1,8m.

La télécommande du décodeur câble ou satellite ne permet pas d’allumer ou d’éteindre le téléviseur, ni de régler le volume.

• Programmez la télécommande du décodeur câble ou satellite de telle sorte qu'elle puisse contrôler le téléviseur. Consultez le manuel de l'utilisateur du décodeur câble ou satellite pour obtenir le code du téléviseur SAMSUNG.

Les réglages du téléviseur sont perdus après 5minutes.

• Le téléviseur fonctionne en Mode Magasin. Définissez le paramètre Mode d'utilisation dans le menu Général sur Mode Domicile ( Mode Domicile).

> Paramètres > Général > Gestionnaire système > Mode d'utilisation >

Connexion Wi-Fi instable

• Vérifiez que le téléviseur possède une connexion réseau ( réseau).

• Assurez-vous que le mot de passe Wi-Fi saisi est correct.

• Vérifiez la distance entre le téléviseur et le modem ou point d'accès. Cette distance ne doit pas dépasser 15,2m.

• Limitez les interférences en n'utilisant pas les périphériques sans fil ou en les éteignant. Vérifiez également l'absence d'obstacles entre le téléviseur et le modem ou le point d'accès. (L'intensité du signal Wi-Fi peut être réduite par des appareils, des téléphones sans fil, des murs/cheminées en pierre, etc.)

Sur un même étage Différents étages

> Paramètres > Général > Réseau > État du

Point d'accès sans fil

Répéteur sans fil

• Contactez votre fournisseur d'accès Internet (FAI) et demandez-lui de réinitialiser votre circuit réseau pour enregistrer à nouveau les adresses MAC de votre nouveau modem ou point d'accès et du téléviseur.

Français - 16

Page 37

Problèmes concernant les applications de vidéos (YouTube, etc)

• Remplacez le DNS par 8.8.8.8. Sélectionnez

Param. IP > Config. DNS > Entrer manuellement > Serveur DNS > entrez 8.8.8.8 > OK.

• Réinitialisez en sélectionnant Smart Hub.

> Paramètres > Assistance > Diagnostic automatique > Réinitialiser

> Paramètres > Général > Réseau > État du réseau >

Qu'est que l'assistance à distance?

Le service d'assistance à distance de Samsung vous permet de bénéficier de l'aide personnalisée d'un

technicien de Samsung en mesure d'effectuer à distance les actions suivantes:

• Diagnostic de votre téléviseur

• Réglage des paramètres du téléviseur à votre place

• Réinitialisation des paramètres par défaut de votre téléviseur

• Installation des mises à jour de micrologiciel recommandées

Comment l'assistance à distance fonctionne-t-elle?

Vous pouvez facilement obtenir l'aide du service d'assistance à distance de Samsung pour votre téléviseur:

1. Appelez le centre de contact Samsung et demandez une opération de support technique à distance.

2. Ouvrez le menu de votre téléviseur, puis accédez à la section Assistance. (

3. Sélectionnez Gestion à distance, puis lisez et acceptez les contrats de service. Lorsque l'écran de saisie du

code PIN s'ouvre, communiquez-le au technicien.

4. Ce dernier aura alors accès à votre téléviseur.

> Paramètres > Assistance)

Français

Capteur Eco et luminosité de l'écran

La fonction Capteur Eco règle automatiquement la luminosité de l'écran du téléviseur. Cette fonction mesure la luminosité de votre pièce et optimise automatiquement celle de votre téléviseur afin de réduire la consommation d'énergie. Si vous souhaitez la désactiver, accédez à Éco > Détection de la lumière ambiante.

• Si l'écran est trop sombre lorsque vous regardez la télévision dans l'obscurité, cela peut être dû à la fonction de Détection de la lumière ambiante.

• Le capteur éco est situé à l'arrière du téléviseur. Ne bloquez pas le capteur avec un objet quelconque. Cela pourrait diminuer la luminosité de l'image.

> Paramètres > Général > Solution

Français - 17

Page 38

Modification du mot de passe du téléviseur.

> Paramètres > Général > Gestionnaire système > Modifier le code PIN

1. Exécutez Modifier le code PIN, puis entrez le mot de passe actuel dans le champ approprié. Le mot de

passe par défaut est "0000" (pour la France: "1111").

2. Saisissez un nouveau mot de passe, puis saisissez-le de nouveau pour le confirmer. La modification du mot

de passe est terminée.

• Si vous avez oublié votre code PIN, appuyez sur les touches dans l'ordre suivant pour redéfinir le code sur

"0000" (pour la France: "1111"): Sur la télécommande standard: Sélectionnez la touche

RETURN. > ( RETURN.

) (Volume -) > Sélectionnez la touche RETURN. > ( ) (Volume +) > Sélectionnez la touche

. > (Volume +) > Sélectionnez la touche

Entretien du téléviseur

• Si un autocollant était appliqué sur l'écran, son retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le téléviseur.

• Le nettoyage peut rayer l'écran et l'extérieur du téléviseur. Veillez à effectuer le nettoyage avec précaution à l'aide d'un chiffon doux pour éviter les rayures.

• Veillez à ne pas pulvériser d'eau ou tout autre liquide directement sur le téléviseur. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.

• Pour nettoyer l'écran, éteignez le téléviseur, puis frottez délicatement les tâches et les traces de doigts sur l'écran à l'aide d'un chiffon en microfibres. Nettoyez le téléviseur (hormis l'écran) à l'aide d'un chiffon en microfibre humidifié avec un peu d'eau. Ensuite, utilisez un chiffon sec pour ôter toute trace d'humidité. Lorsque vous nettoyez, n'appuyez pas trop fort sur la surface de l'écran afin de ne pas l'abîmer. N'utilisez jamais de liquide inflammable (benzène, diluant, etc.) ni de produit d'entretien. Pour les taches plus tenaces, vaporisez un peu de détergent pour écran sur un chiffon en microfibres, puis enlevez les taches au moyen de ce chiffon.

Français - 18

Page 39

08 Spécifications et informations

supplémentaires

Caractéristiques techniques

Nom du modèle UE43RU7105 / UE43RU7175 UE49RU7105 / UE49RU7175 Résolution de l'affichage Taille de l'écran

Mesuré en diagonale Son (Sortie)

Dimensions(LxHxP)

Corps Avec socle

Poids Sans socle Avec socle

Nom du modèle UE50RU7105 / UE50RU7175 UE55RU7105 / UE55RU7175 Résolution de l'affichage Taille de l'écran

Mesuré en diagonale Son (Sortie)

Dimensions(LxHxP)

Corps Avec socle

3840 x 2160 3840 x 2160

43 pouces

108 cm

20 W 20 W

970,2 x 563,2 x 58,2 mm

970,2 x 636,3 x 210,3 mm

9,6 kg 9,8 kg

3840 x 2160 3840 x 2160

50 pouces

125 cm

20 W 20 W

1124,8 x 650,2 x 59,1 mm

1124,8 x 728,8 x 261,3 mm

1102,8 x 637,8 x 59,1 mm

1102,8 x 716,4 x 261,3 mm

1238,6 x 714,2 x 58,7 mm

1238,6 x 792,8 x 261,3 mm

49 pouces

123 cm

13,2 kg 13,5 kg

55 pouces

138 cm

Français

Poids Sans socle Avec socle

Nom du modèle UE58RU7105 / UE58RU7175 UE65RU7105 / UE65RU7175 Résolution de l'affichage Taille de l'écran

Mesuré en diagonale Son (Sortie)

Dimensions(LxHxP)

Corps Avec socle

Poids Sans socle Avec socle

1301,4 x 756,8 x 59,3 mm

1301,4 x 835,2 x 261,3 mm

13,6 kg

13,9 kg

3840 x 2160 3840 x 2160

58 pouces

146 cm

20 W 20 W

1457,5 x 837,3 x 59,1 mm

1457,5 x 917,3 x 312,8 mm

20,2 kg

20,5 kg

17,3 kg 17,7 kg

65 pouces

163 cm

25,0 kg 25,5 kg

Français - 19

Page 40

Nom du modèle UE75RU7105 / UE75RU7175 Résolution de l'affichage 3840 x 2160 Taille de l'écran

Mesuré en diagonale

75 pouces

189 cm

Son (Sortie) 20 W

Dimensions(LxHxP)

Corps Avec socle

1684,6 x 966,4 x 60,1 mm

1684,6 x 1056,5 x 356,1 mm

Poids Sans socle Avec socle

37,0 kg 37,5 kg

Conditions ambiantes

Température de fonctionnement Humidité de fonctionnement Température de stockage Humidité de stockage

• La conception et les spécifications peuvent être modifiées sans préavis.

• Pour plus d'informations sur l'alimentation et la consommation, reportez-vous à l'étiquette de classification apposée sur le produit.

• La consommation de courant normale est mesurée selon la norme CEI 62087.

• Vous pouvez voir la plaque signalétique attachée à l'arrière du téléviseur. (Sur certains modèles, vous pouvez voir la plaque signalétique à l'intérieur de la coque de protection.)

10°C à 40°C (50°F à 104°F)

10 à 80%, sans condensation

-20°C à 45°C (-4°F à 113°F)

5 à 95%, sans condensation

Réduction de la consommation d'énergie

Lorsque vous éteignez le téléviseur, il passe en mode veille. En mode veille, le téléviseur continue à consommer une petite quantité de courant. Pour réduire la consommation d'énergie, débranchez le cordon d'alimentation lorsque vous prévoyez de ne pas utiliser le téléviseur pendant une période prolongée.

Français - 20

Page 41

Licences

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Recommandation - UE uniquement

Français

Par la présente, SamsungElectronics déclare que cet équipement est conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité de l’UE est disponible à l'adresse internet suivante: http://

www.samsung.com cliquez sur «Assistance» > «Recherche d'assistance pour vos produits», puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l'UE.

Puissance de transmission BT max.: 100mW à 2,4GHz–2,4835GHz Puissance de transmission Wi-Fi max.: 100mW à 2,4GHz–2,4835GHz

Pour en savoir plus sur les engagements de Samsung en matière d'environnement et les obligations réglementaires spécifiques à un produit (REACH, DEEE, piles, etc.), rendez-vous sur http://www.samsung.com/ uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

ATTENTION: POUR EVITER TOUT RISQUE D'INCENDIE, TENEZ TOUJOURS CE PRODUIT A

DISTANCE DES BOUGIES OU AUTRES FLAMMES OUVERTES.

Français - 21

Page 42

Antes de leer este manual del usuario

El televisor se suministra con este manual del usuario y un e-Manual integrado. Antes de leer este manual del usuario, revise lo siguiente:

Manual del usuario

e-Manual

Puede descargarse el manual del usuario desde el sitio web (www.samsung.com) y leer el contenido en su ordenador o dispositivo móvil.

Lea el manual del usuario proporcionado para obtener información sobre la seguridad, la instalación, los accesorios, la configuración inicial y las especificaciones del producto.

Para obtener más información acerca de este televisor, lea el e-Manual integrado en el producto.

• Para abrir el e-Manual,

> Configuración > Asistencia > Abrir

e-Manual

Aprendizaje de las funciones de asistencia del e-Manual

• Desde el e-Manual no se puede acceder a algunas pantallas de menú.

Buscar

Índice

Últimos vistos

Elija un elemento de los resultados de búsqueda para cargar la página correspondiente.

Seleccione una palabra clave para ir a la página correspondiente.

– Es posible que este menú no se muestre según la zona geográfica.

Seleccione un tema de la lista de temas consultados recientemente.

Aprendizaje de las funciones de los botones que aparecen en las páginas de los temas del e-Manual

Inténtelo

Vínculo

Permite acceder al elemento de menú correspondiente y probar la función directamente.

Acceda inmediatamente a un tema subrayado al que se hace referencia en una página del e-Manual.

Español - 2

Page 43

¡Advertencia! Instrucciones importantes de seguridad

Lea las instrucciones de seguridad antes de utilizar el televisor. Consulte la tabla a continuación para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung.

PRECAUCIÓN

PELIGRO DE DESCARGA ELÉCTRICA.NO ABRIR.

PRECAUCIÓN: PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA. NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE AL PERSONAL CUALIFICADO DE SERVICIO TÉCNICO.

Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.

Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.

Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no se encuentra en un producto con un cable de alimentación, el producto DEBE contar con una conexión fiable a una puesta a tierra de seguridad (conexión a tierra).

Tensión CA: La tensión nominal marcada con este símbolo es tensión CA.

Tensión CC: La tensión nominal marcada con este símbolo es tensión CC.

Precaución. Consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

• Las ranuras y aberturas existentes en la unidad y en la parte posterior o inferior se facilitan para proporcionar la ventilación necesaria. Para garantizar el funcionamiento fiable de este aparato y para evitar que se sobrecaliente, estas ranuras y aberturas nunca deben bloquearse ni cubrirse.

– No coloque este aparato en un espacio cerrado, como una librería o un armario empotrado, a menos

que se proporcione una ventilación adecuada.

– No instale este aparato cerca o sobre un radiador o una rejilla de aire caliente, ni en lugares expuestos

a la luz solar directa.

– No coloque recipientes con agua sobre este aparato (jarrones, etc.), ya que podría originar un incendio

o una descarga eléctrica.

• No exponga este aparato a la lluvia ni lo coloque cerca del agua (en la proximidad de una bañera, un lavabo, un fregadero o un lavadero, en un sótano húmedo o junto a una piscina, etc.). Si este aparato se moja accidentalmente, desenchúfelo y póngase en contacto inmediatamente con un distribuidor autorizado.

• Este aparato utiliza pilas. En su localidad pueden existir regulaciones que exijan eliminar las pilas adecuadamente. Póngase en contacto con las autoridades locales para obtener información sobre la eliminación y el reciclaje.

• No sobrecargue las tomas murales, los alargadores ni los adaptadores por encima de su capacidad, ya que podría generar incendios o descargas eléctricas.

• Los cables de alimentación deben colocarse de forma que no puedan pisarse ni quedar atrapados por objetos situados encima o contra ellos. Preste especial atención a la parte del cable próximo al enchufe, la toma mural y la salida del aparato.

Español

Español - 3

Page 44

• Para proteger este aparato durante una tormenta eléctrica o cuando no lo utilice durante periodos prolongados, desenchúfelo de la toma de la pared y desconecte la antena o el sistema de cable. Esto evitará que el equipo se dañe por rayos o picos de tensión de la línea eléctrica.

• Antes de conectar el cable de alimentación de CA a la toma del adaptador de CC, asegúrese de que la designación del voltaje del adaptador de CC se corresponda con la red eléctrica local.

• No inserte ningún objeto metálico en las aberturas del aparato. Podría causar una descarga eléctrica.

• Para evitar descargas eléctricas, no toque nunca el interior de este aparato. Solo un técnico cualificado debe abrir este aparato.

• Cuando conecte el cable de alimentación, compruebe que el enchufe está firmemente insertado. Cuando desenchufe el cable de alimentación de la toma de corriente, tire siempre del enchufe. Nunca lo desenchufe tirando del cable de alimentación. No toque el cable de alimentación con las manos mojadas.

• Si este aparato no funciona normalmente, en especial si produce ruidos u olores extraños, desenchúfelo inmediatamente y póngase en contacto con un distribuidor o centro de servicio técnico autorizado.

• Desenchufe el televisor de la toma de corriente si no lo va a utilizar o si va a ausentarse durante un periodo prolongado (en especial si se van a quedar en casa niños, ancianos o personas discapacitadas sin compañía).

– El polvo acumulado puede hacer que el cable de alimentación genere chispas y calor elevado

o deteriore el material de aislamiento, con el resultado de una descarga eléctrica, una fuga de electricidad o un incendio.

• Póngase en contacto con un centro de servicio Samsung autorizado si va a instalar el televisor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, o en lugares donde vaya a funcionar las 24 horas del día, como aeropuertos, estaciones de ferrocarril, etc. Si no lo hace puede provocar graves daños en el televisor.

• Utilice solo un enchufe y una toma de pared correctamente conectados a tierra.

– Una toma a tierra inadecuada puede producir descargas eléctricas o desperfectos en el equipo. (Solo

equipos de Clase l.)

• Para apagar completamente el aparato, desenchúfelo de la toma de la pared. Para asegurar que puede desconectar el aparato rápidamente si fuera necesario, compruebe que la toma de corriente y el enchufe resultan fácilmente accesibles.

• Guarde los accesorios (pilas, etc.) en un lugar seguro fuera del alcance de los niños.

• No deje caer el producto ni lo someta a impactos. Si el producto se estropea, desenchufe el cable de alimentación y póngase en contacto con un centro de servicio de Samsung.

• Para limpiar el aparato, desenchufe el cable de alimentación de la toma mural y límpielo con un paño suave y seco. No utilice ningún producto químico como cera, benzol, alcohol, disolventes, insecticidas, ambientadores de aire, lubricantes o detergentes. Estos productos químicos pueden deteriorar el aspecto del televisor o borrar las estampaciones del producto.

• Evite que cualquier líquido salpique el aparato o gotee sobre él.

• No tire las pilas al fuego.

• No cortocircuite, desmonte ni sobrecaliente las pilas.

• Hay peligro de explosión si reemplaza las pilas usadas del mando a distancia por otras de un tipo incorrecto. Reemplace la pila solo por una igual o de especificaciones equivalentes.

* Las figuras y las ilustraciones de este manual del usuario se proporcionan como referencia solamente y pueden no coincidir con el aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso. Los idiomas de la CEI (ruso, ucraniano, kazajo) no están disponibles para este producto, ya que se fabrica para usuarios de la Unión Europea.

Español - 4

Page 45

Contenido

Antes de leer este manual del usuario ---------------------------------------------------------------------------- 2 ¡Advertencia! Instrucciones importantes de seguridad

01 ¿Qué hay en la caja?

02 Instalación del televisor

Instalación del televisor en una pared Ventilación adecuada del televisor Montaje del televisor en el soporte Precauciones de seguridad: Sujeción del televisor a la pared para evitar que se caiga

---------------------------------------------------------------------------- 9

---------------------------------------------------------------------------- 7

---------------------------------------------------------------------------- 8

---------------------------------------------------------------------------- 9

03 Control de los dispositivos externos con el mando a distancia del

televisor (Configurar mando universal)

---------------------------------------------------------------------------- 3

Español

04 Mando a distancia

Acerca de los botones del mando a distancia Colocación de las pilas en el mando a distancia (tamaño de las pilas: AAA)

---------------------------------------------------------------------------- 12

---------------------------------------------------------------------------- 11

05 Ejecución de la configuración inicial

Uso del Controlador TV

---------------------------------------------------------------------------- 13

06 Conexión a una red

Conexión de la red - Inalámbrica Conexión de la red - Cable

---------------------------------------------------------------------------- 14

07 Solución de problemas y mantenimiento

Solución de problemas ¿Qué es la asistencia a distancia? Sensor económico y brillo de la pantalla Cambio de la contraseña del televisor Cuidado del televisor

---------------------------------------------------------------------------- 15

---------------------------------------------------------------------------- 17

---------------------------------------------------------------------------- 18

08 Especificaciones e información adicional

Especificaciones Consideraciones medioambientales Reducción del consumo de energía Licencias

---------------------------------------------------------------------------- 21

---------------------------------------------------------------------------- 19

---------------------------------------------------------------------------- 20

Español - 5

Page 46

01 ¿Qué hay en la caja?

Compruebe que los artículos siguientes vengan incluidos con su televisor. Si falta alguno, póngase en contacto con su distribuidor.

• Mando a distancia y pilas (AAA x 2)

• Manual del usuario

x 4

Adaptador de montaje

mural

• El color y la forma de los componentes pueden variar según los modelos.

• Los cables no incluidos se pueden adquirir por separado.

• Cuando abra la caja compruebe que no haya accesorios ocultos por los materiales del embalaje.

Se puede cobrar una tarifa administrativa si:

(a) El usuario solicita un técnico y no se encuentra ningún defecto en el producto (es decir, no se ha leído el manual del usuario). (b) El usuario lleva el producto a reparar a un centro de servicio y no se encuentra ningún defecto en el producto (es decir, no se ha leído el manual del usuario).

Se le comunicará la tarifa administrativa antes de que le visite el técnico.

Adaptador de tarjeta CI

• Tarjeta de garantía / Guía de información legal (no disponible en algunos lugares)

• Cable de alimentación del televisor

Español - 6

Advertencia La pantalla se puede dañar si se presiona directamente sobre ella. Le recomendamos que levante el televisor sujetándolo por los bordes, como se muestra.

¡No toque la pantalla!

Page 47

02 Instalación del televisor

Instalación del televisor en una pared

Si instala este televisor en la pared, debe seguir estrictamente las indicaciones del fabricante. Si no se instala correctamente, el televisor se puede deslizar o caer y causar lesiones graves a niños o

adultos y dañarse seriamente. Para los modelos que proporcionan adaptadores para el montaje mural, instálelos como se muestra en la siguiente figura antes de instalar el kit de montaje mural.

• Consulte el manual de instalación proporcionado con el kit de montaje mural de Samsung.

Adaptador de montaje mural

Soporte de

montaje mural

Adaptador de montaje mural

Soporte de

montaje mural

• Samsung Electronics no se hace responsable de los daños causados al producto, al usuario o a terceros si decide efectuar la instalación del montaje mural personalmente.

• Puede instalar el montaje mural en una pared sólida y perpendicular al suelo. Antes de instalar el montaje mural en superficies que no sean una placa de yeso, póngase en contacto con el distribuidor más cercano para obtener información adicional. Si se instala el televisor en un techo o una pared que estén inclinados, puede caerse y causar graves lesiones personales.

• Las dimensiones estándar de los kits de montaje mural se muestran en la tabla de la página siguiente.

• Si instala un montaje mural de terceros, tenga en cuenta que la longitud de los tornillos que puede usar para ajustar el televisor en el soporte se muestra en la columna C de la página siguiente.

• Cuando instale un kit de montaje mural, le recomendamos que ajuste los cuatro tornillos VESA.

• Si desea instalar un kit de montaje mural que solo se sujete a la pared con dos tornillos superiores, asegúrese de utilizar un kit de montaje mural Samsung que admita ese tipo de instalación. (Es posible que no pueda adquirir este tipo de montaje mural en algunas regiones geográficas.)

Televisores

Español

Español - 7

Page 48

Tamaño del

televisor en

pulgadas

43-55 200 x 200

58-75 400 x 400

No instale el kit de montaje mural con el televisor encendido.Se podría producir una descarga eléctrica con riesgo de causar lesiones personales.

• No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de tornillos estándar VESA. Los tornillos que sean demasiado largos pueden causar daños en el interior del televisor.

• Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede variar dependiendo de las especificaciones del montaje mural.

• No apriete excesivamente los tornillos. Se podría dañar el producto o provocar la caída de este con riesgo de causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

• Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple con las especificaciones VESA o cuando el cliente no sigue las instrucciones de instalación del producto.

• No monte el televisor con una inclinación de más de 15 grados.

• Son necesarias dos personas para montar el televisor en una pared.

Especificaciones de los

orificios de los tornillos VESA

(A x B) en milímetros

C (mm)

43-45 M8 4

Tornillo

estándar

Cantidad

Ventilación adecuada del televisor

Cuando instale el televisor, deje una distancia de al menos 10 cm entre el televisor y otros objetos (paredes, laterales del mueble, etc.) para asegurar una ventilación adecuada. Si no se mantiene una ventilación adecuada se podría producir un incendio o un problema con el producto como resultado del aumento de la temperatura interna.

• Cuando instale el televisor con un soporte o un montaje mural, es muy aconsejable utilizar solamente las piezas proporcionadas por Samsung Electronics. El uso de piezas proporcionadas por otros fabricantes puede causar problemas con el producto o lesiones personales derivadas de la caída del producto.

Instalación con soporte Instalación con montaje mural

10 cm

10 cm10 cm

10 cm

10 cm10 cm

10 cm

Español - 8

Page 49

Montaje del televisor en el soporte

Asegúrese de que no falta ningún accesorio y monte el soporte siguiendo las instrucciones de montaje proporcionadas.

Precauciones de seguridad: Sujeción del televisor a la pared para evitar que se caiga

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. Evite

especialmente que los niños se cuelguen del televisor o lo desestabilicen. El televisor podría caer sobre ellos y causarles lesiones graves o incluso la muerte. Siga las medidas de seguridad del folleto incluido con el televisor. Para mejorar la estabilidad y la seguridad puede adquirir un dispositivo antivuelco e instalarlo como se explica a continuación.

ADVERTENCIA: Nunca coloque el televisor en un lugar inestable. El televisor podría caer y causar lesiones personales graves o incluso la muerte. Muchas lesiones, en especial en el caso de los niños, pueden evitarse tomando sencillas precauciones como

• Utilizar armarios o estantes recomendados por el fabricante del televisor.

• Utilizar solo muebles capaces de soportar el televisor con seguridad.

• Asegurarse de que el televisor no sobresale del borde del mueble que lo sostiene.

• No colocar el televisor sobre muebles altos (por ejemplo, estantes o librerías) sin haber anclado el mueble y el televisor en un soporte adecuado.

• No colocar el televisor sobre un tejido u otro material que pueda estar situado entre el televisor y el mueble que lo sostiene

• Informar a los niños de los peligros de subirse al mueble para llegar al televisor o a sus mandos.

Las mismas precauciones que toma con el televisor nuevo deberá aplicarlas al aparato viejo si tiene la intención de conservarlo y cambiarlo de lugar.

Español

Precauciones para evitar la caída del televisor

1. Utilice los tornillos apropiados, fije firmemente un juego de bridas a

la pared. Asegúrese de que los tornillos están bien sujetos.

– Según el tipo de pared quizás necesite algún material adicional

para el anclaje.

2. Utilice los tornillos del tamaño apropiado, fije firmemente un juego

de bridas al televisor.

– Para las especificaciones de los tornillos, consulte la parte

referida a tornillo estándar de la tabla de la sección "Instalación del televisor en una pared".

3. Monte una cadena fuerte y resistente entre las bridas del televisor y

las de la pared de manera que quede bien tensada.

– Instale el televisor cerca de la pared para evitar que caiga hacia

atrás.

– Instale la cadena de manera que las bridas de la pared estén a la

misma o a menor altura que las bridas del televisor.

• El color y la forma del producto pueden variar según el modelo.

Español - 9

Page 50

03 Control de los dispositivos externos con el

mando a distancia del televisor (Configurar mando universal)

> Fuente > Configuración del mando a distancia universal

La función del mando a distancia universal permite controlar, con el mando a distancia del televisor, descodificadores de cable, reproductores Blu-ray, sistemas Home Theatre y otros dispositivos externos conectados al televisor. Para obtener más información sobre cómo usar la función del mando a distancia universal, consulte el capítulo “Mando a distancia y periféricos > Control de dispositivos externos con un mando a distancia Samsung - Uso del Configuración del mando a distancia universal” del e-Manual.

• Algunos dispositivos externos conectados al televisor quizás no admitan la función del mando universal.

Español - 10

Page 51

04 Mando a distancia

Acerca de los botones del mando a distancia

• Este mando a distancia presenta puntos Braille en los botones Alimentación, Canal, Volumen y Seleccionar

y lo pueden utilizar personas con discapacidades visuales.

• Las imágenes, los botones y las funciones del mando a distancia pueden variar según el modelo.

• Si utiliza el mando a distancia que viene con su televisor para controlar otro televisor, es posible que algunas funciones no se ejecuten con normalidad.

P (Alimentación)

Encender y apagar el televisor.

Seleccione alternativamente modo

Teletexto, TTX completa / TTX doble

/ Mezcla / Televisión en directo.

Enciende y apaga el sonido.

Ajusta el volumen.

(Smart Hub)

Inicia Primera Pantalla.

Inicie la aplicación indicada por el

botón.

E (Seleccionar)

Selecciona o ejecuta el elemento

resaltado.

Vuelve al menú o canal anterior.

Muestra y selecciona las fuentes de vídeo disponibles.

Proporciona acceso directo a los canales.

Vuelve al canal anterior.

Cambia de canal.

Inicia Lista de canales.

Inicie la aplicación indicada por el botón.

Muestra la pantalla Guía.

Mueve el cursor, selecciona los elementos del menú en pantalla y cambia los valores que aparecen en el menú del televisor.

Español

SETTINGS

Muestra el menú principal en

pantalla.

INFO

Muestra información del programa o

del contenido actual.

AD/SUBT.

Muestra los Métodos abreviados de

accesibilidad.

Sale del menú.

Utilice estos botones de acuerdo con las indicaciones de la pantalla del televisor.

Utilice estos botones con funciones específicas. Utilice estos botones de acuerdo con las indicaciones de la pantalla del televisor.

Español - 11

Page 52

Colocación de las pilas en el mando a distancia (tamaño de las pilas: AAA)

Haga coincidir las polaridades de las pilas con los símbolos del compartimento.

• El color y la forma del mando a distancia pueden variar según el modelo.

• Utilice el mando a distancia a menos de 7 metros del televisor.

• Las luces muy intensas pueden afectar al funcionamiento del mando a distancia. No lo utilice cerca de luces fluorescentes o de neón.

• Se recomienda utilizar pilas alcalinas por su más larga duración.

1. Tire suavemente de la muesca de la tapa de las pilas y retire la tapa una vez liberada.

2. Inserte 2 pilas alcalinas AAA con cuidado de alinear correctamente los polos positivo y negativo.

3. Coloque la tapa de las pilas en el mando a distancia e inserte la tapa en el mando.

4. Deslice la tapa de las pilas en el orden que se muestra arriba para fijar completamente la tapa al mando a

distancia.

Español - 12

Page 53

05 Ejecución de la configuración inicial

Cuando se enciende el televisor por primera vez, inmediatamente se activa la configuración inicial. La configuración inicial permite configurar al mismo tiempo los ajustes básicos para el funcionamiento del televisor, como la recepción de la emisión, la búsqueda de canales y la conexión de red.

• Antes de empezar la configuración inicial, asegúrese de conectar los dispositivos externos.

• Para utilizar las funciones del televisor inteligente debe estar conectado a Internet.

• Para llevar a cabo la configuración inicial utilizando la aplicación SmartThings, debe conectar su dispositivo móvil mediante Wi-Fi.

• Si la ventana emergente de la configuración no aparece automáticamente en la aplicación SmartThings de su dispositivo móvil, continúe la configuración manualmente después de añadir el televisor usando Añadir dispositivo del panel de la aplicación SmartThings.

• La aplicación SmartThings está disponible para dispositivos móviles con Android 6.0 o superior o iOS 10 o superior.

• Puede producirse ruido temporalmente cuando el televisor se comunica con dispositivos móviles.

También puede iniciar la configuración inicial mediante el menú del televisor ( > Restaurar). Siga las instrucciones que se muestran en la pantalla de la configuración inicial y configure los ajustes básicos del televisor para adaptarlos a su entorno de visualización.

> Configuración > General

Español

Uso del Controlador TV

Puede encender el televisor con el botón Controlador TV en la parte inferior del televisor y, luego, usar el Menú Control. El Menú Control aparece cuando se pulsa el botón Controlador TV con el televisor encendido. Para

obtener más información sobre su uso, consulte la siguiente figura.

• La pantalla puede atenuarse si no se retira la película protectora del logotipo de SAMSUNG o de la parte inferior del televisor. Retire la película protectora.

Menú Control

Apagar

Subir canal

Bajar canal

Botón Controlador TV / Sensor del mando a distancia

Sub. vol.

Bajar vol.

Fuente

Pulsar: Mover

Mantener pulsado: Seleccionar

El botón Controlador TV está situado en la parte inferior del televisor.

Español - 13

Page 54

06 Conexión a una red

Si conecta el TV a una red podrá acceder a servicios en línea como Smart Hub y actualizar el software.

Conexión de la red - Inalámbrica

Conecte el televisor a Internet mediante un módem o punto de acceso estándar.

Punto de acceso IP

Puerto LAN en la pared

Cable LAN (no suministrado)

Conexión de la red - Cable

inalámbrico o módem con

servidor DHCP

Conecte el televisor a la red mediante un cable LAN.

• Utilice un cable Cat 7 (tipo *STP) para la conexión. * Shielded Twisted Pair

Español - 14

Page 55

07 Solución de problemas y mantenimiento

Solución de problemas

Si el televisor parece tener un problema, compruebe en primer lugar esta lista de posibles problemas y soluciones. También puede revisar la sección Solución de problemas del e-Manual. Si ninguno de los consejos funciona, visite “www.samsung.com” y haga clic en Atención al Cliente o póngase en contacto con el centro de llamadas que encontrará en la lista de la última página de este manual.

• Este panel LED TFT está constituido por subpíxeles que requieren de una tecnología altamente sofisticada para su fabricación. No obstante, puede que aparezcan algunos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato.

• Para mantener su televisor en un estado óptimo, actualice el último software. Use las funciones Actualizar

ahora o Actualización automática en el menú del televisor ( Actualización del software > Actualizar ahora o Actualización automática).

El televisor no se enciende.

• Compruebe si el cable de alimentación CA está bien conectado en el televisor y en la toma de la pared.

• Compruebe si la toma de la pared funciona y si el indicador de alimentación de la parte inferior del televisor está encendido y muestra un color rojo continuo.

• Pulse el botón Controlador TV situado en la parte inferior del televisor para asegurarse de que el problema no está en el mando a distancia. Si el televisor se enciende, consulte “El mando a distancia no funciona”.

> Configuración > Asistencia >

Español

No hay imagen/vídeo/sonido o la imagen/el vídeo/el sonido de un dispositivo externo están distorsionados, o en el televisor se muestra “No hay señal o es débil” o no se encuentra el canal.

• Asegúrese de que la conexión al dispositivo es correcta y que todos los cables están bien insertados.

• Desconecte y vuelva a conectar todos los cables del televisor y de los dispositivos externos. Si es posible, inténtelo con nuevos cables.

• Confirme que ha seleccionado la fuente de entrada correcta (

• Realice un autodiagnóstico del televisor para determinar si el origen del problema está en el televisor o en el dispositivo ( prueba de sonido).

• Si los resultados de la prueba son normales, reinicie los dispositivos conectados desenchufando y volviendo a enchufar el cable de alimentación de cada dispositivo. Si el problema persiste, consulte la guía de conexión que se encuentra en el manual de usuario del dispositivo conectado.

• Si no está utilizando un decodificador de cable o de satélite y su televisor recibe señales de televisión de una antena o de un conector de pared con cable, ejecute Sintonización automática para buscar canales (

Configuración > Emisión > (Configuración de la sintonización automática) > Sintonización automática).

– Es posible que Configuración de la sintonización automática no se aparezca según el modelo o la

región geográfica.

– Si utiliza un descodificador de cable o de satélite, consulte el manual correspondiente.

> Configuración > Asistencia > Autodiagnóstico > Iniciar prueba de imagen o Iniciar

> Fuente).

Español - 15

Page 56

CI+ no funciona.

• Su televisor Samsung se ajusta a las normas 1.4 de CI+.

• Si un módulo CI+ Common Interface es incompatible con este dispositivo, retire el módulo y póngase en contacto con su operador para obtener ayuda.

El mando a distancia no funciona.

• Compruebe si el indicador de alimentación de la parte inferior del televisor parpadea al pulsar el botón de encendido del mando a distancia. Si no lo hace, cambie las pilas del mando a distancia.

• Asegúrese de que las pilas están instaladas con los polos (+/-) en la dirección correcta.

• Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5-1,8 m.

El mando a distancia del descodificador de cable o de satélite no enciende ni apaga el televisor ni ajusta el volumen.

• Programe el mando a distancia del descodificador de cable o de satélite para que haga funcionar el televisor. Consulte el manual de usuario del descodificador de cable o de satélite para conocer el código del televisor SAMSUNG.

Los ajustes del televisor se pierden después de 5 minutos.

• El televisor está en Modo Demo tienda. Cambie el Modo de uso del menú General a Modo casa ( Configuración > General > Administrador del sistema > Modo de uso > Modo casa).

Wi-Fi intermitente

• Asegúrese de que el televisor tiene conexión de red (

• Asegúrese de que la contraseña de Wi-Fi se ha introducido correctamente.

• Compruebe la distancia entre el televisor y el módem o el punto de acceso. La distancia no debe exceder los 15,2 m.

• Para reducir la interferencia deje de utilizar o apague los dispositivos inalámbricos. Verifique también que no hay ningún obstáculo entre el televisor y el módem o el punto de acceso. (La intensidad de la señal Wi-Fi puede verse reducida por aparatos, teléfonos inalámbricos, paredes o chimeneas de piedra, etc.)

Casa de una sola planta Casa de varias plantas

> Configuración > General > Red > Estado de red).

Punto de acceso inalámbrico

Repetidor inalámbrico

• Póngase en contacto con su proveedor de servicios de Internet (ISP) para que le reinicie el circuito de red para volver a registrar las direcciones MAC de su nuevo módem o punto de acceso y el televisor.

Español - 16

Page 57

Problemas con la aplicación de vídeo (Youtube, etc.)

• Cambie el DNS a 8.8.8.8. Seleccione

Configuración DNS > Introducir manualmente > Servidor DNS > introduzca 8.8.8.8 > Aceptar.

• Reinicie seleccionando

> Configuración > Asistencia > Autodiagnóstico > Restablecer Smart Hub.

> Configuración > General > Red > Estado de red > Configurar IP >

¿Qué es la asistencia a distancia?

El servicio de asistencia a distancia de Samsung le ofrece ayuda individual por parte de un técnico de Samsung que a distancia puede:

• Hacer un diagnóstico del televisor

• Ajustar la configuración del televisor

• Recuperar la configuración de fábrica del televisor

• Instalar las actualizaciones de firmware recomendadas

¿Cómo funciona la asistencia técnica a distancia?

Puede obtener fácilmente asistencia remota Samsung para el televisor:

1. Llame al Centro de Atención al Cliente de Samsung y solicite asistencia a distancia.

2. Abra el menú de su televisor y vaya a la sección Asistencia. (

3. Seleccione Control remoto y después lea y acepte el acuerdo de servicio. Cuando aparezca la ventana del

PIN, proporcione el número PIN al técnico.

4. El técnico accederá a su televisor.

> Configuración > Asistencia)

Español

Sensor económico y brillo de la pantalla

El sensor económico ajusta automáticamente el brillo del televisor. Esta función mide la iluminación de la sala y optimiza el brillo del televisor automáticamente para reducir el consumo de energía. Si desea desactivarlo, vaya a

• Si la pantalla está demasiado oscura mientras ve la televisión en un entorno oscuro, puede deberse a la

• El sensor económico está situado en la parte inferior del televisor. No bloquee el sensor con ningún objeto.

> Configuración > General > Solución económica > Detección de luz ambiental.

función Detección de luz ambiental.

Podría reducir el brillo de la imagen.

Español - 17

Page 58

Cambio de la contraseña del televisor

> Configuración > General > Administrador del sistema > Cambiar PIN

1. Ejecute Cambiar PIN e introduzca la contraseña actual en el campo de la contraseña. La contraseña

predeterminada es “0000” (Francia: "1111").

2. Introduzca la nueva contraseña y después vuelva a introducirla para confirmarla. El cambio de contraseña

se ha completado.

• Si ha olvidado el código PIN, pulse los botones en la siguiente secuencia para reiniciar el PIN a “0000” (Francia: "1111"): En el mando a distancia estándar: Seleccione el botón

) (Bajar vol.) > Seleccione el botón RETURN. > ( ) (Sub. vol.) > Seleccione el botón RETURN.

. > (Sub. vol.) > Seleccione el botón RETURN. > (

Cuidado del televisor

• Si se ha adherido una pegatina en la pantalla del televisor, al despegarla pueden quedar restos. Límpielos antes de utilizar el televisor.

• Durante la limpieza se puede rayar el exterior y la pantalla del televisor. Limpie cuidadosamente la parte exterior y la pantalla con un paño suave para evitar que se raye.

• No rocíe agua ni líquidos directamente sobre el televisor. Si penetra líquido en el producto se puede originar un problema en el funcionamiento, un incendio o una descarga eléctrica.

• Para limpiar la pantalla, apague el televisor y elimine con cuidado las manchas y huellas de dedos del panel con un paño de microfibra. Limpie el cuerpo principal o el panel del televisor con un paño de microfibra ligeramente humedecido con agua. A continuación, seque la humedad con un paño seco. Cuando limpie no aplique una fuerza excesiva sobre la superficie, ya que podría dañar el panel. No utilice nunca líquidos inflamables (benceno, disolventes, etc.) ni productos de limpieza. Para eliminar manchas difíciles, rocíe una pequeña cantidad de limpiador de pantallas en un paño de microfibra y límpielas.

Español - 18

Page 59

08 Especificaciones e información adicional

Especificaciones

Nombre del modelo UE43RU7105 / UE43RU7175 UE49RU7105 / UE49RU7175 Resolución de pantalla Tamaño de pantalla

Medición en diagonal Sonido (Salida)

3840 x 2160 3840 x 2160 43 pulgadas

108 cm

20 W 20 W

49 pulgadas

123 cm

Dimensiones (an. x al. x pr.) Cuerpo principal Con el soporte

970,2 x 563,2 x 58,2 mm

970,2 x 636,3 x 210,3 mm

1102,8 x 637,8 x 59,1 mm

1102,8 x 716,4 x 261,3 mm

Peso Sin el soporte Con el soporte

9,6 kg 9,8 kg

13,2 kg 13,5 kg

Nombre del modelo UE50RU7105 / UE50RU7175 UE55RU7105 / UE55RU7175 Resolución de pantalla Tamaño de pantalla

Medición en diagonal Sonido (Salida)

3840 x 2160 3840 x 2160 50 pulgadas

125 cm

20 W 20 W

55 pulgadas

138 cm

Dimensiones (an. x al. x pr.) Cuerpo principal Con el soporte

1124,8 x 650,2 x 59,1 mm

1124,8 x 728,8 x 261,3 mm

1238,6 x 714,2 x 58,7 mm

1238,6 x 792,8 x 261,3 mm

Español

Peso Sin el soporte Con el soporte

13,6 kg

13,9 kg

17,3 kg 17,7 kg

Nombre del modelo UE58RU7105 / UE58RU7175 UE65RU7105 / UE65RU7175 Resolución de pantalla Tamaño de pantalla

Medición en diagonal Sonido (Salida)

3840 x 2160 3840 x 2160 58 pulgadas

146 cm

20 W 20 W

65 pulgadas

163 cm

Dimensiones (an. x al. x pr.) Cuerpo principal Con el soporte

1301,4 x 756,8 x 59,3 mm

1301,4 x 835,2 x 261,3 mm

1457,5 x 837,3 x 59,1 mm

1457,5 x 917,3 x 312,8 mm

Peso Sin el soporte Con el soporte

20,2 kg

20,5 kg

25,0 kg 25,5 kg

Español - 19

Page 60

Nombre del modelo UE75RU7105 / UE75RU7175 Resolución de pantalla 3840 x 2160 Tamaño de pantalla

Medición en diagonal

75 pulgadas

189 cm

Sonido (Salida) 20 W Dimensiones (an. x al. x pr.)

Cuerpo principal Con el soporte

1684,6 x 966,4 x 60,1 mm

1684,6 x 1056,5 x 356,1 mm

Peso Sin el soporte Con el soporte

37,0 kg 37,5 kg

Consideraciones medioambientales

Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento

• El diseño y las especificaciones pueden cambiar sin previo aviso.

• Para obtener información sobre la fuente de alimentación y más información sobre el consumo de energía, consulte la etiqueta de clasificación adherida al producto.

• El consumo de energía normal se mide de acuerdo con IEC 62087.

• Puede ver la etiqueta de clasificación adherida a la parte posterior del televisor. (En algunos modelos, puede ver la etiqueta de clasificación en el interior de la tapa de terminales.)

10°C a 40°C (50°F a 104°F)

10% al 80%, sin condensación

-20°C a 45°C (-4°F a 113°F)

5% al 95%, sin condensación

Reducción del consumo de energía

El televisor entra en modo de espera cuando lo apaga. Cuando está en modo de espera, sigue consumiendo una pequeña cantidad de energía. Para reducir el consumo de energía, desenchufe el cable de alimentación si no tiene intención de utilizarlo durante un periodo largo.

Español - 20

Page 61

Licencias

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Recomendación - Solo UE

Por el presente documento Samsung Electronics declara que este equipo cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE se encuentra disponible en la siguiente dirección de Internet: http://www.samsung.com Vaya a Soporte > Búsqueda de Soporte e introduzca el nombre del modelo. Este equipo puede funcionar en todos los países de la UE. Potencia máxima del transmisor BT: 100 mW a 2,4GHz – 2,4835 GHz Potencia máxima del transmisor Wi-Fi: 100 mW a 2,4 GHz–2,4835 GHz

Para obtener información sobre los compromisos medioambientales y las obligaciones legales de algún producto específico de Samsung, como por ejemplo REACH, WEEE o las pilas, visite http://www.samsung.com/ uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Español

ADVERTENCIA - PARA IMPEDIR QUE EL FUEGO SE PROPAGUE, MANTENGA EN TODO MOMENTO

LA LLAMA DE LAS VELAS O DE OTROS OBJETOS LEJOS DE ESTE PRODUCTO.

Español - 21

Page 62

Antes de ler o manual do utilizador

Este televisor vem acompanhado de manual do utilizador e de e-Manual incluído. Antes de ler este manual do utilizador, reveja o seguinte:

Manual do utilizador

e-Manual

No website (www.samsung.com), pode transferir o manual do utilizador e ver o seu conteúdo no computador ou no dispositivo móvel.

Leia o presente manual do utilizador para obter informações sobre segurança do produto, instalação, acessórios, configuração inicial e especificações do produto.

Para obter mais informações sobre o televisor, leia o e-Manual incluído no produto.

• Para abrir o e-Manual,

> Definições > Assistência > Abrir

e-Manual

As funções de ajuda do e-Manual

• Não é possível aceder a determinados ecrãs de menu através do e-Manual.

Procurar

Índice

Vistas Recentemente

Seleccione um item dos resultados de procura para carregar a página correspondente.

seleccione uma palavra-chave para navegar para a página relevante.

– Dependendo da área geográfica onde se encontra, os menus poderão

não ser apresentados.

seleccione um tópico da lista de tópicos visualizados recentemente.

As funções dos botões que aparecem nas páginas de tópicos do e-Manual

Tentar Ag.

Ligar

Permite aceder ao item de menu correspondente e executar a função imediatamente.

Aceda imediatamente a um tópico sublinhado referido numa página do e-Manual.

Português - 2

Page 63

Aviso! Instruções de segurança importantes

Leia as instruções de segurança antes de usar o televisor. Consulte a tabela abaixo para uma explicação sobre os símbolos que podem estar presentes no seu produto Samsung.

ATENÇÃO

RISCO DE CHOQUE ELÉCTRICO.NÃO ABRIR.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA (NEM O PAINEL POSTERIOR). NÃO CONTÉM PEÇAS QUE POSSAM SER REPARADAS OU SUBSTITUÍDAS PELO UTILIZADOR. SOLICITE ASSISTÊNCIA

JUNTO DO PESSOAL DE ASSISTÊNCIA QUALIFICADO.

Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.

Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).

Produto de classe II: este símbolo indica que não é necessária uma ligação eléctrica à terra de segurança. Se este símbolo não estiver presente num produto com cabo de alimentação, o produto TEM de ter uma ligação fiável à terra.

Tensão CA: a tensão nominal indicada por este símbolo corresponde à tensão CA.

Tensão CC: a tensão nominal indicada por este símbolo corresponde à tensão CC.

Atenção. Consulte as instruções de utilização: este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

• As ranhuras e aberturas existentes na caixa e na parte posterior ou inferior do televisor garantem a ventilação necessária. De forma a assegurar o funcionamento fiável deste aparelho e a evitar o seu sobreaquecimento, estas ranhuras e aberturas não podem ser bloqueadas nem tapadas.

– Não coloque este aparelho num espaço limitado, como uma estante ou um armário incorporado,

excepto se garantir a ventilação adequada.

– Não coloque este aparelho perto ou sobre um aquecedor ou uma saída de calor, nem num local onde

este esteja exposto à luz solar directa.

– Não coloque recipientes com água (jarras, etc.) sobre este aparelho, pois podem provocar um incêndio

ou um choque eléctrico.

• Não exponha este aparelho à chuva nem o coloque perto de água (perto de uma banheira, lavatório, lava-louça ou tanque de lavar roupa, numa cave húmida ou junto de uma piscina, etc.). Se molhar acidentalmente este aparelho, desligue-o da tomada e contacte um revendedor autorizado imediatamente.

• Este aparelho utiliza pilhas. Na sua localidade, podem existir regulamentos ambientais que exijam a eliminação adequada destas pilhas. Contacte as autoridades locais para obter informações sobre as práticas de eliminação ou reciclagem.

• Não sobrecarregue as tomadas, extensões ou adaptadores para além da respectiva capacidade, pois pode provocar um incêndio ou um choque eléctrico.

• Os cabos de alimentação devem ser dispostos de modo a não serem facilmente pisados ou esmagados por objectos colocados em cima ou contra eles. Preste especial atenção aos cabos ligados à tomada, às tomadas e à parte em que saem do aparelho.

Português

Português - 3

Page 64

• De forma a proteger este aparelho durante uma tempestade com descargas eléctricas ou quando este estiver inactivo durante períodos prolongados, retire a ficha da tomada de parede e desligue a antena ou o sistema de televisão por cabo. Desta forma, evita que o televisor sofra danos provocados por raios ou picos de corrente.

• Antes de ligar o cabo de alimentação de CA à tomada do transformador de CC, certifique-se de que a tensão do transformador de CC corresponde à tensão da rede eléctrica local.

• Nunca introduza objectos metálicos nas aberturas deste aparelho. Tal poderá causar perigo de choque eléctrico.

• Para evitar choques eléctricos, nunca toque no interior do aparelho. Só um técnico qualificado deve abri-lo.

• Introduza o cabo de alimentação até ao fim. Quando desligar o cabo de alimentação de uma tomada, puxe sempre a ficha do cabo de alimentação. Nunca o desligue puxando pelo cabo. Não toque no cabo de alimentação com as mãos molhadas.

• Se o aparelho não funcionar normalmente – especialmente se houver ruídos ou cheiros anómalos provenientes do mesmo – desligue-o imediatamente da tomada e contacte um revendedor ou centro de assistência autorizado.

• Desligue a ficha de alimentação da tomada se não tencionar utilizar o televisor ou se planear ausentar-se durante muito tempo (sobretudo, se deixar crianças, idosos ou deficientes sozinhos em casa).

– A acumulação de pó pode danificar o isolamento ou fazer com que o cabo de alimentação produza

faíscas e calor, o que pode provocar um choque eléctrico, uma fuga eléctrica ou um incêndio.

• Contacte um centro de assistência autorizado da Samsung para obter informações se pretender instalar o televisor num local com bastante poeira, temperaturas baixas ou elevadas, humidade elevada, substâncias químicas ou onde o televisor funcione 24 horas por dia, tais como aeroportos, estações de caminhos de ferro, etc. Se não o fizer, poderá causar danos graves no seu televisor.

• Utilize apenas fichas e tomadas devidamente ligadas à terra.

– Se não estiverem devidamente ligadas à terra, podem provocar um choque eléctrico ou danificar o

equipamento. (Só equipamentos de classe l.)

• Para desligar este aparelho totalmente, desligue-o da tomada. Para ter a certeza de que conseguirá desligar este aparelho da tomada rapidamente, caso seja necessário, assegure-se de que a tomada e a ficha de alimentação estão facilmente acessíveis.

• Guarde os acessórios (pilhas, etc.) num local seguro, fora do alcance das crianças.

• Não deixe cair nem bata no produto. Se o produto estiver danificado, desligue o cabo de alimentação e contacte um centro de assistência da Samsung.

• Para limpar o aparelho, desligue o cabo de alimentação da tomada e limpe o produto com um pano macio e seco. Não utilize produtos químicos, tais como cera, benzeno, álcool, diluente, insecticida, desodorizante, lubrificante ou detergente. Estes produtos químicos podem danificar o aspecto do televisor ou apagar o que estiver impresso no produto.

• Não exponha este aparelho a gotas ou salpicos.

• Não elimine as pilhas através de fogo.

• Não provoque um curto-circuito, não desmonte nem sobreaqueça as pilhas.

• Existe o perigo de explosão se substituir as pilhas usadas no telecomando por pilhas com o tipo errado. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

* As imagens e ilustrações neste manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio. Os idiomas da CEI (russo, ucraniano, cazaque) não estão disponíveis para este produto, dado que o mesmo é fabricado para clientes da região da UE.

Português - 4

Page 65

Índice

Antes de ler o manual do utilizador ---------------------------------------------------------------------------- 2 Aviso! Instruções de segurança importantes

01 O que está incluído na caixa?

02 Instalação do televisor

Montagem do televisor numa parede Fornecimento de ventilação adequada para o televisor Fixação do televisor à base Precaução de segurança: Fixação do televisor à parede de modo a evitar quedas

---------------------------------------------------------------------------- 8

---------------------------------------------------------------------------- 9

---------------------------------------------------------------------------- 7

03 Controlo de dispositivos externos com o telecomando (Config.

Controlo Remoto Universal)

---------------------------------------------------------------------------- 3

Português

04 O telecomando

Acerca dos botões do telecomando Colocação de pilhas no telecomando (tamanho da pilha: AAA)

---------------------------------------------------------------------------- 12

---------------------------------------------------------------------------- 11

05 Execução da configuração inicial

Utilização do Controlador da TV

---------------------------------------------------------------------------- 13

06 Ligação a uma rede

Ligação de rede – Sem fios Ligação de rede – Com fios

---------------------------------------------------------------------------- 14

07 Resolução de problemas e manutenção

Resolução de problemas O que é a Assistência remota? Sensor Eco e brilho do ecrã Alteração da palavra-passe do televisor Cuidados a ter com o televisor

---------------------------------------------------------------------------- 15

---------------------------------------------------------------------------- 17

---------------------------------------------------------------------------- 18

08 Características técnicas e outras informações

Características técnicas Considerações ambientais Redução do consumo de energia Licenças

---------------------------------------------------------------------------- 21

---------------------------------------------------------------------------- 19

---------------------------------------------------------------------------- 20

Português - 5

Page 66

01 O que está incluído na caixa?

Verifique se os acessórios abaixo indicados foram enviados com o televisor. Se faltar algum acessório, contacte o seu revendedor.

• Telecomando e pilhas (2 pilhas AAA)

• Manual do utilizador

x 4

Adaptador de suporte

para montagem na

parede

• A cor e a forma dos acessórios podem variar consoante os modelos.

• Os cabos não incluídos podem ser adquiridos em separado.

• Ao abrir a caixa, verifique se existem acessórios escondidos atrás ou dentro dos materiais de embalagem.

Pode ser cobrada uma taxa administrativa nas seguintes situações:

(a) Se solicitar a assistência de um técnico mas o produto não tiver qualquer defeito (i.e., se não tiver lido o manual do utilizador). (b) Se levar o aparelho a um centro de reparação mas não for detetado qualquer defeito no mesmo (i.e., se não tiver lido o manual do utilizador).

Será informado do montante da taxa administrativa antes da visita de um técnico.

Adaptador do CI Card

• Certificado de garantia/Guia de regulamentação (não estão disponíveis em alguns locais)

• Cabo de alimentação do televisor

Português - 6

Aviso: os ecrãs podem ficar danificados se aplicar pressão directa sobre os mesmos devido a um manuseamento incorrecto. Recomendamos que levante o televisor pelas extremidades, tal como é ilustrado.

Não toque neste ecrã!

Page 67

02 Instalação do televisor

Montagem do televisor numa parede

Se montar este televisor numa parede, siga as instruções da forma recomendada pelo fabricante. Se não for bem montado, o televisor pode deslizar ou cair, causando ferimentos graves a uma criança

ou adulto e danificando seriamente o televisor. Para os modelos que incluem adaptadores de suporte para montagem na parede, instale-os conforme indicado na figura abaixo antes de instalar o kit de montagem na parede.

• Consulte o manual de instalação fornecido com o kit de montagem na parede da Samsung.

Adaptador de suporte para montagem na parede

Suporte de

montagem na

parede

Adaptador de suporte para montagem na parede

Suporte de

montagem na

parede

• Se a instalação do suporte para montagem na parede for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por lesões sofridas pelo cliente ou por outras pessoas.

• Pode instalar o suporte para montagem numa parede sólida perpendicular ao chão. Antes de fixar o suporte para montagem em superfícies diferentes de placas de gesso, contacte o revendedor mais próximo para informações adicionais. Se efectuar a instalação do televisor no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.

• As dimensões padrão para kits de montagem na parede são apresentadas na tabela da página seguinte.

• Se utilizar um suporte para montagem na parede de outro fabricante, o comprimento dos parafusos para fixação do televisor no suporte para montagem na parede vem indicado na coluna C da tabela da página seguinte.

• Quando instalar um kit de montagem na parede recomendamos que aperte os quatros parafusos VESA.

• Se quiser instalar um kit de montagem que se fixa à parede apenas com dois parafusos na parte superior, utilize um kit de montagem na parede Samsung que suporta este tipo de instalação. (Poderá não conseguir adquirir este tipo de kit de montagem na parede, dependendo da região geográfica).

Televisor

Português

Português - 7

Page 68

Tamanho do televisor em

polegadas

43-55 200 x 200

58-75 400 x 400

Não instale o kit de montagem na parede com o televisor ligado.Tal poderá provocar lesões causadas por choque eléctrico.

• Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações de parafusos da norma VESA. Parafusos demasiado longos podem danificar o interior do televisor.

• No que se refere aos suportes para montagem na parede que não respeitam as especificações de parafusos da norma VESA, o comprimento dos parafusos pode variar consoante as especificações dos suportes para montagem na parede.

• Não aperte demasiado os parafusos. Pode danificar o produto ou fazer com que este caia, provocando lesões. A Samsung não se responsabiliza por este tipo de acidentes.

• A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte para montagem na parede que não cumpra a norma VESA ou que seja de um tipo não especificado, ou na eventualidade de o consumidor não respeitar as instruções de instalação do produto.

• Não instale o televisor com uma inclinação superior a 15 graus.

• A instalação do televisor na parede deve ser sempre efectuada por duas pessoas.

Especificações do orifício

para parafuso VESA (A * B)

em milímetros

C (mm)

43-45 M8 4

Parafuso

padrão

Quantidade

Fornecimento de ventilação adequada para o televisor

Quando instalar o televisor, mantenha uma distância mínima de 10 cm entre o televisor e outros objetos (paredes, armários, etc.) para garantir uma ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.

• Quando instalar o televisor com uma base ou com um suporte para montagem na parede, recomendamos vivamente que utilize apenas as peças fornecidas pela Samsung Electronics. A utilização de peças fornecidas por outro fabricante pode causar problemas com o produto ou lesões em caso de queda do produto.

Instalação com uma base

10 cm

10 cm10 cm

Instalação com um suporte para montagem na

parede

10 cm

10 cm10 cm

10 cm

Português - 8

Page 69

Fixação do televisor à base

Certifique-se de que tem todos os acessórios indicados e de que monta a base de acordo com as instruções de montagem fornecidas.

Precaução de segurança: Fixação do televisor à parede de modo a evitar quedas

Atenção: se puxar, empurrar ou subir para o televisor pode provocar a queda do mesmo.

Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor. Esta acção poderia provocar a queda do mesmo e resultar em lesões graves ou morte. Siga todas as precauções de segurança indicadas no folheto de segurança fornecido com o televisor. Para uma maior estabilidade e segurança, pode adquirir e instalar o dispositivo anti-queda descrito em seguida.

AVISO: Nunca coloque o televisor num local instável. O televisor pode cair e causar ferimentos graves ou fatais. Muitos ferimentos, sobretudo em crianças, podem ser evitados tomando medidas de precaução simples como:

• Utilizar bases ou armários recomendados pelo fabricante do televisor.

• Utilizar apenas mobília que possa suportar o televisor em segurança.

• Certificar-se de que o televisor não está suspenso na margem da mobília que o suporta.

• Não colocar o televisor em cima de mobília alta (por exemplo, armários ou estantes) sem fixar a mobília e o televisor a um suporte adequado.

• Não colocar o televisor sobre panos ou outros materiais que possam estar entre o televisor e a mobília que o suporta.

• Informar as crianças sobre os perigos de subir para a mobília para chegar ao televisor ou aos telecomandos.

Se pretender guardar e colocar noutro sítio o televisor que vai substituir por este novo, deve ter os mesmos cuidados com o antigo televisor.

Português

Como evitar que o televisor caia

1. Utilizando os parafusos adequados, fixe bem um conjunto de

suportes à parede. Confirme que todos os parafusos estão bem fixos à parede.

– Consoante o tipo de parede, poderá necessitar de material

adicional, como buchas.

2. Utilizando os parafusos de tamanho adequado, fixe bem um

conjunto de suportes ao televisor.

– Para obter especificações sobre parafusos, consulte a secção

sobre parafuso padrão em “Montagem do televisor numa parede”.

3. Ligue os suportes fixados ao televisor e os suportes fixados à parede

com um fio forte e, em seguida, aperte bem o fio.

– Instale o televisor perto da parede para que este não caia para

trás.

– Ligue o fio de modo que os suportes fixados à parede estejam à

mesma altura ou abaixo dos suportes fixados ao televisor.

• A cor e a forma do produto podem variar consoante o modelo.

Português - 9

Page 70

03 Controlo de dispositivos externos com o

telecomando (Config. Controlo Remoto Universal)

> Fonte > Configuração do Controlo Remoto Universal

A funcionalidade de telecomando universal permite controlar caixas de televisão por cabo, leitores de Blu-ray, home theaters e outros dispositivos externos ligados ao televisor com o telecomando do televisor. Para obter mais informações sobre a utilização da função de telecomando universal, consulte o capítulo do e-Manual, “Telecomando e periféricos > Controlo de dispositivos externos com um telecomando da Samsung Utilização do Configuração do Controlo Remoto Universal”.

• Alguns dispositivos externos ligados ao televisor podem não suportar a funcionalidade de telecomando universal.

Português - 10

Page 71

04 O telecomando

Acerca dos botões do telecomando

• Este telecomando tem pontos de Braille nos botões Energia, Canal, Volume e Selecionar, pelo que pode ser utilizado por pessoas com deficiência visual.

• As imagens, os botões e as funções do telecomando podem variar consoante o modelo.

• Se usar o telecomando fornecido com o seu televisor para controlar outro televisor, algumas funções poderão não funcionar normalmente.

P (Energia)

Liga e desliga o televisor.

Seleciona alternadamente o modo

Teletexto, Teletexto completo / Teletexto duplo / Sobrepor /

Programação em Direto.

Activa ou desactiva o som.

regula o volume.

(Smart Hub)

Abre o Primeiro Ecrã.

Inicie a aplicação indicada pelo

botão.

E (Selecionar)

selecciona ou executa um item

seleccionado.

Volta ao menu ou canal anterior.

Apresenta e selecciona as fontes de vídeo disponíveis.

permite aceder directamente a canais.

Volta ao canal anterior.

muda o canal actual.

Inicia a Lista Canais.

Inicie a aplicação indicada pelo botão.

Apresenta o ecrã Guia.

Move o cursor, selecciona as opções de menu no ecrã e altera os valores apresentados no menu do televisor.

Português

SETTINGS

apresenta o menu Principal no ecrã.

INFO

Apresenta informações sobre o

conteúdo ou programa actual.

AD/SUBT.

Apresenta Atalhos de

Acessibilidade.

Sai do menu.

Utilize estes botões de acordo com as instruções que aparecem no ecrã do televisor.

Utilize estes botões com funcionalidades específicas. Utilize estes botões de acordo com as instruções que aparecem no ecrã do televisor.

Português - 11

Page 72

Colocação de pilhas no telecomando (tamanho da pilha: AAA)

Coloque as pilhas de forma a fazer corresponder a polaridade com os símbolos existentes no compartimento das pilhas.

• A cor e a forma do telecomando podem variar consoante o modelo.

• Utilize o telecomando a uma distância máxima de 7 m do televisor.

• A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar o telecomando perto de lâmpadas fluorescentes especiais ou luzes de néon.

• São recomendadas pilhas alcalinas para uma vida útil mais longa das pilhas.

1. Puxe cuidadosamente a ranhura da tampa do compartimento das pilhas e, em seguida, retire totalmente a

tampa quando esta se soltar.

2. Coloque duas pilhas AAA alcalinas, alinhando correctamente os pólos positivo e negativo.

3. Coloque a tampa do compartimento das pilhas no telecomando e introduza a tampa no telecomando.

4. Faça deslizar a tampa do compartimento das pilhas da forma apresentada, para que esta fique

completamente encaixada no telecomando.

Português - 12

Page 73

05 Execução da configuração inicial

Quando ligar o televisor pela primeira vez, ele inicia imediatamente a Configuração inicial. A Configuração inicial permite configurar de uma só vez as definições básicas de funcionamento do seu televisor, como a receção da transmissão, a procura de canais e a ligação à rede.

• Antes de iniciar a Configuração inicial, certifique-se de que liga primeiro os dispositivos externos.

• Para utilizar as funcionalidades inteligentes do televisor, este tem de estar ligado à Internet.

• Para executar a configuração inicial com a aplicação SmartThings, tem de ligar o seu dispositivo móvel através de Wi-Fi.

• Se o pop-up para a configuração não for apresentado automaticamente na aplicação SmartThings do seu dispositivo móvel, continue com a configuração manual após adicionar o televisor, utilizando a opção Adicionar dispositivo no painel da aplicação SmartThings.

• A aplicação SmartThings está disponível para dispositivos móveis com Android 6.0 ou superior e iOS 10 ou superior.

• Pode ocorrer ruído temporariamente quando o televisor comunica com dispositivos móveis.

Pode também iniciar a Configuração inicial utilizando o menu do televisor ( Siga as instruções apresentadas no ecrã de Configuração inicial e configure as definições básicas do televisor de acordo com o seu ambiente de visualização.

> Definições > Geral > Repor).

Português

Utilização do Controlador da TV

Pode ligar o televisor com o botão Controlador da TV na parte inferior do mesmo e, depois, utilizar o Menu de Controlo. O Menu de Controlo é apresentado quando carrega no botão Controlador da TV com o televisor

ligado. Para obter mais informações acerca da sua utilização, consulte a figura abaixo.

• O ecrã poderá escurecer se a película de proteção no logótipo da SAMSUNG ou na parte inferior do televisor não for removida. Remova a película de proteção.

Menu de Controlo

Desligar

Avan. Can.

Retr. Canal

Botão Controlador da TV / Sensor do telecomando

Vol. Alto

Vol. Baixo

Fonte

Prima: Mover

Manter Premido: Seleccionar

O botão Controlador da TV está situado na parte inferior do televisor.

Português - 13

Page 74

06 Ligação a uma rede

A ligação do televisor a uma rede dá-lhe acesso a serviços online, tais como o Smart Hub, e ainda a actualizações de software.

Ligação de rede – Sem fios

Ligue o televisor à Internet usando um modem ou ponto de acesso padrão.

Modem ou ponto de acesso

Porta LAN na parede

Cabo LAN (não fornecido)

IP sem fios com um servidor

DHCP

Ligação de rede – Com fios

Ligue o televisor à rede com um cabo LAN.

• Utilize um cabo Cat 7 (*tipo STP) para a ligação. * Shielded Twisted Pair

Português - 14

Page 75

07 Resolução de problemas e manutenção

Resolução de problemas

Se o televisor aparentar ter um problema, consulte primeiro esta lista de possíveis problemas e soluções. Em alternativa reveja a secção de resolução de problemas do e-Manual. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site "www.samsung.com” e clique em Suporte, ou contacte o centro de atendimento indicado na lista da contracapa deste manual.

• Este LED TFT é um painel composto por pixels secundários cuja produção requer tecnologia sofisticada. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

• Para maximizar o desempenho do televisor, actualize-o com o software mais recente. Utilize as funções

Atualizar Agora ou Actualização Automática no menu do televisor ( Atualização do Software > Atualizar Agora ou Actualização Automática).

> Definições > Assistência >

O televisor não liga.

• Certifique-se de que o cabo de alimentação de CA está ligado correctamente ao televisor e à tomada.

• Certifique-se de que a tomada elétrica se encontra a funcionar e que o indicador de corrente na parte inferior do televisor está aceso a vermelho.

• Experimente carregar no botão Controlador da TV, na parte inferior do televisor, para se certificar de que o problema não está relacionado com o telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona”.

Não há imagem/vídeo/som, ou uma imagem/vídeo/som distorcido é emitido partir de um dispositivo externo, ou a mensagem “Fraco ou Sem Sinal” é apresentada no televisor, ou não é possível encontrar um canal.

• Certifique-se de que a ligação ao dispositivo está correcta e de que todos os cabos estão bem ligados.

• Desligue e ligue novamente todos os cabos ligados ao televisor e aos dispositivos externos. Experimente cabos novos se possível.

• Confirme se foi selecionada a fonte de entrada correta (

• Efectue um autodiagnóstico do televisor para determinar se o problema é provocado pelo televisor ou pelo dispositivo ( de Som).

• Se os resultados do teste forem normais, reinicie os dispositivos ligados, desligando o cabo de alimentação de cada dispositivo e, depois, ligando-o novamente. Se o problema persistir, consulte o guia de ligação no manual do utilizador do dispositivo ligado.

• Se não estiver a utilizar uma caixa de televisão por cabo ou uma caixa de satélite e o seu televisor estiver a receber os sinais de televisão a partir de uma antena ou de um conector de cabo na parede, execute

Sintonização automática para procurar canais ( Sintonização Automática) > Sintonização automática).

– Dependendo do modelo ou da área geográfica onde se encontra, as Definições de Sintonização

Automática podem não ser apresentadas.

– Se estiver a utilizar uma caixa de televisão por cabo ou uma caixa de satélite, consulte o manual da

caixa de televisão por cabo ou da caixa de satélite.

> Definições > Assistência > Auto-diagnóstico > Iniciar Teste de Imagem ou Iniciar Teste

> Definições > Transmissão > (Definições de

> Fonte).

Português

Português - 15

Page 76

O CI+ não funciona.

• O seu televisor Samsung está em conformidade com as normas CI+ 1.4.

• Se um módulo CI+ Common Interface for incompatível com este dispositivo, retire o módulo e contacte o operador de CI+ para obter assistência.

O telecomando não funciona.

• Verifique se o indicador de corrente na parte inferior do televisor pisca quando carrega no botão de alimentação do telecomando. Se não piscar, substitua as pilhas do telecomando.

• Certifique-se de que coloca as pilhas com a polaridade (+/–) na posição correcta.

• Experimente apontar o telecomando diretamente para o televisor a uma distância entre 1,5-1,8 m.

O telecomando da caixa de televisão por cabo ou da caixa de satélite não liga nem desliga o televisor, nem ajusta o volume.

• Programe o telecomando da caixa de televisão por cabo ou da caixa de satélite para funcionar com o televisor. Consulte o manual do utilizador da caixa de satélite ou da caixa de televisão por cabo para identificar o código do televisor SAMSUNG.

As definições do televisor perdem-se após 5 minutos.

• O televisor encontra-se no Modo Comercial. Mude o Modo de Utilização no menu Geral para Modo Doméstico (

> Definições > Geral > Gestor do Sistema > Modo de Utilização > Modo Doméstico).

Wi-Fi intermitente

• Certifique-se de que o televisor tem uma ligação à rede ( > Definições > Geral > Rede > Estado da Rede).

• Certifique-se de que a palavra-passe de Wi-Fi foi introduzida correctamente.

• Verifique a distância entre o televisor e o modem ou ponto de acesso. A distância não deve ser superior a 15,2 m.

• Reduza a interferência, não utilizando nem desligando dispositivos sem-fios. Além disso, confirme que não existem obstáculos entre o televisor e o modem ou ponto de acesso. (A intensidade do sinal Wi-Fi pode ser reduzida por aparelhos, telefones sem fios, paredes de pedra/lareiras, etc.)

Um andar Vários andares

Ponto de acesso sem fios

Repetidor sem fios

• Contacte o seu fornecedor de serviços de Internet (ISP) e peça para reiniciar o seu circuito de rede para voltar a registar os endereços MAC do seu novo modem ou ponto de acesso e do televisor.

Português - 16

Page 77

Problemas com aplicações de vídeo (Youtube, etc.)

• Altere o DNS para 8.8.8.8. Seleccione

DNS > Introduzir manualmente > Servidor DNS > introduza 8.8.8.8 > OK.

• Para repor seleccione

> Definições > Assistência > Auto-diagnóstico > Repor Smart Hub.

> Definições > Geral > Rede > Estado da Rede > Defin. IP > Defin.

O que é a Assistência remota?

O serviço Assistência remota da Samsung oferece-lhe assistência individualizada com um técnico da Samsung que poderá, remotamente:

• Efectuar o diagnóstico do seu televisor

• Personalizar as definições do televisor

• Repor as predefinições do televisor

• Instalar actualizações de firmware recomendadas

Como funciona a Assistência Remota?

Pode obter facilmente o serviço de suporte do telecomando da Samsung para o seu televisor:

1. Ligue para o Centro de contacto da Samsung e peça assistência remota.

2. Abra o menu do seu televisor e aceda à secção Assistência. (

3. Seleccione Gestão Remota, depois leia e aceite os termos do serviço. Quando aparecer o ecrã do PIN,

indique o número PIN ao técnico.

4. O técnico acederá então ao seu televisor.

> Definições > Assistência)

Português

Sensor Eco e brilho do ecrã

O sensor Eco Sensor ajusta o brilho do ecrã do televisor automaticamente. Esta funcionalidade mede a luz da sua divisão e optimiza automaticamente o brilho do ecrã do televisor para reduzir o consumo de energia. Se pretender desactivar esta funcionalidade, aceda a Ambiente.

• Se o ecrã estiver demasiado escuro quando estiver a ver televisão num ambiente escuro, isso pode dever-se à função Deteção de Luz Ambiente.

• O sensor eco está localizado na parte inferior do televisor. Não bloqueie o sensor com qualquer objecto. Tal pode provocar a redução do brilho da imagem.

> Definições > Geral > Solução Eco > Deteção de Luz

Português - 17

Page 78

Alteração da palavra-passe do televisor

> Definições > Geral > Gestor do Sistema > Alterar PIN

1. Execute a opção Alterar PIN e depois introduza a palavra-passe actual no campo correspondente à

palavra-passe. A palavra-passe predefinida é “0000” (França: "1111").

2. Introduza uma nova palavra-passe e depois introduza-a novamente para a confirmar. A alteração da

palavra-passe está concluída.

• Caso se esqueça do código PIN, carregue nos botões pela seguinte sequência para repor o PIN como “0000” (França: “1111"): No telecomando normal: Selecione o botão

Baixo) > Selecione o botão RETURN. > (

. > (Vol. Alto) > Selecione o botão RETURN. > ( ) (Vol.

) (Vol. Alto) > Selecione o botão RETURN.

Cuidados a ter com o televisor

• Se o ecrã do televisor tiver um autocolante, é possível que permaneçam alguns resíduos após a respectiva remoção. Limpe os resíduos antes de visualizar algo no televisor.

• A parte exterior e o ecrã do televisor podem ficar riscados durante a limpeza. Limpe a parte exterior e o ecrã cuidadosamente, utilizando um pano macio para evitar riscos.

• Não borrife água ou qualquer outro líquido directamente para o televisor. Qualquer contacto do produto com líquidos pode provocar uma falha, incêndio ou choque eléctrico.

• Para limpar o ecrã desligue o televisor; em seguida, limpe cuidadosamente manchas e impressões digitais no painel do televisor com um pano de microfibras. Limpe a caixa ou painel do televisor utilizando um pano de microfibras humedecido com um pouco de água. Posteriormente, remova a humidade com um pano seco. Não limpe a superfície do painel com demasiada força, porque pode danificá-lo. Nunca utilize líquidos inflamáveis (benzeno, diluente, etc.) nem produtos de limpeza. Para manchas mais persistentes aplique uma pequena quantidade de agente de limpeza para ecrãs num pano de microfibras e limpe as manchas.

Português - 18

Page 79

08 Características técnicas e outras

informações

Características técnicas

Nome do modelo UE43RU7105 / UE43RU7175 UE49RU7105 / UE49RU7175 Resolução do ecrã Tamanho do ecrã

(medido na diagonal) Som (saída) Dimensões (L x A x P)

Caixa Com base

Peso Sem base Com base

Nome do modelo UE50RU7105 / UE50RU7175 UE55RU7105 / UE55RU7175 Resolução do ecrã Tamanho do ecrã

(medido na diagonal) Som (saída) Dimensões (L x A x P)

Caixa Com base

3840 x 2160 3840 x 2160

43 polegadas

108 cm

20 W 20 W

970,2 x 563,2 x 58,2 mm

970,2 x 636,3 x 210,3 mm

9,6 kg 9,8 kg

3840 x 2160 3840 x 2160

50 polegadas

125 cm

20 W 20 W

1124,8 x 650,2 x 59,1 mm

1124,8 x 728,8 x 261,3 mm

1102,8 x 637,8 x 59,1 mm

1102,8 x 716,4 x 261,3 mm

1238,6 x 714,2 x 58,7 mm

1238,6 x 792,8 x 261,3 mm

49 polegadas

123 cm

13,2 kg 13,5 kg

55 polegadas

138 cm

Português

Peso Sem base Com base

Nome do modelo UE58RU7105 / UE58RU7175 UE65RU7105 / UE65RU7175 Resolução do ecrã Tamanho do ecrã

(medido na diagonal) Som (saída) Dimensões (L x A x P)

Caixa Com base

Peso Sem base Com base

1301,4 x 756,8 x 59,3 mm

1301,4 x 835,2 x 261,3 mm

13,6 kg

13,9 kg

3840 x 2160 3840 x 2160

58 polegadas

146 cm

20 W 20 W

1457,5 x 837,3 x 59,1 mm

1457,5 x 917,3 x 312,8 mm

20,2 kg

20,5 kg

17,3 kg 17,7 kg

65 polegadas

163 cm

25,0 kg 25,5 kg

Português - 19

Page 80

Nome do modelo UE75RU7105 / UE75RU7175 Resolução do ecrã 3840 x 2160 Tamanho do ecrã

(medido na diagonal)

75 polegadas

189 cm

Som (saída) 20 W Dimensões (L x A x P)

Caixa Com base

1684,6 x 966,4 x 60,1 mm

1684,6 x 1056,5 x 356,1 mm

Peso Sem base Com base

37,0 kg 37,5 kg

Considerações ambientais

Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento

• O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

• Para obter informações sobre a fonte de alimentação e saber mais sobre o consumo de energia, consulte a etiqueta de classificação colada ao produto.

• O consumo de energia típico é medido de acordo com a norma IEC 62087.

• Pode encontrar a etiqueta de classificação na parte posterior do televisor. (Para alguns modelos, pode encontrar a etiqueta de classificação no interior da proteção do terminal.)

10°C a 40°C (50°F a 104°F)

10% a 80%, sem condensação

-20 °C a 45 °C (-4°F a 113°F)

5% a 95%, sem condensação

Redução do consumo de energia

Quando desliga o televisor, este entra no modo de espera. No modo de espera, continua a consumir alguma energia. Para reduzir o consumo de energia, desligue o cabo de alimentação quando não pretender utilizar o televisor durante um longo período de tempo.

Português - 20

Page 81

Licenças

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Recomendação – Apenas para a UE

Pelo presente documento, a Samsung Electronics, declara que este equipamento está em conformidade com a Directiva 2014/53/UE. O texto completo da declaração de conformidade da UE está disponível no seguinte endereço da Internet: http://www.samsung.com aceda a Suporte > Encontrar assistência do produto e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE. Potência máx. do transmissor BT: 100 mW a 2,4 GHz – 2,4835 GHz Potência máx. do transmissor Wi-Fi: 100 mW a 2,4 GHz–2,4835 GHz

Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares específicas de produtos, por exemplo, o regulamento REACH, o regulamento REEE, as informações sobre pilhas, visite http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner. html

AVISO – PARA EVITAR O ALASTRAMENTO DE UM INCÊNDIO, MANTENHA SEMPRE VELAS OU OUTROS ITENS COM CHAMAS LONGE DESTE PRODUTO.

Português

Português - 21

Page 82

Vor dem Lesen der Bedienungsanleitung

Dieser Fernseher wurde mit dieser Bedienungsanleitung und einem eingebetteten e-Manual geliefert. Überprüfen Sie die Folgendes, ehe Sie die Bedienungsanleitung lesen:

Benutzerhandbuch

e-Manual

Auf der Website (www.samsung.com) können Sie die Bedienungsanleitung herunterladen und ihren Inhalt auf einem PC oder Mobilgerät anzeigen.

Lesen Sie dieses Handbuch, um Informationen zu Fragen der Sicherheit, Installation, des Zubehörs, der Ersteinrichtung und zu den technischen Daten des Geräts anzuzeigen.

Weitere Informationen zu diesem Fernsehgerät erhalten Sie in dem in das Gerät eingebetteten e-Manual.

• So öffnen Sie das e-Manual.

> Einstellungen > Unterstützung >

e-Manual öffnen

Lernen der Assistenzfunktionen des e-Manual

• Auf manche Menübildschirme können Sie über das e-Manual nicht zugreifen.

Suchen

Index

Kürzlich angesehen

Hiermit wählen Sie einen Treffer in der Liste mit den Suchergebnissen aus, um die entsprechende Seite zu laden.

Hiermit wählen Sie ein Stichwort aus, um zur entsprechenden Seite zu navigieren.

– Die Menüs werden, je nach Region, möglicherweise nicht angezeigt.

Hiermit wählen Sie ein Thema aus der Liste der kürzlich angesehenen Themen aus.

Lernen der Funktionen für die auf den Themenseiten des e-Manuals angezeigten Tasten

Jetzt testen

Verknüpfung

Hiermit können Sie die entsprechende Menüoption auswählen und die Funktion sofort ausprobieren.

Hiermit können Sie sofort auf ein unterstrichenes Thema zugreifen, das mit einer e-Manual-Seite verbunden ist.

Deutsch - 2

Page 83

Achtung! Wichtige Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig, bevor Sie das Fernsehgerät verwenden. In der folgenden Tabelle finden Sie eine Erklärung für die Symbole, die Sie möglicherweise auf Ihrem SamsungProdukt sehen.

ACHTUNG

GEFAHR DURCH STROMSCHLAGNICHT ÖFFNEN

ACHTUNG: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.

Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.

Produkt der Klasse II: Dieses Symbol zeigt an, dass das Gerät einen elektrischen Erdungsanschluss (Masse) nicht benötigt. Wenn dieses Symbol auf einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt über eine zuverlässige Verbindung mit der Erde (Masse) verfügen.

Wechselspannung: Bei einer mit diesem Symbol gekennzeichneten Nennspannung handelt es sich um eine Wechselspannung.

Gleichspannung: Bei einer mit diesem Symbol gekennzeichneten Nennspannung handelt es sich um eine Gleichspannung.

Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

Deutsch

• Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind wichtig und dienen der Belüftung. Um den zuverlässigen Betrieb des Geräts zu gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden.

– Stellen Sie das Gerät nicht an Orten mit beengten Platzverhältnissen auf, wie z.B. in einem

Bücherregal oder einem Einbauschrank. Dies ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird.

– Außerdem darf das Gerät keinesfalls in der Nähe oder oberhalb eines Heizstrahlers oder -körpers

aufgestellt werden oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist.

– Stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen usw.) auf das Gerät, da dies zu einem Brand

oder Stromschlag führen kann.

• Setzen Sie das Gerät keinesfalls dem Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt war, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an den nächstgelegenen Händler.

• Für dieses Gerät werden Batterien benötigt. Entsorgen Sie die Batterien ordnungsgemäß und in Übereinstimmung mit den für Sie geltenden Umweltschutzbestimmungen. Bitte wenden Sie sich bei Fragen zur ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.

• Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.

• Netzkabel müssen so verlegt werden, dass niemand auf das Kabel treten kann oder es durch Gegenstände gequetscht wird, die auf dem Kabel stehen oder gegen das Kabel drücken. Insbesondere ist auf Stecker, Netzteile und die Kabeldurchführung am Gerätegehäuse zu achten.

Deutsch - 3

Page 84

• Trennen Sie das Gerät aus Sicherheitsgründen bei einem Gewitter oder bei längerer Nutzungspause vom Netz und von der Antenne bzw. vom Kabelsystem. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

• Stellen Sie sicher, dass die Nennspannung des Gleichstromnetzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.

• Führen Sie niemals Metallgegenstände in die Öffnungen des Geräts ein. Dies kann zu Stromschlägen führen.

• Berühren Sie zur Vermeidung von Stromschlägen keinesfalls Bauteile im Inneren des Geräts. Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.

• Stellen Sie sicher, dass der Netzstecker fest in der Steckdose sitzt. Ziehen Sie das Netzkabel nie am Kabel selbst, sondern stets am Stecker aus der Steckdose. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen. Berühren Sie das Netzkabel niemals mit feuchten Händen.

• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren nächstgelegenen Händler oder das nächste Kundendienstzentrum.

• Ziehen Sie unbedingt den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht verwendet werden soll oder Sie längere Zeit außer Haus sind (insbesondere wenn Kinder und ältere Personen allein im Haus bleiben).

– Staubablagerungen können Stromschläge, Kurzschlüsse oder Brände verursachen, da sie zu

Funkenbildung, übermäßiger Erwärmung und Beschädigung der Isolierung am Netzkabel führen können.

• Wenden Sie sich für weiterführende Informationen an ein autorisiertes Kundendienstzentrum, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hohen oder niedrigen

Temperaturen, hoher Luftfeuchtigkeit oder in unmittelbarer Nähe zu Chemikalien aufgestellt oder z.B.

an einem Bahnhof oder Flughafen im Dauerbetrieb verwendet werden soll. Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.

• Verwenden Sie nur ordnungsgemäß geerdete Stecker und Steckdosen.

– Eine fehlerhafte Erdung kann zu Stromschlägen oder Schäden am Gerät führen. (Nur Geräte der Klasse I.)

• Um dieses Gerät vollständig abzuschalten, müssen Sie den Netzstecker aus der Steckdose ziehen. Um sicherzustellen, dass Sie das Gerät bei Bedarf schnell vom Netz trennen können, müssen die Steckdose und der Netzstecker jederzeit leicht zugänglich sein.

• Bewahren Sie die Zubehörteile (Batterien usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern auf.

• Lassen Sie das Gerät nicht fallen, und setzen Sie es keiner Schlag- oder Stoßeinwirkung aus. Wenn das Gerät beschädigt ist, trennen Sie es vom Stromnetz und wenden Sie sich an ein Samsung Kundendienstzentrum.

• Ziehen Sie zum Reinigen den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel. Diese Chemikalien können die Oberfläche des Geräts beschädigen und aufgedruckte Kennzeichnungen lösen bzw. entfernen.

• Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.

• Entsorgen Sie Batterien niemals in einem Feuer.

• Schließen Sie die Batterien nicht kurz, nehmen Sie sie nicht auseinander und setzen Sie sie keiner Hitze aus.

• Wenn Sie die für die Fernbedienung mitgelieferten Batterien durch neue Batterien des falschen Typs ersetzen, besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

* Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für Kunden in der EU hergestellt wurde.

Deutsch - 4

Page 85

Inhalt

Vor dem Lesen der Bedienungsanleitung ---------------------------------------------------------------------------- 2 Achtung! Wichtige Sicherheitshinweise

01 Lieferumfang

02 Installation des Fernsehgeräts

Montieren des Geräts an der Wand Ausreichende Belüftung Ihres Geräts Befestigen des Fernsehgeräts am Standfuß Sicherheitshinweis: Befestigen des Geräts an der Wand, damit es nicht kippt

---------------------------------------------------------------------------- 9

03 Bedienen externer Geräte mit der Fernbedienung des

Fernsehgeräts (Setup der Universalfernbedienung)

---------------------------------------------------------------------------- 3

---------------------------------------------------------------------------- 7

---------------------------------------------------------------------------- 8

---------------------------------------------------------------------------- 9

04 Die Fernbedienung

Zu den Tasten der Fernbedienung Einsetzen der Batterien in die Fernbedienung (Batteriegröße: AAA)

---------------------------------------------------------------------------- 12

---------------------------------------------------------------------------- 11

05 Ausführen der Ersteinrichtung

Verwenden des TV-Steuerungs

---------------------------------------------------------------------------- 13

06 Verbinden mit einem Netzwerk

Netzwerkverbindung – Drahtlos Netzwerkverbindung – Kabel

---------------------------------------------------------------------------- 14

07 Fehlerbehebung und Wartung

Fehlerbehebung Was ist Fernunterstützung? Öko-Sensor und Bildschirmhelligkeit Ändern des Kennworts für das Fernsehgerät Pflegen des Fernsehgeräts

---------------------------------------------------------------------------- 15

---------------------------------------------------------------------------- 17

---------------------------------------------------------------------------- 18

Deutsch

08 Technische Daten und weitere Informationen

Technische Daten Umgebungsbedingungen Verringern des Stromverbrauchs Lizenzen

---------------------------------------------------------------------------- 21

---------------------------------------------------------------------------- 19

---------------------------------------------------------------------------- 20

Deutsch - 5

Page 86

01 Lieferumfang

Vergewissern Sie sich, dass die folgenden Teile im Lieferumfang des Geräts enthalten sind. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

• Fernbedienung & 2 Batterien (Typ AAA)

• Benutzerhandbuch

x 4

Adapter für die

Wandhalterung

• Farbe und Form der Teile können sich je nach Modell unterscheiden.

• Nicht mitgelieferte Kabel können gesondert erworben werden.

• Kontrollieren Sie beim Öffnen der Verpackung, ob Zubehör hinter oder in den Verpackungsmaterialien versteckt ist.

Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn:

(a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass kein Defekt des

Geräts vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde).

(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber es wird festgestellt, dass kein Defekt des Geräts

vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde).

Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.

CI-Kartenadapter

• Garantiekarte/Rechtshinweise (nicht überall verfügbar)

• Netzkabel des Fernsehgeräts

Deutsch - 6

Warnung: Der Bildschirm kann aufgrund direkter Krafteinwirkung während eines unsachgemäßen Transports beschädigt werden. Wir empfehlen daher, das Gerät beim Tragen wie in der Abbildung gezeigt an den Ecken zu halten.

Fassen Sie das Gerät nicht am Bildschirm an!

Page 87

02 Installation des Fernsehgeräts

Montieren des Geräts an der Wand

Wenn das Fernsehgerät an einer Wand montiert werden soll, müssen die Anweisungen des Herstellers unbedingt eingehalten werden. Wenn das Fernsehgerät nicht ordnungsgemäß montiert ist, könnte es herunterfallen, ein Kind oder einen Erwachsenen ernsthaft verletzen und beschädigt

werden. Bei Modellen mit Wandhalterungsadaptern bringen Sie zuerst den Adapter (siehe nachfolgende Abbildungen) und dann die Wandhalterung an.

• Weitere Informationen erhalten Sie in der Installationsanleitung für die Samsung-Wandhalterung.

Adapter für die Wandhalterung

Wandhalter-

ungselement

Adapter für die Wandhalterung

Wandhalter-

ungselement

• Samsung Electronics haftet nicht für Schäden an Geräten, Gegenständen oder Personen, wenn die Montage der Wandhalterung vom Kunden selbst durchgeführt wird.

• Montieren Sie die Wandhalterung an einer festen Wand, die senkrecht zum Boden steht. Bevor Sie die Wandhalterung an anderen Flächen als Gipskarton anbringen, wenden Sie sich bitte an Ihren nächstgelegenen Händler, um weitere Informationen einzuholen. Bei Montage des Fernsehgeräts an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

• Die Standardabmessungen der Wandhalterung finden Sie in der Tabelle auf der nächsten Seite.

• Wenn Sie die Wandhalterung eines Drittanbieters montieren, müssen Sie beachten, dass die Länge der Schrauben, mit denen Sie das Fernsehgerät an der Wandhalterung befestigen können, in Spalte C der Tabelle auf der nächsten Seite dargestellt ist.

• Bei der Installation der Wandhalterung empfehlen wir, alle vier VESA-Schrauben festzuziehen.

• Wenn Sie eine Wandhalterung installieren möchten, die nur mit den beiden oberen Schrauben an der Wand befestigt werden soll, dürfen Sie nur eine Samsung-Wandhalterung verwenden, die diese Art von

Installation unterstützt. (Je nach Region ist eine solche Wandhalterung im Handel möglicherweise nicht

erhältlich.)

Fernsehgerät

Deutsch

Deutsch - 7

Page 88

Bildschirmdiagonale

in Zoll

43-55 200 x 200

58-75 400 x 400

Befestigen Sie die Wandhalterung nicht, während das Fernsehgerät eingeschaltet ist.Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

• Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Bildschirms verursachen.

• Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab.

• Ziehen Sie die Schrauben nicht zu fest an. Dadurch kann das Gerät beschädigt werden oder herunterfallen und so Verletzungen verursachen. Samsung haftet nicht bei derartigen Unfällen.

• Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Montageanleitung für das Produkt nicht befolgt.

• Montieren Sie den Bildschirm nicht in einem Winkel von mehr als 15 Grad.

• Nehmen Sie die Wandmontage des Fernsehgeräts nur zu zweit vor.

Daten der VESA-

Gewindebohrung

(A * B) in mm

C (mm) Standardschraube Menge

43-45 M8 4

Ausreichende Belüftung Ihres Geräts

Halten Sie beim Aufstellen des Geräts einen Abstand von mindestens 10 cm zu anderen Objekten (Wänden, Schrankwänden usw.) ein, um eine ausreichende Belüftung zu gewährleisten. Wenn Sie nicht für eine ausreichende Lüftung sorgen, können aufgrund des Temperaturanstiegs im Innern des Bildschirms ein Brand oder ein Problem mit dem Gerät die Folge sein.

• Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, empfehlen wir Ihnen dringend, ausschließlich Teile von Samsung Electronics zu verwenden. Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

Installation mit Standfuß Installation mit Wandhalterung

10 cm

10 cm10 cm

10 cm

10 cm10 cm

10 cm

Deutsch - 8

Page 89

Befestigen des Fernsehgeräts am Standfuß

Vergewissern Sie sich, dass Ihnen alle abgebildeten Zubehörteile zur Verfügung stehen, und montieren Sie den Standfuß gemäß den Anweisungen in der mitgelieferten Montageanleitung.

Sicherheitshinweis: Befestigen des Geräts an der Wand, damit es nicht kippt

Achtung: Das Fernsehgerät kann umkippen, wenn Sie daran ziehen, es schieben oder sich

daran festhalten. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Fernsehgerät hängen oder es in sonstiger Weise destabilisieren. Dies kann dazu führen, dass das Gerät herunterfällt und schwere oder tödliche Verletzungen verursacht. Beachten Sie alle Anweisungen der Ihrem Fernsehgerät beigefügten Sicherheitshinweise. Für mehr Stabilität und Sicherheit können Sie wie unten beschrieben den Kippschutz erwerben und anbringen.

ACHTUNG: Stellen Sie einen Fernseher niemals in einer instabilen Position auf. Das Fernsehgerät könnte umfallen und schwere Verletzungen oder den Tod verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch einige einfache Vorkehrungen vermieden werden:

• Verwenden Sie vom Hersteller des Fernsehgeräts empfohlene Schränke oder Standfüße.

• Verwenden Sie ausschließlich Möbel, die das Gewicht des Fernsehgeräts sicher tragen können.

• Stellen Sie sicher, dass das Fernsehgerät nicht über den Rand der tragenden Möbel hinausragt.

• Stellen Sie das Fernsehgerät nicht auf hohe Möbelstücke (z. B. Hochschränke oder Regale), ohne das Möbelstück und den Fernseher an einer geeigneten Halterung zu befestigen.

• Legen Sie zwischen das Fernsehgerät und das tragende Möbelstück keine Tücher und keine andere Materialien.

• Informieren Sie Kinder über die Gefahren, wenn sie auf Möbel klettern, um das Fernsehgerät oder seine Bedienelemente zu erreichen.

Wenn Sie das Fernsehgerät, das Sie durch dieses neue Gerät ersetzen, behalten und an anderer Stelle verwenden möchten, müssen Sie für das alte Gerät dieselben Vorsichtsmaßnahmen anwenden.

Deutsch

Verwenden des Kippschutzes

1. Befestigen Sie eine Reihe von Halterungen mit den entsprechenden

Schrauben an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

– Je nach Ausführung der Wand benötigen Sie zum Befestigen

weiteres Material, wie z.B. Dübel.

2. Befestigen Sie eine Reihe von Halterungen mit entsprechend großen

Schrauben am Fernsehgerät.

– Die technischen Daten der Schraube finden Sie bei der

Standardschraube in der Tabelle unter „Montieren des Geräts an der Wand“.

3. Verbinden Sie die Halterungen am Fernsehgerät und die

Halterungen an der Wand mit einem stabilen und reißfesten Kabel miteinander, das Sie dann festziehen.

– Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es

nicht nach hinten kippen kann.

– Achten Sie darauf, dass die Halterungen an der Wand höchstens

auf derselben Höhe wie die Halterungen am Gerät liegen, wenn Sie sie mit dem Kabel miteinander verbinden.

• Form und Farbe des Bildschirms können je nach Modell unterschiedlich sein.

Deutsch - 9

Page 90

03 Bedienen externer Geräte mit der

Fernbedienung des Fernsehgeräts (Setup der Universalfernbedienung)

> Quelle > Universalfernbedienung - Einrichten

Mit der Universalfernbedienung können Sie die an Ihr Fernsehgerät angeschlossenen Kabelreceiver, Bluray-Player, Heimkinosysteme und anderen externen Geräte mit Hilfe der Fernbedienung des Fernsehgeräts steuern. Weitere Informationen zur Verwendung der Universalfernbedienung finden Sie im e-Manual unter „Fernbedienung und Peripheriegeräte > Bedienen von externen Geräten mit einer Samsung-Fernbedienung – Verwenden der Universalfernbedienung - Einrichten“.

• Manche der an den Fernseher angeschlossenen externe Geräte unterstützen die Universalfernbedienung möglicherweise nicht.

Deutsch - 10

Page 91

04 Die Fernbedienung

Zu den Tasten der Fernbedienung

• Die Tasten Ein/Aus, Kanal, Lautstärke, und Auswählen der Fernbedienung sind mit Braille-Punkten versehen und können auch von Personen mit Sehbehinderung verwendet werden.

• Das Aussehen, die Tasten und die Funktionen der Fernbedienung können sich je nach Modell unterscheiden.

• Wenn Sie die mit Ihrem Fernsehgerät gelieferte Fernbedienung zur Steuerung eines anderen Fernsehgeräts verwenden, arbeiten möglicherweise einige Funktionen nicht normal.

P (Ein/Aus)

Hiermit schalten Sie das Gerät ein

bzw. aus.

Wechselt abwechselnd zwiscihen

Videotext-Modus, Full TTX / Doppel-

TTX / Mix / Live TV.

Hiermit schalten Sie den Ton ein

oder aus.

Hiermit stellen Sie die Lautstärke

ein.

(Smart Hub)

Hiermit starten Sie Erster

Bildschirm.

Starten Sie die auf der Schaltfläche

angezeigte App.

E (Auswählen)

Hiermit können Sie ein markiertes

Element auswählen oder starten.

Hiermit kehren Sie zum vorherigen

Menü oder Sender zurück.

Hiermit können Sie die verfügbaren Videosignalquellen anzeigen und auswählen.

Hiermit können Sie direkt auf die Sender zugreifen.

Hiermit wechseln Sie zum vorherigen Sender.

Hiermit wechseln Sie den Sender.

Hiermit öffnen Sie die Senderliste.

Starten Sie die auf der Schaltfläche angezeigte App.

Hiermit zeigen Sie das Fenster TV- Programm an.

Hiermit bewegen Sie den Cursor, wählen Optionen im Bildschirmmenü aus und ändern die auf dem Gerät angezeigten Menüwerte.

Deutsch

SETTINGS

Hiermit zeigen Sie das

Bildschirmmenü an.

INFO

Hiermit können Sie Informationen

über die gerade ausgestrahlte

digitale Sendung oder den Inhalt

anzeigen.

AD/SUBT.

Hiermit zeigen Sie die Schnelltasten

für Barrierefreiheit an.

Hiermit schließen Sie das Menü.

Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Fernsehbildschirm.

Verwenden Sie diese Tasten im Zusammenhang mit bestimmten Funktionen. Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Fernsehbildschirm.

Deutsch - 11

Page 92

Einsetzen der Batterien in die Fernbedienung (Batteriegröße: AAA)

Legen Sie die Batterien entsprechend den Symbolen im Batteriefach ein. Achten Sie auf die Polung.

• Form und Farbe der Fernbedienung sind modellabhängig.

• Sie können die Fernbedienung bis zu einer Entfernung von maximal 7 m zum Fernsehgerät einsetzen.

• Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie die Verwendung der Fernbedienung in der Nähe von Leuchtstoffröhren oder Neonschildern.

• Auf Grund der längeren Lebensdauer werden Alkali-Batterien empfohlen.

1. Ziehen Sie vorsichtig an der Kerbe der Batterieabdeckung, und entfernen Sie die Abdeckung, nachdem Sie

sich gelöst hat.

2. Legen Sie 2 AAA-Alkaline-Batterien ein, und achten Sie dabei auf die richtige Polung (positiver und

negativer Pol der Batterien).

3. Setzen Sie die Batteriefachabdeckung auf die Fernbedienung und schieben Sie sie in die dafür

vorgesehenen Aussparungen an der Fernbedienung.

4. Schieben Sie die Batteriefachabdeckung wie oben dargestellt hinein, sodass sie vollständig in die

Fernbedienung einrastet.

Deutsch - 12

Page 93

05 Ausführen der Ersteinrichtung

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird sofort die Ersteinrichtung gestartet. Mit der Ersteinrichtung können Sie die Grundeinstellungen für den Betrieb des Fernsehgeräts konfigurieren, z. B. Senderempfang, Kanalsuche und Netzwerkverbindung.

• Bevor Sie mit der Ersteinrichtung beginnen, stellen Sie sicher, dass Sie die externen Geräte angeschlossen sind.

• Um die Smart-Funktionen des Fernsehers zu nutzen, muss das Fernsehgerät mit dem Internet verbunden sein.

• Damit Sie die Ersteinrichtung mit der SmartThings-App durchführen können, müssen Sie Ihr Mobilgerät über Wi-Fi verbinden.

• Wenn das Einrichtungsfenster nicht automatisch in der SmartThings-App Ihres Mobilgeräts angezeigt wird, setzen Sie den Vorgang zum Einrichten manuell fort, nachdem Sie den Fernseher mit dem Befehl Gerät hinzufügen im Dashboard der SmartThings-App hinzugefügt haben.

• Die SmartThings-App ist auf Mobilgeräten für Android 6.0 oder höher und iOS 10 oder höher verfügbar.

• Bei der Kommunikation des Fernsehgeräts mit mobilen Geräten kann vorübergehend Rauschen auftreten.

Sie können die Ersteinrichtung auch über das Menü des Fernsehers starten ( > Zurücksetzen). Befolgen Sie die Anweisungen unter „Ersteinstellung“ und konfigurieren Sie die Grundeinstellungen des Fernsehgeräts so, dass er an die bei Ihnen herrschenden Lichtverhältnisse angepasst ist.

> Einstellungen > Allgemein

Deutsch

Verwenden des TV-Steuerungs

Sie können das Fernsehgerät mit dem TV-Steuerung unten am Gerät einschalten und dann das Steuerungsmenü verwenden. Das Steuerungsmenü wird angezeigt, wenn Sie den TV-Steuerung-Knopf bei

laufendem Fernseher drücken. Weitere Informationen über die Verwendung erhalten Sie in der nachfolgenden Abbildung.

• Möglicherweise erscheint der Bildschirm dunkler, wenn der Schutzfilm auf dem SAMSUNG-Logo oder auf der Unterseite des Fernsehgeräts nicht abgezogen wird. Bitte entfernen Sie die Schutzfolie.

Steuerungsmenü

Ausschalten

Sender (+)

Sender (-)

Lauter

Leiser

Quelle

TV-Steuerung Knopf / Fernbedienungssensor

Drücken: Verschieben

Drücken & Halten: Auswählen

Der Knopf für den TV-Steuerung befindet sich auf der Unterseite des Fernsehgeräts.

Deutsch - 13

Page 94

06 Verbinden mit einem Netzwerk

Durch Verbinden des Geräts mit einem Netzwerk erhalten Sie Zugriff auf Software-Updates und OnlineDienste wie Smart Hub.

Netzwerkverbindung – Drahtlos

Verbinden Sie das Gerät über einen normalen Zugangspunkt oder ein Modem mit dem Internet.

IP-Drahtloszugangspunkt

LAN-Anschluss an der Wand

LAN-Kabel (nicht im Lieferumfang enthalten)

oder -modem mit DHCP-

Server

Netzwerkverbindung – Kabel

Verbinden Sie das Fernsehgerät über ein LAN-Kabel mit Ihrem Netzwerk.

• Verwenden Sie ein Cat7-Kabel (STP*-Typ) für die Verbindung. * Shielded Twisted Pair

Deutsch - 14

Page 95

07 Fehlerbehebung und Wartung

Fehlerbehebung

Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunächst in dieser Liste der möglichen Probleme und Lösungen nach. Schlagen Sie alternativ im e-Manual unter „Fehlerbehebung“ nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, rufen Sie die Website “www.samsung.com” auf, und klicken Sie dort auf „Support“ oder wenden Sie sich an das auf der letzten Seite dieser Bedienungsanleitung angegebene Callcenter.

• Der Bildschirm dieses TFT-LED-Geräts arbeitet mit Subpixeln und wurde mit Hilfe hochentwickelter Fertigungstechnologien produziert. Allerdings kann es vorkommen, dass einige wenige Pixel zu hell oder zu dunkel sind. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

• Aktualisieren Sie die Firmware auf die neuste Version, um die optimale Leistung Ihres Fernsehgeräts zu erhalten. Verwenden Sie eine der Funktionen Jetzt aktualisieren bzw. Automatisches Update im Menü des Fernsehgeräts (

Automatisches Update).

Der Fernseher kann nicht eingeschaltet werden.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Stellen Sie sicher, dass die Steckdose funktioniert und die Netzanzeige unten am Fernsehgerät durchgehend rot leuchtet.

• Drücken Sie den TV-Steuerung unten am Fernsehgerät, um auszuschließen, dass ein Problem mit der Fernbedienung vorliegt. Wenn das Fernsehgerät eingeschaltet werden kann, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“.

> Einstellungen > Unterstützung > Software-Update > Jetzt aktualisieren oder

Deutsch

Bild/Video/Ton eines externen Geräts werden gar nicht oder nur verzerrt ausgegeben, auf dem Fernsehgerät wird „Kein Signal oder schlechtes Signal“ angezeigt oder es werden keine Sender gefunden.

• Stellen Sie sicher, dass der Anschluss an das Gerät richtig durchgeführt wurde und dass alle Kabel vollständig eingesteckt sind.

• Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Probieren Sie es wenn möglich mit neuen Kabeln.

• Bestätigen Sie, dass die richtige Eingangsquelle ausgewählt wurde (

• Führen Sie eine TV-Selbstdiagnose durch, um zu bestimmen, ob das Problem durch den Fernseher oder das Gerät verursacht wird ( Tontest starten).

• Wenn die Testergebnisse normal sind, starten Sie die angeschlossenen Geräte neu. Trennen Sie dazu kurzzeitig die Netzkabel der einzelnen Geräte von der Steckdose. Wenn das Problem weiterhin besteht, lesen Sie in der Bedienungsanleitung des angeschlossenen Geräts die Informationen zum Anschließen des Geräts.

• Wenn Sie keinen Kabel- oder Satelliteneeceiver verwenden und Ihr Fernsehgerät TV-Signale von einer Antenne oder einem Kabelanschluss empfängt, starten Sie Automatischer Sendersuchlauf, um nach Sendern zu suchen ( Automatischer Sendersuchlauf).

– Die Automatischer Sendersuchlauf werden, je nach Modell bzw. Region, möglicherweise nicht

angezeigt.

– Wenn Sie einen Kabel- oder Satellitenreceiver verwenden, schlagen Sie bitte im Handbuch des Kabel-

oder Satellitenrceivers nach.

> Einstellungen > Senderempfang > (Automatischer Sendersuchlauf) >

> Einstellungen > Unterstützung > Eigendiagnose > Bildtest starten oder

> Quelle).

Deutsch - 15

Page 96

CI+ funktioniert nicht.

• Ihr Samsung TV entspricht dem Standard CI+ 1.4.

• Wenn das CI+CommonInterface-Modul mit diesem Gerät nicht kompatibel ist, entfernen Sie es bitte und wenden Sie sich an den Anbieter des Moduls.

Die Fernbedienung funktioniert nicht.

• Kontrollieren Sie, ob die Netzanzeige unten am Fernsehgerät blinkt, wenn Sie auf die Einschalttaste der Fernbedienung drücken. Wenn dies nicht der Fall ist, ersetzen Sie die Batterien der Fernbedienung.

• Achten Sie beim Einsetzen der Batterien auf die richtige Polung (+/-).

• Richten Sie die Fernbedienung aus einer Entfernung von 1,5-1,8m direkt auf das Gerät.

Mit der Fernbedienung des Kabel- oder Satelitenreceivers kann das Gerät nicht ein-/ ausgeschaltet werden, und die Lautstärke lässt sich nicht einstellen.

• Programmieren Sie die Fernbedienung des Kabel- oder Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für das SAMSUNG-Fernsehgerät finden Sie in der Bedienungsanleitung Ihres Kabeloder Satellitenreceivers.

Die Einstellungen des Fernsehgeräts gehen nach 5 Minuten verloren.

• Der Fernseher befindet sich im Vorführmodus. Ändern Sie den Einsatzmodus im Menü Allgemein in Privatmodus (

> Einstellungen > Allgemein > Systemmanager > Einsatzmodus > Privatmodus).

Wi-Fi-Aussetzer

• Stellen Sie sicher, dass das Fernsehgerät über eine Netzwerkverbindung verfügt ( > Einstellungen > Allgemein > Netzwerk > Netzwerkstatus).

• Stellen Sie sicher, dass das Wi-Fi-Kennwort richtig eingegeben wurde.

• Überprüfen Sie den Abstand zwischen dem Fernsehgerät und dem Modem oder Zugangspunkt. Der Abstand darf 15,2m nicht überschreiten.

• Störungen können Sie reduzieren, indem Sie Drahtlosgeräte nicht verwenden bzw. abschalten. Stellen Sie außerdem sicher, dass sich keine Hindernisse zwischen dem Fernsehgerät und dem Modem oder Zugangspunkt befinden. (Die Stärke des Wi-Fi-Signals kann durch Haushaltsgeräte, schnurlose Telefone, Steinmauern/Kamine usw. verringert werden.)

Einstöckig Mehrstöckig

Drahtloszugangspunkt

WLAN-Repeater

• Wenden Sie sich an Ihren Internetanbieter (Internet Service Provider, ISP) und bitten Sie darum, dass Ihr Netzwerkbereich zurückgesetzt wird, damit die MAC-Adressen Ihres neuen Modems oder Zugangspunkts und des Fernsehgeräts neu registriert werden.

Deutsch - 16

Page 97

Probleme mit Video-Apps (Youtube usw.)

• Ändern Sie die DNS in 8.8.8.8. Wählen Sie

> IP-Einst. > DNS-Einst. > Manuell eingeben > DNS-Server > und geben Sie 8.8.8.8 > OK ein.

• Zurücksetzen durch Auswahl von zurücksetzen.

> Einstellungen > Unterstützung > Eigendiagnose > Smart Hub

> Einstellungen > Allgemein > Netzwerk > Netzwerkstatus

Was ist Fernunterstützung?

Der Samsung Remote Support-Service bietet Ihnen individuelle Unterstützung durch einen SamsungTechniker, der (aus der Ferne):

• Eine Diagnose Ihres Fernsehgeräts durchführt

• Die Einstellungen für Ihr Fernsehgerät anpasst

• Ihr Fernsehgerät auf die werksseitigen Standardwerte zurücksetzt

• Empfohlene Firmware-Updates für Sie installiert

Wie funktioniert Remote Support?

Sie können den Samsung Remote Support-Service für Ihr Fernsehgerät ganz unkompliziert in Anspruch nehmen:

1. Rufen Sie das Samsung-Callcenter an, und bitten Sie um Fernunterstützung.

2. Öffnen Sie das Menü auf Ihrem Fernsehgerät, und navigieren Sie zum Bereich Unterstützung. ( Einstellungen > Unterstützung)

3. Wählen Sie Fernverwaltung. Anschließend können Sie den Servicevertrag lesen und ihm zustimmen. Wenn

das PIN-Fenster angezeigt wird, nennen Sie dem Techniker Ihre PIN.

4. Der Techniker wird dann auf Ihr Fernsehgerät zugreifen.

Deutsch

Öko-Sensor und Bildschirmhelligkeit

Mit Hilfe des Öko-Sensors kann die Helligkeit des Fernsehgeräts automatisch eingestellt werden. Mit dieser Funktion werden die Lichtverhältnisse im Zimmer automatisch gemessen, und die Helligkeit des Bildschirms wird optimiert, um den Energieverbrauch zu senken. Sie können diese Funktion deaktivieren unter Einstellungen > Allgemein > Öko-Lösung > Umgebungslichterkennung.

• Es kann auf die Umgebungslichterkennung zurückzuführen sein, wenn der Bildschirm beim Fernsehen in

dunkler Umgebung zu dunkel ist.

• Der Öko-Sensor befindet sich auf der Unterseite des Geräts. Achten Sie darauf, dass der Sensor nicht verdeckt wird. Dadurch kann sich die Helligkeit des Bilds verringern.

Deutsch - 17

Page 98

Ändern des Kennworts für das Fernsehgerät

> Einstellungen > Allgemein > Systemmanager > PIN ändern

1. Führen Sie die Funktion PIN ändern aus, und geben Sie dann im Kennwortfeld das aktuelle Kennwort ein.

Das Standardkennwort lautet „0000“ (Frankreich: „1111“).

2. Geben Sie ein neues Kennwort ein und bestätigen Sie es durch eine erneute Eingabe. Das Kennwort wurde

geändert.

• Wenn Sie Ihren PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung in der angegebenen Reihenfolge, um die PIN auf „0000“ zurückzusetzen: „1111“): Auf der Standardfernbedienung: Wählen Sie die Schaltfläche

RETURN. > (

) (Leiser) > Wählen Sie die Taste RETURN. > ( ) (Lauter) > Wählen Sie die Taste RETURN.

. > (Lauter) > Wählen Sie die Taste

Pflegen des Fernsehgeräts

• Wenn am Fernsehbildschirm ein Aufkleber angebracht wurde, können beim Entfernen des Aufklebers einige wenige Rückstände zurückbleiben. Bitte entfernen Sie diese Rückstände, ehe Sie das Gerät verwenden.

• Beim Reinigen können Kratzer auf dem Gehäuse und dem Bildschirm des Geräts entstehen. Wischen Sie das Gehäuse und den Bildschirm vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden.

• Spritzen Sie weder Wasser noch Reinigungsmittel direkt auf das

Gerät. Jede Flüssigkeit, die in den Bildschirm eindringt, kann zu

einer Funktionsstörung, einem Brand oder einem Stromschlag führen.

• Schalten Sie das Fernsehgerät zum Reinigen aus. Wischen Sie Schmutzflecken und Fingerabdrücke auf dem Bildschirm vorsichtig mit einem Mikrofasertuch ab. Reinigen Sie die Gehäuse und den Bildschirm des Geräts mit einem Mikrofasertuch, das Sie mit einer kleinen Menge Wasser angefeuchtet haben. Entfernen Sie die Feuchtigkeit anschließend mit einem trockenen Tuch. Bringen Sie beim Säubern keine starke Kraft auf die Bildschirmoberfläche auf, weil dies Schäden am Bildschirm verursachen könnte. Verwenden Sie niemals entzündliche Flüssigkeiten (z. B. Benzol, Verdünner) oder Reinigungsmittel. Sprühen Sie bei hartnäckigen Flecken eine kleine Menge Bildschirmreiniger auf ein Mikrofasertuch und wischen Sie die Flecken dann mit dem Tuch ab.

Deutsch - 18

Page 99

08 Technische Daten und weitere

Informationen

Technische Daten

Modell UE43RU7105 / UE43RU7175 UE49RU7105 / UE49RU7175 Anzeigeauflösung Bildschirmgröße

Diagonal gemessen Ton (Ausgang) Abmessungen (B × H × T)

Gehäuse Mit Fuß

Gewicht Ohne Standfuß Mit Standfuß

Modell UE50RU7105 / UE50RU7175 UE55RU7105 / UE55RU7175 Anzeigeauflösung Bildschirmgröße

Diagonal gemessen Ton (Ausgang) Abmessungen (B × H × T)

Gehäuse Mit Fuß

3840 x 2160 3840 x 2160

43 Zoll

108 cm

20 W 20 W

970,2 x 563,2 x 58,2 mm

970,2 x 636,3 x 210,3 mm

9,6 kg 9,8 kg

3840 x 2160 3840 x 2160

50 Zoll

125 cm

20 W 20 W

1124,8 x 650,2 x 59,1 mm

1124,8 x 728,8 x 261,3 mm

1102,8 x 637,8 x 59,1 mm

1102,8 x 716,4 x 261,3 mm

1238,6 x 714,2 x 58,7 mm

1238,6 x 792,8 x 261,3 mm

49 Zoll 123 cm

13,2 kg 13,5 kg

55 Zoll 138 cm

Deutsch

Gewicht Ohne Standfuß Mit Standfuß

Modell UE58RU7105 / UE58RU7175 UE65RU7105 / UE65RU7175 Anzeigeauflösung Bildschirmgröße

Diagonal gemessen Ton (Ausgang) Abmessungen (B × H × T)

Gehäuse Mit Fuß

Gewicht Ohne Standfuß Mit Standfuß

1301,4 x 756,8 x 59,3 mm

1301,4 x 835,2 x 261,3 mm

13,6 kg

13,9 kg

3840 x 2160 3840 x 2160

58 Zoll

146 cm

20 W 20 W

1457,5 x 837,3 x 59,1 mm

1457,5 x 917,3 x 312,8 mm

20,2 kg

20,5 kg

17,3 kg 17,7 kg

65 Zoll 163 cm

25,0 kg 25,5 kg

Deutsch - 19

Page 100

Modell UE75RU7105 / UE75RU7175 Anzeigeauflösung 3840 x 2160 Bildschirmgröße

Diagonal gemessen

75 Zoll

189 cm

Ton (Ausgang) 20 W Abmessungen (B × H × T)

Gehäuse Mit Fuß

1684,6 x 966,4 x 60,1 mm

1684,6 x 1056,5 x 356,1 mm

Gewicht Ohne Standfuß Mit Standfuß

37,0 kg 37,5 kg

Umgebungsbedingungen

Temperatur (im Betrieb) Luftfeuchtigkeit (im Betrieb) Temperatur (bei Lagerung) Luftfeuchtigkeit (bei Lagerung)

• Änderung der technischen Daten und des Gerätedesigns vorbehalten.

• Informationen zur Stromversorgung und zum Energieverbrauch finden Sie auf dem Produktaufkleber mit den technischen Nenndaten.

• Der typische Stromverbrauch wird gemäß IEC 62087 gemessen.

• Sie finden den Produktaufkleber auf der Hinterseite des Fernsehgeräts. (Bei manchen Modellen finden Sie den Produktaufkleber unter der Abdeckung für die Anschlussklemmen.)

10°C bis 40°C (50°F bis 104°F)

10% bis 80%, nicht kondensierend

-20°C bis 45°C (-4°F bis 113°F)

5% bis 95%, nicht kondensierend

Verringern des Stromverbrauchs

Wenn Sie das Gerät ausschalten, wechselt es in den Standby-Modus. Im Standby-Modus verbraucht es weiterhin eine gewisse Menge an Strom. Wenn Sie das Fernsehgerät längere Zeit nicht verwenden, sollten Sie daher den Netzstecker aus der Steckdose ziehen, um den Stromverbrauch zu senken.

Deutsch - 20
