USER MANUAL
7 SERIES
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at www.samsung.com
Model Serial No.
Before Reading This User Manual
This TV comes with this user manual and an embedded e-Manual.
Before reading this user manual, review the following:
User Manual
e-Manual
On the website (www.samsung.com), you can download the manuals and see its contents on your PC or mobile
device.
Read this provided user manual to see information
about product safety, installation, accessories,
initial configuration, and product specifications.
For more information about this TV, read the
e-Manual embedded in the product.
• To open the e-Manual,
> Settings > Support > Open e-Manual
Learning the e-Manual's assistance functions
• Some menu screens cannot be accessed from the e-Manual.
Search
Index
Select an item from the search results to load the corresponding page.
Select a keyword to navigate to the relevant page.
– The menus may not appear depending on the geographical area.
Recent pages
Select a topic from the list of recently viewed topics.
Learning the functions of the buttons that appear on e-Manual topic pages
Try Now
Link
English - 2
Allows you to access the corresponding menu item and try out the feature
right away.
Access an underlined topic referred to on an e-Manual page immediately.
Warning! Important Safety Instructions
Please read the Safety Instructions before using your TV.
Refer to the table below for an explanation of symbols which may be on your Samsung product.
English
CAUTION
RISK OF ELECTRIC SHOCK. DO NOT OPEN.
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK). THERE ARE NO USER
SERVICEABLE PARTS INSIDE. REFER ALL SERVICING TO
QUALIFIED PERSONNEL.
This symbol indicates that high voltage is
present inside. It is dangerous to make any kind
of contact with any internal part of this product.
This symbol indicates that this product has
included important literature concerning
operation and maintenance.
Class II product: This symbol indicates that a
safety connection to electrical earth (ground)
is not required. If this symbol is not present on
a product with a mains lead, the product MUST
have a reliable connection to protective earth
(ground).
AC voltage: Rated voltage marked with this
symbol is AC voltage.
DC voltage: Rated voltage marked with this
symbol is DC voltage.
Caution. Consult instructions for use: This
symbol instructs the user to consult the user
manual for further safety related information.
• The slots and openings in the cabinet and in the back or bottom are provided for necessary ventilation. To
ensure reliable operation of this apparatus and to protect it from overheating, these slots and openings
must never be blocked or covered.
– Do not place this apparatus in a confined space, such as a bookcase or built-in cabinet, unless proper
ventilation is provided.
– Do not place this apparatus near or over a radiator or heat register, or where it is exposed to direct
sunlight.
– Do not place vessels (vases etc.) containing water on this apparatus, as this can result in a fire or
electric shock.
• Do not expose this apparatus to rain or place it near water (near a bathtub, washbowl, kitchen sink, or
laundry tub, in a wet basement, or near a swimming pool, etc.). If this apparatus accidentally gets wet,
unplug it and contact an authorised dealer immediately.
• This apparatus uses batteries. In your community, there might be environmental regulations that require
you to dispose of these batteries properly. Please contact your local authorities for disposal or recycling
information.
• Do not overload wall outlets, extension cords, or adaptors beyond their capacity, since this can result in fire
or electric shock.
• Power-supply cords should be placed so that they are not likely to be walked on or pinched by items placed
upon or against them. Pay particular attention to cords at the plug end, at wall outlets, and at the point
where they exit from the appliance.
English - 3
• To protect this apparatus from a lightning storm, or when left unattended and unused for long periods of
time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage
to the set due to lightning and power line surges.
• Before connecting the AC power cord to the DC adaptor outlet, make sure that the voltage designation of
the DC adaptor corresponds to the local electrical supply.
• Never insert anything metallic into the open parts of this apparatus. This may cause a danger of electric
shock.
• To avoid electric shock, never touch the inside of this apparatus. Only a qualified technician should open
this apparatus.
• Be sure to plug in the power cord until it is firmly seated. When unplugging the power cord from a wall
outlet, always pull on the power cord's plug. Never unplug it by pulling on the power cord. Do not touch the
power cord with wet hands.
• If this apparatus does not operate normally - in particular, if there are any unusual sounds or smells coming
from it - unplug it immediately and contact an authorised dealer or service centre.
• Be sure to pull the power plug out of the outlet if the TV is to remain unused or if you are going to leave the
house for an extended period of time (especially when children, elderly, or disabled people will be left alone
in the house).
– Accumulated dust can cause an electric shock, an electric leakage, or a fire by causing the power cord
to generate sparks and heat or by causing the insulation to deteriorate.
• Be sure to contact an authorised Samsung service centre for information if you intend to install your TV in
a location with heavy dust, high or low temperatures, high humidity, chemical substances, or where it will
operate 24 hours a day such as in an airport, a train station, etc. Failure to do so may lead to serious damage
to your TV.
• Use only a properly grounded plug and wall outlet.
– An improper ground may cause electric shock or equipment damage. (Class l Equipment only.)
• To turn off this apparatus completely, disconnect it from the wall outlet. To ensure you can unplug this
apparatus quickly if necessary, make sure that the wall outlet and power plug are readily accessible.
• Store the accessories (batteries, etc.) in a location safely out of the reach of children.
• Do not drop or strike the product. If the product is damaged, disconnect the power cord and contact a
Samsung service centre.
• To clean this apparatus, unplug the power cord from the wall outlet and wipe the product with a soft, dry
cloth. Do not use any chemicals such as wax, benzene, alcohol, thinners, insecticide, aerial fresheners,
lubricants, or detergents. These chemicals can damage the appearance of the TV or erase the printing on
the product.
• Do not expose this apparatus to dripping or splashing.
• Do not dispose of batteries in a fire.
• Do not short-circuit, disassemble, or overheat the batteries.
• There is danger of an explosion if you replace the batteries used in the remote with the wrong type of
battery. Replace only with the same or equivalent type.
* Figures and illustrations in this User Manual are provided for reference only and may differ from the actual
product appearance. Product design and specifications may change without notice.
CIS languages (Russian, Ukrainian, Kazakhs) are not available for this product, since this is manufactured for
customers in EU region.
English - 4
Contents
Before Reading This User Manual ---------------------------------------------------------------------------- 2
Warning! Important Safety Instructions
01 What's in the Box?
02 TV Installation
Mounting the TV on a wall ---------------------------------------------------------------------------- 7
Providing proper ventilation for your TV
Attaching the TV to the Stand
Safety Precaution: Securing the TV to the wall to
prevent falling
---------------------------------------------------------------------------- 9
---------------------------------------------------------------------------- 9
03 The Samsung Smart Remote
About the Buttons on the Samsung Smart Remote ---------------------------------------------------------------------------- 10
Pairing the TV to the Samsung Smart Remote
Installing batteries into the Samsung Smart Remote
04 Running the Initial Setup
Using the TV Controller ---------------------------------------------------------------------------- 12
---------------------------------------------------------------------------- 3
---------------------------------------------------------------------------- 8
English
---------------------------------------------------------------------------- 11
---------------------------------------------------------------------------- 11
05 Connecting to a Network
Network Connection - Wireless ---------------------------------------------------------------------------- 13
Network Connection - Wired
---------------------------------------------------------------------------- 13
06 Troubleshooting and Maintenance
Troubleshooting ---------------------------------------------------------------------------- 14
What is Remote Support?
Eco Sensor and screen brightness

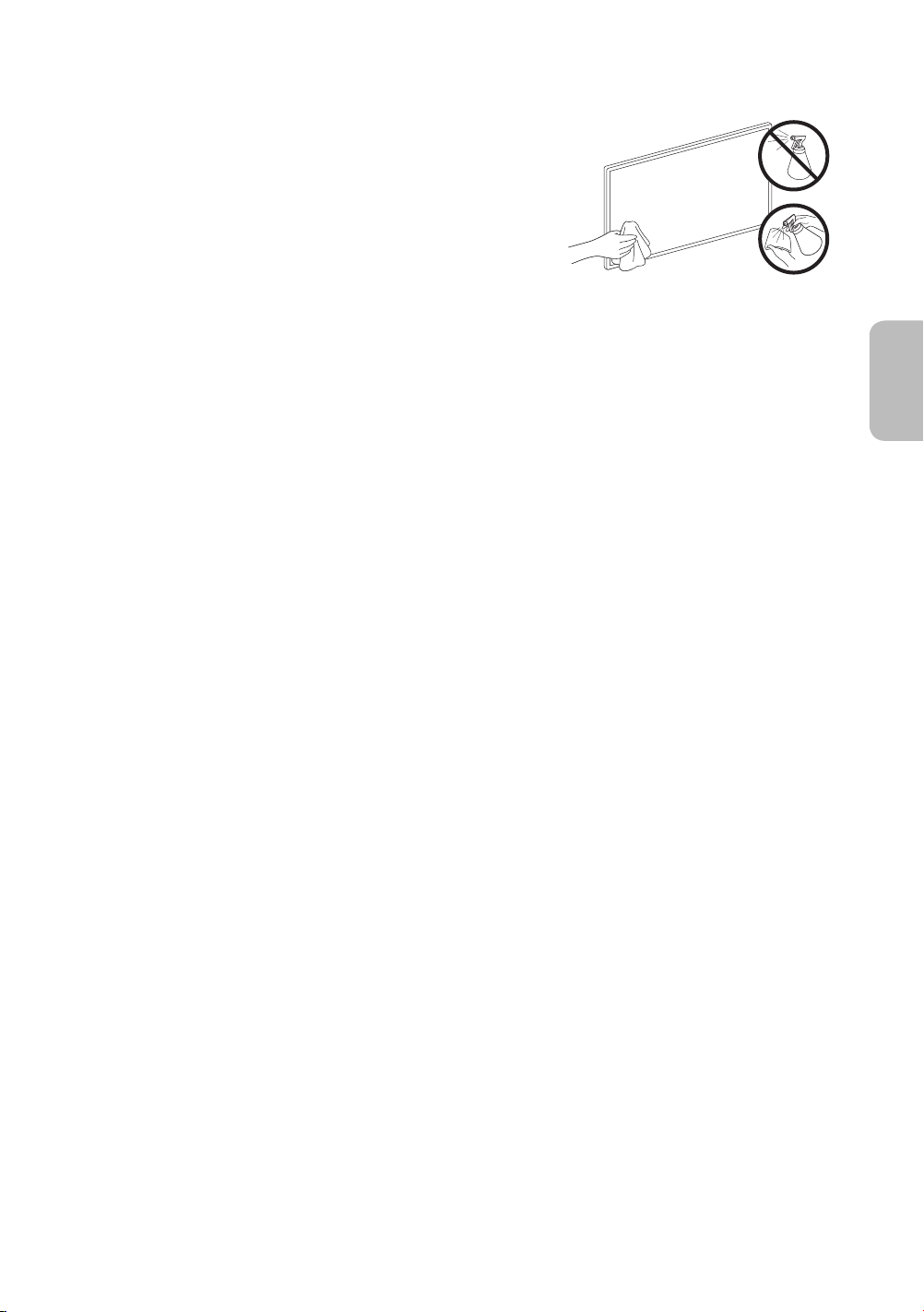

Caring for the TV
---------------------------------------------------------------------------- 17
---------------------------------------------------------------------------- 16
---------------------------------------------------------------------------- 16
07 Specifications and Other Information
Specifications ---------------------------------------------------------------------------- 18
Environmental Considerations
Decreasing power consumption

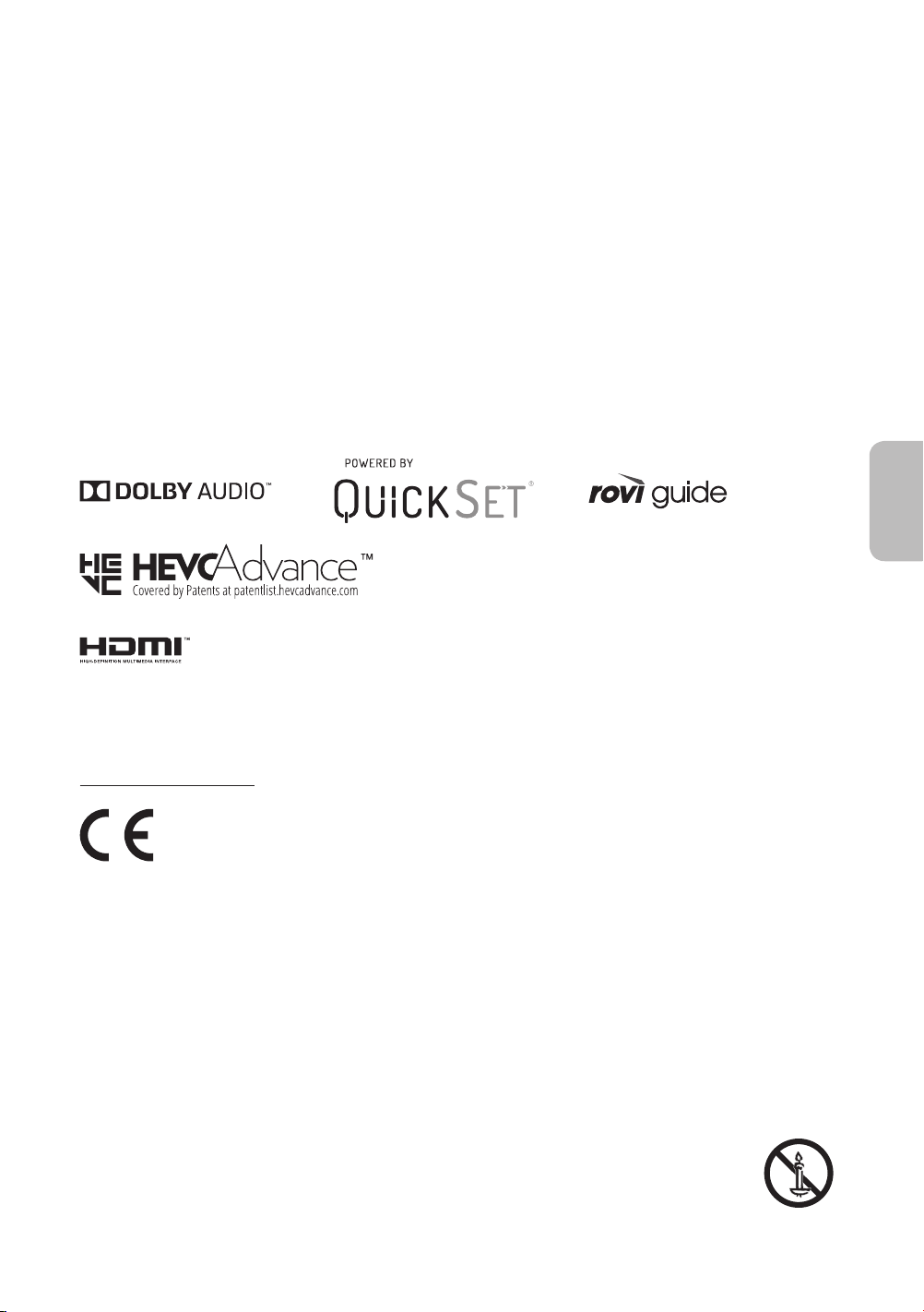

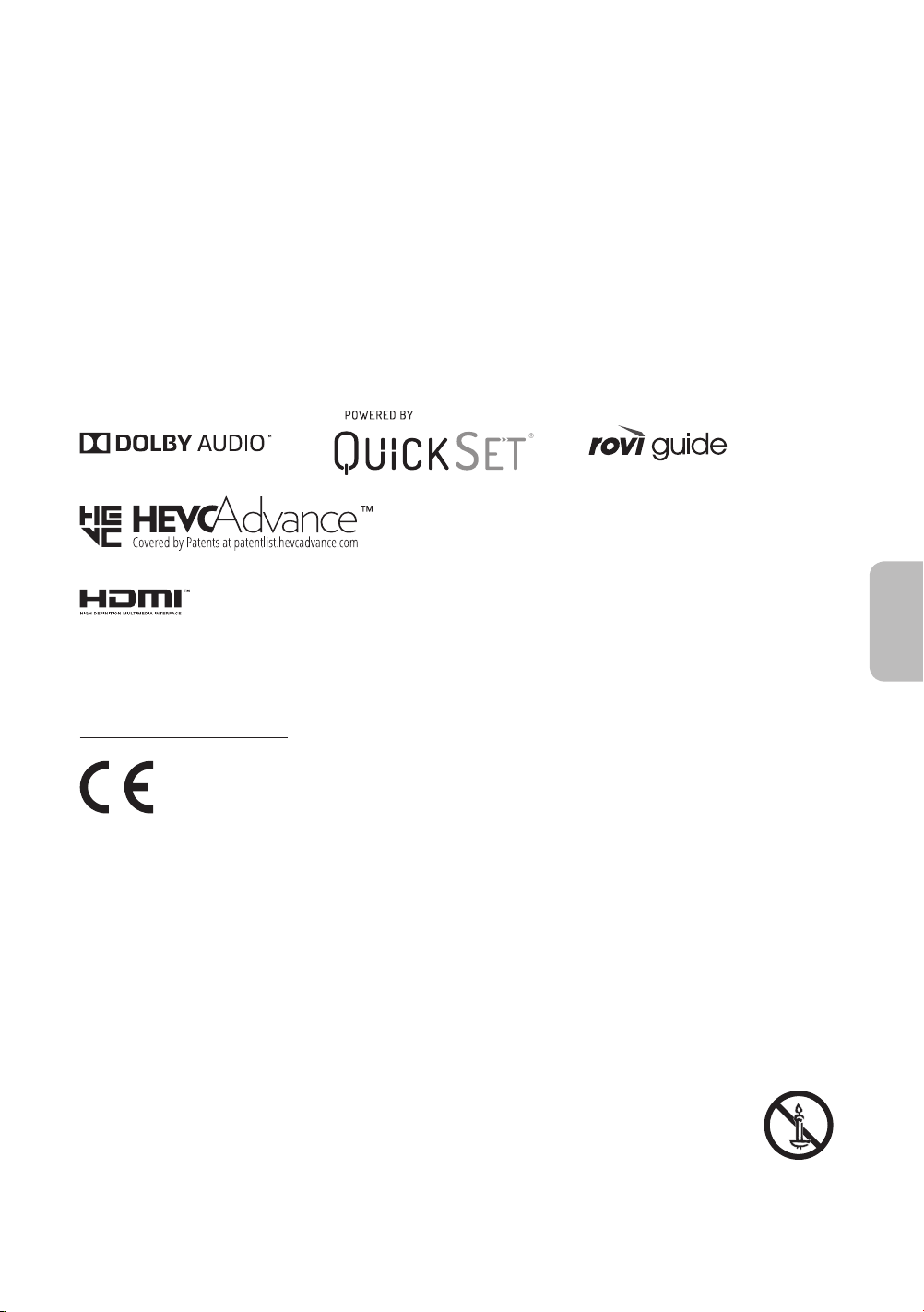

Licences
---------------------------------------------------------------------------- 19
---------------------------------------------------------------------------- 18
---------------------------------------------------------------------------- 19
English - 5
01 What's in the Box?
Make sure the following items are included with your TV. If any items are missing, contact your dealer.
• Samsung Smart Remote & Batteries (AA x 2)
• User Manual
x 4
Wall Mount Adapter CI Card Adapter
• The items’ colours and shapes may vary depending on the models.
• Cables not included can be purchased separately.
• Check for any accessories hidden behind or in the packing materials when opening the box.
An administration fee may be charged in the following situations:
(a) An engineer is called out at your request, but it is found that the product has no defect (i.e., where the
user manual has not been read).
(b) You bring the unit to a repair centre, but it is found that the product has no defect (i.e., where the user
manual has not been read).
You will be informed of the administration fee amount before a technician visits.
• Warranty Card / Regulatory Guide (Not available in
some locations)
• TV Power Cable
English - 6
Warning: Screens can be damaged from direct pressure
when handled incorrectly. We recommend lifting the
TV at the edges, as shown.
Do Not Touch
This Screen!
02 TV Installation
Mounting the TV on a wall
If you mount this TV on a wall, follow the instructions exactly as set out by the manufacturer. Unless
it is correctly mounted, the TV may slide or fall and cause serious injury to a child or adult and
serious damage to the TV.
For models providing wall mount adapters, install them as shown in the figure below before installing the wall
mount kit.
• Refer to the installation manual included with the Samsung wall mount kit.
Wall mount Adapter
Wall mount
bracket
C
Wall mount Adapter
Wall mount
bracket
TV
TV
English
C
• Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you
choose to install the wall mount on your own.
• You can install your wall mount on a solid wall perpendicular to the floor. Before attaching the wall mount
to surfaces other than plaster board, contact your nearest dealer for additional information. If you install
the TV on a ceiling or slanted wall, it may fall and result in severe personal injury.
• Standard dimensions for wall mount kits are shown in the table on the next page.
• If you are installing a third-party wall mount, note that the length of the screws you can use to attach the
TV to the wall mount is shown in column C in the table on the next page.
• When installing a wall mount kit, we recommend you fasten all four VESA screws.
• If you want to install a wall mount kit that attaches to the wall using two top screws only, be sure to use a
Samsung wall mount kit that supports this type of installation. (You may not be able to purchase this type
of wall mount kit, depending on the geographical region.)
English - 7
TV size in
inches
43-55 200 x 200
65 400 x 400
• Do not use screws that are longer than the standard dimension or do not comply with the VESA standard
screw specifications. Screws that are too long may cause damage to the inside of the TV set.
• For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws
may differ depending on the wall mount specifications.
• Do not fasten the screws too firmly. This may damage the product or cause the product to fall, leading to
personal injury. Samsung is not liable for these kinds of accidents.
• Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount
is used or when the consumer fails to follow the product installation instructions.
• Do not mount the TV at more than a 15 degree tilt.
• Always have two people mount the TV onto a wall.
VESA screw hole specs (A * B)
in millimetres
Do not install your wall mount kit while your TV is turned on. This may result in personal injury from
electric shock.
C (mm)
43-45 M8 4
Standard
Screw
Quantity
Providing proper ventilation for your TV
When you install your TV, maintain a distance of at least 10 cm between the TV with other objects (walls,
cabinet sides, etc.) to ensure proper ventilation. Failing to maintain proper ventilation may result in a fire or a
problem with the product caused by an increase in its internal temperature.
• When you install your TV with a stand or a wall mount, we strongly recommend you use parts provided by
Samsung Electronics only. Using parts provided by another manufacturer may cause difficulties with the
product or result in injury caused by the product falling.
English - 8
Installation with a stand Installation with a wall mount
10 cm
10 cm10 cm
10 cm
10 cm
10 cm10 cm
Attaching the TV to the Stand
Make sure you have all the accessories shown, and that you assemble the stand following the provided
assembly instructions.
Safety Precaution: Securing the TV to the wall to prevent falling
Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular,
ensure your children do not hang on or destabilise the TV. This action may cause the TV
to tip over, causing serious injuries or death. Follow all safety precautions provided in the
Safety Flyer included with your TV. For added stability and safety, you can purchase and
install the anti-fall device as described below.
WARNING: Never place a television set in an unstable location. The television set may fall, causing
serious personal injury or death. Many injuries, particularly to children, can be avoided by taking
simple precautions such as
• Using cabinets or stands recommended by the manufacturer of the television set.
• Only using furniture that can safely support the television set.
• Ensuring the television set is not overhanging the edge of the supporting furniture.
• Not placing the television set on tall furniture (for example, cupboards or bookcases) without
anchoring both the furniture and the television set to a suitable support.
• Not placing the television set on cloth or other materials that may be located between the
television set and supporting furniture.
• Educating children about the dangers of climbing on furniture to reach the television set or its
controls.
If you are retaining and relocating the television set that you are replacing with this new set, you
should apply the same precautions to the old set.
English
Preventing the TV from falling
1. Using the appropriate screws, firmly fasten a set of brackets to the
wall. Confirm that the screws are firmly attached to the wall.
– You may need additional material such as wall anchors
depending on the type of wall.
2. Using the appropriately sized screws, firmly fasten a set of brackets
to the TV.
– For the screw specifications, refer to the standard screw part in
the table under "Mounting the TV on a wall".
3. Connect the brackets fixed to the TV and the brackets fixed to the
wall with a durable, heavy-duty string, and then tie the string tightly.
– Install the TV near the wall so that it does not fall backwards.
– Connect the string so that the brackets fixed to the wall are at
the same height as or lower than the brackets fixed to the TV.
• The product colour and shape
may vary depending on the
model.
English - 9
03 The Samsung Smart Remote
About the Buttons on the Samsung Smart Remote
• The images, buttons, and functions of the Samsung Smart Remote may differ depending on the model.
• The Universal Remote function operates normally only when you use the Samsung Smart Remote that
comes with the TV.
(Power)
Press to turn the TV on or off.
(Number button)
When pressed, a number strip appears
on the bottom of the screen. Select
numbers and then select Done to enter
a numeric value. Use to change the
channel, enter a PIN, enter a ZIP code,
etc.
• When pressed for 1 second or more,
the TTX menu appears.
Select
Selects or runs a focused item. When
pressed while you are watching a
broadcast programme, detailed
programme information appears.
(Bixby)
Runs Bixby. Press and hold the button,
say a command, and then release the
button to run Bixby.
When you press the button, the Explore
Now menu appears at the bottom of the
screen.
• The supported Bixby's languages
and features may differ by
geographical region.
(Colour button)
Use these coloured buttons to access
additional options specific to the feature
you are using.
Directional pad (up/down/left/right)
Moves the focus and changes the values
seen on the TV's menu.
(Return)
Returns to the previous menu. When
pressed for 1 second or more, the
running function is terminated. When
pressed while you are watching a
programme, the previous channel
appears.
(Play/pause)
When pressed, the playback controls
appear. Using these controls, you
can control the media content that is
playing.
(Smart Hub)
Returns to the Home Screen.
English - 10
VOL (Volume)
Move the button up or down to adjust
the volume. To mute the sound, press
the button. When pressed for 1 second or
more, the Accessibility Shortcuts menu
appears.
CH (Channel)
Move the button up or down to change
the channel. To see the Guide screen,
press the button.
• When pressed for 1 second or more,
the Channel List screen appears.
Press each button to run its function.
Pairing the TV to the Samsung Smart Remote
When you turn on the TV for the first time, the Samsung Smart Remote pairs
to the TV automatically. If the Samsung Smart Remote does not pair to the TV
automatically, point it at the remote control sensor of the TV, and then press
and hold the buttons labelled
simultaneously for 3 seconds or more.
and as shown in the figure on the left
Installing batteries into the Samsung Smart Remote
To install the batteries, push the rear cover open in the direction of the arrow at the bottom of the illustration,
and then insert the batteries as shown in the figure. Make sure that the positive and negative ends are facing in
the correct direction. Close the rear cover as shown.
• Alkaline batteries are recommended for longer battery life.
English
English - 11
04 Running the Initial Setup
When you turn on your TV for the first time, it immediately starts the Initial Setup. The Initial Setup allows you
to configure the basic settings for the TV to operate, such as broadcast reception, channel search, and network
connection, at one time.
• Before starting the Initial Setup, be sure to connect external devices first.
• To use the TV's smart features, the TV must be connected to the Internet.
• To perform Initial Setup using the SmartThings app, you must connect your mobile device via Wi-Fi.
• If the pop-up for setup does not appear automatically on the SmartThings app on your mobile device,
continue setup manually after adding the TV using Add Device on the dashboard of the SmartThings app.
• The SmartThings app is available for mobile devices running Android 6.0 or higher or iOS 10 or higher.
• Noise may occur temporarily when the TV communicates with mobile devices.
You can also start the Initial Setup using the TV's menu (
Follow the instructions displayed on the Initial Setup screen and configure the TV's basic settings to suit your
viewing environment.
Using the TV Controller
You can turn on the TV with the TV Controller button at the bottom of the TV, and then use the Control menu.
The Control menu appears when the TV Controller button is pressed while the TV is On. For more information
about its usage, refer to the figure below.
• The screen may dim if the protective film on the SAMSUNG logo or the bottom of the TV is not detached.
Please remove the protective film.
> Settings > General > Reset).
English - 12
Control menu
:
Power off
:
Channel Up
:
Channel Down
TV Controller button / Remote control sensor
Press: Move
Press & Hold: Select
The TV Controller button is located on the bottom of the TV.
:
Volume Up
:
Volume Down
:
Source
05 Connecting to a Network
Connecting the TV to a network gives you access to online services, such as Smart Hub, as well as software
updates.
Network Connection - Wireless
Connect the TV to the Internet using a standard access point or modem.
Wireless IP access point or
The LAN Port on the Wall
LAN Cable (Not Supplied)
Network Connection - Wired
modem with a DHCP Server
Connect your TV to the network using a LAN cable.
• The TV will not be able to connect to the Internet if your network speed is
below 10 Mbps.
• Use Cat7 (*STP Type) cable for the connection.
* Shielded Twisted Pair
English
English - 13
06 Troubleshooting and Maintenance
Troubleshooting
If the TV seems to have a problem, first review this list of possible problems and solutions. Alternatively, review
the Troubleshooting Section in the e-Manual. If none of these troubleshooting tips apply, please visit “www.
samsung.com” and click on Support, or contact the call centre listed on the back cover of this manual.
• This TFT LED panel is made up of sub pixels which require sophisticated technology to produce. There may
be, however, a few bright or dark pixels on the screen. These pixels will have no impact on the performance
of the product.
• To keep your TV in optimum condition, upgrade to the latest software. Use the Update Now or Auto update
functions on the TV's menu (
The TV won’t turn on.
• Make sure that the AC power cord is securely plugged in to the TV and the wall outlet.
• Make sure that the wall outlet is working and the power indicator at the bottom of the TV is lit and glowing
a solid red.
• Try pressing the TV Controller button at the bottom of the TV to make sure that the problem is not with the
remote control. If the TV turns on, refer to “The remote control does not work”.
There is no picture/video/sound, or a distorted picture/video/sound from an external device, or “Weak or No Signal” is displayed on the TV, or you cannot find a channel.
• Make sure the connection to the device is correct and that all cables are fully inserted.
• Remove and reconnect all cables connected to the TV and the external devices. Try new cables if possible.
• Confirm that the correct input source has been selected ( > Source).
• Perform a TV self diagnosis to determine if the problem is caused by the TV or the device ( > Settings
> Support > Self Diagnosis > Start Picture Test or Start Sound Test).
• If the test results are normal, reboot the connected devices by unplugging each device's power cord and
then plugging it in again. If the issue persists, refer to the connection guide in the user manual of the
connected device.
• If you are not using a cable box or satellite box, and your TV is receiving TV signals from an antenna or a
cable wall connector, run Auto Tuning to search for channels (
Tuning Settings) > Auto Tuning).
– The Auto Tuning Settings may not appear depending on the model or geographical area.
– If you are using a cable box or satellite box, please refer to the cable box or satellite box manual.
> Settings > Support > Software Update > Update Now or Auto update).
> Settings > Broadcasting > (Auto
English - 14
The CI+ does not work.
• Your Samsung TV conforms to the CI+ 1.4 standards.
• Where a CI+ Common Interface module is incompatible with this device, then please remove the module
and contact the CI+ operator for assistance.
The remote control does not work.
• Check if the power indicator at the bottom of the TV blinks when you press the remote's Power button. If it
does not, replace the remote control's batteries.
• Make sure that the batteries are installed with their poles (+/–) in the correct direction.
• Try pointing the remote directly at the TV from 1.5-1.8 m away.
• If your TV came with a Samsung Smart Remote (Bluetooth Remote), make sure to pair the remote to the TV.
The cable box or satellite box remote control doesn’t turn the TV on or off or adjust the volume.
• Programme the cable box or satellite box remote control to operate the TV. Refer to the cable box or
satellite box user manual for the SAMSUNG TV code.
The TV settings are lost after 5 minutes.
• The TV is in the Retail Mode. Change the Usage Mode in the General Menu to Home Mode ( > Settings
> General > System Manager > Usage Mode > Home Mode).
Intermittent Wi-Fi
• Make sure the TV has a network connection ( > Settings > General > Network > Network Status).
• Make sure the Wi-Fi password is entered correctly.
• Check the distance between the TV and the modem or access point. The distance should not exceed 15.2 m.
• Reduce interference by not using or turning off wireless devices. Also, verify that there are no obstacles
between the TV and the modem or access point. (The Wi-Fi strength can be decreased by appliances,
cordless phones, stone walls/fireplaces, etc.)
Single story Multi story
English
Wireless access point
Wireless repeater
• Contact your Internet Service Provider (ISP) and ask them to reset your network circuit to re-register the
MAC addresses of your new modem or access point and the TV.
English - 15
Video Apps problems (Youtube etc)
• Change the DNS to 8.8.8.8. Select > Settings > General > Network > Network Status > IP Settings >
DNS setting > Enter manually > DNS Server > enter 8.8.8.8 > OK.
• Reset by selecting > Settings > Support > Self Diagnosis > Reset Smart Hub.
What is Remote Support?
Samsung Remote Support service offers you one-on-one support with a Samsung Technician who can
remotely:
• Diagnose your TV
• Adjust the TV settings for you
• Perform a factory reset on your TV
• Install recommended firmware updates
How does Remote Support work?
You can easily get Samsung Remote Support service for your TV:
1. Call the Samsung Contact Centre and ask for remote support.
2. Open the menu on your TV and go to the Support section. ( > Settings > Support)
3. Select Remote Management, then read and agree to the service agreements. When the PIN screen
appears, provide the PIN number to the technician.
4. The technician will then access your TV.
Eco Sensor and screen brightness
Eco Sensor adjusts the brightness of the TV automatically. This feature measures the light in your room and
optimises the brightness of the TV automatically to reduce power consumption. If you want to turn this off, go
to
> Settings > General > Eco Solution > Ambient Light Detection.
• If the screen is too dark while you are watching TV in a dark environment, it may be due to the Ambient
Light Detection function.
• The eco sensor is located at the bottom of the TV. Do not block the sensor with any object. This can decrease
picture brightness.
English - 16
Caring for the TV
• If a sticker was attached to the TV screen, some debris can
remain after you remove the sticker. Please clean the debris off
before watching TV.
• The exterior and screen of the TV can get scratched during
cleaning. Be sure to wipe the exterior and screen carefully using
a soft cloth to prevent scratches.
• Do not spray water or any liquid directly onto the TV. Any liquid
that goes into the product may cause a failure, fire, or electric
shock.
• To clean the screen, turn off the TV, then gently wipe away
smudges and fingerprints on the panel with a micro-fiber
cloth. Clean the body or panel of the TV with a micro-fiber cloth
dampened with a small amount of water. After that, remove the
moisture with a dry cloth. While cleaning, do not apply strong
force to the surface of the panel because it can damage the
panel. Never use flammable liquids (benzene, thinner, etc.) or a
cleaning agent. For stubborn smudges, spray a small amount of
screen cleaner on a micro-fiber cloth, and then use the cloth to
wipe away the smudges.
English
English - 17
07 Specifications and Other Information
Specifications
Model Name
Display Resolution
Screen Size
Measured Diagonally
Sound (Output)
Dimensions (W x H x D)
Body
With stand
Weight
Without Stand
With Stand
Model Name UE55RU7402 UE65RU7402
Display Resolution
Screen Size
Measured Diagonally
Sound (Output)
Dimensions (W x H x D)
Body
With stand
Weight
Without Stand
With Stand
UE43RU7402 / UE43RU7410 /
UE43RU7412
3840 x 2160 3840 x 2160
43 inches
108 cm
20 W 20 W
970.2 x 563.2 x 58.1 mm
970.2 x 648.0 x 343.7 mm
9.5 kg
12.1 kg
3840 x 2160 3840 x 2160
55 inches
138 cm
20 W 20 W
1238.6 x 714.2 x 58.6 mm
1238.6 x 800.0 x 360.6 mm
17.2 kg
19.7 kg
UE50RU7402 / UE50RU7410 /
UE50RU7412
50 inches
125 cm
1124.8 x 650.2 x 59.0 mm
1124.8 x 735.8 x 346.7 mm
13.8 kg
16.5 kg
65 inches
163 cm
1457.5 x 837.3 x 59.0 mm
1457.5 x 922.8 x 387.3 mm
25.1 kg
28.0 kg
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
English - 18
10°C to 40°C (50°F to 104°F)
10% to 80%, non-condensing
-20°C to 45°C (-4°F to 113°F)
5% to 95%, non-condensing
• The design and specifications are subject to change without prior notice.
• For information about the power supply, and more information about power consumption, refer to the
label-rating attached to the product.
• Typical power consumption is measured according to IEC 62087.
• You can see the label-rating attached to the back of the TV. (For some models, you can see the label-rating
inside the cover terminal.)
Decreasing power consumption
When you shut the TV off, it enters Standby mode. In Standby mode, it continues to draw a small amount of
power. To decrease power consumption, unplug the power cord when you don't intend to use the TV for a long
time.
Licences
English
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the United States and other countries.
Recommendation - EU Only
Hereby, Samsung Electronics, declares that this equipment is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address: http://www.
samsung.com go to Support > Search Product Support and enter the model name.
This equipment may be operated in all EU countries.
BT max transmitter power : 100mW at 2.4GHz – 2.4835GHz
Wi-Fi max transmitter power : 100mW at 2.4GHz–2.4835GHz
For information on Samsung’s environmental commitments and product-specific regulatory obligations,
e.g. REACH, WEEE, Batteries, visit http://www.samsung.com/uk/aboutsamsung/samsungelectronics/
corporatecitizenship/data_corner.html
WARNING - TO PREVENT THE SPREAD OF FIRE, KEEP CANDLES OR OTHER ITEMS WITH OPEN
FLAMES AWAY FROM THIS PRODUCT AT ALL TIMES.
English - 19
Mielőtt a felhasználói kézikönyv olvasásába
kezdene
A tévékészülék tartozéka ez a felhasználói kézikönyv, de beágyazott e-Manual kézikönyvvel is rendelkezik.
Mielőtt a felhasználói kézikönyv olvasásába kezdene, ellenőrizze a következőket:
Használati
útmutató
e-Manual
A webhelyről (www.samsung.com) letöltheti a kézikönyveket, majd a tartalmát számítógépén vagy hordozható
eszközén is olvashatja.
Olvassa el a mellékelt felhasználói kézikönyvet
a termékbiztonsággal, üzembe helyezéssel,
tartozékokkal, kezdeti beállításokkal és
termékleírással kapcsolatos információk
megtekintéséhez.
A tévékészülékkel kapcsolatos további
tájékoztatásért olvassa el a termék beágyazott
e-Manual kézikönyvét.
• Az e-Manual megnyitása:
> Beállítások > Terméktám. >
e-Manual megnyitása
Az e-Manual kézikönyv kisegítő funkcióinak megismerése
• Az e-kézikönyvből nem minden menüképernyő érhető el.
Keresés
Mutató
Legutóbb nézett
Válasszon ki egy elemet a keresési eredmények listájából a kívánt oldal
betöltéséhez.
Válasszon ki egy kulcsszót a kívánt oldal megnyitásához.
– A menük csak bizonyos földrajzi régiókban állnak rendelkezésre.
Témakör választása a legutóbb megtekintett témakörök közül.
Az e-Manual kézikönyv témaoldalain megjelenő gombok funkcióinak megismerése
Próba most
Kapcsol
Lehetővé teszi a kapcsolódó menüelemhez való hozzáférést és a funkció
azonnali kipróbálását.
Az e-Manual oldalán hivatkozott aláhúzott témakör azonnali elérése.
Használati útmutató
Kérjük, hogy a készülék működtetése előtt
gondosan olvassa végig a kezelési útmutatót és
őrizze meg, mert később szüksége lehet rá.
Magyar - 2
Figyelem! Fontos biztonsági utasítások
A tévékészülék használata előtt olvassa el a biztonsági utasításokat.
Az alábbi táblázatban megtalálhatja a jelzések magyarázatát, amelyekkel Samsung-termékén találkozhat.
FIGYELEM
ELEKTROMOS ÁRAMÜTÉS VESZÉLYE. NE NYISSA FEL!
VIGYÁZAT: AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE
ÉRDEKÉBEN NE TÁVOLÍTSA EL A BURKOLATOT
(VAGY HÁTLAPOT). A KÉSZÜLÉK NEM TARTALMAZ A
FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. A
JAVÍTÁST BÍZZA KÉPZETT SZAKEMBERRE.
Ez a jel a készülék belsejében uralkodó
magasfeszültségre figyelmeztet. Semmiképpen
ne érjen a készülék belsejében található
alkatrészekhez. Veszélyes.
Ez a jel azt jelzi, hogy a terméket olyan
fontos információkkal látták el, amelyek az
üzemeltetésre és karbantartásra vonatkoznak.
II. osztályú termék: Ez a szimbólum azt jelzi,
hogy nincs szükség biztonsági elektromos
földelésre. Ha ez a jelzés nem található meg
a hálózati tápellátású terméken, akkor a
termék CSAK megfelelően földelt (védőföld)
tápaljzatról működtethető.
Váltakozó áramú feszültség: Ez a szimbólum
azt jelzi, hogy a vele jelölt névleges érték
váltakozó feszültség.
Egyenáramú feszültség: Ez a szimbólum
azt jelzi, hogy a vele jelölt névleges érték
egyenfeszültség.
Vigyázat! Olvassa el a használati utasítást:
Ez a szimbólum arra hívja fel a figyelmet,
hogy el kell olvasni a felhasználói kézikönyv
biztonságra vonatkozó tudnivalóit.
• A készülékházon, valamint a készülék hátulján vagy alján található nyílások a megfelelő szellőzést
szolgálják. A készülék megbízható működése, valamint a túlmelegedés megelőzése érdekében ezeket a
nyílásokat nem szabad elzárni vagy lefedni.
– Ne helyezze a készüléket zárt helyre, például vitrinbe vagy szekrénybe, ha ott a megfelelő szellőzés
nem biztosított.
– Ne helyezze a készüléket radiátor vagy fűtőberendezés mellé vagy fölé, illetve olyan helyre, ahol
közvetlen napfénynek van kitéve.
– Ne helyezzen a készülékre vizet tartalmazó edényt (vázát stb.), mivel ez tüzet vagy áramütést okozhat.
• Ne tegye a készüléket olyan helyre, ahol eső vagy víz érheti (pl. fürdőszobába, mosdókagyló, mosogató vagy
kád mellé, illetve nedves pincehelyiségbe, úszómedence közelébe stb.). Ha a készülék véletlenül vizes lesz,
húzza ki a konnektorból, és azonnal forduljon a márkakereskedéshez.
• A készülék telepeket tartalmaz. Bizonyos országokban környezetvédelmi előírások vonatkoznak a telepek
ártalmatlanítására. A hulladék elhelyezésével és újrahasznosításával kapcsolatos információkért forduljon
a helyi hatóságokhoz.
• Ne terhelje túl a fali aljzatot, a hosszabbítókábelt vagy az adaptert, mivel ez tüzet vagy áramütést okozhat.
• A tápellátás kábeleit olyan módon kell elhelyezni, hogy azokra senki se léphessen rá, valamint ne
szoruljanak a rájuk helyezett tárgyak alá. Fordítson kiemelt figyelmet a csatlakozó utáni kábelrészre, a fali
aljzatokra, valamint arra a helyre, ahol a kábel kilép a készülékből.
Magyar
Magyar - 3
• A készülék védelme érdekében vihar idején, vagy ha hosszabb időn keresztül felügyelet nélkül hagyja,
és nem használja a készüléket, húzza ki a tápkábelt a fali aljzatból, és szüntesse meg az antenna, illetve
a kábeltévé csatlakozását. Így a készülékben nem keletkezhet kár a villámlás és a hálózati túlfeszültség
miatt.
• Mielőtt a váltakozó áramú tápkábelt az egyenáramú adapter aljzatához csatlakoztatná, ellenőrizze, hogy az
egyenáramú adapter bemeneti feszültsége megfelel-e a helyi elektromos hálózaténak.
• Soha ne helyezzen fémtárgyat a készülék nyílásaiba. Ez áramütést okozhat.
• Az áramütés elkerülése érdekében ne érjen a készülék belsejéhez. A készüléket csak képzett szakember
nyithatja ki.
• Dugja be a tápkábel csatlakozóját úgy, hogy az szilárdan üljön az aljzatban. Amikor kihúzza a tápkábelt
a fali aljzatból, mindig a tápkábel csatlakozójánál fogva húzza ki. Soha ne húzza ki a csatlakozót a
tápkábelnél fogva. Nedves kézzel ne érjen hozzá a tápkábelhez.
• Ha a készülék nem működik megfelelően – főként, ha szokatlan hang vagy szag tapasztalható a közelében
–, azonnal szüntesse meg a tápellátást, és forduljon a márkakereskedéshez vagy a szervizközponthoz.
• Ha hosszabb időn keresztül nem használja a tv-készüléket, vagy ha hosszabb időre elmegy otthonról
(főként ha gyermekek, idősek vagy fogyatékkal élők maradnak magukra a lakásban), mindenképpen húzza
ki a tv-készülék tápkábelét az aljzatból.
– A felgyülemlett por áramütést, elektromos szivárgást vagy tüzet okozhat a tápkábelben keletkező
szikra vagy túlmelegedés, illetve a szigetelés megrongálása révén.
• Ha olyan helyen szeretné felszerelni a készüléket, ahol szokatlanul poros, meleg vagy hideg, párás vagy
vegyszerekkel telített a levegő, illetve ahol napi 24 órán keresztül üzemel (például reptéren, pályaudvaron
stb.), vegye fel a kapcsolatot a Samsung márkaszervizzel. Ha nem így tesz, az komoly károsodást okozhat a
készülékben.
• Csak megfelelően földelt dugót és aljzatot használjon.
– A nem megfelelő földelés áramütést okozhat, illetve a készülék károsodásához vezethet. (Csak I.
osztályú termékek esetén)
• A készülék teljes kikapcsolásához húzza ki azt a fali aljzatból. Maradjon a fali aljzat és a tápcsatlakozó
dugasz könnyen elérhető, hogy szükség esetén gyorsan kihúzhassa a készüléket.
• A tartozékokat (elem stb.) olyan helyen tárolja, ahol a gyermekek nem férhetnek hozzájuk.
• Ne ejtse le és üsse meg a terméket. Ha a készülék megrongálódik, szüntesse meg a tápellátást, és forduljon
a Samsung szervizközponthoz.
• A tisztításhoz húzza ki a tápkábelt a fali aljzatból, és puha, száraz törlőkendővel törölje le a készüléket. Ne
használjon vegyszereket, például viaszt, benzolt, alkoholt, oldószert, rovarirtót, légfrissítőt, kenőanyagot
vagy tisztítószert. Ezek a vegyszerek a készülék megrongálódását vagy a terméken található feliratok
sérülését okozhatják.
• Ne tegye ki a készüléket csepegő vagy fröccsenő folyadéknak.
• Az elemeket ne dobja tűzbe.
• Az elemeket ne szedje szét, ne hevítse túl, illetve ne zárja rövidre.
• Ha a távvezérlőben használt elemeket nem a megfelelő típusra cseréli, robbanásveszély léphet fel. Csak
azonos vagy egyenértékű típusúra cserélje.
* A jelen Használati útmutatóban szereplő ábrák és rajzok kizárólag referenciául szolgálnak, és eltérhetnek a
termék tényleges megjelenésétől. A termék kialakítása és jellemzői előzetes értesítés nélkül megváltozhatnak.
A FÁK országaiban beszélt nyelvek (orosz, ukrán és kazah) ehhez a termékhez nem érhetők el, mivel a termék
az EU területén élő fogyasztók számára készül.
Magyar - 4
Tartalom
Mielőtt a felhasználói kézikönyv olvasásába kezdene ---------------------------------------------------------------------------- 2
Figyelem! Fontos biztonsági utasítások
---------------------------------------------------------------------------- 3
01 A doboz tartalma
02 A tv-készülék felszerelése
A tv-készülék falra szerelése ---------------------------------------------------------------------------- 7
Megfelelő szellőzés biztosítása a tv-készülék számára
A tv-készülék állványra szerelése
Biztonsági óvintézkedések: A tv-készülék biztonságos
rögzítése a falon
---------------------------------------------------------------------------- 9
---------------------------------------------------------------------------- 9
03 A Samsung Smart távvezérlő
A Samsung Smart távvezérlő gombjaival kapcsolatos
tudnivalók
A tévékészülék párosítása a
Samsung Smart távvezérlő távvezérlővel
Elemek behelyezése a Samsung Smart távvezérlő
készülékbe
---------------------------------------------------------------------------- 10
---------------------------------------------------------------------------- 11
---------------------------------------------------------------------------- 11
04 A Kezdeti beállítás futtatása
Az Távirányító használata ---------------------------------------------------------------------------- 12
Magyar
---------------------------------------------------------------------------- 8
05 Csatlakozás egy hálózathoz
Vezeték nélküli hálózati kapcsolat ---------------------------------------------------------------------------- 13
Vezetékes hálózati kapcsolat
---------------------------------------------------------------------------- 13
06 Hibaelhárítás és karbantartás
Hibaelhárítás ---------------------------------------------------------------------------- 14
Mit kell tudni a távoli támogatásról?
Az Eco-érzékelő és a képernyő fényereje
A tv-készülék gondozása
---------------------------------------------------------------------------- 17
---------------------------------------------------------------------------- 16
---------------------------------------------------------------------------- 16
07 Műszaki adatok és egyéb információk
Műszaki leírás ---------------------------------------------------------------------------- 18
Környezeti feltételek
Az áramfogyasztás csökkentése
Licencek
---------------------------------------------------------------------------- 19
---------------------------------------------------------------------------- 18
---------------------------------------------------------------------------- 19
Magyar - 5
01 A doboz tartalma
Ellenőrizze, hogy az alábbi elemek mellékelve vannak-e a tévékészülékhez. Ha bármelyik tartozék hiányzik,
forduljon a márkakereskedőhöz.
• Samsung Smart távvezérlő & elemek (2 db AA)
• Használati útmutató
x 4
Fali adapter CI-kártyaadapter
• A tartozékok színe és formája típustól függően eltérhet a képen láthatótól.
• A csomagban nem mellékelt kábelek külön szerezhetők be.
• A doboz kicsomagolásakor ellenőrizze, hogy a csomagolóanyagok mögött vagy között nem található-e
további tartozék.
A következő esetekben előfordulhat, hogy adminisztrációs díjat kell fizetnie:
(a) Szerelőt hív, de kiderül, hogy a termék nem hibás (például, ha Ön nem olvasta el a használati
útmutatót).
(b) Szervizbe viszi a terméket, de kiderül, hogy a termék nem hibás (például, ha Ön nem olvasta el a
használati útmutatót).
Tájékoztatni fogjuk az adminisztrációs díjról a szerelő látogatása előtt.
• Jótállási jegy/Szabályozási útmutató (egyes
helyeken nem érhető el)
• TV-tápkábel
Magyar - 6
Figyelmeztetés: A képernyő a helytelen kezeléskor
fellépő közvetlen nyomástól megsérülhet. Azt
javasoljuk, hogy a tévékészüléket az ábrán látható
módon a szélénél fogva emelje fel.
Ne érintse
meg ezt a
képernyőt!
02 A tv-készülék felszerelése
A tv-készülék falra szerelése
Ha a televíziót falra szereli fel, akkor kövesse pontosan a gyártó által megadott utasításokat. A nem
megfelelően felszerelt TV készülék lecsúszhat vagy leeshet, súlyos személyi sérülést okozva ezzel
gyermekeknek és felnőtteknek egyaránt, és a televízió is komolyan megsérülhet.
Falikonzol-adaptert tartalmazó készülékek esetén az alábbi ábra utasításainak megfelelően előbb szerelje fel
az adaptert, mielőtt felszerelné a fali konzolt.
• További információkért lásd a Samsung fali konzolhoz mellékelt felszerelési útmutatót.
Fali adapter
A fali konzol
tartóeleme
C
Fali adapter
A fali konzol
tartóeleme
Tv-készülék
Tv-készülék
Magyar
C
• A Samsung Electronics nem vállal felelősséget a készülékben keletkezett károkért, illetve az Ön vagy
mások sérüléseiért abban az esetben, ha úgy dönt, hogy saját maga szereli fel a fali konzolt.
• A fali konzolt szilárd, a padlóra merőleges falra szerelje fel. Mielőtt a fali konzolt gipszkartonon kívül bármi
másra felszerelné, további információkért forduljon a legközelebbi kereskedőhöz. A mennyezetre vagy
ferde falra történő felszerelés esetén a készülék lezuhanhat és súlyos személyi sérüléseket okozhat.
• A fali konzol tartozékainak szabványos méretei a következő oldalon látható táblázatban olvashatók.
• Ha harmadik fél által árusított fali konzolt szerel fel, a következő oldalon látható táblázat C oszlopában
megtalálja a tv-készülék fali konzolhoz történő rögzítéséhez használható csavarok hosszát.
• Falikonzol-készlet felszerelése esetén javasoljuk, hogy rögzítse az összes VESA-csavart.
• Ha a falra csak a két felső csavarral rögzülő falikonzol-készletet szeretne felszerelni, feltétlenül az ilyen
jellegű rögzítést támogató Samsung falikonzol-készletet használjon. (Nem minden földrajzi területen
kapható ilyen falikonzol-készlet.)
Magyar - 7
A tv-készülék
mérete
hüvelykben
43-55 200 x 200
65 400 x 400
A fali konzol felszerelésekor a tv-készülék legyen kikapcsolva. A bekapcsolt készülék áramütést
okozhat.
• Ne használjon a szabványosnál hosszabb, illetve a VESA-szabványnak nem megfelelő csavarokat. A túl
hosszú csavarok megsérthetik a TV-készülék belsejét.
• A VESA-szabványtól eltérő fali konzol használata esetén a csavarok hossza a fali konzol műszaki adataitól
függően változhat.
• Ne húzza meg túl erősen a csavarokat. Ez a termék sérülését vagy a termék leesését okozhatja, ami
személyi sérüléshez vezethet. A Samsung nem vállal felelősséget az ilyen balesetekért.
• A Samsung nem vállal felelősséget azokért a terméket ért károsodásokért vagy az olyan személyi
sérülésekért, amelyeket a VESA szabványtól eltérő fali tartók használata vagy a szerelési utasításban
leírtak be nem tartása okoz.
• Ne szerelje fel a TV-készüléket 15 foknál jobban megdöntve.
• Mindig két ember szerelje fel a falra a tv-készüléket.
VESA-csavarfuratok
távolsága (A × B)
milliméterben
C (mm)
43-45 M8 4
Szabványos
csavar
Mennyiség
Megfelelő szellőzés biztosítása a tv-készülék számára
A tv-készülék üzembe helyezésekor a megfelelő szellőzés biztosítása érdekében hagyjon legalább 10 cm
távolságot a tv-készülék és más tárgyak (fal, szekrény stb.) között. Ennek elmulasztása tüzet okozhat, vagy a
készülék meghibásodását eredményezheti a belső hőmérséklet megemelkedése miatt.
• Ha állványra vagy fali konzolra szereli a tv-készüléket, csak a Samsung Electronics termékeit használja.
Más gyártó alkatrészeinek használata a készülékkel kapcsolatos problémákhoz vagy – a készülék
leesésének következtében – személyi sérüléshez vezethet.
Felszerelés állványra Felszerelés fali konzollal
10 cm
10 cm10 cm
10 cm
10 cm10 cm
10 cm
Magyar - 8
A tv-készülék állványra szerelése
Győződjön meg arról, hogy az ábrán látható minden tartozék a rendelkezésére áll, és az állványt az itt leírt
módon szerelje össze.
Biztonsági óvintézkedések: A tv-készülék biztonságos rögzítése a falon
Vigyázat! A tv-készülék leeshet, ha elhúzzák, eltolják vagy felmásznak rá. Különösen arra
ügyeljen, hogy gyermekei ne borítsák fel a tv-készüléket, mert ez súlyos sérülést, sőt akár
halált is okozhat. Tartsa be a tv-készülékhez mellékelt biztonsági tájékoztatóban foglalt
összes biztonsági előírást. A még nagyobb stabilitás és biztonság érdekében vásárolja
meg, és az alábbiak szerint szerelje fel a leesés elleni eszközt.
FIGYELMEZTETÉS: Soha ne helyezze a TV-készüléket instabil felületre. A tévékészülék leeshet,
ami súlyos sérüléshez vagy akár halálhoz is vezethet. A sérülések, főképp a gyermekek sérülései,
bizonyos óvintézkedésekkel nagyrészt elkerülhetők:
• a TV-készülék gyártója által javasolt szekrények és állványok használatával,
• ha kizárólag olyan bútort használ, amely biztonságosan megtartja a TV-készüléket,
• ha mindig meggyőződik arról, hogy a TV-készülék nem lóg túl a bútor peremén,
• csak abban az estben helyezi a TV-készüléket magas bútorokra (például faliszekrényre vagy
könyvespolcra), ha mind a bútort, mind pedig a TV-készüléket megfelelően rögzíti.
• ha nem helyezi a TV-készüléket terítővel vagy hasonló ruhaanyaggal letakart bútorra,
• ha felhívja a gyermekek figyelmét, hogy veszélyes felmászni a bútorokra azért, hogy elérjék a
TV-készüléket vagy annak vezérlőit.
Az ezzel a készülékkel leváltott esetleges másik tévénél is tartsa be ugyanezeket a biztonsági
óvintézkedéseket, amikor azt áthelyezi.
Magyar
A tv-készülék leesésének megakadályozása
1. A megfelelő csavarokkal rögzítse szilárdan a falra a tartóelemeket.
Ellenőrizze, hogy a csavarok szilárdan rögzültek-e a falban.
– A fal típusától függően kiegészítő eszköz, például tipli használata
is szükséges lehet.
2. A megfelelő méretű csavarokkal rögzítse szilárdan a tévére a
tartóelemeket.
– A csavarokra vonatkozó előírások tekintetében lásd a szabványos
csavarra vonatkozó részt az „A tv-készülék falra szerelése” című
szakaszban.
3. A tv-készülékhez és a falhoz rögzített konzolokat kösse össze erős
zsineggel, majd húzza szorosra a zsineget.
– Helyezze a tv-készüléket a fal közelébe, nehogy hátrabillenjen.
– A zsineget úgy rögzítse, hogy a falhoz rögzített konzolok a tv-
készülékhez rögzített konzolokkal azonos magasságban vagy
azoknál alacsonyabban legyenek.
• A termék színe és formája
típustól függően különbözhet.
Magyar - 9
03 A Samsung Smart távvezérlő
A Samsung Smart távvezérlő gombjaival kapcsolatos tudnivalók
• A Samsung Smart távvezérlő ikonjai, gombjai és funkciói modellenként eltérőek lehetnek.
• Az Univerzális távvezérlő-beállító csak akkor működik megfelelően, ha a TV-hez mellékelt Samsung Smart
távvezérlő segítségével használja.
(Be-ki kapcsolás)
A TV-készülék be- és kikapcsolására
való.
(Szám gomb)
A gomb megnyomása egy számokat
tartalmazó sávot jelenít meg a képernyő
alján. A számérték beviteléhez válassza
ki a számokat, majd a Kész parancsot.
Használhatja csatornaváltáshoz, PINkód vagy irányítószám megadásához
stb.
• Legalább 1 másodpercig nyomva
tartva megjelenik a TTX menüje.
Válasszon
A kijelölt elem kiválasztása vagy
futtatása. Ha a műsor nézése közben
megnyomja, megjelennek a műsor
részletes adatai.
(Bixby)
Futtatja a Bixby parancsot. A Bixby
futtatásához nyomja meg hosszan a
gombot, mondjon ki egy hangutasítást,
majd engedje el a gombot.
Amikor megnyomja a gombot, a
képernyő alján megjelenik a Explore
Now menü.
• A Bixby funkció támogatott nyelvei
és funkciói földrajzi régiónként
eltérhetnek.
(Szín gomb)
Ezekkel a színes gombokkal további,
az éppen használatban lévő funkciótól
függő beállítások érhetők el.
Vezérlőgomb (fel, le, balra, jobbra)
A kijelölés mozgatása vagy a menüben
látható értékek módosítása.
(Vissza)
visszatérés az előző menübe. Legalább
1 másodpercig nyomva tartva az éppen
futó funkció leáll. Ha a műsor nézése
közben megnyomja, megjelenik az előző
csatorna.
(Lejátszás/Szünet)
A gomb megnyomása megjeleníti
a lejátszás kezelőszerveit. Ezekkel
a kezelőszervekkel vezérelheti a
médiatartalmat lejátszás közben.
(Smart Hub)
Visszatér a Első képernyőre.
Magyar - 10
VOL (Hangerő)
A gombbal a hangerő növelhető és
csökkenthető. Nyomja meg a gombot
a készülék némításához. Legalább 1
másodpercig nyomva tartva megjelenik
a Kisegítő lehetőségek parancsikonjai
menüje.
CH (Csatorna)
A gombbal a csatornák léptethetők
fel vagy le. A gombot megnyomva
megjelenik az Műsorújság.
• Legalább 1 másodpercig nyomva
tartva megjelenik a Csatornalista
képernyő.
Nyomja meg az adott gombot a funkció
elindításához.
A tévékészülék párosítása a Samsung Smart távvezérlő távvezérlővel
A tv-készülék első bekapcsolásakor a Samsung Smart távvezérlő távvezérlő és
a tévé párosítása automatikusan megtörténik. Ha a Samsung Smart távvezérlő
és a tévékészülék párosítása nem történik meg automatikusan, irányítsa a
távvezérlőt a tévékészülék távvezérlő-érzékelőjére, majd nyomja meg egyszerre
a
és a gombot a távvezérlőn legalább 3 másodpercig.
Elemek behelyezése a Samsung Smart távvezérlő készülékbe
Az elemek behelyezése: a hátulsó fedelet a képen látható módon csúsztassa a nyíl irányába, és helyezze be az
elemeket az ábrán látható módon. A pozitív és negatív pólusoknak a megfelelő irányba kell nézniük. Helyezze
vissza a hátulsó fedelet az ábra alapján.
• A hosszabb elem-élettartam érdekében alkáli elemek használata javasolt.
Magyar
Magyar - 11
04 A Kezdeti beállítás futtatása
A tv-készüléket első bekapcsolásakor azonnal elindul a Kezdeti beállítás. A Kezdeti beállítás segítségével a
tv-készülék alapvető beállításai, például a szórt műsor vételi módja, a csatornakeresés és a hálózati kapcsolat
konfigurálhatók egy menetben.
• A Kezdeti beállítás elindítása előtt feltétlenül csatlakoztassa a külső eszközöket.
• A Smart funkciók használatához a tv-készüléknek csatlakoznia kell az internethez.
• Ha a SmartThings alkalmazás segítségével kezdeti beállítást végezne, csatlakoztassa mobileszközét WIFI-
hálózaton keresztül.
• Ha a beállítással kapcsolatos felugró értesítés nem jelenik meg automatikusan a mobileszköz SmartThings
alkalmazásában, folytassa az eljárást saját kezűleg, miután hozzáadta a tv-készüléket az eszközökhöz a
SmartThings alkalmazás irányítópultján található Eszköz hozzáadása funkcióval.
• A SmartThings alkalmazás Android 6.0 vagy újabb, valamint iOS 10 vagy újabb rendszerű mobileszközökhöz
áll rendelkezésre.
• Amikor a tv-készülék mobileszközzel kommunikál, néha zaj hallható.
A Kezdeti beállítás a tv-készülék menüjéből is elindítható (
A Kezdeti beállítás képernyőn megjelenő utasításait követve konfigurálja a tv-készülék alapvető beállításait a
tévézési környezethez.
Az Távirányító használata
A tv-készüléket az alsó részén található Távirányító gombbal kapcsolhatja be, ezután használhatóvá válik a
Vezérlés menü. A Vezérlés menü akkor jelenik meg, ha a tv-készülék bekapcsolt állapotában megnyomja a
Távirányító gombot. A használatával kapcsolatban további tájékoztatásért lásd az alábbi ábrát.
• A képernyő halvány lehet, ha nem távolítja el a védőfóliát a SAMSUNG-emblémáról vagy a tv-készülék
aljáról. Távolítsa el a védőfóliát.
> Beállítások > Általános > Visszaállítás).
Magyar - 12
Vezérlés menü
:
Kikapcsolás
:
Csat. fel
:
Csatorna le
Távirányító gomb / Távvezérlő-érzékelő
Megnyomás: áthelyezés
Nyomva tartás: kiválasztás
A Távirányító gomb a tv-készülék alsó részén található.
:
Hangosít
:
Halkít
:
Forrás
Loading...
