SAMSUNG SYNCMASTER TS220W User Manual [fr]

Download

Page 1

Manuel de

l'utilisateur

SyncMaster

TS190W TS220W TS240W

La couleur et l'aspect du produit peuvent varier en

fonction du modèle, et ses spécifications peuvent être

modifiées sans préavis pour des raisons d'amélioration

des performances.

BN46-00169A-08

Page 2

Copyright

Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.

Samsung Electronics détient les droits d'auteur du présent guide.

Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.

Les logos SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics.

Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.

Avant utilisation du produit

VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association.

z Des frais d'administration peuvent vous être facturés si

 (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut.

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

 (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut.

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

z Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation

ou visite à domicile.

Icônes utilisées dans ce guide

Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Symboles de mesures de sécurité

Avertissement

Attention

Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.

Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.

Les activités marquées de ce symbole sont interdites.

Les instructions marquées de ce symbole doivent être suivies.

Avant utilisation du produit

Page 3

Nettoyage

Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés.

Respectez la procédure suivante lors du nettoyage.

Avant utilisation du produit

1. Mettez hors tension le moniteur et l'ordinateur.

2. Débranchez le câble d'alimentation du moniteur.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

3. Essuyez l'écran du moniteur à l'aide d'un chiffon propre, doux et sec.

z N'appliquez aucun agent de nettoyage contenant de

l'alcool, des solvants ou des tensioactifs sur le moniteur.

z Ne pulvérisez pas d'eau ou de détergent directement sur

le produit.

4. Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du moniteur.

5. Branchez le câble d'alimentation au produit après avoir nettoyé ce dernier.

6. Mettez sous tension le moniteur et l'ordinateur.

Avant utilisation du produit

Page 4

Avant utilisation du produit

10 cm

10 cm 10 cm

10 cm

Sécurisation de l'espace d'installation

z Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une

augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué cidessous.

L'aspect extérieur peut varier en fonction du produit.

Précautions de stockage

Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité.

Si l'intérieur du moniteur doit être nettoyé, contactez le Centre de service clientèle Samsung (page 95). (Des frais de service seront facturés.)

Avant utilisation du produit

Page 5

Avant utilisation du produit

Consignes de sécurité

Électricité et sécurité

Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Avertissement

N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.

z Un choc électrique ou un incendie pourrait en résulter.

Ne branchez pas trop de produits à la même prise de courant.

z La prise risquerait de surchauffer et de provoquer un incendie.

Ne touchez pas la fiche si vous avez les mains humides.

z Dans le cas contraire, un choc électrique pourrait survenir.

Insérez complètement la fiche pour qu'elle soit bien bloquée.

z Tout branchement instable peut provoquer un incendie.

Branchez la fiche du câble d'alimentation à une prise à la terre. (Appareils isolés de type 1 uniquement.)

z Un choc électrique ou des dommages corporels pourrai(en)t survenir.

Ne pliez ni ne tirez le câble d'alimentation trop fortement. N'exercez pas de poids sur le câble d'alimentation à l'aide d'un objet lourd.

z Un câble d'alimentation endommagé peut provoquer un choc électrique ou

un incendie.

Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.

z Un choc électrique ou un incendie pourrait en résulter.

Si les broches du câble d'alimentation ou la prise de courant sont couvertes d'une substance étrangère (poussière, etc.), retirez-la à l'aide d'un chiffon sec.

z Ces substances pourraient provoquer un incendie.

Avant utilisation du produit

Page 6

Avant utilisation du produit

Attention

Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.

z Le produit pourrait être endommagé par un choc électrique.

N'utilisez pas le câble d'alimentation pour des produits autres que les produits autorisés fournis par Samsung.

z Un choc électrique ou un incendie pourrait en résulter.

Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.

z En cas de problème dans le produit, débranchez le câble d'alimentation

pour couper complètement l'alimentation du produit.

Installation

Avertissement

Le bouton marche/arrêt ne permet pas de couper totalement l'alimentation du produit.

Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.

z Un choc électrique ou un incendie pourrait en résulter.

Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.

z Ces substances pourraient provoquer un incendie.

Évitez d'installer le produit dans un espace étroit à mauvaise aération, comme une étagère ou un placard.

z De tels emplacements peuvent provoquer un incendie en raison d'une

hausse de la température interne.

Conservez le sac d'emballage plastique du produit hors de portée des enfants.

z Ces sacs présentent un risque d'étouffement.

Avant utilisation du produit

Page 7

Avant utilisation du produit

N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).

z Le produit pourrait tomber et se casser ou provoquer des blessures.

z L'utilisation du produit dans une zone à vibrations excessives peut

endommager le produit ou provoquer un incendie.

N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

z Un choc électrique ou un incendie pourrait en résulter.

N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.

z La durée de vie du produit pourrait s'en trouver réduite, ou un incendie

pourrait se déclencher.

Attention

N'installez pas le produit à portée de jeunes enfants.

z Le produit pourrait tomber et blesser des enfants.

Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.

Faites attention à ne pas faire tomber le produit quand vous le déplacez.

z Toute chute pourrait provoquer une défaillance du produit ou des blessures.

Ne posez pas le produit sur sa face avant.

z L'écran pourrait être endommagé.

Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.

z Le produit pourrait tomber et se casser ou provoquer des blessures.

z N'installez le produit que sur des meubles ou étagères de taille adéquate.

Avant utilisation du produit

Page 8

Avant utilisation du produit

SAMSUNG

Posez le produit avec soin.

z Le produit pourrait tomber et se casser ou provoquer des blessures.

Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de nombreuses particules fines, à des substances chimiques ou à des températures extrêmes, un aéroport ou une gare où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

z Assurez-vous de bien consulter le Centre de service clientèle Samsung

(page 95) avant installation si vous voulez installer le produit dans ce type d'endroit.

Fonctionnement

Avertissement

Une tension élevée circule dans le produit. N'essayez pas de démonter, réparer ou modifier le produit par vous-même.

z Un choc électrique ou un incendie pourrait en résulter.

z Contactez le Centre de service clientèle Samsung (page 95) pour toute

Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés.

z Dans le cas contraire, le câble d'alimentation pourrait être endommagé et un

Si le produit génère un son étrange, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 95).

z Un choc électrique ou un incendie pourrait en résulter.

Ne laissez pas les enfants se pendre au produit ou grimper dessus.

réparation.

incendie ou un choc électrique pourrait en résulter.

z Le produit pourrait tomber et vos enfants se blesser superficiellement ou

gravement.

En cas de chute du produit ou d'endommagement de l'extérieur, mettez le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 95).

z Un choc électrique ou un incendie pourrait en résulter.

Avant utilisation du produit

Page 9

Avant utilisation du produit

GAS

Ne posez pas d'objet lourd, de jouet ou de bonbons sur le produit.

z Le produit ou l'objet lourd pourrait tomber si des enfants tentaient

d'atteindre le jouet ou les bonbons, pouvant provoquer de graves blessures.

Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.

z Un choc électrique ou un incendie pourrait en résulter.

Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.

z Un choc électrique ou un incendie pourrait en résulter.

Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

z Le câble d'alimentation pourrait être endommagé et une défaillance du

produit, un incendie ou un choc électrique pourrait en résulter.

En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.

z Des étincelles peuvent provoquer une explosion ou un incendie.

z Pendant un orage ou des éclairs, ne touchez pas au câble d'alimentation ou

au câble de l'antenne.

Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

z Le câble d'alimentation pourrait être endommagé et une défaillance du

produit, un incendie ou un choc électrique pourrait en résulter.

N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.

z Une explosion ou un incendie pourrait en résulter.

Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.

z Cela pourrait provoquer un incendie en raison d'une hausse de la

température interne.

Avant utilisation du produit

Page 10

Avant utilisation du produit

100

-_-

N'insérez pas d'objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objet inflammable (papier, allumette, etc.) dans la ventilation ou les ports du produit.

z Si de l'eau ou toute autre substance étrangère pénètre dans le produit,

mettez bien le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 95).

z Une défaillance du produit, un choc électrique ou un incendie pourrait en

résulter.

Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.

z Si de l'eau ou toute autre substance étrangère pénètre dans le produit,

mettez bien le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 95).

Attention

z Une défaillance du produit, un choc électrique ou un incendie pourrait en

résulter.

Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.

z Si vous ne pensez pas utiliser le produit pendant une longue période, activez

le mode d'économie d'énergie ou un économiseur d'écran à image mobile.

Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).

z Un incendie pourrait être provoqué par de la poussière accumulée, une

surchauffe, un choc électrique ou une fuite électrique.

Appliquez la résolution et la fréquence conseillées au produit.

z Dans le cas contraire, votre vue pourrait être altérée.

Ne mettez pas ensemble plusieurs adaptateurs d'alimentation CC.

z Ces substances pourraient provoquer un incendie.

Retirez le sac plastique de l'adaptateur d'alimentation CC avant de l'utiliser.

z Ces substances pourraient provoquer un incendie.

Avant utilisation du produit

Page 11

Avant utilisation du produit

Ne laissez pas d'eau entrer dans l'adaptateur d'alimentation CC et ne le mouillez pas.

z Un choc électrique ou un incendie pourrait en résulter.

z Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la

neige.

z Faites bien attention à ne pas mouiller l'adaptateur d'alimentation CC quand

vous lavez le sol.

Ne placez pas l'adaptateur d'alimentation CC à proximité d'appareils de chauffage.

z Ces substances pourraient provoquer un incendie.

Conservez l'adaptateur d'alimentation CC dans une zone bien aérée.

Regarder l'écran de trop près pendant une longue période peut altérer votre vue.

Ne tenez pas le moniteur à l'envers et ne le déplacez pas en le tenant par le support.

z Le produit pourrait tomber et se casser ou provoquer des blessures.

N'utilisez pas d'humidificateurs ou de fours à proximité du produit.

z Un choc électrique ou un incendie pourrait en résulter.

Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du produit.

z Votre fatigue oculaire en sera atténuée.

Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

Stockez les petits accessoires utilisés avec le produit hors de portée des enfants.

Avant utilisation du produit

Page 12

Avant utilisation du produit

Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support.

z Les enfants pourraient en effet se coincer les doigts ou les mains et se

blesser.

z Si vous penchez trop fortement le produit, il pourrait tomber et blesser

quelqu'un.

Ne placez pas d'objets lourds sur le produit.

z Il pourrait en résulter une défaillance du produit ou des blessures.

N'augmentez pas trop le volume lorsque vous utilisez un casque ou des écouteurs.

z Un niveau sonore trop élevé pourrait affecter votre audition sur le long terme.

Position appropriée lors de l'utilisation du produit

Utilisez le produit en adoptant la position suivante :

z Redressez votre dos.

z Gardez une distance de 45-50 cm entre vos yeux et l'écran, et regardez

légèrement vers le bas en direction de l'écran. Gardez vos yeux directement en face de l'écran.

z Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran.

z Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au

même niveau que le dos de vos mains.

z Gardez vos épaules à un angle à peu près droit.

z Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90 degrés ou

plus, vos talons posés au sol et vos bras plus bas que votre cœur.

Avant utilisation du produit

Page 13

Table des matières

AVANT UTILISATION DU

PRODUIT

PRÉPARATIFS 18 Vérification du contenu

2 Copyright

2 Icônes utilisées dans ce guide 2 Symboles de mesures de sécurité

3 Nettoyage

3 Nettoyage 4 Sécurisation de l'espace d'installation 4 Précautions de stockage

5 Consignes de sécurité

5 Électricité et sécurité 6 Installation 8 Fonctionnement

12 Position appropriée lors de l'utilisation

du produit

18 Retrait de l'emballage 19 Vérification des composants

UTILISATION DE

"WINDOWS EMBEDDED

STANDARD 7"

20 Pièces

20 Boutons frontaux 22 Face arrière 23 Vue latérale droite

24 Installation

24 Fixation du socle 25 Ajustement de l'inclinaison et de la hauteur du

produit 25 Rotation de l'écran 26 Installation d'un support mural ou de bureau 27 Verrou antivol

28 Qu'est-ce que le client "Windows

Embedded Standard 7"?

Table des matières

Page 14

Table des matières

29 Connexion pour utiliser "Windows

Embedded Standard 7"

29 Connexion via le câble D-SUB (type analogique) 29 Raccordé à l'aide du câble DVI 30 Branchement à un casque ou à des haut-

parleurs 30 Connexion LAN 31 Connexion d'un microphone 31 Connexion de périphériques USB

32 Utilisation "Windows Embedded

Standard 7"

32 Ouverture de session 32 Bureau "Windows Embedded Standard 7" 33 Programmes 40 Configuration des utilitaires 41 Restaurer le système

CONNEXION ET

UTILISATION D'UN

PÉRIPHÉRIQUE SOURCE

CONFIGURATION

D'ÉCRAN

42 Avant toute connexion

42 Points à vérifier avant la connexion

43 Connexion et utilisation d'un ordinateur

43 Connexion à un PC 45 Installation de pilote 46 Définition de la résolution optimale 47 Modification de la résolution via un PC

50 Branchement de l'alimentation

51 Luminosité

51 Configuration de la Luminosité

52 Contraste

52 Configuration du Contraste

53 Netteté

53 Configuration de la Netteté

54 SAMSUNG MAGIC Bright

54 Configuration de SAMSUNG MAGIC Bright

Table des matières

Page 15

Table des matières

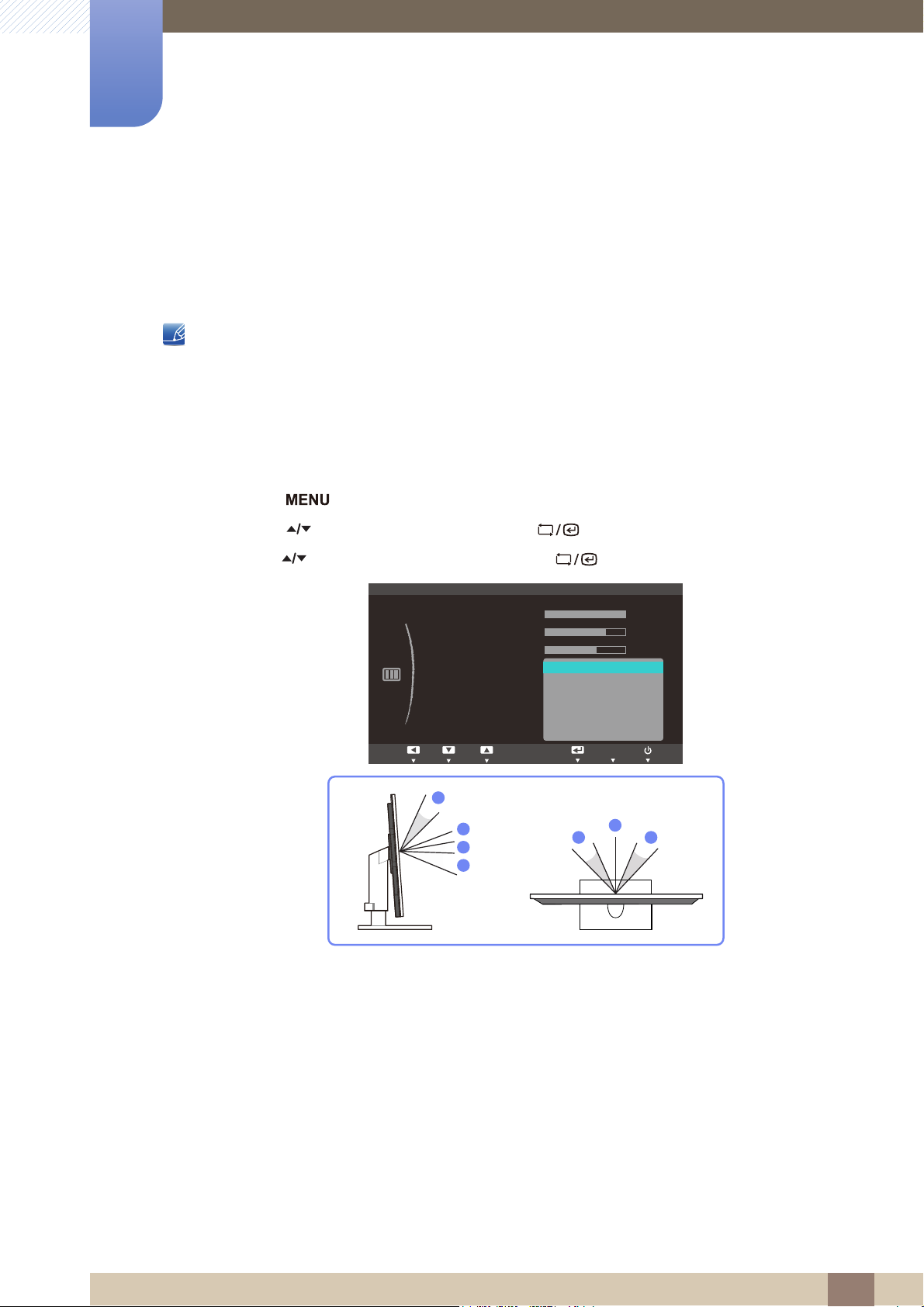

55 SAMSUNG MAGIC Angle

55 Configuration de SAMSUNG MAGIC Angle

57 Régl. de base

57 Ajustement de Régl. de base

58 Régl. précis

58 Ajustement de Régl. précis

CONFIGURATION DE LA

TEINTE

REDIMENSIONNEMENT

OU DÉPLACEMENT DE

L'ÉCRAN

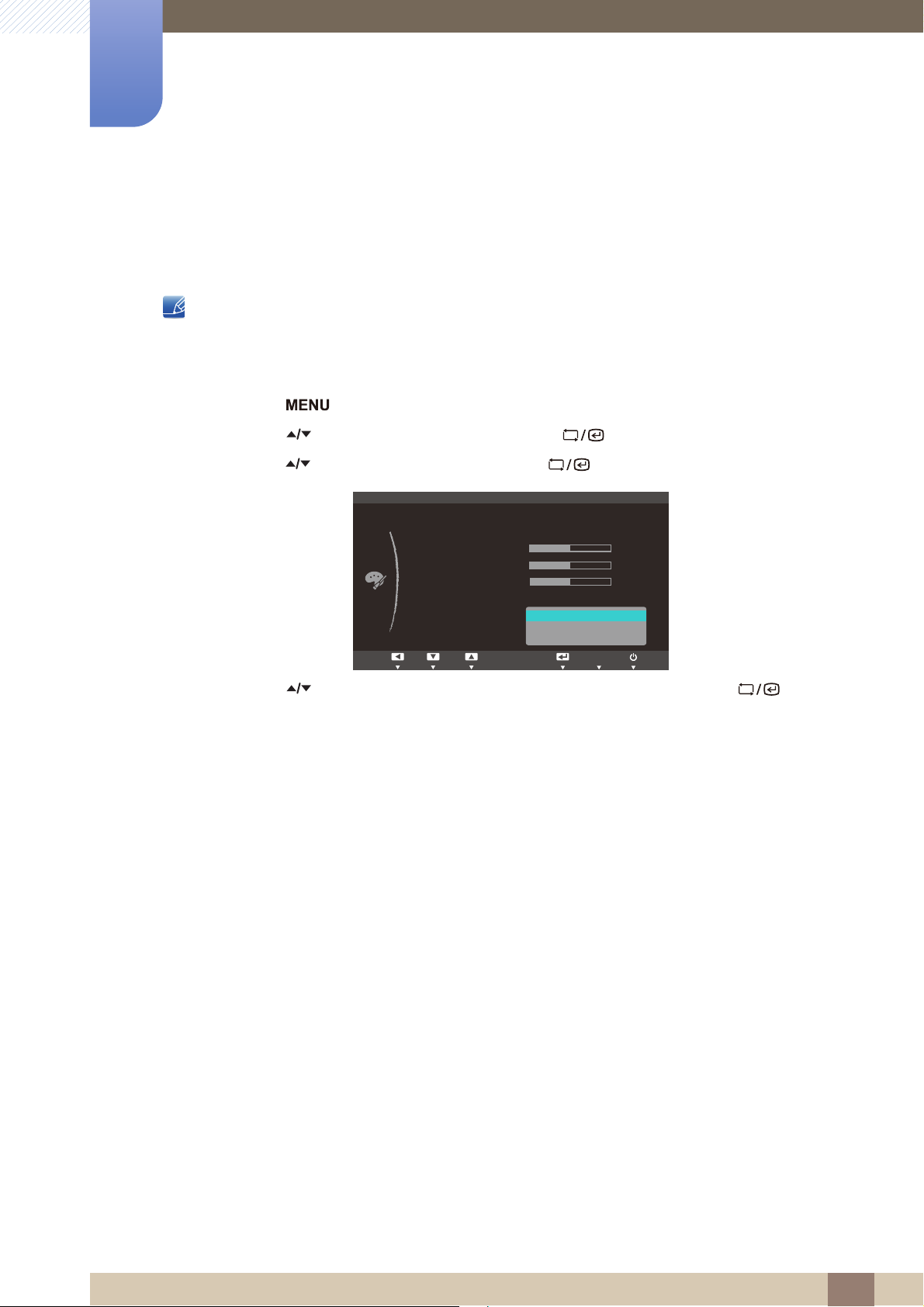

59 SAMSUNG MAGIC Color

59 Configuration de SAMSUNG MAGIC Color

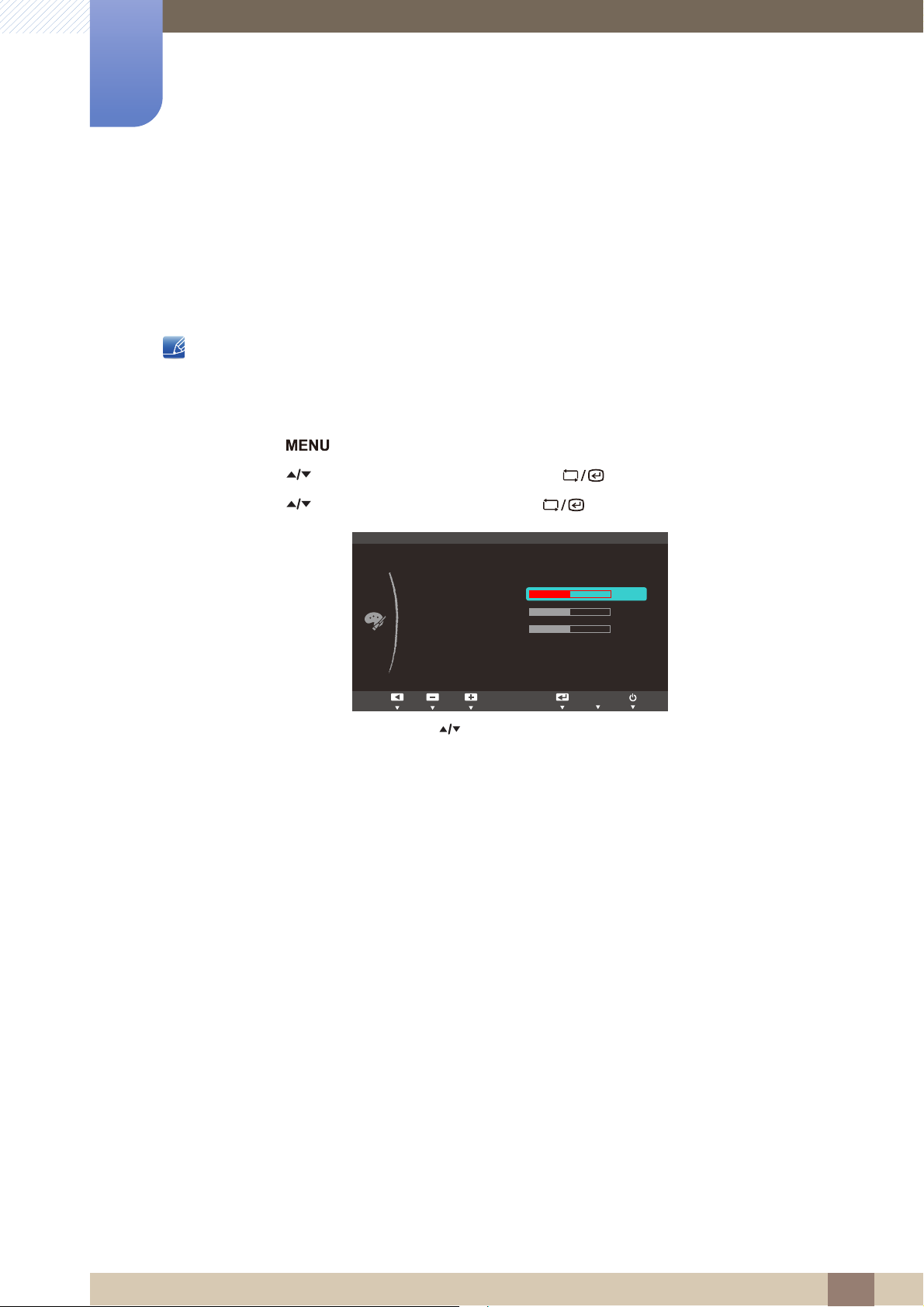

60 Rouge

60 Configuration du Rouge

61 Vert

61 Configuration du Vert

62 Bleu

62 Configuration du Bleu

63 Nuance coul.

63 Configuration des paramètres Nuance Coul.

64 Gamma

64 Configuration du Gamma

65 Position H et Position V

65 Configuration des fonctions Position H et

Position V

66 Taille d'image

CONFIGURATION ET

RÉINITIALISATION

66 Modification de la Taille d'image

67 Menu Position H et Menu Position V

67 Configuration des fonctions Menu Position H et

Menu Position V

68 Réinitialiser

68 Initialisation des paramètres (Réinitialiser)

Table des matières

Page 16

Table des matières

69 Langue

69 Changement de Langue

70 Min. arr. On/Off

70 Configuration de Min. arr. On/Off

71 Régl. min. arr.

71 Configuration de Régl. min. arr.

72 Mode PC/AV

72 Configuration du Mode PC/AV

73 Tch Nombre répét.

73 Configuration de Tch Nombre répét.

MENU INFORMATIONS ET

AUTRES

INSTALLATION DU

74 Touche personneue

74 Configuration de Touche personneue

75 Source auto

75 Configuration de Source auto

76 Aff. heure

76 Configuration d'Aff. heure

77 Transp. des menus

77 Modification de la Transp. des menus

78 INFORMATIONS

78 Affichage des INFORMATIONS

78 Configuration de Luminosité dans l'écran

de démarrage

79 Natural Color

LOGICIEL

79 Définition de Natural Color ?

80 MultiScreen

80 Installation du logiciel 81 Désinstallation du logiciel

82 MagicRMS Pro

82 A propos de MagicRMS Pro

Table des matières

Page 17

Table des matières

GUIDE DE DÉPANNAGE

CARACTÉRISTIQUES

TECHNIQUES

ANNEXE 95 Comment contacter SAMSUNG dans le

83 Exigences préalables à tout contact avec

le service clientèle de Samsung

83 Test du produit 83 Vérification de la résolution et de la fréquence 83 Vérifiez les éléments suivants :

86 Questions-réponses

88 Généralités

90 économiseur d'énergie

91 Tableau des modes de signal standard

monde

100 Comment éliminer ce produit

100 Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques et

électroniques)

100 Mise au rebut des piles de ce produit

INDEX

101 Terminologie

Table des matières

Page 18

Préparatifs

1.1 Vérification du contenu

1.1.1 Retrait de l'emballage

1 Ouvrez le carton d'emballage. Faites bien attention à ne pas endommager le produit si vous ouvrez

l'emballage avec un instrument tranchant.

2 Retirez la mousse de polystyrène du produit.

3 Vérifiez les composants et retirez le polystyrène, ainsi que l'emballage en plastique.

z Les composants peuvent être différents de ceux illustrés ici.

z Cette image est présentée uniquement pour référence.

4 Rangez la boîte dans un endroit sec, de sorte que vous puissiez la réutiliser pour déplacer le produit

ultérieurement.

1 Préparatifs

Page 19

Préparatifs

1.1.2 Vérification des composants

z En cas d'élément manquant, contactez le vendeur auprès duquel vous avez acheté le produit. z L'aspect des composants et éléments vendus séparément peut être différent de l'illustration.

Composants

Guide d'installation rapide Carte de garantie

(non disponible dans tous les

pays)

Câble d'alimentation Adaptateur CC Câble de rallonge

Support de base Câble DVI

z Les composants peuvent être différents suivant la région.

z Le support de base fourni avec ce produit contient un circuit. Vous devez prendre autant de

précautions que possible lors de la manipulation de la base.

Manuel de l'utilisateur

d'alimentation (DC 14V)

Articles vendus séparément

Les articles suivants sont disponibles chez votre revendeur local.

Câble HDMI-DVI Câble D-SUB

1 Préparatifs

Page 20

Préparatifs

1.2 Pièces

1.2.1 Boutons frontaux

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Icônes Description

z Ouvrez ou fermez le menu d'affichage à l'écran (OSD), ou revenez au

dernier menu.

z Verrouillage des menus à l'écran : conservez les paramètres actuels,

ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres.

Pour verrouiller le contrôle de l'OSD, appuyez sur le bouton du MENU [ ] pendant cinq secondes.

Pour déverrouiller le contrôle de l'OSD, appuyez sur le bouton du MENU [ ] pendant plus de cinq secondes.

Si les menus à l'écran sont verrouillés,

z les options Luminosité et Contraste peuvent être réglées, et

l'écran INFORMATIONS peut être affiché.

z La fonction Touche personneue est accessible en appuyant sur

le bouton [ ]. (La fonction Touche personneue indiquée avant le verrouillage des menus à l'écran est disponible même en cas de verrouillage des menus à l'écran.)

1 Préparatifs

Page 21

SAMSUNG

MAGIC

SAMSUNG

MAGIC

→

AUTO

Préparatifs

Icônes Description

Configurez Touche personneue et appuyez sur [ ]. Les options suivantes sont activées.

Angle - Bright - Taille d'image

Pour configurer Touche personneue, accédez à CONF. ET REINIT.

Touche personneue et sélectionnez le mode de votre choix.

Passez au menu supérieur ou inférieur ou réglez la valeur d'une option sur le menu OSD.

Réglez la luminosité de l'écran.

Permet de confirmer une sélection de menu.

(Voyant de mise sous

tension)

Si vous appuyez sur le bouton [ ] quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Digital/Analogique). Si vous mettez le produit sous tension ou modifiez la source d'entrée en appuyant sur le bouton [ ], un message indiquant la source d'entrée modifiée apparaîtra dans le coin supérieur gauche de l'écran.

Appuyez sur le bouton [ ] pour régler automatiquement les paramètres de l'écran.

z Disponible en mode Analogique uniquement.

z Si vous modifiez la résolution dans les propriétés d'affichage, la

fonction Réglage Automatique est activée.

Mettre l'écran sous et hors tension.

Le voyant d'alimentation sera allumé si le produit fonctionne normalement.

z Reportez-vous à "11.2 économiseur d'énergie" pour de plus

amples informations sur la fonction d'économie d'énergie.

z Pour réduire votre consommation énergétique, il est conseillé de

débrancher le câble d'alimentation quand vous prévoyez de ne pas utiliser le produit pendant une période prolongée.

Met l'appareil sous ou hors tension.

1 Préparatifs

Page 22

DC 14V OUT DC 14V IN

DVI OUTRGB OUTAUDIO OUTLAN

Préparatifs

1.2.2 Face arrière

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Port Description

Connexion à un périphérique USB.

Permet le branchement à un réseau via le câble LAN.

Permet le branchement à un périphérique de sortie audio tel qu'un casque.

Branchement au moniteur via le câble D-SUB.

Branchement au moniteur via le câble DVI.

Connexion au port [DC 14V] du moniteur à l'aide du câble de

[DC 14V OUT]

[DC 14V IN]

rallonge pour l'alimentation.

Permet le branchement à l'adaptateur d'alimentation CC.

1 Préparatifs

Page 23

DC 14VDVI IN RGB IN MIC

Préparatifs

1.2.3 Vue latérale droite

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Port Description

Branchement à un PC ou au support de base via le câble DVI.

Branchement à un PC ou au support de base via le câble D-SUB.

A connecter à la prise [DC 14V OUT] de la base-support à l'aide d'un câble de rallonge.

Permet le branchement à un périphérique de sortie audio tel qu'un

[]

[MIC]

casque.

Branchement à un microphone

Connexion à un périphérique USB.

1 Préparatifs

Page 24

Préparatifs

1.3 Installation

1.3.1 Fixation du socle

Etalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas.

Resserez fermement la vis (à l'aide d'un tournevis ou d'une pièce de monnaie) sous le support de base.

Insérez le support de base sur le socle dans la direction de la flèche.

Une fois le socle installé, placez le produit en position verticale.

Ne retirez pas la tige tant que la fixation du socle est en cours.

Vous pouvez désormais retirer la tige et régler le socle.

- Avertissement Ne soulevez pas le produit à

l'envers en le tenant par le socle.

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

1 Préparatifs

Page 25

Préparatifs

1.3.2 Ajustement de l'inclinaison et de la hauteur du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

z Pour régler la hauteur, supprimez l'épingle.

z L'inclinaison et la hauteur de l'écran peuvent être ajustées.

z Tenez la partie centrale supérieure du produit et ajustez doucement la hauteur.

1.3.3 Rotation de l'écran

Vous pouvez faire pivoter le moniteur comme suit.

z Veillez à allonger complètement le socle avant de faire pivoter le moniteur.

z Sinon, le coin du moniteur risque de heurter le sol et d'être endommagé.

z Ne faites pas pivoter le moniteur dans le sens inverse des aiguilles d'une montre. Cela risque

d'endommager le moniteur.

1 Préparatifs

Page 26

Préparatifs

1.3.4 Installation d'un support mural ou de bureau

Avant de commencer l'installation

Eteignez le produit et retirez le câble d'alimentation de la prise.

Etalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas.

Installation d'un support mural ou de bureau

Retirez la vis à l’arrière du produit.

Soulevez et détachez le socle.

Fixez le support mural ou de bureau ici

Fixation (vendue séparément).

Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau.

1 Préparatifs

Page 27

Préparatifs

Remarques

z L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les

composants internes du produit.

z La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier

selon les spécifications.

z N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau

en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte.

z La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels

résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance.

z Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à

10 cm minimum du mur.

z Veillez à utiliser un kit de montage mural conforme aux normes.

1.3.5 Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Le dispositif de verrouillage est vendu séparément.

Pour verrouiller un dispositif antivol :

1 Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. 2 Faites passer une extrémité du câble dans la boucle à l'autre extrémité. 3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit. 4 Verrouillez le dispositif antivol.

z Vous pouvez acheter un dispositif antivol séparément.

z Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. z Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.

1 Préparatifs

Page 28

Utilisation de "Windows Embedded Standard

2.1 Qu'est-ce que le client "Windows Embedded Standard 7"?

Le client Microsoft Windows Embedded Standard 7 (WES7) utilise le système d'exploitation Microsoft Windows Embedded Standard 2011 OS. Lorsque le client WES est connecté à un serveur sur lequel le service Citrix XenDesktop, VMWare View Client ou Microsoft Remote Desktop Connection est disponible, les données du clavier, de la souris, audio/vidéo et d'affichage sont

transmises au client par le biais du réseau.

Serveurs pouvant être connectés

z Serveur Citrix XenDesktop

 Microsoft Windows 2000/2003/2008 Server avec Terminal Service et Citrix XenServer

z Serveur VMWare View Client

 Microsoft Windows 2000/2003/2008 Server avec Terminal Service et VMWare Server

z Serveur Microsoft RDP (Remote Desktop Protocol)

 Microsoft Windows 2000/2003/2008 Server avec Terminal Services  Microsoft Windows 7 Professional

Le présent manuel décrit les fonctions offertes par le client WES, mais ne fournit pas d'explications sur les fonctionnalités générales de WES. Pour obtenir des informations générales sur Windows 7, consultez l'Aide de Windows 7 fournie pas Microsoft.

2 Utilisation de "Windows Embedded Standard 7"

Page 29

Utilisation de "Windows Embedded Standard

RGB OUTRGB IN

DVI OUTDVI IN

2.2 Connexion pour utiliser "Windows Embedded Standard 7"

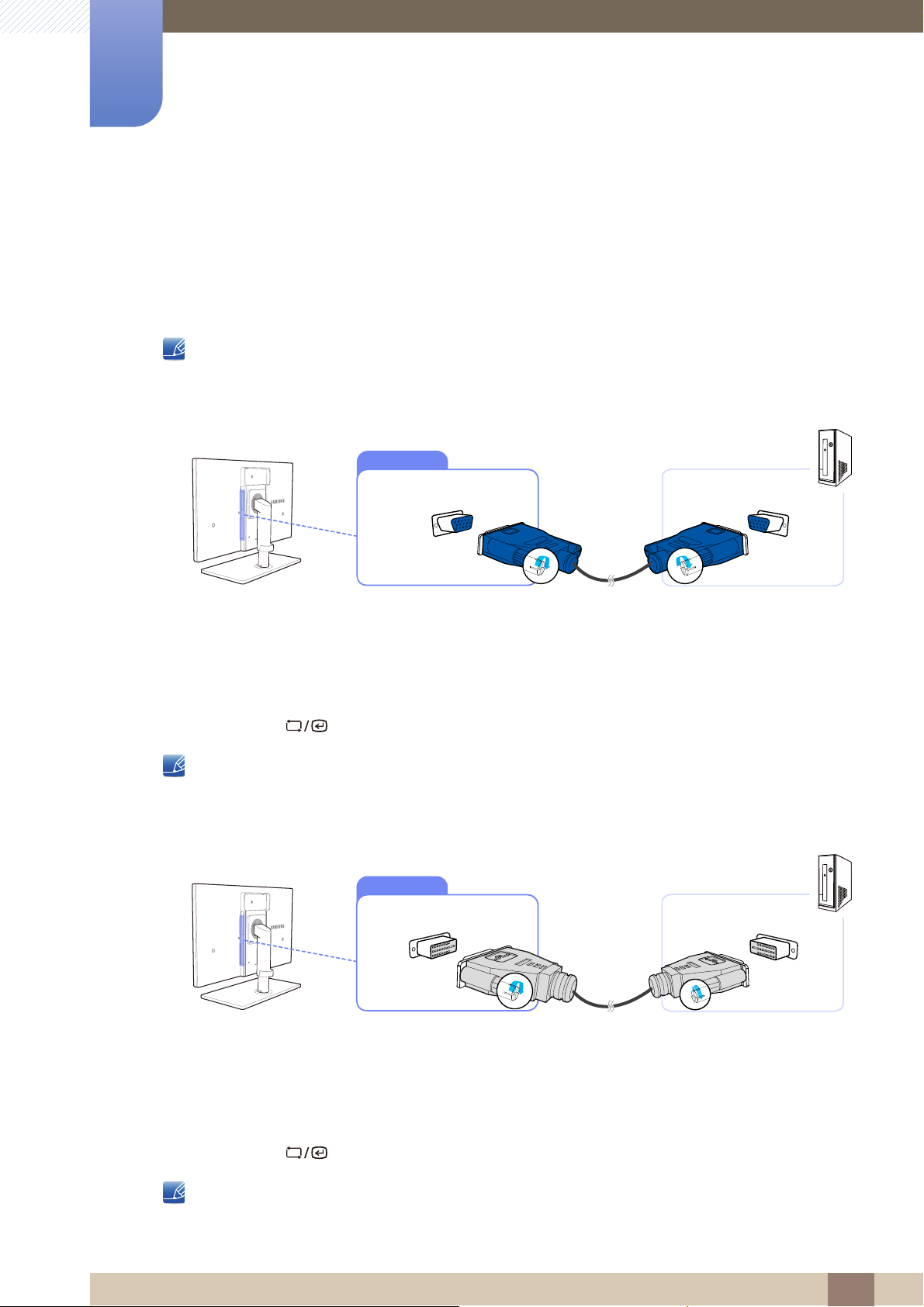

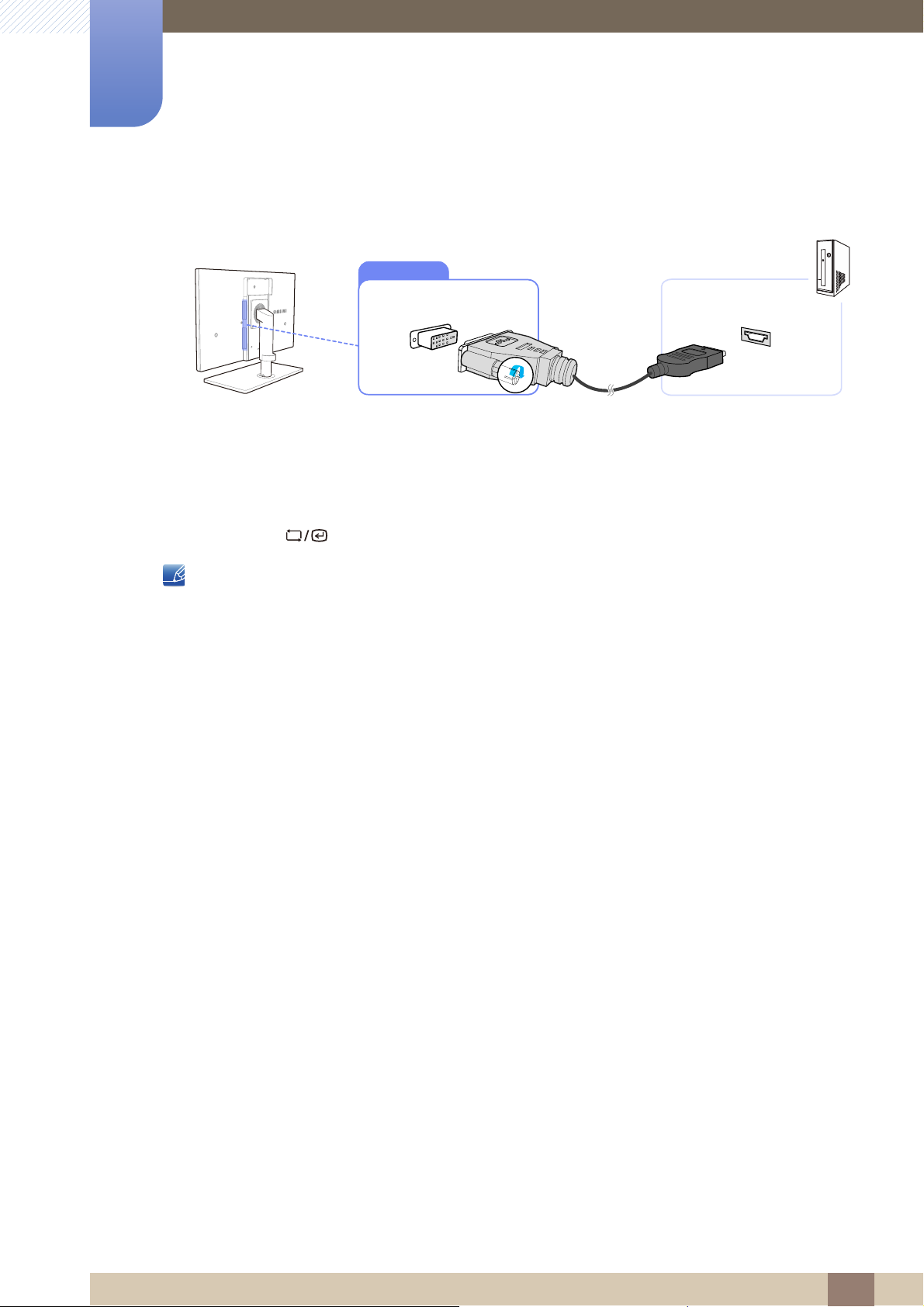

2.2.1 Connexion via le câble D-SUB (type analogique)

1 Connectez le câble D-SUB au port [RGB IN] à l'arrière du moniteur et au port [RGB OUT] du support

de base.

2 Connectez l'adaptateur d'alimentation CC au produit et à une prise murale. Ensuite, mettez en

position marche le bouton marche/arrêt situé sur le support de base. (Pour plus d’informations, reportez-vous à "3.3 Branchement de l'alimentation".)

3 Appuyez sur [ ] pour définir Analogique en tant que source d'entrée.

2.2.2 Raccordé à l'aide du câble DVI

1 Connectez le câble DVI au port [DVI IN] à l'arrière du moniteur et au port [DVI OUT] du support de

base.

2 Connectez l'adaptateur d'alimentation CC au produit et à une prise murale. Ensuite, mettez en

position marche le bouton marche/arrêt situé sur le support de base. (Pour plus d’informations, reportez-vous à "3.3 Branchement de l'alimentation".)

3 Appuyez sur [ ] pour définir Digital en tant que source d'entrée.

2 Utilisation de "Windows Embedded Standard 7"

Page 30

AUDIO OUT

LAN

Utilisation de "Windows Embedded Standard 7"

2.2.3 Branchement à un casque ou à des haut-parleurs

1 Connectez un périphérique de sortie audio (casque ou haut-parleurs) au port [AUDIO OUT] situé à

l'arrière ou au port [ ] situé sur le côté droit du support de base.

2.2.4 Connexion LAN

1 Connectez le câble LAN au port [LAN] à l'arrière du support de base.

Elle n'est pas prise en charge lorsque la vitesse du réseau est égale ou inférieure à 10 Mbit/s.

2 Utilisation de "Windows Embedded Standard 7"

Page 31

MIC

Utilisation de "Windows Embedded Standard 7"

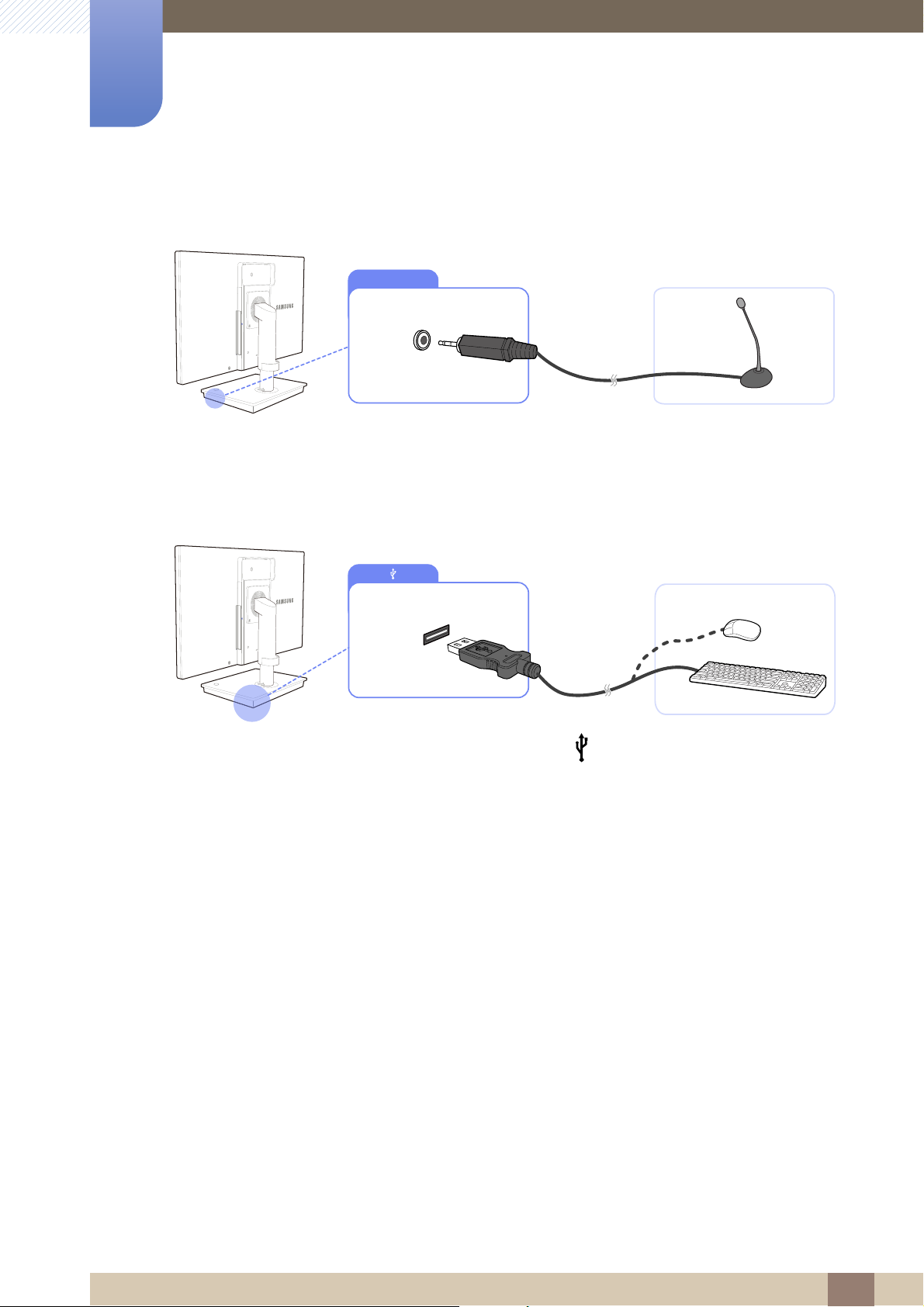

2.2.5 Connexion d'un microphone

1 Connectez le microphone au port [MIC] situé sur le côté droit du support de base.

2.2.6 Connexion de périphériques USB

1 Connectez les périphériques USB (clavier, souris, etc.) à [ ] situé à l'arrière ou sur le côté droit du

support de base.

2 Utilisation de "Windows Embedded Standard 7"

Page 32

Utilisation de "Windows Embedded Standard

2.3 Utilisation "Windows Embedded Standard 7"

2.3.1 Ouverture de session

Au démarrage du client, vous pouvez vous connecter au serveur en entrant votre nom d'utilisateur et votre mot de passe. Les ID de compte par défaut sont "Administrator" et "User". Les mots de passe correspondant ne sont pas définis.

2.3.2 Bureau "Windows Embedded Standard 7"

Utilisateur

Lorsque vous vous connectez, le Bureau User s'affiche. Les icônes affichées par défaut sur le Bureau de User sont Recycle Bin, Computer, Citrix Online Plug in, VMWare View Client, Remote Desktop Connection et Internet Explorer. Vous pouvez également exécuter cette connexion à partir du menu Start. L'icône du volume audio et l'heure système sont affichées sur la barre des tâches de User.

Si vous êtes connecté en tant que user, beaucoup de restrictions protègent le système contre les actions erronées. Vous ne pouvez pas accéder aux lecteurs systèmes car ils possèdent des restrictions sur leurs propriétés de configuration. Pour configurer les paramètres détaillés et avancés du client, ouvrez une session en tant que administrator.

Administrateur

Si vous êtes connecté en tant que Administrator, le Bureau de Administrator s'affiche. Les icônes affichées par défaut sur le Bureau de Administrator sont Recycle Bin, Computer, Citrix Online Plug in, VMWare View Client, Remote Desktop Connection et Internet Explorer. Vous pouvez également exécuter Citrix Online Plug in, VMWare View Client, Remote Desktop Connection et Internet Explorer à partir du menu Start. L'icône du volume audio, l'icône d'état Enhanced Write Filter et l'heure système sont affichées sur la barre des tâches de Administrator. Le privilège Administrator est nécessaire pour l'ajout ou la suppression de programmes.

Log off, Restart, Shut down

z Pour fermer la session en cours, arrêter ou redémarrer votre client, utilisez le menu Start. [Start

Shut down]. La boîte de dialogue Shut Down de Windows s'ouvre. Pour arrêter immédiatement le

client, sélectionnez [Start Shut down]. Pour sélectionner Log off, Restart, etc., placez le curseur sur l'icône en regard de [Shut down]. Vous pouvez également exécuter Log off ou Shut

down à l'aide de la boîte de dialogue Sécurité de Windows en appuyant sur [Ctrl + Alt + Del]. Si Force Auto Log on est activé, vous serez immédiatement connecté après chaque déconnexion.

▶

z Les opérations Log off, Restart et Shut down du client agissent sur le fonctionnement de l'EWF

(Enhanced Write Filter). Pour conserver la configuration modifiée du système, vous devez enregistrer une mémoire cache pour le système en cours dans la mémoire flash. Si vous ne le faites pas, vous risquez de provoquer la perte de la configuration modifiée lors de l'arrêt ou du redémarrage du

2 Utilisation de "Windows Embedded Standard 7"

Page 33

Utilisation de "Windows Embedded Standard 7"

client. (En cas de déconnexion, la configuration est conservée lors de la reconnexion.) Pour plus d'informations sur l'Enhanced Write Filter, consultez l'aide du programme.

2.3.3 Programmes

Remote Desktop Connection

Vous pouvez contrôler à distance un Terminal Server ou un autre ordinateur (Windows 95 ou version ultérieure) en cours d'exécution grâce à la fonction Connexion Bureau à distance.

z Remote Desktop

 Windows 7 Professional ou Windows 2000/2003/2008 Server doit être installé sur

l'ordinateur que vous souhaitez contrôler à distance. Cet ordinateur est un hôte.

 Un ordinateur distant en cours d'exécution sur un système d'exploitation d'une version

ultérieure à Windows 95 est requis. Cet ordinateur distant est un client. Le logiciel client pour la connexion au Bureau à distance doit être installé sur le client.

 Vous devez également être connecté à Internet. Une connexion Internet à large bande permet

d'obtenir des performances élevées. Toutefois, étant donné que le bureau à distance transmet un ensemble minimum de données, y compris les données d'affichage et les données du clavier pour contrôler l'hôte à distance, une connexion Internet à large bande n'est pas requise. Vous pouvez exécuter un bureau à distance sur une connexion Internet à bande passante réduite.

z Activation de votre ordinateur en tant qu'hôte

Lorsque vous exécutez un bureau à distance sur Windows 7 Professional, vous ne pouvez pas utiliser le système d'exploitation de votre ordinateur.

Vous devez activer la fonction Remote Desktop pour la contrôler depuis un autre ordinateur. Vous devez être connecté en tant que administrator ou membre du Administrators group pour activer Remote Desktop sur votre ordinateur. Procédez comme suit :

1 Ouvrez le dossier System dans le Control Panel. 2 Accédez à [Start Control Panel System and Security System], puis cliquez sur

Remote settings.

3 Si vous souhaitez empêcher d'autres ordinateurs d'accéder au vôtre à l'aide de Remote

Desktop ou RemoteApp, sélectionnez "Don't allow connections to this computer".

z Pour autoriser un ordinateur distant à accéder au vôtre à l'aide de n'importe quelle version de

Remote Desktop ou RemoteApp, sélectionnez "Allow connections from computers running any version of Remote Desktop (less secure)". Cette option est appropriée si vous ne

connaissez pas la version de Remote Desktop Connection utilisée sur les autres ordinateurs. Nous attirons toutefois votre attention sur le fait que cette option est moins sécurisée que celle décrite ci-après (option 3).

z Pour autoriser un ordinateur distant à accéder au vôtre à l'aide d'une version de Remote Desktop

ou RemoteApp qui nécessite une authentification au niveau du réseau, sélectionnez "All Remote

2 Utilisation de "Windows Embedded Standard 7"

Page 34

Utilisation de "Windows Embedded Standard 7"

Assistance connections to this computer" afin d'exécuter Remote Desktop avec ce mode

d'authentification.

z Démarrage d'une session Bureau à distance sur le client

Une fois que vous avez activé votre ordinateur hôte pour qu'il autorise des connexions à distance et que vous avez installé le logiciel client sur un ordinateur client basé sur Windows, vous êtes prêt à démarrer une session Remote Desktop .

Vous devez d'abord établir une connexion au réseau privé virtuel ou une connexion au service d'accès à distance de votre ordinateur client vers votre ordinateur hôte. Pour vous connecter à un autre bureau à distance, procédez comme suit.

1 Accédez à [Start All Programs Accessories Remote Desktop Connection] ou

double-cliquez sur l'icône Remote Desktop Connection pour ouvrir Remote Desktop Connection.

2 Entrez le nom de l'ordinateur hôte. Vous pouvez configurer les paramètres détaillés en cliquant

sur le bouton Options.

2 Utilisation de "Windows Embedded Standard 7"

Page 35

Utilisation de "Windows Embedded Standard 7"

3 Options

- General : Entrez les informations de connexion de l'ordinateur hôte. Pour vous connecter automatiquement, entrez le nom d'utilisateur et le mot de passe.

- Display : Remote Desktop Connection envoie et reçoit des données d'écran compressées. Si vous définissez la qualité de la couleur et de la résolution sur le niveau le plus élevé, la vitesse peut en pâtir.

2 Utilisation de "Windows Embedded Standard 7"

Page 36

Utilisation de "Windows Embedded Standard 7"

- Local Resource : Spécifiez s'il convient d'utiliser les disques durs et les ports.

- Programs : Sélectionnez une application et indiquez le dossier d'exécution de l'application lorsqu'une connexion est établie avec l'ordinateur hôte.

2 Utilisation de "Windows Embedded Standard 7"

Page 37

Utilisation de "Windows Embedded Standard 7"

- Experience : Indiquez la vitesse de connexion et les options de menu que vous souhaitez utiliser sur l'ordinateur distant connecté. Les paramètres spécifiés sont partagés avec l'ordinateur hôte.

- Advanced : Protégez vos informations personnelles lorsqu'une connexion est établie.

4 Cliquez sur Connect. La boîte de dialogue Connexion à Windows apparaît. 5 Dans la boîte de dialogue "Ouverture de session Windows", entrez votre nom d'utilisateur, votre

mot de passe et votre domaine (si nécessaire), puis cliquez sur OK. La fenêtre Remote Desktop s'ouvre et les paramètres, les fichiers et les programmes du Bureau présents sur

l'ordinateur hôte s'affichent.

2 Utilisation de "Windows Embedded Standard 7"

Page 38

Utilisation de "Windows Embedded Standard 7"

Internet Explorer

Un client WES inclut Internet Explorer. Ce programme est autorisé pour tous les utilisateurs. Site Web Microsoft.

Pour plus d'informations sur Internet Explorer, rendez-vous sur Microsoft website.

Enhanced Write Filter (EWF)

Enhanced Write Filter (EWF) protège un volume flash contre l'accès en écriture et préserve ainsi la

durabilité du périphérique flash. EWF offre un accès en écriture et en lecture par une mémoire cache vers le client au lieu de permettre un accès direct au volume flash.

Si EWF est activé, les données ne sont pas stockées dans la mémoire flash. Les données stockées dans la mémoire cache sont uniquement efficaces lorsque le client fonctionne. Les données en mémoire cache seront perdues lors du redémarrage ou de l'arrêt de votre client. Ainsi, pour stocker des données écrites dans la base de registre, les favoris et les dossiers cookies, etc., le contenu stocké dans la mémoire cache doit être transféré vers le flash. Un message d'erreur s'affiche lorsqu'il n'est pas possible d'écrire dans la mémoire cache en raison d'un manque de mémoire. Si ce message s'affiche, vous devez désactiver EWF pour vider la mémoire cache d'EWF. L'utilisateur peut double-cliquer sur l'icône d'EWF sur la barre d'état système en bas à droite de l'écran pour contacter le gestionnaire d'EWF. Un utilisateur peut également modifier la configuration d'EWF en entrant des commandes de gestion EWF à l'invite de commande. Cette tâche nécessite le privilège Administrator.

Pour plus d'informations sur Remote Desktop Connections, rendez-vous sur le site Web de Microsoft.

z Enable write filter and restart the system.

Si le filtre EWF est désactivé, activez-le. Si cet élément est sélectionné, la mémoire cache est vidée et l'EWF est activé. Après le redémarrage de votre ordinateur, les configurations et les informations du système de fichiers pour le client sont écrites dans une mémoire cache. Vous pouvez également

2 Utilisation de "Windows Embedded Standard 7"

Page 39

Utilisation de "Windows Embedded Standard 7"

effectuer cette opération en entrant "ewfmgr.exe c: -enable" à l'invite de commande et redémarrez votre ordinateur.

z Disable write filter and restart the systems.

Cet élément est activé lorsque l'EWF fonctionne. Si cet élément est sélectionné, les états en cours du client (enregistrés dans une mémoire cache) sont enregistrés dans un volume rapide et l'EWF est désactivé. Après le redémarrage de votre ordinateur, les configurations et les informations du système de fichiers pour le client sont écrites dans un volume flash. Vous pouvez également effectuer cette opération en entrant "ewfmgr.exe c: -commitanddisable" à l'invite de commande et redémarrez votre ordinateur.

z Commit changes to disk.

Cet élément est activé lorsque l'EWF fonctionne. Si cet élément est sélectionné, les états en cours du client (enregistrés dans une mémoire cache) sont enregistrés dans un volume flash. Toutefois, l'état d'EWF ne sera pas modifié. Vous pouvez également effectuer cette opération en entrant "ewfmgr.exe c: -commit" à l'invite de commande.

Vous pouvez visualiser les configurations pour les volumes protégés en entrant "ewfmgr.exe c:" à l'invite de commande.

File-Based Write Filter (FBWF)

Le File-Based Write Filter (FBWF) protège la mémoire du client en empêchant que les données qu’elle comporte ne soient écrasées par un utilisateur non autorisé. Limitant l’écriture sur la mémoire, le FBWF permet d’utiliser le client pendant longtemps. Si vous demandez des E/S, du fait de la présence du FBWF, les opérations du client passent par le cache, plutôt que par la mémoire, de façon à protéger cette dernière.

Les données enregistrées dans le cache sont conservées pendant tout le temps que le client fonctionne normalement. Elles sont supprimées lorsque l’on quitte ou redémarre le client. Pour enregistrer les modifications, il faut écrire le fichier voulu sur le disque à l’aide de la commande de validation. Si vous ignorez quel fichier a été modifié, désactivez le FBWF, modifiez-le et activez-le à nouveau.

Le FBWF peut être contrôlé à l’aide des différentes options de la commande à une invite de commande.

z FBWF Configuration

 Current FBWF status : affiche l’état actuel du FBWF (Enabled ou Disabled).  Boot command : affiche la commande FBWF qui sera exécutée au prochain démarrage.  RAM Used by FBEF : affiche la taille de la mémoire RAM utilisée par le FBWF. Si l'état actuel

est défini sur "Disabled", la mémoire utilisée s’affiche comme étant de 0 Ko.

 Threshold : affiche la taille de mémoire RAM maximum que le FBWF peut utiliser.

z FBWF Command

 Enable the FBWF and reboot the system : active le FBWF désactivé et relance le client. Si le

client n’est pas relancé, seule la commande de démarrage est définie sur BWF_ENABLE et le statut actuel ne change pas.

2 Utilisation de "Windows Embedded Standard 7"

Page 40

Utilisation de "Windows Embedded Standard 7"

 Disable the FBWF and reboot the system : désactive le FBWF activé et relance le client. Si le

client n’est pas relancé, seule la commande de démarrage est définie sur FBWF_DISABLE et le statut actuel ne change pas.

 Commit files : même si les disques sont protégés par le FBWF, vous pouvez ajouter ou

supprimer les fichiers qui y sont enregistrés. Pour écrire les modifications sur le disque, cliquez sur le bouton [Write the changes to the disk].

z Session Status

 Current session : affiche les volumes protégés par le FBWF et une liste des dossiers et fichiers

figurant dans ces volumes et exclus de la protection du FBWF.

 Next session : sélectionne les volumes qui seront protégés par le FBWF la prochaine fois que

le client sera démarré. Sélectionner aussi les dossiers et fichiers à exclure de la protection du

FBWF.

Windows Media Player

Le client WES inclut Windows Media Player 12. Windows Media Player vous permet de lire des fichiers audio et vidéo sur un site Web.

2.3.4 Configuration des utilitaires

Local Drive

z Disque C

Le disque C est utilisé pour le système. Le système d'exploitation du client ne fonctionne pas si l'espace disponible sur le disque système est insuffisant. Assurez-vous que l'espace disponible sur le lecteur C est suffisant. EWF peut contribuer à maintenir de l'espace disponible en évitant l'écriture directe sur le disque C.

z Sauvegarde des fichiers

Votre client utilise une taille de mémoire flash fixe. Ainsi, il vaut mieux enregistrer des fichiers sur le serveur plutôt que sur votre client.

Mappage d'un lecteur réseau

L'Administrator peut mapper un dossier sur un lecteur réseau. Pour conserver les informations de mappage après le redémarrage du client, notez soigneusement ces instructions.

z Cochez la case Reconnect at logon dans la boîte de dialogue Map Network Drive.

z Si l’EWF ou le FBWF est désactivé, les modifications sont enregistrées sur le disque.

2 Utilisation de "Windows Embedded Standard 7"

Page 41

Utilisation de "Windows Embedded Standard 7"

2.3.5 Restaurer le système

Présentation

Le client WES offre une fonction de restauration qui vous permet de retourner à un système sauvegardé lorsque vous rencontrez un problème grave. Vous pouvez sauvegarder une image du système d'exploitation en fonctionnement normal sur une clé USB ou sur le serveur PXE. Vous pouvez retourner à une image sauvegardée lorsque votre client rencontre l'un de ces problèmes :

z Lorsqu'un fichier système est accidentellement supprimé ou qu'il est corrompu

z Lorsque l'ordinateur client est instable ou qu'un un pilote rencontre un problème

z Lorsque des problèmes surviennent après l'installation d'un nouveau programme ou périphérique

z Lorsque l'ordinateur client est infecté par un virus

z Lorsque Windows Embedded Standard ne parvient pas à démarrer Lorsqu'un fichier système est

supprimé accidentellement ou est corrompu

Comment restaurer le système

z Restauration à l'aide d'une clé USB

En procédant comme suit, vous pouvez enregistrer tous les fichiers nécessaires sur une clé USB, démarrer le système sauvegardé sur la clé USB et restaurer le système.

1 Effectuez un formatage de système sur votre clé USB afin de la rendre démarrable. 2 Enregistrez l'image Windows Embedded Standard ainsi que l'Utilitaire de Sauvegarde/

Restauration qui se restaurera par la suite sur votre clé USB.

3 Démarrer avec la clé USB. 4 Restaurez le système à l'aide de l'image Windows Embedded Standard et de l'Utilitaire

Sauvegarde/Restauration dans la clé USB.

z Restauration à l'aide du démarrage du réseau

Cette méthode est fournie par le serveur PXE (Preboot eXecution Environment). Le serveur PXE offre une interface client/serveur basée sur TCP/IP, DHCP et TFTP. Ceci permet à un administrateur à distance de configurer et de démarrer le système d'exploitation sur un client sur un réseau.

 Etablissement d'un serveur PXE.  Enregistrez l'image Windows Embedded Standard ainsi que l'Utilitaire de Sauvegarde/

Restauration qui se restaurera par la suite sur le serveur PXE.

 Démarrez le client via le réseau.  Restaurez le système à l'aide de l'image Windows Embedded Standard et de l'Utilitaire

Sauvegarde/Restauration enregistrés sur le serveur PXE via le réseau.

Pour plus d'informations, reportez-vous au manuel utilisateur du serveur PXE.

2 Utilisation de "Windows Embedded Standard 7"

Page 42

Connexion et utilisation d'un périphérique

source

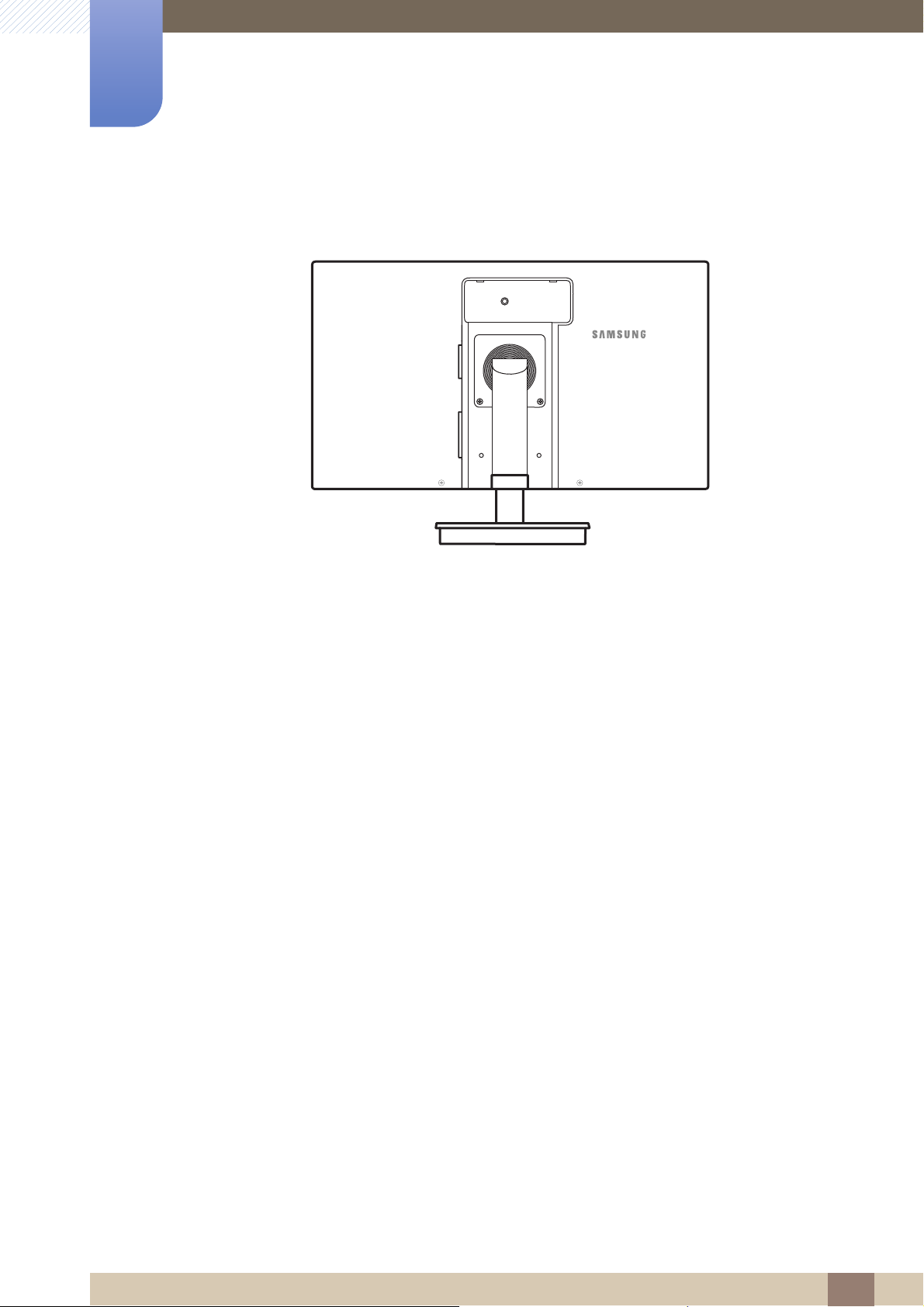

3.1 Avant toute connexion

3.1.1 Points à vérifier avant la connexion

z Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne.

Le nombre et la position des ports peuvent varier en fonction du type de périphérique.

z Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis.

Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit.

z Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit.

3 Connexion et utilisation d'un périphérique source

Page 43

Connexion et utilisation d'un périphérique

RGB IN

DVI IN

3.2 Connexion et utilisation d'un ordinateur

source

3.2.1 Connexion à un PC

z Sélectionnez la méthode de connexion adaptée à votre ordinateur.

Les composants de connexion peuvent varier en fonction des produits.

Connexion via le câble D-SUB (type analogique)

1 Connectez le câble D-SUB au port [RGB IN] à l'arrière du produit et au port RGB de l'ordinateur. 2 Branchez l'adaptateur d'alimentation CC au produit et à une prise de courant, puis appuyez sur le

bouton marche/arrêt du PC. (Pour plus d’informations, reportez-vous à "3.3 Branchement de l'alimentation".)

3 Appuyez sur [ ] pour définir Analogique en tant que source d'entrée.

L'audio n'est disponible que si le PC et le produit sont reliés via le port [D-SUB].

Connexion à l'aide du câble DVI

1 Connectez le câble DVI au port [DVI IN] à l'arrière du produit et au port DVI de l'ordinateur. 2 Branchez l'adaptateur d'alimentation CC au produit et à une prise de courant, puis appuyez sur le

bouton marche/arrêt du PC. (Pour plus d’informations, reportez-vous à "3.3 Branchement de l'alimentation".)

3 Appuyez sur [ ] pour définir Digital en tant que source d'entrée.

L'audio n'est pas disponible si l'ordinateur et le produit sont connectés via le port [DVI].

3 Connexion et utilisation d'un périphérique source

Page 44

DVI IN

Connexion et utilisation d'un périphérique source

Connexion à l'aide d'un câble HDMI-DVI

1 Connectez le câble DVI au port [DVI IN] à l'arrière du produit et au port HDMI de l'ordinateur. 2 Branchez l'adaptateur d'alimentation CC au produit et à une prise de courant, puis appuyez sur le

bouton marche/arrêt du PC. (Pour plus d’informations, reportez-vous à "3.3 Branchement de l'alimentation".)

3 Appuyez sur [ ] pour définir Digital en tant que source d'entrée.

L'audio n'est pas disponible si l'ordinateur et le produit sont connectés via le port [DVI].

3 Connexion et utilisation d'un périphérique source

Page 45

Connexion et utilisation d'un périphérique source

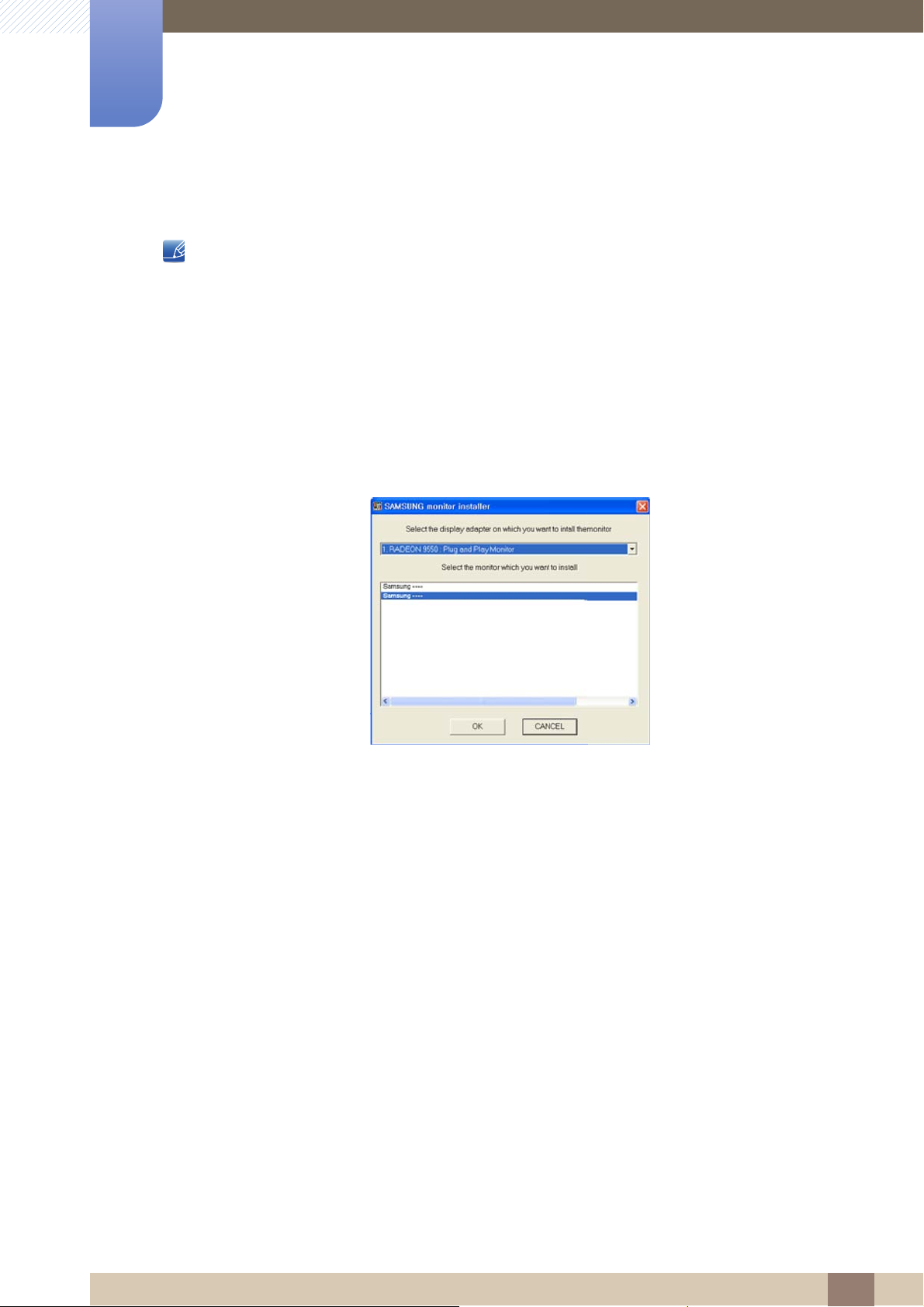

3.2.2 Installation de pilote

z Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes

correspondants.

z Vous trouverez un pilote d'installation sur le CD fourni avec le produit.

z Si le fichier fourni est défectueux, rendez-vous sur la page d'accueil de Samsung (http://

www.samsung.com) pour y télécharger le fichier.

1 Insérez le CD du manuel utilisateur fourni avec le produit dans le lecteur de CD-ROM. 2 Cliquez sur "Windows Driver". 3 Suivez les instructions à l'écran pour procéder à l'installation. 4 Sélectionnez le modèle dans la liste.

5 Accédez aux Propriétés d'affichage et assurez-vous que la résolution et la fréquence de

rafraîchissement sont appropriées au système. Pour de plus amples informations, reportez-vous au manuel du système d'exploitation Windows.

3 Connexion et utilisation d'un périphérique source

Page 46

La résolution optimale de ce moniteur est la suivante :

1920 x 1080 60Hz

Appliquez les

paramètres ci-dessus pour définir la

résolution.

French

AUTO

EXIT

Connexion et utilisation d'un périphérique source

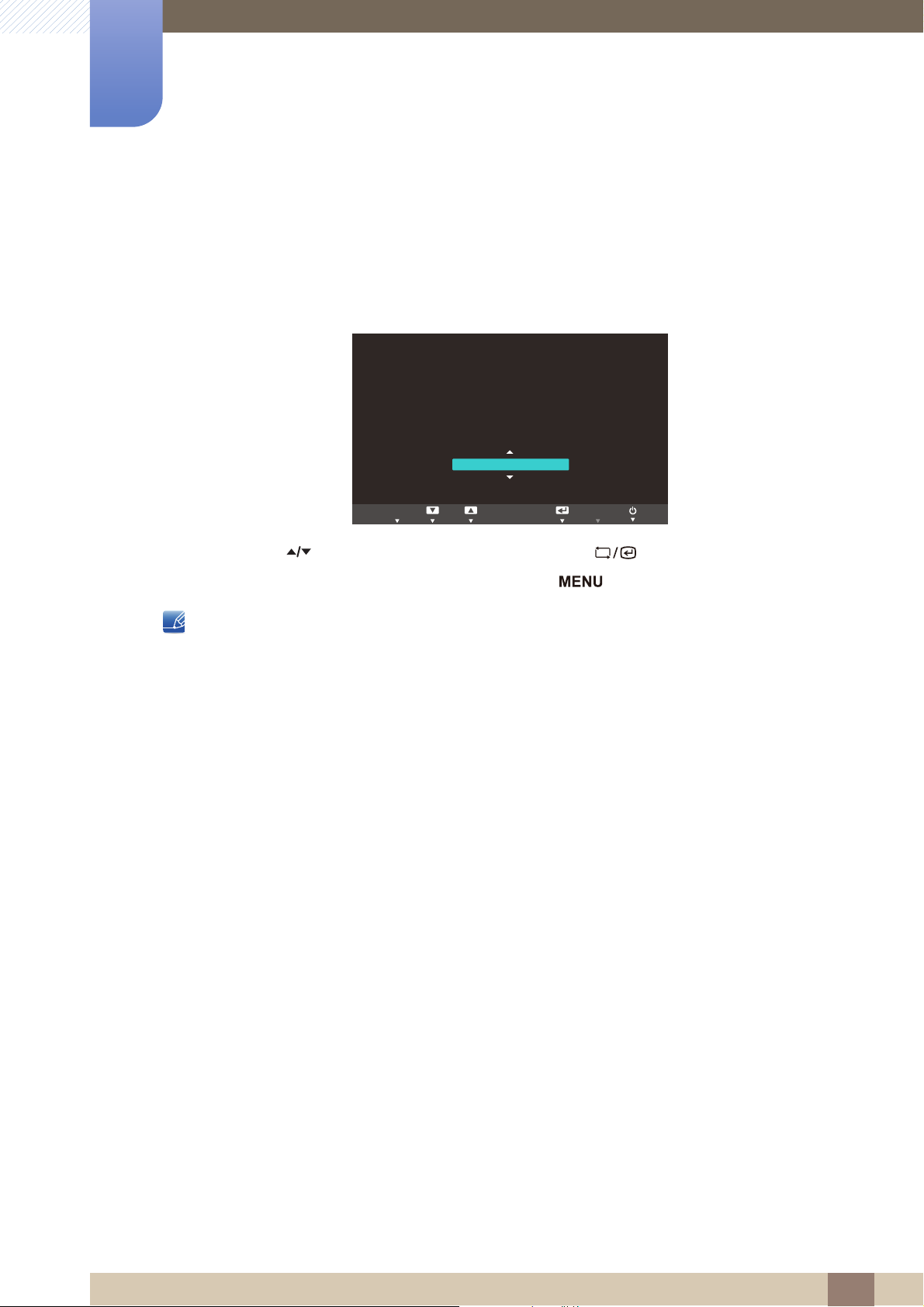

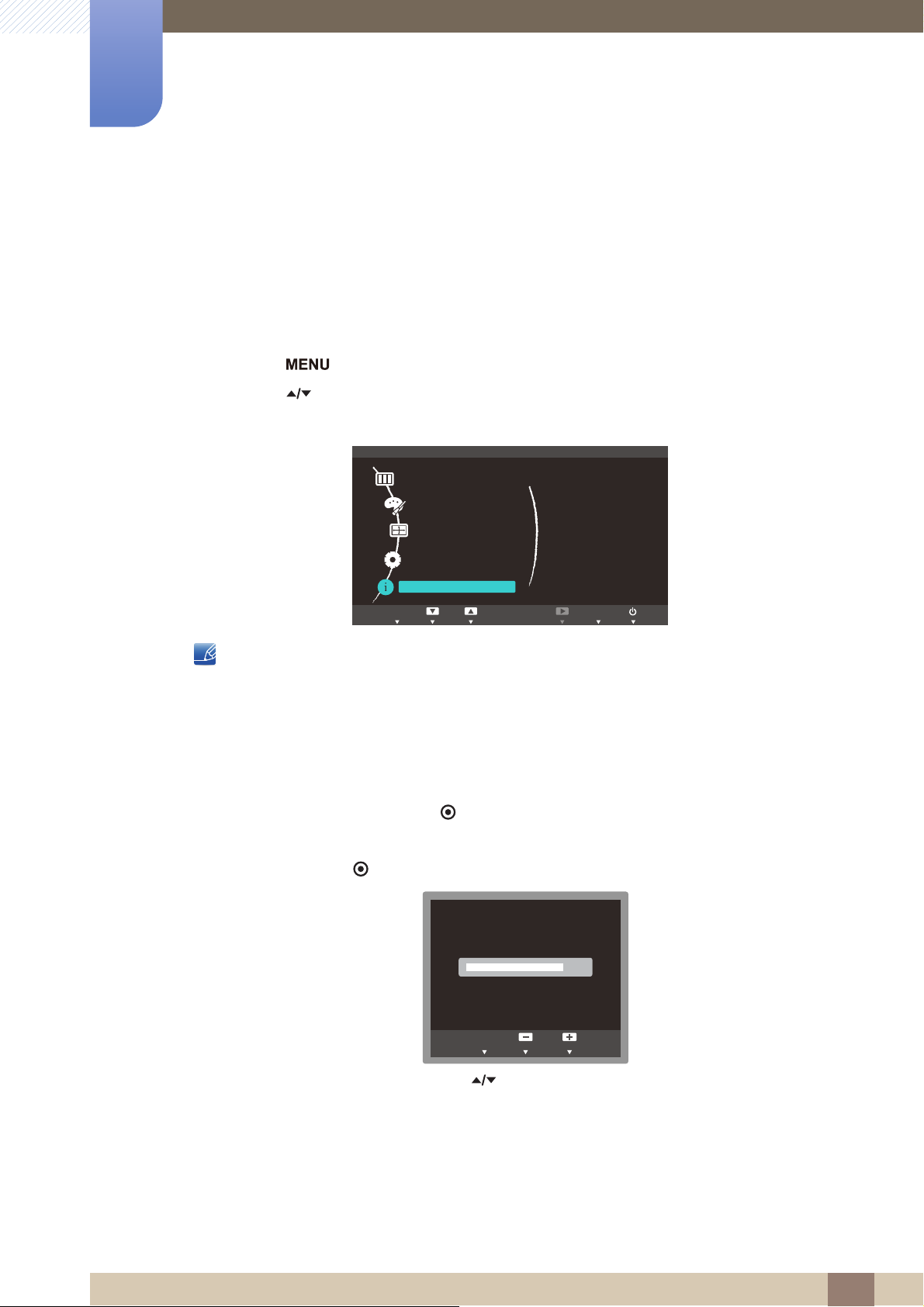

3.2.3 Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat.

Sélectionnez une langue et modifiez la résolution en lui attribuant la valeur optimale.

1 Appuyez sur [ ] pour passer à la langue voulue, puis sur [ ]. 2 Pour masquer le message d'information, appuyez sur [ ].

z Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'à trois fois pendant

une période donnée, même si le produit est mis hors tension, puis remis sous tension.

z La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre

PC.

3 Connexion et utilisation d'un périphérique source

Page 47

Connexion et utilisation d'un périphérique source

3.2.4 Modification de la résolution via un PC

z Réglez la résolution et la fréquence de rafraîchissement dans le Panneau de configuration pour

obtenir une qualité d'image optimale.

z La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution

optimale.

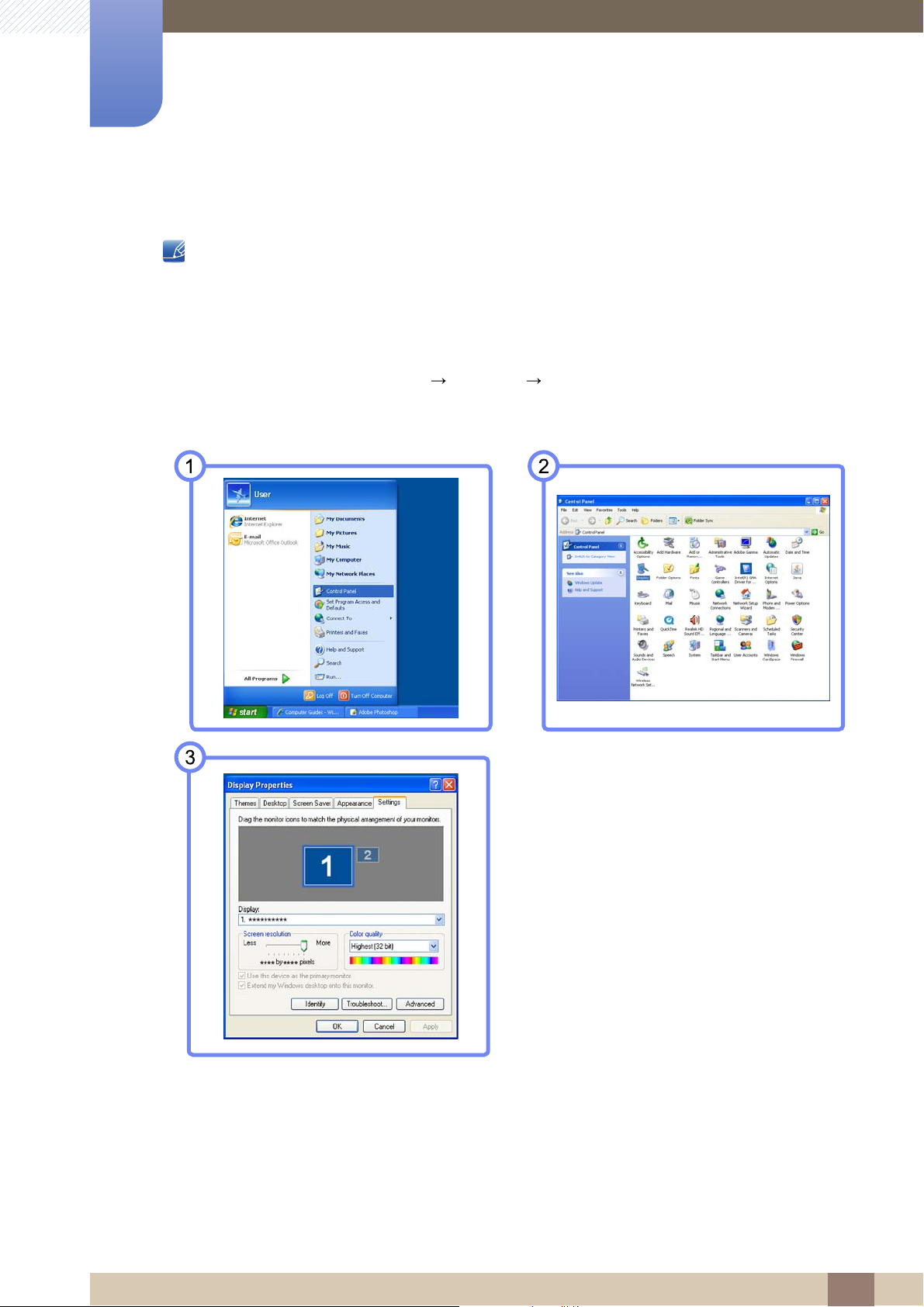

Modification de la résolution sous Windows XP

Cliquez sur Panneau de configuration Affichage Paramètres et modifiez la résolution.

3 Connexion et utilisation d'un périphérique source

Page 48

Connexion et utilisation d'un périphérique source

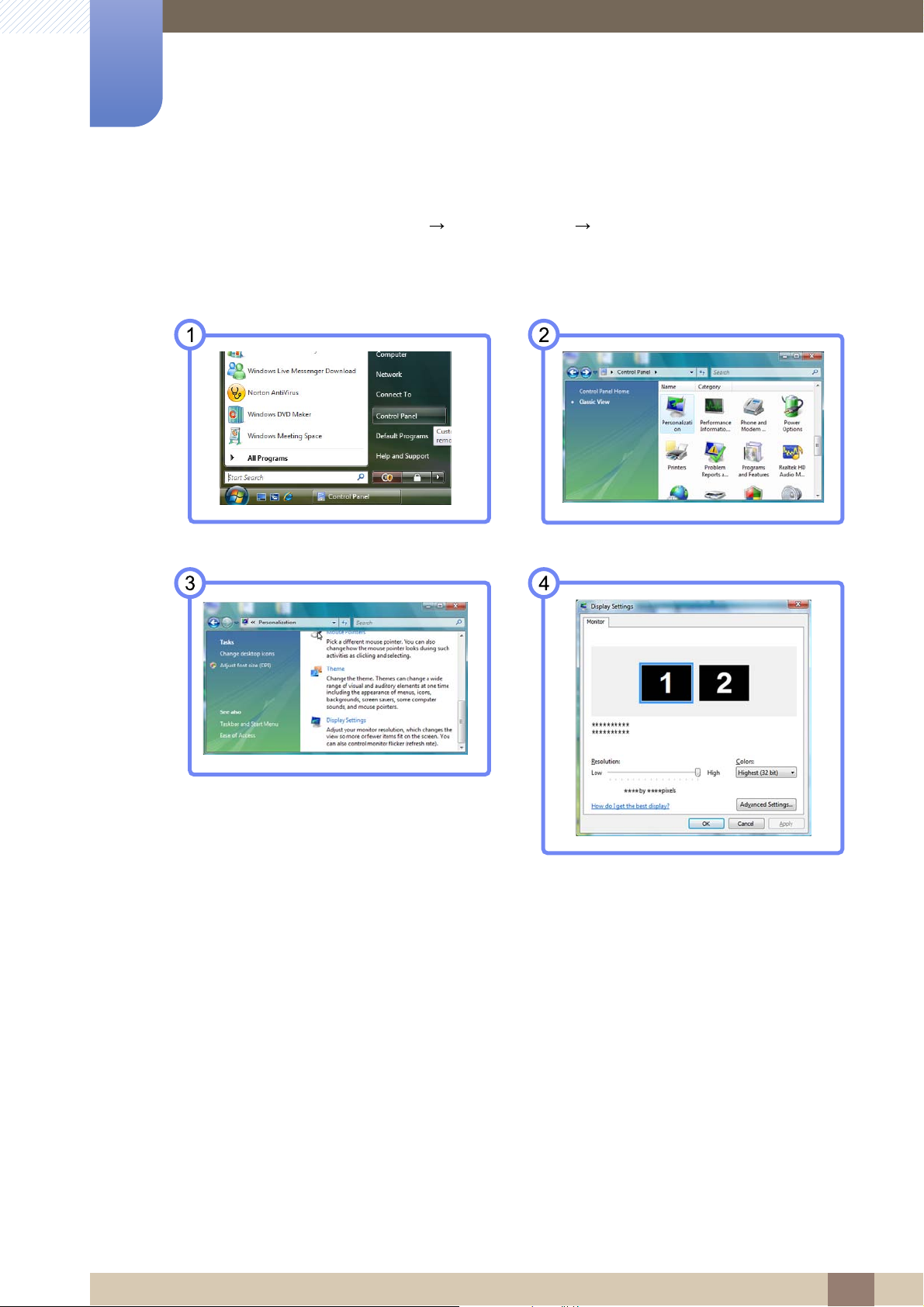

Modification de la résolution sous Windows Vista

Cliquez sur Panneau de configuration Personnalisation Paramètres d'affichage et modifiez la résolution.

3 Connexion et utilisation d'un périphérique source

Page 49

Connexion et utilisation d'un périphérique source

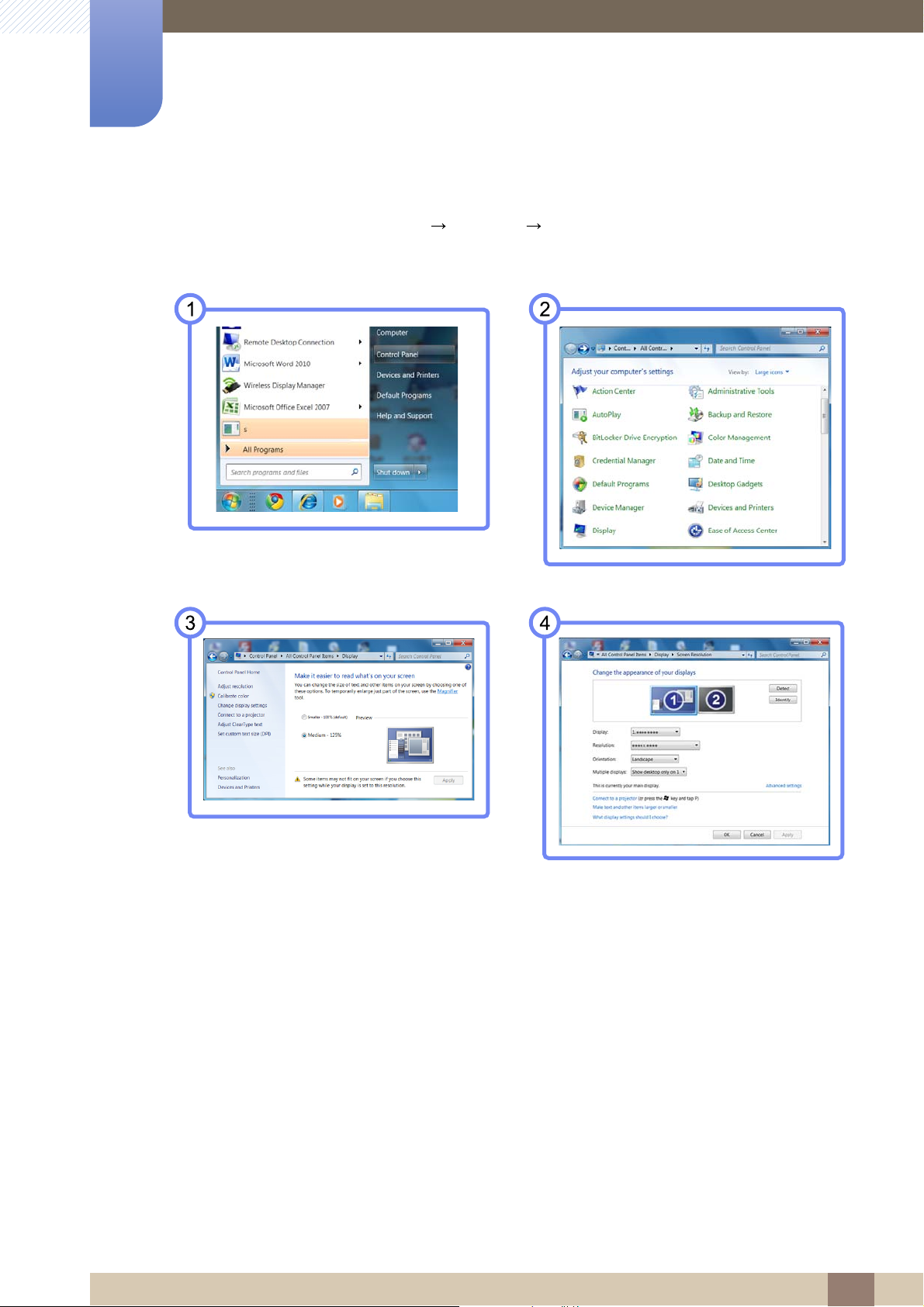

Modification de la résolution sous Windows 7

Cliquez sur Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.

3 Connexion et utilisation d'un périphérique source

Page 50

Connexion et utilisation d'un périphérique

DC 14V IN

DC 14V

DC 14V OUT

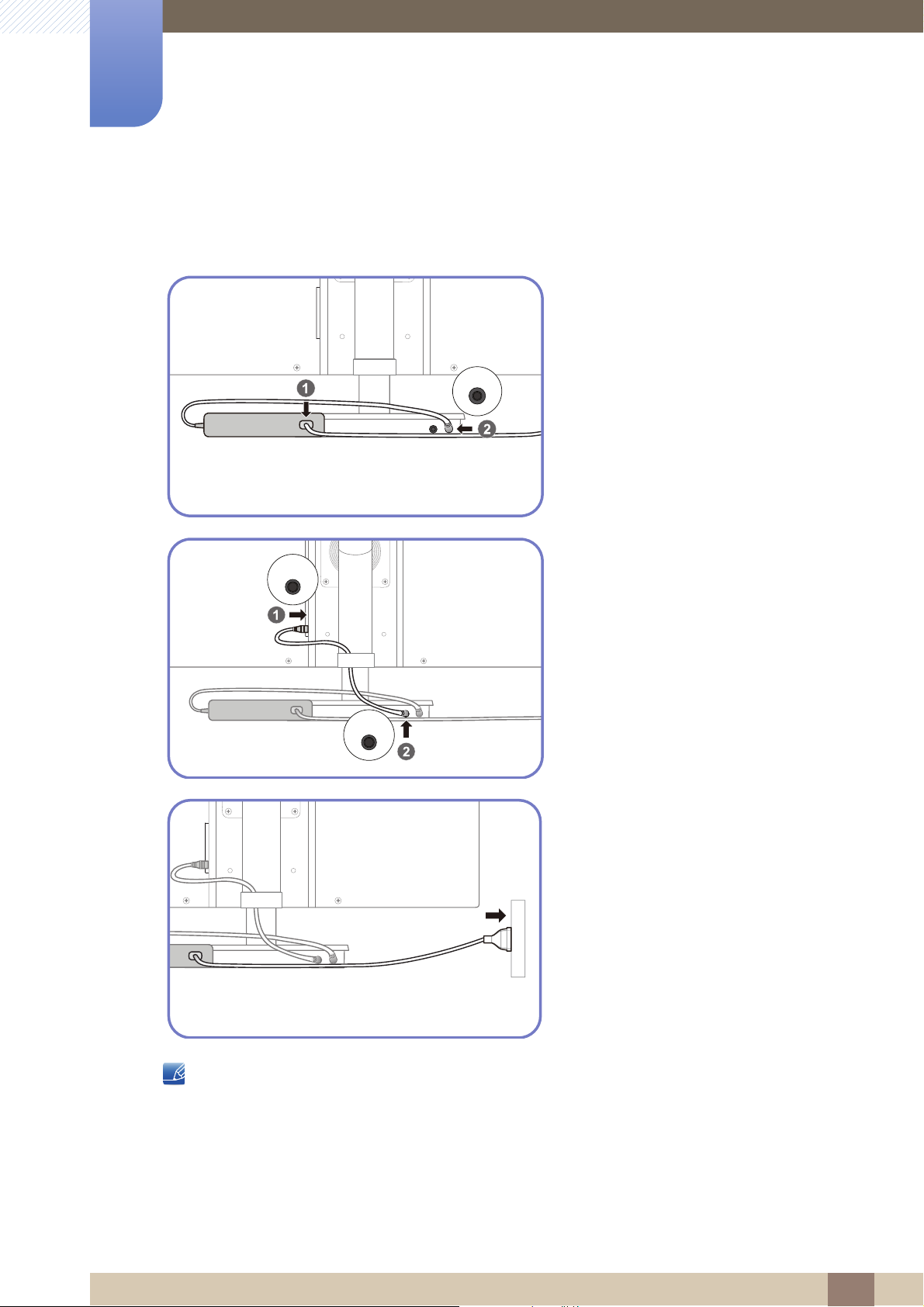

3.3 Branchement de l'alimentation

source

Connectez le câble d'alimentation à l'adaptateur d'alimentation CC. Ensuite, connectez l'adaptateur d'alimentation CC au port [DC 14V IN] du support de base.

Connectez le câble d'extension au port [DC 14V] du moniteur et au port [DC 14V OUT] du support de base.

Branchez le câble d'alimentation dans la prise.

L'adaptateur secteur ne peut pas être branché à l'arrière du moniteur.

3 Connexion et utilisation d'un périphérique source

Page 51

Configuration d'écran

SAMSUNG

MAGIC

ࢇࢷ֩Ѝ ۴࣏ࢽ

: Personnalisé

: Arr.


Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100

1936

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

Configurez les paramètres d'écran tels que la luminosité et la nuance des couleurs.

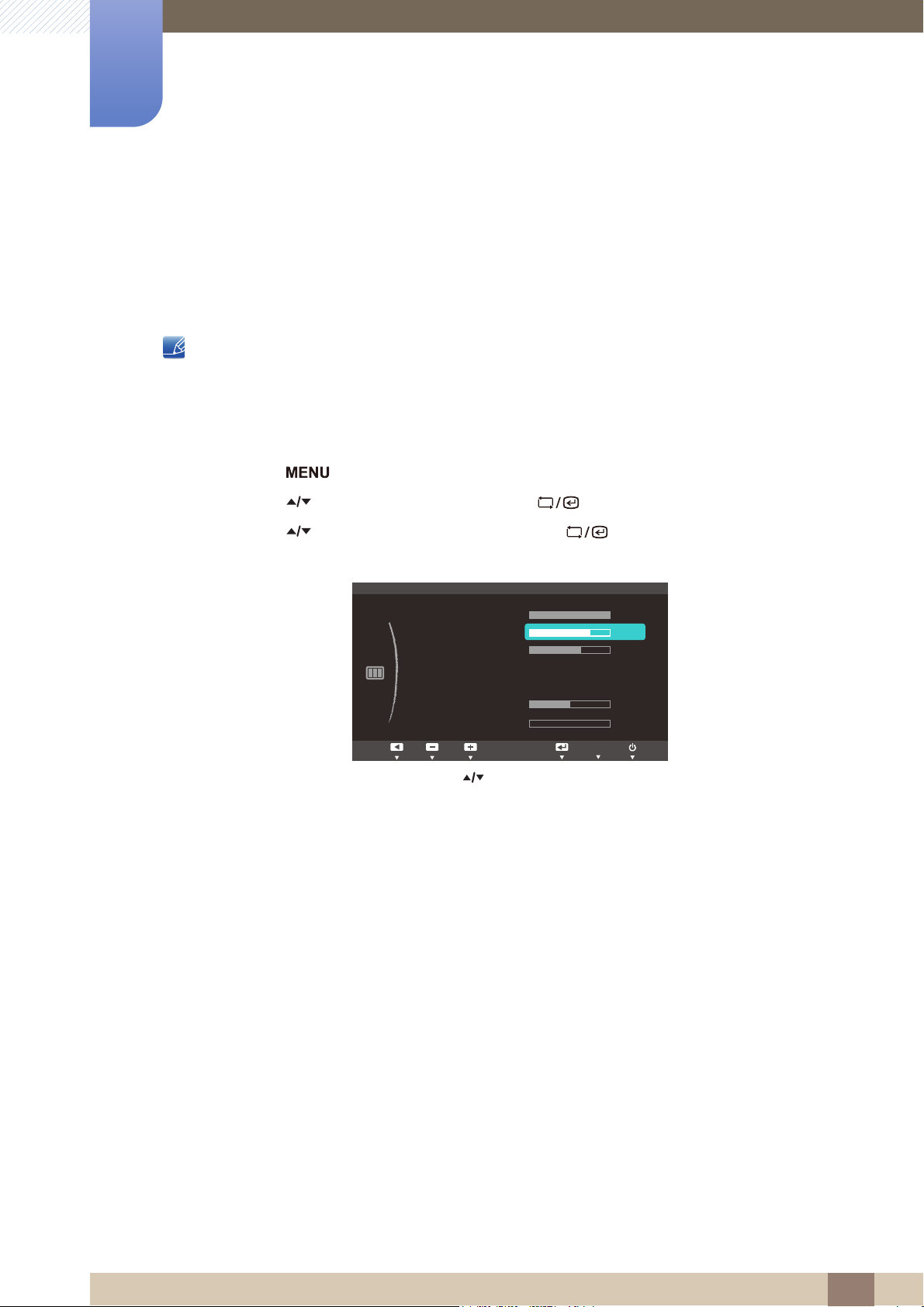

4.1 Luminosité

Permet de régler la luminosité globale de l'image. (Plage : 0~100)

Plus la valeur est élevée, plus l'image est lumineuse.

Ce menu n'est pas disponible si Bright est défini sur le mode Contraste Dynam..

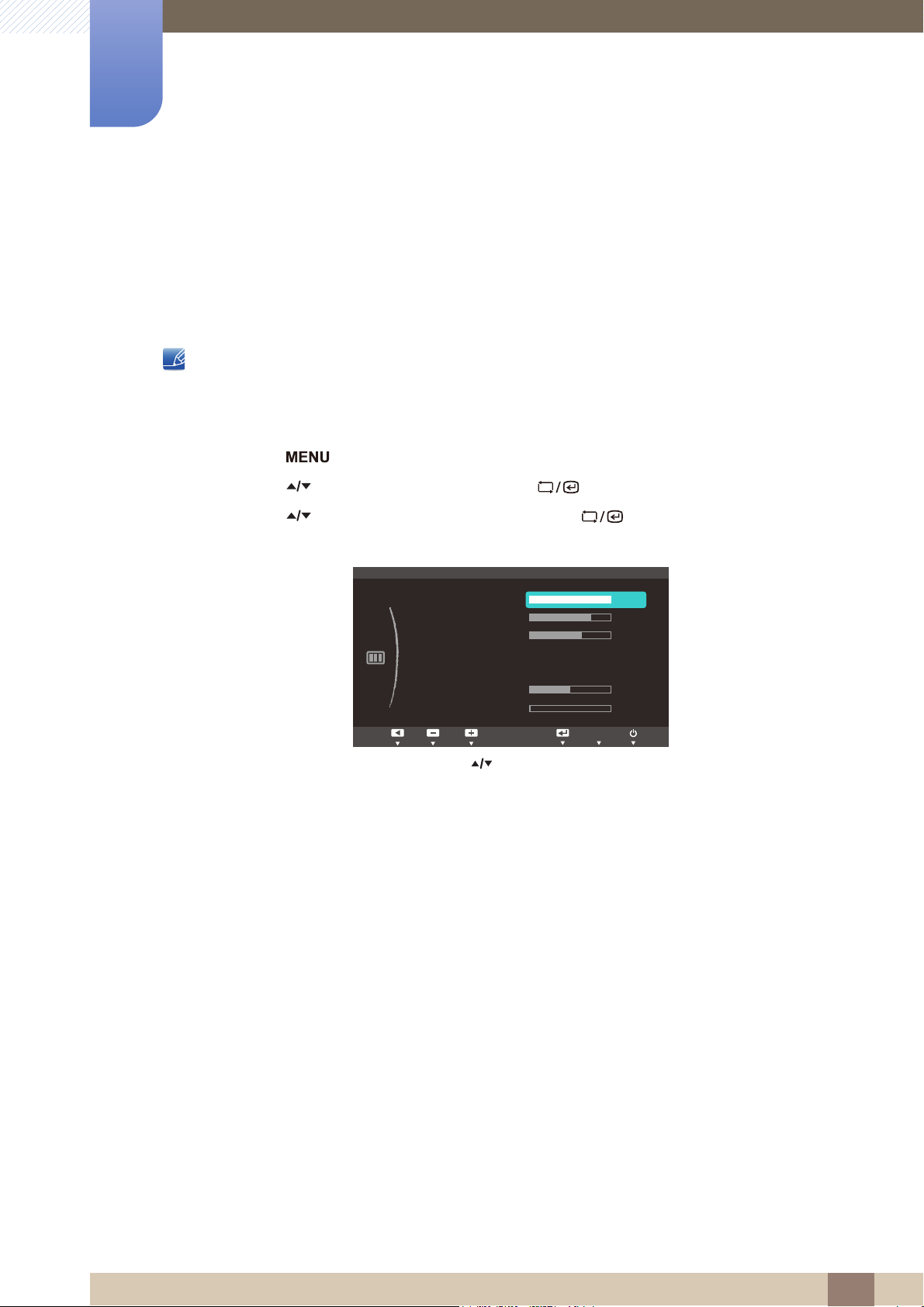

4.1.1 Configuration de la Luminosité

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Luminosité, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Réglez la Luminosité à l'aide du bouton [ ].

4 Configuration d'écran

Page 52

Configuration d'écran

SAMSUNG

MAGIC

SAMSUNG

MAGIC

ࢇࢷ֩Ѝ ۴࣏ࢽ



Personnalisé

: Arr.






Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100

1936

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

4.2 Contraste

Permet de régler le contraste entre les objets et l'arrière-plan. (Plage : 0~100)

Une valeur plus élevée augmente le contraste ; l'objet apparaît alors plus clair.

Ce menu n'est pas disponible si

z Ce menu n'est pas disponible si Color est défini sur le mode Complet ou Intelligent.

4.2.1 Configuration du Contraste

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit.

Bright

est défini sur le mode

Cinéma

Contraste Dynam.

3 Appuyez sur [ ] pour passer au Contraste, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Réglez le Contraste à l'aide du bouton [ ].

4 Configuration d'écran

Page 53

Configuration d'écran

SAMSUNG

MAGIC

SAMSUNG

MAGIC

ࢇࢷ֩Ѝ ۴࣏ࢽ



Personnalisé

Arr.






Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100

1936

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

4.3 Netteté

Rend le contour des objets plus net ou plus flou. (Plage : 0~100)

Une valeur élevée accentue la netteté du contour des objets.

Ce menu n'est pas disponible si

z Ce menu n'est pas disponible si Color est défini sur le mode Complet ou Intelligent.

4.3.1 Configuration de la Netteté

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit.

Bright

est défini sur le mode

Cinéma

Contraste Dynam.

3 Appuyez sur [ ] pour passer à la Netteté, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Réglez la Netteté à l'aide du bouton [ ].

4 Configuration d'écran

Page 54

Configuration d'écran

SAMSUNG

MAGIC

SAMSUNG

MAGIC

ࢇࢷ֩Ѝ ۴࣏ࢽ



یࡈ࢕࣏ࢽ

ଥࢿ






Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100



AUTO

SAMSUNG

MAGIC

Bright

Personnalisé Standard Jeu Cinéma Contraste Dynam.

SAMSUNG

MAGIC

Angle

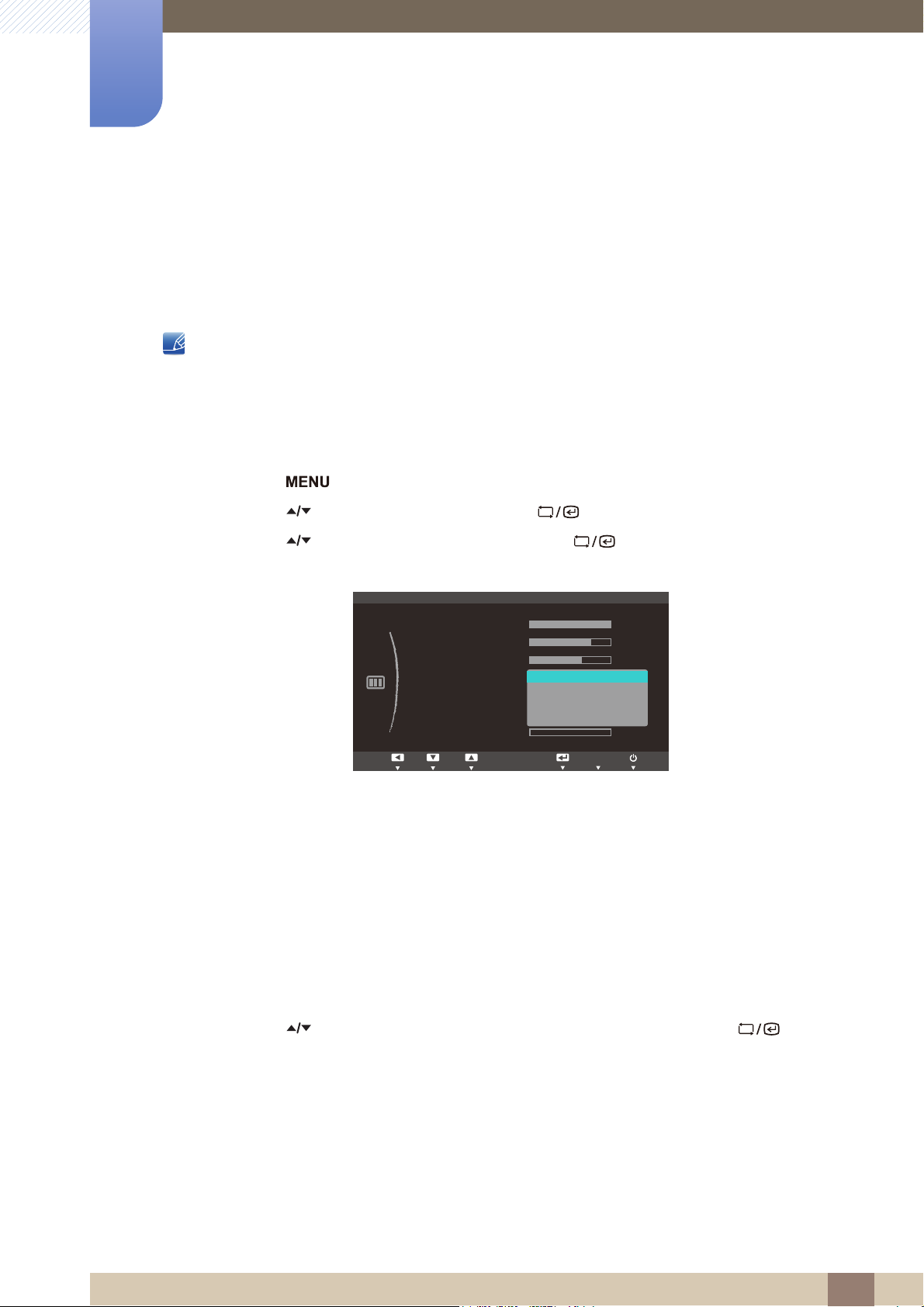

4.4 SAMSUNG MAGIC Bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé.

Ce menu n'est pas disponible quand Angle est activé.

Cette fonction fournit l'angle de vision, la luminosité et la teinte à adapter selon vos préférences.

4.4.1 Configuration de SAMSUNG MAGIC Bright

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Bright, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

z Personnalisé: Personnalisez le contraste et la luminosité selon vos besoins.

z Standard: Obtenez une qualité d'image adaptée à la modification de documents ou à

l'utilisation d'Internet.

z Jeu: Obtenez une qualité d'image adaptée aux jeux qui comprennent des effets graphiques et

des mouvements dynamiques.

z Cinéma: Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de

contenu vidéo et DVD.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

z Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du

contraste.

4 Configuration d'écran

Page 55

Configuration d'écran

SAMSUNG

MAGIC

SAMSUNG

MAGIC

SAMSUNG

MAGIC

SAMSUNG

MAGIC

ࢇࢷ֩Ѝ ۴࣏ࢽ



یࡈ࢕࣏ࢽ



ଥࢿ






Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100





AUTO

SAMSUNG

MAGIC

Angle

Arr. Mode Penché 1 Mode Penché 2 Mode Debout Mode Côté Affichage groupe Personnalisé

SAMSUNG

MAGIC

Bright

③

①

④

4.5 SAMSUNG MAGIC Angle

Angle vous permet de configurer certains paramètres pour obtenir une qualité d'image optimale

en fonction de votre angle de vision.

Ce menu n'est pas disponible si

z Ce menu n'est pas disponible quand Color est activé.

Cette fonction fournit l'angle de vision, la luminosité et la teinte à adapter selon vos préférences.

4.5.1 Configuration de SAMSUNG MAGIC Angle

1 Appuyez sur [ ] sur le produit.

Bright

est défini sur le mode

Cinéma

Contraste Dynam.

2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3

Appuyez sur [ ] pour passer à

z Arr. : Sélectionnez cette option pour une vision directement en face du produit.

①

Angle

, puis sur [ ] sur le produit. L'écran suivant s'affiche.

5 5

z Mode Penché 1 : Sélectionnez cette option pour une vision depuis un emplacement

②

légèrement plus bas que le produit.

z Mode Penché 2 : Sélectionnez cette option pour une vision depuis un emplacement plus

bas que celui du Mode Penché 1.

z Mode Debout : Sélectionnez cette option pour une vision depuis un emplacement plus haut

④

que le produit.

z Mode Côté : Sélectionnez cette option pour une vision depuis l'un des côtés du produit.

z Affichage groupe: Sélectionnez cette option pour plusieurs spectateurs situés aux

emplacements , et .

⑤

4 Configuration d'écran

Page 56

Configuration d'écran

z Personnalisé: Le Mode Penché 1 s'appliquera par défaut si Personnalisé est sélectionné.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

4 Configuration d'écran

Page 57

Configuration d'écran

ࢇࢷ֩Ѝ ۴࣏ࢽ

: Personnalisé

: Arr.


Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100

1936

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

4.6 Régl. de base

Réglez la fréquence de l'écran.

Uniquement disponible en mode Analogique.

4.6.1 Ajustement de Régl. de base

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. de base, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Ajustez les Régl. de base à l'aide du bouton [ ].

4 Configuration d'écran

Page 58

Configuration d'écran

ࢇࢷ֩Ѝ ۴࣏ࢽ

: Personnalisé

: Arr.


Luminosité

Contraste

Netteté

Régl. de base

Régl. précis

100

1936

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

4.7 Régl. précis

Réglez précisément l'écran pour obtenir une image expressive.

Uniquement disponible en mode Analogique.

4.7.1 Ajustement de Régl. précis

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. précis, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Ajustez les Régl. précis à l'aide du bouton [ ].

4 Configuration d'écran

Page 59

Configuration de la teinte

SAMSUNG

MAGIC

SAMSUNG

MAGIC

SAMSUNG

MAGIC

SAMSUNG

MAGIC

COULEUR

ࢇࢷ֩Ѝ

࣏ࢽ

۴

Arr. Démo Complet Intelligent

: : : : :

SAMSUNG

MAGIC

Color

Rouge

Vert

Bleu

Nuance coul.

Gamma

Mode 1

Normal

AUTO

SAMSUNG

MAGIC

SAMSUNG

MAGIC

Réglez la teinte de l'écran. Ce menu n'est pas disponible si Bright est défini sur le mode

Cinéma ou Contraste Dynam..

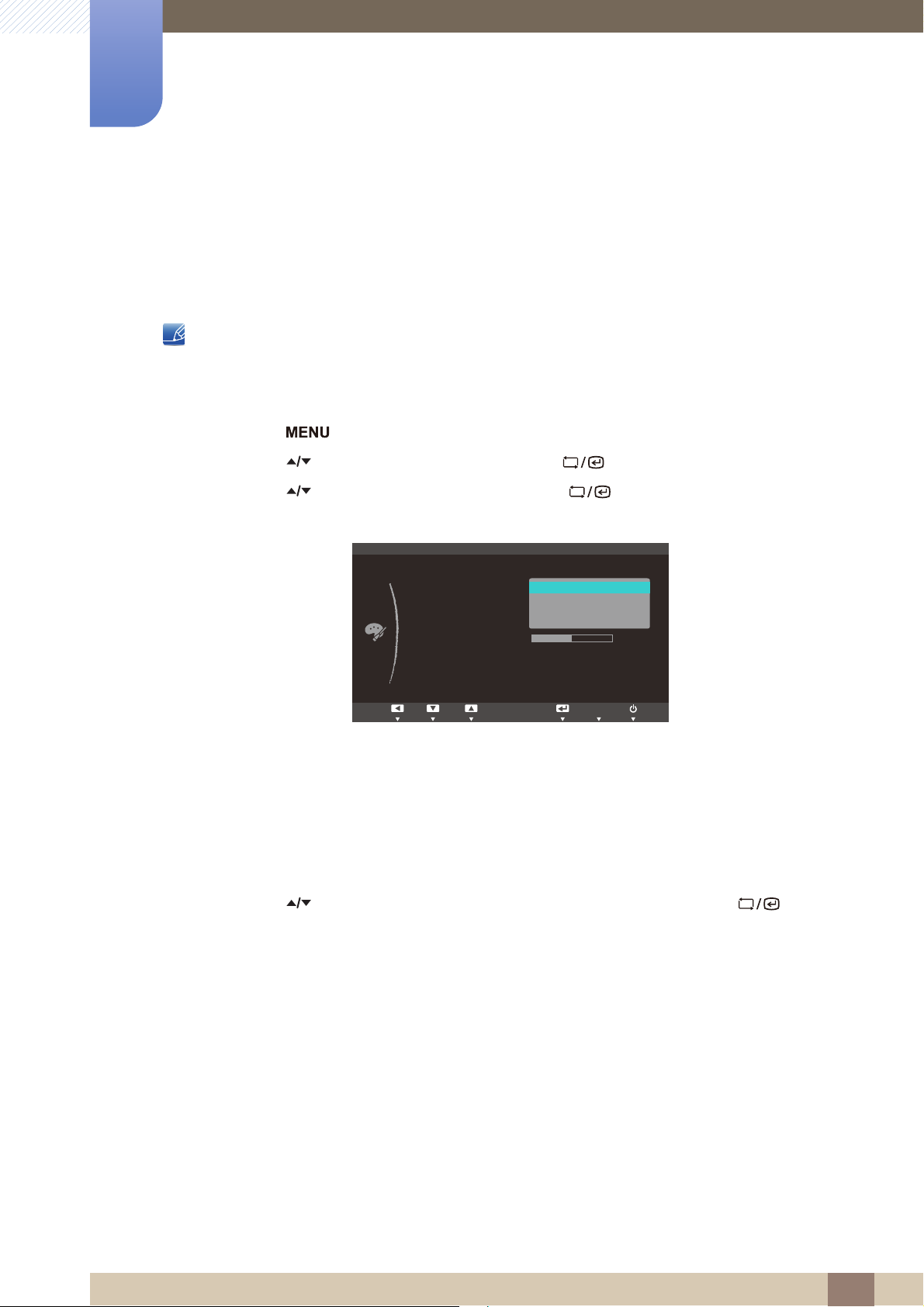

5.1 SAMSUNG MAGIC Color

Color est une technologie d'optimisation de la qualité d'image développée indépendamment par

Samsung. Elle offre des couleurs naturelles expressives sans dégradation de la qualité de l'image.

Ce menu n'est pas disponible quand Angle est activé.

5.1.1 Configuration de SAMSUNG MAGIC Color

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Color, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

z Arr.: Désactivez Color.

z Démo: Comparez le mode d'affichage normal au mode Color.

z Complet: Obtenez une qualité d'image expressive sur toutes les zones, dont les couleurs de

chair de l'image.

z Intelligent: Optimisez le chroma de toutes les zones, à l'exception des couleurs de chair de

l'image.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

5 Configuration de la teinte

Page 60

Configuration de la teinte

SAMSUNG

MAGIC

COULEUR

ࢇࢷ֩Ѝ

࣏ࢽ

۴

: : : :

SAMSUNG

MAGIC

Color

Rouge

Vert

Bleu

Nuance coul.

Gamma

Mode 1

Normal

Arr.

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

5.2 Rouge

Réglez la valeur de la couleur rouge dans l'image. (Plage : 0~100)

Une valeur supérieure augmentera l'intensité de la couleur.

Ce menu n'est pas disponible si Color est défini sur le mode Complet ou Intelligent.

5.2.1 Configuration du Rouge

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Rouge, puis sur [ ] sur le produit. L'écran suivant s'affiche.

4 Réglez le Rouge à l'aide du bouton [ ].

5 Configuration de la teinte

Page 61

Configuration de la teinte

SAMSUNG

MAGIC

COULEUR

ࢇࢷ֩Ѝ

࣏ࢽ

۴

: :

: : :

SAMSUNG

MAGIC

Color

Rouge

Vert

Bleu

Nuance coul.

Gamma

Mode 1

Normal

Arr.

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

5.3 Vert

Réglez la valeur de la couleur verte dans l'image. (Plage : 0~100)

Une valeur supérieure augmentera l'intensité de la couleur.

5.3.1 Configuration du Vert

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Vert, puis sur [ ] sur le produit. L'écran suivant s'affiche.

Ce menu n'est pas disponible si Color est défini sur le mode Complet ou Intelligent.

4 Réglez le Vert à l'aide du bouton [ ].

5 Configuration de la teinte

Page 62

Configuration de la teinte

SAMSUNG

MAGIC

COULEUR

ࢇࢷ֩Ѝ

࣏ࢽ

۴

: : :

: :

SAMSUNG

MAGIC

Color

Rouge

Vert

Bleu

Nuance coul.

Gamma

Mode 1

Normal

Arr.

ࢇࢷ֩Ѝ ۴࣏ࢽ

AUTO

5.4 Bleu

Réglez la valeur de la couleur bleue dans l'image. (Plage : 0~100)

Une valeur supérieure augmentera l'intensité de la couleur.

5.4.1 Configuration du Bleu

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Bleu, puis sur [ ] sur le produit. L'écran suivant s'affiche.

Ce menu n'est pas disponible si Color est défini sur le mode Complet ou Intelligent.

4 Réglez le Bleu à l'aide du bouton [ ].

5 Configuration de la teinte

Page 63

Configuration de la teinte

SAMSUNG

MAGIC

SAMSUNG

MAGIC

COULEUR

ࢇࢷ֩Ѝ

࣏ࢽ

۴

: :

SAMSUNG

MAGIC

Color

Rouge

Vert

Bleu

Nuance coul.

Gamma

ֻҖ

૲ࣱ

Arr.



Froide 2 Froide 1 Normal Chaude 1 Chaude 2 Personnalisé

AUTO

5.5 Nuance coul.

Permet de régler la nuance des couleurs globale de l'image.

z Ce menu n'est pas disponible si Color est défini sur le mode Complet ou Intelligent. z Ce menu n'est pas disponible quand Angle est activé.

5.5.1 Configuration des paramètres Nuance Coul.

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Nuance coul., puis sur [ ] sur le produit. L'écran suivant

s'affiche.

z Froide 2: Définissez une température de couleur plus froide que Froide 1.

z Froide 1: Définissez une température de couleur plus froide qu'en mode Normal.

z Normal: Affichez la nuance des couleurs standard.

z Chaude 1: Définissez une température de couleur plus chaude qu'en mode Normal.

z Chaude 2: Définissez une température de couleur plus froide que Chaude 1.

z Personnalisé: Personnalisez la nuance des couleurs.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

5 Configuration de la teinte

Page 64

Configuration de la teinte

SAMSUNG

MAGIC

COULEUR

ࢇࢷ֩Ѝ

࣏ࢽ

۴

: : :

SAMSUNG

MAGIC

Color

Rouge

Vert

Bleu

Nuance coul.

Gamma

ֻҖ

Normal

Arr.

AUTO

Mode 1 Mode 2 Mode 3

5.6 Gamma

Permet de régler la luminosité moyenne (Gamma) de l'image.

Ce menu n'est pas disponible quand Angle est activé.

5.6.1 Configuration du Gamma

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Gamma, puis sur [ ] sur le produit. L'écran suivant s'affiche.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

5 Configuration de la teinte

Page 65

Redimensionnement ou déplacement de

ࢇࢷ֩Ѝ ۴࣏ࢽ

Large

TAILLE ET POS.

Position H

Position V

Taille d'image

Menu Position H

Menu Position V

AUTO

ࢇࢷ֩Ѝ ۴࣏ࢽ

Large

TAILLE ET POS.

Position H

Position V

Taille d'image

Menu Position H

Menu Position V

AUTO

l'écran

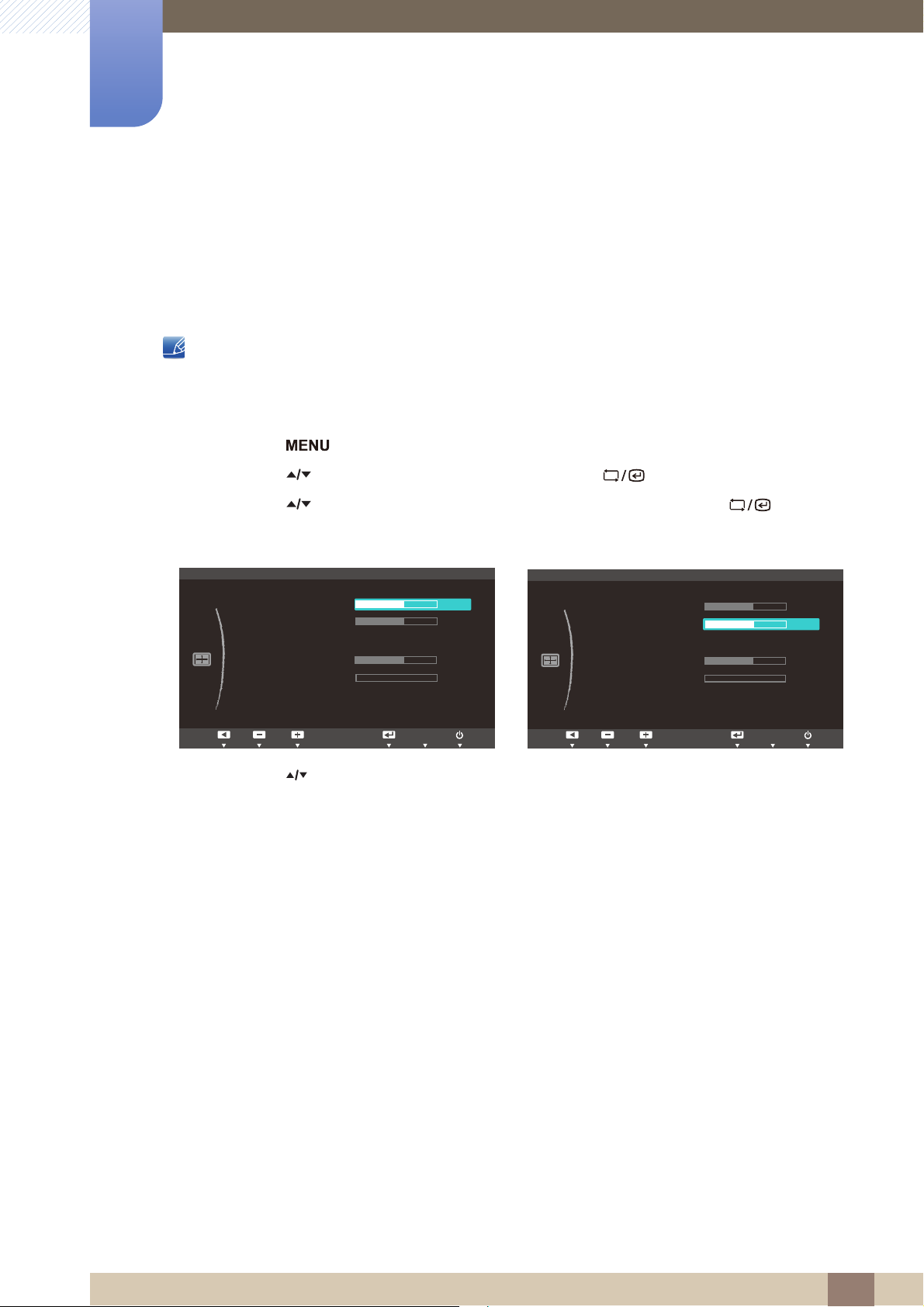

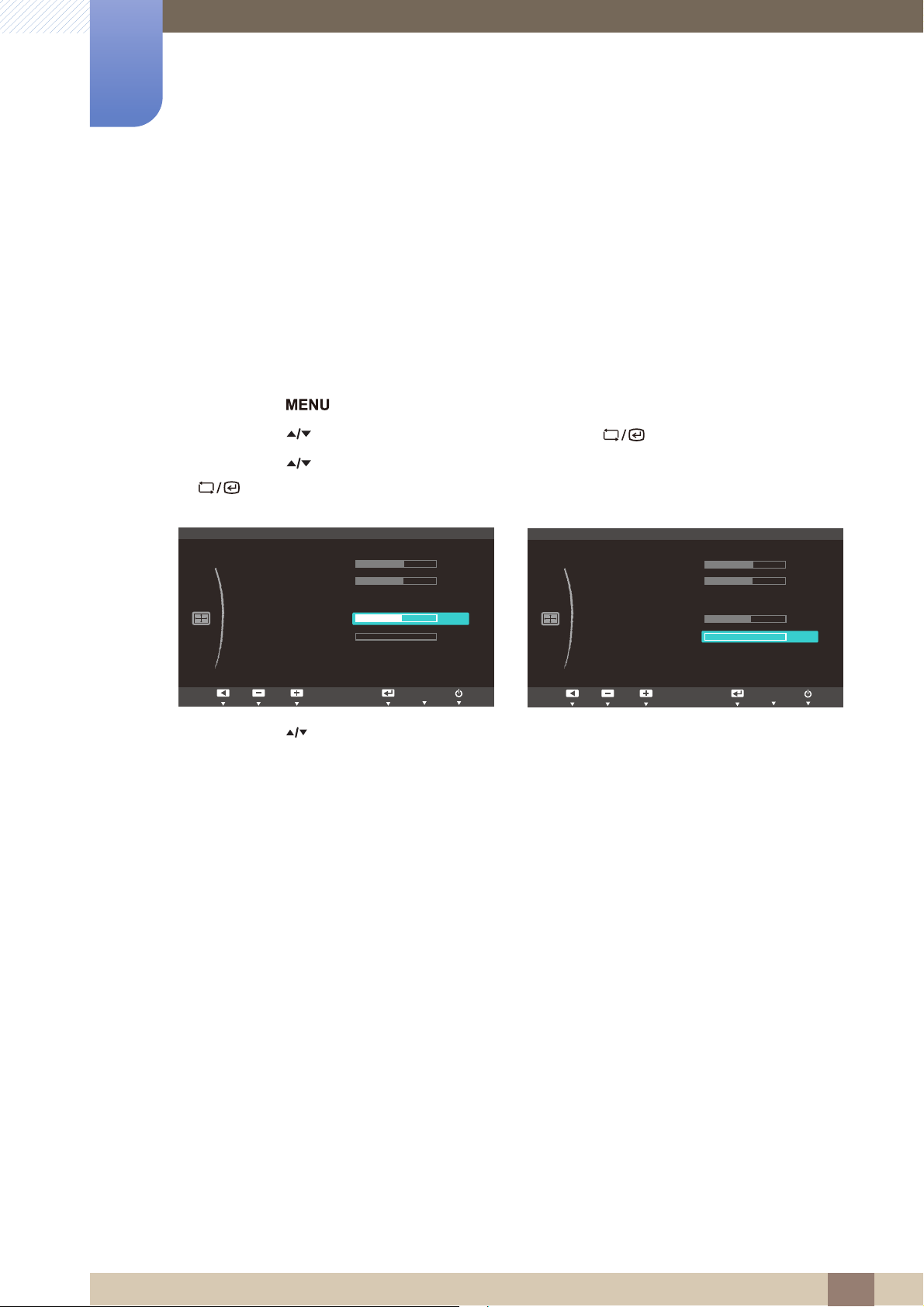

6.1 Position H et Position V

Position H: Déplacez l'écran vers la gauche ou la droite.

Position V: Déplacez l'écran vers le haut ou le bas.

Uniquement disponible en mode Analogique.

6.1.1 Configuration des fonctions Position H et Position V

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à TAILLE ET POS., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour accéder à Position H ou Position V, puis appuyez sur [ ]. L'écran

suivant s'affiche.

4 Appuyez sur [ ] pour configurer Position H ou Position V.

6 Redimensionnement ou déplacement de l'écran

Page 66

Redimensionnement ou déplacement de

ࢇࢷ֩Ѝ ۴࣏ࢽ



࢕Ѱ



TAILLE ET POS.

Position H

Position V

Taille d'image

Menu Position H

Menu Position V



Auto Large

ࢇࢷ֩Ѝ

࣏ࢽ

۴

AUTO

ࢇࢷ֩Ѝ ۴࣏ࢽ



࢕Ѱ



TAILLE ET POS.

Position H

Position V

Taille d'image

Menu Position H

Menu Position V



4 : 3

/DUJH $GDSWHUjOpFUDQ

ࢇࢷ֩Ѝ

࣏ࢽ

۴

AUTO

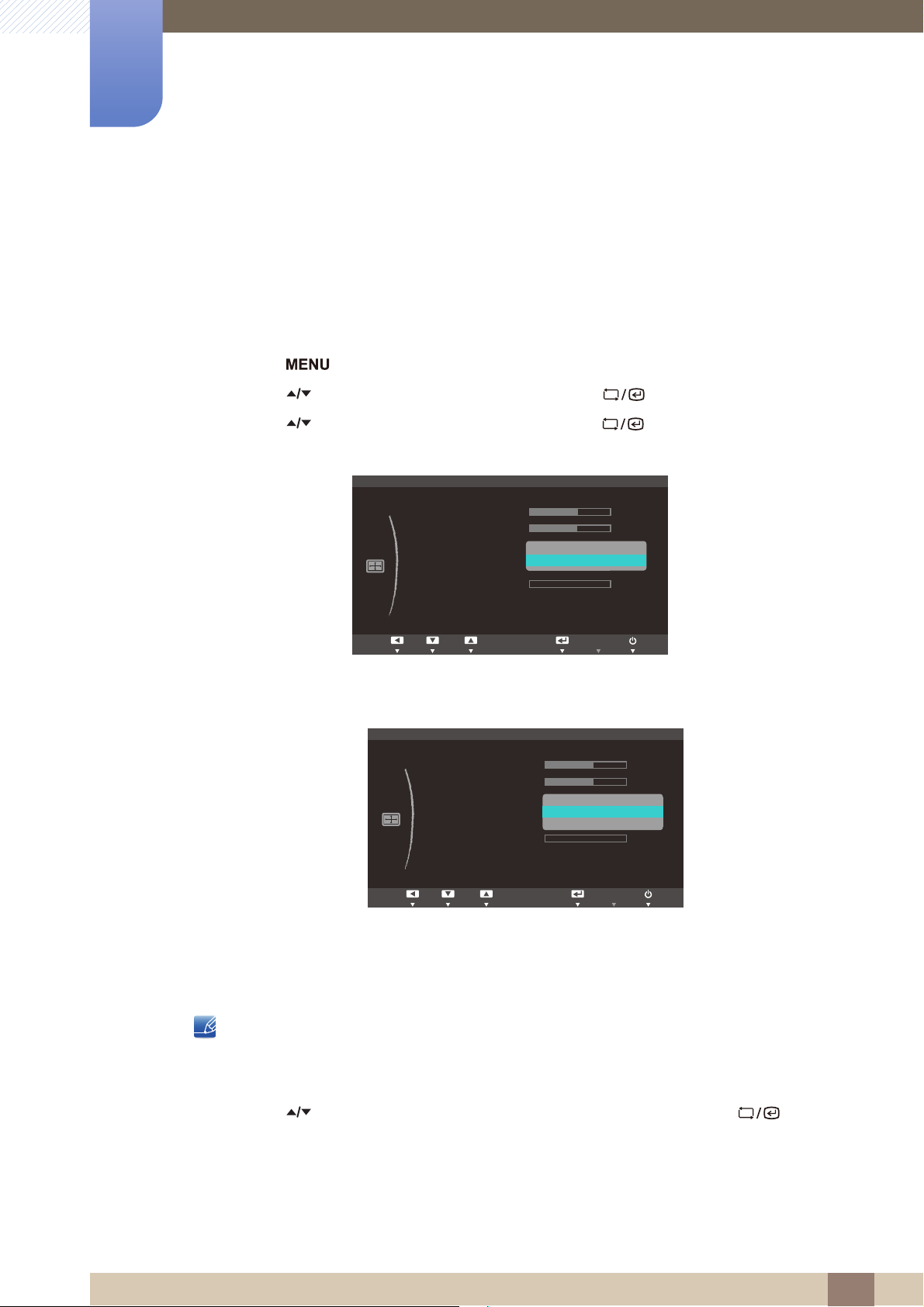

6.2 Taille d'image

l'écran

Permet de modifier la taille de l'image.

6.2.1 Modification de la Taille d'image

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à TAILLE ET POS., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Taille d'image, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

z Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée.

z Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée.

z 4:3: Affichez l'image avec un rapport d'aspect de 4:3.

z Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée.

z Adapter à l'écran: Affichez l'image avec le rapport d'aspect d'origine, sans la couper.

Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies :

z Un périphérique de sortie numérique est branché via le câble DVI/DP. z Le signal d'entrée est de 480 p, 576 p, 720 p, 1080 i ou 1080 p.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

6 Redimensionnement ou déplacement de l'écran

Page 67

Redimensionnement ou déplacement de

ࢇࢷ֩Ѝ ۴࣏ࢽ

Large

TAILLE ET POS.

Position H

Position V

Taille d'image

Menu Position H

Menu Position V

AUTO

ࢇࢷ֩Ѝ ۴࣏ࢽ

Large

TAILLE ET POS.

Position H

Position V

Taille d'image

Menu Position H

Menu Position V

AUTO

6.3 Menu Position H et Menu Position V

l'écran

Menu Position H: Déplacez le menu vers la gauche ou la droite.

Menu Position V: Déplacez le menu vers le haut ou le bas.

6.3.1 Configuration des fonctions Menu Position H et Menu Position V

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à TAILLE ET POS., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour accéder à Menu Position H ou Menu Position V, puis appuyez sur

[ ]. L'écran suivant s'affiche.

4 Appuyez sur [ ] pour configurer Menu Position H ou Menu Position V.

6 Redimensionnement ou déplacement de l'écran

Page 68

Configuration et réinitialisation

ࢇࢷ֩Ѝ ۴ࢇѰ



CONF. ET REINIT.

Français

Mar.

Accélération

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

ࢇࢷ֩Ѝ ۴࣏ࢽ

ࢇࢷ֩Ѝ

࣏ࢽ

۴

AUTO

SAMSUNG

MAGIC

Angle

Réinitialiser tous les paramètres ?

Oui Non

AUTOEXIT

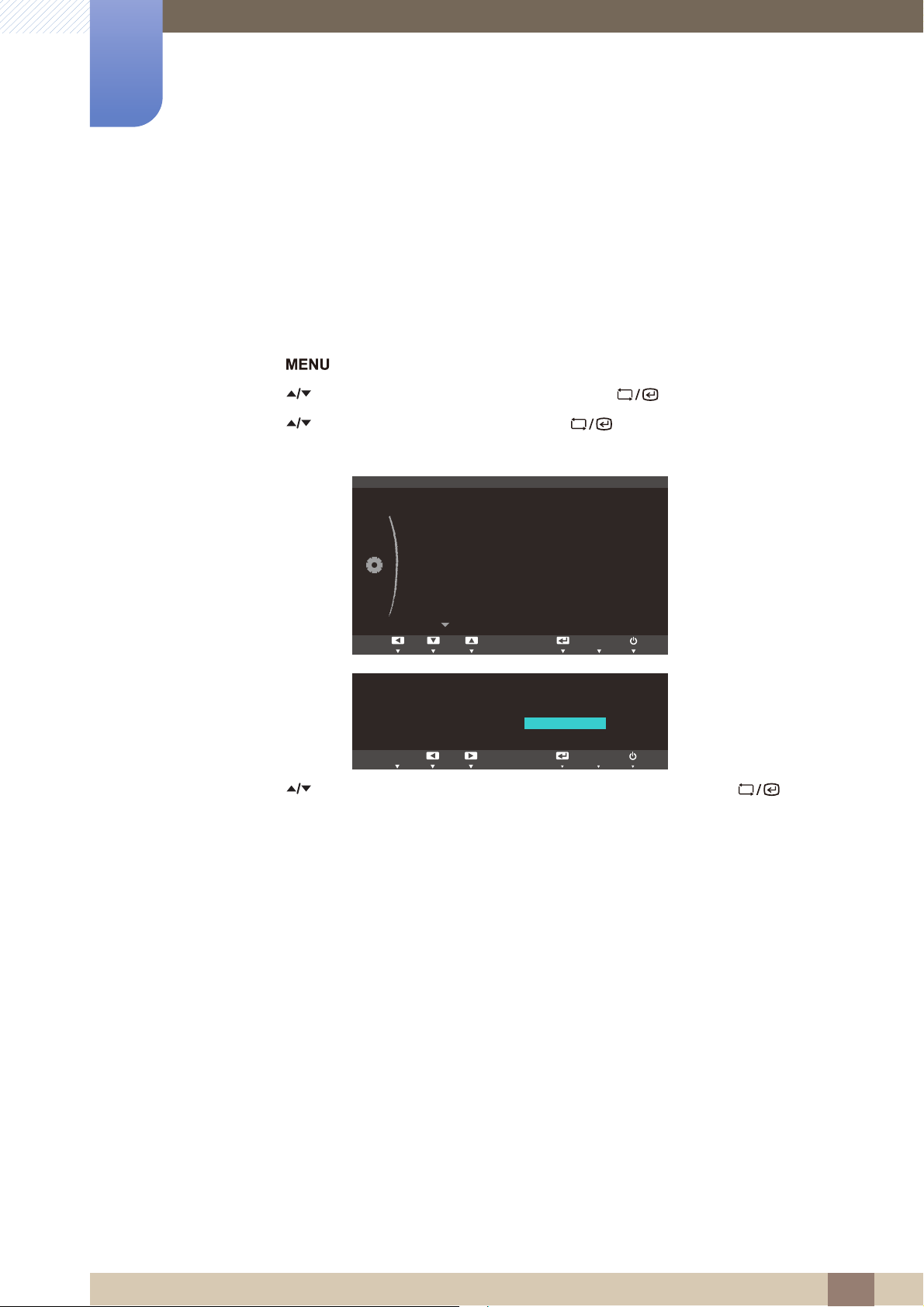

7.1 Réinitialiser

Restaurez tous les paramètres d'usine par défaut du produit.

7.1.1 Initialisation des paramètres (Réinitialiser)

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Réinitialiser, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 69

Configuration et réinitialisation

ࢇࢷ֩Ѝ ۴ࢇѰ



ଥࢿ

ɼܖ؆ـ

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

AUTO

'HXWVFK (QJOLVK (VSDxRO )UDQoDLV ,WDOLDQR 0DJ\DU 3ROVNL 3RUWXJXrV ƧǊǈǈǁƿǀ 6YHQVND 7UNoH

ଞ˲߭

∝䇁

ᣣᧄ⺆

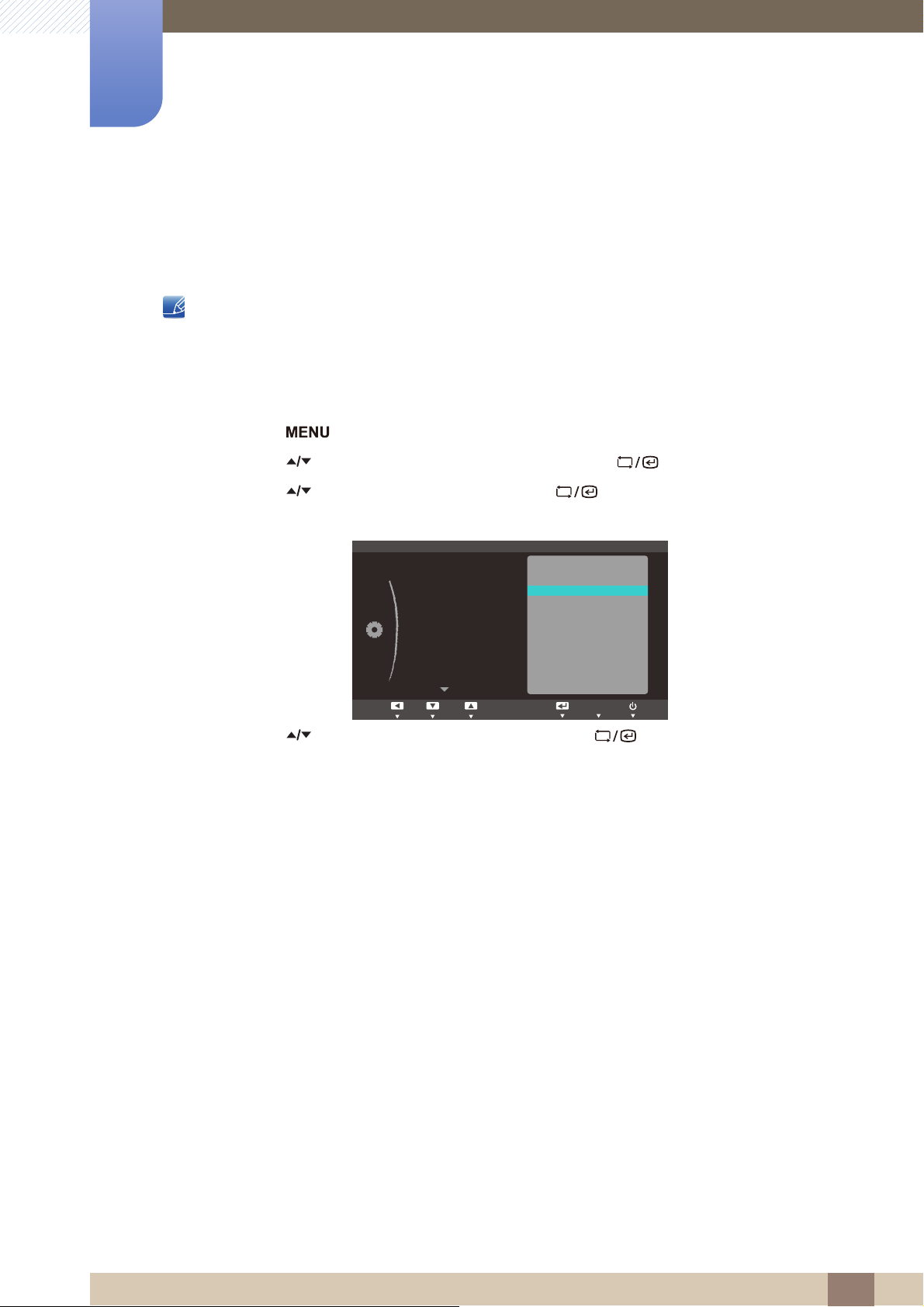

7.2 Langue

Vous pouvez définir la langue des menus.

z Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. z Elle ne concerne pas les autres fonctions de votre ordinateur.

7.2.1 Changement de Langue

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Langue, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

CONF. ET REINIT.

4 Appuyez sur [ ] pour passer à la langue voulue, puis sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 70

Configuration et réinitialisation

ࢇࢷ֩Ѝ ۴ࢇѰ

: Français



CONF. ET REINIT.

Accélération

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

AUTO

Arr. Mar.

SAMSUNG

MAGIC

Angle

7.3 Min. arr. On/Off

Activez ou désactivez la minuterie qui met automatiquement hors tension le produit.

7.3.1 Configuration de Min. arr. On/Off

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Min. arr. On/Off, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

z Arr.: Désactivez la minuterie de mise hors tension pour que le produit ne se mette pas

automatiquement hors tension.

z Mar.: Activez la minuterie de mise hors tension pour que le produit se mette automatiquement

hors tension.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 71

Configuration et réinitialisation

ࢇࢷ֩Ѝ ۴ࢇѰ

: Français

: Mar.

CONF. ET REINIT.

Accélération

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

10h

AUTO

SAMSUNG

MAGIC

Angle

7.4 Régl. min. arr.

Le délai de la minuterie de mise hors tension peut être défini entre 1 et 23 heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint.

Ce menu est disponible uniquement lorsque l'option Min. arr. On/Off est définie sur Mar..

7.4.1 Configuration de Régl. min. arr.

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. min. arr., puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Appuyez sur [ ] pour configurer l'option Régl. min. arr..

7 Configuration et réinitialisation

Page 72

Configuration et réinitialisation

ࢇࢷ֩Ѝ ۴ࢇѰ

: Français

: Mar.

CONF. ET REINIT.

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

AUTO

PC AV

10h

SAMSUNG

MAGIC

Angle

7.5 Mode PC/AV

Définissez l'option Mode PC/AV sur AV. L'image affichée est plus grande. Cette option est utile notamment lorsque vous regardez un film.

Le Mode PC/AV n'est disponible qu'en mode Digital.

7.5.1 Configuration du Mode PC/AV

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Mode PC/AV, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 73

Configuration et réinitialisation

ࢇࢷ֩Ѝ

۴ࢇѰ

: Français

: Mar.

CONF. ET REINIT.

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

AUTO

ݤɾ

Accélération 1 sec 2 sec Pas de répétition

SAMSUNG

MAGIC

Angle

7.6 Tch Nombre répét.

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus.

7.6.1 Configuration de Tch Nombre répét.

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Tch Nombre répét., puis sur [ ] sur le produit. L'écran

suivant s'affiche.

z Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez

Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton

donné.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 74

Configuration et réinitialisation

ࢇࢷ֩Ѝ ۴ࢇѰ



CONF. ET REINIT.

Français

Mar.

Accélération

Réinitialiser

Langue

Min. arr. On/Off

Régl. min. arr.

Mode PC/AV

Tch Nombre répét.

Touche personneue

ࢇࢷ֩Ѝ ۴࣏ࢽ

ࢇࢷ֩Ѝ

࣏ࢽ

۴

AUTO

SAMSUNG

MAGIC

Bright

$FFHOHUDWLRQ

Taille d'image

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

SAMSUNG

MAGIC

SAMSUNG

MAGIC

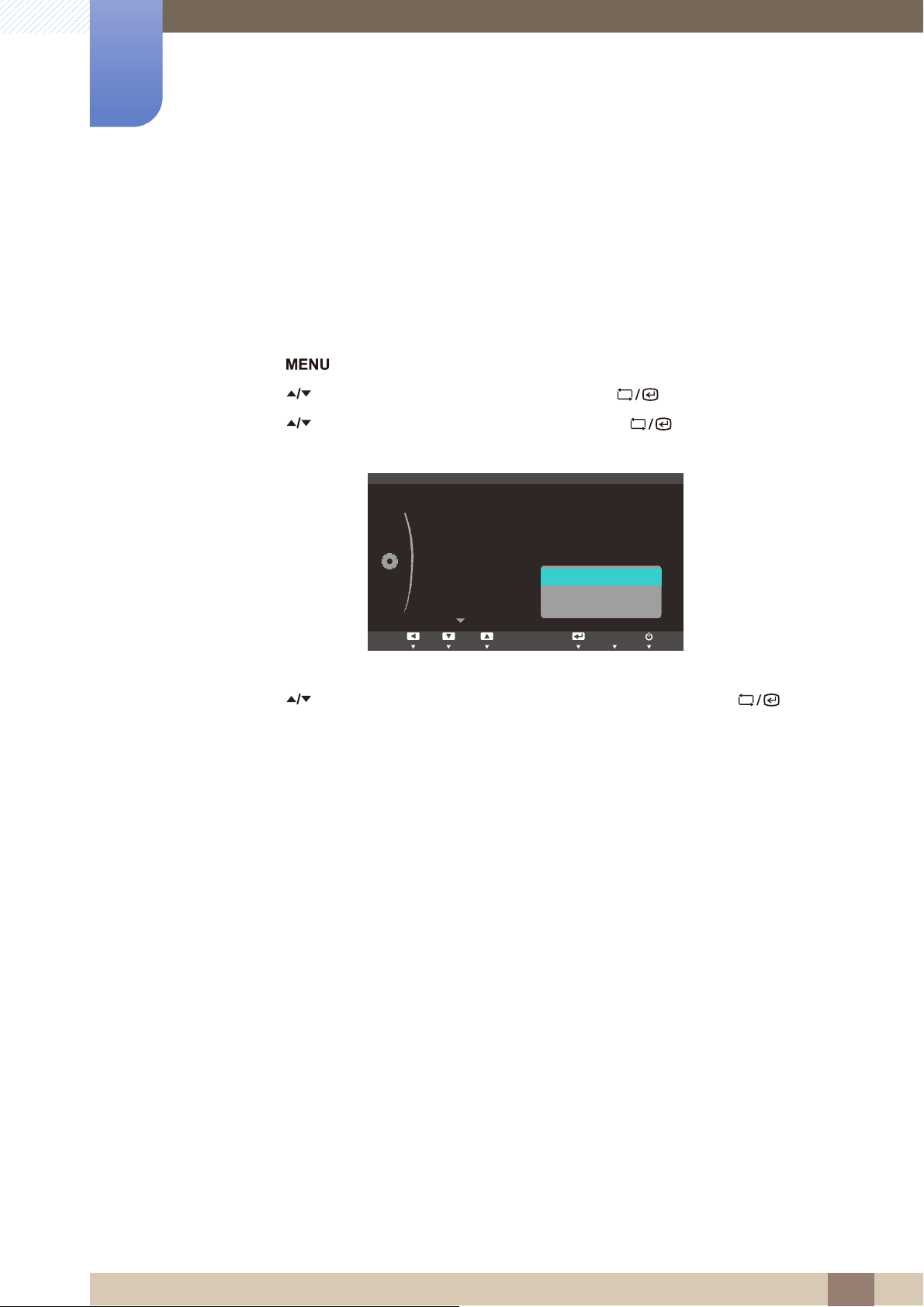

7.7 Touche personneue

Vous pouvez personnaliser Touche personneue comme suit.

7.7.1 Configuration de Touche personneue

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Touche personneue, puis sur [ ] sur le produit. L'écran

suivant s'affiche.

z Angle - Bright - Taille d'image

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 75

Configuration et réinitialisation

: Mar.

CONF. ET REINIT.

Source auto

Aff. heure

Transp. des menus

Adjust EnterReturn

AUTO

Auto Manuel

7.8 Source auto

Activez la Source auto.

7.8.1 Configuration de Source auto

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Source auto, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

z Auto: La source d'entrée est automatiquement reconnue.

z Manuel: Sélectionnez manuellement une source d'entrée.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 76

Configuration et réinitialisation

Auto

CONF. ET REINIT.

Source auto

Aff. heure

Transp. des menus

Adjust EnterReturn

AUTO

5 sec. 10 sec 20 sec. 200 sec.

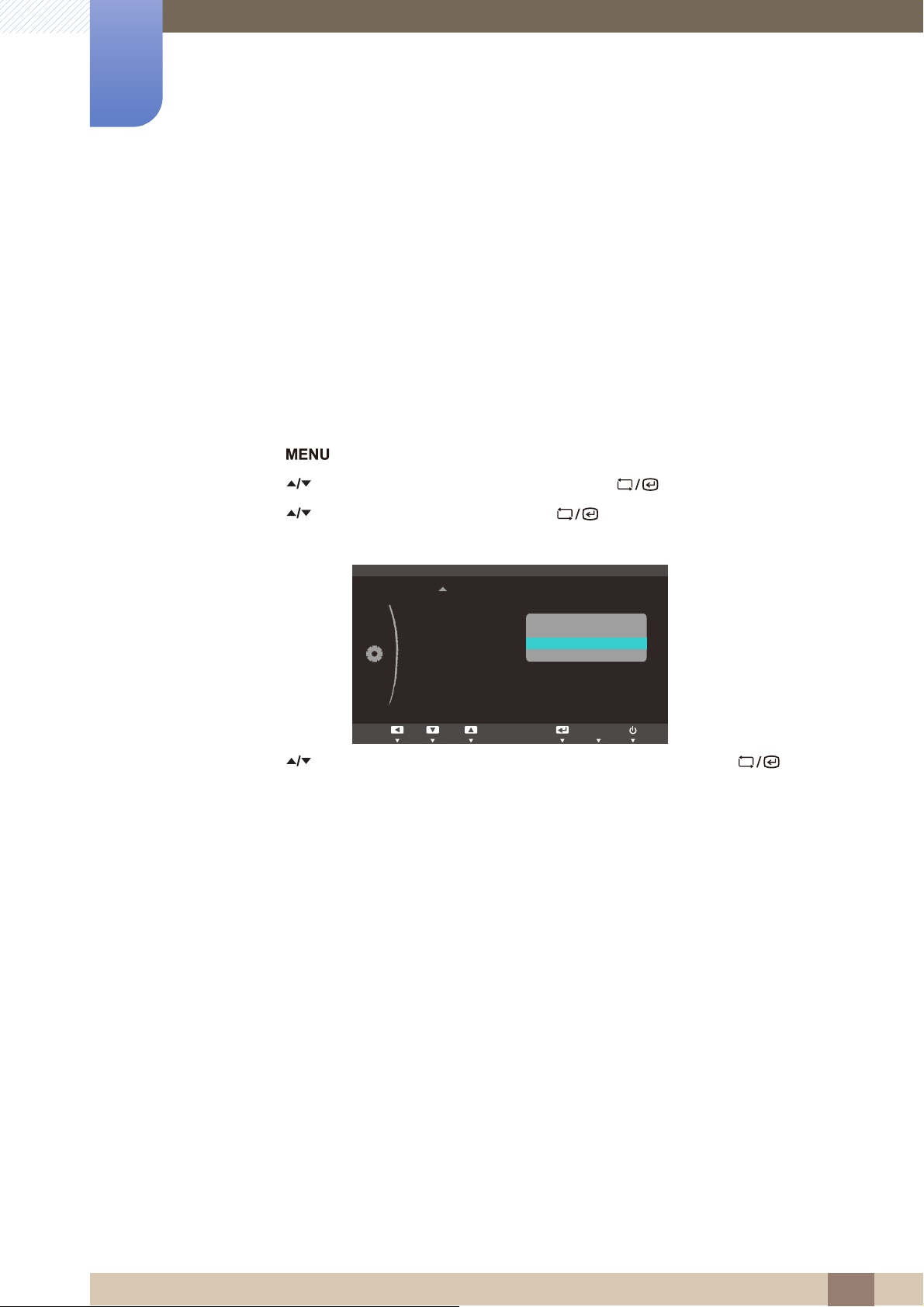

7.9 Aff. heure

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée.

La fonction Aff. heure peut être utilisée pour indiquer le délai au terme duquel vous voulez que le menu OSD disparaisse.

7.9.1 Configuration d'Aff. heure

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Aff. heure, puis sur [ ] sur le produit. L'écran suivant

s'affiche.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 77

Configuration et réinitialisation

Auto

: 20 VHF

CONF. ET REINIT.

Source auto

Aff. heure

Transp. des menus

Adjust EnterReturn

AUTO

Arr. Mar.

7.10 Transp. des menus

Vous pouvez définir la transparence des fenêtres de menus :

7.10.1 Modification de la Transp. des menus

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Transp. des menus, puis sur [ ] sur le produit. L'écran

suivant s'affiche.

4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

7 Configuration et réinitialisation

Page 78

Menu INFORMATIONS et autres

CONF. ET REINIT.

Digital

67.5kHz 60Hz PP 1920 x 1080

Mode optimal 1920 x 1080 60Hz

֩ЍیԂ

۴࣏ࢽ


COULEUR

TAILLE ET POS.

INFORMATIONS

AUTOEXIT

Luminosité

100

EXIT

8.1 INFORMATIONS

Affichez la source d'entrée, la fréquence et la résolution actuelles.

8.1.1 Affichage des INFORMATIONS

1 Appuyez sur [ ] sur le produit. 2 Appuyez sur [ ] pour accéder aux INFORMATIONS. La source d'entrée, la fréquence et la

résolution actuelles apparaîtront.

L'image affichée peut varier en fonction du modèle.

8.2 Configuration de Luminosité dans l'écran de démarrage

Réglez la Luminosité à l'aide du bouton [ ] sur l'écran de démarrage où aucun menu d'affichage à l'écran n'est disponible.

1 Appuyez sur le bouton [ ] quand l'écran initial s'affiche. L'écran suivant s'affiche.

2 Réglez la Luminosité à l'aide du bouton [ ].

8 Menu INFORMATIONS et autres

Page 79

Installation du logiciel

9.1 Natural Color

9.1.1 Définition de Natural Color ?

L'un des problèmes que rencontrent les utilisateurs de PC est que les couleurs qu'ils voient sur l'appareil sont différentes des couleurs des images imprimées ou des images source importées depuis un scanner ou un appareil photo numérique. Natural Color est un système de gestion des couleurs que Samsung Electronics a mis au point pour résoudre ce problème. Ce logiciel, qui ne fonctionne qu'avec des appareils Samsung, permet d'ajuster les couleurs affichées sur l'écran et de les adapter aux couleurs des images imprimées. Pour plus d'informations, consultez l'aide en ligne du logiciel (F1).

Le Natural Color est fourni en ligne. Vous pouvez le télécharger à partir du site Internet ci-dessous et l'installer;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/ pop_download.html

9 Installation du logiciel

Page 80

Installation du logiciel

9.2 MultiScreen

MultiScreen permet à l’utilisateur de partager le moniteur en plusieurs sections.

9.2.1 Installation du logiciel

1 Insérez le CD d'installation dans le lecteur de CD-ROM. 2 Choisissez le programme d'installation de "MultiScreen".

3 Lorsque l'assistant d'installation s'affiche, cliquez sur [Next].

Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de "MultiScreen" sur le [CD-ROM] et double-cliquez dessus.

4 Suivez les instructions à l'écran pour procéder à l'installation.

Restrictions et problèmes relatifs à l'installation (MultiScreen)

L'installation de "MultiScreen" peut être influencée par la carte graphique, la carte mère et l'environnement réseau.

Système d’exploitation

"SE"

z "Windows 2000"

z "Windows XP Home Edition"

z "Windows XP Professional"

z "Windows Vista 32bit"

z "Windows 7 32bit"

"Matériel"

z Au moins 32 Mo de mémoire

z Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas

l'ordinateur après l'installation.

z Il se peut que l'icône "MultiScreen" ne soit pas visible, en fonction des caractéristiques du

système informatique et de l'appareil.

z Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche "F5".

Pour l'utilisation de "MultiScreen",il est conseillé d'utiliser le système d'exploitation "Windows 2000" ou une version ultérieure.

z Au moins 60 Mo d'espace disque libre sur le disque dur

9 Installation du logiciel

Page 81

Installation du logiciel

9.2.2 Désinstallation du logiciel

Cliquez sur [Démarrer], choisissez [Paramètres]/[Panneau de configuration], puis double-cliquez sur [Ajout ou suppression de programmes].

Sélectionnez "MultiScreen" dans la liste des programmes, puis cliquez sur le bouton [Ajouter/

Supprimer].

9 Installation du logiciel

Page 82

Installation du logiciel

9.3 MagicRMS Pro

9.3.1 A propos de MagicRMS Pro

Le programme MagicRMS Pro peut être utilisé pour contrôler à distance un moniteur réseau Samsung. La conception de son interface utilisateur le rend convivial et facile à utiliser.

A l'aide de MagicRMS Pro, vous pouvez planifier une tâche à exécuter à un moment donné sur un moniteur réseau.

Vous pouvez aussi gérer efficacement plusieurs moniteurs réseau en les regroupant ou en les filtrant selon des critères spécifiques.

Pour télécharger la solution MagicRMS Pro Solution ou MagicRMS Pro Agent et consulter le manuel d'utilisation, visitez le site www.samsunglfd.com. Accédez à Support>Download Center, puis recherchez MagicRMS et téléchargez le programme.

Avis concernant les Licences libres En cas d'utilisation de logiciels libres, des licences logiciels libres sont disponibles dans

MagicRMS Pro Agent.

L'avis concernant les Open Source Licence (Licences libres) est uniquement disponible en anglais.

9 Installation du logiciel

Page 83

Guide de dépannage

10.1 Exigences préalables à tout contact avec le service clientèle de Samsung

10.1.1 Test du produit

Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle.

Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.

Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, procédez à un test d'auto-diagnostic.

1 Mettez hors tension l'ordinateur et l'appareil. 2 Débranchez le câble du produit. 3 Allume l'appareil. 4 Si le message Vérif. câble signal apparaît, le produit fonctionne normalement.

10.1.2 Vérification de la résolution et de la fréquence

Si un mode dépassant la résolution prise en charge est utilisé (consultez la section "11.3 Tableau des modes de signal standard"), le message Mode non optimal apparaîtra pendant un court moment.

10.1.3 Vérifiez les éléments suivants :

L'écran s'allume et s'éteint continuellement. Vérifiez que le câble est correctement branché

Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble.

Problème d'installation (mode PC)

entre le produit et le PC et que les connecteurs sont bien verrouillés. (Consultez la section "3.2 Connexion et utilisation d'un ordinateur".)

Problème d'écran

Le voyant d'alimentation est éteint. L'écran ne s'allume pas.

Vérifiez que le câble d'alimentation est correctement branché. (Consultez la section "3.2 Connexion et utilisation d'un ordinateur".)

10 Guide de dépannage

Page 84

Guide de dépannage

Problème d'écran

Le message Vérif. câble signal apparaît. Vérifiez que le câble est correctement branché au

produit. (Consultez la section "3.2 Connexion et utilisation d'un ordinateur".)

Assurez-vous que le périphérique connecté à l'appareil est sous tension.

Mode non optimal est affiché. Ce message apparaît si le signal de la carte

graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit.

Modifiez la résolution et la fréquence maximales pour qu'elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (page 91).

Les images affichées à l'écran sont déformées. Vérifiez le branchement des câbles au produit

(consultez la section "3.2 Connexion et utilisation d'un ordinateur").

L'image n'est pas nette. Ajustez les Régl. de base (page 57) et Régl.

précis (page 58).

Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez.

Réglez la résolution et la fréquence selon le niveau recommandé. (Consultez la section "11.1 Généralités".)

L'image à l'écran est instable et tremble. Vérifiez que la résolution et la fréquence

Des ombres ou des images fantômes restent affichées sur l'écran.

L'écran est trop lumineux. L'écran est trop sombre.

appliquées au PC se trouvent dans la plage de résolution et de fréquence compatible avec le produit et, le cas échéant, modifiez les paramètres en vous référant au Tableau des modes de signal standard (page 91) du présent guide et au menu INFORMATIONS du produit.

Réglez la Luminosité (page 51) et le Contraste (page 52).

Les couleurs sont inadéquates. Modifiez les paramètres de COULEUR.

(Consultez la section " Configuration de la teinte".)

Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible.

Le blanc ne l'est pas vraiment. Modifiez les paramètres de COULEUR.

Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".)

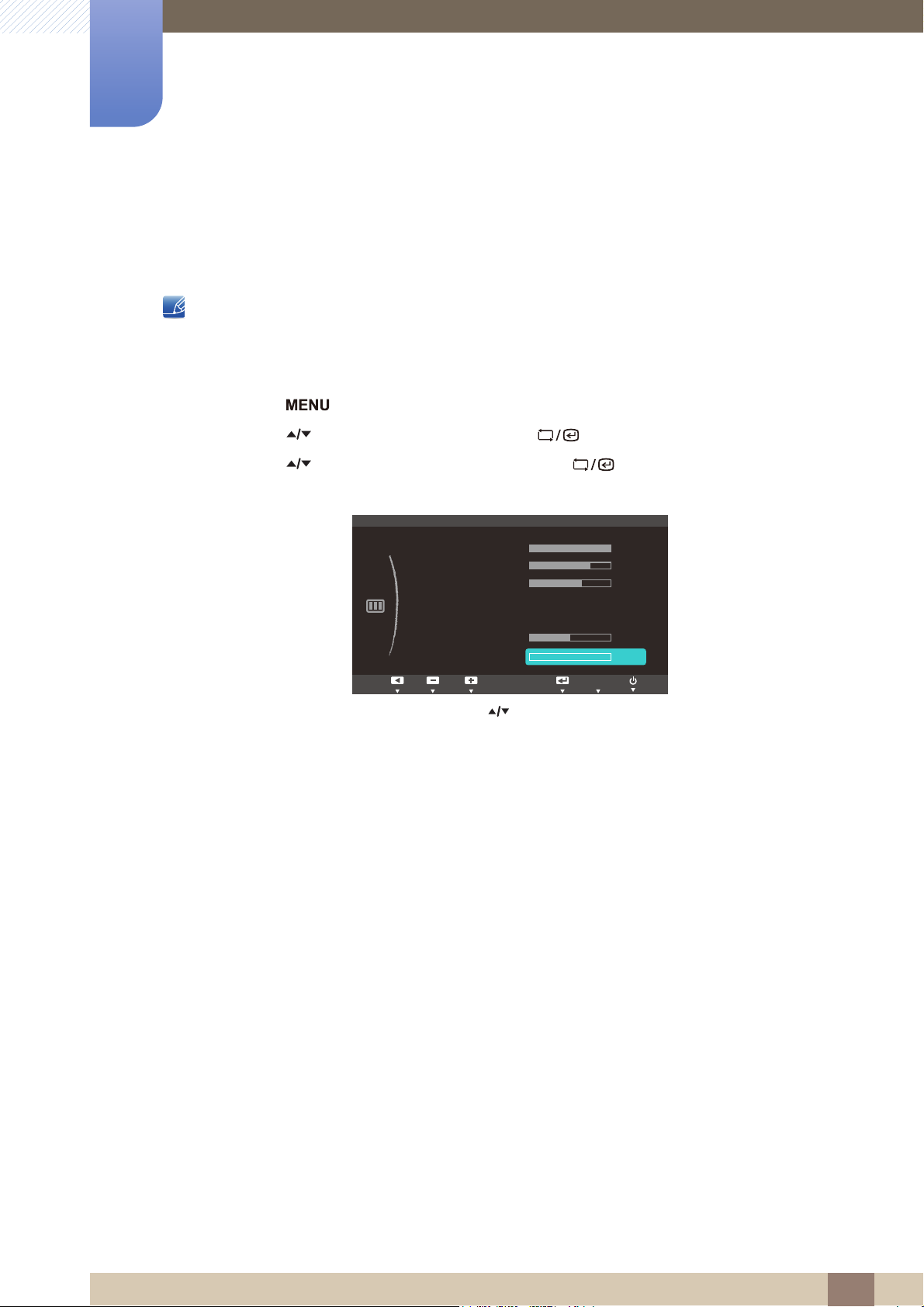

(Consultez la section " Configuration de la teinte".)

10 Guide de dépannage

Page 85

Guide de dépannage

Problème d'écran

Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1seconde.

Problème de son

Il n'y a pas de son. Vérifiez le branchement du câble audio ou réglez

Le volume est trop faible. Permet de régler le volume.

Problème de périphérique source

Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le

L'appareil est en mode d'économie d'énergie.

Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.

le volume.

Vérifiez le volume.

Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.

démarrage de l'ordinateur, faites-le réparer.

10 Guide de dépannage

Page 86

Guide de dépannage

10.2 Questions-réponses

Question Réponse

Comment puis-je modifier la fréquence ?

Pour définir la fréquence de votre carte graphique, procédez comme suit :

z Windows XP : Sélectionnez Panneau de configuration

Apparence et thèmes Affichage Paramètres Avancé Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur.

z Windows ME/2000 : Sélectionnez Panneau de configuration

Affichage Paramètres Avancé Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur.

z Windows Vista : Sélectionnez Panneau de configuration

Apparence et personnalisation Personnalisation Paramètres d'affichage Paramètres avancés Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur.

z Windows 7 : Sélectionnez Panneau de configuration

Apparence et personnalisation Affichage Résolution d'écran Paramètres avancés Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur.

10 Guide de dépannage

Page 87

Guide de dépannage

Question Réponse

Comment puis-je modifier la résolution ?

Comment puis-je définir le mode d'économie d'énergie ?

z Windows XP : Sélectionnez Panneau de configuration

Apparence et thèmes Affichage Paramètres, puis

réglez la résolution.

z Windows ME/2000 : Sélectionnez Panneau de configuration

Affichage Paramètres,puis réglez la résolution.

z Windows Vista : Sélectionnez Panneau de configuration

Apparence et personnalisation Personnalisation Paramètres d'affichage, puis réglez la résolution.

z Windows 7 : Sélectionnez Panneau de configuration

Apparence et personnalisation Affichage Ajuster la résolution, puis réglez la résolution.

z Windows XP : Vous pouvez définir le mode d'économie d'énergie

sous Panneau de configuration Apparence et thèmes Affichage Paramètres de l'écran de veille ou en accédant

à la configuration du BIOS sur l'ordinateur.

z Windows ME/2000 : Vous pouvez définir le mode d'économie

d'énergie sous Panneau de configuration Affichage Paramètres de l'écran de veille ou en accédant à la

configuration du BIOS sur l'ordinateur.

z Windows Vista : Vous pouvez définir le mode d'économie

d'énergie sous Panneau de configuration Apparence et personnalisation Personnalisation Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur

l'ordinateur.

z Windows 7 : Vous pouvez définir le mode d'économie d'énergie

sous Panneau de configuration Apparence et personnalisation Personnalisation Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur

l'ordinateur.

Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.

10 Guide de dépannage

Page 88

Caractéristiques techniques

11.1 Généralités

Nom du modèle TS190W TS220W TS240W

Panneau Taille 19 pouces (48 cm)

Surface d'affichage

Synchronisation Fréquence

horizontale

Fréquence verticale

Couleurs d'affichage 16,7 M

Résolution Résolution

optimale

Résolution maximale

Fréquence d'horloge maximale 137 MHz

408,2 mm (H) x 255,2 mm (V) / 16,1 pouces (H) x 10,0 pouces (V)

30~81 kHz

56~75 Hz

1440 x 900 à 60 Hz

(Analogique, Numérique)

21,5 pouces (55 cm)

476,6 mm (H) x 268,1 mm (V) / 18,8 pouces (H) x 10,6 pouces (V)

1920 x 1080 à 60 Hz 1920 x 1200 à 60 Hz

164 MHz (Analogique, Numérique)

24 pouces (61 cm)

518,4 mm (H) x 324,0 mm (V) / 20,4 pouces (H) x 12,8 pouces (V)

164 MHz (Analogique,

Numérique)

Alimentation Ce produit utilise une tension comprise entre 100 et 240 V.

Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.

Connecteurs de signal Port RGB IN (D-Sub), Port DVI

Connecteur de serveur LAN

USB USB 2.0 x 6 (descendant)

Dimensions (L x P x H) / Poids

Considérations environnementales

Avec socle 443,0 × 416,8 ×

227,0 mm / 17,4 x 16,4 x 8,9 pouces / 4,4 Kg / 9,7 Ibs

Sans socle 443,0 × 301,9 ×

49,5 mm / 17,4 x 11,9 x 1,9 pouces / 3,2 Kg / 7,1 Ibs

Fonctionnement

Stockage Température: -20˚C à 45˚C (-4˚F à 113˚F),

Température: 10˚C à 40˚C (50˚F à 104˚F), Humidité: 10 % à 80 %, sans condensation

Humidité: 5 % à 95 %, sans condensation

513,0 × 424,1 × 227,0 mm / 20,2 x 16,7 x 8,9 pouces / 4,9 Kg / 10,8 Ibs

513,0 × 317,0 × 50,0 mm / 20,2 x 12,5 x 2,0 pouces / 3,6 Kg / 7,9 Ibs

560,0 × 444,3 × 227,0 mm / 22,0 x 17,5 x 8,9 pouces / 5,3 Kg / 11,7 Ibs

560,0 × 374,0 × 50,0 mm / 22,0 x 14,7 x 2,0 pouces / 4,0 Kg / 8,8 Ibs

11 Caractéristiques techniques

Page 89

Caractéristiques techniques

Nom du modèle TS190W TS220W TS240W

Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel

système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la nature de la fabrication de cet appareil, il se peut

qu'environ 1 pixel par million (1 ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.

VESA (V x H) 100 x 100 mm / 3,9 x 3,9 pouces

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Appareil de classe B (appareil pour communications radiodiffusées à utilisation domestique)

Cet appareil de classe B destiné à un usage domestique respecte les exigences CEM et peut être utilisé dans toutes les zones géographiques.

11 Caractéristiques techniques

Page 90

Caractéristiques techniques

11.2 économiseur d'énergie

La fonction d'économie d'énergie de ce produit réduit la consommation énergétique en éteignant l'écran et en modifiant la couleur du voyant d'alimentation si le produit n'est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour rallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un ordinateur pourvu de ce type de fonction.

Economiseur

d'énergie

Indicateur

d'alimentation

Consommation

z Le niveau de consommation affiché peut varier selon les conditions de fonctionnement ou lors de

la modification des paramètres.

z Pour réduire la consommation d'énergie à 0 watt, mettez l'interrupteur situé sur l'adaptateur en

position Arrêt ou débranchez le câble d'alimentation. Assurez-vous de bien débrancher le câble d'alimentation si vous prévoyez de ne pas utiliser le produit pendant une période prolongée. Pour une consommation nulle lorsque l'interrupteur d'alimentation n'est pas disponible, débranchez le câble d'alimentation.

Fonctionnement

normal

Activé Arrêt Arrêt Arrêt

TS190W : Moins de 45 W

TS240W : Moins de 55 W

Mode

d'économie

d'énergie

Moins de 1,8 W Moins de 1,8 W 0 WTS220W : Moins de 50 W

Arrêt (Bouton en mode hors

tension)

(Interrupteur en

Arrêt

mode hors

tension)

11 Caractéristiques techniques

Page 91

Caractéristiques techniques

11.3 Tableau des modes de signal standard

z En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution

pour chaque taille d'écran afin de garantir une qualité d'image optimale. Par conséquent, une résolution autre que celle indiquée peut nuire à la qualité de l'image. Pour éviter que cela se produise, il est conseillé de sélectionner la résolution optimale indiquée pour la taille d'écran de votre produit.

z Vérifiez la fréquence lorsque vous remplacez un moniteur à tube cathodique (connecté à un

ordinateur) par un modèle LCD. Si le moniteur LCD ne prend pas en charge une fréquence verticale de 85 Hz, réglez-la sur 60 Hz à l'aide du moniteur à tube cathodique avant d'utiliser le moniteur LCD.

Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

TS190W

Fréquence

Résolution

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

horizontale

(kHz)

Fréquence

verticale (Hz)

Horloge (MHz)

Polarité

synchronisée

(H/V)

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

11 Caractéristiques techniques

Page 92

Caractéristiques techniques

Fréquence

Résolution

VESA, 640 x 480 31,469 59,940 25,175 -/-

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

TS220W

Résolution

IBM, 720 x 400 31,469 70,087 28,322 -/+

IBM, 640 x 480 31,469 59,940 25,175 -/-

horizontale

(kHz)

Fréquence

horizontale

(kHz)

Fréquence

verticale (Hz)

Fréquence

verticale (Hz)

Horloge (MHz)

Polarité

synchronisée

(H/V)

Polarité

synchronisée

(H/V)

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

11 Caractéristiques techniques

Page 93

Caractéristiques techniques

Fréquence

Résolution

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 1200 75,000 60,000 162,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

TS240W

Résolution

IBM, 720 x 400 31,469 70,087 28,322 -/+

IBM, 640 x 480 31,469 59,940 25,175 -/-

horizontale

(kHz)

Fréquence

horizontale

(kHz)

Fréquence

verticale (Hz)

Fréquence

verticale (Hz)

Horloge (MHz)

Polarité

synchronisée

(H/V)

Polarité

synchronisée

(H/V)

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

11 Caractéristiques techniques

Page 94

Caractéristiques techniques

Fréquence

Résolution

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 1200 75,000 60,000 162,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA,1920 x 1200 (RB) 74,038 59,950 154,000 +/-

z Fréquence horizontale

Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

z Fréquence verticale

La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la « fréquence verticale » ou « fréquence de rafraîchissement » et est mesurée en Hz.

horizontale

(kHz)

Fréquence

verticale (Hz)

Horloge (MHz)

Polarité

synchronisée

(H/V)

11 Caractéristiques techniques

Page 95

Annexe

Comment contacter SAMSUNG dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

NORTH AMERICA

U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com

CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com

http://www.samsung.com/ch_fr (French)

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com

BRAZIL 0800-124-421 4004-0000 http://www.samsung.com

BOLIVIA 800-10-7260 http://www.samsung.com

CHILE 800-SAMSUNG (726-7864)

From mobile 02-482 82 00

COLOMBIA 01-8000112112 http://www.samsung.com

COSTA RICA 0-800-507-7267 http://www.samsung.com

DOMINICA 1-800-751-2676 http://www.samsung.com

ECUADOR 1-800-10-7267 http://www.samsung.com

EL SALVADOR 800-6225 http://www.samsung.com

GUATEMALA 1-800-299-0013 http://www.samsung.com

HONDURAS 800-27919267 http://www.samsung.com

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 00-1800-5077267 http://www.samsung.com

http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com

PERU 0-800-777-08 http://www.samsung.com

PUERTO RICO 1-800-682-3180 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com

Annexe

Page 96

Annexe

Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8

EUROPE

ALBANIA 42 27 5755 http://www.samsung.com

AUSTRIA 0810 - SAMSUNG (7267864,€

0.07/min)

BELGIUM 02-201-24-18 http://www.samsung.com/be

BOSNIA 05 133 1999 http://www.samsung.com

BULGARIA 07001 33 11 http://www.samsung.com

CROATIA 062 SAMSUNG (062 726 7864) http://www.samsung.com

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

DENMARK 70 70 19 70 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

GERMANY 01805 - SAMSUNG (726-7864,€

0,14/Min)

http://www.samsung.com

(Dutch) http://www.samsung.com/be_fr

(French)

http://www.samsung.com

CYPRUS From landline : 8009 4000 http://www.samsung.com

GREECE From landline : 80111-SAMSUNG

(7267864) From landline & mobile : (+30)210

6897691

HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com

KOSOVO +381 0113216899 http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

MACEDONIA 023 207 777 http://www.samsung.com

MONTENEGRO 020 405 888 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-

7267864) (€ 0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801-1SAMSUNG (172-678) +48

22 607-93-33

http://www.samsung.com

PORTUGAL 80820-SAMSUNG (808207267) http://www.samsung.com

Annexe

Page 97

Annexe

EUROPE

RUMANIA From landline : 08010-SAMSUNG

(7267864) From landline & mobile : (+40)21

206 01 10

SERBIA 0700 Samsung (0700 726 7864) http://www.samsung.com

SLOVAKIA 0800 - SAMSUNG

(0800-726 786)

SPAIN 902 - 1 - SAMSUNG (902 172

678)

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG (7267864, CHF

0.08/min)

U.K 0330 SAMSUNG (7267864) http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ch http://www.samsung.com/ch_fr

(French)

ESTONIA 800-7267 http://www.samsung.com

TURKEY 444 77 11 http://www.samsung.com

CIS

RUSSIA 8-800-555-55-55 http://www.samsung.com

GEORGIA 8-800-555-555 http://www.samsung.com

ARMENIA 0-800-05-555 http://www.samsung.com

AZERBAIJAN 088-55-55-555 http://www.samsung.com

KAZAKHSTAN 8-10-800-500-55-500 (GSM:

7799)

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

MONGOLIA - http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

http://www.samsung.com

http://www.samsung.com/ ua_ru

Annexe

Page 98

Annexe

CIS

BELARUS 810-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com

CHINA 400-810-5858 http://www.samsung.com

HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk

http://www.samsung.com/ hk_en/

INDIA 1800 1100 11

3030 8282 1800 3000 8282 1800 266 8282

INDONESIA 0800-112-8888 021-5699-7777 http://www.samsung.com

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com

PHILIPPINES 1-800-10-SAMSUNG (726-7864)

for PLDT 1-800-3-SAMSUNG(726-7864)

for Digitel 1-800-8-SAMSUNG(726-7864)

for Globe 02-5805777

SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com

THAILAND 1800-29-3232

02-689-3232

http://www.samsung.com

TAIWAN 0800-329-999

0266-026-066

VIETNAM 1 800 588 889 http://www.samsung.com

MIDDlE EAST

IRAN 021-8255 http://www.samsung.com

OMAN 800-SAMSUNG (726-7864) http://www.samsung.com

KUWAIT 183-2255 http://www.samsung.com

http://www.samsung.com

Annexe

Page 99

Annexe

MIDDlE EAST

BAHRAIN 8000-4726 http://www.samsung.com

EGYPT 08000-726786 http://www.samsung.com

JORDAN 800-22273 http://www.samsung.com

MOROCCO 080 100 2255 http://www.samsung.com

SAUDI ARABIA 9200-21230 http://www.samsung.com

U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com

AFRICA

CAMEROON 7095- 0077 http://www.samsung.com

COTE D'LVOIRE 8000 0077 http://www.samsung.com

GHANA 0800-10077

0302-200077

KENYA 0800 724 000 http://www.samsung.com

NIGERIA 0800-726-7864 http://www.samsung.com

SENEGAL 800-00-0077 http://www.samsung.com

SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com

TANZANIA 0685 88 99 00 http://www.samsung.com

UGANDA 0800 300 300 http://www.samsung.com

http://www.samsung.com

Annexe

Page 100

Annexe

Comment éliminer ce produit

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Mise au rebut des piles de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur le manuel, l'emballage ou la batterie indique que celle-ci ne peut pas être mise au rebut avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE2006/66.

La batterie incluse dans ce produit ne peut pas être remplacée par l'utilisateur. Pour plus d'informations sur son remplacement, contactez votre fournisseur de services. N'essayez pas de retirer la batterie, ni de la jeter dans un feu.N'essayez pas de démonter, écraser ou ouvrir la batterie.Si vous souhaitez vous débarrasser du produit, le site de collecte des déchets prendra les mesures appropriées pour le recyclage et le traitement du produit, y compris de la batterie.
