Samsung SyncMaster BX2231, SyncMaster BX2431 POWER CONSUMPTION GUIDE

SyncMaster BX1931N/BX2031/BX2031N/BX2231/BX2331/BX2431

Monitor

Uživatelská příručka

Barva a vzhled se mohou lišit podle výrobku. Specifikace mohou být změněny bez předchozího upozornění za účelem zlepšení výkonu výrobku.

Obsah

NEJDŮLEŽITĚJŠÍ BEZPEČNOSTNÍ OPATŘENÍ

INSTALACE VÝROBKU

POUŽÍVÁNÍ VÝROBKU

Než začnete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Péče a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Bezpečnostní opatření . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Obsah balení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Instalace stojanu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Připojení k počítači . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Připojení kabelu HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Kensingtonský zámek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Nastavení optimálního rozlišení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Tabulka standardních režimů signálu . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Tabulka standardních režimů signálu . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Tabulka standardních režimů signálu . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Tabulka standardních režimů signálu . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Tabulka standardních režimů signálu . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Tabulka standardních režimů signálu . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Instalace ovladače zařízení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Tlačítka pro obsluhu výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Použití nabídky úprav nastavení obrazovky (OSD: zobrazení na

obrazovce) Obrazovka OSD (Nabídka na obrazovce) . . . . . . . . . . . . 3-10

INSTALACE SOFTWARU

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

ODSTRAŇOVÁNÍ POTÍŽÍ

Samodiagnostické funkce monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Než se obrátíte na servisní středisko . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Nejčastější dotazy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

DALŠÍ INFORMACE

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Funkce pro úsporu energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Funkce pro úsporu energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

Funkce pro úsporu energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

Funkce pro úsporu energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

Funkce pro úsporu energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

Funkce pro úsporu energie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

Kontaktujte SAMSUNG WORLDWIDE (Samsung po celém světě) . 6-13 Správná likvidace výrobku (Elektrický a elektronický odpad) -

Pouze Evropa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14

1Nejdůležitější bezpečnostní opatření

1-1 Než začnete

Ikony použité v této příručce

IKONA NÁZEV VÝZNAM

Upozornění Označuje případy, kdy daná funkce nemusí fungovat nebo může být zrušeno nastavení.

Poznámka Označuje radu nebo tip, jak používat funkci.

Použití této příručky

•Než začnete tento výrobek používat, důkladně si prostudujte bezpečnostní opatření.

• Jestliže se vyskytne problém, vyhledejte si informace v části „Odstraňování potíží“.

Upozornění týkající se autorských práv

Obsah této příručky se může bez předchozího upozornění změnit v důsledku zlepšování výkonu výrobku.

Autorská práva k této příručce náležejí společnosti Samsung Electronics, Co., Ltd.

Obsah této příručky nesmí být žádnou formou reprodukován, distribuován ani používán, a to vcelku ani částečně, bez písemného svolení společnosti Samsung Electronics, Co., Ltd.

Logo SAMSUNG a SyncMaster jsou registrované ochranné známky společnosti Samsung Electronics, Co., Ltd.

Microsoft, Windows a Windows NT jsou registrované ochranné známky společnosti Microsoft Corporation.

VESA, DPM a DDC jsou registrované ochranné známky sdružení Video Electronics Standard Association.

Logo ENERGY STAR

Všechny ostatní ochranné známky uvedené v tomto dokumentu jsou majetkem příslušných společností.

®

je registrovanou ochrannou známkou Agentury pro ochranu životního prostředí USA.

Nejdůležitější bezpečnostní opatření 1-1

1-2 Péče a údržba

Údržba vnějšího povrchu a obrazovky

Výrobek čistěte měkkým suchým hadříkem.

•Nečistěte výrobek hořlavými látkami, například benzenem nebo ředidlem, ani vlhkým hadříkem. V opačném případě by mohlo dojít k potížím s výrobkem.

• Neškrábejte obrazovku nehty ani ostrými předměty. Mohlo by dojít k poškrábání nebo poškození výrobku.

•Nečistěte výrobek přímým nastříkáním vody na výrobek. Pokud by do výrobku vnikla voda, mohlo by dojít ke vzniku

požáru, k úrazu elektrickým proudem anebo k potížím s výrobkem.

•V případě použití nadzvukového zvlhčovače může na povrchu vysoce lesklého modelu vzniknout bílá skvrna. Příčinou jsou přirozené vlastnosti materiálu.

Vzhled a barva se mohou lišit v závislosti na modelu.

Zabezpečení prostoru instalace

•Zajistěte potřebnou vzdálenost mezi výrobkem a jinými objekty (např. zdmi), aby bylo umožněno správné větrání výrobku. V opačném případě může dojít k požáru v důsledku vnitřního přehřátí výrobku. Nainstalujte výrobek tak, aby byly dodrženy potřebné vzdálenosti uvedené na obrázku.

Vzhled se může lišit v závislosti na modelu.

Při instalaci výrobku se stojanem

Informace o přetrvávajících obrazech

•V důsledku dlouhodobého zobrazení statického obrazu může na obrazovce vzniknout přetrvávající obraz nebo skvrna. Pokud výrobek po delší dobu nepoužíváte, nastavte u něj režim úspory energie nebo spořič obrazovky.

•Z důvodů technických omezení výrobce panelu může obraz generovaný tímto výrobkem vypadat světlejší nebo tmavší než obyčejně, a to na ploše přibližně 1 ppm (díly na milion) pixelů.

Počet podpixelů dle typu panelu: Počet subpixelů = max. horizontální rozlišení x max. vertikální rozlišení x 3 (Příklad) Je-li maximální rozlišení 1920 x 1080, je počet subpixelů 1920 x 1080 x 3 = 6.220.800.

1-2 Nejdůležitější bezpečnostní opatření

1-3 Bezpečnostní opatření

Ikony použité u bezpečnostních opatření

IKONA NÁZEV VÝZNAM

Varování

Upozornění

V případě nedodržení bezpečnostních opatření označených tímto symbolem může dojít k vážnému poranění nebo dokonce k úmrtí.

V případě nedodržení bezpečnostních opatření označených tímto symbolem může dojít ke zranění osob nebo k poškození majetku.

Význam symbolů

Tuto akci neprovádějte. Tento postup je nutné dodržovat.

Nerozebírejte.

Nedotýkejte se.

Napájecí zástrčku je nutné odpojit ze síťové zásuvky.

Vyžaduje uzemnění z důvodu zabránění úrazu elektrickým proudem.

Informace související s napájením

Vzhled výrobku na následujících informativních obrázcích se může lišit od skutečného výrobku.

Varování

Nepoužívejte poškozený napájecí kabel nebo zástrčku ani uvolněnou zásuvku.

• V opačném případě může dojít k úrazu

Napájecí kabel nezapojujte ani neodpojujte mokrýma rukama.

• V opačném případě může dojít k úrazu

Zajistěte, aby byl napájecí kabel připojen k uzemněné síťové zásuvce (platí pouze pro zařízení izolační třídy 1).

• V opačném případě může dojít k úrazu

Napájecí kabel a výrobek udržujte mimo dosah topných těles.

• V opačném případě může dojít k úrazu

elektrickým proudem nebo požáru.

elektrickým proudem.

elektrickým proudem nebo zranění.

elektrickým proudem nebo požáru.

Nezapojujte více elektrických spotřebičů do jedné síťové zásuvky.

•V opačném případě může dojít k požáru v důsledku přehřátí síťové zásuvky.

Zapojte napájecí zástrčku pevně.

•V opačném případě může dojít k požáru.

Zabraňte přílišnému ohýbání a kroucení napájecího kabelu a nepokládejte na napájecí kabel žádné těžké předměty.

•V opačném případě může dojít k úrazu elektrickým proudem nebo k požáru v důsledku poškození napájecího kabelu.

Jestliže jsou konektory napájecí zástrčky nebo síťové zásuvky pokryty prachem, vyčistěte je suchým hadříkem.

•V opačném případě může dojít k požáru.

Nejdůležitější bezpečnostní opatření 1-3

Upozornění

Neodpojujte napájecí zástrčku, pokud je výrobek v provozu.

• V opačném případě může dojít k poškození výrobku elektrickým proudem.

Při odpojování napájecí zástrčky ze síťové zásuvky vždy držte napájecí zástrčku, nikoli kabel.

• V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Informace související s instalací

Varování

Nepokládejte na výrobek hořící svíčky, repelenty proti hmyzu ani cigarety a neinstalujte výrobek v dosahu topných těles.

Vždy používejte pouze napájecí kabel dodaný naší společností. Kromě toho nepoužívejte napájecí kabely jiných elektrických spotřebičů.

•V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Připojte napájecí zástrčku do snadno přístupné síťové zásuvky.

• Pokud by došlo k potížím s výrobkem, musíte zcela odpojit napájení odpojením napájecí zástrčky. Napájení nelze zcela odpojit pomocí tlačítka napájení umístěného na výrobku.

Chcete-li výrobek instalovat na zeď, požádejte o pomoc instalačního technika nebo příslušnou společnost.

• V opačném případě může dojít k požáru.

Neinstalujte výrobek na místo s nedostatečným větráním, například uvnitř knihovny nebo skříně.

• V opačném případě může dojít k požáru v důsledku vnitřního přehřátí výrobku.

Plastové sáčky použité jako obaly výrobku uchovávejte mimo dosah dětí.

• Pokud by si dítě navléklo plastový sáček na hlavu, mohlo by se udusit.

•V opačném případě může dojít ke zranění.

• Používejte pouze specifikovaný držák na zeď.

Při instalaci ponechejte mezi výrobkem a zdí alespoň 10cm mezeru pro zajištění vět- rání.

•V opačném případě může dojít k požáru v důsledku vnitřního přehřátí výrobku.

Neinstalujte výrobek na místo, které není stabilní nebo je vystaveno přílišným vibracím, například na nestabilní nebo nakloně- nou polici.

• Výrobek by se mohl pádem poškodit anebo způsobit zranění.

• Pokud budete výrobek používat na místech vystavených přílišným vibracím, může dojít k potížím s výrobkem nebo ke vzniku požáru.

1-3 Nejdůležitější bezpečnostní opatření

Neinstalujte výrobek na místo, kde by byl vystaven působení prachu, vlhkosti (např. v sauně), oleje, kouře nebo vody (např. dešťových kapek). Neinstalujte výrobek do automobilu.

Neinstalujte výrobek na místo, kde by byl vystaven přímému slunečnímu záření. Neinstalujte výrobek v blízkosti tepelného zdroje, například u krbu nebo topného tělesa.

• V opačném případě může dojít k úrazu elektrickým proudem nebo k požáru.

Neinstalujte výrobek do takové výšky, kde na něj mohou snadno dosáhnout děti.

• Pokud by se dítě výrobku dotklo, výrobek může upadnout a způsobit zranění.

• Protože je přední část výrobku těžší, instalujte jej na rovnou a stabilní plochu.

Upozornění

Při přesunování výrobku dbejte, aby neupadl.

• Jinak by mohlo dojít k potížím s výrobkem nebo ke zranění.

Při instalaci výrobku na konzolu nebo polici zkontrolujte, zda přední část výrobku nevyčnívá z konzoly nebo police.

• V opačném případě může dojít k pádu výrobku, k jeho poškození anebo ke zranění osob.

• Výrobek vždy instalujte na skříň nebo na polici, jejíž velikost odpovídá velikosti výrobku.

Je-li výrobek instalován na místě, kde se značně mění provozní podmínky, může takové prostředí způsobit vážné problémy s kvalitou výrobku. V takovém případě výrobek instalujte až po poradě s některým z našich servisních techniků.

• Mohla by se zkrátit životnost výrobku nebo by mohl nastat požár.

Neumísťujte výrobek přední stranou na podlahu.

• Mohlo by tak dojít k poškození panelu výrobku.

Výrobek pokládejte opatrně.

•V opačném případě může dojít k potížím s výrobkem nebo ke zranění.

• Jde o místa vystavená působení mikroskopických prachových částic, chemických látek, příliš vysoké nebo nízké teploty, vysoké vlhkosti, jako například letiště nebo stanice, kde je výrobek nepřetržitě používán po dlouhou dobu a podobně.

Informace související s čištěním

Protože látky obsahující velké množství alkoholu, rozpouštědla nebo jiné chemické látky se silným účinkem mohou způsobit barevné skvrny nebo praskliny na povrchu výrobku nebo odlupování povrchu panelu, používejte pouze doporučené čisticí prostředky.

Doporučený čisticí prostředek můžete zakoupit v servisním středisku.

Nejdůležitější bezpečnostní opatření 1-3

Před zahájením čištění výrobku odpojte napájecí kabel.

Při čištění výrobku nestříkejte vodu přímo na části výrobku.

• V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Upozornění

Nepostřikujte výrobek přímo čisticím prostředkem.

• Mohlo by to způsobit barevné skvrny nebo praskliny na povrchu výrobku nebo odlupování povrchu panelu.

Výrobek otřete měkkým vlhkým hadříkem napuštěným čisticím prostředkem určeným výhradně pro monitory.

• Nemáte-li k dispozici čisticí prostředek určený výhradně pro monitory, připravte si pro čištění výrobku roztok čisticího prostředku s vodou v poměru 1:10.

• Zajistěte, aby se do výrobku nedostala voda.

•V opačném případě může dojít k požáru, úrazu elektrickým proudem nebo potížím s výrobkem.

Při čištění výrobku nejprve odpojte napájecí kabel a očistěte výrobek měkkým suchým hadříkem.

•Při čištění výrobku nepoužívejte chemické látky, například vosk, benzen, alkohol, ředidlo, repelent proti hmyzu, parfémované látky, mazivo nebo čisticí prostředek.

Jinak by mohlo dojít k deformaci povrchu výrobku nebo k odstranění potisku.

Protože se vnější povrch produktu snadno poškrábe, vždy používejte vhodný čisticí hadřík. Používejte jen mírně vlhký hadřík. Pokud je však hadřík kontaminován jinými látkami, může se povrch výrobku poškrábat. Proto z hadříku před použitím všechny cizí látky odstraňte.

Informace související s používáním

Varování

Protože je výrobek pod vysokým napětím, nikdy jej sami nerozebírejte, neopravujte ani neupravujte.

• V opačném případě může dojít k požáru nebo úrazu elektrickým proudem.

• Jestliže je třeba výrobek opravit, obraťte se na servisní středisko.

Pokud dojde k výskytu podivného hluku, pachu spáleniny nebo pokud z výrobku uniká kouř, okamžitě odpojte napájecí zástrčku a obraťte se na servisní středisko.

• V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Pokud výrobek upadne nebo dojde k rozbití pláště, vypněte napájení a odpojte napájecí kabel. Obraťte se na servisní středisko.

• V opačném případě může dojít k požáru nebo úrazu elektrickým proudem.

Při čištění výrobku nestříkejte vodu přímo na části výrobku.

• Zajistěte, aby se do výrobku nedostala voda.

•V opačném případě může dojít k požáru, úrazu elektrickým proudem nebo potížím s výrobkem.

Nedovolte dětem, aby se na výrobek věšely a šplhaly po něm.

•V opačném případě může výrobek upadnout a způsobit zranění nebo smrt.

Nepokládejte na horní část výrobku žádné předměty, například hračky nebo sušenky.

• Pokud se nad výrobek nahne dítě, aby sebralo nějaký předmět, může předmět nebo výrobek upadnout a způsobit zranění nebo dokonce i smrt.

1-3 Nejdůležitější bezpečnostní opatření

Během bouřky nebo blýskání odpojte napájecí kabel a v žádném případě se nedotýkejte kabelu antény. Je to nebezpečné.

• V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Nenechte na výrobek upadnout žádné předměty a nevystavujte výrobek nárazům.

•V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Nepřesunujte výrobek taháním za napájecí kabel ani za kabel antény.

• V opačném případě může dojít k úrazu elektrickým proudem, k požáru nebo k potížím s výrobkem způsobeným poškozením kabelu.

Nezdvihejte výrobek držením za napájecí nebo signální kabel.

• V opačném případě může dojít k úrazu elektrickým proudem, k požáru nebo k potížím s výrobkem způsobeným poškozením kabelu.

Dbejte na to, aby ventilační otvor nebyl zakrytý ubrusem nebo záclonou.

• V opačném případě může dojít k požáru v důsledku vnitřního přehřátí výrobku.

Pokud dojde k úniku plynu, nedotýkejte se výrobku ani napájecí zástrčky a ihned zajistěte odvětrání prostoru.

• Jiskra by mohla způsobit výbuch nebo požár.

•Během bouřky nebo bouřky s výskytem blesků se nedotýkejte napájecího kabelu ani kabelu antény.

Nepokládejte a nepoužívejte v blízkosti výrobku hořlavé spreje ani hořlavé předm- ěty.

•V opačném případě může dojít k výbuchu nebo k požáru.

Nevkládejte žádné kovové předměty, napří- klad jídelní hůlky, mince nebo sponky a svorky, ani hořlavé předměty do výrobku (jeho ventilačními otvory, vstupními a výstupními konektory apod.).

• Pokud do výrobku vnikne voda nebo cizí látky, vypněte napájení, odpojte napájecí kabel a obraťte se na servisní středisko.

•V opačném případě může dojít k potížím s výrobkem, k úrazu elektrickým proudem nebo k požáru.

Nepokládejte na výrobek žádné kovové předměty ani nádoby s kapalinami, například vázy, květináče, nápoje, kosmetiku nebo léky.

• Pokud do výrobku vnikne voda nebo cizí látky, vypněte napájení, odpojte napájecí kabel a obraťte se na servisní středisko.

• V opačném případě může dojít k potížím s výrobkem, k úrazu elektrickým proudem nebo k požáru.

Nejdůležitější bezpečnostní opatření 1-3

Upozornění

V důsledku dlouhodobého zobrazení statického obrazu může na obrazovce vzniknout přetrvávající obraz nebo skvrna.

• Pokud výrobek po delší dobu nepoužíváte, nastavte u něj režim úspory energie anebo nastavte spořič obrazovky do režimu pohyblivého obrázku.

Nastavte u výrobku vhodné rozlišení a frekvenci.

• V opačném případě může docházet k přepínání zraku.

Nepokládejte adaptér na jiný adaptér.

• V opačném případě může dojít k požáru.

Než začnete adaptér používat, sejměte jeho vinylový kryt.

• V opačném případě může dojít k požáru.

Pokud výrobek po delší dobu nepoužíváte, například odjedete-li z domova, odpojte napájecí kabel ze síťové zásuvky.

•V opačném případě by mohlo dojít k nahromadění prachu a k požáru v důsledku přehřátí nebo zkratu anebo by mohlo dojít k úrazu elektrickým proudem.

Neotáčejte výrobek vzhůru nohama ani jej nepřesunujte pouze držením za stojan.

• Mohlo by to způsobit pád výrobku, jeho poškození anebo zranění osob.

Uchovávejte napájecí adaptér mimo dosah veškerých zdrojů tepla.

•V opačném případě může dojít k požáru.

Napájecí adaptér vždy uchovávejte na dostatečně větraném místě.

Dbejte na to, aby adaptér nepřišel do styku s vodou a nezvlhl.

• Mohlo by dojít k nesprávné funkci, úrazu elektrickým proudem nebo požáru. Nepoužívejte adaptér v blízkosti vodních ploch ani venku, zvláště když prší nebo sněží. Dbejte na to, aby při čištění podlahy nedošlo ke zvlhnutí adaptéru.

Nepoužívejte v blízkosti výrobku zvlhčovač ani vařič.

• V opačném případě může dojít k úrazu elektrickým proudem nebo požáru.

Protože se zobrazovací panel při dlouhodobém používání zahřeje, nedotýkejte se výrobku.

Při nastavování úhlu výrobku nebo výšky stojanu buďte opatrní.

• Mohli byste si způsobit zranění skřípnutím ruky nebo prstu.

• Je-li výrobek příliš nakloněný, může upadnou a způsobit zranění.

Dlouhodobé sledování výrobku z příliš malé vzdálenosti může poškodit zrak.

Při dlouhodobém sledování obrazovky je důležité nechat oči odpočinout (každou hodinu 5 minut).

• Tak se zmírní namáhání zraku.

Uchovávejte příslušenství malých rozměrů mimo dosah dětí.

Nepokládejte na výrobek těžké předměty.

•V opačném případě může dojít k potížím s výrobkem nebo ke zranění.

1-3 Nejdůležitější bezpečnostní opatření

Zaujetí a udržení správné pozice při používání tohoto výrobku

Při používání tohoto výrobku buďte ve správné pozici.

•Mějte rovná záda.

•Mezi očima a obrazovkou udržujte vzdálenost 45~50 cm. Dívejte se na obrazovku směrem dolů a mějte obrazovku přímo před sebou.

• Nastavte úhel výrobku tak, aby obrazovka neodrážela světlo.

•Mějte lokty v pravém úhlu a udržujte paže v rovině s hřbetem ruky.

• Udržujte lokty v pravém úhlu.

• Chodidla položte na zem a kolena udržujte v úhlu 90 stupňů nebo větším. Udržujte paže v pozici pod úrovní srdce.

Nejdůležitější bezpečnostní opatření 1-3

2 Instalace výrobku

2-1 Obsah balení

• Rozbalte výrobek a zkontrolujte, zda jsou v balení obsaženy následující položky.

• Obal výrobku uložte pro případ, že byste později potřebovali výrobek přestěhovat.

Monitor

OBSAH

Instalační příručka Záruka výrobku

Uživatelská příručka Kabel D-Sub

(V některých zemích není při-

ložen)

Napájecí kabel Napájecí adaptér Stojan Konektor stojanu

VOLITELNÉ DÍLY

Kabel HDMI Kabel DVI Kabel HDMI-DVI Hadřík na čištění

Čisticí hadřík se dodává pouze s vysoce lesklými modely.

2-1 Instalace výrobku

2-2 Instalace stojanu

Než výrobek sestavíte, položte jej na rovnou a stabilní plochu tak, aby obrazovka směřovala dolů.

Zapojte konektor stojanu do stojanu ve směru znázorněném na obrázku.

Zkontrolujte, zda je konektor stojanu pevně připojen.

Otočte spojovacím šroubem na spodní straně stojanu nadoraz, aby byl stojan zcela upevněn.

Dejte na stůl měkkou tkaninu, abyste výrobek chránili, a položte výrobek na tkaninu tak, aby jeho přední část směřovala dolů.

Držte hlavní těleso výrobku rukou tak, jak je znázorněno na obrázku. Zasuňte sestavený stojan do tělesa výrobku ve směru šipky znázorněné na obrázku.

Instalace výrobku 2-2

- Upozornění Nezdvihejte výrobek pouze držením za stojan.

Demontáž se provádí opačným postupem než montáž.

2-2 Instalace výrobku

2-3 Připojení k počítači

Připojovací součásti se mohou lišit v závislosti na modelu výrobku.

1. Připojte výrobek k počítači v souladu s výstupem videa, který počítač podporuje.

• Pokud je grafická karta vybavena výstupem D-Sub (<Analog>)

•Připojte port [RGB IN] k portu [D-Sub] počítače pomocí kabelu D-Sub.

• Pokud je grafická karta vybavena výstupem DVI (<Digital>)

•Připojte port [DVI IN] k portu [DVI] počítače pomocí kabelu DVI.

Konektor [DVI IN] mají pouze digitální modely, které jsou vyhrazené pro DVI.

Instalace výrobku 2-3

• Pomocí kabelu HDMI-DVI propojte konektor [HDMI IN] výrobku a konektor [DVI] počítače.

Vstupním konektorem [HDMI IN] jsou vybaveny pouze modely určené pro přenos HDMI.

2. Připojte jeden konec napájecího kabelu do portu [POWER] na výrobku a druhý konec napájecího kabelu připojte do síťové

zásuvky o napětí 220 V nebo 110 V. (Výstupní napětí se přepne automaticky.)

Po připojení k počítači můžete výrobek zapnout a začít jej používat.

2-3 Instalace výrobku

2-4 Připojení kabelu HDMI

1. Pomocí kabelu HDMI propojte výstupní konektor HDMI zařízení s digitálním výstupem a konektor [HDMI IN] výrobku.

Vstupním konektorem [HDMI IN] jsou vybaveny pouze modely určené pro přenos HDMI.

2. Ke konektoru [AUDIO OUT] výrobku připojte reproduktor.

Pokud bude připojen pouze kabel HDMI a nebude připojen žádný reproduktor, výrobek nebude vydávat zvuk. Po připojení všech kabelů můžete zapnout a používat výrobek a váš přehrávač DVD (nebo zařízení s digitálním

výstupem). Stiskněte tlačítko [ ] a jako vstupní signál vyberte možnost <HDMI>.

Instalace výrobku 2-4

2-5 Kensingtonský zámek

Kensingtonský zámek je zařízení pro ochranu před krádežemi. Umožňuje uzamknout výrobek tak, aby mohl bezpečně sloužit na veřejném místě. Protože se tvar a použití uzamykacího zařízení může lišit podle modelu a výrobce, vyhledejte si další informace v uživatelské příručce dodané spolu s uzamykacím zařízením.

Kensingtonský zámek je třeba zakoupit zvlášť.

Chcete-li uzamknout výrobek, postupujte podle následujících pokynů:

1. Obtočte Kensingtonský zámek kolem velkého pevného předmětu, např. stolu nebo židle.

2. Protáhněte konec kabelu s připojeným zámkem skrz smyčku Kensingtonského zámku.

3. Vložte uzamykací zařízení do slotu Kensingtonského zámku na monitoru ( ).

4. Uzamkněte zámek ( ).

• Toto jsou obecné pokyny. Podrobné pokyny naleznete v uživatelské příručce dodané spolu s uzamykacím zařízením.

• Uzamykací zařízení lze zakoupit v obchodě s elektronikou, v online obchodě anebo v našem servisním středisku.

2-5 Instalace výrobku

3 Používání výrobku

3-1 Nastavení optimálního rozlišení

Až zapnete výrobek poté, co jste jej zakoupili, na obrazovce se zobrazí zpráva týkající se nastavení optimálního rozlišení. Vyberte jazyk a optimální rozlišení.

▲/▼ : Pomocí těchto tlačítek můžete vybrat jazyk. MENU : Po stisknutí tohoto tlačítka zpráva zmizí.

• Zpráva se může zobrazit až třikrát, dokud není rozlišení nastaveno na optimální hodnotu.

• Nastavení rozlišení na optimální hodnotu

•Při vypnutém počítači propojte výrobek a počítač a zapněte napájení.

• Pravým tlačítkem myši klikněte na pracovní plochu a z místní nabídky vyberte možnost „Vlastnosti“.

•Na kartě „Nastavení“ nastavte rozlišení na optimální hodnotu.

Používání výrobku 3-1

3-2 Tabulka standardních režimů signálu

Výrobek nabízí nejlepší kvalitu obrazu, pokud jej sledujete při optimálním nastavení rozlišení. Optimální rozlišení závisí na velikosti obrazovky.

Pokud tedy není nastaveno optimální rozlišení odpovídající velikosti panelu, může dojít ke zhoršení vizuální kvality. Doporučuje se nastavit rozlišení na hodnotu, která je pro výrobek optimální.

Pokud počítač vysílá signál v jednom z následujících standardních režimů signálu, nastaví se obrazovka automaticky. Pokud však signál počítače neodpovídá žádnému z následujících režimů signálu, může se zobrazit prázdná obrazovka nebo se může zapnout pouze kontrolka napájení. Proto proveďte následující konfiguraci. Vyhledejte si informace v uživatelské příručce grafické karty.

BX1931N

REŽIM ZOBRAZENÍ

HORIZONTÁLNÍ

FREKVENCE (KHZ)

VERTIKÁLNÍ

FREKVENCE (HZ)

HODINOVÝ

KMITOČET (MHZ)

SYNCHRONIZAČNÍ

POLARITA (H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1366 x 768 47,712 59,790 85,500 +/+

Horizontální frekvence

Doba potřebná k vykreslení jednoho řádku spojením levého okraje s pravým okrajem obrazovky se nazývá horizontální cyklus a jeho převrácená hodnota horizontálního cyklu se označuje jako horizontální frekvence. Horizontální frekvence se udává v kHz.

Vertikální frekvence

Aby mohlo lidské oko zachytit obraz, musí se na panelu stejný obraz zobrazit desetkrát za sekundu. Tato frekvence se označuje jako vertikální. Vertikální frekvence se udává v Hz.

3-2 Používání výrobku

3-3 Tabulka standardních režimů signálu

Výrobek nabízí nejlepší kvalitu obrazu, pokud jej sledujete při optimálním nastavení rozlišení. Optimální rozlišení závisí na velikosti obrazovky.

Pokud tedy není nastaveno optimální rozlišení odpovídající velikosti panelu, může dojít ke zhoršení vizuální kvality. Doporučuje se nastavit rozlišení na hodnotu, která je pro výrobek optimální.

Pokud počítač vysílá signál v jednom z následujících standardních režimů signálu, nastaví se obrazovka automaticky. Pokud však signál počítače neodpovídá žádnému z následujících režimů signálu, může se zobrazit prázdná obrazovka nebo se může zapnout pouze kontrolka napájení. Proto proveďte následující konfiguraci. Vyhledejte si informace v uživatelské příručce grafické karty.

BX2031

REŽIM ZOBRAZENÍ

HORIZONTÁLNÍ

FREKVENCE (KHZ)

VERTIKÁLNÍ

FREKVENCE (HZ)

HODINOVÝ

KMITOČET (MHZ)

SYNCHRONIZAČNÍ

POLARITA (H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 900 60,000 60,000 108,000 +/+

Horizontální frekvence

Doba potřebná k vykreslení jednoho řádku spojením levého okraje s pravým okrajem obrazovky se nazývá horizontální cyklus a jeho převrácená hodnota horizontálního cyklu se označuje jako horizontální frekvence. Horizontální frekvence se udává v kHz.

Vertikální frekvence

Aby mohlo lidské oko zachytit obraz, musí se na panelu stejný obraz zobrazit desetkrát za sekundu. Tato frekvence se označuje jako vertikální. Vertikální frekvence se udává v Hz.

Používání výrobku 3-3

3-4 Tabulka standardních režimů signálu

Výrobek nabízí nejlepší kvalitu obrazu, pokud jej sledujete při optimálním nastavení rozlišení. Optimální rozlišení závisí na velikosti obrazovky.

Pokud tedy není nastaveno optimální rozlišení odpovídající velikosti panelu, může dojít ke zhoršení vizuální kvality. Doporučuje se nastavit rozlišení na hodnotu, která je pro výrobek optimální.

Pokud počítač vysílá signál v jednom z následujících standardních režimů signálu, nastaví se obrazovka automaticky. Pokud však signál počítače neodpovídá žádnému z následujících režimů signálu, může se zobrazit prázdná obrazovka nebo se může zapnout pouze kontrolka napájení. Proto proveďte následující konfiguraci. Vyhledejte si informace v uživatelské příručce grafické karty.

BX2031N

REŽIM ZOBRAZENÍ

HORIZONTÁLNÍ

FREKVENCE (KHZ)

VERTIKÁLNÍ

FREKVENCE (HZ)

HODINOVÝ

KMITOČET (MHZ)

SYNCHRONIZAČNÍ

POLARITA (H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 900 60,000 60,000 108,000 +/+

Horizontální frekvence

Doba potřebná k vykreslení jednoho řádku spojením levého okraje s pravým okrajem obrazovky se nazývá horizontální cyklus a jeho převrácená hodnota horizontálního cyklu se označuje jako horizontální frekvence. Horizontální frekvence se udává v kHz.

Vertikální frekvence

Aby mohlo lidské oko zachytit obraz, musí se na panelu stejný obraz zobrazit desetkrát za sekundu. Tato frekvence se označuje jako vertikální. Vertikální frekvence se udává v Hz.

3-4 Používání výrobku

3-5 Tabulka standardních režimů signálu

Výrobek nabízí nejlepší kvalitu obrazu, pokud jej sledujete při optimálním nastavení rozlišení. Optimální rozlišení závisí na velikosti obrazovky.

Pokud tedy není nastaveno optimální rozlišení odpovídající velikosti panelu, může dojít ke zhoršení vizuální kvality. Doporučuje se nastavit rozlišení na hodnotu, která je pro výrobek optimální.

Pokud počítač vysílá signál v jednom z následujících standardních režimů signálu, nastaví se obrazovka automaticky. Pokud však signál počítače neodpovídá žádnému z následujících režimů signálu, může se zobrazit prázdná obrazovka nebo se může zapnout pouze kontrolka napájení. Proto proveďte následující konfiguraci. Vyhledejte si informace v uživatelské příručce grafické karty.

BX2231

REŽIM ZOBRAZENÍ

HORIZONTÁLNÍ

FREKVENCE (KHZ)

VERTIKÁLNÍ

FREKVENCE (HZ)

HODINOVÝ

KMITOČET (MHZ)

SYNCHRONIZAČNÍ

POLARITA (H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 31,469 59,94 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 1200 75,000 60,000 162,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Používání výrobku 3-5

Horizontální frekvence

Doba potřebná k vykreslení jednoho řádku spojením levého okraje s pravým okrajem obrazovky se nazývá horizontální cyklus a jeho převrácená hodnota horizontálního cyklu se označuje jako horizontální frekvence. Horizontální frekvence se udává v kHz.

Vertikální frekvence

Aby mohlo lidské oko zachytit obraz, musí se na panelu stejný obraz zobrazit desetkrát za sekundu. Tato frekvence se označuje jako vertikální. Vertikální frekvence se udává v Hz.

3-5 Používání výrobku

3-6 Tabulka standardních režimů signálu

Výrobek nabízí nejlepší kvalitu obrazu, pokud jej sledujete při optimálním nastavení rozlišení. Optimální rozlišení závisí na velikosti obrazovky.

Pokud tedy není nastaveno optimální rozlišení odpovídající velikosti panelu, může dojít ke zhoršení vizuální kvality. Doporučuje se nastavit rozlišení na hodnotu, která je pro výrobek optimální.

Pokud počítač vysílá signál v jednom z následujících standardních režimů signálu, nastaví se obrazovka automaticky. Pokud však signál počítače neodpovídá žádnému z následujících režimů signálu, může se zobrazit prázdná obrazovka nebo se může zapnout pouze kontrolka napájení. Proto proveďte následující konfiguraci. Vyhledejte si informace v uživatelské příručce grafické karty.

BX2331

REŽIM ZOBRAZENÍ

HORIZONTÁLNÍ

FREKVENCE (KHZ)

VERTIKÁLNÍ

FREKVENCE (HZ)

HODINOVÝ

KMITOČET (MHZ)

SYNCHRONIZAČNÍ

POLARITA (H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 31,469 59,94 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 1200 75,000 60,000 162,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Používání výrobku 3-6

Horizontální frekvence

Doba potřebná k vykreslení jednoho řádku spojením levého okraje s pravým okrajem obrazovky se nazývá horizontální cyklus a jeho převrácená hodnota horizontálního cyklu se označuje jako horizontální frekvence. Horizontální frekvence se udává v kHz.

Vertikální frekvence

Aby mohlo lidské oko zachytit obraz, musí se na panelu stejný obraz zobrazit desetkrát za sekundu. Tato frekvence se označuje jako vertikální. Vertikální frekvence se udává v Hz.

3-6 Používání výrobku

3-7 Tabulka standardních režimů signálu

Výrobek nabízí nejlepší kvalitu obrazu, pokud jej sledujete při optimálním nastavení rozlišení. Optimální rozlišení závisí na velikosti obrazovky.

Pokud tedy není nastaveno optimální rozlišení odpovídající velikosti panelu, může dojít ke zhoršení vizuální kvality. Doporučuje se nastavit rozlišení na hodnotu, která je pro výrobek optimální.

Pokud počítač vysílá signál v jednom z následujících standardních režimů signálu, nastaví se obrazovka automaticky. Pokud však signál počítače neodpovídá žádnému z následujících režimů signálu, může se zobrazit prázdná obrazovka nebo se může zapnout pouze kontrolka napájení. Proto proveďte následující konfiguraci. Vyhledejte si informace v uživatelské příručce grafické karty.

BX2431

REŽIM ZOBRAZENÍ

HORIZONTÁLNÍ

FREKVENCE (KHZ)

VERTIKÁLNÍ

FREKVENCE (HZ)

HODINOVÝ

KMITOČET (MHZ)

SYNCHRONIZAČNÍ

POLARITA (H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 31,469 59,94 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 1200 75,000 60,000 162,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Používání výrobku 3-7

Horizontální frekvence

Doba potřebná k vykreslení jednoho řádku spojením levého okraje s pravým okrajem obrazovky se nazývá horizontální cyklus a jeho převrácená hodnota horizontálního cyklu se označuje jako horizontální frekvence. Horizontální frekvence se udává v kHz.

Vertikální frekvence

Aby mohlo lidské oko zachytit obraz, musí se na panelu stejný obraz zobrazit desetkrát za sekundu. Tato frekvence se označuje jako vertikální. Vertikální frekvence se udává v Hz.

3-7 Používání výrobku

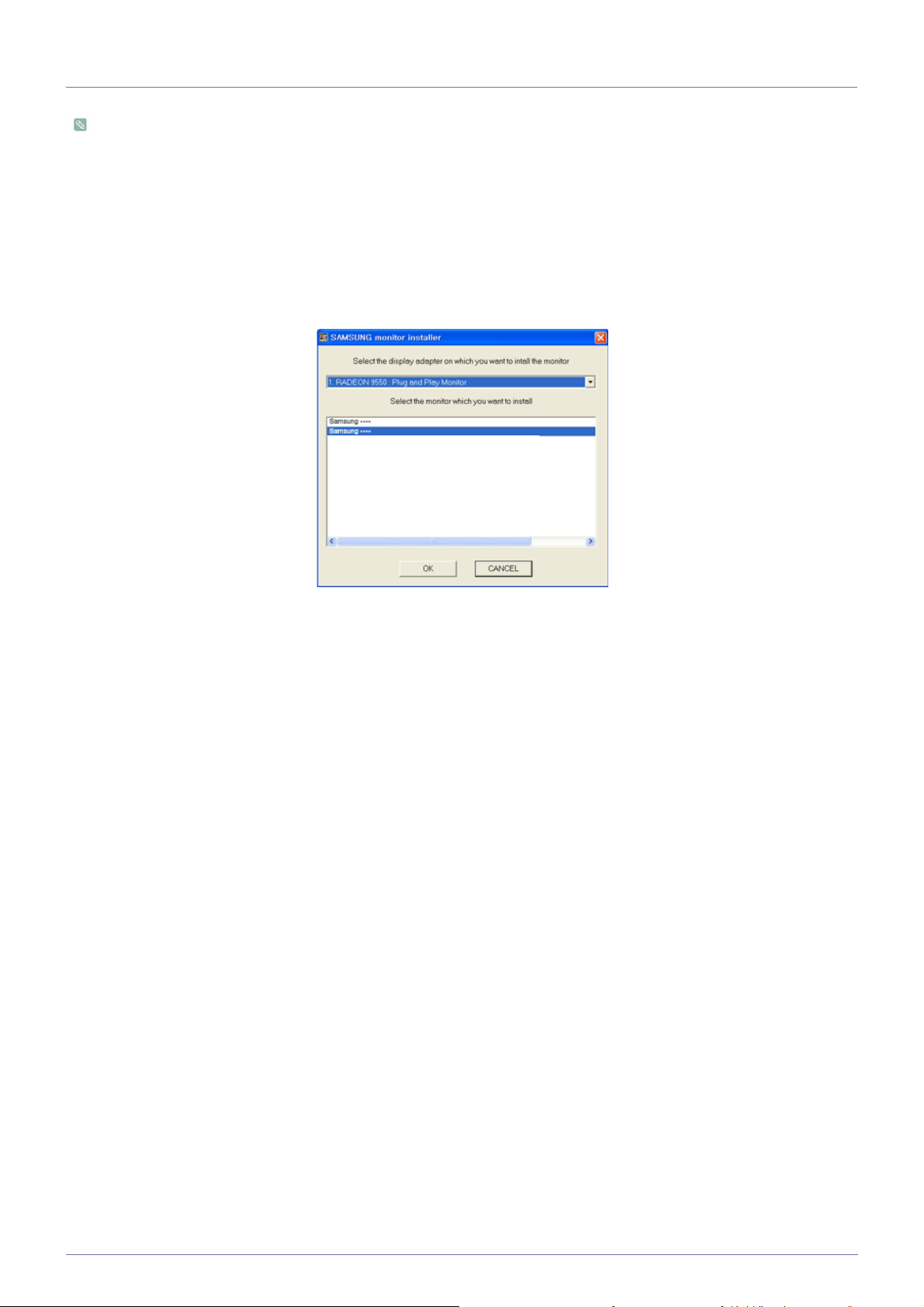

3-8 Instalace ovladače zařízení

Při instalaci ovladače zařízení můžete nastavit rozlišení a frekvenci vhodné pro výrobek. Ovladač zařízení je obsažen na disku CD-ROM, který je součástí dodávky výrobku. Pokud je dodaný soubor ovladače poškozený, obraťte se prosím na servisní středisko nebo navštivte webový server společnosti Samsung Electronics (http://www.samsung.com/) a ovladač si stáhněte.

1. Vložte disk CD-ROM s ovladačem zařízení do jednotky CD-ROM.

2. Klikněte na možnost „Windows Driver“.

3. Další kroky instalace proveďte podle pokynů zobrazených na obrazovce.

4. V seznamu modelů vyberte svůj model výrobku.

5. Zkontrolujte, zda se v nastavení ovládacích panelů zobrazují správné hodnoty rozlišení a obnovovací frekvence obrazovky.

Další informace naleznete v dokumentaci k operačnímu systému Windows.

Používání výrobku 3-8

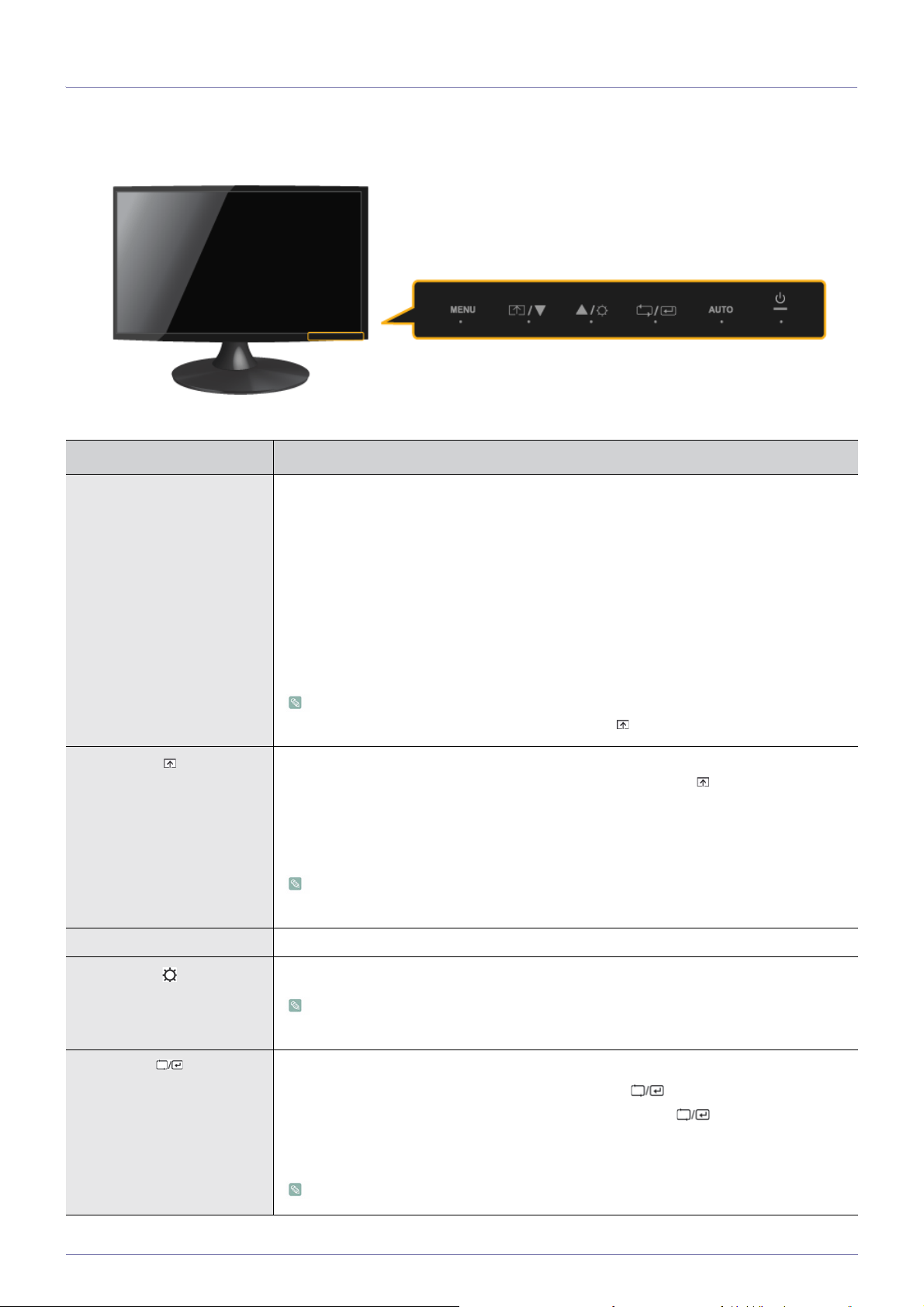

3-9 Tlačítka pro obsluhu výrobku

Tlačítka pro obsluhu výrobku

IKONA POPIS

MENU Stisknutím tohoto tlačítka vyvoláte zobrazení na obrazovce (OSD).

Toto tlačítko slouží také k ukončení nabídky OSD anebo k návratu na vyšší úroveň nabídky OSD.

* Zámek nastavení OSD Tato funkce uzamkne nabídku OSD, aby byla aktuální nastavení zachována nebo aby

nemohla být změněna jinou osobou. Svítí: Zámek nastavení OSD se aktivuje stisknutím a podržením tlačítka MENU na 5 sekund. Vypnutý: Zámek nastavení OSD se deaktivuje opětovným stisknutím a podržením tlačítka

MENU na 5 sekund.

I když je aktivován Zámek nastavení OSD, mohou uživatelé nastavit jas a kontrast a mohou nastavit funkci úprav přiřazenou tlačítku [ ].

Uživatelé mohou nastavit <Customized Key> pro jednu z následujících funkcí. Pokud uživatel po nastavení vlastní funkce stiskne tlačítko vlastního nastavení [ ], provede se nakonfigurovaná funkce.

•Počítačové signály: <MagicBright> - <MagicAngle> - <MagicEco> - <Image Size>

• Signály AV: <Picture Mode> - <MagicAngle> - <MagicEco> - <Image Size>

Funkci Customized Key lze nastavit výběrem položky <SETUP&RESET> -> <Customized Key> v nabídce OSD.

▲/▼ Tato tlačítka slouží k procházení nabídkou nebo k nastavení hodnot v nabídce OSD.

Toto tlačítko slouží k nastavení jasu obrazovky.

Zvuk je možné upravit pouze tehdy, je-li externí vstup připojen prostřednictvím rozhraní HDMI.

Toto tlačítko slouží k výběru funkce.

Pokud při nepřítomnosti nabídky OSD stisknete tlačítko [ ], přepne se vstupní signál (Analog/Digital/HDMI). Při přepnutí vstupního signálu tlačítkem [ ] anebo při zapnutí

výrobku se v levém horním rohu obrazovky zobrazí zpráva s informací o vybraném vstupním signálu.

Tato funkce není dostupná pro výrobky, které mají pouze analogové rozhraní.

3-9 Používání výrobku

IKONA POPIS

AUTO Stisknutím tlačítka [AUTO] se nastavení obrazovky upraví automaticky.

Tato funkce je dostupná pouze v režimu analog.

Pokud se v nabídce Vlastnosti zobrazení změní nastavení rozlišení, provede se funkceAUTO adjustment.

Stisknutím tohoto tlačítka výrobek zapnete nebo vypnete.

•Tlačítka na pravé straně výrobku jsou citlivá na dotyk.

•Stačí se prstem tlačítka zlehka dotknout.

Kontrolka LED napájení

Tato kontrolka LED svítí, pokud výrobek pracuje normálně.

Další informace o funkci úspory energie najdete v Dalších informacích v části funkce úspory energie. Pokud výrobek po delší dobu nepoužíváte, doporučuje se odpojit napájecí kabel, aby se minimalizovala spotřeba elektrické energie.

Používání výrobku 3-9

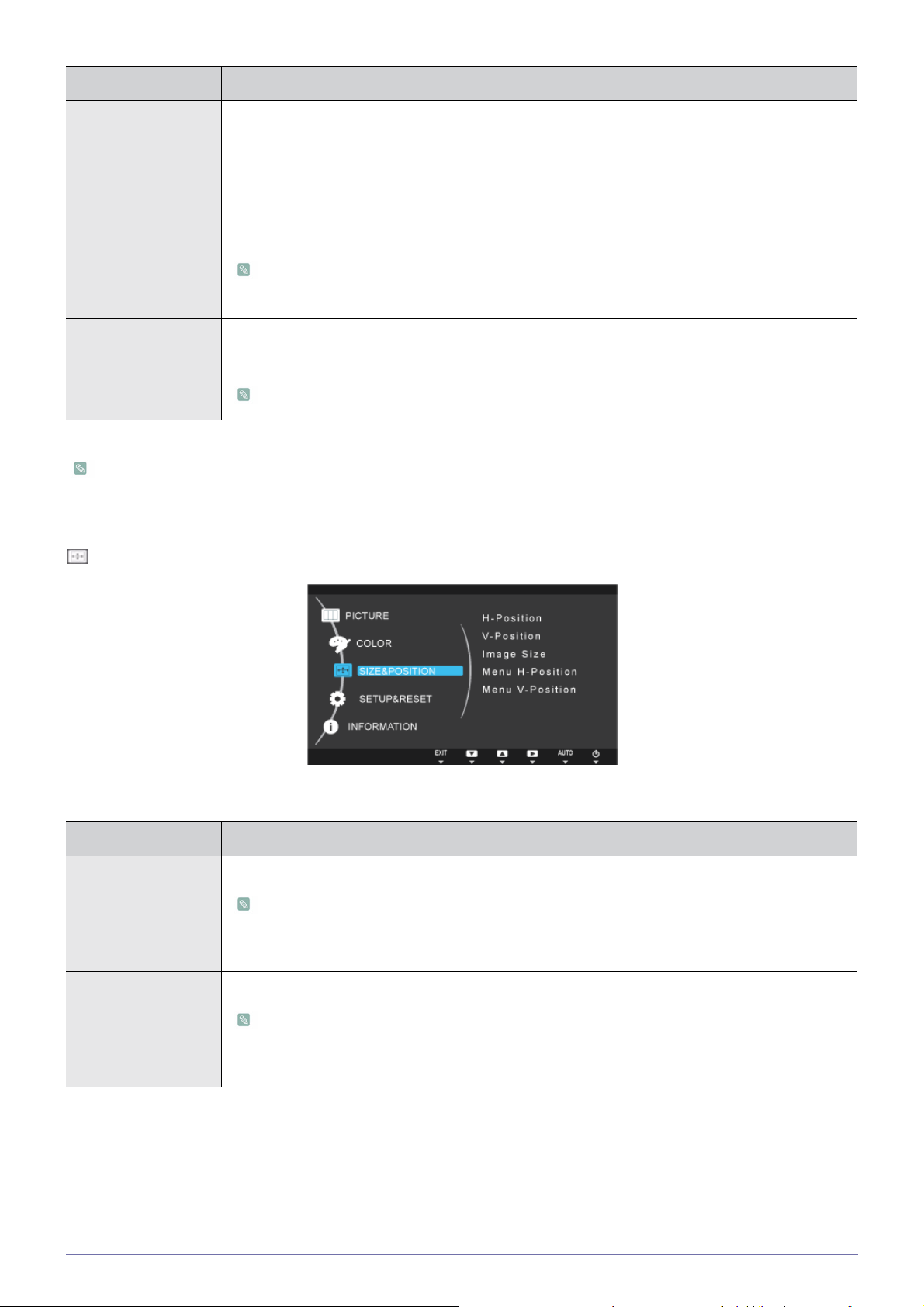

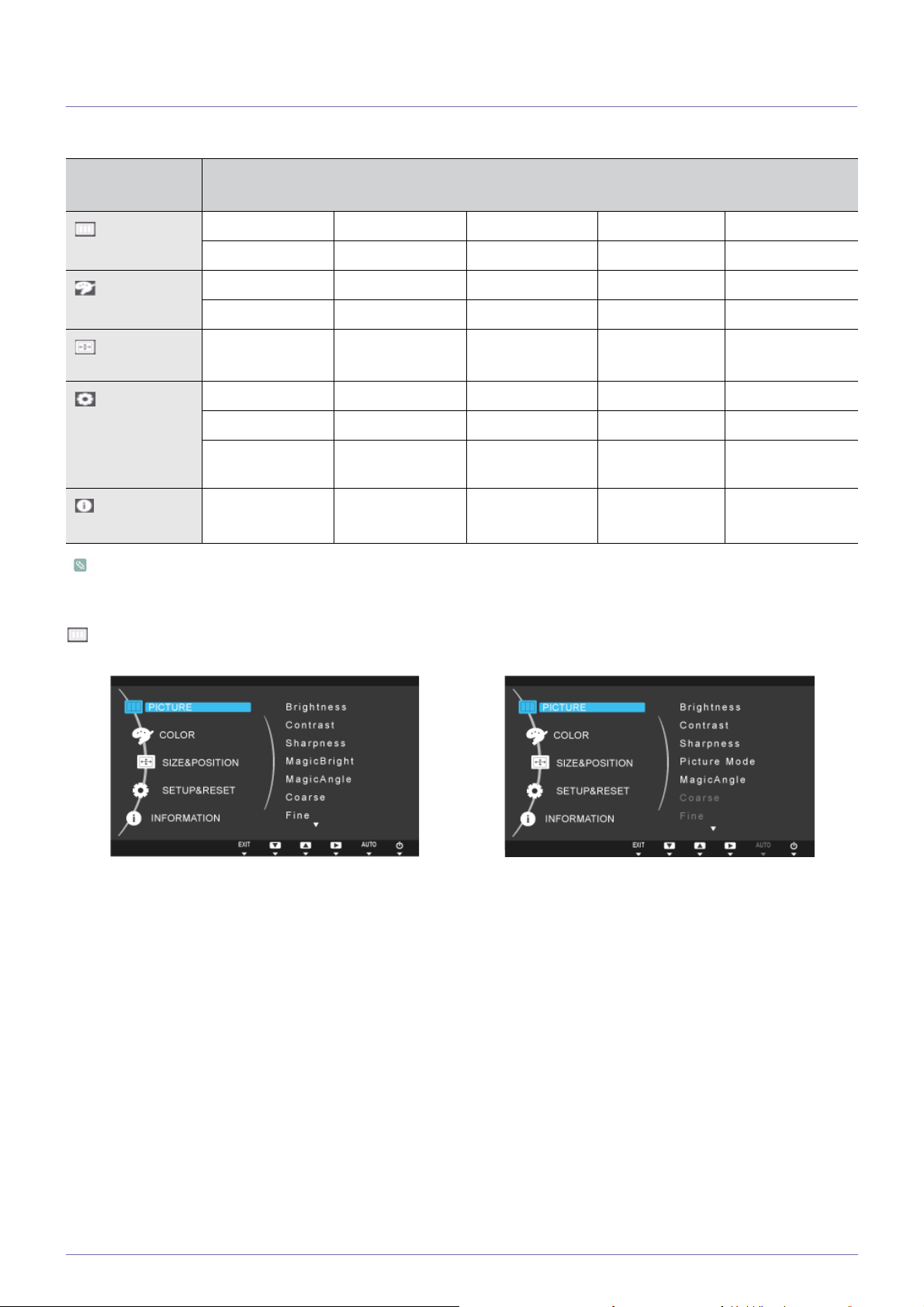

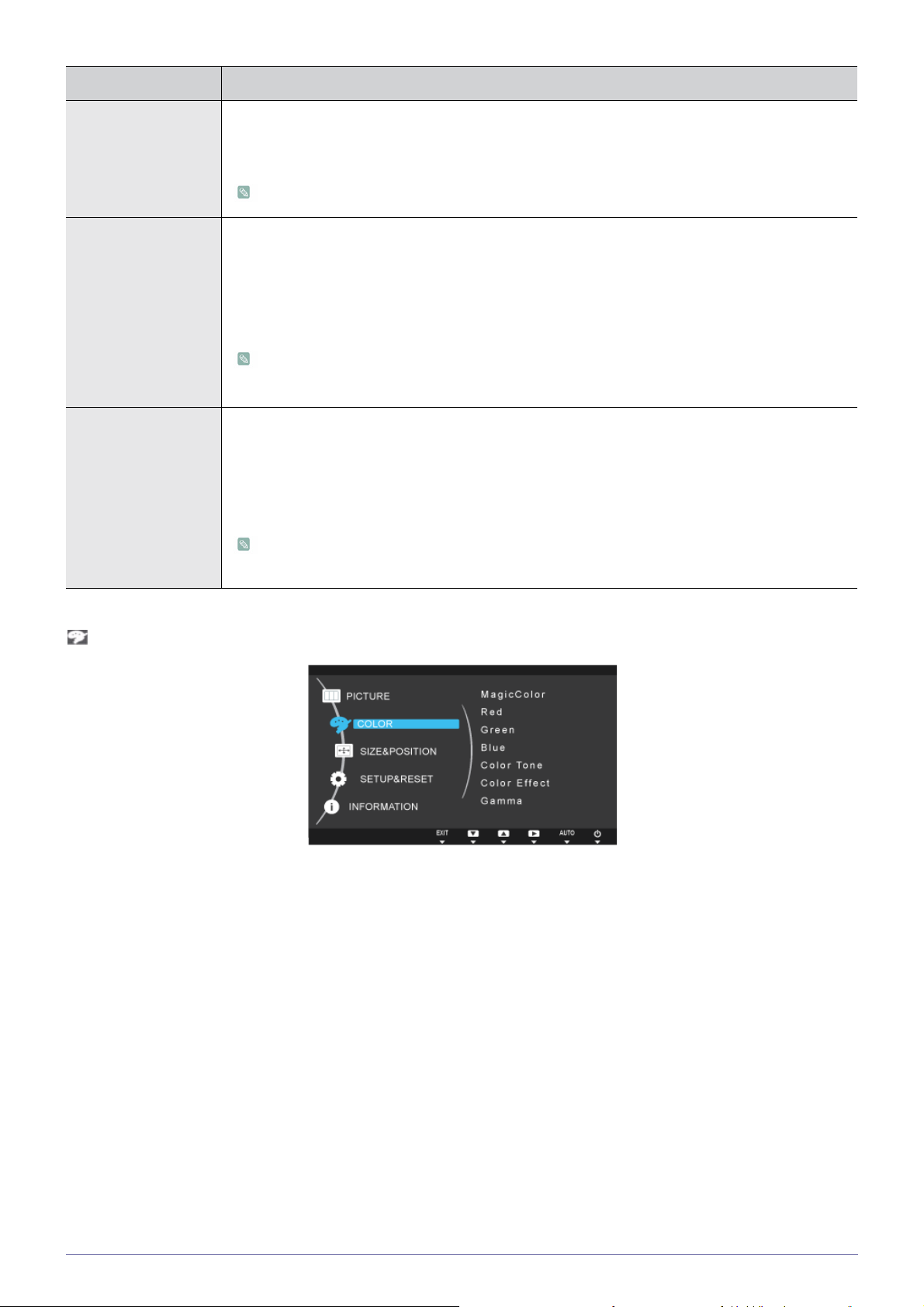

3-10 Použití nabídky úprav nastavení obrazovky (OSD: zobrazení na obrazovce)

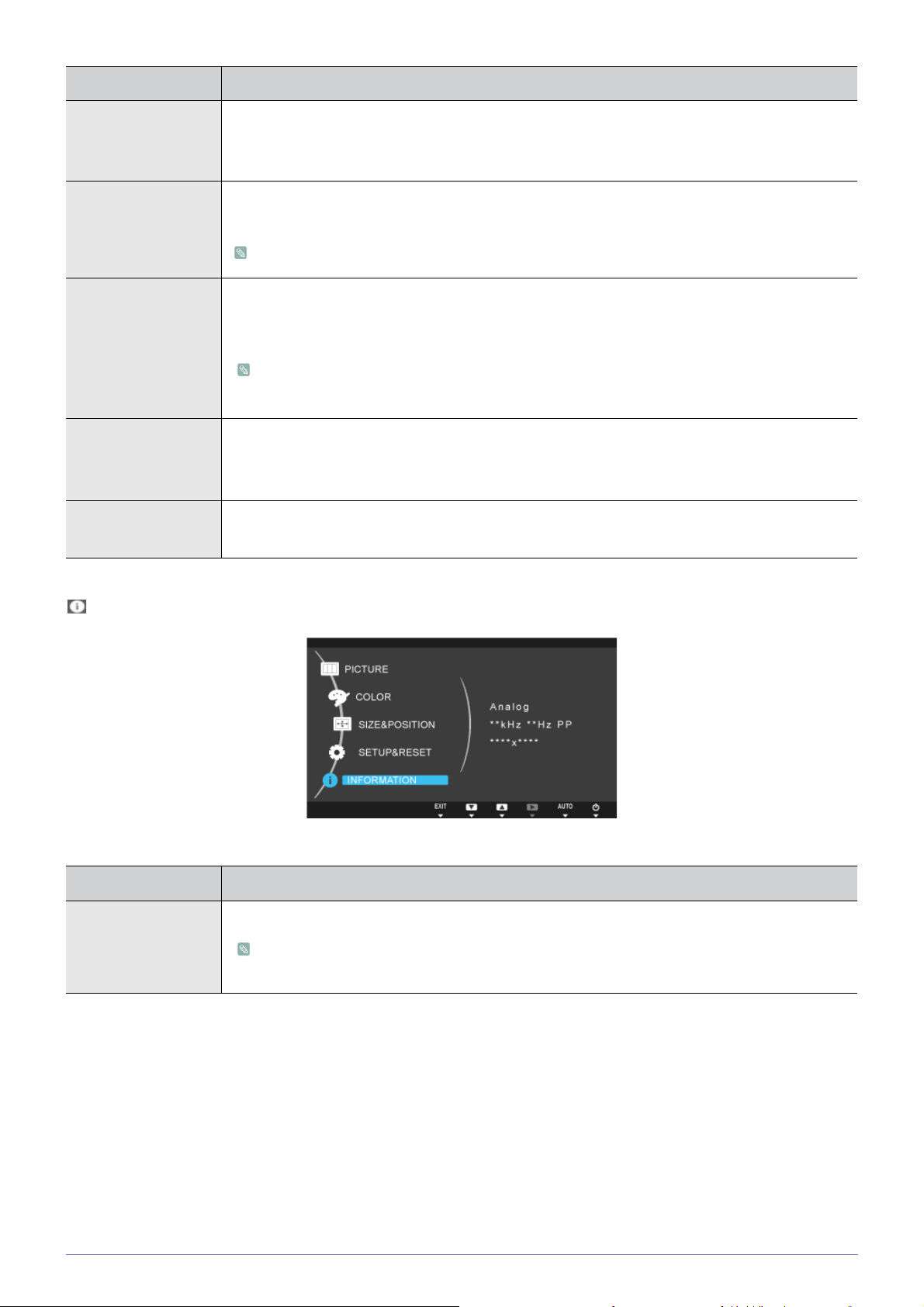

Obrazovka OSD (Nabídka na obrazovce)

Použití nabídky úprav nastavení obrazovky (OSD: zobrazení na obrazovce) Struktura

HLAVNÍ

NABÍDKA


Brightness Contrast Sharpness MagicBright Picture Mode

PODNABÍDKA

MagicAngle Coarse Fine Response Time HDMI Black Level

COLOR

MagicColor Red Green Blue Color Tone

Color Effect Gamma

SIZE & POSI-

H-Position V-Position Image Size Menu H-Position Menu V-Position

TION

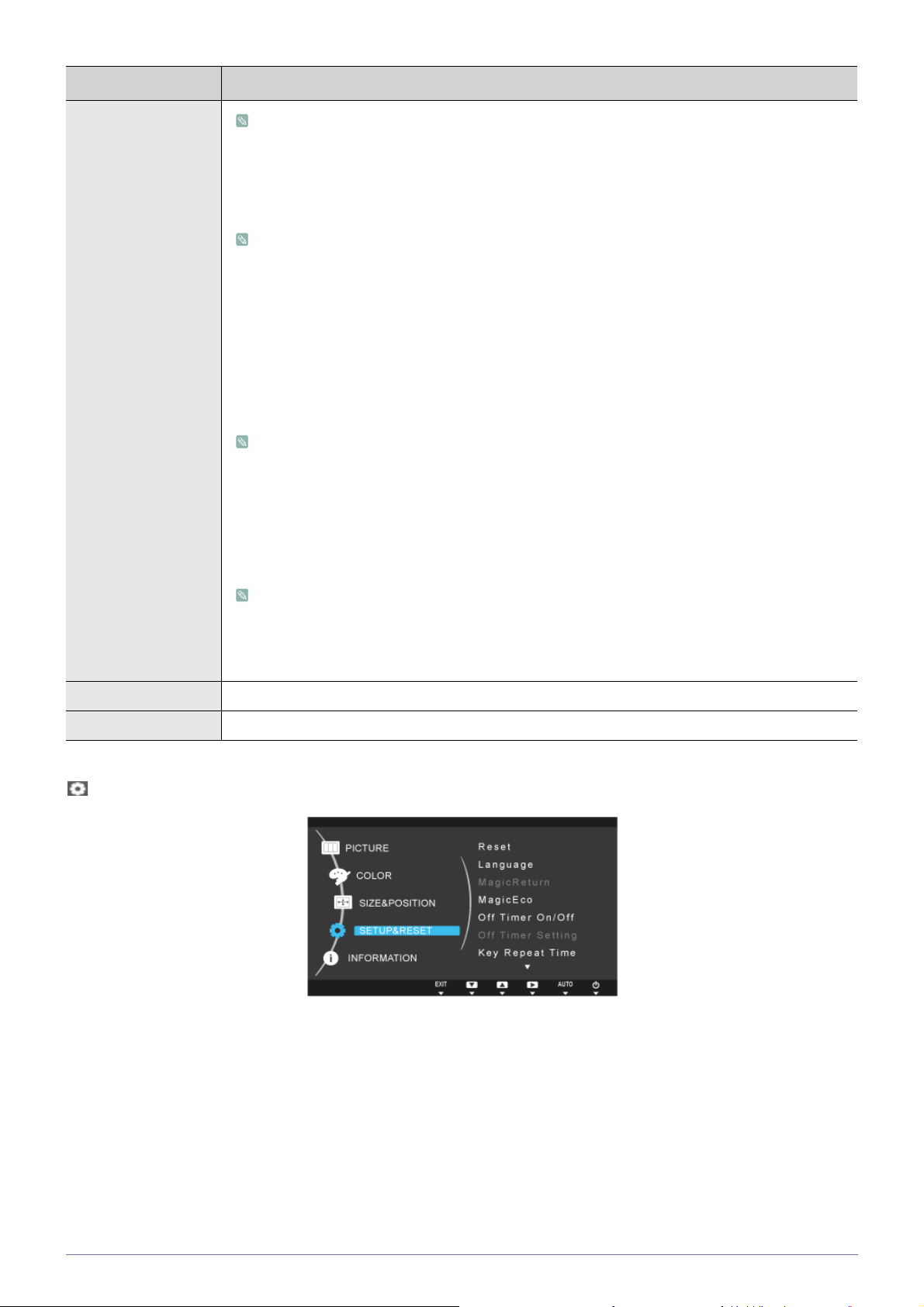

SETUP&RESET

Reset Language MagicReturn MagicEco Off Timer On/Off

Off Timer Setting Key Repeat Time Customized Key Auto Source PC/AV Mode

Display Time Menu Transpar-

ency

INFORMA-

TION

Funkce monitoru se mohou v závislosti na modelu lišit. Viz konkrétní výrobek.


<Počítačové signály> <Signály AV>

3-10 Používání výrobku

NABÍDKA POPIS

Brightness Ovládá jas obrazovky.

• Tato nabídka není dostupná v případě, že je položka <MagicBright> nastavena do režimu <Dynamic Contrast>.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicEco>.

Contrast Ovládá kontrast obrazu na obrazovce.

• Tato nabídka není dostupná v případě, že je funkce <MagicBright> nastavena na režim <Dynamic Contrast> nebo <Cinema>.

• Tato nabídka není dostupná v případě, že je položka <MagicColor> nastavena do režimu <Full> nebo <Intelligent>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

Sharpness Ovládá jas detailů obrazu na obrazovce.

• Tato nabídka není dostupná v případě, že je funkce <MagicBright> nastavena na režim <Dynamic Contrast> nebo <Cinema>.

• Tato nabídka není dostupná v případě, že je položka <MagicColor> nastavena do režimu <Full> nebo <Intelligent>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

MagicBright Poskytuje předvolby nastavení obrazu optimalizované pro různá uživatelská prostředí, například pro

úpravu dokumentů, procházení Internetu, hraní her, sledování filmů a podobně.

•<Custom> Pokud předem nastavené režimy obrazu nepostačují, může uživatel nakonfigurovat položky

<brightness> a <Contrast> přímo pomocí tohoto režimu.

• <Standard> Tento režim zajišťuje nastavení obrazu vhodné pro úpravu dokumentů a procházení Internetu

(sledování textu a obrázků).

•<Game> Tento režim zajišťuje nastavení obrazu vhodné pro hraní her obsahujících velké množství grafiky a vyžadujících rychlou obnovovací frekvenci obrazovky.

• <Cinema> Tento režim zajišťuje jas a ostrost podobné hodnotám jasu a ostrosti na televizoru a zajišťuje

nejvhodnější prostředí pro sledování zábavy (filmů, disků DVD apod.).

• <Dynamic Contrast> Automaticky ovládá kontrast obrazu, aby byl světlý a tmavý obraz celkově vyvážený.

Tato nabídka není dostupná, je-li aktivní možnost <MagicAngle> nebo <MagicEco>.

Používání výrobku 3-10

NABÍDKA POPIS

Picture Mode Monitor je vybaven čtyřmi automatickými nastaveními obrazu (<Dynamic>, <Standard>, <Movie>

and <Custom>). Můžete zvolit nastavení Dynamic, Standard, Movie nebo Custom. Při zvolení možnosti Custom (Vlastní) se obraz automaticky nastaví podle uživatelského nastavení.

•<Dynamic> Volbou tohoto nastavení získáte ostřejší obraz než v režimu Standard.

• <Standard> Tento režim zvolte, pokud je okolí jasné. Tento režim také poskytuje ostrý obraz.

•<Movie> Tento režim zvolte, pokud je okolí tmavé. Režim je energeticky úsporný a šetří vaše oči.

•<Custom> Tento režim zvolte, pokud chcete nastavit obraz podle vlastní volby.

• Tyto možnosti lze nastavit pouze v případě, že je externí vstup připojen prostřednictvím portu HDMI/DVI a položka <PC/AV Mode> je nastavena na hodnotu <AV>.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicAngle> nebo <MagicEco>.

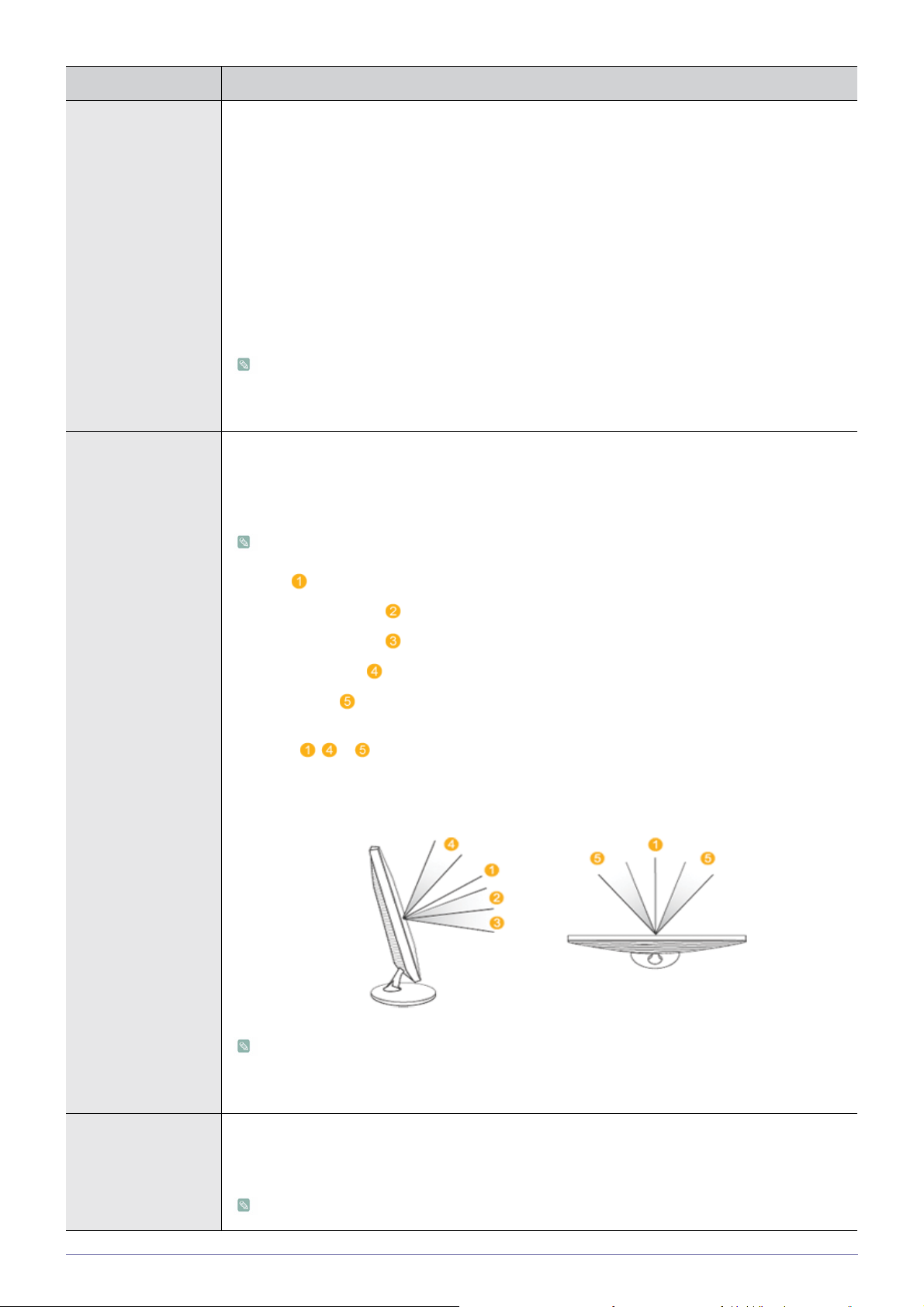

MagicAngle Tato funkce vám umožní nastavit optimální kvalitu obrazu podle úhlu, pod kterým se díváte na obra-

zovku. Sledujete-li obraz pod úhlem zespodu, shora nebo ze strany monitoru, lze kvality srovnatelné se sle-

dováním přímo zepředu dosáhnout tak, že nastavíte režim odpovídající dané poloze.

Při sledování přímo zepředu nastavte možnost <Off>.

• <Off> - tuto možnost zvolte při sledování zepředu.

• <Lean Back Mode1> - tuto možnost zvolte při sledování mírně zespodu.

• <Lean Back Mode2> - tuto možnost zvolte při sledování zespodu.

• <Standing Mode> – tuto hodnotu zvolte, sledujete-li monitor shora.

• <Side Mode> - tuto možnost zvolte při sledování zleva nebo zprava.

• <Group View> – tuto možnost zvolte v případě, kdy dvě nebo více osob zároveň sleduje obraz

z pozic , a .

• <Custom> -Pokud vyberete možnost <Custom>, bude výchozím nastavením hodnota <Lean Back Mode 1>. Uživatelé mohou v případě potřeby nastavit vhodnou kvalitu obrazu.

• Tato nabídka není dostupná v případě, že je funkce <MagicBright> nastavena na režim <Dynamic Contrast> nebo <Cinema>.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicColor> nebo <Color Effect>.

Coarse Odstraňuje vertikální šum (řádky) z obrazovky.

Umístění obrazovky lze po provedení úprav změnit. V takovém případě přesuňte obrazovku tak, aby se zobrazovala ve středu zobrazovacího panelu, a to pomocí nabídky <H-Position>.

Tato funkce je dostupná pouze v režimu analog.

3-10 Používání výrobku

NABÍDKA POPIS

Fine Odstraňuje horizontální šum (řádky) z obrazovky.

Pokud šum nelze zcela odstranit pomocí funkce <Fine>, nastavte položku <Coarse> a poté znovu použijte funkci <Fine>.

Tato funkce je dostupná pouze v režimu analog.

Response Time Zrychluje dobu odezvy panelu na vyšší hodnotu, než je původní doba odezvy, takže se pohyblivý

obraz zobrazuje ostřeji a přirozeněji.

•<Normal>

• <Faster>

•<Fastest>

• Pokud nesledujete film, doporučujeme nastavit hodnotu <Normal> nebo <Faster>.

• Funkce monitoru se mohou v závislosti na modelu lišit. Viz konkrétní výrobek.

HDMI Black Level Je-li váš přehrávač DVD nebo set-top box připojen k výrobku pomocí kabelu HDMI, může v závislosti

na připojeném externím zařízení docházet k poruchám kvality obrazu (úroveň černé, nekvalitní kontrast, světlejší barevné tóny atd.).

•<Normal>

•<Low>

Tato funkce je aktivní pouze tehdy, je-li externí zařízení připojeno přes rozhraní <HDMI>. Funkce <HDMI Black Level> nemusí fungovat pro všechna externích zařízení.

COLOR

Používání výrobku 3-10

NABÍDKA POPIS

MagicColor Zajišťuje zřetelnější podání přirozených barev, aniž by se změnila kvalita obrazu, a to pomocí paten-

tované technologie zdokonalení kvality obrazu vyvinuté společností Samsung Electronics.

• <Off> - Vypíná funkc <MagicColor>.

• <Demo> - Máte možnost porovnat obraz zpracovaný funkcí <MagicColor> s původním obrazem.

• <Full> - Zajišťuje zřetelnější obraz, také v oblastech odpovídajících barvě pleti.

• <Intelligent> - Zdokonaluje barevnost obrazu s výjimkou oblastí odpovídajících barvě pleti.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicAngle>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

Red Hodnotu červené barvy obrazu můžete nastavit podle vlastní volby.

• Tato nabídka není dostupná v případě, že je položka <MagicColor> nastavena do režimu <Full> nebo <Intelligent>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

Green Hodnotu zelené barvy obrazu můžete nastavit podle vlastní volby.

• Tato nabídka není dostupná v případě, že je položka <MagicColor> nastavena do režimu <Full> nebo <Intelligent>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

Blue Hodnotu modré barvy obrazu můžete nastavit podle vlastní volby.

• Tato nabídka není dostupná v případě, že je položka <MagicColor> nastavena do režimu <Full> nebo <Intelligent>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

Color Tone Teplotu barev můžete nastavit podle vlastní volby.

• <Cool> - Nastaví chladnější odstín barev obrazovky.

• <Normal> - Nastaví standardní teplotu barev obrazovky.

• <Warm> - Nastaví teplejší odstín barev obrazovky.

•<Custom> - Výběrem této nabídky můžete ručně nastavit teplotu barev. Pokud nejste spokojeni s přednastavenými teplotami barev, můžete ručně nastavit hodnotu RGB.

• Tato nabídka není dostupná v případě, že je položka <MagicColor> nastavena do režimu <Full> nebo <Intelligent>.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicAngle>.

• Tato nabídka není dostupná, je-li aktivní možnost <Color Effect>.

3-10 Používání výrobku

NABÍDKA POPIS

Color Effect Změnou barev obrazovky lze změnit celkovou atmosféru

• <Off> - Vypíná funkc <color effect>.

• <Grayscale> -Zobrazuje černobílý obraz.

• <Green> - Zobrazuje jednobarevný zelený obraz.

• <Aqua> - Zobrazuje jednobarevný modrý obraz.

• <Sepia> - Zobrazuje jednobarevný hnědý obraz.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicAngle>.

• Tato nabídka není dostupná, je-li aktivní možnost <MagicColor>.

Gamma Pomocí této nabídky můžete změnit intenzitu barev středního jasu.

• <Mode1> - <Mode2> - <Mode3>

Tato nabídka není dostupná, je-li aktivní možnost <MagicAngle>.

(Tato nabídka není dostupná v případě, že je funkce <MagicBright> nastavena do režimu <Dynamic Contrast> a <Cinema>.)

SIZE & POSITION

NABÍDKA POPIS

H-Position Přesune polohu oblasti zobrazení na obrazovce v horizontálním směru.

• Tato funkce je dostupná pouze v režimu analog.

• Je-li v režimu AV vstupem signál 720p,1080i nebo 1080p, vyberte možnost <Screen Fit> a upravte vodorovnou polohu v úrovních 0 až 6.

V-Position Přesune polohu oblasti zobrazení na obrazovce ve vertikálním směru.

• Tato funkce je dostupná pouze v režimu analog.

• Je-li v režimu AV vstupem signál 720p,1080i nebo 1080p, vyberte možnost <Screen Fit> a upravte svislou polohu v úrovních 0 až 6.

Používání výrobku 3-10

NABÍDKA POPIS

Image Size

Dodáváno pouze s širokoúhlými modely, např. 16:9 nebo 16:10.

Počítačové signály

• <Auto> - Obraz se zobrazuje s poměrem stran odpovídajícím vstupnímu signálu.

• <Wide> - Obraz se zobrazuje na celou obrazovku, bez ohledu na poměr stran vstupního signálu.

• Signál, který není uveden v tabulce standardních režimů, není podporován.

• Pokud je rozlišení nastaveno na optimální hodnotu, zůstane při nastavení položky <Image Size> na hodnotu <Auto> nebo <Wide> stejný poměr stran.

Signály AV

• <4 : 3> - Zobrazí obraz v poměru 4:3.

• <16 : 9> - Zobrazí obraz v poměru 16:9.

• <Screen Fit> - Pokud do zařízení vstupuje signál 720P, 1080i nebo 1080P v režimu HDMI/DVI, zobrazuje se původní obraz bez oříznutí.

Tyto možnosti lze nastavit pouze v případě, že je externí vstup připojen prostřednictvím portu HDMI/DVI a položka <PC/AV Mode> je nastavena na hodnotu <AV>.

• <4 : 3> - Zobrazí obraz v poměru 4:3.

• <wide> - Zobrazí obraz v poměru 16:10.

• <Screen Fit> - Pokud do zařízení vstupuje signál 720P, 1080i nebo 1080P v režimu HDMI/DVI, zobrazuje se původní obraz bez oříznutí.

• Lze zvolit pouze tehdy, pokud je k přípojce HDMI/DVI připojen externí vstup a režim <PC/AV Mode> je nastaven na hodnotu <AV>.

• Má-li panel poměr stran 16:10, možnosti velikosti obrazovky budou zahrnovat <4:3>,<wide> a <Screen fit>.

Menu H-Position Můžete upravit horizontální pozici nabídky OSD.

Menu V-Position Můžete upravit vertikální pozici nabídky OSD.

SETUP&RESET

3-10 Používání výrobku

NABÍDKA POPIS

Reset Tuto funkce použijte k obnovení vizuální kvality a nastavení barev na výchozí hodnoty z výroby.

•<No> - <Yes>

Language Vyberte jazyk nabídky OSD.

Vybraný jazyk bude použit pouze pro zobrazení nabídky OSD tohoto výrobku. Nastavení nijak neovlivní ostatní funkce počítače.

MagicReturn Funguje pouze v systému Windows 7, doporučeno při použití více monitorů.

• <Off> Je-li nastavena hodnota <Off>, funkce <MagicReturn> je vypnutá.

•<On> Je-li nastavena hodnota <On>, funkce <MagicReturn> je zapnutá.

• Tato funkce je dostupná pouze v systému Windows 7. Při použití jiného operačního systému doporučujeme funkci nastavit na hodnotu <Off>.

• Tato funkce není dostupná, pokud používáte analogový vstupní signál.

• Tato funkce není dostupná, je-li režim <PC/AV Mode> nastaven na hodnotu <AV>.

•Některé grafické karty tuto funkci nepodporují. Tyto grafické karty nepodporují mezinárodní standard EDID (standard DVI DDWG). Doporučujeme nastavit tuto funkci na hodnotu <Off>.

• Jakmile bude zobrazena nabídka na obrazovce <Check Signal Cable>, stiskněte na 5 sekund tlačítko ▼ a možnost <MagicReturn> bude automaticky nastavena na hodnotu <Off>.

MagicEco Tato funkce přináší uživateli režim nízkého napájení, kterého je dosaženo snížením proudu panelu

displeje.

• <100%> Je-li nastavena hodnota <100%>, spotřeba energie je na úrovni 100% výchozího nastavení.

•<75%> Je-li nastavena hodnota <75%>, spotřeba energie je na úrovni 75% výchozího nastavení.

•<50%> Je-li nastavena hodnota <50%>, spotřeba energie je na úrovni 50 % výchozího nastavení.

• <Power Saving Off> Je-li nastavena možnost <Power Saving Off>, funkce je vypnutá.

Tato nabídka není dostupná v případě, že je položka <MagicBright> nastavena do režimu <Dynamic Contrast>.

Off Timer On/Off Funkci časovače vypnutí můžete zapnout nebo vypnout.

• <Off> - <On>

Off Timer Setting Funkce automaticky vypne napájení po uplynutí nakonfigurovaného času.

Tato funkce je dostupná pouze tehdy, je-li možnost <Off Timer On/Off> nastavena na hodnotu <On>.

Key Repeat Time Slouží k nastavení prodlevy opakovaného stisknutí tlačítka.

Lze nastavit na hodnoty <Acceleration>, <1 sec> nebo <2 sec>. Je-li nastavena hodnota <No Repeat>, tlačítko bude reagovat jen jednou.

Používání výrobku 3-10

NABÍDKA POPIS

Customized Key Funkci Tlačítka pro uživatelské úpravy můžete nastavit na jednu z následujících možností.

•Počítačové signály: <MagicBright> - <MagicAngle> - <MagicEco> - <Image Size>

• Signály AV: <Picture Mode> - <MagicAngle> - <MagicEco> - <Image Size>

Auto Source • <Auto> - Monitor automaticky vybírá vstupní signál.

• <Manual> - Vstupní signál musí ručně nastavit uživatel.

Neplatí pro analogové (D-SUB) nebo digitální (DVI) modely.

PC/AV Mode Při připojení k počítači nastavte funkci na hodnotu PC, při připojení audiovizuálního zařízení nastavte

funkci na hodnotu On. Pokud není funkce nastavena na hodnotu AV, nemusí se obrazovka zobrazit normálně.

• Tato funkce nepodporuje analogový režim.

• Dodáváno pouze s širokoúhlými modely, např. 16:9 nebo 16:10.

Display Time Nabídka OSD automaticky zmizí, pokud uživatel neprovede žádnou akci.

Můžete stanovit čas, po kterém se nabídka OSD skryje.

• <5 sec> - <10 sec> - <20 sec> - <200 sec>

Menu Transparency Můžete upravit míru průhlednosti nabídky OSD.

• <Off> - <On>

INFORMATION

NABÍDKA POPIS

INFORMATION Zobrazuje frekvenci a rozlišení nastavené v počítači.

Modely, které mají pouze analogové rozhraní, nemají v nabídce <Information> uvedeny hodnoty <Analog/Digital/HDMI>.

3-10 Používání výrobku

4 Instalace softwaru

4-1 Natural Color

Co je software Natural Color ?

Tento software funguje pouze u výrobků společnosti Samsung a umožňuje nastavit barvy zobrazované na výrobku a slouží ke sladění barev zobrazovaných na výrobku s barvami vytištěných snímků. Další informace naleznete v online nápovědě k softwaru (F1).

Aplikace Natural Color je dostupná online. Můžete si ji stáhnout z níže uvedené webové stránky a nainstalovat;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html

Instalace softwaru 4-1

4-2 MagicTune

Co je software MagicTune ?

MagicTune je softwarový program, který pomáhá nastavit monitor, protože nabízí komplexní popis funkcí monitoru a srozumitelné pokyny.

Uživatelé mohou výrobek nastavit pomocí myši a klávesnice, aniž by potřebovali obslužná tlačítka na výrobku.

Instalace softwaru

1. Vložte instalační disk CD do jednotky CD-ROM.

2. Vyberte instalační program MagicTune.

Pokud se na hlavní obrazovce nezobrazí překryvné okno instalace softwaru, vyhledejte a dvakrát klikněte na instalační soubor MagicTune na disku CD-ROM.

3. Vyberte jazyk instalace a klikněte na tlačítko [Další].

4. Zbývající kroky instalace softwaru proveďte podle pokynů zobrazených na obrazovce.

• Pokud po instalaci neprovedete restartování počítače, software nemusí pracovat správně.

• V závislosti na operačním systému počítače a na specifikacích výrobku se nemusí zobrazit ikona MagicTune.

• Jestliže se nezobrazí ikona zástupce, stiskněte klávesu F5.

Omezení a problémy s instalací (software MagicTune™)

Instalaci softwaru MagicTune™ může ovlivnit grafická karta, základní deska počítače a síťové prostředí.

Systémové požadavky

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista (32 bitů)

• Windows 7 (32 bitů)

Pro MagicTune™ doporučujeme operační systém Windows 2000 nebo novější.

Hardware

• Minimálně 32 MB paměti

• Minimálně 60 MB volného místa na pevném disku

Další informace naleznete na webové stránce.

Odebrání softwaru

Software MagicTune™ lze odebrat pouze prostřednictvím nabídky [Přidat nebo odebrat programy ] v systému Windows.

Chcete-li odinstalovat software MagicTune™, proveďte tyto kroky.

1. Klikněte na tlačítko [Start], vyberte možnost [Nastavení] a v nabídce vyberte možnost [Ovládací panely].

V systému Windows XP klikněte na tlačítko [Start] a v nabídce vyberte možnost [Ovládací panely].

2. Poklepejte na ikonu [Přidat nebo odebrat programy] v Ovládacích panelech.

4-2 Instalace softwaru

3. V okně [Přidat nebo odebrat] vyhledejte a vyberte software MagicTune™a označte jej.

4. Kliknutím na příkaz [Změnit nebo odebrat programy] software odeberte.

5. Výběrem možnosti [Ano] zahajte odebírání softwaru MagicTune™.

6. Počkejte, dokud se nezobrazí okno s informací, že byl software zcela odebrán.

Informace o technické podpoře, nejčastější dotazy a informace o aktualizacích softwaru MagicTune™ naleznete na naší webové stránce.

Instalace softwaru 4-2

4-3 MultiScreen

Co je software MultiScreen ?

Funkce MultiScreen umožňuje uživatelům používat monitor prostřednictvím segmentování na více oddílů.

Instalace softwaru

1. Vložte instalační disk CD do jednotky CD-ROM.

2. Vyberte instalační program MultiScreen.

Pokud se na hlavní obrazovce nezobrazí překryvné okno instalace softwaru, vyhledejte a dvakrát klikněte na instalační soubor MultiScreen na disku CD-ROM.

3. V okně Průvodce instalací, které se zobrazí, klikněte na tlačítko [Další].

4. Zbývající kroky instalace softwaru proveďte podle pokynů zobrazených na obrazovce.

• Pokud po instalaci neprovedete restartování počítače, software nemusí pracovat správně.

• V závislosti na operačním systému počítače a na specifikacích výrobku se nemusí zobrazit ikona MultiScreen.

• Jestliže se nezobrazí ikona zástupce, stiskněte tlačítko F5.

Omezení a problémy s instalací (software MultiScreen)

Instalaci softwaru MultiScreen může ovlivnit grafická karta, základní deska počítače a síťové prostředí.

Operační systém

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista (32 bitů)

• Windows 7 (32 bitů)

Pro software MultiScreen se doporučuje operační systém Windows 2000 nebo novější.

Hardware

• Minimálně 32 MB paměti

• Minimálně 60 MB volného místa na pevném disku

Odebrání softwaru

Klikněte na tlačítko [Start], vyberte možnost [Nastavení]/[Ovládací panely] a poté dvakrát klikněte na možnost [Přidat nebo odebrat programy].

Ze seznamu programů vyberte možnost MultiScreen a klikněte na tlačítko [Přidat nebo odebrat].

4-3 Instalace softwaru

5Odstraňování potíží

5-1 Samodiagnostické funkce monitoru

• Správné fungování výrobku můžete ověřit prostřednictvím funkce Samodiagnostika.

• Jestliže se zobrazuje prázdná obrazovka a kontrolka LED vypínače bliká, přestože jsou výrobek i počítač správně připojeny, proveďte samodiagnostickou funkci podle následujícího postupu.

1. Vypněte výrobek i počítač.

2. Odpojte kabel signálu od výrobku.

3. Zapněte výrobek.

4. Pokud výrobek pracuje správně, zobrazí se zpráva <Check Signal Cable>.

V takovém případě, pokud se opět zobrazí prázdná obrazovka, zkontrolujte, zda není problém v počítači anebo problém s připojením. Výrobek pracuje správně.

Odstraňování potíží 5-1

5-2 Než se obrátíte na servisní středisko

Než se obrátíte na servisní středisko, zkontrolujte prosím následující položky. Pokud problém přetrvává, obraťte se na servisní středisko společnosti Samsung Electronics.

ZOBRAZUJE SE PRÁZDNÁ OBRAZOVKA / VÝROBEK NELZE ZAPNOUT

Je napájecí kabel správně připojen? Zkontrolujte stav připojení napájecího kabelu.

Zobrazuje se na obrazovce hlášení <Check Signal Cable>? (V případě připojení pomocí kabelu D-sub.)

Zkontrolujte kabel spojující počítač a výrobek. (Připojení pomocí kabelu DVI) Jestliže se hlášení na obrazovce zobrazuje i v případě, že je

kabel zapojen správně, znovu zkontrolujte vstupní signál stisknutím tlačítka [ ] na výrobku.

Zobrazuje se na obrazovce hlášení <Not Optimum Mode>? K tomu dochází v případě, že signál z grafické karty přesahu-

je maximální rozlišení nebo maximální frekvenci výrobku. V takovém případě nastavte vhodné rozlišení a frekvenci

výrobku.

Zobrazuje se prázdná obrazovka a kontrolka LED vypínače bliká v sekundovém intervalu?

1. K tomu dochází v případě, že není v provozu funkce

úspory energie. Pokud kliknete myší nebo stisknete libovolnou klávesu,

obrazovka se zapne.

2. K tomuto jevu dochází, jsou-li připojeny dva monitory,

funkce <MagicReturn> je nastavena na hodnotu <On> a je spuštěná aplikace Magictune. V takovém případě se nemusí znaky nabídky na obrazovce aplikace Magictune zobrazovat správně. Chcete-li spustit aplikaci Magictune, musí být funkce <MagicReturn> nastavena na hodnotu <Off>. Restartujte počítač, nastavte funkci <MagicReturn> na hodnotu <Off> a spusťte aplikaci Magictune.

Provedli jste připojení pomocí kabelu DVI? Pokud jste provedli připojení pomocí kabelu DVI, když se

spouštěl počítač, anebo jste znovu připojili kabel DVI poté, co jste kabel odpojili během používání počítače, nemusí se obrazovka zobrazit. Některé grafické karty totiž nemají výstup videosignálu.

V takovém případě znovu spusťte počítač s připojeným kabelem DVI.

Pokud k monitoru nebo počítači připojíte kabel [HDMI] nebo [HDMI-DVI], v horní a spodní části obrazovky budou prázdná místa.

Prázdná místa na obrazovce nejsou způsobována monitorem.

Příčinou problému je počítač nebo grafická karta, a lze jej vyřešit úpravou velikosti obrazu v nabídce nastavení grafické karty, v části HDMI nebo DVI.

Pokud nabídka nastavení grafické karty neobsahuje část s úpravou velikosti obrazu, aktualizujte ovladač grafické karty na nejnovější verzi.

(Podrobnosti ohledně nastavení obrazu získáte od výrobce grafické karty nebo počítače.)

OBRAZ JE PŘÍLIŠ SVĚTLÝ NEBO PŘÍLIŠ TMAVÝ.

Upraví nastavení <Brightness a <Contrast>. (Viz <Brightness>, <Contrast>) Jas displeje se může lišit v závislosti na režimu nastaveném pro možnost <MagicAngle>. Je-li možnost <MagicBright> nastavena na hodnotu <Dynamic Contrast>, jas displeje se může lišit v závislosti na vstupním

signálu.

5-2 Odstraňování potíží

NEZOBRAZUJE SE NABÍDKA PRO NASTAVENÍ OBRAZOVKY (OSD).

Zrušili jste nastavení obrazovky? Zkontrolujte, zda je funkce Zámek nastavení OSD nastavena

na hodnotu Off.

ZOBRAZUJÍ SE PODIVNÉ BARVY / OBRAZ JE ČERNOBÍLÝ

Zobrazuje se celá obrazovka ve stejné barvě, jako kdybyste ji sledovali přes barevnou fólii?

Je grafická karta správně nakonfigurována? Nastavte grafickou kartu podle uživatelské příručky.

OBLAST ZOBRAZENÍ SE NÁHLE PŘESUNULA NA OKRAJ NEBO DO STŘEDU.

Vyměnili jste grafickou kartu nebo ovladač?Spusťte funkci automatického nastavení stisknutím tlačítka

Změnili jste rozlišení a frekvenci vhodné pro výrobek? Nastavte rozlišení a frekvenci podle příslušných hodnot na

Je grafická karta správně nakonfigurována? Nastavte grafickou kartu podle uživatelské příručky.

OBRAZ JE ROZOSTŘENÝ.

Změnili jste rozlišení a frekvenci vhodné pro výrobek? Nastavte rozlišení a frekvenci podle příslušných hodnot na

BARVA SE ZOBRAZUJE V 16BITOVÉM REŽIMU (16 BAREV). POČET BAREV NA OBRAZOVCE SE ZMĚNIL PO

ZMĚNĚ GRAFICKÉ KARTY.

Zkontrolujte připojení kabelu k počítači. Znovu vložte grafickou karu nadoraz do počítače. Zkontrolujte, zda je položka <Color Effect> nastavena na hod-

notu <Off>.

[AUTO].

grafické kartě. Informace naleznete v (tabulce standardních režimů signálu)

Nainstalovali jste ovladač výrobku? Windows XP: Znovu nastavte barvy výběrem možnosti Ovlá-

dací panely → Vzhled a motivy → Displej→ Nastavení. Systém Windows ME/2000 : Znovu nastavte barvy výběrem

možnosti Ovládací panely → Zobrazení → Nastavení. Windows Vista: Barevné nastavení změňte výběrem možnosti

Ovládací panely → Vzhled a přizpůsobení → Individuální nastavení → Nastavení zobrazení.

Windows 7: Barevné nastavení změňte výběrem možnosti Control Panel (Ovládací panely) → Appearance and Personalization (Vzhled a přizpůsobení) → Display (Zobrazení) → Adjust resolution (Upravit rozlišení) → Advanced settings (Upřesnit nastavení) → Monitor (Monitor).

(Další informace naleznete v uživatelské příručce operačního systému Windows počítače.)

Je grafická karta správně nakonfigurována? Znovu nakonfigurujte barvy v souladu s ovladačem nové gra-

fické karty.

PŘI PŘIPOJENÍ MONITORU SE ZOBRAZUJE ZPRÁVA „UNKNOWN MONITOR, PLUG&PLAY (VESA DDC) MONITOR

FOUND“ (NEZNÁMÝ MONITOR. NALEZEN MONITOR PLUG&PLAY (VESA DDC)).

Nainstalovali jste ovladač výrobku? Nainstalujte ovladač zařízení. Vyhledejte si popis v části

pojednávající o instalaci ovladače.

V uživatelské příručce grafické karty zkontrolujte, zda jsou podporovány všechny funkce Plug&Play (VESA DDC).

Nainstalujte ovladač zařízení. Vyhledejte si popis v části pojednávající o instalaci ovladače.

KDYŽ SE PODÍVÁM NA VNĚJŠÍ OKRAJE VÝROBKU, OBJEVUJÍ SE NA NĚM MALÉ CIZÍ ČÁSTEČKY.

Protože je výrobek navržen tak, aby jeho barva působila měkce, je výrobek na černých okrajích potažen průhledným materiálem. Mohou se tedy vyskytovat podobné jevy. Nejedná se o závadu výrobku.

Odstraňování potíží 5-2

PŘI SPOUŠTĚNÍ POČÍTAČE JE SLYŠET ZVUKOVÝ SIGNÁL „PÍP-PÍP“.

Pokud se zvukový signál ozve při spouštění počítače ozve častěji než třikrát, dejte počítač do servisu.

5-2 Odstraňování potíží

5-3 Nejčastější dotazy

NEJČASTĚJŠÍ DOTAZY! VYZKOUŠEJTE TYTO RADY!

Jak lze změnit frekvenci (obnovovací frekvenci) videosignálu? Je nutné změnit frekvenci na grafické kartě.

Windows XP: Frekvenci změňte výběrem položek Control Panel (Ovládací panely) → Appearance and Themes (Vzhled a motivy) → Display (Zobrazení) → Settings (Nastavení) → Advanced (Upřesnit) → Monitor (Monitor) a obnovovací frekvenci změňte v nabídce Monitor Settings(Nastavení monitoru).

Windows ME/2000 : Frekvenci změňte výběrem položek Control Panel (Ovládací panely) → Display (Zobrazení) → Settings (Nastavení) → Advanced (Upřesnit) → Monitor (Monitor) a obnovovací frekvenci změňte v nabídce Monitor Settings (Nastavení monitoru).

Windows Vista: Změňte frekvenci výběrem položek Control Panel (Ovládací panely) → Appearance and Personalization (Vzhled a přizpůsobení) → Personalization (Přizpůsobení) → Display settings (Nastavení zobrazení) → Advanced settings (Upřesnit nastavení) → Monitor (Monitor) a pak změňte obnovovací frekvenci v nabídce Monitor Settings (Nastavení monitoru).

Windows 7: Frekvenci změňte výběrem možnosti Control Panel (Ovládací panely) → Appearance and Personalization (Vzhled a přizpůsobení) → Display (Zobrazení) → resolution (Upravit rozlišení) → Advanced settings (Upřesnit nastavení) → Monitor (Monitor) a obnovovací frekvenci změňte v nabídce Monitor Settings (Nastavení monitoru).

(Další informace naleznete v uživatelské příručce počítače nebo grafické karty.)

Adjust

Odstraňování potíží 5-3

NEJČASTĚJŠÍ DOTAZY! VYZKOUŠEJTE TYTO RADY!

Jak lze změnit rozlišení? Windows XP: Rozlišení změníte výběrem možnosti Ovládací

panely → Vzhled → Zobrazení→ Nastavení. Windows ME/2000 : Rozlišení změníte výběrem možnosti

Ovládací panely → Zobrazení → Nastavení. Windows Vista: Rozlišení změníte výběrem možnosti Ovlád-

ací panely → Vzhled a přizpůsobení → Individuální nastavení → Nastavení zobrazení.

Windows 7: Rozlišení změňte výběrem možnosti Control Panel (Ovládací panely) → Appearance and Personalization (Vzhled a přizpůsobení) → Display (Zobrazení) → Adjust resolution (Upravit rozlišení).

(Další informace naleznete v uživatelské příručce počítače nebo grafické karty.)

Jak se používá funkce úspory energie? Windows XP: Funkci nakonfigurujete výběrem možnosti

Ovládací panely → Vzhled → Zobrazení → Nastavení spoři- če obrazovky anebo můžete provést konfiguraci v nastavení systému BIOS v počítači.

Windows ME/2000 : Funkci nakonfigurujete výběrem možnosti Ovládací panely → Zobrazení → Nastavení spořiče obrazovky anebo proveďte konfiguraci v nastavení systému BIOS v počítači.

Windows Vista: Nastavení změňte výběrem možnosti Ovládací panely → Vzhled a přizpůsobení → Individuální nastavení → Spořič obrazovky. Můžete také použít nabídku BIOS SETUP (NASTAVENÍ SYSTÉMU BIOS) počítače.

Windows 7: Nastavení změňte výběrem možnosti Ovládací panely → Vzhled a přizpůsobení → Individuální nastavení → Spořič obrazovky. Můžete také použít nabídku BIOS SETUP (NASTAVENÍ SYSTÉMU BIOS) počítače.

(Další informace naleznete v uživatelské příručce operačního systému Windows počítače.)

5-3 Odstraňování potíží

6 Další informace

6-1 Specifikace

NÁZEV MODELU BX1931N

Panel Velikost 18,5 palců (47 cm)

Oblast zobrazení 409,8 mm (H) x 230,4 mm (V)

Rozteč bodů 0,300 mm (H) x 0,300 mm (V)

Synchronizace

Horizontální 30 ~ 81 kHz

Vertikální 56 ~ 75 Hz

Barva displeje 16,7 miliónů

Rozlišení Optimální rozlišení 1366x768 při 60 Hz

Maximální rozlišení 1366x768 při 60 Hz

RGB analogový

Vstupní signál, ukončený

0,7 Vš-š ± 5% Oddělená H/V sync, složená, SOG Úroveň TTL (V vysoká ≥ 2,0V, V nízká ≤ 0,8V)

Maximální hodinový kmitočet 89MHz (Analogový)

Napájení Tento výrobek podporuje napájení 100 -240 V. Zkontrolujte štítek na zadní stra-

ně výrobku – standardní napětí se může v různých zemích lišit.

Kabel signálu Kabel 15pin D-sub, odnímatelný

Rozměry (š x h x v) / hmotnost 445 x 273 x 53 mm (bez stojanu)

445 x 348 x 177 mm (se stojanem) / 2,6 kg

Údaje týkající se prostře- dí

Provoz Skladovací teplota: 10 ? až 40 ?

Vlhkost :10 % - 80 %, bez kondenzace

Skladování Skladovací teplota: -20 ? až 45 ?

Vlhkost: 5 % - 95 %, bez kondenzace

Naklopení 0˚( ±2˚) ~20˚( ±2˚)

Provedení a specifikace mohou být změněny bez předchozího upozornění.

Třída B (Informační komunikační zařízení pro domácí použití)

Toto zařízení splňuje požadavky EMC pro domácí použití (třída B). Lze jej používat ve všech oblastech. (Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)

Další informace 6-1

6-2 Funkce pro úsporu energie

Tento monitor má vestavěn systém řízení spotřeby s názvem PowerSaver. Systém umožňuje dosáhnout úspory energie přepnutím monitoru do režimu s nízkou spotřebou, pokud se určitou dobu nepoužívá. Při stisknutí některé z kláves na klávesnici se monitor automaticky vrátí k běžnému provozu. Chcete-li spořit energii, vypněte monitor, kdykoli jej nebudete potřebovat nebo delší dobu používat. Systém PowerSaver funguje s počítači, které jsou osazeny videokartou kompatibilní se standardem VESA DPM. K nastavení této funkce použijte softwarový nástroj nainstalovaný v počítači.

STAV BĚŽNÝ PROVOZ REŽIM ÚSPORY ENERGIE NAPÁJENÍ VYPNUTO

Indikátor napájení Svítí Bliká Vypnutý

Spotřeba energie 20 W Typicky 0,3 wattů Typicky 0,3 wattů

Jestliže není nainstalován žádný vypínač přívodu elektrické energie, je hodnota spotřeby energie nulová pouze po odpojení napájecího kabelu.

6-2 Další informace

6-3 Specifikace

NÁZEV MODELU BX2031

Panel Velikost 20 palců (50 cm)

Oblast zobrazení 442,8 mm (H) x 249,08 mm (V)

Rozteč bodů 0,27675 mm (H) x 0,27675 mm (V)

Synchronizace

Horizontální 30 ~ 81 kHz

Vertikální 56 ~ 75 Hz

Barva displeje 16,7 miliónů

Rozlišení Optimální rozlišení 1600x900 při 60 Hz

Maximální rozlišení 1600x900 při 60 Hz

RGB analogový, DVI(Digital Visual Interface) Compliant Digital RGB

Vstupní signál, ukončený

0,7 Vš-š ± 5% Oddělená H/V sync, složená, SOG Úroveň TTL (V vysoká ≥ 2,0V, V nízká ≤ 0,8V)

Maximální hodinový kmitočet 150MHz (analogový, digitální)

Napájení Tento výrobek podporuje napájení 100 -240 V. Zkontrolujte štítek na zadní stra-

ně výrobku – standardní napětí se může v různých zemích lišit.

Kabel signálu Kabel 15pin D-sub, odnímatelný

DVI-D na konektor DVI-D, odnímatelný

Rozměry (š x h x v) / hmotnost 478 x 291 x 53 mm (bez stojanu)

478 x 365 x 177 mm (se stojanem) / 2,9 kg

Údaje týkající se prostředí

Provoz Skladovací teplota: 10 ? až 40 ?

Vlhkost :10 % - 80 %, bez kondenzace

Skladování Skladovací teplota: -20 ? až 45 ?

Vlhkost: 5 % - 95 %, bez kondenzace

Naklopení 0˚( ±2˚) ~20˚( ±2˚)

Provedení a specifikace mohou být změněny bez předchozího upozornění.

Třída B (Informační komunikační zařízení pro domácí použití)

Toto zařízení splňuje požadavky EMC pro domácí použití (třída B). Lze jej používat ve všech oblastech. (Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)

Další informace 6-3

6-4 Funkce pro úsporu energie

Tento monitor má vestavěn systém řízení spotřeby s názvem PowerSaver. Systém umožňuje dosáhnout úspory energie přepnutím monitoru do režimu s nízkou spotřebou, pokud se určitou dobu nepoužívá. Při stisknutí některé z kláves na klávesnici se monitor automaticky vrátí k běžnému provozu. Chcete-li spořit energii, vypněte monitor, kdykoli jej nebudete potřebovat nebo delší dobu používat. Systém PowerSaver funguje s počítači, které jsou osazeny videokartou kompatibilní se standardem VESA DPM. K nastavení této funkce použijte softwarový nástroj nainstalovaný v počítači.

STAV BĚŽNÝ PROVOZ REŽIM ÚSPORY ENERGIE NAPÁJENÍ VYPNUTO

Indikátor napájení Svítí Bliká Vypnutý

Spotřeba energie 24 W Typicky 0,3 wattů Typicky 0,3 wattů

Jestliže není nainstalován žádný vypínač přívodu elektrické energie, je hodnota spotřeby energie nulová pouze po odpojení napájecího kabelu.

6-4 Další informace

6-5 Specifikace

NÁZEV MODELU BX2031N

Panel Velikost 20 palců (50 cm)

Oblast zobrazení 442,8 mm (H) x 249,08 mm (V)

Rozteč bodů 0,27675 mm (H) x 0,27675 mm (V)

Synchronizace

Horizontální 30 ~ 81 kHz

Vertikální 56 ~ 75 Hz

Barva displeje 16,7 miliónů

Rozlišení Optimální rozlišení 1600x900 při 60 Hz

Maximální rozlišení 1600x900 při 60 Hz

RGB analogový

Vstupní signál, ukončený

0,7 Vš-š ± 5% Oddělená H/V sync, složená, SOG Úroveň TTL (V vysoká ≥ 2,0V, V nízká ≤ 0,8V)

Maximální hodinový kmitočet 150MHz (Analogový)

Napájení Tento výrobek podporuje napájení 100 -240 V. Zkontrolujte štítek na zadní stra-

ně výrobku – standardní napětí se může v různých zemích lišit.

Kabel signálu Kabel 15pin D-sub, odnímatelný

Rozměry (š x h x v) / hmotnost 478 x 291 x 53 mm (bez stojanu)

478 x 365 x 177 mm (se stojanem) / 2,9 kg

Údaje týkající se pro-

Provoz Skladovací teplota: 10 ? až 40 ?

Vlhkost :10 % - 80 %, bez kondenzace

středí

Skladování Skladovací teplota: -20 ? až 45 ?

Vlhkost: 5 % - 95 %, bez kondenzace

Naklopení 0˚( ±2˚) ~20˚( ±2˚)

Provedení a specifikace mohou být změněny bez předchozího upozornění.

Třída B (Informační komunikační zařízení pro domácí použití)

Toto zařízení splňuje požadavky EMC pro domácí použití (třída B). Lze jej používat ve všech oblastech. (Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)

Další informace 6-5

6-6 Funkce pro úsporu energie

Tento monitor má vestavěn systém řízení spotřeby s názvem PowerSaver. Systém umožňuje dosáhnout úspory energie přepnutím monitoru do režimu s nízkou spotřebou, pokud se určitou dobu nepoužívá. Při stisknutí některé z kláves na klávesnici se monitor automaticky vrátí k běžnému provozu. Chcete-li spořit energii, vypněte monitor, kdykoli jej nebudete potřebovat nebo delší dobu používat. Systém PowerSaver funguje s počítači, které jsou osazeny videokartou kompatibilní se standardem VESA DPM. K nastavení této funkce použijte softwarový nástroj nainstalovaný v počítači.

STAV BĚŽNÝ PROVOZ REŽIM ÚSPORY ENERGIE NAPÁJENÍ VYPNUTO

Indikátor napájení Svítí Bliká Vypnutý

Spotřeba energie 24 W Typicky 0,3 wattů Typicky 0,3 wattů

Jestliže není nainstalován žádný vypínač přívodu elektrické energie, je hodnota spotřeby energie nulová pouze po odpojení napájecího kabelu.

6-6 Další informace

6-7 Specifikace

NÁZEV MODELU BX2231

Panel Velikost 21,5 palců (54 cm)

Oblast zobrazení 476,64 mm (H) x 268,11 mm (V)

Rozteč bodů 0,24825 mm (H) x 0,24825 mm (V)

Synchronizace

Horizontální 30 ~ 81 kHz

Vertikální 56 ~ 75 Hz

Barva displeje 16,7 miliónů

Rozlišení Optimální rozlišení 1920 x 1080 při 60 Hz

Maximální rozlišení 1920 x 1080 při 60 Hz

Analogový RGB,HDMI, Audio Out

Vstupní signál, ukončený

0,7 Vš-š ± 5% Oddělená H/V sync, složená, SOG Úroveň TTL (V vysoká ≥ 2,0V, V nízká ≤ 0,8V)

Maximální hodinový kmitočet 164MHz (analogový, HDMI)

Napájení Tento výrobek podporuje napájení 100 -240 V. Zkontrolujte štítek na zadní stra-

ně výrobku – standardní napětí se může v různých zemích lišit.

Kabel signálu Kabel 15pin D-sub, odnímatelný

Kabel HDMI-DVI, odnímatelný

Rozměry (š x h x v) / hmotnost 512 x 311 x 53 mm (bez stojanu)

512 x 385 x 197 mm (se stojanem) / 3,2 kg

Údaje týkající se prostředí

Provoz Skladovací teplota: 10 ? až 40 ?

Vlhkost :10 % - 80 %, bez kondenzace

Skladování Skladovací teplota: -20 ? až 45 ?

Vlhkost: 5 % - 95 %, bez kondenzace

Naklopení 0˚( ±2˚) ~20˚( ±2˚)

Provedení a specifikace mohou být změněny bez předchozího upozornění.

Třída B (Informační komunikační zařízení pro domácí použití)

Toto zařízení splňuje požadavky EMC pro domácí použití (třída B). Lze jej používat ve všech oblastech. (Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)

Další informace 6-7

6-8 Funkce pro úsporu energie

Tento monitor má vestavěn systém řízení spotřeby s názvem PowerSaver. Systém umožňuje dosáhnout úspory energie přepnutím monitoru do režimu s nízkou spotřebou, pokud se určitou dobu nepoužívá. Při stisknutí některé z kláves na klávesnici se monitor automaticky vrátí k běžnému provozu. Chcete-li spořit energii, vypněte monitor, kdykoli jej nebudete potřebovat nebo delší dobu používat. Systém PowerSaver funguje s počítači, které jsou osazeny videokartou kompatibilní se standardem VESA DPM. K nastavení této funkce použijte softwarový nástroj nainstalovaný v počítači.

STAV BĚŽNÝ PROVOZ REŽIM ÚSPORY ENERGIE NAPÁJENÍ VYPNUTO

Indikátor napájení Svítí Bliká Vypnutý

Spotřeba energie 22 W Typicky 0,3 wattů Typicky 0,3 wattů

Jestliže není nainstalován žádný vypínač přívodu elektrické energie, je hodnota spotřeby energie nulová pouze po odpojení napájecího kabelu.

6-8 Další informace

6-9 Specifikace

NÁZEV MODELU BX2331

Panel Velikost 23 palců (58 cm)

Oblast zobrazení 509,76 mm (H) x 286,74 mm (V)

Rozteč bodů 0,2655 mm (H) x 0,2655 mm (V)

Synchronizace

Horizontální 30 ~ 81 kHz

Vertikální 56 ~ 75 Hz

Barva displeje 16,7 miliónů

Rozlišení Optimální rozlišení 1920 x 1080 při 60 Hz

Maximální rozlišení 1920 x 1080 při 60 Hz

Analogový RGB,HDMI, Audio Out

Vstupní signál, ukončený

0,7 Vš-š ± 5% Oddělená H/V sync, složená, SOG Úroveň TTL (V vysoká ≥ 2,0V, V nízká ≤ 0,8V)

Maximální hodinový kmitočet 164MHz (analogový, HDMI)

Napájení Tento výrobek podporuje napájení 100 -240 V. Zkontrolujte štítek na zadní stra-

ně výrobku – standardní napětí se může v různých zemích lišit.

Kabel signálu Kabel 15pin D-sub, odnímatelný

Kabel HDMI-DVI, odnímatelný

Rozměry (š x h x v) / hmotnost 547 x 330 x 53 mm (bez stojanu)

547 x 405 x 197 mm (se stojanem) / 3,4 kg

Údaje týkající se prostředí

Provoz Skladovací teplota: 10 ? až 40 ?

Vlhkost :10 % - 80 %, bez kondenzace

Skladování Skladovací teplota: -20 ? až 45 ?

Vlhkost: 5 % - 95 %, bez kondenzace

Naklopení 0˚( ±2˚) ~20˚( ±2˚)

Provedení a specifikace mohou být změněny bez předchozího upozornění.

Třída B (Informační komunikační zařízení pro domácí použití)

Toto zařízení splňuje požadavky EMC pro domácí použití (třída B). Lze jej používat ve všech oblastech. (Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)

Další informace 6-9

6-10 Funkce pro úsporu energie

Tento monitor má vestavěn systém řízení spotřeby s názvem PowerSaver. Systém umožňuje dosáhnout úspory energie přepnutím monitoru do režimu s nízkou spotřebou, pokud se určitou dobu nepoužívá. Při stisknutí některé z kláves na klávesnici se monitor automaticky vrátí k běžnému provozu. Chcete-li spořit energii, vypněte monitor, kdykoli jej nebudete potřebovat nebo delší dobu používat. Systém PowerSaver funguje s počítači, které jsou osazeny videokartou kompatibilní se standardem VESA DPM. K nastavení této funkce použijte softwarový nástroj nainstalovaný v počítači.

STAV BĚŽNÝ PROVOZ REŽIM ÚSPORY ENERGIE NAPÁJENÍ VYPNUTO

Indikátor napájení Svítí Bliká Vypnutý

Spotřeba energie 30 W Typicky 0,3 wattů Typicky 0,3 wattů

Jestliže není nainstalován žádný vypínač přívodu elektrické energie, je hodnota spotřeby energie nulová pouze po odpojení napájecího kabelu.

6-10 Další informace

6-11 Specifikace

NÁZEV MODELU BX2431

Panel Velikost 24 palců (61 cm)

Oblast zobrazení 531,36 mm (H) x 298,89 mm (V)

Rozteč bodů 0,27675 mm (H) x 0,27675 mm (V)

Synchronizace

Horizontální 30 ~ 81 kHz

Vertikální 56 ~ 75 Hz

Barva displeje 16,7 miliónů

Rozlišení Optimální rozlišení 1920 x 1080 při 60 Hz

Maximální rozlišení 1920 x 1080 při 60 Hz

Analogový RGB,HDMI, Audio Out

Vstupní signál, ukončený

0,7 Vš-š ± 5% Oddělená H/V sync, složená, SOG Úroveň TTL (V vysoká ≥ 2,0V, V nízká ≤ 0,8V)

Maximální hodinový kmitočet 164MHz (analogový, HDMI)

Napájení Tento výrobek podporuje napájení 100 -240 V. Zkontrolujte štítek na zadní stra-

ně výrobku – standardní napětí se může v různých zemích lišit.

Kabel signálu Kabel 15pin D-sub, odnímatelný

Kabel HDMI-DVI, odnímatelný

Rozměry (š x h x v) / hmotnost 569 x 342 x 53 mm (bez stojanu)

569 x 416 x 197 mm (se stojanem) / 3,8 kg

Údaje týkající se prostředí

Provoz Skladovací teplota: 10 ? až 40 ?

Vlhkost :10 % - 80 %, bez kondenzace

Skladování Skladovací teplota: -20 ? až 45 ?

Vlhkost: 5 % - 95 %, bez kondenzace

Naklopení 0˚( ±2˚) ~20˚( ±2˚)

Provedení a specifikace mohou být změněny bez předchozího upozornění.

Třída B (Informační komunikační zařízení pro domácí použití)

Toto zařízení splňuje požadavky EMC pro domácí použití (třída B). Lze jej používat ve všech oblastech. (Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)

Další informace 6-11

6-12 Funkce pro úsporu energie

Tento monitor má vestavěn systém řízení spotřeby s názvem PowerSaver. Systém umožňuje dosáhnout úspory energie přepnutím monitoru do režimu s nízkou spotřebou, pokud se určitou dobu nepoužívá. Při stisknutí některé z kláves na klávesnici se monitor automaticky vrátí k běžnému provozu. Chcete-li spořit energii, vypněte monitor, kdykoli jej nebudete potřebovat nebo delší dobu používat. Systém PowerSaver funguje s počítači, které jsou osazeny videokartou kompatibilní se standardem VESA DPM. K nastavení této funkce použijte softwarový nástroj nainstalovaný v počítači.

STAV BĚŽNÝ PROVOZ REŽIM ÚSPORY ENERGIE NAPÁJENÍ VYPNUTO

Indikátor napájení Svítí Bliká Vypnutý

Spotřeba energie 27 W Typicky 0,3 wattů Typicky 0,3 wattů

Jestliže není nainstalován žádný vypínač přívodu elektrické energie, je hodnota spotřeby energie nulová pouze po odpojení napájecího kabelu.

6-12 Další informace

6-13 Kontaktujte SAMSUNG WORLDWIDE (Samsung po celém světě)

• Pokud máte dotazy nebo připomínky týkající se výrobků Samsung, kontaktujte středisko péče o zákazníky společnosti SAMSUNG.

NORTH AMERICA

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com

BRAZIL 0800-124-421

http://www.samsung.com

4004-0000

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com

COLOMBIA 01-8000112112 http://www.samsung.com

COSTA RICA 0-800-507-7267 http://www.samsung.com

ECUADOR 1-800-10-7267 http://www.samsung.com

EL SALVADOR 800-6225 http://www.samsung.com

GUATEMALA 1-800-299-0013 http://www.samsung.com

HONDURAS 800-7919267 http://www.samsung.com

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 00-1800-5077267 http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com

PUERTO RICO 1-800-682-3180 http://www.samsung.com

REP. DOMINICA 1-800-751-2676 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com

EUROPE

AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr (French)

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

Další informace 6-13

EUROPE

GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/

Min)

HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

PORTUGAL 80820-SAMSUNG (726-7864) http://www.samsung.com

SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

http://www.samsung.com

http://www.samsung.com/ch http://www.samsung.com/ch_fr (French)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com

CIS

ARMENIA 0-800-05-555

AZERBAIJAN 088-55-55-555

BELARUS 810-800-500-55-500

GEORGIA 8-800-555-555

KAZAKHSTAN 8-10-800-500-55-500

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500

RUSSIA 8-800-555-55-55 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

UKRAINE 0-800-502-000 http:// www.samsung.com/ua

http://www.samsung.com/ua_ru

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com

CHINA 400-810-5858

010-6475 1880

HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk

6-13 Další informace

http://www.samsung.com

http://www.samsung.com/hk_en/

ASIA PACIFIC

INDIA 3030 8282

1800 110011 1800 3000 8282 1800 266 8282

INDONESIA 0800-112-8888

021-5699-7777

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com

PHILIPPINES 1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777

SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com

TAIWAN 0800-329-999 http://www.samsung.com

THAILAND 1800-29-3232

02-689-3232

http://www.samsung.com

VIETNAM 1 800 588 889 http://www.samsung.com

MIDDLE EAST & AFRICA

BAHRAIN 8000-4726

JORDAN 800-22273

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com

TURKEY 444 77 11 http://www.samsung.com

U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com

Další informace 6-13

6-14 Správná likvidace výrobku (Elektrický a elektronický odpad) - Pouze Evropa

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslu- šenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recykla- cí za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřa- du vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

6-14 Další informace

Samsung SyncMaster BX2231, SyncMaster BX2431 POWER CONSUMPTION GUIDE [cz]

SyncMaster BX1931N/BX2031/BX2031N/BX2231/BX2331/BX2431

Obsah

1Nejdůležitější bezpečnostní opatření

1-1 Než začnete

1-2 Péče a údržba

1-3 Bezpečnostní opatření

2 Instalace výrobku

2-1 Obsah balení

2-2 Instalace stojanu

2-3 Připojení k počítači

2-4 Připojení kabelu HDMI

2-5 Kensingtonský zámek

3 Používání výrobku

3-1 Nastavení optimálního rozlišení

3-2 Tabulka standardních režimů signálu

3-3 Tabulka standardních režimů signálu

3-4 Tabulka standardních režimů signálu

3-5 Tabulka standardních režimů signálu

3-6 Tabulka standardních režimů signálu

3-7 Tabulka standardních režimů signálu

3-8 Instalace ovladače zařízení

3-9 Tlačítka pro obsluhu výrobku

4 Instalace softwaru

4-1 Natural Color

4-2 MagicTune

4-3 MultiScreen

5Odstraňování potíží

5-1 Samodiagnostické funkce monitoru

5-2 Než se obrátíte na servisní středisko

5-3 Nejčastější dotazy

6 Další informace

6-1 Specifikace

6-2 Funkce pro úsporu energie

6-3 Specifikace

6-4 Funkce pro úsporu energie

6-5 Specifikace

6-6 Funkce pro úsporu energie

6-7 Specifikace

6-8 Funkce pro úsporu energie

6-9 Specifikace

6-10 Funkce pro úsporu energie

6-11 Specifikace

6-12 Funkce pro úsporu energie

6-13 Kontaktujte SAMSUNG WORLDWIDE (Samsung po celém světě)

6-14 Správná likvidace výrobku (Elektrický a elektronický odpad) - Pouze Evropa
