1_570V560V-ItCO Page i Tuesday, July 10, 2001 9:31 AM
SyncMaster 570V TFT SyncMaster 560V TFT
Monitor TFT-LCD
Istruzioni per l’utente
1_570V560V-ItCO Page ii Tuesday, July 10, 2001 9:31 AM
Per una migliore visualizzazione
1. Per ottenere una migliore qualità d'immagine, regolare la risoluzione del computer e l'indice di riattivazione dello schermo (indice di refresh) come descritto qui di seguito, selezionando il pannello di controllo. Se non è fornita la migliore qualità d'immagine in TFT-LCD, si rischia di ottenere sullo schermo un'immagine di qualità irregolare.
Risoluzione: 1024 x 768 Frequenza verticale (indice di refresh): 60 Hz
2. Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati
con una precisione del 99,999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.
Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, è di 2.359.296.
3. Per pulire esternamente il monitor ed il pannello, utilizzare un panno morbido ed asciutto leggermente imbevuto di un prodotto detergente raccomandato per tale scopo e lucidare. Spolverare leggermente lo schermo a cristalli liquidi (LCD) senza effettuare alcuna pressione; si rischierebbe, in tal caso di provocare una macchia.
4. Qualora non foste soddisfatti della qualità dell'immagine, potete eseguire direttamente
sullo schermo la "funzione di auto regolazione" che appare con una finestra che si attiva quando viene premuto il tasto fine. Se, in seguito alla regolazione automatica, si nota ancora del brusio di fondo, utilizzare la funzione FINE/COARSE.
2_570V560V-Itoc Page 1 Tuesday, July 10, 2001 9:33 AM
Indice
Istruzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Disimballaggio del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Impostazione del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Impostazione di una workstation ergonomica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Posizione del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Altezza della workstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Angolo di visione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Slot per dispositivo di sicurezza Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Collegamento del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Collegamento del monitor LCD multimediale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Installazione del driver video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Windows
Windows
Funzione di autoverifica (Self-Test Feature Check – STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Aiuto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Tempo di riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Regolazioni del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Comandi Utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Salvataggio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Funzioni di accesso diretto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Regolazione automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Luminosità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Blocco/Sblocco OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Display comandi utente (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Accesso al Sistema menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Funzioni e regolazioni OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Controlli audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Assegnazione pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Modalità di visualizzazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Sostituzione della base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rimozione della base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Colocar uma base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Manutenzione del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
®
98 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
®
95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Italiano 1
3_570V560V-Isaf Page 2 Tuesday, July 10, 2001 9:34 AM
Istruzioni di sicurezza
Prima di inserire il cavo di alimentazione a c.a. nella presa dell’alimentatore a c.c., accertarsi che
1
la tensione indicata sull’alimentatore a c.c. corrisponda a quella dell’energia elettrica erogata nella propria zona.
Non introdurre assolutamente alcun oggetto metallico nelle feritoie del corpo del monitor LCD. Ciò
2
può provocare pericolo di scosse elettriche. Per evitare scosse elettriche, non toccare mai linterno del monitor LCD. Linvolucro del monitor
3
LCD deve essere aperto solo da un tecnico qualicato. Non utilizzare il monitor LCD nel caso in cui il cavo di alimentazione sia danneggiato. Non appog-
4
giare oggetti sul cavo di alimentazione e disporlo in modo tale che non vi si possa inciampare. Per scollegare il monitor LCD dalla presa elettrica, ricordarsi di afferrare la spina e non il cavo.
5
Le aperture presenti allesterno del monitor LCD servono per la ventilazione. Per evitare surris-
6
caldamenti, tali aperture non devono essere ostruite o coperte. Inoltre, evitare di utilizzare il monitor LCD su un letto, un divano, un tappeto o qualunque altra supercie morbida. Così facendo si potrebbero bloccare le aperture di ventilazione poste nella parte inferiore dello schermo. Se si posiziona il monitor LCD in una libreria o in un altro spazio chiuso, accertarsi che la ventilazione sia adeguata.
Posizionare il monitor LCD in un luogo in cui lumidità e la presenza di polvere siano minime.
7
Non esporre il monitor LCD alla pioggia né utilizzarlo in prossimità di acqua (in cucina, vicino ad
8
una piscina, ecc.). Se il monitor LCD dovesse accidentalmente bagnarsi, staccarlo dallalimentazi­one e rivolgersi immediatamente ad un rivenditore autorizzato. Ove necessario, è possibile pulire il monitor con un panno umido. Tuttavia, ricordarsi sempre di staccare il monitor LCD dall’alimentazi- one prima di compiere tale operazione.
Appoggiare il monitor LCD su una supercie solida e maneggiarlo con cura. Lo schermo è in vetro,
9
con una supercie anteriore in plastica, e può danneggiarsi se viene lasciato cadere, e in caso di urti o grafature. Non pulire il pannello frontale con materiali chetonici (ad esempio: acetone), alcool etilico, toluene, acido etilico, metile o cloruro: tali materiali possono danneggiare il pannello.
Posizionare il monitor LCD in prossimità di una presa c.a. facilmente accessibile.
10
Se il monitor LCD non funziona in modo normale – in particolare, se produce rumori inconsueti o
11
emana odori – staccarlo immediatamente dallalimentazione e rivolgersi ad un centro di assistenza o ad un rivenditore autorizzato.
Temperature elevate possono causare problemi. Non utilizzare il monitor LCD in un luogo in cui sia
12
direttamente esposto ai raggi solari e tenerlo lontano da radiatori, stufe, camini o altre fonti di calore.
Staccare il monitor LCD dallalimentazione se dovesse restare inutilizzato per un periodo di tempo
13
prolungato.
Staccare il monitor LCD dalla presa c.a. prima di qualunque intervento di riparazione.
14
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON SMONTARE IL
COPERCHIO (O IL PANNELLO POSTERIORE). ALL’INTERNO SONO CONTENUTI PEZZI NON
RIPARABILI DALL’UTENTE. AFFIDARE L’ESECUZIONE DELLE RIPARAZIONI A TECNICI
QUALIFICATI.
Italiano 2
p
570V560V-It Page 3 Tuesday, July 10, 2001 9:39 AM
Disimballaggio del monitor
Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor. Nel caso in cui qualche articolo risulti mancante, contattare il proprio rivenditore.
Dischetto
Softwaredi regolazione
(opzionale)
Scheda di garanzia
(non disponibile ovunque)
Manuale
Adattatore DC
(O
zionale)
EXIT MENUAUTO EXIT MENUAUTO
Monitor e supporto
EXIT MENUAUTO EXIT MENUAUTO
Monitor e supporto
Cavo di alimentazione
Cavo segnale D-Sub a 15 pin
Cavo altoparlanti
(Opzionale)
Cavo uscita microfono
(Opzionale)
Il monitor può essere equipaggiato con uno di cinque diversi supporti, o essere del tutto senza supporto, a seconda dell’opzione scelta al momento dell’acquisto. Se si desidera una base diversa, contattare il rivenditore.
Base a telaio metallico
Base semplice
Base multimediale
Italiano 3
Base imperniata
Base Multimediale imperniate
570V560V-It Page 4 Tuesday, July 10, 2001 9:39 AM
Impostazione del monitor
Impostazione di una workstation ergonomica
Prima di installare il monitor, leggere le indicazioni di seguito riportate.
Posizione del monitor
Scegliere una posizione che esponga il monitor alla riessione minima di luce proveniente da lampade o nestre, solitamente ad angolo retto rispetto a una nestra.
Altezza della workstation
Collocare il monitor con display LCD in modo tale che la parte superiore dello schermo risulti leggermente al di sotto del livello degli occhi dellutente, quando questi sia seduto comodamente.
Angolo di visione
Inclinare lo schermo in avanti o indietro per trovare una posizione di visione comoda.
A U
T O
M E
N U
Figura 1. Inclinare lo schermo
Slot per dispositivo di sicurezza Kensington
Questo monitor offre la possibilità di collegare un dispositivo di sicurezza di tipo Kensington. Il lucchetto Kensington non è compreso. Per le istruzioni di installazione consultare la documentazione relativa al dispositivo di sicurezza.
Figura 2. Posizione dello slot per dispositivo di sicurezza Kensington
Italiano 4
570V560V-It Page 5 Tuesday, July 10, 2001 9:39 AM
Impostazione del monitor
Collegamento del monitor LCD
Figura 3. Collegamento dei cavi
Spegnere il computer e staccare il relativo cavo di alimentazione.
1
Collegare il cavo di segnale al connettore D-sub a 15 pin posto sul retro del monitor.
2
Collegare il cavo di segnale alla porta video sul computer, alla scheda video o alla
3
scheda graca. Collegare il cavo di alimentazione del monitor alladattatore DC e collegare la presa
4
"jack" delladattatore alla porta di alimentazione DC posta sul retro del monitor. Inserire i cavi di alimentazione del computer e del monitor nella presa di
5
alimentazione di rete.
Accendere il computer e il monitor. Se il monitor visualizza unimmagine,
6
linstallazione è avvenuta correttamente. Se necessario, installare il driver video per il monitor (vedere "Installazione del driver
7
video" a pagina 7). Una volta completata la corretta installazione del monitore, eseguire la Regolazione
8
automatica (vedere pagina 11).
Italiano 5
570V560V-It Page 6 Tuesday, July 10, 2001 9:39 AM
Impostazione del monitor
Collegamento del monitor LCD multimediale
MIC AUDIO
OUT IN
Figura 4. Connessioni multimediali
Seguire le fasi alla pagina precedente, dalla 1 alla 3.
1
Se si dispone di un supporto multimediale o di un supporto orientabile multimediale,
2
collegare la presa "jack" delladattatore di alimentazione (A) alla porta di alimentazi­one c.c. sul retro del monitor. Collegare il cavo di alimentazione alla porta di alimentazione sul retro del supporto.
Per collegare gli altoparlanti e il microfono del supporto, seguire le indicazioni fornite
3
con la scheda audio o con il computer. Vedere Figura 4, sopra e Tabella 1, sotto. Continuare con la fase 5 alla pagina precedente.
4
Tabella 1. Posizione dei connettori per basi multimediali
Articolo Nome Descrizione
Presa "jack"
A
B
dellalimentatore attaccata
Porta di alimentazione
Collegare questo cavo alla porta dellalimentazione c.c. posta sul retro del monitor.
Collegare qui il cavo di alimentazione.
C
D
Interruttore di alimentazione
MIC OUT presa "jack"
Utilizzare questo pulsante per accendere e spegnere il monitor.
Collegare un cavo qui per inviare il suono dal microfono interno alla scheda audio del computer.
Italiano 6
570V560V-It Page 7 Tuesday, July 10, 2001 9:39 AM
Impostazione del monitor
Tabella 1. Posizione dei connettori per basi multimediali ( Segue )
Articolo Nome Descrizione
E
F
G
AUDIO IN presa "jack"
Presa "jack" per microfono esterno
Presa "jack" per cufe
Collegare un cavo qui per prendere il suono dalla scheda audio del computer.
Collegare qui un microfono esterno. L’uso di un microfono esterno disattiva automaticamente il microfono interno del computer.
Collegare qui le cufe. Il collegamento delle cufe disattiva automaticamente gli altoparlanti.
Plug and Play
Grazie alladozione della nuova soluzione Plug and Play VESA complicate procedure di installazione. L’utente potrà collegare il proprio monitor a un computer compatibile con lo standard "Plug and Play", evitando ogni apprensione e rischio di errore. Il PC è in grado di identicare facilmente il nuovo monitor e di congurarsi per operare in abbinamento ad esso. Il monitor a pannello piatto comunica automaticamente al sistema i propri dati estesi di identicazione display (EDID, Extended Display Identication data) tramite i protocolli di canale dati display (DDC, Display Data Channel) per permettere al PC di congurarsi automaticamente per lutilizzo del monitor LCD. Se il PC in uso richiede luso di uno specico driver video, seguire le istruzioni di seguito riportate a seconda del sistema operativo utilizzato.
®
sono state eliminate lunghe e
Installazione del driver video
Quando il sistema operativo richiede il driver del monitor, inserire il dischetto (o CD) Driver fornito assieme al monitor. Poiché linstallazione del driver varia leggermente da un sistema operativo allaltro, seguire le istruzioni relative al sistema operativo in uso.
Windows
1
2 3
Per installare o aggiornare manualmente il driver, seguire le istruzioni di seguito riportate:
®
98
Windows guidata Nuovo hardware" se i driver non sono già installati. Fare clic sul pulsante
AVANTI per la ricerca dei driver.
Attivare la casella Disco per installare i driver dal dischetto (o CD-ROM) fornito assieme al monitor LCD e fare clic su AVANTI .
Confermare che Windows ha trovato il driver sul dischetto (o CD) e fare clic nuovamente su AVANTI per installare il driver.
®
98 rileverà automaticamente il nuovo monitor e avvierà "Installazione
Italiano 7
570V560V-It Page 8 Tuesday, July 10, 2001 9:39 AM
Impostazione del monitor
Fare clic su AVVIO , IMPOSTAZIONI , PANNELLO DI CONTROLLO , cartella
1
SCHERMO , PROPRIETA AVANZATE , scheda MONITOR , CAMBIA . Questo
avvierà "Installazione guidata Nuovo hardware". Seguire le stesse istruzioni fornite nelle fasi della sezione precedente.
2
Windows
Per determinare la versione di Windows destro del mouse sullicona "Risorse del computer" nel desktop Windows e selezionare "Proprietà". Il numero di versione compare nella sezione "Generale" sotto "Sistema:". Seguire le istruzioni sotto riportate a seconda della versione del sistema operativo Windows uso:
®
95
®
95 installata sul computer, fare clic con il pulsante
®
95 in
Versione 4.00.950A
Fare clic su AVVIO , IMPOSTAZIONI , PANNELLO DI CONTROLLO , scheda
1
SCHERMO , CAMBIA SCHERMO , CAMBIA , DISCO DRIVER .
Digitare la lettera di riferimento del drive per oppy disk (o CD) e fare clic su OK .
2
Versione 4.00.950B
Fare clic su AVVIO , IMPOSTAZIONI , PANNELLO DI CONTROLLO , SCHERMO ,
1
PROPRIETA AVANZATE , scheda MONITOR , DISCO DRIVER .
Digitare la lettera di riferimento del drive per oppy disk (o CD) e fare clic su OK .
2
Funzione di autoverica (Self-Test Feature Check – STFC)
Il monitor è dotato di una funzione di autoverica che consente di vericare il corretto funzionamento del monitor stesso. Se il monitor e il computer sono collegati correttamente ma lo schermo rimane scuro e la spia dellalimentazione è lampeggiante, effettuare le seguenti operazioni per lanciare la funzione di autoverica del monitor:
Spegnere sia il computer che il monitor.
1
Scollegare il cavo del segnale video dal retro del computer.
2
Accendere il monitor.
3
Italiano 8
570V560V-It Page 9 Tuesday, July 10, 2001 9:39 AM
Impostazione del monitor
Se il monitor funziona correttamente, si vedrà un riquadro bianco con un bordo rosso, e un messaggio in caratteri neri al suo interno, come mostrato nella gura seguente:
Disconnesso
Contr. Cavo Segnali
Figura 5. Schermata autodiagnostica del monitor
Le tre caselle racchiuse dal bordo sono in colore rosso, verde e blu. La mancata visualizzazione di una casella indica un guasto del monitor. La stessa casella apparirà anche durante il normale funzionamento del sistema se il cavo video è danneggiato o staccato.
Spegnere il monitor e riattaccare il cavo video; quindi accendere il computer e il
4
monitor.
Se dopo la procedura precedente il monitor rimane vuoto, vericare il controller video e il computer; il monitor funziona correttamente.
Aiuto
Se il monitor non visualizza unimmagine, controllare i collegamenti dei cavi e consultare il paragrafo "Risoluzione dei problemi" a pagina 20. Se la qualità dellimmagine visualizzata non è perfetta, avviare la Regolazione automatica (vedere a pagina 11) e consultare il paragrafo "Regolazione del monitor a pannello piatto" a pagina 9 o "Risoluzione dei problemi" a pagina 20.
Tempo di riscaldamento
Tutti i monitor LCD hanno bisogno di tempo per stabilizzarsi termicamente la prima volta che vengono accesi ogni giorno. Per questo motivo, per ottenere regolazioni dei parametri più precise, lasciar scaldare (lasciar acceso) il monitor per almeno 20 minuti prima di effettuare eventuali regolazioni dello schermo.
Italiano 9
570V560V-It Page 10 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Comandi utente
Il monitor LCD consente di regolare facilmente le caratteristiche dellimmagine visualizzata. Tutte queste regolazioni vengono effettuate tramite i pulsanti posti sul lato anteriore del monitor. Mentre si agisce su questi pulsanti per effettuare le regolazioni, un OSD mostra i rispettivi valori numerici che vengono modicati.
1 2 3 4 5 6
EXIT MENUAUTO
Figura 6. Posizioni dei comandi utente
No Nome Descrizione
1
2
3
AUTO
EXIT
Indicatore di
alimentazione
Attiva la funzione di Regolazione automatica.
Esce dai menu e dai sottomenu. Esce dal Display comandi utente (OSD).
La spia luminosa è verde durante il normale
funzionamento.
È gialla quando il monitor è in modalità di risparmio
energetico e se il cavo dei segnali viene scollegato.
4
Pulsante di
alimentazione
/ +
Utilizzare questo pulsante per accendere e spegnere
il monitor.
Muove il selettore tra i menu e i sottomenu del OSD.
Aumenta o diminuisce i valori della funzione
selezionata.
5
Luminosità
Regola direttamente il livello di luminosità se
premuto quando il sistema di menu a video è disattivato (Vedere la sezione "Funzioni di accesso diretto" a pagina 11).
6
MENU
Apre il OSD e i sottomenu. Seleziona la funzione evidenziata.
Italiano 10
570V560V-It Page 11 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Salvataggio automatico
Quando si visualizza il display comandi utente e si lascia una nestra di regolazione attiva sullo schermo per 3 secondi circa senza premere altri pulsanti, il monitor salva automaticamente le regolazioni effettuate. Queste modiche vengono memorizzate in unarea utente del monitor. Le aree utente vengono riservate in base alla frequenza di segnale del computer. Il monitor può memorizzare no a un massimo di 5 modalità utente, che si aggiungono alle 12 modalità precaricate o impostate in fabbrica, una per ogni frequenza di segnale, come elencato nelle "Modalità frequenze di sincronizzazione preimpostate" a pagina 26.
Se non sono state effettuate regolazioni, il OSD scompare e il monitor non effettua alcun salvataggio. Per uscire senza salvare le modiche effettuate, premere il pulsante EXIT prima che passino i 3 secondi.
Funzioni di accesso diretto
Le funzioni descritte in questa pagina sono facilmente accessibili, con il semplice tocco di un pulsante. Una volta concluse le operazioni di regolazione di una funzione, premere il pulsante EXIT per spegnere il menu o lasciare che il menu a video scompaia automaticamente, trascorso il tempo prestabilito
Regolazione automatica
Anche se il computer utilizzato è in grado di riconoscere il nuovo monitor LCD, la funzione di Regolazione automatica è in grado di ottimizzare le impostazioni del monitor per lutilizzo con il proprio computer.
Seguire le istruzioni di seguito riportate per attivare le
Auto Regolaz.
75
NOTA: 1. Perché la Regolazione automatica funzioni correttamente, il monitor deve
visualizzare un’immagine colorata a tutto schermo, come il desktop Windows.
2. Anche se la Regolazione automatica esegue automaticamente la maggior parte delle regolazioni dell’immagine, possono rimanere delle distorsioni che dipendono dalla prestazione della scheda video. Dopo aver eseguito la Regolazione automatica, si raccomanda di perfezionare l’immagine utilizzando le funzioni del OSD.
3. I tempi di impostazione della regolazione automatica possono variare a seconda dell'immagine visualizzata.
regolazioni automatiche a video per il monitor.
Con il menu disattivato, premere il pulsante
1
AUTO. Viene visualizzata la schermata della
regolazione automatica e la barra scorrevole si sposta per indicare lavanzamento durante la procedura di regolazione automatica..
Italiano 11
570V560V-It Page 12 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Luminosità
Luminosità
44
Uscita : Puls. Uscita
Blocco/Sblocco OSD
Utilizzare questa funzione per bloccare le impostazioni correnti per evitare che vengano inavvertitamente modicate. Viene lasciata tuttavia la possibilità di regolare Luminosità e Contrasto. I comandi del menu OSD possono essere sbloccati in qualsiasi momento utilizzando la stessa procedura, come descritto di seguito.
Premere il pulsante MENU e tenerlo premuto per 5 secondi per bloccare o sbloccare i
1
comandi. Quando i comandi sono bloccati, compare il messaggio "BLOCCATO!" assieme al pulsante di ogni schermata del menu OSD, con leccezione delle schermate di "Luminosità" e "Contrasto".
Seguire queste istruzioni per regolare la luminosità dello schermo del monitor.
Con il menu disattivato, premere il pulsante "–"
1
o "+" per visualizzare la schermata della luminosità.
Premere il pulsante "+" per aumentare la
2
luminosità; premere il pulsante " diminuire la luminosità.
–" per
Display comandi utente (OSD)
Icone delle funzioni
Nome della funzione
Barra scorrevole
dimpostazione
Indicatore dei valori
numerici
Figura 7. Display comandi utente (OSD)
Italiano 12
Luminosità
570V560V-It Page 13 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Accesso al Sistema menu
Con OSD disattivato, premere il pulsante MENU per aprirlo e visualizzare il menu
1
funzioni principale. Utilizzare i pulsanti "–" e "+" per spostarsi tra le varie icone delle funzioni. Passando
2
da unicona allaltra, il nome della funzione cambia a seconda della funzione o gruppo di funzioni rappresentate dallicona. Vedere la tabella dei controlli su Schermo per un elenco completo di tutte le funzioni disponibili per il monitor.
Premere il pulsante MENU una volta per attivare la funzione evidenziata, quindi
3
agire sui pulsanti " menu, per effettuare le modiche.
Dopo aver selezionato una funzione, usare i pulsanti "–" e "+" per effettuare le
4
regolazioni. La barra scorrevole dimpostazione si sposta a lindicatore dei valori numerici cambia per riettere le regolazioni avvenute.
NOTA: L’indicatore dei valori numerici rappresenta soltanto un punto di riferimento e
non riette un valore misurabile.
Premere una o due volte il pulsante EXIT per tornare al menu principale e selezionare
5
unaltra funzione, oppure premere il pulsante EXIT da 1 a 3 volte per uscire dal menu OSD.
" e "+" per accedere ai sottomenu, o secondo gli indicatori sul
Funzioni e regolazioni OSD
Tabella 2. Comandi video
Icona
Menu e
Sottomenu
Luminosità
Contrasto
Descrizione delle funzioni
+
EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO
EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO
Italiano 13
570V560V-It Page 14 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Tabella 2. Comandi video (Segue )
Icona
Menu e
Sottomenu
Blocco Immagine:
Sintonizz. ne
Sintonizz. base
*
Posiz. Orizzon. *
Descrizione delle funzioni
+
L’icona di Blocco Immagine consente di regolare e limitare il livello di interferenza nel segnale video, che può dar luogo a linee orizzontali o aree del monitor in cui limmagine è instabile, con tremolio e scintillio.
Le regolazioni Sintonizz. ne e base permettono di regolare con maggiore precisione il monitor a seconda delle proprie preferenze. Usare i pulsanti "–" e "+" per eliminare linterferenza. Se con la regolazione Sintonizz. ne non si ottengono risultati soddisfacenti, utilizzare la regolazione Sintonizz. base e quindi nuovamente Sintonizz. ne. Questa funzione può modicare la larghezza dellimmagine visualizzata. Utilizzare la funzione Posiz. Orizz. per centrare limmagine visualizzata sullo schermo.
EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO
Posiz. Vertic. *
EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO
*NOTA: A seconda dell'adattatore video utilizzato il limite inferiore del controllo non può
essere mandato al valore minimo sul menu OSD o al valore massimo sempre sul menu OSD. Questo è dovuto alle caratteristiche del segnale video che dipendono dall'adattatore grafico utilizzato che diminuisce la gamma di parametri regolabili che possono essere utilizzati. Quando il monitor LCD rileva il segnale video e raggiunge il limite, esso visualizza il messaggio "Limite raggiunto" per informare l'utente che il parametro non può essere sottoposto ad un'ulteriore regolazione.
Italiano 14
570V560V-It Page 15 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Tabella 2. Comandi video (Segue )
Icona
Menu e
Sottomenu
Descrizione delle funzioni
+
Reiniz Ripristina larea di visualizzazione e le impostazioni dei
colori ai livelli originali di fabbrica.
Carica Geometria
Ripristina la Posiz. Orizz. e la Posiz. Vert. dellarea di visualizzazione.
Carica colore
Ripristina le funzioni di Luminosità, Contrasto e Controllo colore.
Temp. colore Selezionare la Modalità colore più comoda, quindi
regolare in modo preciso i colori utilizzando i menu Controllo colore.
Temperatura 1
Imposta il colore alle caratteristiche naturali del monitor LSD.
Temperatura 2
Temperatura 3
Imposta il colore a un bianco caldo (rossiccio).
Imposta il colore a un bianco freddo (azzurrino).
Controllo Colore Regola la saturazione di Rosso, Verde e Blu nellarea
dello schermo.
R(osso)
V(erde)
B(lu)
Diminuisce il rosso. Aumenta il rosso.
Diminuisce il verde. Aumenta il verde.
Diminuisce il blu. Aumenta il blu.
Italiano 15
570V560V-It Page 16 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Tabella 2. Comandi video (Segue )
Icona
Menu e
Sottomenu
Lingua:
EnglishDeutschEspañolFrançaisItalianoSvenska
L’icona della lingua consente di selezionare la lingua di visualizzazione del OSD tra le sei disponibili. La scelta della lingua riguarda unicamente la lingua del menu OSD. Essa non comporta alcun effetto su altri programmi in uso nel computer.
Descrizione delle funzioni
+
Posizione Menu: Ogni volta che il menu OSD si apre, esso appare sulla
stessa posizione sullo schermo. Posizione menu consente di spostare la visualizzazione del menu.
Posiz. Orizzon.
EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO
Posiz. Vertic.
EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO EXIT MENUAUTO
Durata vis. Menu:
5 secondi10 secondi20 secondi200 secondi
Il menu OSD rimane attivo ntanto che viene usato. La Durata vis. Menu imposta il tempo durante il quale il menu OSD rimane attivo dopo lultimo tocco di pulsante.
Italiano 16
570V560V-It Page 17 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Tabella 2. Comandi video (Segue )
Icona
i
Menu e
Sottomenu
Modo Video Esta janela mostra as freqüências horizontais e
verticais, a polaridade da sincronização e a resolução da exibição das imagens recebidas do computador ou da placa de vídeo.
Descrizione delle funzioni
+
Italiano 17
570V560V-It Page 18 Tuesday, July 10, 2001 9:39 AM
Regolazione del monitor LCD
Controlli audio
1
ON/OFF
VOLUME
MIN MAX
BASS
MIN MAX
TREBLE
MIN MAX
MIC
ON OFF
2 3 4 5
Figura 8. Controlli audio supporto multimediale
Per accedere alle funzioni On/Off, Volume, Bassi e Acuti, ruotare il pulsante di controllo appropriato a destra o a sinistra per regolare la funzione.
Tabella 3. Funzione controllo audio
No Funzione Descrizione e regolazioni
1
Microfono
interno
Rileva il suono e lo invia alla scheda audio del PC.
Attiva e disattiva il suono.
2
On/Off
Volume
A sinistra: Disattivo/
Diminuisce il volume
A destra: Attivo/ Aumenta il
volume
Regola il volume dei toni bassi.
3
Bassi
A sinistra: Diminuisce il
volume
A destra: Aumenta il volume
Regola il volume dei toni acuti.
4
Acuti
A sinistra: Diminuisce il
volume
A destra: Aumenta il volume
5
Mic On/Off
Attiva o disattiva il microfono interno. Premere il pulsante:
Premuto: Off (disattivo) Non premuto: On (attivo)
Italiano 18
570V560V-It Page 19 Tuesday, July 10, 2001 9:39 AM
Appendice
PowerSaver
Questo monitor è dotato di un sistema incorporato di gestione dellenergia detto PowerSaver. Tale sistema consente di risparmiare energia attivando una modalità a basso consumo del monitor quando questo non è stato utilizzato per un certo lasso di tempo. Sono previste le seguenti modalità di funzionamento: "Acceso", "Attesa", "Sleep", e "Deep Sleep".
Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata nel computer. Utilizzare unutilità software installata nel computer per impostare questa funzione. Per dettagli, vedere la Tabella 4.
Tabella 4. Modalità di risparmio energetico
Modalità funzione risparmio energetico
(EPA/ NUTEK/ ENERGY 2000)
Stato
Funzionamento
normale
Modalità di
Attesa
Modalità Sleep
Posizione A1
Modalità Deep
Posizione A2
Sleep
Sincronizzazione orizzontale Sincronizzazione verticale Video Attivo Oscurato Oscurato Oscurato
Indicatore di Alimentazione
Consumo di energia
Attivo
Attivo Attivo
Verde Giallo
25W (nom.) Meno di 3 W Meno di 3 W Meno di 3 W
Inattivo
InattivoAttivo
Inattivo Inattivo
Giallo lampeggiante (Intervallo 0,5 sec)
Giallo lampeggiante (Intervallo 1 sec)
NOTA: Questo monitor riprende automaticamente il normale funzionamento al ripristino della
sincronizzazione orizzontale e verticale. A tale scopo è sufciente che lutente muova il mouse o prema un tasto qualsiasi della tastiera del computer.
Questo monitor è EPA ENERGY STAR
®
compatibile e NUTEK/ ENERGY 2000 compatibile se
viene utilizzato con un computer provvisto della funzionalità DPMS VESA.
Per risparmiare energia, spegnere il monitor deve quando non serve o ci si assenta dal luogo di lavoro per periodi prolungati.
Italiano 19
570V560V-It Page 20 Tuesday, July 10, 2001 9:39 AM
Appendice
Risoluzione dei problemi
Se si incontrano problemi nellimpostazione o nellutilizzo del monitor LCD, si può cercare di risolverli personalmente. Prima di contattare lassistenza clienti, provare le azioni suggerite che sono adeguate al problema.
Tabella 5. Risoluzione dei problemi – Immagine
Ciò che si vede... Azione suggerita Riferimento
Lo schermo è vuoto e lindicatore di alimentazione è spento
Messaggio "Disconnesso: Contr. Cavo Segnali"
Messaggio "Frequenza troppo elevata"
L’immagine è troppo chiara o troppo scura
Le barre orizzontali sembrano sfarfallare, distorcersi o tremolare sullimmagine
Vericare che il cavo di alimentazione sia ben collegato e che il monitor LCD sia acceso.
Vericare che il cavo del segnale sia
ben collegato al PC o alla scheda video.
Vericare che il PC sia acceso.
Vericare la risoluzione massima e
la frequenza sulla porta video del proprio computer.
Comparare questi valori ai dati
Collegamento del monitor LCD, pagina 5.
Collegamento del monitor LCD, pagina 5.
Modalità di visualizzazione, pagina 26.
contenuti nello Schema frequenze di sincronizzazione delle modalità di visualizzazione.
Regolare Luminosità e Contrasto. Luminosità,
pagina 12 e pagina 13. Contrasto, pagina 13.
Regolare la funzione Sintonizz. ne. Blocco Immagine,
Sintonizz. ne, pagina 14.
Le barre verticali sembrano sfarfallare, distorcersi o tremolare sullimmagine.
Regolare la funzione Sintonizz. base,
quindi regolare la funzione Sintonizz. ne.
Italiano 20
Blocco Immagine, Sintonizz. base, pagina 14. Blocco Immagine, Sintonizz. ne, pagina 14.
570V560V-It Page 21 Tuesday, July 10, 2001 9:39 AM
Appendice
Tabella 5. Risoluzione dei problemi – Immagine (Segue )
Ciò che si vede... Azione suggerita Riferimento
Lo schermo è vuoto e lindicatore di alimentazione è giallo sso oppure lampeggia ogni 0,5 o 1 secondo.
L’immagine non è sta- bile e sembra vibrare
L’immagine non è centrata sullo schermo.
Il monitor sta utilizzando il proprio
sistema di gestione
PowerSaver, pagina 19.
dellalimentazione.
Muovere il mouse o premere un
tasto qualsiasi della tastiera del computer.
Controllare che la risoluzione e la
frequenza video del PC o della scheda video corrisponda a una modalità disponibile per il monitor. Controllare sul proprio computer:
Modo Video, pagina 17. Modalità di visualizzazione, pagina 26.
Pannello di controllo, Schermo, Impostazioni
Se limpostazione non è corretta,
usare il programma di utilità del computer per modicare le
Installazione del Driver video, pagina 7.
impostazioni dello schermo.
NOTA: Il monitor supporta funzioni di visualizzazione multiscan
entro il seguente campo di frequenza:
Frequenza orizzontale:Frequenza verticale:Frequenza di refresh massima:
Regolare le impostazioni di
posizione orizzontale e verticale.
30 kHz ~ 61 kHz 50 Hz ~ 75 Hz 1024 x 768 @ 75 Hz
Posiz. Orizzon., pagina 14. Posiz. Vertic., pagina 14.
Serve il software del driver del monitor
Scaricare il driver da Internet al seguente indirizzo:
http://www.samsung-monitor.com http://www.samsungmonitor.com (USA oniy)
Italiano 21
570V560V-It Page 22 Tuesday, July 10, 2001 9:39 AM
Appendice
Tabella 6. Risoluzione dei problemi – Audio
Problema Azione suggerita Riferimento
Suono non presente
Il livello del suono è troppo basso
Si avverte un ronzio
Vericare che il cavo audio sia ben
collegato alla porta di ingresso audio sul monitor e alla porta di uscita audio sulla scheda audio o sul computer.
Ruotare a destra il comando Audio
On/Off e Volume per accendere e aumentare il volume.
Ruotare a destra il controllo Audio
On/Off e Volume per aumentare il volume.
Se il volume è ancora troppo basso
dopo aver impostato il comando al massimo, vericare il comando del volume sul software o sulla scheda audio del computer.
Diminuire leggermente il volume. Se si sta utilizzando un microfono
esterno, allontanarlo dagli altopar­lanti e regolare il livello del volume.
Collegamento del monitor multimediale, pagina 6.
Controlli audio, pagina 18.
Controlli audio, pagina 18.
Fare riferimento alla documentazione del proprio computer, della scheda audio o del software.
Controlli audio, pagina 18.
Il suono ha toni troppo alti o troppo bassi
Regolare i comandi Acuti e Bassi
nella misura necessaria.
Italiano 22
Controlli audio, pagina 18.
570V560V-It Page 23 Tuesday, July 10, 2001 9:39 AM
Appendice
Tabella 6. Risoluzione dei problemi – Audio
Problema Azione suggerita Riferimento
Il microfono non funziona
Controllare il collegamento del cavo
del microfono.
La scheda audio deve essere
compatibile con il microfono interno incorporato. In caso contrario, usare il microfono fornito assieme al computer o alla scheda audio.
Collegamento del monitor multimediale, pagina 6.
Documentazione del proprio computer o della propria scheda audio.
Italiano 23
570V560V-It Page 24 Tuesday, July 10, 2001 9:39 AM
Appendice
Speciche tecniche
Tabella 7. Speciche tecniche e ambientali
Panello Dimensione
Dimensione schermo Tipo Pixel pitch Angolo di visione
* Frequenza Orizzontale
Verticale Colore schermo
Risoluzione schermo
Segnale dingresso
Alimentazione AC 90 ~ 264 Volts, 60 Hz / 50Hz - 12V/3A Consumo di
energia Dimensioni /
Peso dellunità
Osservazioni di carattere ambientale
Caratteristiche audio (Disponibili solo con basi multimediali)
* Riferimento ai Modalità di sincronizzazione preimpostate, pagina 26.
Modalità ottimale Modalità massima
Sincr. Segnale video
Funzionamento normale Risparmio energetico
Aparelho (L x P x A) com Base padrão: Base multimídia: Base articulada multimídia: Base levantada articulada: Base estrutura o metálico:
Temperatura desercizio Umidità desercizio
Temperatura dimmagazzinaggio
Umidità dimmagazzinaggio Microfono incorporato.
Ingresso audio Risposta di frequenza Uscita Suono Cufe
15,0" Diagonale 304,1 (orizz.) x 228,1 (vertic.) mm Matrice attiva a-si TFT 0,297 (orizz.) x 0,297 (vertic.) 60/60/50/50 (Sx/Dx/Su/Giù): Typ. (Dependendo do fabricante da tela, o ângulo de visão pode ser diferente do especicado)
30 ~ 61 kHz 50 ~ 75 Hz
16.777.216 colori 1024 x 768 a 60 Hz
1024 x 768 a 75 Hz Orizz./Vert. Separato, TTL, P. o N.
0,7 Vp-p @ 75 ohm, P.
25 Watt Meno di 3 W
385,4 x 373,3 x 173 mm / 5,20 kg 385,4 x 406,2 x 179 mm / 5,95 kg 385,4 x 406,2 x 179 mm / 5,95 kg 385,4 x 431,6 x 178,9 mm / 6,6 kg 385,4 x 339,2 x 99,7 mm / 4,4 kg
10 ˚C - 40 ˚C (50 ˚F - 104 ˚F) 10% - 80%
-13 ˚F - 113 ˚F (-25 ˚C - 45 ˚C) 5% - 95%
Microfono con condensatore ad alta sensibilità. (mono) Presa Stereo Phone S/D, 0,5 Vrms 1,0 W (S) + 1,0 W (D)/THD 1% a 8 ohm 80 Hz ~ 20 kHz (a -3dB) Uscita max. 50 mW (3,5 Ø jack)
Italiano 24
570V560V-It Page 25 Tuesday, July 10, 2001 9:39 AM
Appendice
Assegnazione pin
Tabella 8. Connettore D-sub a 15 pin
Pin Orizz./Vert. Separato Orizz./Vert. Composito Sincr. sul verde
1 Rosso Rosso Rosso
2 Verde Verde
3 Blu Blu Blu 4 GND GND GND 5 GND (Ritorno DDC) GND (Ritorno DDC) GND (Ritorno DDC) 6 GND-Rosso GND-Rosso GND-Rosso 7 GND-Verde GND-Verde GND-Verde 8 GND-Blu GND-Blu GND-Blu 9 Disconnesso Disconnesso Non usato
GND-Sincronizzazione/
10
Autoverica
11 GND GND GND 12 Dati DDC Dati DDC Dati DDC
Sincronizzazione orizzon-
13
tale Sincronizzazione verti-
14
cale
15 DDC Clck DDC Clck DDC Clck
GND-Sincronizzazione/ Autoverica
Sincronizzazione Oriz­zon./Vertic.
Non usato Non usato
Verde + Sincronizzazione Orizz./Vert.
GND-Sincronizzazione/ Autoverica
Non usato
Italiano 25
570V560V-It Page 26 Tuesday, July 10, 2001 9:39 AM
Appendice
Modalità di visualizzazione
Se il segnale proveniente dal sistema corrisponde al modo segnale standard, lo schermo viene regolato automaticamente. Se il segnale proveniente dal sistema non corrisponde al modo segnale standard, regolare il modo facendo riferimento alla guida dell'utente della scheda video, poiché è possibile che lo schermo non visualizzi alcuna immagine o che sia accesa solo la spia del LED di accensione. Per le modalità di visualizzazione elencate di seguito, limmagine dello schermo è stata ottimizzata in fabbrica.
Tabella 9. Modalità di sincronizzazione preimpostate
Modalità di
visualizzazione
Frequenza
orizzontale (kHz)
Frequenza
verticale (Hz)
Clock dei
pixel (MHz)
Polarità di
sincronizzazione
(H/V)
Mac. 640 x 480 35,00 66,67 30,240 –/– Mac. 832 x 624 49,73 75,00 57,284 –/– VGA, 640 x 350 31,47 70,00 25,175 +/– VGA, 720 x 400 31,47 70,00 28,322 –/+ VGA, 640 x 480 31,47 60,00 25,175 –/– VGA, 640 x 480 37,50 75,00 31,500 –/– SVGA, 800 x 600 35,16 56,20 36,000 +, –/+, – SVGA, 800 x 600 37,88 60,30 40,000 +/+ SVGA, 800 x 600 46,875 75,00 49,500 +/+ XGA, 1024 x 768 48,36 60,00 65,000 –/– XGA, 1024 x 768 56,48 70,00 75,000 –/– XGA, 1024 x 768 60,02 75,00 78,750 +/+
Italiano 26
570V560V-It Page 27 Tuesday, July 10, 2001 9:39 AM
Appendice
Sostituzione della base
Rimozione della base
Spegnere il monitor e scollegare il cavo di alimentazione.
1
Posare il monitor LCD con la parte anteriore appoggiata su una supercie piana con un
2
cuscino sotto lo schermo, per proteggerlo. Rimuovere le quattro viti e quindi togliere il supporto dal monitor LCD.
3
Italiano 27
570V560V-It Page 28 Tuesday, July 10, 2001 9:39 AM
Appendice

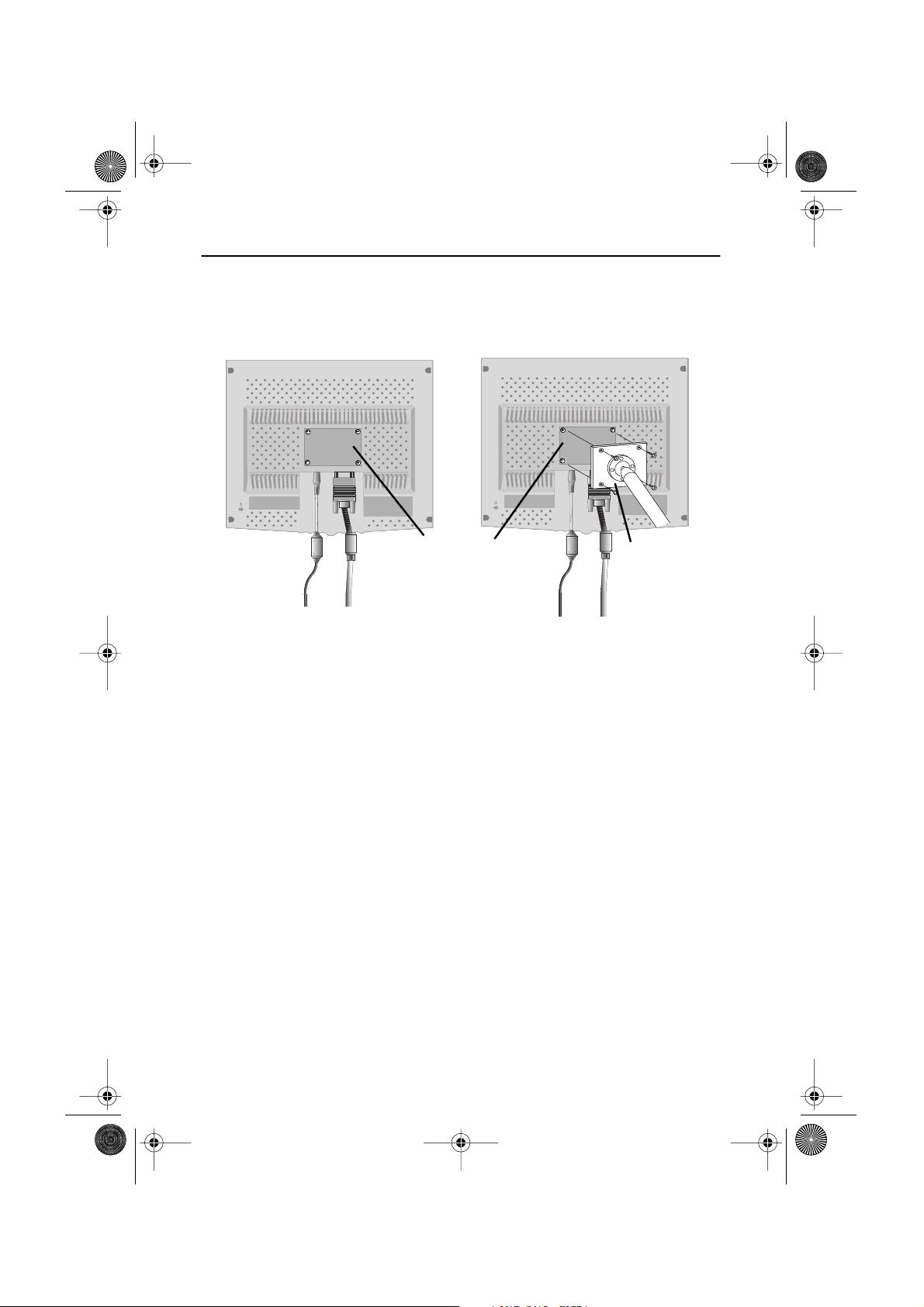

Collegamento della base
NOTA: Questo monitor accetta piastre di interfaccia 75mm x 75mm per supporti compatibili
Piastra di ssaggio al
coperchio posteriore
Allineare la piastra di interfaccia del braccio di supporto con i fori della piastra di
1
ssaggio al coperchio posteriore, e ssarla con le quattro viti in dotazione del braccio
Piastra di
interfaccia del braccio di supporto
VESA
di supporto, della staffa per montaggio a muro o di altra base.
Manutenzione del monitor LCD
.
ATTENZIONE: Per ridurre il rischio di scosse elettriche, evitare rigorosamente di smontare
le parti in plastica del monitor (fatta eccezione per le operazioni legate alla necessità di accedere ai connettori, come descritto a pagina 6). Le operazioni di assistenza non possono essere eseguite dallutente. La manutenzione a cura dellutente è limitata alle sole operazioni di pulizia, secondo quanto descritto di seguito:
Prima della pulizia, scollegare il monitor dalla presa elettrica.
Per la pulizia del monitor LCD, inumidire leggermente un panno morbido e pulito in
acqua o in una soluzione detergente non aggressiva. Utilizzare preferibilmente un apposito tessuto per la pulizia degli schermi o una soluzione adatta al rivestimento antistatico.
Per la pulizia delle parti in plastica del monitor, utilizzare un panno leggermente
inumidito con una soluzione detergente non aggressiva.
Non utilizzare prodotti detergenti inammabili per pulire il monitor LCD o altre
apparecchiature elettriche.
Italiano 28
Loading...
